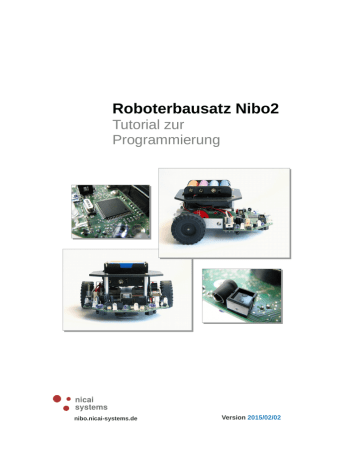

Roboterbausatz Nibo2
Tutorial zur
Programmierung
nibo.nicai-systems.de
Version 2015/02/02
Nibo2 Tutorial
02.02.2015
Inhaltsverzeichnis
1 Einleitung.......................................................................................................3
2 Installation der NiboRoboLib.........................................................................4
3 Erste Verbindung mit dem PC.......................................................................5
4 Installation der Programmierumgebung........................................................7
4.1 AVR Studio 4..........................................................................................7
4.2 WinAVR..................................................................................................7
5 Ein erstes Projekt anlegen............................................................................8
6 Ein erstes Testprogramm............................................................................12
7 LEDs in Aktion.............................................................................................16
8 Inbetriebnahme des Displays......................................................................18
9 Linien- / Bodensensoren.............................................................................20
9.1 Kalibrierung der Linien- / Bodensensoren...........................................20
9.2 Anzeige der Werte der Linien- / Bodensensoren.................................20
10 Distanzsensoren........................................................................................23
11 Bewegung – Ab die Post!..........................................................................26
12 Roboter.CC – Robotik Online Code Compiler...........................................29
13 Links zu weiterführenden Internetseiten...................................................30
http://nibo.nicai-systems.de
2
Nibo2 Tutorial
02.02.2015
1 Einleitung
Dieses Tutorial bietet eine Schritt für Schritt Anleitung für die erste
Inbetriebnahme des Nibo. Mittels kleiner, ausführlich erklärter Beispiele soll
der Leser mit der grundlegenden Funktionalität der Kernkomponenten des
Roboters vertraut gemacht werden.
Sie lernen in den folgenden Abschnitten wie die Programmierumgebung
installiert wird, wie die LEDs zum Blinken/Leuchten gebracht werden können,
wie Sie Text und Sensorwerte auf dem Display sichtbar machen können und
letztendlich auch, wie Sie den Nibo in Bewegung bringen!
Das Tutorial richtet sich an Robotik-/Programmieranfänger, um ihnen einen
leichten Einstieg in die Gebiete der Programmierung, insbesondere der
Mikrocontroller-Programmierung zu ermöglichen.
http://nibo.nicai-systems.de
3
Nibo2 Tutorial
02.02.2015
2 Installation der NiboRoboLib
Zunächst wird die NiboRoboLib installiert. Die neueste Version und eine
Installationsanleitung als .pdf-Datei finden sich unter:
http://www.roboter.cc/niboRoboLib
Alternativ befindet sich die Dateien auch auf der beiliegenden CD.
Die NiboRoboLib enthält:
 Alle benötigten Treiber für den UCOM-IR2-X
 Alle benötigten Treiber für den NIBObee
 RoboDude (Übertragungsprogramm für .hex- und .xhex-Dateien)
 C-Bibliothek und Testprogramme für den NIBO2
 C-Bibliothek und Testprogramme für den NIBObee
 Kalibrierprogramme für die Sensoren
 ARDUINO-Bibliothek für den NIBO2
 ARDUINO-Bibliothek für den NIBObee
Während des Installationsvorgangs kann man wählen, ob man alle Pakete
installieren möchte, oder nur eine Auswahl.
Nach der Installation kann der NIBO2 nun in Betrieb genommen werden!
http://nibo.nicai-systems.de
4
Nibo2 Tutorial
02.02.2015
3 Erste Verbindung mit dem PC
Vor dem Anschluss des UCOM-IR2-X per USB muss der NIBO2
eingeschaltet werden. Dann kann der eingeschaltete Roboter mit einem
Rechner verbunden werden.
Nach einigen Sekunden sollte das Windows-System den UCOM-IR2-X
automatisch erkannt haben:
Falls unter Windows keine automatische Erkennung erfolgt, wird Sie der
Hardware-Assistent bei der Installation unterstützen:
Wählen Sie hier „Nein, diesmal nicht“ aus und bestätigen mit „Weiter“.
http://nibo.nicai-systems.de
5
Nibo2 Tutorial
02.02.2015
Im anschließenden Dialog wird die Option „Software von einer Liste oder
bestimmten Quelle installieren (für fortgeschrittene Benutzer)“ ausgewählt und mit
„Weiter“ bestätigt:
Im folgenden Dialog wird der Punkt „Diese Quellen nach dem zutreffendsten
Treiber durchsuchen“ ausgewählt.
Es wird die Option „Folgende Quellen ebenfalls durchsuchen“ angehakt.
Per Klick auf „Durchsuchen“ erhält man einen Dateimanager, in dem man das
Verzeichnis „C:\Programme\NiboRoboLib\bin\drivers\ucom_ir“ auswählt.
Jetzt kann mit der Schaltfläche „Weiter“ die Installation des Treibers gestartet
werden.
Nach einem Klick auf „Fertig stellen“ wird der Installationsvorgang
abgeschlossen und der NIBO2 ist nun programmierbereit.
Hinweis: Jedes Mal wenn Sie einen anderen USB-Anschluss an Ihrem Rechner
verwenden, verlangt Windows diese Installation erneut.
http://nibo.nicai-systems.de
6
Nibo2 Tutorial
02.02.2015
4 Installation der Programmierumgebung
4.1
AVR Studio 4
Zunächst muss das AVR Studio 4.19 (build 730) von Atmel installiert werden.
Hierzu laden Sie sich die Installationsdatei von folgender URL herunter, vorab
verlangt Atmel von Ihnen eine Registrierung:
http://www.atmel.com/tools/studioarchive.aspx
Doppelklicken Sie nun das heruntergeladene .exe-File und installieren Sie
das AVR Studio 4.19 auf Ihrem Computer.
AVR Studio 4.19 ist eine von Atmel kostenlos zur Verfügung gestellte
Entwicklungsumgebung (IDE) für AVR-Mikrocontroller mit der Sie Ihre NiboProjekte verwalten können.
4.2
WinAVR
Anschließend wird das WinAVR installiert. Hierzu laden Sie die aktuelle
Version der Datei WinAVR-xxx-install.exe von der Seite
http://sourceforge.net/projects/winavr/
Doppelklicken Sie anschließend auf die Datei und folgen Sie dem
Installationsmanager.
WinAVR ist eine Sammlung von vielen wichtigen Softwarepaketen für die
AVR-Entwicklung unter Windows. Die Sammlung enthält unter anderem den
C/C++ Compiler avr-gcc, die C-Standardbibliothek avr-libc, die „binutils“ und
die Programmiersoftware AVRDUDE.
http://nibo.nicai-systems.de
7
Nibo2 Tutorial
02.02.2015
5 Ein erstes Projekt anlegen
Nun soll im AVR Studio ein neues Projekt angelegt werden. Starten Sie dazu
das AVR Studio. Klicken Sie im Willkommensbildschirm auf „New Project“. Im
nun erscheinenden Fenster wählen Sie als Project type AVR GCC aus und
tragen bei Project name NiboTest ein.
Klicken Sie auf Next. Im folgenden Bildschirm wählen Sie als Debug platform
AVR Simulator und als Device ATmega128 aus und klicken auf Finish.
Unser neues Projekt NiboTest ist nun angelegt!
http://nibo.nicai-systems.de
8
Nibo2 Tutorial
02.02.2015
Das AVR Studio sollte in etwa folgender Abbildung gleichen:
Nun müssen noch einige Voreinstellungen eingegeben werden.
Öffnen Sie dazu den Project Options Dialog:
In der Menüleiste auf Project -> Configuration Options klicken.
Tragen Sie im Bereich General im Feld Frequency den Wert 16000000 ein
und wählen Sie im Feld Optimization den Wert -Os aus:
http://nibo.nicai-systems.de
9
Nibo2 Tutorial
02.02.2015
Wählen Sie nun im linken Bereich Include Directories aus.
Klicken Sie auf das Neuer Ordner Symbol und tragen als
Include File Search Path C:\Programme\NiboRoboLib\src\ ein.
Im Bereich Libraries tragen Sie bei Library Search Path den Pfad
C:\Programme\NiboRoboLib\lib\nibo2-m128-16\ ein.
Nun wählen Sie aus den Available Link Objects libnibo2_base.a aus und
klicken auf den Button Add Library->.
Die Bibliothek libnibo2_base.a sollte nun im rechten Fenster erscheinen.
Bestätigen Sie diese Einstellungen mit OK.
http://nibo.nicai-systems.de
10
Nibo2 Tutorial
02.02.2015
Im Bereich Custom Options wird jetzt noch die Option -D_NIBO_2_ durch
Eintragung in das Textfeld und anschließendes Klicken auf Add hinzugefügt.
Zusätzlich müssen noch die Pfade für den Compiler und für das Make-File
ausgewählt werden (dies geht nur mittels der Browse-Buttons), die Option
Use AVR Toolchain darf NICHT angehakt sein:
avr-gcc:
make:
C:\WinAVR-20100110\bin\avr-gcc.exe
C:\WinAVR-20100110\utils\bin\make.exe
Bestätigen Sie die Einstellungen mit OK.
http://nibo.nicai-systems.de
11
Nibo2 Tutorial
02.02.2015
6 Ein erstes Testprogramm
Tippen Sie als erstes Testprogramm folgendes ein:
#include <nibo/niboconfig.h>
#include <nibo/leds.h>
#include <nibo/delay.h>
int main() {
leds_init();
while(1==1) {
delay(500);
leds_set_status(LEDS_RED, 0);
delay(500);
leds_set_status(LEDS_GREEN, 0);
}
return 0;
}
Jetzt wird das Programm compiliert und anschließend im Simulator gestartet,
indem Sie den Build & Run (Strg+F7) Knopf drücken:
Falls es beim compilieren keinen Fehler gegeben hat können Sie das
Programm jetzt vom Simulator auf den Nibo übertragen.
Dafür bietet sich der speziell für den Nibo entwickelte Programmieradapter
UCOM-IR2-X an (siehe http://ucom-ir.nicai-systems.de). Alternativ kann auch
das STK500 oder der AVR-ISP Programmieradapter von Atmel verwendet
werden.
Tip: Da der NIBO2 während des Programmiervorgangs eingeschaltet sein muss, empfiehlt
es sich, die Motoren durch Abziehen des Motorjumpers zu deaktivieren!
http://nibo.nicai-systems.de
12
Nibo2 Tutorial
02.02.2015
Um das Programm zu übertragen drücken Sie im AVR Studio auf den
Connect Button. Anschließend erhalten Sie folgenden Dialog:
Wählen Sie als Platform AVRISP (oder STK500) aus und als Port den von
Windows zugewiesenen COM-Port aus. Drücken Sie danach Connect...
Wählen Sie nun im angezeigtem Dialog „ATmega128“ aus und testen Sie die
Verbindung indem Sie Read Signature drücken:
Wenn alles geklappt hat, erscheint der Text „Signature matches selected
device“. Als Device Signature erscheint: „0x1E 0x97 0x02“:
http://nibo.nicai-systems.de
13
Nibo2 Tutorial
02.02.2015
!! Wichtig !!
Im Tabsheet „Fuses“ dürfen keine Änderungen vorgenommen werden! Die
Fuse-Bits des ATmega128 sind standardmäßig auf folgende Werte
eingestellt: EXTENDED=0xFF, HIGH=0xC1, LOW=0xFF. Diese Werte dürfen
nicht geändert werden, da man sich sonst aus dem Controller aussperrt!!!
Weitere Infos unter: http://www.nibo-roboter.de/wiki/Ausgesperrt
Wechseln Sie nun zum Tabsheet Program und haken Sie in der Sektion
Device die Option Erase device before flash programming an. Wählen Sie
zusätzlich in der Sektion Flash die Option Use Current Simulator/Emulator
FLASH Memory aus und klicken Sie in dieser Sektion auf Program.
Die Programmübertragung wird mittels Verlaufsbalken am unteren
Fensterrand visualisiert.
http://nibo.nicai-systems.de
14
Nibo2 Tutorial
02.02.2015
Der Simulator wird verlassen, indem man in der Toolbar den
Button Stop Debugging (Strg+Umschalt+F5) anklickt:
Wenn die Übertragung des Testprogramms geklappt hat, sollte am Nibo2 das
rechte Rücklicht LED0 abwechselnd rot und grün aufleuchten.
Erläuterungen zum Quellcode:
Die ersten drei Programmzeilen beginnen jeweils mit einer # und sind somit
Präprozessoranweisungen. Der Präpozessor wird angewiesen, die in den
spitzen Klammern angegebenen header-Dateien (.h-Dateien) einzubinden.
Das Schlüsselwort hierfür heißt include.
Mit den Zeilen int main() und { beginnt das Hauptprgramm. Es endet mit }.
Zwischen diesen geschweiften Klammern stehen alle Anweisungen, die
abgearbeitet werden sollen.
Mit leds_init(); werden die IO-Ports für die LEDs initialisiert.
Der letzte Programmteil besteht aus einer while-Schleife while(1==1){...}.
Solange die Bedingung in den runden Klammern, hier 1==1, wahr ist, wird die
while-Schleife ausgeführt. In unserem Beispiel handelt es sich also um eine
Endlosschleife.
In den geschweiften Klammern steht der so genannte Anweisungsblock der
von der while-Schleife immer wieder ausgeführt wird.
Die Anweisung delay(500); weist den Controller an, 500 ms zu warten.
Die zweite Anweisung leds_set_status(LEDS_RED, 0); setzt den Status
der LED 0 auf RED. Damit leuchtet die LED Nummer 0 (rechtes Rücklicht)
rot.
Dann nochmals 500 ms warten.
Die vierte Anweisung leds_set_status(LEDS_GREEN, 0); setzt den Status
der LED 0 auf GREEN. Damit leuchtet die LED Nummer 0 jetzt grün.
Die letzte Anweisung return 0; wird nie ausgeführt, da die Endlosschleife
nicht verlassen wird. Sie muss jedoch aus formalen Gründen vorhanden sein,
da es sonst eine Compiler-Warnung gibt.
Das war´s schon!
http://nibo.nicai-systems.de
15
Nibo2 Tutorial
02.02.2015
7 LEDs in Aktion
Hier wollen wir nun etwas kompliziertere Leuchtmuster gestalten.
Als erstes legen Sie ein neues Projekt mit dem Namen Leuchtdioden1, wie
in Kapitel 5 beschrieben, an. Denken Sie dabei an die zusätzlichen
Einstellungen bei den Project-Options.
Die Leuchtdioden sollen nacheinander reihum in einer Farbe eingeschaltet
werden. Die Farbe soll bei jedem Umlauf zwischen Aus, Rot, Grün und
Orange wechseln.
Tippen Sie folgenden Quellcode in das Editorfenster des AVR Studio ein:
#include <nibo/niboconfig.h>
#include <nibo/leds.h>
#include <nibo/delay.h>
int main() {
leds_init();
while(1==1) {
int farbe;
for (farbe=0; farbe<4; farbe++) {
int ledNr;
for (ledNr=0; ledNr<8; ledNr++) {
leds_set_status(farbe, ledNr);
delay(150);
}
}
}
return 0;
}
Erläuterungen zum Quellcode:
Dieser Quellcode unterscheidet sich nur im Anweisungsblock der mainFunktion von dem Programm aus Kapitel 4.
Es beginnt wieder mit der Initialisierung der LEDs und einer while-Schleife,
die „endlos“ läuft.
Mit der ersten Anweisung innerhalb der while-Schleife int farbe; wird eine
Variable namens „farbe“ vom Typ int (Ganzzahl) deklariert.
http://nibo.nicai-systems.de
16
Nibo2 Tutorial
02.02.2015
Als nächstes werden zwei ineinander geschachtelte for-Schleifen verwendet.
Die äußere Schleife läuft über den Wert der Variablen farbe. Die Variable
wird bei 0 initialisiert und nimmt bis zur Abbruchbedingung nacheinander die
Werte 0, 1, 2 und 3 an.
Mit der Anweisung int led; wird eine Variable namens „ledNr“ vom Typ int
deklariert.
Diese wird in der inneren Schleife verwendet. In der inneren for-Schleife
stehen nun auch die eigentlichen Anweisungen:
Mit leds_set_status(farbe, ledNr); wird der LED mit der Nummer ledNr
die Farbe farbe zugewiesen.
Anschließend wird 150 ms gewartet.
Aufgaben/Anregungen:
1. Verändern Sie Ihr Programm so, dass die Leuchtdioden langsamer
hintereinander aufleuchten.
2. Verändern Sie Ihr Programm so, dass die Leuchtdioden schneller
hintereinander aufleuchten.
3. Verändern Sie Ihr Programm so, dass sich die Laufrichtung umkehrt,
sprich die Diode LED0 soll in jedem Durchlauf als letzte Diode
aufleuchten.
4. Verändern Sie Ihr Programm so, dass jede Diode einzeln alle Farben
durchläuft (Aus, Rot, Grün und Orange), bevor die nächste beginnt.
http://nibo.nicai-systems.de
17
Nibo2 Tutorial
02.02.2015
8 Inbetriebnahme des Displays
Als nächstes wollen wir uns die Ansteuerung des Grafikdisplays vornehmen:
Dazu legen Sie wieder ein neues Projekt an, diesmal mit dem Namen
Display (wie in Kapitel 5 beschrieben). Denken Sie auch diesmal wieder an
die zusätzlichen Einstellungen bei den Project-Options.
Unser Programm soll den Text „hello world!“ auf dem Display ausgeben.
Tippen Sie folgenden Quellcode in das Editorfenster des AVR Studio ein:
#include <nibo/niboconfig.h>
#include <nibo/display.h>
#include <nibo/gfx.h>
int main() {
display_init();
gfx_init();
gfx_move(30, 20);
gfx_set_proportional(0);
gfx_print_text("hello world!");
gfx_move(30, 30);
gfx_set_proportional(1);
gfx_print_text("hello world!");
return 0;
}
Erläuterungen zum Quellcode:
Zunächst werden zusätzlich zur schon bekannten Header-Datei niboconfig.h
zwei neue Header-Dateien display.h und gfx.h eingebunden. Dies geschieht
wieder mit #include.
In der main-Funktion wird mit dem Funktionsaufruf display_init()
zunächst die Schnittstelle zum Display initialisiert und anschließend mit der
Anweisung gfx_init() das Grafikdisplay konfiguriert.
Danach wird mittels gfx_move(30, 20) der Stift auf eine Position 30 Pixel
vom linken Rand und 20 Pixel vom Oberen Rand verschoben.
Die Anweisung gfx_set_proportional(0) sorgt dafür, dass die Texte nicht
in Proportionalschrift ausgedruckt werden, das heisst alle ausgegebenen
Zeichen haben die gleiche Breite.
Nun kann auch schon mit gfx_print_text("hello world!") der Text
„hello world!“ ausgegeben werden.
http://nibo.nicai-systems.de
18
Nibo2 Tutorial
02.02.2015
Jetzt wandert der Cursor mit gfx_move(30, 30) eine Zeile tiefer. Der Text
soll nun in Proportional-Schrift ausgeben werden, dies geschieht durch den
Aufruf der Funktion gfx_set_proportional(1).
Die folgende Anweisung gibt wiederum den Text „hello world!“ auf dem
Display aus, nur diesmal in der anderen Schriftart!
Aufgaben/Anregungen:
1. Geben Sie die Texte „links oben“, „rechts oben“, „links unten“ und
„rechts unten“ an den jeweiligen Stellen auf dem Display aus.
2. Geben Sie mittig auf dem Display einen Countdown aus. Der
Countdown soll im Sekundentakt von 20 auf 0 zählen. Benutzen Sie
dazu die delay() Funktion und achten Sie auf eine saubere Ausgabe!
http://nibo.nicai-systems.de
19
Nibo2 Tutorial
02.02.2015
9 Linien- / Bodensensoren
In diesem Beispiel wollen wir uns mit den beiden Boden- und den beiden
Liniensensoren beschäftigen. Die Sensoren arbeiten nach dem IRReflexionsverfahren. Die Helligkeit des Bodens wird zweimal gemessen,
einmal bei eingeschalteter und einmal mit ausgeschalteter IR-LED. Dadurch
lassen sich die Einflüsse des Umgebungslichts minimieren.
Die gemessenen Werte werden von der Bibliothek normalisiert und stehen
anschließend im Array floor_relative zur Verfügung. Damit die
Normalisierung durchgeführt werden kann, müssen die Sensoren zuvor
kalibriert werden. Die Parameter der Kalibrierung werden im EEPROM
dauerhaft (EESAVE=0) gespeichert.
9.1
Kalibrierung der Linien- / Bodensensoren
Zur Kalibrierung dient das Programm calibration.hex aus dem Verzeichnis
C:\Programme\NiboRoboLib\hex\nibo2-m128-16\.
Um das Programm zu übertragen drücken Sie im AVR Studio auf den
Connect Button. Wechseln Sie im anschließenden Dialog zum Tabsheet
Program und haken Sie in der Sektion Device wieder die Option Erase
device before flash programming an.
Wählen Sie zusätzlich in der Sektion Flash die Option Input HEX File und
als Datei C:\Programme\NiboRoboLib\hex\nibo2-m128-16\calibration.hex
aus. Klicken Sie zur Übertragung auf den Button Program in der selben
Sektion.
Nach abgeschlossener Übertragung können Sie die Sensoren kalibrieren:
●
Rechtes Rücklicht leuchtet: Stellen Sie den Roboter auf einen
schwarzen Untergrund und drücken Sie den Taster S3.
●
Linkes Rücklicht leuchtet: Stellen Sie den Roboter auf einen weißen
Untergrund und drücken Sie den Taster S3.
●
Beide Rücklichter leuchten: Drücken Sie den Taster S3 um die
Parameter im EEPROM zu speichern.
9.2
Anzeige der Werte der Linien- / Bodensensoren
Legen Sie wie in den vorangegangenen Beispielen ein neues Projekt an. Zu
den Einstellungen aus den vorherigen Beispielen müssen Sie dieses Mal in
den Projektoptionen unter Custom Options -> Linker Options die Optionen
http://nibo.nicai-systems.de
20
Nibo2 Tutorial
02.02.2015
„-Wl,-u,vfprintf“, „-lm“ und „-lprintf_flt“ hinzugefügt werden.
Tippen Sie anschließend folgenden Quellcode in das Editorfenster ein:
#include
#include
#include
#include
#include
#include
#include
#include
<nibo/niboconfig.h>
<nibo/display.h>
<nibo/gfx.h>
<nibo/delay.h>
<nibo/iodefs.h>
<nibo/bot.h>
<nibo/floor.h>
<stdio.h>
int main() {
bot_init();
floor_init();
display_init();
gfx_init();
gfx_move(22, 0);
gfx_set_proportional(1);
gfx_print_text("Floor sensor test");
gfx_set_proportional(0);
gfx_move(5, 10);
gfx_print_char('R');
gfx_move(118, 10);
gfx_print_char('L');
while (1==1) {
delay(10);
char text[20]="--
--
--
--
--";
// Bodensensoren
floor_update();
sprintf(text, "%02x %02x %02x %02x",
(uint16_t)(floor_absolute[FLOOR_RIGHT]/8),
(uint16_t)(floor_absolute[LINE_RIGHT]/8),
(uint16_t)(floor_absolute[LINE_LEFT]/8),
(uint16_t)(floor_absolute[FLOOR_LEFT]/8));
gfx_move(22, 30);
gfx_print_text(text);
sprintf(text, "%02x %02x %02x %02x",
(uint16_t)(floor_relative[FLOOR_RIGHT]/8),
(uint16_t)(floor_relative[LINE_RIGHT]/8),
(uint16_t)(floor_relative[LINE_LEFT]/8),
(uint16_t)(floor_relative[FLOOR_LEFT]/8));
gfx_move(22, 40);
gfx_print_text(text);
// Spannung
bot_update();
http://nibo.nicai-systems.de
21
Nibo2 Tutorial
02.02.2015
float volt = 0.0166 * bot_supply - 1.19;
sprintf(text, "%3.1fV", (double)volt);
gfx_move(30, 10);
gfx_set_proportional(1);
gfx_print_text("supply: ");
gfx_set_proportional(0);
gfx_print_text(text);
}
}
return 0;
Erläuterungen zum Quellcode:
Diesmal müssen wir am Anfang einen ganze Menge Header-Dateien
einbinden, da in diesem Beispiel auf die meisten Teilsysteme des Roboters
zugegriffen wird.
main-Funktion:
Um die Messung der Versorgungsspannung zu ermöglichen muss zunächst
die Funktion bot_init() aufgerufen werden. Die Funktion floor_init()
initialisiert die Boden- und Liniensensoren, die Funktionen display_init()
und gfx_init() initialisieren das Grafikdisplay. Anschließend werden noch
ein paar Texte auf dem Display ausgegeben.
while-Schleife:
In der ersten Zeile warten wir erst einmal 10 ms.
In der zweiten Zeile definieren wir uns Speicherplatz für einen 20 Zeichen
langen Text, den wir erst einmal mit dem Text „-- -- -- -- --“ initialisieren.
Als nächstes aktualisieren wir die Werte der Boden- und Liniensensoren
durch Aufruf der Funktion measure_ground(). Die normalisierten Werte
liegen zwischen 0 (schwarz) und 1024 (weiss), sie können jedoch auch
größer sein, wenn die Kalibrierung auf einem dunkleren weiss durchgeführt
wurde. Wir teilen die Werte durch 8, damit sie zwischen 0 und 127 (oder
maximal 255) liegen und somit durch 2 hexadezimalen Ziffern dargestellt
werden können. Die absoluten Helligkeiten deben wir an der Position x=22
und y=30 aus. Die relativen Werte (unter Berücksichtigung des
Umgebungslichtes) geben wir 10 Pixel unter der vorigen Zeile aus.
Als letztes wird durch Aufruf der Funktion bot_update() die Versorgungsspannung gemessen. Der gemessene Wert muss durch die Formel 0,0166
* bot_supply – 1,19 in Volt umgerechnet werden. Die Umwandlung in
einen Text geschieht wieder durch Aufruf der Funktion sprintf(). Der Text
„%3.1f“ bedeutet, dass eine Fließkommazahl mit (mindestens) drei Zeichen
ausgegeben werden soll. Dabei soll immer eine Nachkommastelle angezeigt
werden. Der fertige Text wird an der Stelle x=25 und y=0 ausgegeben.
http://nibo.nicai-systems.de
22
Nibo2 Tutorial
02.02.2015
10 Distanzsensoren
In diesem Beispiel wollen wir uns mit den Distanzsensoren des Roboters
beschäftigen. Die fünf Distanzsensoren werden von dem separaten
Mikrocontroller ATmega88 (COPRO) angesteuert. Die Messung erfolgt
ähnlich wie bei den Bodensensoren nach dem IR-Reflexionsverfahren. Dabei
wird gemessen welcher Anteil vom ausgesendeten Licht zurück reflektiert
wird. Alle Messwerte sollen auf dem Grafikdisplay ausgegeben werden.
Zusätzlich soll wieder die aktuelle Versorgungsspannung des Roboters
ausgegeben werden.
Legen Sie wie in den vorangegangenen Beispielen ein neues Projekt an. Zu
den Einstellungen aus den vorherigen Beispielen müssen Sie dieses Mal in
den Projektoptionen neben der Bibliothek libnibo2_base.a zwei zusätzliche
Bibliotheken zum Linken auswählen: libm.a und libprintf_flt.a. Weiterhin
muss bei den Projektoptionen unter Custom Options -> [Linker Options] die
Option „-Wl,-u,vfprintf“ hinzugefügt werden.
Tippen Sie anschließend folgenden Quellcode in das Editorfenster ein:
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
<nibo/niboconfig.h>
<nibo/display.h>
<nibo/gfx.h>
<nibo/copro.h>
<nibo/delay.h>
<nibo/iodefs.h>
<nibo/bot.h>
<nibo/spi.h>
<avr/interrupt.h>
<stdio.h>
int main() {
sei();
bot_init();
spi_init();
display_init();
gfx_init();
gfx_move(15, 0);
gfx_set_proportional(1);
gfx_print_text("Distance sensor test");
gfx_set_proportional(0);
gfx_move(5, 10);
gfx_print_char('R');
gfx_move(118, 10);
gfx_print_char('L');
delay(50);
http://nibo.nicai-systems.de
23
Nibo2 Tutorial
02.02.2015
copro_ir_startMeasure();
while (1==1) {
delay(10);
char text[20]="--
--
--
--
--";
// Co-Prozessor
if (copro_update()) {
sprintf(text, "%02x %02x %02x %02x
(uint16_t)copro_distance[0]/256,
(uint16_t)copro_distance[1]/256,
(uint16_t)copro_distance[2]/256,
(uint16_t)copro_distance[3]/256,
(uint16_t)copro_distance[4]/256);
}
gfx_move(10, 55);
gfx_print_text(text);
%02x",
// Spannung
bot_update();
float volt = 0.0166 * bot_supply - 1.19;
sprintf(text, "%3.1fV", (double)volt);
gfx_move(30, 10);
gfx_set_proportional(1);
gfx_print_text("supply: ");
gfx_set_proportional(0);
gfx_print_text(text);
}
return 0;
}
Erläuterungen zum Quellcode:
Diesmal müssen wir am Anfang einen ganze Menge Header-Dateien
einbinden, da in diesem Beispiel auf die meisten Teilsysteme des Roboters
zugegriffen wird.
main-Methode:
Zunächst werden die Interrupts durch Aufruf der Funktion sei() aus der AVR
Bibliothek <avr/interrupt.h> aktiviert. Dies ist notwendig, damit die
Kommunikation über den SPI-Bus funktioniert. Zusätzlich müssen für die
Kommunikation noch die beiden Funktionen bot_init() und spi_init()
aufgerufen werden. Die Funktionen display_init() und gfx_init()
initialisieren das Grafikdisplay.
Als nächstes werden noch ein paar Texte auf dem Display ausgegeben, kurz
gewartet und durch Aufruf der Funktion copro_ir_startMeasure() die
http://nibo.nicai-systems.de
24
Nibo2 Tutorial
02.02.2015
Distanzmessung gestartet.
while-Schleife:
In der ersten Zeile warten wir erst einmal 10 ms.
In der zweiten Zeile definieren wir uns Speicherplatz für einen 20 Zeichen
langen Text, den wir erst einmal mit dem Text „-- -- -- -- --“ initialisieren.
Als nächstes aktualisieren wir die Distanzwerte durch Aufruf der Funktion
copro_update() und benutzen den Rückgabewert in der if-Anweisung, um
den folgenden Block nur nach einem erfolgreichen Update auszuführen.
Bei erfolgreichem Update werden die Werte durch Aufruf der Funktion
sprintf() aus der C-Bibliothek <stdio.h> in den Textpuffer geschrieben. Die
Zeichenkette dient dabei als Schablone für den Text: „%02x“ bedeutet das 2
hexadezimale Ziffern, im Bedarfsfall mit führender Null, ausgegeben werden.
In jedem Fall gehen wir jetzt zur Position x=10 und y=55 und geben den Text
aus. Zum Abschluss wird, wie im vorangegangen Kapitel, die Versorgungsspannung ausgegeben.
http://nibo.nicai-systems.de
25
Nibo2 Tutorial
02.02.2015
11 Bewegung – Ab die Post!
Im letzten Beispiel wollen wir etwas Bewegung ins Spiel bringen: Der Roboter
soll ein Stück vorwärts fahren, kurz warten, dieselbe Strecke rückwärts
fahren, wieder kurz warten und von vorne beginnen. Die Motoransteuerung
wird auch vom COPRO durchgeführt.
Dabei soll auch diesmal ständig die Batteriespannung auf dem Display
ausgegeben werden.
Wie im vorigen Beispiel legen wir wieder ein neues Projekt an und wählen die
drei Bibliotheken libnibo2_base.a, libm.a und libprintf_flt.a aus und fügen
bei den Projektoptionen die Option „-Wl,-u,vfprintf“ hinzu (siehe Kapitel
7).
Schreiben Sie anschließend folgenden Quellcode in das Editorfenster:
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
<nibo/niboconfig.h>
<nibo/display.h>
<nibo/gfx.h>
<nibo/copro.h>
<nibo/delay.h>
<nibo/iodefs.h>
<nibo/bot.h>
<avr/interrupt.h>
<nibo/spi.h>
<stdio.h>
int main() {
sei();
bot_init();
spi_init();
display_init();
gfx_init();
gfx_move(62, 0);
gfx_set_proportional(1);
gfx_print_text("motion");
gfx_set_proportional(0);
gfx_move(5, 0);
gfx_print_char('R');
gfx_move(118, 0);
gfx_print_char('L');
delay(50);
http://nibo.nicai-systems.de
26
Nibo2 Tutorial
02.02.2015
copro_ir_startMeasure();
copro_setSpeedParameters(5, 6, 7);
int counter=0;
while (1==1) {
delay(10);
char text[20]="";
bot_update();
float volt = 0.0166 * bot_supply - 1.19;
sprintf(text, "%3.1fV", (double)volt);
gfx_move(25, 0);
gfx_print_text(text);
switch(++counter) {
case 200:
copro_setSpeed(20, 20);
break;
case 400:
copro_stop();
break;
case 600:
copro_setSpeed(-20, -20);
break;
case 800:
copro_stop();
counter=0;
break;
}
}
return 0;
}
Erläuterungen zum Quellcode:
Auch dieses Programm beginnt mit dem Einbinden der verschiedenen
Header-Dateien.
Das Hauptprogramm aktiviert zuerst – wie im letzten Beispiel – die Interrupts
und initialisiert die verschiedenen Subsysteme. Danach werden einige Texte
ausgegeben. Nach einer kurzen Pause die Messung der Distanzwerte
gestartet und die Parameter für die Motorregelung an den COPRO
http://nibo.nicai-systems.de
27
Nibo2 Tutorial
02.02.2015
übermittelt. Mit den Regelungsparametern 5,6,7 lassen sich gute Ergebnisse
erzielen.
Für die while-Schleife gibt es diesmal eine Variable counter, die die
Durchläufe der Endlosschleife zählt.
In der Endlosschleife aktualisieren wir zunächst die Werte vom COPRO.
Im nächsten Abschnitt geben wir, wie im vorangegangenen Beispiel, die
aktuelle Versorgungsspannung aus.
Der anschließende switch-Block ist die zentrale Steuerung für die
Bewegung: Die Variable counter wird hochgezählt; bei Erreichen der Werte
200, 400, 600 und 800 werden die entsprechenden Abschnitte ausgeführt.
Von 0-199 sollen sich die Räder nicht drehen.
Von 200-399 sollen sich beide Räder des Roboters mit einer Geschwindigkeit
von 20 Ticks pro Sekunde vorwärts drehen.
Von 400-599 sollen sich die Räder nicht drehen.
Von 600-799 sollen sich beide Räder des Roboters mit einer Geschwindigkeit
von 20 Ticks pro Sekunde rückwärts drehen.
Bei Erreichen des Wertes 800 wird der Zähler auf 0 zurückgesetzt.
Aufgaben/Anregungen:
1. Lassen Sie den Roboter eine kurze Zeit lang im Uhrzeigersinn drehen,
und anschließend gegen den Uhrzeigersinn.
2. Fahren Sie mit dem Nibo ein Quadrat ab. Benutzen Sie hierzu die
Funktion copro_setTargetRel(left, right, speed). Mit dieser
Funktion ist es möglich, die Räder um eine bestimmte Anzahl von Ticks zu
bewegen.
http://nibo.nicai-systems.de
28
Nibo2 Tutorial
02.02.2015
12 Roboter.CC – Robotik Online Code Compiler
Roboter.CC ist eine alternative Plattform, auf der eigene Roboter-Projekte
verwaltet und compiliert werden können. Die Installation einer lokalen
Entwicklungsumgebung ist nicht notwendig - die Verlinkung der Bibliotheken
erfolgt automatisch.
1. Roboter-Typ und gewünschte Programmiersprache auswählen
2. Programmcode schreiben
3. Erzeugte XHEX-Datei mit RoboDude auf den Roboter übertragen
Vorhandene Beispiele
und öffentliche Projekte
in C und Java einfach
ausprobieren!
Quellcode im Browser
unter www.roboter.cc eintippen, online auf dem Server
compilieren lassen und das
.hex-file herunterladen!
Eigene Projekte anlegen
und verwalten. Gewünschte
Roboterplattform, Compilerversion, Bibliotheksversion
auswählen, fertig!
http://www.roboter.cc
Roboter-Projekte online compilieren& verwalten, Beispiele einfach ausprobieren
http://nibo.nicai-systems.de
29
Nibo2 Tutorial
02.02.2015
13 Links zu weiterführenden Internetseiten
In diesem Unterkapitel ist eine ausgewählte Linksammlung zu
themenähnlichen Internetseiten aufgeführt.
Entwicklungsumgebungen:
Atmel: http://www.atmel.com
Webseite vom Hersteller der Mikrocontroller. Dort gibt es
Datenblätter, Applikationsbeispiele und die Entwicklungsumgebung AVRStudio.
WinAVR: http://winavr.sourceforge.net/
AVR-GCC Compiler für Windows mit vielen Extras und
„Add-on“ für das AVRStudio.
AVRDude AVRDude: http://savannah.nongnu.org/projects/avrdude/
Freie Programmiersoftware (Downloader, für den Nibo
geeignet!).
Roboter.CC: http://www.roboter.cc
Online Code Compiler speziell für Robotik-Projekte mit
vielen Beispielen und Forum.
Weitere Informationen:

Nibo Hauptseite: http://nibo.nicai-systems.de
Die Homepage des Nibo Herstellers. Liefert technische
Informationen, die Bauanleitung und weitere Links.


Programmieradapter UCOM-IR: http://ucom-ir.nicai-systems.de
Nibo Wiki: http://www.nibo-roboter.de
Wiki des Nibo. Liefert alle Informationen rund um den Nibo.

Mikrocontroller: http://www.mikrocontroller.net
Alles über Mikrocontroller und deren Programmierung.

AVRFreaks: http://www.avrfreaks.net
Informationen rund um den AVR.
http://nibo.nicai-systems.de
30
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
