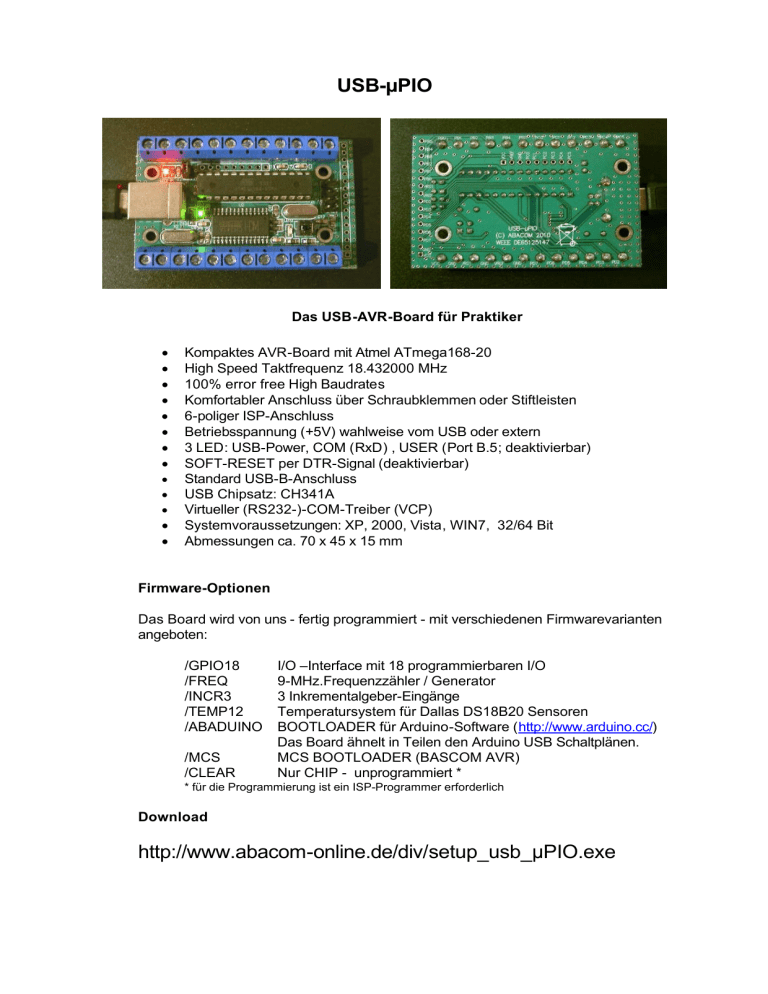

Das USB-AVR-Board für Praktiker
•
•
•
•
•
•
•
•
•
•
•
•
•
Kompaktes AVR-Board mit Atmel ATmega168-20
High Speed Taktfrequenz 18.432000 MHz
100% error free High Baudrates
Komfortabler Anschluss über Schraubklemmen oder Stiftleisten
6-poliger ISP-Anschluss
Betriebsspannung (+5V) wahlweise vom USB oder extern
3 LED: USB-Power, COM (RxD) , USER (Port B.5; deaktivierbar)
SOFT-RESET per DTR-Signal (deaktivierbar)
Standard USB-B-Anschluss
USB Chipsatz: CH341A
Virtueller (RS232-)-COM-Treiber (VCP)
Systemvoraussetzungen: XP, 2000, Vista, WIN7, 32/64 Bit
Abmessungen ca. 70 x 45 x 15 mm
Firmware-Optionen
Das Board wird von uns - fertig programmiert - mit verschiedenen Firmwarevarianten
angeboten:
/GPIO18
/FREQ
/INCR3
/TEMP12
/ABADUINO
/MCS
/CLEAR
I/O –Interface mit 18 programmierbaren I/O
9-MHz.Frequenzzähler / Generator
3 Inkrementalgeber-Eingänge
Temperatursystem für Dallas DS18B20 Sensoren
BOOTLOADER für Arduino-Software (http://www.arduino.cc/)
Das Board ähnelt in Teilen den Arduino USB Schaltplänen.
MCS BOOTLOADER (BASCOM AVR)
Nur CHIP - unprogrammiert *
* für die Programmierung ist ein ISP-Programmer erforderlich
Download
http://www.abacom-online.de/div/setup_usb_µPIO.exe
Anschlüsse, LED und Jumper
P1 – ISP-Anschluss für Programmer
P2 – USB-B-Anschluss
P3 – Anschlussleiste Port B, Port D, VREF, RST, VCC, GND (Digitalport)
P4 – Anschlussleiste Port C, VREF, VCC, GND (Digitalport und ADC-Analogport)
J1 – Jumper SOFT RST verbindet RESET(PC6) mit DTR-Signal vom CH341A
J2 – Jumper INTERNAL POWER verbindet VCC mit USB-Versorgungspannung
J3 – Jumper ISP POWER verbindet VCC mit ISP
J4 – Jumper LED2 ENABLE verbindet LED2 mit PB5
LED1 – RX Indikator (rot; Datenempfang vom PC)
LED2 – LED an PB5 (gelb; für eigene Zwecke)
LED3 – USB-Power (grün; USB-Spannungsversorgung)
Schraubklemmen für Port B, Port C und Port D
Die Anschlussbezeichnungen entsprechen denen des ATmega168
Abmessungen ca. 70 x 45 x 15 mm
Als Zubehör erhältlich:
• Modulgehäuse (unbearbeitet)
• USB-Programmer inkl. ISP-Kabel
Firmware
Das Board wird von uns - fertig programmiert - mit verschiedenen Firmwarevarianten
angeboten:
/ GPIO18
I/O INTERFACE
Sie verwenden das Board als I/O-Interface z.B. mit unserer ProfiLab-Software oder
eigenen Programmen.
/ FREQ
FRQUENZZÄHLER / GENERATOR
Sie verwenden das Board als Frequenzzähler z.B. mit unserer ProfiLab-Software oder
eigenen Programmen.
/ INCR
INKREMENTALGEBER
Sie verwenden das Board mit bis zu drei Inkrementalgebern z.B. mit unserer ProfiLabSoftware oder eigenen Programmen.
/TEMP12
TEMPERATURSYSTEM
für bis zu zwölf Dallas DS18B20 Sensoren
/ABADUINO
BOOTLOADER für Arduino-Software (http://www.arduino.cc/)
Das Board ähnelt in Teilen den Arduino USB Schaltplänen.Der Bootloader wurde für
die geänderteTaktfrequenz von 18.342 MHz modifiziert. Die Bootloader-Source ist im
Software-Download enthalten und öffentlich gemacht. Sie finden diese zusammen mit
der Installationsanleitung im Ordner SOFTWARE\ABADUINO.
/MCS
MCS BOOTLOADER (BASCOM AVR)
Sie verwenden BASCOM-AVR für die Programmierung eigener Anwendungen. Durch
die Verwendung des MCS-Bootloaders benötigen KEINEN ISP-Programmer. Ihre
Anwendung wird einfach per USB direkt auf den Chip übertragen.
/CLEAR
Nur CHIP - unprogrammiert *
* für die Programmierung ist ein ISP-Programmer erforderlich
Sie haben Erfahrung mit der Programmierung des Atmel ATmega168 und
programmieren / flashen Ihre Firmware selbst.
Im Anschluss erfolgt eine ausführliche Beschreibung der Firmwarevarianten. Abhängig davon
welche Variante Sie erworben haben, ist immer nur eines der nachstehenden Kapitel für Sie
zutreffend.
µPIO / GPIO18
Das µPIO / GPIO18 arbeitet als PC-Interface mit 18 digitalen I/O-Kanälen deren Datenrichtung
umschaltbar ist (18 GPIO).
Die I/O-Leitungen sind zu drei Ports zusammengefasst (Port B, Port C, Port D). Jeder Port
besitzt sechs I/O-Leitungen:
Port B0…PortB5
Port C0…PortC5
Port D2…PortD7
Digital-I/O
Digital-I/O = ADC 0..5
Digital-I/O
Die sechs Spannungen am Port C können darüber hinaus mit dem internen 10-Bit-A/DWandler (ADC) eingelesen werden. Die Referenzspannung für den ADC kann dabei aus drei
umschaltbaren Quellen bezogen werden:
Externe Referenzspannung:
Die Referenzspannung wird über den Anschluss VREF eingespeist.
0<Vref<Vcc ist dabei einzuhalten.
Interne Referenz VCC
Als Referenzspannung dient die positiver Versorgungsspannung (also ca. 5V).
Interne Referenz 1.1 V
Eine Referenzspannung von 1.1V wird intern erzeugt und dient als Referenz.
Für Kanäle die als Eingang arbeiten kann per Software ein interner Pullup-Widerstand aktiviert
werden, der den jeweiligen Eingang auf das Potential der positiven Versorgungsspannung
(Vcc) legt, um z.B. offenen Eingänge ein definiertes Potential zu geben.
Eine kostenlose PC-Software steht zur Verfügung. Diese ermöglicht neben der Bedienung
auch die einfache Datenabfrage per DDE aus anderen Programmen.
Datenprotokoll
Die Kommunikation mit dem PC erfolgt per USB. Der USB-Treiber installiert einen virtuellen
COM-Port. Der Datenaustausch erfolgt somit wie über eine ‚echte’ RS232-Schnittstelle.
Die Schnittstellenparameter sind: 57600, 8 N, 1
Baud 57600
8 Datenbits
Keine Parität
1 Stopbit
Die Kommunikation erfolgt nach dem Frage-Antwort-Prizip (Request/Response). Dabei
besteht ein Request immer aus genau sieben Datenbytes. Nachdem Empfang dieser sieben
Datenbytes sendet die Firmware 15 Bytes als Antwort an den PC zurück.
Die erzielbare Abfragerate (sample rate) liegt bei etwa 150 Samples/Sek.
Request: 7 Bytes
Byte1: ADC-Referenzumschaltung (0=EXTERN; 1=INTERN VCC; 3=INTERN 1.1V)
Byte2: Richtung Port B
Byte3: Richtung Port C
Byte4: Richtung Port D
Byte5: Daten Port B
Byte6: Daten Port C
Byte7: Daten Port D
Die Bytes 2..4 geben die Datenrichtung an. Ein gesetztes Bit setzt die zugehörige Portleitung
auf AUSGANG, ein gelöschtes Bit setzt die Portleitung auf EINGANG.
Die Bytes 5..7 setzen den Ausgangszustand der I/O-Leitungen deren Datenrichtung auf
AUSGANG gesetzt ist. Ein gesetztes Bit schalten den Ausgang HIGH (5V), ein gelöschtes Bit
schaltet den Ausgang LOW (0V). Für I/O-Leitungen die nicht als Ausgang sondern als
EINGANG definiert wurden, wird mit den Datenbytes (Byte 5…Byte7) ein interner PullupWiderstand aktiviert . Ein gesetztes Bit aktiviert den Pullup für eine I/O-Leitung. Ein gelöschtes
Bit deaktiviert den Pullup für die zugehörige I/O-Leitung.
Die Bits-Nummern der Datenbytes sind den Leitungsnummern der Portleitungen zugeordnet.
Ein gesetztes Bit2 in Byte4 eines Requests setzt also z.B. die Datenrichtung der Portleitung
D2 auf Ausgang.
Response: 15 Bytes
Byte 1: Status Port B
Byte 2: Status Port C
Byte 3: Status Port D
Byte 4: ADC0 LSB
Byte 5: ADC0 MSB
Byte 6: ADC1 LSB
Byte 7: ADC1 MSB
Byte 8: ADC2 LSB
Byte 9: ADC2 MSB
Byte 10: ADC3 LSB
Byte 11: ADC3 MSB
Byte 12: ADC4 LSB
Byte 13: ADC4 MSB
Byte 14: ADC5 LSB
Byte 15: ADC5 MSB
Die Bytes 1…3 geben den Zustand der digitalen I/O-Leitungen wieder. Ist eine Leitung HIGH
(5V) so ist das zugehörige Bit setzt, andernfalls ist es gelöscht. Dieses gilt unabhängig davon ,
ob die Leitung als Eingang oder als Ausgang arbeitet.
Die Bytes 4...15 liefern paarweise die 12-Bit Datenworte des A/D-Wandlers, der die
Spannungen am Port C misst. Der Spannungswert ergibt mit Hilfe der verwendeten
Referenzspannung zu:
Spannung = VREF *
(MSB * 256 + LSB) / 1023
Hinweise zur Verwendung des Protokolls
Zum Datenaustausch wird zunächst ein Request-Datenblock (Byte.array) mit einer Länge von
genau sieben Bytes definiert, der mit ALLEN Informationen belegt sein muss, die zum Gerät
geschickt werden sollen. Dann überträgt man diesen Block über die Schnittstelle.
Anschliessend müssen die 15 Antwort-Bytes von der Schnittstelle eingelesen und nach Bedarf
ausgewertet werden. Ein neuer Reqest-Block sollte erst dann ausgegeben werden, wenn alle
15 Bytes als Antwort auf den vorhergehenden Request empfangen wurden.
µPIO / INCR3
Das µPIO / INCR3 erlaubt den Anschluss von drei Inkrementalgebern mit TTL(5V)-Pegeln. Die
typischen Signale der Inkrementalgeber (A; B) werden mit 32-Bit (Positions-) Zählern erfasst.
Jede fallende Flanke am A-Eingang dient als Taktsignal für den zugehörigen Positionszähler.
Die Zählrichtung wird durch das Richtungssignal am B-Eingang bestimmt
(high = aufwärts / low = abwärts). Die drei Zählerkanäle verfügen über Freigabe-Eingänge
(EN; Enable), die den jeweiligen Zähler freigeben oder sperren.
Die maximale Zählfrequenz liegt bei 20 KHz (Tastverhältnis 1:1).
Sofern vorhanden kann ein Index-Signal (Z) verwendet werden, welches bei jeder vollen
Umdrehung des Gebers einen kurzen Puls abgibt. Dabei wird der Positionszähler durch eine
Flanke am Z-Eingang auf Null zurückgesetzt, so dass die Positionszählung dann synchron und
relativ zur letzten Z-Flanke erfolgt. Ausserdem taktet das Z-Signal einen 16-Bit (Umdrehungs)Zähler Z , dessen Zählrichtung durch die Zählrichtung des Positionszählers bestimmt wird.
Eine kostenlose PC-Software steht zur Verfügung. Diese ermöglicht neben der Bedienung
auch die einfache Datenabfrage per DDE aus anderen Programmen.
Die Zählersignale sind den Anschlüssen von Port B und Port C wie folgt zugeordnet:
Zähler 1
Port C0
Port C1
Eingang
Eingang
1A
1B
CLK
DIR
Port B0
Port B3
Eingang
Eingang
1Z
1EN
/RES
EN
Port C2
Port C3
Eingang
Eingang
2A
2B
CLK
DIR
Port B1
Port B4
Eingang
Eingang
2Z
2EN
/RES
EN
Port C4
Port C5
Eingang
Eingang
3A
3B
CLK
DIR
Port B2
Port B5
Eingang
Eingang
3Z
3EN
/RES
EN (Jumper J4 LED entfernen!)
Zähler 2
Zähler 3
Alle Zähler-Eingänge verwenden TTL 5V-Pegel und verfügen über interne Pullup-Widerstände,
die offene Eingänge auf das Potential der positiven Betriebsspannung Vcc ziehen. Dies
ermöglicht die z.B. die einfache Beschaltung mit Schaltkontakten gegen Masse.
Port D arbeitet als digitaler I/O-Port. Die Datenrichtung ist für jede Datenleitung einzeln
umschaltbar. Port D6 gibt ein Taktsignal aus, sofern dieser auf Ausgang geschaltet ist. Die
max. Grundfrequenz von 9 kHz ist durch die Faktoren 1, 2 , 3…, 256 teilbar. Für Leitungen die
als Eingang arbeiten ist ein Pullup-Widerstand aktivierbar. Die Programmierung erfolgt mit Hilfe
von Kommandos, die im Request-Datenblock übertragen werden.
Datenprotokoll
Die Kommunikation mit dem PC erfolgt per USB. Der USB-Treiber installiert einen virtuellen
COM-Port. Der Datenaustausch erfolgt somit wie über eine ‚echte’ RS232-Schnittstelle.
Die Schnittstellenparameter sind: 57600, 8 N, 1
Baud 57600
8 Datenbits
Keine Parität
1 Stopbit
Die Kommunikation erfolgt nach dem Frage-Antwort-Prizip (Request/Response). Dabei
besteht ein Request immer aus genau fünf Datenbytes. Nachdem Empfang dieser fünf
Datenbytes sendet die Firmware in jedem Fall 21 Bytes als Antwort an den PC zurück.
Die erzielbare Abfragerate (sample rate) liegt bei etwa 150 Samples/Sek.
Request: 5 Bytes
Byte 1: Kommando
Byte 2…5: Parameter
Das Kommando (Byte1) enthält eine Funktionsnummer, mit deren Hilfe verschiedene
Geräteaktionen veranlasst werden können. Nicht definierte Funktionsnummern rufen nur den
Antwortdatenblock ab, führen aber keine zusätzlichen Aktionen aus. Der Parameter
(Byte2…Byte4) muss in jedem Fall mit gesendet werden, auch wenn dieser nur ausgewertet
wird, wenn eine Funktion zusätzliche Angaben benötigt. Dieser besteht aus vier Bytes die je
nach Bedarf einen 32-Bit-, 16 Bit oder 8 Bit-Wert übertragen. Dabei ist Byte2 das
niederwertigste Byte und Byte 5 das höchstwertigste Byte des Parameters.
Folgende Kommandos können im Request übertragen werden:
Dezimal
HEX
CHR
Beschreibung
Parameter
„A“
„B“
„C“
„D“
„E“
„F“
„G“
„H“
„I“
„J“
„K“
„L“
Reset Counter 0
Reset Counter 1
Reset Counter 2
Reset Z-Counter 0
Reset Z-Counter 1
Reset Z-Counter 2
Laden Counter 0
Laden Counter 1
Laden Counter 2
Laden Z-Counter 0
Laden Z-Counter 1
Laden Z-Counter 2
beliebig
beliebig
beliebig
beliebig
beliebig
beliebig
INT32 / DWORD
INT32 / DWORD
INT32 / DWORD
INT16 / WORD
INT16 / WORD
INT16 / WORD
„X“
„Y“
„Z“
Frequenzteiler f=9 KHz / (N+1)
PORTD = Status / Pullup
DDRD = Datenrichtung
Byte
Byte
Byte
Zähler-Kommandos
65dez
66dez
67dez
68dez
69dez
70dez
71dez
72dez
73dez
74dez
75dez
76dez
41h
42h
43h
44h
45h
46h
47h
48h
49h
4Ah
4Bh
4Ch
Port D-Kommandos
88dez
89dez
90dez
58h
59h
5Ah
Beispiel-Request Byte1…Byte 5: <5A><FC><00><00><00>
<5A> = Kommando „Datenrichtung Port D“
<FC> = %1111 1100 = Bit2…Bit7 gesetzt = D2…D7 Datenrichtung auf Ausgang setzen
Nach dem Empfang von fünf Request-Bytes, antwortet das Gerät stets mit einem ResponseDatenblock. Ein neuer Request darf erst nach dem vollständigen Empfang der Antwort
gesendet werden.
Response: 21 Bytes
Port-Status:
Byte1:
Byte2:
Byte3:
Status Port B Bit 0..5 = B0..B5
Status Port C Bit 0..5 = C0..C5
Status Port D Bit 2..7 = D2..D7
Positionszähler:
Byte4:
Zähler1
Bit 0…7 (LSB)
Byte5:
Byte6:
Byte7:
Zähler1
Zähler1
Zähler1
Bit 8…15
Bit 16…23
Bit 24…32 (MSB)
Byte8:
Byte9:
Byte10:
Byte11:
Zähler2
Zähler2
Zähler2
Zähler2
Bit 0…7 (LSB)
Bit 8…15
Bit 16…23
Bit 24…32 (MSB)
Byte12:
Byte13:
Byte14:
Byte15:
Zähler3
Zähler3
Zähler3
Zähler3
Bit 0…7 (LSB)
Bit 8…15
Bit 16…23
Bit 24…32 (MSB)
Umdrehungszähler (Z):
Byte16: Zähler1 Bit 8…15 (LSB)
Byte17: Zähler1 Bit 0…7 (MSB)
Byte18: Zähler2 Bit 8…15 (LSB)
Byte19: Zähler2 Bit 0…7 (MSB)
Byte20: Zähler3 Bit 8…15 (LSB)
Byte21: Zähler3 Bit 0…7 (MSB)
Die Bytes 1…3 geben den Zustand der digitalen I/O-Leitungen wieder. Ist eine Leitung HIGH
(5V) so ist das zugehörige Bit setzt, andernfalls ist es gelöscht. Dieses gilt unabhängig davon,
ob die Leitung als Eingang oder als Ausgang arbeitet. Die Bytes 4..15 liefern die 32-Bit
Zählerwerte der Positionszähler. Die Bytes 16…21 liefern die 16-Bit Zählerwerte der
Umdrehungszähler.
µPIO / FREQ
Das µPIO / FREQ arbeitet als komfortabler 9-MHz-Frequenzzähler (Counter) mit
zahlreichen Zusatzfunktionen, wie Digital-I/O, PWM-Ausgang, Puls-/Taktgenerator.und sechs
A/D-Eingängen. Eine kostenlose PC-Software steht zur Verfügung. Diese ermöglicht neben
der Bedienung auch die einfache Datenabfrage per DDE aus anderen Programmen.
Digital-I/O
Für alle Anschlüsse ist eine feste Datenrichtung vorgesehen, die nicht verändert werden kann.
Alle Anschlüsse arbeiten mit 5V-TTL-Pegel und sind entsprechend der vorgegebenen
Datenrichtung entweder als digital Eingang oder als Digitalausgang nutzbar. Je nach
Verwendung und Konfiguration übernehmen die Leitungen aber andere, alternative Funktionen.
Die Datenrichtung bleibt aber in jedem Fall erhalten.
9-MHz-Frequenzzähler
Die Einspeisung des Zählersignals erfolgt GLEICHZEITIG über die Anschlüsse D2 und D5. Je
nach Eingangsfrequenz erfolgt die Frequenzmessung entweder durch eine Impulszählung mit
Torzeit (D5; F>250 Hz) oder durch Flankenmessung (D2; F<250 Hz).
Als Torzeiten (Gate) für Impulszählung stehen folgende Zeiten zur Verfügung:
2000ms / 1000 ms / 500ms / 100 ms / 50 ms / 20 ms / 10ms. Bei Bedarf kann das
Torzeitsignal (Gate) über den Digitalausgang D7 ausgegeben werden.
Bei niedrigen Signalfrequenzen ( < 250 Hz ) wird zusätzlich die vergangene Zeit ermittelt und
ausgegeben, die seit dem letztmaligen Auftreten einer fallenden Flanke am Eingang D2
vergangen ist (ellapsed time). Bei niedrigen Frequenzen können somit Frequenzmessung,
Zählfunktion und Zeitmessung parallel verwendet werden. Bei höheren Frequenzen sind nur
noch die Frequenzmessung und die Zählerfunktion alternativ nutzbar.
32-Bit-Counter
Ohne Torzeitgenerator arbeitet der Frequenzzähler als Counter, der fallende Flanken an D5
aufwärts zählt. Digitaleingang B0 kann per Software als externer RESET-Eingang für den
Zähler konfiguriert werden. Digitaleingang B4 kann per Software als externer ENABLEEingang (Freigabe) für den Zähler konfiguriert werden.
Generator 1
Dieser Generator erzeugt eine periodisches Ausgangstaktsignal am Ausgang D6.
Dieses Ausgangssignal wird aus einem Eingangstaktsignal abgeleitet wird.
Das Eingangstaktsignal wird dazu einem internen 8-Bit-Zähler als Taktsignal zugeführt.
Durch einen internen Vergleich des 8-Bit-Zählerstandes mit einem Vergleichswert, wird
schliesslich das Ausgangssignal D6 gebildet. Je nach Konfiguration kann dieses ein
Ausgangstaktsignal mit einstellbarer Frequenz oder mit einstellbarer Pulsbreite (PWM) sein.
Das Eingangstaktsignal kann entweder intern oder extern eingespeist werden.:
Bei interner Taktquelle wird der Systemtakt (18.432000 MHz) mit einem einstellbaren Vorteiler
durch die Faktoren 1, 8, 64, 256 oder 1024 heruntergeteilt. Eingang D4 kann als per Software
als externer Freigabeeingang für den internen Takt konfiguriert werden.
Bei externer Taktquelle dient Digitaleingang D4 kann als externer Takteingang, der per
Software freigegeben oder gesperrt werden kann.
Generator 2
Diese Generator ist ein Pulsgenerator, der sein Ausgangssignal an D3 ausgibt.
Die Zeitdauer für die High- und Low-Phase des Ausgangssignal ist einstellbar. Die Zeiten
stellen ganzzahlige Vielfache von vier möglichen Grundzeiteinheiten (Timebase) dar, die um
den Faktor 1…65535 verlängert werden können. Die Grundzeiteinheiten sind 125µs, 500µs,
5ms und 500 ms. Während die Grundzeit für High- und Low-Phase dieselbe ist, können die
Faktoren für die High-/Low-Dauer getrennt eingestellt werden.
Der Ausgangspuls von Generator 2 kann fortlaufend (continious) oder einmalig (singleshot)
ausgegeben werden. Ein Einzelimpuls kann per Software ausgelöst werden. Alternativ kann
Digitaleingang B1 per Software als Triggereingang konfiguriert werden. Bei fortlaufender
Pulsausgabe wird das Ausgangssignal mit dem Triggersignal (B1 oder Software)
synchronisiert.
Generator 3
Dieser Generator erzeugt am Digitalausgang D3 eine feste Ausgangsfrequenz von 72.000
KHz und einstellbarer Pulsbreite (8-Bit PWM).
Die Erzeugung der PWM erfolgt wie bei Generator 1 durch den Vergleich eines internen
Zählerstandes mit einem Vergleichswert.
Anschlussbelegung
Die Anschlüssen sind wie folgt belegt:
B0
B1
B2
B3
B4
B5
Digital Input (Counter RESET)
Digital Input (Sync/Trigger Generator 2)
Digital Output
Digital Output (Generator 3 PWM)
Digital Input (Counter enable)
Digital Output (LED)
D2
Diigtal Input (Frequenz-Eingang 0-250Hz)
D3
D4
D5
D6
D7
Digital Output (Generator 2)
Diigtal Input (EXT CLK ENABLE)
Diigtal Input (Frequenz-Eingang 250 Hz - 8MHz)
Digital Output (Generator 1)
Digital Output (Gate Clock Output)
C0…C5
Digital Inputs / ADC 0…5
Alle Eingänge von Port B und Port D sind mit Pullup-Widerständen auf Vcc-Potenzial gezogen.
Port C kann als Digitaleingang (ohne Pullups) verwendet werden.
Die sechs Spannungen am Port C können alternativ mit dem internen 10-Bit-A/D-Wandler
(ADC) eingelesen werden. Die Referenzspannung für den ADC kann dabei aus drei
umschaltbaren Quellen bezogen werden:
Externe Referenzspannung:
Die Referenzspannung wird ggf. über den Anschluss VREF eingespeist.
0<Vref<Vcc ist dabei einzuhalten.
Interne Referenz VCC
Als Referenzspannung dient die positiver Versorgungsspannung (also ca. 5V).
Interne Referenz 1.1 V
Eine Referenzspannung von 1.1V wird intern erzeugt und dient als Referenz.
Datenprotokoll
Die Schnittstellenparameter sind: 57600, 8 N, 1
Baud 57600
8 Datenbits
Keine Parität
1 Stopbit
Die Kommunikation erfolgt nach dem Frage-Antwort-Prizip (Request/Response). Dabei
besteht ein Request immer aus genau 10 Datenbytes. Nachdem Empfang dieser 10
Datenbytes sendet die Firmware in jedem Fall 33 Bytes als Antwort an den PC zurück. Ein
neuer Request darf erst gesendet werden, wenn die 33 Antwortbytes empfangen wurden.
Die erzielbare Abfragerate (sample rate) liegt bei etwa 50 Samples/Sek.
Request: 10 Bytes
Der Request-Datenblock hat eine Länge von 10 Bytes und überträgt sämtliche Daten zum
Gerät, die für die Steuerung relevant sind:
Byte 1
Torzeit und Digital Out
Die Bit 0..2 selektieren die gewünschte Torzeit für die Frequenzmessung:
Bit
210
Hex
Dez
Torzeit
000
001
00h
01h
0
1
2s
1s
010
011
100
101
110
111
02h
03h
04h
05h
06h
07h
2
3
4
5
6
7
500 ms
100 ms
50 ms
20 ms
10 ms
AUS / COUNTER
Die Bits 3…7 sind der Reihe nach den digitalen Ausgängen B2, B3, B5, D3 und D6 zugeordnet und
setzen deren Ausgangsstatus bzw. aktivieren die alternative Funktion des jeweiligen Anschluss,
wie z.B. Generator 2 am Ausgang D3.
Byte 2
Vergleichswert für Generator 1
Dieses Byte stellt den 8-Bit-Vergleichswert für Generator 1 ein und variiert je nach Modus die
Ausgangsfrequenz bzw. die Pulsbreite des Ausgangssignal (D6).
Byte 3
Vergleichswert für Generator 3
Dieses Byte stellt den Vergleichswert für Generator 3 ein und variiert die Pulsbreite des
Ausgangssignal (B3).
Byte 4
Modus
In Byte 4 sind folgende Funktionen bitweise kodiert:
-
Modus und Taktquelle für Generator 1
Zeitbasis für Generator 2
Counter Reset per Software
Der Wert für Byte 4 ergibt sich aus der Addition der nachstehenden HEX oder Dezimalwerte, je nach
gewünschter Funktion.
Die Bits 0…2 selektieren die Taktquelle für Generator 1.
Bit
[210]
Hex
Dez
Taktquelle
000
001
010
011
100
101
110
111
00h
01h
02h
03h
04h
05h
06h
07h
0
1
2
3
4
5
6
7
KEINE
CLK
18.432000 MHz
CLK / 8
2.304000 MHz
CLK / 64
288.000 KHz
CLK / 256
72.000 KHz
CLK / 1024
18.000 KHz
EXTERNER CLOCK (D4), fallende Flanke
EXTERNER CLOCK (D4), steigende Flanke
Bit 3 setzt den Zählerstand des (Frequenz-)zählers auf Null zurück (Counter Software Reset), wenn
das Bit gesetzt ist.
Bit
[3]
Hex
08h
Dez
8
Counter Reset
Bit 4 und Bit 5 wählen den Modus von Generator 1
Bit
[54]
Hex
Dez
Modus Generator 1
00
01
10
00h
10h
20h
0
16
32
Normal
PWM
CTC
11
30h
48
Fast PWM
Modus: Normal
Der Generator arbeitet als Frequenzteiler, der die Frequenz des Eingangstaktsignals zunächst durch 2
und anschliessend durch 256 teilt.
Fout = (Fin / 2) / 256
Feste Ausgangsfrequenzen bei internem Takt:
36.000 kHz
4.500 kHz
562,5 Hz
140,625 Hz
35,15625 Hz
Modus: PWM
Der Generator arbeitet als Frequenzteiler, der die Frequenz des Eingangstaktsignals zunächst durch 2
und anschliessend durch 255 teilt. Die Pulsbreite wird durch den Vergleichswert bestimmt.
Fout = ( Fin / 2 ) / 255
PWM-Frequenzen bei internem Takt:
36.141 kHz
4.518 kHz
564,7 Hz
141,17 Hz
35,294 Hz
Modus: CTC
Der Generator arbeitet als einstellbarer Frequenzteiler, der die Frequenz des Eingangstaktsignals
zunächst durch 2 und anschliessend durch den Vergleichswert+1 teilt.
Fout = (Fin / 2 ) / ( CMP1 + 1 )
Frequenzbereiche bei internem Takt:
36.141 kHz – 9.216 MHz
4.518 kHz – 1.152 MHz
564,7 Hz - 144.0 kHz
141,17 Hz - 36.0 kHz35,294 Hz – 9.0 kHz
Modus: Fast PWM
Der Generator arbeitet als Frequenzteiler, der das Eingangstaktsignal durch 256 teilt.
Die Pulsbreite wird durch den Vergleichswert bestimmt
Fout = Fin / 256
PWM-Frequenzen bei internem Takt:
72.000 kHz
9.0 kHz
1.125 kHz
281,25 Hz
70,3125 Hz
Bit 6 und Bit 7 stellen die Zeitbasis von Generator 2 ein.
Bit
Hex
Dez
Zeitbasis Generator 2
[76]
00
01
10
11
00h
40h
80h
C0h
0
64
128
192
125 µs
500 µs
5 ms
500 ms
Byte 5…6
Byte 7…8
TH; Generator 2 ; Pulsdauer Dauer HIGH ( INT16 / WORD )
TL; Generator 2; Pulsdauer Dauer LOW ( INT16 / WORD )
Vier Bytes bilden jeweils einen ganzzahligen 16-Bit Wert, welche die High / Low-Dauer und damit das
Tastverhältnis und die Frequenz des Ausgangssignals von Generator 2 (D3) bestimmen. Der Zeitwert
ergibt sich aus der Multiplikation mit der gewählten Zeitbasis von Generator 2.
T high [s] = TH * Teitbasis
T low [s] = TL * Zeitbasis
Mit TH = TL = 1 und einer Zeitbasis von 125µs ergibt sich
die maximale Ausgangsfrequenz von 4 kHz. f = 1/ ((TL + TH ) * Zeitbasis)
Mit TH = TL = FFFFh und einer Zeitbasis von 500ms ergibt sich
Ausgangssignal mit einer maximalen Periodendauer von 65535 Sekunden, also mehr als 18 Stunden.
T = (TL + TH) * Zeitbasis
Byte 9
Konfiguration und Digital Out (Flags)
Die Bits in diesem Byte dienen als Flags für verschiedene Konfigurationen und Funktionen.
Bit 0
Bit 1
Bit 2
Bit 3
Bit 4
Bit 5
Bit 6
Bit 7
Ist Bit 0 gesetzt, arbeitet B0 als RESET-Eingang für den (Frequenz-)Zähler (Counter)
Ist Bit 1 gesetzt, arbeitet B1 SYNC/TRIGGER-Eingang für Generator 2
Ist Bit 2 gesetzt, arbeitet B4 als ENABLE-Eingang für den (Frequenz-)Zähler (Counter)
Bit 3 bewirkt die Umschaltung des Modus von Generator 2: Continuous / Single-shot
Bit 4 dient als SYNC/TRIGGER für Generator 2 (Software)
Bei externer Taktquelle für Generator 2:
Bit 5 gesetzt: Taktsignal von Eingang D4 freigegeben.
Bit 5 gelöscht Taktsignal von Eingang D4 gesperrt.
Bei interner Taktquelle für Generator 2:
Bit 5 gesetzt: Eingang D4 dient als Freigabesignal für den internen Takt.
Bit 5 gelöscht Interner Takt immer freigegeben (unabhängig von Eingang D4)
Bit 6 aktiviert die Ausgabe des Torzeit-Taktsignals am Ausgang D7.
Bit 7 schaltet den digitalen Ausgang D7 ein/aus.
Byte 10
ADC Referenzumschaltung (VREF SELECT)
Bit 0..1 wählen die Referenzspannung für die ADC-Spannungsmessung (C0…C5)
Bit
10
Hex
Dez
Modus Generator 1
00
01
10
11
00h
01h
02h
03h
0
1
2
3
Externe Referenzspannung an VREF
Interne Referenzsspannung (Vcc)
Nicht definiert
Interne Referenzspannung 1.1 Volt
Bit 2..7
Reserviert
Auf Null setzen
Response: 33 Bytes
Nach dem Empfang von 10 Request-Bytes antwortet das Gerät mit 33 Response-Bytes:
Byte 1…4
Byte 5…8
Byte 9…12
Flankenmessung T1 ( INT32 / DWORD )
Flankenmessung T2 ( INT32 / DWORD )
Flankenmessung T3 ( INT32 / DWORD )
Vier Bytes bilden jeweils einen ganzahligen 32-Bit Wert (LSB first).Die drei Datenworte T1, T2 und T3
liefern das Ergebnis der Flankenmessung. Bei einer fallenden Flanke am Eingang D2 wird der
Zählerstand eines freilaufenden 32-Zählers abgelesen, der intern mit 72 kHz ( T = 13,8µs ) getaktet
ist.
Das Ergebnis dieser Ablesung befindet sich im Datenwort T2. Der Zählerstand der vorhergehenden
Flanke wird zuvor in das Datenwort T1 verschoben. T1 und T2 enthalten somit die Zählerstände
von zwei aufeinander folgenden, fallenden Flanken.
Per Software lässt sich daraus leicht die Periodendauer T und Frequenz F wie folgt ermitteln:
T = (T2 – T1) * 13,8 µs
F=1/T
Da der interne Zähler bei einem Wert von $FFFFFFFF überläuft und seine Zählung dann bei Null
beginnt, sollte vor der Berechnung die Bedingung T2>=T1 geprüft werden.
Das Datenwort T3 enthält zusätzlich den aktuellen Zählerstand und ist unabhängig von der
Flankenerkennung.
Die Differenz (T3 – T2) liefert somit ein Mass für die verstrichene Zeit, seit dem letzen Auftraten einer
fallenden Flanke an D2. (Ellapsed Time).
T ellapsed = (T3 – T2) * 13,8 µs
Auch hier sollte T3>=T2 geprüft werden.
Byte 13…16
Frequenzzähler / Counter CNT ( INT32 / DWORD )
Vier Bytes bilden einen ganzahligen 32-Bit Wert (LSB first). Das Datenwort enthält den Zählerstand
eines 32-Bit-Zählers, der durch den Frequenzeingang D5 getaktet aufwärts zählt. Sofern eine Torzeit
aktiv ist, enthält das Datenwort den Zählerstand bei Ablauf der Torzeit. Mit Ablauf der Torzeit wir der
Zähler auf Null zurückgesetzt. (Berechnung der Frequenz: siehe Byte 20)
Bei deaktivierter Torzeit enthält das Datenwort den aktuellen Zählerstand (Counter).
Byte 17
Digitalstatus Port B (Byte)
Die Bits 0..5 zeigen den Digitalstatus der Anschlüsse B0…B5 an.
Byte 18
Digitalstatus Port C (Byte)
Die Bits 0..5 zeigen den Digitalstatus der Anschlüsse C0…C5 an.
Byte 19
Digitalstatus Port D (Byte)
Die Bits 2..7 zeigen den Digitalstatus der Anschlüsse D2…D7 an.
Die Erfassung des Digitalstatus ist unabhängig von der Datenrichtung.
Byte 20
Torzeit TZ [1/100 s]
Das Byte liefert die Torzeit (in 1/100 s), die dem Zählerstand CNT zu Grunde liegt. Per Software lässt
sich aus der Torzeit TZ und dem Zählerstand CNT leicht die Frequenz am Eingang D5 ermitteln:
F [Hz] = CNT / ( TZ / 100 )
Ist keine Torzeit aktiv (Counter) ist TZ=0 und somit keine Frequenz zu ermitteln.
Byte 21..22
Byte 23..24
Byte 25..26
Byte 27..28
Byte 29..20
Byte 31..32
ADC0 (Word)
ADC1 (Word)
ADC2 (Word)
ADC3 (Word)
ADC4 (Word)
ADC5 (Word)
Jeweils zwei Byte liefern ein 16 Bit Datenwort (LSB first). Das Datenwort enthält das Ergebnis der
A/D-Konvertierung (10 Bit ADC; 000h….3FFh). Ein Spannungswert kann mit Hilfe der
Referenzspannung
Vref leicht errechnet werden:
U0 [Volt] = ADC0 / 3FFh * Vref
Byte 33
Reserviert
Das Byte 33 ist reserviert und liefert derzeit den Wert 13.
µPIO / TEMP12
Das µPIO / TEMP12 ist für den Betrieb von bis zu zwölf digitalen Temperatursensoren vom
Typ Dallas DS18B20 ausgelegt. Die Werte der zwölf Kanäle werden per USB zum PC
übertragen. Der Anschluss der Sensoren erfolgt über die Anschlussklemmen B0…B5 und
C0…C5. An jeden dieser Kanäle kann EIN Temperatursensor angeschlossen werden.
Freie Kanäle, die nicht für Temperatursensoren verwendet werden, können für alternative
Aufgaben konfiguriert werden:
-
DS18B20 Temperatursensor
Digitaleingang
Digitalausgang
Alarmausgang
Sensoreingang (ADC) (nur C0…C5)
Die Konfiguration des Gerätes erfolgt mit Hilfe der mitgelieferten Software. Diese ermöglicht
die Einstellung der Kanäle. Die Kanaleinstellungen werden mit Hilfe der Konfigurationssoftware
zum Gerät übertragen und dort temporär oder dauerhaft abgelegt. Somit ist das µPIO /
Temp12 als PC-Interface geeignet, kann aber auch für den Betrieb ohne PC (Stand-Alone)
verwendet werden.
Für jeden analogen Kanal (Temperatur- und Sensoreingänge) können zwei Grenzwerte
definiert werden, die den Eingangswert als „HOCH“ und „TIEF“ einstufen. Diese Einstufung
dient zur Ansteuerung von Kanälen, die als Alarmausgang konfiguriert sind. So kann ein
Alarmausgang z.B. ein Steuersignal ausgeben, welches etwa einen Lüfter einschaltet, sobald
eine Temperatur den Grenzwert „HOCH“ überschreitet. Ausserdem erscheint die Anzeige
„HOCH“ bzw. „TIEF“ ggf. auch auf einem optionalen LCD-Display (siehe LCD-Option).
LCD-Option
Die Anschlüsse D2…D7 des µPIO /TEMP12 erlauben den Anschluss eines Standard-LCDTextdisplays (HD44780) mit 4x20 Zeichen. Andere Displayformate werden NICHT unterstützt.
Auf dem Display werden die Werte und Zustände der Datenkanäle automatisch angezeigt.
Der Anschluss des Displays erfolgt am Port D mit folgender Signalbelegung:
µPIO / TEMP12
PORT D
LCD 4x20 Zeichen
HD44780
D2
D3
D4
D5
D6
D7
EN
RS
D4
D5
D6
D7
Die übrigen Datenleitungen (D0…D3) des LCD bleiben unbeschaltet. Die Leitung R//W muss
auf Masse-Potential (GND) geschaltet werden.
Anschlussbild LCD-Textdisplay 4x20 (HD44780)
Kanalkonfiguration - DS18B20 Temperatursensor
Der Anschluss von bis zu 12 Temperatursensoren ist an den Klemmen B0…B5 und C0…C5
möglich. Mit der Konfigurationssoftware muss der Kanal entsprechend konfiguriert werden.
Die Temperatursensoren sind für Temperaturen von -55 °C und 125° C geeignet. Sofern eine
lineare Umrechnung in andere Temperatureinheiten gewünscht ist, (z.B. °F statt °C) so gibt
man den Umrechnungsfaktor und Offset in die Felder für die Sensoranpassung ein.
Beispiel – Umrechnung °C in °F:
Einheit = „°F“
Faktor = 1,8
Offset = 32
Eine solche Skalierung des Messwerts verändert lediglich die Darstellung des
Temperaturwertes. Dieses verändert jedoch NICHT den physikalischen Messbereich (-55 °C
bis 125° C) des Sensors.
Die Eingabe der Grenzwerte für „HOCH“ und „TIEF“ erfolgt in der Einheit, in der Sie den
Sensor skaliert haben.
Anschlussbild DS18B20 an Kanal B0 und B1
Kanalkonfiguration – ADC Sensoreingang
Diese Konfiguration ist nur für die Kanäle C0…C5 möglich. Ein Analog-Digital-Wandler (ADC)
erfasst eine Eingangsspannung, die z.B. ein Sensor liefert. Dazu vergleicht er intern die
Eingangsspannung mit einer Referenzspannung VREF. Als Referenzspannungsquelle dient
dabei entweder die (USB-) Betriebsspannung (Vcc; 5V), eine interne Referenz (1,1V) oder
eine externe Referenzspannung, die über den Anschluss REF eingespeist wird. Die
Referenzspannungsquelle ist für jeden Sensoreingang einzeln konfigurierbar, d.h. umschaltbar.
Die maximal zulässige Referenzspannung ist die Betriebsspannung Vcc! Die
Eingangsspannung muss zwischen 0V und VREF liegen, damit sie vom AD-Wandler erfasst
werden kann. Spannungen<0 Volt und Spannungen>Vcc sind an allen Eingängen unzulässig!
Bei korrekter Konfiguration der Referenzspannung liefert der ADC Messwerte in der Einheit
Volt. Die Sensoranpassung erlaubt es, wie schon bei den Temperaturkanälen, die gemessene
Eingangsspannung in eine andere Einheit linear umzurechnen.
Beispiel – Umrechnung Spannung (mit VREF = 5V) in Prozent
Einheit = „%“
Faktor = 20
Offset = 0
So ergibt sich bei einer Eingangsspannung von 5V eine interne Darstellung von
5(V) * 20 = 100%. Die Umskalierung verändert NICHT den physikalischen Bereich der
Eingangsspannung von 0 V bis VREF, sondern nur die interne Darstellung. Die Anpassung des
Messbereichs an die Ausgangsspannung des Sensors muss durch eine geeignete
Beschaltung des Eingangs erfolgen (Spannungsteiler; Verstärker; o.ä.)
Kanalkonfiguration – Alarmausgang
In dieser Konfiguration arbeitet der Kanal als digitaler (Schalt-) Ausgang. Im eingeschalteten
Zustand „EIN“ liefert der Ausgang einen Highpegel (5V), im ausgeschalteten Zustand „AUS“
liefert der Ausgang einen Lowpegel (0V). Der Ausgang ist mit max. 20mA belastbar.
Ein Kanal der als Alarmausgang konfiguriert ist, wechselt seinen Schaltzustand EIN / AUS
selbsttätig. Ist eine bestimmte BEDINGUNG erfüllt so schaltet der Ausgang EIN, andernfalls
schaltet er AUS. Als Bedingungen dienen die Zustände „HOCH“ und „TIEF“ anderer
Messkanäle (Temperatur oder ADC). Um ein „Flackern“ der Alarmausgänge zu vermeiden,
wenn der Messwert leicht um den Grenzwert schwankt, ist eine Hysterese von ca. +/- 2 LSB
fest vorgesehen.
Kanalkonfiguration – Digitalausgang
In dieser Konfiguration arbeitet der Kanal als digitaler (Schalt-) Ausgang. Im eingeschalteten
Zustand „EIN“ liefert der Ausgang einen Highpegel (5V), im ausgeschalteten Zustand „AUS“
liefert der Ausgang einen Lowpegel (0V). Der Ausgang ist mit max. 20mA belastbar. Das
Umschalten erfolgt PC gesteuert.
Kanalkonfiguration – Digitaleingang
In dieser Konfiguration arbeitet der Kanal als digitaler Eingang. Der eingeschaltete Zustand
„EIN“ wird durch einen Highpegel (5V) signalisiert, der ausgeschaltete Zustand „AUS“ durch
einen Lowpegel (0V). Offene (unbeschaltete) Eingänge sind mit einem internen PullupWiderstand auf Vcc Potential gelegt. So lässt sich z.B. leicht der Zustand eines Schalters
erfassen, der die Eingangsklemme im geschlossenen Zustand mit Masse (GND) verbindet.
Bei Verwendung eines optionalen LCD-Displays werden die Zustände der digitalen Kanäle
(Digitaleingang, Digitalausgang, Alarmausgang) als „EIN“ bzw. „AUS“ angezeigt.
Messen von Differenzen zwischen Sensoren
Da in der Praxis häufig Differenzen zwischen Sensoren ausgewertet werden müssen
(z.B. Aussentemperatur – Innentemperatur) haben wir das µPIO / TEMP12 mit vier
zusätzlichen (virtuellen) Messkanälen ausgestattet, die per Berechnung die Differenz aus zwei
echten Messkanälen bilden. Folgende Differenzen können gebildet werden:
-
DIFF1 = Messwertkanal C0 – Messwertkanal C1
DIFF2 = Messwertkanal C0 – Messwertkanal C2
DIFF3 = Messwertkanal C0 – Messwertkanal C3
DIFF4 = Messwertkanal C4 – Messwertkanal C5
Damit die Differenzbildung sinnvoll ist, müssen die beiden Messkanäle, die zur
Differenzbildung dienen sollen identisch konfiguriert werden. Ist dieses der Fall, so wird die
zugehörige Differenz automatisch gebildet und die dabei Konfiguration der echten Messkanäle
verwendet. Lediglich die Grenzwerte HOCH und TIEF sind für Differenzkanäle konfigurierbar
und können ebenso wie die Grenzwerte echter Kanäle als Bedingung für Alarmausgänge
verwendet werden.
Übertragen der Konfigurationseinstellungen zum Gerät:
Vor dem eigentlichen Betrieb des Gerätes muss die Konfigurationseinstellungen zum Gerät
übertragen werden. Dies geschieht mit Hilfe der Konfigurationssoftware. Die Konfiguration
kann wahlweise in den flüchtigen RAM-Speicher oder in den nicht-flüchtigen EEPROMSpeicher des Gerätes übertragen werden. Bei einem Reset des Gerätes liest das Gerät die
Konfiguration aus dem nicht-flüchtigen EEPROM-Speicher. Eine Konfiguration, die in den
flüchtigen RAM-Speicher übertragen wurde geht dabei verloren. Ein Reset erfolgt beim
Einschalten der Versorgungsspannung oder durch einen LOW-Impuls am Reset Anschluss
(/RST). Ein Reset erfolgt auch, wenn der PC eine Datenverbindung mit dem Gerät aufbaut.
Dieses kann durch das Entfernen des Jumpers J1 SOFT-RESET verhindert werden.
Beim Übertragen einer Konfiguration wird eine geräteeigene Uhr mit der Systemzeit des PC
synchronisiert. Diese dient der Anzeige von Datum und Uhrzeit auf dem optionalen LCDDisplay. Da die Uhrzeit technisch bedingt bei einem Reset verloren geht, erfolgt nach einem
Reset keine Uhrzeitanzeige mehr. Für die Uhranzeige ist eine ununterbrochene
Spannungsversorgung erforderlich.
Datenprotokoll
Die Schnittstellenparameter sind: 57600, 8 N, 1
Baud 57600
8 Datenbits
Keine Parität
1 Stopbit
Die Kommunikation erfolgt nach dem Frage-Antwort-Prizip (Request/Response). Dabei
besteht ein Request immer aus genau 21 Datenbytes. Nachdem Empfang dieser 21
Datenbytes sendet die Firmware in jedem Fall eine Antwort an den PC zurück. Ein neuer
Request darf erst gesendet werden, wenn die Antwort vollständig empfangen wurden.
Request: 21 Bytes
Der Request-Datenblock hat eine Länge von 21 Bytes
Byte 1:
Byte 2…Byte 13:
Immer 66 dez = chr(„B“)
Digitaler Ausgangsstatus B0…B5, C0…C5
Byte 14…21:
Reserviert
Diese Bytes setzen den Ausgangsstatus der Kanäle, sofern diese als digitaler Ausgang
konfiguriert worden sind. Kanäle die nicht als digitaler Ausgang konfiguriert sind, bleiben
unbeeinflusst. Ein Bytewert (Zeichen) von CHR(48) = „0“ schaltet den zugehörigen Ausgang
AUS. Ein Bytewert (Zeichen) von CHR(49) = „1“ schaltet den zugehörigen Ausgang EIN.
Andere Bytewerte werden ignoriert. Jeder Request muss mit einem grossen „B“ CHR(66)
beginnen.
Programmierbeispiele (Ausgabe per PRINT-Befehl auf serielle Schnittstelle):
Print „B111111111111--------“;
Setzte alle Ausgänge auf Highpegel (sofern diese als digitaler Ausgang konfiguriert sind).
Beachten Sie das Semikolon! Nach den 21 Zeichen des Requests darf KEIN CHR(13)
CHR(10) folgen!
Print
Print
Print
Print
Print
Print
„B000000000000--------“;
„B100000000000--------“;
„Bxxxxx11xxxxx--------“;
„Bxxxxx01xxxxx--------“;
„Bxxxxx01xxxxx--------“;
„Bxxxxxxxxxxxx--------“;
//
//
//
//
//
//
Schaltet alle digitalen Ausgänge auf Lowpegel.
B0 auf HIGH; Alle andern LOW
B5 und C0 auf HIGH; andere bleiben unverändert
B5 auf LOW;C0 auf HIGH; andere unverändert
B5 auf LOW; C0 auf HIGH; andere unverändert
Alle Kanäle unverändert (nur Antwort anfordern)
Nach JEDEM dieser Print-Befehl sendet das Gerät eine Antwort (Response).
Response:
Nachdem ein Request mit 21 Zeichen vom Gerät empfangen wurden, sendet es eine Antwort
an den PC. Diese besteht aus einer lesbaren Zeichenkette (String). Der String besteht aus
mehreren Zellen von jeweils 6 Zeichen. Nach jeder Zelle folgt ein Semikolon als Trennzeichen.
Die erste Zelle enthält den Kanalnamen des ersten Kanals (B0). Die darauf folgende Zelle
enthält den aktuellen Wert dieses Kanals. Pro Kanal werden zwei aufeinander folgende Zellen
gesendet. Nacheinander werden so die Zellenpaare (Kanalname;Wert) für alle Kanale
übertragen und zwar in der Reihenfolge B0…B5, C0…C5, DIFF1..4.
Beispielantwort:
„ ALARM; EIN ;B1-OUT; EIN ;B2-OUT; EIN ;B3-OUT; EIN ;B4-OUT; EIN ; PC-B3; EIN ;
INNEN; 20.9 ; TANK ;96.77%;C2-ADC; 1.07 ;C3-ADC;4.24;C4-ADC; 4.29 ;C5-ADC; 4.38 ; -; -- ; -- ; -- ; -- ; -- ; -- ; -- ;“ +CHR(13)CHR(10)
Zum Abschluss der Antwortzeichenkette werden die Zeichen CHR(13) CHR(10) übertragen.
Ingesamt besteht eine Antwort also aus 32 Zellen (á 6 Zeichen + Semikolon) und den zwei
Abschlusszeichen. Das macht 32 * 7+2 = 226 Zeichen.
Da die Zeichenketten der Zellen auch für die Darstellung auf dem LCD-Display dienen,
enthalten diese einige Sonderzeichen. Für die Darstellung am PC müssen diese ggf. per
Software wieder in die lesbare Darstellung gewandelt werden. Dabei gelten folgende
Entsprechungen:
Chr(1)
Chr(2)
Chr(3)
Chr(4)
Chr(5)
Chr(6)
=
=
=
=
=
=
µ
°
°C
°F
°K
€
µPIO / ABADUINO
Das Board ähnelt in Teilen den Arduino USB Schaltplänen (http://www.arduino.cc/).
Der Bootloader wurde für die geänderte Taktfrequenz von 18.432 MHz modifiziert. Die
Bootloader-Source ist im Software-Download enthalten und öffentlich gemacht. Sie finden
diese Zusammen mit der Installationsanleitung im Ordner SOFTWARE\ABADUINO.
================================================
Installation µPIO / ABADUINO in Arduino-Softare:
================================================
Schliessen Sie ggf. zunächst alle Arduino-Fenster.
1.)
Finden Sie die Datei BOARDS.TXT in Ihrer Ardunio-Installation.
(z.B. C:\arduino-0021\hardware\arduino\boards.txt)
2.)
Offnen Sie die Datei mit einen Texteditor (WordPad).
3.)
Kopieren Sie den nachstehenden Abschnitt und fügen Sie diesen
GANZ UNTEN in die Datei BOARDS.TXT ein. Speichern und schliessen Sie die Datei.
##############################################################
diecimila.name=uPIO /ABADUINO
diecimila.upload.protocol=stk500
diecimila.upload.maximum_size=14336
diecimila.upload.speed=19200
diecimila.bootloader.low_fuses=0xff
diecimila.bootloader.high_fuses=0xdd
diecimila.bootloader.extended_fuses=0x00
diecimila.bootloader.path=ABADUINO
diecimila.bootloader.file=ATmegaBOOT_168_pro_18M432.hex
diecimila.bootloader.unlock_bits=0x3F
diecimila.bootloader.lock_bits=0x0F
diecimila.build.mcu=atmega168
diecimila.build.f_cpu=18432000L
diecimila.build.core=arduino
##############################################################
4.)
Finden und öffnen Sie den Ordner BOOTLOADERS in Ihrer Ardunio-Installation.
(z.B.c:\arduino-0021\hardware\arduino\bootloaders)
5.)
Kopieren Sie den ORDNER ABADUINO (der auch diese Anleitung enthält) und fügen Sie
diesen ORDNER in den Ordner BOOTLOADERS Ihrer Arduino-Installation ein.
Sie können nun Ihre Arduino-Software starten, das Board auswählen und in gewohnter
Weise mit Arduino einsetzen.
µPIO / MCS
Mit der Firmwareoption µPIO / MCS ist das Board in Verbindung mit BASCOM AVR (MCS Electronics)
sofort einsatzbereit. Programme die Sie selbst mit BASCOM AVR entwickelt haben, können bequem
per USB auf das Board übertragen werden. Es ist also kein Hardware-Programmiergerät mehr
erforderlich. Den MCS-Bootloader haben wir bereits für Sie installiert. Dieser benötigt etwa 2KByte
des 16KByte grossen Flash-Speichers.
Bitte arbeiten Sie mit der neuesten Version von BASCOM AVR. Ein kostenloses Update und eine
Demoversion gibt auf der Internetseite von MCS.
Zum Übertragen Ihrer Programme stellen Sie in BASCOM AVR unter OPTIONS->PROGRAMMER den
MCS-Boolader ein.
Der COM-Port wird Ihnen vom USB-Gerätetreiber bereit gestellt. (Virtueller COM-Port; VCP).
Schauen Sie im Gerätemanager nach welche COM-Port-Nummer vergeben wird.
Die Baudrate des Bootloaders ist 38400 Baud. Alle Software-Optionen, wie z.B. ‚Reset via DTR’ sind
damit nutzbar.
Weitere Informationen:
http://www.mcselec.com
AN #143 - MCS Bootloader
µPIO / Clear
Sie erhalten das µPIO-Board bestückt mit einem unprogrammierten ATMega168-20.
Die Programmierung muss mit einem handelüblichen ISP-Programmer erfolgen. Dieser gehört NICHT
zu Lieferumfang. Das Board besitzt einen 6-poligen ISP-Anschluss.
Für die Fusebits empfehlen wir folgende Grundeinstellung:
Low Fuse:0xFF
High Fuse:0xDF
Extended Fuse: Fuse:0xF9
Programmer-Empfehlung:
Den „mySmartUSB light“ von myAVR haben wir erfolgreich mit dem µPIO-Board getestet und ist als
Zubehör erhältlich. Ein passendes 6-poliges ISP-Kabel liegt dem Programmer bei.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
