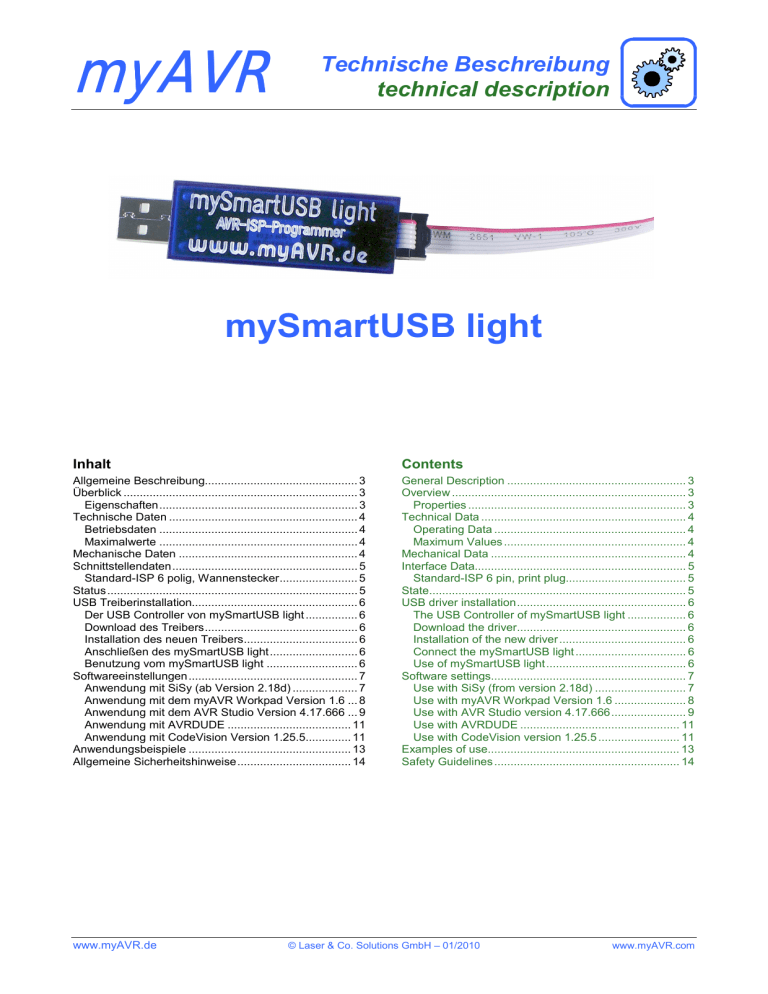

myAVR
Technische Beschreibung
technical description
mySmartUSB light
Inhalt
Contents
Allgemeine Beschreibung............................................... 3
Überblick ........................................................................ 3
Eigenschaften............................................................. 3
Technische Daten .......................................................... 4
Betriebsdaten ............................................................. 4
Maximalwerte ............................................................. 4
Mechanische Daten ....................................................... 4
Schnittstellendaten......................................................... 5
Standard-ISP 6 polig, Wannenstecker........................ 5
Status ............................................................................. 5
USB Treiberinstallation................................................... 6
Der USB Controller von mySmartUSB light ................ 6
Download des Treibers............................................... 6
Installation des neuen Treibers................................... 6
Anschließen des mySmartUSB light........................... 6
Benutzung vom mySmartUSB light ............................ 6
Softwareeinstellungen.................................................... 7
Anwendung mit SiSy (ab Version 2.18d) .................... 7
Anwendung mit dem myAVR Workpad Version 1.6 ... 8
Anwendung mit dem AVR Studio Version 4.17.666 ... 9
Anwendung mit AVRDUDE ...................................... 11
Anwendung mit CodeVision Version 1.25.5.............. 11
Anwendungsbeispiele .................................................. 13
Allgemeine Sicherheitshinweise................................... 14
General Description ....................................................... 3
Overview ........................................................................ 3
Properties ................................................................... 3
Technical Data ............................................................... 4
Operating Data ........................................................... 4
Maximum Values ........................................................ 4
Mechanical Data ............................................................ 4
Interface Data................................................................. 5
Standard-ISP 6 pin, print plug..................................... 5
State............................................................................... 5
USB driver installation.................................................... 6
The USB Controller of mySmartUSB light .................. 6
Download the driver.................................................... 6
Installation of the new driver ....................................... 6
Connect the mySmartUSB light .................................. 6
Use of mySmartUSB light........................................... 6
Software settings............................................................ 7
Use with SiSy (from version 2.18d) ............................ 7
Use with myAVR Workpad Version 1.6 ...................... 8
Use with AVR Studio version 4.17.666....................... 9
Use with AVRDUDE ................................................. 11
Use with CodeVision version 1.25.5 ......................... 11
Examples of use........................................................... 13
Safety Guidelines ......................................................... 14
www.myAVR.de
© Laser & Co. Solutions GmbH – 01/2010
www.myAVR.com
Seite: 2/14
Technische Beschreibung / Technical description mySmartUSB light
Die Informationen in diesem Produkt werden ohne Rücksicht auf einen eventuellen Patentschutz veröffentlicht.
Warennamen werden ohne Gewährleistung der freien
Verwendbarkeit benutzt.
Bei der Zusammenstellung von Texten und Abbildungen
wurde mit größter Sorgfalt vorgegangen.
Trotzdem können Fehler nicht vollständig ausgeschlossen werden.
Die Autoren können für fehlerhafte Angaben und deren
Folgen weder eine juristische Verantwortung noch irgendeine Haftung übernehmen.
Für Verbesserungsvorschläge und Hinweise auf Fehler
sind die Autoren dankbar.
Alle Rechte vorbehalten, auch die der fotomechanischen
Wiedergabe und der Speicherung in elektronischen Medien.
Die gewerbliche Nutzung der in diesem Produkt gezeigten Modelle und Arbeiten ist nicht zulässig.
In spite of the great care taken while writing this document the author is not responsible for the topicality, correctness, completeness or quality of the information provided. Liability claims regarding damage caused by the
use of any information provided, including any kind of
information which is incomplete or incorrect, will therefore
be rejected.
All rights reserved. Unless otherwise specified, no part of
this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing
from the publisher.
Fast alle Hardware- und Softwarebezeichnungen, die in
diesem Dokument erwähnt werden, sind gleichzeitig auch
eingetragene Warenzeichen und sollten als solche betrachtet werden.
All trademarks and registered trademarks appearing in
this document are the property of their respective owners.
© Laser & Co. Solutions GmbH
Promenadenring 8
02708 Löbau
Deutschland
© Laser & Co. Solutions GmbH
Promenadenring 8
02708 Löbau
Germany
www.myAVR.de
www.myAVR.com
Tel:
Fax:
Tel:
Fax:
++49 (0) 358 470 222
++49 (0) 358 470 233
www.myAVR.de
++49 (0) 358 470 222
++49 (0) 358 470 233
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Seite: 3/14
Allgemeine Beschreibung
General Description
mySmartUSB light ist ein modernes Programmierwerkzeug für Atmel AVR-Mikrocontroller im USB-Stick-Design.
Sie können mit Hilfe dieses Programmers eine Vielzahl von
AVR-Systemen unkompliziert und schnell über die vorhandene USB-Schnittstelle programmieren. Der Programmer
wird als USB-Stick am PC oder Notebook angeschlossen
und mit Spannung versorgt. Das integrierte, intelligente
Spannungsversorgungsmodul erlaubt die Programmierung
von 5 V und 3,3 V Systemen. Die Programmierspannung
lässt sich dynamisch per Software umschalten. Da die Programmierung ohne Parallel- oder Serial-Port auskommt ist
dieser Programmer die ideale Wahl für alle NotebookBesitzer.
Der mySmartUSB light kann wahlweise mit einer
AVR910/AVR911 oder STK500 kompatiblen Firmware genutzt werden. Die Firmware verfügt über einen automatischen Step-Down-Modus für Controller mit langsamen Taktquellen.
mySmartUSB light is a modern programming tool for
Atmel AVR-Microcontroller in USB stick design. With this
board you can program a huge number of AVR systems
or communicate with them easy and fast via the usb interface. You can simply plug in this board to the USBinterface of your PC, and it will be supplied with power
and be ready to communicate. The integrated intelligent
Power supply modul allowed the supply und programming
of 5 V and 3,3 V systems. The programming-voltage is
dynamic switchable per software. A parallel or COM Port
is not necessary for programming, what is particulary an
advantage for notebook owners. mySmartUSB light can
be used in two different ways. Either you are using an
individual STK500 witch has firmware compatibility or and
AVR910/AVR911 compatible programmer. The firmware
has an special automatic step down mode for controllers,
Überblick / Overview
USB 2.0
virtual COM
PC
*.hex *.eep
*.elf *.bin
AVR911 oder
mySmartUSB light
Firmware
STK500v2
USB 5 V
Powerswitch
Eigenschaften
• einfacher Anschluss an den PC oder das Notebook
über die USB-Schnittstelle
• stellt einen virtuellen COM-Port zur Verfügung
• mit der ISP-Verbindung (in-system-programming)
können eine Vielzahl von AVR-Systemen programmiert werden.
• 6 PIN Atmel Standard-ISP-Schnittstelle
• Industriestandard-Controller (CP2102) USB zu seriell
Konverter
• Firmwareprotokolle nach ATMEL AN910/911 oder
STK500v2 Programmierstandard
• Spannungsversorgung über USB-Anschluss
• Spannungsversorgung des Zielsystems
mit 5 V oder 3,3 V
• Power On und Power Off und Programmierspannung
durch Software schaltbar
• Zustandsanzeige (rote/gelbe/blaue LEDs)
• Einfache Handhabung
• Updatefähig über Bootloader
www.myAVR.de
ISP 6
FLASH, EEP
FUSE
5V
3,3 V
AVR
Zielsystem /
target system
Properties
• Simple communication between microcontroller and
PC resp. Notebook via the USB-interface
• Provides virtual COM-Port
• The ISP-Adapter allows it to program various AVRSystems.
• Standard Atmel 6 PIN assignment
• Industrial standard controller (CP2102)
USB to serial converter
• firmware that supports ATMEL AN910 and AN911
programming standard or STK500v2
• Power supply over USB interface
• Switchable programming Power 5V / 3,3V
• Power On and Power Off switchable by user
• Status indication (red/green LEDs)
• Simple handling
• Firmware-Updates over a boot loader
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 4/14
Technische Beschreibung / Technical description mySmartUSB light
Technische Daten
Betriebsdaten
Versorgungsspannung
Betriebsstrom
Betriebsspannung
Betriebstemperatur
Maximalwerte
Maximalspannung
Maximalstrom
Lagertemperatur
Technical Data
5 V über den USB-Bus
10-20 mA typisch ohne weitere
Verbraucher
bis 100 mA bei Anschluss an
Zielsysteme
5 V oder 3,3 V
0 °C bis +30 °C
5,3 V über den USB-Bus
100 mA über den USB-Bus
-20 °C bis +70 °C
Operating Data
Supply Voltage
Operating Voltage
Operating Temperature
5 V via USB bus
10-50 mA typical without other
loads
up to 100 mA if connected to
target system
5V
0 °C to +30 °C
Maximum Values
Maximum Voltage
Maximum Current
Storage Temperature
5.3 V via USB bus
100 mA via USB bus
-20 °C to +70 °C
Operating Current
Mechanische Daten
Mechanical Data
Abmaße (L x B x H):
ca. 60 mm x 30 mm x 12 mm
Dimensions (LxWxH):
ca. 60 mm x 30 mm x 12 mm
Gewicht:
Rastermaß:
Leiterplattenmaterial:
ca. 12 g
2,54 mm
FR8, 1,5 mm Dicke, 0,35 µm Cu
Auflage, zweiseitig, Lötstoppmaske, verzinnt, durchkontaktiert
Weight:
Grid dimensions
Printed Circuit Board Material:
Abmaße (L x B x H):
ca. 60 mm x 30 mm x 12 mm
Dimensions (LxWxH):
ca. 12 g
2.54 mm
FR8, thickness 1.5 mm, Cu layer
0.35 µm, two-sided, soldering
resist mask, tin-plated, plate
through
ca. 60 mm x 30 mm x 12 mm
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Seite: 5/14
Schnittstellendaten
Interface Data
Standard-ISP 6 polig, Wannenstecker
Pin
ISP
1
MISO
2
VTG (5 V oder 3,3 V)
3
SCK
4
MOSI
5
RESET (RST)
6
GND
Standard-ISP 6 pin, print plug
Pin
ISP
1
MISO
2
VTG (5 V or 3,3 V)
3
SCK
4
MOSI
5
RESET (RST)
6
GND
Status / State
Bootloader aktiv
Bootlader active
Datenverkehr
traffic
Fehler
error
5V
5V
3V
3V
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 6/14
Technische Beschreibung / Technical description mySmartUSB light
USB Treiberinstallation / USB driver installation
Der USB Controller von mySmartUSB light
Der USB Programmer mySmartUSB light verfügt über
einen CP2102 USB Controller der Firma Silicon Labs
(www.silabs.com). Dabei handelt es sich um eine USB
UART Bridge, die einen virtuellen COM-Port im System zur
Verfügung stellt. Dieser kann wie ein normaler, physischer
COM-Port benutzt werden.
The USB Controller of mySmartUSB light
The USB programmer mySmartUSB light uses a CP2102
USB-controller form Silicon Labs (www.silabs.com). This
controller is a USB UART bridge and provides a virtual
COM-port for your System, that can be used like any other
normal COM-port.
Beachte:
Der mySmartUSB light darf vor der Installation der Treiber
nicht angeschlossen werden.
Für die Installation benötigen Sie Administratorrechte.
Please note:
mySmartUSB light must not be connected to your computer while installing the driver.
For installation you need administration rights.
Download des Treibers
Um den USB Treiber herunter-zuladen, besuchen Sie
unsere Website unter www.myavr.de.
Dort folgen Sie dem Link „Downloads“.
Als Suchbegriff geben Sie
„Treiber“ ein.
Speichern Sie sich das Archiv in ein Verzeichnis auf Ihrer
Festplatte.
Download the driver
You can download the driver from our website
(www.myavr.com).
Go into the download area and search for „driver”.
Safe the corresponding file on your computer.
Alternativ können die aktuellsten Treiber für andere
Betriebssys-teme auch unter www.silabs.com herunter
geladen werden.
Alternatively you can download the latest version of the
driver also for other operation systems directly at
www.silabs.com.
Installation des neuen Treibers
Entpacken Sie die heruntergeladene Datei in ein Verzeichnis auf Ihrer Festplatte.
Für eine reibungslose Installation starten Sie aus dem
Treiberverzeichnis das Programm:
„CP210xVCPInstaller.exe“
Installation of the new driver
Unzip the downloaded file in a directory on your hard disk.
To install the driver start the program
"CP210xVCPInstaller.exe".
Eine ausführliche Installationsanleitung finden Sie in der
Zip-Datei.
At the Zip- file is a detailed installation guideline.
Anschließen des mySmartUSB light
Nach dem Anschließen des mySmartUSB light wird der
USB Controller automatisch gefunden und die Treiber
installiert. Im Gerätemanager wird ein virtueller COM Port
angelegt und der nächsten freien Portnummer zugewiesen.
Connect the mySmartUSB light
The USB controller is automatically located and driver are
installed after connecting mySmartUSB light.
This will finish the installation process and a new virtual
COM-port will be provided at the device manager.
Der USB Programmer kann jetzt benutzt werden.
Now you can use the USB Programmer.
Benutzung vom mySmartUSB light
Der mySmartUSB light kann jetzt als serieller Programmer
oder als USB UART Bridge über den zugewiesenen virtuellen COM Port genutzt werden. Der virtuelle COM Port kann
über den Gerätemanager eingesehen und auch eingestellt
werden.
Use of mySmartUSB light
mySmartUSB light can be used either as serial programmer or as USB UART bridge. On Microsoft Windows
virtual COM-port can be seen in the device manager.
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Softwareeinstellungen /
Anwendung mit SiSy (ab Version 2.18d)
Beim Anlegen eines neues Projektes in SiSy AVR
definieren Sie die Hardware-Einstellungen im
„myAVR ProgTool“.
Seite: 7/14
Software settings
Use with SiSy (from version 2.18d)
While open a new project in SiSy AVR you define the hardware-settings in “myAVR ProgTool”.
Sie erreichen die Hardwareeinstellungen, in einem
angelegten SiSy-Projekt über:
Menüpunkt Projekt/Definieren
oder
auf dem Objekt rechte Maustaste Definieren
Registerkarte Extras (AVR)
Schaltfläche (Button) Hardware einstellen
In an existing SiSy-project you can reach the hardwaresettings
over these steps:
menu Projekt/Definieren
or
on the Object right mouse button Definieren
index card „Extras (AVR)“
button „Hardware einstellen“
Umschaltung der Spannung mit myAVR ProgTool
Starten Sie das myAVR ProgTool und lassen Sie den
mySmartUSB light suchen (Schaltfläche Test).
Wenn der mySmartUSB light nicht erkannt wird bzw
ein falscher Port verwendet wurde, erscheint die folgende Pop-up Box mit der Angabe des möglichen zu
verwendenden Ports.
Voltage - changeover with myAVR ProgTool
Start myAVR ProgTool and let it search for mySmartUSB light
(Button check).
If mySmartUSB light is not recognized or an wrong Port is used,
the following Pop-up Box with specification of the possible Port is
given to you.
Wenn der richtige Port gewählt wurde, lassen Sie den
mySmartUSB light erneut suchen (Schaltfläche Test).
Beachten Sie hierbei, dass auch der korrekte Controller angegeben wird (siehe vertikal Menü unten links).
If the right COM Port is selected, let it search again for the mySmartUSB light (Button check).
Please note, that the correct controller is set ( see at the vertical
menu at the left bottom).
Wurde der mySmartUSB light, mit dem entsprechenden COM-Port und dazugehörigen Controller erkannt,
erscheint eine grüne Pop-up Box.
When the mySmartUSb light is recognized, with the correct controller and COM-Port, a green Pop-up box is appears.
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 8/14
Technische Beschreibung / Technical description mySmartUSB light
In dieser Pop-up Box können Sie nun die Spannung
zwischen 3V und 5V umschalten.
Des weiteren ist es hier nun möglich die Stromversorgung beim Brennen auf aktiv oder inaktiv zu schalten.
Achtung: Gleichmäßige Spannungsversorgung
liegt nur während des Brennens an.
Anwendung mit dem myAVR Workpad Version 1.6
Im myAVR Workpad finden Sie die Programmereinstellungen unter:
Menüpunkt
Extras
Einstellungen
In that Pop-up box you can set the voltage and choose between
3V or 5V.
Furthermore it is possible to switch the voltage by burning between active or inactive.
Please note: Default uniform Power is only given by burning
Use with myAVR Workpad Version 1.6
In the myAVR Workpad you can find the programmer settings
under:
menu
“Extras”
“Einstellungen”
Sie können den Programmer und die Controllereinstellungen
automatisch suchen lassen oder von Hand einstellen
www.myAVR.de
You might also search the programmer automatically.
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Seite: 9/14
Anwendung mit dem AVR Studio Version 4.17.666
Bei Verwendung mit dem AVR-Studio benutzen Sie „Program
AVR“ unter dem Menüpunkt Tools. Der Programmer muss
bei Aufruf des Menüpunktes angesteckt sein.
Use with AVR Studio version 4.17.666
If you use the AVR studio, please choose “AVR Prog” in
the menu “Tools”. The programmer has to be connected
if you select the menu item. AVR Prog will find the
mySmartUSB light automatically.
Beachte:
Der Treiber für den CP2102 von Silabs muss vorher
vollständig installiert sein.
(siehe Gerätemanager Anschlüsse COM / LPT)
www.myAVR.de
Attention please:
Bevor starting It is necessary to install the driver for
CP2102 from www.Silabs.com.
(see at the Devicemanager at the circuit point COM/LPT)
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 10/14
Technische Beschreibung / Technical description mySmartUSB light
Das AVR-Studio sucht unter umständen nur an einer begrenzten Anzahl von COM-Ports(1-4). Sollte der virtuelle
COM-Port des mySmartUSB light zu hoch liegen findet das
AVR Studio den Programmer nicht. In dem Fall muss über
die Systemsteuerung ein für das AVR-Studio gültiger
COM-Port zugewiesen werden. Dazu benötigen Sie Administratorrechte.
Gehen Sie wie folgt vor:
• Gerätemanager öffnen
• Rubrik: Anschlüsse (COM und LPT) bzw.
USB-Controller öffnen
• Eintrag: "CP210x USB to UART Bridge Controller
(COMx)" auswählen
• rechte Maustaste -> "Eigenschaften" -> "Anschlusseinstellungen" -> "Erweitert"
• "COM-Anschlussnummer" ändern und bestätigen
• empfohlen ist COM3 oder COM4, beachten Sie mögliche Gerätekonflikte
www.myAVR.de
AVR-port is looking only at the COM-Ports 1 to 4. If the
virtual COM-Port of mySmartUSB light is more than 4 than
AVR studio will not find it. In this case you need to select a
valid COM-port in the system settings.
Therefor you need administration rights.
Follow this procedure:
• open the device manager
• open the rubric: Ports (COM and LPT) themed open
USB controller
• choose driver: "CP210x USB to UART Bridge Controller (COMx)"
• right mouse button -> Properties-> Port settings
-> Advanced
• modify and confirm COM-port number
• we recommend COM3 or COM4, please notice possible driver conflicts
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Anwendung mit AVRDUDE
AVRDUDE ist eine Konsolenanwendung. Die Parameterzeile für AVRDUDE sollte wie folgt aussehen:
Seite: 11/14
Use with AVRDUDE
AVRDUDE is a command-line tool. The parameter line for
AVRDUDE should look as follow:
C:\Programme\winavr\bin\avrdude.exe -p ATmega8 -e -c stk500v2
-P com4 -Uflash:w:"TEST.hex" :i
-p
-e
-c
-P
-U
MCU-Typ
stk500v2
COMx
flash:w:“Dateiname.hex“:i
Anwendung mit CodeVision Version 1.25.5
Die Programmereinstellungen erfolgen in CodeVision unter
dem Menüpunkt „Settings / Programmer“. Die Einstellungen
sind: Atmel STK500/AVRISP, COMx
Der Programmer selbst wird über den Menüpunkt
„Tools / Chip Programmer“ aufgerufen.
www.myAVR.de
Use with CodeVision version 1.25.5
The programmer settings in CodeVision you find in the
menu “Settings/Programmer”. You should select Atmel
AVR Prog (AVR910), COMx
The programmer you select over the menu item „Tools /
Chip Programmer“.
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 12/14
Technische Beschreibung / Technical description mySmartUSB light
Anwendung mit BASCOM Version 1.11.9.5
Die Programmereinstellungen erfolgen in BASCOM unter
dem Menüpunkt „Options/ Programmer“. Die Einstellungen
sind: Atmel STK500 native driver, COMx, BAUD 19200
www.myAVR.de
Use with BASCOM version 1.11.9.5
The programmer settings in BASCOM you find in the menu
“Settings/Programmer”. You should select Atmel AVR Prog
(AVR910), COMx, BAUD 19200
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Technische Beschreibung / Technical description mySmartUSB light
Seite: 13/14
Anwendungsbeispiele / Examples of use
mySmartUSB light mit USB Verlängerung zur Verwendung am PC und ISP Kabel /
Using the mySmartUSB ligth with USB extension to use it at a PC and an ISP Connection
mySmartUSB light mit ISP Connect Kit 6 auf 10 polig/
mySmartUSb light with ISP connect kit 6 to 10pole
mySmartUSB light mit der myAVR Stamp Plus und Zielsystem /
mySmartUSb light with myAVR Stamp Plus and target system
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Seite: 14/14
Technische Beschreibung / Technical description mySmartUSB light
Allgemeine Sicherheitshinweise
Safety Guidelines
Grundsätzlich ist mySmartUSB light nur zum Einsatz
unter Lern- und Laborbedingungen konzipiert. Er ist nicht
vorgesehen und nicht dimensioniert zur Steuerung realer
Anlagen. Bei vorschriftsmäßigem Anschluss und Betrieb
treten keine lebensgefährlichen Spannungen auf. Beachten Sie trotzdem die Vorschriften, die beim Betrieb elektrischer Geräte und Anlagen Gültigkeit haben. Wir versichern, dass die Leiterplatte durch den Hersteller getestet
wurde. Für fehlerhaften und/oder vorschriftswidrigen
Einsatz des Boards übernehmen wir keine Garantie.
mySmartUSB light is designed for educational and experimental use only. It is not intended and not dimensioned to
control real industrial facilities. At correct use there will not
occur extremely dangerous voltages. Nevertheless, be
aware of general guidelines for using electronic devices.
We assure that the PCB has been tested by the producer.
For incorrect use and / or application contrary to technical
regulations we are not liable.
Die aktuellsten Dokumente zum mySmartUSB light finden Sie unter www.myAVR.de im Downloadbereich.
The latest documents for the mySmartUSB light you can find at our homepage www.myAVR.com under „Download“.
Abbildungen können vom Inhalt abweichen. Änderungen im Sinne des technischen Fortschrittes behält sich der Hersteller vor.
Images may vary from the content. The manufacturers retains changes in terms of technical advances.
www.myAVR.de
© Laser & Co. Solutions GmbH - 01/2010
www.myAVR.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
