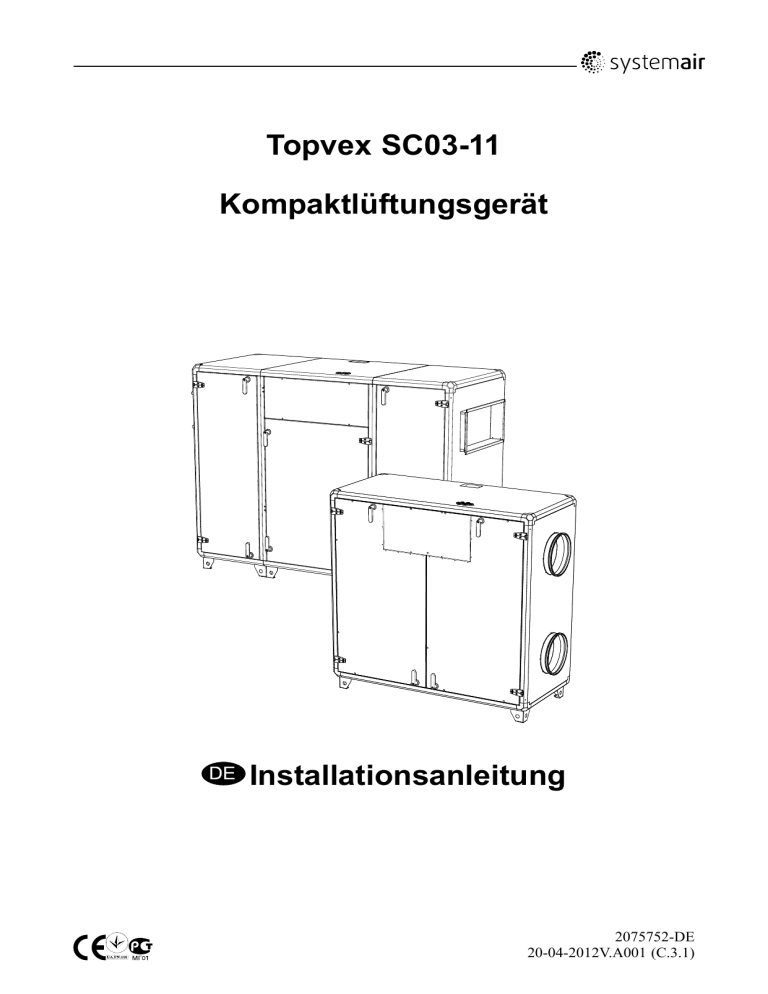

Topvex SC03-11_Installation

Topvex SC03-11_Installation
Topvex SC03-11
Kompaktlüftungsgerät
Installationsanleitung
2075752-DE
20-04-2012V.A001 (C.3.1)
Inhaltsverzeichnis
1 Konformitätserklärung ................................................................................................................ 1
2 Warnhinweise ............................................................................................................................ 2
3 Produktinformation..................................................................................................................... 2
3.1 Allgemein......................................................................................................................... 2
3.2 Technische Daten............................................................................................................. 3
3.2.1 Abmessungen und Gewicht Topvex SC03-SC04 ....................................................... 3
3.2.2 Abmessungen und Gewicht Topvex SC06 ................................................................ 4
3.2.3 Abmessungen und Gewicht Topvex SC08-SC11 ....................................................... 5
3.2.4 Elektrische Daten.................................................................................................... 6
3.3 Transport und Lagerung.................................................................................................... 6
4 Installation................................................................................................................................. 6
4.1 Auspacken....................................................................................................................... 6
4.2 Installationsort/Installation ................................................................................................. 7
4.3 Kondensatablauf .............................................................................................................. 8
4.4 Installieren des Gerätes .................................................................................................... 9
4.4.1 Installationsverfahren ..............................................................................................10
4.5 Zuluftsensor .....................................................................................................................11
4.6 Installation von VAV-Modellen ...........................................................................................11
4.7 Anschlüsse ......................................................................................................................12
4.7.1 Kanalsystem...........................................................................................................12
4.7.2 Montage des Wasserheizregisters............................................................................13
4.7.3 Elektrische Anschlüsse............................................................................................15
4.8 Installieren der Bedieneinheit ............................................................................................19
4.8.1 Abmessungen.........................................................................................................19
4.8.2 Allgemeine Informationen ........................................................................................19
4.8.3 Installation ..............................................................................................................19
4.9 Zusatzausrüstung.............................................................................................................20
1 Konformitätserklärung
Hersteller
Systemair AB
Industrivägen 3
SE-739 30 Skinnskatteberg SCHWEDEN
Büro: +46 222 440 00 Fax: +46 222 440 99
www.systemair.com
bestätigt hiermit, dass die folgenden Produkte:
Lüftungsgeräte
Topvex SC03 EL
Topvex SC04 HW
Topvex SC08
Topvex SC03
Topvex SC06 EL
Topvex SC08 HW
Topvex SC03 HW
Topvex SC06
Topvex SC11 EL
Topvex SC04 EL
Topvex SC06 HW
Topvex SC11
Topvex SC04
Topvex SC08 EL
Topvex SC11 HW
(Die Erklärung gilt nur für die Produkte in dem Zustand, in dem sie geliefert wurden und wenn sie gemäß der mitgelieferten Installationsanleitung
in der Anlage installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Arbeiten, die anschließend an
dem Produkt ausgeführt werden.)
Alle anwendbaren Richtlinien in den folgenden Anweisungen sind einzuhalten.
• Maschinenrichtlinie 2006/42/EG
• Niederspannungsrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
Die folgenden harmonisierten Normen werden an den entsprechenden Stellen angewendet:
EN ISO 12100-1
Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze ‑ Teil 1
Grundsätzliche Terminologie, Methodik
EN ISO 12100-2
Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze ‑ Teil 2
Technische Leitsätze
EN ISO 14121-1:2007
Sicherheit von Maschinen - Risikobeurteilung ‑ Teil 1 Leitsätze
EN 13857
Sicherheit von Maschinen – Sicherheitsabstände gegen das Erreichen von
Gefährdungsbereichen mit den oberen und unteren Gliedmaßen
EN 60 335-1
Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke ‑ Sicherheit Teil 1:
Allgemeine Anforderungen
EN 60 335-2-40
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-40:
Besondere Anforderungen für elektrisch betriebene Wärmepumpen, Klimageräte und
Raumluftentfeuchter.
EN 50 106
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Besondere
Regeln für Stückprüfungen von Geräten im Anwendungsbereich der EN 60 335-1 und EN
60967.
Schutzarten durch Gehäuse (IP Code)
EN 60 529
EN 61000-6-2
Elektromagnetische Verträglichkeit (EMV) ‑ Teil 6-2: Fachgrundnorm - Störfestigkeit für
Industriebereiche
EN 61000-6-3
Elektromagnetische Verträglichkeit (EMV) ‑ Teil 6-3: Fachgrundnorm – Fachgrundnorm
Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe
Die vollständige technische Dokumentation ist erhältlich.
Skinnskatteberg, 02-01-2012
Mats Sándor
Technischer Direktor
Installationsanleitung
Topvex SC03-11
2075752
1
Systemair AB
2 Warnhinweise
Die folgenden Warnungen werden in den verschiedenen Abschnitten dieses Dokuments dargestellt.
Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Gerätes getrennt ist, bevor Sie
Wartungsarbeiten oder elektrische Arbeiten ausführen!
• Alle elektrischen Anschlüsse dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den
örtlichen Regeln und Vorschriften zu entsprechen.
Warnung
• Das Gerät ist an einen Kanal anzuschließen oder anderweitig mit einer Schutzvorrichtung zu
versehen, sodass der Kontakt mit den Ventilatoren durch die Kanalanschlüsse verhindert wird
• Das Gerät ist schwer. Seien Sie vorsichtig beim Transport und bei der Montage. Es besteht
Einklemmungsgefahr. Tragen Sie Schutzkleidung.
• Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich,
dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
• Der elektrische Anschluss des Gerätes an der Netzstromversorgung muss über einen
Leistungsschalter mit einem Kontaktabstand von mindestens 3 mm erfolgen.
Vorsicht
• Wird das Gerät an einem kalten Ort installiert, vergewissern Sie sich, dass alle Verbindungsstücke
isoliert wurden und kleben Sie diese gut ab
• Kanalanschlüsse/Kanalenden sollten während der Lagerung und Installation abgedeckt werden
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an
• Achten Sie darauf, dass Sie beim Anschließen von Wasserleitungen an Anschlüsse nicht
das Wasserregister beschädigen. Verwenden Sie zum Anziehen der Verbindung einen
Schraubenschlüssel.
3 Produktinformation
3.1 Allgemein
Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ Topvex SC03-11, die von
Systemair AB hergestellt wurden. Topvex SC03-11 umfassen die folgenden Modelloptionen:
• Modell:SC03, SC04, SC06, SC08, SC11.
• Heizregister: EL (Elektrisch), HW (Warmwasser) oder ohne Heizregister.
• Rechtsseitige oder linksseitige Modelle: R (Rechts) L (Links). Die Seite, in der sich von der
Zugangsseite betrachtet die Zuluft befindet.
• Luftstromregelung:CAV (konstanter Volumenstrom), VAV (Variabler Volumenstrom = konstante
Kanaldruckregelung)
Das Wasserheizregister kann als Zubehör zu den Geräten ohne Nacherhitzer bestellt werden.
Diese Anleitung enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation,
Inbetriebnahme und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs
des Gerätes.
Installationsanleitung
Topvex SC03-11
2075752
2
Systemair AB
Ein ordnungsgemäßer und sicherer Betrieb des Gerätes wird durch aufmerksames Lesen und
eine Anwendung des Gerätes entsprechend der vorgegebenen Richtlinien und Einhaltung aller
Sicherheitsanforderungen erzielt.
3.2 Technische Daten
3.2.1 Abmessungen und Gewicht Topvex SC03-SC04
F
O
I
E
G
H
B
N
E
D
*1/2"
K
L
A
J
M
C
P
J
Bild 1 Abmessungen (mm) SC03-SC04 (Als linksseitiges Gerät gezeichnet)
Modell
A
B
C
D
E
F
G
H
P
SC03
1597
1531
730
790
371
365
231
118
792
SC04
1941
1531
730
790
371
365
181
118
965
Modell
I
J
K
L
M
N
O
Gewicht, kg
SC03
280
59
1463
597
45
100
315
280
SC04
380
80
1814
597
45
100
400
330
* Stifte
Installationsanleitung
Topvex SC03-11
2075752
3
Systemair AB
3.2.2 Abmessungen und Gewicht Topvex SC06
T
U
T
*1/2"
Bild 2 Abmessungen (mm) SC06 (Als linksseitiges Gerät gezeichnet)
Modell
A
B
C
D
E
F
G
H
I
J
K
L
SC06
2175
1622
895
619
937
600
300
234
280
147
78
244
Modell
M
M
O
P
Q
R
S
T
U
Gewicht, kg
SC06
280
100
52
45
761
523
876
562
900
470
* Stifte
Installationsanleitung
Topvex SC03-11
2075752
4
Systemair AB
3.2.3 Abmessungen und Gewicht Topvex SC08-SC11
J
F
J
N
H
G
I
*1/2"
B
G
M
L
H
K
R
S
R
D
E
D
C
T
T
P
O
V
A
U
O
Q
Bild 3 Abmessungen (mm) SC08-SC11 (Als linksseitiges Gerät gezeichnet)
Modell
A
B
C
D
E
F
G
H
I
J
K
L
SC08
2650
1771
895
751
1139
600
400
195
583
147
78
215
SC11
3211
1771
895
829
1552
600
500
195
384
147
78
234
Modell
M
M
O
P
Q
R
S
T
U
V
Gewicht, kg
SC08
360
100
52
45
761
653
1076
770
790
360
565
SC11
420
100
52
45
761
733
1492
770
790
770
683
* Stifte
Installationsanleitung
Topvex SC03-11
2075752
5
Systemair AB
3.2.4 Elektrische Daten
Tabelle 1: Energieverbrauch
Modell
Ventilatoren
(W ges.) 400
V 3N~
E-Heizregister (kW
ges.)
Sicherung
(Netz) (A) für
230 V 1~ und
400 V 3N~
SC03 EL
1012
5
3x16
SC03 (None, HW)
1012
–
10
SC04 EL
1526
7.5
3x20
SC04 (None, HW)
1526
–
10
SC06 EL
2032
12
3x25
SC06 (None, HW)
2032
–
3x10
SC08 EL
3788
15
3x32
SC08 (None, HW)
3788
–
3x10
SC11 EL
6264
22.5
3x50
SC11 (None, HW)
6264
–
3x13
3.3 Transport und Lagerung
Das Topvex SC03-11 sollte so gelagert und transportiert werden, dass physische Schäden an
Gehäuse-Wänden, Griffen, Display, etc. vermieden werden. Es sollte abgedeckt werden, sodass weder
Staub, Regen noch Schnee eindringen und das Gerät und dessen Komponenten beschädigen können.
Das Gerät wird mit allen erforderlichen Komponenten geliefert und ist für einen problemlosen Transport
auf einer Palette in Kunststoff eingewickelt.
Verwenden Sie beim Transport der Topvex SC03-11 Geräte einen Gabelstapler und platzieren Sie diesen
an der Stirnseite des Gerätes. Die Größen SC06-SC11werden in Teilen auf der Palette geliefert.
Warnung
Das Gerät ist schwer. Seien Sie vorsichtig beim Transport und bei der Montage. Es besteht
Einklemmungsgefahr. Tragen Sie Schutzkleidung.
Achten Sie darauf, dass das Gerät nicht umkippt.
4 Installation
4.1 Auspacken
Überprüfen Sie vor Beginn der Installation, ob die bestellte Ausrüstung vollständig geliefert wurde.
Abweichungen von der bestellten Ausrüstung sind dem Systemair-Produktlieferanten zu melden.
Installationsanleitung
Topvex SC03-11
2075752
6
Systemair AB
4.2 Installationsort/Installation
Topvex SC03-11 sind für eine Innenaufstellung gedacht. Topvex SC03-11 kann draußen aufgestellt
werden, wenn es vor Wetter geschützt wird. Stellen Sie das Gerät auf eine horizontale, flache
Oberfläche. Es ist wichtig, dass das Gerät vor der Inbetriebnahme vollkommen waagerecht steht.
Platzieren Sie das Gerät vorzugsweise in einem separaten Raum (z. B. Abstellraum, Waschküche,
Dachboden oder Ähnliches). Die elektronischen Komponenten sollten nicht Temperaturen unter 0 °C
und über +50 °C ausgesetzt werden.
Wenn das Gerät an einem kalten Platz aufgestellt wird, ist es wichtig, dass das Gerät nicht durch den
Hauptschalter abgeschaltet wird. Solange die Netzspannung angeschaltet bleibt, wird der Schaltschrank
auch bei kaltem Klima warmgehalten. Obwohl das Gerät durch das Regelungssystem abgeschaltet ist,
bleibt der Strom eingeschaltet.
Bei der Wahl des Installationsortes sollte berücksichtigt werden, dass das Gerät regelmäßig gewartet
werden muss und dass die Wartungstüren leicht zugänglich sein müssen. Lassen Sie Freiraum, damit die
Türen geöffnet und die Hauptkomponenten entnommen werden können.
Vermeiden Sie, das Gerät gegen eine Wand zu lehnen, da ein niederfrequentes Rauschen Schwingungen
in der Wand verursachen kann, auch wenn der Rauschpegel des Ventilators annehmbar ist. Sollte dies
nicht möglich sein, empfiehlt es sich, die Wand sorgfältig zu isolieren.
Der Außenlufteinlass des Gebäudes sollte sich, sofern möglich, auf der Nord- oder Ostseite des Gebäudes
und nicht in unmittelbarer Nähe zu Abluftöffnungen von Dunstabzugshauben oder von Waschräumen
befinden.
Die Größen SC06-SC11werden in Teilen auf der Paletten geliefert. Anleitungen zur Montage finden
Sie in Abbildung 4. Verbinden Sie die Schnellkupplungen mit den elektrischen Leitungen. Verbinden
Sie die Schläuche für den Filter-Druckwächter. Schieben Sie die Geräte zusammen und ziehen Sie
die Montagestifte mit einem Inbusschlüssel an (Pos. 1). Achten Sie darauf, dass hinter dem Gerät für
das Anziehen der Schrauben genug Platz bleibt.
Bild 4
Installationsanleitung
Topvex SC03-11
2075752
7
Systemair AB
4.3 Kondensatablauf
Das Gerät muss an den mitgelieferten Kondensatablauf angeschlossen werden. Der Abfluss muss an
der Fortluftseite des Wärmetauschers, unten am Gerät angebracht werden Abbildung 5. Falls das Gerät
zur Kälterückgewinnung eingesetzt werden soll, muss der Auslauf des Abflusses zusätzlich mit einem
separaten Rohr und einer Wassersperre verbunden werden (Zubehör).
Benutzen Sie das mitgelieferte Verbindungsrohr und reduzieren Sie es auf die passende Höhe. In Tabelle
2 können Sie sehen, welche Höhe „H“ verschiedenen maximalen Unterdrücken entspricht. In Abbildung 6
könner Sie die Abmessungen und die Montage sehen.
Es wird ein zusätzliches Mittelstück/Rohr benötigt, um das Wasser von unterhalb des Gerätes abzuleiten
und zu einer Wassersperre zu führen. Die Länge „L“ ist von der gewählten Einbauweise abhängig. Dieses
Teil wird vom Werk nicht mitgeliefert.
Hinweis!
Beim Aufbau an einer unbeheizten Stelle muss das Abflussrohr und der Geruchverschluss gut isoliert
werden, damit ein Gefrieren des Wassers vermieden wird.
Bild 5 Abflussverbindung
Bild 6 Abmessung und Montage
Tabelle 2:
H (mm)
Maximaler
Unterdruck (Pa)
65
300
951
600
135
1000
1. Normalbedingungen
Installationsanleitung
Topvex SC03-11
2075752
8
Systemair AB
4.4 Installieren des Gerätes
Das Gerät muss in den folgenden Positionen installiert werden.
Bild 7 Installationsposition (linksseitiges Gerät)
Bild 8 Installationsposition (rechtsseitiges Gerät)
Tabelle 3: Symbolbeschreibung
Symbol
Beschreibung
Zuluft
Fortluft
Außenluft
Abluft
Installationsanleitung
Topvex SC03-11
2075752
9
Systemair AB
4.4.1 Installationsverfahren
1
Bereiten Sie die Oberfläche vor, auf der das Gerät montiert werden soll. Vergewissern Sie sich, dass
die Oberfläche flach und eben ist, und dass sie das Gewicht des Gerätes tragen kann. Führen Sie die
Installation unter Einhaltung der örtlichen Regeln und Vorschriften durch.
2
Heben Sie das Gerät in die gewünschte Position.
Warnung
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich,
dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
3
Richten Sie das Gerät mit Hilfe der beigefügten
Montagefüße waagerecht aus
4
Schließen Sie das Gerät über einen allpoligen
Lasttrennschalter (Sicherheitsschalter), der mit
dem Gerät mitgeliefert wird, an das Stromnetz an.
Die Verdrahtung wird durch die Geräteoberseite
geführt.
Weitere Informationen entnehmen Sie bitte dem
beigefügten Schaltplan und der folgenden Tabelle.
Warnung
Der elektrische Anschluss des Gerätes an
der Netzstromversorgung muss über einen
Leistungsschalter mit einem Kontaktabstand von
mindestens 3 mm erfolgen.
Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Gerätes getrennt ist, bevor Sie
Wartungsarbeiten oder elektrische Arbeiten
ausführen!
• Alle elektrischen Anschlüsse dürfen nur von
einer Elektrofachkraft ausgeführt werden und
haben den örtlichen Regeln und Vorschriften
zu entsprechen.
Installationsanleitung
Topvex SC03-11
2075752
10
Systemair AB
4.5 Zuluftsensor
Der Zuluftsensor wird ca. 3 m von dem Gerät entfernt in den Zuluftkanal eingebaut (Abbildung 9).
In Tabelle 4 wird angegeben, an welche Klemmen der Sensor in dem elektrischen Anschlusskasten
anzuschließen ist. Andere Temperatursensoren werden werkseitig in das Gerät eingebaut. Der
Zuluftsensor ist im Lieferumfang des Gerätes enthalten.
Bild 9 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss)
4.6 Installation von VAV-Modellen
Sollte das Gerät als ein VAV-Gerät (variabler Volumenstrom) geliefert werden, werden die Drucktransmitter,
die die Ventilatordrehzahl regeln, lose mit dem Gerät geliefert. Die Drucktransmitter müssen in den
Zuluft- und Abluftkanälen montiert (Abbildung 10) und an die Klemmen 40–42 (Tabelle 4) im elektrischen
Anschlusskasten angeschlossen werden.
Bild 10 VAV-Installation
Installationsanleitung
Topvex SC03-11
2075752
11
Systemair AB
4.7 Anschlüsse
4.7.1 Kanalsystem
4.7.1.1 Grundlagen der Luftanschlüsse
Bild 11 Anschlüsse und Grundkomponenten in Geräten mit linksseitigem
Anschluss
Position
Beschreibung
A
Anschluss Zuluft
B
Anschluss Fortluft
C
Anschluss Außenluft
D
1
2
3
4
5
6
7
8
9
10
Anschluss Abluft
Ventilator Zuluft
Ventilator Abluft
Filter Zuluft
Filter Abluft
Wärmetauscher
Elektrofach
Bypassklappe für die Abluft
Bypassklappe für die Außenluft
Drucktransmitter Ventilatoren
Druckwächter Filter
Symbol
4.7.1.2 Kondensierung und Wärmeisolierung
Der Außenluftkanal und die Abzugskanäle müssen stets gut isoliert werden, sodass sich kein
Kondenswasser bildet. Eine korrekt installierte Isolierung der mit dem Gerät verbundenen Kanäle ist
äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein.
Installationsanleitung
Topvex SC03-11
2075752
12
Systemair AB
Verwenden Sie eine Isolierverkleidung (min. 100 mm Mineralwolle) mit einer Kunststoff-Diffusionsbarriere.
In Bereichen mit äußerst niedrigen Außentemperaturen im Winter ist eine zusätzliche Isolierung zu
installieren. Die Gesamtdicke der Isolierung muss mindestens 150 mm betragen.
Vorsicht
• Wird das Gerät an einem kalten Ort installiert, vergewissern Sie sich, dass alle Verbindungsstücke
isoliert wurden und kleben Sie diese gut ab
• Kanalanschlüsse/Kanalenden sollten während der Lagerung und Installation abgedeckt werden
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an
4.7.1.3 Schalldämpfer
Damit der Ventilatorenlärm nicht über das Kanalsystem übertragen wird, sollten Schalldämpfer am Zuluftund Abluftanschluss installiert werden.
Damit kein Lärm zwischen den Räumen über das Kanalsystem übertragen wird und zur Reduzierung
des von dem Kanalsystem ausgehenden Lärms, wird die Installation von Schalldämpfern vor allen
Luftauslässen empfohlen.
4.7.2 Montage des Wasserheizregisters
Hinweis!
Dies bezieht sich auf Geräte ohne Nacherhitzer!
Es ist möglich ein Wasserheizregister an Geräte ohne Nacherhitzer anzuschließen (Ohne Heizregister).
Ein Wasserheizregister kann als Zubehör erworben werden.
Das folgende Verfahren beschreibt die Montage und das Anschließen des Wasserheizregisters im Gerät
4.7.2.1 WW-Installation am Topvex SC03-11 ohne Nacherhitzer
1
Öffnen Sie die Wartungstür zum Heizabschnitt. Vor dem Einbau des Wasserheizregisters muss der
Motor herausgenommen werden, wie in den „Betriebs- und Wartungsanleitungen“ beschrieben.
2
Stecken Sie das Wasserheizregister in die
Metallführungsleisten (Pos. 1) im Heizabschnitt bis
zum Ende der Leisten hinein. Vergewissern Sie
sich, dass die Gewindeanschlüsse (Pos. 2 und 3)
wie in der Abbildung dargestellt an der Vorderseite
des Gerätes gegenüber der Stirnseite enden.
Installationsanleitung
Topvex SC03-11
2075752
13
Systemair AB
3
Befestigen Sie das Wasserregister mit zwei
Schrauben (Pos. 1). Dann können Sie den
Motor wieder einsetzen. Schließen Sie den
Frostschutzsensor (Pos. 2) an den Klemmen
44 und 40 im elektrischen Anschlusskasten
an. Benutzen Sie die vorbereiteten internen
Durchführungen, um die Verdrahtung zwischen
den Fächern zu ziehen.
4
Schließen Sie die Wasserleitungen an die
Gewindeanschlüsse (Pos. 1 und 2) an.
Die Rohre haben Sechskantanschlüsse mit
Innengewinde (15R 1/2″ Innengewinde). Die
Abdeckbleche um die Rohrleitungen sind an dem
Gerät befestigt (Verstärkung).
Die Pfeile in der Abbildung zeigen, wie das heiße
Wasser an das Register angeschlossen werden
sollte (siehe Position 1 und 2).
Vorsicht
Achten Sie darauf, dass Sie beim Anschließen
von Wasserleitungen an Anschlüsse nicht
das Wasserregister beschädigen. Verwenden
Sie zum Anziehen der Verbindung einen
Schraubenschlüssel.
5
Schließen Sie alle erforderlichen Zubehörteile wie zum Beispiel die Wasserventile und die
Ventilstellantriebe an. Weitere Informationen entnehmen Sie bitte dem beigefügten Schaltplan.
6
Verwenden Sie die Bedieneinheit, um die
Wasserheizung zu programmieren. Siehe
separates Dokument „Konfiguration der Software
für die Wasserheizung“ unter www.systemair.com.
Installationsanleitung
Topvex SC03-11
2075752
14
Systemair AB
4.7.3 Elektrische Anschlüsse
Alle elektrischen Anschlüsse erfolgen im elektrischen Anschlusskasten, der sich in der Vorderseite des
Geräts befindet. Die Klappe wird durch das Lösen der vier Schrauben entfernt Abbildung 12.
Das Gerät darf erst in Betrieb genommen werden, wenn alle Vorsichtsmaßnahmen zur elektrischen
Sicherheit gelesen und verstanden wurden. Informationen zur internen und externen Verdrahtung
entnehmen Sie bitte dem beigefügten Schaltplan.
Alle externen Anschlüsse an mögliche Zubehörteile werden an den Klemmen im elektrischen
Anschlusskasten angeschlossen.
Bild 12 Öffnen des elektrischen Anschlusskastens
Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Gerätes getrennt ist, bevor Sie
Wartungsarbeiten oder elektrische Arbeiten ausführen!
• Alle elektrischen Anschlüsse dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den
örtlichen Regeln und Vorschriften zu entsprechen.
Installationsanleitung
Topvex SC03-11
2075752
15
Systemair AB
4.7.3.1 Elektrischer Anschlusskasten, Komponenten
Topvex SC03-11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet.
In der Abbildung wird der elektrische Anschlusskasten für die Topvex SC03-11 Geräte dargestellt.
Bild 13 Elektrische Komponenten
Position
Beschreibung
1
Regler E-28
2
Transformator 230/24 V AC
3
Klemmen für interne und externe
Komponenten
4
Klemmen für die interne Verdrahtung
5
Klemmen für die Netzstromversorgung des
Gerätes
6
Schütz (K1)
7
Schaltschütz (K2) An/Aus Pumpenregelung
(nur in HW-Geräten, in EL-Geräten nicht
vorhanden)
8
Sicherungsautomat
9
Sicherungsautomat für den Erhitzer
10
Schaltschütz (K3) für die An-/Ausregelung
des Elektroerhitzers
11
TTC El Steuerung des Erhitzers
Installationsanleitung
Topvex SC03-11
2075752
16
Systemair AB
4.7.3.2 Topvex SC03, SC04, SC06, SC08, SC11 Externe Anschlüsse
Tabelle 4: Anschlüsse an externe Funktionen
Klemmenblock
Beschreibung
Hinweis
PE
Schutzleiter
N
N
Neutralleiter (Versorgungsspannung)
L1
L1
Phase (Versorgungsspannung)
Für Phase 230 V 1~
verwendet, wenn das Gerät
diese Netzstromversorgung
hat
400 V 3~/230 V 3~
L2
L2
Phase (Versorgungsspannung)
400 V 3~/230 V 3~
L3
L3
Phase (Versorgungsspannung)
400 V 3~/230 V 3~
G0
G0
Referenz (Stromversorgung des
Wasserventilstellantriebs)
24 V AC
G
G
Stromversorgung (Wasserventilstellantrieb)
24 V AC
10
DO ref
DO Referenz
G (24 V AC)
121
DO 2
Außenluft-/Fortluftklappe
24 V AC
Max. 2,0 A Dauerbelastung
11
L1
Warmwasserheizung für Umwälzpumpe
230 V AC
141
DO 4
Kühlpumpe
24 V AC
151
DO 5
DX-Kühlung Stufe 1
24 V AC
161
DO 6
DX-Kühlung Stufe 2
24 V AC
171
DO 7
Summalarmausgang für DO-Signale
24 V AC
30
AI Ref
Al Referenz
neutral
31
AI 1
Sensor Zuluft
Klemme 30 als Referenz
verwenden
40
Agnd
UI Referenz
neutral
412
UAI 1/(UDI 1)
Drucktransmitter Abluft
Klemme 40 als Referenz
verwenden
422
UAI 2/(UDI 2)
Drucktransmitter Zuluft
Klemme 40 als Referenz
verwenden
44
UAI 3/(UDI 3)
Frostschutzsensor Wasserheizregister
Klemme 40 als Referenz
verwenden
43
DI ref
DI Referenz
50
B
Exo-line B
Modbus-, Exo-line
Anschluss
51
A
Exo-line A
Modbus-, Exo-line
Anschluss
52
N
Exo-line N
Modbus-, Exo-line
Anschluss
53
E
Exo-line E
Exo-line Anschluss
57
+
LON +
Option
Installationsanleitung
Topvex SC03-11
2075752
17
Systemair AB
Anschlüsse an externe Funktionen Forts.
Klemmenblock
Beschreibung
Hinweis
58
-
LON -
Option
59
Egnd
LON Egnd
Option
713
DI 1
Externer Alarm
Schließkontakt
Klemme 4 als Referenz
verwenden
743
DI 4
Nachlauf
Schließkontakt
Klemme 4 als Referenz
verwenden
753
DI 5
Brandalarm
Schließkontakt
Klemme 4 als Referenz
verwenden
763
DI 6
Externer Stopp
Schließkontakt
Klemme 4 als Referenz
verwenden
90
Agnd
AO Referenz
neutral
93
AO 3
Steuersignal 0-10V Ventilstellantrieb,
Wasserheizung
Klemme 90 als Referenz
verwenden
94
AO 3
Steuersignal 0-10V Ventilstellantrieb,
Kühlung
Klemme 90 als Referenz
verwenden
1. Maximale Strombelastung für alle DO zusammen: 8A
2. Anschluss an einen externen Drucksensor im Falle eines druckgeregelten Gerätes (VAV)
3. Diese Eingänge dürfen ausschließlich an spannungsfreie Kontakte angeschlossen werden
4.7.3.3 Anschluss an die Gebäudeleittechnik (GLT)
Kommunikationsmöglichkeiten zum Standard-Controller E-28 WEB.
• RS485(Modbus): 50-51-52
• RS485(Exo-line): 50-51-52-53
• TCP/IP(Exoline)
Hinweis!
Die Kommunikationsanschlüsse RS-485 und TCP/IP können nicht gleichzeitig benutzt werden! D.h.
mögliche Kommunikation ist Modbus oder Exo-line via RS-485 oder Exo-line (WEB) via TCP/IP.
Installationsanleitung
Topvex SC03-11
2075752
18
Systemair AB
4.8 Installieren der Bedieneinheit
4.8.1 Abmessungen
Bild 14 Abmessungen der Bedieneinheit
Position
Abmessungen (mm)
A
115.0
B
94.0
C
26.0
D
c/c 60.0
E
50.5
4.8.2 Allgemeine Informationen
Die Bedieneinheit ist bei Lieferung an die Corrigo-Regeleinheit angeschlossen, die sich im elektrischen
Anschlusskasten befindet. Die Kabellänge beträgt 10 m. Sofern es erforderlich ist, dass die Bedieneinheit
vom Signalkabel entfernt werden muss, können die Drähte auf der Rückseite der Bedieneinheit gelöst
werden.
Ein Satz selbsthaftender Magnetstreifen zur problemlosen Installation auf Metalloberflächen ist im
Lieferumfang enthalten.
4.8.3 Installation
1
Installieren Sie die Bedieneinheit an einer dafür geeigneten Stelle. Der maximale Abstand zwischen der
Bedieneinheit und dem Gerät beträgt standardmäßig 10 m.
2
Sofern erforderlich, bohren Sie zum Aufhängen der Bedieneinheit zwei Löcher in die Wand (Abstand
zwischen den Mittelpunkten: 60 mm) (Pos.1 Abbildung 15).
Installationsanleitung
Topvex SC03-11
2075752
19
Systemair AB
Bild 15 Drahtanschlüsse der Bedieneinheit
Position
Beschreibung
1
Befestigungslöcher
2
Anschlussblock
3
Anschluss an gelbes Kabel
4
Anschluss an orangefarbenes Kabel
5
Anschluss an rotes Kabel
6
Anschluss an braunes Kabel
7
Anschluss an schwarzes Kabel
4.9 Zusatzausrüstung
Informationen zu externen Zusatzausrüstungen wie Ventilstellantriebe, motorisierte Klappen, E-Tool,
Wandlüftungsgitter, etc. entnehmen Sie bitte dem Technik-Katalog und den darin enthaltenen Anleitungen
Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten
Schaltplan.
Installationsanleitung
Topvex SC03-11
2075752
20
Systemair AB
Installationsanleitung
Topvex SC03-11
2075752
21
Systemair AB
lastpage
Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt
dieser Anleitung ohne Vorankündigung vorzunehmen.
Systemair AB
Industrivägen 3
SE-739 30 Skinnskatteberg, Sweden
Phone +46 222 440 00
Fax +46 222 440 99
www.systemair.com
2075752
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
