Hama 00053127 Owner's manual

Hama 00053127 Owner's manual

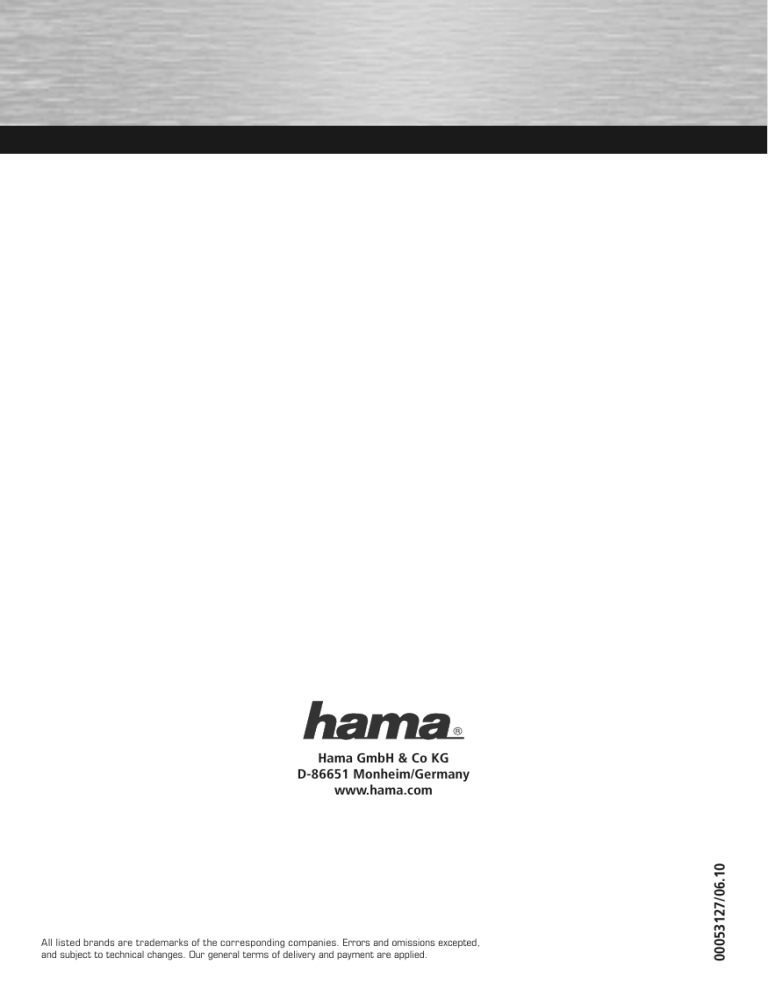

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00053127/06.10
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
C
O
M
P
U
T
E
R
DVB-T Stick
Clé DVB-T
00053127
d Bedienungsanleitung
Packungsinhalt:
Systemvoraussetzung für Windows Systeme:
Wichtige Hinweise für Windows 7 / Vista:
Ob der DVB-T Empfänger ordnungsgemäß installiert wurde,
können Sie unter Start (Windows Logo) -> Systemsteuerung
-> System und Wartung -> Geräte-Manager nachsehen. Unter
Umständen werden Sie von der Benutzerkontensteuerung
aufgefordert, dieser Aktion zuzustimmen. Klicken Sie deshalb
auf die Schaltfläche -> Fortsetzen. Folgender Eintrag muss ohne
gelbes Ausrufezeichen vorhanden sein.
Prozessor:
Hauptspeicher:
Grafikkarte:
Audio-, Video- und Gerätecontroller
• DK DVBT DONGLE
1x DVB-T USB Stick
1x Treiber und Software CD-ROM
1x passive DVB-T Antenne
1x gedruckte Installationsanleitung
Sound:
Schnittstelle:
Festplattenkapazität:
Betriebssystem:
1,5 GHz Intel oder AMD CPU
512 MByte oder mehr
DirectX 9.0c kompatibel mit
64 MByte
HD Audio kompatibel
Freie USB 2.0 Buchse
150 MByte freien Festplattenspeicher
für Software und Treiberinstallation
Windows XP + SP 3 und
Windows XP x64Bit Edition + SP 2
Windows Vista + SP 2 und Windows 7
Sonstige Voraussetzung:
Zum Empfang von DVB-T Signalen, muss sichergestellt sein,
dass eine ausreichende DVB-T Versorgung an Ihrem Standort
gewährleistet ist. Weiterhin kann es sein, dass in Randgebieten
die beiliegende passive DVB-T Antenne nicht ausreicht, um einen problemlosen Empfang zu ermöglichen. In diesem Fall wird
empfohlen, entweder eine evtl. vorhandene Dachantenne oder
eine aktive DVB-T Antenne mit integriertem Verstärker zu benutzen. Falls Sie mehr Informationen über die DVB-T Versorgung in
Deutschland erhalten möchten, besuchen Sie bitte die Webseite
www.ueberallfernsehen.de. Dort können Sie die Versorgung mit
DVB-T an Ihrem gewünschten Standort überprüfen.
Installation unter Windows Vista und Windows 7 32bit und
64bit Editionen:
Hinweis: Bitte installieren Sie den Treiber bevor Sie den DVB-T
Empfänger an Ihrem Rechner / Notebook anschließen!
Legen Sie bitte die beiliegende Treiber CD-ROM in Ihr CD
Laufwerk ein. Sollte das CD-Menü nicht automatisch starten,
wählen Sie bitte das CD-Laufwerk aus, indem Sie die Treiber CD
eingelegt haben und klicken doppelt auf die Datei Autorun.exe.
Sobald das CD-Menü auf Ihren Bildschirm erscheint, wählen Sie
bitte Ihre jeweilige Sprache aus. Im nächsten Fenster wählen
Sie die Auswahl Treiber installieren aus. Daraufhin wird das
Installationsprogramm gestartet, unter Umständen werden
Sie von der Benutzerkontensteuerung aufgefordert, Ihre
Zustimmung zur Fortsetzung des Vorgangs zu geben, klicken
Sie daher auf die Schaltfläche -> Zulassen. Jetzt werden die
entsprechenden Treiber auf Ihr System überspielt.
Nach Beendigung der Installation wird empfohlen, dass
Betriebssystem neu zu starten, und erst dann den DVB-T
Empfänger einzustecken. Nach dem Neustart von Windows
wird der Empfänger nach einer Weile erkannt und installiert.
2
Installation unter Windows XP:
Hinweise: Bitte installieren Sie den Treiber bevor Sie den DVB-T
Empfänger an Ihrem Rechner / Notebook anschließen!
Stellen Sie außerdem sicher, dass Ihr Benutzerkonto über
Administrationsrechte verfügt, anderenfalls, wird die Installation
fehlschlagen.
Weiterhin empfehlen wir vorher sicherzustellen, dass das
aktuellste Service Pack von Microsoft installiert ist.
Legen Sie bitte die beiliegende Treiber CD-ROM in Ihr CD
Laufwerk ein. Sollte das CD-Menü nicht automatisch starten,
wählen Sie bitte das CD-Laufwerk aus, indem Sie die Treiber CD
eingelegt haben und klicken doppelt auf die Datei Autorun.exe
Sobald das CD-Menü auf Ihren Bildschirm erscheint, wählen Sie
bitte Ihre jeweilige Sprache aus. Im nächsten Fenster wählen
Sie die Auswahl Treiber installieren aus. Daraufhin startet das
Treiberinstallationsprogramm und installiert den
entsprechenden Treiber auf Ihre Festplatte. Nach Beendigung
der Installation muss das Betriebssystem neu gestartet werden,
erst danach darf der DVB-T Empfänger eingesteckt werden.
Wichtige Hinweise für Windows XP:
Ob der DVB-T Empfänger ordnungsgemäß installiert wurde,
können Sie unter Start -> Systemsteuerung -> Leistung und
Wartung -> System -> Hardware -> Geräte-Manager nachsehen. Folgender Eintrag muss ohne gelbes Ausrufezeichen
vorhanden sein.
Audio-, Video- und Gerätecontroller
• DK DVBT DONGLE
Installation unter Windows XP x64Bit Edition:
Hinweise: Bitte installieren Sie den Treiber bevor Sie den DVB-T
Empfänger an Ihrem Rechner / Notebook anschließen!
Stellen Sie außerdem sicher, dass Ihr Benutzerkonto über
Administrationsrechte verfügt, anderenfalls, wird die Installation
fehlschlagen.
Weiterhin empfehlen wir vorher sicherzustellen, dass das
aktuellste Service Pack von Microsoft installiert ist.
Legen Sie bitte die beiliegende Treiber CD-ROM in Ihr CD
Laufwerk ein. Sollte das CD-Menü nicht automatisch starten,
wählen Sie bitte das CD-Laufwerk aus, indem Sie die Treiber CD
eingelegt haben und klicken doppelt auf die Datei Autorun.exe
3. Wählen Sie Ihre gewünschte Sprache aus.
Sobald das CD-Menü auf Ihren Bildschirm erscheint, wählen Sie
bitte Ihre jeweilige Sprache aus. Im nächsten Fenster wählen
Sie die Auswahl Treiber installieren aus. Daraufhin startet das
Treiberinstallationsprogramm und installiert den
entsprechenden Treiber auf Ihre Festplatte. Nach Beendigung
der Installation muss das Betriebssystem neu gestartet werden,
erst danach darf der DVB-T Empfänger eingesteckt werden.
Wichtige Hinweise für Windows XP x64Bit Edition:
Ob der DVB-T Empfänger ordnungsgemäß installiert wurde,
können Sie unter Start -> Systemsteuerung -> Leistung und
Wartung -> System -> Hardware -> Geräte-Manager
nachsehen. Folgender Eintrag muss ohne gelbes
Ausrufezeichen vorhanden sein.
Sound, video and game controllers
• DK DVBT DONGLE
Installation der ArcSoft Total Media Software für Windows:
1. Schalten Sie den Computer ein und loggen Sie sich als
Administrator oder Benutzer mit entsprechenden Rechten in
das Windows System ein.
4. Installieren Sie nun die ArcSoft Total Media Software,
indem Sie auf die Schaltfläche -> Software installieren
klicken. Folgen Sie nun bitte den Anweisungen des
Installationsprogramms.
Hinweis für Windows 7 / Vista Benutzer:
Unter Umständen werden Sie von der Benutzerkontensteuerung
aufgefordert dieser Aktion zuzustimmen, klicken Sie daher auf
die Schaltfläche -> Fortsetzen, um die Installation der Software
zu ermöglichen.
2. Legen Sie die beiliegende Treiber CD-ROM in Ihr Laufwerk
ein, falls noch nicht geschehen. Sollte das
Installationsprogramm nicht automatisch starten, folgen
Sie den anschließenden Schritten:
1. Klicken Sie doppelt auf das Arbeitsplatz Symbol auf
Ihrem Desktop mit der linken Maustaste.
2. Klicken Sie mit der rechten Maustaste auf Ihr CD-ROM
bzw. DVD-Laufwerk in dem Sie gerade die Treiber
CD-ROM eingelegt haben und wählen die Option
AutoPlay. Nun startet das Installationsprogramm.
Hinweis:
Der Lizenzschlüssel (Seriennummer) für die ArcSoft Total Media
Software finden Sie auf der CD-Hülle. Bitte bewahren Sie diese
Hülle sorgfältig auf, da der Lizenzschlüssel (Seriennummer) bei
jeder Installation benötigt wird!
Die Firma Hama GmbH & Co KG bietet keinen Ersatz für
verlorene Lizenzschlüssel, deswegen müssen Sie den
Lizenzschlüssel sorgfältig aufbewahren.
3
5. Verbinden Sie nun den Hama DVB-T USB Stick mit der
beiliegenden passiven DVB-T Antenne oder einer anderen
DVB-T fähigen Antenne Ihrer Wahl.
6. Starten Sie nun die Software, indem Sie auf Ihrem Desktop
auf das Symbol mit der Beschriftung TotalMedia 3.5 doppelt
klicken.
•
Klicken Sie auf -> Weiter.
•
Stellen Sie sicher, das die aktuell ausgewählte Region,
ihrem aktuellen Standort entspricht. In unserem Fall ist dies
Deutschland.
Sollten Sie gegenwärtig sich in einem anderen Land
befinden, wählen Sie dieses in dem Menü entsprechend
aus.
Klicken Sie danach auf die Schaltfläche -> Weiter.
Beschreibung der Fernseh-Benutzeroberfläche von
ArcSoft Total Media 3.5
Bevor Sie nach Programmen suchen, stellen Sie sicher, dass die
DVB-T Antenne mit dem Hama DVB-T Empfänger verbunden ist
und dieser am Computer angesteckt wurde.
ArcSofts Total Media ist ein Programmpaket, welches aus
mehreren Teilen besteht, z.B. einer TV-Software, DVDWiedergabe und einer Foto- ,Musik- und Videoverwaltung.
Im Rahmen dieses Handbuches gehen wir auf dem Bereich
der TV-Software näher ein.
Bevor Sie Total Media zum Fernsehempfang benutzen können,
müssen Sie zuerst das Programm Einrichten.
•
Einrichtung der Software zum Empfang von
Fernsehprogrammen.
•
•
Wählen Sie die Option -> TV aus.
Nun ist das Programm bereit für den eigentlichen
Sendersuchlauf.
•
•
4
Nach dem klicken von -> Start beginnt der Kanalsuchlauf.
Sobald der gesamte Bereich abgesucht wurde klicken Sie
auf -> Weiter, um fortzufahren.
g Operating Instruction
Elektronische Programmübersicht (EPG) einrichten:
tvtv- Internetprogrammführer /EPG von tvtv.de einrichten
ArcSofts Total Media Software kann auf zwei verschiedene
Art und Weise die Elektronische Programmübersicht (EPG)
empfangen und verarbeiten.
•
Wählen Sie hierzu die Option -> Programmführer einrichten.
Wenn Sie den tvtv Internetprogrammführer /EPG bisher nicht
benutzt haben:
1. kostenlose Variante
Hierbei handelt es sich um einen Programmführer, der
durch das Sendersignal selbst mitgeliefert wird. Im
Gegensatz zu der kostenpflichtigen Variante, sind Abstriche
in der Vollständigkeit und Vorschaulänge zu akzeptieren. So
kann es durchaus vorkommen , das für bestimmte Sender
keine Programmvorschau verfügbar, oder nur Lückenhaft
ist.
Bitte beachten Sie das es bis zu 10 Minuten dauert, bis
ausreichende Informationen verfügbar sind, um die
Programmvorschau durch Total Media anzeigen zu lassen.
Sollten Sie zum ersten Mal den tvtv Internetprogrammführer /
EPG ausprobieren wollen, gehen Sie wie folgt vor:
• Wählen Sie dazu im oben abgebildeten Bild die
Antwort -> Nein aus.
2. kostenpflichtige Variante
Bei dieser Variante ist ein Internetzugang zwingend
erforderlich. Hierbei handelt es sich um ein Angebot des
EPG Dienstanbieters tvtv, welches Sie für 30 Tage kostenlos
ausprobieren können.
Nach Ablauf des Probeabonnements wird das tvtv-Konto
automatisch deaktiviert. Wenn Sie den Dienst weiter nutzen
möchten, müssen Sie für den Service bezahlen. Weitere
Details dazu finden Sie auf der Webseite des
Dienstanbieters www.tvtv.de
• Wählen Sie dazu im oben abgebildeten Bild die
Antwort -> Ja aus.
Wenn Sie die kostenlose Variante wählen ist die TV
Konfiguration damit abgeschlossen. Sollten Sie sich für die
kostenpflichtige Variante entscheiden, so folgen Sie bitte den
weiteren Anweisungen des Programms.
Wählen Sie im Schritt „Möchten Sie tvtv verwenden?“ die
Option „Ja, ich möchte ein kostenloses tvtv-Konto
einschließlich eines 30-tägigen Gratis-Probeabonnements
einrichten“.
Im nächsten Schritt „Verwenden Sie eine Proxy Verbindung
zum Internet?“ müssen Sie angeben, ob Sie einen Proxy Server
benutzen oder direkt ins Internet zu gelangen.
Normalerweise benutzen nur Firmen einen sogenannten Proxy
Server, so dass Privatanwender normalerweise hier -> Nein
auswählen müssen. Für Benutzer die über einen Proxy Server
ins Internet gehen, müssen diese -> Ja auswählen und im
darauffolgenden Menü die benötigten Daten angeben.
5
Neues tvtv Konto einrichten:
Im nächsten Schritt „Verwenden Sie eine Proxy Verbindung
zum Internet?“ müssen Sie angeben, ob Sie einen Proxy Server
benutzen oder direkt ins Internet zu gelangen.
Normalerweise benutzen nur Firmen einen sogenannten Proxy
Server, so dass Privatanwender normalerweise hier -> Nein
auswählen müssen. Für Benutzer die über einen Proxy Server
ins Internet gehen müssen diese -> Ja auswählen und im
darauffolgenden Menü die benötigten Daten angeben.
Vorhandenes tvtv- Konto angeben:
Geben Sie im darauffolgenden Schritt einen Namen, Kennwort,
und eine gültige E-Mail Adresse an.
Hinweis: In der Eingabezeile mit der Bezeichnung „Confirm
Passsword“ ist das identische Kennwort einzugeben, welche
Sie eine Zeile darüber bereits eingegeben haben.
Wenn alle Eingaben getätigt wurden klicken Sie auf -> Weiter.
Nach diesem Schritt sind alle Einstellungen vollständig eingegeben und Sie können nun das Fernsehprogramm am
PC / Notebook genießen.
Wenn Sie bereits über ein tvtv Konto verfügen bzw. tvtv bereits
einsetzen:
Geben Sie im darauffolgenden Schritt Ihren bereits
vorhandenen Namen Ihres tvtv- Kontos und dessen
dazugehöriges Kennwort ein. Wenn alle Eingaben getätigt
wurden klicken Sie auf -> Weiter.
Nach diesem Schritt sind alle Einstellungen vollständig
eingegeben und Sie können nun das Fernsehen am
PC / Notebook genießen.
Wählen Sie im Schritt „Möchten Sie tvtv verwenden“ die Option
„Ja, aber ich möchte mein vorhandenes tvtv-Konto verwenden,
um meine Einstellungen zu bearbeiten“.
6
g Operating Instruction
Beschreibung der TV-Benutzeroberfläche von Total Media
5. Timerübersicht:
Wenn auf die Schaltfläche -> Timerübersicht angeklickt
wird, sehen Sie eine Liste mit allen geplanten Aufnahmen.
Wenn Sie auf -> Hinzufügen klicken, können Sie einen
Eintrag (Timer) hinzufügen. Sie können auch geplanten
Aufnahmen über das EPG einprogrammieren.
6. Videotext:
Der Videotext des jeweiligen Senders wird gestartet.
Die einzelnen Seiten können durch Eingabe der Seitenzahl
angesehen werden. Mit den unter dem Videotext platzierten
verschiedenfarbigen Schaltflächen kann zwischen
verschiedenen Teilen des Textes hin und her gesprungen
werden.
1. Vollbildmodus:
Zeigt das Fernsehbild als Vollbild auf Ihren Bildschirm an.
2. EPG (Elektronische Programmübersicht):
Zeigt Ihnen die Programmübersicht von allen gefundenen
Sendern für die nächsten Tage an.
3. Senderliste:
Hier werden Ihnen alle von der TV-Software gefundenen
Kanäle aufgelistet.
In der Senderliste können Sie Ihre bevorzugten Sender
einer Favoritenliste hinzufügen. Sie können aber auch
zwischen verschiedenen Ansichten umschalten.
• Alle: Alle Sender, egal ob TV oder Radiosender bzw.
Favoriten werden angezeigt.
• Radio: Alle gefundenen Radiostationen werden
aufgelistet:
Hinweis: Es können nur Radiostationen empfangen werden,
die über das Format DVB-T ausgestrahlt werden, auch
dürfen diese Sender nicht verschlüsselt sein. Zum Zeitpunkt
der Handbucherstellung ist dies in Deutschland nur in Berlin
möglich.
• TV:
Alle gefundenen Fernsehprogramme werden
aufgelistet.
• Favoriten: Alle zu Ihrer vorher zur Favoritenliste
hinzugefügten Sender werden aufgelistet.
Mit dieser Funktion können Sie nachher auch diese
Programme direkt über die TV-Benutzeroberfläche
aufgerufen werden. (siehe Punkt 20)
4. TV Aufnahmen:
Alle bisher von Ihnen getätigten Mitschnitte werden hier
aufgeführt. Hier ist es auch möglich, die Aufnahmen z.B. von
Werbung zu befreien und dann Gegebenenfalls auf CD/DVD
zu brennen.
Beispiel:
Durch das betätigen der Roten Schaltfläche mit der Maus
springt zu der Videotext zur vorherigen Seite, das betätigen der
Grünen Schaltfläche hingegen führt Sie auf eine Videotextseite
danach. Die Gelbe und Blaue Schaltfläche sind vom jedem
Sender individuell voreingestellt.
Bitte beachten Sie, dass je nach Sender der Videotext nur
eingeschränkt bzw. gar nicht verfügbar ist.
7. Einstellungen:
Hier können Sie verschiedene Einstellungen, wie z.B.
Sender umbenennen, Senderplatz verschieben usw.
vornehmen.
8. Wiedergabe-Funktion:
Wenn das Symbol angeklickt wurde, wird das
Fernsehprogramm wiedergegeben, oder falls vorher die
Wiedergabe gestoppt wurde, fortgesetzt.
9. Stop-Funktion:
Das aktuelle Fernsehprogramm wird angehalten.
10. Aufnahme-Funktion:
Der aktuell empfangene Fernsehsender wird manuell
aufgenommen. Zum Beenden der Aufnahme, klicken Sie
auf die Stop-Funktion (09).
11. Rückwärtsspulen-Funktion:
Sie können innerhalb eines aufgenommenen Videos
zurückspulen, um eine Szene zu Wiederholen.
12. Vorwärtsspulen-Funktion:
Sie können innerhalb eines aufgenommenen Videos
Vorwärtsspulen, um eine Szene oder Werbung zu
Überspringen.
13. Kapitel-/ Anfang-Springen- Funktion:
Sie können innerhalb eines aufgenommenen Videos zu
Anfang oder zum Kapitelanfang springen.
14. Kapitel-/ Ende-Springen- Funktion:
Sie können innerhalb eines aufgenommenen Videos zu Ende
oder zum Kapitelende springen.
15. Lautstärke Regler:
Damit können Sie den Ton auf Stumm stellen.
7
d Bedienungsanleitung
16. Lautstärke senken – Regler:
Lautstärke verringern (leiser stellen).
17. Lautstärke erhöhen – Regler:
Lautstärke lauter stellen.
18. Kanal zurück- Funktion:
Zum vorher platzierten Kanal wechseln.
19. Kanal weiter- Funktion:
Zum nachher platzierten Kanal wechseln.
20. Favoriten Funktion:
Öffnen der Favoriten Liste.
21. Seitenverhältnis des Bildes:
Anpassen des Seitenverhältnisses der aktuell
ausgestrahlten Sendung.
22. Tonspur- Wechseln - Funktion:
Wenn die ausgestrahlte Sendung über mehrere Tonspuren
verfügt, können Sie mittels dieser Funktion zwischen den
einzelnen Tonspuren wechseln.
23. Bildschirmfoto erstellen:
Zeichnet von der aktuellen Sendung ein Bildschirmfoto
(Screenshot) auf.
Weiterführende Hinweise zur Bedienung des Programms
entnehmen Sie bitte der Online Hilfe, des Programms. Alternativ
ist eine englischsprachige Anleitung als PDF Datei auf der
Treiber CD-ROM zu finden.
Hinweis: Bitte beachten Sie dass wir keinen Support für die
ArcSoft Software übernehmen können, für Probleme die durch
die Total Media verursacht werden, wenden Sie sich bitte an
den Support von ArcSoft unter http://www.arcsoft.com.
8
Sicherheitshinweise:
Halten Sie das Gerät von Flüssigkeiten, wie z.B. Wasser fern.
Betreiben Sie das Gerät nicht in feuchte Umgebungen
Das Gerät besitzt keine zu wartende Bauteile, deshalb dürfen
Reparaturen nur von autorisiertem Fachpersonal durchgeführt
werden.
Produktinformationen:
Bei defekt oder Problemen mit dem TV-Empfänger (Hardware)
wenden Sie sich bitte an Ihrem Händler oder an die Hama
Produktberatung.
Internet/World Wide Web:
Produktunterstützung, neue Treiber oder Informationen
bekommen Sie unter www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax. +49 (0) 9091 / 502-272
e-mail: [email protected]
g Operating instruction
Package contents
1 x DVB-T USB stick
1 x CD-ROM wtih driver and software
1 x Passive DVB-T antenna
1 x Printed installation instructions
System requirements for Windows systems
Processor:
1.5 GHz Intel or AMD CPU
RAM:
512 MB or more
Graphics card:
DirectX 9.0c compatible with
64 MB
Sound:
HD Audio compatible
Interface:
One spare USB 2.0 port
Hard drive capacity:
150MB of free storage space for
software an driver installation
Operating system:
Windows XP + SP 3 and
Windows XP x64Bit Edition + SP 2
Windows Vista + SP 2 and Windows 7
Other requirements
In order to receive DVB-T signals, you must ensure that your
region is sufficiently covered by a DVB-T network. In peripheral
regions, the enclosed passive DVB-T antenna may not be
sufficient to allow for perfect reception. In this case, we
recommend that you use either a roof antenna, if available or an
active DVB-T antenna with an integrated amplifier.
Installation with Windows 7 and Vista 32-bit and 64-bit editions
Note: Install the driver before connecting the DVB-T receiver to
your computer or laptop.
Insert the enclosed driver CD into your CD-ROM drive. If the CD
menu does not start automatically, select the CD-ROM drive in
which you have inserted the driver CD and double-click the
-> Autorun.exe file.
When the CD menu appears on your screen, select your
language. Select -> Install Driver in the next window. This will
start the installation program. In some circumstances, you may
be asked by User Account Control whether you want to continue. Click the -> Allow button. The necessary drivers are
now copied to your system. We recommend that you restart
the operating system after completing installation. Do not
connect the DVB-T receiver until you have done so. After you
have restarted Windows, connect the receiver. The computer
recognises and installs the receiver after a short time.
Important instructions for Windows Vista / 7
You can verify whether the DVB-T receiver has been
successfully installed by checking under Start (Windows logo)
-> Control Panel -> System and Maintenance ->
Device Manager. In some circumstances, you may be asked by
User Account Control to allow this action. Click -> Continue.
The following entry must appear without a yellow exclamation
mark.
Sound, video and game controllers
• DK DVBT DONGLE
Installation with Windows XP
Notes: Install the driver before connecting the DVB-T receiver
to your computer or laptop.
Ensure that your user account has administrator privileges,
otherwise the installation will not be successful.
We also recommend you ensure beforehand that the latest
Microsoft service pack is installed.
Insert the enclosed driver CD into your CD-ROM drive. If the CD
menu does not start automatically, select the CD-ROM drive in
which you have inserted the driver CD and double-click the
-> Autorun.exe file.
When the CD menu appears on your screen, select your
language. Select -> Install Driver in the next window. This starts
the driver installation program. The program now installs the
necessary driver onto your hard drive. After completing
installation, you must restart your operating system. Do not
connect the DVB-T receiver until you have done so.
Important instructions for Windows XP
You can check whether the DVB-T receiver was installed
properly under Start -> Control Panel -> Performance and Maintenance -> System -> Hardware -> Device Manager.
The following entry must appear without a yellow exclamation
mark.
Sound, video and game controllers
• DK DVBT DONGLE
Installation with Windows XP x64 Edition
Notes: Install the driver before connecting the DVB-T receiver
to your computer or laptop.
Ensure that your user account has administrator privileges,
otherwise the installation will not be successful.
We also recommend you ensure beforehand that the latest
Microsoft service pack is installed.
9
Insert the enclosed driver CD into your CD-ROM drive. If the CD
menu does not start automatically, select the CD-ROM drive in
which you have inserted the driver CD and double-click the
-> Autorun.exe file.
3. Select the desired language.
When the CD menu appears on your screen, select your
language. Select Install Drivers in the next window. This starts
the driver installation program. The program now installs the
necessary driver onto your hard drive. After
completing installation, you must restart your operating system.
Do not connect the DVB-T receiver until you have done so.
Important Instructions for Windows XP x64 Edition
You can check whether the DVB-T receiver was installed
properly under Start -> Control Panel -> Performance and
Maintenance -> System -> Hardware -> Device Manager.
The following entry must appear without a yellow exclamation
mark.
Sound, video and game controllers
• DK DVBT DONGLE
Installing the ArcSoft Total Media software with Windows
4. Install the ArcSoft Total Media Software by clicking the
Install Software button. Follow the installation program
instructions.
Note for Windows Vista / 7 users:
In some cases, you may be asked by User Account Control to
confirm this action. To enable the software installation, click the
-> Allow button.
1. Start your computer and log on to Windows as an
administrator or as a user with administrator privileges.
2. Insert the enclosed driver CD into your CD-ROM drive if
you have not already done so. If the installation program
does not start automatically, proceed as follows:
1. Double-click the -> My Computer icon on your desktop
with the left mouse button.
2. Right click the CD-ROM or DVD drive containing the driver
CD and select -> AutoPlay. The installation program now
starts.
Note:
The license key (serial number) for the ArcSoft Total Media
Software is printed on the CD case. Keep the CD case in a safe
place, as you must enter the license key (serial number) every
time you reinstall the software.
Hama GmbH & Co KG cannot provide you with a replacement
license key, so make sure to keep this license key in a safe
place.
10
5. Connect the Hama DVB-T USB stick to the passive DVB-T
antenna included or to another DVB-T compatible antenna
of your choice.
6. Start the software by double-clicking the icon labelled
TotalMedia 3.5 on your desktop.
•
Click -> Next.
•
Make sure that the selected region corresponds to your
current location. In our case, this is United Kingdom.
If you are currently in another country, choose this country
in the menu.
Then, click -> Next.
Description of the TV user interface in ArcSoft Total Media 3.5
Before searching for programmes, make sure that the DVB-T
antenna is connected to the Hama DVB-T receiver and that the
receiver is plugged into the computer.
ArcSoft Total Media is a software package containing several
different components, e.g. TV software, DVD playback software
and a program for picture, music and video management. These
instructions focus on the TV software.
Before you can use Total Media for TV reception, you must set
up the software.
Setting up the software to receive TV programmes
•
•
•
Select the -> TV option.
The software is now ready to perform a station search.
•
•
Click -> Start to begin the channel search.
After the entire area has been searched, click -> Next to
continue.
11
Setting up the electronic programme guide (EPG)
The Arcsoft Total Media software can receive and process the
electronic programme guide (EPG) using one of two methods.
Setting up the tvtv Internet programme guide (EPG) from
www.tvtv.de
•
1. Free version
This is a programme guide sent through the station signal
itself. Unlike with the pay version, this version may contain
incomplete information regarding programmes and
programme length. For some channels, the programme
preview can be missing or incomplete.
Please note that it can take up to 10 minutes until enough
information is available to display the programme preview
using Total Media.
Select the option -> Set Up Guide Listings.
If this is your first time using the tvtv Internet programme
guide (EPG):
If you are trying out the tvtv Internet programme guide (EPG)
for the first time, proceed as follows:
• In the screen shown above, select the answer -> No.
2. Pay version
An internet connection is required for this version.
This version is programme guide offered by the EPG service
provider tvtv. You may use this service free of charge for a
trial period of 30 days.
After the trial subscription has expired, your tvtv account
is deactivated automatically. There is a charge associated
with continued use of this service. For more details, see the
website of the service provider at www.tvtv.de.
•
In the screen shown above, select the answer -> Yes.
If you choose the free version, then the TV configuration
process is finished. If you choose the pay version, please
continue to follow the program‘s instructions as illustrated.
12
In the step „Do you want to use tvtv?“, select the option
„Yes, I want to create a free tvtv account including a 30 day
trial.“
In the next step, „Do you use a proxy server to connect to the
internet?“, you must specify whether you use a proxy server or
connect to the Internet directly.
Normally, only businesses use proxy servers to connect to the
Internet, so private users can generally select -> No here.
Users that use a proxy server to connect to the Internet must
select -> Yes here and enter the necessary information on the
menu that follows.
Setting up a new tvtv account
In the next step, „Do you use a proxy server to connect to the
internet?“, you must specify whether you use a proxy server or
connect to the Internet directly.
Normally, only businesses use proxy servers to connect to the
Internet, so private users can generally select -> No here. Users
that use a proxy server to connect to the Internet must select
-> Yes here and enter the necessary information on the menu
that follows.
Entering your existing tvtv account
In the following step, enter a name, password and valid
e-mail address.
Note: In the „Confirm password“ field, enter the same
password as you entered in the field above.
Once you have entered all of the information, click -> Next.
After you have completed this step, all of the settings are
complete and you may enjoy the TV software on your PC or
laptop computer.
If you already have a tvtv account or if you are already using
tvtv:
In the following step, enter the name and password of your
existing tvtv account. Once you have entered all of the
information, click -> Next.
After you have completed this step, all of the settings are
complete and you may enjoy the TV software on your PC
or laptop computer.
In the step „Do you want to use tvtv?“, select the option
„Yes, i want to create a free tvtv account including a 30 day
trial.“
13
Description of the TV user interface in Total Media
5. Timer overview:
Click the Timer overview button to view a list of all
planned recordings. Click Add to add a timer entry.
You can also program planned recordings using the EPG.
6. Teletext:
This starts the teletext of the current channel. Individual
pages can be viewed by entering the page number. Using
the coloured buttons under the teletext, you can jump
between different parts of the text.
Example:
By clicking the red button, you can jump to the previous
page of the teletext and by clicking the green button, you
can jump to the next page of the teletext. The yellow and
blue buttons are set by the individual channels.
1. Full screen mode
Maximises the TV picture on your screen.
2. EPG (electronic programme guide)
Shows you the programme overview for the next few days
for all channels found.
3. Channel list
Lists all channels found by the TV software.
In the channel list, you can add your favourite channels
to a favourites list. You can also switch between
different views.
• All:
Displays all TV channels and radio stations
including favourites.
• Radio: Lists all radio stations found.
Note: The software can only receive radio stations that are
broadcast using the DVB-T format. These stations must also
be unencrypted. In Germany, at the time at which this
manual was written, this was only possible in Berlin.
• TV:
Lists all TV channels found.
• Favourites:
Lists all of the channels that you
added to your favourites list. Using
this function, you can also call up this
programme directly over the TV user
interface (see point 20).
4. TV recordings:
Lists all of the TV recordings that you have made.
You can also, e.g. remove the advertisements from your
recordings and burn them onto a CD or DVD.
Please note that depending on the channel, the teletext
may be limited or unavailable.
7. Settings:
Here you can make different settings, such as renaming
channels and switching the position of the channels,
among other things.
8. Playback function:
When you click this icon, playback starts for the TV
programme. If you have stopped the playback, click this
icon to resume.
9. Stop function:
Stops the current TV programme.
10. Record function:
The current TV channel is recorded manually.
To stop recording, press the stop function (09).
11. Rewind function:
While watching a recorded video, you can use this
function to rewind the video in order to repeat a scene.
12. Fast-forward function:
While watching a recorded video, you can use this
function to fast-forward the video in order to skip over
a scene or advertisement.
13. Skip back/previous chapter function:
While watching a recorded video, you can use this
function skip back to the beginning or to the beginning
of the chapter.
14. Skip forward/next chapter function:
While watching a recorded video, you can use this
function skip forward to the end or to the end of the
chapter.
15. Volume control:
This mutes the sound.
14
16. Volume control (decrease volume):
Turns the volume down.
17. Volume control (increase volume):
Turns the volume up.
18. Previous channel function:
Switches to the previous channel on the list.
19. Next channel function:
Switches to the next channel on the list.
20. Favourites function:
Opens the favourites list.
21. Aspect ratio of the picture:
Changes the aspect ratio to match the current programme.
22. Switch audio track function:
If the programme has multiple audio tracks, you can
use this function to switch between the individual tracks.
23. Create a screenshot:
Makes a screenshot from the current programme.
You can find further operating instructions in the online help
for this software program. Alternatively, you can find a PDF file
containing the English language operating instructions on the
driver CD-ROM.
Safety instructions
Keep the device away from liquids, e.g. water.
Do not use the device in damp environments.
There are no serviceable components in the device. Only authorised qualified staff may carry out repairs on it.
Product information
Please contact your dealer or Hama Product Consulting if you
have any problems with the TV receiver (hardware) or if it is
defective.
Internet/World Wide Web
Product support, new drivers or information can be found at
www.hama.com.
Support Hotline – Hama Product Consulting
Telephone: +49 (0) 9091 / 502-115
Fax: +49 (0) 9091 / 502-272
E-mail: [email protected]
Note: Please note that we can provide no support for the
ArcSoft software. Contact the ArcSoft support at
http://www.arcsoft.com if you have problems that are
caused by the Total Media software.
15
f Mode d‘emploi
Contenu de l´emballage :
1x Stick USB TNT
1x Pilote et logiciel sur CD-ROM
1x Antenne TNT passive
1x Manuel d´installation imprimé
Systèmes requis pour les systèmes Windows :
Processeur :
Mémoire centrale :
Carte graphique :
Interface:
Son :
Capacité du disque dur :
1,5 Ghz Intel ou AMD CPU
512 MB ou plus
DirectX 9.0 compatible avec de 64 MB
Prise USB 2.0 disponible
compatible avec HD Audio
150 Mo d´espace libre sur le disque
dur pour les logiciels et l´installation
du pilote
Système d´exploitation : Windows XP + SP 3 et
Windows XP x64Bit Edition + SP 2
Windows Vista + SP 2 et Windows 7
Autre condition :
Pour pouvoir recevoir les signaux TNT, il faut d´abord s´assurer
que l´alimentation TNT est garantie à votre emplacement. Il se
peut que dans des régions limitrophes l´antenne TNT passive
fournie ne suffise pas pour obtenir une réception optimale. Dans
ce cas, il est recommandé d´utiliser soit une antenne de toit
éventuellement existante soit une antenne TNT active avec un
amplificateur intégré.
Installation sous Windows 7 et Vista Editions 32bits et 64bits :
Remarque : Veuillez s´il vous plaît installer le pilote avant de
raccorder le récepteur TNT à votre ordinateur/PC portable!
Insérez le pilote CD-ROM ci-joint dans votre lecteur.
Si le menu-CD ne démarre pas automatiquement, veuillez
sélectionner le lecteur CD dans lequel vous venez d´insérer le
CD puis double-cliquer sur le fichier Autorun.exe.
Dès que le menu-CD apparaît sur votre écran, sélectionnez la
langue souhaitée. Dans la fenêtre suivante, veuillez cliquer sur
Installer le pilote. Le programme d´installation va alors débuter;
il se peut que le Compte utilisateur vous
demande d´accepter la poursuite du procédé, pour cela cliquez
sur -> Autoriser.
Les pilotes correspondants vont donc à présent être copiés
dans votre système. Une fois l´installation terminée, il est
recommandé de redémarrer le système d´exploitation puis,
ensuite, de brancher le récepteur TNT. Après le redémarrage de
Windows, une fois le récepteur de nouveau branché, celui, au
bout d´un moment va être reconnu et installé.
16
Remarques importantes pour Windows Vista / 7 :
Pour vérifier si le récepteur TNT est installé correctement,
cliquez sur Démarrer (Windows Logo) -> Panneau de
configuration -> Système et Entretien -> Gestionnaire des périphériques. Il se peut que le Compte utilisateur vous demande
d´approuver cette action. Pour cela, cliquez sur
-> Poursuivre. L´inscription suivante doit alors apparaître sans
point d´exclamation jaune :
Contrôleurs audio, video et des appareils
• DK DVBT DONGLE
Installation sous Windows XP :
Remarque : Veuillez s´il vous plaît installer le pilote avant de
raccorder le récepteur TNT à votre ordinateur/PC portable!
Veuillez vérifier que votre compte utilisateur dispose bien des
droits d´administrateurs; dans le cas contraire, l´installation du
pilote ne fonctionnera pas. De plus, nous vous conseillons de
verifier que le Service Pack le plus récent de Microsoft est bien
installé.
Insérez le pilote CD-ROM ci-joint dans votre lecteur. Si le
menu-CD ne démarre pas automatiquement, veuillez
sélectionner le lecteur CD dans lequel vous venez d´insérer
le CD puis double-cliquer sur le fichier Autorun.exe.
Dès que le menu-CD apparaît sur votre écran, sélectionnez la
langue souhaitée. Dans la fenêtre suivante, veuillez cliquer sur
Installer le pilote. Le programme d´installation du pilote va alors
débuter, le programme installe à present les pilotes correspondants sur votre disque dur. Une fois l´installation terminée,
il est recommandé de redémarrer le système d´exploitation;
c´est seulement ensuite que le récepteur TNT peut alors être
branché.
Remarques importantes pour Windows XP :
Pour vérifier si le récepteur TNT est installé correctement,
cliquez sur Démarrer -> Panneau de configuration ->
Puissance et Entretien -> Système -> Matériel -> Gestionnaire
des périphériques. L´enregistrement suivant doit y figurer sans
point d´exclamation jaune.
Contrôleurs audio, video et des appareils
• DK DVBT DONGLE
Installation sous Windows XP Edition x64Bits :
Remarque : Veuillez s´il vous plaît installer le pilote avant de
raccorder le récepteur TNT à votre ordinateur/PC portable!
Veuillez vérifier que votre compte utilisateur dispose bien des
droits d´administrateurs; dans le cas contraire, l´installation du
pilote ne fonctionnera pas. De plus, nous vous conseillons de
vérifier que le Service Pack le plus récent de Microsoft est bien
installé.
g Operating Instruction
Insérez le pilote CD-ROM ci-joint dans votre lecteur. Si le
menu-CD ne démarre pas automatiquement, veuillez
sélectionner le lecteur CD dans lequel vous venez d´insérer le
CD puis double-cliquer sur le fichier Autorun.exe.
3. Sélectionnez la langue souhaitée..
Dès que le menu-CD apparaît sur votre écran, sélectionnez la
langue souhaitée. Dans la fenêtre suivante, veuillez cliquer sur
Installer le pilote Le programme d´installation du pilote va alors
débuter, le programme installe à présent les pilotes correspondants sur votre disque dur. Une fois l´installation terminée,
il est recommandé de redémarrer le système d´exploitation;
c´est seulement ensuite que le récepteur TNT peut alors être
branché.
Remarques importantes pour Windows XP Edition x64Bits :
Pour vérifier si le récepteur TNT est installé correctement,
cliquez sur Démarrer -> Panneau de configuration -> Puissance et Entretien -> Système -> Matériel -> Gestionnaire des
périphériques. L´enregistrement suivant doit y figurer sans point
d´exclamation jaune.
Sound, video and game controllers
• DK DVBT DONGLE
Installation du logiciel ArcSoft Total Media pour Windows :
4. Installez à présent le logiciel ArcSoft Total Media en
cliquant sur -> Installer le programme.
Suivez à présent les indications du programme
d´installation.
Remarque pour les utilisateurs de Windows Vista / 7 :
Il se peut que le Compte utilisateur vous demande d´approuver
cette action, cliquez alors sur -> Poursuivre pour permettre
l´installation du logiciel.
1. Allumez votre ordinateur et inscrivez-vous dans le système
Windows comme administrateur ou utilisateur avec les
droits correspondants.
2.
Insérez le pilote CD-ROM fourni dans votre lecteur si ce
n´est pas déjà fait. Si le programme d´installation ne
démarre pas automatiquement, suivez les étapes suivantes :
1. Cliquez deux fois sur le Symbole Poste de travail avec le
bouton gauche de votre souris.
2. A l´aide du bouton droit de la souris cliquez sur votre
lecteur CD-ROM ou DVD dans lequel vous venez
d´insérer le pilote CD-ROM et sélectionnez AutoPlay.
A présent, le programme d´installation démarre. Allumez
votre ordinateur et inscrivez-vous dans le système
Windows comme administrateur ou utilisateur avec les
droits correspondants.
Remarque :
Vous trouverez la clé de license (le numéro de série) du logiciel
ArcSoft Total Media sur la pochette du CD. Veuillez s´il vous plaît
conserver précieusement cette pochette car la clé de license
(le numéro de série) est nécessaire à chaque installation!
L´entreprise Hama GmbH & Co KG ne peut pas vous procurer
de rechange en cas de clé de license perdue, c´est pourquoi il
vous faut conserver précieusement le code.
17
d Bedienungsanleitung
5. Raccordez à présent le stick USB TNT de Hama DVB-T USB
à l´antenne passive TNT ci-jointe ou à une autre antenne
TNT de votre choix.
6. Faites démarrer maintenant le logiciel en double-cliquant
sur le symbole avec l´inscription TotalMedia 3.5.
•
Cliquez sur -> Suivant.
•
Avant de pouvoir utiliser Total Media pour la réception de
télévision, il vous faut d´abord installer le programme.
Veuillez vérifier que la région sélectionnée corresponde à
votre lieu actuel. Dans notre cas, c´est l´France.
•
Au cas où vous vous trouviez dans un autre pays, veuillez
sélectionner celui-ci dans le menu.
Installation du logiciel pour la réception des programmes
de télévision.
•
Cliquez ensuite sur -> Suivant.
•
Le programme est à présent prêt pour la Recherche des
programmes proprement dite.
Description de l´interface utilisateur-télévision de ArcSoft
Total Media 3.5
Avant de rechercher les programmes, veuillez vérifier que
l´antenne TNT est bien raccordée au récepteur TNT de Hama et
que celui-ci est relié à l´ordinateur.
ArcSofts Total Media est un paquet de programmes qui contient
plusieurs éléments, par ex. un logiciel TV, une reproduction DVD
et une gestion des photos/de la musique et des vidéos. Dans le
cadre de ce manuel d´utilisation nous détaillons davantage la
partie logiciel-TV.
Sélectionnez l´option -> TV.
•
•
18
Après avoir cliqué sur -> Démarrage, la recherche des
chaînes commence.
Dès que tout le domaine a été recherché, veuillez cliquer
sur -> Suivant, afin de continuer.
g Operating Instruction
Installation du Guide de Programme Électronique (EPG) :
Le logiciel ArcSofts Total Media peut recevoir et traiter le
Guide de Programme Électronique (EPG) de deux manières.
Insallation du Guide de Programme Internet – tvtv /
EPG de tvtv.de
•
1. Une alternative gratuite
Il s´agit ici d´un guide de programme qui est livré lui-même
par le signal d´émission. Contrairement à l´alternative
payante, il vous faut accepter qu´il y ait des imperfections
dans l´intégralité et dans la longueur de la visualisation.
Il peut arriver que pour certaines chaînes, il n´y ait pas de
visualisation du programme ou qu´elle soit incomplète.
Veuillez observer que cela peut mettre jusqu´à 10 minutes
jusqu´à ce que des informations suffisantes soient
disponibles, afin de pouvoir afficher le programme par Total
Media.
•
Si vous n´avez pas utilisé le Guide de Programme Internet
tvtv / EPG jusqu´à maintenant :
Si vous souhaitez essayer pour la première fois le guide de
programme internet tvtv / EPG, procédez comme suit :
Pour cela, sélectionnez dans l´image illustrée ci-dessus
la réponse -> Non.
2. Une alternative payante
Pour cette alternative, l´accès à internet est absolument
nécessaire. Il s´agit ici d´une offre du prestataire de service
EPG tvtv que vous pouvez tester gratuitement pendant 30
jours.
Une fois la durée de l´abonnement d´essai dépassée, le
compte tvtv est désactivé. si vous souhaitez réutiliser le
service, il faut le payer. Vous trouverez de plus amples
détails sur la page web du prestataire de service
www.tvtv.de
•
Séléctionnez l´option -> Réinitialiser les listes du guide.
Pour cela, sélectionnez dans l´image illustrée ci-dessus la
réponse -> Oui.
Si vous choisissez l´alternative grauite, la configuration TV est
alors achevée. Si vous choisissez l´alternative payante, veuilez
suivre les autres instructions du programme.
Sélectionnez d´abord „Voulez-vous essayer la fonctionnalité
tvtv?“ l´option „Oui, je souhaite créer un compte tvtv gratuit
comprenant une période d'essai de 30 jours.”
A l´étape suivante „Utilisez-vous une connexion Proxy avec
Internet?“ vous devez indiquer si vous utilisez un serveur Proxy
ou si vous accédez directement à Internet.
Normalement seules les entreprises utilisent un serveur dit
Proxy, c´est pourquoi les utilisateurs privés doivent sélectionner
ici -> Non. Pour les utilisateurs qui accèdent à Internet par un
serveur Proxy doivent sélectionner -> Oui et taper les données
nécessaires dans le menu suivant.
19
d Bedienungsanleitung
Installer un nouveau compte tvtv :
A l´étape suivante „Utilisez-vous une connexion Proxy avec
Internet?“ vous devez indiquer si vous utilisez un serveur Proxy
ou si vous accédez directement à Internet.
Normalement seules les entreprises utilisent un serveur dit
Proxy, c´est pourquoi les utilisateurs privés doivent sélectionner
ici -> Non. Pour les utilisateurs qui accèdent à Internet par un
serveur Proxy doivent sélectionner -> Oui et taper les données
nécessaires dans le menu suivant.
Indiquer le compte tvtv existant :
A l´étape suivante, indiquez un nom, un mot de passe et une
adresse e-mail valables.
Remarque : Dans la ligne de saisie avec la désignation
„Confirmer le mot de passe“ il faut taper le même mot de passe
que vous avez tapé auparavant.
•
Une fois les données toute rentrées, veuillez cliquer sur
-> Suivant.
Après cette étape, tous les réglages ont été entièrement
effectués et vous pouvez à présent visualiser le programme de
télévision sur le PC / l´ordinateur portable.
Si vous disposez ou si vous avez déjà installé un compte tvtv :
Sélectionnez à l´étape „Voulez-vous essayer la fonctionnalité
tvtv?“ l´option „Oui, mais je veux employé mon compte existant
de tvtv pour changer mes paramètres“.
20
A l´étape suivante, tapez le Nom déjà existant de votre Compte
tvtv et le Mot de passe correspondant. Une fois les données
toute rentrées, veuillez cliquer sur -> Suivant.
Après cette étape, tous les réglages ont été entièrement
effectués et vous pouvez à présent visualiser le programme de
télévision sur le PC / l´ordinateur portable.
g Operating Instruction
Description de l´interface utilisateur TV de Total Media
5. Horloge :
En cliquant sur -> Vue d´ensemble Horloge, vous verrez une
liste avec tous les enregistrements programmés. Si vous
cliquez sur -> Ajouter vous pourrez ajouter un
enregistrement (Horloge). Vous pouvez également
programmer des enregistrements prévus via l´EPG.
6. Vidéotext :
Le vidéotext de chaque chaîne débute. En tapant le numéro
de la page vous pourrez visualiser chaque page. Les
boutons de commande de couleurs différentes situées sous
le vidéotext vous permettent de naviguer entre les
différentes parties du texte.
1. Mode Image Intégrale :
Montre l´image de la télé comme une image intégrale sur
votre écran.
2. EPG (Vue d´ensemble électronique des programmes) :
Vous donne une vue d´ensemble des programmes de toutes
les chaînes trouvées pour les prochains jours.
3. Liste des chaînes :
Ici, une liste de toutes les chaînes trouvées par le logiciel
TV va apparaître.
Dans la liste des chaînes vous pourrez y ajouter vos chaînes
préférées d´une liste de favoris. Mais vous pouvez aussi
commuter entre vues différentes.
•
Toutes : Toutes les chaînes du poste TV ou du
poste radio ou les favoris seront affichés.
•
Radio : Toutes les stations de radio trouvées seront
sur la liste
Exemple :
En appuyant sur le bouton de commande Rouge avec la souris,
vous pourrez aller sur la page précédente du vidéotext, le fait
d´appuyer sur le bouton de commande Vert vous envoie vers la
page suivante. Les boutons de commande Jaune et Bleu sont
préréglés individuellement par chaque chaîne.
Veuillez observer que selon la chaîne, le vidéotext peut être
limité ou pas du tout disponible.
7. Réglages :
Ici, vous pouvez procéder à différents réglages, par ex.
renommer une chaîne, déplacer la place d´une chaîne.
8. Fonction Lecture :
Quand vous cliquez sur le symbole, le programme TV est
restitué ou la lecture du programme reprend au cas où vous
aviez stoppé la restitution auparavant.
9. Fonction Stop :
Arrêt de la lecture du programme télé actuel.
10. Fonction Enregistrement :
La chaîne télé réceptionnée en ce moment est enregistrée
manuellement. Pour achever l´enregistrement cliquez sur
la fonction Stop (09).
Remarque : Seules les stations radio émises via le format
TNT sont réceptionnées, de plus, ces stations ne doivent
pas être codées. Au moment de la création du manuel
d´utilisation, en Allemagne c´est seulement possible à
Berlin.
11. Fonction Rebobinage :
Vous pouvez rebobiner une vidéo enregistrée pour revoir
une scène.
• TV :
Toutes les chaînes TV trouvées sont affichées.
• Favoris : Une liste de toutes les chaînes que vous avez
ajoutées à votre liste de favoris apparaît. Cette
fonction vous permettra ensuite d´appeler tous
les programmes directement via l´interface
utilisateur TV (cf. point 20).
13. Fonction Sauter un Chapitre :
Pendant une vidéo enregistrée vous pouvez sauter
jusqu´au début ou aller au début d´un chapitre.
4. Enregistrements TV :
Tous les enregistrements intermédiaires que vous avez
effectués jusqu´à présent apparaissent ici. Il est également
possible aussi par exemple d´enlever la publicité des
enregistrements et également de les graver sur CD/DVD.
12. Fonction Avance :
Pendant une vidéo enregistrée vous pouvez avancer pour
passer outre une scène ou une page de publicité.
14. Fonction Sauter un Chapitre / Fin :
Pendant une vidéo enregistrée vous pouvez sauter
jusqu´à la fin ou aller à la fin d´ un chapitre.
15. Bouton de réglage du volume :
Ce bouton vous permet de mettre le son sur position
muette.
21
d Bedienungsanleitung
16. Bouton – Baisser le volume :
Baisse le volume (mettre moins fort).
17. Bouton – Augmenter le volume :
Augmente le volume.
18. Fonction Chaîne Arrière :
Commuter vers le canal placé auparavant.
19. Fonction Chaîne Avant :
Commuter vers le canal placé ensuite.
20. Fonction Favoris :
Ouvre la liste des favoris.
21. Rapport de la hauteur à la largeur de l´image :
Adaptation du rapport de la hauteur à la largeur de
l´émission reproduite actuellement.
22. Fonction Piste Sonore - Changer :
Si l´émission transmise dispose de plusieurs pistes sonores,
cette fonction vous permet de changer de piste sonore.
Mesures de sécurité :
•
•
•
Ne placez pas votre appareil près de liquides, comme par
ex. près de l´eau.
N´utilisez pas votre appareil dans un endroit humide.
L´appareil ne comprend pas d´éléments de construction
à entretenir, c´est pourquoi les réparations ne doivent être
effectuées que par du personnel spécialisé.
Informations sur le produit :
Pour des produits défectueux ou des problèmes avec le
récepteur TV (hardware), veuillez vous adresser à votre
commerçant spécialisé ou au service de conseil de produits de
Hama.
Internet/World Wide Web :
23. Capture d´écran :
Permet de capturer une photo à l´écran de l´émission
actuelle (Screenshot).
Pour les supports de produits, les nouveaux pilotes ou pour de
plus amples informations sur les produits, veuillez consulter le
site internet www.hama.com
Vous pouvez vous procurer d´autres indications sur l´utilisation
du programme à l´aide du programme en ligne. Une autre
alternative est une notice en anglais comme fichier PDF sur
le pilote CD-ROM.
Support Hotline (ligne directe) – Service du conseil des
produits Hama :
Remarque : Veuillez noter que nous ne pouvons pas vous aider
pour le logiciel ArcSoft, pour des problèmes causés par Total
Media, veuillez vous adresser au support de ArcSoft dans
http://www.arcsoft.com.
22
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
g Operating Instruction
23
d Hinweis zum Umweltschutz:
Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2002/96/EG und 2006/66/EG in nationales Recht gilt folgendes:
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich
verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen
Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt,
der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung
oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
24
g
Note on environmental protection:
After the implementation of the European Directive 2002/96/EU and 2006/66/EU in the national legal system, the following applies:
Electric and electronic devices as well as batteries must not be disposed of with household waste. Consumers are obliged by law to return
electrical and electronic devices as well as batteries at the end of their service lives to the public collecting points set up for this purpose or
point of sale. Details to this are defined by the national law of the respective country.
This symbol on the product, the instruction manual or the package indicates that a product is subject to these regulations.
By recycling, reusing the materials or other forms of utilising old devices/Batteries, you are making an important contribution to protecting
our environment.
f
Remarques concernant la protection de l’environnement:
Conformément à la directive européenne 2002/96/CE et 2006/66/CE, et afin d'atteindre un certain nombre d'objectifs en matière de protection
de l'environnement, les règles suivantes doivent être appliquées:
Les appareils électriques et électroniques ainsi que les batteries ne doivent pas être éliminés avec les déchets ménagers. Le pictogramme
“picto” présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le
consommateur doit retourner le produit/la batterie usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur.
En permettant enfin le recyclage des produits ainsi que les batteries, le consommateur contribuera à la protection de notre environnement.
C'est un acte écologique.
e
Nota sobre la protección medioambiental:
Después de la puesta en marcha de la directiva Europea 2002/96/EU y 2006/66/EU en el sistema legislativo nacional, se aplicara lo siguiente:
Los aparatos eléctricos y electrónicos, así como las baterías, no se deben evacuar en la basura doméstica. El usuario está legalmente
obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida
comunales o a devolverlos al lugar donde los adquirió. Los detalles quedaran definidos por la ley de cada país. El símbolo en el producto, en
las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje
de aparatos/pilas usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.
o
Notitie aangaande de bescherming van het milieu:
Ten gevolge van de invoering van de Europese Richtlijn 2002/96/EU en 2006/66/EU in het nationaal juridisch system, is het volgende van
toepassing:
Elektrische en elektronische apparatuur, zoals batterijen mag niet met het huisvuil weggegooid worden. Consumenten zijn wettelijk verplicht
om electrische en elctronische apparaten zoals batterijen op het einde van gebruik in te dienen bij openbare verzamelplaatsen speciaal
opgezet voor dit doeleinde of bij een verkooppunt. Verdere specificaties aangaande dit onderwerp zijn omschreven door de nationale wet
van het betreffende land. Dit symbool op het product, de gebruiksaanwijzing of de verpakking duidt erop dat het product onderworpen is aan
deze richtlijnen. Door te recycleren, hergebruiken van materialen of andere vormen van hergebruiken van oude toestellen/batterijen, levert u
een grote bijdrage aan de bescherming van het mileu.
i
Informazioni per protezione ambientale:
Dopo l’implementazione della Direttiva Europea 2002/96/EU e 2006/66/EU nel sistema legale nazionale, ci sono le seguenti applicazioni:
Le apparecchiature elettriche ed elettroniche e le batterie non devono essere smaltite con i rifiuti domestici. I consumatori sono obbligati
dalla legge a restituire I dispositivi elettrici ed elettronici e le batterie alla fine della loro vita utile ai punti di raccolta pubblici preposti per
questo scopo o nei punti vendita. Dettagli di quanto riportato sono definiti dalle leggi nazionali di ogni stato. Questo simbolo sul prodotto, sul
manuale d’istruzioni o sull’imballo indicano che questo prodotto è soggetto a queste regole. Riciclando, ri-utilizzando i materiali o utilizzando
sotto altra forma i vecchi prodotti/le batterie, darete un importante contributo alla protezione dell’ambiente.
k
Υπόδειξη σχετικά με την προστασία περιβάλλοντος:
Από τη στιγμή που η Ευρωπαϊκή Οδηγία 2002/96/EΕ και 2006/66/EE ενσωματώνεται στο εθνικό δίκαιο ισχύουν τα εξής:
Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές καθώς και οι μπαταρίες δεν επιτρέπεται να πετιούνται στα οικιακά απορρίμματα. Οι καταναλωτές
υποχρεούνται από τον νόμο να επιστρέφουν τις ηλεκτρικές και ηλεκτρονικές συσκευές καθώς και τις μπαταρίες στο τέλος της ζωής τους στα
δημόσια σημεία περισυλλογής που έχουν δημιουργηθεί γι’ αυτό το σκοπό ή στα σημεία πώλησης. Οι λεπτομέρειες ρυθμίζονται στη σχετική
νομοθεσία. Το σύμβολο πάνω στο προϊόν, στο εγχειρίδιο χρήσης ή στη συσκευασία παραπέμπει σε αυτές τις διατάξεις. Με την ανακύκλωση,
επαναχρησιμοποίηση των υλικών ή με άλλες μορφές χρησιμοποίησης παλιών συσκευών / Μπαταριών συνεισφέρετε σημαντικά στην προστασία του
περιβάλλοντος. Στη Γερμανία ισχύουν αντίστοιχα οι παραπάνω κανόνες απόρριψης σύμφωνα με τον κανονισμό για μπαταρίες και συσσωρευτές.
s
Not om miljöskydd:
Efter implementeringen av EU direktiv 2002/96/EU och 2006/66/EU i den nationella lagstiftningen, gäller följande:
Elektriska och elektroniska apparater samt batterier får inte kastas i hushållssoporna. Konsumenter är skyldiga att återlämna elektriska
och elektroniska apparater samt batterier vid slutet av dess livslängd till, för detta ändamål, offentliga uppsamlingsplatser. Detaljer för detta
definieras via den nationella lagstiftningen i respektive land. Denna symbol på produkten, instruktionsmanualen eller på förpackningen
indikerar att produkten innefattas av denna bestämmelse. Genom återvinning och återanvändning av material/batterier bidrar du till att
skydda miljön och din omgivning.
m Ympäristönsuojelua koskeva ohje:
Siitä lähtien, kun Euroopan unionin direktiivi 2002/96/EU ja 2006/66/EU otetaan käyttöön kansallisessa lainsäädännössä, pätevät seuraavat
määräykset:
Sähkö- ja elektroniikkalaitteita ja paristoja ei saa hävittää talousjätteen mukana. Kuluttajalla on lain mukaan velvollisuus toimittaa sähkö- ja
elektroniikkalaitteet niiden käyttöiän päätyttyä niille varattuihin julkisiin keräyspisteisiin tai palauttaa ne myyntipaikkaan. Tähän liittyvistä
yksityiskohdista säädetään kulloisenkin osavaltion laissa. Näistä määräyksistä mainitaan myös tuotteen symbolissa, käyttöohjeessa tai
pakkauksessa. Uudelleenkäytöllä, materiaalien/paristoja uudelleenkäytöllä tai muilla vanhojen laitteiden uudelleenkäyttötavoilla on tärkeä
vaikutus yhteisen ympäristömme suojelussa.
q
Wskazówki dotyczące ochrony środowiska:
Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU i 2006/66/EU do prawa narodowego obowiązują następujące ustalenia:
Urządzeń elektrycznych, elektronicznych oraz baterii jednorazowych nie należy wyrzucać razem z codziennymi odpadami domowymi!
Użytkownik zobowiązany prawnie do odniesienia zepsutych, zniszczonych lub niepotrzebnych urządzeń elektrycznych i elektronicznych do
punktu zbiórki lub do sprzedawcy. Szczegółowe kwestie regulują przepisy prawne danego kraju. Informuje o tym symbol przekreślonego
kosza umieszczony na opakowaniu. Segregując odpady pomagasz chronić środowisko!
h
Környezetvédelmi tudnivalók:
Az európai irányelvek 2002/96/EU és 2006/66/EU ajánlása szerint, a megjelölt időponttól kezdve, minden EU-s tagállamban érvényesek a
következők:
Az elektromos és elektronikai készülékeket és az elemeket nem szabad a háztartási szemétbe dobni! A leselejtezett elektromos és
elektronikus készülékeket és elemeket, akkumulátorokat nem szabad a háztartási szemétbe dobni. Az elhasznált és működésképtelen
elektromos és elektronikus készülékek gyűjtésére törvényi előírás kötelez mindenkit, ezért azokat el kell szállítani egy kijelölt gyűjtő
helyre vagy visszavinni a vásárlás helyére. A termék csomagolásán feltüntetett szimbólum egyértelmű jelzést ad erre vonatkozóan a
felhasználónak. A régi készülékek begyűjtése, visszaváltása vagy bármilyen formában történő újra hasznosítása közös hozzájárulás
környezetünk védelméhez.
c
Ochrana životního prostředí:
Evropská směrnice 2002/96/EG a 2006/66/EU ustanovujete následující:
Elektrická a elektronická zařízení stejně jako baterie nepatří do domovního odpadu.
Spotřebitel se zavazuje odevzdat všechna zařízení a baterie po uplynutí jejich životnosti do příslušných sběren.
Podrobnosti stanoví zákon příšlušné země. Symbol na produktu, návod k obsluze nebo balení na toto poukazuje.
Recyklací a jinými způsoby zužitkování přispíváte k ochraně životního prostředí.
v
Ochrana životného prostredia:
Európska smernica 2002/96/EU a 2006/66/EU stanovuje:
Elektrické a elektronické zariadenia, rovnako ako batérie sa nesmú vyhadzovať do domáceho odpadu. Spotrebiteľ je zo zákona povinný
zlikvidovať elektrické a elektronické zariadenia, rovnako ako batérie na miesta k tomu určené.
Symbolizuje to obrázok v návode na použitie, alebo na balení výrobku. Opätovným zužitkovaním alebo inou formou recyklácie starých
zariadení/batérií prispievate k ochrane životného prostredia.
p
Nota em Protecção Ambiental:
Após a implementação da directiva comunitária 2002/96/EU e 2006/66/EU no sistema legal nacional, o seguinte aplica-se:
Os aparelhos eléctricos e electrónicos, bem como baterias, não podem ser eliminados juntamente com o lixo doméstico. Consumidores
estão obrigados por lei a colocar os aparelhos eléctricos e electrónicos, bem como baterias, sem uso em locais públicos específicos para
este efeito ou no ponto de venda. Os detalhes para este processo são definidos por lei pelos respectivos países. Este símbolo no produto, o
manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os materiais dos
seus velhos aparelhos/baterias, esta a fazer uma enorme contribuição para a protecção do ambiente.
u
Охрана окружающей среды:
С момента перехода национального законодательства на европейские нормативы 2002/96/EU и 2006/66/EU действительно следующее:
Электрические и электронные приборы, а также батареи запрещается утилизировать с обычным мусором. Потребитель, согласно
закону, обязан утилизировать электрические и электронные приборы, а также батареи и аккумуляторы после их использования
в специально предназначенных для этого пунктах сбора, либо в пунктах продажи. Детальная регламентация этих требований
осуществляется соответствующим местным законодательством. Необходимость соблюдения данных предписаний обозначается
особым значком на изделии, инструкции по эксплуатации или упаковке. При переработке, повторном использовании материалов
или при другой форме утилизации бывших в употреблении приборов Вы помогаете охране окружающей среды. В соответствии
с предписаниями по обращению с батареями, в Германии вышеназванные нормативы действуют для утилизации батарей и
аккумуляторов.
t
Çevre koruma uyarısı:
Avrupa Birliği Direktifi 2002/96/EU ve 2006/66/EU ulusal yasal uygulamalar için de geçerli olduğu tarihten itibaren:
Elektrikli ve elektronik cihazlarla piller normal evsel çöpe atılmamalıdır. Tüketiciler için, artık çalışmayan elektrikli ve elektronik cihazları piller,
kamuya ait toplama yerlerine götürme veya satın alındıkları yerlere geri verme yasal bir zorunluluktur. Bu konu ile ilgili ayrıntılar ulusal yasalarla
düzenlenmektedir. Ürün üzerinde, kullanma kılavuzunda veya ambalajda bulunan bu sembol tüketiciyi bu konuda uyarır. Eski cihazların geri
kazanımı, yapıldıkları malzemelerin değerlendirilmesi veya diğer değerlendirme şekilleri ile, çevre korumasına önemli bir katkıda bulunursunuz.
Yukarıda adı geçen atık toplama kuralları Almanya’da piller ve aküler için de geçerlidir.
j
Anvisninger til beskyttelse af miljøet:
Fra og med indførelsen af EU-direktiverne 2002/96/EF og 2006/66/EF i national ret gælder følgende:
Elektrisk og elektronisk udstyr samt batterier må ikke bortskaffes sammen med almindeligt husholdningsaffald. Forbrugeren er lovmæssigt
forpligtet til at aflevere udtjent elektrisk og elektronisk udstyr samt batterier til dertil indrettede, offentlige indsamlingssteder eller
til forhandleren. De nærmere bestemmelser vedr. dette fastlægges af lovgivningen i det pågældende land. Symbolet på produktet,
brugsvejledningen eller emballagen henviser til disse bestemmelser. Ved genbrug, genvinding eller andre former for nyttiggørelse af udtjent
udstyr/batterier giver du et vigtigt bidrag til beskyttelse af miljøet.
n
Informasjon om beskyttelse av miljøet:
Fra tidspunktet for omsetning av de europeiske direktivene 2002/96/EF og 2006/66/EF i nasjonal rett gjelder følgende:
Elektriske og elektroniske apparater og batterier må ikke deponeres sammen med husholdningssøppelet. Forbrukeren er lovmessig
forpliktet til å levere elektriske og elektroniske apparater og batterier til de offentlige samlestedene eller tilbake til stedet hvor produktene
ble kjøpt. Detaljer angående dette reguleres av hvert land. Symbolet på produktet, bruksanvisningen eller emballasjen henviser om disse
bestemmelsene. Med resirkulering, gjenbruk av stoffer eller andre former av gjenbruk av gamle apparater/batterier bidrar du betydelig til å
beskytte miljøet vårt.
25
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
