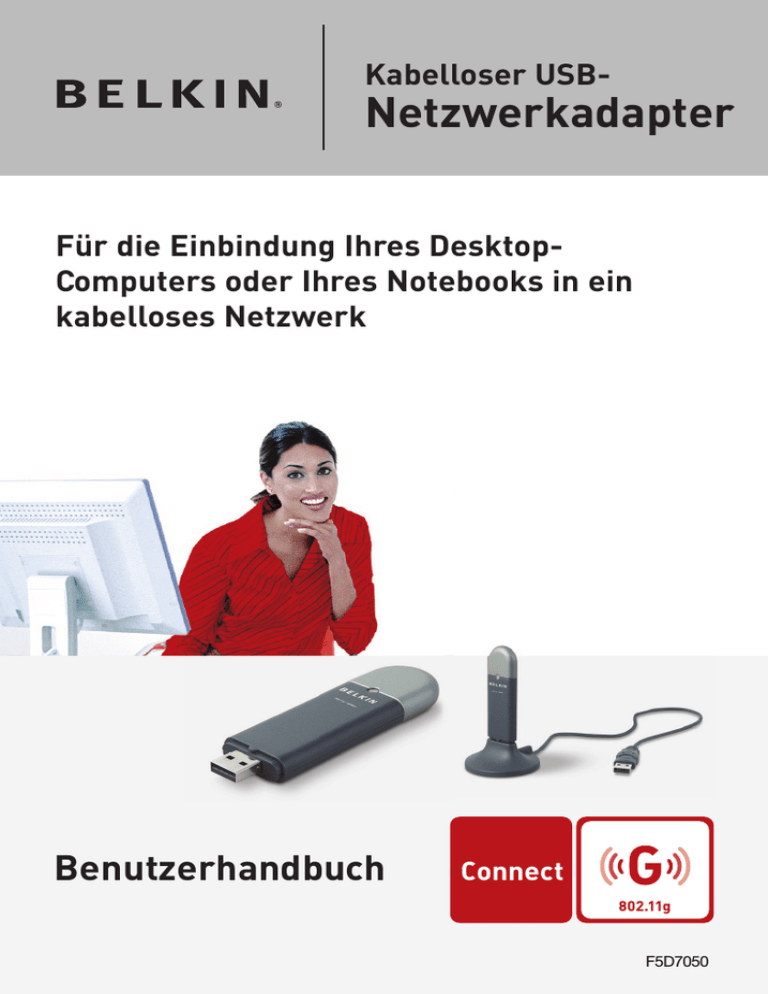

Netzwerkadapter

Netzwerkadapter

Kabelloser USB-

Netzwerkadapter

Für die Einbindung Ihres Desktop-

Computers oder Ihres Notebooks in ein kabelloses Netzwerk

�����

�������

�����

������

���

�����

��

�������

Benutzerhandbuch

�������

�������

F5D7050

�������

������

���

�����

��

�������

Kabelloser USB-

Netzwerkadapter

Belkin Ltd.

Express Business Park, Shipton Way

Rushden, NN10 6GL, Großbritannien

+44 (0) 1933 35 2000

+44 (0) 1933 31 2000 Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Niederlande

+31 (0) 20 654 7300

+31 (0) 20 654 7349 Fax

Belkin Technischer Support

Europa: 00 800 223 55 460

Belkin GmbH

Hanebergstraße 2

80637 München, Deutschland

+49 (0) 89 143405 0

+49 (0) 89 143405 100 Fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Frankreich

+33 (0) 1 41 03 14 40

+33 (0) 1 41 31 01 72 Fax

© 2005 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene

Marken der angegebenen Hersteller. Mac, Apple und AirPort sind Marken der Apple

Computer, Inc., die in den USA und anderen Ländern eingetragen sind. Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance.

P74471ea-B

Inhaltsverzeichnis

1 Einleitung .......................................................................................1

Vorzüge eines Netzwerks zu Hause ................................................. 1

Vorzüge eines kabellosen Netzwerks ............................................... 1

Aufstellung Ihrer Hardware für optimale Leistung des kabellosen Netzwerks ................................................................. 2

2 Übersicht ........................................................................................5

Produktmerkmale .............................................................................. 5

Anwendungsbereiche und Vorzüge ................................................. 6

Technische Daten ............................................................................. 6

Systemvoraussetzungen ................................................................. 7

Verpackungsinhalt ........................................................................... 7

3 Installieren und Einrichten des Adapters .......................................8

Schritt 1: Installieren .................................................................... 8

Schritt 2: Verbinden ..................................................................... 9

Schritt 3: Konfigurieren .............................................................. 10

4 Verwenden des Dienstprogramms für kabellose Netzwerke von

Belkin ...........................................................................................12

Zugriff auf das Dienstprogramm für kabellose Netzwerke von

Belkin über das Windows System-Tray ......................................... 12

Einstellen von Netzwerkprofilen .................................................... 15

Sicherung des Wi-Fi Netzwerks .................................................... 15

Konfigurieren des kabellosen USB-Netzwerkadapters von

Belkin für die Sicherheitsfunktionen .......................................... 20

5 Fehlerbehebung ............................................................................28

6 Informationen ...............................................................................36

Einleitung

Wir freuen uns, dass Sie sich für den kabellosen USB-

Netzwerkadapter von Belkin entschieden haben. Jetzt können Sie diese großartige neue Technologie zum Vernetzen Ihrer Computer zu Hause und im Büro nutzen - ohne Kabel. Mit diesem Adapter können Sie Desktop-Computer und Notebooks in Ihr Netzwerk einbinden. Installation und Konfigurierung sind verblüffend einfach.

In wenigen Minuten können Sie Ihr Netzwerk starten. Bitte lesen Sie dieses Handbuch vollständig durch und lesen Sie besonders genau den Abschnitt „Aufstellung Ihrer Hardware für optimale Leistung des kabellosen Netzwerks” auf Seite 2.

Vorzüge eines Netzwerks zu Hause

Ihr Heimnetzwerk von Belkin ermöglicht Ihnen Folgendes:

• Nutzung einer Hi-Speed Internetverbindung mit allen Computern bei

Ihnen zu Hause

• Nutzung von Ressourcen wie Dateien und Festplatten auf allen angeschlossenen Computern bei Ihnen zu Hause

• Nutzung eines einzigen Druckers mit der ganzen Familie

• Gemeinsamer Zugriff auf Dokumente, Musik, Video und digitale

Fotos

• Speichern von Dateien auf verschiedenen Computern; Aufrufen und

Kopieren dieser auf verschiedenen Computern

• Gleichzeitiges Spielen von Internetspielen, Verschicken und

Empfangen von E-Mails und Chatten

Vorzüge eines kabellosen Netzwerks

Vorzüge der Einrichtung eines kabellosen Netzwerks von Belkin:

• Mobilität – Sie brauchen kein spezielles „Computerzimmer” mehr - Sie können jetzt überall in der Reichweite des kabellosen

Netzwerks an einem vernetzten Notebook oder Desktop-Computer arbeiten

• Einfache Installation – Der Installationsassistent

von Belkin (Easy Installation Wizard) vereinfacht die Konfiguration

• Flexibilität – Sie können Drucker, Computer und andere

Netzwerkgeräte überall zu Hause aufstellen und benutzen

• Einfache Erweiterung – die große Palette an Netzwerkprodukten von Belkin ermöglicht die Erweiterung Ihres Netzwerks mit Geräten wie Druckern und Spielkonsolen

• Keine Verkabelung erforderlich – Sie können sich Kosten und

Mühe für die Aufrüstung der Ethernetverkabelung im ganzen Haus oder Büro sparen

• Breite Akzeptanz auf dem Markt – wählen Sie aus einem großen

Angebot an Netzwerkprodukten aus, die vollständig kompatibel sind

1

3

4

1

2

5

6

Aufstellung Ihrer Hardware für optimale Leistung des kabellosen

Netzwerks

Je näher Ihr Computer an Ihrem kabellosen Router oder Access Point steht, desto besser ist Ihre kabellose Verbindung.. Die durchschnittliche

Reichweite für Ihre kabellosen Geräte liegt in Innenräumen zwischen 30 und 60 Metern. Entsprechend wird Ihre kabellose Verbindung und die

Leistung sich etwas verschlechtern, wenn Sie den Abstand zwischen

Ihrem kabellosen Router (oder Access Point) und den angeschlossenen

Geräten vergrößern. Das kann Ihnen möglicherweise auffallen. Wenn Sie sich von Ihrem kabellosen Router oder Access Point entfernen, kann sich die Verbindungsgeschwindigkeit unter Umständen verringern. Geräte aus

Metall oder Wände und andere Hindernisse sind Faktoren, die die Signale möglicherweise abschwächen, da Sie die Funkwellen Ihres Netzwerks durch Ihre bloße Anwesenheit stören können.

Um zu überprüfen, ob die Leistung Ihres Netzwerks durch die Reichweite oder Hindernisse negativ beeinflusst wird, versuchen Sie Ihren Computer in einem Abstand von 1,5 bis 3 m vom kabellosen Router (oder Access Point) aufzustellen. Dann werden Sie sehen, ob eventuelle Probleme auf den

Abstand zurückzuführen sind. Wenn Sie auch bei geringem Abstand noch

Probleme haben, nehmen Sie Kontakt mit dem Technischen Support von

Belkin auf.

Hinweis:

Obwohl manche der folgenden Faktoren die Funktion Ihres

Netzwerks beeinträchtigen können, werden Sie Ihr kabelloses Netzwerk nicht völlig funktionsunfähig machen. Wenn Sie vermuten, dass Ihr

Netzwerk nicht optimal funktioniert, kann Ihnen diese Kontrollliste helfen.

1. Aufstellung Ihres kabellosen Routers oder Access Points

Stellen Sie Ihren kabellosen Router (oder Access Point), den zentralen

Verbindungspunkt Ihres Netzwerks, soweit wie möglich in den Mittelpunkt

Ihrer kabellosen Netzwerkgeräte.

Um den besten Empfang für Ihre „kabellosen Clients” (d. h. Computer, die mit kabellosen Notebook- oder Desktop-Netzwerkkarten oder kabellosen

USB-Netzwerkadaptern von Belkin ausgestattet sind) zu bekommen:

• Stellen Sie sicher , dass die Antennen des kabellosen Routers oder

Access Points parallel zueinander und vertikal aufgestellt sind (mit

Ausrichtung auf die Decke). Wenn Ihr kabelloser Router (oder Access

Point) vertikal aufgestellt ist, richten Sie die Antennen soweit wie möglich nach oben aus.

• Wenn sich Ihr Wohnraum über mehrere Etagen erstreckt, stellen Sie den kabellosen Router (oder Access Point) in einem Stockwerk auf, das im Gesamtwohnraum so zentral wie möglich gelegen ist. Dies kann bedeuten, dass Sie den kabellosen Router (oder Access Point) in einem der oberen Stockwerke aufstellen müssen.

• Stellen Sie den kabellosen Router (oder Access Point) nicht in der Nähe eines schnurlosen Telefons, das das 2,4-GHz-Band nutzt, auf.

Einleitung

2. Vermeiden Sie Hindernisse und Störungsquellen

Vermeiden Sie es, Ihren kabellosen Router (oder Access Point) in der Nähe von Geräten, die radioaktive Strahlung abgeben (z.B.

Mikrowellenherde), aufzustellen. Andere Objekte, die kabellose

Kommunikation behindern können sind z.B.:

• Kühlschränke

• Waschmaschinen und/oder Wäschetrockner

• Aktenschränke aus Metall

• Große Aquarien

• UV-Beschichtung von Fenstern auf Metallbasis

Wenn das Funksignal Ihrer kabellosen Verbindung an manchen

Stellen schwach ist, sorgen Sie dafür, dass solche Objekte den Weg des Funksignals nicht blockieren (zwischen Ihren Computern und dem kabellosen Router oder Access Point).

3. Aufstellung schnurloser Telefone

Wenn die Leistung Ihres kabellosen Netzwerks noch beeinträchtigt wird, nachdem Sie die oben genannten Hinweise beachtet und aber ein schnurloses Telefon haben:

• Versuchen Sie die schnurlosen Telefone aus der Nähe von kabellosen Routern (oder Access Points) und Ihren Computern, die für kabellose Vernetzung ausgerüstet sind, zu entfernen.

• Entfernen Sie die Batterie jedes schnurlosen Telefons, das im

Frequenzband 2,4 GHz arbeitet, und ziehen Sie den Stecker am

Anschluss heraus (Sehen Sie sich hierzu die Informationen des

Herstellers an). Wenn das Problem dadurch behoben wird, ist das Telefon möglicherweise der Auslöser der Störung.

• Wenn Sie Ihr Telefon über eine Kanalauswahl verfügt, wählen Sie einen Kanal für Ihr Telefon aus, der soweit wie möglich von dem

Kanal Ihres kabellosen Netzwerks entfernt ist. Stellen Sie z.B. den

Kanal Ihres Telefons auf 1 ein und den des kabellosen Routers

(oder Access Points) auf 11 (Die Kanalauswahl ist von Ihrer

Umgebung abhängig.) Mehr Informationen hierzu finden Sie im

Benutzerhandbuch Ihres Telefons.

• Wenn es nötig ist, überlegen Sie sich, ein schnurloses Telefon anzuschaffen, das mit 900 MHz oder 5

GHz funktioniert.

3

4

1

2

5

6

Einleitung

4. Wählen Sie den „ruhigsten” Kanal für Ihr kabelloses Netzwerk.

An Orten, an denen es eine hohe Konzentration an Wohnräumen und

Büros gibt, wie z.B. in Wohnblocks oder Bürogebäuden, kann Ihr kabelloses Netzwerk durch andere Netzwerke gestört werden.

Benutzen Sie die Funktion Standortübersicht (Site Survey) Ihres

Dienstprogramms für kabellose Netzwerke, um andere kabellose

Netzwerke ausfindig zu machen, und stellen Sie Ihren kabellosen

Router (oder Access Point) und Ihre Computer auf einen Kanal ein, der soweit wie möglich von den anderen Netzwerken entfernt ist.

Probieren Sie mehr als einen der möglichen Kanäle aus, um herauszufinden, welche Verbindung die beste ist, und um Störungen durch schnurlose Telefone oder andere kabellose Geräte in der

Umgebung zu vermeiden.

Benutzen Sie für kabellose Netzwerkprodukte von Belkin die detallierte Standortübersicht (Site Survey) und die Informationen über

Kanäle für kabellose Geräte in Ihrem Benutzerhandbuch.

5. Sichere Verbindungen, VPNs und AOL

Sichere Verbindungen sind Verbindungen, für die normalerweise ein Benutzername und ein Kennwort erforderlich ist. Sie werden dort verwendet, wo Sicherheit eine große Rolle spielt. Zu sicheren

Verbindungen zählen folgende:

• Virtual Private Network (VPN) Verbindungen, die oft benutzt werden, um auf Entfernung eine Verbindung mit einem Büronetzwerk herzustellen

• Das „Bring Your Own Access”-Programm von America Online (AOL), das Ihnen die Benutzung von AOL mit Breitband durch Kabel oder

DSL-Service ermöglicht

• Die meisten Websites für Bankangelegenheiten

• Viele kommerzielle Internetseiten, für die ein Benutzername und ein

Kennwort erforderlich sind, um Ihnen Zugang zu Ihrem Konto zu verschaffen

Sichere Verbindungen können durch die Einstellung der

Energieverwaltung (Power Management) eines Computers unterbrochen werden, die den „Schlafmodus” aktiviert. Die einfachste

Möglichkeit, dies zu vermeiden, ist die Herstellung einer neuen

Verbindung, indem Sie die VPN- oder AOL-Software neu starten oder sich wieder auf einer sicheren Website anmelden.

Eine zweite Möglichkeit ist die Änderung der Einstellungen der

Energieverwaltung, so dass der Ruhezustand deaktiviert ist; dies ist allerdings bei tragbaren Computern weniger angebracht. Wenn Sie die Einstellungen der Energieverwaltung unter Windows ändern wollen, sehen Sie in der Systemsteuerung unter „Power Options”

Einleitung Übersicht

(Energieoptionen) nach.

Wenn Sie weiterhin Probleme mit sicheren Verbindungen, VPNs oder

AOL haben, beachten Sie bitte erneut die Schritte 1-4 der vorherigen

Seiten, um sicher zu stellen, dass Sie die angesprochenen Aspekte berücksichtigt haben.

Diese Richtlinien sollten Ihnen helfen, den größtmöglichen Bereich mit Ihrem kabellosen Router abzudecken. Wenn Sie einen größeren

Bereich abdecken müssen, empfehlen wir Ihnen den Kabellosen

Range Extender/Access Point von Belkin.

Weitere Informationen über unsere Netzwerkprodukte finden

Sie auf unserer Websiteunter www.belkin.com/networking oder wenden Sie sich telefonisch an den Technischen Support von Belkin.

Produktmerkmale

Der Adapter entspricht dem Standard IEEE 802.11g und eignet sich somit zur Kommunikation mit anderen 802.11g-kompatiblen kabellosen Geräten, die Übertragungsgeschwindigkeiten von 54

Mbit/s erreichen. Der Adapter ist kompatibel zu allen Geräten des

802.11g-Standards, sowie anderen Geräten des 802.11b-Standards, die Übertragungsgeschwindigkeiten von 11 Mbit/s erreichen. 802.11g

Produkte nutzen ebenso wie 802.11b Wi-Fi® Geräte das 2,4 GHz

Frequenzband.

• Funkbetrieb im 2,4-GHz-ISM-Band (Industrie, Wissenschaft und

Medizin)

• Benutzerfreundliches Dienstprogramm integriert

• USB 2.0-Schnittstelle, für den Betrieb an praktisch jedem Desktop-

Computer oder Notebook

• WPA, WPA2, 64- oder 128-Bit WEP (Wired Equivalent Privacy)

Verschlüsselung

• Kabelloser Zugriff auf Netzwerkressourcen

• Unterstützung für die beiden Netzwerkmodi Infrastruktur und Adhoc (P2P)

• Einfache Installation und Bedienung

• Externe Antenne

• Anzeige von Betrieb und Netzwerkverbindung

3

4

1

2

5

6

55

Übersicht

Anwendungsbereiche und Vorzüge

• Bewegungsfreiheit mit dem Laptop zu Hause oder im Büro

Arbeiten mit dem Netzwerk - ohne die Einschränkungen von

Kabeln.

• Verbindungsraten von bis zu 54 Mbit/s

Sorgt für sofortige kabellose Verbindung zu Hause, am

Arbeitsplatz und an Hot Spots, ohne den Gebrauch der bestehenden 802.11b- und 802.11g-Produkte zu beeinträchtigen

• Kompatibel zu Produkten mit dem Standard 802.11b

Kabellose 802.11g-LANs sind abwärtskompatibel zu vorhandenen

Wi-Fi-Produkten (IEEE 802.11b) und anderen Produkten mit dem

54g-Logo.

• Schwer zu verkabelnde Umgebungen

Einrichtung von Netzwerken in Gebäuden mit Massiv- oder

Fertigwänden oder auf Freiflächen, in denen eine Verkabelung zu aufwändig wäre

Häufig wechselnde Umgebungen

Geeignet für Büros oder Umgebungen, die häufiger verändert oder verlagert werden.

• Temporäre LANs für spezielle Projekte oder

Spitzenauslastungen

Einrichtung von temporären Netzwerken, zum Beispiel auf

Messen, Ausstellungen oder Baustellen, die nur für kurze Zeit eingerichtet werden; auch für Firmen, die in Hochlastzeiten zusätzliche Workstations benötigen

• SOHO-Netzwerkanforderungen (Kleine Büros/Privatanwender)

Bietet einfache und schnelle kleine Netzwerkinstallationen, die

SOHO-Nutzer benötigen

Technische Daten

Host-Schnittstelle: USB 2.0-Schnittstelle

Energieverbrauch:

Betriebstemperatur:

Lagertemperatur:

Senden/Empfangen: Spitzenlasten bis zu 510 / 350 mA bei 3,3 V DC

0—60 Grad C

-20—80 Grad C

Relative Luftfeuchtigkeit: Max. 90%, nicht-kondensierend

Durchschnittliche Reichweite: 30—60 m in Innenräumen

*

Die Funkleistung kann schwanken

Übersicht

(a) Schutzkappe

(c) USB-

Netzwerkadapter

(a) Schutzkappe

(b) Aktivitätsanzeige

(d) Desktop-Adapterfuß

(Benutzung freigestellt)

3

4

1

2

5

6

Sie können die Schutzkappe am anderen

Ende des USB-Adapters aufbewahren.

Die Schutzkappe rastet am USB-

Stecker ein und schützt ihn.

(b) Aktivitätsanzeige

Leuchtet und blinkt, wenn der Adapter aktiv ist

Grüne Blinkanzeige: Aktiv

Aus: Keine Netzwerkverbindung

An: Bestehende Verbindung mit dem Netzwerk

(c) USB-Netzwerkadapter

Sicherer Anschluss an die USB-Schnittstelle des Computers oder an den

Desktop-Adapterfuß (im Lieferumfang enthalten).

(d) Desktop-Adapterfuß

Zur Aufstellung des USB-Adapters ohne Behinderung durch Objekte, die sich in der Computerumgebung befinden.

Verpackungsinhalt

• Kabelloser USB-Netzwerkadapter

• Desktop-Adapterfuß

• Installationsanleitung

• CD mit Installationssoftware

• Benutzerhandbuch

Systemvoraussetzungen

• PC-kompatibler Desktop-Computer mit einem freien

USB-Steckplatz und einem CD-

Rom-Laufwerk

• Windows ® 98SE, 2000, ME oder XP

77

Schritt 1 Installieren

Wichtiger Hinweis:

Installieren Sie die Software, bevor Sie den

Adapter einsetzen.

1.1

Legen Sie die CD mit der Installationssoftware in Ihr CD-ROM-

Laufwerk ein.

1.2

Das Programmfenster des Dienstprogramms für kabellose Netzwerke von Belkin (Wireless Networking Utility) erscheint automatisch auf dem Bildschirm (Dies kann 15–20 Sekunden in Anspruch nehmen).

Hinweis:

Wenn das Dienstprogramm von Belkin nicht innerhalb von 20

Sekunden erscheint, öffnen Sie Ihr CD-ROM-Laufwerk, indem Sie doppelt auf das Symbol „Arbeitsplatz” klicken und dann doppelt auf das CD-Rom-

Laufwerk klicken, in welchem sich die CD befindet. Doppelklicken Sie auf den Ordner „Files” (Dateien). Doppelklicken Sie dann auf das Symbol

„setup.exe”.

1.3

Klicken Sie im Menü auf „Install”

(Installieren).

1.4

Wählen Sie einen Installationspfad.

Klicken Sie dann auf „Next“ (Weiter), wenn Sie den Standardpfad benutzen wollen oder klicken Sie auf

„Browse“ (Blättern), wenn Sie einen anderen auswählen wollen. Klicken

Sie dann auf „Next“ (Weiter).

Installieren und Einrichten des Adapters

Step 2 Verbinden

Stecken Sie den Adapter in einen freien USB-Anschluss des Notebooks

2.1

Während des Installationsvorgangs werden Sie zum Einstecken des

Adapters aufgefordert. Stecken

Sie den Adapter in einen freien

USB-Anschluss

Ihres Computers und folgen

Sie den Anweisungen auf dem

Bildschirm.

Hinweis: Falls Sie vom System nach Abschluss der Installation noch nicht zum Einstecken des

Adapters aufgefordert worden sind, stecken Sie den Adapter jetzt ein.

2.2

Die Installation des

Dienstprogramms für kabellose

Netzwerke von Belkin ist damit abgeschlossen. Klicken Sie auf „Finish” (Fertig stellen), um den Installationsassistenten abzuschließen.

3

4

1

2

5

6

Schritt 3 Konfigurieren

Verwenden des Dienstprogramms für kabellose Netzwerke von

Belkin

3.1

Wenn Sie den Adapter erfolgreich installiert haben, doppelklicken

Sie auf dem Bildschirm auf das

Symbol des Dienstprogramms für kabellose Netzwerke von Belkin.

3.2

Das Programmfenster des

Dienstprogramms für kabellose

Netzwerke von Belkin erscheint.

Wählen Sie auf der Liste „Available

Networks” (Verfügbare Netzwerke) das Netzwerk aus, zu welchem Sie eine Verbindung herstellen wollen.

Klicken Sie dann auf „Connect”

(Verbinden).

Hinweis:

Um zu sehen, welche

Netzwerke Ihnen zur Verfügung stehen, müssen Sie sich in der Nähe eines eingeschalteten kabellosen

Routers oder Access Points befinden.

Installieren und Einrichten des Adapters

3.3

Das Dienstprogramm für kabellose

Netzwerke von Belkin wird auch im System-Tray angezeigt.

Hinweis:

Wenn Sie doppelt auf das Symbol des Dienstprogramms für kabellose Netzwerke von

Belkin im System-Tray klicken, wird das Programmfenster des

Dienstprogramms aufgerufen.

Damit ist ist die Installation abgeschlossen.

3

4

1

2

5

6

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Nach der erfolgreichen Installation des Dienstprogramms für kabellose

Netzwerke von Belkin erfolgen die Konfiguration der kabellosen

Verbindung und der Sicherheitseinstellungen im Handumdrehen.

Zugriff auf das Dienstprogramm für kabellose

Netzwerke von Belkin über das Windows System-Tray

Um das Dienstprogramm aufzurufen, richten Sie die Maus auf das Symbol des Dienstprogramms im System-Tray unten rechts auf dem Bildschirm und klicken es mit der rechten Maustaste an.

Wenn das Symbol nicht angezeigt wird, klicken Sie auf

„Start > Programme > Belkin > Wireless Networking Utility

(Dienstprogramm für kabellose Netzwerke).

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

3

4

1

2

5

6

Das Standardprogrammfenster des Dienstprogramms ist die

Registerkarte „Current Status” (Aktueller Status). Die Registerkarte

„Current Status” zeigt den aktuellen Netzwerkstatus und die verfügbaren Netzwerke an.

Network Status (Netzwerkstatus)

Dieses Fenster zeigt den aktuellen Verbindungsstatus des

Netzwerks an: zwischen Computer und Router und zwischen

Router und Internet. Sollten einmal Probleme auftreten, benutzen Sie das Fenster „Network Status” (Netzwerkstatus), um die Quelle zu bestimmen (z. B. Computer, Router oder Internet/Modem).

Available Networks (Verfügbare Netzwerke)

In diesem Fenster werden alle verfügbaren Netzwerke am derzeitigen Standort sowie deren SSID, Signalstärke,

Sicherheitstyp, Kanal und Netzwerktyp angezeigt.

Lost Wireless Connection (Funkverbindung unterbrochen)

Wenn die Funkverbindung unterbrochen wird, wird dies in einem Popup-

Fenster angezeigt und das Dienstprogramm versucht, erneut eine

Verbindung herzustellen.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Connection Failure (Verbindungsfehler)

Andere Optionen werden während des Versuchs, eine Verbindung herzustellen, angezeigt. Klicken Sie auf „Stop” (Stopp), um den

Verbindungsversuch abzubrechen und auf „Retry” (Erneut versuchen), um einen erneuten Verbindungsversuch zu starten.

Netzwerkstatus und Lösungstipps

Genauere Informationen zum aktuellen Netzwerkstatus erhalten Sie, wenn

Sie auf „Open Wireless Utility” (Dienstprogramm starten) klicken. Das

Standardprogrammfenster ist die Registerkarte „Current Status” (Aktueller

Status). Unter „Network Status” (Netzwerkstatus) wird angezeigt, welche

Verbindungen einwandfrei und welche fehlerhaft sind.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Das Dienstprogramm verfügt auch über „Solution Tips” (Lösungstipps). Dort finden Sie Anweisungen zur Fehlerbehebung.

Einstellen von Netzwerkprofilen

(as in table of contents)

Auf der Registerkarte „My Connections” (Meine Verbindungen) können Sie

Verbindungsprofile zufügen, bearbeiten und löschen. Hier werden auch die

Signalstärke, Sicherheits- und Netzwerktyp angezeigt.

3

4

1

2

5

6

Sicherung des Wi-Fi-

®

Netzwerks

Wenn Sie eine Verbindung zu einem gesicherten Netzwerk herstellen wollen, können Sie den Sicherheitstyp (WPA oder WEP*) festlegen und das entsprechende Dialogfeld verwenden.

* Hinweis: Sicherheitstypen

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Hinweis:

Wenn Sie ein Netzwerk auswählen, in dem eine

Verschlüsselung verwendet wird, wird erst ein Basisfenster für die

Sicherheitsoptionen (Security Screen) angezeigt. Wenn Sie auf die Schaltfläche „Advanced” (Erweitert) klicken, werden andere

Sicherheitsoptionen angezeigt (s. unten).

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Wired Equivalent Privacy (WEP)

ist ein weniger sicheres aber weiter verbreitetes Sicherheitsprotokoll für kabellose Netzwerke. Je nachdem, welches Sicherheitsniveau verwendet wird (64 oder 128 Bit), muss ein Hexadezimalschlüssel mit 10 bzw. 26 Zeichen eingegeben werden. Ein

Hexadezimalschlüssel ist eine Kombination aus Buchstaben, a–f, und Ziffern,

0–9.

Wireless Protected Access (WPA)

ist der neue Sicherheitsstandard für kabellose Netzwerke. Nicht alle kabellosen Netzwerkkarten oder Adapter unterstützen diese Technologie. Überprüfen Sie im Benutzerhandbuch, ob Ihr kabelloser Adapter WPA unterstützt. Bei WPA wird kein Hexadezimalschlüssel verwendet, sondern eine Kennfolge (Passphrase), die man sich besser merken kann.

Der folgende Abschnitt richtet sich speziell an Benutzer, die Ihr Netzwerk privat oder in einem kleinen Unternehmen nutzen. Sie finden darin Anweisungen, wie

Sie die Sicherheit Ihres kabellosen Netzwerks optimieren können.

Zum Zeitpunkt der Veröffentlichung gibt es vier Verschlüsselungsmethoden:

Verschlüsselungsmethoden:

Name

Akronym

Sicherheit

64-Bit Wired

Equivalent

Privacy

64-Bit WEP

Gut

128-Bit WEP

(Wired Equivalent

Privacy)

Wi-Fi Protected

Access-TKIP

128-Bit WEP

Besser

WPA-TKIP/AES

(oder nur WPA)

Ausgezeichnet

Wi-Fi Protected

Access 2 (Wi-Fi geschützter Zugang

2)

WPA2-AES (oder nur WPA2)

Ausgezeichnet

1

2

3

4

5

6

Merkmale Statische

Schlüssel

Statische

Schlüssel

Verschlüsselung auf Basis von

RC4 Algorithmus

(normalerweise

40-Bit-

Schlüssel)

Zusätzliche

Sicherheit über

64-Bit WEP unter

Benutzung einer

Schlüssellänge von 104 Bits, ergänzt durch weitere 24 Bits

Daten, die das

System erzeugt

Dynamische

Schlüsselverschlüsselung und gegenseitige

Authentifizierung

Zugefügtes TKIP

(Temporal Key

Integrity Protocol), damit Schlüssel rotieren und die

Verschlüsselung verstärkt wird

Dynamische Schlüsselverschlüsselung und gegenseitige

Authentifizierung

AES (Advanced

Encryption

Standard) verursacht keinen

Durchsatzverlust.

Wired Equivalent Privacy (WEP)

WEP

ist ein verbreitetes Protokoll, das allen Wi-Fi-kompatiblen

Geräten für kabellose Netzwerke Sicherheit verleiht. WEP verleiht kabellosen Netzwerken Datenschutz, der mit dem von verkabelten

Netzwerken vergleichbar ist.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

64-Bit WEP-Verschlüsselung

64-Bit WEP wurde mit 64-Bit-Verschlüsselung eingeführt, die aus einer Schlüssellänge von 40 Bits und 24 weiteren Bits an Daten, die vom System erzeugt werden, besteht (insgesamt 64 Bits). Manche

Hardwarehersteller bezeichnen 64-Bit als 40-Bit-Verschlüsselung. Kurz nachdem die Technologie eingeführt worden war, haben Fachleute festgestellt, dass die 64-Bit-Verschlüsselung zu einfach zu entschlüsseln war.

128-Bit WEP-Verschlüsselung

Aufgrund der möglichen Sicherheitsschwächen wurde eine sicherere

Methode mit 128-Bit-Verschlüsselung entwickelt. 128-Bit-Verschlüsselung basiert auf einer Schlüssellänge von 104 Bits und 24 weiteren Bits, die durch das System erzeugt werden (insgesamt 128 Bits). Manche

Hardwarehersteller bezeichnen 128-Bit als 104-Bit-Verschlüsselung.

Die meisten neueren Geräte für kabellose Netzwerke, die heutzutage auf dem Markt sind, unterstützen sowohl 64-Bit als auch 128-Bit WEP-

Verschlüsselung. Vielleicht haben Sie aber ältere Geräte, die nur 64-Bit

WEP unterstützen. Alle kabellosen Netzwerkgeräte von Belkin unterstützen sowohl 64-Bit als auch 128-Bit WEP.

Verschlüsselungsschlüssel

Nachdem Sie sich entweder für den 64-Bit oder den 128-Bit WEP-

Verschlüsselungsmodus entschieden haben, müssen Sie einen Schlüssel generieren. Wenn der Verschlüsselungsschlüssel nicht überall im kabellosen Netzwerk einheitlich ist, können Ihre kabellosen Netzwerkgeräte nicht miteinander kommunizieren.

Sie können Ihren Schlüssel eingeben, indem Sie den Hexadezimalschlüssel manuell eintragen oder Sie können eine Passphrase (Kennfolge) im Feld

„Passphrase” eintragen und „Generate” (Generieren) klicken, um einen

Schlüssel zu erstellen. Ein Hexadezimalschlüssel ist eine Kombination aus

Ziffern und Buchstaben von A-F und von 0–9. Für 64-Bit-WEP müssen

Sie 10 Hexadezimalzeichen eingeben. Für 128-Bit-WEP müssen Sie 26

Hexadezimalzeichen eingeben.

Beispiel:

AF 0F 4B C3 D4 = 64-Bit WEP-Schlüssel

C3 03 0F AF 0F 4B B2 C3 D4 4B C3 D4 E7 = 128-Bit WEP-Schlüssel

Die WEP-Passphrase ist NICHT dasselbe wie ein WEP-Schlüssel. Ihr

Adapter benutzt diese Passphrase, um Ihre WEP-Schlüssel zu bilden, aber unterschiedliche Hardwarehersteller können möglicherweise unterschiedliche Erstellungsmethoden benutzen. Wenn Sie für Ihr Netzwerk

Geräte von verschiedenen Herstellern benutzen, sollten Sie der Einfachheit halber den Hex-WEP-Schlüssel Ihres kabellosen Routers oder Access

Points benutzen und ihn manuell in die Hex-WEP-Schlüssel Tabelle im

Konfigurationsbildschirm Ihres Adapter eingeben.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Wi-Fi Protected Access (WPA)

WPA ist ein neuer Wi-Fi-Standard, der über die Sicherheitsstandards von WEP hinausgeht. Wenn Sie WPA-Sicherheit nutzen wollen, müssen die Treiber und die Software Ihrer Geräte für kabellose Netzwerke dafür aufgerüstet sein. Die „Updates” für die Aufrüstung können Sie auf der

Internetseite Ihres Händlers finden. Es gibt drei Arten von WPA-Sicherheitseinstellungen: WPA-PSK (kein Server), WPA (mit Radiusserver) und WPA2.

WPA-PSK (kein Server) verwendet einen sogenannten „Pre-shared Key”

(PSK) als Sicherheitsschlüssel. Ein Netzwerkschlüssel ist ein Kennwort, das aus acht bis 63 Zeichen (Buchstaben, Ziffern oder Sonderzeichen) besteht. Jeder Client verwendet denselben Netzwerkschlüssel, um auf das

Netzwerk zuzugreifen. Normalerweise ist dies die Methode, die in einem

Heimnetzwerk verwendet wird.

WPA (mit Radius-Server) ist ein System, in dem ein Radius-

Server die Schlüssel an die Clients automatisch verteilt. Diese

Technik wird häufig in Firmen eingesetzt.

WPA2 erfordert einen erweiterten Verschlüsselungsstandard

(Advanced Encryption Standard: AES) für die Verschlüsselung von Daten mit noch mehr Sicherheit als WPA.

WPA verwendet sowohl das Verschlüsselungsprotokoll TKIP (Temporal Key Integrity

Protocol) als auch AES zur Verschlüsselung.

Eine Liste mit Belkin-Netzwerkprodukten, die WPA unterstützen, finden Sie auf unserer Website unter www.belkin.com/ networking.

Die meisten Wi-Fi Produkte werden mit deaktivierter

Sicherheitsfunktion geliefert.

Netzwerkschlüssel=

MeinKennwort

Sobald Ihr Netzwerk in Betrieb ist, müssen Sie WEP oder WPA aktivieren und sicherstellen,

Wireless G

Desktop Card dass alle Geräte ihres kabellosen Netzwerks denselben

Netzwerkschlüssel verwenden.

Wireless G Router

Netzwerkschlüssel=

MeinKennwort

Netzwerkschlüssel=

MeinKennwort

Wireless G

Notebook Card

In der folgenden Abbildung sehen Sie, was passiert, wenn der richtige Netzwerkschlüssel nicht überall in Ihrem Netzwerk benutzt wird.

Netzwerkschlüssel=

FALSCHES Kennwort

Wireless G

Desktop Card

Die Karte kann nicht auf das Netzwerk zugreifen, weil sie einen anderen

Netzwerkschlüssel benutzt als den, der auf dem kabellosen Router konfiguriert ist.

WICHTIG: Sie müssen nun alle kabellosen Netzwerkkarten/Adapter entsprechend einstellen.

3

4

1

2

5

6

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Konfigurieren des kabellosen USB-Netzwerkadapters von Belkin für die Sicherheitsfunktion

An dieser Stelle sollten Sie Ihren kabellosen Router oder Access Point bereits auf die Verwendung von WPA oder WEP eingestellt haben.

Für eine kabellose Verbindung müssen Sie für Ihren kabellosen USB-

Netzwerkadapter dieselben Sicherheitseinstellungen verwenden.

Änderungen der Sicherheitseinstellungen des Funknetzwerks

Der Kabellose USB-Netzwerkadapter von Belkin unterstützt die neuesten WPA-Sicherheitsfunktionen ebenso wie den älteren WEP-

Sicherheitsstandard. Werkseitig ist die Sicherheitsfunktion deaktiviert.

Um sie zu aktivieren, müssen Sie festlegen, welchen Standard Sie beim Router oder Access Point verwenden möchten. (Sehen Sie im

Benutzerhandbuch Ihres kabellosen Routers oder Access Points nach, wie

Sie Zugang zu den Sicherheitseinstellungen bekommen.)

Um die Sicherheitseinstellungen am Adapter einzustellen, klicken Sie auf die Registerkarte „My Connections” (Meine Verbindungen) und weisen Sie die Verbindung an, für welche Sie die Sicherheitseinstellungen verändern wollen. Klicken Sie auf „Edit” (Bearbeiten), um die Einstellungen zu ändern.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

WEP-Einstellung

64-Bit-WEP-Verschlüsselung

1.

Wählen Sie im Dropdown-Menü die Option „WEP”.

2.

Nachdem Sie Ihren WEP-Verschlüsselungsmodus ausgewählt haben, können Sie Ihren Hexadezimalschlüssel manuell eingeben oder Sie können eine Passphrase (Kennfolge) im Feld

„Passphrase” eintragen und „Generate” (Generieren) klicken, um einen Schlüssel zu bilden.

Ein Hexadezimalschlüssel ist eine Kombination aus Ziffern und

Buchstaben von A-F und von 0–9. Für einen 64-Bit-WEP müssen Sie

10 Hexadezimalzeichen eingeben.

Beispiel:

AF 0F 4B C3 D4 = 64-Bit WEP-Schlüssel

3

4

1

2

5

6

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

3.

Klicken Sie auf „Apply Changes” (Änderungen übernehmen), um abzuschließen. Die Verschlüsselung für Ihren kabellosen Router oder Access Point ist jetzt eingestellt. Jeder

Computer in Ihrem kabellosen Netzwerk muss jetzt mit denselben

Sicherheitseinstellungen konfiguriert werden.

ACHTUNG:

Wenn Sie einen kabellosen Client benutzen, um die

Sicherheitseinstellungen an Ihrem kabellosen Router oder Access

Point einzuschalten, verlieren Sie vorübergehend Ihre kabellose

Netzwerkverbindung, bis Sie die Sicherheitsfunktion Ihres kabellosen Clients aktivieren.. Speichern Sie den Schlüssel, bevor

Sie Änderungen an Ihrem kabellosen Router oder Access Point vornehmen. Wenn Sie den Hexadezimalschlüssel nicht mehr wissen, wird Ihrem Client der Zugang zu Ihrem kabellosen Router oder Access

Point verweigert.

128-Bit-WEP-Verschlüsselung

1.

Wählen Sie im Dropdown-Menü die Option „WEP”.

2.

Nachdem Sie Ihren WEP-Verschlüsselungsmodus ausgewählt haben, können Sie Ihren Hexadezimalschlüssel manuell eingeben oder Sie können eine Passphrase (Kennfolge) im „Passphrase”

Feld eintragen und „Generate” (Generieren) klicken, um einen

Schlüssel zu bilden.

Ein Hexadezimalschlüssel ist eine Kombination aus Ziffern und

Buchstaben von A-F und von 0–9. Für einen 128-Bit-WEP müssen Sie 26

Hexadezimalzeichen eingeben..

Beispiel:

C3 03 0F AF 0F 4B B2 C3 D4 4B C3 D4 E7 = 128-Bit WEP-Schlüssel

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

3

4

1

2

5

6

3.

Klicken Sie auf „Apply Changes” (Änderungen übernehmen), um abzuschließen. Die Verschlüsselung für Ihren kabellosen

Router oder Access Point ist damit eingestellt. An jedem

Computer in Ihrem kabellosen Netzwerk müssen jetzt dieselben Sicherheitseinstellungen konfiguriert werden.

ACHTUNG:

Wenn Sie einen kabellosen Client benutzen, um die

Sicherheitseinstellungen an Ihrem kabellosen Router oder Access

Point einzuschalten, verlieren Sie vorübergehend Ihre kabellose

Netzwerkverbindung, bis Sie die Sicherheitsfunktion Ihres kabellosen

Clients aktivieren. Speichern Sie den Schlüssel, bevor Sie Änderungen an Ihrem kabellosen Router oder Access Point vornehmen. Wenn Sie den Hexadezimalschlüssel nicht mehr wissen, wird Ihrem Client der

Zugang zu Ihrem kabellosen Router oder Access Point verweigert.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

WPA-PSK (kein Server)

Wählen Sie diese Einstellung, wenn in Ihrem Netzwerk kein Radiusserver benutzt wird. WPA-PSK (kein Server) wird oft bei Netzwerken zu Hause oder in Kleinbüros benutzt.

1.

Wählen Sie im Dropdown-Menü „Network Authentication”

(Netzwerk-Authentifizierung) „WPA-PSK (no server)” (WPA-PSK

[kein Server]) aus.

2.

Geben Sie Ihren Netzwerkschlüssel ein. Er kann aus acht bis

63 Zeichen (Buchstaben, Ziffern, Sonderzeichen) bestehen.

Sie müssen diesen Schlüssel für alle Clients (Netzwerkkarten) verwenden, die Sie in Ihrem Netzwerk benutzen möchten.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

3.

Klicken Sie auf „Apply Changes” (Änderungen übernehmen), um abzuschließen. Sie müssen nun alle Clients (Netzwerkkarten) entsprechend einstellen.

Optionen des Dienstprogramms für kabellose Netzwerke

3

4

1

2

5

6

Die Registerkarte „Options” (Optionen) des Dienstprogramms bietet die Möglichkeit, Einstellungen individuell anzupassen.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

Hilfefunktion im Dienstprogramm für kabellose

Netzwerke

Die Registerkarte „Help” bietet Zugang zu Online- und Telefon-

Support sowie erweiterte Diagnosefunktionen.

Erweiterte Diagnosefunktionen

„Advanced Diagnostic Tools” (Erweiterte Diagnosefunktionen) ist die

Zentralsteuerung für alle Einstellungen der Hardware- und Software-

Komponenten des kabellosen Netzwerks. Sie bietet Ihnen eine Reihe von Tests und Verbindungsdiensten, um eine optimale Leistung des

Netzwerks zu gewährleisten.

Verwenden des Dienstprogramms für kabellose

Netzwerke von Belkin

3

4

1

2

5

6

Ich kann keine Funkverbindung zum Internet herstellen

Wenn Sie keine Internetverbindung mit einem kabellos vernetzten

Computer herstellen können, prüfen Sie Folgendes:

1.

Schauen Sie auf die Leuchten Ihres kabellosen Routers. Wenn Sie einen Kabellosen DSL/Kabel-Router von Belkin benutzen, sehen diese wie folgt aus:

• Die Betriebsleuchte sollte leuchten.

• Die Anzeige „Connected” (Verbunden) sollte an sein aber nicht blinken.

• Die WAN-Anzeige sollte entweder an sein oder blinken.

Wenn die Leuchten Ihres kabellosen Routers von Belkin die obigen

Eigenschaften haben, gehen Sie zu Nummer 2 unten.

Wenn dies NICHT der Fall ist, nehmen Sie bitte Kontakt mit dem technischen Support von Belkin auf.

W enn Sie keinen kabellosen DSL/Kabel-Router von Belkin benutzen, beachten Sie bitte die Gebrauchsanweisung des betreffenden

Herstellers.

2.

Starten Sie das Dienstprogramm für kabellose Netzwerke, indem Sie auf das Symbol im System-Tray unten rechts auf dem Bildschirm klicken:Das Symbol müsste folgendermaßen aussehen (rot oder grün):

3.

Das geöffnete Fenster zeigt Ihnen eine Liste mit „Available Networks”

(Verfügbaren Netzwerken). Verfügbare Netzwerke sind kabellose

Netzwerke, zu welchen Sie eine Verbindung herstellen können.

Wenn Sie einen Router von Belkin mit dem Standard 802.11g (54g) verwenden, ist die Vorgabe „Belkin54g”.

Wenn Sie einen Router von Belkin mit dem Standard 802.11b verwenden, sollte die Vorgabe „WLAN” sein.

Wenn Sie KEINEN Router von Belkin benutzen, finden Sie die entsprechende Vorgabe im Benutzerhandbuch des Herstellers.

Fehlerbehebung

Der Name Ihres kabellosen Netzwerks erscheint unter

„Available Networks” (Verfügbare Netzwerke).

Wenn der korrekte Netzwerkname auf der Liste für „Available

Networks” (Verfügbare Netzwerke) steht, folgen Sie bitte den folgenden Schritten, um eine kabellose Verbindung herzustellen:

1.

Klicken Sie auf der Liste „Verfügbare Netzwerke” auf den korrekten

Netzwerknamen.

2.

Ist die Sicherheitsfunktion (Verschlüsselung) aktiviert, müssen

Sie den Netzwerkschlüssel eingeben. Weitere Informationen über die Sicherheitsfunktion finden Sie unter „Sicherung des Wi-Fi-

Netzwerks” auf Seite 15 dieses Benutzerhandbuchs.

3.

Nach wenigen Sekunden sollte das Symbol im System-Tray unten rechts auf dem Bildschirm grün werden - ein Zeichen dafür, dass eine Verbindung zum Netzwerk aufgebaut wurde.

Wenn es Ihnen nicht gelingt, Zugang zum Internet zu bekommen, nachdem Sie eine kabellose Netzwerkverbindung hergestellt haben, nehmen Sie Kontakt mit dem Technischen Support von Belkin auf.

Der Name Ihres kabellosen Netzwerks erscheint

NICHT auf der Liste „Available Networks” (Verfügbare

Netzwerke).

Wenn der korrekte Netzwerkname nicht auf der Liste für „Available

Networks” (Verfügbare Netzwerke) des Dienstprogramms steht, folgen

Sie bitte diesen Schritten zur Fehlerbehebung:

1.

Stellen Sie den Computer wenn möglich vorrübergehend in einem

Abstand von 1,5 bis 3 m vom kabellosen Router oder Access Point auf. Schließen Sie das Dienstprogramm für kabellose Netzwerke und öffnen Sie es erneut. Wenn der korrekte Netzwerkname jetzt auf der Liste für „Available Networks” (Verfügbare Netzwerke) erscheint, ist das Problem möglicherweise auf die Reichweite oder eine Störung zurückzuführen. Bitte beachten Sie die Vorschläge im

Abschnitt „Aufstellung Ihrer Hardware für optimale Leistung des kabellosen Netzwerks” auf Seite 2 in diesem Benutzerhandbuch.

2.

Wird ein Computer verwendet, der mit einem Netzwerkkabel an den kabellosen Router (oder Access Point) angeschlossen ist

(im Gegensatz zu einer kabellosen Verbindung), prüfen Sie ob

„Broadcast SSID” (SSID rundsenden) aktiviert ist. Diese Einstellung ist auf der Seite für „Channel and SSID”- (Kanal und SSID)

Einstellungen des Routers zu finden. Genauere Anweisungen, wie

Sie Zugang zu dieser Seite bekommen, finden Sie im Handbuch

Ihres kabellosen Routers oder Access Points.

Wenn Sie nach diesen Schritten weiterhin keine Internetverbindung aufbauen können, melden Sie sich bitte beim Technischen Support von Belkin.

1

2

3

4

5

6

Fehlerbehebung

Die Installations-CD-ROM startet das

Dienstprogramm für kabellose Netzwerke nicht.

Wenn die CD-ROM das Dienstprogramm für kabellose Netzwerke nicht automatisch startet, benutzt der Computer möglicherweise andere

Anwendungen, die das CD-Laufwerk beeinträchtigen.

Wenn das Programmfenster des Dienstprogramms nicht innerhalb von

15–20 Sekunden erscheint, öffnen Sie Ihr CD-ROM-Laufwerk, indem Sie auf das Symbol „Arbeitsplatz” doppelklicken. Klicken Sie dann doppelt auf das

CD-ROM-Laufwerk, in welchem sich die Installations-CD befindet, um die

Installation zu starten. Klicken Sie dann doppelt auf den Ordner „Dateien”.

Klicken Sie danach doppelt auf das Symbol „Setup.exe”.

Die Betriebsanzeige leuchtet NICHT; Adapter funktioniert nicht

Wenn die LED-Anzeigen nicht leuchten, ist der Adapter möglicherweise nicht richtig angeschlossen.

Überprüfen Sie, ob der Adapter ordnungsgemäß am USB-Anschluss des

Computers eingesteckt ist. Überprüfen Sie, ob die Adaptertreiber installiert worden sind. Klicken Sie mit der rechten Maustaste auf das Symbol

„Arbeitsplatz” auf Ihrem Desktop. Wählen Sie „Eigenschaften” und gehen

Sie zum „Gerätemanager”. Sehen Sie nach, ob Ihr Adapter ohne Fehler aufgeführt wird. Wenn ein Fehler gemeldet wird, nehmen Sie Kontakt mit dem Technischen Support von Belkin auf.

Die Verbindungsanzeige blinkt langsam; kann keine

Verbindung zu einem kabellosen Netzwerk oder zum

Internet herstellen

Wenn es scheint, dass Ihr Adapter richtig funktioniert, Sie aber keine

Netzwerkverbindung herstellen können oder Sie das rote Symbol für kabellose Netzwerke unten auf Ihrem Bildschirm sehen, kann es ein Problem aufgrund von fehlender Übereinstimmung zwischen den

Einstellungen für Netzwerknamen (SSID) (network name settings) in Ihren

Einstellungen für kabellose Netzwerke (wireless network properties) geben.

Überprüfen, ob die SSID-Einstellungen übereinstimmen. Die SSID unterscheidet zwischen Klein- und Großbuchstaben und die Schreibweise muss auf jedem Computer genau gleich sein, damit der Adapter eine

Verbindung mit dem kabellosen Router oder Access Point herstellen kann.

Hinweis: Wenn Sie die SSID-Einstellungen überprüfen wollen oder ein verfügbares Netzwerk suchen wollen, klicken Sie doppelt auf das

Signal-Symbol, um den Bildschirm für kabellose Netzwerke (Wireless

Screen) aufzurufen. Klicken Sie „Add” (Zufügen), wenn das Netzwerk, mit welchem Sie eine Verbindung herstellen wollen, nicht angezeigt wird, und tragen Sie die SSID ein.

Fehlerbehebung

Weitere Informationen über die Einrichtung einer SSID finden Sie im

Handbuch Ihres Routers.

Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen

Sie bitte Kontakt mit dem technischen Support von Belkin auf.

Trotz Daueranzeige der Verbindungs-LED, kann keine

Internetverbindung hergestellt werden.

Wenn Sie ein Signal bekommen, aber keine Internetverbindung herstellen können oder keine IP-Adresse erhalten, kann das daran liegen, dass es keine Übereinstimmung zwischen den Einstellungen des Verschlüsselungsschlüssels auf Ihrem Computer und dem des kabellosen Routers oder Access Points gibt.

Überprüfen Sie, ob die WEP-Schlüsseleinstellungen übereinstimmen.

Der Schlüssel unterscheidet zwischen Klein- und Großbuchstaben und die Schreibweise auf jedem Computer und kabellosen Router oder Access Point muss genau gleich sein, damit der Adapter eine

Verbindung zum Router herstellen kann. Weitere Informationen über die Sicherheitsverschlüsselung finden Sie im Kapitel „Sicherung des

Wi-Fi Netzwerks” in diesem Benutzerhandbuch.

Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen

Sie bitte Kontakt mit dem Technischen Support von Belkin auf.

Die Datenübertragung ist manchmal langsam.

Funktechnologie basiert auf Radiotechnik. Das bedeutet, dass die

Verbindungsqualität und die Funktionalität zwischen den Geräten abnimmt, wenn die Entfernung zwischen den Geräten zunimmt.

Andere Faktoren, die zur Verschlechterung des Signals führen können, sind Hindernisse wie Wände und Metallvorrichtungen (gerade

Metall ist ein großer Störfaktor). Daraus ergibt sich in geschlossenen

Räumen eine durchschnittliche Reichweite für kabellose

Netzwerkgeräte von 30 bis 60 Metern. Bitte beachten Sie, dass die

Verbindungsgeschwindigkeit abnehmen kann, wenn Sie weiter vom

Router oder Access Point entfernt sind.

Wenn Sie genau wissen wollen, ob Probleme mit dem kabellosen

Netzwerk mit der Reichweite zusammenhängen, stellen Sie den

Computer nach Möglichkeit vorübergehend in einem Abstand von 1,5 bis 3 m vom Router (oder Access Point) auf. Schauen Sie im Kapitel

„Aufstellung Ihrer Hardware für optimale Leistung Ihres kabellosen

Netzwerks” in diesem Benutzerhandbuch nach.

Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen

Sie bitte Kontakt mit dem Technischen Support von Belkin auf.

3

4

1

2

5

6

Fehlerbehebung

Die Signalstärke ist unzureichend.

Funktechnologie basiert auf Radiotechnik. Das bedeutet, dass die

Verbindungsqualität und die Funktionalität zwischen den Geräten abnimmt, wenn die Entfernung zwischen den Geräten zunimmt.

Andere Faktoren, die zur Verschlechterung des Signals führen können, sind Hindernisse wie Wände und Metallvorrichtungen (gerade

Metall ist ein großer Störfaktor). Daraus ergibt sich in geschlossenen

Räumen eine durchschnittliche Reichweite für kabellose

Netzwerkgeräte von 30 bis 60 Metern. Bitte beachten Sie, dass die

Verbindungsgeschwindigkeit abnehmen kann, wenn Sie weiter vom

Router oder Access Point entfernt sind. Schauen Sie im Kapitel

„Aufstellung Ihrer Hardware für optimale Leistung Ihres kabellosen

Netzwerks” in diesem Benutzerhandbuch nach.

Wenn Sie auch bei geringem Abstand noch Probleme haben, nehmen

Sie bitte Kontakt mit dem Technischen Support von Belkin auf.

Warum gibt es zwei WLAN-Programme in meinem

System-Tray? Welches soll benutzt werden?

Das Dienstprogramm für kabellose Netzwerke von Belkin bietet

Ihnen verglichen mit dem Dienstprogramm von Microsoft (Windows

XP Wireless Zero Configuration utility) einige Vorteile. Wir bieten

Ihnen z. B. eine Standortübersicht (Site Survey), detaillierte

Verbindungsinformationen und Adapterdiagnose.

Es ist wichtig zu wissen, welches Dienstprogramm Ihren Adapter verwaltet. Wir empfehlen Ihnen, das Dienstprogramm für kabellose

Netzwerke von Belkin zu benutzen. Wenn Sie das Dienstprogramm für kabellose Netzwerke von Belkin benutzen wollen, folgen Sie diesen

Schritten:

Schritt 1

Klicken Sie mit der rechten Maustaste auf das

Netzwerkstatus-Symbol im System-Tray und wählen Sie „View

Available Wireless Networks” (Ansicht der verfügbaren Netzwerke).

Schritt 2

Klicken Sie im Fenster für verfügbare kabellose Netzwerke

(Available Wireless Networks) unten links auf die Schaltfläche

„Advanced” (Erweitert).

Schritt 3

Entfernen Sie auf der Registerkarte „Advanced” (Erweitert) die Markierung „Use Windows to Configure my Wireless Network”

(Windows für die Konfigurierung meines kabellosen Netzwerks benutzen). Wenn das Kontrollkästchen deaktiviert ist, klicken Sie auf

„OK”, um das Fenster zu schließen.

Jetzt benutzen Sie das Dienstprogramm für kabellose Netzwerke von

Belkin zur Konfigurierung des Adapters.

Fehlerbehebung

Was ist der Unterschied zwischen 802.11b, 802.11g,

802.11a und Pre-N?

Es gibt heutzutage vier verschiedene WLAN-Standards, die Daten bei sehr unterschiedlichen Höchstgeschwindigkeiten übertragen. Jede basiert auf der jeweiligen Zuweisung für zertifizierte Netzwerkstandards. Der gebräuchlichste WLAN-Standard, 802.11b, überträgt Daten mit 11 Mbit/s;

802.11a und 802.11g arbeiten mit 54 Mbit/s und Pre-N arbeitet mit 108

Mbit/s. Pre-N, der Vorreiter des 802.11n-Standards, der bald auf den

Markt kommen wird, erreicht höhere Geschwindigkeiten als 802.11g und sorgt für eine doppelt so hohe Funkabdeckung. Beachten Sie für weitere

Informationen die folgende Tabelle:

Vergleich zwischen verschiedenen WLAN-Standards

Geschwin- digkeit

11 Mbit/s 54 Mbit/s

54 Mbit/s

Normale Geräte im Haushalt, wie schnurlose

Telefone und

Mikrowellen, können im lizenzfreien

2,4-GHz-

Frequenzband

Störungen verursachen

Normale Geräte im Haushalt, wie schnurlose

Telefone und

Mikrowellen, können im lizenzfreien

2,4-GHz-

Frequenzband

Störungen verursachen

5 GHz

- wenig benutztes

Frequenzband

Kompatibel zu 802.11g

Kompatibel zu 802.11b

600% schneller als der Standard

802.11g*

Normale Geräte im Haushalt, wie schnurlose Telefone und Mikrowellen, können im lizenzfreien

2,4-GHz-

Frequenzband

Störungen verursachen

Inkompatibel zu 802.11b oder 802.11g

Kompatibel zu

802.11g oder 802.11b

Abhängig von

Interferenzen

– normal

30 m - 60 m in

Innenräumen

Abhängig von

Interferenzen

– normal

30 m - 60 m in

Innenräumen

Reichweite normalerweise 15 m

– 30 m

Bis zu 800% höhere

Funkabdeckung als der Standard

802.11g*

Technisch ausgereift— bekannte

Technologie

Bekannt— verbreitet bei der gemeinsamen

Internetnutzung

Weniger

Interferenzen—ideal für Multimediaanwendungen

Brandneu—beste

Funkabdeckung und

Durchsatzleistung

*Reichweite und Verbindungsgeschwindigkeit sind abhängig von Ihrer Netzwerkumgebung.

3

4

1

2

5

6

Fehlerbehebung

Technischer Support

Sie erhalten technischen Support über die Website

www.belkin.com/ networking

. Wenn Sie den technischen Support telefonisch erreichen wollen, wählen Sie:

USA: 877-736-5771

Europa: 00 800 223 55 460

Australien: 1800 235 546

Neuseeland: 0800 235 546

Singapur: 800 616 1790

Fehlerbehebung

3

4

1

2

5

6

Wi-Fi-

®

Interoperabilitäts-Zertifikat

Informationen

FCC-Erklärung

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER

FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE

KOMPATIBILITÄT

Wir, Belkin Corporation, eine Gesellschaft mit Sitz in

501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieser

Artikel, Nr.

F5D7050

, auf den sich diese Erklärung bezieht, Abschnitt 15 der

FCC-Bestimmungen entspricht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf schädigende Störungen nicht verursachen, und

(2) dieses Gerät muss jedwede Störung annehmen, einschließlich der Störungen, die einen unerwünschten

Betrieb verursachen könnten.

Achtung: Hochfrequente Strahlungen

Die Strahlungsleistung dieses Geräts liegt deutlich unter den FCC-

Grenzwerten für hochfrequente Strahlungen. Dennoch ist bei der

Gerätenutzung darauf zu achten, dass im Normalbetrieb Menschen möglichst wenig schädlichen Strahlungen ausgesetzt werden.

Um sicherzustellen, dass die FCC-Grenzwerte für Belastungen durch hochfrequente Strahlungen nicht überschritten werden, ist im Normalbetrieb stets ein Abstand von mindestens 20 cm zur Antenne einzuhalten.

FCC-Hinweis

Dieses Gerät entspricht nachweislich den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorgaben. Diese Grenzwerte dienen dem angemessenen Schutz vor schädlichen Strahlungen beim Betrieb von

Geräten im Wohnbereich.

3

4

1

2

5

6

Informationen

Das Gerät erzeugt und verwendet hochfrequente Strahlungen und kann sie ausstrahlen. Verursacht dieses Gerät Störungen des Radio- oder

Fernsehempfangs (was sich durch Ein- und Ausschalten des Gerätes feststellen lässt), so können Sie versuchen, die Störung auf folgende Weise zu beseitigen:

• Neuausrichtung oder Standortänderung der Empfangsantenne.

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Geräts an eine Steckdose in einem anderen Stromkreis als dem des Empfängers.

• Den Händler oder einen erfahrenen Rundfunk- und Fernsehtechniker hinzuziehen.

Modifikationen

Nach den Vorschriften der FCC muss dem Benutzer mitgeteilt werden, dass

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der Belkin Corporation genehmigt wurden, dazu führen können, dass die

Berechtigung des Benutzers zum Betrieb des Geräts erlischt.

Canada-Industry Canada (IC)

Das Funksystem dieses Geräts entspricht den Bestimmungen RSS 210 von

Industry Canada. Dieses digitale Gerät der Klasse B entspricht der kanadischen

Norm ICES-003.

Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada.

Europa - Hinweis der europäischen Union

Die Kennzeichnung von Endeinrichtungen mit dem Zeichen CE

0682 oder dem CE-Symbol gibt an, dass das Gerät der Richtlinie (1995/5/EC)

(R/TTE-Richtlinie) der EU-Kommission entspricht.

Aus einer solchen Kennzeichnung geht hervor, dass das Gerät den folgenden europäischen Normen entspricht (in Klammern die entsprechenden internationalen Standards):

• EN 60950 (IEC60950) – Produktsicherheit

• EN 300 328 Technische Anforderungen für Funkgeräte

• ETS 301489 Allgemeine EMV-Anforderungen an funktechnische Einrichtungen

Den Sendertyp finden Sie auf dem Produkterkennungsschild Ihres Belkin-

Produkts.

Produkte mit dem CE-Zeichen entsprechen der Richtlinie zur

Elektromagnetischen Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (73/23/EWG) der EU-Kommission. Aus der Einhaltung dieser Richtlinien geht hervor, dass das Gerät den folgenden europäischen Normen entspricht (in

Klammern die entsprechenden internationalen Standards):

• EN 61000-3-2 (IEC610000-3-2) – Oberschwingungsströme

• EN 61000-3-3 (IEC610000) – Grenzwerte für Spannungsschwankungen und

Flicker

• EN 60950 (IEC60950) – Produktsicherheit

Produkte mit diesem Sender werden mit dem CE 0682 oder CE-Hinweis versehen und sind ggf. auch mit dem CE-Zeichen gekennzeichnet.

Informationen

Eingeschränkte lebenslange Produktgarantie von Belkin

Was wird durch diese Garantie abgedeckt?

Belkin Corporation garantiert dem ursprünglichen Käufer dieses Belkin-Produkts, dass dieses Produkt frei von Material-, Verarbeitungs-, und Konstruktionsfehlern ist.

Für welchen Zeitraum gilt die Garantie?

Belkin Corporation gewährt für dieses Belkin-Produkt eine lebenslange Garantie.

Was unternehmen wir zur Fehlerbehebung?

Produktgarantie

Belkin wird das Produkt nach eigenem Ermessen entweder kostenlos

(abgesehen von den Versandkosten) reparieren oder austauschen.

Was wird durch diese Garantie nicht abgedeckt?

Alle oben genannten Garantien verlieren ihre Gültigkeit, wenn das Belkin-Produkt der Belkin Corporation auf Anfrage nicht auf Kosten des Käufers zur Überprüfung zur Verfügung gestellt wird oder wenn die Belkin Corporation feststellt, dass das Belkin-Produkt nicht unordnungsgemäß installiert worden ist, und dass unerlaubte Änderungen daran vorgenommen worden sind. Die Produktgarantie von Belkin gilt nicht für (Natur)gewalten (mit Ausnahme von Blitzeinschlägen) wie Überschwemmungen und Erdbeben sowie Krieg, Vandalismus, Diebstahl, normalen Verschleiß, Erosion, Wertminderung, Veralterung, schlechte Behandlung,

Beschädigung durch Störungen aufgrund von Unterspannung (z. B. Spannungsabfall oder -Senkung) oder nicht erlaubten Programm- oder Systemänderungen.

Wie bekommen Sie Unterstützung?

Um Unterstützung von Belkin zu bekommen, gehen Sie nach folgenden Schritten vor:

1. Wenden Sie sich an Belkin Components Ltd, Express Business Park,

Shipton Way, NN10 6GL, Rushden, Großbritannien , Attn: Customer Service oder wenden Sie sich innerhalb von 15 Tagen nach dem Vorfall telefonisch unter

00-800-223-55-460 an Belkin. Halten Sie die folgende Informationen bereit:

a. Die Artikelnummer des Belkin-Produkts b. Wo Sie das Produkt erworben haben b. Das Kaufdatum d. Kopie der Originalrechnung

2. Die entsprechenden Mitarbeiter/innen informieren Sie darüber, wie Sie Ihre Rechnung und das Belkin-Produkt versenden müssen und wie Sie fortfahren müssen, um Ihre

Ansprüche geltend zu machen.

Belkin Corporation behält sich vor, das beschädigte Belkin-Produkt zu überprüfen.

Alle Kosten, die beim Versand des Belkin-Produkts an die Belkin Corporation zum

Zweck der Überprüfung entstehen, sind vollständig durch den Käufer zu tragen.

Wenn Belkin nach eigenem Ermessen entscheidet, dass es unpraktisch ist, das beschädigte Gerät an die Belkin Corporation zu schicken, kann Belkin nach eigenem

Ermessen eine Reparaturstelle damit beauftragen, das Gerät zu überprüfen und einen

Kostenvoranschlag für die Reparaturkosten des Gerätes zu machen. Die Kosten für den Versand zu einer solchen Reparaturstelle und die eventuellen Kosten für einen

Kostenvoranschlag gehen vollständig zu Lasten des Käufers. Beschädigte Geräte müssen zur Überprüfung zur Verfügung stehen, bis das Reklamationsverfahren abgeschlossen ist. Wenn Ansprüche beglichen werden, behält sich die Belkin

Corporation das Recht vor, Ersatzansprüche an eine bestehende Versicherung des

Käufers zu übertragen.

1

2

3

4

5

6

Wie ist die Garantie gesetzlich verankert?

DIE GARANTIE IST DIE ALLEINIGE GARANTIE VON BELKIN. ES GIBT

KEINE ANDERE GARANTIE, EXPLIZIT ERWÄHNT ODER IMLIZIT, AUSSER

WENN DIES VOM GESETZ VORGESCHRIEBEN IST, EINSCHLIESSLICH

DER IMPLIZITEN GARANTIE ODER DES QUALITÄTSZUSTANDS, DER

ALLGEMEINEN GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG FÜR EINEN

BESTIMMTEN ZWECK, UND SOLCHE IMPLIZITEN GARANTIEN, WENN ES

SOLCHE GIBT, BEZIEHEN SICH AUSSCHLIESSLICH AUF DIE DAUER, DIE

IN DIESER GARANTIE ZUGRUNDEGELEGT WIRD.

In manchen Staaten sind Einschränkungen bezüglich der Dauer der

Garantie nicht erlaubt. Die oben erwähnten Einschränkungen treffen für Sie dementsprechend nicht zu.

UNTER KEINEN UMSTÄNDEN HAFTET DIE BELKIN CORPORATION FÜR

ZUFÄLLIGEN, BESONDEREN, DIREKTEN, INDIREKTEN, MEHRFACHEN

ODER FOLGESCHÄDEN WIE, ABER NICHT AUSSCHLIESSLICH,

ENTGANGENES GESCHÄFT ODER PROFITE, DIE IHNEN DURCH DEN

VERKAUF ODER DIE BENUTZUNG VON EINEM BELKIN-PRODUKT

ENTGANGEN SIND, AUCH WENN SIE AUF DIE MÖGLICHKEIT SOLCHER

BESCHÄDIGUNGEN AUFMERKSAM GEMACHT WORDEN SIND.

Diese Garantie räumt Ihnen spezifische Rechte ein, die von Land zu

Land unterschiedlich ausgestaltet sein können. Da in manchen Ländern der Ausschluss oder die Beschränkung der Haftung für durch Zufall eingetretene oder Folgeschäden nicht zulässig ist, haben die vorstehenden

Beschränkungen und Ausschlussregelungen für Sie möglicherweise keine

Gültigkeit.

Informationen

3

4

1

2

5

6

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
