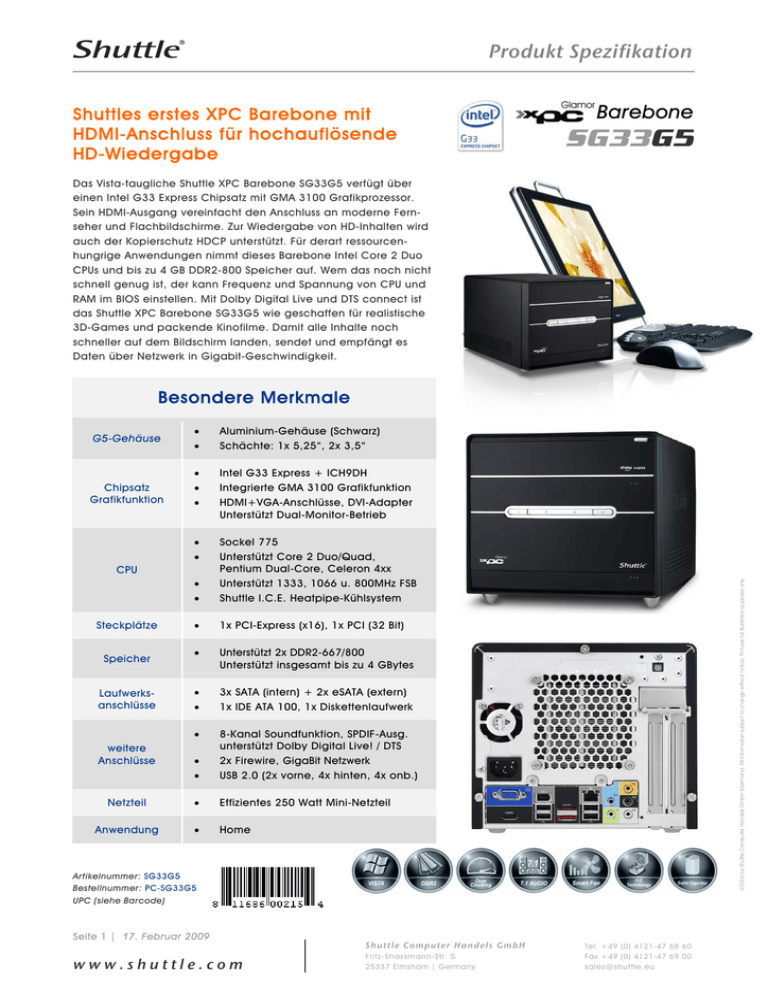

Shuttle XPC Barebone SG33G5

Produkt Spezifikation
Barebone
Shuttles erstes XPC Barebone mit
HDMI-Anschluss für hochauflösende
HD-Wiedergabe
SG33G5
Das Vista-taugliche Shuttle XPC Barebone SG33G5 verfügt über
einen Intel G33 Express Chipsatz mit GMA 3100 Grafikprozessor.
Sein HDMI-Ausgang vereinfacht den Anschluss an moderne Fernseher und Flachbildschirme. Zur Wiedergabe von HD-Inhalten wird
auch der Kopierschutz HDCP unterstützt. Für derart ressourcenhungrige Anwendungen nimmt dieses Barebone Intel Core 2 Duo
CPUs und bis zu 4 GB DDR2-800 Speicher auf. Wem das noch nicht
schnell genug ist, der kann Frequenz und Spannung von CPU und
RAM im BIOS einstellen. Mit Dolby Digital Live und DTS connect ist
das Shuttle XPC Barebone SG33G5 wie geschaffen für realistische
3D-Games und packende Kinofilme. Damit alle Inhalte noch
schneller auf dem Bildschirm landen, sendet und empfängt es
Daten über Netzwerk in Gigabit-Geschwindigkeit.
•
•
Aluminium-Gehäuse (Schwarz)
Schächte: 1x 5,25“, 2x 3,5“
•
•
•
Intel G33 Express + ICH9DH
Integrierte GMA 3100 Grafikfunktion
HDMI+VGA-Anschlüsse, DVI-Adapter
Unterstützt Dual-Monitor-Betrieb
•
•
•
•
Sockel 775
Unterstützt Core 2 Duo/Quad,
Pentium Dual-Core, Celeron 4xx
Unterstützt 1333, 1066 u. 800MHz FSB
Shuttle I.C.E. Heatpipe-Kühlsystem
•
1x PCI-Express (x16), 1x PCI (32 Bit)
•
Unterstützt 2x DDR2-667/800
Unterstützt insgesamt bis zu 4 GBytes
•
•
3x SATA (intern) + 2x eSATA (extern)
1x IDE ATA 100, 1x Diskettenlaufwerk
•
•
•
8-Kanal Soundfunktion, SPDIF-Ausg.
unterstützt Dolby Digital Live! / DTS
2x Firewire, GigaBit Netzwerk
USB 2.0 (2x vorne, 4x hinten, 4x onb.)
Netzteil
•
Effizientes 250 Watt Mini-Netzteil
Anwendung
•
Home
G5-Gehäuse
Chipsatz
Grafikfunktion
CPU
Steckplätze
Speicher
Laufwerksanschlüsse
weitere
Anschlüsse
Die Bilder dienen nur zur Illustration.
Artikelnummer: SG33G5
Bestellnummer: PC-SG33G5
UPC (siehe Barcode)
Seite 1 | 17. Februar 2009
www.shuttle.com
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
©2006 by Shuttle Computer Handels GmbH (Germany). All Information subject to change without notice. Pictures for illustration puposes only.
Besondere Merkmale
Produkt Spezifikation
Shuttle XPC Barebone SG33G5 – Besondere Leistungsmerkmale
Shuttle XPC Glamor Series bereichert den Alltag als
optisches Highlight
Die XPC Glamor Series wird zum Schlüsselbegiff für Kunstwerke von
Shuttle. Es stehen unterschiedliche G-Gehäusedesigns zur Auswahl.
Ganz gleich, ob für Anwendungen im Heim- oder Bürobereich, für
lebhafte oder besonnene Anwender, jedem steht ein Shuttle XPC der
Glamor Series zur Wahl. Das elegante G5-Design kommt mit verdeckten
Laufwerksschächten und Media-Anschlüssen. Es bietet ein dezentgeschmackvolles Erscheinungsbild für anspruchsvolle Home-User.
Intel® G33 Express Chipsatz mit HDMI-Anschluss
Erleben Sie die realitätsgetreue Videoqualität des Intel® G33 Express
Chipsatzes mit HDCP-fähigem HDMI-Anschluss. Der integrierte Intel®
GMA 3100 Grafikprozessor mit Intel® Clear Video Technologie
unterstützt die Wiedergabe von High-Definition Video mit verbesserter
Bildqualität. An dem vorhanden analogen Sub-D-Ausgang läßt sich
übrigens gleichzeitig ein zweiter Monitor betreiben.
7.1 Surround Sound für das ultimative Heimkino-Erlebnis
Was wäre ein Heimkino ohne den einzigartigen 7.1-Kanal SurroundSound? Erleben Sie die State-of-the-Art Soundqualität durch Dolby®
Digital Live und DTS® Connect Funktionalität.
Unterstützt 1333 MHz FSB und 45nm-Prozessoren
Dieses Shuttle Produkt unterstützt Intel® Core™2 Duo und Intel®
Core™2 Quad Prozessoren mit bis zu 1333 MHz Front Side Bus und
fortschrittlicher 45nm-Fertigungstechnologie. Je mehr CPU-Kerne, desto
mehr Leistung.
Der Anwender kann im BIOS-Setup auf einfache Weise das System um
3%,5%,7%,10%,15% oder 20% übertakten.
Neue Shuttle Mainboard-Ära mit Feststoffkondensatoren
Durch die Verwendung von Feststoffelektrolytkondensatoren (All Solid
Capacitors) macht Shuttle seine Mainboards für Gaming- und
Multimedia-Anwendungen noch zuverlässiger und langlebiger! Die
durchschnittliche Lebensdauer der neuen Kondensatoren ist mehr als
sechs mal höher im Vergleich zu den sonst üblichen, billigeren
Elektrolytkondensatoren.
Unterstützt Windows Vista Premium
Dieses Shuttle System unterstützt die benutzerfreundliche Windows
Aero™ 3D-Oberfläche mit spektakulären visuellen Effekten, wie z.B.
transparenten Bedienelementen. Windows® Vista™ verspricht WindowsBenutzern mehr Übersichtlichkeit und Benutzerfreundlichkeit und
ermöglicht ein effizienteres Organisieren und Auffinden von Daten.
*) Warnhinweis zur Übertaktung: Bitte nehmen Sie zur Kenntnis, dass das Übertakten (Overclocking) mit gewissen Risiken verbunden ist.
Durch entsprechende Einstellung im BIOS oder durch Overclocking-Tools von Drittanbietern werden die Komponenten außerhalb ihrer
zulässigen Spezifikation betrieben, was zu Instabilitäten und sogar zu dauerhaften Schäden an den Systemkomponenten führen kann.
Shuttle lehnt jede Verantwortung für Schäden ab, die durch Übertaktung verursacht worden sind.
Seite 2 | 17. Februar 2009
www.shuttle.com
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
©2006 by Shuttle Computer Handels GmbH (Germany). All Information subject to change without notice. Pictures for illustration puposes only.
Anwenderfreundliches dynamisches Übertakten *)
Produkt Spezifikation
Shuttle XPC Barebone SG33G5 Spezifikation
Mainboard
Shuttle FG33, Shuttle Form Factor, Abmessung: 25,4 x 18,5 cm
spezielles Design für den Shuttle XPC Barebone SG33G5
Chipsatz: Intel G33 Express (Bearlake-G) + ICH9DH
Farbcodierung für Steckplätze/Anschlüsse (Netzteil, USB, PCIe, PCI, DDR2)
Feststoffelektrolytkondensatoren (Solid Capacitors) - sind hitzebeständiger und
langlebiger
Netzteil
250 Watt Mini-Netzteil, Eingangsspannungsbereich: 100-240V,
Anschlüsse: 20-pol ATX, 4-pol ATX12V
Abmessungen: 190 (L) x 82 (B) x 43 (H) mm
EMI Zertifikate: FCC, CE, CCC; Sicherheits-Zertifikate: TÜV, UL, CB, CCC, CSA, NEMKO
Active PFC (aktive Leistungsfaktor-Korrektur)
Netzanschlußkabel abhängig vom Einsatzort
ProzessorUnterstützung
Sockel 775 unterstützt Single/Dual/Quad-Core Prozessoren von Intel
mit Core-Technologie und 800, 1066 oder 1333MHz Front Side Bus:
Core 2 Quad, Core 2 Duo, Pentium Dual-Core und Celeron D 4xx Serie.
Unterstützt 45, 65 und 90nm Fertigungstechnologie
Unterstützt Penitum-4/D-Prozessoren mit 800MHz FSB
Prozessoren mit 533MHz FSB werden nicht unterstützt.
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste.
Übertaktung*)
Übertaktungs-Einstellungen:
CPU-Taktfrequenz, CPU-Spannung, Speicher-Taktfrequenz, Speicher-Spannung
Dynamisches Übertakten:
System-Übertaktung einfach im BIOS einzustellen: 3/5/7/10/15/20%
ProzessorKühlung
SpeicherUnterstützung
Steckplätze
Shuttle I.C.E. 2 (Integrated Cooling Engine)
I.C.E. 2 Heatpipe Kühl-Technologie mit linear geregeltem 9,2cm Lüfter
SilentX-Technologie für eine effizientere und leisere Kühlung
2x 240 Pin Steckplätze, unterstützt Dual Channel
unterstützt DDR2-667/800 SDRAM Speicher
bis zu einer Gesamtkapazität von 4 GB, max. 2 GB pro Modul
1x PCI-Express (16X) unterstützt 8 GB/s Datentransferrate
1x PCI (32 Bit)
Seite 3 | 17. Februar 2009
www.shuttle.com
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
©2006 by Shuttle Computer Handels GmbH (Germany). All Information subject to change without notice. Pictures for illustration puposes only.
Gehäuse
G5-Gehäusetyp aus Aluminium, Farbe: Schwarz
Laufwerksschächte: 1 x 5,25", 2 x 3,5" (davon 1 intern)
Abmessungen: 31 x 20 x 18,5 cm (LBH),
Gewicht: 3,3 kg netto / 4,6 kg brutto
Produkt Spezifikation
8-Kanal
Sound
DD/DTS
7.1-Kanal HD-Audio (High Definition) mit Realtek ALC888DD Codec
Unterstützt Dolby® Digital Live! und DTS™ Connect (Digital Theater Systems)
Analog: Line-out (8-Kanal), Line-in, Mikrofon
Digital: optischer S/PDIF-Ausgang (Digital Audio), S/PDIF-Eingang optional
GigabitNetzwerk
Controller
Marvell 88E8056 Ethernet Netzwerk-Controller (Gigabit)
Unterstützt 100 / 1.000 MBit/s Datentransferrate
Unterstützt Wake-on-LAN (WOL)
FirewireController
Firewire Controller TI TSB43AB22A
Konform zum Standard IEEE1394 OHCI Rev.1.0
mit 2 Firewire-Anschlüssen (vorne und hinten)
unterstützt 400Mb/s, 200Mb/s, 100Mb/s Datentransferrate
Anschlüsse
Laufwerke
3x
2x
1x
1x
Anschlüsse
Vorderseite
Mikrofon
Kopfhörer (Line-out)
2x USB 2.0
Firewire (Mini 4-pol. Port)
Ein/Aus-Button
Reset-Button
Betriebsanzeige (blaue LED)
Festplattenaktivitätsanzeige (orange LED)
Serial-ATA II, 3 Gbit/s (300 MB/s) Datentransferrate, unterstützt NCQ
External Serial-ATA (eSATA 3 Gb/s)
IDE ATA 100 Schnittstelle
Disketten-Schnittstelle
Seite 4 | 17. Februar 2009
www.shuttle.com
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
©2006 by Shuttle Computer Handels GmbH (Germany). All Information subject to change without notice. Pictures for illustration puposes only.
Integrierte
Grafikfunktion
Intel Graphics Media Accelerator 3100 (GMA 3100)
Volle Unterstützung für die Windows Vista Aero-Oberfläche
Intel Clear Video Technologie
Hardware-Beschleuniger für MPEG2- und VC1-encodierte Medien
DirectX 9.0-Unterstützung, Shader 2.0
Dynamic Video Memory Technology (DVMT) 3.0
Shared Memory max. 384MB
HDMI-Anschluss (High Definition Multimedia Interface)
unterstützt HDCP (High-bandwith Digital Content Protection)
überträgt gleichzeitig SPDIF-Audiosignale
Mitgelieferter DVI-Adapter
VGA-Anschluss für analoge Displays
Dual-Monitor-Betrieb möglich (1x Digital über HDMI/DVI und 1x Analog über D-Sub)
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
Produkt Spezifikation
Anschlüsse
Rückseite
HDMI (DVI über mitgelieferten Adapter)
D-Sub VGA (analog)
4x USB 2.0
GigaBit LAN (RJ45)
IEEE1394 Firewire (6 pin)
2x Externer Serial-ATA-Anschluss (eSATA)
Optischer S/PDIF-Ausgang (Digital Audio)
8-ch Audio Line-out (2x rear/front, bass/center, surround/back)
Audio Line-in
CMOS-Button
optionales Wireless LAN Modul (PN18)
optionale parallele Schnittstelle (PC8)
Weitere
Anschlüsse
onboard
2x Lüfter-Anschlüsse (4 Pins)
4x USB 2.0 (zwei Sets mit 2x5 Pins)
Anschlußsockel für optionalen PS10-Adapter (wird in der perforierten Aussparung für
den Parallelport auf der Rückseite installiert und führt Anschlüsse für PS/2-Maus und
PS/2-Tastatur nach außen.)
*) Warnhinweis zur Übertaktung
Bitte nehmen Sie zur Kenntnis, dass das Übertakten (Overclocking) mit gewissen Risiken verbunden ist. Durch
entsprechende Einstellung im BIOS oder durch Overclocking-Tools von Drittanbietern werden die Komponenten
außerhalb ihrer zulässigen Spezifikation betrieben, was zu Instabilitäten und sogar zu dauerhaften Schäden an den
Systemkomponenten führen kann. Shuttle lehnt jede Verantwortung für Schäden ab, die durch Übertaktung
verursacht worden sind.
Seite 5 | 17. Februar 2009
www.shuttle.com
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
©2006 by Shuttle Computer Handels GmbH (Germany). All Information subject to change without notice. Pictures for illustration puposes only.
Zubehör
Mehrsprachige Installationsanleitung,
Treiber-CDROMs (Windows Vista, Windows XP 32/64 Bit)
I.C.E. Heatpipe-Modul,
Kabel für Diskettenlaufwerk, SATA-Festplatten (1x) und Parallel-ATA (1x)
Netzkabel,
Schrauben, Wärmeleitpaste
