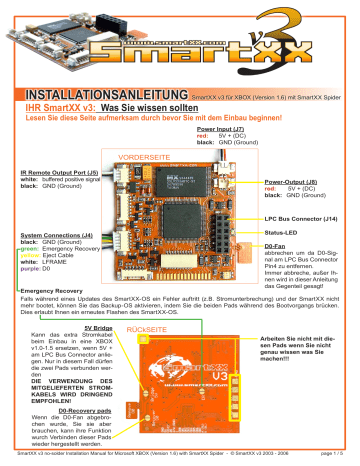

INSTALLATIONSANLEITUNG SmartXX v3 für XBOX (Version 1.6) mit SmartXX Spider
IHR SmartXX v3: Was Sie wissen sollten
Lesen Sie diese Seite aufmerksam durch bevor Sie mit dem Einbau beginnen!
Power Input (J7)
red:
5V + (DC)
black: GND (Ground)
VORDERSEITE
IR Remote Output Port (J5)
white: buffered positive signal
black: GND (Ground)
Power-Output (J8)
red:
5V + (DC)
black: GND (Ground)
LPC Bus Connector (J14)
Status-LED
System Connections (J4)
black: GND (Ground)
green: Emergency Recovery
yellow: Eject Cable
white: LFRAME
purple: D0
D0-Fan
abbrechen um da D0-Signal am LPC Bus Connector
Pin4 zu entfernen.
Immer abbreche, außer Ihnen wird in dieser Anleitung
das Gegenteil gesagt!
Emergency Recovery
Falls während eines Updates des SmartXX-OS ein Fehler auftritt (z.B. Stromunterbrechung) und der SmartXX nicht
mehr bootet, können Sie das Backup-OS aktivieren, indem Sie die beiden Pads während des Bootvorgangs brücken.
Dies erlaubt Ihnen ein erneutes Flashen des SmartXX-OS.
5V Bridge
Kann das extra Stromkabel
beim Einbau in eine XBOX
v1.0-1.5 ersetzen, wenn 5V +
am LPC Bus Connector anliegen. Nur in diesem Fall dürfen
die zwei Pads verbunden werden
DIE VERWENDUNG DES
MITGELIEFERTEN STROMKABELS WIRD DRINGEND
EMPFOHLEN!
RÜCkSEITE
Arbeiten Sie nicht mit diesen Pads wenn Sie nicht
genau wissen was Sie
machen!!!
D0-Recovery pads
Wenn die D0-Fan abgebrochen wurde, Sie sie aber
brauchen, kann ihre Funktion
wurch Verbinden dieser Pads
wieder hergestellt werden.
SmartXX v3 no-solder Installation Manual for Microsoft XBOX (Version 1.6) with SmartXX Spider - © SmartXX v3 2003 - 2006
page 1 / 5
INSTALLATIONSANLEITUNG SmartXX v3 für XBOX (Version 1.6) mit SmartXX Spider
SCHRITT 1: Ihre XBOX öffnen / vorbereiten
1. Legen Sie die 6 Schrauben an der Unterseite Ihrer
XBOX frei und entfernen Sie diese, damit Sie anschließend das Gehäuse Ihrer XBOX öffnen können.
2. Stecken Sie Daten- und Stromkabel von der Festplatte ab und entfernen Sie die drei Schrauben, welche die
Laufwerksträger befestigen.
3. Nehmen Sie vorsichtig die beiden Laufwerke aus der
XBOX und stecken Sie die beiden Kabel die vom DVDLaufwerk zum Mainboard führen ab.
4. Nun sollten Sie eine „leere“ XBOX vor sich haben. Überprüfen Sie nun mit Hilfe des hier gelb umrandeten Chips,
ob dies die richtige Anleitung ist (s. nächste Seite).
SmartXX v3 no-solder Installation Manual for Microsoft XBOX (Version 1.6) with SmartXX Spider - © SmartXX v3 2003 - 2006
page 2 / 5
5. Wenn der Chip nicht aussieht wie auf der Abbildung (Aufschrift „Xcalibur“):
NICHT MIT DIESER ANLEITUNg FORTFAHREN!
Benutzen Sie stattdessen die „SmartXX v3 Einbauanleitung für Microsoft XBOX (Version 1.0 bis 1.5)“ wenn der Chip die
Aufschrift CONEXANT oder FOCUS trägt.
5. Hier ist eine Übersicht mit allen Teilen die Sie für die Installation des SmartXX v3 und den SmartXX Spider benötigen
(SmartXX v3, Strom-Adapterkabel, SmartXX Spider und Austauschschraube mit Beilagscheibe).
Des Weiteren können Sie sehen, wie die verschiedenen Kabel verbunden werden müssen:
- Stecken Sie das Strom-Adapterkabel (führt vom Mainboard zum DVD-Laufwerk) an den SmartXX v3 (A)
- Verbinden Sie den Stromausgang mit dem Eingang auf dem SmartXX Spider mit dem mitgelieferten Kabel(B)
- Brechen Sie die D0-Fan nicht ab! (C)
A
B
C
B
SmartXX v3 no-solder Installation Manual for Microsoft XBOX (Version 1.6) with SmartXX Spider - © SmartXX v3 2003 - 2006
page 3 / 5
6. Entfernen Sie die auf dem Bild markierte Schraube. Die gelbe Umrandung zeigt den Bereich auf dem nächsten Bild.
SCHRITT 2: ARBEITEN AM MAINBOARD
7. Plazieren Sie die 6 Pins des SmartXX Spider auf den markierten Punkten und befestigen Sie den Spider mit der Austauschschraube in dem freien Schraubloch. Vergessen Sie nicht die mitgelieferte Beilagscheibe zum Höhenausgleich
zwischen SmartXX Spider und dem XBOX-Mainboard zu setzen.
TIP
Schrauben Sie dan SmartXX
Spider Anfangs nur wenig
an das XBOX Mainboard um
eine leichte Spannung auf den
Pins zu erhalten. Bringen Sie
die Pins des SmartXX Spider
dann in die richtige Position
und schrauben Sie ihn endgültig fest.
Sideview (schema)
Screw
SmartXX Spider
Shim
XBOX mainboard
XBOX chassis
SmartXX v3 no-solder Installation Manual for Microsoft XBOX (Version 1.6) with SmartXX Spider - © SmartXX v3 2003 - 2006
page 4 / 5
12. Installieren Sie das Mainboard wieder im Gehäuse Ihrer Xbox. Ersetzen Sie hierbei das Original Stromkabel welche
vom Mainboard zum DVD-Laufwerk führt durch das aus dem Lieferumfang des SmartXX v3.
13. Schließen Sie den SmartXX v3 an
- schließen Sie die Stromversorgung (vom soeben ausgetauschten Kabel) an den SmartXX v3 an (A)
- stecken SIe den Kabeladapter in die entsprechende Buchse am SmartXX v3 (B)
- wenn Sie es benutzen: schließen Sie das IR-Sender-Kabel an (C)
- Isolieren Sie die Enden der nicht genutzen Kabel. Das D0-Kabel (violett) können Sie abschneiden. (D)
A
B
C
A
C
C
14. Nachdem Sie alle Kabel an Ihren SmartXX v3 angeschlossen haben, stecken Sie Ihn auf den vorher installierten SmartXX Spider. Gehen Sie sicher, dass der SmartXX
richtig positioniert ist (siehe Bild)!
15. Prüfen Sie die korrekte Funktion des SmartXX v3 indem
Sie die XBOX einschalten. Hierfür schließen sie alle verbleibenden Kabel an das Mainboard an. Die Laufwerke müssen für den Test nicht angeschlossen werden, der SmartXX
startet auch ohne. Das Videokabel hingegen ist für ein erfolgreiches Booten der XBOX immer anzuschließen.
!! ACHTUNG: STROM IN DER XBOX !!
Nach dem erfolgreichen Test trennen Sie den Stromanschluss, installieren Sie die Laufwerke wieder in der
XBOX und bauen sie wieder zusammen.
Finally you smart up your XBOX!
SmartXX v3 no-solder Installation Manual for Microsoft XBOX (Version 1.6) with SmartXX Spider - © SmartXX v3 2003 - 2006
page 5 / 5
