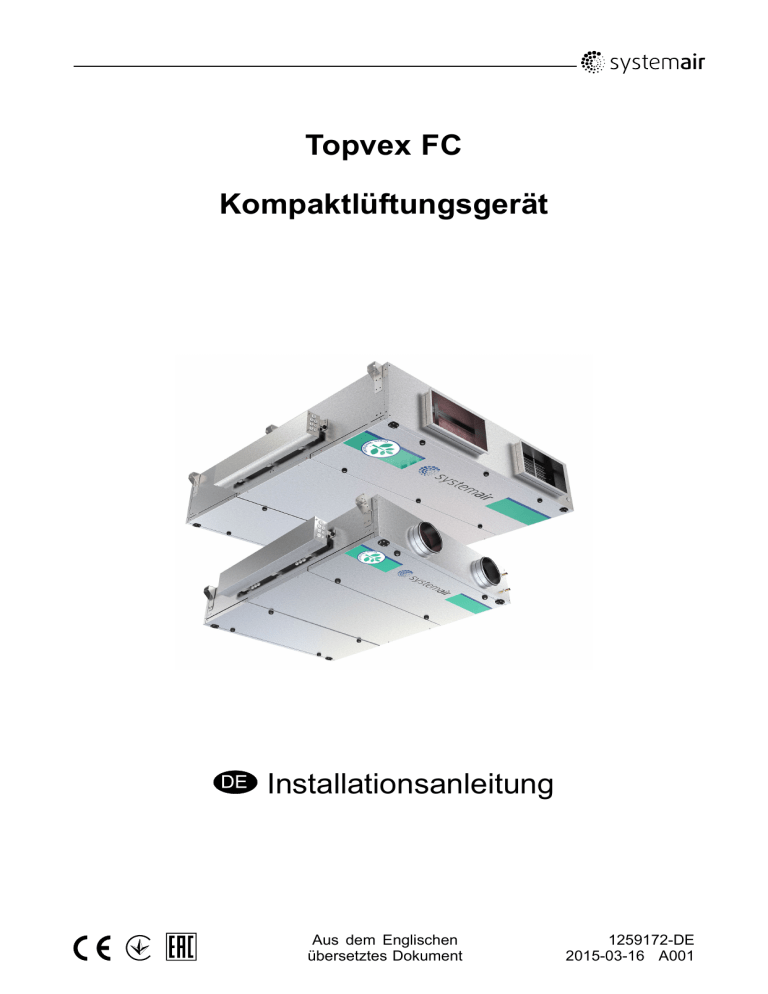

Topvex FC
Kompaktlüftungsgerät
Installationsanleitung
Aus dem Englischen
übersetztes Dokument
1259172-DE
2015-03-16 A001
Inhaltsverzeichnis
1 Konformitätserklärung ................................................................................................................ 1
2 Warnhinweise ............................................................................................................................ 2
3 Produktinformationen ................................................................................................................. 2
3.1 Allgemeines ..................................................................................................................... 2
3.2 Technische Daten............................................................................................................. 3
3.2.1 Abmessungen und Gewicht ..................................................................................... 3
3.2.2 Elektrische Daten Topvex FC ................................................................................... 5
3.3 Transport und Lagerung.................................................................................................... 5
4 Installation................................................................................................................................. 7
4.1 Auspacken....................................................................................................................... 7
4.2 Installationsort/Installation ................................................................................................. 7
4.3 Kondenswasserablass ...................................................................................................... 8
4.4 Installieren des Gerätes .................................................................................................... 9
4.4.1 Installationsverfahren ..............................................................................................10
4.5 Zuluftsensor .....................................................................................................................11
4.6 Montage des Schiebetür-Sets ...........................................................................................12
4.7 Anschlüsse ......................................................................................................................14
4.7.1 Kanalsystem...........................................................................................................14
4.7.2 Elektrische Anschlüsse............................................................................................16
4.8 Installieren der Bedieneinheit ............................................................................................20
4.8.1 Abmessungen.........................................................................................................20
4.8.2 Allgemeine Informationen ........................................................................................20
4.8.3 Installation ..............................................................................................................21
4.9 Zusatzausrüstung.............................................................................................................21
1 Konformitätserklärung
Der Hersteller
Systemair AB
Industrivägen 3
SE-739 30 Skinnskatteberg SWEDEN
Sitz: +46 222 440 00 Fax: +46 222 440 99
www.systemair.com
erklärt hiermit, dass die folgenden Produkte:
Lüftungsgeräte
Topvex FC02 EL
Topvex FC02
Topvex FC02 HWL
Topvex FC02 HWH
Topvex FC04 EL
Topvex FC04
Topvex FC04 HWL
Topvex FC04 HWH
Topvex FC06 EL
Topvex FC06
Topvex FC06 HWL
Topvex FC06 HWH
(Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen
Installationsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden,
oder Arbeiten, die anschließend an dem Produkt ausgeführt werden.)
Alle anwendbaren Anforderungen der folgenden Richtlinien einhalten
• Maschinenrichtlinie 2006/42/EG
• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
Die folgenden harmonisierten Normen werden an den entsprechenden Stellen angewendet:
EN ISO 12100:2010
Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und
Risikoreduzierung
EN 13857
Sicherheit von Maschinen – Sicherheitsabstände gegen das Erreichen von
Gefährdungsbereichen mit den oberen und unteren Gliedmaßen
EN 60204-1
Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine
Anforderungen
EN 60335-1
Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke - Sicherheit Teil 1:
Allgemeine Anforderungen
EN 60335-2-40
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-40:
Besondere Anforderungen für elektrisch betriebene Wärmepumpen, Klimageräte und
Raumluftentfeuchter
EN 50106:2007
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Besondere
Regeln für Stückprüfungen von Geräten im Anwendungsbereich der EN 60 335-1 und
EN 60967.
EN 60529
Schutzarten durch Gehäuse (IP Code)
EN 62233
Messmethoden für elektromagnetische Felder von Haushaltsgeräten und vergleichbaren
Apparaturen hinsichtlich der Gefährdung von Menschen
EN 61000-6-2
Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnorm – Störfestigkeit für
Industriebereiche
EN 61000-6-3
Elektromagnetische Verträglichkeit (EMV) – Teil 6-3: Fachgrundnorm –
Emissionsnormen für Wohnbereich, Geschäfts- und Gewerbebereich sowie
Kleinbetriebe
Die vollständigen technischen Unterlagen sind verfügbar.
Skinnskatteberg, 12.03.2015
Mats Sándor
Technischer Direktor
Installationsanleitung
Topvex FC
1259172
1
Systemair AB
2 Warnhinweise
Die folgenden Hinweise kommen in den verschiedenen Abschnitten des Dokuments vor.
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungsoder Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen ausgeführt werden.
Warnung
• Die Türgriffe sind nur während der Installations- und Wartungsarbeiten zu verwenden. Diese
müssen vor der Inbetriebnahme des Gerätes entfernt werden, um die erforderliche Sicherheit zu
gewährleisten.
Das Gerät ist an einen Kanal anzuschließen oder anderweitig mit einer Schutzvorrichtung zu
versehen, sodass der Kontakt mit den Ventilatoren durch die Kanalanschlüsse verhindert wird
• Das Gerät ist schwer. Seien Sie vorsichtig beim Transport und bei der Montage. Es besteht
Einklemmungsgefahr. Tragen Sie Schutzkleidung.
• Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich,
dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
• Der elektrische Anschluss des Gerätes an der Netzstromversorgung muss über einen
Leistungsschalter mit einem Kontaktabstand von mindestens 3 mm erfolgen.
Vorsicht
• Wird das Gerät an einem kalten Ort installiert, vergewissern Sie sich, dass alle Verbindungsstücke
isoliert wurden und kleben Sie diese gut ab
• Kanalanschlüsse/Kanalenden sollten während der Lagerung und Installation abgedeckt werden
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an
• Achten Sie darauf, dass Sie beim Anschließen von Wasserleitungen an Anschlüsse nicht
das Wasserregister beschädigen. Verwenden Sie zum Anziehen der Verbindung einen
Schraubenschlüssel.
3 Produktinformationen
3.1 Allgemeines
Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ Topvex FC, die von Systemair
AB hergestellt werden. Die Geräte umfassen die folgenden Modelloptionen:
• Modell: Topvex FC02, Topvex FC04, Topvex FC06
• Heizregister: ELEL (Elektrisch), HWL (Wärmeaustauscher, niedrige Leistung), HWH
(Wärmeaustauscher, hohe Leistung) oder ohne Heizregister.
• Rechtsseitige oder linksseitige Modelle: R (Rechts) L (Links). Die Seite, an der sich beim Installieren
des Geräts in Anschlusskasten-Position die Zuluft befindet.
• Luftstromregelung (als Zubehör): CAV (Konstanter Volumenstrom), VAV (Variabler Volumenstrom =
konstante Kanaldruckregelung)
Diese Anleitung enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation,
Inbetriebnahme und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs
des Gerätes.
Installationsanleitung
Topvex FC
1259172
2
Systemair AB
Für den korrekten und sicheren Betrieb des Geräts ist es wichtig, dieses Handbuch sorgfältig durchzulesen,
das Gerät entsprechend den Anweisungen zu nutzen und die Sicherheitsvorgaben zu befolgen.
3.2 Technische Daten
3.2.1 Abmessungen und Gewicht
D
148
J
I
70
A-A
F
H
E
A
øK
70
137
G
*1/2"
60
100
A-A
C
B
100
L
60
A-A
Bild 1 Abmessungen Topvex FC02 (mm) Als rechtsseitiges Gerät gezeichnet
* Stifte
Modell
Topvex FC02
Modell
Topvex FC02
A
B
C
D
E
F
1500
2101
1919
1208
1577
1720
G
H
I
J
øK
L
Gewicht, kg
320
722
459
175
250
154
350
Installationsanleitung
Topvex FC
1259172
3
Systemair AB
D
148
J
70
A-A
F
I
H
E
A
□ K
70
C
C
60
100
A-A
B
G
136
*1/2"
100
L
60
A-A
Bild 2 Abmessungen Topvex FC04, Topvex FC06 (mm) Als rechtsseitiges Gerät
gezeichnet
* Stifte
Modell
A
B
C
D
E
F
Topvex FC04
2024
2561
1190
1204
2098
2242
Topvex FC06
2214
2546
1182
1208
2288
2432
G
H
I
J
□K
L
Gewicht, kg
Topvex FC04
516
979
600
200
250x500
200
480
Topvex FC06
471
1073
671
250
300x600
300
550
Modell
3.2.1.1 Platzbedarf
W
Abbildung zeigt Topvex FC06
Modell
W (mm)
Topvex FC02
644
Topvex FC04
774
Topvex FC06
765
Für den Fall, dass die Schiebetür eingebaut wird, entspricht der erforderliche Platz der Höhe der
Führungsschiene (60 mm) der Schiebetür.
Installationsanleitung
Topvex FC
1259172
4
Systemair AB
3.2.2 Elektrische Daten Topvex FC
Modell
Ventilatoren (W ges.)
230 V 1~ und 400 V 3N~
E-Heizregister (kW ges.)
Sicherung (Netz)
(A) für 230 V 1~
und 400 V 3~
Topvex FC02
EL
1040
5
3x13
Topvex FC02
Ohne, HWL, HWH
1040
-
10
Topvex FC04
EL
1536
10
3x25
Topvex FC04
Ohne, HWL, HWH
1536
-
10
Topvex FC06
EL
5134
16
3x35
Topvex FC06
Ohne, HWL, HWH
5134
-
3x10
3.3 Transport und Lagerung
Topvex FC wird zum einfachen Transport mittels Gabelstapler in einem Stück auf einer Palette
stehend geliefert. Das Gerät sollte so gelagert und transportiert werden, dass physische Schäden an
Gehäusewänden, Griffen, Display, usw. vermieden werden. Es sollte abgedeckt werden, sodass weder
Staub, Regen noch Schnee eindringen und das Gerät und dessen Komponenten beschädigen können.
Das Gerät wird mit allen erforderlichen Komponenten geliefert und ist für einen problemlosen Transport
auf einer Palette in Kunststoff eingewickelt.
Bei der Anlieferung ist das Gerät mit Befestigungsbügeln auf der Palette fixiert. Lösen Sie die Bügel von
der Palette und befestigen Sie diese für die Deckeninstallation an der Oberseite des Geräts. Heben
Sie das Gerät nicht an den Befestigungsbügeln an, da diese nur für die Installation des Geräts an der
Decke vorgesehen sind.
Verwenden Sie beim Transport der Topvex FC Geräte einen Gabelstapler und platzieren Sie diesen
an der Stirnseite des Gerätes.
Installationsanleitung
Topvex FC
1259172
5
Systemair AB
Hinweis!
Benötigte Teile, wie Bedieneinheit, Zuluftsensor, Griffe, Ablaufrohr mit Wasserverschlüssen und
elektrischer Sicherheitsschalter, befinden sich lose im Geräteinneren. Das Gerät darf erst in Betrieb
genommen werden, nachdem die darin enthaltenen Teile entfernt und ordnungsgemäß installiert wurden.
Warnung
Das Gerät ist schwer. Seien Sie vorsichtig beim Transport und bei der Montage. Es besteht
Einklemmungsgefahr. Tragen Sie Schutzkleidung.
Achten Sie darauf, dass das Gerät nicht umkippt.
Installationsanleitung
Topvex FC
1259172
6
Systemair AB
4 Installation
4.1 Auspacken
Überprüfen Sie vor Beginn der Installation, ob die bestellte Ausrüstung vollständig geliefert wurde.
Abweichungen von der bestellten Ausrüstung sind dem Systemair-Produktlieferanten zu melden.
4.2 Installationsort/Installation
Topvex FC sind für eine Installation im Inneren vorgesehen. Die elektronischen Komponenten sollten
keinen Temperaturen unter 0 °C und über +50 °C ausgesetzt werden.
Wenn das Gerät an einem kalten Ort aufgestellt wird, ist es wichtig, dass das Gerät nicht mit dem
Hauptschalter abgeschaltet wird. Solange die Netzspannung angeschaltet bleibt, wird der Schaltschrank
auch bei kaltem Klima warmgehalten. Auch wenn das Gerät durch das Regelungssystem abgeschaltet ist,
bleibt der Strom eingeschaltet.
Bei der Wahl des Installationsortes ist zu berücksichtigen, dass das Gerät regelmäßig gewartet werden
muss und dass die Wartungstüren leicht zugänglich sind. Lassen Sie genügend Abstand, damit die Türen
geöffnet und die Hauptkomponenten entnommen werden können (Kapitel 3.2.1.1).
Hinweis!
Wenn zum Öffnen der Wartungstüren nicht ausreichend Platz vorhanden ist, besteht die Möglichkeit,
Schienen zu montieren und vorhandene Türen als Schiebetüren zu verwenden (Zubehör) (Kapitel 4.6).
Der Außenlufteinlass des Gebäudes sollte sich, sofern möglich, auf der Nord- oder Ostseite des Gebäudes
und nicht in unmittelbarer Nähe zu Abluftöffnungen von Dunstabzugshauben oder von Waschräumen
befinden.
Warnung
• Die Türgriffe sind nur für die Nutzung während der Installation und Wartung vorgesehen. Die Griffe
müssen vor der Inbetriebnahme des Geräts entfernt werden, um die erforderliche Sicherheit zu
gewährleisten.
• Das Gerät ist an einen Kanal anzuschließen oder anderweitig mit einer Schutzvorrichtung zu
versehen, sodass der Kontakt mit den Ventilatoren durch die Kanalanschlüsse verhindert wird
Vorsicht
Heben Sie das Gerät nicht an den Befestigungsbügeln an. Diese sind nur für die Installation am Dach
vorgesehen.
Installationsanleitung
Topvex FC
1259172
7
Systemair AB
4.3 Kondenswasserablass
Das Gerät muss an den Kondensatablauf angeschlossen werden. Im Lieferumfang enthalten sind ein
Übergangsstück, ein Rohr und ein Wasserverschluss. Schließen Sie den Ablauf an der Abluftseite des
Geräts an (Pos. 2, Abbildung 3). Der Ablauf an der Zuluftseite (Pos. 1) muss angeschlossen werden, wenn
das Gerät in Verbindung mit Kühlausrüstung oder für längere Zeit unter feuchten Umgebungsbedingungen
betrieben werden soll. Bei linksseitigen Geräten sind die Positionen der Anschlüsse umgekehrt.
In Tabelle 1 können Sie sehen, welche Höhe „H“ verschiedenen maximalen Unterdrücken entspricht.
Wenn das Gerät auf engem Raum installiert werden soll, wo eine angemessene Höhe nur schwer
realisierbar ist, kann optional eine Pumpe verwendet werden (Zubehör).
Hinweis!
Beim Aufbau an einer unbeheizten Stelle muss das Abflussrohr und der Geruchverschluss gut isoliert
werden, damit ein Gefrieren des Wassers vermieden wird.
185
H
2
Bild 3 Anschlussverbindung, rechtsseitiges Gerät
Tabelle 1:
H (mm)
Maximaler
Unterdruck (Pa)
65
300
951
600
135
1000
1.
Normalbedingungen
Installationsanleitung
Topvex FC
1259172
8
Systemair AB
4.4 Installieren des Gerätes
Die Geräte sind für eine Deckeninstallation ausgelegt. Anschlüsse sind rechts und links möglich.
Bild 4 Installationsposition, linksseitiges Gerät
Bild 5 Installationsposition, rechtsseitiges Gerät
Tabelle 2: Symbolbeschreibung
Symbol
Beschreibung
Zuluft
Fortluft
Außenluft
Abluft
Installationsanleitung
Topvex FC
1259172
9
Systemair AB
4.4.1 Installationsverfahren
1
Bereiten Sie die Oberfläche vor, auf der das Gerät montiert werden soll. Vergewissern Sie sich, dass
die Oberfläche flach und eben ist und dass sie das Gewicht des Geräts tragen kann. Führen Sie die
Installation unter Einhaltung der vor Ort geltenden Regeln und Vorschriften durch.
Installieren Sie das Gerät mit einer Neigung von 0-3° in Richtung der Ablaufanschlüsse.
2
Heben Sie das Gerät in die gewünschte Position.
Warnung
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich,
dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
3
Schließen Sie das Gerät über den im
Lieferumfang des Geräts enthaltenen allpoligen
Lasttrennschalter (Sicherheitsschalter) an das
Stromnetz an. Die Verkabelung führt direkt in
den elektrischen Anschlusskasten. Beachten Sie
bei der Kabelführung, dass der Anschlusskasten
gekippt werden kann.
Weitere Informationen entnehmen Sie bitte dem
beigefügten Schaltplan und Kapitel 4.7.2.2.
Warnung
Der elektrische Anschluss des Gerätes an die Netzstromversorgung muss über einen Leistungsschalter
mit einem Kontaktabstand von mindestens 3 mm erfolgen.
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungsoder Elektroarbeiten durchführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen vorgenommen werden.
Installationsanleitung
Topvex FC
1259172
10
Systemair AB
4.5 Zuluftsensor
Der Zuluftsensor wird ca. 3 m vom Gerät entfernt in den Zuluftkanal eingebaut (Abbildung 6). In Tabelle 3
wird angegeben, an welche Klemmen der Sensor in dem elektrischen Anschlusskasten anzuschließen
ist. Alle anderen Temperatursensoren werden werkseitig in das Gerät eingebaut. Der Zuluftsensor ist
im Lieferumfang des Geräts enthalten.
Bild 6 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss)
Installationsanleitung
Topvex FC
1259172
11
Systemair AB
4.6 Montage des Schiebetür-Sets
Ein Schiebetür-Set für die Wartungstüren ist als Zubehör erhältlich und kann an den Geräten angebracht
werden. Das Set wird gemäß nachfolgendem Verfahren installiert.
1 Scharniere
Schließen Sie die Klappe mit allen vier bzw. sechs
Griffstücken (je nach Modell) und lösen Sie die
beiden Scharniere.
2 Wiederholung des Verfahrens
Wiederholen Sie diesen Schritt für die andere Klappe.
3 Montage der Räder
Montieren Sie die Räder an dem dafür gefertigten
Gewindeeinsatz an der Seite der Wartungstür mit
den beliegenden Schrauben und Unterlegscheiben.
4 Führungsschiene der Schiebetür
Montieren Sie die Schienen für die Schiebetür auf
jeder Seite des Gerätes. Befestigen Sie diese am
Gerätegehäuse, durch Schrauben in den dafür
vorbereiteten Gewinden.
Installationsanleitung
Topvex FC
1259172
12
Systemair AB
5 Befestigung mit BSS-Schrauben
Befestigen Sie die Schiene an die Seite
des Gerätegehäuses mit den beiliegenden
BSS-Schrauben.
6 Öffnen der Tür
Öffnen Sie die Klappe, indem Sie die inneren
Griffstücke (Pos. 1) und anschließend die
zwei äußeren Griffstücke (Pos. 2) entriegeln.
Die Klappe kann jetzt in die Mitte des Geräts
geschoben werden. Es kann nur jeweils eine
Klappe auf diese Art und Weise geöffnet werden.
7 Anbringung der Dichtung
Bringen Sie das beiliegende, selbstklebende
Dichtungsband am inneren Rahmen des
Gerätegehäuses an.
8 Schließen der Klappe
Schließen Sie die Klappe mit den Griffstücken. Vergewissern Sie sich, dass die Klappe sauber schließt.
Wenden Sie das Verfahren auch für die andere Klappe an.
9 Abnahme der Griffstücke
Nachdem die Klappe geschlossen ist, müssen die Griffstücke abgenommen werden, bevor das Gerät in
Betrieb gesetzt wird.
Warnung
Die Türgriffe sind nur für die Nutzung während der Installation und Wartung vorgesehen. Die Griffe
müssen vor der Inbetriebnahme des Geräts entfernt werden, um die erforderliche Sicherheit zu
gewährleisten.
Installationsanleitung
Topvex FC
1259172
13
Systemair AB
4.7 Anschlüsse
4.7.1 Kanalsystem
4.7.1.1 Grundlagen der Luftanschlüsse
Bild 7 Anschlüsse und Grundkomponenten in Geräten mit rechtsseitigem
Anschluss
Position
Beschreibung
A
Anschluss Zuluft
B
Anschluss Fortluft
C
Anschluss Außenluft
D
Anschluss Abluft
1
2
Ventilator Zuluft
Ventilator Abluft
3
Filter Zuluft
4
5
Filter Abluft
Wärmetauscher
6
7
Elektrischer Anschlusskasten
Bypass-Klappe Außenluft
8
Drucktransmitter Ventilatoren (Zubehör)
9
10
Druckwächter Filter
Nachheizregister
11
Differenzdrucksensor – Luftstrom
Differenzdrucksensor – Enteisung
12
Symbol
Installationsanleitung
Topvex FC
1259172
14
Systemair AB
4.7.1.2 Kondensierung und Wärmeisolierung
Der Außenluftkanal und die Abzugskanäle müssen stets gut isoliert werden, sodass sich kein
Kondenswasser bilden kann. Eine korrekt installierte Isolierung der mit dem Gerät verbundenen
Kanäle ist äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen
gut isoliert sein. Verwenden Sie eine Isolierverkleidung (mind. 100 mm Mineralwolle) mit einer
Kunststoff-Diffusionsbarriere. In Bereichen mit äußerst niedrigen Außentemperaturen im Winter ist eine
zusätzliche Isolierung anzubringen. Die Gesamtdicke der Isolierung muss mindestens 150 mm betragen.
Vorsicht
• Wird das Gerät an einem kalten Ort aufgestellt, vergewissern Sie sich, dass alle Verbindungsstücke
isoliert wurden, und kleben Sie diese gut ab
• Kanalanschlüsse/Kanalenden sollten während der Lagerung und Installation abgedeckt werden.
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an.
4.7.1.3 Schalldämpfer
Damit der Ventilatorenlärm nicht über das Kanalsystem übertragen wird, sollten am Zuluft- und
Abluftanschluss Schalldämpfer installiert werden.
Damit kein Lärm zwischen den Räumen über das Kanalsystem übertragen wird sowie zur Reduzierung
des von dem Kanalsystem ausgehenden Lärms, wird die Installation von Schalldämpfern vor allen
Luftauslässen empfohlen.
Installationsanleitung
Topvex FC
1259172
15
Systemair AB
4.7.2 Elektrische Anschlüsse
Alle elektrischen Anschlüsse erfolgen im elektrischen Anschlusskasten, der sich an der langen Seite
des Geräts befindet. Sie können den Anschlusskasten für einen einfachen Zugang kippen, indem Sie
die Griffschraube lösen (Abbildung 8, Pos. 1). Die Klappe wird durch Lösen der vier Schrauben entfernt
(Abbildung 8).
Das Gerät darf erst in Betrieb genommen werden, wenn alle Vorschriften für die elektrische Sicherheit
durchgelesen und verstanden wurden. Informationen zur internen und externen Verdrahtung entnehmen
Sie bitte dem beigefügten Schaltplan.
Alle externen Anschlüsse an mögliche Zubehörteile werden an den Klemmen im elektrischen
Anschlusskasten angeschlossen (Tabelle 3).
Bild 8
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungsoder Elektroarbeiten durchführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen vorgenommen werden.
Warnung
Der elektrische Anschluss des Gerätes an die Netzstromversorgung muss über einen Leistungsschalter
mit einem Kontaktabstand von mindestens 3 mm erfolgen.
Installationsanleitung
Topvex FC
1259172
16
Systemair AB
4.7.2.1 Elektrischer Anschlusskasten, Komponenten
Topvex FC ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 9).
Bild 9 Elektrische Komponenten
Position
Beschreibung
1
Regler E-28
2
Transformator 230/24 V AC
3
Klemmen für interne und externe Komponenten
4
Klemmen für die interne Verdrahtung
5
Klemmen für die Netzstromversorgung des Gerätes
6
Schaltschütz (K2) An/Aus Pumpenregelung (nur in
HW-Geräten, in EL-Geräten nicht vorhanden)
7
Sicherungsautomat
8
Sicherungsautomat für den Erhitzer (nur EL-Geräte)
9
Schaltschütz (K3) Elektroerhitzer (nur EL-Geräte)
10
TTC-El-Steuerung des Erhitzers (nur EL-Geräte)
4.7.2.2 Topvex FC02-06 External Connections
Tabelle 3: Anschlüsse an externe Funktionen
Klemmenblock
Beschreibung
Hinweis
PE
Schutzleiter
N
N
Neutralleiter (Versorgungsspannung)
L1
L1
Phase (Versorgungsspannung)
Für Phase 230 V 1~
verwendet, wenn das Gerät
diese Netzstromversorgung
hat
400 V 3~
L2
L2
Phase (Versorgungsspannung)
400 V 3~
L3
L3
Phase (Versorgungsspannung)
400 V 3~
Installationsanleitung
Topvex FC
1259172
17
Systemair AB
Anschlüsse an externe Funktionen forts.
Klemmenblock
Beschreibung
Hinweis
1
G
Stromversorgung
(Wasserventilstellantrieb)
24V AC
2
G0
Referenz (Stromversorgung des
Wasserventilstellantriebs)
24V AC
10
DO ref
DO Referenz
G (24 V AC)
121
DO 2
Außenluft-/Fortluftklappe
24 V AC
Max. 2,0 A Dauerbelastung
WP
L1
Warmwasserheizung für Umwälzpumpe
230 V AC
141
DO 4
Kühlpumpe
24 V AC
151
DO 5
DX-Kühlung Stufe 1
24 V AC
161
DO 6
DX-Kühlung Stufe 2
24 V AC
171
DO 7
Alarmausgang für DO-Signale
24 V AC
30
AI Ref
Zuluftsensor Referenz
neutral
31
AI 1
Sensor Zuluft
40
Agnd
UI Referenz
412
UAI 1/(UDI 1)
Drucktransmitter Abluft
422
UAI 2/(UDI 2)
Drucktransmitter Zuluft
44
UAI 3/(UDI 3)
Frostschutzsensor Wasserheizregister
Klemme 40 als Referenz
verwenden
43
DI ref
Externe Funktionsreferenz
+ 24 V DC
50/60
B
Exoline B
Modbus-, Exoline-Anschluss
51/61
A
Exoline A
Modbus-, Exoline-Anschluss
52/62
N
Exoline N
Modbus-, Exoline-Anschluss
53/63
E
Exoline E
Exoline-Anschluss
743
DI 4
Nachlauf
Schließkontakt
neutral
Klemme 4 als Referenz
verwenden
753
DI 5
Brandalarm
Schließkontakt
Klemme 4 als Referenz
verwenden
763
DI 6
Externer Stopp
Schließkontakt
Klemme 4 als Referenz
verwenden
90
Agnd
AO Referenz
neutral
93
AO 3
Regelsignal, Heizung
0–10 V DC
94
AO 4
Regelsignal, Kühlung
0–10 V DC
1.
2.
3.
Maximale Strombelastung für alle DO zusammen: 8 A
Anschluss an einen externen Drucksensor im Falle eines druckgeregelten Gerätes (VAV)
Diese Eingänge dürfen ausschließlich an spannungsfreie Kontakte angeschlossen werden
Installationsanleitung
Topvex FC
1259172
18
Systemair AB
4.7.2.3 Anschluss an die Gebäudeleittechnik (GLT)
Anschluss an die Gebäudeleittechnik (GLT)
Kommunikationsmöglichkeiten für Steuergerät E283 WEB.
•
RS485 (Modbus): 50-51-52 oder 60-61-62
•
RS485 (Exoline): 50-51-52-53 oder 60-61-62-63
• TCP/IP Exoline
• TCP/IP Modbus
•
TCP/IP WEB
•
BACnet/IP
Bild 10 GLT-Anschluss an den Regler
Installationsanleitung
Topvex FC
1259172
19
Systemair AB
4.8 Installieren der Bedieneinheit
4.8.1 Abmessungen
Bild 11 Abmessungen der Bedieneinheit
Position
Abmessungen (mm)
A
115,0
B
94,0
C
26,0
D
c/c 60,0
E
50,5
4.8.2 Allgemeine Informationen
Die Bedieneinheit ist bei Lieferung an die Corrigo-Regeleinheit angeschlossen, die sich im elektrischen
Anschlusskasten befindet. Die Kabellänge beträgt 10 m. Sofern es erforderlich ist, dass die Bedieneinheit
vom Signalkabel entfernt werden muss, können die Drähte auf der Rückseite der Bedieneinheit gelöst
werden (Abbildung 12).
Ein Satz selbsthaftender Magnetstreifen zur problemlosen Installation auf Metalloberflächen ist im
Lieferumfang enthalten.
Installationsanleitung
Topvex FC
1259172
20
Systemair AB
4.8.3 Installation
1
Installieren Sie die Bedieneinheit an einer dafür geeigneten Stelle. Der maximale Abstand zwischen
der Bedieneinheit und dem Gerät beträgt 100 m.
2
Sofern erforderlich, bohren Sie zum Aufhängen der Bedieneinheit zwei Löcher in die Wand (Abstand
zwischen den Mittelpunkten: 60 mm) (Pos. 1 Abbildung 12).
Bild 12 Drahtanschlüsse der Bedieneinheit
Position
Beschreibung
1
Befestigungslöcher
2
Anschlussblock
3
Anschluss an braunes Kabel
4
Anschluss an gelbes Kabel
5
Anschluss an weißes Kabel
6
Anschluss an schwarzes Kabel
4.9 Zusatzausrüstung
Informationen zu externen Zusatzausrüstungen wie Ventilstellantriebe, motorisierte Klappen,
Elektrowerkzeuge, Dacheinheiten, Wandlüftungsgitter, etc. entnehmen Sie bitte dem Technik-Katalog
und den darin enthaltenen Anleitungen.
Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten
Schaltplan.
Installationsanleitung
Topvex FC
1259172
21
Systemair AB
lastpage
Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt
dieser Anleitung ohne Vorankündigung vorzunehmen.
SE-739 30 Skinnskatteberg, Sweden
Phone +46 222 440 00
Fax +46 222 440 99
www.systemair.com
1259172
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
