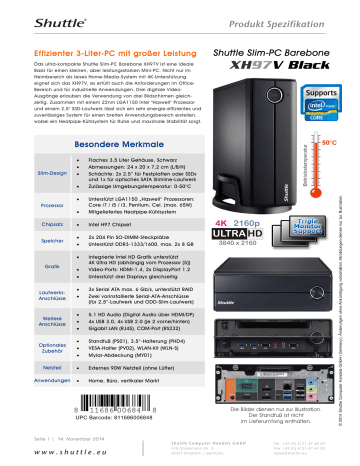

Shuttle XPC-SH97V H97 S1150 DDR3 black : 158629

Produkt Spezifikation
Effizienter 3-Liter-PC mit großer Leistung
Shuttle Slim-PC Barebone
Das ultra-kompakte Shuttle Slim-PC Barebone XH97V ist eine ideale
Basis für einen kleinen, aber leistungsstarken Mini-PC. Nicht nur im
Heimbereich als leises Home-Media-System mit 4K-Unterstützung
eignet sich das XH97V, es erfüllt auch die Anforderungen im OfficeBereich und für industrielle Anwendungen. Drei digitale VideoAusgänge erlauben die Verwendung von drei Bildschirmen gleichzeitig. Zusammen mit einem 22nm LGA1150 Intel "Haswell" Prozessor
und einem 2,5" SSD-Laufwerk lässt sich ein sehr energie-effizientes und
zuverlässiges System für einen breiten Anwendungsbereich erstellen,
wobei ein Heatpipe-Kühlsystem für Ruhe und maximale Stabilität sorgt.
XH97V Black
Besondere Merkmale


Flaches 3,5 Liter Gehäuse, Schwarz
Abmessungen: 24 x 20 x 7,2 cm (L/B/H)
Schächte: 2x 2.5” für Festplatten oder SSDs
und 1x für optisches SATA Slimline-Laufwerk
Zulässige Umgebungstemperatur: 0-50°C

Unterstützt LGA1150 „Haswell“ Prozessoren:
Core i7 / i5 / i3, Pentium, Cel. (max. 65W)
Mitgeliefertes Heatpipe-Kühlsystem
Chipsatz

Intel H97 Chipset
Speicher


2x 204 Pin SO-DIMM-Steckplätze
Unterstützt DDR3-1333/1600, max. 2x 8 GB

Integrierte Intel HD Grafik unterstützt
4K Ultra HD (abhängig vom Prozessor [5])
Video-Ports: HDMI-1.4, 2x DisplayPort 1.2
Unterstützt drei Displays gleichzeitig
Prozessor
Grafik




3x Serial ATA max. 6 Gb/s, unterstützt RAID
Zwei vorinstallierte Serial-ATA-Anschlüsse
(für 2,5“-Laufwerk und ODD-Slim-Laufwerk)
Weitere
Anschlüsse



5.1 HD Audio (Digital Audio über HDMI/DP)
4x USB 3.0, 4x USB 2.0 (je 2 vorne/hinten)
Gigabit LAN (RJ45), COM-Port (RS232)
Optionales
Zubehör



Standfuß (PS01), 3,5“-Halterung (PHD4)
VESA-Halter (PV02), WLAN-Kit (WLN-S)
Mylar-Abdeckung (MY01)
Netzteil

Externes 90W Netzteil (ohne Lüfter)
Anwendungen

Home, Büro, vertikaler Markt
LaufwerksAnschlüsse
Die Bilder dienen nur zur Illustration.
Der Standfuß ist nicht
im Lieferumfang enthalten.
UPC Barcode: 811686006848
Seite 1 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Slim-Design



Produkt Spezifikation
Shuttle Slim-PC Barebone XH97V – Vorder- und Rückansicht
E
J
K
P
C D
F
F
G H I G
L
R S
M N J K
T
Seite 2 | 14. November 2014
www.shuttle.eu
U V
W X Y Z
Rückseite (Back Panel)
J 2x Perforation für optionale WLANAntennen
K 2x Rändelschrauben
L Öffnung für Kensington-Lock
M Gigabit Netzwerk (RJ45)
N 2x USB 2.0
P Anschluss für externes Netzteil
R HDMI Video-Ausgang
S RS232 serielle Schnittstelle (COM)
T 2x DisplayPort Video-Ausgang
U Loch mit Clear-CMOS-Button
V 2x USB 3.0
W External Serial ATA
X Mikrofon-Eingang
Y Kopfhörer/Line-out Ausgang
Z Audio Line-in Eingang
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
A B
Vorderseite (Front Panel)
A Button zum Öffnen der Frontklappe
für die I/O-Anschlüsse
B Button zum Öffnen der Frontklappe
für das optische Laufwerk
C LED-Anzeige für Festplattenaktivität
D Einschalt-Button mit Betriebsanzeige
E 5,25“-Laufwerksschacht für optisches
Slim-Laufwerk (DVD oder Blu-ray)
F 2x USB 3.0 Anschlüsse
G 2x USB 2.0 Anschlüsse
H Mikrofon-Eingang
I Kopfhörer-Ausgang
Produkt Spezifikation
A
B
L
C
D
E
F
A
B
C
D
E
F
M
N
G
H
O
P
Q
R
I
J
S
T
K
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
Backpanel (Rückseite)
CMOS-Batterie
Front Audio Anschluss
3x USB-2.0-Anschluss
(einer belegt)
3x Serial ATA 6G
PCI-Express X1 Steckplatz (nicht nutzbar)
LPC-Slot
Half-Size Mini-PCIe
CPU-Spannungsregler
LGA1150 CPU-Sockel
Anschluss für FrontUSB-3.0-Ports
Intel H97 Chipsatz
SATA-Power 5V
SATA-Power 12V
Full-Size Mini-PCIe
unterstützt mSATA
2x SO-DIMM Slots
Anschluss für Buttons
und LEDs vorne
Lüfter-Anschluss (Sys.)
Always-On-Jumper JP4
Lüfter-Anschluss (CPU)
Unterstützt drei Laufwerke
Das XH97V unterstützt ein optisches Laufwerk im 5,25“ Slimline-Format und zwei 2,5“-Laufwerke (z.B. Festplatte und SSD). Für das zweite 2,5“-Laufwerk werden jedoch noch ein weiteres SATA-Kabel und vier passende
Schrauben benötigt, was nicht im Lieferumfang enthalten ist. Die abgebildeten Laufwerke (Festplatte und
optisches Slimline-Laufwerk) sind nicht im Lieferumfang enthalten. Achtung: für hohe Umgebungs-
temperaturen ab 40°C werden SSD-Laufwerke anstelle von Festplatten empfohlen.
Seite 3 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Shuttle Slim-PC Barebone XH97V – Mainboard
Produkt Spezifikation
Optionales Zubehör für XH97V
Standfuß (PS01)
XH97V wird standardmäßig in horizontaler Position
betrieben. Mit Hilfe des Standfußes kann das
Gerät aber auch vertikal aufgestellt werden.
VESA-Halterung (PV02)
Mit der VESA75/100-Vorrichtung PV02 kann das
Gerät an der Wand, an einer Armhalterung oder
hinter einem Monitor installiert werden.
3,5“ Laufwerkshalterung (PHD4)
Ermöglicht den Einbau einer Festplatte im 3,5"Format. Weitere Laufwerke haben dann keinen
Platz mehr (Slimline-DVD oder 2,5" HDD/SSD).
Schachtabdeckung (MY01)
Abdeckung für den DVD-Laufwerksschacht.
Fragen Sie bei Shuttle nach "Mylar POI-MY01". [6]
Seite 4 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
WLAN-Kit (WLN-S)
Wireless LAN Adapter mit zwei externen Antennen
unterstützt IEEE 802.11b/g/n mit max. 300 Mbit/s.
Produkt Spezifikation
Anschlüsse / Anwendungen
Das XH97V ist ein leistungsstarker und flexibler PC im stilvollen 3,5-Liter SlimGehäuse und eignet sich hervorragend für zahlreiche Anwendungen z.B.:












Digital Signage (Präsentation)
Instore Audio/Video Entertainment
Ansteuerung von Spielautomaten (Gambling, Casino)
Home-Media
Büro
Call-Center
Bildung / Schule
Kiosk-PC, Infocenter
Kassensystem, Point of Sales (POS)
Gesundheitswesen
Automation
Mini-Server-Anwendungen
Seite 5 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Das XH97V hat zahlreiche nützliche Anschlüsse für vielfältige
Anwendungsmöglichkeiten mit externen Geräten.
Produkt Spezifikation
Shuttle Slim-PC Barebone XH97V – Leistungsmerkmale
Das 3,5 Liter Gehäuse - dezent stilvoll
7,3
20 cm
2
24,
cm
Shuttle hat schon immer ein besonderes Augenmerk auf die innere und
äußere Ästhetik seiner Mini-PCs gelegt. Mit der richtigen Mischung aus
Stil, Format und aktueller Technik konnte ein attraktiver und vielseitig
verwendbarer Mini-PC geschaffen werden, der sich in nahezu alle
Umgebungen harmonisch einfügt. Ebenso verhält es sich mit dem 3,5
Liter Gehäuse des XH97V mit seiner stilvoll gestalteten Frontblende. Das
optische Laufwerk und die vorderen Media-Anschlüsse werden dezent
durch Abdeckklappen verborgen. Die Höhe dieses PCs beträgt
lediglich sieben Zentimeter.
Das Shuttle Slim-PC Barebone XH97V besteht aus einem stilvollen
Gehäuse mit vormontiertem Mainboard, dem Kühlsystem und einem
externen Netzteil. Trotz der geringen Abmessungen bietet es hervorragende Anschlussvielfalt, Funktionalität und Performance. Um ein
komplettes PC-System zu erhalten, müssen nur noch wenige StandardKomponenten entsprechend der eigenen Bedürfnisse installiert werden:
Sockel 1150-Prozessor (max. 65W), DDR3-SO-DIMM-Speicher, optisches
Slim-SATA Laufwerk, 2,5“-Festplatte und/oder SSD-Laufwerk und Betriebssystem. Die benötigten Strom- und Datenkabel für die Laufwerke sind
bereits in passender Länge konfektioniert im Gehäuse vorverlegt, so
dass die Installation mit Hilfe der Kurzanleitung schnell und einfach
durchgeführt werden kann – einbauen, anschließen, fertig!
Unterstützt LGA1150 Prozessoren und bis zu 16 GB DDR3
Das XH97V unterstützt eine breite Auswahl von Sockel 1150 IntelProzessoren der „Haswell“-Generation (auch „Haswell Refresh“) vom
Celeron im Einstiegsbereich bis zu leistungsstarken Core-Prozessoren
mit bis zu 65W TDP. Auch der Systemspeicher lässt sich individuell
bestücken. Für anspruchsvolle Anwendungen können bis zu 16 GB
DDR3 Speicherkapazität installiert werden.
Leise durch Heatpipe-Kühlsystem
Ein aktives Doppellüfter-Heatpipe-Kühlsystem gewährleistet
größtmögliche Laufruhe und Systemstabilität. Der Prozessorkühler
arbeitet mit Heatpipes, in denen sich eine spezielle Flüssigkeit als
Transportmedium befindet. Durch Konvektion transportiert die
Flüssigkeit die Wärme vom Prozessor zu den Kühlrippen. Danach
gelangt das abgekühlte Transportmedium zurück zum Prozessor und
kann dort wieder neue Wärme aufnehmen. Dieses Prinzip leitet Wärme
effizienter ab als massives Metall. Bitte achten Sie darauf, dass die
Lüftungslöcher frei gehalten werden.
Stromsparend
Der Stromverbrauch hängt wesentlich vom verwendeten Prozessor und
von der Auslastung ab. Mit einem Intel Core i3-4130 (3,4 GHz, 54W TDP)
beträgt die Verlustleistung im Leerlauf lediglich 17W. Bei voller Last
werden 58W in Wärme umgesetzt.
Seite 6 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Was bedeutet eigentlich “Barebone”?
Produkt Spezifikation
Erweiterter Temperaturbereich und Zuverlässigkeit
Nicht nur die solide Verarbeitung macht das XH97V ausgesprochen
robust, auch der für den Betrieb freigegebene Temperaturbereich von
0-50 °C erlaubt anspruchsvolle Umgebungsszenarien. Beim XH97V
werden nur hochwertige Feststoffkondensatoren (Solid Capacitors)
eingesetzt, die für höchste Zuverlässigkeit, maximale Stabilität und
lange Lebensdauer sorgen, insbesondere beim professionellen
Dauereinsatz wie z.B. bei Digital-Signage-Anwendungen.
Achtung: für hohe Umgebungstemperaturen ab 40°C werden SSDLaufwerke empfohlen.
Anschlussfreudig
Drei-Monitor-Betrieb mit HDMI und 2x DP (optional VGA)
Bis zu drei Monitore lassen sich gleichzeitig ohne zusätzliche Grafikkarte
anschließen, womit sich mehr Daten simultan visualisieren lassen. Das
XH97V bietet drei digitale Video-Ausgänge: ein HDMI 1.4 und zwei
DisplayPorts 1.2 (DP).
Unterstützt 4K Ultra HD mit 60 Hz
Das XH97V unterstützt 4K-Displays mit 3840 x 2160 Ultra HD Auflösung
(2160p) über die DisplayPort Ausgänge. Als Nachfolger des Full HD
Standards bietet Ultra HD die vierfache Auflösung und einen deutlich
größeren Farbraum und Farbauflösung.
Für eine flüssige Wiedergabe von 4K-Videos (2160p) wird mindestens
ein Intel Core i3 Prozessor empfohlen. [5]
Eine serielle Schnittstelle
Consumer-PCs haben heute oftmals keine seriellen Schnittstellen mehr,
weil sie durch USB ersetzt worden sind. Für manche professionelle
Anwendungen, zum Beispiel bei Kassensystemen und bei Produkten aus
dem Bereich der Wissenschaft und der Industrie, werden sie weiterhin
nachgefragt. Das XH97V verfügt über eine serielle RS-232 Schnittstelle.
Seite 7 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Hinter der vorderen Abdeckklappe befinden sich vier USB-Anschlüsse
für USB-Sticks, externe Festplatten, MP3-Player oder ähnliches. An die
3,5mm-Buchsen für Mikrofon und Kopfhörer lässt sich ein Headset
anschließen. Zahlreiche weitere Anschlüsse befinden sich auf der
Rückseite.
Produkt Spezifikation
2x Steckplätze für Mini-PCI-Express-Karten
Das XH97V verfügt über zwei Mini-PCIe-Steckplätze. Ein Steckplatz mit
halbem Standardmaß und ist z.B. für eine optionale WLAN-Erweiterung
gedacht. Der zweite Steckplatz hat nicht nur eine PCEe-Schnittstelle,
sondern unterstützt auch mSATA-Karten (Mini Serial ATA). Damit kann
auch die neue Generation von Solid State Drives (SSD) verwendet
werden, die im Format einer kompakten Mini-PCIe-Karte erhältlich sind.
Fotos: halblange WLAN-Karte (links) und mSATA SSD-Karte (rechts).
Kensington Diebstahlsicherung
Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen
und hat am anderen Ende ein Schloss, welches in einer ca. 3x7mm
großen Öffnung am PC verankert wird. Das Schloss mit Drahtseil ist
nicht im Lieferumfang enthalten.
Im BIOS-Setup unter "Power Management Configuration" befindet sich
die Funktion "Power-On after Power Fail", womit definiert wird wie der
PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2)
Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet
lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr kurzen
Stromausfällen versagen, so dass das XH97V zusätzlich über eine reine
Hardwarelösung verfügt. Entfernt man Jumper 4 (siehe Bild), dann
startet der PC unbedingt, sobald die Stromversorgung hergestellt wird.
Seite 8 | 14. November 2014
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Einschalten nach Stromausfall
Produkt Spezifikation
XH61V versus XH81(V) versus XH97V
Unterschiede bei den 3-Liter Slim-PC-Modellen
XH81, XH81V
XH97V
Juni 2012
September 2014
XH61V Black
XH97V Black
XH81V Black
XH81V White
XH81 Black (Offene Front)
Intel Prozessor
Support
3 rd Gen. Intel Core
LGA1155
TDP max. 65W
4 th Gen. Intel Core
LGA1150
TDP max. 65W
4 th Gen. Intel Core
LGA1150
TDP max. 65W
Chipsatz
Intel H61
Intel H81
Intel H97
Grafik
DVI-I (1080p/60)
HDMI (1080p/60)
DisplayPort (2160p/60)
HDMI (2160p/30)
VGA (optional)
2x DisplayPort (2160p/60)
HDMI (2160p/30)
Anzahl Displays
max. 2 Displays
max. 2 Displays
max. 3 Displays
Serial ATA
3x SATA 3G
2x SATA 6G
1x SATA 3G
3x SATA 6G, RAID 0,1
1x External SATA 3G
Netzwerk
Dual Gigabit
Realtek 8111E
Dual Gigabit
Realtek 8111G
Single Gigabit
Realtek 8111G
Audio
Realtek ALC662
5.1 Line-Out
S/PDIF
Realtek ALC662
5.1 Line-Out
Realtek ALC662
5.1 Line-Out
USB vorne
2x USB 2.0
2x USB 2.0
2x USB 3.0
2x USB 2.0
2x USB 3.0
USB hinten
2x USB 2.0
2x USB 3.0
4x USB 2.0
2x USB 2.0
2x USB 3.0
Serielle Ports
1x RS232
1x RS232/422/485
1x RS232
1x RS232/422/485
1x RS232
Verfügbarkeit
Ausführungen
Oktober 2014
Vorderansichten
XH61V, XH81V, XH97V
XH81V Weiß
XH81 (Offene Front)
Rückansichten
XH61V
Seite 9 | 14. November 2014
www.shuttle.eu
XH81, XH81V
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
XH97V
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
XH61V
Barebone Modell
Produkt Spezifikation
Shuttle Slim-PC Barebone XH97V Spezifikation
Laufwerksschächte
Betriebssystem
Mainboard
Chipsatz
BIOS
Netzteil
ProzessorUnterstützung
XH97V verfügt über drei Laufwerksschächte:
1) unterstützt ein optisches Laufwerk im 5,25"- Slimline-Format mit 12,7 mm Bauhöhe alternativ auch für ein 2.5"-Laufwerk verwendbar
2) 2,5"-Schacht oben unterstützt ein 2,5"-Laufwerk mit max. 12,7 mm Bauhöhe
3) 2,5"-Schacht unten unterstützt ein 2,5"-Laufwerk mit max. 9,5 mm Bauhöhe
Hinweis: Die Laufwerksschächte unterstützen ein optisches Laufwerk (DVD oder Bluray)
und zwei 2,5"-Laufwerke (SSD oder Festplatten). Alternativ können auch drei 2,5"Laufwerke eingebaut werden. Im Lieferumfang befinden sich jedoch vorinstallierte
Kabel (für SATA und Stromversorgung) sowie Schrauben für ein 2.5"-Laufwerk und ein
optisches Slimline-Laufwerk.
Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 8 / 8.1, Windows 7, Linux
Mainboard FH97V im Mini-ITX-Format 17 x 17 cm, 8-Layer-Design
Chipsatz: Intel® H97 Chipsatz
(Intel® DH82H97 PCH, Codename "Wildcat Point")
AMI BIOS im 8 Mbit EEPROM mit SPI Interface
Hochwertige Feststoff-Kondensatoren (Solid Capacitors)
Unterstützt Hardware-Überwachung und Watchdog-Funktion
Unterstützt das Unified Extensible Firmware Interface (UEFI)
Unterstützt Neustart nach Stromausfall (power on after power failure) [1]
Externes 90 W Netzteil (lüfterlos)
Eingang: 100-240 V AC, 50/60 Hz
Ausgang: 19 V DC, 4,74 A, max. 90 W
DC-Stecker: 5,5/2,5mm (Außen/Innen-Durchmesser)
Sockel LGA 1150 (H3) unterstützt die vierte Generation der
Intel Core i7 / i5 / i3 / Pentium / Celeron Prozessoren
Maximal unterstützte Prozessor-Verlustleistung (TDP) = 65W.
Codename "Haswell", 22nm Technologie, bis zu 8 MB L3-Cache
Unterstützt die neue Generation "Haswell Refresh" Prozessoren
Nicht kompatibel mit älteren Sockel-LGA1155-Prozessoren
Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie
Der Prozessor integriert die Controller für PCI-Express, Speicher
und die Grafikfunktion auf dem gleichen Halbleiter-Chip (hängt vom Modell ab)
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste auf
global.shuttle.com.
Seite 10 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Gehäuse
Flacher X-Gehäusetyp, Farbe: Schwarz oder Weiß
Abmessungen: 24 x 20 x 7,2 cm (LBH) = 3,5 Liter
Gewicht: 2,2 kg netto, 3,5 kg brutto
Abdeckklappen für optisches Laufwerk und Frontpanel-Anschlüsse
Öffnung für das Kensington Lock auf der Geräte-Rückseite
Betriebsposition horizontal oder vertikal mit dem optionalen Standfuß PS01
Produkt Spezifikation
Speicherunterstützung
Prozessor-Kühlung mit Heatpipe-Technologie und zwei Lüftern (6 cm)
Unterstützt DDR3-1333/1600 SDRAM Speicher (PC3-10600/12800)
Die maximale Speichertaktrate hängt vom Prozessor ab.
Unterstützt Dual-Channel-Modus
Unterstützt maximal 8 GB per Steckplatz, Gesamtkapazität maximal 16 GB
Unterstützt unbuffered DIMM-Module mit 1,5V
Integrierte
Grafik
Die Eigenschaften der integrierten Grafikfunktion
hängt vom verwendeten Prozessortyp ab.
Drei digitale Videoausgänge: 2x DisplayPorts 1.2 und 1x HDMI 1.4
- unterstützen gleichzeitig drei unabhängige Displays
- unterstützen Full HD Auflösung mit 1920x1200 (1080p/60Hz)
- unterstützt 4K Ultra HD Auflösung mit 3840 x 2160 über die DisplayPorts (2160p/60Hz)
und den HDMI-Ausgang (2160p/30Hz) [5]
- unterstützen Blu-ray (BD) Wiedergabe mit HDCP
- unterstützen HD-Video plus Multikanal Digital Audio über ein einziges Kabel.
HD-Audio
Audio Realtek® ALC 662 5.1-Kanal High-Definition Audio
Drei analoge 3,5mm Audio-Anschlüsse auf der Rückseite:
1) Line-out vorne (Kopfhörer)
2) Line-out hinten (umschaltbar auf Mikrofon-Eingang)
3) Line-out Mitte (umschaltbar auf Line-in)
Digitale Audio-Ausgabe ist über HDMI und DisplayPort möglich.
Gigabit
NetzwerkController
Realtek 8111G Ethernet Netzwerk-Controller (Gigabit)
Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
Unterstützt WAKE ON LAN (WOL)
Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)
Mini-PCIe
Steckplätze
Verfügt über zwei Mini-PCI-Express-Steckplätze:
1) Half-Size, unterstützt PCIe 2.0 und USB 2.0, z.B. für WLAN-Steckkarten [4]
2) Full-Size, unterstützt PCIe 2.0, SATA 6G und USB 2.0
z.B. für Mini-SATA (mSATA) Flashspeicherkarten [3]
Laufwerksanschlüsse
3x Serial-ATA Anschlüsse, max. 6 Gb/s
1x externer Serial-ATA (eSATA) Anschluss, max. 3 Gb/s
1x mSATA (Mini-PCIe-Steckplatz), max. 6 Gb/s [3]
Unterstützt RAID 0, RAID 1
Unterstützt Intel® Rapid Storage Technology 13 (RST)
Unterstützt Intel® Smart Response Technology (SRT)
Unterstützt NCQ, AHCI und Hot Plug
Hinweis: Im Lieferumfang befinden sich vorinstallierte Kabel (für SATA und
Stromversorgung) sowie Schrauben für ein 2.5"-Laufwerk und ein optisches SlimlineLaufwerk.
Seite 11 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
HeatpipeKühlung
Vorderseite
Mikrofon-Eingang
Audio Line-out (Kopfhörer)
2x USB 3.0
2x USB 2.0
Ein/Aus-Button
Betriebsanzeige-LED (Blau)
Festplatten-LED (Gelb)
Anschlüsse
auf der
Rückseite
2x DisplayPort-1.2 Audio/Video-Ausgang [2]
HDMI-1.4 Audio/Video-Ausgang
2x USB 3.0
2x USB 2.0
GigaBit LAN (RJ45)
RS232 serieller Port
External Serial ATA (eSATA 3G)
Audio Line-in
Audio Line-out
Audio Mikrofon-Eingang
Clear CMOS Button
Perforation für Wireless LAN Antennen (2 Löcher)
Öffnung für Kensington-Lock
Weitere
onboard
Anschlüsse
Power on after power fail (Hardware-Lösung, Jumper 4) [1]
Front-Anschlüsse für Button, LEDs, USBs und Audio-Ports
Drei Anschlüsse 2x5 Pins für Dual-USB 2.0 (einer belegt)
4-poliger Lüfteranschluss für die Systemlüfter/Heatpipe
3-poliger Lüfteranschluss (nicht belegt)
LPC Schnittstelle (2x 10 Pins, 2 mm Rasterabstand)
Zubehör
Umgebungsparameter
Optionales
Zubehör
Mehrsprachige Installationsanleitung
Treiber-DVD
2x SATA-Kabel (vorinstalliert für 2.5" HDD/SDD-Laufwerk und optisches Slim-Laufwerk)
1x Adapter mit Stromanschluss für SATA-Laufwerk
Externes Netzteil mit AC-Netzkabel
CPU-Heatpipe-Kühlsystem mit Wärmeleitpaste
Schrauben
Zulässiger Betriebstemperaturbereich: 0-50°C [7]
Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)
(1)
(2)
(3)
(4)
(5)
Standfuß für den vertikalen Betrieb (PS01)
VESA-Halter (PV02)
WLAN-Modul (WLN-S) [4]
Abdeckung für Slimline-Laufwerksschacht [6]
3,5" Laufwerkshalterung (PHD4) [8]
Seite 12 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Produkt Spezifikation
Produkt Spezifikation
[1] Power on after power fail:
Im BIOS-Setup unter "Power Management Configuration" befindet sich die Funktion "Power-On after Power Fail",
womit definiert wird wie der PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2) Status vor dem
Stromausfall wiederherstellen oder (3) ausgeschaltet lassen. Prinzipbedingt kann diese Funktion jedoch bei sehr
kurzen Stromausfällen versagen, so dass das XH97V zusätzlich über eine reine Hardwarelösung verfügt. Entfernt man
Jumper 4 (auf dem Mainboard in der Nähe des "Shuttle"-Aufdrucks), dann startet der PC unbedingt, sobald die
Stromversorgung hergestellt wird.
[2] DisplayPort in HDMI/DVI konvertieren
Der DisplayPort kann mit einem relativ preisgünstigen passiven Adapterkabel in HDMI oder DVI konvertiert werden.
Zum Beipiel:
DELOCK 82590: 1m, Displayport (männl., 20P) zu HDMI-A (männl., 19P)
DELOCK 82435: 5m, Displayport (männl., 20P) zu DVI-D (männl., 24P)
Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende
elektrische Signal aus - entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter).
[3] mini-SATA (mSATA)
–mSATA, nicht zu verwechseln mit "Micro SATA", bietet eine SATA-Schnittstelle (1,5 oder 3,0 Gbit/s) für FlashLaufwerke im Format einer Mini-PCI-Express-Karte.
[4] Optionales Wireless LAN Modul:
Dieser Slim-PC unterstützt ein optionales WLAN Modul, das aus einer half-size Mini-PCIe-Karte mit IEEE 802.11n
Funktionalität und einer externen Antenne mit passendem Antennenkabel besteht. Shuttle bietet ein passendes
Zubehör-Kit "WLN-S" mit zwei Antennen für eine verbesserte Reichweite an.
[5] 4K Ultra-HD-Auflösung
Ein 4K-Monitor mit Ultra-HD-Auflösung (3840 x 2160) wird vornehmlich am DisplayPort angeschlossen, weil nur hier
eine Bildwiederholrate von 60Hz unterstützt wird. Bei einigen Displays (z.B. Dell UP2414Q) muss hierzu der MST-Modus
(Multi-Stream Transport) aktiviert werden, wobei der Rechner zwei Einzelbilder halber Auflösung an das Display
schickt, die dieser dann nebeneinander darstellt. Die beiden Hälften müssen im Intel-Grafiktreiber im CollageModus miteinander verbunden und in die richtige Reihenfolge gebracht werden. In diesem Fall wird nur ein
einziges Display in 4K-Auflösung unterstützt. Wenn das Display den HBR2-Modus (High Bit Rate 2) unterstützt, so
werden auch zwei Displays in dieser Auflösung unterstützt.
Die Leistung der Videowiedergabe hängt von dem Videoformat, der Bitrate und der Leistung des verwendeten
Prozessors ab. Während das System durch die tägliche Büroarbeit normalerweise nur wenig belastet wird, sind die
Anforderungen für eine flüssige Wiedergabe von 4K-Videos (2160p) erheblich höher: hier wird mindestens ein Intel
Core i3 Prozessor empfohlen, da die integrierte Grafikfunktion eines Celeron- oder Pentium-Prozessor eventuell
nicht ausreicht.
[6] Optionales Zubehör: Schachtabdeckung
Falls XH97V ohne Slimline-DVD-Laufwerk verwendet wird, so wird der offene Laufwerkschacht durch die Frontklappe
verdeckt. Im öffentlichen Bereich könnte jedoch eine dauerhafte Abdeckung notwendig sein, damit keine
Gegenstände durch den leeren Schacht ins Innere gelangen können. Fragen Sie hierzu bei Shuttle nach dem
optionalen Zubehör "Mylar POI-MY01".
[7] Achtung: für hohe Umgebungstemperaturen ab 40°C werden SSD-Laufwerke anstelle von Festplatten empfohlen.
[8] Das optionale Zubehör PHD4 ermöglicht den Einbau einer Festplatte im 3,5"-Format. Weitere Laufwerke (SlimlineDVD oder 2,5" Festplatte/SSD) haben dann keinen Platz mehr.
Seite 13 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Konformität
und
Zertifikate
EMI: FCC, CE, BSMI, C-Tick
Sicherheit: CB, BSMI, ETL
Sonstige: RoHS, Energy Star V5.0, EuP Lot 6
Dieses Gerät wird als informationstechnische Einrichtung (ITE)
der Klasse B eingestuft und ist hauptsächlich für den Betrieb im
Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird
die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit
(2) Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen
Produkt Spezifikation
Shuttle Slim-PC Barebone XH97V – Benötigte Komponenten
Es werden nur wenige Komponenten benötigt, um einen lauffähigen Mini-PC zu erhalten:
2,5” SATA-Festplatte und/oder SSD
(bis zu zwei Laufwerke mit
9,5mm und 12,5mm max. Höhe)
optional:
mSATA Modul
Slim SATA DVD Laufwerk
12,7mm Bauhöhe
Windows / Linux
Betriebsystem
LGA1150 Prozessor
TDP max. 65W
Core i7 / i5 / i3, Pentium
oder Celeron
Optionale Zubehör-Komponenten
Standfuß
PS01
Seite 14 | 14. November
www.shuttle.eu
VESA
PV02
WLAN
WLN-S
3,5“-Halter
PHD4
Mylar-Abdeckung
MY01
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Ein oder zwei Speichermodule:
DDR3-1333/1600 SO-DIMM
jeweils max. 8GB
Produkt Spezifikation
Vierte Generation Intel Core Prozessor Familie
LGA1150-Sockel 22 nm „Haswell” Prozessorübersicht (Stand: August 2014)
Prozessoren mit TDP>65W werden nicht von XH97V unterstützt (rot hinterlegt)
Modell Kerne HT
Takt
Turbo Cache TDP
Grafik GPU max. DDR3
4
Ja 3,6 GHz 4,0 GHz 8 MB 84 W HD 4600 1,20 GHz 1333/1600
4790
4
Ja 3,2 GHz 4,0 GHz 8 MB 65 W HD 4600 1,20 GHz 1333/1600
4790S
4
Ja 2,7 GHz 3,9 GHz 8 MB 45 W HD 4600 1,20 GHz 1333/1600
4790T
4
Ja 2,2 GHz 3,2 GHz 8 MB 35 W HD 4600 1,20 GHz 1333/1600
4785T
4
Ja 3,5 GHz 3,9 GHz 8 MB 84 W HD 4600 1,20 GHz 1333/1600
4771
4
Ja 3,5 GHz 3,9 GHz 8 MB 84 W HD 4600 1,25 GHz 1333/1600
Core i7 4770K
4
Ja 3,4 GHz 3,9 GHz 8 MB 84 W HD 4600 1,20 GHz 1333/1600
4770
4
Ja 3,1 GHz 3,9 GHz 8 MB 65 W HD 4600 1,20 GHz 1333/1600
4770S
4
Ja 2,5 GHz 3,7 GHz 8 MB 45 W HD 4600 1,20 GHz 1333/1600
4770T
4
Ja 2,3 GHz 3,3 GHz 8 MB 45 W HD 4600 1,00 GHz 1333/1600
4770TE
4
Ja 2,0 GHz 3,0 GHz 8 MB 35 W HD 4600 1,20 GHz 1333/1600
4765T
4
- 2,5 GHz 3,5 GHz 6 MB 45 W HD 4600 1,20 GHz 1333/1600
4690T
4
- 3,2 GHz 3,9 GHz 6 MB 65 W HD 4600 1,20 GHz 1333/1600
4690S
4
- 3,5 GHz 3,9 GHz 6 MB 84 W HD 4600 1,20 GHz 1333/1600
4690
4
- 2,3 GHz 3,3 GHz 6 MB 45 W HD 4600 1,20 GHz 1333/1600
4670T
4
- 3,1 GHz 3,8 GHz 6 MB 65 W HD 4600 1,20 GHz 1333/1600
4670S
4
- 3,4 GHz 3,8 GHz 6 MB 84 W HD 4600 1,20 GHz 1333/1600
4670K
4
- 3,4 GHz 3,8 GHz 6 MB 84 W HD 4600 1,20 GHz 1333/1600
4670
4
- 2,0 GHz 3,0 GHz 6 MB 35 W HD 4600 1,15 GHz 1333/1600
4590T
4
- 3,0 GHz 3,7 GHz 6 MB 65 W HD 4600 1,15 GHz 1333/1600
4590S
4
- 3,3 GHz 3,7 GHz 6 MB 84 W HD 4600 1,15 GHz 1333/1600
4590
2
Ja
2,7 GHz 3,3 GHz 4 MB 35 W HD 4600 1,00 GHz 1333/1600
Core i5 4570TE
2
Ja 2,9 GHz 3,6 GHz 4 MB 35 W HD 4600 1,15 GHz 1333/1600
4570T
4
- 2,9 GHz 3,6 GHz 6 MB 65 W HD 4600 1,15 GHz 1333/1600
4570S
4
- 3,2 GHz 3,6 GHz 6 MB 84 W HD 4600 1,15 GHz 1333/1600
4570
4
- 1,9 GHz 2,7 GHz 6 MB 35 W HD 4600 1,10 GHz 1333/1600
4460T
4
- 2,9 GHz 3,4 GHz 6 MB 65 W HD 4600 1,10 GHz 1333/1600
4460S
4
- 3,2 GHz 3,4 GHz 6 MB 84 W HD 4600 1,10 GHz 1333/1600
4460
4
- 2,8 GHz 3,3 GHz 6 MB 65 W HD 4600 1,10 GHz 1333/1600
4440S
4
- 3,1 GHz 3,3 GHz 6 MB 84 W HD 4600 1,10 GHz 1333/1600
4440
4
- 2,7 GHz 3,2 GHz 4 MB 65 W HD 4600 1,10 GHz 1333/1600
4430S
4
- 3,0 GHz 3,2 GHz 6 MB 84 W HD 4600 1,10 GHz 1333/1600
4430
2
Ja 3,8 GHz
4 MB 54 W HD 4600 1,15 GHz 1333/1600
4370
2
Ja
3,2
GHz
4 MB 35 W HD 4400 1,15 GHz 1333/1600
4360T
2
Ja 3,7 GHz
4 MB 54 W HD 4600 1,15 GHz 1333/1600
4360
2
Ja 3,1 GHz
4 MB 35 W HD 4600 1,15 GHz 1333/1600
4350T
2
Ja 3,6 GHz
4 MB 54 W HD 4600 1,15 GHz 1333/1600
4350
2
Ja
3,6
GHz
4 MB 54 W HD 4600 1,15 GHz 1333/1600
4340
2
Ja 2,4 GHz
4 MB 35 W HD 4600 1,00 GHz 1333/1600
Core i3 4330TE
2
Ja 3,0 GHz
4 MB 35 W HD 4600 1,15 GHz 1333/1600
4330T
2
Ja 3,5 GHz
4 MB 54 W HD 4600 1,15 GHz 1333/1600
4330
2
Ja
3,1
GHz
3 MB 35 W HD 4400 1,15 GHz 1333/1600
4160T
2
Ja 3,6 GHz
3 MB 54 W HD 4600 1,15 GHz 1333/1600
4160
2
Ja 2,9 GHz
3 MB 35 W HD 4400 1,15 GHz 1333/1600
4130T
2
Ja 3,4 GHz
3 MB 54 W HD 4400 1,15 GHz 1333/1600
4130
Seite 15 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Name
Name
Modell Kerne HT
Takt
Turbo Cache
2
- 3,5 GHz
3 MB
G3460
2
- 2,9 GHz
3 MB
G3450T
2
- 3,4 GHz
3 MB
G3450
2
- 2,8 GHz
3 MB
G3440T
2
- 3,3 GHz
3 MB
G3440
2
- 3,3 GHz
3 MB
G3430
2
- 2,7 GHz
3 MB
G3420T
2
- 3,2 GHz
3 MB
Pentium G3420
2
- 2,3 GHz
3 MB
G3320TE
2
- 2,8 GHz
3 MB
G3250T
2
- 3,2 GHz
3 MB
G3250
2
- 2,7 GHz
3 MB
G3240T
2
- 3,1 GHz
3 MB
G3240
2
- 2,6 GHz
3 MB
G3220T
2
- 3,0 GHz
3 MB
G3220
2
2,9 GHz
2 MB
G1850
2
2,5 GHz
2 MB
G1840T
2
2,8 GHz
2 MB
G1840
2
- 2,8 GHz
2 MB
Celeron
G1830
2
- 2,2 GHz
2 MB
G1820TE
2
- 2,4 GHz
2 MB
G1820T
2
- 2,7 GHz
2 MB
G1820
TDP Grafik GPU max. DDR3
53 W HD 1,10 GHz 1333/1666
35 W HD 1,10 GHz 1333/1666
53 W HD 1,10 GHz 1333/1666
35 W HD 1,10 GHz 1333/1666
53 W HD 1,10 GHz 1333/1666
53 W HD 1,10 GHz 1333/1666
35 W HD 1,10 GHz 1333/1666
53 W HD 1,15 GHz 1333/1666
35 W HD 1,00 GHz 1333/1666
35 W HD 1,10 GHz
1333
53 W HD 1,10 GHz
1333
35 W HD 1,10 GHz
1333
53 W HD 1,10 GHz
1333
35 W HD 1,10 GHz
1333
53 W HD 1,10 GHz
1333
53 W HD 1,05 GHz
1333
35 W HD 1,05 GHz
1333
53 W HD 1,05 GHz
1333
54 W HD 1,05 GHz
1333
35 W HD 1,00 GHz
1333
35 W HD 1,05 GHz
1333
54 W HD 1,05 GHz
1333
K = unlocked, S = Performance optimized lifestyle, T = Power optimized lifestyle, HT = Hyper Threading (SMT).
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.
Seite 16 | 14. November
www.shuttle.eu
Shu t tl e Computer Han dels GmbH
Fritz- Strassmann-S t r. 5
25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60
Fax +49 (0) 4121-47 69 00
[email protected]
© 2014 Shuttle Computer Handels GmbH ( Germany). Änderungen ohne Ankündigung vorbehalten. Ab bildungen dien en nur zur Illustration.
Produkt Spezifikation
