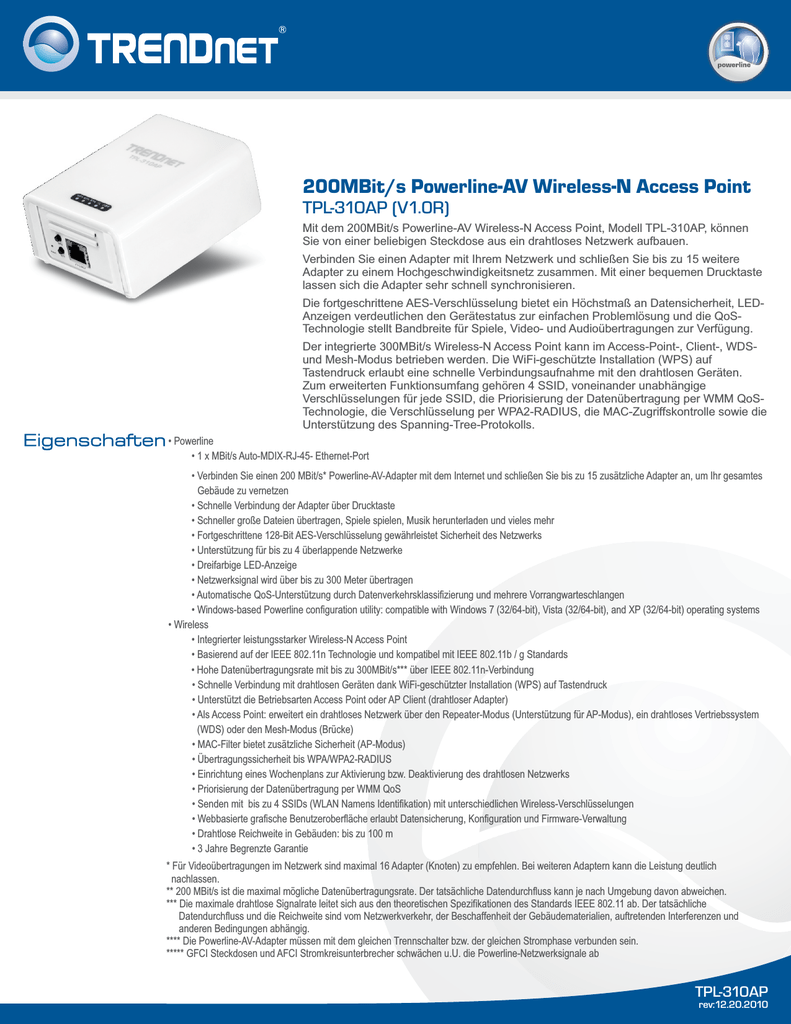

200MBit/s Powerline-AV Wireless-N Access Point
TPL-310AP (V1.0R)
Mit dem 200MBit/s Powerline-AV Wireless-N Access Point, Modell TPL-310AP, können
Sie von einer beliebigen Steckdose aus ein drahtloses Netzwerk aufbauen.
Verbinden Sie einen Adapter mit Ihrem Netzwerk und schließen Sie bis zu 15 weitere
Adapter zu einem Hochgeschwindigkeitsnetz zusammen. Mit einer bequemen Drucktaste
lassen sich die Adapter sehr schnell synchronisieren.
Die fortgeschrittene AES-Verschlüsselung bietet ein Höchstmaß an Datensicherheit, LEDAnzeigen verdeutlichen den Gerätestatus zur einfachen Problemlösung und die QoSTechnologie stellt Bandbreite für Spiele, Video- und Audioübertragungen zur Verfügung.
Eigenschaften • Powerline
Der integrierte 300MBit/s Wireless-N Access Point kann im Access-Point-, Client-, WDSund Mesh-Modus betrieben werden. Die WiFi-geschützte Installation (WPS) auf
Tastendruck erlaubt eine schnelle Verbindungsaufnahme mit den drahtlosen Geräten.
Zum erweiterten Funktionsumfang gehören 4 SSID, voneinander unabhängige
Verschlüsselungen für jede SSID, die Priorisierung der Datenübertragung per WMM QoSTechnologie, die Verschlüsselung per WPA2-RADIUS, die MAC-Zugriffskontrolle sowie die
Unterstützung des Spanning-Tree-Protokolls.
• 1 x MBit/s Auto-MDIX-RJ-45- Ethernet-Port
• Verbinden Sie einen 200 MBit/s* Powerline-AV-Adapter mit dem Internet und schließen Sie bis zu 15 zusätzliche Adapter an, um Ihr gesamtes
Gebäude zu vernetzen
• Schnelle Verbindung der Adapter über Drucktaste
• Schneller große Dateien übertragen, Spiele spielen, Musik herunterladen und vieles mehr
• Fortgeschrittene 128-Bit AES-Verschlüsselung gewährleistet Sicherheit des Netzwerks
• Unterstützung für bis zu 4 überlappende Netzwerke
• Dreifarbige LED-Anzeige
• Netzwerksignal wird über bis zu 300 Meter übertragen
• Automatische QoS-Unterstützung durch Datenverkehrsklassifizierung und mehrere Vorrangwarteschlangen
• Windows-based Powerline configuration utility: compatible with Windows 7 (32/64-bit), Vista (32/64-bit), and XP (32/64-bit) operating systems
• Wireless
• Integrierter leistungsstarker Wireless-N Access Point
• Basierend auf der IEEE 802.11n Technologie und kompatibel mit IEEE 802.11b / g Standards
• Hohe Datenübertragungsrate mit bis zu 300MBit/s*** über IEEE 802.11n-Verbindung
• Schnelle Verbindung mit drahtlosen Geräten dank WiFi-geschützter Installation (WPS) auf Tastendruck
• Unterstützt die Betriebsarten Access Point oder AP Client (drahtloser Adapter)
• Als Access Point: erweitert ein drahtloses Netzwerk über den Repeater-Modus (Unterstützung für AP-Modus), ein drahtloses Vertriebssystem
(WDS) oder den Mesh-Modus (Brücke)
• MAC-Filter bietet zusätzliche Sicherheit (AP-Modus)
• Übertragungssicherheit bis WPA/WPA2-RADIUS
• Einrichtung eines Wochenplans zur Aktivierung bzw. Deaktivierung des drahtlosen Netzwerks
• Priorisierung der Datenübertragung per WMM QoS
• Senden mit bis zu 4 SSIDs (WLAN Namens Identifikation) mit unterschiedlichen Wireless-Verschlüsselungen
• Webbasierte grafische Benutzeroberfläche erlaubt Datensicherung, Konfiguration und Firmware-Verwaltung
• Drahtlose Reichweite in Gebäuden: bis zu 100 m
• 3 Jahre Begrenzte Garantie
* Für Videoübertragungen im Netzwerk sind maximal 16 Adapter (Knoten) zu empfehlen. Bei weiteren Adaptern kann die Leistung deutlich
nachlassen.
** 200 MBit/s ist die maximal mögliche Datenübertragungsrate. Der tatsächliche Datendurchfluss kann je nach Umgebung davon abweichen.
*** Die maximale drahtlose Signalrate leitet sich aus den theoretischen Spezifikationen des Standards IEEE 802.11 ab. Der tatsächliche
Datendurchfluss und die Reichweite sind vom Netzwerkverkehr, der Beschaffenheit der Gebäudematerialien, auftretenden Interferenzen und
anderen Bedingungen abhängig.
**** Die Powerline-AV-Adapter müssen mit dem gleichen Trennschalter bzw. der gleichen Stromphase verbunden sein.
***** GFCI Steckdosen und AFCI Stromkreisunterbrecher schwächen u.U. die Powerline-Netzwerksignale ab
TPL-310AP
rev:12.20.2010
200MBit/s Powerline-AV Wireless-N Access Point
TPL-310AP (V1.0R)
Spezifikationen
Hardware
Standards
• IEEE 802.3, IEEE 802.3x, IEEE 802.3u, IEEE 802.11n, IEEE 802.11b, IEEE 802.11g, IEEE 802.11s, IEEE 802.1d, HomePlug AV,
IEEE 1901
Schnittstelle
• 1 10/100 MBit/s Auto-MDIX RJ45-Port
• Stecker:
• Nordamerika Typ B (NEMA 5–15)
• EU: Euro-Typ C (CEE 7/16)
• FR: Franz. Typ E (CEE 7/5)
Powerline-Frequenz
• 2 ~ 28 MHZ
Modulationen
• OFDM Symbol Modulation on link synchronization, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protokoll
• TDMA, und CSMA/CA
Kabelgeschwindigkeit
• Powerline: Bis zu 200 MBit/s
Kompatibilität
mit Betriebssystem
• Windows 7 (32/64-bit), Vista (32/64-bit), XP(32/64-bit)
Geräte
• Bis zu 64 (max.)
Überlappende
Powerline-Netzwerke
• Bis zu 4 (pro elektrischem System)
Powerline-Abdeckung
• Bis zu 300m (984ft.)
Powerline-Sicherheit
• 128-bit AES (Fortgeschrittener Verschlüsselungsstandard)
• Stromversorgung (PWR) • Wireless (WLAN) • WPS (Wi-Fi Protected Setup)
• Powerline –Verbindung(PL)
• Am besten (Grün)
• Besser (Gelb)
• Gut (Rot)
• keine Verbindung (Aus)
• Ethernet -Verbindung (ETH)
• Leuchtet
• Blinkt
• Aus
LED
• Ethernet: Bis zu 200MBit/s (Vollduplexbetrieb)
• Empfohlen: maximal 16 pro Powerline-Netzwerk
Netzschalter
• Ein/Aus Netzschalter (Power)
Taste
• Synch, WPS, Rücksetz
Abmessungen (B x T x H)
• A: 103 x 81 x 66 mm (4.1 x 3.2 x 2.6 Zoll)
Gewicht
• A: 266 g (9.4 oz)
Stromversorgung
• A: 100~230V AC, 50~60Hz
Stromverbrauch
• 100~240V AC, 50~60Hz
Temperatur
• Betriebstemperatur: 0° ~ 40° C (32° ~ 104° F)
Luftfeuchtigkeit
• Max. 90% (nicht kondensierend)
Zulassungen
• CE, FCC, HomePlug® AV
• EU/FR: 103 x 81 x 81 mm (4.1 x 3.2 x 3.2 Zoll)
• EU/FR: 272 g (9.6 oz)
• EU: 220~240V/ 5A AC, 50Hz
• Temperatur bei Lagerung: -10° ~ 70° C (14° ~ 158° F)
Drahtlose Verbindung
Modulationen
• OFDM mit BPSK, QPSK, 16QAM, und 64QAM
Zugangsknoten-Modi
• Zugangsknoten (AP) • Zugangsknoten (AP) Client (wireless-adapter) • WLAN Verteilungssystem (WDS) • Mesh
• WLAN Verteilungssystem (WDS) mit Access Point • Mesh mit Access Point (AP) • Repeater (nur AP-Modus)
Frequenzband
• 2.412GHz ~ 2.472GHz
Datenrate***
• 802.11b: 1,2,5.5, und 11MBit/s • 802.11g: 6,9,12,18,24,36,48 und 54MBit/s • 802.11n: Biz zu 300 MBit/s
Sicherheit
• 64/128-Bit WEP (HEX & ASCII), WPA/WPA2 RADIUS, WPA/WPA2-PSK
Antenne
• 2 x interne aufgedruckte 2dBi-Dipolantenne
TPL-310AP
rev:12.20.2010
200MBit/s Powerline-AV Wireless-N Access Point
TPL-310AP (V1.0R)
Drahtlose Verbindung
Kanäle
• 2.4GHz: 1~11 (FCC), 1~13 (ETSI)
Ausgangsleistung
• 16dBm normal @ 802.11b
Empfangsempfindlichkeit
• 802.11n:-68 dBm (normal) • 802.11g:-73 dBm (normal) • 802.11b: -84 dBm (normal)
Illustration eines Netzwerks
• 14dBm normal @ 802.11g
• 13dBm normal @ 802.11n
Packungsinhalt
• TPL-310AP
• Mehrsprachige Installationsanleitung
• CD-ROM (Dienstprogramm & Bedienungsanleitung)
• Kat. 5 Ethernet Kabel (1.5 m / 5 ft.)
