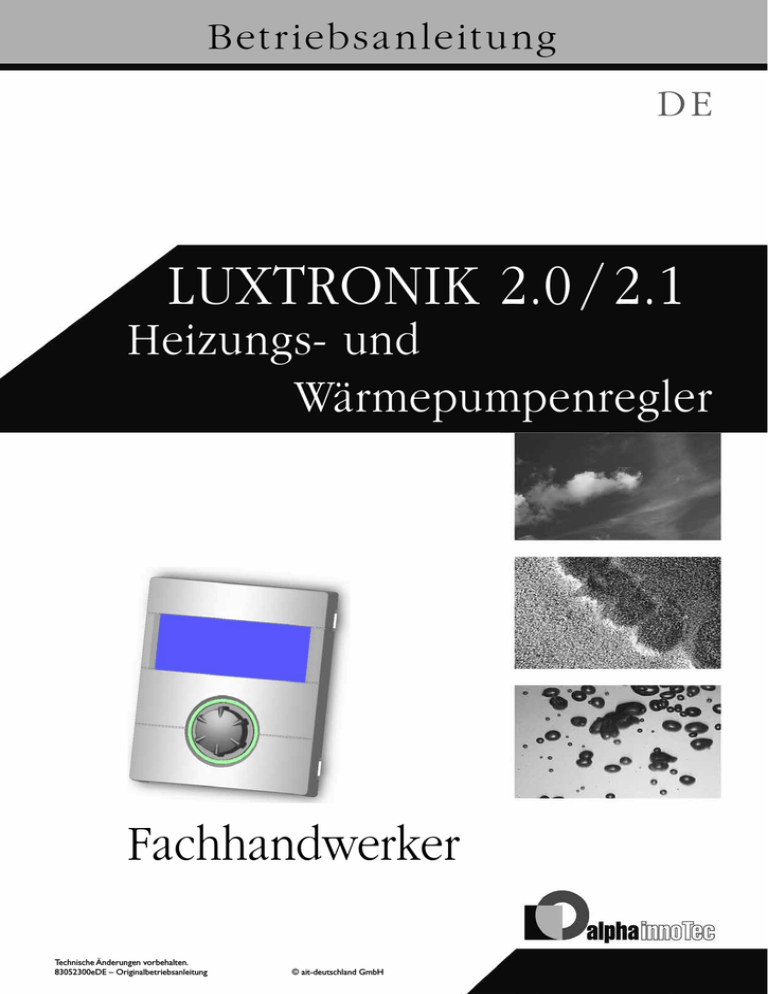

Bet r iebsan leit ung
DE
Luxtronik 2.0 / 2.1
Heizungs- und
Wärmepumpenregler
Fachhandwerker
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Bitte zuerst lesen
Signalzeichen
Diese Betriebsanleitung gibt Ihnen wichtige Hinweise zum
Umgang mit dem Gerät. Sie ist Produktbestandteil und muss
in unmittelbarer Nähe des Geräts griffbereit aufbewahrt
werden. Sie muss während der gesamten Nutzungsdauer
des Geräts verfügbar bleiben. An nachfolgende Besitzer/-innen oder Benutzer/-innen des Geräts muss sie übergeben
werden.
In der Betriebsanleitung werden Signalzeichen verwendet.
Sie haben folgende Bedeutung:
Informationen für Nutzer/-innen.
Informationen oder Anweisungen für Fachpersonal.
Vor Beginn sämtlicher Arbeiten an und mit dem Gerät die
Betriebsanleitung lesen. Insbesondere das Kapitel Sicherheit.
Alle Anweisungen vollständig und uneingeschränkt befolgen.
2.0 Anweisungen
Möglicherweise enthält diese Betriebsanleitung Beschreibungen, die unverständlich oder unklar erscheinen. Bei
Fragen oder Unklarheiten den Werkskundendienst oder den
vor Ort zuständigen Partner des Herstellers heranziehen.
2.1 Anweisungen
Die Betriebsanleitung ist ausschliesslich für die mit dem
Gerät beschäftigten Personen bestimmt. Alle Bestandteile
vertraulich behandeln. Sie sind urheberrechtlich geschützt.
Sie dürfen ohne schriftliche Zustimmung des Herstellers
weder ganz noch teilweise in irgendeiner Form reproduziert, übertragen, vervielfältigt, in elektronischen Systemen
gespeichert oder in eine andere Sprache übersetzt werden.
gelten nur für Heizungs- und
Wärmepumpenregler Version 2.0
gelten nur für Heizungs- und
Wärmepumpenregler Version 2.1
Gefahr!
Steht für eine unmittelbar drohende Gefahr,
die zu schweren Verletzungen oder zum Tod
führt.
Warnung!
Steht für eine möglicherweise gefährliche Si‑
tuation, die zu schweren Verletzungen oder
zum Tod führen könnte.
Vorsicht!
Steht für eine möglicherweise gefährliche Si‑
tuation, die zu mittleren oder leichten Ver‑
letzungen führen könnte.
Achtung
Steht für eine möglicherweise gefährliche Situation,
die zu Sachschäden führen könnte.
Hinweis
Hervorgehobene Information.
Nutzer/-innen und Fachpersonal können Daten einstellen
Autorisierter Installateur, kann Daten einstellen,
Passwort nötig
Autorisiertes Servicepersonal kann Daten einstellen, Zugang nur über USB-Stick
Werksvorgabe, keine Datenänderung möglich
Verweis auf andere Abschnitte in der Betriebsanleitung
Verweis auf andere Unterlagen des Herstellers
2
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Inhaltsverzeichnis
Informationen für Nutzer/-innen,
qualifiziertes Fach- und autorisiertes
Servicepersonal
Bitte zuerst lesen............................................................................ 2
Signalzeichen.................................................................................... 2
Arbeitsweise des Heizungs- und
Wärmepumpenreglers............................................................ 5
Bestimmungsgemässer Einsatz................................................ 5
Haftungsausschluss.................................................................... 5
Sicherheit.............................................................................................. 6
Pflege des Geräts.............................................................................. 6
Wartung des Geräts..................................................................... 7
Kundendienst.................................................................................... 7
Gewährleistung / Garantie..................................................... 7
Entsorgung........................................................................................ 7
Basisinformationen zur Bedienung
Das Bedienteil...................................................................................16
Statusanzeige.....................................................................................16
Bildschirm..........................................................................................16
„Dreh-Druck-Knopf“......................................................................16
Fehlermeldungen..............................................................................17
Sprache der Bildschirmanzeige.....................................................17
Menüanzeige......................................................................................17
Inbetriebnahme / Ersteinschaltung.................................17
Der Standardbildschirm
„Heizung“......................................................................................17
Der Standardbildschirm
„Warmwasser“...........................................................................18
Der Navigationsbildschirm....................................................18
Basisanzeige.......................................................................................18
Anzeige weiterer Programmbereiche.........................................19
Anzeige von Sonderprogrammen.................................................19
Programmbereich „Heizung“
Lieferumfang sowie Anweisungen zur
Montage, Installation und Demontage
Programmbereich auswählen................................................20
Lieferumfang....................................................................................... 7
Lieferumfang Einbauregler............................................................... 7
Lieferumfang Wandregler................................................................. 7
Temperatur-einstellung............................................................21
Einstellen der Betriebsart „Heizung“.................................20
Heizkurven einstellen................................................................21
Einstellen der Heizkurven des Heizkreises.............................22
Einstellen der Heizkurven des Mischkreises 1.......................25
Einstellen einer Festtemperatur................................................25
Montage................................................................................................. 8
Montage des Einbaureglers.............................................................. 8
Montage des Wandreglers............................................................... 8
Zeitschaltprogramm Heizung...............................................26
Elektrische Anschlussarbeiten............................................. 9
Installation des Einbaureglers.......................................................... 9
Installation des Wandreglers Luxtronik 2.0...............................10
Installation des Wandreglers Luxtronik 2.1...............................12
Heizgrenze.......................................................................................26
Bedienteilvarianten.....................................................................14
Programmbereich auswählen................................................27
Programmbereich „Warmwasser“
Montage und Installation von Fühlern....................14
Aussenfühler.....................................................................................14
Warmwasserfühler..........................................................................15
Externer Rücklauffühler.................................................................15
Einstellen der Betriebsart „Warmwasserbereitung“...27
Warmwassertemperatur einstellen.....................................28
Warmwassertemperatur ohne Nachheizung
(Werkseinstellung)...................................................................28
Warmwassertemperatur mit Nachheizung............................29
Demontage.........................................................................................15
Ausbau der Pufferbatterie..............................................................15
Zeitschaltprogramm Warmwasserbereitung.................30
Pflegeprogramme..........................................................................31
Thermische Desinfektion............................................................31
.
Programmbereich „Kühlung“
Programmbereich auswählen................................................32
Einstellen der Betriebsart „Kühlung“...............................32
Kühltemperatur einstellen......................................................33
parameter einstellen..................................................................33
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
3
Informationen für autorisiertes
Servicepersonal
Programmbereich „Parallelschaltung“
Verbindung.....................................................................................67
IP-Adresse..........................................................................................69
Programmbereich „Service“
Programmbereich auswählen................................................34
Informationen abrufen............................................................34
Temperaturen abrufen.................................................................34
Eingänge abrufen...........................................................................35
Ausgänge abrufen..........................................................................35
Ablaufzeiten abrufen....................................................................36
Betriebsstunden abrufen.............................................................36
Fehlerspeicher abrufen................................................................37
Abschaltungen abrufen................................................................37
Anlagenstatus abrufen..................................................................38
Wärmemenge................................................................................38
BACnet............................................................................................39
Einstellungen vornehmen.......................................................39
Datenzugang festlegen.................................................................40
Kurzprogramme aufrufen............................................................40
Temperaturen festlegen...............................................................41
Prioritäten festlegen.....................................................................43
Systemeinstellung festlegen
(nur bei Luxtronik 2.0)............................................................44
Systemeinstellung festlegen
(nur bei Luxtronik 2.1)............................................................49
Wärmemengenzähler / Energieeffizienzpumpe
(nur bei Luxtronik 2.1)..............................................................52
Zweiter Wärmeerzeuger
(nur bei Luxtronik 2.1)..............................................................53
Externer Rücklauffühler........................................................69
Programmbereich auswählen................................................69
Einstellung an der Master-Wärmepumpe..........................70
Status der Master-Wärmepumpe..............................................70
Menü einstellen der Heizung.................................................71
Anhang
Fehlerdiagnose / Fehlermeldungen.................................72
Quittieren einer Störung...............................................................75
Blinkcodes auf Reglerplatine.........................................................75
Technische Daten..........................................................................76
Montage.............................................................................................76
Ausgänge............................................................................................76
Eingänge.............................................................................................76
Anschlüsse.........................................................................................76
Schnittstellen.....................................................................................76
Schutzklasse......................................................................................76
Kennlinien Temperaturfühler.........................................................76
Messbereich der Fühler..................................................................76
Übersicht: Abtauzyklus, Luftabtauung,VL Max........77
Systemeinstellung bei der Inbetriebnahme.................78
Wichtige Abkürzungen............................................................82
System entlüften..........................................................................54
Parameter IBN setzen..................................................................54
Sprache der Bildschirmanzeige auswählen....................55
Datum und Uhrzeit festlegen................................................55
Ausheizprogramm.........................................................................56
Temperaturen und Zeitintervalle einstellen............................56
Ausheizprogramm starten..........................................................57
Ausheizprogramm manuell beenden........................................58
Anlagenkonfiguration............................................................58
Inbetriebnahme / Ersteinschaltung....................................59
IBN-Assistent....................................................................................60
Parameter IBN zurück................................................................60
Softwareupdate............................................................................61
Datenlogger..................................................................................61
Kontrast der Anzeige des Bedienteils einstellen.........61
Webserver.........................................................................................62
DHCP-Server......................................................................................62
DHCP-Client.....................................................................................62
Fernwartung.................................................................................63
Funktion Fernwartung einschalten.........................................64
Funktion Fernwartung einstellen............................................64
Manueller Datentransfer..........................................................65
Fehlerursachen bei Verbindungsproblemen..........................66
Informationen über die Fernwartungsfunktion...................66
4
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Arbeitsweise des Heizungsund Wärmepumpenreglers
Bestimmungsgemässer Einsatz
Das Gerät ist ausschliesslich bestimmungsgemäss einzusetzen. Das heisst:
Der Heizungs- und Wärmepumpenregler besteht aus einem
Bedienteil sowie einer elektronischen Steuerung. Er übernimmt die Steuerung der gesamten Wärmepumpenanlage,
der Warmwasserbereitung und des Heizsystems. Er erkennt
den angeschlossenen Wärmepumpentyp automatisch.
Anlagenkomponenten.
Das Gerät darf nur innerhalb seiner technischen Parameter
betrieben werden.
Die witterungsgeführte Heizkurve der Heizanlage mit den
entsprechenden Absenk- und Anhebzeiten wird am Heizungs- und Wärmepumpenregler eingestellt.
Die Warmwasserbereitung kann mittels Thermostat
(bauseits zu stellen) oder Temperaturfühler (Zubehör
oder Lieferumfang Warmwasserspeicher) bedarfsabhängig
durchgeführt werden. Die Warmwasserbereitung mittels
Temperaturfühler ermöglicht eine Warmwasserbereitung
mit hohem Komfort.
Kleinspannungs- und 230V-Signale werden durch den Heizungs- und Wärmepumpenregler konsequent getrennt.
Dadurch ergibt sich ein Höchstmass an Störsicherheit.
• zur Regelung der Wärmepumpe und den dazugehörigen
Achtung
Der Heizungs- und Wärmepumpenregler darf ausschliesslich in Verbindung mit vom Hersteller freigegebenen Wärmepumpen und vom Hersteller freigegebenem Zubehör betrieben werden.
Haftungsausschluss
Der Hersteller haftet nicht für Schäden, die durch nichtbestimmungsgemässen Einsatz des Geräts entstehen.
Die Haftung des Herstellers erlischt ferner:
• wenn Arbeiten am Gerät und seinen Komponenten ent-
gegen den Massgaben dieser Betriebsanleitung ausgeführt werden.
•wenn Arbeiten am Gerät und seinen Komponenten unsachgemäss ausgeführt werden.
• wenn Arbeiten am Gerät ausgeführt werden, die nicht in
dieser Betriebsanleitung beschrieben sind, und diese Arbeiten nicht ausdrücklich vom Hersteller schriftlich genehmigt worden sind.
• wenn das Gerät oder Komponenten im Gerät ohne aus-
drückliche, schriftliche Zustimmung des Herstellers verändert, um- oder ausgebaut werden.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
5
Sicherheit
Achtung
Das Gerät ist bei bestimmungsgemässem Einsatz betriebssicher. Konstruktion und Ausführung des Geräts
entspechen dem heutigen Stand der Technik, allen relevanten DIN/VDE-Vorschriften und allen relevanten
Sicherheitsbestimmungen.
Jede Person, die Arbeiten an dem Gerät ausführt, muss die
Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben. Dies gilt auch, wenn die betreffende Person
mit einem solchen oder ähnlichen Gerät bereits gearbeitet
hat oder durch den Hersteller geschult worden ist.
Jede Person, die Arbeiten an dem Gerät ausführt, muss
die jeweils vor Ort geltenden Unfallverhütungs- und
Sicherheitsvorschriften einhalten. Dies gilt besonders hinsichtlich des Tragens von Schutzkleidung.
Achtung
Warnung!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN‑, VDE- und/oder vor Ort geltenden
Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu‑
ständigen Energieversorgungsunternehmens
beachten!
Warnung!
Nur Fachpersonal (Heizungs-, Kälteanlagenoder Elektrofachkraft) darf Arbeiten am
Gerät und seinen Komponenten durchfüh‑
ren.
Stecker X5 und Schraubklemmen X4 des Heizungsund Wärmepumpenreglers stehen unter Kleinspannung. Nur Originalfühler des Herstellers (Schutzklasse II) verwenden.
Achtung
Gefahr!
Lebensgefahr durch elektrischen Strom!
Elektrische
Anschlussarbeiten
sind
ausschliesslich
qualifiziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei
schalten
und
gegen
Wiedereinschalten sichern!
Aus sicherheitstechnischen Gründen gilt: Gerät
nicht vom Stromnetz trennen, es sei denn, das
Gerät wird geöffnet.
Umwälzpumpen, die die Wärmepumpe durchströmen, dürfen nur vom Heizungs- und
Wärmepumpenregler aus gesteuert werden. Umwälzpumpen niemals extern schalten.
Achtung
Heizkreis zur Wärmepumpe hin niemals absperren
(Frostschutz).
Achtung
Nur vom Hersteller geliefertes oder freigegebenes
Zubehör verwenden.
Pflege des Geräts
Die Oberflächenreinigung der Aussenseiten des Geräts
können Sie mit einem feuchten Tuch und handelsüblichen
Reinigungsmitteln durchführen.
Keine Reinigungs- und Pflegemittel verwenden, die scheuern, säure- und/oder chlorhaltig sind. Solche Mittel würden
die Oberflächen zerstören und möglicherweise technische
Schäden am Gerät verursachen.
Achtung
Einstellarbeiten
am
Heizungsund
Wärmepumpenregler sind ausschliesslich dem autorisierten Servicepersonal sowie Fachfirmen gestattet, die vom Hersteller autorisiert sind.
6
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Wartung des Geräts
Lieferumfang
Der Heizungs- und Wärmepumpenregler bedarf keiner regelmässigen Wartung.
Hinweis
Kundendienst
Für technische Auskünfte wenden Sie sich bitte an Ihren
Fachhandwerker oder an den vor Ort zuständigen Partner des Herstellers.
Betriebsanleitung Ihrer Wärmepumpe,
Anhang, Kundendienst, Adressen für den Servicefall
Hinweis
Anzeige „TAussen min“ und TAussen max“ sind
keine Störungen bei denen der Kundendienst gerufen werden muß. Die Wärmepumpe startet automatisch wieder wenn die Außentemperatur innerhalb
der Einsatzgrenzen liegt.
Funktionsnotwendige Temperaturfühler (Rücklauf,
Vorlauf, Heissgas) sind in der Wärmepumpe eingebaut und gehören nicht zum Lieferumfang des Heizungs- und Wärmepumpenreglers.
Der Heizungs- und Wärmepumpenregler wird in zwei Varianten ausgeliefert. Die gelieferte Variante ist abhängig vom
Gerätetyp der zu regelnden Wärmepumpe.
Lieferumfang Einbauregler
Bei Geräten für die Innenaufstellung ist die Steuerplatine des
Heizungs- und Wärmepumpenreglers als „Einbauregler“ im
jeweiligen Gerät integriert. Der Lieferumfang „Einbauregler“
gehört zum Lieferumfang des Gerätes für die Innenaufstellung.
• Heizungs- und Wärmepumpenregler,
bestehend aus Steuerplatine (mit Anschlussklemmen)
und Bedienteil (mit Statusanzeige, Bildschirm und „DrehDruck-Knopf“).
• Aussenfühler für Aufputzmontage.
Gewährleistung / Garantie
•Betriebsanleitung.
• „Kurzbeschreibung Wärmepumpen-Regelung“.
Gewährleistungs- und Garantiebestimmungen finden Sie in
Ihren Kaufunterlagen.
Hinweis
Hinweis
Wenden Sie sich in allen Gewährleistungs- und
Garantieangelegenheiten an Ihren Händler.
Kurzbeschreibung bitte in der Nähe des Gerätes
befestigen.
Lieferumfang Wandregler
Bei Geräten für die Aussenaufstellung ist die Steuerplatine
des Heizungs- und Wärmepumpenreglers nicht im Gerät integriert. Der Lieferumfang „Wandregler“ gehört nicht zum
Lieferumfang des Gerätes für die Aussenaufstellung.
Entsorgung
Bei Ausserbetriebnahme des Altgeräts vor Ort geltende
Gesetze, Richtlinien und Normen zur Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und
Bauteilen von Kältegeräten einhalten.
Seite 15, Demontage
•Heizungs- und Wärmepumpenregler für Aufputzmon
tage,
bestehend aus Steuerplatine (mit Anschlussklemmen),
Gehäuse und Bedienteil (mit Statusanzeige, Bildschirm
und „Dreh-Druck-Knopf“),
•Wandbefestigungsmaterial (Bohrschablone, Schrauben,
Dübel für festes Mauerwerk),
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
7
• Aussenfühler für Aufputzmontage.
Bohrschablone an der Stelle ausrichten, wo der Heizungs- und Wärmepumpenregler angebracht werden
soll…
•Betriebsanleitung.
• „Kurzbeschreibung Wärmepumpen-Regelung“.
Achtung
Hinweis
Kurzbeschreibung bitte in der Nähe des Heizungsund Wärmepumpenreglers befestigen.
Das tun Sie zuerst:
Gelieferte Ware auf äusserlich sichtbare Lieferschäden
prüfen…
Lieferumfang auf Vollständigkeit
Liefermängel sofort reklamieren.
prüfen. Etwaige
Anbringungsort auf Unterputzleitungen prüfen.
Bohrschablone so ausrichten, dass bei den folgenden Montagearbeiten keine Unterputzleitungen
angebohrt und beschädigt werden können.
Hinweis
Rechts und links von der Bohrschablone muss jeweils ≥ 2 cm Freiraum sein, damit die seitlichen Befestigungsschrauben der Gehäuseabdeckung ausreichend Platz finden.
Bohrschablone mit Klebeband an der Wand fixieren,
Löcher bohren (Ø 6 mm, Tiefe ≥ 55 mm)…
Montage
Montage des Einbaureglers
Bei Geräten für die Innenaufstellung ist die Steuerplatine
des Heizungs- und Wärmepumpenreglers im elektrischen
Schaltkasten des jeweiligen Geräts integriert.
Betriebsanleitung Ihrer Wärmepumpe, Montage des
Bedienteils
Bohrschablone von der Wand lösen, Dübel in die
Löcher einschlagen, Schrauben eindrehen (Abstand von
Untergrund zu Schraubenkopf etwa 10mm)…
Montage des Wandreglers
Für alle auszuführenden Arbeiten gilt:
Hinweis
Hinweis
Jeweils
die
vor
Ort
geltenden
Unfallverhütungsvorschriften, gesetzlichen Vorschriften,Verordnungen und Richtlinien einhalten.
Achtung
8
Warnung!
Nur qualifiziertes Fachpersonal darf den
Heizungs- und Wärmepumpenregler mon‑
tieren.
Das im Lieferumfang enthaltene Wandbefestigungsmaterial setzt festes Mauerwerk voraus.
Sicherstellen, dass Schrauben fest im Untergrund
sitzen.
Rechte und linke Befestigungsschraube der Gehäuseabdeckung des Heizungs- und Wärmepumpenregler
lösen…
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Elektrische Anschlussarbeiten
Gefahr!
Lebensgefahr durch elektrischen Strom!
Elektrische
Anschlussarbeiten
sind
ausschliesslich
qualifiziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei
schalten
und
gegen
Wiedereinschalten sichern!
Gehäuseabdeckung abheben und an sicherer Stelle ablegen….
Heizungs- und Wärmepumpenregler in die Schrauben
an der Wand vollständig einhängen. Schrauben fest anziehen….
Achtung
Elektrische Anschlussarbeiten
nur
gemäss
dem Klemmenplan vornehmen, der für Ihren
Wärmepumpentyp gilt.
Installation des Einbaureglers
Folgen Sie bei den elektrischen Anschlussarbeiten den Anweisungen in der Betriebsanleitung Ihrer Wärmepumpe.
Betriebsanleitung Ihres Gerätes, „Elektrische
Anschlussarbeiten“,
„Klemmenplan“
sowie
„Stromlaufpläne“ zu Ihrem Gerätetyp
Hinweis
Interne Sicherung 6,3AT.
1Rückansicht
2Vorderansicht
(in diesem Beispiel:
Luxtronik 2.0)
Falls die elektrische Installation nicht im unmittelbaren
Anschluss erfolgt: Gehäuseabdeckung aufsetzen und
seitliche Befestigungsschrauben anziehen.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
9
2.0
Installation des Wandreglers Luxtronik 2.0
Befestigungsschraube des Klappbügels der Kabeleinführung lösen und Klappbügel nach unten ziehen, bis ein
Wegklappen nach oben möglich ist. Klappbügel seitlich
nach oben wegklappen…
Achtung
Die folgenden Anweisungen gelten nur für den
Wandregler Luxtronik 2.0. Prüfen Sie daher
vor jedem weiteren Schritt, welche Version des
Wandreglers Ihnen vorliegt.
Sollte Ihnen die Version Luxtronik 2.1 vorliegen,
ignorieren Sie diesen Abschnitt und gehen Sie zum
Abschnitt „Installation des Wandreglers Luxtronik
2.1“ ab Seite 12.
Abdeckungen der Kabelkanäle abziehen…
Stecker der 230 V Steuerleitung, die zur Wärmepumpe
führt, in die Buchse X1 einstecken.
Stecker der Fühlerleitung in die Buchse X5 einstecken.
Fühlerleitung durch die Kabelkanäle nach unten und
durch die Kabeleinführung nach aussen führen…
Falls noch nicht geschehen: Gehäuseabdeckung des
Heizungs- und Wärmepumpenreglers abnehmen…
Seite 8, Anweisung
Anschliessend Steuerleitung durch die Kabelkanäle
nach unten und durch die Kabeleinführung nach aussen
führen…
–
Leitung für 230 
V Spannungsversorgung am
Klemmenblock für Spannungsversorgung anklemmen…
Hinweis
1 Klemmenblock für 1~/N/PE/230 V
Spannungsversorgung
2 Anschluss für 230 V Steuerleitung zur Wärmepumpe (Buchse X1)
3EVU-Brücke (muss bei Anschluss eines potentialfreien Kontaktes entfernt werden)
4 Kabelkanäle mit Abdeckungen
5 Kabeleinführung mit Klappbügel
6 Befestigungsschraube des Klappbügels
7 Anschluss für Fühlerleitung zur Wärmepumpe
(Buchse X5)
8 Steckplatz für optionale Erweiterungsplatine
„Comfort“
9 Steuerplatine des Heizungs- und
Wärmepumpenreglers
10Bedienteil
10
Interne Sicherung 6,3AT.
Klemmenblock hat Federzugklemmen bis maximal
2,5 mm2.
Kabelmantel so abisolieren, dass das Mantelende
zwischen Dichtlippe und Kabelkanal zu liegen
kommt.
Basisverdrahtung:
1 Angeschlossene 1~/N/PE/230 V
Spannungsversorgung
2Leitungsverlegung in den Kabelkanälen
3 Angeschlossene Fühlerleitung zur Wärmepumpe
4 Angeschlossene 230 V Steuerleitung zur Wärmepumpe
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.0
Gegebenenfalls weitere externe Kabel installieren…
Betriebsanleitung Ihres Gerätes, „Klemmenplan“
sowie „Stromlaufpläne“ zu Ihrem Gerätetyp
Abdeckungen der Kabelkanäle aufstecken. Klappbügel der Kabeleinführung in Ausgangsstellung
zurückschwenken und unter die Befestigungsschraube
einrasten lassen. Befestigungsschraube fest anziehen…
Gehäuseabdeckung aufsetzen und seitliche Befestigungsschrauben anziehen.
Achtung
Alle Leitungen, die Sie am Heizungs- und
Wärmepumpenregler anschliessen, ausserhalb des
Heizungs- und Wärmepumpenreglers in einem
Kabelkanal führen (zur Zugentlastung nötig; bauseits
zu stellen).
1 230 V Steuerleitung (von Buchse X1 zur Wärmepumpe)
2 Fühlerleitung (von Buchse X5 zur Wärmepumpe)
3 weitere 230 V Ausgänge (Umwälzpumpen,
Mischer, …)
4 Fühlerzuleitungen (extern)
5 weitere 230 V Eingänge (EVU-Sperre, …)
6 1~/N/PE/230V Spannungsversorgung (zum
Klemmenblock); Kabelquerschnitt max. 2,5 mm2,
interne Sicherung 6,3AT
KKabelkanal
Installationsanweisungen hierzu in der Betriebsanleitung Ihrer Wärmepumpe.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
11
2.1
Installation des Wandreglers Luxtronik 2.1
Befestigungsschraube des Klappbügels der Kabeleinführung lösen und Klappbügel nach unten ziehen, bis ein
Wegklappen nach oben möglich ist. Klappbügel seitlich
nach oben wegklappen…
Achtung
Die folgenden Anweisungen gelten nur für den
Wandregler Luxtronik 2.1. Prüfen Sie daher
vor jedem weiteren Schritt, welche Version des
Wandreglers Ihnen vorliegt.
Sollte Ihnen die Version Luxtronik 2.0 vorliegen,
ignorieren Sie diesen Abschnitt und gehen Sie zum
Abschnitt „Installation des Wandreglers Luxtronik
2.0“ ab Seite 10.
Abdeckungen der Kabelkanäle abziehen…
BUS-Kommunikationsleitung, die zur Wärmepumpe
führt, auf der Reglerplatine an der Klemme X10 anlegen…
Anschliessend BUS-Kommunikationsleitung nach unten
und durch die Kabelkanäle sowie durch die Kabeleinführung nach aussen führen…
Falls noch nicht geschehen: Gehäuseabdeckung des
Heizungs- und Wärmepumpenreglers abnehmen…
Seite 8, Anweisung
–
Achtung
Verlegeabstand zwischen BUS-Kommunikationsleitung und Lastleitung muss > 10 cm betragen.
Leitung für 230 
V Spannungsversorgung am
Klemmenblock für Spannungsversorgung anklemmen…
Hinweis
1 Klemmenblock für 1~/N/PE/230 V Spannungs­
versorgung
2EVU-Brücken (müssen bei Anschluss eines
potentialfreien Kontaktes entfernt werden)
3 Anschlußklemme Rücklauffühler TRL
(an NTC8)
4 Kabelkanäle mit Abdeckungen (Abdeckungen hier
nicht im Bild)
5 Kabeleinführung mit Klappbügel
6 Befestigungsschraube des Klappbügels
7 Anschlussklemme (X10 Modbus) für BUS-Leitung
zur Außeneinheit
8 Steckplatz für optionale Erweiterungsplatine
„EP 2.1“
9LIN-BUS Kommunikationsleitung zwischen
Steuerplatine und Bedienteil (werksseitig vorverdrahtet)
10 Steuerplatine des Heizungs- und
Wärmepumpenreglers LUX 2.1
11Bedienteil
12 Anschluss für PWM-Steuersignal Umwälzpumpe
12
Interne Sicherung 6,3AT.
Klemmenblock hat Federzugklemmen bis maximal
2,5 mm2.
Kabelmantel so abisolieren, dass das Mantelende
zwischen Dichtlippe und Kabelkanal zu liegen
kommt.
230 V Spannungsversorgung für Außengerät am
Klemmenblock anlegen und nach unten durch die
Kabelkanäle sowie durch die Kabeleinführung nach
aussen zum Außengerät führen…
PWM-Steuersignal
für
Umwälzpumpe
Klemmenblock -X10 anlegen…
am
Der Luft/Wasser Wärmepumpe zur Außenaufstellung
liegt ein separat beigepackter Rücklauffühler (TRL) mit
entsprechendem Montagematerial bei. Rücklauffühler
mit Kabelbinder und Wärmeleitpaste am Rücklauf
(wärmeleitendes Rohr) zur Wärmepumpe der Abbildung entsprechend befestigen und gemäß Stromlaufplan
(an NTC8) anklemmen…
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.1
Basisverdrahtung:
Abdeckungen der Kabelkanäle aufstecken. Klappbügel der Kabeleinführung in Ausgangsstellung
zurückschwenken und unter die Befestigungsschraube
einrasten lassen. Befestigungsschraube fest anziehen…
Gehäuseabdeckung aufsetzen und seitliche Befestigungsschrauben anziehen.
Achtung
Alle Leitungen, die Sie am Heizungs- und
Wärmepumpenregler anschliessen, ausserhalb des
Heizungs- und Wärmepumpenreglers in einem
Kabelkanal führen (zur Zugentlastung nötig; bauseits
zu stellen).
Achtung
1 Angeschlossene 1~/N/PE/230 V
Spannungsversorgung für Wandregler und
Außengerät
2 Angeschlossener Rücklauffühler TRL (an NTC8)
3Leitungsverlegung in den Kabelkanälen
4 Angeschlossene BUS-Kommunikationsleitung
5 Angeschlossenes PWM-Steuersignal für Umwälzpumpe
BUS-Kommunikationsleitung benötigt Verlegeabstand von > 10 cm zu anderen Leitungen. Daher
mit entsprechendem Abstand in einem eigenen
Kabelkanal verlegen.
Gegebenenfalls weitere externe Kabel installieren…
Betriebsanleitung Ihres Gerätes, „Klemmenplan“
sowie „Stromlaufpläne“ zu Ihrem Gerätetyp
Hinweis
Die Ein- und Ausgänge auf der Steuerplatine werden
durch den Klemmenplan des Gerätes zugeordnet.
Zusätzlich finden Sie die Zuordnung auf der Innenseite der Gehäuseabdeckung des Wandreglers.
1 230 V Spannungsversorgung zum Außengerät
2 PWM-Steuersignal für Umwälzpumpe
3 weitere 230 V Ausgänge (Umwälzpumpen,
Mischer, …)
4 BUS-Kommunikationsleitung zum Außengerät
5 Fühlerzuleitungen inklusive Rücklauffühler TRL
am Rücklauf zur Wärmepumpe
6 weitere 230 V Eingänge (EVU-Sperre, …)
7 1~/N/PE/230V Spannungsversorgung (zum
Klemmenblock); Kabelquerschnitt max. 2,5 mm2,
interne Sicherung 6,3AT
KKabelkanäle
Installationsanweisungen hierzu in der Betriebsanleitung Ihrer Wärmepumpe.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
13
Bedienteilvarianten
Je nach Wärmepumpentyp ist das im Heizungs- und
Wärmepumpenregler integrierte Bedienteil mit folgenden
Schnittstellen ausgestattet:
Typ 1
Montage und Installation von
Fühlern
Aussenfühler
Der Aussenfühler ist funktionsnotwendiges Zubehör und im
Lieferumfang enthalten.
Hinweis
Bei nicht installiertem oder defektem Aussenfühler
setzt der Heizungs- und Wärmepumpenregler die
Aussentemperatur automatisch auf -5 °C. Die Statusanzeige des Bedienteils leuchtet rot, der Bildschirm des Bedienteils meldet eine Störung.
NNetzwerk
S Verbindung zur Steuerplatine
Achtung
Typ 2
Aussenfühler an der Nord- oder Nord-Ost-Seite
von Gebäuden montieren. Aussenfühler darf keiner
direkten Sonneneinstrahlung ausgesetzt sein.
Gehäuse des Aussenfühlers öffnen und ≥ 2 m über dem
Boden an der Befestigungsstelle ausrichten. Kabelver‑
schraubung muss zum Boden weisen…
NNetzwerk
LLIN-BUS
S Verbindung zur Steuerplatine
Typ 3
RRS485 zum Anschluss der
Raumbedieneinheit (RBE)
NNetzwerk
LLIN-BUS zur Steuerplatine
S nicht belegt
1 Gehäuse Aussenfühler
2Befestigungslöcher
3Kabelverschraubung
4Aussenfühler
Befestigungslöcher anzeichnen und bohren, Dübel einschlagen und Gehäuse des Aussenfühlers an die Wand
schrauben…
14
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Externer Rücklauffühler
Hinweis
Dübel und Schrauben zur Befestigung des Aussenfühlers gehören nicht zum Lieferumfang.
Kabelverschraubung vom Gehäuse des Aussenfühlers
lösen, 2-adriges Kabel (Querschnitt ≤ 1,5 mm² pro
Ader, Kabellänge ≤ 50 m) durch die Kabelverschraubung in das Gehäuse führen …
Der externe Rücklauffühler (optionales Zubehör) ist bei
hydraulischer Einbindung eines Trennspeichers (Multifunktionsspeicher, …) funktionsnotwendig. Er muss wie folgt
installiert werden:
Kabel anklemmen, Kabelverschraubung festziehen und
Gehäuse des Aussenfühlers schliessen.
ZUP
TRLext
HUP
Warmwasserfühler
Der Warmwasserfühler ist optionales Zubehör und nur bei
separatem Warmwasserspeicher funktionsnotwendig. Sie
dürfen ausschliesslich Warmwasserfühler einsetzen, die vom
Hersteller der Wärmepumpe zugelassen sind.
1Trenn- bzw. Multifunktionsspeicher
2 Umwälzpumpe in den Trennspeicher
(Wärmepumpenkreis)
3 Umwälzpumpe aus dem Trennspeicher
(Heizkreis)
4Externer Rücklauffühler (Ø = 6mm)
Achtung
Warmwasserspeicher muss befüllt sein, bevor der
Anschluss des Warmwasserfühlers an den Heizungs- und Wärmepumpenregler erfolgt.
Soweit werksseitig nicht schon vorbereitet,Warmwasserfühler (Ø = 6 mm) auf halber Höhe des Warmwasserspeichers
montieren – in jedem Fall jedoch oberhalb des internen
Wärmetauschers des Warmwasserspeichers.
ZUPLadekreis Wärmepumpe
HUPEntladekreis Heizkreis
Vom Trennspeicher kommenden Rücklauffühler an die Platine des Heizungs- und Wärmepumpenreglers klemmen.
Demontage
Gefahr!
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschliesslich qua‑
lifiziertem Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei
schalten
und
gegen
Wiedereinschalten sichern!
Ausbau der Pufferbatterie
Achtung
1Warmwasserspeicher
2 Warmwasserfühler (Ø = 6 mm)
3Wärmetauscher
4 Anschluss Kaltwasser
5 Anschluss Warmwasser
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Vor der Verschrottung des Heizungs- und
Wärmepumpenreglers die Pufferbatterie auf
der Grundplatine entfernen. Die Batterie kann
mit einem Schraubenzieher aus dem Halter entfernt werden. Batterie und elektronische Bauteile
umweltgerecht entsorgen.
15
Das Bedienteil
D u n k e l h i n t e r l e g t (invertiert) =
Symbol oder Menüfeld ist angesteuert.
Durch Ansteuern und Auswählen des Navigationspfeils gelangen Sie von einer Menüebene in die
Nächst-Höhere oder -Tiefere.
Einige Menüs erfordern, dass vorgenommene Einstellungen gespeichert werden. Dies geschieht
durch Ansteuern und Auswählen von . Durch Ansteuern und Auswählen von
werden vorgenommene Einstellungen widerrufen.
1USB-Schnittstelle
(Stecker befindet sich hinter der Klappe)
2Bildschirm
3Statusanzeige
4„Dreh-Druck-Knopf“
Statusanzeige
Ring um den Drehknopf leuchtet grün =
Anlage läuft ordnungsgemäss
Hat ein Menü mehr Einträge als der Bildschirm anzeigen kann, erscheint am linken Bildschirmrand ein
Scrollbalken. Er zeigt, an welcher Position im Menü
Sie sich befinden. Ist kein Symbol oder Menüfeld
ausgewählt, können Sie durch Drehen des „DrehDruck-Knopfs“ nach rechts die Bildschirmanzeige
nach unten „rollen“ (= scrollen). Dadurch werden
weitere Menüeinträge angezeigt. Mit einer Drehung
nach links scrollen Sie die Bildschirmanzeige wieder
nach oben.
„Dreh-Druck-Knopf“
Ring um den Drehknopf blinkt grün/rot =
selbstrücksetzende Betriebsunterbrechung
Ring um den Drehknopf leuchtet rot = Störung
D r ü c k e n (kurz) =
Angesteuertes Symbol auswählen
(= Wechsel zur entsprechenden Programmebene) oder angesteuertes
Menüfeld für die Eingabe von Daten
und Werten freischalten.
Bildschirm
Im Bildschirm des Bedienteils werden Betriebsinformationen,
Funktionen und Einstellmöglichkeiten des Heizungs- und
Wärmepumpenreglers und der Wärmepumpenanlage sowie
Fehlermeldungen angezeigt.
Im Normalfall ist der Bildschirm unbeleuchtet. Wird der
„Dreh-Druck-Knopf“ benutzt, schaltet sich die Bildschirmbeleuchtung ein. Sie schaltet sich automatisch ab, wenn der
„Dreh-Druck-Knopf“ länger als 10 Minuten nicht betätigt
wird.
16
Drehen =
Symbol für eine gewünschte Programmebene oder Menüfeld ansteu‑
ern oder Bildschirmanzeige nach
unten (oder oben) „rollen“.
Drehen =
Im freigeschalteten Menüfeld Daten
und Werte einstellen.
D r ü c k e n (kurz) =
Eingabe von Daten und Werten in
einem Menüfeld beenden.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Wird der „Dreh-Druck-Knopf“ 3 Sekunden lang
gedrückt, springt die Anzeige automatisch zum Navigationsbildschirm zurück.
Nach weiteren 7 Sekunden ohne Aktion springt das
Programm automatisch auf den Standardbildschirm
zurück.
Der Standardbildschirm
„Heizung“
Der Standardbildschirm (= Standard-Menü) dient zur
schnellen Information über die ausgewählte Betriebsart
der Heizung. Zudem können Sie hier schnell und bequem
Grundeinstellungen der Heizfunktion einstellen.
Fehlermeldungen
Kommt es zu einer Störung der Anlage, erscheint im Bildschirm eine entsprechende Fehlermeldung.
7
Achtung
Vor dem Quittieren einer Störung unbedingt die
Abschnitte
„Fehlerdiagnose / Fehlermeldungen“
und „Quittieren einer Störung“ lesen.
Seite 72, Fehlerdiagnose / Fehlermeldungen, und
Seite 75, Quittieren einer Störung
D r ü c k e n (7 Sekunden lang) =
Fehlermeldung
quittieren
und
Neustart der Wärmepumpenanlage (=
manuelles Reset).
Sprache der Bildschirmanzeige
Sie können festlegen, in welcher Sprache Menüs und Texte
im Bildschirm anzeigt werden sollen.
Seite 55, Sprache der Bildschirmanzeige auswählen
Die Sprachauswahl wird auch bei Ersteinschaltung der Wärmepumpe angezeigt
Menüanzeige
Die Menüstruktur ist so aufgebaut, dass Menüpunkte,
welche für die Anlage bzw. den Maschinentyp nicht relevant
sind, ausgeblendet werden. Das bedeutet, dass die Anzeige
am Regler von den Darstellungen in dieser Betriebsanleitung
abweichen können.
Inbetriebnahme /
Ersteinschaltung
Seite 59
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
8
N
1 Symbol für Programmbereich „Heizung“
Das Symbol für die Heizung zeigt an, dass die nebenstehenden Anzeigen und Einstellmöglichkeiten
allein für die Heizung relevant sind. Durch Druck
auf dieses Symbol können Sie jedoch zwischen den
verschiedenen Bereitungsarten der Wärmepumpe
umschalten. So können auch z.B. Symbole für die
Warmwasserbereitung, Kühlung oder die Schwimmbadbereitung angezeigt werden. Abhängig von Ihrer
Heizungsanlage und den daran angeschlossenen Verbrauchern.
2Aktuelle Betriebsart der Heizung
Auto(matik), Ferien, ZWE, Aus oder Party.
3 Digitale Temperaturanzeige
Zeigt, wieweit die gewünschte Heizwasser-Rücklauftemperatur von jener der eingestellten Heizkurve
abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
4Temperaturskala
Zeigt grafisch, wieweit die gewünschte Heizwasser-Rücklauftemperatur von jener der eingestellten
Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
5Verdichter
Das Verdichter-Symbol dreht sich solange der Verdichter läuft.
6Aktueller Betriebszustand
Heizung
Warmwasser
Ausheizprogram
Abtau
EVU
Pumpenvorlauf
Fehler
Kühlung
7Aktuelle Aussentemperatur
8 Datum und Uhrzeit
NNavigationspfeil
hier: Wechsel zum Navigationsbildschirm
17
Der Navigationsbildschirm
Der Standardbildschirm
„Warmwasser“
Der Navigationsbildschirm gibt eine Übersicht über die
verschiedenen Programmbereiche des Heizungs- und
Wärmepumpenreglers.
9
10
Basisanzeige
11
9 Symbol für Programmbereich „Warmwasser“
Zeigt, dass im Standardbildschirm Warmwasserfunktionen gesteuert werden.
10Aktuelle Betriebsart der
Warmwasserbereitung
Auto(matik), Ferien, ZWE, Aus oder Party.
11 Solltemperatur der Warmwasserbereitung
1 Aktueller Betriebszustand der Wärmepumpe mit Zeitangabe
2 Ursache des aktuellen Betriebszustands oder Störungsmeldung
3 Symbole der Programmbereiche des Heizungs- und
Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden, sind:
Symbol für Programmbereich „Information
und Schnelleinstellung“
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung“
Programmbereich zur Einstellung aller Parameter für Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Warmwasser“
Programmbereich zur Einstellung aller Parameter für Warmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service“
Programmbereich zur Einstellung grundlegender Systemparameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich!
Symbol für Programmbereich „Parallelschaltung Master“.Verbindung bis zu 4 Wärmepumpen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschaltung Slave“. Nur für Fachpersonal.
4 Information zum angesteuerten Symbol.
18
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Anzeige weiterer Programmbereiche
USB-Stick ist eingesteckt
Abhängig vom angeschlossenen Wärmepumpentyp kann der
Navigationsbildschirm folgende Programmbereichssymbole
anzeigen:
Kaltstart (abbrechen)
Luft-Wasser-Wärmepumpen verfügen über
eine Kaltstartfunktion.
Wenn bei einer Aussentemperatur von < 10°C
die Rücklauftemperatur unter 15°C sinkt, wird
die Funktion aktiv. Dann wird der ZWE angesteuert, bis die Rücklauftemperatur 15°C
überschreitet. Erst dann wird die Wärmepumpe wieder freigegeben.
Der Kaltstart ist ab einer Rücklauftemperatur
von 23°C beendet.
Es ist möglich den Kaltstart abzubrechen,
indem man auf das Symobl
drückt. Dann
bleibt der Kaltstart bis zum nächsten Neustart
des Reglers deaktiviert.
Symbol für Programmbereich „Kühlung“
zu den Voraussetzungen der Darstellung des Symbols: Seite 32, Programmbereich „Kühlung“
Hinweis
Abhängig von Ihrer Anlage und von der Konfiguration des Heizungs- und Wärmepumpenreglers
können noch weitere Programmbereichssymbole
im Bildschirm dargestellt werden.
Die in den folgenden Seiten beschriebenen Displays bedeuten für Sie, dass Auswahlmöglichkeiten getroffen werden
können / müssen. Generell gilt:
Anzeige von Sonderprogrammen
Sind Sonderprogramme aktiv, werden deren Symbole im Navigationsbildschirm angezeigt.
- bei Kreisfeldern ist nur eine Option möglich:
Kästchen können mehrfach ‚angeklickt‘ werden:
Entlüftungsprogramm
Hinweis
Wenn Sie das Symbol eines Sonderprogramms ansteuern und auswählen, gelangen Sie direkt in das
Menü des jeweiligen Sonderprogramms.
Kundendienst oder Installateur Zugang
Ausheizprogramm
Kurzprogramm
Zwangsheizung
Zwangswarmwasser
Zwangsabtauung
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
19
Einstellen der Betriebsart „Heizung“
Programmbereich
„Heizung“
Im Menü „Heizung Einstellungen“ das Menüfeld „Betriebsart“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Heizung Betriebsart“. Die aktuelle Betriebsart ist mit markiert:
Programmbereich auswählen
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
Der Bildschirm wechselt in das Menü „Heizung Einstellungen“…
Folgen Sie den Anweisungen, die im Abschnitt „Einstellen der Betriebsart der Heizung“ (unter Programmbereich „Information und Schnelleinstellung“) in der Betriebsanleitung für den Endkunden
beschrieben sind.
1 Symbol für Programmbereich „Heizung“ mit
Menütitel
2 Menüfeld „Betriebsart“
führt zum Menü „Heizung Betriebsart“
3 Menüfeld „Temperatur-Feineinstellung“
führt zum Menü „Heizung Temperatur-Feineinstellung“
4 Menüfeld „Heizkurven“
führt zum Menü „Heizung Heizkurven“
5 Menüfeld „Zeitschaltprogramm“
führt zum Menü „Heizung Schaltzeiten“
6 Menüfeld „Heizgrenze“
führt zum Menü „Heizgrenze“
20
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Temperatur-einstellung
Hinweis
Die Heizkurven werden beim Speichern automatisch um
die eingegebenen Temperaturwerte verändert. Die Werte
in den Menüfeldern „Temperaturskala“ und „Temperaturabweichung“ werden nach dem Speichern im Menü „Heizung Temperatur + -“ auf Null gesetzt.
Im Menü „Heizung Einstellungen“ das Menüfeld „Temperatur + ‑“ ansteuern und auswählen…
Haben Sie Ihre Einstellungen gespeichert, gibt das Programm im Bildschirm einen entsprechenden Hinweis
und kehrt dann automatisch zum Menü „Heizung Temperatur + ‑“ zurück…
Rückkehr in das Menü „Heizung Einstellungen“.
Der Bildschirm wechselt in das Menü „Heizung Temperatur + ‑“…
Heizkurven einstellen
1 Menüfeld „Temperaturabweichung“
Eingaben werden in 0,5 °C Schritten angezeigt.
Bezugsgrösse: Eingestellte Heizkurve
Hinweis
Hinweis
Als Heizkurve werden die in Abhängigkeit von der Aussentemperatur berechneten Heizwasser-Temperaturen von
Heizungsanlagen bezeichnet. Innerhalb festgelegter Grenzwerte steigen (fallen) die Heizwasser-Temperaturen, wenn
die Aussentemperatur sinkt (ansteigt).
In diesem Menü nehmen Sie die Feineinstellung der
Heizkurven vor. Werden Temperaturänderungen
gespeichert, wird dies autoadaptiv in den Heizkurven übernommen.
Das heisst:
Auf Grundlage der Änderungen im Menü „Heizung
Temperatur + -“ berechnet das Programm des Heizungs- und Wärmepumpenreglers den Fuss- beziehungsweise Endpunkt der Heizkurven in Abhängigkeit der Aussentemperatur neu und verschiebt ihn.
Die Einstellung für den Heizkreis regeln das temperaturabhängige Zu- und Abschalten der Wärmepumpe.
Im Menü „Heizung Einstellungen“ das Menüfeld „Heizkurven“ ansteuern und auswählen…
Temperatur erhöhen: Menüfeld „Wärmer“ ansteuern
und auswählen. Heizwasser-Rücklauftemperatur wird
pro Drehung um 0,5 °C erhöht…
Temperatur senken: Menüfeld „Kälter“ ansteuern und
auswählen. Heizwasser-Rücklauftemperatur wird pro
Drehung um 0,5 °C gesenkt…
Hinweis
Temperatur zunächst nur um 0,5 °C verändern.
Vor erneuter Änderung 2 bis 3 Tage abwarten und
prüfen, wie sich die Raumtemperatur entwickelt.
Einstellung speichern oder widerrufen…
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
21
Abgebildetes Beispiel besagt, dass der
Fusspunkt der Heizkurve 20 °C bei einer Aussentemperatur von 20 °C betragen soll.
Eine Erhöhung des Temperaturwertes im
Tabellenfeld „Parallelverschiebung“ auf
beispielsweise 22 °C bewirkt eine Parallelverschiebung der Heizkurve um 2 °C nach oben,
eine Senkung auf beispielsweise 18 °C eine
Parallelverschiebung der Heizkurve um 2 °C
nach unten.
5 Tabellenzeile „Nachtabsenkung“
Einstellen der Heizkurven des Heizkreises
Der Bildschirm wechselt je nach Systemeinstellung (Mischkreis1 = „Entlade“) entweder zunächst in das Menü
„Heizung Heizkurven“ ...
Symbol für Nachtbetrieb: Heizung ist abgesenkt
-5 °CTabellenfeld „Differenztemperatur“
Abgebildetes Beispiel besagt, dass Heizung im
Nachtbetrieb um 5 °C im Vergleich zum Tagbetrieb abgesenkt wird.
... oder unmittelbar in das Menü „Heizkurve Heizkreis“:
Heizkurven-Endpunkt festlegen…
•
Tabellenfeld „Heizkurven-Endpunkt“ auswählen…
Hinweis
Erscheint das Menü „Heizung Heizkurven“, das
Menüfeld „Heizkreis“ auswählen. Die Heizkurven
für den Heizkreis können programmiert werden,
sofern keine Festtemperatur eingestellt ist.
Hinweis
Seite 25, Einstellen einer Festtemperatur
1 Symbol für Programmbereich „Heizung“ und
Menütitel
2 Spaltentitel der Tabelle
Rücklauftemperatur Heizkreis
Bezugswert Aussentemperatur
3 Tabellenzeile „Heizkurven-Endpunkt“
Symbol für „Heizkurven-Endpunkt“
45 °CTabellenfeld „Heizkurven-Endpunkt“
Beispielwert hier: 45 °C
-20 °CTabellenfeld „Bezugswert Aussentemperatur“
(= nicht veränderbare Programmvorgabe)
Abgebildetes Beispiel besagt, dass bei einer
Aussentemperatur von -20 °C die HeizwasserRücklauftemperatur 45 °C betragen soll.
Der Heizkurven-Endpunkt ist stets auf eine Aussentemperatur von ‑20 °C bezogen. Kommt die Wärmepumpe in einer Klimazone zum Einsatz, in der
der Aussentemperaturwert von ‑20 °C nicht erreicht wird, müssen Sie den Heizkurven-Endpunkt
mit der regionalen Normauslegungstemperatur abgleichen.
Seite 24,
Abgleich des Heizkurven-Endpunkts
mit der regionalen Normauslegungstemperatur
•
Rücklauf-Temperaturwert im Tabellenfeld „HeizkurvenEndpunkt“ einstellen…
Hinweis
Die Temperaturwerte beziehen sich auf den Rücklauf. Bei Vorlauftemperaturen müssen Sie die Spreizung abziehen.
4 Tabellenzeile „Parallelverschiebung“
Symbol für „Parallelverschiebung“
20 °CTabellenfeld „Parallelverschiebung“.
Beispielwert hier: 20 °C (neutral)
20 °CTabellenfeld „Bezugswert Aussentemperatur“
22
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Bespieldiagramm:
Beispieldiagramm:
XAussentemperatur
YRücklauftemperatur
1Heizkurven-Endpunkt
2Heizkurven-Fusspunkt
FFrostschutz
Heizkurve mit Heizkurven-Endpunkt von 45 °C
Rücklauftemperatur (beispielsweise beim Einsatz
von Heizkörpern)
Heizkurve mit Heizkurven-Endpunkt von 30 °C
Rücklauftemperatur (beispielsweise beim Einsatz
einer Fussbodenheizung)
XAussentemperatur
YRücklauftemperatur
FFrostschutz
Heizkurve mit Heizkurven-Endpunkt bei 30 °C
Rücklauftemperatur und Heizkurven-Fusspunkt
bei 20 °C Rücklauftemperatur
Heizkurve nach Parallelverschiebung um 10 °C
nach oben verschoben.
jeweils bei -20 °C Aussentemperatur sowie Heizkurven-Fusspunkt von 20 °C Rücklauftemperatur
bei +20 °C Aussentemperatur.
•
Eingabe im Tabellenfeld „Heizkurven-Endpunkt“ beenden…
Weitere Parameter einstellen ( – ) oder Bildschirm
ganz nach unten scrollen und mit fortfahren…
•
Eingabe im Tabellenfeld „Parallelverschiebung“ beenden…
Weiteren Parameter der Tabelle einstellen ( ) oder
Bildschirm ganz nach unten scrollen und mit fortfahren…
„Differenztemperatur“ festlegen, um die der Heizkreis
im Nachtbetrieb abgesenkt werden soll…
„Parallelverschiebung“ festlegen…
•
Tabellenfeld „Parallelverschiebung“ ansteuern und auswählen…
•
Tabellenfeld „Differenztemperatur“ ansteuern und auswählen…
•
Rücklauf-Temperaturwert einstellen. Eine Drehung
nach rechts bewirkt eine Parallelverschiebung der
Heizkurve um 0,5 °C nach oben. Eine Drehung nach
links bewirkt eine Parallelverschiebung der Heizkurve
um 0,5 °C nach unten.
Hinweis
Die Parallelverschiebung wirkt sich auf Tag‑ und
Nachtbetrieb aus.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
23
•
Rücklauf-Temperaturwert einstellen…
Beispieldiagramm:
B
Abgleich des Heizkurven-Endpunkts mit der regionalen
Normauslegungstemperatur
•
Menüfeld „Auslegung“ ansteuern…
A
15° C
1 Menüzeile „Regionale Normauslegungstemperatur“
XAussentemperatur
Y„Rücklauftemperatur“
FFrostschutz
Heizkurve im Tagbetrieb
Um -5 °C parallel verschobene Heizkurve im
Nachtbetrieb
Über den gesamten Bereich gesehen, liegt die Heizkurve im Nachtbetrieb 5 °C unter der Heizkurve im
Tagbetrieb.
Hinweis
Arbeitet Ihre Anlage in der Betriebsart „Automatik“, schaltet sie automatisch zwischen Tag- (Anhebung) und Nachtbetrieb (Absenkung) um.
2 Menüzeile „Berechnete Rücklauftemperatur
Heizkurven-Endpunkt“ bei regionaler Normauslegungstemperatur
Menüfeld „Auslegung“ auswählen. Die Temperaturanzeige wird dunkel hinterlegt…
•
Regionale Normauslegungstemperatur einstellen, beispielsweise ‑12 °C…
•
Einstellungen speichern…
•
Eingabe im Tabellenfeld „Differenztemperatur“ beenden…
Hinweis
24
Nur erforderlich, wenn Heizkurve mit regionaler
Normauslegungstemperatur abgeglichen werden
soll.
Das Programm des Heizungs- undWärmepumpenreglers
berechnet nun die bei -12 °C tatsächliche Rücklauftemperatur für den Heizkurven-Endpunkt und zeigt sie im
Menüfeld „Berechnet“ an. Im Beispiel +24,0 °C:
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
•
Entspricht die berechnete Rücklauftemperatur der von
Ihnen gewünschten Rücklauftemperatur, können Sie das
Menü verlassen.
Einstellen der Heizkurven des Mischkreises 1
Hinweis
•
Soll die Anlage jedoch eine andere Rücklauftemperatur
fahren, in der Tabellenzeile „Heizkurven-Endpunkt“ das
Tabellenfeld „Heizkurven-Endpunkt“ ansteuern, auswählen und Rücklauf-Temperaturwert nach oben oder
nach unten ändern (je nachdem, ob ein höherer oder
niedrigerer Wert gewünscht ist)…
Der Menüzugriff auf die Heizkurven des Mischkreises 1 ist nur möglich, wenn in der Anlage ein
Mischer installiert und Mischkreis 1 in der Systemeinstellung als EntladeMischkreis definiert ist.
Im Menü „Heizung Heizkurven“ das Menüfeld „Heizung
Mischkreis 1“ ansteuern und auswählen…
•
Eingabe im Tabellenfeld „Heizkurven-Endpunkt“ beenden…
•
Menü „Heizung Heizkurve HK“ ganz nach unten
scrollen und Einstellungen speichern…
•
Anschliessend den hinter dem Menüfeld „Berechnet“
angezeigten Temperaturwert prüfen…
Der Bildschirm wechselt in das Menü „Heizung Heizkurve MK1“. Die Heizkurven können programmiert
werden, sofern keine Festtemperatur definiert ist…
Seite 25, Einstellen einer Festtemperatur
Entspricht jetzt der berechnete Wert der von Ihnen gewünschten Rücklauftemperatur, können Sie das Menü
verlassen.
Andernfalls Menü „Heizung Heizkurve HK“ ganz nach
oben scrollen und Schritte • – • solange wiederholen, bis der berechnete Wert der gewünschten
Rücklauftemperatur am nächsten kommt.
Heizkurven des Mischkreises 1 einstellen…
Seite 22
Hinweis
Eine exakte Übereinstimmung des berechneten
Werts mit der gewünschten Rücklauftemperatur
ist kaum möglich, da Sie im Menüfeld „Heizkurven-Endpunkt“ den Rücklauf-Temperaturwert nur
in 0,5 °C-Schritten einstellen können. Akzeptieren
Sie eine Rücklauftemperatur, die der von Ihnen gewünschten am nächsten kommt.
Hinweis
Hinweis
Die Einstellung für den Heizkreis regeln das temperaturabhängige Zu- und Abschalten der Wärmepumpe.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Sie können eine Festtemperatur nur dann festlegen, wenn diese Option durch die Systemeinstellung ausgewählt ist.
Seite 78, Systemeinstellung bei der Inbetriebnahme
Hinweis
Beachten Sie, dass Sie beim Einstellen der Heizkurven des Mischkreises 1 stets Vorlauftemperaturen
definieren.
Einstellen einer Festtemperatur
Hinweis
Eine sinnvolle Einstellung der Heizkurve ist unerlässlich für eine energieoptimierte Betriebsweise
der Wärmepumpe. Eine zu hoch eingestellte Heizkurve erhöhrt den Gesamtenergiebedarf der
Anlage!
–
unter „Einstellen
Folgen Sie den Anweisungen
der Heizkurven des Heizkreises“…
Hinweis
Die Festtemperatur wird unabhängig von der Aussentemperatur gefahren.
25
Hinweis
Wird eine Nachtabsenkung im „Festtemperatur“Betrieb gewünscht, muss die Differenztemperatur in den Heizkurven „Heizkreis“ beziehungsweise „Mischkreis 1“ eingestellt werden, bevor die
Option „Festtemperatur“ ausgewählt wird.
Ist keine Nachtabsenkung gewünscht, muss die Differenztemperatur in den Heizkurven „Heizkreis“
beziehungsweise „Mischkreis 1“ auf 0 °C eingestellt werden ( = Werkseinstellung).
Menüfeld „Rücklauf“ beziehungsweise „Vorlauf“ auswählen. Das Temperatur-Eingabefeld wird dunkel
hinterlegt…
Gewünschte Festtemperatur einstellen…
Einstellungen speichern oder widerrufen und Menü
„Heizung Festwert HK“ beziehungsweise „Heizung
Festwert MK1“ verlassen.
Ist die Option „Festtemperatur“ durch die Systemeinstellung ausgewählt, sieht die Heizkurve beispielsweise so aus:
Im Menü „Heizung Einstellungen“ das Menüfeld „Heizkurven“ ansteuern und auswählen…
Ist die Option „Festtemperatur“ durch die Systemeinstellung
eingeschaltet, wechselt der Bildschirm in das Menü „Heizung
Heizkurven“ (von dem ausgehend Sie in die Menüs „Heizung
Festwert HK“ beziehungsweise „Heizung Festwert MK1“
gelangen) oder direkt in das Menü „Heizung Festwert HK“:
XAussentemperatur
Y„Rücklauftemperatur“
FFrostschutz
Festtemperatur (hier: + 35 °C)
Zeitschaltprogramm Heizung
Folgen Sie den Anweisungen, die im Abschnitt „Einstellen der Schaltzeiten des Heizkreises“ (unter
Programmbereich „Information und Schnelleinstellung“) in der Betriebsanleitung für den Endkunden
beschrieben sind.
Heizgrenze
Hinweis
Wenn „Festwert“ eingestellt ist und „Heizgrenze“
unter Systemeinstellungen auf JA steht, dann schaltet oberhalb der Heizgrenze die Wärmepumpe ab
und die HUP wird deaktiviert..
Ist die Tagesmitteltemperatur der letzten 24h höher als
die von Ihnen unter „Heizgrenze“ eingestellten Tagesmitteltemperatur wird der Heizbetrieb abgeschaltet.
Voraussetzung: die Heizgrenze ist unter Systemeinstellungen
auf „ja“ eingestellt.
Seite 47 Systemeinstellung „Heizgrenze“
26
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Programmbereich
„Warmwasser“
Einstellen der Betriebsart
„Warmwasserbereitung“
Im Menü „Warmwasser Einstellungen“ das Menüfeld
„Betriebsart“ ansteuern und auswählen…
Programmbereich auswählen
Im Navigationsbildschirm das Symbol
und auswählen…
ansteuern
Der Bildschirm wechselt in das Menü „Warmwasser
Betriebsart“. Die aktuelle Betriebsart ist mit
markiert:
Der Bildschirm wechselt in das Menü „Warmwasser
Einstellungen“…
1 Symbol für Programmbereich „Warmwasser“
mit Menütitel
2 Menüfeld „Betriebsart“
führt zum Menü „Warmwasser Betriebsart“
Folgen Sie den Anweisungen, die im Abschnitt „Einstellen der Betriebsart der Warmwasserbereitung“
(unter Programmbereich „Information und Schnelleinstellung“) in der Betriebsanleitung für den Endkunden beschrieben sind.
Rückkehr zum Menü „Warmwasser Einstellungen“.
3 Menüfeld „Temperatur + –“
führt zum Menü Warmwasser Temperatur
Wunschwert / Zieltemperatur
(Wird Warmwasserbereitung über Thermostat gesteuert, entfällt dieses Menüfeld.)
4 Menüfeld „Zeitschaltprogramm“
führt zum Menü „Warmwasser Schaltzeiten“
5 Menüfeld „Schnellladung“
führt zum Menü „Warmwasser Schnellladung“
6 Menüfeld „Pflegeprogramme“
führt zum Menü „Warmwasser Pflegeprogramme“
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
27
Warmwassertemperatur einstellen
Warmwassertemperatur ohne Nachheizung
(Werkseinstellung)
Hinweis
Wird Warmwasserbereitung über ein Thermostat
gesteuert, ist keine Temperatureinstellung möglich.
Menüfeld „Temperatur + -“ erscheint dann nicht im
Bildschirm „Warmwasser Einstellungen“.
Im Menü „Warmwasser Einstellungen“ das Menüfeld
„Temperatur + ‑“ ansteuern und auswählen…
Wunschwert gewünschte Warmwasser­temperatur
im Warmwasserspeicher
Deckung WP Warmwassertemperatur, die zur letzten Warmwasserbereitung durch die
Wärmepumpe erreicht wurde
Hinweis
Der Bildschirm wechselt in das Menü „Warmwasser
Temperatur + ‑“.
In Abhängigkeit zu den Wärmequellentemperaturen
kann es dazu führen, dass die maximalen Vorlauftemperaturen der Wärmepumpe nicht mehr erreicht
werden können. Das kann je nach Wunschtemperatur zur Folge haben, dass auch die gewünschte
Warmwassertemperatur im Speicher nicht mehr
erreicht wird.
Die Wärmepumpe schaltet bei Überschreiten der
Einsatzgrenzen automatisch ab. Die zuletzt erreichte Temperatur im Speicher wird als „Deckung WP“ gesetzt und ist gleichzeitig der Regelwert für die Warmwasserbereitung. Sobald
der Regelwert „Deckung WP“ um die Hysterese
Warmwasserbereitung (Standard 2K) unterschritten wird, startet die Warmwasserbereitung erneut.
Kann hierbei der zuletzt erreichte Wert „Deckung
WP“ erreicht werden, versucht die Wärmepumpe,
sich in 0,5K Schritten dem Wunschwert wieder anzunähern. Wird die Temperatur nicht erreicht (auch
außerhalb Hysterese) wird der Regelwert „Deckung WP“ um 1 K reduziert:
Menüfeld „Wunschwert“ aktivieren und gewünschte
Temperatur einstellen…
28
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Warmwassertemperatur mit Nachheizung
Hinweis
In Verbindung mit Warmwasserspeichern, die der
Hersteller empfiehlt, kann Ihre Wärmepumpe
Warmwassertemperaturen erzeugen, die ca. 7 K
niedriger liegen als die maximale Vorlauftemperatur
Ihrer Wärmepumpe.
Wird die Warmwasserbereitung mit Nachheizung aktiviert,
wird die gewünschte Warmwassertemperatur – sofern sie
mit der Wärmepumpe nicht erreicht werden kann – über
den zweiten Wärmeerzeuger bis zur Zieltemperatur angefahren.
Eingabe beenden…
Einstellungen speichern oder widerrufen. Rückkehr in
das Menü „Warmwasser Einstellungen“.
Hinweis
Die Funktion „Warmwassertemperatur mit Nachheizung“ muß erst im Bereich „Systemeinstellungen“ freigeschaltet werden.
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
Im Menü „Service“ das Menüfeld „Einstellungen“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Einstellungen“. Hier das Menüfeld „System Einstellung“
ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Einstellungen System“. Hier nach unten scrollen, das Menüfeld
„Warmw. Nachheizung“ ansteuern, auswählen und als
Parameter „Ja“ wählen…
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
29
Hinweis
Kann die Zieltemperatur nicht mit reinem Wärmepumpenbetrieb erreicht werden, schaltet die Wärmepumpe vorzeitig ab. Die Differenz zwischen „Deckung WP“ und „Zieltemperatur“ wird durch den
zweiten Wärmeerzeuger (z.B. Elektroheizelement)
im Speicher abgedeckt:
Der Regelwert für die Warmwasserbereitung ist
stets der Parameter „Deckung WP“, das heißt,
sobald der Regelwert „Deckung WP“ um die Hysterese Warmwasserbereitung (Standard 2K) unterschritten wird, startet die Warmwasserbereitung
erneut. Kann hierbei der zuletzt erreichte Wert
„Deckung WP“ erreicht werden, versucht die Wärmepumpe, sich in 0,5 K Schritten der Zieltemperatur wieder anzunähern. Ist dies nicht möglich, schaltet die Wärmepumpe ab und der ZWE übernimmt
die Warmwasserbereitung bis zur Zieltemperatur.
Hinweis
Durch die Nutzung der Funktion „Warmwassertemperatur mit Nachheizung“ entstehen möglicherweise höhere Energiekosten.
Daher erfolgt nach der Aktivierung dieser Funktion
eine automatische Abfrage, ob Sie die höheren Energiekosten in Kauf nehmen möchten.
Bestätigen Sie dies, bleibt die Funktion „Warmwassertemperatur mit Nachheizung“ aktiviert und Sie
können mit fortfahren.
Durch Ansteuern und Auswahl von
wird die
Funktion „Warmwassertemperatur mit Nachheizung“ deaktiviert..
In das Menü „Warmwasser Temperatur + ‑“ zurückkehren. Der Bildschirm sieht nun wie folgt aus…
Menüfeld „Zieltemperatur“ aktivieren und gewünschte
Temperatur einstellen…
Hinweis
In Verbindung mit Warmwasserspeichern, die der
Hersteller empfiehlt, kann Ihre Wärmepumpe
Warmwassertemperaturen erzeugen, die ca. 7 K
niedriger liegen als die maximale Vorlauftemperatur
Ihrer Wärmepumpe.
Eingabe beenden…
Einstellungen speichern oder widerrufen. Rückkehr in
das Menü „Warmwasser Einstellungen“.
ZieltemperaturZielwert für die Warmwassertemperatur im Warmwasserspeicher
Deckung WP Warmwassertemperatur, die zur letzten Warmwasserbereitung durch die
Wärmepumpe erreicht wurde
30
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Zeitschaltprogramm Warmwasserbereitung
Thermische Desinfektion
Im Menü „Warmwasser Einstellungen“ das Menüfeld
„Zeitschaltprogramm“ ansteuern und auswählen…
Folgen Sie den Anweisungen, die im Abschnitt „Einstellen der Sperrzeiten der Warmwasserbereitung“
(unter Programmbereich „Information und Schnelleinstellung“) in der Betriebsanleitung für den Endkunden beschrieben sind.
Im Menü „Warmwasser Pflegeprogramme“ das Menüfeld „Therm. Desinfekt.“ auswählen…
Hinweis
Anzeige ‚Therm. Desinfektion‘ erscheint nur, wenn
unter Systemeinstellungen ein zusätzlicher Wärmeerzeuger für die Warmwasserbereitung freigeschaltet ist.
Hinweis
Beachten Sie bei der Programmierung, dass die
Zeiträume, die Sie im Bereich „Warmwasser Schaltzeiten“ festlegen, S p e r r z e i t e n sind.
In den jeweils eingegebenen Zeitspannen wird die
Warmwasserbereitung ausgeschaltet.
Der Bildschirm wechselt in das Menü „Therm.Desinfekt.“…
Einstellung des Zeitschaltprogrammes Zirkulation
„Regleranleitung Endkunde“
Tag(e), an dem (denen) eine thermische Desinfektion
erfolgen soll, ansteuern und auswählen…
Pflegeprogramme
Im Menü „Warmwasser Einstellungen“ das Menüfeld
„Pflegeprogramme“ ansteuern und auswählen…
Hinweis
„Dauerbetrieb“ bedeutet, dass nach jeder
Warmwasserbereitung eine thermische Desinfektion erfolgt. Die Warmwasserladung startet jedoch
immer bei der eingestellten Hysterese des Warmwasser-Sollwerts
Der Bildschirm wechselt in das Menü „Warmwasser
Pflegeprogramme“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
31
Einstellen der Betriebsart „Kühlung“
Programmbereich
„Kühlung“
Im Menü „Kühlung Einstellungen“ das Menüfeld „Betriebsart“ auswählen…
Achtung
Den Programmbereich „Kühlung“ nur auswählen,
wenn ein Kühlkreismischer in Verbindung mit einer
Sole/Wasser-Wärmepumpe oder LWD reversibel
angeschlossen ist.
Achtung
Ist ein Kühlkreismischer angeschlossen, den Programmbereich „Kühlung“ unbedingt auswählen, da
sonst beim angeschlossenen Mischer Fehlfunktionen auftreten.
Der Bildschirm wechselt in das Menü „Kühlung Betriebsart“. Gewünschte Betriebsart auswählen…
Programmbereich auswählen
Der Programmbereich „Kühlung“ muss durch autorisiertes Servicepersonal im Zuge der Inbetriebnahme eingestellt
werden.
nötige Einstellung: Menüfeld „Mischkr1“ = „Kühl“
Seite 78, Systemeinstellung bei der Inbetriebnahme
Ist die passive Kühlfunktion eingestellt, erscheint im Navigationsbildschirm das Symbol für den Programmbereich
„Kühlung“:
1 Symbol für Programmbereich „Kühlung“ mit
Menütitel
2Automatik
Schaltet passive Kühlfunktion abhängig von der Aussentemperaturfreigabe ein.
3Aus
Schaltet passive Kühlfunktion ab.
Hinweis
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
Nur bei SW/WW Geräten: wird die passive Kühlfunktion eingeschaltet, setzt das Programm des Heizungs- und Wärmepumpenreglers die Heizung automatisch auf die Betriebsart „Aus“.
Umgekehrt gilt:
Wird die Heizung eingeschaltet, setzt das Programm des Heizungs- und Wärmepumpenreglers
die passive Kühlfunktion automatisch auf die Betriebsart „Aus“.
Der Bildschirm wechselt in das Menü „Kühlung Einstellungen“.
32
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Kühltemperatur einstellen
parameter einstellen
Im Menü „Kühlung Einstellungen“ das Menüfeld „Temperatur + ‑“ ansteuern und auswählen…
Im Menü „Kühlung Einstellungen“ das Menüfeld „Parameter“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Kühlung Temperatur + ‑“.
Der Bildschirm wechselt in das Menü „Parameter Aussentemperatur-Über- bzw. Unterschreitung“.
1 Zeit einstellen für„AT-Überschreitung“
1Menüzeile„Aussentemperaturfreigabe“
2 Zeit einstellen für„AT-Unterschreitung“
2 Menüzeile „Sollwert“ MK1
Menüfeld „AT-Überschreitung“ oder „AT-Unterschreitung“ auswählen. Das Zeit-Eingabefeld wird automatisch
dunkel hinterlegt…
3 Menüzeile„Rücklauf-Soll Kühlen“
Bei reversiblen LWDs einstellbar zwischen 13°C und
25°C:
Menüfeld „Sollwert“ auswählen. Das Temperatur-Eingabefeld wird automatisch dunkel hinterlegt…
Gewünschte Temperatur einstellen…
Gewünschte Zeit (in Stunden) einstellen…
Hinweis
Eingabe beenden…
Menüfeld „AT-Freigabe“ ansteuern und auswählen. Das
Temperatur-Eingabefeld wird automatisch dunkel hinterlegt…
Gewünschte Aussentemperaturfreigabe einstellen…
Eingabe beenden. Einstellungen speichern oder widerrufen…
Um die Kühlung zu starten, muss die AT-Freigabe für
mehr als die unter AT-Überschreitung“ eingestellte
Zeit überschritten sein oder einmalig um 5 K. Die
Kühlfunktion wird beendet, wenn die AT-Freigabe
für mehr als die bei „AT-Unterschreitung“ eingestellt Zeit unterschritten wird.
Nur bei SW/WW Geräten: die Kühlfunktion wird
nur freigegeben, wenn die Soleeintrittstemperatur
> 3 °C ist.
Die eingestellte Solltemperatur bestimmt die
Vorlauftemperatur der Wärmepumpe während der
Kühlung.
Rückkehr zum Menü „Kühlung Einstellungen“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
33
Programmbereich „Service“
Temperaturen abrufen
Im Menü „Service Informationen“ das Menüfeld „Temperaturen“ auswählen…
Programmbereich auswählen
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
Der Bildschirm wechselt in das Menü „Service Informationen Temperaturen“…
Der Bildschirm wechselt in das Menü „Service“…
Im Menü „Service“ das Menüfeld „Informationen“ auswählen…
Vorlauf
Vorlauftemperatur Heizkreis
RücklaufRücklauftemperatur Heizkreis
Rückl.-SollRücklauf-Soll Heizkreis
RL-ExternRücklauftemperatur im Trennspeicher.
Heissgass Heisgastemperatur
AussentemperaturAussentemperatur
Mitteltemperatur Durchschnittstemperatur Aussen
über 24 h (Funktion Heizgrenze)
Warmwasser-Ist
Warmwasser Ist-Temperatur
Warmwasser-Soll Warmwasser Soll-Temperatur
Wärmequelle-EinWärmequellen-Eintrittstemperatur
Wärmequelle-AusWärmequellen-Austrittstemperatur
Mischkreis1-Vorl.Mischkreis 1 Vorlauftemperatur
Mischkreis1-VL Soll Mischkreis 1
Vorlauf-Soll-Temperatur
Raumtemperaturen Wird angezeigt, falls Raumbedieneinheit angeschlossen
Der Bildschirm wechselt in das Menü „Service Informationen“…
Zusätzlich erscheinen hier – abhängig vom Gerätetyp der
angeschlossenen Wärmepumpe – die durch Sensoren im
Kältekreis bereitgestellten Kältekreisinformationen.
Informationen abrufen
Rückkehr zum Menü „Service Informationen“.
Hinweis
34
Manche Fühler werden erst erkannt, wenn nach
dem Anschluss des jeweiligen Fühlers die Steuerung
neu gestartet wird.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Eingänge abrufen
Ausgänge abrufen
Im Menü „Service Informationen“ das Menüfeld „Eingänge“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen Eingänge“…
Im Menü „Service Informationen“ das Menüfeld „Ausgänge“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen Ausgänge“…
AV-Abtauventil
Hinweis
Das Menü gibt Aufschluss darüber, ob die Digitaleingänge der Steuerung eingeschaltet oder ausgeschaltet sind.
ASD
Abtau, Soledruck, Durchfluss
Je nach Gerätetyp kann der Eingang verschiedene
Funktionen erfüllen:
Bei L/W-Geräten
Abtau-Ende-Pressostat:
Ein = Abtauung wird beendet.
Bei LWD, S/W- und W/W-Geräten mit werksseitig angeschlossenem Durchflussschalter:
Ein = Durchfluss in Ordnung.
Bei S/W-Geräten ohne werksseitig angeschlossenen
Durchflussschalter kann hier ein Soledruckpressostat
angeschlossen werden:Ein = Soledruck ausreichend.
WWTWarmwasserthermostat
Ein = Warmwasseranforderung
EVU
Sperrzeit vom EVU
Aus = Sperrzeit
HDHochdruckpressostat
Aus = Druck in Ordnung
MOTMotorschutz
Ein = Motorschutz in Ordnung
NDNiederdruckpressostat
Ein = Druck in Ordnung
PEX
Anschluss einer Fremdstromanode
(bei einigen Geräten möglich)
Rückkehr zum Menü „Service Informationen“.
Ventil- / Kreislaufumkehr
EIN = Abtaubetrieb beziehungsweise Kreislaufumkehr aktiv
BUP
Warmwasserumwälzpumpe
FUP 1
Fussbodenheizungsumwälzpumpe
HUP
Heizungsumwälzpumpe
Mischer 1 Auf
Mischer 1 fährt auf
Ein = fährt auf / Aus = keine Ansteuerung
Mischer 1 Zu
Mischer 1 fährt zu
Ein = fährt zu / Aus = keine Ansteuerung
Ventilation
Ventilation des WärmepumpenGehäuses bei bestimmten
L/W-Geräten.
Bei L/W-Grossgeräten (Codierung
„L2G“) 2. Stufe des Ventilators
Ventil.- BOSUP
Ventilator, Brunnen- oder
Soleumwälzpumpe
Verdichter 1Verdichter 1 in Wärmepumpe
Verdichter 2
Verdichter 2 in Wärmepumpe
ZIP
Zirkulationspumpe
ZUP Zusatzumwälzpumpe
ZWE 1
Zweiter Wärmeerzeuger 1
ZWE 2 - SST
Zweiter Wärmeerzeuger 2 Sammelstörung (Funktion
Sammelstörung: Dauer-EIN bei
Störung, taktet 1x pro Sekunde,
wenn automatischer RESET)
Steuersignal UWPLeistung Umwälzpumpe in %
Ventilatordrehzahl aktuelle Drehzahl des Ventilators
der Wärmepumpe
Verdichterdrehzahlaktuelle Drehzahl des Verdichters
der Wärmepumpe
Rückkehr zum Menü „Service Informationen“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
35
Ablaufzeiten abrufen
Betriebsstunden abrufen
Im Menü „Service Informationen“ das Menüfeld „Ablaufzeiten“ ansteuern und auswählen…
Im Menü „Service Informationen“ das Menüfeld „Betriebsstunden“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen Betriebsstunden“…
Der Bildschirm wechselt in das Menü „Service Informationen Ablaufzeiten“…
Betriebsstund.VD 1
Betriebsstunden
Verdichter 1
Impulse Verdichter 1
Impulse Verdichter 1
Laufzeit Ø VD1
durchschnittliche Laufzeit Verdichter 1
Betriebsstund.VD2
Betriebsstunden VD2
ImpulseVerdichter2
Impulse Verdichter 2
Laufzeit Ø VD2
durchschnittliche Laufzeit Verdichter 2
Betriebsstunden ZWE1
Betriebsstunden Zwei
ter Wärmeerzeuger 1
Betriebsstunden ZWE2
Betriebsstunden Zwei
ter Wärmeerzeuger 1
Betriebsstunden WP
Betriebsstunden
Wärmepumpe
Betriebsstunden Heiz
Betriebsstunden
Heizung
Betriebsstunden WW
Betriebsstunden
Warmwasser
Betriebsstunden Kuehl
Betriebsstunden
Kühlung
WP seit
Wärmepumpe läuft seit
(Zeitangabe jeweils in hh:mm:ss)
ZWE 1 seit
Zweiter Wärmeerzeuger 1 läuft seit
ZWE 2 seit
Zweiter Wärmeerzeuger 2 läuft seit
Netzeinv. seit Netzeinschaltverzögerung
SSP-Zeit
Schaltspielsperre
VD-Stand
Verdichter-Standzeit
HRM-Zeit
Heizungsregler Mehr-Zeit
HRW-Zeit
Heizungsregler Weniger-Zeit
TDI seitThermische Desinfektion
läuft seit
Sperre WW
Sperre Warmwasser
Abtauen
Zeit bis zur nächsten Abtauung (LW)
Rückkehr zum Menü „Service Informationen“.
Hinweis
Die Verdichter werden anhand der Impulse abwechselnd zugeschaltet. Ein Unterschied in den Betriebsstunden der Verdichter ist also durchaus möglich.
Rückkehr zum Menü „Service Informationen“.
36
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Fehlerspeicher abrufen
Abschaltungen abrufen
Im Menü „Service Informationen“ das Menüfeld „Fehlerspeicher“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen gespeicherte Fehler“…
Im Menü „Service Informationen“ das Menüfeld „Abschaltungen“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen Abschaltungen“…
1Fehlercode
Bedeutung der Fehlercodes ab Seite 72
2 Datum des eingetretenen Fehlers
3 Uhrzeit des eingetretenen Fehlers
Hinweis
Es werden maximal die letzten fünf aufgetretenen
Fehler angezeigt.
Rückkehr zum Menü „Service Informationen“.
1 Datum der Abschaltung
2 Uhrzeit der Abschaltung
3Abschaltcode:
WPStörung = Wärmepumpe Störung
AnlStörung = Anlagen Störung
BA_ZWE= Betriebsart Zweiter Wärmeerzeuger
EVU-Sperre= EVU-Sperre
Luftabt
= Lauftabtau (nur LW-Geräte)
TEGMAX = Temperatur Einsatzgrenze maximal
TEGMIN = Temperatur Einsatzgrenze minimal
(bei LWD reversibel möglicherweise
Abschaltung wegen Frostschutz bei
Kühlbetrieb - Verdampfungstemperatur zu lange unter 0°C)
UEG
= Untere Einsatzgrenze
keine Anf. = Keine Anforderung
Hinweis
Es werden maximal die letzten fünf Abschaltungen
angezeigt.
Rückkehr zum Menü „Service Informationen“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
37
Anlagenstatus abrufen
Im Menü „Service Informationen“ das Menüfeld „Anlagenstatus“ ansteuern und auswählen…
Wärmemenge
Viele Wärmepumpentypen sind mit Wärmemengenerfassung
durch Drucksensoren im Kältekreis der Wärmepumpe ausgestattet. Bei diesen Wärmepumpen kann die Wärmemenge
direkt ausgelesen werden – bei allen anderen Geräten der
Luxtronik 2.0-Serie kann die Wärmemenge extern (Zubehör) nachgerüstet werden.
Im Menü „Service Informationen“ das Menüfeld „Wärmemenge“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Informationen Anlagenstatus“…
Der Bildschirm wechselt in das Menü „Wärmemenge“…
1 Symbol für Programmbereich „Service
Informationen“ mit Menütitel
2 WP-Typ Wärmepumpentyp
3SW-Stand Software-Stand
des Heizungs- und Wärmepumpenreglers
4Biv.-Stufe Bivalenzstufe
1 = ein Verdichter darf laufen
2 = zwei Verdichter dürfen laufen
3 = zusätzlicher Wärmeerzeuger darf mitlaufen
5 Betr.-Zust. aktueller Betriebszustand
Heizen
Warmwasser
Abtauen
Nur bei leistungsgeregelter Wärmepumpe:
Leistung Ist
Aktuell bereitgestellte Heizleistung
durch den leistungsgeregelten Verdichter
Diese Heizleistung kann verwendet
werden, um nach dem Einstelldiagramm in der Geräteanleitung das
Überströmventil bei einer Reihenspeichereinbindung einzustellen.
Leistung Soll
Angeforderte Leistung beim leistungsgeregelten Verdichter durch den
Heizungs- und Wärmepumpenregler
Softwarestand SEC Aktueller Softwarestand des Inverterreglers der leistungsgeregelten
Wärmepumpe
1Erfasste Wärmemenge für Heizung in kWh
2Erfasste Wärmemenge für Warmwasser in kWh
3 Summe der erfassten Wärmemengen in kWh
4 Datum seit der letzten Erfassung.
Durch Ansteuern und Anklicken des Datums wird
der Zähler der Wärmemengenerfassung auf Null zurückgesetzt. So kann die Wärmemenge für einen
selbstdefinierten Zeitraum (Starttermin = angezeigtes
Datum) erfasst werden.
Hinweis
Gegebenenfalls wird nach der erfassten Wärmemenge für Warmwasser zusätzlich die erfasste Wärmemenge für Schwimmbad angezeigt.
Rückkehr zum Menü „Service Informationen“.
Rückkehr zum Menü „Service Informationen“.
38
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Einstellungen vornehmen
BACnet
Im Menü „Service Informationen“ das Menüfeld
„BACnet“ ansteuern und auswählen…
Im Menü „Service“ das Menüfeld „Einstellungen“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „BACnet“…
Der Bildschirm wechselt in das Menü „Service Einstellungen“…
1Eindeutige Identifikationsnummer des Gerätes im
BACnet-Netzwerk
2 Name des Gerätes im BACnet-Netzwerk
3 Modelbezeichnung des Gerätes
4 Standort des Gerätes
5 BACnet-Kommunikationsport des Gerätes
Rückkehr zum Menü „Service Informationen“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
39
Datenzugang festlegen
Im Menü „Service Einstellungen“ das Menüfeld „Datenzugang“ auswählen…
Rückkehr zum Menü „Service Einstellungen“ durch
Auswählen des Navigationspfeils.
Kurzprogramme aufrufen
Die Kurzprogramme erfüllen den Zweck, Servicearbeiten zu
erleichtern.
Im Menü „Service Einstellungen“ das Menüfeld „Kurzprogramme“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Einstellungen Passwort“…
Der Bildschirm wechselt in das Menü „Service Einstellungen Kurzprogramme“…
1 Symbol für Programmbereich „Service Einstellungen“
mit Menütitel
2Eingabefelder für vierstelligen Zahlencode
3 Information über aktuellen Status des Datenzugangs
Erstes Eingabefeld des Zahlencodes ansteuern und auswählen…
Ziffer des Zahlencodes einstellen. Eingabe beenden…
Achtung
Nach Servicearbeiten unbedingt den Datenzugang
auf Kunde zurücksetzen.
Durch falsche, nicht an den Anlagenkomponenten ausgerichtete Programmeinstellungen können
Funktionsstörungen bis hin zu schweren Schäden an
der Anlage entstehen. Der Zugriff auf grundlegende
Einstellungen der Anlage muss daher für unbefugte
Personen gesperrt werden.
Hinweis
Der Hersteller haftet nicht für Schäden, die aufgrund
von falschen, nicht an den Anlagenkomponenten ausgerichteten Programmeinstellungen entstehen.
Vorgang für zweites bis viertes Eingabefeld wiederholen…
Eingaben widerrufen oder speichern. Die Eingabefelder
werden automatisch auf 0000 gesetzt. Der Cursor
springt automatisch auf den Navigationspfeil. Das Programm informiert in der Menüzeile „Datenzugang“
über den gewählten Status des Datenzugangs…
40
1 Symbol für Programmbereich „ServiceEinstellungen“
mit Menütitel
2Kurzprogramm
Verkürzt die Schaltspielsperre und gibt die Wärmepumpe frei.
3Zwangsheizung
Programmeinstellungen werden ignoriert. Heizungsanforderung bis zum Hochdruck. Nach
Hochdruckstörung wird Menüfeld „Zwangsheizung“
automatisch abgewählt und zurückgesetzt.
4Zwangswarmwasser
Funktion analog zu „Zwangsheizung“.
5 manuelle Abtauung
Abtau-Funktion der Wärmepumpe kann hiermit getestet werden (nur LW-Geräte).
Gewünschtes Kurzprogramm ansteuern und auswählen…
Eingaben widerrufen oder speichern. Rückkehr zum
Menü „Service Einstellungen“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
A
Temperaturen festlegen
Im Menü „Service Einstellungen“ das Menüfeld „Temperaturen“ ansteuern und auswählen…
2K
2K
c
e
c
D
B
A
in diesem Temperaturbereich erfolgt keine
Anforderung der Heizung
B
in diesem Temperaturbereich erfolgt eine
Anforderung der Heizung
C
Hysterese
D
Neutrale Zone
ERücklauf-Solltemperatur
Der Bildschirm wechselt in das Menü „Service Einstellungen Temperaturen“…
Hysterese bei leistungsgesteuerter Wärme‑
pumpe
Bei leistungsgeregelten Wärmepumpen gibt es diese
Funktion „Hysterese HR“ nicht. Hier wird der Rücklauf-Sollwert durch die Leistungsregelung des Verdichters geregelt:
+4K
RS
Rückl.-Begrenz.Rücklauf-Begrenzung
Einstellung der maximalen Rücklauf-Solltemperatur
im Heizbetrieb.
XAussentemperatur
YRücklauftemperatur
AHeizkurven-Endpunkt
BRücklauf-Begrenzung
(im abgebildeten Beispiel: 40 °C)
Hysterese HRHysterese Heizungsregler
Einstellung der Regelhysterese des Heizungsreglers
Bei sehr reaktionsfähigen Heizsystemen eine
grössere, bei trägen Heizsystemen eine kleinere Hysterese einstellen.
Beispiel: Hysterese Heizkreis Rücklauf = 2K
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
a
b
c
a
d
RSRücklauf-Sollwert
a
Kontinuierlicher Betrieb der Wärmepumpe
mit individueller Heizleistung
b
Abschaltung, sobald Sollwert um 4K
überschritten ist
cEinschaltung, sobald Rücklauf-Sollwert
unterschritten ist
d
Aktivieren des zusätzlichen Wärmeerzeugers
nach Freigabezeit, wenn Rücklauf-Sollwert
permanent unterschritten und Verdichter mit
maximaler Leistung arbeitet; Rückschaltung in
reinen Wärmepumpenbetrieb, wenn RücklaufSollwert erreicht
TR Erh maxRücklauferhöhung maximal
Einstellung der maximal zulässigen Überschwingung der Rücklauftemperatur. Bei Überschreiten der
Rücklauftemperatur in der Heizung um den hier eingestellten Wert werden interne Mindestlaufzeiten
ignoriert und alle Wärmeerzeuger abgeschaltet.
Wert stets höher einstellen als den Wert der Hysterese HR.
Freig. 2.VDFreigabe 2.Verdichter
Ein Wert wird nur angezeigt bei Geräten mit zwei
Verdichtern.
Einstellung der minimalen Aussentemperatur, von
der ab der 2.Verdichter bedarfsgerecht freigegeben
werden kann. Oberhalb der eingestellten Aussentemperatur bleibt der 2.Verdichter gesperrt.
41
Freig. ZWEFreigabe zweiter Wärmeerzeuger
Einstellung der Aussentemperatur, von der ab zweite
Wärmeerzeuger bedarfsgerecht freigegeben werden
können. Oberhalb der eingestellten Aussentemperatur bleiben die zweiten Wärmeerzeuger gesperrt.
Ausnahme:
Bei Störung und Einstellung Störung mit ZWE
werden zweite Wärmeerzeuger unabhängig von der
eingestellten Aussentemperatur freigegeben.
T-Luftabt.Temperatur-Luftabtauung
Ein Wert wird nur angezeigt bei L/W-Geräten und
wenn Luftabtauung eingeschaltet ist.
Einstellung der Freigabetemperatur für die Luftabtauung. Unterhalb der eingestellten Temperatur ist
die Luftabtauung gesperrt.
Achtung
Luftabtauung nur bei
Gerätetypen einstellen.
dafür
zugelassenen
TDI-Solltemp.TDI-Solltemperatur
Einstellung der Solltemperatur für die thermische
Desinfektion in der Warmwasserbereitung.
Hysterese WWHysterese Warmwasser
Einstellung der Regelhysterese für die
Warmwasserbereitung (negative Hysterese).
c
A
D
B
A
in diesem Temperaturbereich erfolgt keine
Anforderung der Warmwasserbereitung
B
in diesem Temperaturbereich erfolgt eine
Anforderung der Warmwasserbereitung
C
Warmwassertemperatur-Soll
D
negative Hysterese
Vorl. 2.VD WW
Vorlauf 2.Verdichter
Warmwasser
Wird nur angezeigt bei Geräten mit 2 Verdichtern.
Einstellung der Vorlauftemperatur, von der ab mit
einem Verdichter Warmwasser bereitet wird.
Optimierung der Ladezeit und der erreichbaren
Warmwassertemperaturen.
TAussen max
maximale Aussentemperatur
Ein Wert wird nur angezeigt bei L/W-Geräten
Einstellung der maximalen Aussentemperatur, von
der ab die Wärmepumpe gesperrt wird.
Zweite Wärmeerzeuger werden nach Bedarf freigegeben.
TAussen min
minimale Aussentemperatur
Ein Wert wird nur angezeigt bei L/W-Geräten.
Einstellung der minimalen Aussentemperatur, unter
der die Wärmepumpe gesperrt wird.
42
Zweite Wärmeerzeuger werden nach Bedarf freigegeben.
T-WQ min
minimale Wärmequellentemperatur
Ein Wert wird nur angezeigt bei S/W- beziehungsweise W/W-Geräten.
Einstellung der minimal zulässigen Temperatur am
Wärmequellen-Austritt der Wärmepumpe.
bei S/W-Geräten:
Mit KD-Zugang kann ein Wert oberhalb von -9 °C
eingestellt werden (notwendig bei der Einbindung
mit Zwischentauschern)
bei W/W-Geräten
Die Einstellung ist nur mit Werkszugang möglich.
T-HG max
maximale Heissgastemperatur
Einstellung der maximal zulässigen Temperatur im
Kältekreis der Wärmepumpe.
T-LABT-Ende
Temperatur Luftabtauung Ende
Ein Wert wird nur angezeigt bei L/W-Geräten und
wenn Luftabtauung eingeschaltet ist.
Einstellung der Temperatur, am Austritt des Verdampfers, bei der die Luftabtauung beendet wird.
Siehe Seite 77 Übersicht: Abtauzyklus, Luftabtauung,VL Max
Absenk.bis
maximale Absenkung
Einstellung der Aussentemperatur, bis zu der eine
Nachtabsenkung durchgeführt wird.
Fällt die tatsächliche Aussentemperatur unter den
eingestellten Wert, wird die Absenktemperatur ignoriert.
Vorlauf Max.1)
maximale Vorlauftemperatur
Wird diese Temperatur im Vorlauf überschritten,
wird ein Verdichter der Wärmepumpe ausgeschaltet.
Dies gilt für alle Bereitungsarten!
Siehe Seite 77 Übersicht: Abtauzyklus, Luftabtauung,VL Max
Vorlauf Max. MK1
maximale Vorlauftemperatur
nach dem Lademischer
Wird nur angezeigt, wenn Mischkreis 1 auf Lademischer eingestellt ist. Dann dient der Vorlauffühler
an TB1 zur Begrenzung der Vorlauftemperatur nach
dem Mischer. Das heisst: Überschreitet TB1 den hier
eingestellten Wert, wird der Lademischer in Richtung >Zu< gefahren.
min. AT VL max.2)
Wärmequellentemperaturabhängige Anpassung der
Vorlauftemperatur.
Hier wird die Aussentemperatur eingestellt, bis zu
der die Vorlauf-Max.-Temperatur mit der Wärmepumpe erreicht werden darf.
Unter dieser Aussentemperatur wird die tatsächliche VL-max-Temperatur der Wärmepumpe linear
fallen bis zum Wert „Vorlauf EG“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Vorlauf EG 3)
Wärmequellentemperaturabhängige Anpassung der
Vorlauftemperatur.
Hier wird die max.Vorlauftemperatur der Wärmepumpe bei -20°C Aussentemperatur eingestellt.
Weitere Hinweise siehe Punkt „min. AT VL max.“
und folgende Skizze:
Eingabe beenden…
Vorgang
–
wiederholen…
bei Bedarf für weitere(n) Parameter
Bildschirm ganz nach unten scrollen. Einstellungen widerrufen oder speichern. Rückkehr zum Menü „Service
Einstellungen“.
VL
VL-max.
Prioritäten festlegen
Vorlauf EG
-20°C
Im Menü „Service Einstellungen“ das Menüfeld „Prioritäten“ ansteuern und auswählen…
AT
min. AT VL max.
Hysterese 2.VD verk.Hysterese Heizungsregler
ab der die Einschaltzeit der 2.Verdichterstufe verkürzt wird (siehe „System Einstellung“).
Zuschaltung VD2:
c
Der Bildschirm wechselt in das Menü „Service Einstellungen Prioritäten“…
A
D
e
B
A
Keine Zuschaltung
B
verkürzte Zuschaltung
C RL-Sollwert
D
HR Hysterese
E
Hysterese HR verkürzt
Max.Warmwassertemp.
Maximale Warm‑
wassertemperatur
Ein Wert, der eingestellt wird, um die maximale
Warmwasser-Solltemperatur zu begrenzen.
Min.VL Kühlung
Minimale Vorlauftemperatur
Kühlung
Wird diese Temperatur am Kühlfühler (je nach Einbindung TB1, TB2 oder TRL) unterschritten, so wird
die Kühlung unterbrochen (Werkseinstellung 18°C).
Gleichzeitig ist der angezeigte Wert der minimale
Grenzwert für einstellbare Solltemperaturen Kühlung.
Gewünschten Parameter ansteuern und auswählen.
Das jeweilige Temperatur-Eingabefeld wird dunkel
hinterlegt…
Gewünschte Temperatur einstellen…
Wertebereiche: Seite 78, Systemeinstellung bei
der Inbetriebnahme
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Hinweis
Warmwasser hat – wie abgebildetes Beispiel zeigt –
in der Werkseinstellung Priorität.
Falls Sie der Heizung Priorität geben möchten, mit
fortfahren. Andernfalls mit .
Menüfeld „Warmwasser“ auswählen. Das PrioritätenEingabefeld wird dunkel hinterlegt…
Priorität für „Warmwasser“ ändern und Eingabe beenden…
Hinweis
Menüfeld „Heizung“ dient der Information. Hier
können keine manuellen Einstellungen vorgenommen werden.
Einstellungen widerrufen oder speichern. Rückkehr
zum Menü „Service Einstellungen“
43
2.0
Systemeinstellung festlegen
(nur bei Luxtronik 2.0)
Im Menü „Service Einstellungen“ das Menüfeld „System
Einstellung“ ansteuern und auswählen…
EVU-SperreEVU Sperrzeiten
ohne ZWE = ZWE bei EVU-Sperre ebenfalls gesperrt
mit ZWE = ZWE bei EVU-Sperre freigegeben
Einstellung wirkt sich nur bei Kessel oder Therme
als ZWE aus.
Raumstation (Raumfernversteller)
Raumstation
Nein = kein Raumfernversteller angeschlossen
RFV = Raumfernversteller angeschlossen
Der Bildschirm wechselt in das Menü „System Einstellung“…
Gewünschten Parameter ansteuern und auswählen.
Das jeweilige Eingabefeld wird dunkel hinterlegt…
EinbindungHydraulische Einbindung
Einstellung der hydraulischen Einbindung des Pufferspeichers
Rückl. (=Rücklauf) = hydraulische Einbindung mit
Reihenspeicher (Vor‑/Rücklauf)
Trennsp. (=Trennspeicher) = hydraulische Einbindung
mit Parallelspeicher (Multifunktionsspeicher,…)
Hinweis
Gewünschte Einstellung vornehmen…
Achtung
Falsche, nicht an den Anlagenkomponenten ausgerichtete Einstellungen gefährden die Sicherheit und
Funktionstüchtigkeit der Anlage und können zu
schweren Schäden führen.
Bei Trennspeicher externer Rücklauffühler erforderlich.
Mischkreis1
Mischkreis 1
Einstellung der Funktion der Mischeraussteuerung
Lade = Mischer dient als Lademischer, etwa für einen
Kessel
A
Hinweis
Der Hersteller haftet nicht für Schäden, die aufgrund von falschen, nicht an den Anlagenkomponenten ausgerichteten Programmeinstellungen entstehen.
Hinweis
Abweichung von der jeweiligen Werkseinstellungen
in die Übersicht „Systemeinstellung bei der Inbetriebnahme“ eintragen.
tB1
B
AKessel
BWärmepumpe
TB1 Fühler Vorlauf (optional)
Entlade = Mischer dient als Regelmischer, etwa für
eine Fussbodenheizung
tB1
Seite 78, Systemeinstellung bei der Inbetriebnahme
Eingabe beenden…
Vorgang
–
wiederholen…
bei Bedarf für weitere(n) Parameter
Kühl = Mischer dient als Regelmischer für passive
Kühlfunktion (SW/WW Geräte passiv, LWD rev.
aktiv)
Nein = Mischer ohne Funktion
Hinweis
44
Bei LWD reversibel kann MK1 auch ohne Comfortplatine mit Installateur- oder Kundendienst-Zugangauf „Hz+Kühl“ oder „Kühlen“ gestellt werden. Die
Kühlung wird über den Rücklauffühler geregelt.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.0
ZWE1 ArtArt des zweiten Wärmeerzeugers 1
Nein = kein ZWE angeschlossen, Anlage arbeitet
monovalent
Heizstab = Heizstab als ZWE angeschlossen, Anlage
arbeitet monoenergetisch
Kessel = Kessel als ZWE angeschlossen, Anlage
arbeitet bivalent. Bei Einstellung „Kessel“ ist ein Lademischer erforderlich, da der Kessel bei Bedarf
dauerhaft eingeschaltet wird und keine Temperaturregelung über den Ausgang ZWE1 erfolgt
Therme = Therme (Gaskessel) als ZWE angeschlossen, wird wie Heizstab angesteuert, kann jedoch
während EVU-Sperre freigegeben werden
ZWE1 FktFunktion des zweiten Wärmeerzeugers 1
Nein = kein ZWE angeschlossen, Anlage arbeitet
monovalent
Heizen (=Heizung) = ZWE sitzt als Heizstab im Pufferspeicher
Hz u.WW (=Heizung und Warmwasser) = ZWE
sitzt hydraulisch im Vorlauf der Wärmepumpe. ZWE
wird durchströmt, wenn Heizungs- oder Warmwasser-Umwälzpumpe läuft
Achtung
Bei eingebauten Durchlauferhitzern, die im Vorlauf
der Wärmepumpe sitzen, muss „Hz u. WW“ als
Funktion eingestellt werden.
Hinweis
Für jeden ZWE muss jeweils Art und Funktion eingestellt werden.
ZWE2 ArtArt des zweiten Wärmeerzeugers 2
Nein = kein ZWE2 angeschlossen, der Ausgang hat
die Funktion „Sammelstörung“
Heizstab = ZWE2 ist ein Heizstab, die Anlage wird
monoenergetisch betrieben
ZWE2 FktFunktion des zweiten Wärmeerzeugers 2
Nein = kein ZWE2 angeschlossen, der Ausgang hat
die Funktion „Sammelstörung“
Heizen (=Heizung) = ZWE2 sitzt als Heizstab im
Pufferspeicher
Warmw. (=Warmwasser) = ZWE2 sitzt im Warmwasserspeicher
Achtung
Steht ZWE2 auf Nein, hat der Ausgang die Funktion
„Sammelstörung“. Es darf kein ZWE an diesem Ausgang angeschlossen sein.
Ausgang taktet bei selbstrücksetzender Störung.
„Dauer ein“ bei Störung.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Achtung
Nur folgende ZWE1 / ZWE2 Kombinationen sind
zulässig:
ZWE1 Fkt
Heizen
ZWE2 Fkt
Hz u. WW
Heizen
Heizen
Warmw.
Nein
Warmw.
Freigabe
Heizen
Nein
Heizen
Hz u. WW
Warmw.
Störung
mit ZWE = bei Störung der Wärmepumpe werden
angeschlossene ZWE bedarfsabhängig zugeschaltet
(Hz + WW)
ohne ZWE = bei Störung der Wärmepumpe werden
angeschlossene ZWE nur zugeschaltet, wenn
Rücklauf-Temperatur < 15 °C (Frostschutz); (nur
Heizung)
Warmwasser 1
Fühler = Warmwasserbereitung wird über einen
Fühler im Warmwasserspeicher eingeleitet oder beendet
Thermostat = Warmwasserbereitung wird über ein
Thermostat am Warmwasserspeicher eingeleitet
oder beendet
Hinweis
Warmwasserthermostat an denselben Klemmen
wie den Warmwasserfühler anschliessen (Kleinspannung). Warmwasserthermostat muss für Kleinspannungen geeignet sein (potentialfreier Kontakt).
Thermostat geschlossen (= Signal Ein) = Warmwasseranforderung.
Warmwasser 2
ZIP = Einstellung ZIP bedeutet Zirkulationspumpe.
Die zugehörigen Einstellungen entnehmen Sie bitte
der Beschreibung der Zirkulationspumpe in der
Betriebsanleitung für den Endkunden, Programmbereich „Warmwasser“, Abschnitt „Zirkulation“.
BLP = Einstellung BLP bedeutet, dass der Ausgang
ZIP während der Warmwasserbereitung aktiv ist
und 30 Sekunden nach der WW-Bereitung abschaltet.
Warmwasser 3
mit ZUP = Zusatzumwälzpumpe läuft während
Warmwasserbereitung
ohne ZUP = Zusatzumwälzpumpe läuft nicht während Warmwasserbereitung
45
2.0
Warmwasser 4
Sollwert = Wärmepumpe versucht, den eingestellten
Sollwert der Warmwassertemperatur zu erreichen
Warmwasser 5
mit HUP = Heizungsumwälzpumpe läuft während
Warmwasserbereitung
ohne HUP = Heizungsumwälzpumpe läuft nicht während Warmwasserbereitung
Wärmepumpentyp Werkseinstellung.
SWC
mit HUP
LWC
mit HUP
WZS
mit HUP
WWC
mit HUP
LWD
andere Geräte
mit HUP
ohne HUP
WW+WP max
maximale Laufzeit
Warmwasserbereitung + Wärmepumpe
Nach Ablauf der eingestellten Zeit schaltet ZWE in
der Warmwasserbereitung zu, jedoch nur, falls dieser
vorher im Heizbetrieb freigeschaltet war!
Abtzyk maxAbtauzykluszeit, maximale Zeit
zwischen zwei Abtauvorgängen
Option nur möglich bei L/W-Geräten
Einzustellende Zeit der Betriebsanleitung zum jeweiligen L/W-Gerät entnehmen. Finden sich dort keine
Angaben, gilt:
Siehe Seite 77 Übersicht: Abtauzyklus, Luftabtauung,VL Max
Luftabt.Luftabtauung
Option nur möglich bei L/W-Geräten
Nein = Luftabtauung nicht freigegeben
Ja = Luftabtauung generell oberhalb der eingestellten Temperatur freigegeben
freigegebene Geräte, siehe Tabelle Seite 77
Achtung
Bei nicht freigegebenen Geräten keine „Luftabtauung“ einstellen.
L-Abt max
maximale Dauer Luftabtauung
Option nur möglich bei L/W-Geräten und wenn
Luftabtauung freigegeben
Abtauen 2
46
Option nur möglich bei L/W-Geräten mit 2 Verdichtern
mit 1VD = Abtauung mit nur einem Verdichter
mit 2VD = Abtauung mit zwei Verdichtern, sofern
diese auch vor der Abtauung liefen
Pumpenopt.Pumpenoptimierung
Nein = Heizungsumwälzpumpen laufen immer, es sei
denn, es wird eine andere Bereitungsart angefordert
(Warmwasser, …) oder das Gerät ist ausgeschaltet
Ja = Heizungsumwälzpumpen werden bei Bedarf
ausgeschaltet
Die Heizungsumwälzpumpen werden ausgeschaltet, wenn die Wärmepumpe mehr als 3 Stunden
nicht angefordert wird. Die Heizungsumwälzpumpen
takten dann alle 30 Minuten für jeweils 5 Minuten,
bis die Wärmepumpe wieder eine Anforderung bekommt.
Liegt die Aussentemperatur über der Rücklauf-SollTemperatur, werden die Heizungsumwälzpumpen
dauerhaft ausgeschaltet. Sie werden alle 150 Stunden
für jeweils 1 Minute eingeschaltet, um das Festsitzen
der Pumpe zu verhindern.
ZugangDatenzugangsberechtigung
Bei Einstellung „Inst“ (= Fachpersonal) können alle
Parameter, die sonst nur mit „KD“-Zugang (=Kundendienst) geändert werden können, ohne Passwort
geändert werden.
Soledr/Durchf
Soledruck, Durchfluss
Option nur möglich bei S/W- beziehungsweise /
W/W-Geräten
Nein = weder Soledruckpressostat noch Durchflussschalter angeschlossen
Soledr = bei S/W-Geräten ist am Eingang Soledr/
Durchf ein Soledruckpressostat angeschlossen
Durchfl = bei W/W-Geräten ist am Eingang Soledr/
Durchf ein Durchflussschalter angeschlossen
Netzüberw = Phasenüberwachungsrelais in der Zuleitung für den Verdichter am Eingang Soledr/Durchf
angeschlossen
Netz+Dfl = Phasenüberwachungsrelais und Durchflussschalter in Reihe am Eingang Soledr/Durchf
angeschlossen
Achtung
Bei bestimmten Geräten ist werksseitig ein Durchflussschalter eingebaut. In diesem Fall unbedingt
Soledr/Durchf auf „Netzüberw“ oder „Netz+Dfl“
stellen.
Eine falsche Einstellung gefährdet die Sicherheit
und Funktionstüchtigkeit Ihres Geräts und kann zu
schweren Schäden führen.
Überwachung VD
Überwachung Verdichter
Aus = Verdichterüberwachung ausgeschaltet
Ein = Verdichterüberwachung eingeschaltet, Falls das
Drehfeld der Zuleitung falsch ist, wird bei „Netz
Ein“ Störung erkannt
Fehlernummer 729, siehe Seite 73
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.0
Bei startendem Verdichter prüft die Verdichterüberwachung die Temperaturveränderung des
Heissgases. Findet bei laufendem Verdichter keine
Temperaturerhöhung des Heissgases statt, wird eine
Störung angezeigt.
Achtung
Verdichterüberwachung nur zur Fehlersuche bei
Wartungseinsätzen ausschalten.
Bei Geräten mit einem Netzwächter ist die Verdichterüberwachung in Werkseinstellung ausgeschaltet.
Regelung HKRegelung Heizkreis
AT-Abh. =Rücklauf-Solltemperatur der Heizung wird
über eingestellte Heizkurve errechnet
Festt. = Rücklauf-Solltemperatur kann unabhängig
von der Aussentemperaturvorgabe gewählt werden
Regelung MK1Regelung Mischkreis 1
AT-Abh. =Vorlauf-Solltemperatur der Heizung wird
über eingestellte Heizkurve errechnet
Festt. = Vorlauf-Solltemperatur kann unabhängig von
der Aussentemperaturvorgabe gewählt werden
Ausheizen
Option nur möglich bei externer Energiequelle
(Holzkessel, Solaranlage mit Parallelspeicher, …)
m. Mischer = Falls Mischer als Entlade-Mischer definiert ist, regelt er nach der im Ausheizprogramm
eingestellten Solltemperatur
o. Mischer = Falls Mischer als Entlade-Mischer definiert ist, fährt er während des Ausheizprogramms
immer auf
El. AnodeElektrische Anode
Fremdstromanode im Warmwasserspeicher
Ja = Fremdstromanode vorhanden
Nein = Fremdstromanode nicht vorhanden
Achtung
Bei Geräten mit Fremdstromanode im Warmwasserspeicher muss in diesem Menüfeld „Ja“ eingestellt werden, um den Korrossionsschutz des Speichers sicherzustellen.
Der Anschluss der Fremdstromanode muss nach
den Massgaben der Betriebsanleitung der jeweiligen
Wärmepumpe erfolgen.
Heizgrenze
Ist der Parameter Heizgrenze auf Ja gestellt, führt
das zu einer automatischen Abschaltung der Heizung in den Sommerbetrieb und auch wieder
zurück.
Bei aktivierter Heizgrenze wird unter Service-Informationen-Temperaturen die Tagesmitteltemperatur
angezeigt. Gleichzeitig erscheint im Menü Heizung
der Menüpunkt Heizgrenze. Hier wird eine Tem-
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
peratur eingestellt, ab der die Wärmepumpe nicht
mehr heizen soll. Überschreitet nun die Mitteltemperatur diesen eingestellten Wert, dann wird die
Rücklauf-Solltemperatur auf ein Minimum reduziert
und die Heizungsumwälzpumpen abgeschaltet. Unterschreitet die Mitteltemperatur wiederum die
eingestellte Heizgrenze, dann wird der Heizbetrieb
wieder automatisch gestartet.
Parallelbetrieb
Nein = Standardeinstellung, Wärmepumpe arbeitet
eigenständig
Master = Wärmepumpe ist der Master in einer Parallelschaltung und übernimmt die Heizungsregelung
einer Anlage
Slave = Wärmepumpe ist Teil in einer Parallelschaltung und enthält Befehle von der Master-WP für
den Heizbetrieb
Seite 67, Parallellschaltung
Pumpenoptim. Zeit
Wenn die Pumpenoptimierung eingeschaltet ist
(Pumpenoptim. JA), kann hier die Zeit definiert
werden, nach der die Heizungsumwälzpumpe abschaltet.
Ist für diese Zeit die Wärmepumpe aus, weil keine
Heizungsanforderung ansteht, geht die Pumpe in
einem Zyklus für 30 Minuten aus, 5 Minuten ein, bis
wieder eine Heizungsanforderung ansteht.
Fernwartung
Ja = Fernwartungsfunktion eingeschaltet
Nein = Fernwartungsfunktion ausgeschaltet
Weitere Hinweise zur Nutzung der Fernwartungsfunktion siehe Seite 63, Fernwartung
Vorlauf VBO
Hier kann die Vorlaufzeit für die Wärmequellenpumpe bei Sole/Wasser- und Wasser/
Wasser-Geräten eingestellt werden. Dies kann dann
notwendig sein, wenn die Zeit vom Einschalten der
Pumpe bis zum Erreichen des nominalen Durchflusses grösser ist als 30 Sekunden.
Abtzyk minAbtauzykluszeit, minimale Zeit
zwischen zwei Abtauvorgängen
Option nur möglich bei L/W-Geräten
Einzustellende Zeit der Betriebsanleitung zum jeweiligen L/W-Gerät entnehmen.
47
2.0
Verkürzung 2.VD
Verkürzung 2.Verdichter
Zeit bis zur Zuschaltung der 2.Verdichterstufe.
Ist die Abweichung von Rücklauf-Soll zu RücklaufIst grösser als die Einstellung „Hysterese HR verk
(„Einstellungen Temperaturen“), dann wird die 2.Verdichterstufe nach dieser Zeit zugeschaltet.
Hinweis
Ein Verdichter darf maximal dreimal pro Stunde zuschalten. Ist dies bereits erreicht, kann die Zuschaltung länger dauern!
Meldung TDI
Meldung Thermische Desinfektion
Wenn auf NEIN, dann kommt die Störungsmeldung
nicht, sonst siehe Fehlermeldung 759
Freig. ZWEFreigabe Zweiter Wärmeerzeuger
Zeit bis zur Zuschaltung des Zweiten Wärmeerzeugers
Warmw. Nachheizung Warmwasser-Nachheizung
Werksseitig deaktiviert (Anzeige = Nein).
Falls aktiviert (Anzeige = Ja), wird aus dem
Warmwasser-Wunschwert die Warmwasser-Zieltemperatur (siehe Seite 29)
Warmw. Nachheizung max.
maximale Zeit‑
spanne für Warmwasser-Nachheizung
maximale Zeitspanne, innerhalb der die Warmwasser-Nachheizung erfolgen soll. Wird diese
Zeitspanne überschritten, wird die WarnwasserNachheizung abgebrochen.
Einstellungen widerrufen oder speichern. Rückkehr
zum Menü „Service Einstellungen“.
48
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.1
Systemeinstellung festlegen
(nur bei Luxtronik 2.1)
Im Menü „Service Einstellungen“ das Menüfeld „System
Einstellung“ ansteuern und auswählen…
EVU-SperreEVU Sperrzeiten
ohne ZWE = ZWE bei EVU-Sperre ebenfalls gesperrt
mit ZWE = ZWE bei EVU-Sperre freigegeben
Einstellung wirkt sich nur bei Kessel oder Therme
als ZWE aus.
Der Bildschirm wechselt in das Menü „System Einstellung“…
Gewünschten Parameter ansteuern und auswählen.
Das jeweilige Eingabefeld wird dunkel hinterlegt…
Gewünschte Einstellung vornehmen…
Achtung
Falsche, nicht an den Anlagenkomponenten ausgerichtete Einstellungen gefährden die Sicherheit und
Funktionstüchtigkeit der Anlage und können zu
schweren Schäden führen.
Raumstation (Raumfernversteller)
Raumstation
Nein = kein Raumfernversteller angeschlossen
RFV = Raumfernversteller angeschlossen
RBE = Raumbedieneinheit angeschlossen
EinbindungHydraulische Einbindung
Einstellung der hydraulischen Einbindung des Pufferspeichers
Rückl. (=Rücklauf) = hydraulische Einbindung mit
Reihenspeicher (Vor‑/Rücklauf)
Trennsp. (=Trennspeicher) = hydraulische Einbindung
mit Parallelspeicher (Multifunktionsspeicher,…)
Hinweis
Hinweis
Der Hersteller haftet nicht für Schäden, die aufgrund von falschen, nicht an den Anlagenkomponenten ausgerichteten Programmeinstellungen entstehen.
Mischkreis1
Mischkreis 1
Einstellung der Funktion der Mischeraussteuerung
Lade = Mischer dient als Lademischer, etwa für einen
Kessel
A
Hinweis
Bei Trennspeicher externer Rücklauffühler erforderlich.
Abweichung von der jeweiligen Werkseinstellungen
in die Übersicht „Systemeinstellung bei der Inbetriebnahme“ eintragen.
Seite 78, Systemeinstellung bei der Inbetriebnahme
Eingabe beenden…
Vorgang
–
wiederholen…
bei Bedarf für weitere(n) Parameter
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
B
tB1
AKessel
BWärmepumpe
TB1 Fühler Vorlauf (optional)
Entlade = Mischer dient als Regelmischer, etwa für
eine Fussbodenheizung
49
2.1
2.1
Warmwasser 4
tB1
Kühl = Mischer dient als Regelmischer für passive
Kühlfunktion (LWD rev. aktiv)
Nein = Mischer ohne Funktion
Hinweis
Bei LWD reversibel kann MK1 auch ohne Erweiterungsplatine mit Installateur- oder Kundendienst-Zugangauf „Hz+Kühl“ oder „Kühlen“ gestellt
werden. Die Kühlung wird über den Rücklauffühler
geregelt.
Störung
mit ZWE = bei Störung der Wärmepumpe werden
angeschlossene ZWE bedarfsabhängig zugeschaltet
(Hz + WW)
ohne ZWE = bei Störung der Wärmepumpe werden
angeschlossene ZWE nur zugeschaltet, wenn
Rücklauf-Temperatur < 15 °C (Frostschutz); (nur
Heizung)
Warmwasser 1
Fühler = Warmwasserbereitung wird über einen
Fühler im Warmwasserspeicher eingeleitet oder beendet
Thermostat = Warmwasserbereitung wird über ein
Thermostat am Warmwasserspeicher eingeleitet
oder beendet
Hinweis
Warmwasserthermostat an denselben Klemmen
wie den Warmwasserfühler anschliessen (Kleinspannung). Warmwasserthermostat muss für Kleinspannungen geeignet sein (potentialfreier Kontakt).
Thermostat geschlossen (= Signal Ein) = Warmwasseranforderung.
Sollwert = Wärmepumpe versucht, den eingestellten
Sollwert der Warmwassertemperatur zu erreichen
Warmwasser 5
mit HUP = Heizungsumwälzpumpe läuft während
Warmwasserbereitung
ohne HUP = Heizungsumwälzpumpe läuft nicht während Warmwasserbereitung
WW+WP max
maximale Laufzeit
Warmwasserbereitung + Wärmepumpe
Nach Ablauf der eingestellten Zeit schaltet ZWE in
der Warmwasserbereitung zu, jedoch nur, falls dieser
vorher im Heizbetrieb freigeschaltet war!
Abtzyk maxAbtauzykluszeit, maximale Zeit
zwischen zwei Abtauvorgängen
Option nur möglich bei L/W-Geräten
Einzustellende Zeit der Betriebsanleitung zum jeweiligen L/W-Gerät entnehmen. Finden sich dort keine
Angaben, gilt:
Siehe Seite 77 Übersicht: Abtauzyklus, Luftabtauung,VL Max
Luftabt.Luftabtauung
Option nur möglich bei L/W-Geräten
Nein = Luftabtauung nicht freigegeben
Ja = Luftabtauung generell oberhalb der eingestellten Temperatur freigegeben
freigegebene Geräte, siehe Tabelle Seite 77
Achtung
Bei nicht freigegebenen Geräten keine „Luftabtauung“ einstellen.
Warmwasser 2
ZIP = Einstellung ZIP bedeutet Zirkulationspumpe.
Die zugehörigen Einstellungen entnehmen Sie bitte
der Beschreibung der Zirkulationspumpe in der
Betriebsanleitung für den Endkunden, Programmbereich „Warmwasser“, Abschnitt „Zirkulation“.
BLP = Einstellung BLP bedeutet, dass der Ausgang
ZIP während der Warmwasserbereitung aktiv ist
und 30 Sekunden nach der WW-Bereitung abschaltet.
Warmwasser 3
mit ZUP = Zusatzumwälzpumpe läuft während
Warmwasserbereitung
ohne ZUP = Zusatzumwälzpumpe läuft nicht während Warmwasserbereitung
50
L-Abt max
maximale Dauer Luftabtauung
Option nur möglich bei L/W-Geräten und wenn
Luftabtauung freigegeben
Abtauen 2
Option nur möglich bei L/W-Geräten mit 2 Verdichtern
mit 1VD = Abtauung mit nur einem Verdichter
mit 2VD = Abtauung mit zwei Verdichtern, sofern
diese auch vor der Abtauung liefen
Pumpenopt.Pumpenoptimierung
Nein = Heizungsumwälzpumpen laufen immer, es sei
denn, es wird eine andere Bereitungsart angefordert
(Warmwasser, …) oder das Gerät ist ausgeschaltet
Ja = Heizungsumwälzpumpen werden bei Bedarf
ausgeschaltet
Die Heizungsumwälzpumpen werden ausgeschaltet, wenn die Wärmepumpe mehr als 3 Stunden
nicht angefordert wird. Die Heizungsumwälzpumpen
takten dann alle 30 Minuten für jeweils 5 Minuten,
bis die Wärmepumpe wieder eine Anforderung bekommt.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.1
Liegt die Aussentemperatur über der Rücklauf-SollTemperatur, werden die Heizungsumwälzpumpen
dauerhaft ausgeschaltet. Sie werden alle 150 Stunden
für jeweils 1 Minute eingeschaltet, um das Festsitzen
der Pumpe zu verhindern.
ZugangDatenzugangsberechtigung
Bei Einstellung „Inst“ (= Fachpersonal) können alle
Parameter, die sonst nur mit „KD“-Zugang (=Kundendienst) geändert werden können, ohne Passwort
geändert werden.
Überwachung VD
Überwachung Verdichter
Aus = Verdichterüberwachung ausgeschaltet
Ein = Verdichterüberwachung eingeschaltet, Falls das
Drehfeld der Zuleitung falsch ist, wird bei „Netz
Ein“ Störung erkannt
Fehlernummer 729, siehe Seite 73
Bei startendem Verdichter prüft die Verdichterüberwachung die Temperaturveränderung des
Heissgases. Findet bei laufendem Verdichter keine
Temperaturerhöhung des Heissgases statt, wird eine
Störung angezeigt.
Achtung
Achtung
Bei Geräten mit Fremdstromanode im Warmwasserspeicher muss in diesem Menüfeld „Ja“ einge-
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
Heizgrenze
Ist der Parameter Heizgrenze auf Ja gestellt, führt
das zu einer automatischen Abschaltung der Heizung in den Sommerbetrieb und auch wieder
zurück.
Bei aktivierter Heizgrenze wird unter Service-Informationen-Temperaturen die Tagesmitteltemperatur
angezeigt. Gleichzeitig erscheint im Menü Heizung
der Menüpunkt Heizgrenze. Hier wird eine Temperatur eingestellt, ab der die Wärmepumpe nicht
mehr heizen soll. Überschreitet nun die Mitteltemperatur diesen eingestellten Wert, dann wird die
Rücklauf-Solltemperatur auf ein Minimum reduziert
und die Heizungsumwälzpumpen abgeschaltet. Unterschreitet die Mitteltemperatur wiederum die
eingestellte Heizgrenze, dann wird der Heizbetrieb
wieder automatisch gestartet.
Parallelbetrieb
Verdichterüberwachung nur zur Fehlersuche bei
Wartungseinsätzen ausschalten.
Bei Geräten mit einem Netzwächter ist die Verdichterüberwachung in Werkseinstellung ausgeschaltet.
Regelung HKRegelung Heizkreis
AT-Abh. =Rücklauf-Solltemperatur der Heizung wird
über eingestellte Heizkurve errechnet
Festt. = Rücklauf-Solltemperatur kann unabhängig
von der Aussentemperaturvorgabe gewählt werden
Regelung MK1Regelung Mischkreis 1
AT-Abh. =Vorlauf-Solltemperatur der Heizung wird
über eingestellte Heizkurve errechnet
Festt. = Vorlauf-Solltemperatur kann unabhängig von
der Aussentemperaturvorgabe gewählt werden
Ausheizen
Option nur möglich bei externer Energiequelle
(Holzkessel, Solaranlage mit Parallelspeicher, …)
m. Mischer = Falls Mischer als Entlade-Mischer definiert ist, regelt er nach der im Ausheizprogramm
eingestellten Solltemperatur
o. Mischer = Falls Mischer als Entlade-Mischer definiert ist, fährt er während des Ausheizprogramms
immer auf
El. AnodeElektrische Anode
Fremdstromanode im Warmwasserspeicher
Ja = Fremdstromanode vorhanden
Nein = Fremdstromanode nicht vorhanden
stellt werden, um den Korrossionsschutz des Speichers sicherzustellen.
Der Anschluss der Fremdstromanode muss nach
den Massgaben der Betriebsanleitung der jeweiligen
Wärmepumpe erfolgen.
© ait-deutschland GmbH
(bei leistungsgeregelter Wärme‑
pumpe nicht möglich)
Nein = Standardeinstellung, Wärmepumpe arbeitet
eigenständig
Master = Wärmepumpe ist der Master in einer Parallelschaltung und übernimmt die Heizungsregelung
einer Anlage
Slave = Wärmepumpe ist Teil in einer Parallelschaltung und enthält Befehle von der Master-WP für
den Heizbetrieb
Seite 67, Parallellschaltung
Pumpenoptim. Zeit
Wenn die Pumpenoptimierung eingeschaltet ist
(Pumpenoptim. JA), kann hier die Zeit definiert
werden, nach der die Heizungsumwälzpumpe abschaltet.
Ist für diese Zeit die Wärmepumpe aus, weil keine
Heizungsanforderung ansteht, geht die Pumpe in
einem Zyklus für 30 Minuten aus, 5 Minuten ein, bis
wieder eine Heizungsanforderung ansteht.
Effizienzpumpe
Ja = Ansteuerung einer effizienten Heizungsumwälzpumpe über 0 - 10V (Analog Out 2)
Nein = keine Energieeffizienzpumpe angeschlossen
Wärmemenge
Muss in Verbindung mit der
„Wärmemengenerfassung“ gemäss den Anageben in
der entsprechenden Bedienungsanleitung eingestellt
werden.
51
2.1
2.1
Fernwartung
Ja = Fernwartungsfunktion eingeschaltet
Nein = Fernwartungsfunktion ausgeschaltet
Wärmemengenzähler / Energieeffizienzpumpe
(nur bei Luxtronik 2.1)
Im Menü „Service Einstellungen“ das Menüfeld „Zweit.Wärmeerz“ ansteuern und auswählen…
Weitere Hinweise zur Nutzung der Fernwartungsfunktion siehe Seite 63, Fernwartung
Abtzyk minAbtauzykluszeit, minimale Zeit
zwischen zwei Abtauvorgängen
Option nur möglich bei L/W-Geräten
Einzustellende Zeit der Betriebsanleitung zum jeweiligen L/W-Gerät entnehmen.
Meldung TDI
Meldung Thermische Desinfektion
Wenn auf NEIN, dann kommt die Störungsmeldung
nicht, sonst siehe Fehlermeldung 759
Der Bildschirm wechselt in das Menü „Service Einstellungen System“…
Freig. ZWEFreigabe Zweiter Wärmeerzeuger
Zeit bis zur Zuschaltung des Zweiten Wärmeerzeugers
Warmw. Nachheizung
WarmwasserNachheizungsfunktion
Nein = Warmwasser-Nachheizungsfunktion ausgeschaltet (werksseitige Einstellung)
Ja = Warmwasser-Nachheizungsfunktion eingeschaltet
Warmw. Nachh. max.
maximaler Zeitraum für
Warmwasser-Nachheizungsfunktion
maximaler Zeitraum in Stunden, in dem die
Wärmepumpe versucht, die Zieltemperatur des
Warmwassers zu erreichen.
Menüfeld „Energieeffizienzpumpe“ ansteuern und aktivieren. Parameter auf „Ja“ stellen…
Menüfeld „Wärmemenge“ ansteuern und aktivieren.
„Wärmemenge“ gemäss den Anageben in der entsprechenden Bedienungsanleitung der Wärmepumpe
einstellen…
Menü ganz nach unten scrollen, Eingaben bestätigen
und In das Menü „Service Einstellungen“ zurückkehren…
Menüfeld „WMZ / Effizienzpumpe“ ansteuern und auswählen…
Einstellungen widerrufen oder speichern. Rückkehr
zum Menü „Service Einstellungen“.
Der Bildschirm wechselt in das Menü „WMZ / Effizienzpumpe“…
In diesem Menü können Sie die freie Pressung der Umwälzpumpe (Steuerung über PWM-Signal) anpassen:
Effizienzp. Nom.Effizienzpumpe Nominalbetrieb
Dieser Wert wird angefahren,
wenn der Verdichter läuft
52
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
2.1
Effizienzp. Min. Effizienzpumpe Minimalbetrieb
Dieser Wert wird angefahren,
wenn der Verdichter nicht läuft
Einstellungen widerrufen oder speichern. Rückkehr
zum Menü „Service Einstellungen“.
Zweiter Wärmeerzeuger
(nur bei Luxtronik 2.1)
Im Menü „Service Einstellungen“ das Menüfeld „Zweiter Wärmeerzeuger“ ansteuern und auswählen…
Therme
Heiztherme mit Bivalenzstufenregelung für
Therme (Regelungsverhalten analog Heizstab,
jedoch auch während EVU-Sperre aktiv)
3 Funktion
ZWE 1 Heizen oder Heizen + Warmwasser
ZWE 2 Heizen oder Warmwasser
4 Position
Speicher Direkt im beziehungsweise am Heiz- oder
Warmwasserspeicher eingebunden
Integriert Im Wärmeerzeuger (= Wärmepumpe oder
dazugehörige Hydraulikkomponente) integriert
5 Ausgang
Der entsprechende Ausgangskontakt für den elektrischen Anschluss des jeweiligen ZWE wird automatisch
angezeigt. Ist unter „Art“ eine Bereitungsart ausgewählt und es wird hier als Ausgang „---“ angezeigt, so
ist die Verdrahtung bereits werksseitig hergestellt.
Folgende Kombinationen sind zulässig:
Zweit.-Wärmeerz 1
Der Bildschirm wechselt in das Menü „Zweiter
Wärmeerzeuger“. Hier können Sie angeschlossene Zusatzwärmeerzeuger aktivieren und deren Parameter
einstellen oder angeschlossene Zusatzwärmeerzeuger
deaktivieren…
Hinweis
Zweit.-Wärmeerz 2
Art
Funktion Position Art
Heizstab Hz+WW integriert Nein
Heizstab Hz+WW
Funktion Position
Nein
–––
integriert Heizstab Heizen
Speicher
Heizstab Hz+WW
integriert Heizstab WW
Speicher
Kessel
Hz+WW
Speicher Heizstab Heizen
integriert
Therme Hz+WW
Speicher Heizstab Heizen
integriert
Gewünschte zulässige Einstellungen vornehmen…
Die möglichen Einstellungen sind vom jeweiligen
Gerätetyp abhängig
Eingaben widerrufen oder speichern. Rückkehr zum
Menü „Service Einstellungen“.
1 Angesteuerter Zusatzwärmeerzeuger (ZWE)
Sind mehrere Zusatzwärmeerzeuger angeschlossen,
können Sie deren Einstellungen ansteuern, indem Sie
mit dem „Dreh-Druck-Knopf“ nach unten / nach oben
scrollen (Bei diesem Scrollen darf kein Untermenüfeld
aktiviert sein).
2 Art
Nein
kein ZWE angeschlossen, Anlage arbeitet
monovalent
HeizstabElektroheizstab mit Bivalenzstufenregelung
für Heizstab (während EVU-Sperre nicht freigegeben)
Kessel
Heizkessel mit Bivalenzstufenregelung für
Kessel (in Bivalenzstufe 3 dauerhaft ein, bis
Rückschaltung in Bivalenzstufe 2)
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
53
System entlüften
Im Menü „Service Einstellungen“ das Menüfeld „System
Entlüften“ ansteuern und auswählen…
•
Laufzeit (Stundentakt) einstellen…
Hinweis
Wertebereich für Laufzeit = 1 – 24 Stunden
Werkseinstellung: 1 Stunde
•
Eingabe beenden…
Einstellungen widerrufen oder speichern…
Hinweis
Der Bildschirm wechselt in das Menü „Service Einstellungen Entlüften“…
Sind Umwälzpumpen ausgewählt, startet das Entlüftungsprogramm sofort, nachdem die Einstellungen
gespeichert wurden.
Entlüftung taktet 5 Minuten ein / 5 Minuten aus.
Rückkehr zum Menü „Service Einstellungen“.
Hinweis
HUP
Heizungs- und Fussbodenheizungs-Umwälzpumpe
Solange das Entlüftungsprogramm aktiv ist, erscheint
im Navigationsbildschirm das entsprechende Programmsymbol:
BUP
Warmwasserumwälzpumpe
Venti BOSUP
Ventilator, Brunnen- oder Soleumwälzpumpe
MA1
Mischer 1 AUF
MZ1
Mischer 1 ZU
ZIP
Zusatzumwälzpumpe, Zirkulationspumpe
Laufzeit
Laufzeit der Entlüftung
Ex-Ventil man.auf
bei LWD... und SWP371-SWP691 und SWP291HSWP561H fährt das Expansions-Ventil für die
eingestellte Laufzeit komplett auf.
Zu entlüftende(n) Anlagenteil(e) ansteuern und auswählen…
Laufzeit des Entlüftungsprogramms einstellen…
54
•
Menüfeld „Laufzeit“ ansteuern und auswählen. Das Eingabefeld für die Zeitangabe wird dunkel hinterlegt…
Parameter IBN setzen
Sie haben die Möglichkeit, die Einstellungen, die Sie bei der
Inbetriebnahme vorgenommen haben, abzuspeichern (= Parameter IBN setzen). Bei Bedarf kann dadurch die Anlage
schnell und bequem auf den Status der Inbetriebnahme zurückgesetzt werden.
Die Speicherung der Daten erfolgt auf der Platine des Bedienteils.
Hinweis
Die Funktion „Parameter IBN setzen“ steht nur
beim Kundendienst-Zugang zur Verfügung.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Im Menü „Service Einstellungen“ das Menüfeld „Parameter IBN setzen“ ansteuern und auswählen…
Sprache der Bildschirmanzeige auswählen
Die Menüs und Texte, die der Bildschirm des Bedienteils anzeigt, sind in verschiedenen Sprachen hinterlegt. Sie können
eine Sprache auswählen. Die Sprachauswahl wird Ihnen beim
Start des Wärmepumpenreglers angezeigt.
Gewünschte Sprache ansteuern und auswählen…
Den Bildschirmanweisungen folgen:
Einstellungen widerrufen oder speichern..
Wollen Sie die Sprache ändern:
Im Menü „Service“ das Menüfeld „Sprache“ ansteuern
und auswählen…
Datum und Uhrzeit festlegen
Im Menü „Service“ das Menüfeld „Datum und Uhrzeit“
ansteuern und auswählen…
Zusätzlich haben Sie die Möglichkeit, die Einstellungsdaten
extern auf einem USB-Stick zu speichern.
Der Bildschirm wechselt in das Menü „Service
Datum+Uhrzeit“…
Eingabefeld für Tagesziffern ansteuern und auswählen…
Ziffern für aktuellen Tag einstellen…
Vorgang – analog in den Eingabefeldern für Monat,
Jahr, Stunde, Minuten und Sekunden wiederholen…
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
55
Hinweis
Den Tagesnamen können Sie nicht ändern. Er wird
automatisch erstellt und eingeblendet.
Achtung
Einstellungen widerrufen oder speichern. Rückkehr
zum Menü „Service“
Werte der Werkseinstellung oder gewünschte
Werte unbedingt daraufhin überprüfen, ob sie den
Herstellervorgaben für den Estrich entsprechen,
der ausgeheizt werden soll.
Temperaturen und Zeitintervalle einstellen
Im Menü „Service Ausheizen“ Tabellenfeld „Vorlauf1“ (=
Vorlauf-Temperaturstufe 1) ansteuern und auswählen…
Ausheizprogramm
Im Menü „Service“ das Menüfeld „Ausheizprogramm“
ansteuern und auswählen…
Das zugehörige Temperatur-Eingabefeld wird dunkel
hinterlegt. Gewünschte Temperatur einstellen und Eingabe beenden…
Eingabefeld „Zeit“ in Tabellenzeile „Vorlauf1“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Ausheizprogramm“…
Das Eingabefeld für die Zeit, die „Vorlauf1“ dauern soll,
wird dunkel hinterlegt. Gewünschte Dauer einstellen
und Eingabe beenden…
Vorgang
–
für die Tabellenzeilen „Vorlauf2“ –
„Vorlauf10“ wiederholen…
Hinweis
Eingestellte Temperaturwerte sind Vorlauf-Temperaturwerte. Die Wärmepumpe wird über den
Rücklauffühler geregelt. Das Programm ermittelt
die entsprechende Spreizung bei jedem Temperaturwechsel neu. Daher ist eine geringe Abweichung
vom eingestellten Temperaturwert möglich.
Hinweis
Hinweis
Bei leistungsgeregelten Wärmepumpen wird das
Estrichausheizprogramm nicht über den Rücklauf,
sondern nach Vorlauf geregelt. Hierbei wird die
Leistung stets so angepasst, dass die gewünschte
Vorlauftemperatur erreicht wird.
Achtung
Hinweis
56
Werte der Werkseinstellung entsprechen den Vorgaben einiger Estrichhersteller, können aber vor
Ort geändert werden.
Während Ausheizprogramm läuft, keine Warmwasser Schnellladung starten.
Hinweis
Werden für das Ausheizen des Estrichs weniger
als zehn Stufen benötigt, das Zeitintervall bei allen
nichtbenötigten Stufen jeweils auf „0h“ setzen.
Sind die Temperaturen im Heizungssystem bereits
grösser als die Solltemperatur der ersten VorlaufTemperaturstufe, das Ausheizprogramm mit der
nächsthöheren Vorlauf-Temperaturstufe starten.
Sonst kann das Ausheizprogramm in der ersten Vorlauf-Temperaturstufe eine Fehlermeldung auslösen.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Ausheizprogramm starten
Hinweis
Während das Ausheizprogramm läuft, wird im Display -10°C als Außentemperatur angezeigt. Die
Warmwasserbereitung ist nicht möglich.
Bildschirm „Service Ausheizen“ ganz nach unten
scrollen. Menüfeld „AHP starten“ ansteuern und auswählen…
Um Ausheizprogramm zu starten, Menüfeld „Einstellungen speichern“ auswählen…
Die Anzeige „AHP wird gestartet“ ändert sich zu „AHP
läuft“.
Nach dem Start des Ausheizprogramms werden die
programmierten Vorlauf-Temperaturstufen automatisch nacheinander abgefahren.
Das für eine Vorlauf-Temperaturstufe eingestellte Zeitintervall ist nicht unbedingt die tatsächliche Zeit, die
nötig ist, um die nächste Vorlauf-Temperaturstufe zu
erreichen. Je nach Heizungsanlage und Leistung der
Wärmepumpe kann es unterschiedlich lange dauern,
bis die nächste Vorlauf-Temperaturstufe erreicht wird.
Wird aufgrund zu geringer Heizleistung eine VorlaufTemperaturstufe nicht erreicht, erscheint im Bildschirm
eine entsprechende Fehlermeldung. Die Fehlermeldung informiert auch über die Vorlauf-Temperaturstufe,
die nicht erreicht wurde. Das Ausheizprogramm läuft
dennoch weiter und versucht, die nächsten VorlaufTemperaturstufen zu erreichen.
Es erscheint eine Sicherheitsabfrage…
Hinweis
Im Ausheizprogramm werden bedarfsabhängig alle
angeschlossenen Wärmeerzeuger freigegeben. Dennoch gilt:
Eine Heizungsanlage ist für den Heizbetrieb und
nicht für das Ausheizen eines Estrichs ausgelegt.
Daher kann es für die Ausheizphase nötig sein, zusätzliche Wärmeerzeuger in die Anlage einzubringen.
Sicherheitsabfrage beantworten. Menüfeld „Ja“ ansteuern und auswählen oder das Menüfeld „Nein“
ansteuern und auswählen…
Hinweis
Wird Sicherheitsabfrage mit „Nein“ beantwortet,
startet Ausheizprogramm nicht.
Wird Sicherheitsabfrage mit „Ja“ beantwortet, wechselt der
Bildschirm zurück in das Menü „Service Ausheizen“.
Der letzte Menüeintrag lautet nun „AHP wird gestartet“,
das Menüfeld „Einstellungen speichern“ ist dunkel hinterlegt:
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Hinweis
Nach Ablauf einer Vorlauf-Temperaturstufe wird das
jeweils zugehörige Zeitintervall auf „0h“ gesetzt.
Dies gewährleistet, dass das Ausheizprogramm nach
einem etwaigen Stromausfall am Anfang jener Vorlauf-Stufe fortsetzt, bei der es unterbrochen wurde
Hinweis
Erscheint die Fehleranzeige „Leistung Ausheizen“
(= Fehlernummer 730), ist dies lediglich ein Hinweis darauf, dass das Ausheizprogramm eine Vorlauf-Temperaturstufe nicht im festgelegten Zeitintervall abarbeiten konnte. Das Ausheizprogramm
läuft trotzdem weiter.
57
Die Fehlermeldung kann erst quittiert werden,
wenn das Ausheizprogramm abgelaufen ist oder
manuell ausgeschaltet wurde.
Anlagenkonfiguration
Hinweis
Wenn es eine Nutzungsart gibt, die bei Ihrer Anlage
nicht benötigt wird, ist es unnötig, dass die zugehörigen Programmbereiche im Bildschirm darstellt
werden.
Ein Beispiel: Ihre Anlage ist ausschliesslich für den
Heizbetrieb ausgelegt. Es sind keinerlei Komponenten zur Warmwasserbereitung installiert. Somit
benötigen sie den Zugriff auf die Menüs des Programmbereichs „Warmwasser“ nicht. Es ist deshalb
auch unnötig, dass diese Menüs im Bildschirm angezeigt werden. In der „Anlagenkonfiguration“ legen
Sie fest, dass diese Menüs grundsätzlich nicht im
Bildschirm erscheinen und damit ausgeblendet bleiben.
Rückkehr in das Menü „Service“.
Hinweis
Solange das Ausheizprogramm läuft, erscheint im
Navigationsbildschirm das entsprechende Programmsymbol:
Hinweis
Ausheizprogramm manuell beenden
Im Menü „Service“ das Menüfeld „Ausheizprogramm“
ansteuern und auswählen…
Im Menü „Service“ das Menüfeld „Anlagenkonfig.“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service Ausheizprogramm“. Die Menüzeile „AHP deaktivieren“ ist
dunkel hinterlegt…
„Dreh-Druck-Knopf“ drücken. Das Ausheizprogramm
schaltet sofort ab, die Anzeige „AHP deaktivieren“
wird automatisch ersetzt durch die Anzeige „AHP nicht
aktiv“…
Bildschirm ganz nach unten scrollen, Einstellungen speichern und Rückkehr in das Menü „Service“.
58
Das Ausblenden der Menüs beeinflusst aber nicht
die Funktion beziehungsweise den Betrieb einer
Nutzungsart. Soll Nutzungsart ausgeschaltet
werden, muss dies im Menü „Betriebsart“ eingestellt werden.
Der Bildschirm wechselt in das Menü „Service Anlagenkonfiguration“…
Nicht benötigten Programmbereich abwählen…
Das Abbildungsbeispiel besagt, dass die Menüs des Programmbereichs „Heizung“ im Bildschirm angezeigt
werden. Die Menüs des Programmbereichs „Warmwasser“ werden nicht angezeigt.
Einstellungen widerrufen oder speichern. Rückkehr in
das Menü „Service“.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Inbetriebnahme / Ersteinschaltung
Danach erscheint folgendes Display:
Bei Ersteinschaltung erscheint zuerst die Sprachauswahl
„Sprache der Bildschirmanzeige auswählen“, Seite
55
Hinweis.
Die Aufheizphase bis zum Verdichterstart kann
bei Erstinbetriebnahme von Luft/Wasser Wärmepumpen mehrere Stunden dauern.
Hinweis
Bei Ersteinschaltung der Wärmepumpe erscheint obige Anzeige. Solange die Anzeige nicht mit OK bestätigt wird, wird
kein ZWE (Zweiter Wärmeerzeuger) vom Regler freigegeben.
Hinweis
Während eines Kaltstartes bei Luft/Wasser-Wärmepumpen läuft sonst kein Wärmeerzeuger.
Die Anzeige erscheint immer beim Einschalten des Reglers
oder beim Wechsel in das Standardsmenü. Sollte die Wärmepumpe oder der ZWE1 mehr als 10 Betriebsstunden
aufweisen, wird dieser Bildschirm nicht mehr angezeigt.
„Eingänge abrufen“, Seite 35
Danach erscheint bei Bei SWP371 bis SWP691und
SWP291H bis SWP561H die Auswahlmöglichkeit für die
Wärmequelle:
Hinweis
Achtung
Sollte die Anzeige mit OK bestätigt werden, obwohl
die Anlage nicht fachgerecht gefüllt ist, kann das
Gerät Schaden nehmen.
Beim Einschalten der Reglerspannung wird unter Umständen folgendes angezeigt (nur LWD... und SWP371-SWP691
und SWP291H-SWP561H):
Nach Erlöschen dieser Anzeige kann das Gerät ordnungsgemäss betrieben werden. Ansonsten 3-polige Leitung für die BUS-Verbindung prüfen.
Bei LWD Geräten erfolgt im Pumpenverlauf eine
Durchflußüberwachung. Ist der Durchfluß nicht in
Ordnung, läuft die Wärmepumpe nicht an und es
wird kein Fehler angezeigt. Hierzu Eingang ASD
überprüfen, steht dieser nicht auf EIN, ist der
Durchfluß zu niedrig.
Bei SWP371 bis SWP691und SWP291H bis SWP
561H muss ausgewählt werden, welches Wärmequellenmedium verwendet wird, sonst läuft das Gerät
nicht. TWQ-Min ist mit Kundendienstzugang veränderbar, wenn Sole ausgewählt ist. Bei SWP: Niederdruck-Abschaltwert mit Wasser: 7 bar. Bei SWP: Niederdruck-Abschaltwert mit Sole: 4 bar
• Sole:
Diese Einstellung muss gewählt werden wenn die Wärmepumpe mit einem Sole- Wassergemisch betrieben
wird. Ob es sich dabei um Sonden oder Flächenkollektoren handelt ist nicht relevant.
• Wasser |/| Sole:
Diese Einstellung muss gewählt werden wenn die Wärmepumpe mit einem Zwischenwärmetauscher betrieben
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
59
wird, auf der Primärseite Wasser und auf der Sekundärseite ein Sole- Wassergemisch zum Einsatz kommt.
• Wasser |/| Wasser:
Diese Einstellung muss gewählt werden wenn die Wärmepumpe mit einem Zwischenwärmetauscher betrieben wird und auf Primär- sowie Sekundärseite Wasser
als Wärmequellenmedium zum Einsatz kommt. Bei Einstellung Wasser/Wasser muss die Wärmequelleneintrittstemperatur mindestens 7°C oder höher betragen.
Parameter IBN zurück
IBN-Assistent
Die Steuerung ist mit einem Inbetriebnahmeassistenten ausgestattet. Dieser führt Sie bei der Erstinbetriebnahme durch
die wichtigsten Einstellungen der Regelung. Im Hauptmenü
blinkt das Symbol „GO“. Durch klicken auf dieses Symbol
wird der Inbetriebnahmeassistent gestartet. Nach Abschluss
der Erstinbetriebnahme verschwindet dieses Symbol.
Nähere Hinweise zum Inbetriebnahmeassistenten entnehmen Sie den zugehörigen Teilen dieser Betriebsanleitung.
Schrittweise werden Sie durch mehrere Auswahlmöglichkeiten geführt, mit denen Ihre Wärmepumpe eingestellt wird.
Wenn Ihre Wärmepumpe von einem autorisierten KDPartner in Betrieb genommen wurde und dieser die
Inbetriebnahmeparameter gespeichert hat, können Sie diese
über diesen Menüpunkt wiederherstellen.
Dies kann hilfreich sein, wenn Einstellungen verändert
wurden, welche zu einer Fehlfunktion der Anlage führen.
Bitte beachten, dass alle Einstellungen wie z.B. Heizkurven,
Systemeinstellungen, Sollwerte damit auf den zur Inbetriebnahme gültigen Wert zurückgesetzt werden.
Die Schaltuhren sind davon nicht betroffen.
Sie werden durch folgende Menüpunkte geführt:
Zum Beispiel:
(Diese Nummer für die Reglereinstellung finden Sie auf
unseren veröffentlichen Hydraulikschemen).
oder:
60
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Softwareupdate
Kontrast der Anzeige des Bedienteils einstellen
Auf ein Gerät (nur LWD... und SWP371-SWP691 und
SWP291H-SWP561H) mit Softwareversion ≥ V2.63 darf
keine Softwareversion < V2.63 mehr aufgespielt werden.
Sie haben die Möglichkeit, den Kontrast der Anzeige des Bedienteils nach Ihren Bedürfnissen einzustellen.
Leistungsgeregelte Luft/Wasser-Wärmepumpen dürfen nur
mit Softwareversion ≥ V3.xx betrieben werden.
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
Datenlogger
Die Steuerung verfügt über einen Datenlogger, der über
einen Zeitraum von 48h die Daten der Wärmepumpe aufzeichnet. (Temperaturen, Ein-Ausgänge)
Diese Daten können auf einem USB-Stick abgespeichert
werden. Dazu den USB-Stick in die Steuerung einstecken
und im Menüpunkt Datenlogger diese Daten auf dem USBStick abspeichern.
Ein autorisierter Kundendienst oder Installateur hat die
Möglichkeit mit seinem Passwortzugang eine Dauerfunktion
für den Datenlogger zu starten. Bei eingestecktem USB-Stick
werden dann die Daten automatisch alle 48h mit Datum und
Uhrzeit abgespeichert.
Hinweis
Bitte vergessen Sie nicht, den Datenlogger auf dem
USB-Stick zu speichern, bevor Sie den USB-Stick
vom Bedienteil abziehen. Andernfalls gehen die letzten Werte verloren.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Der Bildschirm wechselt in das Menü „Service“. Hier
das Menü nach unten scrollen und den Menüpunkt
„Systemsteuerung“ auswählen…
Der Bildschirm wechselt in das Menü „Systemsteuerung“. Hier den Menüpunkt „Display Contrast“
auswählen…
Der Bildschirm wechselt in das Menü „Display Contrast“. Hier „+ / –“ ansteuern und auswählen. Durch
Drehen des „Dreh-Druck-Knopfes“ den Kontrast anpassen…
61
Webserver
Der Bildschirm wechselt in das Menü „Systemsteuerung“. Hier den Menüpunkt „Webserver“ auswählen…
Hinweis.
Über linke Buchse an der Unterseite des Bedienteils kann eine Verbindung zu einem Computer
oder einem Netzwerk hergestellt werden, um den
Heizungs- und Wärmepumpenregler von dort aus
steuern zu können. Voraussetzung ist, dass im Zuge
der elektrischen Anschlussarbeiten ein geschirmtes
Netzwerkkabel (Kategorie 6) durch das Gerät verlegt worden ist.
Ist dieses Netzwerkkabel vorhanden, den
RJ‑45-Stecker des Netzwerkkabels in die linke
Buchse des Bedienteils einstecken.
Der Bildschirm wechselt in das Menü „Webserver“.
Hier zunächst das 6stellige Nummernpasswort eingeben, um den Zugriff auf die Dateneingabe freizuschalten.
Dieses Passwort wird später bei der Anmeldung des
Computers an der Steuerung benötigt. Wird ein falsches Nummernpasswort eingegeben, können Daten
nur ausgelesen, jedoch nicht verändert werden…
Die Funktion „Webserver“ ermöglicht, den Heizungs- und
Wärmepumpenregler von einem Computer aus über einen
Internetbrowser zu steuern.
Im Navigationsbildschirm das Symbol
auswählen…
ansteuern und
DHCP-Server
Ist der Computer direkt mit dem Heizungs- und
Wärmepumpenregler verbunden, den Menüpunkt „DHCP
Server“ aktivieren.
Dem als DHCP Client angeschlossenen Computer wird automatisch eine IP Adresse zugewiesen.
Hinweis
Der Bildschirm wechselt in das Menü „Service“. Hier
das Menü nach unten scrollen und den Menüpunkt
„Systemsteuerung“ auswählen…
Der angeschlossene Computer muss als „DHCP
Client“ arbeiten. Dadurch bekommt der Computer alle nötigen Verbindungsdaten automatisch vom DHCP Server des Heizungs- und
Wärmepumpenreglers.
Bitte prüfen Sie bei Verbindungsproblemen die
Netzwerkeinstellungen im Betriebssystem Ihres
Computers und ändern Sie diese gegebenenfalls.
DHCP-Client
Wird der Wärmepumpenregler an ein Netzwerk mit einem
DHCP-Server angeschlossen, kann der Regler von diesem
Server (z.B. Router) eine IP-Adresse zugeteilt bekommen.
Dazu muß der Punkt DHCP-Client aktiviert sein.
Nach einem Neustart wird die empfangene IP-Adresse im
Menu „IP-Adresse“ angezeigt.
62
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Hinweis
Ist der Computer über einen Router mit dem Heizungs- und Wärmepumpenregler verbunden, den
Menüpunkt „DHCP Server“ unbedingt ausschalten.
Wird der „DHCP Server“ ausgeschaltet, muss der
Heizungs- und Wärmepumpenregler neu gestartet
werden (Reset).
des Heizungs- und Wärmepumpenreglers angezeigt
werden, dem Adressbereich Ihres Routers anpassen.
Beispiel:
Der angeschlossene Router (= Gateway) hat die IP
Adresse 192.168.2.1, die Nummer der Subnetzmaske
ist 255.255.255.0.
Sie müssen dann im Heizungs- und Wärmepumpenregler
folgende Adressdaten eingeben und abspeichern:
Einstellungen speichern und Menü verlassen…
Im Menü „Systemsteuerung“ den Menüpunkt „IPAdresse“ ansteuern und auswählen…
Hinweis
Hinweis
Die Anzeige des Webservers ist für eine Auflösung
von mindestens 1024 x 600 geeignet.
Der Bildschirm wechselt in das Menü „IP-Adresse“…
Unter dem Menüpunkt „IP“ müssen Sie eine Adresse
zwischen 192.168.002.002 bis 192.168.002.254 eingeben. Die Adresse, die Sie eingeben, darf keinem
anderen Gerät zugewiesen sein, das der angeschlossene Router verwaltet.
Hinweis
Die JVM (Java Virtual Machine) ist als Plugin für
Ihren Internetbrowser verfügbar. Sie können das
JVM Webbrowser-Plugin aus dem Internet laden
(http://www.java.com).
Fernwartung
1 IP Adresse des Heizungs- und Wärmepumpenreglers
2Subnetzmaske
3 Adresse Broadcast
4 Gateway-Adresse des angeschlossenen Routers
Ist der „DHCP Server“ oder „DHCP Client“ aktiviert,
können hier keine Daten verändert, sondern nur ausgelesen werden.
Um vom angeschlossenen Computer aus Zugriff auf
den Heizungs- und Wärmepumpenregler zu erhalten, öffnen Sie einen Internetbrowser und geben Sie
in die Adresszeile zunächst„http://“ und dann die im
Bildschirm Ihres Heizungs- und Wärmepumpenreglers
unter „IP“ erscheinende Nummmer ein.
Ist der Computer über einen Router angeschlossen und der „DHCP Server“ des Heizungs- und
Wärmepumpenreglers deaktiviert, müssen Sie die
IP-Adresse (1) sowie alle weiteren Einträge (Subnetzmaske, Broadcast, Gateway), die im Bildschirm
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Hinweis
Damit Sie die „Fernwartung“ nutzen können,
müssen folgende Voraussetzungen erfüllt sein:
–Ein besonderer Vertrag mit dem Hersteller ist abgeschlossen.
–
Der Heizungs- und Wärmepumpenregler hat über
eine Breitbandverbindung (DSL) und über einen
Router Zugang zum Internet mit offenem Port 21.
–
Die Inbetriebnahme der Wärmepumpe wurde
durch den Kundendienst des Herstellers vorgenommen.
–Ein vollständig ausgefülltes Anmeldeformular zur
Fernwartung liegt dem Hersteller vor.
Hinweis
Die Fernwartung ist eine zusätzliche, kostenpflichtige Serviceleistung des Herstellers.
63
Funktion Fernwartung einstellen
Hinweis
Alle Einstellungen, die die Funktion „Fernwartung“
betreffen, dürfen nur durch autorisiertes Servicepersonal vorgenommen werden.
Im Menü „Service“ den Menüpunkt „Systemsteuerung“
ansteuern und auswählen…
Die Funktion „Fernwartung“ ermöglicht den direkten Zugriff des Heizungs- und Wärmepumpenreglers auf den
Fernwartungsserver des Herstellers.
Funktion Fernwartung einschalten
Im Navigationsbildschirm das Symbol
auswählen…
Der Bildschirm wechselt in das Menü „Systemsteuerung“. Hier den Menüpunkt „Fernwartung“ ansteuern
und auswählen…
ansteuern und
Der Bildschirm wechselt in das Menü „Fernwartung“.
Hier den Menüfpunkt „IP-Adresse“ ansteuern und auswählen…
Der Bildschirm wechselt in das Menü „Service“. Hier
den Menüpunkt „System Einstellung“ ansteuern und
auswählen…
Der Bildschirm wechselt in das Menü „Fernwartung IPAdresse“…
Menü nach unten scrollen und den Menüpunkt „Fernwartung“ auswählen…
Einstellung speichern und in das Menü „Service“ zurückkehren.
Hier die IP-Adresse des Fernwartungsservers
eingeben (aktueller Stand: 212.223.174.89)…
Hinweis
Nach erfolgreicher Verbindung mit dem Fernwartungsserver darf die IP-Adresse nicht mehr geändert werden.
Der Router muss als Gateway eingestellt sein.
Seite 62, Webserver
64
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Einstellung speichern und in das Menü „Fernwartung“
zurückkehren…
Den Menüpunkt „Verbindung prüfen“ ansteuern und
auswählen…
Seite 66, Fehlerursachen bei Verbindungsproblemen
Manueller Datentransfer
Im Menü „Fernwartung“ den Menüpunkt „Manueller
Datentransfer“ ansteuern und auswählen…
Hinweis
Die Prüfung der Verbindung ist bei der Ersteinstellung unbedingt erforderlich.
Der Bildschirm wechselt in das Menü „Eingabe
Seriennummer“…
Die Verbindung zum Fernwartungsserver wird hergestellt und die Daten werden übertragen…
Die Seriennummer der Wärmepumpe eingeben…
Hinweis
Eine Verbindung zum Fernwartungsserver ist nur
möglich, wenn Sie die Seriennummer Ihrer Wärmepumpe korrekt eingeben.
Die Seriennummer der Wärmepumpe finden Sie auf
dem am Gehäuse der Wärmepumpe angebrachten
Typenschild.
Bei Verbindungsproblemen erscheint im Bildschirm folgende Meldung…
Einstellung speichern. Daraufhin wird die Verbindung
zum Fernwartungsserver überprüft…
Seite 66, Fehlerursachen bei Verbindungsproblemen
Treten bei der Überprüfung der Verbindung Fehler
auf, erscheint im Bildschirm des Heizungs- und
Wärmepumpenreglers ein entsprechender Warnhinweis:
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
65
Fehlerursachen bei Verbindungsproblemen
Informationen über die Fernwartungsfunktion
Ist eine Verbindung zum Fernwartungsserver nicht möglich,
kann dies folgende Ursachen haben:
Im Menü „Fernwartung“ den Menüpunkt „Informationen“ ansteuern und auswählen…
•Der Heizungs- und Wärmepumpenregler hat keine Verbindung zum Internet.
•Standardgateway im Menü „Systemsteuerung / IPAdresse“ ist nicht korrekt eingestellt.
Port
•
21 ist nicht für den
Wärmepumpenregler freigegeben.
Heizungs-
und
• IP-Adresse des Heizungs- und Wärmepumpenreglers ist
nicht an Ihr lokales Netzwerk angepasst.
Der Bildschirm wechselt in das Menü „Informationen
Fernwartung“…
Bitte kontrollieren Sie bei Verbindungsproblemen alle
Einstellungen im Bereich „Fernwartung“, im Bereich „Webserver“ und „Systemsteuerung / IP-Adresse“. Korrigieren
Sie gegebenenfalls die Einstellungen.
Ist daraufhin trotzdem keine Verbindung zum Fernwartungsserver möglich, setzen Sie sich bitte mit dem Kundendienst
des Herstellers in Verbindung.
MAC
letzte Akt.
nächste Akt.
Vertrag
Status
66
MAC-Adresse der Steuerung
Daten müssen bei Vertragsabschluss
dem Hersteller mitgeteilt werden
Vergangene Zeit seit der letzten Aktivierung der Fernwartung
Zeit bis zur nächsten automatischen
Aktivierung der Fernwartung
Art des abgeschlossenen Fernwartungsvertrags
Status der Fernwartung
Offline = Standardanzeige
(wird meistens angezeigt)
Online = Verbindung zum
Fernwartungsserver ist im
Moment hergestellt und
aktiv
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Anschluss des EVU-Kontaktes auch an diese Wärmepumpe
nötig! Während diese Wärmepumpe Warmwasser bereitet,
ist sie aus dem Regelverbund ausgegliedert und wird nicht
von der Master-WP dazugeschaltet.
Programmbereich
„Parallelschaltung“
Hinweis
Hinweis
Der Parallelbetrieb ist nur möglich, wenn alle eingebundenen Wärmepumpen dieselbe Verdichteranzahl haben!
Der Parallelbetrieb ist bei leistungsgeregelten Luft/
Wasser Wärmepumpen nicht möglich!
Hinweis
Die Parallelschaltung dient dazu, bis zu vier Wärmepumpen
miteinander zu verbinden, damit diese an ein gemeinsames
Heizungssystem angeschlossen werden können.
Die EVU-Sperre muss grundsätzlich an der MasterWärmepumpe und an der Wärmepumpe, die für
Warmwasserbereitung zuständig ist, angeschlossen
werden!
Eine dieser Wärmepumpen (Master-WP) übernimmt die Regelung der gesamten Heizungsanlage.
Hinweis
An diese Wärmepumpe muss zwingend ein Aussenfühler
und der zugehörige Regelfühler (Rücklauffühler) des Heizungssystems angeschlossen werden.
Es gibt nur EINEN Master pro Parallelschaltung.
Die einzelnen Stufen eines Parallelverbundes werden so
angesteuert, dass erst jeweils der erste Verdichter aller
Wärmepumpen läuft, bevor ein zweiter Verdichter einer
Wärmepumpe zugeschalten wird.
Zusätzlich kann nur diese Wärmepumpe einen zweiten Wärmeerzeuger (ZWE) ansteuern.
Zur Warmwasserbereitung kann jede Slave-Wärmepumpe
des Systems genutzt werden. Um mit einer Wärmepumpe
des Parallelverbundes Warmwasser zu bereiten, muss der
zugehörige Warmwasserfühler an die jeweilige Wärmepumpe angeschlossen werden. Ausserdem ist dann der
Die einzelnen Verdichterstufen können nicht aussentemperaturabhängig gesperrt werden.
Die Master-WP schaltet aufgrund der Betriebsstunden der
einzelnen Geräte immer diejenige Stufe zu, welche am wenigsten Laufzeit aufweist.
Verbindung
Die Wärmepumpen werden miteinander über die Ethernet-Schnittstelle und einem Hub oder „Switch“ (nicht im Lieferum‑
fang!) verbunden.
Beispiel: 4 Wärmepumpen für Heizung, 1 Wärmepumpe ist für Warmwasser zuständig
B
A
ZWE 1
TA
TRLext
EVU
ZUP
HUP
2
2
TWW
BUP
EVU
ZUP
ZWE 1/2TDI
1
C
D
ZUP
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
2
© ait-deutschland GmbH
2
ZUP
67
Beispiel: 2 Wärmepumpen nur für Heizbetrieb
E
A
ZWE 1
TA
TRLext
EVU
ZUP
ZUP
HUP
2
Beispiel: 2 Wärmepumpen für Heizbetrieb, 1 Wärmepumpe ist für Warmwasserbereitung zuständig
B
A
ZWE 1
TA
TRLext
EVU
ZUP
HUP
2
TWW
BUP
EVU
ZUP
ZWE 1/2TDI
TWW= Temperaturfühler Warmwasser
ZWE 1
= Zweiter Wärmeerzeuger 1
TA
= Aussenfühler
TRLext= externer Rücklauffühler
EVU
= Freigabesignal EVU
BUP
= Warmwasser-Umwälzpumpe
ZUP
= Zusatz-Umwälzpumpe
HUP
ZWE 1/2
= Heizungs-Umwälzpumpe
= Zweiter Wärmeerzeuger 1 oder 2 (nur für „Thermische Desinfektion“ möglich)
TDI
1 Hub oder switch mit 4 ports:
(RJ-45, 10 Base-T / 100 Base-Tx)
2 PatchkabelRJ-45 (bis zu 20m)
68
A
WP Master
(nur Heizung in diesem Fall)
B
WP Slave 1 (Heizung + Warmwasserbereitung)
C
WP Slave 2
(nur Heizung in diesem Fall)
D
WP Slave 3
(nur Heizung in diesem Fall)
E
WP Slave 1
(nur Heizung)
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
IP-Adresse
Externer Rücklauffühler
Um die Verbindung herzustellen muss der DHCP-Server
deaktiviert sein und die Wärmepumpen müssen unterschiedliche IP-Adressen haben. Die Subnetzmaske muss die
gleiche sein.
Im Regelfall hat eine Parallelschaltung einen einzigen Pufferspeicher für alle Wärmepumpen. Dann muss der externe
Rücklauffühler in diesem Pufferspeicher sitzen und mit der
Master-Wärmepumpe verbunden werden.
siehe Seite 15.
•Um den DHCP-Server zu deaktivieren
siehe Seite 62
•Die IP-Adresse kann im Menü „Service / Systemsteuerung / IP-Adresse“ geändert werden.
Programmbereich auswählen
Beispiel
Der Programmbereich „Parallelschaltung muss durch autorisiertes Servicepersonal im Zuge der Inbetriebnahme
eingestellt werden..
Standard IP-Einstellung für den Wärmepumpen-Master:
Notwendige Einstellung: Parallelbetrieb = Slave
1 IP-Adresse - immer unterschiedlich
oder die Einstellung ist:
2 Subnetzmaske - immer gleich
Parallelbetrieb = Master
3 Broadcast - immer gleich
4 Gateway - immer gleich
Standard IP-Einstellung für den Wärmepumpen-Slave 1
Bei einer Anlage mit 2 oder 3 Wärmepumpen-Slaves müssen
die weiteren IP-Adressen analog (voneinander verschieden)
eingestellt werden..
Hinweis
Die IP-Adressen müssen unbedingt unterschiedlich sein! Die Subnetzmaske muss immer die gleiche
sein!
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
69
Einstellung an der Master-Wärmepumpe
Beim Master muss eine Suche der Slaves durchgeführt
werden.
Menü: Parallelbetrieb / Netzwerk / WP suchen
Status der Master-Wärmepumpe
In diesem Menü wird angezeigt welche Informationen die
Master-Wärmepumpe von den jeweiligen Slave-Wärmepumpen empfängt.
Bei Auswahl „WP suchen“ wird eine Suche im Netzwerk gestartet.
Hinweis
Dazu ist es notwendig, dass alle Wärmepumpen, die
in der Parallelschaltung arbeiten sollen, eingeschaltet sind und die IP-Adresse bei allen korrekt eingestellt ist!
Alle eingebundenen Wärmepumpen werden angezeigt:
1IP-Adresse
2Betriebszustand:
0 = kein Verdichter
1 = 1 Verdichter
2 = 2 Verdichter
7xx = Fehler
(siehe Anhang / Fehlerdiagnose)
1Master
2 Slave 1 gefunden
3 Slave 2 gefunden
4 Slave 3 gefunden
Diejenigen Slave-Wärmepumpen auswählen, die in der
Parallelschaltung arbeiten sollen, und dann bestätigen.
Hinweis
70
Wenn die Suche wieder gestartet wird, müssen die
entsprechenden Wärmepumpen erneut ausgewählt
werden!
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Menü einstellen der Heizung
Menü: Parallelbetrieb / Einstellung Heizung:
Bei der Einstellung von 20 Min. würde es 20 Minuten dauern,
bis nach der ersten Verdichterstufe die zweite dazugeschalten wird, wenn eine Anforderung besteht. Die Anforderung
wird durch die Temperaturen der Master-Wärmepumpe bestimmt.
Mit Pfeil zurück verlassen Sie diesen Menüpunkt.
Hier erhalten Sie folgenden Informationen:
HR-Zeit
bedeutet Heizungsreglerzeit. Diese Zeit definiert, nach
welchem Zeitintervall in die nächsthöhere / -niedrigere
Bivalenzstufe geschalten werden darf (Verdichter-zu / -abschaltung).
Bei 2 Wärmepumpen sollte dieser Wert nicht unter 10 Minuten eingestellt werden.
Bei der Einstellung von 20 Min. würde es 20 Minuten dauern,
bis nach der ersten Verdichterstufe die zweite dazugeschalten wird, wenn eine Anforderung besteht. Die Anforderung
wird durch die Rücklauf-Soll- und Isttemperatur der MasterWärmepumpe bestimmt. Die abgelaufene HR-Zeit ist unter
Informationen-Ablaufzeiten auszulesen.
HysParallel
Zusätzlich zur Hysterese für den Heizungsregler (unter:
Service > Einstellungen > Temperaturen), gibt es bei der
Parallelschaltung eine Hysterese-Parallel. Diese muss
immer grösser als die Hysterese des Heizungsreglers der
Master-Wärmepumpe sein. Die Funktion dieser zweiten Hystereseeinstellung ist die Halbierung der HR-Zeit bis zum
nächsten Ein-/Abschalten bei Überschreitung dieser Hysterese. Dies führt zu einem schnelleren Regelverhalten, wenn
die Abweichung von Soll- zu Isttemperatur zu gross ist.
Kühl-Zeit
bedeutet Kühlreglerzeit. Diese Zeit definiert, nach welchem
Zeitintervall in die nächsthöhere / -niedrigere Bivalenzstufe
geschalten werden darf (Verdichter-zu / -abschaltung).
Bei 2 Wärmepumpen sollte dieser Wert nicht unter 10 Minuten eingestellt werden.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
71
Fehlerdiagnose / Fehlermeldungen
72
Nr.
Anzeige
Beschreibung
Abhilfe
701
Niederdruckstörung
Bitte Inst. rufen
Niederdruckpressostat im Kältekreis hat mehrmals
angesprochen (LW) oder länger als 20 Sekunden
(SW)
WP auf Leckage, Schaltpunkt Pressostat, Abtauung und TA-min überprüfen.
702
Niederdrucksperre
RESET automatisch
nur bei L/W-Geräten möglich: Niederdruck im Kältekreis hat angesprochen. Nach einiger Zeit automatischer WP-Neuanlauf
WP auf Leckage, Schaltpunkt Pressostat, Abtauung und TA-min überprüfen.
703
Frostschutz
Bitte Inst. rufen
nur bei L/W-Geräten möglich: Läuft die Wärmepumpe und wird die Temperatur im Vorlauf < 5 °C,
wird auf Frostschutz erkannt
WP-Leistung, Abtauventil und Heizanlage überprüfen.
704
Heissgasstörung
Reset in hh:mm
Kältemittelmenge, Verdampfung,
Maximale Temperatur im Heissgas-Kältekreis überÜberhitzung Vorlauf, Rücklauf und
schritten. Automatischer WP-Neuanlauf nach hh:mm
WQ-min überprüfen.
705
Motorschutz VEN
Bitte Inst. rufen
nur bei L/W-Geräten möglich: Motorschutz des VenVentilator überprüfen.
tilators hat angesprochen
706
Motorschutz BSUP
Bitte Inst. rufen
nur bei S/W- und W/W-Geräten möglich: MotorEingestellte Werte, Verdichter,
schutz der Sole- oder Brunnenwasserumwälzpumpe
BOSUP überprüfen.
oder des Verdichters hat angesprochen
707
Codierung WP
Bitte Inst. rufen
Bruch oder Kurzschluss der Kodierungsbrücke in
WP nach der Ersteinschaltung
Kodierungswiderstand in WP, Stecker
und Verbindungsleitung überprüfen.
708
Fühler Rücklauf
Bitte Inst. rufen
Bruch oder Kurzschluss des Rücklauffühlers
Rücklauffühler, Stecker und
Verbindungsleitung überprüfen.
709
Fühler Vorlauf
Bitte Inst. rufen
Bruch oder Kurzschluss des Vorlauffühlers. Keine
Störabschaltung bei S/W- und W/W-Geräten
Vorlauffühler, Stecker und
Verbindungsleitung überprüfen.
710
Fühler Heissgas
Bitte Inst. rufen
Bruch oder Kurzschluss des Heissgasfühlers im Käl- Heissgasfühler, Stecker und
tekreis
Verbindungsleitung überprüfen.
711
Fühler Aussentemp.
Bitte Inst. rufen
Bruch oder Kurzschluss des Aussentemperaturfühlers. Keine Störabschaltung. Festwert auf -5 °C
Aussentemperaturfühler, Stecker und
Verbindungsleitung überprüfen.
712
Fühler Warmwasser
Bitte Inst. rufen
Bruch oder Kurzschluss des Warmwasserfühlers.
Keine Störabschaltung.
Warmwasserfühler, Stecker und
Verbindungsleitung überprüfen.
713
Fühler WQ-Ein
Bitte Inst. rufen
Bruch oder Kurzschluss des Wärmequellenfühlers
(Eintritt)
Wärmequellenfühler, Stecker und
Verbindungsleitung überprüfen
714
Heissgas WW
Reset in hh:mm
Thermische Einsatzgrenze der WP überschritten.
Warmwasserbereitung gesperrt für hh:mm
Durchfluss Warmwasser, Wärmetauscher, Warmwasser-Temperatur und
Umwälzpumpe Warmwasser überprüfen.
715
Hochdruck-Abschalt.
RESET automatisch
Hochdruckpressostat im Kältekreis hat angesprochen. Nach einiger Zeit automatischer WP-Neuanlauf
Durchfluss HW, Überströmer, Temperatur und Kondensation überprüfen.
716
Hochdruckstörung
Bitte Inst rufen
Hochdruckpressostat im Kältekreis hat mehrfach an- Durchfluss HW, Überströmer, Tempegesprochen
ratur und Kondensation überprüfen.
717
Durchfluss-WQ
Bitte Inst rufen
Durchflussschalter bei W/W-Geräten hat während
der Vorspülzeit oder des Betriebs angesprochen
718
Max. Aussentemp.
RESET automatisch
nur bei L/W-Geräten möglich: Aussentemperatur hat Aussentemperatur und eingestellten
zulässigen Maximalwert überschritten.
Wert überprüfen.
719
Min. Aussentemp.
RESET automatisch
nur bei L/W-Geräten möglich: Aussentemperatur hat Aussentemperatur und eingestellten
zulässigen Minimalwert unterschritten.
Wert überprüfen.
720
WQ-Temperatur
RESET automatisch in
hh:mm
nur bei S/W- und W/W-Geräten möglich: Temperatur
am Verdampferaustritt ist auf WQ-Seite mehrfach
Durchfluss, Filter, Luftfreiheit, Tempeunter den Sicherheitswert gefallen. Automatischer
ratur überprüfen.
WP-Neuanlauf nach hh:mm
721
Niederdruckabschaltung
RESET automatisch
Niederdruckpressostat im Kältekreis hat angesprochen. Nach einiger Zeit automatischer WP-Neuanlauf (SW und WW)
Durchfluss, Schaltpunkt DFS, Filter,
Luftfreiheit überprüfen
Schaltpunkt Pressostat, Durchfluss
WQ-Seite überprüfen.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Nr.
Anzeige
Beschreibung
Abhilfe
722
Tempdiff Heizwasser
Bitte Inst rufen
Temperaturspreizung im Heizbetrieb ist negativ
(=fehlerhaft)
Funktion und Platzierung der Vor- und
Rücklauffühler überprüfen.
723
Tempdiff Warmw.
Bitte Inst rufen
Temperaturspreizung im Warmwasserbetrieb ist negativ (=fehlerhaft)
Funktion und Platzierung der Vor- und
Rücklauffühler überprüfen.
724
Tempdiff Abtauen
Bitte Inst rufen
Temperaturspreizung im Heizkreis ist während des
Abtauens > 15 K (=Frostgefahr)
Funktion und Platzierung der Vor- und
Rücklauffühler, Förderleistung HUP,
Überströmer und Heizkreise überprüfen.
725
Anlagefehler WW
Bitte Inst rufen
Warmwasserbetrieb gestört, gewünschte Speichertemperatur ist weit unterschritten
Umwälzpumpe WW, Speicherfüllung,
Absperrschieber und 3-Wege-Ventil
überprüfen. Heizwasser und WW entlüften.
726
Fühler Mischkreis 1
Bitte Inst rufen
Bruch oder Kurzschluss des Mischkreisfühlers
Mischkreisfühler, Stecker und
Verbindungsleitung überprüfen.
727
Soledruck
Bitte Inst rufen
Soledruckpressostat hat während Vorspülzeit oder
während des Betriebs angesprochen
Soledruck und Soledruckpressostat
überprüfen.
728
Fühler WQ-Aus
Bitte Inst. rufen
Bruch oder Kurzschluss des Wärmequellenfühlers
am WQ-Austritt
Wärmequellenfühler, Stecker und
Verbindungsleitung überprüfen.
729
Drehfeldfehler
Bitte Inst rufen
Verdichter nach dem Einschalten ohne Leistung
Drehfeld und Verdichter überprüfen.
730
Leistung Ausheizen
Bitte Inst rufen
Das Ausheizprogramm konnte eine VL-Temperaturstufe nicht im vorgegebenen Zeitintervall erreichen.
Ausheizprogramm läuft weiter.
Leistungsbedarf während des Ausheizens überprüfen.
732
Störung Kühlung
Bitte Inst rufen
Die Heizwassertemperatur von 16 °C wurde mehrfach unterschritten
Mischer und Heizungsumwälzpumpe
überprüfen.
733
Störung Anode
Bitte Inst. rufen
Störmeldeeingang der Fremdstromanode hat angesprochen
Verbindungsleitung Anode und Potenziostat überprüfen. WW-Speicher
füllen.
734
Störung Anode
Bitte Inst. rufen
Fehler 733 liegt seit mehr als zwei Wochen an und
Warmwasserbereitung ist gesperrt
Fehler vorübergehend quittieren, um
Warmwasserbereitung wieder freizugeben. Fehler 733 beheben.
735
Fühler Ext. En
Bitte Inst rufen
nur bei eingebauter Comfort-/Erweiterungs-Platine
möglich: Bruch oder Kurzschluss des Fühlers „Externe Energiequelle“
Fühler „Externe Energiequelle“, Stecker und Verbindungsleitung überprüfen.
736
Fühler Solarkollektor
Bitte Inst rufen
nur bei eingebauter Comfort-/Erweiterungs-Platine
möglich: Bruch oder Kurzschluss des Fühlers „Solarkollektor“
Fühler „Solarkollektor“, Stecker und
Verbindungsleitung überprüfen.
737
Fühler Solarspeicher
Bitte Inst rufen
nur bei eingebauter Comfort-/Erweiterungs-Platine
möglich: Bruch oder Kurzschluss des Fühlers „Solarspeicher“
Fühler „Solarspeicher“, Stecker und
Verbindungsleitung überprüfen.
738
Fühler Mischkreis2
Bitte Inst rufen
nur bei eingebauter Comfort-/Erweiterungs-Platine möglich: Bruch oder Kurzschluss des Fühlers
„Mischkreis2“
Fühler „Mischkreis2“, Stecker und
Verbindungsleitung überprüfen.
750
Fühler Rücklauf extern
Bitte Inst. rufen
Bruch oder Kurzschluss des externen Rücklauffühlers
Externer Rücklauffühler, Stecker und
Verbindungsleitung überprüfen.
751
Phasenüberwachungsfehler
Phasenfolgerelais hat angesprochen
Überprüfung Drehfeld und Phasenfolgerelais.
752
Phasenüberwachungs /
Durchflussfehler
Phasenfolgerelais oder Durchflussschalter hat angesiehe Fehler Nr. 751 und Nr. 717
sprochen
755
Verbindung zu Slave verEin Slave hat für mehr als 5 Minuten nicht geantloren
wortet
Bitte Inst. rufen
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Netzwerkverbindung, Switch und IPAdressen prüfen. Gegebenenfalls
WP-Suche erneut ausführen.
73
74
Nr.
Anzeige
Beschreibung
Abhilfe
756
Verbindung zu Master
verloren
Bitte Inst. rufen
Ein Master hat für mehr als 5 Minuten nicht geantwortet
Netzwerkverbindung, Switch und IPAdressen prüfen. Gegebenenfalls
WP-Suche erneut ausführen.
757
ND-Störung bei WWGerät
Niederdruckpressostat bei WW-Gerät hat mehrmals
oder länger als 20 Sekunden angesprochen,
Bei 3maligem Auftreten dieser Störung kann die Anlage nur vom authorisierten Servicepersonal freigeschaltet werden!
758
Störung Abtauung
Die Abtauung wurde 5mal in Folge über zu niedrige
Vorlauftemperatur beendet
Durchfluss prüfen
Vorlaufsensor prüfen
Einstellung Zweiter Wärmeerzeuger
Thermische Desinfektion konnte 3mal in Folge nicht und Sicherheitstemperaturbegrenzer
korrekt durchgeführt werden
prüfen
759
Meldung TDI
760
Störung Abtauung
761
LIN-Verbindung
unterbrochen
LIN-Timeout
Kabel/Kontakt prüfen
762
Fühler Ansaug
Verdichter
Fühlerfehler Tü
(Ansaug Verdichter)
Fühler prüfen, evtl. tauschen
763
Fühler AnsaugVerdampfer
Fühlerfehler Tü1
(Ansaug Verdampfer)
Fühler prüfen, evtl. tauschen
764
Fühler
Verdichterheizung
Fühlerfehler
Verdichterheizung
Fühler prüfen, evtl. tauschen
765
Überhitzung
Überhitzung länger als 5 Minuten unter 2K
Bei Ersteinschaltung. Drehfeld
prüfen, sonst Kundendienst rufen
766
Einsatzgrenzen-VD
Betrieb 5 Minuten außerhalb des Einsatzbereichs Drehfeld prüfen
des Verdichters
767
STB E-Stab
STB des Heizstabs am SEC wurde aktiviert
Heizstab überprüfen und Sicherung
wieder reindrücken
770
Niedrige Überhitzung
Überhitzung liegt über einen längeren Zeitraum
unter dem Grenzwert
Temperaturfühler, Drucksensor und
Expansionsventil prüfen
771
Hohe Überhitzung
Überhitzung liegt über einen längeren Zeitraum
über dem Grenzwert
Temperaturfühler, Drucksensor,
Füllmenge und Expansionsventil
prüfen
776
Einsatzgrenzen-VD
Verdichter arbeitet über längeren Zeitraum
außerhalb seiner Einsatzgrenzen
Thermodynamik prüfen
777
Expansionsventil
Expansionsventil defekt
Expansionsventil, Verbindungs­
kabel und ggf. SEC-Board prüfen
778
Fühler Niederdruck
Niederdruckfühler defekt
Sensor, Stecker und
Verbindungsleitung prüfen
779
Fühler Hochdruck
Hochdruckfühler defekt
Sensor, Stecker und
Verbindungsleitung prüfen
780
Fühler EVI
EVI-Fühler defekt
Sensor, Stecker und
Verbindungsleitung prüfen
781
Fühler Flüssig, vor ExVentil
Temperaturfühler Flüssig vor Ex-Ventil defekt
Sensor, Stecker und
Verbindungsleitung prüfen
782
Fühler EVI Sauggas
Temperaturfühler EVI Sauggas defekt
Sensor, Stecker und
Verbindungsleitung prüfen
783
Kommunikation SEC Inverter
Kommunikation zwischen SEC u. Inverter gestört
Verbindungskabel, Entstör­
kondensatoren und Verkabelung
prüfen
Ventilator und Verdampfer vor
Abtauung wurde 5mal in Folge über Maximalzeit bestarkem Wind schützen
endet (starker Wind trifft auf Verdampfer)
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Nr.
Anzeige
Beschreibung
Abhilfe
784
VSS gesperrt
Inverter gesperrt
Komplette Anlage 2 Minuten lang
spannungslos schalten.
Bei wiederholtem Auftreten Inverter
und Verdichter prüfen
785
SEC-Board defekt
Fehler im SEC Board festgestellt
SEC Board austauschen
786
Kommunikation SEC Inverter
Störung der Kommunikation zwischen SEC und
HZIO von SEC festgestellt
Kabelverbindung HZ/IO SEC-Board
prüfen
787
VD Alarm
Verdichter meldet Fehler
Störung quittieren.
Falls Fehler mehrfach auftritt,
autorisiertes Servicepersonal
(= Kundendienst) rufen
788
Schwerw. Inverter
Fehler
Fehler im Inverter
Inverter prüfen
789
LIN/Kodierung nicht
vorhanden
Bedienteil konnte keine Kodierung feststellen.
Entweder ist die LIN-Verbindung unterbrochen
oder der Kodierungswiderstand wird nicht
erkannt
Verbindungskabel LIN /
Kodierwiderstand prüfen
790
Schwerw. Inverter
Fehler
Fehler in der Stromversorgung des Inverters /
Verdichters
Verkabelung, Inverter und
Verdichter prüfen
791
ModBus Verbindung
verloren
SEC-Board seit einiger Zeit nicht mehr
erreichbar.
791 wird ausgelöst, wenn zwar eine HZIO-Platine
gefunden worden ist (ohne separate Kodierung),
allerdings kein SEC-Board daran erkannt werden
kann
Sofern es sich um die SECKonfiguration handelt, das
ModBus-Kabel zwischen HZIO und
SEC Board prüfen. Ebenso das
SEC-Board prüfen, ob alles blinkt,
wie es soll
Falls es KEINE Konfiguration mit
SEC-Board ist (z.B., weil es sich
um ein P184-Gerät handelt), dann
den Kodierungswiderstand der
HZIO prüfen
792
LIN-Verbindung
unterbrochen
Es konnte keine Grundplatine und auch sonst
keine Konfiguration gefunden werden
Kodierungsstecker auf LINPlatine(n) prüfen
793
Schwerw. Inverter
Fehler
Temperaturfehler im Inverter
Fehler behebt sich selbst
Quittieren einer Störung
Tritt eine Störung auf und erscheint im Bildschirm eine Fehlermeldung, dann:
Fehlernummer notieren…
Fehlermeldung quittieren durch Drücken des „Dreh-Druck-Knopfs“ (7 Sekunden lang).
Der Bildschirm wechselt von der Fehlermeldung zum Navigationsbildschirm…
Bei erneutem Auftreten dieser Fehlermeldung Installateur oder autorisiertes Servicepersonal (= Kundendienst) rufen, falls
die Fehlermeldung dazu aufgefordert hat. Fehlernummer mitteilen und weiteres Vorgehen abstimmen.
Blinkcodes auf Reglerplatine
Nur LWD…, LW…/V und SWP 371 bis SWP 691, SWP 291 H bis SWP 561H:
Grüne LED blinkt sekündlich
alles in Ordnung
Rote LED blinkt kurz
über LIN-Bus werden Daten empfangen
Grüne und rote LED leuchten
die Platine kann ein Softwareupdate empfangen
Während des Softwareupdates leuchtet die grüne LED und die rote LED flackert schnell
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
75
Technische Daten
Kennlinien Temperaturfühler
t / °C
R / kΩ
-20
16,538
-15
12,838
-10
10,051
-5
7,931
+/-0
6,306
+5
5,040
Ausgänge
+10
4,056
Relaiskontakte: 8 A / 230 V
Sicherung:
6,3 AT (für alle Relaisausgänge)
Es können insgesamt Verbraucher bis 1450 VA an den Ausgängen angeschlossen werden.
+15
3,283
+20
2,674
+25
2,200
+30
1,825
+35
1,510
+40
1,256
+45
1,056
+50
0,891
Anschlüsse
+55
0,751
Steuerleitung: 12polig, Ausgänge 230 V
Fühlerleitung:
12polig, Kleinspannung
Steckklemmen: 1polig, Schraubklemmen
+60
0,636
+65
0,534
Montage
Nur in frostfreien, trockenen und witterungsgeschützten
Räumen.
Umgebungstemperatur: 0 °C – 35 °C
Elektrischer Anschluss:
230 V AC, 18 VA, 0,1 A
(max. Leistungsaufnahme Regler
ohne angeschlossene Geräte)
Eingänge
Optokoppler: 230 V
Fühlereingänge: NTC-Fühler 2,2 kΩ / 25 °C
Schnittstellen
USB:
USB-Version 2.0 (USB 2.0)
Host, A-Stecker (nur für USB-Stick!)
Ethernet:
1 x 10 Base-T / 100 Base-TX
(RJ-45, Stecker, abgewinkelt)
Schutzklasse
Schutzklasse: IP 20
Messbereich der Fühler
Fühlertyp
Setzwert bei
Fühlerdefekt
TVL
-10 °C bis 80 °C
5 °C
TRL
-10 °C bis 125 °C
5 °C
TRL-E
-10 °C bis 125 °C
5 °C
THG
-25 °C bis 140 °C
150 °C
TA
-35 °C bis 55 °C
-5 °C
TWW
0 °C bis 125 °C
75 °C
TWE
-40 °C bis 70 °C
-50 °C
TWA
-40 °C bis 70 °C
-50 °C
0 °C bis 100 °C
75 °C
TB1
RFV
76
Messbereich
-5 °C bis
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
5 °C
0 °C
© ait-deutschland GmbH
Übersicht: Abtauzyklus, Luftabtauung, VL Max
Abtauzyklus
Luftabtauung
ab / Ende
Vorlauf max. 1
LWC 60 M-I
LWC 80 M-I
45
45
–
–
57
57
LWC 60
LWC 80
LWC 100
LWC 120
60
60
60
60
7/6
7/6
7/6
7/6
61
61
57
57
LW 70 A
LW 80 A
60
60
–
–
57
57
LW 100(A)
LW 120(A)
LW 150(A)
LW 190(A)
60
60
60
45
–
7/6
–
–
57
57
59
59
LW 250(L;A)
LW 260(L;A)
LW 330(L;A)
45
45
60
–
–
7/6
LW 100H(L;A)
LW 180H(L;A)
LW 150H(L;A)
LW 320H(L;A)
45
45
45
60
LW 90ARX
LW 140ARX
VL Max
min. AT VL max. 2
Vorlauf EG 3
-7
-7
52
52
61
57
59
-4
50
–
–
–
–
64
64
64
64
-15
-15
60
60
60
60
7/–
7/–
61
61
-7
-7
50
50
LW 90 (A) Solar
45
9/8
61
-7
50
LW 71 A
LW 81 A
LW 101 (A)
LW 121 (A)
LW 140 (L;A)
LW 180 (L;A)
LW 251 (L;A)
LW 310 (L)
LW 310 A
60
60
60
60
60
60
60
60
60
–
–
7/6
7/6
7/6
7/6
7/6
7/6
–
57
57
61
61
61
61
61
59
59
-7
-7
-7
-7
-7
50
50
50
50
50
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
77
Systemeinstellung bei der Inbetriebnahme
Parameter
Einstellung
Inbetriebnahme
Wertebereich
Zugang
Rückl. Begrenz
45 °C
°C *)
35 °C – 70 °C
Inst
Hysterese HR
2,0 K
K *)
0,5 – 6,0 K
Inst
TR Erh Max
7,0 K
K *)
1,0 – 7,0 K
KD
Freig. 2.VD
5 °C
°C *)
-20 °C – 20 °C
Inst
Freig. ZWE
S/W & W/W: -16 °C
L/W: -2 °C
°C *)
-20 °C – 20 °C
Inst
T-Luftabt.
10 °C
°C *)
0 °C – 20 °C
KD
TDI-Solltemp
65 °C
°C *)
50 °C – 70 °C
Hysterese WW
2,0 K
K *)
1,0 – 30,0 K
Inst
Vorl 2.VD WW
50 °C
°C *)
10 °C – 70 °C
Inst
TAussen max
35 °C
°C *)
10 °C – 45 °C
KD
TAussen min
-20 °C
°C *)
-20 °C – 10 °C
Inst
T-WQ min
S/W: -9 °C
W/W: 3,5 °C
°C *)
-20 °C –10 °C
KD
Werk
T-HG max
130 °C
°C *)
90 °C – 140 °C
Werk
2 °C
°C *)
2 °C – 10 °C
-20 °C
°C *)
-20 °C – 10 °C
Nutzer
geräteabhängig
°C *)
35 °C – 75 °C
Nutzer
VL-max MK1
40 °C
°C *)
25 °C – 75 °C
Nutzer
min. AT VL max.
-7 °C
°C *)
Vorlauf EG
50 °C
°C *)
Hysterese 2.VD
verk.
4,0 K
K
Max. WWtemp.
65°C
°C *)
30 °C – 65 °C
Inst
Min.VL Kühlung
18°C
°C
5°C - 25 °C
Inst
Inst
T-LABT-Ende
Absenk. bis
Vorlauf max
EVU
Raumst.
Einbindung
-20 °C – 5 °C
Einstellung nur bei reversiblen
Geräten möglich
35 °C – 75 °C
Einstellung nur bei reversiblen
Geräten möglich
ohne ZWE • mit ZWE *)
ohne ZWE • mit ZWE
Nein
Nein • RFV *)
Nein • RFV
Rückl
Rückl • Trennsp *)
Rückl • Trennsp
Nein
Mischkr1
Nein
Nein • Lade • Entlade • Kühl
*)
Nein • Lade • Entlade • Kühl
*)
Nutzer
KD
KD
KD
Inst
ohne ZWE
Mischkr1
LWD reversibel
78
Werkseinstellung
Nutzer
Inst
Nein • Lade • Entlade • Kühl
Nutzer
Nein • Lade • Entlade • Kühl
Inst
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Parameter
Werkseinstellung
Einstellung
Inbetriebnahme
Wertebereich
Zugang
ZWE
60 Min
Min
20 - 120 Min
Inst
ZWE1 Art
Heizst.
Nein • Heizst. • Kessel •
Therme *)
Nein • Heizst. • Kessel •
Therme
Inst
ZWE1 Fkt
Hz + WW
Nein • Hz • Hz + WW *)
Nein • Hz • Hz + WW
Inst
ZWE2 Art
Nein
Nein • Heizst. *)
Nein • Heizst.
Inst
ZWE2 Fkt
Nein
Nein • Hz • WW *)
Nein • Hz • WW
Inst
mit ZWE
ohne ZWE • mit ZWE *)
ohne ZWE • mit ZWE
Inst
Warmw. 1
Fühler
Fühler • Thermostat *)
Fühler • Thermostat
Warmw. 2
ZIP
ZIP • BLP
ZIP • BLP
Inst
Warmw. 3
mit ZUP
ohne ZUP • mit ZUP *)
ohne ZUP • mit ZUP
Inst
Warmw. 4
Sollwert
Sollwert • Maxwert *)
Sollwert • Maxwert
Warmw. 5
geräteabhängig
ohne HUP • mit HUP *)
ohne HUP • mit HUP
Nur bei Luxtronik 2.0
Nur bei Luxtronik 2.0
Nur bei Luxtronik 2.0
Nur bei Luxtronik 2.0
Nur bei Luxtronik 2.0
Störung
WW+WP max
Abtzyk max
0h
h *)
45 min
min *)
Nein
Luftabt.
0h–8h
45 • 60 • 90 • 120 • 180 • 240 • 300
min
Nein • Ja *)
Werk
Inst
Nutzer
Inst
Nein • Ja
KD
5 min – 30 min
KD
L-Abt max
15 min
Abtauen 2
mit 1VD
mit 1VD • mit 2VD *)
mit 1VD • mit 2VD
Ja
Nein • Ja *)
Nein • Ja
Inst
Inst • KD *)
Inst • KD
Nein • Sole • Wasser •
Wass./Sole *)
Nein • Durchfl • Soledr •
Netzüberw. • Netz+Dfl *)
Nein • Sole • Wasser • Wass./
Sole
Nein • Durchfl • Soledr •
Netzüberw. • Netz+Dfll
KD
Inst
Aus • Ein *)
Aus • Ein
KD
Pumpenopt.
Zugang
Wärmequelle
Nein
Nur bei SWP BG 1
ASD
Nur bei Luxtronik 2.0
geräteabhängig
min *)
Nutzer
Ein
Überw.VD
Regelung HK
Aussentemp.-Abh.
Regelung MK1
Aussentemp.-Abh.
Aussentemp.-Abh. • Festtemp.
*)
Aussentemp.-Abh. • Festtemp.
*)
Nutzer
Nutzer
geräteabhängig
Nein • Ja *)
Nein • Ja
Ja
Nein • Ja
Nein • Ja
Parallelbetrieb
Nein
Nein • Slave • Master
Nein • Slave • Master
Pumpenoptim.
Zeit
180 min
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
*)
© ait-deutschland GmbH
KD
Aussentemp.-Abh. • Festtemp.
ohne Mischer • mit Mischer
Heizgrenze
KD
Nutzer
ohne Mischer • mit Mischer *)
El. Anode
Nutzer
Aussentemp.-Abh. • Festtemp.
mit Mischer
Ausheizen
Werk
5-180 min
KD
Nutzer
Inst
Nutzer
79
Parameter
Effizienzpumpe
Nur bei Luxtronik 2.1
Werkseinstellung
Nein
Einstellung
Inbetriebnahme
Wertebereich
Nein • Ja *)
Zugang
Nein • Ja
Wärmemenge
Inst
Inst
Nur bei Luxtronik 2.1
Fernwartung
Nein
Nein • Ja *)
Nein • Ja
Vorlauf VBO
1 min
min
1 - 5 min
AbtZyk min
45 min
min
45 • 60 • 90 • 120 • 180 • 240 •
300
Verkürzung 2.VD
20 min
min
5 - 20 min
Inst
Ja
Nein • Ja *)
Nein • Ja
Inst
60 min
min
20 min - 120 min
Inst
Nein
Nein • Ja *)
Nein • Ja
Inst
–
min
20 min - 120 min
Inst
Nur bei Luxtronik 2.0
Nur bei Luxtronik 2.0
Meldung TDI
Freigabe ZWE
Warmw.
Nachheizung
Warmw.
Nachheizung max.
Nutzer
Inst
Werk
ZWE1 Art
Nein
Nein • Heizst. • Kessel •
Therme *)
Nein • Heizst. • Kessel •
Therme
Inst
ZWE1 Funktion
Nein
Nein • Hz • Hz + WW *)
Nein • Hz • Hz + WW
Inst
ZWE1 Position
–––
– – – • Speicher • integriert *)
– – – • Speicher • integriert
Inst
ZWE2 Art
Nein
Nein • Heizst. *)
Nein • Heizst..
Inst
ZWE2 Funktion
Nein
Nein • Hz • WW *)
Nein • Hz • WW
Inst
ZWE2 Position
–––
– – – • Speicher • integriert *)
– – – • Speicher • integriert
Inst
Nur bei Luxtronik 2.1
Nur bei Luxtronik 2.1
Nur bei Luxtronik 2.1
Nur bei Luxtronik 2.1
Nur bei Luxtronik 2.1
Nur bei Luxtronik 2.1
*) Bitte Wert eintragen beziehungsweise nichtzutreffendes streichen
80
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
81
Wichtige Abkürzungen
82
Abkürzung
Bedeutung
Abkürzung
Bedeutung
1VD
1. Verdichter in Wärmepumpe
Imp. 1VD
Impulse 1. Verdichter
2VD
2. Verdichter in Wärmepumpe
Imp. 2VD
Impulse 2. Verdichter
Absenk. bis
maximale Absenkung
Inst
Installateur
Abt
Abtauen
KD
Kundendienst / Service
Abtzyk
Abtauzyklus
KHZ
Komforthaustechnikzentrale
ANS
Anlagenstörung
L/W
Luft/Wasser
Ausheiz
Ausheizen, Ausheizprogramm
L-Abt max
maximale Zeit der Luftabtauung
Aussentemp
Aussentemperatur
LA
Lüftung Aus
Biv.-Stufe
Bivalenzstufe
LP
Lüftung Party (= Dauer-Tagbetrieb)
Betr.-Z
Betriebsstunden zweiter
Wärmeerzeuger 1
LT
Lüftung Tagbetrieb
Warmw.
Warmwasser
Luftabt.
Bstd WP
Betriebsstunden Wärmepumpe
Luftabtauung oberhalb
der eingestellten Temperatur wird freigegeben
Bstd ZWE1
Betriebsstunden zweiter
Wärmeerzeuger 1
LWA
Luft/Wasser Aussenaufstellung
LWC
Luft/Wasser Compact
Bstd ZWE2
Betriebsstunden zweiter
Wärmeerzeuger 2
LWI
Luft/Wasser Innenaufstellung
Bstd 1VD
Betriebsstunden 1. Verdichter
Mischkr1
Mischkreis 1
Bstd 2VD
Betriebsstunden 2. Verdichter
MK1-VL-Soll
Mischkreis 1 – Vorlauf
– Solltemperatur
BSUP
Brunnen-/Soleumwälzpumpe
MK1-Vorl.
Mischkreis-Vorlauftemperatur
BUP
Warmwasserumwälzpumpe
MOT
Motorschutz
WW
Warmwasser
ND
Niederdruckpressostat
WW-Ist
Warmwasser Ist-Temperatur
Netzeinv
Netzeinschaltverzögerung
WW-Soll
Warmwasser Soll-Temperatur
Par.-Betr.
Parallelbetrieb
WWT
Warmwasserthermostat
Durchfl
Durchfluss
PEX
d.EZ 1VD
durchschnittliche Laufzeit 1. Verdichter
Party extern. Anschluss eines Tasters von Raumstation möglich
bei WZS-Geräten: Überwachungskontakt für Potentiostat
Pumpenopt.
Pumpenoption
d.EZ 2VD
durchschnittliche Laufzeit 2. Verdichter
Raumstat
Raumstation (= Raumfernversteller)
EVU
Sperrzeit vom
Energieversorgungsunternehmer
RFV
Raumfernversteller
Ext
Extern
RL-Soll
Rücklauf Solltemperatur
Freig 2VD
Freigabe 2. Verdichter
S/W
Sole/Wasser
Freig ZWE
Freigabe Zweiter Wärmeerzeuger
Soledr/Durchf
Soledruck/Durchfluss
FUP1
Fussbodenheizungs-Umwälzpumpe
Sperre WW
Sperre Warmwasser
HD
Hochdruckpressostat
SSP-Zeit
Schaltspielsperre
HRM-Zeit
Heizungsregler Mehr-Zeit
SST
Sammelstörung
HRW-Zeit
Heizungsregler Weniger-Zeit
STL
Stosslüftung
HUP
Heizungsumwälzpumpe
SW-Stand
Software-Stand
Hysterese WW Hysterese Warmwasser
SWC
Sole/Wasser Compact
Hysterese HR
Hysterese Heizungsregler
TA
Aussentemperaturfühler
Hz
Heizen
T-Aussen max
maximale Aussentemperatur
Rückl-Begrenz Rücklauf Begrenzung
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
Abkürzung
Bedeutung
Abkürzung
Bedeutung
T-Aussen min
minimale Aussentemperatur
Zusatzp.
Zusatzpumpe
TB1
Temperaturfühler Mischkreis 1
ZWE
Zweiter Wärmeerzeuger
TWW
Temperaturfühler
Warmwasser
ZWE1
Zweiter Wärmeerzeuger 1
TDI
Thermische Desinfektion
ZWE2
Zweiter Wärmeerzeuger 2
ZWE1 Art
Art des Zweiten Wärmeerzeugers 1
TDI-Solltemp.
Thermische Desinfektion
– Solltemperatur
ZWE1 Fkt
THG
Temperaturfühler Heissgas
Funktion des Zweiten
Wärmeerzeugers 1
T-HG max
maximale Heissgastemperatur
ZWE2 Art
Funktion des Zweiten
Wärmeerzeugers 2
TLABT-Ende
Temperatur-Luftabtauung-Ende
T-Luftabt.
Temperatur-Luftabtauung
ZWE2 Fkt
Funktion des Zweiten
Wärmeerzeugers 2
TR Erh max
maximale Rücklauferhöhung
TRL
Temperaturfühler Rücklauf
TRL-E
Temperaturfühler Rücklauf Extern
TVL
Temperaturfühler Vorlauf
TWA
Temperaturfühler
Wärmequelle-Austritt
TWE
Temperaturfühler
Wärmequelle-Eintritt
T-WQ min
minimale Wärmequellentemperatur
Überw. VD
Verdichterüberwachung
VD
Verdichter
VD-Stand
Verdichter-Standzeit
VEN
Ventilator
Ventil. BOSUP
Ventilator, Brunnen- oder
Soleumwälzpumpe
Ventilation
Ventilation des Wärmepumpengehäuses
Vent. Zuluft
Zuluft Ventilator (Abtaufunktion)
Vorl. 2VD WW
Vorlauf 2. Verdichter Warmwasser
Vorlauf VBO
Vorlauf Brunnen- oder Solepumpe
Vorlauf max
maximale Vorlauf-Temperatur
W/W
Wasser/Wasser
WP
Wärmepumpe
WP seit
Wärmepumpe läuft seit
WP-Typ
Wärmepumpentyp
WPS
Wärmepumpenstörung
WQ
Wärmequelle
WQ-Aus
Wärmequellen-Austrittstemperatur
WQ-Ein
Wärmequellen-Eintrittstemperatur
WWC
Wasser/Wasser Compact
ZIP
Zirkulationspumpe
ZUP
Zusatzumwälzpumpe
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
