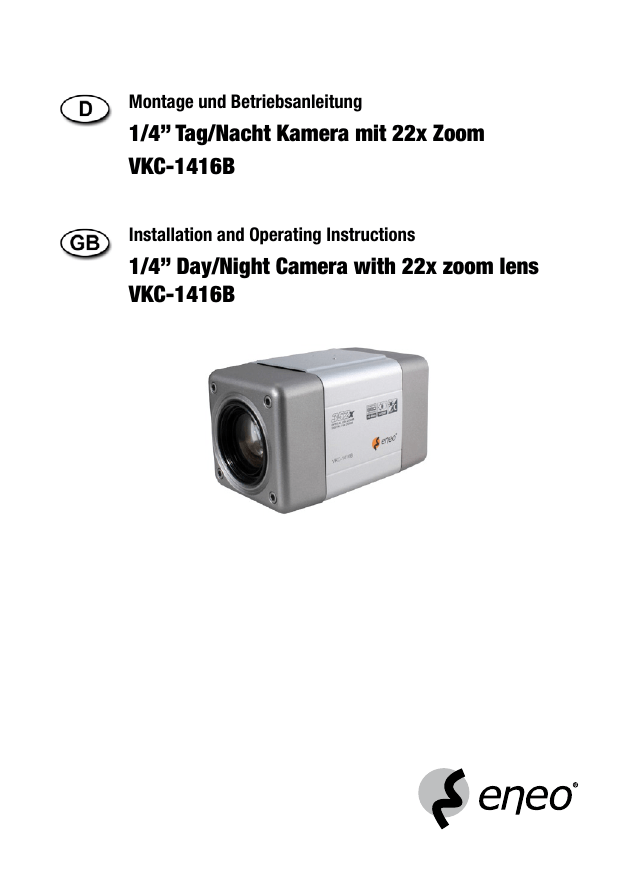

Montage und Betriebsanleitung
1/4” Tag/Nacht Kamera mit 22x Zoom
VKC-1416B
Installation and Operating Instructions
1/4” Day/Night Camera with 22x zoom lens
VKC-1416B
Inhaltsverzeichnis
1. Sicherheitshinweise............................................................................................................4
2. Allgemeine Beschreibung....................................................................................................5
3. Anschluss und Bedienung...................................................................................................6
3.1
Systemkonfiguration................................................................................................6
3.2
Erklärung und Funktionen........................................................................................7
4. Anschluss...........................................................................................................................9
4.1
Anschlussmöglichkeiten...........................................................................................9
4.2
Kabelanschlussfarbe..............................................................................................10
4.3
Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung................................10
4.4
Bewegungserkennung & Gesichtserkennung..........................................................11
4.5
RS-485 Anschluss..................................................................................................11
4.6
Externe Objektiv-Steuerung....................................................................................12
4.7
Externe A/D KEY-Steuerung....................................................................................13
5. Einstellungen über das OSD-Bildschirm-Menü..................................................................14
5.1
OSD-Hauptseite......................................................................................................14
5.2
Hauptmenü............................................................................................................14
6. Fehlerbehebung ...............................................................................................................22
7. Wartung............................................................................................................................22
8. Technische Daten . ...........................................................................................................23
9. Maßzeichnungen...............................................................................................................44
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
⇒
Instrukcja instalacji i obsługi
www.videor.com
Contents
1. Safety Instructions............................................................................................................25
2. General Descriptions.........................................................................................................26
3. Connection and Operation.................................................................................................27
3.1
System Configuration.............................................................................................27
3.2
Part Name and Function.........................................................................................28
4. Connection........................................................................................................................30
4.1
Possibilities of Connection......................................................................................30
4.2
Colour Lead Wire and Colour Display Label.............................................................31
4.3
External Day/Night Control & Zoom Preset Control..................................................31
4.4
Motion Detection & Face Detection Control.............................................................32
4.5
RS-485 Connection................................................................................................32
4.6
External Lens Control.............................................................................................33
4.7 External A/D KEY Control...................................................................................................34
5. Settings in the OSD Menu.................................................................................................35
5.1
OSD Main Screen...................................................................................................35
5.2
Main Menu.............................................................................................................35
6. Troubleshooting.................................................................................................................41
7. Maintenance.....................................................................................................................41
8. Specifications...................................................................................................................42
9. Maßzeichnungen / Dimensional Drawings.........................................................................44
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheits-
hinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
•
Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit ein-
dringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch beim späteren Gebrauch in gewissem Umfang Feuchtigkeit der Umgebungsluft im Gehäuse vorhanden ist. Bei starken Temperaturschwankungen kann sich die Feuchtigkeit im Gehäuse niederschlagen.
Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der Hersteller Silicagel-Beutel in das Kameragehäuse eingelegt.
Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit eine Sättigung erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht werden.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene
Dichtungen ordnungsgemäß eingesetzt und bei der Montage nicht verschoben wer den. Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktions
störungen verursachen; in diesem Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen und dafür aufzukommen.
2. Allgemeine Beschreibung
• Hochauflösende Tag/Nacht-Kamera mit ExView CCD
• Integriertes 22x AF-Objektiv / 16x Digital-Zoom
• Schwenkbarer IR-Sperrfilter (ICR)
• Weit-Dynamik-Bereich (WDR) bis 512-fach (54dB)
• Bewegungsmeldung (MD) und Gesichtserkennung (FD)
• 2D-/3D-DNR leistungsstarke Rauschunterdrückung
• Intelligente Gegenlichtkompensation (BLC)
• High und LowSpeed Shutter-Regelung (MES+DSS)
• Dig. Effekte: Spiegelbild/Rotation/Bildeinfrieren
• Geschützte Bereiche (Privacy Zones)
• Bildschirm-Menüführung (OSD)
• RS-232/RS-485 und Spannungs-Steuerschnittstelle
Lieferumfang
1x 1/4” Farb-Kamera VKC-1416B
1x 12-poliges Steuer-Anschlusskabel mit offenen Enden
1x Mehrsprachige Betriebsanleitung
3. Anschluss und Bedienung
3.1 Systemkonfiguration
3.2 Erklärung und Funktionen
5
4
11
10
6
3
1
2
8
9
14
13
12
7
Frontansicht
Seitenansicht
Rückansicht
1
D/N-Zoom-Objektiv
Integriertes D/N-Objektiv mit 22-fach optischem und 16-fach
digitalem Zoom
2
Filtergewinde
Für häufig verwendete Filter mit dem Durchmesser von 37mm
3
Gehäusevorderteil
4
Montageadapter
5
Gehäusekörper
6
Gehäuserückseite
7
Kameramodul
8
Anschluss für Fernsteuerung
Zur Montage der Kamera auf einem Halter
12-pol. Belegung, s. nachfolgende Tabelle
Fernsteueranschluss an der Kamera
PIN
Funktion
PIN
Funktion
485-
RS-485-
485+
RS-485+
TX
RS-232 TXD Eingang
RX
RS-232 RXD Eingang
EXT OUT
Externer Ausgang
GND
Masse
EXT IN
Externer Eingang
A/D KEY
A/D KEY
M/D OUT
Bewegungserkennungsausgang
FOCUS
Unendlich (-), Naheinstellung (+)
COM
Gemeinsamer Anschluss
ZOOM
Tele (+), Weitwinkel (-)
9
TELE, WIDE
Zoom-Taste: Für Weitwinkelaufnahmen „WIDE” und zur Vergrößerung
eines Objektes „TELE” drücken.
10 MENU
Menüfunktionen im Bildschirm-Menü können ausgewählt werden.
11 NEAR/FAR
Mit der „NEAR”-Taste können Sie das Objektiv auf nahegelegene Objekte fokussieren und mit der „FAR”-Taste in Stellung
Unendlich bringen.
Die Fokus-Tasten sind nur wirksam, wenn die AF (Autofokus)Funktion deaktiviert ist.
12 BNC-Anschluss
Anschluss an Kamera und Monitor etc.
13 Spannungs-
versorgung
Anschlussklemme für externe Gleichspannungsversorgung (12VDC)
14 Betriebsanzeige
Leuchtet auf, wenn die Kamera in Betrieb ist
4. Anschluss
4.1 Anschlussmöglichkeiten
ACHTUNG: Spannungsversorgung erst anschließen, nachdem alle Verbindungen her
gestellt sind. Bei Bedarf kann das 12-pol. Kabel gekürzt werden.
4.2 Kabelanschlussfarbe
12-poliges Kabel
Farbe
Grün
Blau
Gelb
Violett
Orange
Pink
Schwarz
Hellblau
Braun
Rot
Weiß
Grau
Beschreibung
ZOOM
COMMON
FOCUS
M/D OUT
A/D KEY
RS-485(-)
RS-485(+)
RS-232 TXD
RS-232 RXD
GND
EXT-OUT
EXT-IN
4.3 Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung
Zum Erhalten des Bewegungssignals muss ein externer Sensor angeschlossen werden.
Externer Sensor-Schalter Ein/Aus
Masse
(rot)
Tag/Nacht
EXT-IN
EXT-OUT
(weiß)
EXT-IN (grau)
EXT-OUT
Tag: geöffnet
Nacht: geschlossen
Farbmodus: 0V Ausgang
S/W-Modus: 5V Ausgang
Zoom Voreinstellung
EXT
Zoom Voreinstellung
HINWEIS: Um die Sensoreingänge zu aktivieren, muss im Menüpunkt B/W der Modus
EXT eingestellt werden.
10
4.4 Bewegungserkennung & Gesichtserkennung
Masse
(rot)
M/D oder F/D
M/D+EXT oder
F/D+EXT
Normalmodus: 0V Ausgang
Alarmmodus: 3V Ausgang
Normalmodus: 0V Ausgang
Alarmmodus: 3V Ausgang
MD oder F/D-OUT
(violett)
4.5 RS-485 Anschluss
Anschluss an RS-485: Fernsteuerung ist möglich über ein externes Gerät oder Steuerungssystem (z.B. Bedientastatur, RS-485 Halb-duplex). Dazu die markierten Rx+, Rx- zu Tx+, Tx- des
RS-485 Steuerungssystems verwenden.
RS-485
RS-485(+) (schwarz)
RS-485(-) (pink)
11
4.6 Externe Objektiv-Steuerung
Fokus
NEAR (+)
Gemeinsamer
Anschluss (blau)
Fokus
(gelb)
• Externe Spannungsversorgung DC +3V zu +12V (gelb)
• Masse (blau)
• Masse (gelb)
FAR (-)
• Externe Spannungsversorgung DC -12V zu -3V BNC (blau)
Zoom
TELE (+)
Zoom
(grün)
Gemeinsamer
Anschluss (blau)
• Externe Spannungsversorgung DC +3V zu +12V (grün)
• Masse (blau)
• Masse (grün)
WIDE (-)
12
• Externe Spannungsversorgung DC -12V zu -3V BNC (blau)
4.7 Externe A/D KEY-Steuerung
Schaltbild für ein externes Steuergerät
A/D KEY
Fernbedienung
Masse (rot)
A/D KEY (orange)
Fernbedienung
Masse (schwarz)
13
A/D KEY (weiß)
5. Einstellungen über das OSD-Bildschirm-Menü
5.1 OSD-Hauptseite
1
AF 22X
2
MF
1) Kameratitel
2) Statusanzeige des Fokus-Modus
3) Statusanzeige der Zoom-Position
4) Kamera ID
3
001X
CAM 001
4
5.2 Hauptmenü
<MAIN MENU>
FOCUS––––––––––––––––––
WB– ––––––––––––––––––––
AE––––––––––––––––––––––
BLC/WDR– ––––––––––––––
ALARM/MD/FD–––––––––––
PRIVACY––––––––––––––––
SPECIAL– –––––––––––––––
EFFECT–––––––––––––––––
CAM SET
END <EXIT>
1
2
3
4
5
6
7
8
5.2.1 FOCUS (Fokus)
<FOCUS MENU>
MODE
DISTANCE
D-ZOOM
D-ZOOM END
ZOOM PRESET
SET PRESET
TOUR CONFIG
END
MODE
Auswahl von Automatik-, Manuell- oder Push Auto-Modus
DISTANCE
Einstellung des Mindest-Fokusab-
stands zwischen Kamera und Objekt
(0,1/1,0/1,5/2,5/6m)
D-ZOOM
Digital-Zoom ein/aus.
D-ZOOM END Einstellung der Maximalvergrößerung des Digital-Zooms (x2~x16)
14
ZOOM PRESET Auswahl der Zoom-Presetnummer
Der Standardwert ist x1. (1~10)
SET PRESET
Einstellung der Zoom-Position des Zoom-Presets
TOUR CONFIG Auswahl des Tour-Modus
(10 Zoom Preset für 1 Tour-Modus)
HINWEIS 1:
Wenn „ZOOM PRESET” ausgewählt
wird, können Sie die Zoom-Position
des Presets mit den Tasten „Tele”
und „Wide” einstellen.
HINWEIS 2: Drücken Sie nach Auswahl der Zoom
Position die „Menu”-Taste, um die
Position zu speichern.
5.2.2 WB (Weißabgleich)
<WB MENU>
MODE
R GAIN
B GAIN
FRAME ADJ
END
MODE
Auswahl des Weißabgleich-Modus.
(AWB/WAWB/INDOOR/OUTDOOR/
MANUAL/CRS)
Automatischer Weißabgleich (2500~9500K)
Automatischer Weißabgleich für Weit-
winkeleinstellung (1800~10500K)
Weißabgleich in Innenräumen
Weißabgleich im Außenbereich
Manueller Abgleich, Rot- und Grünan-
teil kann manuell eingestellt werden.
Farbflackern-Unterdrückungsmodus (Color Rolling Suppress)
AWB
WAWB
INDOOR
OUTDOOR
MANUAL
CRS
R GAIN
Einstellung der Rotverstärkung (0~255)
B GAIN
Einstellung der Blauverstärkung (0~255)
FRAME ADJ
Da die Art des Farbrollens von der verwendeten Leuchtstoffröhre abhängt, muss das Farbflackern-
Kompensationsbild für jede Leucht-
stoffröhre eingestellt werden.
15
Drücken Sie deshalb die Menu-Taste zur Einstellung des Kompensations-
bildes; nach etwa 10 Sekunden wird dann der Einstellungsmodus auto-
matisch beendet, und die Menüoption
„ENT” (Eingabe) wird zu „END” (Ende).
5.2.3 AE (Belichtungsautimatik)
<AE MENU>
MODE
SHUTTER
GAIN
DSS
MAX DSS
FLICKERLESS
BRIGHTNESS
END
MODE
Auswahl des Belichtungsmodus
(AUTO1 / AUTO2 / SHUT PRI (Shutter-
Vorrang) / MANUAL)
Automatischer Belichtungssteue-
rungsmodus 1 (Verwendung bei normaler Umgebung: Innen)
Automatischer Belichtungssteue-
rungsmodus 2 (Verwendung bei heller Umgebung: Außenbereiche)
Priorität - Einstellung der Shutterzeit
Manueller Belichtungsmodus
AUTO1
AUTO2
SHUT PRI
MANUAL
SHUTTER
Auswahl der Shuttergeschwindigkeit. (1/60(50)~1/100K)
Kann im manuellen Modus und im Shutter-Vorrang-Modus geändert werden.
DSS
Digitaler Slow Shutter Ein/Aus
MAX DSS
Auswahl des maximalen Slow-
Shutter-Werts (x2~x128)
FLICKERLESS Flackerfrei-Funktion Ein/Aus
BRIGHTNESS Helligkeitseinstellung (010~050)
16
5.2.4 BLC/WDR (Gegenlichtkompensation/Erweiterter Dynamikbereich)
<BLC/WDR MENU>
BLC
MODE
AREA
LEVEL
WDR
MODE
LEVEL
END
BLC
MODE Auswahl des Gegenlichkompensa-
tions-Modus
(OFF/AUTO/MANUAL)
AREA Auswahl der BLC-Messflächen-
position (1~9)
LEVEL Auswahl der BLC-Stufe (HIGH (hoch) / MID (mittel) / LOW (niedrig) )
WDR
MODE Erweiterter Dynamikbereich Ein/Aus
LEVEL Einstellung des WDR-Stufe (010~050)
5.2.5 ALARM/MD/FD (Alarm/Bewegungserkennung/Gesichts erkennung)
<ALARM/MD/FD MENU>
MODE
AREA SEL
--DEFAULT
ADJ TOP/LEFT
ADJ BOT/RIGHT
SENSITIVITY
DWELL TIME
PRESET SEL
END
MODE
Auswahl von Alarm- und MD/FD-Modus (OFF/MD/EXT/FD/
MD+EXT/FD+EXT)
AREA SEL
Zur Auswahl einer Bewegungs-
detektor-Bereichsnummer (1~4)
Ein-/Ausschalten von Bewegungs-
erkennung (MD) / Gesichtser-
kennung (FD)
DEFAULT
Bewegungsdetektorbereich als Standard verwenden
ADJ TOP/LEFT Position der linken oberen Ecke des Bewegungsmelderbereichs (MD) einstellen
ADJ BOT/RIGHT Position der rechten unteren Ecke des Bewegungsmelderbereichs einstellen
SENSITIVITY
Empfindlichkeit des Bewegungs-/
Gesichtserkennungsbereichs einstellen (MD: 1~10 / FD: 1~64)
DWELL TIME
Einstellung der Verweildauer des Zoom-Presets (10, 20, ...,180 s)
17
PRESET SEL
Auswahl der Zoom-Presetnummer (OFF, 1~10)
(Wenn ein MD/FD- und/oder Alarm-
ereignis aufgetreten ist.)
HINWEIS: Die Gesichtserkennung kann zu Un
genauigkeit führen.
5.2.6 PRIVACY (Bereichsmaske)
<PRIVACY MENU>
MASK SEL
--DEFAULT
ADJ TOP/LEFT
ADJ BOT/RIGHT
COLOR
MOSAIC
MOSAIC TYPE
END
MASK SEL
Zur Auswahl einer Maskenbereichs-
nummer (1~16)
Ein-/Ausschalten der Maske
DEFAULT
Bereichsmaske auf Werkein-
stellungen setzen.
ADJ TOP/LEFT Position der linken oberen Ecke des Maskenbereichs einstellen
ADJ BOT/RIGHT Position der rechten unteren Ecke des Maskenbereichs einstellen
COLOR
Auswahl der Maskenfarbe. (1~8)
MOSAIC
Mosaikanzeige Ein/Aus
MOSAIC TYPE
Körnigkeitseinstellung des Mosaiks (1 ~ 4)
HINWEIS: Für das Mosaik kann auch die Farbe
„Transparent” verwendet werden.
18
5.2.7 SPECIAL (Spezial)
<SPECIAL MENU>
SYNC
PHASE
D/N MODE
D/N DELAY
HI-RES
2DNR
3DNR
WHITE DET
LEVEL
END
SYNC
Interne Synchronisation (INT) oder Netz-
synchronisation (LL, Line lock) auswäh-
len. (Bei Gleichstromversorgung (DC) ist nur interne Synchronisation möglich.)
PHASE
Einstellung der Phasenlage bei Netz-
synchronisation
D/N MODE
Modusauswahl: D/N (automatische Tag/
Nacht-Umschaltung), Color (Farbmodus, d.h. Tagmodus fest eingestellt), BW (Schwarz/Weiß, d.h. Nachtmodus fest eingestellt), EXT (Umschaltung durch externes Signal)
D/N DELAY Einstellung der Verzögerungszeit des Filters für die Tag/Nacht-Umschaltung (5, 10, 20 s)
HI-RES
Auswahl des hochauflösenden Modus (OFF / LOW (niedrig) / MID (mittel) / HIGH (hoch))
2DNR
2D-Rauschverringerung, Auswahl der Reduktionsstufe (OFF/01~07)
3DNR
3D-Rauschverringerung, Auswahl der Reduktionsstufe (OFF/01~31)
WHITE DET
WHITE DET Menütaste drücken, um die Weiße-Pixel-Erkennungsfunktion auszuführen, dabei wird die Blende automatisch geschlossen.
Wenn die Erkennung abgeschlossen ist, setzt die Kamera automatisch den Normalbetrieb fort.
LEVEL
Einstellung des Schwellenwerts auf einen Wert zwischen 1 und 15 (Die Standardeinstellung ist 4)
19
5.2.8 EFFECT (Effekt)
<EFFECT MENU>
SHARPNESS
NEGATIVE
D-FLIP
FREEZE
END
SHARPNESS Einstellung der Schärfe von Umrissen (0~15)
NEGATIVE
Auswahl von Negativ- oder Positiv-
darstellung des Bildes
D-FLIP
Auswahl von Bildrotation od. -spiegelung
(OFF (Aus) / H FLIP (Spiegeln) / V FLIP (Vertikales Spiegeln) / ROTATE (Drehen))
FREEZE
Umschalten zwischen Echtzeitanzeige und Standbild
5.2.9 CAM SET (Kameraeinstellung)
<CAM SET MENU>
CAM ID
BAUD RATE
PROTOCOL
DISP MODE
DISP ITEM
TITLE
ALARM TEXT
SAVE
END
CAM ID
Auswahl der Kamera-Identnummer (1~255)
BAUD RATE
Einstellung der Datenübertragungsge-
schwindigkeit (Baudrate) der seriellen Schnittstelle
(2400/4800/9600/19200 bps)
PROTOCOL
Betriebsprotokoll auswählen
(FASTRAX/PELCO-P/PELCO-D/
COMMAND)
DISP MODE
Anzeigemodus auswählen (ON/OFF/PUSH ON)
DISP ITEM
Anzeigeelemente auswählen (1~2)
1
2
Kameratitel und -ID anzeigen
Kameratitel und -ID sowie Zoom-
Einstellung anzeigen
20
TITLE
Menü zur Eingabe des Kameratitels (A~Z, 0~9)
ABCDEFGHIJ
K L M N O P Q R S T
U V W X YA 0 12 3
456789 ( ) :
;.! < > , ’
< > S E
ALARM TEXT Wenn ein Alarm auftritt, wird der in diesem Menü eingestellte Alarmtext angezeigt.
SAVE
Speichern der Einstellungen des CAM SET Menüs
HINWEIS 1: Sie können die BPS-Einstellung für
das Protokoll des jeweiligen Bedien
geräts auswählen.
HINWEIS 2: Selbst wenn Sie Einstellungen im
Menü BAUD RATE oder PROTOCOL
geändert haben, werden die Änderungen erst wirksam, wenn Sie den
Menüpunkt SAVE anwählen.
HINWEIS 3: Beim Speichern nicht die Spannungs
versorgung unterbrechen!
21
6. Fehlerbehebung
Wenn Probleme auftreten, überprüfen Sie bitte zuerst die Installation der Kamera an Hand dieser
Betriebsanleitung und in der Funktion mit anderen Geräten.
Isolieren Sie die problematische Komponente des Systems und schlagen Sie weitere Informationen in der entsprechenden Betriebsanleitung nach.
Problem
Mögliche Fehlerquelle
Auf dem Bildschirm
erscheint nichts.
Stellen Sie sicher, dass das Spannungsversorgungskabel und
das Verbindungskabel zwischen Kamera und Monitor korrekt
befestigt sind.
Das Bild auf dem Bildschirm ist zu blass.
Ist das Objektiv verschmutzt ? Reinigen Sie die Linse mit einem weichen, sauberen Tuch.
Die Kamera arbeitet nicht Stellen Sie sicher, dass Sie die Kamera korrekt an eine geeigkorrekt, und die Oberfläche nete Spannungsversorgung angeschlossen haben.
der Kamera ist heiß.
Der Bildschirmkontrast
ist zu schwach.
Korrigieren Sie den Kontrast am Monitor.
Ist die Kamera auf die Sonne oder auf eine direkte Lichtquelle
gerichtet ? Ändern Sie die Kameraposition.
7. Wartung
Die vorbeugende Wartung ermöglicht das Erkennen und Beheben kleinerer Fehler, bevor diese
sich verschlimmern und zum Ausfall von Geräten führen.
Führen Sie alle drei Monate folgende Maßnahmen durch:
A. Inspizieren Sie alle Anschlusskabel auf Verschleiß und andere Beschädigungen.
B. Reinigen Sie die Komponenten mit einem sauberen, angefeuchteten Tuch.
C. Stellen Sie sicher, dass sämtliches Befestigungsmaterial sicher montiert ist.
22
8. Technische Daten
Typ
VKC-1416B
Art.-Nr.
92592
Spannung
Modell
PAL
Spannungsversorgung
12VDC ±10%
Leistungsaufnahme
4,5W
Bildsensor
1/4” 760H EXview HAD CCD
Anzahl der Pixel
795(H) x 596(V)
Scansystem
2:1 interlace
Scanfrequenz
15,625KHz(H), 50Hz(V)
Synchronisation
Intern / Extern (Line lock)
Auflösung
580 TVL (Farbe), 600 TVL (S/W)
Min. Beleuchtung
0,5 Lux (Farbe), 0,05 Lux (S/W), 0,001 Lux (Low Shutter)
Videoausgang
1,0 Vss (75 Ohm, Composite)
Signal-/Rauschabstand
50dB (AGC ausgeschaltet)
Allgemein
F
u
n
k
t
i
o
n
WDR (erweiterter
Dynamikbereich)
Ein/Aus / Pegel (x512, 48dB)
BLC (Gegenlichtkompensation)
Auto / Manuell (Bereich, Pegel) / Aus
Tag & Nacht
Farbe / SW / Auto / EXT
MD (Bewegungserkennung) Ein/Aus (Bereich / Empfindlichkeitseinstellg.)
DSS (Digital Slow Shutter)
x2 ~ x128
DNR (Digitale Rauschunterdrückung)
2D / 3D
FD (Gesichtserkennung)
Ein/Aus
PM (Bereichsmaske)
1~16 Bereiche
WB (Weißabgleich)
AWB / WAWB / Innen / Außen / Manuell
AE (Belichtungsautomatik)
Automatisch / Shutter PRI / Manuell
Blendensteuerung
Automatisch
AGC (Automatische
Verstärkungsregelung)
Ein/Aus (30dB max.)
Shuttergeschwindigkeit
Normal ~ 1/100.000
23
Allgemein
F
u
n
k
t
i
o
N
O
b
j
e
k
t
i
v
Titel
A~Z / 0~9
Anzeige
Ein / Aus / PushOn (DISP1/DISP2)
Helligkeit
0~255
Bildschärfe
0~15
Zoom Voreinstellung
Preset 1~10
Zoom Abfahrt
Tour 1
Alarmmodus
Ein / Aus / NC / NO / Delay
Kamerasteuerung
RS-232/RS-485 (Fastrax II, Pelco-P, D) /
ADKey
BPS
2400 / 4800 / 9600 / 19200
Kamera-ID
001~255
D-FLIP
Horizontal / Vertikal / Drehen
Effekt
Negativ/Positiv, Einfrieren, Flackerfrei
Fokusmodus
Automatisch / Manuell / Push AF
Abstand
0,1m / 1,0m / 1,5m / 2,5m / 6,0m
Zoombereich
Optisch x22, Digital x16 Zoom (Video AF)
Brennweite
f = 3,9 mm ~ 85,8 mm
Blendenbereich
F1,6 (Weit) ~ F3,7 (Tele)
Betrachtungswinkel
Horizontal: 47° (Weit) / 2,6° (Tele)
Spannungseingang
3-pol. Klemmblock
Videoausgang
BNC-Anschluss
Betriebstemperatur
Anschluss
Luftfeuchtigkeit (Betrieb)
etc.
Lagertemperatur
-10°C ~ +50°C
0~96% (nicht kondensierend)
-20°C ~ +60°C
Abmessungen
51(W) x 51(H) x 90(D) mm
Gewicht
220g
Optionales Zubehör
Das aktuelle optionale Zubehör finden Sie auf unserer Homepage: www.videor.com
9. Maßzeichnungen
Siehe Seite 42
24
1. Safety Instructions
• Read these safety instructions and the operation manual first before you install and commission the camera.
• Keep the manual in a safe place for later reference.
• P rotect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service
center in this case.
• Never operate the camera outside of the specifications as this may prevent the camera functioning.
• Do not operate the cameras beyond their specified temperature, humidity or power ratings. Operate the camera only at a temperature range of -10°C to +50°C and at a humidity of max. 90%.
• To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself.
• P ay attention when laying the connection cable and observe that the cable is not subject to
heavy loads, kinks, or damage and no moisture can get in.
• The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing.
• Never point the camera towards the sun with the aperture open. This can destroy the sensor.
• Installation, maintenance and repair have to be carried out only by authorized service centers.
Before opening the cover disconnect the unit from mains input.
• The fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone.
• Contact your local dealer in case of malfunction.
• Only use original parts and original accessories from Videor E. Hartig GmbH.
• Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the dome surface. In case the dirt is hard to remove, use a mild detergent and wipe gently.
• It is unavoidable that, during manufacturing and also during subsequent use, the moisture contained in ambient air is, to some extent, present in the housing. With strong temperature variations, the moisture may develop condensation within the housing.
In order to avoid this in the tightly locked housing, the manufacturer has inserted silica gel bags inside the camera.
It is a physical fact that these silica gel bags do reach saturation after a while. They must therefore be replaced with new silica gel bags.
25
• During assembly, care must be taken to ensure that existing seals are correctly
inserted and are not displaced as a result of assembly.
You must not continue to use damaged seals.
NOTE: This is a class A digital device. This digital device can cause harmful interference
in a residential area; in this case the user may be required to take appropriate
corrective action at his/her own expense.
2. General Descriptions
• High resolution day/night camera with Ex-view CCD
• Integral 22x AF zoom lens / 16x digital zoom
• True D&N mode with IR cut filter
• Advanced wide dynamic range (WDR) upto x512 (54dB)
• Motion detection (MD) and face detection (FD)
• Powerful digital noise reduction (2D/3D DNR)
• Intelligent backlight compensation (BLC)
• High and low speed shutter control (MES+DSS)
• Digital effects: H/V reverse, 180° rotate, freeze
• Privacy masking up to 16 zones
• On-screen menu control (OSD)
• RS-232/RS-485 serial and voltage control interface
Supplied Items
1 x 1/4” Colour camera VKC-1416B
1 x 12 pin control cable
1 x Multi-language operation manual
26
3. Connection and Operation
3.1 System Configuration
27
3.2 Part Name and Function
5
4
11
10
6
3
1
2
8
9
14
13
12
7
Front view
Rear view
Side view
1
Day/Night Zoom
Lens
Integrated lens with 22x optical and 16x digital zoom
2
Filter Mount
Accepts commonly used filters with 37mm diameter.
3
Front Case
4
Mounting Adapter
5
Case Body
6
Rear Case
7
Camera Module
8
Connector for
control interface
Is used to mount the camera onto a bracket.
12-pin assignment, s. table below
Connector for control interface at the camera
PIN
Description
PIN
Description
485-
RS-485-
485+
RS-485+
TX
RS-232 TXD In
RX
RS-232 RXD In
EXT OUT
External Out
GND
Ground
EXT IN
External In
A/D KEY
A/D KEY
M/D OUT
Motion Detection Out
FOCUS
Far (-), Near (+)
COM
Common
ZOOM
Tele (+), Wide (-)
28
9
TELE, WIDE
Zoom control: Push „WIDE” for wide angel views and „TELE” to
zoom in.
10 MENU
Menu functions in the OSD display can be controlled when the OSD
menu is activated.
11 NEAR/FAR
Press the „NEAR” side to focus on near objects and the „FAR”
side to focus on far objects.
Focus buttons are activated when AF off mode.
12 BNC connector
It connects the camera and the monitor etc.
13 Power input
terminal
Receives 12VDC from the power supply
14 Power indicator
Is lit when the power is supplied.
29
4. Connection
4.1 Possibilities of Connection
CAUTION: Do not connect the power cable until all other connections have been
completed. If you complete the whole connection of cameras, then you have to
cut the extra cable.
30
4.2 Colour Lead Wire and Colour Display Label
12 pin cable
Colour
Green
Blue
Yellow
Violet
Orange
Pink
Black
Sky-blue
Brown
Red
White
Gray
Description
ZOOM
COMMON
FOCUS
M/D OUT
A/D KEY
RS-485(-)
RS-485(+)
RS-232 TXD
RS-232 RXD
GND
EXT-OUT
EXT-IN
4.3 External Day/Night Control & Zoom Preset Control
Is connect to an external sensor to receive day/night detection signals.
External sensor switch ON/OFF
GND (red)
Day/Night
EXT-IN
EXT-OUT
(white)
EXT-IN (gray)
EXT-OUT
Day: open
Night: closed
Colour mode: 0V output
B/W mode: 5V output
Zoom Preset
EXT
Zoom Preset
NOTE: To validate the sensor inputs, select Function menu B/W mode the EXT.
31
4.4 Motion Detection & Face Detection Control
GND
(red)
M/D or F/D
M/D+EXT or
F/D+EXT
Normal mode: 0V output
Alarm mode: 3V output
Normal mode: 0V output
Alarm mode: 3V output
MD or F/D-OUT
(violet)
4.5 RS-485 Connection
Connecting to the RS-485: The camera can be controlled remotely by an external device or
control system, such as a control keyboard, using RS-485 half-duplex. Connect market Rx+,
Rx- to Tx+, Tx- of the RS-485 control system.
RS-485
RS-485(+) (black)
RS-485(-) (pink)
32
4.6 External Lens Control
Focus
NEAR (+)
• GND (blue)
Common
(blue)
Focus
(yellow)
• External Power DC +3V to +12V (yellow)
• GND (yellow)
FAR (-)
• External Power DC -12V to -3V BNC (blue)
Zoom
TELE (+)
Zoom
(green)
• External Power DC +3V to +12V (green)
• GND (blue)
Common
(blue)
• GND (green)
WIDE (-)
33
• External Power DC -12V to -3V BNC (blue)
4.7 External A/D KEY Control
External Controller Circuit Schematic
A/D KEY
Remote Control
GND (red)
A/D KEY (orange)
Remote Controller
GND (black)
34
A/D KEY (white)
5. Settings in the OSD Menu
5.1 OSD Main Screen
1
AF 22X
2
MF
1) Camera title
2) Status of the focus mode
3) Status of the zoom position
4) Camera ID
3
001X
CAM 001
4
5.2 Main Menu
<MAIN MENU>
FOCUS––––––––––––––––––
WB– ––––––––––––––––––––
AE––––––––––––––––––––––
BLC/WDR– ––––––––––––––
ALARM/MD/FD–––––––––––
PRIVACY––––––––––––––––
SPECIAL– –––––––––––––––
EFFECT–––––––––––––––––
CAM SET
END <EXIT>
1
2
3
4
5
6
7
8
5.2.1 FOCUS
<FOCUS MENU>
MODE
DISTANCE
D-ZOOM
D-ZOOM END
ZOOM PRESET
SET PRESET
TOUR CONFIG
END
MODE
Select auto, manual, pushauto mode.
DISTANCE
Select minimum distance in focus between camera and object. (0.1/1.0/1.5/2.5/6m)
D-ZOOM
Digital Zoom on/off
D-ZOOM END Select maximum Digital Zoom magnification. (x2~x16)
ZOOM PRESET Select zoom preset number, Default is x1.(1~10)
35
SET PRESET
Set the zoom position of zoom preset.
TOUR CONFIG Select zoom tour mode. (10 zoom preset to 1 tour mode)
NOTE 1: When „ZOOM PRESET” is selected, you
can adjust the preset zoom location
using the „tele” and „wide” buttons.
NOTE 2: When after the zoom location has been
selected press the „menu” button to
store the location.
5.2.2 WB (White Balance)
<WB MENU>
MODE
R GAIN
B GAIN
FRAME ADJ
END
MODE
Select white balance mode.
(AWB/WAWB/INDOOR/OUTDOOR/
MANUAL/CRS)
Auto white balance mode (2500~9500K)
Wide range auto white balance mode (1800~10500K)
Indoor white balance mode
Outdoor white balance mode
Manual mode. You can change R and B Gain manually.
Colour rolling suppress mode
AWB
WAWB
INDOOR
OUTDOOR
MANUAL
CRS
R GAIN
Adjust R gain value. (0~255)
B GAIN
Adjust B gain value. (0~255)
FRAME ADJ
Since the colour rolling path differs
depending on the fluorescent lamp used, adjust the color rolling frame for each fluorescent lamp.
So press Menu key to adjust frame and after about 10 seconds, the adjust mode will be finished auto-
matically and ‚ENT‘ turns to ‚END‘.
36
5.2.3 AE (Auto Exposure)
<AE MENU>
MODE
SHUTTER
GAIN
DSS
MAX DSS
FLICKERLESS
BRIGHTNESS
END
MODE
Select Exposure mode. (AUTO1/AUTO2/SHUT PRI/MANUAL)
Auto exposure mode 1. (Use to normal surroundings: indoor)
Auto exposure mode 2. (Use to high brightness surroundings: outdoor)
Shutter priority exposure mode
Manual exposure mode
AUTO1
AUTO2
SHUT PRI
MANUAL
SHUTTER
Select shutter speed. (1/60(50)~1/100K)
Can be changed while in SHUT PRI and Manual mode.
DSS
Digital slow shutter on/off
MAX DSS
Select maximum slow shutter value. (x2~x128)
FLICKERLESS Flickerless on/off
BRIGHTNESS Adjust brightness level. (010~050)
5.2.4 BLC/WDR
<BLC/WDR MENU>
BLC
MODE
AREA
LEVEL
WDR
MODE
LEVEL
END
BLC
MODE Select backlight compensation mode.
(OFF/AUTO/MANUAL)
AREA Select BLC area position. (1~9)
LEVEL Select BLC level.(HIGH/MID/LOW)
WDR
MODE Wide dynamic range on/off
LEVEL Adjust WDR level. (010~050)
37
5.2.5 ALARM/MD/FD
<ALARM/MD/FD MENU>
MODE
AREA SEL
--DEFAULT
ADJ TOP/LEFT
ADJ BOT/RIGHT
SENSITIVITY
DWELL TIME
PRESET SEL
END
MODE
Select alarm and MD/FD mode. (OFF/MD/EXT/FD/MD+EXT/FD+EXT)
AREA SEL
Select MD area number. (1~4)
Select MD/FD enable/disable.
DEFAULT
Set MD area as default.
ADJ TOP/LEFT
Adjust the location of the MD area with boundary top and left.
ADJ BOT/RIGHT Adjust the location of the MD area with boundary bottom and right.
SENSITIVITY
Adjust sensitivity of MD/FD area. (MD: 1~10 / FD: 1~64)
DWELL TIME
Dwell time setup of zoom preset. (10, 20, ...,180sec)
PRESET SEL
Select zoom preset number. (0FF, 1~10) (When the MD/FD and/or Alarm is/are occurred.)
NOTE: The result of face detection can be
inaccuracy.
5.2.6 PRIVACY
<PRIVACY MENU>
MASK SEL
--DEFAULT
ADJ TOP/LEFT
ADJ BOT/RIGHT
COLOR
MOSAIC
MOSAIC TYPE
END
MASK SEL
Select mask area number. (1~16)
Select mask enable/disable.
DEFAULT
Set mask area as default.
ADJ TOP/LEFT
Adjust the location of the mask area
with boundary top and left.
ADJ BOT/RIGHT Adjust the location of the mask area
with boundary bottom and right.
COLOR
Select mask colour. (1~8)
MOSAIC
Mosaic display on/off
MOSAIC TYPE
Mosaic roughness setting. (1 ~ 4)
NOTE: The mosaic when the colour is trans
parent, is possible.
38
5.2.7 SPECIAL
<SPECIAL MENU>
SYNC
PHASE
D/N MODE
D/N DELAY
HI-RES
2DNR
3DNR
WHITE DET
LEVEL
END
SYNC
Select internal or line lock mode. (DC power is internal sync only)
PHASE
Adjust sync phase in line lock mode.
D/N MODE
Select D/N, Color, BW, EXT mode.
D/N DELAY
Adjust the working time of the filter when D/N operated. (5,10,20 sec)
HI-RES
Select high resolution mode. (OFF/LOW/MID/HIGH)
2DNR
Select 2D noise reduction level. (OFF/01~07)
3DNR
Select 3D noise reduction level. (OFF/01~31)
WHITE DET
Press the Menu key to execute the White Pixel Detection function and then the Iris will be closed automatically. When detection is completed, the operation automatically returns to the normal state.
LEVEL
Adjust the threshold level from 1 to 15. (Default is 4)
5.2.8 EFFECT
<EFFECT MENU>
SHARPNESS
NEGATIVE
D-FLIP
FREEZE
END
SHARPNESS Adjust sharpness of outline. (0~15)
NEGATIVE
Select the negative or positive mode.
D-FLIP
Select rotate or flip mode.
(OFF/H FLIP/V FLIP/ROTATE)
FREEZE
Select the real or still mode.
39
5.2.9 CAM SET
<CAM SET MENU>
CAM ID
BAUD RATE
PROTOCOL
DISP MODE
DISP ITEM
TITLE
ALARM TEXT
SAVE
END
CAM ID
Select the camera ID (1~255)
BAUD RATE
Select serial communication speed. (2400/4800/9600/19200bps)
PROTOCOL
Select operating protocol.
(FASTRAX/PELCO-P/PELCO-D/
COMMAND)
DISP MODE
Select display mode.
(ON/OFF/PUSH ON)
DISP ITEM
Select display item. (1~2)
1
2
Camera Title and ID display
Camera Title and ID, Zoom lens position display
TITLE
Select camera title menu. (A~Z, 0~9)
ABCDEFGHIJ
K L M N O P Q R S T
U V W X YA 0 12 3
456789 ( ) :
;.! < > , ’
< > S E
ALARM TEXT If the alarm is occurred, the ALARM TEXT established at this menu will be displayed.
SAVE
Save preset parameters of CAM SET MENU.
NOTE 1: You can choose BPS menu appropriate
for keyboard protocol.
NOTE 2: Although you change BAUD RATE or
PROTOCOL menu, the terms of change is
not applied unless you select SAVE menu.
NOTE 3: Does not do power source down while
saving.
40
6. Troubleshooting
If problems occur, verify the installation of the camera qith the instruction in this manual and
with other operating equipments.
Isolate the problem to the specific piece of equipment in the system and refer to the equipment
manual for further information.
Problem
Possible Solution
Nothing appears on the
screen.
Are the power cord and line connection between the camera
and monitor made properly ?
The image on the screen
is dim.
Is the lens dirty ? If so, clean the lens with a soft, clean cloth.
The camera does not work Is the camera connected to the proper power ?
properly and the surface of
the camera case is hot.
The contrast on the screen
is too weak.
Adjust the contrast feature of the monitor.
Is the camera exposed to strong light ? If so, change the
camera position.
7. Maintenance
Preventive maintenance allows detection and correction of minor faults before they become
serious and cause equipment failure.
Every three-month, perform the following maintenance.
A. Inspect all connection cables for deterioration or other damage.
B. Clean components with a clean damp cloth.
C. Verify that all the mounting hardware is secure.
41
8. Specifications
Type
VKC-1416B
Art. No.
92592
Power
Model
PAL
Power Source
DC 12V ±10%
Power Consumption
4.5W
Image Sensor
1/4” 760H EXview HAD CCD
Total Pixels
795(H) x 596(V)
Scanning System
2:1 interlace
Scanning Frequency
15.625KHz(H), 50Hz(V)
Sync. System
Internal / External (Line lock)
Resolution
580 TV lines (colour), 600 TV lines (B/W)
Min. illumination
0.5 Lux (colour), 0.05 Lux (B/W), 0.001 Lux (Low shutter)
Video Output
1.0 Vp-p (75 ohm, composite)
S/N Ratio
50dB (AGC off)
General
F
u
n
c
t
i
o
n
WDR (Wide Dynamic
Range)
On / Off / Level (x512, 48dB)
BLC (Back Light
Compensation)
Auto / Manual (area, level) / Off
Day & Night
Color / BW / Auto / EXT
MD (Motion Detection)
On / Off (Area / Sensitivity Setting)
DSS (Digital Slow
Shutter)
x2 ~ x128
DNR
(Digital Noise Reduction)
2D / 3D
FD (Face Detection)
On / Off
PM (Privacy Masking)
1~16 zones
WB (White Balance)
AWB / WAWB / Indoor / Outdoor / Manual
AE (Auto Exposure)
Auto / Shutter PRI / Manual
Iris Control
Auto
AGC (Auto Gain Control)
On / Off (30dB max.)
Shutter Speed
Normal ~ 1/100,000
42
General
F
u
n
c
t
i
o
n
L
e
n
s
Title
A~Z / 0~9
Display
On / Off / PushOn ( DISP1 / DISP2)
Brightness
0~255 steps
Sharpness
0~15 steps
Zoom Preset
Preset 1~10
Zoom Tour
Tour 1
Alarm Mode
On / Off / NC / NO/ Delay
Camera Control
RS-232/RS-485 (Fastrax II, Pelco-P, D) / ADKey
BPS
2400 / 4800 / 9600 / 19200
Camera ID
001~255
D-FLIP
Horizontal / Vertical / Rotate
Effect
Nega/Posi, Freeze, Flickerless
Focus Mode
Auto / Manual / Push AF
Distance
0.1m / 1.0m / 1.5m / 2.5m / 6.0m
Zoom Ratio
Optical x22, Digital x16 Zoom (Video AF)
Focus Length
f = 3.9mm ~ 85.8mm
Aperture Ratio
F1.6 (wide) ~ F3.7 (tele)
Angle of View
Horizontal: 47 degree (wide) / 2.6 degree (tele)
Power Input
3-pin terminal block
Video Output
BNC connector
Operating Temperature
-10°C ~ +50°C
Connector
Operating Humidity
etc.
Storage Temperature
0~96% (non-condencing)
-20°C ~ +60°C
External Dimension
51(W) x 51(H) x 90(D) mm
Weight
220g
Optional Accessories
The optional accessories currently available can be found on our Homepage: www.videor.com
43
9. Maßzeichnungen / Dimensional Drawings
52.5
105
62
70.3
33
29
Maße / Dimensions: mm
eneo® ist eine eingetragene Marke der Videor E. Hartig GmbH
Vertrieb ausschließlich über den Fachhandel.
eneo® is a registered trademark of Videor E. Hartig GmbH
Exclusive distribution through specialised trade channels only.
Videor E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany
Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100
www.videor.com
44
Änderungen vorbehalten.
Technical changes reserved.
© Copyright by Videor E. Hartig GmbH 09/2010
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
