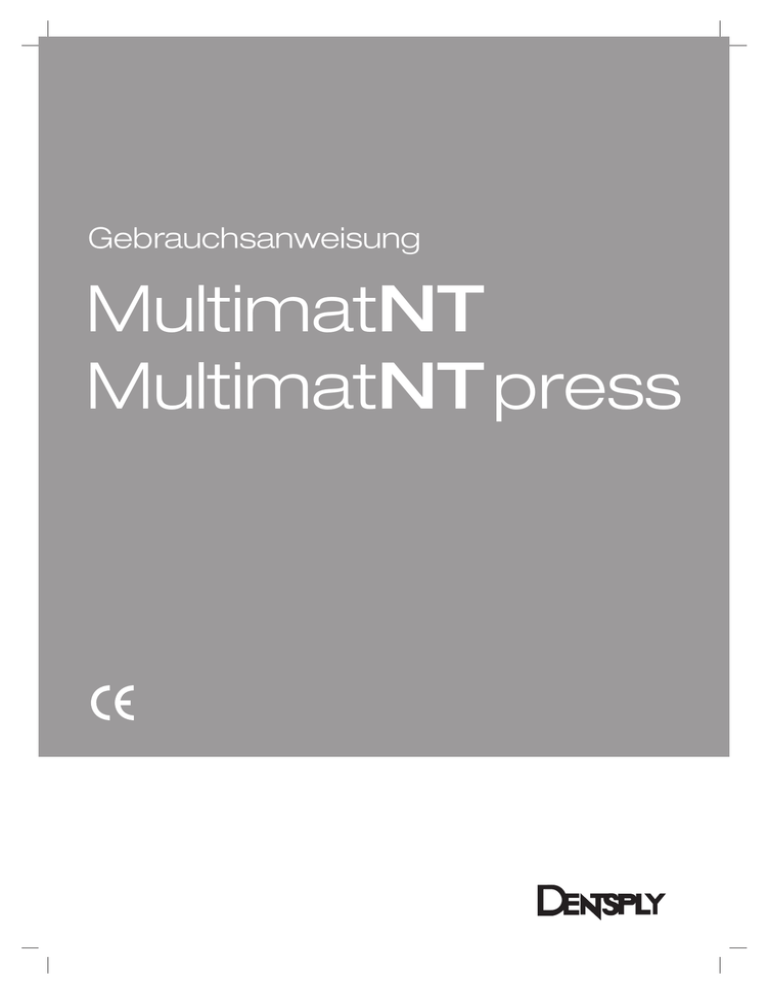

Gebrauchsanweisung

MultimatNT

MultimatNT press

Bei der Zusammenstellung von Texten und Abbildungen dieser Gebrauchsanweisung wurde mit größter Sorgfalt vorgegangen. Dennoch können Schreibfehler oder sonstige irrtümliche Angaben vorkommen. Bitte beachten Sie, dass die

DeguDent GmbH hierfür keine Haftung übernehmen kann.

2

Multimat ® NT/NT press

Inhaltsverzeichnis

1

Allgemeines ................................................................................................................................................................ 5

‹ Angaben zur Gebrauchsanweisung .............................................................................................................................. 5

‹ Im Handbuch verwendete Gliederungselemente .......................................................................................................... 5

‹ Gerätetypen und Baujahr ............................................................................................................................................. 6

‹ Urheber und Schutzrechte ........................................................................................................................................... 6

2 Sicherheitshinweise ................................................................................................................................................... 7

‹ Sicherheitshinweise zum Transport ............................................................................................................................... 7

‹ Sicherheitshinweise zum Betrieb .................................................................................................................................. 7

‹ Sicherheitshinweise zur Wartung und Störungsbeseitigung .......................................................................................... 8

‹ Sicherheitshinweise im Umgang mit Keramikfasern ...................................................................................................... 8

‹ Warnzeichen am Gerät ................................................................................................................................................. 8

3 Technische Beschreibung ......................................................................................................................................... 9

‹ Anschlüsse und Schnittstellen .................................................................................................................................... 10

‹ Technische Daten, Umgebungsbedingungen ............................................................................................................. 11

4 Inbetriebnahme ........................................................................................................................................................ 13

‹ Auspacken und Zubehör prüfen ................................................................................................................................. 13

‹ Aufstellen und Anschließen ......................................................................................................................................... 13

5 PC Anwenderprogramm .......................................................................................................................................... 13

6 Bedienung ................................................................................................................................................................ 14

‹ Grundsätzliches zu den Menüs .................................................................................................................................. 14

‹ Programmauswahl im Menü Brennen/Programme ..................................................................................................... 16

‹ Erläuterungen zu den Brenn- und Pressparametern ................................................................................................... 18

‹ Erläuterungen zu den Pressparametern (nur Multimat

®

NT press) ................................................................................ 19

‹ Menü Favoriten festlegen ........................................................................................................................................... 20

‹ Beschreibung des Datenmanagers ............................................................................................................................ 20

Multimat ® NT/NT press

3

Inhaltsverzeichnis

7 Betrieb ...................................................................................................................................................................... 29

‹ Gerät einschalten und vorbereiten .............................................................................................................................. 29

‹ Programm aus Favoriten auswählen und starten ........................................................................................................ 29

‹ Programm durch Eingabe der Programmnummer auswählen und starten .................................................................. 30

‹ Gespeichertes Brenn-/Pressprogramm auswählen und starten .................................................................................. 30

‹ In Standby schalten ................................................................................................................................................... 32

8 Wartung und Reinigung ........................................................................................................................................... 33

‹ Auswechseln der Brennmuffel .................................................................................................................................... 33

‹ Wartung der Vakuumpumpe ....................................................................................................................................... 33

9 Kalibrierung mit Silberprobe .................................................................................................................................... 34

‹ Kalibrierung mit Silberprobe ....................................................................................................................................... 34

10 Fehlermeldungen und Störungen ............................................................................................................................ 36

11 Beschreibung Festprogramme ................................................................................................................................ 38

12 Entsorgung des Gerätes .......................................................................................................................................... 49

4

Multimat ® NT/NT press

Allgemeines 1

Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Multimat

®

NT/NT press entschieden haben. Bei diesem Keramikbrennofen handelt es sich um ein technisch hochwertiges und sicheres Gerät, mit zahlreichen automatisierten Funktionen. Es zeichnet sich insbesondere durch einfache Bedienung und eine schnelle Einarbeitungszeit aus, das Gerät ist nahezu wartungsfrei und ist ausgelegt für den Dauerbetrieb.

Wir wünschen Ihnen beim Umgang mit dem Multimat

®

NT/NT press viel Vergnügen.

Angaben zur Gebrauchsanweisung

Die Beachtung dieser Gebrauchsanweisung ist unerlässlich für den erfolgreichen und gefahrlosen Betrieb des

Multimat

®

NT/NT press. Die Gebrauchsanweisung enthält wichtige Hinweise, um das Gerät sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft ferner, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer des

Multimat

®

NT/NT press zu erhöhen.

Die Gebrauchsanweisung muss ständig am Gerät verfügbar sein und ist von jeder Person zu lesen und anzuwenden, die mit dem Multimat ® NT/NT press arbeitet.

Für Schäden, die aufgrund des unsachgemäßen Betriebes des Multimat

®

NT/NT press und/oder der Missachtung der Bestimmungen dieser Gebrauchsanweisung entstehen,

übernimmt die DeguDent GmbH keine Haftung.

Im Handbuch verwendete Gliederungselemente

• Sicherheitshinweise vor Personenschäden, Unfällen oder Sachschäden, z.B.:

Das Gerät darf nur durch autorisiertes

Fachpersonal der Firma DeguDent GmbH geöffnet werden!

• Schritt-für-Schritt-Anweisungen:

1.

2.

Entfernen Sie ...

Positionieren Sie ...

• Bezeichner für Buttons, Bedien- und Kontrollelemente:

Button Brennen

• Hervorhebungen:

Im vorderen Bereich befi ndet sich das Display (1) mit dessen ...

• Zusätzliche Tipps und Hinweise:

Hinweis: Vorhandene Programme können Sie auch …

Multimat ® NT/NT press

5

1 Allgemeines

Gerätetypen und Baujahr

Multimat ®

Multimat

®

NT

NT press

Baujahr: ab 2008

Hinweis: Insofern innerhalb dieser Dokumentation Pressfunktionen beschrieben werden, so betrifft dies ausschließlich den Multimat ® NT press.

Hersteller, Serviceadressen

DeguDent GmbH

Rodenbacher Chaussee 4

63457 Hanau

Tel.: 0180 23 24 555

Fax: 0180 23 24 556

Urheber und Schutzrechte

© 2008, DeguDent GmbH

Alle Rechte an dieser Gebrauchsanweisung, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der

Übersetzung, bleiben der DeguDent GmbH vorbehalten.

Insbesondere darf diese Gebrauchsanweisung nicht in irgendeiner Form (Druck, Fotokopie, Mikrofi lm oder ein anderes Verfahren) ohne vorherige schriftliche Zustimmung der DeguDent GmbH ganz oder teilweise reproduziert und/oder unter Verwendung elektronischer Systeme gespeichert, verarbeitet, vervielfältigt oder verbreitet werden.

Zuwiderhandlungen sind strafbar und verpfl ichten zu

Schadenersatz. Alle Rechte zur Ausübung von gewerblichen Schutzrechten sind der DeguDent GmbH vorbehalten.

Bestimmungsgemäße Verwendung

Das Multimat ® NT/NT press ist ein Gerät zum Brennen und Pressen von Dentalkeramikmassen. Die Vorgaben und Empfehlungen der Keramikhersteller sind zu beachten.

Eine andere oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer/Betreiber des Multimat ® NT/

NT press. Dies gilt ebenfalls für eigenmächtige Veränderungen am Gerät. Zur bestimmungsgemäßen Verwendung gehört insbesondere das Einhalten der Hinweise:

zur Sicherheit,

zum Betrieb,

zur Wartung, Instandhaltung und Störungsbeseitigung, die in dieser Gebrauchsanweisung beschrieben werden.

Das Gerät ist nur für den Einsatz im zahntechnischen Bereich geeignet. Für andere Einsatzorte bzw. -zwecke ist die vorherige schriftliche Zustimmung der DeguDent GmbH erforderlich.

6

Multimat ® NT/NT press

Sicherheitshinweise 2

Sicherheitshinweise

Geräte der DeguDent GmbH werden nach dem Stand der Technik und den anerkannten sicherheitstechnischen

Regeln konstruiert und gebaut.

Dennoch können bei der Verwendung Gefahren für das

Personal oder Dritte bzw. Schäden am Multimat

®

NT/NT press und anderen Sachwerten entstehen, z.B. wenn das

Gerät:

Sicherheitshinweise zum Transport

Das Gewicht des Gerätes beträgt 22 kg (Multimat ® NT)/

24,6 kg (Multimat

®

NT press), es kann von einer Person angehoben und transportiert werden.

Das Gerät wird in einem Karton angeliefert, vor Beschädigungen und Stößen schützen eine obere und untere

Hartschaumschale. Diese ist so ausgelegt, dass der Lift zur Brennkammer ebenfalls durch ein elastisches Hartschaum-Zwischenstück gegen Stöße gesichert ist. Beim

Wiederverpacken ist darauf zu achten, dass diese Sicherung wirksam ist.

nal bedient wird,

• nicht bestimmungsgemäß eingesetzt wird,

• unsachgemäß bedient und gewartet wird.

Setzen Sie für die in diesem Handbuch beschriebenen

Tätigkeiten nur qualifi ziertes und/oder unterwiesenes

Personal ein. Das gesetzlich zulässige Mindestalter ist zu beachten!

Zu schulendes, anzulernendes, einzuweisendes oder im

Rahmen einer allgemeinen Ausbildung befi ndliches Personal darf nur unter ständiger Aufsicht einer erfahrenen

Fachkraft am Multimat

®

NT/NT press tätig werden!

Sicherheitshinweise zum Betrieb

Um einen sicheren Betrieb des Gerätes zu gewährleisten, beachten Sie unbedingt folgende Hinweise:

• ® NT/NT press und Vakuumpumpe (nicht im

Lieferumfang) nicht in unmittelbarer Nähe von Wärmequellen aufstellen, Überhitzung des Gerätes möglich!

Gegenstand 25 bis 30 cm!

brennbare Gegenstände fernhalten!

zufuhr gewährleistet ist.

• Gerät vor Feuchtigkeit und Wasserdampf schützen!

auch für die Vakuumpumpe (Option).

schlag!

• Netzstecker ziehen, wenn Multimat

®

NT/NT press längere

Zeit nicht benutzt wird!

ckel. Andernfalls können die Dichtungen des Brenngutträgers schneller verschleißen.

bzw. dem Eingabestift. Nicht mit spitzen oder heißen

Gegenständen berühren!

Multimat ® NT/NT press

7

2 Sicherheitshinweise

Sicherheitshinweise zur Wartung und Störungsbe-

seitigung

Bei Wartungsarbeiten, Reparaturen und Arbeiten zur

Störungsbeseitigung sind unbedingt folgende Hinweise zu beachten: personal der DeguDent GmbH erfolgen!

durch Elektrofachkräfte erfolgen!

• Vor dem Öffnen des Gerätes Netzstecker ziehen!

• Es dürfen nur Original Ersatzteile verwendet werden!

Warnzeichen am Gerät

Das Warnzeichen „Achtung, heiße Oberfl äche“ kennzeichnet heiße Oberfl ächen am Multimat

®

NT/NT press, die im Bereich der Brennkammer insbesondere bei höheren Brenntemperaturen erreicht werden können.

Das Warnzeichen „Allgemeine Gefahrenstelle“ wurde im Bereich der Kaltgerätekupplung für die Vakuumpumpe angebracht (siehe auch

Kapitel „Anschlüsse und Schnittstellen“).

Auf folgende Sicherheitsaspekte wird dadurch hingewiesen:

Sicherheitshinweise im Umgang mit Keramikfasern

Die Wärmeisolierung der Brennkammer besteht aus

Keramikfasern. Nach längerem Einsatz und bei höheren

Temperaturen entstehen sogenannte silikogene Stoffe

(Cristobalit), die beim Freiwerden in der Luft Staubbelastungen mit möglichen Haut- und Augenreizungen sowie

Reizungen der Atemwege hervorrufen können.

Wärmeisolierung der Brennkammer niemals öffnen und freilegen, Reparaturarbeiten in diesem Bereich nur durch autorisiertes Fachpersonal der DeguDent GmbH!

pumpen vorgesehen!

• Die Kaltgerätekupplung führt Netzspannung!

beträgt 2 A.

8

Multimat ® NT/NT press

Technische Beschreibung 3

Grundgerät

Beide Gerätetypen bestehen zunächst aus einem formschönen stabilen Metallgehäuse (1) sowie aus der oberen Brennkammer (2). Die Wärme innerhalb der

Brennkammer (2) wird durch eine Quarzmuffel mit freistrahlender Heizwicklung erzeugt. Die Brennkammer wurde in den Wandungen mit einer Isolierung aus

Keramikfasern gefüllt, um den Wärmeverlust so gering wie möglich zu halten (siehe auch „Sicherheitshinweise

im Umgang mit Keramikfasern“).

Das Brenngut wird einschließlich Brennsockel auf den

Brenngutträger (3) platziert, zum Brennen senkt sich die Brennkammer auf den Brenngutträger ab, nach dem

Brennvorgang wird diese wieder angehoben. Die Bewegung erfolgt mit Hilfe eines Schrittmotors mit Zahnriemenantrieb, dessen Umdrehung durch ein Getriebe untersetzt ist.

Zum besseren Handling kann das Brenngut einschließlich Brenngutträger auf der Brenngutablage (4) abgelegt werden.

Im vorderen Bereich ergonomisch angeordnet, der Touchscreen (5). Hier können die vorhandenen Programme aufgerufen bzw. neue Brennprogramme eingegeben und abgespeichert werden. Die Steuerung sämtlicher Brennvorgänge erfolgt über einen Microcontroller im Inneren des Gerätes.

Das Gerät verfügt über vier Stellfüße (6), die für einen sicheren Stand sorgen.

Der Multimat ® NT press verfügt über die Sonderfunktion

„Pressen“, über welche Presskeramiken innerhalb des jeweiligen Programms mechanisch angedrückt werden können. Dazu wurde in den oberen Bereich der Presskammer ein Presszylinder (7) integriert, welcher mit Hilfe von Druckluft nach unten bewegt werden kann. Die Brennkammer des Multimat

®

NT press ist somit länger ausgeführt (siehe nebenstehende Abbildung).

4

7

1

2

6

Multimat ® NT

2

3

5

5

1

Multimat

®

NT press (Brennkammer abgesenkt)

Multimat ® NT/NT press

9

3 Technische Beschreibung

Anschlüsse und Schnittstellen

Folgende elektronische Komponenten und Anschlüsse stehen zur Verfügung:

• Netzanschluss für Warmgerätestecker (8)

• Ein-/Aus-Schalter mit Sicherungsautomat (9)

• RJ-45-Schnittstelle (10) (nur für Servicezwecke)

• 2x USB-Schnittstelle (11) (für Service-Updates über

Memory-Stick)

• Luftanschluss für Vakuumpumpe (12)

• Kaltgerätebuchse für Vakuumpumpe (13) zur Stromversorgung der optionalen Vakuumpumpe

Die Kaltgerätekupplung ist ausschließlich für die

Vakuumpumpe vorgesehen!

Die Kaltgerätekupplung führt Netzspannung!

Die maximale Stromstärke für die Vakuumpumpe beträgt 2 A.

• Anschluss für externen Lautsprecher,

3,5 mm Klinke (14)

• Anschluss von Pressluft für Presszylinder an Filterdruckregler (15) (nur Multimat ® NT press)

Lieferumfang

Mit im Lieferumfang enthalten:

• Keramikbrennofen Multimat ® NT/NT press

• Netzkabel mit Warmgerätekupplung

• Gebrauchsanweisung

• USB-Memory-Stick

• CD-ROM mit Multimat

®

NT/NT press Anwendersoftware für Windows-Betriebssysteme

• Eingabestift für Touchscreen

• 1 Stck. Brennsockel (16)

• 1 Stck. Presssockel (17) (nur Multimat

®

NT press)

• 1 Stck. Brenngutträger (18)

• 1 Stck. Brenngutablage magnetisch (19)

• 1 Stck. Pinzette

15

16

14

18

10

11

19

10

Multimat ® NT/NT press

9

8

13

12

17

Optionales Zubehör

Optional können Sie von der Firma DeguDent GmbH folgende Komponenten beziehen:

• Vakuumpumpe (20)

• Kalibrierset (21) „Silberprobe manuell“ REF 03 532

803, bestehend aus 1 Stück Probenträger und 1 Stück

Silberdraht (Ø 0,3 mm, Länge = 37 mm)

• FAC Muffelset groß – D430112

• FAC Muffelset klein – nicht in Deutschland erhältlich

• FAC Aluoxidkolben – D430114

• FAC Einbettpapier – D430115

20

Technische Beschreibung 3

Technische Daten, Umgebungsbedingungen

Spannungsversorgung:

Zulässige Spannungsschwankungen:

Max. Leistungsaufnahme:

Leistungsaufnahme Sleepmodus:

Abmessungen (Multimat

®

NT)

(Breite x Tiefe x Höhe/Brennkammer oben):

Abmessungen (Multimat ® NT press)

(Breite x Tiefe x Höhe/Brennkammer oben):

Gewicht (Multimat

®

NT):

Gewicht (Multimat

®

NT press):

Nutzhöhe Brennkammer:

Nutzdurchmesser Brennkammer:

Verwendung:

Min-/Max-Umgebungstemperatur:

Heizelement:

Max. Brenntemperatur:

Display:

Pressdruck (nur Multimat ® NT press):

Anzeige und Eingabegerät:

21

230 – 240 V AV, 50 / 60 Hz

100 – 125 V AV, 50 / 60 Hz alternativ nicht größer ± 10 %

1.350 W

18 W

280 mm x 430 mm x 410/560 mm

280 mm x 430 mm x 540/690 mm ca. 22 kg ca. 24,6 kg

67 mm

85 mm nur in Innenräumen, auf nichtbrennbaren Stellfl ächen

15 bis 25 °C, optimal 20 °C, ± 2 °C

Quarzmuffel mit frei strahlender Heizwicklung

1.200 °C

TFT-Display mit Touch

0 bis 4,5 bar überwacht, siehe Datenblatt Presskeramik beleuchtetes Touchdisplay, 320 x 240 Bildpunkte

Multimat ® NT/NT press

11

3 Technische Beschreibung

Funktionsumfang

• Anzeige der Brenndaten über Menüs zahlreiche Beispielprogramme werkseitig aufrufbar

• Eingriff in laufendes Programm möglich

Speichern als Sonderprogramm

Programms, Löschen von Programmen

• Vakuumzeit bis 99 Minuten, 59 Sekunden

• Vakuumanzeige als Soll- und Istwert

• Vakuum frei einstellbar

• Brennzeit bis 99 Minuten, 59 Sekunden

• Trocken- und Vorwärmzeit bis 25 Minuten

• Aufheizrate 1 bis 120 °C/Minute

• Geregeltes Abkühlen möglich

Vakuumpumpe möglich

• Restlaufzeitanzeige bis zum Ende der Brennzeit

• Übertemperaturschutz und Muffelüberwachung

• Hohe Temperaturgenauigkeit

Brennkammer möglich der Faserisolierung

• Anzeige der Betriebsstunden

• Anzeige der Vakuumpumpen-Laufzeit

• Sprachenauswahl

• Ausgabe von Fehlermeldungen

Stromausfall

• Unbegrenzte Datensicherheit bei Stromausfall

• Automatische Netzfrequenzumschaltung

• Abschaltbare Signaltöne

• Softwaregestützte Kalibrierung mit Hilfe der Silberprobe

12

Multimat ® NT/NT press

Inbetriebnahme 4

Auspacken und Zubehör prüfen

1. Überprüfen Sie bitte zunächst den „Shockwatch“-Aufkleber auf dem Karton. Sollte er sich rot verfärbt haben, war die Aufschlagenergie während des Transports höher als zulässig und Ihr Gerät könnte beschädigt sein.

Lassen Sie sich von dem Spediteur das Auslösen des

„Shockwatch“ schriftlich bestätigen.

2. Öffnen Sie den Karton, entfernen Sie die obere Hartschaumschale.

3. Gerät einschließlich Zubehör entnehmen.

4. Prüfen Sie hinsichtlich Vollständigkeit (siehe Kapitel

„Lieferumfang“) oder eventueller Transportschäden.

Beanstandungen bitte unverzüglich der Firma DeguDent

GmbH melden.

Aufstellen und Anschließen

1. Platzieren Sie das Gerät auf einer tragfähigen und nichtbrennbaren Stellfl äche. Der Mindestabstand zur/zum nächsten Wand/nächsten Gegenstand muss mindestens 25 bis 30 cm betragen.

2. Stecken Sie das Netzkabel in das Gerät und verbinden

Sie es mit einer abgesicherten Steckdose. Der Stromkreis darf nur den Multimat ® NT/NT press versorgen,

Verlängerungskabel sind ebenfalls nicht zulässig.

3. Schließen Sie die Schläuche zwischen Vakuumpumpe

(Option) und Geräte-Luftanschluss an (siehe Abbildung).

4. Schließen Sie die Pressluft für den Presszylinder am

Filterdruckregler an (nur Multimat ® NT press).

5. Stellen Sie den Brenngutsockel auf den Lift, legen Sie ggf. die magnetische Brenngutaufl age auf das Gerät.

PC Anwenderprogramm 5

Den Öfen Multimat

®

NT und NT press liegt ein Anwenderprogramm auf CD-ROM für PCs bei.

Dieses Programm läuft zuverlässig auf den Windows Betriebssystemen Vista, XP oder 2000 und hat folgende Features:

• komfortable Brennprogrammerstellung auf dem PC

• Datenexport über den USB-Stick auf die Keramikbrennöfen

• Datenimport über den USB-Stick von den Keramikbrennöfen

Eine ausführliche Installationsanweisung und Programmbeschreibung fi nden Sie auf der CD-ROM als PDF-Datei.

Multimat ® NT/NT press

13

6 Bedienung

Über den Touchscreen können durch Berühren mit dem Stift sämtliche Menüs aufgerufen, Eingaben durchgeführt bzw.

Funktionen gestartet werden. Die Menüs sind übersichtlich aufgebaut und ermöglichen eine einfache Navigation.

Grundsätzliches zu den Menüs

Jedes der Menüs verfügt zunächst über eine Kopfzeile, innerhalb welcher grundsätzliche Informationen angezeigt werden. Auf der linken Seite erscheint der jeweilige Menüname (1.1), diesem vorangestellt ein entsprechendes Icon

(1.2). Auf der rechten Seite wird stets das Haubensymbol

(1.3) eingeblendet. Über dieses wird angezeigt, ob sich die Brennkammer in der oberen oder unteren Stellung befi ndet. Rechts neben dem Haubensymbol erfolgt die

Anzeige der aktuellen Uhrzeit (1.4) sowie die Angabe des in der Brennkammer herrschenden Drucks/Unterdrucks

(1.5). Rechts am Rand wird die jeweils in der Brennkammer vorherrschende Temperatur (1.6) angezeigt.

Am unteren Bildschirmrand werden die Funktionstasten eingeblendet (2). Innerhalb der einzelnen Menüs werden je nach Bedarf unterschiedliche Funktionstasten verwendet, diese werden in den nachfolgenden Menübeschreibungen entsprechend erklärt.

Innerhalb der mittleren Arbeitsfl äche (3) erscheinen die verschiedenen Buttons, Scrollbalken, Grafi ken sowie die

Parameter mit der Eingabetastatur.

Über Buttons (4) öffnen Sie Menüs bzw. starten Sie bestimmte Funktionen. Wurde ein Button angewählt, so wird dessen Aktivierung durch eine umgekehrte Darstellung abgebildet.

Auswahllisten (5) ermöglichen die Auswahl unterschiedlicher Programme, Dateien oder Ordner. Über die Pfeiltaste nach oben (5.1) bzw. Pfeiltaste nach unten (5.2) können Sie durch die Liste blättern, um das gewünschte

Element auszuwählen.

Innerhalb der Programme müssen einzelne Parameter eingesehen bzw. editiert werden. Die Parameter (6), z.B.

„Vorwärmtemperatur“, werden in weißen rechteckigen

Feldern angezeigt. Werden diese angewählt, so erscheint eine Zahlentastatur (7) zur Eingabe. Mit Return bestätigen

Sie die Eingabe (siehe auch Seite 22), ESC ignoriert die zuletzt eingegebenen Werte.

Zur Eingabe von Buchstaben, beispielsweise zur Vergabe von Dateinamen, steht eine Buchstabentastatur (8) zur

Verfügung.

14

Multimat ® NT/NT press

1.2

1.1

6

3

7

4

5

5.1

5.2

2

1.3 1.4 1.5

1.6

8

Hauptmenü

Unmittelbar nach dem Selbsttest und dem Aufheizprogramm erscheint das Hauptmenü. Auf der linken Seite können individuelle und oft verwendete Programme (1) oder Ordner (2) als Favoriten abgelegt werden, sodass diese sofort geöffnet werden können. Hinweise zum Erstellen der Favoriten fi nden Sie im Kapitel „Menü Favoriten

festlegen“.

Über den Button Brennen (3) innerhalb der rechten oberen Form öffnen Sie das Menü Brennen/Programme, der

Button Pressen (4) öffnet das Menü Pressen/Programme.

Über Daten (5) wird das Menü Datenverwaltung geöffnet

(siehe Kapitel „Menü Datenverwaltung“), über den Button

Setup (6) erreichen Sie das Setup-Menü (siehe Kapitel

„Menü Setup“).

Mit der Funktionstaste Aus wird der Multimat ® NT/NT press auf Stand-by (individualisierbar) geschaltet.

Hilfe-Button (derzeit nicht aktiviert).

Starten des Schnellkühlens über den Stern-Button

(siehe Kapitel „Schnellkühlen manuell“).

Funktionstaste Brennkammer auf öffnet die Brennkammer.

Funktionstaste Brennkammer zu schließt die Brennkammer.

Direkte Eingabemöglichkeit einer Programmnummer durch Klick auf den P-Button (siehe Kapitel „Pro-

gramm durch Eingabe der Programmnummer auswählen

und starten“).

Bedienung 6

2 1 3 4

5 6

Multimat ® NT/NT press

15

6 Bedienung

Programmauswahl im Menü Brennen/Programme

Das Menü Brennen/Programme gestattet eine Auswahl bereits abgespeicherter Brenn- oder Pressprogramme bzw. Ordner.

Nach dem Aufruf des Menüs erscheinen zunächst die vorhanden Ordner innerhalb einer Auswahlliste, erkennbar am

Ordner-Icon (1). Zum Öffnen müssen diese durch Scrollen ausgewählt und anschließend angeklickt werden, es erscheinen die darin gespeicherten Programme ebenfalls in einer Auswahlliste.

Ordner werden innerhalb der Auswahllisten durch das Icon

Ordner (1), Brennprogramme durch das Icon Brennen (2),

Pressprogramme durch das Icon Pressen gekennzeichnet.

Das Menü Brennen/Programme ermöglicht die Auswahl vom internen Speicher des Brennofens bzw. vom eingesteckten USB-Memory-Stick aus. Dazu müssen Sie entweder den Button Brennofen (3) oder USB-Memory-

Stick (4) anwählen.

Durch Klick auf den Button Favoriten (5) des jeweiligen

Programms öffnet sich das Menü Favoriten festlegen.

Dort können Sie das Programm als Favorit in das Hauptmenü ablegen.

Mit der Funktionstaste Home gelangen Sie zurück zum Hauptmenü.

Hilfe-Button (derzeit nicht aktiviert).

Mit der Funktionstaste Zurück gelangen Sie zurück zum zuletzt geöffneten Menü.

Funktionstaste Brennkammer auf öffnet die Brennkammer.

Funktionstaste Brennkammer zu schließt die Brennkammer.

3 4 1 2 5

16

Multimat ® NT/NT press

Bedienung 6

Menü Programm

Nachdem Sie ein bestimmtes Programm (Brenn- oder

Pressprogramm) ausgewählt haben, erscheint das Menü

Programm. Innerhalb dieses Menüs erscheinen sämtliche Brenn- oder Pressparameter.

Von hier aus haben Sie nun entweder die Möglichkeit, das Programm über den Brennen-Button direkt zu starten oder Editierungen durchzuführen.

Sämtliche Parameter (1), z.B. „Vorwärmtemperatur“, werden in weißen rechteckigen Feldern angezeigt. Werden diese angewählt, so erscheint eine Zifferntastatur zur Eingabe. Mit Return bestätigen Sie die Eingabe, ESC ignoriert die eingegebenen Werte.

Das Icon Brennen (2) in der Kopfzeile kennzeichnet, dass es sich um ein Brennprogramm handelt. Erscheint das Icon Pressen, ist ein Pressprogramm geöffnet.

Jeweils neben dem Icon steht der Dateiname (3) und die dazugehörige Programmnummer (4).

Mit der Funktionstaste Home gelangen Sie zurück zum Hauptmenü.

Hilfe-Button (derzeit nicht aktiviert).

Mit der Funktionstaste Zurück gelangen Sie zurück zum zuletzt geöffneten Menü.

Starten des Schnellkühlens über den Stern-Button.

Über den Button Diskette können Sie die angezeigten und editierten Parameter unter einem neuen Dateinamen abspeichern. Die Eingabe erfolgt über die Buchstabentastatur im erscheinenden Eingabefeld.

Funktionstaste Brennkammer auf öffnet die Brennkammer.

Funktionstaste Brennkammer zu schließt die Brennkammer.

Starten des aufgerufenen Programms durch Klick auf den Brennen-Button.

2 4 3 1

Multimat ® NT/NT press

17

6 Bedienung

Die Funktionstaste Graph öffnet das Menü Graph.

In diesem Menü werden die zeitlichen Verläufe der Temperaturparameter für das im Menü Programm bearbeiten angezeigte Programm angezeigt. Die X-Achse gibt den

Zeitverlauf, die Y-Achse den Temperaturverlauf vor.

Nebenstehend ein Beispielmenü Programm bearbeiten für ein Pressprogramm.

Erläuterungen zu den Brennparametern

Starttemperatur (Basistemperatur): Eingestellt wird hier die Temperatur, welche vor dem Start des Brennprogramms vorliegt, einstellbar 100 bis 1.200 °C.

Vortrocknen (Voreingestellte Trockenzeit): Das Gerät heizt, um die Vorwärmtemperatur zu erreichen, während dieser Zeit ist die Brennkammer geöffnet, 0 bis 25 min.

Trocknen: Das Gerät heizt, um die Vorwärmtemperatur zu erreichen, während dieser Zeit schließt die Brennkammer schrittweise, 0 bis 25 min.

Vorwärmtemperatur: Eingestellt wird hier die Temperatur, welche vor dem Brennen erreicht werden soll, einstellbar

100 bis 1.200 °C.

Vorwärmzeit: Das Gerät heizt, um die Vorwärmtemperatur zu erreichen, während dieser Zeit ist die Brennkammer geschlossen, 0 bis 25 min.

Aufheizrate: Eingestellt wird hier die Geschwindigkeit des

Temperaturanstieges beim Aufheizen, 1 bis 120 °C/Minute.

18

Multimat ® NT/NT press

Bedienung 6

Endtemp. (Soll-Brenntemperatur): Eingestellt wird hier die Soll-Brenntemperatur, welche beim Brennen erreicht werden soll, 300 bis 1.200 °C.

Vakuumhöhe: Hier wird ein Soll-Wert angezeigt, der den

Unterdruck von 1 bis 99 in hPa wiedergibt.

Haltezeit (Voreingestellte Brennzeit): Eingestellt wird hier die Brenndauer von 0,0 bis 99,9 min.

Vakuumzeit: Eingestellt wird hier die Zeit, während die

Vakuumpumpe läuft, 0,0 bis 99,9 min.

Tempertemp.: Eingestellt wird hier die Temperatur, die während des Temperns erreicht werden soll, 300 bis 1.200 °C.

Temperzeit: Voreingestellte Temperzeit, 0 bis 25 min.

Kühlstufe: Die Abkühlung über Kühlstufen bewirkt einen allmählichen Spannungsabbau in der Keramik. Die

Kühlung beginnt unmittelbar nach Ablauf der Brennzeit, folgende Kühlstufen können defi niert werden:

Erläuterungen zu den Pressparametern

(nur Multimat ® NT press)

Ergänzend zu den Temperatur-, Vakuum- und Zeitparametern müssen hier entsprechende Werte festgelegt werden, die den Pressvorgang beeinfl ussen:

Presszeit: Zeitspanne, während der Pressenstößel den Pressvorgang ausführt, 0 bis 25 min.

Pressdruck: Anzeige des Pressdrucks in bar.

Ausgegangen wird jeweils von der Basistemperatur

(400 °C voreingestellt). Nach dem Programmstart heizt das Gerät auf, um auf die eingestellte Starttemperatur zu kommen. Nach Erreichen der Starttemperatur öffnet sich die Brennkammer und die Pressmuffel mit Pressstempel kann auf dem Presssockel platziert werden. Mit der

Pfeiltaste nach unten (Piktogramm) wird die Brennkammer geschlossen und das Aufheizen mit dem entsprechenden

Anstieg (z.B. 60 °C/min) beginnt. Nachdem die Endtemperatur erreicht wurde, startet die Haltezeit, währenddessen läuft die Vakuumpumpe. Die Presszeit schliesst sich unmittelbar nach Ablauf der Haltezeit an.

Endposition – keine gesteuerte Kühlung

• Stufe 1 – Brennkammer öffnet ca. 70 mm

• Stufe 2 – Brennkammer öffnet ca. 50 mm

• Stufe 3 – Brennkammerposition bleibt unverändert

Multimat ® NT/NT press

19

6 Bedienung

Menü Favoriten festlegen

Als Favoriten legen Sie Programme fest, die Sie häufi g verwenden möchten, um sie sofort aus dem Hauptmenü starten zu können.

Durch Anwahl des Buttons Favoriten im Menü Brennen/

Programme (siehe Kapitel „Programmauswahl im Menü

Brennen/Programme“) des jeweiligen Programms öffnet sich das Menü Favoriten festlegen. Hier können Sie nun alle Einstellungen festlegen.

Durch Anklicken auf eine freie Favoritenposition wird das gewünschte Programm mit dem Button verknüpft und anschließend im Hauptmenü (siehe Kapitel „Hauptmenü“) angezeigt. Mit ESC können Sie das Menü ohne Änderungen verlassen.

Mit der Funktionstaste Home gelangen Sie zurück zum Hauptmenü.

Der Button ? öffnet die Online-Hilfe.

Mit der Funktionstaste Zurück gelangen Sie zurück zum zuletzt geöffneten Menü.

Beschreibung des Datenmanagers

Vom Hauptmenü gelangen Sie über den Button Daten ins Menü Datenverwaltung. Es ermöglicht die Erstellung und Verwaltung von Brenn- und Pressprogrammen und

Multimediadaten (Audio, Video, Fotos).

20

Multimat ® NT/NT press

Bedienung 6

Beschreibung des Datenmanagers

Brennprogramme

Mit Anklicken des Icons Brennprogramme gelangen Sie in das Menü zur Verwaltung der Brennprogramme.

Mit der Funktionstaste Neu gelangen Sie in das

Menü zum Erstellen neuer Brennprogramme (siehe

Kapitel „Erstellen von neuen Brennprogrammen“).

Mit der Funktionstaste Ofen > USB gelangen Sie in das Menü zur Datenübertragung auf den USB-Stick

(siehe Kapitel „Datentransfer auf den Stick“).

Mit der Funktionstaste Organisieren gelangen Sie in das Menü zur Datenorganisation (siehe Kapitel

„Organisieren“).

Mit der Funktionstaste Löschen gelangen Sie in das Menü zum Löschen von Brennprogrammen

(siehe Kapitel „Löschen von Brennprogrammen“).

Mit der Funktionstaste USB > Ofen gelangen Sie in das Menü zum Datenimport vom USB-Stick auf den Ofen (siehe Kapitel „Datentransfer auf den Ofen“).

Mit der Funktionstaste Ein/Ausblenden gelangen Sie in das Menü zum Ein- und Ausblenden von Brennprogrammordnern (siehe Kapitel „Ein/Ausblenden“).

Beschreibung des Datenmanagers

Erstellen von neuen Brennprogrammen

Im Menü Neue Brennprogramme erstellen sehen Sie eine Aufl istung der bereits erstellten Programme.

Mit der Funktionstaste Programm neu kann ein neues

Brennprogramm erstellt werden, mit der Funktionstaste

Neuer Ordner kann ein neuer Ordner erstellt werden.

Mit Programm neu können Sie ein neues Brenn- bzw. Pressprogramm erstellen

Die Funktionstaste Neuer Ordner ermöglicht das

Erstellen neuer Ordner. Diese werden dort erstellt, wo sich die Markierung in den oberen Auswahllisten befi ndet.

Multimat ® NT/NT press

21

6 Bedienung

Nach Anklicken des Buttons Neues Brennprogramm erscheint die abgebildete Maske, in der Sie das Brennverfahren auswählen können.

Im Anschluss daran erscheint eine Maske mit voreingestellten Werten.

In dieser Maske können Sie die Parameter des Brandes durch Anklicken auswählen und durch das überlagerte

Dezimalfeld eingeben. Die Eingabe wird mit der Returntaste abgeschlossen. Nachdem alle Parameter eingegeben wurden, wird über den Button Diskette das Brennprogramm gespeichert. Nachfolgender Screen erscheint.

Geben Sie in diesem Feld den Namen Ihres Brennprogramms über die Tastatur ein.

Mit der Taste CAPS kann zwischen Groß- und Kleinschreibung umgeschaltet werden.

Mit der Taste NUM wird zwischen der Buchstabentastatur und der Tastatur für mathematische Symbole umgeschaltet, siehe nachfolgenden Screen.

Falls das Eingabefeld für den Speicherplatz angeklickt wird, wird automatisch auf die mathematische Tastatur umgeschaltet.

22

Multimat ® NT/NT press

Schließen Sie die Eingabe mit der Returntaste ab.

Buttons zum Umschalten zwischen Grafi kund Textmodus

Der folgende Screen zeigt die Parameter des Brennprogramms grafi sch an.

Bedienung 6

Multimat ® NT/NT press

23

6 Bedienung

Beschreibung des Datenmanagers

Datentransfer auf den Stick

Vom Menü Brennprogrammverwaltung gelangen Sie

über den Button Ofen > USB in das Menü zum Datentransfer auf den USB-Stick.

Auf der linken Seite der Maske sind die Programme des

Ofens aufgeführt, auf der rechten Seite sind die Daten des

USB-Sticks aufgeführt.

Mit einem Klick auf das Ordnersymbol (1) wird dieser ge-

öffnet, es können einzelne Brennprogramme ausgewählt werden.

Mit einem Klick auf das Auswahlkästchen (2) lässt sich der gesamte Ordner auswählen.

Die getätigte Auswahl lässt sich mit einem Klick auf den

Button kopieren und auf den Stick transferieren.

Über diesen Button kann ein neues Verzeichnis erstellt werden.

Mit diesem Button werden die ausgewählten

Dateien kopiert.

Mit diesem Button können die ausgewählten

Dateien umbenannt werden.

Beschreibung des Datenmanagers

Organisieren

In dem Menü Organisieren können Sie:

• Festprogramme in das Verzeichnis Individualprogramme kopieren

• Dateien umbenennen

• Verzeichnisse erstellen

Vorgehen wie unter Kapitel „Datentransfer auf den Stick“.

1 2

24

Multimat ® NT/NT press

Bedienung 6

Beschreibung des Datenmanagers

Löschen von Brennprogrammen

In diesem Menü können einzelne Brennprogramme oder ganze Ordner des Verzeichnisses Individualprogramme gelöscht werden.

Die Order und Dateien werden durch Klicken auf das Auswahlkästchen markiert und im Anschluss durch Anklicken des Buttons Löschen entfernt.

Das Löschen muss durch eine darauf folgende Sicherheitsabfrage bestätigt werden.

Festprogramme können nicht gelöscht werden, lediglich das

Ausblenden (siehe Kapitel „Ein/Ausblenden“) ist möglich.

Löschen entfernt die markierte Datei nach einer vorherigen Sicherheitsabfrage aus dem Speicher des Brennofens/USB-Memory-Sticks.

Beschreibung des Datenmanagers

Datentransfer auf den Ofen

In diesem Menü können Brennprogramme von dem USB-

Stick auf den Ofen transferiert werden.

Die Daten des USB-Sticks sind auf der linken Seite angeordnet, die Daten des Ofens sind auf der rechten Seite angeordnet.

Es gibt die Buttons:

Neuer Ordner

Kopieren

Umbenennen

Neue Ordner können nur auf der rechten Seite angelegt werden.

Die zu bearbeitenden Dateien auf der linken Seite müssen durch Anklicken des Auswahlkästchens ausgewählt werden, die Bearbeitung erfolgt durch einen Klick auf einen

Funktionsbutton.

Multimat ® NT/NT press

25

6 Bedienung

Beschreibung des Datenmanagers

Ein/Ausblenden

Mit diesem Menü können ausschließlich ganze Verzeichnisse ausgeblendet werden. Dieses Feature ist ausschließlich bei

Festprogrammen möglich.

Auf der linken Seite sind die Festprogramme angeordnet, auf der rechten Seite die ausgeblendeten Festprogramme.

Ausblenden: Ein oder mehrere Verzeichnisse mit Anklicken des Auswahlkästchens auswählen, anschließend auf den

Button Kopieren klicken. Die ausgewählten Verzeichnisse werden von der linken Seite auf die rechte Seite verschoben.

Einblenden: Sollen ausgeblendete Festprogramme wieder nutzbar gemacht werden, müssen die entsprechenden

Verzeichnisse auf der rechten Seite angeklickt werden und dann mit dem Button Kopieren auf die linke Seite verschoben werden.

Beschreibung des Datenmanagers

Pressprogramme

Mit Anklicken des Icons Pressprogramme gelangen Sie in das Menü zur Verwaltung der Pressprogramme (nur bei

Multimat ® NT press). Die Bedienung ist ähnlich wie unter

Kapitel „Brennprogramme“ beschrieben.

Beschreibung des Datenmanagers

Multimedia

Mit Anklicken des Icons Multimedia gelangen Sie in das

Menü zur Verwaltung der Multimedia-Dateien.

Durch Klicken auf die Funktionstaste Multimedia in der rechten unteren Ecke können Sie eine Multimedia-Datei (Audio, Video) abspielen, insofern diese zuvor in einer Auswahlliste angewählt wurde.

26

Multimat ® NT/NT press

Bedienung 6

Menü Setup

Vom Hauptmenü aus gelangen Sie über den Button Setup ins Menü Setup. Von hier aus können Sie weitere Untermenüs erreichen, wo Sie verschiedene Einstellungen tätigen bzw. Funktionen aufrufen können:

Unter Einstellungen werden verschiedene geräteseitige

Grundeinstellungen festgelegt, wie zum Beispiel die Standby-Temperatur (siehe Kapitel „Menü Einstellungen“).

Das Menü Parameter gestattet die Defi nition verschiedener Parameter, wie zum Beispiel die der Laufzeiten (siehe

Kapitel „Menü Parameter“).

Update öffnet ein Menü, welches Funktionen bereithält zum Speichern der jeweils aktuellen Steuerungssoftware

Ihres Multimat ® NT/NT press.

Neben den Brenn- und Pressprogrammen stehen mehrere

Dienstprogramme zur Verfügung, wie z.B. „Kalibrierung

Silberprobe“ und „Entfeuchten“, die über den Button

Sonderprogramme aufgerufen werden können (siehe

Kapitel „Menü Sonderprogramme“).

Menü Einstellungen

Vom Menü Setup aus können Sie das Menü Einstellungen

öffnen. Hier können Sie verschiedene grundlegende Werte einstellen (Defaultwerte):

Basistemp.: Eingestellt wird hier die Temperatur, welche vor dem Start des Brennprogramms vorliegt.

Standby-Temp.: Hier legen Sie die Temperaturhöhe für den

Standbybetrieb fest.

Obere Grenztemp.: Maximal mögliche Brenntemperatur.

Vakuumhöhe: Vakuumanzeige

Netzausfalldauer: Legt die max. Zeitspanne eines Netzausfalles fest, innerhalb derer das gegenwärtig laufende Brennprogramm an der abgebrochenen Stelle wieder fortgesetzt wird.

Temperatureinheit: Auswahl von °C oder °Fahrenheit.

Vakuumeinheit: Auswahl von bar oder hPa.

Sprache: Festlegen der Dialogsprache der Menüs.

Datum: Eingabe des aktuellen Datums.

Uhrzeit: Eingabe der aktuellen Uhrzeit.

Sortierung: Sortierung in den Programmauswahl-Menüs nach Programmname/-nummer.

Expertenmodus: Bei eingeschaltetem Expertenmodus werden in den Menüs der Brennprogramme zusätzlich die Parameter „Starttemperatur“ und „Vakuumhöhe“ angezeigt, bei

Pressprogrammen zusätzlich der Parameter „Vakuumhöhe“.

Signalton: Hier können Sie festlegen, ob Signaltöne ertönen sollen oder nicht.

Multimat ® NT/NT press

27

6 Bedienung

Menü Parameter

Vom Menü Setup aus können Sie das Menü Parameter öffnen. Hier können Sie verschiedene Geräteparameter ablesen:

Betriebsstunden Ofen: Anzeige, wie lange der Brennofen bislang in Betrieb war.

Betriebsstunden Muffel: Anzeige, wie lange die Heizmuffel bislang in Betrieb war.

Betriebsstunden Pumpe: Anzeige, wie lange die Vakuumpumpe bislang in Betrieb war.

Liftzyklen: Zeigt an, wie häufi g die Brennkammer gehoben und gesenkt wurde.

Brennzyklen: Angabe der Anzahl der Brennzyklen.

Kalibrieroffset: Eingabe und Anzeige eines Kalibrierwertes

(siehe Kapitel „Kalibrierung mit Silberprobe“).

Heizen: Anzeige des Powerfaktors.

Menü Sonderprogramme

Vom Menü Setup aus können Sie das Menü Sonderprogramme öffnen. Von hier aus können Sie verschiedene Programme zu Kalibrierungs- und Wartungszwecken starten:

Silberprobe: Aufruf eines Programms zur Durchführung der Kalibrierung (siehe Kapitel „Kalibrierung mit Silberprobe“).

Aufheizen: Aufruf des Aufheizprogramms. Heizt die Muffel auf die angegebenen Werte auf (siehe Kapitel „Aufheiz-

programm“).

Entfeuchten: Aufruf eines Programms zum Entfeuchten der

Isolierung nach längeren Stillständen oder zum Vorwärmen

(siehe Kapitel „Vorwärmprogramm“). Es stehen zwei Programme zur Auswahl:

• Entfeuchten mit Pumpe

• Entfeuchten ohne Pumpe

Reinigungsbrand: Aufruf zum Reinigen der Brennkammer, inkl. Brennträger und Brennstifte.

Menü Update

Vom Menü Setup aus können Sie das Menü Update

öffnen. Insofern der USB-Memory-Stick eingesteckt und erkannt wurde, kann von hier aus durch Anwahl des

Buttons Update starten die Aktualisierung auf die neueste

Softwareversion durchgeführt werden.

28

Multimat ® NT/NT press

Betrieb 7

Gerät einschalten und vorbereiten

1. Schalten Sie das Gerät am Ein-/Aus-Schalter ein, es erfolgt der Bootvorgang, das Menü Selbsttest wird angezeigt. Durch Betätigen des Buttons Selbsttest starten wird der Selbsttest aktiviert. Die Funktionsbereitschaft der Systeme wird durch ein Häkchen im jeweiligen

Kontrollkästchen angezeigt, bei Fehlern fehlt dieses entsprechend (siehe auch Kapitel „Fehlermeldungen und

Störungen“).

2. Durch Klicken auf Weiter gelangen Sie zum Aufheizprogramm.

3. Insofern die Brennkammer zu öffnen ist, können Sie dies über die entsprechende Funktionstaste tun.

4. Stellen Sie das Brenngut einschließlich Brennsockel auf den Brenngutträger.

Programm aus Favoriten auswählen und starten

1. Insofern Sie ein als Favoriten auf der Arbeitsfl äche abgelegtes Programm starten möchten, müssen Sie dieses mit dem Stift auswählen.

2. Das Menü Programm (Brenn- oder Pressprogramm) erscheint.

3. Klicken Sie die Funktionstaste Brennen oder Pressen an, um das angezeigte Programm zu starten.

oder

Multimat ® NT/NT press

29

7 Betrieb

Programm durch Eingabe der Programmnummer

auswählen und starten

1. Klicken Sie aus dem Hauptmenü heraus auf die

Funktionstaste P.

2. Geben Sie über die Zahlentastatur die gewünschte

Programmnummer ein, bestätigen Sie mit Return.

3. Das gewünschte Menü Programm (Brenn- oder Pressprogramm) erscheint (siehe auch vorheriges Kapitel).

4. Klicken Sie auf die Funktionstaste Brennen oder Pressen, um das angezeigte Programm zu starten. oder

Gespeichertes Brenn-/Pressprogramm auswählen

und starten

1. Wählen Sie vom Hauptmenü aus den Brennen-Button, um das Menü Brennen/Programme bzw. den Button

Pressen, um das Menü Pressen/Programme zu öffnen.

2. Wählen Sie das gewünschte Programm aus dem entsprechenden Ordner anhand des Programmnamens bzw. der Programmnummer aus. Öffnen Sie gegebenenfalls vorhandene Unterordner.

30

Multimat ® NT/NT press

Betrieb 7

3. Es öffnet sich nun das Menü Programm, von wo aus

Sie sämtliche Brenn-/Pressparameter einsehen können.

4. Klicken Sie auf die Funktionstaste Brennen oder Pressen, um das angezeigte Programm zu starten. oder

Gespeichertes Brenn-/Pressprogramm ändern

1. Gehen Sie vom Hauptmenü aus ins Menü Brennen/

Programme bzw. Pressen/Programme, entsprechend

Kapitel „Gespeichertes Brenn-/Pressprogramm aus-

wählen und starten“.

2. Wählen Sie das gewünschte Programm anhand des

Programmnamens bzw. der Programmnummer aus.

Öffnen Sie gegebenenfalls vorhandene Unterordner.

3. Es öffnet sich nun das Menü Programm, von wo aus

Sie sämtliche Brenn-/Pressparameter einsehen können.

Sämtliche Parameter, z.B. „Endtemp.“, werden in weißen rechteckigen Feldern angezeigt.

4. Werden diese angewählt, so erscheint eine Zahlentastatur zur Eingabe. Mit Return bestätigen Sie die Eingabe,

ESC ignoriert die eingegebenen Werte. Führen Sie nun

Änderungen an den entsprechenden Parametern durch.

5. Über den Button Diskette können Sie die angezeigten und editierten Parameter unter einem neuen Dateinamen abspeichern. Die Eingabe erfolgt über die Buchstabentastatur im Eingabefeld.

Multimat ® NT/NT press

31

7 Betrieb

6. Klicken Sie auf die Funktionstaste Brennen oder Pressen, um das angezeigte Programm zu starten.

oder

In Standby schalten

Der Standbybetrieb des Multimat

®

NT/NT press gewährleistet optimale Feuchtigkeitsbedingungen innerhalb der Brennkammer, die Funktion bewirkt außerdem, dass

Feuchtigkeit von der Isolierung ferngehalten wird.

Standby heißt konstante Erwärmung bei einer Temperatur

(einstellbar von 0 bis 150°C).

Die Standbytemperatur legen Sie im Menü Einstellungen fest (siehe Kapitel „Menü Einstellungen“).

Schnellkühlen manuell

Beim Schnellkühlen schaltet unmittelbar nach Ablauf des

Programms die Vakuumpumpe bei geöffneter Brennkammer ein und saugt solange Luft durch die Brennkammer, bis die Starttemperatur erreicht ist.

Um das manuelle Schnellkühlen zu Starten, müssen Sie nach Ablauf des Programms die

*-Funktionstaste drücken.

Die Brennkammer geht nach oben, die Vakuumpumpe beginnt zu laufen, bis die Starttemperatur erreicht ist.

32

Multimat ® NT/NT press

Aufheizprogramm:

Zum Vorwärmen oder zum Trocknen der Isolierung nach längerem Stillstand wurde im internen Speicher ein spezielles

Sonderprogramm hinterlegt.

Starten Sie das Programm über das Hauptmenü/Menü

Setup/Menü Sonderprogramme (siehe auch Kapitel

„Menü Sonderprogramme“).

Wartung Brenngutträger

Der Brenngutträger (siehe Kapitel „Grundgerät“) dichtet den Brennraum nach unten ab, zusätzlich sorgt der

O-Ring für lückenlosen Abschluss an den Dichtfl ächen.

Prüfen Sie in regelmäßigen Abständen die Oberfl äche des Brenngutträgers bzw. den O-Ring hinsichtlich Verunreinigungen oder Beschädigungen, tauschen Sie defekte

O-Ringe unverzüglich aus.

Auswechseln der Brennmuffel

Bei nachlassender Brennqualität bzw. wenn immer häufi ger Kalibrierungen erforderlich werden (siehe Kapitel

„Kalibrierung mit Silberprobe“) kann die Alterung der

Brennmuffel die Ursache sein.

Das Auswechseln der Brennmuffel darf nur durch qualifi ziertes Fachpersonal der Firma DeguDent GmbH erfolgen!

Wartung der Vakuumpumpe

Für die Vakuumpumpe (siehe Kapitel „Optionales Zubehör“) sind gesonderte Wartungsarbeiten erforderlich, z.B. Ölwechsel.

Informationen hierzu finden Sie in der Betriebsanleitung zur jeweiligen Pumpe.

Wartung und Reinigung 8

Multimat ® NT/NT press

33

9 Kalibrierung mit Silberprobe

Kalibrierung mit Silberprobe

Die Genauigkeit der Temperaturregelung wurde werkseitig präzise eingestellt, aufgrund verschiedener Umwelteinfl üsse können jedoch im Laufe der Zeit Verschiebungen zur tatsächlich vorhandenen Temperatur beim Brennvorgang eintreten. Abhilfe schafft hier die Kalibrierung mit nachfolgender Eingabe eines Korrekturwertes über die

Steuerung. Gehen Sie dazu bitte folgendermaßen vor:

1. Schalten Sie den Multimat

®

NT/NT press ein (siehe

Kapitel „Gerät einschalten“).

2. Wärmen Sie die Brennkammer mit einer Vorwärmtemperatur von 650 °C und einer Vorwärmzeit von 60 min auf, z.B. Basistemperatur auf 650 °C erhöhen und

Haltezeit auf 60 Minuten programmieren.

3. Setzen Sie währenddessen den Silberdraht in den Probenträger (siehe Kapitel „Optionales Zubehör“).

4. Stellen Sie die Brenntemperatur auf 961 °C ein.

5. Öffnen Sie die Brennkammer und setzen Sie den

Probenträger einschließlich Silberdraht mittig auf den

Brennsockel.

6. Starten Sie das Kalibrierprogramm (siehe nachfolgendes

Kapitel „Kalibrierprogramm Silberprobe“).

7. Setzen Sie den Kalibrieroffset auf Nachfrage zurück.

8. Nach Programmablauf nehmen Sie eine Sichtprüfung der Silberprobe vor.

9. Wenn Sie die Abfrage Silberprobe OK? bestätigen, wird ein neuer Offset geschrieben. Oder Sie stellen nach Eingabe Wiederholen eine neue Brenntemperatur ein (z.B. wenn der Draht nicht geschmolzen ist: 964 °C, oder wenn der Draht durchgeschmolzen war: 960 °C) und wiederholen die Schritte ab Schritt 2. Bitte beachten Sie, dass der

Ofen 60 Minuten benötigt, um die Temperaturvoraussetzungen zur erneuten Kalibrierung wiederherzustellen.

Stimmt die eingestellte mit der tatsächlichen Temperatur überein (Genauigkeit von ± 2 °C), hat sich an der

Spitze des Silberdrahtes eine kleine

Schmelzperle gebildet. In diesem Fall ist die Eingabe eines Korrekturwertes nicht erforderlich.

Ist der Silberdraht fast oder völlig zusammengeschmolzen, so ist die

Temperatur des Gerätes zu hoch.

Ist die Oberfl äche des Drahtes nicht angeschmolzen, so ist sie zu niedrig.

34

Multimat ® NT/NT press

In den beiden letzten Fällen müssen Sie im Menü Parameter einen Offsetwert unter Kalibrieroffset eingeben.

Sie können von dem bereits eingegebenen Wert ausgehen und sich nach oben oder unten an die korrekte Brenntemperatur herantasten oder aber auch den eingegebenen

Wert auf Null setzen und von vorn beginnen.

Kalibrierung mit Silberprobe 9

Kalibrierprogramm „Silberprobe“

Das Kalibrierprogramm wurde im internen Speicher als ein spezielles Sonderprogramm mit folgenden Parametern hinterlegt:

• Vorwärmtemperatur:

• Vakuumhöhe:

650 °C

0 hPa

• Vakuumzeit:

• Endtemp.:

• Haltezeit:

• Kühlstufe:

0 Minuten

961 °C

1 Minute

0

(Schmelzpunkt von Silber)

Multimat ® NT/NT press

35

10 Fehlermeldungen und Störungen

F 09

F 10

F 11

F 12

F 13

F 25

F 26

F 27

F 28

F 29

F 14

F 15

F 16

F 19

F 20

F 21

Fehlermeldungen und Störungen

Verschiedene Fehlzustände und Störungen werden im Display als Fehlermeldungen angezeigt. In der nachfolgenden

Tabelle werden diese erläutert:

Anzeige

F 02

F 05

F 06

F 07

F 08

F 23

F 24

Meldung

Multimedia

Es herrscht noch Vakuum

Bus Fehler

Com Error

Steuerung hat Übertemperatur

Heizkreis defekt

Übertemperatur

Referenzfehler

Sollvakuum nicht erreicht

Schnellkühlen ist noch an

Es war Netzausfall

Thermoelementfehler

Batteriefehler

Zugriff verweigert

Kein Speicherplatz mehr verfügbar

Programm defekt

Vakuum wurde nicht abgebaut

Pressdruck

Thermoelement gebrochen

Thermoelement verpolt

Fehler beim Aufheizen

Fehler beim Initialisieren der Motorsteuerung

Programmnummer bereits vergeben

Ursache Abhilfe

Das Audio- o. Bildformat wurde nicht erkannt und kann nicht wiedergegeben werden

Die Datei in einem anderen Format bereitstellen, siehe dazu auch Einschränkungen bei

Audio- und Bilddateien.

Vakuumsystem wird nicht belüftet

Interner Systemfehler

Servicetechniker benachrichtigen

Bei mehrmaligem Auftreten Servicetechniker benachrichtigen

Servicetechniker benachrichtigen Fehler in der Motorkommunikation a) Fehlende Ablageplatte über der Steuerung b) Extrem hohe Bereitschaftstemperatur bei geöffneter Brennkammer

Netzstecker ziehen und Ofen ca. 5 min. abkühlen lassen. a) Ablageplatte aufl egen b) Bei Nichtbenutzen Ofen immer geschlossen halten. Nach dem Abkühlen Ofen wieder normal in Betrieb nehmen.

Servicetechniker benachrichtigen

Servicetechniker benachrichtigen

Heizmuffel oder Steuerungsrelais defekt

Die Ist-Temperatur ist 35 Grad über dem

Sollwert

Referenzgeber defekt

Brennkammerdichtung oder Vakuumsystem undicht

Bereitschaftstemperatur noch nicht erreicht

Servicetechniker benachrichtigen

Servicetechniker benachrichtigen

Warten, bis Bereitschaftstemperatur erreicht oder Schnellkühlen durch Drücken von ESC abschalten

Überprüfen Sie das Brennergebnis Kurzzeitiger Ausfall der Netzspannung während eines Brandes

Interner Messfehler

Batteriespannung der Backupbatterie zu niedrig

Kein Schreib- oder Lesezugriff auf diese

Datei möglich

Der interne Speicher ist voll

Speicherfehler

Belüftungsventil defekt

Der gewünschte Pressdruck liegt nicht an

Bei mehrmaligem Auftreten Servicetechniker benachrichtigen

Batterie durch Servicetechniker wechseln lassen

Speichern Sie die Daten an einem anderen

Ort oder unter einem anderen Namen

Löschen Sie nicht mehr benötigte Daten und

Programme

Die Steuerung löscht das defekte Programm selbsttätig. Das Programm muss neu eingegeben werden.

Servicetechniker benachrichtigen

Überprüfen, ob Druckluft angeschlossen ist.

Richtigen Pressdruck am Druckminderer einstellen (siehe dazu Kapitel „Aufstellen und

Anschließen“). Wenn keine Einstellung möglich,

Servicetechniker benachrichtigen.

Servicetechniker benachrichtigen Thermoelement gebrochen oder Unterbrechung der Thermoleitung

Plus- und Minuspol wurden beim Anschluss verwechselt

Der Ofen hatte einen Timeout in der Aufheizphase

Die Motorsteuerung konnte beim Einschalten des Ofens nicht initialisiert werden

Es wird versucht, eine Programmnummer doppelt zu vergeben

Servicetechniker benachrichtigen

Starten Sie den Ofen neu. Bei mehrmaligem

Auftreten Servicetechniker benachrichtigen.

Schalten Sie das Gerät aus und wieder ein

Speichern Sie das Programm unter einer anderen Nummer oder löschen Sie das

Programm, das diesen Programmplatz bisher belegt hat

36

Multimat ® NT/NT press

Spannungsausfall

Der Multimat ® NT/NT press ist mit einer Sicherheitsfunktion gegen Spannungsausfall ausgestattet. Diese gewährleistet, dass bei einem Wegfall der Netzspannung

< 60 Sekunden nach deren Wiederkehr das gegenwärtig laufende Brennprogramm an der abgebrochenen Stelle wieder fortgesetzt wird. Anschließend erscheint die Fehlermeldung F14 (siehe auch Kapitel „Fehlermeldungen und

Störungen“), im Menü Einstellungen wird die Netzausfalldauer angezeigt.

Hinweis: Auch nach kurzen Unterbrechungen des Brennprogramms ist das Brennergebnis genauestens zu prüfen!

Dauert der Netzausfall mehr als 60 Sekunden, wird das momentane Brennprogramm unterbrochen.

Hinweis: Muss während des Spannungsausfalls die

Brennkammer geöffnet werden, so können Sie diese vorsichtig von Hand nach oben drücken. Motor und

Getriebe werden dabei nicht beschädigt.

Fehlermeldungen und Störungen 10

Bei Versand des Gerätes bitte die Hinweise in Kapitel „Sicherheitshinweise

zum Transport“ beachten!

Nicht in die Brennkammer greifen

– Verbrennungsgefahr!

Multimat ® NT/NT press

37

11 Beschreibung Festprogramme

Hinweis: Die angegebenen Parameter sind Empfehlungen, führen Sie gegebenenfalls eigene Probebrände durch und passen Sie die Parameter Ihren eigenen Anforderungen an. Bitte beachten Sie außerdem, dass die Kühlstufen gemäß den Empfehlungen der Legierungshersteller einzustellen sind.

Starttemperatur, Vorwärmtemperatur, Tempertemperatur in

°C, Vortrocknen, Trocknen, Vorwärmzeit, Haltezeit, Vakuumzeit, Temperzeit, Presszeit in hh:mm, Aufheizrate in °C/min,

Vakuumhöhe, Pressdruck in hPa, Anzeige der Kühlstufe durch 1, 2, 3.

Ceramco3 für NT im Ceramco Modus

610

Paste Opaque

611

Powder Opaque

612

Margin

613

Dentin, Enamel,

Modifiers

614

Natural Glaze

615

Overglaze

616

Add On

500

650

650

650

650

650

650

00:00 05:00

00:00 03:00

00:00 05:00

00:00 05:00

500

650

650

650

00:00 03:00

00:00 03:00

00:00 05:00

650

650

650

03:00

03:00

05:00

05:00

03:00

03:00

05:00

0

0

50

50

50

50

50

100

70

70

55

70

70

70

975

970

965

960

00:00 00:00

00:00 00:00

00:00 00:00

00:00 00:00

945

935

940

00:30 00:00

00:30 00:00

00:00 00:00

500

650

650

650

0

0

650

975

970

965

960

0

0

940

38

Multimat ® NT/NT press

Beschreibung Festprogramme 11

Finesse für NT im Dentsply Modus

620

Pulveropaker

621

Pastenopaker

622

Schultermasse

623

Korrektur Opaker

624

1. Hauptbrand,

Opakdentin,

Dentin, Schmelz

625

2. Hauptbrand,

Opakdentin,

Dentin, Schmelz

626

Korrekturmassen

627

Glanzbrand

Malfarben

628

Porzellan für Ausbesserungszwecke

(FAC)

629

Dentin Malfarben

(FAC)

450

450

675

450

450

450

450

450

450

450

00:00

00:00

00:00

00:00

00:00

03:00

05:00

03:00

05:00

05:00

450

450

675

450

450

00:00 05:00 450

00:00

00:00

00:00

00:00

05:00

03:00

05:00

03:00

450

450

450

450

03:00

03:00

07:00

03:00

05:00

05:00

05:00

03:00

05:00

01:00

50

50

50

50

50

50

0

50

0

50

90

90

35

90

35

35

55

70

35

800

790

770

760

760

750

730

750

810

01:00 00:30

00:30 00:06

00:30 00:06

00:30 00:06

00:30 00:06

00:30 00:06

00:30 00:06

00:06 00:00

00:30 00:06

100 730 00:12 00:00

Finesse für NT im Ceramco Modus

630

Powder Opaque

631

Paste Opaque

632

Opaque, Correction Opaque

633

1 st Dentin,

Enamel, Mod

450

450

450

450

634

2 nd Dentin,

Enamel, Mod

450

635

Dentin Correction 450

636

Margin, Margin Mod

675

637

Natural Glaze

638

Glaze, Stain

450

450

639

Repair Porcelain

(FAC)

640

Shade stain porcelain (FAC)

450

450

00:00

00:00

00:00

00:00 05:00 450

00:00

00:00

00:00

00:00

03:00

05:00

05:00

05:00

05:00

00:00 03:00

00:00 03:00

00:00 03:00

05:00

03:00

450

450

450

450

450

675

450

450

450

450

03:00

03:00

05:00

05:00

05:00

05:00

07:00

03:00

03:00

05:00

01:00

50

50

50

0

0

50

0

50

50

50

50

35

55

35

70

70

35

100

90

90

35

35

800

790

760

01:00 00:00

00:00 00:00

00:30 00:00

760 00:30 00:00

450

450

450

450

750 00:00 00:00 450

730

770

750

750

770

00:00 00:00

00:00

00:00

00:00 00:00

00:00 00:00

00:30 00:06

450

675

0

0

450

730 00:12 00:00 0

750

710

770

0

0

770

0

800

790

760

760

Multimat ® NT/NT press

39

11 Beschreibung Festprogramme

StarLight Ceram auf StarLoy soft

650

PO1

651

PO2

652

Schulter 1+2

653

Dentin 1

654

Dentin 2

655

Glanzbrand

575

575

575

575

575

575

07:00

07:00

05:00

05:00

04:00

03:00

575

575

575

575

575

575

02:00

02:00

02:00

02:00

02:00

01:00

50

50

50

50

50

55

55

55

55

55

55

980

950

920

920

910

900

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 –

850

850

850

03:00

03:00

03:00

2/3

2/3

2/3

StarLight Ceram auf StarLoy C

660

PO1

661

PO2

662

Schulter 1+2

663

Dentin 1

664

Dentin 2

665

Glanzbrand

575

575

575

575

575

575

07:00

07:00

05:00

05:00

05:00

03:00

575

575

575

575

575

575

02:00

02:00

02:00

02:00

02:00

01:00

50

50

50

50

50

55

55

55

55

55

55

980

950

920

920

910

900

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

01:00 –

850

850

850

03:00

03:00

03:00

40

Multimat ® NT/NT press

Beschreibung Festprogramme 11

StarLight Ceram

Biolegierungen

670

Neutralmasse 575

671

Pastenopaker

Konventionelle Legierungen

575

672

Pastenopaker 1+2

673

Schulter 1+2

Ohne Langzeitabkühlung

575

600

680

Dentin 1

681

Dentin 2

575

575

682

Glanzbrand 575 –

Langzeitabkühlung WAK >14,2 µm/m.K

690

Dentin 1

691

Dentin 2

692

Glanzbrand

575

575

575

07:00

07:00

575

575

07:00

05:00

575

600

05:00

05:00

03:00

05:00

05:00

03:00

575

575

575

575

575

575

02:00

02:00

02:00

02:00

02:00

02:00

01:00

02:00

02:00

01:00

50

50

50

50

50

50

50

50

55

55

900

900

03:00 02:00

03:00 02:00

55

55

930

920

02:00 01:00

02:00 01:00

55

55

55

910

900

890

02:00 01:00

02:00 01:00

02:00 –

55

55

55

910

900

890

02:00 01:00

02:00 01:00

02:00 –

850

850

850

03:00

03:00

03:00

Duceram Kiss

Bio-Legierungsprogramm

700 Neutralmasse

701 Pastenopaker

702 Pulveropaker

575

575

575

Konventionelle Legierungen

703 Paste 1+2 575

704 Pulver 1+2

Ohne Langzeitabkühlung

575

705 Schulter 1

706 Schulter 2

707 Dentin 1

708

709

710

Dentin 2

Glanzbrand

Korrektur

(Final Kiss)

575

575

575

575

575

575 –

711 Final Shoulder 450 –

Langzeitabkühlung WAK >14,5 μm/m·K

712 Dentin 1

713 Dentin 2

714

Glanzbrand

575

575

575 –

07:00

07:00

04:00

575

575

575

01:00

01:00

01:00

50

50

50

07:00

04:00

575

575

01:00

01:00

50

50

05:00

05:00

05:00

04:00

03:00

03:00

03:00

575

575

575

575

575

575

450

02:00

02:00

02:00

02:00

01:00

01:00

02:00

50

50

50

50

50

50

05:00

04:00

03:00

575

575

575

02:00

02:00

01:00

50

50

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

900

900

900

04:00 01:00

04:00 01:00

04:00 01:00

930

930

03:00 01:00

03:00 01:00

920

920

910

900

890

880

660

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

01:00 –

02:00 01:00

02:00 01:00

910

900

890

02:00 01:00

02:00 01:00

01:00 –

850

850

850

03:00

03:00

03:00

Multimat ® NT/NT press

41

11 Beschreibung Festprogramme

Duceram Kiss auf StarLoy C

720 Bonder

721 Pastenopaker

722 Pulveropaker

723 Schulter 1+2

724 Dentin 1

725 Dentin 2

726 Glanzbrand

727

Korrektur

(Final Kiss)

728 Final Shoulder

575

575

575

575

575

575

575

575

450

07:00

07:00

04:00

05:00

05:00

04:00

03:00

03:00

03:00

575

575

575

575

575

575

575

575

450

01:00

01:00

01:00

02:00

02:00

02:00

01:00

01:00

02:00

50

50

50

50

50

50

50

50

55

55

55

55

55

55

55

55

55

980

950

950

930

920

910

890

880

660

03:00 01:00

03:00 01:00

03:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

01:00 –

02:00 01:00

02:00 01:00

850

850

850

850

03:00

03:00

03:00

03:00

2/3

2/3

2/3

2/3

Duceram Kiss auf StarLoy soft

730 Pastenopaker 1

731 Pastenopaker 2

732 Pulveropaker 1

733 Pulveropaker 2

734 Schulter 1+2

735 Dentin 1

736 Dentin 2

737 Glanzbrand

738

Korrektur

(Final Kiss)

739 Final Shoulder

575

575

575

575

575

575

575

575

575

450

07:00

07:00

04:00

04:00

05:00

05:00

04:00

03:00

03:00

03:00

575

575

575

575

575

575

575

575

575

450

01:00

01:00

01:00

01:00

02:00

02:00

02:00

01:00

01:00

02:00

50

50

50

50

50

50

50

50

50

55

55

55

55

55

55

55

55

55

55

980

950

980

950

930

920

910

890

880

660

03:00 01:00

03:00 01:00

03:00 01:00

03:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

01:00 –

02:00 01:00

02:00 01:00

850

850

850

850

03:00

03:00

03:00

03:00

2/3

2/3

2/3

2/3

42

Multimat ® NT/NT press

Beschreibung Festprogramme 11

Brennprogramme Duceragold Kiss

740 Oxidbrand

741

Degunorm classic base

742 Pastenopaker

743 Schulter 1

744 Schulter 2

745 Dentin 1

746 Dentin 2

747 Glanz

748

Korrektur

(Final Kiss)

749 Final Shoulder

Degunorm

750

Degunorm classic base

751 Pastenopaker

752 Schulter 1

753 Schulter 2

754 Dentin 1

755 Dentin 2

756 Glanz

757

Korrektur

(Final Kiss)

758 Final Shoulder

Degunorm supra/pur

760

Pastenopaker

761 Schulter 1

762 Schulter 2

763 Dentin 1

764 Dentin 2

765 Glanz

766

Korrektur

(Final Kiss)

767 Final Shoulder

575

450

450

450

450

450

450

450

575

575

450

450

450

450

450

450

450

575

575

575

450

450

450

450

450

450

450

00:00

07:00

07:00

02:00

02:00

03:00

02:00

02:00

02:00

02:00

575

575

575

450

450

450

450

450

450

450

00:00

01:00

02:00

03:00

03:00

03:00

03:00

03:00

03:00

03:00

50

50

50

50

50

50

50

50

50

55

55

55

55

55

55

55

55

55

55

780

780

780

780

780

780

780

770

720

720

05:00 05:00

01:00 00:10

01:00 00:10

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 –

02:00 01:00

02:00 01:00

720

03:00

OFF

07:00

07:00

02:00

02:00

03:00

02:00

02:00

02:00

02:00

575

575

450

450

450

450

450

450

450

07:00

02:00

02:00

03:00

02:00

02:00

02:00

02:00

575

450

450

450

450

450

450

450

01:00

01:00

03:00

03:00

03:00

03:00

03:00

03:00

03:00

01:00

03:00

03:00

03:00

03:00

03:00

03:00

03:00

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

55

55

55

55

55

55

55

55

55

80

80

80

80

80

80

80

80

780

780

780

780

780

780

770

720

720

01:00 00:10

01:00 00:10

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 –

02:00 01:00

02:00 01:00

800

800

800

800

790

780

730

730

01:00 00:10

02:00 01:00

02:00 01:00

02:00 01:00

02:00 01:00

02:00 –

02:00 01:00

02:00 01:00

720

03:00

720

03:00

Multimat ® NT/NT press

43

11 Beschreibung Festprogramme

Duceragold Kiss auf Cergo Kiss

770 Dentin 1

771 Dentin 2

772 Glanzbrand

773 Korrekturmasse

450

450

450

450

03:00 450 03:00 50

02:00 450 03:00 50

02:00 450 03:00 –

02:00 450 03:00 50

55

55

55

55

800 02:00 01:00

800 02:00 01:00

790 02:00 00:00

740 02:00 01:00

Duceratin Kiss

780 Haftbond

781 Opaker 1+2

782 SM 1+2

783 Dentin 1

784 Dentin 2

785 Glanzbrand

786

Korrektur

(Final Kiss)

787 Final Shoulder

600

450

450

450

450

450

450

450

04:00 600 02:00 50

03:00 450 02:00 50

04:00 450 03:00 50

06:00 450 02:00 50

05:00 450 02:00 50

04:00 450 02:00 –

03:00 450 02:00 50

03:00 450 02:00 50

99

99

55

55

55

55

55

55

750 02:00 01:00

760 00:50 00:10

780 02:00 01:00

760 02:00 01:00

750 02:00 01:00

730 01:00 –

680 02:00 01:00

680 02:00 01:00

44

Multimat ® NT/NT press

Beschreibung Festprogramme 11

Brennprogramme Cercon ceram kiss

790 Pulverliner 1

791 Pulverliner 2

792 Pastenliner 1

793 Pastenliner 2

794 Schulter 1

795 Schulter 2

796 Dentin 1

797 Dentin 2

798 Glanzbrand

799

Korrektur

(Final Kiss)

800 Final Shoulder

450

450

575

575

450

450

450

450

450

450

450

04:00 450 04:00 50

04:00 450 04:00 50

07:00 575 04:00 50

07:00 575 04:00 50

05:00 450 04:00 50

05:00 450 04:00 50

03:00 450 04:00 50

03:00 450 04:00 50

02:00 450 03:00 –

02:00 450 04:00 50

02:00 450 04:00 50

55

55

55

55

55

55

55

55

55

55

55

970 02:00 01:00

960 02:00 01:00

970 02:00 01:00

960 02:00 01:00

850 02:00 01:00

850 03:00 02:00

830 02:30 01:30

820 02:30 01:30

800 02:00 00:00

680 02:00 01:00

680 02:00 01:00

press & smile – Mal- & Schichttechnik

810 Malfi xierbrand

811 Glasurbrand

812 Dentin 1

813 Glanzbrand

814 Korrektur

450

450

450

450

450

02:00 450 03:00 50

02:00 450 03:00 –

03:00 450 04:00 50

02:00 450 03:00 –

02:00 450 04:00 50

55

55

55

55

55

700 02:00 01:00

800 02:00 00:00

830 02:30 01:30

800 02:00 00:00

680 02:00 01:00

Multimat ® NT/NT press

45

11 Beschreibung Festprogramme

Brennprogramme Allceram

820 Liner-Brand 575

821 Pasten-Liner-Brand 575

822 Schultermasse

823 Aufbaumasse

824 Dentinbrand 1

575

575

575

825 Dentinbrand 2

826 Glanzbrand

827 Korrektur

575

575

575

04:00 575 03:00 50

07:00 575 03:00 50

05:00 575 03:00 50

06:00 575 03:00 50

06:00 575 03:00 50

05:00 575 03:00 50

04:00 575 03:00 –

05:00 575 03:00 50

55

55

55

55

55

55

55

55

930 02:00 01:00

930 02:00 01:00

1040 02:00 01:00

1050 02:00 01:00

920 02:00 01:00

910 02:00 01:00

900 02:00 00:00

840 02:00 01:00

Duceram Plus

830 Pastenopaker 1

831 Pastenopaker 2

832 Pulveropaker 1

833 Pulveropaker 2

834 Schulter

835 Dentin 1

836 Dentin 2

837 Glanzbrand

838 Korrektur

WAK >14,2

839 Dentin 1

840 Dentin 2

841 Glanzbrand

575

575

600

600

600

600

600

600

600

600

600

600

05:00 575 01:00 50

05:00 575 01:00 50

02:00 600 01:00 50

03:00 600 03:00 50

06:00 600 03:00 50

06:00 600 03:00 50

05:00 600 03:00 50

04:00 600 03:00 –

03:00 600 03:00 50

06:00 600 03:00 50

05:00 600 03:00 50

04:00 600 02:00 –

55

55

55

55

55

55

55

55

55

55

55

55

930

930

910

900

890

880

04:00

03:00

02:00

02:00

02:00

02:00

01:00

01:00

930 04:00 01:00

930 03:00 01:00

920 02:00 01:00

01:00

01:00

00:00

01:00

910 02:00 01:00 850 03:00

900 02:00 01:00 850 03:00

890 02:00 00:00 850 03:00

46

Multimat ® NT/NT press

Beschreibung Festprogramme 11

Duceragold

850 Oxidbrand

851 Redoxopaker

852 Pastenopaker

853 Bond (Pulver)

854

Opakerbrand

(Pulver)

855 Schultermasse

Duceragold

856 Dentinbrand 1

857 Dentinbrand 2

858 Glanzbrand

Degunorm logic

859 Dentinbrand 1

860 Dentinbrand 2

861 Glanzbrand

Degunorm eco

862 Dentinbrand 1

863 Dentinbrand 2

864 Glanzbrand

865 Korrekturmasse 450

575

575

575

450

450

450

450

450

450

450

450

450

450

450

450

00:00 575 00:00

07:00 575 01:00

07:00 575 01:00

02:00 450 02:00

02:00 450 02:00

02:00 450 03:00

50

50

50

50

50

50

03:00 450 03:00

02:00 450 03:00

02:00 450 03:00

50

50

03:00 450 03:00

02:00 450 03:00

02:00 450 03:00

50

50

03:00 450 03:00

02:00 450 03:00

02:00 450 03:00

50

50

– 02:00 450 03:00 50

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

780

780

780

800

780

780

780

780

770

05:00

01:00

01:00

02:00

01:00

02:00

02:00

02:00

02:00

05:00

00:10

00:10

01:00

00:10

01:00

01:00

01:00

00:00

780 02:00 01:00 720 03:00

780 02:00 01:00

770 02:00 00:00

OFF

780 02:00 01:00 720 03:00

780 02:00 01:00 720 03:00

770 02:00 00:00 720 03:00

720 02:00 01:00 – – –

Duceragold auf Cergo

870 Dentin 1

871

Dentin 2

872 Glanzbrand

450

450

450

03:00 450 03:00 50

02:00 450 03:00 50

02:00 450 03:00 –

55

55

55

800 02:00 01:00

800 02:00 01:00

790 02:00 00:00

Multimat ® NT/NT press

47

11 Beschreibung Festprogramme

Pressprogramm FAC

900 Pressen 700 50

Pressprogramme Ceramco III press

60 930 20:00 10:00 2,7

910 Pressen 100 g

911 Pressen 200 g

700

700

Pressprogramm Cergo Kiss

50

50

60

60

930

930

20:00

20:00

10:00

20:00

2,7

2,7

920 Pressen 700 50

Pressprogramme Cercon ceram press

60 960 20:00 20:00 2,7

930 100 g/200 g Muffel

931 Cercon PressMaster

700

700

50

50

60

60

940

940

20:00

40:00

10:00

20:00

2,7

3,0

48

Multimat ® NT/NT press

Das Gerät ist ein Elektrogerät nach dem „Gesetz über das

Inverkehrbringen, die Rücknahme und die umweltverträgliche

Entsorgung von Elektro- und Elektronikgeräten“ (ElektroG).

Es wurde gesetzeskonform gekennzeichnet und mit dem folgenden Symbol versehen:

Das Gerät ist nicht für den privaten Gebrauch vorgesehen.

Es wird für den gewerblichen Bereich hergestellt und geliefert und ist von dem Endnutzer nach den Bestimmungen des ElektroG ordnungsgemäß zu entsorgen.

Entsorgung des Gerätes 12

Multimat ® NT/NT press

49

13 EG-Konformitätserklärung

DeguDent GmbH

Rodenbacher Chaussee 4

63457 Hanau

Hiermit erklären wir die Konformität des Erzeugnisses:

Multimat

®

NT/NT press

Gerät zum Brennen von Dentalkeramikmassen

14.02.2008

Mit den grundlegenden Anforderungen der folgenden EG-Richtlinien:

7. EG-Richtlinie für Maschinen 98/37/EG

Spannungsgrenzen (Niederspannungsrichtlinie) 2006/95/EG

9. EG-Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG

Folgende harmonisierte Normen wurden angewandt:

DIN EN ISO 12100-1: 2004-04

DIN EN ISO 12100-2: 2004-04

DIN EN 61010-1: 2004-01

DIN EN 61010-2-010: 2004-06

DIN EN 61326-1: 2006-10

Hanau, 14.02.2008

Torsten Schwafert

Leiter Geschäftsgebiet Zahntechnik

Hanau, 14.02.2008

Dr. Udo Schusser

Forschung und Entwicklung

50

Multimat ® NT/NT press

www.degudent.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
