Inhaltsverzeichnis
2009-03-03

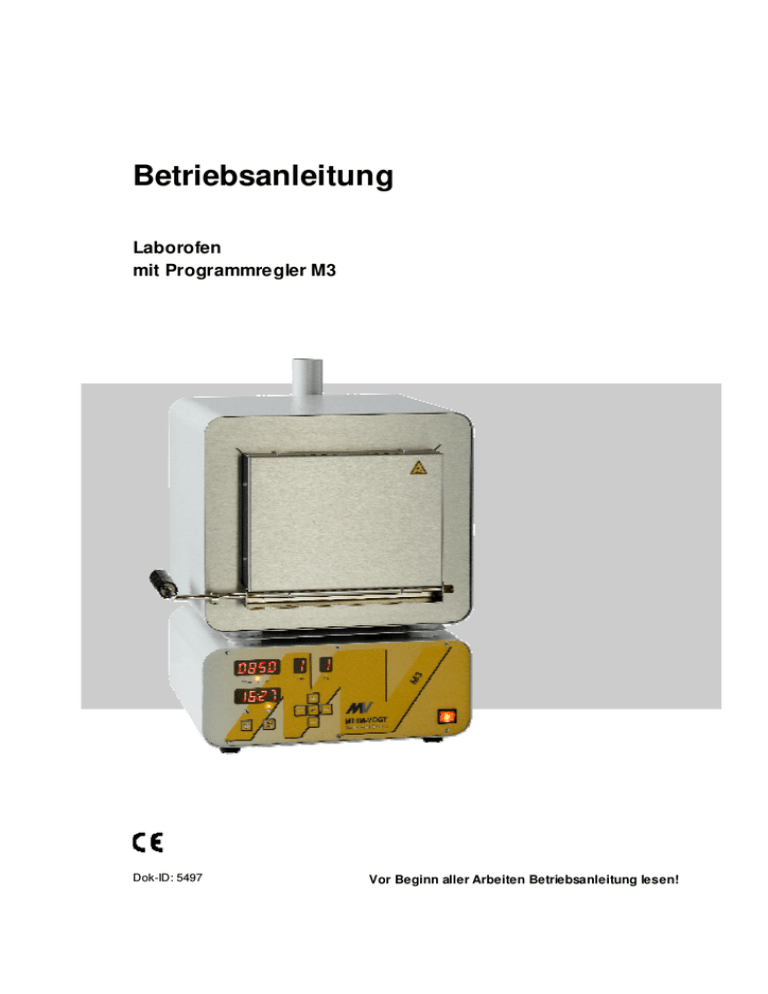

Betriebsanleitung
Laborofen
mit Programmregler M3
Dok-ID: 5497
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
© MIHM-VOGT
Dental-Gerätebau GmbH & Co. KG
Friedrich-List-Str. 8
D-76297 Stutensee-Blankenloch
Tel.: +49 (0) 7244 708 71-0
Fax: +49 (0) 7244 708 71-20
E-Mail: inf [email protected] ogt.de
Internet: www.mihm-vogt.de
Release:
Erstellt durch:
Kothes!
Technische Kommuni kation GmbH & C o. KG
www.kothes.de
2
2009-03-03
Laborof en mit Programmregler M3
Inhaltsverzeichnis
1
2
3
4
Allgemeines...................................................................... 6
1.1 Informationen zu dieser Anleitung .............................. 6
1.2
1.3
Symbolerklärung....................................................... 7
Haftungsbeschränkung.............................................. 8
1.4
1.5
Urheberschutz.......................................................... 9
Ersatzteile ................................................................ 9
1.6
1.7
Garantiebestimmungen ............................................. 9
Kundendienst............................................................ 9
1.8
Konformitätserklärung ............................................... 9
Sicherheit....................................................................... 10
2.1 Verantwortung des Betreibers.................................. 10
2.2 Personalanforderungen........................................... 11
2.3
2.2.1
Qualifikationen.......................................... 11
Bestimmungsgemäße Verwendung.......................... 12
2.4
2.5
Persönliche Schutzausrüstung................................. 13
Besondere Gefahren............................................... 13
2.6
2.7
Verhalten im Gefahrenfall und bei Unfällen ............... 16
Beschilderung......................................................... 17
Technische Daten........................................................... 18
3.1 Allgemeine Angaben ............................................... 18
3.2
3.3
Anschlusswerte....................................................... 19
Betriebsbedingungen .............................................. 19
3.4
Typenschild ............................................................ 20
Aufbau und Funktion...................................................... 21
4.1 Übersicht................................................................ 21
4.2 Baugruppenbeschreibung........................................ 22
4.3
4.4
Anschlüsse ............................................................. 23
Gefahrenbereiche ................................................... 24
4.5
Bedienelemente...................................................... 26
4.5.1
Ofentür..................................................... 26
4.5.2
4.5.3
4.6
4.7
2009-03-03
Regelung, Elektronik................................. 27
Schalter- und Tastenfunktionen.................. 27
4.5.4
Anzeigefunktionen..................................... 28
Lieferumfang........................................................... 30
Optionen ................................................................ 30
4.7.1
Dampfabzugsgebläse DG2
(Best.-Nr. 7202)........................................ 30
3
Laborof en mit Programmregler M3
Inhaltsverzeichnis
4.7.2
4.7.3
4.8
5
6
Zubehör..................................................................33
Transport, Verpackung und Lagerung............................34
5.1 Sicherheitshinweise für den Transport ......................34
5.2 Symbole auf der Verpackung ...................................34
5.3
5.4
Transportinspektion.................................................35
Verpackung.............................................................35
5.5
Transport................................................................36
Installation und Erstinbetriebnahme...............................37
6.1 Installation ..............................................................37
6.2 Sicherheit................................................................37
6.3
6.4
6.5
7
Katalysator KN1
(Best.-Nr. 7300).........................................31
Katalysator KN2 (Best.-Nr. 7320)................32
Installation ..............................................................39
6.3.1
Laborofen installieren ................................39
6.3.2
6.3.3
Dampfabzugsgebläse installieren ...............39
Katalysator installieren...............................40
6.3.4
Dunstabzughaube anschließen ..................42
Anschließen an die Energieversorgung.....................42
Erstinbetriebnahme .................................................43
6.5.1
Transportsicherung entfernen.....................43
6.5.2
6.5.3
Einbrennen/Erstes Aufheizen.....................43
Ofenparameter einstellen...........................43
6.5.4
Korrekturprogramm ausführen....................45
Bedienung ......................................................................46
7.1 Sicherheit................................................................46
7.2 Ofen beschicken......................................................48
7.3
7.4
Ofen einschalten .....................................................48
Programmieren .......................................................49
7.5
7.6
Programm auswählen..............................................51
Programm starten....................................................52
7.7
7.8
Programm automatisch starten.................................52
Temperaturfortschaltung..........................................54
7.9
Steuerung von Dunstabzugshaube/
Dampfabzugsgebläse/Katalysator
bei Shock-Heat-Einbettmassen ................................55
7.10 Ausschalten ............................................................56
8
Störungen.......................................................................57
8.1 Sicherheit................................................................57
8.2
4
Störungsanzeigen ...................................................58
2009-03-03
Laborof en mit Programmregler M3
Inhaltsverzeichnis
8.3
Störungstabelle....................................................... 58
8.4
8.5
Systeminformationen zur Fehlerdiagnose ................. 60
Arbeiten zur Störungsbehebung............................... 61
8.5.1
8.5.2
8.5.3
8.5.4
8.5.5
9
Wartung.......................................................................... 72
9.1 Sicherheit ............................................................... 72
9.2
9.3
Wartungsplan ......................................................... 73
Wartungsarbeiten.................................................... 73
9.3.1
9.3.2
10
Störungsbehebung: Türstein austauschen.. 61
Störungsbehebung:
Thermoelement austauschen..................... 63
Störungsbehebung:
Heizkammer austauschen ......................... 64
Störungsbehebung:
Umluftgebläse austauschen....................... 67
Störungsbehebung: Regler austauschen .... 70
Ofen reinigen............................................ 73
Ofen leer aufheizen................................... 73
Demontage und Entsorgung........................................... 74
10.1 Sicherheit ............................................................... 74
10.2 Demontage............................................................. 74
10.3 Entsorgung............................................................. 75
2009-03-03
11
Ersatzteilliste.................................................................. 76
12
Anhang........................................................................... 77
12.1 Schaltpläne............................................................. 77
13
Index............................................................................... 79
5
Laborof en mit Programmregler M3
Allgemeines
1 Allgemeines
1.1 Informationen zu dieser Anleitung
Diese Anleitung ermöglicht den sicheren und effizienten Umgang
mit dem Gerät.
Die Anleitung ist Bestandteil des Geräts und muss in unmittelbarer
Nähe des Geräts für das Personal jederzeit zugänglich aufbewahrt
werden. Das Personal muss diese Anleitung vor Beginn aller
Arbeiten sorgfältig durchgelesen und verstanden haben.
Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen in
dieser Anleitung.
Darüber hinaus gelten die örtlichen Unfallverhütungsvorschriften
und allgemeinen Sicherheitsbestimmungen für den Einsatzbereich
des Geräts.
Abbildungen in dieser Anleitung dienen dem grundsätzlichen
Verständnis und können von der tatsächlichen Ausführung des
Geräts abweichen.
Neben dieser Anleitung gelten die im Anhang befindlichen
Anleitungen der verbauten Komponenten.
6
2009-03-03
Laborof en mit Programmregler M3
Allgemeines
1.2 Symbolerklärung
Sicherheitshinweise
Sicherheitshinweise sind in dieser Anleitung durch Symbole
gekennzeichnet. Die Sicherheitshinweise werden durch
Signalworte eingeleitet, die das Ausmaß der Gefährdung zum
Ausdruck bringen.
Sicherheitshinweise unbedingt einhalten und umsichtig handeln,
um Unfälle, Personen- und Sachschäden zu vermeiden.
GEFAHR!
… weist auf eine unmittelbar gefährliche Situation
hin, die zum Tod oder zu schweren Verletzungen
führt, wenn sie nicht gemieden wird.
WARNUNG!
… weist auf eine möglicherweise gefährliche
Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht
gemieden wird.
VORSICHT!
… weist auf eine möglicherweise gefährliche
Situation hin, die zu geringfügigen oder leichten
Verletzungen führen kann, wenn sie nicht
gemieden wird.
VORSICHT!
… weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann,
wenn sie nicht gemieden wird.
Tipps und Empfehlungen
2009-03-03
HINWEIS!
… hebt nützliche Tipps und Empfehlungen sowie
Informationen für einen effizienten und störungsfreien Betrieb hervor.
7
Laborof en mit Programmregler M3
Allgemeines
Besondere Sicherheitshinw eise
Um auf besondere Gefahren aufmerksam zu machen, werden in
Sicherheitshinweisen folgende Symbole eingesetzt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
… kennzeichnet lebensgefährliche Situationen
durch elektrischen Strom. Bei Nichtbeachtung der
Sicherheitshinweise besteht die Gefahr schwerer
Verletzungen oder des Todes.
1.3 Haftungsbe schränkung
Alle Angaben und Hinweise in dieser Anleitung wurden unter
Berücksichtigung der geltenden Normen und Vorschriften, des
Stands der Technik sowie unserer langjährigen Erkenntnisse und
Erfahrungen zusammengestellt.
Der Hersteller übernimmt keine Haftung für Schäden aufgrund:
Nichtbeachtung der Anleitung
Nichtbestimmungsgemäßer Verwendung
Einsatz von nicht ausgebildetem Personal
Eigenmächtiger Umbauten
Technischer Veränderungen
Verwendung nicht zugelassener Ersatzteile
Der tatsächliche Lieferumfang kann bei Sonderausführungen, der
Inanspruchnahme zusätzlicher Bestelloptionen oder aufgrund
neuester technischer Änderungen von den hier beschriebenen
Erläuterungen und Darstellungen abweichen.
Es gelten die im Liefervertrag vereinbarten Verpflichtungen, die
Allgemeinen Geschäftsbedingungen sowie die Lieferbedingungen
des Herstellers und die zum Zeitpunkt des Vertragsabschlusses
gültigen gesetzlichen Regelungen.
Technische Änderungen im Rahmen der Verbesserung der
Gebrauchseigenschaften und der Weiterentwicklung behalten wir
uns vor.
8
2009-03-03
Laborof en mit Programmregler M3
Allgemeines
1.4 Urheberschutz
Diese Anleitung ist urheberrechtlich geschützt und ausschließlich
für interne Zwecke bestimmt.
Überlassung der Anleitung an Dritte, Vervielfältigungen in jeglicher
Art und Form – auch auszugsweise – sowie Verwertung und/oder
Mitteilung des Inhaltes sind ohne schriftliche Genehmigung des
Herstellers außer für interne Zwecke nicht gestattet.
Zuwiderhandlungen verpflichten zu Schadenersatz. Weitere
Ansprüche bleiben vorbehalten.
1.5 Ersatzteile
WARNUNG!
Sicherheitsrisiko durch falsche Ersatzteile!
Falsche oder fehlerhafte Ersatzteile können die
Sicherheit beeinträchtigen sowie zu
Beschädigungen, Fehlfunktionen oder Totalausfall
führen.
Deshalb:
– Nur Originalersatzteile des Herstellers
verwenden.
Ersatzteile über Vertragshändler oder direkt beim Hersteller
beziehen (Adresse Seite 2).
1.6 Garantiebestimmungen
Die Garantiebestimmungen und AGB sind im Internet einsehbar
und können von dort heruntergeladen werden
(Adresse Seite 2).
1.7 Kundendienst
Für technische Auskünfte steht unser Kundendienst zur Verfügung
(Adresse Seite 2).
Darüber hinaus sind unsere Mitarbeiter ständig an neuen
Informationen und Erfahrungen interessiert, die sich aus der
Anwendung ergeben und für die Verbesserung unserer Produkte
wertvoll sein können.
1.8 Konformitätserklärung
Die Konformitätserklärung ist im Internet einsehbar und kann von
dort heruntergeladen werden (Adresse Seite 2).
2009-03-03
9
Laborof en mit Programmregler M3
Sicherheit
2 Sicherheit
Dieser Abschnitt gibt einen Überblick über alle wichtigen
Sicherheitsaspekte für einen optimalen Schutz des Personals
sowie für den sicheren und störungsfreien Betrieb.
Die Nichtbeachtung der in dieser Anleitung aufgeführten
Handlungsanweisungen und Sicherheitshinweise kann zu
erheblichen Gefährdungen führen.
2.1 Verantwortung des Betreibers
Das Gerät wird im gewerblichen Bereich eingesetzt. Der Betreiber
des Geräts unterliegt daher den gesetzlichen Pflichten zur
Arbeitssicherheit.
Neben den Arbeitssicherheitshinweisen in dieser Betriebsanleitung
müssen die für den Einsatzbereich des Gerätes gültigen
Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften
eingehalten werden. Dabei gilt insbesondere:
Der Betreiber muss sich über die geltenden Arbeitsschutzbestimmungen informieren und in einer Gefährdungsbeurteilung zusätzlich Gefahren ermitteln, die sich durch die speziellen
Arbeitsbedingungen am Einsatzort des Gerätes ergeben. Diese
muss er in Form von Betriebsanweisungen für den Betrieb des
Gerätes umsetzen.
Der Betreiber muss die Zuständigkeiten für Installation,
Bedienung, Wartung und Reinigung eindeutig regeln und
festlegen.
Der Betreiber muss dafür sorgen, dass alle Mitarbeiter, die mit
dem Gerät umgehen, die Betriebsanleitung gelesen und
verstanden haben.
Darüber hinaus muss er das Personal in regelmäßigen
Abständen schulen und über die Gefahren informieren.
Der Betreiber muss dem Personal die erforderliche
Schutzausrüstung bereitstellen.
Weiterhin ist der Betreiber dafür verantwortlich, dass das Gerät
stets in technisch einwandfreiem Zustand ist, daher gilt Folgendes:
Der Betreiber muss dafür sorgen, dass die in dieser
Betriebsanleitung beschriebenen Wartungsintervalle
eingehalten werden.
Der Betreiber muss alle Sicherheitseinrichtungen regelmäßig
auf Funktionsfähigkeit und Vollständigkeit überprüfen lassen.
10
2009-03-03
Laborof en mit Programmregler M3
Sicherheit
2.2 Personalanforderungen
2.2.1 Qualifikationen
WARNUNG!
Verletzungsgefahr bei unzureichender Qualifikation!
Unsachgemäßer Umgang kann zu erheblichen
Personen- und Sachschäden führen.
Deshalb:
– Alle Tätigkeiten nur durch dafür qualifiziertes
Personal durchführen lassen.
In der Betriebsanleitung werden folgende Qualifikationen für
verschiedene Tätigkeitsbereiche benannt.
Personal
Laborfachkraft, ausgebildeter Zahntechniker
ist aufgrund der fachlichen Ausbildung, Kenntnisse und
Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen
in der Lage, die übertragenen Arbeiten auszuführen und
mögliche Gefahren selbstständig zu erkennen und zu
vermeiden.
Elektrofachkraft
ist aufgrund der fachlichen Ausbildung, Kenntnisse und
Erfahrungen sowie Kenntnis der einschlägigen Normen und
Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen
auszuführen und mögliche Gefahren selbstständig zu erkennen
und zu vermeiden.
2009-03-03
11
Laborof en mit Programmregler M3
Sicherheit
2.3 Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für den hier beschriebenen Verwendungszweck konzipiert und konstruiert:
Der Laborofen dient ausschließlich zum Auswachsen und
Vorwärmen von zahntechnischen Gussmuffeln.
WARNUNG!
Gefahr durch nicht bestimmungsgemäße
Verwendung!
Jede über die bestimmungsgemäße Verwendung
hinausgehende und/oder andersartige Benutzung
des Gerätes kann zu gefährlichen Situationen
führen.
Deshalb:
– Das Gerät nur bestimmungsgemäß verwenden.
– Alle Angaben in dieser Betriebsanleitung strikt
einhalten.
– Die rückseitigen Steckdosen sind ausschließlich
für den Anschluss von
einem Dampfabzugsgebläse,
einem Katalysator oder
einer Dunstabzugshaube
vorgesehen.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung
haftet allein der Betreiber.
12
2009-03-03
Laborof en mit Programmregler M3
Sicherheit
2.4 Persönliche Schutzausrüstung
Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung
erforderlich, um die Gesundheitsgefahren zu minimieren.
Die für die jeweilige Arbeit notwendige Schutzausrüstung
während der Arbeit stets tragen.
Im Arbeitsbereich angebrachte Hinweise zur persönlichen
Schutzausrüstung befolgen.
Bei besonderen Arbeiten tragen
Beim Ausführen besonderer Arbeiten ist spezielle Schutzausrüstung erforderlich. Auf diese wird in den einzelnen Kapiteln
dieser Anleitung gesondert hingewiesen. Im Folgenden wird diese
besondere Schutzausrüstung erläutert:
Leichter Atemschutz
zum Schutz vor schädlichen Stäuben.
Schutzhandschuhe
zum Schutz der Hände vor Reibung, Abschürfungen, Einstichen
oder tieferen Verletzungen sowie vor Berührung mit heißen
Oberflächen.
2.5 Besondere Gefahren
Die hier aufgeführten Sicherheitshinweise und die Warnhinweise in den weiteren Kapiteln dieser Anleitung beachten, um
Gesundheitsgefahren zu reduzieren und gefährliche Situationen
zu vermeiden.
2009-03-03
13
Laborof en mit Programmregler M3
Sicherheit
Elektrischer Strom
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Berührung mit spannungsführenden Teilen
besteht unmittelbare Lebensgefahr. Beschädigung
der Isolation oder einzelner Bauteile kann lebensgefährlich sein.
Deshalb:
– Bei Beschädigungen der Isolation Spannungsversorgung sofort abschalten und Reparatur
veranlassen.
– Arbeiten an der elektrischen Anlage nur von
Elektrofachkräften ausführen lassen.
– Bei allen Arbeiten an der elektrischen Anlage
diese spannungslos schalten und Spannungsfreiheit prüfen.
– Vor Wartungs-, Reinigungs- und Reparaturarbeiten Spannungsversorgung abschalten und
gegen Wiedereinschalten sichern.
– Keine Sicherungen überbrücken oder außer
Betrieb setzen. Beim Auswechseln von
Sicherungen die korrekte Ampere-Zahl
einhalten.
– Feuchtigkeit von spannungsführenden Teilen
fernhalten. Diese kann zum Kurzschluss führen.
Gesundheitsschädigende Dämpfe
VORSICHT!
Gefahr der Gesundheitsschädigung durch
Ausgasungen und Dämpfe im Heizbetrieb!
Beim Erhitzen von Wachsen und Einbettmassen
können sich Wachsdämpfe und Ammoniak in der
Umgebung des Laborofens anreichern.
Deshalb:
– Für ausreichende Lüftung oder Abluftfortleitung
ins Freie sorgen.
– Dampfabzuggebläse DG2 oder Dunstabzugshaube DU1 – DU3/3 mit Luftauslass ins Freie
einsetzen.
– Katalysator KN1 oder KN2 verwenden.
14
2009-03-03
Laborof en mit Programmregler M3
Sicherheit
Heiße Oberflächen
VORSICHT!
Verbrennungsgefahr durch heiße Oberflächen!
Kontakt mit heißen Bauteilen kann Verbrennungen
verursachen.
Deshalb:
– Bei allen Arbeiten in der Nähe von heißen
Bauteilen grundsätzlich Arbeitsschutzkleidung
und Schutzhandschuhe tragen.
– Vor allen Arbeiten sicherstellen, dass alle
Bauteile auf Umgebungstemperatur abgekühlt
sind.
Heiße Werkstücke
WARNUNG!
Verbrennungsgefahr durch heiße Werkstücke!
Werkstücke erreichen im Betrieb hohe Temperaturen und können bei Kontakt Verbrennungen
hervorrufen.
Deshalb:
– Vor dem Umgang mit Werkstücken prüfen, ob
diese heiß sind. Falls erforderlich, abkühlen
lassen.
– Heiße Werkstücke ausschließlich mit
Beschickungszangen handhaben.
Umluftgebläse
VORSICHT!
Verletzungsgefahr durch rotierende Teile!
Das rotierende Flügelrad im Gebläse kann bei
Eingriff Verletzungen verursachen. Das Flügelrad
darf während des Betriebs nicht zugänglich sein.
Deshalb:
– Niemals in das laufende Gebläse greifen.
– Schutzgitter während des Betriebs nicht
entfernen.
2009-03-03
15
Laborof en mit Programmregler M3
Sicherheit
Mineralische Fasern
Die Wärmeisolation des Ofens enthält Teile aus Aluminiumsilikatfaser. Diese Faser ist gemäß EU-Einstufung vom 05.12.1997 als
"krebserregender Stoff nach Kategorie 2 gemäß EU-Direktive
97/69/EG" deklariert. Im Falle starker und langfristiger Staubexposition können nach Ergebnissen aus Tierversuchen Erkrankungen
der Lunge oder des Brustfells in Form von Fibrose oder Krebs ausgelöst werden.
Diese Ergebnisse sind nicht durch Untersuchungen am Menschen
bestätigt. Gesundheitsrisiken sind bei Einhaltung des empfohlenen
Gebrauchs und des gültigen Grenzwertes nicht zu erwarten.
Beispiele für europäische Grenzwerte:
Land
Grenzw ert
Quelle
Deutschland 0,5 Fasern/ml TRGS 900
Frankreich
0,6 Fasern/ml Circulaire DRT
No. 95-4 du 2.01.95
England
2,0 Fasern/ml HSE – EH40 –
Maximum Exposure Limit
z
2.6 Verhalten im Gefahrenfall und bei Unfällen
Vorbeugende Maßnahmen
Stets auf Unfälle oder Feuer vorbereitet sein!
Erste-Hilfe-Einrichtungen (Verbandkasten, Decken usw.) und
Feuerlöscher griffbereit aufbewahren.
Personal mit Unfallmelde-, Erste-Hilfe- und
Rettungseinrichtungen vertraut machen.
Zufahrtswege für Rettungsfahrzeuge frei halten.
Maßnahmen bei Unfällen
Not-Aus sofort auslösen.
Erste-Hilfe-Maßnahmen einleiten.
Personen aus der Gefahrenzone bergen.
Verantwortlichen am Einsatzort informieren.
Rettungsdienst alarmieren.
Zufahrtswege für Rettungsfahrzeuge frei machen.
16
2009-03-03
Laborof en mit Programmregler M3
Sicherheit
2.7 Beschilderung
Die folgenden Symbole und Hinweisschilder sind außen am
Ofengehäuse bzw. dem Zusatzlüfter angebracht.
WARNUNG!
Verletzungsgefahr durch unleserliche Symbole!
Im Laufe der Zeit können Aufkleber und Schilder
verschmutzen oder auf andere Weise unkenntlich
werden.
Deshalb:
– Alle Sicherheits-, Warn- und Bedienungshinweise in stets gut lesbarem Zustand halten.
– Beschädigte Schilder oder Aufkleber sofort
erneuern.
Warnhinweis "Heiße Oberfläche" (an der Ofentür)
Heiße Oberflächen sind nicht immer wahrnehmbar.
Vor Handhabung abkühlen lassen, ggf. Schutzhandschuhe
benutzen.
Warnhinweis "Elektrischer Strom"
(am Ofen-Kabeldurchlass, am Ofenadapter für Dunstabzugshauben, an Katalysatoren KN, an Zusatzlüfter ZL und Dampfabzugsgebläse DG)
2009-03-03
17
Laborof en mit Programmregler M3
Technische Daten
3 Technische Daten
3.1 Allgemeine Angaben
Ofentyp
KM3
SLM3
GLM3
BLM3
TLM3
XLM3
Außenmaße:
(B x H x T)
[cm]
40 x 48 x 40
43 x 58 x 45
48 x 58 x 52
54 x 60 x 55
54 x 65 x 55
54 x 70 x 69
40 x 48 x 45
43 x 58 x 51
48 x 58 x 59
54 x 60 x 62
54 x 65 x 62
54 x 70 x 76
Kammerraum: 15 x 10 x 17
(B x H x T)
[cm]
18 x 11 x 19
20 x 11 x 25
25 x 11 x 28
25 x 17 x 28
25 x 22 x 40
Platz für
Gussmuffeln:
4 Stck. (6x)
4 Stck. (9x)
6 Stck. (9x)
9 Stck. (9x)
18 Stck. (9x)
45 Stck. (9x)
max.
Temperatur:
1100 °C
1150 °C
1150 °C
1150 °C
1150 °C
1150 °C
1100 °C
1100 °C
1100 °C
1100 °C
1100 °C
1100 °C
60 Min.
800 °C
60 Min.
800 °C
60 Min.
800 °C
60 Min.
800 °C
60 Min.
800 °C
90 Min.
1050 °C
120 Min.
1100 °C
120 Min.
1100 °C
120 Min.
1100 °C
120 Min.
1100 °C
120 Min.
1100 °C
31 kg
55 kg
70 kg
85 kg
96 kg
119 kg
34 kg
63 kg
78 kg
95 kg
104 kg
127 kg
Aufheizzeiten: 60 Min.
900 °C
Gewicht:
Angabe für Öfen mit Umluft (nicht empfohlen für Schnelleinbettmassen)
18
2009-03-03
Laborof en mit Programmregler M3
Technische Daten
3.2 Anschlusswerte
Elektrisch
Ofentyp
KM3
SLM3
GLM3
BLM3
TLM3
XLM3
Spannung:
230 V AC
230 V AC
230 V AC
400 V AC
(2/N)
400 V AC
(2/N)
400 V AC
(2/N)
Frequenz
50 Hz
Zul. Abweichung von
der Nennspannung
± 10 %
max.Leistungsaufnahme 1,6 kW
1,8 kW
2,3 kW
3,5 kW
4,5 kW
6,8 kW
1,6 kW
2,1 kW
2,6 kW
3,7 kW
4,8 kW
7,0 kW
Absicherung (bauseitig)
Anschluss an einen separaten Stromkreis mit Sicherung 16 A, träge.
Schutzart
IP 20 (Gerät ist geschützt vor Eindringen von Fremdkörpern, jedoch nicht
geschützt vor Eindringen von Wasser)
Angabe für Öfen mit Umluftgebläse
3.3 Betriebsbedingungen
Umgebung
Angabe
Wert Einheit
Temperaturbereich
5 – 40 °C
Relative Luftfeuchte, maximal
bis 31 °C: 80 %
bis 40 °C: 50 %
keine Kondensation
Aufstellung
in trockenen Innenräumen
Höhe
Verschmutzungsgrad
2009-03-03
max. 2000 m
2
19
Laborof en mit Programmregler M3
Technische Daten
3.4 Typenschild
Das Typenschild befindet sich an der rechten Gehäuseseite und
beinhaltet folgende Angaben:
Hersteller, Herstelleranschrift
Typenbezeichnung (Type)
Abb. 1: Typenschild Laborofen
Seriennummer (S/N)
Netzspannung und -frequenz
Leistungsaufnahme
Entsorgungshinweis
CE-Kennzeichnung
Herstellungsjahr und -land
Auf dem optional vorhandenen Dampfabzugsgebläse, Katalysator
und/oder Zusatzlüfter befindet sich jeweils ein Typenschild, das
ähnlich wie das am Laborofen angebrachte aufgebaut ist und die
für die Option gültigen Angaben enthält.
20
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
4 Aufbau und Funktion
4.1 Übersicht
Abb. 2: Schnittdarstellung des Laborofens
1
2
3
4
Regelung
Ofentür
Keramische Einlage
Heizkammer
2009-03-03
5
6
7
8
Thermoelement (nicht dargestellt)
Abluftöffnung (nicht dargestellt)
Umluftgebläse (Sonderausstattung)
Wärmeisolierung
21
Laborof en mit Programmregler M3
Aufbau und Funktion
4.2 Baugruppenbeschreibung
Heizkammer
Die Heizkammer besteht aus einer hochwertigen Keramik, die mit
Heizspiralen gleichmäßig von vier Seiten beheizt wird. Bei der
Type KM3 sind die Heizspiralen auf Heizmuffeln aufgezogen, bei
den Typen SLM3 bis XLM3 sind diese in Keramikplatten eingearbeitet. Die Heizspiralen sind mit Schamotte abgedeckt. Eine keramische Einlage schützt die Heizmuffel vor Verschmutzung.
Wärmeisolierung
Die Heizkammer ist allseitig von einer keramischen Isolierschicht
umgeben. In der Isolierung befindet sich eine zur Gehäuserückseite durchgeführte Öffnung zur Fortleitung von Abgasen.
Umluftgebläse (Sonderausstattung)
Alle Laboröfen (Typen KM3 bis XLM3) können zusätzlich mit
einem Umluftgebläse ausgerüstet werden. Dieses verbessert die
Wärmeübertragung auf die Gussmuffeln und somit auch die
Temperaturverteilung innerhalb der Gussmuffeln.
Das Umluftgebläse kann nicht nachgerüstet werden und muss bei
Bestellung mit beauftragt werden.
Ofentür
Die Ofentür ist mit einem keramischen Türstein zur Wärmeisolierung ausgerüstet. Sie wird bei der Type KM3 nach vorne aufgeklappt, bei den Typen SLM3 bis XLM3 seitlich nach links geöffnet.
Die Ofentür ist mit einem Sicherheitsschalter ausgerüstet, der beim
Öffnen der Tür den Heizstrom unterbricht.
Regelung
Der M3-Regler stellt sicher, dass die gewünschte Solltemperatur in
kürzester Zeit erreicht wird. Die Solltemperatur wird mit einer
Genauigkeit von ± 3 °C gehalten. Ein Fühler mit einem PtRh-PtThermoelement im Inneren der Heizkammer erfasst die Kammertemperatur in der Nähe des Heizgutes. Eine ThermoelementBruchsicherung stellt sicher, dass der Ofen bei einem Fühlerdefekt
nicht überhitzt.
Der M3-Regler ist mit einer Gießzeiteinstellung nach Wochentag
und Uhrzeit ausgestattet. Der Einschaltzeitpunkt wird automatisch
so berechnet, dass der Heizprozess zum gewünschten Zeitpunkt
beendet ist und das Heizgut gussfertig entnommen werden kann.
Betriebsparameter und Heizprogramme werden in einem nichtflüchtigen Speicher abgelegt und bleiben auch bei einem Ausfall
der Stromversorgung erhalten.
Ofengehäuse
22
Das lichtgraue (RAL 7035) Ofengehäuse besteht aus korro sionsfestem Edelstahlblech und ist innen und außen kunststoffbeschichtet.
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
4.3 Anschlüsse
Abb. 3: Anschlüsse an der Ofenrückseite
1
2
3
Netzanschluss
Zuleitung Thermoelement
Zuleitung Heizung/Umluftgebläse
(nur bei Öfen mit Umluftgebläse)
2009-03-03
4
5
Steckdose "Gebläse"
Steckdose "Dunst."
23
Laborof en mit Programmregler M3
Aufbau und Funktion
4.4 Gefahrenbereiche
Gefahrenbereich Ofentür
Klemmgefahr an Türmechanik und Türspalt
Abb. 4: Klemmbereich Klapp-Ofentür
Abb. 5: Klemmbereich Schwenk-Ofentür
Gefahrenbereich Ofentür
Verbrennungsgefahr am Türblatt
Abb. 6: Heiße Oberfläche Ofentür
24
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
Gefahrenbereich Umluftgebläse
Schnitt- und Klemmgefahr am Ventilator in der Heizkammer
Abb. 7: Verletzungsgefahr Umluftventilator
2009-03-03
25
Laborof en mit Programmregler M3
Aufbau und Funktion
4.5 Bedienelemente
4.5.1 Ofentür
Laborofen Typ KM3:
Bedienelement Türhebel (Pos. 1)
Abb. 8: Ofentür, Klappmechanismus
Alle anderen Typen:
Bedienelement Türgriff (Pos. 1)
Abb. 9: Ofentür, Schwenkmechanismus
26
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
4.5.2 Regelung, Elektronik
Abb. 10: Übersicht Bedienfläche
1
2
3
4
Funktionsanzeige
Programmstufe
Programm-Nummer
Hauptschalter
5
6
7
8
Navigationstasten
Start/Stop-Taste
Gießzeit-Taste
Tag/Uhr-Anzeige
4.5.3 Schalter- und Tastenfunktionen
Netzschalter leuchtet in eingeschaltetem Zustand
(bei Schalterstellung unten)
Abb. 11: Netzschalter, ausgeschaltet
Anzeigemodus wechseln
Abb. 12: Taste / Plus-Taste: Wert erhöhen
Abb. 13: Wert erhöhen
Minus- Taste: Wert verringern
Abb. 14: Wert verringern
2009-03-03
27
Laborof en mit Programmregler M3
Aufbau und Funktion
Programmiermodus aktivieren
Abb. 15: Programmieren
Programm starten/stoppen
Abb. 16: Programm starten/stoppen
Gießzeitfunktion starten/stoppen
Abb. 17: Gießzeit
4.5.4 Anzeigefunktionen
Im Heizbetrieb:
Anzeige von Ofentemperatur/Haltezeit.
Im Programmierbetrieb:
Anzeige von Steigrate/Haltetemperatur/Haltezeit.
Abb. 18: Funktionsanzeige
Anzeige der aktuellen Programm-Stufe (1 – 4).
Abb. 19: Anzeige Programm-Stufe
Anzeige des aktiven Programms (1 – 9).
Abb. 20: Anzeige Programm- Nu mmer
28
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
Im Standby-Betrieb:
Anzeige von Tag (Mo = 1, Di = 2, …) und Uhrzeit (hh:mm).
Im Heizbetrieb:
Anzeige des Fertigstellungszeitpunkts.
Abb. 21: Anzeige Tag/Uhrzeit
Leuchtdiode (LED) leuchtet grün bei aktiviertem Gießzeit-Modus.
Abb. 22: LED Gießzeit
Leuchtdiode (LED) unterhalb der Taste Start/Stop leuchtet grün
bei aktiviertem Heizbetrieb.
Abb. 23: LED Heizbetrieb
2009-03-03
29
Laborof en mit Programmregler M3
Aufbau und Funktion
4.6 Lieferumfang
Der Laborofen wird gebrauchsfertig mit
einer keramischen Einlage,
einem PtRh-Pt-Thermoelement und
einem Abzugsrohr
geliefert.
4.7 Optionen
Anstelle des Abzugsrohres kann der Ofen auch mit den folgenden
Optionen zur Abgasfortleitung und -behandlung ausgestattet
werden:
4.7.1 Dampfabzugsgebläse DG2 (Best.-Nr. 7202)
Das Dampfabzugsgebläse DG2 entfernt die beim Vorwärmen frei
werdenden Ofenabgase mittels eines Schneckenventilators aus
der Heizkammer. Dies schont Isolierung und Heizelemente.
Das Dampfabzugsgebläse kann nachträglich installiert werden
( Kapitel Installation und Erstinbetriebnahme).
Technische Daten:
Angabe
Nennspannung
Abb. 24: Dampfabzugsgebläse DG2
30
Wert Einheit
230 V AC
Leistungsaufnahme
27 W
Gewicht
2,9 kg
Höhe
48 cm
Tiefe
16 cm
∅ Ansaugrohr
34 mm
∅ Abluftrohr
80 mm
Fördermenge
80 m 3/h
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
4.7.2 Katalysator KN1 (Best.-Nr. 7300)
Der Katalysator entfernt die beim Heizvorgang frei werdenden
Ofenabgase mittels eines Radiallüfters aus der Heizkammer und
spaltet sie anschließend katalytisch auf.
Diese Behandlung der Ofenabgase vermindert die Geruchsbelästigung deutlich, insbesondere beim Vorwärmen.
Das Dampfabzugsgebläse kann nachträglich installiert werden
( Kapitel Installation und Erstinbetriebnahme).
Den Katalysator idealerweise unter einer Dunstabzugshaube
betreiben, deren Abluft ins Freie geleitet wird.
Technische Daten:
Angabe
Wert Einheit
Nennspannung
230 V AC
Leistungsaufnahme
650 W
Gewicht
3,5 kg
Höhe
35 cm
Tiefe
14 cm
∅ Ansaugrohr
34 mm
∅ Abluftrohr
120 mm
Fördermenge
160 m 3/h
Abb. 25: Katalysator KN1
Zusatzlüfter ZL1 (Best.-Nr. 73010)
Wenn das Abluftrohr des Katalysators verlängert werden soll,
immer einen Zusatzlüfter auf dem Katalysator installieren.
Mit dem Zusatzlüfter ZL1 kann die Rohrleitung des Katalysators
KN1 (∅ mind. 120 mm) um 3 – 5 m verlängert werden.
Bei der Auslegung der Abluft-Rohrleitung sicherstellen, dass diese
möglichst wenige Strömungshindernisse (z. B. Krümmungen, Klappen) aufweist.
HINWEIS!
Eine unzureichende Zugwirkung der AbluftRohrleitung ist anhand einer deutlichen
Rauchentwicklung an der Ofentür feststellbar.
Abb. 26: Zusatzlüfter ZL1
2009-03-03
31
Laborof en mit Programmregler M3
Aufbau und Funktion
4.7.3 Katalysator KN2 (Best.-Nr. 7320)
Der Katalysator KN2 bewältigt größere Luftmengen als der
Katalysator KN1 und ist daher speziell für den Einsatz
bei Verwendung von Speed (Shock-Heat)-Einbettmassen und
bei großen Laboröfen
vorgesehen.
Ansonsten unterscheidet er sich in der Funktionsweise nicht vom
Katalysator KN1.
Den Katalysator unter einer Dunstabzugshaube betreiben, deren
Abluft ins Freie geleitet wird.
Technische Daten:
Angabe
Wert Einheit
Nennspannung
230 V AC
Leistungsaufnahme
650 W
Gewicht
4,4 kg
Höhe
39 cm
Tiefe
17 cm
∅ Ansaugrohr
34 mm
∅ Abluftrohr
150 mm
Fördermenge
300 m 3/h
Abb. 27: Katalysator KN2
Zusatzlüfter ZL2 (Best.-Nr. 73210)
Wenn das Abluftrohr des Katalysators verlängert werden soll,
immer einen Zusatzlüfter auf dem Katalysator installieren.
Mit dem Zusatzlüfter ZL2 kann die Rohrleitung des Katalysators
KN2 (∅ mind. 150 mm) um 3 – 5 m verlängert werden.
Bei der Auslegung der Abluft-Rohrleitung sicherstellen, dass diese
möglichst wenige Strömungshindernisse (z. B. Krümmungen, Klappen) aufweist.
HINWEIS!
Eine unzureichende Zugwirkung der AbluftRohrleitung ist anhand einer deutlichen
Rauchentwicklung an der Ofentür feststellbar.
Abb. 28: Zusatzlüfter ZL2
32
2009-03-03
Laborof en mit Programmregler M3
Aufbau und Funktion
4.8 Zubehör
MIHM-VOGT Muffelzange (Best.-Nr. 7420):
Zum sicheren Beschicken und Entladen des Laborofens.
Doppelscherensystem, sehr sicher durch Daumenballenstütze und
Hitzeschild.
Abb. 29: Muffelzange
MIHM-VOGT Muffelringe:
Extrem hitzefest und zunderfrei, dadurch sehr langlebig.
Abb. 30: Muffelringe
Größe
Best.-Nr.
1x
1011
3x
1013
6x
1016
9x
1019
MIHM-VOGT Muffelringeinlage (Best.-Nr. 1001):
50 mm breit, auf Endlosrolle 25 m.
Asbestfrei.
Abb. 31: Muffelringeinlage
MIHM-VOGT Ausbettgerät (Best.-Nr. 7400):
Schont die Gussringe, für alle Gussringgrößen.
Abb. 32: Ausbettgerät
2009-03-03
33
Laborof en mit Programmregler M3
Transport, Verpackung und Lagerung
5 Transport, Verpackung und Lagerung
5.1 Sicherheitshinweise für den Transport
Unsachgemäßer Transport
VORSICHT!
Beschädigungen durch unsachgemäßen
Transport!
Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.
Deshalb:
– Beim Abladen der Packstücke, bei der Anlieferung sowie beim innerbetrieblichem Transport
vorsichtig vorgehen und die Symbole und
Hinweise auf der Verpackung beachten.
– Verpackungen erst kurz vor der Installation entfernen.
Eigengewicht Ofen
VORSICHT!
Verletzungsgefahr durch unsachgemäßes
Anheben des Ofens!
Unsachgemäßes Anheben des Ofens kann aufgrund dessen hohen Eigengewichts zu Rückenbeschwerden und Verletzungen führen.
Deshalb:
– Gegebenenfalls zum Anheben des Ofens eine
weitere Person hinzuziehen.
5.2 Symbole auf der Verpackung
Oben
Die Pfeilspitzen des Zeichens kennzeichnen die Oberseite des
Packstückes. Sie müssen immer nach oben weisen, sonst könnte
der Inhalt beschädigt werden.
Zerbrechlich
Kennzeichnet Packstücke mit zerbrechlichem oder empfindlichem
Inhalt.
Das Packstück mit Vorsicht behandeln, nicht fallen lassen und
keinen Stößen aussetzen.
34
2009-03-03
Laborof en mit Programmregler M3
Transport, Verpackung und Lagerung
5.3 Transportinspektion
Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und
Transportschäden prüfen.
Bei äußerlich erkennbarem Transportschaden wie folgt vorgehen:
Lieferung nicht oder nur unter Vorbehalt entgegennehmen.
Schadensumfang auf den Transportunterlagen oder auf dem
Lieferschein des Transporteurs vermerken.
Reklamation einleiten.
HINWEIS!
Jeden Mangel reklamieren, sobald er erkannt ist.
Schadenersatzansprüche können nur innerhalb der
geltenden Reklamationsfristen geltend gemacht
werden.
5.4 Verpackung
Zur Verpackung
Die einzelnen Packstücke sind entsprechend den zu erwartenden
Transportbedingungen verpackt. Für die Verpackung wurden
ausschließlich umweltfreundliche Materialien verwendet.
Die Verpackung soll die einzelnen Bauteile bis zur Montage vor
Transportschäden, Korrosion und anderen Beschädigungen
schützen. Daher die Verpackung nicht zerstören und erst kurz vor
der Montage entfernen.
Umgang mit Verpackungsmaterialien
Verpackungsmaterial nach den jeweils gültigen gesetzlichen
Bestimmungen und örtlichen Vorschriften entsorgen.
VORSICHT!
Umweltschäden durch falsche Entsorgung!
Verpackungsmaterialien sind wertvolle Rohstoffe
und können in vielen Fällen weiter genutzt oder
sinnvoll aufbereitet und wiederverwertet werden.
Deshalb:
– Verpackungsmaterialien umweltgerecht entsorgen.
– Die örtlich geltenden Entsorgungsvorschriften
beachten. Gegebenenfalls einen Fachbetrieb
mit der Entsorgung beauftragen.
2009-03-03
35
Laborof en mit Programmregler M3
Transport, Verpackung und Lagerung
5.5 Transport
Transport v on Paletten mit dem
Gabelstapler
Packstücke, die auf Paletten befestigt sind, können mit einem
Gabelstapler unter folgenden Bedingungen transportiert werden:
Der Gabelstapler muss entsprechend dem Gewicht der Transporteinheiten ausgelegt sein.
Der Fahrer muss zum Fahren des Gabelstaplers berechtigt
sein.
Anschlagen:
Abb. 33: Positionen Gabeln
Lagerung der Packstücke
1.
Den Gabelstapler mit den Gabeln zwischen oder unter die
Holme der Palette fahren.
2.
Die Gabeln so weit einfahren, dass sie auf der Gegenseite
herausragen.
3.
Sicherstellen, dass die Palette bei außermittigem
Schwerpunkt nicht kippen kann.
4.
Das Packstück anheben und den Transport beginnen.
Packstücke unter folgenden Bedingungen lagern:
Nicht im Freien aufbewahren.
Trocken und staubfrei lagern.
Keinen aggressiven Medien aussetzen.
Vor Sonneneinstrahlung schützen.
Mechanische Erschütterungen vermeiden.
36
2009-03-03
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
6 Installation und Erstinbetriebnahme
6.1 Installation
6.2 Sicherheit
Personal
Laborfachkraft, ausgebildeter Zahntechniker
Elektrofachkraft
Allgemeines
WARNUNG!
Verletzungsgefahr durch unsachgemäße
Installation und Erstinbetriebnahme!
Unsachgemäße Installation und Erstinbetriebnahme kann zu schweren Personen- oder Sachschäden führen.
Deshalb:
– Vor Beginn der Arbeiten für ausreichende
Montagefreiheit sorgen.
– Mit offenen scharfkantigen Bauteilen vorsichtig
umgehen.
– Auf Ordnung und Sauberkeit am Montageplatz
achten! Lose aufeinander- oder umherfliegende
Bauteile und Werkzeuge sind Unfallquellen.
– Bauteile fachgerecht montieren.
– Bauteile sichern, damit sie nicht herabfallen
oder umstürzen.
Elektrische Anlage
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Kontakt mit spannungsführenden Bauteilen
besteht Lebensgefahr.
Deshalb:
– Vor Beginn der Arbeiten elektrische Versorgung
abschalten und gegen Wiedereinschalten
sichern.
2009-03-03
37
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
Eigengewicht Ofen
VORSICHT!
Verletzungsgefahr durch unsachgemäßes
Anheben des Ofens!
Unsachgemäßes Anheben des Ofens kann aufgrund dessen hohen Eigengewichts zu Rückenbeschwerden und Verletzungen führen.
Deshalb:
– Ofen ausschließlich wie in Kapitel Transport,
Verpackung und Lagerung beschrieben
anheben.
– Ggf. zum Anheben des Ofens eine weitere
Person hinzuziehen.
38
2009-03-03
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
6.3 Installation
6.3.1 Laborofen installieren
Ofen aufstellen
Den Laborofen auf einer waagerechten Fläche aufstellen.
Sicherstellen, dass die Aufstellfläche des Laborofens eine für das
Eigengewicht des Laborofens ausreichende Tragfähigkeit aufweist.
Betriebsbedingungen beachten ( Kapitel Technische Daten).
VORSICHT!
Zündgefahr für Gegenstände in der Umgebung
aufgrund hoher Gerätetemperatur!
Auch bei ordnungsgemäßem Betrieb weisen Bauteile des Laborofens hohe Temperaturen auf.
Brennbare, leichtentzündliche und explosive Materialien in der Umgebung können entzündet werden.
Deshalb:
– Sicherstellen, dass Mobiliar und Einrichtungsgegenstände nicht aus brennbaren, leichtentzündlichen oder explosiven Materialien bestehen.
– Im Aufstellungsraum des Laborofens keine
leichtentzündlichen oder brennbaren Gase oder
Flüssigkeiten lagern.
Fortleitung Dämpfe/Gase
Um eine Anreicherung von Dämpfen und Gasen im Aufstellraum
auszuschließen, den Laborofen mit einem Dampfabzugsgebläse
oder Katalysator ausrüsten und unter einer Abzugshaube
aufstellen ( Kapitel Dampfabzugsgebläse installieren, Katalysator
installieren, Dunstabzugshaube anschließen).
6.3.2 Dampfabzugsgebläse installieren
1.
Befestigungsschrauben (Pos. 1) vom Abzugsrohr lösen.
2.
Abzugsrohr (Pos. 2) von Gehäuserückwand entnehmen.
Abb. 34: Befestigung Abzugsrohr
2009-03-03
39
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
3.
Dampfabzugsgebläse (Pos. 1) an Gehäuserückwand
festschrauben.
4.
Zuleitungsstecker des Dampfabzugsgebläses in Steckdose
"Gebläse" (an der Ofenrückseite) stecken.
Abb. 35: Dampfabzugsgebläse
6.3.3 Katalysator installieren
Funktionsweise
Als Hauptbestandteil wird beim Erhitzen von Einbettmassen bzw.
Gussmuffeln in der Dentaltechnik Wachsdampf freigesetzt. Der
Katalysator spaltet dieses Gemisch aus verschiedenen organischen Kohlenwasserstoffen überwiegend in Kohlendioxid (CO2)
und Wasserdampf (H2O) auf.
Zusätzlich kann bei höheren Temperaturen aus manchen Einbettmassen Ammoniak (NH3) ausgasen. Der Katalysator wandelt diesen in verschiedene Stickoxide (NxOy) um.
WARNUNG!
Vergiftungsgefahr durch katalysierte Abgase!
Stickoxide sind als Gefahrstoffe klassifiziert und im
Gegensatz zu Ammoniak nicht immer als Geruch
wahrnehmbar. Daher besteht Vergiftungsgefahr.
Deshalb:
– Unbedingt sicherstellen, dass mit dem Katalysator behandelte Ofenabgase ins Freie fortgeleitet
werden!
Die erforderlichen Handlungsschritte sind im Folgenden am Beispiel eines Katalysators KN2 dargestellt. Sie gelten sinngemäß
ebenso für die Installation eines Katalysators KN1.
40
2009-03-03
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
1.
Befestigungsschrauben (Pos. 1) vom Abzugsrohr lösen.
2.
Abzugsrohr (Pos. 2) von Gehäuserückwand entnehmen.
3.
Zwischenstück (Pos. 1) wie abgebildet an der Gehäuserückwand positionieren und festschrauben.
4.
Katalysator (Pos. 1) am Zwischenstück positionieren. Dabei
sicherstellen, dass die Befestigungsschraube (Pos. 2)
ausreichend herausgedreht ist.
5.
Befestigungsschraube (Pos. 1) festziehen.
6.
Zuleitungsstecker des Katalysators in Steckdose "Gebläse"
(an der Ofenrückseite) stecken.
Abb. 36: Befestigung Abzugsrohr
Abb. 37: Zwischenstück
Abb. 38: Katalysator positionieren
Abb. 39: Befestigungsschraube
2009-03-03
41
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
6.3.4 Dunstabzugshaube anschließen
HINWEIS!
Die Installation der MIHM-VOGT Dunstabzugshauben DU1 – DU3/3 ist in einer separaten
Betriebsanleitung beschrieben.
Wird über dem Laborofen eine Dunstabzugshaube betrieben, so
kann diese an die Steckdose "Dunst" angeschlossen werden. Die
Dunstabzugshaube wird dann bei eingeschaltetem Ofen vom
Ofen-regler an- und abgeschaltet.
Ofenadapter
Sollen mehrere Laboröfen eine Dunstabzugshaube steuern, ist die
Verwendung eines Ofenadapters erforderlich.
Anschlüsse
ohne Umschalter
mit Umschalter
bis zu 3 Öfen
OA3
(Best.-Nr. 7453)
OA31
(Best.-Nr. 7455)
bis zu 4 Öfen
OA4
(Best.-Nr. 7454)
OA41
(Best.-Nr. 7456)
Abb. 40: Ofenadapter OA31 (beispielhaft)
An den Ofenadapter OA3 können beispielsweise bis zu 3 Ausgangssteckdosen "Dunst." angeschlossen werden. Sobald einer
der Öfen die Ausgangssteckdose aktiviert, läuft die Dunstabzugshaube an.
Die Ofenadapter OA31 und OA41 sind zusätzlich mit einem Schalter ausgestattet, um die Dunstabzughauben unabhängig von den
Öfen einzuschalten.
6.4 Anschließen an die Energieversorgung
Netzanschluss
Laboröfen Typ KM3, SLM3 und GLM3
an eine 230 V-Schutzkontakt-Steckdose anschließen.
Laboröfen Typ BLM3, TLM3 und XLM3
an eine 400 V-CEE-Steckdose anschließen.
Hierbei auf eine sichere Schutzleiterverbindung achten! Die
Schutzkontakte an der Schutzkontakt-Steckdose dürfen nicht
verschmutzt sein.
Anforderungen an elektrischen Anschluss beachten
( Anschlusswerte in Kapitel Technische Daten).
42
2009-03-03
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
6.5 Erstinbetriebnahme
6.5.1 Transportsicherung entfernen
1.
Ofentür öffnen.
2.
Transportsicherung (Schaumstoffteil) aus Heizkammer
entnehmen.
3.
Ofentür schließen.
6.5.2 Einbrennen/Erstes Aufheizen
Vor einer ersten Beschickung des Laborofens muss dieser eingebrannt werden, damit sich auf dem Heizdraht eine schützende
Oxidschicht bilden kann.
Dazu den Ofen auf 1050 °C aufheizen und diese Temperatur über
einen Zeitraum von 90 Min. halten ( Kapitel Bedienung).
6.5.3 Ofenparameter einstellen
Der Laborofen wird werkseitig
mit gestellter Uhrzeit
mit Standard-Parametern
ausgeliefert.
Bei der erstmaligen Inbetriebnahme gegebenenfalls die Uhrzeit
und weitere Ofen-Parameter auf eigene Erfordernisse anpassen.
HINWEIS!
Die M3-Regelung nimmt keine automatische
Sommer-/Winterzeitumstellung vor.
2009-03-03
43
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
Parameter-Modus anwählen und
verlassen
1.
Taste Prg. gedrückt halten.
2.
Ofen mit Netzschalter einschalten.
3.
Taste Prg. loslassen.
Der Parameter-Modus ist aktiv.
Parameter auswählen mit Tasten  und .
Parameter ändern mit Tasten Plus und Minus.
Parameter
Einstellung
P1
Uhrzeitanzeige: 24h-Modus/12h-Modus
P2
Uhrzeit: Tag (1: Montag, 2: Dienstag, …)
P4
Uhrzeit: Stunde
P5
Uhrzeit: Minute
P6
Piepton: ein (1, Standard)/aus (0)
P7
Temperatureinheit: °C/°F
Bei angeschlossenem Dampfabzugsgebläse, Katalysator oder
Dunstabzugshaube:
P8
Abschalttemperatur für Steckdose "Gebläse"
P9
Abschalttemperatur für Steckdose "Dunst."
HINWEIS!
Bei Verarbeitung von Speed-Einbettmassen wird
empfohlen, die Abschalttemperaturen ca. 20 °C
höher einzustellen als die vom EinbettmassenHersteller angegebene Endtemperatur.
Dies gewährleistet einen Dauerbetrieb der Geräte
zur Fortleitung der Ofenabgase.
Zum Verlassen des Parameter-Modus
44
1.
Parameter P9 auswählen.
2.
Taste drücken.
Parameter-Änderungen werden beim Verlassen des
Parameter-Modus automatisch gespeichert.
2009-03-03
Laborof en mit Programmregler M3
Installation und Erstinbetriebnahme
6.5.4 Korrekturprogramm ausführen
Bei der Berechnung der Programm-Startzeit ( Kapitel Programmierung) nimmt der Regler einen Netzspannungsmittelwert von
230 V bzw. 400 V an. Aufgrund örtlicher Begebenheiten kann der
Spannungswert hiervon abweichen. Dies kann zu fehlerhaften
Zeitberechnungen des Reglers führen. Das Korrekturprogramm
kompensiert diese Abweichungen.
Treten beim Betrieb des Laborofens größere Zeitabweichungen
auf (> 30 Minuten), Korrekturprogramm wie folgt ausführen:
1.
Taste Start/Stop gedrückt halten.
2.
Ofen mit Hauptschalter einschalten.
3.
Taste Start/Stop loslassen.
HINWEIS!
Das Korrekturprogramm benötigt einen Zeitraum
von ca. 8 Stunden.
2009-03-03
45
Laborof en mit Programmregler M3
Bedienung
7 Bedienung
7.1 Sicherheit
Personal
Grundlegendes
Laborfachkraft, ausgebildeter Zahntechniker
WARNUNG!
Verletzungsgefahr durch unsachgemäße
Bedienung!
Unsachgemäße Bedienung kann zu schweren
Personen- oder Sachschäden führen.
Deshalb:
– Alle Bedienschritte gemäß den Angaben dieser
Betriebsanleitung durchführen.
– Vor Beginn der Arbeiten sicherstellen, dass alle
Abdeckungen und Sicherheitseinrichtungen
installiert sind und ordnungsgemäß
funktionieren.
– Niemals Sicherheitseinrichtungen während des
Betriebes außer Kraft setzen.
VORSICHT!
Verbrennungsgefahr durch heiße Oberfläche an
der Ofentür!
Bei normalem Betrieb kann die Oberflächentemperatur an der Ofentür 60 °C überschreiten.
Auch ein ausgeschalteter Ofen kann aus einem
vorangegangenen Heizvorgang eine hohe Restwärme aufweisen.
Deshalb:
– Die Ofentür ausschließlich mit dem dafür ausgewiesenen Hebel/Griff öffnen.
– Ausreichend wärmeisolierte Schutzhandschuhe
verwenden.
46
2009-03-03
Laborof en mit Programmregler M3
Bedienung
Heizkammer
VORSICHT!
Verbrennungsgefahr durch heiße Oberflächen
in der Heizkammer!
Auch ein ausgeschalteter Ofen kann von einem
vorangegangenen Heizvorgang eine hohe Restwärme aufweisen.
Deshalb:
– Zum Einstellen und Entnehmen von Brenngut
grundsätzlich ausreichend lange Beschickungszangen verwenden.
– Ausreichend wärmeisolierte Schutzhandschuhe
verwenden.
VORSICHT!
Beschädigungsgefahr für Türfüllung durch
unsachgemäße Handhabung!
Die Keramik der Türfüllung ist stark porös und
daher empfindlich gegen Kratzer und Schläge.
Deshalb:
– Die Türfüllung stets achtsam behandeln.
– Berührung mit Gussmuffeln und Beschickungszangen vermeiden.
Funkenüberschlag
VORSICHT!
Beschädigungsgefahr für Reglerelektronik
durch Funkenüberschlag!
Im Heizbetrieb besteht die Gefahr, dass bei zu geringem Abstand zwischen metallischen Gegenständen und den Heizkammerwänden Potentialentladungen stattfinden. Diese können die Reglerelektronik des Ofens irreparabel schädigen.
Deshalb:
– Sicherstellen, dass metallische Gegenstände
die Kammerwände nicht berühren.
2009-03-03
47
Laborof en mit Programmregler M3
Bedienung
7.2 Ofen beschicken
1.
Ofentür öffnen.
2.
Boden der Heizkammer mit keramischer MIHM-VOGT Einlage
auslegen.
HINWEIS!
Grundsätzlich eine keramische Einlage verwenden,
um den Heizkammerboden vor Verschmutzung zu
schützen.
Abb. 41: Keramische Einlage
3.
Gussmuffeln so in der Heizkammer verteilen, dass sie die
Heizkammerwände nicht berühren.
4.
Ofentür schließen.
7.3 Ofen einschalten
Hauptschalter betätigen.
Die Netzkontrollleuchte im Hauptschalter leuchtet auf.
Nach wenigen Sekunden stellt die Funktionsanzeige die
Ofentemperatur dar (hier beispielhaft: 26 °C).
Abb. 42: Ofentemperatur
48
2009-03-03
Laborof en mit Programmregler M3
Bedienung
Die Tag/Uhr-Anzeige zeigt abwechselnd Uhrzeit und Wochentag
an (hier beispielhaft: Freitag, 9:57 Uhr).
Abb. 43: Anzeige Uhrzeit
Abb. 44: Anzeige Wochentag
7.4 Programmieren
Programmier-Modus aktivieren,
Programm auswählen
Die M3-Regelung bietet die Möglichkeit, bis zu 9 unterschiedliche
Heizprogramme festzulegen.
1.
Taste drücken, bis die Leuchtdiode unter der Anzeige
"Programm-Nummer" leuchtet.
2.
Programm (1 – 9) auswählen mit Tasten Plus und Minus
(hier beispielhaft: Programm 1).
3.
Taste Prg. gedrückt halten, bis die Funktionsanzeige
Eingabebereitschaft anzeigt. Die LED blinkt.
Abb. 45: LED Prg.
HINWEIS!
Wenn nicht innerhalb von 10 Sekunden mit Taste
Prg. eine Auswahl getroffen wird, geht die Regelung zurück in den einfachen Anzeige-Modus.
Abb. 46: Funktionsanzeige, LED blinkt
2009-03-03
49
Laborof en mit Programmregler M3
Bedienung
Stufen, Temperaturen, Haltezeiten
programmieren
Im Programmier-Modus können über die Festlegung von bis zu 4
Stufen individuelle Heizkurven festgelegt werden.
Heizparameter für Stufe 1 eingeben:
Abb. 47: Stufe 1
1.
Anheizgeschwindigkeit (°C/min) auswählen mit Tasten Plus
und Minus (hier beispielhaft: 9 °C/min).
HINWEIS!
Bei Auswahl von "0" heizt der Ofen mit der
maximalen Anheizgeschwindigkeit (> 9 °C/min)
nichtlinear an.
Abb. 48: Anheizgeschwindigkeit eingeben
2.
Temperatur (°C) anwählen mit Taste .
3.
Temperatur eingeben mit Tasten Plus und Minus
(hier beispielhaft: 1150 °C).
HINWEIS!
Maximale Temperatur: 1150 °C.
Abb. 49: Temperatur eingeben
4.
Haltezeit (min) anwählen mit Taste .
5.
Haltezeit eingeben mit Tasten Plus und Minus.
HINWEIS!
Maximale Haltezeit: 99 Minuten. Nach Ablauf der
Haltezeit ertönt ein Piepton. Der Ofen hält jedoch
die Temperatur, bis das Programm vom Nutzer
beendet wird.
Abb. 50: Haltezeit eingeben
50
2009-03-03
Laborof en mit Programmregler M3
Bedienung
6.
Ggf. eine weitere Stufe anwählen mit Taste und Tasten
Plus und Minus (hier beispielhaft: zweite Stufe).
7.
Handlungsschritte 1 bis 5 für weitere Stufe durchführen.
Abb. 51: Weitere Stufen
Programmier-Modus verlassen
Nachdem jeweils die Heizparameter für eine Stufe programmiert
worden sind, kann der Programmier-Modus verlassen werden.
Zum Verlassen des Programmiermodus Taste Prg. gedrückt
halten, bis die LED unter der Funktionsanzeige dauernd leuchtet.
Das Programm ist hiermit dauerhaft gespeichert.
HINWEIS!
Soll ein Programm nur aus einer einzigen Stufe
bestehen (z. B. für Shock-Heat-Aufheizung),
unbedingt überprüfen, dass alle Werte in den
weiteren Stufen auf "0" gesetzt sind!
7.5 Programm auswählen
1.
Taste drücken, bis die Leuchtdiode unter der Anzeige
"Prg." leuchtet.
2.
Programm (1 – 9) mit Tasten Plus und Minus auswählen.
Abb. 52: LED Prg.
2009-03-03
51
Laborof en mit Programmregler M3
Bedienung
7.6 Programm starten
Programm mit Taste Start/Stop starten.
Das Programm startet und der Ofen beginnt zu heizen.
Während des Programmablaufs
zeigt die Funktionsanzeige die Ofentemperatur bzw. die
verbleibende Haltezeit an.
zeigt die Tag/Uhrzeit-Anzeige den Fertigstellungszeitpunkt des
Programms an.
kann mit der Taste die jeweilige Solltemperatur/-haltezeit
angezeigt werden.
Das Programm kann jederzeit mit der Taste Start/Stop
abgebrochen werden.
Nach einem erneuten Drücken der Taste Start/Stop beginnt das
Programm von vorne.
7.7 Programm automatisch starten
Der Ofen kann über eine integrierte Zeitschaltuhr automatisch so
eingeschaltet werden, dass das Heizprogramm zu einem vorgegebenen Fertigstellungszeitpunkt beendet ist.
Mit der Zeitschaltuhr wird der Fertigstellungszeitpunkt festgelegt.
1.
Programm auswählen
( Abschnitt Programm auswählen).
Abb. 53: Programm auswählen
52
2009-03-03
Laborof en mit Programmregler M3
Bedienung
2.
Zeitschaltuhr mit Taste aktivieren.
Die grüne LED unter der Taste leuchtet.
Die gelbe LED "Wochentag" blinkt.
Abb. 54: Zeitschaltuhr aktiviert
3.
Wochentag (Mo = 1, Di = 2, …) auswählen mit Tasten Plus
und Minus (hier beispielhaft: Donnerstag).
4.
Taste drücken.
Abb. 55: Wochentag auswählen
Die gelbe LED "Uhrzeit" blinkt.
5.
Uhrzeit (Stunden) auswählen mit Tasten Plus und Minus
(hier beispielhaft: 10 Uhr).
6.
Taste drücken.
7.
Uhrzeit (Minuten) auswählen mit Tasten Plus und Minus
(hier beispielhaft: 30 Minuten).
Abb. 56: Stunde auswählen
Abb. 57: Minute auswählen
2009-03-03
53
Laborof en mit Programmregler M3
Bedienung
8.
Taste drücken, um die Eingabe des Fertigstellungszeitpunktes abzuschließen.
Mit Drücken der Taste Start/Stop kann nach Eingabe des
Fertigstellungszeitpunktes der Einschaltzeitpunkt (Uhrzeit)
überprüft werden.
HINWEIS!
Durch erneutes Drücken der Taste wird die
integrierte Zeitschaltuhr wieder deaktiviert.
Dies ermöglicht es, das gewählte Programm sofort
manuell zu starten.
Abb. 58: Einschaltzeitpunkt prüfen
7.8 Temperaturfortschaltung
Im Ofen können Gussmuffeln unmittelbar nacheinander auf
unterschiedliche Endtemperaturen aufgeheizt werden
(Endtemperatur A und höhere Endtemperatur B).
HINWEIS!
Das laufende Heizprogramm darf hierbei nicht mit
der Taste Start/Stop unterbrochen werden.
Zur Nutzung der Temperaturfortschaltung wie folgt vorgehen:
1.
Heizprogramm erstellen, in dem in der letzten Stufe
Endtemperatur A erreicht wird
( Abschnitt Programmieren).
2.
Gussmuffeln mit Endtemperatur A nach Ende des
Heizprogramms aus der Heizkammer entnehmen.
3.
Taste Prg. gedrückt halten.
Der Programmier-Modus wird dadurch aktiviert.
4.
Temperatur der letzten Stufe mit Taste Plus auf Temperatur B
erhöhen.
5.
Taste Prg. gedrückt halten, um den Programmier-Modus zu
verlassen.
Das Heizprogramm wiederholt die letzte Stufe mit der neuen
Temperatur B.
6.
54
Nach Ende des Heizprogramms Gussmuffeln mit
Endtemperatur B aus der Heizkammer entnehmen.
2009-03-03
Laborof en mit Programmregler M3
Bedienung
7.9 Steuerung von Dunstabzugshaube/Dampfabzugsgebläse/Katalysator
bei Shock-Heat-Einbettmassen
Beim Aufheizen von Shock-Heat-Einbettmassen (Schnellgusseinbettmassen) ist es vorteilhaft, wenn eine Dunstabzugshaube
und/oder ein Dampfabzugsgebläse während des gesamten
Programms permanent laufen. Insbesondere bei der Verwendung
eines Katalysators wird so gewährleistet, dass dieser seine
optimale Betriebstemperatur erreicht. Dies stellt eine möglichst
vollständige Aufspaltung der Ofenabgase im Katalysator sicher.
Zum Aktivieren der Shock-Heat-Funktion beim Programmieren wie
folgt vorgehen:
1.
Programmier-Modus aktivieren
( Abschnitt Programmieren).
1.
Heizprogramm für Shock-Heat-Einbettmassen erstellen:
Aufheizgeschwindigkeit = 0
Temperatur laut Angabe des Einbettmassen-Herstellers
Haltezeit = 0
2.
Shock-Heat-Funktion mit Taste Start/Stop aktivieren.
Die Anzeige "SH" erscheint in der Tag/Uhr-Anzeige.
HINWEIS!
Erneuter Druck auf Taste Start/Stop deaktiviert die
Shock-Heat-Funktion wieder.
Abb. 59: Anzeige "SH"
Rechts neben der Programm-Nummer erscheint zusätzlich ein
Punkt. Dieser Punkt kennzeichnet bei der Programmauswahl, dass
bei einem Programm die Shock-Heat-Funktion aktiviert ist.
Abb. 60: Punkt in Programm-An zeige
3.
2009-03-03
Taste Prg. gedrückt halten, um den Programmier-Modus zu
verlassen.
55
Laborof en mit Programmregler M3
Bedienung
7.10 Ausschalten
Zum Ausschalten des Ofens den Hauptschalter betätigen.
Die Netzkontrollleuchte im Hauptschalter erlischt.
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Laborofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme
aufweisen. Es besteht Verbrennungsgefahr an den
Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
Restw ärme
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Ofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme aufweisen. Es besteht Verbrennungsgefahr an den Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
56
2009-03-03
Laborof en mit Programmregler M3
Störungen
8 Störungen
Im folgenden Kapitel sind mögliche Ursachen für Störungen und
die Arbeiten zur ihrer Beseitigung beschrieben.
Bei Störungen, die durch die nachfolgenden Hinweise nicht zu
beheben sind, den Hersteller kontaktieren
( Service-Adresse, S. 2).
8.1 Sicherheit
Personal
Einige der hier beschriebenen Arbeiten zur Störungsbeseitigung können, soweit nicht anders gekennzeichnet, durch den
Bediener ausgeführt werden.
Arbeiten an der elektrischen Anlage dürfen grundsätzlich nur
von Elektrofachkräften ausgeführt werden.
Einige Arbeiten dürfen ausschließlich durch den Service von
MIHM-VOGT ausgeführt werden. Darauf wird bei der
Beschreibung der einzelnen Störungen gesondert hingewiesen.
Persönliche Schutzausrüstung
HINWEIS!
Auf Schutzausrüstung, die bei bestimmten Arbeiten
zu tragen ist, wird in den Warnhinweisen dieses
Kapitels gesondert hingewiesen.
Elektrische Anlage
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Kontakt mit spannungsführenden Baugruppen
besteht Lebensgefahr.
Deshalb:
– Vor Beginn aller Arbeiten elektrische Versorgung abschalten und den Netzstecker ziehen.
2009-03-03
57
Laborof en mit Programmregler M3
Störungen
Restw ärme
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Ofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme aufweisen. Es besteht Verbrennungsgefahr an den Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
8.2 Störungsanzeigen
Folgende Einrichtungen zeigen Störungen an:
Die Funktionsanzeige stellt bei Störungen der Elektronik
Fehlermeldungen dar. Diese sind in der nachfolgenden
Störungstabelle aufgelistet.
Funktionsanzeige
8.3 Störungstabelle
Störung
Mögliche Ursache
Fehlerbehebung
Behebung
durch
Falsche Uhrzeit
Uhrzeit im Regler falsch
gespeichert
Uhrzeit korrekt einstellen
( Kapitel Erstinbetriebnahme).
Bediener
Keine Anzeige, Netzkontrollleuchte leuchtet
defekte Schutzsicherung Ofen ausschalten, 30 Sekunden
warten, erneut einschalten.
Bei wiederholter Fehlfunktion
Regler austauschen lassen.
Keine Anzeige, Netzkontrollleuchte leuchtet nicht
keine Netzspannung
vorhanden
Bauseitige Sicherungen
überprüfen, Anschlussleitung
überprüfen.
Ggf. Elektrofachkraft
verständigen.
Ofen startet nicht
Stromausfall/Unterbrechung der Stromzufuhr
Netzanschluss auf Unterbrechungsfreiheit überprüfen.
58
2009-03-03
Laborof en mit Programmregler M3
Störungen
Störung
Mögliche Ursache
Anzeige "Er01"
defektes Thermoelement Thermoelement austauschen.
Anzeige "Er02"
lockere ThermoelementAnschlüsse
Thermoelement-Anschlüsse
nachschrauben.
Anzeige "Er04"
Thermoelement falsch
angeschlossen/verpolt
Thermoelement-Anschlüsse
wechseln.
Anzeige "Er05"
Thermoelement kurzgeschlossen oder Heizung
defekt
Heizung/Thermoelement prüfen
und ggf. austauschen lassen.
Anzeige "Er03"
defekte
Verstärkerelektronik
Regler austauschen lassen.
Anzeige "Er06"
Defekte Elektronik
Elektronik prüfen und ggf.
austauschen lassen.
Anzeige "--:--"
Türendschalter klemmt
oder ist defekt
Sichtprüfung am Türschalter.
Service verständigen.
Anzeige "Ofen heizt",
Ofen heizt jedoch nicht
defekte Heizung
Heizung auf Durchgang prüfen
lassen.
defekter Regler
Regler austauschen lassen.
defektes Leistungsteil
(bei Type BLM3, TLM3,
XLM3)
Leistungsteil austauschen
lassen.
defekter Regler
Regler austauschen lassen.
Heizprogramme und
Uhrzeit werden nicht
dauerhaft gespeichert
2009-03-03
Fehlerbehebung
Behebung
durch
Elektrofachkraft,
Service
Service
59
Laborof en mit Programmregler M3
Störungen
8.4 Systeminformationen zur Fehlerdiagnose
Ausführung durch Bediener
Bei Störungen der Reglerelektronik und Unregelmäßigkeiten in der
Reglersoftware ist die Verständigung des Services erforderlich
( Störungstabelle).
Der Service benötigt zur näheren Fehlerdiagnose genaue Systeminformationen und wird diese beim Anwender abfragen:
Ofentyp
Seriennummer
Hardware-Version
Software-Version
Systeminformationen wie folgt abrufen:
60
1.
Ofen mit Netzschalter einschalten.
Es erscheinen für ca. 3 Sekunden Zahlenwerte und/oder
Texte in der Anzeige.
2.
Diese Angaben notieren und dem Service miteilen.
2009-03-03
Laborof en mit Programmregler M3
Störungen
8.5 Arbeiten zur Störungsbehebung
8.5.1 Störungsbehebung: Türstein austauschen
Ausführung durch Bediener
Zusätzlich benötigte Schutzausrüstung:
Atemschutz Filterklasse FFP2.
Restw ärme
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Laborofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme
aufweisen. Es besteht Verbrennungsgefahr an den
Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
Türstein
VORSICHT!
Beschädigungsgefahr für Türstein durch unsachgemäße Handhabung!
Der Türstein besteht aus einer extrem empfindlichen Keramik. Er kann bereits durch leichte Schläge und Handhabung mit harten Gegenständen
irreparabel beschädigt werden.
Deshalb:
– Türstein umsichtig behandeln.
– Türstein nicht fallen oder an harte Oberflächen
anstoßen lassen.
2009-03-03
61
Laborof en mit Programmregler M3
Störungen
1.
Befestigungsschrauben (Pos. 1) an der linken und rechten
Türseite sowie an der Türvorderkante lösen.
2.
Sämtliche Haltewinkel (Pos. 1) entnehmen.
3.
Beschädigten Türstein (Pos. 1) entnehmen und gegen
intakten Türstein austauschen.
4.
Handlungsschritte 1 – 2 sinngemäß in umgekehrter
Reihenfolge vornehmen.
Abb. 61: Befestigungsschrauben lösen
Abb. 62: Haltewinkel entnehmen
Abb. 63: Türstein entnehmen
62
2009-03-03
Laborof en mit Programmregler M3
Störungen
8.5.2 Störungsbehebung: Thermoelement austauschen
Ausführung durch Elektrofachkraft oder
Ausführung durch Service MIHM-VOGT.
1.
Ofen ausschalten und vom Stromnetz trennen.
2.
Befestigungsschrauben (Pos. 1) am Abzugsrohr (Pos. 2)
lösen.
3.
Abzugsrohr entfernen.
4.
Befestigungsschrauben (Pos. 1) am Thermoelement lösen.
5.
Anschlussklemmen (Pos. 2) lösen.
Zuleitung (Pos. 3) vom Thermoelement abziehen.
6.
Defektes Thermoelement gegen neues austauschen.
Abb. 64: Abzugsrohr
HINWEIS!
Polarität der Anschlusskabel beachten.
7.
Montageschritte 1 – 4 sinngemäß in umgekehrter Reihenfolge
vornehmen.
Abb. 65: Thermoele ment
2009-03-03
63
Laborof en mit Programmregler M3
Störungen
8.5.3 Störungsbehebung: Heizkammer austauschen
Ausführung durch Elektrofachkraft oder
Ausführung durch Service MIHM-VOGT.
Zusätzlich benötigte Schutzausrüstung:
Atemschutz Filterklasse FFP2.
Restw ärme
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Laborofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme
aufweisen. Es besteht Verbrennungsgefahr an den
Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
1 .
1.
Ofen ausschalten und vom Stromnetz trennen.
2.
Befestigungsschrauben (Pos. 1) am Abzugsrohr (Pos. 2)
lösen.
3.
Abzugsrohr entfernen.
4.
Befestigungsschrauben (Pos. 1) am Thermoelement lösen.
5.
Thermoelement komplett mit der Zuleitung (Pos. 2)
entnehmen und beiseitelegen.
Abb. 66: Abzugsrohr
Abb. 67: Thermoele ment
64
2009-03-03
Laborof en mit Programmregler M3
Störungen
6.
Zur Erleichterung des Zugangs Ofen kleinerer Baugröße so
kippen, dass die Türseite wie abgebildet unten zu liegen
kommt. Bei einem Ofen größerer Baugröße die folgenden
Handlungsschritte am aufrecht stehenden Ofen ausführen.
7.
Befestigungsschrauben (Pos. 1) an der Rückwand lösen.
8.
Rückwand (Pos. 1) und Rückwandisolation (Pos. 2)
entnehmen.
9.
Befestigungsschrauben (Pos. 1) der unteren Rückwand lösen.
Abb. 68: Befestigung Rückwand
Abb. 69: Rückwand, Rückwandisolation
10. Untere Rückwand (Pos. 2) entnehmen.
Abb. 70: Untere Rückwand
11. Schrauben an Klemme der Heizungs-Zuleitung (Pos. 1) lösen.
12. Heizungs-Zuleitungen (Pos. 2) durch Bohrungen (Pos. 3)
fädeln.
Abb. 71: Zuleitung Heizung
2009-03-03
65
Laborof en mit Programmregler M3
Störungen
13. Rückwandstein (Pos. 1) entnehmen.
Abb. 72: Rückwandstein
14. Heizkammer (Pos. 1) entnehmen. Die Heizkammer ist hier
beispielhaft als Heizmuffel ausgeführt.
Abb. 73: Heizkammer
15. Alte Heizkammer durch eine neue ersetzen. Zum Einbau der
neuen Heizkammer Montageschritte 1 – 13 sinngemäß in
umgekehrter Reihenfolge vornehmen.
66
2009-03-03
Laborof en mit Programmregler M3
Störungen
8.5.4 Störungsbehebung: Umluftgebläse austauschen
Ausführung durch Elektrofachkraft oder
Ausführung durch Service MIHM-VOGT.
Zusätzlich benötigte Schutzausrüstung:
Schutzhandschuhe
zum Schutz der Hände vor Reibung, Abschürfungen sowie vor
Berührung mit heißen Oberflächen.
Atemschutz Filterklasse FFP2.
Restw ärme
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Laborofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme
aufweisen. Es besteht Verbrennungsgefahr an den
Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
1.
Ofen ausschalten und vom Stromnetz trennen.
2.
Befestigungsschrauben (Pos. 1) am Schutzkorb (Pos. 2)
lösen.
Abb. 74: Schutzkorb
2009-03-03
67
Laborof en mit Programmregler M3
Störungen
3.
Schutzkorb (Pos. 1) nach vorn kippen.
VORSICHT!
Beschädigungsgefahr für Thermoelementanschlüsse!
Beim Ziehen an den Thermoelementzuleitungen
können diese vom Thermoelement abreißen.
Deshalb:
– Bei Arbeiten am Schutzkorb und am
Thermoelement umsichtig vorgehen.
Abb. 75: Schutzkorb gekippt
4.
Befestigungsschrauben am Thermoelement (Pos. 3) lösen.
5.
Kabelschuhe Zuleitung (Pos. 1) und Schutzleiter (Pos. 2) vom
Gebläsemotor abziehen.
6.
Thermoelement (Pos. 1) entnehmen und beiseitelegen.
Abb. 76: Kabelschuhe Gebläsemotor
Abb. 77: Thermoele ment
68
2009-03-03
Laborof en mit Programmregler M3
Störungen
7.
Schutzgitter vor dem Umluftpropeller (Pos. 1) aus den
Bohrungen an der Heizkammerrückwand herausziehen und
entnehmen.
8.
Motorwelle (Pos. 1) mit einer Zange (Pos. 2) festhalten.
9.
Propeller im Kammerinneren gleichzeitig im Uhrzeigersinn
drehen.
Abb. 78: Schutzgitter entnehmen
HINWEIS!
Der Propeller ist durch ein Linksgewinde mit der
Motorwelle verbunden.
Wenn die Propellerachse festgelaufen ist, diese mit
Kriechöl einsprühen.
10. Gelösten Propeller aus Heizkammer entnehmen.
Abb. 79: Motorwelle lösen
11. Befestigungsschrauben (Pos. 1) am Gebläseträger (Pos. 2)
lösen.
12. Gebläseträger komplett entfernen.
Abb. 80: Gebläseträger lösen
13. Demontierte alte Umluftgebläseteile gegen neue
austauschen.
14. Zum Einbau des neuen Umluftgebläses Montageschritte
1 – 11 sinngemäß in umgekehrter Reihenfolge vornehmen.
Abb. 81: Ventilator, Gebläseträger
2009-03-03
69
Laborof en mit Programmregler M3
Störungen
8.5.5 Störungsbehebung: Regler austauschen
Ausführung durch Elektrofachkraft oder
Ausführung durch Service MIHM-VOGT
( Service-Adresse, S. 2).
Die Reglerelektronik befindet sich auf der Rückseite der Bedienfläche. Bei defektem Regler das komplette Bedienteil austauschen.
1.
Ofen ausschalten, vom Stromnetz trennen und vollständig
abkühlen lassen.
2.
Befestigungsschrauben (Pos. 1) am Bedienteil lösen.
3.
Bedienteil mit der Tastatur nach unten auf die Tischfläche
legen.
4.
Kabelschuhe Netzanschluss (Pos. 1, Pos. 2) und Schutzleiter
(Pos. 3) abziehen.
5.
Kabelschuhe Heizungsanschluss (Pos. 4, Pos. 5) abziehen.
6.
Schrauben Thermoelementanschlüsse (Pos. 6) lösen und
Thermoelementanschluss abziehen.
7.
Steckverbinder Türkontakt (Pos. 7) und Steckdosen (Pos. 8)
abziehen.
8.
Defekten Regler komplett gegen einen neuen austauschen.
Abb. 82: Befestigungsschrauben
Bedienteil
Abb. 83: Übersicht Reglerplatine
70
2009-03-03
Laborof en mit Programmregler M3
Störungen
9.
Abb. 84: Übersicht Anschlüsse
Gelöste Anschlüsse mit neuem Regler gemäß Platinenbeschriftung verbinden.
Korrekte Anschlussbelegung beachten für Netz-, Heizungsund Thermoelementanschluss:
Pos. Zuleitung (Farbe)
Anschluss
1
Netz Neutralleiter (blau)
N
2
Netz Phase (orange)
L1
3
Heizung Neutralleiter (blau)
N
4
Heizung Phase (grau)
U
5
Thermoelement + (orange)
Thermoelement +
6
Thermoelement - (weiß)
Thermoelement -
10. Regler in Gehäuse einsetzen.
11. Sämtliche Befestigungsschrauben einsetzen und anziehen.
Nach erfolgtem Austausch des Reglers ist eine Initialisierung des
Reglers erforderlich.
Für Ofen Typ KM3
Für Ofen Typ SLM3 …XLM3
2009-03-03
1.
Taste  gedrückt halten.
2.
Taste gedrückt halten.
3.
Ofen mit Netzschalter einschalten.
4.
Taste  und Taste loslassen.
1.
Taste Plus gedrückt halten.
2.
Taste Minus gedrückt halten.
3.
Ofen mit Netzschalter einschalten.
4.
Taste Plus und Taste Minus loslassen.
71
Laborof en mit Programmregler M3
Wartung
9 Wartung
9.1 Sicherheit
Personal
Restw ärme
Die hier beschriebenen Wartungsarbeiten können durch den
Bediener ausgeführt werden.
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Ofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme aufweisen. Es besteht Verbrennungsgefahr an den Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
Elektrische Anlage
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Kontakt mit spannungsführenden Baugruppen
besteht Lebensgefahr.
Deshalb:
– Vor Beginn aller Arbeiten elektrische Versorgung abschalten und den Netzstecker ziehen.
72
2009-03-03
Laborof en mit Programmregler M3
Wartung
9.2 Wartungsplan
In den nachstehenden Abschnitten sind die Wartungsarbeiten
beschrieben, die für einen optimalen und störungsfreien Betrieb
erforderlich sind.
Sofern bei regelmäßigen Kontrollen eine erhöhte Abnutzung zu
erkennen ist, die erforderlichen Wartungsintervalle entsprechend
den tatsächlichen Verschleißerscheinungen verkürzen.
Bei Fragen zu Wartungsarbeiten und -intervallen den Hersteller
kontaktieren, siehe Service-Adresse auf Seite 2.
Interv all
Wartungsarbeit
Auszuführen durch
täglich
Heizkammer reinigen
Bediener
in den ersten drei Betriebsmonaten 14-täglich
Ofen leer aufheizen
Bediener
nach den ersten drei Betriebsmonaten monatlich
Ofen leer aufheizen
Bediener
9.3 Wartungsarbeiten
9.3.1 Ofen reinigen
Die Heizkammer immer sauber halten. Aschereste und sonstige
Fremdkörper regelmäßig mit einer weichen Bürste aus der
Heizkammer entfernen.
9.3.2 Ofen leer aufheizen
Den unbeschickten Ofen über einen Zeitraum von 90 Minuten
auf 1050 °C aufheizen.
HINWEIS!
Dieser Vorgang dient dem Erhalt einer
schützenden Oxidschicht auf dem Heizdraht.
Zusätzlich werden eventuell vorhandene Wachsrückstände aus der Heizkammer entfernt.
2009-03-03
73
Laborof en mit Programmregler M3
Demontage und Entsorgung
10 Demontage und Entsorgung
Nach dem Gebrauchsende das Gerät demontieren und einer
umweltgerechten Entsorgung zuführen.
10.1 Sicherheit
Personal
Restw ärme
Die hier beschriebenen Demontagearbeiten können durch den
Bediener ausgeführt werden.
VORSICHT!
Verbrennungsgefahr durch Restw ärme des
Ofens!
Auch bei einem ausgeschalteten Ofen kann die
Heizkammer eine beträchtliche Restwärme aufweisen. Es besteht Verbrennungsgefahr an den Heizkammerwänden und der Ofentür.
Deshalb:
– Vor Arbeiten am Ofen sicherstellen, dass dieser
ausreichend abgekühlt ist. Der Ofen benötigt
mindestens 12 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur
abzukühlen.
10.2 Demontage
Zur Demontage des Laborofens:
Laborofen ausschalten und vom Netz trennen.
Sämtliche Anschlüsse, soweit belegt, vom Laborofen lösen:
Dampfabzugsgebläse/Katalysator
Dunstabzugshaube
Abluft-Rohrstrecke
74
2009-03-03
Laborof en mit Programmregler M3
Demontage und Entsorgung
10.3 Entsorgung
Der Laborofen nebst Optionen ist gemäß der Elektrogeräteverordnung als Medizinprodukt eingestuft und darf nicht dem Hausmüll
zugeführt werden.
VORSICHT!
Umweltschäden bei falscher Entsorgung!
Sämtliche Bestandteile des Laborofens unterliegen
der Sondermüllbehandlung und dürfen nur von
zugelassenen Fachbetrieben entsorgt werden.
Die örtliche Kommunalbehörde oder spezielle Entsorgungs-Fachbetriebe geben Auskunft zur vorschriftsmäßigen und umweltgerechten Entsorgung.
2009-03-03
75
Laborof en mit Programmregler M3
Ersatzteilliste
11 Ersatzteilliste
Verschleißteil
Bestellnummer
KM3
SLM3
GLM3
BLM3
TLM3
XLM3
Keramische Einlage
20020
30020
40020
50020
50020
40020 (2 x)
Thermoelement
20100
30110
30110
30110
30110
30110
Türfüllung
20351
30301
30301
30301
30301
61301
Heizmuffel (ohne Umluft)
20010
30010
40010
50010
60010
61010
Heizmuffel (mit Umluft)
20015
30015
40015
50015
60015
61015
76
2009-03-03
Laborof en mit Programmregler M3
Anhang
12 Anhang
12.1 Schaltpläne
Abb. 85: Schaltplan für Öfen Type KM3/SLM3/GLM3
2009-03-03
77
Laborof en mit Programmregler M3
Anhang
Abb. 86: Schaltplan für Öfen Type BLM3/TLM3/XLM3
78
2009-03-03
Laborof en mit Programmregler M3
Index
13 Index
A
H
Adresse ........................................................... 9
Haftung............................................................8
Anschließen................................................... 42
I
Anschluss
Installation................................................ 37, 39
Anschlusswerte .......................................... 19
Dampfabzugsgebläse ..................................39
Dunstabzugshaube..................................... 42
Katalysator..................................................40
Anschlüsse .................................................... 23
Laborofen ...................................................39
Ansprechpartner.............................................. 9
K
Aufbau .......................................................... 21
Konformitätserklärung.......................................9
Aufkleber....................................................... 17
Kundendienst ...................................................9
Ausschalten................................................... 56
L
B
Laborfachkraft .......................................... 11, 37
Baugruppen................................................... 22
Lagerung.................................................. 34, 36
Bedienelemente............................................. 26
Lieferumfang ..................................................30
Bedienung..................................................... 46
O
Betriebsbedingungen ..................................... 19
Oberflächen, heiße .........................................15
D
Ofenparameter...............................................43
Dämpfe ......................................................... 14
Optionen........................................................30
Demontage.................................................... 74
P
Personal
E
Einbrennen.................................................... 43
Anforderungen ............................................11
Elektrischer Strom.......................................... 14
Störungen...................................................57
Elektrofachkraft.........................................11, 37
Wartung................................................ 72, 74
Entsorgung...............................................74, 75
Ersatzteile ..................................................9, 76
S
Schilder..........................................................17
Erste Hilfe...................................................... 16
Schutzausrüstung...........................................13
Erstinbetriebnahme........................................ 43
Atemschutz, leicht .......................................13
F
Schutzhandschuhe................................ 13, 67
Feuer............................................................ 16
Störungen...................................................57
Funktionsanzeige........................................... 58
Service.............................................................9
G
Sicherheit
Garantie .......................................................... 9
allgemein....................................................10
Gefahren....................................................... 13
Störungen ......................................................57
Gefahrenbereiche .......................................... 24
Störungsanzeigen .......................................58
Gefahrenzone................................................ 16
Störungsbehebung......................................61
2009-03-03
79
Laborof en mit Programmregler M3
Index
Störungstabelle .............................................. 58
Umluftgebläse ................................................ 15
Symbole
Unfall............................................................. 16
auf der Verpackung..................................... 34
Urheberschutz.................................................. 9
im Gefahrenbereich..................................... 17
V
in der Anleitung............................................. 7
Verpackung.............................................. 34, 35
Systeminformationen...................................... 60
Verwendungszweck........................................ 12
T
W
Technische Daten .......................................... 18
Wartung
Transport................................................. 34, 36
Wartungsarbeiten........................................ 73
Gabelstapler............................................... 36
Wartungsplan ............................................. 73
Transportinspektion........................................ 35
Transportsicherung......................................... 43
Z
Zahntechniker .......................................... 11, 37
Typenschild.................................................... 20
Zubehör......................................................... 33
U
Übersicht ....................................................... 21
80
2009-03-03
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
