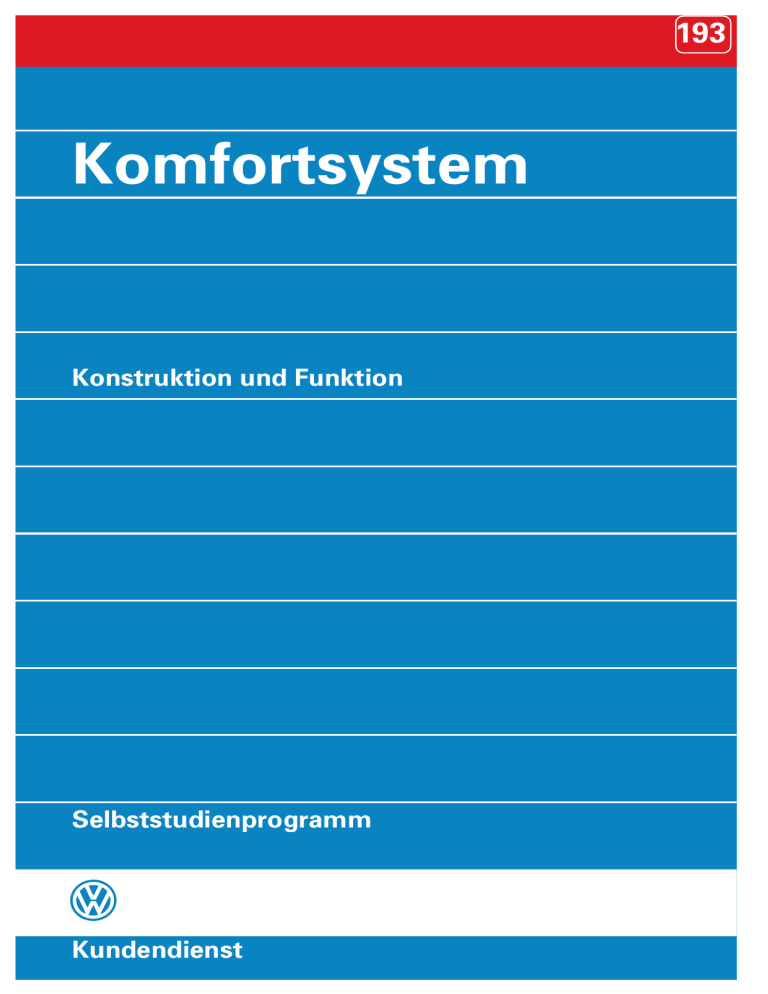

193
Komfortsystem
Konstruktion und Funktion
Selbststudienprogramm
Kundendienst
Der Komfort eines Fahrzeuges wird vom
Kunden nicht nur an den Fahreigenschaften
und der Bequemlichkeit des Fahrgastraumes
gemessen.
Die Bedienungsfreundlichkeit der unterschiedlichsten Komponenten wie Zentralverriegelung, Spiegelverstellung, elektrische
Fensterheber oder Innenbeleuchtung tragen
wesentlich zur Beurteilung eines Fahrzeuges
bei.
Daher fassen wir diese Funktionen unter dem
Begriff Komfortsystem zusammen.
Die rasante Entwicklung der Micro-Elektronik
und Micro-Mechanik hat es ermöglicht, den
Aufbau der Fahrzeugsysteme wie z.B. des
Komfortsystems zu optimieren und zu
vereinfachen.
Wir möchten Ihnen in diesem Heft einen
Einblick in die Konstruktion und Funktion
geben.
193_114
2
Seite
Allgemeines
04
Systemübersicht
08
Steuergeräte
12
Zentralverriegelung
15
Funk-Fernbedienung
22
Fensterheber
24
Innenbeleuchtung
27
Schiebedach-Ansteuerung
28
Spiegelverstellung
29
Diebstahlwarnanlage
30
Memory-System
31
Funktionsplan
35
Eigendiagnose
42
„Achtung ! / Hinweis !“
„Neu !“
Das Selbststudienprogramm ist kein Reparaturleitfaden!
Prüf-, Einstell- und Reparaturanweisungen entnehmen Sie bitte der dafür
vorgesehenen KD-Literatur.
3
Allgemeines
zum Komfortsystem
Das neue Komfortsystem hat beim Passat ab
dem Modeljahr 1997 eingesetzt und steht beim
VW Golf ab dem Modelljahr 1998 zur
Verfügung.
Die Teilfunktionen des Komfortsystems wie,
z.B. Zentralverriegelung, Spiegelverstellung
und Diebstahlwarnanlage haben sich nicht
grundlegend geändert.
Neu ist jedoch der Aufbau und die Organisation des Komfortsystems.
Gegenüber den bisherigen Systemen ist es
dezentral aufgebaut. Das bedeutet, mehrere
Steuergeräte teilen sich die Aufgaben.
l Vorteil des dezentralen Systems:
Bei Defekt eines Steuergerätes fällt
nur ein geringer Teil des gesamten
Systems aus.
Tür-Steuergeräte
193_081
Tür-Steuergeräte
Zentral-Steuergerät
MemorySteuergerät
Zentral-Steuergerät
Das Komfortsystem wird eingebaut, wenn
vorn elektrische Fensterheber vorhanden sind.
Die Steuerung der Funktionen erfolgt über ein
Zentral-Steuergerät (ZS) und zwei bzw. vier
Tür-Steuergeräte (TSG).
So ergeben sich zwei unterschiedliche
Varianten:
1. Ein Zentral-Steuergerät (ZS)
und vier Tür-Steuergeräte, wenn
in allen Türen elektrische Fensterheber
vorhanden sind,
2. Ein Zentral-Steuergerät (ZS-Midi)
und zwei Tür-Steuergeräte,
wenn nur in den vorderen Türen
elektrische Fensterheber verbaut sind.
Tür-Steuergerät
Fahrertür
193_029
Tür-Steuergerät
hinten/links
Tür-Steuergerät
hinten/rechts
Zentral-Steuergerät
(ZS-Midi)
Tür-Steuergerät
Fahrertür
4
Tür-Steuergerät
Beifahrertür
193_030
Tür-Steuergerät
Beifahrertür
Funktionen der Komfortsystem am Beispiel Passat ‘97
Folgende Funktionen übernimmt das Zentral-Steuergerät
Heckdeckel-Zentralverriegelung
Diebstahlwarnanlage
mit Innenraumüberwachung
Innenleuchtensteuerung
Diagnose
Adreßwort „46”
fi
Funk-Fernbedienung
Schnittstelle zum Bordnetz
Schiebe-/Austell-Dach
- Freigabe
- Komfortschließung
Zentralverriegelung
der hinteren Türen, wenn hinten
nur mech. Fensterheber
Memory-SystemMemory-System
Memory-SystemFahrersitz- und
Spie´gelverstellung
Signal „Zündung ein”
ZV, Fernbedienung
Spiegelposition
Spiegelverstellung
Folgende Funktionen übernehmen die Tür-Steuergeräte
Zentralverriegelung der
Türen mit/ohne Safe
elektrisch einstellbare,
heizbare Außenspiegel
elektrische Fensterheber mit
Überschußkraftbegrenzung
Diagnose
Adreßwort „46”
fi
193_088
5
Allgemeines
Was passiert alles beim Verriegeln des Fahrzeuges?
Wird der Fahrzeugschlüssel in das Türschloß gesteckt und der Verriegeln-Befehl gegeben, so
werden eine Vielzahl von Funktionen ausgelöst.
1. Der Verriegeln-Befehl wird mit dem Fahrzeugschlüssel an
dem Türschloß der Fahrerseite gegeben.
2. Dabei geben Microschalter im Türschloß den Schließbefehl an das
Tür-Steuergerät weiter.
3. Über den CAN-Datenbus übermittelt das Tür-Steuergerät der Fahrertür
den Schließbefehl an die anderen Steuergeräte.
4. Alle Türen und der Kofferraumdeckel werden von den zugehörigen
Steuergeräten verriegelt.
Die SAFE-Funktion wird an den Türen aktiviert.
5. Die Fenster werden geschlossen.
6. Das Schiebedach fährt zu.
7. Die Diebstahlwarnanlage wird scharf geschaltet.
8. Die Innenleuchtensteuerung sorgt dafür, daß alle Innenleuchten nach
einem festgelegten Zeitraum abgeschaltet werden.
Die Möglichkeit das Schiebedach und die Fenster über das Türschloß zu schließen, wird als Komfortschließung bezeichnet.
6
Funktionen zur Energie-Einsparung
Befehl: Wake-up
SLEEP
6 mA
Normalbetrieb
150 mA
Der SleepMode hat
keinen Einfluß
auf die DWA.
Zündung aus
und
Funktionserhalt
Fensterheber
abgelaufen
Warten
150 mA
Zündung aus
SLEEP
WAKE-UP
Zur Senkung des Stromverbrauchs im Ruhezustand, werden die Steuergeräte in einen SleepModus versetzt. Dies erfolgt nach Ausschalten
der Zündung und Ablauf des Funktionserhaltes
der Fensterheber. Bei offenstehender Tür
beginnt der Sleepmodus nach ca. 10 min.
Erkennt ein Steuergerät durch eine Aktion (z.B.
Anforderung: Öffnen des Fahrzeugs) einen
Wake-Up Befehl, so sendet es über den Datenbus zu den anderen Steuergeräten einen entsprechenden Befehl, so daß diese
Steuergeräte aktiv geschaltet werden.
Der Stromverbrauch steigt wieder an.
7
Systemübersicht
am Beispiel Passat ‘97
Aktoren
Sensoren
In-Signal
Out-Signal
In-/Out-Signal
Datenbus
Schließeinheit für
Zentralverriegelung,
Fahrerseite F220
Funktion:
der Zentralverriegelung
der Spiegelfunktionen
der Diebstahlwarnanlage
der Innenleuchtensteuerung
sonstiger Funktionen
Schalter für
Spiegelverstellung
E43
Umschalter für
Spiegelverstellung
E48
Tür-Steuergerät
hinten/links
J388
Schließeinheit für
Zentralverriegelung,
hinten/links F222
Schalter für
Fensterheber
hinten/links E52
8
Tür-Steuergerät
vorn/links
J388
Schließeinheit für
Zentralverriegelung
hinten/links F222
Motor für
Fensterheber
hinten/links V26
Lampe für
Beleuchtung/
Schalter für
Fensterheber
L53
Schließeinheit für
Zentralverriegelung,
Fahrerseite F220
Kontrollampe für
Zentralverriegelung - Safe
K133
Motor für
Fensterheber
hinten/links V26
Motor für
Spiegelverstellung
Fahrerseite V17
Motor für
Spiegelverstellung
Fahrerseite V149
beheizbarer Außenspiegel
Fahrerseite Z4
Kofferraumschlüsselschalter
F218??
Heckklappendrehfallenschalter
F5???
Schalter für
Zentralverriegelung
Heckklappe E23
Kontaktschalter für
Diebstahlwarnanlage
F120
Schalter für
Fernentriegelung/
Tankklappe E203
Beleuchtung - Schalter Spiegelverstellung L78
Steuergerät für
Sitz-/Spiegelposition
J394
9
Motor für
Zentralverriegelung
Heckklappe V53
Kofferraumleuchte W3
Innenleuchten W
Leseleuchten W11, W12
Make-up-Leuchten W14, W20
Signalhorn für
Diebstahlwarnanlage H8
Motor für
Tankdeckelverriegelung V155
Zentral-Steuergerät
J393
Steuergerät für
Schiebedachverstellung
J245
Airbagsteuergerät J234
193_027
10
Fahrgeschwindigkeit
S-Kontakt
Klemme 15
Schließeinheit für
Zentralverriegelung,
Beifahrerseite F221
Schalter für
Fensterheber
vorn/rechts E41
Schließeinheit für
Zentralverriegelung,
Fahrerseite F221
Motor für
Fensterheber
Beifahrerseite V148
Motor für
Spiegelverstellung
Beifahrerseite V25
Motor für
Spiegelverstellung
Beifahrerseite V150
beheizbarer Außenspiegel
Beifahrerseite Z5
Beleuchtung - Schalter
für Fensterheber L53
Tür-Steuergerät
vorn/rechts
J387
Schließeinheit für
Zentralverriegelung
hinten/links F222
Schalter für
Fensterheber
hinten/links E52
Tür-Steuergerät
hinten/rechts
J389
Schließeinheit für
Zentralverriegelung
hinten/rechts F223
Motor für
Fensterheber
hinten/rechts V27
Lampe für
Beleuchtung/
Schalter für
Fensterheber
L53
11
Steuergeräte
CAN-Datenbus
Die Steuergeräte des Komfortsystems sind
über zwei Leitungen, den CAN-Datenbus
miteinander verbunden.
Vorteil des Datenbusses
ohne
Datenbus
Funktion des Datenbus
Über diese Leitungen findet ein ständiger
Datenaustausch zwischen den Steuergeräten
statt.
Dabei muß ein Steuergerät:
- eigene Daten bereitstellen,
- diese Daten an andere Steuergeräte
senden,
- von anderen Steuergeräten Daten
empfangen,
- diese Daten prüfen und gegebenenfalls
- übernehmen.
193_104
Ohne Datenbus müssen viele Leitungen zu den
Türen geführt werden.
mit
Datenbus
Steuergeräte
193_097
Mit Datenbus hat sich die Anzahl der
Leitungen an den Türübergängen deutlich
verringert.
CAN-Datenbus
Daten bereitstellen +senden
Daten empfangen
Daten prüfen
Daten übernehmen
193_118
Auswirkung bei Ausfall
1
193_119
12
Um einen Ausfall des Gesamtsystems zu
bewirken müssen beide Datenbusleitungen
defekt sein. In diesem Fall ist keine SafeAnsteuerung mehr möglich. Die hinteren
Türen lassen sich nicht mehr öffnen, wenn die
Safe-Funktion im Augenblick des Ausfalls aktiv
ist.
Das Zentral-Steuergerät
Das Zentral-Steuergerät besitzt keine übergeordnete Funktion.
Alle Steuergeräte des Komfortsystems sind gleichberechtigt.
Neben seinen Funktionen innerhalb des Komfortsystems stellt es die Verbindung zum
übrigen Bordnetz und der Diagnoseleitungen dar.
Funktionen des Zentral-Steuergerätes:
-
Spiegelverstellung,
Innenlichtsteuerung,
Heckdeckel-Fernentriegelung.
Funk-Fernbedienung,
Diebstahlwarnanlage
Zentral-Steuergerät
193_044
Einbauort
Auswirkung bei Ausfall
Das Zentral-Steuergerät befindet sich im
Innenraum. Beim Passat ‘97 ist es im Boden
unter der Teppichabdeckung vor dem Fahrersitz untergebracht. Beim Golf ‘98 finden Sie
das Zentral-Steuergerät im Schalttafel-Einsatz.
Bei Ausfall des Zentral-Steuergerätes geht das
Komfort-Schließsystem in einen Notlauf. Die
genannten Funktionen können dann nicht
mehr ausgeführt werden.
Im Rahmen der Komfortschließung lassen sich
die Fenster nur über die Schlüsselschalter von
außen schließen.
Haben Sie ein Zentral-Steuergerät ausgetauscht, dann müssen Sie das
Zentral-Steuergerät neu codieren.
13
Steuergeräte
Die Tür-Steuergeräte
Die Tür-Steuergeräte überwachen und steuern
die Funktionen des Komfortsystems, die in den
Türen ausgeführt werden.
CANDatenbus
Einbauort
193_115
Bedienfeld
Tür-Steuergerät
Tür-Steuergerät
-
Steuergerät der 1. Generation,
Tür-Steuergerät der Fahrertür am
Bedienfeld montiert,
Bedienfeld mit Einfachdrucktasten
Fensterhebermotor
-
Steuergerät der 2. Generation,
Tür-Steuergerät der Fahrerseite am
Fensterhebermotor montiert,
Bedienfeld mit Doppeldrucktasten
Zum Unterschied zu einem Einfachdrucktaster sind Doppeldrucktaster zweistufige Taster.
Das heißt, wenn man den Taster betätigt, spürt man nach einem bestimmten Schaltweg einen
weiteren Druckpunkt für die zweite Stufe.
Auswirkung bei Ausfall
Bei Ausfall eines Tür-Steuergerätes lassen sich
die Türen nur noch einzeln mechanisch mit
dem Schlüssel ver- bzw. entriegeln.
Die Fenster können nicht mehr geschlossen,
die SAFE-Funktion nicht benutzt werden.
Haben Sie ein Tür-Steuergerät der 1. Generation ausgetauscht, dann ist eine Codierung
notwendig.
Haben Sie ein Tür-Steuergerät der 2. Generation ausgetauscht, müssen Sie keine
Codierung vornehmen, weil sie vom Zentral-Steuergerät über den CAN-Datenbus an
die Tür-Steuergeräte weitergegeben und dort abgespeichert wird.
14
Zentralverriegelung
Zentralverriegelung mit Safe
Der Bedienungskomfort und die Diebstahlsicherheit der Zentralverriegelung sind
erweitert worden.
Bedienstellen der ZV
Sie beinhaltet folgende Funktionen:
-
Zentralverriegelung ZU mit SAFE-Funktion,
Zentralverriegelung ZU
ohne SAFE-Funktion,
Zentralverriegelung AUF
ohne Einzeltüröffnung (Codiervariante)
Zentralverriegelung AUF
mit Einzeltüröffnung (Codiervariante)
Zentralverriegelung AUF am Kofferraum
Zentralverriegelung AUF
durch Fahrzeug-Crash
Lock-Unlockfunktion
Bedienfeld Fahrertür
193_031
Fernbedienung
Bedienstelle außen
Bedienstelle innen
Die Lock-Unlockfunktion
Lock-Unlocktaster
Die Lock-Unlockfunktion ermöglicht es, von
der Fahrerseite alle Türen zu verriegeln.
Damit soll verhindert werden, daß ein Fahrzeug z.B. beim Halten an der Ampel überfallen
werden kann.
193_125
Funktion
Durch Drücken der Lock-/Unlocktaster wird das
Tür-Steuergerät veranlaßt, die Fahrertür zu
verriegeln und den Befehl an die anderen
Tür-Steuergeräte weiterzugeben.
15
Zentralverriegelung
SAFE-Funktion
Im Zusammenhang mit der Zentralverriegelung wird der Begriff „SAFE” verwendet.
Diese Funktion erhöht die Diebstahlsicherheit,
da die Türöffner durch die SAFE-Sicherung
mechanisch entkoppelt werden.
FunkSchließbefehl
Zentral-Steuergerät
Sie wird am Fahrer- bzw. Beifahrertürschloß
oder mit der Fernbedienung aktiviert und wirkt
nur auf die Türen.
Das Tür-Steuergerät
bekommt von der
Schließeinheit die
Rückmeldung:
„SAFE aktiviert”.
Die LED zeigt die
aktive SAFESicherung an.
Türsteuergerät
Schließbefehl
Türsteuergerät
Schließeinheit
Mechanik zur Entkoppelung des
Verriegelungsstiftes in der
Schließeinheit
Schematisierte
Darstellung der
Entkoppelung
Stift
Vereinfacht kann man sagen, daß bei der
Entkoppelung die Verbindung zwischen
Verriegelungsstift und Schloß durch
einen Elektromotor unterbrochen wird.
Elektromotor
Schloß
193_087
Die aktive SAFE-Sicherung durch eine Kontroll-LED am Sicherungsstift der
Fahrertür angezeigt.
Bei Tür-Steuergeräten der 2. Generation bedeutet das Leuchten dieser LED eine
aktivierte Diebstahlwarnanlage, wenn ohne SAFE-Sicherung verriegelt wird.
16
Bedienung der Zentralverriegelung (ZV)
Die Zentralverriegelung wird in zwei Varianten angeboten:
als Grundausstattung und als Codiervariante.
Grundausstattung
Befehl
Funktion
Auswirkung
ZV ZU mit SAFE
- alle Türen gesafet,
- Kofferraum verriegelt,
- Lock-Unlocktaster gesperrt,
ZV ZU ohne SAFE
- alle Türen verriegelt,
- Kofferraum verriegelt,
ZV AUF mit
Gesamtöffnung
- alle Türen entriegelt,
- Kofferraum entriegelt,
- Lock-Unlocktaster entsperrt
5 sec
ZV AUF beim
Unfall
Codiervariante
Befehl
Funktion
ZV AUF mit
Einzeltüröffnung
dadurch zusätzliche
Funktion
5 sec
- alle Türen entriegelt,
- Lock-Unlocktaster entsperrt
- Innenleuchten eingeschaltet
Auswirkung
-
SAFE-Funktion aufgehoben,
zu öffnende Tür entriegelt
Lock-Unlocktaster entsperrt
Kofferraum bleibt verriegelt,
übrigen Türen bleiben verriegelt
ZV AUF mit
Gesamtöffnung
- alle Türen entriegelt,
- Kofferraum entriegelt,
- Lock-Unlocktaster entsperrt
ZV AUF vom
Kofferraum
-
SAFE-Funktion aufgehoben,
Kofferraum entriegelt
übrigen Türen bleiben verriegelt
SAFE-Funktion reaktiviert,
wenn Deckel geschlossen und
keine Tür geöffnet.
Schließbefehle werden nur ausgeführt, wenn die Fahrertür und die anderen
Schließstellen vollständig eingerastet sind. Türen in Vorraste gelten als nicht
verschlossen, da das System nicht zwischen Offen und Vorraste unterscheiden kann.
Beispiel:
Beifahrertür geschlossen, Fahrzeugtür in Vorraste
Die Beifahrertür kann nicht verriegelt werden.
Der Befehl wird erst ausgeführt, wenn die Fahrertür geschlossen ist.
17
Zentralverriegelung
Die Schließeinheit
Sie hat folgende Aufgaben:
- die jeweilige Tür mechanisch zu
verschließen,
- den momentanen Schließzustand an das
Tür-Steuergerät zu melden.
Hierzu sind die Schließeinheiten der vorderen
Türen mit 5 Microschaltern ausgestattet, die
der hinteren Türen mit 3 Microschaltern.
Ein Motor in jeder Schließeinheit führt die
Verriegelung und die SAFE-Funktion aus.
Die Schließeinheit wird vom jeweiligen
Tür-Steuergerät angesteuert und mit Strom
versorgt.
Microschalter 2+3 melden:
”Schlüsselposition verriegelt/
Schlüsselposition entriegelt”
Türgriff-Betätigung
Seitenansicht
Schließeinheit
193_094
Motor
Microschalter 4+5 melden:
”Verriegelungsstift oben/
Verriegelungsstift unten und
Safe”.
Schnappschloß
Microschalter 1 meldet
”Tür offen/Tür geschlossen”
193_043
18
Funktion der Microschalter
Wie wird erkannt, ob eine Tür offen oder
geschlossen ist?
Schließzapfen der Tür
Drehfalle
Tür
offen
Tür in
Vorraste
Bei geöffneter Tür oder in Zwischenraste ist
der Microschalter 1 geschlossen.
Bei geschlossener Tür ist der Schalter offen.
Tür
geschlossen
193_057-062, 085
Microschalter 1
Wie wird erkannt, daß ein Ver- bzw. Entriegelnbefehl über das Türschloß gegeben worden ist?
Schlüssel auf
„Entriegeln”
Neutralstellung
Kunststoffnocken
Microschalter 3
Microschalter 2
Schlüssel auf
„Verriegeln”
Die Drehbewegung des Schlüssels wird auf
das Türschloß übertragen.
Dort betätigt ein Kunststoffnocken je nach
Drehrichtung des Schlüssels den Microschalter
2 und 3. Durch den einen Microschalter
bekommt das Tür-Steuergerät den Befehl, die
Türen zu verriegeln, durch den anderen zu entriegeln.
193_048-052, 054,
055, 086
19
Zentralverriegelung
Wie wird erkannt, ob die SAFE-Funktion aktiv
oder nicht aktiv ist?
Innerhalb der Schließeinheit befindet sich eine
Kulisse und ein Kunststoffarm, die von einem
Elektromotor angetrieben werden. Sie bringen
das Schloß in die Position „entriegelt” und
„verriegelt”. Darüber hinaus entkoppeln sie
die Türöffner und die Sicherungsstifte bei
aktiver SAFE-Funktion.
Kunststoffarm
Kulisse
„Entriegeln”
Über die Microschalter 4+5 erkennt das
System, ob ein Schließbefehl ausgeführt
wurde.
Microschalter 4+5
Wird das Schloß entriegelt, so fährt die Kulisse
in die untere Position.
Dadurch wird der Schalter 4 geschlossen.
Das Komfortsystem erkennt:
Die Tür ist entriegelt
Wird der „Verriegeln-mit-SAFE”-Befehl
gegeben, so fährt die Kulisse nach oben. Der
Schalter 4 öffnet. Der Microschalter 5 schließt
und die Sicherungsstifte werden mechanisch
durch die Kulisse entkoppelt.
Das System erkennt:
Die Tür ist mit SAFE-Funktion verriegelt.
Wird der „Verriegeln-ohne-SAFE”-Befehl ausgeführt, so fährt die Kulisse aus der oberen
Position wieder etwas zurück. Dadurch
schnappt der Kunststoffarm zurück und öffnet
den Schalter 5. Die Kulisse koppelt Sicherungsstifte und Türöffner wieder ein.
Das System erkennt:
Die Tür ist ohne SAFE-Funktion verriegelt.
20
„Verriegeln mit SAFE”
„Verriegeln ohne SAFE”
193_045-047, 052-054, 084
Die Pin-Belegungen eines Steuergerätes können sich durch Weiterentwicklung ändern.
Aus diesem Grund werden im Selbststudienprogramm Kontakte nicht mehr mit der PinBezeichnung angegeben, da es sonst zu fehlerhaften Reparaturen kommen kann.
Die aktuelle Pin-Belegung finden Sie im Reparaturleitfaden Stromlaufpläne.
Elektrische Schaltung:
Schließeinheit für Zentralverriegelung
Fahrerseite/Beifahrerseite F220/F221
a
b
c
d
e
f
g
Schließeinheit für Zentralverriegelung
hinten links/hinten rechts F222/F223
a
h
193_073
Von den Tür-Steuergeräten (TSG) führen vorn
8 und hinten 6 Leitungen zu den Schließeinheiten.
Dabei haben die einzelnen Leitungen folgende
Bedeutung:
a - Masseleitung
b - Signal an TSG
„Drehfallenschalter Tür auf”
c - Signal an TSG „Rückmeldung SAFE”
d - Signal an TSG „Rückmeldung Verriegelt”
b
c
d
e
f
193_075
e
f
g
h
-
Befehl vom TSG „ZV-Motor entriegeln”
Befehl vom TSG „ZV-Motor verriegeln”
Signal an TSG „Türschloß ist auf„
Signal an TSG „ Türschloß ist zu”
21
Funk-Fernbedienung
Die neuen Funk-Fernbedienungen bieten
gegenüber den herkömmlich Infrarot-Fernbedienungen folgende Vorteile:
Die Übermittlung der Daten vom Sender zum
Empfänger wird optische durch eine LED am
Schlüsselschalter angezeigt.
l höhere Reichweite,
l kostengünstigere Herstellung,
Bei der Betätigung der Funk-Fernbedienung
wird eine Code zum Zentral-Steuergerät
übertragen und dort überprüft.
Die maximale Reichweite der Funk-Fernbedienung beträgt bei günstigen Bedingungen ca.
10 Meter.
Die Komfortschließung mittels FunkFernbedienung ist aus Sicherheitsgründen
nicht möglich
Empfangsradius
Eine Funk-Fernbedienung kann aus einer
größeren Distanz betätigt werden.
Dabei kann der Schlüssel in jede beliebige
Richtung zeigen.
193_023
Wird der Schlüssel außerhalb des Empfangsbereiches mehr als 200 mal gedrückt, so
wird er gesperrt, kann aber vom Kunden mit Hilfe der Betriebsanleitung erneut angemeldet werden. Dadurch wird verhindert, daß das Fahrzeug mit einem anderen FunkFernbedienungs-Schlüssel geöffnet werden kann.
Ein Anmelden von zusätzlichen Schlüsseln muß in der Werkstatt erfolgen.
Weitere Informationen zum Anmelden eines Schlüssels finden Sie unter dem Kapitel
„Eigendiagnose”.
22
Die Funk-Fernbedienung besteht aus einem Sender und einem Empfänger .
Sie wirkt auf die Zentralverriegelung und die Diebstahlwarnanlage.
Der Sender ist im Fahrzeugschlüssel untergebracht.
Der Empfänger ist Teil des Zentral-Steuergerätes.
Der Sender
Der Empfänger
Der Schlüssel besitzt zwei Tasten:
eine Taste für den Befehl „ZV-AUF”,
eine für den Befehl „ZV-ZU”.
Die Spannungsversorgung des Senders über
die eingebaute Batterie reicht für ca. 5000
Betätigungen.
Empfänger ist im Zentral-Steuergerät
integriert.
Es erkennt maximal vier angemeldete
Schlüssel an.
Die Empfangsantenne für die Funk-Fernbedienung befindet sich in der A-Säule des
Fahrzeugs auf der Beifahrerseite.
Empfangsantenne in der A-Säule
Ein ausgeführter ZV-ZU-Befehl der Fernbedienung wird vom Zentral-Steuergerät durch
ein optisches oder akustisches Signal quittiert.
Wird über die Fernbedienung ein
ZV-AUF-Befehl gegeben und keine Tür oder die
Heckklappe geöffnet, so verriegelt sich das
Fahrzeug nach 30 Sekunden wieder.
193_026
Auf
Zentral-Steuergerät
LED
Zu
Antenne
Funksignal
DWA
Sind die Türen nur verriegelt,
wird die aktive DWA durch die
LED in der Fahrertür angezeigt
Kofferraumdeckel
Zentral-SG
Tür-Steuergeräte
Schließeinheiten
193_091
23
Fensterheber
Sicherungsschalter
Die Bedienung der elektrischen Fensterheber
erfolgt über die Bedienfelder in den Türen.
Durch einen Sicherheitsschalter am Bedienfeld
der Fahrerseite lassen sich die Fensterheberschalter der hinteren Türen sperren.
(Kindersicherung)
193_098
Durch die Taster am Bedienfeld
der Fahrertür können alle Fensterheber
vom Fahrer angesteuert werden.
193_008
Taster an der Beifahrertür
und den Türen hi/li und hi/re
Funktionen
Der Fensterheber besitzt die Einzelfunktionen:
l automatischer Ab- und Aufwärtslauf,
l Ab- und Aufwärtslauf,
l Öffnen bzw. Schließen der Fenster mit der Fernbedienung
Funktion (Voraussetzung: Zündung ein)
Automatischer Abwärtslauf,
automatischer Aufwärtslauf
Von der Fahrertür wird ein automatischer Lauf der vorderen Fenster bei
Durchdrücken des entsprechenden Tasters bis zum zweiten Druckpunkt
eingeleitet.
Von den anderen Türen aus ist kein automatischer Lauf möglich.
Abwärtslauf
Aufwärtslauf
Bei Erreichen des 1. Druckpunktes an dem Taster der Fahrertür oder
Betätigung der Taster in den übrigen Türen. solange die Taste gedrückt
bleibt.
Abbruch des automatischen
Auf- bzw. Abwärtslaufes
Durch nochmaliges Drücken einer Taste für das entsprechende Fenster
wird der automatische Fensterlauf abgebrochen.
24
Funktion (Voraussetzung: Zündung aus)
Automatischer Fensterlauf ist
nicht möglich
Funktionserhalt
Der Fensterlauf kann noch bis 10 Minuten nach Zündung aus betätigt
werden, sofern keine Tür geöffnet wird.
Angefangene Fensterläufe werden beendet.
Schließen der Fenster
mittels Schlüssel
Der ZV-ZU-Befehl muß länger als 1 Sekunde
gegeben werden
Öffnen der Fenster
mittels Schlüssel
Der ZV-AUF-Befehl muß länger als 2 Sekunde
gegeben werden
Der Passat MJ97 besitzt keine Doppeldrucktaster für die Betätigung der vorderen Fenster.
Daher erfolgt bei ihm die Unterscheidung zwischen automatischem und einfachen Aufund Abwärtslauf über eine Zeitvorgabe:
Wird der Taster nicht länger als 300 ms gedrückt erfolgt ein automatischer Lauf
Elektrischer Komfort-Fensterheber mit Überschußkraftbegrenzung
Die Überschußkraftbegrenzung dient dazu,
die Verletzungsgefahr durch die elektrischen
Fensterheber zu verringern.
Wird von zwei Bedienstellen Heben und Senken betätigt, dann hat die Funktion Senken
immer Vorrang.
Die Überschußkraftbegrenzung ist in
einem Bereich von 4 - 200 mm,
gemessen von der oberen Fensterdichtung, aktiv.
Fensterheber Beifahrerseite
193_036
25
Fensterheber
Platine
Funktionsprinzip der
Überschußkraftbegrenzung
Die Überschußkraftbegrenzung erkennt eine
Einklemmgefahr durch einen Hallsensor. Er
sitzt auf der Platine des Tür-Steuergerätes in
Höhe der Motorachse. Auf ihr ist ein Ringmagnet aufgeklebt. Trifft die Scheibe beim Heben
auf ein Hindernis, so stellt der Hallsensor eine
veränderte Drehzahl des Motors fest. Daran
erkennt das Tür-Steuergerät, daß ein Verletzungsgefahr besteht. Die Bewegungsrichtung
der Scheibe wird umgekehrt.
Ringmagnet
Hallsensor
193_035
Überwinden von Schwergängigkeiten
Das System kann nicht zwischen einer wirklichen Einklemmgefahr und einer mechanischen
Schwergängigkeit unterscheiden. Auch bei
Schwergängigkeiten wird daher der
Aufwärtslauf umgekehrt. Die Überschußkraftbegrenzung kann jedoch ausgeschaltet
werden, sollte ein Fenster klemmen.
Befehl
Auswirkung
1. Aufwärtslauf
Die Scheibe klemmt.
Die ÜKB kehrt den Fensterlauf um.
Die Scheibe fährt zur vorherigen Position zurück.
2. Aufwärtslauf
Die Scheibe klemmt wieder.
Es findet kein Umkehrlauf statt.
Die Scheibe bleibt in der Position stehen.
3. Aufwärtslauf
Der Aufwärtslauf wird ohne ÜKB durchgeführt.
Die volle Kraft des Motors steht über den gesamten Hubweg zur Verfügung.
Die Scheibe kann evt. trotz Schwergängigkeit geschlossen werden.
Alle drei Befehle müssen jeweils innerhalb 5 Sekunden nach Stillstand der Scheibe
gegeben werden.
Nach einem Stromausfall (Batterie abgeklemmt) muß ein Initialisierungslauf der
Fensterheber durchgeführt werden, um die Endanschlagposition der Fenster
festzulegen. Dies erfolgt automatisch beim ersten Fensterheben nach dem
Stromausfall.
26
Innenbeleuchtung
Schalterbeleuchtung
Der Helligkeitswert der Schalterbeleuchtung
des Komfortsystems kann über einen
Drehschalter in 16 Stufen eingestellt werden.
Der Wert wird im Zentral-Steuergerät abgelegt
und über den Datenbus an die Tür-Steuergeräte weitergegeben.
Drehschalter
193_123
Innenbeleuchtung
Die Innenbeleuchtung setzt sich aus der Innenleuchte, den Leseleuchten, den Make-up-Leuchten
und der Kofferraum-Leuchte zusammen.
Die Stromversorgung erfolgt über das Zentral-Steuergerät.
Make-up-Leuchten
W14, W20
Innenleuchte W
193_089
Leseleuchten hinten W11, W12
KofferraumleuchteW3
Zum Batterieschutz stehen drei Ausschaltstufen zur Verfügung:
1. Ausschalten nach 30 Sekunden
erfolgt, wenn der Schlüssel aus dem Zündschloß gezogen oder eine Tür geöffnet und
wieder geschlossen wurde.
3. Ausschalten nach 1 Stunde
Manuell eingeschaltete Leuchten werden eine
Stunde nach Ausschalten der Zündung
gelöscht.
2. Ausschalten nach 10 Minuten
erfolgt, wenn die Zündung ausgeschaltet
wurde und eine oder mehrere Türen offen
stehen.
Das Zentral-Steuergerät schaltet die Innenbeleuchtung für 10 Minuten ein, wenn es vom
Airbag-Steuergerät das Signal „Crash erkannt”
bekommt.
Um Make-up- oder Leseleuchten nach Ablauf der Ausschaltzeit wieder einzuschalten,
müssen alle Leuchten zunächst über ihre Schalter ausgeschaltet und dann wieder eingeschaltet werden.
27
Schiebedach-Ansteuerung
Das SAD und das Zentral-Steuergerät sind elektrisch miteinander verbunden.
Dadurch werden folgende Funktionen ermöglicht:
l Schließen des Schiebedaches im Rahmen der Komfortschließung durch Betätigung
der Zentralverriegelung.
l Funktionserhalt nach Zündung aus, solange keine vordere Tür geöffnet wird.
Zum Verschließen des SAD über das Türschloß , muß der Schlüssel nach dem Schließen des letzten Fensters in Stellung „ZV-ZU”
gehalten werden.
Sind bereits alle Fenster geschlossen, muß der
Schlüssel länger als 1 Sekunde in Stellung
„ZV-ZU” gehalten werden.
Das Schiebedach kann aus Sicherheitsgründen
nicht über die Funk-Fernbedienung
geschlossen werden.
Das Tür-Steuergerät übermittelt die
Anforderung über den Datenbus an
das Zentral-Steuergerät
Schließbefehl
Tür-Steuergerät
Das Zentral-Steuergerät übermittelt
die Anforderung über das normale
Bordnetz an das SAD-Steuergerät
ZentralSteuergerät
SADSteuergerät
Nach Zündung aus wird das
SAD-SG über das ZentralSG mit Strom versorgt.
28
Das SAD-Steuergerät
steuert den Motor zum
Schließen des SAD an.
193_090
Spiegelverstellung
Spiegelheizung
Die Spiegelheizung funktioniert bei eingeschalteter Zündung und Heckscheibenheizung.
Spiegelverstellung
Einbauort:
Die Schalter zur Spiegelverstellung befinden
sich neben dem Öffnungshebel der Fahrertür.
Funktion:
Öffnungshebel
Schalter
Spiegelverstellung
193_131
o
L
r
l
R
u
Auswahlschalter
Mit den Auswahlschaltern wählt der Fahrer
den Spiegel an, den er verstellen möchte. In
der Stellung „L” werden beide Spiegel gleichzeitig angesteuert, in der Stellung „R” nur der
Spiegel der Beifahrerseite.
Mit dem Verstellschalter justiert der Fahrer
dann die Spiegel in der gewünschten Weise.
Der Stellmotor läuft, solange der Schalter betätigt wird.
Verstellschalter
193_134
Elektrische Schaltung:
V17/V25
a
V149/V150
b
c
Z4/Z5
d
Die Verstellung des Spiegels in horizontaler
bzw. vertikaler Richtung erfolgt über zwei
Motoren in den Spiegeln. Beide Motoren eines
Spiegels können nicht gleichzeitig laufen (Diagonallauf). Die Stromversorgung für Spiegelverstellung und Spiegelheizung erfolgt über
das Tür-Steuergerät.
e
193_071
29
Diebstahlwarnanlage
Die Diebstahlwarnanlage überwacht die
Bereiche:
-
Nach dem Aktivieren ist die DWA nach 15
Sekunden scharf.
Eine Alarmauslösung erfolgt durch unbefugtes
öffnen der Sicherungsbereiche.
Motorhaube,
Türen,
Kofferraumdeckel bzw. Heckklappe,
Zündung
eine Innenraumüberwachung
ist vorgesehen.
Ein ZV-ZU-Befehl aktiviert die DWA.
Die Aktvierung wird durch ein kurzes Blinken
der Blinkleuchten angezeigt.
Die Bedienung erfolgt über die Schlüsselschalter an Fahrer-, Beifahrertür, am Heckschließzylinder oder über die FunkFernbedienung.
Zwei ZV-ZU-Befehle innerhalb von 5 Sekunden
oder ein ZV-AUF-Befehl von einer der Außenstellen deaktivieren die DWA.
Zündung
SAD
SAD-SG
LED
Kofferraumschloß
ZS
TSG
TSG
Tür
vo/li
Tür
hi/li
Tür
vo/re
TSG
TSG
Tür
hi/re
193_011
Bei ZV-ZU ohne SAFE wird die aktive DWA zusätzlichdurch das Leuchten
der LED am Sicherungsstift der Fahrerseite angezeigt.
Die Alarmauslösung ist länderspezifisch.
30
Memory-System
Als Mehrausstattung können Passat und Golf mit elektrisch verstellbaren Sitzen mit MemoryFunktion ausgeliefert werden. Das Memory-System ist ein eigenes System mit dem Adreßwort
36 „Sitzverstellung Fahrerseite”. Es gehört nicht direkt zum Komfortsystem, überschneidet sich
jedoch in einigen Funktionen mit ihm.
Einbauort:
Memory-Taster
Not-Stop-Taster
Das Steuergerät des Memory-Systems
befindet sich unter dem Fahrersitz und ist mit
dem Komfortsystem über den CAN-Datenbus
verbunden.
Das Bedienfeld für das Memory-System ist auf
der linken Seite in den Fahrersitz integriert.
Verstellschalter
Funktionen:
l
l
l
l
l
l
l
l
l
l
Sitzverstellung in Längsrichtung (1),
Sitzlehnenverstellung (2),
Sitzneigungsverstellung (3),
Sitzhöhenverstellung (4),
Speicherung der Sitzposition,
Speicherung der Spiegelstellung zu einer
Sitzposition,
Abrufen der gespeicherten Sitz- und
Spiegelposition über die Memorytasten
im Bedienfeld des Sitzes,
Abrufen der gespeicherten Sitz- und
Spiegelposition über Fernbedienung,
Spiegeleinstellung für Rückwärtsfahrt,
Not-Stop
193_117
31
Memory-System
Memory-Spiegelverstellung:
Sie erfolgen über den CAN-Datenbus und die
entsprechenden Tür-Steuergeräte.
Memory-Steuerung über Fernbedienung:
Die gespeicherte Sitz- und Spiegelstellung
kann über die Funk-Fernbedienung aufgerufen
werden.
Dazu muß die Zündung aus und die Fahrertür
geschlossen sein.
Nach Betätigung des Öffnen-Befehls über die
Funk-Fernbedienung fahren Sitz und Spiegel in
die Memory-Position nachdem die Fahrertür
geöffnet wurde.
Funksignal
Zentral-Steuergerät
Tür-Steuergerät
Spiegelverstellung
Memory-Bedienfeld
Memory-Steuergerät
32
193_135
Prüfen Sie Ihr Wissen
1. Welche Vorteile bietet der Datenbus gegenüber der herkömmlichen Verschaltungsmethode?
n
n
n
n
n
n
a)
b)
c)
d)
e)
f)
Weniger Leitungen an den Türtrennstellen.
Schnellere Betätigung der Fensterheber.
Höhere Einbruchsicherheit.
Geringere Fehleranfälligkeit.
Erweiterte Diagnosefähigkeit.
Der Datenbus erleichtert einen zentralen Systemaufbau
2. An den Datenbus der Komfortelektronik sind je nach
Version _________ oder _________ Steuergeräte angeschlossen.
3. Welche Funktionen werden nicht von der Komfortelektronik übernommen?
n
n
n
n
a)
b)
c)
d)
Zentralverriegelung,
Leuchtweitenregulierung,
Spiegelverstellung,
Sitzheizung,
n
n
n
e) Fensterheber,
f) Sperrung hintere Fensterheber,
g) Innenraumtemperatur
4. Worin besteht der Vorteil bei einer Funk-Fernbedienung?
33
Prüfen Sie Ihr Wissen
5. Welche Funktionen übernimmt das Zentral-Steuergerät im Datenbus?
n
n
n
n
n
n
a)
b)
c)
d)
e)
f)
Ansteuerung der Gurtstraffer.
Schnittstelle zum übrigen Bordnetz
Diebstahlwarnanlage
Tankdeckelverriegelung
Airbagauslösung
Steuerung der Innenraumbeleuchtung
6. Schildern Sie , worin sich das Verriegeln des Fahrzeugs gegenüber der
Safe-Sicherung unterscheidet?
7. Ergänzen Sie den folgenden Text.
Sollen mehrere Schlüssel angemeldet werden, muß dies mit ___________________ erfolgen.
Dazu Zündung einschalten und _______________________ anschließen,
Adreßwort „_____” eingeben,
Funktion „________________________________” wählen,
mit „______” alle Schlüssel löschen oder „01” ___________________________________ wählen,
Anzahl der Schlüssel eingeben,
Speicherabfrage mit „Q” bestätigen,
innerhalb ________ Sekunden ein Taste am Funkschlüssel betätigen.
Fertig.
34
Funktionsplan
Bauteile
E39 Sperrschalter für Fensterheber
hinten
E40 Schalter für Fensterheber
vorn/links
E41 Schalter für Fensterheber
vorn/rechts
E43 Schalter für Spiegelverstellung
E48 Umschalter für Spiegelverstellung
E52 Schalter für Fensterheber
hinten/links (in der Tür)
E53 Schalter für Fensterheber
hinten/links (Fahrer)
E54 Schalter für Fensterheber
hinten/rechts (in der Tür)
E55 Schalter für Fensterheber
hinten/rechts (Fahrer)
E81 Schalter für Fensterheber
vorn/rechts (Fahrer)
E150 Schalter für Innenverriegelung,
Fahrerseite
E204 Schalter für
Fernentriegelung/Tankklappe
F5
Schalter für Kofferraumbeleuchtung
F147 Kontaktschalter für Make-up-Spiegel
Fahrerseite
F148 Kontaktschalter für Make-up-Spiegel
Beifahrerseite
F218 Schalter für Zentralverriegelung
Heckklappe
F220 Schließeinheit für Zentralverriegelung
Fahrerseite
F221 Schließeinheit für Zentralverriegelung
Beifahrerseite
F222 Schließeinheit für Zentralverriegelung
hinten links
F222 Schließeinheit für Zentralverriegelung
hinten rechts
J386 Tür-Steuergerät, Fahrerseite
J387 Tür-Steuergerät, Beifahrerseite
J388 Tür-Steuergerät, hinten links
J389 Tür-Steuergerät, hinten rechts
J393 Zentral-Steuergerät für Komfort-Elektrik
K133 Kontrollampe für
Zentralverriegelung-SAFE
L53
Lampe für Beleuchtung/
Schalter für Fensterheber
L78
Beleuchtung
Schalter-Spiegelverstellung
35
S
V17
V25
V26
V27
V53
V147
V148
V149
V150
V155
W
W3
W11
W12
W14
W20
Z4
Z5
Sicherung
Motor für Spiegelverstellung
Fahrerseite
Motor für Spiegelverstellung
Beifahrerseite
Motor für Fensterheber hinten links
Motor für Fensterheber hinten rechts
Motor für Zentralverriegelung
Heckklappe
Motor für Fensterheber Fahrerseite
Motor für Fensterheber Beifahrerseite
Motor für Spiegelverstellung
Fahrerseite
Motor für Spiegelverstellung
Beifahrerseite
Motor für Tankdeckelfernentriegelung
Innenleuchte vorn
Kofferraumleuchte
Leseleuchte Hinten links
Leseleuchte Hinten rechts
beleuchteter Make-up-Spiegel
Beifahrerseite
beleuchteter Make-up-Spiegel
Fahrerseite
beheizbarer Außenspiegel
Fahrerseite
beheizbarer Außenspiegel
Beifahrerseite
Anbindungen
a
Spannungsversorgung Klemme 30
b
Plusverbindung (30a)
c
Verbindung Datenbus (A-Bus)
d
Verbindung Datenbus (B-Bus)
A
Diagnoseanschluß
B
Schalttafeleinsatz
C
Motorsteuergeräte
D
Schalttafeleinsatz
E
Zündanlaßschalter
F
Schalttafeleinsatz
G
Zündanlaßschalter
H
Verbindung Steuergerät für Airbag J245
I
Verbindung Steuergerät für
Schiebedachverstellung J245
J
Verbindung Steuergerät für Sitz-/
Spiegelposition J394
30
15
X
31
30
15
X
31
S
S
S
J393
J386
J387
J389
J388
193_065
Übersicht der Verknüpfungen zwischen Tür-Steuergeräte und Zentral-Steuergerät
36
30
15
X
31
30
15
X
31
S
E150
E55
E53 E81
E40
E39
L53
L78
E43
E48
a
b
c
d
J386
K133
F220 V147
Z4
V149
V17
193_066
Funktionsplan-Ausschnitt Komfort-Schließsystem: Tür-Steuergerät Fahrerseite J386 der 2. Generation
Ausgangs-Signal (out)
Eingangs-Signal (in)
bidirektionale Leitung (in/out)
Plus
Masse
37
30
15
X
31
30
15
X
31
L53
E41
V25
V150
Z5
a
b
c
d
V148
J387
F221
Ausgangs-Signal (out)
Eingangs-Signal (in)
bidirektionale Leitung (in/out)
Plus
Masse
193_069
Funktionsplan-Ausschnitt Komfort-Schließsystem: Tür-Steuergerät Beifahrerseite J387
38
30
15
X
31
30
15
X
31
L53
E52
a
b
c
d
V26
J388
F222
193_067
Funktionsplan-Ausschnitt Komfort-Schließsystem: Tür-Steuergerät hinten links J388
30
15
X
31
30
15
X
31
L53
E54
a
b
c
d
V27
J389
F223
193_068
Funktionsplan-Ausschnitt Komfort-Schließsystem: Tür-Steuergerät hinten rechts J389
39
30
15
X
31
S
W20
F147
W14
F148
W
W11
W12
W3
F5
Funktionsplan-Ausschnitt Komfort-Schließsystem: Zentral-Steuergerät für Komfortsystem J393
40
V
30
15
X
31
S
C
D
E
H
G
F
J
b
c
d
J393
e
E204
H
F218
I
A
V155
193_064
Ausgangs-Signal (out)
Eingangs-Signal (in)
bidirektionale Leitung (in/out)
Plus
Masse
41
Eigendiagnose
Die Eigendiagnose erfolgt über die K-Leitung des Zentral-Steuergeräts und wird über das Adreßwort „46” für Komfortsystem eingeleitet.
Sie umfaßt die Funktionen:
01 – Steuergeräteversion abfragen,
02 – Fehlerspeicher abfragen,
03 – Stellglieddiagnose,
05 – Fehlerspeicher löschen,
06 – Ausgabe beenden,
07 – Steuergerät codieren,
08 – Meßwerteblock lesen und
10 – Anpassung
fi
193_042
193_080
Funktion 02 – Fehlerspeicher abfragen
Die Fehlerdiagnose kann sowohl mit dem Fehlerauslesegerät V.A.G 1551oder dem Fahrzeugsystemtester V.A.G 1552 durchgeführt werden.
Mittels der Funktion 02 kann der Fehlerspeicher ausgelesen werden. In dem Display erscheint die
Anzahl der vorhandenen gespeicherten Fehler, die nacheinander angezeigt bzw. ausgedruckt werden.
Erfahrungen aus der Praxis
Die Fehlermeldung „keine Kommunikation” (z.B. bei Fehlernummer 1331-1335) läßt keinen
direkten Rückschluß auf das Vorhandensein oder die Ursache eines Fehlers zu. Um unnötige
Reparaturleistungen zu vermeiden sollte daher beim Auftreten dieser Meldung zunächst der
Fehlerspeicher gelöscht und die Funktion überprüft werden, um zur Sicherheit den Fehlerspeicher danach erneut auszulesen.
42
Funktion 03 – Stellglieddiagnose
Mit dieser Funktion können die in der folgenden Tabelle aufgeführten Stellglieder geprüft
werden. Die Schalterbeleuchtung der Fahrertür wird in der Stellglieddiagnose nicht angesteuert.
Bauteile
Ergebnis der Diagnose
Alarmhorn
Dauerhupton
Warnblinkanlage
Daueransteuerung (leuchten immer)
Innenleuchte/Leseleuchte
Innen- Leseleuchte aktiv
Schiebedach
Schiebedach wird geschlossen
Safe-LED
LED leuchtet
Instrumentenbeleuchtung
Einschalten der Instrumentenbeleuchtung
Ende
Stellgliedtest regulär beendet
Erfahrungen aus der Praxis
Bei Ausführung des Testes „Schiebedach schließen” muß die Zündung aus und eine
vordere Tür geöffnet sein.
Wird bei der Diagnose des Airbag-Steuergerätes der Ausgang des Crashsensors getestet, so entriegelt die ZV die Türen und schaltet die Innenleuchte ein.
Die ZV-Bedienung ist dann erst wieder nach Aus- und Einschalten der Zündung nutzbar,
da die Zentralverriegelung nach einem Unfall seine Funktionen sperrt, um den Zugang
zum Fahrzeuginneren nicht zu blockieren. Das Ein- und Ausschalten der Zündung dient
also dazu, die Zentralverriegelung zu „überzeugen”, daß es nur ein Test war.
Funktion 07 – Steuergerät codieren
Nach Eingabe der Funktion „07“ erscheint
im Display des V.A.G 1551 die Aufforderung
zur Eingabe der Codenummer des zu kodierenden Steuergerätes.
Bei Übereinstimmung erfolgt die Anzeige
der Steuergeräte-Identifikationsnummer mit
dem zugehörigen Buchstabenindex und der
Werkstattcode.
Anschließende können die Tür-Steuergeräte
aufgerufen und kontrolliert werden.
Ist das Steuergerät nicht mit dem für das
Fahrzeug erforderlichen Daten codiert worden, muß zunächst die Teilenummer und der
Buchstabenindex verglichen werden. Läßt
sich trotz richtigem Steuergerät und richtiger
Codenummer das Gerät nicht kodieren, so
ist das Steuergerät defekt.
43
Eigendiagnose
Funktion 08 – Meßwerteblock lesen
Die Meßwerteblöcke sind in 15 Anzeigengruppenummern unterteilt. Im Display erscheint
nach entsprechender Eingabe die
Aufforderung eine Anzeigengruppennummer
einzugeben. Folgende Anzeigengruppennummer sind möglich.
Steuergerät
Gruppe
Tür vorne links
001, 002, 003, 004
Tür vorne rechts
005, 006
Tür hinten rechts
007
Tür hinten links
008
Zentral-Steuergerät
009, 010, 011, 012, 013, 014. 015
Beispiel Tür-Steuergerät vorn links
Gruppe
Steuergerät
1
2
3
4
001
Tür vorne links
Kindersicherungsschalter
Lock-/Unlockschalter
HallsignalFensterheber
nicht belegt
002
Tür vorne links
Fensterheberschalter vl
Fensterheberschalter vr
Fensterheberschalter hl
Fensterheberschalter hr
003
Tür vorne links
ZV Schlüsselschalter vl
Drehfallenschalter vr
ZV Rückmeldung
ZV Rückmeldung Safe
004
Tür vorne links
Spiegelverstellschalter
Spiegelauswahlschalter
nicht belegt
nicht belegt
44
Funktion 10 – Anpassung
Es besteht die Möglichkeit bis zu vier Funkschlüssel an die Steuerelektronik der Wegfahrsicherung und der Komfortelektronik
anzumelden. Bei der Anmeldung müssen auch
die schon vorhanden Schlüssel neu angemeldet werden, da sie einen neuen Wechselcode
erhalten.
Wichtig bei der Anmeldung weiterer Funkschlüssel ist, daß die Codierung der Tür-Steuergeräte mit der Codierung des ZentralSteuergerätes übereinstimmt. Dies sollte mit
dem Fehlerauslesegerät V.A.G 1551 vorher
überprüft werden. Gegebenenfalls sind die
Codierungen zu löschen und entsprechend
neu anzupassen.
Die Anmeldung der Funkschlüssel muß innerhalb einer Zeitspanne von weniger als 30
Sekunden erfolgen. Sie wird aus Sicherheitgründen automatisch beendet wenn:
l die Anzahl der anzupassenden Schlüssel
(max 4.) erreicht ist.
l die Taste eines zu lernenden
Funkschlüssels öfters betätigt wird.
fi
193_042
Anpassung mit dem VAG 1551
Erfahrungen aus der Praxis
Sollen mehrere Schlüssel angemeldet werden,
muß dies mit dem Fehlerauslesegerät erfolgen.
Zur Vermeidung von Fehlfunktionen sollte bei
der Initialisierung der Schlüssel eine Zeitspanne von 30 Sekunden nicht überschritten
werden. Auch sollte darauf geachtet werden,
daß die Abgabe des Funksignals am zu lernenden Schlüssel nur einmal erfolgt.
Zur Kontrolle der durchgeführten Programmierung sollte der Fehlerspeicher (Funktion 02)
überprüft werden.
Dazu Zündung einschalten und VAG-Tester
anschließen,
Adreßwort „46” eingeben,
Funktion „10 - Anpassung” wählen,
mit „00” alle Schlüssel löschen oder „01”
Initialisierungsmodus wählen,
Anzahl der Schlüssel eingeben,
Speicherabfrage mit „Q” bestätigen,
innerhalb 10 Sekunden ein Taste am Funkschlüssel betätigen.
Fertig.
45
Eigendiagnose
Anmelden eines Schlüssels
Wurde der Schlüssel außerhalb des Empfangsbereiches mehr als 200 mal gedrückt, so wird
der Schlüssel gesperrt. Die Türen können dann
nicht mehr mit diesem Schlüssel über Funk
geöffnet werden.
Um den Schlüssel wieder anzumelden ist es
nicht zwingend notwendig, das VAG1551 zu
verwenden, sofern ein zweiter angemeldeter
Schlüssel vorhanden ist.
Dabei wird nach folgendem Ablauf verfahren:
Mit zusätzlichem Schlüssel (1) Zündung
einschalten,
mit dem anzumeldenden Schlüssel (?) das
Fahrzeug über das Türschloß verriegeln,
Anmerkung:
Der anzumeldende Schlüssel muß einen gültigen Code für die Wegfahrsperre enthalten.
193_001
193_002
193_004
ein Funksignal abgeben,
193_005
mindestens 1 Sekunde warten,
193_006
ein weiteres Funksignal abgeben.
Der Schlüssel (2) ist nun angemeldet und kann
benutzt werden.
193_005
193_007
46
47
Lösungen
1.: a, d, e
2.: 3, 5
3.: b, d, g
4.: höhere Reichweite, kostengünstige Herstellung,
zusätzliche Schlüssel anmeldbar
5.: b, c, d, f
6.: Bei SAFE-Sicherung werden zusätzlich zur Verriegelung die Verriegelungsstifte mechanisch
entkoppelt und der Lock-Unlocktaster gesperrt.
7.: VAG-Tester, VAG 1551, 46, 01-Anpassung, 00, Initialisierungsmodus, 10
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
