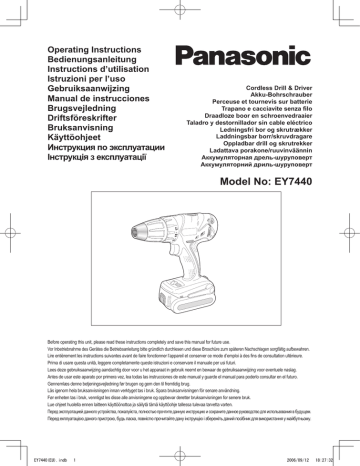

Panasonic EY7440, EY7440LN2S Owner's manual

Panasonic EY7440, EY7440LN2S Owner's manual
Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Инструкция по эксплуатации
Iнструкцiя з експлуатації
Cordless Drill & Driver
Akku-Bohrschrauber
Perceuse et tournevis sur batterie
Trapano e cacciavite senza filo
Draadloze boor en schroenvedraaier
Taladro y destornillador sin cable eléctrico
Ledningsfri bor og skrutrækker
Laddningsbar borr/skruvdragare
Oppladbar drill og skrutrekker
Ladattava porakone/ruuvinväännin
Аккумуляторная дрель-шуруповерт
Аккумуляторний дриль-шуруповерт
13
15
17
Model No: EY7440
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.
Перед екплуатацiєю даного пристрою, будь ласка, повнiстю прочитайте дану iнструкцiю i збережiть даний посiбник для використання у майбутньому.
EY7440(EU).indb
1
2006/09/12
18:27:32
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/
Индекс/Індекс
English:
Page
5
Dansk:
Side
71
Deutsch: Seite
16
Svenska: Sid
81
Français: Page27
Norsk:
Side
91
Italiano:
Pagina
38
Suomi:
Sivu
101
Nederlands:Bladzijde 49
Русский: Страница 111
Español: Página
60
Українська: Сторiнка 122
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTAKUVAUS
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
ФУНКЦIОНАЛЬНИЙ ОПИС
(B)
(C)
15
17
(A)
13
(D)
(M) (N) (O)
(J)
(E)
(I)
(L)
(K)
(S)
(P)
(F)
(H)
(G)
(G)
Ni-MH
Ni-Cd
(R)
(Q)
--
EY7440(EU).indb
2
2006/09/12
18:27:33
(A)
Keyless drill chuck
Schlüsselfreies Bohrfutter
Mandrin de perçage sans clé
Mandrino senza chiave
Sleutelloze boorkop
Portabrocas de apriete sin llave
Nøgleløs borepatron
Snabbchuck
Nøkkelfri chuck
Pikaistukka
Беcключевой сверлильный патрон
Безключовий свердлильний патрон
(C)
Speed selector switch
Bereichsschalter
Sélecteur de vitesse de rotation
Selettore di velocità
Snelheidskeuzeschakelaar
Conmutador selector de velocidad
Hastighedsvælgeromskifter
Varvtalsomkopplare
Hastighetsvelger
Nopeusalueen valitsin
Селекторный переключатель скорости
Селекторний перемикач швидкості
(E)
Belt hook lock lever
Riemenhaken-Verriegelungshebel
Levier de verrouillage du crochet de ceinture
Leva di blocco gancio da cintura
Borghendel voor riemclip
Palanca de bloqueo del gancho de cinturón
Låsehåndtag til bæltekrog
Låsknapp för bälteskrok
Låsespak for beltekrok
Vyölenkin lukitusvipu
Рычаг фиксации поясного крюка
Важіль фіксації поясного крюка
(G)
Alignment marks
Ausrichtmarkierungen
Marques d’alignement
Marcature allineamento
Uitlijntekens
Marcas de alineación
Flugtemærker
Anpassningsmärken
Opprettingsmerke
Sovitusmerkit
Метки совмещения
Мітки вирівнювання
(I)
Battery pack (EY9L40)
Akku (EY9L40)
Batterie autonome (EY9L40)
Pacco batteria (EY9L40)
Accu (EY9L40)
Batería (EY9L40)
Batteripakning (EY9L40)
Batteri (EY9L40)
Batteripakke (EY9L40)
Akku (EY9L40)
Батарейный блок (EY9L40)
Батарейний блок (EY9L40)
(B)
Clutch handle
Kupplungsring
Poignée de l’embrayage
Impugnatura frizione
Koppelingshandgreep
Mango de embrague
Koblinghåndtag
Kopplingshandtag
Koblingshåndtak
Kytkimen kahva
Рукоятка муфты
Рукоятка муфти
(D)
Forward/Reverse lever
Vorwärts-/Rückwärtshebel
Levier d’inversion marche avant-marche arrière
Leva di avanzamento/inversione
Links/rechtsschakelaar
Palanca de avance/marcha atrás
Greb til forlæns/baglæns retning
Riktningsomkopplare
Forover-/bakoverbryter
Eteenpäin/taaksepäin vipu
Рычаг переключения вперед/назад
Важіль перемикання вперед/назад
(F)
Belt hook
Riemenhaken
Crochet de ceinture
Gancio da cintura
Riemclip
Gancho del cinturón
Bæltekrog
Bälteskrok
Beltekrok
Vyölenkki
Поясной крюк
Поясний крюк
(H)
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio blocco batteria
Accu-ontgrendeltoets
Botón de liberación de la batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
Кнопка освобождения батарейного блока
Кнопка вивільнення батарейного блоку
(J)
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de controlp
Kontrolpanel
Kontrollpanel
Kontrollpanel
Säätöpaneeli
Панель управления
Панель управління
--
EY7440(EU).indb
3
2006/09/12
18:27:33
(K)
Overheat warning lamp (battery)
Überhitzungs-Warnlampe (Akku)
Témoin d’avertissement de surchauffe (batterie)
Spia avvertenza surriscaldamento (batteria)
Oververhitting-waarschuwingslampje (accu)
Luz de advertencia de sobrecalentamiento (batería)
Advarselslamper til overophedning (batteri)
Varningslampa för överhettning (batteri)
Varsellampe for overoppheting (batteri)
Ylikuumenemisen varoituslamppu (akku)
Предупреждающая лампочка перегрева (батареи)
Попереджувальна лампочка перегріву (батареї)
(L)
LED light on/off button
LED-Leuchten-EIN/AUS-Taste
Bouton Marche/Arrêt de la lumière DEL
Tasto di accensione e spegnimento della luce LED
Aan/uit-toets (ON/OFF) voor LED-lampje
Botón ON/OFF de luz LED
TÆND/SLUK-knap til LED-lys
Strömbrytare för LED-ljus
PÅ/AV-knapp for LED-lys
LED-valon kytkin/katkaisupainike
Кнопка включения/выключения светодиодной подсветки
Кнопка ввімкнення/вимкнення світлодіодного підсвічування
(M)
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED-lys
LED-valo
Светодиодная подсветка
Світлодіодне підсвічування
(N)
Battery low warning lamp
Akkuladungs-Warnlampe
Témoin d’avertissement de batterie basse
Spia avvertenza batteria scarica
Waarschuwingslampje voor lage accuspanning
Luz de aviso de baja carga de batería
Advarselslampes batterieffekt lav
Varningslampa för svagt batteri
Varsellampe for at batteriet er for lavt
Alhaisen akkujännitteen varoituslamppu
Предупреждающая лампочка низкого заряда батареи
Попереджувальна лампочка низького заряду батареї
(O)
Variable speed control trigger
Variabler Geschwindigkeitskontrollschalter
Gâchette de commande de vitesse
Grilletto di controllo velocità variabile
Startschakelaar met variabele toerentalregeling
Disparador del control de velocidad variable
Kontroludløser for variabel hastighed
Avtryckare med variabel varvtalsreglering
Trinnløs hovedbryter
Nopeudensäätökytkin
Переключатель регулировки переменной скорости
Перемикач регулювання змінної швидкості
(P)
Battery charger (EY0L80)
Ladegerät (EY0L80)
Chargeur de batterie (EY0L80)
Caricabatterie (EY0L80)
Acculader (EY0L80)
Cargador de la batería (EY0L80)
Batterioplader (EY0L80)
Batteriladdare (EY0L80)
Batterilader (EY0L80)
Akkulaturi (EY0L80)
Зарядное устройство (EY0L80)
Зарядний пристрiй (EY0L80)
(Q)
Pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco
Accudeksel
Cubierta de batería
Pakningsdæksel
Batteriskydd
Pakkedeksel
Akkukotelon kansi
Крышка блока
Кришка блоку
(R)
Ni-MH/Ni-Cd battery pack dock
Ni-MH/Ni-Cd-Akkuladeschacht
Poste d’accueil de la batterie autonome Ni-MH/Ni-Cd
Spazio raccordo pacco batteria Ni-MH/Ni-Cd
Ni-MH/Ni-Cd accuhouder
Enchufe de carga de batería Ni-MH/Ni-Cd
Ni-MH/Ni-Cd batteripakningsdok
Docka för NiMH/NiCd-batteri
Dokk for Ni-MH/Ni-Cd-batteripakke
Ni-MH/Ni-Cd akun liitin
Углубление для установки никель-металлогидридного
батарейного блока/никель-кадмиевого батарейного блока
Заглиблення для встановлення нікель-метал-гідридного
батарейного блоку/нікель-кадмієвого батарейного блоку
(S)
Li-ion battery pack dock
Li-Ion-Akkuladeschacht
Poste d’accueil de la batterie autonome Li-ion
Spazio raccordo pacco batteria Li-ion
Li-ion accuhouder
Enchufe de carga de batería Li-ión
Li-ion batteripakningsdok
Docka för litiumjonbatteri
Dokk for Li-ion-batteripakke
Li-ioniakun liitin
Углубление для установки литий-ионного батарейного блока
Заглиблення для встановлення літій-іонного батарейного блоку
--
EY7440(EU).indb
4
2006/09/12
18:27:33
Read the Safety Instructions booklet
and the following before using.
I.ADDITIONAL
Symbol
Meaning
V
Volts
SAFETY RULES
Direct current
1) Wear ear protectors when using
the tool for extended periods.
Prolonged exposure to high intensity noise can cause hearing loss.
2) Be aware that this tool is always in
an operating condition, since it does
not have to be plugged into an electrical outlet.
3) When drilling or driving into walls,
floors, etc., “live” electrical wires may
be encountered. DO NOT TOUCH
THE CHUCK OR ANY FRONT
METAL PARTS OF THE TOOL! Hold
the tool only by the plastic handle to
prevent electric shock in case you
drill or drive into a “live” wire.
4) If the bit becomes jammed, immediately turn the trigger switch off
to prevent an overload, which can
damage the battery pack or motor.
Use reverse motion to loosen
jammed bits.
5) Do NOT operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly
and damage to the unit may occur.
6) During charging, the charger may
become slightly warm. This is normal. Do NOT charge the battery for
a long period.
7) When storing or carrying the tool,
set the Forward/Reverse lever to
the center position (switch lock).
8) Do not strain the tool by holding
the speed control trigger halfway
(speed control mode) so that the
motor stops.
9) Do not operate the speed selector
switch (LOW-HIGH) while pulling on
the speed con­trol trigger. This can
cause the rechargeable battery to
wear quickly or damage the inter­nal
mechanism of the motor.
n0
No load speed
…/min
Revolutions or reciprocations per
minutes
Ah
Electrical capacity of battery pack
Rotation only
Read the operating instructions
before use.
For indoor use only.
II.ASSEMBLY
Attaching or Removing Bit
NOTE:
When attaching or removing a bit,
discon­nect battery pack from tool
or place the switch in the center
position (switch lock).
This tool is equipped with a keyless
drill chuck.
1. Attachment
Insert the bit and turn the lock collar clock­wise (looking from the
front) to tighten firmly until it stops
clicking.
Lock collar
--
EY7440(EU).indb
5
2006/09/12
18:27:34
2. Removal
Turn the lock collar counterclockwise
(looking from the front), then remove
the bit.
III.OPERATION
[Main Body]
Switch Operation
NOTE:
If excessive play occurs in the
chuck, secure the drill in place and
open the chuck jaws by turning the lock collar and
tighten
the screw (left-handed screw) with
a screwdriver by turning it counter­
clockwise (viewed from the front).
1. The speed increases with the
amount of depression of the trigger.
When begin­ning work, depress the
trigger slightly to start the rotation
slowly.
2. A feedback electronic controller is
used to give a strong torque even in
low speed.
3. The brake operates when the trigger is released and the motor stops
immediately.
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
Switch and Forward/Reverse
Lever Operation
Attaching or Removing Bat­
tery Pack
1. To connect the battery pack:
Line up the alignment marks and at­
tach the battery pack.
•Slide the battery pack until it locks
into position.
Forward
Reverse
Alignment marks
Switch lock
CAUTION:
2. To remove the battery pack:
Push on the button from the front to
re­lease the battery pack.
Button
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the
amount of depression of the trigger
for efficient tightening of screws and
drilling. The brake operates and the
--
EY7440(EU).indb
6
2006/09/12
18:27:35
chuck stops immediately when the
trigger is released.
4. After use, set the lever to its center
position (switch lock).
can cause the rechargeable battery to wear quickly or damage the
inter­nal mechanism of the motor.
*S ee specifications for “RECOM­
MEND­ED CAPACITIES”.
NOTE:
When the brake operates, a braking
sound may be heard. This sound
indicates engagement of the bit lock.
CAUTION:
To prevent excessive tempera­ture
increase of the tool surface, do
not operate the tool continu­ously
using two or more battery packs.
The tool needs cool-off time before
switching to another pack.
Do not close up vent holes on the
sides of the body during operation.
Otherwise, the machine function is
adversely affected to cause a fail­ure.
Do NOT strain the tool (motor). This
may cause damage to the unit.
Use the tool in such a way as to prevent the air from the body vent holes
from blowing directly onto your skin.
Otherwise, you may get burned.
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation.
Check the direction of rotation before use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
Clutch Torque Setting
Adjust the torque to one of the 18
clutch set­tings or “ ” position.
CAUTION:
Test the setting before actual opera­
tion.
Set the scale at this mark (
).
Bit-locking Function
Speed Selection
Choose a low or high speed to suit
the use.
LOW
HIGH
The more the variable speed control
trigger is pulled, the higher the speed
becomes.
CAUTION:
Check the speed selector switch
before use.
Use at low speed when high torque
is needed during operation. (Using
at high speed when high torque is
required may cause a motor break­
down.)
Do not operate the speed selector
switch (LOW-HIGH) while pulling
on the speed con­trol trigger. This
1. With the trigger switch not engaged
and a screwdriver bit locked in
place, the tool can be used as a
manual screwdriver (up to 22.6
N·m, 230 k f-cm, 199 in-lbs).
There will be a little play in the
chuck, but this is not a malfunction.
2. This feature is handy for tightening
screws that require more torque than
the maximum torque of the driver
(position on the clutch), for confirming the tightness of a screw or to
loosen an extremely tight screw.
--
EY7440(EU).indb
7
2006/09/12
18:27:36
How to Use the Belt Hook
To return the belt hook to the storing
position, follow step 1. and 2. above,
then lower the belt hook.
To secure the lock, follow 3 and 4
above.
WARNING!
•Be sure to attach the belt hook
securely to the main unit with the
screw firmly fastened. When the belt
hook is not firmly attached to the main
unit, the hook may disconnect and the
main unit may fall.
This may result in an accident or
injury.
•Periodically check screw for tightness. If found to be loose, tighten
firmly.
•Be sure to attach the belt hook firmly
and securely onto a waist belt or other
belt. Pay attention that the unit does not
slip off the belt. This may result in an
accident or injury.
•When the main unit is held by the
belt hook, avoid jumping or running
with it. Doing so may cause the hook
to slip and the main unit may fall.
This may result in an accident or
injury.
•When the belt hook is not used, be
sure to return it to the storing position. The belt hook may catch on
something.
This may result in an accident or
injury.
•When the unit is hooked onto the
waist belt by the belt hook, do not
attach driver bits to the unit. A sharp
edge object, such as a drill bit, may
cause injury or an accident.
To Change the Belt Hook
Location Side
The belt hook can be attached to
either side of the unit.
1.S et the belt hook at storing position.
2.Loosen the screw turning it counter-clockwise, using a flat metal or
a flat blade screw driver.
3.Take out the belt hook and insert
into the other side of the slot on the
main unit.
4.Fasten the screw firmly, turning it
clockwise.
The belt hook can be taken out from
the main unit only when it is at storing
position.
Control Panel
To Set the Belt Hook Angle
Position
1.Slide the belt hook lock lever 1 and
hold it to unlock the belt hook.
2.P u l l t h e b e l t h o o k
from storing position 2
1
2 and set it.
3.Release the belt hook
3
lock lever to lock the
angle of belt hook.
4.M ake sure the belt hook is firmly
locked. Also make sure the belt hook
is firmly locked into position 3.
•The belt hook cannot be locked in this
position. Firmly lock
it into position before
use.
(3)
(1)
(1)LED light
(2)
Pressing
toggles the
LED light on and off.
The light illuminates with
very low current, and it
does not adversely affect
the performance of the
driver during use or its battery capacity.
CAUTION:
•The built-in LED light is designed to
illuminate the small work area temporarily.
--
EY7440(EU).indb
8
2006/09/12
18:27:38
•Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
This product has the built-in LED light.
This product is classified into “Class 1
LED Product” to EN 60825-1.
• The battery protection feature activates immediately before the battery loses its charge, causing the
battery low warning lamp to flash.
• If you notice the battery low warning
lamp flashing, charge the battery
pack immediately.
Class 1 LED Product
Caution : DO NOT STARE INTO BEAM.
(2)Overheat warning lamp
Off
(normal
operation)
[Battery Pack]
For Appropriate Use of Bat­
tery pack
Li-ion Battery pack (EY9L40)
Flashing: Overheat
Indicates operation has
been halted due to battery
overheating.
The overheating protection feature
halts driver operation to protect the
battery pack in the event of over­
heating. The overheat warning lamp
on the control panel flashes when
this feature is active.
• If the overheating protection feature
activates, allow the driver to cool
thoroughly (at least 30 minutes).
The driver is ready for use when the
overheat warning lamp goes out.
• Avoid using the driver in a way that
causes the overheating protection
feature to activate repeatedly.
(3)Battery low warning lamp
Off
(normal
operation)
•For optimum battery life, store the
Li-ion battery pack following use without charging it.
•The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the battery temperature is below 0°C (32°F),
the tool may fail to function properly.
•When battery pack is not in use,
keep it away from other metal objects
like: paper clips, coins, keys, nails,
screws, or other small metal objects
that can make a connection from one
terminal to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
•When operating the battery pack,
make sure the work place is well ventilated.
•When the battery pack is removed
from the main body of the tool, replace
the battery pack cover immediately in
order to prevent dust or dirt from contaminating the battery terminals and
causing a short circuit.
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of
lithium ion batteries shortens their
service life dramatically. The driver
includes a battery protection feature
designed to prevent excessive
discharging of the battery pack.
--
EY7440(EU).indb
9
2006/09/12
18:27:38
Battery Pack Life
The rechargeable batteries have a
limited life. If the operation time becomes extremely short after recharging, replace the battery pack with a
new one.
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure
that it is disposed of at an officially
assigned location, if there is one in
your country.
[Battery Charger]
Charging
Common Cautions for the Liion/Ni-MH/Ni-Cd Battery Pack
NOTE:
•When charging a cool battery
pack (below 0°C (32°F)) in a warm
place, leave the battery pack at the
place and wait for more than one
hour to warm up the battery to the
level of the ambient temperature.
Otherwise battery pack may not be
fully charged.
•Cool down the charger when charging
more than two battery packs consecutively.
•Do not insert your fingers into contact hole, when holding charger or
any other occasions.
CAUTION:
To prevent the risk of fire or damage
to the battery charger.
•Do not use power source from an
engine generator.
•Do not cover vent holes on the
charger and the battery pack.
•Unplug the charger when not in
use.
Li-ion Battery Pack
NOTE:
Your battery pack is not fully charg­
ed at the time of purchase. Be sure
to charge the battery before use.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Insert the battery pack firmly into the
charger.
1.Line up the alignment marks and
place the battery onto the dock on
the charger.
2.Slide forward in the direction of the
arrow.
Alignment marks
3. During charging, the charging lamp will
be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approximately 80% charged.
5. When charging is completed, the
charging lamp will start flashing quickly
in green color.
6. If the temperature of the batter pack is
0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at normal operating temperature.
- 10 -
EY7440(EU).indb
10
2006/09/12
18:27:39
7. If the power lamp does not light immediately after the charger is plugged in,
or if after the standard charging time the
charging lamp does not flash quickly in
green, consult an authorized dealer.
8. If a fully charged battery pack is
inserted into the charger again, the
charging lamp lights up. After several minutes, the charging lamp may
flash quickly to indicate the charging
is completed.
Ni-MH/Ni-Cd Battery Pack
NOTE:
When you charge the battery pack
for the first time, or after prolonged
storage, charge it for about 24
hours to bring the battery up to full
capacity.
4. When charging is completed, the
charging lamp will start flashing quickly
in green color.
5. If the charging lamp does not light imme­
diately after the charger is plugged in,
or if after the standard charging time the
charging lamp does not flash quickly in
green, consult an authorized dealer.
6. If a fully charged battery pack is
inserted into the charger again, the
charging lamp lights up. After several minutes, the charging lamp may
flash quickly to indicate the charging
is completed.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Insert the battery pack firmly into the
charger.
3. During charging, the charging lamp
will be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
- 11 -
EY7440(EU).indb
11
2006/09/12
18:27:39
LAMP INDICATIONS
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charg­ed. (Usable charge.
Li-ion only.)
Green Lit
Now charging.
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the load
on the battery. (Li-ion only.)
Orange Flashing
Battery pack is warm. Charging will begin when temperature
of battery pack drops.
If the temperature of the battery pack is –10°C or less, the
charging status lamp (orange) will also start flashing. Charging
will begin when the temperature of the battery pack goes up (Liion only).
Charging Status Lamp
Left: green Right: orange will be displayed.
Both Orange and Green Flashing Quickly
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
Information on Disposal for Users of Waste Electrical &
Electronic Equipment (Private Households)
This symbol on the products and/or accompanying documents
means that used electrical and electronic products should not be
mixed with general household waste.
For proper treatment, recovery and recycling, please take
these products to designated collection points, where they will
be accepted on a free of charge basis. Alternatively, in some
countries you may be able to return your products to your local
retailer upon the pur­chase of an equivalent new product.
Disposing of this product correctly will help to save valuable
resources and prevent any potential negative effects on human health and the
environment which could otherwise arise from inappropriate waste handling.
Please contact your local authority for further details of your nearest designated
collection point.
Penalties may be applicable for incorrect disposal of this waste, in accordance with
national legislation.
For Business Users in the European Union
If you wish to discard electrical and electronic equipment, please contact your
dealer or supplier for further information.
- 12 -
EY7440(EU).indb
12
2006/09/12
18:27:41
Information on Disposal in Other Countries Outside the Euro­
pean Union
This symbol is only valid in the European Union.
If you wish to discard this product, please contact your local authorities or dealer
and ask for the correct method of disposal.
IV.MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
V. ACCESSORIES
Use only bits suitable for size of drill’s chuck.
VI.APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Model
EY7440
M5
ø 6.8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Machine screw
Wood screw
Self-drilling screw
For Wood
For Metal
Screw
driving
Drilling
VII.SPECIFICATIONS
MAIN UNIT
Model
Motor
No load speed
Chuck capacity
Maximum torque
Low
High
Low
High
Clutch torque
Overall length
Weight
(with battery pack: EY9L40)
EY7440
14.4 V DC
60 - 400 /min (rpm)
200 - 1350 /min (rpm)
ø 1.5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8.8 N·m (90 k f-cm, 78 in-lbs)
Approx. 0.5 N·m (5 k f-cm, 4.4 in-lbs) 4.4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1.6 k (3.5 lbs)
- 13 -
EY7440(EU).indb
13
2006/09/12
18:27:41
BATTERY PACK
Model
Storage battery
Battery voltage
Capacity
EY9L40
Li-ion Battery
14.4 V DC (3.6 V × 4 cells)
3 Ah
BATTERY CHARGER
Model
Electrical rating
Weight
EY0L80
See the rating plate on the bottom of the charger.
0.95 k (2.1 lbs)
[Li-ion battery pack]
Charging
time
Voltage
14.4 V
EY9L40
3 Ah
Usable: 35 min.
Full: 50 min.
[Ni-Cd/Ni-MH battery pack]
1.2 Ah
7.2 V
EY9065
EY9066
1.7 Ah
Charging
time
2 Ah
EY9168
9.6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15.6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3.5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
- 14 -
EY7440(EU).indb
14
2006/09/12
18:27:41
ONLY FOR U. K.
VIII.E LECTRICAL PLUG
INFORMATION
IMPORTANT:
The wires in this mains lead are
coloured in accordance with the
following code:
Blue: Neutral
Brown: Live
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 5 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a
rating of 5 amp and that it is approved by
ASTA or BSI to BS1362.
Check for the ASTA mark
or the BSI
mark on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must not
be used until a replacement cover is obtained.
A replacement fuse cover can be purchased from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS
UNSUITABLE FOR THE SOCKET OUTLET IN YOUR HOME THEN THE FUSE
SHOULD BE REMOVED AND THE PLUG
CUT OFF AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE
ELECTRICAL SHOCK IF THE CUT OFF
PLUG IS INSERTED INTO ANY 13 AMP
SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below.
If in any doubt please consult a qualified
electrician.
How to replace the fuse: Open the fuse
compartment with a screwdriver and replace the fuse and fuse cover if it is removable.
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
As the colours of the wire in the mains lead
of this appliance may not correspond with
the coloured markings identifying the terminals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must
be connected to the terminal in the plug
which is marked with the letter L or coloured
RED.
Under no circumstances should either of
these wires be connected to the earth terminal of the three pin plug, marked with the
letter E or the Earth Symbol .
Fuse Cover
This apparatus was produced to BS800.
- 15 -
EY7440(EU).indb
15
2006/09/12
18:27:42
Sie den Elektronikschalter betätigen.
Dies kann zu schneller Abnutzung
der wiederaufladbaren Batterie oder
zu einer Beschädigung des internen
Motormechanismus führen.
Lesen Sie bitte vor der ersten Inbetriebnah­
me dieses Gerätes das separate Handbuch
„Sicherheitsmaßregeln“ sorgfältig durch.
I.WEITERE WICHTIGE
SICHERHEITSREGELN
1) Geeigneten Gehörschutz tragen,
wenn das Werkzeug längere Zeit
im Betrieb ist!
Lange Einwirkung von starkem
Lärm kann zu Gehörverlust führen.
2) Denken Sie daran, dass das Werk­
zeug ständig betriebsbereit ist, da
es nicht an die Steckdose angeschlossen werden muss.
3) Beim Bohren oder Schrauben in
Wände, Fußböden usw. können
stromführende Kabel berührt werden. DAHER NIE DAS SCHNELLS PA N N F U T T E R O D E R A N DERE VORDERE METALLTEILE
BERÜHREN! Das Werkzeug beim
Schrauben nur am Kunststoffgriff
halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.
4) Falls das Bit stecken bleibt, lassen
Sie sofort den Elektronikschalter
los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann.
Verwenden Sie die Rückwärtsdre­
hung, um klemmende Bits zu lösen.
5) Betätigen Sie den Rechts-/LinkslaufUmschalthebel NICHT, wenn der
Hauptschalter eingeschaltet ist. Der
Akku entlädt sich sonst schnell, und
das Gerät kann beschädigt werden.
6) Beim Aufladen kann sich das Lade­
gerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über
lange Zeit aufladen.
7) Stellen Sie den Rechts-/LinkslaufUmschalthebel zum Lagern oder
Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Belasten Sie das Werkzeug nicht,
indem Sie den Elektronikschalter
halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
9) Verstellen Sie den Drehzahl-Wahl­
schalter (LOW-HIGH) nicht, während
Symbol
Bedeutung
V
Volt
Gleichstrom
n0
Leerlaufdrehzahl
…/min
Drehzahl oder Hubzahl pro
Minute
Ah
Akkukapazitat in Ampere
Stunden
Bohren
Lesen Sie die
Bedienungsanleitung vor
Gebrauch.
Nur für Inneneinsatz.
II.BAUGRUPPE
Anbringen oder Abnehmen
des Bits
HINWEIS:
Trennen Sie vor dem Anbringen
oder Abnehmen eines Bits den
Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf
die Mittelstellung (Schaltersperre).
Dieses Werkzeug ist mit einem schlüs­
sellosen Bohrfutter ausgestattet.
1. Anbringen
Das Bit einführen, und den Knebel­
ring zum Anziehen im Uhrzeigersinn
drehen (von vorn gesehen), bis das
Klicken aufhört.
Knebelring
- 16 -
EY7440(EU).indb
16
2006/09/12
18:27:43
2. Abnehmen
Den Knebelring entgegen dem
Uhr­zeigersinn drehen (von vorn
ge­sehen), dann das Bit abnehmen.
HINWEIS:
Wenn starkes Spiel im Futter auf­
tritt, den Bohrer sichern, dann
die Futterklauen durch Drehen
der Sperrhülse öffnen und
die
Schraube (Linksgewinde) durch
Drehen entgegen dem Uhrzeigersinn
(von vorn gesehen) mit einem
Schraubenzieher anziehen.
Anbringen oder Abnehmen
des Akkus
III.BETRIEB
[Hauptteil]
Schalterfunktion
1. Die Drehzahl erhöht sich, je stärker
der Elektronikschalter gedrückt
wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur
leicht, um mit langsamer Drehung
zu beginnen.
2. Ein elektronischer FeedbackController wird verwendet, um auch
bei niedriger Drehzahl ein starkes
Drehmoment zu erhalten.
3. Beim Loslassen des Elektronikschalters wird die Bremse betätigt
und der Motor sofort angehalten.
HINWEIS:
Bei der Betätigung der Bremse kann
ein Bremsgeräusch hörbar sein.
Dies ist normal.
Umschalten und Betätigung
des Rechts-/LinkslaufUmschalthebels
1. Zum Anschließen des Akkus:
Die Ausrichtmarkierungen auf­einander
ausrichten, und den Akku anbringen.
•Den Akku einschieben, bis er ein­
rastet.
Rechts
Links
Ausrichtmarkierungen
Schaltersperre
2. Zum Entfernen des Akkus:
Zum Abnehmen des Akkus den Knopf
an der Vorderseite drücken.
Knopf
VORSICHT:
Nicht den Rechts-/LinkslaufUmschalthebel betätigen, bevor der
Bit vollständig zur Ruhe ge­kom­men
ist, um Schäden zu ver­hindern.
Rechtslauf - Schalterbetäti­
gung
1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
- 17 -
EY7440(EU).indb
17
2006/09/12
18:27:44
3. Die Drehzahl nimmt zu, je stärker
der Elektronikschalter gedrückt
wird, um effizientes Anziehen von
Schrauben und Bohren zu ermöglichen. Beim Loslassen des Schalters
wird die Bremse betätigt und das
Futter sofort angehalten.
4. Nach der Verwendung den Hebel
auf die Mitten­position zurückstellen
(Schalter­sperre).
Linkslauf - Schalterbetäti­
gung
1. Für Linkslauf den Hebel drücken. Die
Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel
auf die Mitten­position zurückstellen
(Schalter­sperre).
Einstellung des Kupplungs­
drehmoments
Stellen Sie das Drehmoment auf eine
der 18 Kupplungsstufen oder die Posi­
tion „ “ ein.
VORSICHT:
Testen Sie die Einstellung vor der
eigentlichen Arbeit.
Die Skala auf dieses Zeichen (
einstellen.
)
Wahl der Drehzahl
Wählen Sie je nach der Arbeit eine
niedrige oder hohe Drehzahl.
NIEDRIG
HOCH
V erwenden Sie eine niedrige
Drehzahl, wenn eine große Kraft
bei der Arbeit erforderlich ist. (Die
Verwendung einer hohen Drehzahl bei Ausübung einer großen
Kraft kann zu einer Beschädigung
des Motors führen.)
V erstellen Sie den DrehzahlWahlschalter (LOW-HIGH) nicht,
während Sie den Elektronikschalter betätigen. Dies kann zu
schneller Abnutzung der wiederaufladbaren Batterie oder zu einer
Beschädigung des internen Motormechanismus führen.
*Siehe die technischen Daten für
„EMPFOHLENE KAPAZITÄTEN“.
HINWEIS:
Bei der Betätigung der Bremse
kann ein Bremsgeräusch hörbar
sein. Dieses Geräusch meldet das
Einrücken der Bitsperre.
VORSICHT:
Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu
vermeiden, sollte das Werkzeug
nicht kontinuierlich mit zwei oder
mehr Akkus betrieben werden. Das
Werkzeug muss vor dem Akkuwechsel abkühlen.
Blockieren Sie nicht die Ventilations­
öffnungen an den Seiten des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem
Ausfall führen kann.
Belasten Sie das Werkzeug (den
Motor) NICHT übermäßig. Es kann
sonst zu einer Beschädigung der
Maschine kommen.
Halten Sie die Maschine so, dass
die Abluft von den Ventilationsöffnungen im Gehäuse nicht direkt auf
Ihre Haut bläst. Anderenfalls können
Sie sich verbrennen.
Je weiter der stufenlose Elektro­
nikschalter hineingedrückt wird, desto
höher wird die Drehzahl.
VORSICHT:
Ü berprüfen Sie den DrehzahlWahlschalter vor Gebrauch.
- 18 -
EY7440(EU).indb
18
2006/09/12
18:27:45
Bitverriegelungsfunktion
1. Wenn der Elektronikschalter bei
eingesetztem Schraubendreherbit
ausgerückt ist, kann das Werkzeug
wie ein manueller Schraubendreher
verwendet werden (bis zu 22,6
N·m, 230 kgf·cm).
Es kann etwas Spiel im Futter vor­
handen sein, was jedoch keine Funk­
tionsstörung ist.
2. Dieses Merkmal ist praktisch, um
Schrauben anzuziehen, die ein
höheres Drehmoment als das
maximale Drehmoment des Schraubers benötigen (Position an der
Kupp­lung), um die Festigkeit einer
Schraube zu überprüfen, oder um
eine sehr fest angezogene Schraube
zu lösen.
•Wenn das Hauptgerät vom Riemen­
haken gehalten wird, nicht damit
springen oder laufen. Anderenfalls
kann der Haken abrutschen und
herunterfallen.
Dies kann einen Unfall oder Verletzun­
gen zur Folge haben.
•Wenn der Riemenhaken nicht verwen det wird, unbedingt in seine Lager­
position bringen. Der Riemenhaken
könnte sich irgendwo verfangen.
Dies kann einen Unfall oder Verlet­
zungen zur Folge haben.
•Wenn Sie das Werkzeug mit dem
Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits
keine anderen Bits am Werkzeug an.
Die Riemenhaken-Winkel­
position einstellen
Verwenden des Riemen­
hakens
WARNUNG!
•Unbedingt den Riemenhaken am Haupt­
gerät sicher befestigen, indem die
Schraube fest angezogen wird. Wenn
der Riemenhaken am Hauptgerät nicht
gut befestigt ist, kann sich der Haken
lösen und das Hauptgerät herunterfallen.
Dies kann einen Unfall oder Verletzun­
gen zur Folge haben.
•Überprüfen Sie die Festigkeit der
Schraube regelmäßig. Ist sie locker,
muss sie fest angezogen werden.
•Den Riemenhaken unbedingt sicher
und gut am Gürtelriemen oder einem
anderen Riemen befestigen. Darauf
achten, dass das Gerät nicht vom
Riemen abrutscht. Dies kann einen
Unfall oder Verletzun­gen zur Folge
haben.
1.S chieben Sie den RiemenhakenSperrhebel 1 und halten Sie ihn, um
den Riemenhaken zu entriegeln.
2.Z i e h e n S i e d e n
Gürtelhaken von 2
1
der Ruhestellung 2
hoch, und stellen Sie
ihn fest.
3
3.L assen Sie den Rie-­
menhaken-Sper­rhebel los, um den
Winkel des Riemenhakens zu verriegeln.
4.Vergewissern Sie sich, dass der Gürtel­
haken fest verriegelt ist. Vergewissern
Sie sich auch, dass der GürtelhakenArretierhebel fest in der Position 3
ein­gerastet ist.
•In dieser Position kann
der Gürtel­haken nicht
einger­astet werden.
Rasten Sie ihn vor
Gebrauch fest ein.
Um den Riemenhaken auf die Aus­gangs­
stellung zurückzustellen, die obigen
Schritte 1 und 2 ausführen, dann den
Rie­menhaken einklappen.
Zum Verriegeln des Hakens die obigen
Schritte 3 und 4 ausführen.
- 19 -
EY7440(EU).indb
19
2006/09/12
18:27:46
Ändern der Befestigungsseite
des Riemenhakens
Dieses Produkt wurde als „LEDProdukt der Klasse 1“ entsprechend
EN 60825-1 klassifiziert.
Der Riemenhaken kann auf beiden
Seiten des Gerätes befestigt werden.
LED-PRODUKT DER KLASSE 1
Vorsicht: S
EHEN SIE NICHT IN DEN
STRAHL.
(2)Überhitzungs-Warnlampe
1.Bringen Sie den Riemenhaken in
seine Ruhestellung.
2.Lösen Sie die Schraube durch Links­
drehen mit einem flachen Metallteil
oder einem Flachschraubenzieher.
3.Nehmen Sie den Riemenhaken ab
und setzen Sie ihn in den Schlitz auf
der anderen Seite des Hauptgerätes
ein.
4.Die Schraube im Uhrzeigersinn anzie­
hen.
Der Riemenhaken kann nur in seiner
Ruhestellung vom Hauptgerät abge­
nommen werden.
Aus
(normaler
Betrieb)
Die Überhitzungs-Schutzfunktion hält
den Schrauberbetrieb an, um den Akku
im Falle einer Überhitzung zu schützen.
Wenn diese Funktion aktiv ist, blinkt die
Überhitzungs-Warnlampe am Bedien­
feld.
• Falls die Überhitzungs-Schutzfunk­
tion aktiviert wird, lassen Sie den
Schrauber gründlich abkühlen (min­
destens 30 Minuten). Der Schrauber
ist wieder einsatzbereit, wenn die
Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb des
Schraubers, bei dem die ÜberhitzungsSchutzfunktion wiederholt aktiviert
wird.
Bedienfeld
(3)
(1)
(2)
(1)LED-Leuchte
Durch Drücken von
wird die LED-Leuchte einund ausgeschaltet.
Die Leuchte verbraucht
nur sehr wenig Strom und
beeinträchtigt weder die
Leistung des Werkzeugs
während des Betriebs noch
die Akkukapazität.
Blinken: Überhitzung
Zeigt an, dass der Betrieb
wegen Akku-Überhitzung
angehalten wurde.
(3)Akkuladungs-Warnlampe
VORSICHT:
•Die eingebaute LED-Leuchte ist
für kurzzeitige Beleuchtung eines
kleinen Arbeitsbereichs ausgelegt.
•Verwenden Sie sie nicht als Ersatz
für eine normale Taschenlampe,
weil sie nicht hell genug ist.
Dieses Produkt verfügt über eine integrierte LED-Leuchte.
Aus
(normaler
Betrieb)
Blinken
(Keine Ladung)
Akkuschutzfunktion
aktiv
Übermäßiges (vollständiges) Entla­
den von Li-Ion-Akkus führt zu einer
erheblichen Verkürzung ihrer Lebens­
dauer. Der Schrauber ist mit einer
Akku­schutzfunktion ausgestattet, die
übermäßiges Entladen des Akkus
verhindert.
- 20 -
EY7440(EU).indb
20
2006/09/12
18:27:47
• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus
aktiviert und bewirkt Blinken der
Akkuladungs-Warnlampe.
• Wenn Sie bemerken, dass die Akku­
ladungs-Warnlampe blinkt, laden Sie
den Akku unverzüglich auf.
[Akku]
Für richtigen Gebrauch des
Akkus
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte Le­
bensdauer. Wenn auch nach einer
ordnungsgemäßen Ladung die
Betriebszeit extrem kurz ist, muss der
Akku erneuert werden.
Batterie-Recycling
ACHTUNG:
Um Umweltschutz und MaterialRecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen
Entsorgungsstelle bringen, falls
eine solche in Ihrem Land vorhanden ist.
Li-Ion-Akku (EY9L40)
•Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern
Sie ihn nach dem Gebrauch, ohne ihn
aufzuladen.
•Der Umgebungstemperaturbereich
liegt zwischen 0°C und 40°C.
Wenn das Akku bei einer Akku­
temperatur unter 0°C benutzt wird,
funk­tioniert das Werkzeug mögli­
cherweise nicht einwandfrei.
•Wenn Sie den Akku nicht benutzen,
halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen,
Schlüssel, Nägel, Schrauben oder
andere kleine Metallgegenstände,
welche die Kontakte kurzschließen
können.
Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder
einen Brand verursachen.
•Sorgen Sie bei Benutzung des Akkus
für ausreichende Belüftung des
Arbeits­platzes.
•Wenn der Akku vom Werkzeug-Haupt­
teil abgenommen wird, ist die Akku­
abdeckung sofort anzubringen, um
zu verhüten, dass die Akkukontakte
durch Staub oder Schmutz verunreinigt
werden und ein Kurzschluss verur­
sacht wird.
[Ladegerät]
Laden
Allgemeine Vorsichtsmaßnahmen
für Li-Ion/Ni-MH/Ni-Cd-Akkus
HINWEIS:
•Wenn ein kalter Akku (von etwa
0°C (32°F) oder weniger) in einem
warmen Raum aufgeladen werden
soll, lassen Sie den Akku für min­
destens eine Stunde in dem Raum
und laden Sie ihn auf, wenn er sich
auf Raumtemperatur erwärmt hat.
Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
•Den Akku abkühlen lassen, wenn
mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
•Stecken Sie Ihre Finger nicht in die
Kontaktöffnung, wenn das Lade­
gerät festgehalten wird oder bei
anderen Gelegenheiten.
VORSICHT:
Um die Gefahr eines Brandes oder
Schadens am Ladegerät zu verhindern.
•Keinen Motorgenerator als Span­
nung­s­quelle benutzen.
•Decken Sie die Entlüftungsöffnun­
gen des Ladegerätes und den Akku
nicht ab.
•Trennen Sie das Ladegerät vom
Stromnetz, wenn es nicht benutzt
wird.
- 21 -
EY7440(EU).indb
21
2006/09/12
18:27:48
Li-Ion-Akku
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll auf­
geladen. Laden Sie daher den Akku
vor Gebrauch auf.
Ladegerät (EY0L80)
1. Ladegerät an Wandsteckdose anschlie­­
ßen.
HINWEIS:
Beim Einführen des Steckers in
eine Netzsteckdose können Funken
erzeugt werden, was jedoch in
Bezug auf die Sicherheit kein
Problem darstellt.
2. Akku fest in das Ladegerät schieben.
1 Die Ausrichtmarkierungen aus­
richten, und den Akku in den Schacht
des Ladegerätes einsetzen.
2 In Pfeilrichtung nach vorn schie­
ben.
Selbst wenn der Akku voll aufgeladen
ist, hat er nur etwa 50% der Leistung
eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
7. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen
Ladezeit nicht schnell in Grün blinkt,
konsultieren Sie einen Vertragshändler.
8. Wird ein voll aufgeladener Akku erneut
in das Ladegerät eingesetzt, leuchtet
die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an,
dass der Ladevorgang abgeschlossen
ist.
Ni-MH/Ni-Cd-Akku
HINWEIS:
Beim ersten Aufladen der Akkus oder
beim Aufladen nach längerer Ruhe­
zeit die Akkus etwa 24 Stunden lang
auf­laden, um die volle Kapazität zu
erreichen.
Ausrichtmarkierungen
Ladegerät (EY0L80)
3. Während des Ladens leuchtet die Lade­
kontrolllampe.
Mit Erreichen der vollen Ladung
spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.
• Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittel­
bar nach intensivem Gebrauch).
Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
4. Die Ladekontrolllampe (grün) blinkt
langsam, wenn der Akku zu etwa
80% aufgeladen ist.
5. Wenn der Ladevorgang beendet ist,
beginnt die Ladekontrolllampe schnell
in Grün zu blinken.
6. Falls die Akkutemperatur 0°C oder weni­
ger beträgt, dauert der Ladevorgang bis
zur vollen Aufladung des Akkus länger
als die normale Ladezeit.
1. Ladegerät an Wandsteckdose anschlie­
ßen.
HINWEIS:
Beim Einführen des Steckers in
eine Netzsteckdose können Funken
erzeugt werden, was jedoch in Bezug
auf die Sicherheit kein Problem
darstellt.
2. Akku fest in das Ladegerät schieben.
3. Während des Ladens leuchtet die Lade­
kontrolllampe.
Mit Erreichen der vollen Ladung spricht
auto­matisch eine interne, elektronische
Schaltung an, die ein Überladen verhindert.
• Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
- 22 -
EY7440(EU).indb
22
2006/09/12
18:27:48
Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
4. Wenn der Ladevorgang beendet ist,
beginnt die Ladekontrolllampe schnell
in Grün zu blinken.
5. Wenn die Ladekontrolllampe nicht unmit­
telbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der
normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten
Fachhändler.
6. Wird ein voll aufgeladener Akku erneut
in das Ladegerät eingesetzt, leuchtet
die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an,
dass der Ladevorgang abgeschlossen
ist.
ANZEIGELAMPEN
Leuchten in Grün
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
Schnelles Blinken in Grün
Ladevorgang ist abgeschlossen. (Volle Ladung)
Schnelles Blinken in Grün
Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare Ladung.
Nur Li-Ion)
Leuchten in Grün
Ladevorgang läuft.
Leuchten in Orange
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu
reduzieren.
Blinken in Orange
Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist.
Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt
die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur
Li-Ion)
Ladezustandslampe
Links: Grün Rechts: Orange wird angezeigt.
Schnelles Blinken in Orange und Grün
Keine Ladung möglich.Verstaubt oder Defekt des Akkus.
- 23 -
EY7440(EU).indb
23
2006/09/12
18:27:50
Benutzerinformationen zur Entsorgung von elektrischen und
elektronischen Geräten (private Haushalte)
Dieses Symbol auf Produkten und/oder begleitenden Doku­
menten bedeutet, dass verbrauchte elektrische und elektronische
Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt
werden dürfen.
Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung
und Recycling diese Produkte zu den entsprechenden
Sammelstellen, wo sie ohne Gebühren entgegengenommen
werden. In einigen Ländern kann es auch möglich sein, diese
Produkte beim Kauf eines entsprechenden neuen Produkts bei
Ihrem örtlichen Einzelhändler abzugeben.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz
und verhindert mögliche schädliche Auswirkungen auf Mensch und Umgebung,
die aus einer unsachgemäßen Handhabung von Abfall entstehen können.
Genauere Informationen zur nächstgelegenen Sammelstelle erhalten Sie bei Ihrer
Gemeindeverwaltung.
In Übereinstimmung mit der Landesgesetzgebung können für die unsachgemäße
Entsorgung dieser Art von Abfall Strafgebühren erhoben werden.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie
elektrische und elektronische Geräte entsorgen möchten. Er hält weitere
Informationen für sie bereit.
Informationen zur Entsorgung in anderen Ländern außerhalb
der Europäischen Union
Dieses Symbol ist nur in der Euro­päischen Union gültig.
Bitte treten Sie mit Ihrer Gemeindever­waltung oder Ihrem Händler in Kontakt,
wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer
Entsorgungsmöglichkeit.
IV.WARTUNG
Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden
Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie
Farbverdünner oder Benzin.
V. ZUBEHÖR
Verwenden Sie nur für die Futtergröße passende Bits.
- 24 -
EY7440(EU).indb
24
2006/09/12
18:27:50
VI.ANHANG
MAXIMAL ZULÄSSIGE KAPAZITÄTEN
Modell
EY7440
Maschinenschraube
Schrauben
Holzschraube
eindrehen
Selbstbohrende
Schraube
Für Holz
Bohren
Für Metall
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
VII.TECHNISCHE DATEN
HAUPTGERÄT
Modell
Motor
Drehzahl ohne
Last
Futterkapazität
Maximales
Drehmoment
Niedrig
Hoch
Niedrig
Hoch
Kupplungsdrehmoment
Gesamtlänge
Gewicht (mit Akku: EY9L40)
EY7440
14,4 V DC
60 - 400 /min (U/min)
200 - 1350 /min (U/min)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Ca. 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
AKKU
Modell
Akku
Akkuspannung
Kapazität
EY9L40
Li-Ion-Akku
14,4 V DC (3,6 V × 4 Zellen)
3 Ah
AKKU-LADEGERÄT
Modell
Nennleistung
Gewicht
EY0L80
Siehe Leistungsschild auf der Unterseite des Ladegerätes.
0,95 k (2,1 lbs)
- 25 -
EY7440(EU).indb
25
2006/09/12
18:27:50
[Li-Ion-Akku]
Ladezeit
Spannung
14,4 V
EY9L40
3 Ah
Nutzbar: 35 Min.
Voll: 50 Min.
[Ni-MH/Ni-Cd-Akku]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Ladezeit
9,6 V
12 V
EY9080
EY9001
EY9086
20 Min.
EY9180
EY9101
EY9182
EY9103
25 Min.
EY9106
EY9188
EY9107
EY9108
30 Min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 Min..
EY9210
90 Min.
3,5 Ah
EY9201
EY9231
55 Min.
2 Ah
EY9168
60 Min.
EY9251
65 Min.
HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohnge­
biet nicht angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
- 26 -
EY7440(EU).indb
26
2006/09/12
18:27:51
Veuillez lire la brochure “Instructions de
sécurité” et ce qui suit avant d’utiliser
l’appareil.
I.REGLES DE SECURITE
COMPLEMENTAIRES
1) Portez des lunettes lorsque vous
utilisez l’outil pendant de longues
périodes.
L’exposition prolongée à du bruit
de haute densité peut entraîner la
perte de l’ouïe.
2) N’oubliez pas que cet outil est toujours en état de fonctionner puisqu’il
est alimenté par batterie.
3) Lors du perçage ou du vissage dans
des murs, des planchers, etc., des
câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ
NI AU MANDRIN HEXAGONAL
RAPIDE NI AUX PARTIES METALLIQUES DE L’OUTIL! Tenez l’outil
au moyen de la poignée en matière
plastique afin d’éviter toute secousse
électrique si la mèche venait en contact avec un fil électrique.
4) Si la mèche est coincée, mettez immédiatement le commutateur de la
gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le
moteur.
Dégagez la mèche en inversant le
sens de rotation.
5) NE manipulez PAS le levier d’inver­
sion marche avant-marche arrière
lorsque le commutateur de la gâchette
est sur la position de marche. La batterie se déchargerait rapidement et
l’appareil serait endommagé.
6) La température du chargeur peut
s’élever en cours d’utilisation. Ce
n’est pas là le signe d’une anomalie de fonctionnement. NE chargez
PAS la batterie pendant une longue
période.
7) Lorsque vous rangez ou transportez l’outil, mettez le levier
d’inversion marche avant-marche
arrière sur la position centrale (verrouillage du commutateur).
8) Ne forcez pas l’outil en maintenant
la gâchette du contrôle de vitesse à
mi-course (commande de vitesse)
pour arrêter le moteur.
9) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BASHAUT) tout en tirant sur la gâchette
du contrôle de vitesse. Cela peut
entraîner l’usure rapide de la batterie rechargeable ou endommager
le mécanisme interne du moteur.
Symbole
Signification
V
Volts
Courant continu
n0
Vitesse sans charge
…/min
Révolutions ou alternances par
minute
Ah
Capacité électrique de la batterie
autonome
Rotation seulement
Lisez les instructions de
fonctionnement avant l’utilisation.
Pour l’utilisation à l’intérieur
seulement.
II.MONTAGE
Fixation ou retrait d’une
mèche
REMARQUE:
Lors de l’installation ou de l’enlèvement d’une mèche, débranchez
la batterie autonome de l’outil ou
placez le commutateur sur la position centrale (verrouillage du commutateur).
Cet outil est équipé d’un mandrin de
perçage sans clé.
1. Accessoire
Insérez la mèche et faites tourner
le collier de verrouillage dans le
sens des aiguilles d’une montre
- 27 -
EY7440(EU).indb
27
2006/09/12
18:27:51
(en regardant depuis l’avant) pour
serrer fermement jusqu’à ce qu’il
s’arrête de cliqueter.
2. Pour retirer la batterie autonome:
Appuyez sur le bouton depuis l’avant
pour libérer la batterie autonome.
Collier de verrouillage
2. Enlèvement
Faites tourner le collier de verrouil­lage
dans le sens inverse des ai­guilles
d’une montre (en regardant depuis
l’avant) puis retirez la mèche.
Bouton
III.FONCTIONNEMENT
[Corps principal]
REMARQUE:
Si le mandrin présente un jeu excessif, fixez la mèche en place et 1
ouvrez les mâchoires du mandrin en
faisant tourner le collier de verrouillage et 2 serrez la vis (vis tournant
à gauche) avec un tournevis en la
faisant tourner dans le sens inverse
des aiguilles d’une montre (en
regardant depuis l’avant).
Fixation ou retrait de la bat­
terie autonome
1. Pour raccorder la batterie autonome:
Alignez les marques d’alignement et
fixez la batterie autonome.
•Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
Fonctionnement du commutateur
1. La vitesse augmente à mesure où
la gâchette est enfoncée. Lors du
début d’un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour
est utilisé pour donner un couple de
serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur
s’arrête immédiatement.
REMARQUE:
Lorsque le frein fonctionne, un bruit
de freinage peut se faire entendre.
Ceci est normal.
Utilisation du commutateur et
du levier d’inversion marche
avant-marche arrière
Rotation en
sens normal
Rotation en
sens inverse
Marques
d’alignement
Verrouillage du
commutateur
- 28 -
EY7440(EU).indb
28
2006/09/12
18:27:53
MISE EN GARDE:
Réglez l’échelle sur cette marque (
Pour prévenir tout dégât, n’actionnez
pas le levier d’inversion marche avantmarche arrière tant que la mèche n’a
pas complètement terminé de tourner.
Utilisation du commutateur pour
une rotation en sens normal
1. Poussez le levier pour obtenir une
rota­tion en sens normal.
2. Appuyez légèrement sur la gâchette pour que l’outil commence à
tourner lentement.
3. La vitesse augmente à mesure où
la gâchette est enfoncée pour un
serrage de vis et un perçage efficaces. Le frein fonctionne et le man­
drin s’arrête immédiatement lorsque
la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n’utilisez plus
l’outil (ver­rouil­lage du commutateur).
).
Sélection de la vitesse
Utilisation du commutateur
de rotation en sens inverse
1. Poussez le levier pour obtenir une
rotation en sens inverse. Avant
d’utiliser l’outil, vérifiez le sens de
rotation.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. Ramenez le levier en position centrale lorsque vous n’utilisez plus
l’outil (ver­rouillage du commutateur).
Réglage du couple de serrage de l’embrayage
Ajustez le couple de serrage sur l’un
des 18 réglages de l’embrayage ou
sur la position “ ”.
MISE EN GARDE:
Essayez le réglage avant l’utilisation effective.
Choisissez une vitesse basse ou haute
correspondant à l’utilisation désirée.
BAS
HAUT
Plus la gâchette de contrôle de vitesse
variable est tirée, plus la vitesse augmente.
MISE EN GARDE:
Vérifiez le commutateur de sélection de vitesse avant l’utilisation.
Utilisez à basse vitesse lorsqu’un
couple de serrage élevé est
néces­saire pendant le fonctionnement. (L’utilisation à haute vitesse
lorsqu’un couple de serrage élevé
est nécessaire peut entraîner une
panne du moteur.)
Ne faites pas fonctionner le commutateur du sélecteur de vitesse
(BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela
peut entraîner l’usure rapide de
la batterie autonome ou endommager le mécanisme interne du
moteur.
R
* eportez-vous aux caracté­ristiques
techniques pour les “CAPACITES
RECOMMANDEES”.
REMARQUE:
Lorsque le frein fonctionne un bruit
de freinage peut se faire entendre.
Ce bruit indique que le verrou de la
mèche est engagé.
MISE EN GARDE:
Afin d’empêcher la température de
la surface de l’outil d’augmenter
excessivement, ne faites pas fonctionner l’outil continuellement en
utilisant deux batteries autonomes
- 29 -
EY7440(EU).indb
29
2006/09/12
18:27:53
ou plus. L’outil a besoin d’une période de refroidissement avant de
passer à une autre batterie autonome.
Ne fermez pas les évents sur le
côté du corps de l’outil pendant le
fonctionnement. Sinon le fonctionnement de la machine peut être affecté
négativement et une panne peut
s’ensuivre.
NE forcez PAS l’outil (le moteur).
Cela peut endommager l’appareil.
Utilisez l’outil de façon à ce que l’air
des évents ne soit pas soufflé directement sur votre peau. Sinon, cela
peut vous brûler.
Fonction de verrouillage
de la mèche
1. Sans engager le commutateur
de la gâchette et avec un mèche
tournevis verrouillée en place,
l’outil peut être utilisé comme un
tournevis manuel (jusqu’à 22,6 N·m,
230 kg/cm, 199 po-lbs).
Le mandrin présentera un peu de
jeu, mais ceci n’est pas un mauvais
fonctionnement.
2. Cette caractéristique est pratique
pour serrer les vis qui nécessitent
un couple de serrage plus important
que le couple de serrage maximum du tournevis (position sur
l’embrayage), pour s’assurer du serrage d’une vis ou pour desserrer une
vis extrêmement serrée.
Comment utiliser le crochet de ceinture
AVERTISSEMENT!
•Assurez-vous de bien accrocher le
crochet de ceinture à l’unité principale
en serrant bien la vis. Si le crochet de
ceinture n’est pas bien fixé à l’unité
principale, le crochet peut se décrocher et l’unité peut tomber.
Cela pourrait entraîner un accident ou
des blessures.
•Vérifiez régulièrement le serrage de la
vis. Si elle est desserrée, resserrez-la
bien.
•Assurez-vous d’accrocher fermement et de manière sûre le crochet
de ceinture sur une ceinture de taille
ou une autre ceinture. Faites attention que l’appareil ne glisse pas de la
ceinture. Cela pourrait entraîner un
accident ou des blessures.
•Lorsque l’unité principale est tenue
par le crochet de ceinture, évitez de
sauter ou de courir. Le crochet pourrait glisser et l’unité principale pourrait tomber.
Cela pourrait entraîner un accident
ou des blessures.
•L o r s q u e l e c r o c h e t d e c e i n t u r e
n’est pas utilisé, assurez-vous de le
remettre dans sa position de stockage. Le crochet pourrait se prendre
dans quelque chose. Cela pourrait
entraîner un accident ou des blessures.
•Lorsque l’appareil est accroché à
la taille par le crochet de ceinture,
ne fixez pas de mèche autre qu’une
mèche de serrage sur l’appareil. Un
objet pointu tel qu’une mèche de perçage pourrait entraîner un accident ou
des blessures.
Pour régler l’angle de position du crochet de ceinture
1.Faites coulisser le levier de verrouillage du crochet de ceinture 1 et
tenez-le pour déverrouiller le crochet
de ceinture.
- 30 -
EY7440(EU).indb
30
2006/09/12
18:27:54
2.Tirez le crochet de 2
ceinture hors de sa
1
position de stockage
2 et mettez-le en
3
position.
3.Relâchez le levier de verrouillage du
crochet de ceinture pour verrouiller
l’angle du crochet de ceinture.
4.Assurez-vous que le crochet de ceinture est bien verrouillé. Veillez aussi
à ce que le levier du crochet de ceinture soit verrouillé fermement à sa
position 3.
•Le crochet de ceinture ne peut pas être
ver­rouillé à cette position. Verrouillez-le
ferme­ment à sa position avant d'utiliser
l'outil.
Pour remettre le crochet de ceinture
en position de stockage, effectuez les
étapes 1 et 2 ci-avant, puis abaissez le
crochet de ceinture.
Pour fixer le verrouillage, effectuez les
étapes 3 et 4 ci-avant.
Pour changer le côté d’instal­
lation du crochet de ceinture
Le crochet de ceinture peut être fixé
sur les deux côtés de l’appareil.
Panneau de commande
(3)
(1)
(2)
(1)Lumière DEL
Appuyez sur
pour al­
lumer et éteindre la lumière
DEL.
La lumière éclaire avec un
courant de très faible intensité qui n’affecte pas négativement la performance
du tournevis ou la capacité
de la batterie pendant son
utilisation.
MISE EN GARDE:
•La lumière DEL incorporée est conçue pour éclairer temporairement la
petite zone de travail.
•Ne l’utilisez pas comme remplacement d’une torche normale, elle
n’est pas assez lumineuse.
Ce produit est équipé d’une lumière
DEL (diode électrolytique).
Ce produit a été classé dans la classe
1 des produits à DEL par la directive
EN 60825-1.
Produit à del DEL classe 1
1.M ettez le crochet de ceinture en
posi­tion de stockage.
2.Desserrez la vis en la faisant tourner dans le sens inverse des aiguilles
d’une montre à l’aide d’une pièce en
métal plat ou d’un tournevis à tête
plate.
3.R etirez le crochet de ceinture et
insérez-le de l’autre côté de la
fente sur l’unité principale.
4.Serrez la vis fermement en la tournant dans le sens des aiguilles
d’une montre.
Le crochet de ceinture ne peut être
retiré de l’unité principale que lorsqu’il
est dans sa position de stockage.
Mise en garde : NE REGARDEZ PAS DIRECTE­
MENT LE FAISCEAU.
(2)Témoin d’avertissement de surchauffe
Arrêt
(fonction­
nement
normal)
Clignotant: Surchauffe
Indique que le fonction­
nement a été arrêté à la
suite d’une surchauffe de la
batterie.
La caractéristique de protection contre
la surchauffe arrête le fonctionnement
de l’outil afin de protéger la batterie
autonome en cas de surchauffe. Le
- 31 -
EY7440(EU).indb
31
2006/09/12
18:27:55
témoin d’avertissement de surchauffe
clignote sur le panneau de commande
lorsque cette caractéristique est
active.
• Lorsque la caractéristique de pro­
tection contre la surchauffe s’active,
laissez l’outil se refroidir complète­
ment (au moins 30 minutes). L’outil
est prêt à être utilisé lorsque le
témoin d’avertissement de surchauffe
s’éteint.
• Evitez d’utiliser l’outil d’une façon
qui activerait de façon répétée la
caractéristique de protection contre
la surchauffe.
[Batterie]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li-ion (EY9L40)
•Pour une longévité optimale de la batterie, rangez la batterie autonome
Li-ion sans la charger après l’avoir utilisée.
•Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (32°F), l’outil pourrait ne pas
fonctionner correctement.
•Lorsque vous n’utilisez pas la batterie
autonome, éloignez-la d’autres objets
métalliques tels que : trombones,
pièces de monnaie, clés, clous, vis et
autres petits objets métalliques susceptibles de connecter les bornes
entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
•Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
•Lorsque la batterie autonome est retirée du corps de l’outil, replacez immédiatement le couvercle de la batterie autonome afin d’empêcher la poussière ou la crasse de contaminer les
bornes de la batterie et de provoquer
un court-circuit.
(3)Témoin d’avertissement de batterie basse
Arrêt
(fonction­
nement
normal)
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique
de protection de la batterie conçue
pour empêcher une décharge
excessive de la batterie autonome.
• La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
• Dès que vous remarquez le clig­
notement du témoin d’avertissement de batterie basse, rechargez
immédiatement la batterie autonome.
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonc­
tion­nement devient très court après
la recharge, remplacez la batterie
auto­nome par une neuve.
- 32 -
EY7440(EU).indb
32
2006/09/12
18:27:56
Recyclage de la batterie autonome
ATTENTION:
Pour la protection de l'environne­
ment naturel et le recyclage des
matériaux, veillez à mettre la batterie au rebut à un endroit prévu
offici­ellement à cet effet, s’il y en a
un dans votre pays.
[Chargeur de batterie]
Recharge
Mises en garde communes pour
la batterie autonome Li-ion/
Ni-MH/Ni-Cd
REMARQUE:
•Lorsqu’une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans
la pièce pendant une heure au
moins et rechargez-la quand elle
a atteint la température ambiante.
Sinon, il est possible que la batterie
autonome ne soit pas complètement
chargée.
•Laissez refroidir le chargeur quand
vous rechargez plus de deux bat­
teries autonomes à la suite.
•Ne mettez pas vos doigts dans
les trous des connecteurs lorsque
vous prenez les chargeurs ou à
n’importe quelle occasion.
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’en­dommagement du chargeur de
batterie.
•N’utilisez pas de source d’alimenta­
tion provenant d’un générateur de
moteur.
•Ne bouchez pas les trous d’aération
du chargeur et de la batterie auto­
nome.
•Débranchez le chargeur lorsque
vous ne l’utilisez pas.
Batterie autonome Li-ion
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose
aucun problème de sécu­rité.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1.Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2.Faites glisser vers l’avant dans le
sens de la flèche.
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un inter­
rupteur électronique s’actionne pour pro­
téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence
alors automatiquement.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est chargée à environ 80%.
5. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
- 33 -
EY7440(EU).indb
33
2006/09/12
18:27:57
6. Lorsque la température de la batterie
autonome est de 0ºC ou moins,
la batterie autonome prend plus
longtemps à charger que la durée
standard.
Même lorsque la batterie est complète­
ment chargée, elle n’aura qu’environ
50% de la puissance d’une batterie
complètement chargée à une tempé­
rature de fonctionnement normale.
7. Lorsque le témoin d’alimentation ne
s’allume pas immédiatement après
avoir branché le chargeur, ou si après
la durée de charge standard, le témoin
de charge ne clignote pas rapidement
en vert, consultez un concessionnaire
autorisé.
8. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes,
le voyant de charge risque de cligno­
ter rapidement pour indiquer que la
charge est terminée.
Batterie autonome Ni-MH/Ni-Cd
REMARQUE:
Chargez une nouvelle batterie auto­
no­me, ou une batterie autonome
qui n’a pas été utilisée pendant
une période prolongée, pendant 24
heures pour lui redonner sa pleine
capacité.
rupteur électronique s’actionne pour pro­
téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence
alors automatiquement.
4. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
5. Si le voyant de charge ne s’allume pas
immédiatement après le branchement
du chargeur ou, si après la durée de
charge standard, le voyant ne s’éteint
pas, consultez un revendeur agréé pour
de l’assistance technique.
6. Si une batterie complètement chargée est à nouveau insérée dans
le chargeur, le témoin de charge
s’allume. Après quelques minutes, le
voyant de charge risque de clignoter rapidement pour indiquer que la
charge est terminée.
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose
aucun problème de sécu­rité.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un inter­
- 34 -
EY7440(EU).indb
34
2006/09/12
18:27:57
INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile. Li-ion
seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire
l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude. La charge commence
lorsque la température de la batterie autonome descend.
Lorsque la température de la batterie autonome est de –10ºC
ou moins, le témoin de charge (orange) se met également à
clignoter. La charge commence lorsque la température de la
batterie autonome augmente (Li-ion seulement).
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
Clignotant rapidement en orange et en vert
Impossible de charger. Colmatage par la pous­sière ou mauvais fonctionnement de la batterie autonome.
Informations relatives à l’évacuation des déchets, destinées aux
utilisateurs d’appareils électriques et électroniques (appareils
ménagers domestiques)
Lorsque ce symbole figure sur les produits et/ou les documents
qui les accompagnent, cela signifie que les appareils électriques et
électroniques ne doivent pas être jetés avec les ordures ménagères.
Pour que ces produits subissent un traitement, une récupération et
un recyclage appropriés, envoyez-les dans les points de pré-collecte
désignés, où ils peuvent être déposés gratuitement. Dans certains
pays, il est possible de renvoyer les produits au revendeur local en
cas d’achat d’un produit équivalent.
En éliminant correctement ce produit, vous contribuerez à la
conservation des ressources vitales et à la prévention des éventuels effets négatifs sur
l’environ­nement et la santé humaine, pouvant être dus à la manipulation inappropriée
des déchets. Veuillez contacter les autorités locales pour connaître le point de précollecte le plus proche.
Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets,
conformément à la législation nationale.
Utilisateurs professionnels de l’Union Européenne
Pour en savoir plus sur l’élimination des appareils électriques et électroniques,
contactez votre revendeur ou fournisseur.
- 35 -
EY7440(EU).indb
35
2006/09/12
18:27:58
Informations sur l’évacuation des déchets dans les pays ne
faisant pas partie de l’Union Européenne
Ce symbole n’est reconnu que dans l’Union européenne.
Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de
connaître la procédure d’élimination à suivre.
IV.ENTRETIEN
Nettoyez l’appareil au moyen d’un chif­fon sec et propre. N’utilisez ni eau, ni solvant,
ni produit de nettoyage volatile.
V. ACCESSOIRES
Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.
VI.APPENDICE
CAPACITES MAXIMUM RECOMMANDEES
Modèle
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Vis pour machine
Vis à bois
Vis auto perçante
Pour le bois
Pour le métal
Vissage
de vis
Perçage
VII.CARACTERISTIQUES TECHNIQUES
UNITE PRINCIPALE
Modèle
Moteur
Bas
Vitesse sans
charge
Haut
Capacité du mandrin
Bas
Couple maximum
Haut
Couple de serrage de
l’embrayage
Longueur totale
Poids (avec la batterie
autonome: EY9L40)
EY7440
14,4 V CC
60 - 400 /min (t/mn)
200 - 1350 /min (tmn)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f/cm, 230 po-lbs)
8,8 N·m (90 k f/cm, 78 po-lbs)
Environ 0,5 N·m (5 k f/cm, 4,4 po-lbs) 4,4 N·m (45 k f/cm, 39 po-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 36 -
EY7440(EU).indb
36
2006/09/12
18:27:59
BATTERIE AUTONOME
Modèle
Stockage de la
batterie
Tension de la batterie
Capacité
EY9L40
Batterie Li-ion
14,4 V CC (3,6 V × 4 piles)
3 Ah
CHARGEUR DE BATTERIE
Modèle
EY0L80
Voir la plaque signalétique se trouvant sur le côté
inférieur du chargeur.
0,95 k (2,1 lbs)
Puissance nominale
Poids
[Batterie autonome Li-ion]
Durée de
chargement
Tension
14,4 V
EY9L40
3 Ah
Utilisable: 35 minutes
Plein: 50 minutes
[Batterie autonome Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Durée de
chargement
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre
région. Veuillez vous reporter au catalogue général le plus récent.
- 37 -
EY7440(EU).indb
37
2006/09/12
18:27:59
Leggere le “Istruzioni per la Sicurezza” ed i
seguenti punti, prima di utilizzare l’apparecchio.
I.NORME DI SICUREZ­
ZA SUPPLEMENTARI
1) Indossare delle protezioni per
l’udito, quando si usa l’attrezzo
per un lungo periodo.
L’esposizione prolungata al rumore
molto intenso può portare alla perdita dell’udito.
2) Tenere presente che lo strumento
è sempre pronto per l’uso, poiché
non è necessario collegarlo ad una
presa di corrente.
3) Durante la trapanatura o l’avvitamento su pareti, pavimenti, ecc. si
potrebbero incontrare fili elettrici in
tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O
QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE
DELL’UTENSILE! Tenere l’attrezzo
esclusivamente per l’impugnatura di
plastica, per evitare scosse nel caso
di trapanatura di un cavo sotto tensione.
4) Se la punta dovesse incastrarsi,
spegnere immediatamente l’utensile con l’interruttore a scatto, così
da evitare un sovraccarico che
potrebbe danneggiare il pacco batteria o il motore.
Utilizzare il movimento inverso per
rimuovere i bit incastrati.
5) NON utilizzare la leva di avanzamento/inversione quando l’interruttore princi­pale è su ON. La batteria si
scarica rapidamente e l’apparecchio
può subire dei danni.
6) Durante la ricarica, il caricabatteria
potrebbe riscaldarsi leggermente.
Questo è normale. NON ricaricare
la batteria troppo a lungo.
7) Quando si ripone o si trasporta
l’utensile, regolare la leva di avanzamento/inversione nella posizione
centrale (blocco interruttore).
8) Non sottoporre lo strumento a sforzi
tenendo premuto a metà il grilletto
di controllo velocità (modalità di
controllo della velocità) in modo che
il motore si arresti.
9) Non utilizzare il selettore di velocità
(BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo
comporterebbe un rapido consumo
della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.
Simbolo
Significato
V
Volt
Corrente diretta
n0
Velocità senza carico
…/min
Giri o reciprocazioni per minuto
Ah
Capacità elettrica del pacco
batteria
Solo rotazione
Leggere le istruzioni per l’uso
prima dell’impiego.
Solo per uso interno.
II.MONTAGGIO
Applicazione e rimozione
del bit
NOTA:
Quando si installano o si rimuovono
le punte, scollegare il pacco batteria dall’utensile oppure posizionare
l’interruttore nella posizione centrale
(blocco interruttore).
Questo utensile è dotato di un mandrino senza chiave.
- 38 -
EY7440(EU).indb
38
2006/09/12
18:28:00
1. Installazione
Inserire la punta e girare il collarino
di blocco in senso orario (posizionandosi frontalmente) per serrare
saldamente finché non si sente un
click.
2. Per rimuovere il pacco batteria:
Premere il tasto sulla parte anteriore
per rilasciare il pacco batteria.
Tasto
Collarino di blocco
2. Rimozione
Girare il collarino di blocco in senso
antiorario (posizionandosi frontalmente), quindi rimuovere la punta.
III.FUNZIONAMENTO
[Corpo principale]
Uso dell’interruttore
NOTA:
In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e
aprire le ganasce girando
il collarino di blocco e
serrare la
vite (vite di sinistra) mediante un
cacciavite girando in senso antiorario (posizionandosi frontalmente).
Applicazione o rimozione
del pacco batteria
1. La velocità aumenta proporzionalmente alla pressione del grilletto.
All’inizio dei lavori, premere leggermente il grilletto per iniziare lentamente la rotazione.
2. Viene impiegato un controller elettronico di reazione per garantire
una coppia elevata anche in caso di
bassa velocità.
3. Il freno si attiva quando il grilletto
viene rilasciato e il motore si ferma
immediatamente.
NOTA:
Quando il freno si attiva, si potrebbe
udire un rumore di frenata. È normale.
Uso della leva di avanza­
mento/inversione
1. Per collegare il pacco batteria:
Installare il pacco batteria, allineandosi
con le marcature.
•Far scorrere il pacco batteria finché
non si blocca in posizione.
Avanti
Inversione
Marcature
allineamento
Blocco interruttore
- 39 -
EY7440(EU).indb
39
2006/09/12
18:28:01
PRECAUZIONE:
Per evitare danni, non usare la leva
di avanzamento/inversione finché il
bit non si arresta completamente.
Selezione velocità
Uso dell’interruttore di rota­
zione in avanti
1. Spingere la leva per la rotazione in
avanti.
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. La velocità aumenta proporzionalmente alla pressione del grilletto,
per un serraggio delle viti e una
trapanatura efficaci. Il freno si attiva
e il mandrino si ferma immediatamente quando il grilletto viene rila­
sciato.
4. Dopo l’uso, riportare la leva nella
posi­zione centrale (blocco interruttore).
Uso dell’interruttore di rota­
zione all’indietro
1. Spingere la leva per la rotazione
all’indie­tro. Controllare la direzione
di rotazione prima dell’uso.
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. Dopo l’uso, riportare la leva nella
posi­zione centrale (blocco interruttore).
Impostazione coppia mandrino
Regolare la coppia su una delle 18
impostazioni per mandrino o sulla
posizione “ ”.
PRECAUZIONE:
Testare l’impostazione prima dell’uso.
Impostare la scala su questa marcatura (
).
Scegliere una velocità alta o bassa in
base all’uso.
BASSO
ALTO
Più si tira il grilletto di controllo velocità
variabile, più aumenta la velocità.
PRECAUZIONE:
Verificare il selettore di velocità
prima dell’uso.
Utilizzare ad una velocità bassa
quando si necessita di una coppia elevata durante l’uso. L’uso
ad una velocità alta quando si
necessita di una coppia elevata
potrebbe portare ad un arresto del
motore.
N on utilizzare il selettore di velocità (BASSO-ALTO) mentre si
tira il grilletto di controllo velocità.
Questo comporterebbe un rapido
consumo della batteria ricaricabile
o un danneggiamento del meccani­
smo interno del motore.
*Si vedano le specifiche “CAPACITÀ
CONSIGLIATE”.
NOTA:
Quando il freno si attiva, si potrebbe
udire un rumore di frenata. Tale
rumore indica l’ingranamento del
blocco della punta.
PRECAUZIONE:
Onde evitare l’aumento eccessivo
della temperatura della superficie dell’utensile, non utilizzare
l’utensile consecutivamente mediante l’uso di due o più pacchi
batteria. L’utensile necessita di un
periodo di raffreddamento prima di
passare ad un altro pacco batteria.
Durante l’uso, non ostruire i fori di
ventilazione posti ai lati dell’alloggiamento. In caso contrario, l’apparecchio potrebbe non funzionare correttamente e guastarsi.
NON sottoporre lo strumento (motore) a sforzi. In caso contrario,
l’apparecchio potrebbe subire danni.
- 40 -
EY7440(EU).indb
40
2006/09/12
18:28:02
Usare l’utensile in modo tale che
l’aria che fuoriesce dai fori di ventilazione non sia a contatto diretto
con la pelle. In caso contrario, ci si
potrebbe bruciare.
Funzione blocco punta
1. Con l’interruttore a scatto non ingranato e una punta per cacciavite
in posizione, l’utensile può essere
utilizzato come un cacciavite manuale (fino a 22,6 N·m, 230 k f-cm,
199 in-lbs).
Ci sarà un po’ di gioco sul mandrino; non si tratta di un’anomalia.
2. Questa caratteristica è utile per il
serraggio di viti che necessitano
di una coppia più elevata rispetto
alla coppia massima dell’avvitatore
(posizione sulla frizione), per rafforzare il serraggio di una vite o per
allentare una vite estremamente serrata.
•Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita
o ad un altro tipo di cintura. Prestare
attenzione affinché l’ap­parecchio non
scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
•Quando l’apparecchio principale
è sostenuto mediante il gancio da
cintura, evitare di saltare o correre.
Il gancio può scivolare e far cadere
l’apparecchio.
Potrebbero verificarsi incidenti o
infortuni.
•Quando il gancio da cintura non viene
utilizzato, riporlo nella posizione ini­
ziale. In caso contrario il gancio da
cintura potrebbe rimanere incastrato.
Potrebbero verificarsi incidenti o
infortuni.
•Quando l’apparecchio è agganciato
alla cintura mediante l’apposito gancio, fissare solo bit dell’avvitatore
all’utensile. Un oggetto appuntito,
come ad esem­pio un bit, può causare
infortuni o incidenti.
Regolazione dell’angola­
zione del gancio da cintura
Come utilizzare il gancio
da cintura
AVVERTIMENTO!
•Accertarsi di fissare saldamente il
gancio da cintura all’apparecchio
principale serrando la vite. Quando
il gancio da cintura non è fissato saldamente all’apparecchio principale,
il gancio stesso può staccarsi e far
cadere l’apparecchio.
Potrebbero verificarsi incidenti o infortuni.
•Verificare periodicamente il serraggio
delle viti. Qualora se ne trovassero di
allentate, serrarle saldamente.
1.F ar scorrere la leva di blocco del
gancio da cintura 1 e tenerla ferma
per sbloccare il gancio.
2.Estrarre il gancio da
cintura dalla posizione 2
1
iniziale 2 e regolarlo.
3.R ilasciare la leva di
3
blocco del gancio da
cintura per bloccare
l’angolo del gancio.
4.A ccertarsi di fissare saldamente il
gancio da cintura 3. Accertarsi inoltre
che la leva del gancio da cintura sia
bloccata saldamente in posizione.
•Il gancio da cintura
non può essere fissato
in questa posizione.
Fissarlo saldamente
prima dell’uso.
Per riportare il gancio da cintura alla
posizione iniziale, seguire i punti 1 e 2
riportati sopra, quindi abbassare il gancio.
Per fissare il gancio, seguire i punti 3 e
4 riportati sopra.
- 41 -
EY7440(EU).indb
41
2006/09/12
18:28:03
Modifica del lato del gancio da cintura
“Prodotto LED classe 1” in EN
60825-1.
Prodotto LED classe 1
Il gancio da cintura può essere fissato a uno dei due lati dell’apparecchio.
Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO
(2)Spia avvertenza surriscaldamento
1.Porre il gancio da cintura nella posi­
zione iniziale.
2.Allentare la vite ruotandola in senso
antiorario mediante una moneta o
un cacciavite a testa piatta.
3.Estrarre il gancio da cintura e in­
serirlo nell’altro lato della guida
sull’ap­parecchio principale.
4.Fissare saldamente la vite ruotandola in senso orario.
Il gancio da cintura può essere estrat­
to dall’apparecchio principale solo
quando si trova nella posizione ini­
ziale.
Spenta
(funzionamento
normale)
La funzione di protezione da surris­cal­
damento interrompe il funzionamento dell’
avvitatore per proteggere il pacco batteria
in caso di surriscaldamento. Quando
questa funzione è attiva, sul pannello di
controllo lampeggia la spia di avvertenza
da surriscaldamento.
• Se si attiva la protezione da surri­
scaldamento, lasciare raffreddare
completamente l’avvitatore (per
almeno 30 minuti). Quando la spia
di avvertenza da surriscaldamento si
spegne, l’avvitatore sarà pronto per
l’uso.
• Evitare un uso dell’avvitatore che
porti all’attivazione ripetuta della
protezione da surriscaldamento.
Pannello di controllo
(3)
(1)
(2)
(1)Luce LED
Premere
per accendere
e spegnere la luce LED.
La luce illumina grazie ad
un consumo minimo e non
influenza negativamente la
prestazione dell’avvitatore,
né la capacità della batteria.
Lampeggiante: surriscaldamento
Indica che il funzionamento
è stato interrotto a causa un
surriscaldamento della batteria.
(3)Spia avvertenza batteria scarica
PRECAUZIONE:
•La luce LED incorporata è stata
realizzata per l’illuminazione temporanea di un’area di lavoro ridotta.
•Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà
insufficiente.
Questo prodotto ha una luce LED
incor­porata.
Questo prodotto è classificato come
Spenta
(funzionamento
normale)
Lampeggiante
(no carica)
Funzione protezione
batteria attiva
Lo scaricarsi eccessivo (totale) delle
bat­terie a ioni di litio diminuisce
drasticamente la loro autonomia. L’av­
vitatore è dotato di una funzione di
protezione della batteria realizzata
per evitare lo scaricarsi eccessivo del
pacco batteria.
- 42 -
EY7440(EU).indb
42
2006/09/12
18:28:04
• La funzione di protezione della batteria si attiva immediatamente prima
che la batteria perda la carica, così da
far lampeggiare la spia di avvertenza
batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.
Durata del pacco batteria
Le batterie ricaricabili posseggono
una durata limitata. Se il tempo di
funziona­mento diventa estremamente breve dopo la ricarica, sostituire il pacco bat­teria con uno nuovo.
Riciclo batteria
ATTENZIONE:
Per ragioni relative alla protezione
dell’ambiente e al riciclaggio dei
materiali, assicurarsi che lo smalti­
mento del prodotto avvenga in un
luogo ufficialmente preposto a tale
fine (ammesso che esista nell’area
dell’utente).
[Pacco batteria]
Per un uso corretto del
pacco batteria
Pacco batteria Li-ion (EY9L40)
•Per una conservazione ottimale della
batteria, riporre il pacco batteria agli
ioni di litio dopo l’uso senza ricaricarlo.
•La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C
(32°F), lo strumento smetterà di funzionare correttamente.
•Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti
metallici come: clip, monetine, chiavi,
chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro.
Cortocircuitare i terminali del pacco
batteria potrebbe causare scintille,
ustioni oppure un incendio.
•Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben
ventilato.
•Quando si rimuove il pacco batteria
dall’alloggiamento principale dell’utensile, riposizionare immediatamente
il coperchio del pacco batteria, onde
evitare che polvere e sporcizia contaminino i terminali della batteria e
causino un cortocircuito.
[Caricabatterie]
Ricarica
Avvertenze generiche per il
pacco batteria Li-ion/Ni-MH/
Ni-Cd
NOTA:
•Per caricare un pacco batteria
fred­do (al di sotto di 0°C (32°F)) in
un luogo caldo, lasciare il pacco
batteria nel locale per oltre un’ora per
permettere allo stesso di raggiungere
la temperatura ambiente. Altrimenti il
pacco batteria potrebbe non essere
completamente ricaricato.
•Lasciate raffreddare il caricatore
quando caricate più di due pacchi
batterie consecutivamente.
•Non infilate le dita nel foro di contatto
per tenere in mano il caricabatterie o
altro scopo.
PRECAUZIONE:
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
•Non usate l’energia fornita da un
generatore a motore.
•Non coprite le prese d’aria di
caricabatteria e pacco batteria.
•Scollegare il caricabatteria se non
in uso.
- 43 -
EY7440(EU).indb
43
2006/09/12
18:28:05
Pacco batteria Li-ion
NOTA:
Al momento dell’acquisto, il pacco
batteria non è carico. Assicurarsi di
caricare la batteria prima dell’uso.
Caricabatteria (EY0L80)
1. Collegare il caricatore alla presa di
corrente.
NOTA:
L’inserimento della spina nella presa
di corrente c.a. potrebbe provocare
delle scintille, ma questo non è un
problema in termini di sicurezza.
2. Inserire saldamente il pacco batteria nel
caricabatteria.
1.Allineare le marcature e collocare la
batteria nel raccordo del caricatore.
2.Far scorrere nella direzione indicata
dalla freccia.
Anche a batteria completamente cari­
ca, l’utensile dispone di circa il 50%
dell’energia di cui dispone una batteri­a
carica alla temperatura di esercizio
normale.
7. Qualora la spia di accensione non si
dovesse accendere immediatamente
dopo il collegamento del caricatore o
qualora, trascorso il tempo di ricarica
normale, la spia di ricarica verde non
dovesse lampeggiare rapidamente,
si prega di rivolgersi ad un rivenditore
autorizzato.
8. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di
caricamento inizierà a lampeggiare
rapidamente per indicare che il caricamento è completato.
Pacco batteria Ni-MH/Ni-Cd
NOTA:
Caricare un pacco batteria nuovo o
un pacco batteria che non è stato
usato per un lungo periodo, per
circa 24 ore per riportare la batteria
alla sua piena capacità.
Marcature allineamento
3. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata,
un interruttore elettronico interno scatta
automaticamente per evitare la sovraccarica.
• La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.
La ricarica comincia poi automaticamente.
4. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica per l’80% circa.
5. Quando la batteria è completamente
carica, la spia verde lampeggia rapidamente.
6. Qualora la temperatura del pacco
batteria raggiunga gli 0°C o meno, il
tempo di ricarica è maggiore rispetto al
tempo di ricarica normale.
Caricabatteria (EY0L80)
1. Collegare il caricatore alla presa di
corrente.
NOTA:
L’inserimento della spina nella presa
di corrente c.a. potrebbe provocare
delle scintille, ma questo non è un
problema in termini di sicurezza.
2. Inserire saldamente il pacco batteria nel
caricabatteria.
3. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata, un interruttore elettronico interno
scatta automaticamente per evitare la
sovraccarica.
• La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
- 44 -
EY7440(EU).indb
44
2006/09/12
18:28:05
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi
automaticamente.
4. Quando la batteria è completamente
carica, la spia verde lampeggia rapidamente.
5. Se la spia di caricamento non si
accende immediatamente dopo aver
collegato il caricabatteria oppure se la
spia non si spegne al termine del caricamento standard, rivolgetevi ad un
rivenditore autorizzato.
6. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di
caricamento inizierà a lampeggiare
rapidamente per indicare che il caricamento è completato.
SEGNALI SPIE
Luce verde
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
Luce verde lampeggiante rapida
Il caricamento è completato. (Carica completa)
Luce verde lampeggiante
Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion)
Luce verde
In fase di caricamento.
Luce arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre
il peso sulla batteria (solo Li-ion).
Luce arancione lampeggiante
Il pacco batteria è caldo. Il caricamento avrà inizio appena la
temperatura del pacco batteria sarà scesa.
Qualora la temperatura del pacco batteria raggiunga i -10°C
o meno, anche la spia di ricarica arancione inizia a lampeggia­
re. La ricarica inizia quando la temperatura del pacco batteria
aumenta (solo Li-ion).
Spia stato ricarica
Sinistra: verde Destra: arancione
Luce arancione e verde lampeggianti rapide
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
- 45 -
EY7440(EU).indb
45
2006/09/12
18:28:07
Informazioni per gli utenti sullo smaltimento di apparecchiature
elettriche ed elettroniche obsolete (per i nuclei familiari privati)
Questo simbolo sui prodotti e/o sulla documentazione di accom­
pagnamento significa che i prodotti elettrici ed elettronici usati non
devono essere mescolati con i rifiuti domestici generici.
Per un corretto trattamento, recupero e riciclaggio, portare questi
prodotti ai punti di raccolta designati, dove verranno accettati
gratuitamente. In alternativa, in alcune nazioni potrebbe essere
possibile restituire i prodotti al rivenditore locale, al momento dell’
acquisto di un nuovo prodotto equivalente.
Uno smaltimento corretto di questo prodotto contribuirà a far
risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e
sull’ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato.
Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato
più vicino.
In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate
delle penali, in base alle leggi nazionali.
Per gli utenti aziendali nell'Unio­ne Europea
Qualora si desideri smaltire apparec­chiature elettriche ed elettroniche, contattare il
rivenditore o il fornitore per ulteriori informazioni.
Informazioni sullo smalti­mento in nazioni al di fuori dell’Unione
Europea
Questo simbolo è valido solo nell’Unione Europea.
Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore
e chiedere informazioni sul metodo corretto di smaltimento.
IV.MANUTENZIONE
Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare
un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
V. ACCESSORI
Utilizzare solo i bit adatti per la dimensione del mandrino.
VI.ALLEGATO
CAPACITÀ MASSIME CONSIGLIATE
Modello
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Vite a ferro
AvvitaVite da legno
mento viti
Vite autoforante
Trapana- Per legno
tura
Per metallo
- 46 -
EY7440(EU).indb
46
2006/09/12
18:28:07
VII.SPECIFICHE TECNICHE
APPARECCHIO PRINCIPALE
Modello
Motore
Basso
In assenza di
carico
Alto
Capacità mandrino
Basso
Coppia massima
Alto
Coppia frizione
Lunghezza totale
Peso
(con pacco batteria: EY9L40)
EY7440
14,4 V DC
60 - 400 /min (giri/min.)
200 - 1350 /min (giri/min.)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Capacità circa 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
PACCO BATTERIA
Modello
Accumulatore
Tensione batteria
Capacità
EY9L40
Batteria Li-ion
14,4 V DC (3,6 V × 4 celle)
3 Ah
CARICABATTERIA
Modello
Valori
Peso
EY0L80
Vedere la targhetta dei valori sul fondo del caricabatteria.
0,95 k (2,1 lbs)
[Pacco batteria Li-ion]
Tempo di
caricamento
Voltaggio
14.4 V
EY9L40
3 Ah
Utilizzabile: 35 min.
Completa: 50 min.
- 47 -
EY7440(EU).indb
47
2006/09/12
18:28:07
[Pacco batteria Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Tempo di
caricamento
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo generale più recente.
- 48 -
EY7440(EU).indb
48
2006/09/12
18:28:07
Lees de “Veiligheidsadviezen” in het af­
zonderlijke boekje en de onderstaande
voorschriften alvorens gebruik.
I.EXTRA VEILIGHEIDS­
VOORSCHRIFTEN
9) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u
de startschakelaar indrukt. Dit kan
resulteren in een snelle uitputting
van de oplaadbare accu of beschadiging van het interne mechanisme
van de motor.
1) Draag oorbescherming wanneer
u het gereedschap gedurende
langere tijd achtereen gebruikt.
Langdurige blootstelling aan hard
lawaai kan resulteren in gehoorverlies.
2) Denk eraan dat dit gereedschap
altijd gebruiksklaar is zonder dat
er een stekker in het stopcontact
gestoken hoeft te worden.
3) Bij het boren of schroeven in muren
en vloeren is het mogelijk dat u
elektriciteitsdraden raakt. RAAK
DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN
ONDERDELEN VAN HET GEREED­
SCHAP AAN! Houd het gereedschap
alleen aan de plastic hand­greep vast
zodat u geen elektrische schok krijgt
als u per ongeluk een elek­triciteitsd­
raad raakt.
4) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten.
Op deze manier kunt u voorkomen
dat de motor overbelast wordt en de
motor of de accu wordt beschadigd.
Draai een vastzittende bit in omge­
keerde draairichting los.
5) Bedien de links/rechtsschakelaar
NIET zolang de startschakelaar is
ingedrukt. Anders wordt de accu snel
ontladen en kan het gereedschap
worden beschadigd.
6) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de
accu echter NIET te lang op.
7) Zet de links/rechtsschakelaar in
de mid­delste stand (schakelaarver­
grendeling) indien u het gereed­
schap opbergt of meeneemt.
8) Overbelast het gereedschap niet
door de startschakelaar (toerentalregeling) slechts zo ver in te
drukken dat de motor tot stilstand
komt.
Symbool
Betekenis
V
Volt
Gelijkstroom
n0
Onbelast
…/min
Omwentelingen of toeren per
minuut
Ah
Elektrische capaciteit van de
accu
Alleen draaien
Lees voor gebruik de
gebruiksaanwijzing.
Alleen voor gebruik binnenshuis.
- 49 -
EY7440(EU).indb
49
2006/09/12
18:28:08
II.MONTAGE
Bevestigen of verwijderen
van de bit
OPMERKING:
Voordat u de bit bevestigt of verwij­
dert, moet u de accu losmaken van
het gereedschap of de schakelaar
in de middenstand zetten (schakelaarvergrendeling).
Dit gereedschap is uitgerust met een
sleutelloze boorkop.
1. Bevestigen
Steek de bit naar binnen en draai
de vergrendelkraag rechtsom (ge­
zien vanaf de voorkant) totdat deze
geen klikgeluiden meer maakt en
de bit stevig vastzit.
Bevestigen en verwijderen
van de accu
1. Bevestigen van de accu:
Zet de uitlijntekens tegenover elkaar
en bevestig de accu.
•Schuif de accu op het gereedschap
totdat deze op de plaats vastklikt.
Uitlijntekens
2.Verwijderen van de accu:
Duw vanaf de voorkant tegen de knop
om de accu los te maken.
Knop
Vergrendelkraag
2. Verwijderen
Draai de vergrendelkraag linksom
(gezien vanaf de voorkant) en verwij­
der dan de bit.
III.BEDIENING
[Op het gereedschap]
Bediening van de schakelaar
OPMERKING:
Als de bit erg veel speling in de
boorkop heeft, zet u het gereedschap vast en
opent dan de
boorkopklauwen door aan de vergrendelkraag te draaien, waarna
u
de schroef (linksdraaiende
schroefdraad) met een schroevendraaier linksom draait (gezien vanaf
de voorkant).
1. De draaisnelheid neemt toe naarmate de startschakelaar verder
wordt ingedrukt. Wanneer u begint,
drukt u de startschakelaar een klein
stukje in zodat de snelheid niet meteen te hoog is.
2. Aangezien er een elektronische
regeleenheid met terugkoppeling is
toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.
3. De rem treedt in werking wanneer
de startschakelaar wordt losgelaten,
waardoor de motor meteen stopt.
OPMERKING:
Wanneer de rem in werking treedt,
is het mogelijk dat u een remgeluid
hoort. Dit is normaal.
- 50 -
EY7440(EU).indb
50
2006/09/12
18:28:09
Bediening van de startschake­
laar en de links/rechtsschakelaar
Rechts
Instellen van het koppe­
lingsdraaimoment
Stel het draaimoment in op een van de
18 koppelingsstanden of kies de “ ”
stand.
OPGELET:
Test de instelling voordat u de klus
uitvoert.
Links
Zet de schaalaanduiding tegenover
deze markering (
).
Vergrendelstand
OPGELET:
Bedien de links/rechtsschakelaar niet
voordat de bit volledig tot stilstand is
gekomen, om beschadiging van de
motor te voorkomen.
Instellen van de snelheid
Bediening van de schake­
laar voor rechtsomdraaien
1. Druk de schakelaar voor rechtsom­
draaien in.
2. Druk de startschakelaar iets in om
het gereedschap langzaam te laten
begin­nen met draaien.
3. Naarmate de startschakelaar dieper
wordt ingedrukt, neemt het toerental
toe om de schroeven op efficiënte
wijze vast te draaien en te boren.
De rem treedt in werking en de
boorkop komt vrijwel onmiddellijk tot
stilstand wanneer de startschakelaar wordt losgelaten.
4. Zet de schakelaar na gebruik in de
mid­delste stand (vergrendelstand).
Bediening van de schake­
laar voor linksomdraaien
1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik
de draairich­ting van de boorkop.
2. Druk de startschakelaar iets in om
het gereedschap langzaam te laten
beginnen met draaien.
3. Zet de schakelaar na gebruik in de
mid­delste stand (vergrendelstand).
Kies een hoge of lage snelheid,
afhankelijk van de klus.
LAAG
HOOG
Hoe dieper de startschakelaar met
variabele snelheidsregeling wordt
ingedrukt, hoe sneller het gereed­
schap zal draaien.
OPGELET:
Controleer voor gebruik de instelling
van de snelheidskeuzeschakelaar.
Gebruik een lage snelheid wanneer een hoog draaimoment is
vereist bij de karwei. (Bij gebruik
van een hoge snelheid wanneer
een hoog draaimoment is vereist,
kan de motor defect raken.)
Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u
de startschakelaar indrukt. Dit kan
resulteren in een snelle uitputting
van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.
* Zie de technische gegevens voor de
“AANBEVOLEN CAPACITEITEN”.
OPMERKING:
Wanneer de rem in werking treedt,
is het mogelijk dat u een remgeluid
hoort. Dit geluid geeft het aankoppelen van de bitvergrendeling aan.
- 51 -
EY7440(EU).indb
51
2006/09/12
18:28:10
OPGELET:
O m te voorkomen dat de behui­
zing van het gereedschap te heet
wordt, mag het gereedschap
niet zo lang gebruikt worden dat
er twee of meer accu's achter
elkaar nodig zijn. Laat het gereedschap tussen twee accu's door
voldoende afkoelen.
Zorg dat de ventilatiegaten aan
de zijkanten van het gereedschap
tijdens het gebruik niet afgedekt
worden. Dit om te voorkomen dat
het gereedschap door onvoldoende
koeling defect raakt.
Zorg dat u het gereedschap (motor)
NIET overbelast. Dit kan resulteren
in beschadiging.
Hanteer het gereedschap op zoda­
nige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct
op de huid wordt geblazen. Dit om
brandwonden te voorkomen.
Bit-vergrendelfunctie
1. Wanneer een schroefbit in het ge­
reedschap vergrendeld is, kan het
gereedschap als gewone schroe­
vendraaier worden gebruikt zonder
dat de schakelaar wordt ingedrukt
(maximaal aandraaimoment 22,6
N·m, 230 kgf-cm, 199 in-lbs).
In de boorkop is een geringe speling
voelbaar, maar dit is geen defect.
2. Deze functie is handig wanneer
schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan
leveren (stand op de koppeling),
om te controleren of een schroef
goed vastzit of om een schroef die
extreem vastzit los te draaien.
Gebruik van de riemclip
WAARSCHUWING!
•Zorg ervoor dat de riemclip stevig aan
de behuizing van het gereedschap
wordt bevestigd door de schroef goed
vast te draaien. Als de schroef niet
goed vastzit, kan de riemclip losraken
waardoor het gereedschap kan vallen.
Dit kan lichamelijk letsel of beschadi­
ging van het gereedschap tot gevolg
hebben.
•Controleer regelmatig of de schroef
goed vastzit. Draai de schroef indien
nodig stevig vast.
•Bevestig de riemclip goed en stevig
aan de broekriem of gordel. Let er op
dat het gereedschap niet van de riem
los­schiet. Dit kan lichamelijk letsel of
beschadiging van het gereedschap tot
gevolg hebben.
•Ga niet hardlopen of springen terwijl het
gereedschap aan de riemclip hangt. De
riemclip kan van de riem losschieten
waardoor het gereed­schap valt.
Dit kan lichamelijk letsel of beschadi­
ging van het gereedschap tot gevolg
hebben.
•Zet de riemclip in de bewaarstand wan­
neer de clip niet wordt gebruikt. Anders
kan de riemclip achter andere voor­
werpen blijven hangen.
Dit kan lichamelijk letsel of beschadi­
ging van het gereedschap tot gevolg
hebben.
•Bevestig geen andere bit dan een sch­
roefbit aan het gereedschap wan­neer
dit aan de riemclip wordt gedragen.
Scherpe voorwerpen, zoals boren en
schroefbits, kunnen lichamelijk letsel
veroorzaken.
- 52 -
EY7440(EU).indb
52
2006/09/12
18:28:11
Instellen van de stand van
de riemclip
1.Verschuif de borghendel voor de
riemclip 1 en houd de hendel vast
om de riemclip te ontgrendelen.
2.Trek de riemclip uit 2
1
de bewaarstand 2
en zet deze in de
3
juiste stand.
3.Laat de borghendel voor de riemclip
los om de riemclip in de gekozen
stand te vergrendelen.
4.Controleer of de riemclip goed vastzit.
Zorg ook dat de borghendel van de
riemclip stevig vergrendeld is 3.
•De riemclip kan niet
in deze stand vergrendeld worden.
Zorg dat de riemclip
degelijk vergrendeld
is voordat u het ge­
reedschap gebruikt.
Om de riemclip in de bewaarstand
terug te brengen, volgt u de boven­
staan­de stappen 1 en 2 en haalt dan de
riemclip omlaag.
Om de riemclip in deze stand te ver­
gren­delen, volgt u de bovenstaande
stappen 3 en 4.
Verplaatsen van de riemclip
Bedieningspaneel
(3)
(1)
(2)
(1)LED-lampje
Bij enkele malen indrukken
van
wordt het LEDlampje beurtelings in- en
uitgeschakeld.
Het lampje verbruikt erg
weinig stroom en zal de
prestatie van het gereed­
schap en de capaciteit van
de accu bijna niet beïnvloeden.
OPGELET:
•Het ingebouwde LED-lampje is
slechts bedoeld om het werkgebied
kortstondig te verlichten.
•Gebruik het lampje niet als vervan­
ging voor een normale zaklantaarn,
want het licht is niet sterk genoeg.
Dit product heeft een ingebouwd LEDlampje.
Dit product is volgens EN 60825-1
geclas­sificeerd als “Klasse 1 LED
product”.
Klasse 1 LED product
De riemclip kan aan beide zijden van
het gereedschap worden bevestigd.
Opgelet: KIJK NIET RECHTSTREEKS
IN DE LICHTSTRAAL.
(2)Oververhitting-waarschuwings­
lampje
1.Zet de riemclip in de bewaarstand.
2.D raai de schroef met behulp van
een plat stukje metaal of een platte
schroevendraaier linksom los.
3.Pak de riemclip en steek deze in de
gleuf aan de andere zijde van het
ge­reedschap.
4.Draai de schroef rechtsom vast.
De riemclip kan alleen vanuit de be­
waar­stand uit het gereedschap worden
genomen.
Uit
(normale
werking)
Knippert: Oververhitting
De werking van het
gereedschap is gestopt omdat
de accu te heet is geworden.
De oververhitting-beveiligingsfunctie
zorgt ervoor dat het gereedschap stopt
wanneer de accu te heet wordt. Het
oververhitting-waarschuwingslam­p­je
- 53 -
EY7440(EU).indb
53
2006/09/12
18:28:12
op het bedieningspaneel knippert
wanneer deze beveiligingsfunctie is
geactiveerd.
• Wanneer de oververhitting-beveili­
gings­functie is geactiveerd, moet
u het gereedschap goed laten
afkoe­len (minstens 30 minuten).
Het gereedschap kan weer gebruikt
worden wanneer het oververhittingwaarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap
niet zodanig gebruikt dat de over­
verhitting-beveiligingsfunctie veel­
vuldig in werking treedt.
[Accu]
Voor een juist gebruik van
de accu
Li-ion accu (EY9L40)
•Voor een optimale levensduur van de
Li-ion accu moet u de accu na gebruik
opbergen zonder dat u deze oplaadt.
•De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan
0°C (32°F), kan het voorkomen dat het
elektrisch gereedschap niet goed functioneert.
•Wanneer de accu niet wordt gebruikt,
dient u deze uit de buurt van metalen
voorwerpen te houden zoals paperclips,
munten, sleutels, nagels, schroe­ven
of andere kleine metalen voor­werpen
die de aansluitpunten van de accu met
elkaar in contact kunnen brengen.
Wanneer de aansluitpunten van de
accu worden kortgesloten, kan dit
resulteren in vonken, brandwonden of
zelfs brand.
•Zorg er bij gebruik van de accu voor
dat de werkplaats goed geventileerd is.
•Wanneer de accu van het gereed­schap
wordt losgemaakt, moet u meteen het
accudeksel op de accu aanbrengen om
te voorkomen dat er stof en vuil op de
accu-aansluitingen komt waardoor er
kortsluiting kan ontstaan.
(3)Waarschuwingslampje voor lage
accuspanning
Uit
(normale
werking)
Knippert
(Accu is ontladen)
De accu-beveiligingsfunctie
is geactiveerd.
Buitensporige (volledige) ontlading
van een Li-ion accu heeft een zeer
nadelige invloed op de levensduur van
de accu. Het gereedschap is uitgerust
met een accu-beveiligingsfunctie om
buitensporige ontlading van de accu
te voorkomen.
• De accu-beveiligingsfunctie wordt
geactiveerd meteen voordat de accu
ontladen is en zorgt ervoor dat het
waarschuwingslampje voor lage
accuspanning begint te knipperen.
• Als u ziet dat het waarschuwings­
lampje voor lage accuspanning
knippert, moet u de accu meteen
opladen.
Levensduur van de accu
De levensduur van de oplaadbare
accu is niet onbeperkt. U dient een
nieuwe accu aan te schaffen indien
de gebruikstijd na de accu geladen te
hebben aanzienlijk korter wordt.
- 54 -
EY7440(EU).indb
54
2006/09/12
18:28:13
Recyclen van de accu
ATTENTIE:
Om het milieu te beschermen en
nog­maals bruikbare materialen te
recyclen, dient u de accu naar een
hiervoor bestemd inzamelpunt te
brengen.
Li-ion accu EY9L40
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze
niet weggooien maar inleveren als
KCA.
[Acculader]
Opladen
Li-ion accu
OPMERKING:
De accu is niet volledig opgeladen
wanneer u deze koopt. Laad de
accu daarom voor gebruik op.
Acculader (EY0L80)
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact wordt gestoken, kunnen er
vonken zijn, maar dit is niet gevaarlijk.
2. Plaats de accu goed in de lader.
1.Zet de uitlijntekens tegenover elkaar
en plaats de accu in de acculader.
2.Schuif de accu in de richting van de
pijl naar voren.
Uitlijntekens
Belangrijke informatie voor
Li-ion/Ni-MH/Ni-Cd accu's
OPMERKING:
•Laat een koude accu (kouder dan
0°C (32°F)), voordat deze wordt
opgeladen in een warme omgeving,
eerst minimaal een uur in deze
ruimte liggen om op temperatuur
te komen. Anders is het mogelijk
dat de accu niet volledig wordt
opgeladen.
•Laat de lader afkoelen wanneer u
meer dan twee accu’s na elkaar
oplaadt.
•Steek uw vingers niet in de contact­
opening wanneer u de lader vastpakt.
OPGELET:
Om brandgevaar en beschadiging
van de acculader te voorkomen.
•Gebruik geen stroom van een
motor­generator.
•Voorkom dat de ventilatiegaten
van de lader en de accu worden
bedekt.
•Maak de acculader los wanneer
deze niet wordt gebruikt.
3. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
• Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
De oranje standby-indicator knippert
tot de accu is afgekoeld.
Vanaf dat moment wordt de accu
automatisch opnieuw geladen.
4. De laadindicator (groen) knippert
langzaam wanneer de accu ongeveer
80% is opgeladen.
5. Wanneer het opladen is voltooid, zal
de laadindicator snel groen gaan knipperen.
6. Als de temperatuur van de accu
minder dan 0°C is, zal het volledig
opladen van de accu langer duren dan
de standaard oplaadtijd.
- 55 -
EY7440(EU).indb
55
2006/09/12
18:28:13
Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts
ongeveer 50% van het accuvermogen
hebben in vergelijking met een accu die
bij normale bedrijfstemperatuur volledig
is opgeladen.
7. Als de spanningsindicator niet meteen
oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat
de standaard oplaadtijd is verstre­ken,
moet u contact opnemen met een
officiële dealer.
8. Als een volledig opgeladen accu
opnieuw in de acculader wordt ge­
plaatst, zal het oplaadlampje oplichten.
Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om
aan te geven dat het opladen is voltooid.
Ni-MH/Ni-Cd accu
OPMERKING:
Laad een nieuwe accu, of een accu
die u voor een lange tijd niet heeft
gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruiks­
tijd.
Acculader (EY0L80)
3. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
• Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
De oranje standby-indicator knippert
tot de accu is afgekoeld. Vanaf dat
moment wordt de accu automatisch
opnieuw geladen.
4. Wanneer het opladen is voltooid, zal
de laadindicator snel groen gaan knipperen.
5. Als het oplaadindicatielampje niet
onmid­dellijk oplicht nadat de lader
is ingestoken, of als na de normale
oplaadtijd het lampje niet dooft, roep
dan de hulp in van een erkende dealer.
6. Als een volledig opgeladen accu
opnieuw in de acculader wordt ge­
plaatst, zal het oplaadlampje oplichten.
Na enkele minuten kan het oplaadin­
dicatielampje snel gaan knipperen
om aan te geven dat het opladen is
voltooid.
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact wordt gestoken, kunnen er
vonken zijn, maar dit is niet gevaarlijk.
2. Plaats de accu goed in de lader.
- 56 -
EY7440(EU).indb
56
2006/09/12
18:28:14
LAMPINDICATIES
Brandt groen
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
Knippert snel groen
Opladen voltooid. (Volledig opgeladen.)
Knippert groen
De accu is ongeveer 80% opgeladen. (Voldoende opgela­
den. Alleen Li-ion)
Brandt groen
Aan het opladen.
Brandt oranje
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de
accu te verminderen. (Alleen Li-ion)
Knippert oranje
De accu is warm. Het opladen zal beginnen wanneer de
temperatuur van de accu is gedaald.
Als de temperatuur van de accu minder dan -10°C is, zal de
laadindicator (oranje) ook gaan knipperen. Het opladen begint
wanneer de statustemperatuur van de accu hoger wordt.
(Alleen Li-ion)
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
Knippert snel oranje en groen
Opladen is niet mogelijk. Stof op de accu of accu defect.
Informatie over het weggooien van elektrische en elektronische
apparatuur (particulieren)
Dit symbool op de producten en/of de bijbehorende documenten
betekent dat gebruikte elektrische en elektronische producten niet bij
het normale huishoudelijke afval mogen.
Lever deze producten in bij de aangewezen inzamelingspunten,
waar ze gratis worden geaccepteerd en op de juiste manier worden
verwerkt, teruggewonnen en hergebruikt. In sommige landen kunt u
uw producten bij een lokale winkelier inleveren bij de aanschaf van
een equivalent nieuw product.
Wanneer u dit product op de juiste manier als afval inlevert, spaart
u waardevolle hulpbronnen en voorkomt u potentiële negatieve
gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een
onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie
over het dichtstbijzijnde inzamelingspunt.
Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstem­
ming met de nationale wetgeving.
Voor zakelijke gebruikers in de Europese Unie
Neem voor het weggooien van elektrische en elektronische apparatuur contact op met
uw leverancier voor verdere informatie.
- 57 -
EY7440(EU).indb
57
2006/09/12
18:28:15
Informatie over verwijdering van afval in landen buiten de
Europese Unie
Dit symbool is alleen geldig in de Europese Unie.
Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw
leverancier en vraag wat de juiste verwijderingsmethode is.
IV.ONDERHOUD
Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een
vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het
ge­reed­schap schoon te maken.
V. ACCESSOIRES
Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.
VI.AANHANGSEL
AANBEVOLEN MAXIMALE CAPACITEITEN
Model
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Machineschroef
Schro­even Houtschroef
Zelfborende schroef
In hout
Boren
In metaal
VII.TECHNISCHE GEGEVENS
GEREEDSCHAP
Model
Motor
Onbelast toerental
Laag
Hoog
Boorkopcapaciteit
Laag
Maximaal
aanhaalmoment Hoog
Koppelingsdraaimoment
Totale lengte
Gewicht (met accu: EY9L40)
EY7440
14,4 V gelijkstroom
60 - 400 /min (tpm)
200 - 1350 /min (tpm)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Ong. 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 58 -
EY7440(EU).indb
58
2006/09/12
18:28:15
ACCU
Model
Soort accu
Accuspanning
Capaciteit
EY9L40
Li-ion accu
14,4 V gelijkstroom (3,6 V × 4 cellen)
3 Ah
ACCULADER
Model
Toelaatbaar
vermogen
Gewicht
EY0L80
Zie het specificatieplaatje op de onderkant van de acculader.
0,95 k (2,1 lbs)
[Li-ion accu]
Spanning
14,4 V
3 Ah
Bruikbaar: 35 min.
EY9L40
Laadtijd
Vol: 50 min.
[Ni-MH/Ni-Cd accu]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Laadtijd
2 Ah
EY9168
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus.
- 59 -
EY7440(EU).indb
59
2006/09/12
18:28:16
Lea el folleto de las “Instrucciones de
seguridad” y lo que se describe a conti­
nuación, antes de usarlo.
I.REGLAS DE SEGURI­
DAD ADICIONALES
1) Utilice protectores auditivos cuando deba usar la herramienta por
períodos prolongados.
Una exposición prolongada a ruidos
de alta intensidad puede provocar
pérdida de audición.
2) Tenga en cuenta que esta herra­
mienta está siempre en estado de
funciona­miento, dado que no nece­
sita enchu­farse a ninguna toma elé­c­
trica.
3) Al taladrar o atornillar en paredes,
pisos, etc. puede haber cables eléctricos “con corriente”. ¡NO TOQUE
E L P O R TA B R O C A S R Á P I D O
HEXÁGONAL NI NINGUNA PIEZA
METÁLICA DELANTERA DE LA
HERRAMIENTA! Sujete la herra­mien­
ta sólo por la empuñadura plástica
para evitar sacudidas eléctricas en
caso de que atornille o clave algún
cable de electricidad.
4) Si la broca se atasca, desconecte
inmediatamente el disparador para
evitar una sobrecarga que pudiera
dañar la batería o el motor.
Utilice la marcha atrás para aflojar
las brocas atascadas.
5) NO utilice la palanca de avance/
marcha atrás cuando esté activado
el interruptor principal. La batería se
descargará rápidamente y la unidad
puede dañarse.
6) Puede que el cargador se caliente
ligeramente durante la operación
de carga, pero esto es normal. NO
cargue la batería durante largos
periodos de tiempo.
7) Cuando guarde o transporte la her­
ra­mienta, coloque la palanca de
avance/marcha atrás en la posición
central (bloqueo del interruptor).
8) No fuerce la herramienta manteniendo parcialmente presionado
el disparador de control de veloci-
dad (modo de control de velocidad)
para parar el motor.
9) No haga funcionar el selector de
velocidad (interruptor BAJO-ALTO)
mientras tira del disparador de
control de velocidad. Esto puede
desgastar rápidamente la batería
recargable o dañar el mecanismo
interno del motor.
Símbolo
Significado
V
Voltios
Corriente continua
n0
Velocidad sin carga
…/min
Revoluciones o reciprocaciones
por minuto
Ah
Capacidad eléctrica del bloque
de batería
Solo rotacion
Lea el manual de instrucciones
antes de utilizar.
Sólo para uso en interiores.
- 60 -
EY7440(EU).indb
60
2006/09/12
18:28:16
II.MONTAJE
Colocación o extracción de
la broca
NOTA:
Al poner o extraer una broca o
cubo, desconecte la batería de la
herramienta o coloque el interruptor
en la posición central (bloqueo de
interruptor).
Esta herramienta está equipada con
un portabrocas de taladro sin llave.
1. Colocación
Inserte la broca y gire el collar de
bloqueo en sentido horario (visto
desde adelante) para apretar firmemente hasta que deje de hacer
chasquidos.
Colocación y extracción de
la batería
1. Para conectar la batería:
Alinee las marcas de alineación y
coloque las baterías.
•Deslice la batería hasta que se blo­
quee en su posición.
Marcas de alineación
2. Para extraer la batería:
Presione el botón desde el frente
para soltar la batería.
Botón
Collar de bloqueo
2. Desmontaje
Gire el collar de bloqueo en sentido
antihorario (visto desde adelante) y
desmonte la broca.
III.FUNCIONAMIENTO
[Cuerpo principal]
Funcionamiento del interruptor
NOTA:
Si hay un juego excesivo en la
broca, asegure el taladro en su lugar
y 1 abra las garras de la broca
girando el collar de bloqueo y 2
apriete el tornillo (tornillo de rosca a
la izquierda) con un destornillador
girando en sentido antihorario (visto
desde adelante).
1. La velocidad aumenta de acuerdo
con la fuerza a la que presiona el
disparador. Cuando empiece el
trabajo, presione ligeramente el disparador para empezar una rotación
lenta.
2. Se utiliza un controlador electrónico
de realimentación para darle una
fuerte torsión incluso a bajas velocidades.
3. El freno funciona cuando se suelta
el disparador y el motor se para inmediatamente.
NOTA:
Cuando el freno funciona, puede
escucharse un sonido de frenado.
Esto es normal.
- 61 -
EY7440(EU).indb
61
2006/09/12
18:28:18
Funcionamiento del inter­
ruptor y de la palanca de
avance/marcha atrás
Ajuste de torsión del em­
brague
Ajuste la torsión a uno de los 18
ajustes de embrague o a la posición
“ ”.
PRECAUCIÓN:
Haga un ensayo de ajustes antes
del funcionamiento real.
Avance
Ajuste la escala a esta marca (
Marcha
atrás
).
Selección de velocidad
Bloqueo del interruptor
PRECAUCIÓN:
Para impedir que se produzcan daños,
no utilice la unidad de palanca de
avance/marcha atrás; la broca se
detiene del todo.
Funcionamiento del inter­
ruptor de rotación de avance
1. Empuje la palanca para que se
produzca una rotación de avance.
2. Apriete ligeramente el gatillo del dis­
parador para iniciar la herramienta
con lentitud.
3. La velocidad aumenta con la fuerza
con la que presiona el disparador
para un eficiente apriete de tor­ni­
llos y taladrado. El freno funciona
y la broca se para inmediatamente
cuando se suelta el disparador.
4. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
Funcionamiento del inter­
ruptor de rotación inversa
1. Empuje la palanca para que se pro­
duzca una rotación inversa. Compruebe la direc­ción de la rotación
antes de utilizarlo.
2. Apriete ligeramente el gatillo del dis­
parador para iniciar la herramienta
con lentitud.
3. Tras utilizarlo, coloque la palanca en
su posi­ción central (bloqueo del inter­
ruptor).
Elija una alta o baja velocidad de
acuerdo al uso.
BAJA
ALTA
A medida que aumenta la fuerza de
presión del disparador de control de
velocidad variable, mayor es la velocidad.
PRECAUCIÓN:
Inspeccione el interruptor selector
de velocidad antes de utilizar.
U tilice a baja velocidad cuando
necesite una alta torsión durante
el funcionamiento (El uso a alta
velocidad cuando se necesita una
alta torsión puede provocar una
avería del motor.)
N o haga funcionar el interruptor
selector de velocidad (BAJO-ALTO) mientras presiona el disparador de control de velocidad. Esto
puede desgastar rápidamente
la batería recargable o dañar el
mecanismo interno del motor.
V
* ea las especificaciones para
“CAPACIDADES RECO­MENDA­
DAS”.
NOTA:
Cuando funciona el freno, puede
escucharse un sonido de frenado.
Este sonido indica un engrane del
bloqueo de broca.
- 62 -
EY7440(EU).indb
62
2006/09/12
18:28:18
PRECAUCIÓN:
Para evitar un aumento excesivo
de temperatura de la superficie de
la herramienta, no haga funcionar
la herramienta continuamente utilizando dos o más baterías. Es necesario que la herramienta tenga un
tiempo de enfriamiento antes de
poder cambiar por otra batería.
No cierre los orificios de ventilación
en los lados del cuerpo durante el
funcionamiento. De lo contrario,
se ve afectado adversamente el
funcionamiento de la máquina y se
produce una avería.
No manche la herramienta (motor).
Esto puede dañar la unidad.
Utilice la herramienta de tal forma
que se evite que el aire que sale por
los orificios de ventilación del cuerpo
sople directamente sobre su piel. De
lo contrario, puede quemarse.
Función de bloqueo de
broca
1. Con el interruptor disparador no activado y una broca de destornillador
bloqueada en su posición, la herramienta puede utilizarse como un
destornillador manual (hasta 22,6
N·m, 230 kgf-cm, 199 pulg.-lbs.)
Habrá un ligero juego en la broca
pero esto no es un mal funcionamiento.
2. Esta función es útil para apretar
tornillos que necesiten una mayor
torsión que la torsión máxima del
destornillador (posición en el embrague), para confirmar el apriete de
un tornillo o para aflojar un tornillo
demasiado apretado.
Cómo utilizar el gancho del
cinturón
¡ADVERTENCIA!
•Asegúrese de acoplar bien el gancho
del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente
acoplado a la unidad principal, puede
soltarse, y la unidad principal puede
caerse, lo cual podría ocasionar un
accidente o heridas.
•Verifique periódicamente que el
tornillo está apretado. Si está flojo,
apriete firmemente.
•Asegúrese de acoplar el gancho del
cinturón firmemente y bien apretado en
un cinturón de cintura u otros. Tenga
cuidado de que la unidad no se deslice
fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
•Cuando se sostiene a la unidad
principal mediante un gancho de
cinturón, evite saltar o correr con
ella. Si lo hiciera, podría deslizarse
el gancho y podría caerse la unidad
principal, lo cual podría ocasionar un
accidente o heridas.
•Cuando no se utiliza el gancho de
cin­turón, asegúrese de volver a
colocarlo en la posición de almacenaje. El gancho del cinturón puede
engancharse en algo, lo cual podría
ocasionar un accidente o heridas.
•Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otra broca
que las brocas del destornillador a la
unidad.
Un objeto de borde afilado, como una
broca, puede causar heridas o un
accidente.
Para establecer la posi­ción
del ángulo del gancho de
cinturón
1.D eslice la palanca de bloqueo del
gancho de cinturón 1 y sujétela
para desbloquear el gancho de cinturón.
2.Tire del gancho del 2
1
cinturón de la posición
de almacenaje 2 y
3
fíjelo.
- 63 -
EY7440(EU).indb
63
2006/09/12
18:28:19
3.S uelte la palanca de bloqueo del
gancho del cinturón para bloquear el
ángulo de gancho de cinturón.
4.Asegurese de que el gancho de cinturón esta firmemente bloqueado.
Asegurese también que la palanca de
fijacion del gancho del cinturón está
bien bloqueado en su posición 3.
•El gancho del cinturón
no puede bloquearse
en esta posición.
Bloquee firmemente
en su posición antes
de utilizar.
Para volver el gancho del cinturón a la
posición de guardado, siga los pasos 1
y 2 anteriores y baje el gancho del cinturón.
Para asegurar el seguro, siga el 3 y 4
anteriores.
Panel de controle
(2)
(1)Luz LED
Cada vez que presione
se enciende o apaga la luz
LED.
La luz se enciende con
muy poca corriente y no
afecta adversamente el
funcionamiento del destornillador durante el uso o la
capacidad de la batería.
PRECAUCIÓN:
Para cambiar el lugar de
ubicación del gancho de
cinturón
•La luz LED integrada se ha diseñado para iluminar la pequeña área de
trabajo temporalmente.
•No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
Este producto está equipado con una
luz indicadora incorporada.
Este producto está clasificado como
“Producto LED de clase 1” para EN
60825-1.
El gancho de cinturón puede acoplarse en cualquier costado de la unidad.
1.Coloque el gancho de cinturón en
posi­ción de almacenaje.
2.Afloje el tornillo girándolo en sentido antihorario, con un metal plano
o un destornillador de punta plana.
3.Q uite el gancho de cinturón e
insértelo en el otro costado de la
ranura de la unidad principal.
4.A priete bien el tornillo, girándolo
hacia la izquierda.
El gancho de cinturón puede quitarse
de la unidad principal sólo cuando
está en posición de almacenaje.
(3)
(1)
Producto LED de clase 1
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
(2)Luz de advertencia de sobrecalenta­
miento
Apagado
(funciona­
miento
normal)
Destella: Sobrecalentamiento
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
batería.
La función de protección contra so­
bre­calenta­miento detiene el fun­ciona­
miento del destornillador para proteger
la batería en el caso de so­brecalenta­
miento. La luz de advertencia de so­
- 64 -
EY7440(EU).indb
64
2006/09/12
18:28:21
brecalentamiento en el panel de control
destella cuando esta función está
activada.
• Si se activa la función de protección
de sobrecalentamiento, espere hasta
que el destornillador se haya enfriado
completamente (por lo menos 30
minutos). El destornillador está listo
para usar cuando se apaga la luz de
advertencia de sobrecalentamiento.
• Evite utilizar el destornillador de tal
forma que la función de protección
de sobrecalentamiento se active
repetidamente.
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Li-ión (EY9L40)
•Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
•La variación de temperatura ambiente
es de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(32°F), la herramienta puede no funcionar correctamente.
•Cuando no se utiliza la batería, man­
téngala separada de otros objetos metá­licos, como: clips de papel,
monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños
que pueden actuar de conexión entre
un terminal y el otro.
Un cortocircuito entre los terminales
de la batería pueden ocasionar chispas, quemaduras o incendios.
•Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
bien ventilado.
•Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo
o la suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.
(3)Luz de advertencia de batería baja
Apagado
(funciona­
miento
normal)
Destella (Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa)
de las baterías de Li-ión acorta
dramáticamente su vida de servicio.
El destornillador contiene una función
de protección de batería diseñada
para evitar una descarga excesiva de
la batería.
• La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia bate­
ría baja.
• Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funciona­miento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
- 65 -
EY7440(EU).indb
65
2006/09/12
18:28:21
Reciclado de la batería
Cargador de batería (EY0L80)
ATENCIÓN:
Para la protección del medio am­
bien­te y reciclado de materiales,
asegúrese de que la desecha en
un lugar especificado oficialmente,
si hay uno en su país.
[Cargador de la batería]
Carga
Precauciones comunes para
las baterías Li-ión/Ni-MH/Ni-Cd
NOTA:
•Cuando se vaya a cargar una
batería fría (unos 0°C (32°F) o
menos) en un cuarto cálido, deje
la batería en la habitación durante
al menos una hora y cárguela
cuando se haya calentado a la
temperatura de la habitación. De
lo contrario, la batería puede no
cargarse totalmente.
•Deje que se enfríe el cargador al
cargar más de dos baterías de
forma consecutiva.
•No introduzca sus dedos dentro
del hueco del contacto, cuando
esté sujetando el cambiador o en
ninguna otra ocasión.
PRECAUCIÓN:
Para impedir el riesgo de incendio o
daños del cargador de batería.
•No utilice una fuente de alimenta­
ción de un generador motorizado.
•No tapone los orificios de ventila­
ción del cargador y la bate­ría.
•Desenchufe el cargador cuando no
lo utilice.
Batería de Li-ión
NOTA:
Su batería no está totalmente
cargada al momento de comprarla.
Asegúrese de cargar la batería
antes de utilizarla.
1.Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
2. Meta firmemente la batería en el carga­
dor.
1.Alinee las marcas de alineación y
coloque la batería en el enchufe
del cargador.
2.Deslice hacia adelante en el sen­
tido de la flecha.
Marcas de alineación
3. La luz indicadora de carga permane­
cerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para impedir
cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
5. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
6. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería
totalmente cargada a la temperatura de
funcionamiento normal.
- 66 -
EY7440(EU).indb
66
2006/09/12
18:28:22
7. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde
después del tiempo de carga normal,
consulte con un concesionario autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
Batería Ni-MH/Ni-Cd
NOTA:
Cargue una nueva batería, o una
batería que no haya sido utilizado
durante mucho tiempo durante 24
horas seguidas para que la batería
se cargue totalmente.
Cargador de batería (EY0L80)
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas
cuando se inserta el enchufe en la
alimentación eléctrica de CA pero
este no es un problema en términos de seguridad.
3. La luz indicadora de carga perma­
necerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe
la batería. La carga comenzará
automáticamente.
4. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
5. Si la lámpara de carga no se enciende
inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no
se apaga, consulte con un distribuidor
autorizado.
6. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
2. Meta firmemente la batería en el carga­
dor.
- 67 -
EY7440(EU).indb
67
2006/09/12
18:28:22
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de alimentación de
CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga utilizable sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la
carga de la batería. (sólo Li-ión)
Destella en naranja
La batería está caliente. La carga comenzará cuando baje la
temperatura de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz de
carga (naranja) también empezará a destellar. La carga empezará cuando sube la temperatura de la batería (sólo Li-ión).
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
Destellan rápidamente en naranja y verde
No es posible realizar la carga. Existe un bloqueo de polvo o
una falla de la batería.
Información sobre la eliminación para los usuarios de equipos
eléctricos y electrónicos usados (particulares)
La aparición de este símbolo en un producto y/o en la documentación
adjunta indica que los productos eléctricos y electrónicos usados no
deben mezclarse con la basura doméstica general.
Para que estos productos se sometan a un proceso adecuado
de tratamiento, recuperación y reciclaje, llévelos a los puntos
de recogida designados, donde los admitirán sin coste alguno.
En algunos países existe también la posibilidad de devolver los
productos a su minorista local al comprar un producto nuevo
equivalente.
Si desecha el producto correctamente, estará contribuyendo a pre­
servar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de
las personas y en el medio ambiente que pudiera producirse debido al tratamiento
inadecuado de desechos. Póngase en contacto con su autoridad local para que le
informen detalladamente sobre el punto de recogida designado más cercano.
De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación
incorrecta de estos desechos.
Para empresas de la Unión Europea
Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su
distribuidor o proveedor para que le informe detalladamente.
- 68 -
EY7440(EU).indb
68
2006/09/12
18:28:24
Información sobre la elimina­ción en otros países no per­
tenecientes a la Unión Europea
Este símbolo sólo es válido en la Unión Europea.
Si desea desechar este producto, póngase en contacto con las autoridades locales o
con su distribuidor para que le informen sobre el método correcto de eliminación.
IV.MANTENIMIENTO
Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húme­dos, bencina, diluyentes u otros disolventes volátiles de limpieza.
V. ACCESORIOS
Utilice sólo brocas adecuadas al tamaño del portabrocas.
VI.ANEXO
MÁXIMAS CAPACIDADES RECOMENDADAS
Modelo
EY7440
Tornillo de
máquina
Apriete de Tornillo para
tornillo
madera
Tornillo
autorroscante
Para madera
Taladrado
Para metal
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
VII.ESPECIFICACIONES
UNIDAD PRINCIPAL
Modelo
Motor
Sin velocidad de Baja
carga
Alta
Capacidad de broca
Baja
Torsión máxima
Alta
Torsión de embrague
Longitud total
Peso (con batería: EY9L40)
EY7440
14,4 V CC
60 - 400 /min (rpm)
200 - 1350 /min (rpm)
ø 1.5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 pulg.-lbs)
8,8 N·m (90 k f-cm, 78 pulg.-lbs)
Aprox. 0,5 N·m (5 k f-cm, 4,4 pulg.-lbs) 4,4 N·m (45 k f-cm, 39 pulg.-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 69 -
EY7440(EU).indb
69
2006/09/12
18:28:24
BATERÍA
Modelo
Batería de almacenaje
Tensión de batería
Capacidad
EY9L40
Batería Li-ión
14.4 V CC (3.6 V × 4 celdas)
3 Ah
CARGADOR DE BATERÍA
Modelo
Régimen
Peso
EY0L80
Vea la placa de especificaciones en la parte inferior del cargador.
0,95 k (2,1 lbs)
[Batería de Li-ión]
Voltaje
Tiempo de
carga
14,4 V
EY9L40
Utilizable: 35 min.
3 Ah
Completa: 50 min.
[Batería Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Tiempo de
carga
2 Ah
EY9168
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
- 70 -
EY7440(EU).indb
70
2006/09/12
18:28:24
teri hurtigt bliver udtjent eller at der
øves skade på motorens interne
meka­nisme.
Læs hæftet med “Sikkerhedsinstruktio­
ner” samt det følgende før brug.
I.EKSTRA SIKKER­
HEDSREGLER
1) Brug høreværn, når værktøjet
anven­des i længere tid.
Længere tids udsættelse for støj af
høj intensitet kan føre til høreska­
der.
2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes,
da det ikke skal sættes i en stikkontakt.
3) Når der skrues eller bores ind i væg­
ge, gulve el.lign., kan man støde på
strømførende ledninger. BERØR
IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE
F O R R E S T E M E TA L D E L E P Å
VÆRKTØJET! Hold kun værktøjet i
plastichåndtaget for at forhindre elek­
trisk stød, hvis du skulle skrue eller
bore ind i en strømførende ledning.
4) Hvis bitset sætter sig fast, skal det
straks afbrydes med triggeren for
at forhindre overbelastning, som
kan øve skade på batteripakningen
eller motoren.
Anvend baglæns rotation til at løsne
bor, der har sat sig fast.
5) Anvend IKKE grebet til forlæns/
baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig
blive afladet og der kan opstå skade
på værktøjet.
6) Under opladning kan det ske, at opladeren bliver en smule varm. Dette
er normalt. Oplad IKKE batteriet
over en længere periode.
7) Når værktøjet opbevares eller trans­
porteres, skal grebet til forlæns/
baglæns retning sættes i midterstil­
lingen (omskifterlås).
8) Belast ikke værktøjet ved at holde
hastighedskontroltriggeren halvt
ned (hastighedskontrolfunktion),
således at motoren stopper.
9) Anvend ikke hastighedsvælgeren
(LAV- HØJ), mens hastighedskontroltriggeren trykkes ind. Dette kan
bevirke, at det genopladelige bat-
Symbol
Betydning
V
Volt
Jævnstrøm
n0
Ubelastet hastighed
…/min
Omdrejninger eller slag pr. minut
Ah
Batteripakningens elektriske
kapacitet
Kun rotation
Læs brugsvejledningen inden
brug
Kun til indendørs brug
II.MONTERING
Montering eller afmonte­
ring af bit
BEMÆRK:
Når et bit monteres eller afmon­
teres, skal batteripakningen tages
af værktøjet, eller triggeren skal
stilles i midterstilling (omskifterlås).
Dette værktøj er udstyret med en
nøgleløs borepatron.
1. Montering
Sæt bitset ind og drej låsemanchetten med uret (set forfra) for at
stramme godt til, indtil den holder
op med at klikke.
Låsemanchet
- 71 -
EY7440(EU).indb
71
2006/09/12
18:28:25
2. Afmontering
Drej låsemanchetten mod uret (set
forfra), og tag derefter bitset ud.
III.BETJENING
[Hoveddel]
Omskifterbetjening
BEMÆRK:
Hvis der forekommer ekstremt slør i
borepatronen, skal du fastgøre boret
på plads og 1 åbne borkæberne
ved at dreje låsemanchetten og 2
stramme skruen (skrue med venstregevind) med en skruetrækker
ved at dreje den mod uret (set forfra).
Isætning og udtagning af
batteripakningen
1. Hastigheden øges i takt med, hvor
meget man trykker på triggeren.
Når du påbegynder arbejdet, skal
du trykke triggeren en smule ned for
at starte rotationen langsomt.
2. En elektronisk kontrolenhed med
feedback anvendes til at opnå et
kraftigt moment, selv ved lave hastighed.
3. Bremsen fungerer, når triggeren
slippes, og motoren stopper med
det samme.
BEMÆRK:
Når bremsen fungerer, vil en bremselyd muligvis kunne høres. Dette er
normalt.
Anvendelse af grebet til
forlæns/baglæns retning
1. Tilslutning af batteripakningen:
Sæt flugtemærkerne på linje og sæt
batteripakningen på.
•Skyd batteripakningen i stilling, indtil
den klikker på plads.
Forlæns
Baglæns
Flugtemærker
Omskifterlås
FORSIGTIG:
2. Udtagning af batteripakningen:
Tryk på knappen forfra for at frigøre
batteripakningen.
For at forhindre skade må grebet
til forlæns/baglæns retning ikke
anvendes, før bitset er helt stoppet.
Forlæns rotation – betje­
ning af omskifter
Knap
1. Tryk på grebet, hvis du ønsker forlæns rotation.
2. Tryk let på triggeren for at starte
værktøjet langsomt.
3. Hastigheden øges i takt med, at
triggeren trykkes ind, således at
- 72 -
EY7440(EU).indb
72
2006/09/12
18:28:26
iskruning af skruer og boring kan
ske effektivt. Bremsen virker, og bitset stopper straks, og borholderen
stopper straks, når triggeren slippes.
4. Efter brugen skal grebet sættes i
midter­stillingen (omskifterlås).
påkrævet, kan bevirke, at motoren
bryder sammen).
D rej ikke hastighedsvælgeren
(LAV-HØJ), mens du trykker hastighedskontroltriggeren ind. Dette
kan bevirke, at det genopladelige
batteri hurtigere udtjenes eller at
motorens interne mekanisme lider
skade.
*Se spedifikationerne for “MAKS.
TILLADTE KAPACITETER”.
BEMÆRK:
Når bremsen virker, vil en bremslyd
muligvis kunne høres. Denne lyd
betyder, at bitlåsen er aktiveret.
FORSIGTIG:
F or at forhindre, at værktøjets
over­flade bliver for varm, må man
ikke anvende værktøjet uafbrudt
med brug af to eller flere batteripak­
ninger. Værktøjet har behov for
afkølingstid, inden det skifter til en
anden batteripakning.
Lad være med at blokere ventila­tions­
åbningerne på siderne af værktøjet
under anvendelsen. Dette kan bevir­
ke, at maskinens funktion påvirkes
negativt, så maskinen ikke fungerer
som den skal.
Belast IKKE værktøjet (motoren).
Dette kan bevirke, at værktøjet lider
skade.
A nvend værktøjet på en sådan
måde, at luft fra ventilationsåbningerne forhindres i at blæse direkte
på din hud. Dette kan giver forbrændinger.
Baglæns rotation – betje­
ning af omskifter
1. Tryk på grebet, hvis du ønsker
baglæns rotation. Kontroller rotations­
retningen inden brugen.
2. Tryk let på triggeren for at starte
værk­tøjet langsomt.
3. Efter brugen skal grebet sættes i
midter­stillingen (omskifterlås).
Indstilling af koblingsmoment
Indstil momentet til en af de 18
koblingsindstillinger eller “ ” stil­
lingen.
FORSIGTIG:
Test indstillingen inden den faktiske operation.
Sæt skalaen til dette mærke (
).
Valg af hastighed
Vælg en lav eller høj hastighed, alt
efter arbejdets karakter.
LAV
HØJ
Bitlåsefunktion
Jo mere den variable hastighedskontroltrigger trykkes ind, desto højere
bliver hastigheden.
FORSIGTIG:
Kontroller hastighedsvælgeren før
brugen.
Anvend ved lav hastighed, når et
højt moment er påkrævet under
arbejdet. (Anvendelse med høj
hastighed, når et højt moment er
1. Når triggeren ikke er aktiveret og
et skruetrækkerbit er låst på plads,
kan værktøjet anvendes som en almindelig, manuel skruetrækker (op
til 22,6 N·m, 230 k f-cm, 199 in-lbs).
Der vil være en smule slør i boreholderen, men dette er normalt.
2. Denne egenskab er praktisk til
stramning af skruer, som kræver et
større moment end det maksimale
moment for en skruetrækker (stilling
på koblingen), til bekræftelse af en
- 73 -
EY7440(EU).indb
73
2006/09/12
18:28:27
skrues stramning eller til at løsne en
ekstremt stram skrue.
Indstilling af bæltekrogens
vinkelposition
1.Skyd låsehåndtaget til bæltekrogen
1 i stilling og hold det for at frigøre
bæltekrogen.
2.Træk bæltekrogen fra
udgangspositionen 2 2
1
og indstil den.
3.Frigør låsehåndtaget
3
til bæltekrogen for at
låse bæltekrogens
vinkel.
4.F orvis dig om, at bæltekrogen er
ordent­ligt fastlåst. Kontroller ligeledes,
at bæltekrogens låsearm er låst i position 3.
•B æ l t e k r o g e n k a n
ikke låses i denne
position. Lås den i
den rigtige position
inden brugen.
For at sætte krogen i udgangsposition,
skal du følge trin 1 og 2 herover, og
derefter sænke bæltekrogen.
For at fastgøre låsen, følges punkt 3 og
4 herover.
Hvordan bæltekrogen bruges
ADVARSEL!
•Forvis dig om, at bæltekrogen er
fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis
bæltekrogen ikke er spændt godt fast
til hovedapparatet, er der risiko for,
at krogen går af, hvorved hovedap­
paratet kan falde ned.
Dette kan resultere i et uheld eller personskade.
•Kontroller periodisk skruens stram­
ning. Stram den godt til, hvis den er
løs.
•Sørg for, at bæltekrogen er sat godt og
ordentlig fast i livremmen eller et andet
bælte. Vær opmærksom på, at at apparatet ikke glider af bæltet. Dette kan
resultere i et uheld eller personskade.
•Når hovedapparatet holdes af bælte­
krogen, må du ikke hoppe eller løbe
med den. Dette kan medføre, at
krogen glider af, hvorved hovedap­
paratet kan falde ned.
Dette kan resultere i et uheld eller
personskade.
•Når bæltekrogen ikke anvendes, skal
den anbringes i udgangspositionen,
da den ellers kan gribe fat i noget.
Dette kan resultere i et uheld eller
personskade.
•Når apparatet er hægtet på livremmen
ved hjælp af bæltekrogen, må man
ikke sætte andre bits end skruetrækkerbits på apparatet.
Et skarpt kantet objekt, som f.eks. et
borebit, kan forårsage et uheld eller
personskade.
Ændring af bæltekrogens
placering
Bæltekrogen kan sættes på begge
sider af maskinen.
1.S æt bæltekrogen i udgangspositionen.
2.L øsn skruen ved at dreje den i
retningen mod uret med et fladt
stykke metal eller en fladhovedet
skruetrækker.
3.Tag bæltekrogen ud og sæt den ind
i rillen i den anden side på maskinen.
4.Stram skruen godt til ved at dreje
den i retningen med uret.
Bæltekrogen kan kun tages ud af
maskinen, når den er i udgangspositionen.
- 74 -
EY7440(EU).indb
74
2006/09/12
18:28:28
Kontrolpanel
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give
skruetrækkeren tid til at køle helt af
(mindst 30 minutter).
Skruetrækkeren er klar til brug igen,
når advarselslampen til overophedning slukker.
• Undgå at anvende skruertrækkeren
på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gang.
(3)
(1)
(2)
(1)LED-lys
Et tryk på
bevirker, at
LED-lyset tændes og sluk­
kes.
Lyset lyser med en meget
lav strøm, og det påvirker
ikke skruetrækkerens
ydelse negativt under brug
eller dens batterikapacitet.
(3)Advarselslampe for lav batterieffekt
FORSIGTIG:
•Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
•Anvend det ikke som erstatning for
en almindelig lommelygte, da det
ikke har tilstrækkelig lysstyrke.
Dette produkt har et indbygget LEDlys.
Dette produkt er klassificeret i “Klasse
1 LED-produkt” til EN 60825-1.
Klasse 1 LED-produkt
Forsigtig: UNDLAD AT STIRRE IND I
STRÅLEN
(2)Advarselslampe for overophedning
Fra
(normal
anvendelse)
Fra
(normal
anvendelse)
Blinker
(ingen opladning)
Batteribeskyttelses­
funktionen er aktiveret
Ekstrem (fuld) afledning af Li-ion bat­
terier vil afkorte deres levetid betrag­
teligt. Skruetrækkeren er udstyret
med en batteribeskyttelsesfunktion
til forhindring af ekstrem afladning af
batteripakningen.
• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet
mister sin effekt, hvilket bevirker, at
advarselslampen for lav batterieffekt begynder at blinke.
• H v i s d u b e m æ r k e r, a t a d v a r selslampen for lav batterieffekt
blinker, skal du straks oplade batteripakningen.
Blinker: Overophedning
Betyder, at anvendelsen er
blevet stoppet på grund af
overophedning af batteriet.
Overophedningsbeskyttelsesfunkti­
onen stopper skruetrækkeren for at
beskytte batteripakningen i tilfælde
af oveophedning. Advarselslampen
for overophedning på kontrolpanelet
blinker, når denne egenskab er
aktiveret.
- 75 -
EY7440(EU).indb
75
2006/09/12
18:28:29
[Batteripakning]
Korrekt brug af batteripakningen
Li-ion batteripakning (EY9L40)
•Opbevar Li-ion batteripakningen efter
brugen uden at oplade den, således at
optimal batterilevetid opnås.
•Det omgivende temperaturområde er
mellem 0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når bat­
teri­temperaturen er under 0˚C (32˚F),
kan der opstå problemer i værktøjets
funktion.
•Når batteriet ikke anvendes, skal det
holdes på god afstand af andre metal­
genstande som for eksempel papirclips, mønter, nøgler, søm, skruer og
andre mindre metalgenstande, som
kan forårsage en tilslutning fra en terminal til en anden.
Kortslutning af batteriterminalerne
kan frembringe gnister, forbrændinger eller ildebrand.
•Når du anvender batteripakningen,
skal du sørge for, at arbejdsstedet er
velventileret.
•Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel
straks sættes på for at forhindre, at
støv og snavs forurener batteriterminalerne og forårsager kortslutning.
af myndighederne, hvis et sådant
forefindes i dit land.
[Batterioplader]
Opladning
Almindelige sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd
batteripakning
BEMÆRK:
•Når man vil oplade en kold batteri­
pakning (under 0˚C (32˚F)) i et varmt
rum, så anbring batteri­pakningen
i rummet mindst en time, så dens
temperatur kan komme på niveau
med rummets, inden den oplades.
I modsat fald er det ikke sikkert, at
batteripakningen vil blive helt opladet.
•Lad opladeren køle ned ved genop­
ladning af flere end to batteripak­ninger
efter hinanden.
•Sæt ikke fingrene ind i kontaktåbnin­
gen, når ladeaggreatet holdes i hæn­
derne eller flyttes.
FORSIGTIG:
Forebyggelse af risiko for brand eller
skade på batteriopladeren.
•Anvend ikke strøm fra en generator
på en motor.
•Tildæk ikke ventalitationshullerne på
ladeaggregatet og på batteripakken.
•Tag opladeren ud af forbindelse, når
den ikke skal anvendes.
Li-ion batteripakning
BEMÆRK:
Batteripakningen er ikke fuldt opladet
på købstidspunktet. Sørg for at
oplade batteriet før brugen.
Batteripakningens levetid
De udskiftbare batterier har en
begræn­set levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal bat­teripakningen udskiftes
med en ny.
Genbrug af batterier
OBS:
For at beskytte miljøet og genbruge
materialer, skal du altid huske at
bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere
dem til et sted, der er godkendt
Batterioplader (EY0L80)
1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket
sættes i stikkontakten, men dette er
ikke noget sikkerhedsproblem.
2. Sæt batteripakningen helt ind i oplade­
ren.
- 76 -
EY7440(EU).indb
76
2006/09/12
18:28:30
1.Sæt flugtemærkerne på linje og
anbring batteriet på dokken på
opladeren.
2.Tryk fremad i pilens retning.
Ni-MH/Ni-Cd batteripakning
BEMÆRK:
Oplad en nyt batteripakning, eller en
batteripakning, der ikke har været
anvendt i længere tid, i ca. 24 timer,
så batteriet oplades helt.
Flugtemærker
Batterioplader (EY0L80)
3. Under opladningen vil opladelampen
lyse.
Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
• Opladningen starter ikke, hvis
batteri­pakningen er varm (for eksempel, umiddelbart efter ekstra
svær betjening.)
Den orangefarvede lampe blinker,
indtil batteriet er kølet af.
Opladningen begynder straks der­
efter.
4. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80%
opladet.
5. Når opladningen er færdig, vil oplade­
lampen begynde at blinke hurtigt i grøn
farve.
6. Hvis temperaturen af batteri­paknin­
gen er OK eller mindre, vil det tage
længere at oplade batteripakningen
helt, sammenlignet med standard­
opladetiden.
Selv hvis batteriet er fuldt opladet, vil
det have omkring 50% af effekten i et
fuldt opladet batteri ved normal brugstemperatur.
7. Hvis driftslampen ikke tændes straks,
efter at opladeren er sat i forbindelse,
eller hvis opladelampen efter standard­
opladetiden ikke blinker hurtigt i grønt,
skal du rådføre dig med en autoriseret
forhandler.
8. Hvis en fuldt opladet batteripakning
sættes ind i opladeren igen, vil oplade­
lampen begynde at lyse. Efter nogle
minutter vil ladelampen blinke hurtigt
for at indikere at opladningen er afslut­
tet.
1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket
sættes i stikkontakten, men dette er
ikke noget sikkerhedsproblem.
2. Sæt batteripakningen helt ind i oplade­
ren.
3. Under opladningen vil opladelampen
lyse.
Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
• Opladningen starter ikke, hvis batteri­
pakningen er varm (for eksempel,
umiddelbart efter ekstra svær betjening.)
Den orangefarvede lampe blinker,
indtil batteriet er kølet af. Opladningen
begynder straks derefter.
4. Når opladningen er færdig, vil oplade­
lampen begynde at blinke hurtigt i grøn
farve.
5. Hvis ladelampen ikke tænder straks
efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter
en standardopladning, så ret henvendelse til en autoriseret forhandler.
6. Hvis en fuldt opladet batteripakning
sættes ind i opladeren igen, vil oplade­
lampen begynde at lyse. Efter nogle
minutter vil ladelampen blinke hurtigt
for at indikere at opladningen er afslut­
tet.
- 77 -
EY7440(EU).indb
77
2006/09/12
18:28:30
LAMPEINDIKERINGER
Lyser grønt
Opladeren er sat i lysnetadapteren.
Klar til opladning.
Blinker hurtigt i grønt
Opladning er afsluttet. (Fuld opladning)
Blinker grønt
Batteriet er omkring 80% opladet. (Brugbar opladning. Kun
Li-ion batteri)
Lyser grønt
Lader.
Lyser orange
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).
Blinker orange
Batteripakningen er varm. Opladningen vil begynde, så snart
batteripakningens temperatur er faldet.
Hvis batteripakningens temperatur er -10°C eller derunder, vil
opladelampen (orange) også begynde at blinke. Opladningen
vil begynde, når batteripakningens statustemperatur stiger (kun
Li-ion batteri).
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
Blinker hurtigt i både orange og grønt
Opladning ikke mulig. Batteripakningen er tilsmudset eller
defekt.
Oplysninger til brugerne om afhændelse af elektriske apparater
og elektronisk udstyr (private husholdninger)
Når produkter og/eller medfølgende dokumenter indeholder dette
symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke
må smides ud sammen med det almindelige husholdningsaffald.
For at sikre en korrekt behandling, indsamling og genbrug, skal du
aflevere disse produkter på dertil indrettede indsamlingssteder, hvor
de vil blive modtaget uden ekstra omkostninger. I nogle lande er der
også mulighed for, at du kan indlevere dine produkter hos den lokale
forhandler, hvis du køber et nyt og tilsvarende produkt.
Hvis du afhænder dette produkt på korrekt vis, vil du være med at
spare på de værdifulde naturlige råstoffer og forhindre eventuelle negative påvirkninger
på folkesundheden og miljøet, hvilket ellers kunne blive følgerne af en forkert
håndtering af affaldet. Kontakt de lokale myndigheder for at få yderligere oplysninger
om, hvor du kan finde det nærmeste indsamlingssted.
I visse lande vil en forkert afhændelse af affaldet medføre en bødestraf i henhold til de
gældende bestemmelser på området.
Professionelle brugere i EU
Hvis du ønsker at smide elektriske apparater eller elektronisk udstyr ud, skal du
kontakte din forhandler eller leverandør for at få yderligere oplysninger.
- 78 -
EY7440(EU).indb
78
2006/09/12
18:28:32
Oplysninger om afhændelse i lande uden for EU
Dette symbol er kun gyldigt i EU.
Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer
af med produktet.
IV.VEDLIGEHOLD­ELSE
Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.
V. TILBEHØR
Anvend kun bits, som passer til størrelsen af borpatronen.
VI.APPENDIKS
MAKS. TILLADTE KAPACITETER
Model
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Maskinskrue
Træskrue
Selvborende skrue
Til træ
Til metal
Skrueidrivning
Boring
VII.TEKNISKE SPECIFIKATIONER
HOVEDENHED
Model
Motor
Lav
Ubelastet
hastighed
Høj
Borepatron-kapacitet
Lav
Maks.
drejningsmoment Høj
Koblingsmoment
Længde i alt
Vægt (med batteripakning:
EY9L40)
EY7440
14,4 V DC
60 - 400 /min (omdr./min.)
200 - 1350 /min (omdr./min.)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Ca. 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 79 -
EY7440(EU).indb
79
2006/09/12
18:28:32
BATTERIPAKNING
Model
Opbevaringsbatteri
Batterispænding
Kapacitet
EY9L40
Li-ion batteri
14,4 V DC (3,6 V × 4 celler)
3 Ah
BATTERIOPLADER
Model
Mærkedata
Vægt
EY0L80
Se mærkepladen på undersiden af opladeren.
0,95 k (2,1 lbs)
[Li-ion batteripakning]
Opladnings­
tid
Spæn­ding
14,4 V
EY9L40
3 Ah
Brugbar: 35 min.
Fuld: 50 min.
[Ni-MH/Ni-Cd batteripakning]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Opladnings­
tid
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.
Se venligst det nyeste, almindelige katalog.
- 80 -
EY7440(EU).indb
80
2006/09/12
18:28:33
eller skador på motorns inre mekaniska delar.
Läs igenom häftet ”Säkerhetsföreskrif­ter”
och nedanstående anvisningar, innan
verktyget tas i bruk.
I.EXTRA SÄKERHETS­
REGLER
1) Bär hörselskydd, när verktyget
används under långa perioder.
Långvarig exponering för högintensivt buller kan orsaka hörselskador.
2) Observera att verktyget alltid är i
driftstillstånd, eftersom det inte behöver vara nätanslutet.
3) Tänk på att strömförande ledningar
kan förekomma vid borrning eller
skruvdragning i väggar, golv o.s.v.
VIDRÖR INTE SNABBCHUCKEN
ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALL­DELAR!
Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar
i händelse av att en ström­förande
ledning skulle råka stötas på vid
skruvning eller indrivning.
4) Om bitset kör fast, så slå släpp genast upp avtryckaren för att förhindra överbelastning, vilket kan skada
batteriet eller motorn.
Använd motsatt rörelse för att lossa
bitsar som fastnat.
5) Ändra INTE riktningsomkopplaren
medan huvudströmbrytaren är i
påslaget läge. Det gör att batteriet
laddas ur väldigt snabbt och kan orsaka skador på verktyget.
6) Vid laddning kan det hända att lad­da­
ren blir varm, vilket är fullt normalt.
Ladda INTE upp batteriet under för
lång tid.
7) Ställ riktningsomkopplaren i mitt­
läget (låst läge) vid förvaring eller
flyttning av verktyget.
8) Ansträng inte verktyget genom att
hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering),
så att motorn stannar.
9) Ändra inte varvtalsomkopplarens
(LÅGA VARVTAL-HÖGA VARVTAL)
läge medan varvtalsregleraren hålls
intryckt. Det kan orsaka snabbt sli­
tage på det laddningsbara batteriet
Symbol
Betydelse
V
Volt
Direkt ström
n0
Tomgångsvarv
…/min
Varv eller pendlingar per minut
Ah
Batteriets elektriska kapacitet
Endast rotation
Läs igenom driftsföreskrifterna
före användning.
Endast för inomhusbruk.
II.MONTERING
Isättning/urtagning av bits
OBSERVERA:
Koppla loss batteriet från verktyget
eller ställ omkopplaren i mittläget
(låst läge), när ett bits ska sättas i
eller tas ur.
Verktyget är försett med en spärrfri
borrchuck.
1. Isättning av bits
För in bitset och vrid låsringen
medurs (sett framifrån). Dra åt
ordentligt tills klickandet upphör.
Låsring
2. Urtagning av bits
Vrid låsringen moturs (sett framifrån)
och dra sedan ut bitset.
- 81 -
EY7440(EU).indb
81
2006/09/12
18:28:33
III.DRIFT
[Verktygshuset]
OBSERVERA:
Om spelrummet i chucken blir för
stort, så justera detta genom att
spänna fast borren och
öppna
chuckbackarna genom att vrida på
låsringen och dra åt skruven (vänstergängad) med en skruvmejsel
genom att skruva den moturs (sett
framifrån).
Montering/demontering av
batteri
1. För att sätta fast batteriet:
Placera anpassningsmärkena mot
varandra och sätt fast batteriet.
•Skjut batteriet bakåt tills det hakar
fast i korrekt läge.
Omkoppling
1. Varvtalet ökar i förhållande till
hur mycket avtryckaren trycks in.
Påbörja ett arbete genom att trycka
in avtryckaren en liten bit för att
starta med långsam rotation.
2. En elektronisk återkopplingsstyrenhet sörjer för stark åtdragning även
vid lågt varvtal.
3. En broms kopplas in när avtrycka­
ren släpps upp, varpå motorn
omedelbart stannar.
OBSERVERA:
När bromsen kopplas in kan ett
inbromsningsljud höras. Det är helt
normalt.
Användning av riktningsom­
kopplaren och avtryckaren
Framåt
Bakåt
Anpassningsmärken
2. För att ta loss batteriet:
Tryck in frigöringsknappen framifrån
för att ta loss batteriet.
Låst läge
VIKTIGT:
Ändra inte riktningsomkopplarens
läge förrän bitset har stannat helt för
att undvika skador.
Frigöringsknapp
Drift med rotation framåt
1. Tryck riktningsomkopplaren till läget
för rotation framåt.
2. Tryck in avtryckaren en liten bit för
att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur
mycket avtryckaren trycks in för effektiv skruvdragning och borrning.
Bromsen kopplas in och chucken
- 82 -
EY7440(EU).indb
82
2006/09/12
18:28:35
stannar omedelbart, när avtrycka­
ren släpps upp.
4. Ställ riktningsomkopplaren i mitt­
läget (låst läge) efter avslutat arbete.
Ändra inte varvtalsomkopplarens
(LÅGA VARVTAL-HÖGA VARV­
TAL) läge medan varvtalsreglera­
ren hålls intryckt. Det kan orsaka
snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.
*L ä s s p e c i f i k a t i o n e r n a u n d e r
”MAXIMALT REKOMMENDERADE
STORLEKAR”.
OBSERVERA:
När bromsen kopplas in kan ett
inbromsningsljud höras. Detta ljud
anger att bitslåset har kommit i
ingrepp.
VIKTIGT:
Använd inte verktyget under alltför
lång tid i sträck med hjälp av två
eller fler batterier, eftersom det kan
göra att verktygshusets ytterhölje
blir väldigt hett. Verktyget behöver
svalna mellan varje batteribyte.
Täck inte för ventilationsöppningarna i sidan på verktygshuset under
pågående drift, eftersom det kan
leda till funktionsfel.
Överansträng INTE verktyget (motorn), eftersom det kan leda till skador på verktyget.
Se vid användning av verktyget till
att hålla det på ett sätt som förhindrar att luft från verktygshusets
ventilationsöppningar blåser direkt
mot huden, eftersom det kan orsaka
brännskador.
Drift med rotation bakåt
1. Tryck riktningsomkopplaren till
läget för rotation bakåt. Kontrollera
rotations­riktningen innan arbetet
påbörjas.
2. Tryck in avtryckaren en liten bit för
att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget
(låst läge) efter avslutat arbete.
Inställning av kopplingens
åtdragningsmoment
Ställ in kopplingens åtdragningsmoment
i något av de 18 olika lägena eller läget
” ”.
VIKTIGT:
Testa vald inställning före ett arbete
påbörjas.
Vrid på inställningsratten tills triangeln
(
) pekar mot önskat läge.
Varvtalsomkoppling
Välj lämpligt läge för låga eller höga
varvtal i enlighet med aktuellt arbete.
LÅGA VARVTAL
HÖGA VARVTAL
Ju mer avtryckaren (steglös varvtals­
reglerare) trycks in, desto högre blir
varvtalet.
OBSERVERA:
Kontrollera varvtalsomkopplarens
läge före användning.
A nvänd ett lågt varvtal för ett
arbete som kräver ett högt åtdrag­
ningsmoment. (Användning av
ett högt varvtal för ett arbete som
kräver ett högt åtdragningsmoment kan resultera i motorhaveri.)
Bitslåsningsfunktion
1. Med avtryckaren vilande och ett
skruvmejselbits isatt och spärrat
kan verktyget användas som en
manuell skruvmejsel (upp till 22,6
N·m, 230 k f-cm).
Ett litet glapp uppstår i chucken,
men det tyder inte på något fel.
2. Denna funktion kan vara praktisk vid
åtdragning av skruvar som kräver
större åtdragningsmoment än maximalt åtdragningsmoment vid skruv­
dragning (läget på kopplingen), vid
kontroll av en skruvs åtdragning eller
vid lossning en skruv som dra­gits åt
för hårt.
- 83 -
EY7440(EU).indb
83
2006/09/12
18:28:35
Inställning av bälteskrokens vinkel
1.Skjut bälteskrokens låsknapp 1 åt
sidan och håll den i detta läge för att
låsa upp bälteskroken.
2.Dra bälteskroken från
förvaringsläget 2 och 2
1
justera den.
3.S läpp bälteskrokens
3
låsknapp för att låsa
fast bälteskroken i
inställd vinkel.
4.K ontrollera att bälteskroken är or­
dentligt spärrad och att bälteskrokens låsknapp har återgått till ursp­
rungsläget 3.
•Bälteskroken kan inte
låsas fast i detta läge.
Ställ in bälteskro ken ordentligt i ett
låst läge, innan den
används.
Återställ bälteskroken till förvaringsläget
genom att utföra åtgärderna i punkt 1 till
2 ovan och föra tillbaka bälteskroken.
Lås fast bälteskroken enligt åtgärderna
i punkt 3 till 4 ovan.
Hur bälteskroken används
VARNING!
•Se till att bälteskroken monteras fast
korrekt på verktyget och att skruven
dras åt ordentligt. Om bälteskroken
inte sitter fast ordentligt på verktyget
kan det hända att den lossnar, så att
verktyget kan falla ner.
Det kan resultera i en olycka eller personskada.
•Kontrollera då och då skruvens åt­d­rag­
ning. Dra åt ordentligt, om den sitter
löst.
•Se till att bälteskroken hakas fast
ordentligt och säkert på en livrem eller
på ett annat bälte. Se till att verktyget
inte kan glida loss från bältet, eftersom
det kan resultera i en olycka eller personskada.
•Undvik att hoppa eller springa medan
verktyget bärs med bälteskroken,
eftersom det kan få bälteskroken att
glida och verktyget att falla ner.
Det kan resultera i en olycka eller
personskada.
•Se till att återställa bälteskroken till
förvaringsläget, när den inte ska an­
vän­das, eftersom det annars kan hän­
da att bälteskroken fastnar i något.
Det kan resultera i en olycka eller
personskada.
•Låt inte något annat bits än ett skruv­
bits sitta fast i verktyget medan verk­
tyget hänger i livremmen med bältes­
kroken. Ett föremål med vassa kanter,
såsom en skruvdragarspets, kan
orsaka personskada eller en olyc­ka.
Montering av bälteskroken
på motsatt sida
Bälteskroken kan monteras på ende­
ra sidan av verktyget.
1.Ställ bälteskroken i förvaringsläget.
2.Lossa skruven genom att vrida den
moturs med hjälp av ett platt metall­
föremål eller en vanlig skruvmejsel.
3.Ta loss bälteskroken och för in den
i öppningen på verktygets motsatta
sida.
4.S kruva fast skruven medurs och
dra åt den ordentligt.
Bälteskroken måste vara i förvarings­
läget för att den ska kunna tas loss
från verkty­get.
- 84 -
EY7440(EU).indb
84
2006/09/12
18:28:36
Kontrollpanel
Verktyget kan användas igen efter att
varningslampan för överhettning har
slocknat.
• Undvik att använda verktyget på ett
sätt som medför att skyddsfunktionen
för överhettning aktiveras upprepade
gånger.
(3)
(1)
(2)
(3)Varningslampa för svagt batteri
(1)LED-ljus
Tryck på
för att tända
eller släcka LED-ljuset.
Ljuset förbrukar väldigt lite
ström och har ingen negativ
påverkan på verktygets
prestanda vid batteridrift.
Släckt
(normal drift)
VIKTIGT:
•Det inbyggda LED-ljuset är avsett
för temporär belysning av ett litet
arbetsområde.
•Använd inte LED-ljuset som ersättning
för en vanlig ficklampa, eftersom dess
ljusstyrka inte räcker till för det.
Denna produkt har ett inbyggt LEDljus.
Denna produkt är klassificerad som
”LED-produkt klass 1” enligt EN
60825-1.
För mycket (fullständig) urladdning
av ett litiumjonbatteri förkortar
dess livslängd väsentligt. Verktyget
inkluderar en skyddsfunktion för
batteriet avsett att förhindra alltför
stor urladdning av batteriet.
• Batteriets skyddsfunktion aktiveras
strax innan batteriet förlorar sin
laddning, varpå varningslampan för
svagt batteri börjar blinka.
• Ladda genast upp batteriet vid
upptäckt av att varningslampan för
svagt batteri blinkar.
LED-produkt klass 1
Viktigt: TITTA INTE RAKT IN I STRÅLEN.
[Batteri]
Korrekt hantering av batteri
(2)Varningslampa för överhettning
Släckt
(normal drift)
Blinkande
(ingen laddning)
Batteriets skydds­
funktion aktiverat
Blinkande: Överhettning
Detta anger att driften
har stoppats på grund av
överhettning av batteriet.
Litiumjonbatteri (EY9L40)
Skyddsfunktionen för överhettning
stoppar verktygets drift för att skydda
batteriet i händelse av överhettning.
Varningslampan för överhettning på
kontrollpanelen blinkar när denna
funktion har aktiverats.
• Om skyddsfunktionen för överhettning
har aktiverats, så låt verktyget
svalna ordentligt (i minst 30 minuter).
•Förvara litiumjonbatteriet utan att ladda
upp det efter användning för att erhålla
optimal batterilivslängd.
•Temperaturen i omgivningen skall vara
mellan 0˚C och 40˚C.
Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt.
•När batteriet inte används ska det
hållas borta från mynt, nycklar,
gem, spikar, skruvar och andra små
metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.
- 85 -
EY7440(EU).indb
85
2006/09/12
18:28:38
En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller
bränn­skador.
•Se till att arbetsområdet har god ventilation vid användning av batteriet.
•Sätt genast på batteriskyddet igen
efter att batteriet har tagits loss från
verktygshuset för att förhindra ansamling av damm eller smuts på batteri­
polerna och kortslutning.
Iaktta följande för att förhindra brand
och andra skador.
•Använd inte en motordriven generator
som strömkälla.
•Täck inte över ventilationshålen på
laddaren och batteriet.
•Koppla loss batteriladdaren från vägg­
uttaget, när den inte ska användas.
Litiumjonbatteri
OBSERVERA:
Batteriet är inte helt uppladdat när
det säljs. Se till att ladda upp batteriet
före användning.
Batteriets livslängd
Batteriet har en begränsad livslängd.
Om batteriets kapacitet är extremt
kort efter att ha laddats ordentligt,
skall det bytas ut mot ett nytt.
Batteriåtervinning
ANMÄRKNING:
Se till att batteriet lämnas på anvisad
plats för återvinning, när sådan finns,
för att bidra till att skydda miljön.
[Batteriladdare]
Laddning
Batteriladdare (EY0L80)
1. Anslut laddaren till ett vägguttag.
OBSERVERA:
Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något
säkerhets­problem.
2. Sätt i batteriet ordentligt i laddaren.
1.Placera batteriet i dockan på laddaren
med anpassningsmärkena placerade
mot varandra.
2.Skjut batteriet framåt i pilens riktning.
Anpassningsmärken
Gemensamma försiktighets­
åt­gärder för litiumjon- och
NiMH/NiCd-batterier
OBSERVERA:
VIKTIGT:
•När du ska ladda ett kallt batteri
(under 0˚C) på ett varmt ställe,
ska du låta batteriet ligga på detta
ställe minst en timme i förväg så att
batteriet får rumstemperatur. I annat
fall kan det hända att batteriet inte
laddas till fullo.
•Kyl ner laddaren om du tänker ladda
mer än två batteri i följd.
•Stick inte in fingrarna i kontakthålet
när du håller laddaren i handen eller
vid andra tidpunkter.
3. Under laddningen lyser laddningslam­
pan.
För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen är
färdig.
• Om batteriet är för vamt (t.ex. direkt
efter tungt arbete) startar inte ladd­
ningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat.
Därefter påbörjas laddningen auto­
matiskt.
4. Den gröna laddningslampan börjar
blinka långsamt när batteriet har nått
cirka 80 % laddning.
- 86 -
EY7440(EU).indb
86
2006/09/12
18:28:38
5. När laddningen är klar börjar den gröna
laddningslampan blinka intensivt.
6. Om batteriets temperatur är 0°C eller
lägre, så tar det längre tid än normalt
att ladda upp batteriet helt.
Även när batteriet har laddats upp helt
har det bara cirka 50% av den styrka
som gäller för ett batteri som laddats
upp helt vid normala temperaturförhållanden.
7. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna
laddningslampan inte börjar blinka
intensivt efter normal laddningstid, så
kontakta en auktoriserad återförsäljare.
8. Vid isättning av ett fulladdat batteri i
laddaren på nytt kommer laddnings­
lampan att tändas. Efter några minuter börjar laddningslampan blinka
snabbt för att visa att laddningen är
klar.
NiMH/NiCd-batteri
OBSERVERA:
När batteriet laddas för första gång­
en, eller efter lång lagring, skall det
laddas under 24 timmar för att nå
full effekt.
3. Under laddningen lyser laddningslam­
pan.
För att förhindra överladdning kopplar
en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen
är färdig.
• Om batteriet är för vamt (t.ex. direkt
efter tungt arbete) startar inte ladd­
ningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat. Därefter
påbörjas laddningen auto­matiskt.
4. När laddningen är klar börjar den gröna
laddningslampan blinka intensivt.
5. Vänd dig till en auktoriserad återför­
säljare om laddningslampan inte tänds
omedel­bart efter att laddaren anslutits
till nätet, eller om den inte släcks efter
den normala laddningstiden.
6. Vid isättning av ett fulladdat batteri i
laddaren på nytt kommer laddnings­
lampan att tändas. Efter några minuter börjar laddningslampan blinka
snabbt för att visa att laddningen är
klar.
Batteriladdare (EY0L80)
1. Anslut laddaren till ett vägguttag.
OBSERVERA:
Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något
säkerhets­problem.
2. Sätt i batteriet ordentligt i laddaren.
- 87 -
EY7440(EU).indb
87
2006/09/12
18:28:39
LAMPINDIKATIONER
Lysande grön
Laddaren är ansluten till vägguttaget.
Redo för laddning.
Intensivt blinkande grön
Laddningen är klar (batteriet helt uppladdat).
Blinkande grön
Batteriet är uppladdat till cirka 80 % (användbar laddning,
gäller endast litiumjonbatteri).
Lysande grön
Laddning pågår.
Lysande orange
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på
batteriet (gäller endast litiumjonbatteri).
Blinkande orange
Batteriet är för varmt. Laddningen startar när batteriet har
svalnat.
Om batteriets temperatur är –10°C eller lägre, så börjar den
orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast
litiumjonbatteri).
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
Intensivt blinkande både orange och grön
Laddningen kan inte starta. För mycket damm eller felaktigt
batteri.
Information om kassering för användare av elektrisk &
elektronisk utrustning (privata konsumenter)
Om denna symbol finns på produkterna och/eller medföljande
dokumentation, betyder det att förbrukade elektriska och elektroniska
produkter inte ska blandas med vanliga hushållssopor.
För korrekt hantering, inhämtning och återvinning, ska dessa
produkter lämnas på återvinningscentraler, där de tas emot utan
kostnad. I vissa länder kan du som ett alternativ lämna in dina
produkter hos återförsäljaren, när du köper en motsvarande, ny
produkt.
Om denna produkt avyttras korrekt sparas värdefulla resurser och
eventuellt negativa effekter på den mänskliga hälsan och miljön
förhindras, vilket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet för
mer information om var din närmsta återvinningsstation finns.
Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstiftningen i
landet.
För företagsanvändare inom den europeiska gemenskapen
Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er
återförsäljare eller leverantör för mer information.
- 88 -
EY7440(EU).indb
88
2006/09/12
18:28:40
Information om kassering i övriga länder utanför den europeiska
gemenskapen
Denna symbol gäller bara inom den europeiska gemenskapen.
Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din
återförsäljare, och fråga om korrekt avyttringsmetod.
IV.SKÖTSEL
Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en
fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.
V. TILLBEHÖR
Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.
VI.APPENDIX
REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR
Modell
Skruv­
dragning
Borrning
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Maskinskruv
Träskruv
Självdragande skruv
I trä
I metall
VII.SPECIFIKATIONER
SLAGSKRUVDRAGARE
Modell
Motor
Låga varvtal
Höga varvtal
Chuckens storlekskapacitet
Maximalt vridmo- Låga varvtal
ment
Höga varvtal
Kopplingens åtdragningsmoment
Total längd
Vikt (inkl. batteriet: EY9L40)
Tomgångsvarvtal
EY7440
14,4 V likström
60 - 400 /min (varv/min.)
200 - 1350 /min (varv/min.)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Ca 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 89 -
EY7440(EU).indb
89
2006/09/12
18:28:40
BATTERI
Modell
Ackumulatorbatteri
Batterispänning
Kapacitet
EY9L40
Litiumjonbatteri
14,4 V likström (3,6 V × 4 celler)
3 Ah
BATTERILADDARE
Modell
Märkdata
Vikt
EY0L80
Se märkplåten på undersidan av laddaren.
0,95 k (2,1 lbs)
[Litiumjonbatteri]
Laddningstid
Spänning
14,4 V
EY9L40
3 Ah
Användbar uppladdning: 35 min.
Fullständig uppladdning: 50 min.
[NiMH/NiCd-batteri]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Laddningstid
2 Ah
EY9168
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
OBSERVERA:Schemat kan innehålla modeller som inte säljs i ditt område.
Vi hänvisar till senast allmäna katalog.
- 90 -
EY7440(EU).indb
90
2006/09/12
18:28:41
Les heftet “Sikkerhetsveiledning” og følg­
ende før du tar i bruk verktøyet.
I.EKSTRA SIKKER­
Symbol
Betydning
V
Volt
HETSREGLER
Likestrøm
1) Benytt hørselsvern ved bruk av
verk­tøyet over lengre perioder.
Det å være utsatt for støy av høy
intensitet over lengre tid kan forårsake hørselskade.
2) Vær klar over at dette verktøyet
alltid er klart til bruk, da det ikke må
tilkoples et vegguttak for strøm.
3) Når du borer i vegger, gulv, etc., kan
du komme i kontakt med strømførende elektriske ledninger. IKKE
BERØR HEXCHUCKEN ELLER
N O E N A N N E N M E TA L L D E L
FORAN PÅ VERKTØYET! Hold kun
verktøyet i plasthåndtaket, slik at du
ikke får elektrisk støt dersom du skrur
verktøyet inn i strømførende elektriske ledninger.
4) Dersom en bit ikke roterer mer, må
du slå av hovedbryteren med en
gang for å unngå overbelastning på
motoren, ellers kan det skade batteripakken eller motoren.
Bruk bakoverrotasjon for å løsne
fast­klemte bits.
5) Bruk IKKE forover-/bakoverbryteren
så lenge hovedbryteren er slått på.
Batteriet vil bli raskt utladet og det kan
oppstå skader på verktøyet.
6) Under opplading kan laderen bli litt
varm. Dette er normalt. IKKE lad
opp batteriet over lang tid.
7) Under lagring eller transport av ver­
ktø­yet skal forover-/bakoverbryteren
settes i midtstilling (bryterlås).
8) Ikke belast verktøyet ved å holde
hovedbryteren halvveis inne (hastighetskontroll) slik at motoren stan­
ser.
9) Bruk ikke hastighetsvelgeren (LAV
– HØY) mens du holder hoved­
bryteren inne. Det kan forårsake at
batteriet slites for raskt eller at motorens indre mekanisme blir beskadiget.
n0
Hastighet uten belastning
…/min
Omdreininger eller vekselgang
per minutt
Ah
Elektrisk kapasitet av
batteripakke
Kun rotasjon
Les bruksanvisningen før bruk.
For kun bruk inne i huset.
II.MONTERING
Montere eller demontere
en bit
MERK:
Før du skal montere eller fjerne en
bit må du koble batteripakken fra
verktøyet eller sette hovedbryteren i
midtstilling (bryterlås).
Verktøyet er utstyrt med en nøkkelløs
borchuck.
1. Montering
Innsett biten og drei låsekragen
med urviserne (sett fra forsiden)
inntil kragen klikker på plass.
Låsekrage
- 91 -
EY7440(EU).indb
91
2006/09/12
18:28:42
2. Demontering
Drei låsekragen mot urviserne (sett
fra forsiden) og trekk av biten.
III.BETJENING
[Hoveddel]
Betjening av bryteren
MERK:
Dersom du finner usedvanlige beve­
gelser i chucken, legg verktøyet på
et sted og 1 åpne chuckbakken
ved å dreie låsekragen og 2 trekk
skruen til (venstregjenget skrue)
med en skrutrekker mot urviserne
(sett fra forsiden).
Montere eller demontere
batteripakken
1. Hastigheten øker etterhvert som du
trykker inn hovedbryteren. Når du
begynner arbeidet, trykk ned hovedbryteren litt for å starte rotasjonen
sakte.
2. En tilbakekoplet elektronisk styreenhet er utstyrt for å gi et høyt dreiemoment med en lav hastighet.
3. Bremsen fungerer og motoren
stanser så snart du slipper hovedbryteren.
MERK:
Når bremsen fungerer, kan du høre
en bremselyd. Dette er normalt.
Bruk av forover-/bakover­
bryter
1. For å kople til batteripakken:
Oppstill opprettingsmerkene og monter
batteripakken.
•Skyv batteripakken inntil den sitter
på plass.
Forover
Bakover
Opprettingsmerkene
Bryterlås
FORSIKTIG:
2. For å fjerne batteripakken:
Trykk på knappen for å fjerne batteri­
pakken.
For å unngå skader må du ikke bruke
forover-/bakoverbryteren før biten er
helt stanset.
Bryterbetjening ved forover rotasjon
Knapp
1. Skyv retningshendelen i stilling for
rotas­jon forover.
2. Trykk lett på hovedbryteren for å
starte verktøyet med lav hastighet.
3. Hastigheten øker etterhvert som du
trykker inn hovedbryteren for effektiv boring og tilstramming av skruer.
Bremsen fungerer og chucken
- 92 -
EY7440(EU).indb
92
2006/09/12
18:28:43
stanser så snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren
i midtstilling (bryterlås).
Bruk ikke hastighetsvelgeren (LAV
– HØY) mens du holder hovedbryteren inne. Det kan forårsake
at batteriet slites for raskt eller at
motorens indre mekanisme blir
beskadiget.
S
* e spesifikasjon for “REKOMEN­
DERT KAPASITET”.
MERK:
Når bremsen fungerer, kan du høre
en bremselyd. Bremselyden tyder på
tilkobling av bitlåsen.
FORSIKTIG:
For å unngå for høy temperaturøkning på verktøyets overflate, må
du ikke bruke verktøyet i lange tids­
perioder av gangen (bruke to eller
flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før
du bytter ut batteripakken.
Tildekk ikke helt ventilasjonsåpningen på siden av hoveddelen under
arbeidet. I så fall kan ikke verktøyet
fungere riktig og det fører til feil.
IKKE belast verktøyet (motor) unødvendig. Det kan forårsake motorskade.
Forsikre deg om du bruker verktøyet
slik at blåseluften fra ventilasjonsåpningen ikke kommer i kontakt med
din hud. Blåseluften kan brenne
deg.
Bryterbetjening ved bako­
ver rotasjon
1. Skyv retningshendelen i stilling for
rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.
2. Trykk lett på hovedbryteren for å
starte verktøyet med lav hastighet.
3. Etter bruk setter du retningsbryteren
i midtstilling (bryterlås).
Innstilling av clutch­dreie­
moment
Innstill dreiemomentet til en av de 18
clutchinnstillingene eller til “ ” posisjon.
FORSIKTIG:
Kontroller innstillingen før bruk.
Innstill skalaen til merket (
).
Valg av hastighet
Velg en lav eller høy hastighet etter
arbeidet som gjøres.
LAV
HØY
Hastigheten øker etterhvert som du
trykker inn hovedbryuteren.
FORSIKTIG:
K ontroller hastighetsvelger før
bruk.
Velg lav hastighet når det kreves
et høyere moment under arbeidet.
(Arbeid med høy hastighet og høy
dreiemoment samtidig kan forårsake motorskade.)
Bitlåsfunksjon
1. Mens hovedbryteren ikke er i funksjon og skrutrekkerbiten er låst på
plass, kan verktøyet brukes som
en manuell skrutrekker (opp til 22,6
N·m, 230 kgf-cm).
Det vil være et lite slark i chucken,
men det er ikke en funksjonsfeil.
2. Denne funksjon er praktisk for til­
stramming av skruer som trenger
et høyere dreiemoment enn det
høyeste dreimoment som er tillat for
skrutrekkeren (posisjon på clutchen), f.eks. når du vil være sikker på
at skruen er fastspent eller du vil
løsne hardtspente skruer.
- 93 -
EY7440(EU).indb
93
2006/09/12
18:28:43
Sette beltekroken i en vink­
let stilling
1.S kyv beltekrokens låsespak 1 og
hold den for å låse opp beltekroken.
2.Trekk beltekroken ut
av lagringsstilling 2 2
1
og sett den tilbake.
3.S lipp opp beltekro3
kens låsespak for
å låse beltekroken i
ønsket vinkel.
4.Kontroller at beltekroken er skikkelig
låst. Forsikre deg om at beltekroken
også er låst i posisjon 3.
•Beltekroken kan ikke
låses i denne posisjonen. Lås den forsvarlig i posisjon før
bruk.
For å stille beltekroken tilbake i lagrings­
stilling, følg trinnene 1 og 2 ovenfor, og
senk deretter beltekroken.
Følg trinnene 3 og 4 ovenfor for å sikre
låsen.
Hvordan bruke beltekroken
ADVERSEL!
•Pass på å feste beltekroken skikkelig
til hovedenheten med en godt tilstram­
met skrue. Dersom belte­kroken ikke
er skikkelig festet til hovedenheten
kan kroken løsne, og enheten kan
dermed falle ned.
Dette kan føre til ulykke eller skade.
•Kontroller regelmessig om skruene er
trukket hardt til. Dersom du finner de
er løse, tilstram dem igjen.
•Pass på å feste beltekroken fast og
skikkelig til buksebeltet eller et annet
belte. Pass på at enheten ikke glir av
beltet. Dette kan føre til ulykke eller
skade.
•Når hovedenheten holdes av beltek­
roken må du ikke hoppe eller springe
rundt med maskinen. Dette kan føre
til at kroken hektes av, og at enheten
dermed kan falle av.
Dette kan føre til ulykke eller skade.
•Når beltekroken ikke benyttes må du
passe på å sette den i lagringsstilling.
Hvis ikke, kan du hekte fast beltek­
roken til andre gjenstander.
Dette kan føre til ulykke eller skade.
•Så lenge enheten er hektet på bukse­
beltet med beltekroken må du ikke
montere biter på enheten.
En skarp gjenstand, slik som en bit,
kan medføre ulykker eller skader.
Bytte feste av belte­kroken
Beltekroken kan festes på begge
sider av enheten.
1.Sett beltekroken i lagringsstilling.
2.L øsne skruen ved å vri den mot
urviseren med en metallskive eller
et flatt skrujern.
3.Ta ut beltekroken og sett den inn
på andre siden av slissen i hovedenheten.
4.Fest skruen skikkelig ved å vri den
med urviseren.
Beltekroken kan kun tas ut av hoved­
enheten når kroken står i lagringsstilling.
- 94 -
EY7440(EU).indb
94
2006/09/12
18:28:45
Kontrollpanel
(minst 30 minutter). Verktøyet er
klart til bruk igjen når varsellampen
er sloknet.
• Unngå å bruke verktøyet på den
måten at funksjonen for å hindre
overoppheting trer i kraft gjentatte
ganger.
(3)
(1)
(2)
(3)Varsellampe for at batteriet er for
lavt
(1)LED-lys
Ved å trykke
vil lyset
tennes og sloknes.
Lyset trenger meget lite
strøm, og det vil ikke påvirke
motorytelsen under bruk
eller batterikapasiteten nev­
neverdig.
FORSIKTIG:
•Det innbygde LED-lyset er laget for
midlertidig belysning av et mindre
arbeidsområde.
•Bruk ikke LED-lyset som en erstat­
tning for en lommelykt fordi det ikke
gir nok lys.
Dette produktet har innebygd LED-lys.
Dette produktet er klassifisert i “Klasse
1 LED-produkt” i henhold til EN
60825-1.
Av
(normalt
arbeid)
Fullstendig utladning av Li-ion-batteri
reduserer dets levetid oppsiktsvekkende.
Derfor er batteri­beskyttelses­funksjon
innebygd i verktøyet for å hindre fullsten­
dig utlading av batteripakken.
• Funksjonen for batteribeskyttelse
kommer i funksjon like før batteriet
blir helt tømt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades
opp umidderbart.
Klasse 1 LED-produkt
Forsiktig: IKKE SE INN I LYSSTRÅLEN.
[Batteripakke]
For riktig bruk av batteri­
pakke
(2)Varsellampe for overoppheting
Av
(normalt
arbeid)
Blink
(For lite strøm)
Funksjon for
batteribeskyttelse er
aktiv
Blink: Overoppheting
Li-ion-Batteripakke (EY9L40)
Viser at arbeidet kom i
stopp pga. overoppheting
av batteriet.
Funksjonen for å unngå overopphet­
ing stanser motoren for å beskytte
batteripakken fra skade når det skjer
overoppheting. Varsellampen på
kontroll­panelet blinker når funksjonen
er aktiv.
• Dersom funksjonen for å unngå
over­opphet­ing kommer til å fungere,
ta nok tid for avkjøling av verktøyet
•Oppbevar batteriet etter bruk uten å
lade opp for å sikre lengre levetid.
•Temperaturen må være mellom 0˚C
(32˚F). og 40˚C (104˚F).
Dersom du forsøker å bruke batteri­
pakken når batteri­temperaturen er
under 0˚C (32˚F), kan det være at verktøyet ikke fungerer skikkelig.
•Når du ikke bruker batteripakken, skal
den oppbevares borte fra metallgjen­
standene som binders, mynter, nøkler,
spiker, skruer osv., fordi de kan ha en
elektrisk forbindelse med batteripakken.
- 95 -
EY7440(EU).indb
95
2006/09/12
18:28:46
Kortslutningen kan forårsake gnister,
forbrenning eller brann.
•Forsikre deg om arbeidsrommet er
godt ventilert under bruk av batteri­
pakken.
•Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet
lukkes for å hindre at batteripolene blir
forurenset av støv eller skitt, noe som
kan føre til kortslutning.
•Ikke bruk strøm fra en motorgenera­
tor.
•Ikke dekk til ventilasjonshullene på
lader­en og batteripakken.
•Trekk laderen ut av kontakten når
den ikke er i bruk.
Li-ion-Batteripakke
MERK:
Batteripakken er ikke ladet helt opp
fra fabrikken. Forsikre deg om å
opplade batteriet før det tas i bruk.
Batterilader (EY0L80)
Oppbevaring av batteriet
Oppladbare batterier har en begrenset
levetid. Hvis brukstiden er uvanlig kort
selv etter en korrekt opp­lading, bør
batteriet byttes ut med et nytt.
Resirkulering av batteri
LEGG MERKE TIL:
For å resirkulere materialer og
beskytte miljøet, sørg for å avhende
batteriet på et offisielt godkjent sted
hvis et slikt finnes i ditt land.
[Batterilader]
Lading
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet
settes i vekselstrømskontakten,
men dette er ikke noe sikkerhetsmessig problem.
2. Sett batteriet i laderen. Trykk helt ned.
1.Oppstill opprettingsmerkene og sett
batteriet i dokken på laderen.
2.Skyv batteriet forover i retning som
pilen viser.
Opprettingsmerkene
Felles forsiktighetsregler for Liion/Ni-MH/Ni-Cd-Batteripakken
MERK:
•Ved opplading av et kaldt batteri
(under 0˚C (32˚F)) på et varmt
sted, la batteriet stå der og vent
i over en time for å varme opp
batteriet til riktig temperatur. Ellers
kan det skje at batteriet ikke lades
helt opp.
•Kjøl ned laderen når det lades mer
enn to batteripakker etter hverandre.
•Ikke stikk fingrene inn i kontakt­
hullet når du holder laderen eller
under andre omstendigheter.
FORSIKTIG:
For å forhindre brann eller skade på
laderen,
3. Under lading lyser ladelampen hele
tiden.
Når ladingen er fullført, sørger auto­
matikk i lade-elektronikken for å forhindre overlading.
• Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet er
avkjølt.
Lading vil da gjenopptas automatisk.
4. Ladelampen (grøn) vil blinke sakte
inntil batteriet er ladet opp ca. 80%.
5. Når batteriet er ladet helt opp, vil lade­
lampen begynne å blinke raskt i grøn
farge.
- 96 -
EY7440(EU).indb
96
2006/09/12
18:28:46
6. Dersom temperaturen på batteri­
pakken er 0 ˚C eller under, tar det
lengre tid til å lade batteriet helt opp
enn vanlig. Selv om batteriet er ladet
helt opp, ville det ha ca. 50% av
ytelsen som er oppladet på normal
arbeidstemperatur.
7. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller
ladelampen ikke blinker raskt i grøn
farge etter en vanlig ladetid, må du ta
kontakt med en autorisert forhandler.
8. Hvis en ferdigoppladet batteripakke er
satt i batteriladeren igjen, vil indikatorlampen lyse. Etter flere minutter kan
ladelampen begynne å blinke raskt
for å vise at ladingen er ferdig.
Ni-MH/Ni-Cd-Batteripakk
MERK:
Når du lader batteripakken for
første gang eller etter lengre tids
lagring, må det lades i 24 timer for
å oppnå full kapasitet.
tiden.
Når ladingen er fullført, sørger auto­
matikk i lade-elektronikken for å
forhindre overlading.
• Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet
er avkjølt. Lading vil da gjenopptas
automatisk.
4. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn
farge.
5. Dersom ikke ladelampen tennes med
det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig
ladetid må du ta kontakt med en autorisert forhandler, som kan gi det råd.
6. Hvis en ferdigoppladet batteripakke er
satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan
ladelampen begynne å blinke raskt
for å vise at ladingen er ferdig.
Batterilader (EY0L80)
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet
settes i vekselstrømskontakten,
men dette er ikke noe sikkerhetsmessig problem.
2. Sett batteriet i laderen. Trykk helt ned.
3. Under lading lyser ladelampen hele
- 97 -
EY7440(EU).indb
97
2006/09/12
18:28:47
LAMPEINDIKATORER
Lyser grønt
Laderen koples til vekselstrømskontakten.
Klar til lading.
Blinker raskt i grøn
Ladingen er ferdig. (Ladet helt opp)
Blinker grønt
Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun
Li-ion)
Lyser grønt
Lading pågår.
Lyser oransjegult
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å
redusere belastning på batteriet (Kun Li-ion).
Blinker oransjegult
Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.
Dersom temperaturen på batteripakken er –10°C eller under,
vil ladelampen (oransje) også begynne å blinke. Opladingen
vil starte igjen når temperaturen på batteripakken stiger (Kun
Li-ion).
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Blinker raskt både grønt og oransjegult
Lading ikke mulig. Tett av støv eller feil med batteripakken.
Informasjon for brukerne om kassering av elektrisk og
elektronisk utstyr (private husholdninger)
Når et produkt og/eller medfølgende dokumenter er merket med dette
symbolet, betyr det at det elektriske eller elektroniske utstyret ikke
bør kasseres sammen med vanlig husholdningsavfall.
For at det kasserte utstyret skal bli behandlet, gjenvunnet
og resirkulert på riktig måte, må du bringe det til nærmeste
innsamlingspunkt eller gjenvinningsstasjon. I enkelte land kan du
alternativt returnere produktene dine til den lokale forhandleren,
eventuelt mot kjøp av et tilsvarende nytt produkt.
Hvis du kasserer dette produktet på riktig måte, bidrar du til å bevare
verdifulle ressurser og til å motvirke de negative virkningene på
miljøet og den menneskelige helse som kan forårsakes av feilaktig avfallsbehandling.
Ta kontakt med de lokale myndigheter hvis du ønsker ytterligere informasjon om ditt
nærmeste innsamlingspunkt.
Feilaktig kassering av dette utstyret kan kanskje bøtelegges, avhengig av nasjonale
lover og regler.
For bedriftskunder i den Europeiske Union
Hvis du ønsker å kassere elektrisk og elektronisk utstyr, må du kontakte forhandleren
eller leverandøren din for å få mer informasjon.
- 98 -
EY7440(EU).indb
98
2006/09/12
18:28:48
Informasjon om kassering i land utenfor den Europeiske Union
Dette symbolet er kun gyldig i den Europeiske Union.
Hvis du ønsker å kassere dette produktet, må du ta kontakt med forhandleren eller de
lokale myndigheter og spørre dem om hvordan det skal kasseres på riktig måte.
IV.VEDLIKEHOLD
Bruk kun en tørr, myk klut til å tørke av en­heten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.
V. TILLEGGSUTSTYR
Bruk kun biter som passer til maskinens størrelse.
VI.TILLEGG
STØRSTE ANBEFALTE KAPASITETER
Modell
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Maskinskrue
Treskrue
Selvborende skrue
For tre
For metall
Skru­
trekking
Boring
VII.SPESIFIKASJONER
HOVEDENHET
Modell
Motor
Hastighet uten
belastning
Chuckkapasitet
Maksimalt
dreiemoment
Lav
Høy
Lav
Høy
Clutchdreiemoment
Total lengde
Vekt (med batteripakke:
EY9L40)
EY7440
14,4 V likestrøm
60 - 400 /min (opm)
200 - 1350 /min (opm)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Ca. 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
- 99 -
EY7440(EU).indb
99
2006/09/12
18:28:49
BATTERIPAKKE
Modell
Batteritype
Batterispenning
Kapasitet
EY9L40
Li-ion-Batteri
14,4 V likestrøm (3,6 V × 4 celler)
3 Ah
BATTERILADER
Modell
Merkedata
Vekt
EY0L80
Se merkeplaten på bunnen av laderen.
0,95 k (2,1 lbs)
[Li-ion-Batteripakke]
Spenning
14,4 V
3 Ah
Brukbar: 35 min.
EY9L40
Ladetid
Fullt ladet: 50 min.
[Ni-MH/Ni-Cd-Batteripakk]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Ladetid
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
24 V
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
60 min.
EY9251
65 min.
MERK:Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist
her selges i Norge. Se den nyeste hovedkatalog.
- 100 -
EY7440(EU).indb
100
2006/09/12
18:28:49
Pyydämme lukemaan kirjasen “Turval­
lisuusohjeet” ja seuraavan ennen käytön
aloittamista.
I.LISÄTURVAOHJEITA
1) Käytä korvasuojaimia, kun käytät
työkalua pitempiä aikoja.
Pitkäaikainen altistuminen kovalle
melulle saattaa aiheuttaa kuulon
menetyksen.
2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei
toimi verkkovirralla.
3) Porattaessa seinään, lattiaan jne. on
otettava huomioon, että pinnan alla
saattaa olla “jännitteisiä” sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAIS­
TUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi,
mikäli vahingossa poraat sähköjoh­
toon.
4) Jos terä juuttuu kiinni, vapauta heti
liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua
tai moottoria.
Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suuntaan.
5) ÄLÄ käytä eteenpäin/taaksepäin vipua
istukan vielä pyöriessä. Akku kuluu
nopeasti ja laite saattaa vahingoittua.
6) Latauslaite voi lämmetä latauksen
aikana. Tämä on normaalia. ÄLÄ
lataa akkua pitkään.
7) Kun työkalu asetetaan säilöön tai
sitä kuljetetaan, aseta eteenpäin/
taakse­päin vipu keskiasentoon (kytkinlukko).
8) Älä kuormita työkalua pitämällä
nopeudensäätökytkintä puolessa
välissä (nopeuden säätömuoto)
niin, että moottori pysähtyy.
9) Älä käytä nopeusalueen valitsinta
(PIENI-SUURI), kun vedät nopeudensäätökytkintä. Tämä saattaa
aiheuttaa ladattavan akun kulumi­
sen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.
Tunnus
Merkitys
V
Volttia
Suora virta
n0
Nopeus ilman kuormaa
…/min
Kierrokset tai iskut per minuutti
Ah
Akun sähkökapasiteetti
Vain pyörintä
Lue käyttöohjeet ennen käyttöä.
Vain sisäkäyttöön.
II.KOKOAMINEN
Terän kiinnittäminen tai
irrottaminen
HUOMAUTUS:
Kun kiinnität tai irrotat terän, irrota
akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).
Tässä työkalussa on pikaistukka.
1. Kiinnitys
Aseta terä paikalleen ja kiristä
kääntämällä lukkorengasta myö­
täpäivään (edestä katsottuna),
kunnes sen naksunta lakkaa.
Lukkorengas
- 101 -
EY7440(EU).indb
101
2006/09/12
18:28:50
2. Irrottaminen
Käännä lukkorengasta vastapäivään
(edestä katsottuna) ja irrota terä.
III.TOIMINTA
[Päärunko]
Kytkimen toiminta
HUOMAUTUS:
Jos kiinnityslaite on hyvin väljä, kiinnitä terä paikalleen ja
avaa istukan kiinnikkeet kääntämällä lukkorengasta ja
kiristä ruuvi (vasemmanpuoleinen ruuvi) ruuviavaimella kääntämällä sitä vastapäivään
(edestä katsottuna).
1. Nopeus suurenee liipaisimen paino­
voiman mukaisesti. Kun työskentely
aloitetaan, paina liipaisinta kevyesti,
jotta pyörintä alkaa hitaasti.
2. Elektronista takaisinsyöttösäätäjää
käytetään suuren vääntömomentin
saamiseen pienillä nopeuksilla.
3. Jarru toimii, kun liipaisin vapautetaan ja moottori sammuu välittömästi.
HUOMAUTUS:
Kun jarru toimii, saattaa kuulua jarrutusääni. Se on normaalia.
Akun kiinnittäminen tai
irrottaminen
Toimintakytkimen ja eteen­
päin/taaksepäin vivun toi­
minta
1. Akun liittäminen:
Aseta sovitusmerkit kohdakkain ja
kiinnitä akku.
•Siirrä akku paikalleen niin, että se
lukkiutuu.
Eteenpäin
Taaksepäin
Sovitusmerkit
Kytkinlukko
TÄRKEÄ HUOMAUTUS:
2. Akun irrottaminen:
Vapauta akku painamalla edessä
olevaa painiketta.
Älä käytä eteenpäin/taaksepäin
vipua ennen kuin terä pysähtyy
kokonaan.
Eteenpäin tapahtuvan pyö­
rinnän kytkimen käyttö
Painike
1. Paina vipua eteenpäin tapahtuvaa
pyörimistä varten.
2. Paina liipaisinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus suurenee liipaisimen paino­
voiman mukaisesti, jotta ruuvien
kiristys ja poraus käy tehokkaasti.
- 102 -
EY7440(EU).indb
102
2006/09/12
18:28:51
Jarru toimii ja kiinnityslaite pysähtyy
heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).
aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa
moottorin sisäistä mekanismia.
*K atso tekniset tiedot kohdasta
“SUOSITETTU KAPASITEETTI”.
HUOMAUTUS:
Jarrun toimiessa saattaa kuulua jarrutusääntä. Tämä ääni ilmaisee, että
terän lukko on kytkeytynyt.
TÄRKEÄ HUOMAUTUS:
Jotta työkalun pinnan liiallinen kuu­
meneminen saadaan estettyä, älä
käytä työkalua jatkuvasti kahdella
tai useammalla akulla. Työkalun
on saatava jäähtyä ennen akun
vaihtamista.
Älä tuki sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Jos aukot
tukitaan, laitteen toimintakyky heik­
kenee ja seurauksena saattaa olla
epäkuntoon meneminen.
ÄLÄ kuormita työkalua (moottoria).
Laite saattaa vahingoittua.
Käytä työkalua niin, että ilmanvaihtoaukoista tuleva ilma ei kohdistu
suoraan iholle. Saatat saada palovammoja.
Taaksepäin tapahtuvan
pyörinnän kytkimen käyttö
1. Paina vipua taaksepäin tapahtuvaa
pyörimistä varten. Varmista pyörimis­
suunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu
käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin
kes­kiasentoon (kytkinlukko).
Kytkimen vääntömomentin säätö
Säädä vääntömomentti johonkin 18
kytkimen asennosta tai asentoon “ ”.
TÄRKEÄ HUOMAUTUS:
Testaa asetus ennen käyttöä.
Aseta asteikko tämän merkin kohdalle (
).
Nopeuden valinta
Valitse pieni tai suuri nopeus käytön
mukaisesti.
PIENI
SUURI
Mitä voimakkaammin nopeuden säätö­
kytkintä painetaan, sitä suurempi no­p­e­
us.
Terän lukitus
1. Kun liipaisin ei ole kytkeytynyt ja
ruuviavaimen terä on lukittu paikalleen, työkalua voidaan käyttää
manuaalisena ruuviavaimena (22,6
N·m, 230 k f-cm, 199 in-lbs saakka).
Kiinnityslaitteessa on hieman väljyyttä,
mutta se on normaalia.
TÄRKEÄ HUOMAUTUS:
Tarkista nopeusalueen valitsin
ennen käyttöä.
Käytä laitetta pienellä nopeudella,
kun tarvitaan suurta vääntömomenttia. (Jos käytetään suurta
nopeutta suurta vääntömomenttia
tarvittaessa, moottori saattaa rikkoutua.)
Älä käytä nopeusalueen valitsinta
(PIENI-SUURI), kun painat nopeudensäätökytkintä. Tämä saattaa
- 103 -
EY7440(EU).indb
103
2006/09/12
18:28:52
2. Tämä toiminto on kätevä sellaisten
ruuvien kiristykseen, jotka tarvitsevat
suuremman vääntömomentin kuin
ruuvinvääntimen suurin vääntömomentti (asento kytkimessä), ruuvin
kireyden tarkistamiseen tai erittäin
tiukan ruuvin irrotukseen.
Vyölenkin käyttö
VAROITUS!
•Varmista, että kiinnität vyölenkin
kun­nolla kiinni koneen runkoon ja
että ruuvi on kiristetty kunnolla. Jos
vyölenkki ei ole kunnolla kiinni rungossa, lenkki saattaa irrota ja kone voi
pudota.
Tämä saattaa aiheuttaa loukkaantu­
misen tai onnettomuuden.
•Tarkista ruuvin tiukkuus säännöl­li­
sesti. Jos ruuvi on löysällä, kiristä se.
•Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun
nauhaan. Varo, että laite ei luista
pois vyöstä. Tämä saattaa aiheuttaa
loukkaantu­misen tai onnettomuuden.
•Kun kone on vyölenkin varassa, vältä
hyppimistä tai juoksemista koneen
kanssa. Vyölenkki saattaa luistaa ja
kone voi pudota.
Tämä saattaa aiheuttaa loukkaantu­
misen tai onnettomuuden.
•Kun vyölenkkiä ei käytetä, palauta se
säilytysasentoon. Vyölenkki voi tarttua kiinni johonkin.
Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.
•Kun kone on kiinnitetty vyönauhaan
vyölenkillä, älä kiinnitä koneeseen
muita kuin hylsyjä ja vääntöbitsejä.
Terävä esine, kuten poranterä, voi
aiheuttaa loukkaantumisen tai onnetto­
muuden.
Vyölenkin kulman asettami­
nen
1.L iu’uta vyölenkin lukitusvipua 1
ja pidä sitä paikallaan avataksesi
vyölenkin.
2.Vedä vyölenkkiä säilytysasennosta 2 ja 2
1
säädä se.
3.Vapauta vyölenkin
3
lukitusvipu ja lukitse
vyölenkin kulma.
4.Varmista, että vyölenkki on lukittu
kunnolla. Varmista myös, että vyö­
lenkki on lukkiutunut asentoon 3.
•Vyölenkkiä ei voi lukita tässä asennossa.
Lukitse se kunnolla
ennen käytön aloittamista.
Vyölenkki palautetaan säilytysasentoon
suorittamalla edellä kuvattujen vaiheiden 1 ja 2 toimenpiteet ja laskemalla
vyölenkki sitten alas.
Kiinnitä lukko suorittamalla edellä
kuvattujen vaiheiden 3 ja 4 toimenpiteet.
Vyölenkin käyttöpuolen mu­ut­
ta­mi­nen
Vyölenkki voidaan kiinnittää laitteen
kum­malle puolelle tahansa.
1.Aseta vyölenkki säilytysasentoon.
2.L öysää ruuvia kääntämällä sitä
vastapäivään käyttämällä apuna
litteää metallipalaa tai litteäpäistä
ruuvimeisseliä.
3.Irrota vyölenkki ja työnnä se koneen
toisella puolella olevaan reikään.
4.Kiinnitä ruuvi tiukasti kääntämällä
sitä myötäpäivään.
Vyölenkki voidaan irrottaa koneesta
vain kun se on säilytysasennossa.
- 104 -
EY7440(EU).indb
104
2006/09/12
18:28:53
Säätöpaneeli
uuttia). Ruuvinväännin on valmis
käy­ttöön, kun ylikuumenemisen varoi­
tusvalo on sammunut.
• Vältä ruuvinvääntimen käyttöä
tavalla, joka kytkee ylikuumenemisen
suojatoiminnon toistuvasti.
(3)
(1)
(2)
(3)Akun alhaisen jännitteen varoitusvalo
(1)LED-valo
painaminen kytkee
ja sammuttaa LED-valon.
Valo palaa erittäin pienellä
jännitteellä eikä heikennä
ruuvinvääntimen toimintaa
käytön aikana eikä vaikuta
akun kapasiteettiin.
TÄRKEÄ HUOMAUTUS:
•Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen
tilapäiseen valaisuun.
•Älä käytä sitä korvaamaan tavallista
taskulamppua, sillä sen kirkkaus ei
ole riittävä.
Tässä tuotteessa on sisäänrakennettu
LED-valo.
Tuote on luokiteltu “Luokan 1 LEDtuotteeksi” EN 60825-1 mukaisesti.
Sammunut
(normaali
toiminta)
Litiumioniakun liiallinen (täydellinen)
purkautuminen lyhentää akun käyttöikää
huomattavasti. Ruuvinvääntimessä on
suojatoiminto, joka estää akun liiallisen
purkautumisen.
• Akun suojatoiminto kytkeytyy ennen
kuin akku menettää varauksensa
ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaih­
da akku välittömästi.
Luokan 1 LED-tuote
[Akku]
Akun oikea käyttö
Tärkeä huomautus : Ä
LÄ KATSO
SÄTEESEEN.
(2)Ylikuumenemisen varoitusvalo
Sammunut
(normaali
toiminta)
Vilkkuu
(Ei varausta)
Akun suojatoiminto
käynnistynyt
Li-ioniakku (EY9L40)
Vilkkuu: Kuumentunut liikaa
Osoittaa, että toiminta on
pysäytetty johtuen akun
liiallisesta kuumenemisesta.
Ylikuumenemisen suojatoiminta pysä­
yttää ruuvinvääntimen toiminnan akun
suojaamiseksi, jos akku on kuumentunut
liikaa. Säätöpaneelin ylikuumenemisen
varoitusvalo vilkkuu, kun tämä toiminto on
käynnistynyt.
• Jos ylikuumenemisen suojatoiminto
käynnistyy, anna ruuvinvääntimen
jäähtyä tarpeeksi (ainakin 30 min­
•Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön
jälkeen lataamatta sitä.
•Käyttöympäristö: 0°C (32°F) - 40°C
(104°F).
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
•Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen,
ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat
aiheuttaa liitännän liittimestä toiseen.
Akkuliittimien saattaminen oikosulkuun
saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.
- 105 -
EY7440(EU).indb
105
2006/09/12
18:28:54
•Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.
•Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai
likaa eikä synny oikosulkua.
Li-ioniakku
HUOMAUTUS:
Akkua ei ole ladattu kokonaan liik­
keessä. Akku on ladattava ennen
käyttöä.
Latauslaite (EY0L80)
Akun kestoikä
Ladattavien akkujen käyttöaika on
rajoitettu. Jos käyttöaika on erittäin
lyhyt kunnollisen latauksen jälkeen,
vaihda akku uuteen.
Akun kierrätys
HUOMIO:
Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on
vietävä hävitettäväksi erityiseen
keräyspisteeseen, jos sellainen on
maassasi.
[Akkulaturi]
Lataus
2. Paina akku riittävän syvälle latauslait­
teeseen.
1.Aseta sovitusmerkit vastakkain ja
aseta akku laturin liittimeen.
2.Siirrä eteenpäin nuolen osoittamaan
suuntaan.
Sovitusmerkit
Yleisiä huomautuksia koskien
Li-ioni/Ni-MH/Ni-Cd akkuja
HUOMAUTUS:
•Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on
hyvä antaa akun lämmetä ennen
la­tausta, näin varmistetaan akun
täyteen latautuminen.
•Anna laturin jäähtyä ladatessasi
kahta tai useampaa akkua peräkkäin.
•Älä missään tapauksessa työnnä
sormiasi latauspesään.
TÄRKEÄ HUOMAUTUS:
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun
pistoke kytketään verkkoon, mutta
turvallis­uuden kannalta tässä ei ole
mitään vaarallista.
Tulipalovaaran ja akkulaturin vahin­
goittu­misen estämiseksi:
•Älä käytä moottorin generaattoria
virtalähteenä.
•Älä peitä laturin tai akkuyksikön
tuuletusaukkoja.
•Irrota laturi verkosta, kun sitä ei
käytetä.
3. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen
ylilatautumisen.
• Latausta ei tapahdu, jos akku on liian
lämmin. Oranssi valmiusvalo syttyy ja
palaa siihen asti, kunnes akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
4. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.
5. Kun lataus on suoritettu, latauslamppu
alkaa vilkkua nopeasti vihreänä.
6. Jos akun lämpötila on 0°C astetta tai
sitä vähemmän, täyteen lataus kestää
tavallista kauemmin.
Vaikka akku on ladattu täyteen, sen teho
on noin 50% tavallisessa lämpötilassa
ladattuun täyteen akkuun verrattuna.
7. Jos virran merkkivalo ei syty heti,
kun laturi liitetään verkkoon tai jos
latauslamppu ei vilku nopeasti vihreänä
- 106 -
EY7440(EU).indb
106
2006/09/12
18:28:55
tavallisen latausajan jälkeen, ota yhteys
valtuutettuun jälleenmyyjään.
8. Jos kokonaan ladattu akku asete­taan
uudelleen laturiin, latauslamppu saat­
taa syttyä palamaan. Muutaman mi­nuu­
tin kuluttua latauslamppu vilk­kuu jälleen
nopeasti, mikä tarkoittaa, että lataus on
valmis.
Ni-MH/Ni-Cd akku
HUOMAUTUS:
Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin
24 tunnin ajan, jotta akkujen koko
kapasiteetti saadaan käyttöön.
4. Kun lataus on suoritettu, latauslamppu
alkaa vilkkua nopeasti vihreänä.
5. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.
6. Jos kokonaan ladattu akku asete­taan
uudelleen laturiin, latauslamppu saat­
taa syttyä palamaan. Muutaman minuu­
tin kuluttua latauslamppu vilk­kuu jälleen
nopeasti, mikä tarkoittaa, että lataus on
valmis.
Latauslaite (EY0L80)
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun
pistoke kytketään verkkoon, mutta
turvallis­uuden kannalta tässä ei ole
mitään vaarallista.
2. Paina akku riittävän syvälle latauslait­
teeseen.
3. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen
ylilatautumisen.
• Latausta ei tapahdu, jos akku on
liian lämmin. Oranssi valmiusvalo
syttyy ja palaa siihen asti, kunnes
akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
- 107 -
EY7440(EU).indb
107
2006/09/12
18:28:55
LAMPUN MERKINNÄT
Palaa vihreänä
Laturi on kytketty verkkoon.
Valmis lataukseen.
Vilkkuu nopeasti vihreänä
Lataus on valmis. (Täysi lataus)
Vilkkuu vihreänä
Akku on latautunut noin 80%. (Käyttö mahdollista. Vain
Li-ion.)
Palaa vihreänä
Lataa parhaillaan.
Palaa oranssina
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
(Vain Li-ion.)
Vilkkuu oranssina
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin
lämpötila laskee.
Jos akun lämpötila on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan
lämpötila nousee. (Vain Li-ion.)
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
Sekä oranssi että vihreä vilkkuvat nopeasti
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin
lämpötila laskee.
Tietoja sähkö- ja elektroniik­kalaitteiden hävittämisestä
(kotitaloudet)
Tämä symboli tuotteissa ja/tai niiden käyttöohjeissa osoittaa, että
käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen
kotitalousjätteen mukana.
Jotta laitteet käsitellään asianmukaisesti, toimita ne kierrätyspisteisiin,
jotka vas­taanottavat tällaisia laitteita joko ilmaiseksi tai maksua vas­
taan. Joissakin maissa kuluttajat voivat myös palauttaa käytetyt laitteet
paikalliselle jälleenmyyjälle, jos he ostavat tilalle uuden vastaavanlaisen tuotteen.
Tämän tuotteen asianmukainen hävittäminen säästää luonnonvaroja
ja estää mahdollisesti muutoin syntyviä ympäristö- ja terveysongelmia.
Lähistöllä sijaitsevista kierrätyspisteistä saa lisätietoja paikallisilta viranomaisilta.
Laissa saattaa olla määrätty rangaistus jätteiden epäasianmukaisesta käsittelys­tä.
Yrityskäyttäjät Euroopan unionissa
Jos haluat hävittää sähkö- ja elektroniikkalaitteita, kysy lisätietoja jälleenmyyjältä tai
tavarantoimittajalta.
Tietoja jätteiden käsittelystä Euroopan unionin ulkopuo­lella
Tämä symboli on käytössä vain Euroo­pan unionissa.
Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleenmyyjältä.
- 108 -
EY7440(EU).indb
108
2006/09/12
18:28:57
IV.HUOLTO
Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.
V. VARUSTEET
Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.
VI.LIITE
SUURIMMAT SUOSITELLUT KAPASITEETIT
Malli
Ruuvaus
Poraus
EY7440
M5
ø 6,8 mm (17/64")
ø 6 mm (15/64")
ø 35 mm (1-3/8")
ø 13 mm (1/2")
Koneruuvi
Puuruuvi
Itseporautuva ruuvi
Puu
Metalli
VII.TEKNISET TIEDOT
PÄÄLAITE
Malli
Moottori
Pieni
Nopeus ilman
kuormaa
Suuri
Kiinnityslaitteen kapasiteetti
Pieni
Maksimimomentti
Suuri
Kytkimen vääntömomentti
Kokonaispituus
Paino (akku mukaan luettuna:
EY9L40)
EY7440
Tasavirta 14,4 V
60 - 400 /min (kierrosta minuutissa)
200 - 1350 /min (kierrosta minuutissa)
ø 1,5 mm - ø 13 mm (1/16" - 1/2")
26 N·m (265 k f-cm, 230 in-lbs)
8,8 N·m (90 k f-cm, 78 in-lbs)
Noin 0,5 N·m (5 k f-cm, 4,4 in-lbs) 4,4 N·m (45 k f-cm, 39 in-lbs)
191 mm (7-1/2")
1,6 k (3,5 lbs)
AKKUPAKETTI
Malli
Akun säilytys
Akun jännite
Kapasiteetti
EY9L40
Li-ioniakku
Tasavirta 14,4 V (3,6 V × 4 kennoa)
3 Ah
- 109 -
EY7440(EU).indb
109
2006/09/12
18:28:57
AKKULATURI
Malli
Teho
Paino
EY0L80
Katso laturin pohjassa olevaa arvokilpeä.
0,95 k (2,1 lbs)
[Li-ioniakku]
Latausaika
Jännite
14,4 V
EY9L40
3 Ah
Käytettävissä: 35 min.
Täysi: 50 min.
[Ni-MH/Ni-Cd akku]
1,2 Ah
7,2 V
EY9065
EY9066
1,7 Ah
Latausaika
2 Ah
EY9168
9,6 V
12 V
EY9080
EY9001
EY9086
20 min.
EY9180
EY9101
EY9182
EY9103
25 min.
EY9106
EY9188
EY9107
EY9108
30 min.
15,6 V
18 V
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
24 V
60 min.
EY9210
90 min.
EY9251
65 min.
HUOMAUTUS:Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suo­
messa. Katso tietoja uusimmasta yleisesitteestä.
- 110 -
EY7440(EU).indb
110
2006/09/12
18:28:57
Перед использованием прочтите брошюру
“Инструкция по технике безопасности”, а
также следующее.
I.ДОПОЛНИТЕЛЬНЫЕ
ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ
1) Одевайте наушники при использо­
вании инструмента в течение
длительного периода времени.
Продолжительное воздействие
шума высокой интенсивности может
привести к потере слуха.
2) Помните, что данный инструмент
всегда находится в рабочем состоя­
нии, поскольку его не требуется
включать в электрическую розетку.
3) При сверлении отверстий или
завинчивании шурупов внутрь
стен, пол ов и т.п. инструмент
может коснуться электрических
проводов, находящихся под
напряжением. НЕ КАСАЙТЕСЬ
Ш Е СТ И Г РА Н Н О ГО П АТ РО Н А
БЫСТРОГО ПОДСОЕДИНЕНИЯ,
А ТАКЖЕ КАКИХ-ЛИБО ДРУГИХ
ПЕРЕДНИХ МЕТА ЛЛИЧЕСКИХ
ДЕТАЛЕЙ ИНСТРУМЕНТА! Если Вы
завинчиваете шуруп или забиваете
его внутрь провода, находящегося
под напряжением, во избежание
поражения электрическим током
удерживайте инструмент только за
пластмассовую рукоятку.
4) Если насадка была зажата, неме­
дленно выключите главный выклю­
чатель во избежание перегрузки, кото­
рая может повредить батарейный блок
или мотор.
Для освобождения заклинившихся
насадок используйте реверсивное
движение.
5) Н Е и с п о л ь з у й т е р ы ч а г п е р е ­
к лючения вперед/назад, к огда
главный выключатель находится во
включенном положении. Батарея
быстро разрядится, а устройство
может быть повреждено.
6) В о в р е м я з а р я д к и з а р я д н о е
устройство может слегка нагреться.
Это нормально.НЕ заряжайте
батарею в течение длительного
периода времени.
7) П р и х р а н е н и и и л и п е р е н о с к е
инструмента, установите рычаг
переключения вперед/назад
в центральное (нейтральное)
положение.
8) Не перегружайте инструмент, удерж­
ивая переключатель регулировки
скорости в промежуточном поло­
жении (режим регулировки скорости),
что приведет к остановке мотора.
9) Не используйте селекторный пере­
ключатель скорости (НИЗКАЯ-ВЫ­
СОКАЯ), одновременно нажимая на
переключатель регулировки скорости.
Это может привести к быстрой разрядке
батареи или к повреждению внутреннего
механизма мотора.
10) В соответствии с Федеральным
Законом России “О защите прав
п от р е б и т ел е й ” , с р о к с л у ж б ы
для данного изделия равен 7
годам, 1200 зарядк ам (только
для батарейного блока) с даты
производства при условии, что
изделие используется в строгом
с оответствии с настоящей
инструкцией по эк сплуатации
и применимыми техническими
стандартами.
Мацушита Электрик Воркс, Лтд.
- 111 -
EY7440(EU).indb
111
2006/09/12
18:28:58
Символ
Значение
B
Вольты
смотреть спереди), а затем снимите
насадку.
Постоянный ток
n0
Скорость без нагрузки
…/мин
Число оборотов или возвратнопоступательных движений в
минуту
Амперчас
Электрическая емкость
батарейного блока
ПРИМЕЧАНИЕ:
Если в патроне появится чрез­
мерный люфт, зафиксируйте дрель
откройте губки пат­
на месте, и
рона, повернув блокирующую втулку,
и
затяните винт (левосторонний
винт), поворачивая его с помощью
отвертки против часовой стрелки
(если смотреть спереди).
Только вращение.
Перед использованием прочтите
инструкцию по эксплуатации.
Только для использования внутри
помещений.
II.СБОРКА
Закрепление или снятие
насадки
ПРИМЕЧАНИЕ:
При закреплении или снятии насадки
отсоедините батарейный блок от
инструмента или переместите
рычаг в центральное положение
(нейтральное).
Данный инструмент оснащен бес­
ключевым зажимным патроном.
1. Закрепление
Вставьте насадку и поверните
блокирующую втулку по часовой
стрелке (если смотреть спереди),
чтобы надежно затянуть ее, пока
она не перестанет щелкать.
Закрепление или снятие
батарейного блока
1. Для подсоединения батарейного
блока:
Поравняйте метки совмещения и
прикрепите батарейный блок.
•Сдвиньте батарейный блок, пока он не
зафиксируется на месте.
Метки совмещения
2. Для снятия батарейного блока:
Нажмите на кнопку спереди, чтобы
освободить батарейный блок.
Блокирующая втулка
Кнопка
2. Снятие
Поверните блокирующую втулку
против часовой стрелки (если
- 112 -
EY7440(EU).indb
112
2006/09/12
18:28:59
III.ФУНКЦИОНИРОВАНИЕ
[Главный блок]
Функционирование пере­
ключателя
1. Скорость возрастает с увеличением
нажима на переключатель. Начи­ная
работу, слегка нажмите на переключа­
тель, чтобы медленно начать вращение.
2. Электронный контроллер отдачи
придает сильный крутящий момент
даже при низкой скорости.
3. При отпускании переключателя
срабатывают тормоза и мотор неме­
дленно останавливается.
ПРИМЕЧАНИЕ:
При срабатывании тормозов может
быть слышен звук торможения. Это
является нормальным явлением.
Функционирование пускового
в ы к л юч а т е л я и р ы ч а г а
переключения вперед/назад
3. Скорость возрастает с увеличением
нажима на переключатель для
эффективной затяжки шурупов и
сверления. При отпускании пере­
ключателя срабатывают тормоза и
патрон немедленно останавливается.
4. После использования устано­вите
рычаг в центральное (нейтральное)
положение.
Функционирование пере­
ключателя вращения назад
1. Нажмите рычаг для вращения назад.
Перед использованием проверьте
направление вращения.
2. Слегка нажмите пусковой выключа­
тель, чтобы начать медленное
вращение инструмента.
3. После использования установите
рычаг в центральное (нейтральное)
положение.
Установка крутящего момен­
та муфты
Установите значение крутящего
момента в одну из 18 установок муфты
или в положение “ ”.
ВНИМАНИЕ:
Проверьте установку перед на­
стоящей работой.
Вперед
Установите шкалу возле этой метки (
Назад
).
Выбор скорости
Нейтральное
ВНИМАНИЕ:
Для предотвращения повреждения
не используйте рычаг переключения
в п е р ед / н аз а д д о тех п о р , п о к а
насадка полностью не остановится.
Функционирование пере­
ключателя вращения вперед
1. Нажмите рычаг для вращения
вперед.
2. Слегка нажмите пусковой выклю­
ч­атель, чтобы начать медленное
вращение инструмента.
Выберите низкую или высокую скорость
в соответствии с применением.
НИЗКАЯ
ВЫСОКАЯ
Чем сильнее нажимается пере­
ключатель регулировки переменной
ск орости, тем выше становится
скорость.
- 113 -
EY7440(EU).indb
113
2006/09/12
18:29:00
ВНИМАНИЕ:
П роверьте селекторный пере­
ключатель скорости перед его испо­
льзованием.
Используйте низкую скорость вращения,
если во время работы нужен высокий
крутящий момент. (Использование
высокой скорости в случае, если
требуется высокий крутящий момент,
может привести к поломке мотора).
Н е используйте селекторный
переключатель скорости (НИЗКАЯВЫСОКАЯ), одновременно нажи­
мая на переключатель регулировки
скорости. Это может привести к
быстрой разрядке батареи или к
повреждению внутреннего меха­
низма мотора.
*И н ф о р м а ц и ю о т е х н и ч е с к и х
харак­теристик ах см. в пун­кте
“МАКСИМА ЛЬНЫЕ РЕКОМЕН­
ДУЕМЫЕ НАГРУЗКИ”.
ПРИМЕЧАНИЕ:
При срабатывании тормозов может
быть слышен звук торможения.
Этот звук указывает на активацию
блокировки насадки.
ВНИМАНИЕ:
Для предотвращения чрезмерного
повышения температуры поверхности
инструмента не работайте с инс­т­р­умен­
том непрерывно с использованием
двух или более батарейных блоков.
Перед переключением на другой
батарейный блок требуется некоторое
время для остывания инструмента.
Н е закрывайте вентиляционные
отверстия по бокам корпуса во
время работы. В противном случае
функционирование машины
будет подвергаться негативному
влиянию, что может привести к ее
повреждению.
НЕ подвергайте инструмент (мот­ор)
чрезмерной нагрузке. Это может
привести к повреждению уст­ройства.
И спользуйте инструмент таким
образом, чтобы предотвратить
попадание воздуха из венти­
ляционных отверстий на корпусе
прямо на кожу. В противном случае
это может вызвать ожоги.
Функция блокировки насад­
киn
1. С выключенным пусковым пере­
ключателем и зафиксированной на
месте насадкой-отверткой, данный
инструмент может использоваться
в качестве ручной отвертки (до 22,6
Н·м, 230 кгс-см).
В патроне будет присутствовать
небольшой люфт, что не является
неисправностью.
2. Данная особенность удобна для
затягивания шурупов, которые
т р ебу ют б ол ь ш е го к ру т я ще го
момента, чем максимальный
крутящий момент дрели (положение
на муфте), для усиления затяжки
ш у р у п а и л и д л я о с л а бл е н и я
чрезмерно затянутого шурупа.
Как пользоваться поясным
крюком
ОСТОРОЖНО!
•Убедитесь, что поясной крюк надежно
прикреплен к основному блоку при
помощи плотно затянутого винта.
Если поясной крюк не прикреплен
надежно к основному блоку, крюк
может отойти и основной блок может
упасть.
Это может привести к несчастному
случаю или травме.
•Периодически проверяйте затяжку
винта. Если он ослабнет, крепко
затяните его.
•У б е д и т е с ь , ч т о п о я с н о й к р ю к
плотно и надежно прикреплен к
поясному ремню или другому ремню.
Внимательно следите за тем, чтобы
блок не соскользнул с пояса. Это
может привести к несчастному случаю
или травме.
- 114 -
EY7440(EU).indb
114
2006/09/12
18:29:01
•Если основной блок удерживается
поясным крюком, избегайте прыгать
и бегать с ним. Это может привести
к соскальзыванию крюка и падению
основного блока.
Это может привести к несчастному
случаю или травме.
•Если поясной крюк не используется,
у бедитесь, что он возвращен в
положение для хранения. Поясной
крюк может зацепиться за что-либо.
Это может привести к несчастному
случаю или травме.
•Если бл ок повешен на поясном
ремне при помощи поясного крюка,
не закрепляйте на него насадки
шуруповерта. Объект с острыми
кромками, такой как насадка для
с ве рл е н и я , м ож ет п р и ве с т и к
несчастному случаю или травме.
Чтобы изменить сторону
размещения поясного крюка
Поясной крюк может быть размещен
на любой из сторон блока.
1.Установите поясной крюк в положе­
ние для хранения.
2.Ослабьте винт, вращая его против
часовой стрелки, используя для
этого монетку или плоскую отвертку.
3.В ыньте поясной крюк и вставьте
его в другую сторону отверстия на
основном блоке.
4.Плотно затяните винт, вращая его
по часовой стрелке.
Поясной крюк может быть вынут
из основного блока только если он
находится в положении для хранения.
Чтобы установить угол
поворота поясного крюка
1.Сдвиньте рычаг фиксации поясного
крюка 1 и удерживайте его, чтобы
разблокировать поясной крюк.
2.П отяните поясной 2
крюк из положения
1
для хранения 2 и
установите его под
3
нужным углом.
3.Отпустите рычаг фикса­ции поясного
крюка, чтобы зафиксировать угол
поворота поясного крюка.
4.Убедитесь, что поясной крюк прочно
заблокирован. Также убедитесь, что
поясной крюк прочно заблокирован в
положении 3.
•Поясной крюк не может
быть заблокирован в
данном положении.
Перед использованием
прочно заблокируйте
его в нужном положе­
нии.
Чтобы вернуть поясной крюк в
положение для хранения, следуйте
вышеописанным действиям пунктов 1 и
2, затем опустите поясной крюк.
Ч то б ы з а бл о к и р о ват ь ф и к с ато р ,
следуйте вышеописанным действиям
пунктов 3 и 4.
Панель управления
(1)
(3)
(2)
(1)Светодиодная подсветка
Нажатие кнопки
включа­
ет и выключает светодиодную
подсветку.
Подсветка горит при очень
низком токе и не оказывает
неблагоприятного воздействия
на производительность
инструмента во время работы
или на емкость его батареи.
ВНИМАНИЕ:
•Встроенная светодиодная подсветка
предназначена для временного
освещения небольшой рабочей зоны.
•Не используйте ее в качестве замены
постоянного фонарика, так как она не
обладает достаточной яркостью.
Данное изделие оснащено встроенной
светодиодной подсветкой.
- 115 -
EY7440(EU).indb
115
2006/09/12
18:29:02
Данное изделие классифицируется
как “Светодиодное изделие класса 1”
согласно EN 60825-1.
• Функция защиты батареи акти­ви­
руется непосредственно перед тем,
как батарея потеряет свой заряд, что
заставляет мигать преду­преждающую
лампочку низкого зар­яда батареи.
• Если вы заметили, что предупре­
ждающая лампочка низкого заряда
батареи мигает, немедленно заря­
дите батарейный блок.
Светодиодное изделие класса 1
Внимание : НЕ СМОТРЕТЬ НА ЛУЧ.
(2)Предупреждающая лампочка пере­
грева
Выключена
(обычная
работа)
Мигает: Перегрев
Указывает на то, что работа
была остановлена из-за
перегрева батареи.
Функция защиты от перегрева оста­
навливает работу дрели для защиты
батарейного блок а в случае его
пере­грева. Когда функция включена,
не панели управления мигает пре­
дупреждающая лампочка перегрева.
• В случае включения функции защиты
от перегрева дайте дрели основательно
остыть (по меньшей мере в течение
30 минут). Дрель будет готова к работе
после выключения предупреждающей
лампочки.
• Избегайте использования дрели
таким образом, чтобы это приводило
к н е од н о к р ат н о м у в к л юч е н и ю
функции защиты от перегрева.
(3)Предупреждающая лампочка низ­
кого заряда батареи
Выключена
(обычная
работа)
Мигает
(Зарядка не производится)
Включена функция защ­
иты батареи
[Батарейный блок]
Для надлежащего исполь­
зования батарейного блока
Литий-ионный батарейный
блок (EY9L40)
•Для достижения оптимального срока
службы батареи храните литийионный батарейный блок в следующих
условиях, не заряжая его.
•Диапазон температуры окружающей
среды составляет от 0°C (32°F) до
40°C (104°F).
Если батарейный блок будет исполь­
зоваться при температуре батареи
ниже 0°C (32°F), инструмент может
не функционировать надлежащим
образом.
•Если батарейный блок не использу­
ется, храните его подальше от таких
металлических предметов, как скрепки,
монеты, ключи, гвозди, шурупы,
или других мелких металлических
предметов, которые могут привести к
контакту одной клеммы с другой.
Хранение батарейных блоков вместе
может стать причиной возникновения
искр, ожогов или пожара.
•Во время работы с батарейным блоком
убедитесь, что рабочее помещение
хорошо проветривается.
Чрезмерная (полная) разрядка литийионных батарей резко сокращает срок
их службы. Данная дрель оснащена
функцией защиты батареи, которая
предназначена для предотвращения
чрезмерной разрядки батарейного
блока.
- 116 -
EY7440(EU).indb
116
2006/09/12
18:29:03
ВНИМАНИЕ:
Для предотвращения риска пожара или
повреждения зарядного устройства.
•Не используйте в качестве источ­
ника питания генератор двигателя.
•Не блокируйте вентиляционные
отверстия на зарядном устройстве и
батарейном блоке.
•Выключите зарядное устройство из
штепсельной розетки, если оно не
используется.
•При извлечении батарейного блока
из основного корпуса инструмента,
немедленно замените крышку бата­
рейного блока для предотвращения
загрязнения клемм батареи пылью и
грязью, что может вызвать короткое
замыкание.
Срок службы батарейного блока
Аккумуляторные батареи имеют огра­
ниченный срок службы. Если после
зарядки время функционирования
становится чрезмерно коротким, заме­
ните батарейный блок на новый.
Утилизация батареи
ВНИМАНИЕ:
В целях защиты окружающей среды
и утилизации материалов, убедитесь,
что она утилизирована в официально
предназначенном месте, если тако­
вые есть в Вашей стране.
[Зарядное устройство]
Зарядка
Общие меры предосторожности
для литий-ионного/никель-метал­
логидридного/никель-кадмиевого
батарейного блока
ПРИМЕЧАНИЕ:
•При зарядке холодного батарейного
блока (с температурой ниже 0°C (32°F))
в теплом месте, оставьте батарейный
блок в этом месте и подождите более
одного часа, пока батарея нагреется
до уровня температуры окружающей
среды. В противном случае, батаре­йный
блок может не зарядится полн­остью.
•Охладите зарядное устройство при
последовательной зарядке более
чем двух батарейных блоков.
•Не вставляйте Ваши пальцы в
контакт­ные отверстия, когда Вы
держите зарядное устройство, а
также в других случаях.
Литий-ионный батарейный блок
ПРИМЕЧАНИЕ:
Ваш батарейный блок не является
полностью заряженным во время
покупки. Не забудьте зарядить его
перед использованием.
Зарядное устройство (EY0L80)
1. Включите зарядное устройство в
штепсельную розетку переменного
тока.
ПРИМЕЧАНИЕ:
При подключении штепсельной вилки
к источнику питания переменного
тока могут появиться искры, но это
не представляет проблему с точки
зрения безопасности.
2. Плотно вставьте батарейный блок в
зарядное устройство.
1.Поравняйте метки совмещения и
поместите батарею в углубление на
зарядном устройстве.
2.Сдвиньте его вперед в направлении
стрелки.
Метки совмещения
3. Во время зарядки будет гореть лампо­
чка зарядки.
После завершения зарядки автомати­
чески сработает внутренний электрон­
ный переключатель, предотвращая
чрезмерную зарядку.
• Зарядка не начнется, если бата­
рейный блок слишком горячий
(например, непосредственно после
функционирования при большой
нагрузке).
- 117 -
EY7440(EU).indb
117
2006/09/12
18:29:04
Оранжевая лампочка режима ожи­
дания будет мигать, пока батарея не
остынет.
Затем зарядка начнется автомати­
чески.
4. Лампочка зарядки (зеленая) будет
медленно мигать, как только батарея
будет заряжена примерно на 80%.
5. После завершения зарядки лампочка
зарядки начнет быстро мигать зеле­
ным светом.
6. Если температура батарейного блока
составляет 0ºC или меньше, полная
зарядка батарейного блока займет
больше времени, чем обычное время
зарядки.
Даже после полной зарядки батарея
будет иметь приблизительно 50%
мощности батареи, полностью зар­
яженной при обычной рабочей тем­
пературе.
7. Если лампочка питания не загорится
немедленно после включения зарядного
устройства, или если по истечении
стандартного времени лампочк а
не начнет быстро мигать зеленым
светом, обратитесь в уполномоченный
сервисный центр.
8. Если полностью заряженный батарей­
ный блок снова вставить в зарядное
устройство, загорится лампочка зарядки.
Через несколько минут лампочка
зарядки может начать быстро мигать,
показывая, что зарядка завершена.
Никель-металлогидридный/
никель-кадмиевый батарей­
ный блок
ПРИМЕЧАНИЕ:
При первой зарядке батарейного
блок а, или после длительного
хранения, заряжайте его в течение
около 24 часов, чтобы довести
бата р е ю д о п ол н о й з а ря д н о й
емкости.
тока могут появиться искры, но это
не представляет проблему с точки
зрения безопасности.
2. Плотно вставьте батарейный блок в
зарядное устройство.
3. Во время зарядки будет гореть лампо­
чка зарядки.
После завершения зарядки автомати­
чески сработает внутренний электрон­
ный переключатель, предотвращая
чрезмерную зарядку.
• Зарядка не начнется, если батарей­
ный блок слишком горячий (на­
пример, непосредственно после
фу­н­кцио­нирования при большой
нагрузке).
Оранжевая лампочка режима ожи­
дания будет мигать, пока батарея не
остынет.
4. После завершения зарядки лампочка
зарядки начнет быстро мигать зеленым
светом.
5. Если лампочка зарядки не загорится
непосредственно после включения
зарядного устройства, или если лам­
почка не погаснет по истечении стан­
дартного времени зарядки, обратитесь
в уполномоченный сервисный центр.
6. Если полностью заряженный бата­
рейный блок снова вставить в зар­
ядное устройство, загорится лампочка
зарядки. Через несколько минут ла­м­
почка зарядки может начать быстро
мигать, пок азывая, что зарядк а
за­вершена.
Зарядное устройство (EY0L80)
1. Включите зарядное устройство в
штепсельную розетку переменного
тока.
ПРИМЕЧАНИЕ:
При подключении штепсельной вилки
к источнику питания переменного
- 118 -
EY7440(EU).indb
118
2006/09/12
18:29:04
СВЕТОВЫЕ ИНДИКАТОРЫ
Высвечивание зеленым светом
Зарядное устройство подключено к штепсельной розетке
переменного тока. Готово к зарядке.
Быстрое мигание зеленым светом
Зарядка завершена. (Полная зарядка.)
Мигание зеленым светом
Батарея заряжена приблизительно на 80%. (Пригодная к
использованию зарядка. Только литий-ионная батарея)
Высвечивание зеленым светом
Выполняется зарядка.
Высвечивание оранжевым светом
Батарейный блок холодный.
Батарейный блок заряжается медленно, чтобы снизить
нагрузку на батарею. (Только литий-ионная батарея)
Мигание оранжевым светом
Батарейный блок горячий. Зарядка начнется, когда тем­
пература батарейного блока упадет.
Если температура батарейного блока составляет -10ºC или
меньше, лампочка зарядки (оранжевая) также начнет мигать.
Зарядка начнется тогда, когда температура батарейного блока
повысится. (Только литий-ионная батарея).
Лампочка состояния зарядки
Левая: зеленая Правая: оранжевая будут высвечиваться.
Быстрое мигание одновременно оранжевым и зеленым светом
Зарядка невозможна. Батарейный блок засорен пылью или
неисправен.
Информация по обращению с отходами для стран, не входящих
в Европейский Союз
Действие этого символа распространяется только на Европейский
Союз.
Если Вы собираетесь выбросить данный продукт, узнайте в местных
органах власти или у дилера, как следует поступать с отходами такого
типа.
IV.ОБСЛУЖИВАНИЕ
Для протирания устройства используйте сухую мягкую ткань. Не используйте для
очистки влажную ткань, разбавитель, бензин или прочие летучие растворители.
V. ПРИНАДЛЕЖНОСТИ
Используйте только насадки, подходящие по размеру к зажимному патрону.
- 119 -
EY7440(EU).indb
119
2006/09/12
18:29:06
VI.ПРИЛОЖЕНИЕ
МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ НАГРУЗКИ
Модель
EY7440
M5
ø 6,8 мм (17/64")
ø 6 мм (15/64")
ø 35 мм (1-3/8")
ø 13 мм (1/2")
Завинчи­ Крепежный винт
вание
Шуруп для дерева
шурупа
Шуруп-саморез
Для дерева
Сверление
Для металла
VII.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОСНОВНОЕ УСТРОЙСТВО
Модель
Мотор
Низкая
Скорость без
нагрузк
Высокая
Диапазон размеров зажимного
патрона
Низкая
Максимальный
крутящий момент Высокая
Крутящий момент муфты
Общая длина
Вес (с батарейным блоком:
EY9L40)
EY7440
Постоянного тока 14,4 В
60 - 400/мин (об/мин)
200 - 1350/мин (об/мин)
ø 1,5 мм - ø 13 мм (1/16" - 1/2")
26 Н·м (265 кгс-см, 230 дюйм-фунт)
8,8 Н·м (90 кгс-см, 78 дюйм-фунт)
Приблиз. 0,5 Н·м (5 кгс-см, 4,4 дюйм-фунт) 4,4 Н·м (45 кгс-см, 39 дюйм-фунт)
191 мм (7-1/2")
1,6 кг (3,5 фунта)
БАТАРЕЙНЫЙ БЛОК
Модель
Используемая батарея
Напряжение батареи
Емкость
EY9L40
Литий-ионная батарея
14,4 В постоянного тока (3,6 В × 4 элементов)
3 Амперчас
ЗАРЯДНОЕ УСТРОЙСТВО
Модель
EY0L80
См. табличку с электрическими параметрами на нижней поверхности
зарядного устройства.
0,95 кг (2,1 фунта)
Параметры
Вес
[Литий-ионный батарейный блок]
14,4 B
EY9L40
Напряжение
Время
зарядки
3
Амперчас
Пригодное для применения: 35 мин.
Полное: 50 мин.
- 120 -
EY7440(EU).indb
120
2006/09/12
18:29:06
[Никель-металлогидридный/никель-кадмиевый батарейный блок]
1,2
Амперчас
7,2 B
EY9065
EY9066
1,7
Амперчас
Время
зарядки
9,6 B
12 B
EY9080
EY9001
EY9086
20 мин
EY9180
EY9101
EY9182
EY9103
25 мин
EY9106
EY9188
EY9107
EY9108
30 мин
15,6 B
18 B
24 B
EY9136
EY9116
EY9117
3
Амперчас
EY9200
EY9230
45мин
EY9210
90 мин
3,5
Амперчас
EY9201
EY9231
55 мин
2
Амперчас
EY9168
60 мин
EY9251
65 мин
ПРИМЕЧАНИЕ: Данная таблица может включать модели, которые отсутствуют в Вашем
регионе. Пожалуйста, обратитесь к каталогу.
Пожалуйста, обратитесь к самому последнему общему каталогу.
- 121 -
EY7440(EU).indb
121
2006/09/12
18:29:07
Перед використанням прочитайте
брошуру “Інструкція з техніки безпеки”, а
також наступне.
I.ДОДАТКОВІ ПРАВИЛА
З ТЕХНІКИ БЕЗПЕКИ
1) Надівайте навушники при викори­
станні інструменту протягом три­
валого періоду часу.
Тривалий вплив шуму високої
інтенсивності може призвести до
втрати слуху.
2) Пам’ятайте, що даний інструмент
завжди перебуває у робочому стані,
оскільки його не треба вмикати в
електричну розетку.
3) П р и с в е р д л і н н і о т в о р і в а б о
загвинчуванні шурупів всередину
стін, підлог і т.і. інструмент може
д о т о­ р к н у т и с я е л е к т р и ч н и х
про­водів, які перебувають під
н а п р у­ г о ю . Н Е ТО Р К А Й Т Е С Ь
Ш Е СТ И Г РА Н Н О ГО П АТ Р О Н У
Ш В И Д К О ГО П Р И Є Д Н А Н Н Я ,
А ТА КОЖ БУД Ь - Я К И Х І Н Ш И Х
ПЕРЕДНІХ МЕТАЛЕВИХ ДЕТАЛЕЙ
ІНСТРУМЕНТУ! Якщо Ви загвин­
чуєте шуруп або забиваєте його
всередину проводу, що знаходиться
під напругою, з метою запобігання
ураження електричним струмом
тримайте інструмент лише за
пластмасову рукоятку.
4) Якщо насадка була затиснута,
негайно вимкніть головний вими­кач
з метою запобігання перенаван­
таження, що може пошк одити
батарейний блок або мотор.
Для вивільнення насадок, що закли­
нилися використовуйте реверсивний
рух.
5) Н Е в и к о р и с т о в у й т е в а ж і л ь
перемикання вперед/назад, коли
головний вимикач перебуває у
ввімкненому положенні. Батарея
швидко розрядиться, а пристрій
може бути пошкоджено.
6) Під час зарядження зарядний
пристрій може злегка нагрітись.
Це є нормальним. НЕ заряджайте
бат а р е ю п р от я го м т р и в а л о го
проміжку часу.
7) При зберіганні або перенесенні
інструменту, установіть важіль
перемик ання вперед/назад
в центральне (нейтральне)
положення.
8) Не перенавантажуйте інструмент,
утримуючи перемикач регулювання
швидкості у проміжному положенні
(режим регулювання швидкості), що
призведе до зупинки мотора.
9) Не використовуйте селекторний
перемикач швидкості (НИЗЬКАВИСОКА), одночасно натискаючи
на перемик ач регулювання
швидкості. Це може призвести
до швидкої розрядки батареї або
до пошкодження внутрішнього
механізму мотору.
10) Інформація щодо терміну служби
(придатності)
Встановлений виробником термін
служби (придатності) цього виробу
дорівнює 7 рокам з дати виготовлення
за умови, що виріб використовується
у суворій відповідності до дійсної
інструкції з експлуатації та технічних
стандартів, що застосовуються до
цього виробу.
Термін служби батарейних блоків
дорівнює: 500 зарядкам (тільки
для нікель-кадмієвого батарейного
блоку), 1200 зарядкам (тільки для
нікель-метал-гідридного батарейного
блоку) з дати виробництва за тих
самих умов.
Мацусіта Електрік Воркс, Лтд.
Осака, Японія
- 122 -
EY7440(EU).indb
122
2006/09/12
18:29:07
Символ
Значення
В
Вольти
дивитися спереду), а потім зніміть
насадку.
Постійний струм
n0
Швидкість без навантаження
…/хв
Кількість обертів або зворотнопоступальних рухів на хвилину
Амперодина
Електрична емкiсть батарейного
блоку
ПРИМІТКА:
Якщо в патроні з'явиться надмірний
люфт, зафіксуйте дриль на місці,
і 1 в і д к р и й те г у б к и п ат р о н у,
обернувши блокуючу втулку, та 2
затягніть гвинт (лівосторонній гвинт),
обертаючи його за допомогою
викрутки проти годинникової стрілки
(якщо дивитися спереду).
Лише обертання.
Перед використанням прочитайте
інструкцію з експлуатації.
Для використанні лише всередині
приміщень.
II.ЗБІРКА
Закріплення або знімання
насадки
ПРИМІТКА:
При закріпленні або зніманні
насадки від’єднайте батарейний
блок від інструменту або перемістіть
важіль в центральне положення
(нейтральне).
Даний інструмент оснащений безклю­
човим затискним патроном.
1. Закріплення
Вставте насадку і оберніть
блокуючу втулку за годинниковою
стрілкою (якщо дивитися спереду),
щоб надійно затягнути її, доки вона
не перестане тріщати.
Закріплення або знімання
батарейного блоку
1. Для приєднання батарейного блоку:
Зрівняйте мітки вирівнювання і за­
кріпіть батарейний блок.
•Змістіть батарейний блок, доки він
не за фіксується на місці.
Мітки
вирівнювання
2. Для знімання батарейного блоку:
Натисніть на кнопку спереду, щоб
звільнити батарейний блок.
Кнопка
Блокуюча втулка
2. Зняття
Оберніть блокуючу втулку проти
год и н н и к о в о ї с т р і л к и ( я к щ о
- 123 -
EY7440(EU).indb
123
2006/09/12
18:29:09
III.ФУНКЦІОНУВАННЯ
[Головний блок]
Функціонування перемикача
1. Швидкість зростає зі збільшенням
натиснення на перемикач. Почи­
наючи роботу, злегка натисніть на
перемикач, щоб повільно почати
обертання.
2. Електронний контролер віддачі
надає сильного крутильного моме­н­
ту навіть при низькій швидкості.
3. При відпусканні перемикача спра­
цьовують гальма і мотор негайно
зупиняється.
ПРИМІТКА:
Під час спрацьовування гальм може
бути чутно звук гальмування. Це є
нормальним явищем.
Функціонування пускового
вимикача і важеля пере­
микання вперед/назад
3. Швидкість зростає зі збільшенням
натиснення на перемик ач для
ефективного затягування шурупів
і свердління. При відпуск анні
перемикача спрацьовують гальма і
патрон негайно зупиняється.
4. Після використання встановіть
важіль в центральне (нейтральне)
положення.
Функціонування перемикача
обертання назад
1. Натисніть важіль для обертання
назад. Перед використанням пере­
вірте напрямок обертання.
2. Злегка натисніть пусковий вимикач,
щоб почати повільне обертання
інструменту.
3. Після використання встановіть
важіль в центральне (нейтральне)
положення.
Встановлення крутильного
моменту муфти
Встановіть значення крутильного
моменту в одну з 18 установок муфти
або в положення “ ”.
УВАГА:
Перевірте установку перед
справжньою роботою.
Вперед
Встановіть шкалу біля цієї мітки (
Назад
).
Вибір швидкості
Нейтральне
УВАГА:
Для уникнення пошкодження не
використовуйте важіль перемикання
вперед/назад до тих пір, поки насадка
повністю не зупиниться.
Функціонування перемикача
обертання вперед
1. Натисніть важіль для обертання
вперед.
2. Злегка натисніть пусковий вимикач,
щоб почати повільне обертання
інструменту.
Оберіть низьку або високу швидкість
відповідно до застосування.
НИЗЬКА
ВИСОКА
Чим сильніше натискається перемикач
регулювання змінної швидкості, тим
вищою стає швидкість.
УВАГА:
Перевірте селекторний пере­микач
швидкості перед його викорис­
танням.
- 124 -
EY7440(EU).indb
124
2006/09/12
18:29:10
Використовуйте низьку швидкість
обертання, якщо під час роботи
потрібен високий крутильний
момент. (Використання високої
швидкості у випадку, коли потрібен
в и с о к и й к ру т и л ь н и й м о м е н т,
може призвести до пошкодження
мотору).
Н е використовуйте селекторний
перемикач швидкості (НИЗЬКАВИСОКА), одночасно натискаючи
на перемик ач регулювання
швидкості. Це може призвести
до швидкої розрядки батареї або
до пошкодження внутрішнього
механізму мотору.
*І н ф о р м а ц і ю п р о тех н і ч н і ха ­
рактеристики див. у пункті
“МАКСИМАЛЬНІ НАВА­НТАЖЕННЯ,
ЩО РЕКОМЕ­НДУЮТЬСЯ”.
ПРИМІТКА:
Під час спрацьовування гальм може
бути чутно звук гальмування. Цей
звук вказує на активацію блокування
насадки.
УВАГА:
Д л я з а п о б і г а н н я н а д м і р н о
підвищення температури поверхні
інструменту не працюйте з
інструментом безперервно
з використанням двох або
б і л ь ш е б а т а р е й н и х бл о к і в .
Перед переключенням на інший
батарейний блок потрібний деякий
час для охолодження інструменту.
Н е закривайте вентиляційних
отворів по бок ам корпусу під
час роботи. У протилежном у
випадку функціонування машини
буде піддаватися негативному
впливу, що може призвести до її
пошкодження.
НЕ піддавайте інструмент (мотор)
надмірному навантаженню. Це
може призвести до пошкодження
пристрою.
Використовуйте інструмент таким
чином, щоб відвернути потрапляння
повітря з вентиляційних отворів
на к орпусі прямо на шкіру. В
протилежному випадку це може
викликати опіки.
Функція блокування насадки
1. З вимкненим пусковим перемикачем
і зафіксованою на місці насадкоювикруткою, даний інструмент може
використовуватися в якості ручної
викрутки (до 22,6 Н·м, 230 кгс-см).
В патроні поме бути присутній
невеликий люфт, що не є несправ­
ністю.
2. Дана особливість є зручною для
затягування шурупів, що потребують
більшого крутильного моменту, ніж
максимальний крутильний момент
дриля (положення на муфті), для
підсилення затяжки шурупа або для
ослаблення надмірно затягнутого
шурупа.
Як користуватися поясним
крюком
ОБЕРЕЖНО!
•Переконайтеся, що поясний крюк
надійно приєднаний до основного
бл о к у з а д о п о м о го ю щ і л ь н о
затягнутого гвинта. Якщо поясний крюк
не приєднаний надійно до основного
блоку, крюк може відійти і основний
блок може впасти.
Це може призвести до нещасного
випадку або травми.
•Періодично перевіряйте затяжку
гвинта. Якщо він ослабне, міцно
затягніть його.
•Переконайтеся, що поясний крюк
щільно і надійно приєднаний до
поясному ременя або іншого ременя.
Уважно слідкуйте за тим, щоб блок не
вислизнув з поясу. Це може призвести
до нещасного випадку або травми.
- 125 -
EY7440(EU).indb
125
2006/09/12
18:29:10
•Якщо основний блок утримується
поясним крюком, уникайте стрибати
та бігати з ним. Це може призвести
до вислизнення крюк а і падіння
основного блоку.
Це може призвести до нещасного
випадку або травми.
•Якщо поясний крюк не використовує­
ться, переконайтеся, що його поверну­
то в положення для зберігання.
Поясний крюк може зачепитися за
що-небудь.
Це може призвести до нещасного
випадку або травми.
•Якщо блок підвішений на поясному
р е м е н і з а д о п о м о го ю п о я с н о го
крюк а, не закріплюйте на нього
н а с а д к и ш уру п о ве рта . О б ’ є к т з
гострими краями, такий як насадка
для свердлення, може призвести до
нещасного випадку або травми.
Щоб змінити сторону розмі­
щення поясного крюка
Поясний крюк може бути розміщений
на будь-якій зі сторін блоку.
1.В становіть поясний крюк в поло­
ження для зберігання.
2.О слабте гвинт, обертаючи його
п р от и и год и н н и к о во ї с т р і л к и ,
використовуючи для цього монетку
або плоску викрутку.
3.В итягніть поясний крюк і вставте
його в інший бік отвору на
основному блоці.
4.Щільно затягніть гвинт, обертаючи
його за годинниковою стрілкою.
Поясний крюк може бути витягнутий
з о с н о в н о г о бл о к у л и ш е я к щ о
він знаходиться в положенні для
зберігання.
Щоб встановити кут пово­
роту поясного крюка
1.З суньте важіль фіксації поясного
крюка 1 і утримуйте його, щоб розбло­
кувати поясний крюк.
2.П отягніть поясний
к р ю к з п ол ож е н н я 2
1
для зберігання 2 і
встановіть його під
3
потрібним кутом.
3.Відпустіть важіль фіксації поясного
крюка, щоб зафіксувати кут повороту
поясного крюка.
4.П е р е к о н а й т е с я , щ о п о я с н и й
крюк міцно заблокований. Також
переконайтеся, що поясний крюк
міцно заблокований у положенні 3.
•Поясний крюк не може
бути заблокований
в даному положенні.
Перед використанням
м і ц н о з а бл о к у й т е
його в потрібном у
положенні.
Щоб повернути поясний крюк в
положення для зберігання, дотримуйтесь
вищеописаних дій пунктів 1 та 2, потім
опустіть поясний крюк.
Щоб заблокувати фіксатор, дотримуй­
тесь вищеописаних дій пунктів 3 та 4.
Панель управління
(1)
(3)
(2)
(1)Світлодіодне підсвічування
Н ат и с к а н н я к н о п к и
вмикає і вимикає світло­
діодне підсвічування.
Підсвічування горить при
дуже низькому струмі і
н е в п л и ва є н е гат и в н о
на продуктивність інстру­
менту під час роботи або
на ємкість його батареї.
УВАГА:
•Вбудоване світлодіодне підсвічу­
вання призначене для тимчасового
освітлення невеликої робочої зони.
•Не використовуйте його у якості
заміни постійного ліхтарика, так як
воно не має достатньої яскравості.
- 126 -
EY7440(EU).indb
126
2006/09/12
18:29:12
Даний виріб оснащений вбудованим
світлодіодним підсвічуванням.
Даний виріб класифікується як
“Світлодіодний виріб класу 1” згідно
EN 60825-1.
• Функція захисту батареї активується
б ез п о с е р ед н ь о п е р ед т и м , я к
батарея втратить свій заряд, що
змушує мигати попереджувальну
лампочку низького заряду батареї.
• Якщо ви помітили, що попереджу­
вальна лампочка низького заряду
батареї мигає, негайно зарядіть
батарейний блок.
Світлодіодний виріб класу 1
Увага : НЕ ДИВИТИСЯ НА ПРОМІНЬ.
(2)Попереджувальна лампочка перегріву
Вимкнена
(звичайна
робота)
Мигає: Перегрів
Вказує на те, що роботу було
зупинено через перегрів
батареї.
Функція захисту від перегріву зупиняє
роботу дриля для захисту батарейного
бл ок у у випадк у його перегріву.
Коли функція ввімкнена, на панелі
управління мигає попереджувальна
лампочка перегріву.
• У в и п а д к у в в і м к н е н н я фу н к ц і ї
захисту від перегріву дайте дрилю
достатньо охолонути (щонайменше
на протязі 30 хвилин). Дриль буде
готовий до роботи після вимкнення
попереджувальної лампочки.
• Уник айте вик ористання дриля
таким чином, щоб це призводило
до неодноразового ввімкнення
попереджувальної лампочки.
(3)Попереджувальна лампочка низького
заряду батареї
Вимкнена
(звичайна
робота)
Мигає (Зарядження не
відбувається)
Ввімкнена функція
захисту батареї
Н а д м і р н е ( п о в н е ) р оз ря д ж е н н я
літій-іонних батарей різко скорочує
строк їхньої служби. Даний дриль
оснащений функцією захисту батареї,
яка призначена для попередження
надмірного розрядження батарейного
блоку.
[Батарейний блок]
Для належного вико­
ристання батарейного блоку
Літій-іонний батарейний блок
(EY9L40)
•Щоб досягнути оптимального строку
служби батареї, зберігайте літій-іонний
батарейний блок в зазначених умовах,
не заряджаючи його.
•Діапазон температури навколишнього
середовища складає від 0°C (32°F) до
40°C (104°F).
Якщо батарейний блок буде викорис­
товуватись при температурі батареї
нижче 0°C (32°F), інструмент може не
функціонувати належним чином.
•Якщо батарейний блок не викорис­
товується, зберігайте його подалі від
таких металевих речей, як скріпки,
монети, ключі, цвяхи, шурупи, або
інших дрібних металевих речей, які
можуть призвести до контакту однієї
клеми з іншою.
Зберігання батарейних блоків разом
може стать причиною виникнення іскр,
опіків або пожежі.
•Під час роботи з батарейним блоком
переконайтесь, що робоче приміщення
добре провітрюється.
•При витягуванні батарейного блоку
з основного корпусу інструменту,
негайно замініть кришку батарейного
блоку для запобігання забруднення
клем батареї пилом та брудом, що
може викликати коротке замикання.
- 127 -
EY7440(EU).indb
127
2006/09/12
18:29:13
Термін служби батарейного
блоку
Акумуляторні батареї мають об­
межений термін служби. Якщо
після зарядки час функціонування
стає надмірно коротким, замініть
батарейний блок на новий.
Утилізація батареї
УВАГА:
З метою захисту навколишнього
середовища та утилізації матеріалів,
переконайтеся, що вона утилізована
в офіційно визначеному місці, якщо
такі є у Вашій країні.
[Зарядний пристрiй]
Зарядка
Загальні застережні заходи щодо
літій-іонного/нікель-металогідридного/
нікель-кадмієвого батарейного блоку
ПРИМІТКА:
•При зарядці холодного батарейного
бл ок у (з температ урою нижче 0°C (32°F)) в теплому місці, залиште
батарейний блок в цьому місці
та почекайте понад одну годину,
доки батарея нагріється до рівня
температ ури навк олишнього
середовища. В протилежному
випадку, батарейний блок може не
зарядитися повністю.
•Охолодіть зарядний пристрій при
послідовній зарядці більш ніж двох
батарейних блоків.
•Н е вс та вл я й те В а ш і п а л ь ц і в
контактні отвори, коли Ви тримаєте
зарядний пристрій, а також в інших
випадках.
УВАГА:
Для уникнення ризику пожежі або
пошкодження зарядного пристрою.
•Не використовуйте в якості джерела
живлення генератор двигуна.
•Не блокуйте вентиляційні отвори на
зарядному пристрої та батарейному
блоці.
•Вимкніть зарядний пристрій з
штепсельної розетки, якщо він не
використовується.
Літій-іонний батарейний блок
ПРИМІТКА:
Ваш батарейний блок не є повністю
зарядженими під час придбання.
Не забудьте зарядити його перед
використанням.
Зарядний пристрій (EY0L80)
1. Ввімкніть зарядний пристрій в штепсе­
льну розетку змінного струму.
ПРИМІТКА:
При підключенні штепсельної вилки
до джерела живлення змінним
струмом можуть з’явитися іскри, але
це не створую проблему з точки зору
безпеки.
2. Щільно вставте батарейний блок в
зарядний пристрій.
1.Зрівняйте мітки вирівнювання і
розмістіть батарею у заглибленні на
зарядному пристрої.
2.Зсуньте його вперед у напрямку
стрілки.
Мітки вирівнювання
3. Під час зарядки буде горіти лампочка
зарядки.
Після завершення зарядки автома­
тично спрацює внутрішній електронний
перемикач, запобігаючи надмірній
зарядці.
• Зарядка не почнеться, якщо бата­
рейний блок є надто гарячим (нап­
риклад, безпосередньо після функціо­
нування при великому навантаженні).
Оранжева лампочка режиму очіку­
вання буде мигати, доки батарея
не охолоне.
Далі зарядк а почнеться авто­
матично.
4. Лампочк а зарядки (зелена) буде
повільно мигати, як тільки батарея
буде заряджена приблизно на 80%.
5. Після завершення зарядки лампочка
зарядки почне швидко мигати зеленим
світлом.
6. Якщо температура батарейного блоку
складає 0ºC або менше, повна зарядка
- 128 -
EY7440(EU).indb
128
2006/09/12
18:29:13
батарейного блоку займе більше часу,
ніж звичайний час зарядки.
Навіть після повної зарядки батарея
буде мати приблизно 50% потужності
батареї, яка була повністю заряджена
за звичайної робочої температури.
7. Якщо лампочка живлення не заго­
риться негайно після включення
зарядного пристрою, або якщо після
закінчення стандартного часу лампочка
не почне швидко мигати, зверніться до
уповноваженого сервісного центру.
8. Якщо повністю заряджений батарейний
блок знову вставити в зарядний
пристрій, загориться лампочка зарядки.
Через декілька хвилин лампочка
зарядки може почати швидко мигати,
показуючи, що зарядка завершена.
Нікель-металогідридний/нікелькадмієвий батарейний блок
ПРИМІТКА:
При першому зарядженні бата­
рейного блоку, або після тривалого
зберігання, зарядж уйте його
протягом 24 годин, щоб довести
батарею до повної зарядної ємкість.
Зарядний пристрій (EY0L80)
1. Ввімкніть зарядний пристрій в штепсе­
льну розетку змінного струму.
ПРИМІТКА:
При підключенні штепсельної вилки
до джерела живлення змінним
струмом можуть з’явитися іскри, але
це не створую проблему з точки зору
безпеки.
3. Під час зарядки буде горіти лампочка
зарядки.
Після завершення зарядки автома­
тично спрацює внутрішній електронний
перемикач, запобігаючи надмірній
зарядці.
• Зарядка не почнеться, якщо бата­
р е й н и й бл о к є н а д то га ря ч и м
(наприклад, безпосередньо після
функціонування при велик ом у
навантаженні).
Оранжева лампочка режиму очіку­
вання буде мигати, доки батарея не
охолоне. Далі зарядка почнеться
автоматично.
4. Після завершення зарядки лампочка
зарядки почне швидко мигати зеленим
світлом.
5. Якщо лампочка зарядки не загориться
безпосередньо після вмикання заряд­
ного пристрою, або якщо лампочка не
погасне після закінчення стандартного
часу зарядки, зверніться до уповнова­
женого сервісного центру.
6. Якщо повністю заряджений батарейний
блок знову вставити в зарядний
пристрій, загориться лампочка зарядки.
Через декілька хвилин лампочка
зарядки може почати швидко мигати,
показуючи, що зарядка завершена.
2. Щільно вставте батарейний блок в
зарядний пристрій.
- 129 -
EY7440(EU).indb
129
2006/09/12
18:29:14
СВІТЛОВІ ІНДИКАТОРИ
Висвічування зеленим світлом
Зарядний пристрій підключений до штепсельної розетки
змінного струму. Готовий до зарядки.
Швидке мигання зеленим світлом
Зарядка завершена. (Повна зарядка)
Мигання зеленим світлом
Батарея заряджена приблизно на 80%. (Придатна для
використання зарядка. Лише літій-іонна батарея)
Висвічування зеленим світлом
Виконується зарядка.
Висвічування оранжевим світлом
Батарейний блок холодний.
Батарейний блок заряджається повільно, щоб знизити
навантаження на батарею. (Лише літій-іонна батарея)
Мигання оранжевим світлом
Батарейний блок гарячий. Зарядження почнеться, коли
температура батарейного блока впаде.
Якщо температура батарейного блоку складає -10ºC або
менше, лампочка зарядки (оранжева) також почне мигати.
Зарядка почнеться тоді, коли температура батарейного блоку
підвищиться. (Лише літій-іонна батарея)
Лампочка стану зарядки
Ліва: зелена Права: оранжева будуть висвічуватися.
Швидке мигання одночасно оранжевим і зеленим світлом
Зарядження є неможливим. Батарейний блок засмічений
пилом або несправний.
Інформація щодо утилізації в країнах, які не входять в
Європейський Союз
Даний символ дійсний тільки на території Європейського Союзу.
При потребі утилізації даного виробу зверніться до місцевого
керівництва або дилера щодо правильного методу її здійснення.
IV.ОБСЛУГОВУВАННЯ
Для протирання пристрою використовуйте суху м’яку тканину. Не використовуйте для
очищення вологу тканину, розріджувач, бензин або інші летучі розчинники.
V. ПРИЛАДДЯ
Використовуйте лише насадки, що підходять за розміром до затискного патрону.
- 130 -
EY7440(EU).indb
130
2006/09/12
18:29:15
VI.ДОДАТОК
МАКСИМАЛЬНІ НАВАНТАЖЕННЯ, ЩО РЕКОМЕНДУЮТЬСЯ
Модель
EY7440
M5
ø 6,8 мм (17/64")
ø 6 мм (15/64")
ø 35 мм (1-3/8")
ø 13 мм (1/2")
Загвинчу- Гвинт для кріплення
вання
Шуруп для дерева
шурупа
Шуруп-саморіз
Свердлі­ Для дерева
ння
Для металу
VII.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ОСНОВНИЙ ПРИСТРІЙ
Модель
Мотор
Низька
Швидкість без
навантаження
Висока
Діапазон розмірів затискного
патрону
Низька
Максимальний
крутильний момент Висока
EY7440
14,4 В постійного струму
60 - 400 /хв (об/хв)
200 - 1350 /хв (об/хв)
ø 1,5 мм - ø 13 мм (1/16" - 1/2")
26 Н·м (265 кгс-см, 230 дюйм-фунт)
8,8 Н·м (90 кгс-см, 78 дюйм-фунт)
Приблиз. 0,5 Н·м (5 кгс-см, 4,4 дюйм-фунт) 4,4 Н·м (45 кгс-см, 39 дюйм-фунт)
191 мм (7-1/2")
Крутильний момент муфти
Загальна довжина
Вага (з батарейним блоком:
EY9L40)
1,6 кг (3,5 фунта)
БАТАРЕЙНИЙ БЛОК
Модель
Батарея, що
використовується
Напруга батареї
Ємність
EY9L40
Літій-іонна батарея
14,4 В постійного струму (3,6 В × 4 елементів)
3 Ампергодина
ЗАРЯДНИЙ ПРИСТРIЙ
Модель
Параметри
Вага
EY0L80
Див. табличку з електричними параметрами на нижній
поверхні зарядного пристрою.
0,95 кг (2,1 фунта)
- 131 -
EY7440(EU).indb
131
2006/09/12
18:29:16
[Літій-іонний батарейний блок]
14,4 В постійного струму
EY9L40
Напруга
Час зарядки
3
Ампергодина
Придатний для використання: 35 хв.
Повний: 50 хв.
[Нікель-металогідридний/нікель-кадмієвий батарейний блок]
1,2
Ампергодина
1,7
Ампергодина
Час зарядки
2
Ампергодина
3
Ампергодина
3,5
Ампергодина
7,2 В
EY9065
EY9066
EY9168
9,6 В
12 В
EY9080
EY9001
EY9086
20 хв.
EY9180
EY9101
EY9182
EY9103
25 хв.
EY9106
EY9188
EY9107
EY9108
30 хв.
EY9200
15,6 В
18 В
EY9116
EY9117
EY9136
60 хв.
EY9230
EY9210
45 хв.
EY9201
24 В
EY9231
55 хв.
90 хв.
EY9251
65 хв.
ПРИМІТКА:Дана таблиця може містити моделі, що відсутні у Вашому регіоні.
Будь ласка, зверніться до найостаннішого загального каталогу.
- 132 -
EY7440(EU).indb
132
2006/09/12
18:29:16
-MEMO-
- 133 -
EY7440(EU).indb
133
2006/09/12
18:29:16
-MEMO-
- 134 -
EY7440(EU).indb
134
2006/09/12
18:29:16
-MEMO-
- 135 -
EY7440(EU).indb
135
2006/09/12
18:29:16
Matsushita Electric Works, Ltd.
Osaka, Japan
No.1 EN. GR. FR. IT. ND. ES. DN. SW. NR. FN. RUS. Uk
EY971074401 H1809
EY7440(EU).indb
136
Printed in China
2006/09/12
18:29:17
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
