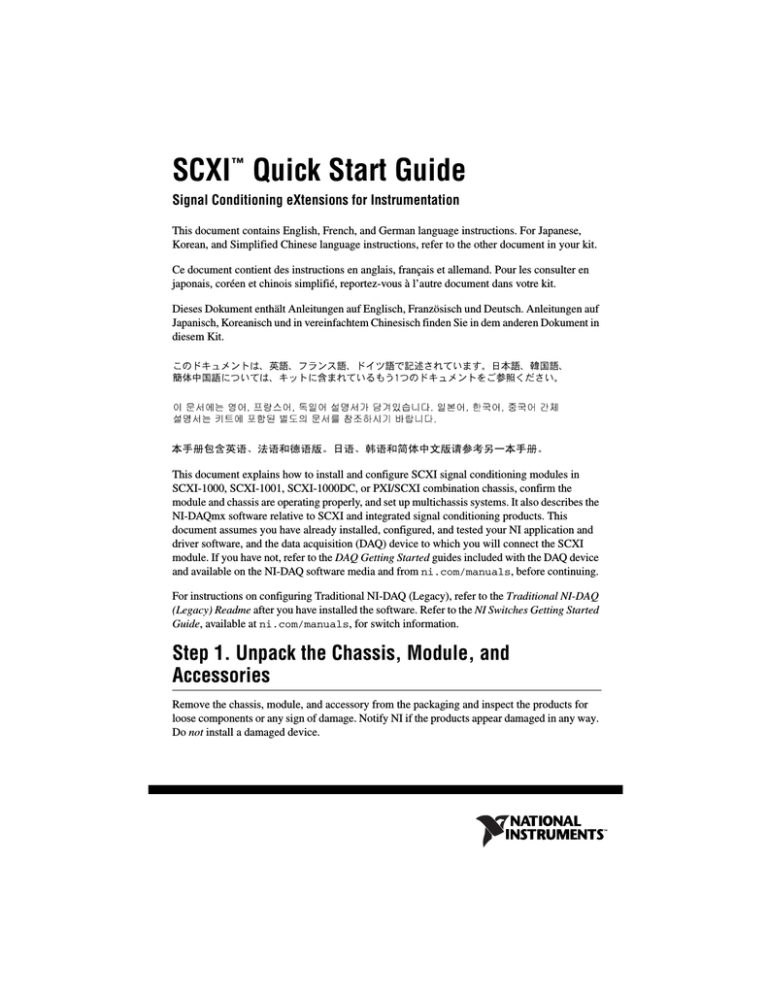

SCXI™ Quick Start Guide
Signal Conditioning eXtensions for Instrumentation
This document contains English, French, and German language instructions. For Japanese,
Korean, and Simplified Chinese language instructions, refer to the other document in your kit.
Ce document contient des instructions en anglais, français et allemand. Pour les consulter en
japonais, coréen et chinois simplifié, reportez-vous à l’autre document dans votre kit.
Dieses Dokument enthält Anleitungen auf Englisch, Französisch und Deutsch. Anleitungen auf
Japanisch, Koreanisch und in vereinfachtem Chinesisch finden Sie in dem anderen Dokument in
diesem Kit.
This document explains how to install and configure SCXI signal conditioning modules in
SCXI-1000, SCXI-1001, SCXI-1000DC, or PXI/SCXI combination chassis, confirm the
module and chassis are operating properly, and set up multichassis systems. It also describes the
NI-DAQmx software relative to SCXI and integrated signal conditioning products. This
document assumes you have already installed, configured, and tested your NI application and
driver software, and the data acquisition (DAQ) device to which you will connect the SCXI
module. If you have not, refer to the DAQ Getting Started guides included with the DAQ device
and available on the NI-DAQ software media and from ni.com/manuals, before continuing.
For instructions on configuring Traditional NI-DAQ (Legacy), refer to the Traditional NI-DAQ
(Legacy) Readme after you have installed the software. Refer to the NI Switches Getting Started
Guide, available at ni.com/manuals, for switch information.
Step 1. Unpack the Chassis, Module, and
Accessories
Remove the chassis, module, and accessory from the packaging and inspect the products for
loose components or any sign of damage. Notify NI if the products appear damaged in any way.
Do not install a damaged device.
For safety and compliance information, refer to the device documentation packaged with your
device, at ni.com/manuals, or the NI-DAQmx media that contains device documentation.
The following symbols may be on your device.
This icon denotes a caution, which advises you of precautions to take to avoid
injury, data loss, or a system crash. When this symbol is marked on a product, refer
to the Read Me First: Safety and Electromagnetic Compatibility document, shipped
with the device, for precautions to take.
When this symbol is marked on a product, it denotes a warning advising you to take
precautions to avoid electrical shock.
When this symbol is marked on a product, it denotes a component that may be hot.
Touching this component may result in bodily injury.
Step 2. Verify the Components
Make sure you have the specific combination of the SCXI system components, shown in
Figures 1 and 2, needed for your application along with the following items:
•
NI-DAQ 7.x or later software and documentation
•
NI LabVIEW, NI LabWindows™/CVI™, NI LabVIEW SignalExpress, NI Measurement
Studio, Visual C++, or Visual Basic
•
SCXI product manuals
•
1/8 in. flathead screwdriver
•
Numbers 1 and 2 Phillips screwdrivers
•
Wire insulation strippers
•
Long nose pliers
®
POW
ER
SCXI
9 10
78
56
34
12
C 17
18
19
20
21
22
11
23
12
24
13
25
26
14
27
15
28
16
29
V
30
31
1140
32
C
1
1
2
3
RESE
T
5
4
3
2
1
ADDRESS
V
SCX
I
MAINFR
AME
2
3
Terminal Block or TBX Accessories (Optional)
PXI Module
SCXI Modules
4
4
5
6
5
6
PXI/SCXI Combination Chassis with Controller
SCXI Chassis
Chassis Power Cord
Figure 1. SCXI System Components
SCXI Quick Start Guide
2
ni.com
Or
And
And
1
1
2
2
3
Chassis Cord and Adapter Assembly
DAQ Device
3
4
4
USB Cable
SCXI USB Device
Figure 2. For SCXI Chassis Only
Step 3. Set Up the Chassis
Caution
Refer to the Read Me First: Safety and Electromagnetic Compatibility
document packaged with your chassis before removing equipment covers or
connecting or disconnecting any signal wires. Follow proper ESD precautions to
ensure you are grounded before installing the hardware.
You can test NI-DAQmx applications without installing hardware by using an NI-DAQmx
simulated device. For instructions on creating NI-DAQmx simulated devices, in Measurement
& Automation Explorer, select Help»Help Topics»NI-DAQmx»MAX Help.
Refer to the Windows Device Recognition section after installing a DAQ device or an SCXI
USB device.
SCXI Chassis
1.
Power off and unplug the chassis.
2.
Set the chassis address if your chassis is addressable. Some older chassis are not
addressable.
•
If the chassis has address switches, you can set the chassis to a desired address. When
configuring the chassis in MAX in Step 12, make sure the software address settings
match the hardware address settings. All switches are shown in the off position, the
default setting, in Figure 3.
•
Some older chassis use jumpers inside the front panel instead of chassis address
switches. Older chassis also differ in fuses and AC power selection. Refer to the
chassis documentation for more information.
3.
Confirm the correct power settings (100, 120, 220, or 240 VAC).
4.
Connect the power cord.
© National Instruments Corporation
3
SCXI Quick Start Guide
1
2
®
5
~
ac
120V
6
ON
3
RE
SE
5
4
3
2
1
4
T
ADDRESS
5
4
3
2
1
ADDRESS
PO
WER
CS
IX
1
2
Front
Back
3
4
Chassis Power Switch
Chassis Address Switch
5
6
Voltage Selection Tumbler
Power Cord Connector
Figure 3. SCXI Chassis Setup
PXI/SCXI Combination Chassis
You must have a system controller installed in the PXI side of the chassis. Refer to ni.com/
info and type rdfis5 to order a configured PXI/SCXI combination chassis.
1.
Power off both the PXI and SCXI power switches, and unplug the chassis.
2.
Set the SCXI chassis address switch positions to the desired address. In Figure 4, all
switches are shown in the off position.
3.
Set the voltage selection tumbler to the correct voltage for your application. Refer to the
chassis documentation for more information.
4.
Connect the power cord.
1
2
~
ac
120V
3
4
8
CS
ON
1
2
3
ADDRESS
IX
5
4
3
2
1
7
6
5
Front
Back
Voltage Selection Tumbler
4
5
6
Power Cord Connector
Address Switch
SCXI Power Switch
7
8
PXI Power Switch
System Controller
Figure 4. PXI/SCXI Combination Chassis Setup
SCXI Quick Start Guide
4
ni.com
Step 4. Install the Modules
Caution Make sure the chassis is completely powered off. SCXI modules are not
hot-swappable. Adding or removing modules while the chassis is powered on can
result in blown chassis fuses or damage to the chassis and modules.
PXI/SCXI Combination Chassis
To install the PXI DAQ communicating device in the right-most slot of the PXI chassis,
complete the following steps:
1.
Touch any metal part of the chassis to discharge static electricity.
2.
Place the module edges into the top and bottom PXI module guides, as shown in Figure 5.
3.
Slide the module to the rear of the chassis. Ensure that the injector/ejector handle is pushed
down.
4.
When you begin to feel resistance, pull up on the injector/ejector handle to inject the
module.
5.
Secure the module to the chassis front panel mounting rail using the two screws.
1
3
2
1
PXI DAQ Module
2
Injector/Ejector Handle
3
Injector/Ejector Rail
Figure 5. Installing the PXI Module in a New Chassis
© National Instruments Corporation
5
SCXI Quick Start Guide
SCXI Chassis
1.
Touch any metal part of the chassis to discharge static electricity.
2.
Insert the module into the SCXI slot.
3.
Secure the module to the chassis front panel mounting rail using the two thumbscrews.
®
1
5
4
3
2
1
2
1
1
Thumbscrews
2
Module
Figure 6. Installing the SCXI Module in a New Chassis
SCXI USB Modules
SCXI USB modules are plug-and-play, integrated signal conditioning modules that
communicate between an SCXI system and a USB-compatible computer or USB hub, so no
intermediate DAQ device is needed. SCXI USB modules, such as the SCXI-1600, cannot be
used in a PXI/SCXI combination chassis or in multichassis systems. After you install the module
in the chassis, complete these steps:
1.
Connect the USB cable from the computer port or from any other USB hub to the USB port
on the SCXI USB module.
2.
Attach the cable to the strain relief using a cable tie.
1
5
4
3
2
1
ADDRESS
®
3
2
4
Or
1
2
Personal Computer
USB Hub
3
4
USB Cable
SCXI USB Device
Figure 7. Installing an SCXI USB Module
SCXI Quick Start Guide
6
ni.com
Add a Module to an Existing SCXI System
You also can add a module to an existing SCXI system in multiplexed mode. If your system
already has a controller established, install additional SCXI modules in any available chassis
slots. Refer to Step 7. Install the Cable Adapter to determine which module to connect to the
cable adapter, if applicable.
4
3
2
BAUD
12
11
10
9
8
7
6
5
4
3
2
1
ON
1
2
New SCXI Module
Existing SCXI Module
ADDRESS
1
3
4
SCXI Chassis
Existing DAQ Device
Figure 8. Installing the SCXI Module in an Existing System
Step 5. Attach Sensors and Signal Lines
Attach sensors and signal lines to the terminal block, accessory, or module terminals for each
installed device. The following table lists device terminal/pinout locations.
Location
MAX
How to Access Pinout
Right-click the device name under Devices and Interfaces, and select Device
Pinouts.
Right-click the device name under Devices and Interfaces, and select Help»Online
Device Documentation. A browser window opens to ni.com/manuals with the
results of a search for relevant device documents.
DAQ Assistant
Select the task or virtual channel, and click the Connection Diagram tab. Select
each virtual channel in the task.
NI-DAQmx Help
Select Start»All Programs»National Instruments»NI-DAQ»NI-DAQmx Help.
ni.com/
manuals
Refer to the device documentation.
For information about sensors, refer to ni.com/sensors. For information about IEEE 1451.4
TEDS smart sensors, refer to ni.com/teds.
© National Instruments Corporation
7
SCXI Quick Start Guide
Step 6. Attach the Terminal Blocks
SCXI Chassis or PXI/SCXI Combination Chassis
If you installed direct-connect modules, skip to Step 7. Install the Cable Adapter.
Attach the terminal blocks to the front of the modules. Refer to ni.com/products to
determine valid terminal block and module combinations. If you are using a TBX terminal block,
refer to its guide.
1
5
4
3
2
1
ADDRESS
®
2
3
1
2
Modules with Installed Terminal Blocks
Attaching a Terminal Block to the SCXI Module
3
SCXI Module Front Panels
Figure 9. Attaching Terminal Blocks
Step 7. Install the Cable Adapter
Single-Chassis System
If you installed an SCXI USB module, such as the SCXI-1600, or are using a PXI/SCXI
combination chassis, skip to Step 9. Power On the SCXI Chassis.
1.
Identify the appropriate SCXI module to connect to the cable adapter, such as the
SCXI-1349. If there is an analog input module with simultaneous sampling capability in the
chassis, you must connect that module to the cable assembly, or an error message appears
each time you run your application.
•
If all modules are in multiplexed mode, determine which of the modules occurs first
in the following list, and attach the cable adapter to it:
SCXI-1520, SCXI-1530, SCXI-1531, SCXI-1540, SCXI-1140
SCXI-1521/B, SCXI-1112, SCXI-1102/B/C, SCXI-1104/C, SCXI-1125, SCXI-1126,
SCXI-1141, SCXI-1142, SCXI-1143, SCXI-1581
SCXI-1120/D, SCXI-1121, SCXI-1100, SCXI-1122
SCXI-1124, SCXI-116x
•
If your system has both parallel and multiplexed modules, select the multiplexed
controller from the previous list, and attach the cable adapter to it.
SCXI Quick Start Guide
8
ni.com
•
If all modules are in parallel mode, attach a cable adapter to each module. The
following modules can run in parallel mode:
SCXI-1120/D, SCXI-1121, SCXI-1125, SCXI-1126, SCXI-1140, SCXI-1141, SCXI-1142,
SCXI-1143, SCXI-1520, SCXI-1530, SCXI-1531
2.
Insert the 50-pin female connection on the rear of the cable adapter into the 50-pin male
connector on the rear of the appropriate SCXI module.
Caution
Do not force the adapter if there is resistance. Forcing the adapter can bend
pins.
3.
Fasten the adapter to the rear of the SCXI chassis with the screws provided with the
SCXI-1349.
1
SE
FU
LL
PU
2
4
3
4
1
2
SCXI Chassis
SCXI-1349 Cable Adapter
3
4
68-Pin Shielded Cable
Screws
Figure 10. Installing the Cable Adapter
Multichassis System
The SCXI-1346 covers the rear connector of two modules. When viewing the chassis from the
rear, the module to the right of the module directly connected to the SCXI-1346 cannot have an
external cable inserted into its rear 50-pin connector.
SCXI-1000 chassis through revision D do not have address jumpers or switches and respond to any
address, but you cannot use them in multichassis systems. Revision E chassis use jumpers on Slot
0 for chassis addressing. Revision F and later chassis use a DIP switch for chassis addressing.
SCXI-1000DC chassis through revision C do not have address jumpers or switches and respond
to any address, but you cannot use them in multichassis systems. Revision D and later chassis
use jumpers on Slot 0 for chassis addressing.
SCXI-1001 chassis through revision D use jumpers on Slot 0 for chassis addressing. Revision E
and later chassis use a DIP switch for chassis addressing.
© National Instruments Corporation
9
SCXI Quick Start Guide
To connect the multichassis system, you must use one SCXI-1346 multichassis adapter for every
chassis in the chain except the chassis furthest from the DAQ communicating device. The last
chassis uses the SCXI-1349 cable adapter.
1. Identify the appropriate SCXI module to connect to the cable adapter. Refer to step 1 of the
previous Single-Chassis System section to determine the appropriate module.
2. Insert the 50-pin female connection on the rear of the cable adapter into the 50-pin male
connector on the rear of the appropriate SCXI module.
3. Fasten the adapter to the rear of the SCXI chassis with the screws provided with the
SCXI-1346.
4. Repeat steps 1 through 3 for each SCXI chassis in the system, excluding the last SCXI
chassis in the chain.
1
SE
FU
LL
PU
2
TOP
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
3
4
1
2
3
4
SCXI-1000, SCXI-1001, or SCXI-1000DC Chassis
SCXI-1346 Cable Adapter
Shielded Cable Connecting to TO NEXT CHASSIS
Shielded Cable Connecting to FROM DAQ BOARD OR PREVIOUS CHASSIS
Figure 11. SCXI-1346 Cable Assembly
5.
Install the SCXI-1349 cable adapter into the last SCXI chassis in the chain. Refer to step 1
of the previous Single-Chassis System section for instructions on installing the SCXI-1349.
Step 8. Connect the Modules to the DAQ Device
Single-Chassis System
If you installed modules in a PXI/SCXI combination chassis, the PXI backplane of the chassis
connects the modules and DAQ device.
If you are using an SCXI chassis, complete the following steps:
1.
Connect one end of the 68-pin shielded cable to the SCXI-1349.
2.
Connect the other end of the cable to the DAQ device. For M Series devices, connect the
cable to connector 0.
If you are running modules in parallel mode, repeat the steps for each module and DAQ device
pair.
SCXI Quick Start Guide
10
ni.com
Multichassis System
1.
Connect one end of a 68-pin shielded cable to the DAQ communicating device.
2.
Connect the other end of the cable to the SCXI-1346 in chassis ID n labeled FROM DAQ
BOARD OR PREVIOUS CHASSIS.
3.
Connect a 68-pin shielded cable to the SCXI-1346 in chassis n labeled TO NEXT CHASSIS.
4.
Connect the other end of the cable to the SCXI-1346 in chassis ID n+1 labeled FROM DAQ
BOARD OR PREVIOUS CHASSIS.
5.
Repeat steps 3 and 4 for the remaining chassis until you reach the last chassis.
6.
Connect the 68-pin shielded cable to the next to the last chassis in the slot labeled TO NEXT
CHASSIS.
7.
Connect the other end of the cable to the SCXI-1349 in the last chassis.
1
+
HV
–
+
mV
–
5
+
V
–
+
HV
–
2
7
+
mV
–
+
V
–
3
6
1
2
3
Shielded Cable Connected to
SCXI-1349 Cable Adapter
Shielded Cable Connected to
SCXI-1346 Cable Adapter
DAQ Device
4
4
5
Shielded Cable to
DAQ Device
Terminal Blocks
6
7
Sensors
SCXI Chassis
Figure 12. Completed SCXI System
Step 9. Power On the SCXI Chassis
If you are using an SCXI chassis, the chassis power switch is shown in Figure 3. If you are using
a PXI/SCXI combination chassis, the PXI and chassis power switches are shown in Figure 4.
When the controller recognizes a USB device such as an SCXI-1600 module, the LED on the
module front panel blinks or lights up. Refer to the device documentation for LED pattern
descriptions and troubleshooting information.
Windows Device Recognition
Windows versions earlier than Windows Vista recognize any newly installed device when the
computer restarts. Vista installs device software automatically. If the Found New Hardware
wizard opens, Install the software automatically as recommended for each device.
© National Instruments Corporation
11
SCXI Quick Start Guide
NI Device Monitor
After Windows detects newly installed NI USB devices, NI Device Monitor runs automatically
at startup.
Make sure the NI Device Monitor icon, shown at left, is visible in the taskbar notification area.
Otherwise, the NI Device Monitor does not open. To turn the NI Device Monitor on, unplug your
device, restart NI Device Monitor by selecting Start»All Programs»National Instruments»
NI-DAQ»NI Device Monitor, and plug in your device.
The NI Device Monitor prompts you to select from the following options. These options may
vary, depending on the devices and software installed on your system.
•
Begin a Measurement with This Device Using NI LabVIEW SignalExpress—Opens an
NI-DAQmx step that uses the channels from your device in LabVIEW SignalExpress.
•
Begin an Application with This Device—Launches LabVIEW. Choose this option if you
have already configured your device in MAX.
•
Run Test Panels—Launches MAX test panels for your device.
•
Configure and Test This Device—Opens MAX.
•
Take No Action—Recognizes your device but does not launch an application.
The following features are available by right-clicking the NI Device Monitor icon:
•
Run at Startup—Runs NI Device Monitor at system startup (default).
•
Clear All Device Associations—Select to clear all actions set by the Always Take This
Action checkbox in the device auto-launch dialog box.
•
Close—Turns off NI Device Monitor. To turn on NI Device Monitor, select Start»All
Programs»National Instruments»NI-DAQ»NI Device Monitor.
Step 10. Confirm That the Chassis and Modules Are
Recognized
Complete the following steps:
1.
Double-click the Measurement & Automation icon on the desktop to open MAX.
2.
Expand Devices and Interfaces to confirm your device is detected. If you are using a
remote RT target, expand Remote Systems, find and expand your target, and then expand
Devices and Interfaces.
SCXI Quick Start Guide
12
ni.com
1
2
1
When a device is supported by both Traditional NI-DAQ (Legacy) and NI-DAQmx and both are installed,
the same device is listed with a different name under My System»Devices and Interfaces.
2
Only NI-DAQmx devices are listed under Remote Systems»Devices and Interfaces.
If your device is not listed, press <F5> to refresh MAX. If the device is still not recognized,
refer to ni.com/support/daqmx.
Step 11. Add the Chassis
Identify the PXI Controller
If you are using a PXI/SCXI combination chassis, complete the following steps to identify the
embedded PXI controller installed in your chassis.
1. Right-click PXI System and select Identify As. If you are using a remote RT target, expand
Remote Systems, find and expand your target, and then right-click PXI System.
2. Select the PXI controller from the list.
Add the SCXI Chassis
If you installed an SCXI USB module, such as the SCXI-1600, skip to Step 12. Configure the
Chassis and Modules. The SCXI USB module and associated chassis appear automatically
under Devices and Interfaces.
To add the chassis, complete the following steps.
1. Right-click Devices and Interfaces and select Create New. If you are using a remote RT
target, expand Remote Systems, find and expand your target, right-click Devices and
Interfaces, and select Create New. The Create New window opens.
2. Select the SCXI chassis.
3. Click Finish.
© National Instruments Corporation
13
SCXI Quick Start Guide
Alternatively, you can right-click Devices and Interfaces and select your chassis from New»
NI-DAQmx SCXI Chassis.
Step 12. Configure the Chassis and Modules
If you are configuring a chassis with an SCXI-1600, right-click the chassis, select Properties,
and skip to step 6 of this section. The SCXI-1600 auto-detects all other modules.
Complete the following steps as shown in the figures. Numbered callouts in the figures
correspond to the step numbers.
1.
Select the DAQ device cabled to the communicating SCXI module from Chassis
Communicator. If MAX detects only one DAQ device, the device is chosen by default, and
this option is disabled.
1
2
3
4
5
2.
Select the module slot connected to the chassis communicator from Communicating
SCXI Module Slot.
3.
Enter the chassis address setting in Chassis Address. Make sure the setting matches the
address setting on the SCXI chassis.
4.
Select whether to auto-detect SCXI modules. If you do not auto-detect modules, MAX
disables Communicating SCXI Module Slot.
5.
Click Save. The SCXI Chassis Configuration window opens. The Modules tab is selected
by default.
6
9
7
8
SCXI Quick Start Guide
14
ni.com
6.
If you did not auto-detect modules, select an SCXI module from the Module Array listbox.
Be sure to specify the module in the correct slot.
7.
Click in the Device Identifier field and enter a unique alphanumeric ID to change the name
of the SCXI module. MAX provides a default name for the Device Identifier.
8.
If you are using a connected accessory, specify it in Accessory.
9.
Click Details. The Details window opens.
10. If you are configuring an SCXI module with jumper-selectable settings, click the Jumpers
tab and enter the hardware-selected settings.
11. Click the Accessory tab. Select a compatible module accessory from the Accessory
drop-down listbox.
12. Click Configure to edit accessory settings. Not all accessories have settings. Refer to the
accessory documentation for more information.
13. If you are using an analog input module in parallel mode, in a multichassis configuration,
or another special configuration, click the Cabling tab to adjust the settings for cabling. If
you are using standard multiplexed mode operation, you do not need to change the settings.
14. Select the DAQ device connected to the SCXI module from the Which device connects to
this module? list.
15. Select a DAQ device from the Module Digitizer list.
•
In multiplexed mode, you can select a different module to be the module digitizer. If
the module is operating in multiplexed mode, make sure Multiplexed digitization
mode is selected.
•
In parallel mode, the device connected to the module and the module digitizer are the
same. If the module is operating in parallel mode, make sure Parallel digitization
mode is selected.
16. Select a Digitization Mode.
•
For Multiplexed mode, select an index number from the Multichassis Daisy-Chain
Index drop-down listbox.
•
For Parallel mode, select a range of channels from the Digitizer Channel drop-down
listbox. If the cabled device only has one connector, the range of channels is selected
automatically.
© National Instruments Corporation
15
SCXI Quick Start Guide
Note Some M Series devices have two connectors. You must select the range of
channels that corresponds to the connector cabled to the module. Channels 0–7
correspond to connector 0. Channels 16–23 correspond to connector 1.
Caution
If you remove a chassis from a daisy chain, reassign the index values for
modules in other chassis. Reassigning values maintains consistency and prevents
addressing removed chassis.
17. Click OK to accept the settings, close the Details window, and return to the SCXI Chassis
Configuration window.
18. If you installed more than one module, repeat the configuration process from step 6 by
selecting the appropriate SCXI module from the next Module Array listbox.
19. If you need to change any chassis settings, click the Chassis tab.
19
20. Click OK to accept and save the settings for this chassis.
A message at the top of the SCXI Chassis Configuration window displays the status of the
configuration. You cannot save the chassis configuration if an error appears until you finish
entering module information. If a warning appears, you can save the configuration, but NI
recommends that you correct the source of the warning first.
21. For IEEE 1451.4 transducer electronic data sheet (TEDS) sensors and accessories,
configure the device and add the accessory as described in these steps. To configure TEDS
sensors cabled directly to a device, in MAX, right-click the module under Devices and
Interfaces and select Configure TEDS. Click Scan for HW TEDS in the configuration
window.
Add Modules to an Existing System
Complete the following steps:
1.
Expand Devices and Interfaces. If you are using a remote RT target, expand Remote
Systems, find and expand your target, and right-click Devices and Interfaces.
2.
Click the chassis to display a list of slots.
3.
Right-click an empty slot and select Insert. The SCXI Chassis Configuration window
opens.
SCXI Quick Start Guide
16
ni.com
4.
Click Auto-Detect All Modules and Yes.
5.
Starting with step 6 from Step 12. Configure the Chassis and Modules, begin configuration
of the module.
6.
Test the chassis, as described in Step 13. Test the Chassis.
Step 13. Test the Chassis
1.
Expand Devices and Interfaces.
2.
Right-click the name of the chassis to test.
3.
Select Test to verify that MAX recognizes the chassis. A message explains when the
chassis is not recognized.
To test the successful installation of each module, right-click the module you want to test and
click Test Panels. When the SCXI-1600 is tested, it verifies the entire SCXI system. The Error
Details box displays any errors the test encounters. The module icon in the device tree is green
if you have successfully installed the module. The SCXI system should now operate properly.
Close the test panel.
Test NI-DAQmx applications without installing hardware using NI-DAQmx simulated SCXI
chassis and modules, excluding the SCXI-1600. Refer to the Measurement & Automation
Explorer Help for NI-DAQmx by selecting Help»Help Topics»NI-DAQ»MAX Help for
NI-DAQmx for instructions about creating NI-DAQmx simulated devices and importing
NI-DAQmx simulated device configurations to physical devices.
If the previous self-test did not verify that the chassis is properly configured and working, check
the following to troubleshoot the SCXI configuration:
•
•
•
If the Verify SCXI Chassis message box opens showing the SCXI chassis model number,
Chassis ID: x, and one or more messages stating Slot Number: x Configuration
has module: SCXI-XXXX or 1600, hardware in chassis is: Empty, take
the following troubleshooting actions:
–
Make sure the SCXI chassis is powered on.
–
Make sure all SCXI modules are properly installed in the chassis as previously
described.
–
Make sure the USB cable between the SCXI-1600 and the computer is properly
connected.
After checking the preceding items, retest the SCXI chassis.
If the SCXI-1600 is not detected, complete the following steps:
1.
Press <F5> to refresh MAX.
2.
Verify that the SCXI-1600 Ready LED is bright green. If the LED is not bright green,
power off the chassis, wait five seconds, and power on the chassis.
If these steps do not successfully configure the SCXI system, contact NI Technical Support at
ni.com/support for assistance.
© National Instruments Corporation
17
SCXI Quick Start Guide
Step 14. Take an NI-DAQmx Measurement
This step applies only if you are programming your device using NI-DAQ or NI application
software. Refer to Take an NI-DAQmx Measurement in the DAQ Getting Started Guide for
information.
Use Your Task in an Application
Refer to the DAQ Getting Started Guide for information.
Troubleshooting
This section contains troubleshooting tips and answers to questions that SCXI users commonly
ask NI technical support staff.
Tips
Before you contact NI, try the following troubleshooting tips:
•
If you have problems installing your software, go to ni.com/support/daqmx. For
hardware troubleshooting, go to ni.com/support, enter your device name, or go to
ni.com/kb.
•
Go to ni.com/info and enter rddq8x for a complete listing of NI-DAQmx documents
and their locations.
•
If you need to return your National Instruments hardware for repair or device calibration,
refer to ni.com/info and enter the info code rdsenn to start the Return Merchandise
Authorization (RMA) process.
•
Make sure the SCXI chassis is powered on. If you are using a PXI/SCXI combination
chassis, make sure the PXI chassis is powered on.
•
Make sure you have installed the latest version of the NI-DAQ driver software that supports
the devices in your system.
•
If MAX cannot establish communication with the chassis, try one or all of the following:
– Connect the DAQ device to a different module in the chassis.
–
Try a different cable assembly.
–
Try a different chassis.
– Try a different DAQ device.
•
Make sure that each SCXI chassis connected to a single DAQ device has a unique address.
•
Make sure that the cable is securely connected to the chassis.
•
Check for bent pins on the module, chassis backplane, and the device connector.
•
If you have multiple SCXI modules, remove all the modules and test each module
individually.
•
If you are getting erroneous readings from the signal source, disconnect the signal source
and short-circuit the input channel to ground. You should get a 0 V reading. Alternatively,
connect a battery or other known signal source to the input channel.
•
Run an example program to see if you still get erroneous results.
SCXI Quick Start Guide
18
ni.com
Frequently Asked Questions
My chassis is powered on, and my modules are configured for multiplexed mode, but I am
not getting good data on any channel. What is causing this problem?
The SCXI chassis has backplane fuses, fused at 1.5 A on the SCXI-1000 chassis and at 4 A on
the SCXI-1001 chassis. One or both of the fuses might be blown.
On the SCXI-1600, you can determine whether the fuses are blown by looking at the power
LEDs. Both power LEDs on the SCXI-1600 and the LED on the chassis must be lit. If any of the
LEDs are not lit, one or both fuses are blown.
On the SCXI-1000, the backplane fuses are located behind the fan. On the SCXI-1001, the
backplane fuses are located behind the right-hand fan, near the power entry module, as viewed
from the rear of the chassis.
Complete the following steps to examine and/or replace fuses.
1.
Power off the chassis and remove the power cord.
2.
Remove the four screws that secure the fan and filter to the rear of the chassis. When
removing the last screw, be careful to hold the fan to avoid breaking the fan wires.
3.
To determine whether a fuse is blown, connect an ohmmeter across the leads. If the reading
is not approximately 0 Ω, replace the fuse. The fuse marked with a copper + on the
backplane is for the positive analog supply, and the fuse marked with a copper – is for the
negative analog supply.
4.
Using long-nose pliers, carefully remove the fuse.
5.
Take a new fuse and bend its leads so the component is 12.7 mm (0.5 in.) long—the
dimension between the fuse sockets—and clip the leads to a length of 6.4 mm (0.25 in.).
6.
Using long-nose pliers, insert the fuse into the socket holes.
7.
Repeat steps 3 through 6, if necessary, for the other fuse.
8.
Align the fan and filter with the fan holes, making sure that the label side of the fan is face
down. Reinstall the four screws and make sure the assembly is secure.
Refer to the chassis user manuals for fuse specifications.
My chassis worked until I inadvertently removed and reinserted a module while the chassis
was powered on. Now my chassis does not power on. What can I do?
SCXI modules are not hot-swappable, so you might have blown a chassis fuse. If replacing the
fuse does not correct the problem, you might have damaged the digital bus circuitry or the SCXI
module. Contact NI Technical Support at ni.com/support for assistance.
MAX does not recognize my chassis when I perform a test. What can I do?
Check the following items:
•
Verify the chassis is powered on.
•
Verify the chassis is correctly cabled to a DAQ device. If more than one DAQ device is
installed in your PC, verify the device selected for Chassis Communicator is actually
connected to the chassis.
•
Check backplane pins to determine if any were bent during installation of the modules.
© National Instruments Corporation
19
SCXI Quick Start Guide
•
Verify correct placement and configuration of the modules. If you did not auto-detect
modules, modules installed in the chassis may not be configured in software. Alternately,
modules configured in software might not match the ones installed in the chassis.
All my channels float to a positive rail when I try to take a measurement. How do I correct
the problem?
Make sure that the signal reference settings for the DAQ device match the SCXI module. For
example, if the device is configured for NRSE, make sure that the cabled SCXI module shares
the same configuration. Matching configurations can require a change to the jumper setting of
the module.
I am using one of the following modules—SCXI-1100, SCXI-1102/B/C, SCXI-1112, or
SCXI-1125—with one of the following terminal blocks—SCXI-1300, SCXI-1303, or
SCXI-1328—to measure temperature with a thermocouple. How do I stop the
thermocouple reading from fluctuating?
Average the temperature readings to minimize fluctuations. Also, ensure proper field wiring
techniques. Most thermocouples are floating signal sources with low common-mode voltage;
they require a path for bias currents from the SCXI module amplifier to ground. Make sure that
you have grounded the negative lead of each floating thermocouple through a resistor. Refer to
the terminal block documentation for impedance values. For grounded thermocouples, ensure
that there is not a high common-mode voltage present on the thermocouple ground reference.
Worldwide Technical Support
For additional support, refer to ni.com/support or ni.com/zone. For further support
information for signal conditioning products, refer to the Technical Support Information
document packaged with your device.
National Instruments corporate headquarters is located at 11500 North Mopac Expressway,
Austin, Texas, 78759-3504. National Instruments also has offices located around the world to
help address your support needs.
SCXI Quick Start Guide
20
ni.com
Specifications
Safety
These products meet the requirements of the following standards of safety for electrical
equipment for measurement, control, and laboratory use:
•
IEC 61010-1, EN 61010-1
•
UL 61010-1, CSA 61010-1
Note For UL and other safety certifications, refer to the product label or the Online
Product Certification section.
Electromagnetic Compatibility
This product meets the requirements of the following EMC standards for electrical equipment
for measurement, control, and laboratory use:
•
EN 61326 (IEC 61326): Class A emissions; Basic immunity
•
EN 55011 (CISPR 11): Group 1, Class A emissions
•
AS/NZS CISPR 11: Group 1, Class A emissions
•
FCC 47 CFR Part 15B: Class A emissions
•
ICES-001: Class A emissions
Note For the standards applied to assess the EMC of this product, refer to the Online
Product Certification section.
Note
For EMC compliance, operate this product according to the documentation.
Note
For EMC compliance, operate this device with shielded cables.
CE Compliance
This product meets the essential requirements of applicable European Directives as follows:
•
2006/95/EC; Low-Voltage Directive (safety)
•
2004/108/EC; Electromagnetic Compatibility Directive (EMC)
Online Product Certification
Note Refer to the product Declaration of Conformity (DoC) for any additional
regulatory compliance information. To obtain product certifications and the DoC for
this product, visit ni.com/certification, search by model number or product
line, and click the appropriate link in the Certification column.
© National Instruments Corporation
21
SCXI Quick Start Guide
Environmental Management
National Instruments is committed to designing and manufacturing products in an
environmentally responsible manner. NI recognizes that eliminating certain hazardous
substances from our products is beneficial not only to the environment but also to NI customers.
For additional environmental information, refer to the NI and the Environment Web page at
ni.com/environment. This page contains the environmental regulations and directives with
which NI complies, as well as other environmental information not included in this document.
Waste Electrical and Electronic Equipment (WEEE)
EU Customers At the end of the product life cycle, all products must be sent to a
WEEE recycling center. For more information about WEEE recycling centers,
National Instruments WEEE initiatives, and compliance with WEEE Directive
2002/96/EC on Waste and Electronic Equipment,
visit ni.com/environment/weee.
⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩ ˄Ё೑ RoHS˅
Ё೑ᅶ᠋ National Instruments ヺড়Ё೑⬉ᄤֵᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ
(RoHS)DŽ݇Ѣ National Instruments Ё೑ RoHS ড়㾘ᗻֵᙃˈ䇋ⱏᔩ ni.com/
environment/rohs_chinaDŽ (For information about China RoHS compliance,
go to ni.com/environment/rohs_china.)
SCXI Quick Start Guide
22
ni.com
CVI, LabVIEW, National Instruments, NI, ni.com, the National Instruments corporate logo, and the Eagle logo are trademarks of National
Instruments Corporation. Refer to the Trademark Information at ni.com/trademarks for other National Instruments trademarks. The mark
LabWindows is used under a license from Microsoft Corporation. Windows is a registered trademark of Microsoft Corporation in the United States
and other countries. Other product and company names mentioned herein are trademarks or trade names of their respective companies. For patents
covering National Instruments products/technology, refer to the appropriate location: Help»Patents in your software, the patents.txt file on
your media, or the National Instruments Patents Notice at ni.com/patents. Refer to the Export Compliance Information at ni.com/legal/
export-compliance for the National Instruments global trade compliance policy and how to obtain relevant HTS codes, ECCNs, and other
import/export data.
© 2003–2011 National Instruments Corporation. All rights reserved.
373236M
Jun11
Guide de démarrage SCXI™
Signal Conditioning eXtensions for Instrumentation
Ce document explique comment installer et configurer des modules de conditionnement de
signaux SCXI dans les châssis SCXI-1000, SCXI-1001, SCXI-1000DC ou des châssis combinés
PXI/SCXI, vérifier que le module et le châssis fonctionnent correctement et configurer des
systèmes multichâssis. Il décrit également l’utilisation du logiciel NI-DAQmx avec des produits
de conditionnement de signaux intégré et SCXI. Ce document présume que vous avez déjà
installé, configuré et testé le logiciel de votre application NI et du driver, ainsi que le
périphérique d’acquisition de données (DAQ) auquel vous allez connecter le module SCXI. Si
ce n’est pas le cas, reportez-vous avant d’aller plus avant au Guide d’initiation DAQ qui est
inclus avec le périphérique DAQ et disponible sur le média du logiciel NI-DAQ et sur ni.com/
manuals.
Pour obtenir des instructions sur la manière de configurer NI-DAQ 7.4 traditionnel (ancien
driver), reportez-vous au fichier Readme de NI-DAQ traditionnel (ancien driver) après avoir
installé le logiciel. Reportez-vous au manuel NI Switches Getting Started Guide, disponible sur
ni.com/manuals, pour obtenir des informations sur les modules Switch.
Étape 1. Déballez le châssis, le module et les
accessoires
Sortez le châssis, le module et l’accessoire de son sachet d’emballage et examinez les produits
pour repérer tout composant déconnecté ou tout signe d’endommagement. Contactez NI si le
périphérique apparaît endommagé d’une façon quelconque. N’installez pas un périphérique
endommagé.
Vous trouverez des informations sur la sécurité et la conformité aux normes dans la
documentation fournie avec votre périphérique, sur ni.com/manuals ou sur le média de
NI-DAQmx qui contient la documentation sur le périphérique (comporte la mention Device
Documentation).
Les symboles suivants peuvent figurer sur votre périphérique.
Cette icône signale un avertissement qui vous indique les précautions à prendre pour
éviter des préjudices corporels, des pertes de données ou un crash du système.
Lorsque ce symbole est indiqué sur un produit, reportez-vous au document Read Me
First: Safety and Electromagnetic Compatibility livré avec le périphérique, pour
savoir quelles précautions vous devez prendre.
La présence de ce symbole sur un produit indique une mise en garde vous
conseillant de prendre des précautions pour éviter les chocs électriques.
La présence de ce symbole sur un produit indique qu’un composant risque d’être
brûlant. Toucher ce composant peut entraîner des blessures.
Étape 2. Vérifiez les composants
Vérifiez que vous êtes en possession des divers composants du système SCXI, représentés dans
les figures 1 et 2, nécessaires à votre application, ainsi que des éléments suivants :
•
Logiciel et documentation NI-DAQ 7.x ou version ultérieure
•
NI LabVIEW, NI LabWindows™/CVI™, NI LabVIEW SignalExpress, NI Measurement
Studio, Visual C++ ou Visual Basic
•
Manuels sur les produits SCXI
•
Tournevis à lame plate 1/8 pouce
•
Tournevis cruciformes numéros 1 et 2
•
Pince de dénudage de câbles
•
Pince à long bec
®
POW
ER
SCXI
C 17
18
19
20
21
22
11
23
12
24
13
25
26
14
27
15
28
16
29
V
30
31
1140
32
C
RESE
T
5
4
3
2
1
ADDRESS
V
9 10
78
56
34
12
SCX
I
MAINFR
AME
1
1
2
3
2
3
4
Accessoires bloc de connexion ou TBX (facultatifs)
Module PXI
Modules SCXI
4
5
6
5
6
Châssis combiné PXI/SCXI avec contrôleur
Châssis SCXI
Cordon d’alimentation du châssis
Figure 1. Composants de système SCXI
Ou
Et
1
1
2
Et
2
3
Assemblage cordon du châssis et adaptateur
Périphérique DAQ
3
4
4
Câble USB
Périphérique USB SCXI
Figure 2. Pour châssis SCXI uniquement
Guide de démarrage SCXI
26
ni.com
Étape 3. Configurez le châssis
Attention Reportez-vous au document intitulé Read Me First: Safety and
Electromagnetic Compatibility livré avec votre châssis avant d’ouvrir celui-ci, ou
avant de connecter ou de déconnecter des câbles de signal. Prenez les précautions
nécessaires pour éviter les dommages électrostatiques avant d’installer le matériel.
Vous pouvez tester des applications NI-DAQmx sans installer de matériel en utilisant un
périphérique simulé NI-DAQmx. Pour obtenir des instructions sur la création de périphériques
simulés NI-DAQmx, dans Measurement & Automation Explorer, sélectionnez Aide»Rubriques
de l’aide»NI-DAQmx»Aide MAX pour NI-DAQmx.
Reportez-vous à la section Reconnaissance de périphériques sous Windows après avoir installé
un périphérique DAQ ou USB SCXI.
Châssis SCXI
1.
Mettez le châssis hors tension et débranchez-le.
2.
S’il est possible de configurer l’adresse du châssis, définissez-la. Certains des anciens
châssis n’ont pas d’adresse configurable.
•
Si le châssis a des commutateurs d’adresse, vous pouvez le configurer à l’adresse de
votre choix. Lorsque vous configurez le châssis dans MAX à l’étape 12, vérifiez que
les paramètres d’adresse logiciels correspondent à ceux du matériel. Dans la figure 3,
tous les commutateurs sont à la position par défaut, Off.
•
Les anciens châssis disposent parfois de cavaliers à l’arrière du panneau avant au lieu
de commutateurs d’adresse. Les anciens châssis ont également des fusibles et un
sélecteur d’alimentation en CA différents. Reportez-vous à la documentation du
châssis pour obtenir de plus amples informations.
3.
Vérifiez que les paramètres d’alimentation sont correctement définis (100, 120, 220 ou
240 V CA).
4.
Connectez le cordon d’alimentation.
1
2
®
~
ON
5
6
PO
WER
3
RE
SE
4
5
4
3
2
1
T
ADDRESS
5
4
3
2
1
ADDRESS
ac
120V
CS
IX
1
2
Avant
Arrière
3
4
Interrupteur d’alimentation du châssis
Commutateur d’adresse du châssis
5
6
Sélecteur de tension
Prise du cordon d’alimentation
Figure 3. Configuration du châssis SCXI
© National Instruments Corporation
27
Guide de démarrage SCXI
Châssis combiné PXI/SCXI
Un contrôleur système doit être installé dans la partie PXI du châssis. Allez sur ni.com/
frinfo et entrez l’info-code rdfis5 pour commander un châssis combiné PXI/SCXI
configuré.
1.
Mettez les interrupteurs d’alimentation PXI et SCXI hors tension et débranchez le châssis.
2.
Définissez la position des commutateurs d’adresse SCXI pour l’adresse désirée. Sur la
figure 4, tous les interrupteurs sont en position Off.
3.
Réglez le sélecteur de tension sur la tension qui convient pour votre application.
Reportez-vous à la documentation du châssis pour obtenir de plus amples informations.
4.
Connectez le cordon d’alimentation.
1
2
~
ac
120V
3
4
8
ON
1
2
3
CS
IX
ADDRESS
5
4
3
2
1
7
6
5
Avant
Arrière
Sélecteur de tension
4
5
6
Prise du cordon d’alimentation
Commutateur d’adresse
Interrupteur d’alimentation SCXI
7
8
Interrupteur d’alimentation PXI
Contrôleur système
Figure 4. Configuration du châssis combiné PXI/SCXI
Étape 4. Installez les modules
Attention
Assurez-vous que le châssis est complètement hors tension. Les modules
SCXI ne peuvent pas être insérés à chaud. L’ajout ou le retrait de modules alors que
le châssis est sous tension risque de faire sauter les plombs du châssis ou
d’endommager le châssis et les modules.
Châssis combiné PXI/SCXI
Pour installer le périphérique de communication DAQ PXI dans l’emplacement le plus à droite
du châssis PXI, suivez les étapes ci-après :
1.
Touchez une partie métallique du châssis pour décharger l’électricité statique.
2.
Placez les bords du module dans les guides de module PXI inférieur et supérieur, comme
illustré sur la figure 5.
3.
Faites glisser le module vers l’arrière du châssis. Vérifiez que la poignée
d’insertion/éjection est abaissée.
Guide de démarrage SCXI
28
ni.com
4.
Dès que vous sentez une résistance, relevez la poignée d’insertion/éjection pour insérer
complètement le module en place.
5.
Fixez le module sur le rail de montage de la face-avant du châssis à l’aide des deux vis.
1
3
2
1
Module DAQ PXI
2
Dispositif d’insertion/éjection
3
Rail d’insertion/éjection
Figure 5. Installation du module PXI dans un nouveau châssis
Châssis SCXI
1.
Touchez une partie métallique du châssis pour décharger l’électricité statique.
2.
Insérez le module dans l’emplacement PXI.
3.
Fixez le module sur le rail de montage de la face-avant du châssis à l’aide des deux vis
moletées.
®
1
5
4
3
2
1
2
1
1
Vis moletées
2
Module
Figure 6. Installation du module SCXI dans un nouveau châssis
© National Instruments Corporation
29
Guide de démarrage SCXI
Modules USB SCXI
Les modules USB SCXI sont des modules de conditionnement de signaux intégré Plug and Play
qui assurent la communication entre un système SCXI et un ordinateur compatible USB ou un
concentrateur USB, sans avoir besoin d’utiliser un périphérique DAQ intermédiaire. Les
modules USB SCXI, comme le SCXI-1600, ne peuvent être utilisés ni dans un châssis combiné
PXI/SCXI, ni dans des systèmes multichâssis. Une fois le module installé dans le châssis, suivez
ces étapes :
1. Reliez le câble USB du port de l’ordinateur ou de tout autre concentrateur USB au port USB
du module USB SCXI.
2. Connectez le câble au détenteur à l’aide d’une attache de câble.
1
ADDRESS
®
5
4
3
2
1
3
2
4
Ou
1
2
Ordinateur
Concentrateur USB
3
4
Câble USB
Périphérique USB SCXI
Figure 7. Installation d’un module USB SCXI
Ajout d’un module à un système SCXI existant
Vous avez aussi la possibilité d’ajouter un module à un système SCXI existant en mode
multiplexé.
Si un contrôleur est déjà installé dans votre système, il vous suffit d’installer les modules SCXI
supplémentaires dans les emplacements disponibles du châssis. Reportez-vous à l’Étape 7.
Installez l’adaptateur de câble pour savoir quel module doit être connecté à l’adaptateur de
câble, le cas échéant.
4
3
2
BAUD
12
11
10
9
8
7
6
5
4
3
2
1
ON
1
2
Nouveau module SCXI
Module SCXI existant
ADDRESS
1
3
4
Châssis SCXI
Périphérique DAQ existant
Figure 8. Installation du module SCXI dans un système existant
Guide de démarrage SCXI
30
ni.com
Étape 5. Connectez les capteurs et les lignes de
signaux
Connectez les capteurs et les lignes de signaux au bloc de connexion ou aux terminaux
accessoires ou de modules de chaque périphérique. Le tableau suivant indique comment accéder
au schéma de brochage des périphériques.
Emplacement
MAX
Méthode d’accès au brochage
Cliquez avec le bouton droit sur le nom du périphérique sous Périphériques et
interfaces et sélectionnez Brochage du périphérique.
Cliquez avec le bouton droit sur le nom du périphérique sous Périphériques et
interfaces et sélectionnez Aide»Documentation en ligne sur les
périphériques. La page ni.com/manuals s’ouvre et vous donne les
résultats de la recherche sur les documents se rapportant à votre périphérique.
Assistant DAQ
Sélectionnez la tâche ou la voie virtuelle et cliquez sur l’onglet Diagramme
des connexions. Sélectionnez chaque voie virtuelle de la tâche.
Aide NI-DAQmx
Sélectionnez Démarrer»Tous les programmes»National Instruments»
NI-DAQ»Aide NI-DAQmx.
ni.com/manuals
Reportez-vous à la documentation du périphérique.
Pour obtenir des informations sur les capteurs, reportez-vous à ni.com/sensors. Pour en
savoir plus sur les capteurs intelligents TEDS IEEE 1451.4, consultez ni.com/teds.
Étape 6. Connectez les blocs de connexion
Châssis SCXI ou châssis combiné PXI/SCXI
Si vous avez installé des modules à connexion directe, passez à l’Étape 7. Installez l’adaptateur
de câble.
Fixez les blocs de connexion à l’avant des modules. Reportez-vous à la page ni.com/
products/f pour connaître les combinaisons de modules et de blocs de connexion possibles.
Si vous utilisez un bloc de connexion TBX, consultez son guide utilisateur.
1
5
4
3
2
1
ADDRESS
®
2
3
1
2
Modules avec blocs de connexion installés
Connexion d’un bloc de connexion au module SCXI
3
Faces-avant de modules SCXI
Figure 9. Connexion de blocs de connexion
© National Instruments Corporation
31
Guide de démarrage SCXI
Étape 7. Installez l’adaptateur de câble
Système à un seul châssis
Si vous installez un module USB SCXI, comme le SCXI-1600, ou que vous utilisez un châssis
combiné PXI/SCXI, passez directement à l’Étape 9. Mettez le châssis SCXI sous tension.
1.
Identifiez le module SCXI à connecter à l’adaptateur de câble, comme le SCXI-1349. Si un
module d’entrée analogique capable d’échantillonnage simultané est installé dans le
châssis, connectez ce module au connecteur de câble ; sinon, vous risquez de recevoir un
message d’erreur à chaque exécution de votre application.
•
Si tous les modules sont en mode multiplexé, déterminez quel est celui qui figure en
premier dans la liste suivante et connectez l’adaptateur de câble à ce module.
SCXI-1520, SCXI-1530, SCXI-1531, SCXI-1540, SCXI-1140
SCXI-1521/B, SCXI-1112, SCXI-1102/B/C, SCXI-1104/C, SCXI-1125, SCXI-1126,
SCXI-1141, SCXI-1142, SCXI-1143, SCXI-1581
SCXI-1120/D, SCXI-1121, SCXI-1100, SCXI-1122
SCXI-1124, SCXI-116x
•
Si votre système comporte à la fois des modules en mode parallèle et des modules en
mode multiplexé, sélectionnez le contrôleur multiplexé dans la liste précédente et
connectez l’adaptateur de câble à celui-ci.
•
Si tous les modules sont en mode parallèle, connectez un adaptateur de câble à chaque
module. Les modules suivants peuvent fonctionner en mode parallèle :
SCXI-1120/D, SCXI-1121, SCXI-1125, SCXI-1126, SCXI-1140, SCXI-1141, SCXI-1142,
SCXI-1143, SCXI-1520, SCXI-1530, SCXI-1531
2.
Insérez la prise femelle à 50 broches située à l’arrière de l’adaptateur de câble dans le
connecteur mâle à 50 broches à l’arrière du module SCXI approprié.
Attention
Ne forcez pas l’adaptateur en cas de résistance. Vous risqueriez de tordre
les broches.
Guide de démarrage SCXI
32
ni.com
3.
Fixez l’adaptateur à l’arrière du châssis SCXI à l’aide des vis fournies avec le SCXI-1349.
1
SE
FU
LL
PU
2
4
3
4
1
2
Châssis SCXI
Adaptateur de câble SCXI-1349
3
4
Câble blindé à 68 broches
Vis
Figure 10. Installation de l’adaptateur de câble
Système multichâssis
Le SCXI-1346 couvre le connecteur arrière de deux modules. Il n’est pas possible de brancher
un câble externe dans le connecteur à 50 broches situé à l’arrière du module se trouvant à droite
du module directement connecté au SCXI-1346.
Les châssis SCXI-1000 de révision D et des révisions antérieures ne possèdent aucun cavalier
ou commutateur d’adresse et répondent à n’importe quelle adresse, mais ils ne peuvent pas être
utilisés dans des systèmes multichâssis. Les châssis de révision E utilisent des cavaliers à
l’emplacement 0 pour l’adressage du châssis. Les châssis de révision F et des révisions ultrieures
utilisent un interrupteur DIP pour l’adressage du châssis.
Les châssis SCXI-1000DC de révision C et des révisions antérieures ne possèdent aucun cavalier
ou commutateur d’adresse et répondent à n’importe quelle adresse, mais ils ne peuvent pas être
utilisés dans des systèmes multichâssis. Les châssis de révision D et des révisions ultérieures
utilisent des cavaliers à l’emplacement 0 pour l’adressage du châssis.
Les châssis SCXI-1001 de révision D et des révisions antérieures utilisent des cavaliers à
l’emplacement 0 pour l’adressage du châssis. Les châssis de révision E et des révisions
ultérieures utilisent un interrupteur DIP pour l’adressage du châssis.
Pour connecter le système multichâssis, vous devez utiliser un adaptateur multichâssis
SCXI-1346 pour chaque châssis de la chaîne, à l’exception de celui qui est le plus éloigné du
périphérique de communication DAQ. Le dernier châssis utilise l’adaptateur de câble
SCXI-1349.
1.
Identifiez le module SCXI à connecter à l’adaptateur de câble. Reportez-vous à l’étape 1 de
la section Système à un seul châssis qui précède pour déterminer quel est le module
approprié.
2.
Insérez la prise femelle à 50 broches située à l’arrière de l’adaptateur de câble dans le
connecteur mâle à 50 broches à l’arrière du module SCXI approprié.
3.
Fixez l’adaptateur à l’arrière du châssis SCXI à l’aide des vis fournies avec le SCXI-1346.
© National Instruments Corporation
33
Guide de démarrage SCXI
4.
Répétez les étapes 1 à 3 pour chaque châssis SCXI du système, à l’exception du dernier
châssis SCXI de chaîne.
1
SE
FU
LL
PU
2
TOP
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
3
4
1
2
3
4
Châssis SCXI-1000, SCXI-1001 ou SCXI-1000DC
Adaptateur de câble SCXI-1346
Câble blindé se connectant à TO NEXT CHASSIS
Câble blindé se connectant à FROM DAQ BOARD OR PREVIOUS CHASSIS
Figure 11. Assemblage de câble SCXI-1346
5.
Installez l’adaptateur de câble SCXI-1349 dans le dernier châssis SCXI de la chaîne.
Reportez-vous à l’étape 1 de la section Système à un seul châssis qui précède pour consulter
les instructions sur la manière d’installer le SCXI-1349.
Étape 8. Connectez les modules au périphérique DAQ
Système à un seul châssis
Si vous installez des modules dans un châssis combiné PXI/SCXI, la carte de fond de panier PXI
du châssis connecte les modules au périphérique DAQ.
Si vous utilisez un châssis SCXI, effectuez les étapes suivantes :
1.
Connectez une extrémité du câble blindé à 68 broches au SCXI-1349.
2.
Connectez l’autre extrémité du câble au périphérique DAQ. Pour les périphériques de la
série M, connectez le câble au connecteur 0.
Si vous utilisez des modules en mode parallèle, répétez ces étapes pour chaque paire
module-périphérique DAQ.
Système multichâssis
1.
Connectez une extrémité du câble blindé à 68 broches au périphérique DAQ de
communication.
2.
Connectez l’autre extrémité du câble au connecteur FROM DAQ BOARD OR PREVIOUS
CHASSIS du SCXI-1346 qui se trouve dans le châssis portant le numéro d’ID n.
3.
Connectez un câble blindé à 68 broches au connecteur TO NEXT CHASSIS du SCXI-1346
qui se trouve dans le châssis portant le numéro d’ID n.
Guide de démarrage SCXI
34
ni.com
4.
Connectez l’autre extrémité du câble au connecteur FROM DAQ BOARD OR PREVIOUS
CHASSIS du SCXI-1346 qui se trouve dans le châssis portant le numéro d’ID n+1.
5.
Répétez les étapes 3 et 4 pour les autres châssis jusqu’à ce que vous ayez atteint le dernier
châssis.
6.
Connectez le câble blindé à 68 broches au connecteur TO NEXT CHASSIS de
l’avant-dernier châssis.
7.
Connectez l’autre extrémité du câble au SCXI-1349 qui se trouve dans le dernier châssis.
+
HV
–
+
mV
1
–
+
V
–
5
+
HV
2
7
–
+
mV
–
+
V
–
3
6
1
2
3
4
Câble blindé connecté à l’adaptateur de câble
SCXI-1349
Câble blindé connecté à l’adaptateur de câble
SCXI-1346
Périphérique DAQ
4
5
Câble blindé au périphérique
DAQ
Blocs de connexion
6
7
Capteurs
Châssis SCXI
Figure 12. Système SCXI complété
Étape 9. Mettez le châssis SCXI sous tension
Si vous utilisez un châssis SCXI, l’interrupteur d’alimentation est représenté dans la figure 3. Si
vous utilisez un châssis combiné PXI/SCXI, les interrupteurs d’alimentation du châssis et du
PXI sont représentés dans la figure 4.
Quand le contrôleur reconnaît un périphérique USB, comme par exemple, un module
SCXI-1600, le voyant LED sur le panneau avant du module clignote ou s’allume. Reportez-vous
à la documentation du périphérique pour obtenir une explication des états du voyant LED, ainsi
que des informations de dépannage.
Reconnaissance de périphériques sous Windows
Les versions de Windows antérieures à Windows Vista reconnaissent les périphériques qui
viennent d’être installés au démarrage de l’ordinateur. Vista installe automatiquement les drivers
de périphériques. Si l’Assistant Nouveau matériel détecté s’ouvre, Installez le logiciel
automatiquement pour chaque périphérique, comme recommandé.
© National Instruments Corporation
35
Guide de démarrage SCXI
Moniteur de périphériques NI
Lorsque Windows détecte de nouveaux périphériques USB NI qui viennent d’être installés, le
Moniteur de périphériques NI s’exécute automatiquement au démarrage.
Vérifiez que l’icône du Moniteur de périphériques NI, représentée à gauche, est visible dans la
zone de notification de la barre des tâches. Sinon, le Moniteur de périphériques NI ne s’ouvrira
pas. Pour lancer le Moniteur de périphériques NI, déconnectez le périphérique, redémarrez le
Moniteur de périphériques NI en sélectionnant Démarrer»Tous les programmes»National
Instruments»NI-DAQ»Moniteur de périphériques NI et reconnectez le périphérique.
Le Moniteur de périphériques NI vous demande de sélectionner parmi les options suivantes. Ces
options varient en fonction des périphériques et des logiciels qui sont installés sur votre système.
•
Commencer une mesure en utilisant ce périphérique avec NI LabVIEW
SignalExpress — Ouvre une étape NI-DAQmx qui utilise les voies de votre périphérique
dans LabVIEW SignalExpress.
•
Commencer une application en utilisant ce périphérique — Lance LabVIEW.
Choisissez cette option si vous avez déjà configuré votre périphérique dans MAX.
•
Afficher les panneaux de test — Lance les panneaux de test MAX pour votre
périphérique.
•
Configurer et tester ce périphérique — Ouvre MAX.
•
Ne rien faire — Reconnaît votre périphérique, mais ne lance pas d’application.
Pour accéder aux fonctionnalités suivantes, cliquez avec le bouton droit sur l’icône du Moniteur
de périphériques NI :
•
Exécuter au démarrage — Lance le Moniteur de périphériques NI au démarrage du
système (paramétrage par défaut).
•
Réinitialiser les actions associées aux périphériques — Sélectionnez cette option pour
annuler toutes les actions définies par la case Toujours effectuer cette action dans la boîte
de dialogue de lancement automatique de périphériques.
•
Fermer — Arrête le Moniteur de périphériques NI. Pour lancer le Moniteur de périphériques
NI, sélectionnez Démarrer»Tous les programmes»National Instruments»NI-DAQ»
Moniteur de périphériques NI.
Guide de démarrage SCXI
36
ni.com
Étape 10. Confirmez que le châssis et les modules
ont été reconnus
Suivez ces étapes :
1.
Double-cliquez sur l’icône Measurement & Automation qui se trouve sur le bureau pour
ouvrir MAX.
2.
Développez Périphériques et interfaces pour vous assurer que votre périphérique est bien
détecté. Si vous utilisez une cible RT déportée, développez l’élément Systèmes déportés,
recherchez et développez votre cible, et développez ensuite la catégorie Périphériques et
interfaces.
1
2
1
Quand un périphérique est supporté à la fois par NI-DAQmx et NI-DAQ traditionnel (ancien driver) et que
ces deux drivers sont installés, le même périphérique apparaît sous un nom différent sous Système»
Périphériques et interfaces.
2
Seuls les périphériques NI-DAQmx sont recensés sous Systèmes déportés»Périphériques et
interfaces.
Si votre périphérique ne figure pas dans la liste, appuyez sur <F5> pour rafraîchir
l’affichage dans MAX. Si le périphérique n’est toujours pas reconnu, reportez-vous à la
page ni.com/support/daqmx.
© National Instruments Corporation
37
Guide de démarrage SCXI
Étape 11. Ajoutez le châssis
Identification du contrôleur PXI
Si vous utilisez un châssis combiné PXI/SCXI, effectuez les étapes suivantes afin d’identifier le
contrôleur PXI intégré qui est installé dans le châssis.
1.
Faites un clic droit sur PXI System et sélectionnez Identify As. Si vous utilisez une cible
RT déportée, développez l’élément Systèmes déportés, recherchez et développez votre
cible, et faites ensuite un clic droit sur PXI System.
2.
Sélectionnez le contrôleur PXI dans la liste.
Ajout du châssis SCXI
Si vous avez installé un module USB SCXI, comme le SCXI-1600, passez directement à l’
Étape 12. Configurez le châssis et les modules. Le module USB SCXI et le châssis qui lui est
associé s’affichent automatiquement sous Périphériques et interfaces.
Pour ajouter le châssis, effectuez les étapes suivantes.
1.
Cliquez avec le bouton droit sur Périphériques et interfaces et sélectionnez Créer un
nouvel objet. Si vous utilisez une cible RT déportée, développez la catégorie Systèmes
déportés, recherchez et développez votre cible, faites un clic droit sur Périphériques et
interfaces et sélectionnez Créer un nouvel objet. La fenêtre de création d’un nouvel objet
s’ouvre.
2.
Sélectionnez le châssis SCXI.
3.
Cliquez sur Terminer.
Vous pouvez aussi faire un clic droit sur Périphériques et interfaces et sélectionner le châssis
à partir de Créer un nouvel objet»Châssis SCXI NI-DAQmx.
Étape 12. Configurez le châssis et les modules
Si vous configurez un châssis avec un SCXI-1600, faites un clic droit sur le châssis, sélectionnez
Propriétés et passez directement à l’étape 6 de cette section. Le SCXI-1600 détecte
automatiquement tous les autres modules.
Effectuez les étapes qui suivent comme l’indiquent les figures. Les numéros dans les figures
correspondent aux numéros des étapes.
Guide de démarrage SCXI
38
ni.com
1.
Sélectionnez le périphérique DAQ câblé au module de communication SCXI dans
Communicateur avec le châssis. Si MAX ne détecte qu’un seul périphérique DAQ, il est
sélectionné par défaut et cette option est grisée.
1
2
3
4
5
2.
Sélectionnez le numéro de l’emplacement du module de communication avec le châssis
dans Emplacement du module de communication.
3.
Entrez la configuration d’adresse du châssis dans Adresse du châssis. Assurez-vous que la
configuration de l’adresse correspond au réglage d’adresse sur le châssis SCXI.
4.
Choisissez si vous voulez détecter les modules SCXI automatiquement. Si vous ne
sélectionnez pas la détection automatique des modules, MAX désactive l’emplacement du
module SCXI de communication.
5.
Cliquez sur Enregistrer. La fenêtre Configuration d’un châssis SCXI s’ouvre. L’onglet
Modules est sélectionné par défaut.
6
9
7
8
6.
Si vous n’avez pas sélectionné la détection automatique des modules, sélectionnez un
module SCXI dans la liste déroulante de Modules. Assurez-vous que le module correspond
à l’emplacement.
7.
Cliquez dans le champ Identificateur de périphérique et entrez un ID alphanumérique
unique pour changer le nom du module SCXI. MAX fournit un nom par défaut pour
Identificateur de périphérique.
8.
Si vous utilisez un accessoire connecté au module, sélectionnez-le dans Accessoire.
© National Instruments Corporation
39
Guide de démarrage SCXI
9.
Sélectionnez l’option Détails. La fenêtre Détails s’ouvre.
10. Si vous configurez un module SCXI doté de paramètres définis par des cavaliers, cliquez
sur l’onglet Cavaliers et entrez les paramètres sélectionnés au niveau matériel.
11. Cliquez sur l’onglet Accessoire. Sélectionnez un accessoire de module compatible dans la
liste déroulante Accessoire.
12. Cliquez sur Configurer pour éditer les paramètres de l’accessoire. Certains accessoires
n’ont pas de paramètre. Reportez-vous à la documentation de l’accessoire pour obtenir de
plus amples informations.
13. Si vous utilisez un module d’entrée analogique en mode parallèle dans une configuration
multichâssis ou une autre configuration spéciale, cliquez sur l’onglet Câblage pour ajuster
les paramètres de câblage. Si vous utilisez le module en mode multiplexé standard, il n’est
pas nécessaire de modifier ces paramètres.
14. Sélectionnez le périphérique DAQ connecté au module SCXI dans la liste de Périphérique
connecté à ce module.
15. Sélectionnez un périphérique DAQ dans la liste Module de numérisation.
•
En mode multiplexé, vous pouvez sélectionner un autre module comme numériseur de
module. Si le module fonctionne en mode multiplexé, vérifiez que le mode de
numérisation Multiplexé est sélectionné.
•
En mode parallèle, le périphérique connecté au module et le numériseur de module ne
font qu’un. Si le module fonctionne en mode parallèle, vérifiez que le mode de
numérisation Parallèle est sélectionné.
16. Sélectionnez un Mode de numérisation.
•
Pour le mode multiplexé, sélectionnez un numéro d’indice dans la liste déroulante
intitulée Indice de chaîne en série multichâssis.
•
Pour le mode parallèle, sélectionnez une gamme de voies dans la liste déroulante
intitulée Voies du numériseur. Si le périphérique câblé ne possède qu’un seul
connecteur, la gamme de voies est automatiquement sélectionnée.
Remarque
Certains périphériques de la série M sont munis de deux connecteurs.
Vous devez sélectionner la gamme de voies qui correspond au connecteur relié au
module. Les voies 0 à 7 correspondent au connecteur 0. Les voies 16 à 23
correspondent au connecteur 1.
Guide de démarrage SCXI
40
ni.com
Attention
Si vous retirez un châssis d’une configuration en série (“daisy-chain”),
réattribuez les valeurs d’indice pour les modules des autres châssis. Réattribuer des
valeurs préserve la cohérence et permet d’éviter l’adressage de châssis qui ne font
plus partie du matériel.
17. Cliquez sur OK pour accepter les paramètres, fermez la fenêtre Détails et revenez à la
fenêtre de configuration de châssis SCXI.
18. Si vous avez installé plusieurs modules, répétez le processus de configuration à partir de
l’étape 6 en sélectionnant le module SCXI approprié dans la liste de Modules.
19. Si vous devez changer certains paramètres de configuration du châssis, cliquez sur l’onglet
Châssis.
19
20. Cliquez sur OK pour valider et enregistrer les paramètres pour ce châssis.
Un message en haut de la fenêtre Configuration d’un châssis SCXI vous informe de l’état
de la configuration. En cas d’erreur, vous ne pouvez pas enregistrer la configuration du
châssis avant d’avoir terminé d’entrer les informations relatives au module. Si une mise en
garde s’affiche, vous pouvez enregistrer la configuration, mais NI vous recommande de
corriger d’abord l’erreur qui a causé la mise en garde.
21. Pour des capteurs et des accessoires TEDS (Transducer Electronic Data Sheet) IEEE
1451.4, configurez le périphérique et ajoutez les accessoires comme décrit dans ces étapes.
Pour configurer des capteurs TEDS qui sont connectés directement à un périphérique, faites
un clic droit dans MAX sur le nom du module sous Périphériques et interfaces, et
sélectionnez Configurer un TEDS. Cliquez sur Rechercher les TEDS matériels dans la
fenêtre de configuration.
Ajout de modules à un système local existant
Suivez ces étapes :
1.
Développez la catégorie Périphériques et interfaces. Si vous utilisez une cible RT
déportée, développez l’élément Systèmes déportés, recherchez et développez votre cible,
et faites un clic droit sur Périphériques et interfaces.
2.
Cliquez sur le châssis pour afficher la liste des emplacements.
© National Instruments Corporation
41
Guide de démarrage SCXI
3.
Faites un clic droit sur un emplacement vide et sélectionnez Insérer. La fenêtre
Configuration d’un châssis SCXI s’ouvre.
4.
Cliquez sur Auto-détecter tous les modules et sur Oui.
5.
Commencez à configurer le module en partant de l’étape 6 de l’Étape 12. Configurez le
châssis et les modules.
6.
Testez le châssis, comme décrit à l’Étape 13. Testez le châssis.
Étape 13. Testez le châssis
1.
Développez la catégorie Périphériques et interfaces.
2.
Cliquez avec le bouton droit sur le nom du châssis à tester.
3.
Sélectionnez Tester pour vérifier que MAX reconnaît le châssis. Un message fournit des
explications si le châssis n’a pas été reconnu.
Pour vérifier que l’installation de chaque module s’est déroulée sans problème, faites un clic
droit sur le module que vous voulez tester et cliquez sur Panneaux de test. Lors du test du
SCXI-1600, le système SCXI intégral est testé. La boîte de dialogue Détails sur les erreurs
affiche les erreurs éventuellement trouvées au cours du test. L’icône du module dans
l’arborescence des périphériques est verte si l’installation du module s’est déroulée sans
difficulté. Le système SCXI devrait maintenant fonctionner correctement. Fermez le panneau de
test.
Testez les applications NI-DAQmx sans installer de matériel, en utilisant des châssis et modules
SCXI simulés par NI-DAQmx, excepté le SCXI-1600. Reportez-vous à l’Aide Measurement &
Automation Explorer pour NI-DAQmx en sélectionnant Aide»Rubriques de l’aide»
NI-DAQmx»Aide MAX pour NI-DAQmx pour obtenir des instructions sur la manière de créer
des périphériques simulés par NI-DAQmx et d’importer des configurations de périphériques
simulés par NI-DAQmx vers des périphériques physiques.
Si l’autotest précédent n’a pas confirmé que le châssis est correctement configuré et en état de
marche, faites les vérifications suivantes pour dépanner la configuration SCXI :
•
Si la boîte de message Vérifier le châssis SCXI s’affiche en indiquant le numéro de modèle
du châssis SCXI, ID châssis : x, avec un ou plusieurs messages portant les indications
suivantes : Numéro d’emplacement : La configuration contient le
module : SCXI-XXXX ou 1600, le matériel dans le châssis est :
Vide, prenez les mesures de dépannage suivantes :
•
–
Vérifiez que le châssis SCXI est sous tension.
–
Vérifiez que tous les modules SCXI sont correctement installés dans le châssis comme
décrit plus haut.
–
Vérifiez que le câble USB est connecté correctement au SCXI-1600 et à l’ordinateur.
Une fois que vous avez vérifié les éléments précédents, testez de nouveau le châssis SCXI.
Guide de démarrage SCXI
42
ni.com
•
Si le SCXI-1600 n’a pas été détecté, suivez ces étapes :
1.
Appuyez sur <F5> pour actualiser MAX.
2.
Vérifiez que le témoin LED Ready du SCXI-1600 est allumé en vert. Si ce voyant n’est
pas vert vif, mettez le châssis hors tension, attendez cinq secondes, puis remettez le
châssis sous tension.
S’il vous est impossible de configurer le système SCXI en suivant les étapes précédentes,
contactez le support technique de National Instruments sur ni.com/support pour obtenir de
l’aide.
Étape 14. Prenez une mesure NI-DAQmx
Cette étape ne s’applique que si vous programmez votre périphérique à l’aide de NI-DAQ ou
d’un logiciel d’application NI. Reportez-vous à l’étape Prenez une mesure NI-DAQmx du Guide
d’initiation DAQ pour plus de précisions.
Utilisez votre tâche dans une application
Reportez-vous au Guide d’initiation DAQ pour obtenir des informations.
Dépannage
Cette section contient des conseils de dépannage ainsi que les réponses aux questions les plus
fréquemment posées par les utilisateurs SCXI au personnel du service de support technique de
National Instruments.
Astuces de dépannage
Avant de contacter National Instruments, essayez les suggestions de dépannage suivantes :
•
Si vous avez des difficultés à installer votre logiciel, allez sur ni.com/support/daqmx.
Pour un dépannage matériel, allez sur ni.com/support et entrez le nom de votre
périphérique, ou allez sur ni.com/kb.
•
Allez sur ni.com/frinfo et entrez l’info-code rddq8x pour obtenir la liste complète
des documents relatifs à NI-DAQmx et leur emplacement.
•
Si vous devez renvoyer votre matériel National Instruments pour le faire réparer ou
étalonner, reportez-vous à ni.com/frinfo et entrez l’info-code rdfcon pour obtenir les
informations de contact de votre filiale afin de savoir comment obtenir une autorisation de
renvoi de marchandise.
•
Vérifiez que le châssis SCXI est sous tension. Si vous utilisez un châssis combiné
PXI/SCXI, assurez-vous que le châssis PXI est sous tension.
•
Assurez-vous que vous avez installé la dernière version du driver NI-DAQ qui supporte les
périphériques de votre système.
© National Instruments Corporation
43
Guide de démarrage SCXI
•
Si MAX ne parvient pas à établir la communication avec le châssis, procédez ainsi :
–
Connectez le périphérique DAQ à un autre module du châssis.
–
Essayez d’utiliser un autre câble.
–
Essayez d’utiliser un autre châssis.
–
Essayez d’utiliser un autre périphérique DAQ.
•
Vérifiez que chacun des châssis SCXI connectés au même périphérique DAQ possède une
adresse unique.
•
Vérifiez que le câble est fermement connecté au châssis.
•
Vérifiez qu’il n’y a aucune broche tordue sur le module, le fond de panier du châssis ou le
connecteur du périphérique.
•
Si vous avez plusieurs modules SCXI, enlevez-les tous et testez-les un par un.
•
Si vous obtenez des lectures erronées de la source du signal, débranchez la source du signal
et mettez la voie d’entrée en court-circuit avec la terre. Vous devriez obtenir une lecture de
0 V. Vous pouvez aussi connecter une batterie ou une autre source de signal connue à la voie
d’entrée.
•
Exécutez un programme d’exemple pour voir si vous obtenez toujours de mauvais résultats.
Questions fréquemment posées
Mon châssis est sous tension et mes modules sont configurés en mode multiplexé, mais je
ne peux lire les données attendues sur aucune des voies. Quelle peut être l’origine du
problème ?
Le fond de panier du châssis SCXI est équipé de fusibles capables de supporter 1,5 A pour le
châssis SCXI-1000 et 4 A pour le châssis SCXI-1001. Il est possible qu’un des deux fusibles, ou
les deux, soient grillés.
Sur le SCXI-1600, vous pouvez déterminer si les fusibles sont grillés en observant les voyants
lumineux d’alimentation. Les deux voyants LED d’alimentation du SCXI-1600 et la LED du
châssis doivent être allumés. Si l’une de ces LED n’est pas allumée, au moins un des fusibles est
grillé.
Sur le châssis SCXI-1000, les fusibles sont situés derrière le ventilateur. Sur le châssis
SCXI-1001, les fusibles de fond de panier se trouvent derrière le ventilateur de droite, à côté du
module d’alimentation, lorsque vous regardez depuis l’arrière du châssis.
Effectuez les opérations suivantes pour examiner ou remplacer des fusibles.
1.
Éteignez le châssis et débranchez le cordon d’alimentation.
2.
Retirez les quatre vis qui fixent le ventilateur et le filtre au panneau arrière du châssis.
Lorsque vous retirez la dernière vis, veillez à soutenir le ventilateur pour éviter de
l’endommager.
3.
Pour déterminer si un fusible est grillé, branchez un ohmmètre entre les contacts. Si vous
n’obtenez pas une lecture proche de 0 Ω, remplacez le fusible. Le fusible signalé par un +
en cuivre sur le fond de panier est pour l’alimentation analogique positive, le fusible signalé
par un – en cuivre est pour l’alimentation analogique négative.
4.
Utilisez des pinces à bec effilé pour extraire le fusible avec précaution.
Guide de démarrage SCXI
44
ni.com
5.
Prenez un nouveau fusible et courbez ses branches de manière à ce que le composant
mesure 12,7 mm (0,5 pouce) (dimension entre les supports du fusible) et coupez les
branches à une longueur de 6,4 mm (0,25 pouce).
6.
Utilisez des pinces à long bec pour insérer le fusible dans les trous du support.
7.
Exécutez les étapes 3 à 6 pour l’autre fusible, le cas échéant.
8.
Alignez le ventilateur et le filtre sur les trous, assurez-vous que le côté portant l’étiquette
du ventilateur se trouve vers le bas. Remettez en place les quatre vis et vérifiez que
l’ensemble est solidement fixé.
Reportez-vous aux manuels utilisateur des châssis pour obtenir les spécifications relatives aux
fusibles.
Mon châssis fonctionnait correctement jusqu’à ce que je retire et réinsère un module alors
que le châssis était sous tension. Maintenant mon châssis ne démarre plus. Que puis-je faire ?
Les modules SCXI ne pouvant pas être insérés à chaud, il se peut que vous ayez grillé un fusible.
Si le problème persiste après remplacement du fusible, il est possible que vous ayez endommagé
le circuit du bus numérique ou le module SCXI. Veuillez contacter le support technique National
Instruments à l’adresse ni.com/support pour obtenir de l’aide.
MAX ne reconnaît pas le châssis lorsque je lance un test. Que puis-je faire ?
Effectuez les vérifications suivantes :
•
Vérifiez que le châssis est sous tension.
•
Vérifiez que le châssis est correctement connecté à un périphérique DAQ. Si vous avez
plusieurs périphériques DAQ installés dans votre PC, vérifiez que le périphérique
sélectionné dans Communicateur avec le châssis est le périphérique réellement connecté
au châssis.
•
Vérifiez que les broches du fond de panier n’ont pas été tordues lors de l’installation des
modules.
•
Vérifiez que les modules sont correctement placés et configurés. Si vous n’avez pas utilisé
la détection automatique des modules, les modules installés dans le châssis ne sont
peut-être pas configurés au niveau logiciel. Il est également possible que les modules
configurés dans le logiciel ne correspondent pas à ceux installés dans le châssis.
Toutes les voies dérivent vers une limite supérieure quand je tente de prendre une mesure.
Comment puis-je rectifier ce problème ?
Assurez-vous que les paramètres de référence du signal sur le périphérique DAQ correspondent
bien à ceux du module SCXI. Par exemple, si le périphérique est configuré pour NRSE, vérifiez
que le module SCXI câblé partage la même configuration. Pour faire concorder les
configurations, il est parfois nécessaire de modifier le positionnement des cavaliers sur le
module.
© National Instruments Corporation
45
Guide de démarrage SCXI
J’utilise un de ces modèles : SCXI-1100, SCXI-1102/B/C, SCXI-1112 ou SCXI-1125, avec
l’un des blocs de connexion suivants : SCXI-1300, SCXI-1303 ou SCXI-1328 pour mesurer
la température avec un thermocouple. Comment puis-je empêcher la lecture du
thermocouple de fluctuer ?
Faites la moyenne des lectures de température afin de minimiser les fluctuations. Assurez-vous
aussi que vous utilisez de bonnes techniques de câblage. La plupart des thermocouples sont des
sources de signaux flottantes caractérisées par une faible tension en mode commun ; ils
nécessitent un circuit pour conduire les courants de polarisation du module SCXI à la terre.
Vérifiez que vous avez mis à la masse le connecteur négatif de chaque thermocouple flottant par
l’intermédiaire d’une résistance. Reportez-vous à la documentation du bloc de connexion pour
connaître les valeurs d’impédance. Pour les thermocouples mis à la masse, veillez à ce qu’il n’y
ait pas de tension élevée en mode commun sur la référence de masse du thermocouple.
Support technique dans le monde entier
Pour obtenir un support complémentaire, visitez le site ni.com/support ou ni.com/zone.
Pour obtenir des informations de support supplémentaires sur les produits de conditionnement
de signaux, reportez-vous au document Signal Conditioning Technical Support Information
fourni avec votre périphérique.
Le siège social de National Instruments est situé à l’adresse suivante : 11500 North Mopac
Expressway, Austin, Texas, 78759-3504, États-Unis. National Instruments compte aussi des
filiales dans le monde entier pour répondre à vos besoins de support.
Spécifications
Sécurité
Ces produits sont conformes aux normes de sécurité suivantes en matière d’équipement
électrique prévu pour les mesures, le contrôle et l’usage en laboratoire :
•
•
IEC 61010-1, EN 61010-1
UL 61010-1, CSA 61010-1
Remarque Pour consulter des informations se rapportant aux certifications UL et
d’autres certifications de sécurité, reportez-vous à l’étiquette du produit ou à la
section Certification de produit en ligne.
Compatibilité électromagnétique
Ces produits sont conformes aux normes EMC suivantes en matière d’équipement électrique
prévu pour les mesures, le contrôle et l’usage en laboratoire :
•
•
•
•
•
EN 61326 (IEC 61326) : Émissions Classe A, immunité de base
EN 55011 (CISPR 11) : Groupe 1, émissions Classe A
AS/NZS CISPR 11 : Groupe 1, émissions Classe A
FCC 47 CFR Partie 15B : Émissions Classe A
ICES-001 : Émissions Classe A
Guide de démarrage SCXI
46
ni.com
Remarque
Pour consulter les normes appliquées afin d’évaluer la compatibilité
électromagnétique (EMC) de ce produit, reportez-vous à la section Certification de
produit en ligne.
Remarque Pour assurer sa conformité EMC, utilisez ce produit en respectant les
instructions qui figurent dans sa documentation.
Remarque
Pour assurer sa conformité EMC, utilisez ce périphérique avec des câbles
blindés.
Conformité CE
Ce produit remplit les principales conditions des Directives européennes applicables, comme
suit :
•
2006/95/EC ; Directive portant sur les basses tensions (sécurité)
•
2004/108/EC ; Directive portant sur la compatibilité électromagnétique (EMC)
Certification de produit en ligne
Remarque
Reportez-vous à la déclaration de conformité (DoC) de ce produit pour
obtenir des informations complémentaires sur les règles de conformité. Pour obtenir
des certifications de produits et consulter la DoC de ce produit, allez sur ni.com/
certification, faites une recherche par numéro de modèle ou par ligne de
produits et cliquez sur le lien approprié dans la colonne Certification.
Gestion de l’environnement
National Instruments s’est engagé à concevoir et à fabriquer des produits en se préoccupant de
l’environnement. À National Instruments, nous reconnaissons qu’il est bénéfique d’éliminer
certaines substances dangereuses de nos produits, aussi bien pour nos clients que pour
l’environnement.
Pour obtenir des informations supplémentaires sur l’environnement, reportez-vous à la page
NI and the Environment, à ni.com/environment. Cette page contient les réglementations et
directives concernant l’environnement auxquelles NI se conforme, ainsi que d’autres
informations sur l’environnement qui ne figurent pas dans ce document-ci.
© National Instruments Corporation
47
Guide de démarrage SCXI
Déchets d’équipements électriques et électroniques (DEEE)
Clients de l’UE Au terme de leur cycle de vie, tous les produits doivent être envoyés
à un centre de recyclage des DEEE. Pour obtenir des informations complémentaires
sur les centres de recyclage WEE, les initiatives WEEE de National Instruments et la
conformité avec la directive WEEE 2002/96/EC sur les déchets électriques et
électroniques, visitez ni.com/environment/weee.
⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩ ˄Ё೑ RoHS˅
Ё೑ᅶ᠋ National Instruments ヺড়Ё೑⬉ᄤֵᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ
(RoHS)DŽ݇Ѣ National Instruments Ё೑ RoHS ড়㾘ᗻֵᙃˈ䇋ⱏᔩ ni.com/
environment/rohs_chinaDŽ (For information about China RoHS compliance,
go to ni.com/environment/rohs_china.)
CVI, LabVIEW, National Instruments, NI, ni.com, le logo de la société National Instruments et le logo de l’Aigle sont des marques de National
Instruments Corporation. Veuillez consulter la rubrique Trademark Information sur ni.com/trademarks pour d’autres marques de National
Instruments. The mark LabWindows is used under a license from Microsoft Corporation. Windows is a registered trademark of Microsoft
Corporation in the United States and other countries. Les autres noms de produits et de sociétés mentionnés aux présentes sont les marques ou
les noms de leurs propriétaires respectifs. Pour la liste des brevets protégeant les produits/technologies National Instruments, veuillez vous référer,
selon le cas : à la rubrique Aide»Brevets de votre logiciel, au fichier patents.txt sur votre média, ou à National Instruments Patent Notice sur
ni.com/patents. Reportez-vous à la page Export Compliance Information sur ni.com/legal/export-compliance pour consulter
la politique de National Instruments en matière de conformité à la réglementation gouvernant le commerce international et pour savoir comment
obtenir les codes de tarif douanier (HTS) et les numéros ECCN pertinents, ainsi que d’autres données relatives à l’import-export.
© 2003–2011 National Instruments Corporation. Tous droits réservés.
373236M
Juin11
Erste Schritte mit SCXI™
Signal Conditioning eXtensions for Instrumentation
(Messtechnische Signalaufbereitungserweiterungen)
In der vorliegenden Anleitung wird erklärt, wie SCXI-Module zur Signalaufbereitung in
einem Chassis des Typs SCXI-1000, SCXI-1001, SCXI-1000DC oder einem PXI/SCXIKombinations-Chassis installiert und konfiguriert werden, wie die korrekte Betriebsweise der
Module und Gehäuse getestet und ein System mit mehreren Chassis eingerichtet wird. Außerdem wird erläutert, was beim Umgang mit NI-DAQmx im Hinblick auf SCXI-Hardware zu
beachten ist. Um den Anweisungen dieser Anleitung folgen zu können, muss eine funktionsfähige, konfigurierte Datenerfassungskarte (DAQ-Karte) installiert sein und Sie müssen bereits
eine Entwicklungsumgebung von National Instruments einschließlich der benötigten Treiber
installiert haben. Sollte das nicht der Fall sein, lesen Sie vor dem Fortfahren bitte die Anleitungen mit dem Titel Erste Schritte mit NI-DAQ, die im Lieferpaket des Geräts, auf der
CD/DVD von NI-DAQ oder der Website ni.com/manuals zu finden sind.
Eine Konfigurationsanleitung zum traditionellen NI-DAQ-Treiber finden Sie nach Installation
der Software in der Readme zum traditionellen NI-DAQ-Treiber. Informationen zu Schaltmodulen erhalten Sie im NI Switches Getting Started Guide auf ni.com/manuals.
Schritt 1: Auspacken von Chassis, Modul und Zubehör
Packen Sie alle Komponenten aus und prüfen Sie, ob sich eventuell Teile davon gelöst haben
oder ob sie anderweitig beschädigt sind. Sollte das Produkt schadhaft erscheinen, setzen Sie sich
bitte mit uns in Verbindung. Schließen Sie auf keinen Fall ein defektes Gerät an!
Sicherheitshinweise und Informationen zur Einhaltung von Sicherheitsstandards finden Sie entweder in der Packungsbeilage der einzelnen Geräte, auf ni.com/manuals oder auf dem
Datenträger mit der Dokumentation.
Auf Ihrem Gerät können folgende Symbole aufgedruckt sein:
Mit diesem Symbol wird vor Datenverlust, Systemabsturz und Verletzungen
gewarnt. Welche Vorsichtsmaßnahmen bei Produkten mit diesem Symbol zu treffen
sind, wird im Faltblatt Read Me First: Safety and Electromagnetic Compatibility in
der Packungsbeilage erläutert.
Wenn ein Produkt mit diesem Symbol gekennzeichnet ist, besteht die Gefahr eines
elektrischen Schlags.
Bei Produkten mit diesem Symbol kann eines der Bauteile heiß werden. Bei Berührung besteht Verletzungsgefahr.
Schritt 2: Überprüfen der Komponenten auf
Vollständigkeit
Vergewissern Sie sich, dass Sie mit der in den Abbildungen 1 und 2 dargestellten Kombination
aus SCXI-Geräten arbeiten. Darüber hinaus benötigen Sie Folgendes:
•
Eine Version des NI-DAQ-Treibers ab 7.x und die dazugehörige Dokumentation
•
NI LabVIEW, NI LabWindows™/CVI™, NI LabVIEW SignalExpress, NI Measurement
Studio, Visual C++ oder Visual Basic
•
Betriebsanleitungen der SCXI-Module
•
Schraubendreher (etwa 3 mm breit)
•
Kreuzschlitzschraubendreher (Größe 1 und 2)
•
Abisoliergerät
•
Spitzzange
®
POW
ER
SCXI
C 17
18
19
20
21
22
11
23
12
24
13
25
26
14
27
15
28
16
29
V
30
31
1140
32
C
RESE
T
5
4
3
2
1
ADDRESS
V
9 10
78
56
34
12
SCX
I
MAINFR
AME
1
1
2
3
2
3
4
Anschlussblöcke oder TBX-Adapter (optional)
PXI-Modul
SCXI-Module
4
5
6
5
6
PXI/SCXI-Kombinations-Chassis mit Controller
SCXI-Chassis
Chassis-Netzkabel
Abbildung 1. Bestandteile eines SCXI-Systems
oder
1
1
2
Chassis-Kabel und -Adapter
DAQ-Karte
und
2
3
3
4
und
4
USB-Kabel
SCXI-Modul mit USB-Anschluss
Abbildung 2. Nur für SCXI-Chassis
Erste Schritte mit SCXI
50
ni.com
Schritt 3: Inbetriebnahme des Chassis
Vorsicht! Lesen Sie bitte vor dem Entfernen von Abdeckungen oder Kabeln das
Faltblatt Read Me First: Safety and Electromagnetic Compatibility, das Ihrem
Chassis beiliegt. Vor Installation der Karte ist unbedingt eine Erdung erforderlich,
um Schäden durch elektrostatische Entladung vorzubeugen.
Mit der Simulationsfunktion in NI-DAQmx können Sie Applikationen ohne Geräte testen.
Einzelheiten zum Erstellen von simulierten Geräten in NI-DAQmx finden Sie im Measurement
& Automation Explorer unter Hilfe»Hilfethemen»NI-DAQmx»MAX-Hilfe zu DAQmx.
Zum Anschließen von DAQ- oder SCXI-USB-Geräten lesen Sie bitte den Abschnitt Erkennung
von Geräten unter Windows.
SCXI-Chassis
1.
Schalten Sie das Chassis aus und ziehen Sie den Netzstecker.
2.
Nehmen Sie die Adresseinstellung des Chassis vor, sofern dies bei Ihrem Chassis möglich
ist. Einige ältere Chassis sind nicht adressierbar.
•
Wenn das Chassis mit Adressschaltern ausgestattet ist, können Sie damit die
gewünschte Adresse einstellen. Bei der Konfiguration des Chassis im MAX (siehe
Beschreibung in Schritt 12) müssen die Adresseinstellungen in der Software genau
mit denen des Geräts übereinstimmen. Per Voreinstellung befinden sich alle Schalter
in OFF-Stellung, wie in Abbildung 3 dargestellt.
•
Einige ältere Chassis haben anstelle der Adressschalter hinter der Frontplatte
befindliche Steckbrücken. Auch hinsichtlich der verwendeten Sicherungen und
Stromversorgung gibt es Unterschiede zwischen älteren und neueren Modellen. Lesen
Sie bitte für weitere Hinweise die Beschreibung des entsprechenden Chassis.
3.
Vergewissern Sie sich, dass die korrekte Spannung verwendet wird (100, 120, 220 oder
240 V~).
4.
Schließen Sie das Netzkabel an.
1
2
®
~
ac
120V
6
3
RE
SE
4
5
4
3
2
1
T
ADDRESS
ON
ADDRESS
PO
WER
5
4
3
2
1
5
CS
IX
1
2
Vorderseite
Rückseite
3
4
Chassis-Netzschalter
Chassis-Adressschalter
5
6
Spannungsregler
Netzkabelanschluss
Abbildung 3. Aufbau eines SCXI-Chassis
© National Instruments Corporation
51
Erste Schritte mit SCXI
PXI/SCXI-Kombinations-Chassis
In den PXI-Steckplätzen des Chassis muss sich ein System-Controller befinden. Ein konfiguriertes PXI/SCXI-Kombinations-Chassis kann über ni.com/info nach Eingabe von rdfis5
bestellt werden.
1.
Schalten Sie sowohl den PXI- als auch den SCXI-Netzschalter auf OFF und ziehen Sie den
Netzstecker des Chassis.
2.
Stellen Sie die Adressschalter des SCXI-Chassis auf die gewünschte Adresse ein. In
Abbildung 4 befinden sich alle Schalter in OFF-Stellung.
3.
Stellen Sie mit Hilfe des Spannungsreglers die gewünschte Spannung ein. Lesen Sie bitte
für weitere Hinweise die Beschreibung des entsprechenden Chassis.
4.
Schließen Sie das Netzkabel an.
1
2
~
ac
120V
3
4
8
ADDRESS
CS
5
4
3
2
1
ON
1
2
3
Vorderseite
Rückseite
Spannungsregler
IX
7
6
5
4
5
6
Netzkabelanschluss
Adressschalter
SCXI-Netzschalter
7
8
PXI-Netzschalter
System-Controller
Abbildung 4. Aufbau eines PXI/SCXI-Kombinations-Chassis
Schritt 4: Einstecken der Module
Vorsicht! Das Chassis muss unbedingt ausgeschaltet sein. SCXI-Module können
nicht bei laufendem Betrieb ausgetauscht werden. Wenn Sie ein Modul bei eingeschaltetem Chassis herausziehen oder einstecken, können die Sicherungen
durchbrennen oder das Chassis und die Module beschädigt werden.
PXI/SCXI-Kombinations-Chassis
Nachfolgend wird beschrieben, wie in den PXI-Steckplatz ganz rechts ein PXI-DAQ-Modul
eingebaut wird, über das Daten zwischen Chassis und PC ausgetauscht werden:
1.
Berühren Sie zur elektrostatischen Entladung ein beliebiges Metallteil des Gehäuses.
2.
Führen Sie das Modul wie in Abbildung 5 in die Führungsschienen ein.
3.
Schieben Sie das Modul in den Steckplatz. Der Arretierhebel muss dabei nach unten
gedrückt sein.
Erste Schritte mit SCXI
52
ni.com
4.
Wenn Sie einen Widerstand fühlen, ziehen Sie den Arretierhebel nach oben und drücken
Sie die Karte vollständig in den Steckplatz.
5.
Schrauben Sie die Frontplatte des Moduls am Gehäuse fest.
1
3
2
1
PXI-DAQ-Modul
2
Arretierhebel
3
Führungsschiene
Abbildung 5. Einstecken eines PXI-Moduls in ein leeres Chassis
SCXI-Chassis
1.
Berühren Sie zur elektrostatischen Entladung ein beliebiges Metallteil des Gehäuses.
2.
Stecken Sie das SCXI-Modul in den Steckplatz.
3.
Schrauben Sie die Frontplatte am Gehäuse fest.
®
1
5
4
3
2
1
2
1
1
Rändelschrauben
2
Modul
Abbildung 6. Einstecken eines SCXI-Moduls in ein Chassis
© National Instruments Corporation
53
Erste Schritte mit SCXI
SCXI-Module mit USB-Anschluss
SCXI-Module mit USB-Anschluss sind Plug-and-Play-Module mit integrierter Signalaufbereitung, die direkt an den USB-Anschluss des Computers oder einen USB-Hub angeschlossen
werden, so dass keine DAQ-Karte erforderlich ist. SCXI-Module mit USB-Anschluss (z. B.
SCXI-1600) sind nicht für PXI/SCXI-Kombinations-Chassis oder Schaltungen mit mehreren
Chassis geeignet. Verfahren Sie nach dem Einstecken des Moduls in das Chassis wie folgt:
1.
Schließen Sie das Modul mit dem USB-Kabel an den Computer oder einen anderen damit
verbundenen Hub an.
2.
Befestigen Sie die Zugentlastungsvorrichtung mit einem Kabelbinder am Kabel.
1
5
4
3
2
1
ADDRESS
®
3
2
4
oder
1
2
Computer
USB-Hub
3
4
USB-Kabel
SCXI-Modul mit USB-Anschluss
Abbildung 7. Anschluss eines SCXI-Moduls mit USB-Anschluss
Hinzufügen von Modulen zu einem SCXI-System
Module können auch in SCXI-Systeme eingesteckt werden, die im Multiplexmodus betrieben
werden. Wenn Ihr System bereits einen Controller enthält, können Sie für die SCXI-Module
jeden beliebigen Steckplatz verwenden. Welches Modul bei Bedarf mit dem Kabeladapter zu
verbinden ist, erfahren Sie in Schritt 7: Anschließen des Kabeladapters.
4
3
2
BAUD
12
11
10
9
8
7
6
5
4
3
2
1
ON
1
2
ADDRESS
1
neues SCXI-Modul
vorhandenes SCXI-Modul
3
4
SCXI-Chassis
DAQ-Karte
Abbildung 8. Einstecken eines SCXI-Moduls in ein Chassis
Erste Schritte mit SCXI
54
ni.com
Schritt 5: Anschließen von Sensoren und
Signalleitungen
Befestigen Sie die Sensoren und Signalquellen am Anschlussblock, Zubehör oder den Modulanschlüssen für alle vorhandenen Karten. In der folgenden Tabelle wird gezeigt, wo Sie
Angaben zu Anschlüssen und Pinbelegungen von Geräten finden.
Position
MAX
Zugriff auf Pinbelegungen
Klicken Sie unter “Geräte und Schnittstellen” mit der rechten Maustaste auf den
Gerätenamen und wählen Sie Pinbelegung des Geräts aus.
Klicken Sie mit der rechten Maustaste auf den Gerätenamen unter “Geräte und
Schnittstellen” und wählen Sie Hilfe»Online-Gerätedokumentation aus. Auf
ni.com/manuals können Sie nach Informationen zu einem Gerät suchen.
DAQ-Assistent
Wählen Sie den Task oder virtuellen Kanal aus und klicken Sie auf die Registerkarte
Anschlussplan. Wählen Sie jeden virtuellen Kanal im Task aus.
Hilfe zu
NI-DAQmx
Klicken Sie zum Starten der Hilfedatei auf Start»Alle Programme»National
Instruments»NI-DAQ»Hilfe zu NI-DAQmx.
ni.com/
manuals
Lesen Sie die Dokumentation des Geräts.
Weitere Informationen zu Sensoren finden Sie auf der Website ni.com/sensors.
TEDS-Sensoren (intelligente Sensoren, die dem Standard IEEE 1451.4 entsprechen) sind auf
ni.com/teds beschrieben.
Schritt 6: Befestigen der Anschlussblöcke
SCXI-Chassis oder PXI/SCXI-Kombinations-Chassis
Bei Nutzung eines Moduls, das direkt an den PC angeschlossen wird, fahren Sie mit Schritt 7:
Anschließen des Kabeladapters fort.
Befestigen Sie die Anschlussblöcke an der Vorderseite der Module. Welche Anschlussblöcke für
welche Module geeignet sind, erfahren Sie unter ni.com/products. Die Verwendung eines
TBX-Anschlussblocks ist in der dazugehörigen Betriebsanleitung beschrieben.
© National Instruments Corporation
55
Erste Schritte mit SCXI
1
5
4
3
2
1
ADDRESS
®
2
3
1
2
Module mit Anschlussblöcken
Befestigen eines Anschlussblocks am SCXI-Modul
3
Frontplatten der SCXI-Module
Abbildung 9. Einstecken der Anschlussblöcke
Schritt 7: Anschließen des Kabeladapters
System mit einem Chassis
Bei Nutzung eines SCXI-Moduls mit USB-Anschluss (z. B. SCXI-1600) oder eines
PXI/SCXI-Kombinations-Chassis überspringen Sie alle nachfolgenden Schritte bis Schritt 9:
Einschalten des Chassis.
1.
Stellen Sie fest, an welchem SCXI-Modul der Kabeladapter angebracht werden muss (z. B.
SCXI-1349). Wenn sich im Chassis ein Modul zur Erfassung analoger Signale mit der
Möglichkeit zur simultanen Abtastung befindet, müssen Sie dieses Modul mit der Kabelbaugruppe verbinden, da sonst nach dem Starten Ihrer Applikation ein Fehler auftritt.
•
Wenn alle Module im Multiplexmodus betrieben werden, schließen Sie den Adapter
an das Modul an, das in der nachfolgenden Liste zuerst aufgeführt ist:
SCXI-1520, SCXI-1530, SCXI-1531, SCXI-1540, SCXI-1140
SCXI-1521/B, SCXI-1112, SCXI-1102/B/C, SCXI-1104/C, SCXI-1125, SCXI-1126,
SCXI-1141, SCXI-1142, SCXI-1143, SCXI-1581
SCXI-1120/D, SCXI-1121, SCXI-1100, SCXI-1122
SCXI-1124, SCXI-116x
•
Wenn es in Ihrem System sowohl im Parallel- als auch im Multiplexmodus betriebene
Module gibt, schließen Sie den Adapter an den Controller an.
•
Werden alle Module parallel betrieben, schließen Sie an jedes Modul einen Adapter
an. Folgende Module können parallel betrieben werden:
SCXI-1120/D, SCXI-1121, SCXI-1125, SCXI-1126, SCXI-1140, SCXI-1141, SCXI-1142,
SCXI-1143, SCXI-1520, SCXI-1530, SCXI-1531
2.
Verbinden Sie die 50-polige Federleiste auf der Rückseite des Kabeladapters mit der
Steckerleiste auf der Rückseite des entsprechenden SCXI-Moduls.
Erste Schritte mit SCXI
56
ni.com
Vorsicht!
Den Adapter nicht gewaltsam anbringen! Die Kontakte können sonst
beschädigt werden.
3.
Schrauben Sie den Adapter an der Rückseite des Chassis fest.
1
SE
FU
LL
PU
2
4
3
4
1
2
SCXI-Chassis
Kabeladapter des Typs SCXI-1349
3
4
Stecker
Schrauben
Abbildung 10. Anschließen des Kabeladapters
System mit mehreren Chassis
Adapter des Typs SCXI-1346 sind so breit wie zwei Module. Aus diesem Grund kann an ein
Modul rechts neben dem Adapter (von der Rückseite des Chassis betrachtet) kein Kabel angeschlossen werden.
SCXI-Chassis des Typs SCXI-1000 haben bis zur Version D keine Adressjumper oder -schalter
und können beliebig adressiert werden. Sie sind jedoch nicht in Systemen mit mehreren Chassis
verwendbar. Bei Chassis der Version E wird die Chassis-Adresse mit den Jumpern von Slot 0
eingestellt. Bei den Versionen ab F wird die Adresse mit DIP-Schaltern angegeben.
SCXI-Chassis des Typs SCXI-1000DC bis zur Version C haben keine Adressjumper oder
-schalter und können beliebig adressiert werden. Sie sind jedoch nicht in Systemen mit mehreren
Chassis verwendbar. Ab Version D wird die Chassis-Adresse mit den Jumpern von Slot 0
eingestellt.
Bei Chassis des Typs SCXI-1001 bis zur Version D wird die Chassis-Adresse mit den Jumpern
von Slot 0 eingestellt. Ab Version E wird die Adresse mit DIP-Schaltern angegeben.
Für einen Messaufbau mit mehreren Chassis ist für jedes Chassis ein Adapter des Typs
SCXI-1346 erforderlich, mit Ausnahme des Chassis, das am weitesten vom DAQ-Modul zur
Kommunikation mit dem Computer entfernt ist. Beim letzten Chassis muss ein anderer
Kabeladapter verwendet werden, und zwar SCXI-1349.
1.
Stellen Sie fest, an welches Modul der Kabeladapter angeschlossen werden muss. Lesen
Sie dazu auch Punkt 1 des vorangegangenen Schritts, System mit einem Chassis.
2.
Verbinden Sie die 50-polige Federleiste auf der Rückseite des Kabeladapters mit der
Steckerleiste auf der Rückseite des entsprechenden SCXI-Moduls.
3.
Befestigen Sie den SCXI-1346-Adapter mit Hilfe der mitgelieferten Schrauben an der
Rückseite des Chassis.
© National Instruments Corporation
57
Erste Schritte mit SCXI
4.
Wiederholen Sie die Schritte 1 bis 3 für jedes SCXI-Chassis in Ihrem Messaufbau mit
Ausnahme des letzten.
1
SE
FU
LL
PU
2
TOP
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
3
4
1
2
3
4
Chassis des Typs SCXI-1000, SCXI-1001 oder SCXI-1000DC
Kabeladapter des Typs SCXI-1346
abgeschirmtes Kabel, das mit TO NEXT CHASSIS verbunden ist
Kabel, das mit FROM DAQ BOARD OR PREVIOUS CHASSIS verbunden ist
Abbildung 11. Kabeladapter des Typs SCXI-1346
5.
Bringen Sie den Adapter des Typs SCXI-1349 am letzten Chassis in der Reihenschaltung
an. Lesen Sie dazu auch Punkt 1 des vorangegangenen Abschnitts, System mit einem
Chassis.
Schritt 8: Anschließen der Module an die DAQ-Karte
System mit einem Chassis
Bei PXI/SCXI-Kombinations-Chassis sind die Module und die DAQ-Karte über die PXIBackplane verbunden.
Bei einem SCXI-Chassis gehen Sie nach folgenden Schritten vor:
1.
Verbinden Sie ein Ende des 68-poligen Kabels mit dem Modul.
2.
Schließen Sie das andere Ende an die DAQ-Karte an. Bei Geräten der M-Serie verbinden
Sie das Kabel mit dem Anschluss 0.
Wenn mehrere Module im Parallelmodus betrieben werden sollen, schließen Sie alle Module an
die DAQ-Karten an.
System mit mehreren Chassis
1.
Verbinden Sie ein Ende des 68-poligen Kabels mit dem zur Kommunikation mit dem
Computer vorgesehenen DAQ-Modul.
2.
Schließen Sie das andere Kabelende an den SCXI-1346-Adapter im Chassis n mit der
Beschriftung FROM DAQ BOARD OR PREVIOUS CHASSIS an.
3.
Verbinden Sie das 68-polige Kabel mit dem SCXI-1346-Adapter in Chassis n mit der
Beschriftung TO NEXT CHASSIS.
Erste Schritte mit SCXI
58
ni.com
4.
Schließen Sie das andere Kabelende an den SCXI-1346-Adapter im Chassis n+1 mit der
Beschriftung FROM DAQ BOARD OR PREVIOUS CHASSIS an.
5.
Wiederholen Sie die Schritte 3 und 4 für alle Chassis, bis Sie beim letzten angelangt sind.
6.
Verbinden Sie das 68-polige Kabel mit dem Anschluss TO NEXT CHASSIS des vorletzten
Chassis.
7.
Schließen Sie das andere Ende an den SCXI-1349-Adapter des letzten Chassis an.
+
HV
–
+
mV
1
–
+
V
–
2
5
7
+
HV
–
+
mV
–
+
V
–
3
4
6
1
2
3
abgeschirmtes Kabel zum Anschluss des
Adapters SCXI-1349
abgeschirmtes Kabel zum Anschluss des
Adapters SCXI-1346
DAQ-Karte
4
5
abgeschirmtes Kabel zum
Anschluss der DAQ-Karte
Anschlussblöcke
6
7
Sensoren
SCXI-Chassis
Abbildung 12. Fertiges SCXI-System
Schritt 9: Einschalten des Chassis
Der Netzschalter von SCXI-Chassis ist in der Abbildung 3 dargestellt, und die Netzschalter von
PXI/SCXI-Chassis in Abbildung 4.
Wenn der Computer ein Modul mit USB-Anschluss erkennt, zum Beispiel ein SCXI-Modul des
Typs 1600, blinkt oder leuchtet auf dessen Frontplatte eine LED. Die einzelnen Betriebszustände, die mit der Leuchtdiode signalisiert werden, sowie Hilfe bei Problemen finden Sie auch in
den Begleitmaterialien zum Gerät.
Erkennung von Geräten unter Windows
Bei Windows-Versionen vor Vista werden neu angeschlossene Geräte nach einem Neustart des
Computers erkannt. Gerätetreiber werden unter Vista automatisch installiert. Wählen Sie im
Hardware-Assistenten die empfohlene Option Software automatisch installieren für jedes
Gerät.
© National Instruments Corporation
59
Erste Schritte mit SCXI
NI-Gerätemonitor
Wenn ein NI-USB-Gerät in Windows erkannt wird, startet automatisch der NI-Gerätemonitor.
Das links abgebildete Symbol des NI-Gerätemonitors muss im Infobereich neben der Systemuhr
angezeigt werden. Anderenfalls öffnet sich das Programm nicht. Zum Aufrufen des NI-Gerätemonitors trennen Sie Ihr Gerät vom Computer und starten Sie das Programm über Start»
Alle Programme»National Instruments»NI-DAQ»NI-Gerätemonitor.
Im NI-Gerätemonitor werden Sie zur Auswahl einer der nachfolgenden Optionen aufgefordert.
Die Optionen können je nach installierter Hard- und Software unterschiedlich sein.
•
Eine Messung mit diesem Gerät durchführen – NI LabVIEW SignalExpress ausführen—Startet in LabVIEW SignalExpress einen NI-DAQmx-Schritt, der mit den Kanälen
Ihres Geräts arbeitet.
•
Eine Anwendung mit diesem Gerät erstellen—Startet LabVIEW. Wählen Sie diese
Option, wenn das Gerät bereits im MAX konfiguriert wurde.
•
Testpanels starten—Startet das MAX-Testpanel zu Ihrem Gerät.
•
Dieses Gerät konfigurieren und testen—Startet MAX.
•
Keine Aktion ausführen—Startet kein Programm. Das Gerät wird aber trotzdem erkannt.
Wenn Sie das NI-Gerätemonitor-Symbol mit der rechten Maustaste anklicken, werden folgende
Optionen angezeigt:
•
Beim Start ausführen—Ruft nach dem Systemstart den NI-Gerätemonitor auf (Voreinstellung).
•
Alle Gerätezuweisungen löschen—Hebt die unter Immer diese Aktion ausführen
ausgewählte Option auf.
•
Schließen—Beendet den NI-Gerätemonitor. Zum Starten des NI-Gerätemonitors wählen
Sie Start»Alle Programme»National Instruments»NI-DAQ»NI-Gerätemonitor.
Schritt 10: Überprüfung der automatischen Erkennung des Chassis und der Module
Gehen Sie nach folgenden Schritten vor:
1.
Klicken Sie zum Öffnen des MAX das Symbol Measurement & Automation auf dem
Desktop doppelt an.
Erste Schritte mit SCXI
60
ni.com
2.
Prüfen Sie, ob Ihr Gerät unter Geräte und Schnittstellen angezeigt wird. Bei Systemen im
Netzwerk, die mit LabVIEW Real-Time arbeiten, klicken Sie zunächst die Kategorie
Netzwerkumgebung, dann das System und anschließend die Kategorie Geräte und
Schnittstellen doppelt an.
1
2
1
Falls ein Gerät sowohl mit dem traditionellen NI-DAQ-Treiber als auch mit NI-DAQmx arbeitet und beide
Treiber installiert sind, wird das Gerät unter Mein System»Geräte und Schnittstellen mit unterschiedlichen Namen in beiden Kategorien aufgeführt.
2
Beachten Sie, dass unter Netzwerkumgebung»Geräte und Schnittstellen nur die NI-DAQmx-Geräte
angezeigt werden.
Sollte eine Komponente nicht automatisch aufgelistet werden, muss MAX unter Umständen mit der <F5>-Taste aktualisiert werden. Wenn das Gerät dann immer noch nicht
angezeigt wird, besuchen Sie die Website ni.com/support/daqmx.
Schritt 11: Hinzufügen weiterer Chassis
Festlegen des PXI-Controllers
Bei PXI/SCXI-Kombinations-Chassis gehen Sie zur Angabe des PXI-Controllers des Chassis
folgendermaßen vor:
1.
Klicken Sie die Kategorie PXI System mit der rechten Maustaste an und wählen Sie
Identify as. Bei RT-Systemen erweitern Sie zunächst die Kategorie Netzwerkumgebung,
klicken dann das System doppelt an und klicken anschließend mit der rechten Maustaste
auf PXI System.
2.
Wählen Sie aus der Liste einen PXI-Controller aus.
© National Instruments Corporation
61
Erste Schritte mit SCXI
Hinzufügen des SCXI-Chassis
Bei Nutzung eines SCXI-Moduls mit USB-Anschluss (z. B. SCXI-1600) fahren Sie mit Schritt
12: Konfiguration des Chassis und der Module fort, da Module dieses Typs einschließlich der
Gehäuse, in denen sie sich befinden, automatisch unter Geräte und Schnittstellen angezeigt
werden.
Gehen Sie zum Hinzufügen des Chassis wie folgt vor:
1.
Klicken Sie mit der rechten Maustaste auf Geräte und Schnittstellen und wählen Sie Neu.
Bei Systemen im Netzwerk, die mit LabVIEW RT arbeiten, klicken Sie zunächst die Kategorie Netzwerkumgebung, dann das System und anschließend die Kategorie Geräte und
Schnittstellen doppelt an und wählen Sie Neu. Daraufhin öffnet sich der Assistent
“Hinzufügen”.
2.
Wählen Sie das SCXI-Chassis aus.
3.
Klicken Sie anschließend auf Beenden.
Stattdessen können Sie auch mit der rechten Maustaste auf Geräte und Schnittstellen klicken
und die Option Neu»NI-DAQmx - SCXI-Chassis auswählen.
Schritt 12: Konfiguration des Chassis und der Module
Wenn Sie ein Gehäuse konfigurieren, in dem sich ein Modul des Typs SCXI-1600 befindet,
klicken Sie dieses mit der rechten Maustaste an, wählen Sie die Option Eigenschaften und
fahren Sie mit Schritt 6 dieses Abschnitts fort. Wenn sich ein Modul des Typs SCXI-1600 im
Chassis befindet, werden alle anderen Module automatisch erkannt.
Gehen Sie nach folgenden Anweisungen vor (siehe auch die Abbildungen). Die Nummern in den
Abbildungen beziehen sich auf die einzelnen Schritte.
1.
Wählen Sie unter Mit dem Chassis verbundenes Gerät die DAQ-Karte aus, die mit dem
Kommunikationsmodul des Chassis verbunden ist. Sollte das Programm nur eine
DAQ-Karte erkennen, wird diese automatisch ausgewählt und die Option ist deaktiviert.
1
2
3
4
5
2.
Wählen Sie unter Slot des mit dem PC verbundenen Moduls den Steckplatz des Moduls
zum Datenaustausch mit dem Computer aus.
Erste Schritte mit SCXI
62
ni.com
3.
Geben Sie unter Chassis-Adresse die Adresse des Chassis ein. Vergewissern Sie sich, dass
diese mit der Einstellung auf dem Chassis übereinstimmt.
4.
Bestimmen Sie, ob die SCXI-Module automatisch erkannt werden sollen oder nicht. Wenn
die automatische Modulerkennung nicht aktiviert ist, wird das Pulldown-Menü “Slot des
mit dem PC verbundenen Moduls” deaktiviert.
5.
Klicken Sie auf Speichern. Es öffnet sich das Fenster zum Konfigurieren von SCXIChassis. Die Registerkarte Module ist bereits per Voreinstellung ausgewählt.
6
9
7
8
6.
Wenn die automatische Modulerkennung nicht aktiviert wurde, wählen Sie unter
Modul-Array ein SCXI-Modul aus. Vergewissern Sie sich, dass sich das Modul im
angegebenen Steckplatz befindet.
7.
Um den Namen des SCXI-Moduls zu ändern, klicken Sie in das Feld Gerätekennung. Der
Name muss alphanumerisch sein und darf nur einmal vergeben werden. Der MAX generiert
für jedes Gerät einen Standardnamen.
8.
Zusätzliche Komponenten sind im Feld Zubehör auszuwählen.
9.
Klicken Sie auf die Schaltfläche Details. Es öffnet sich ein Fenster mit weiteren
Einstellungen.
10. Bei der Konfiguration von Modulen mit Steckbrücken klicken Sie auf Jumper und geben
Sie die an der Hardware vorgenommenen Einstellungen ein.
11. Klicken Sie auf die Registerkarte Zubehör. Wählen Sie im Feld Zubehör das verwendete
Modulzubehör aus.
© National Instruments Corporation
63
Erste Schritte mit SCXI
12. Klicken Sie dann auf Konfigurieren, um die Einstellungen zu bearbeiten. Beachten Sie,
dass nicht alle Zusatzkomponenten softwarekonfigurierbar sind. Lesen Sie dazu auch die
dazugehörige Beschreibung.
13. Bei Verwendung eines Moduls zur Erfassung analoger Signale im Parallelmodus, bei einer
Schaltung mit mehreren Chassis oder einem anderen Spezialfall sind die Optionen auf der
Registerkarte Verkabelung entsprechend anzupassen. Für den Standard-Multiplexmodus
können die Einstellungen beibehalten werden.
14. Unter Mit dem Modul verbundene Karte ist die DAQ-Karte auszuwählen, die mit dem
SCXI-Modul verbunden ist.
15. Wählen Sie unter Modul-A/D-Wandler eine DAQ-Karte aus.
•
Im Multiplexmodus ist auch ein anderes Modul als A/D-Wandler zulässig. Für den
Multiplexmodus muss die Digitalisierungsoption Gemultiplext aktiviert werden.
•
Beim Parallelmodus ist der A/D-Wandler immer das Gerät, das mit dem Modul verbunden ist. Für den Parallelmodus muss die Digitalisierungsoption Parallel
ausgewählt werden.
16. Wählen Sie einen A/D-Wandler-Modus aus.
•
Wählen Sie im Multiplexmodus im Auswahlfeld “Multichassis-Reihenindex” die
entsprechende Kennzahl aus.
•
Im Parallelmodus ist unter “Digitalisierungskanal” ein Bereich von Kanälen auszuwählen. Wenn das angeschlossene Gerät nur einen Anschluss hat, wird der
Kanalbereich automatisch eingestellt.
Hinweis Einige Geräte der M-Serie haben zwei Anschlüsse. In diesem Fall muss der
Bereich für den Anschluss ausgewählt werden, der mit dem Modul verbunden ist.
Anschluss 0 umfasst die Kanäle 0–7 und Anschluss 1 die Kanäle 16–23.
Vorsicht!
Wenn ein Chassis aus dem Messaufbau entfernt wird, müssen die Kennzahlen für die Module in den verbliebenen Gehäusen neu festgelegt werden. So wird
verhindert, dass versehentlich nicht vorhandene Module ausgewählt werden, und
sichergestellt, dass die Module durchgehend nummeriert sind.
17. Klicken Sie auf OK, um die Einstellungen zu übernehmen, schließen Sie das Fenster und
kehren Sie zum Fenster “Konfiguration von SCXI-Chassis” zurück.
18. Wiederholen Sie die Konfiguration beginnend bei Schritt 6 für jedes weitere verwendete
Modul. Wählen Sie dazu aus der Liste Module das gewünschte Gerät aus.
Erste Schritte mit SCXI
64
ni.com
19. Einstellungen zum Chassis sind auf der Registerkarte Chassis vorzunehmen.
19
20. Mit einem Klick auf OK werden die Einstellungen zum Chassis gespeichert.
Eine Meldung im oberen Bereich des Konfigurationsfensters macht auf den aktuellen Konfigurationsstatus aufmerksam. Eine Chassis-Konfiguration kann erst gespeichert werden,
wenn alle erforderlichen Angaben zu den Modulen vorliegen. Bei Anzeige einer Warnung
können die Einstellungen zwar gespeichert werden, es wird jedoch empfohlen, das Problem
zuvor zu beheben.
21. Dem Standard IEEE 1451.4 entsprechende Sensoren, deren technische Daten in einem speziellen integrierten Speicher enthalten sind – so genannte TEDS-Sensoren – sind zunächst
wie hier beschrieben zu konfigurieren, bevor entsprechende Zubehörteile hinzugefügt
werden können. Zur Konfiguration von TEDS-Sensoren, die direkt an ein Modul angeschlossen sind, klicken Sie das entsprechende Modul unter Geräte und Schnittstellen mit
der rechten Maustaste an und wählen Sie TEDS konfigurieren. Klicken Sie im
Konfigurationsfeld auf Nach HW-TEDS suchen.
Hinzufügen von Modulen zu einem bestehenden System
Gehen Sie nach folgenden Schritten vor:
1.
Erweitern Sie die Kategorie Geräte und Schnittstellen in der Baumstruktur. Bei RTSystemen erweitern Sie zunächst die Kategorie Netzwerkumgebung, klicken dann auf das
gewünschte Zielsystem und anschließend mit der rechten Maustaste auf Geräte und
Schnittstellen.
2.
Klicken Sie auf das Chassis. Sie sehen nun eine Liste aller Steckplätze des Chassis.
3.
Klicken Sie mit der rechten Maustaste auf einen freien Steckplatz und wählen Sie
Einfügen. Es öffnet sich das Fenster zum Konfigurieren von SCXI-Chassis.
4.
Klicken Sie auf Automatische Erkennung aller Module und anschließend auf Ja.
5.
Konfigurieren Sie das Modul wie beginnend bei Schritt 6 des Abschnitts Schritt 12: Konfiguration des Chassis und der Module beschrieben.
6.
Testen Sie das Chassis wie in Schritt 13: Überprüfen des Chassis beschrieben.
© National Instruments Corporation
65
Erste Schritte mit SCXI
Schritt 13: Überprüfen des Chassis
1.
Erweitern Sie die Kategorie Geräte und Schnittstellen in der Baumstruktur.
2.
Klicken Sie mit der rechten Maustaste auf den Namen des zu testenden Chassis.
3.
Wählen Sie Test, um zu überprüfen, ob das Chassis im MAX erkannt wurde. Bei fehlgeschlagener Erkennung erhalten Sie eine Fehlermeldung.
Um zu überprüfen, ob ein Modul erfolgreich installiert wurde, klicken Sie es mit der rechten
Maustaste an und wählen Sie Testpanels. Beim Test eines Moduls des Typs SCXI-1600 wird
automatisch das gesamte SCXI-System überprüft. Im Feld Fehlerdetails werden alle Fehler
angezeigt, die beim Test aufgetreten sind. Ein erfolgreich installiertes Modul wird in der Übersicht durch ein grünes Symbol dargestellt. Das SCXI-System sollte nun ordnungsgemäß
funktionieren. Schließen Sie das Testpanel.
Mit der Simulationsfunktion in NI-DAQmx können Sie Applikationen auch ohne angeschlossene SCXI-Chassis und -Module testen (mit Ausnahme des SCXI-1600). Lesen Sie dazu auch
die Hilfe zum Measurement & Automation Explorer für NI-DAQmx, die im MAX über Hilfe»
Hilfethemen»NI-DAQmx»MAX-Hilfe zu NI-DAQmx geöffnet wird.
Wenn der Selbsttest ergeben hat, dass das Chassis entweder funktionsuntüchtig oder falsch konfiguriert ist, gehen Sie wie folgt vor:
•
Überprüfen Sie, ob die Meldung SCXI-Chassis überprüfen erscheint, darin die Modellnummer des Chassis (Chassis ID: x) enthalten ist und mindestens ein Dialogfeld angezeigt
wird, das besagt: Slot: x Konfiguration enthält Modul: SCXI-XXXX oder
-1600, Hardware in Chassis ist: leer. Wenn nicht:
–
Überprüfen Sie, ob das SCXI-Chassis eingeschaltet ist.
–
Vergewissern Sie sich, dass alle Module wie beschrieben in das Chassis eingesteckt
wurden.
–
Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist, mit dem das SCXI-1600
mit dem Computer verbunden ist.
•
Starten Sie anschließend den Testlauf noch einmal.
•
Wenn das Modul nicht erkannt wird, gehen Sie wie folgt vor:
1.
Drücken Sie <F5>, um die MAX-Ansicht zu aktualisieren.
2.
Überprüfen Sie, ob die Ready-LED des Moduls grün leuchtet. Sollte das nicht der Fall
sein, schalten Sie das Chassis aus, warten Sie fünf Sekunden und schalten Sie es
erneut ein.
Wenn sich das SCXI-System auch nach diesen Versuchen nicht konfigurieren lässt, wenden Sie
sich an den technischen Support von NI unter ni.com/support.
Erste Schritte mit SCXI
66
ni.com
Schritt 14: Messungen mit NI-DAQmx
Dieser Schritt ist nur dann erforderlich, wenn Sie Ihre Karte mit NI-DAQ oder einer Entwicklungsumgebung von National Instruments programmieren. Weitere Informationen erhalten Sie
unter Messungen mit NI-DAQmx in der Anleitung Erste Schritte mit NI-DAQ.
Verwenden eines Tasks in einer Applikation
Lesen Sie dazu bitte das Dokument Erste Schritte mit NI-DAQ.
Fehlersuche
Nachfolgend soll auf einige Fragen zu SCXI eingegangen werden, die unserer Support-Abteilung häufig gestellt werden. Daneben finden Sie ein paar Tipps, die Ihnen im Problemfall
weiterhelfen sollen.
Tipps
Bevor Sie sich wegen eines Problems an uns wenden, probieren Sie folgende Tipps aus:
•
Hilfe zu Problemen bei der Installation Ihrer Software erhalten Sie unter ni.com/
support/daqmx. Bei Problemen mit der Hardware besuchen Sie die Website ni.com/
support, geben Sie den Namen des Geräts ein oder besuchen Sie ni.com/kb.
•
Eine vollständige Liste der NI-DAQmx-Dokumente finden Sie auf ni.com/info nach
Eingabe des Infocodes rddq8x.
•
Wenn Sie ein Gerät zur Reparatur oder Kalibrierung an National Instruments zurücksenden
möchten, erfahren Sie auf ni.com/info nach Eingabe von rdsenn, was bei der Warenrücksendung an National Instruments zu beachten ist.
•
Überprüfen Sie, ob das SCXI-Chassis eingeschaltet ist. Bei PXI/SCXI-KombinationsChassis müssen der SCXI- und der PXI-Bereich separat eingeschaltet werden.
•
Es muss die neueste Version des passenden NI-DAQ-Treibers installiert sein.
•
Wenn das Chassis im MAX nicht angezeigt wird, versuchen Sie Folgendes:
–
Schließen Sie die DAQ-Karte an ein anderes Modul im Chassis an.
–
Tauschen Sie das bzw. die Kabel aus.
–
Verwenden Sie ein anderes Chassis.
–
Tauschen Sie das DAQ-Gerät aus.
•
Vergewissern Sie sich, dass die Adresse jedes SCXI-Chassis, das an ein DAQ-Gerät angeschlossen ist, nur einmal vergeben ist.
•
Stellen Sie sicher, dass das Kabel ordnungsgemäß an das Chassis angeschlossen ist.
•
Überprüfen Sie das Modul, die Backplane des Chassis und die Anschlüsse der Verbindungsstücke auf verbogene Steckkontakte.
•
Wenn Sie mit mehreren SCXI-Modulen arbeiten, ziehen Sie alle Module aus dem Chassis
und prüfen Sie jedes Modul einzeln.
© National Instruments Corporation
67
Erste Schritte mit SCXI
•
Wenn von einer Signalquelle fehlerhafte Werte empfangen werden, trennen Sie das verwendete Gerät von der Signalquelle und verbinden Sie den Eingangsanschluss mit Masse. Es
sollten nun 0 V angezeigt werden. Alternativ kann auch eine Batterie oder eine andere
Spannungsquelle mit bekannter Spannung an den Eingang angeschlossen werden.
•
Starten Sie ein Beispielprogramm, um zu sehen, ob Sie damit auch falsche Ergebnisse
erhalten.
Häufig gestellte Fragen
Das Chassis ist eingeschaltet und die Module sind für den Multiplexmodus konfiguriert.
Dennoch kann ich an keinem der Kanäle die erwarteten Messwerte erfassen. Wie kommt
dieser Fehler zustande?
Bei SCXI-Chassis gibt es auf der Backplane des Gehäuses Sicherungen (bei SCXI-1000
1,5-A-Sicherungen und SCXI-1001 4-A-Sicherungen), die eventuell durchgebrannt sind.
Bei Modulen des Typs SCXI-1600 können Sie anhand der Power-LEDs feststellen, ob die
Sicherungen durchgebrannt sind. Beim normalen Betriebszustand müssen die LEDs am Modul
und am Chassis leuchten. Wenn eine der LEDs nicht leuchtet, ist mindestens eine Sicherung
durchgebrannt.
Beim SCXI-1000 sind die Sicherungen nur nach Entfernen des Lüfters zugänglich. Beim
SCXI-1001 befinden sie sich auf der Rückseite hinter dem rechten Lüfter in der Nähe des
Stromversorgungsmoduls.
Gehen Sie zum Überprüfen und Auswechseln der Sicherungen folgendermaßen vor:
1.
2.
3.
4.
5.
6.
7.
8.
Schalten Sie das Chassis aus und ziehen Sie das Netzkabel.
Entfernen Sie die vier Schrauben des Lüfters. Halten Sie den Lüfter beim Herausnehmen
der letzten Schraube fest, damit er nicht herausfällt und eventuell die Leitungen beschädigt.
Überprüfen Sie die Sicherungen mit einem Widerstandsmessgerät. Wenn nicht ungefähr
0 Ω vorliegen, ist eine neue Sicherung einzusetzen. Die Sicherungen sind mit einem “+”
bzw. einem “–” gekennzeichnet.
Entfernen Sie die Sicherung vorsichtig mit einer Spitzzange.
Biegen Sie die Drähte der neuen Sicherung so um, dass sie in den Sockel passt (dieser ist
ca. 13 mm lang) und kürzen Sie die abgebogenen Enden auf eine Länge von ca. 6 mm.
Setzen Sie die Sicherung mit der Spitzzange vorsichtig in den Sicherungssockel.
Wiederholen Sie bei Bedarf die Schritte 3 bis 6 für die andere Sicherung.
Setzen Sie Lüfter und Filter wieder ein. Achten Sie darauf, dass die Beschriftung nach
unten zeigt. Setzen Sie anschließend die Schrauben wieder ein und ziehen Sie sie fest.
Welche Sicherungen genau benötigt werden, steht in der Bedienungsanleitung zum Chassis.
Das Chassis hat einwandfrei funktioniert, bis ich während des Betriebs versehentlich ein
Modul ausgetauscht habe. Nun lässt sich das Chassis nicht wieder einschalten. Was muss
ich tun?
SCXI-Module sind während des Netzbetriebs nicht austauschbar, daher ist wahrscheinlich am
Chassis eine Sicherung durchgebrannt. Wenn ein Austausch der Sicherungen keine Abhilfe
schaffen sollte, könnte der Busschaltkreis oder das SCXI-Modul beschädigt worden sein.
Wenden Sie sich in diesem Fall bitte an unseren technischen Support (ni.com/support).
Erste Schritte mit SCXI
68
ni.com
Ich möchte mein Chassis im MAX testen; das Gerät wird jedoch nicht erkannt. Was muss
ich tun?
Überprüfen Sie:
•
ob das Chassis eingeschaltet ist.
•
ob es ordnungsgemäß mit einer DAQ-Karte verbunden ist. Kontrollieren Sie bei mehreren
DAQ-Karten, ob das unter Mit dem Chassis verbundenes Gerät ausgewählte Gerät auch
tatsächlich mit dem Chassis verbunden ist.
•
ob sich ein Steckkontakt der Backplane beim Einstecken der Module verbogen hat.
•
ob die Module ordnungsgemäß ins Chassis eingesteckt und konfiguriert sind. Wenn die
automatische Modulerkennung nicht aktiviert wurde, sind die Module im Chassis unter
Umständen nicht konfiguriert worden. Es könnte aber auch sein, dass die in der Software
konfigurierten Module nicht mit den installierten Modulen des Chassis übereinstimmen.
Alle Messwerte an den Kanälen driften in den positiven Bereich. Was muss ich tun, um das
Problem zu beheben?
Überprüfen Sie, ob die DAQ-Karte und das Modul mit demselben Bezugspotential arbeiten.
Wenn Sie zum Beispiel mit einer erdfreien Schaltung arbeiten, überprüfen Sie, ob das Modul
auch tatsächlich entsprechend angeschlossen ist. Unter Umständen sind Änderungen an den
Jumpereinstellungen des Moduls erforderlich.
Ich möchte mit Hilfe eines Thermoelements die Temperatur messen und arbeite mit einem
Modul des Typs SCXI-1100, SCXI-1102/B/C, SCXI-1112 oder SCXI-1125 mit einem
Anschlussblock des Typs SCXI-1300, SCXI-1303 oder SCXI-1328. Was kann ich gegen das
Schwanken der Messwerte des Thermoelements tun?
Das Schwanken der Messwerte lässt sich durch Mittelwertbildung reduzieren. Außerdem sollte
sichergestellt werden, dass die Verdrahtung korrekt ist. Die meisten Thermoelemente sind
erdfreie Signalquellen mit einer geringen Gleichtaktspannung. Sie müssen so geschaltet werden,
dass der Ruhestrom vom Verstärker des SCXI-Moduls an einen Masseanschluss abgeleitet wird.
Vergewissern Sie sich, dass die negative Leitung jedes Thermoelements über einen Widerstand
geerdet ist. Die Impedanzwerte der Anschlüsse sind in der Beschreibung zum Anschlussblock
aufgeführt. Stellen Sie sicher, dass bei geerdeten Thermoelementen am Masseanschluss keine
hohe Gleichtaktspannung vorliegt.
© National Instruments Corporation
69
Erste Schritte mit SCXI
Weltweite technische Unterstützung
Weitere Unterstützung finden Sie auf der Website ni.com/support oder ni.com/zone.
Alle Möglichkeiten der technischen Unterstützung bei Signalaufbereitungsgeräten sind im
Dokument Technical Support Information in der Packungsbeilage der Geräte beschrieben.
Bei Anfragen wenden Sie sich bitte an eine Niederlassung von National Instruments. Die
Adresse der Hauptgeschäftsstelle von National Instruments in den USA lautet: 11500 North
Mopac Expressway, Austin, Texas, 78759-3504.
Technische Daten
Sicherheit
Die von Ihnen erworbenen Produkte erfüllen folgende Sicherheitsstandards für elektrische
Mess-, Steuerungs- und Laboranlagen:
•
IEC 61010-1, EN 61010-1
•
UL 61010-1, CSA 61010-1
Hinweis Informationen über die UL- und andere Sicherheits-Zertifikate finden Sie
auf dem Produktetikett oder im Abschnitt Online-Produktzertifikate.
Elektromagnetische Verträglichkeit
Die von Ihnen erworbenen Produkte erfüllen folgende EMV-Sicherheitsstandards für
elektrische Mess-, Regel- und Laboranlagen:
•
EN 61326 (IEC 61326): Klasse A (Funkstörungen); grundlegende Störfestigkeit
•
EN 55011 (CISPR 11): Gruppe 1, Klasse A (Funkstörungen)
•
AS/NZS CISPR 11: Gruppe 1, Klasse A (Funkstörungen)
•
FCC 47 CFR Teil 15B: Klasse A (Funkstörungen)
•
ICES-001: Klasse A (Funkstörungen)
Hinweis Die Standards zur Prüfung der elektromagnetischen Verträglichkeit Ihres
Produkts sind im Abschnitt Online-Produktzertifikate aufgeführt.
Hinweis
Das Produkt ist bei Verwendung entsprechend der Beschreibung elektromagnetisch verträglich.
Hinweis
Damit das Produkt elektromagnetisch verträglich ist, sind abgeschirmte
Leitungen zu verwenden.
Erste Schritte mit SCXI
70
ni.com
CE-Zulassung
Die von Ihnen erworbenen Produkte erfüllen die Mindestanforderungen der folgenden europäischen Richtlinien:
•
2006/95/EC; Niederspannungsrichtlinie (Sicherheit)
•
2004/108/EC; EMV-Richtlinie
Online-Produktzertifikate
Hinweis Welche behördlichen Sicherheitsstandards Ihr Produkt außerdem erfüllt,
ist in der dazugehörigen Konformitätserklärung beschrieben. Für die Suche nach
Produktzertifikaten und Konformitätserklärungen zu Ihrem Produkt besuchen Sie
ni.com/certification, geben Sie die Nummer des betreffenden Modells oder
die Produktlinie ein und klicken Sie in der Spalte “Certification” auf den gewünschten Link.
Umwelt-Management
Wir legen großen Wert auf umweltfreundliche Planung und Herstellung unserer Produkte.
Daher haben wir bestimmte gefährliche Stoffe aus unseren Produkten verbannt. Das kommt
nicht nur der Umwelt, sondern auch Ihnen – unseren Kunden – zugute.
Unter dem Link NI and the Environment auf der Website ni.com/environment erhalten Sie
weitere Hinweise zum Thema Umweltschutz. Dort finden Sie alle Umweltschutzvorschriften
und -richtlinien, die National Instruments einhält, sowie weiterführende Informationen zum
Thema.
Waste Electrical and Electronic Equipment (WEEE – Elektro- und
Elektronik-Altgeräte)
EU-Kunden
Alle nicht mehr benötigten oder funktionsuntüchtigen Produkte müssen
bei einer WEEE-Recycling-Einrichtung abgegeben werden. Weitere Informationen
zu WEEE-Recycling-Einrichtungen, WEEE-Maßnahmen von National Instruments
und Einhaltung der WEEE-Richtlinie 2002/96/EC finden Sie unter ni.com/
environment/weee.
⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩
˄Ё೑
RoHS
⬉ᄤֵᙃѻક∵ᶧ᥻ࠊㅵ⧚ࡲ⊩
˄Ё೑
˅ ˅
RoHS
Ё೑ᅶ᠋
National Instruments ヺড়Ё೑⬉ᄤֵᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ
Ё೑ᅶ᠋ National Instruments ヺড়Ё೑⬉ᄤֵᙃѻકЁ䰤ࠊՓ⫼ᶤѯ᳝ᆇ⠽䋼ᣛҸ
(RoH
(RoHS)DŽ݇Ѣ National Instruments Ё೑ RoHS ড়㾘ᗻֵᙃˈ䇋ⱏᔩ ni.com/
ni.com/environment/rohs_c
ড়㾘ᗻֵᙃˈ䇋ⱏᔩ
݇Ѣ National
Instruments Ё೑ RoHS
environment/rohs_china
DŽ (For information about China RoHS compliance,
(For information
about China RoHS compliance,
go to ni.com/environment/rohs_china
.) go to ni.com/environment/rohs_
© National Instruments Corporation
71
Erste Schritte mit SCXI
Die Bezeichnungen CVI, LabVIEW, National Instruments, NI, ni.com, das National Instruments Geschäftslogo (Wort-/Bildmarke) und das Adler
Logo (Bildmarke) sind als Marken für National Instruments Corporation geschützt. Informationen über weitere Marken von National Instruments
finden Sie im Internet unter ni.com/trademarks im Bereich Trademark Information. The mark LabWindows is used under a license from
Microsoft Corporation. Windows is a registered trademark of Microsoft Corporation in the United States and other countries. Sonstige hierin
erwähnte Produkt- und Firmenbezeichnungen sind Marken oder Handelsnamen der jeweiligen Unternehmen. Nähere Informationen über den
Patentschutz von Produkten oder Technologien von National Instruments finden Sie unter Hilfe»Patente in Ihrer Software, in der Datei
patents.txt auf Ihrem Datenträger oder in den Patentinformationen von National Instruments auf ni.com/patents. Informationen zu den
von National Instruments eingehaltenen internationalen Handelsbestimmungen sowie zu Bezugsquellen für relevante HTS-Codes, ECCNs und
andere Import-/Export-Kenndaten finden Sie auf ni.com/legal/export-compliance unter der Überschrift Export Compliance
Information.
© 2003–2011 National Instruments Corporation. Alle Rechte vorbehalten.
373236M-01
Juni11
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
