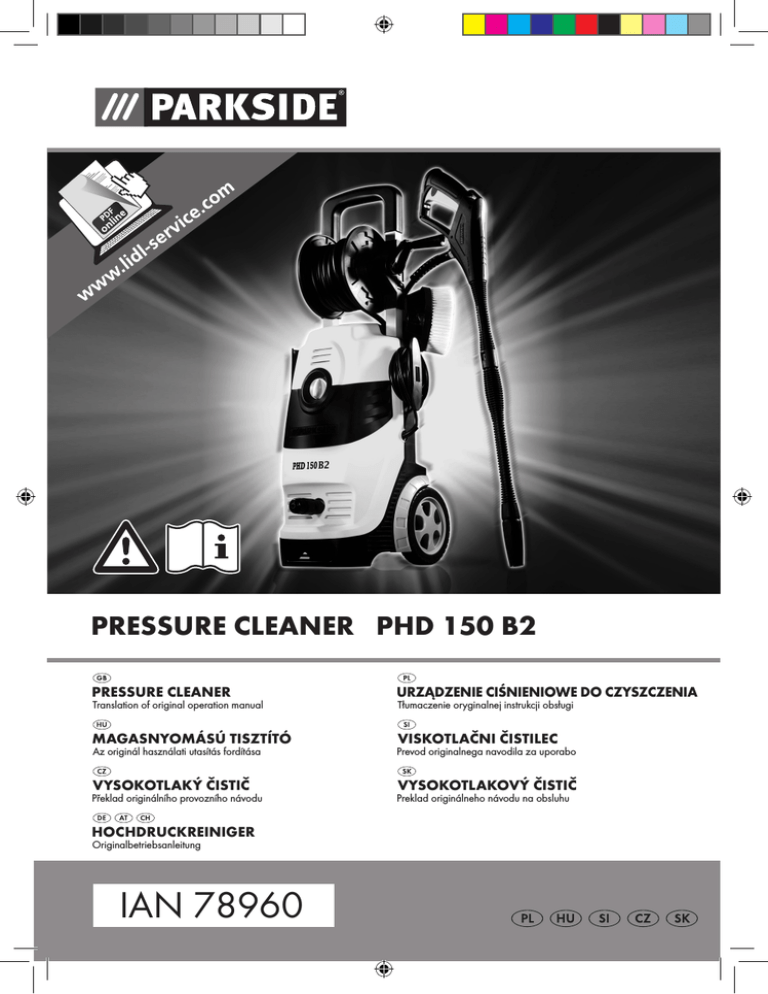

P
RESSURE CLEANER PHD 150 B2
PRESSURE CLEANER
U
RZĄDZENIE CIŚNIENIOWE DO CZYSZCZENIA
M
AGASNYOMÁSÚ TISZTÍTÓ
z originál használati utasítás fordítása
A
P revod originalnega navodila za uporabo
T ranslation of original operation manual
V
YSOKOTLAKÝ ČISTIČ
P řeklad originálního provozního návodu
H
OCHDRUCKREINIGER
Originalbetriebsanleitung
I IAN
AN 78960
XXXXX
Tłumaczenie oryginalnej instrukcji obsługi
VISKOTLAČNI ČISTILEC
VYSOKOTLAKOVÝ ČISTIČ
P reklad originálneho návodu na obsluhu
B efore reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
P rzed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi
funkcjami urządzenia.
O
lvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik
funkcióját.
P red branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.
P řed čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
P red čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
K lappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
F unktionen des Gerätes vertraut.
GB
PL
HU
SI
CZ
SK
DE / AT / CH
Translation of original operation manual
Tłumaczenie oryginalnej instrukcji obsługi
Az originál használati utasítás fordítása
Prevod originalnega navodila za uporabo
Překlad originálního provozního návodu
Preklad originálneho návodu na obsluhu
Originalbetriebsanleitung
Page
Strona
Oldal
Stran
Strana
Strana
Seite
A
13
1
2a
2a
12
3
click
4
11
click
5
14
15
10
6
2b
16
7
8
9
1
17
18
12
19
B
20
21
22
1
24
23
GB
Content
Introduction..................................4
Areas of Application.....................4
General Description.......................5
Scope of Delivery............................. 5
Functional description........................ 5
Overview......................................... 5
Technical data...............................6
Notes on Safety............................6
Explanation of symbols...................... 6
Symbols in the manual....................... 7
General notes on safety..................... 7
Start-up........................................8
Setting up........................................ 9
Mains connection.............................. 9
Operation........................................ 9
High-pressure / low-pressure
operation....................................... 10
Interrupting operation...................... 10
Ending operation............................ 11
Using detergents............................. 11
Cleaning and Maintenance..........11
Cleaning........................................ 11
Maintenance.................................. 12
Storage.......................................12
Waste Disposal and Environmental Protection........................12
Guarantee..................................12
Repair Service.............................13
Service-Center.............................13
Service Branch............................13
Trouble shooting.........................14
Spare Parts Order.......................14
Translation of the original EC
declaration of conformity............. 87
4
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
The operating instructions constitute part of
this product. They contain important information on safety, use and disposal.
Before using the product, familiarise yourself with all of the operating and safety
instructions. Use the product only as described and for the applications specified.
Keep this manual safely and in the event
that the product is passed on, hand over
all documents to the third party.
Areas of Application
Only use the pressure cleaner in the following private home areas:
• This equipment is not suitable for commercial use.
Commercial use will invalidate the
guarantee.
• To clean machines, vehicles, buildings,
work tools, facades, terraces, gardening
tools, etc. with a high-pressure water jet.
• Only use with original accessories and
spares.
• Cleaning the object according to its
manufacturer’s information.
• The rotating wash brush is fundamentally
not suitable for sensitive and painted
surfaces (e.g. automotive paint).
GB
General Description
The diagram of the most important functional elements
can be found on the foldout
side.
Scope of Delivery
Unpack the pressure cleaner and verify the
contents:
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Pressure cleaner with mains cable
Carrying handle with 2 attachment
screws
High-pressure hose on hose reel
Holder for mains cable
Jet gun holder
Quick connector for garden hose
adaptor
Jet gun
Turbo dirt blaster
Standard Vario nozzle
Rotating wash brush
Nozzle cleaning needle
0.5 l cleaning agent
Fork spanner
Instruction Manual
Dispose of the packaging material correctly.
Overview
A
1 Jet gun
2a Carrying handle
2b2 attachment screws for carrying
handle
3 High-pressure hose on hose reel
4 Hose reel crank
5 Holder for mains cable
6 Mains cable
7Wheels
8 Strainer frame
9 Water connection
10 On/Off switch
11 Jet gun holder
12 High-pressure fitting (gun)
13 Quick connector for garden hose
adaptor
14 Opening of cleaning agent tank
15 Cleaning agent tank
16 Accessories holder
17 Turbo dirt blaster
18 Standard Vario nozzle
19 Rotating wash brush
20 Nozzle cleaning needle
21 Cleaning agent
22 Fork spanner
B
23 Locking knob
24 Starting lever
Functional description
The pressure cleaner cleans by means of a
water jet, with a choice of high or low pressure operation.
A detergent can be added if this is required.
For the functions of the operating elements
please refer to the subsequent description.
Ensure that the safety instructions are always
observed!
5
GB
Technical data
Notes on Safety
Pressure cleaner ..........PHD 150 B2
Mains connection............... 230V~, 50 Hz
Power consumption.....................2100 W
Mains cable length.............................5 m
Weight (without accessories).........10.8 kg
Safety class....................................... II
Degree of protection.......................... IPX5
Rated/operating pressure (p).........11 MPa
Max. permissible pressure (p max)....15 MPa
Max. inflow pressure (p in max)....0.8 MPa
Max. inflow temperature (T in max)....40°C
Pumping rate, water (Q)............ 5.5 l/min
Max. pumping rate, water
(Q max)................................... 7.5 l/min
Sound pressure level
(LpA)..............78.2 dB(A); KpA = 3.0 dB(A)
Sound power level (LWA)
measured.... 91.7 dB(A); KwA = 3.0 dB(A)
guaranteed......................... 98.0 dB(A)
Vibration (an).......0.496 m/s2; K=1.5 m/s²
This section is concerned with the basic
safety rules when working with the pressure cleaner.
Do not exceed the maximum permitted
network impedance of 0.277 Ohms at the
electrical connection point.
The user must ensure that the device is
operated only on a power supply network
that fulfils this requirement.
If necessary, the local power supply company can be asked for the system impedance.
Technical and optical changes can be
carried out in the course of further development without notice. All dimensions, references and information of this instruction
manual are therefore without guarantee.
Legal claims, which are made on the basis
of the instruction manual, cannot thus be
considered as valid.
Explanation of symbols
Attention!
Before beginning work, familiarise
yourself thoroughly with all the operating elements, particularly with
how they function and operate. Ask
a specialist if necessary.
Attention: Remove the plug from the
socket as soon as the power lead is
damaged or cut.
Also disconnect the plug from the
socket when connecting to the
water supply or trying to eliminate
leaks.
The pressure cleaner is not suitable
for direct connection to the drinking
water supply system.
Safety class II
Electric appliances should not be disposed of in the domestic garbage.
CAUTION. pressure cleaners
can be dangerous if they are
not operated correctly! The
jet must never be directed
at people, animals, electric
equipment connected to the
power supply or against the
actual pressure cleaner.
Operate the equipment
only in an upright and
never in a reclined position.
6
GB
Symbols in the manual
Warning symbols with information on damage and
injury prevention.
Instruction symbols (the instruction
can be explained at the place of
the exclamation mark) with information on preventing damage.
Help symbols with information on
improving tool handling.
General notes on safety
• This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
• Children must be supervised in order
to ensure that they do not play with the
equipment.
• People who are unfamiliar with the
operating instructions are not permitted
to use the equipment. The operation
of the equipment is not authorised for
people under the age of 16.
Working with the equipment
Caution: to avoid accidents
and injuries:
CAUTION. pressure cleaners
can be dangerous if they are
not operated correctly! The
jet must never be directed
at people, animals, electric
equipment connected to the
power supply or against the
actual pressure cleaner.
• Use the equipment only when standing
and on a level, stable base.
• Use the equipment only on a flat, stable surface.
• Do not direct the jet at yourself or others in order to clean clothes and shoes.
• To protect against water or dirt splashing back, wear suitable protective
clothing and safety goggles.
• Do not operate the pressure cleaner
when other people are in the immediate vicinity, other than they are also
wearing protective clothes.
• Take appropriate measures to keep
children away from the equipment
whilst it is running.
• Do not use the equipment in the vicinity
of flammable liquids or gases. Nonobservance will result in a risk of fire
or explosion.
• Do not spray combustible liquids. Risk
of explosion.
• If you come into contact with cleaning
agents, rinse with plenty of clean water.
• Store the equipment in a dry place and
out of reach of children.
Caution! To avoid damage to
the equipment and any possible person injury resulting
from this:
• Do not work with damaged or incomplete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical protection measures are in place.
• Do not operate the equipment if the
mains cable, water supply or other important parts such as the high-pressure
hose or gun are damaged/leaking.
• Protect the pressure cleaner from frost
and dry running.
• High-pressure hoses, fittings and
7
GB
couplings are important for machine
safety. Use only high-pressure hoses,
fittings and couplings recommended by
the manufacturer.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “maintenance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be carried out by an authorised electrician.
In the case of repairs, always contact
our service centre.
Electrical safety:
Caution: to avoid accidents
and injuries from electric
shocks:
• The plug and socket of an extension
cable must be water-tight!
Unsuitable extension cables can
be dangerous as people can be
harmed by an electric shock!
• Protect the electric plug connections
against moisture.
• If there is a risk of flooding, fix the
plug connections in an area that is safe
from flooding.
• Ensure that the mains voltage matches
the specifications on the rating plate.
• Connection to the mains must be
carried out by an experienced electrician and meet the requirements of
IEC 60364-1.
• The electrical installation shall be according to national wiring rules.
• The device must only be connected to
a mains socket via a residual-current
circuit breaker (RCD) with a rated leakage current of not more than 30 mA.
Fuse: at least 13 ampere.
8
• Before each use, check the equipment,
cable and plug for damage.
• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualified person in order to prevent hazards.
• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.
• Do not carry or fix the equipment by
the cable.
• Use only extension cables that are protected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the cable for damage.
• Before any work on the equipment,
during work breaks and in the case
of non-use, remove the plug from the
socket.
• The cross-section of the power supply cable must not be less than
2 x 2,5 mm².
• Wear sturdy footwear to protect
against electric shock.
• To protect against electric shock, operate the equipment only in an upright
position.
Start-up
In keeping with current regulations
a pressure cleaner must never be
operated off the drinking water
mains supply without a controllable
backflow preventer. A suitable backflow preventer in conformity with EN
12729 type BA must be used.
Water that has passed through a backflow
preventer is classified as undrinkable.
A backflow preventer is available in specialist shops.
• Employ an ordinary garden hose for
the water intake and ensure sufficient
GB
length.
• Use the device on a domestic water
supply or a water source with a feed
rate of at least 450l/h.
Setting up
1. Push the carry handle (2a) into the
square tube on the mounting frame.
The carry handle (2a) audlibly clicks
into place. Fix the carry handle (2a)
from the back using the two screws
(2b) enclosed.
2. Slide the holder for mains cable (5)
and the jet gun holder (11) onto the
guides on the device housing.
3. Connect the high-pressure fitting (jet
gun) (12) to the jet gun (1). Use the
fork spanner from the package.
4. Connect the feed hose to the water
supply and allow water to escape from
the other end of the feed hose with no
bubbles, in order to expel the air from
the feed hose. Switch off the water tap.
5. Connect the supply hose to the water
connection (9) on the equipment using
the quick connector for garden hose
adapter (13). Always use the filter
insert (8) and clean this as required
(bayonet fixing).
6. Plug in and turn the turbo dirt blaster
(17) or the standard Vario nozzle (18)
or the rotating wash brush (19) to connect to the jet gun (1).
7. To change the jet tube (17/18) or the
rotating wash brush (19) push in the
tube or brush and turn in the opposite
direction.
Mains connection
The pressure cleaner you have acquired
is already fitted with a mains plug. The
equipment is designed for connection to
an earthed wall socket with a residual
current operated device (RCD switch) at
230 V ~ 50 Hz.
Only operate the pressure cleaner
after all the above points have been
observed.
1. Ensure that the pressure cleaner is
turned off by its ON / OFF switch
(10).
2. Insert the mains plug into the mains
socket
Operation
Be prepared for the recoil
force of the emitted water jet! Ensure that you are
standing firmly and that you
are holding the gun (1) securely, otherwise you could
injure yourself or other people.
Never operate the pressure cleaner
with a closed water tap. Dry running will damage the pressure
cleaner!
1. Turn on the water tap entirely.
2. Switch on the pressure cleaner with the
ON / OFF switch (10).
Only ever switch on the pressure cleaner once you have connected all of the
water pipes and they do not leak.
The motor switches on until the required pressure has built up. After
the pressure has built up, the motor
switches off.
3. Press the gun (1) starting lever (24).
The nozzle operates by pressure and
the motor switches back on.
Releasing the starting lever (24) causes
the equipment to switch off. The system
remains pressurised.
• The turbo dirt blaster (17) produces a
rotating water jet and is designed for
low water consumption work.
9
GB
• The standard Vario nozzle (18) produces a flat wide jet particularly suited
for large surfaces.
Turn the tip of the nozzle left to reduce
the width of the jet. Turn the tip of the
nozzle right to expand the width of
the jet.
In the event of leaks in the
water system, switch off the
equipment immediately at
the on/off switch (10) and
disconnect the equipment
from the mains at the mains
power cord (6). Risk of electric shock! Start afresh with
making the water connections (cf. “Start-up / Operation” from point 4.).
If there is still air in the device,
please proceed as follows:
To vent the supply hose:
1. Remove the quick connector for garden
hose adaptor (13) on the water connection (9) and open the water tap
until water comes out with no bubbles.
2. Switch off the water tap.
3. Connect the supply hose to the water
connection (9) on the equipment using
the quick connector for garden hose
adapter (13).
4. Fully open the water tap.
To vent the equipment:
5. Switch on the on/off switch (10) until
pressure has built up.
6. Switch off the on/off switch (10).
7. Press the on lever on the gun (1) until
the pressure has gone.
8. Please repeat process 5. to 7. a few
times until there is no more air in the
device.
10
High-pressure / low-pressure
operation
The standard Vario nozzle (18) is designed
for either high-pressure or low-pressure
operation.
The standard Vario nozzle is set to high
pressure by default.
Push the tip of the nozzle forward to
change to low-pressure operation.
In this mode (low pressure), the unit will
automatically draw in cleaning agent from
the built-in tank (cf. “Using detergents”).
Push in the tip of the nozzle to change to
high-pressure operation.
B
• Lock / unlock the starting lever
(24) of the gun (1) by depressing
the locking knob (23).
Lock the starting lever (24) to
prevent the pressure cleaner
from being inadvertently / accidentally started.
Locked
Open
Interrupting operation
• Release the lever of the gun (1).
• During prolonged work intervals turn
off the pressure cleaner by its ON /
OFF switch (10).
If the equipment falls over,
switch off the equipment
immediately at the on/
off switch (10) and disconnect the equipment from the
mains at the mains power
cord (6). Risk of electric
shock! Only now should the
GB
equipment be returned to
an upright position. For your
own safety, wait approx. 5
minutes before reconnecting
to the electricity.
Ending operation
1. After having worked with a detergent
rinse the pressure cleaner with clear
water.
2. Release the lever of the gun (1).
3. Turn off the pressure by its ON / OFF
switch (10). Disconnect the mains plug.
4. Turn off the water tap.
5. Disconnect the pressure cleaner from
the water mains.
6. Pull the lever of the gun (1) to vent the
pressure existing within the system.
Using detergents
The pressure cleaner was designed for
operation with a neutral detergent based
on a biologically decomposable anionic
tenside. Other detergents or chemical substances could impair the safety of the pressure cleaner and damage it. Such damage
to the equipment is not covered by the
guarantee.
Fill/drain detergent:
• To add cleaning agent to the jet, you
must first fill the cleaning agent tank
(15).
• To remove the cleaning agent tank
(15), hold it on the side and push it upwards. You can now pull the cleaning
agent tank out of the bottom and side
guides on the pressure cleaner. Mind
to first remove the induction hose and
the cap from the opening of the cleaning agent tank (14) as they will remain
on the pressure cleaner.
• To reinstall the cleaning agent tank
(15), trace back the above steps.
Working Instructions:
• Operate the standard Vario nozzle
(18) in low-pressure mode to automatically add cleaning agent to the water.
• The rotating wash brush (19) is always
in low-pressure mode and cleaning
agent will thus always be added to the
water.
• To operate the rotating wash brush
(19) without any cleaning agent, remove the cleaning agent tank (15).
Cleaning and
Maintenance
Pull out the power plug before every maintenance operation. This also
includes connecting to the water
supply or trying to eliminate leaks.
There is a risk of electrocution or of
injury from moving parts.
Cleaning
Never direct the water jet
against the pressure cleaner,
nor clean the pressure cleaner under flowing water. This
could give rise to the danger
of electric shock and damage
the pressure cleaner!
Always keep the pressure cleaner
clean. Do not use any detergents or
solvents.
• Always keep the ventilation slots clean
and free.
• Only clean the pressure cleaner with a
soft brush or a slightly moist cloth.
• In case a nozzle of the jet tube
(17/18) is clogged up, use the nozzle
cleaning needle (21) to remove the
object from the nozzle.
11
GB
Maintenance
Guarantee
The pressure cleaner is maintenance free.
Ask our service centre to carry out any work that is not
described in these instructions. Use only original parts.
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.
Storage
• Drain all the water from the pressure
cleaner.
Disconnect the unit from the water
supply. Press the On/Off switch (10)
to turn on the pressure cleaner for no
longer than 1 minute until no more water escapes from the jet gun(1) or from
the attaching parts (17/18/19). Turn
off the unit.
• Protect the pressure cleaner and its accessories from frost when they have not
been completely drained of all water.
• Store the pressure cleaner and its accessories in a frost-free room.
Waste Disposal
and Environmental
Protection
Be environmentally friendly. Return the
tool, accessories and packaging to a recycling centre when you have finished with
them.
Electric appliances should not be
disposed of in the domestic garbage.
Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center
about this.
12
Terms of Guarantee
The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of purchase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it occurred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee period begins on repair or replacement of the
product.
Guarantee Period and Statutory
Claims for Defects
The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately after unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
The equipment has been carefully produced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.
GB
The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may therefore be considered as wearing parts (e.g.
filters or attachments) or to cover damage
to breakable parts (e.g. switches, batteries,
or parts made of glass).
This guarantee shall be invalid if the product has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions specified in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or interventions not undertaken by our authorised
service branch.
Processing in Case of Guarantee
To ensure efficient handling of your query,
please follow the directions below:
• Please have the receipt and item number (e.g. IAN 12345) ready as proof
of purchase for all enquiries.
• Please find the item number on the
rating plate, an engraved plate on the
front page of your manual (bottom left)
or as a sticker on the back or bottom.
• Should functional errors or other defects occur, please initially contact the
service department specified below by
telephone or by e-mail. You will then
receive further information on the processing of your complaint.
• After consultation with our customer
service, a product recorded as defective
can be sent postage paid to the service
address communicated to you, with the
proof of purchase (receipt) and specification of what constitutes the defect
and when it occurred. In order to avoid
acceptance problems and additional
costs, please be sure to use only the address communicated to you. Ensure that
the consignment is not sent carriage
forward or by bulky goods, express or
other special freight. Please send the
equipment inc. all accessories supplied
at the time of purchase and ensure adequate, safe transport packaging.
Repair Service
For a charge, repairs not covered by the
guarantee can be carried out by our service branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
Service Great Britain
Tel.: 0871 5000 720
(£ 0.10/Min.)
E-Mail: [email protected]
IAN 78960
Service Branch
Please note that the following address is
not a service address. Please initially contact the service centre specified above.
DES UK Ltd.
Unit B7
Oxford Street Industrial Park
Vulcan Road
Bilston, West Midlands WV14 7LF
13
GB
Trouble shooting
Problem
Pressure
cleaner is not
operating
Possible cause
Remedy
ON / OFF switch (10) is
turned off
Check ON / OFF switch (10)
Damaged power supply
cable (6)
Mains fault
Pressure clean- Air trapped in the pressure
cleaner
er does not
generate any
Drop in the water mains
pressure
pressure
Severe pressure fluctuations
Leaks in the
water system
Switch off the equipment and disconnect
from the mains. Check power supply
cable (6) for damage. If necessary have
the power supply cable (6) replaced by
a qualified electrician.
Check the electrical system for conformity with the data on the rating plate.
Switch on the equipment with the jet gun
and with no nozzle until bubble-free water comes out.
Check the water mains.
High-pressure nozzle (17)
is dirty
Rinse the high-pressure nozzle (17) with
water. If necessary clean the nozzle hole
with a needle.
Connections not fitted correctly
Switch off the equipment and disconnect
from the mains. Reconnect the equipment
to the water pipes (cf. “Initial Operation/
Set-Up”)
Water connection (9) leaks
Switch off the equipment and disconnect
from the mains. Replace the water connection (9) inc. gasket (cf. “Spare Parts”)
Spare Parts Order
When buying parts for the pressure cleaner, use the service address given.
Please enter your machine type and the item number of the part you are ordering.
ItemDescription........................................................ Product No.
1
Jet gun........................................................................... 91097399
3 High-pressure hose........................................................... 91097400
13
Quick connector for garden hose adaptor.......................... 91097401
17
Turbo dirt blaster............................................................. 91097403
18
Standard Vario nozzle..................................................... 91097404
19
Rotating wash brush......................................................... 91097405
9
Water connection w/ strainer frame.................................. 91097408
14
PL
Spis tresci
Wstęp.........................................15
Przeznaczenie.............................15
Opis ogólny................................16
Zawartość opakowania.................. 16
Opis działania............................... 16
Przegląd....................................... 16
Dane techniczne..........................17
Zasady bezpieczeństwa..............17
Symbole graficzne na urządzeniu.... 17
Symbole w instrukcji obsługi............ 18
Ogólne zasady bezpieczeństwa...... 18
Uruchamianie.............................20
Ustawianie.................................... 20
Podłączanie do sieci....................... 20
Praca............................................ 21
Tryb wysoko- i niskociśnieniowy....... 21
Przerywanie pracy......................... 22
Kończenie pracy............................ 22
Stosowanie środków czyszczących... 22
Oczyszczanie i Konserwacja........23
Oczyszczanie................................ 23
Konserwacja.................................. 23
Przechowywanie urządzenia......23
Usuwanie i ochrona środowiska...23
Odszukiwanie błędów................24
Części zamienne..........................24
Gwarancja..................................25
Serwis naprawczy......................26
Service-Center.............................26
Oddział serwisowy.....................26
Tłumaczenie oryginalnej
deklaracji zgodności WE..............87
Wstęp
Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup wartościowego produktu. Instrukcja obsługi jest
częścią składową produktu. Zawiera ona
ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy
się zapoznać ze wszystkimi wskazówkami
dotyczącymi obsługi i bezpieczeństwa.
Produkt należy użytkować tylko zgodnie z
opisem i podanym przeznaczeniem.
Instrukcję należy przechowywać starannie,
a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy
kompletną dokumentację.
Przeznaczenie
Używaj myjki wysokociśnieniowej wyłącznie do prac w prywatnym gospodarstwie
domowym:
• Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom
použití zanikne záruka.
• Do czyszczenia maszyn, pojazdów,
budynków, narzędzi, fasad, tarasów,
urządzeń ogrodowych itd. strumień
wody pod wysokim ciśnieniem.
• Z oryginalnymi akcesoriami i częściami zamiennymi.
• Przestrzegając wskazówek producenta
czyszczonego obiektu.
• Szczotka obrotowa zasadniczo nie
nadaje się do powierzchni delikatnych
i lakierowanych (np. lakier samochodowy).
15
PL
Opis ogólny
Rysunek ilustrujący najważniejsze elementy funkcyjne
znajdziesz na rozkładanej
stronie.
Zawartość opakowania
Rozpakuj urządzenie i sprawdź zawartość
opakowania:
-
Myjka wysokociśnieniowa z przewodem sieciowym
- Uchwyt do przenoszenia + 2 śruby
- Wąż wysokociśnieniowy na bębnie
- Uchwyt do mocowania przewodu sieciowego
- Uchwyt na pistolet
- Szybkozłącze do adaptera węża ogrodniczego
-Pistolet
- Rurka z dyszą wysokociśnieniową
(końcówka Turbo)
- Rurka z dyszą płaską (standardowa
dysza Vario)
- Szczotka obrotowa (wirująca szczotka
do mycia)
- Igła do czyszczenia dysz
- Środek czyszczący 0,5 l
- Klucz widełkowy
- Instrukcja obsługi
Prawidłowo posegreguj i usuń materiały
opakowania.
Opis działania
Myjka ciśnieniowa czyści strumieniem
wody – do wyboru o wysokim bądź niskim
ciśnieniu.
W razie potrzeby do wody można dodawać środków czyszczących.
Funkcje elementów urządzenia są podane
w poniższym opisie. Przestrzegaj zasad
bezpieczeństwa.
16
Przegląd
1Pistolet
A 2a Uchwyt do przenoszenia
2b2 śruby (uchwyt do przenoszenia)
3 Wąż wysokociśnieniowy na
bębnie
4 Korba bębna do nawijania
węża
5 Uchwyt do mocowania przewodu sieciowego
6 Przewód sieciowy
7 Kółka
8 Wkład sitowy
9 Króciec wody
10 Włącznik-wyłącznik
11 Uchwyt na pistolet
12 Króciec wysokociśnieniowy po
stronie pistoletu
13 Szybkozłącze do adaptera
węża ogrodniczego
14 Otwór pojemnika na środek
czyszczący
15 Pojemnik na środek czyszczący
16 Uchwyt na akcesoria
17 Rurka z dyszą wysokociśnieniową (końcówka Turbo)
18 Rurka z dyszą płaską (standardowa dysza Vario)
19 Szczotka obrotowa (wirująca
szczotka do mycia)
20 Igła do czyszczenia dysz
21 Środek czyszczący
22
Klucz widełkowy
B
23 Przycisk blokujący
24 Dźwignia włączająca
PL
Dane techniczne
Zasady bezpieczeństwa
Myjka wysokociśnieniowa.......PHD 150 B2
Napięcie znamionowe
wejścia.............................230V~, 50 Hz
Pobór mocy............................... 2100 W
Długość kabla sieciowego................. 5 m
Ciężar....................................... 10,8 kg
Typ zabezpieczenia.......................... II
Rodzaj ochrony................................IPX5
Ciśnienie obliczeniowe/
robocze (p).................................11 MPa
Dozwolone ciśnienie maks. (p max)... 15 MPa
Ciśnienie w dopływie maks.
(p in maks)................................ 0,8 MPa
Temperatura maks. na wlocie
(T in max) ...................................... 40°C
Wydajność tłoczenia, woda (Q)....5,5 l/min
Wydajność tłoczenia, woda maks.
(Q max)................................... 7,5 l/min
Poziom ciśnienia akustycznego
(LpA)...............78,2 dB(A); KpA = 3,0 dB(A)
Poziom mocy akustycznej (LWA)
zmierzony...91,7 dB(A); KwA = 3,0 dB(A)
gwarantowany.................... 98,0 dB(A)
Wibracji (an)..... 0,496 m/s2; K= 1,5 m/s²
Ten rozdział zawiera podstawowe przepisy bezpieczeństwa dotyczące pracy z
myjką wysokociśnieniową.
Urządzenie przeznaczone jest do pracy w
sieci zasilającej o impedancji systemowej
Zmax w punkcie zdawczo-odbiorczym
(przyłącze domowe) maks. 0,277 omów.
Użytkownik musi zapewnić, że urządzenie
będzie eksploatowane tylko w sieci spełniającej te wymagania.
W razie potrzeby informacji o impedancji
systemowej można zasięgnąć w lokalnym
zakładzie energetycznym.
Zmiany techniczne i optyczne mogą być
dokonywane bez zapowiedzi w trakcie
udoskonalania produktu. W związku z
tym wszelkie podane w niniejszej instrukcji
obsługi wymiary, wskazówki i dane nie posiadają gwarancji bezwzględnej prawid-łowości. W związku z powyższym wyklucza
się wszelkie roszczenia prawne zgłaszana
na podstawie danych instrukcji obsługi.
Symbole graficzne na urządzeniu
Uwaga!
Przed rozpoczęciem pracy z
pompą zapoznaj się dokładnie z
wszystkimi elementami sterującymi,
a w szczególności z ich funkcjami
i sposobem działania. W razie potrzeby poproś o pomoc specjalistę.
Przeczytaj należącą do urządzenia
instrukcję obsługi i przestrzegaj zawartych w niej wskazówek!
Uwaga! W razie uszkodzenia
albo przecięcia kabla sieciowego
natychmiast wyjmij wtyczkę kabla z
gniazdka sieci elektrycznej. Wtyczkę należy wyciagać z gniazdka
również do podłączania wody, a
także na czas próby usunięcia nieszczelności.
Urządzenie, które nie nadaje się
do przyłączania do instalacji wodociągowej wody pitnej.
Klasa zabezpieczenia
Przy nieprawidłowym użyciu
myjki wysokociśnieniowe
mogą być niebezpieczne.
Strumienia nie wolno kierować na ludzi i zwierzęta,
znajdujące się pod napięciem urządzenia elektryczne czy na samo urządzenie.
17
PL
Urządzenie używać tylko w pozycji stojącej, nigdy w pozycji leżącej.
Urządzeń elektrycznych nie należy
wyrzucać razem z odpadami domowymi.
Symbole w instrukcji obsługi
Symbol niebezpieczeństwa
z informacjami na temat
ochrony osób i zapobiegania
szkodom materialnym.
Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania
szkodom.
Znak informacyjny ze wskazówkami ułatwiającymi posługiwanie się
urządzeniem.
Ogólne zasady bezpieczeństwa
• To urządzenie nie jest przeznaczone
do używania przez osoby (włącznie
z dziećmi) o ograniczonych zdolnościach fizycznych, zmysłowych lub
umysłowych lub osoby nieposiadające
odpowiedniej wiedzy i/lub odpowiedniego doświadczenia, chyba że będą
one pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo
osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Dzieci należy nadzorować, aby wykluczyć zabawę urządzeniem.
• Osoby, które nie znają instrukcji obsługi, nie mogą używać urządzenia. Obsługiwanie urządzenia przez osoby,
które nie ukończyły 16 roku życia, jest
zabronione.
18
Praca z urządzeniem
Ostrożnie: W ten sposób unikniesz
wypadków i zranień:
Przy nieprawidłowym
użyciu myjki wysokociśnieniowe mogą być niebezpieczne. Strumienia nie
wolno kierować na ludzi i
zwierzęta, znajdujące się
pod napięciem urządzenia
elektryczne czy na samo
urządzenie.
• Używaj urządzenia tylko na równym i
stabilnym podłożu.
• Nigdy nie kieruj strumienia na siebie
lub na inne osoby, aby umyć odzież
czy obuwie.
• Jako ochronę przed rozbryzgami
wody i brudem noś odpowiednią
odzież ochronną i okulary ochronne.
• Nie używaj urządzenia, jeżeli w jego
zasięgu znajdują się inne osoby, chyba że noszą one odpowiednią odzież
ochronną.
• Zastosuj odpowiednie środki w celu
uniemożliwienia dzieciom dostępu do
pracującego urządzenia.
• Nie używaj urządzenia w pobliżu
palnych cieczy lub gazów. Nieprzestrzeganie tej wskazówki pociąga za
sobą niebezpieczeństwo pożaru lub
wybuchu.
• W razie kontaktu skóry ze środkiem
czyszczącym umyj skórę dużą ilością
czystej wody.
• Nie rozpylać cieczy palnych – niebezpieczeństwo wybuchu.
• Przechowuj urządzenie w suchym,
zamkniętym i niedostępnym dla dzieci
miejscu.
• Dzieci należy nadzorować, aby wykluczyć zabawę urządzeniem.
PL
Ostrożnie! W ten sposób unikniesz
uszkodzeń urządzenia i wynikających stąd szkód osobowych:
• Nie pracuj uszkodzonym, niekompletnym lub przebudowanym bez zgody
producenta urządzeniem. Przed uruchomieniem urządzenia zleć wykwalifikowanemu specjaliście sprawdzenie,
czy zostały zastosowane wymagane
zabezpieczenia elektryczne.
• Nie uruchamiać urządzenia, jeżeli
przewód zasilający, dopływ wody
bądź inne ważne części, takie jak wąż
wysokociśnieniowy czy pistolet natryskowy są uszkodzone lub nieszczelne.
• Chroń urządzenie przed mrozem i
pracą bez wody („na sucho”).
• Węże wysokociśnieniowe, armatury i
złączki są ważnymi elementami bezpieczeństwa maszyny. Używaj tylko
zalecanych przez producenta węży
wysokociśnieniowych, armatur i złączek.
• Używaj tylko oryginalnych akcesoriów
i nie przebudowuj urządzenia.
• Urządzenie może otwierać tylko autoryzowany elektryk. Jeżeli urządzenie
wymaga naprawy, zwracaj się zawsze do naszego Centrum Serwisowego.
Bezpieczeństwo elektryczne:
Ostrożnie: W ten sposób unikniesz
wypadków i zranień wskutek porażenia prądem:
• Jeżeli stosowany jest przedłużacz,
jego wtyczka i złącze muszą być wodoszczelne.
Nieodpowiednie przedłużacze
mogą być niebezpieczne. Niebezpieczeństwo obrażeń wskutek porażenia prądem.
• Chroń elektryczne złącza wtykowe
przed wodą i wilgocią.
• W razie zagrożenia zalaniem elektryczne złącza wtykowe należy umieścić w miejscu zabezpieczonym przed
zalaniem.
• Uważaj, by napięcie sieciowe było
zgodne z danymi znajdującymi się na
tabliczce znamionowej.
• Przyłącze sieciowe musi wykonać
doświadczony elektryk; musi ono spełniać wymogi normy IEC 60364-1.
• Urządzenie należy podłączać wyłącznie do gniazdek wyposażonych
w ochronnik zabezpieczający przed
prądem uszkodzeniowym (bezpiecznik
fi) o wartości prądu uszkodzeniowego
nie większej od 30 mA; bezpiecznik
co najmniej 13 amperów.
• Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać
wymieniony na specjalny kabel zasilający przez producenta lub jego serwis
bądź osobę posiadającą podobne
kwalifikacje - tylko w ten sposób można zapewnić bezpieczeństwo urządzenia.
• Nie wyciągaj wtyczki z gniazdka, ciągnąc za kabel. Chroń kabel przed gorącem, olejem i ostrymi krawędziami.
• Nie noś ani nie mocuj urządzenia za
kabel.
• Używaj tylko przedłużaczy zabezpieczonych przed bryzgami wody i
przeznaczonych do stosowania na
dworze. Przed użyciem zawsze odwijaj kabel z bębna kablowego. Zawsze
sprawdzaj, czy kabel nie jest uszkodzony.
• Przed rozpoczęciem jakichkolwiek
prac przy urządzeniu, podczas przerw
w pracy oraz podczas nieużywania
urządzenia wyjmuj wtyczkę z gniazdka sieciowego.
• Przekrój przewodów sieciowych nie
może być mniejszy od przewodów
2 x 2,5 mm2.
19
PL
• Dla ochrony przed porażeniem prądem elektrycznym należy nosić mocne
obuwie.
• Dla ochrony przed porażeniem prądem elektrycznym należy używać
urządzenie wyłącznie w pozycji pionowej na stojąco.
4.
Uruchamianie
Zgodnie z obowiązującymi przepisami myjki wysokociśnieniowej nie
wolno używać bez rozdzielacza
układów w sieci wody pitnej. Należy do tego celu użyć odpowiedniego rozdzielacza układów zgodnego z normą EN 12729, typ BA.
Woda, która przepłynęła przez rozdzielacz układów, nie jest uważana za wodę
pitną.
Rozdzielacz układów można nabyć w
handlu specjalistycznym.
•
•
Do zasilania wodą używać dostępnego powszechnie w handlu węża ogrodowego, zwracając uwagę na jego
dostateczną długość.
Urządzenie należy używać podłączając do przyłącza domowego albo do
źródła wody o wydajności co najmniej
450 l/h.
Ustawianie
1. Przesunąć uchwyt (2a) w rurze czworokątnej konstrukcji nośnej do oporu.
Uchwyt do przenoszenia (2a) wyraźnie zatrzaśnie się. Zamocować uchwyt
(2a) z tyłu obiema znajdującymi się w
komplecie śrubami (2b).
2. Wsuń uchwyt do mocowania przewodu sieciowego (5) i uchwyt pistoletu
(11) na prowadnice obudowy urządzenia.
3. Skręć króciec wysokociśnieniowy po
20
5.
6.
7.
stronie pistoletu (12) z pistoletem (1).
Użyj do tego celu dołączonego klucza
widłowego.
Zamknąć przewód doprowadzający
najpierw po stronie zasilania wodą i
pozwolić wodzie wypływać drugim
końcem aż przestaną się ukazywać
pęcherzyki powietrza, w celu odpowietrzenia przewodu. Zamknąć kurek
wody.
Połączyć wąż zasilający za pomocą
szybkozłącza do adaptera węża
ogrodowego (13) z przyłączem wody
(9) w urządzeniu. Używać zawsze
wkładki sitowej (8) i czyścić ją w razie
potrzeby.
Wciskając i obracając elementy, połącz rurkę z dyszą wysokociśnieniową
(17) albo rurkę z dyszą płaską (18)
lub szczotkę obrotową (19) z pistoletem (1) (zamek bagnetowy).
Wymiana rurki (17/18) albo szczotki
obrotowej (19) jest możliwa po wciśnięciu elementu i obróceniu go w
przeciwnym kierunku.
Podłączanie do sieci
Nabyta przez Ciebie myjka wysokociśnieniowa jest wyposażona we wtyczkę
sieciową. Urządzenie jest przeznaczone
do podłączania do gniazdka z zestykiem
ochronnym zabezpieczonym wyłącznikiem
różnicowo-prądowym (RCD ), o napięciu
230 V ~ 50Hz.
Urządzenie wolno uruchomić
dopiero po zastosowaniu się do
wszystkich poprzednich punktów.
1. Upewnij się, że myjka wysokociśnieniowa jest wyłączona włącznikiem-wyłącznikiem (10).
2. Włóż wtyczkę urządzenia do gniazdka.
PL
Praca
Uważaj na siłę wydostającego się z urządzenia strumienia wody. Zapewnij sobie
stabilną pozycję i mocno
trzymaj pistolet. Inaczej możesz zranić siebie i innych.
Nie używaj myjki wysokociśnieniowej z zamkniętym zaworem dopływu wody. Praca na sucho doprowadzi do uszkodzenia urządzenia.
1. Całkiem otwórz zawór dopływu wody.
2. Włącz myjkę wysokociśnieniową
włącznikiem-wyłącznikiem (10). Myjkę
wysokociśnieniową podłączać zawsze
dopiero po podłączeniu wszystkich
przewodów wody i są one szczelne.
Silnik włącza się na czas potrzebny
do wytworzenia koniecznego ciśnienia. Po tym czasie silnik wyłącza się.
3. Nacisnąć dźwignię włączającą pistolet natryskowy (1). Dysza pracuje pod
ciśnieniem, a silnik ponownie się włącza.
Zwolnienie dźwigni powoduje wyłączenie urządzenia. Wysokie ciśnienie
w układzie pozostaje.
• Rurka z dyszą wysokociśnieniową
(17), która wytwarza rotacyjny strumień wody, nadaje się szczególnie
dobrze do prac z niewielkim zużyciem
wody.
• Rurka z dyszą płaską (18), wytwarzająca szeroki i płaski strumień, nadaje
się szczególnie dobrze do mycia większych powierzchni.
Obracając końcówkę dyszy w lewo
możesz zmniejszać szerokość strumienia. Obracając końcówkę dyszy w
prawo, możesz zwiększać szerokość
strumienia.
W przypadku nieszczelności
układu wodnego wyłączyć
natychmiast urządzenie wyłącznikiem (10) i odłączyć
przewód zasilający (6) od
sieci. Niebezpieczeństwo z
powodu porażenia prądem
elektrycznym! Ponownie
podłączyć urządzenie do
wody, zgodnie z opisem
(patrz „Uruchamianie/Ustawianie” od punktu 4.).
Jeżeli w urządzeniu znajduje się
jeszcze powietrze, należy:
Odpowietrzyć wąż zasilający:
1. Odłączyć szybkozłącze zasilania
wodą (13 ) od przyłącza wody (9) i
otworzyć kurek wody, aż woda zacznie wypływać bez pęcherzyków.
2. Zamknąć kurek wody.
3. Połączyć wąż zasilający za pomocą
szybkozłącza do adaptera węża ogrodowego (13) z przyłączem wody (9)
w urządzeniu.
4. Otworzyć całkowicie kurek wody.
Odpowietrzyć urządzenie:
5. Włączyć wyłącznik (10) aż do wytworzenia ciśnienia.
6. Wyłączyć wyłącznik (10).
7. Nacisnąć dźwignię pistoletu (1) i trzymać aż do zlikwidowania ciśnienia.
8. Powtórzyć kilka razy sekwencję czynności 5. do 7. aż do całkowitego usunięcia powietrza z urządzenia.
Tryb wysoko- i niskociśnieniowy
Rurka z dyszą płaską (18) może pracować
z wodą pod wysokim i niskim ciśnieniem.
Przy ustawieniu standardowym regulowana dysza płaska pracuje pod wysokim
21
PL
ciśnieniem.
Końcówkę dyszy można przesunąć do
przodu, aby przejść w ten sposób na niskie ciśnienie.
W tym trybie roboczym (niskociśnieniowym) urządzenie automatycznie pobiera
środek czyszczący z wbudowanego
pojemnika (patrz „Stosowanie środków
czyszczących”).
Na tryb wysokociśnieniowy można przejść
przez wsunięcie końcówki dyszy.
B
• Dźwignię (24) pistoletu (1) możesz blokować i odblokowywać,
naciskając przycisk blokujący
(23).
Zablokowanie dźwigni uniemożliwi to przypadkowe uruchomienie urządzenia.
zablokowane
otwarte
Przerywanie pracy
•
•
Puść dźwignię pistoletu (1).
Przy dłuższych przerwach w pracy
wyłączaj włącznik-wyłącznik (10).
W przypadku przewrócenia
urządzenia wyłączyć je natychmiast wyłącznikiem (10)
i odłączyć przewód zasilający (6) od sieci. Niebezpieczeństwo z powodu porażenia prądem elektrycznym!
Następnie ponownie ustawić
urządzenie w pozycji pionowej. Przed podłączeniem do
sieci elektrycznej odczekać
dla własnego bezpieczeństwa ok. 5 minut.
22
Kończenie pracy
1. Po zakończeniu pracy przemyj układ
czystą wodą.
2. Puść dźwignię (24) pistoletu (1).
3. Wyłącz myjkę wysokociśnieniową
włącznikiem-wyłącznikiem (10). Wyjmij wtyczkę urządzenia z gniazdka.
4. Zamknij zawór dopływu wody.
5. Odłącz myjkę wysokociśnieniową od
źródła wody.
6. Pociągnij dźwignię (24) pistoletu (1),
aby spuścić z układu ciśnienie..
Stosowanie środków czyszczących
To urządzenie jest przystosowane do
stosowania z obojętnym środkiem czyszczącym na bazie biodegradowalnych
substancji powierzchniowo czynnych.
Stosowanie innych środków czyszczących
lub substancji chemicznych może ujemnie
wpływać na bezpieczeństwo urządzenia
i powodować uszkodzenia. Tego rodzaju
uszkodzenia urządzenia nie są objęte
gwarancją.
Nalewanie/zlewanie środka czyszczącego:
• Warunkiem używania środka czyszczącego jest napełnienie nim pojemnika (15).
• Aby zdjąć pojemnik na środek czyszczący (15), chwyć pojemnik za boki i
przesuń go do góry. Teraz możesz wysunąć pojemnik na środek czyszczący
z urządzenia po dolnej i górnej prowadnicy pojemnika. Wyjmij przy tym
z otworu pojemnika na środek czyszczący (14) wężyk ssący z nasadką. Te
elementy muszą zostać w myjce.
• Aby ponownie założyć pojemnik na
środek czyszczący, wykonaj opisane
wyżej czynności w odwrotnej kolejności.
PL
Wskazówki dotyczące pracy z urządzeniem:
• Środek czyszczący jest automatycznie
pobierany, gdy dysza płaska (18) jest
ustawiona na tryb nieskociśnieniowy.
• Szczotka obrotowa (19) pracuje zasadniczo w trybie niskociśnieniowym,
a więc zawsze pobierta środek czyszczący.
• Jeżeli chcesz korzystać ze szczotki
obrotowej (19) bez środka czyszczącego, musisz zdjąć pojemnik (15).
Oczyszczanie i
Konserwacja
Przed rozpoczęciem pracy przy
urządzeniu wyjmij wtyczkę z
gniazdka sieciowego. Do prac tych
należy również podłączanie do zasilania wodą oraz próba usunięcia
nieszczelności. Istnieje niebezpieczeństwo porażenia prądem elektrycznym lub niebezpieczeństwo
urazów z powodu poruszających
się części.
Oczyszczanie
Nie spryskuj urządzenia
wodą i nie myj go pod bieżącą wodą. Grozi to porażeniem prądem i uszkodzeniem
urządzenia.
Utrzymuj urządzenie w czystości.
Nie używaj środków czyszczących
ani rozpuszczalników.
• Utrzymuj szczeliny wentylacyjne w
czystości i uważaj, żeby nie były zatkane.
• Oczyszczaj urządzenie miękką zczotką lub szmatką.
• Jeżeli jedna z dysz założonych na rurkę (17/18) jest zatkana, można z niej
usunąć ciała obce przy użyciu igły do
czyszczenia dysz (20).
Konserwacja
Myjka wysokociśnieniowa nie wymaga
konserwacji.
Prace, które nie zostały opisane w tej instrukcji obsługi,
musi wykonywać nasze Centrum Serwisowe. Stosuj tylko
oryginalne części.
Przechowywanie
urządzenia
• Dokładnie opróżnij myjkę wysokociśnieniową z wody.
Odłącz urządzenie od źródła wody.
Włącz myjkę włącznikiem-wyłącznikiem (10) na maksymalnie jedną
minutę (zaczekaj, aż z pistoletu (1)
przestanie wypływać woda). Wyłącz
urządzenie.
• Myjka wysokociśnieniowa i jej akcesoria zostaną zniszczone przez mróz, jeżeli nie zostaną dokładnie opróżnione
z wody.
• Przechowuj myjkę wysokociśnieniową
i jej akcesoria w pomieszczeniu zabezpieczonym przed mrozem.
Usuwanie i ochrona
środowiska
Přístroj, příslušenství a obal odevzdejte
v souladu s požadavkami na ochranu
životního prostředí do recyklační sběrny..
Urządzeń elektrycznych nie należy
wyrzucać razem z odpadami domowymi.
Oddaj urządzenie w punkcie recy-klingu.
Użyte do produkcji urządzenia części
plastikowe i metalowe mogą zostać od
siebie precyzyjnie oddzielone, a następnie
poddane utylizacji. Zwróć się po poradę
do naszego Centrum Serwisowego.
23
PL
Odszukiwanie błędów
Problem
Możliwa przyczyna
Wyłączony włącznik-wyłącznik (10)
Urządzenie nie
pracuje
Sposób usunięcia
Sprawdź położenie włącznika-wyłącznika
(10)
Wyłączyć urządzenie i odłączyć je od sieci
elektrycznej.
Uszkodzony przewód sie- Sprawdź, czy przewód sieciowy (6) nie jest
uszkodzony. W razie potrzeby zleć wymiaciowy (6)
ną przewodu sieciowego (6) wykwalifikowanemu specjaliście.
Wadliwe zasilanie prądem
Sprawdź, czy parametry sieci elektrycznej
są zgodne z wartościami podanymi na tabliczce typologicznej urządzenia.
Włączyć urządzenie pistoletem natryskoDo myjki wysokociśnieniowym bez dyszy, aż wypłynie woda bez
Brak ciśnienia w wej dostało się powietrze.
pęcherzyków
urządzeniu
Spadek ciśnienia wody w
Skontroluj sieć wodną.
sieci.
Przepłucz dyszę wysokociśnieniową (17)
Silne wahania
Zanieczyszczona dysza
wodą. W razie potrzeby przeczyść otwór
ciśnienia
wysokociśnieniowa (17)
dyszy igłą.
Wyłączyć urządzenie i odłączyć je od sieci
Nieprawidłowy montaż
elektrycznej. Włączyć ponownie urządzenie
przyłączy
do przewodów wody (patrz „RozruchustaNieszczelności
wianie“)
w układzie
wody
Wyłączyć urządzenie i odłączyć je od sieci
Nieszczelne przyłącze
elektrycznej. Wymienić przyłącze wody (9)
wody (9)
wraz z uszczelką (patrz „Części zamienne“)
Części zamienne
Nabywaj części zamienne pod podanym adresem serwisowym. W zamówieniu podaj
typ maszyny oraz przyporządkowany zamawianej części numer artykułu lub numer.
Poz. Oznaczenie....................................................... Nr artykułu
1 Pistolet............................................................................ 91097399
3
Wąż wysokociśnieniowy................................................... 91097400
13
Szybkozłącze dopływu wody............................................ 91097401
17
Rurka z dyszą wysokociśnieniową..................................... 91097403
18
Rurka z dyszą płaską....................................................... 91097404
19
Szczotka obrotowa.......................................................... 91097405
9
Króciec wody.................................................................. 91097408
24
PL
Gwarancja
Szanowna Klientko, Szanowny Kliencie,
na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu.
W przypadku wad tego produktu przysługują Państwu ustawowe prawa w stosunku
do sprzedawcy produktu. Prawa te nie są
ograniczone przez naszą przedstawioną
niżej gwarancję.
Warunki gwarancji
Okres gwarancji rozpoczyna się z datą
zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód
zakupu.
Jeśli w okresie trzech lat od daty zakupu
tego produktu wystąpi wada materiałowa
lub fabryczna, produkt zostanie – wedle
naszego wyboru – bezpłatnie naprawiony
lub wymieniony. Gwarancja zakłada, że w
okresie trzech lat uszkodzone urządzenie
zostanie przesłane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie
wystąpiła wada i kiedy się pojawiła.
Jeśli defekt jest objęty naszą gwarancją,
otrzymają Państwo z powrotem naprawiony lub nowy produkt. (Wraz z naprawą
lub wymianą produktu okres gwarancji nie
biegnie na nowo.)
Okres gwarancji i ustawowe roszczenia z tytułu wad
Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub
naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie
zakupu należy zgłosić bezzwłocznie po
rozpakowaniu. Naprawy przypadające
po upływie okresu gwarancji są odpłatne.
Zakres gwarancji
Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi
normami jakościowymi i dokładnie sprawdzono przed wysyłką.
Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja
nie rozciąga się na części produktu, które
podlegają normalnemu zużyciu i można
je uznać za części zużywalne (np. filtry
lub nasadki), oraz na uszkodzenia części
delikatnych (np. przełączniki, akumulatory
lub elementy szklane).
Gwarancja przepada, jeśli produkt został
uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany.
Użytkowanie zgodnie z przeznaczeniem
wiąże się z przestrzeganiem wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać zastosowań
i działań, których odradza się lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony do użytku
prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego
obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały
przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.
Realizacja w przypadkach objętych
gwarancją
Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:
• W przypadku wszelkich zapytań
prosimy o przygotowanie paragonu i
numeru artykułu jako dowodu zakupu
(np. IAN 12345).
• Numer artykułu znajduje się na tabliczce znamionowej, stronie tytułowej instrukcji (na dole po lewej), na naklejce
na odwrocie lub jest wygrawerowany.
• W przypadku wystąpienia usterek lub
innych wad prosimy o skontaktowanie
się z wymienionym niżej działem serwisowym telefonicznie lub mailowo.
Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji
reklamacji.
• Uszkodzony produkt mogą Państwo
wysłać po skontaktowaniu się z
25
PL
naszym działem obsługi klienta, załączając dowód zakupu (paragon) i
określając, na czym polega wada i
kiedy wystąpiła, bezpłatnie na podany
adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wysłanie przesyłki na
adres, który Państwu podano. Należy
się upewnić, żeby wysyłka nie nastąpiła odpłatnie, jako ponadwymiarowa,
ekspresowo lub na innych specjalnych
warunkach. Prosimy o przesłanie
urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy
zakupie i zadbanie o wystarczająco
bezpieczne opakowanie.
Serwis naprawczy
Naprawy, które nie są objęte gwarancją,
można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu
kosztorys naprawy.
Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.
Uwaga: Prosimy o przesłanie czystego
urządzenia ze wskazaniem usterki.
Urządzenia przesłane dla nas odpłatnie,
jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.
Utylizację przesłanych do nas uszkodzonych
urządzeń przeprowadzamy bezpłatnie.
26
Service-Center
Serwis Polska
Tel.: 22 397 4996
E-Mail: [email protected]
IAN 78960
Oddział serwisowy
Prosimy mieć na uwadze, że poniższy
adres nie jest adresem serwisu. Prosimy
o kontakt z wymienionym wyżej centrum
serwisowym.
Biuro Handlowo-Uslugowe
Andrzej Krysiak
ul. Rolna 6
62-081 Baranowo
www.krysiak.pl
HU
Tartalom
Bevezetö.....................................27
Alkalmazási célok.......................27
Általános leírás...........................28
Szállítási terjedelem........................ 28
Működés leírása............................. 28
Áttekintés...................................... 28
Műszaki adatok..........................29
Biztonsági utasítások..................29
A készüléken található piktogramok...29
Szimbólumok az utasításban ........... 30
Általános biztonsági utasítások ....... 30
Üzembe helyezés........................31
Felállítás........................................ 32
Hálózati csatlakozó........................ 32
Üzem............................................ 32
Nagynyomású/ Alacsony nyomású
üzemmód...................................... 33
Az üzemeltetés megszakítása........... 33
Az üzemeltetés befejezése............... 34
Tisztítószerek alkalmazása............... 34
Tisztítás és Karbantartás.............34
Tisztítás......................................... 34
Karbantartás.................................. 35
Tárolás........................................35
Eltávolítás és környezetvédelem...35
Hibakeresés................................36
Alkatrészek................................36
Jótállási tájékoztató....................37
Az eredeti CE megfelelőségi
nyilatkozat fordítása................... 88
Bevezető
Gratulálunk az Ön által megvásárolt új
berendezéshez.
Ezzel egy kiváló minőségű termék mellett
döntött. A használati útmutató a termék
részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a
hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az
összes kezelési és biztonsági útmutatással.
A terméket csak a leírtaknak megfelelően
és a megadott használati területen lehet
alkalmazni.
Őrizze meg jól az útmutatót és a termék
harmadik személynek való továbbadása
esetén mellékelje az összes dokumentumot.
Alkalmazási célok
A nagynyomású tisztítóberendezést kizárólag magánháztartásokban alkalmazza:
• Ez a berendezés nem alkalmas ipari
használatra.
Ipari alkalmazás esetén megszűnik a
garancia.
• Gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti
eszközök, stb. nagynyomású vízsugárral történő tisztításához.
• Eredeti tartozékelemekkel és pótalkatrészekkel.
• A megtisztítandó tárgy gyártói adatainak figyelembevétele mellett.
• Az érzékeny és lakkozott felületeken
való használatra a forgó kefe alapvetően nem alkalmas (pl. autólakk).
27
HU
Általános leírás
A legfontosabb funkcióelemek ábráját a kihajtható
oldalon találhatja.
Szállítási terjedelem
Csomagolja ki a készüléket és ellenőrizze
a szállítási terjedelmet:
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Nagynyomású tisztítóberendezés hálózati csatlakozó vezetékkel
Hordófogantyú + 2 csavar
Nagynyomású tömlő a tömlődobon
Kábelakasztó
Szórópisztolytartó
Gyorscsatlakozás a vízellátáshoz
Szórópisztoly
Szórócső nagynyomású fúvókával
(szennymaró fúvóka)
Szórócső lapos sugarú fúvókával (többfunkciós fúvóka)
forgó kefe
Fúvókatisztító tű
0,5 l tisztítószer
Villáskulcs
Használati utasítás
Gondoskodjon a csomagolóanyag szabályszerű hulladékként történő elhelyezéséről.
Működés leírása
A nagynyomású tisztítóberendezés
vízsugárral tisztít, választhatóan nagynyomású vagy alacsony nyomású területen.
Szükség esetén hozzáadott tisztítószerekkel.
A kezelőelemek funkciójára vonatkozó tájékoztatót a lenti ismertetésben találhatja.
Vegye figyelembe a biztonsági tudnivalókat.
28
Áttekintés
A
B
1
2a
2b
3
Szórópisztoly
Hordófogantyú
2 csavar
Nagynyomású tömlő a
tömlődobon
4 Tömlődob tekerőkar
5 Kábelakasztó
6 Hálózati csatlakozó vezeték
7Kerekek
8 Szűrőbetét
9 Vízcsatlakozás
10 Be-/kikapcsoló gomb
11 Szórópisztolytartó
12 Nagynyomású csatlakozás, pisztoly felöl
13 Gyorscsatlakozó a kerti tömlő
adapteréhez
14 Tisztítószertartály nyílása
15 Tisztítószertartály
16 Tartozékok tartója
17 Szórócső nagynyomású
fúvókával (szennymaró fúvóka)
18 Szórócső lapos sugarú fúvókával
(többfunkciós fúvóka)
19 forgó kefe
20 Fúvókatisztító tű
21 Tisztítószer
22 Villáskulcs
23 Reteszelő gomb
24 Bekapcsoló kar
HU
Műszaki adatok
Biztonsági utasítások
Nagynyomású tisztítóberendezés PHD 150 B2
Névleges bemeneti
feszültség..........................230V~, 50 Hz
Teljesítményfelvétel..................... 2100 W
Hálózati kábel hossza....................... 5 m
Súly........................................... 10,8 kg
Védelmi osztály................................. II
Védelmi mód....................................IPX5
Névleges nyomás/
Üzemi nyomás (p)....................... 11 MPa
Max. legnagyobb megengedett nyomás
(p max)...................................... 15 MPa
Max. beömlési nyomás (p in max).... 0,8 MPa
Max. bemenő hőmérséklet (T in max).... 40°C
Szállítási mennyiség, víz (Q)...... 5,5 l/min
Max. szállítási mennyiség, víz
(Q max)................................... 7,5 l/min
Hangnyomásszint
(LpA)............78,2 dB(A); KpA = 3,0 dB(A)
Hhangteljesítményszint (LWA)
mért...........91,7 dB(A); KwA = 3,0 dB(A)
garantált............................. 98,0 dB(A)
Vibrálás (an)....... 0,496 m/s2; K=1,5 m/s²
Ez a szakasz a nagynyomású tisztítóberendezéssel végzett munka során alkalmazandó alapvető biztonsági előírásokat kezeli.
Ezt a készüléket egy az átadási ponton
(házi bekötés) maximum 0,277 Ohm
Zmax rendszerimpedanciájú áramellátó
hálózatra tervezték.
A felhasználónak meg kell győződnie
arról, hogy a készüléket csak olyan áramellátó hálózatról üzemeltetik, amely ezen
feltételeknek megfelel.
Amennyiben szükséges, a
rendszerimpedancia iránt a helyi energiaellátó vállalatnál lehet érdeklődni.
Műszaki és optikai változtatások a továbbfejlesztés során előzetes értesítés nélkül lehetségesek. Minden méret, utalás és ezen
használati utasítás adatai tehát szavatosság nélkül értendők. A használati utasítás
alapján támasztott jogigények tehát nem
érvényesíthetők.
A készüléken található
piktogramok
Figyelem!
A munka megkezdése előtt ismerkedjen meg jól az összes kezelési
elemmel, különösen a működés és
hatás elvével. Adott esetben kérdezzen meg egy szakembert. Olvassa
el és vegye figyelembe a készülékhez tartozó használati utasítást!
Figyelem! A kábel károsodása
vagy elvágása esetén húzza ki
azonnal a csatlakozót az aljzatból.
Húzza ki a csatlakozót is a csatlakozó aljzatból a vízellátásra való
csatlakoztatásn során vagy ha megkísérli elhárítani a tömítetlenségek.
Készülék, amely nem alkalmas az
ivóvíz-ellátó berendezésre történő
csatlakoztatáshoz.
Védőcsoport
A nagynyomású tisztítóberende zések szakszerűtlen használat esetén veszélyesek lehetnek.
A sugár nem irányítható szemé
lyekre, állatokra, aktív villamos
felszerelésre vagy magára a
készülékre.
A készüléket csak álló,
soha nem fekvő helyzetben használja.
Az elektromos készülékek nem tartoznak a háztartási hulladékok közé.
29
HU
Szimbólumok az utasításban
Veszélyjelek a személyi sérülés vagy anyagi kár elhárítására vonatkozó utasításokkal.
Utasító jelzések (felkiáltó jel helyett
az utasítás magyarázata áll) az
anyagi kár elhárítására vonatkozó
utasításokkal.
Tájékoztató jelzések, amelyek a
szerszámgép optimális kezeléséről
informálnak.
Általános biztonsági
utasítások
• Ez az eszköz nem rendeltetett arra,
hogy korlátozott fizikai, érzéki vagy
szellemi képességekkel rendelkező,
vagy tapasztalattal és/vagy tudással
nem rendelkező személyek használják
(beleértve a gyermekeket is), kivéve,
ha a biztonságukért felelős személy felügyeli őket vagy utasításokat ad nekik
az eszköz használatára vonatkozóan.
• A gyermekeket felügyelni kell annak
biztosítása érdekében, hogy nem játszanak a készülékkel.
• A kezelési utasítást nem ismerő személyek a készüléket nem használhatják.
16 évnél fiatalabb személyeknek a
készülék használata nem megengedett.
Munkavégzés a készülékkel
Vigyázat: Így kerülheti el a baleseteket és a sérüléseket:
30
A nagynyomású tisztítóberende zések szakszerűtlen
használat esetén veszélyesek
lehetnek. A sugár nem irányítható szemé lyekre, állatokra,
aktív villamos felszerelésre
vagy magára a készülékre.
• A készüléket csak állva, egyenes és
stabil alapon használja.
• Ne irányítsa a sugarat önmagára vagy
másokra azzal a céllal, hogy ruházatot
vagy lábbeliket tisztítson vele.
A visszafröccsenő víz vagy szennyeződés ellen megfelelő védőruházatot és
védőszemüveget kell viselni.
• Ne alkalmazza a készüléket, ha a
hatósugarában más személyek tartózkodnak, kivéve, ha ezek a személyek
védőruházatot viselnek.
• A gyermekek járó készüléktől való
távol tartása érdekében tegyen megfelelő intézkedéseket.
• Ne használja a készüléket gyúlékony
folyadékok vagy gázok közelében. Az
előírások figyelmen kívül hagyása esetén tűz- és robbanásveszély áll fenn.
• Ne szórjon gyúlékony folyadékot. Robbanásesély áll fenn.
• Amennyiben tisztítószerekkel kerülne
érintkezésbe, öblítse le bő tiszta vízzel.
• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen.
Vigyázat! Így kerülheti el a készülék
károsodását és az abból esetleg
eredő személyi sérüléseket:
• Ne dolgozzon sérült, nem teljes vagy
a gyártó engedélye nélkül módosított
készülékkel. Az üzembe helyezés előtt
szakemberrel meg kell vizsgáltatni,
hogy a követelt villamos óvintézkedések megtétele megtörtént-e.
• Ne használja a készüléket, ha a hálózati kábel, a vízellétás vagy egyéb
olyan fontos elem, mint a nagynyomású tömlő vagy a szórópisztoly megrongálódott, ill. tömítetlen.
• Óvja a készüléket a fagytól és a szárazon járástól.
• A nagynypomású tömlők, szerelvények
és csatlakozások fontos szerepet játszanak a gépbiztonság tekintetében.
HU
Csak a gyártó által ajánlott nagynypomású tömlőket, szerelvényeket és
csatlakozásokat használja.
• Csak eredeti tartozékokat alkalmazzon, és ne végezzen a készüléken
átépítéseket.
• A készüléket csak erre felhatalmazott
villamos szakember nyithatja fel. Javítások esetén mindig forduljon szervizközpontunkhoz.
•
•
•
Elektromos biztonság:
Vigyázat: Így kerülheti el az áramütés folytán bekövetkező baleseteket és a sérüléseket:
• Hosszabbító vezeték alkalmazása esetén a dugónak és a kapcsoló karmantyúnak vízállónak kell lennie.
Az alkalmatlan hosszabbító vezetékek veszélyesek lehetnek. Fennáll a
személyi sérülések veszélye áramütés miatt.
• A dugaszolt elektromos kapcsolatokat
nedvességtől óvni kell.
• A víz áradásának veszélye esetén a
dugaszolt összeköttetéseket áradástól
biztos területen kell elhelyezni.
• Ügyeljen arra, hogy a hálózati feszültség megegyezzen a típustáblán megadott adatokkal.
• A hálózati bekötést csak tapasztalt
villanyszerelő végezheti el és az meg
kell feleljen az IEC 60364--nek.
• A készüléket csak hibaáram-védőszerkezettel (FI-kapcsoló) felszerelt dugaszoló aljzatra csatlakoztassa, melynek
méretezési hibaárama nem magasabb,
mint 30 mA; biztosíték legalább 13
amper.
• Ha a készülék csatlakozó vezetéke
megsérül, a veszélyek elkerülése érdekében a gyártó vagy vevőszolgálata,
vagy hasonlóan szakképzett szakem-
•
•
•
•
ber által speciális csatlakozó vezetékre
kell kicseréltetni.
Ne használja a kábelt a dugó dugaszoló aljzatból történő kihúzásához.
Óvja a kábelt hőtől, olajtól és éles
peremektől.
Soha ne hordozza vagy rögzítse a készüléket a kábelnél fogva.
Csak olyan hosszabbító kábeleket alkalmazzon, melyek fröccsenő víz ellen
védettek és szabadban történő használatra alkalmasak. Használat előtt a
kábeldobokat mindig teljesen tekerje
le. Ellenőrizze a kábelt sérülések tekintetében.
A készüléken végzett minden munka
előtt, munkaszünetekben és a használat szüneteltetése esetén húzza ki a
dugót a dugaszoló aljzatból.
A hálózati csatlakozó vezetékek keresztmetszete nem lehet kisebb, mint a
jelölésű 2 x 2,5 mm².
Az elektromos ütés elleni védelem érdekében viseljen bizos lábbelit.
Az elektromos ütés elleni védelem
érdekében a berendezést kizárólag
függőleges, álló helyzetben használja.
Üzembe helyezés
Az érvényes előírások szerint a
nagynyomású tisztítóberendezés
soha nem használható rendszerleválasztó nélkül az ivóvízhálózaton.
Az EN 12729 szerint BA típusú
megfelelő rendszerleválasztót kell
alkalmazni.
A rendszerleválasztón átáramlott víz nem
ihatóként kerül besorolásra.
Rendszerelválasztó a szakkereskedőnél
kapható.
• Használjon a kereskedelemben kapható kerti tömlőt a vízbevezetéshez és
figyeljen arra, hogy az megfelelő hos�szúságú legyen.
31
HU
A készüléket olyan házi
vízvezetékcsatlakozásra vagy vízforrásra csatlakoztassa, amelynek legalább
450 l/h a szállítási teljesítménye.
Felállítás
1. Csúsztassa hordozó fogantyút (2a)
a hordozó állványzat négyszögletes
csövébe. A hordozó fogantyú (2a) hallhatóan bekattan. Rögzítse a hordozó
fogantyút (2a) a két mellékelt csavarral
(2b) a készülék hátoldaláról.
2. Tolja fel a kábelakasztót (5) és a szórópisztolytartót (11) a vezetésekre a
készülék házán.
3. Csavarozza össze a szórópisztoly
felöli nagynyomású csatlakozást (12) a
szórópisztollyal (1). Használja ehhez a
mellékelt villáskulcsot.
4. Először csatlakoztassa a bevezetőcsövet a vízellátásra és várja meg, míg a
bevezetőcső másik végén a víz buborékmentesen kifolyik annak érdekében,
hogy a bevezetőcsövet légtelenítse.
Zárja el a vízcsapot.
5. Kösse össze a vízellátó tömlőt egy kerti
tömlő adapteréhez való gyorscsatlakozó (13) segítségével a vízellátás csatlakozásával (9) a készüléken. Használja
mindig a szűrőbetétet (8) és tisztítsa
azt meg szükség esetén.
6. Dugja össze nagynyomású fúvóka
szórócsövét (17), vagy választhatóan
a lapos sugarú fúvóka szórócsövét
(18), vagy a forgó kefét (19) a szórópisztollyal (1) becsatlakoztatással és
becsavarással (bajonettzár).
7. A szórócső (17/18)) vagy a forgó kefe
(19) cseréjéhez be kell azt nyomni és
el kell forgatni az ellenkező irányba.
Hálózati csatlakozó
Az Ön által vásárolt nagynyomású tisztítóberendezés már rendelkezik hálózati
32
csatlakozó dugóval. A készüléket csak egy
230 V ~ 50Hz hibaáram-védőkapcsolós
(FI-kapcsolós) védőérintős csatlakozóaljzaton való használatra tervezték.
A készüléket csak minden fenti pont
figyelembe vétele után helyezze
üzembe.
1. Biztosítsa, hogy a nagynyomású tisztítóberendezés a be/kikapcsoló gombbal (10) ki legyen kapcsolva.
2. Dugja a hálózati dugót a dugaszoló
aljzatba.
Üzem
Vegye figyelembe a kilépő
vízsugár visszalökő erejét.
Gondoskodjon a stabil álló
helyzetről és tartsa szorosan
a szórópisztolyt. Sérülést
okozhat önmagában vagy
másokban.
Ne üzemeltesse a nagynyomású
tisztítóberendezést zárt vízcsappal.
A szárazon járás a készülék károsodáshoz vezet.
1. Teljesen nyissa ki a vízcsapot.
2. A be/kikapcsoló gombbal (10) kapcsolja be a nagynyomású tisztítóberendezést. A nagynyomású tisztítóberendezést mindig csak akkor kapcsolja
be, ha az összes vízvezetéket csatlakoztatta és azok tömítettek.
A motor bekapcsol, amíg a szükséges
nyomás felépül. A nyomásfelépítés
után a motor kikapcsol.
3. Nyomja meg a szórópisztoly kapcsolókarját (1). A fúvóka nyomással működik és a motor újra bekapcsol.
A kapcsolókar felengedésére a készülék kikapcsol. A nagynyomás a rendszerben megmarad.
HU
• A nyagnyomású fúvókával ellátott
szórócső (17) a forgó vízsugárral különösen a kevesebb vízfelhasználású
munkavégzéshez alkalmas.
• A lapos sugarú fúvókával ellátott
szórócső (18) a lapos sugárnak köszönhetően különösen felületi tisztításokhoz alkalmas.
A fúvókahegy balra történő elforgatásával csökkentheti a sugár szélességét.
A fúvókahegy jobbra történő elforgatásával növelheti a sugár szélességét.
A vízrendszer tömítetlensége
esetén kapcsolja ki azonnal
a berendezést a be-/kikapcsoló gombbal (10) és húzza
ki a berendezés hálózati
vezetékét (6) a hálózatból.
Elektromos ütés veszélye áll
fenn! Végezze el újra a vízvezetékek csatlakoztatását (I.
„Üzembe helyezés/Felállítás“
a 4. ponttól kezdve).
Amennyiben még lenne levegő a
készülékben, kérjük, a következők
szerint járjon el:
6. Kapcsolja ki a be-/kikapcsoló gombot
(10).
7. Nyomja le a szórópisztoly (1) bekapcsoló karját, míg a nyomás leépül.
8. Kérjük, ismételje meg néhányszor a 5.tól 7. folyamatot, míg nincs már több
levegő a készülékben.
Nagynyomású/ Alacsony
nyomású üzemmód
A lapos sugarú fúvókával ellátott szórócső
(18) választhatóan alkalmas nagynyomású
és alacsony nyomású üzemmódhoz.
A szabvány beállításban az állítható lapos
sugarú fúvóka nagynyomással dolgozik.
A fúvóka hegyét előre lehet tolni és ezzel
át lehet váltani az alacsony nyomású
üzemmódra.
Ebben az üzemmódban (alacsony nyomás)
automatikusan tisztítószert szívnak fel a
beépített tartályból (I. „Tisztítószerek alkalmazása„).
A nagynyomású üzemmódra való váltás a
fúvókahegy betolásával történik.
B
• A szórópisztoly (1) bekapcsoló
karját (24) a reteszelő gomb
(22) megnyomásával tetszés szerint be- vagy kireteszelheti.
A bekapcsoló kar reteszelésével
megakadályozza a készülék véletlen beindulását.
reteszelt
Az ellátóvezeték légtelenítése:
1. Távolítsa el a vízellétás (13) gyorscsatlakozóját a vízcsatlakozáson (9)
és nyissa meg a vízcsapot, míg a víz
buborékmentesen folyik ki.
Csatlakoztassa a vízcsapot.
3. Kösse össze a vízellátó tömlőt egy kerti
tömlő adapteréhez való gyorscsatlakozó (13) segítségével a vízellátás csatlakozásával (9) a készüléken.
4. Nyissa ki teljesen a vízcsapot
Az üzemeltetés megszakítása
A készülék légtelenítése:
5. Kapcsolja be a be-/kikapcsoló gombot
(10), míg a nyomás fel nem épül.
• Engedje el a szórópisztoly (1) karját.
• Hosszabb munkaszünetek esetén kapcsolja ki a be/kikapcsoló gombot (10).
nyitott
33
HU
Amennyiben a berendezés
felborulna, azonnal kapcsolja
azt ki a be-/kikapcsoló gombbal (10) és húzza ki a berendezés hálózati vezetékét (6)
a hálózatból. Elektromos ütés
veszélye áll fenn! Ezután állítsa vissza a berendezést egyenes, álló helyzetbe. A saját
biztonsága érdekében várjon
kb. öt percet, mielőtt újra visszakapcsolná az áramellátást.
Az üzemeltetés befejezése
1. Tisztítószerekkel történő használat után
tiszta vízzel mossa át a rendszert.
2. Engedje el a szórópisztoly (1) karját
(24).
3. A be/kikapcsoló gombbal (10) kapcsolja ki a nagynyomású tisztítóberendezést. Húzza ki a hálózati dugót.
4. Zárja el a vízcsapot.
5. A nagynyomású tisztítóberendezést
válassza le a vízellátásról.
6. Húzza meg a szórópisztoly (1) karját
(24), ezzel leépítve a rendszerben
fennálló nyomást.
Tisztítószerek alkalmazása
A készülék semleges, biológiailag lebontható anionos tenzid (felületaktív anyag)
alapú tisztítószerrel történő használat
céljára készült. Egyéb tisztítószerek vagy
vegyi anyagok alkalmazása csorbíthatja a
készülék biztonságát és sérüléseket okozhat. Az ilyen típusú károk nem esnek a
garancia alá.
A tisztítószer feltöltése/kiürítése:
• A tisztítószer használatához tisztítószert kell tenni a tisztítószertartályba
(15).
• A tisztítoszertartály (15) eltávolításához fogja meg oldalról a tartályt
és tolja azt felfelé. Így ki lehet venni
34
a tisztítószertartályt a nagynyomású
tisztítógép alsó és oldalsó vezetéséből.
Ennek során vegye le a tisztítószertartály nyílásán (14) a szívótömlőt a
zárókupakkal. Ezek a nagynyomású
tisztítógépen maradnak.
• Ahhoz, hogy újra vissza tudja tenni
a tisztítoszertartályt, az ellenkező sorrendben kell eljárni.
A munkavégzésre vonatkozó utasítások:
• Használja a lapos sugarú fúvókával
ellátott szórócsövet (18) alacsony nyomású üzemmódban és a tisztítószert
automatikusan felszívják.
• A forgó kefe (19) alapvetően alacsony
nyomású üzemmódban dolgozik és így
mindig tisztítószert szív fel.
• Amennyiben a forgó kefét (19) tisztítószer nélkül szeretné használni, ki kell
vennie a tisztítószertartót (15).
Tisztítás és
Karbantartás
Minden készüléken végzett munka
előtt húzza ki a hálózati csatlakozó
dugót. Ide tartozik a vízellátásra
való csatlakoztatás, vagy a tömítetlenség elhárítására tett kísérlet is.
Fennáll az áramütés veszélye vagy
a mozgó alkotóelemek miatti sérülés veszélye.
Tisztítás
Ne spriccelje le a készüléket
vízzel és ne tisztítsa folyó víz
alatt. Fennáll az áramütés
veszélye és a készülék károsodhat.
Mindig tartsa a készüléket tisztán.
Ne használjon tisztító- ill. oldószereket.
• Tartsa a szellőzőnyílásokat tisztán és
szabadon.
HU
• Egy puha kefével vagy egy kendővel
tisztítsa meg a készüléket.
• Amennyiben valamelyik fúvóka a szórócsövön (17/18) el lenne dugulva, a
fúvókatisztító tűvel (20) el lehet távolítani az idegentestet a fúvókából.
Karbantartás
A nagynyomású tisztítóberendezés nem
igényel karbantartást.
Valamennyi, jelen útmutatóban nem ismertetett munkát
csak szerviz-központunk
hajthatja végre. Csak eredeti
alkatrészeket használjon.
Eltávolítás és
környezetvédelem
Gondoskodjon a szerszámgép, a tartozékrészek és a csomagolás környezetbarát
újra hasznosításáról.
Elektromos gépek nem tartoznak a
háztartási hulladékba.
Adja le a gépet egy hasznosító telepen. A
felhasznált műanyag- és fémrészek fajtájuk
szerint szétválaszthatók és újra hasznosíthatók. Kérdezze meg e felől szervizközpontunkat.
Tárolás
• Ürítse ki teljesen a vizet a nagynyomású tisztítógépből.
Válassza le a gépet a vízhozzávezetésről. Kapcsolja be a nagynyomású
tisztítógépet a be-/kikapcsoló gombbal
(10) maximum 1 percre, míg már nem
folyik ki több víz a szórópisztoly (1).
Kapcsolja ki a készüléket.
• A fagy megrongálja a nagynyomású
tisztítóberendezést és a tartozékokat,
ha nem ürítjük ki belőlük teljesen a vizet.
• A nagynyomású tisztítóberendezést és
a tartozékokat tárolja fagymentes helyen.
35
HU
Hibakeresés
Probléma
Lehetséges ok
Hibaelhárítás
A be-/kikapcsoló (10)
A be/kikapcsoló (10) állását ellenőrizzük
ki van kapcsolva
A készülék nem jár
Kapcsolja ki a készüléket és húzza ki a
hálózatból. A hálózati csatlakozó vezetéSérült a hálózati csatket (6) ellenőrizzük sérülés tekintetében.
lakozó vezeték (6)
Adott esetben a hálózati csatlakozó vezetéket (6) szakemberrel kicseréltetjük.
Hibás feszültségellátás
A készüléknek nincs
nyomása
Levegőbezáródások a Kapcsolja be a készüléket szórópisztol�nagynyomású tisztító- lyal és fúvóka nélkül, míg a víz buborékberendezésben
mentesen nem lép
A vezetéknyomás
esése
Erős nyomásingadozások
Tömítetlenségek a vízrendszerben
Ellenőrizze a villamos berendezést a típustáblán megadott adatokkal való egyezőség tekintetében
Ellenőrizze a vízellátást
Elszennyeződött a
Mossa át vízzel a nagynyomású fúvókát
nagynyomású fúvóka (17). Szükség esetén egy tűvel tisztítsa
(17)
meg a fúvóka furatát
A csatlakozásokat
nem szerelték fel rendesen
Kapcsolja ki a készüléket és húzza
ki a hálózatból. Csatlakoztassa újra
a készüléket a vízvezetékekre (l.
„Használatbavétel-Felállítás“)
A vízellátás csatlakozása (9) tömítetlen
Kapcsolja ki a készüléket és húzza ki a
hálózatból. Cserélje ki a vízellátás csatlakozását (9) tömítőgyűrűvel együtt (l.
„Pótalkatrészek“)
Alkatrészek
Ha pótlólag alkatrészeket kíván vásárolni, forduljon a megadott szerviz címhez. Rendelésnél adja meg a géptípust és az alkatrész cikkszámát vagy.
36
Poz.
1
3
13
17
18
19
9
Megnevezés................................................................ Cikk-sz
Szórópisztoly...................................................................... 91097399
Nagynyomású tömlő........................................................... 91097400
Gyorscsatlakozás a vízellátáshoz.......................................... 91097401
Szórócső nagynyomású fúvókával......................................... 91097403
Szórócső lapos sugarú fúvókával.......................................... 91097404
Forgó kefe.......................................................................... 91097405
Vízcsatlakozás.................................................................... 91097408
HU
Jótállási tájékoztató
A termék megnevezése:
Magasnyomású tisztító
A termék típusa:
PHD 150 B2
Gyártási szám:
IAN 78960
A termék azonosításra alkalmas részeinek meghatározása:
A gyártó cégneve, címe és email címe:
A szerviz neve, címe és telefonszáma:
Grizzly Gartengeräte GmbH & Co. KG
Am Gewerbepark 2
64823 Groß-Umstadt
E-Mail: [email protected]
Szerviz Magyarország
Tel.: 0640 102785
E-Mail: [email protected]
W+T Környezetvédelmi és Szolgáltató Kft.
Dunapart also 138
2318 Szigetszentmárton
Tel.: 0624 456 672
Az importáló és forgalmazó cégneve és címe:
Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6
1. A jótállási idő a Magyar Köztársaság területén, Lidl Magyarország Kereskedelmi Bt.
üzletében történt vásárlás napjától számított 3 év.
2. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze
meg a pénztári fizetésnél kapott jótállási jegyet (nyugtát).
3. A vásárlástól számított három napon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot
akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti
az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.
#
A fogyasztó jótállási kifogásáról a forgalmazó (szerviz) jegyzőkönyvet köteles felvenni, amelyben rögzíteni kell a fogyasztó nevét, címét, a fogyasztási cikk (termék)
megnevezését, vételárát, a vásárlás időpontját, a hiba bejelentésének időpontját, a
hiba leírását, a fogyasztó által érvényesíteni kívánt igényt, a kifogás rendezésének
módját.
Amennyiben a kifogás rendezésének módja a fogyasztó igényétől eltér, ennek indokolását a jegyzőkönyvben meg kell adni. A jegyzőkönyv másolatát a fogyasztónak
át kell adni. Ha a kötelezett a fogyasztó igényének teljesíthetőségéről annak bejelentésekor nem tud nyilatkozni, álláspontjáról legkésőbb három munkanapon belül
köteles értesíteni a fogyasztót.
37
A jótállás ideje alatt a fogyasztó kérheti a termék kijavítását, kicserélését, vagy ha a
termék nem javítható vagy cserélhető, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. Ha a forgalmazó, vagy szerviz a termék kijavítását
megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére kijavíthatja, vagy mással kijavíttathatja. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.
4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát
bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell
tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény
érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése, kijavítása
esetén a kicserélt, vagy kijavított termékre, illetve alkatrészre újra kezdődik.
5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön
nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben,
ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek
(világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és
a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.
A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthető
ségét nem érinti.
A jótállási igény bejelentésének és javításra átvételi időpontja:
A hiba oka:
A fogyasztó részére történő visszaadás időpontja: A hiba javításának módja:
A szerviz bélyegzője, kelt és aláírása:
38
A javításra tekintettel a jótállás új határideje:
SI
Kazalo
Predgovor...................................39
Namen uporabe.........................39
Splošen opis...............................40
Obseg dobave............................... 40
Funkcijski opis................................ 40
Pregled......................................... 40
Tehnični podatki..........................41
Varnostna navodila....................41
Simboli na napravi......................... 41
Simboli v navodilih......................... 42
Splošna varnostna navodila............. 42
Zagon.........................................43
Sestavljanje................................... 43
Priklop na električno omrežje........... 44
Uporaba....................................... 44
Uporaba z visokim/nizkim tlakom.... 45
Prekinitev uporabe.......................... 45
Konec uporabe.............................. 45
Uporaba čistilnih sredstev................ 45
Čiščenje in Vzdrževanje...............46
Čiščenje........................................ 46
Vzdrževanje.................................. 46
Shranjevanje...............................46
Odstranjevanje/varstvo okolja...46
Motnje pri delovanju...................47
Nadomestni deli.........................47
Garancijski list............................49
Prevod originalne izjave o
skladnosti CE............................... 88
Predgovor
Čestitke ob nakupu vaše nove naprave.
Odločili ste se za visokokakovosten izdelek. Izdelku so priložena navodila za
uporabo. Vsebujejo pomembna navodila
glede varnosti uporabe in odstranitve. Pred
uporabo izdelka se seznanite z navodili
za uporabo in varnostnimi navodili. Izdelek uporabljajte zgolj na opisani način in v
naštete namene.
Navodila skrbno shranite in pri predaji
naprave tretji osebi priložite tudi vso dokumentacijo.
Namen uporabe
Ta visokotlačni čistilnik je namenjen
izključno uporabi v zasebnem gospodinjstvu:
• To orodje ni primerno za uporabo v komercialne namene.
V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja
garancije.
• Za čiščenje strojev, vozil, zgradb, orodja, fasad, teras, vrtnega orodja itd. z
vodnim curkom pod visokim pritiskom.
• Z originalnimi deli pribora in nadomestnimi deli.
• Upoštevanjem navodil proizvajalca predmeta, ki ga želite očistiti.
• Vrteča se ščetka ni primerna za občutljive in lakirane površine (npr. avtolak).
39
SI
Splošen opis
Sliko pomembnih obratovalnih delov poiščite na zložljivi strani.
Obseg dobave
Napravo vzemite iz embalaže in preverite
vsebino:
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Visokotlačni čistilnik z električnim
priključnim kablom
Nosilni ročaj + 2 vijaki
Visokotlačna cev na bobnu za cev
Kavelj za kabel
Držalo za brizgalno pištolo
Hitri priključek za adapter za vrtno gibko cev
Brizgalna pištola
Brizgalna cev z visokotlačno šobo
(standardna vario šoba)
Brizgalna cev s ploščato šobo
(vrteča čistilna krtača)
Vrteča se ščetka
Igla za čiščenje šob
0,5 l čistilnega sredstva
Viličasti ključ
Navodila za uporabo
Embalažo odstranite v skladu s predpisi.
Funkcijski opis
Visokotlačni čistilnik čisti s pomočjo vodnega curka, po izbiri pod visokim ali nizkim
pritiskom.
Po potrebi z dodatkom sredstev za čiščenje.
Funkcije elementov za upravljanje so opisane v naslednjih opisih. Upoštevajte varnostne predpise.
40
Pregled
1 Brizgalna pištola
A 2a Nosilni ročaj
2b 2 vijaki
3 Visokotlačna cev na bobnu za
cev
4 Ročica navijalnega bobna za cev
5 Kavelj za kabel
6 Električni priključni kabel
7Kolesa
8
Sitasti vložek
9
Priključek za vodo
10 Stikalo za vklop/izklop
11 Držalo za brizgalno pištolo
12 Visokotlačni priključek na pištoli
13 Hitri priključek za adapter za
vrtno gibko cev
14 Odprtina posode za čistilno
sredstvo
15 Posoda za čistilno sredstvo
16 Držalo za pribor
17 Brizgalna cev z visokotlačno
šobo (vrteča čistilna krtača)
18 Brizgalna cev s ploščato šobo
(standardna vario šoba)
19 Vrteča se ščetka
20 Igla za čiščenje šob
21 Čistilno sredstvo
22
Viličasti ključ
B
23 Blokirni gumb
24 Ročica za vklop
SI
Tehnični podatki
Varnostna navodila
Visokotlačni čistilnik......PHD 150 B2
Nazivna napetost.............. 230V~, 50 Hz
Nazivna moč.............................2100 W
Dolžina priključnega kabla.................5 m
Teža...........................................10,8 kg
Razred zaščite................................... II
Stopnja zaščite................................. IPX5
Nazivni tlak/delovni tlak (p)..........11 MPa
Maks. dovoljen tlak (p max)..........15 MPa
Maks. tlak dovodne vode
(p in max)..................................0,8 MPa
Maks. dovodna temperatura
(T in max.)...................................... 40°C
Količina črpanja, voda (Q)......... 5,5 l/min
Maks količina črpanja, voda
(Q max)................................... 7,5 l/min
Raven zvočnega tlaka
(LpA).................78,2 dB(A); KpA = 3,0 dB(A)
Nivo zvočne močii (LWA)
izmerjen..... 91,7 dB(A); KwA = 3,0 dB(A)
garantiran........................... 98,0 dB(A)
Vibracije (an).......0,496 m/s2; K=1,5 m/s²
To poglavje obravnava temeljne varnostne predpise pri delu z visokotlačnim
čistilnikom.
Največje dovoljene omrežne impedance
na mestu električnega priključka v višini
0,277 Ohm ni dovoljeno prekoračiti.
Pridržujemo si pravico do tehničnih in
oblikovnih sprememb, ki so povezane z
nadaljnjim razvojem, brez predhodnega
obvestila. Vse mere, navodila in podatki
v teh navodilih za uporabo so zato brez
jamstva. Garancijskih zahtevkov na podlagi vsebine navodil za uporabo zato ni
mogoče uveljavljati.
Simboli na napravi
Pozor!
Pred prvo uporabo se dobro seznanite z vsemi upravljalnimi elementi,
funkcijami in načini delovanja naprave. Po potrebi za razlago prosite
strokovnjaka.
Preberite in upoštevajte navodila za
uporabo naprave!
Pozor! V primeru, da se priključni
kabel med delom poškoduje ali
prereže, ga nemudoma izvlecite
iz vtičnice. Pri priklopu na dovod
vode ali odstranjevanju netesnosti
vedno iz vtičnice izvlecite tudi vtič.
Naprava ni primerna za priključitev
na vodovod.
Zaščitni razred
Nenamenska uporaba
večnamenskih čistilnikov je
lahko nevarna. Curka ne
usmer jajte proti osebam,
živalim, vključeni električni
opremi ali napravi sami.
Napravo vedno uporabljajte v stoječem in nikoli v ležečem položaju.
Električne naprave ne spadajo med
gospodinjske odpadke.
41
SI
Simboli v navodilih
Znaki za nevarnost z napotki
za preprečevanje osebne in
materialne škode.
Znaki za navodilo (namesto klicaja
sledi razlaga navodila) z napotki
za preprečevanje škode.
Znaki za napotek z informacijami o
primernem rokovanju z napravo.
Splošna varnostna navodila
• Orodja ne smejo uporabljati osebe (vključno z otroci) z omejenimi
fizičnimi, senzoričnimi in duhovnimi sposobnostmi oz. osebe, ki za
uporabo nimajo dovolj znanja in/
ali izkušenj, razen v primeru, da jih
nadzoruje oseba, odgovorna za njihovo varnost ali pa jim ta oseba posreduje navodila za uporabo naprave.
• Otroke nadzorujte, da se ne bodo
igrali z napravo.
• Osebe, ki ne poznajo navodil za uporabo, ne smejo uporabljati naprave.
Upravljanje z napravo ni dovoljeno
osebam, mlajšim od 16 let.
Delo z napravo
Opozorilo: Za preprečevanje nesreč in poškodb:
Nenamenska uporaba večnamenskih čistilnikov je lahko nevarna. Curka ne usmer
jajte proti osebam, živalim,
vključeni električni opremi
ali napravi sami.
• Napravo uporabljajte le v stoječem
položaju na ravni in stabilni podlagi.
• Curka ne usmerjajte proti sebi ali drugim osebam, da bi tako očistili obleko
42
ali čevlje.
• Naprave ne uporabljajte, če se v njenem dosegu nahajajo druge osebe,
razen če nosijo zaščitna oblačila.
• Naredite vse potrebno, da otrokom
preprečite dostop do delujoče naprave.
• Naprave ne uporabljajte v bližini gorljivih tekočin ali plinov. V primeru neupoštevanja opozoril obstaja nevarnost
požara ali eksplozije.
• V primeru stika s čistilnim sredstvom mesto stika temeljito izperite s čisto vodo.
• Ne pršite vnetljivih tekočin. Obstaja nevarnost eksplozije.
• Napravo hranite na suhem mestu izven
dosega otrok.
• Otroke nadzorujte, da se ne bodo
igrali z napravo.
Previdno! Na naslednji način boste
preprečili poškodbe naprave in morebitne telesne poškodbe:
• Ne delajte s poškodovano, nepopolno
ali brez dovoljenja proizvajalca spremenjeno napravo. Pred uporabo naj strokovnjak preveri, da je zadoščeno zahtevanim električnim varnostnim ukrepom.
• Naprave ne uporabljajte, če je električni priključni kabel, dovod vode ali
kateri drug pomemben sestavni del,
kot sta visokotlačna cev ali brizgalna
pištola, poškodovan ali ne tesni.
• Napravo zaščitite pred zmrzaljo in obratovanjem na suho.
• Na varnost pomembno vplivajo
visokotlačna cev, armatura in priključki.
Uporabljajte le visokotlačne cevi, armature in priključke, ki jih priporoča proizvajalec.
• Uporabljajte le originalni pribor in ne
spreminjajte naprave.
• Napravo lahko odpre samo pooblaščeni strokovnjak električar. V primeru
popravila se obrnite na našo servisno
službo.
SI
Električna varnost:
Opozorilo: Na naslednji način preprečite nesreče in poškodbe zaradi
električnega udara:
• Pri uporabi kabelskega podaljška morata
biti vtič in mesto priključka vodotesna.
Neprimerni kabelski podaljški
so lahko nevarni. Obstaja nevarnost osebnih poškodb zaradi
električnega udara.
• Električne vtične spoje zaščitite pred
vlago.
• Pri nevarnosti poplave prestavite vse
vtične spoje na suho, varno mesto.
• Bodite pozorni, da omrežna napetost
ustreza podatkom na tipski ploščici.
• Priklop na električno omrežje naj opravi
izkušen električar in pri tem upošteva
zahteve standarda IEC 60364-1.
• Napravo priključite le na vtičnico z
zaščitno napravo okvarnega toka (diferenčno stikalo) z odmerjenim okvarnim
tokom največ 30 mA. Varovalka mora
biti vsaj 13-amperska.
• Pred vsako uporabo preverite, če so
naprava, kabel ali vtič poškodovani.
• Če je priključni kabel orodja poškodovan, naj ga s posebnim priključnim
kablom zamenja proizvajalec, servisna
služba ali ustrezno usposobljen strokovnjak, da preprečite nevarnost.
• Ne vlecite za kabel, da bi izvlekli vtič
iz vtičnice. Kabla ne izpostavljajte vročini, olju ali ostrim robovom.
• Naprave nikoli ne prenašajte in ne pritrjujte tako, da jo držite za kabel.
• Uporabljajte le podaljške kablov, namenjene delu na prostem in zaščitene
pred škropljenjem vode. Pred uporabo
naprave vedno povsem odvijte kabelski boben. Preverite, ali je kabel
brezhiben.
• Pred vsemi deli na napravi, med delov-
nimi odmori in ko naprave ne uporabljate, izvlecite kabel iz vtičnice.
• Prečni prerez električnih priključnih kablov ne sme biti manjši kot 2 x 2,5 mm².
• Za zaščito pred električnim udarom nosite
ustrezne čevlje.
• Za zaščito pred električnim udarom
napravo uporabljajte izključno v pokončnem, stoječem položaju.
Zagon
V skladu z veljavnimi predpisi
visokotlačnega čistilnika nikoli ni
dovoljeno uporabljati, ne da bi ga
na vodovodno omrežje priključili
brez ločilnega ventila. Uporabite
primeren ločilni ventil v skladu s
standardom EN 12729, tip BA.
Voda, ki steče skozi ločilni ventil, je kategorizirana kot neprimerna za pitje.
Uporabite običajno vrtno cev za dovod
vode in pazite, da bo cev dovolj dolga.
Orodje uporabljajte na hišnem priključku za
vodo ali na viru za vodo s črpalno zmogljivostjo najmanj 450 l/h.
Sestavljanje
1. Potisnite nosilni ročaj (2a) v štirirobe
cevi nosilnega ogrodja. Nosilni ročaj
(2a) se slišno zaskoči. Nosilni ročaj
(2a) s hrbtne strani pritrdite s priloženima vijakoma (2b).
2. Nataknite kavelj za kabel (5) in držalo
za brizgalno pištolo (11) na vodili na
ohišju naprave.
3. Privijte visokotlačni priključek na strani
pištole (12) z brizgalno pištolo (1). V ta
namen uporabite priloženi viličasti ključ.
4. Dovodno cev najprej priključite na
vodo pipo in počakajte, da na koncu
dovodne cevi izteka voda brez zračnih
mehurčkov, da odzračite dovodno cev.
Zaprite pipo za vodo.
43
SI
5. S pomočjo hitrega priključka za adapter za vrtno gibko cev (13) povežite
dovodno cev in priključek za vodo (9)
na napravi. Vedno uporabljajte sitasti
vložek (8) in ga po potrebi očistite.
6. Spojite brizgalno cev z visokotlačno
šobo (17) ali ploščato šobo (18), tako
da jo vstavite in privijete, ali pa priključite vrtečo se krtačo (19) na brizgalno
pištolo (1) (bajonetni priključek).
7. Brizgalno cev (17/18) ali vrtečo se krtačo (19) lahko zamenjate tako, da jih
stisnete skupaj in zasukate v nasprotni
smeri kot pri sestavljanju.
1. Odprite pipo za vodo.
2. Visokotlačni čistilnik vključite s stikalom
za vklop/izklop (10). Visokotlačni
čistilnik vedno vključite šele, ko ste
priključili vse vodne cevi in te tesnijo.
Motor je vključen, dokler ni dosežen
potreben tlak. Ko je tlak dosežen, se
motor izključi.
3. Pritisnite ročico za vklop na brizgalni
pištoli (1). Šoba deluje pod tlakom in
motor se znova vključi.
Če ročico za vklop izpustite, se naprava izključi. Visok tlak v sistemu se ne
zmanjša.
Priklop na električno
omrežje
• Brizgalna cev z visokotlačno šobo (17)
je zaradi svojega vrtečega se vodnega
curka primerna predvsem za delo z
zelo majhno porabo vode.
• Brizgalna cev s ploščato šobo (18) pa
je po zaslugi ploskega curka posebej
primerna za čiščenje površin.
Če zavrtite konico šobe v levo, lahko
zmanjšate širino curka. Če zavrtite
konico šobe v desno, lahko povečate
širino curka.
Kupljeni visokotlačni čistilnik je že opremljen
z vtičem. Naprava je namenjena priklopu na
vtičnico z zaščitnim kontaktom in napetostjo
z zaščitno napravo okvarnega toka (diferenčno stikalo) z 230 V ~ 50Hz.
Napravo lahko začnete uporabljati
šele, ko ste upoštevali in izvedli vse
predhodne korake.
1. Prepričajte se, da je stikalo za vklop/
izklop (10) visokotlačnega čistilnika
izključeno.
2. Vtaknite vtič v vtičnico.
Uporaba
Pazite na moč povratnega
sunka, ki ga povzroči brizg
vodnega curka. Poskrbite da
brizgalno pištolo trdno držite
z obema rokama. Sicer lahko
poškodujete sebe ali druge
osebe.
Visokotlačnega čistilnika ne uporabljajte, če je pipa za vodo zaprta.
Zaradi delovanja brez vode se lahko
naprava poškoduje.
44
Če vodni sistem ne tesni, napravo takoj izklopite s stikalom za vklop in izklop (10) in
električni kabel (6) naprave
izvlecite iz vtičnice. Pozor! Nevarnost električnega udara!
Ponovno se lotite postopka
za priključitev na vodo, kot je
opisano od 4. točke (gl. »Zagon/Sestavljanje«).
Če je v orodju še zrak, sledite naslednjim navodilom:
Odzračevanje dovodne cevi:
1. Odstranite hitri priključek za priklop na
vodo (13) na priključku za vodo (9) in
odprite vodno pipo, dokler ne izteka
voda brez zračnih mehurčkov.
2. Zaprite pipo za vodo.
SI
3. S pomočjo hitrega priključka za adapter za vrtno gibko cev (13) povežite
dovodno cev s priključkom za vodo (9)
na napravi.
4. Povsem odprite pipo za vodo.
Odzračevanje naprave:
5. Vklopite stikalo za vklop/izklop (10),
da vzpostavite tlak.
6. Izklopite stikalo za vklop/izklop (10).
7. Pritiskajte na ročico za vklop na brizgalni pištoli (1), dokler se tlak ne sprosti.
8. Prosimo, da nekajkrat ponovite postopke od 5. do 7. dokler v orodju ni več
zraka.
Uporaba z visokim/nizkim
tlakom
Brizgalno cev s ploščato šobo (18) lahko
uporabljajte za delo z nizkim ali visokim
tlakom.
Pri standardni nastavitvi nastavljiva ploščata šoba zagotavlja delo z visokim tlakom.
Konico šobe lahko potisnete naprej in tako
preklopite na delo z nizkim tlakom.
V tem načinu uporabe (nizki tlak) se iz
posode samodejno dodaja čistilno sredstvo
(gl. »Uporaba čistilnih sredstev«)
Če način z visokim tlakom preklopite tako,
da konico šobe potisnete nazaj v ležišče.
B
• Ročico za vklop (24) na brizgalni
pištoli (1) lahko blokirate ali deblokirate, tako da pritisnete blokirni gumb (23).
Če blokirate ročico za vklop, preprečite nenameren vklop naprave.
blokirano
deblokirano
Prekinitev uporabe
• Ročico brizgalne pištole (1) spustite.
• Pri daljših prekinitvah dela stikalo za
vklop/izklop (10) izključite.
Če se naprava prevrne, jo
takoj izklopite s stikalom
za vklop in izklop (10) in
električni kabel (6) naprave
izvlecite iz vtičnice. Pozor! Nevarnost električnega udara!
Napravo šele zdaj postavite
v pokončen, stoječ položaj. Iz
varnostnih razlogov počakajte pribl. pet minut, preden jo
ponovno priključite na električno omrežje.
Konec uporabe
1. Po delu s čistilnimi sredstvi sistem naprvo sperite s čisto vodo.
2. Ročico (24) brizgalne pištole (1)
spustite.
3. Visokotlačni čistilnik izključite s stikalom za vklop/izklop (10). Izvlecite vtič
iz vtičnice.
4. Zaprite pipo za vodo.
5. Visokotlačni čistilnik odklopite s
preskrbe z vodo.
6. Ročico (24) brizgalne pištole (1) stisnite, da iz sistema izpustite tlak.
Uporaba čistilnih sredstev
Ta naprava je bila zasnovana za uporabo
z nevtralnimi čistilnimi sredstvi na osnovi
biološko razgradljivih anionskih tenzidov. Uporaba drugih čistilnih sredstev ali
kemičnih snovi lahko vpliva na varnost naprave in povzroči poškodbe. Garancija ne
krije takšnih poškodb na napravi.
Polnjenje/praznjenje čistilnega sredstva:
• Če želite uporabljati čistilno sredstvo,
ga morate naliti v za to namenjeno
45
SI
posodo (15).
• Posodo za čistilno sredstvo (15) odstranite tako, da jo primete na straneh in jo
potisnete navzgor. Sedaj lahko posodo
za čistilno sredstvo odstranite s spodnjega in stranskega vodila. Pri tem z odprtine posode za čistilno sredstvo (14)
odstranite dovodno cev in pokrovček.
Ta ostaneta na visokotlačnem čistilniku.
• Če želite ponovno vstaviti posodo za
čistilno sredstvo, opravite postopek v
obratnem vrstnem redu.
Način dela:
• Če uporabljate brizgalno cev s ploščato šobo (18) v položaju za delo z nizkim tlakom, se čistilno sredstvo dodaja
samodejno.
• Vrteča se ščetka (19) vedno deluje v
načinu za delo z nizkim tlakom z dodatkom čistilnega sredstva.
• Če želite vrtečo se ščetko (19) uporabljati brez čistilnega sredstva, morate
posodo za čistilno sredstvo odstraniti
(15).
Čiščenje in Vzdrževanje
Pred vsemi deli na napravi izvlecite
kabel iz vtičnice. K temu sodi tudi
priklop na dovod vode ali poskus
odstranjevanja netesnosti.
Obstaja nevarnost električnega udara in poškodb zaradi gibljivih delov.
Čiščenje
Orodja ne škropite z vodo
in ga ne čistite pod tekočo
vodo. V nasprotnem primeru obstaja nevarnost
električnega udara in
poškodb orodja.naprave.
Poskrbite, da bo orodje vedno
čisto. Ne uporabljajte čistilnih sredstev oz. topil.
46
• Prezračevalne reže morajo biti čiste in
odmašene.
• Napravo čistite z mehko ščetko ali nekoliko vlažno krpo.
• Če je katera od šob na brizgalni cevi
(17/18) zamašena, lahko z iglo za čiščenje šob (20) odstranite tujek iz šobe.
Vzdrževanje
Visokotlačni čistilnik ne potrebuje
vzdrževanja.
Dela, ki niso opisana v teh navodilih za uporabo, naj opravi
naš servisni center. Uporabljajte samo originalne dele.
Shranjevanje
• Iz visokotlačnega čistilnika povsem odstranite vodo.
Odklopite napravo s priključka za
vodo. Vključite visokotlačni čistilnik na
stikalu za vklop/izklop (10) za največ
1 minuto, dokler na visokotlačnem priključku na brizgalne pištole (1) več ne
izteka voda. Izklopite napravo.
• Zmrzal lahko poškoduje visokotlačni
čistilnik in pribor, če iz njih ne odstranite vse vode.
• Visokotlačni čistilnik in pribor shranite
v prostoru, zaščitenem pred zmrzaljo.
Odstranjevanje/ varstvo
okolja
Napravo, pribor in embalažo reciklirajte
na okolju primeren način, v skladu z uradnimi predpisi in veljavno zakonodajo.
Električne naprave ne spadajo med
gospodinjske odpadke.
O tem se lahko dodatno pozanimate pri
našem servisnem centru.
SI
Motnje pri delovanju
Težava
Naprava ne
deluje
Na napravi ni
tlaka
Močna nihanja tlaka
Netesnosti v
vodnem sistemu
Možen vzrok
Odprava napake
Stikalo za vklop/izklop
(10) je izključeno.
Preverite položaj stikala za vklop/izklop
(10).
Električni priključni kabel
(6) je poškodovan.
Izklopite napravo in vtič izvlecite iz vtičnice. Preverite električni priključni kabel (6)
glede poškodb.
Po potrebi naj električni priključni kabel (6)
zamenja strokovnjak.
Nepravilna napetost.
Električno napravo preverite glede ujemanja
z navedbami na tipski ploščici.
V visokotlačnem čistilniku
je zrak.
Napravo vključite z brizgalno pištolo in
brez šobe, dokler ne izhaja voda brez
mehurčkov
Padec tlaka v napeljavi.
Preverite preskrbo z vodo.
Visokotlačna šoba (17) je
umazana.
Visokotlačno šobo (17) očistite z vodo. Po
potrebi luknjico šobe očistite z iglo.
Priključki niso pravilno
nameščeni
Izklopite napravo in vtič izvlecite iz vtičnice. Napravo znova priključite na vodne
cevi (gl. „Postavitev pred uporabo“)
Netesen priključek za
vodo (9)
Izklopite napravo in vtič izvlecite iz vtičnice. Zamenjajte priključek za vodo (9)
vključno s tesnilnim obročem (gl. „Nadomestni deli“)
Nadomestni deli
Za nakup nadomestnih delov se obrnite na navedeni naslov servisne službe na navedeno
številko. Pri naročilu navedite tip naprave in številko nadomestnega dela.
Pol.Oznaka.................................................. Kataloška številka
1
Brizgalna pištola............................................................. 91097399
3 Visokotlačna cev.............................................................. 91097400
13
Hitri priključek za priklop na vodo..................................... 91097401
17
Brizgalna cev z visokotlačno šobo..................................... 91097403
18
Brizgalna cev s ploščato šobo........................................... 91097404
19
Vrteča se ščetka.............................................................. 91097405
9
Priključek za vodo............................................................ 91097408
47
SI
48
Grizzly Gartengeräte GmbH & CO KG, Am Gewerbepark 2, 64823 Groß-Umstadt
Servis Slovenija:
Tel.: 080080917
E-Mail: [email protected]
(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)
Garancijski list
1. S tem garancijskim listom jamčimo Grizzly Gartengeräte GmbH & CO KG, da bo
izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se
zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne
pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oz. po svoji presoji
izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od dneva nabave.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oz. se informirati o nadaljnjih
postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more
uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oz. nedelovanje izdelka morajo biti lastnosti stvari same, in ne
vzroki, ki so zunaj proizvajalčeve oz. prodajalčeve sfere. Kupec ne more uveljavljati
zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo
izdelka ali, če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani
zakonodaje.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10.Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti
prodajalca za napake na blagu.
#
Prodajalec:
Lidl d.o.o.k.d., Žeje pri Komendi 100, SI-1218 Komenda
49
50
CZ
Obsah
Úvod..........................................51
Účel použití.................................51
Všeobecný popis.........................52
Objem dodávky............................. 52
Popis funkce................................... 52
Přehled.......................................... 52
Technická data............................53
Bezpečnostní pokyny .................53
Obrázkové znaky na čerpadle......... 53
Symboly v návodu.......................... 54
Všeobecné bezpečnostní pokyny...... 54
Uvedení do provozu....................55
Instalace........................................ 56
Připojení na síť............................... 56
Provoz.......................................... 56
Provoz s vysokým / nízkým tlakem.... 57
Přerušení provozu........................... 57
Ukončení provozu........................... 57
Použití čisticích prostředků............... 58
Čištění a Údržba.........................58
Čištění.......................................... 58
Údržba......................................... 58
Uskladnění.................................59
Odklízení a ochrana okolí...........59
Hledání závad............................60
Náhradní díly.............................60
Záruka.......................................61
Opravna.....................................62
Service-Center.............................62
Autorizované servisy..................62
Překlad originálního prohlášení
o shodě CE.................................. 89
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje.
Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto
výrobku. Obsahuje důležité pokyny týkající
se bezpečnosti, používání a likvidace.
Před použitím výrobku se seznamte se
všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a
v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání
výrobku třetímu předejte i všechny podklady.
Účel použití
Používejte tuto vysokotlakou čističku výlučně pro soukromou domácnost:
• Tento přístroj není určený pro komerční
využití.
Při komerčním použití záruka zanikne.
• Na čištění strojů, vozidel, stavebních
objektů, nástrojů, fasád, teras, zahradnického nářadí atd. s vysokotlakým
proudem vody.
• S originálními díly příslušenství a s originálními náhradními díly.
• Při dodržení údajů výrobce čištěného
objektu.
• Pro citlivé a lakované povrchy není v
zásadě vhodný rotující kartáč (např.
autolak).
51
CZ
Všeobecný popis
Zobrazení nejdůležitějších
funkčních dílů najdete na
rozkládací straně.
Objem dodávky
Vybalte tento nástroj a zkontrolujte
objem dodávky:
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Vysokotlaká čistička s přípojným vedením k elektrické síti
Rukojeť + 2 šrouby
Vysokotlaká hadice a hadicový buben
Hák na kabely
Držák na stříkací pistoli
Rychlospojka pro
přívod vody
Stříkací pistole
Ocelová trubka s vysokotlakou tryskou
(turbo fréza na špínu)
Ocelová trubka plochou tryskou
(standardní Vario tryska)
Rotující kartáče (rotační kartáč na mytí)
Jehla k čištění trysky
Čisticí prostředek 0,5 l
Nástrčný klíč
Návod k obsluze
Obalový materiál řádně zlikvidujte.
Popis funkce
Vysokotlaký čistič čistí pomocí vodního paprsku, a to podle vaší volby buď v oblasti
vysokotlaku nebo nízkotlaku.
V případě potřeby s přidáním čisticích
prostředků.
Funkci obslužných dílů si prosím zjistěte z
následujících popisů. Dbejte na bezpečnostní pokyny.
52
Přehled
A
B
1
2a
2b
3
Stříkací pistole
Rukojeť
2 šrouby
Vysokotlaká hadice a hadicový
buben
4 Klika pro buben na hadice
5 Hák na kabely
6 Přívodní síťové vedení
7Kola
8 Sítová vložka
9 Přívod vody
10 Vypínač
11 Držák na stříkací pistoli
12 Vysokotlaká přípojka na straně
pistole
13 Rychlospojka pro přívod vody
14 Otvor nádrže na čisticí
prostředek
15 Nádrž na čisticí prostředek
16 Držák na příslušenství
17 Ocelová trubka s vysokotlakou
tryskou (turbo fréza na špínu)
18 Ocelová trubka plochou tryskou
(standardní Vario tryska)
19 Rotující kartáče (rotační kartáč
na mytí)
20 Jehla k čištění trysky
21 Čistící prostředek
22 Nástrčný klíč
23 Blokovací pojistný knoflík
24 Zapínací páka
CZ
Technická data
Bezpečnostní pokyny
Vysokotlaká čistička ... PHD 150 B2
Jmenovité vstupní napětí.....230V~, 50 Hz
Příkon....................................... 2100 W
Délka síťového kabelu........................ 5 m
Hmotnost................................... 10,8 kg
Ochranná třída................................. II
Druh ochrany...................................IPX5
Dimenzovaný tlak/pracovní tlak
(p)............................................. 11 MPa
Max. přípustný tlak (p max).......... 15 MPa
Max. tlak přítoku (p in max)........ 0,8 MPa
Max. přívodní teplota (T in max)....... 40°C
Dodávané množství vody (Q)..... 5,5 l/min
Max. dodávané množství vody
(Q max)................................... 7,5 l/min
Hladina akustického tlaku
(LpA)............78,2 dB(A); KpA = 3,0 dB(A)
Úroveň akustického výkonu (LWA)
měřená.......91,7 dB(A); KwA = 3,0 dB(A)
zaručená............................ 98,0 dB(A)
Vibrace (an)....... 0,496 m/s2; K= 1,5 m/s²
Tento odsek pojednává o základních bezpečnostních předpisech při práci s vysokotlakou čističkou.
Tento přístroj je určený pro provoz v síti el.
proudu s impedancí systému Z max v místě
připojení (domovní přípojka) do hodnoty
maximálně 0,277 Ohm.
Uživatel musí zabezpečit, aby byl přístroj
provozovaný jen připojením do sítě el.
proudu, která tento požadavek plní.
Pokud je to nutné, tak se na impedanci v
systému můžete zeptat místního energetického podniku.
Technické a optické změny mohou být
během dalšího vývoje provedeny bez předchozího ohlášení. Všechny míry, pokyny a
údaje tohoto návodu pro obsluhu nejsou
proto zaručené. Právní nároky, které budou uplatňovány na základě provozního
návodu, jsou proto bezpředmětné.
Obrázkové znaky na čerpadle
Pozor!
Před zahájením práce se dobře
seznamte se všemi ovládacími
elementy, zejména s funkcemi a
činnosti. Informujte se případně u
odborníka. Čtěte a dbejte na příslušný návod k obsluze přístroje!
Pozor! Při poškození anebo přeseknutí síťového kabelu ihned vytáhněte zástrčku ze síťové zásuvky.
Zástrčku ze zásuvky vytáhněte také
při připojení na přívod vody, nebo
pokud potřebujete odstranit netěsnosti.
Přístroj není určen k připojení k zařízení k zásobování pitnou vodou.
Ochranná třída
Vysokotlaké čističky mohou být při nesprávném
používání nebezpečné. Jejich proud vody nesmí být
namířený na osoby, zvířata, na aktivní elektrickou
výstroj anebo na samotný
tento nástroj.
Přístroj používejte pouze ve stojaté poloze, nikdy položený.
Elektrické přístroje nepatří do domácího odpadu
53
CZ
Symboly v návodu
Výstražné značky s údaji pro
zabránění škodám na zdraví
anebo věcným škodám.
Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji
pro prevenci škod.
Informační značky s informacemi
pro lepší zacházení s nástrojem.
Všeobecné bezpečnostní pokyny
• Tento nástroj není určen na to, aby
byl používaný osobami (včetně dětí)
s omezenými fyzickými, smyslovými
anebo duševními schopnostmi anebo
osobami s nedostatkem zkušeností a/
anebo znalostí; ledaže jsou pod dohledem anebo dostávají pokyny ohledně
používání tohoto nástroje skrze osobu,
která je za jejich bezpečnost zodpovědná.
• Na děti se má dohlížet, aby se zajistilo to, že si nebudou hrát s nástrojem.
• Osoby, které nejsou obeznámeny s
návodem k použití, nesmí toto zařízení
používat. Obsluha tohoto zařízení není
osobám mladším 16 let dovolená.
Práce s tímto zařízením
Pozor: Takto zabráníte nehodám a
poraněním:
54
Vysokotlaké čističky mohou
být při nesprávném používání nebezpečné. Jejich proud
vody nesmí být namířený na
osoby, zvířata, na aktivní
elektrickou výstroj anebo na
samotný tento nástroj.
• Přístroj používejte pouze postavený na
rovné a stabilní podložce.
• Nemiřte za účelem čištění oděvu anebo obuvi, proudem vody na sebe anebo na jiné osoby.
• K ochraně před zpětně stříkající
vodou nebo nečistotou noste vhodný
ochranný oděv a ochranné brýle.
• Nepoužívejte tento nástroj, když se
v akčním rádiu nachází jiné osoby,
ledaže by nosily ochranný oděv.
• Proveďte vhodná opatření na to, aby
se děti nepřiblížily k tomuto zařízení,
nacházejícím v provozu.
• Nepoužívejte toto zařízení v blízkosti
zápalných tekutin anebo plynů. Při
nedbání na toto, existuje nebezpečí
požáru anebo exploze.
• Pokud přijdete do styku s čisticími
prostředky, opláchněte se dostatečným
množstvím čisté vody.
• Nerozstřikujte žádné hořlavé kapaliny.
Hrozí nebezpečí exploze.
• Uložte toto zařízení na suchém místě a
mimo dosahu dětí.
• Na děti se má dohlížet, aby se zajistilo to, že si nebudou hrát s nástrojem.
Pozor! Takto zabráníte škodám na
zařízení a případně škodám na
osobách, které z těchto škod vyplývají:
• Nepracujte se zařízením poškozeným,
neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením
do provozu odborníkem zkontrolovat
to, jsou-li požadovaná elektrická
ochranná opatření k dispozici.
• Přístroj neuvádějte do provozu, pokud
je síťové přívodní vedení, přívod vody
a jiné důležité části jako vysokotlaká
hadice nebo stříkací pistole poškozená
nebo netěšná.
• Chraňte tento nástroj před mrazem a
nepřipouštějte chod nasucho.
• Vysokotlaké hadice, armatury a spojky
CZ
jsou důležité pro bezpečnost stroje. Používejte pouze výrobcem doporučené
vysokotlaké hadice, armatury a spojky.
• Používejte pouze originální příslušenství a neprovádějte žádné přestavby
na tomto zařízení.
• Přístroj smí otvírat pouze autorizovaný
elektroinstalatér. V případě opravy se
vždy obraťte na naše servisní středisko.
Elektrická bezpečnost:
Pozor: takto se vyhnete nehodám a
poraněním skrze elektrický úder:
• Při použití prodlužovacího vedení,
musí být zástrčka a spojka pro prodlužovací vedení vodotěsná.
Nevhodná prodlužovací vedení
mohou být nebezpečná. Existuje
nebezpečí ublížení na zdraví skrz
elektrický úder.
• Chraňte elektrické zástrčkové spojení
před mokrem.
• To, že při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti
bezpečné proti zaplavení.
• Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.
• Připojení k síti, které musí splňovat
požadavky IEC 60364-1, musí provést
zkušený elektrikář.
• Připojte tento přístroj pouze na zástrčku s ochranným zařízením proti chybovému proudu (spínač FI) se jmenovitým
chybovým proudem ne větším než
30 mA; pojistka alespoň 13 ampérů.
• Když se poškodí přípojné vedení tohoto nástroje, potom se musí skrze výrobce anebo skrze jeho servisní službu
anebo skrze podobně kvalifikovanou
osobu nahradit zvláštním přípojným vedením, aby se vyvarovalo ohrožením.
• Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před
horkem, olejem a ostrými hranami.
• Nenoste anebo neupevňujte toto zařízení pomocí kabelu.
• Používejte pouze prodlužovací kabely,
které jsou chráněné proti stříkající vodě
a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben před použitím. Zkontrolujte kabel
ohledně poškození.
• Před všemi pracemi na tomto zařízení,
při pracovních přestávkách a při nepoužívání, vytáhněte síťovou zástrčku ze
zásuvky.
• Síťová připojovací vedení nesmí mít
menší příčný průřez, než vedení
2 x 2,5 mm².
• K ochraně proti úrazu elektrickým proudem noste pevnou obuv.
• K ochraně proti úrazu elektrickým proudem přístroj používejte jen v přímé,
svislé poloze.
Uvedení do provozu
Podle platných předpisů nesmí byť
vysokotlaká čistička nikdy provozována bez oddělovače systémů, s
přímým připojením na zásobovací
síť pro pitnou vodu. Je třeba použít
vhodný oddělovač systémů podle
EN 12729 typu BA.
Voda, která protekla skrz oddělovač systémů, se klasifikuje jako ne pitná voda.
Systémový oddělovač je k dostání ve specializovaném obchodě.
Používejte k přívodu vody běžnou zahradní hadici a pamatujte na dostatečnou
délku.
Používejte přístroj na přípojce vody pro
domácnost nebo na vodním zdroji o čerpaném výkonu minimálně 450 l/hod.
55
CZ
Instalace
1. Držadlo (2a) zasuňte do čtyřhranných
trubek nosného rámu. Rukojeť (2a) slyšitelně zaklapne. Držadlo (2a) ze zadní strany upevněte oběma přiloženými
šrouby (2b).
2. Nasaďte hák na kabely (5) a držák
stříkací pistole (11) na vodítka na tělese přístroje.
3. Přišroubujte vysokotlakou přípojku na
straně pistole (12) ke stříkací pistoli
(1). Použijte k tomu dodaný klíč.
4. Přívodní hadici nejdříve připojte k
napájení vodou a vodu nechte na
druhém konci přívodní hadice vytékat
bez bublin, aby byla přívodní hadice
odvzdušněna. Zavřete vodovodní kohoutek.
5. Přívodní hadici spojte pomocí rychlospojky pro adaptér zahradní hadice
(13) s přívodem vody (9) na přístroji.
Používejte vždy filtrační vložku (8) a
podle potřeby ji vyčistěte.
6. Spojte nasazením a otočením ocelovou trubku s vysokotlakou tryskou (17)
nebo alternativně ocelovou trubku
s plochou tryskou (18) nebo rotující
kartáče (19) se stříkací pistolí (1) (bajonetový uzávěr).
7. Výměnu ocelové trubky (17/18)) nebo
rotujících kartáčů (19) provedete zatlačením a otočením opačným směrem.
Připojení na síť
Vysokotlaká čistička je již opatřena přívodní zástrčkou. Přístroj je určen pro připojení
do kontaktní ochranné zásuvky s ochranným zařízením proti nedostatečnému proudu (FI-vypínač) s 230 V ~ 50Hz.
Tento nástroj uveďte do provozu až
po zohlednění všech předcházejících bodů.
56
1. Zajistěte to, že je vysokotlaká čistička
skrze za-/vypínač (10) vypnutá.
2. Zastrčte síťovou zástrčku do zásuvky.
Provoz
Dbejte na sílu zpětného rázu
vystupujícího vodního proudu. Postarejte se o bezpečný
postoj a dobře, pevně držte
stříkací pistoli. Jinak můžete
sebe anebo jiné osoby poranit.
Neprovozujte vysokotlakou čističku
při zavřeném vodovodním kohoutku. Chod nasucho vede k poškození tohoto nástroje.
1. Otevřte úplně vodovodní kohoutek
2. Zapněte vysokotlakou čističku za-/vypínačem (10). Vysokotlaký čistič vždy
zapněte až po připojení všech vodních
potrubí a jsou těsné.
Motor se zapne, dokud se nevytvoří
potřebný tlak. Pro dosažení tlaku se
motor vypne.
3. Stiskněte zapínací páku stříkací pistole
(1). Tryska pracuje s tlakem a motor se
opět zapne.
Uvolnění zapínací páky vede k vypnutí
přístroje. Vysoký tlak v systému zůstane
zachován.
• Ocelová trubka s vysokotlakou tryskou
(17) je díky rotujícímu vodnímu paprsku vhodná především k práci s nízkou
spotřebou vody.
• Ocelová trubka s plochou tryskou (18)
je vhodná díky svému plochému paprsku především k čištění ploch.
Otáčením špičky trysky doleva můžete
zmenšit šířku proudu. Otáčením špičky
trysky doprava šířku proudu zvětšujete.
CZ
V případě netěsností ve vodním systému přístroj okamžitě vypněte vypínačem (10) a
odpojte jej z elektrické sítě
vytažením síťového připojovacího kabelu (6). Nebezpečí
zásahu elektrickým proudem! Znovu začněte vytvořením vodních přípojek (viz str.
„Uvedení do provozu/Instalace“ od bodu 4.).
Pokud je v přístroji dosud vzduch,
postupujte takto:
Odvzdušnění přívodní hadice:
1. Odstraňte rychlopřípojku pro zásobování vodou (13) na vodní přípojce (9)
a otevřete vodní kohout na tak dlouho,
dokud nebude vytékat voda bez bublin.
2. Zavřete vodní kohoutek
3. Přívodní hadici spojte pomocí rychlospojky pro adaptér zahradní hadice
(13) s přívodem vody (9) na přístroji.
4. Úplně otevřete vodní kohoutek.
Odvzdušnit přístroj:
5. Zapněte vypínač (10) a nechejte zvýšit
tlak.
6. Vypněte vypínač (10).
7. Stiskněte páku stříkací pistole (1), dokud se tlak neuvolní.
8. Opakujte několikrát postup uvedený v
bodech 5. až 7., dokud v přístroji nebude žádný vzduch.
Provoz s vysokým / nízkým
tlakem
Ocelová trubka s plochým paprskem (18)
je konstruována k použití vysokého a nízkého tlaku.
Ve standardním nastavení pracuje nastavitelná plochá tryska s vysokým tlakem.
Hrot trysky můžete přesunout dopředu a
přejít tak na nízkotlaký režim.
V tomto provozním režimu (nízký tlak) je
automaticky z instalované nádrže čerpán
čisticí prostředek (viz str. „Použití čisticích
prostředků“).
Změnu na vysokotlaký režim provedete zatlačením hrotu trysky.
B
• Spínací páku (24) stříkací pistole
(1) můžete stisknutím pojistky
(23) zajistit nebo odjistit.
Zajištěním spínací páky zabráníte nechtěné aktivaci přístroje.
zablokované
otevřené
Přerušení provozu
• Pusťte páku stříkací pistole (1).
• Při delších pracovních přestávkách vypněte za-/vypínač (10).
Pokud by přístroj spadl, okamžitě jej vypněte vypínačem
(10) a odpojte jej z elektrické
sítě vytažením síťového připojovacího kabelu (6). Nebezpečí
zásahu elektrickým proudem!
Nyní přístroj zase umístěte do
přímé, svislé polohy. Pro vlastní bezpečnost asi pět minut
počkejte, než se zase obnoví
elektrické připojení.
Ukončení provozu
1. Po práci s čisticími prostředky vypláchněte systém čistou vodou.
2. Pusťte páku (24) stříkací pistole (1).
3. Vypněte vysokotlakou čističku za-/vypínačem (10). Vytáhněte síťovou zástrčku
ze zásuvky.
4. Uzavřete vodovodní kohoutek.
5. Oddělte vysokotlakou čističku od zásobování vodou.
57
CZ
6. Zatáhněte za páku (24) stříkací pistole
(1), aby se odboural tlak panující v
systému.
Použití čisticích prostředků
Tento nástroj byl vyvinut pro použití neutrálního čisticího prostředku na bázi biologicky odbouratelných anionových tenzidů.
Použití jiných čisticích prostředků anebo
chemických substancí, může zhoršovat
bezpečnost tohoto nástroje a může vést k
poškozením. Na takové škody na přístroji
se nevztahuje záruka.
Plnění/vypuštění čisticího prostředku:
• K použití čisticích prostředků je nezbytné nalít čisticí prostředek do nádrže
(15).
• Nádrž na čisticí prostředek (15) odstraníte uchopením nádrže zboku a
jejím vysunutím nahoru. Nyní můžete
nádrž na čisticí prostředky vyjmout
z vysokotlaké čističky z bočních a
spodních vodítek. Přitom odstraňte z otvoru nádrže na čisticí prostředek (14)
nasávací hadici s víčkem. Oba prvky
zůstávají na vysokotlaké čističce.
• Při nasazování nádrže na čisticí prostředek postupujte v opačném pořadí.
Pracovní pokyny:
• Pokud použijete ocelovou trubku
s plochou tryskou (18) v nízkotlakém
režimu, bude probíhat automatické čerpání čisticího prostředku.
• Rotující kartáč (19) pracuje vždy v nízkotlakém režimu. Tím také vždy probíhá čerpání čisticího prostředku.
• Pokud chcete používat rotující kartáč
(19) bez čisticího prostředku, musíte
odstranit nádrž na čisticí prostředek
(15).
58
Čištění a Údržba
Před jakoukoliv práci na přístroji
vytáhněte síťovou zástrčku. A to i v
případě připojení na přívod vody,
nebo pokud potřebujete odstranit
netěsnosti. Existuje nebezpečí elektrického úderu anebo zranění skrz
pohyblivé části.
Čištění
Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí
elektrického úderu a tento
nástroj by se mohl poškodit.
Udržujte tento nástroj vždy čistý.
Nepoužívejte žádné čisticí prostředky resp. žádná rozpouštědla.
• Udržujte větrací štěrbiny čisté a v průchozím stavu.
• Čistěte tento nástroj měkkým kartáčem
anebo hadrem.
• Pokud dojde k ucpání některé z trysek
na ocelové trubce (17/18), můžete
cizí těleso z trysky odstranit čisticí
jehlou (20).
Údržba
Vysokotlaká čistička nevyžaduje údržbu.
Práce, které nejsou v tomto návodu popsané, nechte
vykonat našim servisním
střediskem (Service-Center).
Používejte pouze originální
díly.
CZ
Uskladnění
• Z vysokotlaké čističky zcela vylijte
vodu.
Odpojte přístroj od přívodu vody.
Zapněte vypínačem (10) vysokotlakou
čističku na maximálně 1 minutu, dokud
nepřestane z vysokotlaké přípojky na
straně přístroje (1) vytékat voda. Vypněte přístroj.
• Vysokotlaká čistička a její příslušenství
se mrazem zničí, když se voda zevnitř
úplně neodstraní.
• Uložte vysokotlakou čističku a její příslušenství v místnosti bez výskytu mrazu.
Odklízení a ochrana
okolí
Přístroj, příslušenství a obal odevzdejte v
souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické přístroje nepatří do domácího odpadu
Odevzdejte jej ve sběrně šrotu. Použité
díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do
recyklace. Dotažte se k tomuto tématu ve
Vašem servisním středisku.
59
CZ
Hledání závad
Problém
Možná příčina
Odstranění chyby
Za-/vypínač (10) vypnutý
Zkontrolovat polohu za-/vypínače (10)
Vypněte přístroj a odpojte ho od sítě.
Kontrolovat přípojné vedení k elektrické
Poškozené přípojné vedení
síti (6).
k elektrické síti (6)
Případně nechat odbornou silou vyměnit přípojné vedení k elektrické síti (6).
Nástroj nefunguje
Nástroj nevyvíjí
žádný tlak
Silná kolísání
tlaku
Netěsnosti ve
vodním systému
Chybné zásobování elektrickým napětím
Kontrolujte elektrické zařízení ohledně
shody s údaji na typovém štítku
Vzduchové bubliny ve vysokotlaké čističce
Zapněte přístroj se stříkací pistolí a bez
trysky, dokud nezačne vytékat voda
bez bublin.
Pokles tlaku v potrubí
Kontrolujte zásobování vodou
Vysokotlaká tryska (17)
zašpiněná
Proplachujte vysokotlakou trysku (17)
vodou. V případě potřeby vyčistěte
jehlou vrtání v trysce
Přípojky nejsou správně
namontovány
Vypněte přístroj a odpojte ho od sítě.
Přístroj znovu připojte na vodovodní
vedení (viz str. „Uvedení do provozu –
instalace“)
Vodní přípojka (9) netěsná
Přístroj vypněte a odpojte ho od sítě.
Vyměňte vodní přípojku (9) včetně těsnícího kroužku (viz str. „Náhradní díly“).
Náhradní díly
Následující náhradní díly lze přímo objednat prostředníctvím Vašeho obchodníka anebo
prostřednictvím servisního střediska Grizzly. Při objednávce prosím udejte typ stroje a
číslo náhradního dílu.
60
Pol.
1
3
13
17
18
19
9
Označení ............................................................. Č. artiklu.
Stříkací pistole................................................................. 91097399
Vysokotlaká hadice.......................................................... 91097400
Rychlospojka pro přívod vody........................................... 91097401
Vodovodní přípojka.......................................................... 91097403
Vodovodní přípojka se sítovou vložkou............................... 91097404
Rotující kartáče................................................................ 91097405
Přívod vody..................................................................... 91097408
CZ
Záruka
Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči
prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší
následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky
pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u
tohoto výrobku materiálovou nebo výrobní
vadu, bude výrobek námi, podle našeho
výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že
během 3leté lhůty předložíte poškozený
přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem
spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná
záruční doba běžet od začátku.
Záruční doba a zákonné nároky na
odstranění vady
Záruční doba se neprodlužuje poskytnutím
záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady
a nedostatky musíte nahlásit okamžitě
po vybalení výrobku. Po uplynutí záruční
doby musíte uhradit náklady za provedené
opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním
byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové
nebo výrobní vady. Tato záruka se netýká
dílů výrobku, které jsou vystaveny normál-
nímu opotřebení, a lze je považovat za
spotřební materiál (např. filtry nebo nástavce), nebo poškození křehkých dílů (např.
spínače, akumulátory nebo díly vyrobené
ze skla).
Tato záruka neplatí, je-li výrobek poškozen
z důvodu neodborného používání, nebo
pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být
přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je
třeba zabránit používání a manipulacím s
výrobkem, které nejsou v návodu k obsluze
doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely
a ne pro komerční využití. Záruka zaniká
v případě zneužívání a neodborné manipulace, používání nadměrné síly a při
zásazích, které nebyly provedeny naším
autorizovaným servisem.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování vaší
žádosti, prosím, postupujte podle následujících pokynů:
• Na důkaz, že jste výrobek zakoupili,
mějte pro jakékoli případné dotazy
připravenou pokladní stvrzenku a číslo
výrobku (např. IAN 12345).
• Číslo výrobku je uvedeno na typovém
štítku, matrici, na titulním listě vašeho
návodu (dole vlevo) nebo na nálepce
na zadní nebo spodní straně.
• Pokud by došlo k funkční poruše nebo
jiným závadám, nejdříve telefonicky
nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další
informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete
po domluvě s naším zákaznickým
servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v
čem závada spočívá a kdy k ní došlo,
přeposlat bez platby poštovného na
vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům
61
CZ
s přijetím a dodatečnými náklady,
bezpodmínečně použijte jen tu adresu,
která vám bude sdělena. Zajistěte, aby
zásilka nebyla odeslána nevyplaceně
jako nadměrné zboží, expres nebo
jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství
dodaných při zakoupení a zajistěte
dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti
zúčtování. Rádi vám připravíme předběžný
odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které
byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně
jako nadměrné zboží, expres nebo jiný,
zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných
přístrojů provedeme bezplatně.
62
Service-Center
Servis Česko
Tel.: 800143873
E-Mail: [email protected]
IAN 78960
Autorizované
servisy
Prosím, respektujte, že následující adresa
není adresou servisu. Nejdříve kontaktujte
shora uvedené servisní středisko.
WERCO Ltd.
U Mototechny 131
251 62 Mukařov-Tehovec
www.werco.cz
SK
Obsah
Úvod..........................................63
Účel použitia...............................63
Všeobecný popis.........................64
Objem dodávky............................. 64
Popis funkcie.................................. 64
Prehľad......................................... 64
Technické údaje...........................65
Bezpečnostné pokyny.................65
Obrázkové znaky na prístroji........... 65
Symboly v návode.......................... 66
Všeobecné bezpečnostné pokyny..... 66
Uvedenie do prevádzky..............67
Inštalácia....................................... 68
Pripojenie na sieť............................ 68
Prevádzka..................................... 68
Vysokotlaková/ nízkotlaková
prevádzka..................................... 69
Prerušenie prevádzky...................... 69
Ukončenie prevádzky...................... 70
Použitie čistiacich prostriedkov......... 70
Čistenie a Údržba........................70
Čistenie......................................... 70
Údržba......................................... 71
Uskladnenie................................71
Odstránenie a ochrana životného
prostredia...................................71
Zisťovanie závad........................72
Náhradné diely...........................72
Záruka.......................................73
Servisná oprava.........................74
Service-Center.............................74
Servisná pobočka.......................74
Preklad originálneho
prehlásenia o zhode CE...............89
Úvod
Gratulujeme Vám k zakúpeniu Vášho nového prístroja.
Tým ste sa rozhodli pre kvalitný produkt.
Návod na obsluhu je súčasťou tohto
produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a
likvidácie. Pred používaním produktu sa
oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len
predpísaným spôsobom a len v uvedených
oblastiach použitia.
Návod na obsluhu uschovajte a v prípade
odovzdania produktu tretím osobám odovzdajte aj všetky podklady.
Účel použitia
Používajte túto vysokotlakovú čističku výlučne pre súkromnú domácnosť:
• Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom použití
zanikne záruka.
• Na čistenie strojov, vozidiel, stavebných objektov, nástrojov, fasád, terás,
záhradníckeho náradia atď. s vysokotlakovým prúdom vody.
• S originálnymi dielmi príslušenstva a s
originálnymi náhradnými dielmi.
• Za dodržiavania údajov výrobcu k čisteného objektu.
• Rotačná kefa zásadne nie je vhodná
na citlivé a lakované povrchy (napr.
lak auta).
63
SK
Všeobecný popis
Zobrazenie najdôležitejších
funkčných dielov nájdete na
rozkladacej strane.
Objem dodávky
Vybaľte tento nástroj a skontrolujte
objem dodávky:
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Vysokotlaková čistička s prípojným vedením k elektrickej sieti
Držadlo + 2 skrutky
Vysokotlaková hadica na bubon na
hadice
Káblový hák
Držiak pre striekaciu pištoľ
Rýchloprípojka pre adaptér záhradnej
hadice
Striekacia pištoľ
Rozstrekovacia hubica s vysokotlakovou dýzou (turbo fréza na špinu)
Rozstrekovacia hubica s plochou prúdovou dýzou (štandardná Vario tryska)
Rotujúca kefa
Čistiaca ihla dýzy
0,5 l čistiaci prostriedok
Vidlicový kľúč
Návod na obsluhu
Baliaci materiál zlikvidujte podľa predpisov.
Popis funkcie
Vysokotlakový čistič čistí pomocou vodného prúdu s vysokým alebo nízkym tlakom.
V prípade potreby s pridaním čistiacich
prostriedkov.
Funkciu obslužných dielov si prosím zistite
z nasledujúcich popisov. Dbajte na bezpečnostné pokyny.
64
Prehľad
1 Striekacia pištoľ
A 2a Držadlo
2b 2 skrutky
3 Vysokotlaková hadica na bubon
na hadice
4 Kľuka pre hadicový bubon
5 Káblový hák
6 Sieťový prívod
7 Kolesá
8 Sitová vložka
9 Prípojka vody
10 Zapínač/vypínač
11 Držiak pre striekaciu pištoľ
12 Vysokotlaková prípojka strana
pištole
13 Rýchloprípojka pre adaptér
záhradnej hadice
14 Otvor nádoby na čistiaci prostriedok
15 Nádoba na čistiaci prostriedok
16 Držiak príslušenstva
17 Rozstrekovacia hubica s vysokotlakovou dýzou (turbo fréza na
špinu)
18 Rozstrekovacia hubica s plochou
prúdovou dýzou (štandardná
Vario tryska)
19 Rotujúca kefa
20 Čistiaca ihla dýzy
21 Čistiaci prostriedok
22 Vidlicový kľúč
23 Poistné tlačidlo
B 24 Spínacia páka
SK
Technické údaje
Bezpečnostné pokyny
Vysokotlaková čistička.............PHD 150 B2
Menovité vstupné napätie... 230V~, 50 Hz
Príkon........................................2100 W
Dĺžka sieťového kábla........................5 m
Hmotnosť....................................10,8 kg
Ochranná trieda................................ II
Druh ochrany................................... IPX5
Vymeriavací tlak/pracovný tlak (p)....11 MPa
Max. prípustný tlak (p max)...........15 MPa
Max. tlak prítoku (p in max).........0,8 MPa
Max. prívodná teplota (T max)...........40°C
Dodávané množstvo vody (Q).... 5,5 l/min
Max. dodávané množstvo vody
(Q max)................................... 7,5 l/min
Hladina akustického tlaku
(LpA)............... 78,2 dB(A); KpA = 3,0 dB(A)
Hladina akustického výkonu (LWA)
nameraná... 91,7 dB(A); KwA = 3,0 dB(A)
zaručená............................ 98,0 dB(A)
Vibrácie (an)........0,496 m/s2; K=1,5 m/s²
Tento odsek pojednáva o základných bezpečnostných predpisoch pri práci s vysokotlakovou čističkou.
Tento prístroj je určený na prevádzku v sieti
el. prúdu s impedanciou systému Z max v
mieste pripojenia (domovej prípojke) do
hodnoty maximálne 0,277 Ohm.
Používateľ musí zabezpečiť, aby bol prístroj prevádzkovaný len pripojením do siete el. prúdu, ktorá túto požiadavku spĺňa.
Ak je potrebné, tak sa na impedanciu v
systéme môžete spýtať miestneho energetického podniku.
Technické a optické zmeny môžu byť v
priebehu ďalšieho vývoja prevedené bez
predchádzajúceho ohlásenia. Všetky miery, pokyny a údaje obsiahnuté v tomto
návode na obsluhu sú preto bez záruky.
Právne nároky vznesené na základe návodu na obsluhu nemožno preto uplatniť.
Obrázkové znaky na prístroji
Pozor!
Pred začatím práce sa dobre oboznámte so všetkými obsluhovacími
prvkami prístroja, predovšetkým
s ich funkciami a spôsobom ich
fungovania. V prípade potreby sa
obráťte na odborníka.Prečítajte si a
dodržujte návod na obsluhu patriaci k tomuto prístroju!
Pozor! V prípade poškodenia alebo
prerezania sieťového kábla ihneď
vytiahnite zástrčku zo zásuvky.
Zástrčku vytiahnite zo zásuvky aj
pri napájaní prívodu vody alebo
pri odstraňovaní netesností.
Prístroj, ktorý nie je vhodný na pripojenie na zariadenie na zásobovanie pitnou vodou
Trieda ochrany II
Vysokotlakové čističky môžu
byť pri nesprávnom používaní nebezpečné. Ich prúd
vody ne smie byť namierený
na osoby, na zvieratá, na
aktívny elektrický výstroj alebo na samotný tento nástroj.
Prístroj prevádzkujte len
vo zvislej polohe, nikdy
nie vodorovne.
Elektrické prístroje nepatria do domového odpadu.
65
SK
Symboly v návode
Výstražné značky s údajmi
pre zabránenie škodám na
zdraví alebo vecným škodám.
Príkazové značky (namiesto výkričníka je vysvetľovaný príkaz) s údajmi pre prevenciu škôd.
Informačné značky s informáciami
pre lepšie zaobchádzanie s nástrojom.
Všeobecné bezpečnostné pokyny
• Tento nástroj nie je určený na to, aby
bol používaný osobami (včítane detí)
s obmedzenými fyzickými, zmyslovými
alebo duševnými schopnosťami alebo
osobami s nedostatkom skúseností a/
alebo znalostí; ibaže sú pod dohľadom alebo dostávajú pokyny ohľadne
používania tohoto nástroja prostredníctvom osoby, ktorá je za ich bezpečnosť
zodpovedná.
• Držte prístroj mimo dosahu detí a
domácich zvierat. Na deti by sa malo
dohliadať, aby bolo zabezpečené, že
sa nebudú hrať s prístrojom.
• Osoby, ktoré nie sú oboznámené s
návodom na použitie, nesmú toto
zariadenie používať. Obsluha tohoto
zariadenia nie je dovolená osobám
mladším než 16 rokov.
Práce s týmto zariadením
Pozor: Takto zabránite nehodám a
poraneniam:
66
Vysokotlakové čističky môžu
byť pri nesprávnom používaní nebezpečné. Ich prúd
vody ne smie byť namierený
na osoby, na zvieratá, na
aktívny elektrický výstroj alebo na samotný tento nástroj.
• Používajte prístroj len vo zvislej polohe
a na stabilnom podklade.
• Nemierte prúdom vody na seba alebo
na iné osoby, za účelom čistenia odevu alebo obuvi.
• Na ochranu pred striekajúcou vodou
alebo nečistotami noste vhodný
ochranný odev a ochranné okuliare.
• Nepoužívajte tento nástroj, keď sa v
akčnom rádiu nachádzajú iné osoby,
ibaže by nosili ochranný odev.
• Vykonajte vhodné opatrenia na to, aby
sa deti nepriblížili k tomuto zariadeniu,
nachádzejúcemu sa v prevádzke.
• Nepoužívajte toto zariadenie v blízkosti zápalných tekutín alebo plynov.
Pri nedbaní na toto, existuje nebezpečenstvo požiaru alebo explózie.
• Nepostrekujte žiadne horľavé tekutiny.
Hrozí nebezpečenstvo výbuchu.
• V prípade kontaktu s čistiacimi prostriedkami, opláchnite výdatným množstvom čistej vody.
• Uložte toto zariadenie na suchom
mieste a mimo dosahu detí.
Pozor! Takto zabránite škodám na
zariadení a prípadne škodám na
osobách, ktoré z týchto škôd vyplývajú:
• Nepracujte so zariadením poškodeným, neúplným alebo prestavaným
bez súhlasu výrobcu. Nechajte pred
uvedením do prevádzky odborníkom
skontrolovať to, či sú požadované elektrické ochranné opatrenia k dispozícii.
• Prístroj nepoužívajte, ak sú sieťová prípojka, prítok vody alebo iné dôležité
diely ako vysokotlaková hadica alebo
striekacia pištoľ poškodené resp. netesné.
• Chráňte tento nástroj pred mrazom a
SK
nepripúšťajte chod nasucho.
• Vysokotlakové hadice, armatúry
a spojky sú dôležité pre bezpečnosť
stroja. Používajte iba vysokotlakové
hadice, armatúry a spojky, ktoré odporúča výrobca.
• Používajte iba originálne príslušenstvo
a nevykonávajte žiadne prestavby na
tomto zariadení.
• Prístroj môže otvárať len autorizovaný
odborník elektrikár. V prípade opravy
sa vždy obráťte na naše servisné stredisko.
Elektrická bezpečnosť:
Pozor: takto sa vyhnete nehodám a
poraneniam skrz elektrický úder:
• Pri použití predlžovacieho vedenia,
musí byť zástrčka a spojka pre predlžovacie vedenie vodotesná.
Nevhodné predlžovacie vedenia
môžu byť nebezpečné. Existuje nebezpečenstvo ublíženia na zdraví
skrz elektrický úder.
• Chráňte elektrické zástrčkové spojenia
pred mokrom.
• To, že pri nebezpečenstve zaplavenia
treba umiestniť zástrčkové spojenia v
oblasti bezpečnej proti zaplaveniu.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
Dbajte na to, aby sieťové napätie súhlasilo s údajmi na typovom štítku.
• Pripojenie na elektrickú sieť musí byť
vykonané skúseným elektrikárom
a musí spĺňať požiadavky normy
IEC 60364-1.
• Pripojte tento prístroj iba na zástrčku s
ochranným zariadením proti chybovému prúdu (spínač FI) s menovitým chybovým prúdom nie väčším než 30 mA;
poistka aspoň 13 ampérov.
• Keď sa poškodí prípojné vedenie
tohoto nástroja, potom sa musí skrz výrobcu alebo skrz jeho servisnú službu
alebo skrz podobne kvalifikovanú osobu nahradiť zvláštnym prípojným vedením, aby se vyvarovalo ohrozeniam.
• Nepoužívajte kábel na vyťahovanie
zástrčky zo zásuvky. Chráňte kábel
pred horúčosťou, olejom a ostrými hranami.
• Nenoste alebo neupevňujte toto zariadenie pomocou kábla.
• Používajte iba predĺžovacie káble,
ktoré sú chránené proti striekajúcej
vode a ktoré sú určené pre vonkajšie
použitie. Vždy úplne odviňte káblový
bubon pred použitím. Skontrolujte kábel ohľadne poškodení.
• Pred všetkými prácami na tomto zariadení, pri pracovných prestávkach a pri
nepoužívaní, vytiahnite sieťovú zástrčku zo zásuvky.
• Sieťové pripojovacie vedenia nesmú
mať menší priečny prierez, než vedenia 2 x 2,5 mm².
• Na ochranu proti zásahu elektrickým
prúdom noste pevnú obuv.
• Na ochranu proti zásahu elektrickým
prúdom používajte prístroj výlučne stojmo v vzpriamenej polohe.
Uvedenie do prevádzky
Podľa platných predpisov nesmie
byť vysokotlaková čistička nikdy
prevádzkovaná bez oddeľovača
systémov, s priamym pripojením na
zásobovaciu sieť pre pitnú vodu.
Treba použiť vhodný oddeľovač systémov podľa EN 12729 typu BA.
Voda, ktorá pretiekla skrz oddeľovač systémov, sa klasifikuje ako nie pitná voda.
Spätná klapka je dostupná v špecializovaných obchodoch.
67
SK
Pre prívod vody použite bežnú záhradnú
hadicu a dbajte na dostatočnú dĺžku.
Prístroj napojte na domácu prípojku vody
alebo iný zdroj vody s minimálnym výkonom 450 l/h.
Inštalácia
1. Držadlo (2a) zasuňte do štvorhrannej
tyče nosného stojana. Držadlo (2a)
počuteľne zapadne. Držadlo (2a) zafixujte zo zadnej strany s oboma priloženými skrutkami (2b).
2. Nasuňte káblový hák (5) a držiak pre
striekaciu pištoľ (11) na vedenia na
telese prístroja.
3. Zoskrutkujte vysokotlakovú prípojku
strany pištole (12) so striekacou pištoľou (1). Pritom použite priložený vidlicový kľúč.
4. Prívodnú hadicu najskôr pripojte na
zdroj vody a nechajte vodu na druhom
konci prívodnej hadice vytiecť bez
bublín, aby sa prívodná hadica odvzdušnila. Zatvorte vodovodný kohútik.
5. Prepojte prívodnú hadicu pomocou
rýchloprípojky pre adaptér záhradnej
hadice (13) s prípojkou vody (9) na
prístroji. Používajte vždy filtračnú vložku (8) a podľa potreby ju vyčistite.
6. Zastrčením a zatočením spojte rozstrekovaciu hubicu s vysokotlakovou dýzou
(17) alebo voliteľne rozstrekovaciu hubicu s plochou prúdovou dýzou (18)
alebo rotujúcu kefu (19) so striekacou
pištoľou (1) (bajonetový uzáver).
7. Výmena rozstrekovacej hubice
(17/18)) alebo rotujúcej kefy (19) sa
uskutoční zatlačením a otočením do
opačného smeru.
Pripojenie na sieť
Vami nadobudnutý vysokotlakový čistič je
už opatrený sieťovou zástrčkou. Prístroj je
určený pre pripojenie na zásuvku s ochran-
68
ným kontaktom s ochranným vypínačom
proti chybnému prúdu (FI-spínač) s 230 V
~ 50Hz.
Tento nástroj uveďte do prevádzky
až po zohľadnení všetkých predchádzajúcich bodov.
1. Zaistite to, že je vysokotlaková čistička
za-/vypínačom (10) vypnutá.
2. Zastrčte sieťovú zástrčku do zásuvky.
Prevádzka
Dbajte na silu spätného rázu
vystupujúceho vodného prúdu. Postarajte sa o bezpečný
postoj a dobre, pevne držte
striekaciu pištoľ. Ináč môžete
seba alebo iné osoby poraniť.
Neprevádzkujte vysokotlakovú
čističku pri zavretom vodovodnom
kohútiku. Chod nasucho vedie k
poškodeniu tohto nástroja.
1. Otvorte úplne vodovodný kohútik
2. Zapnite vysokotlakovú čističku za-/
vypínačom (10). Vysokotlakový čistič
zapnite vždy až potom, keď sú všetky
vodovodné prípojky zapojené a ak sú
tesné.
Motor sa zapne, kým sa nevytvorí potrebný tlak. Po vytvorení tlaku sa motor
vypne.
3. Stlačte spínaciu páku striekacej pištole
(1). Dýza pracuje s tlakom a motor sa
znovu zapne.
Uvoľnením spínacej páky sa prístroj
vypne. Vysoký tlak sa v systéme zachová.
• Rozstrekovacia hubica s vysokotlakovou dýzou (17) je so svojim rotujúcim
vodným lúčom zvlášť vhodná na prácu
s malou spotrebou vody.
SK
• Rozstrekovacia hubica s plochou
prúdovou dýzou (18) sa so svojim
plochým lúčom hodí zvlášť pre ploché
čistenia.
Otočením hrotu dýzy smerom doľava
môžete znížiť šírku lúča. Otočením
hrotu dýzy smerom doprava môžete
zväčšiť šírku lúča.
Pri netesnostiach vo vodovodnom systéme prístroj
ihneď vypnite so zapínačom/
vypínačom (10) a odpojte
sieťový kábel (6) od siete. Nebezpečenstvo zásahu elektrickým prúdom! Začnite znovu
s vytváraním vodovodných
pripojení (pozri „Uvedenie do
prevádzky/ Inštalácia“ od
bodu 4.).
Ak sa v prístroji ešte nachádza
vzduch, postupujte nasledovne:
Odvzdušnenie prívodnej hadice:
1. Odstráňte rýchly uzáver pre zdroj
vody (13) na vodovodnej prípojke (9)
a otvorte vodovodný kohútik, kým nebude voda vytekať bez bublín.
2. Zatvorte vodovodný kohútik.
3. Prepojte prívodnú hadicu pomocou
rýchloprípojky pre adaptér záhradnej
hadice (13) s prípojkou vody (9) na
prístroji.
4. Vodovodný kohútik úplne otvorte
Odvzdušnenie prístroja:
5. Zapínač / vypínač (10) zapnite kým
sa nevytvorí tlak.
6. Zapínač / vypínač (10) vypnite.
7. Páku na striekacej pištoli (1) zatlačte
až kým sa tlak nezníži.
8. Krok 5. až 7. opakujte niekoľ ko krát
až kým v prístroji neostane žiaden
vzduch.
Vysokotlaková/ nízkotlaková prevádzka
Rozstrekovacia hubica s plochou prúdovou
dýzou (18) je dimenzovaná voliteľne na
prevádzku s vysokým tlakom a nízkym
tlakom.
V štandardnom nastavení pracuje nastaviteľná plochá prúdová dýza s vysokým
tlakom.
Hrot dýzy môžete posunúť smerom dopredu a tak zmeniť na nízkotlakovú prevádzku
(pozri „Použitie čistiacich prostriedkov“).
V tomto prevádzkovom režime (nízky tlak)
sa automaticky nasáva čistiaci prostriedok
zo zabudovanej nádoby.
Zmena do vysokotlakového režimu sa uskutoční nasunutím hrotu dýzy.
B
• Zapínaciu páku (24) striekacej
pištole (1) môžete voliteľne zaistiť alebo odistiť stlačením zaisťovacieho gombíka (23).
Zaistením zapínacej páky zabránite neúmyselnému spusteniu
prístroja.
zablokované
otvorené
Prerušenie prevádzky
• Pustite páku striekacej pištole (1).
• Pri dlhších pracovných prestávkach
vypnite za-/vypínač (10).
Ak by sa prístroj prevrátil,
ihneď ho so zapínačom/vypínačom (10) vypnite a odpojte
sieťový kábel (6) od siete. Až
teraz prístroj znovu postavte
do vzpriamenej polohy. Nebezpečenstvo zásahu elek-
69
SK
trickým prúdom! Pre vlastnú
bezpečnosť počkajte cca päť
minút, kým znovu vytvoríte
elektrické pripojenie.
Ukončenie prevádzky
1. Po práci s čistiacimi prostriedkami vypláchnite systém čistou vodou.
2. Pustite páku (24) striekacej pištole (1).
3. Vypnite vysokotlakovú čističku za-/
vypínačom (10). Vytiahnite sieťovú zástrčku zo zásuvky.
4. Uzavrite vodovodný kohútik.
5. Oddeľte vysokotlakovú čističku od zásobovania vodou.
6. Zatiahnite za páku (24) striekacej pištole (1), aby sa odbúral tlak panujúci v
systéme.
Použitie čistiacich prostriedkov
Tento nástroj bol vyvinutý pre použitie
neutrálneho čistiaceho prostriedku na báze
biologicky odbúrateľných aniónových tenzidov. Použitie iných čistiacich prostriedkov
alebo chemických substancií, môže zhoršovať bezpečnosť tohto nástroja a môže viesť
k poškodeniam. Na podobné škody na
prístroji sa záruka nevzťahuje.
Doplnenie/odstránenie čistiaceho prostriedku:
• Na použitie čistiaceho prostriedku sa
musí čistiaci prostriedok nachádzať na
nádobe na čistiaci prostriedok (15).
• Na odstránenie nádoby na čistiaci
prostriedok (15) uchopte zboku nádobu a posuňte ju nahor. Teraz môžete
nádobu na čistiaci prostriedok zobrať
preč z jej spodného a bočného vedenia vysokotlakového čističa. Pritom
odstráňte na otvore nádoby na čistiaci
prostriedok (13) nasávaciu hadicu
s uzatváracou krytkou. Tieto zostanú
na vysokotlakovom čističi.
70
• Aby ste nádobu na čistiaci prostriedok
znova nasadili, postupujte v opačnom
poradí.
Pracovať:
• Použite rozstrekovaciu hubicu s plochou prúdovou dýzou (18) v nízkotlakovej prevádzke a čistiaci prostriedok
sa automaticky nasaje.
• Rotujúca kefa (19) pracuje zásadne
v nízkotlakovej prevádzke a nasáva
tak vždy čistiaci prostriedok.
• Ak chcete použiť rotujúcu kefu (19) bez
čistiaceho prostriedku, musíte odstrániť
nádobu na čistiaci prostriedok (15).
Čistenie a Údržba
Pred začatím akýchkoľvek prác na
prístroji vytiahnite zástrčku zo zásuvky. To platí aj pre napájanie na
prívod vody alebo pri odstraňovaní
netesností. Existuje nebezpečenstvo
elektrického úderu alebo zranenia
skrz pohyblivé časti.
Čistenie
Neostrekujte tento nástroj
vodou a nečistite ho pod tečúcou vodou. Existuje nebezpečenstvo elektrického úderu
a tento nástroj by sa mohol
poškodiť.
Udržujte tento nástroj vždy čistý.
Nepoužívajte žiadne čistiace prostriedky resp. žiadne rozpúšťadlá.
• Udržujte vetracie štrbiny čisté a priechodné.
• Prístroj vyčistite mäkkou kefkou alebo
ľahko navlhčenou handrou.
• Ak by mala byť jedna z dýz na rozstrekovacej hubici (17/18) upchaná,
môžete odstrániť pomocou čistiacej
ihly dýzy (20) cudzie teleso v dýze.
SK
Údržba
Vysokotlaková čistička nevyžaduje údržbu.
Práce, ktoré nie sú v tomto
návode popísané, nechajte
vykonať našim servisným
strediskom (Service-Center).
Používajte iba originálne diely.
Uskladnenie
• Vysokotlakový čistič vyprázdnite úplne
od vody.
Odpojte prístroj od zásobovania vodou. Zapnite vysokotlakový čistič na
zapínači/vypínači (10) na maximálne
1 minútu, až nebude viac vystupovať
žiadna voda na vysokotlakovej prípojke strany prístroja (1). Vypnite prístroj.
• Vysokotlaková čistička a jej príslušenstvo sa mrazom zničí, keď sa voda
zvnútra úplne neodstráni.
• Uložte vysokotlakovú čističku a jej
príslušenstvo v miestnosti bez výskytu
mrazu.
Odstránenie a ochrana
životného prostredia
Prístroj, príslušenstvo a obal odovzdajte v
súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne.
Elektrické prístroje nepatria do domového odpadu
Odovzdajte prístroj do recyklačnej zberne.
Použité umelohmotné a kovové časti sa
môžu podľa druhu materiálu roztriediť a
tak odovzdať do recyklačnej zberne. V prípade otázok sa obráťte na naše servisné
stredisko.
71
SK
Zisťovanie závad
Problém
Nástroj nefunguje
Možná príčina
Odstránenie chyby
Za-/vypínač (10) vypnutý
Skontrolovať polohu za-/vypínača (10)
poškodené prípojné
vedenie k elektrickej
sieti (6)
Vypnite prístroj a odpojte ho od siete.
Kontrolovať prípojné vedenie k elektrickej
sieti (6).
Prípadne nechať odbornou silou vymeniť
prípojné vedenie k elektrickej sieti (6).
chybné zásobovanie
elektrickým napätím
Kontrolujte elektrické zariadenie ohľadne
zhody s údajmi na typovom štítku
Vzduchové bubliny vo
Nástroj nevyvíja vysokotlakovej čističke
žiadny tlak
Pokles tlaku v potrubí
Silné kolísania
tlaku
Netesnosti vo
vodovodnom
systéme
Zapnite prístroj so striekacou pištoľou a
bez dýzy, kým nezačne vytekať voda bez
bublín
Kontrolujte zásobovanie vodou
Preplachujte vysokotlakovú dýzu (17)
Vysokotlaková dýza (17)
vodou. V prípade potreby vyčistite ihlou
zašpinená
vŕtanie v dýze
Prípojky nie sú správne
namontované
Vypnite prístroj a odpojte ho od siete. Prístroj znovu zapojte na vodovodné prípojky
(pozri „Uvedenie do prevádzky-inštalácia“)
Vypnite prístroj a odpojte ho od siete. VoNetesná vodovodná prídovodnú prípojku (9) vymeňte vrát. tesniapojka (9)
ceho krúžku (pozri „Náhradné diely“)
Náhradné diely
Nasledovné náhradné diely si môžete objednať priamo prostredníctvom Vašej predajne
alebo prostredníctvom servisného strediska. Vo Vašej objednávke uveďte prosím typ prístroja a sortimentné číslo náhradného dielu.
72
Pol. 1
3
13
17
18
19
9
Označenie............................................................. Č. artiklu
Striekacia pištoľ............................................................... 91097399
Vysokotlaková hadica....................................................... 91097400
Rýchloprípojka pre zásobovanie vodou.............................. 91097401
Rozstrekovacia hubica s vysokotlakovou dýzou.................... 91097403
Rozstrekovacia hubica s plochou prúdovou dýzou............... 91097404
Rotujúca kefa................................................................... 91097405
Prípojka vody.................................................................. 91097408
SK
Záruka
Vážená zákazníčka, vážený zákazník,
Pre tento prístroj platí záruka 3 roky od
dátumu zakúpenia.
Ak je prístroj poškodený, podľa zákona
máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona
nie sú našou následne opísanou zárukou
obmedzené.
Záručné podmienky
Záručná lehota začína dňom zakúpenia.
Pokladničný doklad ako originál prosím
starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.
Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna
alebo výrobná chyba, produkt - podľa
nášho rozhodnutia - bezplatne opravíme
alebo nahradíme. Predpokladom záruky
je, že v priebehu trojročnej lehoty bude
predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy
sa vyskytla.
Ak sa v rámci našej záruky chyba pokryje,
obdržíte späť opravený alebo nový prístroj.
S opravou alebo výmenou produktu sa nezačína nová záručná doba.
Záručná doba a nárok na odstránenie vady
Záručná doba sa poskytnutím záruky
nepredlžuje. To platí aj pre nahradené
a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa
musia ihneď po vybalení ohlásiť. Opravy
vykonané po uplynutí záručnej doby sú
spoplatnené.
Rozsah záruky
Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedomite
kontrolovaný.
Záruka sa týka materiálových alebo výrobných chýb. Táto záruka sa nevzťahuje na
diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. filter
alebo nadstavce) alebo na poškodenia na
krehkých dieloch (napr. vypínač, akumulátor alebo diely vyrobené zo skla).
Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo
nebola vykonávaná údržba. Pre odborné
používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode
na obsluhu. Bezpodmienečne sa vyhnite
používaniu, ktoré sa v návode na obsluhu
neodporúča alebo pred ktorým ste boli
vystríhaní.
Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka
zaniká pri nesprávnom a neodbornom
používaní, pri násilnom používaní a pri
zásahoch, ktoré neboli vykonané v našej
servisnej pobočke.
Postup v prípade reklamácie
Pre zabezpečenie rýchleho spracovania
vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:
• Pri všetkých požiadavkách predložte
pokladničný doklad a číslo artiklu
(napr. IAN 12345) ako dôkaz o zakúpení.
• Číslo artiklu nájdete na typovom štítku,
na rytine, na titulnej strane vášho návodu (dole vľavo) alebo ako nálepku
na zadnej alebo spodnej strane.
• Ak sa vyskytnú chyby funkcie alebo
iné nedostatky, kontaktujte najskôr
následne uvedené servisné oddelenie
telefonicky alebo emailom. Následne
obdržíte ďalšie informácie o priebehu
vašej reklamácie.
• Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym
servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy vznikla, zaslať bez poštovného na adresu
servisu, ktorá vám bude oznámená.
73
SK
Pre zabránenie dodatočných nákladov
a problémov pri prevzatí použite len
tú adresu, ktorá vám bude oznámená.
Nezasielajte prístroj ako nadmerný
tovar na náklady príjemcu, expresne
alebo s iným špeciálnym nákladom.
Prístroj zašlite so všetkými časťami
príslušenstva dodanými pri zakúpení
a zabezpečte dostatočne bezpečné
prepravné balenie.
Servisná oprava
Opravy, ktoré nepodliehajú záruke, môžeme nechať vykonať v našej servisnej
pobočke za úhradu. Radi vám poskytneme
predbežnú kalkuláciu nákladov.
Môžeme spracovať len prístroje, ktoré boli
doručené dostatočne zabalené a so zaplateným poštovným.
Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe.
Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom.
Likvidáciu vašich poškodených zaslaných
prístrojov vykonáme bezplatne.
74
Service-Center
Servis Slovensko
Tel.: 0850 232001
E-Mail: [email protected]
IAN 78960
Servisná pobočka
Nasledujúca adresa nie je adresa servisu.
Najskôr kontaktujte hore uvedené servisné
centrum.
WERCO SK, spol. s.r.o.
Letisková 20
971 01 Prievidza
www.werco.sk
DE
Inhalt
Einleitung....................................75
Bestimmungsgemäße
Verwendung...............................75
Allgemeine Beschreibung............76
Lieferumfang.................................. 76
Funktionsbeschreibung..................... 76
Übersicht....................................... 76
Technische Daten.........................77
Sicherheitshinweise.....................77
Bildzeichen auf dem Gerät............... 77
Bildzeichen in der Anleitung............. 78
Allgemeine Sicherheitshinweise........ 78
Inbetriebnahme..........................80
Aufstellen....................................... 80
Netzanschluss................................ 80
Betrieb........................................... 80
Hochdruck-/ Niederdruckbetrieb....... 81
Betrieb unterbrechen....................... 82
Betrieb beenden............................. 82
Verwendung von Reinigungsmitteln... 82
Reinigung und Wartung..............83
Reinigung...................................... 83
Wartung........................................ 83
Lagerung....................................83
Entsorgung/Umweltschutz...........83
Fehlersuche.................................84
Ersatzteile...................................84
Garantie.....................................85
Reparatur-Service.......................86
Service-Center.............................86
Service-Niederlassung.................86
Original EG-Konformitätserklärung...................................89
AT
CH
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes.
Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie
enthält wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit
allen Bedien- und Sicherheitshinweisen
vertraut. Benutzen Sie das Produkt nur wie
beschrieben und für die angegebenen Einsatzbereiche.
Bewahren Sie die Anleitung gut auf und
händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
• zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit
Hochdruckwasserstrahl.
• mit original Zubehörteilen und Ersatzteilen.
• unter Beachtung der Herstellerangaben
des zu reinigenden Objektes.
• Für empfindliche und lackierte Oberflächen (z.B. Autolack) ist die rotierende
Waschbürste grundsätzlich nicht geeignet.
• Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem
Einsatz erlischt die Garantie.
75
DE
AT
CH
Allgemeine
Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie
auf der Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und überprüfen
Sie den Lieferumfang:
- Hochdruckreiniger mit
Netzanschlussleitung
- Tragegriff mit 2 Befestigungsschrauben
- Hochdruckschlauch auf Schlauchtrommel
- Halterung für Netzanschlussleitung
- Halter für Spritzpistole
- Schnellanschluss für die
Wasserversorgung
-Spritzpistole
- Gabelschlüssel
-Turbo-Schmutzfräse
- Standard-Vario-Düse
- Rotierende Waschbürste
- Düsenreinigungsnadel
- 0,5 l Reinigungsmittel
-Betriebsanleitung
Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
Funktionsbeschreibung
Der Hochdruckreiniger reinigt mit Hilfe
eines Wasserstrahls, wahlweise im Hochdruck- oder Niederdruckbetrieb.
Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
Beachten Sie die Sicherheitshinweise.
76
Übersicht
1Spritzpistole
A 2aTragegriff
2b 2 Befestigungsschrauben Tragegriff
3 Hochdruckschlauch auf Schlauchtrommel
4 Kurbel für Schlauchtrommel
5 Halterung für Netzanschlussleitung
6Netzanschlussleitung
7Räder
8Siebeinsatz
9Wasseranschluss
10Ein-/Ausschalter
11 Halter für Spritzpistole
12Hochdruckanschluss
Pistolenseite
13 Schnellanschluss für Gartenschlauchadapter
14 Öffnung Reinigungsmittelbehälter
15Reinigungsmittelbehälter
16Zubehörhalter
17Turbo-Schmutzfräse
18 Standard-Vario-Düse
19 Rotierende Waschbürste
20 Düsenreinigungsnadel
21Reinigungsmittel
22 Gabelschlüssel
23 Verriegelungsknopf
B 24 Einschalthebel
DE
AT
CH
Technische Daten
Sicherheitshinweise
Hochdruckreiniger ...... PHD 150 B2
Nenneingangsspannung.....230V~, 50 Hz
Leistungsaufnahme..................... 2100 W
Länge Netzanschlussleitung................ 5 m
Gewicht..................................... 10,8 kg
Schutzklasse..................................... II
Schutzart.........................................IPX5
Bemessungsdruck/Arbeitsdruck (p).... 11 MPa
Max. zulässiger Druck (p max)..... 15 MPa
Max. Zulaufdruck (p in max)....... 0,8 MPa
Max. Zulauftemperatur (T in max)..... 40°C
Bemessungsdurchflussmenge (Q)....5,5 l/min
Max. Bemessungsdurchflussmenge
(Q max)................................... 7,5 l/min
Schalldruckpegel
(LpA)............78,2 dB (A); KpA= 3,0 dB (A)
Schallleistungspegel, (LWA)
gemessen.... 91,7 dB (A); KWA= 3,0 dB(A)
garantiert........................... 98,0 dB (A)
Vibration (an) ..... 0,496 m/s2; K=1,5 m/s2
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit
mit dem Hochdruckreiniger.
Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer
Systemimpedanz Zmax am Übergabepunkt
(Hausanschluss) von maximal 0,277 Ohm
vorgesehen.
Der Anwender hat sicherzustellen, dass
das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderung erfüllt.
Wenn nötig, kann die Systemimpedanz
beim lokalen Energieversorgungsunternehmen erfragt werden.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
Bildzeichen auf dem Gerät
Achtung!
Machen Sie sich vor der Arbeit mit
allen Bedienelementen gut vertraut,
insbesondere mit Funktionen und
Wirkungsweisen. Fragen Sie ggf.
eine Fachkraft.
Lesen und beachten Sie die zum
Gerät gehörende Betriebsanleitung!
Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der
Netzanschlussleitung sofort den Stecker aus der Steckdose. Ziehen Sie
auch den Stecker aus der Steckdose
beim Anschließen an die Wasserzufuhr oder beim Versuch Undichtigkeiten zu beseitigen.
Gerät, das nicht zum Anschluss an
die Trinkwasserversorgungsanlage
geeignet ist.
Schutzklasse II
Elektrogeräte gehören nicht in den
Hausmüll.
Hochdruckreiniger können
bei unsachgemäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive elektrische
Ausrüstung oder das Gerät
selbst gerichtet werden.
Betreiben Sie das Gerät
nur in stehender, niemals
in liegender Position.
77
DE
AT
CH
Bildzeichen in der Anleitung
Gefahrenzeichen (anstelle
des Ausrufungszeichens kann
die Gefahr erläutert sein) mit
Angaben zur Verhütung von
Personen- oder Sachschäden.
Gebotszeichen (anstelle des Ausrufungszeichens kann das Gebot
erläutert sein) mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem Gerät.
Allgemeine Sicherheitshinweise
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels
Wissen benutzt zu werden; es sei denn,
sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder
erhalten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Personen, die mit der Betriebsanleitung
nicht vertraut sind, dürfen das Gerät
nicht benutzen. Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht
gestattet.
• Hochdruckreiniger dürfen nicht von Kindern oder nicht unterwiesenen Personen
betrieben werden.
Arbeiten mit dem Gerät
Vorsicht! So vermeiden Sie
Unfälle und Verletzungen:
78
Hochdruckreiniger können
bei unsachgemäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive elektrische
Ausrüstung oder das Gerät
selbst gerichtet werden.
• Benutzen Sie das Gerät nur stehend
und auf einem ebenen und stabilen Untergrund.
• Richten Sie den Strahl nicht auf sich
selbst oder andere, um Kleidung oder
Schuhwerk zu reinigen.
• Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tragen.
• Verwenden Sie das Gerät nicht, wenn
sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Ergreifen Sie geeignete Maßnahmen,
um Kinder vom laufenden Gerät fernzuhalten.
• Benutzen Sie das Gerät nicht in der
Nähe von entzündbaren Flüssigkeiten
oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo­sions­gefahr.
• Versprühen Sie keine brennbaren Flüssigkeiten. Es besteht Explosionsgefahr.
• Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich
reinem Wasser.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und eventuell
daraus resultierende Personenschäden:
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die
Zustimmung des Herstellers umgebauten
DE
•
•
•
•
•
Gerät. Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen, dass
die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung,
der Wasserzulauf oder andere wichtige Teile wie der Hochdruckschlauch
oder die Spritzpistole beschädigt bzw.
undicht sind.
Schützen Sie das Gerät vor Frost und
Trockenlaufen.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur
vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.
Verwenden Sie zur Sicherstellung der
Maschinensicherheit nur OriginalErsatzteile vom Hersteller oder vom
Hersteller freigegebene Ersatzteile.
Das Öffnen des Gerätes ist nur von
einer autorisierten Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
• Bei Verwendung einer Verlängerungsleitung müssen Stecker und Kupplung
wasserdicht sein.
Ungeeignete Verlängerungsleitungen können gefährlich sein. Es
besteht die Gefahr von Personenschäden durch elektrischen Schlag.
• Schützen Sie die elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die
Steckverbindungen im überflutungssi-
AT
CH
cheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Der Netzanschluss muss von einem
erfahrenen Elektriker vorgenommen
werden und die Anforderungen von
IEC 60364-1 erfüllen.
• Schließen Sie das Gerät nur an eine
Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Prüfen Sie vor jedem Gebrauch Gerät,
Netzanschlussleitung und Stecker auf
Beschädigungen.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie die Netzanschlussleitung
nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie die
Netzanschlussleitung vor Hitze, Öl und
scharfen Kanten.
• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und
für den Gebrauch im Freien bestimmt
sind. Rollen Sie eine Kabeltrommel vor
Gebrauch immer ganz ab. Überprüfen
Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am
Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der
Steckdose.
• Netzanschlussleitungen dürfen keinen
geringeren Querschnitt besitzen als
2 x 2,5 mm².
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Betreiben Sie zum Schutz gegen elektrischen Schlag das Gerät ausschließlich in aufrechter, stehender Position.
79
DE
AT
CH
Inbetriebnahme
Gemäß gültiger Vorschriften darf
der Hochdruckreiniger nie ohne
Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein
geeigneter Systemtrenner gemäß
EN 12729 Typ BA zu verwenden.
Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.
Ein Systemtrenner ist im Fachhandel erhältlich.
• Verwenden Sie einen handelsüblichen
Gartenschlauch für den Wasserzulauf
und achten Sie auf eine ausreichende
Länge.
• Benutzen Sie das Gerät an einem
Hauswasseranschluss oder einer Wasserquelle mit wenigstens 450l/h Förderleistung.
Aufstellen
1. Schieben Sie den Tragegriff (2a) in
die Vierkantrohre des Tragegestells.
Der Tragegriff (2a) rastet hörbar ein.
Fixieren Sie den Tragegriff (2a) mit den
beiden beiliegenden Schrauben (2b)
von der Rückseite.
2. Schieben Sie die Halterung für die
Netzanschlussleitung (5) und den Halter für die Spritzpistole (11) auf die
Führungen am Gerätegehäuse auf.
3. Verschrauben Sie den Hochdruckanschluss Pistolenseite (12) mit der Spritzpistole (1). Benutzen Sie den beiliegenden Gabelschlüssel (22).
4. Schließen Sie den Zuleitungsschlauch
an die Wasserversorgung an und lassen Sie Wasser am anderen Ende des
Zuleitungsschlauches blasenfrei austreten, um den Zuleitungsschlauch zu entlüften. Schließen Sie den Wasserhahn.
5. Verbinden Sie den Zuleitungsschlauch
mit Hilfe des Schnellanschlusses für
Gartenschlauchadapter (13) mit dem
80
Wasseranschluss (9) am Gerät.
Verwenden Sie immer den Siebeinsatz
(8) und reinigen Sie diesen bei Bedarf.
6. Verbinden Sie durch Einstecken und
Eindrehen die Turbo-Schmutzfräse (17),
die Standard-Vario-Düse (18) oder die
rotierende Waschbürste (19) mit der
Spritzpistole (1) (Bajonettverschluss).
7. Ein Wechsel der Düsen (17/18) oder
der rotierenden Waschbürste (19) erfolgt durch Eindrücken und Drehen in
die entgegengesetzte Richtung.
Netzanschluss
Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit
Fehlerstrom-Schutzeinrichtung (FI-Schalter)
mit 230 V ~ 50Hz.
Nehmen Sie das Gerät erst nach
Beachtung aller vorhergehenden
Punkte in Betrieb.
1. Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (10) ausgeschaltet ist.
2. Stecken Sie den Netzstecker in die
Steckdose.
Betrieb
Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für
einen sicheren Stand und
halten Sie die Spritzpistole
(1) gut fest. Sie können sonst
sich oder andere Personen
verletzen.
Betreiben Sie das Gerät nicht mit
geschlossenem Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung
des Gerätes.
DE
1. Öffnen Sie den Wasserhahn vollständig.
2. Schalten Sie das Gerät am Ein-/Ausschalter (10) ein. Schalten Sie das Gerät immer erst dann ein, wenn Sie alle
Wasserleitungen angeschlossen haben
und diese dicht sind.
Der Motor schaltet sich ein, bis der
notwendige Druck aufgebaut ist. Nach
Druckaufbau schaltet sich der Motor ab.
3. Drücken Sie den Einschalthebel (24)
der Spritzpistole (1). Die Düse arbeitet
mit Druck und der Motor schaltet sich
wieder ein.
Das Loslassen des Einschalthebels (24)
bewirkt ein Abschalten des Gerätes.
Der Hochdruck im System bleibt erhalten.
• Die Turbo-Schmutzfräse (17) ist mit
ihrem rotierenden Wasserstrahl besonders zum Arbeiten mit geringem Wasserverbrauch geeignet.
• Die Standard-Vario-Düse (18) eignet
sich mit ihrem Flachstrahl besonders für
Flächenreinigungen.
Durch Drehen der Düsenspitze nach
links können Sie die Breite des Strahls
verringern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls vergrößern.
Bei Undichtigkeiten im Wassersystem schalten Sie das
Gerät sofort am Ein-/Ausschalter (10) aus und trennen
Sie das Gerät an der Netzanschlussleitung (6) vom Netz.
Es besteht Gefahr durch elektrischen Schlag! Beginnen Sie
erneut mit dem Herstellen
der Wasseranschlüsse (siehe
„Inbetriebnahme-Aufstellen“
ab Punkt 4.).
AT
CH
Wenn sich noch Luft im Gerät befindet, bitte wie folgt vorgehen:
Zuleitungsschlauch entlüften:
1. Entfernen Sie den Schnellanschluss für
Gartenschlauchadapter (13) am Wasseranschluss (9) und öffnen Sie den Wasserhahn, bis Wasser blasenfrei austritt.
2. Schließen Sie den Wasserhahn.
3. Verbinden Sie den Zuleitungsschlauch
mit Hilfe des Schnellanschlusses für
Gartenschlauchadapter (13) mit dem
Wasseranschluss (9) am Gerät.
4. Öffnen Sie den Wasserhahn vollständig.
Gerät entlüften:
5. Schalten Sie das Gerät am Ein-/Ausschalter (10) ein, bis Druck aufgebaut ist.
6. Schalten Sie das Gerät am Ein-/Ausschalter (10) aus.
7. Drücken Sie den Einschalthebel (24)
der Spritzpistole (1), bis sich der Druck
abgebaut hat.
8. Wiederholen Sie den Vorgang 5. bis
7. bitte einige Male, bis sich keine Luft
mehr im Gerät befindet.
Hochdruck-/ Niederdruckbetrieb
Die Standard-Vario-Düse (18) ist für den
wahlweisen Betrieb mit Hochdruck und
Niederdruck ausgelegt.
In der Standardeinstellung arbeitet die
Standard-Vario-Düse mit Hochdruck.
Sie können die Düsenspitze nach vorne
schieben und so auf den Niederdruckbetrieb wechseln.
In diesem Betriebsmodus (Niederdruck)
wird automatisch aus dem eingebauten
Behälter Reinigungsmittel angesaugt (siehe
„Verwendung von Reinigungsmittel“).
Ein Wechsel in den Hochdruckmodus erfolgt durch Einschieben der Düsenspitze.
81
DE
AT
CH
B
• Sie können den Einschalthebel
(24) der Spritzpistole (1) durch
Drücken des Verriegelungsknopfes (23) wahlweise verriegeln
oder entriegeln.
Durch das Verriegeln des Einschalthebels verhindern Sie einen unbeabsichtigten Start des Gerätes.
verriegelt
offen
Betrieb unterbrechen
• Lassen Sie den Einschalthebel (24) der
Spritzpistole (1) los.
• Schalten Sie bei längeren Arbeitspausen den Ein-/Ausschalter (10) aus.
Sollte das Gerät umfallen,
schalten Sie das Gerät sofort
am Ein-/Ausschalter (10) aus
und trennen Sie das Gerät an
der Netzanschlussleitung (6)
vom Netz. Es besteht Gefahr
durch elektrischen Schlag!
Bringen Sie erst jetzt das
Gerät wieder in aufrechte,
stehende Position. Warten Sie
zu Ihrer eigenen Sicherheit
ca. fünf Minuten, bis Sie den
elektrischen Anschluss wieder herstellen.
Betrieb beenden
1. Nach Arbeiten mit Reinigungsmitteln
das System mit klarem Wasser spülen,
indem Sie klares Wasser ohne Niedrigdruckbetrieb versprühen.
2. Lassen Sie den Einschalthebel (24) der
Spritzpistole (1) los.
3. Schalten Sie das Gerät am Ein-/Ausschalter (10) aus. Ziehen Sie den Netzstecker.
82
4. Schließen Sie den Wasserhahn.
5. Trennen Sie den Hochdruckreiniger
von der Wasserversorgung.
6. Drücken Sie den Einschalthebel (24)
der Spritzpistole (1), um den vorhandenen Druck im System abzubauen.
Verwendung von Reinigungsmitteln
Dieses Gerät wurde für den Einsatz mit
einem neutralen Reinigungsmittel auf der
Basis biologisch abbaubarer anionischer
Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes
beeinträchtigen und zu Beschädigungen
führen. Derartige Schäden am Gerät unterliegen nicht der Garantie.
Reinigungsmittel auffüllen/entleeren:
• Zur Verwendung von Reinigungsmittel,
muss sich Reinigungsmittel im Reinigungsmittelbehälter (15) befinden.
• Zum Entfernen des Reinigungsmittelbehälters (15) greifen Sie den Behälter
seitlich und schieben ihn nach oben.
Jetzt können Sie den Reinigungsmittelbehälter aus seiner unteren und seitlichen Führung vom Hochdruckreiniger
wegnehmen. Entfernen Sie dabei an
der Öffnung des Reinigungsmittelbehälters (14) den Ansaugschlauch mit der
Verschlusskappe. Diese verbleiben am
Hochdruckreiniger.
• Um den Reinigungsmittelbehälter (15)
wieder einzusetzen, verfahren Sie in
umgekehrter Reihenfolge.
Arbeitshinweise:
• Benutzen Sie die Standard-Vario-Düse
(18) im Niederdruckbetrieb und das
Reinigungsmittel wird automatisch angesaugt.
• Die rotierende Waschbürste (19)
arbeitet grundsätzlich im Niederdruck-
DE
betrieb und saugt so immer Reinigungsmittel an.
• Möchten Sie die rotierende Waschbürste (19) ohne Reinigungsmittel benutzen, müssen Sie den Reinigungsmittelbehälter (15) entfernen.
Reinigung und Wartung
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker. Dazu
gehört auch das Anschließen an
die Wasserzufuhr oder der Versuch
Undichtigkeiten zu beseitigen.
Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr
durch bewegliche Teile.
Reinigung
Spritzen Sie das Gerät nicht
mit Wasser ab und reinigen
Sie es nicht unter fließendem
Wasser. Es besteht Gefahr von
Stromschlag und das Gerät
könnte beschädigt werden.
Halten Sie das Gerät stets sauber.
Verwenden Sie keine Reinigungsbzw. Lösungsmittel.
• Halten Sie die Lüftungsschlitze sauber
und frei.
• Reinigen Sie das Gerät mit einer weichen Bürste oder mit einem feuchten
Tuch.
• Sollte eine der Düsen (17/18) verstopft
sein, können Sie mit der Düsenreinigungsnadel (20) den Fremdkörper in
der Düse entfernen.
AT
CH
Wartung
Der Hochdruckreiniger ist wartungsfrei.
Lassen Sie Arbeiten, die nicht
in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.
Es besteht Verletzungsgefahr.
Lagerung
• Entleeren Sie den Hochdruckreiniger
vollständig von Wasser.
Trennen Sie hierzu das Gerät von der
Wasserversorgung. Schalten Sie den
Hochdruckreiniger am Ein-/Ausschalter
(10) für maximal 1 Minute ein, bis kein
Wasser mehr an der Spritzpistole (1)
oder an den Aufsätzen (17/18/19)
austritt. Schalten Sie das Gerät aus.
• Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie
nicht vollständig von Wasser entleert
sind.
• Bewahren Sie das Gerät und das Zubehör in einem frostsicheren Raum auf.
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Geräte gehören nicht in den Hausmüll.
Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoffund Metallteile können sortenrein getrennt
und so einer Wiederverwertung zugeführt
werden. Fragen Sie hierzu unser ServiceCenter.
83
DE
AT
CH
Fehlersuche
Problem
Mögliche Ursache
Ein-/Ausschalter (10)
ausgeschaltet
Gerät läuft
nicht
Fehlerbehebung
Ein-/Ausschalterstellung überprüfen
Schalten Sie das Gerät aus und trennen Sie
es vom Netz. Netzanschlussleitung (6) auf
Beschädigte
Beschädigung kontrollieren.
Netzanschlussleitung (6)
Gegebenenfalls Netzanschlussleitung (6) von
einer autorisierten Fachkraft ersetzen lassen.
Kontrollieren Sie die elektrische Anlage auf
Übereinstimmung mit den Angaben auf dem
Typenschild
Schalten Sie das Gerät mit Spritzpistole
Lufteinschlüsse im Hochund ohne Düse an, bis blasenfreies Wasser
druckreiniger
austritt
Leitungsdruckabfall
Kontrollieren Sie die Wasserversorgung
Fehlerhafte Spannungsversorgung
Gerät hat keinen Druck
Spülen Sie die Turbo-Schmutzfräse (17) mit
Starke DruckTurbo-Schmutzfräse (17)
Wasser. Reinigen Sie bei Bedarf die Düsenschwankungen verschmutzt
bohrung mit einer Nadel
Undichtigkeiten
im Wassersystem
Anschlüsse nicht richtig
montiert
Wasseranschluss (9)
undicht
Schalten Sie das Gerät aus und trennen Sie
es vom Netz. Schließen Sie das Gerät erneut
an die Wasserleitungen an (s. „Inbetriebnahme-Aufstellen“)
Schalten Sie das Gerät aus und trennen Sie
es vom Netz. Wechseln Sie den Wasseranschluss (9) inkl. Dichtungsring aus (s. „Ersatzteile“)
Ersatzteile
Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse. Geben
Sie bitte bei Ihrer Bestellung den Maschinentyp und die Artikel-Nummer des Ersatzteiles an.
Pos.Bezeichnung........................................................... Artikel-Nr.
1Spritzpistole........................................................................ 91097399
3Hochdruckschlauch............................................................. 91097400
13 Schnellanschluss für Gartenschlauchadapter........................... 91097401
17Turbo-Schmutzfräse.............................................................. 91097403
18 Standard-Vario-Düse............................................................ 91097404
19 Rotierende Waschbürste....................................................... 91097405
9
Wasseranschluss inkl. Dichtungsring...................................... 91097408
Zubehör kann Online unter www.grizzly.biz/shop/ bestellt werden!
84
DE
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie
gedeckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
AT
CH
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B.
Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter,
Akkus oder die aus Glas gefertigt sind).
Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße
Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer
(z.B. IAN 12345) als Nachweis für
den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild, einer Gravur, auf
dem Titelblatt Ihrer Anleitung (unten
links) oder als Aufkleber auf der Rückoder Unterseite.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten kontaktieren Sie
zunächst die nachfolgend benannte
85
DE
AT
CH
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer
Reklamation.
• Ein als defekt erfasstes Produkt können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der
Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim
Kauf mitgelieferten Zubehörteile ein
und sorgen Sie für eine ausreichend
sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Unfrei - per Sperrgut, Express oder mit
sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
86
Service-Center
DE Service Deutschland
Tel.: 01805772033
(0,14 EUR/Min. aus dem dt. Festnetz,
Mobilfunk max. 0,42 EUR/Min.)
E-Mail: [email protected]
IAN 78960
AT Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: [email protected]
IAN 78960
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 78960
ServiceNiederlassung
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte
Service-Center.
DE Grizzly Gartengeräte
GmbH & CO KG
AT Kundenservice
Georgenhäuser Str. 1
64409 Messel
Homepage: www.grizzly.biz
CH A.S.A. Marina AG
Postfach Nr. 406
6906 Lugano Cassarate
GB
Translation of the original EC declaration
of conformity
We hereby confirm that the
Pressure Cleaner
Design Series PHD 150 B2
Serial Number
201210000001-201210217887
PL
Tłumaczenie oryginalnej
deklaracji zgodności
WE
Niniejszym zaświadczamy, że
myjka wysokociśnieniowa
typoszeregu PHD 150 B2
Numer seryjny
201210000001-201210217887
conforms with the following applicable rele- spełnia wymogi odpowiednich Dyrektyw UE
vant version of the EU guidelines :
w ich aktualnie obowiązującym brzmieniu:
2004/108/EC • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EC
In order to guarantee consistency, the following harmonised standards as well as
national standards and stipulations have
been applied: :
W celu zapewnienia zgodności z
powyższymi dyrektywami zastosowano
następujące normy harmonizujące oraz
normy i przepisy krajowe:
EN 60335-1/A13:2008 • EN 60335-2-79:2009 • EN 62233:2008
EN 55014-1:2006/A2:2011 • EN 55014-2:A2:2008
EN 61000-3-2:2006/A2:2009 • EN 61000-3-11:2000
We additionally confirm the following in accordance with the 2000/14/EC emissions
guideline:
Sound power level
guaranteed: 98.0 dB(A)
measured: 91.7 dB(A)
Compliance evaluation process carried
out in accordance with Appendix V,
2000/14/EC
Ponadto potwierdzono, zgodnie z
dyrektywą w sprawie emisji hałasu
2000/14/EC:
poziom mocy akustycznej
gwarantowany: 98,0 dB(A)
zmierzony: 91,7 dB(A)
Zastosowana procedura oceny zgodności
odpowiada załącznikowi V/ 2000/14/EC
Grizzly Gartengeräte GmbH & Co. KG
Am Gewerbepark 2
64823 Groß-Umstadt 20.12.2012
Oliver Christ
Documentation Representative
Osoba upoważniona do sporządzania
dokumentacji technicznej
87
HU
Az eredeti CE
megfelelőségi
nyilatkozat fordítása
Ezennel igazoljuk, hogy
a PHD 150 B2 típussorozatú
nagynyomású tisztítóberendezés
Sorozatszám
201210000001-201210217887
SI
Prevod originalne
izjave o skladnosti CE
S tem potrjujemo,da
visokotlačni čistilnik
serije PHD 150 B2
Serijska številka
201210000001-201210217887
évtől kezdve a következő vonatkozó EU
ustreza veljavnim verzijam zadevnih smerirányelveknek felel meg a mindenkor érvénic Evropske unije
nyes megfogalmazásban:
2004/108/EC • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EC
A megegyezés biztosítása érdekében a
Za zagotavljanje skladnosti so bile navekövetkező harmonizált szabványokat, valadene sledeče usklajene norme, kot tudi nacimint nemzeti szabványokat és rendelkezéonalne norme in določila:
seket alkalmaztuk:
EN 60335-1/A13:2008 • EN 60335-2-79:2009 • EN 62233:2008
EN 55014-1:2006/A2:2011 • EN 55014-2:A2:2008
EN 61000-3-2:2006/A2:2009 • EN 61000-3-11:2000
Ezenkívül a 2000/14/EC zajkibocsátásról
szóló irányelv szerint igazoljuk:
Hangteljesítményszint
garantált: 98,0 dB(A)
mért 91,7 dB(A)
Alkalmazott konformitásértékelő eljárás a
V / 2000/14/EC
Dodatno je potrjena skladnost smernice o
emisijah hrupa 2000/14/EC:
Nivo zvočne moči
garantiran: 98,0 dB(A)
izmerjen: 91,7 dB(A)
Naveden postopek ocenitve konformnosti
ustrezen dodatku V/ 2000/14/EC
Grizzly Gartengeräte GmbH & Co. KG
Am Gewerbepark 2
64823 Groß-Umstadt 20.12.2012
Oliver Christ
Dokumentációs megbízott,
Pooblaščena oseba za dokumentacijo
88
CZ
Překlad originálního
prohlášení
o shodě CE
SK
Preklad originálneho
prehlásenia
o zhode CE
DE
Original EG
KonformiCH tätserklärung
AT
Potvrzujeme tímto, že
vysokotlaká čistička
konstrukční série PHD 150 B2
Pořadové číslo
201210000001201210217887
Potvrdzujeme týmto, že
vysokotlaková čistička
konštrukčnej série PHD 150 B2
Poradové číslo
201210000001201210217887
odpovídá následujícím
příslušným směrnicím EÚ v
jejich právě platném znění:
zodpovedá nasledujúcim
folgenden einschlägigen
príslušným smerniciam EÚ v EU-Richtlinien in ihrer jeweils
ich práve platnom znení:
gültigen Fassung entspricht:
Hiermit bestätigen wir,dass
der Hochdruckreiniger
Baureihe PHD 150 B2
Seriennummern
201210000001201210217887
2004/108/EC • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EC
Aby byl zaručen souhlas,
byly použity následující
harmonizované­normy,
národní normy a ustanovení:
Um die Übereinstimmung zu
Aby bola zaručená zhoda,
gewährleisten, wurden folboli použité nasledovné
gende harmonisierte Normen
harmonizované normy ako i
sowie nationale Normen und
národné normy a predpisy:
Bestimmungen angewendet:
EN 60335-1/A13:2008 • EN 60335-2-79:2009 • EN 62233:2008
EN 55014-1:2006/A2:2011 • EN 55014-2:A2:2008
EN 61000-3-2:2006/A2:2009 • EN 61000-3-11:2000
Navíc se v souhlase se
směrnicí pro emisi hluku
2000/14/EC potvrzuje:
úroveň akustického výkonu:
zaručená: 98,0 dB(A)
měřená: 91,7 dB(A)
Použitý postup konformitního
ohodnocení dle dodatku V /
2000/14/EC
Okrem toho sa v súlade so
smernicou o emisiách hluku
2000/14/EC potvrdzuje:
hladina akustického výkonu:
zaručená: 98,0 dB(A)
nameraná: 91,7 dB(A)
Použitý postup hodnotenia zhody v súlade s dodatkom V /
2000/14/EC
Zusätzlich wird entsprechend
der Geräuschemissionsrichtlinie 2000/14/EC bestätigt:
Schallleistungspegel:
Garantiert: 98,0 dB(A);
Gemessen: 91,7 dB(A)
Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EC
Grizzly Gartengeräte GmbH & Co. KG
Am Gewerbepark 2
64823 Groß-Umstadt 20.12.2012
Oliver Christ
Osoba zplnomocněná k sestavení dokumentace,
Osoba splnomocnená na zostavenie dokumentácie,
Dokumentationsbevollmächtigter
2012-09-28_gs
89
G
RIZZLY GARTENGERÄTE GMBH & CO. KG
Am Gewerbepark 2
D-64823 Groß-Umstadt
Last Information Update · Stan informacji · Információk
állása · Stanje informacij · Stav informací · Stav
informácií · Stand der Informationen: 09 / 2012
Ident.-No.: 75040135092012-4
I IAN
AN 78960
XXXXX
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
