Schneefräse STG 55 Snowrider

Schneefräse STG 55 Snowrider
Montage- und Betriebsanleitung
1

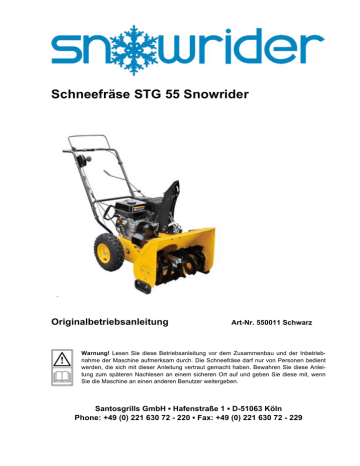

Schneefräse STG 55 Snowrider
Originalbetriebsanleitung
Art-Nr. 550011 Schwarz
Warnung! Lesen Sie diese Betriebsanleitung vor dem Zusammenbau und der Inbetriebnahme der Maschine aufmerksam durch. Die Schneefräse darf nur von Personen bedient
werden, die sich mit dieser Anleitung vertraut gemacht haben. Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und geben Sie diese mit, wenn
Sie die Maschine an einen anderen Benutzer weitergeben.
Santosgrills GmbH ▪ Hafenstraße 1 ▪ D-51063 Köln
Phone: +49 (0) 221 630 72 - 220 ▪ Fax: +49 (0) 221 630 72 - 229
2
Montage- und Betriebsanleitung
Montage- und Betriebsanleitung
Mit der Schneefräse STG 55 Snowrider haben Sie ein modernes und effektives Gerät für
den Winterdienst erworben, das Ihnen bei richtiger Nutzung und Pflege lange Freude bereiten wird.
Bevor Sie mit dem Gerät arbeiten, lesen Sie die nachstehenden Sicherheitshinweise und die
Montage- und Betriebsanleitung vollständig durch und beachten Sie diese.
Falls Sie das Gerät an einen anderen Benutzer weitergeben, geben Sie bitte auch diese
Montage- und Betriebsanleitung mit.
Bewahren Sie die Betriebsanleitung immer gut auf.
Beschreibung der Piktogramme und Sicherheitszeichen
Auf der Maschine und in dieser Bedienungsanleitung werden zur Warnung vor Gefahren und
zur Kennzeichnung wichtiger Bedienelemente
Piktogramme verwendet. Diese haben die
nachstehend beschriebene Bedeutung:
1
2
3
ACHTUNG!
Verletzungsgefahr
durch rotierende Teile!
Greifen Sie nie während des Betriebes der
Maschine in die Frässchnecke oder in den
Auswurfschacht.
Betätigungshebel für
den Fahrantrieb
(Betätigungshebel
rechts)
4
5
6
1
ACHTUNG!
2
Vor Inbetriebnahme Betriebsanleitung
lesen!
3
Verletzungsgefahr durch herausgeschleuderten Schnee und feste Gegenstände!
4
Verletzungsgefahr! Rotierende Maschinenteile nicht berühren.
5
Verletzungsgefahr durch rotierende Teile!
Hände und Füße von rotierenden Teilen
fernhalten.
6
Vor allen Reinigungs-, Einstell- und Wartungsarbeiten Motor ausschalten und Stillstand der Maschine abwarten.
Betätigungshebel für
die Fräseinheit
(Betätigungshebel
links)
Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG
1 Inhaltsverzeichnis
1
Inhaltsverzeichnis
Montage- und Betriebsanleitung ............................................................................................... 2
Beschreibung der Piktogramme und Sicherheitszeichen .……………………………………...2
1
Inhaltsverzeichnis ........................................................................................................... 3
2
Sicherheitshinweise ....................................................................................................... 5
2.1
Allgemeine Sicherheitshinweise ....................................................................................... 5
2.2
Einweisung ........................................................................................................................ 5
2.3
Vorbereitende Maßnahmen .............................................................................................. 5
2.4
Handhabung ..................................................................................................................... 6
2.5
Wartung und Lagerung ..................................................................................................... 6
2.6
Sicherer Umgang mit Akkumulatoren ............................................................................... 7
2.7
Sicherheitseinrichtungen ................................................................................................... 7
3
Bestimmungsgemäßer Gebrauch ................................................................................. 8
3
Maschinenbeschreibung ................................................................................................ 9
3.1
Beschreibung der Teile und Bedienelemente ................................................................... 9
3.2
Lieferumfang ................................................................................................................... 10
3.3
Technische Daten ........................................................................................................... 10
4
Montage ......................................................................................................................... 11
4.1
Benötigtes Werkzeug ...................................................................................................... 11
4.2
Montage des Führungsholmes ....................................................................................... 11
4.3
Montage der Kupplungsseilzüge ..................................................................................... 12
4.4
Montage des Auswurfschachtes ..................................................................................... 12
4.5
Einstellung der Gleitkufen ............................................................................................... 13
4.6
Wahl der Antriebsart ....................................................................................................... 13
5
Betrieb ............................................................................................................................ 15
5.1
5.1.1
5.1.2
5.1.3
Vorbereitung der Inbetriebnahme ................................................................................... 15
Erstinbetriebnahme ......................................................................................................... 15
Kraftstoff einfüllen ........................................................................................................... 15
Prüfung vor jeder Inbetriebnahme .................................................................................. 15
5.2
5.2.1
Motor starten ................................................................................................................... 15
Handstart ........................................................................................................................ 16
5.3
Motor ausschalten ........................................................................................................... 16
5.4
Schnee fräsen ................................................................................................................. 17
6
Reinigung, Wartung und Lagerung ............................................................................. 19
6.1
Reinigung ........................................................................................................................ 19
6.2
6.2.1
6.2.2
Wartung .......................................................................................................................... 19
Wartungstabelle .............................................................................................................. 19
Ölstand prüfen, Ölwechsel .............................................................................................. 20
3
4
1 Inhaltsverzeichnis
6.2.3
6.2.4
6.2.5
6.2.6
6.2.7
6.2.8
Seilzüge einstellen .......................................................................................................... 20
Zündkerze reinigen und wechseln .................................................................................. 21
Luftfilter reinigen .............................................................................................................. 21
Scherbolzen ersetzen ..................................................................................................... 21
Starterbatterie warten ...................................................................................................... 22
Austausch der Scheinwerferglühlampe ........................................................................... 22
6.3
Lagerung ......................................................................................................................... 23
6.4
Hinweise zur Lagerung der Starterbatterie ..................................................................... 23
7
Hinweise zur Fehlersuche ............................................................................................ 24
8
Garantie und Service .................................................................................................... 24
9
Entsorgung .................................................................................................................... 25
9.1
Verpackungsmaterialen .................................................................................................. 25
9.2
Schmierstoffe .................................................................................................................. 25
9.3
Starterbatterie ................................................................................................................. 25
9.4
Maschine ......................................................................................................................... 25
EG-Konformitätserklärung ....................................................................................................... 26
Explosionszeichnung ............................................................................................................... 27
ACHTUNG!
Aus Sicherheitsgründen wird Ihre Schneefräse ohne Motoröl ausgeliefert. Die eingebaute
Ölmangelsicherung verhindert bei niedrigem Ölstand das Starten des Motors bzw. dieser
bleibt nach kurzer Zeit stehen. Füllen Sie vor jeglichem Startversuch erst Motoröl auf (siehe
Abschnitt 7.2.2)!
Schließen Sie nach Verwenden der Schneefräse immer den Benzinhahn, um einen unkontrollierten Eintritt von Kraftstoff in den Motor und das Motoröl zu vermeiden.
2 Sicherheitshinweise
2
5
Schlitten, Bretter oder Drähte, die erfasst
und weggeschleudert werden können.
Sicherheitshinweise
•
Betreiben Sie die Maschine nicht ohne
geeignete Schutzkleidung. Tragen Sie feste Winterschuhe, die Ihnen auf dem glatten
Boden Halt geben und vor dem Ausrutschen schützen.
•
Tragen Sie immer eine Schutzbrille, da
beim Betrieb, der Einstellung und Wartung
kraftbetriebener Maschinen Fremdköper
weggeschleudert und in die Augen gelangen können.
•
Warnung: Gehen Sie mit Benzin vorsichtig um; es ist hochgradig entflammbar:
ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können
schwere Verletzungen und/oder Brand sowie
elektrischen Schlag zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2.1
•
Allgemeine
Sicherheitshinweise
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit dieser Maschine. Benutzen Sie diese nicht, wenn
Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch der Maschine kann zu
schweren Verletzungen führen.
2.2
Einweisung
•
Lesen Sie sorgfältig die Betriebs- und Serviceanweisungen durch. Machen Sie sich
mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Informieren Sie sich, wie man Bedienelemente abschaltet und die Maschine stoppt.
•
Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung
nicht kennen, die Schneefräse zu benutzen. Örtliche Bestimmungen können das
Mindestalter des Benutzers festlegen.
•
•
Arbeiten Sie niemals mit der Schneefräse,
wenn andere Personen, besonders Kinder
oder Tiere, in der Nähe sind.
Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit
anderen Personen oder deren Eigentum
verantwortlich ist.
2.3
•
Vorbereitende
Maßnahmen
Untersuchen Sie sorgfältig den Bereich, in
dem Sie arbeiten möchten und entfernen
Sie alle Fremdkörper wie z. B. Türmatten,
-
Bewahren Sie Benzin nur in den dafür
vorgesehenen Behältern auf;
-
tanken Sie nur im Freien und rauchen
Sie nicht während des Einfüllvorganges. Verschließen Sie den Tankverschluss wieder fest.
-
füllen Sie Benzin immer vor dem Starten des Motors ein. Der Tankverschluss darf nicht geöffnet oder Benzin
nachgefüllt werden, während der Motor läuft oder bei heißer Maschine;
-
falls Benzin übergelaufen ist, darf kein
Versuch unternommen werden, den
Motor zu starten. Entfernen Sie die
Maschine von der benzinverschmutzten Fläche und wischen Sie übergelaufenen Kraftstoff ab. Vermeiden Sie jeglichen Zündversuch, bis sich die Benzindämpfe verflüchtigt haben.
-
aus Sicherheitsgründen sind Benzintank- und andere Tankverschlüsse bei
Beschädigung auszutauschen;
-
ersetzen Sie defekte Schalldämpfer.
•
Lassen Sie die Maschine erst die Umgebungstemperatur annehmen, bevor Sie
diese starten, um Schnee zu räumen.
•
Schalten Sie alles ab und bringen Sie die
Bedienelemente in eine neutrale Position,
bevor Sie die Maschine starten.
•
Überprüfen Sie vor dem Gebrauch immer
durch Sichtkontrolle, ob Fräs- und
Schneeauswurfeinheit, Befestigungsbolzen und –muttern abgenutzt oder beschädigt sind. Bei Beschädigungen muss die
Schneefräse erst repariert und darf nicht
gestartet werden.
6
2 Sicherheitshinweise
2.4
Handhabung
•
Betreiben Sie die Schneefräse nur bei
guter Sicht und oder guten Lichtverhältnissen. Passen Sie immer auf Ihre Fußstellung auf und halten Sie die Griffe richtig
fest.
•
Betreiben Sie die Maschine nur im Schritttempo. Seien Sie vorsichtig, um Hinfallen
und Ausrutschen zu vermeiden, besonders
wenn Sie rückwärts fahren.
•
Führen Sie niemals Hände und Füße an
oder unter sich drehende Teile der
Schneefräse. Halten Sie sich immer von
der Auswurföffnung fern.
•
Starten Sie keinesfalls den Motor, wenn
Sie vor der Auswurföffnung stehen.
•
Nehmen Sie bei laufender Maschine keine
Einstell- und Kontrollarbeiten vor, außer in
dieser Anleitung wird ausdrücklich darauf
verwiesen.
•
Passen Sie besonders auf, wenn Sie
Kieswege, Wege oder Straßen überqueren. Achten Sie auf versteckte Gefahren
und den Verkehr.
Räumen Sie den Schnee nicht quer auf
geneigten Oberflächen. Passen Sie besonders auf, wenn Sie die Richtung wechseln. Räumen Sie keine steilen Abhänge.
•
Betreiben Sie die Schneefräse niemals in
der Nähe von Glasflächen, Autos, Fenstern o. ä., ohne den Auswurfwinkel entsprechend einzustellen. Halten Sie Personen, besonders Kinder und Tiere aus den
Auswurfbereich entfernt.
•
Richten Sie die Auswurföffnung niemals
auf Personen und erlauben Sie niemandem, sich vor der Maschine aufzuhalten.
•
Betreiben Sie niemals die Maschine auf
glatter Oberfläche mit hoher Vortriebsgeschwindigkeit. Passen Sie beim Zurückschalten auf!
•
Überlasten Sie die Maschine nicht, indem
Sie zuviel Schnee auf einmal räumen wollen. Wählen Sie bei großer Schneemenge
die Geschwindigkeit entsprechend niedriger.
•
Betreiben Sie die Schneefräse niemals mit
beschädigten oder ohne angebaute und
funktionsfähige Schutz- und Sicherheitsvorrichtungen.
•
Verwenden Sie nur vom Hersteller empfohlene Zubehörteile und Zusatzeinrichtungen.
•
Stecken Sie den Zündschlüssel erst direkt
vor der Inbetriebnahme in das Zündschloss. Entfernen Sie ihn nach Gebrauch
und bewahren Sie ihn außerhalb der
Reichweite von Kindern auf.
•
Schieben Sie beim Auslaufen des Motors
den Gashebel in die Leerlaufposition und
schließen Sie den Benzinhahn.
•
•
Heben oder tragen Sie niemals die
Schneefräse mit laufendem Motor.
•
Stellen Sie den Motor ab und ziehen Sie
den Kerzenstecker ab, vergewissern Sie
sich, dass alle beweglichen Teile vollkommen still stehen und dass der Zündschlüssel abgezogen ist:
-
bevor Sie die Schneefräse überprüfen,
reinigen oder Arbeiten an ihr ausführen;
-
bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal beseitigen;
-
wenn ein Fremdkörper getroffen wurde. Untersuchen Sie die Schneefräse
auf Beschädigungen und führen Sie
die erforderlichen Reparaturen durch,
bevor Sie die Maschine wieder starten
und weiterarbeiten.
-
•
•
falls die Maschine anfängt, ungewöhnlich stark zu vibrieren. In diesem Fall
ist eine sofortige Überprüfung notwendig.
Stellen Sie den Motor ab, vergewissern
Sie sich, dass alle beweglichen Teile vollkommen still stehen und dass der Zündschlüssel abgezogen ist::
-
immer Sie die Schneefräse verlassen;
-
bevor Sie nachtanken;
-
bevor Sie den Akku aufladen.
Betreiben Sie die Maschine nicht in Räumen, außer wenn Sie sie starten, um sie
aus dem Gebäude zu transportieren. Öffnen Sie die Außentür und Fenster. Die
Abgase der Maschine sind giftig.
2.5
•
Wartung und Lagerung
Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind
und sich die Maschine in einem sicheren
Arbeitszustand befindet.
•
•
Bewahren Sie die Schneefräse niemals mit
Kraftstoff im Tank in Räumen auf, in denen
sich offenes Feuer, Funken oder andere
Wärmequellen, wie Warmwasser- und
Raumheizer, Wäschetrockner usw. befinden.
Lassen Sie die Maschine abkühlen, bevor
Sie sie in geschlossenen Räumen abstellen. Ziehen Sie immer den Zündschlüssel
ab.
•
Halten Sie Motor, Auspuff, Batteriekasten
(Optional) und den Bereich um den Kraftstofftank frei von Ablagerungen und austretendem Fett (Öl), um Brandgefahren zu
vermeiden.
•
Prüfen Sie regelmäßig die Fräs- und die
Schneeauswurfeinheit auf Verschleiß oder
Verlust der Funktionsfähigkeit.
•
Lassen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile ersetzen.
•
Verwenden Sie nur Original-Ersatzteile für
die Instandsetzung.
•
Falls der Kraftstofftank zu entleeren ist,
führen Sie dies immer im Freien durch.
2.6
•
•
•
•
Sicherer Umgang mit
Akkumulatoren (Optional
ab 6,5 PS)
Der Starterakku der Schneefräse kann hohe Entladeströme liefern. Schließen Sie
diesen niemals kurz, um Brandgefahren zu
vermeiden.
Tragen Sie beim Umgang mit dem Akku
keine leitenden Schmuckstücke, wie Ringe, Ketten, Armbänder oder Schlüssel.
Diese können bei Kontakt zum Kurzschluss führen und Verletzungen verursachen.
mit reichlich klarem Wasser spülen und
umgehend einen Arzt aufsuchen.
•
Setzen Sie den Akku nicht Hitze oder offenem Feuer aus. Vermeiden Sie eine Lagerung auf oder in der Nähe von Heizkörpern
oder unter direkter Sonnenstrahlung.
•
Verwenden Sie für den Ersatz nur einen
Akku des gleichen Typs und bewahren Sie
diesen immer außerhalb der Reichweite
von Kindern auf.
•
Laden Sie den Akkublock nur mit einem
Ladegerät, das den angegebenen technischen Daten entspricht, um Gefährdungen
und Beschädigungen durch Überladen zu
vermeiden. Falscher Gebrauch kann zu
elektrischem Schlag, Überhitzung oder
Auslaufen korrosiver Flüssigkeiten aus
dem Akku führen.
•
Entsorgen Sie den Akku nur gemäß den
gesetzlichen Vorschriften für Altbatterien
und Akkus, dieser darf keinesfalls in den
Hausmüll gelangen (siehe auch Abschnitt
Entsorgung).
2.7
Sicherheitseinrichtungen
Ihre Schneefräse ist mit Sicherheitseinrichtungen zum vorbeugenden Gefahrenschutz ausgestattet.
ACHTUNG! Kontrollieren Sie vor jeder
Inbetriebnahme die ordnungsgemäße
Funktion der Sicherheitseinrichtungen.
Jegliche Manipulation oder Blockierung ist unzulässig.
Betätigungshebel für den Fahrantrieb:
Bei Loslassen des Betätigungshebels stoppt
der Fahrantrieb.
Betätigungshebel für die Fräseinheit:
Bei Loslassen des Betätigungshebels stoppen
die Frässchnecken und das Schleuderrad.
Schutzvorrichtung Auswurfschacht:
Öffnen und zerstören Sie den Akkublock
nicht. Der Akku enthält einen Säure haltigen Elektrolyten, der die Haut verletzen
und Kleidung sowie Gegenstände beschädigen kann.
Der federbetätigte Abweiser im Auswurfschacht verhindert das Hineingreifen in den
Schacht. Der Abweiser muss im Ruhezustand
der Maschine immer selbständig schließen.
Kontakt mit Haut, Augen und Schleimhäuten unbedingt vermeiden. Bei Kontakt mit
Batteriesäure die betroffenen Stellen sofort
(Nur Modelle mit Batterie !!)
Die Überlastsicherung unterbricht im Fehlerfall
die Stromversorgung von der Starterbatterie.
Überlastsicherung Stromversorgung:
8
2 Sicherheitshinweise
2.8
Bestimmungsgemäßer
Gebrauch
Diese Schneefräse ist für das Räumen von
Schnee von befestigten Flächen, wie Gehwegen, Einfahrten und Hofflächen im privaten
Bereich bestimmt und nicht für den gewerblichen Einsatz auf Straßen, in öffentlichen Anlagen, Parks, Sportstätten und der Land- oder
Forstwirtschaft geeignet.
Die bestimmungsgemäße Verwendung
schließt auch ein:
-
die ordnungsgemäße Montage der Maschine entsprechend der Montageanleitung,
-
die Beachtung aller Sicherheits- und sonstigen Hinweise und Angaben dieser Bedienungsanleitung sowie
-
die ordnungsgemäße Wartung der Maschine entsprechend der Wartungsvorschriften.
Die Einhaltung dieser Bedienungsanleitung ist
Voraussetzung für den ordnungsgemäßen und
sicheren Gebrauch der Maschine.
Diese Betriebsanleitung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedin-
gungen. Machen Sie sich mit den Einstellfunktionen und der richtigen Verwendung der Maschine vertraut.
Jede nicht bestimmungsgemäße Nutzung oder
jegliche Aktivitäten an der Maschine, die nicht
in dieser Bedienungsanleitung beschrieben
sind, stellen einen unzulässigen Gebrauch
außerhalb der gesetzlichen Gewährleistung
des Herstellers dar.
Achtung! Wegen Gefahren für den Benutzer
darf die Schneefräse insbesondere nicht verwendet werden für:
-
die Verwendung bei anderen Medien als
Schnee;
-
den Betrieb im beschädigten oder baulich
veränderten Zustand oder ohne die vorgeschriebenen Schutz- und Sicherheitsvorrichtungen;
-
den Transport von Gegenständen oder
Personen;
-
den Betrieb durch Kinder oder andere
nicht geeignete oder nicht instruierte Personen.
Der unsachgemäße Gebrauch der Maschine
kann zu schweren Verletzungen führen.
3 Maschinenbeschreibung
9
3
Maschinenbeschreibung
3.1
Beschreibung der Teile und Bedienelemente
Bild 1.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Führungsholm
Betätigungshebel für den Fahrantrieb
Schalthebel
Verstellkurbel für Auswurfschacht
Betätigungshebel für die Fräseinheit
Kraftstofftank
Luftfilter
Auspuff mit Schutzabdeckung
Auswurfschacht
Abweiser
Fräseinheit
Frässchnecken
Gleitkufen
Reinigungsschaufel
Rad
Handstarter
(Optional)
(Optional)
Primer (nicht bei allen Modellen)
Gashebel
Chokehebel
Benzinhahn
Bild 2.
10
3 Maschinenbeschreibung
3.2
Lieferumfang
Bei der Lieferung ist die Schneefräse teilweise
vormontiert. Überprüfen Sie nach dem Auspacken die Vollständigkeit anhand der nachstehenden Aufstellung und nebenstehenden Abbildungen.
Beachten Sie, dass nicht alle Zubehörteile
separat beigelegt sind. Teilweise sind diese,
wie z. B. Schrauben, Unterlegscheiben und
Splinte an den vorgesehenen Montageorten
bereits vormontiert.
1
Führungsholm
3
Schalthebel
5
Verstellkurbel für Auswurfschacht
10 Auswurfschacht
Bild 3.
3.3
Technische Daten
Schneefräse Modell:
STG 55 Snowrider
Gewicht:
ca. 52 kg
Räumbreite:
560 mm
Räumhöhe:
420 mm
Auswurfweite:
9-12 m
Auswurfrichtung:
190° drehbar
Flächenleistung:
bis 1000 m²
Antriebsmotor:
Luftgekühlter 1 Zylinder
4-Takt OHV-Motor
Leistung:
3,6 kW / 5,5 PS
Kraftstoff:
Normalbenzin
Tankinhalt:
3,5 Liter
Verbrauch:
ca. 0,5 l/h
Abmessungen
(980 x 630 x 790) mm
Schalldruckpegel
LPA
90,8 dB (A)
Messunsicherheit K
2 dB
Schallleistungspegel LWA
105 dB (A)
Messunsicherheit K
2 dB
Vibration am Führungsholm
4,62 m/s²
Messunsicherheit K
1,5 m/s²
Manual ID
V1.1 07/12
Die Geräuschwerte wurden nach EN ISO 3744
ermittelt. Die Vibrationsmessung erfolgte in
Übereinstimmung mit ISO 8437.
Bild 4.
4
Montage
ACHTUNG! Vor allen Montagearbeiten
Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen!
4.2
Montieren Sie den Führungsholm in folgenden
Schritten:
•
Bei der Lieferung ist die Schneefräse vormontiert und muss vor der Inbetriebnahme komplettiert werden. Montieren Sie die Maschine
Schritt für Schritt, wie in der nachfolgenden
Anleitung beschrieben und orientieren Sie sich
an den Abbildungen. Überprüfen Sie nach dem
Auspacken die Vollständigkeit und Unversehrtheit aller Teile. Wenden Sie sich bei Beanstandungen an unsere Serviceadresse.
Falls Sie die Maschine im bereits montierten
Zustand übernommen haben, kontrollieren Sie
anhand dieser Montageanleitung, ob die Montage vollständig und ordnungsgemäß ausgeführt wurde und überprüfen Sie den Festsitz
der Schraubverbindungen.
Entfernen Sie vor Beginn der Montage alle
Verpackungsmaterialien, Folien und Transportsicherungen von der Maschine und allen
Zubehörteilen.
Entsorgen Sie die Verpackungsmaterialien
umweltgerecht und sortenrein an den vorgesehenen Sammelstellen (siehe auch Abschnitt
Entsorgung).
Montage des
Führungsholmes
Montieren Sie den Führungsholm (1) mit 4
Schrauben am Getriebegehäuse der Maschine.
Bild 5.
•
Verwenden Sie an den unteren Bohrungen
des Holmes je eine Schraube M8 x 20 mit
Unterlegscheibe und in den oberen Bohrungen je eine Schraube M8 x 40 mit dem
beiliegenden Formblech. Ziehen Sie die
Schrauben fest an.
ACHTUNG! Halten Sie Verpackungsfolien und –beutel von Babys und
Kleinkindern fern, es besteht Erstickungsgefahr!
4.1
HINWEIS: Die Zubehörteile können
teilweise an den vorgesehenen Montageorten bereits vormontiert sein.
Bild 6.
Benötigtes Werkzeug
Montieren Sie den oberen Holm, mit den M8
x 40 Schraube,
Für die Montage wird folgendes, nicht im Lieferumfang befindliches Werkzeug benötigt:
-
Maul- oder Ringschlüssel SW 10, 13, 14,
17 mm
-
Innensechskantschlüssel 5 mm
-
Kreuzschlitzschraubendreher PH2, PH3
-
Kombizange
Die Montage kann von einer Person ausgeführt werden.
12
4 Montage
4.3
•
Montage der
Kupplungsseilzüge
Schrauben Sie den Gewindebolzen aus
der Spannhülse des Seilzuges .
4.4
Montage des
Auswurfschachtes
Der Auswurfschacht (9) ist in Richtung und
Höhe verstellbar und dient dem gezielten Auswurf des gefrästen Schnees.
•
Setzen Sie den Auswurfschacht auf den
dafür vorgesehenen Stutzen der Maschine.
Bild 7.
•
Hängen Sie den Gewindebolzen mit dem
gekröpften Ende in die Bohrung des Betätigungshebels für die Fahreinheit (10) ein.
Bild 9.
•
Bild 8.
•
Montieren Sie jetzt auf gleiche Weise den
Seilzug auf der linken Maschinenseite an
den Betätigungshebel für den Fräsantrieb
(2). Der Seilzug muss links am Führungsholm verlaufen.
•
Schrauben Sie die Gewindebolzen jeweils
soweit in die Spannhülse, dass der Seilzug
gerade straff gehalten wird, aber noch keine Betätigung der Kupplungen für die Fräseinheit und den Fahrbetrieb erfolgt. Weitere Einstellhinweise finden Sie im Abschnitt 7.2.3.
HINWEIS: Ziehen Sie die vormontierten Innensechskantschrauben an der
Unterseite des Schalthebels erst nach
erfolgter Montage fest.
Befestigen Sie die Bogen- und Distanzscheiben, wie im Bild gezeigt, mit jeweils 2
Schrauben M6 x 16 von unten her am
Auswurfschacht. Fixieren Sie die Schrauben jeweils mit Unterlegscheibe und Sicherungsmutter M6.
Bild 10.
•
Zur Montage der Verstellkurbel lösen Sie
zunächst die Kreuzschlitzschraube an der
Stirnseite der Verstellkurbel und ziehen
Sie die Griffhülse ab.
•
Stecken Sie das Kurbelende von unten her
durch die obere Halterung am Führungsholm und stecken Sie das untere Ende
durch die untere Halterung. Achten Sie
dabei darauf, dass die Kurbelschnecke
richtig in die Aussparungen des Auswurfschachtes eingreift.
Bild 13.
4.5
Einstellung der Gleitkufen
•
Die Gleitkufen (14) sind in der Höhe verstellbar. Stellen Sie diese so ein, dass sich
die Unterkante der Fräseinheit hinter den
Frässchnecken kurz über dem Boden befindet und nicht an kleinen Bodenunebenheiten hängen bleibt.
•
Lösen Sie zum Verstellen die Sicherungsmuttern an den Schlossschrauben und
schieben Sie die Gleitkufe auf die gewünschte Höhe.
Bild 11.
•
Sichern Sie das Kurbelende mit der Unterlegscheibe und dem Splint gegen Herausrutschen.
Bild 14.
•
Ziehen Sie anschließend die Sicherungsmuttern wieder fest an.
HINWEIS: Stellen Sie die Gleitkufen
beidseitig immer auf die gleiche Höhe
ein.
Bild 12.
•
Stecken Sie die Griffhülse wieder auf die
Kurbel und sichern Sie diese mit Unterlegscheibe und Kreuzschlitzschraube.
•
Ziehen Sie anschließend die Kontermutter
der oberen Halterung in der Position fest,
in der sich die Kurbel leicht bewegen lässt.
4.6
Wahl der Antriebsart
(Optional)
Die Schneefräse ist im Lieferzustand auf Zweirad-Antrieb eingestellt. Zur besseren Lenkbarkeit kann der Antrieb auf Einradbetrieb umgerüstet werden. Bild.21
Gehen Sie zur Umstellung wie folgt vor:
•
Klappen Sie den Ring des Sicherungssplintes am linken Rad nach oben und ziehen Sie den Splint heraus.
•
Stecken Sie den Splint vor dem Rad durch
die äußere Bohrung der Radachse und
klappen Sie den Ring zurück.
14
4 Montage
Bild. 21
1. Betätigungshebel für den Fahrantrieb
2. Schaltkulisse
3. Betätigungshebel für den Fräsantrieb
4. Verstellkurbel für den Auswurfschacht
5. Auswurfschacht ( Verstellung)
6. Gleitkufen (je nach Untergrund einzustellen)
Bild 15.
5
Betrieb
ACHTUNG! Lesen Sie vor der Inbetriebnahme der Maschine unbedingt
die Sicherheitshinweise im Kapitel 2
dieser Anleitung und beachten Sie
diese.
ACHTUNG! Beachten Sie vor Inbetriebnahme der Schneefräse die in
Ihrer Kommune geltenden Vorschriften
zum Lärmschutz.
5.1
•
Öffnen Sie den Tankverschluss, indem Sie
diesen etwa 120° gegen den Uhrzeigersinn drehen und dann abnehmen.
•
Füllen Sie den Kraftstoff durch das im
Tankstutzen eingesetzte Kraftstoffsieb ein.
Eventuelle Fremdkörper und Verunreinigungen werden im Sieb zurückgehalten.
Zur Reinigung kann das Sieb entnommen
werden.
•
Schließen Sie den Tankdeckel wieder
vollständig, indem Sie ihn mit den beiden
Nasen in die Aussparungen des Tankstutzens setzen und durch Drehen in Uhrzeigerrichtung verriegeln.
Vorbereitung der
Inbetriebnahme
HINWEIS: Der Tankdeckel lässt sich
nur aufsetzen, wenn die beiden Aussparungen des Kraftstoffsiebes mit den
Aussparungen im Tankstutzen übereinstimmen.
5.1.1 Erstinbetriebnahme
Aus Sicherheitsgründen wird die Schneefräse
ohne Kraftstoff und Motorenöl ausgeliefert.
ACHTUNG! Vor der Erstinbetriebnahme der Maschine muss Motoröl und
Benzin eingefüllt werden.
Verfahren Sie zum Einfüllen des Motoröls wie
im Abschnitt 7.2.2 im Kapitel Wartung beschrieben.
Diese Schneefräse ist mit einem automatischen Ölmangelstopp ausgestattet. Der Ölmangelstopp wird ausgelöst, wenn nicht genug
Motoröl für den Betrieb vorhanden ist. Der
Motor startet in diesem Fall nicht oder bleibt
nach kurzer Zeit automatisch stehen. Ein erneuter Start ist erst nach dem Nachfüllen von
Motoröl möglich
5.1.2 Kraftstoff einfüllen
Die Schneefräse ist mit einem Kraftstofftank
mit ca. 3 l Fassungsvermögen ausgestattet.
Diese Kraftstoffmenge ermöglicht eine Betriebsdauer von ca. 4-6 Stunden. Verwenden
Sie als Kraftstoff immer Normalbenzin.
ACHTUNG! Gehen Sie mit Benzin
vorsichtig um; es ist hochgradig entflammbar. Tanken Sie nur im Freien
und rauchen Sie nicht während des
Einfüllvorganges. Verschließen Sie
den Tankverschluss wieder fest.
5.1.3 Prüfung vor jeder
Inbetriebnahme
Führen Sie vor jeder Inbetriebnahme der Maschine folgende Prüfungen durch:
•
Kontrollieren Sie die Maschine auf lockere
oder herabhängende Teile sowie Festsitz
der Verschraubungen.
•
Prüfen Sie den Kraftstoff- und Motorölstand und füllen Sie, falls erforderlich,
nach.
•
Prüfen Sie, ob der Zündkerzenstecker
ordnungsgemäß aufgesteckt ist.
•
Kontrollieren Sie die ordnungsgemäße
Einstellung der Gleitkufenhöhe (siehe Abschnitt 4.6).
•
Kontrollieren Sie, ob alle Sicherheitsvorrichtungen angebracht und funktionsfähig
sind.
•
Kontrollieren Sie den vorgesehenen Arbeits- und Betriebsbereich auf Anwesenheit von Personen, Tieren oder Fremdkörpern.
5.2
•
Motor starten
Öffnen Sie den Benzinhahn, indem Sie
den schwarzen Hebel (22) nach rechts
schieben.
16
•
5 Betrieb
Schieben Sie den grauen Chokehebel (21)
nach links (EIN).
HINWEIS: Drücken Sie beim Kaltstart
bei Temperaturen unter -10 °C zwei
bis dreimal den Knopf des Primers
(19), um dem Vergaser zusätzlich
Benzin zuzuführen.
•
Bringen Sie den Gashebel (20) in Mittelstellung.
Bild 18.
•
Ziehen Sie jetzt kräftig, am Besten mit
beiden Händen, am Handgriff des Starterzuges. Sollte der Motor nicht anspringen,
kann der Vorgang wiederholt werden.
ACHTUNG! Lassen Sie nach dem
Start den Starterzug nicht sofort los,
sondern führen Sie den Handgriff von
Hand zurück. Ein zurückschlagender
Handgriff kann Verletzungen verursachen.
Bild 16.
•
Drehen Sie den OFF/On Schalter in die
Position I (ON).
•
Schieben Sie nach Anspringen des Motors
den Gashebel (20) nach rechts und erhöhen Sie die Motordrehzahl.
•
Schieben Sie ca. 20 Sekunden nach Anspringen des Motors den Chokehebel (21)
nach rechts (ZU). Sollte bei niedrigen
Temperaturen der Motor noch unruhig laufen, kann der Zeitraum bis auf 1 Minute
verlängert werden.
5.3
Bild 17.
•
Lassen Sie die Maschine nach dem Gebrauch noch einige Minuten nachlaufen,
um das Einfrieren der Frässchnecken zu
verhindern.
•
Schieben Sie den Gashebel (20) nach
links in die Leerlaufposition.
•
Schalten Sie die Zündung aus, indem Sie
den OFF / On Schalter in die Position O
(OFF) drehen.
•
Schließen Sie den Benzinhahn, indem Sie
den schwarzen Hebel (22) nach links
schieben.
•
Reinigen Sie die Schneefräse gründlich
von Schnee und Eis, bevor Sie sie wegstellen.
•
HINWEIS: Das Anlassen des betriebswarmen Motors kann auch ohne
Betätigen des Chokehebels erfolgen.
5.2.1 Handstart
•
Ziehen Sie den Handgriff des Handstarters
(25) langsam heraus, bis Sie einen leichten Widerstand spüren. Lassen Sie das
Seil anschließend wieder einrollen.
Motor ausschalten
5.4
und stellen Sie den Hebel auf die gewünschte Fahrstufe.
Schnee fräsen
Machen Sie sich vor der Verwendung der Maschine mit allen Bedienelementen vertraut und
richten Sie die Maschine entsprechend der
vorgesehenen Anwendung ein.
ACHTUNG! Vor allen Einstell- und
Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen!
ACHTUNG! Vergewissern Sie sich vor
Beginn der Fräsarbeiten, dass sich im
Arbeits- und Auswurfbereich der
Schneefräse keine Personen oder
Tiere aufhalten. Die Auswurfweite
beträgt bis zu 15 Meter.
•
Stellen Sie mit der Verstellkurbel (5) die
Richtung ein, in die der gefräste Schnee
ausgeworfen werden soll.
Bild 21.
Bei dieser Schneefräse können insgesamt 6
Fahrstufen ausgewählt werden:
Vorwärts: Stufen 1 bis 4, wobei 1 die langsamste und 4 die schnellste Stufe ist.
Rückwärts: Stufen R1 und R2, wobei R1 die
langsame und R2 die schnellere Stufe ist.
HINWEIS: Wählen Sie bei nassem
Pappschnee eine langsame Fahrstufe
und bei leichtem Pulverschnee eine
schnellere Fahrstufe.
•
Durch Herunterdrücken des Betätigungshebels für den Fahrantrieb (1) kuppelt der
Antrieb ein und die Maschine setzt sich
entsprechend der eingestellten Fahrstufe
in Bewegung.
Bild 19.
•
Lösen Sie die beiden Knebelmuttern am
Auswurfschacht (10) und stellen Sie mit
der schwenkbaren Blende die gewünschte
Wurfweite ein. Ziehen Sie anschließend
die Knebelmuttern wieder fest.
Bild 22.
•
Bild 20.
•
Stellen Sie mit dem Schalthebel (2) die
gewünschte Fahrgeschwindigkeit ein. Drücken Sie dazu den Schalthebel nach unten
Zum Wechseln der Fahrstufe lassen Sie
den Betätigungshebel für den Fahrantrieb
(1) los, bis die Maschine zum Stillstand
kommt. Wählen Sie dann die neue Fahrstufe und drücken erneut den Betätigungshebel.
18
5 Betrieb
ACHTUNG! Das Wechseln der Fahrstufe bei gleichzeitiger Fortbewegung
der Schneefräse kann zur Beschädigung des Getriebes führen!
•
Durch Herunterdrücken des Betätigungshebels für die Fräseinheit (3) kuppelt der
Antrieb ein und die Fräseinheit beginnt zu
arbeiten. Der Schnee wird von der Fräseinheit (6) erfasst und mit Hilfe des
Schleuderrades ausgeworfen.
•
Sollte während der Arbeiten der Auswurfschacht mit Schnee verstopfen, muss die
Maschine gestoppt und Maschine und
Auswurfschacht mit der mitgelieferten
Plastikschaufel oder einem Holzstiel gereinigt werden.
ACHTUNG! Vor allen Reinigungs- und
Montagearbeiten Maschine ausschalten, Stillstand der rotierenden Teile
abwarten und Zündkerzenstecker sowie Zündschlüssel abziehen!
Die Frässchnecken sind mit so genannten
Scherbolzen auf der Antriebswelle befestigt,
um bei Blockierung durch feste Fremdkörper
die Maschine zu schützen.
Wenn während des Fräsens ein fester Gegenstand von den Frässchnecken erfasst wird,
reißen die Scherbolzen ab und verhindern so
größere Schäden an der Maschine und dem
Getriebe.
Bild 23.
•
Führen Sie die Maschine über die zu beräumende Wege und Flächen und entfernen Sie den Schnee.
ACHTUNG! Verwenden Sie für den
Ersatz nur die Original-Scherbolzen.
Ersetzen Sie diese niemals durch andere Bolzen oder Schrauben.
Reinigung, Wartung
und Lagerung
5.6.1 Wartungstabelle
Die nachstehende Tabelle gibt eine Orientierung zur Durchführung der Wartungsarbeiten:
1
ACHTUNG! Vor allen Reinigungs-,
Wartungs- und Montagearbeiten Maschine ausschalten, Stillstand der rotierenden Teile abwarten und Zündkerzenstecker sowie Zündschlüssel
abziehen!
Kontrollieren Sie regelmäßig den festen Sitz
aller Schraubverbindungen, um eine sichere
Funktion der Maschine zu gewährleisten. Beschädigte und verschlissene Förderteile dürfen
nicht mehr verwendet und müssen durch Originalersatzteile des Herstellers ersetzt werden.
Im Abschnitt Ersatzteile finden Sie eine Aufstellung der bestellbaren Teile.
5.5
Reinigung
ACHTUNG! Gerät keinesfalls mit Wasser abspritzen, durch eindringendes
Wasser besteht Kurzschlussgefahr.
Reinigen Sie das Gerät unmittelbar nach jedem Gebrauch. Entfernen Sie gründliche
Schnee- und Eisreste von der Maschine.
Entfernen Sie regelmäßig Staub oder Verschmutzungen von der Maschine. Reinigen Sie
die Außenseiten mit einem feuchten Tuch,
verwenden Sie keine Lösungsmittel oder andere aggressive oder scharfkantige Reinigungsmittel. Die Oberflächen können ansonsten
beschädigt werden.
Reinigen Sie die Fräseinheit mit Hilfe der beigefügten Reinigungsschaufel und entfernen
Sie sofort aufgewickelte Schnüre oder ähnliches.
5.6
Wartung
Motorölstand prüfen
2
3
4
5
6
7
X
Motoröl
wechseln
X
Zündkerze
überprüfen
X
X
X
X
Zündkerze
tauschen
X
Benzinstand
X
prüfen
Benzinfilter
prüfen
X
Benzintank
entleeren
Verschraubungen
prüfen
X
X
X
Seilzüge
prüfen
X
X
Luftfilter
prüfen
X
Luftfilter
reinigen
X
Luftfilter
austauschen
Drehpunkte schmieren
Kühlung
überprüfen
X
X
X
Reifendruck
überprüfen
Batterie
prüfen
(Optional )
X
Motorwartung durch
Service
X
X
Wartungsintervalle in der Tabelle
ACHTUNG! Lassen Sie komplexere
Wartungsarbeiten von autorisiertem
Fachpersonal ausführen.
HINWEIS: Beachten bei allen Wartungsarbeiten auch die separat beigefügte Motorbetriebsanleitung.
1 - täglich vor Inbetriebnahme
2 - nach 2 Betriebsstunden
3 - nach 1 Monat oder 20 Betriebsstunden
4 - alle 3 Monate oder 50 Betriebsstunden
5 - alle 6 Monate oder 100 Betriebsstunden
6 - jährlich oder alle 300 Betriebsstunden
7 - bei Saisonende
20
Reinigung, Wartung und Lagerung
5.6.2 Ölstand prüfen, Ölwechsel
Wir empfehlen, jährlich nach Saisonende einen
Ölwechsel durchzuführen. Richten Sie sich
ansonsten nach den Intervallen der Wartungstabelle. Führen Sie den Ölwechsel immer bei
betriebswarmem Motor durch.
•
Öffnen Sie die Öleinfüllschraube (B) und
nehmen Sie diese heraus.
•
Öffnen Sie die Ölablassschraube (C) und
fangen Sie das auslaufende Öl in einem
geeigneten Behälter auf.
Bild 25.
5.6.3 Seilzüge einstellen
Die Betätigungshebel für den Fahrantrieb und
die Fräsfunktion sind über Seilzüge mit den
Kupplungen der Maschine verbunden. Für eine
zuverlässige und sichere Funktion müssen die
Seilzüge richtig eingestellt werden.
Bild 24.
HINWEIS: Zum einfacheren Ablassen
des Altöls kann das linke Rad demontiert und die Maschine angekippt werden. Sichern Sie anschließend das
Rad wieder mit dem Sicherungssplint.
•
Entsorgen Sie das Altöl umweltgerecht,
beachten Sie auch die Hinweise im Kapitel
Entsorgung.
•
Setzen Sie die Ölablassschraube (C) wieder ein und füllen Sie ca. 0,6 l neues Motoröl ein.
Die Betätigungshebel müssen sich ohne besondere Kraftanwendung bis zum Führungsholm drücken lassen. Falls das nicht möglich
ist, ist der Seilzug zu straff eingestellt. Im Extremfall schleift die Kupplung oder die Maschine läuft bereits ohne Betätigung des Hebels
an.
•
Lösen Sie die Rändelmutter (D) durch
Drehen entgegen dem Uhrzeigersinn von
der Spannhülse (E).
•
Schrauben Sie die Spannhülse in Uhrzeigerrichtung von der Gewindestange (F)
herunter, bis sich der Betätigungshebel bis
zum Führungsholm drücken lässt.
HINWEIS: Verwenden Sie ausschließlich Motoröl mit der Typenbezeichnung
SAE 10W30.
•
Zur Kontrolle des Ölstandes dient der in
der Ölmessschraube integrierte Ölmessstab. Stecken Sie zur Messung den Ölmessstab bis zum Anschlag in die Öffnung, schrauben Sie ihn aber nicht ein.
Der Ölstand muss sich zwischen den beiden Markierungen L und H im geriffelten
Bereich befinden.
Bild 26.
•
Schrauben Sie dann die Rändelmutter
wieder an die Spannhülse.
Sind die Seilzüge zu locker eingestellt, kann es
zu Störungen des Fahr- und/oder Fräsbetriebes durch rutschende Kupplungen und unzureichende Kraftübertragung kommen. Verfah-
ren Sie in diesem Fall in umgekehrter Richtung:
•
Schrauben Sie die Spannhülse gegen die
Uhrzeigerrichtung auf die Gewindestange.
Der Seilzug darf nicht locker durchhängen.
•
Kontrollieren Sie nach der Einstellung die
ordnungsgemäße Funktion.
5.6.4 Zündkerze reinigen und
wechseln
Kontrollieren Sie Aussehen und Elektrodenabstand der Zündkerze erstmals nach 20 und
später alle 50 Betriebsstunden. Wechseln Sie
die Zündkerze, wenn Beschädigungen am
Isolierkörper oder an der Elektrode sichtbar
sind, mindestens aber nach 300 Betriebsstunden
5.6.5 Luftfilter reinigen
Kontrollieren Sie die ordnungsgemäße Funktion des Luftfilters vor jeder Inbetriebnahme.
Eine Reinigung muss bei Bedarf, spätestens
jedoch nach jeweils 50 Betriebsstunden erfolgen. Bei Betrieb der Maschine unter ungünstigen Bedingungen kann ein verkürzter Reinigungsturnus erforderlich sein.
•
Schrauben die die Flügelmutter der Luftfilterabdeckung ab.
•
Nehmen Sie die Filterabdeckkappe (G) ab.
Achten Sie darauf, dass der Schlauch des
Primerknopfes nicht beschädigt wird.
HINWEIS: Verwenden Sie ausschließlich Zündkerzen des Typs F7RTC oder
gleichwertige.
•
Ziehen Sie den Zündkerzenstecker mit
leichten Drehbewegungen ab.
Bild 28.
Bild 27.
•
Schrauben Sie die Zündkerze mit einem
Zündkerzenschlüssel entgegen der Uhrzeigerrichtung heraus.
•
Reinigen Sie die Zündkerze mit einer Messing- oder Kupferdrahtbürste.
•
Überprüfen Sie den Elektrodenabstand.
Dieser muss zwischen 0,7 und 0,8 mm liegen. Geeignete Fühllehren sind im Fahrzeugzubehörhandel erhältlich.
•
Das Wiedereinsetzen erfolgt in umgekehrter Reihenfolge. Achten Sie darauf, dass
der Dichtungsring der Zündkerze wieder
mit montiert wird.
•
Schrauben Sie die Flügelmutter am Luftfiltereinsatz ab und entnehmen Sie diesen.
•
Nehmen Sie die Schaumstoffhülle vom
Filtereinsatz ab und kontrollieren Sie beide
Teile auf Unversehrtheit.
•
Reinigen Sie den Papier-Luftfiltereinsatz,
indem Sie diesen auf einer ebenen Fläche
ausklopfen.
•
Tauschen Sie den Papier-Luftfiltereinsatz
spätestens nach 300 Betriebsstunden bzw.
jährlich aus.
•
Die Schaumstoffhülle kann in warmem
Seifenwasser ausgespült werden. Lassen
Sie die Hülle anschließend vollständig
trocknen.
•
Montieren Sie alle Teile wieder in umgekehrter Reihenfolge.
5.6.6 Scherbolzen ersetzen
Wenn durch eine Blockierung der Fräseinheit
durch Fremdkörper oder Eisbrocken die
Scherbolzen der Frässchnecke abgeschert
wurden, müssen diese zur Wiederherstellung
der Funktion ersetzt werden. Gehen Sie dazu
wie folgt vor:
22
•
•
•
•
Reinigung, Wartung und Lagerung
Beseitigen Sie die Ursache der Blockierung und entfernen Sie eventuell eingeklemmte Fremdkörper.
Kontrollieren Sie die Frässchnecke auf
Unversehrtheit. Verbogene Frässchnecken
können zu einer erneuten Blockierung führen.
Entfernen Sie eventuell vorhandene Reste
des abgescherten Bolzens aus der Antriebswelle.
Stecken Sie einen neuen Scherbolzen (39)
durch die Bohrungen der Frässchnecke
und der Antriebswelle.
-
Ladespannung
max. 14 V
Bei Verwendung anderer Ladegeräte kann die
Starterbatterie beschädigt werden.
5.6.8 Austausch der
Scheinwerferglühlampe
(Optional)
ACHTUNG! Verbrennungsgefahr! Lassen Sie die Glühlampe vor dem Austausch abkühlen.
Gehen Sie zum Austausch der Scheinwerferglühlampe wie folgt vor:
•
Lösen Sie die Schraube am hinteren
Spannring des Scheinwerfers und nehmen
Sie den Scheinwerfereinsatz aus dem Gehäuse.
Bild 29.
•
Sichern Sie den Scherbolzen mit einem
Federsplint (40).
ACHTUNG! Verwenden Sie für den
Ersatz nur die Original-Scherbolzen.
Ersetzen Sie diese niemals durch andere Bolzen oder Schrauben.
5.6.7 Starterbatterie warten
(Optional )
Die eingebaute Starterbatterie 12 V, 9 Ah ist
wartungsfrei. Es ist nicht erforderlich und möglich, die Zellen zu öffnen und Batterieflüssigkeit
nachzufüllen.
Bild 30.
•
Entfernen Sie die Kreuzschlitzschraube,
mit der das Leuchtmittel befestigt ist.
•
Ziehen Sie den Steckschuh des Leuchtmittels vom Schalteranschluss ab und nehmen Sie es heraus.
•
Setzen Sie das neue Leuchtmittel in den
Scheinwerfereinsatz und befestigen Sie es
mit der Kreuzschlitzschraube. Achten Sie
darauf, auch den Kabelschuh wieder mit
der Schraube zu befestigen.
Die Batterie wird beim Betrieb der Schneefräse
automatisch nachgeladen.
ACHTUNG! Berühren Sie den Glaskörper der Lampe nicht mit bloßen Händen. Hautfett kann im Glaskörper einbrennen und zum Ausfall der Lampe
führen.
Überprüfen Sie den Ladezustand bei Nichtbetrieb der Schneefräse mindestens alle 3 Monate und laden Sie diese nach.
Verwenden Sie zum Nachladen nur ein Ladegerät, das ausdrücklich zum Aufladen von
wartungsfreien Blei-Akkumulatoren mit 12 V
Betriebsspannung geeignet ist und folgende
Parameter einhält:
-
Ladestrom
max. 2,25 A
•
Stecken Sie den Steckschuh des Leuchtmittels wieder auf den Schalteranschluss.
Überprüfen Sie, dass kein Kurzschluss an
den Anschlüssen vorhanden ist.
HINWEIS: Verwenden Sie für den
Ersatz nur ein KFZ-Leuchtmittel des
Typs H3, 12 V, 21 W. Verwenden Sie
keine Leuchtmittel mit höherer Leistung.
•
•
5.8
Montieren Sie den Scheinwerfereinsatz mit
dem Spannring wieder im Gehäuse.
5.7
Hinweise zur Lagerung
der Starterbatterie
(Optional)
•
Lagern Sie die Starterbatterie nicht in der
Nähe von Wärme-, Funken- oder Flammenquellen oder in der Nähe von Lösungsmitteln.
•
Die Lagertemperatur muss zwischen
-20 °C und +40 °C liegen.
•
Behandeln Sie die Starterbatterie mit Vorsicht! Schützen Sie sie vor Stoß und Fall.
Lagerung
ACHTUNG! Gehen Sie mit Benzin
vorsichtig um; es ist hochgradig entflammbar. Entleeren Sie den Tank nur
im Freien und rauchen Sie nicht dabei.
Bewahren Sie den Zündschlüssel getrennt
von der Maschine auf.
•
Entleeren Sie vor der Einlagerung der
Schneefräse den Tank.
•
Lagern Sie die Starterbatterie in trockener
Umgebung.
•
Lassen Sie den Motor laufen, bis das restliche Benzin im Vergaser verbraucht ist.
•
•
Führen Sie einen Ölwechsel durch und
befüllen Sie den Motor mit neuem Motoröl.
•
Entfernen Sie die Zündkerze und füllen Sie
ca. 5-10 cm³ Motoröl in den Zylinder.
Kontrollieren Sie regelmäßig auf Risse
oder Verformungen an der Außenhülle.
Sollten Schäden entstanden sein, darf die
Starterbatterie nicht mehr verwendet werden
•
Bei Nichtbenutzen der Schneefräse über
längere Zeit laden Sie die Batterie alle 3
Monate etwa 8 Stunden lang nach; dies
erhält die Leistungsfähigkeit und erhöht die
Lebensdauer.
•
Ziehen Sie den Handstarter einige Mal, um
das Öl im Zylinder zu verteilen.
•
Setzen Sie die Zündkerze wieder ein.
•
Ziehen Sie noch einmal langsam am
Handstarter, bis Sie einen Widerstand spüren und lassen Sie das Starterseil wieder
aufrollen. In dieser Stellung sind die Ventile geschlossen und der Motor geschützt.
•
Reinigen Sie die Schneefräse gründlich.
•
Konservieren Sie alle Metallteile mit einem
dünnen Ölfilm, um Korrosion zu vermeiden.
•
Schmieren Sie alle Drehpunkte.
•
Lagern Sie die Maschine an einem sauberen und trockenen, für Kinder unzugänglichem Ort.
24
6 Hinweise zur Fehlersuche
6
Hinweise zur Fehlersuche
6.1
Fehlersuchtabelle
Störung
Mögliche Ursache
Motor startet nicht
•
Benzinhahn geschlossen
•
Benzinhahn öffnen
•
Benzintank leer
•
Benzin nachfüllen
•
Zündkerze verölt oder defekt
•
Zündkerze reinigen oder
austauschen
•
falsche Gashebelstellung
•
Einstellung korrigieren
Motor startet nicht oder bleibt
nach kurzer Zeit stehen
•
Motorölstand zu niedrig
(Ölmangelstopp hat ausgelöst)
Ölstand prüfen, Motoröl auffüllen (siehe Abschnitt 7.2.2)
Motor läuft unruhig
•
Zündkerze verschmutzt
•
Zündkerze reinigen
•
Luftfilter verschmutzt
•
Luftfilter reinigen oder austauschen (siehe Abschnitt
7.2.5)
•
Kupplung rutscht
•
Seilzug nachstellen (siehe
Abschnitt 7.2.3)
•
Kundendienst konsultieren
Kein oder rutschender Fahrantrieb
Kein oder nur geringer Schneeauswurf
Abhilfe
•
Auswurfschacht verstopft
•
Motor abschalten und Auswurfschacht reinigen.
•
Frässchnecke dreht nicht,
weil Kupplung rutscht
•
Seilzug nachstellen (siehe
Abschnitt 7.2.3)
•
Scherbolzen abgeschert
•
Scherbolzen ersetzen (siehe Abschnitt 7.2.6)
Maschine bleibt an kleinen Bodenunebenheiten hängen
•
Gleitkufen zu niedrig eingestellt
•
Einstellung korrigieren
(siehe Abschnitt 5.6)
Schnee bleibt teilweise liegen
•
Gleitkufen zu hoch eingestellt
•
Einstellung korrigieren
(siehe Abschnitt 5.6)
Unruhiger Lauf, starke Vibration
•
lose Teile oder Schraubverbindungen
•
•
Teile beschädigt
Motor abschalten und Verschraubungen prüfen /
nachziehen
•
Kundendienst konsultieren
Weitere Informationen können Sie der Motorbetriebsanleitung entnehmen.
Falls die genannten Hinweise nicht zum Erfolg
führen, wenden Sie sich an unseren Kundenservice oder eine autorisierte Servicewerkstatt.
ACHTUNG! Nehmen Sie keine eigenmächtigen Eingriffe in die Maschine
und den Motor vor. Dies kann zu Gefährdungen, zur Beschädigung der
Maschine und Verlust der Garantieansprüche führen.
6.2
Serviceadresse
Santosgrills GmbH
Hafenstraße 1
D-51063 Köln
Tel.: +49 (0) 221 630 72 - 220
Fax: +49 (0) 221 630 72 - 229
7
Entsorgung
7.1
Verpackungsmaterialen
Die Produktverpackung besteht aus recyclingfähigen Materialien, die der Wiederverwertung
zugeführt werden können. Entsorgen Sie diese
umweltgerecht in den bereitgestellten Sammelbehältern.
7.2
Schmierstoffe
ACHTUNG! Umweltgefährdung durch
unsachgemäße Entsorgung von Motoröl!
Geben Sie bei einem Ölwechsel anfallendes
Altöl bei einer Altölsammelstelle oder in einem
Entsorgungsunternehmen ab. Altöl darf keinesfalls in Gewässer oder in die Kanalisation gelangen.
7.3
Starterbatterie (Optional)
Wichtig! Jeder Verbraucher ist gesetzlich zur
Rückgabe von Altbatterien und –akkus verpflichtet. Die Starterbatterie enthält Blei, das
bei ungeordneter Entsorgung in die Umwelt
gelangen kann. Über die Nahrungskette oder
die Atemluft aufgenommen kann Blei zu Gesundheitsschäden führen. Entfernen Sie den
Akku aus dem Gerät und geben Sie diesen an
einer Sammelstelle für Batterien im Batterie
vertreibenden Handel oder in einem Wertstoffhof ab. Auf keinen Fall gehört dieser Akku in
den Hausmüll, ins Feuer oder in offene Gewässer oder Abwässer!
Pb
7.4
Maschine
Wenn Ihre Maschine einmal ausgedient hat,
entsorgen Sie diese umweltgerecht und keinesfalls über den normalen Hausmüll.
In der Maschine sind Wertstoffe enthalten, die
der Wiederverwertung zugeführt werden können.
Erkundigen Sie sich bei Ihrem regionalen Entsorgungsbetrieb oder Ihrer kommunalen Verwaltung nach Möglichkeiten einer Umwelt und
Ressourcen schonenden Entsorgung.
26
EG-Konformitätserklärung
EG-Konformitätserklärung
Schneefräse
Modell-Nr. 550011
STG-55 Snowrider
Baujahr 2013
Santosgrills GmbH
Santos Ruis
Hafenstraße 1
51063 Köln
Explosionszeichnung
156
153
178
149
148
171 168169 170
152
150
165
148
164
163
122
2 145
178
65
65
122
161
160
144
143
180
51
142
147 146
184
142
140
62
141
15
145
108
106
2
183
127
77
179
155
178
139
70
77
2
130 66 130
69
172
2
130
130
147 83
86
89
92
172
129
135
139
87
136
112
79
2
95
82
85
137
96
91
81
90
95
130
138
130
172
130
65
77
93
134
132 131
57
172
94
97
2
55
65
54
59
112
58
139
98
99
100
60
17
33
43
16
34
61
16
31
30
14
20
33 13
130
22 2
27
139
112
12
2
130
25
130
125
11
116 117
52
63 18
157
109
23
107
105
115
32
104
112
113
103
130 172
64
101
110 111
130
124
2
130
10
50
7
8
47
6
48
39
130 26
28
29
49
118
5
37
35
41
43
67
4
130
121
123
112
2
44
1
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
