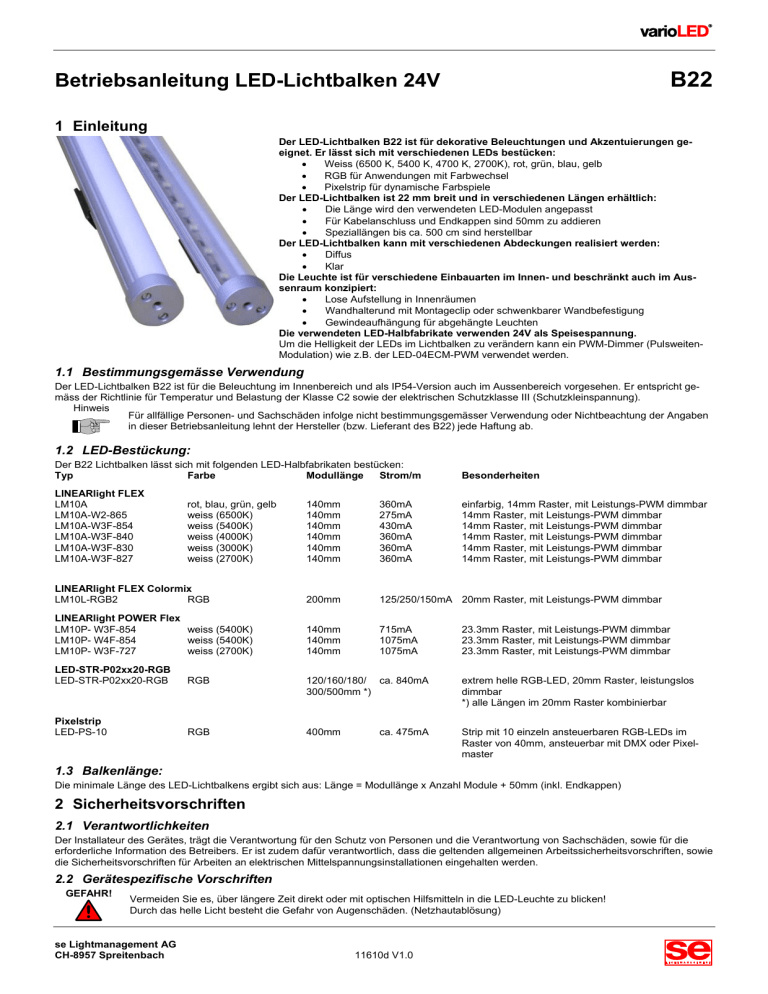

Betriebsanleitung LED-Lichtbalken 24V
1 Einleitung
Der LED-Lichtbalken B22 ist für dekorative Beleuchtungen und Akzentuierungen geeignet. Er lässt sich mit verschiedenen LEDs bestücken:
•
Weiss (6500 K, 5400 K, 4700 K, 2700K), rot, grün, blau, gelb
•
RGB für Anwendungen mit Farbwechsel
•
Pixelstrip für dynamische Farbspiele
Der LED-Lichtbalken ist 22 mm breit und in verschiedenen Längen erhältlich:
•
Die Länge wird den verwendeten LED-Modulen angepasst
•
Für Kabelanschluss und Endkappen sind 50mm zu addieren
•
Speziallängen bis ca. 500 cm sind herstellbar
Der LED-Lichtbalken kann mit verschiedenen Abdeckungen realisiert werden:
•
Diffus
•
Klar
Die Leuchte ist für verschiedene Einbauarten im Innen- und beschränkt auch im Aussenraum konzipiert:
•
Lose Aufstellung in Innenräumen
•
Wandhalterund mit Montageclip oder schwenkbarer Wandbefestigung
•
Gewindeaufhängung für abgehängte Leuchten
Die verwendeten LED-Halbfabrikate verwenden 24V als Speisespannung.
Um die Helligkeit der LEDs im Lichtbalken zu verändern kann ein PWM-Dimmer (PulsweitenModulation) wie z.B. der LED-04ECM-PWM verwendet werden.
1.1 Bestimmungsgemässe Verwendung
Der LED-Lichtbalken B22 ist für die Beleuchtung im Innenbereich und als IP54-Version auch im Aussenbereich vorgesehen. Er entspricht gemäss der Richtlinie für Temperatur und Belastung der Klasse C2 sowie der elektrischen Schutzklasse III (Schutzkleinspannung).
Hinweis
Für allfällige Personen- und Sachschäden infolge nicht bestimmungsgemässer Verwendung oder Nichtbeachtung der Angaben
in dieser Betriebsanleitung lehnt der Hersteller (bzw. Lieferant des B22) jede Haftung ab.
1.2 LED-Bestückung:
Der B22 Lichtbalken lässt sich mit folgenden LED-Halbfabrikaten bestücken:
Typ
Farbe
Modullänge
Strom/m
Besonderheiten
LINEARlight FLEX
LM10A
LM10A-W2-865
LM10A-W3F-854
LM10A-W3F-840
LM10A-W3F-830
LM10A-W3F-827
einfarbig, 14mm Raster, mit Leistungs-PWM dimmbar
14mm Raster, mit Leistungs-PWM dimmbar
14mm Raster, mit Leistungs-PWM dimmbar
14mm Raster, mit Leistungs-PWM dimmbar
14mm Raster, mit Leistungs-PWM dimmbar
14mm Raster, mit Leistungs-PWM dimmbar
rot, blau, grün, gelb
weiss (6500K)
weiss (5400K)
weiss (4000K)
weiss (3000K)
weiss (2700K)
140mm
140mm
140mm
140mm
140mm
140mm
360mA
275mA
430mA
360mA
360mA
360mA
LINEARlight FLEX Colormix
LM10L-RGB2
RGB
200mm
125/250/150mA 20mm Raster, mit Leistungs-PWM dimmbar
LINEARlight POWER Flex
LM10P- W3F-854
weiss (5400K)
LM10P- W4F-854
weiss (5400K)
LM10P- W3F-727
weiss (2700K)
140mm
140mm
140mm
715mA
1075mA
1075mA
23.3mm Raster, mit Leistungs-PWM dimmbar
23.3mm Raster, mit Leistungs-PWM dimmbar
23.3mm Raster, mit Leistungs-PWM dimmbar
LED-STR-P02xx20-RGB
LED-STR-P02xx20-RGB
RGB
120/160/180/ ca. 840mA
300/500mm *)
extrem helle RGB-LED, 20mm Raster, leistungslos
dimmbar
*) alle Längen im 20mm Raster kombinierbar
Pixelstrip
LED-PS-10
RGB
400mm
Strip mit 10 einzeln ansteuerbaren RGB-LEDs im
Raster von 40mm, ansteuerbar mit DMX oder Pixelmaster
ca. 475mA
1.3 Balkenlänge:
Die minimale Länge des LED-Lichtbalkens ergibt sich aus: Länge = Modullänge x Anzahl Module + 50mm (inkl. Endkappen)
2 Sicherheitsvorschriften
2.1 Verantwortlichkeiten
Der Installateur des Gerätes, trägt die Verantwortung für den Schutz von Personen und die Verantwortung von Sachschäden, sowie für die
erforderliche Information des Betreibers. Er ist zudem dafür verantwortlich, dass die geltenden allgemeinen Arbeitssicherheitsvorschriften, sowie
die Sicherheitsvorschriften für Arbeiten an elektrischen Mittelspannungsinstallationen eingehalten werden.
2.2 Gerätespezifische Vorschriften
GEFAHR!
Vermeiden Sie es, über längere Zeit direkt oder mit optischen Hilfsmitteln in die LED-Leuchte zu blicken!
Durch das helle Licht besteht die Gefahr von Augenschäden. (Netzhautablösung)
se Lightmanagement AG
CH-8957 Spreitenbach
11610d V1.0
Betriebsanleitung B22
2
3 Standardprofil B22
4 Abdeckungen
Je nach Anwendung können diffuse oder klare Abdeckungen eingesetzt werden.
Die Abdeckung ist in 2 Formen verfügbar:
Abdeckung rund
Abdeckung flach
5 Zubehör
Je nach gewünschter Montageart kann der Balken mit verschiedenem Zubehör bestellt werden:
Halteclip für Wandmontage
Wandhalterung für schwenkbare Montage
Gewindehalterung für hängende Montage
Enddeckel Kunststoff
11610d V1.0
se Lightmanagement AG
CH-8957 Spreitenbach
3
Betriebsanleitung B22
6 Profilvarianten B22
Profil "flach"
Profil "tief"
Dank dem grösseren Abstand zwischen LED und Diffusor verschmelzen die Leuchtbilder der einzelnen LEDs zu einem Streifen
(Zebra-Effekt wird verhindert).
Das Profil "flach" wird bei kleiner Bauhöhe verwendet. Es eignet sich nicht
für den Einbau von LINEARlight POWER Flex, da die Kühlfläche dazu
nicht ausreicht.
7 IP54-Variante
Für die Anwendung des B22-Lichtbalkens im Aussenbereich ist eine vor Spritzwasser geschützte Variante (IP54) erhältlich. Bei dieser Variante
sind der LED-Strip und die Kabelanschlüsse mit klarem Silikon vergossen.
8 Adernfarben des Anschlusskabels
Die LED-Strips sind standardmässig mit folgenden Adernfarben verdrahtet:
LINEARlight FLEX und LINEARlight POWER Flex (einfarbige LEDs):
Aderfarbe
Anschluss
weiss
+ 24V
braun
- 0V
schwarz
Schirm *)
LINEARlight FLEX Colormix (RGB-LEDs):
Aderfarbe
Anschluss
weiss
+ 24V
braun
- rot
grün
- grün
gelb
- blau
schwarz
Schirm *)
LED-STR-P02xx20-RGB (RGB-LEDs):
Aderfarbe
Anschluss
weiss
+ 24V
braun
- 0V
grün
- rot
gelb
- grün
grau
- blau
schwarz
Schirm *)
Pixelstrip (RGB-LEDs mit DMX):
Aderfarbe
Anschluss
weiss
+ 24V
braun
- 0V
grün
DMX +
gelb
DMX schwarz
Schirm *)
*)
falls Anschlusskabel länger als 2 m
Die Abschirmung des Anschlusskabels muss nur dann mit PE verbunden werden, wenn der Lichtbalken über einen PWM-Dimmer
betrieben wird und die Kabellänge grösser als 2m ist (siehe Betriebsanleitung des PWM-Dimmers).
se Lightmanagement AG
CH-8957 Spreitenbach
11610d V1.0
Betriebsanleitung B22
4
9 Technische Daten
Massbild:
Typ
B22
Mechanische Daten allgemein:
Gehäuse:
Farbe:
Abmessungen:
Anschlusskabel LED-Anschlüsse
Abdeckung:
Transparente LED-Abdeckung:
Transmissionsgrasd:
Diffuse LED-Abdeckung:
Transmissionsgrad:
Belastbarkeit:
Umgebungsbedingungen:
Umgebungstemperatur:
Lagertemperatur:
Profiltemperatur:
IP-Schutzart:
Gewicht:
Elektrische Daten:
Betriebsspannung:
Schutzklasse elektrisch:
Aluminium eloxiert
Aluminium
Länge
siehe Formel unter 1.3
Breite:
22 mm
Höhe:
22 mm
(runde Abdeckung)
15mm
(flache Abdeckung)
Ø:
3 / 5 mm
Länge: 2.0 m oder nach
Wunsch
Adern: 2 / 4 / 5 x 0.37 mm²
PMMA (Polymethylmethacrylat)
90%
AS (Acryl Satiné)
42%
-
ta 45 °C max.
-40 bis 80 °C max.
tc 60 °C max.
IP40 / IP54 optional
ca. 280 g/m
24VDC
LED-Daten siehe:
"Übersicht LEDs Linsen und Abdeckungen für LEDLichtbalken.pdf"
Wollen Sie noch mehr «varioLED»-Informationen? Besuchen Sie unsere Web-Site!
www.se-ag.ch
e-mail: [email protected]
