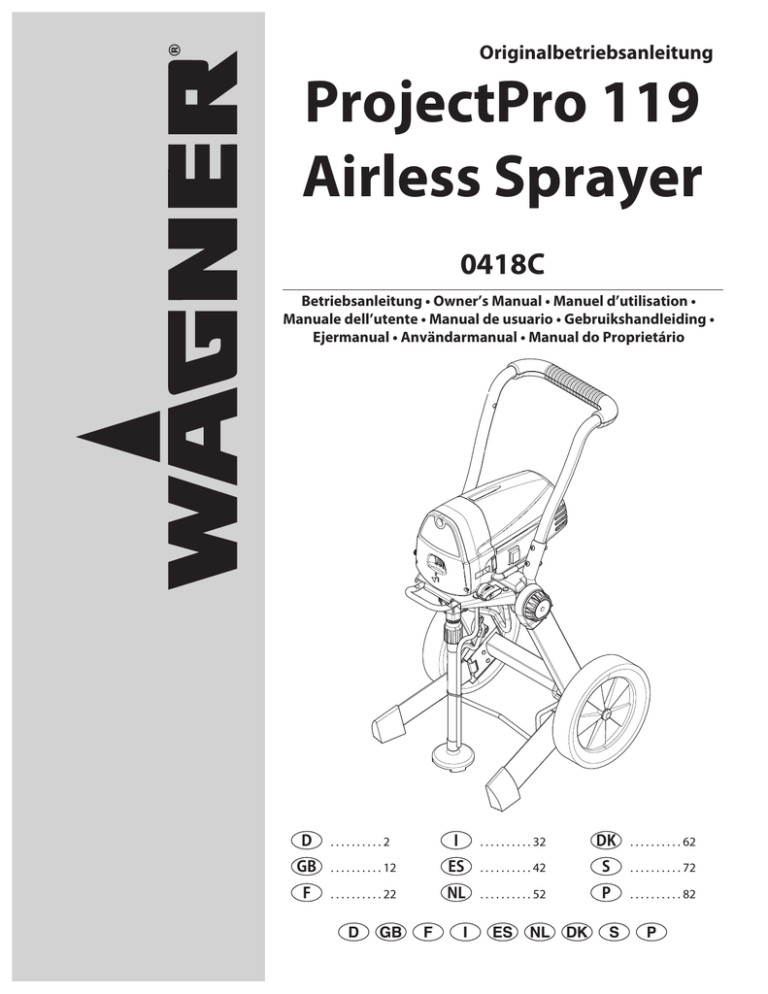

ProjectPro 119 Airless Sprayer

ProjectPro 119 Airless Sprayer
®
Originalbetriebsanleitung
ProjectPro 119
Airless Sprayer
0418C
Betriebsanleitung • Owner’s Manual • Manuel d’utilisation •
Manuale dell’utente • Manual de usuario • Gebruikshandleiding •
Ejermanual • Användarmanual • Manual do Proprietário
D
..........2
GB . . . . . . . . . . 12
F
. . . . . . . . . . 22
D
GB
F
I
. . . . . . . . . . 32
ES
. . . . . . . . . . 42
S
. . . . . . . . . . 72
NL . . . . . . . . . . 52
P
. . . . . . . . . . 82
I
ES
NL
DK . . . . . . . . . . 62
DK
S
P
WAGNER Project Pro 119 - 0418C
1
D
I
A
J
B
C
E
F
G
K
H
2
2)
1)
3
3)
1)
2)
4
5
(a)
1)
PRIME
2)
3)
O
SPRAY
6
2)
1)
7
WAGNER Project Pro 119 - 0418C
8
2)
+
l
4)
5)
1)
SPRAY
PRIME
3)
(a)
(b)
9
10
2)
PRIME
SPRAY
1)
3)
(a)
l
(b)
SPRAY
PRIME
11
B)
A)
25 - 30 cm
C)
25 - 35 cm
D)
25 - 30 cm
25 - 30 cm
WAGNER Project Pro 119 - 0418C
12
13
A)
B)
14
1)
3)
2)
A)
B)
15
(b)
(c)
(a)
16
17
(g)
(a) (c)
(b)
(d)
(f)
(e)
(a)
(b)
WAGNER Project Pro 119 - 0418C
18
19
1)
2)
2)
1)
(b)
(a)
20
1)
21
2)
1
3)
2
4
22
3
23
7
8
4
3
5
10
9
11
6
2 1
WAGNER Project Pro 119 - 0418C - Sicherheitsvorschriften
Warnung!
Achtung, Verletzungsgefahr durch Injektion!
Airless-Geräte entwickeln extrem hohe Spritzdrücke.
1
Niemals Finger, Hände oder andere Körperteile mit dem Spritzstrahl
in Berührung bringen!
Nie die Spritzpistole auf sich, Personen und Tiere richten.
Nie die Spritzpistole ohne Spritzstrahl-Berührungsschutz benutzen.
Behandeln Sie eine Spritzverletzung nicht als harmlose Schnittverletzung. Bei einer Hautverletzung durch Beschichtungsstoff oder
Lösemittel sofort einen Arzt aufsuchen zur schnellen, fachkundigen
Behandlung. Informieren Sie den Arzt über den verwendeten Beschichtungsstoff oder das Lösemittel.
2
Vor jeder Inbetriebnahme sind gemäß Betriebsanleitung
folgende Punkte zu beachten:
1. Fehlerhafte Geräte dürfen nicht benutzt werden.
2. Wagner-Spritzpistole sichern mit Sicherungshebel am
Abzugsbügel
3. Erdung sicherstellen – Der Anschluss muss über eine vorschriftsmäßig geerdete Schutzkontakt-Steckdose erfolgen.
4. zulässigen Betriebsdruck vom Hochdruckschlauch und
Spritzpistole überprüfen
5. alle Verbindungsteile auf Dichtheit prüfen
3
Anweisungen zur regelmäßigen Reinigung und Wartung des
Gerätes sind streng einzuhalten.
Vor allen Arbeiten am Gerät und bei jeder Arbeitspause folgende
Regeln beachten:
1. Spritzpistole und Hochdruckschlauch druckentlasten
2. Wagner-Spritzpistole sichern mit Sicherungshebel am
Abzugsbügel
3. Gerät ausschalten.
Achte auf Sicherheit!
2
WAGNER Project Pro 119 - 0418C - Sicherheitsvorschriften
3. Sicherheit von Personen
Allgemeine Sicherheitshinweise
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie
müde sind oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen
führen.
Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der
nachstehend aufgeführten Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen. Der nachfolgend
verwendete Begriff “Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
b) Tragen Sie persönliche Schutzausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
Erklärung der verwendeten Symbole
Kennzeichnet eine unmittelbar drohende Gefahr.
Wenn Sie nicht gemieden wird, sind Tod oder
schwerste Verletzungen die Folge.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass der Schalter in der Position
“AUS” ist, bevor Sie den Stecker in die Steckdose stecken.
Wenn Sie beim Tragen des Geräts den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
Gefahr
i
Kennzeichnet Anwendungstips und andere
besonders nützliche Hinweise.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel,
bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel,
der sich in einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
Explosionsgefahr.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch
können Sie das Gerät in unerwarteten Situationen besser
kontrollieren.
Achtung, Verletzungsgefahr durch Injektion!
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
1. Arbeitsplatz
a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt.
Unordnung und unbeleuchtete Arbeitsbereiche können zu
Unfällen führen.
g) Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschießlich Kinder) mit eingeschränktem physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für Ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen
beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter
Umgebung, in der sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektro­werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
4. Sorgfältiger Umgang und Gebrauch von
Elektrowerkzeugen
a) Der Anschlussstecker des Gerätes muss in die Steckdose
passen. Der Stecker darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen,
wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr
Körper geerdet ist.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt
ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Geräts.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der
Reichweite von Kindern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht vertraut sind oder
diese Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,
verwenden Sie nur Verlängerungskabel, die auch für den
Außenbereich zugelassen sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob
bewegliche Geräteteile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder so beschädigt
sind, dass die Funktion des Gerätes beeinträchtigt ist.
3
WAGNER Project Pro 119 - 0418C - Sicherheitsvorschriften
Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes
reparieren. Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
U
Gerät und Spritzpistole sichern
U
Rückstoß der Spritzpistole
Alle Schläuche, Anschlüsse und Filterteile müssen vor
Inbetriebnahme der Sprühpumpe gesichert werden.
Ungesicherte Teile können sich mit großer Kraft lösen oder
Flüssigkeit kann mit Hochdruck austreten, was zu schweren
Verletzungen führen kann.
Spritzpistole bei Montage oder Demontage der Düse und bei
Arbeitsunterbrechung immer sichern.
f) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen Anweisungen
und so, wie es für diesen speziellen Gerätetyp
vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen
Anwendungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.
Gefahr
b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch den Hersteller oder sein Kundendienst
oder eine ähnlich qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
Bei hohem Betriebsdruck bewirkt Ziehen des
Abzugsbügels eine Rückstoßkraft bis 15 N.
Sollten Sie nicht darauf vorbereitet sein, kann die
Hand zurückgestoßen oder das Gleichgewicht
verloren werden. Dies kann zu Verletzungen führen.
Eine Dauerbelastung durch diesen Rückstoß kann zu
bleibenden gesundheitlichen Schäden führen.
U
Max. Betriebsdruck
Zum sicheren Umgang mit Airless Hochdruck-Spritzgeräten sind
folgende Sicherheitsvorschriften zu beachten
Der zulässige Betriebsdruck für die Spritzpistole, SpritzpistolenZubehör und Hochdruckschlauch darf nicht unter dem am Gerät
angegebenen maximalen Betriebsdruck von 200 bar (20 MPa)
liegen.
U
U
Beschichtungsstoff
U
Hochdruckschlauch (Sicherheitshinweis)
Schutz der Gesundheit
Achten Sie auf die Gefahren die von dem versprühten Stoff
ausgehen können und beachten Sie ebenfalls die Aufschriften
auf den Behältern oder die vom Hersteller des Stoffes angegebenen Hinweise.
Versprühen Sie keinerlei Stoffe von denen Sie die Gefährlichkeit
nicht kennen.
Achtung! Atemschutz tragen: Farbnebel und
Lösungsmitteldämpfe sind gesundheitsschädlich.
Nur in gut belüfteten Räumen oder bei künstlicher
Belüftung arbeiten. Das Tragen von Arbeitskleidung,
Gefahr Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
U
Flammpunkt
Nur Beschichtungsstoffe mit einem Flammpunkt von
21°C oder darüber, ohne zusätzliche Erwärmung,
verspritzen.
Der Flammpunkt ist die niedrigste Temperatur, bei der
sich aus dem Beschichtungsstoff Dämpfe entwickeln.
Gefahr
Diese Dämpfe reichen aus, um mit der über dem
Beschichtungsstoff stehenden Luft ein entflammbares
Gemisch zu bilden.
Elektrostatische Aufladung von Spritzpistole und Hochdruckschlauch
wird über den Hochdruckschlauch abgeleitet. Deshalb muss
der elektrische Widerstand zwischen den Anschlüssen des
Hochdruckschlauchs gleich oder kleiner 197 kΩ/m (60 kΩ/ft.)
betragen.
i
U Explosionsschutz
Gefahr
Gerät nicht benutzen in Betriebsstätten, welche unter
die Explosionsschutz-Verordnung fallen.
Spritzarbeiten durch Zündquellen
U
Elektrostatische Aufladung (Funkenoder Flammenbildung)
U
Gerät aufstellen
Bei Arbeiten im Freien:
Es dürfen keine lösungsmittelhaltige Dämpfe zum Gerät hin
getrieben werden. Windrichtung beachten.
Das Gerät so aufstellen, dass keine lösungsmittelhaltigen Dämpfe
zum Gerät gelangen und sich dort ablagern.
Mindestabstand 5 m zwischen Gerät und Spritzpistole ist
einzuhalten.
Belüftung
Um Brand- und Explosionsgefahr sowie Schädigungen der
Gesundheit bei Spritzarbeiten zu vermeiden, muss für eine gute
natürliche oder künstliche Lüftung gesorgt werden.
Anschluss des Gerätes
Bei Arbeiten in Räumen:
Im Bereich des Gerätes dürfen sich keine
lösungsmittelhaltigen Dämpfe bilden.
Aufstellen des Gerätes auf der vom Spritzobjekt
abgewandten Seite.
Mindestabstand 5 m zwischen Gerät und
Gefahr
Spritzpistole ist einzuhalten.
Es dürfen keine Zündquellen in der Umgebung
vorhanden sein, wie z. B. offenes Feuer, Rauchen
von Zigaretten, Zigarren und Tabakpfeifen, Funken,
glühende Drähte, heiße Oberflächen usw.
Bedingt durch die Strömungsgeschwindigkeit des
Beschichtungsstoffs beim Spritzen kann es unter
Umständen am Gerät zu elektrostatischen
Gefahr
Aufladungen kommen. Diese können bei Entladung
Funken- oder Flammenbildung nach sich ziehen.
Deshalb ist es notwendig, dass das Gerät immer über die
elektrische Installation geerdet ist. Der Anschluss muss über eine
vorschriftsmäßig geerdete Schutzkontakt-Steckdose erfolgen.
U
U
Der Anschluss muss über eine vorschriftsmäßig geerdete
Schutzkontakt-Steckdose erfolgen. Der Anschluss muss mit einer
Fehlerstromschutzeinrichtung INF ≤ 30 mA ausgerüstet sein.
UExplosions- und Brandgefahr bei
Gefahr
Aus Gründen der Funktion, Sicherheit
und Lebensdauer, nur WAGNER-OriginalHochdruckschläuche und Spritzdüsen verwenden.
Übersicht siehe „Ersatzteillisten”.
4
WAGNER Project Pro 119 - 0418C - Sicherheitsvorschriften
U
Gerätereinigung mit Lösemittel
U
Bei Gerätereinigung mit Lösemittel darf nicht in einen
Behälter mit kleiner Öffnung (Spundloch) gespritzt oder
gepumpt werden. Gefahr durch Bildung eines
Gefahr
explosionsfähigen Gas-/Luftgemisches. Der Behälter
muss geerdet sein.
Das Gerät und Zubehör dürfen nicht mit brennbaren Lösungsmitteln
gereinigt werden die einen Flammpunkt unter 21 °C haben.
Gerätereinigung
Gefahr
U
Kurzschlussgefahr durch eindringendes Wasser!
Gerät niemals mit Hochdruck- oder
Dampfhochdruckreiniger abspritzen.
Erdung des Spritzobjekts
Das zu beschichtende Spritzobjekt muss geerdet sein.
Teile und Beschreibung
Der Versandkarton Ihres Farbauftragsystems enthält folgende Teile:
• Ansaugleitung (inkl. Ansaugfilter) und Rücklaufleitung (inkl. Metallklammer) • Druckschlauch, Länge: 15 m, Innendurchmesser: 6,35 mm • Spritzpistole mit zwei Filtern ( L-XXL; einer in Pistole, einer separat) • Fläschchen Öl • Spritzdüseneinheit
• Schlauchhalter
• Grundgerät
• Betriebsanleitung
Abbildung 1 – Bedienungselemente und Funktionen
(weitere,detailierte Beschreibungen der einzelnen Positionen im entsprechenden Abschnitt der Betriebsanleitungen )
Position Bauteil
Beschreibung
A)
Ein/Aus-Schalter��������������������������Mit dem Ein/Aus-Schalter wird das Grundgerät ein- bzw. ausgeschaltet (O = aus, I = ein).
B)
Schalter PRIME/SPRAY���������������Wenn der Schalter PRIME/SPRAY auf SPRAY steht, wird die Flüssigkeit in den Spritzschlauch geleitet.
Wenn der Schalter auf PRIME steht, wird sie in die Rücklaufleitung geleitet. Die Pfeile auf dem Schalter
PRIME/SPRAY deuten die Drehrichtung für PRIME und SPRAY an. Der Schalter PRIME/SPRAY wird
zudem verwendet, um Druck abzulassen, der sich im Spritzschlauch gebildet hat (siehe Anleitung zur
Druckentlastung).
C) Sureflo™-Ventil�����������������������������Das Sureflo™-Ventil hält das Einlassventil geöffnet und verhindert die Anhaftung durch getrocknete
Materialien. Das Sureflo™-Ventil wird automatisch aktiviert, wenn Sie den Ein/Aus-Schalter auf ON
stellen.
D)
PressureTrac™�������������������������������Mit dem PressureTrac™ wird geregelt, wie viel Kraft zum Pumpen der Flüssigkeit aufgewendet wird.
E)
Pumpengruppe���������������������������In der Pumpengruppe wird ein Kolben auf- und abbewegt, um einen Unterdruck zu erzeugen, der die
Flüssigkeit durch die Ansaugleitung zieht.
F)
Ansaugleitung������������������������������Die Flüssigkeit wird durch die Ansaugleitung in die Pumpe befördert.
G)
Rücklaufleitung����������������������������Die Flüssigkeit wird durch die Rücklaufleitung wieder in den Ausgangsbehälter befördert, wenn sich
der Schalter PRIME/SPRAY in der Position PRIME befindet.
H)
Ansaugfilter�����������������������������������Mit dem Ansaugfilter wird das Spritzmaterial filtriert, um zu verhindern, dass das System verstopft.
I)
Schlauchhalter�����������������������������Zur Montage die Enden des Schlauchhalters in die dafür vorgesehenen Löcher des Handgriffs
einsetzen (s. Abbildung).
J)
Spritzpistole����������������������������������Mit der Spritzpistole wird die Fördermenge der Flüssigkeit geregelt.
K)
Spritzschlauch������������������������������Der Spritzschlauch verbindet die Pistole mit der Pumpe.
Pumpenart
Spannung
Leistungsaufnahme
Absicherung
Verarbeitbare Beschichtungsstoffe
Technische Daten
Kolbenpumpe
230-240 V ~ 50 Hz
720 W
Anschluss nur an FI-abgesicherte
Steckdose (16 A)
Wasser- und lösemittelhaltige Lacke und Lasuren.
Lackfarben, Öle, Trennmittel, Kunstharzlacke, PVC-Lacke, Vorlacke,
Grundlacke, Füller und Rostschutzfarben.
Dispersions- und Latexfarben für den Innenbereich.
Nichtverarbeitbare Beschichtungsstoffe
Doppelisolation
Max. Spritzdruck
Max. Fördermenge
Schalldruckpegel
Schwingungspegel
Max. Temperatur
Beschichtungsstoff
Max. Düsengröße
Schlauchlänge
Gewicht
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Materialien die stark schmirgelnde Bestandteile enthalten,
Fassadenfarbe, Laugen und säurehaltige Beschichtungsstoffe.
Materialien mit einen Flammpunkt von unter 21°C.
40°C
XL (0,019")
15 m
ca. 18 kg
i
5
Um im Zweifelsfall die Verträglichkeit des Beschichtungsstoffes mit den für den Bau des Gerätes verwendeten
Materialien sicherzustellen, wenden Sie sich bitte an den
Wagner Service.
WAGNER Project Pro 119 - 0418C
Anwendungsbereich
Verdünnungsempfehlung
Beschichtung von Wänden im Innenbereich sowie kleinen und
mittleren Objekten im Außenbereich (z.B. Gartenzäune, Garagentore,
etc.).
Innenwandfarbe (Dispersionen und
Latexfarben)
Abbildung 2 – Ausklappen des Wagens
1. Heben Sie das Grundgerät an dem Gebindehalter an. Ziehen
Sie die Fußsicherung nach oben und klappen Sie die Füße aus.
2. Klappen Sie die Fußsicherung wieder nach unten, um die Füße
zu sichern.
3. Drehen Sie die Knöpfe auf beiden Seiten des Wagens in die
Richtung des Pfeils UP bis zum Anschlag. Heben Sie den Griff, bis
das Motorgehäuse und der Griff einrasten. Achten Sie darauf, dass
das Stromkabel nicht im Wagen eingeklemmt wird.
Vergewissern Sie sich, dass die Pumpe ausgeschaltet
(Position O) und das Spritzgerät vom Netz getrennt ist.
Die Spritzdüse sollte erst angebracht werden, wenn
das Grundgerät und der Spritzschlauch gespült und
vorbefüllt wurden.
1. Sichern Sie die Spritzpistole. Stellen Sie den Ein/Aus-Schalter
in die Position OFF.
2. Drehen Sie den Schalter PRIME/SPRAY in die Position PRIME.
3. Entsichern Sie die Spritzpistole und drücken Sie den
Abzugsbügel gegen den Rand des Materialeimers. Sichern Sie
die Spritzpistole.
Abbildung 7 – Vorbereitungen zum Vorbefüllen
1. Spritzen Sie etwas Öl aus dem beigelegten Fläschchen in
die markierte Öffnung (Tipp: das Gerät dabei nach hinten
kippen). Bei Bedarf kann auch ein leichtes, haushaltsübliches
Öl verwendet werden.
Die PP119 ist mit dem Sureflo™-Ventil ausgestattet. Es
wird automatisch aktiviert, wenn die Pumpe
eingeschaltet wird (Position l).
i
Vorbereitungen
Abbildung 8 – Vorbefüllen des Grundgeräts
Vorbereitung des Beschichtungsstoffes
Mit der Project Pro 119 können Innwandfarben, Lacke und Lasuren
unverdünnt oder geringfügig verdünnt versprüht werden.
Detaillierte Informationen können Sie dem Technischen Datenblatt
des Farbherstellers entnehmen ( Internet Download).
1.Rühren Sie das Material gründlich auf und verdünnen Sie
es im Gebinde gemäß der Verdünnungsempfehlung (zum
Umrühren wird ein Rührwerk empfohlen).
1. Stellen Sie einen vollen Behälter Spritzmaterial unter die
Ansaugleitung (a). Sichern Sie die Rücklaufleitung (b) an
einem zweiten Gebinde.
2. Stellen Sie den PressureTrac™-Regler auf Maximaldruck (+).
3. Drehen Sie den Schalter PRIME/SPRAY in die Position PRIME.
4. Schließen Sie das Grundgerät an und drehen Sie den Ein/AusSchalter in die Position ON (I).
i
Verdünnungsempfehlung
Befolgen Sie stets die Anleitung zur
Druckentlastung, wenn Sie das Gerät ausschalten.
Durch dieses Verfahren wird der Druck aus dem
Spritzschlauch abgelassen.
Vorbefüllen
1. Nehmen Sie die Abdeckung vom Einlassventil (a) ab. Drehen
Sie die Ansaugleitung auf das Einlassventil und drehen Sie
sie mit der Hand fest. Achten Sie darauf, dass die Gewinde
ineinandergreifen, sodass die Verschraubung frei drehbar ist.
2. Schieben Sie den Rücklaufschlauch in den Rücklaufstutzen.
Spritzmaterial
Lasuren
Lösemittelhaltige oder
wasserverdünnbare Holzschutzmittel,
Beizen, Öle, Desinfektionsmittel,
Pflanzenschutzmittel
Lösemittelhaltige oder
wasserverdünnbare Lackfarben,
Grundierungen, KfZ- Decklacke,
Dickschichtlasuren
1. Die Pistole ist gesichert, wenn die Sicherung des
Abzugsbügels in einem 90°-Winkel (also im rechten Winkel)
zum Abzugsbügel steht.
Gefahr
Abbildung 4 – Anbringen der Ansaugeinheit
Gefahr
Sichern Sie den Abzugsbügel immer, wenn Sie die
Spritzdüse anbringen oder die Spritzpistole nicht in
Verwendung ist.
Abbildung 6 – Anleitung zur Druckentlastung
1. Drehen Sie das Gewinde des Hochdruckschlauchs in den
Anschluss des Spritzschlauchs. Ziehen Sie ihn mit einem
verstellbaren Schraubenschlüssel fest.
2. Drehen Sie das Gewinde am anderen Ende des Schlauchs in
den Anschluss an der Spritzpistole. Halten Sie die Spritzpistole
am Griff mit einem verstellbaren Schraubenschlüssel fest
und ziehen Sie die Schlauchmutter mit einem weiteren
Schraubenschlüssel fest.
i
Bei einem gleichmäßigen Spritzbild wie in Abbildung
12 A sind alle Einstellungen korrekt.
Zeigt das Spritzbild “Randstreifen” wie in Abbildung
12 B, erhöhen Sie stufenweise den Druck oder
verdünnen Sie weiter in 5% Schritten.
Abbildung 5 – Sichern der Spritzpistole
Abbildung 3 – Anbringen des Schlauchs
Gefahr
2. Machen Sie eine Spritzprobe (z.B. auf einem Stück Karton). i
Zusammenbau
0-10 % verdünnen
unverdünnt
unverdünnt
5 - 10 % verdünnen
6
Das Gerät beginnt, Material durch die Ansaugleitung, in
die Pumpe und in die Rücklaufleitung zu pumpen.
Lassen Sie das Gerät laufen, bis die Testflüssigkeit aus
der Pumpe gespült wurde oder Spritzflüssigkeit aus der
Rücklaufleitung gepumpt wird.
5. Schalten Sie die Pumpe aus (Position O). Trennen Sie die
Rücklaufleitung vom Gebinde und bringen Sie sie in der
Betriebsposition über dem Behälter mit der Spritzflüssigkeit
an. Verwenden Sie die Metallklammer, um die beiden
Schläuche miteinander zu verbinden.
WAGNER Project Pro 119 - 0418C
Abbildung 9 – Vorbefüllen des Grundgeräts
1. Entsichern Sie die Spritzpistole und drehen Sie den Schalter
PRIME/SPRAY in die Position PRIME.
i
2. Drücken Sie den Abzugsbügel und zielen Sie mit der
Spritzpistole auf die Seitenwand des Abfallbehälters. Bei
Verwendung von Stoffen auf Ölbasis muss die Spritzpistole
beim Spülen geerdet sein (siehe Warnung unten).
Gefahr
Sichern Sie den Abzugsbügel immer, wenn Sie die
Spritzdüse anbringen oder die Spritzpistole nicht in
Verwendung ist.
Wenn der Schalter PRIME/SPRAY sich noch in der
Position SPRAY befindet, stehen der Schlauch und
die Spritzpistole unter starkem Druck, bis der
Schalter PRIME/SPRAY in die Position PRIME
gedreht wird.
4. Lassen Sie den Abzugsbügel los. Drehen Sie den Schalter
PRIME/SPRAY in die Position PRIME. Schalten Sie die Pumpe aus
(Position O). Richten Sie die Spritzpistole auf den Abfallbehälter
und lösen Sie sie aus, um sicherzustellen, dass der Schlauch nicht
mehr unter Druck steht.
Gefahr
Wenn Sie den Düsenschutz an der Pistole anbringen,
richten Sie ihn wie in Abbildung 10 (a) aus und ziehen
Sie ihn mit der Hand fest (b).
Abbildung 11 – Spritztechnik
A) Der Schlüssel zu einer gelungenen Lackierung ist die
gleichmäßige Beschichtung der gesamten Oberfläche.
Bewegen Sie Ihren Arm mit konstanter Geschwindigkeit und
halten Sie die Spritzpistole in einem konstanten Abstand über
der Oberfläche. Optimal ist ein Abstand von 25 bis 30 cm
zwischen Spritzdüse und Oberfläche.
B) Halten Sie die Spritzpistole parallell zur Oberfläche. Führen
Sie die Bewegung mit dem gesamten Arm und nicht aus dem
Handgelenk aus.
C) Halten Sie die Spritzpistole im rechten Winkel zur Oberfläche.
Anderenfalls wird die Beschichtung an einem Ende dicker als
am anderen.
D) Aktivieren Sie die Pistole, nachdem Sie die Bewegung begonnen
haben. Lassen Sie den Abzugsbügel los, bevor Sie die Bewegung
beenden. Die Spritzpistole sollte stets bewegt werden, wenn
der Abzugsbügel gedrückt oder losgelassen wird. Lassen Sie
jeden Streifen um circa 30 % überlappen. Dadurch entsteht eine
ebenmäßige Beschichtung.
Wenn sich das Spritzbild verschlechtert oder keine Farbe
mehr aus der Düse gelangt, obwohl die Pistole aktiviert
ist, folgen Sie der nachstehenden Anleitung.
Versuchen Sie nicht, die Düse mit dem Finger zu
reinigen. Die Flüssigkeit steht unter hohem Druck
und kann Verletzungen durch Injektion
verursachen.
1. Lassen Sie die Abzugsbügel los und sichern Sie die Pistole. Drehen
Sie die drehbare Düse um 180°, sodass die Pfeilspitze zur Rückseite
der Pistole zeigt (siehe Abbildung 13).
i
Spritzen
1. Achten Sie darauf, dass der Farbschlauch nicht geknickt ist
und sich keine Gegenstände mit scharfen Kanten in der Nähe
befinden.
2. Schieben Sie den PressureTrac™-Regler in die niedrigste
Einstellung.
3. Drehen Sie den Schalter PRIME/SPRAY in die Position SPRAY.
4. Schieben Sie den PressureTrac™-Regler in die höchste
Einstellung. Der Farbschlauch sollte steif werden, wenn die
Flüssigkeit zu fließen beginnt.
5. Entsichern Sie die Spritzpistole.
6. Aktivieren Sie die Spritzpistole, um vorhandene Luft aus dem
Schlauch zu spülen.
7. Wenn die Flüssigkeit die Spritzdüse erreicht, sprühen Sie einen
Probebereich, um das Spritzbild zu prüfen.
8. Verwenden Sie die kleinstmögliche Druckeinstellung, mit der
das gewünschte Spritzbild erzeugt werden kann (A). Wenn der
Druck zu stark ist, wird das Spritzbild zu dünn. Wenn der Druck
zu gering ist, bilden sich Streifen oder die Farbe spritzt anstatt in
einem feinen Sprühnebel in Klümpchen heraus.
i
VERLETZUNGSGEFAHR DURCH INJEKTION. Spritzen
Sie niemals ohne den Düsenschutz. Aktivieren Sie die
Spritze nie, wenn sich die Düse nicht in der Spritzoder Ausspülposition befindet. Sichern Sie den
Abzugsbügel stets, bevor Sie die Düse abnehmen,
austauschen oder reinigen.
1. Sichern Sie die Spritzpistole.
2. Drehen Sie den Düsenschutz auf die Pistole.
i
i
Wenn Sie die Spritzarbeiten länger als eine Stunde
unterbrechen, führen Sie die Reinigung bei kurzer
Unterbrechung durch (siehe Abschnitt „Reinigung“
dieser Betriebsanleitung).
Abbildung 13 – Reinigung einer verstopften Spritzdüse
Abbildung 10 – Anbringen der Spritzdüse
Gefahr
Folgen Sie der Anleitung zur Druckentlastung, wenn
Sie die Spritzarbeiten abgeschlossen haben.
Abbildung 12 – Anwendung
3. Halten Sie den Abzugsbügel gedrückt, schalten Sie die Pumpe
ein (Position I) und drehen Sie den Schalter PRIME/SPRAY
in die Position SPRAY. Halten Sie den Abzugsbügel, bis Luft,
Wasser und Lösungsmittel vollständig aus dem Spritzschlauch
entfernt sind und die Spritzflüssigkeit frei durch den Schlauch
fließt.
Gefahr
Die Spritzdüse darf beim Spülen des Spritzschlauchs
nicht an der Spritzpistole angebracht sein.
i
Wenn die Spritzdüse unter Druck steht, ist sie
möglicherweise nur sehr schwer drehbar. Drehen Sie den
Schalter PRIME/SPRAY in die Position PRIME und
aktivieren Sie die Pistole. Dadurch wird der Druck
abgebaut und die Düse lässt sich einfacher drehen.
2. Drehen Sie den Schalter PRIME/SPRAY in die Position SPRAY.
3. Entsichern Sie die Pistole und drücken Sie den Abzugsbügel,
während Sie die Pistole auf ein nicht benötigtes Stück Holz oder
Karton richten. Dadurch wird die Verstopfung mit dem Druck im
Spritzschlauch herausbefördert. Wenn die Düse sauber ist, tritt
die Farbflüssigkeit wieder in einem geraden Hochdruckstrahl aus.
4. Lassen Sie die Abzugsbügel los und sichern Sie die Pistole.
Drehen Sie die Düse um, sodass der Pfeil wieder nach vorne zeigt.
Entsichern Sie die Pistole und setzen Sie den Spritzvorgang fort.
Reinigung
7
i
Wenn Sie wasserlösliche Materialien einsetzen,
verwenden Sie zur Reinigung des Grundgeräts warme
Seifenlauge. Wenn Sie lösemittelhaltige Spritzmittel
einsetzen, verwenden Sie zur Reinigung ein geeignetes
Lösemittel mit einem Flammpunkt von über 21°C.
i
Verwenden Sie Lösemittel nicht für wasserlöslichen
Materialien, da sich das Gemisch in eine gelartige
Substanz verwandelt, die nur schwer zu entfernen ist.
WAGNER Project Pro 119 - 0418C
Abbildung 14 – Reinigung bei kurzer Unterbrechung
i
Folgen Sie dieser Anleitung nur bei Verwendung von
wasserlöslichen Materialien. Wenn Sie lösemittelhaltige Stoffe verwenden, folgen Sie der Anleitung
zur Reinigung und dauerhaften Lagerung.
A) Abschalten
1. Folgen Sie der Anleitung zur Druckentlastung (siehe
Abbildung 6) und trennen Sie das Grundgerät vom Netz.
2. Gießen Sie vorsichtig 200 ml Wasser auf die Farbe, um zu
verhindern, dass die Farbe austrocknet.
3. Wickeln Sie die Spritzpistoleneinheit in ein feuchtes Tuch und
geben Sie sie in einen Kunststoffbeutel. Dichten Sie den Beutel
ab. Lagern Sie das Grundgerät vorübergehend geschützt vor
Sonneneinstrahlung an einem sicheren Ort.
Abbildung 17 – Reinigung der Ansaugeinheit
B) Inbetriebnahme
1. Nehmen Sie die Pistole aus dem Kunststoffbeutel. Rühren Sie
das Wasser in die Farbe.
2. Drehen Sie den Schalter PRIME/SPRAY in die Position PRIME.
3. Stecken Sie den Netzkstecker wieder ein.
4. Drehen Sie den Schalter in die Position ON (I).
5. Drehen Sie den Schalter PRIME/SPRAY in die Position SPRAY.
Testen Sie das Grundgerät auf einer Probefläche und starten
Sie den Spritzvorgang.
Abbildung 15 – Spülen des Systems
1. Sichern Sie die Pistole und entfernen Sie die Spritzdüseneinheit.
Legen Sie die Ansaugeinheit in einen Eimer mit einer
geeigneten Reinigungslösung (a).
2. Stellen Sie ein Gebinde (b) neben den Behälter mit der
Spritzflüssigkeit (c). Die Behälter müssen sich berühren.
Richten Sie die Spritzpistole auf den Rand des Eimers mit der
Spritzflüssigkeit (c) und drücken Sie den Abzugsbügel.
3. Halten Sie den Abzugsbügel gedrückt, schalten Sie die Pumpe
ein (Position I) und drehen Sie den Schalter PRIME/SPRAY in die
Position SPRAY, um das Material aus dem Schlauch wieder in
den Behälter mit der Spritzflüssigkeit zu spülen. Halten Sie den
Abzugsbügel auch bei den kommenden Schritten noch fest.
4. Während die Reinigungslösung durch die Spritzpistole fließt,
halten Sie den Abzugsbügel weiter gedrückt und richten Sie die
Spritzpistole auf den Rand des Abfallbehälters (erden Sie die
Pistole beim Spülen von entflammbaren Lösungsmitteln über
einen Metallbehälter).
5. Aktivieren Sie die Pistole, bis eine klare Flüssigkeit aus der
Pistole fließt. Die Reinigungslösung muss gegebenenfalls
entsorgt und ersetzt werden.
6. Drehen Sie den Schalter PRIME/SPRAY in die Position PRIME und
aktivieren Sie die Pistole, um den Druck abzubauen.
1. Sichern Sie die Pistole und schalten Sie die Pumpe aus
(Position O). Drehen Sie den Schalter PRIME/SPRAY in die
Position PRIME.
2. Entfernen Sie den Ansaugschlauch vom Einlassventil.
Entfernen Sie den Rücklaufschlauch, indem Sie den
blauen Sicherungsring nach oben drücken und den
Schlauch gleichzeitig nach unten ziehen. Reinigen Sie die
Außenseite beider Schläuche grob mit einer geeigneten
Reinigungslösung.
3. Reinigen Sie das Gewinde des Einlassventils (a) mit einem
Tuch.
4. Ziehen Sie die Filterscheibe (b) mit einer Zange vorsichtig aus
dem Ansaugfilter heraus und reinigen Sie beides.
5. Wenn die Ansaugeinheit gereinigt ist, drehen Sie den
Ansaugschlauch wieder auf das Einlassventil und setzen den
Rücklaufschlauch wieder in den Rücklaufstutzen ein.
6. Wenn die Ansaugeinheit gereinigt ist, drehen Sie den
Ansaugschlauch wieder in das Einlassventil und setzen die
Rücklaufleitung wieder auf den Rücklaufstutzen (gemäß den
Beschreibungen unter Abbildung 4) ein.
7. Legen Sie den Ansaugschlauch und die Rücklaufleitung in
einen Eimer mit einer geeigneten Reinigungslösung.
8. Drehen Sie den Schalter PRIME/SPRAY in die Position PRIME.
Schalten Sie die Pumpe ein (Position I), richten Sie die Pistole auf
ein Gebinde und aktivieren Sie sie, um den Druck abzubauen.
9. Lassen Sie die Reinigungslösung zwei bis drei Minuten durch die
Ansaugeinheit pumpen. Schalten Sie die Pumpe aus.
Abbildung 18 – Dauerhafte Lagerung
Abbildung 16 – Reinigung der Spritzpistole
des Filters muss ordnungsgemäß in die Pistole eingesetzt werden.
Bei falscher Montage verstopft die Düse oder es kann gar keine
Flüssigkeit aus der Pistole gepumpt werden.
7. Montieren Sie die Spritzdüse (d), den Sattel (f) und die
Unterlegscheibe (e) und setzen Sie die Spritzdüseneinheit
wieder ein.
8. Drehen Sie die Spritzpistole wieder auf den Farbschlauch.
Ziehen Sie sie mit einem Schraubenschlüssel fest.
1. Vergewissern Sie sich, dass die Pumpe ausgeschaltet
ist (Position O). Stellen Sie sicher, dass sich der Schalter
PRIME/SPRAY in der Position PRIME befindet. Trennen Sie
das Grundgerät vom Netz.
2. Trennen Sie die Spritzpistole mithilfe von verstellbaren
Schraubenschlüsseln vom Farbschlauch.
3. Entfernen Sie die Klammer vom Schutz des Abzugsbügels (a)
vom Filtergehäuse (b), indem Sie sie aus dem Filtergehäuse
ziehen. Schrauben Sie das Filtergehäuse ab.
4. Entfernen Sie den Filter (c) vom Gehäuse der Spritzpistole und
reinigen Sie ihn mit einer geeigneten Reinigungslösung (warme
Seifenlauge wasserlösliche Materialien, geeignetes Lösemittel
mit einem Flammpunkt von über 21°C für Stoffe auf Ölbasis).
5. Entfernen Sie die Spritzdüse (d) von der Spritzschutzeinheit.
Reinigen Sie die Spritzdüse mit einer Bürste mit weichen Borsten
und einer geeigneten Reinigungslösung. Stellen Sie sicher, dass
auch die Unterlegscheibe (e) und der Sattel (f) auf der Rückseite
der Spritzdüseneinheit entfernt und gereinigt werden.
6. Setzen Sie den gereinigten Filter mit der konischen Seite nach
vorne wieder in das Pistolengehäuse ein. Die konische Seite (g)
1. Befüllen Sie eine Tasse oder einen anderen Behälter mit etwas
Trennöl oder einem leichten, haushaltsüblichen Öl.
Halten Sie die Tasse unter das Einlassventil. Dabei muss sich
die Öffnung des Ventils komplett im Ölbad befinden.
2. Legen Sie ein Tuch über den Anschluss des Spritzschlauchs
und drehen Sie den Schalter in die Position I. Wenn das Öl
aus der Tasse gepumpt wurde, schalten Sie die Pumpe aus
(Position O).
3. Reinigen Sie die gesamte Einheit, den Schlauch und die
Pistole mit einem feuchten Tuch, um angesammelte Farbe zu
entfernen. Drehen Sie das Gewinde des Hochdruckschlauchs
wieder in den Anschluss des Farbschlauchs.
Abbildung 19 – Reinigung des Einlassventils
i
8
Wenn beim Vorbefüllen der Einheit Probleme
auftreten, muss gegebenenfalls das Einlassventil
gereinigt oder gewartet werden. Probleme bei der
Vorbefüllung können vermieden werden, wenn das
Grundgerät ordnungsgemäß gereinigt und die
Anleitung zur dauerhaften Lagerung befolgt wird.
1. Entfernen Sie den Ansaugschlauch und die Rücklaufleitung.
Lockern Sie die Verschraubung (siehe Abbildung, Punkt a)
und entfernen Sie den Elektromagneten des Sureflo™-Ventils.
Achten Sie darauf, dass der O-Ring nicht verloren geht.
2. Entfernen Sie die Einlassventileinheit (b) mit einem
verstellbaren Schraubenschlüssel vom Grundgerät.
Unterziehen Sie die Einlassventileinheit innen und außen einer
Sichtprüfung. Entfernen Sie Farbrückstände mithilfe einer
geeigneten Reinigungslösung.
3. Drehen Sie die Einlassventileinheit wieder in das Grundgerät.
4. Setzen Sie den Elektromagneten des Sureflo™-Ventils wieder ein.
WAGNER Project Pro 119 - 0418C
Abbildung 20 - Zusammenklappen des Wagens
1. Drehen Sie die Knöpfe auf beiden Seiten des Wagens in
Pfeilrichtung DOWN bis zum Anschlag. Halten Sie dabei den
Griff fest, da er ansonsten nach unten fällt.
2. Klappen Sie den Griff nach unten. Achten Sie darauf, dass das
Stromkabel nicht im Wagen eingeklemmt wird.
Achtung! Bei eingeklappten Füßen können die
Räder leicht wegrollen und das Gerät die Balance
verlieren. Halten Sie das Grundgerät bei den
nächsten Schritten am Gebindehalter fest und
blockieren Sie ein Rad mit Ihrem Fuß.
Gefahr
3. Ziehen Sie den Sicherungsbügel nach oben und klappen Sie die
Füße ein. Sichern sie diese wieder mit dem Sicherungsbügel.
Legen Sie das Grundgerät vorsichtig auf den Boden.
Ersatzteillisten
Abbildung 21 – Spritzpistole/-schlauch
Pos.
1
2
3
4
Teilenr
0418717
0418708
0418713
0418720
Beschreibung
Stück
Pistoleneinheit (ohne Düse)...............................1
Düse, L........................................................................1
Filter, L-XXL+ (weiß)..............................................2
Spritzschlauch, 15 m, gelb..................................1
Abbildung 22 – Ansaugeinheit
Pos. Teilenr
2306605
Beschreibung
Stück
Ansaugeinheit.........................................................1
Zubehör
Teilen
0418705
Beschreibung
Spritzdüse, XS ������������������� Wasserverdünnbare und
lösemittelhaltige Lacke, Lasuren und
Lackfarben, Öle, Trennmittel
0418706 Spritzdüse, S ��������������������� Kunstharzlacke, PVC-Lacke
0418707 Spritzdüse, M �������������������� Lacke, Vorlacke, Grundlacke, Füller,
Latex- und Dispersionsfarben für den
Innenbereich
0418708 Spritzdüse, L ��������������������� Lacke, Vorlacke, Grundlacke, Füller,
Latex- und Dispersionsfarben für den
Innenbereich, Rostschutzfarben
0418709 Spritzdüse, XL ������������������� Lacke, Vorlacke, Grundlacke, Füller,
Latex- und Dispersionsfarben für den
Innenbereich, Rostschutzfarben
0418711 Filter, XS-S (rot, 2 Stück)
0418712 Filter, M (gelb, 2 Stück)
0418713 Filter, L-XXL+ (weiß, 2 Stück)
0418716 Wartungsset für die Pumpengruppe
Alle oben aufgeführten Ersatzteile sind Verschleißteile und fallen nicht
unter die Garantie!
Hotline
Sehr geehrter WAGNER-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch
unsere Hotline, die wir für Sie unter der Telefon Nummer 0180/1000
227 (3,9 Cent/Min. aus dem deutschen Festnetz, Mobilfunk max.
42 Cent/Min) geschaltet haben. Unsere Experten garantieren Ihnen
schnelle Hilfe und kompetente Auskunft. Sie geben Tips und Tricks
zum Benutzen unserer Produkte.
Email: [email protected]
9
WAGNER Project Pro 119 - 0418C
Abbildung 23 – Anleitung für den Austausch der Dichtung in der Pumpe
Setnummer 0418716
Tragen Sie immer einen Augenschutz, wenn Sie die Pumpe warten. Befolgen Sie stets die Anleitung zur Druckentlastung,
wenn Sie das Gerät ausschalten. Achten Sie nach der Druckentlastung darauf, das Gerät vor der Wartung oder Einstellung vom
Netz zu trennen. Der Bereich muss frei von Lösungsmitteln und Farbdämpfen sein.
Gefahr
Demontage der Pumpe
i
1. Entfernen Sie die Ansaugeinheit.
2. Entfernen Sie die vordere Abdeckung und die drei Schrauben,
mit denen sie befestigt ist, mit einem Torx-Schraubenschlüssel
T20.
3. Entfernen Sie die Schraube (1) und die Unterlegscheibe (2),
mit denen der Zylinderstift (3) gesichert ist. Der Zylinderstift
verbindet das Joch (4) mit dem Kolben (5).
4. Ziehen Sie den Zylinderstift mithilfe einer Zange heraus.
5. Untersuchen Sie die Jocheinheit und den Kolben. Um alle
erforderlichen Teile entfernen zu können, darf sich der Kolben
nicht am unteren Totpunkt befinden. Bringen Sie die vordere
Abdeckung und die Schrauben an, wenn sich der Kolben im
unteren Bereich des Hubs befindet, schalten Sie die Pumpe
kurz ein, um den Kolben zu bewegen, trennen Sie die Einheit
vom Netz und wiederholen Sie Schritt 2.
6. Lockern Sie die Verschraubung des Einlassventils und
entfernen Sie den Elektromagneten (Abbildung 19 a). Achten
Sie darauf, dass der O-Ring nicht verloren geht. Schrauben
Sie die Einlassventileinheit (6) aus dem Grundgerät.
7. Entfernen Sie die Kolbeneinheit, indem Sie den Kolben in der
Nähe des Jochs nach unten drücken.
8. Entfernen Sie die obere Mutter (7) mit einem verstellbaren
Schraubenschlüssel.
9. Entfernen Sie alle verschlissenen Dichtungen mit einem
Schlitzschraubendreher oder Dorn. Entfernen Sie die obere
Dichtung (8) von der Oberseite und die untere Dichtung (9)
von der Unterseite, indem Sie seitlich gegen die Dichtung
drücken und sie so herausdrücken. Achten Sie darauf, das
Gehäuse am Sitz der Dichtungen nicht zu beschädigen.
10. Reinigen Sie den Bereich, in dem die neuen Dichtungen
angebracht werden.
Montage der Pumpe
1. Schmieren Sie die neue obere Dichtung (8) mit Trennöl oder
leichtem, haushaltsüblichem Öl und setzen Sie die Dichtung
(mit der Topfseite der Dichtung nach unten) in die Oberseite
des Gehäuses ein.
2. Tragen Sie etwas Schmierfett auf das Gewinde der oberen
Mutter (7) auf. Setzen Sie die obere Mutter oben in das
Gehäuse ein und ziehen Sie sie mit einem verstellbaren
Schraubenschlüssel fest. Dadurch wird die obere Dichtung in
die richtige Position gedrückt.
3. Drehen Sie die Pumpe mit der Oberseite nach unten.
Schmieren Sie die Dichtung des Kolbens und die
Dichtungseinheit (5,9) wie für die obere Dichtung beschrieben
ein. Setzen Sie den Kolben mit der Dichtungseinheit in die
Unterseite des Gehäuses ein.
10
Versuchen Sie NICHT, die unteren Dichtungen vom
neuen Kolben zu entfernen.
4. Führen Sie das Einsetzwerkzeug (10) ein und drehen Sie es in
die entsprechende Position, um den Kolben und die Dichtung
richtig einzusetzen. Drehen Sie ihn fest, bis er fest sitzt.
Entfernen Sie das Einsetzwerkzeug.
5. Richten Sie den Kolben (5) und das Joch (4) aufeinander aus.
Achten Sie darauf, den Kolben dabei nicht zu beschädigen
6. Geben Sie Lagerfett in die Bohrungen im Joch, in die der
Zylinderstift (3) eingesetzt wird.
7. Setzen Sie den Zylinderstift (3) ein, um das Joch mit dem
Kolben zu verbinden. Der Kolben muss dazu gegebenenfalls
nach oben oder unten bewegt werden. Das Einlassventil muss
gegebenenfalls wieder entfernt werden, um den Kolben zu
bewegen.
8. Bringen Sie die Jochschraube (1) und Unterlegscheibe (2) an,
um den Zylinderstift zu sichern.
9. Setzen Sie einen neuen O-Ring (11) in die Einlassventileinheit
ein, schmieren Sie ihn mit Trennöl oder einem leichten,
haushaltsüblichen Öl ein. Drehen Sie sie in die Unterseite
(den Einlass) des Gehäuses und ziehen Sie sie mit einem
verstellbaren Schraubenschlüssel fest. Dadurch wird die
untere Dichtung in die richtige Position gedrückt.
10. Drehen Sie die Pumpe wieder mit der Oberseite nach oben
und geben Sie einige Tropfen Trennöl oder ein leichtes
Haushaltsöl zwischen die obere Mutter (7) und den Kolben (5).
Dadurch wird die Lebensdauer der Dichtung verlängert.
11. Bringen Sie die vordere Abdeckung und die drei Schrauben
an.
12. Installieren Sie die Ansaugeinheit.
WAGNER Project Pro 119 - 0418C - Hilfe bei Störungen
Art der Störung
A. Das Spritzgerät läuft nicht an.
Mögliche Ursache
1. Das Spritzgerät ist nicht eingesteckt.
2. Der Ein/Aus-Schalter ist ausgeschaltet.
3. Das Spritzgerät wurde ausgeschaltet,
während es unter Druck stand.
Maßnahme zur Behebung
4. Keine Spannung an der Steckdose.
5. Das Verlängerungskabel ist beschädigt oder
verfügt über eine zu niedrige Kapazität.
6. Im Spritzgerät ist eine Sicherung
durchgebrannt.
7. Es besteht ein Problem mit dem Motor.
7. Wenden Sie sich an ihre Verkaufsstelle/ Händler.
1. Die Einheit wird nicht richtig vorbefüllt oder
hat Füllflüssigkeit verloren.
2. Der Farbeimer ist leer oder der
Ansaugschlauch ist nicht vollständig in die
Farbe eingetaucht.
3. Die Ansaugeinheit ist verstopft.
4. Der Ansaugschlauch hat sich vom
Einlassventil gelockert.
5. Das Einlassventil sitzt fest.
1. Versuchen Sie erneut, das Gerät vorzufüllen.
6. Das Einlassventil ist verschlissen oder
beschädigt.
7. Das Ventil PRIME/SPRAY ist verstopft.
3. Reinigen Sie die Ansaugeinheit.
4. Reinigen Sie den Leitungsanschluss und ziehen Sie ihn
fest.
5. Reinigen Sie das Einlassventil. Der Einlass könnte mit
alter Farbe verstopft sein. Betätigen Sie das Sureflo™Ventil.
6. Installieren Sie das Wartungsset für den
Pumpenabschnitt*.
7. Wenden Sie sich an ihre Verkaufsstelle/ Händler.
1. Die Spritzdüse ist verschlissen.
2. Der Einlassfilter ist verstopft.
3. Der Pistolenfilter ist verstopft.
4. Die Farbe ist zu schwer oder grobkörnig.
5. Die Einlassventileinheit ist verschlissen oder
beschädigt.
B. Das Spritzgerät läuft an, saugt
jedoch keine Farbe an, wenn
der Schalter PRIME/START in die Position PRIME gestellt wird.
C. Das Spritzgerät saugt Farbe an,
der Druck fällt aber, wenn die
Pistole betätigt wird.
1. Stecken Sie das Spritzgerät ein.
2. Drehen Sie den Ein/Aus-Schalter in die Position ON.
3. Schieben Sie den PressureTrac™-Regler auf
Maximaldruck (+) oder lassen Sie den Druck ab, indem
Sie das Ventil PRIME/SPRAY in die Position PRIME
drehen.
4. Überprüfen Sie die Netzspannung.
5. Tauschen Sie das Verlängerungskabel aus.
6. Wenden Sie sich an ihre Verkaufsstelle/ Händler.
2. Füllen Sie den Eimer auf oder tauchen Sie den
Ansaugschlauch in die Farbe.
1. Tauschen Sie die Spritzdüse durch eine neue aus.*
2. Reinigen Sie den Einlassfilter.
3. Reinigen Sie den betreffenden Filter oder tauschen Sie
ihn aus. Halten Sie Ersatzfilter stets auf Lager.
4. Verdünnen oder filtern Sie die Farbe.
5. Installieren Sie das Wartungsset für den
Pumpenabschnitt.*
D. Das Ventil PRIME/SPRAY
befindet sich in der Position
SPRAY und es fließt Farbe in die
Rücklaufleitung.
1. Das Ventil PRIME/SPRAY ist verschmutzt oder verschlissen.
1. Wenden Sie sich an ihre Verkaufsstelle/ Händler.
E. Die Düseneinheit leckt.
1. Die Teile in der Pistole sind verschlissen oder
verschmutzt.
1. Wenden Sie sich an ihre Verkaufsstelle/ Händler.
F. Die Spritzpistole spritzt nicht.
1. Die Düse wurde falsch zusammengesetzt.
2. Eine Dichtung ist verschmutzt.
1. Überprüfen Sie die Düseneinheit und setzen Sie sie
richtig zusammen.
2. Reinigen Sie die Dichtung.
3. Die Spritzdüse oder der Pistolenfilter ist
verstopft.
4. Die Spritzdüse ist falsch herum montiert.
3. Reinigen Sie die Spritzdüse oder den Pistolenfilter.
4. Drehen Sie die Düse in die richtige Richtung.
1. Die Druckeinstellung ist zu niedrig.
2. Der Pistolenfilter, die Düse oder der
Ansaugfilter ist verstopft.
3. Der Ansaugschlauch hat sich vom
Einlassventil gelockert.
4. Die Düse ist verschlissen.
5. Die Farbe ist zu dick.
6. Druckverlust.
1. Erhöhen Sie den Druck.
2. Reinigen Sie die betroffenen Teile.
3. Ziehen Sie die Verschraubung der Ansaugleitung fest.
4. Tauschen Sie die Spritzdüse aus.
5. Verdünnen Sie die Farbe.
6. Siehe Ursachen und Lösungen für Problem C.
G. Das Spritzbild ist schlecht.
* Für diese Arbeitsschritte sind spezielle Reparatursets mit Anleitung erhältlich. Im Abschnitt „Wartung“ dieser Betriebsanleitung finden Sie
eine Liste der Sets und ihre Teilenummern.
Tägliche Wartungsmaßnahmen - Die einzige erforderliche tägliche Wartungsmaßnahme ist die gründliche Reinigung und Schmierung
nach der Verwendung. Folgen Sie der Reinigungs- und Schmieranleitung in dieser Betriebsanleitung.
Erweiterte Wartungsmaßnahmen - Bestimmte Pumpenteile können verschleißen und müssen ausgetauscht werden. Die
Pumpenleistung ist jedoch der einzige verlässliche Indikator für den Zeitpunkt, an dem Teile ausgetauscht werden müssen. Weitere
Informationen zur Verwendung dieser Sets finden Sie im Abschnitt „Hilfe bei Störungen“.
11
WAGNER Project Pro 119 - 0418C - Safety Information
Translation of the original operating instructions
Warning!
Attention: Danger of injury by injection!
Airless units develop extremely high spraying pressures.
Danger
1
Never put your fingers, hands or any other parts of the body into the
spray jet!
Never point the spray gun at yourself, other persons or animals.
Never use the spray gun without safety guard.
Do not treat a spraying injury as a harmless cut. In case of injury to
the skin through coating materials or solvents, consult a doctor
immediately for quick and expert treatment. Inform the doctor
about the coating material or solvent used.
2
The operating instructions state that the following points must
always be observed before starting up:
1. Faulty units must not be used.
2. Secure WAGNER spray gun using the safety catch on the
trigger.
3. Ensure that the unit is properly earthed. The connection
must take place through a correctly earthed two-pole and earth
socket outlet.
4. Check allowable operating pressure of high-pressure hose and
spray gun.
5. Check all connections for leaks.
3
The instructions regarding regular cleaning and maintenance of the
unit must be strictly observed.
Before any work is done on the unit or for every break in work the
following rules must be observed:
1. Release the pressure from spray gun and hose.
2. Secure the WAGNER spray gun using the safety catch
on the trigger.
3. Switch off unit.
Be safety-conscious!
12
WAGNER Project Pro 119 - 0418C - Safety Information
General Safety Instructions
3. Safety of Persons
Read all the instructions. Non-observance of the instructions below
can cause electric shock, fire and or serious personal injuries. The
term „power tool“ used below covers both mains-operated power
tools (with mains lead) and accumulator-operated power tools
(without mains lead).
All local regulations in force must be observed.
a) Be attentive. Pay attention to what you are doing and work
sensibly with a power tool. Do not use the tool if you are
tired or under the influence of drugs, alcohol or medication.
Just a moment of inattentiveness while using the tool can lead to
serious injuries.
b) Wear personal safety equipment and always wear safety
goggles. Wearing personal protective equipment, such as
dust mask, non-slip safety shoes, safety helm or ear protection,
depending on the type of power tools, reduces the risk of injury.
Explanation of symbols used
Indicates an immediate danger. Unless avoided,
death or serious injuries will result.
c) Avoid accidental starting-up. Ensure that the switch is in the
"OFF" position before inserting the plug into the socket.
Accidents can occur if you carry the power tool while your finger is
on the switch or if you connect the power tool to the power supply
which it is on.
Danger
i
Indicates tips for use and other particularly useful
information.
d) Remove setting tools or wrenches before switching on the
power tool. A tool or wrench that is in a rotating tool part can
lead to injuries.
Explosion hazard.
e) Do not overestimate your abilities. Ensure that you are
standing securely and have your balance at all times.
This ensures that you can control the tool better in unexpected
situations.
Attention: Danger of injury by injection!
f) Wear suitable clothing. Do not wear wide clothing or
jewelry. Keep your hair, clothes and gloves away from
moving parts. Loose clothing, jewelry or long hair can be caught
in moving parts.
1. Workplace
a) Keep your workplace clean and tidy. Untidiness and unlit
working areas can lead to accidents.
g) This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their
safety. Children should be supervised to ensure that they do not
play with the appliance.
b) Never use the tool in hazardous areas that contain
flammable liquids, gases or dusts. Power tools generate sparks
that can ignite the dust or vapors.
c) Keep children and other persons away when using the
power tool. You can lose control of the tool if you are distracted.
2. Electrical Safety
4. Careful Handling and Use of Power Tools
a) The tool plug must fit into the socket. The plug may not be
modified in any form. Do not use adaptor plugs together
a) Do not overload the tool. Use the power tool designed for
the work that you are doing. You work better and safer in the
specified performance range if you use the suitable power tool.
with protective-earthed tools. Unmodified plugs and suitable
sockets reduce the risk of an electric shock.
b) Avoid physical contact with earthed surfaces such as pipes,
heating elements, stoves and refrigerators. The risk through
electric shock increases if your body is earthed.
b) Do not use power tools whose switch is defective. A power
tool that cannot be switched on or off is dangerous and has to be
repaired.
c) Keep the equipment away from rain and moisture. The
risk of an electric shock increases if water penetrates electrical
equipment.
c) Remove the plug from the socket before carrying out tool
settings, changing accessories or putting the tool away. This
precautionary measure prevents unintentional starting of the tool.
d) Do not misuse the mains lead by carrying the tool by the
lead, hanging it from the lead or by pulling on the lead to
remove the plug. Keep the lead away from heat, oil, sharp
edges or moving tool parts. Damaged or twisted leads increase
the risk of an electric shock.
d) Store unused power tools so that they are inaccessible
to children. Do not let persons use the tool who are not
familiar with it or who have not read these instructions.
Power tools are dangerous when they are used by inexperienced
persons.
e) If you work outdoors, use only extension leads that are
approved for outdoor use. The use of an extension lead that is
suitable for outdoors reduces the risk of an electric shock.
e) Take proper care of your tools. Check whether the moving
parts function trouble-free and do not jam, whether
parts are broken or damaged so that the tool function is
impaired. Have damaged parts repaired before using the tool.
Many accidents have their origin in power tools that have been
13
WAGNER Project Pro 119 - 0418C - Safety Information
maintained badly.
a) Have your tool repaired only by qualified specialist
personnel and only with original spare parts. This ensures
that the tool safety is maintained.
b) If the supply cord is damaged, it must be replaced by the
manufacturer or it’s service agent or a similarly qualified
person in order to avoid a safety hazard.
Caution! Wear breathing equipment: Paint mist and
solvent vapors are damaging to health. Always wear
breathing equipment and only work in well ventilated
rooms or using supplementary ventilating equipment.
It is advisable to wear working clothing, safty glasses,
ear protection and gloves
U
Max. operating pressure
Coating substance
Caution against dangers that can arise from the sprayed substance
and observe the text and information on the containers or the
specifications given by the substance manufacturer.
Only use coating materials with a flash point of 21 °C
or above without additional heating.
The flash point is the lowest temperature at which
vapors develop from the coating material.
These vapors are sufficient to form an inflammable
mixture over the air above the coating material.
Do not spray any liquid of unknown hazard potential.
U
High-pressure hose (safety note)
Electrostatic charging of spray guns and the high-pressure hose
is discharged through the high-pressure hose. For this reason the
electric resistance between the connections of the high-pressure
hose must be equal or lower than 197 kΩ/m (60 kΩ/ft.).
Do not use the unit in work places which are covered
to the explosion protection regulations.
i
Danger of explosion and fire through
sources of flame during spraying work
Danger
In case of high operating pressure, pulling the
trigger can effect a recoil force of up to 15 N.
If you are not prepared for this, your hand can be
thrust backwards or your balance lost. This can lead
to injury.
Continuous stress from this recoil can cause
permanent damage to health.
Max. permissible operating pressure for spray gun, spray gun
accessories and high-pressure hose may not fall short of the
maximum operating pressure of 200 bar (20 MPa) stated on the
unit.
Explosion protection
Danger
U
There may be no sources of flame such as, for
example, open fires, smoking of cigarettes, cigars or
tobacco pipes, sparks, glowing wires, hot surfaces,
etc. in the vicinity.
For reasons of function, safety and durability, only
use genuine WAGNER high-pressure hoses and spray
nozzles. For overview see „Spare parts lists“.
Connecting the device
A properly earthed socket outlet with earthing contact must be
used for connection. The connection must be equipped with a
residual current protective device with INF ≤ 30 mA.
U
Electrostatic charging (formation of
sparks or flame)
Setting up the unit
When working indoors:
Vapors containing solvents may not be allowed to
build up in the area of the device.
Setting up the unit on the side a way from the sprayed
Danger object.
A minimum distance of 5 m between the unit and spray
gun is to be maintained.
Under certain circumstances, electrostatic charging
can occur on the unit due to the rate of flow of the
coating material when spraying. On discharging this
Danger
can result in the emergence of sparks or fire. It is
therefore necessary that the unit is always earthed through the
electrical installation. The connection must take place through a
correctly earthed two-pole-and-earth socket outlet.
Recoil of spray gun
U
Flash point
Danger
U
U
Health protection
Danger
U
Secure device and spray gun
Danger
For secure handling of Airless high-pressure spraying units the
following safety regulations are to be observed:
U
U
All hoses, fittings, and filter parts must be secured before
operating spray pump. Unsecured parts can eject at great force
or leak a high pressure fluid stream causing severe injury.
Always secure the spray gun when mounting or dismounting the
tip and in case of interruption to work.
5. Service
U
Ventilation
Good natural or artificial ventilation must be ensured in order to
avoid the risk of explosion or fire and damage to health during spray
work.
f) Use the power tool, accessories, insert tools, etc. in
accordance with these instructions and in a fashion
specified for this special tool type. Take the working
conditions and the activity to be carried out into
consideration. The use of power tools for purposes other than the
intended ones can lead to dangerous situations.
U
U
14
WAGNER Project Pro 119 - 0418C - Safety Information
U
When working outdoors:
Vapors containing solvents may not be allowed to
blow toward the unit.
Note the direction of the wind.
Set the unit up in such a way that vapors containing
Danger
solvents do not reach the unit and build up there.
A minimum distance of 5 m between the unit and
spray gun is to be maintained.
U
When cleaning the unit with solvents, the solvent
should never be sprayed or pumped back into a
container with a small opening (bunghole). An
explosive gas/air mixture can be produced. The
container must be earthed.
Do not clean the device or accessories with
flammable solvents with a flash point below 21 °C.
Danger
Cleaning the unit
Danger
Cleaning units with solvents
U
Danger of short circuit through penetrating water!
Never spray down the unit with high-pressure or
high-pressure steam cleaners.
Earthing of the object
The object to be coated must be earthed.
Components and Description
The shipping carton for your painting system contains the following:
• Suction line (including inlet filter) and return line (including metal clip)
• 15 m, 6.35 mm internal diameter pressure hose • Spray gun with two filters (L-XXL; one in gun, one separate) • Hose bracket
• Spray tip assembly
• Basic unit
• Instruction manual
• Oil flask
Figure 1 - Controls and Functions
(further, detailed descriptions of the individual items can be found in the relevant section of the operating instructions)
Item
Component
Description
A)
ON / OFF Switch����������������������������The ON/OFF switch turns the power to the sprayer on and off (O=OFF, l=ON).
B)
PRIME / SPRAY Knob��������������������The PRIME/SPRAY knob directs fluid to the spray hose when set to SPRAY or the return tube when set
to PRIME. The arrows on the PRIME/SPRAY knob shows the rotation directions for PRIME and SPRAY.
The PRIME/SPRAY knob is also used to relieve pressure built up in the spray hose (see Pressure Relief
Procedure).
C) Sureflo™ Valve��������������������������������The Sureflo™ valve is designed to keep the inlet valve open and from sticking due to dried materials.
The Sureflo™ valve is activated automatically every time you turn the ON/OFF switch ON.
D)
PressureTrac™��������������������������������The PressureTrac™ regulates the amount of force the pump uses to push the fluid.
E)
Pump Section���������������������������������A piston in the pump section moves up and down to create the suction that draws fluid through the
suction tube.
F)
Suction Tube����������������������������������Fluid is drawn through the suction tube into the pump.
G)
Return Tube������������������������������������Fluid is sent back out through the return tube to the original container when PRIME/SPRAY knob is in
PRIME position.
H)
Inlet filter������������������������������������������The inlet filter strains the spray material to prevent the system from becoming clogged.
I)
Hose bracket�����������������������������������Attach the hose bracket by inserting the ends of the bracket into the holes of the handle as shown.
J)
Spray Gun����������������������������������������The spray gun controls the delivery of the fluid being pumped.
K)
Spray Hose��������������������������������������The spray hose connects the gun to the pump.
Pump type
Power source
Power consumption
Fusing
Coating Materials Suitable for Use
Technical Data
Piston pump
230-240 V ~ 50 Hz
720 W
Only connect to sockets protected
with an FI fuse (16 A)
Water-based and solvent-containing lacquers and glazes.
Paints, oils, release agents, synthetic enamels, PVC lacquers,
undercoats, base coats, fillers and anti-rust paints.
Dispersion and latex paints for interior use.
Double insulation
Max. spray pressure
Max. delivery rate
Sound pressure level
Oscillation level
Max. temperature of coating
substance
Max. nozzle size
Hose length
Weight
Coating Materials Not Suitable for Use
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Materials that contain highly abrasive components, facade paint,
caustic solutions and acidic coating substances.
Materials with a flash point below 21°C.
40°C
XL (0,019")
15 m
18 kg
i
15
In order to ensure compatibility of the coating substance
with the materials used to manufacture the device, please
contact Wagner Service in cases of doubt.
WAGNER Project Pro 119 - 0418C
Field of application
i
Coating of interior walls as well as small and medium-sized objects
outdoors (e.g. garden fences, garage doors, etc.).
Assembly
Figure 2 - Unfolding the Cart
Figure 5 - Locking the Spray Gun
1. Lift the basic unit using the container holder. Pull the foot lock
up and fold the feet out.
2. Move foot lock down to lock into place.
3. Twist the knob on either side of the cart toward the “UP”
arrow until it stops. Lift the handle until the motor housing
and handle locks into place. Be careful not to pinch the power
cord with the cart.
Danger
Figure 3 - Attaching the Hose
Danger
The spray tip should not be attached until after the
sprayer and spray hose have been purged and primed.
The PP119 has the Sureflo™ valve that will activate
automatically when the pump is turned ON (l).
Figure 8 - Priming the Sprayer
Using Project Pro 119 interior wall paints, varnishes and glazes can
be applied by spraying without diluting them, or by diluting them
slightly.
Detailed information is available in the technical data sheet of the
manufacturer ( Internet download).
1. Stir the material thoroughly and dilute it in the container as
per the recommended dilution (an agitator is recommended
for stirring).
1. Place a full container of spraying material underneath the
suction tube (a). Secure the return tube (b) into a waste
container.
2. Slide the PressureTrac™ to maximum pressure (+).
3. Turn the PRIME/SPRAY knob to PRIME.
4. Plug in the sprayer and move the ON/OFF switch to the ON (l)
position.
i
Thinning recommendation
1. Spray a little oil out of the provided flask into the marked
opening (tip: tilt the device back). Light household oil can be
substituted if necessary.
i
Preparation of the Coating Material
1. Lock the spray gun off. Flip the ON/OFF switch to the OFF
position.
2. Turn the PRIME/SPRAY knob to PRIME.
3. Unlock the spray gun and trigger spray gun into the side of
the material bucket. Lock the spray gun.
Figure 7 - Preparing to Prime
Before You Begin
Be sure to follow the Pressure Relief Procedure
when shutting the unit off for any purpose. This
procedure is used to relieve pressure from the spray
hose.
Priming
1. Remove cap from inlet valve (a). Thread the suction tube onto
the inlet valve and tighten firmly by hand. Be sure that the
threads are straight so that the fitting turns freely.
2. Push the return hose into the return connection piece.
Sprayed material
Glazes
Wood preservatives containing
solvents or based on water, mordants,
oils, disinfection agents, plant
protective agents
Paints containing solvents and
water-soluble paints, primers, vehicle
coating paints, thick-film glazes
Interior wall paint (dispersions and latex
paint)
1. The gun is secured when the trigger lock is at a 90° angle
(perpendicular) to the trigger in either direction.
Danger
Figure 4 - Attaching the Suction Set
Always lock the trigger off when attaching the spray
tip or when the spray gun is not in use.
Figure 6 - Pressure Relief Procedure
Make sure that the pump is switched off (position O) and
the spray device is disconnected from the power supply.
1. Thread the high pressure hose to the spray hose port. Tighten
with an adjustable wrench.
2. Thread the other end of the hose to the spray gun. Grip the
spray gun with an adjustable wrench on the handle, and
tighten the hose nut with the other.
i
If the paint sprays evenly, as shown in fig. 12 A, all the
setting must be correct.
If the paint looks stripy after spraying, as shown in fig.
12 B, gradually increase the pressure, or dilute more in
5% steps.
undiluted
undiluted
The unit will begin to draw material up the suction
tube, into the pump, and out the return tube. Let the
unit cycle long enough to remove test fluid from the
pump, or until spray material is coming from the return
tube.
5. Switch the pump OFF (O). Remove the return tube from the
waste container and place it in its operating position above
the container of spraying material. Use the metal clip to bind
the two hoses together.
Figure 9 - Priming the Spray Hose
dilute by 5 - 10%
dilute by 0 - 10%
1. Unlock the spray gun and turn the PRIME/SPRAY knob to
PRIME.
i
2. Do a test spray (e.g. on to a piece of cardboard). 16
The spray tip should not be attached to your spray gun
when purging your spray hose.
WAGNER Project Pro 119 - 0418C
2. PULL the trigger and aim the spray gun at the side wall of a
waste container. If using oil-based materials, the spray gun
must be grounded while purging (see warning below).
Danger
Keep hands clear from fluid stream. Ground the gun
by holding it against the edge of a metal container
while flushing. Failure to do so may lead to a static
electric discharge which may cause a fire.
i
If the PRIME/SPRAY knob is still on SPRAY, there will
be high pressure in the hose and spray gun until the
PRIME/SPRAY knob is turned to PRIME.
Figure 10 - Attaching the Spray Tip
2. Turn the prime/spray knob to spray.
3. Unlock the gun and squeeze the trigger, pointing the gun at
a scrap piece of wood or cardboard. This allows pressure in
the spray hose to blow out the obstruction. When the nozzle
is clean, material will come out in a straight, high pressure
stream.
4. Release the trigger and lock the gun off. Reverse the tip so
the arrow points forward again. Unlock the gun and resume
spraying.
Spraying
Cleanup
Figure 11 - Spraying Technique
A) The key to a good paint job is an even coating over the entire
surface. Keep your arm moving at a constant speed and keep
the spray gun at a constant distance from the surface. The
best spraying distance is 25 to 30 cm between the spray tip
and the surface.
B) Keep the spray gun at right angles to the surface. This means
moving your entire arm back and forth rather than just flexing
your wrist.
C) Keep the spray gun perpendicular to the surface, otherwise
one end of the pattern will be thicker than the other.
D) Trigger gun after starting the stroke. Release the trigger
before ending the stroke. The spray gun should be moving
when the trigger is pulled and released. Overlap each stroke
by about 30%. This will ensure an even coating.
When finished spraying, perform Pressure Relief
Procedure.
i
If you expect to be away from your spray project for
more than 1 hour, follow the Short Term Cleanup
procedure described in the Cleanup section of this
manual.
i
If you are using water-soluble materials, use warm suds
to clean the spray device. If you are using solventbased spray, use a suitable solvent for cleaning, with a
flash point of over 21°C.
i
Do not use solvents for water-soluble materials, as the
mixture will turn into a gel-type substance which is
difficult to remove.
Figure 14 - Short Term Cleanup
i
Only follow these instructions when using watersoluble materials. If you are using solvent-based spray,
follow the Cleanup and Long-Term Storage steps.
A) Shutdown
Figure 12 - Practice
Under pressure, the spray tip may be very difficult to
turn. Turn the PRIME/SPRAY knob to PRIME and
trigger the gun. This will relieve pressure and the tip
will turn more easily.
When attaching the tip guard to the gun, align the tip
guard as shown in figure 10 (a), then tighten by hand
(b).
i
Do not attempt to unclog or clean the tip with your
finger. High pressure fluid can cause injection
injury.
1. Release the trigger and lock the gun off. Rotate the reversible
tip arrow 180º so that the point of the arrow is toward the rear
of the gun (see figure 13).
i
POSSIBLE INJECTION HAZARD. Do not spray
without the tip guard in place. Never trigger the
gun unless the tip is in either the spray or the unclog
position. Always engage the gun trigger lock before
removing, replacing or cleaning tip.
1. Lock the spray gun off.
2. Thread the tip guard onto the gun.
i
If the spray pattern becomes distorted or stops
completely while the gun is triggered, follow these
steps.
Danger
4. Release trigger. Turn the prime/spray knob to PRIME. Turn
the pump OFF (O). Trigger the gun into the waste container to
be sure that no pressure is left in the hose.
Danger
6. Trigger the spray gun to bleed air out of the hose.
7. When material reaches the spray tip, spray a test area to check
the spray pattern.
8. Use the lowest pressure setting necessary to get a good spray
pattern (A). If the pressure is set too high, the spray pattern
will be too light. If the pressure is set too low, tailing will
appear or the paint will spatter out in blobs rather than in a
fine spray (B).
Figure 13 - Unclogging the Spray Tip
3. While pulling the trigger, switch the pump ON (l), and turn
the PRIME/SPRAY knob to Spray. Hold the trigger until all air,
water, or solvent is purged from the spray hose and material is
flowing freely.
Danger
1. Perform the Pressure Relief Procedure (see figure 6) and
unplug the sprayer.
2. Pour 1/2 cup water slowly on the top of the paint to prevent
the paint from drying.
3. Wrap the spray gun assembly in a damp cloth and place it in
a plastic bag. Seal the bag shut. Place the sprayer in a safe
place out of the sun for short-term storage.
B) Startup
1. Be sure that the paint hose is free of kinks and clear of objects
with sharp cutting edges.
2. Slide the PressureTrac™ to its to its lowest setting.
3. Turn the PRIME/SPRAY valve to SPRAY.
4. Slide the PressureTrac™ to its highest setting. The paint hose
should stiffen as material begins to flow through it.
5. Unlock the spray gun.
17
1. Remove the gun from the plastic bag. Stir the water into the
paint.
2. Turn the PRIME/SPRAY knob to PRIME.
3. Plug sprayer in.
4. Turn the switch to ON (I).
WAGNER Project Pro 119 - 0418C
5. Turn the PRIME/SPRAY knob to SPRAY. Test the sprayer on a
practice piece and begin spraying.
Figure 18 - Long-Term Storage
Figure 15 - Flushing the System
1. Lock the gun and remove spray tip assembly. Submerge
suction set into a bucket with appropriate cleaning solution
(a).
2. Place a waste container (b) next to the original material
container (c). The containers should be touching. Aim the
spray gun into the side of the original material container (c)
and hold the trigger.
3. While pulling the gun trigger, turn the pump ON (l), and turn
the PRIME/ SPRAY knob to SPRAY to purge material from the
hose back into the original container. Keep holding trigger
through next steps.
4. When cleaning solution flows from the spray gun, keep
holding the trigger and aim the spray gun into the side of the
waste container (ground gun with a metal container if flushing
with flammable solvent).
5. Trigger the gun until the fluid flowing out of the gun is clear.
You may need to dispose and obtain new cleaning solution.
6. Turn the PRIME/SPRAY knob to PRIME and trigger gun to
relieve pressure.
i
1. Make sure the pump is switched OFF (O). Make sure
the PRIME/SPRAY knob is turned to PRIME. Unplug the
sprayer.
2. Remove spray gun from the paint hose using adjustable
wrenches.
3. Unclip the trigger guard (a) from the filter housing (b) by
pulling outward from the filter housing. Unscrew the filter
housing.
4. Remove the filter (c) from the spray gun housing and clean
with the appropriate cleaning solution (warm suds for watersoluble materials, solvents with a flash point of over 21°C for
solvent-based spray).
5. Remove spray tip (d) from spray guard assembly. Clean spray
tip with a soft-bristled brush and the appropriate cleaning
solution. Be sure to remove and clean the washer (e) and
saddle seat (f) located in the rear of the spray tip assembly.
6. Replace the cleaned filter, tapered end first, into the gun
housing. The tapered end (g) of the filter must be loaded
properly into the gun. Improper assembly will result in a
plugged tip or no flow from the gun.
7. Install spray tip (d), saddle seat (f) and washer (e), and replace
spray guard assembly.
8. Thread the spray gun back onto the paint hose. Tighten with
a wrench.
Cleaning or servicing the inlet valve may be required if
the unit has priming problems. Priming problems may
be prevented by properly cleaning the sprayer and
following the long-term storage steps.
1. Remove the suction hose and return tube. Loosen the fitting as
shown (a) and remove the Sureflo™ valve solenoid.
Make sure that the O-ring does not get lost.
2. Remove the inlet valve unit (b) from the basic unit with an
adjustable wrench. Visually inspect the inside and outside
of the inlet valve assembly. Clean any paint residue with the
appropriate cleaning solution.
3. Replace inlet valve assembly by screwing it into the sprayer.
4. Replace Sureflo™ valve solenoid.
Figure 20 - Folding the Cart
1. Turn the knobs on both sides of the carriage in the DOWN
arrow direction as far as the stop. Hold the handle firmly while
doing this, as otherwise it will drop down.
2. Fold the handle down. Be careful not to pinch the power cord
with the cart.
Danger
Figure 17 - Cleaning the Suction Set
1. Fill a cup or another container with a little separating oil or
a light, common household oil. Hold the cup under the inlet
valve. The valve opening must be completely in the oil bath.
2. Place a rag over the spray hose port, and turn the switch ON
(l). When the oil has been pumped from the cup, turn the
pump OFF (O).
3. Fully insert the Sureflo™ valve.
4. Wipe the entire unit, hose and gun with a damp cloth to
remove accumulated paint. Replace the high pressure hose to
the paint hose port.
Figure 19 - Cleaning the Inlet Valve
Figure 16 - Cleaning the Spray Gun
8. Let the pump circlulate cleaning solution through the suction
set for 2-3 minutes. Turn the pump OFF.
1. Lock the gun and turn the pump OFF (O). Turn the PRIME/
SPRAY knob to PRIME.
2. Remove the suction hose from the inlet valve. Remove the
return hose, by pushing the blue circlip ring up and pulling
the hose down simultaneously. Coarsely clean the outside of
both hoses with a suitable cleaning solution.
3. Clean the thread of the inlet valve (a) with a cloth.
4. Carefully remove the filter disc (b) from the suction filter using
pliers, and clean both.
5. After cleaning the suction unit screw the suction hose back onto
the inlet valve and replace the return hose in the return connection
piece.
6. Submerge the suction hose and return tube into a bucket of
new cleaning solution.
7. Turn the PRIME/SPRAY knob to PRIME. Turn the pump ON (l),
and trigger the gun into a waste container to relieve pressure.
18
Attention! When the feet are retracted the wheels
can easily roll away, causing the unit to lose
balance. Hold the basic unit firmly at the container
holder during the next few steps, and block a wheel
with your foot.
3. Pull the foot lock up and retract the feet. Secure the feet again
with the foot lock. Place the basic unit carefully on the ground.
WAGNER Project Pro 119 - 0418C
Parts Lists
Figure 21 - Spray Gun/Spray Hose
Item
1
2
3
4
Part #
0418717
0418708
0418713
0418720
Description
Quantity
Gun assembly (without nozzle)........................1
Tip, L............................................................................1
Filter, L - XXL+ (white)..........................................2
Spray hose, 15m, yellow......................................1
Figure 22 - Suction Set
Part #
2306605
Description
Quantity
Suction set assembly............................................1
Accessories
Part #
0418705
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Description
Spray tip, XS ���������������������Water-soluble and solvent
based enamels and paints, oils
and release agents
Spray tip, S �����������������������Synthetic resin-based paints,
PVC paints
Spray tip, M ����������������������Enamel paints, undercoats,
primers, fillers, indoor latex
paints and indoor emulsions
Spray tip, L �����������������������Enamel paints, undercoats,
primers, fillers, indoor latex
paints and indoor emulsions,
anti-corrosive paints
Spray tip, XL ���������������������Enamel paints, undercoats,
primers, fillers, indoor latex
paints and indoor emulsions,
anti-corrosive paints)
Filter, XS - S (red, 2 pack)
Filter, M (yellow, 2 pack)
Filter, L - XXL+ (white, 2 pack)
Pump section refurbishing kit
All spare parts listed above are wear parts, and are not covered
by warranty.
19
WAGNER Project Pro 119 - 0418C
Figure 23 - Pump section replacement instructions
Kit Part Number 0418716
Danger
Always wear protective eye wear while servicing the pump. Be sure to follow the Pressure Relief Procedure when shutting
the unit down for any purpose, including servicing or adjusting. After performing the Pressure Relief Procedure, be sure to
unplug the unit before servicing or adjusting. Area must be free of solvents and paint fumes.
Disassembly of the Pump Section
adjustable wrench. This will drive the bottom seal into the
correct position.
10.Turn pump right side up and apply a few drops of Separating
Oil or light household oil between the top nut (7) and piston
(5). This will prolong the seal life.
11. Install front cover and three (3) screws.
12. Install the suction set.
1. Remove the suction set.
2. Remove the front cover and the three screws that secure it
using a T20 Torx head driver.
3. Remove the yoke screw (1) and washer (2) that secures the
dowel pin (3). The dowel pin connects the yoke (4) to the
piston (5).
4. Using a pliers, pull the dowel pin out.
5. Inspect the yoke assembly and piston. In order to remove all
the necessary parts, the piston must not be in the bottom
dead center position. If the piston is at the bottom of the
stroke, install the front cover and screws, turn the pump on
briefly to index the piston, unplug the unit, and repeat step 2.
6. Loosen the screw connection of the inlet valve and remove
the solenoids (Figure 19 a). Make sure that the O-ring does not
get lost. Unscrew the inlet valve unit (6) from the basic unit.
7. Remove the piston assembly by pushing down on the piston
near the yoke.
8. Unscrew and remove the top nut (7) using and adjustable
wrench.
9. Remove the worn seals using a flat head screwdriver or punch.
Remove the top seal (8) from the top and the bottom seal (9)
from the bottom by pressing against the side of the seal and
popping it out. Be sure not to scratch the housing where the
seals are located.
10. Clean the area where the new seals are to be installed.
Warning!
Danger
The wires in this mains lead are coloured in accordance with the
following code:
green/yellow = earth
blue = neutral brown = live
As the colours of the wires in the mains lead of this appliance may not
correspond with the coloured markings identifiying the terminals in
your plug, proceed as follows:
The wire which is coloured green and yellow must be connected to
the terminal in the plug which is marked with the letter E or by the
earth symbol or coloured green or green and yellow.
The wire which is coloured blue must be connected to the terminal
which is marked with the letter N or coloured black.
The wire which is coloured brown must be connected to the
terminal which is marked with the letter L or coloured brown.
Should the moulded plug have to be replaced, never re-use the
defective plug or attempt to plug it into a different 13 A socket. This
could result in an electric shock.
Should it be necessary to exchange the fuse in the plug only use
fuses approved by ASTA in accordance with BS 1362. Only 13 Amp
fuses may be used.
To ensure that the fuse and fuse carrier are correctly mounted
please observe the provided markings or colour coding in the plug.
After changing the fuse, always make sure that the fuse carrier is
correctly inserted. With out the fuse carrier, it is not permissible to
use the plug.
The correct fuses and fuse carriers are available from your local
electrical supplies stockist.
•
•
•
•
Assembly of the Pump Section
1. Lubricate the new top seal (8) with Separating Oil or light
household oil and by hand place the seal (cup side of seal
down) into the top port of the housing.
2. Place a small amount of bearing grease on the threads of the
top nut (7). Place the top nut into the top of the housing and
tighten with an adjustable wrench. This will drive the top seal
into the correct position.
3. Turn the pump upside down. Lubricate the seal on the piston/
seal assembly (5, 9) similar to the top seal. Place the piston/
seal assembly into the bottom of the housing.
i
If the supply cord of this appliance is damaged, it
must only be replaced by a repair shop appointed
by the manufacturer, because special purpose tools
are required.
•
•
•
•
DO NOT attempt to remove the bottom seals from the
new piston.
4. Insert the insertion tool (10) and thread into position to
properly seat the piston/seal. Thread fully until tight. Remove
the insertion tool.
5. Align the piston (5) with the yoke (4). Be careful not to
damage the piston.
6. Apply a bearing grease to the holes in the yoke where the
dowel (3) is inserted.
7. Install the dowel pin (3) to connect the yoke to the piston. The
piston may have to be moved up or down to do this.
8. Install the yoke screw (1) and washer (2) to secure the dowel
pin.
9. Install the new O-ring (11) on the inlet valve assembly,
lubricate with Separating Oil or light household oil, thread
into the bottom (inlet) of the housing, and tighten with an
20
WAGNER Project Pro 119 - 0418C -Troubleshooting / Maintenance
Problem
Cause
Solution
A.The sprayer does not start.
1. The sprayer is not plugged in.
2. The ON/OFF switch is set to OFF.
3. The sprayer was turned off while still under
pressure.
4. No voltage is coming from the wall plug.
5. The extension cord is damaged or has too low
a capacity.
6. A fuse is blown in the sprayer.
7. There is a problem with the motor.
1. Plug the sprayer in.
2. Turn the ON/OFF switch to ON.
3. Slide the PressureTrac™ to maximum pressure (+), or
relieve pressure by turning the PRIME/SPRAY valve to
PRIME.
4. Properly test the power supply voltage.
5. Replace the extension cord.
6. Contact your sales point/ dealer.
7. Contact your sales point/ dealer.
1. Try to prime the unit again.
2. Refill the bucket or immerse the suction tube in paint.
1. The unit will not prime properly or has lost
prime.
2. The paint bucket is empty or the suction tube
is not totally immersed in the paint.
3. The suction set is clogged.
4. The suction tube is loose at the inlet valve.
5. The inlet valve is stuck.
6. The inlet valve is worn or damaged.
7. The PRIME/SPRAY valve is plugged.
3. Clean the suction set.
4. Clean the tube connection and tighten it securely.
5. Clean the inlet valve. Inlet may be stuck from old paint.
Operate Sureflo™ valve to release.
6. Install pump section refurbishing kit*.
7. Contact your sales point/ dealer.
1. The spray tip is worn.
2. The inlet filter is clogged.
3. The gun filter is plugged.
4. The paint is too heavy or coarse.
5. The inlet valve assembly is damaged or worn. 1. Replace the spray tip with a new tip.*
2. Clean the inlet filter..
3. Clean or replace the proper filter. Always keep extra
filters on hand.
4. Thin or strain the paint.
5. Install pump section refurbishing kit*.
B. The sprayer starts but does not
draw in paint when the PRIME/
SPRAY knob is set to PRIME.
C. The sprayer draws up paint but
the pressure drops when the
gun is triggered.
D. The PRIME/SPRAY valve is on
SPRAY and there is flow through
the return tube.
1. The PRIME/SPRAY valve is dirty or worn.
1. Contact your sales point/ dealer.
E. The spray gun leaks.
1. Internal parts of the gun are worn or dirty.
1. Contact your sales point/ dealer.
F. The tip assembly leaks.
1. The tip was assembled incorrectly.
2. A seal is dirty.
1. Check the tip assembly and assemble properly.
2. Clean the seal.
G. The spray gun will not spray.
1. The spray tip or the gun filter is plugged.
2. The spray tip is in the reverse position.
1. Clean the spray tip or gun filter.
2. Put the tip in the forward position.
H. The paint pattern is tailing.
1. The pressure is set too low.
2. The gun filter, the tip, or the suction filter is
plugged.
3. The suction tube is loose at the inlet valve.
4. The tip is worn.
5. The paint is too thick.
6. Pressure loss.
1. Increase the pressure.
2. Clean..
3.
4.
5.
6.
Tighten the suction tube fitting.
Replace the spray tip.
Thin the paint.
Refer to Causes and Solutions for problem C.
* Special repair kits with instructions are available for these procedures. Refer to the Accessories section of this manual for a list of the kits
and their part numbers.
Daily Maintenance
The only daily maintenance necessary is thorough cleaning and lubricating after usage. Follow the cleaning and lubricating procedures in this
manual.
Extended Maintenance
Some pump parts eventually wear out from use and must be replaced. However, pump performance is the only reliable indicator of when to
replace wear parts. Refer to the Troubleshooting section for more information on when to use these kits.
21
WAGNER Project Pro 119 - 0418C - Prescriptions de sécurité
Traduction du mode d'emploi original
Attention!
Danger de blessure par injection de produit!
Les groupes „Airless“ produisent des pressions de
projection extrêmement élevées.
Danger
1
Ne jamais exposer les doigts, les mains ou d'autres parties du
corps au jet!
Ne jamais diriger le pistolet vers soi, vers d’autres personnes
ou vers des animaux.
Utiliser toujours le pistolet muni de sa protection.
Ne traitez pas une blessure par injection comme simple
coupure. En cas de blessure de la peau par l’injection de
peintures ou de solvants, consultez rapidement un médecin.
Renseignez le médecin sur la nature de la peinture ou du
solvant utilisés.
2
Avant toute mise en service, respecter les points suivants conformément aux instructions de service:
1. Ne jamais utiliser un équipement défectueux
2. Verrouiller le pistolet Wagner par le levier de sécurité
à la gâchette.
3. Assurer la mise à la terre correcte. La prise de réseau doit
être équipée d’un contact de protection (terre).
4. Vérifier et respecter les pressions admissibles pour le
flexible et le pistolet.
5. Contrôler l'étanchéité de tous les raccords.
3
Respecter sans faute les instructions relatives au nettoyage et
à l'entretien réguliers du matériel.
Avant toute intervention sur le matériel et pendant chaque interruption de travail, observer les règles suivantes:
1. Evacuer la pression du pistolet et du flexible
2. Verrouiller le pistolet Wagner par le levier de sécurité
à la gâchette
3. Arrêter le groupe
Ne négligez pas la sécurité
22
WAGNER Project Pro 119 - 0418C - Prescriptions de sécurité
Consignes générales de sécurité
l’extérieur. L’utilisation d’une rallonge appropriée pour l’extérieur diminue
le risque de choc électrique.
Lire toutes les instructions. Des erreurs lors de l’application des
instructions mentionnées dans la suite peuvent provoquer un choc
électrique, un incendie et/ou de graves blessures. Le terme utilisé
dans la suite d’“outils électriques“ se rapporte aux outils électriques
fonctionnant sur le secteur (avec câble d’alimentation) et aux outils
électriques fonctionnant sur accus (sans câble d’alimentation).
Il y a lieu de tenir compte des prescriptions de sécurité en vigueur sur
le plan local.
3. Sécurité des personnes
a) Soyez attentif à ce que vous faites et faites preuve de bon sens
lors de l’utilisation d’un outil électrique. N’utilisez pas l’appareil si
vous êtes fatigué ou sous l’influence de drogues, de l’alcool ou de
médicaments. Un moment d’inattention lors de l’utilisation de l’appareil
peut provoquer des blessures sérieuses.
Explication des symboles utilisés
b) Portez un équipement de protection personnelle et toujours des
lunettes de sécurité. Le port d’un équipement de protection personnelle
tel que masque antipoussière, chaussures de sécurité antidérapantes,
casque de protection ou protection auditive, selon la nature et l’utilisation
de l’outil électrique, diminue le risque de blessures.
Caractérise un danger imminent direct. Si on ne
l’évite pas, il entraînera la mort ou de très graves
blessures.
Danger
i
Caractérise des conseils d’utilisation et d’autres
remarques particulièrement utiles.
c) Evitez toute mise en service intempestive de l’appareil. Vérifiez
que l’interrupteur est en position "ARRÊT" avant de mettre la
fiche dans la prise de courant. Si vous avez le droit sur l’interrupteur de
l’appareil pendant son transport ou si vous raccordez l’appareil enclenché à
l’alimentation électrique, ceci peut conduire à des accidents.
Risque d’explosion
d) Enlevez les outils de réglage ou la clé à vis avant d’enclencher
l’appareil. Un outil ou une clé qui se trouve dans une partie d’appareil en
mouvement peut être source de blessures.
Danger de blessure par injection de produit!
e) Ne surestimez pas vos capacités. Veillez à une position stable et
gardez à tout moment l’équilibre. De la sorte, vous pourrez mieux
maîtriser l’appareil en cas de situation inattendue.
f) Portez des vêtements appropriés. Ne portez pas de vêtements
amples ni de bijoux. Maintenez les cheveux, les vêtements et
les chaussures à l’écart des pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs peuvent être saisis par des pièces en
mouvement.
1. Poste de travail
a) Maintenez votre zone de travail propre et en ordre. Le désordre et les
zones de travail non éclairées peuvent être source d’accidents.
b) Ne travaillez pas avec l’appareil dans un environnement à risque
d’explosion, là où se trouvent des liquides, gaz ou poussières
inflammables. Les outils électriques génèrent des étincelles, qui peuvent
enflammer la poussière ou les vapeurs.
g) Cet appareil n'est pas conçu pour être utilisés par des personnes
(y compris des enfants) présentant des aptitudes physiques,
sensorielles ou mentales limitées ou disposant d'une expérience
et/ou de connaissances insuffisantes, à moins qu'elles ne soient
sous la surveillance d'une personne responsable de leur sécurité
ou n'aient reçu de celle-ci des instructions sur la manière d'utiliser
l'appareil. Les enfants devraient être surveillés afin de s'assurer qu'ils ne
jouent pas avec l'appareil.
c) Maintenez les enfants et les autres personnes à distance pendant
l’utilisation de l’outil électrique. Si vous êtes distrait, vous risquez de
perdre le contrôle de l’appareil.
2. Sécurité électrique
4. Manipulation et utilisation soigneuses des outils
électriques
a) La fiche de l’appareil doit convenir pour la prise de courant. La
fiche ne peut en aucune manière être modifiée. N’utilisez pas
d’adaptateur en même temps que des appareils avec protection
de terre. Une fiche non modifiée et des prises de courant appropriées
diminuent le risque de choc électrique.
a) Ne surchargez pas l’appareil. Utilisez l’outil électrique approprié
pour votre travail. Avec l’outil électrique approprié, vous travaillerez
mieux et de manière plus sûre dans la plage de puissance indiquée.
b) N’utilisez pas d’outil électrique dont l’interrupteur est défectueux.
Un outil électrique qui ne se laisse plus mettre en service et hors service est
dangereux et doit être réparé.
b) Evitez le contact corporel avec des surfaces mises à la terre, telles
que celles de tuyaux, chauffages, cuisinières et réfrigérateurs. Il
existe un risque accru de choc électrique lorsque votre corps est mis à la
terre.
c) Tirez la fiche de la prise de courant avant de procéder à des réglages
sur l’appareil, de changer des accessoires ou de ranger l’appareil.
Cette mesure de précaution empêche le démarrage intempestif de
l’appareil.
c) Maintenez l’appareil à l’écart de la pluie et de l’humidité. L’infiltration
d’eau dans un appareil électrique augmente le risque de choc électrique.
d) N’utilisez pas le câble dans un autre but que celui auquel il est
destiné, notamment pour porter l’appareil, le suspendre ou pour
tirer la fiche de la prise de courant. Maintenez le câble à l’écart de la
chaleur, de l’huile, des arêtes vives ou de parties d’appareil en mouvement.
Les câbles endommagés ou emmêlés augmentent le risque de choc
électrique.
d) Rangez les outils électriques non utilisés hors de portée des
enfants. Ne laissez aucune personne utiliser l’appareil si elle n’est
pas familiarisée avec celui-ci ou n’a pas lu ces instructions. Les
outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes
inexpérimentées.
e) Si vous travaillez en extérieur avec un outil électrique, utilisez
uniquement des rallonges qui sont également homologuées pour
e) Traitez l’appareil avec soin. Contrôlez si les éléments mobiles
de l’appareil fonctionnent correctement et se coincent pas, si
des pièces sont cassées ou endommagées au point d’entraver
23
WAGNER Project Pro 119 - 0418C - Prescriptions de sécurité
le fonctionnement de l’appareil. Faites réparer les pièces
endommagées avant d’utiliser l’appareil. De nombreux accidents sont
causés par des outils électriques mal entretenus.
a) Faites réparer l’appareil uniquement par du personnel spécialisé
qualifié et uniquement avec des pièces de rechange d’origine. Ceci
garantira le maintien de la sécurité de l’appareil.
b) Si la ligne de raccordement secteur de cet appareil est
endommagée, elle doit être remplacée par le fabricant ou son
service après-vente ou une personne de qualification similaire, afin
d'éviter des dangers.
Attention! Porter une protection respiratoire: le
brouillard de peinture et les vapeurs de solvant sont
nocifs pour la santé. Travailler uniquement dans des
locaux bien ventilés ou avec une ventilation artificielle.
Le port de vêtements de travail, de gants, des
protections pour les oreilles et un masque de
protection est recommandé.
U
U
Seuls les produits avec un point éclair égal ou
supérieur à 21°C doivent être mis en œuvre, et ceci
sans échauffement supplémentaire.
Le point éclair désigne la température à laquelle
le produit commence à dégager des vapeurs. Ces
vapeurs avec l’air se trouvant au-dessus suffisent
pour former un mélange inflammable.
U
Produit de revêtement
Flexible à haute pression (note de
sécurité)
La charge électrostatique du pistolet et du flexible est évacuée par ce
dernier. Pour cette raison, la résistance électrique entre les raccords
du flexible doit être égale ou inférieure à 197 kΩ/m (60 kΩ/ft.).
L’utilisation du matériel dans les locaux tombant
sous les dispositions de la protection
antidéflagrante est prohibée.
i
UDanger d’explosion et de feu pendant la
projection par sources d’inflammation
Pression maximale
Veuillez vérifier et suivre les instructions données sur les pots de
peinture ou les recommandations des fabricants de produits.
Ne pas pulvériser de liquides présentant un risque.
UProtection antidéflagrante
U
Ne jamais travailler en présence d’une source
d’inflammation telle que feu ouvert, cigarettes,
cigares, pipes allumées, étincelles, fils
incandescents, surfaces chaudes, etc..
Pour des raisons de fonctionnement, de sécurité et
de longévité, utilisez uniquement des tuyaux haute
pression et des buses de pulvérisation d‘origine
WAGNER. Voir au chapitre „Pièces de rechange“
pour en avoir une vue d‘ensemble.
Raccordement de l‘appareil
Le raccordement de l‘appareil doit se faire au niveau d‘une prise
de courant pourvue d‘un contact de mise à la terre, ce dernier
ayant été effectué dans les règles. Le raccordement doit être
pourvu d‘un dispositif de protection contre les courants de fuite
INF ≤ 30 mA.
Charge électrostatique (production
d’étincelles ou de flammes)
Danger
Une pression de projection élevée occasionne une force
de recul de 15 N lorsque la gâchette est tirée.
Si vous n’est pas préparé, votre main peut être
repoussée ou la perte de l’équilibre peut causer des
blessures.
Une charge permanente par ce recul peut provoquer
des lésions durables.
La pression de service maximale admissible pour le pistolet et ses
accessoires ainsi que pour le flexible ne doit pas être inférieure à
la pression de service maximale de 200 bar (20 MPa) indiquée sur
le matériel.
UPoint éclair
U
Force de recul du pistolet
Danger
UMesures de protection pour la santé
Danger
Bloquer l‘appareil et le pistolet de
pulvérisation.
U
Pour une utilisation sûre des dispositifs de projection à haute
pression, observer en particulier les points suivants:
Danger
U
Tous les boyaux, pièces de fixation ainsi que les pièces du
filtre doivent être mises en place de manière sécuritaire avant
d’opérer la pompe de vaporisation. Des pièces qui ne sont pas
fixées de manière sécuritaire peuvent être éjectées avec force
ou engendrer une fuite à haute pression d’un courant liquide
causant ainsi des blessures graves.
Lors du montage ou démontage de la buse et pendant les
interruptions de travail, verrouiller toujours le pistolet.
5. Maintenance
Danger
Ventilation
Il faut assurer une bonne ventilation naturelle ou forcée afin d‘éviter
tout risque d‘explosion et d‘incendie ainsi que toute atteinte à la
santé pendant les travaux de pulvérisation.
f) Utilisez l’outil électrique, les accessoires, les outils d’intervention
etc. conformément à ces instructions et de la manière prescrite
pour ce type particulier d’appareil. Tenez compte à cet effet des
conditions de travail et de l’activité à effectuer. L’utilisation d’outils
électriques pour d’autres buts que les applications prévues peut conduire à
des situations dangereuses.
Danger
U
U
En raison des vitesses d’écoulement du produit
pendant le travail, le matériel peut être soumis à
une charge électrostatique. En se déchargeant, cette
charge électrostatique peut provoquer étincelles ou
flammes. Pour cette raison, le matériel doit toujours
être mis à la terre par son équipement électrique. La
prise de réseau doit être équipée d’un contact de
protection (terre).
Mise en place du matériel
Travaux à l’intérieur :
Il faut éviter la formation de vapeurs de solvant aux
environs du matérial.
Positionner le matériel du côté opposé à l’objet à
Danger
peindre.
Respecter une distance minimale de 5 m entre le
matériel et le pistolet.
24
WAGNER Project Pro 119 - 0418C
U
Travaux à l’extérieur :
Eviter que les vapeurs de solvant sont dirigées en
direction du matériel.
Tenir compte de la direction du vent.
Installer le matériel de façon à ce que les vapeurs de
solvant ne sont pas dirigées en direction du matériel
Danger
et s’y déposent.
Respecter une distance minimale de 5 m entre le
matériel et le pistolet.
U
Danger
Nettoyage du matériel
Danger
Nettoyage du matériel au solvant
U
Danger de court-circuit par la pénétration d’eau!
Ne jamais nettoyer le groupe à l’aide d’un jet d’eau
ou de vapeur sous pression.
Lors du nettoyage du matériel avec un solvant, ne
jamais projeter ou pomper dans un récipient
n’ayant qu’une seule petite ouverture. Danger de
formation d’un mélange gaz/air explosif. Le
récipient doit être mis à la terre.
Il ne faut pas nettoyer l‘appareil et ses accessoires
avec des solvants inflammables dont le point
d‘inflammation est inférieur à 21 °C.
Mise à la terre de l’objet
L’objet à peindre doit être mis à la terre.
Éléments et description
Le carton de livraison de votre appareil de peinture contient les éléments suivants :
• conduite d’aspiration (avec filtre d’arrivée) et conduite de retour
• éléments pour embout de pulvérisation
(avec pince métallique)
• support de flexible
• flexible haute pression de 15 m, diamètre intérieur 6,35 mm
• appareil de base
• pistolet pulvérisateur avec deux filtres (L-XXL; un dans le pistolet, un à part)
• mode d’emploi
• petite bouteille d’huile
Figure 1 – Commandes et fonctions
(Vous trouverez d’autres descriptifs plus détaillés des différents éléments à la rubrique correspondante des instructions de service.)
Rep.
Élément
Description
A)
Interrupteur Marche/Arrêt �������L’interrupteur ON/OFF permet d’allumer ou d’éteindre le pulvérisateur (O=OFF, I=ON).
B)
Bouton PRIME/SPRAY������������������Le bouton PRIME/SPRAY permet de diriger le fluide dans le flexible de pulvérisation s’il est sur SPRAY
ou le tube de retour s’il est sur PRIME. Les flèches figurant sur le bouton PRIME/SPRAY indiquent
le sens de rotation pour le mode PRIME ou SPRAY. Le bouton PRIME/SPRAY est également utilisé
pour évacuer la pression formée dans le flexible de pulvérisation (voir Procédure d’évacuation de la
pression).
C)
Soupape Sureflo™�������������������������La soupape Sureflo™ est conçue pour maintenir la soupape d’arrivée ouverte et éviter qu’elle ne colle
à cause de matières séchées. La soupape Sureflo™ est activée automatiquement à chaque fois que
l’interrupteur ON/OFF est mis sur ON.
D)
PressureTrac™��������������������������������Le système PressureTrac™ règle la force de pression à laquelle la pompe envoie le fluide.
E)
Section de pompe������������������������Un piston de la section de pompe suit un mouvement de va-et-vient afin de créer l’aspiration qui
conduit le fluide dans le tube d’aspiration.
F)
Tube d’aspiration��������������������������Le fluide est dirigé dans la pompe via le tube d’aspiration.
G)
Tube de retour�������������������������������Le fluide est renvoyé au récipient d’origine via le tube de retour lorsque le bouton PRIME/SPRAY est
sur la position PRIME.
H)
Filtre d’arrivée��������������������������������Le filtre d’arrivée filtre la matière à pulvériser pour éviter que l’appareil ne se bouche.
I)
Support de flexible�����������������������Pour le montage, insérer les extrémités du support de flexible dans les orifices prévus à cet effet dans
la poignée (voir figure).
J)
Pistolet pulvérisateur������������������Permet d’appliquer la matière de revêtement et à réguler le débit.
K)
Flexible de pulvérisation������������Le flexible de pulvérisation relie le pistolet à la pompe.
Produits de revêtement traitables
i
Laques et lasures à base d’eau et de solvants.
Peintures-laques, huiles, agents de séparation, peintures à la résine
synthétique, peintures vinyliques, bouche-pores, laques de base,
matières de charge et peintures antirouille.
Peintures de dispersion et peintures latex pour utilisation en intérieur.
Domaine d’utilisation
Revêtement de murs intérieurs et d’objet de taille petite à moyenne
en extérieur (par ex.: clôtures de jardin, portes de garage etc.)
Produits de revêtement non traitables
Produits renfermant des composants fortement abrasifs, peinture
pour façades, produits de revêtement acides et alcalins.
Produits dont le point d’inflammation est inférieur à 21° C.
En cas de doute, veuillez vous adresser au service aprèsvente Wagner pour assurer la compatibilité du produit de
revêtement avec les matériaux utilisés pour la construction
de l’appareil.
25
WAGNER Project Pro 119 - 0418C
Caractéristiques techniques
Type de pompe
Tension
Puissance absorbée
Protection par fusibles
Recommandation de dilution
Pompe à piston
230-240 V ~ 50 Hz
720 W
Brancher uniquement à une prise de
courant de sécurité avec disjoncteur
différentiel (16 A).
Double insolation
Pression de pulvérisation maxi
Débit max.
Niveau de pression sonore
Niveau de vibrations
Température maxi du produit
de revêtement
Taille maxi de la buse
Longueur du tuyau flexible
Poids
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Produits
Vernis
Produits de protection du bois (en
phase solvantées ou aqueuses),
produits de décapage, huiles,
produits de désinfection, produits
phytosanitaires
Peintures solvantées ou aqueuses
Peintures murales intérieures (en phase
aqueuse ou solvantée)
40°C
XL (0,019")
15 m
18 kg
Figure 2 – Mise en place du chariot
1. Soulevez l’appareil de base au niveau du support du récipient.
Tirez la sûreté du piètement vers le haut et dépliez les pieds. 2. Abaisser la sûreté du piètement pour verrouiller ces derniers
dans leur position.
3. D’un côté ou de l’autre du chariot, tourner le bouton dans le
sens de la flèche « UP » jusqu’en butée. Soulever la poignée
jusqu’à ce que la poignée soit verrouillée avec le carter du
moteur. Veiller à ne pas pincer le cordon d’alimentation avec
le chariot.
Danger
Danger
L’embout de pulvérisation ne doit pas être fixé avant
que le pulvérisateur et le flexible de pulvérisation
n’aient été purgés et amorcés.
S’assurer de respecter la procédure d’évacuation de
la pression lorsque l’appareil est éteint quelle qu’en
soit la raison. Cette procédure est utilisée pour
évacuer la pression dans le flexible de pulvérisation.
1. Verrouiller le pistolet pulvérisateur. Placer l’interrupteur ON/
OFF en position OFF.
2. Tourner le bouton PRIME/SPRAY sur PRIME.
3. Déverrouiller le pistolet pulvérisateur et appuyer sur la
gâchette avec le pistolet en direction du seau contenant le
produit. Verrouiller le pistolet pulvérisateur.
Amorçage
Figure 7 – Préparation avant l’amorçage
1. Retirer le bouchon de la soupape d’arrivée (a). Fixer le tube
d’aspiration sur la soupape d’arrivée et serrer fermement à la
main. S’assurer que le filetage est bien droit de sorte à ce que
le raccord tourne librement.
2. Insérez le flexible de retour dans la tubulure de retour.
1. Injectez un peu d’huile de la petite bouteille jointe à votre
appareil dans l’ouverture qui porte un repère (astuce: basculer
l’appareil en arrière pour ce faire). Si nécessaire, de l’huile
domestique légère peut être utilisée en remplacement.
i
Avant de commencer
L’embout de pulvérisation ne doit pas être fixé au
pistolet pulvérisateur lorsque le flexible de
pulvérisation est purgé.
Figure 8 – Amorçage du pulvérisateur
Préparation des produits de revêtement
Le projet Pro 119 permet de pulvériser des peintures murales
d’intérieur, des laques et des lasures sans les diluer ou en les diluant
faiblement.
Vous trouverez des informations détaillées sur la fiche technique du
fabricant (téléchargement par internet).
1.Mélangez le produit avec soin et diluez-le dans le godet
conformément aux recommandations pour la dilution (pour
mélanger, il est recommandé d’utiliser un mélangeur).
La gâchette doit toujours être verrouillée au
moment de fixer l’embout ou lorsque le pistolet
pulvérisateur n’est pas utilisé.
1. Le pistolet est en position de sécurité lorsque le verrou de la
gâchette fait un angle de 90° (perpendiculaire) avec celle-ci,
dans l’une ou l’autre direction.
Assurez-vous que la pompe est arrêtée (position O) et que
l’appareil de pulvérisation est coupé du réseau.
Figure 4 – Raccordement du dispositif d’aspiration
Tous les réglages sont corrects, lorsque le résultat de la
pulvérisation est aussi régulier que la figure 12 A.
Si le résultat de la pulvérisation présente des « bandes
latérales » comme dans la figure 12 B, augmentez
progressivement la pression ou diluez davantage par
étape de 5 %.
Figure 6 – Procédure d’évacuation de la pression
1. Fixer le flexible haute pression au raccord pour flexible de
pulvérisation. Serrer avec une clé à molette.
2. Fixer l’autre extrémité du flexible au pistolet pulvérisateur.
Maintenez fermement le pistolet pulvérisateur au niveau de
la poignée avec une clé à molette réglable et serrer l’écrou du
flexible avec une seconde.
i
diluer de 5 à 10%
diluer de 0 à 10%
éventuellement
Figure 5 – Verrouillage du pistolet pulvérisateur
Figure 3 – Raccordement du flexible
Danger
non dilués
2. Faites un essai de pulvérisation (par ex. sur un morceau de
carton). i
Montage
non dilués
26
1. Placer un récipient plein de produit à pulvériser sous le tube
d’aspiration (a). Fixer le tube de retour (b) dans un récipient à
déchets.
2. Placer le curseur du PressureTrac™ en position de pression
maximale (+).
3. Tourner le bouton PRIME/SPRAY sur PRIME.
4. Brancher le pulvérisateur et mettre l’interrupteur ON/OFF sur
ON (I).
WAGNER Project Pro 119 - 0418C
i
L’appareil va commencer à aspirer le produit via le
tube d’aspiration dans la pompe et le rejettera par le
tube de retour. Laisser tourner l’appareil suffisamment
longtemps pour qu’il élimine le fluide de test de la
pompe ou jusqu’à ce que le produit de pulvérisation
sorte par le tube de retour.
B) Maintenir un angle droit entre le pistolet pulvérisateur et la
surface. Cela signifie qu’il faut bouger tout le bras et ne pas
simplement fléchir le poignet.
C) Maintenir le pistolet pulvérisateur perpendiculaire à la surface,
sinon une partie de la couche sera plus mince que l’autre.
D) Déclencher le pistolet après avoir commencé le mouvement. Relâcher la gâchette avant d’avoir terminé le mouvement. Le pistolet
pulvérisateur doit être en mouvement lorsque la gâchette est
enclenchée et relâchée. Faire chevaucher chaque passage de 30 %
environ, cela permettra d’obtenir une couche uniforme.
5. Éteindre la pompe en la mettant sur OFF (O). Retirer le tube
de retour du récipient à déchets et le placer dans sa position
de fonctionnement, au-dessus du récipient de produit de
pulvérisation. Utiliser la bague métallique pour fixer les deux
tubes ensemble.
Figure 9 – Amorçage du flexible de pulvérisation
1. Déverrouiller le pistolet pulvérisateur et tourner le bouton
PRIME/SPRAY sur PRIME.
i
Garder les mains à l’écart du jet du fluide. Mettre le
pistolet à la terre en le tenant contre le rebord d’un
récipient métallique lors de la purge. Dans le cas
contraire, il existe un risque de décharge d’électricité
statique pouvant entraîner un incendie.
3. Lorsque la gâchette est actionnée, allumer la pompe en la
mettant sur ON (I) et tourner le bouton PRIME/SPRAY sur
SPRAY. Maintenir la gâchette jusqu’à ce qu’il n’y ait plus d’air,
d’eau ni de solvant dans le flexible de pulvérisation et que le
produit s’écoule librement.
Danger
Lorsque la pulvérisation est terminée, effectuer une
procédure d’évacuation de la pression.
i
En cas d’arrêt prévu de la pulvérisation pendant plus
d’une heure, suivre la procédure de rangement à court
terme décrite au chapitre Rangement de ce mode
d’emploi.
Figure 12 - Utilisation
2. Déclencher la gâchette en visant la paroi latérale d’un
récipient à déchets avec le pistolet pulvérisateur. En
cas d’utilisation de produits à base d’huile, le pistolet
pulvérisateur doit être mis à la terre au moment de la purge
(voir avertissement ci-dessous).
Danger
L’embout de pulvérisation ne doit pas être fixé au
pistolet pulvérisateur lorsque le flexible de
pulvérisation est purgé.
i
Si le bouton PRIME/SPRAY est toujours sur SPRAY,
une forte pression se forme dans le flexible et le
pistolet pulvérisateur jusqu’à ce que le bouton
PRIME/SPRAY soit mis sur PRIME.
1. S’assurer que le flexible de peinture n’est ni plié ni en contact
avec des objets ayant des arêtes coupantes.
2. Placer le curseur du PressureTrac™ en position de pression
minimale.
3. Tourner le bouton PRIME/SPRAY sur SPRAY.
4. Placer le curseur du PressureTrac™ en position de pression
maximale. Le flexible de peinture doit se raidir lorsque le
produit commence à le traverser.
5. Déverrouiller le pistolet pulvérisateur.
6. Déclencher le pistolet afin de purger l’air du flexible.
7. Lorsque le produit atteint la buse de pulvérisation, pulvériser
une surface de test pour vérifier la forme du jet.
8. Utiliser la pression la plus basse nécessaire pour obtenir
une bonne forme de jet (A). Si la pression est trop élevée,
la forme du jet est trop légère. Si la pression est trop basse,
des marques apparaissent ou la peinture sort en faisant des
éclaboussures au lieu de sortir en un jet fin (B).
Figure 13 – Décolmatage de la buse de pulvérisation
4. Relâcher la gâchette. Tourner le bouton PRIME/SPRAY
sur PRIME. Éteindre la pompe en la mettant sur OFF (O).
Déclencher le pistolet dans le récipient à déchets afin de
s’assurer qu’il n’y ait plus de pression dans le flexible.
i
Figure 10 – Fixation de la buse et du support
Danger
RISQUE D’INJECTION ÉVENTUEL. Ne pas pulvériser
sans que le dispositif de sûreté de l’embout ne soit en
place. Ne jamais déclencher le pistolet si l’embout
n’est pas en position de pulvérisation ou de
décolmatage. Toujours mettre le cran de sûreté de la
gâchette du pistolet avant d’enlever, remplacer ou
nettoyer la buse.
Danger
i
Au moment de fixer le dispositif de sûreté sur le
pistolet, aligner le premier sur le second comme
indiqué sur la figure 10 (a), puis serrer à la main (b).
Pulvérisation
Figure 11 – Technique de pulvérisation
A) Le secret d’une bonne application de la peinture est d’obtenir
une couche uniforme sur toute la surface. Bouger votre bras
sans arrêter toujours à la même vitesse et maintenir le pistolet
pulvérisateur à une distance constante de la surface. La
distance idéale pour la pulvérisation est de 25 à 30 cm entre
l’embout de pulvérisation et la surface.
27
Ne pas essayer de décolmater ou de nettoyer
l’embout avec les doigts. Le fluide sous pression
peut entraîner une blessure résultant d’une
injection.
1. Relâcher la gâchette et verrouiller le pistolet. Tourner la flèche
de la buse réversible à 180º de façon à ce que la pointe de la
flèche soit dirigée vers l’arrière du pistolet (voir figure 13).
i
1. Verrouiller le pistolet pulvérisateur.
2. Fixer le dispositif de sûreté sur le pistolet.
Si le jet commence à se déformer ou s’il s’arrête
complètement alors que le pistolet est enclenché,
suivre les étapes suivantes.
La buse de pulvérisation peut être très difficile à
tourner lorsqu’il est sous pression. Tourner le bouton
PRIME/SPRAY sur PRIME et déclencher le pistolet. Cela
permet d’évacuer la pression, l’embout sera ainsi plus
facile à tourner.
2. Tourner le bouton PRIME/SPRAY sur SPRAY.
3. Déverrouiller le pistolet et appuyer sur la gâchette en dirigeant
le pistolet vers un morceau de bois ou de carton inutilisé. Cela
permet à la pression du flexible de pulvérisation d’éliminer
l’obstruction. Lorsque la buse est nettoyée, le produit sort sous
forme d’un jet droit à haute pression.
4. Relâcher la gâchette et verrouiller le pistolet. Retourner
l’embout de façon à ce que la flèche se de nouveau dirigée
vers l’avant. Déverrouiller le pistolet et reprendre la
pulvérisation.
WAGNER Project Pro 119 - 0418C
Rangement
i
i
Figure 16 – Nettoyage du pistolet pulvérisateur
Si vous utilisez des matières solubles dans l’eau, prenez
de l’eau chaude savonneuse pour nettoyer l’appareil
pulvérisateur. Si vous utilisez des produits à pulvériser
contenant des solvants, choisissez un solvant
approprié avec un point d’inflammation supérieur à
21° C pour le nettoyage.
N’utilisez pas de solvants pour des matières solubles
dans l’eau, car le mélange se transforme en une
substance de consistance gélatineuse difficile à
enlever.
Figure 14 – Rangement à court terme
i
Conformez-vous à ces instructions uniquement en cas
d’utilisation de matières solubles dans l’eau. Si vous
utilisez des produits à pulvériser contenant des
solvants, suivre les étapes de rangement et de
stockage à long terme.
A) Arrêt et rangement
1. Effectuer une Procédure d’évacuation de la pression (voir
figure 6) et débrancher le pulvérisateur.
2. Verser lentement 200 ml d’eau sur la peinture pour éviter
qu’elle ne sèche. 3. Enrouler le pistolet pulvérisateur et ses éléments dans un
chiffon humide et mettre le tout dans un sac en plastique.
Fermer le sac hermétiquement. Placer le pulvérisateur dans
un endroit sûr, à l’abri du soleil pour un stockage à court
terme.
Figure 17 – Nettoyage du dispositif d’aspiration
B) Réutilisation
1. Retirer le pistolet du sac en plastique. Incorporer l’eau à la
peinture en mélangeant.
2. Tourner le bouton PRIME/SPRAY sur PRIME.
3. Brancher le pulvérisateur.
4. Mettre l’interrupteur sur ON (I).
5. Tourner le bouton PRIME/SPRAY sur SPRAY. Essayer le
pulvérisateur sur un élément prévu à cet effet.
Figure 15 – Purge de l’appareil
1. Effectuer une procédure d’évacuation de la pression (voir 1.
Verrouiller le pistolet et retirer l’embout de pulvérisation.
Plonger le dispositif d’aspiration dans un seau contenant une
solution de nettoyage appropriée (a).
2. Placer un récipient à déchets (b) à côté du récipient d’origine
du produit (c). Les récipients doivent se toucher. Diriger le
pistolet pulvérisateur à l’intérieur du récipient d’origine du
produit (c) et appuyer sur la gâchette.
3. Tandis que la gâchette est enclenchée, allumez la pompe en
la mettant sur ON (I), puis tourner le bouton PRIME/ SPRAY sur
SPRAY afin de purger le produit du flexible dans le récipient
d’origine. Garder la gâchette enclenchée au cours des étapes
suivantes.
4. Lorsque la solution de nettoyage sort du pistolet, garder
la gâchette enfoncée et diriger le pistolet pulvérisateur à
l’intérieur du récipient à déchets (mettre le pistolet à la terre
avec un récipient métallique si le solvant utilisé pour la purge
est inflammable).
5. Appuyer sur le pistolet jusqu’à ce que le fluide sortant de celui-ci
soit clair. Il peut être nécessaire de vider et renouveler la solution
de nettoyage pour terminer le nettoyage.
6. Tourner le bouton PRIME/SPRAY sur PRIME et déclencher le
pistolet pour évacuer la pression.
1. S’assurer que la pompe est éteinte en la mettant sur OFF
(O). S’assurer que le bouton PRIME/SPRAY est sur PRIME.
Débrancher le pulvérisateur.
2. Retirer le pistolet pulvérisateur du flexible de peinture à l’aide
de clés à molette.
3. Retirer le dispositif de sûreté de la gâchette (a) du boîtier de
filtre (b) en le tirant vers l’extérieur de ce boîtier. Dévisser le
boîtier du filtre.
4. Retirer le filtre (c) du boîtier du pistolet pulvérisateur et
nettoyer avec une solution de nettoyage appropriée (eau
chaude savonneuse pour les matières solubles dans l’eau,
solvants avec un point d’inflammation supérieur à 21° C pour
les produits à pulvériser contenant des solvants).
5. Retirer l’embout de pulvérisation (d) du dispositif de sûreté
du pistolet pulvérisateur. Nettoyer la buse de pulvérisation
avec une brosse à poils souples et la solution de nettoyage
appropriée. S’assurer de retirer et de nettoyer la rondelle
(e) et le siège concave (f) situé à l’arrière de l’embout de
pulvérisation.
6. Replacer le filtre propre, l’extrémité la plus fine d’abord, dans
le boîtier du pistolet. L’extrémité fine du filtre (g) doit être
correctement positionnée dans le boîtier du pistolet. En cas
de montage incorrect, la buse peut être obstrué ou le pistolet
peut ne pulvériser aucun fluide.
7. Monter l’embout de pulvérisation (d), le siège concave (f) et
la rondelle (e), puis replacer le dispositif de sûreté du pistolet
pulvérisateur.
8. Fixer de nouveau le pistolet pulvérisateur sur le flexible de
peinture. Serrer avec une clé.
1. Verrouiller le pistolet et éteindre la pompe en la mettant
sur OFF (O). Tourner le bouton PRIME/SPRAY sur PRIME.
2. Retirez le flexible d‘aspiration de la soupape d‘admission.
Retirez le flexible de retour en poussant l‘anneau de sécurité
bleu vers le haut et en tirant en même temps le tuyau vers le
bas. Nettoyez grossièrement la face externe des deux tuyaux
avec une solution de nettoyage appropriée.
3. Nettoyez le filetage de la soupape d‘admission (a) avec un
chiffon.
4. Retirez avec précaution le disque filtrant (b) du filtre
d‘aspiration en vous aidant d‘une pince, puis nettoyez ces
deux pièces.
5. Quand l‘unité d‘aspiration est nettoyée, revissez le flexible
d‘aspiration sur la soupape d‘admission et replacez le flexible de
retour sur la tubulure de retour.
6. Plonger les tubes d’aspiration et de retour dans un seau
contenant une solution de nettoyage propre.
7. Tourner le bouton PRIME/SPRAY sur PRIME. Allumer la pompe
en la mettant sur ON (l) et déclencher le pistolet dans un
récipient à déchets afin d’évacuer la pression.
8. Laisser la pompe faire circuler la solution de nettoyage dans
le dispositif d’aspiration pendant 2 à 3 minutes. Éteindre la
pompe en la mettant sur OFF.
Figure 18 – Stockage à long terme
28
1. Remplissez une tasse ou un autre récipient d’un peu d’huile de
démoulage ou d’une huile légère du commerce. Tenez la tasse
sous la soupape d’admission. L’ouverture de la soupape doit
se trouver entièrement dans le bain d’huile.
2. Placer un chiffon sur le raccord pour flexible de pulvérisation et
mettre l’interrupteur sur ON (l). Lorsque l’huile a été pompée du
godet, mettre la pompe sur OFF (O).
3. Essuyer l’ensemble de l’appareil, le flexible et le pistolet avec
un chiffon humide afin d’éliminer les résidus de peinture.
Replacer le flexible haute pression sur le raccord pour flexible
de peinture.
WAGNER Project Pro 119 - 0418C
Figure 19 – Nettoyage de la soupape d’arrivée
i
Accessoires
En cas de problèmes d’amorçage, il peut être nécessaire
de nettoyer ou de faire l’entretien de l’appareil. Les
problèmes d’amorçage peuvent être évités en
nettoyant correctement le pulvérisateur et en suivant
les étapes suivantes pour le stockage à long terme.
1. Retirer les tubes d’aspiration et de retour. Desserrer le raccord
comme indiqué (a) et retirer le solénoïde de la soupape
Sureflo™. Faites attention à ne pas perdre le joint torique.
2. Retirez l’unité de la soupape d’admission (b) de l’appareil de
base avec une clé à fourche réglable. Examiner visuellement
l’intérieur et l’extérieur de la soupape d’arrivée. Éliminer tout
résidu de peinture avec la solution de nettoyage appropriée.
3. Replacer la soupape d’arrivée en la vissant dans le
pulvérisateur.
4. Replacer le solénoïde de la soupape Sureflo™.
3. Tirez l’arceau de sûreté vers le haut et repliez les pieds.
Bloquez ceux-ci à nouveau avec l’arceau de sûreté. Posez
l’appareil de base avec précaution sur le sol.
Figure 21 – Pistolet pulvérisateur/flexible de
pulvérisation
Rep.
1
2
3
4
Réf. #
0418717
0418708
0418713
0418720
Description
Quantité
Pistolet complet (sans buse)..............................1
Buse L.........................................................................1
Filtre, de L - XXL+ (blanc)....................................2
Flexible de pulvérisation, 15m, jaune.............1
Figure 22 – Dispositif d’aspiration
Réf. #
2306605
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Filtre, de XS à S (rouge, pack de 2)
Filtre, M (jaune, pack de 2)
Filtre, de L à XXL+ (blanc, pack de 2)
Kit de remplacement pour section de pompe
Toutes les pièces de rechange énumérées ci-dessus sont des
pièces d’usure, et ne sont pas couverte par la garantie.
Attention! Quand les pieds sont repliés, les roues
peuvent tourner et faire perdre l’équilibre à
l’appareil. Pour les étapes suivantes, tenez
l’appareil fermement au niveau du support du
récipient et bloquez une roue avec votre pied.
Liste des pièces
Description
Buse, XS ��������������������Vernis et laques en phase aqueuse
et solvantée, huiles et agents de
décoffrage
Buse, S ����������������������Vernis, laques et lasures en phase
aqueuse et solvantée
Buse, M ���������������������Apprêts, sous-couches, peintures
d’impression et de finition en phase
aqueuse et solvantée
Buse, L �����������������������Antirouilles, sous-couches, peintures
d’impression et de finition en phase
aqueuse et solvantée (y compris de
type mono-couche)
Buset, XL ������������������Sous-couches, peintures d’impression
et de finition en phase aqueuse et
solvantée (y compris de type monocouche) et de type pliolite®
1. Des deux côtés du chariot, tournez les boutons à fond dans
le sens de la flèche DOWN. Ce faisant, tenez la poignée
fermement pour qu’elle ne tombe pas.
2. Rabattez la poignée vers le bas. Faites attention à ne pas
pincer le cordon d’alimentation avec le chariot.
Danger
Réf. #
0418705
Figure 20 - Dépliage du chariot
Description
Quantité
Dispositif d’aspiration complet.........................1
29
WAGNER Project Pro 119 - 0418C
Figure 23 – Instructions pour le
remplacement du joint de la section
d’acheminement
Référence du kit 0418716
Danger
Toujours porter des lunettes de protection lors de
l’entretien de la pompe. S’assurer de respecter
la procédure d’évacuation de la pression lorsque
l’appareil est éteint quelle qu’en soit la raison, y
compris pour l’entretien ou le réglage. Une fois la
procédure d’évacuation de la pression effectuée,
s’assurer de débrancher l’appareil avant l’entretien
ou le réglage. L’espace de travail doit être exempt
d’émanations de solvant ou de peinture.
Démontage de la section d’acheminement
1. Retirer le dispositif d’aspiration.
2. Retirer le couvercle avant et les trois vis qui le maintiennent
avec un tournevis T20 Torx pour vis à six pans creux.
3. Retirer la vis de chape (1) et la rondelle (2) qui fixent la goupille
de positionnement (3). Cette dernière relie la chape (4) et le
piston (5).
4. Retirer la goupille de positionnement avec une pince.
5. Examiner l’ensemble de la chape et le piston. Afin de retirer
toutes les pièces nécessaires, le piston ne doit pas être
en position centrale, au point mort bas. Si le piston est
en bas de course, installer le couvercle avant et le visser,
allumer brièvement la pompe pour que le piston se replace,
débrancher l’appareil et répéter l’étape 2.
6. Desserrez le vissage de la soupape d’admission et retirez
l’électroaimant (figure 19 a). Faites attention à ne pas
perdre le joint torique. Dévissez l’unité de la soupape
d’admission (6) pour l’extraire de l’appareil de base.
7. Retirer le piston en le poussant vers le bas près de la chape. 8. Dévisser et retirer l’écrou supérieur (7) à l’aide d’une clé à
molette.
9. Retirer les joints usés à l’aide d’un tournevis plat ou d’un
poinçon. Retirer le joint supérieur (8) par le haut et le joint
inférieur (9) par le bas en appuyant sur leur côté pour les
éjecter. S’assurer de ne pas érafler le logement dans lequel se
trouvent les joints.
10. Nettoyer l’emplacement où les joints neufs doivent être
placés.
Montage de la section d’acheminement
1. Lubrifier le nouveau joint supérieur (8) avec de l’huile
séparatrice ou de l’huile ménagère légère, puis placer le joint
(côté convexe vers le bas) à la main dans le raccord supérieur
du logement.
2. Mettre une petite quantité de graisse anti-grippage sur le
filet de l’écrou supérieur (7). Placer celui-ci dans la partie
supérieure du logement et le serrer avec une clé à molette.
Cela permet de mettre le joint supérieur en bonne position.
3. Mettre la pompe à l’envers. Lubrifier le joint sur l’ensemble
piston/joint (5, 9) comme pour le joint supérieur. Placer
l’ensemble piston/joint dans la partie inférieure du logement.
i
NE PAS tenter d’ôter les joints inférieurs du nouveau
piston.
4. Insérer l’outil d’insertion (10) et le visser en position pour
correctement fixer l’ensemble piston/joint. Serrer à fond.
Retirer l’outil d’insertion.
5. Aligner le piston (5) sur la chape (4). Veiller à ne pas
endommager le piston.
6. Appliquer de la graisse anti-grippage dans les trous de la
chape dans lesquels la goupille (3) est insérée.
7. Placer la goupille de positionnement (3) afin de relier la chape
et le piston. Pour ce faire, il peut être nécessaire de déplacer
le piston vers le haut ou vers le bas. Il peut être nécessaire
de retirer de nouveau la soupape d’arrivée pour déplacer le
piston.
8. Placer la vis de chape (1) et la rondelle (2) afin de fixer la
goupille de positionnement.
9. Placer le nouveau joint torique (11) sur la soupape d’arrivée,
lubrifier avec de l’huile séparatrice ou de l’huile ménagère
légère, visser dans la partie inférieure du logement (arrivée) et
serrer avec une clé à molette. Cela permet de mettre le joint
inférieur en bonne position.
10.Remettre la pompe à l’endroit et appliquer quelques gouttes
d’huile séparatrice ou d’huile ménagère légère entre l’écrou
supérieur (7) et le piston (5). Ceci permet de prolonger la
durée de vie du joint.
11. Monter le couvercle avant et les trois (3) vis.
12. Installer le dispositif d’aspiration.
WAGNER Project Pro 119 - 0418C - Dépannage/Entretien
Problème
Cause
Solution
1. Le pulvérisateur n’est pas branché.
2. L’interrupteur ON/OFF est en position OFF.
3. Le pulvérisateur a été éteint alors qu’il était
encore sous pression.
4. Aucune tension n’est délivrée par la prise
murale.
5. La rallonge électrique est endommagée ou
est de trop faible capacité.
6. Un fusible a sauté dans le pulvérisateur.
7. Le moteur ne fonctionne pas correctement.
1. L’appareil ne s’amorce pas correctement ou a
perdu l’amorçage lancé.
2. Le seau de peinture est vide ou le tube
d’aspiration n’est pas totalement immergé
dans la peinture.
3. Le dispositif d’aspiration est bouché.
4. Le tube d’aspiration n’est pas bien fixé à la
soupape d’arrivée.
5. La soupape d’arrivée est coincée.
1. Réessayer d’amorcer l’appareil.
2. Remplir de nouveau le seau ou plonger le tube
d’aspiration dans la peinture.
3. Nettoyer le dispositif d’aspiration.
4. Nettoyer le raccord du tube et le serrer fermement.
6. La soupape d’arrivée est usée ou
endommagée.
7. La soupape PRIME/SPRAY est bouchée.
C. Le pulvérisateur aspire de
la peinture, mais la pression
chute lorsque le pistolet est
enclenché.
1. La buse de pulvérisation est usé.
2. Le filtre d’arrivée est bouché.
3. Le filtre du pistolet est bouché.
4. La peinture est trop épaisse ou grumeleuse.
5. La soupape d’arrivée est endommagée ou
usée.
D. La soupape PRIME/SPRAY est
sur SPRAY et du produit circule
dans le tube de retour.
1. La soupape PRIME/SPRAY est sale ou usée.
1. Adressez-vous à votre point de vente / votre revendeur.
E. Le pistolet pulvérisateur fuit.
1. Des pièces internes du pistolet sont usées ou sales.
1. Adressez-vous à votre point de vente / votre revendeur.
F. Le support de buse fuit.
1. La buse a été monté de façon incorrecte.
2. Un joint est sale.
1. Verrouiller le pistolet et son montage.
2. Nettoyer le joint.
G. Le pistolet pulvérisateur ne
pulvérise pas.
1. La buse de pulvérisation ou le pistolet est
bouché.
2. La buse de pulvérisation est à l’envers.
1. La buse de pulvérisation ou le filtre du pistolet.
2. Mettre la buse à l’endroit.
H. La forme du jet laisse des
marques.
1. La pression réglée est trop basse.
2. Le filtre du pistolet, la buse ou le filtre
d’aspiration est bouché.
3. Le tube d’aspiration n’est pas bien fixé à la
soupape d’arrivée.
4. La buse est usé.
5. La peinture est trop épaisse.
6. Perte de pression.
1. Augmenter la pression.
2. Nettoyer.
3. Serrer le raccord du tube d’aspiration.
4. Remplacer la buse de pulvérisation.
5. Diluer la peinture.
6. Se reporter aux causes et solutions du problème C.
A. Le pulvérisateur ne démarre
pas.
B. Le pulvérisateur démarre, mais n’aspire pas de peinture lorsque
le bouton PRIME/SPRAY est mis sur PRIME.
1. Brancher le pulvérisateur.
2. Mettre l’interrupteur ON/OFF sur ON.
3. Placer le curseur du PressureTrac™ en position de
pression maximale (+) ou évacuer la pression en
tournant la soupape PRIME/SPRAY sur PRIME.
4. Vérifier correctement la tension de l’alimentation
électrique.
5. Remplacer la rallonge électrique.
6. Adressez-vous à votre point de vente / votre revendeur.
7. Adressez-vous à votre point de vente / votre revendeur.
5. Nettoyer la soupape d’arrivée. La soupape est peutêtre coincée à cause de résidus de peinture. Utiliser la
soupape Sureflo™ pour la libérer.
6. Monter un kit de remplacement pour la section de
pompe*.
7. Adressez-vous à votre point de vente / votre revendeur.
1. Monter un nouvel embout de pulvérisation.*
2. Nettoyer le filtre d’arrivée.
3. Nettoyer ou remplacer le filtre. Toujours conserver des
filtres de rechange à disposition.
4. Diluer ou filtrer la peinture.
5. Monter un kit de remplacement pour la section de
pompe.*
* Des kits de réparation spéciaux accompagnés d’instructions sont disponibles pour ces opérations. Se reporter au chapitre Entretien de ce
mode d’emploi pour avoir une liste de kits avec leur référence.
Entretien quotidien - Le seul entretien quotidien nécessaire est un nettoyage et une lubrification soigneux après usage. Suivre les
instructions de nettoyage et de lubrification figurant dans ce mode d’emploi.
Entretien à long terme - Certaines pièces de la pompe peuvent s’user avec le temps et doivent être remplacées. Seul le rendement de la
pompe est un indicateur fiable du moment où les pièces usées doivent être remplacées. Se reporter au chapitre Dépannage/Entretien pour plus
d’informations sur l’utilisation de ces kits.
31
WAGNER Project Pro 119 - 0418C - Norme di sicurezza
Traduzione delle istruzioni per l’uso originali
Avvertenza!
Attenzione: Pericolo di lesioni causate da iniezione!
Gli apparecchi per la spruzzatura ad alta pressione raggiungono pressioni di spruzzatura estremamente elevate!
Pericolo
1
Non intercettare mai con le dita o con la mano il getto di spruzzatura!
Non puntare mai l’aerografo su se stessi, su altre persone o su animali.
Non adoperare mai l’aerografo senza la protezione per il contatto.
Non considerare una lesione causata dall'aerografo come un'innocuo taglietto. In caso di lesioni alla pelle causate da vernici o solventi, consultare immediatamente un medico per una rapida e
competente medicazione. Informare il medico sul tipo di sostanza
impiegata o sul tipo di solvente utilizzato.
2
Prima di mettere in funzione l'apparecchio, rispettare i seguenti
punti nelle istruzioni d'uso:
1. Non è concesso l'impiego di apparecchi che non siano in
ordine dal punto di vista tecnico.
2. Attivare il dispositivo di sicurezza dell’aerografo
WAGNER con la leva che si trova vicino alla staffa a grilletto.
3. Assicurarsi del collegamento alla messa a terra. La presa di
corrente deve essere munita di un contatto di protezione per la
messa a terra in conformità alle norme in materia.
4. Verificare la pressione di esercizio massima ammissibile del
tubo flessibile e dell'aerografo.
5. Verificare che tutte le parti di collegamento siano ermetiche.
3
Devono inoltre essere rigorosamente rispettate le istruzioni del costruttore per una regolare pulizia e manutenzione dell'apparecchio.
Prima di iniziare un lavoro e durante ogni pausa di lavoro, osservare
i punti seguenti:
1. Scaricare la pressione dall’aerografo e dal tubo.
2. Attivare il dispositivo di sicurezza dell’aerografo
WAGNER con la leva che si trova vicino alla staffa a grilletto.
3. Spegnere l'apparecchio.
Abbiate cura della sicurezza!
32
WAGNER Project Pro 119 - 0418C - Norme di sicurezza
Norme di sicurezza generali
e) Per lavorare all’aperto con un attrezzo elettrico utilizzare
solo cavi di prolunga approvati per l’utilizzo all’aperto. Un
cavo di prolunga adatto per l’impiego all’aperto riduce il rischio di
folgorazione elettrica.
Leggere tutte le istruzioni. L’inosservanza delle istruzioni riportate
nel seguito può causare la folgorazione elettrica, incendi o gravi
lesioni. Il termine „attrezzo elettrico“ utilizzato nel manuale si riferisce
ad attrezzi elettrici collegati alla rete elettrica (con cavo di rete) e ad
attrezzi elettrici ad accumulatore (senza cavo di rete)
3. Sicurezza di persone
Spiegazione dei simboli utilizzati
a) Prestare attenzione nel compiere qualsiasi operazione e
concentrarsi durante il lavoro con un attrezzo elettrico. Non
utilizzare l’apparecchio se si è stanchi o se sono stati assunti
alcool, sostanze stupefacenti o medicinali. Un istante di
disattenzione nell’uso dell’apparecchio può provocare serie lesioni.
Indica un pericolo imminente. Il mancato rispetto
di questo segnale comporta pericolo di morte o di
lesioni molto gravi.
Pericolo
i
b) Indossare un equipaggiamento di protezione personale e
sempre occhiali protettivi. L’utilizzo di un equipaggiamento di
protezione personale (maschera antipolvere, scarpe di sicurezza
antisdrucciolo, elmetto e protezione dell’udito, a seconda del tipo
di impiego dell’apparecchio) riduce il rischio di lesioni.
Indica i tipi di utilizzo e fornisce altre
informazioni particolarmente utili.
Pericolo di esplosione
c) Evitare la messa in funzione non intenzionale. Verificare
che l’interruttore si trovi in posizione "SPENTO" prima di
inserire la spina nella presa. Se si tiene il dito sull’interruttore
mentre si trasporta l’apparecchio o si collega l’apparecchio acceso
all’alimentazione elettrica, si possono verificare incidenti.
Attenzione: Pericolo di lesioni causate da
iniezione!
d) Prima di accendere l’apparecchio togliere qualsiasi attrezzo
di regolazione e chiavi. Un attrezzo o una chiave all’interno di
una parte in rotazione dell’apparecchio può provocare lesioni.
1. Posto di lavoro
a) Tenere pulito ed ordinato il posto di lavoro. Il disordine e
l’insufficienza de l’illuminazione di aree di lavoro possono causare
incidenti.
e) Non sopravvalutare le proprie capacità. Provvedere
costantemente ad un buon equilibrio. In questo modo
l’apparecchio può essere controllato meglio in situazioni
impreviste.
b) Non lavorare con l’apparecchio in ambienti a rischio di
esplosione in cui siano presenti liquidi, gas o polveri
infiammabili. Gli attrezzi elettrici generano scintille che possono
incendiare la polvere o i vapori.
f) Indossare indumenti adatti. Non indossare indumenti larghi
o monili. Tenere lontani i capelli, gli indumenti ed i guanti
lontano da parti in movimento. Gli indumenti larghi, i monili o i
capelli lunghi possono impigliarsi in parti in movimento.
c) Durante l’uso dell’attrezzo elettrico tenere lontano i
bambini o le persone estranee. In caso di distrazione, si può
perdere il controllo dell’attrezzo.
g) Questo apparecchio non deve essere utilizzato da persone
(bambini compresi) con capacità psichiche, sensoriali
o mentali limitate o che non dispongono di esperienza
e di conoscenze adatte, a meno che non vengano
supervisionate da una persona addetta alla loro sicurezza o
che dia loro istruzioni sull'utilizzo corretto dell'apparecchio.
I bambini devono essere controllati per assicurare che non
giochino con l'apparecchio.
2. Sicurezza elettrica
a) La spina di collegamento dell’apparecchio deve essere
adatta alla presa. La spina non deve essere modificata
in nessun modo. Non utilizzare spine adattatrici per
apparecchi collegati a terra. Le spine non modificate e le prese
adatte ad esse riducono il rischio di folgorazione elettrica.
4. Impiego corretto di attrezzi elettrici
a) Non sovraccaricare l’apparecchio. Utilizzare l’attrezzo
elettrico adatto al lavoro da svolgere. Con l’attrezzo elettrico
idoneo all’operazione da eseguire si lavora meglio e con più
sicurezza.
b) Evitare il contatto del corpo con oggetti messi a terra, ad
esempio tubi, radiatori, cucine elettriche e frigoriferi. Se
il corpo è collegato a terra, il rischio di folgorazione elettrica
aumenta.
b) Non utilizzare un attrezzo elettrico il cui interruttore è
guasto. Un attrezzo elettrico che non può essere più acceso o
spento è pericoloso e deve essere riparato.
c) Non esporre l’apparecchio alla pioggia o all’umidità. La
penetrazione di acqua in un apparecchio elettrico fa aumentare il
rischio di folgorazione elettrica.
c) Estrarre la spina dalla presa prima di regolare l’apparecchio,
di sostituire accessori o di riporre l’apparecchio. Queste
misure precauzionali evitano l’avviamento non intenzionale
dell’apparecchio.
d) Non utilizzare il cavo elettrico per trasportare l’apparecchio,
per appenderlo o per estrarre la spina dalla presa. Tenere
lontano il cavo da fonti di calore, dall’olio, da spigoli vivi o
da parti in movimento dell’apparecchio. Un cavo danneggiato
o aggrovigliato fa aumentare il rischio di folgorazione elettrica.
33
WAGNER Project Pro 119 - 0418C - Norme di sicurezza
d) Riporre gli attrezzi non utilizzati fuori dalla portata dei
bambini. L’apparecchio non deve essere utilizzato da
persone che non abbiano familiarità con esso o che non
abbiano letto le sue istruzioni.
Gli attrezzi elettrici sono pericolosi se utilizzate da persone
inesperte.
Pericolo di esplosione e di incendio durante i lavori di
spruzzatura se sono presenti fonti di accensione
e) Sottoporre l’apparecchio a manutenzione con la massima
cura.
Controllare se le parti mobili dell’apparecchio funzionano
regolarmente e non si incastrano, se parti di esso sono
rotte o danneggiate in maniera tale da influenzare
negativamente il funzionamento dell’apparecchio.
Far riparare le parti danneggiate prima di utilizzare
l’apparecchio.
Molti incidenti sono dovuti all’insufficiente manutenzione di
attrezzi elettrici.
Cariche elettrostatiche (generazione di scintille o di
fiamme)
Durante la spruzzatura non deve essere presente
nessun tipo di fonte di accensione, per esempio
fiamme libere, fumo di sigarette, sigari, pipe, scintille,
Pericolo fili incandescenti, superfici ad alta temperatura, ecc.
A causa dell’elevata velocità del flusso del prodotto
verniciante durante la spruzzatura, sull’apparecchio
si possono accumulare cariche elettrostatiche. In
fase di scarica, queste cariche elettriche possono
provocare la formazione di scintille o di fiamme.
Pertanto è necessario che l’apparecchio sia sempre
Pericolo collegato a terra attraverso l'impianto elettrico. La
presa di corrente deve essere munita di un contatto
di protezione per la messa a terra in conformità alle
norme in materia.
f) Utilizzare attrezzi elettrici, accessori, utensili, ecc.
conformemente alle istruzioni e come prescritto per
il particolare tipo di apparecchio. Tenere conto delle
condizioni di lavoro e delle attività da svolgere. L’utilizzo di
attrezzi elettrici per applicazioni diverse da quelle previste può
portare a situazioni pericolose.
Aerazione
Al fine di ridurre il rischio di incendio o di esplosione e di evitare
danni alla salute derivanti dai lavori a spruzzo, provvedere ad una
buona aerazione naturale o artificiale.
Pericolo di subire lesioni fisiche dal getto di spruzzatura
5. Assistenza
Bloccare i dispositivi e le pistole a spruzzo
a) Far riparare l’apparecchio solo da tecnici qualificati e con
ricambi originali. Ciò garantisce il mantenimento della sicurezza
dell’apparecchio.
Prima di mettere in funzione la pompa a spruzzo tutti i tubi
flessibili, i raccordi e i componenti del filtro devono essere ben
serrati. Le parti non serrate possono staccarsi con molta violenza
oppure causare perdite di liquido ad alta pressione che possono
provocare gravi lesioni fisiche.
Durante il montaggio e lo smontaggio dell’ugello e quando si
interrompe il lavoro occorre inserire sempre la sicura della pistola
per verniciatura a spruzzo.
b) Se è danneggiato, per evitare pericoli il cavo di
collegamento in rete di questo apparecchio deve essere
sostituito dal costruttore o dal suo servizio di assistenza,
oppure da una persona sufficientemente qualificata.
Per un uso sicuro delle apparecchiature di polverizzazione ad alta
pressione airless devono essere osservate le seguenti norme di
sicurezza.
Contraccolpo della pistola per verniciatura a spruzzo
Se la pressione di esercizio è elevata, l’azionamento
del grilletto provoca un contraccolpo la cui forza può
raggiungere un’intensità di 15 N.
Se non si è preparati a compensare questo
contraccolpo, la mano può essere scagliata
Pericolo violentemente indietro o si può perdere l’equilibrio, e
quindi si possono subire lesioni fisiche.
Uno stress continuo procurato dal contrappeso a
queste può causare danni alla salute.
Tutela della salute
Attenzione! Indossare una maschera respiratoria:
la nebbia di vernice ed i vapori dei solventi sono
nocivi. Lavorare solo in ambienti ben ventilati o con
Pericolo ventilazione artificiale. Si raccomanda di indossare
una tuta, occhiali di protezione, cuffie e guanti.
Punto d‘infiammabilità
Pressione d‘esercizio max.
La pressione di esercizio massima ammissibile della pistola per
verniciatura a spruzzo, dei suoi accessori e del tubo flessibile ad alta
pressione non deve superare la pressione d‘esercizio massima di 200
bar (20 MPa) indicata nell‘apparecchio.
Si devono spruzzare soltanto prodotti vernicianti con
un punto d'infiammabilità uguale o superiore a 21° C,
senza ulteriore riscaldamento.
Il punto d'infiammabilità è la temperatura più bassa a
cui si sviluppano vapori dal prodotto verniciante.
Pericolo
Questi vapori sono sufficienti a formare una miscela
infiammabile con l’aria presente nell’ambiente in cui si
trova il prodotto verniciante.
Materiale di rivestimento
Attenzione ai pericoli derivanti dalla sostanza spruzzata e rispettare
anche le scritte sulle confezioni e le avvertenze fornite dal produttore
della sostanza. Non spruzzare nessun tipo di sostanza la cui
pericolosità non è nota.
Protezione antideflagrante
Non è consentito usare l’apparecchio in luoghi
che rientrano nella normativa sulla protezione
Pericolo antideflagrante.
34
WAGNER Project Pro 119 - 0418C - Norme di sicurezza
Tubo flessibile ad alta pressione (avvertenza di
sicurezza)
Per lavori all’aperto:
Verso l’apparecchio non devono essere diretti vapori
contenenti solventi.
Attenzione alla direzione del vento.
Installare l’apparecchio in modo che su di esso non
possano giungere né depositarsi vapori contenenti
Pericolo
solventi.
Mantenere una distanza minima di 5 m tra
l’apparecchio e la pistola per verniciatura a spruzzo.
L’accumulo di cariche elettrostatiche sulla pistola per verniciatura
a spruzzo e sul tubo flessibile ad alta pressione viene scaricato
attraverso il tubo flessibile ad alta pressione stesso. Pertanto la
resistenza elettrica tra i raccordi del tubo flessibile ad alta pressione
deve avere un valore minore o uguale a 197 kΩ/m (60 kΩ/ft.).
i
Per motivi di funzionamento, sicurezza e durata,
utilizzare esclusivamente tubi ad alta pressione e
ugelli originali WAGNER. Vedere il prospetto „Lista
pezzi di ricambio”.
Collegamento a terra dell’oggetto da spruzzare
L’oggetto da verniciare deve essere collegato a terra.
Collegamento dell’ apparecchio
Pulizia dell’apparecchio con solvente
La presa di corrente deve essere munita di un contatto di protezione
per la messa a terra in conformità alle norme in materia. L‘impianto
elettrico deve essere dotato di un interruttore differenziale avente Idn
< 30 mA
Quando si pulisce l’apparecchio con un solvente non
si deve spruzzare o pompare in un recipiente dotato di
una piccola apertura (cocchiume). Pericolo dovuto alla
Pericolo formazione di una miscela potenzialmente esplosiva di
gas/aria. Il recipiente deve essere collegato a terra.
Installazione dell’apparecchio
Per lavori in ambienti chiusi:
Pulizia dell’apparecchio
Nella zona dell’apparecchio non si devono formare
vapori contenenti solventi.
Installazione dell’apparecchio sul lato opposto a
quello dell’oggetto da verniciare.
Pericolo
Mantenere una distanza minima di 5 m tra
l’apparecchio e la pistola per verniciatura a spruzzo.
Pericolo di cortocircuito dovuto alla penetrazione di
acqua!
Non pulire mai l’apparecchio con idropulitrici che
Pericolo emettono un getto di liquido o di vapore ad alta
pressione.
Componenti e descrizione
La scatola di spedizione del sistema di verniciatura contiene i seguenti articoli:
• Tubazione di aspirazione (incl. filtro di aspirazione) e tubazione di ritorno (incl. fermagli metallici)
• Tubo della pressione da 15 m del diametro interno di 6,35 mm • Pistola di spruzzatura con due filtri (L-XXL; uno nella pistola, uno a parte)
• Bottiglietta d’olio
• Gruppo ugello di spruzzatura
• Supporto per tubo flessibile
• Apparecchio base
• Manuale delle istruzioni
Figura 1 – Controlli e funzioni
(ulteriori descrizioni dettagliate delle singole posizioni sono presenti nella rispettiva sezione del manuale d’uso)
Articolo Componente
Descrizione
A)
Interruttore di accensione/
spegnimento��������������������������������L’interruttore di accensione/spegnimento consente di accendere e spegnere lo spruzzatore (O=spento,
I=acceso).
B)
Manopola PRIME/SPRAY�����������La manopola PRIME/SPRAY consente di direzionare il liquido verso il tubo di spruzzatura quando
è imposta su SPRAY o al tubo di ritorno quando è impostata su PRIME. Le frecce sulla manopola
PRIME/SPRAY indicano le direzioni di rotazione di PRIME e SPRAY. La manopola PRIME/SPRAY è
utilizzata inoltre per sfiatare la pressione accumulata nel tubo di spruzzatura (vedere Procedura di
depressurizzazione).
C)
Valvola Sureflo™���������������������������La valvola Superflo™ è progettata per tenere la valvola di aspirazione aperta ed evitare che si ostruisca
a causa dei materiali secchi. La valvola Sureflo™ si attiva automaticamente ogni volta che si accende
l’interruttore di accensione/spegnimento.
D)
PressureTrac™�������������������������������PressureTrac™ regola la quantità di forza applicata dalla pompa per spingere il liquido.
E)
Sezione pompa����������������������������Un pistone nella sezione pompa sale e scende per creare l’aspirazione per trasportare il liquido nel
tubo di aspirazione.
F)
Tubo di aspirazione��������������������Il liquido viene spinto attraverso il tubo di aspirazione nella pompa.
G)
Tubo di ritorno�����������������������������Il liquido torna al contenitore originale attraverso il tubo di ritorno quando la manopola PRIME/SPRAY
si trova nella posizione PRIME.
H)
Filtro di aspirazione��������������������Il filtro di aspirazione espande il materiale di spruzzatura per evitare che il sistema si ostruisca.
I)
Supporto per tubo flessibile����Utilizzare per montare le estremità del supporto del tubo flessibile nei fori della maniglia
appositamente previsti (vedere la figura).
J)
Pistola di spruzzatura�����������������Per applicare il prodotto verniciante e regolare la portata.
K)
Tubo di spruzzatura��������������������Il tubo di spruzzatura collega la pistola alla pompa.
35
WAGNER Project Pro 119 - 0418C
Tipi di pompe
Tensione
Potenza assorbita
Protezione
Prima di iniziare
Dati tecnici
Pompa a pistone
230-240 V ~ 50 Hz
720 W
Allacciare solo a prese con contatto
di protezione (16 A)
Preparazione del materiale di copertura
Con Project Pro 119 è possibile atomizzare pitture murali, vernici e
vernici trasparenti non diluite o leggermente diluite.
Per informazioni dettagliate vedere la scheda dei dati tecnici del
produttore della vernice ( scaricamento da Internet).
1.Mescolare per bene il materiale e diluirlo nel bidone secondo
le relative istruzioni (per mescolare si consiglia un agitatore).
Isolamento doppio
Pressione mass. di spruzzo
Portata massima
Livello di pressione acustica
Intensità di vibrazione
Temperatura massima del
materiale di rivestimento
Dimensioni ugello massima
Lunghezza dei tubi
Peso
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Consigli per la diluizione
Materiale di spruzzatura
Vernici trasparenti
Sostanze conservanti del legno
(contenenti solventi o diluibili in
acqua), mordenti, oli, disinfettanti,
anticrittogamici
Vernici contenenti solventi o diluibili in
acqua, primer, vernici per autoveicoli,
vernici di finitura
Pittura murale per interni
(idropitture e pittura a base di lattice)
40°C
XL (0,019")
15 m
18 kg
Materiali di copertura lavorabili
Smalti e vernici all’acqua e a solvente. Smalti, oli, solventi, vernici
sintetiche, vernici PVC, aggrappanti, vernici di fondo, colori di
caricamento e antiruggine.
Tempera e colori al lattice per interni.
Materiali che contengono componenti fortemente smeriglianti,
pittura per facciate, materiali di copertura acidi e di lisciviazione.
Materiali con un punto d’infiammabilità inferiore ai 21°C.
Figura 5 – Blocco della pistola di spruzzatura
Montaggio
Bloccare sempre il grilletto si collega l’ugello di
spruzzatura o la pistola di spruzzatura non è in uso.
Figura 2 – Apertura del carrello
Pericolo
1. Afferrare il sostegno del bidone per sollevare l’apparecchio base.
Sollevare il blocco di sicurezza dei piedini ed aprirli.
2. Abbassare il blocco di sicurezza per bloccarlo in posizione.
3. Ruotare la manopola nell’altro lato del carrello verso la freccia “UP”
finché non si ferma. Sollevare l’impugnatura finché il vano motore
e l’impugnatura non scattano in posizione. Prestare attenzione a
non schiacciare il cavo di alimentazione con il carrello.
1. La pistola è bloccata quando il blocco di sicurezza della pistola
si trova a un angolo di 90° (perpendicolare) al grilletto in una
delle due direzioni.
Figura 6 - Procedura di depressurizzazione
Figura 3 – Collegamento del tubo
Pericolo
Accertarsi che la pompa sia spenta (posizione O) e che
l’irroratrice sia staccata dalla rete.
Pericolo
1. Far passare il tubo ad alta pressione nel foro del tubo di
spruzzatura. Serrare con una chiave inglese.
2. Far passare l’altra estremità del tubo ad alta pressione nella
pistola di spruzzatura. Tenere ferma per la maniglia la pistola
per verniciatura a spruzzo mediante una chiave per dadi
regolabile e serrare il dado del tubo con l’altra.
i
Seguire la Procedura di depressurizzazione quando
si spegne l’unità per qualsiasi motivo. Questa
procedura è utilizzata per sfiatare la pressione dal
tubo di spruzzatura.
1. Bloccare la pistola di spruzzatura. Portare l’interruttore di accensione/spegnimento nella posizione di spegnimento.
2. Portare la manopola PRIME/SPRAY su PRIME.
3. Sbloccare e attivare la pistola di spruzzatura sul lato interno
del secchio del materiale. Bloccare la pistola di spruzzatura.
Riempimento
Figura 7 – Preparazione al riempimento
L’ugello di spruzzatura non deve essere collegato
finché lo spruzzatore e il tubo di spruzzatura non sono
stati spurgati e riempiti.
Figura 4 – Collegamento del set di aspirazione
diluiti 0 - 10 %
Se lo schema di spruzzatura risulta uniforme come
nella figura 12 A, tutte le impostazioni sono corrette.
Se lo schema di spruzzatura presenta “strisce
marginali” come nella figura 12 B, aumentate
progressivamente la pressione o continuate a diluire
gradualmente con incrementi del 5%.
i
In caso di dubbio sulla compatibilità del materiale
di rivestimento con il materiale utilizzato per la
costruzione dell’apparecchio, rivolgetevi al Servizio di
Assistenza Wagner.
Rivestimento di pareti all’interno e di oggetti piccoli e medi all’esterno
(p. es. recinti, porte di garage, ecc.).
diluiti 5 - 10 %
2. Fate una prova di polverizzazione (ad es. su un pezzo di
cartone).
Campo di utilizzo
non diluite
Materiali di copertura non lavorabili
i
non diluite
1. Spruzzare un po’ dell’olio della bottiglietta fornita in dotazione
nel foro contrassegnato (suggerimento: durante l’operazione
inclinare all’indietro l’apparecchio). Se necessario, è possibile
utilizzare olio leggero comune.
i
1. Rimuovere il cappuccio dalla valvola di aspirazione (a). Far
passare il tubo di aspirazione nella valvola di aspirazione e
serrare manualmente. Assicurarsi che la filettatura sia diritta,
in modo che il raccordo ruoti liberamente.
2. Infilare il tubo flessibile di ritorno nel raccordo di ritorno.
36
Il modello PP119 dispone di una valvola Sureflo™ che si
attiva automaticamente all’accensione della pompa (l).
WAGNER Project Pro 119 - 0418C
Spruzzatura
Figura 8 – Riempimento dello spruzzatore
1. Collocare un contenitore pieno di materiale di spruzzatura
sotto al tubo di aspirazione (a). Fissare il tubo di ritorno (b) nel
contenitore di rifiuti.
2. Far scorrere PressureTrac™ sul valore di massima pressione (+).
3. Portare la manopola PRIME/SPRAY su PRIME.
4. Collegare lo spruzzatore e portare l’interruttore di accensione/
spegnimento nella posizione di accensione (I).
i
Figura 11 – Tecnica di spruzzatura
A) Il segreto di un eccellente lavoro di pittura è una mano di
vernice uniforme sull’intera superficie. Continuare a muovere
il braccio a velocità costante e tenere la pistola di spruzzatura
a una distanza costante dalla superficie. La migliore distanza
di spruzzatura è da 25 a 30 cm tra l’ugello di spruzzatura e la
superficie.
B) Tenere la pistola di spruzzatura ad un’angolatura corretta
dalla superficie. Ciò significa spostare tutto il braccio avanti e
indietro anziché piegare solamente il polso.
C) Tenere la pistola di spruzzatura perpendicolare alla superficie,
altrimenti un’estremità dello schema sarà più spessa dell’altra.
D) Attivare la pistola dopo avere iniziato il tratto. Rilasciare la
pistola prima di terminare il tratto. La pistola di spruzzatura
deve spostarsi quando il grilletto viene premuto e rilasciato.
Ripassare ogni tratto di circa il 30% per ottenere una mano di
vernice uniforme.
L’unità inizierà ad aspirare il materiale dal tubo di
aspirazione, nella pompa, e nel tubo di ritorno.
Completare più cicli per rimuovere il liquido di prova
dalla pompa o finché il materiale di spruzzatura non
fuoriesce dal tubo di ritorno.
5. Spegnere la pompa (O). Rimuovere il tubo di ritorno dal
contenitore di rifiuti e collocarlo nella posizione di funzionamento
sopra il contenitore del materiale di spruzzatura. Utilizzare il
fermo di metallo per unire i due tubi.
Figura 9 – Riempimento del tubo di spruzzatura
1. Sbloccare la pistola di spruzzatura e portare la manopola
PRIME/SPRAY su PRIME.
i
2. Premere il grilletto e puntare la pistola di spruzzatura sul lato
interno del contenitore di rifiuti. Se si utilizzano materiali a
base di olio, la pistola di spruzzatura deve essere messa a terra
durante lo spurgo (vedere le avvertenze riportate di seguito).
Pericolo
Tenere le mani lontane dal flusso del liquido. Mettere
a terra la pistola tenendola contro il bordo di un
contenitore di metallo durante lo spurgo. In caso
contrario, possono verificarsi scariche elettrostatiche
che possono causare incendi.
Se la manopola PRIME/SPRAY si trova ancora su
SPRAY, nel tubo e nella pistola di spruzzatura sarà
presente alta pressione finché la manopola PRIME/
SPRAY non viene portata su PRIME.
4. Rilasciare il grilletto. Portare la manopola PRIME/SPRAY
su PRIME. Spegnere la pompa (O). Attivare la pistola nel
contenitore di rifiuti per assicurarsi che non vi sia pressione
residua nel tubo.
Pericolo
Quando si collega il coperchio di protezione
dell’ugello, allinearlo come mostrato nella figura 10 (a),
quindi serrare manualmente (b).
37
Procedere come segue se lo schema di spruzzatura
diventa distorto e si interrompe completamente
quando la pistola è in funzione.
Non tentare di rimuovere l’ostruzione o pulire
l’ugello con le dita. Il liquido ad alta pressione può
causare infortuni da iniezione.
1. Rilasciare il grilletto e bloccare la pistola. Ruotare la freccia
dell’ugello reversibile di 180º, in modo che il punto della
freccia sia rivolto verso la parte posteriore della pistola (vedere
figura 13).
i
1. Assicurarsi che il tubo di vernice non sia attorcigliato e che sia
lontano da oggetti appuntiti con bordi taglianti.
2. Far scorrere PressureTrac™ nell’impostazione più bassa.
3. Portare la valvola PRIME/SPRAY su SPRAY.
4. Far scorrere PressureTrac™ nell’impostazione più alta. Il tubo
di vernice dovrebbe indurirsi quando il materiale inizia a fluire
al suo interno.
5. Sbloccare la pistola di spruzzatura.
6. Attivare la pistola di spruzzatura per soffiare aria dal tubo.
7. Quando il materiale raggiunge l’ugello di spruzzatura,
spruzzare su un’area di prova per verificare lo schema di
spruzzatura.
8. Utilizzare l’impostazione della pressione più bassa necessaria
per ottenere uno schema di spruzzatura soddisfacente. Se il
valore della pressione è troppo alto, lo schema di spruzzatura
sarà troppo leggero. Se il valore della pressione è troppo
basso, appariranno difetti nella parte finale dello schema o la
vernice schizzerà in bolle anziché in una spruzzatura fine (B).
i
POSSIBILE PERICOLO DI INIEZIONE. Non spruzzare
senza il coperchio di protezione dell’ugello in
posizione. Non attivare la pistola se l’ugello non si
trova nella posizione di spruzzatura o di sblocco.
Innescare sempre il blocco del grilletto della pistola
prima di rimuovere, sostituire o pulire l’ugello.
1. Bloccare la pistola di spruzzatura.
2. Collocare il coperchio di protezione dell’ugello nella pistola.
i
i
Se si prevede di interrompere il lavoro di verniciatura
per oltre 1 ora, seguire la procedura di Pulizia a breve
termine descritta nel presente manuale.
Figura 13 – Rimozione di ostruzioni dell’ugello di
spruzzatura
Figura 10 – Collegamento dell’ugello di spruzzatura
Pericolo
Al termine della spruzzatura, eseguire la Procedura di
depressurizzazione.
Figura 12 - Pratica
3. Premendo il grilletto, accendere la pompa (I) e portare la
manopola PRIME/SPRAY su SPRAY. Tenere premuto il grilletto
finché tutta l’aria, l’acqua o il solvente non è stato spurgato dal
tubo di spruzzatura e il materiale non fluisce liberamente.
Pericolo
L’ugello di spruzzatura non deve essere collegato alla
pistola di spruzzatura quando si spurga il tubo di
spruzzatura.
i
Può risultare molto difficile ruotare l’ugello di
spruzzatura sotto pressione. Portare la manopola
PRIME/SPRAY su PRIME e attivare la pistola. In questo
modo la pressione verrà sfiatata e sarà possibile
ruotare l’ugello più facilmente.
2. Portare la manopola PRIME/SPRAY su SPRAY.
WAGNER Project Pro 119 - 0418C
Figura 16 – Pulizia della pistola di spruzzatura
3. Sbloccare la pistola e premere il grilletto, puntandolo su un
frammento di legno o di cartone. In questo modo l’ostruzione
viene rimossa dalla pressione nel tubo di spruzzatura. Quando
l’ugello è pulito, il materiale fuoriesce con un flusso diritto ad
alta pressione.
4. Rilasciare il grilletto e bloccare la pistola. Invertire l’ugello
in modo che la freccia sia nuovamente rivolta in avanti.
Sbloccare la pistola e riprendere la spruzzatura.
Pulizia
i
Se si utilizzano materiali idrosolubili per pulire lo
spruzzatore impiegare acqua saponata. Se si
impiegano prodotti contenenti solventi, per la pulizia
utilizzare un solvente appropriato con un punto
d’infiammabilità oltre i 21° C.
i
Non utilizzare solventi per i materiali idrosolubili,
altrimenti la miscela diventerà una sostanza gelatinosa
difficile da rimuovere.
Figura 14 – Pulizia a breve termine
i
Procedere come segue solo quando si utilizzano
materiali idrosolubili. Se si impiegano prodotti
contenenti solventi, seguire i passaggi descritti in
Pulizia e Magazzinaggio a lungo termine.
Figura 17 – Pulizia del set di aspirazione
A) Spegnimento
1. Eseguire la Procedura di depressurizzazione (vedere
figura 6) e scollegare lo spruzzatore.
2. Versare lentamente 200 ml di acqua sulla vernice per evitare
che si secchi.
3. Avvolgere il gruppo pistola di spruzzatura in un panno
inumidito e collocarlo in una busta di plastica. Sigillare
la busta. Per il magazzinaggio a lungo termine, riporre lo
spruzzatore in un luogo sicuro lontano dalla luce del sole.
B) Avvio
1. Rimuovere la pistola dalla busta di plastica. Agitare l’acqua
nella vernice.
2. Portare la manopola PRIME/SPRAY su PRIME.
3. Collegare lo spruzzatore.
4. Portare l’interruttore nella posizione di accensione (I).
5. Portare la manopola PRIME/SPRAY su SPRAY. Provare lo
spruzzatore su un pezzo di prova per la pratica e iniziare a
spruzzare.
Figura 15 – Spurgo del sistema
1. Bloccare la pistola e rimuovere il gruppo ugello di spruzzatura.
Immergere il set di aspirazione in un secchio con la soluzione
detergente appropriata (a).
2. Collocare un contenitore di rifiuti (b) accanto al contenitore
del materiale originale (c). I contenitori devono toccarsi.
Puntare la pistola di spruzzatura sul lato del contenitore del
materiale originale (c) e premere il grilletto.
3. Mentre si preme il grilletto della pistola, accendere la pompa
(I) e portare la manopola PRIME/ SPRAY su SPRAY per spurgare
il materiale dal tubo nel contenitore originale. Continuare a
tenere premuto il grilletto nei passaggi successivi.
4. Quando la soluzione detergente fluisce dalla pistola di
spruzzatura, continuare a tenere premuto il grilletto e puntare
la pistola sul lato del contenitore di rifiuti (se si esegue lo
spurgo con materiale infiammabile, mettere a terra la pistola
con un contenitore di metallo).
5. Attivare la pistola finché il liquido che fuoriesce non è pulito. Potrebbe essere necessario preparare una nuova soluzione
detergente.
6. Portare la manopola PRIME/SPRAY su PRIME e attivare la
pistola per rilasciare la pressione.
1. Assicurarsi che la pompa sia spenta (O). Assicurarsi che la
manopola PRIME/SPRAY sia ruotata su PRIME. Scollegare
lo spruzzatore.
2. Rimuovere la pistola di spruzzatura dal tubo di vernice
utilizzando le chiavi inglesi.
3. Sbloccare il coperchio di protezione del grilletto (a)
dall’alloggiamento filtro (b) tirando verso l’esterno. Allentare
l’alloggiamento filtro.
4. Rimuovere il filtro (c) dall’alloggiamento della pistola di spruzzatura
e pulire con la soluzione detergente appropriata (acqua saponata
calda per materiali idrosolubili, solventi con punto d’infiammabilità
oltre i 21° C per prodotti contenenti solventi).
5. Rimuovere l’ugello di spruzzatura (d) dal gruppo coperchio
di protezione. Pulire l’ugello di spruzzatura con una spazzola
a setole morbide e la soluzione detergente appropriata.
Assicurarsi di rimuovere e pulire la rondella (e) e la sede a sella
(f) situate sul retro del gruppo ugello di spruzzatura.
6. Ricollocare il filtro pulito, inserendo prima l’estremità
affusolata, nell’alloggiamento della pistola. L’estremità
affusolata (g) del filtro deve essere caricata correttamente
nella pistola. Se il montaggio non viene eseguito
correttamente, l’ugello potrebbe ostruirsi o non essere
presente flusso nella pistola.
7. Installare l’ugello di spruzzatura (d), la sede a sella (f) e la
rondella (e), e reinserire il gruppo coperchio di protezione.
8. Reinserire la pistola di spruzzatura nel tubo di vernice. Serrare
con una chiave.
1. Bloccare la pistola e spegnere la pompa (O). Portare la
manopola PRIME/SPRAY su PRIME.
2. Staccare il tubo di aspirazione dalla valvola di aspirazione.
Staccare il tubo flessibile di ritorno spingendo verso l‘alto
l‘anello di sicurezza blu e contemporaneamente tirando verso
il basso il tubo. Pulire la parte esterna di entrambi i tubi con
una soluzione detergente adeguata.
3. Pulire la filettatura della valvola di aspirazione (a) con un
panno.
4. Estrarre delicatamente con una pinza i dischetti filtranti (b) dal
filtro di aspirazione e pulirli entrambi.
5. Una volta pulita l‘unità di aspirazione, avvitare di nuovo il tubo di
aspirazione sulla valvola di aspirazione e re-inserire il tubo flessibile
di ritorno nel raccordo di ritorno.
6. Immergere il tubo di aspirazione e il tubo di ritorno nel
secchio della nuova soluzione detergente.
7. Portare la manopola PRIME/SPRAY su PRIME. Accendere la
pompa (l) e attivare la pistola in un contenitore di rifiuti per
rilasciare la pressione.
8. Lasciare circolare la soluzione attraverso il set di aspirazione
per 2-3 minuti. Spegnere la pompa.
Figura 18 – Magazzinaggio a lungo termine
38
1. Riempire una tazza o un altro recipiente con un po’ d’olio di
separazione od olio leggero comune. Tenere la tazza sotto
la valvola di ammissione. Il foro della valvola deve trovarsi
completamente nel bagno d’olio.
2. Collocare uno straccio sul foro del tubo di spruzzatura e
accendere l’interruttore (1). Dopo che l’olio è stato pompato
dalla tazza, spegnere la pompa.
3. Strofinare tutta l’unità, il tubo e la pistola con un panno umido
per rimuovere la vernice accumulata. Reinserire il tubo ad alta
pressione nel foro del tubo di vernice.
WAGNER Project Pro 119 - 0418C
Elenchi dei componenti
Figura 19 – Pulizia della valvola di aspirazione
i
Se l’unità presenta problemi di riempimento può
essere necessaria la pulizia o la manutenzione della
valvola di aspirazione. È possibile evitare i problemi di
riempimento pulendo in modo appropriato lo
spruzzatore e seguendo i passaggi indicati per il
magazzinaggio a lungo termine.
Figura 21 – Ugello / Tubo di spruzzatura
1. Rimuovere il tubo di aspirazione e il tubo di ritorno. Allentare
il raccordo come mostrato nell’immagine (a) e rimuovere
la valvola solenoide Sureflo™. Prestare attenzione a non
perdere la guarnizione circolare.
2. Rimuovere dall’apparecchio base il gruppo valvola di
ammissione (b) con una chiave per dadi regolabile.
Ispezionare visivamente l’interno e l’esterno del gruppo
valvola di aspirazione. Pulire eventuali residui di vernice con la
soluzione detergente appropriata.
3. Reinserire il gruppo valvola di aspirazione fissandola allo
spruzzatore.
4. Reinserire la valvola solenoide Sureflo™.
Cod. art.
2306605
Accessories
Descrizione
Quantità
Pistola completo (senza ugello)........................1
Ugello, L.....................................................................1
Filtro, L - XXL+ (bianco)........................................2
Tubo, 15 m, giallo...................................................1
Descrizione
Quantità
Gruppo set di aspirazione...................................1
Codice Art. Descrizione
0418705 Ugello, XS ������������Smalti e pitture a base solvente e
idrosolubili, oli e agenti di distacco
0418706 Ugello, S ����������������Pitture a base di resina sintetica,
vernici PVC
0418707 Ugello, M ��������������Smalti per pittura, sottosmalti, mani
di fondo, impregnanti, idropitture per
interni ed emulsioni per interni
0418708 Ugello, L ����������������Smalti per pittura, sottosmalti, mani
di fondo, impregnanti, idropitture
per interni ed emulsioni per interni,
pitture anticorrosive
0418709 Ugello, XL �������������Smalti per pittura, sottosmalti, mani
di fondo, impregnanti, idropitture
per interni ed emulsioni per interni,
pitture anticorrosive
0418711 Filtro, XS - S (rosso, confezione da 2 unità)
0418712 Filtro, M (giallo, confezione da 2 unità)
0418713 Filtro, L - XXL+ (bianco, confezione da 2 unità)
0418716 Kit di rinnovamento della sezione pompa
Tutte le parti di ricambio di cui sopra sono parti di usura, e non
sono coperta da garanzia.
1. Girare le manopole su entrambi i lati del carrello in direzione
della freccia DOWN fino alla battuta d’arresto. Durante questa
operazione tenere ferma la maniglia, perché altrimenti cade giù.
2. Ribaltare verso il basso la maniglia. Prestare attenzione a non
schiacciare il cavo di alimentazione con il carrello.
Pericolo
Cod. art.
0418717
0418708
0418713
0418720
Figure 22 - Set di aspirazione
Figura 20 - Conca del carrello
Art
1
2
3
4
Attenzione! Con i piedini chiusi le ruote possono
girare leggermente e l’apparecchio perdere
l’equilibrio. Durante le operazioni seguenti tenere
fermo l’apparecchio base afferrandolo dal sostegno
del bidone e bloccare una ruota con il proprio piede.
3. Sollevare la staffa di sicurezza e chiudere i piedini. Fissarli
di nuovo con la staffa di sicurezza. Posare con cautela sul
pavimento l’apparecchio base.
39
WAGNER Project Pro 119 - 0418C
Figura 23 – Istruzioni per la sostituzione
della guarnizione di tenuta nella pompa
(Codice articolo kit 0418716)
Indossare sempre occhiali di protezione quando si
esegue la manutenzione della pompa. Seguire la
Procedura di depressurizzazione quando si spegne
l’unità per qualsiasi motivo, compresi manutenzione
o regolazione. Dopo avere eseguire la Procedura
di depressurizzazione, scollegare l’unità prima di
Pericolo eseguire la manutenzione o la regolazione. Nell’area
non devono essere presenti solventi o esalazioni di
vernice.
Smontaggio della pompa
1. Rimuovere il set di aspirazione.
2. Rimuovere il coperchio anteriore e le tre viti che lo fissano
utilizzando un cacciavite Torx T20.
3. Rimuovere la vite della staffa (1) e la rondella (2) che fissano
il perno di guida (3). Il perno di guida collega la staffa (4) al
pistone (5).
4. Con delle pinze estrarre il perno di guida.
5. Ispezionare il gruppo staffa e il pistone. Per rimuovere tutti i
componenti necessari, il pistone non deve trovarsi nel punto
morto inferiore. Se il pistone si trova nella parte inferiore
della corsa, installare il coperchio anteriore e le viti, accendere
brevemente la pompa per graduare il pistone, scollegare
l’unità e ripetere il passaggio 2.
6. Allentare il raccordo a vite della valvola di ammissione e
rimuovere l’elettromagnete (figura 19 a). Prestare attenzione a
non perdere la guarnizione circolare. Svitare il gruppo valvola
di ammissione (6) dall’apparecchio base.
7. Rimuovere il gruppo pistone premendo il pistone vicino alla
staffa.
8. Allentare e rimuovere il dado superiore (7) tramite una chiave
inglese.
9. Rimuovere le guarnizioni usurate utilizzando un cacciavite
a testa piana o un punteruolo. Rimuovere la guarnizione
superiore (8) dalla guarnizione superiore e inferiore (9)
dal basso premendo nuovamente il lato della guarnizione
ed estraendola. Prestare attenzione a non graffiare
l’alloggiamento in cui si trova la guarnizione.
10. Pulire l’area in cui verranno installate le nuove guarnizioni.
Montaggio della pompa
1. Lubrificare la guarnizione superiore nuova (8) con olio
di separazione o olio leggero comune e posizionando
manualmente la guarnizione (lato coppa della guarnizione
rivolto verso il basso) nel foro superiore dell’alloggiamento.
2. Collocare una piccola quantità di grasso per cuscinetti sulla
filettatura del dado superiore (7). Inserire il dado superiore
sull’alloggiamento e serrare con una chiave inglese. La
guarnizione superiore sarà spinta nella posizione corretta.
3. Capovolgere la pompa. Lubrificare la guarnizione di tenuta
del pistone e il gruppo guarnizione di tenuta (5,9) come
descritto per la guarnizione di tenuta superiore. Inserire il
pistone con l’unità guarnizione di tenuta nel lato inferiore
dell’alloggiamento.
i
NON tentare di rimuovere le guarnizioni inferiori dal
nuovo pistone.
40
4. Collocare l’attrezzo di montaggio (10) e la filettatura in
posizione per fissare il pistone/la guarnizione in modo
corretto. Infilare completamente fino a serrare. Rimuovere
l’attrezzo di montaggio.
5. Allineare il pistone (5) alla staffa (4). Prestare attenzione a non
danneggiare il pistone.
6. Applicare grasso per cuscinetti ai fori nella staffa in cui viene
inserito il perno guida (3).
7. Installare il perno di guida (3) per collegare la staffa al pistone.
Per eseguire questa operazione, può essere necessario
spostare il pistone in alto o in basso.
8. Installare la vite della staffa (1) e la rondella (2) per fissare il
perno di guida.
9. Installare il nuovo O-ring (11) sul gruppo valvola di
aspirazione, lubrificare con olio di separazione o olio leggero
comune, far passare attraverso la parte inferiore (ingresso)
dell’alloggiamento e serrare con una chiave inglese. La
guarnizione inferiore sarà spinta nella posizione corretta.
10. Ruotare la pompa sul lato destro e applicare alcune gocce di
olio di separazione o olio leggero comune tra il dado superiore
(7) e il pistone (5). La durata della guarnizione aumenterà.
11. Installare il coperchio anteriore e tre viti (3).
12. Installare il set di aspirazione
WAGNER Project Pro 119 - 0418C-Risoluzione dei problemi /Manutenzione
Problema
Causa
Soluzione
1. Lo spruzzatore non è collegato.
2. L’interruttore di accensione/spegnimento è
impostato sulla posizione di spegnimento.
3. Lo spruzzatore è stato spento ancora sotto
pressione.
4. Nessuna tensione alimentata dalla presa a
parete.
5. La prolunga è danneggiata e la sua capacità
non è sufficiente.
6. Un fusibile è bruciato nello spruzzatore.
7. Si è verificato un problema del motore.
A. Lo spruzzatore non si avvia
1. Collegare lo spruzzatore.
2. Portare l’interruttore di accensione/spegnimento nella
posizione di accensione.
3. Far scorrere la valvola PressureTrac™ sul valore di
massima pressione (+) o rilasciare la pressione ruotando
la valvola PRIME/SPRAY su PRIME.
4. Testare la tensione di alimentazione in modo
appropriato.
5. Sostituire la prolunga.
6. Rivolgetevi al vostro rivenditore/concessionario.
7. Rivolgetevi al vostro rivenditore/concessionario.
1. L’unità non si riempie correttamente o ha
perso materiale di riempimento.
2. Il secchio della vernice è vuoto o il tubo di
aspirazione non è immerso totalmente nella
vernice.
3. Il set di aspirazione è ostruito.
4. Il tubo di aspirazione è lento a livello della
valvola di aspirazione.
5. La valvola di aspirazione è bloccata.
1. Provare a riempire nuovamente l’unità.
2. Riempire nuovamente il secchio o inserire il tubo di
aspirazione nella vernice.
3. Pulire il set di aspirazione.
4. Pulire la connessione tubo e serrarla saldamente.
6. La valvola di aspirazione è usurata o
danneggiata.
7. La valvola PRIME/SPRAY è ostruita.
5. Pulire la valvola di aspirazione. L’apertura può essere
ostruita da vecchia vernice. Azionare la valvola Sureflo™
per rilasciare.
6. Installare il kit di rinnovamento della sezione*.
7. Rivolgetevi al vostro rivenditore/concessionario.
1. L’ugello di spruzzatura è usurato.
2. Il filtro di aspirazione è ostruito.
3. Il filtro della pistola è ostruito.
4. La vernice è troppo pesante o grossolana.
5. Il gruppo valvola di aspirazione è usurato o
danneggiato.
1. Sostituire l’ugello di spruzzatura con uno nuovo.*
2. Pulire il filtro di aspirazione.
3. Pulire o sostituire il filtro corretto. Tenere sempre a
portata di mano filtri di ricambio.
4. Diluire o scolare la vernice.
5. Installare il kit di rinnovamento della sezione pompa.
B. Lo spruzzatore si avvia ma
non aspira la vernice quando
la manopola PRIME/SPRAY è
impostata su PRIME
C. Lo spruzzatore aspira la vernice ma la pressione scende quando viene attivata la pistola.
D. La valvola PRIME/SPRAY si
trova nella posizione SPRAY ed
è presente flusso nel tubo di
ritorno.
1. La valvola PRIME/SPRAY è sporca o usurata.
1. Rivolgetevi al vostro rivenditore/concessionario.
E. L’ugello di spruzzatura perde.
1. I componenti interni della pistola sono usurati o sporchi.
1. Rivolgetevi al vostro rivenditore/concessionario.
F. Il gruppo ugello perde.
1. L’ugello è montato in modo errato.
2. Una guarnizione è sporca.
1. Controllare il gruppo ugello e montare in modo
appropriato.
2. Pulire la guarnizione.
G. L’ugello di spruzzatura non
spruzza.
1. L’ugello di spruzzatura o il filtro della pistola è ostruito.
2. L’ugello di spruzzatura è in posizione inversa.
1. Pulire l’ugello di spruzzatura o il filtro della pistola.
H. Lo scherma di verniciatura
presenta difetti nella parte
finale.
1. La pressione è impostata in un valore troppo
basso.
2. Il filtro della pistola, l’ugello o il filtro di
aspirazione è ostruito.
3. Il tubo di aspirazione è lento a livello della
valvola di aspirazione.
4. L’ugello è usurato.
5. La vernice è troppo densa.
6. Perdita di pressione.
1. Aumentare la pressione.
2. Eseguire la pulizia.
3. Serrare il raccordo del tubo di aspirazione.
4. Sostituire l’ugello di spruzzatura.
5. Diluire la vernice.
6. Fare riferimento a Cause e Soluzioni per il problema C.
2. Collocare l’ugello nella posizione in avanti.
* Per queste procedure, sono disponibili kit speciali con istruzioni. Per un elenco dei kit e dei relativi codici articolo, fare riferimento alla
sezione Manutenzione del presente manuale.
Manutenzione quotidiana - L’unica manutenzione quotidiana necessaria è la pulizia accurata e la lubrificazione dopo l’uso. Seguire le
procedure di pulizia e lubrificazione descritte nel presente manuale.
Manutenzione estesa - Alcuni componenti della pompa sono soggetti ad usura e devono essere sostituiti. Tuttavia, le prestazioni della
pompa sono l’unico indicatore affidabile per la sostituzione delle parti usurate. Per ulteriori informazioni su quando utilizzare questi kit, fare
riferimento alla sezione Risoluzione dei problemi.
41
WAGNER Project Pro 119 - 0418C - Normas de seguridad
Traducción del manual de instrucciones original
¡Advertencia!!
Atención: ¡Peligro de lesiones por inyección!
Los equipos airless desarrollan unas presiones de
pulverización extremadamente elevadas.
Peligro
1
Los dedos, las manos u otras partes del cuerpo no deben entrar nunca en contacto
con el chorro!
No dirija nunca la pistola pulverizadora sobre sí mismo o sobre personas o animales.
No utilice nunca la pistola pulverizadora sin protección contra el contacto con el chorro.
Una lesión por proyección no se debe tratar como una herida de corte sin importancia.
En caso de una lesión cutánea causada por material de recubrimiento o disolvente
es necesario acudir inmediatamente al médico para obtener un tratamiento rápido
y experto. Informe al médico sobre el material de recubrimiento o el disolvente utilizado.
2
Antes de cada puesta en servicio se tienen que observar los siguientes puntos
según las instrucciones de servicio:
3
1. No se permite utilizar equipos defectuosos.
2. Bloquear la pistola pulverizadora Wagner con la palanca de seguridad
en el disparador.
3. Asegurar la puesta a tierra - La conexión se tiene que establecer a través de
una toma de corriente de tipo Schuko con puesta a tierra debidamente
establecida.
4. Comprobar la presión de servicio admisible de la manguera de alta presión y
la pistola pulverizadora.
5. Comprobar la estanqueidad de todos los elementos de unión.
Las instrucciones para la limpieza y el mantenimiento periódicos del equipo se
tienen que cumplir estrictamente.
Antes de efectuar cualquier trabajo en el equipo y en cada interrupción del trabajo,
se tienen que observar las siguientes reglas:
1. Descargar la presión de la pistola pulverizadora y la manguera de alta presión.
2. Bloquear la pistola pulverizadora Wagner con la palanca de seguridad
en el disparador.
3. Desconectar el equipo.
¡Preste atención a la seguridad!
42
WAGNER Project Pro 119 - 0418C - Normas de seguridad
Indicaciones generales de seguridad
3. Seguridad de personas
Se tienen que leer todas las instrucciones. Los errores cometidos por
no observar las siguientes instrucciones pueden causar descarga
eléctrica, fuego y/o graves lesiones. El denominativo „herramienta
eléctrica“ empleado en adelante hace referencia a las herramientas
eléctricas que funcionan, con alimentación a red (con cable de red) y
con alimentación a acumulador (sin cable de red).
a) Esté siempre alerta, preste atención a lo que está haciendo
y proceda conscientemente al trabajar con una herramienta
eléctrica. No utilice el equipo cuando se sienta cansado o
está bajo los efectos de drogas, alcohol o medicamentos. Un
momento de descuido durante la utilización del equipo puede dar
lugar a serias lesiones.
Explicación de los símbolos utilizados
b) Use indumentaria protectora personal y siempre gafas
protectoras. El uso de indumentaria protectora personal, como
mascarilla antipolvo, zapatos de seguridad antideslizantes, casco
protector o protección de los ­oídos, según tipo y aplicación de la
herramienta eléctrica, disminuye el riesgo de lesiones.
Identifica un peligro inminente. Si no se evita,
las consecuencias serán la muerte o lesiones de
máxima gravedad.
c) Evite una puesta en marcha sin querer. Asegúrese que el
interruptor está en la posición "OFF" antes de introducir
la clavija en la caja de enchufe. Si al trasladar el equipo,
tiene el dedo puesto en el interruptor o conecta el e­ quipo a la
alimentación de corriente con el interruptor puesto en ON, pueden
producirse accidentes.
Peligro
i
Identifica consejos para la aplicación y otras
indicaciones especialmente útiles.
d) Retire las herramientas de ajuste o las llaves para tuercas,
antes de ­conectar el equipo. Una herramienta o llave puesta en
una parte giratoria del equipo puede causar lesiones.
Peligro de explosión
e) No se sobreestime. Cuide de estar seguramente apostado
y mantenga en todo momento el equilibrio. De esta manera
puede controlar mejor el equipo en situaciones inesperadas.
Atención: ¡Peligro de lesiones por inyección!
f) Use indumentaria adecuada. No use ropa amplia o bisutería.
Mantenga el cabello, la ropa y los guantes alejados de las
partes que están en movimiento. La ropa amplia, la bisutería o
los cabellos largos pueden ser agarrados por las partes que están
en movimiento.
1. Puesto de trabajo
a) Mantenga su área laboral limpia y ordenada. El desorden y las
áreas laborales sin iluminación pueden causar accidentes.
g) Este equipo no está previsto para ser utilizado por
personas (inclusive niños) de capacidad física, sensorial
o mental limitada, o que no disponen de experiencia y/o
conocimientos; a no ser que sean supervisados por una
persona encargada de su seguridad, o que reciban de ella
las instrucciones necesarias para utilizar el equipo. Los niños
deberán ser vigilados para asegurar que no juegan con el equipo.
b) No trabaje con el equipo en ambientes con peligro de
explosión, donde se encuentran líquidos, gases o polvos
inflamables. Las herramientas eléctricas generan chispas, que
pueden inflamar el polvo o los vapores.
c) Mantenga a los niños y a otras personas alejados de la
herramienta ­eléctrica durante el uso. Al distraerse puede
perder el control ejercido sobre el aparato.
4. Manejo y uso cuidadoso de las herramientas eléctricas
a) No sobrecargue el equipo. Utilice para su trabajo la
herramienta eléctrica apropiada, así sus labores se
desarrollarán de la mejor y más segura manera en el régimen de
rendimiento indicado.
2. Seguridad eléctrica
a) El enchufe de red del equipo debe corresponder a la caja
de enchufe, y no ­deberá modificarse de ningún modo.
No utilice enchufes adaptadores junto con los equipos
con protección a tierra. Los enchufes originales con sus
correspondientes cajas de enchufe disminuyen el riesgo de una
descarga eléctrica.
b) No utilice la herramienta eléctrica si su interruptor está
defectuoso. Una herramienta eléctrica que no permite su
conexión o desconexión es peligrosa y deberá ser reparada.
c) Extraiga la clavija de la caja de enchufe, antes de proceder
a ajustes en el equipo, sustituir accesorios o trasladar el
equipo. Esta medida de ­precaución impide el arranque sin querer
del equipo.
b) Evite el contacto con superficies puestas a tierra, como
tuberías, calefactores, hornillos y neveras. Existe un elevado
riesgo por descarga eléctrica si su cuerpo tiene contacto a tierra.
c) Mantenga el equipo alejado de la lluvia o la humedad. La
penetración de agua a un equipo eléctrico aumenta el riesgo de
una descarga eléctrica.
d) Guarde las herramientas eléctricas fuera del alcance de
los niños. No ­permita el uso del equipo a personas que
no están familiarizadas con él, o que no han leído estas
instrucciones. Las herramientas eléctricas son fuentes de peligros
si son utilizadas por personas sin experiencia.
d) No utilice el cable para fines extraños, como para trasladar
o colgar el equipo, o para extraer la clavija de la caja de
enchufe. Mantenga el cable alejado del calor, aceite, cantos
cortantes o componentes movibles. Los cables deteriorados o
enredados aumentan el riesgo de una descarga eléctrica.
e) Cuide el equipo con esmero. Compruebe si sus partes
movibles ­funcionan correctamente y no se atascan, o si
hay piezas rotas o dañadas que afectan el funcionamiento
del equipo. Disponga la reparación de las piezas dañadas,
antes de volver a utilizar el equipo. Numerosos accidentes
son causados por herramientas eléctricas con mantenimiento
deficiente.
e) Cuando trabaje al aire libre, utilice únicamente cables de
prolongación que estén también permitidos para zonas
exteriores. La utilización de un cable de prolongación adecuado
para zonas exteriores ­disminuye el riesgo de una descarga eléctrica
43
WAGNER Project Pro 119 - 0418C - Normas de seguridad
Asegurar el aparato y la pistola pulverizadora
f) Utilice herramientas eléctricas, accesorios, herramientas
de aplicación, etc. conforme a lo especificado en estas
instrucciones para este tipo de equipo especial, teniendo
en cuenta las condiciones de t­ rabajo y la actividad a ser
realizada. El uso de herramientas eléctricas para otros fines que
las aplicaciones previstas, puede conducir a situaciones peligrosas.
Todas las mangueras, conexiones y elementos filtrantes se
tienen que asegurar antes de la puesta en servicio de la bomba
pulverizadora. Elementos sin asegurar pueden desprenderse con
una gran fuerza o puede salir líquido a alta presión, lo cual puede
causar graves lesiones.
La pistola pulverizadora se debe bloquear siempre durante el
montaje o desmontaje de la boquilla y durante las interrupciones
del trabajo.
5. Service
Retroceso de la pistola pulverizadora
a) Disponga la reparación de su equipo únicamente a través
del personal del ramo cualificado y sólo empleando piezas
de recambio originales. Con ello prevalece la seguridad del
equipo.
b) Si el cable de conexión de red de este equipo está dañado,
debe ser reemplazado por el fabricante o su servicio
posventa, o bien por una persona cualificada semejante,
para evitar riesgos.
Peligro
Para el manejo seguro de los equipos de pulverización airless de alta
presión se tienen que observar las siguientes normas de seguridad.
Máx. presión de servicio
La presión de servicio admisible para la pistola pulverizadora,
los accesorios de la pistola pulverizadora y la manguera de alta
presión no debe ser inferior a la presión de servicio máxima
indicada de 200 bares (20 MPa).
Protección de la salud
¡Atención! Ponerse protección respiratoria: Las nieblas
de pintura y los vapores de disolventes son perjudiciales
para la salud. Trabajar únicamente en recintos que
Peligro
estén bien ventilados o que dispongan de ventilación
artificial. Se recomienda ponerse ropa de trabajo, gafas protectoras,
protección de los oídos y guantes.
Material de recubrimiento
Preste atención a los peligros que pueden proceder del material
pulverizado y observe igualmente las indicaciones en las etiquetas
de los depósitos, o las instrucciones del fabricante del material
pulverizable. No pulverice materiales cuyo grado de peligrosidad
no es conocido.
Punto de inflamación
Peligro
Sólo se permite pulverizar materiales de recubrimiento
con un punto de inflamación de 21 °C o superior, sin
calentamiento adicional.
El punto de inflamación es la temperatura más baja a
la cual el material de recubrimiento desarrolla vapores.
Estos vapores son suficientes para formar, junto con el
aire situado por encima del material de recubrimiento,
una mezcla inflamable.
Manguera de alta presión (advertencia de seguridad)
La carga electrostática de la pistola pulverizadora y la manguera de
alta presión se desvía a través de la manguera de alta presión. Por esta
razón, la resistencia eléctrica entre las conexiones de la manguera de
alta presión tiene que ser igual o inferior a 197 kΩ/m (60 kΩ/ft.).
i
Protección contra explosiones
Peligro
La conexión se tiene que establecer a través de una toma de corriente
de tipo Schuko con puesta a tierra debidamente establecida. La
conexión tiene que estar dotada de un interruptor de corriente de
defecto INF ≤ 30 mA.
Colocación del equipo
Para el trabajo en el interior:
No deben existir fuentes de encendido en el entorno,
por ejemplo llamas descubiertas, cigarrillos, puros y
pipas, chispas, alambres incandescentes, superficies
calientes, etc.
En el entorno del equipo no se deben formar vapores
que contengan disolventes.
Colocación del equipo en el lado apartado del objeto
a recubrir.
Peligro Se deberá observar una distancia mínima de 5 m entre
el equipo y la pistola pulverizadora.
Para el trabajo al aire libre:
Carga electrostática (formación de chispas o llamas)
Peligro
Debido a la velocidad de flujo del material de
recubrimiento durante la pulverización se pueden
producir cargas electrostáticas en el equipo. Al
descargarse, éstas pueden causar la formación de
chispas o llamas. Por esta razón es necesario que
el equipo esté siempre puesto a tierra a través de
la instalación eléctrica. La conexión se tiene que
establecer a través de una toma de corriente de tipo
Schuko con puesta a tierra debidamente establecida.
Peligro
Ventilación
Para evitar riesgos de incendio y explosión, así como daños a la salud
durante los trabajos de proyección, se deberá asegurar una buena
ventilación natural o artificial.
Por razones de funcionamiento, seguridad y vida útil,
sólo se deberán utilizar mangueras de alta presión y
boquillas pulverizadoras originales de WAGNER. Vista
de conjunto: ver "Listas de repuestos".
Conexión del aparato
No se permite utilizar el equipo en establecimientos
sujetos al Reglamento alemán de protección contra
explosiones.
Peligro de explosión e incendio durante los trabajos
de pulverización por fuentes de encendido
Peligro
Con una presión de servicio elevada, el accionamiento
del disparador produce una fuerza de retroceso de
hasta 15 N.
En caso de no estar preparado para ello, es posible que
la mano sea impulsada hacia atrás o que el operador
pierda el equilibrio. Esto puede causar lesiones
Un esfuerzo permanente causado por este retroceso
puede causar daños permanentes a la salud.
No se deben arrastrar vapores que contengan
disolventes hacia el equipo.
Observe la dirección del viento.
Coloque el equipo de modo que no lleguen vapores
que contengan disolventes al equipo y puedan
depositarse allí.
Se deberá observar una distancia mínima de 5 m entre
el equipo y la pistola pulverizadora.
Puesta a tierra del objeto a recubrir
El objeto a recubrir tiene que disponer de una puesto a tierra.
44
WAGNER Project Pro 119 - 0418C
Limpieza del equipo con disolvente
Peligro
Limpieza del equipo
En caso de limpieza del equipo con disolvente, éste
no se debe proyectar o bombear a un recipiente con
un orificio pequeño (ojo de barril). Peligro por la
formación de una mezcla explosiva de gas y aire. El
depósito tiene que estar puesto a tierra.
Peligro
¡Peligro de cortocircuito en caso de penetración de
agua!
El equipo no se debe limpiar nunca con un limpiador
de alta presión o un limpiador al vapor de alta presión.
Componentes y descripción
La caja de embalaje del sistema de pintura contiene lo siguiente:
• Tubo de aspiración (incl. filtro de entrada) y tubo de retorno (incl. pinza metálica)
• Manguera de presión de 15 m y 6,35 mm de diámetro interior
• Pistola pulverizadora con dos filtros (L-XXL; uno en la pistola, uno por separado)
• Frasco de aceite
• Montaje de la punta de pulverización
• Soporte de tubos
• Equipo base
• Manual de instrucciones
Figura 1: Controles y funciones
(más descripciones detalladas de los distintos puntos en el apartado correspondiente de las instrucciones de servicio)
Elemento Componente
Descripción
A)
Interruptor de encendido
/apagado�����������������������������������������El interruptor de encendido/apagado enciende y apaga el pulverizador (O=Apagado, I=Encendido).
B)
Mando PRIME / SPRAY����������������El mando PRIME (Cebar) /SPRAY (Pulverizar) dirige el fluido a la manguera de pulverización cuando
se ajusta en SPRAY (Pulverizar) o al tubo de retorno cuando se ajusta en PRIME (Cebar). Las flechas
del mando PRIME (Cebar)/SPRAY (Pulverizar) indican las direcciones de rotación de PRIME (Cebar)
y SPRAY (Pulverizar). El mando PRIME (Cebar)/SPRAY (Pulverizar) también se utiliza para aliviar
la presión que se ha acumulado en la manguera de pulverización (consulte el procedimiento de
liberación de la presión).
C)
Válvula Sureflo™����������������������������La válvula Sureflo™ está diseñada para mantener abierta la válvula de entrada y para evitar que se
pegue debido a los materiales secos. La válvula Sureflo™ se activa automáticamente cada vez que se
enciende el interruptor de encendido/apagado.
D)
PressureTrac™��������������������������������PressureTrac™ regula la cantidad de fuerza que utiliza la bomba para empujar el fluido.
E)
Sección de bomba������������������������Uno de los pistones de la sección de la bomba sube y baja para crear la aspiración que extrae el fluido
a través del tubo de aspiración.
F)
Tubo de aspiración����������������������El fluido se extrae a través del tubo de aspiración hacia la bomba.
G)
Tubo de retorno����������������������������El fluido se envía a través del tubo de retorno hasta el contenedor original cuando el mando PRIME
(Cebar)/SPRAY (Pulverizar) está en la posición PRIME (Cebar).
H)
Filtro de entrada���������������������������El filtro de entrada filtra el material de pulverización para evitar que el sistema se atasque.
I)
Soporte de tubos��������������������������Para el montaje, inserte los extremos del soporte de tubos en los orificios previstos al efecto en el asa
(ver figura).
J)
Pistola pulverizadora�������������������Para la aplicación del material de recubrimiento y la regulación del caudal.
K)
Manguera de pulverización������La manguera de pulverización conecta la pistola a la bomba.
Tipo de bomba
Tensión
Potencia absorbida
Protección
Materiales de recubrimiento procesables
Datos técnicos
Bomba de émbolo
230-240 V ~ 50 Hz
720 W
Allacciare solo a prese con contatto
di protezione (16 A)
Lacas y barnices con contenido de agua y disolventes.
Esmaltes, aceites, agentes separadores, barnices de resina sintética,
barnices de PVC, masillas tapaporos, barnices de imprimación,
pigmentos de carga y pinturas antioxidantes.
Pinturas de dispersión y de látex para interiores.
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Materiales que contengan componentes muy abrasivos, pintura para
fachadas, lejías y materiales de recubrimiento que contengan ácidos.
Materiales con un punto de inflamación inferior a los 21°C.
Los materiales pulverizables siguientes no son aptos
para ser procesados
Aislamiento doble
Máx. presión de pulverización
Cantidad máx. suministrada
Nivel de presión sonora
Nivel de vibración
Temperatura máx. material de
recubrimiento
Tamaño máx. de la boquilla
Longitud de la manguera
Peso
i
40°C
XL (0,019")
15 m
18 kg
Para determinar, en caso de duda, la compatibilidad
del material de recubrimiento con los materiales
utilizados en la construcción del aparato, sírvase
consultar al Servicio postventa Wagner.
Campo de aplicación
Recubrimiento de paredes en el interior, así como en objetos
pequeños y medianos en el exterior (p.ej. vallas de jardín, puertas de
garaje, etc.).
45
WAGNER Project Pro 119 - 0418C
Montaje
i
Figura 2: Despliegue del carro
1. Levante el equipo base por el soporte de contenedores. Tire
del seguro de pies hacia arriba y despliegue los pies.
2. Baje el seguro de pies para ajustarlas en su lugar.
3. Gire el mando a cualquiera de los lados del carro, hacia
la flecha “UP”, hasta que se detenga. Levante el mango
hasta que la carcasa del motor y los bloqueos del mango se
coloquen en su lugar. Tenga cuidado de no pellizcar el cable
de alimentación con el carro.
Figura 5: Bloqueo de la pistola pulverizadora
Peligro
Figura 3: Conexión de la manguera
Cerciórese de que la bomba está desconectada
(posición O) y el aparato se encuentra desenchufado
de la red.
Peligro
1. Enrosque la manguera de alta presión al puerto de la manguera
de pulverización. Apriétela con una llave ajustable.
2. Enrosque el otro extremo de la manguera a la pistola
pulverizadora. Sujete la pistola pulverizadora con una llave
ajustable por el mango y apriete la tuerca de la manguera con
la otra.
La punta de pulverización no se debería conectar hasta
que se hayan purgado y cebado el pulverizador y la
manguera de pulverización.
1. Quite la tapa de la válvula de entrada (a). Enrosque el tubo
de aspiración en la válvula de entrada y apriételo firmemente
a mano. Procure que las roscas queden rectas para que el
accesorio gire libremente.
2. Introduzca la manguera de retorno en la tubuladura de
retorno.
El PP119 posee una válvula Sureflo™ que se activa
automáticamente cuando se enciende la bomba (I).
Figura 8: Cebado del pulverizador
Project Pro 119 permite proyectar pinturas para interiores, lacas y
barnices sin diluir o ligeramente diluidos.
Puede ver la información detallada en la hoja de datos técnicos del
fabricante de la pintura ( descarga del Internet).
1.Remueva a fondo el material y dilúyalo en su envase conforme
a la recomendación incluida al respecto (para remover se
recomienda utilizar un agitador).
Dilución recomendada
1. Pulverice un poco de aceite del frasco adjunto en el orificio
marcado (consejo: bascule el aparato hacia atrás). Si es
necesario, se puede sustituir por aceite casero ligero.
i
Preparazione del materiale di copertura
1. Desbloquee la pistola pulverizadora. Gire el interruptor de
encendido/apagado a la posición de apagado.
2. Gire el mando PRIME (Cebar)/ SPRAY (Pulverizar) hasta PRIME
(Cebar).
3. Desbloquee la pistola pulverizadora y dispárela hacia un lateral
del cubo de material. Bloquee la pistola pulverizadora.
Figura 7: Preparación para el cebado
Antes de empezar
Procure seguir el procedimiento de liberación de la
presión cuando se apague la unidad para cualquier
fin. Este procedimiento se utiliza para aliviar la
presión de la manguera de pulverización.
Cebado
Material de pulverización
Barnices
Impregnantes para madera (con
disolventes o solubles en agua),
colorantes, aceites, desinfectantes,
productos fitosanitarios
Lacas de color con disolventes o
solubles en agua, imprimaciones,
lacas de acabado para automóviles,
barnices de capa gruesa
Pintura para interiores
(dispersiones y pintura de látex)
1. La pistola está asegurada cuando el bloqueo del disparador
está en un ángulo de 90° (perpendicular) al disparador en
cualquier dirección.
Peligro
Figura 4: Conexión del conjunto de aspiración
Desbloquee siempre el disparador cuando conecte
la punta de pulverización o cuando la pistola
pulverizadora no se está utilizando.
Figura 6: Procedimiento de liberación de la presión
i
Si se obtiene un esquema de proyección uniforme
como en la Fig. 12 A, todos los ajustes son correctos.
Si el esquema de proyección muestra “bandas
marginales” como en la Fig. 12 B, aumente
paulatinamente la presión o siga diluyendo en pasos
de 5%.
1. Coloque un contenedor lleno de material de pulverización
bajo el tubo de aspiración (a). Sujete el tubo de retorno (b) a
un contenedor de desechos.
2. Deslice el PressureTrac™ hasta la máxima presión (+).
3. Gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta PRIME
(Cebar).
4. Enchufe el pulverizador y mueva el interruptor de encendido/
apagado a la posición de encendido (I).
La unidad empezará a extraer material por el tubo de
aspiración, lo pasará por la bomba y lo sacará por el
tubo de retorno. Deje que la unidad funcione el tiempo
suficiente para sacar el fluido de prueba de la bomba o
hasta que el material de pulverización salga del tubo
de retorno.
5. Apague la bomba (O). Quite el tubo de retorno del
contenedor de desechos y colóquelo en la posición de
funcionamiento por encima del contenedor de material de
pulverización. Utilice la abrazadera de metal para unir las dos
mangueras.
i
sin diluir
sin diluir
diluir de 5 - 10 %
Figura 9: Cebado de la manguera de pulverización
diluir de 0 - 10 %
2. Realice una prueba de proyección (p.ej. en un trozo de cartón). 1. Desbloquee la pistola pulverizadora y gire el mando PRIME
(Cebar)/ SPRAY (Pulverizar) hasta PRIME (Cebar).
i
46
La punta de pulverización no se debería conectar a la
pistola pulverizadora hasta que se haya purgado la
manguera de pulverización.
WAGNER Project Pro 119 - 0418C
Figura 12: Práctica
2. Tire del disparador y apunte la pistola pulverizadora hacia
la pared lateral de un contenedor de desechos. Si utiliza
materiales que tienen una base de aceite, hay que conectar
a tierra la pistola pulverizadora mientras se purga (vea la
advertencia más abajo).
Mantenga las manos alejadas del flujo de fluido.
Para conectar a tierra la pistola, sujétela contra el
borde de un contenedor de metal mientras se
limpia. De lo contrario, se podría producir una
Peligro
descarga de electricidad estática que podría causar
un incendio.
3. Mientras tira del disparador, encienda la bomba (I) y gire
el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta SPRAY
(Pulverizar). Mantenga pulsado el disparador hasta que se
purgue todo el aire, el agua o el disolvente de la manguera de
pulverización y el material fluya libremente.
Peligro
Si el mando PRIME/SPRAY sigue estando ajustado
en SPRAY, la presión de la manguera y la pistola
pulverizadora será alta hasta que el mando PRIME/
SPRAY se ajuste en PRIME.
4. Suelte el disparador. Gire el mando PRIME (Cebar)/SPRAY
(Pulverizar) hasta PRIME (Pulverizar). Apague la bomba (O).
Dispare la pistola en el contenedor de desechos para asegurarse
de que no queda presión en la manguera.
Figura 13: Desatascamiento de la punta de pulverización
i
Figura 10: Conexión de la punta de pulverización
Peligro
POSIBLE PELIGRO DE INYECCIÓN. No pulverice sin
haber colocado el protector de la punta. Nunca
dispare la pistola a menos que la punta esté en las
posiciones de pulverización o desatasco. Active
siempre el bloqueo del disparador de la pistola antes
de extraer, sustituir o limpiar la punta.
Peligro
1. Desbloquee la pistola pulverizadora.
2. Enrosque en la pistola el protector de la punta
i
Pulverización
Figura 11: Técnica de pulverización
A) La clave para realizar un buen trabajo de pintura es dar una capa
uniforme en toda la superficie. Mueva el brazo a una velocidad
constante y mantenga la pistola pulverizadora a una distancia
constante de la superficie. La mejor distancia de pulverización
es de 25 a 30 cm entre la punta de pulverización y la superficie.
B) Mantenga la pistola pulverizadora en los ángulos adecuados
con respecto a la superficie. Esto significa que tiene que mover
todo el brazo hacia delante y atrás, no sólo flexionar la muñeca.
C) Mantenga la pistola pulverizadora perpendicular a la
superficie; de lo contrario, un extremo del patrón será más
grueso que el otro.
D) Dispare la pistola después de comenzar la pincelada. Suelte
el disparador antes de terminar la pincelada. La pistola
pulverizadora debería estar moviéndose al pulsar y soltar
el disparador. Superponga un 30% cada pincelada. De esta
forma, las capas serán uniformes.
Cuando haya terminado de pulverizar, realice el
Procedimiento de liberación de la presión.
i
Si tiene previsto dejar el proyecto de pulverización
durante más de una hora, siga el procedimiento de
Limpieza a corto plazo que se describe en la sección
Limpieza de este manual.
Si el patrón de pulverización está demasiado
distorsionado o se detiene por completo mientras se
está disparando la pistola, siga estos pasos.
No intente desatascar ni limpiar la punta con el
dedo. El fluido a alta presión podría producirle
heridas.
1. Suelte el disparador y desbloquee la pistola. Gire 180º la
flecha de la punta reversible de forma que la punta de la
flecha quede hacia la parte posterior de la pistola (véase la
figura 13).
i
Cuando conecte el protector de la punta a la pistola,
alinéelo de la forma que se indica en la figura 10 (a) y
luego apriételo manualmente (b).
i
1. Asegúrese de que la manguera de pintura no está doblada ni
hay cerca objetos con bordes afilados cortantes.
2. Deslice el PressureTrac™ hasta el ajuste mínimo.
3. Gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta SPRAY
(Pulverizar).
4. Deslice el PressureTrac™ hasta el ajuste máximo. La manguera
de pintura debería ponerse rígida cuando el material
comience a fluir por ella.
5. Desbloquee la pistola pulverizadora.
6. Dispare la pistola pulverizadora para purgar el aire de la
manguera.
7. Cuando el material llegue a la punta de pulverización,
pulverice una zona de prueba para comprobar el patrón de
pulverización.
8. Utilice el ajuste de presión mínimo necesario para conseguir
un buen patrón de pulverización (A). Si la presión es
demasiado alta, el patrón de pulverización será muy ligero.
Si es demasiado baja, aparecerán residuos o la pintura estará
llena de brumos en lugar de dispersarse en una capa fina (B).
Bajo presión, la punta de pulverización podría ser muy
difícil de girar. Gire el mando PRIME (Cebar)/SPRAY
(Pulverizar) hasta PRIME (Pulverizar) y dispare la
pistola. De esta forma, aliviará la presión y la punta
girará con más facilidad.
2. Gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta SPRAY
(Pulverizar).
3. Desbloquee la pistola y apriete el disparador, apuntando la
pistola a un trozo de madera de desecho o un cartón. De esta
forma, la presión de la manguera de pulverización elimina la
obstrucción. Cuando la boquilla esté limpia, el material saldrá
en un chorro recto y a alta presión.
4. Suelte el disparador y desbloquee la pistola. Dé la vuelta a
la punta para que la flecha vuelva a apuntar hacia delante.
Desbloquee la pistola y continúe la pulverización.
Limpieza
i
i
En caso de utilizar materiales hidrosolubles, use lejía
jabonosa caliente para limpiar el equipo de
pulverización. En caso de utilizar materiales de
pulverización que contengan disolventes, utilice para
la limpieza un disolvente apropiado con un punto de
inflamación por encima de los 21°C.
No utilice disolventes para materiales hidrosolubles,
dado que la mezcla se convierte en una sustancia
gelatinosa difícil de retirar.
Figure 14: Limpieza a corto plazo
i
47
Siga estas instrucciones únicamente en caso de utilizar
materiales hidrosolubles. En caso de utilizar materiales
de pulverización que contengan disolventes, siga los
pasos de Limpieza y Almacenamiento a largo plazo.
WAGNER Project Pro 119 - 0418C
A) Apagado
1. Realice el procedimiento de liberación de la presión (véase
la figura 6) y desenchufe el pulverizador.
2. Vierta lentamente 200 ml de agua sobre la parte superior de la
pintura para evitar que ésta se seque.
3. Envuelva el montaje de la pistola pulverizadora en un trapo
húmedo y métalo en una bolsa de plástico. Selle el cierre de la
bolsa. Coloque el pulverizador en un lugar seguro alejado del
sol para almacenarlo durante un corto periodo de tiempo.
Figura 17: Limpieza del conjunto de aspiración
B) Encendido
1. Saque la pistola de la bolsa de plástico. Eche agua en la
pintura.
2. Gire el mando PRIME/SPRAY hasta PRIME.
3. Enchufe el pulverizador.
4. Encienda el interruptor (I).
5. Gire el mando PRIME/SPRAY hasta SPRAY. Pruebe el
pulverizador en un trozo de prueba y comience a pulverizar.
Figura 15: Limpieza del sistema
1. Bloquee la pistola y quite el montaje de la punta de
pulverización. Sumerja el conjunto de aspiración en un cubo
con la solución de limpieza adecuada (a).
2. Coloque un contenedor de desechos (b) junto al contenedor
de material original (c). Los contenedores deberían tocarse.
Apunte la pistola pulverizadora hacia un lateral del contenedor
de material original (c) y pulse el disparador.
3. Mientras pulsa del disparador de la pistola, encienda la bomba
(I) y gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta
SPRAY (Pulverizar) para purgar el material de la manguera en
el contenedor original. Siga pulsando el disparador durante
los siguientes pasos.
4. Cuando la solución de limpieza fluya por la pistola
pulverizadora, siga apretando el disparador y apunte la pistola
hacia el lateral del contenedor de desechos (conecte a tierra
la pistola con un contenedor de metal si la limpieza se realiza
con un disolvente inflamable).
5. Dispare la pistola hasta que el fluido que sale de la pistola sea
claro. Puede que sea necesario tirar la solución de limpieza y
obtener una nueva.
6. Gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta PRIME
(Pulverizar) y dispare la pistola para liberar presión.
1. Bloquee la pistola y apague la bomba (O). Gire el mando
PRIME (Cebar)/SPRAY (Pulverizar) hasta PRIME (Cebar).
2. Retire la manguera de aspiración de la válvula de entrada.
Retire la manguera de retorno, presionando el anillo de
seguridad azul hacia arriba y tirando al mismo tiempo de la
manguera hacia abajo. Limpie el exterior de ambas mangueras
someramente con una solución de limpieza apropiada.
3. Limpie la rosca de la válvula de entrada (a) con un paño.
4. Con la ayuda de unas pinzas, retire el disco de filtro (b) con
cuidado del filtro de aspiración y limpie ambos elementos.
5. Después de limpiar la unidad de aspiración, vuelva a enroscar
la manguera de aspiración en la válvula de entrada e inserte la
manguera de retorno nuevamente en la tubuladura de retorno.
6. Sumerja la manguera de aspiración y el tubo de retorno en un
cubo con una solución de limpieza nueva.
7. Gire el mando PRIME (Cebar)/SPRAY (Pulverizar) hasta PRIME
(Cebar). Encienda la bomba (1) y dispare la pistola en un
contenedor de desechos para liberar presión.
8. Deje que la bomba haga circular la solución de limpieza por
el conjunto de aspiración durante 2 o 3 minutos. Apague la
bomba.
Figura 18: Almacenamiento a largo plazo
1. Llene una taza u otro recipiente con un poco de aceite de
separación o un aceite ligero de uso doméstico. Coloque la
taza debajo de la válvula de entrada. El orificio de la válvula se
tiene que encontrar por completo en el baño de aceite.
2.Coloque un trapo sobre el puerto de la manguera de
pulverización y encienda el interruptor (l). Cuando el aceite se
haya bombeado de la copa, apague la bomba (O).
3. Frote con un trapo húmedo toda la unidad, la manguera y
la pistola para quitar la pintura acumulada. Vuelva a colocar
la manguera de alta presión en el puerto de la manguera de
pintura.
Figura 19: Limpieza de la válvula de entrada
i
Figura 16: Limpieza de la pistola pulverizadora
8. Enrosque la pistola pulverizadora de nuevo en la manguera de
pintura. Apriétela con una llave.
1. Asegúrese de que la bomba está apagada (O). Asegúrese
de que el mando PRIME (Cebar)/SPRAY (Pulverizar)
está ajustado en PRIME (Pulverizar). Desenchufe el
pulverizador.
2. Quite la pistola pulverizadora de la manguera de pintura
utilizando llaves ajustables.
3. Desenganche el protector del disparador (a) de la carcasa
del filtro (b) tirando hacia fuera de la carcasa del filtro.
Desatornille la carcasa del filtro.
4. Quite el filtro (c) de la carcasa de la pistola pulverizadora y
límpiela con la solución de limpieza adecuada (lejía jabonosa
caliente para materiales hidrosolubles, disolventes con un
punto de inflamación por encima de 21°C para materiales de
pulverización que contengan disolventes).
5. Quite la punta de pulverización (d) del montaje del protector
de pulverización. Limpie la punta de pulverización con un
cepillo de cerdas suaves y la solución de limpieza apropiada.
Procure quitar y limpiar la arandela (e) y la base (f) situadas en
la parte posterior del montaje de la punta de pulverización.
6. Vuelva a colocar el filtro limpio, introduciendo primero el
extremo romo, en la carcasa de la pistola. El extremo romo
(g) del filtro se debe colocar correctamente en la pistola. De
lo contrario, la punta se atascará o no saldrá material de la
pistola.
7. Instale la punta del pulverizador (d), la base (f) y la arandela (e) y
vuelva a colocar el montaje del protector de pulverización.
La limpieza o mantenimiento de la válvula de entrada
podría ser necesaria si la unidad tiene problemas de
cebado. Para prevenir los problemas de cebado, limpie
de la forma adecuada el pulverizador y siga los pasos de
almacenamiento a largo plazo.
1. Quite la manguera de aspiración y el tubo de retorno. Suelte
el accesorio de la forma que se indica (a) y quite la válvula
solenoide Sureflo™. Preste atención a que no se pierda la
junta tórica.
2. Retire la unidad de válvula de entrada (b) del equipo base
mediante una llave ajustable. Inspeccione visualmente el interior
y el exterior del montaje de la válvula de entrada. Limpie cualquier
residuo de pintura con la solución de limpieza apropiada.
3. Vuelva a colocar el montaje de la válvula de entrada
atornillándolo en el pulverizador.
4. Vuelva a colocar la válvula solenoide Sureflo™.
Figura 20: Plegable del carro
1. Gire los botones en ambos lados del carro en la dirección de la
flecha DOWN hasta el tope. Durante esta operación, sujete el
mango para evitar que se caiga.
2. Repliegue el mango hacia abajo. Tenga cuidado de no
pellizcar el cable de alimentación con el carrito.
Peligro
48
¡Atención! Con los pies replegados, las ruedas se
pueden desplazar fácilmente, desequilibrando el
equipo. Durante los siguientes pasos, sujete el
equipo por el soporte de contenedores y bloquee
una rueda con su pie.
WAGNER Project Pro 119 - 0418C
3. Tire del estribo de seguridad hacia arriba y repliegue los pies.
Vuelva a asegurarlos con el estribo de seguridad. Coloque el
equipo base con cuidado en el suelo.
Listas de piezas
Figura 21: Pistola/manguera de pulverización
Ele.
1
2
3
4
Nº pieza
0418717
0418708
0418713
0418720
Descripción
Cantidad
Pistola (sin boquilla)..............................................1
Punta, L......................................................................1
Filtro, L - XXL+ (blanco)........................................2
Manguera de pulverización, 15 m, amarilla.1
Figura 22: Conjunto de aspiración
Nº pieza
2306605
Accesorios
Nº pieza
0418705
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Descripción
Cantidad
Montaje de conjunto de aspiración................1
Descripción
Punta, XS ���������� Esmaltes, pinturas, aceites y productos
de desmoldeo solubles en agua y con
base disolvente
Punta, S ������������� Pinturas sintéticas con base de resina,
pinturas PVC
Punta, M ������������ Esmaltes para pinturas, capas intermedias,
imprimadores, rellenos, pinturas látex para
interiores y emulsiones para interiores
Punta, L ������������� Esmaltes para pinturas, capas
intermedias, imprimadores, rellenos,
pinturas látex y emulsiones para
interiores y pinturas anticorrosión.
Punta, XL ����������� Esmaltes para pinturas, capas
intermedias, imprimadores, rellenos,
pinturas látex y emulsiones para
interiores y pinturas anticorrosión.
Filtro, XS - S (rojo, caja de 2)
Filtro, M (amarillo, caja de 2)
Filtro, L – XXL+ (blanco, caja de 2)
Kit de reacondicionamiento de la sección de la bomba
Todas las piezas de repuesto lista anterior son piezas de
desgaste, y no son coverd por garantía.
49
WAGNER Project Pro 119 - 0418C
Figura 23: Instrucciones de
sustitución del sello en
la bomba
i
Número de pieza de kit 0418716
Peligro
Lleve siempre una protección ocular mientras realice
el mantenimiento de la bomba. Procure seguir el
procedimiento de liberación de la presión cuando
se apague la unidad para cualquier fin, incluidas las
labores de mantenimiento o ajuste. Después de realizar
el procedimiento de liberación de la presión, procure
desenchufar la unidad antes de realizar las labores de
mantenimiento o ajuste. La zona debe estar libre de
disolventes o vapores de pintura.
Desmontaje de la bomba
1. Quite el conjunto de aspiración.
2. Quite la cubierta frontal y los tres tornillos que la sujetan con
un desatornillador T20 Torx.
3. Quite el tornillo de la horquilla (1) y la arandela (2) que sujeta
la clavija (3). La clavija conecta la horquilla (4) al pistón (5).
4. Con unos alicates, saque la clavija.
5. Inspeccione el montaje de la horquilla y el pistón. Para poder
quitar todas las piezas necesarias, el pistón no debe estar
en la posición central inferior fija. Si el pistón se encuentra
en la parte inferior del recorrido, instale la cubierta frontal y
los tornillos, encienda brevemente la bomba para indexar el
pistón, desenchufe la unidad y repita el paso 2.
6. Afloje la atornilladura de la válvula de entrada y retire el
electroimán (figura 19 a). Preste atención a que no se pierda la
junta tórica. Desenrosque la unidad de válvula de entrada (6)
del equipo base.
7. Para quitar el montaje del pistón, empuje el pistón hasta cerca
de la horquilla.
8. Desatornille y quite la tuerca superior (7) utilizando una llave
ajustable.
9. Quite los sellos gastados con un desatornillador de cabeza
plana o un punzón. Quite el sello superior (8) del sello
superior e inferior (9) de la parte inferior presionando el lateral
del sello y sacándolo. Procure no arañar la carcasa en la que se
encuentran los sellos.
10. Limpie la zona en la que se van a instalar los nuevos sellos.
Montaje de la bomba
1. Lubrique el nuevo sello superior (8) con aceite de separación
o aceite casero ligero y coloque el sello manualmente (el lado
de la copa del sello hacia abajo) en el puerto superior de la
carcasa.
2. Coloque una pequeña cantidad de grasa de cojinetes en las
roscas de la tuerca superior (7). Coloque la tuerca superior
en la parte superior de la carcasa y apriétela con una llave
ajustable. De esta forma, el sello superior se colocará en la
posición correcta.
3. Coloque la bomba boca abajo. Lubrique la junta del pistón
y la unidad de sello (5,9) según la descripción para el sello
superior. Inserte el pistón con la unidad de sello en la parte
inferior de la carcasa.
50
NO intente quitar los sellos inferiores del nuevo pistón.
4. Introduzca la herramienta de inserción (10) y enrósquela en su
posición para fijar correctamente el pistón/sello. Enrósquela
totalmente hasta que esté apretada. Quite la herramienta de
inserción.
5. Alinée el pistón (5) con la horquilla (4). Procure no dañar el
pistón.
6. Aplique grasa de cojinetes en los orificios de la horquilla en los
que se inserta la clavija (3).
7. Instale la clavija (3) para conectar la horquilla al pistón. Para
ello, es posible que haya que desplazar el pistón hacia arriba o
hacia abajo.
8. Instale el tornillo de la horquilla (1) y la arandela (2) para
asegurar la clavija.
9. Instale la nueva junta tórica (11) en el montaje de la válvula de
entrada, lubríquela con aceite de separación o aceite casero
ligero, enrósquela en la parte inferior (entrada) de la carcasa
y apriétela con una llave ajustable. De esta forma, el sello
inferior se colocará en la posición correcta.
10. Gire la bomba hacia arriba y aplique unas cuantas gotas de
aceite de separación o aceite casero ligero entre la tuerca
superior (7) y el pistón (5). Esto prolongará la vida útil del sello.
11. Instale la cubierta frontal y tres (3) tornillos.
12. Instale el montaje de la válvula de entrada. Instale el conjunto
de aspiración
WAGNER Project Pro 119 - 0418C-Solución de problemas/mantenimiento
Problema
Causa
Solución
1. El pulverizador no está enchufado.
2. El interruptor de encendido/apagado está en
la posición de apagado.
3. El pulverizador se ha apagado cuando aún
tenía poca presión.
4. No se recibe tensión de la toma de corriente.
5. El cable de extensión está dañado o tiene
muy poca capacidad.
6. Hay un fusible fundido en el pulverizador.
7. Hay un problema con el motor.
3. Deslice el PressureTrac™ hasta la presión máxima (+) o
libere presión girando la válvula PRIME (Cebar)/SPRAY
(Pulverizar) hasta PRIME (Cebar).
4. Pruebe de la forma adecuada la tensión de la fuente de
alimentación.
5. Cambie el cable de extensión.
6. Consulte a su punto de venta / distribuidor.
7. Consulte a su punto de venta / distribuidor.
1. Intente volver a cebar la unidad.
2. Vuelva a llevar el cubo o sumerja el tubo de aspiración
en la pintura.
3. Limpie el conjunto de aspiración.
4. Limpie la conexión del tubo y apriétela bien.
1. La unidad no se ceba correctamente o ha
perdido cebo.
2. El cubo de pintura está vacío o el tubo de
aspiración no está totalmente sumergido en
la pintura.
3. El conjunto de aspiración está atascado.
4. El tubo de aspiración está suelto en la válvula
de entrada.
5. La válvula de entrada está atascada.
6. La válvula de entrada está gastada o dañada.
7. La válvula PRIME (Cebar)/SPRAY (Pulverizar)
está conectada.
5. Limpie la válvula de entrada. La entrada podría estar
atascada con pintura antigua. Haga funcionar la válvula
Sureflo™ para liberarla.
6. Instale el kit de reacondicionamiento de la sección de la
bomba*.
7. Consulte a su punto de venta / distribuidor.
C. El pulverizador absorbe pintura, pero la presión cae cuando se
dispara la pistola.
1. La punta de pulverización está gastada.
2. El filtro interior está atascado.
3. El filtro de la pistola está atascado.
4. La pintura es muy pesada o gruesa.
5. El montaje de la válvula de entrada está
gastado o dañado.
A. El pulverizador no se enciende.
B. El pulverizador se enciende para no absorbe pintura cuando el
mando PRIME (Cebar)/SPRAY
(Pulverizar) se coloca en la
posición PRIME (Cebar).
1. Enchufe el pulverizador.
2. Encienda el interruptor.
1. Cambie la punta del pulverizador por una nueva.*
2. Limpie el filtro de entrada.
3. Limpie o cambie el filtro adecuado. Tenga siempre a
mano filtros adicionales.
4. Diluya o filtre la pintura.
5. Instale el kit de reacondicionamiento de la sección de la
bomba*.
D. La válvula PRIME/SPRAY está en la posición SPRAY y hay flujo en
el tubo de retorno.
1. La válvula PRIME (Cebar)/SPRAY (Pulverizar)
está sucia o gastada.
1. Consulte a su punto de venta / distribuidor.
E. Hay una fuga en la pistola
pulverizadora.
1. Las piezas internas de la pistola están
gastadas o sucias.
1. Consulte a su punto de venta / distribuidor.
F. Hay una fuga en el montaje de
la punta.
1. La punta se ha montado de la forma
incorrecta.
2. Un sello está sucio.
1. Revise el montaje de la punta y móntelo de la forma
adecuada.
2. Limpie el sello.
G. La pistola pulverizadora no
pulveriza.
1. El filtro de la pistola o la punta de
pulverización están atascados.
2. La punta de pulverización está en posición
inversa.
1. Limpie la punta de pulverización o el filtro de la pistola.
2. Coloque la punta en posición hacia delante.
H. El patrón de pintura tiene
residuos.
1. La presión es demasiado baja.
2. El filtro de la pistola, la punta o el filtro de
aspiración están atascados.
3. El tubo de aspiración está suelto en la válvula
de entrada.
4. La punta está gastada.
5. La pintura es demasiado espesa.
6. Pérdida de presión.
1. Aumente la presión.
2. Limpie.
3. Apriete el accesorio del tubo de aspiración.
4. Vuelva a colocar la punta de pulverización.
5. Diluya la pintura.
6. Consulte Causas y soluciones al problema C.
* Hay disponibles kits de reparación especiales con instrucciones para estos procedimientos. Consulte la sección Mantenimiento de este
manual para obtener una lista de los kits y sus números de pieza.
Mantenimiento diario - El único mantenimiento diario necesario consiste en limpiar a fondo y lubricar la pistola después de usarla. Siga los
procedimientos de limpieza y lubricación de este manual.
Mantenimiento adicional - Algunas piezas de la bomba se acaban desgastando con el uso y hay que cambiarlas. Sin embargo, el
rendimiento de la bomba es el único indicador fiable del momento en que hay que cambiar las piezas. Consulte la sección Solución de
problemas para obtener más información acerca de cuándo utilizar estos kits.
51
WAGNER Project Pro 119 - 0418C - Veiligheidsvoorschriften
Vertaling van de originele gebruiksaanwijzing
Waarschuwing!
Attentie: gevaar voor verwondingen door injectie!
De Airless apparaten ontwikkelen extreem hoge
spuitdrukken.
Gevaar
1
Nooit vingers, handen of andere lichaamsdelen in aanraking met de
spuitstraal laten komen!
Richt het spuitpistool nooit op uzelf, op andere personen of op dieren.
Het spuitpistool nooit zonder aanraakbeveiliging gebruiken.
Behandel een spuitverwonding niet als een gewone snijwond.
Bij huidletsel door bedekkingsmateriaal direct een arts raadplegen voor een
snelle, deskundige behandeling. Informeer de arts over het gebruikte
bedekkingsmateriaal of oplosmiddel.
2
Elke keer voordat het apparaat in gebruik wordt genomen, moeten de
onderstaande punten, overeenkomstig de handleiding, in acht worden
genomen:
1. Apparaten met gebreken mogen niet worden gebruikt.
2. WAGNER-spuitpistool met veiligheidshendel aan de trekker borgen.
3. Zorgdragen voor een goede aarding van de netaansluiting.
4. Toelaatbare werkdruk van de hogedrukslang en het spuitpistool
controleren
5. Alle verbindingen op lekkage controleren.
3
De aanwijzingen m.b.t. periodieke schoonmaak- en onderhoudsbeurten
moeten streng worden aangehouden.
Voor alle werkzaamheden aan het apparaat en bij iedere
werkonderbreking moeten de onderstaande regels in acht worden
genomen:
1. Spuitpistool en slang van druk ontlasten.
2. WAGNER-spuitpistool met veiligheidshendel aan de trekker borgen.
3. Apparaat uitschakelen.
Let op de veiligheid!
52
WAGNER Project Pro 119 - 0418C - Veiligheidsvoorschriften
Algemene veiligheidsaanwijzingen
3. Veiligheid van personen
Lees alle aanwijzingen goed door. Fouten bij het opvolgen van
hieronder vermelde aanwijzingen kunnen leiden tot elektrische
schokken, brand en/of ernstig letsel. Met het hieronder gebruikte
begrip „elektrisch gereedschap“ wordt zowel elektrisch gereedschap
op netvoeding (met netkabel) bedoeld als oplaadbaar elektrisch
gereedschap (zonder netkabel).
De plaatselijke voorschriften dienen strikt in acht te worden
genomen.
a) Wees alert, let op wat u doet en gebruik uw gezond verstand bij
het werken met elektrisch gereedschap. Gebruik het apparaat niet
wanneer u moe bent of onder de invloed bent van drugs, alcohol
of medicijnen. Eén moment van onachtzaamheid tijdens het gebruik van
het apparaat kan leiden tot ernstig letsel.
b) Gebruik persoonlijke beschermingsmiddelen en draag altijd een
veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen,
zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of
gehoorbescherming, afhankelijk van type en gebruik van het elektrisch
gereedschap, vermindert het risico van letsel.
Uitleg van de gebruikte symbolen
Gevaar
i
Duidt een rechtstreeks dreigend gevaar aan.
Als ze niet gemeden wordt, zijn de dood of zeer
ernstig letsel het gevolg.
Duidt toepassingstips en andere bijzonder
nuttige aanwijzingen aan.
c) Voorkom onbedoeld starten van het gereedschap. Verzeker u ervan
dat de schakelaar in de stand "UIT" staat, voordat u de netstekker
in de wandcontactdoos steekt. Wanneer u tijdens het dragen van het
apparaat een vinger op de schakelaar houdt of het apparaat ingeschakeld
op de netvoeding aansluit, kan dit leiden tot ongevallen.
Explosiegevaar
d) Verwijder afstelgereedschap of moersleutels voordat u het
apparaat inschakelt. Gereedschap of een moersleutel die zich in een
draaiend deel van het apparaat bevindt, kan leiden tot letsel.
e) Overschat uzelf niet. Zorg voor een goede houding en bewaar op
elk moment uw evenwicht. Dan kunt u het apparaat in onverwachte
situaties beter onder controle houden.
Attentie: gevaar voor verwondingen door
injectie!
f) Draag geschikte kleding. Draag geen loszittende kleding of
sierraden. Houd haren, kleding en handschoenen verwijderd van
bewegende delen. Loszittende kleding, sierraden of lange haren kunnen
door bewegende delen worden gegrepen.
1. Werkplek
g) Dit apparaat is niet bedoeld om te worden gebruikt door personen
(inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke
vaardigheden, met onvoldoende ervaring en/of met onvoldoende
kennis, tenzij zij onder toezicht staan van een persoon die voor
hun veiligheid verantwoordelijk is of zij door deze persoon zijn
geïnstrueerd in het gebruik van het apparaat. Kinderen moeten onder
toezicht staan om te voorkomen dat zij spelen met het apparaat.
a) Houd uw werkplek schoon en opgeruimd. Rommel en slecht verlichte
werkplekken kunnen leiden tot ongevallen.
b) Gebruik het apparaat niet in een explosiegevaarlijke omgeving met
brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap wekt
vonken op die stof of dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van
elektrisch gereedschap op afstand. Wanneer u wordt afgeleid, kunt u
de controle over het apparaat verliezen.
4. Zorgvuldige omgang met en gebruik van elektrisch gereedschap
a) Zorg dat u het apparaat niet overbelast. Gebruik voor uw
werkzaamheden het daarvoor bedoelde elektrische gereedschap.
Met het juiste elektrische gereedschap werkt u beter en veiliger binnen het
aangegeven vermogensbereik.
2. Elektrische veiligheid
a) De netstekker van het apparaat moet passen in de
wandcontactdoos. De stekker mag op geen enkele manier worden
gewijzigd. Gebruik geen stekkeradapter voor geaarde apparaten.
Ongewijzigde stekkers en passende wandcontactdozen verminderen het
risico van elektrische schokken.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect
is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is
gevaarlijk en moet worden gerepareerd.
c) Verwijder de stekker uit de wandcontactdoos voordat u afstellingen
aan het apparaat uitvoert, accessoires vervangt of het apparaat
aan de kant legt. Deze voorzorgsmaatregel voorkomt dat het
apparaat onbedoeld wordt gestart.
b) Voorkom contact van uw lichaam met geaarde oppervlakken van
b.v. buizen, radiatoren, fornuizen en koelkasten. Er bestaat een
verhoogd risico op elektrische schokken wanneer uw lichaam is geaard.
c) Houd het apparaat uit de regen en breng het niet in contact met
water. In een elektrisch apparaat binnendringend water verhoogd het
risico van elektrische schokken.
d) Bewaar elektrisch gereedschap, wanneer het niet wordt gebruikt,
buiten bereik van kinderen. Laat geen personen met het apparaat
werken die daar niet mee vertrouwd zijn of die deze aanwijzingen
niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit
door onervaren personen wordt gebruikt.
d) Gebruik de netkabel niet voor andere doeleinden, b.v. om het
apparaat aan te dragen, op te hangen of om de stekker uit de
wandcontactdoos te trekken. Houd de kabel verwijderd van
warmtebronnen, olie, scherpe randen of bewegende delen van
apparaten. Beschadigde kabels en kabels die in de war zijn verhogen het
risico van elektrische schokken.
e) Onderhoud het apparaat zorgvuldig. Controleer dat bewegende
delen correct functioneren en niet klemmen en dat er geen
onderdelen zijn gebroken of zodanig beschadigd dat de werking
van het apparaat nadelig wordt beïnvloed. Laat beschadigde
onderdelen voor gebruik van het apparaat repareren. Veel
ongevallen worden veroorzaakt door slecht onderhouden elektrisch
gereedschap.
e) Wanneer u buiten met elektrisch gereedschap werkt, dient u
uitsluitend verlengkabels te gebruiken die voor buitengebruik zijn
toegestaan. Het gebruik van voor buitengebruik geschikte verlengkabels
vermindert het risico van elektrische schokken.
53
WAGNER Project Pro 119 - 0418C - Veiligheidsvoorschriften
f) Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz.
in overeenstemming met deze aanwijzingen en zoals voor dit
specifieke type apparaat is voorgeschreven. Houd daarbij rekening
met de werkomstandigheden en de uit te voeren werkzaamheden.
Het gebruik van elektrisch gereedschap voor ander dan het bedoelde
gebruik kan leiden tot gevaarlijke situaties.
b) Wanneer het netsnoer van dit apparaat is beschadigd, moet
dit door de fabrikant, zijn klantenservice of een gelijkwaardig
gekwalificeerd persoon worden vervangen om gevaren te
voorkomen.
Voor een veilige omgang met Airless hogedrukspuitapparatuur
dienen de volgende veiligheidsvoorschriften in acht te worden
genomen:
U
U
Gebruik uitsluitend bedekkingsmaterialen met een
vlampunt van 21 °C of hoger, zonder extra
verwarming.
Het vlampunt is de laagste temperatuur waarbij zich
uit het bedekkingsmateriaal dampen ontwikkelen.
De hoeveelheid dampen is voldoende om met
de lucht boven het bedekkingsmateriaal een
ontvlambaar mengsel te vormen.
Terugstoot van het spuitpistool
Bij een hoge werkdruk komt bij het overhalen van de
trekker een reactiekracht van maximaal 15 N vrij.
Indien u hier niet op bent voorbereid, kan de hand
worden teruggestoten of kunt u het evenwicht
verliezen. Hierdoor kan letsel ontstaan.
Een continue belasting door deze terugstoot kan tot
blijvende gezondheidsschade leiden.
U
Maximale werkdruk
U
Coatingmateriaal
Houd rekening met gevaren die het gevolg kunnen zijn van het
verspoten materiaal en neem tevens de aanwijzingen op de
verpakking of van de fabrikant van het materiaal in acht.
Verspuit geen materialen waarvan u de eventuele gevaren niet kent.
U
Hogedrukslang (veiligheidsaanwijzing)
Elektrostatische lading van spuitpistool en hogedrukslang wordt via
de hogedrukslang afgeleid. Daarom moet de elektrische weerstand
tussen de aansluitingen van de hogedrukslang gelijk zijn aan of
kleiner zijn dan 197 kΩ/m (60 kΩ/ft.).
Gebruik het apparaat niet in ruimtes die onder de
explosiebeveiligingsverordening vallen.
i
Explosie- en brandgevaar bij
spuitwerkzaamheden door
ontstekingsbronnen
U
Vanwege de werking, veiligheid en levensduur,
alleen WAGNER-originele-hogedrukslangen
en spuitmondstukken gebruiken. Overzicht zie
„Reserveonderdeellijsten”.
Aansluiting van het apparaat
De aansluiting moet via een voorschriftmatig geaard
veiligheidsstopcontact plaatsvinden. De aansluiting moet
met een foutstroombeschermingsinrichting INF ≤ 30 mA zijn
uitgerust.
Er mogen zich geen ontstekingsbronnen in de
omgeving bevinden, bijv. open vuur, het roken van
sigaretten, sigaren en pijpen, vonken, gloeiende
draden, hete oppervlakken, enz.
U
Elektrostatische lading (vonk- en
vlamvorming)
Gevaar
U
De maximale werkdruk voor spuitpistool,
spuitpistooltoebehoren en hogedrukslang mag niet lager zijn
dan de op het apparaat vermelde maximale werkdruk van 200
bar (20 MPa).
Explosiebeveiliging
Gevaar
U
Let op! Draag adembescherming: verfnevel en
oplosmiddeldampen zijn schadelijk voor de
gezondheid. Werk uitsluitend in ruimten met goede
natuurlijke ventilatie of gebruik geforceerde
ventilatie. Het dragen van werkkleding,
veiligheidsbril, gehoorbescherming en
handschoenen wordt aanbevolen.
Vlampunt
Gevaar
Apparaat en spuitpistool beveiligen
Gevaar
UBescherming van de gezondheid
Gevaar
U
Beveilig de slangen, accessoires en filteronderdelen volledig
voordat u de sproeipomp gebruikt. Onbeveiligde onderdelen
stoten soms een sterke kracht uit of veroorzaken lekken van
vloeistof onder hoge druk, met zware schade tot gevolg.
Het spuitpistool dient bij montage of demontage van de
spuitdop en bij onderbreking van de werkzaamheden altijd te
worden geborgd.
a) Laat het apparaat uitsluitend repareren door gekwalificeerd
technisch personeel en uitsluitend met originele onderdelen.
Daarmee blijft de veiligheid van het apparaat gewaarborgd.
U
Ventilatie
Om brand- en explosiegevaar alsook beschadigingen van de
gezondheid bij spuitwerkzaamheden te voorkomen, moet voor een
goede natuurlijke of kunstmatige ventilatie gezorgd worden.
5. Service
Gevaar
U
Apparaat opstellen
Bij werkzaamheden binnen
Nabij het apparaat mogen zich geen
oplosmiddelhoudende dampen kunnen ophopen.
Het apparaat opstellen aan de van het spuitobject
afgekeerde zijde.
Gevaar
Minimale afstand van 5 m tussen het apparaat en
het spuitpistool aanhouden.
Op grond van de stromingssnelheid van het
bedekkingsmateriaal bij het spuiten kunnen er aan
het apparaat elektrostatische ladingen ontstaan.
Deze kunnen bij ontlading de vorming van vonken
of vlammen tot gevolg hebben. Daarom moet het
apparaat altijd via de elektrische installatie geaard
zijn. Het apparaat moet via een volgens de
voorschriften geaarde veiligheidscontactdoos
worden aangesloten.
54
WAGNER Project Pro 119 - 0418C - Veiligheidsvoorschriften
U
Bij werkzaamheden buiten
Er mogen geen oplosmiddelhoudende dampen naar
het apparaat toe drijven.
Let op de windrichting.
Het apparaat zo opstellen, dat zich geen
Gevaar
oplosmiddelhoudende dampen bij het apparaat
kunnen ophopen.
Minimale afstand van 5 m tussen het apparaat en
het spuitpistool aanhouden.
U
Gevaar
Reiniging van de apparatuur
Gevaar
Reiniging van de apparatuur met
oplosmiddel
U
Gevaar voor kortsluiting door binnendringend
water!
Spuit het apparaat nooit met een hogedruk- of
stoomhogedrukreiniger af.
Bij de reiniging van de apparatuur met oplosmiddel
mag in geen geval in een reservoir met een kleine
opening (spongat) worden gespoten of gepompt.
Gevaar voor de vorming van een ontplofbaar gas/
lucht-mengsel. Het reservoir dient geaard te zijn.
Het apparaat en de accessoires mogen niet met
brandbare oplosmiddelen worden gereinigd die een
vlampunt onder 21 °C hebben.
Aarding van het werkstuk
Het te coaten werkstuk moet geaard zijn.
Onderdelen en beschrijving
De verpakking waarin het verfspuitsysteem wordt geleverd bevat de volgende onderdelen:
• Aanzuigleiding (incl. inlaatfilter) en retourleiding (incl. metalen klem) • Spuitmondstuk • Drukslang, lengte 15 m, binnendiameter 6,35 mm • Slanghouder
• Basistoestel
• Gebruiksaanwijzing
• Spuitpistool met twee filters (L-XXL; één in pistool, één afzonderlijk) • Flesje olie
Figuur 1 - Bediening en functies
(verdere, gedetailleerde beschrijvingen van de afzonderlijke posities in de overeenkomstige paragraaf van de handleidingen)
Item
Onderdeel
Beschrijving
A)
AAN/UIT-schakelaar���������������������Met de AAN/UIT-schakelaar zet u de spuit aan en uit (O=UIT, I=AAN).
B)
PRIME/SPRAY-knop����������������������Met de knop PRIME/SPRAY kunt u de vloeistof naar de spuitslang (SPRAY) of naar de retourslang
(PRIME) laten gaan. De pijlen op de knop PRIME/SPRAY geven de draairichting voor PRIME en SPRAY
aan. De knop PRIME/SPRAY wordt ook gebruikt voor het ontlasten van de opgebouwde druk in de
spuitslang (zie Drukontlastingsprocedure).
C)
Sureflo™-klep����������������������������������De Sureflo™-klep is ontworpen om de inlaatklep open te houden en te voorkomen dat deze vast gaat
zitten door opgedroogd materiaal. De Sureflo™-klep wordt automatisch geactiveerd wanneer u de
AAN/UIT-knop op AAN zet.
D)
PressureTrac™��������������������������������Met PressureTrac™ stelt u de hoeveelheid druk in die door de pomp wordt gebruikt voor het
uitblazen van de vloeistof.
E)
Pompgedeelte�������������������������������In het pompgedeelte beweegt een zuiger op en neer om de zuiging te weeg te brengen die de
vloeistof door de zuigslang trekt.
F)
Zuigslang�����������������������������������������Vloeistof wordt via de zuigslang naar de pomp getrokken.
G)
Retourslang�������������������������������������Vloeistof wordt teruggeleid via de retourslang naar de houder waar deze vandaan komt als de
PRIME/SPRAY-knop op de stand PRIME staat.
H)
Inlaatfilter����������������������������������������Het inlaatfilter filtert het te spuiten materiaal om te voorkomen dat het systeem verstopt raakt.
I)
Slanghouder�����������������������������������Voor de montage de eindes van de slanghouder in de daarvoor geplande gaten van de handgreep
plaatsen (zie afbeelding).
J)
Spuitpistool������������������������������������Voor het aanbrengen van de bedekkingsmaterie en regulering van de transporthoeveelheid.
K)
Spuitslang����������������������������������������De spuitslang vormt de verbinding tussen het pistool en de pomp.
Technische gegevens
Soort pomp
Spanning
Opgenomen vermogen
Beveiliging
Technische gegevens
Zuigerpomp
230-240 V ~ 50 Hz
720 W
Aansluiting alleen op FI-beveiligd
stopcontact (16 A)
Max. temperatuur
coatingmateriaal
Max. grootte mondstuk
Slanglengte
Gewicht
Dubbel geïsoleerd
Max. spuitdruk
Max. opbrengst
Geluidsdrukniveau
Trillingsniveau
40°C
XL (0,019")
15 m
18 kg
Verwerkbare materialen
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Lakken en lazuurverven die water en oplosmiddel bevatten.
Lakverven, oliën, oplosmiddelen, kunstharslakken, PVC-lakken,
voorlakken, grondlakken, vulstoffen en roestwerende verven.
Dispersie- en latexverven voor binnenshuis.
55
WAGNER Project Pro 119 - 0418C
Niet-verwerkbare materialen
Verdunningsadvies
Te verspuiten materiaal
Beits
Houtveredelingsmiddel ,
beits, olie, desinfectiemiddel,
plantenbeschermingsmiddel
Oplosmiddelhoudende of waterverdunbare
lak, grondverf, autolak, hoogviskeuze beits
Materialen die sterk schurende bestanddelen bevatten, façadeverf,
logen en zuurhoudende coatingmaterialen.
Materialen met een vlampunt van onder 21°C.
i
Neem contact op met de Wagner-serviceafdeling, om in
geval van twijfel de verdraagzaamheid van het
coatingmateriaal met de voor de bouw van het apparaat
gebruikte materialen te garanderen.
Binnenwandverf (dispersies en latexverf )
onverdund
onverdund
5 - 10% verdunnen
0 - 10% verdunnen
Toepassingsbereik
2. Maak een spuitproef (b.v. op een stuk karton). i
Coaten van wanden binnenshuis alsook kleine en middelgrote
objecten buitenshuis (bijv. schuttingen, garagedeuren etc.).
Montage
Figuur 5 - Het spuitpistool vergrendelen
Figuur 2 - De wagen uitklappen
1. Til het basistoestel op de containerhouder op. Trek de
voetbeveiliging naar boven en klap de voeten uit.
2. Zet de voetbeveiliging omlaag om de voeten op hun plaats te
vergrendelen.
3. Draai de knop aan beide zijden van de wagen helemaal in de
richting van de pijl “UP”. Trek de hendel omhoog totdat de
motorbehuizing en de hendel op zijn plaatst klikt. Zorg ervoor
dat u de voedingskabel niet afklemt met de wagen.
Gevaar
Zorg ervoor, dat de pomp is uitgeschakeld (positie O) en
het spuittoestel van het stroomnet is losgekoppeld.
1. Vergrendel het spuitpistool. Zet de schakelaar AAN/UIT op de
stand UIT (O).
2. Zet de knop PRIME/SPRAY op PRIME.
3. Ontgrendel het spuitpistool en schiet het spuitpistool af tegen
de zijkant van het materiaalvat. Vergrendel het spuitpistool.
Figuur 7 - Preparatie voorbereiden
1. Haal de dop van de inlaatklep (a). Draai de aanzuigslang op de
inlaatklep draai deze stevig handvast aan. Zorg ervoor dat het
geheel ongehinderd kan draaien.
2. Schuif de retourslang in het retouraansluitstuk.
1. Spuit een beetje olie uit het toegevoegde flesje in de
gemarkeerde opening (tip: het toestel daarbij naar achteren
kiepen). Zonodig kunt u ook een lichte huishoudelijke olie
gebruiken.
i
Voordat u begint
De PP119 is voorzien van een Sureflo™-klep die
automatisch wordt geactiveerd wanneer de pomp AAN
(I) wordt gezet.
Figuur 8 - De spuit prepareren
Voorbereiden van het materiaal
Met de Project Pro 119 kunnen binnenwandverven, lakken en
lazuurverven onverdund of licht verdund worden verspoten.
Gedetailleerde informatie vindt u in het technische datablad van de
fabrikant ( downloaden via internet).
1.Roer het materiaal grondig op en verdun het in het gebinte
conform de verdunningsaanbeveling (voor het omroeren
wordt een roermachine aanbevolen).
Vergeet niet de drukontlastingsprocedure uit te
voeren wanneer u het toestel om welke reden dan
ook afsluit. Deze procedure wordt gebruikt voor het
ontlasten van de druk in de spuitslang.
Prepareren
Het spuitmondstuk mag pas worden aangesloten
nadat de spuit en de spuitslang zijn schoongeblazen en
geprepareerd.
Figuur 4 - De aanzuigset aansluiten
1. Het pistool is vergrendeld wanneer de trekkervergrendeling
zich onder een hoek van 90° (haaks) bevindt ten opzichte van
de trekker.
Gevaar
1. Draai de hogedrukslang op het spuitslangaansluitstuk. Draai
deze vast met een verstelbare sleutel.
2. Draai het andere uiteinde van de slang op het spuitpistool. •
Houd het spuitpistool met een verstelbare schroefsleutel op
het handvat vast en draai de moer van de slang vast met de
andere.
i
Zet de trekker altijd vast in de vrije stand wanneer u
het spuitmondstuk aanbrengt of wanneer het
spuitpistool niet in gebruik is.
Figuur 6 - Drukontlastingsprocure
Figuur 3 - De slang aansluiten
Gevaar
Bij een gelijkmatige spuitproef zoals in afbeelding 12
A zijn alle instellingen correct.
Vertoont de spuitproef “kantstrepen” zoals in
afbeelding 12 B, verhoog dan trapsgewijs de druk of
verdun verder in stappen van 5%.
1. Plaats een vol vat met spuitmateriaal onder de aanzuigslang
(a). Zet de retourslang (b) vast in een afvalvat.
2. Zet de PressureTrac™ op maximum druk (+).
3. Zet de knop PRIME/SPRAY op PRIME.
4. Sluit de spuit aan op het stopcontact en zet de AAN/UITschakelaar op de stand AAN (I).
i
56
Het toestel begint materiaal aan te zuigen in de
aanzuigslang, de via de retourslang naar buiten. Laat
het toestel lang genoeg draaien om restvloeistoffen uit
de pomp te verwijderen totdat het spuitmateriaal weer
door de retourslang naar buiten komt.
WAGNER Project Pro 119 - 0418C
Zorg bij elke slag voor een overlapping van ongeveer 30%. Dit
resulteert een gelijkmatige dekking.
5. Schakel de pomp UIT (O). Haal de retourslang uit het
afvalvat en plaats deze in de werkstand boven het vat met
spuitmateriaal. Bind de twee slagen samen met de metalen
klem.
Figuur 9 - De spuitslang prepareren
1. Ontgrendel het spuitpistool en zet de knop PRIME/SPRAY op
PRIME.
i
Houd uw handen uit de buurt van de
vloeistofstroom. Aard het pistool tijdens het
schoonblazen door het tegen de rand van een
betalen vat te houden. Als u dit niet doet, kan een
statische ontlading plaatsvinden die brand kan
veroorzaken.
3. Zet de pomp tijdens het aantrekken van de trekker op AAN (I)
en zet de knop PRIME/SPRAY op SPRAY. Houd de trekker vast
totdat alle lucht, water en oplosmiddel uit de spuitslang is
geblazen en het materiaal vrij stroomt.
Gevaar
Voer wanneer u klaar bent de
drukontlastingsprocedure uit.
i
Als u verwacht het spuiten langer dan een uur te
onderbreken, voert u de reinigingsprocedure voor
korte termijn uit die wordt beschreven in het gedeelte
Reinigen van deze handleiding.
Figuur 12 - Oefening
2. Trek de trekker aan en richt het spuitpistool op een zijwand
van een afvalvat. Bij gebruik van materiaal op oliebasis moet
het spuitpistool worden geaard tijdens het schoonblazen (zie
onderstaande waarschuwing).
Gevaar
Sluit het spuitmondstuk niet aan tijdens het
schoonblazen van de spuitslang.
i
Als de knop PRIME/SPRAY nog op SPRAY staat, blijft
de spuitslang en het spuitpistool onder hoge druk
staan totdat de knop PRIME/SPRAY weer op PRIME
wordt gezet.
1. Zorg ervoor dat de verfslang vrij is van knikken en uit de buurt
van voorwerpen met scherpe randen.
2. Zet de PressureTrac™ op de laagste instelling.
3. Zet de knop PRIME/SPRAY op SPRAY.
4. Zet de PressureTrac™ op de hoogste instelling. De verfslang
verstijft enigszins op het moment dat materiaal erdoor begint
te stromen.
5. Ontgrendel het spuitpistool.
6. Trek de trekker aan om de lucht uit de slang te laten
ontsnappen.
7. Wanneer het materiaal het spuitmondstuk bereikt, spuit u een
teststukje om het spuitpatroon te bekijken.
8. Gebruik de laagste drukinstelling waarbij een goed
spuitpatroon wordt verkregen (A). Als de druk te hoog wordt
ingesteld, wordt het spuitpatroon te licht. Als de druk te laag
wordt ingesteld, krijgt u een ongelijkmatig spuitpatroon of
komt de verf in spatten naar buiten in plaats van in de vorm
van een fijne mist (B).
Figuur 13 - Het spuitmondstuk opstoppen
i
4. Laat de trekker los. Zet de knop PRIME/SPRAY op PRIME. Zet de
pompschakelaar op UIT (O). Schiet het pistool af in het afvalvat
zodat de slang niet meer onder druk staat.
Figuur 10 - Het spuitmondstuk aansluiten
Gevaar
Gevaar
MOGELIJK INSPUITINGSGEVAAR. Spuit nooit zonder
de mondstukvergrendeling op zijn plaats. Trek
nooit aan te trekker tenzij het mondstuk in de stand
spuiten of deblokkeren staat. Schakel altijd de
trekkervergrendeling in voordat u het mondstuk
verwijdert, vervangt of reinigt.
i
Lijn de mondstukvergrendeling tijdens het aanbrengen
van het mondstuk op het pistool aan zoals aangegeven in
figuur 10 (a) en draai het handvast (b).
Spuiten
Figuur 11 - Spuittechniek
A) De sleutel tot goed schilderwerk is een gelijkmatige dekking
van het volledige oppervlak. Beweeg uw arm met een
constante snelheid en houd het spuitpistool op een constante
afstand van het oppervlak. De beste spuitafstand is 25 tot 30
cm tussen het spuitmondstuk en het oppervlak.
B) Houd het spuitpistool onder een rechte hoek ten opzichte
van het oppervlak. Dit betekent dat u uw gehele arm heen en
weer moet bewegen, en niet slechts uw pols buigen.
C) Houd het spuitpistool haaks ten opzichte van het oppervlak,
anders wordt het ene uiteinde van het patroon dikker dan het
andere.
D) Trek de trekker aan nadat u bent begonnen met de
armbeweging. Laat de trekker los voordat u stopt met de
armbeweging. Het spuitpistool moet in beweging zijn op het
moment dat de trekker wordt aangetrokken of losgelaten.
Probeer het mondstok niet te ontstoppen of te
reinigen met uw vingers. De vloeistof onder hoge
druk kan uw huid doorboren.
1. Laat de trekker los en vergrendel het pistool. Verdraai
het draaibare mondstuk 180º zodat de pijl wijst naar de
achterkant van het pistool (zie figuur 13).
i
1. Vergrendel het spuitpistool.
2. Draai de mondstukvergrendeling op het pistool.
Als het spuitpatroon vervormd wordt of helemaal stopt
terwijl de trekker is aangetrokken, voert u de volgende
stappen uit.
Onder druk kan het erg moeilijk zijn het
spuitmondstuk te draaien. Zet de knop PRIME/SPRAY
op PRIME en trek de trekker aan. Hierdoor neemt de
druk af en kan het mondstuk eenvoudiger worden
gedraaid.
2. Zet de knop PRIME/SPRAY op SPRAY.
3. Ontgrendel het pistool en trek de trekker aan. Richt het pistool
op een stukje afvalhout of karton. Op deze wijze kan de druk
in de spuitslang de blokkering wegblazen. Als het mondstuk
schoon is, komt het materiaal in een rechte bundel onder
hoge druk naar buiten.
4. Laat de trekker los en vergrendel het pistool. Draai het
mondstuk om zodat de pijl weer naar voren wijst. Ontgrendel
het pistool en ga verder met spuiten.
Reinigen
i
57
Als u in water oplosbare materialen gebruikt, gebruik
voor de reiniging van het spuittoestel warm zeepsop.
Als u oplosmiddelhoudend spuitmiddel gebruikt,
gebruik voor de reiniging een geschikt oplosmiddel
met een vlampunt van boven 21°C.
WAGNER Project Pro 119 - 0418C
i
Gebruik oplosmiddel niet voor in water oplosbare
materialen, omdat het mengsel in een gelachtige
substantie verandert, die moeilijk te verwijderen is.
Figuur 14 - Reinigingsprocedure voor korte termijn
i
Volg deze handleiding alleen bij gebruik van in water
oplosbare materialen. Als u oplosmiddelhoudend
spuitmiddel gebruikt, moet u de stappen uitvoeren uit
Reinigen en Opslag voor langere tijd.
Figuur 17 - De aanzuigset reinigen
A) Afsluiten
1. Voer de drukontlastingsprocure uit (zie figuur 6) en haal
de stekker van de spuit uit het stopcontact.
2. Giet voorzichtig 200 ml water op de verf om te voorkomen dat
de verf uitdroogt.
3. Wikkel het spuitpistool in een vochtige doek en plaats hem in
een plastic zak. Sluit de zak luchtdicht af. Plaats de spuit op een
veilige plaats uit de zon voor opslag voor kortere tijd.
B) Startup
1.
2.
3.
4.
5.
Haal het pistool uit de plastic zak. Roer het water door de verf.
Zet de knop PRIME/SPRAY op PRIME.
Sluit de spuit aan op het stopcontact.
Zet de schakelaar AAN (I).
Zet de knop PRIME/SPRAY op SPRAY. Test de spuit op een
proefstukje en begin met spuiten.
Figuur 15 - Het systeem uitspoelen
1. Vergrendel het pistool en verwijder het spuitmondstuk.
Dompel de aanzuigslang in een emmer met de aangewezen
reinigingsoplossing (a).
2. Plaats een afvalvat (b) naast het oorspronkelijke materiaalvat
(c). De vaten moeten tegen elkaar staan. Richt het spuitpistool
op de zijkant van het oorspronkelijke materiaalvat (c) en trek
de trekker aan.
3. Houd de trekker aangetrokken, zet de pomp AAN (I) en zet de
knop PRIME/SPRAY op SPRAY om het materiaal uit de slang
terug te blazen naar het oorspronkelijke vat. Houd de trekker
gedurende de volgende stappen aangetrokken.
4. Wanneer de reinigingsoplossing uit het spuitpistool komt, blijft
u de trekker aantrekken en richt u het spuitpistool op de zijkant
van het afvalvat (aard het pistool tegen een metalen vat tijdens
het uitspoelen met een ontvlambare oplossing).
5. Houd de trekker aangetrokken totdat de vloeistof die uit het pistool
komt schoon is. Het kan nodig zijn de reinigingsoplossing af te
voeren en een nieuwe aan te schaffen.
6. Zet de knop PRIME/SPRAY op PRIME en trek de trekker aan om
de druk te ontlasten.
1. Vergrendel het pistool en zet de pomp UIT (O). Zet de
knop PRIME/SPRAY op PRIME.
2. Verwijder de aanzuigslang van de inlaatklep Wanneer u de
blauwe borgring naar boven drukt en de slang tegelijkertijd
naar beneden trekt, verwijdert u de retourslang. Reinig
grof de buitenkant van beide slangen met een geschikte
reinigingsoplossing.
3. Reinig de schroefdraad van de inlaatklep (a) met een doek.
4. Trek de filterschijf (b) voorzichtig met een tang uit het
aanzuigfilter en reinig beide.
5. Als de aanzuigeenheid gereinigd is, draait u de aanzuigslang
weer op de inlaatklep en zet u de retourleiding weer in het
retouraansluitstuk.
6. Dompel de aanzuigslang en retourslang in een emmer met
nieuwe reinigingsoplossing.
7. Zet de knop PRIME/SPRAY op PRIME. Zet de pomp AAN (I) en
schiet het pistool af in het afvalvat om de druk te ontlasten.
8. Laat de pomp 2-3 minuten draaien om de reinigingsoplossing
door het aanzuigstuk te laten circuleren. Zet de pomp uit.
Figuur 18 - Opslag voor langere tijd
1. Vul een kopje of een ander reservoir meteen beetje
ontkistingsolie of een lichte, huishoudelijke olie.Houd het
kopje onder de inlaatklep. Daarbij moet de opening van de
klep zich compleet in het oliebad bevinden.
2. Leg een lapje over het spuitslangaansluitstuk en zet de
schakelaar op AAN (l). Zet de pomp UIT (O) wanneer de olie uit
de kom is gezogen.
3. Wrijf het toestel, de slang en het pistool volledig schoon met
een vochtige doen om de verfresten die zich daar hebben
verzameld te verwijderen. Zet de hogedrukslang op het
verfslangaansluitstuk.
Figuur 19 - De inlaatklep reinigen
i
Figuur 16 - Het spuitpistool reinigen
het filter moet goed in het pistool worden geplaatst. Onjuiste
plaatsing resulteert in een verstopt mondstuk en geen
vloeistof door het pistool.
7. Plaats de spuitmond (d), zadelzitting (f) en ring (e) en plaats de
spuitvergrendeling terug.
8. Draai het spuitpistool terug op de verfslang. Draai het vast
met een sleutel.
1. Zorg ervoor dat de pomp UIT (O) staat. Zorg ervoor dat de
knop PRIME/SPRAY op PRIME staat. Haal de spuit uit het
stopcontact.
2. Verwijder het spuitpistool van de verfslang met verstelbare
sleutels.
3. Haal de trekkervergrendeling (a) van de filterbehuizing
(b) door deze van de filterbehuizing te trekken. Draai de
filterbehuizing los.
4. Verwijder het filter (c) uit de behuizing van het spuitpistool
en reinig met een geschikte reinigingsoplossing (warm
zeepsop voor in water oplosbare materialen, oplosmiddel
met een vlampunt van boven 21°C voor oplosmiddelhoudend
spuitmiddel).
5. Verwijder het spuitmondstuk (d) van de spuitvergrendeling.
Reinig het spuitmondstuk met een zachte borstel met een
geschikte reinigingsoplossing. Vergeet niet de ring (e) en de
zadelzitting (f) aan de achterzijde van het spuitmondstuk te
verwijderen en te reinigen.
6. Zet het gereinigde filter terug in de pistoolbehuizing, met
het tapse uiteinde naar binnen. Het tapse uiteinde (g) van
Als u problemen ondervindt bij het prepareren van het
toestel, is het misschien nodig de inlaat te reinigen of
te repareren. Problemen bij het prepareren kunnen
worden voorkomen door de spuit naar behoren te
reinigen en de procedure voor opslag voor langere tijd
te volgen.
1. Verwijder de aanzuigslang en retourslang. Draag de
bevestiging los (a) en verwijder het relais van de Sureflo™klep. Let erop, dat de O-ring niet verloren gaat.
2. Verwijder de inlaatklepeenheid (b) met een verstelbare
schroefsleutel van het basistoestel. Onderwerp de binnenen buitenkant van het inlaatklepstuk aan een visuele
inspectie Verwijder eventuele verfresten met een geschikte
reinigingsoplossing.
3. Draai het inlaatstuk (a) terug in de spuit.
4. Zet het relais van de Sureflo™-klep terug.
Figuur 20 - Plooiing naar de wagen
58
1. Draai de knoppen aan beide zijden van de wagen in
pijlrichting DOWN tot de aanslag. Houd daarbij het handvat
vast, omdat hij anders naar beneden valt.
2. Klap het handvat naar beneden. Zorg ervoor dat u de
voedingskabel niet afklemt met de wagen.
WAGNER Project Pro 119 - 0418C
Gevaar
Pas op! Bij ingeklapte voeten kunnen de wielen
gemakkelijk wegrollen het toestel zijn evenwicht
verliezen. Houd het basistoestel bij de volgende
stappen bij de containerhouder vast en blokkeer
een wiel met uw voet.
3. Trek de borgbeugel naar boven en klap de voeten in.
Borg deze weer met de borgbeugel. Leg het basistoestel
voorzichtig op de grond.
Onderdelenlijst
Figuur 21 - Spuitpistool / Slang
Item
1
2
3
4
Nummer
0418717
0418708
0418713
0418720
Beschrijving
Hoeveelheid
Pistoolset (zonder mondstuk)...........................1
Spuitmondstuk, L...................................................1
Filter, L - XXL+ (wit)...............................................2
Spuitslang, 15m, 1/4”, geel.................................1
Figuur 22 - Aanzuigset
Item Nummer
2306605
Beschrijving
Hoeveelheid
Aanzuigset................................................................1
Accessoires
Nummer Beschrijving
0418705 Spuitmondstuk, XS ����������������������Vernis en verf op wateren tinctuurbasis, olie en
release agents
0418706 Spuitmondstuk, S ������������������������Synthetische verf op
harsbasis, PVC-verf
0418707 Spuitmondstuk, M �����������������������Vernis, grondverf, primer,
vulmiddel, latexverf en
emulsie voor binnen
0418708 Spuitmondstuk, L ������������������������Vernis, grondverf, primer,
vulmiddel, latexverf en
emulsie voor binnen,
tectyl
0418709 Spuitmondstuk, XL ����������������������Vernis, grondverf, primer,
vulmiddel, latexverf en
emulsie voor binnen,
tectyl
0418711 Filter, XS - S (rood, 2 stuks)
0418712 Filter, M (geel, 2 stuks)
0418713 Filter, L - XXL+ (wit, 2 stuks)
0418716 Reparatieset pompgedeelte
De hierboven opgesomde slijtageonderdelen vallen niet onder de
garantievoorwaarden.
59
WAGNER Project Pro 119 - 0418C
Figuur 23 - Handleiding voor de vervanging
van de dichting in de pomp
Onderdeelnummer 0418716
Draag altijd oogbescherming tijdens het verrichten
van onderhoud aan de pomp. Vergeet niet de
drukontlastingsprocedure uit te voeren wanneer u
het toestel om welke reden dan ook afsluit, ook voor
onderhoud en afstelling. Vergeet niet de stekker van
het toestel uit het stopcontact te halen na het uitvoeren
Gevaar van de drukontlastingsprocedure en voor het uitvoeren
van onderhoud en afstellingen. De omgeving moet vrij
zijn van oplosmiddelen en verfdampen.
Demontage van de pomp
1. Verwijder de aanzuigset.
2. Verwijder het voorpaneel en de drie bevestigingsschroeven
met een kruiskopschroevendraaier T20.
3. Verwijder de koppelschroef (1) en ring (2) waarmee de
verbindingsbus (3) is bevestigd. De verbindingsbus vormt de
verbinding tussen de koppeling (4) en de zuiger (5).
4. Trek de verbindingsbus uit met een tang.
5. Inspecteer de koppeling en de zuiger. Het verwijderen van
alle benodigde onderdelen is niet mogelijk als de zuiger
zich helemaal onderaan bevindt. Als de zuiger zich aan de
onderkant van de slag bevindt, moet u het voorpaneel en de
schroeven terugzetten, de pomp even aanzetten om de zuiger
te indexeren, de stekker uit het stopcontact halen en stap 2
herhalen.
6. Maak de schroefverbinding van de inlaatklep los en verwijder
de elektromagneten (afbeelding 19 a). Let erop, dat de O-ring
niet verloren gaat. Schroef de inlaatklepeenheid (6) uit het
basistoestel.
7. Verwijder de zuigerset door op de zuiger te drukken, naast de
koppeling.
8. Draai de bovenste moer (7) los en verwijder deze met een
verstelbare sleutel.
9. Verwijder de versleten afsluitringen met een schroevendraaier
of priem. Verwijder de bovenste afsluitring (8) van de
bovenzijde en de onderste afsluitring (9) van de onderzijde
door tegen de zijkant van de afsluitring te drukken en deze
uit te laten springen. Zorg ervoor dat u de behuizing niet
beschadigt op de plaats waar de afsluitringen zich bevinden.
10. Reinig de plaats waar de nieuwe afsluitringen moeten worden
bevestigd.
Monteren van de pomp
1. Smeer de nieuwe bovenste afsluitring (8) met een lichte
huishoudelijke olie en plaats de ring met de hand (komzijde
van de ring omlaag) in de bovenste opening van de behuizing.
2. Breng een kleine hoeveelheid smeer aan op de draad van de
bovenste moer (7). Zet de bovenste moet op de bovenkant
van de behuizing en draai deze aan met een verstelbare
sleutel. De bovenste afsluitring wordt zo op de juiste plaats
gebracht.
3. Zet de pomp ondersteboven. Smeer de dichting van de zuiger
en de afdichteenheid (5,9) in, zoals voor de bovenste dichting
beschreven . Zet de zuiger met de afdichteenheid in de
onderkant van de behuizing.
i
Probeer NIET de onderste afsluiting van de nieuwe
zuiger te verwijderen.
60
4. Plaats het invoeghulpstuk (10) op de juiste plaats voor het
plaatsen van de zuiger/afsluitring. Draai hem volledig vast.
Verwijder het invoeghulpstuk.
5. Lijn de zuiger (5) uit met de koppeling (4). Zorg ervoor dat u
de zuiger niet beschadigt
6. Breng wat smeer aan in de openingen in de koppeling waar
de verbindingsbus (3) wordt aangebracht.
7. Plaats de verbindingsbus (3) om de koppeling te verbinden
met de zuiger. Hiervoor moet de zuiger mogelijk omhoog of
omlaag worden bewogen.
8. Plaats de koppelingsschroef (3) en ring (2) om de
verbindingsbus vast te zetten.
9. Breng de nieuwe O-ring (11) aan op het inlaatklepstuk,
smeer deze met lichte huishoudelijke olie, draai deze in de
onderkant (inlaat) van de behuizing en draai hem vast met
een verstelbare sleutel. De onderste afsluitring wordt zo op de
juiste plaats gebracht.
10. Zet de pomp ondersteboven en breng enkele druppels lichte
huishoudelijke olie aan tussen de bovenste moer (7) en de
zuiger (5). Hierdoor wordt de levensduur van de afsluitring
verlengd.
11. Breng het voorpaneel en de drie (3) schroeven weer aan.
12. Breng de aanzuigset aan.
WAGNER Project Pro 119 - 0418C - Problemen oplossen / Onderhoud
Probleem
Oorzaak
Oplossing
1. De spuit is niet aangesloten op het stopcontact.
2. De schakelaar AAN/UIT staat op de stand UIT
(O).
3. De spuit is uitgezet terwijl deze nog onder
druk stond.
4. Er staat geen spanning op het stopcontact.
5. Het verlengsnoer is beschadigd of heeft
onvoldoende capaciteit.
6. Er is een zekering gesprongen in de spuit.
7. Er is een probleem met de motor.
1. Sluit de spuit aan op het stopcontact.
2. Zet de schakelaar AAN/UIT op de stand AAN (I).
3. Zet de PressureTrac™ op maximum (+), of verminder de
druk door de knop PRIME/SPRAY op PRIME te zetten.
4. Controleer de netspanning.
5. Vervang het netsnoer.
6. Neem contact op met uw verkooppunt/ dealer.
7. Neem contact op met uw verkooppunt/ dealer.
1. Probeer het toestel nogmaals te prepareren.
2. Vul het verfvat bij of dompel de aanzuigslang in de verf.
1. Het toestel kan niet goed worden
geprepareerd of is ontsteld.
2. Het verfvat is leeg of de aanzuigslang is niet
volledig ondergedompeld in de verf.
3. Het aanzuigstuk is verstopt.
4. De aanzuigslang zit los bij de inlaatklep.
5. De inlaatklep zit vast.
6. De inlaatklep is versleten of beschadigd.
7. De knop PRIME/SPRAY is verstopt.
1. Het spuitmondstuk is versleten.
2. Het inlaatfilter is verstopt.
3. Het pistoolfilter is verstopt.
A. De spuit start niet.
B. De spuit start wel, maar zuigt
geen verf aan wanneer de knop
PRIME/SPRAY op PRIME staat.
C. De spuit zuigt wel verf aan,
maar de druk valt weg wanneer de trekker wordt aangetrokken. 3. Reinig de aanzuigset.
4. Reinig de slangkoppeling en draai deze stevig aan.
5. Reinig de inlaatklep. De inlaat kan vastzitten door de
aanwezigheid van oude verf. Gebruik de Sureflo™-klep
om hem los te maken.
6. Gebruikt de reparatieset voor het pompgedeelte*.
7. Neem contact op met uw verkooppunt/ dealer.
4. De verf is te zwaar of te grof.
5. Het inlaatklepstuk is versleten of beschadigd. 1. Vervang het spuitmondstuk door een nieuwe.
2. Reinig het inlaatfilter.
3. Reinig of vervang het juiste filter. Houd altijd extra filters
bij de hand.
4. Verdun of filter de verf.
5. Gebruikt de reparatieset voor het pompgedeelte.*
D. De knop PRIME/SPRAY staat
op SPRAY en toch stroomt
materiaal terug door de
retourslang.
1. De knop PRIME/SPRAY is vuil of beschadigd.
1. Neem contact op met uw verkooppunt/ dealer.
E. Het spuitpistool lekt.
1. Interne onderdelen van het pistool zijn vuil of versleten.
1. Neem contact op met uw verkooppunt/ dealer.
F. Het spuitmondstuk lekt.
1. Het mondstuk is niet goed aangebracht.
2. Een afsluitring is vuil.
1. Controleer het spuitmondstuk en breng het op de juiste
manier aan.
2. Reinig de afsluitring.
G. Het spuitpistool spuit niet.
1. Het pistoolfilter of de spuitmond is verstopt. 2. Het spuitmondstuk staat in de achterwaartse stand.
1. Reinig de spuitmond of het pistoolfilter.
2. Zet het spuitmondstuk staat in de voorwaartse stand.
H. Het spuitpatroon is
ongelijkmatig.
1. De druk is te laag ingesteld.
2. Het pistoolfilter, de spuitmond of het
aanzuigfilter is verstopt.
3. De aanzuigslang zit los bij de inlaatklep.
4. Het mondstuk is versleten.
5. De verf is te dik.
6. Drukverlies.
1. Verhoog de druk.
2. Reinigen.
3.
4.
5.
6.
Draai de bevestiging van de aanzuigslang vast.
Vervang het spuitmondstuk.
Verdun de verf.
Zie oorzaken en oplossingen voor probleem C.
* Voor deze procedures zijn speciale reparatiesets met instructies verkrijgbaar. Zie het gedeelte Onderhoud in deze handleiding voor een
lijst met reparatiesets en de corresponderende onderdeelnummers.
Dagelijks onderhoud - Het enige dagelijkse onderhoud dat nodig is, is grondige reiniging en smering na gebruik. Voer de reinigings- en
smeringsprocedures in deze handleiding uit.
Uitgebreid onderhoud - Sommige onderdelen van de pomp zijn aan slijtage onderhevig en moeten uiteindelijk worden vervangen. De
enige betrouwbare indicator voor het tijdstip waarop versleten onderdelen moeten worden vervangen, is echter de werking van de pomp.
Raadpleeg het gedeelte Problemen oplossen voor meer informatie over het gebruik van de reparatiesets.
61
WAGNER Project Pro 119 - 0418C - Sikkerhedsforskrifter
Oversættelse af den originale driftsvejledning
Advarsel!
Pas på risikoen for tilskadekomst ved injektion!
Airless-anlæg udvikler et ekstremt højt sprøjtetryk.
Fare
1
Bring aldrig fingre, hænder eller andre legemsdele i berøring med
sprøjtestrålen!
Ret aldrig pistolen mod Dem selv, andre personer og dyr.
Brug aldrig pistolen uden berøringsværn.
2
Hver gang anlægget sættes i gang, skal nedenstående punkter
overholdes i henhold til driftsvejledningen:
3
En sprøjtekvæstelse må aldrig behandles som et harmløst snitsår. Ved
hudlæsioner på grund af coatingmateriale eller opløsningsmiddel skal man
straks opsøge en læge for at få en hurtig, faglig korrekt behandling.
Informer lægen om det benyttede coatingmateriale eller opløsningsmiddel.
1.
Defekte apparater må ikke benyttes.
2.
WAGNER-pistolen skal sikres med sikringshåndtaget på pistolen.
3.
Nettilslutningens jordforbindelse skal kontrolleres.
4.
Kontroller højtryksslangens og sprøjtepistolens tilladte driftstryk.
5.
Alle forbindelsesdele skal kontrolleres for utætheder.
Instruktionerne vedrørende regelmæssig rengøring og
vedligeholdelse af anlægget skal nøje overholdes.
Inden påbegyndelse af alle arbejder på anlægget samt ved enhver
pause i arbejdet skal følgende regler være overholdt:
1. Pistolen og slangen skal aflastes for tryk.
2.
WAGNER-pistolen skal sikres med sikringshåndtaget på pistolen
3.
Sluk for apparatet.
Sæt sikkerheden i højsædet!
62
.
WAGNER Project Pro 119 - 0418C - Sikkerhedsforskrifter
Generelle sikkerhedsanvisninger
Undlad at bruge apparatet, når du er træt, eller hvis du er
påvirket af narkotika eller alkohol eller har taget medicin.
Ét øjebliks uopmærksomhed ved brugen af apparatet kan medføre
alvorlige skader.
Det er vigtigt, at du læser samtlige anvisninger. Hvis du ikke
omhyggeligt følger de nedenfor anførte anvisninger, kan det
medføre elektrisk stød, brand og/eller alvorlige personskader. Ordet
„elværktøj“ bruges i det efterfølgende om elnet-drevet elværktøj
(med netledning) og batteridrevet elværktøj (uden netledning)
Alle stedlige forskrifter skal nøje overholdes.
b) Bær personligt beskyttelsesudstyr og altid en
beskyttelsesbrille.
Brug af personligt beskyttelsesudstyr som støvmaske, skridsikre
sikkerhedssko, beskyttelseshjelm eller høreværn - afhængigt af
værktøjstype og brugen af værktøjet - reducerer risikoen for skader.
Forklaring af de anvendte symboler
Angiver en umiddelbart truende fare. Hvis denne
ikke undgås, kan det medføre døden eller meget
alvorlige kvæstelser.
c) Undgå utilsigtet idrifttagning. Sørg for, at kontakten står
på "FRA", før du sætter stikket i stikkontakten. Hvis du har
fingeren på kontakten, når du bærer apparatet, eller når du slutter
apparatet til elnettet, kan det medføre ulykker.
Fare
i
Angiver gode råd ved anvendelsen samt andre
særligt nyttige henvisninger.
d) Fjern indstillingsværktøjer eller skruenøgler, før du tænder
for apparatet.
Et værktøj eller en nøgle, der befinder sig i en roterende del af
apparatet, kan medføre personskader.
Eksplosionsfare
e) Kend dine egne begrænsninger. Sørg for, at apparatet står
sikkert, og sørg for, at ligevægten opretholdes. På den måde
kan du bedre kontrollere apparatet
i uventede situationer.
Pas på risikoen for tilskadekomst ved injektion!
f) Sørg for at have tøj på, der passer til omstændighederne.
Bær ikke løstsiddende tøj og smykker. Hold hår, tøj og
handsker væk fra bevægelige dele. Bevægelige apparatdele
kan gribe fat i løstsiddende tøj, smykker og langt hår.
g) Dette apparat er ikke beregnet til at blive betjent af
personer (herunder også børn) med reduceret fysisk,
sensorisk eller mental formåen eller med manglende
erfaring og/eller viden. Disse personer skal af hensyn til
deres egen sikkerhed have instruktion i betjeningen eller få
hjælp af en kvalificeret person. Børn skal være under opsyn for
at sikre, at de ikke leger med apparatet.
1. Arbejdspladsen
a) Hold arbejdsområdet rent og ryddeligt. Uorden og uoplyste
arbejdsområder kan medføre uheld.
b) Undlad at arbejde med apparatet i områder med
eksplosionsfare, hvor der befinder sig brændbare væsker,
gasser eller støv. Elværktøjer danner gnister, der kan antænde
støv eller dampe.
4. Vær forsigtig, når du arbejder med elværktøj
c) Sørg for, at der ikke er børn eller andre personer i nærheden
under arbejde med elværktøjet. Hvis du bliver distraheret i
arbejdet, kan du risikere at miste kontrollen over apparatet.
a) Undlad at overbelaste apparatet. Brug den type elværktøj,
der er beregnet til det pågældende arbejde. Hvis du bruger
det rigtige elværktøj, arbejder du bedre og mere sikkert i det
angivne effektområde.
2. Elektrisk sikkerhed
b) Undlad at bruge elværktøjet, hvis dets kontakt er defekt. Et
elværktøj, der ikke længere kan tændes eller slukkes, er farligt og
skal repareres.
a) Apparatets tilslutningsstik skal passe i stikdåsen. Stikket
må ikke ændres på nogen måde. Brug ikke adapterstik
sammen med jordforbundne apparater. Uforandrede stik og
passende stikdåser reducerer risikoen for elektriske stød.
c) Træk stikket ud af stikkontakten, før du foretager
indstillinger på apparatet, skifter tilbehørsdele eller lægger
apparatet væk. På den måde sikrer du, at apparatet ikke starter
utilsigtet.
b) Undgå kropskontakt med jordforbundne overflader som
rør, varmeapparater, komfurer og køleskabe. Der er forhøjet
risiko for elektriske stød, når din krop er forbundet til jord.
d) Sørg for at opbevare elværktøjet uden for børns
rækkevidde, når det ikke bruges. Du må ikke lade personer,
der ikke er fortrolige med apparatet eller ikke har læst disse
anvisninger, bruge apparatet. Elværktøjer er farlige, hvis de
bruges af personer, der ikke har erfaring med at bruge dem.
c) Sørg for, at apparatet ikke udsættes for regn eller fugt. Hvis
der trænger vand ind i et elektrisk apparat, forøges risikoen for et
elektrisk stød.
d) Undlad at bære eller ophænge apparatet i ledningen
og at trække i ledningen for at trække stikket ud af
stikkontakten. Hold ledningen væk fra varme, olie, skarpe
kanter og apparatets bevægelige dele. Beskadigede ledninger
eller sammenviklede ledninger øger risikoen for elektriske stød.
e) Vedligehold apparatet omhyggeligt. Kontrollér, om
apparatets bevægelige dele fungerer korrekt og ikke sidder
fast, om der er dele, der er gået i stykker eller på anden vis
er defekte, så apparatets funktion er forringet. Sørg for, at
beskadigede dele repareres, før apparatet anvendes. Mange
ulykker skyldes dårligt vedligeholdte elværktøjer.
e) Hvis du arbejder med et elværktøj i det fri, må du kun bruge
forlængerledninger, der også er godkendt til udendørs brug. Hvis
du bruger en forlængerledning, der er egnet til udendørs brug, reduceres
risikoen for elektriske stød.
f) Brug elværktøj, tilbehør, indsatsværktøj osv. i
overensstemmelse med disse anvisninger og som
foreskrevet for det pågældende apparat. Udfør arbejdet
i overensstemmelse med arbejdsbetingelserne og de
aktiviteter, der skal udføres. Brug af elværktøj til andet end
det, værktøjet er beregnet til, kan føre til, at der opstår farlige
situationer.
3. Personlig sikkerhed
a) Vær opmærksom på, hvad du foretager dig, og udvis
almindelig sund fornuft, når du arbejder med elværktøj.
63
WAGNER Project Pro 119 - 0418C - Sikkerhedsforskrifter
Ved montering eller afmontering af dysen samt ved
arbejdsafbrydelser skal sprøjtepistolen altid sikres.
5. Service
a) Apparatet må kun repareres af kvalificerede fagfolk og
kun med originale reservedele. På den måde sikres det, at
apparatets sikkerhed ikke på nogen måde forringes.
U
Sprøjtepistolens tilbagestød
b) Hvis apparatets tilslutningsledning bliver beskadiget, skal
den udskiftes af producenten eller kundeservice eller en
tilsvarende kvalificeret person, så eventuelle farer undgås.
Fare
For en sikker omgang med Airless højtryks-sprøjtemaskiner skal
man overholde de følgende henvisninger.
U
Helbredsbeskyttelse
Fare
U
U
Sprøjt altid kun coatingmaterialer med et
flammepunkt på 21° C eller højere uden yderligere
opvarmning.
Flammepunktet er den laveste temperatur, hvod
der udvikles dampe fra coatingmaterialet. Disse
dampe er tilstrækkelige til at danne en antændelig
blanding med den luft, som befinder sig over
coatingmaterialet.
U
U
Eksplosionsbeskyttelse
U
Eksplosions- og brandfare ved
sprøjtearbejder på grund af
antændingskilder
i
Der må ikke befinde sig antændingskilder i
omgivelsen, f.eks. åben ild, rygning af cigaretter,
cigarer, piber, gnister, glødende tråde, varme
overflader osv.
U
U
På grund af coatingmaterialets strømningshastighed
ved sprøjtningen kan der under visse omstændigheder
forekomme elektrostatiske opladninger ved apparatet.
Disse kan medføre gnist- eller flammedannelse ved
afladningen. Derfor er det nødvendigt, at apparatet
altid er jordet over den elektriske installation.
Tilslutningen skal foretages over en forskriftsmæssigt
jordet beskyttelseskontakt-stikdåse.
U
Ventilation
U
Sikring af apparat og sprøjtepistol
Tilslutning af apparatet
Opstilling af apparatet
Ved arbejde indendørs
Der må ikke dannes opløsningsmiddelholdige
dampe i nærheden af apparatet. Apparatet opstilles
på den side, der vender væk fra sprøjteemnet.
Hold en minimumsafstand på 5 m mellem apparatet
Fare
og sprøjtepistolen.
Ved arbejde udendørs
Der må ikke drive opløsningsmiddelholdige dampe
hen til apparatet. Tag hensyn til vindretningen.
Opstil apparatet, så der ikke kommer
opløsningsmiddelholdige dampe hen til apparatet
Fare
og udfældes der.
Hold en minimumsafstand på 5 m mellem apparatet
og sprøjtepistolen.
For at undgå brand- og eksplosionsfare samt skader på helbredet ved
sprøjtearbejde skal der altid sørges for en god naturlig eller kunstig
ventilation.
Alle slanger, monteringer og filterdele skal sikres før spraypumpen betjenes. Dele, som ikke er sikrede, kan udskydes med
stor kraft eller lække en flydende strøm under højtryk, som kan
forårsage alvorlig tilskadekomst.
Af hensyn til funktion, sikkerhed og levetid bør der
udelukkende anvendes originale højtryksslanger
og sprøjtedyser fra Wagner. Se „Reservedelslister“
vedrørende en oversigt.
Tilslutningen skal ske via en forskriftsmæssigt jordet
sikkerhedskontaktstikdåse. Tilslutningen skal være forsynet med
en fejlstrømsbeskyttelsesanordning INF ≤ 30 mA.
Elektrostatisk opladning (gnist- eller
flammedannelse)
Fare
Højtryksslange (sikkerhedshenvisning)
Sprøjtepistolens og højtryksslangens elektrostatiske opladning
afledes over højtryksslangen. Derfor skal den elektriske modstand
mellem højtryksslangens tilslutninger være lig med eller mindre end
197 kΩ/m (60 kΩ/ft.).
Fare
Fare
Coatingmateriale
Vær opmærksom på farer, som det sprøjtede stof kan forårsage,
og læs mærkaterne på beholderne eller producentens anvisninger
vedrørende brug af produktet.
Undlad at sprøjte med stoffer, hvis brugsrisici ikke er kendte.
Apparatet må ikke benyttes på steder, som hører
ind under eksplosionsbeskyttelses-forordningen.
U
Max. driftstryk
Driftstrykket for sprøjtepistolen, sprøjtepistol-tilbehøret og
højtryksslangen må ikke ligge under det maksimale driftstryk på
200 bar (20 MPa), som er angivet på apparatet.
Flammepunkt
Fare
U
Vigtigt! Brug åndedrætsværn: Farvetåge og
opløsningsmiddeldampe er sundhedsskadelige.
Arbejd kun i godt ventilerede rum eller ved kunstig
ventilation. Det anbefales at bære arbejdstøj,
beskyttelsesbriller, høreværn og handsker.
Ved et højt driftstryk bevirker udløsningen af
aftræksbøjlen en tilbagestødskraft på op til 15 N.
Hvis De ikke er forberedt på det, kan hånden blive
stødt tilbage, eller De kan miste ligevægten. Dette
kan medføre kvæstelser. En konstant belastning
på grund af dette tilbageslag kan medføre varige
skader på helbredet.
64
WAGNER Project Pro 119 - 0418C
U
Rengøring af apparatet med
opløsningsmiddel
Fare
U
Ved rengøring af apparatet med opløsningsmiddel
må der ikke sprøjtes eller pumpes ned i en beholder
med en lille åbning (spunshul). Fare på grund af
dannelese af en eksplosiv gas-/luftblanding.
Beholderen skal være jordet.
Apparatet og tilbehøret må ikke rengøres med
brændbare opløsningsmidler, der har et
flammepunkt på under 21 ºC.
Rengøring af apparatet
Fare for kortslutning på grund af indtrængende
vand!
Afsprøjt aldrig apparatet med en højtryks- eller
damphøjtryksrenser.
Fare
U
Jording af sprøjteobjektet
Det sprøjteobjekt, som skal behandles, skal være jordet.
Komponenter og beskrivelse
Forsendelsespakken til farvesystemet indeholder følgende:
• Indsugningsledning (inkl. indløbsfilter) og returledning (inkl. metalklemmer) • Trykslange, 15 m, 6,35 mm i indvendig diameter • Sprøjtepistol med to filtre (L-XXL; et i pistolen, et separat) • Slangeholder
• Samling af sprayspids
• Basisapparat
• Instruktionsvejledning
• Lille flaske olie Figur 1 – kontroller og funktioner
(yderligere, detaljerede beskrivelser af de enkelte positioner i det pågældende afsnit af brugervejledningerne)
Punkt
Komponent
Beskrivelse
A)
TIL/FRA-knappen��������������������������TIL/FRA-knappen tænder eller slukker sprayapparatet (O = TIL, I = FRA).
B)
PRIME/SPRAY-greb�����������������������PRIME/SPRAY-grebet fører væsken hen mod sprayslangen, når det er indstillet til SPRAY eller
returrøret, når det er indstillet til PRIME. Pilene på PRIME/SPRAY-grebet viser, hvilken vej der skal
drejes for PRIME og SPRAY. PRIME/SPRAY-grebet bruges også til at aflaste det tryk, der bygges op i
sprayslangen (se fremgangsmåde til at aflaste trykket).
C)
Sureflo™-ventil�������������������������������Sureflo™-ventilen sørger for at holde indløbsventilen åben, og at det undgås at klæbe på grund af
tørrede materialer. Sureflo™-ventilen aktiveres automatisk, hver gang TIL/FRA-knappen sættes på TIL.
D)
PressureTrac™��������������������������������PressureTrac™ regulerer den mængde tryk, som pumpen bruger til at skubbe væsken.
E)
Pumpedel����������������������������������������Et stempel i pumpedelen går op og ned for at skabe det sug, der trækker væsken igennem
indsugningsrøret.
F)
Indsugningsrør������������������������������Væske trækkes gennem indsugningsrøret og ind i pumpen.
G)
Returrør��������������������������������������������Væske sendes tilbage igennem returrøret til den oprindelige beholder, når PRIME/SPRAY-grebet er i
PRIME-positionen.
H)
Indløbsfilter�������������������������������������Indløbsfilteret filtrerer spraymaterialet for at forhindre, at systemet stoppes til.
I)
Slangeholder����������������������������������Monteringen foregår ved at sætte slangeholderens ender ind i de dertil beregnede huller i
håndgrebet (se figuren).
J)
Spraypistol��������������������������������������Til påføring af overfladebelægningen og regulering af volumenstrømmen.
K)
Sprayslange������������������������������������Sprayslangen forbinder pistolen til pumpen.
Pumpetype
Spænding
Effektforbrug
Sikring
Anvendelige coatingmaterialer
Tekniske data
Stempelpumpe
230-240 V ~ 50 Hz
720 W
Tilslutning kun til HFI-sikret stikdåse
(16 A)
Lak og lasurer indeholdende vand og opløsningsmidler.
Lakfarver, olier, skillemidler, kunstharpikslakker, pvc-lakker, forlakker,
grundlakker, fyldstoffer og rustbeskyttelsesmaling.
Dispersions- og latexmalinger til brug indendørs.
Dobbeltisolering
Maks. sprøjtetryk
Max. sprøjtemængde
Lydtryksniveau
Vibrationsniveau
Maks. temperatur
coatingmateriale
Maks. dysestørrelse
Slangelængde
Vægt
Coatingmaterialer, der ikke kan
anvendes
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Materialer indeholdende stærkt slibende bestanddele, facademaling,
lud og syreholdige coatingmaterialer.
Materialer med et flammepunkt på under 21 ºC.
40°C
XL (0,019")
15 m
18 kg
i
65
Hvis De er i tvivl om coatingmaterialets forenelighed med
de materialer, apparatet er fremstillet af, er De velkommen
til at henvende Dem til Wagner kundeservice.
WAGNER Project Pro 119 - 0418C
Anvendelsesområde
Figur 5 – Låsning af sprøjtepistolen
Overfladebehandling af vægge indendørs samt små og middelstore
emner udendørs (som f.eks. havehegn, garageporte etc.).
Lås altid aftrækkeren, når sprøjtespidsen
påmonteres, eller når sprøjtepistolen ikke er i brug.
Fare
Samling
Figur 2 – Udpakning af vognen
1. Løft basisapparatet op ved dunkholderen. Træk bensikringen
opad og klap benene ud.
2. Flyt benlåsen nedad, så den er på plads og låst.
3. Drej grebet på en af vognens sider opad mod “UP”-pilen, indtil
det stopper. Løft håndtaget, indtil motorhuset og håndtaget
er på plads og låst. Vær omhyggelig med ikke at bøje
elledningen med vognen.
Figur 6 – Fremgangsmåde til trykaflastning
Fare
Figur 3 – Montering af slangen
Fare
Kontroller, at der er slukket for pumpen (position O), og
at sprøjteapparatet er afbrudt fra strømforsyningen.
Forberedelse af maling/lak
Med Project Pro 119 kan der påføres indvendig vægmaling, lakker og
lasurer ufortyndet eller meget lidt fortyndet.
Detaljerede oplysninger findes i det tekniske datablad fra
farveproducenten.
1.Rør materialet grundigt op, og fortynd det, som anbefalet
anbefalet (brug gerne en omrører).
ufortyndet
ufortyndet
Enheden begynder at trække materiale op gennem
indsugningsrøret, ind i pumpen og ud af returrøret.
Lad enheden køre tilstrækkeligt længe til at fjerne
testvæsken fra pumpen, eller indtil sprøjtematerialet
kommer fra returrøret.
5. Slå pumpen FRA (O). Fjern returrøret fra affaldsbeholderen
og placer den i driftspositionen oven over beholderen med
sprøjtemateriale. Brug metalklemmen til at holde de to
slanger sammen.
Figur 9 – Priming af sprøjteslangen
1. Lås sprøjtepistolen op, og drej PRIME/SPRAY-grebet til PRIME.
i
fortyndes 5 - 10 %
fortyndes 0 - 10 %
1. Anbring en beholder, der er fyldt med sprøjtemateriale,
under indsugningsrøret (a). Fastgør returrøret (b) til en
affaldsbeholder.
2. Skyd PressureTrac™ over på det maksimale tryk (+).
3. Drej PRIME/SPRAY-grebet til PRIME.
4. Sæt sprøjteapparatet til, og flyt TIL/FRA-kontakten til TIL (I)positionen.
i
Anbefalinger om fortynding
2. Foretag en sprøjteprøve (f.eks. på et stykke karton).
i
PP119 har Sureflo™-ventilen, der aktiveres automatisk,
når pumpen slås til (l).
Figur 8 – priming af sprøjteapparatet
Før der startes
1. Sprøjt noget olie fra den medfølgende flaske ind i den
markerede åbning (tip: klap apparatet bagover imens).
Tyndtflydende husholdningsolie kan bruges i stedet, hvis det
er nødvendigt.
i
1. Fjern hætten fra indløbsventilen (a). Træk indsugningsrøret
over på indløbsventilen, og stram til med hånden. Sørg for, at
gevindene er lige, så rørstykket kan dreje frit.
2. Skub returslangen ind i returstudsen.
Sprøjtemaling/-lak
Lasurer
Træbeskyttelsesmidler, bejdser,
olier, desinfektionsmidler,
plantebeskyttelsesmidler
Vandopløselige og
opløsningsmiddelholdige lakfarver,
grundere, autolak, tykke lasurer
Loft- og vægmaling til indendørs brug
1. Lås sprøjtepistolen. Vip TIL/FRA-kontakten til FRA.
2. Drej PRIME/SPRAY-grebet til PRIME.
3. Lås sprøjtepistolen op, og udløs sprøjtepistolen i
materialespanden. Lås sprøjtepistolen.
Figur 7 – Klargøring til priming
Figur 4 – Montering af indsugningssættet
Sørg for at overholde fremgangsmåden til
trykaflastningen, når enheden af en eller anden
grund slukkes. Denne procedure bruges til at aflaste
trykket fra sprøjteslangen.
Priming
1. Træk højtryksslangen til porten til sprøjteslangen. Stram til
med en skiftenøgle.
2. Træk den anden ende af slangen til sprøjtepistolen. Hold
sprøjtepistolen fast i grebet med en svensknøgle.
Sprøjtespidsen skal ikke monteres, før
sprøjteapparatet og sprøjteslangen er gjort ren og
forberedt.
i
1. Pistolen er sikret, når aftrækkerlåsen er i en 90° vinkel
(vinkelret) i forhold til aftrækkeren i en af retningerne.
Hvis sprøjtebilledet er regelmæssigt som i fig. 12 A, er
alle indstillinger korrekte.
Viser sprøjtebilledet striber i kanten som i fig. 12 B, øges
trykket trinvist, eller materialet fortyndes yderligere i
trin a 5 %.
66
Sprøjtespidsen skal ikke være monteret på
sprøjtepistolen, når sprøjteslangen tømmes.
2. Træk i aftrækkeren, og ret sprøjtepistolen mod en sidevæg på
affaldsbeholderen. Hvis der bruges oliebaserede materialer,
skal sprøjtepistolen været jordet, når den tømmes (se advarsel
herunder).
WAGNER Project Pro 119 - 0418C
Fare
3. Samtidig med at der trækkes i aftrækkeren, skal skiftes
pumpen til TIL (I) og dreje PRIME/SPRAY-grebet til SPRAY. Hold
aftrækkeren inde, indtil al luft, vand eller opløsningsmiddel er
tømt ud af sprøjteslangen, og materialet flyder frit.
Fare
Hold hænderne væk fra væskestrømmen. Jord
pistolen ved at holde den imod kanten på en
metalbeholder under tømning. Hvis dette ikke
overholdes, kan det give statisk elektricitet, der
igen kan forårsage brand.
Figur 13 – Fjernelse af tilstopning fra sprøjtespids
Hvis PRIME/SPRAY-grebet stadig er angivet til
SPRAY, er der stadig højtryk i slangen og
sprøjtepistolen, indtil PRIME/SPRAY-grebet angives
til PRIME.
i
4. Slip aftrækkeren. Drej PRIME/SPRAY-grebet til PRIME. Slå
pumpen FRA (O). Affyr pistolen ind i affaldsbeholderen for at
være sikker på, der ikke er noget tryk tilbage i slangen.
Fare
Figur 10 – Montering af sprøjtespidsen
Fare
Forsigtig! MULIG INJEKTIONSRISIKO. Sprøjt ikke
med spidsbeskyttelsen påsat. Affyr aldrig pistolen,
medmindre spidsen enten er i sprøjten eller i
ikke-tilstoppet position. Aktiver altid
pistolaftrækkerens lås, før spidsen fjernes, erstattes
eller rengøres.
Når spidsbeskyttelsen monteres på pistolen, skal
spidsbeskyttelsen justeres, sådan som det er vist i figur
10 (a). Stram derefter til med hånden (b).
Sprøjtning
A) Nøglen til et veludført malejob er en jævn dækning af hele
overfladen. Flyt armen med en konstant hastighed, og hold
sprøjtepistolen i den samme afstand til overfladen. Den
bedste sprøjteafstand er 25 til 30 cm mellem sprøjtespidsen
og overfladen.
B) Hold sprøjtepistolen i en lige vinkel på overfladen. Dette
indebærer, at hele armen flyttes frem og tilbage i stedet for
blot at dreje håndleddet.
C) Sørg for at sprøjtepistolen holdes vinkelret i forhold til
overfladen, ellers vil den ene ende af et mønster blive tykkere
end den anden.
D) Affyr pistolen efter starten på strøget. Slip aftrækkeren før
afslutningen på strøget. Sprøjtepistolen skal være i bevægelse,
når aftrækkeren aktiveres eller slippes. Overlap hvert strøg
med omkring 30 %. Det vil sikre en ensartet dækning.
Når sprøjtearbejdet er færdigt, udføres
Fremgangsmåde til trykaflastning.
i
Hvis sprøjtearbejdet ikke forventes genoptaget i over
en time, skal fremgangsmåden Kortvarig rengøring,
der er beskrevet i denne vejlednings afsnit om
rengøring.
Det kan være svært at dreje sprøjtespidsen under tryk.
Drej PRIME/SPRAY-grebet til PRIME, og affyr pistolen.
Dette aflaster trykket, og spidsen drejer mere
ubesværet.
2. Drej PRIME/SPRAY-grebet til SPRAY.
3. Lås pistolen op, og tryk på aftrækkeren, mens pistolen peger
på et stykke træ eller karton. På den måde kan trykket i
sprøjteslangen blæse forhindringen ud. Når dysen er ren,
kommer materialet ud i en lige højtryksstrøm.
4. Slip aftrækkeren, og lås pistolen. Vend spidsen, så pilen peger
fremad igen. Lås pistolen op, og genoptag sprøjtning.
i
Hvis du anvender vandopløselige materialer, skal du
bruge varmt sæbevand til rengøring af sprøjteapparatet.
Hvis du anvender sprøjtemidler med opløsningsmidler,
skal du til rengøring bruge et egnet opløsningsmiddel
med et flammepunkt på over 21°C.
i
Anvend ikke et opløsningsmiddel til vandopløselige
materialer, da blandingen forvandles til en geleagtig
substans, der kun vanskeligt kan fjernes.
Figur 14 – Kortvarig rengøring
i
Følg kun denne anvisning ved anvendelse af
vandopløselige materialer. Hvis du anvender
sprøjtemidler med opløsningsmidler, skal trinnene
Rengøring og Langvarig opbevaring følges.
A) Nedlukning
Figur 12 – Fremgangsmåde
Forsøg ikke på at fjerne tilstopning eller rengøre
spidsen med fingeren. Højtryksvæske kan forårsage
en injektionsskade.
Rengøring
Figur 11 – Sprøjteteknik
i
Hvis sprøjtemønsteret bliver forvrænget eller helt
stopper, mens pistolen affyres, skal disse trin følges.
1. Slip aftrækkeren, og lås pistolen. Drej den ombyttelige spidspil
180º, så spidsen af pilen peger mod den bageste del af
pistolen (se figur 13).
i
1. Lås sprøjtepistolen.
2. Sæt spidsbeskyttelsen på pistolen.
i
5. Lås sprøjtepistolen op.
6. Affyr sprøjtepistolen for at få luft ud af slangen.
7. Når materialet når til sprøjtespidsen, skal det sprøjtes på et
testområde for at kontrollere sprøjtemønsteret.
8. Brug den laveste trykindstilling for at få et godt
sprøjtemønster (A). Hvis trykket er indstillet for højt, bliver
sprøjtemønsteret for tyndt. Hvis trykket er indstillet for lavt, vil
der opstå et spor bagefter, eller malingen kommer ud i klatter
i stedet for i en fin spray (B).
1. Sørg for at maleslangen ikke er snoet, og at der ikke er
genstande med skarpe kanter, der kan skære.
2. Skyd PressureTrac™ til dens laveste indstilling.
3. Drej PRIME/SPRAY-ventilen til SPRAY.
4. Skyd PressureTrac™ til dens højeste indstilling. Maleslangen
skal stivne, efterhånden som materialet begynder at strømme
igennem den.
67
1. Udfør fremgangsmåden til trykaflastning (se figur 6), og
træk stikket til sprøjteapparatet ud.
2. Hæld langsomt 200 ml vand oven på malingen for at
forhindre, at den tørrer ud.
3. Omsvøb sprøjtepistolsamlingen med en fugtig klud, og
læg den i en plastikpose. Luk posen helt tæt til. Anbring
sprøjteapparatet på et sikkert sted uden sol ved kortvarig
opbevaring.
WAGNER Project Pro 119 - 0418C
B) Start
1.
2.
3.
4.
5.
Tag pistolen ud af plastikposen. Omrør vandet i malingen.
Drej PRIME/SPRAY-grebet til PRIME.
Sæt sprøjteapparatet til.
Drej kontakten til TIL (I).
Drej PRIME/SPRAY-grebet til SPRAY. Test sprøjteapparatet på
et øvelsesstykke, og gå i gang med at sprøjte.
Figur 15 – Skyl systemet
1. Lås pistolen, og fjern sprøjtespidssamlingen. Nedsænk
indsugningssættet i en spand med den relevante opløsning til
rengøring (a).
2. Anbring en affaldsbeholder (b) ved siden af den oprindelige
materialebeholder (c). Beholderne skal røre hinanden.
Ret sprøjtepistolen ind i siden på den oprindelige
materialebeholder (c), og hold aftrækkeren inde.
3. Mens der trækkes i pistolens aftrækker, drejes pumpen til TIL
(I) og PRIME/ SPRAY-grebet til SPRAY for at tømme materiale
ud af slangen og tilbage til den oprindelige beholder. Hold
aftrækkeren inden i de følgende trin.
4. Når rengøringsopløsningen strømmer fra sprøjtepistolen, skal
aftrækkeren holdes inde, og pistolen skal rettes ind i siden af
affaldsbeholderen (jord pistolen med en metalbeholder, hvis
skylning sker med et brændbart opløsningsmiddel).
5. Affyr pistolen, indtil den væske, der strømmer ud af
pistolen, er klar. Det kan være nødvendigt at bortskaffe
rengøringsopløsningen og anskaffe en ny.
6. Drej PRIME/SPRAY-grebet til PRIME, og affyr pistolen for at
aflaste trykket.
Figur 18 – Langvarig opbevaring
i
1. Sørg for, at pumpen er slået FRA (O). Sørg for, at PRIME/
SPRAY-grebet er drejet til PRIME. Træk stikket til
sprøjteapparatet ud.
2. Fjern sprøjtepistolen fra maleslangen ved hjælp af
skiftenøgler.
3. Frigør aftrækkerbeskyttelsen (a) fra filterhuset (b) ved at
trække ud ad fra filterhuset. Skru filterhuset af.
4. Fjern filteret (c) fra sprøjtepistolhuset, og rengør med
den relevante rengøringsopløsning (varmt sæbevand
til vandopløselige materialer, opløsningsmidler med
et flammepunkt på over 21°C til sprøjtemidler med
opløsningsmidler).
5. Fjern sprøjtespidsen (d) fra sprøjtebeskyttelsessamlingen.
Rengør sprøjtespidsen med en blød børste og den relevante
rengøringsopløsning. Sørg for at fjerne og rengøre
spændeskiven (e) og sædet (f), der er placeret bagest i
sprøjtespidssamlingen.
6. Sæt det rensede filter, med den koniske ende først, tilbage
i pistolhuset. Den koniske ende (g) af filteret skal sættes
korrekt ind i pistolen. Er samlingen forkert, kan spidsen blive
tilstoppet, eller der kommer ikke en strøm ud af pistolen
7. Monter sprøjtespidsen (d), sædet (f) og spændeskiven (e), og
sæt sprøjtebeskyttelsessamlingen på igen.
8. Træk sprøjtepistolen tilbage på maleslangen. Stram til med en
skruenøgle.
Rengøring eller servicering af indløbsventil kan være
nødvendig, hvis enheden har priming-problemer.
Priming-problemer kan forebygges ved en ordentlig
rengøring af sprøjteapparatet og trinnene til langvarig
opbevaring.
1. Fjern sugeslangen og returrøret. Løsn stykket, såsom det er
vist (a), og fjern Sureflo™-magnetventilen. Pas på ikke at
miste O-ringen.
2. Fjern indløbsventilenheden (b) fra basisapparatet med en
svensknøgle. Inspicer indløbsventilsamling visuelt indvendigt
og udvendigt. Rengør for eventuelle malingsrester med en
relevant rengøringsopløsning.
3. Sæt indløbsventilsamlingen på plads igen ved at skrue den på
sprøjteapparatet.
4. Sæt Sureflo™-magnetventilen på igen.
Figur 20 – Sammenfoldelig den vognen
1. Drej knapperne på begge sider af vognen i pilens retning
DOWN til anslag. Hold hele tiden grebet fast, da det ellers
falder ned.
2. Klap grebet nedad. Vær omhyggelig med ikke at bøje
elledningen med vognen.
Fare
Figur 17 – Rengøring af sugesættet
1. Fyld en kop eller en anden beholder med noget formolie
eller en let husholdningsolie. Hold koppen hen under
indløbsventilen. Ventilåbningen skal i denne forbindelse
befinde sig helt nede i oliebadet.
2. Anbring noget stof over sprøjteslangeporten, og slå kontakten
TIL (l). Når olien er pumpet fra koppen, slås pumpen FRA (O).
3. Aftør hele enheden, slangen og pistolen med en fugtig
klud for at fjerne opsamlet maling. Sæt højtryksslangen i
maleslangeporten igen.
Figur 19 – Rengøring af indløbsventil
Figure 16 – Rengøring af sprøjtepistolen
4. Træk forsigtigt med en tang filterskiven (b) ud af
indsugningsfilteret og rengør begge.
5. Når indsugningsenheden er gjort ren, skrues indsugningsslangen
igen på indgangsventilen, og returslangen sættes igen i
returstudsen.
6. Nedsænk sugeslangen og returrøret i en spand med ny
rengøringsopløsning.
7. Drej PRIME/SPRAY-grebet til PRIME. Drej pumpen til TIL (l), og
affyr pistolen i en affaldsbeholder for at aflaste trykket.
8. Lad pumpen cirkulere rengøringsopløsning igennem
indsugningssættet i 2-3 minutter. Slå pumpen FRA.
1. Lås pistolen, og drej pumpen til FRA (O). Drej PRIME/
SPRAY-grebet til PRIME.
2. Fjern indsugningsslangen fra indgangsventilen. Fjern
returslangen ved at trykke den blå sikringsring opad og
samtidig trække slangen nedad. Foretag en grov rengøring
af den udvendige side af begge slanger med en egnet
rengøringsopløsning.
3. Rengør indgangsventilens gevind (a) med en klud.
68
OBS! Når benene er klappet ind, kan hjulene let rulle
bort og apparatet miste balancen. Hold ved de
næste skridt basisapparatet fast ved dunkholderen
og bloker et hjul med foden.
3. Træk sikringsbøjlen opad og klap benene ind. Lås dem fast
igen med sikringsbøjlen. Læg forsigtigt basisapparatet på
gulvet.
WAGNER Project Pro 119 - 0418C
Lister over dele
Figur 21 – Sprøjtepistol/-slange
Punkt Delnr.
1 0418717
2 0418708
3 0418713
4 0418720
Beskrivelse
Mængde
Pistolsamling (uden dyse)...................................1
Spids, L.......................................................................1
Filter, L - XXL+ (hvidt)...........................................2
Sprøjteslange, 15m, 1/4”, gul.............................1
Figur 22 - Sugesæt
Delnr.
2306605
Tilbehør
Delnr.
0418705
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Beskrivelse
Mængde
Indsugningssætsamling......................................1
Beskrivelse
Sprøjtespids, XS ������Vandopløselig og opløsningsmiddelbaseret emaljelak og maling,
olie og slipmiddel
Sprøjtespids, S ���������Syntetisk harpiksbaseret maling,
PVC-maling
Sprøjtespids, M �������Emaljelak, mellemstrygningsmaling,
fyldemasse, latexmaling til
indendørs anvendelse og
emulsioner til indendørs anvendelse
Sprøjtespids, L ���������Emaljelak, mellemstry-gningsmaling,
fyldemasse, latexmaling til
indendørs anvendelse og
emulsioner til indendørs
anvendelse, rustbeskyttende maling
Sprøjtespids, XL ������Emaljelak, mellemstrygningsmaling,
fyldemasse, latexmaling til
indendørs anvendelse og
emulsioner til indendørs
anvendelse, rustbeskyttende maling
Filter, XS - S (rødt, 2 stk.)
Filter, M (gult, 2 stk.)
Filter, L - XXL+ (hvidt, 2 stk.)
Renoveringssæt til pumpesektion
Al dele listet ovenfor er holde sig dele og er ikke overdækket af
garanti.
69
WAGNER Project Pro 119 - 0418C
Figur 23 – Anvisning til udskiftning af pakningen i pumpen
Reservedelsnr. for sæt: 0418716
Fare
Bær altid øjenbeskyttelse, mens pumpen serviceres. Sørg for at følge fremgangsmåden til tryklastning, når enheden lukkes
ned, uanset hvorfor det sker, herunder servicering eller justering. Når fremgangsmåden til trykaflastning er udført, skal
stikket til enheden trækkes ud før servicering eller justering. Der må ikke være nogen opløsningsmidler og malingsdampe i
området.
Afmontering af pumpen
1. Fjern sugesættet.
2. Fjern frontdækslet og de tre skruer, der holder det på plads
ved hjælp af en T20 Torx-skruetrækker.
3. Fjern kraveskruen (1) og spændeskiven (2), der holder
styretappen (3). Styretappen forbinder kraven (4) til stemplet
(5).
4. Træk styretappen ud med en tang.
5. Inspicer kravesamlingen og stemplet. For at kunne fjerne
alle de nødvendige dele må stemplet ikke være nøjagtig i
midten af bunden. Hvis stemplet er i bunden af slaget, skal
frontdækslet og skruerne monteres. Drej pumpen kortvarigt
for at indeksere stemplet, træk enheden ud, og gentag trin 2.
6. Løsn indløbsventilens forskruning og fjern elektromagneten
(figur 19 a). Pas på ikke at miste O-ringen. Skru
indløbsventilenheden (6) af basisapparatet.
7. Fjern stempelsamlingen ved at skubbe ned på stemplet tæt på
kraven.
8. Skru den øverste bolt af, og fjern den (7) ved hjælp af en
skiftenøgle.
9. Fjern de slidte pakninger ved hjælp af den fladhovede
skruetrækker eller dorn. Fjern den øverste pakning (8) fra
toppen og den nederste pakning (9) fra bunden ved at trykke
imod siden af pakningen og trykke den ud. Sørg for ikke at
ridse huset, hvor pakningerne er placeret.
10. Rengør området, hvor de nye pakninger er monteret.
Samling af pumpen
1. Smør den nye øverste pakning (8) med smøreolie eller
tyndtflydende husholdningsolie, og sæt pakningen (skålsiden
af pakningen nedad) manuelt på den øverste port på huset.
2. Smør en lille smule lejesmøremiddel på gevindet i den øverste
bolt (7). Placer den øverste bolt i toppen af huset, og stram til
med en skiftenøgle. Det vil føre den øverste pakning til den
rigtige position.
3. Vend pumpen på hovedet. Indsmør stempelpakningen
og pakningsenheden (5,9) som beskrevet for den øverste
pakning. Sæt stemplet ind i undersiden af huset sammen med
pakningsenheden.
i
Forsøg IKKE på at fjerne de nederste pakninger fra det
nye stempel.
4. Positioner indføringsværktøjet (10) og gevindet for at sætte
stemplet/pakningen ordentlig fast. Skru til, indtil der er
strammet til. Fjern indføringsværktøjet.
70
5. Juster stemplet (5) med kraven (4). Vær omhyggelig med ikke
at beskadige stemplet.
6. Smør noget lejesmøremiddel på hullerne i kraven, hvor
styretappen (3) er isat.
7. Monter styretappen (3) for at forbinde kraven til stemplet.
Stemplet skal bevæges op eller ned for at gøre dette.
8. Monter kraveskruen (1) og spændeskiven (2) for at fastgøre
styretappen.
9. Monter den nye O-ring (11) på indløbsventilsamlingen, smør
med smøreolie eller tyndtflydende husholdningsolie, sæt på
den bunden (indløb) af huset, og stram til med en skiftenøgle.
Det vil føre den nederste pakning til den rigtige position.
10. Vend pumpens højre side opad, og påfør nogle få dråber
smøreolie eller tyndtflydende husholdningsolie mellem den
øverste bolt (7) og stemplet (5). Dette vil forlænge pakningens
levetid.
11. Monter frontdækslet og tre (3) skruer.
12. Installer indsugningssættet.
WAGNER Project Pro 119 - 0418C- Fejlfinding/vedligeholdelse
Problem
Årsag
Løsning
1. Sprøjteapparatets stik er ikke sat i.
2. TIL/FRA-kontakten er indstillet til FRA.
3. Sprøjteapparatet blev slukket, mens der
stadig var tryk på.
4. Der er ingen volt fra vægkontakten.
5. Forlængerledningen er beskadiget eller har
for lav kapacitet.
6. Der er røget en sikring i sprøjteapparatet.
7. Der er et problem med motoren.
A. Sprøjteapparatet starter ikke
1. Sæt sprøjteapparatet til.
2. Drej TIL/FRA-kontakten til TIL.
3. Skyd PressureTrac™ til maksimumtryk (+), eller aflast
trykket ved at dreje PRIME/SPRAY-ventilen til PRIME.
4. Test, om strømforsyningsspændingen er i orden.
5. Udskift forlængerledningen.
6. Henvend Dem til forhandleren.
7. Henvend Dem til forhandleren.
1. Prøv at prime enheden igen.
1. Enheden primer ikke korrekt eller har mistet
prime.
2. Malespanden er tom, eller indsugningsrøret
er ikke fuldt nedsænket i malingen.
3. Sugesættet er stoppet til.
4. Indsugningsrøret er løst ved indløbsventilen.
5. Indløbsventilen sidder fast.
6. Indløbsventilen er slidt eller beskadiget.
7. PRIME/SPRAY-ventilen er tilstoppet.
2. Fyld spanden igen, eller nedsænk indsugningsrøret i
maling.
3. Rengør sugesættet.
4. Rengør rørforbindelsen, og stram den godt til
5. Rengør indløbsventilen. Indløbet kan sidde fast på grund
af gammel maling. Betjen Sureflo™-ventilen for at frigøre
den.
6. Monter renoveringssæt* til pumpesektion.
7. Henvend Dem til forhandleren.
1. Sprøjtespidsen er slidt.
2. Indløbsfilteret er stoppet til.
3. Pistolfilteret er stoppet til.
4. Malingen er for tung eller for grov.
5. Indløbsventilsamlingen er beskadiget eller
slidt.
1. Erstat sprøjtespidsen med en ny.*
2. Rengør indløbsfilteret.
3. Rengør eller erstat det relevante filter. Hav altid ekstra
filtre parat.
4. Fortynd eller filtrer malingen.
5. Monter renoveringssæt* på pumpesektion.
B. Sprøjteapparatet starter,
men trækker ikke maling ind,
når PRIME/SPRAY-grebet er
indstillet til PRIME.
c. Sprøjteapparater trækker
maling, men trykket faldet, når
pistolen affyres.
d. PRIME/SPRAY-ventilen er på
SPRAY, og der er en strøm
igennem returrøret.
1. PRIME/SPRAY-ventilen er beskidt eller slidt.
1. Henvend Dem til forhandleren.
e. Der er lækage fra
sprøjtepistolen.
1. Indvendige dele i pistolen er slidte eller
beskidte.
1. Henvend Dem til forhandleren.
f. Der er lækage fra
spidssamlingen.
1. Spidsen blev samlet forkert.
2. En pakning er beskidt.
1. Kontroller spidssamlingen og samlingen ordentligt.
2. Rengør pakningen.
g. Sprøjtepistolen sprøjter ikke.
1. Sprøjtespidsen eller pistolfilteret er tilstoppet. 2. Sprøjtespidsen sidder omvendt.
1. Rengør sprøjtespidsen eller pistolfilteret.
2. Sæt spidsen i fremadrettet position.
H. Der er et spor i malemønsteret.
1. Trykket er indstillet for lavt.
2. Pistolfilteret, spidsen eller sugefilteret er
tilstoppet.
3. Indsugningsrøret er løst ved indløbsventilen.
4. Spidsen er slidt.
5. Maling er for tyk.
6. Tryktab.
1. Øg trykket.
2. Rengør.
3.
4.
5.
6.
Stram indsugningsrørsstykket.
Udskift sprøjtespidsen.
Fortynd malingen.
Se under Årsager og problemer med hensyn til problem
C.
* Der fås særlige reparationssæt med vejledning til disse fremgangsmåder. Se i afsnittet om vedligeholdelse i denne vejledning for at få en
liste over disse sæt og deres reservedelsnummer.
Daglig vedligeholdelse - Den eneste daglige vedligeholdelse, der kræves, er en grundig rengøring og smøring efter brug. Følg
rengørings- og smørefremgangsmåderne i denne vejledning.
Udvidet vedligeholdelse - Nogle pumpedele bliver på et eller andet tidspunkt slidt af brug og skal udskiftes. Pumpens ydelse er
imidlertid den eneste pålidelige indikator på, hvornår slidte dele skal udskiftes. Se i afsnittet om fejlfinding for at få flere oplysninger om, hvornår
disse sæt skal bruges.
71
WAGNER Project Pro 119 - 0418C - Säkerhetsföreskrifter
Översättning av original-driftsinstruktione
Varning!
Varning, risk för kroppsskada (injektion, förgiftning)!
Airless-anläggningar arbetar med extremt högt
spruttryck.
Fara
1
Låt aldrig fingrar, händer eller andra kroppsdelar komma i beröring
med sprutstrålen!
Rikta aldrig sprutpistolen mot dig själv andra personer eller djur.
Använd aldrig sprutpistolen utan fingerskydd.
Personskador som har uppstått av sprutmaterial får inte behandlas
som ofarliga skärsår. Vid skador av sprutmaterial eller
lösningsmedel skall läkare uppsökas genast eftersom skadorna
måste behandlas snarast av medicinsk personal. Informera läkaren
om vilket sprutmaterial eller lösningsmedel som har använts.
2
Observera följande punkter i enlighet med bruksanvisningen innan
utrustningen tages i bruk:
1. Utrustningen får ej användas med fel eller brister.
2. Säkra sprutpistolen med säkringsspaken på pistolen.
3. Apparaten får endast anslutas till jordat el-uttag.
4. Kontrollera högtrycksslangens och sprutpistolens högsta tillåtna
arbetstryck.
5. Kontrollera att alla anslutningar är täta.
3
Det är mycket viktigt att anvisningarna om regelbunden rengöring
och skötsel av högtryckssprutan följs noggrant.
Innan man påbörjar arbetet och varje gång man gör ett uppehåll ska
följande regler beaktas:
1. Tryckavlasta sprutpistol och slangar.
2. Säkra sprutpistolen med säkringsspaken på pistolen.
3. Koppla ifrån anläggningen.
Sätt säkerheten främst!
72
WAGNER Project Pro 119 - 0418C - Säkerhetsföreskrifter
Allmänna säkerhetsanvisningar
är trött, eller påverkad av droger, alkohol eller medicin.
Ett ögonblicks bristande uppmärksamhet vid användning av
utrustningen kan medföra allvarliga skador.
Läs igenom samtliga anvisningar. Underlåtenhet att följa de
anvisningar som följer kan orsaka elektriska stötar, brand och/
eller svåra skador. Begreppet „elverktyg“ som används nedan avser
nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan
nätsladd).
b) Använd personlig skyddsutrustning, och bär alltid
skyddsglasögon. Om du använder personlig skyddsutrustning,
som dammask, halksäkra skyddsskor, skyddshjälm eller
hörselskydd, beroende på hur och vilket elverktyg du ska använda,
minskar risken för skador.
Förklaring av använda symboler
Anger en direkt hotande fara. Om den inte
undviks kan den leda till dödsfall eller allvarliga
personskador.
c) Undvik ofrivillig idrifttagning. Kontrollera att brytaren står
i läget "FRÅN" innan du sätter i kontakten i stickuttaget.
Olyckor kan inträffa om du har ett finger på brytaren när du bär
utrustningen eller ansluter strömförsörjningen med utrustningen
påkopplad.
Anger användningstips och andra speciellt
användbara anvisningar.
d) Ta bort inställningsverktyg eller skiftnycklar innan du
kopplar på utrustningen. Ett verktyg eller en nyckel som sitter i
en rörlig del av utrustningen kan orsaka skador.
Fara
i
e) Överskatta inte dig själv. Se till att du står stadigt och hela
tiden har god balans. Då kan du kontrollera utrustningen bättre
vid oväntade situationer.
Explosionsrisk
f) Använd lämplig klädsel. Bär inga vida kläder eller några
smycken. Håll undan hår, kläder och handskar från rörliga
delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga
delar.
Varning, risk för kroppsskada (injektion,
förgiftning)!
g) Detta aggregat är inte avsett att användas av personer
(inklusive barn) med begränsad fysisk, sensorisk eller
själslig förmåga eller personer utan erfarenhet och/
eller kunskap, såvida inte arbetet sker under uppsikt av
säkerhetsansvarig eller att denne gett tillräcklig utbildning
i hur aggregatet ska användas. Barn måste hållas under
uppsikt, så att de inte leker med aggregatet.
1. Arbetsplats
a) Håll arbetsområdet rent och städat. Oordning och dåligt
belysta arbetsområden kan medföra olyckor.
b) Arbeta inte med utrustningen i en omgivning med
explosionsrisk, där det finns brännbara vätskor, gaser eller
dammpartiklar. Elverktyg bildar gnistor som kan antända damm
eller ångor.
4. Noggrann hantering och användning av elverktyg
a) Överbelasta inte utrustningen. Använd det elverktyg som
är avsett för arbetet. Med rätt elverktyg arbetar du bättre och
säkrare inom det angivna effektområdet.
c) Se till att inga barn eller andra personer finns i närheten
när du använder elverktyget. Om du blir störd kan du förlora
kontrollen över utrustningen.
b) Använd aldrig ett elverktyg med defekt brytare. Ett elverktyg
som inte kan kopplas till eller ifrån är farligt och måste repareras.
2. Elsäkerhet
c) Dra ur kontakten ur stickuttaget innan du ställer in
utrustningen, byter tillbehörsdelar eller lägger ifrån
dig utrustningen. Dessa försiktighetsåtgärder förhindrar att
utrustningen startar oavsiktligt.
a) Utrustningens anslutningskontakt måste passa i
stickuttaget. Kontakten får inte förändras på något
sätt. Använd inte adapterkontakt tillsammans med
skyddsjordade utrustningar. Oförändrade kontakter och
passande stickuttag minskar risken för en elektrisk stöt.
d) Förvara elverktyg som inte används utom räckhåll för barn.
Låt inte personer som inte känner till utrustningen eller
inte har läst dessa anvisningar använda den. Elverktyg kan
vara farliga om de används av oerfarna personer.
b) Undvik kroppskontakt med jordade ytor, t.ex. på rör,
element, spisar och kylskåp. Risken för en elektrisk stöt är större
om din kropp är jordad.
e) Sköt om utrustningen noga. Kontrollera att rörliga delar
fungerar felfritt och inte klämmer, att inte delar är trasiga
eller så pass skadade att de påverkar utrustningens
funktion. Se till att få skadade delar reparerade innan
du använder utrustningen. Många olyckor orsakas av att
elverktygen är dåligt underhållna.
c) Utsätt inte utrustningen för regn eller väta. Om vatten tränger
in i en elutrustning ökar risken för elektriska stötar.
d) Använd inte sladden för att bära utrustningen, hänga upp
den eller för att dra kontakten ur stickuttaget. Se till att
sladden hålls på avstånd från värme, olja, vassa kanter och
rörliga delar på utrustningen. Skadad eller veckad sladd ökar
risken för en elektrisk stöt.
f) Använd elverktyg, tillbehör, insatsverktyg etc. i enlighet
med dessa anvisningar och på det sätt som föreskrivs
för den här speciella typen av utrustning. Ta hänsyn till
arbetsförhållandena och den arbetsuppgift som ska
utföras. Farliga situationer kan uppstå om elverktyg används för
något annat än vad de är avsedda för.
e) Om du arbetar med elverktyg utomhus måste
förlängningssladden vara godkänd för utomhusbruk. Risken
för en elektrisk stöt minskar om du använder en förlängningssladd
avsedd för utomhusbruk.
5. Service
3. Personsäkerhet
a) Låt endast kvalificerad fackpersonal reparera utrustningen,
och tillåt endast att originalreservdelar används. Detta
garanterar att utrustningens säkerhet bibehålls.
a) Var uppmärksam och tänk på vad du gör. Använd
elverktyget med förnuft. Använd inte utrustningen om du
73
WAGNER Project Pro 119 - 0418C - Säkerhetsföreskrifter
Sprutmaterial
b) Om elkabeln till aggregatet råkar bli skadad, måste den
bytas av tillverkaren eller dennes kundtjänst eller en annan
person med elbehörighet, för att utesluta risker.
Se upp för de faror som kan orsakas av det material som sprutas
ut och beakta påskrifter på behållarna eller anvisningarna från
materialtillverkaren.
Spruta inte med några ämnen vars farlighet inte är känd.
För säker användning av Airless högtryckssprutor skall särskilt
följande säkerhetsföreskrifter beaktas.
Högtrycksslang (säkerhetsföreskrift)
Hälsoskydd
Fara
Den elektrostatiska uppladdningen från sprutpistolen och
högtrycksslangen leds bort via högtrycksslangen. Därför måste det
elektriska motståndet mellan högtrycksslangens anslutningar vara
högst 197 kΩ/m (60 kΩ/ft.).
Varning! Använd andningsskydd: Sprutdimma och
lösningsmedelsångor är hälsovådliga. Arbeta endast
i väl ventilerade lokaler eller i lokaler med utsug. Vi
rekommenderar att arbetskläder, hörselskydd och
handskar används.
i
Flampunkt
Fara
Spruta endast sprutmaterial som har en flampunkt på
minst 21°C utan extra uppvärmning.
Flampunkten är den lägsta temperaturen vid vilken
sprutmaterialet avger ångor.
Dessa ångor är tillräckliga för att bilda en brandfarlig
blandning tillsammans med luften som finns över
sprutmaterialet.
Anslutning av maskinen
Anläggningen måste alltid vara ansluten till ett godkänt jordat uttag.
Anslutningen ska vara utrustad med en jordfelsbrytare INF ≤ 30 mA.
Uppställning av anläggningen
Vid arbete inomhus:
Explosionsskydd
Fara
I närheten av anläggningen får inga
lösningsmedelshaltiga ångor bildas.
Anläggningen placeras så långt från sprutobjektet
som möjligt.
Fara
Håll aldrig sprutpistolen närmare än fem meter från
anläggningen.
Vid arbete utomhus:
Använd inte anläggningen på platser som faller under
explosionsskyddsförordningen.
Explosions- och brandfara vid sprutning p.g.a.
föreliggande antändningskällor
Fara
Se till att inga antändningskällor finns i närheten, t.ex.
öppen låga, tända cigaretter, cigarrer och tobakspipor,
glödande trådar, heta ytor, o.sv.
Elektrostatisk uppladdning (gnist- eller flambildning)
Fara
Fara
Beroende på sprutmaterialets strömningshastighet
vid sprutning, är det möjligt att anläggningen laddas
upp elektrostatiskt. Vid urladdning finns det risk för
att gnistor eller lågor bildas. Därför är det nödvändigt
att alltid jorda anläggningen via den elektriska
installationen. Anläggningen måste alltid vara
ansluten till ett godkänt jordat uttag.
Objektets som ska besprutas måste vara jordat.
Rengöring av anläggningen med lösningsmedel
Tillse god, naturlig eller artificiell, ventilation för att undvika brand
och explosion samt skador på hälsan under sprutarbeten.
Säkra maskin och sprutpistol
Alla slangar, beslag och filterdelar måste vara säkert fastgjorda
före användning av spraypumpen. Osäkrade delar kan kastas ut
med stor kraft eller läcka vätska under högt tryck vilket kan orsaka
allvarliga skador.
Säkra alltid pistolen vid montering eller demontering av
munstycket samt vid arbetsavbrott.
Fara
När anläggningen rengörs med lösningsmedel får
man inte spruta in eller pumpa till behållaren med
liten öppning (sprundhål). Det föreligger risk för att en
explosiv gas-/luftblandning bildas. Behållaren måste
vara jordad.
Maskin och tillbehör får inte rengöras med
lättantändliga lösningsmedel som har en flampunkt
på under 21 °C.
Rengöring av anläggningen
Risk för kortslutning om vatten tränger in!
Rekyl från sprutpistol
Fara
Vid högt arbetstryck uppstår en rekyl på upp till 15 N när
pistolens avtryckare trycks in.
Om du inte är förberedd på detta finns det risk för att handen
stöts tillbaka och du tappar balansen. Detta kan leda till
personskador.
Konstant belastning av dess rekyl kan leda till varaktiga
hälsoskador.
Max arbetstryck
Tillåtet arbetstryck för sprutpistolen, sprutpistolens tillbehör och
högtrycksslangen får inte vara lägre än det maximala arbetstrycket
200 bar (20 MPa) som anges på anläggningen.
Lösningsmedelshaltiga ångor får inte driva mot
anläggningen.
Kontrollera vindriktningen.
Ställ upp anläggningen så att inga
lösningsmedelshaltiga ångor kommer in i
anläggningen och lagrar sig där.
Håll aldrig sprutpistolen närmare än fem meter från
anläggningen.
Jordning av sprutobjektet
Ventilation
Fara
På grund av funktion, säkerhet och hållbarhet
får endast WAGNER original högtrycksslangar
och sprutmunstycken användas. Översikt, se
"Reservdelslista".
74
Spruta aldrig av anläggningen med högtrycks- eller
ånghögtryckstvätt.
WAGNER Project Pro 119 - 0418C
Enhetens delar
Förpackningen innehåller följande delar:
• Sugledning (inkl. inloppsfilter) och returledning (inkl. metallklämma)
• 15 m tryckslang med 6,35 mm (1/4”) innerdiameter • Liten flaska olja
• Sprutpistol med två filter (L-XXL - en i sprutpistolen, en separat)
• Sprutmunstycke med tillbehör
• Slanghållare
• Basenhet
• Användarhandbok
Figur 1 – enhetens kontroller, delar och deras funktion
(ytterligare, detaljerade beskrivningar av de enskilda lägena i motsvarande avsnitt i användarhandböckerna)
Beteckn. Del
Beskrivning
A)
AV/PÅ-knapp����������������������������������AV/PÅ-knappen startar och stänger av enheten (O = AV, I = PÅ).
B)
Vredet PRIME/SPRAY�������������������När vredet PRIME/SPRAY står i läget SPRAY pumpas vätskan till sprutslangen. I läget PRIME pumpas
vätskan till returslangen. Pilarna på vredet PRIME/SPRAY visar åt vilka håll du ska vrida för att växla
mellan lägena PRIME och SPRAY. Vredet PRIME/SPRAY används även för att frigöra det tryck som har
byggts upp i sprutslangen (se Frigöring av slangtrycket).
C)
Sureflo™-ventil�������������������������������Sureflo™-ventilen håller inloppsventilen öppen och hindrar den från att fastna om torkat material
börjar att klibba. Sureflo™-ventilen aktiveras automatiskt varje gång enheten startas med AV/PÅknappen.
D)
PressureTrac™-reglage����������������PressureTrac™-reglaget gör det möjligt att styra det pumptryck som används för vätskan.
E)
Pump�������������������������������������������������En kolv rör sig upp och ned i pumpen och skapar därigenom den sugkraft som drar upp vätskan i
inloppsröret.
F)
Inloppsrör����������������������������������������Vätskan sugs upp till pumpen genom detta rör.
G)
Returslang���������������������������������������När vredet PRIME/SPRAY står i läget PRIME pumpas vätskan tillbaka till färgbehållaren via
returslangen.
H)
Inloppsfilter�������������������������������������Inloppsfiltret filtrerar den vätska som ska sprutas för att undvika att enheten sätts igen.
I)
Slanghållare������������������������������������För montering sätts ändarna på slanghållaren in i de därför avsedda hålen i handtaget (se bild).
J)
Sprutpistol���������������������������������������Sprutpistolen fördelar den pumpade vätskan i olika sprutmönster.
K)
Sprutslang���������������������������������������Sprutslangen förbinder sprutpistolen med pumpen.
Typ av pump
Spänning
Upptagen effekt
Säkring
Bearbetningsbara sprutmaterial
Tekniska data
Vatten- och lösningsmedelshaltiga lacker och lasyrer. Lackfärger, oljor,
släppmedel, färger med bas av syntetisk harts, PVC-lacker, förlacker,
grundlacker, spackelfärger och rostskyddsfärger.
Dispersions- och latexfärger för inomhusanvändning.
Kolvpump
230-240 V ~ 50 Hz
720 W
Anslut endast till uttag som är skyddat
med jordfelsbrytare (16 A)
Icke-bearbetningsbara sprutmaterial
Material som innehåller kraftigt slipande komponenter, fasadfärger,
lut och syrahaltiga beläggningsämnen.
Material med en flampunkt som är lägre än 21 °C.
Dubbel isolation
Max spruttryck
Max. sprutkapacitet
Ljudtrycksnivå
Vibrationsnivå
Max temperatur på
sprutmaterialet
Max. storlek på munstycket
Slanglängd
Vikt
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
i
Kontakta Wagner Service om du har frågor angående
sprutmaterialets kompatibilitet med materialen som
har använts vid tillverkning av maskinen.
Användningsområde
40°C
XL (0,019")
15 m
18 kg
Sprutning av väggar inomhus samt mindre och medelstora objekt
utomhus (t.ex. trädgårdsstaket, garageportar, etc.).
75
WAGNER Project Pro 119 - 0418C
Montering
Figur 5 – låsa sprutpistolen
Figur 2 – förbered vagnen för användning
1. Lyft basenheten i fatfästena. Dra upp benspärren och fäll ut
benen.
2. Tryck ned bygeln igen för att låsa benen i utfällt läge.
3. Vrid rattarna på vagnens båda sidor så långt det går åt det håll
som visas enligt pilmarkeringen ”UP”. Lyft upp handtaget och
motorenheten tills de låser fast i vagnen. Se upp så att inte
enhetens elkabel kläms fast i vagnen.
Fara
1. Sprutpistolens avtryckare är låst när låsspaken är utvikt åt
valfritt håll i en 90-gradig vinkel (vinkelrätt) mot avtryckaren.
Figur 6 – frigöring av slangtrycket
Figur 3 – anslut slangen
Fara
Försäkra dig om att pumpen är frånslagen och att
sprutmaskinen är frånkopplad från elnätet.
Fara
1. Skruva fast sprutslangen i anslutningen på enheten. Dra åt
slanganslutningen med hjälp av en skiftnyckel.
2. Skruva fast slangens andra anslutning i sprutpistolen. Håll
fast sprutpistolen med en skiftnyckel i handtaget och dra åt
slanganslutningen med ytterligare en skiftnyckel.
i
Frigör alltid slangtrycket när du stänger av enheten
– oberoende av vilken orsak detta görs. Med hjälp
av denna åtgärd frigörs (sänks) det höga tryck som
har byggts upp i sprutslangen.
1. Lås sprutpistolens avtryckare. Stäng av enheten med AV/PÅknappen.
2. Ställ vredet PRIME/SPRAY i läget PRIME.
3. Lås upp sprutpistolens avtryckare. Rikta sprutpistolen
mot vätskebehållarens insida och tryck in avtryckaren. Lås
sprutpistolens avtryckare igen.
Fyllning
Sprutmunstycket bör inte monteras innan enheten och
slangen har rengjorts och fyllts.
Figur 7 – förberedelser inför fyllningen
Figur 4 – anslut inloppsröret med tillbehör
Lås alltid sprutpistolens avtryckare vid montering
av ett sprutmunstycke och när sprutpistolen inte
används.
1. Ta bort skyddslocket från inloppsventilen (a). Skruva fast
inloppsröret på inloppsventilen och dra åt det ordentligt för
hand. Kontrollera att inloppsröret har skruvats fast på rätt sätt
och kan vridas fritt utan motstånd.
2. Skjut in returslangen i returstutsen.
1. Spruta lite olja från den medföljande lilla flaskan i den
markerade öppningen (Tips: Tippa anläggningen bakåt). Om
ingen pumpolja finns tillgänglig kan tunnflytande smörjolja
för hushållsbruk tillfälligt användas.
i
PP119 är utrustad med en Sureflo™-ventil som
aktiveras automatiskt varje gång pumpen startas med
AV/PÅ-knappen (l).
Innan du börjar
Figur 8 – fyllning av enheten
Förberedelse av sprutmaterialet
Med Project Pro 119 kan inomhusväggfärger, lacker och lasyrer
sprutas utan förtunning eller endast något förtunnade.
Se detaljerad information på färgtillverkarens tekniska datablad
(Internet download).
1. Rör materialet grundligt och späd det i kärlet enligt
rekommenderad utspädning (ett rörverk rekommenderas för
omrörning).
i
Spädningsrekommendationer
Sprutmaterial
Lasyr
Träskyddsmedel, bets, oljor,
desinfektionsmedel, växtskyddsmedel
outspädda
Lösningsmedels- eller vattenbaserade
lackfärger, grundfärger, täcklack för
bilar, täcklasyr
Färger till innerväggar
(dispersioner och latexfärger)
spädes 5 - 10 %
outspädda
Enheten börjar nu suga upp vätskan genom
inloppsröret, och pumpar den sedan tillbaka ut genom
returslangen. Låt enheten pumpa tillräckligt länge för
att eventuell testvätska ska försvinna ur enheten, eller
tills den vätska som ska sprutas pumpas ut via
returslangen.
5. Stäng av pumpen med AV/PÅ-knappen (O). Ta bort
returslangen från kärlet för spillmaterial och sätt tillbaka
den på sin plats längs inloppsröret. Fäst returslangen vid
inloppsröret med hjälp av metallklämman.
Figur 9 – fyllning av slangen
spädes 0 - 10 %
1. Lås upp sprutpistolens avtryckare och ställ vredet PRIME/
SPRAY i läget PRIME.
i
2. Gör ett sprutprov (t.ex. på en bit kartong). i
1. Placera inloppsröret i en full behållare med det material som
ska sprutas (a). Fäst returslangen (b) i ett kärl för spillmaterial.
2. Skjut PressureTrac™-reglaget till läget för maximalt tryck (+).
3. Ställ vredet PRIME/SPRAY i läget PRIME.
4. Anslut enheten till elnätet och starta den med AV/PÅ-knappen
(I).
Om sprutmönstret är jämnt som på bild 12 A är alla
inställningar korrekt gjorda.
Om sprutmönstret uppvisar “kantränder” som på bild
12 B ökar du stegvis trycket eller förtunnar ytterligare i
steg om 5 %.
76
Sprutmunstycket bör inte vara monterat när slangen
rengörs.
2. Rikta sprutpistolen mot insidan av ett kärl för spillmaterial
och tryck in avtryckaren. Vid användning av oljebaserade
vätskor måste sprutpistolen vara jordad under rengöringen (se
varningstexten nedan).
WAGNER Project Pro 119 - 0418C
Fara
3. Håll sprutpistolens avtryckare intryckt, starta pumpen med
AV/PÅ-knappen (I) och ställ sedan vredet PRIME/SPRAY i läget
SPRAY. Håll avtryckaren intryckt tills all luft, allt vatten eller
lösningsmedel har passerat slangen och sprutpistolen och den
vätska som ska sprutas flödar jämnt.
Fara
Håll händerna så att de inte kommer i kontakt med
vätskestrålen. Jorda sprutpistolen genom att hålla
den mot kanten av en metallbehållare under
fyllningen. Om inte sprutpistolen jordas kan
statiska urladdningar uppstå och antända vätskan.
Figur 13 – rensning av sprutmunstycket
Så länge som vredet PRIME/SPRAY står i läget
SPRAY är trycket högt i både slangen och
sprutpistolen. Trycket frigörs (sänks) inte förrän
vredet PRIME/SPRAY ställs i läget PRIME
i
4. Släpp avtryckaren. Ställ vredet PRIME/SPRAY i läget PRIME. Stäng
av pumpen med AV/PÅ-knappen (O). Rikta sprutpistolen mot
insidan av kärlet för spillmaterial och tryck på avtryckaren för att
kontrollera att slangtrycket har frigjorts.
Fara
Figur 10 – montering av sprutmunstycket
Fara
RISK FÖR HÖGTRYCKSINJEKTION! Använd inte
sprutpistolen utan munstyckshållaren. Tryck inte på
sprutpistolens avtryckare om inte munstycket står i
något av lägena för målning eller rensning. Lås alltid
sprutpistolens avtryckare innan du tar bort, byter ut
eller rengör sprutmunstycket.
Justera munstyckshållaren enligt figur 10 (a), och
skruva sedan åt den för hand (b)
Sprutmålning
A) Nyckeln till ett snyggt målningsjobb är att skapa ett jämnt
färglager över hela ytan. Rör din arm med konstant hastighet
och håll sprutpistolen på ett konstant avstånd från ytan som
målas. Ett avstånd på 25–30 cm mellan sprutmunstycket och
ytan är optimalt vid sprutmålning.
B) Håll sprutpistolen vinkelrätt mot den yta som målas. Du lyckas
med detta genom att röra hela armen fram och tillbaka i stället
för att endast röra på handleden.
C) Håll sprutpistolen vinkelrätt mot den yta som målas för att få
ett jämntjockt färglager över hela strålmönstrets yta.
D) Tryck inte in avtryckaren innan du har påbörjat en armrörelse.
Släpp avtryckaren innan du har avslutat en armrörelse.
Sprutpistolen bör alltid vara i rörelse när du trycker in eller släpper
avtryckaren. Överlappa varje armrörelse med ca 30 procent för att
få en jämn täckning av ytan.
i
i
Om du gör ett avbrott i målningen och avbrottet
kommer att vara längre än en timme bör du genomföra
den snabbrengöring som beskrivs i kapitlet om
rengöring i denna handbok.
1. Släpp avtryckaren och lås den med låsspaken. Vrid det
vändbara munstycket 180 º så att pilsymbolen pekar mot
sprutpistolens bakre del (se figur 13).
Det kan vara svårt att vrida munstycket när
sprutpistolen är under tryck. Ställ vredet PRIME/SPRAY
i läget PRIME och tryck in avtryckaren. Trycket frigörs
och det blir sedan enklare att vrida munstycket.
2. Ställ vredet PRIME/SPRAY i läget SPRAY.
3. Lås upp sprutpistolens avtryckare. Rikta sprutpistolen mot en
kasserad träbit eller en kartongbit och tryck på avtryckaren.
Det höga slangtrycket kan nu blåsa loss det material som har
fastnat och orsakat stopp i munstycket. När munstycket har
blivit rent sprutar vätskan ut i en rak stråle med högt tryck.
4. Släpp avtryckaren och lås den med låsspaken. Vrid tillbaka
munstycket så att pilsymbolen återigen pekar mot
sprutpistolens främre del. Lås upp sprutpistolen och fortsätt
med arbetet.
i
i
När du använder vattenbaserade material, används
ljummet såpvatten för rengöring av
sprutanläggningen. Vid användning av
lösningsmedelshaltiga sprutmedel ska ett lämpligt
lösningsmedel med flampunkt över 21 °C användas vid
rengöring.
Använd inte lösningsmedel för vattenbaserade
sprutmaterial, eftersom blandningen förvandlas till en
gelaktig substans, som är svår att ta bort.
Figur 14 – snabbrengöring
i
Följ endast denna instruktion vid användning av
vattenlösliga material. Vid användning av
lösningsmedelshaltiga sprutmedel måste
instruktionerna för övrig rengöring eller
långtidsförvaring följas.
A) När ett avbrott görs i arbetet
Figur 12 – praktisk användning
Försök aldrig att rensa eller göra rent munstycket
med hjälp av ett finger. Vätskor under högt tryck
kan orsaka skador genom högtrycksinjektion.
Rengöring
Figur 11 – sprutmålningsmetoder
När du har målat klart genomför du en frigöring av
slangtrycket.
Om sprutmönstret blir missformat eller om ingen färg
alls kommer från munstycket när sprutpistolens
avtryckare hålls intryckt gör du enligt följande.
i
1. Lås sprutpistolens avtryckare.
2. Montera munstyckshållaren på sprutpistolen.
i
5. Lås upp sprutpistolens avtryckare.
6. Tryck på sprutpistolens avtryckare för att få luft att börja flöda
genom slangen.
7. När den vätska som ska sprutas når munstycket sprutar du
mot en provyta för att kontrollera sprutmönstret.
8. Använd ett så lågt tryck som möjligt för att få ett snyggt
sprutmönster (A). Om trycket är för högt blir sprutmönstret för
tunt. Ett alltför lågt tryck kan ge ränder i sprutmönstret eller ge
ett ojämnt resultat med tydliga färgprickar (B).
1. Kontrollera att sprutslangen inte har några veck eller knutar
och inte befinner sig nära föremål med vassa kanter.
2. Skjut PressureTrac™-reglaget till läget för minimalt tryck.
3. Ställ vredet PRIME/SPRAY i läget SPRAY.
4. Skjut PressureTrac™-reglaget till läget för maximalt tryck.
Slangen blir styvare när vätskan börja att flöda genom den.
77
1. Frigör slangtrycket (se figur 6) och koppla bort enheten
från elnätet.
2. Häll försiktigt 200 ml vatten ovanpå färgen så att den täcks av
vattnet och därigenom inte börjar torka.
3. Svep in hela sprutpistolen i ett fuktigt tygstycke och lägg den
sedan i en plastpåse. Knyt ihop plastpåsen så att den håller
tätt. Förvara sprutpistolen på en lämplig plats utom räckhåll
för solljus.
WAGNER Project Pro 119 - 0418C
B) När arbetet återupptas
1.
2.
3.
4.
5.
Figur 17 – rengöring av inloppsröret och delarna i
inloppet
Ta ur sprutpistolen ur plastpåsen. Rör ned vattnet i färgen.
Ställ vredet PRIME/SPRAY i läget PRIME.
Anslut enheten till elnätet.
Starta enheten med AV/PÅ-knappen (I).
Ställ vredet PRIME/SPRAY i läget SPRAY. Prova att spruta på en
testskiva och fortsätt sedan med arbetet.
Figur 15 – rengöring av enheten
1. Lås sprutpistolen och ta bort sprutmunstycket. Sänk ned
inloppsröret i en behållare med lämplig rengöringsvätska (a).
2. Placera ett kärl för spillmaterial (b) bredvid den ursprungliga
färgbehållaren (c). De båda kärlen bör ha fysisk kontakt vid
varandra. Rikta sprutpistolen mot insidan av färgbehållaren (c)
och tryck in avtryckaren.
3. Samtidigt som du håller avtryckaren intryckt startar du pumpen
med AV/PÅ-knappen (I), och ställer vredet PRIME/SPRAY i läget
SPRAY för att spruta det material som fortfarande finns kvar i
slangen i färgbehållaren. Fortsätt att hålla avtryckaren intryckt
och utför följande steg.
4. När rengöringsvätskan når sprutpistolen fortsätter du att
hålla avtryckaren intryckt och riktar sprutpistolen mot
insidan av kärlet för spillmaterial (använd ett metallkärl för
att kunna jorda sprutpistolen vid användning av brännbara
lösningsmedel).
5. Släpp inte avtryckaren innan den vätska som sprutas ur
pistolen är helt fri från färg. Du kan eventuellt behöva mer
rengöringsvätska för att kunna slutföra rengöringen av
enheten.
6. Ställ vredet PRIME/SPRAY i läget PRIME och tryck in
avtryckaren för att frigöra trycket.
Figur 18 – långtidsförvaring
1. Fyll en kopp eller en annan behållare med lite släppolja eller
en tunnflytande matolja. Håll koppen under inloppsventilen.
Därvid måste öppningen på ventilen vara helt nedsänkt i
oljebadet.
2. Håll en trasa över slanganslutningen och starta pumpen
med AV/PÅ-knappen (I). Stäng av pumpen (O) när all olja har
pumpats upp ur behållaren.
3. Torka av eventuella färgrester från enheten, slangen
och sprutpistolen med hjälp av en fuktig trasa. Sätt fast
sprutslangen i anslutningen på enheten.
Figur 19 – rengöring av inloppsventilen
Figur 16 – rengöring av sprutpistolen
1. Lås sprutpistolens avtryckare och stäng av pumpen med
AV/PÅ-knappen (O). Ställ vredet PRIME/SPRAY i läget
PRIME.
2. Ta bort insugsslangen från inloppsventilen. Ta bort
returslangen, genom att trycka den blå låsringen uppåt
och samtidigt dra slangen nedåt. Rengör utsidan på båda
slangarna grovt med en lämplig rengöringslösning.
3. Rengör gängan på inloppsventilen (a) med en trasa.
4. Dra försiktigt ut filterbrickan (b) från insugsfiltret med en tång
och rengör båda.
5. När insugsenheten är rengjord, skruvas åter insugsslangen på
inloppsventilen och returslangen sätts åter på returstutsen.
6. Placera inloppsröret och returslangen i en behållare med ny
rengöringsvätska.
7. Ställ vredet PRIME/SPRAY i läget PRIME. Starta pumpen med
AV/PÅ-knappen (I), rikta sprutpistolen mot insidan av ett kärl
för spillmaterial och tryck på avtryckaren för att frigöra trycket.
8. Låt pumpen cirkulera rengöringsvätskan via inloppet under
2–3 minuter. Stäng av pumpen med AV/PÅ-knappen.
1. Kontrollera att AV/PÅ-knappen står i läget AV (O) så att
pumpen är avstängd. Kontrollera att vredet PRIME/SPRAY
står i läget PRIME. Koppla bort enheten från elnätet.
2. Skruva loss sprutpistolen från slangen med hjälp av två
skiftnycklar.
3. Lossa avtryckarskyddets klämfäste (a) från nederkanten av
sprutpistolens filterhus (b) genom att trycka fästet bort från
filterhuset. Skruva loss filterhuset.
4. Ta ur filtret (c) ur filterhuset och rengör det i en lämplig
vätska (ljummet såpvatten för vattenlösliga sprutmaterial,
lösningsmedel med en flampunkt på över 21 °C för
lösningsmedelshaltiga sprutmedel).
5. Ta loss sprutmunstycket (d) från munstyckshållaren. Gör
rent sprutmunstycket med en mjuk borste och en lämplig
rengöringsvätska. Glöm inte att lossa och rengöra packningen
(e) och infattningen (f) som finns i den bakre delen av
munstyckshållaren.
6. Sätt tillbaka det rengjorda filtret, med den avsmalnande delen
först, i sprutpistolen. Det är viktigt att filtrets avsmalnande del
sätts in i sprutpistolen på rätt sätt. En felaktig montering av
filtret kan leda till att munstycket sätts igen eller orsaka stopp i
flödet genom sprutpistolen.
7. Montera sprutmunstycket (d), infattningen (f) och packningen
(e) i munstyckshållaren.
8. Skruva fast sprutpistolen i slangen och dra åt
slanganslutningen med hjälp av en skiftnyckel.
i
Om problem med flödet uppstår kan inloppsventilen
behöva rengöras eller servas. Flödesproblem kan
förebyggas genom noggranna rengöringar av enheten
och genom att råden för långtidsförvaring följs.
1. Ta loss inloppsröret och returslangen. Lossa kopplingen för
Sureflo™-ventilen (a) och skruva loss denna ventil. Kontrollera
att du inte tappar O-ringen.
2. Ta bort inloppsventilenheten (b) med en skiftnyckel från
basenheten. Kontrollera inloppsventilens in- och utsida.
Ta bort eventuella färgrester med hjälp av en lämplig
rengöringsvätska.
3. Skruva fast inloppsventilen på enheten igen.
4. Skruva slutligen fast Sureflo™-ventilen i sitt fäste.
Figur 20 - förbered vagnen för långtidsförvaring
1. Vrid på knapparna på båda sidor om vagnen i pilens riktning
NER till anslag. Håll fast i handtaget eftersom det annars faller
ner.
2. Fäll ner handtaget. Se upp så att inte enhetens elkabel kläms fast i
vagnen.
Fara
78
OBS! När benen är infällda kan hjulen lätt rulla iväg
och anläggningen kan välta. Håll fast basenheten i
fatfästena under de följande stegen och blockera ett
av hjulen med foten.
3. Dra upp låsbygeln och fäll in benen. Säkra åter denna med
låsbygeln. Lägg försiktigt basenheten på marken.
WAGNER Project Pro 119 - 0418C
Reservdelsförteckning
Figur 21 – sprutpistol och slang
Beteckn.
1
2
3
4
Art.nr
0418717
0418708
0418713
0418720
Beskrivning
Kvantitet
Sprutpistol (utan munstycke)............................1
Sprutmunstycke, L.................................................1
Filter, L - XXL+ (vitt)...............................................2
Sprutslang, 15 m, gul............................................1
Figur 22 – inloppsrör med tillbehör
Art.nr
2306605
Tillbehör
Art.nr
0418705
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Beskrivning
Kvantitet
Inloppsrör med tillbehör.....................................1
Beskrivning
Sprutmunstycke, XS �����Vatten- och lösningsmedelsbaserade färger
och lackfärger, oljor och
släppmedel
Sprutmunstycke, S ��������Färger med en bas av syntetisk
harts, PVC-färger
Sprutmunstycke, M �������Lackfärger, mellanstrykningsfärger, grundfärger,
spackelfärger, latexfärger
och emulsionsfärger för
inomhusbruk
Sprutmunstycke, L ��������Lackfärger, mellanstrykningsfärger, grundfärger,
spackelfärger, latexfärger för
inomhusbruk och antikorrosiva
färger
Sprutmunstycke, XL �����Lackfärger, mellanstrykningsfärger, grundfärger,
spackelfärger, latexfärger
och emulsionsfärger
för inomhusbruk, samt
antikorrosiva färger
Filter, XS - S (rött, 2 pack)
Filter, M (gult, 2 pack)
Filter, L - XXL+ (vitt, 2 pack)
Renoveringssats för pumpdelen
All delen katalogiserat över de/vi/du/ni är bruk delen och
blandar inte täckande vid garantien.
79
WAGNER Project Pro 119 - 0418C
Figur 23 – Instruktioner för byte av packning i pumpen
Reservdelssats med artikelnummer 0418716
Fara
Använd alltid skyddsglasögon när pumpen servas. Frigör alltid trycket när du stänger av enheten, oberoende av om enheten
ska servas, justeras eller bara stängas av. Förutom att frigöra trycket måste du alltid koppla bort enheten från elnätet innan
den justeras eller servas. Området måste vara fritt från lösningsmedel och ångor från färg.
Demontering av pumpen
1. Ta bort inloppsröret och tillbehör.
2. Skruva loss de tre skruvar (Torx T20-skruvhuvud) som fäster
frontkåpan i enheten.
3. Lossa okskruven (1) och brickan (2) som håller fast tappen (3).
Tappen kopplar oket (4) till kolven (5).
4. Dra loss tappen med hjälp av en tång.
5. Kontrollera okets delar samt kolven. Det går inte att
demontera delarna om kolven är i sin nedre dödpunkt. Om
kolven är i sin nedre dödpunkt sätter du tillbaka enhetens
frontkåpa och skruvar fast den. Starta och stäng snabbt av
enheten, koppla bort den från elnätet och upprepa sedan från
steg 2 ovan.
6. Lossa förskruvningen till inloppsventilen och ta bort
elektromagneterna (bild 19 a). Kontrollera att du inte tappar
O-ringen. Skruva ur inloppsventilsenheten (6) ur basenheten.
7. Ta ur kolven genom att trycka den nedåt nära oket.
8. Skruva loss och ta bort den övre muttern (7) med hjälp av en
skiftnyckel.
9. Ta bort de utslitna tätningarna med hjälp av spetsen på en
rak skruvmejsel eller en puns. Ta bort enhetens övre (8) och
undre (9) tätningar genom att trycka på dem från sidan så att
de lossnar från sina spår. Var försiktig så att du inte skrapar
tätningarnas infästningar.
10. Rengör områdena där de nya tätningarna ska sättas på plats.
Montering av pumpen
1. Smörj den nya övre tätningen (8) med pumpolja eller
tunnflytande smörjolja för hushållsbruk och använd händerna
för att sätta den på plats (med den rundade sidan nedåt) i den
övre infästningen.
2. Smörj gängorna på den övre muttern (7) med lite kullagerfett.
Skruva fast muttern på sin plats med hjälp av en skiftnyckel.
När muttern skruvas fast hamnar den övre tätningen
automatiskt i rätt läge.
3. Vänd enheten upp och ned. Smörj in kolvpackningen och
packningsenheten (5,9) enligt beskrivningen för den övre
packningen. Sätt i kolven med packningsenheten i undersidan
av höljet.
i
FÖRSÖK INTE ta loss den undre tätningen från den nya
kolven.
4. Sätt införingsverktyget (10) på plats och skruva in det i
enheten så att kolven och den undre tätningen hamnar på rätt
plats. Skruva in införingsverktyget så långt som möjligt. Skruva
därefter ur införingsverktyget.
5. För samman kolven (5) och oket (4). Var försiktig så att kolven
inte skadas.
6. Smörj de hål i oket där tappen (3) ska sitta med lite
kullagerfett.
80
7. Montera tappen (3) för att koppla oket till kolven. Du kan
behöva röra kolven upp eller ned för att tappen ska kunna
monteras.
8. Montera okskruven (1) och brickan (2) för att säkra
fastsättningen av tappen i oket.
9. Sätt inloppsventilens nya o-ring (11) på plats och smörj den
med pumpolja eller tunnflytande smörjolja för hushållsbruk.
Skruva sedan fast inloppsventilen i enheten med hjälp av en
skiftnyckel. När inloppsventilen skruvas fast hamnar den nedre
tätningen automatiskt i rätt läge.
10. Vänd pumpen till upprättstående position och applicera
några droppar pumpolja eller tunnflytande smörjolja för
hushållsbruk mellan den övre muttern (7) och kolven (5). Detta
ökar packningens livslängd.
11. Sätt tillbaka enhetens frontkåpa och skruva fast den med de
tre (3) skruvarna.
12. Montera inloppsröret och tillbehör.
WAGNER Project Pro 119 - 0418C - Felsökning och underhåll
Problem
Orsak
Lösning
1. Enheten är inte ansluten till elnätet.
2. AV/PÅ-knappen är i AV-läget (O).
3. Enheten stängdes av medan den fortfarande
var under tryck.
4. Ingen spänning från elnätet via vägguttaget.
5. Förlängningskabeln är skadad eller har för låg
kapacitet.
6. En säkring i enheten har smält.
7. Ett fel kan ha uppstått i enhetens motor.
1. Anslut enheten till elnätet.
2. Starta enheten med AV/PÅ-knappen.
3. Skjut PressureTrac™-reglaget till läget för maximalt tryck
(+), eller frigör trycket genom att ställa vredet PRIME/
SPRAY i läget PRIME.
4. Kontrollera om det finns någon spänning i eluttaget.
5. Byt ut förlängningskabeln.
6. Kontakta inköpsstället/återförsäljaren.
7. Kontakta inköpsstället/återförsäljaren.
1. Försök att fylla enheten igen.
2. Fyll på färgbehållaren eller se till att inloppsrörets insug
är helt nedsänkt i färgen.
3. Rengör inloppsröret och tillbehör.
4. Rengör kopplingarna och skruva fast röret ordentligt.
1. Enheten fylls inte korrekt eller har tömts.
2. Färgbehållaren är tom, eller så är inloppsrörets
insug inte helt nedsänkt i färgen.
3. Inloppet är igensatt.
4. Inloppsröret är inte ordentligt fastskruvat i
inloppsventilen.
5. Inloppsventilen har fastnat.
6. Inloppsventilen är sliten eller skadad.
7. PRIME/SPRAY-ventilen är igensatt.
1. Sprutmunstycket är slitet.
2. Inloppsfiltret är igensatt.
3. Stopp i sprutpistolens filter.
4. Färgen är för kompakt eller för grov.
5. Någon del i inloppsventilen är sliten eller
skadad.
1. Byt ut sprutmunstycket mot ett nytt munstycke*.
2. Rengör inloppsfiltret.
3. Rengör filtret eller montera ett lämpligt filter. Se till att
alltid ha extra filter till hands.
4. Förtunna, filtrera eller sila färgen.
5. Installera delarna i en renoveringssats för pumpdelen*.
A. Enheten startar inte.
B. Enheten startar men suger
inte upp någon färg när vredet
PRIME/SPRAY är ställt i läget
PRIME.
C. Enheten suger upp färg, men
trycket faller när sprutpistolens
handtag trycks in.
5. Rengör inloppsventilen. Inloppet kan vara igensatt
av färgrester. Öppna inloppsventilen med hjälp av
Sureflo™-ventilen.
6. Installera delarna i en renoveringssats för pumpdelen*.
7. Kontakta inköpsstället/återförsäljaren.
D. Vredet PRIME/SPRAY är ställt i
läget SPRAY, och det rinner färg
via returslangen.
1. PRIME/SPRAY-ventilen är sliten eller behöver
rengöras.
1. Kontakta inköpsstället/återförsäljaren.
E. Sprutpistolens läcker.
1. Enhetens inre delar är slitna eller behöver
rengöras.
1. Kontakta inköpsstället/återförsäljaren.
F. Sprutmunstycket läcker.
1. Sprutmunstycket har inte monterats korrekt.
2. En tätning behöver rengöras.
1. Kontrollera sprutmunstycket och montera det korrekt.
2. Rengör tätningen.
G. Det går inte att spruta med
sprutpistolen.
1. Sprutmunstycket eller sprutpistolens filter är
igensatt.
2. Sprutmunstycket är vänt åt fel håll.
1. Rengör sprutmunstycket eller sprutpistolens filter.
H. Det blir ränder i sprutmönstret.
1. Det valda trycket är för lågt.
2. Sprutmunstycket, sprutpistolens filter eller
inloppsfiltret är igensatt.
3. Inloppsröret är inte ordentligt fastskruvat i
inloppsventilen.
4. Sprutmunstycket är slitet.
5. Färgen är för tjock.
6. Tryckfall.
1. Öka trycket.
2. Rengör den aktuella delen.
3. Skruva fast inloppsröret ordentligt.
4. Byt ut sprutmunstycket.
5. Förtunna färgen.
6. Se under orsaker och lösningar för problem C.
2. Vrid sprutmunstycket åt rätt håll.
* Reservdelar och speciella reparationssatser med instruktioner säljs separat. I handbokens avsnitt om felsökning och underhåll finns en
lista över reservdelar och reparationssatser, komplett med artikelnummer.
Dagligt underhåll - Det enda dagliga underhåll som behöver göras är en noggrann rengöring och smörjning av enheten efter att den har
använts. Följ instruktionerna för rengöring och smörjning i denna handbok.
Utökat underhåll - Vissa av pumpens delar slits vid användningen av enheten och måste till slut bytas ut. Förändringar i pumpens
prestanda är det enda tillförlitliga tecknet på att vissa delar är slitna och behöver bytas ut. Mer information om reservdelar och reparationssatser
finns i avsnittet om felsökning.
81
WAGNER Project Pro 119 - 0418C
Tradução do manual de instruções de serviço original
Aviso!
Atenção: Perigo de ferimentos por injecção!
Unidades sem ar desenvolvem pressões de pulverização
extremamente elevadas.
Perigo
1
2
Nunca coloque os dedos, mãos ou qualquer outra parte do corpo
no jacto!
Nunca aponte a pistola de pulverização em direcção a si, outras
pessoas ou animais.
Nunca utilize a pistola de pulverização sem protecção de segurança.
Não trate um ferimento provocado por pulverização como um corte
inofensivo. Se o ferimento cutâneo foi provocado por materiais de
revestimento ou solventes, consulte imediatamente um médico para
um tratamento rápido e especializado. Informe o médico quanto ao
material de revestimento ou solvente utilizado.
As instruções de funcionamento indicam que os pontos apresentados
em seguida devem ser sempre observados antes do arranque:
1. As unidades avariadas ou com
. defeito não devem ser utilizadas.
2. Segure na pistola de pulverização WAGNER utilizando o fecho
de segurança no gatilho.
3. Certifique-se de que a unidade tem ligação à terra apropriada.
A ligação deve realizar-se através de tomada de dois pólos com
ligação terra.
4. Verifique a pressão de funcionamento permitida do tubo de alta
pressão e pistola de pulverização.
5. Verifique se as ligações apresentam fugas.
3
As instruções relativas à limpeza e manutenção regulares devem
estritamente observadas.
Antes de realizar qualquer trabalho na unidade ou em cada pausa
de trabalho, as seguintes regras devem ser respeitadas:
1. Alivie a pressão da pistola de pulverização e do tubo.
2. Segure na pistola de pulverização WAGNER utilizando o fecho
de segurança no gatilho.
3. Desligar a unidade.
Esteja atento à segurança!
82
WAGNER Project Pro 119 - 0418C
Instruções gerais de segurança
É aconselhável ler estas instruções até ao fim. Falhas no cumprimento
das instruções que se seguem podem dar origem a choques
eléctricos, incêndios e/ou ferimentos graves. O termo „ferramenta
eléctrica“ refere-se a ferramentas de ligação à rede eléctrica (com
cabo eléctrico) e a ferramentas alimentadas por bateria (sem cabo
eléctrico)
3. Segurança pessoal
a) Esteja atento e tenha os devidos cuidados ao trabalhar
com uma ferramenta eléctrica. Não utilize este aparelho
se estiver cansado ou sob a influência de drogas, álcool ou
medicamentos. Um momento de distracção durante a utilização
deste aparelho pode dar origem a ferimentos graves.
b) Utilize sempre os equipamentos de segurança pessoal
e óculos de protecção. A utilização dos equipamentos de
segurança, tais como máscaras anti-poeira, calçado de segurança
anti-derrapante, capacetes de protecção ou protecção para
os ouvidos, consoante o tipo de ferramenta eléctrica e a sua
finalidade, diminui o risco de ferimentos.
Explicação dos símbolos utilizados
Identifica um possível perigo imediato. Se este não for
evitado, poderá provocar a morte ou lesões graves.
c) Evite que a máquina seja involuntariamente colocada em
funcionamento.Assegure-se de que o interruptor está na
posição "DESLIGADO" antes deintroduzir a ficha na tomada.
Podem ocorrer acidentes se, ao transportar o aparelho, tiver o
dedo no interruptor ou se o aparelho estiver ligado no momento
em que o ligar à corrente.
Perigo
i
Identifica conselhos de utilização e outras indicações
especialmente úteis.
d) Afaste todas as ferramentas de regulação ou chaves de
bocas antes deligar o aparelho. Uma ferramenta ou chave que
se encontre numa peça rotativa pode causar ferimentos.
Risco de explosão
e) Não sobrestime as suas capacidades. Assegure-se de que
está numa posição segura e mantenha sempre o equilíbrio.
Deste modo pode controlar melhor o aparelho em situações
inesperadas.
Atenção: Perigo de ferimentos por injecção!
f) Utilize roupas apropriadas. Não utilize roupas largas nem
jóias. Mantenha o cabelo, as roupas e as luvas afastadas
das peças móveis. As roupas largas, os acessórios e os cabelos
compridos podem ser apanhados pelas peças em movimento.
1. Local de trabalho
a) Mantenha a sua área de trabalho limpa e arrumada. A
desarrumação e a má iluminação das áreas de trabalho podem
dar origem a acidentes.
g) Este aparelho não deve ser manuseado por pessoas
(incluindo crianças) com limitações a nível físico,
sensorial ou intelectual, nem sem experiência e/ou sem
os conhecimentos necessários, a não ser que sejam
monitorizadas por uma pessoa responsável pela sua
segurança ou que lhes sejam transmitidas as devidas
instruções relativamente à utilização do aparelho. As
crianças deverão ser vigiadas, a fim de garantir que não brincam
com o aparelho.
b) Não utilize o aparelho em atmosferas explosivas, onde
haja líquidos, gases ou poeiras inflamáveis. As ferramentas
eléctricas provocam faíscas que podem inflamar as poeiras ou os
vapores.
c) Mantenha as crianças e outras pessoas afastadas durante a
utilização desta ferramenta eléctrica. As distracções podem
fazer com que perca o controlo sobre o aparelho.
4.Cuidados a ter no manuseamento e na utilização
de ferramentas eléctricas
2. Segurança eléctrica
a) Não sobrecarregue o aparelho. Utilize a ferramenta
eléctrica adequada aotrabalho a realizar. Com a ferramenta
eléctrica adequada trabalha melhor e com maior segurança em
cada fase do trabalho.
a) A tomada tem de ser compatível com a ficha eléctrica do
aparelho. A ficha não pode ser alterada de modo nenhum.
Não utilize fichas adaptadorasnos aparelhos com ligação à
terra. As fichas inalteradas e as tomadas apropriadas diminuem o
risco de choque eléctrico.
b) Não utilize ferramentas eléctricas com interruptores
avariados. Uma ferramenta eléctrica que não se consegue ligar
ou desligar é perigosa e tem de ser reparada.
b) Evite o contacto físico com superfícies ligadas à terra, tais
comotubos, aquecedores, fogões e frigoríficos. Há um maior
risco de choque eléctrico se o seu corpo estiver em ligação à terra.
c) Retire a ficha da tomada antes de efectuar regulações,
trocar acessóriosou guardar o aparelho. Esta medida de
precaução evita que o aparelho se ligue inadvertidamente.
c) Mantenha o aparelho afastado da chuva e da humidade. Se
entrar água num aparelho eléctrico, o risco de choque eléctrico
aumenta.
d) Guarde as ferramentas eléctricas que não estejam
a ser utilizadas fora doalcance das crianças. Não
deixe este aparelho ser utilizado por pessoasque não
estejam familiarizadas com ele ou que não tenham lido
estasinstruções. As ferramentas eléctricas são perigosas se forem
utilizadas por pessoas inexperientes.
d) Não utilize o cabo eléctrico para transportar ou pendurar
o aparelho, nempuxe pelo cabo para extrair a ficha da
tomada. Mantenha o cabo afastadodo calor, de óleo, de
arestas aguçadas ou de peças móveis. Os cabos danificados
ou enrolados aumentam o risco de choque eléctrico.
e) Conserve o aparelho com cuidado. Verifique se as peças
móveis funcionam correctamente e não prendem, se há
peças partidas ou tão danificadas, que comprometam
o funcionamento do aparelho. Mande reparar aspeças
danificadas antes de utilizar o aparelho. Muitos acidentes têm
origem na má manutenção das ferramentas eléctricas.
e) Sempre que trabalhar com uma ferramenta eléctrica ao ar
livre, utilizeapenas extensões próprias para trabalhar no
exterior. A utilização de uma extensão própria para trabalhos ao
ar livre diminui o risco de choque eléctrico.
83
WAGNER Project Pro 119 - 0418C
Proteger o aparelho e a pistola de pulverização
f) Utilize a ferramenta eléctrica, os acessórios, as ferramentas
intercambiáveis, etc. de acordo com estas instruções e da
forma prescrita para estetipo de aparelhos em particular.
Tenha em atenção as condições de trabalho e a actividade a
executar. A utilização de ferramentas eléctricas para outros fins,
que não os indicados, pode dar origem a situações perigosas.
Todos os tubos, acessórios e peças de filtro devem ser fixos antes
da colocação da bomba de pulverização em funcionamento. As
peças que não estão fixas podem ser ejectadas com grande força
ou apresentar uma fuga de líquido a alta pressão que podem
provocar ferimentos graves.
Na montagem ou desmontagem da agulheta ou durante uma
interrupção de trabalho bloquear sempre a pistola de pulverização.
5. Service
Recuo da pistola de pulverização
a) Mande reparar o seu aparelho apenas por pessoal
especializado qualificado e com peças de substituição
originais. Deste modo garante-se que a segurança do aparelho
se mantém.
b) Caso o cabo de ligação à rede deste aparelho seja
danificado, o mesmo terá de ser substituído pelo fabricante
ou pelo respectivo serviço de apoio ao cliente ou por
pessoal qualificado para o efeito, de modo a prevenir a
ocorrência de acidentes.
No que respeita ao manuseamento de aparelhos de pulverização de
alta pressão sem ar, as seguintes normas de segurança devem ser
observadas.:
Perigo
Pressão máx. de funcionamento
A pressão máxima de funcionamento permitida para a pistola de
pulverização, respectivos acessórios e tubo de alta pressão não
poderá atingir a pressão de funcionamento máxima de 200 bar (20
MPa) indicada no aparelho.
Protecção da saúde
Perigo
Material de revestimento
Atenção! Use protecção respiratória: A névoa da
tinta pulverizada e os vapores dos solventes são
nocivos para a saúde. Trabalhe apenas em salas bem
ventiladas ou com ventilação artificial. Recomendase a utilização de vestuário de trabalho, óculos de
protecção, protecção para os ouvidos e luvas.
Tenha em atenção os perigos que o material pulverizado pode
suscitar e respeite as inscrições dos depósitos ou as instruções do
fabricante.
Não pulverize materiais cuja perigosidade desconheça.
Tubo de alta pressão (conselho de segurança)
Ponto de inflamação
Perigo
A carga electrostática das pistolas de pulverização e do tubo de alta
pressão é libertada através do tubo de alta pressão. Por este motivo, a
resistência eléctrica entre as ligações do tubo de alta pressão deve ser
igual ou inferior a 197 kΩ/m (60 kΩ/pés.).
Utilize apenas materiais de revestimento com um
ponto de inflamação de 21 ºC ou superior sem
aquecimento adicional.
O ponto de inflamação é a temperatura mais baixa a
que os vapores se desenvolvem a partir do material de
revestimento.
Estes vapores são suficientes para formar uma
mistura inflamável no ar que envolve o material de
revestimento.
i
A ligação deve realizar-se através de uma tomada de dois pólos com
ligação terra adequada. A ligação tem de estar equipada com uma
instalação de protecção anti-erro com INF ≤ 30 mA.
Não utilize o aparelho em locais de trabalho que
estejam abrangidos por normas de protecção antiexplosão.
Preparar o aparelho
Quando trabalhar no interior das instalações:
Na área do aparelho não pode acumular-se vapores
que contenham solventes.
Preparar o aparelho longe do objecto a ser
pulverizado.
Perigo Deve ser mantida uma distância mínima de 5 m entre o
aparelho e a pistola de pulverização.
Quando trabalhar no exterior:
Perigo de explosão e incêndio através de fontes de
chama durante o trabalho de pulverização
Perigo
Não poderão existir fontes de ignição na proximidade,
como p. ex. fogo aberto, fumar cigarros, charutos ou
cachimbos, faíscas, fios incandescentes, superfícies
quentes, etc.
Carga electrostática (formação de faíscas ou chama)
Perigo
Em determinadas circunstâncias, pode verificar-se
uma carga electrostática no aparelho, devido ao fluxo
do material de revestimento durante a pulverização.
Ao ser descarregado, poderá verificar-se a formação
de faíscas ou chamas. Daí que seja necessário que
o aparelho esteja sempre ligado à terra através da
instalação eléctrica. A ligação deve realizar-se através
de uma tomada de dois pólos com ligação terra
adequada.
Perigo
Não é permitida a pulverização de vapores que
contenham solventes sobre o aparelho.
Tenha em atenção a direcção do vento.
Colocar o aparelho de forma a que os vapores que
contenham solventes não atinjam o aparelho nem se
acumulem nesse local.
Deve ser mantida uma distância mínima de 5 m entre o
aparelho e a pistola de pulverização.
Ligação à terra do objecto a pulverizar
O aparelho a pulverizar deve dispor de uma ligação terra.
Ventilação
Para evitar riscos de queimaduras e de explosão, bem como danos
para a saúde durante os trabalhos de pulverização, deverá ser
garantida uma boa ventilação natural ou artificial.
Por motivos de funcionamento, segurança e
durabilidade, utilize apenas tubos de alta pressão
e agulhetas de pulverização originais da WAGNER.
Para uma vista geral, consulte “Listas de peças
sobressalentes”.
Ligação do aparelho
Protecção anti-explosão
Perigo
Se a pressão for elevada, accionar o gatilho pode criar
uma força de recuo de 15 N.
Se não estiver preparado para isto, a sua mão pode
ser empurrada para trás ou perder o seu equilíbrio. Tal
pode provocar ferimentos.
Uma carga permanente devido a este recuo pode
provocar danos para a saúde.
84
WAGNER Project Pro 119 - 0418C
Limpeza do aparelho com solventes
Perigo
Limpeza do aparelho
Perigo de curto-circuito por penetração na água!
Quando limpar o aparelho com solventes, este nunca
deve ser pulverizado ou bombeado para um recipiente
com uma pequena abertura. Perigo de formação de
uma mistura de ar/gás explosivo. O recipiente tem de
estar ligado a terra.
O aparelho e os acessórios não podem ser limpos com
solventes inflamáveis que apresentem um ponto de
inflamação inferior a 21 °C.
Perigo
Nunca pulverize o aparelho com um limpador de alta
pressão ou de vapor de alta de pressão.
Componentes e Descrição
O pacote de expedição do seu sistema de pintura contém o seguinte:
• Tubo de aspiração (incl. iltro de admissão) e tubo de retorno (incl. gancho de metal)
• Tubo de pressão com 15 m e 6,35 mm de diâmetro interno • Pistola de pulverização com dois filtros (L-XXL; um na pistola, e um em separado)
• Garrafinha de óleo • Conjunto de pontas de pulverização
• Suporte do tubo
• Aparelho de base
• Manual de instruções
Figura 1 - Controlos e Funções
(descrições adicionais de detalhadas de cada uma das posições na correspondente secção do manual de instruções)
Item
Componente
Descrição
A)
Botão ON/OFF
O botão ON/OFF liga/desliga o pulverizador (O=DESLIGAR, I=LIGAR).
B)
Botão PRIME / SPRAY�������������������O botão PRIME/SPRAY direcciona o fluido para o tubo de pulverização quando selecciona SPRAY ou
quando o tubo de retorno está seleccionado para PRIME. As setas no botão PRIME/SPRAY mostram
as direcções de rotação para PRIME e SPRAY. O botão PRIME/SPRAY é ainda utilizado para aliviar a
pressão criada no tubo de pulverização (ver Procedimento de Alívio de Pressão).
C)
Válvula Sureflo™����������������������������A válvula Sureflo™ foi concebida para manter a válvula de admissão aberta e evitar que adira a
materiais secos. A válvula Sureflo™ é accionada automaticamente sempre que liga o botão ON/OFF.
D)
PressureTrac™��������������������������������O PressureTrac™ regula a força que a bomba utiliza para empurrar o fluído.
E)
Secção Bomba�������������������������������Uma pistão na secção de bomba desloca-se para cima e para baixo para criar a sucção que atrai o
fluido através do tubo de sucção.
F)
Tubo de Sucção�����������������������������Fluido que é atraído através do tubo de sucção para a bomba.
G)
Tubo de Retorno���������������������������O fluido é enviado para trás através do tubo de retorno para o receptáculo de origem quando o
botão PRIME/SPRAY estiver na posição PRIME.
H)
Filtro de admissão������������������������O filtro de admissão filtra o material de pulverização para evitar que o sistema fique obstruído.
I)
Suporte do tubo����������������������������Para a montagem, passe as extremidades do suporte do tubo nos orifícios manípulo previstos para o
efeito (ver a figura).
J)
Pistola de Pulverização���������������Para a aplicação do material de revestimento e regulação do débito.
K)
Tubo de Pulverização������������������O tubo de pulverização liga a pistola à bomba.
Tipo de bomba
Tensão
Consumo de energia
Fusíveis
Materiais de revestimento que podem ser aplicados
Dados técnicos
Bomba de êmbolo
230-240 V ~ 50 Hz
720 W
Ligação somente a uma tomada FI
com protecção (16 A)
Tintas e esmaltes que contenham água e solventes. Vernizes, óleos,
decapantes, tintas à base de resina, tintas de PVC, primários, vernizes de base,
tintas de enchimento e tintas anticorrosão.
Tintas de dispersão e de látex para interiores.
200 bar
1,3 l/min
71,2 dB (A)
< 2,5 m/s²
Materiais que contenham componentes altamente abrasivos, tintas para
fachadas, lixívias e materiais de revestimento que contenham ácidos.
Materiais com um ponto de inflamação inferior a 21°C.
Materiais de revestimento que não podem ser
aplicados
Isolamento duplo
Pressão máx. de pulverização
Quantidade máx, fornecida
Nível de intensidade sonora
Nível de vibração
Temperatura máx. do material
de revestimento
Dimensão máx. da agulheta
Comprimento do tubo
Peso
i
40°C
XL (0,019")
15 m
18 kg
Para, em caso de dúvida, assegurar a compatibilidade do
material de revestimento com os materiais utilizados no
fabrico do aparelho, dirija-se ao serviço de assistência da
Wagner.
Campo de aplicação
Revestimento de paredes interiores, bem como objectos de exterior de
pequena e média dimensão (p. ex. vedações de jardim, portões de garagem,
etc.).
85
WAGNER Project Pro 119 - 0418C
Montagem
Figura 5 – Bloquear a Pistola de Pulverização
Figura 2 – Desdobrar o Carrinho
1. Levante o aparelho de base pelo suporte da caixa. Puxe o
bloqueio dos pés para cima e dobre os pés.
2. Desloque o bloqueio dos pés para baixo para bloqueá-lo na
devida posição.
3. Rode o botão em cada lado do carro em direcção à seta “UP”
até que pare. Levante o punho até que o alojamento do
motor e o punho fiquem bloqueados. Certifique-se de que o
cabo de alimentação não fica preso com o carrinho.
Perigo
1. A pistola é bloqueada quando o bloqueio do gatilho estiver
a um ângulo de 90° (perpendicular) ao gatilho em qualquer
direcção.
Figura 6 - Procedimento de Alívio de Pressão
Figura 3 – Ligar o Tubo
Perigo
Perigo
Assegure-se que a bomba está desligada (posição O)
e que o aparelho de pulverização está desligado da
corrente.
1. Enrosque o tubo de alta pressão à entrada do tubo de
pulverização. Aperte com uma chave ajustável.
2. Enrosque a outra extremidade do tubo à pistola de
pulverização. Segure a pistola de pulverização com uma
chave de parafusos ajustável no manípulo e aperte a porca do
tubo com a outra.
i
1. Remova o tampão da válvula de admissão (a). Enrosque o
tubo de sucção na válvula de admissão e aperte firmemente à
mão. Certifique-se de que as roscas estão direitas para que o
encaixe roda livremente.
2. Deslize o tubo de retorno para os apoios de retorno.
1. Coloque um recipiente cheio de material de pulverização
sob o tubo de sucção (a). Prenda o tubo de retorno (b) a um
recipiente de desperdícios.
2. Coloque o PressureTrac™ na pressão máxima (+).
3. Rode o botão de PRIME/SPRAY para PRIME.
4. Ligue o pulverizador e coloque o botão ON/OFF na posição
ON (I).
i
Recomendações de diluição
não diluídos
não diluídos
A unidade irá começar a extrair material para o tubo de
sucção, para dentro da bomba e pelo tubo de retorno.
Deixe a unidade circular o tempo suficiente para
remover o fluido de teste para fora da bomba, ou até
que o material de pulverização regresse do tubo de
retorno.
5. Desligue a bomba em OFF (O). Retire o tubo de retorno do
contentor do lixo e coloque-o na posição de funcionamento
acima do recipiente do material de pulverização. Utilize o
grampo de metal para unir os dois tubos.
diluir em 5 - 10 %
Figura 9 – Primerização com Tubo de Pulverização
diluir em 0 - 10 %
O PP119 possui a válvula Sureflo™ que será activada
automaticamente quando a bomba estiver ligada - ON
(l).
Figura 8 – Primerização do Produto a Pulverizar
Com a Project Pro 119 poderá pulverizar tintas para interiores, tintas e
esmaltes não diluídos ou pouco diluídos.
Pode obter informações detalhadas no folheto de instruções do
fabricante de tintas ( Download através da Internet).
1.Misturar bem o material e dilua-o no recipiente de acordo
com as instruções de diluição (para mexer recomenda-se a
utilização de um agitador).
2. Faça um teste de pulverização (p. ex. sobre um pedaço de
cartão). i
1. Pulverize um pouco de óleo da garrafinha fornecida na
abertura marcada (conselho: para isso, inclinar o aparelho
para trás). Pode utilizar óleo suave de utilização doméstica, se
necessário.
i
Antes de Iniciar
1. Desbloqueie a pistola de pulverização. Coloque o botão ON/
OFF na posição OFF.
2. Rode o botão de PRIME/SPRAY para PRIME.
3. Desbloqueie a pistola de pulverização e o gatilho da pistola
de pulverização para o lado do balde do material. Bloqueie a
pistola de pulverização.
Figura 7 – Preparar para Primerização
A ponta de pulverização não deve ser ligada até que o
pulverizador e o tubo de pulverização tenham sido
purgados e pressionados.
Material de pulverização
Tintas transparentes
Produtos de protecção da madeira,
mordentes, óleos, desinfectantes,
produtos de protecção fitossanitária
Tintas com solventes ou diluíveis em
água, primários, tintas de acabamento
para veículos, tintas transparentes de
película espessa
Tintas para paredes interiores
(tintas de dispersão e de látex)
Certifique-se de que cumpre o Procedimento de
Alívio de Pressão quando, por qualquer motivo,
desligar a unidade. Este procedimento é utilizado
para aliviar a pressão do tubo de pulverização.
Primerização
Figura 4 – Ligar o Conjunto de Sucção
Desbloqueie sempre o gatilho quando colocar a
ponta de pulverização ou quando a pistola de
pulverização não estiver a ser utilizada.
1. Desbloqueie a pistola de pulverização e rode o botão PRIME/
SPRAY para PRIME.
i
Todas as regulações estarão correctas no caso de
um padrão de pulverização uniforme, conforme
apresentado na figura 12 A.
Se o padrão de pulverização apresentar “margens
lateral” conforme apresentado na figura 12 B, aumente
gradualmente a pressão ou continue a diluir em
intervalos de 5%.
86
A ponta de pulverização não deve ser ligada à sua
pistola de pulverização quando purgar o tubo de
pulverização.
2. Prima o gatilho e aponte a pistola de pulverização à parte
lateral do recipiente do lixo. Quando utilizar materiais à base
de óleos, a pistola de pulverização deve ter ligação à terra
quando esvaziar (ver aviso em baixo).
WAGNER Project Pro 119 - 0418C
Perigo
3. Quando prime o gatilho, ligue a bomba ON (I) e rode o botão
PRIME/SPRAY para SPRAY. Segure no gatilho até que todo o
ar, água ou solvente sejam purgados do tubo de pulverização
e o material escorra livremente.
Perigo
Mantenha as mãos afastadas do fluxo do fluido.
Estabeleça ligação à terra, segurando-a encostada à
parte lateral de um recipiente metálico enquanto a
esvazia. O não cumprimento pode dar origem a uma
descarga de electricidade estática que pode causar
incêndio.
Se o botão PRIME/SPRAY estiver em SPRAY, irá
formar-se uma alta pressão no tubo e pistola de
pulverização até que o botão PRIME/SPRAY seja
colocado em SPRAY.
Figura 13 – Desobstruir a Ponta de Pulverização
i
4. Solte o gatilho. Rode o botão de PRIME/SPRAY para PRIME.
Desligue a bomba em OFF (O). Accione a pistola para o
recipiente de lixo para se certificar de que não existe pressão
no tubo.
Figura 10 – Ligar a Ponta de Pulverização
Perigo
Perigo
POTENCIAL PERIGO DE INJECÇÃO. Não pulverize sem
que a protecção de ponta esteja no devido lugar.
Nunca accione a pistola excepto se a ponta estiver na
posição de pulverização ou desimpedida. Bloqueie
sempre a pistola antes de remover, substituir ou
limpar a ponta.
Quando colocar a protecção da ponta na pistola, alinhe
a protecção da ponta de acordo com a figura 10 (a) e,
em seguida, aperte-a manualmente (b).
Pulverização
Figura 11 – Técnica de Pulverização
A) O principal de um bom trabalho de pintura é o revestimento
uniforme sobre a toda superfície. Mantenha o seu braço
afastado a uma velocidade constante e mantenha a pistola
de pulverização a uma distância constante da superfície. A
melhor distância de pulverização é 25 a 30 cm entre a ponta
de pulverização e a superfície.
B) Mantenha a pistola de pulverização em ângulos direitos
relativamente à superfície. Isto significa mover todo o braço
para trás e para a frente, e não dobrar o pulso.
C) Mantenha a pistola de pulverização perpendicular à superfície,
caso contrário uma extremidade do padrão será mais espessa
do que a outra.
D) Accione a pistola depois da primeira pulverização. Solte
o gatilho antes de terminar a pulverização. A pistola de
pulverização deve mover-se quando o gatilho for premido
e solto. Cubra cada pulverização em cerca de 30%. Isto irá
assegurar um revestimento uniforme.
i
i
Não tente desobstruir ou limpar a ponta com o
dedo. O líquido de alta pressão pode provocar
danos por injecção.
Sob pressão, será muito difícil rodar a ponta do
pulverizador. Rode o botão PRIME/SPRAY para PRIME
e accione a pistola. Isto irá libertar a pressão e a ponta
irá rodar mais facilmente.
2. Rode o botão de PRIME/SPRAY para SPRAY.
3. Desbloqueie a pistola e prima o gatilho, apontando a pistola
para um bocado de madeira ou cartão. Isto irá permitir que a
pressão no tubo de pulverização elimine a obstrução. Quando
o bico estiver limpo, o material será projectado de uma forma
contínua e sob alta pressão.
4. Solte o gatilho e bloqueie a pistola. Inverta a ponta para que
os bicos de seta fiquem apontados para cima. Desbloqueie a
pistola e retome a pulverização.
Limpeza
i
Caso tenha utilizado produtos solúveis em água, limpe o
pulverizador com água quente e sabão. Se utilizar
material de pulverização à base de solventes, utilize uma
solução solvente adequada para a limpeza e com um
ponto de inflamação superior a 21°C.
i
Não utilize solventes para materiais solúveis em água,
uma vez que a mistura se transforma num material de
consistência gelatinosa e de remoção difícil.
Figura 14 – Limpeza de Curta Duração
Quando terminar a pulverização, execute o
Procedimento de Alívio da Pressão.
i
Se acha que não irá trabalhar na pulverização por mais
de uma hora, execute o procedimento Limpeza a Curto
Prazo, na secção Limpeza deste manual.
Siga estes procedimentos apenas quando utilizar
produtos solúveis em água. Se utilizar produtos à base
de solventes, obedeça aos procedimentos de Limpeza e
Armazenamento de Longa Duração.
A) Desligar
Figura 12 - Práticas
Se o padrão de pulverização ficar distorcido ou parar
completamente enquanto a pistola estiver accionada,
execute estas operações.
1. Solte o gatilho e bloqueie a pistola. Rode a seta da ponta
reversível 180º de forma a que a ponta da seta fique
direccionada para a traseira da pistola (ver figura 13).
i
1. Desbloqueie a pistola de pulverização.
2. Enrosque a protecção da ponta na pistola.
i
4. Faça deslizar o PressureTrac™ para o valor mais alto. O tubo
de pintura deve enrijecer à medida que o material começa a
circular.
5. Desbloqueie a pistola de pulverização.
6. Accione a pistola de pulverização para purgar o ar para fora do
tubo.
7. Quando o material atingir a ponta de pulverização, pulverize
uma área de teste para verificar o padrão da pulverização.
8. Utilize o valor de pressão mais baixo, necessário para obter um
bom padrão de pulverização (A). Se a pressão for demasiado
elevada, o padrão de pulverização irá ser demasiado leve. Se a
pressão for demasiado baixa, irá aparecer difusão ou a tinta irá
sair em bolhas em vez de numa pulverização fina (B).
1. Certifique-se de que o tubo da tinta não está dobrado ou
próximo de objectos cortantes.
2. Faça deslizar o PressureTrac™ para o valor mais baixo.
3. Rode o botão de PRIME/SPRAY para SPRAY.
87
1. Efectue o Procedimento de Alívio da Pressão (consulte a
figura 6) e desencaixe o pulverizador.
2. Verta 200 ml de água lentamente por cima da tinta para evitar
que esta seque.
WAGNER Project Pro 119 - 0418C
Figura 17 – Limpar o Conjunto de Sucção
3. Envolva o conjunto da pistola pulverizadora num pano
húmido e coloque num saco plástico. Feche o saco.
Guarde o pulverizador num local abrigado da luz solar para
armazenamento de curta duração.
B) Utilizar
1. Retire a pistola do saco de plástico. Misture a água com a
tinta.
2. Rode o botão de PRIME/SPRAY para PRIME.
3. Encaixe o pulverizador.
4. Ligue o interruptor para ON (I).
5. Rode o botão de PRIME/SPRAY para SPRAY. Teste o pulverizador
numa peça para praticar e comece a pulverizar.
Figura 15 – Descarregar o Sistema
1. Bloqueie a pistola e retire o conjunto da ponta de
pulverização. Submirja o conjunto de sucção num balde com
solução adequada de limpeza (a).
2. Coloque um recipiente para o lixo (b) ao lado do recipiente
original do produto (c). Os recipientes devem estar
encostados um ao outro. Aponte a pistola de pulverização
para o lado do recipiente original do produto (c) e mantenha o
gatilho premido.
3. Ao premir o gatilho da pistola, ligue a bomba em ON (I), e rode
o botão de PRIME/SPRAY para SPRAY para purgar o produto do
tubo de volta para o recipiente original. Mantenha o gatilho
premido durante os procedimentos seguintes.
4. Quando a solução de limpeza começar a ser descarregada pela
pistola de pulverização, continue a premir o gatilho e aponte a
pistola para o lado do contentor do lixo (efectue uma ligação
à terra num recipiente metálico se estiver a descarregar um
solvente inflamável).
5. Continue a premir o gatilho até que a pistola fique vazia de
líquido. Poderá ter que utilizar uma nova solução de limpeza.
6. Rode o botão de PRIME/SPRAY para PRIME e prima o gatilho
para aliviar a pressão.
Figure 18 – Armazenamento de Longa Duração
1. Encha uma chávena ou outro recipiente com um pouco de
óleo de separação ou um óleo suave de utilização doméstica.
Mantenha a chávena por baixo da válvula de admissão.
Nesta operação, a abertura da válvula tem de ser encontrar
completamente num banho de óleo.
2. Coloque um pano sobre a entrada da mangueira de
pulverização e ligue o interruptor para ON (l). Quando o óleo
tiver sido bombeado da taça, desligue a bomba em OFF (O).
3. Limpe toda a unidade, tubo e pistola com um pano húmido
para remover tinta acumulada. Volte a colocar o tubo de alta
pressão na entrada do tubo de tinta.
Figura 19 – Limpeza da Válvula de Admissão
Figure 16 – Limpar a Pistola de Pulverização
1. Bloqueie a pistola e desligue a bomba em OFF (O). Rode o
botão de PRIME/SPRAY para PRIME.
2. Afaste o tubo de aspiração da válvula de alimentação. Afaste
o tubo de retorno, pressionando a anilha de segurança azul
para cima e, simultaneamente, puxando o tubo para baixo.
Limpe as partes externas dos dois tubos com uma solução de
limpeza adequada.
3. Limpe a rosca da válvula de alimentação (a) com um pano.
4. Puxe cuidadosamente o disco do filtro (b) para fora do filtro de
aspiração usando um alicate e proceda à limpeza de ambos.
5. Quando a unidade de aspiração estiver limpa, rode novamente o
tubo de aspiração na válvula de alimentação e coloque outra vez o
tubo de retorno nos apoios de retorno.
6. Submirja a mangueira de sucção e o tubo de retorno num
balde com solução de limpeza limpa.
7. Rode o botão de PRIME/SPRAY para PRIME. Ligue a bomba
em ON (l) e accione a pistola para um recipiente do lixo para
aliviar a pressão.
8. Permita que a bomba faça circular a solução de limpeza pelo
conjunto de sucção durante 2-3 minutos. Desligue a bomba
em OFF.
i
1. Certifique-se de que a bomba está desligada em OFF
(O). Certifique-se de que o botão de PRIME/SPRAY está
definido para SPRAY. Desencaixe o pulverizador.
2. Retire a pistola de pulverização do tubo de tinta, utilizando
chaves ajustáveis.
3. Desaperte a protecção do gatilho (a) do alojamento do
filtro (b), puxando-a para fora do alojamento do filtro.
Desaparafuse o alojamento do filtro.
4. Retire o filtro (c) do alojamento da pistola de pulverização
e limpe-o com solução de limpeza adequada (água quente
e sabão para materiais solúveis em água , solvente com um
ponto de inflamação superior a 21°C para materiais à base de
solventes).
5. Retire a ponta do pulverizador (d) do conjunto da protecção
do pulverizador. Limpe a ponta do pulverizador com um
pincel de cerdas macias e com solução de limpeza adequada.
Certifique-se de que retira e limpa a anilha (e) e a sede
côncava (f) localizada na parte traseira do conjunto da ponta
de pulverização.
6. Volte a colocar o filtro limpo, introduzindo em primeiro lugar
a parte cónica no alojamento da pistola. A parte cónica (g)
do filtro deve ser carregada adequadamente na pistola. A
montagem incorrecta resultará numa ponta obstruída e na
ausência de fluxo da pistola.
7. Instale a ponta de pulverização (d), sede côncava (f) e anilha
(e) e volte a colocar o conjunto de protecção de pulverização.
8. Enrosque novamente a pistola de pulverização no tubo de
tinta. Aperte com uma chave.
1. Retire o tubo de sucção e o tubo de retorno. Desaperte
o encaixe conforme exemplificado (a) e retire a válvula
solenóide Sureflo™ . Tenha em atenção, que não perde o
o-ring.
2. Retire a unidade da válvula de admissão (b) com uma chave
de parafusos ajustável do aparelho de base. Inspeccione
visualmente o interior e o exterior do conjunto da válvula de
admissão. Limpe todos os resíduos de tinta com a solução de
limpeza adequada.
3. Volte a colocar o conjunto da válvula de admissão,
aparafusando-o ao pulverizador.
4. Volte a colocar a válvula solenóide Sureflo™ .
Figura 20 - Dobrar o Carrinho
1. Rode os botões dos dois lados do carro na direcção da seta
DOWN até ao batente. Para isso segure no manípulo, caso
contrário poderá cair.
2. Dobre o manípulo para baixo. Certifique-se de que o cabo de
alimentação não fica preso com o carrinho.
Perigo
A limpeza ou intervenção na válvula de admissão podem
ser necessárias se a unidade apresentar problemas de
primerização. Os problemas de primerização podem ser
evitados através da limpeza adequada do pulverizador e
do cumprimento dos procedimentos de armazenamento
de longa duração.
88
Atenção! Quando os pés estão dobrados as rodas
não poderão rodar facilmente e o aparelho pode
perder o equilíbrio. Segure o aparelho de base nos
dois passos seguintes pelo suporte da caixa e
bloqueie a roda com o seu pé.
WAGNER Project Pro 119 - 0418C
3. Puxe o estribo de segurança para cima e dobre os pés.
Bloqueie-os novamente com o estribo de segurança. Coloque
o aparelho de base cuidadosamente sobre o pavimento.
Listas de Peças
Figura 21 – Tubo / Pistola de Pulverização
Item
1
2
3
4
Peça #
0418717
0418708
0418713
0418720
Descrição
Quantidade
Conjunto da pistola (sem agulheta)................1
Ponta, L......................................................................1
Filtro, L - XXL+ (branco).......................................2
Tubo de pulverização, 15 m, amarelo............1
Figura 22 – Conjunto de Sucção
Peça #
2306605
Acessórios
Peça #
0418705
0418706
0418707
0418708
0418709
0418711
0418712
0418713
0418716
Descrição
Quantidade
Conjunto de sucção..............................................1
Descrição
.
Ponta, XS ������������� Decapantes, óleos, tintas e esmaltes à
base de solvente e solúveis em água
Ponta, S ���������������� Tintas PVC e tintas à base de resina
Ponta, M ��������������� Tintas esmaltadas, bases, primários,
enchimentos, tintas de interior em
látex e emulsões de interior
Ponta, L ���������������� Tintas esmaltadas, bases, primários,
enchimentos, tintas de interior em
látex e emulsões de interior, tintas
anticorrosão
Ponta, XL �������������� Tintas esmaltadas, bases, primários,
enchimentos, tintas de interior em
látex e emulsões de interior, tintas
anticorrosão
Filtro, XS - S (vermelho, 2 pacotes)
Filtro, M (amarelo, 2 pacotes)
Filtro, L - XXL+ (branco, 2 pacotes)
Kit de reparação da secção da bomba
Todas as peças estão listados acima desgaste partes e não são
cobertos por garantia.
89
WAGNER Project Pro 119 - 0418C
Figura 23 –
Instruções para substituição da vedação na
bomba
Número do Kit de Peça 0418716
Perigo
Utilize sempre óculos de protecção quando proceder a intervenções técnicas na bomba. Certifique-se de que obedece ao
Procedimento de Alívio da Pressão quando desligar por qualquer motivo a unidade, incluindo intervenções técnicas ou
ajustes. Após efectuar o Procedimento do Alívio da Pressão, certifique-se de que desliga a unidade antes de proceder a
intervenções técnicas ou ajustes. O local deve estar livre de gases de solventes e de tinta.
Desmontagem da bomba
4. Introduza a ferramenta de inserção (10) e enrosque de forma a
alojar correctamente o pistão/vedante. Enrosque totalmente
até apertar. Retire a ferramenta de inserção.
5. Alinhe o pistão (5) com o indutor (4). Tenha cuidado para não
danificar o pistão.
6. Aplique massa lubrificante de rolamentos nos orifícios do
indutor onde a guia (3) está inserida.
7. Coloque a guia (3) para ligar o indutor ao pistão. É possível
que o pistão tenha de ser deslocado para cima ou para baixo
para a instalação ser bem sucedida. 8. Instale o parafuso (1) do indutor e a anilha (2) para fixar a guia.
9. Instale a nova junta tórica (11) no conjunto da válvula de
admissão, lubrifique com Óleo de Separação ou óleo suave de
utilização doméstica, enrosque na parte inferior (admissão)
do alojamento e aperte com uma chave ajustável. Este
procedimento colocará o vedante inferior na posição correcta.
10. Vire o lado direito da bomba para cima e aplique algumas
gotas de Óleo de Separação ou óleo suave de utilização
doméstica entre a porca superior (7) e o pistão (5). Este
procedimento prolongará o tempo de vida útil do vedante.
11. Instale a tampa dianteira e os três (3) parafusos.
12. Instale o conjunto da sucção.
1. Retire o conjunto de sucção.
2. Retire a tampa dianteira e os três parafusos que a prendem,
utilizando uma chave Torx T20.
3. Retire o parafuso do indutor (1) e a anilha (2) que prende a
guia (3). A guia (4) liga o indutor ao pistão (5).
4. Utilizando um alicate, retire a guia.
5. Inspeccione o conjunto do indutor e o pistão. De forma a
retirar todas as peças necessárias, o pistão não deve estar em
ponto morto inferior. Se o pistão estiver na parte inferior do
seu curso, instale a tampa dianteira e os parafusos, accione
brevemente a bomba para indexar o pistão, desligue a
unidade e repita o procedimento 2.
6. Solte os parafusos da válvula de admissão e retire os
electroímans (figura 19 a). Tenha em atenção que não perde o
o-ring. Desaparafuse e retire a unidade da válvula de admissão
(6) do aparelho de base.
7. Retire o conjunto do pistão, empurrando-o para baixo para o
lado do indutor.
8. Desaparafuse e retire a porca superior (7) utilizando uma
chave ajustável.
9. Retire os vedantes gastos utilizando uma chave de fendas
de pontas chatas ou um punção. Retire o vedante superior
(8) da parte superior e o vedante inferior (9) da parte inferior,
exercendo pressão na parte lateral do vedante, fazendo-o
saltar. Certifique-se de que não arranha o alojamento onde
estão localizados os vedantes.
10. Limpe o local onde vão ser instalados os novos vedantes.
Montagem da bomba
1. Lubrifique o novo vedante superior (8) com Óleo de
Separação ou óleo suave de utilização doméstica e coloque-o
manualmente (o lado côncavo virado para baixo) na entrada
superior do alojamento.
2. Aplique uma pequena quantidade de massa lubrificante de
rolamentos nas roscas da porca superior (7). Coloque a porca
superior no topo do alojamento e aperte-a com uma chave
ajustável. Este procedimento colocará o vedante superior na
posição correcta.
3. Vire a bomba ao contrário. Lubrifique a vedação no pistão e a
unidade de vedação (5,9) conforme descrito para a vedação
superior. Coloque o pistão com a unidade de vedação na parte
inferior do alojamento.
i
NÃO TENTE retirar os vedantes inferiores do novo
pistão.
90
WAGNER Project Pro 119 - 0418C
Problema
Motivo
Solução
1. O pulverizador não está ligado.
2. O botão ON/OFF está na posição OFF.
3. O pulverizador foi desligado quando ainda
estava sob pressão.
4. Não há voltagem na tomada.
5. O cabo de extensão está danificado ou possui
pouca capacidade.
6. Um dos fusíveis está fundido.
7. O motor apresenta problemas.
1. Encaixe o pulverizador.
2. Rode o botão ON/OFF para ON.
3. Faça deslizar o PressureTrac™ para a pressão máxima (+),
ou alivie a pressão, rodando a válvula PRIME/SPRAY para
PRIME.
4. Teste a voltagem eléctrica.
5. Substitua o cabo de extensão.
6. Dirija-se ao seu local de venda/ representante.
7. Dirija-se ao seu local de venda/ representante.
1. A unidade não realiza a primerização
adequadamente ou não a pode executar.
2. O balde de tinta está vazio ou o tubo de
sucção não está completamente imerso na
tinta.
3. O conjunto de sucção está obstruído.
4. O tubo de sucção está solto na válvula de
admissão.
5. A válvula de admissão está presa.
1. Tente dar a primeira demão novamente.
2. Volte a encher o balde ou deixe o tubo de sucção imerso
em tinta.
3. Limpe o conjunto da sucção.
4. Limpe a ligação do tubo e aperte-o com segurança.
6. A válvula de admissão está gasta ou
danificada.
7. A válvula PRIME/SPRAY está ligada.
5. Limpe a válvula de admissão. A admissão pode estar
entupida com tinta velha. Accione a válvula Sureflo™
para aliviar.
6. Instale o kit de reparação da bomba*.
7. Dirija-se ao seu local de venda/ representante.
1. A ponta de pulverização está gasta.
2. O filtro de admissão está obstruída.
3. O filtro da pistola está obstruído.
4. A tinta está muito pesada ou grossa.
5. O conjunto de válvula de admissão está gasta ou danificada.
1. Substitua a ponta de pulverização por uma nova.*
2. Limpe o filtro de admissão.
3. Limpe ou substitua o filtro adequado. Tenha sempre
filtros de substituição à mão.
4. Dilua ou filtre a tinta.
5. Instale o kit de reparação da bomba.*
A. O pulverizador não trabalha.
B. O pulverizador arranca mas não puxa a tinta quando o botão
PRIME/SPRAY estiver definido
para PRIME.
C. O pulverizador extrai a tinta
mas a pressão desce quando a
pistola é accionada.
D. A válvula PRIME/SPRAY está em
modo SPRAY e existe fluxo no
tubo de retorno.
1. A válvula PRIME/SPRAY está suja ou gasta.
1. Dirija-se ao seu local de venda/ representante.
E. A pistola apresenta fugas.
1. As peças internas da pistola estão gastas ou
sujas.
1. Dirija-se ao seu local de venda/ representante.
F. A ponta apresenta fugas.
1. A ponta não está montada correctamente.
1. Verifique o conjunto da ponta e monte correctamente.
1. A ponta de pulverização ou o filtro da pistola
está obstruído
2. A ponta de pulverização está na posição
inversa.
1. Limpe a ponta do pulverizador ou filtro da pistola.
2. Coloque a ponta em posição para a frente.
1. A pressão está demasiado baixa.
2. O filtro da pistola, a ponta ou o filtro de
sucção está obstruído.
3. O tubo de sucção está solto na válvula de
admissão.
4. A ponta está gasta.
5. A tinta está demasiado espessa.
6. Perda de pressão.
1. Aumente a pressão.
2. Limpe.
3. Aperte o encaixe do tubo de sucção.
4. Volte a colocar a ponta de pulverização.
5. Dilua a tinta.
6. Consulte Causas e Soluções para o problema C.
G. A pistola não pulveriza.
H. O padrão da tinta é difuso.
2. Um vedante está sujo.
2. Limpe o vedante.
* Estão disponíveis kits especiais de reparação com instruções para estes procedimentos. Consulte a secção de Manutenção deste manual
para uma lista de kits e respectivos números de peças.
Manutenção Diária - Uma lubrificação e uma limpeza cuidadosa são as únicas operações de manutenção diárias necessárias, após
utilização. Respeite os procedimentos de limpeza e lubrificação deste manual.
Manutenção Extensa - Eventualmente, algumas peças da bomba sofrem um desgaste devido à utilização e devem ser substituídas.
Contudo, o desempenho da bomba é o único indicador fiável da altura de substituição das peças gastas Consulte a secção de Resolução de
Problemas para obter informações ou quando utilizar estes kits.
91
D
GB
Wichtiger Hinweis zur Produkthaftung
Important notes on product liability
Garantieerklärung
Guarantee declaration
Aufgrund einer ab 01.01.1990 gültigen EU-Verordnung haftet der
Hersteller nur dann für sein Produkt, wenn alle Teile vom Hersteller
stammen oder von diesem freigegeben wurden,
bzw. die Geräte sachgemäß montiert und betrieben werden.
Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die
Haftung ganz oder teilweise entfallen; in extremen Fällen kann von den
zuständigen Behörden (Berufsgenossenschaft und Gewerbeaufsichtsamt)
der Gebrauch des gesamten Gerätes untersagt werden.
Mit Original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr,
dass alle Sicherheitsvorschriften erfüllt sind.
As a result of an EC regulation being effective as from January 1, 1990, the
manufacturer shall only be liable
for his product if all parts come from him or are released by him, and if the
devices are properly mounted and operated.
If the user applies outside accessories and spare parts, the manufacturer´s
liability can fully or partially be inapplicable; in extreme cases usage of the
entire device can be prohibited by the competent authorities (employer´s
liability insurance association and factory inspectorate division).
Only the usage of original WAGNER accessories and spare parts
guarantees that all safety regulations are observed.
Die Garantie beträgt bei privater Nutzung 24 Monate, bei kommerzieller
Nutzung 12 Monate. Übersteigt die mit dem Gerät verarbeitete
Farbmenge 1000 Liter, wird dies einer kommerziellen Nutzung
gleichgestellt.
Für dieses Gerät leisten wir Werksgarantie in folgendem Umfang:
Alle diejenigen Teile werden unentgeltlich nach unserer Wahl
ausgebessert oder neu geliefert, die sich innerhalb der Garantiezeit seit
Übergabe an den Käufer infolge eines vor dieser Übergabe liegenden
Umstandes- insbesondere wegen fehlerhafter Bauart, schlechter
Baustoffe oder mangelhafter Ausführung – als unbrauchbar oder in ihrer
Brauchbarkeit erheblich beeinträchtigt erweisen.
Wir übernehmen keine Garantie für Schäden die durch folgende Gründe
mit verursacht worden sind:
Ungeeignete oder unsachgemäße Verwendung, fehlerhafte Montage,
bzw. Inbetriebsetzung durch den Käufer oder durch Dritte, natürliche
Abnutzung - Verschleißteile fallen nicht unter die WAGNER Garantie,
fehlerhafte Behandlung insbesondere mangelnde Reinigung oder
Wartung, ungeeignete Beschichtungsstoffe, Austauschwerkstoffe
und chemische, elektrochemische oder elektrische Einflüsse, sofern
die Schäden nicht auf ein Verschulden von uns zurückzuführen sind.
Schmirgelnde Beschichtungsstoffe, wie beispielsweise Dispersionen,
Glasuren, Quarzgrund, abrasive Materialien o. ä. verringern die
Lebensdauer von Ventilen, Packungen, Spritzpistole, Düsen, Zylinder,
Kolben, Filter, Schläuche, Dichtungen, etc.. Hierauf zurückzuführende
Verschleißerscheinungen sind durch diese Garantie nicht gedeckt. Das
Gerät ist für den Einsatz im Schichtbetrieb als auch für die Vermietung,
den Verleih nicht konzipiert – diese Verwendungen sind von der Garantie
ausgeschlossen.
Der Austausch eines Teils verlängert nicht die Garantiezeit des Gerätes.
Das Gerät ist unverzüglich nach Empfang zu untersuchen. Offensichtliche
Mängel sind bei Vermeidung des Verlustes der Mängelrechte innerhalb
von 14 Tagen nach Empfang des Gerätes schriftlich mitzuteilen.
Wir behalten uns vor, die Garantie durch ein Vertragsunternehmen
erfüllen zu lassen.
Reparaturen oder Instandsetzungsarbeiten, die weitergehen als in dieser
Bedienungsanleitung angegeben, behalten wir uns im Werk vor. Wenden
Sie sich im Garantie- oder Reparaturfall bitte an den Fachhändler, bei dem
Sie das Gerät erworben haben.
Die Leistung der Garantie ist abhängig vom Nachweis durch Rechnung,
Lieferschein bzw. Kaufbeleg.
Ergibt die Prüfung, dass kein Garantiefall vorliegt, so geht die Reparatur
zu Lasten des Käufers.
The guarantee period amounts to 24 months in case of private use, and
to 12 months in case of commercial use. If the amount of paint processed
with the unit exceeds 1,000 litres, this is considered to be commercial use.
We give a works guarantee to the following extent for this unit:
All those parts that prove to be unserviceable or to be considerably
impaired in their serviceability within the guarantee period since the
point of handing over to the buyer due to a circumstance lying before this
handing over – in particular due to faulty design, bad building materials
or poor execution – are improved or supplied new as we choose without
costs.
We do not accept any guarantee for damage that has been caused by the
following reasons:
Unsuitable or incorrect usage, faulty mounting or starting-up by the
buyer or by third parties, natural wear - wear parts are not covered by the
WAGNER guarantee , faulty handling in particular inadequate cleaning
or maintenance, unsuitable coating materials, substitute materials and
chemical, electrochemical or electrical influences, in as far as damage
is not due to our fault. Abrasive coating materials, such as dispersions,
glazes, quartz undercoats, abrasive materials, etc. reduce the durability of
valves, packings, spray guns, tips, cylinders, pistons, filters, hoses, seals,
etc. Any resulting signs of wear are not covered by this guarantee. The
unit is not conceived for use in shift work or for lending or leasing – these
uses are excluded from the guarantee.
The replacement of a part does not extend the guarantee period of the
unit.
The unit has to be examined immediately after receipt. Obvious faults are
to be reported in writing within 14 days after receipt of the unit in order
to avoid loss of the rights arising from faults.
We reserve the right to have the guarantee fulfilled by a contractual
company.
Repairs going above and beyond those dealt with in these operating
instructions are reserved for our factory. In case of a guarantee case or
repair, please contact the specialist dealer from whom you purchased the
unit.
Fulfilling of the guarantee depends on proof being provided by invoice
and delivery note or proof of purchase.
If the check shows that the case is not a guarantee case, repairs are
carried out at the expense of the buyer.
Claims against Wagner that are based on or caused by the failure or
insufficiency of a unit cannot be asserted.
We make it clear that the guarantee declaration does not represent a
limitation of the statutory rights or of the rights agreed contractually
through our general terms of business.
Ansprüche gegenüber Wagner, basierend, bzw. verursacht durch einen
Geräteausfall bzw. Mangel können nicht geltend gemacht werden.
J. Wagner GmbH
Klargestellt wird, dass diese Garantieerklärung keine Einschränkung der
gesetzlichen, bzw. der durch unsere allgemeinen Geschäftsbedingungen
vertraglich vereinbarten Ansprüche darstellt.
Not responsible for errors and changes
J. Wagner GmbH
Änderungen und Irrtümer vorbehalten
92
F
I
Note importante sur la responsabilité de
produit
Avvertenza importante sulla respon-sabilità
civile del produttore
Suite aux nouvelles directives européennes entrées en vigueur au
01.01.1990, le fabricant n’engage sa responsabilité produit que lorsque
l’ensemble des pièces constitutives proviennent bien du fabricant, ou ont
été homologuées par ce dernier, et que les dispositifs ou appareils ont été
assemblé et utilisé selon les règles de l’art.
En cas d’utilisation d’accessoires et de pièces de rechange de provenance
différente, cette responsabilité, ainsi que les recours en garantie
risquent d’être annulés entièrement ou en partie; dans les cas extrêmes,
les organismes de contrôle officiels concernés (syndicats corporatifs
et inspection du travail) sont susceptibles d’interdire purement et
simplement l’utilisation de l’appareil ou de l’installation entière.
Avec les accessoires et les pièces de rechange d’origine WAGNER, vous
avez la garantie que toutes les réglementations de sécurité sont bien
respectées.
In base alla disposizione CEE vigente a partire dall’ 01.01.190 il
produttore ha la responsabilità civile per il suo prodotto solo se tutte le
parti provengono dal produttore o sono state da lui approvate e se gli
apparecchi sono stati montati ed usati in modo adeguato.
Se vengono utilizzati accessori e parti di ricambio di altri produttori, la
responsabilità può essere declinata completamente o parzialmente; in
casi estremi le autorità competenti (Istituto di assicurazione contro gli
infortuni di lavoro e Ispettorato del Lavoro) possono interdire l’impiego
dell’intero apparecchio.
Con gli accessori e le parti di ricambio originali WAGNER avete la garanzia
che tutte le norme di sicurezza sono soddisfatte.
Dichiarazione di garanzia
Il periodo di garanzia è di 24 mesi per uso privato e di 12 mesi per uso
commerciale. Per uso commerciale si intende l’utilizzo di una quantità di
vernice trattata con l’unità superiore a 1000 litri.
La garanzia di fabbrica su questa unità viene concessa nella seguente
misura:
Tutti i componenti che risultano essere inutilizzabili o la cui capacità
di impiego risulta notevolmente limitata entro il periodo di garanzia a
causa di circostanze subentrate prima della consegna all’acquirente,
in particolare a causa di difetti del modello, materiali di costruzione o
esecuzione scadenti, verranno, a nostra scelta, riparati o forniti di nuovo
gratuitamente all’acquirente.
Decliniamo qualsiasi responsabilità per i danni provocati dalle seguenti
cause:
Impiego non idoneo o errato, errori di montaggio o di messa in funzione
da parte dell’acquirente o di terze parti, usura naturale (i componenti
usurati non sono coperti dalla garanzia WAGNER) utilizzo errato,
soprattutto pulizia o manutenzione inadeguate, impiego di materiali di
copertura non idonei, materiali succedanei e influenze di natura chimica,
elettronica ed elettrica, salvo che i danni non siano imputabili ad una
nostra colpa. Materiali di copertura abrasivi, ad esempio dispersioni,
smalti, sottosmalti cristallini, materiali abrasivi e simili riducono la durata
di valvole, giunti, aerografi, ugelli, cilindri, pistoni, filtri, tubi flessibili,
guarnizioni e così via. I risultanti segni di usura non sono coperti dalla
presente garanzia. L’unità non è concepita per l’uso nel lavoro a turni o
per il prestito o il leasing: questi impieghi sono esclusi dalla garanzia.
La sostituzione dei componenti non prolunga il periodo di garanzia
dell’unità.
L’unità deve essere esaminata immediatamente dopo la consegna. Per
poter usufruire della garanzia, i difetti evidenti devono essere comunicati
per iscritto entro 14 giorni dalla data di consegna dell’unità.
Ci riserviamo il diritto di adempiere alla garanzia tramite una società
autorizzata.
Le riparazioni non descritte nel presente manuale delle istruzioni sono
eseguite esclusivamente presso i nostri stabilimenti. In caso di richiesta o
riparazione in garanzia, contattare il rivenditore specializzato dal quale è
stata acquistata l’unità.
L’adempimento della garanzia si basa sulla presentazione di una prova di
acquisto (fattura e bolla di consegna).
Qualora dal controllo risulti che la richiesta non è coperta da garanzia, le
spese di riparazione saranno a carico dell’acquirente.
Non è possibile presentare reclami contro Wagner basati o causati da
guasto o insufficienza dell’unità.
Si avverte esplicitamente che la presente dichiarazione di garanzia non
costituisce limitazione alcuna dei diritti previsti dalla legge o dei diritti
specificati nelle nostre condizioni commerciali generali.
Déclaration de garantie
La période de garantie est de 24 mois pour un usage privé et de 12
mois pour un usage commercial. Est considérée comme étant un usage
commercial toute utilisation de l’appareil avec un volume de peinture
dépassant les 1 000 litres.
Nous accordons une garantie constructeur pour cet appareil dans le cadre
suivant :
toute pièce dont l’utilisation s’avère impossible ou fortement limitée
au cours de la période de garantie, depuis la remise à l’acheteur, pour
une raison préexistante à ladite remise – en particulier une mauvaise
conception, des matériaux de fabrication défectueux ou des défauts de
fabrication – est réparée ou remplacée, selon notre décision, sans frais.
La garantie exclut tout dommage apparu pour l’une des raisons suivantes
:
utilisation inappropriée ou incorrecte, montage ou mise en marche
incorrect(e) de la part de l’utilisateur ou de tierces parties, usure normale –
les pièces d’usure ne sont pas couvertes par la garantie WAGNER – mauvaise
manipulation, en particulier nettoyage ou entretien inapproprié, utilisation
de produits de peinture ou de produits de substitution inadéquats, et
réaction chimique, électrochimique ou défaillance électrique, dans la
mesure où nous ne sommes pas responsables de ce dommage. Les produits
abrasifs pour peinture, comme les peintures de dispersion, les vernis, les
sous-couches à base de quartz et autres produits abrasifs, réduisent la
durée de vie des soupapes, garnitures, pistolets de pulvérisation, embouts,
cylindres, pistons, filtres, flexibles, joints, etc. Tout signe d’usure résultant de
leur utilisation est exclu de la couverture fournie par la présente garantie.
L’appareil n’est pas conçu pour un usage en service continu, en prêt ou en
location – ces usages sont exclus de la garantie.
Le remplacement d’une pièce n’entraîne pas une extension de la période
de garantie de l’appareil.
L’appareil doit être examiné immédiatement après réception. Les défauts
visibles doivent être mentionnés par écrit dans les 14 jours suivant la
réception de l’appareil afin d’éviter la perte des droits résultant de ces
défauts.
Nous nous réservons le droit de faire appliquer la garantie par une société
contractuelle.
Les réparations sortant du cadre de ce mode d’emploi sont réservées
à notre usine. En cas de réparation ou de remplacement sous garantie,
veuillez contacter le revendeur spécialisé auquel vous avez acheté
l’appareil.
L’application de la garantie dépend de la preuve fournie au moyen d’une
facture et d’un bon de livraison ou d’une preuve d’achat.
Après vérification, s’il s’avère qu’il ne s’agit pas d’un cas entrant dans le
cadre de la garantie, les réparations sont à la charge de l’acheteur.
Toute réclamation auprès de Wagner fondée sur une panne ou une
insuffisance d’un appareil, ou en découlant, ne peut être reçue.
Nous affirmons ici que la présente déclaration de garantie ne
représente pas une limitation des droits légaux ou des droits obtenus
contractuellement via nos conditions générales de vente.
J. Wagner GmbH
Non responsabili per errori o modifiche
J. Wagner GmbH
Nous déclinons toute responsabilité en cas d’erreur ou de modification
93
E
NL
Indicación acerca de la responsabilidad civil
por daños por productos
Produktaansprakelijkheid
Op basis van een EG-richtlijn met ingang vanaf 1 januari 1990 is de
producent enkel dan aansprakelijk voor zijn produkt, indien alle gebruikte
onderdelen door de producent zelf zijn vervaardigd of door de producent
werden vrijgegeven en ook indien het apparaat op een deskundige
manier wordt gemonteerd en gebruikt.
Bij gebruik van andere toebehoren en onderdelen kan de
aansprakelijkheid geheel of gedeeltelijk vervallen. In extreme
gevallen kan door de bevoegde instanties (ongevallenverzekering en
arbeidsinspectie) het gebruik van het hele apparaat worden verboden.
Met originele WAGNER-toebehoren en -onderdelen heeft u de zekerheid
dat aan alle veiligheidsvoorschriften is voldaan.
A raíz de un decreto de la CE entrado en vigor el 1.1.1990, el fabricante
sólo se responsabiliza de su producto si todas las piezas provienen del
fabricante o han sido autorizadas por éste o si todos los elementos son
montados y utilizados conforme a las normas.
Al utilizar otros accesorios o piezas de recambio la responsabilidad puede
anularse completa o parcialmente; en casos extremos, las autoridades
competentes (sindicato profesional y servicio estatal de inspección
industrial) pueden prohibir la utilización del equipo entero.
Con los accesorios originales de WAGNER, Vd. tiene la garantía de que se
cumplen todas las normas de seguridad.
Garantieverklaring
Declaración de garantía
De garantieperiode bedraagt 24 maanden in het geval van particulier
gebruik en 12 maanden in geval van commercieel gebruik. Als de
hoeveelheid verf die door het toestel wordt verwerkt meer bedraagt dan
1000 liter, wordt geacht sprake te zijn van commercieel gebruik.
We verlenen de volgende werkgarantie voor dit toestel:
Alle onderdelen die binnen de garantieperiode onbruikbaar zijn
geworden of waarvan de bruikbaarheid aanzienlijk is geschaad na het
moment waarop het toestel aan de koper is overhandigd als gevolg van
omstandigheden die dateren van voor het moment van overhandiging,
met name als gevolg van tekortkomingen in het ontwerp, de gebruikte
materialen of de uitvoering, worden zonder kosten naar onze keuze
gerepareerd of vervangen.
Er wordt geen garantie geboden voor schade als gevolg van een van
de volgende oorzaken: onoordeelkundig of onjuist gebruik, verkeerde
montage of opstarten door de koper of door derden, normale slijtage
(versleten onderdelen worden niet gedekt door de WAGNER-garantie),
verkeerde behandeling, met name ontoereikende reiniging en
onderhoud, ongeschikte spuitmaterialen, vervangende materialen en
chemische, elektrochemische of elektrische invloeden, voor zoverre
de schade niet aan ons te wijten is. Schurende verfmaterialen, zoals
dispersie, glazuur, kwartsgrondverf, schurende stoffen, enzovoort,
verkorten de levensduur van kleppen, pakkingen, spuitpistolen,
mondstukken, cilinders, zuigers, filters, slangen, afsluitringen, enzovoort.
Slijtage als gevolg hiervan valt niet onder deze garantie. Dit toestel is niet
ontworpen voor gebruik in ploegendiensten of voor uitleen of verhuur dit soort gebruik is uitgesloten van de garantie.
De vervanging van een onderdeel leidt niet tot verlenging van de
garantieperiode van het toestel.
Het toestel moet onmiddellijk na ontvangst worden geïnspecteerd.
Zichtbare defecten dienen schriftelijk te worden gemeld binnen 14 dagen
na ontvangst van het toestel om aanspraak te kunnen maken op de
rechten die voortvloeien uit de aanwezigheid van deze defecten.
We behouden ons het recht voor de garantie te laten uitvoeren door een
gecontracteerd bedrijf.
Reparaties die verdergaan dan wat in de gebruiksaanwijzing wordt
beschreven, mogen uitsluitend worden uitgevoerd in onze fabriek. In
geval van aanspraak op garantie of reparatie dient u contact op te nemen
met de vakhandel waar u het toestel hebt aangeschaft.
Om aanspraak te kunnen maken op de garantie dient u de factuur en
leveringsbon of het aankoopbewijs te overhandigen.
Als bij controle blijkt dat de reparatie niet onder de garantie valt, wordt
de reparatie uitgevoerd op kosten van de koper.
Vorderingen jegens Wagner die zijn gebaseerd op of veroorzaakt
door het niet of onvoldoende functioneren van het toestel zijn niet
ontvankelijk.
We maken duidelijk dat de garantieverklaring geen beperkingen stelt aan
wettelijke rechten of de rechten die contractueel zijn overeengekomen in
het kader van onze algemene verkoopvoorwaarden.
El periodo de garantía es de 24 meses en caso de uso privado y de 12
meses en caso de uso comercial. Si la cantidad de pintura procesada
con la unidad supera los 1000 litros, se considera que se le da un uso
comercial.
La unidad dispone de una garantía de fábrica con las siguientes
condiciones:
Todas aquellas piezas que se demuestre que son inútiles o cuya utilidad
se vea enormemente disminuida durante el periodo de la garantía, que
comienza cuando dicha unidad se entrega al comprador, y cuya causa
radique en una circunstancia anterior a esta entrega (en particular a un
diseño defectuoso, a la falta de calidad de los materiales de construcción
o a una ejecución de mala calidad), se mejorarán o se cambiarán por
piezas nuevas, a nuestra elección, de manera gratuita.
No aceptamos ninguna garantía por daños que hayan sido causados por
las siguientes razones:
Uso inadecuado o incorrecto, montaje o puesta en marcha erróneos
por parte del comprador u otras personas, desgaste natural (la garantía
de WAGNER no cubre las piezas desgastadas), manejo incorrecto (en
concreto, limpieza o mantenimiento inadecuados), materiales de
revestimiento inadecuados, cambio de materiales y productos químicos
e influencias electroquímicas o eléctricas, siempre y cuando el daño
no sea culpa nuestra. Los materiales de revestimiento abrasivos (como
dispersiones, vidriados, primeras capas de cuarzo, materiales abrasivos,
etc.) reducen la duración de válvulas, empaquetaduras, pistolas
pulverizadoras, puntas, cilindros, pistones, filtros, mangueras, sellos, etc.
Esta garantía no cubre el desgaste resultante. La unidad no está diseñada
para ser utilizada en trabajos por turnos ni para su préstamo o alquiler.
Estos usos quedan excluidos de la garantía.
La sustitución de una pieza no implica la ampliación del periodo de
garantía de la unidad.
Hay que examinar la unidad inmediatamente después de su recepción.
Hay que informar de los fallos más obvios por escrito en un plazo de 14
días después de la recepción de la unidad con el fin de evitar la pérdida
de los derechos derivados de dichos fallos.
Nos reservamos el derecho a que una empresa contratada satisfaga la
garantía.
Las reparaciones que superen el ámbito de estas instrucciones de
funcionamiento se realizarán en nuestra fábrica. En caso de que necesite
una reparación o realizar una reclamación de la garantía, póngase en
contacto con el distribuidor especializado en el que adquirió la unidad.
El cumplimiento de la garantía depende de que se proporcionen las
pruebas correspondientes, es decir, la factura y la nota de entrega o la
prueba de compra.
Si se demuestra que el caso no queda cubierto por la garantía, el
comprador tendrá que pagar las reparaciones.
Las reclamaciones contra Wagner que estén basadas o causadas por el
fallo o la insuficiencia de la unidad no se pueden verificar.
Deseamos aclarar que la declaración de garantía no representa una
limitación de los derechos legales o de los derechos que se acuerden en
el contrato a través de nuestras condiciones comerciales generales.
J. Wagner GmbH
Niet aansprakelijk voor fouten en wijzigingen
J. Wagner GmbH
Nous déclinons toute responsabilité en cas d’erreur ou de modification
94
DK
S
Vigtig henvisning vedr. produktansvar
Produktansvar
Ifølge et EF-direktiv pr. 01. 01. 1990 hæfter producenten kun for sit
produkt, hvis alle dele stammer fra producenten eller er godkendt af
denne, og hvis apparatet er monteret og behandlet korrekt.
Anvendes fremmed tilbehør og reservedele kan ansvaret og garantien
bortfalde helt eller delvist.
Ved at bruge originalt tilbehør og originale reservedele fra WAGNER har
De sikkerhed for, at alle sikkerhedsbestemmelser er overholdt.
Enligt en ny EU-förordning som trädde i kraft 90-01-01 gäller
tillverkarens garanti endast om alla delar härstammar från eller godkänts
av tillverkaren eller om utrustningen monterats och används på
ändamålsenligt sätt.
Om tillbehör eller reservdelar av andra fabrikat används kan garantin
och produktansvaret upphöra att gälla, helt eller delvis. I extrema fall kan
användningsförbud utfärdas för hela utrustningen av behörig myndighet
(motsvarande arbetarskyddsstyrelsen och yrkesinspektionen).
Fullgod säkerhet och funktion kan endast garanteras med WAGNER
originaltillbehör och originalreservdelar.
Garantierklæring
Garantiperioden er på 24 måneder, hvis det drejer sig om privat brug,
og 12 måneder hvis det er til erhvervsmæssig brug. Hvis mængden af
maling, der bruges til enheden, overstiger 1.000 liter, betragtes dette som
erhvervsmæssig brug.
Vi giver en arbejdsgaranti for enheden, som gælder i det følgende
omfang:
Alle de dele, som viser sig ikke at kunne serviceres eller i væsentligt
omfang har forringet mulighed for at blive serviceret inden for
garantiperioden og efter overdragelsen til køberen på grund af en
omstændighed, der ligger før denne overdragelse – her er især tale om
fejlbehæftet design, dårlige byggematerialer eller for ringe udførelse –
bliver forbedret eller der vil blive leveret en ny, alt efter hvad vi vælger og
uden beregning.
Vi accepterer ingen garanti for fejl, der skyldes følgende årsager:
Uegnet eller forkert brug, forkert montering eller start fra køber eller
tredjeparts side, almindeligt slid – sliddele dækkes ikke af WAGNERgarantien, forkert håndtering især ved utilstrækkelig rengøring eller
vedligeholdelse, uegnede belægningsmaterialer, erstatningsmaterialer
og kemiske, elektrokemiske eller elektriske påvirkninger, for så vidt at
fejlen ikke er vores. Slibende belægningsmaterialer såsom dispersioner,
emalje, quartz-underbelægning, slibende materialer osv. reducerer
holdbarheden af ventiler, pakninger, spraypistoler, spidser, cylindere,
stempler, filtre, slanger, pakninger osv. Eventuelle tegn på slid dækkes
ikke af denne garanti. Denne enhed er ikke tiltænkt til brug i forbindelse
med skifteholdsarbejde eller til at blive udlånt eller udlejet – disse
anvendelsesformer er undtaget fra denne garanti.
Udskiftning af en del udvider ikke enhedens garantiperiode.
Enheden skal undersøges nøje efter modtagelsen. Indlysende fejl og
mangler skal meddeles skriftligt inden for 14 dage efter modtagelse af
enheden for at undgå tab af rettigheder, der opstår på grund af fejl og
mangler
Vi forbeholder os ret til at få garantien opfyldt ved at bruge et
kontraherende firma.
Reparationer, der går ud over dem, der er omtalt i denne
brugervejledning, skal foretages på vores fabrik. Hvis der opstår en
garantisituation eller -reparation, kontaktes den specialistforhandler, du
har købt enheden af.
Opfyldelsen af garantien afhænger af, at der fremlægges dokumentation i
form af faktura og følgeseddel eller købsbevis.
Hvis kontrollen viser, at dette tilfælde ikke er dækket af garantien,
foretages reparationen på køberens regning.
Krav mod Wagner, der er baseret på eller skyldes, at enheden har
funktionssvigt eller er utilstrækkelig, kan ikke gøres gældende.
Vi gør det hermed klart, at garantierklæringen ikke repræsenterer en
begrænsning i de lovmæssige rettigheder eller de rettigheder, der er
indgået kontrakt om via vores almindelige forretningsbetingelser.
Garantideklaration
J. Wagner GmbH
Enheten omfattas av 24 månaders garanti vid icke-kommersiell
användning, och 12 månaders garanti vid kommersiell användning. Om
den mängd färg som har hanterats i enheten överstiger 1 000 liter anses
enheten användas för kommersiellt bruk.
Garantin för enheten omfattar följande:
Samtliga delar som visar sig inte kunna servas eller som inte kommer att
kunna servas under garantiperioden på grund av fel som kan anses ha sin
uppkomst före överlämnandet av enheten – i synnerhet till följd av brister
i konstruktionen, byggmaterialens kvalitet eller sammansättningen av
enheten – repareras eller ersätts kostnadsfritt med ersättningsvaror
utifrån vår bedömning.
Garantin gäller inte för skador som har uppstått på grund av följande
orsaker:
Olämplig eller felaktig användning, felaktig montering eller uppstart
utförd av köparen eller tredje man, normal förslitning – slitagedelar
omfattas inte av garantin från WAGNER, felaktig hantering – i synnerhet
i form av bristande rengöring och underhåll, användning av olämpliga
beläggningsmaterial, ersättningsmaterial, samt påverkan av kemisk,
elektrokemisk eller elektrisk art, så länge inte WAGNER kan anses har
ett direkt ansvar för skadans uppkomst. Beläggningsmaterial med
slipeffekt, som exempelvis dispersioner, lasyrer, kvartshaltiga material,
mellanstrykningsfärger och slipmedel, förkortar livslängden för ventiler,
packningar, sprutpistoler, sprutmunstycken, cylindrar, kolvar, filter,
slangar, tätningar m.m. Förslitningar till följd av användning av sådana
material omfattas inte av garantin. Enheten är inte avsedd att användas i
skiftarbete, för uthyrning eller leasing. Ingen sådan användning omfattas
av garantin.
Om någon del i enheten byts ut förlängs inte enhetens garantiperiod.
Enheten bör kontrolleras omedelbart efter mottagandet. Uppenbara fel
bör rapporteras inom 14 dagar efter mottagandet för att de rättigheter
som kan åberopas vid fel ska anses vara giltiga.
Vi förbehåller oss rätten att låta ett kontraktsbundet företag hantera våra
garantiåtaganden.
Reparationer av mer avancerad art än dem som tas upp i denna
användarhandbok måste göras vid vår fabrik. Kontakta den återförsäljare
som sålde enheten till dig om enheten blir föremål för ett garantiärende
eller behöver repareras.
Fullföljandet av ett garantiärende är avhängigt av uppvisandet av en
faktura och en följesedel, eller ett inköpsbevis.
Om en kontroll visar att ett fel inte omfattas av garantin utförs
reparationen på köparens bekostnad.
Inga ytterligare krav eller anspråk kan ställas på Wagner med avseende på
uppkomna fel eller otillräckligheten hos en enhet.
Vi vill klargöra att denna garantideklaration inte på något sätt begränsar
dina lagstadgade rättigheter eller de kontraktsenliga rättigheter som
omfattas av våra allmänna affärsvillkor.
Ikke ansvarlig for fejl og ændringer
J. Wagner GmbH
Med reservation för feltryck och ändringar.
95
P
Notas importantes sobre a responsabilidade
do produto
Observação sobre a inutilização/eliminação:
Em observância à Directiva Europeia 2002/96/EC
sobre inutilização/eliminação de equipamentos
electrónicos e eléctricos e respectiva
implementação em conformidade com a lei
nacional, este produto não deve ser eliminado
juntamente com lixo doméstico, devendo ser
reciclado de modo ecológico!
A Wagner ou um dos seus revendedores irão proceder à
recolha do seu equipamento eléctrico ou electrónico Wagner
para o eliminar por si, de forma ecológica. Contacte o centro
de assistência ou revendedor Wagner local ou contacte-nos
directamente.
Como resultado da entrada em vigor de uma norma CE a partir de 01 de
Janeiro de 1990, o fabricante deve ser responsabilizado pelo respectivo
produto, se todas as peças forem genuínas ou fornecidas por ele, e se os
dispositivos forem devidamente montados e manuseados.
Se o utilizador recorrer a acessórios e peças sobressalentes de terceiros,
a responsabilidade do fabricante poderá não ser aplicada na íntegra ou
aplicada parcialmente; em casos extremos, a utilização do dispositivo
poderá ser proibida pelas autoridades competentes (seguradora de
empregador e departamento de verificação de unidade fabril).
Apenas a utilização de acessórios e peças sobressalentes WAGNER
genuínos garante a observância de todas as normas de segurança.
Declaração de garantia
O período de garantia é de 24 meses em caso de particulares e 12 meses
quando de utilização comercial. Se a quantidade de tinta processada com
a unidade exceder os 1000 litros, considera-se como sendo utilização
comercial.
Oferecemos uma garantia de trabalho, para este unidade, na seguinte
medida:
Todos os componentes que se apresentem como irreparáveis ou
considerados como defeituosos na sua aplicação, dentro do período
de garantia a contar da entrega ao comprador, em circunstâncias
consideradas anteriores a esta entrega, particularmente devido a falhas
de fabrico, materiais fracos de fabrico ou construção deficiente, são
melhorados ou substituídos à nossa escolha, sem quaisquer custos.
Não aceitamos qualquer garantia de danos que tenham sido causados
pelas seguintes razões:
Utilização indevida ou incorrecta, arranque ou montagem incorrecta por
parte do utilizador ou terceiros, desgaste natural (as peças de desgaste
não são abrangidas pela garantia WAGNER), manuseamento incorrecto
como manutenção ou limpeza inadequada, materiais de revestimento
inadequados, químicos e materiais de substituição ou influências
eléctricas, em situações em que qualquer dano que nos possa ser
culpabilizado. Materiais de revestimento abrasivos, como dispersantes,
esmaltes, subcamadas de quartzo, materiais abrasivos, etc. reduzem o
tempo de vida de válvulas, enchimentos, pistolas de pulverização, pontas,
cilindros, pistões, filtros, tubos, vedantes, etc. Nenhum sinal de desgaste é
abrangido por esta garantia A unidade não foi concebida para utilização
em turnos, nem para empréstimo ou aluguer. Estas formas de utilização
estão excluídas da garantia.
A substituição de uma peça não prolonga o período de garantia da
unidade.
A unidade tem que ser examinada imediatamente após a sua recepção.
As falhas óbvias devem ser comunicadas por escrito no período de 14
dias após a recepção da unidade, por forma a evitar a perda de direitos
resultantes de avarias.
Reservamo-nos o direito de encaminhar o processo de garantia para uma
empresa terceira contratada.
Reparações consideradas suficientes para as operações lidadas nestas
instruções de operação encontram-se reservadas para a nossa fábrica. No
caso de reparação ou reclamação de garantia, contacte o representante
especializado onde adquiriu a unidade.
A validação desta garantia depende da apresentação de factura e nota de
entrega ou prova de compra.
Se a verificação demonstrar num caso que não é aplicável a garantia, as
reparações são efectuadas a cargo do comprador.
Reclamações apresentadas à Wagner com base em, ou causadas por falha
ou insuficiência de uma unidade não podem ser reivindicadas.
Demonstramos claramente que a declaração de garantia não representa
uma limitação para os direitos legais ou os direitos acordados
contratualmente nos nossos termos gerais de comercialização.
J. Wagner GmbH
Sem responsabilidade por erros e alterações
96
Entsorgungshinweis:
Gemäß der europäischen Richtlinie 2002/96/EG
zur Entsorgung von Elektro-Altgeräten, und deren
Umsetzung in nationales Recht, ist dieses Produkt
nicht über den Hausmüll zu entsorgen, sondern
muss der umweltgerechten Wiederverwertung
zugeführt werden!
Ihr Wagner-Altgerät wird von uns, bzw. unseren
Handelsvertretungen zurückgenommen und für Sie
umweltgerecht entsorgt. Wenden Sie sich in diesem Fall an
einen unserer Service-Stützpunkte, bzw. Handelsvetretungen
oder direkt an uns.
Indicazione per lo smaltimento:
Secondo la direttiva europea 2002/96/CE per lo
smaltimento di vecchi apparecchi elettrici e la sua
conversione nel diritto nazionale, questo prodotto
non va smaltito attraverso i rifiuti domestici, bensì
va smaltito portandolo al riutilizzo in conformità
della tutela ambiente!
Il Vs. apparecchio vecchio Wagner verrà preso indietro da noi
risp. dalle nostre rappresentanze commerciali e smaltito per Voi
in conformità della tutela ambiente. In questo caso rivolgetevi
ad uno dei nostri punti di servizio per l’assistenza clienti,
risp. ad una delle nostre rappresentanze commerciali oppure
direttamente a noi.
Note on disposal:
In observance of the European Directive 2002/96/
EC on waste electrical and electronic equipment and
implementation in accordance with national law,
this product is not to be disposed of together with
household waste material but must be recycled in
an environmentally friendly way!
Wagner or one of our dealers will take back your used Wagner
waste electrical or electronic equipment and will dispose of it
for you in an environmentally friendly way. Please ask your local
Wagner service centre or dealer for details or contact us direct.
Aanwijzing voor afvalverwerking:
Conform de Europese Richtlijn 2002/96/EG voor
afvalverwerking van oude elektrische apparatuur
en diens uitvoer volgens nationaal recht, mag dit
product niet in het huisval worden gedeponeerd, en
dient het milieuvriendelijk te worden gerecycled!
Uw oude Wagner-apparaat wordt door ons resp.
onze handelsvertegenwoordigingen teruggenomen en op
de betreffende inzamelpunten gedeponeerd. Wendt u zich
in dit geval aan één van onze service-contactpunten, resp.
handelsvertegenwoordigingen of direct aan ons.
Consignes d’élimination:
Selon la directive européenne 2002/96/CE sur
l’élimination des vieux appareils électriques et sa
conversion en droit national, ce produit ne peut
pas être jeté dans les ordures ménagères, mais
est à amener à un point de recyclage en vue d’une
élimination dans le respect de l’environnement!
Wagner, resp. nos représentations commerciales reprennent
votre vieil appareil Wagner pour l’éliminer dans le respect de
l’environnement. Adressez-vous donc directement à nos points
de service resp. représentations commerciales ou directement
à nous.
Bortskaffelse:
Elektrisk og elektronisk udstyr er mærket med
nedenstående overkrydsede skraldespand. Den
symboliserer, at elektrisk og elektronisk udstyr
ikke må bortskaffes sammen med usorteret
husholdningsaffald, men skal indsamles særskilt.
Alle kommuner har etableret
indsamlingsordninger, hvor elektrisk og elektronisk
udstyr gratis kan afleveres af borgerne på genbrugsstationer
og andre indsamlingssteder eller bliver afhentet direkte
fra husholdningerne. Nærmere information kan fås hos
kommunens tekniske forvaltning.
Observación sobre la eliminación de residuos:
De acuerdo con la directriz europea 2002/96/CE
referente a la eliminación de aparatos eléctricos
usados y su puesta en la práctica en el derecho
nacional, este producto no se deberá eliminar en la
basura doméstica, ¡sino que se deberá llevar a una
planta de reciclaje ecológico!
Su aparato usado de Wagner nos lo puede entregar a nosotros o
a una de nuestras agencias comerciales, del resto nos ocupamos
nosotros, es decir, de la eliminación ecológica de los residuos.
Diríjase en este caso a uno de nuestros centros de asistencia
técnica o a una de nuestras agencias comerciales o bien
directamente a nosotros.
Information om avfallshantering:
Enligt det europeiska direktivet 2002/96/EG om
avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och tillämpningen av detta
inom nationell rättspraxis, skall denna produkt inte
kastas i hushållssoporna, utan måste återvinnas på
ett miljövänligt sätt!
Din färdiganvända utrustning från Wagner återtas av oss eller
våra agenturer och avfallshanteringen sköts sedan på ett
miljövänligt sätt. Vänd dig till något av våra serviceställen,
agenturer eller direkt till oss.
97
D
GB
Konformitätserklärung
Declaration of conformity
Hiermit erklären wir, dass die Bauart von
WAGNER Project Pro 119- 0418C
folgenden einschlägigen Bestimmungen entspricht:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Angewendete harmonisierte Normen, insbesondere:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
Herewith we declare that the supplied version of
WAGNER Project Pro 119- 0418C
Complies with the following provisons applying to it:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Applied harmonized standards, in particular:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
F
NL
Déclaration de conformité
Verklaring van overeenstemming
Par la présente, nous déclarons, que le type de
WAGNER Project Pro 119- 0418C
Correspond aux dispositions pertinentes suivantes:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Normes harmonisée utilisées, notamment:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
Hiermede verklaren wij, dat de in de handel gebrachte machine
WAGNER Project Pro 119- 0418C
voldoet aan de eisen van de in het vervolg genoemde bepalingen:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Gebruikte geharmoniseerde normen, in het bijzondere:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
I
Dichiarazione di conformità
Si dichiare che il modello della
WAGNER Project Pro 119- 0418C
è conforme alle sequenti disposizioni pertinenti:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Norme armonizzate applicate, in particolare:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
i.V. T. Jeltsch
Vice President
Product Strategy & Planning
i. V. J. Ulbrich
Development Manager
Dokumentationsverantwortlicher
Responsible person for documents
Responsable de la documentation
Documentatieverantwoordelijke
Responsabile della documentazione
J. Wagner GmbH Otto-Lilienthal-Str. 18 D-88677 Markdorf
98
DK
S
konformitetsdeklaration
Overensstemmelseserklæring
Härmed intygar vi att
WAGNER Project Pro 119- 0418C
är konstruerad enligt följande gällande bestämmelser:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Tillämpade harmoniserade standarder, i synnerhet:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
Hermed erklæres at produkttypen
WAGNER Project Pro 119- 0418C
er i overensstemmelse med følgende bestemmelser: 73/23 EØF,
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Harmoniserede standarder, der blev anvendt, isærdeleshed:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
P
E
Declaração de conformidade
Declaración de conformidad
Declaramos com a presente que a versão fornecida de
WAGNER Project Pro 119- 0418C
Está em conformidade com as seguintes normas:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Normas harmonizadas aplicadas, em particular:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
Por la presente, declaramos que la
WAGNER Project Pro 119- 0418C
satisface las disposiciones pertinentes siguientes:
2006/42/EG, 2004/108/EG, 2002/95/EG, 2002/96/EG.
Normas armonizadas utilizadas particularmente:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A13:2008
+A14:2010,
EN ISO 12100:2010, EN 1953:1998+A1:2009,
EN 55014-1:2006+A1:2009, EN 55014-2:1997+A1:2001+A2:2008,
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
i.V. T. Jeltsch
Vice President
Product Strategy & Planning
i. V. J. Ulbrich
Development Manager
Dokumentationsansvarlig
Dokumentationsansvarig
Responsable de la documentación
Responsável pela documentação
J. Wagner GmbH Otto-Lilienthal-Str. 18 D-88677 Markdorf
99
WAGNER Project Pro 119 - 0418C
D
J. Wagner GmbH
Otto-Lilienthal-Str. 18
D-88677 Markdorf
Hotline 0180/1000 227
 +49/ (0) 75 44/ 505-1169
B
Wagner Spraytech Belgie
Veilinglaan 58
1861 Meise-Wolvertem
 +32/2/2 69 46 75  +32/2/2 69 78 45
F
Wagner France S.a.r.l.
Parc de Gutenberg - Bâtiment F8
8 voie la Cardon
91127 Palaiseau Cedex
 0 825 011 111
DK/S
 0169 81 72 57
Wagner Spraytech
Scandinavia A/S
Helgeshøj Allé 28
DK-2630 Tåstrup
 +45/43 27 18 18  +45/43 43 05 28
CH
J. Wagner AG
Industriestraße 22
9450 Altstätten
 +41/71/7 57 22 11  +41/71/7 57 23 23
SK
Phobos Corporation Spol.r.o
Stanicna 6, 92700 Sala
Slowakei
 +421/31/7 70 78 84  +421/31/7 70 22 42
NL
Wagner Spraytech Benelux B.V.
Zoonebaan 10
3542 EC Utrecht
 +31/30/2 41 41 55  +31/30/2 41 17 87
CZ
E-Coreco s.r.o.
Na Roudné 102
301 00 Plzen
 +420 739 359 518  +420 227 077 364
E
J. Wagner Spraytech Ibérica S.A.
Ctra. N-340, Km 1245,4
08750 Molins de Rei (Barcelona)
 +34/93/6 80 00 28  +34/93/6 68 01 56
SLO
Adresaservisa:
GMA Elektromehanika d.o.o.
Cesta Andreja Bitenca 115,
Ljubljana 1000/Slowenien
 +386(1)/583 83 04  +386(1)/518 38 03
H
Magyarországi szerviz
Hondimpex KFT.
Kossuth L. u. 48-50
8060 Mór
 +36(-22)/407 321  +36(-22)/407 852
PL
PUT Wagner Service
ul. E. Imieli 14
41-605 Swietochlowice
 +48/32/2 45 06 19  +48/32/2 41 42 51
HR
/
AUS
Adresaservisa:
EL-ME-HO
Horvatinčićev put 2
10436 Rakov Potok/Kroatien
+385(-1)65 86 - 028
Wagner Spraytech
Australia Pty. Ltd.,
14-16 Kevlar Close,
Braeside, VIC 3195/Australia
 +61/3/95 87 20 00  +61/3/95 80 91 20
Wagner Spraytech (UK) Ltd.
The Coach House
2 Main Road
Middleton Cheney OX17 2ND
 UK-Helpline 0844 335 0517
GB
5 p per minute (landline)
www.wagner-group.com
Irrtümer und Änderungen vorbehalten.
Not responsible for errors and changes.
Sous réserves d’erreurs et de modifications.
Fouten en wijzigingen voorbehouden.
Part. No. 041 8846 04/2011_RS
© Copyright by J.Wagner GmbH
Non responsabili per errori o modifiche
Nous déclinons toute responsabilité en cas d’erreur ou de modification
Ikke ansvarlig for fejl og ændringer
Med reservation för feltryck och ändringar
Sem responsabilidade por erros e alterações
