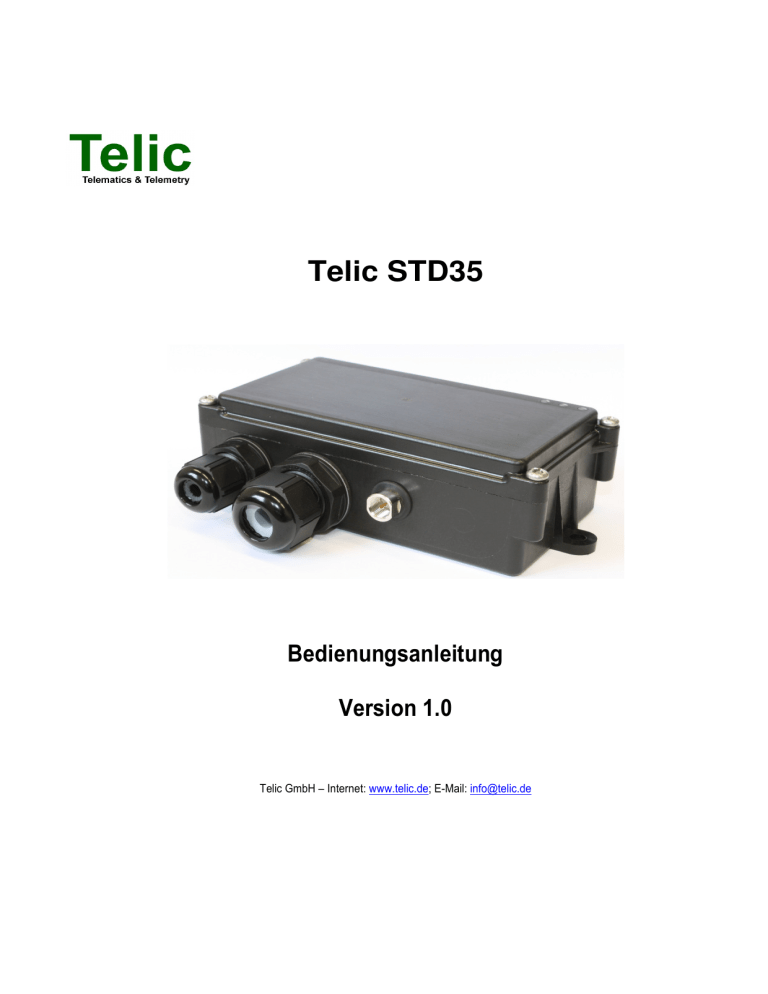

Telic STD35

Bedienungsanleitung

Version 1.0

Telic GmbH – Internet: www.telic.de

; E-Mail: [email protected]

1

2

1.1

Einleitung ...................................................................................................................................................... 3

Achtung, bitte lesen................................................................................................................................. 4

2.1

Erklärung technischer Grundlagen ................................................................................................................ 5

GSM-Netzwerk im Allgemeinen .............................................................................................................. 5

2.2

2.3

2.4

GPRS ...................................................................................................................................................... 5

Quadband Frequenzen ........................................................................................................................... 5

Internet im Allgemeinen .......................................................................................................................... 5

E-Mail via SMTP ..................................................................................................................................... 5

4

5

6

2.5

2.6

3

2.7

Web Server ............................................................................................................................................. 6

Fixed IP ................................................................................................................................................... 6

Betriebsbedingungen .................................................................................................................................... 6

Bestimmungsgemäße Verwendung .............................................................................................................. 7

Einführung ..................................................................................................................................................... 7

Schnellstart-Anleitung ................................................................................................................................... 8

7

6.1

6.2

6.3

6.4

Allgemeine Vorbereitungen ..................................................................................................................... 8

Vorbereitungen an der Hardware ............................................................................................................ 9

Konfiguration per Anruf ........................................................................................................................... 9

Schnelltest der Konfiguration .................................................................................................................. 9

7.1

SMS Kommandos ....................................................................................................................................... 10

7.2

7.3

7.4

Übersicht der SMS Kommandos ........................................................................................................... 10

Variablen Substitution ........................................................................................................................... 13

SMS Kommandos schicken .................................................................................................................. 14

Erklärung der Kommandos ................................................................................................................... 14

8

7.5

Beispiele SMS Kommandos.................................................................................................................. 16

E-Mail Funktionen via GPRS ...................................................................................................................... 16

8.1

9

8.2

Einrichten der E-Mail Funktion .............................................................................................................. 16

Weiterführende E-Mail-Konfigurationsmöglichkeiten ............................................................................ 18

Internet-Zugriff auf das STD35 .................................................................................................................... 19

14

15

16

10

11

12

13

9.1

9.2

9.3

9.4

9.5

9.6

9.7

Voraussetzungen .................................................................................................................................. 20

Anmeldung am Web-Server des STD35 ............................................................................................... 20

„Status“- Lasche .................................................................................................................................... 21

„Photo“-Lasche...................................................................................................................................... 21

“Basic Configuration”-Lasche ................................................................................................................ 23

“Advanced Configuration”-Lasche......................................................................................................... 25

“Clip List”-Lasche .................................................................................................................................. 30

“Logout”-Lasche .................................................................................................................................... 31

9.8

9.9

9.10

9.11

Ausführliches Beispiel ........................................................................................................................... 31

Konfiguration via SMS........................................................................................................................... 31

Konfiguration via Web-Interface ............................................................................................................ 31

Anbindung der Kamera ............................................................................................................................... 32

Konfigurations-Tool ..................................................................................................................................... 33

Fehlerbehandlung ....................................................................................................................................... 34

Anschlussbeispiele ...................................................................................................................................... 35

Zubehör ....................................................................................................................................................... 37

Technische Daten ....................................................................................................................................... 38

Dokumentenhistorie .................................................................................................................................... 38

2

1 Einleitung

Vielen Dank, dass Sie sich für den Kauf eines STD35 Telemetriemoduls aus dem Hause Telic entschieden haben!

Das STD35 bietet nahezu jedem Nutzer die Möglichkeit, aus der Ferne Geräte Ein- und Auszuschalten und

Ereignisse zu übermitteln. Dabei kann die Übertragung von Schalt- und Alarmmeldungen per SMS über jedes

SMS-fähige Handy oder über einen Sprachanruf erfolgen.

Mit der neuen Generation des STD35 ist es Ihnen ab sofort zusätzlich möglich, E-Mails als Ereignissmeldung zu versenden.

Mit der als Zubehör verfügbaren Digitalkamera können im Alarmfall sogar Fotos aufgenommen und ebenfalls per E-Mail verschickt werden.

Der auf dem STD35 implementierte Webserver erlaubt darüber hinaus den direkten Internet-Zugriff per

Standard-Webbrowser (wie z.B. Internet Explorer oder Firefox) vom PC oder von Ihrem internetfähigen Handy aus. Somit lassen sich sehr einfach Verbraucher von überall aus schalten und Konfigurationen des STD35 verändern.

Über das als Zubehör verfügbare Konfigurations-Tool lässt sich das STD35 einfach über die serielle

Schnittstelle konfigurieren, sodass insbesondere bei professionellen Anwendern die Geräte vor der Installation konfiguriert werden können.

Das STD35 verfügt nun ebenfalls über eine interne Batterie, welche einen reibungslosen Betrieb auch während kurzer Stromausfälle garantiert.

Wir wünschen Ihnen viel Erfolg und viel Freude bei der Nutzung Ihres neuen STD35!

Zu dieser Anleitung:

Die vorliegende Dokumentation soll Ihnen helfen, die vielfältigen Funktionen des Geräts optimal zu nutzen.

Daher lesen Sie sich diese Anleitung bitte sorgfältig durch.

Wenn Sie in Eile sind und sich mit den Details des Produkts später vertraut machen möchten, dann lesen Sie bitte zuerst Kapitel 6 „Schnellstart Anleitung“.

Dort finden Sie alle wichtigen Informationen, um das Gerät schnell in Betrieb nehmen zu können.

Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften.

Die Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software und die

Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis der Telic GmbH gestattet.

Telic behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

Sollten Sie trotz sorgfältiger Bearbeitung dieser Anleitung dennoch einen Fehler finden oder einfach nur Kritik oder Anregung zu dieser Dokumentation äußern wollen, dann senden Sie bitte eine E-Mail direkt an

E-Mail: [email protected]

Oberhaching, 18.Januar 2011

© 2011 Telic GmbH, Oberhaching, Germany

3

1.1

Achtung, bitte lesen

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des STD35, bitte lesen Sie diese aufmerksam, bevor Sie das STD35 in Betrieb nehmen!

Bei Schäden, die durch die Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch!

Für Folgeschäden, die daraus resultieren, übernimmt die Firma Telic keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der

Sicherheitshinweise verursacht werden, übernimmt die Firma Telic keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.

Das STD35 ist mit hoch integrierten Bausteinen bestückt. Diese elektronischen Bauteile sind technologisch bedingt sehr empfindlich gegen Entladungen statischer Elektrizität.

Bitte berühren Sie das STD35 daher nur an den Seitenrändern und vermeiden Sie die Berührung der Pins von Bauelementen auf der Platine.

Während des Betriebs des STD35 können automatisch GSM-Kurznachrichten (SMS) verschickt bzw. GPRS

Verbindungen aufgebaut werden, wodurch Ihnen Kosten von Ihrem Mobilfunknetzbetreiber in Rechnung gestellt werden, ähnlich der Nutzung Ihres Handys.

Sicherheitshinweise

Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700,

VDE 0711 und VDE 0860.

Alle Verdrahtungsarbeiten dürfen nur im spannungslosen Zustand ausgeführt werden.

Spannungsführende Kabel oder Leitungen, mit denen das Gerät, das Bauteil oder die Baugruppe verbunden ist, müssen stets auf Isolationsfehler oder Bruchstellen untersucht werden. Bei Feststellen eines Fehlers in der Zuleitung muss das Gerät unverzüglich aus dem Betrieb genommen werden, bis die defekte Leitung ausgewechselt worden ist.

Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät oder Baugruppe grundsätzlich für den Anwendungsfall, für den es verwendet werden soll, geeignet ist! Im Zweifelsfall sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der verwendeten Baugruppen notwendig!

Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Einflussbereiches liegen.

Verständlicherweise können wir für Schäden, die daraus entstehen keinerlei Haftung übernehmen.

Vor dem Öffnen eines Gerätes stets den Netzstecker ziehen oder sicherstellen, dass das Gerät stromlos ist.

Bauteile, Baugruppen oder Geräte dürfen nur in Betrieb genommen werden, wenn sie vorher berührungssicher in ein Gehäuse eingebaut wurden. Während des Einbaus müssen sie stromlos sein.

Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt werden, wenn sichergestellt ist, dass die Geräte von der Versorgungsspannung getrennt sind und elektrische Ladungen, die in den im Gerät befindlichen Bauteilen gespeichert sind, vorher entladen wurden.

Bei Einsatz von Bauelementen oder Baugruppen muss stets auf die strikte Einhaltung, der in der zugehörigen

Beschreibung genannten Kenndaten für elektrische Größen hingewiesen werden

Wenn aus einer vorliegenden Beschreibung für den nichtgewerblichen Endverbraucher nicht eindeutig hervorgeht, welche elektrischen Kennwerte für ein Bauteil oder eine Baugruppe gelten, wie eine externe

Beschaltung durchzuführen ist oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen, so muss stets ein Fachmann um Auskunft ersucht werden.

Geräte, die an einer Spannung > 35 Volt betrieben werden, dürfen nur vom Fachmann angeschlossen werden.

Die Inbetriebnahme darf grundsätzlich nur erfolgen, wenn die Schaltung absolut berührungssicher in ein

Gehäuse eingebaut ist.

Sind Messungen am geöffneten Gehäuse unumgänglich, so muss aus Sicherheitsgründen ein Trenntrafo zwischengeschaltet werden, oder, wie bereits erwähnt, die Spannung über ein geeignetes Netzteil, (das den

Sicherheitsbestimmungen entspricht) zugeführt werden. Jegliche Verdrahtungsarbeiten dürfen nur im

Spannungsfreien Zustand durchgeführt werden

4

2

2.1

Erklärung technischer Grundlagen

GSM-Netzwerk im Allgemeinen

Das GSM Netz (Global System for Mobile Communications) ist ein Standard für volldigitale Mobilfunknetze.

GSM wurde mit dem Ziel geschaffen, ein mobiles Telefonsystem anzubieten, das Teilnehmern eine europaweite

Mobilität erlaubt und mit ISDN oder herkömmlichen analogen Telefonnetzen kompatible Sprachdienste anbietet.

GSM wurde ursprünglich für Telefongespräche, für die Versendung von SMS (Kurznachrichten) und für die

Datenübertragung mit konstanter Datenrate konzipiert. Mit dem Erfolg des Internets begann jedoch ein

Umdenken, die so genannte „Evolution von GSM“, bei der das GSM Netz komplett abwärtskompatibel mit

Möglichkeiten zur paketorientierten Datenübertragung (z.B. via GPRS) erweitert wurde.

2.2

GPRS

Bei GPRS (General Packet Radio Service) handelt es sich um einen paketorientierten Übertragungsdienst, der im Bereich des Mobilfunks eingesetzt und von so gut wie allen Mobilfunknetzen unterstützt wird.

Hierbei besteht nur virtuell eine dauerhafte Verbindung zur Gegenstelle. Erst wenn wirklich Daten übertragen werden, wird der Funkraum besetzt, ansonsten ist er für andere Benutzer frei. Somit wird kein Funkkanal dauerhaft (wie bei GSM Sprachverbindungen) für einen Benutzer reserviert. Deshalb sind die

GPRS

-

Abrechnungen hauptsächlich von den übertragenen Datenmengen abhängig und weniger von der

Verbindungsdauer.

Ist das Gerät im GPRS-Netz eingebucht bekommt es automatisch eine IP-Adresse zugewiesen und kann damit einen Datenaustausch mit jedem im Internet erreichbaren Server durchführen.

Zur Verwendung der GPRS - Schnittstelle muss die eingelegte SIM - Karte für GPRS freigeschaltet sein. Diese

Funktion können Sie beim Provider Ihres Mobilfunknetzes bestellen.

2.3

Quadband Frequenzen

Wenn ein Gerät „Quadband fähig“ ist, bedeutet dies, dass es die vier Haupt-GSM –Frequenzen nutzt und somit kompatibel zu den meisten Netzen weltweit ist.

Diese vier Frequenzbereiche betragen 850 MHz und 1900 MHz (auf dem amerikanischen Kontinent genutzt) und 900 MHz und 1800 MHz, die in den meisten restlichen Ländern der Welt verwendet werden (Europa und

Asien).

Im Gegensatz zu einem Triband-Telefon, das lediglich die Netze 900/1800 und 1900 beziehungsweise 850/1800 und 1900 unterstützt, kann ein Quadband Gerät praktisch in jedem GSM-Netz der Welt verwendet werden.

2.4

Internet im Allgemeinen

Das Internet ist heute ein weltweites Netzwerk bestehend aus vielen Rechnernetzwerken, durch das weltweit

Daten ausgetauscht werden. Es ermöglicht die Nutzung der Internetdienste wie WWW, E-Mail, FTP oder VoIP

(Telefonie).

Im Prinzip kann dabei jeder Rechner weltweit mit jedem anderen Rechner verbunden werden. Der

Datenaustausch zwischen den einzelnen Internet-Rechnern erfolgt über das technisch normierte

Internetprotokoll (IP).

2.5

E-Mail via SMTP

Das SMTP (Simple Mail Transfer Protocol) ist ein Verfahren zum Senden von E-Mails im Internet. Die

Abwicklung wird für den Anwender unsichtbar durch ein Mailprogramm vorgenommen, dass in diesem Fall auf dem STD35 abläuft und SMTP unterstützt. Dieses Programm verbindet sich mit einem SMTP-Server, der die

Mail über ggf. weitere SMTP-Server, zur angegebenen E-Mail Adresse transportiert.

Um diesen Dienst nutzen zu können, muss ein E-Mail Konto bei einem Mail-Provider (wie z.B. AOL oder Yahoo) vorhanden sein, und es müssen folgende Einstellungen gemacht werden, die vom Mail-Provider (wie z.B. AOL oder Yahoo) abhängig sind:

Name des SMTP Servers (z.B. smtp.mailprovider.com oder 192.168.234.12)

Benutzername zum Anmelden am SMTP Server

Passwort zum Anmelden am SMTP Server

Das Gerät wird werksseitig auf den Telic E-Mail Server konfiguriert. Falls der Benutzer seinen eigenen E-Mail

Service verwenden will, muss unbedingt darauf geachtet werden, dass dieser Klartext Autentiifikation unterstützt.

5

Welche Einstellungen am STD35 vorgenommen werden müssen, um diesen Dienst zu nutzen erfahren Sie unter Kapitel 8.

.

2.6

Web Server

Ein Webserver ist ein Programm, das auf einem Gerät läuft, dem so genannten Server, um Daten und

Dokumente an Clients (z.B. Standard-Webbrowser wie der Internet Explorer oder Firefox) zu übertragen.

Webserver werden überwiegend als WWW-Dienst im Internet eingesetzt. Die Daten und Dokumente können von jedem Computer der mit dem Internet verbunden ist weltweit abgerufen und angezeigt werden.

Ein solcher Webserver ist auch auf dem STD35 implementiert. Zur Nutzung dieser Funktion müssen Sie einige

Besonderheiten beachten. Näheres hierzu finden Sie unter Kapitel „9 Internet-Zugriff auf das STD35“.

2.7

Fixed IP

IP-Adressen werden in Computernetzen, die auf dem Internetprotokoll (IP) basieren, verwendet, um Daten von ihrem Absender zum vorgesehenen Empfänger transportieren zu können. Ein Beispiel derartiger

Computernetze ist das Internet.

Um einen Webserver ansprechen zu können muss dessen IP-Adresse bekannt sein, damit z.B. der Webbrowser

Daten von diesem laden und anzeigen kann. Deshalb werden für Server meist nur feste IP-Adressen verwendet

(Fixed IP).

Die bekannteste Notation der heute geläufigen IP-Adressen besteht aus vier Zahlen, die jeweils zwischen 0 und

255 liegen und mit einem Punkt getrennt werden, beispielsweise 127.0.0.1.

Um den Webserver auf dem STD35 nutzen zu können muss der Provider Ihres Mobilfunknetzes dem Gerät eine feste IP-Adresse zuweisen und einen Verbindungsaufbau aus dem Internet zulassen. Diese Funktion ist meist nur auf Anfrage oder bei speziellen GSM-Netzwerkanbietern erhältlich.

3 Betriebsbedingungen

Betreiben Sie das STD35 nur mit einer Betriebsspannung zwischen 5-32V DC (Gleichstrom) und beachten

Sie die Polarität! (siehe Abb.1). Es ist ein stabilisiertes Netzteil mit mindestens 1A Ausgangsstrom zu verwenden (wir raten Ihnen dringend das Telic Original-Netzteil zu verwenden). Verwenden Sie ein Netzgerät als Spannungsquelle, so muss dies unbedingt den VDE-Vorschriften entsprechen!

An der Baugruppe angeschlossene Verbraucher dürfen eine Anschlussleistung von max. 30W pro Relais nicht überschreiten.

Die maximale Schaltspannung beträgt 30V AC (Wechselstrom)

Der durch die Leiterbahnbreite bedingte maximale Schaltstrom (pro Relais) beträgt 1A.

Bei der Installation des Gerätes ist auf ausreichenden Kabelquerschnitt der Anschlussleitungen zu achten.

Die zulässige Umgebungstemperatur darf während des Betriebs -30°C nicht unter- und 75°C nicht

überschreiten.

Schützen Sie das Gerät vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung.

Bei Bildung von Kondenswasser muss eine Akklimatisierungszeit von bis zu 2 Stunden abgewartet werden.

Betreiben Sie das Gerät nicht in einer Umgebung in welcher brennbare Gase, Dämpfe oder Staub vorhanden sind oder vorhanden sein könnten.

Setzen Sie das Gerät keinen starken Vibrationen aus.

Eine Reparatur des Geräts darf nur vom Fachmann vorgenommen werden.

Falls das Gerät repariert werden muss, dürfen ausschließlich Original-Ersatzteile verwendet werden. Die

Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen.

Das Gerät ist von Blumenvasen, Badewannen, Waschtischen, Flüssigkeiten usw. fernzuhalten.

Die Betriebslage des Gerätes ist beliebig.

6

4 Bestimmungsgemäße Verwendung

Der bestimmungsgemäße Einsatz des STD35 ist das ferngesteuerte Ein- und Ausschalten von Geräten über das GSM Netz bzw. das Internet, sowie die Fernabfrage der Zustände der Eingänge und die Generierung von

SMS Nachrichten bzw. E-Mails nach einer Änderung der Zustände der Eingänge. Ein anderer Einsatz als der vorgegebene ist nicht zulässig.

5 Einführung

Das STD35 ist ein einfach zu installierendes und zu bedienendes Telemetriemodul.

Mit dem STD35 können über ein oder mehrere herkömmliche Mobiltelefone fünf Relais geschaltet und der

Zustand von fünf digitalen Eingängen überwacht werden.

Außer dem STD35 benötigen Sie nur noch eine aktivierte SIM-Karte eines beliebigen Netzbetreibers (z.B.: D1,

Vodafone D2, E-Plus, O

2

(Germany)).

Bei Verwendung von Prepaid-SIM-Karten muss sichergestellt sein, dass das Guthaben immer ausreicht, um auch im Alarmfall eine Nachricht zu versenden.

Typische Anwendungen sind:

Schalten von (Garagen-) Türöffnern

Beleuchtungen und Alarmanlagen sowie die Erzeugung von Alarmmeldungen (SMS bzw. E-Mail)

Abfrage von Türsensoren, Bewegungsmeldern, Füllstandssensoren

• etc.

Sie können beispielsweise per Anruf Ihr Garagentor öffnen oder sich eine Meldung (per SMS oder E-Mail) senden lassen, wenn Ihre Haus-Alarmanlage auslöst. In Verbindung mit der Telic Kamera können Sie sich auch per E-Mail ein Foto zuschicken lassen, wenn ein angeschlossener Bewegungsmelder auslöst.

Abbildung 1. STD35 interne Anschlüsse

7

Anschlussmöglichkeiten:

Wie in Abb. 1 dargestellt, verfügt das STD35 über drei Schraubklemmen. Die eine Klemme ist für die 5

Eingänge (Inputs, 3 digital und 2 analog/digital). Die andere Klemme ist für die 5 Ausgänge, die alle von Relais geschaltet werden. Und die dritte Schraubklemme ist für die Spannungsversorgung.

Auf der rechten Seite der Abbildung befindet sich der Zubehör Anschluss über den per RS232 die optional verfügbare Kamera angeschlossen oder per optionalen Konfigurationstool die Einstellung des Gerätes verändert werden kann.

Am Anschluss ANT wird die GSM Antenne eingeschraubt (Typ FME-Female).

Bitte beachten Sie die maximale Schaltspannung der Relais und die maximale Eingangsspannung der

Eingänge. Die benötigten Informationen hierzu finden Sie unter Abschnitt 3. „Betriebsbedingungen“.

LED Signale:

Das STD35 besitzt mehrere LEDS, welche den jeweiligen Betriebszustand anzeigen.

Es gibt zwei Power LEDs. Eine rote LED, welche leuchtet, wenn das Gerät gerade geladen wird, falls nicht

(Akku vollgeladen oder kein Netzteil angeschlossen) ist diese LED aus. Eine grüne LED, welche immer leuchtet, sobald das Gerät aktiv ist. Normalerweise visualisiert dies LED den Status des Ein-/Ausschalters.

Wenn das Modul im GSM Netz eingebucht ist, blinkt die GSM LED etwa alle 2 Sekunden einmal kurz auf.

Eine weitere grüne LED (“COM”) zeigt den jeweiligen GSM Status an:

- ständig an bedeutet, dass das Gerät (noch) nicht im GSM Netz eingebucht ist

- alle 2 Sekunden blinkend bedeutet, dass das Gerät im GSM Netz eingebucht ist

Zusätzlich gibt es noch eine weitere rote und eine weitere grüne Status LED. Während dem normalen Betrieb sind diese aus.

Falls noch keine Konfiguration durchgeführt wurde, blinken die Status LEDs abwechselnd

(Auslieferungszustand).

Die Status LEDs und die GSM LED (COM) blinken zweimal, falls keine (oder eine ungültige) SIM Karte eingesetzt wurde.

Die Status LEDs und die GSM LED (COM) blinken dreimal, falls der PIN Code der SIM Karte ein anderer ist als

„0000“ oder „2468“.

Schalter:

Der Schalter zwischen den LEDs und der Spannungsversorgung dient zu Ein- und Ausschalten des Gerätes.

6 Schnellstart-Anleitung

Im folgenden Abschnitt wird Schritt für Schritt darauf eingegangen, wie Sie, ohne lange Vorbereitungszeit, das

STD35 administrieren können.

6.1

Allgemeine Vorbereitungen

Zur Inbetriebnahme des STD35 benötigen Sie eine freigeschaltete SIM Karte eines GSM Netzbetreibers, bei der die PIN auf „

0000

“ (vier Mal die Null) gesetzt worden ist. Alternativ hierzu kann auch die PIN „2468“ verwendet werden. Zum Einstellen dieses PIN-Codes benutzen Sie bitte ein gewöhnliches Mobiltelefon. Das Vorgehen zum Ändern der PIN können Sie aus der Bedienungsanleitung Ihres Mobiltelefons entnehmen.

Falls Sie eine SIM Karte mit einer anderen PIN als „

0000“

oder „2468“ eingelegt haben, wird das

STD35 nach dem zweiten Einschalten eine „falsche“ PIN verwenden, was dazu führt, dass Ihre SIM Karte danach gesperrt ist.

In einem solchen Fall müssen Sie Ihre SIM Karte mit der Super-PIN (PUK) wieder freischalten und eine neue PIN zuweisen. Bitte sehen sie für die Einstellung der PIN, bzw. für das Rücksetzen einer gesperrten

PIN mit der PUK in der Bedienungsanleitung Ihres Mobiltelefons nach.

8

Selbstverständlich ist es auch möglich eine SIM-Karte ohne PIN einzusetzen; die Software des STD35 erkennt dies und verhält sich entsprechend.

Als „Administrator-Telefon“ wird im Folgenden das Handy bezeichnet, welches Sie zum Steuern

und

Konfigurieren des STD35 über Anrufe verwenden möchten.

Um das STD35 administrieren zu können, muss an Ihrem Administrator Mobiltelefon die „Inkognito“ Funktion deaktiviert sein, d.h. die Mobiltelefonnummer

muss

übertragen werden. Die Einstellung können Sie aus der

Bedienungsanleitung Ihres Mobiltelefons entnehmen.

(Zum Test können Sie ein anderes Mobiltelefon anrufen, dort muss Ihre Telefonnummer oder Ihr Name angezeigt werden)

6.2

Vorbereitungen an der Hardware

Vor dem Anlegen der Versorgungsspannung legen Sie bitte die SIM-Karte in den SIM-Karten-Halter auf dem

STD35 ein. Verschieben Sie hierfür den Deckel des SIM-Karten-Halters ein wenig und klappen Sie ihn vorsichtig auf. Schieben Sie die SIM-Karte in den Deckel, klappen Sie ihn zu und arretieren Sie ihn durch Verschieben.

Bitte beachten Sie die Orientierung der SIM-Karte, insbesondere die Lage der abgeschrägten Ecke.

Anschließend schrauben Sie bitte die mitgelieferte GSM- Antenne in die auf dem STD35 dafür vorgesehene

Buchse.

Danach stellen Sie die Verbindung zur Versorgungsspannung mittels der dafür vorgesehenen Schraubklemme

(s. Abb.1) her.

Bitte beachten Sie dringend die Polung (s. Abb.1) und ob Ihnen ein geeignetes Netzteil (s.

3.Betriebsbedingungen) zur Verfügung steht.

6.3

Konfiguration per Anruf

Nachdem Sie die Versorgungsspannung angelegt haben fängt die grüne System LED für ca. 5 Sekunden an zu leuchten (System Start), kurz danach leuchtet die GSM LED dauerhaft. Das STD35 wird nun automatisch versuchen, sich in das GSM Netz einzubuchen. Sobald es in das GSM Netz eingebucht ist, blinkt die GSM-LED etwa einmal alle 2 Sekunden.

Sobald die rote und die grüne System-LEDs abwechselnd blinken (das ist das Zeichen, dass das STD35 auf eine Konfiguration wartet) ist das STD35 betriebsbereit und kann konfiguriert werden.

Rufen Sie dann mit dem Administrator Mobiltelefon die Rufnummer der SIM Karte im STD35 an. Der Anruf wird automatisch vom STD35 angenommen und wenige Sekunden danach wieder beendet. Zur Kontrolle werden vier unterschiedliche Signaltöne gesendet! Diese können Sie bei diesem Anruf auf Ihrem Mobiltelefon hören.

Durch diesen Anruf wird das STD35 auf das entsprechende Mobiltelefon eingestellt, es „merkt“ sich Ihre

Rufnummer, die beim Anruf übertragen wird.

Bitte beachten Sie:

Wenn das STD35 wie im Auslieferungszustand ist, so zeigt es dies durch abwechselndes Blinken der roten und grünen System LED an. Ab diesem Zeitpunkt haben Sie 3 Minuten Zeit, das STD35 zu administrieren. Nach

Ablauf der 3 Minuten (ohne dazwischen liegenden Konfigurationsanruf) schaltet sich das STD35 selbst ab.

Ein erneutes Anlegen der Versorgungsspannung schaltet das STD35 wieder ein, und es erwartet wieder die

Konfiguration

Wird nach einer erfolgreichen Konfiguration das STD35 z.B. durch einen Stromausfall von der

Betriebsspannung getrennt, sendet das STD35 bei Wiederkehr der Versorgungsspannung automatisch eine

SMS mit dem Inhalt „START-UP ALARM“ an die eingestellte Telefonnummer.

6.4

Schnelltest der Konfiguration

Um überprüfen zu können ob die Konfiguration vollständig funktioniert hat, können sie nun anschließend einen

Schnelltest durchführen.

Hierzu rufen Sie bitte nochmals mit dem Administrator-Telefon die Rufnummer der SIM-Karte im STD35 an. Nun sollte schließlich der Anruf abgewiesen werden und das Relais 1 für eine Sekunde schalten.

9

Nun ist die „Grund-Konfiguration“ abgeschlossen, d.h. alle zukünftigen Ereignisse werden an das Administrator-

Mobiltelefon gemeldet und das Relais 1 kann per Anruf von diesem geschaltet werden.

Um die weiteren Funktionen des STD35 nutzen zu können, lesen Sie bitte Kapitel 7 „Übersicht SMS

Kommandos“.

7 SMS Kommandos

Es gibt eine Vielzahl an speziellen Kommandos, um das Gerät zu konfigurieren, Informationen vom Gerät abzufragen oder spezielle Handlungen herbeizuführen. Alle diese Kommandos wurden so gewählt, dass sie selbst mit einem einfachen Handy leicht per SMS zu versenden sind.

In diesem Abschnitt der Betriebsanleitung werden alle Kommandos die das Gerät versteht und wann diese benutzt werden sollen, erklärt.

Sollten Sie das optional von der Telic GmbH erhältliche Konfigurations-Tool für das STD35 wählen, können Sie alle untenstehenden Einstellungen bequem vom PC vornehmen und über das serielle Kabel in das STD35 laden. Weiter Informationen finden Sie dazu in Kapitel 11.

7.1

Übersicht der SMS Kommandos

Konfiguration Kommandos

R:

ST?

S:

C2:

C3:

C4:

C5:

PN:

E1:

E2:

E3:

E4:

E5:

PT:

Auf Fabrikeinstellungen zurücksetzen

Status anfordern

1 - Start SMS ein

0 - Start SMS aus

2. Alarmnummer

3. Alarmnummer

4. Alarmnummer

5. Alarmnummer

Neues Passwort (max. 4 Stellen)

Nachricht für INPUT 1 aktiv (max. 64 Stellen)

Nachricht für INPUT 2 aktiv (max. 64 Stellen)

Nachricht für INPUT 3 aktiv (max. 64 Stellen)

Nachricht für INPUT 4 aktiv (max. 64 Stellen)

Nachricht für INPUT 5 aktiv (max. 64 Stellen)

Start Up Text (max. 64 Stellen)

Ein- und Ausgangs Kommandos

O1ON

Relais 1 ein

O1OFF

Relais 1 aus

O2ON

Relais 2 ein

O2OFF

Relais 2 aus

O3ON

Relais 3 ein

O3OFF

Relais 3 aus

O4ON

Relais 4 ein

O4OFF

Relais 4 aus

O5ON

Relais 5 ein

O5OFF

Relais 5 aus

O1:xxxxx

O2:xxxxx

Schaltdauer Relais 1 (in Sekunden)

Schaltdauer Relais 2 (in Sekunden)

O3:xxxxx

O4:xxxxx

O5:xxxxx

A1:xxxxx

A2:xxxxx

Schaltdauer Relais 3 (in Sekunden)

Schaltdauer Relais 4 (in Sekunden)

Schaltdauer Relais 5 (in Sekunden)

Pause vor Rückmeldung Relais 1 (in Sekunden)

Pause vor Rückmeldung Relais 2 (in Sekunden)

10

A3:xxxxx

A4:xxxxx

A5:xxxxx

I1:xxx

I2:xxx

I3:xxx

I4:xxx

I5:xxx

V1:x

V2:x

V3:x

V4:x

V5:x

Pause vor Rückmeldung Relais 3 (in Sekunden)

Pause vor Rückmeldung Relais 4 (in Sekunden)

Pause vor Rückmeldung Relais 5 (in Sekunden)

Aktivierungsdauer Eingang 1

Aktivierungsdauer Eingang 2

Aktivierungsdauer Eingang 3

Aktivierungsdauer Eingang 4

Aktivierungsdauer Eingang 5

1 – Invertierung des Eingang 1

0 – normaler Betrieb Eingang 1

1 – Invertierung des Eingang 2

0 – normaler Betrieb Eingang 2

1 – Invertierung des Eingang 3

0 – normaler Betrieb Eingang 3

1 – Invertierung des Eingang 4

0 – normaler Betrieb Eingang 4

A1L:

A1H:

A2L:

A2H:

1 – Invertierung des Eingang 5

0 – normaler Betrieb Eingang 5

Unterer Spannungsbereich des analogen Eingangs 4 (in Millivolt)

Oberer Spannungsbereich des analogen Eingangs 4 (in Millivolt)

Unterer Spannungsbereich des analogen Eingangs 5 (in Millivolt)

Oberer Spannungsbereich des analogen Eingangs 5 (in Millivolt)

BAT: Untere Batteriegrenze vor Low Bat Alarm (in Millivolt)

CLIP Kommandos

CL:

CD:

Neue Clip in die Erweiterte Clip Liste aufnehmen (auch „ * “ ist erlaubt)

Clip aus der erweiterten Liste entfernen

DATA Kommandos

EMAIL: 1 – E-Mail Feature aktivieren

0 - E-Mail Feature deaktivieren

Werksseitig aktiviert

SMTPIP:XXXXX IPv4- Adresse des SMTP

Beispiel: SMTPIP:"smtp.aol.com" max. Länge beträgt 32 Stellen

Werksseitig leer

SMTPPORT:

APN:

APNUSR:

APNPWD:

SMTPUSR:

Port des SMTP Servers

Beispiel: SMTPPORT:2121

Der Wert muss eine Zahl sein

Werksseitig eingestellt: 25

Name des APN (Access Point Name) (für E-Mails und Internet)

Beispiel APN:internet max. Länge beträgt 32 Stellen

Werksseitig eingestellt: internet

Benutzername für APN (für E-Mails und Internet)

Beispiel: APNUSR:Patryk max. Länge beträgt 32 Stellen

Werksseitig leer

Passwort für APN (für E-Mails und Internet)

Beispiel: APNPWD:Patryk max. Länge beträgt 32 Stellen

Werksseitig leer

Benutzername für SMTP Server (zur Authentifizierung, NICHT APN

Benutzername!)

11

WEB:

WUSER:

1 – Internet Feature aktivieren

0 - Internet Feature aktivieren

Werksseitig aktiviert

Benutzername für Internet (max. 32 Stellen)

WPASS

Werksseitig eingestellt: STD35

Passwort für Interne (max. 32 Stellen)

Werksseitig eingestellt: letzten 4 Zeichen der IMEI Nummer

Kamera Kommandos

CAM: 0 – Kamera Feature deaktivieren

1 - Kamera Feature aktivieren mit Fotogröße 80×64

3 - Kamera Feature aktivieren mit Fotogröße 160×128

5 - Kamera Feature aktivieren mit Fotogröße 320×240

7 - Kamera Feature aktivieren mit Fotogröße 640×480

12


MOTION:

STATIONARY:

MTEXT:

STEXT:

MS:

Werksseitig eingestellt: 7 – aktiviert und max. Fotogröße

Ohne Parameter, erzeugt ein Foto und versendet es per E-Mail

Bewegungssensor Sensibilität (werksseitig 3), max. 9

Parameter für den stationären Zustand (werksseitig 60), max. 999

Text für MOTION Event (max. 64 Stellen)

Text für STATIONARY Event (max. 64 Stellen)

1 – Aktiviert Bewegungssensor

0 – Deaktiviert Bewegungssensor

Werksseitig aktiviert

FS: 1 – Aktiviert stationären Event

0 – Deaktiviert stationären Event

DOTA Kommandos

DOTAAPN:internet.DOTAAPNUSR:"".DOTAAPNPWD:"".DOTAREQ.

DOTAUSR: FTP Benutzername (max. 16 Stellen)

DOTAPWD:

DOTASERVER:

FTP Passwort (max. 16 Stellen)

FTP Server IPv4 oder Domain (max. 64 Stellen)

DOTAFILE:

DOTAAPN:

Anwendungsname (max. 64 Stellen)

APN (max. 24 Stellen)

DOTAAPNUSR: APN Benutzername (max. 12 Stellen)

DOTAAPNPWD: APN Passwort (max. 12 Stellen)

DOTAREQ

Misc Kommandos

Auslösen des DOTA

VERSION?: Frägt die aktuelle Software Version ab

7.2

Variablen Substitution

Um mehr Informationen darstellen zu können, ist es möglich in den Eventtexten String „Variablen“ einzufügen.

Falls eine solche „Variable“ im Event Text enthalten ist, wird diese durch den aktuellen Wert für den sie steht ersetzt und dem Benutzer via SMS oder E-Mail versendet.

Die folgende Tabelle beschreibt die vorhandenen “Variablen” und die Daten, welche von ihnen beschrieben werden.

Substitution Variablen

$CALID$

$CNT$

Letzte eingehende CLIP Nummer

X/Y (wobei X für den “gesendete SMS”-Zähler und Y für den „gesendete E-Mails“-Zähler steht)

Aktueller Eingangswert als String (LOW oder

HIGH) $IN1$, $IN2$, $IN3$, $IN4$, $IN5$

$OUT1$, $OUT2$, $OUT3$, $OUT4$,

$OUT5$

$IN1T$, $IN2T$, $IN3T$, $IN4T$, $IN5T$

$OUT1T$, $OUT2T$, $OUT3T$,

$OUT4T$, $OUT5T$

$VBATM$

$VBAT$

$VMAINSM$

$VMAINS$

$VIN4M$

$VIN4$

$VIN5M$

$VIN5$

Aktueller Relaiszustand als String (ON oder OFF)

Aktueller Eingangswert als Integer (0 oder 1)

Aktueller Relaiszustand als Integer (0 oder 1)

Akkuspannung in milli Volt (Integer)

Akkuspannung in Volt (Float)

Betriebsspannung in milli Volt (Integer)

Betriebsspannung in Volt (Float)

Spannung an Eingang 4 in milli Volt (Integer)

Spannung an Eingang 4 in Volt (Float)

Spannung an Eingang 5 in milli Volt (Integer)

Spannung an Eingang 4 in Volt (Float)

Beispiel: E1:Akku=$VBAT$.

13

Dieses Kommando erzeugt eine Nachricht mit dem aktuellen Wert des internen Akkus und sendet diese an die konfigurierte Nummer.

7.3

SMS Kommandos schicken

Das STD35 kann über eine SMS, die Sie an das STD35 schicken, sowohl Schaltvorgänge auslösen als auch individuell konfiguriert werden.

Diese SMS hat unten beschriebenes Format:

Um das STD35 vor unberechtigtem Zugriff zu schützen, müssen Konfigurationsbefehle an das Gerät mit einem

4-stelligen Kennwort beginnen (Steuerbefehle, wie das Schalten eines Ausgangs oder das Abfragen des Status benötigen kein Kennwort!).

Die letzten 4 Ziffern der IMEI sind also das (Standard-) Kennwort für Ihr Gerät und sollten von Ihnen geheim gehalten werden. In diesem Beispiel lautet das Kennwort „4244“.

Die IMEI ist nicht änderbar! Sie können jedoch das Kennwort in sicherheitsrelevanten Fällen auch ändern, bedenken Sie aber, dass jedes Kommando – auch das Zurücksetzen auf Werkseinstellungen – die Kenntnis dieses Kennworts voraussetzt.

Alle Kommandos (außer R: und ST?) müssen mit einem Punkt abgeschlossen werden!

Sie können auch mehrere Kommandos, die jeweils durch einen Punkt getrennt sind, auf einmal senden. (siehe

Beispiele).

Die Sekundenangaben z.B. bei Kommando „O1:xxxxx.“ können 1-5 Stellen haben. Gültige Werte sind z.B.: 1

(für eine Sekunde) 9

0

(für 9

0

Sekunden) oder 99999 (für 99999 Sekunden), d.h. es werden keine führenden

Nullen vor die Ziffern gestellt (z.B. „O1:11

0

.“ entspricht einer Zeit von 11

0

Sekunden).

Bitte beachten Sie den Unterschied zwischen der Ziffer

0

und dem Buchstaben O! („O1ON.“ enthält zweimal den Buchstaben O, „V1:

0

.“ enthält einmal die Ziffer

0

)

Ein Konfigurationskommando sieht zum Beispiel folgendermaßen aus:

Output1

55 Sekunden

4244 O1:55

.

4-stelliges

Kennwort

Leerzeichen

Punkt

7.4

Erklärung der Kommandos

Schalten der Ausgänge per SMS

Nachdem das STD35 eine SMS mit dem Inhalt „O1ON.“ (=Output 1 ON) vom eingestellten Mobiltelefon erhalten hat, schaltet das Relais 1 für eine Sekunde. Bei der SMS „O2ON.“ schaltet das Relais 2 für eine

Sekunde.

Mit der SMS „ST?“ fordert man eine Antwort-SMS vom STD35 mit dem aktuellen Status der Ein- und

Ausgänge an.

Konfiguration-SMS (attention 4-digit keyword required!)

Die SMS „R

:

“ setzt das Gerät in den Auslieferungszustand zurück. Bitte beachten Sie, dass diese SMS von

jedem beliebigen

Mobiltelefon verschickt werden kann, solange das 4-stellige Passwort bekannt ist. Damit können Sie das STD35 auch weiterhin verwenden, falls das ursprüngliche Administratortelefon nicht mehr verfügbar ist.

Mit der SMS „S:x.“ (x = 1 oder

0

) kann die Start-SMS (START-UP ALARM) ein- oder ausgeschaltet werden.

14

Um den Web-Server zu aktivieren, senden Sie eine SMS mit dem Kommando „WEB:1.“, zu deaktivieren

„WEB:0.“

Mit einer SMS mit dem Inhalt „O1:xxxxx.“ oder „O2:xxxxx.“ (xxxxx = Sekunden) kann man die Schaltzeiten der

Relais konfigurieren. Das STD35 behält diese Einstellungen auch nach dem Trennen von der

Versorgungsspannung.

Falls über eine Konfigurations-SMS die Schaltzeit für ein Relais auf den Wert

0

gesetzt wurde, schaltet das

STD35 bei

jedem Anruf

das entsprechende Relais dauerhaft um. War das Relais vorher aktiv, ist es danach inaktiv und umgekehrt.

In diesem Fall schaltet auch eine SMS mit dem Inhalt „O1ON.“ vom eingestellten Mobiltelefon das Relais 1 dauerhaft ein. Eine SMS mit Inhalt „O1OFF.“ schaltet dann das Relais 1 wieder dauerhaft aus. Entsprechend verhält sich das Relais 2, 3,4 und 5.

Mit der SMS „A1:xxx.“ bzw. „A2:xxx.“ (x = Sekunden) kann man die Verzögerung einstellen, nach der nach einem Schaltvorgang der Status in der Antwort-SMS verschickt wird. Dies ist z.B. hilfreich, wenn Sie einen

Schaltvorgang auslösen, und das Ergebnis des Schaltvorganges an einem Eingang des STD35 messen.

Somit wird dann der veränderte Status

nach

dem Schaltvorgang gemeldet.

Durch eine SMS mit dem Inhalt „I1:xxx.“ oder „I2:xxx.“ (xxx = Sekunden) können für beide Eingänge die

Zeiten konfiguriert werden, die die Eingänge aktiviert sein müssen, bevor das STD35 eine Alarm-SMS aussendet („Entprellen“).

Durch eine SMS mit dem Inhalt „V1:x.“ oder „V2:x.“ (x=1 oder

0

), können Sie die Reaktion der Eingänge des

STD35 invertieren. Bei x=1 meldet das STD35 einen Event-Alarm, sobald der Eingang länger als die konfigurierte Zeit

nicht aktiviert

ist. Die Defaulteinstellung ist x=

0

, d.h. das STD35 sendet einen Event-Alarm sobald der Eingang länger als die konfigurierte Zeit

aktiviert

ist.

Bitte beachten Sie, dass in den folgenden Kommandos die Klammern „<“ und „>“ nicht Bestandteil des

Kommandos sind, sondern ausschließlich zur besseren Übersicht dienen!

Sie können bis zu vier weitere Alarmnummern (=Mobiltelefone) (z.B. für Alarmnummer 2: „C2:<nummer>.“) definieren, an die auch Start- und Event-SMS versendet werden. Diese Rufnummern dürfen ebenfalls das

Relais 1 per Anruf schalten, können aber keine Konfiguration oder sonstige Aktionen per SMS ausführen

(C2:–C5:).

Wenn die Alarmnummern in internationalem Format eingegeben werden, müssen sie mit einem ‚+’ beginnen.

(z.B. +491721234567)

Das Kommando „PN:<4stelliges Kennwort>.“ verändert das Kennwort. Das Kennwort darf aus 4 beliebigen

Zahlen oder Buchstabenkombinationen bestehen, Sonderzeichen sind nicht erlaubt. Buchstaben innerhalb des Kennworts sind immer

groß

zu schreiben. Im Auslieferungszustand ist das Kennwort die letzten 4 Ziffern der IMEI, siehe Kapitel „7.1 Übersicht der SMS Kommandos“

Die Texte von Start- und Event-SMS können mit den Kommandos “Ex:<text1>.” (x steht für 1,2,3,4 oder 5) und “PT:<startup text>.”>. geändert werden. Innerhalb der Texte darf kein Konfigurations-SMS-Kommando verwendet werden, der abschließende Punkt beendet den Text. Pro Textmeldung sind maximal 64 Zeichen erlaubt.

Jeder einzelne Texteintrag muss in einer separaten SMS erfolgen.

Sie können bis zu fünfhundert weitere Rufnummern dazu autorisieren, das Relais 1 per Anruf zu schalten.

Dazu müssen Sie mit dem Kommando „CL:<nummer>.“ die „erweiterte Clip“ Liste anlegen bzw. Rufnummern in diese CLIP-Liste eintragen. Sie können mit „CD:<nummer>.“ auch wieder Rufnummern aus dieser Liste löschen. Sie können sich jedoch besagte Clip-Liste nicht anzeigen bzw. via SMS schicken lassen, da sie den

Rahmen einer normalen SMS um ein Vielfaches „sprengen“ würde.

Bitte beachten Sie, dass alle Kommandos, die unter Punkt „Konfigurations-SMS“ aufgeführt sind zwingend mit dem 4-stelligen Kennwort beginnen müssen.

15

7.5

Beispiele SMS Kommandos

Bitte beachten Sie, dass für diese Beispiele das 4-stellige Kennwort 4244 gewählt wurde. Anstatt diesem

Kennwort müssen Sie das 4-stellige Kennwort Ihres STD35 verwenden!

Startmeldung aus, Relais 1 an, Relais 2 aus, Aktivierungsdauer Eingang 1: 5 Sek.:

4244 S:

0

.O1ON.O2OFF.I1:5.

Schaltdauer von Relais 1 auf 9

0

Sekunden:

4244 O1:9

0

.

Zurücksetzen in den Fabrikzustand:

4244 R:

Konfiguration einer zweiten Alarmnummer:

4244 C2:+491721234567.

Löschen einer Alarmnummer

4244 C2:.

Konfiguration eines neuen Kennworts:

4244 PN:AB12.

Neue Nummer in erweiterter Clip Liste:

4244 CL:+491721234567.

Nummer aus erweiterter Clip Liste entfernen:

4244 CD:+491721234567.

Konfiguration des Geräts für ein “Software Update over air”:

4244

DOTAUSR:picotrack. DOTAPWD:picotrack. DOTASERVER:"www.cetec.cc".

DOTAFILE:"std35quad-1.2.20.tki".

8 E-Mail Funktionen via GPRS

STD35

Das STD35 bietet Ihnen die Möglichkeit, neben einer Benachrichtigung per SMS auch eine Benachrichtigung per E-Mail zu erhalten.

8.1

Einrichten der E-Mail Funktion

Wird in einem Parameter ein "." benötigt, wie z.B. in einer E-Mail Adresse, muss dieser Parameter insgesamt in Anführungszeichen ("...") gesetzt werden (z.B. "[email protected]"), da der "." ansonsten als Ende des Kommandos angesehen werden würde.

Desweiteren beachten Sie bitte, dass Sie für Konfigurations- SMS unbedingt das 4-stellige Kennwort am

Anfang der SMS mit senden müssen.

Um die E-Mail Funktionalität nutzen zu können müssen folgende Parameter eingestellt werden.

GPRS-Einstellungen

(um eine Internetverbindung herzustellen)

Name des APN (Access Point Name) APN:<text>.

Benutzername für APN APNUSR:<text>.

Passwort für APN APNPWD:<text>.

Mit den Kommandos „APN:<text>.“, „APNUSR:<text>.“ und „APNPWD:<text>.“ bewerkstelligen Sie die

Grundeinstellungen zum Aufbau einer GPRS (Internet) Verbindung. Diese Angaben erhalten Sie von Ihrem

GSM-Netzprovider.

16

Beispiel:

Der GSM-Netzbetreiber Vodafone hat Ihnen folgende Angaben gemacht:

APN: web.vodafone.de

User: vodafone

Passwort: vodafone

Somit würden Sie folgende SMS senden:

4-stelliges

Kennwort

Benutzer-

Name

4244 APN:

"

web.vodafone.de

".

APNUSR:vodafone

.

APNPWD:vodafone

.

APN Passwort

SMTP-Einstellungen

(um E-Mails versenden zu können)

IP- Adresse des SMTP Servers

Port des SMTP Servers

Benutzername für SMTP Server

Benutzerpasswort für SMTP Server

SMTPIP:<text>.

SMTPPORT:xxxxx.

SMTPUSR:<text>.

SMTPPWD:<text>.

Die Kommandos „SMTPIP:<text>.“, „SMTPPORT:xxxxx.“, „SMTPUSR:<text>.“ und „SMTPPWD:<text>.“ bewerkstelligen die Einstellungen am SMPT Server. Die nötigen Inhalte erhalten Sie von ihrem SMTP-Server

Anbieter.

Beispiel:

Der SMTP-Server Anbieter AOL hat Ihnen folgende Angaben gemacht:

Servername: smtp.de.aol.com

Serverport: 25

Username: Hans.Muster

Passwort: Muster

Somit würden Sie folgende SMS senden:

4-stelliges

Kennwort

IP-

Port

Benutzername Passwort

Adresse

4244 SMTPIP:

"

smtp.de.aol.com

".

SMTPPORT:25

.

SMTPUSR:

"

Hans.Muster

".

SMTPPWD:Muster

.

Spezifische Einstellungen:

Empfänger für E-Mail-Versand

Empfänger E-Mail Adresse TO:<text>.

Mit dem Kommando „TO:<text>.“ geben Sie die Empfänger E-Mail Adresse an. Sie können jeweils 5 E-Mail

Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt

25 Textzeichen. Werksseitig ist hier keine E-Mail Adresse eingetragen. Wird hier mindestens eine E-Mail

Adresse eingetragen, wird bei Auftreten eines der folgenden Events eine E-Mail versandt: Start Up, Input1,

Input2.

Beispiel:

Sie wollen als Benachrichtigung bei einem Event eine E-Mail an die Adresse [email protected]aol.com senden.

Somit würden Sie folgende SMS senden:

4-stelliges

Kennwort

Empfänger-

E-Mail Adresse

17

4244 TO:

"

[email protected]

".

Falls Sie keine Event E-Mails mehr versenden möchten, dann löschen Sie mit einem „leeren“ TO Kommando alle E-Mail Empfänger. z.B. 4244

TO: "".

um die E-Mail Adressen zu löschen.

8.2

Weiterführende E-Mail-Konfigurationsmöglichkeiten

TO5:

SUB5:

TO6:

SUB6:

TO7:

SUB7:

TO8:

SUB8:

TO9:

SUB9:

TO10:

SUB10:

Sie können für die E-Mail-Funktion weitere Konfigurationen vornehmen. Mit den folgenden Kommandos können

Sie E-Mail-Empfänger angeben, die nur bei Auftreten eines bestimmten Events eine E-Mail erhalten sollen.

TO1:

SUB1:

TO2:

SUB2:

Weitere Empfänger E-Mailadresse für INPUT 1 aktiv

Anhang, der an TO1 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für INPUT 2 aktiv

Anhang, der an TO2 E-Mailadresse versendet werden soll

TO3:

SUB3:

TO4:

SUB4:

Weitere Empfänger E-Mailadresse für INPUT 3 aktiv

Anhang, der an TO3 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für INPUT 4 aktiv

Anhang, der an TO4 E-Mailadresse versendet werden soll

BODY:

Weitere Empfänger E-Mailadresse für INPUT 5 aktiv

Anhang, der an TO5 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für Start-UP Ereignis

Anhang, der an TO6 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für Eingehenden Anruf

Anhang, der an TO7 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für Photo Ereignis

Anhang, der an TO8 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für Bewegungs Ereignis

Anhang, der an TO9 E-Mailadresse versendet werden soll

Weitere Empfänger E-Mailadresse für Stationär Ereignis

Anhang, der an TO10 E-Mailadresse versendet werden soll

Genereller Inhalt der E-Mail, welcher substituierbare Variablen enthalten kann

Mit dem Kommando „TOx:<text>.“

(x = 1 bis 10 s.oben)

geben Sie die Empfänger E-Mail-Adresse an

(aber NUR für den jeweiligen Event). Sie können jeweils 5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro E-Mail-Adresse beträgt 25 Textzeichen.

Werksseitig ist hier keine E-Mail-Adresse eingetragen

Mit „SUB

x

:<text>.“

(x = 1 bis 10 s. oben)

wird der Betreff der jeweiligen E-Mail eingestellt. Die max. Länge beträgt jeweils 128 Zeichen. Der voreingestellte Wert ist "STD35 Event x".

Den Inhalt der E-Mail stellen Sie mit dem Kommando „BODY:<text>.” ein. Die max. Länge beträgt jeweils 160

Textzeichen. Werksseitig ist hier kein E-Mail-Text eingetragen.

Zusätzliche Einstellungen

Absender E-Mail Adresse

Eingestellte Priorität der E-Mail

E-Mail als HTML oder Text

E-Mail Code

Absender in Betreffzeile

Anhang senden

E-Mail Adresse auf CC setzen

E-Mail Adresse auf BC setzen

FROM:<text>.

PRIO:<x>.

HTML:<x>.

CHARSET:text>.

FROMSUB:text>.

ATT:<x>.

CC:<text>.

BC:<text>.

18

Foto per SMS abfragen

Kamerafunktion ein-/ausschalten

PHOTO.

CAM:<x>.

Mit dem Kommando „FROM:<text>.“ stellen Sie die Absender-Adresse ein. Die max. Länge beträgt 25

Textzeichen. Die voreingestellte Adresse ist [email protected]

„PRIO:<x>.” stellt die Priorität ein, mit der die E-Mail angezeigt wird. Die Werte liegen zwischen 1 und 5. Der voreingestellte Wert ist 3 (normale Priorität)

Mit dem Kommando „HTML:<x>.“ stellen Sie ein, ob die E-Mail als HTML-Nachricht oder als Textnachricht versendet werden soll (1 = HTML und 0 = Text). Der voreingestellte Wert ist 0.

Mit dem Kommando „CHARSET:text>.“ geben Sie an, in welcher Codierung die E-Mail versendet wird. Der voreingestellte Wert ist "UTF-8". Diesen Wert müssen Sie normalerweise nicht ändern.

Wenn Sie den Absender in die Betreffzeile mit eingeben wollen, senden Sie das Kommando

„FROMSUB:<text>.“. Die max. Länge beträgt 25 Textzeichen. Werksseitig ist keine Absender E-Mail-Adresse eingetragen.

Mit dem Kommando „ATT:<x>.“ stellen Sie ein, ob ein Anhang mit versendet werden soll oder nicht (1 =

Anhang senden, 0 = keinen Anhang senden. Der voreingestellte Wert ist 1 (Anhang senden).

Wenn Sie einen Empfänger auf CC (Carbon Copy) setzen möchten, können Sie das mit dem Kommando

„CC:<text>.“ Die max. Länge beträgt 75 Textzeichen. Werksseitig ist keine CC E-Mail Adresse eingetragen.

Um einen Empfänger auf BCC (Blind Carbon Copy) zu setzen verwenden Sie das Kommando „BC:<text>.“

Die max. Länge beträgt 75 Textzeichen. Werksseitig ist keine BCC E-Mail-Adresse eingetragen.

Um eine E-Mail mit einem Foto per SMS auszulösen senden Sie das Kommando „PHOTO.“.

Die Kamerafunktionalität kann bei angesteckter Kamera mit dem Kommando „CAM:0.“ ausgeschalten und mit

„CAM:1.“ eingeschalten werden. Der voreingestellte Wert ist 0.

9

Die Kamera bietet verschiedene Auflösungen welche mit diesem Kommando eingestellt werden können (x):

1 = 80 x 60

3 = 160 x 120

5 = 320 x 240

7 = 640 x 480

Werksseitig ist 7 eingestellt.

Internet-Zugriff auf das STD35

STD35

Neben der vorab beschriebenen „SMS-Konfiguration“ lässt sich Ihr STD35 auch via „Web-Interface“ konfigurieren.

19

9.1

Voraussetzungen

Um diese Funktionalität nutzen zu können, benötigen Sie einen besonderen Typ einer SIM-Karte: Sie benötigt eine fixe IP-Adresse und der Netzbetreiber muss ein Ansprechen des Gerätes aus dem Internet zulassen.

Desweiteren müssen die GPRS Einstellungen aus dem Kapitel 8.1der Bedienungsanleitung getätigt werden, sodass sich das STD35 in das Internet einwählen kann.

Fragen Sie diesbezüglich bitte bei Ihrem GSM-Netzprovider nach.

Danach müssen Sie den auf dem STD35 befindlichen Web-Server über ein Freischaltkommando per

SMS aktivieren. Daher senden Sie bitte folgende SMS an das STD35: „WEB:1.“(s. Kapitel 7)

9.2

Anmeldung am Web-Server des STD35

Falls Ihre SIM-Karte alle obigen Voraussetzungen erfüllt und Sie die GPRS-Einstellungen erfolgreich getätigt haben, können Sie mit Hilfe eines Standard Web-Browser (z.B. Internet Explorer oder Firefox) die IP-Adresse

Ihrer SIM-Karte aufrufen und sich am Web-Server des STD35 anmelden.

Ihre IP-Adresse sieht zum Beispiel folgendermaßen aus:

87.139.101.192 (Beispiel)

Geben Sie nun Ihre IP-Adresse in die Adresszeile des Web-Browsers in folgendem Format ein: http: //87.139.101.192 (Beispiel)

Nach dem Eingeben Ihrer IP-Adresse in Ihrem Web-Browser, wird zunächst nach Ihrem Benutzernamen und dem Kennwort gefragt.

Als Benutzernamen geben Sie „STD35“ und als Kennwort die letzten vier Stellen der IMEI-Nummer ein (siehe

Kapitel 7). Sollten Sie das Kennwort geändert haben, geben Sie Ihr eigenes Kennwort ein.

Nun wird Ihnen die „Status“-Lasche des STD35 Web-Servers angezeigt. Der dargestellte Text ist grundsätzlich in englischer Sprache. In der weiterführenden Anleitung werden Ihnen alle zur Verfügung stehenden Funktionen ausführlich beschrieben. Hierbei behandelt jedes Kapitel die auf der Web-Oberfläche dargestellten Laschen:

Status

Foto

Basic Configuration

Advanced Configuration

Clip List

Logout

20

9.3

„Status“- Lasche

Unter „Device I/O status“ können Sie nun den Status der Ein- und Ausgänge (Inputs/Outputs) Ihres STD35 kontrollieren.

Unter „Relay control“ können Sie Ihre Ausgänge schalten. Hierzu müssen Sie nur auf das Ausklapp-Menü des jeweiligen Ausgangs klicken, den Zustand den Sie wünschen (ON = Ausgang für die eingestellte Zeit aktiviert;

OFF = Ausgang wird ausgeschaltet) auswählen. Anschließend können Sie mit „Accept“ Ihre Einstellungen ausführen.

9.4

„Photo“-Lasche

Um ein aktuelles Foto der angeschlossenen Telic Kamera (als Zubehör erhältlich; siehe Kapitel 10) zu bekommen müssen Sie die „Photo“-Lasche anklicken und den„Load“-Button betätigen. Zur Anbindung der

Kamera lesen Sie bitte Kapitel 10.

Bitte beachten Sie, dass die Übertragung des Fotos je nach Qualität des GPRS-Netzes einige Zeit in

Anspruch nehmen kann.

21

Sollte die Helligkeit nicht ausreichend sein, so wird die Infrarotbeleuchtung der Kamera automatisch dazu geschaltet.

22

9.5

“Basic Configuration”-Lasche

Um die Grundeinstellungen (wie in Kapitel 7.1 beschrieben) durchzuführen müssen Sie die „Basic

Configuration“-Lasche anklicken.

Unter „I/Os configuration “ können Sie nun die Ein- und Ausgänge (Input/Output) Ihres STD35 konfigurieren.

Output 1 time“ bis. „Output 5 time“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „O1:xxxxx.“ bzw „O2:xxxxx.“ etc.

Hier stellen Sie die Schaltzeiten

(in Sekunden)

der Relais ein.

Falls die Schaltzeit für ein Relais auf den Wert 0 gesetzt wurde, schaltet das STD35 bei

jedem Anruf

das entsprechende Relais dauerhaft um. War das Relais vorher aktiv, ist es danach inaktiv und umgekehrt.

In diesem Fall schaltet auch eine SMS mit dem Inhalt „O1ON.“ vom eingestellten Mobiltelefon bzw. das

Kommando vom Web-Interface das Relais 1 dauerhaft ein. Eine SMS mit Inhalt „O1OFF.“ bzw. das

Kommando vom Web-Interface schaltet dann das Relais 1 wieder dauerhaft aus. Entsprechend verhalten sich die anderen Relais

„Input delay 1“ bis. „Input delay 5“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „A1:xxx.“ bzw „A2:xxx.“ Etc.

Hier kann man die Verzögerung

(in Sekunden)

einstellen, nach der nach einem Schaltvorgang der Status in der Antwort-SMS verschickt wird. Dies ist z.B. hilfreich, wenn Sie einen Schaltvorgang auslösen und das

Ergebnis des Schaltvorganges an einem Eingang des STD35 messen. Somit wird dann der veränderte Status

nach

dem Schaltvorgang gemeldet.

„Input debounce 1“ bis. „Input debounce 5“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „I1:xxx.“ bzw „I2:xxx.“ Etc.

Hier werden für beide Eingänge die Zeiten

(in Sekunden)

konfiguriert, die die Eingänge aktiviert sein müssen, bevor das STD35 eine Alarm-Meldung aussendet („Entprellen“).

„Invert Input 1“ bis. „Invert Input 5“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „V1:x.“ bzw. „V2:x.“ etc.

23

Hier können Sie die Reaktion der Eingänge des STD35invertieren. Bei „inverted“ meldet das STD35 einen

Event-Alarm, sobald der Eingang länger als die konfigurierte Zeit

nicht aktiviert

ist. Die Werkseinstellung ist

„not inverted“, d.h. das STD35 sendet einen Event-Alarm sobald der Eingang länger als die konfigurierte Zeit

aktiviert

ist.

Unter „Message configuration “ können Sie nun die Event-Meldungen Ihres STD35 konfigurieren

„Send start-up SMS”:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „S1:x.“

Hier schalten Sie die Start-SMS (START-UP ALARM) ein oder aus. Hierzu müssen Sie nur auf das Ausklapp-

Menü klicken und den gewünschten Wert (ON = wird gesendet; OFF wird nicht gesendet)

„Password”:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „PN:<4stelliges Kennwort>.“

Das Kommando verändert das Kennwort. Das Kennwort darf aus 4 beliebigen Zahlen oder

Buchstabenkombinationen bestehen, Sonderzeichen sind nicht erlaubt. Buchstaben innerhalb des Kennworts sind immer

groß

zu schreiben. Im Auslieferungszustand ist das Kennwort die letzten 4 Ziffern der IMEI.

„Message 1 text” bzw. „Message 2 text“ bzw. „Power-up message text“:

Diese Einstellung ist die gleiche wie mit den SMS-Kommandos „E1:<text1>.“, „E2:<text2>.“ und „PT:<startuptext>.“

Die Texte von Start- und Event-SMS können hier geändert werden. Innerhalb der Texte darf kein

Konfigurations-SMS-Kommando verwendet werden. Pro Textmeldung sind maximal 64 Zeichen erlaubt.

Unter „CLIP configuration“ können Sie nun die wichtigen Telefonnummern Ihres STD35 konfigurieren.

„Master mobile“:

Hier geben Sie die Administrator-Handynummer ein.

„Clip 2 mobile“,„Clip 3 mobile“,„Clip 4 mobile“,„Clip 5 mobile“:

Diese Einstellung ist die gleiche wie mit den SMS-Kommandos „C2:<nummer>.“, „C3:<nummer>.“

,„C4:<nummer>.“,„C5:<nummer>.“

Hier können Sie bis zu vier weitere Alarmnummern (=Mobiltelefone) definieren, an die auch Start- und Event-

SMS versendet werden. Diese Rufnummern dürfen ebenfalls das Relais 1 per Anruf schalten, können aber keine Konfiguration per SMS ausführen (C2:–C5:).

Wenn die Alarmnummern in internationalem Format eingegeben werden, müssen sie mit einem ‚+’ beginnen.

(z.B. +491721234567)

Unter „Web authorization“ können Sie die Zugangsdaten für die Web Oberfläche konfigurieren

„Web access user name“

Hier ändern Sie den Benutzernamen

„Web access password“

Hier ändern Sie das Passwort

Anschließend müssen Sie Ihre Einstellungen mit dem „Accept“-Button bestätigen.

24

9.6

“Advanced Configuration”-Lasche

Um die weiterführenden Konfigurationsmöglichkeiten (wie unter Kapitel 8.2beschrieben) durchzuführen, müssen

Sie die „Advanced Configuration“-Lasche anklicken.

Im oberen Teil der „Advanced Configuration“-Lasche können Sie die GPRS- und E-Mail-Einstellungen ändern.

Unter „Network configuration“ können Sie nun GPRS-Einstellungen Ihres STD35 tätigen.

Diese Einstellung ist die gleiche wie mit den SMS-Kommandos „APN:<text>.“, „APNUSR:<text>.“ ,

„APNPWD:<text>.“

Hier bewerkstelligen Sie die Grundeinstellungen zum Aufbau einer GPRS (Internet) Verbindung. Unter „APN“ geben Sie den Namen Ihres APN ein, unter „User name“ den Benutzernamen und unter „Password“ das

Passwort.

Diese Angaben erhalten Sie von Ihrem GSM-Netzprovider

Unter „SMTP configuration“ können Sie nun SMTP (E-Mail) Einstellungen Ihres STD35 tätigen.

Diese Einstellung ist die gleiche wie mit den SMS-Kommandos „SMTPIP:<text>.“, „SMTPPORT:xxxxx.“,

„SMTPUSR:<text>.“ und „SMTPPWD:<text>.“ .

Hier bewerkstelligen Sie die Einstellungen am SMPT Server.

Unter „IP address oder domain“ geben Sie die IP Adresse Ihrer SIM-Karte ein, unter “IP Port“ den Port, unter

„User name“ Ihren Benutzernamen und unter „Password“ Ihr Passwort.

Die nötigen Inhalte erhalten Sie von Ihrem SMTP-Service-Anbieter.

25

Unter „E-Mail configuration“ können Sie nun die E-Mail-Einstellungen Ihres STD35 tätigen.

„Recipients“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando TO:<text>.“

Hier geben Sie die Empfänger E-Mail-Adresse an. Sie können jeweils 5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt 25 Textzeichen.

Werksseitig ist hier keine E-Mail-Adresse eingetragen. Wird hier mindestens eine E-Mail-Adresse eingetragen, wird bei Auftreten eines der folgenden Events eine E-Mail versandt: Start Up, Input1, Input2, eingehender Anruf oder beim Auslösen eines Kamerabildes per SMS bzw. Anruf.

„Priority“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „PRIO:<x>.”

Hier stellt man die Priorität ein, mit der die E-Mail angezeigt wird ein. Die Werte liegen zwischen 1 und 5. Der voreingestellte Wert ist 3 (normale Priorität)

„HTML style“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „HTML:<x>.“

Hier stellen Sie ein, ob die E-Mail als HTML- oder als Textnachricht versendet werden soll (1 = HTML und 0 =

Text). Der voreingestellte Wert ist 0

„Characters set“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „CHARSET:text>.“

Hier geben Sie an, in welcher Codierung die E-Mail versendet wird. Der voreingestellte Wert ist "UTF-8".

Diesen Wert müssen Sie normalerweise nicht ändern.

„FROM field“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „FROM:<text>.“

Hier stellen Sie die Absender-Adresse ein. Die max. Länge beträgt 25 Textzeichen. Die voreingestellte

Adresse ist [email protected]

„FROM field subject“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „FROMSUB:<text>.“

Wenn Sie den Absender in die Betreffzeile mit eingeben wollen, senden Sie das Kommando. Die max. Länge beträgt 75 Textzeichen. Werksseitig ist keine E-Mail-Adresse eingetragen.

„Attachment file name“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „ATT:<x>.“

Hier können Sie den Namen des Anhangs einstellen.

„Carbon Copy“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „CC:<text>.“

Wenn Sie einen Empfänger auf CC (Carbon Copy) setzen möchten, können Sie dies mit diesem Kommando tun. Die max. Länge beträgt 25 Textzeichen. Werksseitig ist keine CC E-Mail-Adresse eingetragen.

„Blind Carbon Copy“:

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „BC:<text>.“

Um einen Empfänger auf BCC (Blind Carbon Copy) zu setzen verwenden Sie dieses Kommando. Die max.

Länge beträgt 25 Textzeichen. Werksseitig ist keine BCC E-Mail-Adresse eingetragen.

26

Falls Sie einigen E-Mail-Empfängern nur einzelne Event-Meldungen senden bzw. diese Meldungen verändern möchten, können Sie dies im unteren Teil der „Advanced configuration“- Lasche speziell für die einzelnen Events tun.

27

„Event 1 (input 1 Event) e-Mail“:

„Recipients for this Event only (TO1)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 1 Event“ E-Mail erhalten sollen. Sie können bis zu

5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

“Subject”

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

28

„Event 2 (input 2 Event) E-Mail“:

„Recipients for this Event only (TO2)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 2 Event“ E-Mail erhalten sollen. Sie können bis zu

5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 3 (input 3 Event) E-Mail“:

„Recipients for this Event only (TO3)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 3 Event“ E-Mail erhalten sollen. Sie können bis zu

5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 4 (input 4 Event) E-Mail “:

„Recipients for this Event only (TO2)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 4 Event“ E-Mail erhalten sollen. Sie können bis zu

5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 5 (input 5 Event) E-Mail “:

„Recipients for this Event only (TO5)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 5 Event“ E-Mail erhalten sollen. Sie können bis zu

5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 6 (Start-Up Alarm) E-Mail “:

„Recipients for this Event only (TO6)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Start-Up“ E-Mail erhalten sollen. Sie können bis zu 5 E-

Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 7 (Incoming Call) E-Mail “:

„Recipients for this Event only (TO7)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Incoming Call“ E-Mail erhalten sollen. Sie können bis zu 5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 8 (Photo) E-Mail “:

„Recipients for this Event only (TO8)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Photo“ E-Mail erhalten sollen. Sie können bis zu 5 E-

Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

29

„Event 9 (Motion) E-Mail “:

„Recipients for this Event only (TO9)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Motion“ E-Mail erhalten sollen. Sie können bis zu 5 E-

Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

„Event 10 (Stationary) E-Mail “:

„Recipients for this Event only (TO10)“

Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Stationary“ E-Mail erhalten sollen. Sie können bis zu 5

E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro

Mailadresse beträgt 25 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen.

„Subject“

Hier stellen Sie den Betreff ein. Die max. Länge beträgt jeweils 128 Zeichen.

Anschließend müssen Sie Ihre Einstellungen mit dem „Accept“ bestätigen.

Um das STD35 auf Werkseinstellungen zurückzusetzen müssen Sie im Fenster „Advanced

Configuration“ ganz unten unter „Misc configuration“ auf „Reset“ klicken.

Bitte beachten Sie, dass Sie hiermit alle zuvor gemachten Einstellungen löschen!

9.7

“Clip List”-Lasche

Sie können bis zu fünfhundert weitere Rufnummern dazu autorisieren, das Relais 1 per Anruf zu schalten.

„Add new CLIP“

Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „CL:<nummer>.“

Hierzu geben Sie bitte die Rufnummer in das Textfeld ein und bestätigen mit der „Add“-Taste.

„CLIP list“

Unter „CLIP list“ sind alle Rufnummern, die Sie eingetragen haben aufgeführt.

Falls Sie eine Nummer wieder löschen wollen, müssen Sie die „Delete“-Taste hinter der jeweiligen Nummer betätigen. Diese Aktion ist die selbe wie mit dem SMS-Kommando „CD:<nummer>.“

30

9.8

“Logout”-Lasche

Nachdem Sie alle Einstellungen vorgenommen haben, klicken Sie bitte auf „Logout“ um sich abzumelden und die Web-Oberfläche zu verlassen. Nur so können Sie sicherstellen, dass kein Unbefugter Änderungen an den

Einstellungen Ihres STD35 vornimmt.

9.9

Ausführliches Beispiel

Sie wollen ein STD35 konfigurieren. Der Ausgang 1 soll durch Anruf/SMS/Internetkommando für 10 Sekunden geschalten werden. Desweiteren möchten Sie eine Telefonnummern im internationalen Format

(+491721234567; Beispiel für eine deutsche Telefonnummer) dazu autorisieren, das Relais 1 per SMS zu schalten und eine weitere Telefonnummer (01529876543) dazu autorisieren das Relais 1 via Anruf zu schalten.

Im Falle eines Alarms (Event 1 bis 4) soll an [email protected] und [email protected] eine E-Mail versendet werden

Sie möchten auch (und nur) im Alarmfall 1 (Event1) eine E-Mail an [email protected] senden.

Die E-Mail des Event 1 soll folgendermaßen aussehen:

Betreff: Stromausfall

Text: Kein Strom am Kühlschrank

Ihr GSM-Provider teilt Ihnen folgendes mit:

APN: web.vodafone.de

User: vodafone

Passwort: vodafone

Ihr SMTP-Anbieter teilt Ihnen folgendes mit:

Servername: smtp.de.aol.com

Serverport: 25

Username: Hans.Muster

Passwort: Muster

Das Passwort des STD35 (letzten 4 Stellen der IMEI) sei 4244

Die Telefonnummer des Administrator-Telefons: 0164 111 222 3

9.10

Konfiguration via SMS

1.SMS („Basis-Einstellungen“)

4244 O1:10.C2:+491721234567.CL:01529876543.

2. SMS (GPRS-Einstellungen)

4244 APN:"web.vodafone.de".APNUSR:vodafone.APNPWD:vodafone.

3. SMS (SMTP-Einstellungen)

4244 SMTPIP:"smtp.de.aol.com".SMTPPORT:25.SMTPUSR: "Hans.Muster". SMTPPWD:Muster.

4. SMS (E-Mail-Einstellungen 1)

4244 TO: “[email protected]“.“[email protected]”.

5. SMS (E-Mail-Einstellungen 2)

4244 TO1: “[email protected]”.

6. SMS (E-Mail-Einstellungen 3)

4244 SUB1:Stromausfall.BODY1:Kein Strom am Kuehlschrank.

9.11

Konfiguration via Web-Interface

Via Standard Web-Browser (z.B. Internet Explorer oder Firefox) die IP-Adresse Ihres STD35 aufrufen und einloggen (s. hierzu Kapitel

Fehler! Verweisquelle konnte nicht gefunden werden.

)

Die Lasche „Basic Configuration“ öffnen und folgende Einstellungen machen (M1 und C2 müssen mit Ihren

Handys übereinstimmen):

31

Anschließend mit „Accept“ bestätigen.

Öffnen Sie “Advanced Configuration”-Page und konfigurieren Sie di E-Mail Adresse und den Betreff für

Event 1

Anschließend mit „Accept“ bestätigen.

„Clip List“ öffnen und folgende Einstellungen vornehmen:

Anschließend auf „Add“ klicken

10 Anbindung der Kamera

Das STD35 bietet die Möglichkeit, mit Hilfe der Telic Kamera einen Gegenstand oder Raum zu überwachen.

Von jedem internetfähigen Computer/Handy kann weltweit ein aktuelles Bild abgerufen werden (z.B. um sich die

Wetterverhältnisse am Ferienhaus anzuschauen).

Darüber hinaus kann im Alarmfall ein Bild als Anhang an die voreingestellte E-Mail Adresse gesendet werden, um daraufhin ggf. weitere Maßnahmen zu veranlassen (z.B. Alarmierung der Polizei, wenn ein Einbrecher auf dem Bild zu erkennen ist).

32

Um diese Funktion nutzen zu können, müssen Sie nur die Telic Kamera mit dem dafür vorgesehenen

Steckverbinder auf dem STD35 verbinden (s. Abb. 1).

Nachdem die Software die Kamera identifiziert hat, können die Bilder auf den folgenden Wegen betrachtet oder per E-Mail versendet werden:

-

-

-

-

Einwahl über Internetbrowser und Aufruf der „Photo“-Lasche (siehe Kapitel 9.4)

Versand per E-Mail als JPEG-Anlage im Alarmfall (siehe Kapitel 8.1)

Versand per E-Mail als JPEG-Anlage nach eingehendem Anruf (siehe Kapitel8.2)

Versand per E-Mail als JPEG-Anlage nach SMS-Anfrage (siehe Kapitel 8.2)

Falls die Helligkeit an dem zu überwachenden Ort nicht ausreichend sein sollte, wird automatisch die

Infratorbeleuchtung der Kamera dazu geschaltet. Hierbei muss allerdings aufgrund des starken Infrarots Lichtes mit Farbverlusten gerechnet werden.

Die Telic Kamera besitzt zusätzlich eine verstellbare Sonnenblende (Metallplatte oberhalb der Kamera). Bitte beachten Sie jedoch beim justieren der Blende, dass die Sonneneinstrahlung vormittags aus einem anderen

Winkel als nachmittags auftritt.

TIP:

Um sicherzustellen, dass sich alle gewünschten Objekte auf dem Bild befinden, die Sonnenblende optimal justiert ist und/oder die Beleuchtung des Raumes zu einem zufriedenstellenden Foto führen, ist es ratsam, sich nach der Installation „Testfotos“ zu schicken bzw. auf dem Web-Server anzusehen.

Nur so können Sie auf den vollen Leistungsumfang der Telic Kamera vertrauen.

11 Konfigurations-Tool

Neben der Konfiguration per SMS, Webserver oder durch einen Anruf, ist es möglich durch die Benutzung des von der Telic GmbH angebotenen STD35 Konfigurations-Tools alle möglichen Einstellungen vorzunehmen.

Dieses „Tool“ ermöglicht es, über eine benutzerfreundliche Oberfläche mittels eines PCs und einem speziellem

Kabel die Konfiguration vorzunehmen.

Sobald das STD35 mit dem PC verbunden ist können alle Funktionen überwacht und konfiguriert werden. Das

Tool erlaubt es, das STD35 ohne den Versand einer SMS zu konfigurieren. Weitere Informationen erhalten Sie

über [email protected]

.

33

12 Fehlerbehandlung

Fehlerbild

GSM-LED bleibt dunkel

GSM-LED blinkt von Anfang an zyklisch 2 mal

Mögliche Ursache

Keine Versorgungsspannung

Keine SIM Karte / kein Kontakt zur SIM

Karte

GSM-LED blinkt von Anfang an zyklisch 3 mal

GSM-LED dauerhaft an

PIN nicht „0000“ oder „2468“

Kein GSM Netz verfügbar/ keine Antenne angesteckt

Nicht konfiguriert GSM-LED erlischt nach ca. 3

Min.

STD35 reagiert nicht auf einen

Konfigurations-Anruf (hebt nicht ab)

STD35 reagiert nicht auf eine

Konfigurations-SMS

Gerät ist bereits konfiguriert

Falsche IMEI Nummer in der SMS / SMS wurde (noch) nicht zugestellt

STD35 reagiert nicht auf SMS oder Anrufe, obwohl es im GSM

Netz eingebucht ist

System LEDs blinken abwechselnd

Das Mobiltelefon überträgt keine

Telefonnummer („Inkognito Modus“)

Kein Konfigurationsanruf durchgeführt

Lösung

Netzgerät anschließen

SIM Karte einlegen oder

Oberfläche der SIM Karte reinigen

SIM Karten PIN auf „0000“ oder „2468“ setzen

Antenne anschließen /

Antennenposition ändern

Konfigurations-Anruf ausführen

Rücksetzen auf

Auslieferungszustand.

IMEI – Nummer prüfen. /

SMS Zustellung kann etwas dauern

Das Mobiltelefon so einstellen, dass

Telefonnummern übertragen werden.

Konfigurationsanruf durchführen

34

13 Anschlussbeispiele

Alarmmeldung bei Verbindung mit Stromversorgung durch Sensor oder Schaltkontakt

Verbinden Sie das STD35 mit einer 12V Stromversorgung, schon können Sie nach Einbuchung in das GSM-

Netz eine SMS-Meldung auf ihr Mobiltelefon bzw. eine Start-up Event E-Mail an die vorher eingestellte E-Mail

Adresse erhalten (Schaltung der Stromversorgung z.B. über einen Türkontakt oder anderen Alarmgeber).

2. Fernschalten von Verbrauchern per Sprachanruf oder via SMS

Anruf /SMS

Rufen Sie das betriebsbereite STD35 mit Ihrem Mobiltelefon an oder schicken Sie eine Steuer-SMS, schon können Sie beliebige Verbraucher bis 30V / 1A schalten (z.B. Heizsystem, Klimaanlage, Alarmanlage,

Garagentor ...)

35

3. Sensor-/Alarmmeldung per SMS / E-Mail, sobald ein Eingang mit 12V versorgt wird

Verbinden Sie einen Eingang des betriebsbereiten STD35 mit einer 12V Spannung, schon erhalten Sie eine

Alarm-SMS auf Ihr Mobiltelefon bzw. eine Alarm-E-Mail an die voreingestellte E-Mail Adresse (z.B. ausgelöst durch ein bestehendes Alarmsystem, Infrarot-Melder, Temperatursensor, Füllstandsmesser, Türkontakt ...)

4. Fernschalten von Verbrauchern die mit der STD35 Spannungsversorgung betrieben werden per

Sprachanruf oder via SMS

Anruf /SMS

Rufen Sie das betriebsbereite STD35 mit Ihrem Mobiltelefon an oder schicken Sie eine Steuer-SMS, schon können Sie einen Verbraucher, der die angelegte Spannungsversorgung benötigt schalten.

36

14 Zubehör

Die Telic GmbH bietet Zubehör für das STD35, das im Zusammenspiel mit dem STD35 eingehend getestet und freigegeben ist. Daher raten wir von der Nutzung von anderen Zubehörkomponenten als denen der Telic GmbH ab. Der Gewährleistungsanspruch gilt in jedem Fall nur bei der Nutzung von

Original Telic Zubehör.

Bitte erkundigen Sie sich hierzu bei Ihrem Lieferanten oder bei Telic GmbH. Zum empfohlenen Zubehör gehören insbesondere:

GSM-Magnetfußantenne

-Artikel-Nr. 12001-

FME-Anschluss und

2,5m Kabel

GSM-Dachschraubantenne

- Artikel-Nr. 12006-

FME-Anschluss,

3m Kabel, wasserfest

Telic Kamera

- Artikel-Nr. 14005-

Farbkamera (640x480 Pixel) mit Stecker für

STD35 und 2,5 m Kabel (inklusive Infrarot-

Beleuchtung für Aufnahmen im Dunkeln)

Konfigurationtool & Kabel

- Part-Number 16203 -

RS232 zu STD35 Zubehörkabel

37

15 Technische Daten

GSM: Quad Band EGSM 850/900/1800/1900 MHz

Compatible with ETSI GSM Phase 2+ Standard

Ausgangsleistung:

Class 4 (2W @ 850/900 MHz)

Class 1 (1W @ 1800/1900 MHz)

Temperaturbereich: -30°C - +75°C

Gewicht ca. 220 grams

Abmessungen: 150x65x45 mm (l x w x h)

Betriebsspannung: 7-32V

Stromaufnahme in Ruhe:15mA, kurzzeitig bis 1A

Max. Schaltstrom: 1A

Max. Schaltspannung: 32V AC

Eingenagsspannung (digitale Eingänge)

Logisch 1 (Schaltschwelle >7V):

Logisch 0 (Schaltschwelle <1,5V) :

12V

0V

Bei technischen Problemen und Fragen rund um das STD35 steht Ihnen unsere Hotline zu folgenden Zeiten zur

Verfügung:

Mo. – Fr.: 9:00-12:00 und 13:00–17:00 Uhr

Techn. Hotline:

Email-Support:

+49 (0)89 / 4902686-11 [email protected]

Für sonstige Fragen zum STD35 wählen Sie:

Vertrieb +49 (0)89 / 4902686-0

16 Dokumentenhistorie

Revision Datum Changes

Rev. 1.0 18.Januar.2011 erste Version

Impressum

Diese Bedienungsanleitung ist eine Publikation der Telic GmbH

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des

Herausgebers.

Nachdruck, auch auszugsweise verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2011 by Telic GmbH

Telic GmbH

Raiffeisenallee 12b

D-82041 Oberhaching

Deutschland www.telic.de

Telic behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen, Korrekturen und/oder

Verbesserungen des Inhalts vorzunehmen, ohne jedoch dazu verpflichtet zu sein. Alle Angaben sind ohne

Gewähr.

38

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
