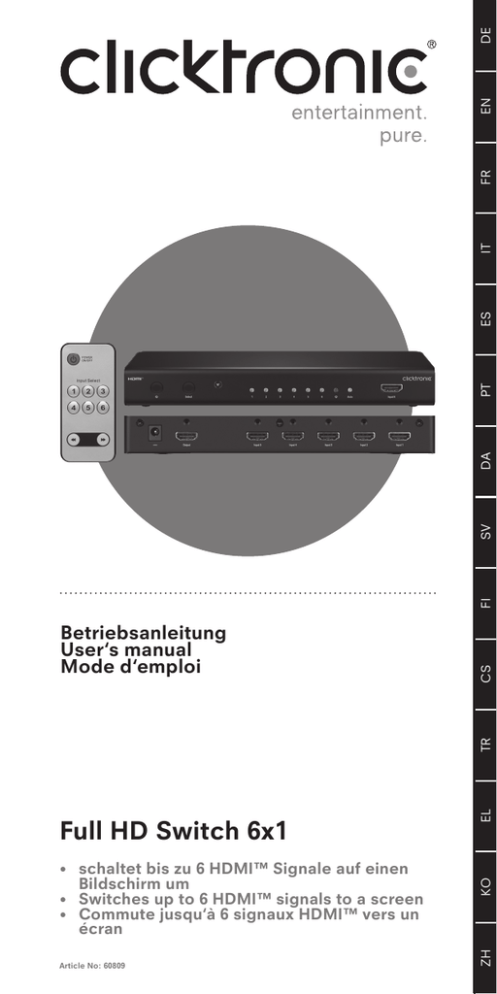

Full HD Switch 6x1

Full HD Switch 6x1
DE
EN
FR
IT
ES
PT
DA
SV
FI
EL
TR
CS
Betriebsanleitung
User‘s manual
Mode d‘emploi
Full HD Switch 6x1
schaltet bis zu 6 HDMI™ Signale auf einen Bildschirm um
• Switches up to 6 HDMI™ signals to a screen
• Commute jusqu‘à 6 signaux HDMI™ vers un écran
1
ZH
Clicktronic®
Article No: 60809
KO
•
DE
EN
Full HD Switch 6x1
FR
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.
Inhaltsverzeichnis:
Seite:
PT
ES
IT
1 Sicherheitshinweise 2 Beschreibung und Funktion
3 Bestimmungsgemäßer Gebrauch
4 Lieferumfang 5 Anschluss und Bedienung
6 Pflege, Wartung, Lagerung und Transport
7 Problembehebung 8 Technische Daten 9 Gewährleistung und Haftung 10 Allgemeine Hinweise
11 Entsorgungshinweise 12 CE-Konformitätserklärung 2
3
4
4
4
6
7
8
8
9
9
9
1 Sicherheitshinweise:
DA
ACHTUNG! Die Montage und Demontage des
Produktgehäuses darf nur durch ausgebilde-
tes Fachpersonal erfolgen!
GEFAHR! Lebensgefahr durch Stromschlag!
SV
Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Kurzschlussgefahr!
FI
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern!
CS
Achten Sie auf sichere Kabelverlegung!
Ihr Produkt ist kein Spielzeug und gehört nicht
in Kinderhände, weil zerbrechliche, kleine und
verschluckbare Teile enthalten sind, die bei
unsachgemäßem Gebrauch Personen schädigen können!
Installieren Sie das Produkt und die daran befestigten Geräte so, dass keine Personen
oder Gegenstände z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt wer den können.
• Lassen Sie Verpackungsmaterial nicht einfach
liegen, da sich spielende Kinder daran schnei den können. Weiterhin besteht die Gefahr des
Verschluckens und Einatmens von Kleinteilen
und Dämmmaterial.
• Wir empfehlen, die Montage nur von qualifi-
zierten Technikern ausführen zu lassen.
ZH
KO
EL
TR
•
•
2
Clicktronic®
DE
PT
ES
IT
FR
Ziehen Sie bei Nichtgebrauch und Gewitter
das Netzkabel aus der Steckdose.
Das Gerät darf keinen hohen Temperaturen
oder Feuchtigkeit ausgesetzt werden. Halten
Sie es von Stellen fern, an denen es mit Was-
ser in Berührung kommen könnte.
Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an Stellen, an denen es zu übermäßiger Staub- oder Rauchbildung kommen kann. Setzen sie
das Gerät keinen Erschütterungen oder Schwingungen aus.
Modifizieren und ändern Sie den Artikel und
dessen Zubehörteile nicht!
Verwenden Sie keine beschädigten Produkte
und Teile.
Stecken Sie keine Gegenstände in Lüftungsschlitze. Es besteht Stromschlag- und Kurzschlussgefahr!
Achten Sie beim Transport auf die im Kapitel
„technische Daten“ gelisteten Angaben und
treffen Sie geeignete Transportmaßnahmen,
z.B. durch Nutzung der Originalverpackung.
Bei Fragen, Defekten, mechanischen Be-
schädigungen, Störungen oder anderen nicht
durch diese Anleitung behebbaren Funktions-
problemen, wenden Sie sich an Ihren Händler. Weitere Informationen dazu finden Sie im Kapitel „Gewährleistung und Haftung“.
DA
•
•
•
•
•
•
•
•
2 Beschreibung und Funktion:
SV
Dieser professionelle HDMITM-Switch dient der
Wiedergabe von einer von 6 der angeschlossenen Eingangsquellen (wie z.B. DVD-Player, Spielekonsole oder SAT-Receiver), an 1 Display (z.B.
LCD/Plasma TV) gleichzeitig. Bild und Ton werden
in gleicher Qualität auf allen angeschlossenen
Fernsehern dargestellt.
CS
FI
Der Full HD Splitter ist mit seiner integrierten
Verstärker- und Equalizer-Funktion die ideale Lösung für folgende Anwendungsbereiche: Home
Theater, Audio/Video-Installation, z.B. in Konferenz-/Schulungsräumen, Messe- oder Verkaufspräsentationen.
EL
Signalquellen wie Receiver,
DVD-Player, Blu-RayTM-Player
Anzeigegeräte wie Fernseher,
Monitore, Beamer, usw.
Clicktronic®
3
ZH
KO
Quellgeräte: Ausgabegeräte: TR
Das Gerät ist nur für den Anschluss an HDMITMEin- und Ausgänge von entsprechenden AV-Geräten zugelassen. Als Stromversorgung darf nur
das mitgelieferte Netzteil verwendet werden.
Das Netzteil ist nur für den Anschluss an 100-240V
/ 50-60 Hz Wechselspannung zugelassen.
DE
DE
EN
3 Bestimmungsgemäßer Gebrauch:
FR
FR
EN
Ein anderer als im Kapitel „Beschrei
bung und Funktion“ beschriebener
Gebrauch ist nicht gestattet. Die
Verwendung darf nur in trockenen Innenräumen
erfolgen. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an
Personen und Sachen führen.
IT
IT
4 Lieferumfang: 1 x Full HD Switch
1 x Netzteil 5 V DC
1 x IR-Fernbedienung
1 x Betriebsanleitung
DA
DA
PT
PT
ES
ES
•
•
•
•
5 Anschluss und Bedienung:
SV
SV
Der Full HD Switch unterstützt 3 verschiedene Bedienarten (Manuell, CEC/Auto, Fernbedienung).
Anschluss:
EL
1.
2.
ZH
ZH
KO
EL
Hinweis:
KO
TR
TR
CS
CS
FI
FI
Schritt 1:
Schritt 2: Schritt 3: Schritt 4: 4
Verbinden Sie die HDMITM-
Kabel Ihrer HD-Quellen (SAT-
Receiver, DVD-Player usw.) mit den Eingängen des Full HD Switchs.
Verbinden Sie das HDMITMKabel Ihres Bildschirms mit
dem Ausgang des Full HD Switchs.
Verbinden das 5 V DC-Netzteil mit dem Full HD Switch.
Wenn alle Geräte miteinander verbunden sind, leuchtet eine
Power-LED (rot), die CEC/Auto-
Funktions-LED (blau) und die
Eingangs-LED für Eingang 1 (grün).
Nachdem Sie das Netzteil mit dem Full HD
Switch verbunden haben, ist er betriebsbereit.
Sie können den Switch nun manuell, per Fernbedienung oder im CEC-Auto-Modus bedienen.
Die SELECT/AUTO-Taste kann auch als AutoModus Kontrolltaste genutzt werden. Drücken
Clicktronic®
ED
ED
Sie die Taste für 3 Sekunden, um die Funktion
ein- oder auszuschalten.
Wenn die AUTO-LED leuchtet, kann der Full
HD Switch manuell, per Fernbedienung oder
im Auto-Modus gesteuert werden.
Wenn die AUTO-LED nicht leuchtet, ist der Auto-Modus nicht verfügbar. Der Full
HD Switch kann dann nur manuell oder per
Fernbedienung gesteuert werden.
Wenn die Stromanzeige (rot) aufblinkt, sucht
und verbindet der Full HD Switch die angewählte Quelle. Sobald eine Verbindung hergestellt wurde, leuchtet die Anzeige nicht
mehr. Blinkt die Anzeige weiter hin auf, stellen
Sie sicher, dass das Quellgerät angeschaltet ist und eine Kabelverbindung besteht.
Der Full HD Switch wird die zuletzt gewählte
Quelle speichern. Bei der nächsten Benutzung wird er diese Quelle mit Ihrem Gerät verbinden.
NE
NE
RF
RF
TI
TI
SE
SE
3.
4.
5.
6.
TP
TP
AD
AD
VS
VS
IF
IF
SC
SC
RT
RT
LE
LE
Bedienung
Fernbedienung:
OK
HZ
5
HZ
Clicktronic®
OK
Benutzen Sie die Fernbedienung, um den Full HD
Switch ein- oder auszuschalten. Benutzen Sie die
Tasten auf der Fernbedienung, um zwischen den
Quellgeräten zu wählen.
Auto-Modus:
DE
DE
Automatik-Schalt-Funktion:
EN
EN
Bei der ersten Inbetriebnahme des Full HD
Switchs wird dieser die erste Quelle wählen,
die verfügbar ist. Dies erfolgt nach folgendem
Schema:
Quelle 2
Quelle 3
Quelle 4
Quelle 5
Quelle 6
FR
FR
Quelle 1
IT
IT
Sobald Sie ein anderes Quellgerät einschalten,
erkennt der Full HD Switch dies und verbindet
Ihren Bildschirm automatisch mit der HD-Quelle.
Manuelle Bedienung:
PT
Aufzeichnungsdichte:
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
DA
PT
3D Video-Format:
DA
ES
ES
Benutzen Sie die POWER-Taste, um den Full HD
Switch ein- oder auszuschalten. Die SELECT/
AUTO-Taste wird verwendet, um zwischen den
Quellgeräten zu wechseln. Drücken Sie dafür die
Taste nur einmal kurz.
Oben und unten: 1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
FI
3D-Nutzung:
FI
SV
SV
Side-by-Side (Hälfte): 1920 x [email protected]/60 Hz
1920 x [email protected] Hz
CS
CS
1. Vergewissern Sie sich, dass alle Geräte
(HDTVs, Receiver, Kabel, Blu-RayTM Player, usw.) das gleiche 3D-Format unterstützen.
2. Sollte ein Gerät kein 3D unterstützen, wird auf allen Geräten 2D angezeigt.
EL
EL
TR
TR
6 Pflege, Wartung, Lagerung und Transport:
GEFAHR! Lebensgefahr durch Stromschlag!
Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Kurzschlussgefahr!
ZH
ZH
KO
KO
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
6
Clicktronic®
ED
ED
Ziehen Sie den Netzstecker! Reinigen Sie Ihr
Produkt mit einem trockenen oder bei starker
Verschmutzung mit einem leicht angefeuchte
ten, weichen Tuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres
Geräts! Achten Sie beim Schwenken der
beweglichen Geräteteile darauf, dass Sie
keine Körperteile in den Schwenkvorrichtungen einklemmen!
Halten Sie um das Anzeigegerät ausreichend
Freiraum, um eine ausreichende Belüftung zu
gewährleisten.
Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen
Sie diese bei Lockerung wieder fest. Dies kann z.B. bei häufigem Bewegen eintreten.
Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
NE
NE
RF
RF
TI
TI
SE
SE
•
•
•
•
7 Problembehebung:
TP
AD
VS
IF
• Stellen Sie sicher, dass Quellgeräte (wie HD DVD-Player) und
Ausgabegeräte (wie TVs/Bildschirme) 1080p voll unterstützen.
• Prüfen Sie auch, ob Ihre HDMITMKabel 1080p Videosignale übertragen können.
SC
Die Auflösung erreicht
nicht 1080p
RT
• Schalten Sie das Gerät aus und
wieder an.
• Wenn Sie den Geräteausgang
mit einem Quellgerät verbinden,
sperrt HDCP die Audiospur.
RT
HDCP arbeitet nicht
richtig nach
erstmaliger
Verbindung
SC
• Achten Sie auf schlüssige
Kabelverbindungen.
• Prüfen Sie, ob Ihre Kabel/Adapter
nur Bilder übertragen, wie DVIAdapter z.B.
• Wenn Sie den Geräteausgang
mit einem Quellgerät verbinden,
sperrt HDCP die Audiospur.
IF
Bild ohne Ton
VS
• Stellen Sie sicher, dass die Verbindung von Quellgerät zum TV
zunächst ohne Full HD Switch
funktioniert.
• Prüfen Sie alle Verbinder und
Kabel auf Beschädigungen.
• Stellen Sie sicher, dass das Gerät
eingeschaltet ist.
AD
Maßnahme
Kein Bild
TP
Problem
LE
LE
OK
OK
HZ
7
HZ
Clicktronic®
DE
DE
PT
PT
ES
ES
IT
IT
FR
FR
EN
EN
8 Technische Daten:
60809
Betriebsspannung
230 V AC / 50Hz (5 V DC)
Ausgänge
1 x HDMITM-Buchse
Gewicht und Maße
1.520 g, 220 x 29 x 70 mm
Eingänge
6 x HDMITM-Buchsen
Taktfrequenz
bis zu 225 MHz
Auflösung/Farbtiefe
bis zu 1080p Full HD / 12-Bit
Gehäuse
Metall
Buchsen
19 PIN HDMITM vergoldet
max. Kabellänge
10,0 m ohne Verstärkung
unterstützte Formate
3D, DTS®, HD Dolby ®, True HD,
HDCP 2.0
9 Gewährleistung und Haftung:
DA
•
•
•
•
•
•
•
•
KO
KO
EL
EL
TR
TR
CS
CS
FI
FI
SV
SV
DA
ZH
ZH
Modell
8
Über die europäischen Gewährleistungsregeln hinaus gewährt der Hersteller Ihnen auf
ein neues Gerät 10 Jahre Garantie.
Da der Hersteller keinen Einfluss auf örtliche
Gegebenheiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab.
Falls ein Fehler oder Defekt an Ihrem Gerät
festgestellt werden sollte, wenden Sie sich an
Ihren Fachhändler und zeigen Sie ggf. Ihre
Quittung oder Rechnung als Kaufnachweis vor.
Ihr Händler wird den Fehler entweder vor Ort
beheben, oder das Gerät an den Hersteller
weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle
Fehler ausführlich beschreiben – nur dann
haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
Der Hersteller haftet nicht für Personen- oder
Sachschäden, die durch unsachgemäße Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,
entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
Ein anderer als in dieser Betriebsanleitung
beschriebener Einsatz ist unzulässig und führt
zu Gewährleistungsverlust, Garantieverlust
und Haftungsausschluss.
Druckfehler behält sich der Hersteller vor.
Der Hersteller behält sich weiterhin das Recht
vor, Änderungen an Geräten, Verpackungen
und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen.
Clicktronic®
ED
ED
10Allgemeine Hinweise:
HDMI, das HDMI Logo und High-DefinitionMultimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.
Die Full HD Matrix beinhaltet HDMITM Technologie.
Markennamen und Handelsmarken sind das
Eigentum ihrer jeweiligen Inhaber.
PS3 ist ein Markenzeichen von Sony Computer
Entertainment Inc.
DTS ist eine registrierte Marke und das DTS
Logo und Symbole sind Handelsmarken von
DTS, Inc.
Blu-RayTM ist eine registrierte Marke der
Blu-Ray Disc Association.
NE
NE
RF
RF
TI
TI
•
•
•
•
•
•
SE
Elektrische und elektronische Geräte
dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll ent
sorgt werden.
TP
TP
SE
11Entsorgungshinweise:
AD
VS
VS
WEEE Richtlinie:
WEEE Nr.: AD
Der Verbraucher ist nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am
Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die
Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
2002/95/EG
82898622
IF
IF
12CE-Konformitätserklärung:
SC
SC
Dieses Gerät ist mit der nach der
Richtlinie 2004/108/EG und 2006/95/
EG vorgeschriebenen Kennzeichnung
versehen: Mit dem CE Zeichen erklärt Clicktronic®, eine registrierte Marke der Wentronic
GmbH, dass das Gerät den grundlegenden
Anforderungen und Richtlinien der europäischen
Bestimmungen erfüllt. Diese können online auf
www.clicktronic.com angefordert werden.
RT
RT
LE
LE
OK
OK
HZ
9
HZ
Clicktronic®
EN
Full HD Switch 6x1
FR
ATTENTION! Please read the user manual com-
pletely and carefully. It is part of the product and
includes important information for proper instal-
lation and use. Keep this guide to have it availab-
le, when there are uncertainties, or the product will be passed on.
Content:
Page:
PT
ES
IT
1 Safety Instructions
10
2 Description and Function
11
3 Intended Use 12
4 Parts Package 12
5 Connecting and Operating
12
6 Care, Maintenance, Storage, and Transport 15
7 Troubleshooting 15
8 Specifications 16
9 Warranty and Liability 16
10 General Notes
17
11 Note on Waste Disposal 17
12 CE Declaration
17
1 Safety Instructions:
DA
ATTENTION! Only skilled electricians may assemble and disassemble the housing of the
product.
SV
DANGER! Risk of life by electric shock!
Avoid contacting mains voltages!
ATTENTION! Risk injury by short-circuit!
FI
Never bridge contacts!
Do not put things into ventilation slots or ports!
CS
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
ZH
KO
EL
TR
•
•
•
•
•
10
This product is not a toy and is not meant
for children, because it contains small parts
which can be swallowed and can injure
when used inappropriately!
Please install the system and devices attached to it in a way that persons cannot be
injured, or objects not be damaged for
example by dropping or stumbling.
Remove the packing materials, because
children may cut themselves on them while
playing. Furthermore, there is a risk of swallowing and inhalation of incidentals
and insulating material.
Remove the mains plug from mains during
thunder storms an when not in use.
Avoid places with high temperatures, or
humidity, or places which might come into
Clicktronic®
PT
ES
IT
FR
EN
contact with water.
Do not install the product close to openings
of air conditioners, or at places with an
excessive amount of dust or smoke.
Do not install the product at places subject
to vibration, or oscillation.
Do not modify and alter the product and
any accessories! Make sure you also read
the chapter “Warranty and Liability”. Do not
use any damaged parts.
Do not insert things like parts of metal and
not fitting cables into the ventilation slots
or ports. There is a risk of electric shock
and short circuit!
Keep sufficient space around all devices for
good ventilation and free motion and to
avoid damages.
Plug and unplug all cables slowly and carefully.
During transport, observe the details listed
in the chapter “Specifications”, and implement measures suitable for transport, e.g.
use the original package.
For questions, defects, mechanical damages, malfunctions, and other functional problems which cannot be resolved by this
guide, please contact your dealer for repair
or replacement, as described in the chapter “Warranty and Liability”.
Please also observe the terms of use de-
scribed in the chapter “Intended Use”.
DA
•
•
•
•
•
•
•
•
•
2 Description and Function:
FI
SV
This professional HDMITM switch can display
the signals of one of 6 connected HDMITM
sources (e.g. a DVD-Player, game console or
satellite receiver) on 1 HDMITM display (LCD/
Plasma) at the same time. The switch grants
the same quality for images and sound at all
connected HDMITM displays.
CS
The Full HD switch with amplifier and equalizer
functions offers solutions for Home Theater,
AV installation data center, information distribution, conference room presentation, school
and corporate training environment.
EL
sources like Receiver, DVD-
Player, Blue Ray-Player, PCs
drains like monitors, video projectors, TVs, etc.
Clicktronic®
11
ZH
KO
Source Devices: Output Devices: TR
As power supply, only use the supplied mains
adapter. The power supply is only permitted
for the connection to 100-240 V / 50-60 Hz alternating current.
3 Intended Use:
FR
EN
It is not allowed to use the device in other ways than described in chapter
“Description and Function”. Use this
device only in dry interior rooms. The symbol
with the house reminds you of that. If you do not
attend to these regulations and notes on safety,
it might causes fatal accidents, injuries and damages to persons and property.
IT
4 Parts Package: 1 pc. Full HD switch
1 pc. power supply 5 V DC
1 pc. IR remote control
1 pc. user‘s manual
DA
PT
ES
•
•
•
•
5 Connecting and Operating:
SV
The Full HD Switch is designed with 3 operation modes.
TR
CS
FI
Step 1: Step 2: Step 3: Step 4: Note:
EL
1.
2.
3.
KO
ZH
Connect the HDMITM cables from the HD
sources (SAT-Receiver, DVD Player etc.) to the input ports of the Full HD switch.
Connect the HDMITM cable from your HD
display to the ouput.
Plug the 5 V DC power supply to the Full
HD switch.
After you finished connecting, the power indication LED will be lighted up (red).
The CEC function LED lights up (blue) and one of the input indication LEDs will
be lighted up after the input source is
selected (green).
12
After plugging in the DC 5V power supply, the power can be switched on. You are free to
control the Full HD switch by remote control,
manual selecting or auto switching.
The SELECT/AUTO button can also be used as
an auto mode control button. Press the button
for 3 seconds to switch on or off the auto switching function.
When the AUTO LED light is ON, the Full HD
switch can be operated under remote control,
manual selecting and auto detecting.
You can switch input sources by these Clicktronic®
IT
FR
EN
three functions.
When the AUTO LED light is OFF, the auto
switching function will be disabled. The Full HD switch can be operated under remote control and manual select only.
If the power indication LED light (Red) is
flashing, the Full HD switch is detecting and
connecting the source. After the source is
detected and connected, flashing will stop.
If flashing continues, check the power of your
source being on, or check the HDMITM cable
for being working the right way.
The Full HD switch memorizes the latest input
port. For next use, the Full HD switch will detect and connect the latest input port first.
TR
CS
FI
SV
DA
PT
ES
4.
5.
6.
EL
Operation:
IR Remote operation mode:
13
ZH
Clicktronic®
KO
Use the IR remote control to switch on the Full
HD switch, the power indication LED on the
front panel will shine. In the IR remote operation
mode, use the number buttons to toggle between the sources, or use the forward and back
button to select input sources.
EN
Auto switching function operation mode:
FR
For first connection, the Full HD switch will detect
and connect the first available source by the
following sequence:
Source 1
Source 2
Source 3
Source 4
Source 5
Source 6
IT
For changing the source, only turn on the source
device you want to use. The Full HD switch will
automatically switch to the source device, you
turned on.
ES
Auto switching mode control:
PT
You can set the auto switching function OFF.
Press the SELECT/AUTO button for 3 seconds to
turn off the auto switching function. Press another 3 seconds to turn it back on.
DA
•
•
SV
3D video format:
FI
Manual operation mode:
Use the POWER button to switch on or off the
power.
Use the SELECT/AUTO button for manual
switching. If you want to change the input
channel, you can only press the button once. There will be a LED indication for the active
channel. The procedure is a cyclic function.
Frame packing: 1920 x [email protected]23.98/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
CS
Side-by-Side (Half):
1920 x [email protected]/60 Hz
1920 x [email protected] Hz
TR
Top-and-Bottom: 1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
3D application:
ZH
KO
EL
1. Ensure all devices (HDTVs, Receivers, cables, Blu-RayTM Players, etc.) support the same 3D
formats.
2. If a device supports no 3D, on all devices 2D will be displayed.
14
Clicktronic®
EN
6 Care, Maintenance, Storage and
Transport:
DANGER! Risk of life by electric shock!
FR
Avoid contacting mains voltages!
ATTENTION! Risk injury by short-circuit!
IT
Never bridge contacts!
Do not put things into ventilation slots or ports!
DA
PT
ES
Remove the mains plug from mains! Use a dry
and soft cloth to clean your product, or use a
slightly moist cloth for heavy stains. Look
out for live cables of your device during
cleaning!
Attend avoiding risks of stumbling by installing
the cables.
Make sure there is sufficient space around the
system to ensure proper ventilation, and
check the clearance of the system, if necessary.
Avoid places with high temperatures, humidity, or places which can become wet, also during care, maintenance, storage, and transport.
Drill holes are still visible on the wall after the
device and the wall installation kit is removed.
After use for a longer time period, a spot may
remain on the wall.
Follow the safety symbols on the packing
during transport.
SV
•
•
•
•
•
•
• Mind conclusive connections of the
cables.
• Check, if the used cable only can
transmit pictures like DVI cables. By
using a DVI to HDMITM adaptor are
only pictures transmitted, too.
• If you connect the output devices
with a source device, HDCP will lock
the audio track or the complete
function.
HDCP does
not work
• Switch the Full HD splitter off and
on for one time.
Clicktronic®
CS
Pictures
without
tone
TR
• Make sure, the connection of
source devices and TV firstly works
without the product.
• Check all connectors and cables for
damages. Make sure, the device is
switched on.
EL
No picture
KO
Action
15
ZH
Problem
FI
7 Troubleshooting:
EN
Resolusion
does not
reach 1080p
• Make sure that source device and
output devices support 1080p.
• Also check the used HDMITM cables
for supporting 1080p.
Model
60809
Operating voltage
230 V AC / 50 Hz (5 V DC)
Outputs
1 pc. HDMITM socket
Weight & Measurements
1,520 g, 220 x 29 x 70 mm
Inputs
6 pcs. HDMITM sockets
Pulse frequency
up to 225 MHz
Resolution / color
depth
up to 1080p Full HD / 12-Bit
Housing
Metal
Sockets
19 PIN HDMITM gold plated
max. length of cables
10.0 m without amplification
supported formats
3D, DTS®, HD Dolby ®, True
HD, HDCP 2.0
DA
PT
ES
IT
FR
8 Specifications:
SV
9 Warranty and Liability:
ZH
KO
EL
TR
CS
FI
•
•
•
•
•
•
16
The manufacturer warrants this new device for
10 years beyond the European warranty regulations.
As the manufacturer has no influence on installation, warranty of the product only applies
to the product.
If any fault or damage is detected on your
device, please contact your dealer and provide your sales slip or invoice as evidence of the
purchase, if necessary. Your dealer will repair the fault either on site, or send
the device to the manufacturer. You make
the work of our technicians considerably
easier, when you describe possible faults in
detail – only then you can be assured that
faults occurring only rarely will be found and
repaired with certainty! If your dealer cannot
be contacted, you can also contact us directly.
The manufacturer is not liable for damages to
persons or property caused by improper installation or operation not described in this guide. This includes, among others, any alteration and modification of the product
and its accessories.
Any use other than described in this user‘s
guide is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.
We reserve our right for misprints and changes of the device, packing, or all technical Clicktronic®
documentation.
FR
HDMITM, the HDMITM-Logo and High-DefinitionMultimedia-Interface are registered brands or
trademarks of the HDMI Licencing LLC.
Brands and trademarks are the property of
their respective owners.
The Full HD Matrix includes HDMITM technology.
PS3 is a brand label of Sony Computer Entertainment Inc.
Blu-RayTM is a registered brand of Blu-Ray Disc Association.
IT
•
•
•
•
•
EN
10General Notes:
11Note on Waste Disposal:
In according to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste.
ES
DA
2002/95/EC
82898622
SV
WEEE Directive:
WEEE No: PT
The consumer is committed by law to reposit
electrical and electronic devices to public collecting points or to the dealer at the end of the
devices lifetime for free. Particulars are regulated in national right. The symbol on the product,
in the manual or at the packaging alludes to
these terms. With this kind of application of used
devices you achieve an important share to environmental protection.
12CE-Declaration:
Clicktronic®
17
ZH
KO
EL
TR
CS
FI
This device corresponds to EU direc
tives 2004/108/EC and 2006/95/EC:
With the CE sign Clicktronic®,a registered brand of the Wentronic GmbH, ensures that
the product is conformed to the basic standards and directives. These standards can be
requested online on www.clicktronic.com. The
mentioned directives replace all former national
permissions in the European Union. All trademarks and registered brands are the property of
their respective owners.
Commutateur Full HD 6x1
FR
ATTENTION ! Lisez le présent manuel d‘utilisation
en entier et avec attention. Il fait partie intégrante
du produit et comprend d‘importantes informations
pour une bonne installation et une bonne utilisation. Conservez soigneusement ce manuel pour
toute clarification et ne le faites passer qu‘avec le
produit.
Table des matières: Page:
PT
ES
IT
1 Consignes de sécurité 2 Description et fonctions
3 Utilisation prévue
4 Contenu de la livraison
5 Connexion et Fonctionnement
6 Entretien, maintenance, stockage et
transport
7 Dépannage
8 Spécifications 9 Garantie et responsabilité 10 informations générales
11 Instructions pour l‘élimination
12 Déclaration CE
18
19
20
20
20
22
23
24
24
24
25
25
DA
1 Consignes de sécurité:
ATTENTION! Seuls les professionnels formés
sont utorisés à installer et démonter le logement du produit!
SV
DANGER ! Risque vital d‘électrocution !
Évitez tout contact avec le secteur !
FI
ATTENTION ! Risque de blessure par courtcircuit !
CS
Ne reliez jamais les contacts !
Ne mettez rien dans les fentes ou les ports de
ventilation !
ATTENTION ! Risque de blessure en trébuchant !
Participez à l‘installation du câble en toute sécurité !
ZH
KO
EL
TR
•
•
•
•
18
Votre produit n‘est pas un jouet. Il n‘est pas
censé être utilisé par des enfants parce qu‘il
contient de petites pièces pouvant être avalées ni être utilisé de manière incorrecte parce qu‘il pourrait entraîner des blessures !
Ne pas utiliser un produit ni des pièces qui
seraient endommagés.
Toujours jeter les matériaux d‘emballage pour
ne pas que les enfants jouent avec et se
coupent. Il y a en outre un risque d‘ingestion et d‘inhalation des petites pièces et des matériaux d‘isolation.
Installez et placez les produits et ses accessoires de manière à ce que personne ne puisse se blesser et que des objets ne puisClicktronic®
DA
PT
ES
IT
FR
sent subir des dommages, par ex. en trébuchant ou en basculant.
Nous recommandons de confier l‘assemblage à des spécialistes qualifiés uniquement.
Éviter toute condition extrême, telle que des températures très élevées, très basses,
de l‘humidité ou une exposition directe au soleil ainsi que des vibrations et une pression
mécanique.
Ne pas installer le produit près de sorties de
climatiseurs ni dans des endroits particulièrement poussiéreux ou enfumés.
Ne pas modifier d‘une manière quelconque
le produit ou les accessoires ! Toujours prendre connaissance du chapitre portant sur Garantie et responsabilité.
Lors du transport du produit, tenir compte des
informations stipulées dans les chapitres Spécifications et utiliser des méthodes de transport appropriées, par ex. l‘emballage d‘origine.
Pour toute question, tout défaut, dommage
mécanique, dysfonctionnement et tout autre
problème fonctionnel ne pouvant pas être
résolu à l‘aide de ce guide, veuillez contacter
votre revendeur pour réparation ou échange,
tel que décrit dans le chapitre Garantie et responsabilité.
Ne pas introduit d‘objets, tels que des pièces métalliques ou des câbles inappropriés dans
les évents ou les ports. Il y a risque de chocs
électriques et de court-circuits !
Lorsque le dispositif n’est pas utilisé ou pen
dant les orages, débranchez le câble de
la prise secteur murale.
SV
•
•
•
•
•
•
•
•
2 Description et fonctions:
CS
FI
Ce commutateur professionnel HDMI™ permet
d‘afficher simultanément les signaux depuis
une des 6 sources d‘entrée connectées (par ex.
lecteur DVD, console de jeux ou récepteur SAT)
sur un affichage (par ex. LCD/plasma/TV). La qualité de l‘image et du son est la même sur toutes
les TV connectées.
TR
Le séparateur Full HD, avec sa fonction
d‘amplificateur et d‘égalisateur intégrée est la
solution idéales pour les zones d‘application suivantes : cinémas à domicile, installations audio/
vidéo, par ex. dans des salles de conférence/
formations, salles d‘expositions et présentations
commerciales.
KO
EL
Le dispositif est uniquement autorisé pour la
connexion aux entrées et sorties HDMI™ des
dispositifs AV correspondants. Seul l‘adaptateur
d‘alimentation fourni peut être utilisé pour
l‘alimentation électrique.
L‘adaptateur d‘alimentation est uniquement
approuvé pour une connexion à une source
d‘alimentation de 100-240 V CA/50-60 Hz.
Clicktronic®
19
ZH
Unités source : sources du signal, tels que les
récepteurs, lecteurs DVD, lecteurs Blu-Ray™
Unités de sortie : dispositifs d‘affichage, tels
que TV, moniteurs, vidéoprojecteurs, etc.
3 Utilisation prévue:
FR
ère autre que celle stipulée dans le
chapitre Description et fonction est strictement interdite. Le produit ne peut
être utilisé que dans des pièces sèches. Si vous
ignorez cette réglementation ainsi que les consignes de sécurité, de graves accidents peuvent
se produire et blesser des personnes. Il peut en
outre y avoir des dégâts matériels.
IT
4 Contenu de la livraison: 1 x Commutateur Full HD
1 x Adaptateur d‘alimentation 5 V CC
1 x Télécommande IR
1 x Guide d‘utilisateur
DA
PT
ES
•
•
•
•
5 Connexion et Fonctionnement:
SV
Le commutateur Full HD prend en charge 3 types
de modes de fonctionnement qui sont manuel,
CEC/auto, télécommande.
Connexion:
TR
CS
FI
Etape 1 : Connectez les câbles HDMI™ de vos
sources HD (récepteur SAT, lecteur DVD,
etc.) avec les entrées du commutateur
Full HD.
Etape 2 : Connectez le câble HDMI™ de votre moniteur à la sortie du commutateur Full HD.
Etape 3 : Connectez l‘adaptateur d‘alimentation
5 V CC avec le commutateur Full HD.
Etape 4 : Lorsque tous les dispositifs sont connectés les uns aux autres, les LED suivantes s‘allument : LED
d‘alimentation (rouge), LED de la fonc
tion CEC/auto (bleue) et LED d‘entrée
pour l‘entrée 1 (verte).
EL
Tenez compte des points suivants :
ZH
KO
1.
2.
20
L‘adaptateur d‘alimentation connecté au commutateur Full HD est prêt à être utilisé.
Vous pouvez maintenant faire fonctionner le
commutateur manuellement, avec la télécommande ou en mode CEC/auto.
Vous pouvez également utiliser le bouton
Power/SELECT comme bouton de commande
Clicktronic®
ES
IT
FR
pour le mode CED/auto. Appuyez sur le
bouton pendant 3 secondes pour activer ou
désactiver la fonction.
Si la LED CEC/AUTO s‘allume, vous pouvez
utiliser le commutateur Full HD manuellement, par télécommande ou en mode CEC/
auto.
Si la LED CEC/AUTO ne s‘allume pas, le mode
CEC/auto n‘est pas disponible. Dans ce cas,
le commutateur Full HD peut être utilisé manuellement ou avec la télécommande.
Si la LED d‘alimentation s‘allume (rouge), le
commutateur Full HD recherche la source
sélectionnée; une fois détecté, il établit
la connexion avec cette source. Lorsque la
connexion est établie, le témoin s‘éteint. Si le
témoin continue de clignoter, assurez-vous
que le dispositif source est mis sous tension
et qu‘un câble de connexion approprié est
disponible.
EL
TR
CS
FI
SV
DA
PT
3.
4.
5.
Télécommande :
21
ZH
Clicktronic®
KO
Utilisez la télécommande pour activer ou
désactiver le commutateur Full HD. Utilisez les
touches de la télécommande pour sélectionner
les dispositifs source.
Mode automatique :
Lors de la première utilisation du commutateur
Full HD, le commutateur sélectionne la première
source disponible. L‘opération s‘effectue comme
suit :
FR
source 1
source 2
source 3
source 4
source 5
source 6
IT
Lorsque vous activez un autre dispositif source,
le commutateur Full HD détecte ce dispositif et
connecte automatiquement votre moniteur à
votre source HD.
Fonctionnement manuel :
PT
ES
Utilisez le bouton d‘alimentation (POWER) pour
activer ou désactiver le commutateur Full HD. Le
bouton SELECT/AUTO permet de sélectionner les
dispositifs source. Pour ce faire, appuyez une fois
rapidement sur le bouton.
Format vidéo 3D:
DA
Aufzeichnungsdichte:
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
SV
Side-by-Side (Hälfte): 1920 x [email protected]/60 Hz
1920 x [email protected] Hz
FI
Oben und unten: 1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
CS
6 Entretien, maintenance, stockage et
transport:
EL
1. Vergewissern Sie sich, dass alle Geräte
(HDTVs, Receiver, Kabel, Blu-RayTM Player, usw.) das gleiche 3D-Format unterstützen.
2. Sollte ein Gerät kein 3D unterstützen, wird auf allen Geräten 2D angezeigt.
TR
3D-usage:
DANGER ! Risque vital d‘électrocution !
Évitez tout contact avec le secteur !
ZH
KO
ATTENTION ! Risque de blessure par courtcircuit !
Ne reliez jamais les contacts ! Ne mettez rien
dans les fentes ou les ports de ventilation !
22
Clicktronic®
IT
FR
L‘appareil ne requiert pas de maintenance.
Débranchez toujours la fiche de secteur
lorsqu‘il n‘est pas utilisé !
Utilisez un linge sec pour nettoyer votre
produit. Faites attention à éviter les éraflures.
Utilisez un chiffon légèrement humide pour les
taches tenaces. Attention aux câbles sous ten
sion ! N‘utilisez aucun produit de nettoyage.
Cela peut causer des brûlures aux matériaux.
Éviter l‘entrée de liquides dans l‘appareil.
Évitez les endroits à fortes températures ou
forte humidité, les endroits où l‘appareil
risque d‘être mouillé, que ce soit en cours
d‘entretien, de maintenance, de stockage ou
de transport.
Gardez le produit loin des enfants et stockezle dans des endroits secs et hors poussière !
Conservez l‘emballage d‘origine pour le trans
port et pour éviter des dommages.
ES
•
•
•
•
•
•
La résolution
n'atteint pas
les 1080p.
• Assurez-vous que le dispositif
source (tels que lecteur HD DVD) et
les dispositifs de sortie (tels que
téléviseur/moniteurs) prennent en
charge les signaux 1080p.
• Vérifiez également que vos câbles
HDMI™ sont capables de transmettre des signaux vidéo 1080p.
DA
• Mettez le dispositif hors puis sous
tension.
• Lorsque vous connectez la sortie
du dispositif à un dispositif source,
HDCP bloque la piste audio.
SV
Après la
première
connexion,
HDCP ne
fonctionne
pas correctement.
FI
• Assurez-vous que les câbles sont
correctement connectés.
• Vérifiez si vos câbles/adaptateurs
(tels que l‘adaptateur DVI) transmettent uniquement des images.
• Lorsque vous connectez la sortie
du dispositif à un dispositif source,
HDCP bloque la piste audio.
CS
affichée mais
pas de son.
TR
• Assurez-vous d‘abord que la
connexion du dispositif source à la
TV fonctionne sans le commutateur
Full HD.
• Assurez-vous que les connecteurs
et les câbles ne sont pas endommagés.
• Assurez-vous que le dispositif est
bien sous tension.
EL
Solution
Pas d'image
Clicktronic®
23
ZH
KO
Problème
PT
7 Dépannage:
PT
ES
IT
FR
8 Spécifications:
Modèle
60809
Tension de service
230 V CA/50Hz (5 V CC)
Sorties
1 x prise HDMI™
Poids et dimensions
1.520 g, 220 x 29 x 70 mm
Entrées
6 x prise HDMI™
Vitesse d'horloge
Jusqu’à 225 MHz
Résolution/profondeur couleur
jusqu'à 1080p Full HD / 12-bit
Boîtier
Métal
Prises
19 broches HDMI™ plaqués
or
Longueur câble max.
10 m sans amplification
Formats pris en
charge
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
9 Garantie et responsabilité:
EL
TR
CS
FI
SV
DA
•
•
•
•
•
•
•
Le fabricant accorde une garantie de 10 ans à
un appareil neuf.
Comme le fabricant n‘a aucune influence sur
l‘installation, la garantie s‘applique uniquement au produit lui-même.
Si vous détectez un défaut ou un dommage
sur votre appareil, veuillez prendre contact
avec votre détaillant et, si nécessaire, fournir
le ticket de vente ou la facture comme preuve
d‘achat. Votre revendeur réparera l‘appareil
sur place, ou bien renverra l‘appareil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant
les défauts possibles en détail - alors seulement vous pourrez être assuré que les défauts qui ne se produisent que rarement, pourront
être détectés et réparés à coup sûr !
Le fabricant n‘est pas responsable des dommages physiques ou matériels causés par une
mauvaise installation ou maintenance, ou une opération non décrite dans le présent manuel.
Ne modifiez pas et n‘altérez pas le produit ni
ses accessoires.
Toute utilisation autre que celle décrite dans
le présent manuel d’utilisation est interdite,
et provoque l‘annulation de la garantie et nous
dégage de toute responsabilité.
Nous réservons tous les droits en cas d’erreur
d‘impression et de modification de l‘appareil,
de l‘emballage ou du manuel d‘utilisation.
10Informations générales:
ZH
KO
•
•
24
HDMI, das HDMI Logo und High-DefinitionMultimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.
Die Full HD Matrix beinhaltet HDMITM Technologie.
Clicktronic®
Markennamen und Handelsmarken sind das
Eigentum ihrer jeweiligen Inhaber.
PS3 ist ein Markenzeichen von Sony Computer
Entertainment Inc.
DTS ist eine registrierte Marke und das DTS
Logo und Symbole sind Handelsmarken von
DTS, Inc.
Blu-RayTM ist eine registrierte Marke der
Blu-Ray Disc Association.
FR
•
•
•
•
11Instructions pour l‘élimination:
ES
IT
Selon la directive européenne DEEE, la mise au rebut des appareils élec
triques et électroniques avec les
déchets domestiques est strictement
interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement
les substances contaminées et dangereuses
peuvent polluer notre environnement.
SV
DA
PT
Vous, en tant que consommateur, êtes commis
par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du
distributeur, ou des points publics de collecte à
la fin de la durée de vie des dispositifs, et ce de
façon gratuite. Les détails sont réglementés dans
le droit national. Le symbole sur le produit, dans
le manuel d‘utilisation, ou sur l‘emballage fait
référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination
des déchets d‘appareils usagés, vous réalisez une part importante de la protection de
l‘environnement.
Directive DEEE : 2002/96/EC
No DEEE : 82898622
FI
12Déclaration CE:
Clicktronic®
25
ZH
KO
EL
TR
CS
Cet appareil porte le marquage prescrit par la directive 2004/108/UE et 2006/95/
UE: En utilisant le marquage CE, Click-
tronic®, nom commercial déposé de
Wentronic GmbH, déclare que l‘appareil est
conforme aux conditions et directives de base
de la réglementation européenne. Vous pouvez
consulter le site www.clicktronic.com pour de
plus amples informations. Toutes les marques
et marques déposées sont la propriété de leurs
propriétaires respectifs.
Commutatore Full HD 6x1
ATTENZIONE! Leggere il Manuale d’uso in modo
completo ed accurato. Esso fa parte del prodotto e contiene informazioni importanti per l’uso e
l’installazione corretti. Conservare questo Manuale d’uso per chiarimenti e consegnarlo insieme al prodotto quando questo è ceduto.
Indice: Banda:
PT
ES
IT
1 Istruzioni per la sicurezza
2 Descrizione e funzione
3 Uso
4 Scopo della consegna
5 Collegamento e Funzionamento 6 Manutenzione, Cura, conservazione e
trasporto
7 Risoluzione dei problemi 8 Specifiche
9 Garanzia e responsabilità 10 Informazioni Generali
11 Istruzioni sullo smaltimento
12 Dichiarazione CE:
26
27
28
28
28
30
31
32
32
32
33
33
1 Istruzioni per la sicurezza:
DA
ATTENZIONE! Solo professionisti addestrati- sono autorizza ad eseguire l’installazione e la rimozione del prodotto!
SV
PERICOLO! Rischio di morte per scarica elettrica!
Evitare il contatto con la tensione elettrica!
ATTENZIONE! Rischio di cortocircuito!
FI
Non eseguire ponti sui contatti!
Non inserire nulla nelle fessure per la ventilazione o nelle porte!
CS
ATTENZIONE! Pericolo di lesioni per inciampata!
L’installazione dei cavi deve essere eseguita in
sicurezza!
ZH
KO
EL
TR
•
•
•
•
26
Il prodotto non è un giocattolo e non è indicato per i bambini perché contiene piccole
parti che possono essere ingoiate, e perché
può provocare lesioni se usato in modo inappropriato!
Non usare prodotti o parti danneggiate.
Rimuovere i materiali di imballaggio, perché
i bambini si possono tagliarsi mentre giocano.
Inoltre, c’è il pericolo che ingoino o inalino
accidentalmente le piccole parti o i materiali
isolanti.
Installare e conservare il prodotto, ed i suoi
accessori, in modo che né persone, né oggetti
possano subire lesioni o danni in seguito, ad
esempio, di inciampo o caduta.
Clicktronic®
PT
ES
IT
Si raccomanda di fare eseguire
l‘assemblaggio solo da personale qualificato.
Evitare condizioni estreme, come caldo, freddo, umidità o l‘esposizione diretta al sole, così
come le vibrazioni e la pressione meccanica.
Non installare il prodotto vicino alle bocchet-
te dell’aria condizionata, oppure in luoghi dove ci sono quantità eccessive di polvere o
fumo.
Non modificare o alterare né il prodotto né gli
accessori! Assicurarsi di leggere anche il
capitolo „Garanzia e Responsabilità“.
Quando si trasporta il prodotto, prestare attenzione alle informazioni contenute nel capitolo „Specifiche“ e adottare le misure appropriate per il trasporto, usando la confezione originale, ad esempio.
In caso di domande, difetti, danni meccanici,
guasti ed altri problemi funzionali che non
possono essere risolti con questa Guida,
rivolgersi al rivenditore per la riparazione o
sostituzione del prodotto, come descritto nel
capitolo “Garanzia e Responsabilità”.
Non inserire alcun oggetto, come parti me-
talliche o cavi non appropriati, nelle aperture
o porte. C’è pericolo di scosse elettriche e
cortocircuiti!
Quando non si usa il dispositivo, oppure
durante i temporali, scollegare il cavo
d’alimentazione dalla presa a muro.
DA
•
•
•
•
•
•
•
•
2 Descrizione e funzione:
FI
SV
Questo switch HDMI™ professionale serve per
riprodurre contemporaneamente i segnali da
una di 6 origini d’ingresso collegate (e.g. lettore
DVD, console giochi o ricevitore satellitare) su
uno schermo massimo (e.g. LCD/plasma/televisore). La qualità video e audio è uguale su tutti i
televisori collegati.
CS
Lo splitter Full HD, con il suo amplificatore integrato e la funzione di equalizzatore, è la soluzione ideale per le seguenti aree di applicazione:
Home Theater, installazioni audio/video, e.g. sale
conferenza/aule di formazione, fiere e presentazioni promozionali.
Clicktronic®
KO
EL
origini di segnale come i rice
vitori, ettori DVD, Blu-Ray™, console giochi
dispositivi di visualizzazione come televisori, monitor, proi-
ettori, eccetera.
27
ZH
Unità d’origine: Unità d’uscita: TR
Il dispositivo può essere collegato solo ad
ingressi e uscite HDMI™ dei corrispondenti dispositivi AV. Per l‘alimentazione, può essere usato
solo l‘adattatore di corrente fornito in dotazione.
L‘adattatore di corrente è approvato solo per il
collegamento a una presa di corrente da 100240V AC/50-60 Hz.
3 Uso:
L‘uso del prodotto in modi diversi da quelli descritti nel capitolo „Descrizio-
ne e Funzione“ è vietato. Il prodotto può
essere usato solo in ambienti interni asciutti. La
mancata osservanza o conformità con queste
regole e con le note sulla sicurezza può provocare gravi incidenti, lesioni personali e danni alla
proprietà.
IT
4 Scopo della consegna: 1 x Switch Full HD
1 x Adattatore di corrente 5V DC
1 x Telecomando IR
1 x Guida all’uso
DA
PT
ES
•
•
•
•
5 Collegamento e Funzionamento:
SV
Lo switch Full HD supporta 3 diverse modalità
operative (manuale, CEC/auto, telecomando).
Collegamento:
TR
CS
FI
Fase 1:
Fase 2: Fase 3: Fase 4: Collegare i cavi HDMI™ delle origini HD (ricevitore satellitare, lettore DVD, eccetera) agli ingressi dello switch Full
HD.
Collegare il cavo HDMI™ del monitor
all’uscita dello switch Full HD.
Collegare l‘adattatore di corrente 5V DC
allo switch Full HD.
Quando tutti i dispositivi sono collegati tra loro, i seguenti LED si accendono: LED d’alimentazione (rosso),
LED funzione CEC/auto (blu) e LED
ingresso per l‘ingresso 1 (verde).
Osservare quanto segue:
ZH
KO
EL
1.
2.
3.
28
Dopo avere collegato l‘adattatore di corrente,
lo switch Full HD è pronto per l‘uso. Ora si
può contorllare lo switch manualmente, tramite telecomando, oppure in modalità CEC/auto.
Il tasto “Power/SELECT” può anche essere usato anche come tasto di controllo per
la modalità CEC/auto. Premere per 3 secondi il
tasto d‘alimentazione per attivare o disattivare la funzione.
Se il LED “CEC/AUTO” si accende, lo switch Full
Clicktronic®
IT
HD può essere controllato manualmente,
tramite telecomando, o in modalità CEC/auto.
Se il LED „CEC/AUTO“ non si accende, la
modalità CEC/auto non è disponibile. In questo caso, lo switch Full HD può essere controllato manualmente o tramite telecomando.
Se si accende il LED d’alimentazione (rosso),
lo switch Full HD cerca l’origine selezionata;
quando l’ha trovata esegue il collegamento
con quell’origine. Dopo che il collegamento è stato stabilito, l‘indicatore si spegne. Se
l‘indicatore continua a lampeggiare, assi
curarsi che il dispositivo d’origine sia acceso
e che sia disponibile un cavo di collegamento
idoneo.
TR
CS
FI
SV
DA
PT
ES
4.
5.
Telecomando:
EL
Usare il telecomando per accendere e spegnere
lo switch Full HD. Usare i tasti del telecomando
per selezionare i dispositivi d’origine.
Modalità Auto:
29
ZH
Clicktronic®
KO
Al primo avvio dello switch Full HD, lo switch
sceglierà la prima origine disponibile. Questo
avviene secondo il seguente schema:
fonte 1
fonte 2
fonte 3
fonte 4
fonte 5
fonte 6
Quando si accende un altro dispositivo d’origine,
lo switch Full HD rileva questo dispositivo e collega automaticamente il monitor all’origine HD.
Funzionamento manuale:
IT
Usare il tasto Power del telecomando per accendere e spegnere lo switch Full HD. Il tasto
SELECT/AUTO è usato per selezionare i dispositivi
d’origine. Per farlo, premere brevemente una
volta il tasto.
ES
Formato video 3D:
PT
Densità di registrazione:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
Side by Side (Half):
1920 x 1080i a 59,94/60 Hz
1920 x 1080i a 50 Hz
DA
Top & Bottom:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
SV
Uso 3D:
FI
1.
2.
Assicurarsi che tutti i dispositivi (televisori HD, ricevitori, cavi, lettori Blu-Ray™, eccetera)
supportino lo stesso formato 3D.
Se uno qualsiasi dei dispositivi non supporta il
3D, tutti i dispositivi di visualizzeranno in 2D.
TR
CS
6 Manutenzione, Cura, conservazione e trasporto:
PERICOLO! Rischio di morte per scarica
elettrica!
Evitare il contatto con la tensione elettrica!
ATTENZIONE! Rischio di cortocircuito!
EL
Non eseguire ponti sui contatti!
Non inserire nulla nelle fessure per la ventilazione o nelle porte!
ZH
KO
•
•
•
30
Il dispositivo non necessita di manutenzione.
Scollegare sempre il cavo d‘alimentazione
dalla presa di corrente quando il prodotto non
è in uso!
Usare un panno di stoffa asciutto per pulire il
prodotto. Prestare attenzione per evitare di
graffiare il prodotto. Usare un panno legger
Clicktronic®
mente inumidito per pulire le macchie difficili.
Prestare attenzione ai cavi di massa! Non
usare alcun prodotto detergente. Questi
provocano bruciature ai materiali. Evitare che i
liquidi penetrino nel dispositivo.
Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; questo vale
anche durante la manutenzione, la riparazione,
l’immagazzinamento ed il trasporto.
Tenere il prodotto lontano dalla portata dei
bambini ed immagazzinarlo in luoghi asciutti e
senza polvere!
Conservare l’imballo originale per trasportare
il prodotto ed evitare danni.
IT
•
•
•
La risoluzione non
raggiunge
1080p
•Assicurarsi che i dispositivi d’origine
(come lettori DVD HD) e d’uscita
(come televisori/schermi) supporti
no completamente la risoluzione
1080p.
•Contorllare se I cavi HDMI™ posso
no trasmettere segnali video 1080p.
PT
•Spegnere e riaccendere il dispositivo.
•Quando si collega il dispositivo
d’uscita ad un dispositivo d’origine,
il sistema HDCP blocca le tracce
audio.
DA
Dopo il
primo collegamento,
il sistema
HDCP non
funziona correttamente.
SV
•Assicurarsi che i cavi siano stretti.
•Controllare se i cavi/adattatori
(come adattatori DVI) trasmettono
solo immagini.
•Quando si collega il dispositivo
d’uscita ad un dispositivo d’origine,
il sistema HDCP blocca le tracce
audio.
FI
Immagine
presente, audio assente
CS
•Per prima cosa assicurarsi che il col
legamento dal dispositivo d’origine
al televisore funzioni senza l‘uso
dello switch Full HD.
•Controllare che i connettori ed i cavi
non siano danneggiati.
•Assicurarsi che il dispositivo sia
acceso.
TR
Soluzione
Nessuna
immagine
Clicktronic®
31
ZH
KO
EL
Problema
ES
7 Risoluzione dei problemi:
PT
ES
IT
8 Specifiche:
Modello
60809
Tensione operativa
230V AC/50Hz (5V DC)
Uscite
1 x Connettore HDMI™
Peso e dimensioni
1.520 g, 220 x 29 x 70 mm
Ingressi
6 x Connettori HDMI™
Frequenza di clock
Fino a 225 MHz
Risoluzione/profondità colore
Fino a 1080p Full HD/12-bit
Coperture
Metallo
Connettori
HDMI™ 19 pin placcati oro
Massima Lunghezza
del cavo
10,0 m senza amplificazione
Formati supportati
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
9 Garanzia e responsabilità:
EL
TR
CS
FI
SV
DA
•
•
•
•
•
•
•
Il produttore garantisce per 10 anni i dispositivi nuovi.
Poiché il produttore non ha alcuna influenza
sull’installazione, la garanzia si applica solo al prodotto stesso.
In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presenta-
re lo scontrino o la fattura quale prova di
acquisto, se necessario. Il rivenditore ripareràil guasto sul posto, oppure invierà il dis
positivo al fabbricante. Fornendo una descrizione dettagliata dei possibili guasti, non solo
si semplifica il lavoro dei nostri tecnici, ma si
può stare certi che i guasti – la cui occorrenza
è rara – saranno sicuramente individuati e
riparati!
Il produttore non è responsabile per i danni
alle persone o alle proprietà provocati da
installazione, uso o manutenzione inappropriata, o diversa dalle istruzioni di questo manuale.
Non alterare o modificare il prodotto o suoi
accessori.
È vietato qualsiasi uso in modo diverso da
quello descritto in questo Manuale d’uso ed
implica l’annullamento della garanzia e delle
responsabilità.
Ci riserviamo il diritto di apportare modifiche
al dispositivo, all’imballaggio ed al Manuale
d’uso.
ZH
KO
10Informazioni Generali:
• HDMI, das HDMI Logo und High-Definition Multimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.
32
Clicktronic®
•
•
•
•
•
Die Full HD Matrix beinhaltet HDMITM Technologie.
Markennamen und Handelsmarken sind das
Eigentum ihrer jeweiligen Inhaber.
PS3 ist ein Markenzeichen von Sony Computer
Entertainment Inc.
DTS ist eine registrierte Marke und das DTS
Logo und Symbole sind Handelsmarken von
DTS, Inc.
Blu-RayTM ist eine registrierte Marke der
Blu-Ray Disc Association.
IT
11Istruzioni sullo smaltimento:
ES
In conformità alla Direttiva Europea
WEEE, le attrezzature elettriche ed
elettroniche non devono essere smalti
te insieme ai rifiuti urbani. I componenti
devono essere riciclati o smaltiti separatamente.
Diversamente le sostanze contaminanti e pericolose possono inquinare l’ambiente.
DA
2002/96/EC
82898622
SV
Direttiva WEEE: WEEE No: PT
Il consumatore è obbligato per legge a portare
le attrezzature elettriche ed elettroniche presso
punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata
utile. Devono anche essere osservate tutte le
leggi e le normative locali. Il simbolo apposto sul
prodotto, nel manuale o sulla confezione richiama l’attenzione su questi termini. Con questo
tipo di raccolta differenziata e smaltimento dei
prodotti usati si contribuisce in modo sostanziale
alla protezione dell’ambiente.
12Dichiarazione CE:
Clicktronic®
33
ZH
KO
EL
TR
CS
FI
Questo dispositivo porta il marchio
prescritto dalla Direttiva 2004/108/EU a
2006/95/EU: Usando il marchio CE,
Clicktronic®, un marchio registrato
della Wentronic GmbH, dichiarache il dispositivo
è conforme ai requisiti di base ed alle linee guida
delle normative Europee. La dichiarazione può
essere consultata online sul sito www.clicktronic.com. Tutti i marchi e marchi registrati sono di
proprietà dei rispettivi proprietari.
Conmutador Full HD 6x1
¡ATENCIÓN! Lea todo el manual del usuario atentamente. Es parte del producto y contiene información esencial para su correcto uso e instalación. Conserve este manual del usuario por si tiene dudas y transfiéralo únicamente junto con el producto.
Indice: Bamdo:
PT
ES
1 Instrucciones de seguridad
2 Descripción y función
3 Uso para el que ha sido pensado
4 Ámbito de entrega
5 Conexión y Funcionamiento
6 Mantenimiento, cuidado, almacenamiento
y transporte
7 Resolución de problemas
8 Especificaciones 9 Garantía y responsabilidad 10 Instrucciones generales
11 Instrucciones de desecho
12 Declaración CE
34
35
36
36
36
38
39
40
40
41
41
41
1 Instrucciones de seguridad:
DA
ATTENZIONE! Solo professionisti addestrati
sono autorizza ad eseguire l’installazione e la rimozione del prodotto!
SV
¡PELIGRO! ¡Peligro de muerte por descargas
eléctricas!
¡Evite el contacto con el voltaje de la fuente alimentación principal!
FI
ATTENZIONE! Rischio di cortocircuito!
CS
Non eseguire ponti sui contatti!
Non inserire nulla nelle fessure per la ventilazione o nelle porte!
ATTENZIONE! Pericolo di lesioni per inciampata!
TR
L’installazione dei cavi deve essere eseguita in
sicurezza!
ZH
KO
EL
•
•
•
•
34
Este producto no es un juguete y no está
pensado para ser manipulado por niños, ya
que contiene piezas pequeñas que podríantragarse o causar lesiones en caso de ser
utilizadas de forma inapropiada.
No utilice productos o piezas que presenten
daños.
Quite los materiales de embalaje ya que los
niños se pueden cortar con ellos mientras juegan. Además, existe riesgo de asfixia o inhalación de piezas pequeñas y de materiales
aislantes.
Instale y almacene el producto y sus accesorios de tal forma que ninguna persona pueda
Clicktronic®
DA
PT
ES
sufrir lesiones ni los objetos puedan resultar
dañados, por ejemplo cayéndose o tropezan-
do.
Es recomendable que el montaje solo sea
realizado por personas expertas y cualificadas.
Evite condiciones extremas, como por
ejemplo calor, frío o humedad excesiva o la exposición directa a la luz del sol, así como
vibraciones y presión mecánica.
No instale el producto cerca de salidas de aire
acondicionado o en lugares con exceso de
polvo o humo.
¡No modifique o altere el producto ni sus
accesorios! Asegúrese de leer la sección
“Garantía y responsabilidad”.
Cuando transporte el producto, preste atención a la información contenida en la sección
“Especificaciones” y tome las medidas adecuadas para el transporte, como por ejemplo
utilizar el embalaje original.
En caso de dudas, defectos, daños mecánicos, mal funcionamiento o cualquier otro
problema que no pueda aclararse mediante
este manual, póngase en contacto con su
distribuidor para obtener ayuda técnica o
reemplazar el producto, tal y como se descri
be en la sección “Garantía y responsabilidad”.
No inserte ningún objeto, como por ejemplo piezas metálicas o cables inadecuados, en
la ranuras de ventilación o en los puertos.
¡Hay peligro de descargas eléctricas y corto
circuitos!
Cuando no utilice el dispositivo o haya tormentas, desconecte el cable de alimentación
de la toma de corriente eléctrica.
SV
•
•
•
•
•
•
•
•
2 Descripción y función:
CS
FI
Este conmutador HDMI™ profesional sirve para
reproducir señales procedentes de una de las 6
fuentes de entrada conectadas (por ejemplo un
reproductor de DVD, una consola de juegos o un
receptor SAT) en una pantalla (LCD, plasma o TV)
simultáneamente. La calidad de imagen y sonido es
la misma en todos los televisores conectados.
TR
El Divisor Full HD, con su función de amplificador y
ecualizador integrada, es la solución ideal para las
siguientes áreas de aplicación: sistemas de cine
en casa, instalaciones de audio y vídeo, como por
ejemplo salas de conferencia y formación, exposiciones y presentaciones de ventas.
KO
EL
El dispositivo solamente se puede conectar a las
entradas y salidas HDMI™ de los dispositivos de
AV correspondientes. Solamente se puede utilizar
como fuente de alimentación el adaptador de alimentación proporcionado.
El adaptador de alimentación solamente está aprobado para conectarse a una fuente de alimentación
con los siguientes valores: 100-240 VCA/50-60 Hz.
Clicktronic®
35
ZH
Unidades de origen:
fuentes de señal, como por ejemplo receptores,
reproductores de DVD y reproductores Blu-Ray™
Unidades de salida: dispositivos de visualización como por ejemplo
televisores, monitores, proyectores, etc.
3 Uso para el que ha sido pensado:
Está terminantemente prohibido utilizar
el producto de otra forma que no sea la
que se describe en la sección “Descripción y función”. El producto solamente se debe
utilizar en lugares cubiertos y secos. Si no sigue
o incumple estas normativas y las notas de seguridad se pueden producir accidentes graves,
lesiones corporales y daños materiales.
ES
4 Ámbito de entrega: 1 x Conmutador Full HD
1 x Adaptador de alimentación de 5 VCC
1 x Mando a distancia IR
1 x Guía del usuario
SV
DA
PT
•
•
•
•
5 Conexión y Funcionamiento:
FI
El Conmutador Full HD admite 3 modos diferentes de funcionamiento: manual, CEC/automático
y mando a distancia).
Conexión:
EL
TR
CS
Paso 1:
Paso 2: Paso 3: Paso 4: Conecte los cables HDMI™ de las fuen-
tes HD (receptor SAT, reproductor de
DVD, etc.) a las entradas del Conmutador Full HD.
Conecte el cable HDMI™ del monitor a
la salida del Conmutador Full HD.
Conecte el adaptador de alimentación
de 5 VCC al Conmutador Full HD.
Cuando todo dos dispositivos estén
conectados entre sí, los siguientes LED
se encenderán: LED de alimentación
(rojo), LED defunción CEC/automático
(azul) y LED de entrada para la entrada 1 (verde).
Tenga en cuenta lo siguiente:
ZH
KO
1. Cuando el adaptador de alimentación esté
conectado al Conmutador Full HD, estará
preparado para utilizarse. Ahora puede utilizar
36
Clicktronic®
PT
ES
el conmutador manualmente, mediante el
mando a distancia o en el modo CEC/au
tomático.
El botón “Alimentación/SELECCIONAR” también se puede utilizar como el botón de
control para el modo CEC/automático. Presi
one el botón durante 3 segundos para activar
o desactivar la función.
Si el LED “CEC/AUTOMÁTICO” se ilumina, el
Conmutador Full HD se podrá utilizar manu
almente, mediante el mando a distancia o en
el modo CEC/automático.
Si el LED “CEC/AUTOMÁTICO” no se ilumina,
el modo CEC/automático no está disponible.
En ese caso, el Conmutador Full HD solamente podrá utilizarse manualmente o mediante
el mando a distancia.
Si el LED de alimentación se ilumina (rojo), el
Conmutador Full HD buscará la fuente selec
cionada; cuando la encuentre, establecerá la
conexión con dicha fuente. Cuando la conexión se establezca, el indicador se apagará.
Si el indicador continua parpadeando, asegú
rese de que el dispositivo fuente está encendido y que hay una conexión cableada adecuada disponible.
Clicktronic®
37
ZH
KO
EL
TR
CS
FI
SV
DA
2.
3.
4.
5.
Mando a distancia:
Utilice el mando a distancia para encender o apagar el Conmutador Full HD. Utilice los botones
del mando a distancia para seleccionar los dispositivos fuente.
Modo automático
Durante la primera puesta en marcha del Conmutador Full HD, este elegirá la primera fuente
disponible. Este procedimiento tiene lugar conforme al siguiente esquema:
ES
fuente 1
fuente 2
fuente 3
fuente 4
fuente 5
fuente 6
Cuando se enciende un dispositivo fuente diferente, el Conmutador Full HD lo detecta y conecta automáticamente el monitor con la fuente HD.
PT
Funcionamiento manual:
DA
Utilice el botón ALIMENTACIÓN para encender o
apagar el Conmutador Full HD. El botón SELECCIONAR/AUTOMÁTICO se utiliza para elegir los
dispositivos fuente. Para ello, presione el botón
una vez brevemente.
Formato de vídeo 3D:
FI
En paralelo (dividido):
1920 x 1080i a 59,94/60 Hz
1920 x 1080i a 50 Hz
CS
SV
Densidad de grabación:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
Superior e inferior:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
Uso 3D:
TR
1.
2.
EL
6 Mantenimiento, cuidado, almacena-
miento y transporte:
KO
ZH
Asegúrese de que todos los dispositivos (televisores HD, receptores, cables, reproductores Blu-Ray™, etc.) admiten el mismo formato
3D.
Si alguno de los dispositivos no admite 3D,
todos los dispositivos mostrarán 2D.
38
¡PELIGRO! ¡Peligro de muerte por descargas
eléctricas!
¡Evite el contacto con el voltaje de la fuente alimentación principal!
Clicktronic®
ATTENZIONE! Rischio di cortocircuito!
Non eseguire ponti sui contatti!
Non inserire nulla nelle fessure per la ventilazione o nelle porte!
PT
ES
El dispositivo no necesita mantenimiento.
¡Desconecte siempre el producto del dispositivo y desenchufe el enchufe de alimentación cuando no utilice dicho producto!
Utilice un paño de hilo seco para limpiar el
producto. Tenga cuidado para no producir
arañazos. Utilice un paño ligeramente humedecido para manchas persistentes. ¡Tenga cuidado con los cables activos! No utilice suministros de limpieza. Si no sigue esta recomendación se pueden producir quemaduras en los
materiales. Evite que entre líquido en el dispositivo.
Evite los lugares sometidos a altas temperaturas o humedad, o aquellos que puedan entrar
en contacto con líquidos. Respete esta norma
para el mantenimiento, cuidado, almacenamiento y transporte del producto.
¡Mantenga el producto alejado de los niños y
guárdelo en lugares secos y que no contengan
polvo!
Conserve el embalaje original para el transporte y evitar daños.
rung und Transport.
DA
•
•
•
•
•
•
•Apague el dispositivo y, a continuación,
vuelva a encenderlo.
•Si conecta la salida del dispositivo a un
dispositivo fuente, HDCP bloque ará la
pista de audio.
La resolución
no alcanza
1080p.
•Asegúrese de que el dispositivo fuente
(como por ejemplo un reproductor de
DVD HD) y los dispositivos de salida
(como por ejemplo televisores y monitores) son totalmente compatibles con
1080p.
•Compruebe si los cables HDMI™ pueden transmitir señales de vídeo 1080p.
Clicktronic®
FI
Después de
la primera
conexión,
HDCP no
funciona correctamente.
CS
•Asegúrese de que las conexiones de los
cables están perfectamente realizadas.
•Compruebe si los cables y ad aptadores
(como por ejemplo el adaptador DVI)
trasmite solamente imágenes.
•Si conecta la salida del dispositivo a
un dispositivo fuente, HDCP bloque
ará la pista de audio.
TR
Hay imagen
pero no
sonido.
EL
•Asegúrese primero de que la conexión
entre el dispositivo fuente y el televisor
funciona sin utilizar el Conmutador Full
HD.
•Compruebe que ninguno de los conectores y cables tiene ningún daño.
•Asegúrese de que el dispositivo
está encendido.
KO
Medida
No hay
imagen
39
ZH
Problema
SV
7 Resolución de problemas:
PT
ES
8 Especificaciones:
60809
Voltaje de funcionamiento
230 VCA/50 Hz (5 VCC)
Salidas
1 x Conector HDMI™
Peso y dimensiones
1.520 g, 220 x 29 x 70 mm
Entradas
6 x Conectores HDMI™
Frecuencia de reloj
Hasta 225 MHz
Resolución/Profundidad de color
Hasta 1080p Full HD/12 bits
Carcasa
Metal
Conectores
HDMI™ de 19 CONTACTOS
dorados
Longitud máxima del
cable
10 m sin amplificación
Formatos admitidos
3D, DTS®, HD Dolby®, True
HD y HDCP 2.0
DA
9 Garantía y responsabilidad:
EL
TR
CS
FI
SV
•
•
•
•
•
•
•
KO
ZH
Modelo
40
El fabricante garantiza este nuevo dispositivo por un período de 10 años, a mayores de las
normativas europeas sobre garantía.
Ya que el fabricante no responde de instalación, la garantía del producto sólo cubre el kit
de instalación.
En caso de detectar algún defecto o daño en
su dispositivo, contacte con su distribuidor y
proporcione su factura o comprobante de
compra en caso necesario. Su distribuidor re
parará el daño en el punto de distribución o
bien enviará el producto al fabricante. Para
facilitar el trabajo de nuestro equipo técni
co, describa con detalle los posibles defectos. Sólo de este modo podrá garantizarse
que los defectos que se producen muy oca
sionalmente puedan detectarse y solucionar
se adecuadamente.
El fabricante no se hace responsable de
lesiones o daños materiales ocasionados por
el proceso de instalación o manejo no de
scritos en este manual. Esto incluye, entre
otros, cualquier alteración y modificación del
producto y sus accesorios.
Cambiar y modificar no el producto y sus
accesorios.
Cualquier otro uso del producto aparte del
descrito en este manual supondrá la anulación
de la garantía y el fabricante no se hará responsable del mismo.
El fabricante no se hace responsable de
posibles a errores de imprenta y cambios en
Clicktronic®
el dispositivo, su embalaje o manual de usuario.
10Instrucciones generales:
HDMI, das HDMI Logo und High-DefinitionMultimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.
Die Full HD Matrix beinhaltet HDMITM Technologie.
Markennamen und Handelsmarken sind das
Eigentum ihrer jeweiligen Inhaber.
PS3 ist ein Markenzeichen von Sony Computer
Entertainment Inc.
DTS ist eine registrierte Marke und das DTS
Logo und Symbole sind Handelsmarken von
DTS, Inc.
Blu-RayTM ist eine registrierte Marke der
Blu-Ray Disc Association.
ES
•
•
•
•
•
•
11Instrucciones de desecho:
DA
PT
Conforme a la directiva europea WEEE, los equipos eléctricos y electróni-
cos no se deben desechar junto con la basura doméstica. Sus componentes
se deben reciclar y desechar separados unos de
otros. De lo contrario, las sustancias contaminantes y peligrosas pueden contaminar nuestro
medio ambiente.
CS
FI
SV
Usted, como cliente, tiene la obligación, por ley,
de deshacerse de los dispositivos eléctricos y
electrónicos entregándolos al fabricante, distribuidor o punto limpio al final del período de vida
de los mismos. La entrega se realizará de forma
gratuita. Los detalles se regulan en el derecho
nacional. El símbolo que figura en el producto,
en el manual del usuario o en el embalaje, alude
a estos términos. Con este tipo de separación
de desechos y aplicación de dispositivos usados
puede contribuir de forma importante a proteger
el medio ambiente.
Directiva WEEE: 2002/96/EC
Nº WEEE: 82898622
12Declaración CE:
Clicktronic®
41
ZH
KO
EL
TR
Este dispositivo muestra la marca esta
blecida por la directiva 2004/108/EU
y 2006/95/EU: Al utilizar la marca CE,
Clicktronic®,, una marca registrada de
Wentronic GmbH, declara que este dispositivo
cumple con las directivas y requisitos básicos de
las regulaciones europeas. Puede visualizar esta
información en www.clicktronic.com. Todas las
marcas y marcas registradas son propiedad de
sus respectivos propietarios.
Comutador Full HD 6x1
ATENÇÃO! Leia este Guia do Utilizador na tota
lidade e com atenção. Este guia é parte integrante do produto e inclui informações importantes acerca da sua correcta instalação e utilização. Guarde este guia para referência futura
ou para quando o produto for utilizado por outra pessoa.
Conteúdo:
Página:
PT
1 Normas de segurança
2 Descrição e função
3 Finalidade do produto
4 Conteúdo da embalagem
5 Conexão e Operação
6 Manutenção, cuidados, armazenamento e transporte
7 Resolução de problemas
8 Especificações
9 Garantia e responsabilidade
10 Informações gerais
11 Notas sobre a eliminação do produto
12 Declaração de conformidade CE
42
43
44
44
44
46
47
48
48
48
49
49
1 Normas de segurança:
DA
ATENÇÃO! A instalação e separação dele caso do produto não podem ser formados por specializado!
SV
PERIGO! Risco de vida por electrocussão!
Evite a contacto com corrente eléctrita!
ATENÇÃO! Risco de curto-circuito!
FI
Nunca una os contactos!
Não coloque objectos nas ranhuras ou portas
de ventilação!
CS
ATENÇÃO! Risco de ferimentos por tropeção!
Instale os cabos de forma segura!
ZH
KO
EL
TR
•
•
•
•
42
Este produto não é um brinquedo e não
deve ser usado por crianças pois inclui peças
pequenas que podem ser engolidas, paraalém de poder provocar ferimentos quando
usado indevidamente!
Não utilize peças ou produtos que estejam
danificados.
Remova os materiais de embalamento para
evitar que as crianças se cortem nos mesmos
ao brincarem com estes. Existe também o
risco das crianças engolirem e inalarem as
peças pequenas e o material isolante.
Instale e guarde o produto e os seus acessór
ios de modo a não causar ferimentos a terceiros, ou a danificar outros objectos, por exemplo, caindo ou tombando.
Clicktronic®
PT
A montagem apenas deve ser efectuada por
técnicos qualificados.
Evite condições extremas, como por exemplo
calor, frio e humidade extremos, ou a exposição directa à luz solar, bem como vibrações
e pressão mecânica.
Não instale o produto próximo das aberturas
dos ares condicionados ou em locais onde
exista muito pó ou fumo.
Não modifique o produto ou os acessórios!
Não se esqueça de ler o capítulo “Garantia e
responsabilidade”.
Ao transportar o produto, tome atenção às in
formações contidas no capítulo “Especifi
cações” e tome as medidas adequadas para o
transporte, como por exemplo, utilizar a embalagem original.
Caso tenha questões relativas a defeitos, da
nos mecânicos, avarias e outros problemas
funcionais que não possam ser resolvidos
mediante consulta a este guia, contacte a loja
para que o produto seja reparado ou substituído tal como se descreve no capítulo “Garantia e responsabilidade”.
Não insira quaisquer objectos, como peças em metal ou cabos inadequados, nos orifícios
de ventilação ou portas. Existe o perigo da
ocorrência de choques eléctrico e curtocircuitos!
Desligue o cabo de alimentação da tomada
eléctrica quando não utilizar o dispositivo ou
durante a ocorrência de trovoada.
DA
•
•
•
•
•
•
•
•
SV
2 Descrição e função:
FI
Este comutador HDMI™ profissional serve para
reproduzir sinais a partir de uma de 6 fontes de
entrada ligadas (por exemplo, leitor de DVD,
consola de jogos ou receptor de satélite) para
um ecrã (por exemplo, LCD/plasma/televisor)
simultaneamente. A qualidade de imagem e som
é idêntica em todos os televisores ligados.
CS
O Repartidor Full HD, com as funções de amplificador e equalizador integradas, é a solução
ideal para as seguintes aplicações: cinema em
casa, instalações de áudio/vídeo, por exemplo
em salas de conferências/formação, feiras de
negócios e apresentações de vendas.
EL
TR
O dispositivo está apenas autorizado para
ligação a entradas e saídas HDMI™ de dispositivos AV correspondentes. Apenas deve ser
utilizado o transformador fornecido como fonte
de alimentação.
O transformador apenas está aprovado para
ligação a uma fonte de alimentação de 100-240 V
AC/50-60 Hz.
Unidades de saída: dispositivos de exibição,
como televisores, monitores, projectores, etc.
Clicktronic®
43
ZH
KO
Unidades de origem: fontes de sinal, como receptores, leitores de DVD, leitores Blu-Ray™
3 Finalidade do produto:
Não é permitida a utilização do pro
duto de outras formas que não as descritas no capítulo “Descrição e
função”. O produto apenas pode ser utilizado em
locais secos no interior. A não observação destas
regras e regulamentos e das normas de segurança pode levar a acidentes graves, ferimentos
pessoais e danos materiais.
4 Conteúdo da embalagem: 1 x Comutador Full HD
1 x Transformador de 5 V DC
1 x Controlo remoto por IV
1 x Guia do utilizador
DA
PT
•
•
•
•
5 Conexão e Operação:
SV
O Comutador Full HD suporta 3 modos de funcionamento distintos (manual, CEC/auto e controlo
remoto).
Conexão:
TR
CS
FI
Passo 1: Ligue os cabos HDMI™ das suas fontes
HD (receptor de satélite, leitor de DVD,
etc.) às entradas dos Comutador Full
HD.
Passo 2: Ligue o cabo HDMI™ do seu monitor à
saída do Comutador Full HD.
Passo 3: Ligue o transformador de 5 V DC ao
Comutador Full HD.
Passo 4: Quando todos os dispositivos esti
verem ligados entre si, os seguintes LED
irão acender: LED de alimentação (ver
melho), LED da função CEC/auto (azul) e
LED de entrada da entrada 1 (input 1)
(verde).
Tenha atenção ao seguinte:
ZH
KO
EL
1.
2.
44
O Comutador Full HD fica pronto a utilizar assim que o transformador for ligado. Poderá
agora operar o comutador manualmente, através do controlo remoto ou no modo CEC/auto.
O botão “Power/SELECT” (Alimentação/ Se
lecção) também pode ser utilizado como
botão de controlo para o modo CEC/auto.
Prima o botão durante 3 segundos para ligar
ou desligar a função.
Clicktronic®
Se o LED “CEC/AUTO” acender, o Comutador
Full HD pode ser utilizado manualmente, através do controlo remoto ou no modo CEC/
auto.
Se o LED “CEC/AUTO” não acender, significa
que o modo CEC/auto não está disponível.
Nesse caso, o Comutador Full HD apenas
pode ser operado manualmente ou através
do controlo remoto.
Quando o LED de alimentação acender (vermelho), o Comutador Full HD começa a pro
curar a fonte seleccionada; uma vez encontrada, o comutador efectua a ligação a essa
fonte. Quando a ligação for estabelecida o indicador irá desligar. Se o indicador permanecer intermitente, certifique-se de que o dis
positivo de origem está ligado e que a li
gação por cabo está efectuada correctamente.
EL
TR
CS
FI
SV
DA
PT
3.
4.
5.
Controlo remoto:
45
ZH
Clicktronic®
KO
Utilize o controlo remoto para ligar ou desligar o
Comutador Full HD. Utilize as teclas do controlo remoto para seleccionar os dispositivos de
origem.
Modo auto:
Na primeira utilização do Comutador Full HD,
o comutador irá seleccionar a primeira fonte
disponível. Isto ocorre de acordo com a seguinte
sequência:
Quelle 1
Quelle 2
Quelle 3
Quelle 4
Quelle 5
Quelle 6
Quando ligar um dispositivo de origem diferente,
o Comutador Full HD detecta esse dispositivo e
liga automaticamente o seu monitor à fonte HD.
Operação manual:
Utilize o botão POWER (Alimentação) para
ligar ou desligar o Comutador Full HD. O botão
SELECT/AUTO (Selecção/Auto) é utilizado para
seleccionar os dispositivos de origem. Para tal,
prima este botão por breves instantes.
PT
Formato de vídeo em 3D:
DA
Densidade de gravação:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
SV
FI
Utilização de 3D:
CS
1.
2.
6 Manutenção, cuidados, armazenamen-
to e transporte:
EL
Superior e inferior:
1920 x 1080p a 23,98/24 Hz
1280 x 720p a 59,94/60 Hz
1280 x 720p a 50 Hz
TR
Lado a lado (metade):
1920 x 1080i a 59,94/60 Hz
1920 x 1080i a 50 Hz
Certifique-se de que todos os dispositivos (televisores HD, receptores, cabos, leitores
Blu-Ray™, etc.) suportam o mesmo formato de
3D.
Se qualquer um dos dispositivos não suportar
3D, todos os dispositivos irão efectuar a exi
bição em 2D.
PERIGO! Risco de vida por electrocussão!
Evite a contacto com corrente eléctrita!
ATENÇÃO! Risco de curto-circuito!
KO
Nunca una os contactos!
Não coloque objectos nas ranhuras ou portas de ventilação!
ZH
• O produto não requer manutenção.
46
Clicktronic®
PT
Se planear não utilizar o produto, desligue-o da tomada eléctrica.
Utilize apenas um pano seco e macio para
limpar o produto. Tenha cuidado durante a
limpeza para evitar riscar o produto. Caso o produto se encontre com muita sujidade,
humedeça ligeiramente o pano de limpeza em
água. Tenha cuidado com os cabos com
corrente. Nunca utilize detergentes ou produtos químicos, dado que estes podem danificar
o revestimento do produto. Certifique-se de
que nenhum tipo de líquido se introduz no
interior do produto.
Evite locais com altas temperaturas e humi
dade ou locais onde exista a possibilidade de
contacto com água durante a manutenção,
reparação, armazenamento e transporte do
produto.
Armazene o produto num local seco, sem pó
e inacessível a crianças quando não o utilizar
durante longos períodos de tempo.
Guarde a embalagem original caso precise de transportar o dispositivo para evitar danos ao
mesmo.
•Desligue e volte a ligar o dispositivo.
•Se ligar a saída do dispositivo a
um dispositivo de origem, a função
HDCP bloqueia as faixas de áudio.
A resolução
não atinge
1080p
•Certifique-se de que o dispositivo
de origem (como um leitor de HD
DVD) e todos os dispositivos de
saída (como televisores/monitores)
suportam totalmente 1080p.
•Verifique se os seus cabos HDMI™
são capazes de transmitir sinais de
vídeos 1080p.
Clicktronic®
SV
Após a
primeira
ligação, a
função HDCP
não funciona
correctamente.
FI
•Certifique-se de que as ligações dos
cabos estão efectuadas correcta
mente.
•Verifique se os seus cabos/adaptadores (como por exemplo, ad
aptadores DVI) transmitem apenas
imagem.
•Se ligar a saída do dispositivo a
um dispositivo de origem, a função
HDCP bloqueia as faixas de áudio.
CS
A imagem é
reproduzida
mas o som
não.
TR
• Primeiro certifique-se de que a
ligação do dispositivo de origem
ao televisor funciona sem utilizar o
Comutador Full HD.
•Verifique a existência de danos em
todos os conectores e cabos.
•Certifique-se de que o dispositivo
está ligado.
EL
Medida
Sem imagem
KO
Problema
DA
7 Resolução de problemas:
47
ZH
•
•
•
•
•
PT
8 Especificações:
Modelo
60809
Tensão de funcionamento
230 V AC/50Hz (5 V DC)
Saídas
1 x ficha HDMI™
Peso e dimensões
1.520 g, 220 x 29 x 70 mm
Entradas
6 x fichas HDMI™
Velocidade do
relógio
Até 225 MHz
Resolução/profundidade de cor
Até 1080p em Full HD/12-bits
Caixa
Metal
Fichas
HDMI™ de 19 PINOS banhado a ouro
Comprimento máx.
dos cabos
10 m sem amplificação
Formatos suportados
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
DA
9 Garantia e responsabilidade:
KO
EL
TR
CS
FI
SV
•
•
•
•
•
•
•
O fabricante oferece uma garantia de 10 anos a novos equipamentos.
Visto que o fabricante não tem qualquer
influência na instalação, a garantia aplica-se
apenas ao próprio produto.
Se detectar qualquer falha ou dano no seu
equipamento, contacte o seu revendedor e
forneça o talão de compra ou a factura como
prova de compra, se necessário. A loja irá re
parar o equipamento no próprio local ou
enviá-lo para o fabricante. Irá facilitar bastan-
te o trabalho dos nossos técnicos se descrever detalhadamente o possível defeito; só desta forma poderemos detectar o problema
com exactidão e resolvê-lo!
O fabricante não se responsabiliza por ferimentos ou danos causados por uma ins-
talação, manutenção ou utilização que não estejam em conformidade com as instruções
deste manual.
Não modifique o produto ou os acessórios!
A utilização do produto de formas que não
as descritas neste manual de utilização não é
permitida e irá resultar na anulação da garantia, libertando-nos de qualquer responsabilidade.
Reservamos todos os direitos no caso de
erros de impressão ou modificações ao equi
pamento, embalagem ou manual de utilização.
10Informações gerais:
ZH
• HDMI, o logótipo HDMI e High-Definition 48
Clicktronic®
•
•
•
•
•
Multimedia Interface são marcas comerciais
ou registadas da HDMI Licensing, LLC.
A Matriz Full HD contém tecnologia HDMI™.
Todas as marcas registadas e marcas comer
ciais pertencem aos respectivos proprietári
os.
PS3 é uma marca registada da Sony Computer
Entertainment, Inc.
DTS é uma marca registada, e o logótipo e símbolos DTS são marcas registadas da DTS,
Inc.
Blu-RayTM é uma marca registada da Blu-Ray
Disc Association.
11Notas sobre a eliminação do
produto:
PT
De acordo com a directiva REEE, os apa
relhos eléctricos e electrónicos não
devem ser eliminados juntamente com
o lixo doméstico. Os componentes
eléctricos devem ser separados para reciclagem
ou eliminação, dado que os seus componentes
tóxicos e perigosos podem ter efeitos nocivos
permanentes no ambiente caso não sejam eliminados adequadamente.
SV
FI
2002/96/CE
82898622
CS
Directiva REEE: Número REEE: DA
De acordo com o Acto sobre Equipamentos Eléctricos e Electrónicos (ElektroG), o consumidor
é obrigado a devolver, sem quaisquer encargos
para o próprio, todos os equipamentos eléctricos e electrónicos em fim de vida, ao fabricante,
local de compra ou local de recolha designado
oficialmente. Os detalhes relativos à eliminação
do produto estão regulados na legislação estatal
ou federal relevante. O símbolo no produto,
no guia do utilizador e/ou na embalagem faz
referência a estas disposições. A reciclagem,
separação e eliminação deste tipo de materiais
contribui significativamente para a protecção do
nosso ambiente.
12Declaração de conformidade CE:
Clicktronic®
49
ZH
KO
EL
TR
Este produto encontra-se devidamente assinalado de acordo com a directiva 2004/108/CE e 2006/95/EC: com a marcação CE, a Clicktronic®, uma marca registada da
Wentronic GmbH, declara que o produto cumpre
com as directrizes e requisitos básicos da UE.
Estes podem ser transferidos online a partir de
www.clicktronic.com. Todas as marcas e marcas
comerciais pertencem aos respectivos proprietários.
Skift Full HD 6x1
VIGTIGT! Læs brugervejledningen fuldstændigt
og omhyggeligt. den er en del af produktet og indeholder vigtig information til passende installation og brug. Behold denne brugervejledning til
tydeliggørelse og overdrag den kun til andre
sammen med produktet.
Indhold:
Side:
1 Sikkerhedsinstruktioner
2 Beskrivelse og Funktioner
3 Beregnet brug
4 Omfang af levering
5 Tilslutning og Betjening
6 Vedligeholdelse, Pleje, Opbevaring og
Transport
7 Fejlfinding
8 Specifikationer 9 Garanti og Ansvar
10 Generelle instruktioner
11 Instruktioner for bortskaffelse
12 CE-Konformitätserklärung 50
51
51
52
52
54
55
55
56
56
56
57
1 Sikkerhedsinstruktioner:
DA
VIGTIGT! Kun kvalificerede teknikere må adskille kabinettet.
FARE! Risiko for elektrisk stød!
SV
Undgå at berøre netspændingen!
FORSIGTIG! Risiko for kortslutning!
FI
Kortslut aldrig kontakterne!
Put ikke ting ind i ventilationsåbningerne eller
slottene!
CS
FORSIGTIG! Fare for at snuble!
Installer kablerne sikkert!
ZH
KO
EL
TR
•
•
•
•
•
•
50
Dit produktet er ikke legetøj og må ikke
bruges af børn, da det indeholder små dele,
som kan sluges, og det kan skade personer,
hvis det bruges forkert!
Brug ikke beskadigede produkter eller dele.
Fjern emballagen, da børn kan skære sig, hvis
de leger med det. Derudover er der risiko for
slugning og indånding af små dele og isoleringsmateriale.
Opstil og opbevar produktet og dets tilbehør
på sådan en måde, at ingen personer kan komme til skade, og genstande ikke kan ødelægges, f.eks. hvis noget vælter eller nogen falder.
Vi anbefaler, at produktet opstilles af kvalifi
cerede teknikere.
Undgå ekstreme forhold, såsom ekstrem
Clicktronic®
•
•
•
•
•
•
varme, kulde, fugtighed eller direkte sollys,
samt vibrationer og tryk på de mekaniske
dele.
Opstil ikke produktet nær airconditionanlæg eller på steder med megen støv og røg.
Undgå, at modificere eller ændre på produktet eller dets tilbehør! Sørg også for, at læse hele
”Garanti og ansvar” kapitlet.
Når produktet skal transporteres, bedes du
være opmærksom på oplysninger i „Specifikationer“ kapitlet, og tag nødvendige forholdsregler vedrørende transport i brug, f.eks.
brug originalemballagen.
Med hensyn til spørgsmål, fejl, mekaniske skader, fejlfunktioner og andre funktionelle problemer, som ikke kan løses via denne
brugervejleding, skal du kontakte forhandleren med henblik på reparation eller udskiftning. Se kapitlet ”Garanti og ansvar”.
Undgå, at stikke genstande, såsom metaldele eller forkerte kabler ind i ventilationskanalerne eller stikkene. Fare for elektrisk stød, og
kortslutning!
Når enheden ikke skal bruges, og når det er
tordenvejr, bedes du trække stikket ud af stikkontakten.
2 Beskrivelse og Funktioner:
SV
DA
Denne professionelle HDMI™-kontakt har til formål, at afspille signaler fra en ud af 6 tilsluttede
indgangskilde (f.eks. en DVD-afspiller, spillekonsol eller en SAT-modtager) til en skærm på samme tid (f.eks. en LCD- eller plasmaskærm eller et
almindelig fjernsyn). Billed- og lydkvaliteten er
den samme på alle tilsluttede fjernsynsskærme.
FI
Den fulde HD-fordeler er med dens indbyggede
forstærker- og equalizerfunktioner, den ideelle
løsning til følgende apparater: Hjemmebiografer,
lyd/videoopsætninger, f.eks. i et konference- eller træningslokale, på messer eller ved salgspræsentationer.
TR
CS
Enheden må kun forbindes til HDMI™ ind- og
udgange på tilsvarende AV-enheder. Du må
kun strømforsyne enheden med strømadapteren, som følger med. Strømadapteren må kun
tilsluttes en strømkilde med 100-240V vekselstrøm/50-60 Hz.
EL
Kildeenhed:
Signalkilder, såsom modtage-
re, DVD-afspillere, Blu-Ray™
afspillere
Udgangsenheder: Skærmudstyr, såsom fjernsyn,
billedskærme m.f.
3 Beregnet brug:
51
ZH
Clicktronic®
KO
Det er forbudt at bruge produktet
på andre måder, end dem som er beskrevet i „Beskrivelse og funktion“
kapitlet. Det må kun anvendes indendørs i tørre
omgivelser. Hvis reglerne og bemærkningerne
vedrørende sikkerhed ikke følges, kan der opstå
alvorlige ulykker, personskade samt skade på
ejendom.
4 Omfang af levering:
•
•
•
•
1 x Fuld HD-kontakt
1 x Strømadapter 5 V vekselstrøm
1 x IR fjernbetjening
1 x Brugervejledning
5 Tilslutning og Betjening:
Din fulde HD-kontakt understøtter 3 forskellig
betjeningsfunktioner (manuel, CEC/auto, fjernbetjening).
DA
Tilslutning:
FI
SV
Trin 1:
Trin 2: Trin 3: Trin 4: CS
Vær venligst opmærksom på følgende:
EL
TR
1.
2.
3.
4.
KO
ZH
Forbind HDMI™ kablerne fra dine HD-kilder (SAT-modtager, DVD-afspiller
osv.) til indgangsstikkene på din fulde
HD-kontakt.
Forbind HDMI™ kablet fra din skærm til
udgangsstikket på din fulde HD-kontakt.
Forbind 5V jævnstrømsadapteren til din
fulde HD-kontakt.
Når alle enhederne er forbundet med
hinanden, lyser følgende lysdioder op:
Strømlysdioden (rød), CEC/autofunktionen (blå) og lysdioden for indgang 1
(grøn).
52
Når strømadapteren er forbundet med din fulde HD-kontakt, er den klar til brug. Du har
nu mulighed for, at betjene kontakten manuelt,
enten via fjernbetjeningen eller via CEC/auto
funktionerne.
”Power/SELCET” knappen kan også bruges
som betjeningsknap i CEC/auto funktionen.
Hold knappen nede i 3 sekunder, for at tænde
og slukke for funktionen.
Når ”CEC/AUTO“ lysdioden begynder at lyse,
kan du betjene din fulde HD-kontant enten
manuelt, via fjernbetjening eller i CEC/auto
funktionen.
Hvis ”CEC/AUTO” lysdioden ikke begynder at
lyse, vil CEC/auto funktionen ikke være tilgængelig. I dette tilfælde kan din fulde HD-kontakt
kun betjenes manuelt og med fjernbetjeningen.
Clicktronic®
Hvis strømlysdioden begynder at lyse (rød), søger din fulde HD-kontakt efter den valgte kilde, og forbinder til den, når den finder den.
Indikatoren slukker, når forbindelsen er blevet oprettet. Hvis indikatoren fortsætter med
at blinke, skal du sørge for at kilden er tændt,
og at en du har en kabelforbindelse til rådighed.
FI
SV
DA
5.
CS
Fjernbetjening:
TR
Brug fjernbetjeningen til, at tænde og slukke for
din fulde HD-kontakt. Brug tasterne på fjernbetjeningen til, at vælge kildeenhederne.
Auto funktion:
EL
Når du først tænder for din fulde HD-kontakt, vil
den vælge den først tilgængelig kilde. Dette sker
i henhold til følgende skema:
kilde 3
kilde 4
kilde 5
kilde 6
KO
kilde 2
Når du tænder for en anden kildeenhed, finder
din fulde HD-kontakt denne enhed og forbinder
automatisk din skærm med HD-kilden.
Clicktronic®
53
ZH
kilde 1
Manuel betjening:
Brug tænd/sluk knappen til, at tænde og slukke
for din fulde HD-kontakt. SELECT/AUTO knappen
bruges til, at vælge kildeenhederne. For at gøre
dette, skal du trykke en gang kort på knappen.
3D videoformat:
Optagekvalitet:
1920 x 1080p ved 23,98/24 Hz
1280 x 720p ved 59,94/60 Hz
1280 x 720p ved 50 Hz
Side om side (halv):
1920 x 1080i ved 59,94/60 Hz
1920 x 1080i ved 50 Hz
Øvre og nedre:
1920 x 1080p ved 23,98/24 Hz
1280 x 720p ved 59,94/60 Hz
1280 x 720p ved 50 Hz
Brug af 3D:
DA
1.
2.
Sørg for, at alle enhederne (HDTV, modtagere,
kabler, Blu-Ray-afspillere osv.) understøtter
det samme 3D-format.
Hvis en af enhederne ikke støtter 3D, vil alle
enhederne vise 2D.
SV
6 Vedligeholdelse, Pleje, Opbevaring og Transport:
FARE! Risiko for elektrisk stød!
Undgå at berøre netspændingen!
FI
FORSIGTIG! Risiko for kortslutning!
CS
Kortslut aldrig kontakterne!
Put ikke ting ind i ventilationsåbningerne
eller slottene!
ZH
KO
EL
TR
•
•
•
•
•
•
54
Enheden er vedligeholdelsesfri.
Frakobl altid netledningen når den ikke bruges!
Brug en tør klud til at rengøre dit produkt. Vær
forsigtig for at undgå ridser. Brug en let fugtet
klud til større pletter. Pasd på strømførende
ledninger! Brug ikke rengøringsmidler. Dette
kan forårsage ætsninger på materialerne.
Undgå at der kommer væske ind i enheden.
Undgå steder med høje temperaturer, fugtig
hed, eller steder som kan blive våde, også
under vedligeholdelse, pleje, opbevaring, og
transport.
Hold produktet væk fra børn og opbevar det
på et koldt og støv-frit sted!
Behold den originale indpakning til transport
og for at undgå skader.
Clicktronic®
Løsning
Intet billede
•Se først om forbindelsen fra kilden
til fjernsynet virker uden din fulde
HD-kontakt.
•Efterse alle forbindelser og kabler
for evt. beskadigelser.
•Sørg for, at enheden er tændt.
Der er
billede, men
ingen lyd.
•Sørg for, at kabelforbindelserne er
ordentlig fastspændte.
•Tjek, om dine kabler/adaptere (så
som DVI adapter) kun sender bille
der.
•Når kilden forbindes til udgange
ne på enheden, låses lydsporet på
HDCP-forbindelsen.
HDCP virker
ikke ordentligt efter
den første
forbindelse.
•Prøv, at slukke og tænde for enheden.
•Når kilden forbindes til udgange
ne på enheden, låses lydsporet på
HDCP-forbindelsen.
Opløsningen
når ikke op
på 1080p.
•Sørg for, at kildeudstyr (såsom en
HD DVD-afspiller) og udgangsenhe
der (såsom fjernsyn og billedskærme) helt understøtter 1080p.
•Tjek om HDMI™ kablerne er i stand
til at sende 1080p videosignaler.
SV
Problem
DA
7 Fejlfinding:
Udgange
1 x HDMI™ stik
Vægt og mål
1.520 g, 220 x 29 x 70 mm
Indgange
6 x HDMI™ stik
Klokhastighed
Op til 225 MHz
Opløsning/farvedybde
Op til 1080p Fuld HD/12-bit
Kabinet
Metal
Stik
19 BEN HDMI™ guldbelagt
Maks. kabellængde
10m uden forstærkning
Understøttede
formater
3D, DTS®-, HD Dolby®-, True
HD, HDCP 2.0
CS
230V vekselstrøm/50Hz (5V
jævnstrøm)
TR
Driftsspænding
EL
60809
Clicktronic®
55
ZH
KO
Model
FI
8 Specifikationer:
9 Garanti og Ansvar:
SV
DA
•
•
•
•
•
•
•
Fabrikanten giver 10 års garanti på denne nye enhed ud over europæiske garantiregler.
Da fabrikanten ingen indflydelse har på instal-
lationen, gælder produktgarantien kun installationssættet.
Hvis du opdager en fejl eller skade på enheden, skal du kontakte forhandleren og om
nødvendigt præsentere faktura eller kvittering
som købsbevis. Forhandleren vil enten udbedre fejlen hos sig eller sende enheden til teknikernes arbejde væsentligt, hvis du fabrikanten. Det vil lette detaljeret kan fortælle dem
om den mulige fejl. Først da kan du være sikker på, at fejl, der kun sjældent opstår, findes
og udbedres!
Fabrikanten er ikke ansvarlig for skader på person eller ejendom, der skyldes forkert installation eller brug ikke beskrevet i
denne brugervejledning. Dette omfatter
blandt andet enhver ændring eller modifikation af produktet og dets tilbehør.
Du må ikke ændre produktet og dets tilbehør.
Ethvert andet brug end beskrevet i denne
brugervejledning er ikke tilladt og medfører
tab af garanti og ansvar.
Vi forbeholder os retten til trykfejl og ændringer af enheden, emballeringen og brugervejledningen.
10Generelle instruktioner:
TR
CS
FI
•
•
•
•
•
•
HDMI, HDMI-logoet og High-Definition Multimedia Interface er registrerede mærkenavne
eller varemærker tilhørende HDMI Licencing LLC.
Full HD Matrix indeholder HDMI™ teknologi.
Alle mærkenavne og varemærker tilhører
deres respektive ejere.
PS3 er et varemærke tilhørende Sony Computer Entertainment Inc.
DTS er et registreret mærkenavn, og DTSlogoet og -symbolerne er varemærker tilhørende DTS, Inc.
Blu-RayTM er et registrerede varemærke tilhørende Blu-Ray Disc Assiociation.
11Instruktioner for bortskaffelse:
KO
EL
Ifølge det europæiske WEEE direktiv, må elektriske og elektroniske
komponenter ikke bortskaffes sammen med husholdningsaffald. Deres komponenter skal genbruges eller bortskaffes hver for
sig. Ellers kasn forurenende og skadelige stoffer
forurene vores miljø.
ZH
Som forbruger er du forpligtet til efter gældende
lov at returnere elektrisk og elektronisk affald til
56
Clicktronic®
producenten, forhandleren, eller til en offentlig
opsamlingssted ved afslutning af produktets
levetid. Detaljerne reguleres i de nationale
lovgivning. Symbolet på dette produkt, i bruger
manualen, eller på indpakningen opfylder disse
regler. Med denne form for affaldssortering, anvendelse, og affaldsgenbrug opnår du en vigtig
del i at bevare miljøet.
WEEE Direktiv: 2002/96/EC
WEEE No: 82898622
12CE-overensstemmelseserklæring:
Clicktronic®
57
ZH
KO
EL
TR
CS
FI
SV
DA
Udstyret viser den mærkning, der er foreskrevet i EF-direktivet 2004/108/
EF og 2006/95/EF: Ved at anvende CE
mærkningen erklærer Clicktronic®, som
er et registreret mærkenavn tilhørende Wentronic GmbH, at udstyret overholder de europæiske
regulativers mindstekrav og retningslinjer. De
fremgår online på adressen www.clicktronic.
com. Alle varemærker og registrerede varemærker tilhører deres respektive ejere.
Full HD-switch 6x1
VARNING! Läs igenom hela bruksanvisningen noggrant, Den är en del av produkten och innehåller viktig information för korrekt installa-
tion och användning. Behåll bruksanvisningen
som referens och låt den alltid medfölja produk-
ten.
Tillfredsställer:
Sida:
1 Säkerhetsanvisningar 2 Beskrivning och funktion
3 Avsedd användning
4 I leveransen ingår
5 Anslutning och Drift
6 Underhåll, skötsel, förvaring och transport
7 Felsökning
8 Specifikationer 9 Garanti och ansvar
10 Allmän information
11 Anvisningar för kassering
12 CE-deklaration
58
59
59
60
60
62
63
63
64
64
64
65
1 Säkerhetsanvisningar:
VARNING! Endast utbildade yrkesmän är behöriga att lnledandet och ta bort Inledan
det av bostäder produkten!
FARA! Dödsfara! Elektriska stötar!
SV
Rör inte vid nätspänningen!
VARNING! Risk för kortslutning!
FI
Kortslut aldrig kontakter!
För inte in föremål i ventilationsuttag!
VARNING! Risk för skada genom snubbling!
CS
Installera kablarna säkert!
ZH
KO
EL
TR
•
•
•
•
•
58
Din produkt är ingen leksak och den är inte
avsedd att användas av barn eftersom den innehåller små delar som kan sväljas och
eftersom den kan orsaka personskador när
den används på ett felaktigt sätt!
Vidrör inte några skadade produkter eller
delar.
Ta bort allt förpackningsmaterial eftersom
barn kan skära sig på dessa under lek. Vidare
finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.
Installera och förvara produkten och dess
tillbehör på ett sådant sätt att inga personer
eller föremål kan skadas, t.ex. genom att de
faller eller att man snubblar.
Vi rekommenderar att installationen endast
utförs av behöriga experter.
Clicktronic®
•
•
•
•
•
•
•
Undvik extrema förhållanden, t.ex. extrem värme, köld, luftfuktighet eller direkt solsken
samt vibrationer och mekaniskt tryck.
Installera inte produkten i närheten av öppningar på luftkonditionering eller på platser med överdrivna mängder damm och rök.
Gör inga modifieringar eller ändringar på produkten eller dess tillbehör! Se också till attläsa kapitlet ”Garanti och ansvar”.
Vid transport av produkten, var noga med att
följa informationen i avsnittet “Specifikationer” och vidta lämpliga transportåtgärder,
t.ex. användande av originalförpackningen.
För frågor, defekter, mekaniska skador, funktionsfel och andra funktionella problem sominte kan lösas med hjälp av denna guide,
kontakta din återförsäljare för reparation eller
byte enligt beskrivningen i avsnittet ”Garanti
och ansvar”.
Stick inte in föremål, t.ex. metalldelar eller olämpliga kablar, i ventilerna eller portarna.
Risk för elektriska stötar och kortslutning!
När enheten inte används eller under åskvä
der, dra ut nätsladden ur vägguttaget.
2 Beskrivning och funktion:
Denna professionella HDMI™-omkopplare spelar
upp signaler från en av 6 anslutna källor (t.ex. en
dvd-spelare, spelkonsoll eller SAT-mottagare) till
en bildskärm (t.ex. en LCD/plasma/tv) samtidigt.
Bild- och ljudkvaliteten är densamma för alla
anslutna tv-apparater.
FI
SV
Full HD-splittern med dess integrerade förstärkar- och equalizerfunktion är den idealiska
lösningen för följande tillämpningsområden:
hemmabio, ljud/videoinstallationer, t.ex. i konferenslokaler/klassrum, på utställningar och vid
säljpresentationer.
TR
signalkällor, t.ex. mottagare, dvd-spelare, Blu-Ray™-
spelare
bildskärmsenheter, t.ex. tv-
apparater, bildskärmar,
projektorer, etc.
EL
3 Avsedd användning:
Clicktronic®
KO
Användning av den här enheten på an
dra sätt än de som beskrivs i avsnittet “Beskrivning och funktioner” förbjuds.
Produkten får endast användas i torra rum inomhus. Underlåtenhet att efterleva dessa bestämmelser och säkerhetsföreskrifter kan leda till
allvarliga olyckor, personskador samt skada på
59
ZH
Källenheter: Utgångsenheter: CS
Enheten är endast auktoriserad för anslutning
till HDMI™-inmatningar och –utmatningar för
motsvarande ljud och videoenheter. Endast den
medföljande nätadaptern får användas för strömförsörjning. Nätadaptern är endast godkänd för
anslutning till en strömkälla på 100-240 V AC/5060 Hz.
egendom.
4 I leveransen ingår:
•
•
•
•
1 x full HD-omkopplare
1 x nätadapter 5 V DC
1 x infraröd fjärrkontroll
1 x användarhandbok
5 Anslutning och Drift:
HD-omkopplaren stöder tre olika driftlägen (manuellt, CEC/auto, fjärrkontroll).
Anslutning:
SV
Steg 1:
Steg 2: Steg 3: Steg 4: FI
Lägg märke till följande:
EL
TR
CS
1.
2.
3.
4.
5.
KO
ZH
Anslut HDMI™-kablarna från dina HD-källor (SAT-mottagare, dvd-spelare,
etc.) till ingångarna på omkopplaren.
Anslut HDMI™-kabeln från din bildskärm
till utgången på omkopplaren.
Anslut 5 V DC-nätadaptern till HD-om
kopplaren.
När alla enheter anslutits till varandra
tänds följande lysdioder: strömindikator (röd), CEC/autofunktionsindikator
(blå) och ingångsindikator för ingång 1 (grön).
60
När nätadaptern anslutits till HD-omkopplaren är den redo att användas. Du kan nu kontrollera omkopplaren manuellt, via fjärkontroll
eller i CEC/autoläge.
“Ström/VAL”-knappen kan också användas
som kontrollknapp för CEC/autoläget. Håll ner
knappen i tre sekunder för att starta eller
stänga av funktionen.
Om “CEC/AUTO”-indikatorn tänds kan HDomkopplaren användas manuellt, via fjärrkontrollen eller i CEC/autoläget.
Om “CEC/AUTO”-indikatorn inte tänds är CEC/
autoläget inte tillgängligt. I så fall kan HDomkopplaren endast kontrolleras manuellt
eller via fjärrkontrollen.
Om strömindikatorn tänds (rött) söker HD-omkopplaren efter den valda källan. När den
hittats görs en anslutning till den källan. När
anslutningen etablerats släcks indikatorn. Om
indikatorn fortsätter att blinka, se till att källenheten är på och att en lämplig kabelanslutning är tillgänglig.
Clicktronic®
SV
FI
Fjärrkontroll:
Använd fjärrkontrollen för att starta eller stänga
av HD-omkopplaren. Använd tangenterna på
fjärrkontrollen för att välja källenhet.
CS
Autoläge:
Vid första starten av HD-omkopplaren väljs första tillgängliga källa. Det sker i följande ordning:
Källa 2
Källa 3
Källa 4
Källa 5
Källa 6
TR
Källa 1
EL
När du startar en annan källenhet upptäcks den
av HD-omkopplaren och ansluts automatiskt till
din bildskärm med HD-källa.
Manuell användning:
61
ZH
Clicktronic®
KO
Använd strömbrytaren för att starta eller stänga
av HD-omkopplaren. VÄLJ/AUTO-knappen används för att välja källenheter. För att göra det,
tryck lätt på knappen en gång.
3D-videoformat:
Inspelningsdensitet:
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
Sida vid sida (halv)
1920 x [email protected],94/60 Hz
1920 x [email protected] Hz
Övre och nedre:
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
3D-användning:
1.
2.
Se till att alla enheter (HDTV-apparater, mot
tagare, kablar, Blu-Ray™-spelare, etc.) stöder
samma 3D-format.
Om en av enheterna inte stöder 3D kommer
alla enheter att visa 2D.
6 Underhåll, skötsel, förvaring och transport:
FARA! Dödsfara! Elektriska stötar!
Rör inte vid nätspänningen!
SV
VARNING! Risk för kortslutning!
FI
Kortslut aldrig kontakter!
För inte in föremål i ventilationsuttag!
Enheten är underhållsfri.
Ta alltid ut nätkontakten ur vägguttaget när
produkten inte används!
Rengör produkten med en torr linnetrasa.
Undvik att repa. Rengör svåra fläckar med en
lätt fuktad trasa. Se upp för strömförande kablar! Använd inte rengöringsmedel. De kan fräta
på materialen. Låt inte vätska komma in i produkten.
Undvik platser med höga temperaturer, fuktighet eller platser som kan bli våta, även under skötsel, underhåll, förvaring och trans-
port.
Förvara produkten oåtkomligt för barn och på
en torr och dammfri plats!
Behåll förpackningen för transport och för att
undvika skador.
ZH
KO
EL
TR
CS
•
•
•
•
•
•
62
Clicktronic®
7 Felsökning:
Problem
Åtgärd
Ingen bild
•Se först till att anslutningen från
källenheten till tv:n fungerar utan att
använda HD-omkopplaren.
•Kontrollera alla anslutningar och
kablar för att se om det finns skador.
•Se till att enheten är på.
Bild men
inget ljud.
•Se till att kabelanslutningarna är
ordentligt gjorda
•Kontrollera om kablarna/adaptrarna
(t.ex. DVI-adaptrar) endast överför
bilder.
•Om du ansluter enhetens utgång till
en källenhet låser HDCP ljudspåret.
HDCP fungerar inte som
det ska efter
första anslutningen.
•Stäng av enheten och starta den
sedan igen.
•Om du ansluter enhetens utgång till
en källenhet låser HDCP ljudspåret.
Upplösningen når inte
1080p
•Se till att källenheten (t.ex. en HD
dvd-spelare) och utgångsenheterna
(t.ex. tv-apparater eller bildskärmar)
har fullt stöd för 1080p.
•Kontrollera att HDMI™-kablarna kan
överföra 1080p-videosignaler.
Vikt och mått
1.520 g, 220 x 29 x 70 mm
Ingångar
6 x HDMI™-kontakter
Klockhastighet
upp till 225 MHz
Upplösning/färgdjup:
upp till 1080p Full HD / 12-Bit
Hölje
Metall
Kontakter
19 stifts HDMI™, guldpläterad
Max. kabellängd
10,0 m utan förstärkare
Stödda format
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
FI
1 x HDMI™-kontakt
CS
230 V AC/50Hz (5 V DC)
Utgångar
TR
Driftspänning
EL
60809
Clicktronic®
63
ZH
KO
Modell
SV
8 Specifikationer:
9 Garanti och ansvar:
•
•
•
•
•
•
•
Tillverkaren lämnar garanti för denna nya
enhet under 10 år utöver de Europeiska garantibestämmelserna.
Eftersom tillverkaren inte kan påverka väggtyp
och installationen av vägginstallationssatsen
gäller garantin för produkten endast installationssatsen.
Om något fel eller skada upptäcks på din
enhet, kontakta din återförsäljare och ta
med ditt kvitto eller faktura som bevis på
inköp om så behövs. Din återförsäljare kommer att reparera felet antingen på plats eller
skicka enheten till tillverkaren. Du kan underlätta för våra tekniker genom att beskriva ditt
eventuella fel i detalj – endast då kan du ga
ranteras att felet som uppstår sällan kommer att hittas och säkert repareras.
Tillverkaren är inte ansvarig för skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits i denna guide. Detta inkluderar bland annat alla ändringar och modifikationer av produkten och dess tillbehör.
Ändra inte produkten eller tillbehör.
All annan användning än den som beskrivs
in denna bruksanvisning är inte tillåten och
kan göra att garantin förloras och friskrivning
från ansvar.
Vi förbehåller vår rätt mot tryckfel och än
dringar av enheten, förpackningen och bruksanvisningen.
SV
10Allmän information:
TR
CS
FI
•
•
•
•
•
•
HDMI, HDMI-logotypen och High-Definition Multimedia Interface är registrerade varumärken eller varumärken tillhörande HDMI Licen
sing LLC.
Full HD-matrisen innehåller HDMI™-teknik.
Alla varumärken och registrerade varumärken är egendom som tillhör respektive ägare.
PS3 är ett varumärke tillhörande Sony Computer Entertainment Inc.
DTS är ett registrerat varumärke och DTS-logotypen och -symbolen är varumärken tillhörande DTS, Inc.
Blu-RayTM är ett registrerat varumärke till
hörande Blu-Ray Disc Association.
11Anvisningar för kassering:
ZH
KO
EL
Enligt EU:s WEEE-direktiv får inte elek
trisk och elektronisk utrustning inte
kasseras i hushållsavfallet. Dess kom
ponenter ska återvinnas och kasseras åtskiljda från varandra. Annars kan förorenande och farliga ämnen förorena miljön.
Du som konsument är förpliktigad enligt lag att
lämna elektriska eller elektroniska apparater till
insamlingsplatser eller till återförsäljaren vid
64
Clicktronic®
slutet av apparatens livstid. Detaljer regleras
i nationella lagar. Symbolerna på produkten, i
bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du
till att förbättra miljön.
WEEE-direktiv: WEEE-nr: 2002/96/EC
82898622
12CE-deklaration:
Clicktronic®
65
ZH
KO
EL
TR
CS
FI
SV
Denna enhet visar markeringen som fastställts enligt direktivet 2004/108/
EU och 2006/95/EU: Genom att använda CEmärkningen deklarerar Clicktronic®, ett
registrerat varumärke för Wentronic GmbH, att
enheten uppfyller de grundläggande kraven och
riktlinjerna enligt Europeiska bestämmelser. Dessa kan läsas online under www.clicktronic.com.
Alla varumärken och registrerade varumärken
tillhör respektive ägare.
Full HD -jakaja 6x1
HUOMIO! Lue tämä käyttöopas kokonaan ja huolellisesti. Se on osa tuotetta ja sisältää tärkeitä tietoja tuotteen oikeasta asennuksesta
ja käytöstä. Säilytä tätä opasta niin, että se on
käytettävissä epäselvyyksien ilmetessä, tai kun
tuote luovutetaan eteenpäin.
Sisältö:
Sivu:
1 Turvallisuushuomautuksia
2 Kuvaus ja toiminta
3 Käyttötarkoitus
4 Osapakkaus
5 Liitännät ja toiminta
6 Kunnossapito, huolto, säilytys ja kuljetus
7 Vianetsintä
8 Tekniset tiedot
9 Takuu ja vastuu
10 Huomautuksia yleistä
11 Huomautukset jätteen hävityksestä
12 CE-yhdenmukaisuusilmoitus 66
67
67
68
68
70
71
71
72
72
72
73
1 Turvallisuushuomautuksia:
HUOMIO!Kokoonpanoa ja purkamista
Tuotteen kotelo on tehtävä ammattitaitoinen
henkilökunta!
VAARA! Sähköiskun vaara!
Vältä kosketusta verkkojännitteillä!
HUOMIO! Oikosulku!
FI
Älä silta mitään yhteystietoja!
Älä työnnä esineitä ilmanvaihto paikkaa tai
pistorasioihin!
HUOMIO! Aiheuttamia vammoja kompastuminen!
CS
Muista varmistaa kaapeleiden!
ZH
KO
EL
TR
•
•
•
•
•
•
66
Tämä tuote ei ole leikkikalu, eikä sitä ole tar
koitettu lasten käyttöön, koska se sisältää
pieniä osia, joita lapset voivat niellä ja väärinkäytettynä voi vahingoittaa käyttäjää!
Älä käytä tuotetta, jos itse tuote tai sen osat
ovat vahingoittuneet.
Hävitä pakkausmateriaali, koska lapset voivat
sillä leikkiessään vahingoittaa itseään. Lisäksion vaara, että lapset nielevät pieniä osia tai
hengittävät eristysmateriaalia.
Asenna ja säilytä tuote ja sen lisävarusteet
niin, ettei kukaan voi vahingoittua tai ettei
mikään esine voi vahingoittua esim. kaatumisen seurauksena.
On suositeltavaa, että kokoonpanon suoritta
vat pätevät ammattilaiset.
Vältä äärimmäisiä olosuhteita, kuten kuumu
Clicktronic®
•
•
•
•
•
•
utta, kylmyyttä, kosteutta tai suoraa altistumista auringonpaisteelle sekä tärinälle ja
mekaaniselle paineelle.
Älä asenna tuotetta lähelle ilmastointiaukkoja
tai hyvin pölyisiin tai savuisiin paikkoihin.
Älä mukauta tai muuta tuotetta tai sen lisävarusteita! Varmista, että luet myös ”Takuu ja
vastuu”-luvun.
Kun kuljetat tuotetta, huomioi tiedot, jotka
sisältyvät ”Tekniset tiedot”-lukuun ja pakkaa
laite esim. alkuperäiseen pakkaukseensa.
Jos ilmenee kysymyksiä, puutteita, mekaanisia
vahinkoja, toimintahäiriöitä ja muita toiminnallisia ongelmia, joita ei voi ratkaista tämän op
paan avulla, ota yhteys jälleenmyyjään kor
jausten saamiseksi tai laitteen vaihtamiseksi,
kuten on kuvattu ”Takuu ja vastuu”-luvussa.
Älä laita mitään esineitä, kuten metalliosia tai
epäasianmukaisia kaapeleita tuuletusaukkoihin tai portteihin. Sähköiskun ja oikosulkujen
vaara!
Kun et käytä laitetta tai ukonilmalla, irrota
virtakaapeli seinäpistorasiasta.
2 Kuvaus ja toiminta:
Tämän ammattilais-HDMI™-kytkimen tarkoitus
on toistaa signaalia 1/6:stä liitetystä tulolähteestä (esim. DVD-soittimesta, pelikonsolista tai
SAT-vastaanottimesta ) ja näyttää sitä samanaikaisesti eri laitteissa (esim. LCD/plasma/TV).
Kuvan ja äänen laatu on sama kaikissa liitetyissä
TV-vastaanottimissa.
Full HD-jakaja on integroituine vahvistin- ja taajuuskorjaustoimintoineen ihanteellinen ratkaisu
seuraaville sovellusalueille: kotiteatterit, audio/
videoasennukset, esim. kokous/koulutustiloissa,
messuilla ja myyntiesityksissä.
CS
signaalilähteet, kuten vasta
anottajat, DVD-soittimet, BluRay™-soittimet
näyttölaitteet, kuten TV-vasta
anottimet, näytöt, esityslaitteet jne.
TR
Lähdelaitteet: Toistolaitteet: FI
Laite soveltuu liitettäväksi vain HDMI™-tuloihin ja
vastaavien AV-laitteiden lähtöihin. Vain toimitukseen kuuluvaa verkkolaitetta saa käyttää virtalähteenä. Verkkolaite on hyväksytty liitettäväksi vain
100-240 V AC/50-60 Hz-virtalähteeseen.
3 Käyttötarkoitus:
KO
67
ZH
Clicktronic®
EL
Tuotteen käyttö muulla tavalla kuin on kuvattu luvussa ”Kuvaus ja toiminta” on kielletty. Tätä tuotetta saa käyttää
vain sisätiloissa. Näiden ohjeiden ja turvallisuushuomautusten noudattamatta jättäminen voi
aiheuttaa vakavia onnettomuuksia, ruumiinvammoja ja omaisuusvahinkoja.
4 Osapakkaus: •
•
•
•
1 x Full HD-kytkin
1 x verkkolaite 5 V DC
1 x infrapunakaukosäädin
1 x Käyttöopas
5 Liitännät ja toiminta:
Full HD-kytkin tukee kolmea eri käyttötilaa (manuaalinen, CEC/automaattinen, kaukosäädin).
Liitännät:
Vaihe 1: Liitä HD-lähteiden (SAT-vastaanotin, DVD-soitin jne.) HDMI™-kaapelit Full
HD-kytkimen tuloihin.
Vaihe 2: Liitä näytön HDMI™-kaapeli Full HD-
kytkimen lähtöön.
Vaihe 3: Liitä 5 V DC-verkkolaite Full HD-kytkime
en.
Vaihe 4: Kun kaikki laitteet on liitetty toisiinsa, seuraavat LED-merkkivalot syttyvät:
Virta-LED (punainen), CEC/automaat
tinen-tila-LED (sininen) ja tulo-LED tulo 1:lle (vihreä).
FI
Huomioi seuraavaa:
ZH
KO
EL
TR
CS
1.
2.
3.
4.
5.
68
Kun verkkolaite on liitetty Full HD-kytkimeen,
laite on käyttövalmis. Voit nyt käyttää kytkintä
manuaalisesti, kaukosäätimellä tai CEC/auto
maattinen-tilassa.
”Power/SELECT” (Virta/Valitse)-painiketta voimyös käyttää ohjauspainikkeena CEC/automaattinen-tilassa. Pidä painiketta painettuna
3 sekuntia kytkeäksesi toiminnon päälle tai
pois päältä.
Jos ”CEC/AUTO”-LED syttyy, Full HD-kytkintä
voi käyttää manuaalisesti, kaukosäätimellä tai
CEC/automaattinen-tilassa.
Jos ”CEC/AUTO” LED-merkkivalo ei syty, CEC/
automaattinen-tila ei ole käytettävissä. Tässä
tapauksessa Full HD-kytkintä voi käyttää vain
manuaalisesti tai kaukosäätimellä.
Jos virran LED-merkkivalo syttyy (punainen),
Full HD-kytkin hakee valittua lähdettä. Kun selöytyy, laite muodostaa yhteyden kyseiseen
lähteeseen. Kun yhteys on muodostettu, merkkivalo sammuu. Jos merkkivalon vilkkuminen jatkuu, varmista, että lähdelaite on
kytketty päälle, ja että sopiva kaapeliliitäntä
on käytössä.
Clicktronic®
Kaukosäädin:
FI
Käytä kaukosäädintä Full HD-kytkimen kytkemiseen päälle tai pois. Käytä kaukosäätimen
näppäimiä lähdelaitteiden valitsemiseen.
CS
Automaattinen-tila:
Lähde 1
Lähde 2
Lähde 3
Lähde 4
Lähde 5
TR
Full HD-kytkimen ensimmäisessä käynnistyksessä kytkin valitsee ensimmäisen käytettävissä olevan lähteen. Tämä tapahtuu seuraavalla
periaatteella:
Lähde 6
EL
Kun kytket päälle eri lähdelaitteen, Full HD-kytkin tunnistaa laitteen ja liittää automaattisesti
näytön ja HD-laitteen toisiinsa.
Käytä POWER (Virta)-painiketta Full HD-kytkimen
kytkemiseen päälle tai pois. SELECT/AUTO
(Valitse/Automaattinen)-painiketta käytetään
Clicktronic®
69
ZH
KO
Manuaalinen käyttö:
lähdelaitteiden valitsemiseen. Tee tämä painamalla painiketta kerran lyhyesti.
3D-videomuoto:
Tallennustiheys:
1920 x 1080p @ 23,98/24 Hz
1280 x 720p @ 59,94/60 Hz
1280 x 720p @ 50 Hz
Vierekkäin (puoli):
1920 x 1080i @ 59,94/60 Hz
1920 x 1080i @ 50 Hz
Ylä ja ala:
1920 x 1080p @ 23,98/24 Hz
1280 x 720p @ 59,94/60 Hz
1280 x 720p @ 50 Hz
3D-käyttö:
1.
2.
Varmista, että kaikki laitteet (HDTV:t, vasta
anottimet, kaapelit, Blu-Ray™-soittimet jne.)
tukevat samaa 3D-muotoa.
Jos jokin laitteista ei tue 3D:tä, kaikki laitteet
toistavat 2D:tä.
6 Kunnossapito, huolto, säilytys ja kuljetus:
VAARA! Sähköiskun vaara!
Vältä kosketusta verkkojännitteillä!
HUOMIO! Oikosulku!
FI
Älä silta mitään yhteystietoja!
Älä työnnä esineitä ilmanvaihto paikkaa tai
pistorasioihin!
ZH
KO
EL
TR
CS
•
•
•
•
•
•
70
Laitetta ei tarvitse huoltaa.
Jollet aio käyttää tuotetta pitkään aikaan, irro
ta se pistorasiasta.
Käytä puhdistamiseen aina pehmeää, kuivaa
liinaa. Puhdista laite varovasti, jottet naarmuta
sitä. Jos laite on hyvin likainen, kostuta liinaa
hieman vedellä. Varo jännitteisiä johtoja. Älä
koskaan käytä pesuaineita tai kemikaaleja,
koska ne voivat vahingoittaa pinnoitetta.
Varmista, ettei mitään nestettä pääse tuotteen
sisään.
Vältä paikkoja, joissa on korkea lämpötila ja
kosteus tai paikkoja, joka voi kastua, erityisesti laitteen kunnossapidon, huollon, säilytyksen ja kuljetuksen aikana.
Kun et käytä tuotetta pitkään aikaan, varastoi
se kuivaan, pölyttömään paikkaan lasten ulot
tumattomiin.
Jos laitetta on kuljetettava, tee se alkuperäisessä pakkauksessa vahinkojen välttämiseksi.
Clicktronic®
7 Problembehebung:
Ongelma
Toimenpide
Ei kuvaa
•Varmista ensin, että liitäntä lähdelaitteesta TV-vastaanottimeen toimii, kun Full HD-kytkintä ei käytetä.
•Tarkista kaikki liittimet ja kaapelit
vahinkojen varalta.
•Varmista, että laite on käynnistetty.
Kuva näkyy,
mutta ääntä
ei kuulu.
•Varmista, että kaapeliliitännät ovat
tiukat.
•Tarkista, ovatko kaapelit/sovittimet
(kuten DVI-sovitin) tarkoitettu vain
kuvien siirtämiseen.
•Jos liität laitteen lähdön lähdelaitteeseen, HDCP-estää audioraidan.
Ensimmäisen
liitännän jälkeen HDCP
ei toimi
oikein.
•Sammuta laite ja käynnistä se
uudelleen.
•Jos liität laitteen lähdön lähdelaitteeseen, HDCP-estää audioraidan.
Kuvatarkkuus
ei saavuta
tasoa 1080p
•Varmista, että lähdelaite (kuten HD
DVD-soitin) ja kaikki toistolaitteet
(kuten TV:t/näytöt) tukevat täysin
1080p-tarkkuutta.
•Tarkista pystyvätkö HDMI™-kaapelit
siirtämään 1080p-videosignaalia.
1 x HDMI™-liitäntä
Paino ja mitat
1.520 g, 220 x 29 x 70 mm
Tulot
6 x HDMI™-liitäntä
Kellotaajuus
Enintään 225 MHz
Kuvatarkkuus/värisyvyys
Enintään 1080p Full HD/12bittinen
Kotelo
Metalli
Liittimet
19 NASTAISET HDMI™
kullatut
Maks. kaapelipituus
10,0 m ilman vahvistusta
Tuetut muodot
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
CS
Lähdöt
TR
230 V AC/50 Hz (5 V DC)
EL
60809
Käyttöjännite
Clicktronic®
71
ZH
KO
Malli
FI
8 Technische Daten:
9 Takuu ja vastuu:
•
•
•
•
•
•
•
Valmistaja on myöntänyt 10 vuoden takuun uudelle laitteelle.
Koska valmistajalla ei ole mahdollisuutta vai
kuttaa asennukseen, takuu koskee vain tuotetta itseään.
Jos havaitset puutteita tai vahinkoja laitteessa,
ota yhteys jälleenmyyjään, ja jos on tarpeen,
pidä valmiina ostokuitti tai lasku ostotositteena. Jälleenmyyjä korjaa laitteen paikan päällä
tai palauttaa laitteen valmistajalle. Autat
teknikoita suuresti, jos kuvat mahdolliset pu
utteet yksityiskohtaisesti. Vain siten he voivat
olla varmoja, että viat jotka ilmenevät vain
harvoin voidaan tunnistaa ja korjata luotettavasti.
Valmistaja ei ole vastuussa vammoista tai
vahingoista, jotka aiheutuvat virheellisestä
asennuksesta tai kunnossapidosta tai käytöstä, jota ei ole kuvattu tässä käyttöoppaassa.
Älä mukauta tai muuta tuotetta tai sen lisävarusteita.
Kaikki muu kuin tässä käyttöoppaassa kuvattu
käyttö on kiellettyä ja se johtaa takuun mitätöitymiseen ja vapauttaa meidät kaikesta vastuusta.
Pidätämme kaikki oikeudet tulostusvirheiden
ilmetessä tai laitteen, pakkauksen tai käyt-
töoppaan muuttuessa.
10Huomautuksia yleistä:
CS
FI
•
•
•
•
•
•
HDMI, HDMI-logo ja High-Definition Multime-
dia Interface ovat HDMI Licensing, LLC:n rekisteröityjä tavaramerkkejä.
Full HD Matrix sisältää HDMI™-teknologiaa.
Kaikki tuotemerkit ja tavaramerkit ovat omistajiensa omaisuutta.
PS3 on Sony Computer Entertainment, Inc:n
omaisuutta.
DTS on DTS, Inc:in rekisteröity tavaramerkki ja
DTS-logo ja-symbolit ovat DTS, Inc:in tavara
merkkejä.
Blu-RayTM on Blu-Ray Disc Associationin re
kisteröity tavaramerkki.
TR
11Huomautukset jätteen hävityksestä:
EL
WEEE-direktiivin mukaan sähkö- ja elek-
troniikkalaitteita ei saa hävittää kotita
lousjätteen mukana. Elektroniset osat
on eroteltava kierrätystä tai hävitystä
varten, koska niiden myrkyllisillä ja vaarallisilla
osilla voi olla pysyviä vahingollisia vaikutuksia
ympäristölle, jos niitä ei hävitetä oikein.
ZH
KO
Sähkö- ja elektroniikkalaitelain (ElektroG) mukaan, sinä olet kuluttajana vastuussa sähkö- ja
elektroniikkalaitteen palauttamisesta veloituksetta sen käyttöiän lopussa valmistajalla,
ostopaikkaan tai erityiseen kierrätyspisteeseen.
Hävittämisen yksityiskohdista on säädetty
72
Clicktronic®
eri alueilla asianmukaisissa laeissa. Symboli
tuotteessa, käyttöoppaassa ja/tai pakkauksessa
viittaa näihin lakeihin. Tällainen elektroniikkajätteen erottelu, kierrätys ja hävittäminen auttaa
merkittävästi ympäristömme suojelussa.
WEEE-direktiivi: 2002/96/EY
WEEE-numero: 82898622
12CE-yhdenmukaisuusilmoitus:
Clicktronic®
73
ZH
KO
EL
TR
CS
FI
Tämä tuote on merkitty vaaditulla
merkinnällä direktiivin 2004/108/EY ja
2006/95/EY mukaisesti: CE-merkintä,
Clicktronic®, Wentronic GmbH:n rekisteröity tuotemerkki, ilmoittaa, että tuote on EU:n perusvaatimusten ja ohjeiden mukainen. Nämä tiedot voi
ladata osoitteesta www.clicktronic.com. Kaikki
tuotemerkit ja rekisteröidyt tavaramerkit ovat
niiden omistajien omaisuutta.
Plně HD přepínač 6x1
UPOZORNĚNÍ! Pečlivě si přečtěte celou tuto uživatelskou příručku. Jedná se o součást produktu a obsahuje důležité informace pro správnou instalaci a používání. Uchovávejte tuto
příručku po ruce pro případ nejistot nebo pro předání produktu dalšímu uživateli.
Obsah: Stránka:
1 Poznámky k bezpečnosti 2 Popis a funkce 3 Účel použití 4 Obsah baleni
5 Připojení a Používání
6 Péče, údržba, skladování a převážení
7 Odstraňování problémů 8 Technické údaje 9 Záruka a odpovědnost 10 Obecné informace
11 Poznámky k likvidaci odpadu 12 Prohlášení CE 74
75
76
76
76
78
79
79
80
80
80
81
1 Poznámky k bezpečnosti :
POZOR!Montáž a demontáž Katalog skříně musí být provedeno vyškoleným personálem!
NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!
Vyhněte se kontaktu se síťovým napětím!
POZOR! Zkrat!
Nepřemosťujte žádné kontakty!
Nevkládejte předměty do větracích drážek
nebo zásuvek!
CS
POZOR! Nebezpečí úrazu zakopnutí!
Ujistěte se, že k zajištění kabelů!
ZH
KO
EL
TR
•
•
•
•
•
74
Tento produkt není hračka a není určen pro používání dětmi, protože obsahuje malé díly,
které v případě nesprávného používání mohou
děti spolknout a zranit se!
Nepoužívejte žádné poškozené produkty nebo
části.
Odstraňte obalové materiály, protože by se
o ně děti při hraní mohly pořezat. Navíc existuje nebezpečí náhodného spolknutí a
vdechnutí malých dílů a izolačního materiálu.
Nainstalujte a skladujte produkt a jeho příslušenství tak, aby nemohlo dojít k
žádnému zranění osob nebo poškození
předmětů způsobenému například převrhnutím nebo zakopnutím.
Doporučujeme, aby montáž prováděli pouze
kvalifikovaní odborníci.
Clicktronic®
•
•
•
•
•
•
•
Vyhněte se extrémním podmínkám, například nadměrnému teplu, chladu, vlhkosti nebo
přímému vystavení slunci a také vibracím a
mechanickému tlaku.
Neumísťujte produkt v blízkosti otvorů klimatizací nebo na místa s nadměrným množstvím
prachu nebo kouře.
Produkt ani jeho příslušenství neměňte ani
neupravujte! Rovněž si nezapomeňte přečíst
kapitolu „Záruka a odpovědnost“.
Při převážení produktu věnujte pozornost
informacím obsaženým v kapitole „Technické
údaje“ přijměte opatření vhodná pro
převážení, například použijte původní obal.
V případě dotazů, závad, mechanického
poškození, selhání a dalších funkčních
problémů, které nelze vyřešit prostřednictvím
této příručky požádejte o opravu nebo
výměnu vašeho prodejce podle pokynů v kapitole „Záruka a odpovědnost“.
Nezasunujte žádné předměty, například kovové části nebo nevhodné kabely, do
větracích otvorů nebo zásuvek. Nebezpečí
úrazu elektrickým proudem a zkratu!
Když zařízení nepoužíváte nebo při bouřce
odpojte napájecí kabel z elektrické zásuvky.
2 Popis a funkce:
Tento profesionální HDMI™ přepínač umožňuje
přehrávat signály z jednoho ze šest připojených
vstupních zdrojů (například DVD přehrávač,
herní konzola nebo SAT přijímač) v zobrazovacím
zařízení (například LCD/plazma/TV) současně.
Kvalita obrazu a zvuku je ve všech připojených TV
totožná.
Tento Full HD rozdělovač se zabudovaným
zesilovačem a funkcí ekvalizéru je ideálním
řešením pro následující způsoby použití: domácí
kina, zvukové/videoinstalace, například v
konferenčních místnostech/učebnách, na obchodních výstavách a prodejních prezentacích.
CS
Toto zařízení lze připojit pouze ke vstupům a
výstupům HDMI™ odpovídajících AV zařízení. K
napájení lze použít pouze dodaný napájecí adaptér. Napájecí adaptér lze připojit pouze ke zdroji
napájení 100 - 240 V ≈/50 - 60 Hz.
TR
Zdrojové jednotky:
zdroje signálu, například přijímače, DVD
přehrávače, Blu-Ray™ přehrávače
Clicktronic®
75
ZH
KO
EL
Výstupní jednotky:
zobrazovací zařízení, například TV, monitory,
projektory atd.
3 Účel použití:
Je zakázáno používat tento produkt
jinými způsoby, než je popsáno v kapito
le „Popis a funkce“. Tento produkt lze používat pouze v suchých vnitřních
prostorech. Zanedbání nebo nedodržování
těchto zásad a poznámek k bezpečnosti může
způsobit vážné nehody, zranění nebo poškození
majetku.
4 Obsah baleni: •
•
•
•
1 x Full HD přepínač
1 x napájecí adaptér 5 V=
1 x infračervený dálkový ovladač
1 x uživatelská příručka
5 Připojení a Používání:
Tento Full HD přepínač podporuje 3 různé provozní režimy (ruční, CEC/automatický, dálkové
ovládání).
Připojení:
TR
CS
Krok 1:
Krok 2: Krok 3: Krok 4: Dodržujte následující zásady:
EL
1.
2.
3.
KO
ZH
Připojte kabely HDMI™ zdrojů HD (SAT přijímač, DVD přehrávač atd.) ke
vstupům Full HD přepínače.
Připojte kabel HDMI™ vašeho monitoru
k výstupu Full HD přepínače.
Připojte 5 V= napájecí adaptér k Full HD
přepínači.
Když jsou všechna zařízení vzájemně
propojena, svítí následující indikátory
LED: indikátor LED napájení (červený),
indikátor LED (modrý) funkce CEC/auto
a indikátor LED pro vstup 1 (zelený).
76
Po připojení napájecího adaptéru k Full
HD přepínači je zařízení připraveno k použití.
Nyní můžete ovládat přepínač ručně, dálkovým
ovladačem nebo v režimu CEC/auto.
Tlačítko „Power/SELECT“ (Napájení/VYBRAT)
lze rovněž použít jako ovládací tlačítko pro
režim CEC/auto. Stisknutím a podržením
tohoto tlačítka po dobu 3 sekund zapnete
nebo vypnete funkci.
Pokud svítí indikátor LED „CEC/AUTO“, Full HD
přepínač lze používat ručně, dálkovým
Clicktronic®
ovladačem nebo v režimu CEC/auto.
Pokud indikátor LED „CEC/AUTO“ nesvítí,
režim CEC/auto není k dispozici. V takovém
případě lze Full HD přepínač ovládat pouze
ručně nebo dálkovým ovladačem.
Pokud svítí indikátor LED napájení (červený),
Full HD spínač vyhledává vybraný zdroj; po
vyhledání naváže spojení s vyhledaným
zdrojem. Po navázání připojení indikátor zhasne. Pokud tento indikátor nadále bliká, zkont
rolujte, zda je zdrojové zařízení zapnuté a zda
je k dispozici vhodné kabelové připojení.
CS
4.
5.
TR
Dálkový ovladač:
K zapnutí nebo vypnutí Full HD přepínače
použijte dálkový ovladač. Pomocí tlačítek na
dálkovém ovladači vybírejte zdrojová zařízení.
EL
Automatický režim:
Clicktronic®
zdroj 2
zdroj 3
zdroj 4
zdroj 5
zdroj 6
77
ZH
zdroj 1
KO
Při prvním spuštění Full HD přepínač vybere
první dostupný zdroj. K tomu dochází podle následujícího schématu:
Po zapnutí jiného zdrojového zařízení jej Full HD
přepínač rozpozná a automaticky propojí váš
monitor se zdrojem HD.
Ruční ovládání:
K zapnutí nebo vypnutí Full HD přepínače použijte
tlačítko POWER (VYPÍNAČ). Tlačítko SELECT/AUTO
(VÝBĚR/AUTO) slouží k výběru zdrojových zařízení.
Chcete-li tak učinit, krátce jednou stiskněte toto
tlačítko.
Formát 3D videa:
Hustota záznamu:
1920 x 1080p při 23,98/24 Hz
1280 x 720p při 59,94/60 Hz
1280 x 720p při 50 Hz
Vedle sebe (polovina):
1920 x 1080i při 59,94/60 Hz
1920 x 1080i při 50 Hz
Horní a dolní:
1920 x 1080p při 23,98/24 Hz
1280 x 720p při 59,94/60 Hz
1280 x 720p při 50 Hz
Použití 3D:
1.
2.
Zkontrolujte, zda všechna zařízení (HDTV,
přijímače, kabely, přehrávače Blu-Ray™ atd.)
podporují stejný formát 3D.
Pokud některé zařízení nepodporuje 3D, budou všechna zařízení zobrazovat 2D.
6 Péče, údržba, skladování a převážení:
NEBEZPEČÍ! Nebezpečí úrazu elektrickým
proudem!
Vyhněte se kontaktu se síťovým napětím!
CS
POZOR! Zkrat!
TR
Nepřemosťujte žádné kontakty!
Nevkládejte předměty do větracích drážek
nebo zásuvek!
ZH
KO
EL
•
•
•
•
78
Tento produkt nevyžaduje žádnou údržbu.
Nebudete-li tento produkt používat, odpojte jej od elektrické zásuvky.
K čištění používejte pouze suchý a měkký hadřík. Při čištění postupujte opatrně, aby
se zabránilo poškrábání. V případě silného
znečištění lehce navlhčete čistící hadřík ve
vodě. Dávejte pozor na vodiče pod napětím.
Nikdy nepoužívejte čistící prostředky nebo
chemikálie, protože by mohly poškodit povrchovou úpravu. Zabraňte vniknutí tekutin do
produktu.
Zejména při údržbě, ošetřování, skladování a
Clicktronic®
•
•
převážení se vyhněte místům s vysokými
teplotami a vlhkostí nebo místům, která mohou navlhnout.
Nebudete-li produkt delší dobu používat, uložte jej na suchém, neprašném místě mimo
dosah dětí.
Pro případ převážení zařízení uschovejte původní, aby se zabránilo poškození.
7 Odstraňování problémů:
Problém
Opatření
Žádný obraz
•Nejdříve zkontrolujte, zda připojení
zdrojového zařízení k TV funguje bez
použití Full HD přepínače.
•Zkontrolujte, zda není poškozený
žádný konektor nebo kabel.
•Zkontrolujte, zda je zařízení zapnuté.
Obraz bez
zvuku.
•Zkontrolujte, zda jsou všechny kabely pevně připojeny.
•Zkontrolujte, zda vaše kabely/
adaptéry (například DVI adaptér)
nepřenášejí pouze obraz.
•Pokud propojíte výstup zařízení se
zdrojovým zařízením, HDCP blokuje
zvukovou stopu.
Po prvním
připojení
HDCP
nefunguje
správně.
•Vypněte a znovu zapněte zařízení.
•Pokud propojíte výstup zařízení se
zdrojovým zařízením, HDCP blokuje
zvukovou stopu.
Rozlišení
nedosahuje
1080p
•Zkontrolujte, zda zdrojové zařízení
(například HD DVD přehrávač) a
všechna výstupní zařízení (například
TV/monitory) plně podporují
rozlišení 1080p.
•Zkontrolujte, zda vaše kabely HDMI™
mohou přenášet videosignály 1080p.
1 x zásuvka HDMI™
Hmotnost a rozměry
1.520 g, 220 x 29 x 70 mm
Vstupy
6 x zásuvky HDMI™
Frekvence
Až 225 MHz
Rozlišení/barevná
hloubka
Až 1080p Full HD/12 bitů
Skříň
Kov
Konektory
19 kolíků HDMI™ pozlacených
Max. délka kabelu
10,0 m bez zesílení
Podporované formáty
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
Clicktronic®
TR
230 V≈/50 Hz (5 V=)
Výstupy
EL
Provozní napětí
KO
60809
79
ZH
Model
CS
8 Technické údaje:
9 Záruka a odpovědnost:
•
•
•
•
•
•
•
Výrobce poskytuje 10letou záruku na nové
zařízení.
Vzhledem k tomu, že výrobce nemá žádný vliv
na instalaci, záruka na produkt se vztahuje
pouze na produkt.
V případě zjištění jakékoli závady nebo
poškození zařízení kontaktujte prodejce a po
dle potřeby předložte váš paragon nebo fakturu jako důkaz o nákupu. Váš prodejce opraví
závadu buď na místě nebo odešle zařízení
k opravě výrobci. Popíšete-li podrobně
možné závady, značně tím usnadníte práci
našim technikům – pouze potom můžete mít
jistotu, že závady, ke kterým dochází pouze
zřídka, budou objeveny a s jistotou opra
veny! Pokud vašeho prodejce nelze kontakto
vat, můžete nás rovněž kontaktovat přímo.
Výrobce nenese odpovědnost za škody osob
nebo majetku způsobené nesprávnou instalací
nebo používáním v rozporu s pokyny v této
příručce. To mimo jiné zahrnuje jakékoli úpravy
nebo změny produktu a jeho příslušenství.
Neměňte výrobek a jeho příslušenství.
Jakékoli jiné používání, než je popsáno v
této uživatelské příručce, není dovoleno a
způsobí propadnutí záruky a vyloučení
veškeré odpovědnosti.
Vyhrazujeme si právo na tiskové chyby a
změny zařízení, obalu nebo uživatelské příručky.
10Obecné informace:
TR
CS
•
•
•
•
•
•
HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou registrované ochran
né známky nebo ochranné známky společnosti
HDMI Licensing LLC.
Matrice Full HD obsahuje technologii HDMI™.
Všechny značky a ochranné známky jsou vlast
nictvím příslušných vlastníků.
PS3 je ochranná známka společnosti Sony
Computer Entertainment, Inc.
DTS je registrovaná ochranná známka a
logo DTS a symboly jsou ochranné známky
společnosti DTS, Inc.
Blu-RayTM je registrovaná ochranná známka
společnosti Blu-Ray Disc Association.
11Poznámky k likvidaci odpadu:
KO
EL
V souladu s evropskou směrnicí WEEE
nesmí být elektrické a elektronické
vybavení likvidováno s komunálním
odpadem. Spotřebitel má podle zákona
nárok zlikvidovat elektrická a elektronická zařízení po skončení jejich životnosti
bezplatně na veřejných sběrných místech nebo u
prodejce.
ZH
Podrobnosti jsou regulovány právem jednotlivých zemí. Na tyto podmínky upozorňuje
80
Clicktronic®
symbol na produktu, v příručce nebo na obalu.
Tímto způsobem likvidace použitých zařízení se
důležitou měrou podílíte na ochraně životního
prostředí.
Směrnice WEEE: 2002/96/ES
WEEE číslo: 82898622
12Prohlášení CE:
Clicktronic®
81
ZH
KO
EL
TR
CS
Toto zařízení vyhovuje směrnicím EU 2004/108/EC a 2006/95/EC: Se symbolem
CE Clicktronic®, registrovaná ochranná známka společnosti Wentronic GmbH
zaručuje, že tento produkt odpovídá základním
standardům a směrnicím. Tyto standardy lze
vyžádat online na www.clicktronic.com. Zmíněné
směrnice nahrazují veškeré předchozí povolení v
zemích Evropské unie. Všechny ochranné známky
a registrované značky jsou majetkem příslušných
vlastníků.
Full HD Sviç 6x1
DİKKAT! Lütfen bu Kullanım Kılavuzunu tama-
men ve dikkatli bir şekilde okuyun. Bu ürünün bir
parçasıdır ve doğru kurulum ve kullanıma yönelik
önemli bilgileri içerir. Belirsizlikler olduğunda
veya ürün teslim edileceği zaman bu ürünün
yanınızda olabilmesi için kılavuzu saklayın.
İçindekiler:
Sayfa:
1 Güvenlik Hususları
2 Açıklama ve İşlev
3 Kullanım Amacı
4 Parça Paketi
5 Bağlantı ve Çalıştırma
6 Bakım, Saklama ve Taşıma
7 Arıza Giderme 8 Özellikler
9 Garanti ve Yükümlülükler 10 Genel Bilgiler
11 Atık İmha Notları 12 CE Uygunluk Beyanı
82
83
83
84
84
86
87
87
88
88
88
89
1 Güvenlik Hususları:
DİKKAT!Montaj ve demontaj ve
Ürün muhafaza eğitimli uzman personel
tarafından yapılmalıdır!
TEHLİKE! Elektrik çarpması tehlikesi!
Şebeke gerilimi ile temastan kaçının!
DİKKAT! Kısa devre!
Herhangi bir kişi köprü yok!
Havalandırma içine nesne sokmayın yuva veya
yuva!
DİKKAT! Takılmadan yaralanma tehlikesi!
Kablo döşeme güvence altına almak için emin
olun!
ZH
KO
EL
TR
•
•
•
•
•
•
82
Ürününüz bir oyuncak değildir ve yutu-
labilecek küçük parçalar içerdiği ve uy
gun şekilde kullanılmadığında yaralanmalara neden olabileceği için çocuklar tarafından
kullanılmamalıdır.
Hasarlı ürün veya parçaları kullanmayın.
Çocuklar oynarken kendini kesebileceği için
lütfen ambalaj malzemelerini ortadan kaldırın.
Ayrıca, küçük parçaların ve yalıtım malzemelerinin yutulma ve solunma riski de mevcuttur.
Ürün ve aksesuarlarını düşerek veya tökezleyerek kimsenin yaralanmayacağı, hiçbir eşyanın
hasar görmeyeceği şekilde takın ve saklayın.
Takma işleminin yalnızca kalifiye uzmanlar
tarafından yapılmasını öneriyoruz.
Aşırı ısı, soğuk, nem ve doğrudan güneş
ışığına maruz kalınması gibi aşırı koşullar
Clicktronic®
•
•
•
•
•
•
yanında titreşim ve mekanik basınçtan uzak
kalınmalıdır.
Klimaların ağzına yakın veya aşırı toz ve duman
olan yerlere ürünü kurmayın.
Ürün veya aksesuarlarında değişiklik veya
tadilat yapmayın! “Garanti ve Yükümlülükler”
bölümünü mutlaka okuyun.
Ürünü taşırken, “Özellikler” bölümünde verilen
bilgilere dikkat edin ve uygun taşıma önlem
lerini alın, örnek: kendi orijinal ambalajı içinde
taşıma.
Sorular, arızalar, mekanik hasar, hatalar, ek-
siklikler veya bu kılavuz tarafından çözüle
meyecek diğer tüm işlevsel sorunlar için
onarım veya değiştirme çözümüne yönelik
olarak “Garanti ve Yükümlülükler” bölümünde
belirtildiği üzere bayiinizle irtibat kurun.
Deliklere veya yuvalara metal parçalar veya uygun olmayan kablolar gibi nesneler
sokmayın. Elektrik çarpma veya kısa devre tehlikesi!
Cihazı kullanmıyorken veya yıldırımlı havalarda
güç kablosunu duvardaki prizden çekin.
2 Açıklama ve İşlev:
Bu profesyonel HDMI™ anahtarı bir bağlı giriş
kaynağından gelen sinyalleri (örnek: DVD
oynatıcısı, oyun konsolu veya SAT alıcısı) aynı
anda görüntülemek için (örnek: LCD/plazma/TV)
sinyal oynatma görevini yürütmektedir. Resim ve
ses kalitesi tüm bağlanan TV’lerde aynıdır.
Full HD Ayırıcısı, entegre güçlendirici ve dengeleyici işlevleriyle, aşağıdaki uygulama alanları için
en uygun çözümdür: Ev sinema sistemleri, ses/
video tesisatları, örnek: konferans/eğitim odaları,
fuarlar ve satış sunumlarında.
Cihazda yalnızca uygun AV cihazlarının HDMI™
giriş ve çıkışlarına bağlantı yapılabilir. Güç
kaynağı için yalnızca beslenen güç adaptörü
kullanılabilir. Güç adaptörü yalnızca 100-240
V AC/50-60 Hz güç kaynağına bağlantı için
onaylanmaktadır.
Alıcılar, DVD oynatıcılar, Blu-
Ray™ oynatıcılar gibi
sinyal kaynakları
TV’ler, monitörler, projektörler
gibi görüntüleme cihazları
TR
Kaynak birimleri:
Çıkış birimleri:
3 Kullanım Amacı:
KO
83
ZH
Clicktronic®
EL
Ürünün “Açıklama ve İşlev” bölümün
de belirtilenler dışında kullanımı
yasaktır. Ürün yalnızca kuru ve kapalı
odalarda kullanılabilir. Bu düzenlemeler ve
güvenlik hususlarına uyulmaması ciddi kazalara,
vücutta yaralanmalara ve malda hasarlara neden
olabilir.
4 Parça Paketi: •
•
•
•
1 x Full HD Anahtarı
1 x Güç Adaptörü 5 V DC
1 x IR uzaktan kumanda
1 x Kullanım Kılavuzu
5 Bağlantı ve Çalıştırma:
Full HD Anahtarı 3 farklı çalışma modunu
(kılavuzlar, CEC/auto, uzaktan kumandalı) destekler.
Bağlantı:
1. Aşama:
2. Aşama: 3. Aşama: 4. Aşama: HD kaynaklarınızın (SAT alıcısı,
DVD oynatıcısı, vb) HDMI™
kablolarını Full HD Anahtar
girişlerine bağlayın.
Monitörünüzün HDMI™ kablo
sunu Full HD Anahtar çıkışına
bağlayın.
5 V DC güç adaptörünü Full HD
Anahtarına bağlayın.
Tüm cihazlar birbirine
bağlanınca, aşağıdaki LED’ler
yanar: güç LED (kırmızı), CEC/
auto işlev LED (mavi) ve giriş 1
için giriş LED (yeşil).
Lütfen aşağıdaki hususlara uyun:
ZH
KO
EL
TR
1.
2.
3.
4.
5.
84
Güç adaptörü FULL HD Anahtarıyla
bağlandıktan sonra kullanıma hazırdır. Artık
anahtarı manuel olarak, uzaktan kumandayla
veya CEC/auto modunda işletebilirsiniz.
“Power/SELECT” tuşu da CEC/auto modu için
kumanda tuşu olarak kullanılabilir. İşlevi açıp
kapamak için tuşa 3 saniye basın.
“CEC/AUTO” LED yanarsa, Full HD Anahtarı
manuel olarak, uzaktan kumandayla veya CEC/
auto modunda kullanılabilir.
“CEC/AUTO” LED yanmazsa, CEC/auto modu
mevcut değildir. Bu durumda, Full HD Anahtarı
yalnızca manuel veya uzaktan kumandayla
işletilebilir.
Güç LED yanarsa (kırmızı), Full HD Anahtarı
seçilen kaynak için arama yapar, bulunca, bu
kaynakla bağlantıyı yapar. Bağlantı kurulduktan sonra gösterge söner. Gösterge yanıp sönmeye devam ederse, cihazın açık olduğundan
ve uygun kablo bağlantısının bulunduğundan
emin olun.
Clicktronic®
Uzaktan kumanda:
Full HD Anahtarını açıp kapamak için uzaktan
kumandayı kullanın. Kaynak cihazları kullanmak
için uzaktan kumandadaki tuşları kullanın.
Auto modu:
Full HD Anahtarı ilk çalıştırıldığında, anahtar ilk
mevcut kaynağı seçecektir. Bu husus aşağıdaki
düzende meydana gelir:
kaynak 2
kaynak 3
kaynak 4
kaynak 5
kaynak 6
TR
kaynak 1
EL
Farklı bir kaynak cihazı açınca, Full HD Anahtarı
bu cihazı algılar ve monitörünüzü HD kaynağına
otomatik olarak bağlar.
Manuel işletim:
85
ZH
Clicktronic®
KO
Full HD Anahtarını açıp kapamak için POWER
tuşunu kullanın. Kaynak cihazları seçmek için
SELECT/AUTO tuşu kullanılır. Bunu yapmak için
tuşa bir kez kısa süre basın.
3D video formatı:
Kayıt yoğunluğu:
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
Yan yana (yarım):
1920 x [email protected],94/60 Hz
1920 x [email protected] Hz
Üst ve alt:
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
3D kullanım:
1.
2.
Tüm cihazların (HDTV,alıcılar, kablolar,
Blu-Ray™ oynatıcılar vs) aynı 3D formatını
desteklediğinden emin olun.
Cihazlardan biri 3D’yi desteklemediği takdirde,
tüm cihazlar 2D gösterecektir.
6 Bakım, Saklama ve Taşıma:
TEHLİKE! Elektrik çarpması tehlikesi!
Şebeke gerilimi ile temastan kaçının!
DİKKAT! Kısa devre!
Herhangi bir kişi köprü yok!
Havalandırma içine nesne sokmayın yuva
veya yuva!
Ürün bakım gerektirmez.
Ürünü kullanmayacaksanız, duvardaki prizden
çekin.
Temizlik için yalnızca kuru ve yumuşak bir bez
kullanın. Çizik oluşmaması için dikkatli temizleyin. Ağır kirlenme durumunda, temizlik bezini
suyla hafifçe ıslatın. Çıplak tellere dikkat edin.
Boyaya ve yüzeye zarar verebileceği için asla
deterjan veya kimyasal madde kullanmayın.
Ürüne sıvı girmemesini sağlayın.
Yüksek sıcaklık ve neme sahip veya bakım, saklama veya taşıma esnasında ıslak hale gelebilen yerlerden uzak durum.
Ürünü uzun süre kullanmayacaksanız, kuru, toz
içermeyen ve çocukların erişemeyeceği bir
yerde saklayın.
Cihazı nakletmeniz gerekmesi halinde hasar
oluşmaması için orijinal ambalajına yerleştirin.
ZH
KO
EL
TR
•
•
•
•
•
•
86
Clicktronic®
7 Arıza Giderme:
Sorun
Önlem
Resim yok
•Önce Full HD Anahtarı kullanılmadan
kaynak cihazından TV işlevlerine
olan bağlantıdan emin olun.
•Kablo ve bağlantılarda hasar kontrolü yapın.
•Cihazın açık olduğundan emin olun.
Resim var
ancak ses
yok
•Kablo bağlantılarının sıkı
olduğundan emin olun.
•Kablolarınızın, DVI adaptörleri gibi,
yalnızca resim iletip iletmediğini
kontrol edin.
•Cihaz çıkışını bir kaynak cihazla
bağladıysanız, HDCP ses iletimini
engeller.
İlk
bağlantıdan
sonra,
HDCP doğru
şekilde
çalışmıyor.
•Cihazı kapayıp açın.
•Cihaz çıkışını bir kaynak cihazla
bağladıysanız, HDCP ses iletimini
engeller.
Çözünürlük
1080p’ye
erişmiyor
•Kaynak cihazın (bir HD DVD oynatıcı
gibi) ve çıkış cihazlarının (TV’ler/
monitörler) 1080p’yi tamamen
desteklediğinden emin olun.
•HDMI™ kablolarınızın 1080p video
sinyalleri iletip iletmediğini kontrol
edin.
230 V AC/50Hz (5 V DC)
Çıkışlar
1 x HDMI™ priz
Ağırlık ve ebatlar
1.520 g, 220 x 29 x 70 mm
Girişler
6 x HDMI™ priz
Zamanlayıcı vurum
oranı
Azami 225 MHz
Çözünürlük/renk
derinliği
Azami 1080p Full HD/12-bit
Muhafaza
Metal
Prizler
19 PIN HDMI™ altın kaplama
Azami kablo
uzunluğu
Güçlendirme olmadan 10,0
metre
Desteklenen formatlar
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
Clicktronic®
EL
Çalışma gerilimi
KO
60809
87
ZH
Model
TR
8 Özellikler:
9 Garanti ve Yükümlülükler:
•
•
•
•
•
•
•
Üretici yeni donanım için 10 yıl garanti vermek-
tedir.
Üreticinin kurulum üzerinde herhangi bir etkisi
olmadığı için garanti yalnızca ürüne uygulanır.
Donanımda hasar veya eksiklik tespit ederseniz, lütfen bayiinizle irtibat kurun ve ge
rekli olması halinde lütfen satın alma kanıtınız
olarak satış faturanızı yanınızda götürün.
Bayiniz donanımı yerinde onaracak veya üreticiye geri gönderecektir. Olası arızaları
ayrıntılı olarak bildirmeniz halinde tamircilerimiz işini daha kolay yapabilir, yalnızca
bundan sonra ara sıra görülen arızaların güvenli şekilde tespiti ve onarımı mümkün olabilecektir!
Üretici hatalı kurulum veya bakım, veya bu
kılavuzda bahsedilmeyen şekilde çalıştırmanın
neden olduğu yaralanma veya hasarlardan
sorumlu değildir.
Ürün veya aksesuarlarında değişiklik veya
tadilat yapmayın.
Bu kılavuzda belirtilenler dışındaki kullanımlar
yasaktır ve bizi tüm yükümlülüklerimizden
kurtaracak şekilde garantinin kaybedilmesine
neden olacaktır.
Baskı hataları veya donanımdaki, ambalajdaki
veya çalıştırma kılavuzundaki değişiklikler
durumunda tüm saklarımız saklıdır.
10Genel Bilgiler:
•
•
•
•
•
•
HDMI, HDMI logosu ve High-Definition Multi
media Interface; HDMI Licensing, LLC’nin tescilli markalarıdır.
Full HD Matrix, HDMI™ teknolojisini içerir.
Tüm marka ve tescilli markalar ilgili sahipleri
nin malıdır.
PS3, Sony Computer Entertainment, Inc’in
markasıdır.
DTS tescilli bir markadır ve DTS logo ve sem
bolleri DTS, Inc’in markalarıdır.
Blu-RayTM ,Blu-Ray Disc Association’ın tescilli
markasıdır.
11Atık İmha Notları:
EL
TR
WEEE Direktifine göre, elektrikli ve elektronik cihazlar normal çöplerle birlikte atılamaz. Elektrikli aksamlar, toksik ve tehlikeli parçalarının doğru
şekilde imha edilmemesi halinde çevre üzerinde
sürekli ir hasar veren etkiye sahip olacağı için
geri dönüşüm veya imha için ayrılmalıdır.
ZH
KO
Elektrikli veya Elektronik Donanım Yasasına
(ElektroG) göre, sizden, tüketici olarak, kullanım
ömürlerinin dolmasından sonra, ücretsiz olarak
üreticiye, satın aldığınız yere veya özel olarak
kurulan toplama merkezlerine geri göndermeniz
istenmektedir. İmha bilgileri ilgili federal devlet
yasalarında düzenlenmektedir. Ürün sembolü,
88
Clicktronic®
kullanım kılavuzu ve/veya ambalaj bu hükümlere atıfta bulunur. Atık donanımı ayırma, geri
dönüşüm ve imha tipi çevremizin korunmasına
önemli katkıda bulunmaktadır.
WEEE yönergesi: 2002/96/EC
WEEE no: 82898622
12CE Uygunluk Beyanı:
Clicktronic®
89
ZH
KO
EL
TR
Bu ürün 2004/108/EC ve 2006/95/EC
yönergesine göre gerekli şekilde işaretlenmiştir: CE işareti, Wentronic
GmbH’nin tescilli markası olan Clicktronic®,
ürünün AB’nin temel gerekleri ve kılavuz ilkelerine
uygun olduğunu beyan etmektedir. Bu hususlar
www.clicktronic.com adresinden indirilebilir.
Tüm marka ve tescilli markalar ilgili sahiplerinin
mülkiyeti altındadır.
Μεταγωγέας Full HD 6x1
ΠΡΟΣΟΧΗ! Διαβάστε προσεκτικά και εξ‘ ολοκλήρου αυτό το εγχειρίδιο χρήσης Ο οδηγός αποτελεί τμήμα
του προϊόντος και περιλαμβάνει σημαντικές
πληροφορίες για τη σωστή εγκατάσταση και χρήση
του προϊόντος. Φυλάξτε αυτό το εγχειρίδιο χρήσης για
διευκρίνιση και δίνετέ το μαζί με το προϊόν.
Πίνακασ περιεχομένων:
Πλευρά:
1 Οδηγίες ασφαλείας 90
2 Περιγραφή και λειτουργία
91
3 Προβλεπόμενη χρήση
92
4 Αντικείμενο παράδοσης
92
5 Σύνδεση και λειτουργία
92
6 Συντήρηση, φροντίδα, αποθήκευση και μεταφορά
94
7 Αντιμετώπιση προβλημάτων
95
8 Τεχνικά χαρακτηριστικά 96
9 Εγγύηση και νομική ευθύνη 96
10 Γενικές Πληροφορίες
97
11 Οδηγίες περί διάθεσης 97
12 Δήλωση CE
97
1 Οδηγίες ασφαλείας:
ΣΗΜΕΙΩΣΗ! Η συνέλευση και η αποσύνθεση
του προϊόντος μπορούν μόνο μέσω του
εκπαιδευμένου τεχνικού προσωπικού πραγματοποι ηθείτε!
ΚΙΝΔΥΝΟΣ! Κίνδυνος θανάτου από
ηλεκτροπληξία!
Αποφύγετε να έρθετε σε επαφή με τις τάσεις του
ρεύματος!
ΠΡΟΣΟΧΗ! Κίνδυνος βραχυκυκλώματος!
Ποτέ μην γεφυρώνετε επαφές!
Μην τοποθετείτε πράγματα στις οπές αερισμού ή
τις θύρες!
ΠΡΟΣΟΧΗ! Κίνδυνος τραυματισμού από
παραπάτημα!
Προσέχετε ασφαλή αερισμό καλωδίου!
ZH
KO
EL
•
•
•
•
90
Αυτό το προϊόν της δεν είναι παιχνίδι και δεν προορίζεται για χρήση από παιδιά, καθώς
περιέχει μικρά εξαρτήματα τα οποία μπορεί
τα παιδιά να καταπιούν ενώ σε περίπτωση
λανθασμένης χρήσης μπορεί να προκληθούν
τραυματισμοί σε άτομα!
Μην χρησιμοποιείτε προϊόντα ή εξαρτήματα που
έχουν πάθει βλάβη.
Απομακρύνετε τα υλικά της συσκευασίας, γιατί
ενδέχεται να προκαλέσουν τραυματισμό σε
παιδιά κατά τη διάρκεια του παιχνιδιού τους.
Επίσης υπάρχει κίνδυνος να καταπιούν και να
εισπνεύσουν διάφορα αντικείμενα και μονωτικό υλικό.
Εγκαταστήστε και φυλάξτε το προϊόν και τα Clicktronic®
•
•
•
•
•
•
•
•
αξεσουάρ του με τέτοιο τρόπο ώστε να μην είναι
δυνατό να τραυματιστούν άτομα, ή να
προκληθούν βλάβες σε αντικείμενα, π.χ. λόγω ανατροπής ή ολίσθησης.
Συνιστάται η συναρμολόγηση να πραγματοποιείται μόνο από εκπαιδευμένους
τεχνικούς.
Αποφεύγετε τις ακραίες συνθήκες, όπως υπερβολική ζέστη, κρύο, υγρασία ή άμεση έκθεση στον ήλιο, καθώς και έκθεση σε δονήσεις και μηχανικές πιέσεις.
Μην εγκαθιστάτε το προϊόν κοντά σε ανοίγματα κλιματιστικών ή σε μέρη με υπερβολική
ποσότητα σκόνης ή καπνού.
Μην τροποποιείτε ή μην μεταβάλετε το προϊόν ή τα αξεσουάρ του! Σιγουρευτείτε επίσης ότι
έχετε διαβάσει την ενότητα «Εγγύηση και νομική
ευθύνη».
Κατά τη διάρκεια της μεταφοράς του προϊόντος, δίνετε προσοχή στις πληροφορίες που
περιέχονται στην ενότητα «Προδιαγραφές» και
λαμβάνετε τα κατάλληλα μέτρα μεταφοράς,
όπως π.χ. μεταφορά στην αρχική συσκευασία.
Για ερωτήσεις, πιθανά ελαττώματα, μηχανικές βλάβες, δυσλειτουργίες και άλλα λειτουργικά
προβλήματα τα οποία δεν μπορείτε να επιλύσετε
με τη βοήθεια αυτού του οδηγού, επικοινωνήστε
με τον αντιπρόσωπό σας για επισκευή ή
αντικατάσταση, όπως περιγράφεται στην
ενότητα «Εγγύηση και νομική ευθύνη».
Μην εισάγετε αντικείμενα, όπως μεταλλικά εξαρτήματα ή ακατάλληλα καλώδια στις οπές
εξαερισμού ή στις θύρες. Κίνδυνος
ηλεκτροπληξίας και βραχυκυκλώματος!
Αποσυνδέετε το καλώδιο από την πρίζα όταν δεν χρησιμοποιείτε τη συσκευή ή κατά τη
διάρκεια καταιγίδων.
2 Περιγραφή και λειτουργία:
Αυτός ο επαγγελματικός επιλογέας (switch) HDMI™
εξυπηρετεί στην αναπαραγωγή σημάτων από
μία από τις 6 συνδεδεμένες πηγές σήματος (π.χ.
συσκευή αναπαραγωγής DVD, κονσόλα παιχνιδιών
ή δορυφορικό δέκτη SAT) σε μια οθόνη (π.χ. LCD/
plasma/TV) ταυτόχρονα. Η ποιότητα εικόνας
και ήχου είναι η ίδια σε όλες τις συνδεδεμένες
τηλεοράσεις.
EL
Ο Διακλαδωτής (Splitter) Full HD, με τις
ενσωματωμένες λειτουργίες ενισχυτή και
ισοσταθμιστή, είναι η ιδανική λύση για τις
ακόλουθες περιοχές χρήσης: οικιακή ψυχαγωγία
(home theater), εγκαταστάσεις ήχου/βίντεο, π.χ.
σε αίθουσες συνεδρίων/εκπαιδεύσεων, εμπορικές
εκθέσεις και παρουσιάσεις πωλήσεων.
91
ZH
Clicktronic®
KO
Η συσκευή διαθέτει εξουσιοδότηση για σύνδεση
μόνο σε εισόδους και εξόδους HDMI™ αντίστοιχων
συσκευών ήχου/εικόνας (AV). Για την τροφοδοσία
ρεύματος μπορεί να χρησιμοποιηθεί μόνο ο
παρεχόμενος μετασχηματιστής ρεύματος.
Ο μετασχηματιστής ρεύματος είναι εγκεκριμένος
μόνο για σύνδεση σε πηγή τροφοδοσίας 100-240 V
AC/50-60 Hz.
Μονάδες πηγής: πηγές σήματος, όπως
δέκτες, συσκευές
αναπαραγωγής DVD, συσκευές
αναπαραγωγής Blu-Ray™
Μονάδες εξόδου: συσκευές προβολής, όπως τηλεοράσεις, οθόνες,
προβολείς, κλπ.
3 Προβλεπόμενη χρήση:
Απαγορεύεται η χρήση του προϊόντος με τρόπους διαφορετικούς από αυτούς
που περιγράφονται στην ενότητα
«Περιγραφή και λειτουργία». Το προϊόν πρέπει να
χρησιμοποιείται μόνο σε στεγνούς εσωτερικούς
χώρους. Σε περίπτωση μη τήρησης ή μη
συμμόρφωσης με αυτούς τους κανονισμούς και
τις σημειώσεις για θέματα ασφάλειας ενδέχεται να
προκληθούν σοβαρά ατυχήματα, προσωπικοί
τραυματισμοί καθώς και ζημίες σε ιδιοκτησίες.
4 Αντικείμενο παράδοσης: •
•
•
•
1 x Επιλογέας (Switch) Full HD
1 x Μετασχηματιστής ρεύματος 5 V DC
1 x Τηλεχειριστήριο υπέρυθρων
1 x Οδηγός Χρήστη
5 Σύνδεση και λειτουργία:
Ο Επιλογέας Full HD υποστηρίζει 3 διαφορετικές
καταστάσεις λειτουργίας (χειροκίνητη, CEC/
αυτόματη, τηλεχειριστήριο).
Σύνδεση:
ZH
KO
EL
Βήμα 1:
Βήμα 2: Βήμα 3: Βήμα 4: 92
Συνδέστε τα καλώδια HDMI™ των πηγών
HD (δορυφορικός δέκτης, συσκευή
αναπαραγωγής DVD, κλπ.) με τις
εισόδους του Επιλογέα Full HD.
Συνδέστε το καλώδιο HDMI™ της οθόνης
σας με την έξοδο του Επιλογέα Full HD.
Συνδέστε το μετασχηματιστή ρεύματος
5 V DC με τον Επιλογέα Full HD.
Όταν όλες οι συσκευές έχουν συνδεθεί
μεταξύ τους, θα ανάψουν οι ακόλουθες
λυχνίες LED: λυχνία LED λειτουργίας
(κόκκινη), λυχνία LED ένδειξης CEC/
αυτόματο (μπλε) και λυχνία LED εισόδου για την είσοδο 1 (πράσινη).
Clicktronic®
Λάβετε υπόψη τα εξής:
Clicktronic®
93
ZH
KO
EL
1. Μετά τη σύνδεση του μετασχηματιστή ρεύματος
στον Επιλογέα Full HD, είναι έτοιμος προς
χρήση. Μπορείτε τώρα να χειριστείτε
τον επιλογέα με χειροκίνητο τρόπο, με το
τηλεχειριστήριο, ή στη λειτουργία CEC/
αυτόματο.
2. Το κουμπί “Λειτουργία/ΕΠΙΛΟΓΗ (Power/
SELECT)” μπορεί επίσης να χρησιμοποιηθεί
ως κουμπί ελέγχου για τη λειτουργία CEC/
αυτόματο. Πατήστε το κουμπί για 3
δευτερόλεπτα για να ενεργοποιήσετε ή να
απενεργοποιήσετε τη λειτουργία.
3. Αν ανάψει η λυχνία LED “CEC/ΑΥΤΟΜΑΤΟ
(CEC/AUTO)”, ο επιλογέας Full HD μπορεί
να χρησιμοποιηθεί με χειροκίνητο τρόπο, μέσω
τηλεχειριστηρίου ή στη λειτουργία CEC/
αυτόματο.
4. Αν η λυχνία LED “CEC/ΑΥΤΟΜΑΤΟ (CEC/
AUTO)” δεν ανάβει, η λειτουργία CEC/ αυτόματο
δεν είναι διαθέσιμη. Σε αυτή την περίπτωση, ο
Επιλογέας Full HD μπορεί να λειτουργήσει μόνο
με χειροκίνητο τρόπο ή μέσω του
τηλεχειριστηρίου.
5. Αν η λυχνία LED λειτουργίας (κόκκινη) ανάβει,
ο Επιλογέας Full HD αναζητά την επιλεγμένη
πηγή και μόλις αυτή βρεθεί πραγματοποιεί τη
σύνδεση με αυτήν την πηγή. Μετά την επίτευξη
της σύνδεσης, η λυχνία ένδειξης σβήνει. Σε
περίπτωση που η λυχνία ένδειξης συνεχίζει να
αναβοσβήνει, βεβαιωθείτε ότι η συσκευή πηγής
είναι ενεργοποιημένη και ότι υπάρχει διαθέσιμο
καλώδιο σύνδεσης.
Τηλεχειριστήριο:
Χρησιμοποιήστε το τηλεχειριστήριο για να
ενεργοποιήσετε ή να απενεργοποιήσετε τον
Επιλογέα Full HD. Χρησιμοποιήστε τα πλήκτρα στο
τηλεχειριστήριο για να επιλέξετε συσκευές πηγής.
Αυτόματη λειτουργία:
Κατά την πρώτη εκκίνηση του Επιλογέα Full HD, ο
διακόπτης θα επιλέξει την πρώτη διαθέσιμη πηγή.
Αυτό θα λάβει χώρα σύμφωνα με την ακόλουθη
διαδικασία.
πηγή 1
πηγή 2
πηγή 3
πηγή 4
πηγή 4
πηγή 5
Μόλις ενεργοποιήσετε μια διαφορετική συσκευή
πηγής, ο Επιλογέας Full HD ανιχνεύει αυτή τη
συσκευή και συνδέει αυτόματα την οθόνη με την
πηγή HD.
Χειροκίνητη λειτουργία:
Χρησιμοποιήστε το κουμπί ΛΕΙΤΟΥΡΓΙΑ (POWER)
για να ενεργοποιήσετε ή να απενεργοποιήσετε τον
Επιλογέα Full HD. Το κουμπί ΕΠΙΛΟΓΗ/ΑΥΤΟΜΑΤΟ
(SELECT/AUTO) χρησιμοποιείται για επιλογή
της συσκευής πηγής. Για να το κάνετε, πατήστε
στιγμιαία το κουμπί.
Μορφή βίντεο 3D:
Πυκνότητα εγγραφής:
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
Από πλευρά σε πλευρά (ήμισυ):
1920 x [email protected],94/60 Hz
1920 x [email protected] Hz
Ανώτερο και κατώτερο
1920 x [email protected],98/24 Hz
1280 x [email protected],94/60 Hz
1280 x [email protected] Hz
Χρήση 3D:
EL
1. Βεβαιωθείτε ότι όλες οι συσκευές (τηλεοράσεις
HD, δέκτες, καλώδια, συσκευές αναπαραγωγής
Blu-Ray™, κλπ.) υποστηρίζουν την ίδια μορφή 3D.
2. Αν κάποια από τις συσκευές δεν υποστηρίζει 3D, όλες οι
συσκευές θα εμφανίζουν εικόνα 2D.
ZH
KO
6 Συντήρηση, φροντίδα, αποθήκευση και μεταφορά:
94
ΚΙΝΔΥΝΟΣ! Κίνδυνος θανάτου από
ηλεκτροπληξία!
Αποφύγετε να έρθετε σε επαφή με τις τάσεις του ρεύματος!
Clicktronic®
ΠΡΟΣΟΧΗ! Κίνδυνος βραχυκυκλώματος!
Ποτέ μην γεφυρώνετε επαφές!
Μην τοποθετείτε πράγματα στις οπές αερισμού
ή τις θύρες!
•
•
•
•
•
•
Η συσκευή δεν μπορεί να συντηρηθεί.
Πάντα να αποσυνδέετε το προϊόν από τη
συσκευή και να βγάζετε τον ρευματολήπτη από
το ρεύμα όταν δεν τον χρησιμοποιείτε!
Χρησιμοποιείτε ένα στεγνό λινό ύφασμα για να
καθαρίζετε το προϊόν. Προσέχετε για να
αποφύγετε γρατζουνιές. Χρησιμοποιήστε ένα
ελαφρά υγρό πανί για δύσκολους λεκέδες.
Ελέγξτε εάν υπάρχουν ενεργά καλώδια! Μην
χρησιμοποιείτε προμήθειες καθαρισμού. Μπορεί
να προκαλέσει εγκαύματα στα υλικά. Αποφύγετε
την είσοδο υγρών στη συσκευή.
Αποφεύγετε τα μέρη με υψηλές θερμοκρασίες,
υγρασία ή μέρη τα οποία μπορεί να βραχούν
και επίσης κατά τη διάρκεια της συντήρησης, της
φροντίδας, της αποθήκευσης και της μεταφοράς.
Φυλάσσετε το προϊόν μακριά από παιδιά και
αποθηκεύετέ το σε στεγνά και προστατευμένα
από τη σκόνη μέρη!
Φυλάσσετε την αρχική συσκευασία για μεταφορά για να αποτραπούν ζημίες.
7 Αντιμετώπιση προβλημάτων:
Τρόπος επίλυσης
Δεν
εμφανίζεται
εικόνα
•Αρχικά βεβαιωθείτε ότι η σύνδεση από
τη συσκευή πηγής στην τηλεόραση
λειτουργεί χωρίς τον Επιλογέα Full
HD.
•Ελέγξτε όλους τους συνδέσμους και τα
καλώδια για τυχόν βλάβη.
•Σιγουρευτείτε ότι η συσκευή είναι
ενεργοποιημένη.
Υπάρχει
εικόνα αλλά
όχι ήχος.
•Βεβαιωθείτε ότι οι συνδέσεις των
καλωδίων είναι σφιχτές.
•Ελέγξτε αν τα καλώδια/προσαρμογείς
(όπως ο προσαρμογέας DVI)
μεταδίδουν μόνο εικόνα.
•Αν συνδέσετε την έξοδο της συσκευής
με μια συσκευή πηγής, το HDCP
αποκλείει τον ήχο.
Μετά την
πρώτη
σύνδεση, το
HDCP δεν
λειτουργεί
κανονικά.
•Απενεργοποιήστε και ενεργοποιήστε
ξανά τη συσκευή.
•Αν συνδέσετε την έξοδο της συσκευής
με μια συσκευή πηγής, το HDCP
αποκλείει τον ήχο.
Η ανάλυση
δεν φτάνει
στα 1080p
•Βεβαιωθείτε ότι η συσκευή πηγής
(όπως η συσκευή αναπαραγωγής HD
DVD) και οι συσκευές εξόδου (όπως
τηλεοράσεις/οθόνες) υποστηρίζουν
όλες πλήρως 1080p.
•Ελέγξτε αν τα καλώδια HDMI™
μπορούν να μεταφέρουν σήματα
βίντεο 1080p.
KO
95
ZH
Clicktronic®
EL
Πρόβλημα
8 Τεχνικά χαρακτηριστικά:
Μοντέλο
60809
Τάση λειτουργίας
230 V AC/50Hz (5 V DC)
Έξοδοι
1 x υποδοχή HDMI™
Βάρος και διαστάσεις
1.520 γρ., 220 x 29 x 70 mm
Είσοδοι
6 x υποδοχές HDMI™
Ταχύτητα χρονισμού
Έως 225 MHz
Ανάλυση/βάθος
χρωμάτων
Έως και 1080p Full HD/12-bit
Περίβλημα
Μεταλλικό
Σύνδεσμοι
Επίχρυσοι HDMI™ 19
ΑΚΙΔΩΝ
Μεγ. μήκος καλωδίου
10,0 μ. χωρίς ενίσχυση
Υποστηριζόμενες
μορφές
3D, DTS®, HD Dolby®, True
HD, HDCP 2.0
9 Εγγύηση και νομική ευθύνη:
ZH
KO
EL
•
•
•
•
•
•
•
96
Ο κατασκευαστής παρέχει για αυτήν την
καινούργια συσκευή εγγύηση για 10 έτη
παραπάνω από ότι επιβάλλουν οι ευρωπαϊ- κοί
κανονισμοί εγγύησης.
Λόγω του ότι ο κατασκευαστής έχει κανέναν
έλεγχο αναφορικά με τον τύπο του την
εγκατάσταση του, η εγγύηση του προϊόντος
ισχύει μόνο για το κιτ εγκατάστα- σης.
Αν υπάρξει οποιοδήποτε ελάττωμα ή βλάβη
στη συσκευή, επικοινωνήστε με τον
αντιπρόσωπό σας και επιδείξτε την απόδειξη
ή το τιμολόγιο πληρωμής, αν σας ζητηθεί. Ο
αντιπρόσωπός σας θα επισκευάσει τη βλάβη είτε
στις εγκαταστάσεις του είτε θα στείλει τη
συσκευή στον κατασκευαστή. Θα διευκολύνετε
ιδιαίτερα την εργασία των τεχνικών μας αν
περιγράψετε με ακρίβεια τις πιθανές βλάβες
– μόνο τότε μπορείτε να είστε σίγουρος ότι τα
σπάνια αυτά ελαττώ- ματα θα εντοπιστούν και
θα επισκευαστούν με σιγουριά!
Ο κατασκευαστής δεν αναγνωρίζει καμία ευθύνη
για ζημιές σε άτομα ή ιδιοκτησίες που
προκαλείται από λανθασμένη εγκατά- σταση
ή λειτουργία που δεν περιγράφεται σε αυτόν τον οδηγό. Σε αυτό περιλαμβάνεται, μεταξύ
άλλων οποιαδήποτε τροποποίηση και
μετατροπή στο προϊόν και στα αξεσουάρ του.
Μην αλλάξετε το προϊόν και τα εξαρτήματά του.
Απαγορεύεται οποιαδήποτε χρήση εκτός από
αυτές που περιγράφονται σε αυτόν τον οδηγό.
Σε αντίθετη περίπτωση θα προκαλέ- σει
ακύρωση ή απώλεια της εγγύησης και
αποποίηση ευθυνών.
Διατηρούμε τις επιφυλάξεις μας για τυχόν
τυπογραφικά λάθη και πιθανές αλλαγές στη
συσκευή, στη συσκευασία ή στον οδηγό χρήσης.
Clicktronic®
10Γενικές Πληροφορίες:
•
•
•
•
•
•
HDMI, το λογότυπο HDMI και το High-Definition
Multimedia Interface είναι εμπορικά σήματα ή
σήματα κατατεθέντα της HDMI Licensing LLC.
Το Full HD Matrix περιέχει τεχνολογία HDMI™.
Όλες οι μάρκες και τα εμπορικά σήματα ανήκουν
στους αντίστοιχους κατόχους τους.
Το PS3 είναι εμπορικό σήμα της Sony Computer
Entertainment, Inc.
Το DTS είναι εμπορικό σήμα κατατεθέν και
το λογότυπο DTS και τα σύμβολα είναι εμπορικά
σήματα της DTS, Inc.
Το Blu-RayTM είναι εμπορικό σήμα κατατεθέν
της Blu-Ray Disc Association.
11Οδηγίες περί διάθεσης:
Σύμφωνα με την Ευρωπαϊκή οδηγία WEEE, ο ηλεκτρικός και ηλεκτρονικός
εξοπλισμός δεν πρέπει να απορρίπτεται
με τα καταναλωτικά απορρίμματα. Τα
στοιχεία του πρέπει να ανακυκλώνονται ή να
απορρίπτονται ξεχωριστά το ένα από το άλλο.
Διαφορετικά το περιβάλλον μας μπορεί να μολυνθεί
από μολυντικές και επικίνδυνες ουσίες.
Ως καταναλωτής δεσμεύεστε από το νόμο
να απορρίπτετε δωρεάν τις ηλεκτρικές και
ηλεκτρονικές συσκευές στα σημεία του παραγωγού,
του αντιπροσώπου ή στα δημόσια σημεία
συλλογής στο τέλος της ζωής των συσκευών. Τα
ειδικά σημεία ρυθμίζονται από το εθνικό δίκαιο.
Το σύμβολο επάνω στο προϊόν, στο εγχειρίδιο
χρήσης ή στη συσκευασία υποδεικνύει αυτούς
τους όρους. Με αυτού του τύπου τον διαχωρισμό,
την εφαρμογή απορριμμάτων και την απόρριψη
χρησιμοποιημένων συσκευών, συμβάλλετε
σημαντικά στην προστασία του περιβάλλοντος.
Οδηγία WEEE: Αρ. WEEE: 2002/96/ΕΚ
82898622
12Δήλωση CE:
Clicktronic®
97
ZH
KO
EL
Η συσκευή αυτή φέρει τη σήμανση που ορίζεται από την οδηγία 2004/108/
ΕΕ και 2006/95/EE: Με τη χρήση
της σήμανσης CE, η Clicktronic®,
εμπορικό σήμα κατατεθέν της Wentronic
GmbH, δηλώνει ότι η συσκευή είναι σύμμορφη
με τις βασικές προϋποθέσεις και οδηγίες των
Ευρωπαϊκών κανονισμών. Μπορείτε να τις δείτε
ηλεκτρονικά στη διεύθυνση www.clicktronic.com.
Όλα τα εμπορικά σήματα και είναι νηολογημένα
μάρκες είναι ιδιοκτησία των αντίστοιχων ιδιοκτητών
τους.
Full HD 스위치 6x1
주의! 이 사용설명서를 주의하여 모두 읽으십시오. 이 사용설명서는 제품의 일부이며 제품의 올바른 설치 및 사용을 위한 중요 정보를 포함하고 있습니다. 불확실한 사항이 있을 때 또는 제품을 타인에게 양도할 때 사용
할 수 있도록 이 설명서를 별도로 보관하십시오.
목차:
페이지:
1 안전에 관한 유의사항
2 개요 및 기능
3 용도
4 부품 패키지
5 연결 및 운영
6 유지보수, 관리, 보관 및 운반
7 문제 해결
8 규격
9 보증 및 책임
10 일반 정보
11 폐기물 처리에 관한 유의사항
12 CE 적합성 선언
98
99
99
99
100
102
103
103
104
104
104
105
1 안전에 관한 유의사항:
주의!조립과 해체의
제품 인클로저는 교육 전문 요원에 의해하셔야합니
다!
위험! 감전의 위험!
전원 전압과 접촉하지 않도록!
주의! 회로 짧은!
모든 연락처를 다리 마세요!
통풍에 개체를 삽입하지 마십시오
슬롯 또는 소켓!
주의! 이상의 일인가에서 부상의 위험!
케이블 부설을 확보해야합니다!
ZH
KO
•
•
•
•
•
•
•
98
본 제품은 장난감이 아니며 어린이가 사용할 수 없
습니다. 본 제품에는 삼킬 수 있는 작은 부품이 들어 있으며 본 제품은 부적합하게 사용될 경우 상해를
유발할 수 있기 때문입니다!
어떤 손상된 제품 또는 부품도 사용하지 마십시오.
어린이가 재생 중에 베일 수 있으므로 포장재를 제
거하십시오. 또한 작은 부품과 절연재를 삼키고 흡
입할 위험이 있습니다.
제품과 해당 액세서리를 어느 누구도 넘어지거나 발부리가 걸려 비틀거려 상해를 입지 않고 물건이
손상되지 않을 수 있는 방법으로 설치 및 보관하십
시오.
유자격 전문가만 조립을 수행할 것을 권장합니다.
극고온, 극저온, 극히 높은 습도 또는 직접적 햇볕 노
출과 같은 극단적 조건뿐 아니라 진동 및 기계적 압
력을 피하십시오.
제품을 에어컨 개구부 가까이 또는 먼지 및 연기의 Clicktronic®
•
•
•
•
•
양이 과도하게 많은 위치에 설치하지 마십시오.
제품 또는 액세서리를 개조하거나 변경하지 마십시
오! “보증 및 책임” 장을 반드시 읽으십시오.
제품을 운반할 때, “규격” 장에 포함된 정보에 주의
를 기울여 원래의 포장에 담아 운반하는 등의 적절
한 운반 조치를 취하십시오.
질문, 결함, 기계적 손상, 기능 불량, 이 설명서로 해
결할 수 없는 다른 기능적 문제가 있을 경우, “보증 및 책임” 장에 나와 있는 것과 같이 대리점에 수리 또는 교환에 대해 문의하십시오.
금속 부품 또는 부적합한 케이블과 같은 어떤 물체
도 환기구 또는 출입구에 넣지 마십시오. 감전 및 단
락 의 위험이 있습니다!
장치를 사용하지 않을 때 또는 뇌우 중에는 전원 케
이블을 벽면 콘센트에서 분리하십시오.
2 개요 및 기능:
이 전문가용 HDMI™ 스위치는 디스플레이(LCD/PDP/
TV 등)에 동시에 연여섯된 네 개의 입력 소스(DVD 플
레이어, 게임 콘솔 또는 SAT 수신기) 가운데 하나의 신
호를 재생하는 데 사용됩니다. 화질 및 음질은 모든 연
결된 TV에서 똑같습니다.
증폭기 및 이퀄라이저 기능이 내장된 Full HD Splitter
는 다음 응용 분야의 이상적 솔루션입니다: 홈씨어터,
회의실/교육실 등에 설치되는 오디오/비디오 기기, 박
람회, 판매 프리젠테이션.
이 장치는 해당 AV 장치의 HDMI™ 입출력 단자에만
연결할 수 있습니다. 제공된 전원공급장치만 전원 공급
에 사용될 수 있습니다.
전원 어댑터는 100-240 V AC/50-60 Hz의 전원에만
연결할 수 있습니다.
소스 장치: 수신기,DVD 플레이어, Blu-Ray™ 플레이어와 같은 신호 소스
출력 장치: TV, 모니터, 비머 등과 같은 디스
플레이 장치
3 용도:
이 제품을 “개요 및 기능” 장에 설명한 방법
과 다른 방법으로 사용하는 것은 금지됩니
다. 이 제품은 건조한 실내에서만 사용될 수
있습니다. 이러한 규정 및 안전에 대한 유의사항을 준
수하지 않을 경우 심각한 사고, 상해 및 재산상의 손해
가 발생할 수 있습니다.
4 부품 패키지: Full HD Switch 개
전원 어댑터 5 V DC 1개
IR 리모컨 1개
사용설명서 1부
Clicktronic®
99
ZH
KO
•
•
•
•
5 연결 및 운영:
Full HD Switch는 세 가지 작동 모드(수동, CEC/자동,
원격 제어)를 지원합니다.
연결:
1 단계:
2 단계: 3 단계: 4 단계: HD 소스(SAT 수신기, DVD 플레이어 등)의 HDMI™ 케이블을 Full HD Switch 입력 단자
와 연결합니다.
모니터의 HDMI™ 케이블을 Full HD Switch
출력 단자와 연결합니다.
5 V DC 전원 어댑터를 Full HD Switch와 연
결합니다.
모든 장치가 서로 연결되면 다음 LED가 켜
집니다: 전원 LED (적색), CEC/자동 기능
LED (청색), 입력 1의 입력 LED (녹색).
다음 사항을 준수하십시오:
ZH
KO
1. 전원 어댑터를 Full HD Switch와 연결하면 스위치
는 사용 준비가 됩니다. 이제 스위치를 수동으로, 리
모컨을 사용하여 또는 CEC/자동 모드에서 조작할
수 있습니다.
2. “Power/SELECT” 버튼도 CEC/자동 모드의 제어
버튼으로 사용될 수 있습니다. 이 기능을 켜거나 끄
려면 버튼을 3초 동안 누릅니다.
3. “CEC/AUTO” LED가 켜질 경우, Full HD Switch를
수동으로, 리모컨으로 또는 CEC/자동 모드에서 사
용할 수 있습니다.
4. “CEC/AUTO” LED가 켜지지 않을 경우, CEC/자
동 모드를 사용할 수 없습니다. 그러한 경우 Full HD
Switch를 수동으로만 또는 리모컨으로만 조작할 수
있습니다.
5. 전원 LED가 켜질 경우(적색), Full HD Switch는 선
택한 소스를 검색하며, 소스를 발견하면 해당 소스
와 연결합니다. 연결이 이루어진 후 표시등이 꺼집
니다. 표시등이 계속 깜박거릴 경우, 소스 장치가 켜
져 있고 케이블 연결이 적합한지 확인하십시오.
100
Clicktronic®
리모컨:
리모컨을 사용하여 Full HD Switch를 켜거나 끕니다.
리모컨의 키들을 사용하여 소스 장치를 선택합니다.
자동 모드:
처음에 Full HD Switch를 시동하면, 스위치는 첫 번째
로 이용 가능한 소스를 선택합니다. 이것은 다음과 같
은 방식으로 이루어집니다:
출처 1
출처 2
출처 3
출처 4
출처 5
출처 6
다른 소스 장치를 켜면, Full HD Switch가 이 장치를
감지하고 모니터를 HD 소스와 자동으로 연결합니다.
수동 조작:
101
ZH
Clicktronic®
KO
POWER 버튼을 사용하여 Full HD Switch를 켜거나
끕니다. SELECT/AUTO 버튼은 소스 장치를 선택하는
데 사용됩니다. 소스 장치를 선택하려면 이 버튼을 짧
게 한 번 누릅니다.
3D 비디오 형식:
기록 밀도:
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
좌우분할(Side by side (half)):
1920 x [email protected]/60 Hz
1920 x [email protected] Hz
상하분할(Upper and lower):
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
3D 사용:
1. 모든 장치(HDTV, 수신기, 케이블, Blu-Ray™ 플레
이어 등)가 똑같은 3D 형식을 지원하는지 확인하십
시오.
2. 어떤 장치도 3D를 지원하지 않을 경우, 모든 장치
는 2D를 표시합니다.
6 유지보수, 관리, 보관 및 운반:
위험! 감전의 위험!
전원 전압과 접촉하지 않도록!
주의! 회로 짧은!
모든 연락처를 다리 마세요!
통풍에 개체를 삽입하지 마십시오
슬롯 또는 소켓!
이 제품은 유지보수가 필요 없는 제품입니다.
이 제품을 사용하지 않으려면 벽면 콘센트에서 분리
하십시오.
부드러운 마른 천만을 사용하여 청소하십시오. 청소
할 때 긁힘을 방지하도록 주의하십시오. 오물이 많
이 묻은 경우, 청소 걸레를 물에 살짝 적시십시오.
전류가 흐르는 전선에 주의하십시오. 세제 또는 화
학물질을 절대로 사용하지 마십시오. 마감면이 손상
될 수 있습니다. 액체가 제품에 들어가지 않도록 주
의하십시오.
고온 다습한 장소 또는, 특히 유지보수, 관리, 보관
및 운반 중에 습해질 수 있는 장소를 피하십시오.
제품을 장기간 사용하지 않을 때는 어린이가 접근할
수 없고 건조하며 먼지가 없는 장소에 보관하십시
오.
장치를 운반할 필요가 있을 경우, 손상을 방지하도
록 원래의 포장을 보관하십시오.
ZH
KO
•
•
•
•
•
•
102
Clicktronic®
7 문제 해결:
문제
조치
영상 표시
안됨
•우선 Full HD Switch가 없는 상태
에서 소스 장치와 TV 기능의 연결
상태를 확인하십시오.
•모든 커넥터 및 케이블의 손상 여부
를 확인하십시오.
•장치가 켜져 있는지 확인하십시오.
영상은 표시
되지만 소리
가 나지 않습
니다.
•케이블이 단단히 연결되어 있는지
확인하십시오.
•케이블/어댑터(DVI 어댑터)가 영상
만 전송하는지 확인하십시오.
•출력 장치를 소스 장치와 연결할 경
우 HDCP가 오디오 트랙을 차단합
니다.
첫 연결 후
HDCP가 올
바르게 기
능하지 않습
니다.
•장치를 껐다가 다시 켜십시오.
•출력 장치를 소스 장치와 연결할 경
우 HDCP가 오디오 트랙을 차단합
니다.
해상도가
1080p가 아
닙니다.
•소스 장치(HD DVD 플레이어와
같은)와 출력 장치 (TV/모니터)가
1080p를 완전히 지원하는지 확인
하십시오.
•사용 중인 HDMI™ 케이블이 1080p
비디오 신호를 전송할 수 있는지 확
인하십시오.
8 규격:
60809
작동 전압
230 V AC/50Hz (5 V DC)
출력
HDMI™ 잭 1개
중량 및 치수
1,520 g, 220 x 29 x 70 mm
입력
HDMI™ 잭 6개
클럭 레이트
최대 225 MHz
해상도/색심도
최대 1080p 풀 HD/12-비트
케이스
금속
잭
19핀 HDMI™ 금도금
최대 케이블 길이
증폭 없이 10.0 m
지원되는 형식
3D, DTS®, HD Dolby®,
True HD, HDCP 2.0
Clicktronic®
103
ZH
KO
모델
9 보증 및 책임:
•
•
•
•
•
•
•
제조업체는 신형 장치에 10년의 보증을 부여했습니
다.
제조업체는 설치에 어떤 영향도 미치지 않기 때문
에, 보증은 제품 자체에만 적용됩니다.
장치의 어떤 결함 또는 손상이라도 발견할 경우, 소
매점에 문의하시고, 필요한 경우 신용카드 전표, 거
래명세서 또는 세금계산서 등의 구매 증빙을 제출하
십시오. 해당 대리점이 장치를 현장에서 수리하거나 제조업체에 반송할 것입니다. 결함을 되도록 자세히 기술하시면 담당 기술자가 더 수월하게 작업을 수행
할 수 있습니다. 그럴 경우에만 드물게 발생하는 결
함도 최대한 찾아내서 신뢰성 있게 수리할 수 있습
니다!
제조업체는 부적합한 설치 또는 유지보수에 의해 유
발되거나 이 설명서에 나와 있지 않은 조작에 의해
서 유발되는 상해 또는 손상에 대해 책임지지 않습
니다.
제품 또는 그 액세서리를 개조하거나 변경하지 마십
시오.
이 사용설명서에 설명된 용도와 다르게 사용하는 것은 금지되며, 보증이 무효화되어 당사가 모든 책임
에서 면제됩니다.
당사는 프린터 오류 또는 장치, 포장 또는 사용설명
서의 변경이 발생할 경우 모든 권리를 보유합니다.
10일반 정보:
•
•
•
•
•
•
HDMI, HDMI 로고, High-Definition Multimedia
Interface는 HDMI Licensing, LLC.의 등록상표 또
는 상표입니다.
Full HD Matrix에는 HDMI™ 기술이 포함되어 있습
니다.
모든 브랜드 및 상표는 각 소유주의 재산입니다.
PS3는 Sony Computer Entertainment, Inc.의 상표
입니다.
DTS는 등록상표이며, DTS 로고 및 기호는 DTS, Inc.의 상표입니다.
Blu-RayTM는 블루레이 디스크 연합(Blu-Ray Disc Association)의 등록상표입니다.
11폐기물 처리에 관한 유의사항:
WEEE 지침에 따라 전기 및 전자 기기를 일
반 쓰레기와 함께 폐기할 수 없습니다. 전기 부품을 재활용 또는 폐기를 위하여 분리해
야합니다. 전기 부품의 유독성 및 유해 구성
품은 적절하게 폐기되지 않을 경우 환경에 영구적 손상
효과를 미칠 수 있기 때문입니다.
ZH
KO
전기전자장치법(ElektroG)에 따라 소비자로서 귀하는
수명을 다한 전기전자장치를 제조업체, 구매장소 또는
특별하게 설치된 공식 수거장소에 무료로 반송해야 합
니다. 폐기를 위한 세부사항은 관련 연방 및 주 법률에
규정되어 있습니다. 제품에 표시된 기호, 사용설명서
및/또는 포장에는 이러한 규정이 명시되어 있습니다.
이러한 유형의 분리, 재활용 및 폐장치 폐기는 환경 보
호에 크게 기여합니다.
WEEE 지침: WEEE 번호: 104
2002/96/EC
82898622
Clicktronic®
12CE 적합성 선언:
Clicktronic®
105
ZH
KO
이 제품에는 지침 2004/108/EC 과
2006/95/EC 에 따라 요 구되는 마크가 표시
되어 있습니다: CE 마크가 표시되면,
Wentronic GmbH의 등록 브랜드 Clicktronic®은 이 제
품이 EU의 기본 요구사항 및 지침을 준수함을 선언하
는 것입니다. 이러한 요구사항 및 지침은 www.clicktronic.com에서 온라인으로 다운로드할 수 있습니다. 모
든 브랜드 및 등록상표는 각 소유주의 재산입니다.
全高清转换器6x1
注意!请完整、仔细阅读该《用户指南》。它
是产品的组成部分,包含正确安装和使用的
信息。请妥善保存,以便在出现不确定情况时
或在传授如何使用该产品时作为参考。
目录:
页码:
1 安全须知
2 功能说明
3 使用目的
4 零件包
5 连接和操作
6 维护、保养、储存和运输
7 故障检修
8 规格书
9 保修责任 10 一般资料
11 废物处理须知
12 符合欧洲标准声明
106
107
107
107
108
109
110
110
111
111
111
111
1 安全须知:
注意!只有经过培训的人员被允许组装和拆卸本产品
的外壳!
危险!触电的危险!
避免接触电源电压!
注意!短路!
不要有任何接触的桥梁!
不要插入通风对象
插槽或插座!
注意!受伤的风险绊倒了!
请务必确保电缆敷设!
ZH
•
•
•
•
•
•
•
•
•
106
本产品不属于玩具类型,不得供儿童玩耍之用,因为
它包含可能被儿童吞食的小型零件,如果使用不当,
可能导致人员受伤。
不得使用损坏的产品或零件。
请将包装材料移开,因为儿童在玩耍时可能被包装材
料割伤。另外,存在吞咽和吸入小型零件和绝缘材料
的风险。
安装和储存该产品及其附件时,避免造成人身伤害
和物品损坏,如避免侧翻或绊跌。
建议只能由合格的专业人员进行安装。
避免极端条件,如极度的炎热、寒冷、潮湿或直接在
阳光下暴晒,亦不能受震动和机械压力。
不得将产品安装在空调出风口处或有过多烟雾的地
点。
不得修改或改动本产品或配件。请务必阅读“保修责
任”章节。
在运输产品时,要注意“规格书”章节的内容,采取适
Clicktronic®
•
•
•
当的运输措施,如:使用原包装。
如出现本指南不能解决的疑问、瑕疵、机械损坏、故
障及其它功能性问题,根据“保修责任”章节,请联系
您的经销商维修或替换。
不得在通风口或端口插入任何物体,如金属零件或
不适用的电缆。有电击和短路的危险!
在不使用该装置或雷雨期间,将电源线从壁装电源
插座上拔下。
2 功能说明:
这一专业服务于HDMITM开关的显示复制的六个输入设
备(如DVD播放机,游戏机或卫星接收机)一(如液晶/
等离子电视)同时进行。图片和声音显示在电视机上连
接的所有相同的质量。
放大器和均衡器一体化的全高清分配器可理想用于以下
范围:家庭影院、音频/视频安装,如:会议室/培训室、
贸易展和销售展示。
该装置仅可用于连接到相应的AV装置的HDMI™输入端
和输出端。只有配套提供的电源适配器才能用于电源。
电源适配器仅可连接到100-240 V AC/50-60 Hz的电
源上。
源装置:
信号源,如接收器、DVD播放
器、Blu-Ray™播放器
输出装置:
显示设备,如:电视、监视器、卷轴
机等。
3 使用目的:
除“功能说明”章节所述内容外,严禁将本产品
用于其它用途。本产品只能用于干燥的室内
环境。未遵守或不符合这些安全规定和须知
要求,可能导致严重事故、身体伤害以及财产损失。
4 零件包: 1 x 全高清切换器
1 x 电源适配器5 V DC
1 x IR遥控
1 x 《用户指南》
Clicktronic®
107
ZH
•
•
•
•
5 连接和操作:
全高清切换器支持3种不同的运行模式(手动、CEC/自
动、遥控)。
连接:
步骤1:
步骤2:
步骤3:
步骤4:
将高清源(SAT接收器、DVD播放器等)上的
HDMI™ 电缆连接到全高清切换器的输入
端。
将监视器上的HDMI™ 电缆与全高清切换器
输出端相连接。
将5V DC电源适配器与全高清切换器相连
接。
当所有装置都连接好以后,以下LED灯亮起:
电源的LED灯(红色)、CEC/自动功能的LED
灯(蓝色)和输入端1的LED灯(绿色)。
请观察以下情况:
ZH
1. 在电源适配器与全高清切换器相连接后,即可使用。
您现在可以手动、遥控或在CEC/自动模式下运行该
全高清切换器。
2. “电源/选择”键也可用作CEC/自动模式的控制键。按
该键3秒钟,开启或关闭该功能。
3. 如果“CEC/自动”LED灯亮起,即可在手动、遥控或在
CEC/自动模式下运行该全高清切换器。
4. 如果“CEC/自动”LED灯未亮起,则CEC/自动模式不
可用。这种情况下,只能在手动或遥控模式下运行该
全高清切换器。
5. 如果电源LED灯亮起(红色),该全高清切换器搜索
选择源;一旦找到,将与该源相连接。在连接建立
后,指示器关闭。如果指示器仍闪烁,确保电源装置
保持开启且有适合的电缆连接。
108
Clicktronic®
遥控器:
使用遥控器来开启或关闭全高清切换器。用遥控器的
键来选择电源装置。
自动模式:
首先开启全高清切换器,该切换器将会选择第一个可用
源。按以下顺序进行选择:
来源 1
来源 2
来源 3
来源 4
来源 5
来源 6
当你开启另外一个电源装置时,该全高清切换器会检测
到该装置并自动将您的监视器与HD电源相连接。
手动操作:
用电源键来开启或关闭全高清切换器。选择/自动键用
来选择电源装置。按下该键即可进行操作。
3D视频模式 :
记录密度:
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
并列式布置(一半):
1920 x [email protected]/60 Hz
1920 x [email protected] Hz
上下布置:
1920 x [email protected]/24 Hz
1280 x [email protected]/60 Hz
1280 x [email protected] Hz
3D使用方法:
1. 确认所有装置(高清电视、接收器、电缆、Blu Ray™播放器等)都支持相同的3D格式。
2. 如果其中一个装置不支持3D格式,所有装置将会显
示2D格式。
6 维护、保养、储存和运输:
危险!触电的危险!
避免接触电源电压!
注意!短路!
不要有任何接触的桥梁!
不要插入通风对象 插槽或插座!
Clicktronic®
109
ZH
• 本产品免维护。
• 如不使用该装置,可以将其与壁装电源插座断开。
• 仅可用干燥、柔软的布来清洁本产品。清洁时,避免
•
•
刮伤本产品。如果污物较重,用水将清洁布稍微沾
湿。小心通电电线。不得使用清洁剂或化学制品,否
则会损坏表面涂层。避免液体进入本产品。
避免将本产品放置在温度和湿度较高的地方以及可
能变潮湿的地方,尤其是在维护、保养、储存和运输
过程中。
长时间不使用本产品时,应将其保存在儿童不易接触
7 故障检修:
故障
解决措施
不能输出
图像
•首先,确保从电源装置到电视的连接
工作正常,未使用全高清切换器。
•检查所有电缆和接头是否有损坏。
•确保该装置已经开启。
可以输出图
像,但不能输
出声音。
•确保电缆连接正确。
•检查您的电缆/适配器是否只传输图
像,如DVI适配器。
•如果您将该装置输出端与电源装置
相连接,HDCP将会阻塞声道。
首次连接
后,HDCP
不能正常工
作。
•关闭该装置,然后再次开启。
•如果您将该装置输出端与电源装置
相连接,HDCP将会阻塞声道。
分辨率达不
到1080p
•确保所有电源装置(DVD播放器等)
和输出装置(如电视/监视器)都支持
1080p。
•检查您的HDMI™电缆是否能够传输
1080p视频信号。
ZH
8 规格书:
110
型号
60809
工作电压
230 V AC/50Hz (5 V DC)
输出装置
1 x 3.5 mm插孔
重量和尺寸(kg):
1,520 g, 220 x 29 x 70 mm
输入装置
6 x HDMI™插孔
时钟频率
高达225 MHz
分辨率/颜色深度
高达1080p全高清/12-bit
外壳
金属
插孔
19 x HDMI™镀金
最大电缆长度:
10.0 m 无放大
支持格式
3D, DTS®, HD Dolby®,
True HD, HDCP 2.0
Clicktronic®
9 保修责任:
•
•
•
•
•
•
•
生产商指定新设备的保修期为10年。
由于生产商不参与安装,保修仅限于产品本身。
如果您发现您的设备有缺陷或损坏,请联系您的零
售商;如有必要,请准备销售单或发票作为购买证
据。您的经销商会到现场修理该设备,或者将该设备
退回给生产商。如果您能够详细描述可能存在的缺
陷,将更有利于我们的技师工作;只有这样,才能
保证发现并修复这些少见的缺陷。
生产商对由不正确安装、维护或由非本手册中描
述的操作而引起的人身伤害或设备损坏不承担责
任。
不得修改或改动本产品或配件。
非除本操作手册中规定的用途外,不得将本产品
用于其它用途,否则保修将被撤回,使我公司免于
任何责任。
我公司保留打印机出错或对设备、包装、操作手册
修改的所有权利。
10一般资料:
•
•
•
•
•
•
HDMI、HDMI 标识和High-Definition Multime-
dia Interface 是注册商标或 HDMI授权有限责任
公司的商标。
全高清矩阵包含HDMI™技术。
所有品牌和商标归其各自所有者所有。
PS3是索尼电脑娱乐股份有限公司的商标。
DTS是注册商标,DTS标识和标志是DTS股份有
限公司的商标。
Blu-RayTM是蓝光光碟联盟的注册商标。
11废物处理须知:
根据电子电气废弃物(WEEE)指令,电气
电子器具不得与常规垃圾一起处置。电气
元件必须单独进行回收利用或处置,因为
其含有有毒有害元件,如处置不当,会对环境
造成永久性的破坏。
根据《电气电气设备法案》(ElektroG),作为消费者,要
求您在电气和电子设备使用寿命的末期将其免费送至生
产商、购买地点或专门设立的正式收集站。处置要求在
相关联邦各州的法律中有具体规定。产品上的标志、用
户指南和/或包装要求参见相关规定。这种分类、回收利
用和废弃设备处置的方法能够有效地保护我们的环境。
WEEE指令:
WEEE号码:
2002/96/EC
82898622
12符合欧洲标准声明:
Clicktronic®
111
ZH
本产品已根据2004/108/EC,并 2006/95/
EC 指令要求进行标记。带有CE标
志的Clicktronic®是Wentronic GmbH
公司的注册商标标志,表明本产品符合欧盟的基本要求
和准则。相关内容可从www.clicktronic.com在线下载。
所有商标标志和注册商标均归其各自所有者所有。
Pillmannstraße 12
38112 Braunschweig
Germany
Designed in Germany, made in China.
Hotline: +49 (0180) 5002526
E-Mail: [email protected]
Web: www.clicktronic.com
Revision Date: Version: 112
2012-01-12
1
Clicktronic®
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
