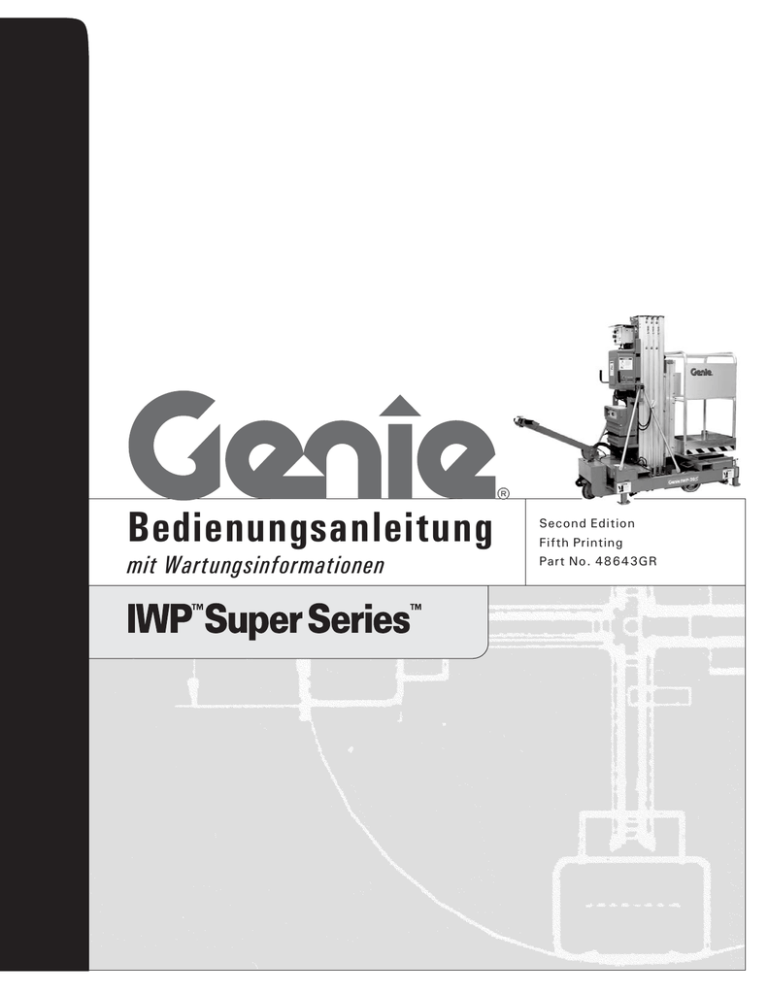

Bedienungsanleitung Second Edition

Bedienungsanleitung Second Edition
Bedienungsanleitung
mit Wartungsinformationen
Second Edition
Fifth Printing
Part No. 48643GR
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen
und Bedienungsanweisungen, bevor Sie diese Maschine in
Betrieb nehmen. Nur geschultes und befugtes Personal
darf diese Maschine in Betrieb nehmen. Betrachten Sie
dieses Handbuch als einen integralen Bestandteil der
Maschine, und bewahren Sie es stets bei der Maschine
auf. Falls Sie Fragen haben, wenden Sie sich an
Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ................................................ 1
Steuerung ........................................................................ 7
Legende ........................................................................... 8
Inspektion vor Inbetriebnahme ......................................... 9
Wartung ......................................................................... 11
Funktionstests ............................................................... 13
Inspektion des Arbeitsplatzes ........................................ 16
Bedienungsanweisungen ................................................ 17
Anweisungen für Batterie und Ladegerät ........................ 20
Transportanweisungen .................................................... 21
Aufschriften ................................................................... 22
Technische Daten ........................................................... 24
So erreichen Sie uns:
Copyright © 1996 Genie Industries
Internet: http://www.genielift.com
E-Mail: [email protected]
Erste Auflage:
Fünfter Druck, November 1997
Zweite Auflage:
Vierter Druck, Januar 2002
Zweite Auflage:
Fünfter Druck, August 2008
„Genie“ und „IWP“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen von
Genie Industries. „Super Series“ ist ein
Warenzeichen von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Das Nichtbefolgen der
Anweisungen und Sicherheitsbestimmungen in diesem
Handbuch kann zu schweren oder
sogar tödlichen Unfällen führen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor dem Gebrauch immer die
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie:
die Anweisungen und Sicherheitsbestimmungen
des Herstellers, die Sicherheitsanweisungen,
Bedienungsanleitungen und
Maschinenaufschriften,
die Sicherheitsbestimmungen des Arbeitgebers,
die Arbeitsanleitungen,
und die geltenden gesetzlichen Bestimmungen.
Teile-Nr. 48643GR
Genie IWP Super Series
1
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
SICHERHEITSBESTIMMUNGEN
Umsturzgefahr
Achten Sie beim Heben der Plattform stets darauf,
dass sich die Maschine auf einem festen, ebenen
und horizontalen Untergrund befindet.
Die Maschine darf nicht bewegt werden, solange
die Plattform angehoben ist.
Verwenden Sie die Maschine niemals zum
Anheben von Material oder Ausrüstung. Die
Maschine dient dem Heben von Personen und
Werkzeug auf die Arbeitsbühne.
Verwenden Sie die Maschine keinesfalls in der
Nähe von steilen Abhängen, Löchern, Schutt, auf
instabilem oder rutschigem Untergrund oder unter
anderen möglicherweise gefährlichen Bedingungen.
Die Maschine darf nicht auf einer beweglichen
oder mobilen Fläche oder auf einem Fahrzeug
eingesetzt werden.
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die sich in irgendeiner Weise auf die
Sicherheit und die Stabilität der Maschine
auswirken können.
Vermeiden Sie das Anheben oder Absenken von
befestigten oder überhängenden Lasten, damit kein
horizontaler oder seitlicher Druck auf die Maschine
ausgeübt wird.
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
die Last dürfen nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine herabgesetzt.
Platzieren bzw. befestigen Sie keine
überhängenden Lasten auf irgendeinem Teil der
Maschine.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie diese nicht an der
Maschine ab.
Die zulässige Tragfähigkeit der Plattform darf nicht
überschritten werden.
Objekte, die sich außerhalb der Plattform befinden,
dürfen nicht zum Heranziehen oder
Abstoßen verwendet werden.
Maximal zulässige
Kraft per Hand
2
200 N
Maximale Tragfähigkeit –
ANSI und CSA
159 kg
Maximale Tragfähigkeit –
CSA
136 kg
Maximale Tragfähigkeit
IWP-20S mit optionalem Ausschub
136 kg
Maximale Personenzahl
Genie IWP Super Series
1 Person
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Ersetzen Sie niemals für die Stabilität wichtige
Teile durch Teile mit abweichendem Gewicht oder
anderen Spezifikationen.
Wenn die Maschine mit einem Gabelstapler oder
einem anderen Transportfahrzeug bewegt wird,
sollte die Plattform vollständig abgesenkt sein. Die
Maschine sollte abgeschaltet sein, und kein
Personal darf sich auf der Plattform befinden.
Todesgefahr durch Stromschlag
Auch wenn diese Maschine mit der optionalen
Fiberglasplattform ausgestattet ist, ist sie nicht
elektrisch isoliert und bietet keinen Schutz bei
Stromkontakt oder in der Nähe zu elektrischem
Strom.
Installieren Sie den optionalen Ausschub nicht auf
die Modelle IWP-25S oder IWP-30S. Der optionale
Ausschub ist geeignet für IWP-20S mit der
geeigneten Gegengewichtskonfiguration.
Sturzgefahr
Das Sitzen, Stehen oder
Klettern auf dem
Plattformgeländer ist zu
unterlassen. Achten Sie
darauf, stets einen festen
Stand auf der Plattform
zu haben.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt oder elektrisch
aufgeladen ist. Personal am Boden oder auf der
Plattform darf die Maschine so lange nicht berühren
oder in Betrieb nehmen, bis die Strom führenden
Leitungen abgeschaltet sind.
Verlassen Sie die
Plattform nicht, solange
sie angehoben ist. Wenn
die Stromversorgung
ausfällt, lassen Sie vom
Bodenpersonal das Ventil
zum manuellen Senken
aktivieren.
Halten Sie immer einen Sicherheitsabstand zu
elektrischen Leitungen und Geräten ein. Richten
Sie sich dabei nach den jeweiligen gesetzlichen
Bestimmungen und nach folgender Tabelle.
Halten Sie den Plattformboden frei von Schmutz.
0 bis 300V
Schließen Sie das Plattformeinstiegstor oder die
Schiebetür, bevor Sie die Maschine in Betrieb
nehmen.
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
Teile-Nr. 48643GR
Spannung
Phase-zu-Phase
Genie IWP Super Series
Minimaler Sicherheitsabstand
Sicherheitsabstand
Meter
Kontakt vermeiden
3
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
SICHERHEITSBESTIMMUNGEN
Berücksichtigen Sie bei Plattformbewegungen
schwingende oder durchhängende Leitungen
oder Bewegungen, die durch starken oder böigen
Wind verursacht werden.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Verwenden Sie für eine mit Wechselstrom
betriebene Maschine oder ein Gleichstromladegerät
immer ein geerdetes dreipoliges Verlängerungskabel, das an eine Schuko-Steckdose
angeschlossen ist. Die dreipoligen geerdeten
Stecker dürfen nicht verändert oder unbenutzbar
gemacht werden.
Kollisionsgefahr
Prüfen Sie den Arbeitsbereich auf Hindernisse über
Kopfhöhe oder sonstige Gefahrenquellen.
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Vergewissern Sie sich, dass sämtliche
Instandhaltungsarbeiten gemäß diesem Handbuch
und dem Wartungshandbuch für Genie AWP Super
Series durchgeführt worden sind.
Vergewissern Sie sich, dass alle Aufschriften
angebracht und lesbar sind.
Stellen Sie sicher, dass die Bedienungsanleitungen
und die Aufgaben- und Sicherheitshandbücher
vollständig und leserlich sind und sich im
Aufbewahrungsfach auf der Plattform befinden.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und prüfen Sie vor
jeder Arbeitsschicht alle Funktionen.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Gefahr durch unsachgemäßen
Gebrauch
Achten Sie beim Greifen auf das Plattformgeländer
auf mögliche Quetschgefahren.
Achten Sie vor dem
Senken der Plattform
darauf, dass sich darunter
weder Personen noch
Hindernisse befinden.
Sie dürfen die Maschine erst dann unbeaufsichtigt
lassen, wenn der Schlüssel zur Sicherung gegen
unbefugte Inbetriebnahme abgezogen wurde.
Verletzungsgefahr
Mit einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Druckluft- oder Hydraulikleck kann die Haut
angegriffen und/oder verbrannt werden.
Gehen Sie mit Vernunft
und Umsicht vor, um die
Bewegung der Maschine
auf oder in der Nähe von
Neigungen zu steuern.
Bleiben Sie beim Absenken der Plattform in
ausreichender Entfernung.
4
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Optionaler Ausschub –
Sicherheit
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Verletzungsgefahr
Halten Sie Hände und Füße von den sich
bewegenden Teilen fern: Befestigungsplatte,
Sperrspange und Verlängerungsarme.
Kollisionsgefahr
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr
zu warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Beschränken Sie die Fortbewegungsgeschwindigkeit gemäß Bodenbeschaffenheit, vorhandenen
Hindernissen, Steigung oder Gefälle, Standort von
Personen und allen anderen Faktoren, welche eine
Kollision verursachen könnten.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führen kann.
Wenn Sie die Maschine fortbewegen, seien Sie
sich der Position der ausgefahrenen Plattform
bewusst.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Antriebsradunterstützung
(Option) – Sicherheit
Die Maschine darf nicht bewegt werden, solange
die Plattform angehoben ist.
Wenn Sie die Maschine auf einem Gefälle
bewegen, arbeiten Sie von der oberen Seite der
Maschine aus.
VORSICHT
Verlassen Sie sich nicht auf die Bremse, um die
Maschine auf einem Gefälle zu halten.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichtere oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
Teile-Nr. 48643GR
Genie IWP Super Series
5
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
SICHERHEITSBESTIMMUNGEN
Sicherheitsbestimmungen für
Batterie und Ladegerät –
Wechselstrom-Modelle
Explosionsgefahr
Batterien geben ein
explosives Gas ab.
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Verbrennungsgefahr
Batterien enthalten Säure. Tragen Sie stets
Schutzkleidung und eine Schutzbrille, wenn Sie mit
Batterien arbeiten.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Der Batteriesatz muss
immer in senkrechter
Position angebracht sein.
Laden Sie die Batterien
in einem gut belüfteten
Bereich.
Entfernen Sie die
Gleichstromkabel
des Ladegeräts nicht
von der Batterie, wenn
das Ladegerät
eingeschaltet ist.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät nur an einer SchukoSteckdose an.
Schützen Sie die Batterien
bzw. das Ladegerät vor
Wasser und/oder Regen.
Überprüfen Sie Batterien und
Ladegerät vor jedem Gebrauch
auf Beschädigungen.
Tauschen Sie beschädigte
Komponenten vor der
Inbetriebnahme aus.
Gefahren beim Heben
Das Gewicht des Batteriesatzes beträgt 40,8 kg.
Setzen Sie eine geeignete Anzahl von Mitarbeitern
und die geeigneten Hebemethoden ein.
6
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Steuerung
Bodensteuerung
2
Anzeige der Sperren
der Abstützungen
3
Neigungssensor
1
Abstützflächen
Bevor die Maschine in Betrieb genommen wird,
müssen die Leistungslampe und alle vier
Anzeigen der Sperren der Abstützungen
aufleuchten. Siehe Bedienerhandbuch.
4
Anzeigeleuchte niedriger
Batterieladezustand bei
Plattform mit Reserveantrieb
senken
Gleichstrom-Modelle:
Anzeige für niedrigen
Batterieladezustand
Antrieb
Plattform mit Reserveantrieb senken
Plattformsteuerung
– ANSI und CSA
7
6
5
Plattformsteuerung
– CE
1 Sperrenanzeigeleuchten der
Stützbeine (vier)
2 Schlüsselschalter
3 Roter NOT-AUS-Taster
4 Taster zum Absenken der
Hilfsplattform
5 Leistungslampe
6 Anzeigelampe für niedrigen
Batterieladestand für
Absenken der Hilfsplattform
3
9
8
8
3
9
7 Gleichstrom-Modelle:
Anzeigelampe für niedrigen
Batterieladestand
8 Taster Steuerelemente
aktivieren
9 Schalter Heben/Senken
Teile-Nr. 48643GR
Genie IWP Super Series
7
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
Legende
1 Wechselstrom-Modelle:
WechselstromVersorgungsleitung
für die Maschine
Gleichstrom-Modelle:
Strom zur Plattform
2 Bodensteuerung
(Sperrenanzeige)
3 Sicherungsautomat
4 Turm
5 Plattform
6 Ablagefach für
Bedienungsanleitung
7 Huböse
8 Entlüftungsdeckel
9 Plattformsteuerung
10 Wasserwaage/Neigungssensor
8
11 Wechselstromausgang
12 Gleichstrom-Modelle: BatterieSchnellanschluss
13 Gleichstrom-Modelle:
Batteriesatz
14 Abstützplatte
15 Transportsicherung
16 Plattformschiebe- oder
Einstiegstür
17 Gabelring
18 Ausgleichsstempel – linke Seite
19 Gegengewicht
20 Ausgleichsstempel – rechte
Seite
21 Gabeltasche
22 Gleichstrom-Modelle:
Batterieladegerät
23 Fusspedal
Genie IWP Super Series
24 Antriebsradunterstützung
(Option)
25 Aktivieren Sie das manuelle
Senkventil (*am Boden des
Hydraulikzylinders)
26 Batteriegurt
27 Lenkhebel – Antriebsradunterstützung (Option)
28 Betätigungshebel zum
Absenken des Unterbaus
29 Totmannhebel – Antriebsradunterstützung (Option)
30 Lenkhebel
31 Sicherheitsschalter für
Umkehren der Fahrtrichtung –
Antriebsradunterstützung
(Option)
32 Daumenschalter – Antriebsradunterstützung (Option)
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Inspektion vor Inbetriebnahme
Grundsätzliches
Es unterliegt der Verantwortung des Bedieners, die
Inspektionen vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder
Arbeitsschicht vom Bediener durchgeführt wird. Bei
dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
durchgeführt werden müssen. Vom Bediener dürfen
nur die in diesem Handbuch aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und prüfen Sie sämtliche Punkte und
Prüfstellen auf Veränderungen, Beschädigungen,
bzw. lose oder fehlende Teile.
Eine beschädigte oder modifizierte Maschine darf
nicht in Betrieb genommen werden. Wenn eine
Beschädigung oder Abweichung vom fabrikneuen
Zustand festgestellt wird, ist die Maschine sofort
außer Betrieb zu setzen und entsprechend zu
kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten
abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den
Herstellerspezifikationen und den im
Aufgabenhandbuch aufgelisteten Erfordernissen
durchzuführen.
Teile-Nr. 48643GR
Genie IWP Super Series
9
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die
Bedienungsanleitungen und die Aufgaben- und
Sicherheitshandbücher vollständig und leserlich
sind und sich im entsprechenden Fach auf der
Plattform befinden.
Falls vorhanden: Antriebsradunterstützung
(Option)
❏ Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
Falls vorhanden: IWP-20S-Modelle mit
optionalem Ausschub
❏
Sperrspange
❏ Wechselstrom- und Gleichstrom-Modelle:
Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏
Hebel und Hebelsperre
❏
Verlängerungsarme
❏
Überprüfen Sie die richtige Gegengewichtskonfiguration (die Teilenummer befindet
sich oben auf dem Gegengewicht)
❏ Druckluftmodelle: Überprüfen Sie die Batterie
auf Lecks und korrekten Säurestand. Füllen Sie
bei Bedarf destilliertes Wasser nach. Siehe
Abschnitt Wartung.
Überprüfen Sie folgende Komponenten und
Bereiche auf Beschädigungen, Modifikationen und
falsch installierte oder fehlende Teile:
10
❏
Lenkhebel
❏
Hydraulikmotor und Schläuche
ANSI- und CE-Modelle
den Innenbereich
Teile-Nr.
vorne
Teile-Nr. für
hinten
IWP-20S – Standard-Unterbau
37354
37355
IWP-20S – Breiter Unterbau
40990
40991
Teile-Nr.
vorne
Teile-Nr.
hinten
37357
37358
❏
Elektrische Bauteile, Drähte und
elektrische Kabel
CSA-Modelle
❏
Hydraulikeinheit, Schläuche, Anschlüsse
und Zylinder
IWP-20S – Breiter Unterbau
❏
Hydrauliksteuerblöcke und Fußpumpe
Prüfen Sie die gesamte Maschine auf:
❏
Plattformeinstiegstor oder Schiebetür
❏
Beulen oder Schäden
❏
Fortsetzungskabel und Rollen
❏
Korrosion oder Oxidation
❏
Hebeketten und Zwischenräder
❏
Risse in Schweißnähten oder Bauteilen
❏
Turmsäulen und Gegengewicht
❏
❏
Schrauben, Muttern und sonstige
Befestigungselemente
Untersuchen und reinigen Sie die
Batterieklemmen und alle Kabelanschlüsse
❏
Vergewissern Sie sich, dass alle
Strukturelemente und sonstigen wichtigen
Bestandteile vorhanden sind, und dass alle
dazugehörigen Befestigungselemente und
Stifte vorhanden und richtig festgezogen sind
❏
Entlüftungsdeckel
❏
Abstützplatten
❏
Einstellbare Gleitplatten
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Wartung
Batterie prüfen –
Wechselstrom-Modelle
Bitte beachten und befolgen Sie:
Nur die in diesem Handbuch aufgeführten,
routinemäßigen Wartungsarbeiten dürfen vom
Bediener durchgeführt werden.
Für den sicheren Maschinenbetrieb und gute
Maschinenleistung ist es sehr wichtig, dass sich
die Batterien in gutem Zustand befinden. Falsche
Flüssigkeitsstände oder beschädigte Kabel und
Anschlüsse stellen eine Gefahrenquelle dar und
können Motorteile beschädigen.
Routinemäßige Wartungsinspektionen sind
von qualifizierten Technikern gemäß den
Herstellerspezifikationen und den im
Aufgabenhandbuch aufgelisteten Erfordernissen
durchzuführen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
oder sogar tödlichen Verletzungen
führen. Legen Sie alle Ringe,
Uhren und sonstigen Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer
Wartungsanweisung ein oder
mehrere Symbole angezeigt
werden, hat dies folgende
Bedeutung.
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
Teile-Nr. 48643GR
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Entfernen Sie die Batteriezellendeckel.
3 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
der Batteriefüllröhre aufzufüllen. Nicht überfüllen.
4 Bringen Sie die Batteriezellendeckel wieder an.
Genie IWP Super Series
11
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
WARTUNG
Hydraulikölstand prüfen
Vorgesehene Wartungsarbeiten
Es ist für den Maschinenbetrieb unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienerpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
Die vierteljährlich, jährlich und alle zwei Jahre
durchzuführenden Wartungsarbeiten dürfen nur
von den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
durchgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
1 Achten Sie darauf, dass die Plattform
vollständig abgesenkt ist.
2 Prüfen Sie die Sichtanzeige an der Seite des
Hydrauliktanks.
Ergebnis: Der Hydraulikölstand sollte sich im
mittleren Bereich der Sichtanzeige befinden.
Nicht überfüllen.
Technische Daten – Hydrauliköl
Hydrauliköltyp
12
gleichwertig mit Dexron
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Funktionstests
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
Die Funktionstests dienen dazu, Fehlfunktionen
noch vor Inbetriebnahme der Maschine zu
identifizieren. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle
Maschinenfunktionen prüfen.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen identifiziert
werden, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach Abschluss der Reparaturarbeiten muss der
Bediener eine Inspektion vor Inbetriebnahme
durchführen und die Funktionstests wiederholen,
bevor die Maschine in Betrieb genommen wird.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Teile-Nr. 48643GR
Genie IWP Super Series
13
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
FUNKTIONSTESTS
Funktionstests
1 Wählen Sie eine ebene und horizontale
Testfläche, die ungehindert befahrbar ist.
2 Treten Sie auf das
Fußpedal, um den
Unterbau anzuheben.
Ergebnis: Die Räder
sollten Bodenkontakt
haben.
3 Ziehen Sie den Hebel
zum Absenken des
Unterbaus, und senken
Sie den Unterbau
vollständig ab.
Ergebnis: Alle vier
Abstützflächen sollten
festen Bodenkontakt
haben.
4 Schließen Sie die Maschine an eine geeignete
Stromquelle an.
5 Verwenden Sie eine Wasserwaage, und passen
Sie die Ausgleichsstempel an, bis die Maschine
eben steht und alle vier Abstützflächen festen
Bodenkontakt haben.
6 Stecken Sie den Schlüssel ein, und drehen
Sie ihn auf Plattformsteuerung ODER in die
Stellung ein.
7 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung ein.
8 Drehen Sie am roten NOT-AUS-Taster, und
lösen Sie ihn aus der Plattformsteuerung.
Ergebnis: Die Leistungslampe
sollte aufleuchten. Innerhalb
von 1 bis 4 Sekunden sollten
alle vier Sperranzeigelampen
aufleuchten und eingeschaltet
bleiben.
14
Sperrsystem überprüfen
9 Treten Sie auf das Fußpedal, um den Unterbau
anzuheben.
Ergebnis: Beide Sperrenanzeigenlampen der
Abstützflächen sind ausgeschaltet.
10 Ziehen Sie den Hebel zum Absenken des
Unterbaus, und senken Sie diesen ab.
Ergebnis: Beide Sperrenanzeigenlampen der
Abstützflächen sind eingeschaltet.
11 Treten Sie auf das Fußpedal, um den Unterbau
anzuheben.
12 Drehen Sie beide Ausgleichsstempel im
Uhrzeigersinn in die Position voll/ausgefahren.
13 Ziehen Sie den Hebel zum Absenken des
Unterbaus, und senken Sie diesen ab.
Ergebnis: Der Unterbau senkt sich, und beide
Sperrenanzeigenlampen sind und bleiben
ausgeschaltet, da der Unterbau nicht horizontal
steht.
14 Drücken Sie am Plattformsteuerpult den
Aktivierungsschalter und drehen Sie den
Schalter Heben/Senken zuerst in die Stellung
Up (Heben) und dann in die Stellung Down
(Senken).
Ergebnis: Die Funktion Plattform Heben/Senken
kann nicht angesteuert werden.
NOT-AUS-Taster überprüfen
15 Verwenden Sie die Wasserwaage, und stellen
Sie die Ausgleichsstempel so ein, dass die
Maschine horizontal steht. Achten Sie darauf,
dass alle vier Anzeigen des Sperrsystems
leuchten.
16 Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung.
17 Drücken Sie am Plattformsteuerpult den
Aktivierungsschalter, und drehen Sie den
Schalter Heben/Senken in jede Richtung.
Ergebnis: Die Funktion Plattform Heben/Senken
kann nicht angesteuert werden.
18 Drücken Sie den roten NOT-AUS-Taster an der
Plattformsteuerung, und ziehen Sie den roten
NOT-AUS-Taster an der Bodensteuerung
heraus.
19 Drücken Sie an der Plattformsteuerung den
Aktivierungsschalter, und drehen Sie den
Schalter Heben/Senken in jede Richtung.
Ergebnis: Die Funktion Plattform Heben/Senken
kann nicht angesteuert werden.
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Absenken der Hilfsplattform überprüfen
20 Heben Sie die Plattform leicht an.
Ergebnis: Die Räder des inneren Rahmens
sollten sich vom Boden abheben.
21 Trennen Sie die Maschine von der Stromquelle.
22 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung (falls vorhanden).
Anheben und Absenken der Plattform
überprüfen
33 Drücken Sie den Aktivierungsschalter, und
drehen Sie den Schalter Heben/Senken in die
Stellung Up (Heben).
ANSI- und CSA-Modelle
CE-Modelle
23 Drücken Sie den Taster an der Bodensteuerung
zum Absenken der Hilfsplattform.
Ergebnis: Die Plattform wird gesenkt.
24 Schließen Sie die Maschine an die
Stromquelle an.
25 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung (falls vorhanden).
a
a
b
26 Heben Sie die Plattform leicht an.
27 Trennen Sie die Maschine von der Stromquelle.
28 Drücken Sie an der Plattformsteuerung den
Aktivierungsschalter, und drehen Sie den
Schalter Heben/Senken nach unten.
Ergebnis: Die Plattform wird gesenkt.
29 Schließen Sie die Maschine an die
Stromquelle an.
a
b
Taster Steuerelemente aktivieren
Schalter Heben/Senken
Ergebnis: Die Plattform hebt sich gleichmäßig
und ohne Verzögerung.
34 Drücken Sie den Aktivierungsschalter, und
drehen Sie den Schalter Heben/Senken in die
Stellung Down (Senken).
Ergebnis: Die Plattform wird gesenkt.
Absenken per Hand überprüfen
30 Drehen Sie am roten NOT-AUS-Taster, und
lösen Sie ihn aus der Plattformsteuerung.
Stellen Sie sicher, dass die Anzeigen des
Sperrsystems und die Leistungslampe
aufleuchten.
31 Drücken Sie den Aktivierungsschalter, und
drehen Sie den Schalter Heben/Senken in die
Stellung Up (Heben), um die Plattform ungefähr
15 cm anzuheben.
32 Aktivieren Sie den Hebel
zum manuellen Senken
am Boden des
Hydraulikzylinders.
b
Sicherheitsschalter für Umkehren der
Fahrtrichtung überprüfen (nur für Modelle mit
der Option Antriebsunterstützung)
35 Ziehen Sie den Totmannhebel zu einer Seite,
und halten Sie ihn.
36 Drücken Sie den Daumenkippschalter, und
fahren Sie die Maschine in Rückwärtsrichtung.
37 Drücken Sie den Schalter für Umkehr der
Fahrtrichtung am Ende des Lenkhebels.
Ergebnis: Die Maschine fährt in
Vorwärtsrichtung.
Ergebnis: Die
Plattform wird
gesenkt.
Teile-Nr. 48643GR
Genie IWP Super Series
15
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
· Abhänge oder Löcher
· Schwellen und Hindernisse am Boden
· Schutt
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
· Hindernisse über Kopfhöhe und
Hochspannungs- leitungen
· Gefährliche Standorte
· Zum Tragen der Maschinenlast ungeeignete
Flächen
· Widrige Wind- und Wetterbedingungen
· Sonstige möglicherweise unsichere
Bedingungen
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
Sie müssen die einzelnen Schritte der
Arbeitsplatzinspektion kennen und
verstanden haben, bevor Sie mit dem
nächsten Abschnitt fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, die Hinweise
auf Arbeitsplatzgefahren zu lesen und zu kennen.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
16
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Bedienungsanweisungen
Einrichten
1 Treten Sie auf das
Fußpedal, um den
Unterbau anzuheben, bis
die Räder Bodenkontakt
haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
4 Führen Sie eine Inspektion des Arbeitsplatzes
durch.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
3 Positionieren Sie die Maschine auf festem,
ebenem Untergrund unmittelbar unterhalb des
Arbeitsbereiches.
4 Ziehen Sie den Hebel zum
Absenken des Unterbaus,
bis alle vier
Abstützflächen festen
Bodenkontakt haben.
5 Schließen Sie die Maschine an eine geeignete
Stromquelle an:
Gleichstrom-Modelle: Schließen Sie den
Batteriesatz an.
Wechselstrom-Modelle: Schließen Sie die
Maschine an eine geerdete 15A WechselstromVersorgung an. Verwenden Sie ein dreipoliges
geerdetes 12er (3,3 mm2) Verlängerungskabel
mit einer maximalen Länge von 13 m.
6 Stecken Sie den Schlüssel ein, und drehen
Sie ihn auf Plattformsteuerung ODER in die
Stellung ein.
Grundsätzliches
Der Gebrauch der Maschine für andere Zwecke als
zum Heben von Personen und Werkzeug ist
unsicher.
Wenn voraussichtlich mehr als ein Bediener die
Maschine zu verschiedenen Zeiten innerhalb einer
Schicht verwenden wird, wird von jedem erwartet,
dass er alle Sicherheitsbestimmungen und
Anweisungen der Bedienungsanleitung befolgt. Das
bedeutet, dass jeder neue Bediener vor Benutzung
der Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
Teile-Nr. 48643GR
2 Verwenden Sie den
Lenkungshebel, um die Maschine zu schieben.
7 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung heraus, und stellen Sie sicher,
dass die Leistungslampe aufleuchtet.
8 Überprüfen Sie die Sperrenanzeige. Achten Sie
darauf, dass alle vier Anzeigen des
Sperrsystems aufleuchten.
Genie IWP Super Series
17
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
BEDIENUNGSANWEISUNGEN
NOT-AUS
Absenken der Hilfsplattform
1 Drücken Sie den roten NOT-AUS-Taster an der
Plattformsteuerung oder der Bodensteuerung,
um die Funktion Plattform heben anzuhalten.
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung (falls vorhanden).
Anheben und Absenken der
Plattform
Nach jedem Gebrauch
1 Drehen Sie am roten NOT-AUS-Taster, und
lösen Sie ihn aus der Plattformsteuerung.
1 Wählen Sie einen sicheren Abstellplatz, d. h.
eine feste, ebene und vor Witterungseinflüssen
geschützte Fläche ohne Hindernisse und
Verkehr.
2 Drücken Sie den Aktivierungsschalter, und
drehen Sie den Schalter Heben/Senken in die
gewünschte Fahrtrichtung.
ANSI- und CSA-Modelle
2 Aktivieren Sie den Taster an der
Bodensteuerung zum Absenken der
Hilfsplattform.
CE-Modelle
2 Ziehen Sie den Hebel zum Absenken des
Unterbaus, bis alle vier Abstützflächen festen
Bodenkontakt haben.
3 Ziehen Sie den Schlüssel ab, damit die
Maschine nicht unbefugt verwendet werden
kann.
4 Gleichstrom-Modelle: Laden Sie die Batterie
wieder auf.
a
b
a
b
a
b
Taster Steuerelemente aktivieren
Schalter Heben/Senken
Manuelles Absenken
1 Aktivieren Sie
den Hebel zum
manuellen Senken
am Boden des
Hydraulikzylinders.
18
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Bedienungsanweisungen –
Optionaler Ausschub
1 Auf Sperrspange heben.
2 Drehen Sie den Hebel im Uhrzeigersinn, um die
Plattform auszufahren. Drehen Sie den Hebel
gegen den Uhrzeigersinn, um die Plattform
einzufahren.
3 Stellen Sie sicher, dass der Hebel
eingerastet ist.
CE-Modelle: Bei ausgefahrenem Ausschub sind die
Funktionen Heben/Senken nicht verfügbar. Fahren
Sie den Ausschub ein, und positionieren Sie die
Plattform neu.
Bedienungsanweisungen –
Antriebsunterstützung (Option)
1 Senken Sie den Lenkhebel.
2 Ziehen Sie den Totmannhebel zu einer Seite,
und halten Sie ihn.
3 Aktivieren Sie den Daumenkippschalter für die
gewünschte Fahrtrichtung.
4 Lassen Sie den Daumenkippschalter los. Wenn
Sie den Daumenkippschalter loslassen, rollt die
Maschine weiter.
5 Lassen Sie den Totmannhebel los, um die
Maschine anzuhalten und die Bremsen zu
arretieren.
Hinweis: Die Bremse hält die Maschine auf
Gefällen von weniger als 3°.
Wenn Sie eine Maschine ohne
Antriebsunterstützung bewegen möchten:
Ziehen Sie den Totmannhebel, und halten Sie ihn,
um die Bremse zu lösen.
Teile-Nr. 48643GR
Genie IWP Super Series
19
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
BEDIENUNGSANWEISUNGEN
8 Überwachen Sie das Amperemeter hinsichtlich
der korrekten Ladeleistung. Die anfängliche
Ladeleistung sollte bei etwa 10A liegen. Die
Ladeleistung nimmt ab, wenn die Batterie
beinahe voll aufgeladen ist.
Anweisungen für Batterie und
Ladegerät
Bitte beachten und befolgen Sie:
Verwenden Sie kein externes Ladegerät und
auch keine Fremdbatterie.
9 Das Ladegerät schaltet automatisch ab, wenn
die Batterie voll aufgeladen ist. Drehen Sie den
Antriebsschalter in die Stellung OFF (AUS), und
trennen Sie das Ladegerät von der
Stromversorgung ab.
10 Prüfen Sie den Säurestand der Batterien, wenn
der Ladevorgang abgeschlossen ist. Füllen Sie
destilliertes Wasser bis zum unteren Rand des
Einfüllstutzens auf. Nicht überfüllen.
Laden Sie die Batterien in einem gut belüfteten
Bereich.
Verwenden Sie zum Anschluss des Ladegeräts
die richtige dort angegebene Netzspannung.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
Anweisungen zum Füllen und
Laden von Trockenbatterien
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
Batterie laden
1 Öffnen Sie den Deckel des Batteriesatzes.
2 Nehmen Sie die Batteriezellendeckel ab, und
prüfen Sie den Säurestand der Batterien.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
3 Erneuern Sie die Batteriezellendeckel.
4 Drehen Sie den Antriebsschalter in die
Stellung OFF (AUS). Achten Sie darauf, dass das
Gleichstromkabel ordnungsgemäß an die
Batterie angeschlossen ist.
Schwarz an negativ, rot an positiv.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
2 Füllen Sie in jede Zelle Batteriesäure (Elektrolyt)
ein, bis die Platten bedeckt sind.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Durch Überfüllung kann
die Batteriesäure während des Ladevorgangs
auslaufen. Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu
neutralisieren.
3 Schrauben Sie die Batteriezellendeckel auf.
4 Laden Sie die Batterie auf.
5 Prüfen Sie den Säurestand der Batterien, wenn
der Ladevorgang abgeschlossen ist. Füllen Sie
destilliertes Wasser bis zum unteren Rand des
Einfüllstutzens auf. Nicht überfüllen.
6 Falls vorhanden: Stellen Sie den
Wechselstrom-Auswahlschalter auf die
richtige Netzspannung ein.
7 Drehen Sie den Antriebsschalter in die Stellung
AUTO (AUTOMATISCH).
20
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
Transportanweisungen
Aufladen der Maschine mit
einem Gabelstapler
Benutzen Sie die Gabeltaschen an den Seiten
der Maschine oder die Gabelringe hinter
dem Gegengewicht unter der Plattform.
Bitte beachten und befolgen Sie:
Wenn Sie die Maschine mit einem Gabelstapler
oder einem Kran transportieren wollen, müssen
Sie mit Vernunft vorgehen und sorgfältig planen.
Das Transportfahrzeug muss auf einem ebenen
und horizontalen Untergrund geparkt sein.
Das Transportfahrzeug muss entsprechend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Die Ladekapazität des Transportfahrzeugs, die
Ladeausstattung sowie die Ladeflächen müssen
in der Lage sein, dem Gewicht der Maschine
standzuhalten. Siehe Abschnitt Technische
Daten.
Der Unterbau der Maschine muss während
sämtlicher Lade- und Transportvorgänge
abgesenkt sein.
Die Maschine muss am Transportfahrzeug mit
Ketten oder Gurten mit ausreichender Festigkeit
gesichert werden.
Verladen der Maschine mit einer
Winde auf einen PritschenLastkraftwagen
1 Senken Sie die Plattform.
Prüfen Sie die gesamte Maschine auf lose bzw.
ungesicherte Teile.
Um die Gabelringe zu verwenden:
1 Heben Sie die
Plattform auf
7,5 cm an.
2 Bringen Sie die
Gabelringe in
die Stellung
Heben.
Aufladen der Maschine mit
einem Kran
Verwenden Sie die Huböse an der hinteren
Turmsäule.
Der Batteriesatz muss entfernt werden, bevor die
Maschine mit dem Kran angehoben wird.
Prüfen Sie die gesamte Maschine auf lose bzw.
ungesicherte Teile.
Schieben Sie den Hubhaken
immer so durch die Huböse,
dass er von der Maschine
weg zeigt.
2 Drücken Sie die roten NOT-AUS-Taster, drehen
Sie den Schlüsselschalter in die Stellung aus,
und ziehen Sie den Schüssel.
3 Prüfen Sie die gesamte Maschine auf lose bzw.
ungesicherte Teile.
4 Schließen Sie das Kabel an den WindeBefestigungspunkt vorne am Unterbau an.
5 Betätigen Sie vorsichtig die Winde, um die
Maschine auf den Lastkraftwagen zu heben.
6 Sichern Sie Unterbau und Turm der Maschine
am Transportfahrzeug. Verwenden Sie Ketten
oder Gurte mit ausreichender Festigkeit.
Teile-Nr. 48643GR
Genie IWP Super Series
21
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
Aufschriften
Inspektion der Aufschriften
Verwenden Sie die Abbildungen auf der nächsten
Seite, um festzustellen, ob alle Aufschriften lesbar
und vorhanden sind. Die nachstehende Liste enthält
die erforderliche Anzahl und eine Beschreibung
jeder Aufschrift.
Teile-Nr.
Beschreibung
Anzahl
27857GR Vorsicht – Dichtungsverschluss
1
27865GR Aufkleber – Wasserwaage
1
27868GR Gefahr – Druckbegrenzungsventil
1
28157GR Aufkleber – Dexron
Teile-Nr.
Beschreibung
Anzahl
38142GR Aufkleber – Sicherungsautomat
(Wechselstrom-Modelle)
1
38149GR Aufkleber – Patente
1
1
43657GR Gefahr – Umsturzgefahr, Ausschub
Option
1
28372GR Vorsicht – Schnellanschluss
1
44813GR Aufkleber – Sperrenanzeigeleuchten
1
31068GR Gefahr – Batterie-/Ladegerätsicherheit
1
44999GR Aufkleber – Steuerelemente aktivieren
1
31070GR Gefahr – Umsturzgefahr durch Bewegung 1
46212GR Hinweis – Maximale Seitenkraft – 200 N
1
31071GR Achtung – Nicht lesbar
1
48644GR Aufkleber – Totmannhebel
1
31073GR Aufkleber – Fußpedal
1
4
48645GR Gefahr – Antriebsradunterstützung
Option – Sicherheit
1
31075GR Vorsicht – Quetschgefahr
31076GR Vorsicht – Max. 8A, 115V Wechselstrom
1
52996
Cosmetic – Genie Logo
2
31077GR Vorsicht – Kollisionsgefahr
1
62045
Cosmetic – IWP-25S
2
31245GR Achtung – Kollisionsgefahr
1
62046
Cosmetic – IWP-30S
2
---
62996
Cosmetic – IWP-20S
2
72844GR Gefahr – Allgemeine Sicherheit
1
33550
Sicherungsband, CE-Modelle
37134GR Aufkleber – Sperrenanzeigeleuchten
1
37141GR Anweisungen – Manuelles Absenken
1
37143GR Hinweis – Max. Traglast – 136 kg
1
37144GR Hinweis – Max. Traglast – 159 kg
1
37145GR Aufkleber – Ventile für manuelles Senken 1
38116GR Gefahr – Optionaler Ausschub –
Sicherheit und Anweisungen
1
38117
Hinweis – Antriebsradunterstützung
(Option) Bedienungsanweisungen
1
38119GR Hinweis – Bedienungsanweisungen
1
38122GR Aufkleber – Ablagefach für Handbücher
1
22
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
AUFSCHRIFTEN
38117
52996
38142
38119
31075
37134 oder
44813
37143
44999
31076
38116
43657
48664
31245
Optionaler Ausschub
31070
27868
31068
37145
Seriennummernschild
48645
27857
31073
37141
31075
62996 oder
62045 oder
62046
28157
38149
31071
38122
27865
46212
28372
72844
31076
37144 oder
37143
31075
44999
38119
62996
oder 62045
oder 62046
Hinweis: Die PlattformAufschriften können an
verschiedenen Stellen des
Fiberglaskorbes sein.
52996
Teile-Nr. 48643GR
31077
31075
Genie IWP Super Series
Sicherungsband
23
Bedienungsanleitung
Zweite Auflage • Fünfter Druck
Technische Daten
IWP-20S
IWP-25S
IWP-30S1
Maximale Arbeitshöhe
8,1 m
9,3 m
10,8 m
Maximale Plattformhöhe
6,2 m
7,4 m
9,0 m
Hubkraft – ANSI- und CE-Modelle
159 kg
159 kg
159 kg
Hubkraft – CSA
136 kg
136 kg
136 kg
Hubkraft
mit optionalem Ausschub
136 kg
—
—
12V
110V oder 220V
12V
110V oder 220V
12V
110V oder 220V
Maschinengewicht
Siehe Typenschild
Siehe Typenschild
(Das Maschinengewicht hängt von der Konfiguration ab)
Siehe Typenschild
Modell
Antrieb
Gleichstrom-Modell
Wechselstrom-Modell
Höhe, ganz eingefahren
1,9 m / 2,0 m
Unterbau vollständig gesenkt/Unterbau angehoben
1,9 m / 2,0 m
1,9 m / 2,0 m
Breite – Standard-Unterbau
81 cm
81 cm
—
Länge – Standard-Unterbau
1,5 m
1,5 m
—
Breite – Breiter Unterbau
1m
1m
1m
Länge – Breiter Unterbau
1,5 m
1,5 m
1,5 m
Optionaler Ausschub, ausgefahren
66 cm
—
—
Eckzugang2
15 cm
15 cm
18 cm
1
2
IWP-30S ist nur mit breitem Unterbau verfügbar.
Obere Ecke des Plattformgeländers zur Wandecke,
wobei der Hebel des Ausgangsstempels gedreht
werden kann.
24
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Genie IWP Super Series
Teile-Nr. 48643GR
Zweite Auflage • Fünfter Druck
Bedienungsanleitung
TECHNISCHE DATEN
Betriebstemperatur
Temperatur
-29°C bis 57°C
Lärmemission in die Luft
80 dB
Maximaler Lärmpegel bei normalen Arbeitseinsätzen
(Gewichtung A)
Plattformabmessungen (Länge x Breite x Höhe)
Standardplattform
69 cm x 66 cm x 1,1 m
(L x B x H) Tor oder Schiebetür
Tor für extra schmale
Plattform
56 cm x 46 cm x 1,1 m
Tor für schmale Plattform
66 cm x 51 cm x 1,1 m
Standard-Fiberplattform
74 cm x 67 cm x 1,1 m
Schmale Fiberplattform
66 cm x 56 cm x 1,1 m
Tor für schmale Plattform
51cm x 66 cm x 1,1 m
Extra großer Vorder- und
Seiteneingang Plattform
76 cm x 71 cm x 1,1 m
Teile-Nr. 48643GR
Genie IWP Super Series
25
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
