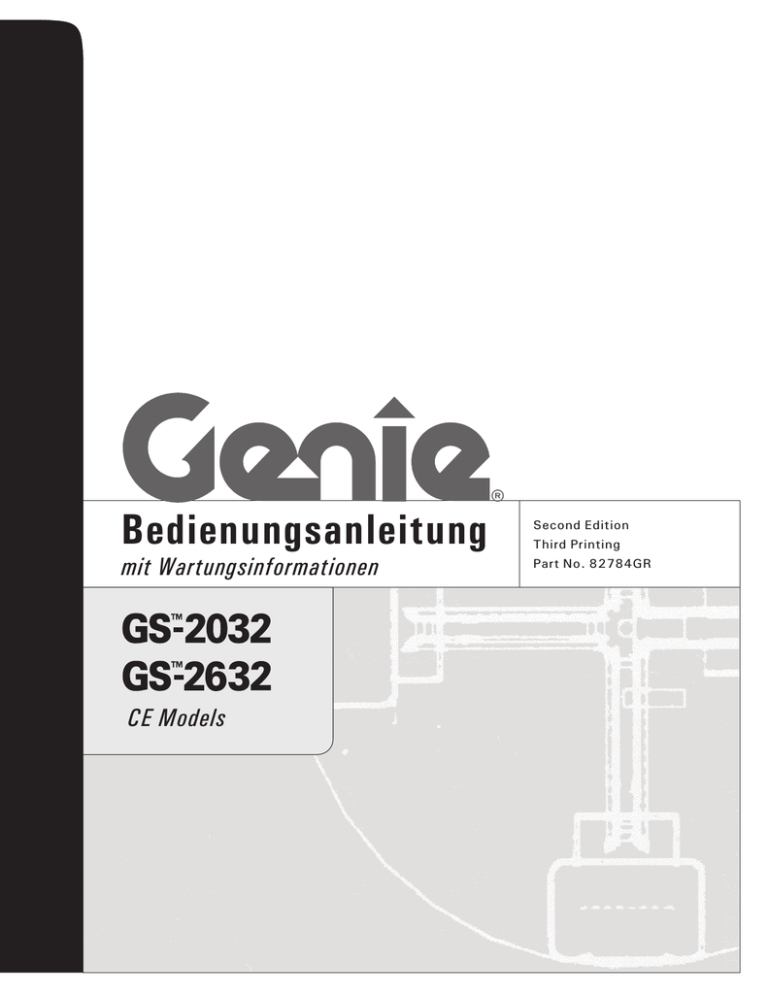

Bedienungsanleitung
mit Wartungsinformationen
CE Models
Second Edition
Third Printing
Part No. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie diese
Maschine in Betrieb nehmen. Nur geschultes und
befugtes Personal darf diese Maschine in Betrieb
nehmen. Betrachten Sie dieses Handbuch als einen
integralen Bestandteil der Maschine, und bewahren Sie
es stets bei der Maschine auf. Falls Sie Fragen haben,
wenden Sie sich an Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen .......................................... 1
Legende ..................................................................... 9
Steuerung ................................................................. 10
Inspektion vor Inbetriebnahme .................................. 12
Wartung .................................................................... 14
Funktionstests .......................................................... 16
Inspektion des Arbeitsplatzes ................................... 21
Bedienungsanweisungen ........................................... 22
Transportanweisungen ............................................... 27
Aufschriften .............................................................. 28
Technische Daten ...................................................... 30
So erreichen Sie uns:
Copyright © 1997 Genie Industries
Erste Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Siebzehnter Druck,
Oktober 2002
Zweite Auflage: Dritter Druck,
März 2008
„Genie“ ist in den USA und vielen anderen
Ländern ein eingetragenes Warenzeichen von
Genie Industries. „GS“ ist ein Warenzeichen von
Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
die Sicherheitshandbücher, die Bedienungsanleitungen und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
1
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Berücksichtigen Sie Plattformbewegungen,
schwingende oder durchhängende Leitungen,
und vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten
ein. Richten Sie sich dabei nach den jeweiligen
behördlichen Bestimmungen und nach folgender
Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
2
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Umsturzgefahr
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Achten Sie beim Heben der Plattform stets darauf,
dass sich die Maschine auf einem festen, ebenen
und horizontalen Untergrund befindet.
Maschinen ohne Tragfähigkeitsanzeige
Maximale Tragfähigkeit
GS-2032
363 kg
GS-2632
227 kg
Maschinen mit Tragfähigkeitsanzeige
Die maximale Tragfähigkeit hängt von der Höhe der
Plattform ab.
Maximale Tragfähigkeit – GS-2032
Plattformhöhe
Maximale Tragfähigkeit
6m
363 kg
4,75 m
520 kg
3,5 m
677 kg
2,25 m
520 kg
1m
363 kg
Verlassen Sie sich bei der Orientierung nicht auf
den Neigungsalarm. Der Neigungsalarm am
Fahrgestell ertönt, wenn die Maschine auf einer
geneigten Fläche steht.
Wenn der Neigungsalarm ausgelöst wurde:
Senken Sie die Plattform ab. Fahren Sie die
Maschine auf einen festen, ebenen und
horizontalen Untergrund. Ertönt der Neigungsalarm
bei angehobener Plattform, müssen Sie beim
Senken der Plattform äußerst vorsichtig sein.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Fahren Sie bei angehobener Plattform mit einer
Geschwindigkeit von maximal 0,7 km/h.
Maximale Tragfähigkeit – GS-2632
Plattformhöhe
Maximale Tragfähigkeit
7,9 m
227 kg
6,2 m
367 kg
4,5 m
508 kg
2,7 m
367 kg
1m
227 kg
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
3
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
die Last dürfen nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Begeben Sie sich bei angehobener Plattform mit
der Maschine nicht auf unebenes Gelände,
instabilen Untergrund oder in sonstige
Gefahrensituationen.
Das Fahren mit der Maschine über unebenes
Gelände, Schutt, instabilen oder rutschigen
Untergrund sowie in der Nähe von Bodenlöchern
und abschüssigem Terrain darf nur bei
eingefahrener Plattform und unter Aufwendung
äußerster Vorsicht und mit langsamer
Geschwindigkeit erfolgen.
Objekte, die sich
außerhalb der
Plattform
befinden, dürfen
nicht zum
Heranziehen oder
Abstoßen
verwendet
werden.
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die für die Sicherheit und Stabilität
der Maschine von Bedeutung sind.
Platzieren bzw. befestigen Sie keine fixen oder
überhängenden Lasten auf irgendeinem Teil der
Maschine.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsbühne vor, solange hierfür keine schriftliche
Genehmigung des Herstellers vorliegt. Das
Anbringen von Halterungen für Werkzeuge oder
von anderen Materialien an der Plattform, den
Fußbrettern oder den Geländerteilen vergrößert
das Gewicht und die Oberfläche der Plattform oder
der Ladung.
Maximal erlaubte
Kraft per Hand
GS-2032
CE – Nur zur Verwendung im Innenbereich –
2 Personen
CE – Verwendung im Freien – 1 Person
GS-2632
CE – Nur zur Verwendung im Innenbereich –
2 Personen
4
400 N
200 N
400 N
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Ersetzen Sie niemals Teile, die für die Stabilität der
Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Stellen Sie sicher, dass alle Reifen in
einwandfreiem Zustand, die Kronenmuttern richtig
angezogen und die Sicherungsstifte richtig
angebracht sind.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 30 kg wiegen.
Sturzgefahr
Das Geländer bietet Schutz vor Stürzen. Wenn
Arbeitsplatz- oder Sicherheitsbestimmungen des
Arbeitgebers für die Arbeit auf der Plattform die
Verwendung einer Sicherheitsausrüstung erfordern,
muss die Ausrüstung entsprechend den
Herstelleranweisungen und den geltenden
behördlichen Bestimmungen eingesetzt werden.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Verwenden Sie die Maschine nicht als Kran.
Vermeiden Sie es, die Maschine oder andere
Gegenstände mit der Plattform zu schieben.
Vermeiden Sie es, mit der Plattform angrenzende
Konstruktionen zu berühren.
Binden Sie die Plattform nicht an angrenzenden
Konstruktionen fest.
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Platzieren Sie keine Lasten außerhalb des
Plattformrands.
Halten Sie den Plattformboden frei von Schmutz.
Verwenden Sie die Maschine nur mit
geschlossenen Fahrgestell-Abdeckungen.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mit Hilfe der
Bodensteuerung zu befreien.
Teile-Nr. 82784GR
Bevor Sie mit den Arbeiten beginnen, befestigen
Sie die Kette vor dem Eingang bzw. schließen Sie
das Plattformeinstiegstor.
Nehmen Sie die Maschine erst in Betrieb, wenn die
Geländer ordnungsgemäß installiert sind und der
Einstieg für den Betrieb gesichert ist.
Genie GS-2032 und Genie GS-2632
5
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Kollisionsgefahr
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte
Sichtweite und tote Winkel.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
vermeiden.
Beim Bewegen der Maschine muss die Position der
ausgefahrenen Plattform genau kontrolliert werden.
Die Maschine muss sich in gesichertem Zustand
oder auf einem ebenen und horizontalen Untergrund
befinden, bevor die Bremsen gelöst werden.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden firmeninternen und behördlichen
Vorschriften für die Verwendung von
Sicherheitsausrüstungen befolgen.
Achten Sie vor dem Senken der Plattform darauf,
dass sich darunter weder Personen noch
Hindernisse befinden.
Passen Sie die Fahrgeschwindigkeit an die
Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Betreiben Sie die Maschine nicht im Arbeitsbereich
eines Krans oder einer anderen über Kopf
beweglichen Anlage, wenn die Steuerung des Krans
nicht gesperrt wurde bzw. keine sonstigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Quetschgefahr
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Halten Sie die Hände und andere Körperteile von
den Scheren fern.
Beachten und verwenden Sie die farbcodierten
Richtungspfeile auf der Plattformsteuerung und
dem Plattformaufkleber für die Fahr- und
Lenkfunktionen.
Gehen Sie umsichtig und planmäßig vor, wenn Sie
die Maschine mit dem Bodensteuergerät bedienen.
Halten Sie stets einen sicheren Abstand zwischen
dem Bediener, der Maschine und fixen
Gegenständen ein.
6
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Explosions- und Brandgefahr
Die Maschine darf nicht verwendet werden, wenn
sich in der näheren Umgebung möglicherweise
entzündliche oder explosive Gase oder Staubpartikel befinden.
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Vergewissern Sie sich, dass sämtliche Instandhaltungsarbeiten gemäß dieser Bedienungsanleitung und dem entsprechenden Wartungshandbuch durchgeführt wurden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Vergewissern Sie sich, dass die Bedienungsanleitung und die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich im
entsprechenden Fach auf der Plattform befinden.
Verletzungsgefahr
Nehmen Sie die Maschine nicht in Betrieb, wenn
die Hydraulik- oder Druckluftsysteme undicht sind.
Durch ein Hydraulik- oder Druckluftleck kann die
Haut angegriffen und/oder verbrannt werden.
Das unsachgemäße Berühren von abgedeckten
Komponenten führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichtere oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
7
Bedienungsanleitung
Zweite Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Batteriesicherheit
Gefahr der Beschädigung von
Bauteilen
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie stets
Schutzkleidung und eine Schutzbrille, wenn Sie mit
Batterien arbeiten.
Verwenden Sie kein Ladegerät mit mehr als 24V
zum Laden der Batterien.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Die Batterien und das Ladegerät müssen während
des Ladens vor Wasser und Regen geschützt
werden.
Explosionsgefahr
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Umsturzgefahr
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 30 kg wiegen.
Gefahren beim Heben
Wenden Sie beim Anheben der Batterien eine
sichere Hebemethode an. Unter Umständen sind
dazu mehrere Personen erforderlich.
Das Batteriefach sollte
während des gesamten
Ladevorgangs offen
bleiben.
Berühren Sie die Batterieklemmen oder
Kabelklemmen nicht mit Werkzeugen, die Funken
verursachen könnten.
8
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Legende
1 Tor oder Kette des
Plattformeinstiegs
2 Schiene des
Plattformeinstiegs
3 Plattform-Schutzgeländer
4 Anschlagstelle für
Sicherungsleine
5 Ablagefach für die
Handbücher
6 Plattformsteuerung
7 Steckdose mit
Schutzschalter
8 Plattformverlängerung
9 Auslösepedal der
Plattformverlängerung
10 Neigungsalarm
(unter Abdeckung)
11 Transportsicherung
12 Lenkbares Rad
13 Bodensteuerung
14 Kippschalter, Knopf oder Taster
für die Reserve-funktion bzw.
manuelle Funktion Senken
15 LED-Diagnoseanzeige
16 Füllstandsanzeige des
Hydrauliköls
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
17 Lochfahrschutz
18 Nicht lenkbares Rad
19 Einstiegsleiter/
Transportsicherung
20 Batterieladegerät
21 Pumpenknopf zum Lösen
der Bremse
22 Knopf zum Lösen der Bremse
23 Sicherungsarm
24 Tragfähigkeitsanzeige
(falls vorhanden)
9
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Steuerung
1
1
2
2
3
3
4
4
5
5
6
6
Bodensteuerpult
1 Knopf, Taster oder Schalter
für die Reservefunktion bzw.
manuelle Funktion Senken
2 Betriebsstundenzähler
10
3 Roter NOT-AUS-Taster
4 Sicherungsautomat für
elektrische Stromkreise
6 Schlüsselschalter für
Auswahl Plattformsteuerung/
Aus/Bodensteuerung
5 Kippschalter Plattform heben/
senken
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
STEUERUNG
Plattformsteuerung
1 Hupentaster
6 Totmannschalter
2 Symbol Maschine auf geneigtem Untergrund:
Langsame Betriebsart für Neigungen
7 Proportionaler Steuerhebel für Hebe- und
Fahrfunktionen und Daumenwippschalter für die
Lenkfunktion
3 Auswahltaster für die Funktion Heben mit
Anzeigelampe
4 Auswahltaster für die Funktion Fahren mit
Anzeigelampe
8 Fehlerwarnlampe
9 Leistungslampe
10 Batterieladestandsanzeige
5 Roter NOT-AUS-Taster
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
11
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Es unterliegt der Verantwortung des Bedieners, die
Inspektion vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder Arbeitsschicht vom Bediener auszuführen ist. Bei dieser
Inspektion soll festgestellt werden, ob die Maschine
offenkundige Fehler aufweist, bevor der Bediener
mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die in
dieser Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten
abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
12
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die
Bedienungsanleitung und die Aufgaben- und
Sicherheitshandbücher vollständig und lesbar
sind und sich im entsprechenden Fach auf der
Plattform befinden.
❏ Sicherheitsarm
❏ Lochfahrschutz
❏ Plattformverlängerung
❏ Scherenstifte und Haltevorrichtungen
❏ Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Joystick für die Plattformsteuerung
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Gegengewicht (falls vorhanden)
❏ Überprüfen Sie die Batterien auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
Überprüfen Sie folgende Komponenten und
Bereiche auf Beschädigungen, nicht genehmigte
Modifikationen und falsch eingebaute oder fehlende
Teile:
❏ Elektrische Bauteile, Drähte und elektrische
Kabel
❏ Hydraulikantriebseinheit, Tank, Schläuche,
Anschlüsse, Zylinder und Steuerblöcke
❏ Generator (falls vorhanden)
Überprüfen Sie die gesamte Maschine auf:
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Vergewissern Sie sich, dass alle tragenden Teile
und sonstigen wichtigen Bauteile vorhanden sind
und dass alle erforderlichen Befestigungselemente und Stifte montiert und fest
angezogen sind.
❏ Stellen Sie sicher, dass alle Seitengeländer
montiert und die Schrauben angezogen sind.
❏ Vergewissern Sie sich, dass die FahrgestellAbdeckungen an Ort und Stelle sind und richtig
eingerastet und angeschlossen sind.
❏ Batteriesatz und Anschlüsse
❏ Antriebsmotoren
❏ Gleitplatten
❏ Reifen und Räder
❏ Begrenzungsschalter, Alarmvorrichtungen
und Hupe
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Plattformeinstiegskette (falls vorhanden)
❏ Plattformeinstiegstor (falls vorhanden)
❏ Warnlampen und Alarmvorrichtungen (falls
vorhanden)
❏ Bauteile zum Lösen der Bremse
❏ Bauteile zur Überwachung der
Plattformüberlastung
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
13
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Wartung
Hydraulikölstand überprüfen
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt
werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Für die einwandfreie Funktion der Maschine ist es
wichtig, dass der richtige Füllstand des
Hydrauliköls eingehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
Diese Maßnahme ist bei eingefahrener Plattform auszuführen.
1 Der Ölstand im Hydrauliktank ist sorgfältig durch
das Sichtfenster an der Seite der Antriebseinheit
zu überprüfen.
Ergebnis: Der Ölstand sollte sich zwischen den
Markierungen voll und hinzufügen befinden.
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer
Wartungsanweisung Symbole
angezeigt werden, hat dies
folgende Bedeutung.
2 Füllen Sie gegebenenfalls Öl nach. Nicht
überfüllen.
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder äquivalent
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
14
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
WARTUNG
Batterien überprüfen
Vorgesehene Wartungsarbeiten
Für den sicheren Betrieb des Motors und eine gute
Motorleistung ist es sehr wichtig, dass sich die
Batterien in gutem Zustand befinden. Ein falscher
Flüssigkeitsstand oder beschädigte Kabel und
Anschlüsse stellen eine Gefahrenquelle dar und
können zu Schäden an Motorteilen führen.
Diese Maßnahme muss an
Maschinen mit versiegelten oder
wartungsfreien Batterien nicht
durchgeführt werden.
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
Verletzungen oder tödlichen
Unfällen führen. Legen Sie alle
Ringe, Uhren und sonstigen
Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
3 Stellen Sie sicher, dass die Haltevorrichtungen
der Batterien vorhanden und sicher geschlossen
sind.
4 Nehmen Sie die Batteriezellendeckel ab.
5 Überprüfen Sie den Batteriesäurestand jeder
Batterie. Gegebenenfalls ist destilliertes Wasser
bis zum unteren Rand der Batteriefüllröhre
aufzufüllen. Nicht überfüllen.
6 Setzen Sie die Batteriezellendeckel wieder auf.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
15
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
noch vor Inbetriebnahme der Maschine zu
identifizieren. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu
kennzeichnen. Instandsetzungsarbeiten dürfen nur
von qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach Abschluss der Reparaturarbeiten muss der
Bediener eine Inspektion vor Inbetriebnahme
durchführen und die Funktionstests wiederholen,
bevor die Maschine in Betrieb genommen wird.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
16
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
FUNKTIONSTESTS
1 Wählen Sie ein ebenes, horizontales
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
2 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist.
An der Bodensteuerung
3 Ziehen Sie die roten NOT-AUS-Taster an der
Plattform- und an der Bodensteuerung in die
Stellung EIN.
4 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
5 Achten Sie auf die LED-Diagnoseanzeige.
Ergebnis: Die LED-Diagnoseanzeige sollte
„23“ oder „--“ anzeigen.
NOT-AUS-Taster überprüfen
6 Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung in die Stellung AUS.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Reservefunktion bzw. manuelle Funktion
Senken überprüfen
10 Aktivieren Sie die Funktion Heben, und heben
Sie die Plattform ungefähr 60 cm an.
11 Aktivieren Sie die Reservefunktion bzw.
manuelle Funktion Senken. Drücken Sie den
Kippschalter, ODER ziehen Sie am Knopf,
ODER drücken Sie den Taster.
Ergebnis: Die Plattform wird abgesenkt. Der
Senkalarm wird nicht aktiviert.
12 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
An der Plattformsteuerung
NOT-AUS-Taster überprüfen
13 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Hupe überprüfen
7 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
14 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Funktionen Heben/Senken überprüfen
15 Drücken Sie den Hupentaster.
Alle akustischen Alarme dieser Maschine und
die Standardhupe werden über die zentrale
Alarmfunktion betrieben. Die Hupe hat einen
konstanten Ton. Der Senkalarm wird mit
60 Pieptönen pro Minute ausgelöst. Der Alarm für
den nicht ausgefahrenen Lochfahrschutz ertönt mit
300 Pieptönen in der Minute. Steht die Maschine
nicht waagerecht, wird ein Neigungsalarm mit
600 Pieptönen pro Minute ausgelöst. Eine Hupe,
wie sie in Kraftfahrzeugen üblich ist, steht als
Option zur Verfügung.
Ergebnis: Die Hupe ertönt.
8 Aktivieren Sie die Funktion Heben.
Ergebnis: Die Plattform wird angehoben.
9 Aktivieren Sie die Funktion Senken.
Ergebnis: Die Plattform wird abgesenkt. Der
Senkalarm sollte beim Senken der Plattform
ausgelöst werden.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
17
Bedienungsanleitung
Zweite Auflage • Dritter Druck
FUNKTIONSTESTS
Totmannschalter überprüfen
Lenkung überprüfen
16 Der Totmannschalter auf dem Steuerhebel darf
nicht gedrückt gehalten werden.
Hinweis: Zum Durchführen der Lenk- und
Antriebsfunktionstests müssen Sie auf der
Plattform mit dem Gesicht zur gelenkten Seite der
Maschine stehen.
17 Bewegen Sie den Steuerhebel langsam in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Funktionen Heben/Senken überprüfen
18 Drücken Sie den Auswahltaster für die Funktion
Heben.
19 Drücken Sie den Totmannschalter am
Steuerhebel, und halten Sie ihn gedrückt.
20 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil angezeigte Richtung.
Ergebnis: Die Plattform wird angehoben. Der
Lochfahrschutz wird ausgefahren.
21 Lassen Sie den Steuerhebel los.
Ergebnis: Die Plattform sollte nicht weiter nach
oben steigen.
23 Drücken Sie den Auswahlschalter für die
Funktion Fahren.
24 Drücken Sie den Totmannschalter am
Steuerhebel, und halten Sie ihn gedrückt.
25 Drücken Sie den oben auf dem Steuerhebel
befindlichen Daumenwippschalter in die von dem
blauen Dreieck auf dem Steuerpult angezeigte
Richtung.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem blauen Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
26 Drücken Sie den Daumenwippschalter in die von
dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
22 Halten Sie den Totmannschalter gedrückt.
Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil angezeigte Richtung.
Ergebnis: Die Plattform wird abgesenkt. Der
Senkalarm sollte beim Senken der Plattform
ausgelöst werden.
Wenn die Plattform gesenkt wird, muss sie ca.
2,1 m über dem Boden anhalten. Stellen Sie sicher,
dass sich keine Personen oder Gegenstände im
Gefahrenbereich aufhalten. Um mit dem Senken
fortzufahren, müssen Sie den Steuerhebel
loslassen. Warten Sie 5 Sekunden, und bewegen
Sie ihn dann wieder.
18
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
FUNKTIONSTESTS
Fahrverhalten und Bremsen überprüfen
27 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
28 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem blauen Pfeil auf dem Steuerpult angezeigte
Richtung und kommt dann abrupt zum
Stillstand.
29 Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem gelben Pfeil auf dem Steuerpult angezeigte
Richtung und kommt dann abrupt zum
Stillstand.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Begrenzung der Fahrgeschwindigkeit
überprüfen
30 Drücken Sie den Auswahltaster für die Funktion
Heben.
31 Drücken Sie den Totmannschalter am
Steuerhebel, und halten Sie ihn gedrückt. Heben
Sie die Plattform auf ungefähr 1,2 m über dem
Boden an.
Ergebnis: Der Lochfahrschutz wird ausgefahren.
Teile-Nr. 82784GR
32 Drücken Sie den Auswahlschalter für die
Funktion Fahren.
33 Halten Sie den Totmannschalter am Steuerhebel
gedrückt. Bewegen Sie den Steuerhebel
langsam bis auf volle Antriebsleistung.
Ergebnis: Die mit gehobener Plattform maximal
erzielbare Fahrgeschwindigkeit sollte 23 cm pro
Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit mit gehobener
Plattform mehr als 23 cm pro Sekunde beträgt, ist
die Maschine sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Funktion des Neigungssensors überprüfen
Hinweis: Diese Prüfung ist über das
Plattformsteuerpult vom Boden aus durchzuführen.
Der Aufenthalt auf der Plattform ist dabei nicht
zulässig.
34 Senken Sie die Plattform vollständig ab.
35 Legen Sie etwa 5x10 cm dicke Holzblöcke auf
einer Seite unter beide Räder, und fahren Sie die
Maschine darauf.
36 Heben Sie die Plattform auf ungefähr 2,1 m über
dem Boden an.
Ergebnis: Die Plattform bewegt sich nicht mehr,
und der Neigungsalarm mit 600 Pieptönen pro
Minute wird ausgelöst.
37 Bewegen Sie den Steuerhebel zuerst in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Fahrfunktion sollte nach keiner
Richtung angesteuert werden können.
38 Senken Sie die Plattform ab, und entfernen Sie
beide Holzblöcke.
Genie GS-2032 und Genie GS-2632
19
Bedienungsanleitung
Zweite Auflage • Dritter Druck
FUNKTIONSTESTS
Lochfahrschutz überprüfen
Hinweis: Der Lochfahrschutz sollte automatisch
ausfahren, wenn die Plattform angehoben wird. Der
Lochfahrschutz aktiviert zwei Begrenzungsschalter,
die die Fahrgeschwindigkeit steuern. Wird der
Lochfahrschutz nicht aktiviert und die Plattform
höher als 1,8 m angehoben, wird ein Alarm
ausgelöst, und die Maschine fährt nicht.
39 Heben Sie die Plattform an.
Ergebnis: Wenn sich die Plattform 1,2 m über
dem Boden befindet, sollte der Lochfahrschutz
ausgefahren werden.
40 Drücken Sie zuerst auf der einen und dann auf
der anderen Seite auf den Lochfahrschutz.
Ergebnis: Der Lochfahrschutz darf sich nicht
bewegen.
41 Senken Sie die Plattform ab.
Ergebnis: Der Lochfahrschutz bewegt sich in die
eingefahrene Position.
42 Legen Sie einen etwa 5x10 cm dicken Holzblock
auf einer Seite unter einen Lochfahrschutz.
Heben Sie die Plattform an.
Ergebnis: Bevor die Plattform eine Höhe von
2,1 m erreicht, wird ein Alarm aktiviert, und die
Fahrfunktion kann nicht mehr angesteuert
werden.
43 Senken Sie die Plattform ab, und entfernen Sie
den Holzblock.
20
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hindernisse über Kopfhöhe und Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige möglicherweise unsichere
Bedingungen
Machen Sie sich mit der Arbeitsplatzinspektion vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Arbeitsplatzgefahren hinreichend zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
21
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
22
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Der Gebrauch der Maschine für andere Zwecke als
zum Heben von Personen mit deren Werkzeug und
Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wenn voraussichtlich
mehr als ein Bediener die Maschine zu
verschiedenen Zeiten innerhalb einer Schicht
verwenden wird, müssen alle Bediener geschult
sein, und es wird von jedem erwartet, dass er alle
Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgt. Das bedeutet, dass
jeder neue Bediener vor Benutzung der Maschine
eine Inspektion vor Inbetriebnahme, Funktionstests
und eine Inspektion des Arbeitsplatzes durchführen
muss.
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
NOT-AUS
Zum Positionieren der Plattform
Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung oder der Plattformsteuerung in
die Position AUS, um sämtliche Funktionen
abzuschalten.
1 Drücken Sie den Auswahltaster für die Funktion
Heben.
Sollte eine Funktion bei Betätigung eines der
beiden NOT-AUS-Taster weiterhin in Betrieb
bleiben, ist diese Fehlfunktion zu beheben.
Reservefunktion bzw. manuelle
Funktion Senken
1 Aktivieren Sie die Reservefunktion bzw.
manuelle Funktion Senken. Drücken Sie den
Kippschalter, ODER ziehen Sie am Knopf,
ODER drücken Sie den Taster.
2 Drücken Sie den Totmannschalter am
Steuerhebel, und halten Sie ihn gedrückt.
3 Bewegen Sie den Steuerhebel gemäß den
Markierungen auf dem Steuerpult.
Wenn die Plattform gesenkt wird, muss sie ca.
2,1 m über dem Boden anhalten. Stellen Sie sicher,
dass sich keine Personen oder Gegenstände im
Gefahrenbereich aufhalten. Um mit dem Senken
fortzufahren, müssen Sie den Steuerhebel
loslassen. Warten Sie 5 Sekunden, und bewegen
Sie ihn dann wieder.
Zum Lenken
Bedienung über die
Bodensteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
2 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine
in Betrieb nehmen.
1 Drücken Sie den Auswahltaster für die Funktion
Fahren.
2 Drücken Sie den Totmannschalter am
Steuerhebel, und halten Sie ihn gedrückt.
3 Drehen Sie die lenkbaren Räder mit dem auf
dem Steuerhebel befindlichen Daumenwippschalter in die gewünschte Richtung.
Zum Positionieren der Plattform
1 Bewegen Sie den Kippschalter Heben/Senken
gemäß den Markierungen auf dem Steuerpult.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Bedienung über die Plattformsteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
2 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine in
Betrieb nehmen.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
23
Bedienungsanleitung
Zweite Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Fehlerwarnlampe leuchtet
Zum Fahren
1 Drücken Sie den Auswahltaster für die Funktion
Fahren.
2 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
3 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel langsam aus der Mittelstellung.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel langsam in Richtung Mittelstellung.
Anhalten: Bringen Sie den Steuerhebel wieder in
die Mittelstellung, oder lassen Sie den
Totmannschalter los.
Verwenden Sie die farbkodierten Richtungspfeile an
der Plattformsteuerung und auf der Plattform, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Bei angehobener Plattform kann die Maschine nur
mit verminderter Fahrgeschwindigkeit bewegt
werden.
Der Zustand der Batterien wirkt sich auf die
Maschinenleistung aus. Die Fahrgeschwindigkeit
und die Geschwindigkeit der Funktionen vermindern
sich, wenn die Anzeigelampe für niedrigen
Batterieladestand leuchtet oder wenn das letzte
Lämpchen der Batterieladestandsanzeige blinkt.
24
Wenn die Fehlerwarnlampe
leuchtet, müssen Sie den roten
NOT-AUS-Taster drücken und dann
wieder herausziehen, um das
System zurückzusetzen.
Wenn die Lampe weiter leuchtet, müssen Sie die
Maschine entsprechend kennzeichnen und außer
Betrieb setzen.
Fehlerwarnlampe blinkt
Eine blinkende Fehlerwarnlampe
signalisiert, dass die Plattform
überlastet ist und keine Funktionen
ausgeführt werden können. Am
Plattformsteuerpult ertönt ein
Alarmsignal.
Drücken Sie den roten NOT-AUS-Taster, und
ziehen Sie ihn dann wieder heraus. Die
Fehlerwarnlampe erlischt daraufhin.
Reduzieren Sie das Gewicht auf der Plattform.
Wenn die Plattform immer noch überladen ist,
beginnt die Warnlampe wieder zu blinken.
Auswahlschalter Fahren
Symbol Maschine auf geneigtem
Untergrund:
Langsame Betriebsart für Neigungen
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Zum Ausfahren/Einfahren der
Plattform
1 Treten Sie auf das Auslösepedal der
Plattformverlängerung auf dem Fußbrett der
Plattform.
2 Ergreifen Sie das Plattformgeländer, und
drücken Sie gegen die Plattform, bis sie den
Haltepunkt auf halbem Weg erreicht.
3 Treten Sie noch einmal auf das Auslösepedal,
und drücken Sie weiter, bis die Plattform voll
ausgefahren ist.
Beim Ausfahren der Plattformverlängerung dürfen
Sie nicht auf der Verlängerung stehen.
4 Treten Sie auf das Auslösepedal der
Plattformverlängerung, und ziehen Sie an der
Plattform, um sie bis zum Haltepunkt auf
halbem Weg einzuziehen. Treten Sie erneut auf
das Pedal, um die Plattform voll einzufahren.
Bedienung über die Bodensteuerung mit Steuergerät
Halten Sie stets einen sicheren Abstand zwischen
dem Bediener, der Maschine und fixen
Gegenständen.
Bedenken Sie, in welche Richtung die Maschine
fahren wird, wenn Sie das Steuergerät benutzen.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d. h.
eine feste und ebene Fläche ohne Hindernisse
und Verkehr.
2 Senken Sie die Plattform ab.
3 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte Inbetriebnahme zu sichern.
4 Legen Sie einen Wegrollschutz unter die Räder.
5 Laden Sie die Batterien auf.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
25
Bedienungsanleitung
Zweite Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Anweisungen für das Füllen und
Laden von Trockenbatterien
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
Anweisungen für Batterie und
Ladegerät
Bitte beachten und befolgen:
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
Schließen Sie das Ladegerät nur an die auf dem
Gerät angegebene Netzspannung an.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
2 Füllen Sie jede Zelle mit Batteriesäure
(Elektrolyt) auf, bis die Platten bedeckt sind.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Bei Überfüllung kann die
Batteriesäure während des Ladevorgangs
auslaufen. Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu
neutralisieren.
3 Setzen Sie die Batteriezellendeckel auf.
4 Laden Sie die Batterie auf.
5 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens auf. Nicht überfüllen.
Batterie laden
1 Achten Sie darauf, dass die Batterien
angeschlossen sind, bevor Sie mit dem Laden
beginnen.
2 Öffnen Sie das Batteriefach. Das Fach sollte
während des gesamten Ladevorgangs offen
bleiben.
3 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterien.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
4 Setzen Sie die Batteriezellendeckel wieder auf.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
6 Schalten Sie das Ladegerät ein.
7 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
8 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens auf. Nicht überfüllen.
26
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Transportanweisungen
Bremse lösen
1 Verwenden Sie einen
Wegrollschutz an den
Rädern, um ein Wegrollen der
Maschine zu verhindern.
Bitte beachten und befolgen:
Gehen Sie mit Vorsicht und Sorgfalt vor, um das
Ausschwenken der Maschine beim Anheben mit
einem Kran oder Gabelstapler einzuschränken.
Das Transportfahrzeug muss auf einem ebenen
und horizontalen Untergrund geparkt sein.
2 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
3 Drehen Sie den Knopf zum Lösen der Bremse
gegen den Uhrzeigersinn, um das Bremsventil
zu öffnen.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
4 Pumpen Sie mit dem Pumpenknopf zum Lösen
der Bremse.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
1 Legen Sie einen Wegrollschutz unter die Räder,
damit die Maschine nicht wegrollen kann.
Die Maschine muss sich in gesichertem
Zustand oder auf einem ebenen und horizontalen
Untergrund befinden, bevor die Bremsen gelöst
werden.
Das Schleppen der Maschinen GS-2032 und
GS-2632 von Genie wird nicht empfohlen. Wenn
die Maschine geschleppt werden muss, darf die
Geschwindigkeit 3,2 km/h nicht überschreiten.
Nachdem die Maschine aufgeladen wurde:
2 Drehen Sie den Knopf zum Lösen der Bremse
im Uhrzeigersinn, um die Bremsen
festzustellen.
Transportsicherung auf
Lastkraftwagen oder Anhänger
Schalten Sie vor dem Transport den Schlüsselschalter in die Stellung AUS, und ziehen Sie den
Schlüssel ab.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Verwenden Sie Ketten oder Gurte mit ausreichender Festigkeit.
Verwenden Sie mindestens 2 Ketten oder Gurte.
Bringen Sie die Ketten so an, dass Beschädigungen vermieden werden.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
27
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Aufschriften
Inspektion der Aufschriften
Verwenden Sie die Bilder auf der nächsten Seite,
um festzustellen, ob alle Aufschriften lesbar und
vorhanden sind.
Die nachstehende Liste enthält die erforderliche
Anzahl und eine Beschreibung jeder Aufschrift.
Teile-Nr. Beschreibung
Anzahl
Teile-Nr. Beschreibung
Anzahl
28174
Aufkleber – Strom zur Plattform, 230V
2
82487
Hinweis – Bedienungsanweisungen
2
28235
Aufkleber – Strom zur Plattform, 115V
2
82488
Hinweis – Fehlerwarnlampe
1
40434
Aufkleber – Anschlagstelle für
Sicherheitsleine
3
82495
1
43618
Aufkleber – Richtungspfeile
2
Gefahr – Sicherheitsbestimmungen
und Bedienungsanweisungen
für das Lösen der Bremse
43658
Aufkleber – Strom zum Ladegerät, 230V
1
82497
Gefahr – Kraft per Hand, GS-2032
1
44980
Aufkleber – Strom zum Ladegerät, 115V
1
82502
Aufkleber – LED-Diagnoseanzeige
1
52475
Aufkleber – Transportbefestigung
5
82560
Achtung – Hautschäden bei Hautkontakt
1
62055
Kosmetisch – Genie GS-2032
2
82562
Gefahr – Quetschgefahr
4
65058
Aufkleber – Steuergerätkennung
1
82690
Aufkleber – Radbelastung, GS-2032
4
72973
Kosmetisch – Genie GS-2632
2
82691
Aufkleber – Radbelastung, GS-2632
4
78673
Plattformsteuerpult
1
82778
Gefahr – Maximale Tragfähigkeit, GS-2032 1
82779
Aufkleber – Kapazitätsanzeige, GS-2032
(falls vorhanden)
82786
Gefahr – Maximale Tragfähigkeit, GS-2632 1
82956
Aufkleber – Kapazitätsanzeige, GS-2632
(falls vorhanden)
1
1
82448
Bodensteuerpult
1
82472
Achtung – Quetschgefahr
1
82474
Achtung – Sicherheits-Rollschutz
2
82476
Gefahr – Todesgefahr durch Stromschlag 2
82481
Gefahr – Batterie-/Ladegerätsicherheit
1
97582
Gefahr – Kraft per Hand, GS-2632
1
82482
Aufkleber – Reservefunktion Senken
1
133241
Aufkleber – Maximale Tragfähigkeit,
GS-2032
1
133242
Aufkleber – Maximale Tragfähigkeit,
GS-2632
1
28
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
AUFSCHRIFTEN
40434
62055
oder
72973
43618 40434
28174
oder
28235
82956
oder 82779
78673
82487
82488
65058
40434
82778
oder 82786
oder 133241
oder 133242
40434
Seite der
Bodensteuerung
43618
62055
oder 72973
82562
82497
oder 97582
82487
82562
82476
Typenschild
82472
Batterieseite
52475
28174
oder 28235
82690
oder 82691
28171
82560
82474
82482
82502
82448
82690
oder 82691
82562
82474
82495
52475
43658
oder 44980
52475
Teile-Nr. 82784GR
82690
oder
82691 82481
Genie GS-2032 und Genie GS-2632
82476
82690
oder
82691
29
Bedienungsanleitung
Zweite Auflage • Dritter Druck
Technische Daten
Modell
GS-2032
Wechselstrom-Steckdose
auf der Plattform
Standard
241,3 bar
Maximale Arbeitshöhe
8,1 m
Maximale Plattformhöhe
6,1 m
Maximaler hydraulischer Druck
(Funktionen)
Höhe, ganz eingefahren
Geländer oben – CE
2,1 m
Reifengröße
Höhe, ganz eingefahren
Geländer unten
1,94 m
Höhe, ganz eingefahren
kein Geländer
99 cm
Höhe, Geländer – CE
1,1 m
15 x 5 x 111/4
Abmessungen der Arbeitsplattform
Länge x Breite
2,26 m x 79,4 cm
Länge der Plattformverlängerung
99 cm
Fahrgeschwindigkeiten
Breite
81,3 cm
Eingefahren, maximal
3,5 km/h
Plattform angehoben, maximal
0,8 km/h
12,2 m/54,5 s
Länge, eingefahren
2,44 m
Länge, Plattform ausgefahren
3,44 m
Informationen zur Bodenbelastung
Maximale Tragfähigkeit
Maschinen ohne Tragfähigkeitsanzeige
363 kg
Bruttogewicht + Nennlast
1 952 kg
Maximale Achsenbelastung
1 111 kg
Maximale Tragfähigkeit
Maschinen mit Tragfähigkeitsanzeige
363 bis 677 kg
Radstand
1,85 m
Wenderadius (außen)
2,34 m
Wenderadius (innen)
10,2 cm
Bodenfreiheit
Lochfahrschutz ausgefahren
2,2 cm
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
Siehe Typenschild
Steigfähigkeit
Gesamtbelastungsdruck
8,62 kg/cm2
845 kPa
10,42 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender Sicherheitsfaktor zugrunde gelegt werden.
30%
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Steuerung
Punktbelastungsdruck pro Reifen
555 kg
0 cm
Bodenfreiheit
Antrieb
Maximale Radbelastung
<70 dB
4 Batterien, 6V, 225AH
Proportional
Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie.
Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten.
30
Genie GS-2032 und Genie GS-2632
Teile-Nr. 82784GR
Bedienungsanleitung
Zweite Auflage • Dritter Druck
TECHNISCHE DATEN
Modell
GS-2632
Wechselstrom-Steckdose
auf der Plattform
Standard
Maximaler hydraulischer Druck
(Funktionen)
241,3 bar
Maximale Arbeitshöhe
9,9 m
Maximale Plattformhöhe
7,9 m
Höhe, ganz eingefahren
2,29 m
Reifengröße
Höhe, ganz eingefahren
Geländer eingeklappt
1,73 m
Abmessungen der Arbeitsplattform
Plattformhöhe,
Ganz eingefahren
1,17 m
Länge der Plattformverlängerung
Höhe, Geländer – CE
1,1 m
Breite
81,3 cm
Länge, eingefahren
2,44 m
Länge, Plattform ausgefahren
3,44 m
Maximale Tragfähigkeit
Maschinen ohne Tragfähigkeitsanzeige
227 kg
Maximale Tragfähigkeit
Maschinen mit Tragfähigkeitsanzeige
227 bis 508 kg
1,85 m
Wenderadius (außen)
2,34 m
Wenderadius (innen)
0 cm
Bodenfreiheit
99 cm
Eingefahren, maximal
Plattform angehoben, maximal
3,5 km/h
0,8 km/h
12,2 m/54,5 s
Informationen zur Bodenbelastung
Bruttogewicht + Nennlast
2 731 kg
Maximale Achsenbelastung
1 696 kg
Punktbelastungsdruck pro Reifen
Gesamtbelastungsdruck
848 kg
13,15 kg/cm2
1,289 kPa
14,57 kPa
10,2 cm
Bodenfreiheit
Lochfahrschutz ausgefahren
2,2 cm
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
Siehe Typenschild
Steigfähigkeit
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender Sicherheitsfaktor zugrunde gelegt werden.
25%
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Steuerung
2,26 m x 79,4 cm
Fahrgeschwindigkeiten
Maximale Radbelastung
Radstand
Antrieb
Länge x Breite
15 x 5 x 111/4
<70 dB
4 Batterien, 6V, 225AH
Proportional
Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie.
Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten.
Teile-Nr. 82784GR
Genie GS-2032 und Genie GS-2632
31
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
