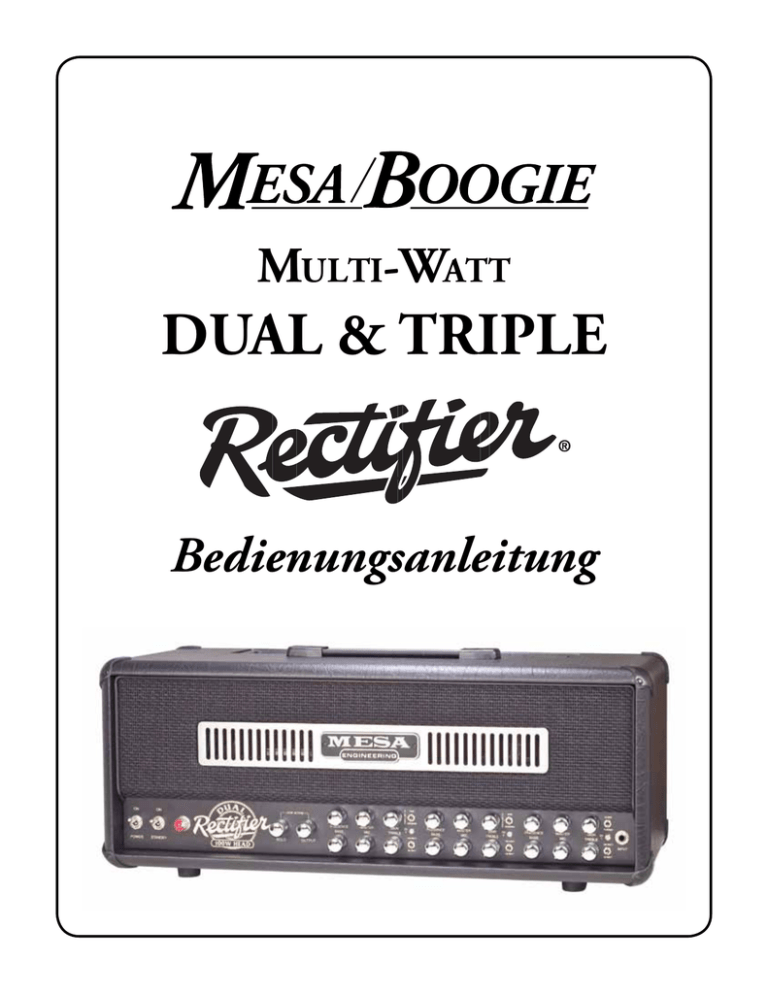

Multi-Watt
DUAL & TRIPLE
Bedienungsanleitung
Grüße aus dem Home of Tone
Wir möchten Ihnen gratulieren, dass Sie sich einen RECTIFIER
als Gitarrenverstärker ausgesucht haben und begrüßen Sie herzlich
als neues Mitglied der MESA/Boogie-Familie! Als anspruchsvollem
Gitarristen ist Ihnen wahrscheinlich bewusst, dass Sie das variabelste und bestausgestattete Gerät zur Verstärkung Ihres Instruments
erworben haben, das auf dem Markt erhältlich ist. Was Sie möglicherweise nicht wissen, ist, dass wir Ihnen damit auch mit vollem
Engagement, mit allen Mitteln und mit all unserer Erfahrung, die
wir in vielen Jahren Service für Musiker weltweit gesammelt haben,
zur Seite stehen. Es ist unsere Aufgabe Ihnen dabei zu helfen, großartig zu klingen!
Wichtige Informationen
- unbedingt beachten bevor Sie den Verstärker in Betrieb nehmen!
Wenn Sie Ihren Verstärker auspacken sind die Endstufenröhren unter Umständen
noch mit einem Kunststoffnetz überzogen. Dies dient ausschließlich zum Schutz
der Röhren für den Versand. Es hat sich herausgestellt, dass die Röhren auf dem
Versandweg ohne diesen Schutz oft zu Bruch gehen. Im alltäglichen Gebrauch, z.B.
wenn Sie den Verstärker im Auto transportieren muss der Schutz aber nicht wieder
angebracht werden.
1. Trennen Sie den Verstärker vom Netz
2. Lösen Sie auf der Rückseite mit einen Kreuzschlitzschraubenzieher die 4
Schrauben, welche das schwarze Schutzgitter am Verstärker befestigen
3. Entfernen Sie das Schutzgitter
4. Entfernen Sie die Kunststoffnetze von den Endstufenröhren (6L6) und den Gleichrichterröhren (5U4GB / 5U4G). Wenn Sie die Netze nicht entfernen, werden diese
im Betrieb schmelzen, einbrennen und die Röhren unbrauchbar machen.
5. Bringen Sie jetzt auch das Schutzgitter wieder mit den 4 Schrauben auf der Rückseite an
SICHERHEITS- & WARNHINWEISE
Ihr MESA/Boogie-Verstärker ist ein professionelles Sound-Instrument.
Bitte, behandeln Sie das Gerät entsprechend und gebrauchen Sie es nicht unüberlegt.
GEHEN SIE VORSICHTIG DAMIT UM UND BEACHTEN SIE STETS DIE FOLGENDEN HINWEISE:
ACHTUNG: Röhrenverstärker erzeugen beim Betrieb starke Hitze. Um eine ausreichende Belüftung zu gewährleisten,
halten sie mit der Rückseite der Lautsprecherbox stets mindestens 100 mm Abstand von Wänden und Gegenständen
aller Art! Halten Sie das Gerät insbesondere von Vorhängen und entzündlichen Objekten fern!
ACHTUNG: Blockieren Sie niemals die Belüftungsöffnungen auf Ober- und Rückseite des Verstärkers! Behindern Sie
nicht die Luftzufuhr durch auf dem Verstärker abgestellte Objekte, die bis über den hinteren Rand der Box hinausragen!
ACHTUNG: Setzen sie den Verstärker keinesfalls Regen, Feuchtigkeit oder Spritzwasser aus! Stellen Sie keine mit Flüssigkeit gefüllten Behälter auf oder in der Nähe des Verstärkers ab!
ACHTUNG: Stellen Sie sicher, dass der Verstärker an einen korrekten Widerstand angeschlossen ist, bevor Sie ihn in
Betrieb nehmen! Andernfalls besteht Elektroschockgefahr und das Gerät könnte beschädigt werden.
Setzen Sie den Verstärker nicht direkter Sonnenbestrahlung oder hohen Temperaturen aus!
Versichern Sie sich stets, dass der Verstärker ordentlich geerdet ist! Trennen Sie immer den Netzstecker vom Stromnetz
bevor Sie Sicherungen oder Röhren wechseln! Achten Sie beim Austausch einer Sicherung außerdem darauf, dass die
Ersatzsicherung vom selben Typ ist und die selben Werte aufweist.
Vermeiden Sie es, erhitzte Röhren zu berühren. Halten Sie Kinder vom Gerät fern.
Schließen Sie den Verstärker nur an eine Wechselstromquelle an, deren Leistungsangaben mit denen auf der Rückseite
des Gerätes übereinstimmen!
Falls Sie beabsichtigen, den Verstärker längere Zeit nicht zu benutzen, entfernen Sie das Netzkabel! Sollte die Gefahr
eines Blitzschlages in näherer Umgebung bestehen, trennen Sie vorsichtshalber das Stromkabel vom Netz!
Um Schäden an Lautsprechern und angeschlossenem Peripherie-Equipment zu vermeiden, sollten Sie sämtliche Geräte ausschalten, bevor Sie eine Kabelverbindung herstellen oder lösen.
Wenden Sie keine übermäßige Kraft an beim Betätigen der Bedienelemente, Schalter und Regler! Benutzen Sie keine
aggressiven Lösungsmittel wie Waschbenzin oder Lackverdünnung um das Gerät zu reinigen! Wischen Sie das Gehäuse stattdessen mit einem weichen Tuch ab.
IHR VERSTÄRKER IST LAUT! WENN SIE SICH HOHEN LAUTSTÄRKEPEGELN AUSSETZEN,
LAUFEN SIE GEFAHR, DAUERHAFTE HÖRSCHÄDEN ZU ERLEIDEN!
Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Bauteile. Überlassen Sie Wartungs- und
Service-Arbeiten ausschließlich qualifiziertem Fachpersonal! Trennen Sie den Verstärker unbedingt vom Stromnetz
bevor Sie das Gehäuse entfernen!
EXPORT-GERÄTE: Stellen Sie sicher, dass das Gerät für die korrekte Netzspannung vorbereitet und eine den örtlichen
Standards entsprechende Erdungsleitung vorhanden ist.
LESEN UND BEFOLGEN SIE DIESE BEDIENUNGSANLEITUNG!
Multi-Watt
Dual & Triple Rectifier
INHALTSVERZEICHNIS
Überblick & Inbetriebnahme_______________________________________________________1-2
Hilfreiche Hinweise & Pure Spielfreude (3 Einstellbeispiele)_ ______________________________ 3
KANAL MODI
Kanal 1 (Clean / Pushed)_ __________________________________________________________ 4
Kanal 2 & 3 (Raw, Modern & Vintage)_ _______________________________________________4-5
Multi-Watt™ Power________________________________________________________________ 5
BEDIENELEMENTE FRONT
REGLER
Gain____________________________________________________________________________ 6
Treble_ _________________________________________________________________________ 7
Master__________________________________________________________________________ 7
Mid_ __________________________________________________________________________7-8
Presence________________________________________________________________________ 8
Bass____________________________________________________________________________ 8
Output and Solo__________________________________________________________________ 9
Standby and Power_ ____________________________________________________________9-10
BEDIENELEMENTE RÜCKSEITE
Slave Control____________________________________________________________________ 11
Speakers_______________________________________________________________________ 11
FX Loop______________________________________________________________________11-12
Tuner Out_ _____________________________________________________________________ 12
External Switching (Externe Schaltbuchsen)_ _________________________________________ 12
Bias Switch_ ____________________________________________________________________ 13
Rectifier Select (Gleichrichter-Umschalter)__________________________________________13-14
Power - Spongy & Bold (Variable Leistung)____________________________________________ 14
Netzsicherung_ _________________________________________________________________ 14
Einstellungsempfehlungen (für alle 3 Kanäle)_ ______________________________________15-17
Notizzettel für persönliche Einstellungen___________________________________________18-20
Übersicht der Röhren & Darstellung ihrer Funktion___________________________________21-22
Übersicht der Bedienelemente mit Ersatzteilnummern__________________________________ 23
Multi-Watt
Dual & Triple Rectifier
Bedienungsanleitung
ÜBERBLICK
Wir möchten Ihnen gratulieren, dass Sie sich einen der neuen dreikanaligen Dual beziehungsweise Triple Rectifier Solo Heads als Gitarrenverstärker ausgesucht haben! Ihre zweikanaligen, bereits 1990 vorgestellten Verwandten schufen ein neues Klangideal, das einen ganzen Musikstil definieren sollte. Und
heute, zwanzig Jahre später, stehen sie als Synonym für modernen High-Gain-Gitarren-Sound schlechthin. Der “Recto” - wie er liebevoll genannt wird - hat
als Kultobjekt des Rock ‘n’ Roll seinen Platz in der Geschichte gefunden und scheint tatsächlich immer noch beliebter zu werden. Die lange und ständig
wachsende Liste der damit eingespielten Studioaufnahmen und der inspirierten Musiker, die sich den unerschöpflichen Gain-Reserven dieser Röhren getriebenen Dampfhammer verschrieben haben, ist der Beweis für seine klanglichen Fähigkeiten, seine Vielseitigkeit und seine Zuverlässigkeit. Die bewährte
Magie unserer patentierten Endstufenschaltung mit umschaltbarem Gleichrichter und zwei unterschiedlichen Röhrenvorstufen mit unübertroffen hoher
Gain-Intensität, straffer Wiedergabe und Ausdrucksfähigkeit ergab ein Instrument von beeindruckender Durchsetzungskraft.
Nun, mit der Einführung der neuen Multi-Watt Dual & Triple Rectifiers, wurde diese Kombination noch um ein Vielfaches leistungsfähiger. Ab jetzt gibt
es praktisch keine klanglichen Grenzen oder Kompromisse mehr, denn Ihnen stehen drei vollkommen unabhängige Kanäle zur Verfügung - jeder davon zweckbestimmt und voll ausgereift! Ein völlig neuer Kanal, der speziell für Rhythmus- Sounds konzipiert wurde, lässt Ihnen die Wahl zwischen zwei
Betriebs-Modes: CLEAN bietet die zahlreichen Klangfarben einer traditionellen Verstärkerschaltung - PUSHED, eine hochgezüchtete, klanglich anders abgestimmte Schaltungsvariante eröffnet einen erweiterten Gain-Bereich mit aggressiverem Charakter, was sich für “crunchy” Rhythmus-Sounds und Solospiel
bei mittlerem Verzerrungsgrad anbietet.
Auch die beiden LEAD-Kanäle haben eine umfassende Überarbeitung erfahren, wobei die ursprünglichen und essenziellen Recto-Modes VINTAGE und
MODERN in aller ihrer Pracht und Herrlichkeit erhalten geblieben sind, aber ein neuer erstaunlicher Modus, RAW genannt, hinzugekommen ist. Mit seinem außerordentlich anpassungsfähigen Klangcharakter deckt der RAW-Modus mühelos praktisch alle Gain-Bereiche ab … vom beinahe cleanen bis hin
zu einem straffen Crunchsound und macht den unbändigen Geist des Recto somit für sämtliche musikalische Spielarten nutzbar. Mit den beiden neuen
Lead-Kanälen können Sie also per Fußschalter zwischen zwei von sechs unterschiedlichen Solo-Modes umschalten! Und falls diese ausgefeilten für den
Live-Betrieb zugeschnittenen Schaltmöglichkeiten noch nicht ausreichen sollten, um Sie sicher durch ihr Konzert zu geleiten, haben wir den neuen Recto
mit dem SOLO-Regler ausgestattet, der bereits auf einigen unserer anderen Verstärkermodelle zu finden ist. Diese sinnvolle Zusatzfunktion ist eine zweite
Lautstärkeregelung, die parallel zum OUTPUT- Regler verdrahtet wurde, und erlaubt Ihnen während des Auftritts per Fußschalter eine voreingestellte Lautstärkeanhebung abzurufen. Und zu guter Letzt, um noch einen drauf zu setzen, haben wir auch noch die EFFECTS LOOP auf den neuesten Stand gebracht:
Um den ohnehin schon umfangreichen Wahlmöglichkeiten eine weitere Option hinzuzufügen ist der Effektweg nun auch noch fußschaltbar.
Um das Potential der einzelnen Kanälen noch weiter zu erhöhen, haben wir unsere patentierte Multi-Watt™ Schaltung mit eingebaut. Es gibt Ihnen die Wahl
zwischen vier oder zwei Endröhren, bzw. zwischen 100 oder 50 Watt - und das individuell - für jeden der drei fußschaltbaren Kanäle! Die Auswahl erfolgt
über kleine Schalter, die sich unter den Modus-Schaltern befinden. So können Sie die Leistungsabgabe und deren spezifischen Charakteristik genau auf
dem Stil der Vorstufen anpassen und die Ausdruckskraft der Sounds noch um ein vielfaches steigern.
FRONT VIEW: DUAL or TRIPLE RECTIFIER Head
100W HEAD
V
RAW
I
N
T
A
G
E MODERN
V
RAW
I
N
T
A
G
E MODERN
CH
3
CH
2
CLEAN
PUSHED
CH
1
100 WATT
100 WATT
100 WATT
50 WATT
50 WATT
50 WATT
REAR VIEW: DUAL or TRIPLE RECTIFIER Head
DUAL RECTIFIER
100 WATT HEAD
CH 2 CH 3
CH 1
RECTIFIER
SELECT
BIAS
SELECT
FTSW
LOOP
ON
PATENTED 4,211,893; 5,091,700; 5,168,438; 6,621,907; 6,724,897; 7,193,458; 7,602,927
MAIN
POWER
DIODE
SEND LEVEL
TUNER OUT
6L6
EL-34
CH 1
CH 2
CH 3
TUBE TRACKING
SPONGY
BEST TO USE TUBE TRACKING WITH EL-34s
Seite 1
BOLD
120 V~
60 Hz
4A
4A
SLO
BLO
ÜBERBLICK
Zusätzlich zur Wahl der Ausgangsleistung ist jetzt auch die patentierte schaltbare Gleichrichtungsumschaltung für jeden Kanal mit drei kleine Schalter
auf der Rückseite individuell einstellbar auf „Tube Tracking“ oder „Diode“. „Tube Tracking“ produziert ein lockeres und leicht durchhängendes Feeling mit
verstärkter Obertonwiedergabe und wählt dazu automatisch die passende Röhrengleichrichtung: Eine Röhre für 50 W, zwei Röhren für 100 W und (beim
Triple Rectifier) drei Röhren für die150 W Einstellung. „Diode“ verdichtet die Wiedergabe und produziert die höchste Lautstärke, der Sound wird straff und
perkussiv gehalten mit einem sehr direkten und akkuraten Spielgefühl.
Als letztes bei den Auswahlmöglichkeiten für die Endstufenleistung kommt unseren patentierte „BOLD/SPONGY“ Netzschalter zum Einsatz und aktiviert (in
der „Spongy“-Stand) ein eingebautes Variac, das die Netzspannung auf etwa 190 V reduziert und das Spielgefühl noch flockiger und „browner“ macht und
die Harmonischen zusetzlich nach oben verschiebt.
Es gibt jetzt auf der Rückseite, neben den EXTERNAL SWITCHING Buchsen, eine TUNER OUT Buchse, der immer Signalführend ist. Eine Möglichkeit zum
lautloses Stimmen ist gegeben durch den MUTE Schalter auf dem Fußboard.
Diese acht Modes, in drei einfach zu handhabenden Kanälen gruppiert, eröffnen, zusammen mit dem Multi-Watt™ Power Feature und weiteren Verbesserungen, dem neuen Recto die Chance, praktisch alle Gitarristen anzusprechen, die großartige Cleansounds und zahllose Leadsound-Varianten verlangen.
Obwohl sie nach wie vor die härtesten Vollröhren-Topteile weit und breit bleiben, werden die dreikanaligen Rectos aufgrund ihrer Vielseitigkeit sicherlich
bald auch in überraschend neuer musikalischer Umgebung landen können.
JETZT GEHT ES LOS:
Bevor wir zu einigen Grundeinstellungen kommen, lassen Sie uns ihren neuen Recto verkabeln und spielbereit machen.
1.) Entfernen Sie zunächst die zum Schutz angebrachten Kunststoffnetze von sämtlichen Röhren.
2.) Biegen sie vorsichtig die Halteklammerfedern der zwei (oder drei) rechts außen platzierten Röhrensockel (von der Rückseite des Verstärkers betrachtet)
zurück, so dass die Röhren diese beim Einsetzen leicht aufdrücken.
3.) Installieren Sie die 5U4-Gleichrichterröhren in die (von der Rückseite betrachtet) Sockel ganz links und achten Sie darauf, dass sich der Führungsstift an
der Unterseite des Glaskolbens dabei über der entsprechenden Öffnung im Röhrensockel befindet. Dann bewegen Sie die Röhren vorsichtig hin und her
und drücken sie in den Sockel bis sie fest sitzen.
4.) Verbinden Sie das DIN-Kabel mit der DIN-Buchse, die sich etwa in der Mitte auf dem rückseitigen Bedienpanel befindet.
5.) Schließen Sie ihre Lautsprecherbox auf der Geräterückseite an die SPEAKER-OUTPUT-Buchse mit der korrekten Impedanz an. (Die Impedanz einer MesaBox ist immer auf der Anschlussplatte aufgedruckt. Mesa 4x12“er-Boxen haben 8 Ohm.)
6.) Verbinden Sie das beigefügte Netzkabel mit dem Anschluss auf der Rückseite des Verstärkers. Verbinden Sie das Gerät anschließend mit einer geerdeten
Netzsteckdose.
7.) Bringen Sie den Netzschalter (POWER) in die Position ON und warten Sie - mit dem STANDBY-Schalter in der OFF-Stellung (unten), mindestens 30 Sekunden
lang, damit sich der Röhrenheizkreis erwärmen kann. Wenn Sie diese Kaltstartprozedur beim Einschalten Ihres Verstärker jedes Mal befolgen, verlängern sie
damit die Lebensdauer der Röhren erheblich.
8.) Drehen Sie den OUTPUT-Regler ganz zu oder zumindest weit nach links, bevor Sie den STANDBY-Schalter in die ON-Position (oben) bringen. So verhindern
Sie eine versehentliche Reglereinstellung, die zu laut für den Raum oder ihr Gehör ist. Diese Verstärker sind in der Lage, extrem hohe Schallpegel zu erzeugen, und sollten mit Vorsicht gebraucht werden, um Hörschäden zu vermeiden. Sie können sich selbst schmerzhafte und/oder unangenehme Erfahrungen
ersparen, wenn Sie das OUTPUT-Poti vor jedem Einschaltvorgang zudrehen.
9.) Bringen Sie den STANDBY-Schalter in die ON-Position (nach oben) und betreten Sie den Planeten Recto.
Bevor wir uns einigen Einstellbeispielen zuwenden, die Ihnen helfen werden, das Wesen des Recto-Raubtiers besser zu verstehen, hier noch einige Hinweise,
die Ihnen Zeit und Mühe ersparen und einige Ihrer Fragen beantworten könnten.
Seite 2
EIN PAAR NÜTZLICHE HINWEISE:
1.) Der Drehschalter zur Kanalanwahl (CHANNEL-SELECT) auf der Geräterückseite muss auf FOOTSWITCH stehen, um die Kanalumschaltung und die übrigen
Funktionen per Fußschalter steuern zu können.
2.) Der OUTPUT- Regler funktioniert nur, wenn die Effektschleife aktiv ist. Drehen Sie den Loop-Assign-Drehschalter weg von der Loop-Bypass-Position und
stellen Sie Ihn auf irgendeine der übrigen fünf Schalterpositionen!
3.) Der SOLO-Regler arbeitet, wenn der Fußschalter an die rückseitge FOOTSWITCH-Buchse angeschlossen und die Effektschleife aktiviert ist. Ist der Fußschalter nicht mit dem Gerät verbunden, kann der SOLO-Regler keinen Einfluss auf den Lautstärkepegel ausüben.
4.) Ein geringer Pegelverlust beim Aktivieren des Effektwegs ist normal. Verwenden Sie den SEND-Regler auf der Chassis-Rückseite, selbst, wenn kein Effektgerät angeschlossen ist, um den Pegel etwa auf die ursprüngliche Lautstärke anzuheben.
5.) Der SOLO-Regler ist dazu da, eine höhere Lautstärke als der OUTPUT-Regler bereitzustellen. Er ermöglicht keine Einstellung, die unterhalb der des
OUTPUT-Potis liegt.
6.) Die GAIN- und TREBLE-Potis sind die wirkungsvollsten Regler in allen drei Kanälen. Sie sollten geschmackvoll dosiert werden, wobei viele der besten
Sounds im mittleren Regelbereich dieser beiden Potis zu finden sind, wie Sie feststellen werden. Vermeiden Sie es TREBLE über die 2.00-Uhr-Position aufzudrehen, wenn der GAIN-Regler bereits auf Anschlag steht, da die Gefahr für Nebengeräusche und mikrofonisches Röhren-Feedback dabei drastisch zunimmt.
7.) In Kanal 1 werden Sie beim Sprung vom CLEAN- zum PUSHED-Modus und in den Kanälen 2 und 3 beim Wechsel vom VINTAGE- in den MODERN-Modus
einen Lautstärkeanstieg feststellen. Bevor Sie von einem Mode zum anderen wechseln, prüfen Sie die Stellung des MASTER-Reglers, um plötzliche Lautstärkesprünge und eine mögliche Schädigung Ihres Gehörs zu vermeiden. Es ist sicher keine schlechte Idee, sich anzugewöhnen, immer das MASTERPoti
zuzudrehen, bevor man einen Kanal rekonfiguriert.
8.) Die Auswahl des geeigneten Gleichrichtertyps (mittels RECTIFIER-SELECT-Schalter auf dem rückseitigen Bedien-Panel) der am besten zu der Klangcharakteristik passt, die Sie gerade zu erzielen versuchen, kann Sie dem angestrebten Sound-Eindruck erheblich näher bringen. Die GLEICHRICHTERRÖHREN
unterstützen ein eher elastisches Spielgefühl und eine weichere Übersteuerung, was insbesondere solistischem Single-Note-Spiel entgegenkommt.
SILIKONDIODEN liefern der Endstufe mehr Leistung, machen sie übersteuerungsfester und verarbeiten auch extrem verzerrte Einstellungen sauberer, wobei
tiefe Frequenzen schön straff und konkret bleiben.
9.) Der PRESENCE-Regler bestimmt in hohem Maße den Klangeindruck verzerrter Sounds. Bei niedrigen Stellungen klingen Einzeltöne fett und komprimiert,
was der Bespielbarkeit der Saiten bei den Kanälen 2 & 3 und im PUSHED-Modus von Kanal 1 ein „flüssiges“ Spielgefühl verleiht. Über die 12.00-Uhr-Position
hinaus aufgedreht gibt es dem Sound in allen drei Kanälen mehr Biss und Schärfe.
10.) Wenn Sie den PUSHED-Modus mit voll aufgerissenem GAIN-Regler (5:30-Uhr) verwenden, drehen sie das TREBLE-Poti nicht weiter als bis zur 2:30-UhrStellung. Einstellungen darüber können möglicherweise bei einigen Vorstufenröhren in der V-1-Position zu Oszillationen führen. Dies lässt sich problemlos
vermeiden, indem Sie den TREBLE- Regler mit Bedacht justieren, wenn das GAIN-Poti auf Anschlag steht. Greifen Sie auf den PRESENCE-Regler zurück, um
mehr Brillanz zu erzielen.
Hoffentlich waren diese Tipps Ihnen dabei dienlich, sich auf das Vergnügen eines wilden Ritts vorzubereiten. Mittlerweile sollten Sie mit einem Großteil der
Funktionen Ihres Rectos vertraut sein. Lassen Sie uns also nun anhand einiger beliebter Klangbeispiele für drei der acht Modes den Sound ausprobieren
(als hätten Sie das noch nicht getan).
AUS PURER SPIELFREUDE: Hier sind einige beispielhafte Settings der beliebtesten Sounds der drei Kanäle. Weitere Einstellvorschläge sind weiter hinten in
diesem Handbuch zu finden. Aber die Möglichkeiten sind wirklich endlos, und deshalb möchten wir Sie zum Experimentieren ermutigen, um Ihre eigenen
Sounds zu finden.
CHANNEL 1: Sample Setting #1
CHANNEL 2: Sample Setting #1
V
RAW
I
N
T
A
G
E MODERN
CLEAN
PRESENCE
BASS
MASTER
MID
GAIN CH
TREBLE 1
PUSHED
100 WATT
CHANNEL 3: Sample Setting #1
INPUT
PRESENCE
BASS
MASTER
MID
50 WATT
Seite 3
GAIN
TREBLE
CH
2
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH
3
100 WATT
100 WATT
50 WATT
50 WATT
Jetzt, nachdem wir die Oberfläche der Klangmöglichkeiten angekratzt haben, wird es Zeit, die Regler einzeln zu betrachten. Wir wollen sehen wie sie miteinander interagieren und welche Funktion ihnen zukommt, damit Sie einen gewünschten Sound möglichst schnell und einfach erzielen können.
KANAL MODI:
In jedem der drei Kanäle Ihres Recto stehen mehrere Modes zur Auswahl - in Kanal 1 sind es zwei, in den Kanälen 2 & 3 sogar drei verschiedene. Damit stellt
Ihnen jeder einzelne Kanal eine beachtliche Sound-Palette zur Verfügung. Mit den verschiedenen Positionen der Mode-Select-Kippschalter ändert sich
der Klangcharakter des jeweiligen Kanals radikal. Das wird möglich, weil beim Umschalten von einem zum anderen Modus viele technische Parameter im
Inneren des Gerätes gleichzeitig beeinflusst werden. Wie Sie diese unterschiedlichen Modes nutzen, liegt ganz bei Ihnen. Wir jedenfalls halten den Recto
aufgrund seines Schaltkonzepts für einen der vielseitigsten mehrkanaligen Verstärker überhaupt.
KANAL 1: CLEAN / PUSHED:
CLEAN: Dies ist der Schaltkreis mit dem niedrigsten Verstärkungsfaktor aller acht Modi Ihres Recto. Er
wurde für warme, kristallklare Sounds optimiert. Bitte lesen Sie sich an dieser Stelle auch den Abschnitt über den GAIN-Regler durch, und Sie werden wirklich verstehen, wie man in diesem Modus einen fantastischen Sound hinbekommt. Eine gute Ausgangsstellung für den GAIN-Regler ist jedenfalls die Position um 12.30-Uhr herum. Darunter enthält der Sound mehr glitzernde Höhen, darüber mehr Wärme … und von hier aus passen Sie Ihren Sound an die
speziellen Klangeigenschaften Ihres Instruments an.
CLEAN
PUSHED
CH
1
100 WATT
Wegen seines recht traditionellen Schaltungsdesigns lässt sich in diesem Modus auch eine außerordentlich gut klingende Vintagemäßige Übersteuerung erzeugen. Bei voll aufgedrehtem Gain, entsteht ein wunderbarer Solo-Sound alter Schule… vor allem
mit einem Single-Coil-Tonabnehmer in Halsposition gespielt. Auch die TREBLE- und MIDDLE-Regler können diesem Sound zu
mehr Übersteuerung und Sustain verhelfen (drehen Sie hierbei PRESENCE zurück, um die Höhen abzumildern). Den BASS-Regler
jedoch werden Sie wahrscheinlich unter der 10.30-Uhr-Position belassen wollen, um eine schwammige Wiedergabe der Tiefen
zu vermeiden und einen präzise hörbaren Anschlag zu erhalten.
50 WATT
PUSHED: Dieser Modus ist eine radikale Abkehr vom warmen, schimmernden Low-Gain-Charakter des CLEAN-Modes. Eine gewaltige Zunahme des Verstärkungsfaktors gleich zu Beginn, in den ersten Stufen der Preamp-Sektion, erzeugt einen der extremsten
Gain-Sprünge zwischen zwei Modes, die im ganzen Verstärker zu finden sind. Dies verwandelt den braven Clean-Kanal, den Sie bislang für handzahm und
wohlerzogen gehalten haben, in eine wutschnaubende Crunch-Maschine. Aufgrund seiner unglaublichen Gain-Reserven stellt er außerdem auch einen der
ausdrucksvollsten Solo-Modes Ihres Recto dar. Da das Signal weniger Verstärkungsstufen durchläuft und die Klangregelung eigentlich auf höhenreichere,
cleane Sounds abgestimmt ist, reagiert dieser Modus deutlich schneller auf den Anschlag und erzeugt damit ein aggressiveres, bissigeres Spielgefühl. Sie
sollten den PUSHEDMode also nicht übersehen, denn er hält einige der coolsten übersteuerten Solo-Sounds bereit.
HINWEIS: Wenn Sie den PUSHED-Mode mit weit aufgedrehtem GAIN-Regler (5.30-Uhr-Stellung) spielen, drehen sie das TREBLEPoti nicht über die Position
2.30 Uhr auf! Höhere Einstellungen können bei bestimmten Vorstufenröhren in der V-1-Position zu Oszillationen führen. Sie können dies vermeiden, indem
Sie den TREBLE-Anteil maßvoll dosieren, wenn der GAIN-Regler bereits auf Maximalstellung steht. Verwenden Sie stattdessen das PRESENCE-Poti, falls Sie
mehr Höhen hinzufügen möchten.
HINWEIS: Obwohl die Kanäle 2 & 3 identisch aussehen, gibt es einen entscheidenden Unterschied, den Sie kennen und im Gedächtnis behalten sollten,
während Sie verschiedene Einstellungen ausprobieren oder Ihre Sounds justieren. Die PRESENCERegler dieser beiden Kanäle unterscheiden sich nämlich,
was sich dahingehend auswirkt, dass Sie zur Verwirklichung Ihrer Soundvorstellungen entsprechend sinnvoll eingesetzt werden sollten.
Kanal 2 wurde ursprünglich für den Recto Vintage-Mode optimiert, der mit seinem entschärften PRESENCEBereich und seiner milderen Obertonmischung eher
fürs Solospiel gedacht ist. Dies verhilft dem RAW-Modus zu einem traditionelleren und auch wärmeren Klangbild. Der PRESENCE-Regler hat hier außerdem
eine feinere Regelcharakteristik und ermöglicht dadurch eine graduelle Bearbeitung der entsprechenden Frequenzen. Das bedeutet also, dass Sie mit dieser
höheren Auflösung viel exakter auf die obersten Frequenzbereiche zugreifen können, wodurch sich der wärmste, fetteste Solo-Sound fürs Single-NoteSpiel erzielen und perfektionieren lässt. Der Nachteil ist, dass im Modern-Mode der PRESENCERegler bereits auf Anschlag steht, bevor der Sound wirklich
brutal wird, und dass hier nicht die geradezu abartigen Höhenanteile wie bei Kanal 3 zur Verfügung stehen. Aber keine Angst … das ist ja genau der Grund,
warum sich die PRESENCE- Regler unterscheiden.
Kanal 3 ist ganz auf den legendären MODERN-Mode zugeschnitten und hat deshalb einen drastisch erweiterten PRESENCEBereich zu bieten, der den des
zweiten Kanals bei weitem übertrifft. Der PRESENCE-Regler beginnt praktisch, wo er in Kanal 2 geendet hat und eröffnet damit schärfste Höhenanteile,
die man nur noch als höchst gefährlich bezeichnen kann. Der Nachteil ist, dass dieses PRESENCE-Poti bei den VINTAGE- und RAW-Modes einen ziemlich
hyperaktiven Eindruck macht. Es erfordert also einiges Feingefühl, um die etwas wärmeren, runderen Sounds einzustellen. Sie können sich das vielleicht
folgendermaßen vorstellen… Der Presence-Anteil, der einer maximalen Stellung (5.30 Uhr) des PRESENCE-Potis in Kanal 2 entspricht, ist in Kanal 3 ungefähr
bei der 10.00-Uhr-Position des entsprechenden Reglers zu finden. Das bedeutet also, der Regelbereich für diese eher vokalen, singenden Sounds ist stark
komprimiert, während der Bereich für die aggressiveren, höhenreicheren Sounds weiter ausgedehnt wurde.
Diese unterschiedliche Funktionsweise der PRESENCE-Regler arbeitet die markanten Unterschiede zwischen den Kanälen wunderbar heraus und ermöglicht Ihnen eine effektive Feinabstimmung der einzelnen Modes - ganz so, wie es Ihnen gefällt. Sie möchten vielleicht zwei Versionen des RAW-Modus, eine
Seite 4
KANAL MODI:
(Fortsetzung)
wärmere Einstellung für schnurrende Blues-Sounds und eine hellere entweder für nur leicht angezerrte, beinahe cleane Akkordbegleitung oder für ein
paar hervorstechende Solo-Einwürfe. Oder womöglich brauchen Sie auch zwei MODERN-Modes… einen extrem straffen, aggressiven Sound für krachende
Rhythmusarbeit und eine abgerundete, komprimierte Version für einen fetten, aber durchsetzungsfähigen Leadsound. Die besagten Unterschiede eröffnen
geradezu grenzenlose Ausdrucksmöglichkeiten. Deshalb möchten wir Sie ermutigen, die PRESENCE-Regler kennen zu lernen und sich ihre Arbeitsweise
genau zu merken, damit Sie Kanal 2 & 3 ihren Fähigkeiten entsprechend die passende
CHANNEL 2 + 3 RAW / VINTAGE / MODERN
Aufgabe zuweisen können und somit den klanglichen Zuständigkeitsbereich der beiden
Kanäle sinnvoll aufteilen.
Sollten Sie allerdings feststellen, dass Sie meistens nur einen oder zwei Sounds desselben
V
RAW
I
N
Typs verwenden und die unterschiedliche Auslegung der PRESENCE-Regler dabei eher
T
A
G
hinderlich ist, besteht für beide Kanäle die Möglichkeit, das PRESENCE-Poti gegen eines
E MODERN
mit den gewünschten Kennwerten und Regelmöglichkeiten auszutauschen. Dadurch
GAIN
CH
PRESENCE MASTER
2
werden die beschriebenen Unterschiede aufgehoben und Sie haben zwei nahezu
TREBLE
BASS
MID
100 WATT
identische Kanäle vor sich.
RAW Dieser neue Recto-Modus in den beiden High-Gain-Kanälen hat von allen
drei Modes die geringsten Gain-Reserven. Seine weniger gesättigte Klangformung
bereichert außerordentlich das ohnehin schon vielseitige Sound-Sortiment, das die beiden ursprünglich für Leadsounds konzipierten Kanäle zu bieten hatten, um zusätzliche Varianten. Der verfügbare Gain-Bereich deckt ein extrem breites Spektrum ab. Je nach Einstellung kann RAW vorzüglich als alternativer
Clean-Mode eingesetzt werden oder auch für einen „smoothen“ leicht angerauten Blues und darüber hinaus, bis hin zum krachenden Rhythmus-Crunch und
einem glühend heißen Solo-Sound. Der TREBLE-Regler kann relativ weit aufgedreht werden (2.00-Uhr-Stellung), um etwas mehr Verzerrung und Schärfe zu
erhalten, was sinnvoll sein kann, wenn Sie den RAW-Mode für bissige crunchy Rhythmus-Sounds verwenden möchten. Und denken Sie daran, dass Kanal 3,
wegen seines extremeren PRESENCE-Regelbereichs, zu noch aggresiveren Sounds imstande ist. Sie sollten aber auch das erstaunliche Leadsound-Potenzial
des zweiten Kanals gerade im mittleren Gain-Bereich nicht übersehen. Denn durch die sensiblere Regelcharakteristik des entsprechenden PRESENCE-Potis
lassen sich hierin eine Vielzahl singender Single Note Sounds erstellen, die von dessen stärker komprimierenden Klangformung profitieren.
50 WATT
VINTAGE Dieser High-Gain-Modus ist der berühmte, flüssige Recto-Sound und er ist in Kanal 2 in seiner ursprünglichen Form zu finden. Sein mit Obertönen durchtränkter, sahnig fetter Ton ist auf so vielen Aufnahmen zu hören, dass er mittlerweile zur allgemeinen Grundausstattung gehört, wenn man zum
Aufnehmen eines Albums ins Studio geht. Die Kombination dieser extrem saftigen, ausdrucksvollen Vorstufe mit der magischen, von Gleichrichterröhren
gepowerten Endstufe des Recto färbt die Übersteuerung in einer Weise, die nach Ansicht der meisten Gitarristen regelrecht süchtig macht. Single-NoteLines laufen, dank des angenehm leichten Spielgefühls, das durch die musikalische, natürliche Röhrenkompression des VINTAGE-Modus entsteht, ohne jede
Mühe dahin. Nehmen Sie sich Zeit, die niedrigeren Gain-Regionen dieses Modus kennen zu lernen, denn gerade im Übergangsbereich zwischen RAW- und
VINTAGEMode warten viele wunderbare Klangvarianten darauf, von Ihnen entdeckt zu werden. Die beiden Modes ähneln sich deutlich, vor allem wenn Sie
VINTAGE in einem eher niedrigen und RAW im mittleren bis höheren Gain-Bereich fahren. Dennoch besitzt jeder Mode einen einzigartigen und klar identifizierbaren Charakter. Denken Sie daran, dass Sie die Kanäle auch vertauschen können, um unterschiedliche Versionen des VINTAGE-Sounds abzurufen. Aber
gleichgültig für welchen Sie sich entscheiden, wahrscheinlich verbirgt sich Ihr persönlicher Leadsound-Favorit irgendwo in diesem Meer von flüssigem Gain.
MODERN Aggressiv - dieses Adjektiv beschreibt wohl am treffendsten das gefährliche Kraftpotzenzial dieses rebellischsten aller Recto-Modes, der
in seiner ursprünglichen Form hier im dritten Kanal lauert. Mit einem gnadenlosen Klanggewitter, das mit seinen schneidenden Höhen alles zerfetzt und
mit blitzartiger Geschwindigkeit auf jeden Anschlag reagiert, hat der Recto einen neuen extrem aggressiven Sound-Typ etabliert, der Seinesgleichen
sucht, und neue Maßstäbe für ultraharte Gitarren-Sounds gesetzt. Durch die besonders straff abgestimmte Wiedergabe der tiefen Frequenzen und den
radikal verschärften Höhenbereich überträgt der MODERN-Mode selbst bei extrem verzerrten Sound-Einstellungen akkurat, was gespielt wird. Denken Sie
daran, dass Sie bei Benutzung des MODERN-Modus in Kanal 2, das PRESENCE-Poti voll aufreißen müssen, um den gleichen Höhenanteil zu erhalten, den
der PRESENCERegler des dritten Kanals im unteren Regelbereich bietet. Dieser Mangel an schneidenden Höhen kann aber vorteilhaft sein, wenn Sie dem
MODERN-Modus einen angenehmen Leadsound fürs Single-Note-Spiel entlocken wollen. Denn die stärker komprimierende Signalformung in dieser eher
zivilisierten Presence-Region lässt den Sound tendenziell wärmer klingen.
MULTI-WATT™ POWER:
Jeder der Kanäle hat unsere patentierte MULTI-WATT Power Schalter, mit dem Sie zwischen eine Ausgangsleistung
von 50 und 100 Watt (50 und 150 beim TRIPLE RECTIFIER) schalten können, und so die von Ihnen eingestellten Sounds der fußschaltbaren Modi und das
Spielgefühl leistungsmäßig anpassen können. In der 50 Watt Position (Schalter nach unten), sind nur die zwei äußeren Endstufenröhren aktiv und bieten
eine leicht übersteuerbare Leistung von 50 Watt.
Die 100 Watt Stellung (oder 150 Watt beim TRIPLE RECTIFIER) schaltet sämtliche zur Verfügung stehenden 6L6 Röhren aktiv, für die volle Leistung und den
ganzen Headroom. Diese Einstellung ist prädestiniert für blitzsaubere Cleansounds und druckvolle, superstraffe Zerrsounds
Seite 5
REGLER:
GAIN Dieses Poti regelt die für das Klangbild maßgebliche Vorverstärkung jedes einzelnen Channel-Schaltkreises, wobei Wirkungsweise und Regelweg
für jeden einzelnen Kanal optimiert wurden. Bedenken Sie, dass Ihr Recto tatsächlich aus drei unterschiedlichen Verstärkern mit jeweils mehreren Modes
in einem Gehäuse besteht. Obwohl der Aufbau der Kanäle identisch erscheint, setzt der GAIN-Regler schaltungstechnisch jeweils an anderer Stelle an, und
steuert also auch einen anderen Bereich im Schaltungsaufbau des jeweiligen Kanals.
Bei den meisten Gitarrenverstärkern und ganz besonders bei Vollröhrendesigns ist das GAIN-Poti der wichtigste Regler der Vorstufensektion. Er formt die
prinzipielle Ausrichtung und den Charakter des Sounds und ist dafür verantwortlich, ob dieser sauber oder verzerrt klingt oder irgendwo dazwischen liegt.
Bei Ihrem Recto ist das GAIN-Poti sogar noch einflussreicher: Es dosiert nicht nur die Übersteuerung (der Vorstufe), sondern stellt darüber hinaus auch einen
maßgeblichen Faktor in der EQ-Sektion dar.
Um die Bedeutung des GAIN-Reglers bei der Tonformung verständlich zu machen, wollen wir seine Funktion von zwei Seiten beleuchten, nämlich - 1) für
sich genommen und 2) in Kombination mit den Klangreglern.
1) Einzeln betrachtet verfügt der GAIN-Regler über drei Klang-Zonen:
Die Bezeichnung der Zonen ist bei allen drei GainReglern identisch.
Ausgewogen
Wärmer und gesättigt
Höhenreich
Low (07.00- bis 11.00-Uhr-Position) bietet den saubersten, am wenigsten gesättigten
Ton. In diesem Bereich positioniert, klingt der Sound heller und strahlender mit mehr
Obertönen, was dem Klangbild eine dreidimensionale Tiefe gibt.
CLEAN
Middle (11.15- bis 14.00-Uhr-Position) erhöht die Sättigung und ersetzt einen Teil der
Höhen durch reichhaltigere, wärmere Klanganteile und erzeugt gleichzeitig eine fülligere
Wiedergabe der tiefen Frequenzen. Weil das Signal noch nicht voll verzerrt klingt, erhält
man in diesem mittleren Regelbereich am einfachsten einen guten Sound in allen drei Kanälen. In dieser Zone liegen viele der besten Sounds des Recto verborgen… vor allem fürs
Solo-Spiel, denn hier treffen sensible Anschlagsdynamik und üppiges Sustain aufeinander.
PUSHED
GAIN
TREBLE
CH
1
100 WATT
INPUT
High (14.15- bis 17.00-Uhr-Position) übersteuert das Signal und verstärkt den Bassbereich sowie tief liegende Mittenfrequenzen. In diesem Bereich ist die Übersteuerung am
stärksten und die Ausklingphase (Sustain) am längsten. Gleichzeitig wird aber auch der
Anschlagsknack stark komprimiert und die Attack-Reaktion deutlich weicher. Aus diesem
50 WATT
Grund empfehlen wir, maximale Reglerstellungen sparsam und nur dann zu verwenden, wenn maximales Sustain gefordert ist.
HINWEIS: Aufgrund des extremen Gain-Potenzials Ihres Recto könnte im äußersten Regelbereich des GAIN-Potis mikrofonisches Feedback-Pfeifen entstehen,
da die Vorstufenröhren womöglich mehr Schub erhalten, als sie verkraften können. Obwohl wir sämtliche Röhren, mit denen unsere Verstärker ausgeliefert
werden, vorher durchmessen und überprüfen und die Röhren in Ihrem Verstärker unseren rigorosen Härtetest bestanden haben, können wir leider nicht
vorhersagen, wie sich diese verhalten, wenn sie längere Zeit extremen Gain-Bedingungen ausgesetzt werden. Sie können sich jedoch jetzt und in Zukunft
leicht selbst etwaige Unannehmlichkeiten durch Probleme mit mikrofonischen Röhren ersparen, einfach indem Sie sich vernünftig verhalten… Drehen Sie
den GAIN-Regler nicht voll auf!
Falls dies für ein spezielles Stück unbedingt erforderlich sein sollte oder Sie sehr leise spielen, drehen Sie die TREBLE- und PRESENCE- Potis zurück. Ihr Recto
wurde so gebaut, dass er Ihnen auch bei weniger extremen Einstellungen verblüffende Gain- Reserven und einen erstklassigen Sound bietet. Es ist daher
überflüssig, alle Regler voll aufzureißen. Wenn Sie den gewünschten Sound nicht bei normaler Einstellung eines oder aller Regler erzielen können, liegt das
Problem wahrscheinlich an einem anderen Punkt in der Signalkette; zum Beispiel bei den Tonabnehmern, Boxen, externen Effektgeräten usw.
2.) GAIN - in Kombination mit den Klangreglern - hier lässt sich im Prinzip eine simple Regel anwenden… je höher das Gain, desto geringer ist die tonformende Wirkung der EQ-Sektion, bis das Signal schließlich etwa ab der 17.00-Uhr-Stellung (des GAIN-Reglers) so übersteuert ist, dass hauptsächliche die
Verzerrung und kaum noch die Klangregler den Sound bestimmen. Wie gesagt, aus diesem Grund empfehlen wir, das GAIN-Poti im mittleren Drehzahlbereich
zu fahren. Dann nämlich ist die EQ-Sektion äußerst effektiv und stellt Ihnen das maximale Potenzial an Klangformung zur Verfügung - was Ihnen erlaubt,
nahezu jeden gewünschten Sound einzustellen.
TREBLE Wie bei den meisten Gitarrenverstärkern ist das TREBLE-Poti (in allen drei Kanälen Ihres Recto) der wichtigste Klangregler und kommt in
seiner Bedeutung als Sound bestimmendes Element direkt hinter dem GAIN-Poti. Als erster Klangregler im Signalweg - von wo aus Middle- und Bass-Regler
eingespeist werden - ist dies mit Abstand der einflussreichste Regler. Deshalb hängt es von der Stellung des TREBLEReglers ab, in welchem Maße die drei
Frequenzbänder an den jeweiligen EQ-Potis tatsächlich abrufbar sind. Wie bei den meisten Reglern Ihres Recto gibt es auch einen optimalen Arbeitsbereich
für das TREBLE-Poti, innerhalb dessen reichlich Höhenanteile zugemischt werden und trotzdem noch genügend Signal zum MIDDLE- und BASS-Regler
weitergeleitet wird.
Seite 6
REGLER:
CLEAN
GAIN
TREBLE
PUSHED
CH
1
100 WATT
INPUT
50 WATT
SWEET SPOT
Die Bezeichnung dieser Zone ist bei allen drei Treble-Reglern identisch
Wie Sie vielleicht schon vermuten, ist hier der „Sweet Spot“ zu finden. Tatsächlich sind auch
ober- und unterhalb dieser Region (11.00- bis 1.30-Uhr-Position) großartige Sounds zu finden, aber die Balance zwischen dem TREBLE-Poti und den beiden übrigen Klangreglern wird
dadurch beeinträchtigt.
Ein mögliches Einsatzgebiet, um all diese Warnungen in den Wind zu schlagen und den
TREBLE-Regler noch weiter aufzudrehen, bietet sich in Kanal 1 Ihres neuen Recto. In beiden
Modes (Clean & Pushed) lässt sich das TREBLE-Poti einsetzen, um eine stärkere Übersteuerung
zu erzeugen. Das ist besonders nützlich für Crunchsounds im PUSHED-Modus. Um einen dichteren, fetteren Ton zu erzielen, sollten Sie dabei jedoch das PRESENCE-Poti zurücknehmen,
um die überreichlichen Höhenanteile ein wenig abzumildern. Wie sie sich vielleicht denken
können, nimmt die Wirkung des BASS-Reglers stark ab, so dass Sie möglicherweise eine viel
höhere Einstellung als Sie es gewohnt sind wählen müssen, um die Balance wiederherzustellen. Dabei sollten Sie nicht vergessen, dass Sie das TREBLE-Poti in Kanal 1 im Pushed-Mode
nicht viel weiter als bis zur 2.30-Uhr-Stellung aufgedreht werden sollte, um unerwünschtes
mikrofonisches Röhren-Pfeifen zu vermeiden.
MASTER Dieser Regler am Ende der Preamp-Sektion ist der Hauptsignalverteiler zur Treiberstufe und zu den Effektwegen. Wie Sie sehen, hat jeder
Kanal sein eigenes MASTER-Poti, so dass sich die relativen Lautstärkepegel der vier Kanäle, trotz ihrer extrem unterschiedlichen Klangcharaktere und GainStrukturen, aufeinander abstimmen lassen. Der MASTER-Regler eröffnet
Empfindlichster Bereich
eine breite Klangpalette, denn er macht es möglich, Sounds mit sehr
Einfachste Kanalabzugleichung
Vernünftiger Effect-Send-Pegel
wenig Gain bei hoher Lautstärke und umgekehrt High-Gain- Sounds
bei geringer Lautstärke oder andere Mischverhältnisse zu realisieren.
Die Bezeichnung dieser Zone ist bei allen drei Master-Reglern identisch.
Trotzdem empfehlen wir Ihnen, das MASTER-Poti innerhalb des sinnvoll
nutzbaren Bereiches (9.00- bis 2.00-Uhr-Position) zu positionieren.
Dadurch lassen sich die Einzelpegel der Kanäle leichter aneinander
CLEAN
anpassen und der Effektweg kann mit einem vernünftigen Signalpegel
arbeiten.
HINWEIS: Da der MASTER-Regler gleichzeitig den SEND-Pegel des EffektPUSHED
wegs bestimmt, wird bei extremen Einstellungen ein entsprechend starkes
GAIN
CH
Signal zum Effektweg des jeweiligen Kanals geleitet. Das kann nicht nur
1
TREBLE
eine Überlastung des Eingangs am angeschlossenen Effektgerät verursaINPUT
chen, sondern erschwert es auch, die Effect-Send-Pegel der drei Kanäle
100 WATT
abzugleichen.
MASTER
50 WATT
MID
Der MID-Regler dosiert im Klangbild den Anteil der Mittenfrequenzen, und obwohl seine Wirkungsweise weniger dramatisch erscheint als die
des TREBLE-Reglers, spielt er beim Einstellen jedes einzelnen Sounds Ihres Recto eine wichtige Rolle. Dieser ist nämlich in der Lage, das Spielgefühl drastisch
zu verändern, indem er Frequenzen zublendet, die einen Sound nachgiebiger oder steifer erscheinen lassen..
Die Bezeichnung der Zonen ist bei allen drei Mid-Reglern identisch.
CLEAN
MID
PUSHED
GAIN
TREBLE
CH
1
100 WATT
INPUT
50 WATT
Gibt leistungsschwächeren Pickups mehr Durchsetzungskraft
Mittenloch - Spielgefühl mit geringerem Widerstand
Seite 7
Die meisten Gitarristen bevorzugen eine niedrige Einstellung des
MIDDLE-Potis (7.00- bis 11.00-Uhr-Stellung), wodurch ein Mittenloch und ein insgesamt breiteres Klangbild entsteht (da nun eher
die Bässe die Oberhand gewinnen). Durch den fehlenden Gegendruck der Mittenfrequenzen wirkt das Signal komprimierter und
gleichmäßiger, und man hat den Eindruck, die Saiten selbst setzen
der Anschlagshand weniger Widerstand entgegen. Dreht man das
MIDDLE-Poti auf (11.30- bis 13.30-Uhr-Position) wird der Klang runder, fülliger und es entsteht ziemlich rasch ein in den Mitten stark
gebündelter Anschlagsknack. Erwartungsgemäß verändert sich
damit auch das Spielgefühl - der (empfundene) Widerstand wird
stärker. Oberhalb dieses mittleren Regelbereichs sollte man diesen
Regler verwenden, um etwa leistungsschwächeren Tonabnehmern
auf die Sprünge zu helfen, oder falls durch Extremstellungen der
übrigen Klangregler oder durch ungünstige Raumresonanzen
klangliche Defizite auftreten. Solche extremen Einstellungen des
REGLER:
MIDDLE-Potis (im Bereich 2.00- bis 5.00-Uhr) können zusätzliches Gain freimachen und fokussieren das Signal stärker, dafür muss man allerdings auch ein
steiferes, eher direktes und ungnädigeres Spielgefühl in Kauf nehmen.
Im Gegensatz zu den Kanälen 2 & 3 wird im Kanal 1 ein anderes MIDDLE-Poti mit einer speziell entworfenen Kennlinie und einer speziellen Regelcharakteristik
verwendet. Im unteren Bereich (unterhalb der 12.00-Uhr-Stellung) arbeitet es wie ein gewöhnliches Mittenpoti, wobei der Regelweg eine besonders feinfühlige Dosierung der entsprechenden Frequenzen erlaubt. Bei cleanen Sounds verwenden die meisten Gitarristen ohnehin eine ziemlich radikale Absenkung
der Mitten (07.00- bis 10.30-Uhr-Position) und geben stattdessen den Bässen und Brillanzen den Vorzug. Durch die Dominanz dieser Frequenzbereiche
entstehen die glitzernden Höhen und der typische luftige Charakter, der für einen makellos sauberen Sound so wichtig ist.
Oberhalb der 1.00-Uhr-Stellung des MIDDLE-Reglers werden die mittleren Frequenzen schnell stark verdichtet, so dass sich die Schärfe und Durchsetzungskraft des Signals erhöhen. In Maximalstellungen (3.00- bis 5.00-Uhr-Position) wird MIDDLE zum zusätzlichen Gain-Regler, wodurch man den CLEAN- und
PUSHED-Modus zum Äußersten treiben kann. Wenn Sie mit dieser Extremeinstellung experimentieren, wählen Sie für die übrigen Klangregler eine gemäßigtere Position, um die Balance zwischen Sound und Spielgefühl zu finden. Obwohl der sinnvolle Umgang mit dem MIDDLE-Poti in Kanal 1 aufgrund seiner
größeren Flexibilität anfänglich vielleicht etwas schwieriger zu erlernen ist, werden Sie das enorme Sound-Potenzial dieses extrem vielseitigen Kanals sicher
bald schätzen lernen.
PRESENCE
Der PRESENCE-Regler ist ein Hochfrequenzfilter, das sich innerhalb des Kanals am Ende der Vorstufensektion befindet und höher liegende
Frequenzen als das TREBLE-Poti beeinflusst. Es arbeitet unabhängig von den übrigen Klangreglern und ist sehr
Die Bezeichnung dieser Zone ist bei allen drei
wichtig für den Grundcharakter des jeweiligen Kanals. Damit fungiert es als übergeordneter, globaler Klangregler.
Presence-Reglern identisch.
Niedrige Einstellungen des PRESENCE-Reglers machen das Klangbild dunkler und auch komprimierter, womit
sich Single-Note-Solosounds sehr schön andicken lassen, denn es verleiht ihnen mehr Fülle und bündelt ihre
Kraft. Einige der besten Leadsounds Ihres Recto finden sich im unteren Regelbereich des PRESENCE-Potis, wobei
ein besonders runder, vokaler Ton entsteht.
PRESENCE
Leicht spielbar •
Ausgewogen • Vokaler Ton
MAS
MID
Höhere Einstellungen entfesseln die brüllende Klanggewalt Ihres Recto, was besonders bei glitzernden Cleansounds in Kanal 1 und bei aggressiveren crunchy Rhythmus-Sounds in den High-Gain-Modes großen Spaß macht.
Locken Sie ruhig einmal das Biest hervor, das sich im MODERN-Mode von Kanal 3 verbirgt, denn die schiere
Intensität der PRESENCE im aggressivsten Modus Ihres Verstärkers ist geradezu unglaublich.
HINWEIS: Lesen Sie bitte auch den Abschnitt über die unterschiedlichen Modes der Kanäle 2 & 3. Dort finden Sie noch
mehr Informationen zu den entsprechenden PRESENCE-Reglern.
BASS Kommen wir nun noch zum BASS-Poti, das den Abschluss der EQ-Sektion bildet. Dieser Regler arbeitet in allen drei Kanälen auf ähnliche
Weise, und zwar bestimmt er den Anteil tiefer Frequenzen des jeweiligen Sounds. Dennoch unterscheiden sich faktisch die Einsatzpunkte der bearbeiteten
Frequenzen und damit der Charakter dieser Bässe von Kanal zu Kanal. Wie das MIDDLEDie Bezeichnung dieser Zone ist bei allen drei Bass-Reglern identisch
Poti so folgt auch das BASS-Poti im Signalweg hinter dem TREBLE-Regler. Es gelten
also die gleichen Einschränkungen. Ist TREBLE weit auf, reduziert sich der Einfluss von
BASS- und MIDDLE-Poti. Ist das TREBLE-Poti eher niedrig eingestellt, dominieren die
beiden anderen Regler.
Für ein möglichst ausgewogenes Klangbild und ein ausgeglichenes Kräfteverhältnis
aller drei Klangregler, sollte das TREBLE-Poti im mittleren Regelbereich stehen. Mit
CH1
dieser Einstellung lassen sich dann alle Frequenzen auch gleichermaßen mit dem entGAIN
MASTER
CLEAN Poti regulieren, was eine solide und neutrale Ausgangsbasis für weitere
sprechenden
TREBLE Experimente mit der Klangregelung schafft.
MID
BASS
IN
PUSHED
Günstigste Einstellbereich,
je nach Treble- & Mid-Regler
Seite 8
REGLER:
OUTPUT Dieser Regler bestimmt die endgültige Lautstärke des Verstärkers. Nachdem die GAIN Regler für den erwünschten Soundstil eingestellt
wurden, und die Kanäle untereinander mit den MASTER Regler ausbalanciert sind, können Sie mit dem OUTPUT Poti die Gesamtlautstärke des Amps regeln.
Gleichzeitig ist das OUTPUT Poti als EFFECT RETURN Regler tätig. Wenn Sie Ihren Recto also je als Poweramp verwenden sollten (z.B. in einem Stereo-Setup),
und das Signal in die Effect-Return Buchse einspeisen, dann regelt OUTPUT auch in diesem Fall die Lautstärke.
PRESENCE
BASS
SOLO OUTPUT
HEAD
HINWEIS: Wenn Sie den Recto als Power Amp verwenden, können Sie - bei angeschlossenem Fußschalter - mit der SOLO
Schalter einen Lautstärkesprung bewirken. Der SOLO Regler ist parallel zum OUTPUT Regler geschaltet und nimmt somit
ebenfalls Einfluß auf der Lautstärke.
HINWEIS: Die Buchse FX LOOP RETURN auf der Rückseite kann als Eingangsbuchse zur Endstufe genutzt werden, wenn Sie
z.B. ein zweiten Rectifier in einem Stereo-Setup verwenden, oder mit einer anderen Preamp arbeiten wollen. Hier sind einige
Dinge, die Sie beachten sollten, wenn Sie Ihren Recto als Poweramp verwenden:
1.) Stecken Sie einen „Dummy“-Stecker (oder einfach irgendein nicht-angeschlossenes Klinkenkabel) in die SEND Buchse, um die RETURN Eingang von der
Vorstufe des Verstärkers abzukoppeln.
2.) Der OUTPUT Regler wird zum einzigen wirksamen Regler auf dem Frontpanel (Der PRESENCE-Regler von Kanal 1 ist nur dann aktiv, wenn Kanal 1 auch
angewählt worden ist - sehe #3).
3.) Bei angeschlossenem Fußschalter können Sie mit dem SOLO Schalter eine vom SOLO Regler eingestellten Boost (Lautstärkeerhöhung) abrufen.
4.) Der MODERN Modus von Kanal 2 verwendet, als typischer Teil seines Klangcharakters, in der Endstufe wesentlich weniger negativen Feedback, und reagiert
dadurch erheblich empfindlicher als alle andere Modi. Die interne Umgestaltung dazu produziert tolle Solosounds und bedingt, dass viele Elemente der
Schaltung rekonfiguriert werden müssen, damit Sie beim Umschalten zwischen den RAW und MODERN Modi von Kanal 2 durch die plötzlich angestiegene
Empfindlichkeit nicht aus dem Zimmer geblasen werden.
Deshalb empfehlen wir dringend, für Power-Amp Anwendungen des Recto Kanal 1 zu wählen. Die herkömmlichere Empfindlichkeit der Endstufenschaltung
kommt am Besten mit externen Soundquellen klar. Außerdem ist in Kanal 1 die PRESENCE Reglung aktiv, so dass Sie hier noch die Möglichkeit haben, Ihren
Sound einen letzten Schliff zu geben. Sollten Sie die erhöhte Empfindlichkeit von Kanal 2 doch mal brauchen, um z.B. ein schwaches Quellensignal auszugleichen, dann steht Kanal 2 dazu selbstverständlich zur Verfügung. Der PRESENCE Regler wird in dem Fall unwirksam sein, weil er in Kanal 2 in die Vorstufe wirkt.
5.) Der EFFECTS MIX Regler muß auf 90% stehen.
SOLO
Der Recto hat noch ein sehr bühnentaugliches Feature in der Liste seiner Patente, nämlich den SOLO-Regler. Dieser ist in Serie zum OUTPUTRegler geschaltet und bietet Ihnen einen regelbaren Pegelsprung, den Sie für Solo-Passagen, oder immer wenn Sie
etwas besonders herausheben möchten, mit dem Fußschalter abrufen können. Sie brauchen sich nicht länger nur
auf Ihren Mann am Mischpult zu verlassen, wenn es darum geht, Ihre “Spotlight“-Passagen im richtigen Moment
PRESENCE
BASS
zu erkennen und im Mix anzuheben. Mit dem SOLO-Regler haben Sie diese Aufgabe wieder unter Ihrer Kontrolle.
SOLO OUTPUT
HEAD
Der SOLO-Regler wird vom SOLO-Taster auf dem Fußschalter aktiviert und bleibt daher unwirksam, wenn der Fußschalter nicht an der rückseitigen FOOTSWITCH DIN-Buchse angeschlossen ist. Ohne Fußschalter gibt es also keine
SOLO-Funktion. (Bei der Besprechung der Rückseite auf den nächsten Seiten werden Sie sehen, dass es auch eine Möglichkeit gibt, SOLO über eine externe
Schaltbuchse zu aktivieren.)
HINWEIS: Der SOLO Regler kann nur eine Anhebung, keine Absenkung des Pegels bewirken.
STANDBY Die perfekte Einstellung für die Pause… Dieser Kippschalter hat aber eine noch weitaus wichtigere Aufgabe: In der Standby-Position
(unten) sind die Röhren nämlich im Leerlauf, so können Sie sich bei einem Kaltstart des Verstärkers erst einmal aufwärmen, bevor Sie zum Einsatz kommen.
KALTSTART: Vor dem Umlegen des Netzschalters sollten Sie sich vergewissern, dass der STANDBY-Schalter auf STANDBY steht.
Warten Sie mindestens 30 Sekunden und bringen Sie den Kippschalter erst dann in die ON Position. Diese Vorgehensweise wird
Ihnen technische Probleme mit den Röhren ersparen und die Lebensdauer der klangvollen Glaskolben wesentlich verlängern.
Seite 9
Regler:
(Fortsetzung)
POWER schaltet die Netzspannung auf den Recto. Achten Sie darauf, dass das Gerät geerdet ist, indem alle drei
Adern des Netzkabels auch tatsächlich Verbindung haben und achten Sie auf korrekter Netzspannung (230 Volt).
Befolgen Sie das Kaltstart-Prozedere, wie oben bei ON/STANDBY besprochen.
Seite 10
EAD
RÜCKSEITE:
DUAL RECTIFIER
100 WATT HEAD
CH 2 CH 3
CH 1
RECTIFIER
SELECT
BIAS
SELECT
FTSW
LOOP
ON
PATENTED 4,211,893; 5,091,700; 5,168,438; 6,621,907; 6,724,897; 7,193,458; 7,602,927
MAIN
POWER
DIODE
SEND LEVEL
TUNER OUT
6L6
EL-34
CH 1
CH 2
CH 3
TUBE TRACKING
SPONGY
BOLD
120 V~
60 Hz
4A
BEST TO USE TUBE TRACKING WITH EL-34s
4A
SLO
BLO
SLAVE
Der SLAVE-Ausgang und der dazugehörige Lautstärkeregler bieten einen Ausgang, an welchem der Sound von
Vor- UND Endstufe zur Verfügung steht. Mit diesem Feature können Sie zusätzliche Endstufen antreiben, wenn Sie auf großen Bühnen
spielen, oder ein Effekt-Rack ansteuern. Es ist KEIN Recording-Ausgang!
HINWEIS: Wenn Sie das Signal von der SLAVE Ausgang genommen haben, dürfen Sie es auf keinem Falle zurück zum LONESTAR (Input oder
Effect Return) führen, das würde einen Feedback-Kreis schließen und lautes Pfeifen hervorrufen.
DUAL RECTIFIER
ALL TUBE AMPLIFIER
OUT
100W HEAD
SPEAKERS
LEVEL
SLAVE
®
HANDBUILT IN PETALUMA, CALIFORNIA
16 OHM
8 OHM
8 OHM
4 OHM
4 OHM
SPEAKERS Zwei 4 Ohm Buchsen, zwei 8 Ohm Buchsen und eine 16 Ohm Buchse dienen zum Anschluß an Lautsprecherboxen Ihrer Wahl. Sowohl der Dual Recto als auch der Triple Recto ist nicht sehr
empfindlich was Impedanz-Fehlanpassungen betrifft und so können Sie mit der Impedanz-Anpassung
ein wenig herumexperimentieren. Das tut dem Verstärker nicht weh, obwohl durch krassere Fehlanpassungen die Endröhren schneller verschleißen.
Unter ”Allgemeine Info 1“ auf unserer Website finden Sie eine Tabelle mit verschiedene Lautspr echerkonfigurationen. Sie sollten sich diesen Abschnitt sorgfältig zur Gemüte führen, wenn Sie dazu die Zeit haben, denn hier finden Sie Anregungen zu verschiedenen Lautsprecher Anschlußmöglichkeiten.
Sie können ruhig auch Boxen anderer Hersteller probieren (vergleichen Sie mit den Mesa-Boxen!), die oft 16 Ohm Boxen im Programm haben. Diese sollten
Sie an die 8 Ohm Buchsen anschließen. Aber Ihr Recto ist durchaus Impedanz-freundlich, die meisten Speakerlasten werden ohne Schwierigkeiten funktionieren, nur müssen Sie bei Fehlanpassung nach unten (z.B. zwei 4 Ohm Boxen in den 4 Ohm Buchsen resultiert in 2 Ohm) mit etwas verkürzter Lebensdauer
der Endröhren rechnen.
FX LOOP:
Die Schaltung des Effekteinschleifweg Ihres Recto ist wohl eine der allumfassendsten, die je in einen Verstärker verwendet wurde. Sie ist
seriell zum trockenen Signal geschaltet und besteht aus fünf Elemente - Vier auf der Rückseite und Eins vorne. Zusammengenommen erlauben sie eine
nahtlose Anschluß Effektgeräten aller Art unter Beibehaltung des unversehrten Klanges dieser hochgezüchteten
Maschine. Die einzelne Teile im Folgenden:
RECTIFIER
MAIN
BIAS
CH 2 CH 3
CH 1
FTSW
3,458; 7,602,927
SELECT
SELECT
LOOP
ON
POWER
1.) Ein ASSIGN Drehschalter, mit dem Sie alle Kombinationen der LOOP ON Status abrufen, oder den Loop komplett
aus der Schaltung
TUNER OUT nehmen können.
DIODE
SEND LEVEL
6L6
EL-34
CH 1
CH 2
CH 3
TUBE TRACKING
SPONGY
BOLD
HINWEIS: LOOP BYPASS macht den OUTPUT und SOLO Reglern auf der Frontseite unwirksam, denn diese sind Teil des FX
RETURN Schaltkreises. Diese komplette Röhrenstufe samt zugehöriger Schaltelementen wird bei LOOP BYPASS aus den
Signalweg genommen. Die endgültige Lautstärke wird nun von den einzelnen MASTER Reglern bestimmt.
BEST TO USE TUBE TRACKING WITH EL-34s
2.) Ein SEND LEVEL Regler zur Anpassung des Pegels zum Eingang Ihres Effektgeräts.
3.) Eine SEND Buchse, die das Signal der Vorstufe in angepasster Weise externer Prozessoren zur Verfügung stellt.
4.) Eine RETURN Buchse, die das Signal vom Effektgerät aufnimmt und den Pegel wieder auf den ursprünglichen Verstärkungsfaktor zurückverstärkt.
5.) Der OUTPUT Regler (auf der Vorderseite), der als eigentliche Effekt Return Pegel ausgelegt ist, in welcher Funktion er gleichzeitig die endgültige Gesamtlautstärke des Verstärker regelt.
Diese Anordnung ermöglicht sowohl ausgewogene Lautstärkeverhältnisse der Kanäle, als auch ihre individuelle Effektabstimmung. Wenn dies bewältigt
ist, kann der Pegel des ganzen Verstärkers mit einem Knopf geregelt werden.
Seite 11
120 V~
60 Hz
4A
RÜCKSEITE (Fortsetzung):
PATCHING EFFECTS Anschluss von Effektgeräten:
Um das bestmögliche Ergebnis zu erzielen, versuchen Sie Ihre Effektgeräte nach der folgenden Methode anzuschließen:
1.) Verbinden Sie den Eingang Ihres externen Prozessors mit der SEND-Buchse.
2.) Schließen Sie den Ausgang Ihres Effektgerätes an die RETURN-Buchse an.
HINWEIS: Für die Verbindung zwischen Effektgerät und den Buchsen der Effektschleife sollten Sie hochwertige abgeschirmte und möglichst kurze Kabel verwenden.
Überflüssige Kabellängen und/oder eine minderwertige Kabelqualität können zu Höhenverlusten führen und den Druck und die Prägnanz des Verstärkersignals
beeinträchtigen.
3.) Stellen Sie die Sounds der drei Kanäle so ein wie Sie sie brauchen.
HINWEIS: Bedenken Sie, dass cleane Sounds, auch wenn sie scheinbar die gleiche Lautstärke wie verzerrte Sounds haben, ein wesentlich dynamischeren Signal zu
Ihrem Prozessor schicken, und dessen Eingangsanzeige wahrscheinlich ein lauteres Signal registrieren wird. Kein Problem, stellen Sie einfach die Lautstärkebalance
zwischen Ihre drei Kanäle nach Wunsch ein, und kümmern Sie sich um die Eingangssignalanzeige Ihres Effektgerätes nicht, solange diese im grünen Bereich bleibt.
4.) Wählen Sie die LOOP ON Position des ASSIGN Drehschalters.
EAD
CH 2 CH 3
CH 1
LOOP
ON
3,458; 7,602,927
SEND LEVEL
FTSW
RECTIFIER
BIAS
MAIN
POWER
5.) Stellen Sie mit dem SEND LEVEL Poti den richtigen Pegel für Ihren SELECT
Effektgerät-EingangSELECT
so ein, dass von
allen drei
DIODE
Kanälen genügend Signal abgeben wird, aber keiner verzerrt. Der Bereich „NORMAL“ (11:00
- 14:00) dürfte für die
meisten Effektgeräte
passen. Ein leichter Pegelabfall stellt kein Problem dar, denn Sie können mit dem OUTPUT Regler
TUNER OUT
6L6
EL-34
CH 1
CH 2
CH 3
jederzeit nachregeln.
TUBE TRACKING
SPONGY
BOLD
6.) Die gewünschte Mischung von Trocken- und Effektsignal regeln Sie an Ihren Effektprozessor.
BEST TO USE TUBE TRACKING WITH EL-34s
7.) Regeln Sie die endgültige Spiel-Lautstärke mit dem OUTPUT Regler auf der Vorderseite Ihres Recto.
HINWEIS: Denken Sie daran, dass die OUTPUT- und SOLO Regler nur bei aktiviertem FX LOOP wirksam sind!
HINWEIS: Die Buchse FX LOOP RETURN kann als Eingangsbuchse zur Endstufe genutzt werden, um Signale von einer externen Vorstufe oder von einem Effektgerät in Stereo-Schaltung zu verstärken. Dabei bleiben die OUTPUT- und SOLO Regler aktiv, sowie die Modus-Schalter von Kanal 2 & 3. Für die beste Ergebnisse als
Endstufen-Nutzung wählen Sie den RAW oder den VINTAGE Modus. Durch den korrekten negativen Feedback in diesen Modi bleibt die Endstufe dabei in einem
traditionelleren Bereich was die Eingangsempfindlichkeit anbetrifft.
Der PRESENCE Regler ist in diesem Szenario ebenfalls wirksam und Sie können die Höhenwiedergabe damit feinjustieren.
In der MODERN Modus dagegen, ist der Amp erheblich empfindlicher, seien Sie also vorsichtig mit dem OUTPUT Regler, Ihren Recto wird jetzt richtig LAUT!
Außerdem ist in MODERN der PRESENCE Regler inaktiv.
Diese Buchse ist ein Ausgang für ein Stimmgerät. Lautloses Stimmen
MAIN
wird ermöglicht,
wenn Sie den TUNER-Taster auf dem Fußschalter
POWER
drücken.
TUNER OUT:
RECTIFIER
BIAS
SELECT
SELECT
DIODE
TUNER OUT
6L6
EL-34
CH 1
CH 2
CH 3
EXTERNAL SWITCHING BUCHSEN
Diese Buchsen ermöglichen Ihnen, die schaltbaren
~
Funktionen Ihres Verstärkers mittels eines externen (in der Regel MIDI-gesteuerten und programmierbaren) Switchers zu steuern. Der Umschaltprozess wird ausgelöst, indem die „Spitze“ der
Klinkenbuchse mit dem Ring verbunden (also an Masse gelegt, sprich „kurzgeschlossen“) wird.
TUBE TRACKING
SPONGY
BEST TO USE TUBE TRACKING WITH EL-34s
Seite 12
BOLD
120 V
60 Hz
4A
4A
SLO
BLO
120 V~
60 Hz
4A
6L6
RÜCKSEITE (Fortsetzung):
Ihr Dual oder Triple Rectifier Solo Head wurde als vielseitige Sound-Maschine konzipiert. Um dem ohnehin schon umfangreichen
Sortiment der On-Board Features also noch ein weiteres hinzuzufügen … hielten wir es für notwendig, beiden Rectifier Solo Heads
die Fähigkeit zur Anpassung mitzugeben. So erlaubt die Endstufensektion Ihres Recto auch die Verwendung der anderen klassischen Power-Pentode,
nämlich der durch und durch britischen EL34. Diese Röhren sind in hohem Maße für den typischen Sound verantwortlich, der viele in Großbritannien gebaute Verstärker so unverwechselbar und wundervoll macht und auf einigen der besten Gitarrenaufnahmen aller Zeiten verewigt wurde. Der Wiedergabecharakter dieser Röhren ist normalerweise deutlich heller in den höchsten Freqenzbereichen … ja, einige Gitarristen empfinden ihren
RECTIFIER
MAIN
BIAS
Sound
SELECTanfangs sogar
POWERbeinahe schon als zu dünn.
SELECT
Liebhaber
des EL34-Sounds hingegen wissen, keine andere Schaltung hat diesen üppigen harmonischen Obertonanteil und deren
DIODE
enorme Bandbreite wie eine Endstufe, die mit EL34-Röhren arbeitet. In Wirklichkeit konzentrieren sich EL34er jedoch auf einen Obertonbereich,
6L6
EL-34
CH 2
CH 3 der tatsächlich auch von 6L6-Röhren abgebildet wird, allerdings ohne diesen im gleichen Maße hervorzuheben, wie es
CH 1
TUBE TRACKING
die EL34-Typen tun.
~
Nicht wenige bevorzugen diesen bissigen Klangcharakter gerade für übersteuerte Sounds, die von leichter Anzerrung – wie man sie
etwa für Akkordbegleitung und dezente Soloarbeit einsetzen würde – bis hin zu sattem Crunch oder vollem High-Gain-Lead reichen.
Gitarristen, die hauptsächlich solche Gain-Sounds verwenden, werden möglicherweise dem charakteristischen Übersteuerungsverhalten der EL34er gegenüber den 6L6-Röhren, die serienmäßig in beiden Modellen, Dual und Triple Rectifier Solo Head eingesetzt werden, den Vorzug geben.
Wenn Sie jedoch eine Vielzahl unterschiedlicher Klangfärbungen benötigen und insbesondere auf einen guten Cleansound für Akkordbegleitung großen
Wert legen, werden Sie höchstwahrscheinlich für beide Recto-Versionen die standardgemäße Werksbestückung mit den 6L6-Röhren bevorzugen. Wir persönlich halten die 6L6 für den Röhrentyp, der ausgewogener klingt. Denn sie verfügt über mehr als genügend Obertonreichtum und überträgt gleichzeitig
das satte Tiefenfundament, das für warme Cleansounds und gigantische, straffe High- Gain Crunchriffs gleichermaßen wichtig ist.
Wir empfehlen den 6L6-Typ nicht zuletzt wegen seiner Zuverlässigkeit: Nach zahlreichen Testreihen und unser langjährigen Erfahrung mit den derzeit auf
dem Markt erhältlichen EL34er müssen wir leider feststellen, dass diese ganz offensichtlich nicht so stabil konstruiert sind, wie die verfügbaren 6L6- Typen.
Auch aus diesem Grund wird Ihr Dual oder Triple Rectifier Solo Head ab Werk mit 6L6-Endstufenröhren ausgeliefert. Falls Sie die Absicht haben, dennoch
EL34er zu verwenden, möchten wir Ihnen anraten, bei allen wichtigen Einsätzen (live oder im Studio) vorsichtshalber ein komplettes Set Endstufenröhren
und Ersatzsicherungen mitzuführen. Sollte der Ernstfall eintreten und eine Röhre plötzlich den Dienst versagen, womit man bei Verwendung der derzeitig
erhältlichen, etwas unzuverlässigen EL34-Typen rechnen muss, wären Sie damit entsprechend gewappnet.
BIAS SCHALTER
SPONGY
BOLD
120 V
60 Hz
4A
BEST TO USE TUBE TRACKING WITH EL-34s
4A
SLO
BLO
HINWEIS: STELLEN SIE SICHER, DASS DER BIAS-UMSCHALTER IN DER KORREKTEN POSITION STEHT, ALSO ENTSPRECHEND DEM RÖHRENTYP, DEN SIE GERADE
VERWENDEN. Eine Missachtung dieses Hinweises kann zur Beschädigung der Röhren und möglicherweise auch zur Zerstörung einiger Widerstände innerhalb des
Bias-Regelwerks (Spannungsversorgung) führen. Obwohl dies für einen qualifizierten Techniker relativ leicht zu reparieren ist, können Sie sich den Ärger noch leichter
völlig ersparen: ÜBERPRÜFEN SIE VOR INBETRIEBNAHME DES GERÄTES IMMER DIE STELLUNG DES BIAS-SWITCH, wenn Sie mit unterschiedlichen Röhrenbestückungen
experimentieren, und Ihr Verstärker arbeitet ohne vermeidbare Ausfälle..
RECTIFIER SELECT
BIAS
SELECT
Diese patentierte Schaltung erlaubt Ihnen, zwischen zwei verschiedenen Gleichrichtertypen zu wählen, die das Klangbild und
das Spielgefühl auf unterschiedliche Weise beeinflussen. Diese Funktion entstammt dem ursprünglichen (zweikanaligen) Dual
RECTIFIER
MAIN
Rectifier und ist tatsächlich ein zentraler Bestandteil des Schaltungskonzepts, das hinter der gesamten Dual-Rectifier-Serie steht
SELECT
POWER
und damit in hohem Maße für die geradezu magischen Klangeigenschaften dieser Verstärker mitverantwortlich. Seitdem haben
DIODE
wir dieses bemerkenswerte Feature auch einigen weiteren Amps unserer Produktreihe, wie dem Maverick, Heartbreaker und Blue
Angel, zuteil werden lassen.
EL-34
CH 2
CH 3
CH 1
TUBE TRACKING
Bei den DUAL und TRIPLE Rectifier können Sie nun für jeden einzelnen Kanal festlegen, welche Gleichrichtung Sie verwenden
~
wollen, damit Sie den vom Fußschalter abrufbaren Sounds, die Sie schon mit den Einstellungen der Vor- und Endstufe geformt
haben, den letzten entscheidenden Schliff geben können. Die zwei Auswahlmöglichkeiten haben beide ihre individuelle klangliche
Qualität und jede weist in eine bestimmte stilistische Richtung. Damit sind sie das ausschlaggebendes Gewürz, das für den ikonischen Zauber sorgt. Wenn
Sie diese Schalter unterschiedlich und passend anwenden, wird es die Andersartigkeit der Kanäle noch deutlicher herausstellen und die Vielseitigkeit des
Verstärkers eindrucksvoll demonstrieren.
SPONGY
BEST TO USE TUBE TRACKING WITH EL-34s
BOLD
120 V
60 Hz
4A
4A
SLO
BLO
DIODE (Hi-Power): Die DIODE-Stellung des Schalters aktiviert den Solid-State- Gleichrichter, der den Anschlag straffer mit kräftigerem Höhenanteil herausstellt und beträchtlich mehr Headroom und Schub entfaltet. Diese Position empfiehlt sich also insbesondere für laute Clean- oder straffe Rhythmus-Sounds
mit intensiver Vorstufenverzerrung.
TUBE TRACKING (Normal): Die NORMAL-Position schickt die Endstufensektion sozusagen auf eine Reise in die Vergangenheit, um den Vintage-Amps, diesen
Sound-Juwelen vergangener Zeiten Tribut zu zollen. In den frühen Tagen der Verstärkertechnologie gab es nur Röhrengleichrichter. Ohne dass ihre Entwickler
dies hätten ahnen können, sollten diese wunderbar voll klingenden Verstärker eines Tages urplötzlich ausrangiert werden, als der Markt von einem ComboAmp einfach mehr Lautstärke und Leistung verlangte. Damals gab man die Gleichrichterröhre zugunsten der spottbilligen und effizienteren Silikondiode
auf. Mit dieser Änderung des technischen Konzepts verschwand leider auch viel vom einzigartigen Charme dieser frühen Amps. Die meisten Verstärker Ende
der 60- er-Jahre waren leistungsstark, laut und effizient … ließen aber bedauerlicherweise häufig die seelenvolle Wiedergabe früherer Designs vermissen.
Seite 13
RÜCKSEITE (Fortsetzung):
Unser Ziel war es, der Dual-Rectifier-Serie das „gewisse Etwas“ mitzugeben, das sich nicht wirklich in Worte fassen lässt, das man aber sofort wahrnimmt,
wenn es vorhanden ist; nämlich Qualitäten wie „Seele“, „Persönlichkeit“ und „das richtige Gefühl“. Der altertümliche Röhrengleichrichter bietet Ihnen einen
einzigartig weichen und runden Klangcharakter und vermittelt Ihnen ein nachgiebiges, geradezu flüssiges Spielgefühl, das sich technisch einfach nicht anders
erzielen lässt. Diese Position des Gleichrichterschalters brilliert insbesondere bei Single-Note-Spiel in den Drive-Kanälen 2 & 3 und erzeugt in Kombination
mit den RAW- und VINTAGE Modi einen warmen, atmenden Ton, der bislang ausschließlich den besten Vintage-Amps vorbehalten war.
Dieser Schalter ruft, für die auf der Vorderseite vorgewählte Leistungsstufe (POWER SELECT), für jeden Kanal automatisch die richtige Anzahl von Gleichrichterröhren auf dem Plan. In der 50 Watt Stellung wird nur eine 5U4 zur Gleichrichtung herangezogen - das ergibt die nachgiebigste und am leichtesten
verzerrbare Leistungsstufe. In der 100 Watt Stellung kommen zwei 5U4 zum Einsatz (oder drei Stück bei der 150 Watt Stellung des Triple Rectifier) und das
bringt einen kräftigen „vintage inspirierten“ Sound zu Tage. Diese Einstellung ist hervorragend für herzhaftes, elastisches Cleanspiel geeignet, aber auch
für fettes Crunchspiel und seelenreiches flüssiges Solospiel.
MAIN POWER: SPONGY/BOLD Diese beiden unterschiedlichen Spannungsstufen Ihres Dual oder Triple Rectifier Solo Head unterstützen Sie ebenfalls bei der Verwirklichung einer bestimmten Sound-Idee und sind daher nicht weniger bedeutsam. “SPONGY” funktioniert wie ein Dimmer, der sämtliche
internen Spannungen absenkt, was einen eher Vintage-mäßigen Klangcharakter erzeugt und auch diesen außergewöhnlichen, so geMAIN
nannten “Brown Sound” ermöglicht. Auch die Leistung nimmt dabei ein wenig ab, was es Ihnen erleichtert, die Endstufe in die Sättigung
POWER
zu fahren – vor allem, wenn der Gleichrichterschalter gleichzeitig in der Position VACUUM TUBES steht.
RECTIFIER
SELECT
DIODE
H1
CH 2
Wenn Sie Ihren Recto mit dieser Beschaltung verwenden, verlängern Sie gleichzeitig die Lebensdauer Ihrer Röhren und Ihr Verstärker läuft
auch insgesamt noch stabiler. Dennoch stehen Ihnen damit immer noch genügend Leistungsreserven für die meisten Gig-Situationen zur
~
Verfügung
… und natürlich erst recht für sämtliche Recording-Einsätze!
Dagegen holen Sie in der BOLD-Position des POWER-Schalters aus der Endstufe Ihres Dual oder Triple Rectifier Solo Head maximale Leistung,
den größten unverzerrten Arbeitsbereich (Headroom) und natürlich die größtmögliche Lautstärke heraus.
CH 3
TUBE TRACKING
SPONGY
BOLD
120 V
60 Hz
4A
USE TUBE TRACKING WITH EL-34s
MAIN
POWER
3
SPONGY
H EL-34s
BOLD
4A
SLO
BLO
FUSE Dies ist die Hauptnetzsicherung, die Ihren Verstärker vor gefährlichen äußeren Spannungsschwankungen und vor Schäden durch defekte Röhren schützt. Sollte die Sicherung durchbrennen, setzen Sie ein Ersatzexemplar des gleichen Typs (träge) mit denselben Leistungsdaten ein. (Die Deutsche
Version erfordert eine träge 2A Sicherung.) Ein Kurzschluss oder ein anderweitiger Defekt innerhalb einer der Endstufenröhren ist die häufigste Ursache
für das Anschlagen der Sicherung… Befolgen Sie die Kaltstartprozedur – die im Abschnitt “JETZT GEHT ES LOS” unter Punkt
7.) bis 9.) beschrieben ist – und beobachten Sie die Endstufenröhren, während Sie den STANDBY-Schalter in die ON-Position
bringen. Sollte eine Endstufenröhre defekt sein oder ein Spannungsüberschlag entstehen, werden Sie es sehen! Schalten Sie
den Standby-Switch sofort wieder in die STANDBY-Position und tauschen Sie sogleich die defekte Endstufenröhre und falls
nötig auch die Sicherung aus.
120 V~
60 Hz
4A
4A
SLO
BLO
Wenn Sie jedoch beim Betätigen des Standby-Schalters nichts Ungewöhnliches erkennen können, hat eine überhitzte Röhre
vielleicht nur zeitweise einen Kurzschluss erlitten und dadurch die Sicherung ausgelöst. Sollte dies der Fall sein, arbeitet
sie danach möglicherweise ganz unauffällig weiter. Um sicher zu gehen, könnten sie nun versuchen, nur die betroffene
Endstufenröhre zu wechseln oder das Problem mit der guten alten “Shotgun- Methode” (erst schießen, dann fragen) beheben – sprich gleich den ganzen
Satz Röhren austauschen und die gebrauchten Exemplare als Ersatz aufbewahren. Passende Sicherungen sind ebenfalls Pflicht und gehören neben dem
genannten Röhren-Set unbedingt mit in die berühmte Gig-Kabelkiste. Sie sollten auf jeden Fall immer beides bei sich haben, denn diese Ersatzteile könnten
eines Tages Gold wert sein.
Seite 14
FACTORY SAMPLE SETTINGS
CHANNEL 1: Sample Setting #1
TITLE: SQUEAKY CLEAN
CLEAN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
TREBLE 1
PUSHED
100 WATT
MODERN
INPUT
50 WATT
CHANNEL 1: Sample Setting #2
TITLE: BOLD, PUNCHY CLEAN
CLEAN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
PUSHED
GAIN CH
1
TREBLE
100 WATT
MODERN
INPUT
50 WATT
CHANNEL 1: Sample Setting #3
TITLE: THRESHOLD CHORDING
CLEAN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
TREBLE 1
PUSHED
100 WATT
MODERN
INPUT
50 WATT
CHANNEL 1: Sample Setting #4
TITLE: CRUNCH RHYTHM
CLEAN
PRESENCE
BASS
SOLO OUTPUT
MASTER
MID
GAIN
TREBLE
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
MODERN
GAIN
TREBLE
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
TREBLE 1
PUSHED
100 WATT
MODERN
50 WATT
Seite 15
INPUT
FACTORY SAMPLE SETTINGS
CHANNEL 2: Sample Setting #1
TITLE: RAW PURR
PRESENCE
BASS
V
RAW
I
N
T
A
G
E MODERN
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
MODERN
PUSHED
50 WATT
CHANNEL 2: Sample Setting #2
TITLE: RAW GRIND
PRESENCE
BASS
V
RAW
I
N
T
A
G
E MODERN
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
PUSHED
MODERN
50 WATT
CHANNEL 2: Sample Setting #3
VINTAGE MODE
TITLE: ORANGE HONEY LEAD
PRESENCE
BASS
MASTER
MID
V
RAW
I
N
T
A
G
E MODERN
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN CH
TREBLE 2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
INPUT
100 WATT
MODERN
CH1
CLEAN
PUSHED
50 WATT
CHANNEL 2: Sample Setting #4
VINTAGE MODE
TITLE: SMOLDERING SOLO
PRESENCE
BASS
SOLO OUTPUT
MASTER
MID
V
RAW
I
N
T
A
G
E MODERN
GAIN
TREBLE
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH
2
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
MODERN
50 WATT
Seite 16
PRESENCE
BASS
PUSHED
FACTORY SAMPLE SETTINGS
CHANNEL 3: Sample Setting #1
TITLE: AGRO RHYTHM
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH
3
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
100 WATT
SOLO OUTPUT
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
PUSHED
MODERN
50 WATT
CHANNEL 3: Sample Setting #2
TITLE: SERIOUS GRIND
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH
3
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
100 WATT
SOLO OUTPUT
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
PUSHED
MODERN
50 WATT
CHANNEL 3: Sample Setting #3 TITLE: THE END OF...
V
RAW
I
N
T
A
G
E MODERN
SOLO OUTPUT
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
PRESENCE
BASS
CH
3
100 WATT
50 WATT
Seite 17
MASTER
MID
GAIN
TREBLE
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
MODERN
PUSHED
PERSONAL SAMPLE SETTINGS
TITLE:
CLEAN
PUSHED
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
1
TREBLE
100 WATT
MODERN
INPUT
50 WATT
TITLE:
CLEAN
PUSHED
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
TREBLE 1
100 WATT
MODERN
INPUT
50 WATT
TITLE:
CLEAN
PUSHED
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
MODERN
PRESENCE
RAW
BASS
CH2
V
I
N
T
A
G
E
MASTER
MID
GAIN CH
1
TREBLE
100 WATT
MODERN
INPUT
50 WATT
TITLE:
PRESENCE
BASS
SOLO OUTPUT
MASTER
MID
GAIN
TREBLE
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
MODERN
GAIN
TREBLE
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
MODERN
PUSHED
Seite 18
PERSONAL SAMPLE SETTINGS
TITLE:
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
PUSHED
MODERN
50 WATT
TITLE:
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
PUSHED
MODERN
50 WATT
TITLE:
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
SOLO OUTPUT
PRESENCE
BASS
CH3
V
I
N
T
A
G
E
RAW
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
PUSHED
MODERN
50 WATT
TITLE:
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
SOLO OUTPUT
MASTER
MID
GAIN
TREBLE
CH3
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH
2
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
100 WATT
PUSHED
MODERN
50 WATT
Seite 19
PERSONAL SAMPLE SETTINGS
TITLE:
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
PRESENCE
BASS
CH
3
MASTER
MID
GAIN
TREBLE
100 WATT
SOLO OUTPUT
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
PUSHED
MODERN
50 WATT
TITLE:
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
CH
3
MASTER
MID
GAIN
TREBLE
100 WATT
SOLO OUTPUT
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
PUSHED
MODERN
50 WATT
TITLE:
SOLO OUTPUT
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
V
RAW
I
N
T
A
G
E MODERN
PRESENCE
BASS
CH
3
100 WATT
50 WATT
Seite 20
MASTER
MID
GAIN
TREBLE
CH2
V
I
N
T
A
G
E
RAW
PRESENCE
BASS
MASTER
MID
GAIN
TREBLE
CH1
CLEAN
INPUT
MODERN
PUSHED
DUAL RECTIFIER
RECTIFIER TUBES
5U4G
PARTIAL VIEW OF CHASSIS
BACK EDGE OF CHASSIS
B A
V 3
B A
V 2
B A
V 1
B A
TUBE TASK CHART
B A
V 4
6L6 or EL34
V 5
(5)
12AX7
(Each 12AX7 contains two separate Triodes)
V3 B= Same as V3 A
V4 A= FX Send
V4 B= FX Return
Phase Splitter /
V5 A=
Output
V5 B=
Description of Tube Functions
V1 A= Input Stage all 3 Channels
V1 B= Clean Channel
V2 A= 2nd Input Stage all Channels
V2 B=Channels 2 & 3 Boost Stage
V3 A=Channels 2 & 3 Boost Stage
Seite 21
TRIPLE RECTIFIER
5U4G
RECTIFIER TUBES
PARTIAL VIEW OF CHASSIS
B A
V 2
B A
V 1
B A
BACK EDGE OF CHASSIS
B A
V 3
TUBE TASK CHART
B A
V 4
6L6 or EL34
V 5
(5)
12AX7
(Each 12AX7 contains two separate Triodes)
V3 B= Same as V3 A
V4 A= FX Send
V4 B= FX Return
Phase Splitter /
V5 A=
Output
V5 B=
Description of Tube Functions
V1 A= Input Stage all 3 Channels
V1 B= Clean Channel
V2 A= 2nd Input Stage all Channels
V2 B=Channels 2 & 3 Boost Stage
V3 A=Channels 2 & 3 Boost Stage
Seite 22
150W HEAD
100 WATT HEAD
®
POT #
590148
POT #
590148
OUTPUT
CH 2 CH 3
POT #
608110
JACK
pt#
619112
LOOP
ON
CH 1
KNOBS
pt# 408113
POT #
590736
JACK
pt#
613607
CLEAN
PUSHED
100 WATT
4A
SLO
BLO
INPUT
JACK
pt# 610120
LENS
pt# 607233
POT #
590792
POT #
590792
POT #
590738
GAIN
CH
TREBLE 1
50 WATT
SWITCH
pt# 607231
120 V~
60 Hz
4A
AC RECEPTACLE
pt# 613713
BOLD
MAIN
POWER
SPONGY
POT #
MASTER
MID
590148
CH 3
SWITCH
pt# 607232
POT #
PRESENCE
BASS
590736
POT #
590148
DIODE
RECTIFIER
SELECT
CH 2
EXPORT
FUSE pt# 790346
DOMESTIC
FUSE pt# 790347
BEST TO USE TUBE TRACKING WITH EL-34s
TUBE TRACKING
CH 1
SWITCH
pt# 607231
50 WATT
100 WATT
CH
2
V
RAW
I
N
T
A
G
E MODERN
LENS
pt# 607233
590794
POT #
590792
POT #
590738
GAIN
TREBLE
BIAS
SELECT
BIAS SWITCH
pt# 607231
6L6
EL-34
SWITCH
pt# 607231
POT #
MASTER
MID
590738
POT #
PRESENCE
BASS
590737
POT #
590148
POT #
ALL FRONT PANEL KNOBS pt# 408110
100 WATT
CH
3
V
RAW
I
N
T
A
G
E MODERN
LENS
pt# 607233
POT #
590794
POT #
590792
POT #
592596
GAIN
TREBLE
50 WATT
ALL SPEAKER JACKS
pt# 619112
SWITCH
pt# 607231
POT #
MASTER
MID
590738
POT #
PRESENCE
BASS
590737
POT #
590739
TUNER OUT
KNOB
pt# 408111
POT #
608310
JACK
pt#
613607
FTSW
SOLO
FRONT PANEL DUAL & TRIPLE RECTIFIER
STANDBY
ON
SWITCH
pt# 600631
SWITCH
pt# 600631
ON
POWER
BULB pt# 703047
LENS pt# 703782
LIGHT HOLDER pt# 703850
DUAL RECTIFIER
PATENTED 4,211,893; 5,091,700; 5,168,438; 6,621,907; 6,724,897; 7,193,458; 7,602,927
ALL SPEAKER JACKS
pt# 619112
SEND LEVEL
REAR PANEL DUAL & TRIPLE RECTIFIER
KNOB
pt# 408111
POT #
590378
JACK
pt# 619112
Seite 23
Vertrieb für Deutschland & Österreich
Roland Meinl GmbH & Co.KG • Musik-Meinl-Straße 1 • 91468 Gutenstetten
Tel.: 09161/788-310 • Fax.: 09161/788-300 • email: [email protected] • web: meinldistribution.eu
20100528 RT
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
