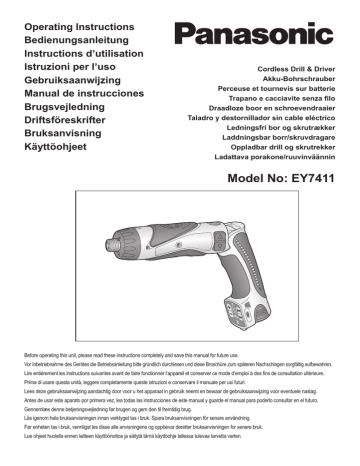

Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Cordless Drill & Driver
Akku-Bohrschrauber
Perceuse et tournevis sur batterie
Trapano e cacciavite senza filo
Draadloze boor en schroevendraaier
Taladro y destornillador sin cable eléctrico
Ledningsfri bor og skrutrækker
Laddningsbar borr/skruvdragare
Oppladbar drill og skrutrekker
Ladattava porakone/ruuvinväännin
Model No: EY7411
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto
English:
Page
6
Deutsch: Seite
18
Français: Page29
Italiano:
Pagina
40
Nederlands:Bladzijde
51
Español:
Dansk:
Svenska:
Norsk:
Suomi:
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTAKUVAUS
(A)
(P)
Página
Side
Sid
Side
Sivu
62
73
84
95
106
(R)
(B)
(S)
(Q)
(C)
(T)
(O)
(L)
(M)
(F)
(K)
(J)
(D)
(N)
(E)
(X)
(I)
(W)
(H) (G)
(V)
--
(U)
(A)
(C)
(E)
(G)
Speed selector switch
Main switch lock
Bereichsschalter
Hauptschaltersperre
Sélecteur de vitesse de rotation
Verrou de l’interrupteur principal
Selettore di velocità
Blocco interruttore principale
Snelheidskeuzeschakelaar
Conmutador selector de velocidad
(B)
Hoofdschakelaarvergrendeling
Bloqueo de interruptor principal
Hastighedsvælgeromskifter
Hoverafbryderlås
Varvtalsomkopplare
Strömbrytarspärr
Hastighetsvelger
Hovedbryterlås
Nopeusalueen valitsin
Pääkytkimen lukko
Forward/Reverse switch
Buzzer sound part
Vorwärts-/Rückwärtsschalter
Summertonteil
Sélecteur de marche avant/marche arrière
Pièce de l’alarme
Interruttore di avanzamento/inversione
Sezione suono del cicalino
Links/rechtsschakelaar
Conmutador de avance/marcha
(D)
Zoemertoongedeelte
Parte de sonido de zumbador
Knap til forlæns/baglæns retning
Summetonedel
Riktningsomkopplare
Summerljudsdel
Forover-/bakoverbryter
Summertonedel
Eteenpäin/taaksepäin kytkin
Summerin ääniosa
Battery pack
Control panel
Akku
Bedienfeld
Batterie autonome
Panneau de commande
Pacco batteria
Pannello di controllo
Accu
Batería
(F)
Bedieningspaneel
Panel de controlp
Batteripakning
Kontrolpanel
Batteri
Kontrollpanel
Batteri-pakke
Kontrollpanel
Akku
Säätöpaneeli
Reset button
LED light
Rückstelltaste
LED-Leuchte
Bouton de remise à zéro
Lumière DEL
Tasto di azzeramento
Luce LED
Resettoets
Botón de reposición
(H)
LED-lampje
Luz indicadora
Nulstillingsknap
LED-lys
Återställningsknapp (RESET)
LED-ljus
Tilbakestillingsknapp
LED-lys
Palautuspainike
LED-valo
--
(I)
(K)
(M)
(O)
– (MINUS) button
+ (PLUS) button
Taste – (MINUS)
Taste + (PLUS)
Bouton – (MOINS)
Bouton + (PLUS)
Tasto – (MENO)
Tasto + (PIÙ)
– (MIN) toets
Botón – (MENOS)
(J)
+ (PLUS) toets
Botón + (MÁS)
- (MINUS) knap
+ (PLUS) knap
Minusknapp (–)
Plusknapp (+)
– (MINUS)-knapp
+ (PLUSS)-knapp
(MIINUS)-painike
(PLUS)-painike
Count system display lamp
Count display LED
Zählsystem-Anzeigelampe
Zählungsanzeige-LED
Voyant d’affichage du système de comptage
DEL de l’affichage du compteur
Lampada del display del sistema di conteggio
LED del display di conteggio
Telsysteem-aanduidingslampje
Luz indicadora del sistema de cuenta
(L)
Teldisplay-LED
LED indicadora de cuenta
Tællesystemvisningslampe
Tællevisning-LED
Indikatorer för räkningsmetod (UP/DOWN)
LED-räkneverk
Displaylys for tellesystem
LED-lys for tellerdisplay
Laskujärjestelmän näyttölamppu
Laskunäytön LED
Mode Button
Hold switch
Modustaste
Halteschalter
Bouton de Mode
Sélecteur de pause
Tasto modalità
Interruttore di mantenimento funzione
Functietoets
Botón de modo
(N)
Blokkeerschakelaar
Conmutador HOLD
Funktionsknap
Hold-knap
Lägesväljare (MODE)
Inställningslås (HOLD)
Modus-knapp
Hold-bryter
Muotopainike
Pitokytkin
Clutch handle
Clutch lock cover
Kupplungsring
Kupplungssperrenabdeckung
Poignée de l’embrayage
Couvercle du verrou de l’embrayage
Impugnatura frizione
Coperchio blocco frizione
Koppelingshandgreep
Mango de embrague
(P)
Afdekkap voor koppelingsvergrendeling
Cubierta de bloqueo de embrague
Koblingshåndtag
Dæksel til koblingslås
Kopplingshandtag
Kopplingsspärrkåpa
Clutchhåndtak
Clutchlåsedeksel
Kytkimen kahva
Kytkimen lukon kansi
--
(Q)
(S)
(U)
(W)
Hexagonal bit chuck
Battery low warning lamp
Sechskantbitfutter
Akkuladungs-Warnlampe
Mandrin de mèche hexagonal
Témoin d’avertissement de batterie basse
Mandrino esagonale per punte
Spia avvertenza batteria scarica
Zeskantboorkop
(R)
Portador de broca hexagonal
Waarschuwingslampje voor lage accuspanning
Luz de aviso de baja carga de batería
Sekskantet borepatron
Advarselslampes batterieffekt lav
Chuck för sexkantsbits
Varningslampa för svagt batteri
Sekskantet borchuck
Varsellampe for at batteriet er for lavt
Kuusioterän kiinnityslaite
Alhaisen akkujännitteen varoituslamppu
LED light ON/OFF button
#2 Phillips bit
LED-Leuchten-EIN/AUS-Taste
#2 Kreuzschlitzbit
Bouton Marche/Arrêt de la lumière DEL
Mèches Phillips #2
Tasto di accensione e spegnimento della luce LED
2 bit Philips
Aan/uit-toets (ON/OFF) voor LED-lampje
Botón ON/OFF de luz LED
(T)
#2 Kruiskopbit
Broca Philips No2
TÆND/SLUK-knap til LED-lys
#2 Phillips-bit
Strömbrytare för LED-ljus
Kryssmejselbits #2
PÅ/AV-knapp for LED-lys
#2 Phillips bit
LED-valon kytkin/katkaisupainike
Philips-terä #2
Battery charger
Ni-Cd battery pack dock
Ladegerät
Ni-Cd-Akkuladeschacht
Chargeur de batterie
Poste d’accueil de la batterie autonome Ni-Cd
Caricabatterie
Spazio raccordo pacco batteria Ni-Cd
Acculader
Cargador de la batería
(V)
Ni-Cd accuhouder
Enchufe de carga de batería Ni-Cd
Batterioplader
Ni-Cd batteripakningsdok
Batteriladdare
Docka för NiCd-batteri
Batterilader
Dokk for Ni-Cd-batteripakke
Akkulaturi
Ni-Cd akun liitin
Battery dock cover
Li-ion battery pack dock
Ladeschachtabdeckung
Li-Ion-Akkuladeschacht
Couvercle du poste d’accueil de la batterie
Poste d’accueil de la batterie autonome Li-ion
Coperchio vano batteria
Spazio raccordo pacco batteria Li-ion
Deksel van accuhouder
Cubierta de enchufe de carga de batería
(X)
Li-ion accuhouder
Enchufe de carga de batería Li-ión
Batteridokdæksel
Li-ion batteripakningsdok
Batteridockningslucka
Docka för litiumjonbatteri
Batteridokkdeksel
Dokk for Li-ion-batteripakke
Akkuliittimen kansi
Li-ioniakun liitin
--
Original instructions: English
Translation of the original instructions:
Other languages
For indoor use only.
WARNING:
Read the Safety Instructions booklet and
the following before using.
•Do not use other than the Panasonic
battery packs that are designed for
use with this rechargeable tool.
•Panasonic is not responsible for any
damage or accident caused by the
use of the recycled battery pack and
the counterfeit battery pack.
•Do not dispose of the battery pack in
a fire, or expose it to excessive heat.
•Do not drive the likes of nails into the
battery pack, subject it to shocks, dismantle it, or attempt to modify it.
•Do not allow metal objects to touch
the battery pack terminals.
•Do not carry or store the battery pack
in the same container as nails or
similar metal objects.
•Do not charge the battery pack in
a high-temperature location, such
as next to a fire or in direct sunlight.
Otherwise, the battery may overheat,
catch fire, or explode.
•Never use other than the dedicated
charger to charge the battery pack.
Otherwise, the battery may leak,
overheat, or explode.
•When the Battery Pack Has Deteriorated,
Replace It with a New One.
Continued use of a damaged battery
pack may result in heat generation,
ignition or battery rupture.
I. ADDITIONAL
SAFETY RULES
1) Wear ear protectors when using
the tool for extended periods.
Prolonged exposure to high intensity noise can cause hearing loss.
2) Be aware that this tool is always in
an operating condition, since it does
not have to be plugged into an electrical outlet.
3) When drilling into walls, floors, etc.,
“live” electrical wires may be encountered. DO NOT TOUCH THE CHUCK
OR ANY FRONT METAL PARTS OF
THE TOOL! Hold the tool only by the
plastic handle to prevent electric shock
in case you drill into a “live” wire.
4) If the bit becomes jammed, immediately turn the main switch off to prevent an overload which can damage
the battery pack or motor.
Use reverse motion to loosen jammed
bits.
5) During charging, the charger may
become slightly warm. This is normal. Do not leave the battery in
the charger for more than 24 hours
after charging is completed.
Symbol
Meaning
V
Volts
Direct current
n0
… min
Ah
No load speed
-1
Revolutions or
reciprocations per minutes
Electrical capacity of battery pack
Rotation only
To reduce the risk of
injury, user must read and
understand instruction
manual.
II. ASSEMBLY &
OPERATION

Hexagonal Bit Chuck
Attaching the bits
NOTE:
When attaching or removing drill
bits, disconnect the battery pack
from the tool and switch the lock
button into the lock position.
1. Hold the collar of the chuck and pull it
out from the driver.
2. Insert the bit into the chuck. Release
the collar.
--
3. The collar will return to its original
position when it is released.
4. Pull the bit to make sure it does not
come out.
5. To remove the bit, pull out the collar in
the same way.
Bit
● The auto shut-off function may
be­­come inoperable at high clutch
sett­ings when battery power drops.
Re­charge the battery in that case.
NOTE:
The chart is only a reference. The
torque settings may differ by materials, types of screws, etc. Please test
it at your own conditions before use.
Hexagonal bit chuck

Control Panel
9.5 mm (3/8") - 13 mm (33/64")
6.35 mm (1/4")

Clutch Handle
(Clutch Torque Setting)
Adjust the torque to one of the 21 possible settings to the job. There is an
interval of about 0.13 N·m (1.3 k f-cm
or 1.1 in-lbs) between steps.
CAUTION:
Test the setting before actual opera­
tion.
Set the scale at this mark.
Reference for Adjusting Torque
Setting
1
5
9
13
17
21
Torque
Use
Approx: 0.29 N·m
(3.0 kgf-cm or 2.6 in-lbs)
Approx: 0.82 N·m
(8.4 kgf-cm or 7.3 in-lbs)
Approx: 1.35 N·m
(13.8 kgf-cm or 12.0 in-lbs) For driving
screws
Approx: 1.88 N·m
(19.2 kgf-cm or 16.6 in-lbs)
Approx: 2.41 N·m
(24.6 kgf-cm or 21.3 in-lbs)
Approx: 2.94 N·m
(30.0 kgf-cm or 26.0 in-lbs)
For powerApprox: 4.4 N·m
ful driving
(45.0 kgf-cm or 39.0 in-lbs) screws and
drilling
Manufacturer settings upon shipment
● Count system: Count down system
● Count setting value: 99
● Buzzer sound pitch: b1 (Low sound)
● Double tightening counting prevention count time: 0 (OFF)
● Hold switch: Released
Please set the settings according to
conditions of use.
Screw count function
●Counts the number of auto stops.
(Counts the number of screws driven)
●The count method can be selected
from “UP” or “DOWN”.
●When the set number of screws to be
driven is reached, a buzzer sounds
and the count value is reset.
●The buzzer sound can be selected
from 3 types of sound.
●Double tightening counting prevention
function
Work (double tightening and screw
driving confirmation, etc.) that began
within the set time is not count­ed after
the driven screws are counted.
Count display lamp
Count system display
lamp
Lock button
Switch
● When using at high speeds, set the
clutch at 10 or below. (Operation
stops at the maximum torque of 1.5
N·m (15 kgf-cm) when the scale is
higher.)
--
Hold switch
Release
ON
Starting the control panel
sounds and the count value resets
to original set number.
3.The settings are activated by pushing
.
● The previous setting will be cleared.
4.To prevent changes in the set values
due to operational errors.
● Turn the HOLD switch
ON
to ON.
1.Release the hold switch.
2.To illuminate the control panel
1Release the lock button
2Press
(Control panel is lit.)
●The count display lamp and “UP” or
“DOWN” are illuminated.
Setting the count functions (Screw
count setting/Count system setting)
1. Press
while the control panel is
illuminated.
Each time
is pressed, the screw
count setting and count system setting switch and flash.
● Screw count setting
→Count display lamp flashes.
● Count system setting
→“UP” or “DOWN” flashes.
Convenient function settings (buzzer
sound setting/double tightening
count­ing prevention time setting)
1. Press
for 2 or more seconds while
the control panel is illuminat­ed.
● Count display lamp “F1” is illuminated.
2. Screw count setting
Set the number of screws with or
.
● The range can be set within 0 – 99.
● 0 is not counted.
Count system setting
Press
. “UP” or “DOWN” will begin
to flash. Next select
(“UP”) or
(“DOWN”).
● Press and hold the ( ) or ( )
buttons while setting the torque to
vary the value continuously.
< Count System “UP” >
● Displays the count for the number
of screws driven.
Set number )
(
The settings are activated by pushing
.
● When the set number of screws is
reached, the buzzer sounds and
the count value resets to zero.
< Count System “DOWN” >
● Displays the count for the remaining number of screws to be driven.
)
( Set number
● When the set number of screws to
be driven is reached, the buzzer
--
Each time
is pressed, the
buzzer sound setting and double
tightening counting prevention time
setting can be switched.
●“Buzzer sound setting”
→ “F1” is illuminated.
●“Double tightening counting prevention time setting”
→ “F2” is illuminated.
2. Buzzer sound setting
The buzzer sound can be selected
with
when “F1” is illuminated.
Operation
Display
b3
b2
b1
b0
Sound Frequency
High pitched sound
(Approx. 4 kHz)
Medium pitched
sound (Approx. 3
kHz)
Low pitched sound
(Approx. 2 kHz)
No sound (OFF)
● If
is pressed, the buzzer sound
saved from the previous setting is
displayed.
Double tightening counting prevention time setting
to illuminate “F2” and select
Press
the time with
.
of
Operation Display No.
seconds
30
3
seconds
1
0
0.1
second
OFF
Following the
screw count,
screw driving
within the set
number of
seconds is
not counted.

Battery Low Warning Lamp
<Battery low warning lamp>
Off
(normal
operation)
● If
is pressed, the time sett­ing
saved from the previous setting is
displayed.
3.The settings are activated by pressing .
4.To prevent changes in the set values
due to operational errors.
● Turn the HOLD switch
ON
to ON.
Excessive (complete) discharging of
Li-ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
●The battery protection feature activates immediately before the battery loses its charge, causing the
battery low warning lamp to flash.
●If you notice the battery low warning lamp flashing, charge the battery pack immediately.
To change the screw count while in
use
1.Release the hold switch.
2.Adjust the count value with
.
● The displayed number of screws
to be driven can be changed within
the range of the screw count values.
3.To prevent changes in the set values
due to operational errors.
● Turn the HOLD switch
ON
to ON.
Flashing
(No charge)
Battery
protection
feature active

Clutch Lock Cover
■ While setting, if no operations are
conducted for 60 or more seconds
and when the battery is removed
● Operation for the set value be­
comes invalid.
Please reset the operational
values.
■ When batteries are changed while in
use
● When batteries are changed, the
count value is saved. Therefore,
the drill can be used continuously.
--
The clutch lock cover allows you to
lock the clutch at the selected setting.
Attaching the cover
1.Select the appropriate clutch setting for the application.
2.Attach the clutch lock cover.
●Align the triangle mark on the
cover with the graduation selection mark on the drill and attach.
Triangle mark
Graduation selection
mark
Removing the cover
1.Grip the clutch lock cover with your
fingers on the  mark and the bottom of the cover, then push in and
twist to remove.

Bit-locking Function
With the switch at off and the bit lock­
ed in place, the tool can be used as a
manual screw-driver - up to 14.7 N·m
(150 kgf-cm, 130 in-lbs).
There will be a little play in the driving
shaft, but this is not a malfunction.
●It will be difficult to remove the
clutch lock cover from the drill if
you push on the side of the cover
while pulling it off.

Using the LED Light
Before the use of LED light, always
pull the power switch once.
Press
the LED light on button.
The light illuminates with very low cur­
rent, and it does not adversely affect
the performance of the tool during
use or its battery capacity.

Main Switch (ON/OFF)
Push the upper half of the switch for
forward rotation, or the lower half for
reverse rotation.
Forward
Forward
Reverse
Reverse

Speed Selector Switch
To suit the application of this tool, two
different rotational speeds are available. Depending upon use, either the
high or low speed should be selected.
HIGH
CAUTION:
•The built-in LED light is designed
to illuminate the small work area
temporarily.
•Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
•LED light turns off when the tool
has not been used for 5 minutes.
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
- 10 -
LOW
HIGH
Speed selection
200 min-1 (rpm)
600 min-1 (rpm)
CAUTION:
LOW
Torque
High
Low
•Check speed selector switch before
use.
•Do not operate the speed selector
switch while the main switch is on
(switch is in the ON position).
(32°F), the tool may fail to function
properly.
•When battery pack is not in use,
keep it away from other metal objects
like: paper clips, coins, keys, nails,
screws, or other small metal objects
that can make a connection from one
terminal to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
•When operating the battery pack,
make sure the work place is well ventilated.

Main Switch Lock
After use, set the main switch lock at
the lock position to prevent accidental
operation.
Main switch lock
Lock
Battery Pack Life

Battery Pack
1. Remove the battery pack away from
the tool.
2. Charge the battery pack using the
battery charger.
3. After charging has been completed,
remove the battery pack from the
charger and connect it to the tool.
Disconnect the charger from the
power source when not in use.
The rechargeable batteries have
a limited life. If the operation time
becomes extremely short after
recharging, replace the battery pack
with a new one.
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure
that it is disposed of at an officially
assigned location, if there is one in
your country.
[Battery Charger]
Charging
NOTE:
Use under extremely hot or cold
conditions will reduce operating
capacity per charge.
Common Cautions for the Liion/Ni-Cd Battery Pack
[Battery Pack]
For Appropriate Use of Bat­
tery pack
Li-ion Battery pack
•For optimum battery life, store the Liion battery pack following use without
charging it.
•The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C
- 11 -
NOTE:
•When a cold battery (of about 0°C
or less) is to be charged in a warm
room, leave the battery in the room
for at least one hour and charge
it when it has warmed up to room
temperature. (Failing to do so may
result in less than a full charge.)
•Cool down the charger when charging
more than two battery packs consecutively.
•Do not insert your fingers into contact hole, when holding charger or
any other occasions.
CAUTION:
To prevent the risk of fire or damage
to the battery charger.
•Do not use power source from an
engine generator.
•Do not cover vent holes on the
charger and the battery pack.
•Unplug the charger when not in
use.
Li-ion Battery Pack
NOTE:
Your battery pack is not fully charg­
ed at the time of purchase. Be sure
to charge the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Slide the battery dock cover back to
allow insertion of the Li-ion battery
pack.
●Verify that the cover is locked se­
curely in place.
3. Insert the battery pack firmly into the
charger.
To AC
outlet
6. When charging is completed, the
charging lamp will start flashing quickly
in green color.
7. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time. Even when
the bat­tery is fully charged, it will have
approximately 50% of the power of a
fully charged battery at normal operating temperature.
8. If the power lamp does not light im­
mediately after the charger is plugged
in, or if after the standard charging
time the charging lamp does not flash
quickly in green, consult an authorized
dealer.
9. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp may flash
quickly to indicate the charging is
completed.
Ni-Cd Battery Pack
NOTE:
When you charge the battery pack
for the first time, or after prolonged
storage, charge it for about 24
hours to bring the battery up to full
capacity.
Battery charger
1. Plug the charger into the AC outlet.
NOTE:
4. During charging, the charging lamp
will be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Slide the battery dock cover back to
allow insertion of the Ni-Cd battery
pack.
●Verify that the cover is locked securely
in place.
3. Insert the battery pack firmly into the
charger.
5. The charge lamp (green) will flash
slowly once the battery is approxi­
mately 80% charged.
- 12 -
To AC
outlet
4. During charging, the charging lamp will
be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
5. When charging is completed, the
charg­ing lamp will start flashing quickly in green color.
6. If the power lamp does not light immediately after the charger is plug­
ged in, or if after the standard charging time the charging lamp does not
flash quickly in green, consult an authorized dealer.
7. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp may flash
quickly to indicate the charging is
completed.
LAMP INDICATIONS
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charg­ed. (Usable charge.
Li-ion only)
Green Lit
Now charging.
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the
load on the battery. (Li-ion only)
Orange Flashing
Battery pack is warm. Charging will begin when temperature of battery pack drops.
Charging Status Lamp
Left: green Right: orange will be displayed.
Both Orange and Green Flashing Quickly
Charging is not possible. Clogged with dust or malfunction of the battery pack.
If the temperature of the battery pack is –10°C or less,
the charging status lamp (orange) will also start flashing.
Charging will begin when the temperature of the battery
pack goes up (Li-ion only)
- 13 -
Information for Users on Collection and Disposal of Old Equip­
ment and used Batteries
These symbols on the products, packaging, and/or accompanying docu­
ments mean that used electrical and electronic products and batteries
should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used bat­
teries, please take them to applicable collection points, in accordance with
your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save
valuable resources and prevent any potential negative effects on human
health and the environment which could otherwise arise from inap­propriate
waste handling.
For more information about collection and recycling of old products and bat­
teries, please contact your local municipality, your waste disposal service or
the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in ac­
cordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your
dealer or supplier for further information.
[Information on Disposal in other Countries outside the European
Union]
These symbols are only valid in the European Union. If you wish to discard these
items, please contact your local authorities or dealer and ask for the correct method
of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it
complies with the requirement set by the Directive for the chemical involved.
III. MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.
IV. ACCESSORIES
CAUTION:
To prevent the risk of injury, only use accessory or attachment for its stated purpose.
If you need any assistance for more details regarding these accessories, ask your
local service center.
•EY9X007E
9.5 mm (3/8") – 6.35 mm
Clutch lock cover
13 mm (33/64") (1/4")
Use only bits suitable for size of drill’s
chuck.
- 14 -
V. SPECIFICATIONS
MAIN UNIT
Model
Capacity
Motor
EY7411
Machine screw
Screw driving
Wood screw
Drilling
For metal
No load speed
Maximum torque
Maximum clutch torque
Overall length
Weight (with battery pack)
M2.5 – M5
ø 3.8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1.6 mm
3.6 V DC
LOW: 200 min-1 (rpm)
HIGH: 600 min-1 (rpm)
LOW: 4.4 N·m (45 kgf-cm, 39 in-lbs)
HIGH: 1.5 N·m (15 kgf-cm, 13 in-lbs)
3.0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0.5 kg (1.1 lbs)
BATTERY PACK
Model
Storage battery
Battery voltage
EY9L10
Li-ion Battery
3.6 V DC (3.6 V × 1 cell)
BATTERY CHARGER
Model
Weight
Electrical rating
Charging time
EY0L10
0.6 kg (1.3 lbs)
See the rating plate on the bottom of the charger.
3.6 V
2.4 V
EY9025
EY9021
Full: 15 min.
Full: 15 min.
EY9L10
Usable: 15 min.
Full: 30 min.
NOTE:
•For applicable battery packs to this charger, see the label on the charger or the
latest general catalog.
The instruction label on the battery packs also shows the applicable charger.
- 15 -
ONLY FOR U. K.
VI. ELECTRICAL PLUG
INFORMATION
IMPORTANT:
The wires in this mains lead are
coloured in accordance with the
following code:
Blue: Neutral
Brown: Live
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 5 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a
rating of 5 amp and that it is approved by
ASTA or BSI to BS1362.
Check for the ASTA mark
or the BSI
mark on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must
not be used until a replacement cover is
obtained.
A replacement fuse cover can be
purchased from your local Panasonic
Dealer.
IF THE FITTED MOULDED PLUG IS
UNSUITABLE FOR THE SOCKET OUTLET
IN YOUR HOME THEN THE FUSE
SHOULD BE REMOVED AND THE PLUG
CUT OFF AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE
ELECTRICAL SHOCK IF THE CUT OFF
PLUG IS INSERTED INTO ANY 13 AMP
SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below.
If in any doubt please consult a qualified
electrician.
How to replace the fuse: Open the fuse
compartment with a screwdriver and
replace the fuse and fuse cover if it is
removable.
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
As the colours of the wire in the mains
lead of this appliance may not correspond
with the coloured markings identifying the
terminals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must
be connected to the terminal in the plug
which is marked with the letter L or coloured
RED.
Under no circumstances should either
of these wires be connected to the earth
terminal of the three pin plug, marked with
the letter E or the Earth Symbol .
Fuse Cover
This apparatus was produced to BS800.
- 16 -
-MEMO-
- 17 -
Original-Anleitung: Englisch
Übersetzung der Original-Anleitung: Andere Sprachen
… min-1
Ah
Lesen Sie bitte vor der ersten Inbetriebnah­
me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig
durch.
Bohren
Zur Verminderung der
Verletzungsgefahr muss
die Bedienungsanleitung
gründlich gelesen werden.
I. WEITERE WICHTIGE
SICHERHEITSREGELN
1) Geeigneten Gehörschutz tragen,
wenn das Werkzeug längere Zeit
im Betrieb ist!
Lange Einwirkung von starkem
Lärm kann zu Gehörverlust führen.
2) Denken Sie daran, dass das Werk­
zeug ständig betriebsbereit ist, da
es nicht an die Steckdose angeschlossen werden muss.
3) Beim Bohren oder Schrauben in
Wände, Fußböden usw. können
stromführende Kabel berührt werden. DAHER NIE DAS SECHS­
KANTSCHNELLSPANNFUTTER
ODER ANDERE VORDERE
METALLTEILE BERÜHREN! Das
Werkzeug beim Schrauben nur am
Kunststoffgriff halten, um in solchen
Fällen vor elektrischen Schlägen geschützt zu sein.
4) Falls der Bit stecken bleibt, lassen
Sie sofort den Elektronikschalter
los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann.
Verwenden Sie die Rückwärtsdre­
hung, um klemmende Bits zu lösen.
5) Beim Aufladen kann sich das Lade­
gerät etwas erhitzen. Dies ist normal. Lassen Sie den Akku nach
A b sc h l u s s d e s Ladevorgangs
nicht länger als 24 Stunden im Ladegerät.
Symbol
Bedeutung
V
Volt
Gleichstrom
n0
Leerlaufdrehzahl
Drehzahl oder Hubzahl pro
Minute
Akkukapazitat in Ampere
Stunden
Nur für Inneneinsatz.
WARNUNG:
•Verwenden Sie nur die PanasonicAkkus, die für den Einsatz mit dieser
Akku-Maschine ausgelegt sind.
•P a n a s o n i c ü b e r n i m m t k e i n e
Verantwortung für etwaige Schäden
oder Unfälle, die durch den Gebrauch
von recycelten und gefälschten Akkus
verursacht werden.
•Werfen Sie den Akku nicht ins Feuer,
und setzen Sie ihn auch keiner übermäßigen Wärme aus.
•Unterlassen Sie das Einschlagen von
Nägeln in den Akku sowie Erschüttern,
Zerlegen oder Abändern des Akkus.
•A c h t e n S i e d a r a u f , d a s s k e i n e
Metallgegenstände mit den Kontakten
des Akkus in Berührung kommen.
•Unterlassen Sie das Tragen oder
Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen
Metallgegenständen im selben
Behälter.
•Laden Sie den Akku nicht an einem
heißen Ort, wie z. B. in der Nähe eines
Feuers oder in direktem Sonnenlicht.
Anderenfalls kann der Akku überhitzen,
Feuer fangen oder explodieren.
•Verwenden Sie nur das zugehörige
Ladegerät zum Laden des Akkus.
Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
•Wenn der Akku schwach geworden ist,
ersetzen Sie ihn durch einen neuen.
Fortgesetzter Gebrauch eines
beschädigten Akkus kann zu
Wärmeerzeugung, Entzündung oder
Bruch führen.
- 18 -
II. MONTAGE & BETRIEB
Referenz für die Drehmoment-Einstellung
Position

Sechskantbitfutter
1
Anbringen von Bits
HINWEIS:
5
Wenn Sie Bohrerbits anbringen
oder abnehmen, trennen Sie den
Akku vom Werkzeug, und stellen
Sie den Sperrknopf auf die Sperr­
stellung.
1. Die Hülse des Schnellspannfutters hal­
ten und vom Schrauber heraus­ziehen.
2. Den Bit in das Bohrfutter einsetzen.
Die Hülse loslassen.
3. Der Ring springt in seine Ausgangs­
po­sition zurück, wenn er losgelassen
wird.
4. An dem Bit ziehen, um sicherzustellen,
dass er nicht abgezogen wer­den kann.
5. Zum Entfernen des Bits die Hülse auf
die gleiche Weise herausziehen.
Bit
9
13
17
21
Ca. 4,4 N·m
(45,0 kgf-cm)
Anwendung
Für
normales
Schrauben
Für
kraftvolles
Schrauben
und Bohren
● Stellen Sie die Kupplung bei hohen
Drehzahlen auf 10 oder niedriger.
(Bei höherem Skalenwert stoppt
der Betrieb beim maximalen Dreh­
moment von 1,5 N·m (15 kgf-cm).)
● Die automatische Abschaltung kann
bei höheren Kupplungseinstellungen
funktionsunfähig werden, wenn die
Akkuleistung nachlässt. Laden Sie in
diesem Fall den Akku auf.
Sechskantbitfutter
9,5 mm (3/8") - 13 mm (33/64")
Drehmoment
Ca. 0,29 N·m
(3,0 kgf-cm)
Ca. 0,82 N·m
(8,4 kgf-cm)
Ca. 1,35 N·m
(13,8 kgf-cm)
Ca. 1,88 N·m
(19,2 kgf-cm)
Ca. 2,41 N·m
(24,6 kgf-cm)
Ca. 2,94 N·m
(30,0 kgf-cm)
HINWEIS:
6,35 mm (1/4")
Die Tabelle ist nur ein Anhaltspunkt.
Die Drehmoment-Einstellung kann
je nach Material, Schraubentyp usw.
unterschiedlich sein. Bitte testen
Sie die Einstellung für Ihre eigenen
Bedingungen vor der Benutzung.

Kupplungsring (Einstel­lung
des Kupplungs­drehmoments)
Stellen Sie das Drehmoment für die
jeweilige Arbeit auf eine der 21 möglichen Einstellungen ein. Ein Intervall
von etwa 0,13 N·m (1,3 kgf·cm) besteht
zwischen den Stufen.
VORSICHT:
Testen Sie die Einstellung vor der
eigentlichen Arbeit.
Die Skala auf dieses Zeichen einstellen.

Bedienfeld
Herstellereinstellungen vor dem Versand
● Zählsystem: Abwärtszählung
● Zählereinstellwert: 99
● Summer-Tonhöhe: b1 (Niedriger Ton)
● Zeit zur Verhütung von Doppelan­
zugszählung: 0 (AUS)
● Halteschalter: Freigegeben
Bitte nehmen Sie die Einstellungen entsprechend den Benutzungsbedingungen
vor.
- 19 -
Schraubenzählfunktion.
●Zählt die Anzahl von Auto-Stopps.
(Zählt die Anzahl der eingedrehten
Schrauben)
●Die Zählmethode kann zwischen „UP“
und „DOWN“ gewählt werden.
●Wenn der Einstellwert der einzudrehenden Schrauben erreicht wird,
ertönt ein Summer, und der Zählerwert
wird zurückgestellt.
●Drei Tonhöhen können für den Sum­
merton gewählt werden.
●Funktion zur Verhütung von Doppelan­
zugszählung
Die Arbeit (Doppelanzug und Eins­
chraubbestätigung usw.), die innerhalb
der Einstellzeit begann, wird nicht
gezählt, nachdem die eingedrehten
Schrauben gezählt worden sind.
Zählungsanzeigelampe
ZählsystemAnzeigelampe
Arretiertaste (LOCK)
1. Drücken Sie
dienfeld.
bei leuchtendem Be­­
Mit jedem Drücken von
wird
zwischen Schraubenzählung und
Zählsystem umgeschaltet, wobei
die jeweilige Einstellung blinkt.
● Schraubenzählung
→D ie Zählungsanzeigelampe
blinkt.
● Zählsystem
→„UP“ oder „DOWN“ blinkt.
2. Schraubenzählung
Stellen Sie die Anzahl der Schrauben
mit
oder
ein.
● Der Bereich kann innerhalb von 0
– 99 eingestellt werden.
● 0 wird nicht gezählt.
Zählsystem
Drücken Sie
. „UP“ oder „DOWN“
beginnt zu blinken. Wählen Sie nun
(„UP“) oder
(„DOWN“).
● Halten Sie die Taste ( ) oder ( )
bei der Einstellung des Drehmoments
gedrückt, um den Wert fortlaufend zu
verändern.
< Zählsystem „UP“ >
● Zeigt die Anzahl der eingedrehten
Schrauben an.
(
Einstellwert )
Schalter
Halteschalter
Freigeben
ON
Aktivieren des Bedienfelds
1.Lassen Sie den Halteschalter los.
2.Bringen Sie das Bedienfeld zum
Aufleuchten.
1Lassen Sie die Arretiertaste los.
2Drücken Sie
. (Das Bedienfeld
leuchtet auf.)
●Die Zählungsanzeigelampe sowie
„UP“ oder „DOWN“ leuchten auf.
Einstellen der Zählfunktionen (Schrau­
benzählung/Zählsystem)
Stellen Sie den Schalter „Hold“ auf
(Freigeben) zum Einstellen der Funk­
tionen.
Die Einstellungen werden durch
Drücken von
aktiviert.
● Wenn der Einstellwert der Schrauben
erreicht wird, ertönt der Summer, und
der Zählerwert wird auf Null zurückgestellt.
< Zählsystem „DOWN“ >
● Zeigt die Anzahl der noch einzudrehenden Schrauben an.
( Einstellwert
)
● Wenn der Einstellwert der einzud­
rehenden Schrauben erreicht
wird, ertönt ein Summer, und der
Zählerwert wird zurückgestellt.
3.Die Einstellungen werden durch
Drücken von
aktiviert.
● Die vorherige Einstellung wird
gelöscht.
- 20 -
■ So verhüten Sie eine versehentliche
Änderung der Einstellwerte.
● Stellen Sie den Schalter
ON
HOLD auf ON.
Sekun­
Bedienung Anzeige denzahl
30
3
Sekunden
Einstellungen praktischer Funktionen
(Summerton/Zeit zur Verhütung von
Doppelanzugszählung)
Stellen Sie den Schalter „Hold“ auf
(Freigeben) zum Einstellen der Funk­
tionen.
1. Halten Sie
bei leuchtendem Bedien­
feld 2 Sekunden oder länger gedrückt.
● Die Zählungsanzeigelampe „F1“
leuchtet auf.
Mit jedem Drücken von
erfolgt
eine Umschaltung zwischen der
Summerton-Einstellung und der
Einstellung der Zeit zur Verhütung
von Doppelanzugszählung.
●„Summerton-Einstellung“
→ „F1“ leuchtet auf.
●„Einstellung der Zeit zur Verhütung
von Doppelanzugszählung“
→ „F2“ leuchtet auf.
2. Summerton-Einstellung
Der Summerton kann mit
werden, wenn „F1“ leuchtet.
Bedienung
Anzeige
b3
b2
b1
b0
gewählt
Tonfrequenz
Hoher Ton (ca. 4
kHz)
Mittelhoher Ton (ca.
3 kHz)
Niedriger Ton (ca. 2
kHz)
Kein Ton (AUS)
● Wenn
gedrückt wird, wird der
von der vorherigen Einstellung gespeicherte Summerton angezeigt.
Einstellung der Zeit zur Verhütung
von Doppelanzugszählung
, sodass „F2“ aufleu Drücken Sie
chtet, und wählen Sie die Zeit mit
.
1
0
Nach der
Schrauben­
zählung
wird eine
Einschrau­
bung
0,1
innerhalb der
Sekunden
eingestellten
AUS
Sekunden­
zahl nicht
gezählt.
● Wenn
gedrückt wird, wird die
von der vorherigen Einstellung ges­
peicherte Zeiteinstellung angezeigt.
3.Die Einstellung wird durch Drücken
von
durchgeführt.
■ So verhüten Sie eine versehentliche
Änderung der Einstellwerte.
● Stellen Sie den Schalter
ON
HOLD auf ON.
Ändern der Schraubenzahl während
der Benutzung
1.Lassen Sie den Halteschalter los.
2.Stellen Sie den Zählerwert mit
ein.
● Die angezeigte Zahl der einzudrehenden Schrauben kann innerhalb
des Bereichs der Schraubenzähl­
werte geändert werden.
■ So verhüten Sie eine versehentliche
Änderung der Einstellwerte.
● Stellen Sie den Schalter
ON
HOLD auf ON.
■ Wenn während der Einstellung 60
Sekunden oder länger kein Bedie­
nungsvorgang erfolgt, und wenn die
Batterie entfernt wird
● Die Operation für den Einstellwert
wird ungültig.
Nehmen Sie bitte eine Rückstel­
lung der Einstellwerte vor.
■ So verhüten Sie eine versehentliche
Änderung der Einstellwerte.
● Stellen Sie den Schalter
ON
HOLD auf ON.
■ Wenn die Batterien während der
Benutzung gewechselt werden
● Wenn die Batterien gewechselt
werden, wird der Zählerwert ges-
- 21 -
peichert. Daher kann der Bohrer
kontinuierlich verwendet werden.

Akkuladungs-Warnlampe
<Akkuladungs-Warnlampe>
Aus
(normaler
Betrieb)
●Die Kupplungssperrenabdeckung
lässt sich nur schwer vom Bohrer
entfernen, wenn Sie beim Abziehen
auf die Seite der Abdeckung drü­
cken.
Blinken
(Keine Ladung)
Akkuschutz­
funktion aktiv

Verwendung der LED-Leuchte
Übermäßiges (vollständiges) Entla­
den von Li-Ion-Akkus führt zu einer
erheblichen Verkürzung ihrer Lebens­
dauer. Der Schrauber ist mit einer Akku­
schutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.
●Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus
aktiviert und bewirkt Blinken der
Akkuladungs-Warnlampe.
●Wenn die Akkuladungs-Warnlampe
blinkt, laden Sie den Akku unverzüglich auf.
Betätigen Sie vor der Benutzung der
LED-Leuchte einmal den Ein-AusSchalter.
Drücken Sie die LED-LeuchtenEinschalttaste
.
Die Leuchte benötigt nur sehr wenig
Strom und beeinträchtigt nicht die
Leistung der Maschine oder die
Akkukapazität während der Benutzung.

Kupplungssperrenabdeckung
Die Kupplungssperrenabdeckung ge­
stattet das Verriegeln der Kupplung an
der gewählten Einstellung.
Anbringen der Abdeckung
1.Wählen Sie die für die Anwendung
geeignete Kupplungseinstellung.
2.Befestigen Sie die Kupplungssper­
renabdeckung am Kupplungsring.
●Richten Sie die Dreiecksmarke der
Abdeckung auf die Einstellungs­
marke am Bohrer aus, und bringen
Sie die Abdeckung an.
Dreiecksmarke
Einstellungsmarke
Entfernen der Abdeckung
1.Fassen Sie die Kupplungssperren
abdeckung mit den Fingern an der
Marke  und der Unterseite der
Abdeckung, um sie zu entfernen.
- 22 -
VORSICHT:
•Die eingebaute LED dient zur vorübergehenden Beleuchtung des
kleinen Arbeitsbereichs.
•Benutzen Sie sie nicht als Ersatz für
eine reguläre Taschenlampe, weil sie
nicht hell genug ist.
•Die LED-Leuchte schaltet sich aus,
wenn die Maschine 5 Minuten lang
nicht benutzt wird.
HOCH
Vorsicht: S
EHEN SIE NICHT IN DEN
NIEDRIG
STRAHL.
Die Verwendung von Bedienelementen,
Ein­stellungen oder Vorgängen außer den
hier beschriebenen kann zur Freisetzung
gefährlicher Strahlung führen.
Wahl der Drehzahl
NIEDRIG 200 min-1 (U/Min)
HOCH
600 min-1 (U/Min)

Bitverriegelungsfunktion
Bei ausgeschaltetem Schalter und
verriegeltem Bit kann das Werkzeug
wie ein manueller Schraubendreher
verwendet werden — bis zu 14,7 N·m
(150 kgf-cm).
Die Antriebswelle kann etwas Spiel
aufweisen, was jedoch keine Funktions­
störung ist.
Drehmoment
Hoch
Niedrig
VORSICHT:
•Überprüfen Sie den Drehzahl-Wahl­
schalter vor Gebrauch.
•Betätigen Sie den Drehzahl-Wahl­
schalter nicht, während der Haupt­
schalter eingeschaltet ist (in der EINStellung).

Hauptschaltersperre
Stellen Sie die Hauptschaltersperre
nach dem Gebrauch auf die Sperr­
position, um versehentliche Betätigung
zu vermeiden.
Hauptschaltersperre

Hauptschalter (EIN/AUS)
Verriegeln
Drücken Sie die obere Hälfte des
Schalters für Vorwärtsdrehung, und die
untere Hälfte für Rückwärtsdrehung.
Rechts

Akku
Rechts
Links
Links

Drehzahl-Wahlschalter
Um das Werkzeug der jeweiligen
Anwendung anzupassen, sind zwei
verschiedene Drehzahlen verfügbar.
Wählen Sie je nach der Anwendung
entweder die hohe oder die niedrige
Drehzahl.
1. Nehmen Sie den Akku vom Werk­
zeug ab.
2. Laden Sie den Akku mit dem Ladegerät.
3. Nehmen Sie den Akku nach Abschluss des Ladevorgangs vom Ladegerät ab, und bringen Sie ihn am
Werkzeug an.
Trennen Sie das Ladegerät von der
Stromquelle, wenn es nicht benutzt
wird.
- 23 -
HINWEIS:
D i e Ve r w e n d u n g u n t e r s e h r
heißen oder kalten Bedingungen
führt zu einer Verringerung der
Betriebskapazität pro Ladung.
[Akku]
Für richtigen Gebrauch des
Akkus
[Ladegerät]
Laden
Allgemeine Vorsichtsmaßnahmen
für Li-Ion/Ni-Cd-Akkus
HINWEIS:
•Wenn ein kalter Akku (von etwa
0°C (32°F) oder weniger) in einem
warmen Raum aufgeladen werden
soll, lassen Sie den Akku für min­
destens eine Stunde in dem Raum
und laden Sie ihn auf, wenn er sich
auf Raumtemperatur erwärmt hat.
Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
•Das Ladgerät abkühlen lassen, wenn
mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
•Stecken Sie Ihre Finger nicht in
die Kontaktöffnung, wenn das
Ladegerät festgehalten wird oder
bei anderen Gelegenheiten.
Li-Ion-Akku
•Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern
Sie ihn nach dem Gebrauch, ohne ihn
aufzuladen.
•Der Umgebungstemperaturbereich
liegt zwischen 0°C (32°F) und 40°C
(104°F).
Wenn das Akkupack bei einer Akku­
temperatur unter 0°C (32°F) benutzt
wird, funktioniert das Werkzeug mögli­
cherweise nicht einwandfrei.
•Wenn Sie den Akku nicht benutzen,
halten Sie ihn von Metallgegenständen
fern: z.B. Büroklammern, Münzen,
Schlüssel, Nägel, Schrauben oder
andere kleine Metallgegenstände,
welche die Kontakte kurzschließen
können.
Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder
einen Brand verursachen.
•Sorgen Sie bei Benutzung des Akkus
für ausreichende Belüftung des Arbeits­
platzes.
Lebensdauer des Akkus
Das Akku hat nur eine begrenzte Le­
bensdauer. Wenn auch nach einer
ordnungsgemäßen Ladung die
Betriebszeit extrem kurz ist, muss der
Akku erneuert werden.
Batterie-Recycling
ACHTUNG:
VORSICHT:
Um die Gefahr eines Brandes oder
Schadens am Ladegerät zu verhindern.
•Keinen Motorgenerator als Span­
nung­s­quelle benutzen.
•Decken Sie die Entlüftungsöffnun­
gen des Ladegerätes und den Akku
nicht ab.
•Trennen Sie das Ladegerät vom
Stromnetz, wenn es nicht benutzt
wird.
Li-Ion-Akku
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll auf­
geladen. Laden Sie daher den Akku
vor Gebrauch auf.
Ladegerät
Um Umweltschutz und MaterialRecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen
Entsorgungsstelle bringen, falls
eine solche in Ihrem Land vorhanden ist.
1. Ladegerät an Wandsteckdose anschlie­­
ßen.
- 24 -
HINWEIS:
Beim Einführen des Steckers in
eine Netzsteckdose können Funken
erzeugt werden, was jedoch in Bezug
auf die Sicherheit kein Problem
darstellt.
2. Schieben Sie die Ladeschachtabde­
ckung zurück, um den Li-Ion-Akku
einzu­s­chieben.
●Achten Sie darauf, dass die Abdeckung einwandfrei eingerastet ist.
3. Akku fest in das Ladegerät schieben.
Nach einigen Minuten beginnt die
Ladekontrolllampe rascher zu blinken
und zeigt an, dass der Ladevorgang
abgeschlossen ist.
Ni-Cd-Akku
HINWEIS:
Beim ersten Aufladen der Akkus
oder beim Aufladen nach längerer Ruhe­zeit die Akkus etwa 24
Stunden lang auf­laden, um die
volle Kapazität zu erreichen.
An Netzsteckdose
Ladegerät
1. Ladegerät an Wandsteckdose anschlie­
ßen.
4. Während des Ladens leuchtet die Lade­
kontrolllampe.
Mit Erreichen der vollen Ladung spricht
automatisch eine interne, elektronische
Schaltung an, die ein Überladen verhindert.
• Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
HINWEIS:
Beim Einführen des Steckers in
eine Netzsteckdose können Funken
erzeugt werden, was jedoch in Bezug
auf die Sicherheit kein Problem
darstellt.
2. Schieben Sie die Akkuladeschachtabde­
ckung zurück, um den Ni-Cd-Akku ein­
zu­schieben.
●Achten Sie darauf, dass die Abdeckung einwandfrei eingerastet ist.
3. Akku fest in das Ladegerät schieben.
5. Die Ladekontrolllampe (grün) blinkt
langsam, wenn der Akku zu etwa
80% aufgeladen ist.
6. Wenn der Ladevorgang beendet ist,
beginnt die Ladekontrolllampe schnell
in Grün zu blinken.
7. Falls die Akkutemperatur 0°C oder
weniger beträgt, dauert der Ladevor­
gang bis zur vollen Aufladung des
Akkus länger als die normale Ladezeit.
Selbst wenn der Akku voll aufgeladen
ist, hat er nur etwa 50% der Leistung
eines voll aufgeladenen Akkus bei
normaler Betriebstemperatur.
8. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
9. Wird ein voll aufgeladener Akku
erneut in das Ladegerät eingesetzt,
leuchtet die Ladekontrolllampe auf.
An Netzsteckdose
4. Während des Ladens leuchtet die Lade­
kontrolllampe.
Mit Erreichen der vollen Ladung spricht
automatisch eine interne, elektronische
Schaltung an, die ein Überladen verhindert.
• Das Laden beginnt nicht, solange
der Akku noch heiß ist (wie z.B. un­
mittelbar nach intensivem Gebrauch).
Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
5. Wenn der Ladevorgang beendet ist,
beginnt die Ladekontrolllampe schnell
in Grün zu blinken.
- 25 -
6. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des
Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen
autorisierten Fachhändler.
7. Wird ein voll aufgeladener Akku er­
neut in das Ladegerät eingesetzt,
leuchtet die Ladekontrolllampe auf.
Nach einigen Minuten beginnt die
Lade­kontrolllampe rascher zu blinken
und zeigt an, dass der Ladevorgang
abgeschlossen ist.
ANZEIGELAMPEN
Leuchten in Grün
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
Schnelles Blinken in Grün
Ladevorgang ist abgeschlossen. (Volle Ladung)
Blinken in Grün
Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare
Ladung. Nur Li-Ion)
Leuchten in Grün
Ladevorgang läuft.
Leuchten in Orange
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu
reduzieren. (Nur Li-Ion)
Blinken in Orange
Der Akku ist warm geworden. Der Ladevorgang beginnt
wieder, wenn dieTemperatur des Akku gefallen ist.
Ladezustandslampe
Links: Grün Rechts: Orange wird angezeigt
Schnelles Blinken in Orange und Grün
Keine Ladung möglich.Verstaubt oder Defekt des Akkus.
Beträgt die Temperatur des Akkus –10°C oder weniger,
beginnt die Ladekontrolllampe (orange) ebenfalls zu blin­
ken. Der Ladevorgang beginnt, wenn die Temperatur des
Akkus steigt (nur Li-Ion)
- 26 -
Benutzerinformation zur Sammlung und Entsorgung von veralteten
Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdoku­
menten bedeuten, dass benutzte elektrische und elektronische Produkte
und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Auf­­
arbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den
Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sam­mel­punk­ten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen
Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Aus­wir­
kungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die
anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling
alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre
örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder
an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsor­
gung dieses Abfalls Strafgelder verhängt werden.
Für geschäftliche Nutzer in der Europäischen Union
Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie
sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.
[Informationen zur Entsorgung in Ländern außerhalb der Euro­
päischen Union]
Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche
Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden
oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet
werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die
betreffende Chemikalie erlassen wurde.
III. WARTUNG
Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden
Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie
Farbverdünner oder Benzin.
IV. ZUBEHÖR
VORSICHT:
m Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder
U
Vorrichtungen nur für ihren angegebenen Zweck.
Um Näheres über diese Zubehörteile zu erfahren, wenden Sie sich bitte an Ihre
örtliche Kundendienststelle.
- 27 -
•EY9X007E
Kupplungssperrenabdeckung
Verwenden Sie nur für die Futtergröße
passende Bits.
9,5 mm (3/8") –
13 mm (33/64")
6,35 mm
(1/4")
V. TECHNISCHE DATEN
HAUPTGERÄT
Modell
Kapazität
Motor
Schrauben
Bohren
Drehzahl ohne Last
Maximales Drehmoment
Maximales Kupplungs­
drehmoment
Gesamtlänge
Gewicht (mit Akku)
Maschinenschraube
Holzschraube
Für Stahl
EY7411
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V DC
NIEDRIG: 200 min-1 (U/Min)
HOCH: 600 min-1 (U/Min)
NIEDRIG: 4,4 N·m (45 kgf-cm, 39 in-lbs)
HOCH: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
AKKU
Modell
Akku
Akkuspannung
EY9L10
Li-Ion-Akku
3,6 V DC (3,6 V × 1 Zellen)
AKKU-LADEGERÄT
Modell
Gewicht
Nennleistung
Ladezeit
EY0L10
0,6 kg (1,3 lbs)
Siehe Typenschild auf der Unterseite des Ladegerätes.
3,6 V
2,4 V
EY9025
EY9021
Voll: 15 Min.
Voll: 15 Min.
EY9L10
Nutzbar: 15 Min.
Voll: 30 Min.
HINWEIS:
•Die für dieses Ladegerät geeigneten Akkus sind auf dem Aufkleber am Ladegerät
oder im neusten Generalkatalog angegeben.
Der Anweisungsaufkleber auf dem Akku gibt ebenfalls das geeignete Ladegerät an.
- 28 -
Instructions originales: anglais
Traduction des instructions originales:
Autres langues
…min-1
Ah
Veuillez lire la brochure “Instructions de
sécurité” et ce qui suit avant d’utiliser
l’appareil.
Rotation seulement
Pour réduire les risques de
blessures, l'utilisateur doit lire et
comprendre le mode d'emploi.
I. REGLES DE SECURITE
COMPLEMENTAIRES
1) Portez des lunettes lorsque vous
utilisez l’outil pendant de longues
périodes.
L’exposition prolongée à du bruit
de haute densité peut entraîner la
perte de l’ouïe.
2) N’oubliez pas que cet outil est toujours en état de fonctionner puisqu’il
est alimenté par batterie.
3) Lors du perçage ou du vissage dans
des murs, des planchers, etc., des
câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ
NI AU MANDRIN HEXAGONAL
RAPIDE NI AUX PARTIES METALLIQUES DE L’OUTIL! Tenez l’outil
au moyen de la poignée en matière
plastique afin d’éviter toute secousse
électrique si la mèche venait en contact avec un fil électrique.
4) Si la mèche est coincée, mettez immédiatement le commutateur de la
gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le
moteur.
Dégagez la mèche en inversant le
sens de rotation.
5) La température du chargeur peut
s’élever en cours d’utilisation. Ce
n’est pas là le signe d’une anomalie
de fonctionnement. Ne laissez pas
la batterie dans le chargeur pendant
plus de 24 heures après avoir terminé la charge.
Symbole
Signification
V
Volts
Courant continu
n0
Vitesse sans charge
Révolutions ou alternances
par minute
Capacité électrique de la batterie autonome
Pour l’utilisation à l’intérieur
seulement.
AVERTISSEMENT:
•N’utilisez que la batterie autonome
Panasonic conçue pour l’utilisation
avec cet outil rechargeable.
•Panasonic décline toute responsabilité
en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
•Ne mettez pas la batterie autonome au
rebut dans un feu ou ne l’exposez pas
à une chaleur excessive.
•N’enfoncez pas de clous ou autres
dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n’essayez pas de la modifier.
•Ne laissez pas d’objets métalliques
entrer en contact avec les bornes de
la batterie autonome.
•Ne transportez pas ou ne rangez pas
la batterie autonome dans un récipient contenant des clous ou tout autre
objet métallique.
•Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée comme à proximité d’un feu ou
à la lumière directe du soleil. Sinon la
batterie peut surchauffer, prendre feu
ou exploser.
•N’utilisez que le chargeur dédié pour
charger la batterie autonome. Sinon,
la batterie peut fuir, surchauffer ou
exploser.
•Si la batterie autonome s’est détériorée,
la remplacer par une batterie neuve.
L’utilisation prolongée d’une batterie autonome endommagée peut provoquer des
dégagements de chaleur, un départ de
feu ou l’explosion de la batterie.
- 29 -
II. ASSEMBLAGE &
Références pour l’ajustement du
couple de serrage
FONCTIONNEMENT
Réglage

Mandrin de mèche hexagonal
1.
2.
3.
4.
5.
1
Fixation des mèches
5
REMARQUE:
Lors de la fixation ou de l’enlève­
ment de mèches de perceuse, dé­
branchez la batterie autonome de
l’outil et mettez le bouton de verrouillage dans la position verrouillée.
Maintenez le collier du mandrin de
connexion rapide et retirez-le de la
perceuse.
Insérez la mèche dans le mandrin.
Relâchez le collier.
Le collier reviendra dans sa position
d’origine lorsqu’il sera relâché.
Tirez sur la mèche pour vérifier qu’elle
ne ressort pas.
Pour retirer la mèche, tirez le collier
vers l’extérieur de la même manière.
Mèche
13
17
21
● Lors de l’utilisation à hautes vites­ses,
réglez l’embrayage sur 10 ou plus
bas. (Le fonctionnement s’arrête au
couple de serrage maximum de 1,5
N·m (15 kgf/cm) lorsque l’échelle est
plus élevée.)
● La fonction d’arrêt automatique
peut ne pas fonctionner à des réglages de l’embrayage plus élevés
lorsque la puissance de la batterie
diminue. Dans ce cas, rechargez la
batterie.
Mandrin de mèche hexagonal
9,5 mm (3/8") - 13 mm (33/64")
REMARQUE:
6,35 mm (1/4")

Poignée de l’embrayage
(Réglage du couple de serrage de l’embrayage)
Ajustez le couple de serrage sur l’un
des 21 réglages possibles pour le travail. Il y a un intervalle d’environ 0,13
N·m (1,3 kgf/cm ou 1,1 po-lbs) entre
chaque étape.
MISE EN GARDE:
Essayez le réglage avant l’utilisa­
tion effective.
Réglez l’échelle sur cette marque.
9
Couple de serrage Utilisation
Environ 0,29 N·m (3,0
kgf/cm ou 2,6 po-lbs)
Environ 0,82 N·m (8,4
kgf/cm ou 7,3 po-lbs)
Environ 1,35 N·m (13,8
kgf/cm ou 12,0 po-lbs)
Pour visser
Environ 1,88 N·m (19,2 des vis
kgf/cm ou 16,6 po-lbs)
Environ 2,41 N·m (24,6
kgf/cm ou 21,3 po-lbs)
Environ 2,94 N·m (30,0
kgf/cm ou 26,0 po-lbs)
Pour un
Environ 4,4 N·m (45,0
vissage et
kgf/cm ou 39,0 po-lbs)
un perçage
puissants
Le tableau n’est qu’une référence.
Le réglage du couple de serrage
peut différer selon les matériaux, le
type des vis, etc. Veuillez effectuer
des essais de vos conditions particulières avant l’utilisation.

Panneau de commande
Réglages du fabricant à l’expédition
● Système de comptage: système de
compte à rebours
● Valeur de réglage du compte: 99
● Force de l’alarme: b1 (son bas)
● Double serrage empêchant la durée
du compte: 0 (OFF)
● Sélecteur de pause: dégagé
Veuillez effectuer les réglages en
fonction des conditions d’utilisation.
- 30 -
Fonction de comptage des vis
●Compte le nombre d’arrêts automatiques. (Compte le nombre de vis vissées)
●La méthode de comptage peut être
sélectionnée entre “UP” (haut) ou
“DOWN” (bas).
●Lorsque le nombre de vis devant être
vissées est atteint, l’alarme retentit et
la valeur de comptage est remise à
zéro.
●Le son d’alarme peut être sélectionné
parmi 3 types de sons.
●Fonction de prévention du compte
des doubles serrages
Le travail (confirmation de doubles
serrages et de vissage de vis, etc.)
commencé dans le temps réglé n’est
pas compté après que les vis vissées
ait été comptées.
Voyant d’affichage du
compte
Voyant d’affichage du
système de comptage
Bouton de verrouillage
Sélecteur
Sélecteur de pause
Dégagement
ON (marche)
Démarrage du panneau de commande
1.Dégagez le sélecteur de pause
2.Pour éclairer le panneau de commande
1Dégagez le bouton de verrouillage
2Appuyez sur
(le panneau de
commande est allumé)
●Le voyant d’affiche du compte et
“UP” ou “DOWN” sont allumés.
Réglage des fonctions de compte
(Réglage du compte-vis/Réglage du
système de comptage)
1. Appuyez sur
alors que le panneau
de commande est allumé.
A chaque pression sur , le réglage
du compte-vis et le sélecteur du
réglage du système de comptage
s’enclenchent et clignotent.
● Réglage du compte-vis
→Le voyant d’affiche de comp­
tage clignote.
● Réglage du système de comptage
→“UP” ou “DOWN” clignote.
2. Réglage du compte-vis
Réglez le nombre de vis à l’aide de
ou de .
● La fourchette peut être réglée
entre 0 et 99.
● Zéro n’est pas compté.
Réglage du système de comptage
Appuyez sur
. “UP” ou “DOWN”
pour commencer le clignotement.
Ensuite, sélectionnez
“UP” ou
“DOWN”.
● Appuyez sur et maintenez le bouton
ou le bouton
tout en réglant
le couple de serrage de façon à ce
que la valeur varie continuellement.
< Système de comptage “UP” >
● Affiche le compte du nombre de vis
vissées.
Nombre réglé )
(
Les réglages sont activés en appuyant
sur .
● Lorsque le nombre de vis réglé est
atteint, l’alarme retentit et la valeur
du compte est remise à zéro.
< Système de comptage “DOWN” >
● Affiche le compte des vis restante
devant être vissées.
( Nombre réglé
)
● Lorsque le nombre de vis à visser
réglé est atteint, l’alarme retentit et
la valeur du compte est remise à
zéro au nombre original réglé.
3.Les réglages sont activés en appuyant
sur .
● Le réglage précédent est libéré.
4.Pour prévenir tout changement des
valeurs réglées à la suite d’erreurs de
fonctionnement.
- 31 -
● Mettez le sélecteur de
HOLD sur ON.
de
Opération Affichage Nbre
secondes
30
3
secondes
ON
Réglages pratiques des fonctions
(Réglage du son de l’alarme/Réglage
de la durée de prévention du compte
des doubles serrages)
1. Appuyez sur
pendant au moins
2 secondes alors que le panneau de
commande est allumé.
● Le voyant d’affichage de compte
“F1” est allumé.
A chaque pression sur , le réglage
du son de l’alarme et la durée de
prévention du compte des doubles
serrages peuvent être commutés.
●“Réglage du son de l’alarme”
→ “F1” est allumé.
●“Réglage de la durée de prévention
du compte des doubles serrages”
→ “F2” est allumé.
2. Réglage du son de l’alarme
Le son de l’alarme peut être sélectionné à l’aide de
lorsque “F1”
est allumé.
Opération
Affichage Fréquence du son
b3
Son aigu
(Environ 4 kHz)
b2
Son moyen
(Environ 3 kHz)
b1
Son grave
(Environ 2 kHz)
b0
Pas de son (OFF)
● Si
est pressé, le son d’alarme
enregistré lors du réglage précédent s’affiche.
Réglage du son de l’alarme/Réglage
de la durée de prévention du compte
des doubles serrages
pour allumer “F2” et
Appuyez sur
sélectionnez la durée à l’aide de
.
1
0
En suivant
le compte
des vis, le
vissage dans
le nombre
de secondes
0,1
seconde réglé n’est
pas compté.
OFF
● Si
est pressé, le réglage de la
durée enregistré lors du réglage
précédent s’affiche.
3.Les réglages sont effectués en
appuyant sur .
4.Pour prévenir tout changement des
valeurs réglées à la suite d’erreurs de
fonctionnement.
● Mettez le sélecteur
ON
HOLD sur ON.
Pour changer le compte des vis
pendant l’utilisation
1.Dégagez le sélecteur de pause.
2.Ajustez la valeur du compte à l’aide
de
.
● Le nombre affiché de vis devant
être vissées peut être changé
dans la fourchette des valeurs de
compte des vis.
3.Pour prévenir tout changement des
valeurs réglées à la suite d’erreurs de
fonctionnement.
● Mettez le sélecteur
ON
HOLD sur ON.
■ Pendant le réglage, si aucune opération n’est effectuée pendant au moins
60 secondes et lorsque la batterie est
retirée
● L’opération pour la valeur réglée
est invalidée.
Veuillez réinitialiser les valeur de
fonctionnement.
■ Lorsque les batteries sont chargées
pendant l’utilisation
● Lorsque les batteries sont changées, la valeur du compte est sauvegardée. La perceuse peut donc
être utilisée continuellement.
- 32 -

Témoin d’avertissement de
batterie basse
Enlèvement du couvercle
1.Saisissez le couvercle du verrouillage de l’embrayage avec vos
doigts sur la marque  triangulaire
et le fond du couvercle, puis tirez et
tournez pour le faire ressortir.
<Témoin d’avertissement de batterie basse>
Arrêt
(fonction­
nement
normal)
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique
de pro­tection de la batterie conçue
pour empêcher une décharge excessive de la batterie autonome.
●La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
●Dès que vous remarquez le clig­note­
ment du témoin d’avertissement de
batterie basse, rechargez immédiatement la batterie autonome.
●Retirer le couvercle du verrouillage de l’embrayage de la perceuse peut être difficile si vous
faites pression sur le côté du
couvercle tout en le retirant.

Utilisation de la lumière DEL
Avant d’utiliser l’éclairage DEL, tirez
toujour sune fois l’interrupteur d’alimentation.
Appuyez sur le bouton
d’allumage de l’éclairage DEL.
La lumière éclaire avec un courant
de très faible intensité qui n’affecte
pas négativement la performance du
tournevis ou la capacité de la batterie
pendant son utilisation.

Couvercle du verrouillage
de l’embrayage
Le couvercle du verrouillage de
l’embrayage vous permet de verrouiller l’embrayage au réglage sélectionné.
Fixation du couvercle
1.Sélectionnez le réglage d’embrayage pour l’application.
2.Fixez le couvercle du verrouillage
de l’embrayage.
●Alignez la marque triangulaire sur
le couvercle avec la marque de
sélection de gradation sur la perceuse et fixez.
Marque triangulaire
MISE EN GARDE:
•La lumière DEL incorporée est conçue pour éclairer temporairement la
petite zone de travail.
•Ne l’utilisez pas comme remplace-
Marque de sélection
de gradation
- 33 -
ment d’une torche normale, elle n’
est pas assez lumineuse.
•L’éclairage DEL s’éteint après que
l’outil n’ait pas été utilisé pendant 5
minutes.
l’utilisation, sélectionnez soit la haute
vitesse, soit la basse vitesse.
HAUT
BAS
Mise en garde : NE REGARDEZ PAS DIRECTE­
MENT LE FAISCEAU.
L’utilisation de commandes ou de réglages ou
l’exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l’exposition à
de dangereuses radiations.
Sélection de la vitesse
BAS
HAUT

Fonction de verrouillage de
la mèche
200 min-1 (t/mn)
600 min-1 (t/mn)
Couple de
serrage
Haut
Bas
MISE EN GARDE:
Avec le commutateur sur la position
d’arrêt et la mèche verrouillée en place,
l’outil peut être utilisé comme un tournevis manuel - jusqu’à 14,7 N·m (150
kgf/cm, 130 po-lbs).
L’arbre d’entraînement présentera un
peu de jeu, mais cela n’est pas un
mauvais fonctionnement.
•Vérifiez le commutateur du sélec­
teur de vitesse avant l’utilisation.
•Ne faites pas fonctionner le commutateur du sélecteur de vitesse alors
que l’interrupteur principal est sur la
position de marche (le commutateur
est sur la position ON).

Verrou de l’interrupteur prin­
cipal
Après l’utilisation, mettez l’interrupteur principal sur la position verrouillée pour empêcher tout fonctionnement accidentel.
Verrou de l’interrupteur principal

Interrupteur principal (ON/
OFF)
Poussez la moitié supérieure de l’inter­
rupteur pour une rotation vers l’avant
ou la moitié inférieure pour une rotation en arrière.
Vers l’avant
Vers l’avant
Vers l’arrière
Vers l’arrière

Commutateur du sélecteur
de vitesse
Verrou

Batterie autonome
1. Retirez la batterie autonome de
l’outil.
2. Chargez la batterie autonome en
utilisant le chargeur de batterie.
3. Lorsque la charge est terminée,
retirez la batterie autonome du
chargeur et connectez-la à l’outil.
Déconnectez le chargeur de la
source d’alimentation lorsqu’il n’est
pas utilisé.
Pour adapter l’application de cet outil,
deux vitesses de rotation différentes sont disponibles. En fonction de
- 34 -
Recyclage de la batterie autonome
ATTENTION:
Pour la protection de l'environne­
ment naturel et le recyclage des
matériaux, veillez à mettre la batterie au rebut à un endroit prévu
offici­ellement à cet effet, s’il y en a
un dans votre pays.
REMARQUE:
L’utilisation dans des conditions
extrêmes de chaleur ou de froid
réduit la capacité de fonctionnement
par charge.
[Batterie autonome]
Pour une utilisation correcte
de la batterie autonome
[Chargeur de batterie]
Recharge
Mises en garde communes pour
la batterie autonome Li-ion/Ni-Cd
REMARQUE:
•Lorsqu’une batterie autonome
froide (en-dessous de 0°C) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante. (Sinon, il est
possible que la batterie autonome ne
soit pas complètement chargée.)
•Laissez refroidir le chargeur quand
vous rechargez plus de deux bat­teries
autonomes à la suite.
•Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
Batterie autonome Li-ion
•Pour une longévité optimale de la batterie, rangez la batterie autonome
Li-ion sans la charger après l’avoir utilisée.
•Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (32°F), l’outil pourrait ne pas
fonctionner correctement.
•Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres
objets métalliques tels que: trombones,
pièces de monnaie, clés, clous, vis et
autres petits objets métalliques susceptibles de connecter les bornes entre
elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
•Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
Longévité des batteries autonomes
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’en­dommagement du chargeur de
batterie.
•N’utilisez pas de source d’alimenta­
tion provenant d’un générateur de
moteur.
•Ne bouchez pas les trous d’aération du chargeur et de la batterie
autonome.
•Débranchez le chargeur lorsque
vous ne l’utilisez pas.
Batterie autonome Li-ion
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonc­
tion­nement devient très court après
la recharge, remplacez la batterie
auto­nome par une neuve.
- 35 -
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
Chargeur de batterie
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite
dans la prise d’alimentation secteur;
toutefois, ceci ne pose aucun problème de sécu­rité.
2. Faites glisser le couvercle du poste
d’accueil de la batterie vers l’arrière
pour permettre l’insertion de la batte­
rie autonome Li-ion.
●Assurez-vous que le couvercle est
bien verrouillé en place.
3. Introduisez soigneusement la batterie
autonome dans le chargeur.
Même lorsque la batterie est complète­
ment chargée, elle n’aura qu’environ
50% de la puissance d’une batte­rie
complètement chargée à une tempé­
rature de fonctionnement normale.
8. Lorsque le témoin d’alimentation ne
s’allume pas immédiatement après
avoir branché le chargeur, ou si après
la durée de charge standard, le témoin
de charge ne clignote pas rapidement
en vert, consultez un concessionnaire
autorisé.
9. Si une batterie complètement chargée
est à nouveau insérée dans le
chargeur, le témoin de charge s’allume.
Après quelques minutes, le voyant de
charge risque de clignoter rapidement
pour indiquer que la charge est
terminée.
Batterie autonome Ni-Cd
REMARQUE:
Chargez une nouvelle batterie auto­
no­me, ou une batterie autonome
qui n’a pas été utilisée pendant
une période prolongée, pendant 24
heures pour lui redonner sa pleine
capacité.
Vers la prise
CA
4. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
inter­rupteur électronique s’actionne
pour pro­téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie.
La charge com­mence alors auto­
matique­ment.
5. Le témoin de charge (vert) clignote
lentement dès que la batterie est
chargée à environ 80%.
6. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
7. Lorsque la température de la batterie
autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps
à charger que la durée standard. Chargeur de batterie
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite
dans la prise d’alimentation secteur;
toutefois, ceci ne pose aucun problème de sécu­rité.
2. Faites glisser le couvercle du poste
d’accueil de la batterie vers l’arrière
pour permettre l’insertion de la batte­
rie autonome Ni-Cd.
●Assurez-vous que le couvercle est
bien verrouillé en place.
3. Introduisez soigneusement la batterie
autonome dans le chargeur.
- 36 -
Vers la prise
CA
4. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
inter­rupteur électronique s’actionne
pour pro­téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence alors
automatiquement.
5. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
6. Si le voyant de charge ne s’allume
pas immédiatement après le branchement du chargeur ou, si après la
durée de charge standard, le voyant
ne s’éteint pas, consultez un revendeur agréé pour de l’assistance technique.
7. Si une batterie complètement chargée
est à nouveau insérée dans le char­
geur, le témoin de charge s’allume.
Après quelques minutes, le voyant de
charge risque de clignoter rapidement
pour indiquer que la charge est
terminée.
INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile.
Li-ion seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude. La charge commence
lorsque la température de la batterie autonome descend.
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
Clignotant rapidement en orange et en vert
Impossible de charger. Colmatage par la pous­sière ou
mauvais fonctionnement de la batterie autonome.
Lorsque la température de la batterie autonome est de
–10ºC ou moins, le témoin de charge (orange) se met
également à clignoter. La charge commence lorsque la
température de la batterie autonome augmente (Li-ion
seulement).
- 37 -
Avis aux utilisateurs concernant la collecte et l’élimination des
piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
docu­mentation qui l’accompagne, ce pictogramme indique que les piles et
appareils électriques et électroniques usagés doivent être séparés des ordures
ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des
piles et des appareils usagés, veuillez les porter à l’un des points de collecte
prévus, conformément à la législation nationale en vigueur ainsi qu’aux
directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en
vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses
ainsi qu’à protéger la santé humaine et l’environnement contre les effets
potentiellement nocifs d’une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et
appareils usagés, veuillez vous renseigner auprès de votre mairie, du service
municipal d’enlèvement des déchets ou du point de vente où vous avez acheté
les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est
passible d’une peine d’amende.
Pour les utilisateurs professionnels au sein de l’Union euro­péenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électro­nique,
veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
[Information relative à l’élimination des déchets dans les pays
extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la
procédure applicable dans les pays hors Union européenne, veuillez vous renseigner
auprès des autorités locales compétentes ou de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2
exemples ci-contre)
Le pictogramme représentant une poubelle sur roues barrée d’une croix est
conforme à la réglementation. Si ce pictogramme est combiné avec un symbole
chimique, il remplit également les exigences posées par la Directive relative au
produit chimique concerné.
III. ENTRETIEN
Nettoyez l’appareil au moyen d’un chif­fon sec et propre. N’utilisez ni eau, ni
solvant, ni produit de nettoyage volatile.
IV. ACCESSOIRES
MISE EN GARDE:
Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixations convenant à l’opération effectuée.
Pour plus de détails concernant ces accessoires, adressez-vous à un centre de
service.
- 38 -
•EY9X007E
Couvercle du verrou de l’embrayage
9,5 mm (3/8") 13 mm (33/64")
Utilisez uniquement des mèches
convenant à la taille du mandrin
utilisé.
6,35 mm
(1/4")
V. CARACTERISTIQUES TECHNIQUES
UNITE PRINCIPALE
Modèle
Capacité
Moteur
Vissage
Perçage
EY7411
Vis pour machine
Vis à bois
Pour métal
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V CC
BAS: 200 min-1 (t/mn)
HAUT: 600 min-1 (t/mn)
BAS: 4,4 N·m (45 kgf/cm, 39 po-lbs)
HAUT: 1,5 N·m (15 kgf/cm, 13 po-lbs)
Vitesse sans charge
Couple maximum
Couple de serrage maximum
de l’embrayage
Longueur totale
Poids (avec la batterie
autonome)
3,0 N·m (30 kgf/cm, 26 po-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
BATTERIE AUTONOME
Modèle
Stockage de la batterie
Tension de la batterie
EY9L10
Batterie Li-ion
3,6 V CC (3,6 V × 1 pile)
CHARGEUR DE BATTERIE
Modèle
Poids
Puissance nominale
Durée de chargement
EY0L10
0,6 kg (1,3 lbs)
Reportez-vous à la puissance nominale indiquée
au bas du chargeur.
3,6 V
2,4 V
EY9025
EY9021
Plein: 15 min.
Plein: 15 min.
EY9L10
Utilisable: 15 min.
Plein: 30 min.
REMARQUE:
•Pour les batteries autonome applicables à ce chargeur, reportez-vous à l’étiquette
apposée sur le chargeur ou au catalogue général le plus récent.
L’étiquette d’instructions apposée sur les batteries autonomes indique également le
chargeur applicable.
- 39 -
Istruzioni originalmente scritte in: inglese
Istruzioni originali tradotte in: altre lingue
…min-1
Ah
Leggere le “Istruzioni per la Sicurezza”
ed i seguenti punti, prima di utilizzare l’ap­
parecchio.
Solo rotazione
I. NORME DI SICUREZ­
Per ridurre il pericolo di
lesioni, è necessario leggere
e comprendere il manuale di
istruzioni.
ZA SUPPLEMENTARI
1) Indossare delle protezioni per
l’udito, quando si usa l’attrezzo
per un lungo periodo.
L’esposizione prolungata al rumore
molto intenso può portare alla perdita dell’udito.
2) Tenere presente che lo strumento
è sempre pronto per l’uso, poiché
non è necessario collegarlo ad una
presa di corrente.
3) Durante la trapanatura o l’avvita­
mento su pareti, pavimenti, ecc. si
potrebbero incontrare fili elettrici in
tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE
O Q U A L S I A S I A LT R A PA RT E
METALLICA SULLA PARTE ANTERIORE DELL’UTENSILE! Tene­
re l’attrezzo esclusivamente per
l’impugnatura di plastica, per evitare
scosse nel caso di trapanatura di un
cavo sotto tensione.
4) Se la punta dovesse incastrarsi,
spegnere immediatamente l’utensile con l’interruttore a scatto, così
da evitare un sovraccarico che
potrebbe danneggiare il pacco batteria o il motore.
Utilizzare il movimento inverso per
rimuovere i bit incastrati.
5) Durante la ricarica, il caricabatteria
potrebbe riscaldarsi leggermente.
Questo è normale. Non lasciare la
batteria nel caricatore per più di 24
ore dopo il completamento della
ricarica.
Simbolo
Significato
V
Volt
Corrente diretta
n0
Giri o reciprocazioni per
minuto
Capacità elettrica del pacco
batteria
Solo per uso interno.
AVVERTIMENTO:
•Usare esclusivamente i pacchi batteria Panasonic progettati per l’uso con
questo attrezzo ricaricabile.
•La Panasonic non sarà responsabile
per eventuali danni o incidenti causati
dall’uso di un pacco batteria riciclato
e/o contraffatto.
•Non smaltire il pacco batteria in falò,
né esporlo a calore eccessivo.
•Non avvitare chiodi o simili nel pacco
batteria, non sottoporlo ad urti, non
disassemblarlo, né tentare di modificarlo.
•Impedire che oggetti metallici vengano a contatto con i terminali del pacco
batteria.
•Non trasportare, né conservare il
pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
•Non caricare il pacco batteria in luoghi
con alte temperature, come vicino al
fuoco o alla luce diretta del sole. In
caso contrario, la batteria potrebbe
surriscaldarsi, incendiarsi, o esplodere.
•Usare esclusivamente l’apposito
caricabatteria per caricare il pacco
batteria In caso contrario, la batteria
potrebbe presentare fughe, surriscaldarsi, o esplodere.
•Se il pacco batteria risulta deteriorato,
sostituirlo con uno nuovo.
L’uso prolungato di un pacco batteria
danneggiato può generare calore,
danni e incendi.
Velocità senza carico
- 40 -
II. M O N TA G G I O E
Riferimenti per la regolazione della
coppia
FUN­ZIONAMENTO
Regolazione

Mandrino esagonale per
punte
1.
2.
3.
4.
5.
1
5
Installazione delle punte
NOTA:
9
Quando si installano o si rimuovono le punte del trapano, scollegare il pacco batteria dall’utensile
e posizionare il tasto di blocco in
posizione di blocco.
Tenere il collare del mandrino di collegamento rapido ed estrarlo dall’avvitatore.
Inserire la punta nel mandrino. Rila­
sciare il collare.
Il collarino tornerà nella posizione ini­
ziale dopo essere stato rilasciato.
Tirare il bit per accertarsi che non
esca.
Per rimuovere la punta, estrarre il
collare allo stesso modo.
Punta
13
17
21
Coppia
Uso
Circa: 0,29 N·m (3,0 kgfcm oppure 2,6 in-lbs)
Circa: 0,82 N·m (8,4 kgfcm oppure 7,3 in-lbs)
Circa: 1,35 N·m (13,8
kgf-cm oppure 12,0 in-lbs) Per l’avvita­
mento di viti
Circa: 1,88 N·m (19,2
kgf-cm oppure 16,6 in-lbs)
Circa: 2,41 N·m (24,6
kgf-cm oppure 21,3 in-lbs)
Circa: 2,94 N·m (30,0
kgf-cm oppure 26,0 in-lbs)
Per avvitaCirca: 4,4 N·m
di viti
(45,0 kgf-cm oppure 39,0 mento
e trapanatuin-lbs)
ra efficaci
● Durante l’uso ad alta velocità,
impostare la frizione a 10 o meno.
(Il funzionamento si arresta alla
coppia massima di 1,5 N·m (15 kgfcm) quando la scala è maggiore.)
● La funzione di autospegnimento
potrebbe diventare disattiva durante l’uso con impostazioni di frizione
maggiori, quando l’alimentazione
da batteria si esaurisce. In tal
caso, ricaricare la batteria.
Mandrino esagonale
per punte
NOTA:
9,5 mm (3/8") - 13 mm (33/64")
La tabella serve solo da riferimento.
L’impostazione della coppia può differire in base al materiale, al tipo di
vite, ecc. Si consiglia di testare la
coppia in funzione dell’uso.
6,35 mm (1/4")

Impugnatura frizione
(Impostazione coppia mandrino)
Regolare la coppia su una delle 21
impostazioni possibili. Tra i passi, c’è
un intervallo di circa 0,13 N·m (1,3 kgfcm oppure 1,1 in-lbs).
PRECAUZIONE:
Te s t a r e l ’ i m p o s t a z i o n e p r i m a
dell’uso.
Impostare la scala su questa marcatura.

Pannello di controllo
Impostazioni di fabbrica al momento
della spedizione
● Sistema di conteggio: Sistema di
conteggio giù
● Valore impostazione conteggio: 99
● Volume del suono del cicalino: b1
(suono basso)
● Tempo di conteggio per la prevenzione di conteggio del doppio serraggio: 0 (OFF)
● Interruttore di mantenimento funzione: Rilasciato
Regolare le impostazioni a seconda
delle condizioni di uso.
- 41 -
Funzione di conteggio viti
●Conta il numero di interruzioni automatiche. (Conta il numero di vite inserite)
●Il metodo di conteggio può essere
selezionato da “UP” o “DOWN”.
●Quando il numero impostato di viti
da avvitare viene raggiunto il cicalino
suona e il valore del conteggio è
azzerato.
●Il suono del cicalino può essere
selezionato fra 3 tipi di suono.
●Funzione di prevenzione di conteggio
del doppio serraggio
Un lavoro (doppio serraggio, conferma dell’avvitamento della vite ecc.)
che è cominciato entro un certo periodo di tempo non viene calcolato dopo
che le viti avvitate sono state contate.
Lampada del display
di conteggio
Lampada del display
del sistema di
conteggio
Tasto di blocco
Interruttore
Interruttore di mantenimento funzione
Rilascia
ON
Avvio del pannello di controllo
1.Rilasciare l’interruttore di mantenimento funzione.
2.Per illuminare il pannello di controllo.
1Rilasciare il tasto di blocco
2Premere
(Il pannello di controllo
si illumina.)
●La lampada del display di conteggio
si illumina e “UP” o “DOWN” si illuminano.
Impostazione delle funzioni di conteggio (Impostazione del conteggio
viti/Impostazione del sistema di conteggio)
1. Premere
mentre il pannello di controllo è illuminato.
Ogni volta che
viene premuto,
l’impostazione del conteggio viti e
l’impostazione del sistema di conteggio si accendono e lampeggiano.
● Impostazione del conteggio viti
→La lampada del display di conteggio lampeggia.
● Impostazione del sistema di conteggio
→“UP” o “DOWN” lampeggia.
2. Impostazione del conteggio viti
Impostare il numero di viti con o .
● La gamma di valori per l’impostazione va da 0 a 99.
● 0 non viene calcolato.
Impostazione del sistema di conteggio
Premere
, il tasto “UP” o “DOWN”
comincerà a lampeggiare. Quindi
selezionare
(“UP”) o
(“DOWN”).
● Premere e tenere abbassati i tasti
o
mentre si esegue l’impostazione
di coppia per fare variare continuamente il valore.
< Sistema di conteggio “UP” >
● Visualizza il conteggio del numero
di viti avvitate.
Numero impostato )
(
Le impostazioni sono regolate premendo .
● Quando il numero impostato di viti
da avvitare viene raggiunto, il cicalino suona e il valore del conteggio si
azzerra.
< Sistema di conteggio “DOWN” >
● Visualizza il conteggio del numero
di viti ancora da avvitare.
)
( Numero impostato
● Quando il numero impostato di
viti da avvitare viene raggiunto, il
cicalino suona e il valore del conteggio ritorna al numero impostato
inizialmente.
- 42 -
3.Le impostazioni sono regolate premendo .
● L’impostazione precedente sarà
cancellata.
4.Per prevenire variazioni dei valori
impostati a causa di errori durante il
funzionamento.
● Spostare su ON l’inter­
ON
ruttore HOLD.
Impostazioni di pratiche funzioni
(impostazione del suono del cicalino/
impostazione di tempo per la prevenzione di conteggio del doppio serraggio)
1. Premere
per almeno 2 secondi
mentre il pannello di controllo è illumi­
nato.
● La lampada del display di conteggio “F1” si illumina.
Ogni volta che si preme
,
l’impostazione del suono del cicalino
e l’impostazione di tempo per la
prevenzione di conteggio del doppio
serraggio possono essere cambiate.
●“Impostazione del suono del cicalino”
→ “F1” si illumina.
●“Impostazione di tempo per la prevenzione di conteggio del doppio
serraggio”
→ “F2” si illumina.
2. Impostazione del suono del cicalino
Il suono del cicalino può essere sele­
zionato con
o
quando “F1” è
illuminato.
Operazione
Display
b3
b2
b1
b0
Frequenza del suono
Suono ad alto volume (circa 4 kHz)
Suono a medio volume (circa 3 kHz)
Suono a basso volume (circa 2 kHz)
Senza suono (OFF)
● Premendo
, l’impostazione del
suono del cicalino memorizzata
precedentemente viene visualizzata.
Impostazione di tempo per la prevenzione di conteggio del doppio
serraggio
Premere
per fare illuminare “F2” e
selezionare il tempo con o .
di
Operazione Display N°
secondi
30
3
secondi
1
0
0,1
secondi
OFF
Dopo il
conteggio
delle viti,
un ulteriore
avvitamento
di altre viti
non viene
calcolato entro
un fissato
numero di
secondi.
● Premendo
, l’impostazione di
tempo memorizzata precedente­
mente viene visualizzata.
3.Le impostazioni sono regolate premendo .
4.Per prevenire variazioni dei valori
impostati a causa di errori durante il
funzionamento.
● Spostare su ON l’inter­
ON
ruttore HOLD.
Per cambiare il conteggio delle viti
durante l’uso
1.Rilasciare l’interruttore di mantenimento funzione.
2.Regolare il valore del conteggio con
.
● Il numero visualizzato di viti da
avvitare può essere cambiato entro
la gamma di valori di conteggio.
3.Per prevenire variazioni dei valori
impostati a causa di errori durante il
funzionamento.
● Spostare su ON l’inter­
ON
ruttore HOLD.
■ Durante l’impostazione, se non si
esegue nessuna operazione entro 60
secondi e quando si rimuove la pila.
● L’operazione per il valore impostato diventa invalida.
Impostare di nuovo i valori per il
funzionamento.
■ Quando si sostituiscono le pile durante il funzionamento.
● Quando le pile sono sostituite, il
valore di conteggio viene memorizzato. Quindi, il trapano può essere
utilizzato continuamente.
- 43 -

Spia avvertenza batteria
scarica
Rimozione del coperchio
1.Afferrare il coperchio di blocco fri­
zione con le dita sul segno  e
la base del coperchio, spingere e
torcere per rimuovere.
<Spia avvertenza batteria scarica>
Spenta
(funzionamento
normale)
Lampeggiante
(no carica)
Funzione
protezione batteria
attiva
Lo scaricarsi eccessivo (totale) delle
batterie a ioni di litio diminuisce drasticamente la loro autonomia. L’avvitatore
è dotato di una funzione di protezione
della batteria realizzata per evitare lo
scaricarsi eccessivo del pacco batteria.
●La funzione di protezione della bat­
teria si attiva immediatamente prima
che la batteria perda la carica, così da
far lampeggiare la spia di avvertenza
batteria scarica.
●Se si nota la spia di avvertenza bat­
teria scarica, caricare immediatamente il pacco batteria.
●Sarà difficile rimuovere il coperchio di blocco frizione dal trapano
se si spinge sui lati del coperchio
mentre lo si estrae.

Uso della luce LED
Prima di usare la luce LED, tirare
sempre l’interruttore di alimentazione
una volta.
Premere il tasto
luce LED accesa.
La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell’avvitatore,
né la capacità della batteria.

Coperchio di blocco frizione
Il coperchio di blocco frizione consente di bloccare la frizione nella
posizione selezionata.
Montaggio del coperchio
1.Selezionare l’impostazione appropriata della frizione per l’applicazione.
2.Fissare il coperchio di blocco fri­
zione.
●Allineare il segno di forma triangolare sul coperchio con il segno
di selezione graduazione sul trapano e fissare.
Segno di forma
triangolare
Segno di selezione
graduazione
PRECAUZIONE:
•La luce LED incorporata è stata
realizzata per l’illuminazione temporanea di un’area di lavoro ridotta
•Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà insufficiente.
•Il LED si spegne quando l’attrezzo
non viene usato per 5 minuti di seguito.
- 44 -
Selezione velocità
BASSO 200 min-1 (giri/min.)
ALTO
600 min-1 (giri/min.)
Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO
L’utilizzo di comandi, regolazioni e l’attuazione
di istruzioni diversi da quelli qui riportati potrebbero provocare un’esposizione pericolosa alle
radiazioni.
PRECAUZIONE:
•Prima dell’uso, verificare il selettore
di velocità.
•Non agire sul selettore di velocità
se l’interruttore principale è attivo
(ovvero in posizione ON).

Funzione blocco punta
Quando l’interruttore è su OFF e la
punta fissata, l’utensile può essere utilizzato come cacciavite manuale, fino
a 14,7 N·m (150 kgf-cm, 130 in-lbs).
L’eventuale gioco sull’albero non è
un’anomalia.

Blocco interruttore principale
Dopo l’uso, mettere l’interruttore principale in posizione di blocco, onde
evitare l’uso accidentale.
Blocco interruttore principale

Interruttore principale (ON/
OFF)
Premere la metà superiore dell’interruttore per la rotazione in avanti, o la
metà inferiore per la rotazione indie­
tro.
Avanzamento
Avanzamento
Coppia
Alta
Bassa
Blocco

Pacco batteria
1. R i m u o v e r e i l p a c c o b a t t e r i a
dall’utensile.
2. Caricare il pacco batteria mediante
il caricabatteria.
3. Dopo il completamento della ricari­
ca, rimuovere il pacco batteria dal
caricatore e collegarlo all’utensile.
Dopo l’uso, scollegare il caricatore
dalla fonte di corrente.
Inversione
Inversione

Selettore di velocità
Per ottenere il meglio da questo utensile, sono state concepite due diverse
velocità di rotazione. In base all’uso,
è possibile scegliere tra velocità alta
e velocità bassa.
ALTO
BASSO
- 45 -
NOTA:
La capacità di funzionamento per
carica in condizioni estreme di
caldo o freddo si riduce.
[Pacco batteria]
[Caricabatterie]
Per un uso corretto del pac­
co batteria
Ricarica
Pacco batteria Li-ion
Avvertenze generiche per il
pacco batteria Li-ion/Ni-Cd
NOTA:
•Per una conservazione ottimale della
batteria, riporre il pacco batteria agli
ioni di litio dopo l’uso senza ricaricarlo.
•La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C
(32°F), lo strumento smetterà di funzionare correttamente.
•Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti
metallici come: clip, monetine, chiavi,
chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro.
Cortocircuitare i terminali del pacco
batteria potrebbe causare scintille,
ustioni oppure un incendio.
•Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben
ventilato.
•Per caricare un pacco batteria fre­d­
do (al di sotto di 0°C) in un luogo
caldo, lasciare il pacco batteria nel
locale per oltre un’ora per permettere allo stesso di raggiungere la
temperatura ambiente. (Altrimenti il
pacco batteria potrebbe non essere
completamente ricaricato.)
•Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie
consecutivamente.
•Non infilate le dita nel foro di contatto per tenere in mano il caricabat­
terie o altro scopo.
PRECAUZIONE:
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
•Non usate l’energia fornita da un
generatore a motore.
•Non coprite le prese d’aria di caricabatteria e pacco batteria.
•Scollegare il caricabatteria se non
in uso.
Durata del pacco batteria
Le batterie ricaricabili posseggono
una durata limitata. Se il tempo di
funziona­mento diventa estremamente breve dopo la ricarica, sostituire il pacco bat­teria con uno nuovo.
Pacco batteria Li-ion
NOTA:
Al momento dell’acquisto, il pacco
batteria non è carico. Assicurarsi di
caricare la batteria prima dell’uso.
Riciclo batteria
ATTENZIONE:
Per ragioni relative alla protezione
dell’ambiente e al riciclaggio dei
materiali, assicurarsi che lo smalti­
mento del prodotto avvenga in un
luogo ufficialmente preposto a tale
fine (ammesso che esista nell’area
dell’utente).
Caricabatteria
1. Collegare il caricatore alla presa di
corrente.
NOTA:
L’inserimento della spina nella presa
di corrente c.a. potrebbe provocare
delle scintille, ma questo non è un
problema in termini di sicurezza.
2. Far scorrere il coperchio del vano batteria per consentire l’inserimento del
pacco batteria Li-ion.
●Verificare che il coperchio sia bloccato saldamente.
- 46 -
3. Inserire saldamente il pacco batteria
nel caricabatteria.
caricamento inizierà a lampeggiare
rapidamente per indicare che il carica­
mento è completato.
Pacco batteria Ni-Cd
NOTA:
Alla presa
AC
Caricare un pacco batteria nuovo o
un pacco batteria che non è stato
usato per un lungo periodo, per
circa 24 ore per riportare la batteria
alla sua piena capacità.
4. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata, un interruttore elettronico interno
scatta automaticamente per evitare la
sovraccarica.
• La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.
La ricarica comincia poi automaticamente.
5. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica
per l’80% circa.
6. Quando la batteria è completamente
carica, la spia verde lampeggia rapidamente.
7. Qualora la temperatura del pacco
batteria raggiunga gli 0°C o meno, il
tempo di ricarica è maggiore rispetto
al tempo di ricarica normale. Anche a
batteria completamente carica, l’utensile dispone di circa il 50% dell’energia
di cui dispone una batteria carica alla
temperatura di esercizio normale.
8. Qualora la spia di accensione non si
dovesse accendere immediatamente
dopo il collegamento del caricatore o
qualora, trascorso il tempo di ricarica
normale, la spia di ricarica verde non
dovesse lampeggiare rapidamente,
si prega di rivolgersi ad un rivenditore
autorizzato.
9. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si
illumina. Dopo alcuni minuti la spia di
Caricabatteria
1. Collegare il caricatore alla presa di
corrente.
NOTA:
L’inserimento della spina nella presa
di corrente c.a. potrebbe provocare
delle scintille, ma questo non è un
problema in termini di sicurezza.
2. Far scorrere il coperchio del vano batteria per consentire l’inserimento del
pacco batteria Ni-Cd.
●Verificare che il coperchio sia bloccato
saldamente.
3. Inserire saldamente il pacco batteria
nel caricabatteria.
Alla presa
AC
4. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata, un interruttore elettronico interno
scatta automaticamente per evitare la
sovraccarica.
• La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi
automaticamente.
5. Quando la batteria è completamente
carica, la spia verde lampeggia rapidamente.
- 47 -
6. Se la spia di caricamento non si accende immediatamente dopo aver
collegato il caricabatteria oppure se la
spia non si spegne al termine del caricamento standard, rivolgetevi ad un
rivenditore autorizzato.
7. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si
illumina. Dopo alcuni minuti la spia di
caricamento inizierà a lampeggiare
rapidamente per indicare che il
caricamento è completato.
SEGNALI SPIE
Luce verde
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
Luce verde lampeggiante rapida
Il caricamento è completato. (Carica completa)
Luce verde lampeggiante
Batteria carica all’80% circa (Carica utilizzabile. Solo
Li-ion)
Luce verde
In fase di caricamento.
Luce arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per
ridurre il peso sulla batteria (solo Li-ion).
Luce arancione lampeggiante
Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.
Spia stato ricarica
Sinistra: verde Destra: arancione
Luce arancione e verde lampeggianti rapide
Non è possibile effettuare il caricamento. Il pacco
batteria è impolverato o guasto.
Qualora la temperatura del pacco batteria raggiunga i
-10°C o meno, anche la spia di ricarica arancione inizia
a lampeggiare. La ricarica inizia quando la temperatura
del pacco batteria aumenta (solo Li-ion).
- 48 -
Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie
apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o
manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e
le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC
e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a
salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute
umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un
trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e
batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo
smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti
non siano stati smaltiti in modo corretto ed in accordo con la legisla­zione
nazionale.
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di
contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione
Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate
smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore
ed informarvi sulle modalità per un corretto smaltimento.
Nota per il simbolo delle batterie (esempio con simbolo chimico
riportato sotto il simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in
questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in
questione.
III. MANUTENZIONE
Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. Non usare
un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
IV. ACCESSORI
PRECAUZIONE:
Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo
per l’uso stabilito.
Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro
di assistenza tecnica.
- 49 -
•EY9X007E
Coperchio blocco frizione
9,5 mm (3/8") 13 mm (33/64")
Utilizzare solo i bit adatti per la
dimensione del mandrino.
6,35 mm
(1/4")
V. SPECIFICHE TECNICHE
APPARECCHIO PRINCIPALE
Modello
Capacità
Motore
Avvitamento
vite
Trapanatura
In assenza di carico
Coppia massima
Coppia frizione massima
Lunghezza totale
Peso (con pacco batteria)
EY7411
Vite a ferro
Vite da legno
Metallo
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V DC
BASSO: 200 min-1 (giri/min.)
ALTO: 600 min-1 (giri/min.)
BASSA: 4,4 N·m (45 kgf-cm, 39 in-lbs)
ALTA: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
PACCO BATTERIA
Modello
Accumulatore
Tensione batteria
EY9L10
Batteria Li-ion
3,6 V DC (3,6 V × 1 celle)
CARICABATTERIA
Modello
Peso
Valori
Tempo di caricamento
EY0L10
0,6 kg (1,3 lbs)
Si veda la placca di classificazione posta sul fondo
del caricatore.
3,6 V
2,4 V
EY9025
EY9021
Completo: 15 min.
Completo: 15 min.
EY9L10
Utilizzabile: 15 min.
Completo: 30 min.
NOTA:
•Per conoscere i pacchi batteria adatti a questo adattatore, si veda l’etichetta sul
caricatore oppure il catalogo generale più recente.
L’etichetta delle istruzioni sui pacchi batteria riportano anche il caricatore adatto.
- 50 -
Originele gebruiksaanwijzing: Engels
Vertaling van de originele gebruiksaanwijzing: Andere talen
Ah
Alleen draaien
Lees de “Veiligheidsadviezen” in het af­
zonderlijke boekje en de onderstaande
voorschriften alvorens gebruik.
Om het risico van letsel te
verminderen, dient de gebruiker
de gebruiksaanwijzing te lezen
en ter kennis te nemen.
I. EXTRA VEILIGHEIDS­
Alleen voor gebruik
binnenshuis.
VOORSCHRIFTEN
1) Draag oorbescherming wanneer
u het gereedschap gedurende
langere tijd achtereen gebruikt.
Langdurige blootstelling aan hard
lawaai kan resulteren in gehoorverlies.
2) Denk eraan dat dit gereedschap
altijd gebruiksklaar is zonder dat
er een stekker in het stopcontact
gestoken hoeft te worden.
3) Bij het boren of schroeven in muren
en vloeren is het mogelijk dat u
elektriciteitsdraden raakt. RAAK
DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET
GE­REEDSCHAP AAN! Houd het
gereedschap alleen aan de plastic
hand­greep vast zodat u geen elektrische schok krijgt als u per ongeluk
een elek­triciteitsdraad raakt.
4) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten.
Op deze manier kunt u voorkomen
dat de motor overbelast wordt en de
motor of de accu wordt beschadigd.
Draai een vastzittende bit in omge­
keerde draairichting los.
5) De acculader wordt tijdens het opladen warm. Dit is normaal. Laat
de accu niet langer dan 24 uur in
de acculader nadat het opladen is
voltooid.
Symbool
Betekenis
V
Volt
Gelijkstroom
n0
Onbelast
…min-1
Omwentelingen of toeren per
minuut
Elektrische capaciteit van de
accu
WAARSCHUWING:
•Gebruik enkel Panasonic accu's die
bestemd zijn voor gebruik met dit
oplaadbare gereedschap.
•Panasonic kan niet aansprakelijk
worden gesteld voor beschadigingen
of ongelukken veroorzaakt door het
gebruik van een gerecyclede accu of
een namaak-accu.
•Gooi de accu nooit in vuur of stel deze
ook niet aan overmatige hitte bloot.
•Sla geen nagels en dergelijke in de
accu en stel deze ook niet bloot aan
schokken. Probeer de accu ook niet
te demonteren of er wijzigingen in
aan te brengen.
•Zorg dat de accupolen niet in contact
komen met metalen voorwerpen.
•Berg de accu niet in dezelfde doos op
waarin nagels of andere metalen voorwerpen zijn.
•Laad de accu niet op een plaats met
hoge temperaturen op, zoals in de
buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in
brand vliegen of exploderen.
•Gebruik uitsluitend de voorgeschreven
acculader voor het opladen van de
accu. De accu zou anders kunnen
gaan lekken, oververhit worden of
exploderen.
•Wanneer de accu versleten is, moet
deze door een nieuwe worden vervangen.
Als u een versleten of beschadigde
accu blijft gebruiken, kan dit resulteren
in hitte-ontwikkeling, ontbranding of
barsten van de accu.
- 51 -
II. MONTAGE &
Zet de schaalaanduiding tegenover
deze markering.
BEDIENING

Zeskantboorkop
1.
2.
3.
4.
5.
Bevestigen van de bits
Referentie voor het instellen van
het aanhaalmoment
Voordat u een bit bevestigt of verwijdert, moet u de accu losmaken
van het gereedschap en de vergrendelingsknop in de vergrende­
lingsstand zetten.
Pak de kraag van de snelkoppelingboorkop vast en trek deze weg van
het gereedschap.
Steek de bit in de boorkop. Laat de
kraag los.
De kraag keert in de oorspronkelijke
stand terug wanneer deze wordt losgelaten.
Trek even aan de bit om er zeker van
te zijn dat de bit vastzit.
Om de bit te verwijderen, trekt u de
kraag op dezelfde wijze weg van het
gereedschap.
Instelling
OPMERKING:
Bit
Zeskantboorkop
9,5 mm (3/8") - 13 mm (33/64")
6,35 mm (1/4")

Koppelingshandgreep
(Instellen van het koppelings­
draaimoment)
Stel het aanhaalmoment in op een
van de 21 beschikbare instellingen
overeenkomstig de klus die u uitvoert.
Er is een interval van ongeveer 0,13
N·m (1,3 kgf-cm of 1,1 in-lbs) tussen
de stappen.
OPGELET:
Test de instelling voordat u de klus
uitvoert.
- 52 -
1
5
9
13
17
21
Aanhaalmoment
Ongeveer 0,29 N·m
(3,0 kgf-cm of 2,6 in-lbs)
Ongeveer 0,82 N·m
(8,4 kgf-cm of 7,3 in-lbs)
Ongeveer 1,35 N·m
(13,8 kgf-cm of 12,0 in-lbs)
Ongeveer 1,88 N·m
(19,2 kgf-cm of 16,6 in-lbs)
Ongeveer 2,41 N·m
(24,6 kgf-cm of 21,3 in-lbs)
Ongeveer 2,94 N·m
(30,0 kgf-cm of 26,0 in-lbs)
Gebruik
Voor
vastdraaien
van
schroeven
Voor krachtig
vastdraaien
Ongeveer 4,4 N·m
schroe­
(45,0 kgf-cm of 39,0 in-lbs) van
ven en voor
boren.
● Bij gebruik met hoge snelheid stelt
u de koppeling in op 10 of lager.
(De werking stopt bij het maxi­
male aanhaalmoment van 1,5 N·m
(15 kgf-cm) wanneer de schaal­
aanduiding hoger is.)
● Het is mogelijk dat de automatische afslagfunctie niet werkt bij
gebruik met hoge koppelingsinstellingen wanneer de accuspanning
laag is. Laad de accu in dat geval
op.
OPMERKING:
De tabel moet enkel als referentie
worden gebruikt. Het aanhaalmoment kan verschillen afhankelijk van
het soort materiaal, het type schroef
enz. Voer een test uit bij uw eigen
omstandigheden voordat u begint.

Bedieningspaneel
Inschakelen van het bedieningspaneel
1.Zet de blokkeerschakelaar in de vrije
stand.
2.Om het bedieningspaneel te verlichten
1Zet de vergrendelknop in de vrije
stand.
2Druk op
(Het bedieningspaneel
wordt verlicht.)
●Het teldisplay-lampje en “UP” of
“DOWN” lichten op.
Instellingen bij het verlaten van de
fabriek
● Telsysteem: Aftelsysteem
● Telinstellingswaarde: 99
● Toonhoogte van zoemertoon: b1
(lage toon)
● Tijdsduur voor preventie van dubbele aanhaaltelling: 0 (OFF)
● Blokkeerschakelaar: Vrijgezet
Maak de instellingen overeenkomstig de
gebruiksomstandigheden.
Instellen van de telfuncties (instelling
van schroeftelling/instelling van telsysteem)
Schroeftelfunctie
●Deze functie telt het aantal automatische stops. (Telt het aantal schroeven dat is vastgedraaid.)
●Voor de telmethode kan gekozen worden uit “UP” of “DOWN”.
●Wanneer het ingestelde aantal schroeven dat vastgedraaid moet worden
is bereikt, klinkt er een zoemer en
wordt de telwaarde teruggesteld.
●Er zijn 3 typen zoemergeluid waaruit
gekozen kan worden.
●Preventiefunctie voor dubbele aanhaaltelling
Werkzaamheden (opnieuw vastdraaien, controleren van aanhaalmoment enz.) die binnen de ingestelde
tijd beginnen, worden niet meegeteld
nadat de aangedraaide schroeven
zijn geteld.
Teldisplay-lampje
Telsysteemaanduidingslampje
Vergrendelknop
Schakelaar
Blokkeerschakelaar
Vrijgezet
AAN
1. Druk op
terwijl het bedieningspaneel verlicht is.
Bij enkele malen indrukken van
wordt er tussen instelling van de
schroeftelling en het instelling van
het telsysteem omgeschakeld en
knipperen de aanduidingen.
● Instelling van schroeftelling
→Het teldisplay-lampje knippert.
● Instelling van telsysteem
→“UP” of “DOWN” knippert.
2. Instelling van schroeftelling
of
Stel het aantal schroeven met
in.
● Het instelbereik loopt van 0 – 99.
● 0 wordt niet geteld.
Instelling van telsysteem
Druk op
. “UP” of “DOWN” begint
te knipperen. Kies vervolgens
(“UP”) of
(“DOWN”).
● Houd de ( ) of ( ) toets ingedrukt
terwijl u het aanhaalmoment instelt
om de waarde continu te variëren.
< Telsysteem “UP” >
● Toont de telling voor het aantal
vastgedraaide schroeven.
Ingesteld aantal )
(
De instellingen worden geactiveerd
door op
te drukken.
● Wanneer het ingesteld aantal
schroeven is bereikt, klinkt de
zoemer en wordt de telling op nul
teruggesteld.
- 53 -
< Telsysteem “DOWN” >
● Toont de telling voor het resterend
aantal schroeven dat vastgedraaid
moet worden.
( Ingesteld aantal
)
● Wanneer het ingesteld aantal schroeven dat vastgedraaid moet worden,
wordt bereikt, klinkt de zoemer en
wordt de telling teruggesteld op het
oorspronkelijk ingestelde aantal.
om de instellingen te acti3.Druk op
veren.
● De vorige instellingen worden gewist.
4.Voer de volgende bedieningshandeling uit om per ongeluk veranderen van
de ingestelde waarden te voorkomen.
● Zet de HOLD blokkeerschakelaar op AAN.
AAN
Handige functie-instellingen (instelling van zoemertoon/instelling van
tijdsduur voor preventie van dubbele
aanhaaltelling)
1. Houd
langer dan 2 secon­den
ingedrukt terwijl het bedienings­paneel
verlicht is.
● Het teldisplay-lampje “F1” licht op.
Telkens wanneer op
wordt
gedrukt, wordt er tussen instelling
van de zoemertoon en de instelling van de tijdsduur voor preventie
van dubbele aanhaaltelling omgeschakeld.
●“Instelling van zoemertoon”
→ “F1” licht op.
●“Instelling van tijdsduur voor preventie van dubbele aanhaaltelling”
→ “F2” licht op.
2. Instelling van zoemertoon
De zoemertoon kan met
worden gekozen wanneer “F1” oplicht.
Bediening
Display
b3
b2
b1
b0
Toonfrequentie
Hoge toon
(ong. 4 kHz)
Middentoon
(ong. 3 kHz)
Lage toon
(ong. 2 kHz)
Geen toon (UIT)
● Als op
wordt gedrukt, wordt de
instelling van de voorheen opgeslagen zoemertoon getoond.
Instelling van tijdsduur voor preventie
van dubbele aanhaaltelling
om “F2” te laten oplichten
Druk op
en stel de tijdsduur met
in.
Bediening Display Aantal
seconden
30
3
seconden
1
0
Volgend op de
schroeftelling,
wordt het
vastdraaien
van schroeven
binnen het
0,1
seconde ingestelde
aantal
UIT
seconden niet
geteld.
● Als op
wordt gedrukt, wordt de
instelling van de voorheen opgesla­
gen tijdsduur getoond.
om de instellingen vast te
3.Druk op
leggen.
4.Voer de volgende bedieningshandeling uit om per ongeluk veranderen van
de ingestelde waarden te voorkomen.
● Zet de HOLD blokkeerschakelaar op AAN.
AAN
Tijdens gebruik de schroeftelling
veranderen
1.Zet de blokkeerschakelaar in de vrije
stand.
2.Verander de telwaarde met
.
● Het aangegeven aantal schroeven
dat vastgedraaid moet worden,
kan veranderd worden binnen het
bereik van de waarden voor de
schroeftelling.
3.Voer de volgende bedieningshandeling uit om per ongeluk veranderen van
de ingestelde waarden te voorkomen.
● Zet de HOLD blokkeerschakelaar op AAN.
AAN
■ Als tijdens het instellen langer dan 60
seconden geen bedieningshandeling
wordt verricht of als de accu wordt
verwijderd.
● De ingestelde waarde komt te vervallen.
- 54 -
●Lijn het driehoekje op de afdekkap
uit met het schaalselectieteken op
de boor en bevestig de afdekkap.
U moet de gewenste waarde
opnieuw instellen.
■ Wanneer de accu tijdens het gebruik
wordt verwisseld
● Als de accu wordt verwisseld, blijft
de telwaarde bewaard. U kunt de
boor dus ononderbroken blijven
gebruiken.
Driehoekje

Waarschuwingslampje voor
lage accuspanning
Verwijderen van de afdekkap
1.Pak de afdekkap voor de koppelingsvergrendeling vast met uw
vingers op het  merkteken en
op de onderkant van de afdekkap
en duw de afdekkap naar binnen
terwijl u deze ronddraait om hem te
verwijderen.
<Waarschuwingslampje voor lage
accuspanning>
Uit
(normale
werking)
Knippert
(Accu is ontladen)
De accubeveiligingsfunctie
is geactiveerd.
Buitensporige (volledige) ontlading
van een Li-ion accu heeft een zeer
nadelige invloed op de levensduur van
de accu. Het gereedschap is uitgerust
met een accu-beveiligingsfunctie om
buitensporige ontlading van de accu
te voorkomen.
●De accu-beveiligingsfunctie wordt
geactiveerd meteen voordat de
accu ontladen is en zorgt ervoor
dat het waarschuwingslampje voor
lage accuspanning begint te knipperen.
●Als u ziet dat het waarschuwings­
lampje voor lage accuspanning
knippert, moet u de accu meteen
opladen.
Schaalselectieteken
●De afdekkap voor de koppelingsvergrendeling kan moeilijk van
de boor worden verwijderd als u
tegen de zijkant van de afdekkap
drukt terwijl u deze lostrekt.

Gebruik van het LED-lampje

Afdekkap voor koppelings­
vergrendeling
Met de afdekkap voor de koppelingsvergrendeling kunt u de koppeling op
de gekozen instelling vergrendelen.
Bevestigen van de afdekkap
1.Kies de gewenste koppelingsinstelling voor uw toepassing.
2.Bevestig de afdekkap voor de koppelingsvergrendeling
- 55 -
Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje
gebruikt.
Druk op
om het LED-lampje in en
uit te schakelen.
Het lampje verbruikt erg weinig stroom
en zal de prestatie van het gereedschap
en de capaciteit van de accu bijna niet
beïnvloeden.
Voorwaarts
Voorwaarts
Achterwaarts
OPGELET:
Achterwaarts
•Het ingebouwde LED-lampje is
slechts bedoeld om het werkgebied
kortstondig te verlichten.
•Gebruik het lampje niet als vervanging voor een normale zaklantaarn,
want het licht is niet sterk genoeg.
•Het LED-lampje gaat automatisch
uit wanneer het gereedschap langer
dan 5 minuten niet wordt gebruikt.

Snelheidskeuzeschakelaar
Voor een optimale aanpassing aan
de karwei zijn er twee draaisnelheden
op dit gereedschap beschikbaar.
Afhankelijk van het gebruik kiest u de
hoge of lage draaisnelheid.
HOOG
LAAG
Opgelet: KIJK NIET RECHTSTREEKS IN
DE LICHTSTRAAL.
Ander gebruik van de bedieningsorganen,
andere afstellingen of procedures dan hier
beschreven kunnen leiden tot blootstelling aan
gevaarlijke straling.
Instellen van de snelheid
LAAG
200 min-1 (tpm)
HOOG
600 min-1 (tpm)

Bit-vergrendelfunctie
Wanneer de schakelaar is uitgezet en
er een schroefbit in het gereedschap
is vergrendeld, kan het gereedschap
als gewone schroevendraaier worden gebruikt - tot maximaal 14,7 N·m
(150 kgf-cm, 130 in-lbs).
In de boorkop is een geringe speling
voelbaar, maar dit is geen defect.
Aanhaalmoment
Hoog
Laag
OPGELET:
•Controleer de instelling van de snelheidskeuzeschakelaar voordat u
begint.
•Verzet de snelheidskeuzeschakelaar niet terwijl de hoofdschakelaar
aangezet is (schakelaar staat in de
ON stand).

Hoofdschakelaarvergrendeling
Na gebruik moet u de hoofdschakelaarvergrendeling in de vergrende­
lingsstand zetten om te voorkomen
dat het gereedschap per ongeluk
wordt bediend.

Hoofdschakelaar (ON/OFF)
Druk op de bovenste helft van de
schakelaar voor draaien in voorwaart­
se richting en druk op de onderste
helft van de schakelaar voor draaien
in achterwaartse richting.
- 56 -
Hoofdschakelaar­
vergrendeling
Vergrendelen

Accu
1. Maak de accu los van het gereed­
schap.
2. Laad de accu met behulp van de
accu­lader op.
3. Nadat de accu volledig is opgeladen,
neemt u de accu van de acculader
en bevestigt deze aan het gereed­
schap.
Maak de acculader los van de stroom­
voorziening wanneer deze niet wordt
gebruikt.
Wanneer de aansluitpunten van de
accu worden kortgesloten, kan dit
resulteren in vonken, brandwonden of
zelfs brand.
•Zorg er bij gebruik van de accu voor
dat de werkplaats goed geventileerd is.
Levensduur van de accu
De levensduur van de oplaadbare
accu is niet onbeperkt. U dient een
nieuwe accu aan te schaffen indien
de gebruikstijd na de accu geladen te
hebben aanzienlijk korter wordt.
Recyclen van de accu
ATTENTIE:
Om het milieu te beschermen en
nog­maals bruikbare materialen te
recyclen, dient u de accu naar een
hiervoor bestemd inzamelpunt te
brengen.
OPMERKING:
Bij zeer koude of warme omstandigheden is het accuvermogen van
een volledig opgeladen accu min­
der dan normaal.
[Accu]
Voor een juist gebruik van
de accu
Li-ion accu
•Voor een optimale levensduur van de
Li-ion accu moet u de accu na gebruik
opbergen zonder dat u deze oplaadt.
•De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan
0°C (32°F), kan het voorkomen dat
het elektrisch gereedschap niet goed
functioneert.
•Wanneer de accu niet wordt gebruikt,
dient u deze uit de buurt van metalen
voorwerpen te houden zoals paperclips,
munten, sleutels, nagels, schroe­ven
of andere kleine metalen voor­werpen
die de aansluitpunten van de accu met
elkaar in contact kunnen brengen.
Li-ion accu
Bij dit product zijn batterijen
geleverd.
Wanneer deze leeg zijn, moet
u ze niet weggooien maar
inleveren als KCA.
[Acculader]
Opladen
Belangrijke informatie voor
Li-ion/Ni-Cd accu’s
- 57 -
OPMERKING:
•Laat een koude accu (kouder dan
0°C (32°F)), voordat deze wordt
opgeladen in een warme omge­ving,
eerst minimaal een uur in deze ruimte liggen om op temperatuur te
komen. (Anders is het mogelijk dat
de accu niet volledig wordt opgeladen.)
•Laat de lader afkoelen wanneer u
meer dan twee accu’s na elkaar
oplaadt.
•Steek uw vingers niet in de contact­
opening wanneer u de lader vastpakt.
OPGELET:
Om brandgevaar en beschadiging
van de acculader te voorkomen.
•Gebruik geen stroom van een motor­
generator.
•Voorkom dat de ventilatiegaten van
de lader en de accu worden bedekt.
•Maak de acculader los wanneer
deze niet wordt gebruikt.
Li-ion accu
OPMERKING:
De accu is niet volledig opgeladen
wanneer u deze koopt. Laad de
accu daarom voor gebruik op.
Acculader
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact wordt gestoken, kunnen er von­
ken zijn, maar dit is niet gevaarlijk.
2. Schuif het deksel van de accuhouder
terug zodat de Li-ion accu naar binnen gestoken kan worden.
●Controleer of het deksel stevig op
de plaats vastzit.
3. Plaats de accu goed in de lader.
5. De laadindicator (groen) knippert
langzaam wanneer de accu ongeveer
80% is opgeladen.
6. Wanneer het opladen is voltooid, zal
de laadindicator snel groen gaan knipperen.
7. Als de temperatuur van de accu min­
der dan 0°C is, zal het volledig opladen van de accu langer duren dan de
standaard oplaadtijd. Zelfs nadat de
accu volledig is opgeladen, zal deze
in dit geval slechts ongeveer 50% van
het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
8. Als de spanningsindicator niet meteen
oplicht nadat de acculader op een
stopcontact is aangesloten of als de
laadindicator niet snel groen knippert
nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met
een officiële dealer.
9. Als een volledig opgeladen accu
opnieuw in de acculader wordt
geplaatst, zal het oplaadlampje
oplichten. Na enkele minuten kan
het oplaadindicatielampje snel gaan
knipperen om aan te geven dat het
opladen is voltooid.
Ni-Cd accu
OPMERKING:
Laad een nieuwe accu, of een
accu die u voor een lange tijd niet
heeft gebruikt, ca. 24 uur op voor
het verkrijgen van een optimale
gebruiks­tijd.
Naar een
stopcontact
Acculader
4. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
• Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
De oranje standby-indicator knippert
tot de accu is afgekoeld.
Vanaf dat moment wordt de accu
automatisch opnieuw geladen.
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact wordt gestoken, kunnen er von­
ken zijn, maar dit is niet gevaarlijk.
2. Schuif het deksel van de accuhouder
terug zodat de Ni-Cd accu naar binnen
gestoken kan worden.
●Controleer of het deksel stevig op de
plaats vastzit.
3. Plaats de accu goed in de lader.
- 58 -
Naar een
stopcontact
4. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
• Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld
direct na intensief gebruik).
De oranje standby-indicator knippert
tot de accu is afgekoeld. Vanaf dat
moment wordt de accu automatisch
opnieuw geladen.
5. Wanneer het opladen is voltooid, zal
de laadindicator snel groen gaan knipperen.
6. Als het oplaadindicatielampje niet
onmid­dellijk oplicht nadat de lader is
ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan
de hulp in van een erkende dealer.
7. Als een volledig opgeladen accu
opnieuw in de acculader wordt ge­
plaatst, zal het oplaadlampje oplichten.
Na enkele minuten kan het oplaad­indi­
catielampje snel gaan knipperen om aan
te geven dat het opladen is voltooid.
LAMPINDICATIES
Brandt groen
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
Knippert snel groen
Opladen voltooid. (Volledig opgeladen.)
Knippert groen
De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion)
Brandt groen
Aan het opladen.
Brandt oranje
De accu is koud.
De accu wordt langzaam opgeladen om de belasting
van de accu te verminderen. (Alleen Li-ion)
Knippert oranje
De accu is warm. Het opladen zal beginnen wanneer de
temperatuur van de accu is gedaald.
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
Knippert snel oranje en groen
Opladen is niet mogelijk. Stof op de accu of accu defect.
Als de temperatuur van de accu minder dan -10°C is, zal
de laadindicator (oranje) ook gaan knipperen. Het opladen
begint wanneer de statustemperatuur van de accu hoger
wordt. (Alleen Li-ion)
- 59 -
Informatie voor gebruikers betreffende het verzamelen en ver­
wijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende docu­
menten betekenen dat gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke afval gemengd mogen
worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten
en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht
worden in overeenstemming met uw nationale wetgeving en de Richtlijnen
2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje
bij tot het beschermen van waardevolle middelen en tot de preventie van
potentiële negatieve effecten op de gezondheid van de mens en op het milieu
die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten
en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw
afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd
worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact
op met uw dealer voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de Euro­
pese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten
te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag
informatie over de correcte wijze om deze producten te verwijderen.
Opmerking over het batterijensymbool (beneden twee voorbeel­
den):
Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat
geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische
producten vervuld.
III. ONDERHOUD
Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een
vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het
ge­reedschap schoon te maken.
IV. ACCESSOIRES
OPGELET:
Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend
gebruiken voor de doeleinden waarvoor deze zijn ontworpen.
Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden
betreffende de accessoires.
- 60 -
•EY9X007E
Afdekkap voor koppelingsvergrendeling
Gebruik alleen bits die geschikt zijn
voor de maat van de boorkop.
9,5 mm (3/8") 13 mm (33/64")
6,35 mm
(1/4")
V. TECHNISCHE GEGEVENS
GEREEDSCHAP
Model
Capaciteit
Motor
EY7411
Schroeven
indraaien
Boren
Onbelast toerental
Maximaal aanhaalmoment
Maximaal koppelingsmoment
Totale lengte
Gewicht (met accu)
Machineschroef
Houtschroef
In metaal
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V gelijkstroom
LAAG: 200 min-1 (tpm)
HOOG: 600 min-1 (tpm)
LAAG: 4,4 N·m (45 kgf-cm, 39 in-lbs)
HOOG: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
ACCU
Model
Soort accu
Accuspanning
EY9L10
Li-ion accu
3,6 V gelijkstroom (3,6 V × 1 cel)
ACCULADER
Model
Gewicht
Toelaatbaar vermogen
Laadtijd
EY0L10
0,6 kg (1,3 lbs)
Zie het specificatieplaatje aan de onderkant van de
acculader.
3,6 V
2,4 V
EY9025
EY9021
Vol: 15 min.
Vol: 15 min.
EY9L10
Bruikbaar: 15 min.
Vol: 30 min.
OPMERKING:
•Zie het label op de acculader of de meest recente algemene catalogus voor de
accu’s die met deze acculader kunnen worden opgeladen.
Het instructielabel op de accu’s geeft eveneens aan welke acculader gebruikt kan
worden.
- 61 -
Manual de instrucciones original: Inglés
Traducción del manual de instrucciones
original: Otros idiomas
…min-1
Ah
Lea el folleto de las “Instrucciones de
seguridad” y lo que se describe a conti­
nuación, antes de usarlo.
Solo rotacion
Para reducir el riesgo de
lesiones el usuario debe leer
y comprender el manual de
instrucciones.
I. REGLAS DE SEGURI­
DAD ADICIONALES
1) Utilice protectores auditivos cuando deba usar la herramienta por
períodos prolongados.
Una exposición prolongada a ruidos
de alta intensidad puede provocar
pérdida de audición.
2) Tenga en cuenta que esta herra­
mi­enta está siempre en estado de
funciona­miento, dado que no nece­
sita enchu­farse a ninguna toma elé­
ctrica.
3) Al taladrar o atornillar en paredes
pisos, etc. puede haber cables eléctricos “con corriente”. ¡NO TOQUE
E L P O R TA B R O C A S R Á P I D O
HEXÁGONAL NI NINGUNA PIEZA
METÁLICA DELANTERA DE LA
HERRAMIENTA! Sujete la herra­mien­
ta sólo por la empuñadura plástica
para evitar sacudidas eléctricas en
caso de que atornille o clave algún
cable de electricidad.
4) Si la broca se atasca, desconecte
inmediatamente el disparador para
evitar una sobrecarga que pudiera
dañar la batería o el motor.
Utilice la marcha atrás para aflojar
las brocas atascadas.
5) Puede que el cargador se caliente
ligeramente durante la operación
de carga, pero esto es normal. No
deje la batería en el cargador durante más de 24 horas después de
terminar la carga.
Símbolo
Significado
V
Voltios
Corriente continua
n0
Velocidad sin carga
Revoluciones o reciprocaciones por minuto
Capacidad eléctrica del bloque de batería
Sólo para uso en interiores.
ADVERTENCIA:
•Solamente use paquetes de baterías
Panasonic que están diseñados para
uso con esta herramienta recargable.
•Panasonic no asume ninguna responsabilidad por daños o accidentes provocados por el uso de un paquete de
baterías recicladas y un paquete de
baterías no originales.
•No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
•No entierre clavos ni similares en el
paquete de baterías, no lo someta a
golpes, no lo desarme, ni intente modificarlo.
•No permita que los objetos metálicos
toquen los terminales del paquete de
baterías.
•No transporte ni almacene el paquete
de baterías en el mismo contenedor
que clavos u otros objetos metálicos
similares.
•No cargue el paquete de baterías en
un lugar a alta temperatura, como por
ejemplo cerca de una fuente de fuego
o bajo la luz solar directa. De otra
manera, la batería podría sobrecalentarse, encenderse o explotar.
•Solamente use el cargador dedicado
para cargar el paquete de baterías.
De otra manera, la batería podría filtrarse, sobrecalentarse o explotar.
•Cuando el paquete de pilas se deteriora, reemplácelo con uno nuevo.
El uso continuo de un paquete de
pilas dañado puede ser causa de la
generación de calor, ignición o rotura
de batería.
- 62 -
II. MONTAJE Y
Referencia para el ajuste de torsión
Ajuste
FUNCIONAMIENTO
1

Portador de broca hexagonal
1.
2.
3.
4.
5.
5
Instalación de brocas
NOTA:
Cuando instale o retire brocas de
taladro, desconecte la batería de la
herramienta y mueva el botón de
bloqueo a la posición de bloqueo.
Sujete el collar del portabrocas de
conexión rápida y saque del destornillador.
Inserte la broca en el portabrocas.
Suelte el collar.
El cuello regresará su posición original cuando se libere.
Tire de la broca para que no salga.
Para desmontar la broca, tire del co­
llar de la misma forma.
Broca
9
13
17
21
● Cuando utilice a altas velocidades
ajuste el embrague a 10 o menos.
(El funcionamiento se detiene a la
torsión máxima de 1,5 N·m (15 kgfcm) cuando la escala es más alta.)
● La función de desconexión automá­
tica puede no funcionar cuando se
utiliza a ajustes de embrague más
altos con la corriente de la batería
baja. En ese caso vuelva a cargar
la batería.
Portador de broca hexagonal
9,5 mm (3/8") - 13 mm (33/64")
Torsión
Uso
Aprox. 0,29 N·m (3,0 kgfcm o 2,6 pulg.-lbs)
Aprox. 0,82 N·m (8,4
kgf-cm o 7,3 pulg.-lbs)
Aprox. 1,35 N·m (13,8
kgf-cm o 12,0 pulg.-lbs) Para
atornillar
Aprox. 1,88 N·m (19,2
tornillos
kgf-cm o 16,6 pulg.-lbs)
Aprox. 2,41 N·m (24,6
kgf-cm o 21,3 pulg.-lbs)
Aprox. 2,94 N·m (30,0
kgf-cm o 26,0 pulg.-lbs)
Para potente
Aprox. 4,4 N·m
(45,0 kgf-cm o 39,0 pulg.- atornillado
de tornillos y
lbs)
taladrado
NOTA:
6,35 mm (1/4")

Mango de embrague
(Ajuste de torsión del em­
brague)
Ajuste la torsión a uno de 21 ajustes
de posición posibles para hacer el
trabajo. Hay un intervalo de unos
0,13 N·m (1,3 kgf-cm o 1,1 pulg.-lbs.)
entre pasos.
PRECAUCIÓN:
Haga un ensayo de ajustes antes
del funcionamiento real.
Ajuste la escala a esta marca.
El cuadro es sólo una referencia. El
ajuste de torsión puede ser diferente
según el material, tipo de tornillos,
etc. Haga un ensayo bajo sus propias condiciones antes de utilizar.

Tablero de controles
Ajustes a la salida de fábrica
● Sistema de cuenta: Sistema de
cuenta regresiva
● Valor de ajuste de cuenta: 99
● Altura del sonido del zumbador: b1
(Sonido bajo)
● Tiempo de cuenta de prevención de
cuenta de apriete doble: 0 (OFF)
● Conmutador HOLD: Liberado
Haga los ajustes de acuerdo con las
condiciones de uso.
- 63 -
Función de cuenta de tornillos
●Cuenta el número de paradas automá­
ticas. (Cuenta el número de tornillos
apretados)
●Seleccione el método de cuenta entre
“UP” (arriba) o “DOWN” (abajo).
●Cuando llega al número seleccionado
de tornillos atornillados, suena un
zumbador y se repone el valor de la
cuenta.
●Puede seleccionar el sonido del zumbador entre 3 tipos de sonido.
●Función de prevención de cuenta de
apriete doble
El trabajo (apriete doble y confirmación de atornillado, etc.) que
empezó dentro del tiempo seleccionado no se cuenta después de contarse los tornillos atornillados.
Luz indicadora de
cuenta
Luz indicadora del
sistema de cuenta
Botón de bloqueo
Conmutador
Conmutador HOLD
Liberado
ON
Inicio del tablero de controles
1.Libere el conmutador HOLD.
2.Para que se encienda el tablero de
controles.
1Suelte el botón de bloqueo.
Ajuste de las funciones de cuenta
(ajuste de cuenta de tornillos/ajuste
del sistema de cuenta)
1. Presione
mientras está encendido
el tablero de controles.
Cada vez que presione
, destellan
el conmutador de ajuste de cuenta
de tornillos y de ajuste del siste­ma
de cuenta.
● Ajuste de cuenta de tornillos
→Destella la luz indicadora de
cuenta.
● Ajuste del sistema de cuenta
→Destella “UP” (arriba) o “DOWN”
(abajo).
2. Ajuste de cuenta de tornillo
Ajuste el número de tornillos con o
.
● El alcance puede ajustarse entre
0 – 99.
● No se cuenta el 0.
Ajuste del sistema de cuenta
Presione
. Empezará a destellar
“UP” o “DOWN”. A continuación, seleccione
(“UP”) o
(“DOWN”).
● Mantenga presionados los botones
( ) o ( ) mientras ajusta la torsión
de forma que cambie continuamente
el valor.
< Sistema de cuenta “UP” >
● Muestra la cuenta para el número
de tornillos atornillados.
Número seleccionado )
(
Los ajustes se activarán presionando
2Presione
(Se enciende el tablero
de controles.)
●Se encienden la luz indicadora de
cuenta y “UP”(arriba) o “DOWN”
(abajo).
.
● Cuando llega al número de tornillos
seleccionado, suena el zumbador y
se repone el valor de cuenta.
< Sistema de cuenta “DOWN” >
● Muestra la cuenta para el número
remanente de tornillos a atornillar.
( Número seleccionado
)
● Cuando llega al número de tornillos
seleccionado, suena el zumbador y
se repone el valor al número seleccionado original.
- 64 -
3.Los ajustes se activarán presionando
.
● Se borrarán los ajustes anteriores.
4.Para evitar cambios en los valores sele­
ccionados debido a errores de funcio­
na­mi­ento.
● Mueva el conmutador
HOLD a ON.
ON
Ajustes convenientes de funciones
(ajuste de sonido de zumbador/ajuste
de tiempo de prevención de cuenta
de apriete doble)
1. P r e s i o n e
durante 2 o más
segundos mientras el tablero de
controles está encendido.
● Luz indicadora de cuenta “F1” está
encendida.
Cada vez que se presione
puede conmutar entre el ajuste de
sonido de zumbador y el ajuste de
tiempo de prevención de cuenta
de apriete dobe.
●“Ajuste de sonido de zumbador”
→ Se enciende “F1”.
●“Ajuste de tiempo de prevención
de cuenta de apriete doble”
→ Se enciende “F2”.
2. Ajuste de sonido de zumbador
El sonido de zumbador puede seleccionarse con
cuando “F1” está
encendido.
Funcionamiento Indicación Frecuencia de sonido
b3
Sonido agudo
(Aprox. 4 kHz)
b2
Sonido medio
(Aprox. 3 kHz)
b1
Sonido grave
(Aprox. 2 kHz)
b0
Sin sonido (OFF)
● Si se presiona , aparece el sonido de zumbador memorizado con
el ajuste anterior.
Ajuste de tiempo de prevención de
cuenta de apriete doble
de
Funcionamiento Indicación No.
segundos
30
3
segundos
1
0
Con la cuenta
de tornillos,
no se cuenta
el atornillado
de tornillo
dentro del
0,1
segundo número de
segundos
OFF
seleccionado.
● Si se presiona , aparece el ajuste
de tiempo memorizado en el ajuste
anterior.
3.Los ajustes quedan seleccionado presionando .
4.Para evitar cambios en los valores sele­
ccionados debido a errores de funcionamiento.
● Mueva el conmutador
ON
HOLD a ON.
Para cambiar la cuenta de tornillos
mientras la está utilizando
1.Suelte el conmutador HOLD.
2.Ajuste el valor de cuenta con
.
● El número de tornillos a atornillar
que aparece puede cambiarse dentro de la gama de valores de cuenta
de tornillos.
3.Para evitar cambios en los valores sele­
ccionados debido a errores de funcionamiento.
● Mueva el conmutador
ON
HOLD a ON.
■ Mientras ajusta, si no se hace ninguna función durante 60 o más segundos y cuando se retira la batería.
● El funcionamiento para el valor de
ajuste se vuelve inválido.
Reponga los valores de funciona­
miento.
■ Cuando cambia las baterías durante
su uso.
● Cuando se cambian las baterías, se
memoriza el valor de cuenta. Por lo
tanto, puede utilizar continuamente
el taladro.
para que se encienda
Presione
“F2” y seleccione el tiempo con
y
.
- 65 -

Luz de advertencia de batería
baja
Desmontaje de la cubierta
1.Tome la cubierta de bloqueo del
embrague con sus dedos sobre
la marca  y la parte inferior de
la cubierta y empuje y doble para
desmontar.
<Luz de advertencia de batería baja>
Apagado
(funciona­
miento
normal)
Destella
(Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa) de
las baterías de Li-ión acorta dramáticamente su vida de servicio. El des­
tornillador contiene una función de protección de batería diseñada para evitar
una descarga excesiva de la batería.
●La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia bate­
ría baja.
●Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.
●Será difícil desmontar la cubierta
de bloqueo del embrague del taladro si empuja por el lado de la
cubierta mientras la empuja.

Utilización de la luz LED
Antes de usar la luz de LED, siempre
tire del interruptor una vez.
Presione
, la luz LED del botón.
La luz se enciende con muy poca
corriente y no afecta adversamente
el funcionamiento del destornillador
durante el uso o la capacidad de la
batería.

Cubierta de bloqueo del
embrague
La cubierta de bloqueo del embargue
le permite bloquear el embrague en
el ajuste seleccionado.
Instalación de la cubierta
1.Seleccione el ajuste de embargue
adecuado para la aplicación.
2.Instale la cubierta de bloqueo del
embrague.
●Alinee la marca de triángulo en la
cubierta cn la marca selectora de
calibración en el taladro e instale.
Marca de triángulo
Marca selectora de
calibración
PRECAUCIÓN:
•La luz LED integrada se ha diseñado para iluminar la pequeña área
de trabajo temporalmente.
•No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
- 66 -
•La luz LED se apaga cuando la herramienta no ha sido usada por 5
minutos.
ALTA
BAJA
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
El uso de controles o ajustes o la realización de
otros procedimientos que no sean los especificados puede producir una exposición a radiación
peligrosa.
Selección de velocidad
BAJA
200 min-1 (rpm)
ALTA
600 min-1 (rpm)
PRECAUCIÓN:

Función de bloqueo de broca
Con el interruptor desconectado y
la broca bloqueada, la herramienta
puede utilizarse como un destornillador manual – de hasta 14,7 N·m (150
kgf-cm, 130 pulg.-lbs).
Hay un pequeño juego en el eje del
des­tornillador pero esto no es un mal
funcionamiento.
Torsión
Alta
Baja
•Verifique el interruptor selector de
velocidad antes de utilizar.
•No haga funcionar el interruptor selector de velocidad cuando el interruptor principal está conectado (el
interruptor está en la posición ON).

Bloqueo del interruptor prin­
cipal
Después de utilizar, ajuste el bloqueo
del interruptor principal a la posición
de bloqueo para evitar un funcionamiento por accidente.
Bloqueo del interruptor
prin­cipal
Bloqueo

Interruptor principal (ON/OFF)
Presione la parte superior del interruptor para una rotación en avance o la
parte inferior para una rotación inversa.
Avance

Batería
1. Desmonte la batería de la herramienta.
2. Cargue la batería en el cargador de
batería.
3. Una vez cargada la batería, saque
la batería del cargador y conecte en
la herramienta.
Desconecte el cargador de la alimentación eléctrica cuando no lo utilice.
Avance
Inversa
Inversa

Interruptor selector de veloci­
dad
De acuerdo con la aplicación de esta
herramienta, hay dos diferentes velocida­
des de rotación. De acuerdo con el uso,
seleccione la alta o baja velocidad.
- 67 -
NOTA:
Si utiliza en condiciones muy ca­
lien­tes o frías, disminuirá la capacidad de funcionamiento por carga.
[Batería]
[Cargador de la batería]
Carga
Precauciones comunes para
las baterías Li-ión/Ni-Cd
NOTA:
Para un uso adecuado de
la batería
•Cuando se vaya a cargar una bate­
ría fría (unos 0°C (32°F) o menos)
en un cuarto cálido, deje la batería
en la habitación durante al menos
una hora y cárguela cuando se
haya calentado a la temperatura
de la habitación. (De lo contrario,
la batería puede no cargarse totalmente.)
•Deje que se enfríe el cargador al
cargar más de dos baterías de forma
consecutiva.
•No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna otra ocasión.
Batería de Li-ión
•Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
•La variación de temperatura ambiente
es de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(32°F), la herramienta puede no funcionar correctamente.
•Cuando no se utiliza la batería, man­
téngala separada de otros objetos metá­
licos, como: clips de papel, monedas,
llaves, clavos, tornillos u otros objetos
metálicos pequeños que pueden actuar
de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales
de la batería pueden ocasionar chispas, quemaduras o incendios.
•Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
bien ventilado.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funciona­miento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
Para impedir el riesgo de incendio o
daños del cargador de batería.
•No utilice una fuente de alimentación
de un generador motorizado.
•No tapone los orificios de ventilación
del cargador y la batería.
•Desenchufe el cargador cuando no
lo utilice.
Batería de Li-ión
NOTA:
Su batería no está totalmente carga­
da al momento de comprarla. Asegú­
rese de cargar la batería antes de
utilizarla.
Cargador de batería
Reciclado de la batería
ATENCIÓN:
PRECAUCIÓN:
Para la protección del medio am­
bien­te y reciclado de materiales,
asegúrese de que la desecha en
un lugar especificado oficialmente,
si hay uno en su país.
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
2. Deslice la cubierta del enchufe de
cargador para que pueda colocar la
batería Li-ión.
- 68 -
●Verifique que la cubierta está firmemente bloqueada en su lugar.
3. Meta firmemente la batería en el carga­­
dor.
Batería Ni-Cd
Al tomacorriente de CA
9. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
NOTA:
Cargue una nueva batería, o una
batería que no haya sido utilizado
durante mucho tiempo durante 24
horas seguidas para que la batería
se cargue totalmente.
4. La luz indicadora de carga perma­
necerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
5. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
6. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
7. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería
totalmente cargada a la temperatura
de funcionamiento normal.
8. Si la luz de carga no se enciende inmediatamente después de enchufar el
cargador o si la luz de carga no empie­
za a destellar rápidamente en verde
después del tiempo de carga normal,
consulte con un concesionario auto­
rizado.
Cargador de batería
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
2. Deslice la cubierta del enchufe de
cargador de batería para que pueda
colocar la batería de Ni-Cd.
●Verifique que la cubierta está firmemente bloqueada en su lugar.
3. Meta firmemente la batería en el carga­
dor.
Al tomacorriente de CA
4. La luz indicadora de carga permane­
cerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería. La carga comenzará auto­
máticamente.
- 69 -
5. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
6. Si la lámpara de carga no se enciende
inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no
se apaga, consulte con un distribuidor
autorizado.
7. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de
alimentación de CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga
utilizable sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la
carga de la batería. (sólo Li-ión)
Destella en naranja
La batería está caliente. La carga comenzará cuando
baje la temperatura de la batería.
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja.
Destellan rápidamente en naranja y verde
No es posible realizar la carga. Existe un bloqueo de
polvo o una falla de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz
de carga (naranja) también empezará a destellar. La carga
empezará cuando sube la temperatura de la batería (sólo
Li-ión).
- 70 -
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos
y baterías usadas, por favor, observe las normas de recolección aplicables, de
acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, usted estará
ayudando a preservar recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el medio ambiente que,
de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y
baterías viejos, por favor, contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de
acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su
distribuidor o proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la
Unión Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar
estos objetos, por favor contacte con sus autoridades locales o distribuidor y
consulte por el método correcto de eliminación.
Nota sobre el símbolo de la bateria (abajo, dos ejemplos de
símbolos):
Este símbolo puede ser usado en combinación con un símbolo químico. En este
caso, el mismo cumple con los requerimientos establecidos por la Directiva para
los químicos involucrados.
III. MANTENIMIENTO
Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.
IV. ACCESORIOS
PRECAUCIÓN:
Para evitar el peligro de heridas, utilice sólo accesorios o dispositivos para el
propósito especificado.
Si necesita ayuda para más detalles sobre estos accesorios, hable con su centro de
servicio local.
•EY9X007E
Cubierta de bloqueo de embrague
- 71 -
Utilice sólo brocas adecuadas al
tamaño del portabrocas.
9,5 mm (3/8") 13 mm (33/64")
6,35 mm
(1/4")
V. ESPECIFICACIONES
UNIDAD PRINCIPAL
Modelo
Capacidad
Motor
Desatornillado
Taladrado
Tornillo de máquina
Tornillo de madera
Para metal
EY7411
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V CC
BAJA: 200 min-1 (rpm)
ALTA: 600 min-1 (rpm)
BAJO: 4,4 N·m (45 kgf-cm, 39 pulg.-lbs)
ALTO: 1,5 N·m (15 kgf-cm, 13 pulg.-lbs)
3,0 N·m (30 kgf-cm, 26 pulg.-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
Sin velocidad de carga
Torsión máxima
Torsión de embargue máxima
Longitud total
Peso (con batería)
BATERÍA
Modelo
Batería de almacenaje
Tensión de batería
EY9L10
Batería Li-ión
3,6 V CC (3,6 V × 1 celda)
CARGADOR DE BATERÍA
Modelo
Peso
Régimen
Tiempo de carga
EY0L10
0,6 kg (1,3 lbs)
Vea la placa de especificacones en la parte inferior
del cargador.
3,6 V
2,4 V
EY9025
EY9021
Completa: 15 min.
Completa: 15 min.
EY9L10
Utilizable: 15 min.
Completa: 30 min.
NOTA:
•Para baterías que pueden cargarse en este cargador, vea la etiqueta en el cargador o el catálogo general más reciente.
La etiqueta de instrucciones en las baterías muestra también el cargador que
puede utilizar.
- 72 -
Oprindelige instruktioner: Engelsk
Oversættelse af de oprindelige instruktioner: Andre sprog
Kun rotation
For at reducere risikoen
for tilskadekomst, skal
brugeren læse og forstå
brugsvejledningen.
Læs hæftet med “Sikkerhedsinstruktio­
ner” samt det følgende før brug.
I. EKSTRA SIKKER­
HEDSREGLER
1) Brug høreværn, når værktøjet
anven­des i længere tid.
Længere tids udsættelse for støj af
høj intensitet kan føre til høreska­
der.
2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes,
da det ikke skal sættes i en stikkontakt.
3) Når der skrues eller bores ind i væg­
ge, gulve el.lign., kan man støde på
strømførende ledninger. BERØR
IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE
F O R R E S T E M E TA L D E L E P Å
VÆRKTØJET! Hold kun værktøjet i
plastichåndtaget for at forhindre elek­
trisk stød, hvis du skulle skrue eller
bore ind i en strømførende ledning.
4) Hvis bitset sætter sig fast, skal det
straks afbrydes med triggeren for at
forhindre overbelastning, som kan
øve skade på batteripakningen eller
motoren.
Anvend baglæns rotation til at løsne
bor, der har sat sig fast.
5) Under opladning kan det ske, at opladeren bliver en smule varm. Dette
er normalt. Lad ikke batteriet sidde i
opladeren i mere end 24 timer, efter
at opladningen er færdig.
Symbol
Betydning
V
Volt
Jævnstrøm
n0
Ubelastet hastighed
…min-1
Omdrejninger eller slag pr.
minut
Batteripakningens elektriske
kapacitet
Ah
Kun til indendørs brug
ADVARSEL:
•Benyt ikke andre batteripakninger end
Panasonic-batteripakninger, som er
beregnet til brug med dette genopladelige værktøj.
•Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er
forårsaget af anvendelse af en genbrugt batteripakning eller en ikkeoriginal batteripakning.
•Bortskaf ikke batteripakningen ved at
smide den på åben ild og udsæt den
ikke for ekstrem varme.
•Undlad at slå ting som søm i batteri­
pakningen, udsætte den for stød,
adskille den eller forsøge at ændre
den.
•Lad ikke metalgenstande komme i
berøring med batteripakningens terminaler.
•Undlad at transportere og opbevare batteripakningen i den samme
beholder som indeholder søm eller
andre lignende metalgenstande.
•Oplad ikke batteripakningen på et
sted med høje temperaturer, som for
eksempel i nærheden af åben ild eller
i direkte sol. Dette kan bevirke, at
batteriet overophedes, bryder i brand
eller eksploderer.
•Benyt aldrig andre opladere end den
beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet
lækker, overophedes eller eksploderer.
•Når batteripakningen er udtjent, skal
den skiftes ud med en ny.
Fortsat anvendelse af en beskadiget
batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.
- 73 -
II. SAMLING OG
Reference for justering af moment
Indstilling
ANVENDELSE
1

Sekskantet borepatron
1.
2.
3.
4.
5.
5
Montering af bitsene
BEMÆRK:
9
Når borebitsene monteres eller afmo­n­
teres, skal batteripakningen tages
ud af forbindelse med værktøjet og
låseknappen skal sættes i den låste
stilling.
Tag fat i manchetten på borepatronen
til hurtig tilslutning og træk den ud fra
drevet.
Sæt bitset ind i borepatronen. Slip man­
chetten.
Manchetten vil gå tilbage til udgangs­
stillingen, når den slippes.
Træk i bitset for at sikre dig, at det ikke
kommer ud.
For at tage bitset ud, skal man trække
manchetten ud på samme måde.
Bit
13
17
21
Moment
Brug
Cirka: 0,29 N·m (3,0 kgfcm eller 2,6 in-lbs)
Cirka: 0,82 N·m (8,4 kgfcm eller 7,3 in-lbs)
Cirka: 1,35 N·m (13,8
kgf-cm eller 12,0 in-lbs)
Til iskruning
af skruer
Cirka: 1,88 N·m (19,2
kgf-cm eller 16,6 in-lbs)
Cirka: 2,41 N·m (24,6
kgf-cm eller 21,3 in-lbs)
Cirka: 2,94 N·m (30,0
kgf-cm eller 26,0 in-lbs)
Til kraftig
Cirka: 4,4 N·m
af
(45,0 kgf-cm eller 39,0 in- iskruning
skruer og
lbs)
boring
● Ved anvendelse på høj hastighed,
skal koblingen sættes til 10 eller
derunder. (Driften stopper ved det
maksimale moment på 1,5 N·m (15
kgf-cm), når skalaen er højere).
● Den automatiske afbryderfunktion
kan blive ubrugelig ved anvendelse
med højere koblingsindstillinger,
når batterieffekten er blevet svag. I
dette tilfælde skal batteriet oplades
igen.
Sekskantet borepatron
BEMÆRK:
9,5 mm (3/8") - 13 mm (33/64")

Koblingshåndtag
(Indstilling af koblingsmoment)
Sæt stramningsmomentet til en af de
21 mulige indstillinger, som er velegnet til arbejdet. Der er et interval på
omkring 0,13 N·m (1,3 kfg-cm eller 1,1
in-lbs) mellem trinene.
FORSIGTIG:
Test indstillingen inden den fak­
tiske operation.
Sæt skalaen til dette mærke.
Tabellen er kun til referencebrug.
Indstillingen af stramningsmomentet
kan variere efter materiale, typen af
skruer o.lign. Test den venligst under
dine egne forhold inden brug.
6,35 mm (1/4")

Kontrolpanel
Fabriksindstillinger inden forsendelse
af maskinen
● Tællesystem: Nedtællingssystem
● Tælleindstillingsværdi: 99
● Summetonestyrke: b1 (lav lyd)
● Dobbeltstramningstælleforhindrings
tid: 0 (FRA:OFF)
● Hold-knap: Udløst
Udfør venligst indstillingerne i overensstemmelse med brugsforholdene.
Skruetællefunktion
●Tæller antallet af automatiske stop.
(Tæller antallet af iskruede skruer).
- 74 -
●Tællemetoden kan vælges fra “UP”
(op) eller “DOWN” (ned).
●Når det indstillede antal skruer, der
skal iskrues, er nået, lyder der en
summetone, og tælleværdien nulstilles.
●Summetonen kan vælges fra 3 typer
lyd.
●Funktion for dobbeltstramningstælleforhindring
Arbejde (bekræftelse af dobbeltstramning og iskruning af skruer etc.), som
begyndte inden for den indstillede tid,
tælles ikke, efter at de iskruede skruer
er talt.
Tællevisningslampe
Tællesystemvisningslampe
Låseknap
Knap
Hold-knap
Frigør
TIL (ON)
Start af kontrolpanelet
1.Frigør hold-knappen.
2.For at belyse kontrolpanelet
1Frigør låseknappen
2Tryk på
(kontrolpanelet tændes).
●Tællevisningslampen og “UP” eller
“DOWN” tændes.
Indstilling af tællefunktionerne (indstilling af skrueantal/tællesystemindstilling)
1. Tryk på
tændt.
, mens kontrolpanelet er
Ved hvert tryk på
vil indstilling af
skrueantal og tællesystemindstillingen skifte og blinke.
● Indstilling af skrueantal
→Tællevisningslampen blinker.
● Tællesystemindstilling
→“UP” eller “DOWN” blinker.
2. Indstilling af skrueantal
Indstil antallet af skruer med eller
.
● Området kan indstilles inden for 0
– 99.
● 0 tælles ikke med.
Tællesystemindstilling
Tryk på
. “UP” eller “DOWN” begynder at blinke. Vælg derefter
(“UP”) eller
(“DOWN”).
● Tryk på og hold ( ) eller ( )
knapperne inde, mens stramningsmomentet indstilles til at variere
værdien kontinuerligt.
< Tællesystem “UP” >
● Viser tællingen for antallet af iskruede skruer.
Indstillet antal )
(
Indstillingerne aktiveres ved at man
trykker på .
● Når det indstillede antal skruer
nås, lyder summetonen, og tælleværdien nulstilles.
< Tællesystem “DOWN” >
● Viser tællingen af det resterende
antal skruer, der skal iskrues.
( Indstillet antal
)
● Når det indstillede antal skruer, der
skal iskrues, nås, lyder summetonen, og tælleværdien nulstilles til
det oprindeligt indstillede antal.
3.Indstillingerne aktiveres ved at man
trykker på .
● Den gamle indstilling vil blive
annulleret.
4.For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.
● Drej HOLD-knappen
ON
til ON.
Praktiske funktionsindstillinger (summetone-indstilling/dobbeltstramningsforhindringstidsindstilling)
1. Tryk på
i 2 sekunder eller mere,
mens kontrolpanelet er tændt.
● Tællevisningslampen “F1” tændes.
- 75 -
Ændring af skruetællingen under
brug
Ved hvert tryk på
kan summetone-indstillingen og dobbeltstramningsforhindringstidsindstillingen skiftes.
●“Summetone-indstilling”
→ “F1” tændes.
●“Dobbeltstramningsforhindringstids
indstilling”
→ “F2” tændes.
2. Summetone-indstilling
Summetonen kan vælges med
når “F1” er tændt.
Betjening
Display
b3
b2
b1
b0
,
Lydfrekvens
Høj lyd
(ca. 4 kHz)
Medium lyd
(ca. 3 kHz)
Lav lyd
(ca. 2 kHz)
Ingen lyd (OFF)
● Hvis der trykkes på
vil den summetone, som er gemt fra den foregående indstilling, blive vist.
Dobbeltstramningsforhindringstidsind­
stilling
for at tænde “F2” og
Tryk på
vælge tiden med
.
Betjening Display Antal
sekunder
30
3
sekunder
1
0
Efter
skruetællingen
vil iskruning
af skruer
inden for det
indstillede
0,1
sekund antal
sekunder ikke
FRA (OFF) blive talt.
1.Frigør hold-knappen.
2.Indstil tælleværdien med
.
● Det viste antal skruer, som skal
iskrues, kan ændres inden for
skruetælleværdiernes område.
3.For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.
● Drej HOLD-knappen
ON
til ON.
■ Hvis der under indstillingen ikke
udføres nogen betjeninger i 60
sekunder eller mere og hvis batteriet
tages ud
● Betjeningen for den indstillede
værdi bliver ugyldig.
Nulstil venligst betjeningsværdi­
erne.
■ Hvis batterierne udskiftes under brug
● Når batterierne udskiftes, bevares
tælleværdierne. Boret kan derfor
anvendes kontinuerligt.

Advarselslampe for lav bat­
terieffekt
● Hvis der trykkes på
vil den
tidsindstilling, som er gemt fra den
foregående indstilling, blive vist.
3.Indstillingerne vælges at man trykker
på .
4.For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.
● Drej HOLD-knappen
ON
til ON.
- 76 -
<Advarselslampe for lav batterieffekt>
Fra
(normal
anvendelse)
Blinker
(ingen opladning)
Batteribeskyttelses­
funktionen er
aktiveret
Ekstrem (fuld) afladning af Li-ion bat­
terier vil afkorte deres levetid betrag­
teligt. Skruetrækkeren er udstyret
med en batteribeskyttelsesfunktion til
forhindring af ekstrem afladning af batteripakningen.
●Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet
mister sin effekt, hvilket bevirker, at
advarselslampen for lav batterieffekt begynder at blinke.
●Hvis du bemærker, at advarselslam­
pen for lav batterieffekt blinker, skal
du straks oplade batteripakningen.

Koblingslåsdæksel
Koblingslåsdækslet gør det muligt at
låse koblingen i den valgte indstilling.
Påsætning af dækslet
1.Vælg en passende koblingsindstilling til anvendelsen.
2.Sæt koblingslåsdækslet på.
●Sæt trekantmærket på dækslet
ud for gradueringsvælgermærket
på boret og sæt på.
Trekantmærke
Gradueringsvælgermærke
FORSIGTIG:
•Det indbyggede LED-lys er beregnet
til at oplyse et lille arbejdsområde
midlertidigt.
•Anvend det ikke som erstatning for
en almindelig lommelygte, da det
ikke har tilstrækkelig lysstyrke
•LED-lyset slukker, hvis værktøjet
ikke har været brugt i 5 minutter.
Aftagning af dækslet
1.Tag fat i koblingslåsdækslet med
fingrene på -mærket og undersiden af dækslet, og tag dækslet af
ved at trykke ind og dreje.
Forsigtig: UNDLAD AT STIRRE IND I
STRÅLEN
●Det vil være vanskeligt at tage
koblingslåsdækslet af boret, hvis
du trykker på siden af dækslet,
mens du trækker det af.
Anvendelse af kontroller eller justeringer eller
udførelser af andre procedurer end de heri
specificerede, kan medføre farlig udsættelse for
stråling.

Bitlåsefunktion

Anvendelse af LED-lyset
Træk altid afbryderkontakten en gang,
inden LED-lyset anvendes.
Tryk på
LED lyset på knappen.
Lyset lyser med en meget lav strøm,
ogdetpåvirker ikke skruetrækkerens
ydelse negativt under brug eller dens batterikapacitet.
- 77 -
Med afbryderen deaktiveret og boret
låst på plads kan værkstøjet anvendes
som en manuel skruetrækker – op til
14,7 N·m (150 kgf-cm, 130 in-lbs).
Der vil være en smule slør i drivakslen, men det er normalt.

Hovedafbryder (TIL/FRA)
Tryk på den øverste halvdel af afbryderen for at opnå forlæns rotation og
på den nederste halvdel for at opnå
baglæns rotation.
Forlæns
2. Oplad batteripakningen med batteri­
opladeren.
3. Fjern batteripakningen fra oplade­
ren, når opladningen er færdig, og
slut den til værktøjet.
Tag opladeren ud af forbindelse med
strømkilden, når den ikke anvendes.
Forlæns
Baglæns
Baglæns

Hastighedsvælger
BEMÆRK:
Dette værktøj betjener sig af to forskellige rotationshastigheder. Afhængigt af
anvendelsen, kan enten høj eller lav
hastighed vælges.
HØJ
LAV
Anvendelse under ekstremt varme
eller kolde forhold vil reducere
brugskapaciteten pr. opladning
[Batteripakning]
Korrekt brug af batteripakningen
LAV
HØJ
Valg af hastighed
200 min-1 (omdr./min)
600 min-1 (omdr./min)
Li-ion batteripakning
Moment
Høj
Lav
FORSIGTIG:
•Kontroller hastighedsvælgeren inden
brug.
•Anvend ikke hastighedsvælgeren,
mens hovedafbryderen er aktiveret
(i ON-stilling).

Hovedafbryderlås
Efter brugen skal hovedafbryderlåsen
sættes i låst stilling for at forhindre
utilsigtet anvendelse.
Hovedafbryderlås
Lås

Batteripakning
1. Fjern batteripakningen fra værktøjet.
- 78 -
•Opbevar Li-ion batteripakningen efter
brugen uden at oplade den, således at
optimal batterilevetid opnås.
•Det omgivende temperaturområde er
mellem 0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når bat­
teri­temperaturen er under 0˚C (32˚F),
kan der opstå problemer i værktøjets
funktion.
•Når batteriet ikke anvendes, skal det
holdes på god afstand af andre metal­
genstande som for eksempel papirclips, mønter, nøgler, søm, skruer og
andre mindre metalgenstande, som
kan forårsage en tilslutning fra en terminal til en anden.
Kortslutning af batteriterminalerne kan
frembringe gnister, forbrændinger eller
ildebrand.
•Når du anvender batteripakningen,
skal du sørge for, at arbejdsstedet er
velventileret.
Batteripakningens levetid
De udskiftbare batterier har en be­græn­­
set levetid. Hvis betjeningstiden bliver
meget kort efter opladningen, skal bat­
teripakningen udskiftes med en ny.
Li-ion batteripakning
BEMÆRK:
Batteripakningen er ikke fuldt opla­
det på købstidspunktet. Sørg for at
oplade batteriet før brugen.
Batterioplader
Genbrug af batterier
OBS:
For at beskytte miljøet og genbruge
materialer, skal du altid huske at
bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere
dem til et sted, der er godkendt
af myndighederne, hvis et sådant
forefindes i dit land.
[Batterioplader]
Opladning
Almindelige sikkerhedsforskrif­ter
for Li-ion/Ni-Cd batteripakning
1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket
sættes i stikkontakten, men dette er
ikke noget sikkerhedsproblem.
2. Skyd batteridokdækslet tilbage, så
det er muligt at sætte li-ion batteripakningen i.
●Verificer, at dækslet er låst forsvar­
ligt på plads.
3. Sæt batteripakningen helt ind i oplade­
ren.
BEMÆRK:
•Når man vil oplade en kold batteri­
pakning (under 0˚C (32˚F)) i et varmt
rum, så anbring batteri­pakningen i
rummet mindst en time, så dens tem­
peratur kan komme på niveau med
rummets, inden den oplades. (I modsat fald er det ikke sikkert, at batteri­
pakningen vil blive helt opladet.)
•Lad opladeren køle ned ved genop­
ladning af flere end to batteripak­ninger
efter hinanden.
•Sæt ikke fingrene ind i kontakt­å­b­
nin­gen, når ladeaggreatet holdes i
hæn­derne eller flyttes.
FORSIGTIG:
Forebyggelse af risiko for brand eller
skade på batteriopladeren.
•Anvend ikke strøm fra en generator
på en motor.
•Tildæk ikke ventalitationshullerne på
ladeaggregatet og på batteripakken.
•Tag opladeren ud af forbindelse,
når den ikke skal anvendes.
Til vekselstrømsudtag
(stikkontakt)
4. Under opladningen vil opladelampen
lyse.
Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
• Opladningen starter ikke, hvis batteri­
pakningen er varm (for eksempel,
umiddelbart efter ekstra svær betjening.)
Den orangefarvede lampe blinker,
indtil batteriet er kølet af.
Opladningen begynder straks deref­
ter.
5. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80%
opladet.
6. Når opladningen er færdig, vil oplade­
lampen begynde at blinke hurtigt i grøn
farve.
7. Hvis temperaturen af batteri­paknin­gen
er 0˚C eller mindre, vil det tage længe-
- 79 -
re at oplade batteripakningen helt, sammenlignet med standard­opladetiden.
Selv hvis batteriet er fuldt opladet, vil
det have omkring 50% af effekten i et
fuldt opladet batteri ved normal brugstemperatur.
8. Hvis driftslampen ikke tændes straks,
efter at opladeren er sat i forbindelse,
eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i
grønt, skal du rådføre dig med en autoriseret forhandler.
9. Hvis en fuldt opladet batteripakning
sættes ind i opladeren igen, vil oplade­
lampen begynde at lyse. Efter nogle
minutter vil ladelampen blinke hurtigt
for at indikere at opladningen er afslut­
tet.
Ni-Cd batteripakning
BEMÆRK:
Oplad en nyt batteripakning, eller en
batteripakning, der ikke har været
anvendt i længere tid, i ca. 24 timer,
så batteriet oplades helt.
• Opladningen starter ikke, hvis batteri­
pakningen er varm (for eksempel,
umiddelbart efter ekstra svær betjening.)
Den orangefarvede lampe blinker,
indtil batteriet er kølet af. Opladningen
begynder straks derefter.
5. Når opladningen er færdig, vil oplade­
lampen begynde at blinke hurtigt i grøn
farve.
6. Hvis opladelampen ikke tænder straks
efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter
en standardopladning, så ret henvendelse til en autoriseret forhandler.
7. Hvis en fuldt opladet batteripakning
sættes ind i opladeren igen, vil oplade­
lampen begynde at lyse. Efter nogle
minutter vil opladelampen blinke hurtigt for at indikere at opladningen er
afslut­tet.
Batterioplader
1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket
sættes i stikkontakten, men dette er
ikke noget sikkerhedsproblem.
2. Skyd batteridokdækslet tilbage, så det
er muligt at sætte Ni-Cd-batteriet i.
●Verificer, at dækslet er låst forsvarligt
på plads.
3. Sæt batteripakningen helt ind i oplade­
ren.
Til vekselstrømsudtag
(stikkontakt)
4. Under opladningen vil opladelampen
lyse.
Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
- 80 -
LAMPEINDIKERINGER
Lyser grønt
Opladeren er sat i lysnetadapteren.
Klar til opladning.
Blinker hurtigt i grønt
Opladning er afsluttet. (Fuld opladning)
Blinker grønt
Batteriet er omkring 80% opladet. (Brugbar opladning.
Kun Li-ion batteri)
Lyser grønt
Lader.
Lyser orange
Batteripakningen er kold.
Batteripakningen oplades langsomt for at reducere
belastningen af batteriet (kun Li-ion batteri).
Blinker orange
Batteripakningen er varm. Opladningen vil begynde, så
snart batteripakningens temperatur er faldet.
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
Blinker hurtigt i både orange og grønt
Opladning ikke mulig. Batteripakningen er tilsmudset
eller defekt.
Hvis batteripakningens temperatur er -10°C eller derunder,
vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur
stiger (kun Li-ion batteri).
Brugerinformation om indsamling og bortskaffelsse af elektro­
nikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder,
at brugte elektriske og elektroniske produkter og batterier ikke må smides ud
som almindeligt husholdningsaffald.
Sådanne gamle produkter og batterier skal indleveres til behandling,
genvinding resp. recycling i henhold til gældende nationale bestemmelser
samt direktiverne 2002/96/EF og 2006/66/EF.
Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med
til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af
det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig
affaldsbehandling.
Ønsker du mere udførlig information om indsamling og recycling af gamle
produkter og batterier, kan du henvende dig til din kommune, deponer­
ingsselskabet eller stedet, hvor du har købt produkterne.
Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt
udløse bødeforlæg.
For kommercielle brugere i Den Europæiske Union
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende
dig til din forhandler eller leverandør for nærmere information.
- 81 -
[Information om bortskaffelse i lande uden for Den Europæiske
Union]
Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere
sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med
henblik på en hensigtsmæssig bortskaffelse.
Information om batterisymbol (to eksempler nedenfor):
Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det
kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.
III. VEDLIGEHOLD­ELSE
Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.
IV. TILBEHØR
FORSIGTIG:
For at forhindre risiko for personskade, må man kun anvende tilbehør eller
ekstraudstyr til det foreskrevne formål.
Ret gerne henvendelse til det lokale service-center, hvis du har behov for hjælp
angående detaljer om ekstraudstyret og tilbehøret.
EY9X007E
•Dæksel til koblingslås
Anvend kun bits, som passer til
størrelsen af borpatronen.
9,5 mm (3/8") 13 mm (33/64")
6,35 mm
(1/4")
V. TEKNISKE SPECIFIKATIONER
HOVEDENHED
Model
Kapacitet
Motor
Iskruning af
skruer
Boring
Ubelastet hastighed
Maks. drejningsmoment
Maks. koblingsmoment
Længde i alt
Vægt (med batteripakning)
Maskinskrue
Træskrue
Til metal
EY7411
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V DC
LAV: 200 min-1 (omdr./min)
HØJ: 600 min-1 (omdr./min)
LAV: 4,4 N·m (45 kgf-cm, 39 in-lbs)
HØJ: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
- 82 -
BATTERIPAKNING
Model
Opbevaringsbatteri
Batterispænding
EY9L10
Li-ion batteri
3,6 V DC (3,6 V × 1 celler)
BATTERIOPLADER
Model
Vægt
Mærkedata
Opladnings­tid
EY0L10
0,6 kg (1,3 lbs)
Se mærkepladen på undersiden af opladeren.
3,6 V
2,4 V
EY9025
EY9021
Fuld: 15 min.
Fuld: 15 min.
EY9L10
Brugbar: 15 min.
Fuld: 30 min.
BEMÆRK:
•Se mærkaten på opladeren eller det sidste nye almindelige katalog angående,
hvilke batteripakninger, der kan anvendes med denne oplader.
Instruktionsmærkaten på batteripakningerne viser også den anvendelige oplader.
- 83 -
Originalanvisningar: Engelska
Översättning av originalanvisningarna:
Andra språk
Endast rotation
För att minska risken för skador
måste användaren läsa och
förstå bruksanvisningen.
Läs igenom häftet ”Säkerhetsföreskrif­ter”
och nedanstående anvisningar, innan
verktyget tas i bruk.
I. EXTRA SÄKERHETS­
REGLER
1) Bär hörselskydd, när verktyget
används under långa perioder.
Långvarig exponering för högintensivt buller kan orsaka hörselskador.
2) Observera att verktyget alltid är i
driftstillstånd, eftersom det inte behö­
ver vara nätanslutet.
3) Tänk på att strömförande ledningar
kan förekomma vid borrning eller
skruvdragning i väggar, golv o.s.v.
VIDRÖR INTE SNABBCHUCKEN
ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALL­DELAR!
Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar
i händelse av att en ström­förande
ledning skulle råka stötas på vid
skruvning eller indrivning.
4) Om bitset kör fast, så slå släpp genast upp avtryckaren för att förhind­
ra överbelastning, vilket kan skada
batteriet eller motorn.
Använd motsatt rörelse för att lossa
bitsar som fastnat.
5) Vid laddning kan det hända att lad­da­
ren blir varm, vilket är fullt normalt.
Lämna inte batteriet i laddaren i mer
än ett dygn efter att laddningen är
klar.
Symbol
Betydelse
V
Volt
Endast för inomhusbruk.
•Använd inget annat batteri än det
laddningsbara Panasonic-batteri som
är avsett för detta verktyg.
•Panasonic påtar sig inget ansvar
för eventuella skador eller olyckor
orsakade av användningen av ett återvunnet batteri eller ett oäkta batteri.
•Kasta inte det laddningsbara batteriet
i eld och utsätt det inte på annat sätt
för hög värme.
•För inte in en spik eller dylikt i det
laddningsbara batteriet, utsätt det
inte för stötar och försök inte ta isär
eller modifiera det.
•Låt inget metallföremål komma i kontakt med anslutningskontakterna på
det laddningsbara batteriet.
•Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar
eller liknande metallföremål.
•Ladda inte batteriet på en alltför varm
plats, såsom nära en eldstad eller i
solen. Det kan leda till att batteriet
överhettas, fattar eld eller exploderar.
•Använd endast den särskilt avsedda
laddaren till att ladda batteriet med.
Annars kan batteriet börjar läcka,
överhettas eller exploderar.
•Byt ut batteriet mot ett nytt efter att
batteriet försämrats märkbart.
Fortsatt användning av ett skadat
batteri kan resultera i värmealstring,
antändning eller batterihaveri.
Direkt ström
n0
Tomgångsvarv
…min-1
Varv eller pendlingar per minut
Ah
Batteriets elektriska kapacitet
VARNING:
- 84 -
II. HOPSÄTTNING &
Referens för inställning av åtdrag­n­ings­
moment
ANVÄNDNING
Inställning

Chuck för sexkantsbits
1.
2.
3.
4.
5.
1
Fastsättning av bits
5
OBSERVERA:
Koppla loss batteriet från verktyget
och ställ spärrknappen i låst läge,
när ett borrbits ska sättas i eller tas
ur.
Fatta tag i hylsan på snabbchucken
och dra den utåt från skruvdragaren.
Skjut in bitset i chucken. Släpp hylsan.
Släpp hylsan, så att den återgår till
ursprungligt läge.
Dra i bitset för att kontrollera att det
sitter fast ordentligt.
Demontera bitset genom att dra hylsan utåt på samma sätt som vid montering.
Bits
9
13
17
21
Ca 4,4 N·m
(45,0 kgf-cm)
Ställ in åtdragningsmomentet i något
av de 21 valbara lägena. Välj lämplig
inställning i enlighet med det arbete
som ska utföras. Åtdragningsmomentet
ändras stegvis med 0,13 N·m (1,3 kgfcm) mellan varje inställningsläge.
Testa vald inställning före ett arbete
påbörjas.
Vrid på inställningsratten tills triangeln
pekar mot önskat läge.
Kraftfull skruv­
dragning eller
borrning
Tabellen ovan är endast en referens.
Lämplig inställning för åtdragningsmoment kan variera beroende på
material, skruvtyp etc. Prova alltid
en inställning under aktuella förhållanden, innan den används för ett
arbete.

Kopplingshandtag
(Inställning av kopplingens
åtdragningsmoment)
Skruv­
dragning
OBSERVERA:
6,35 mm (1/4")
VIKTIGT:
Tillämpning
● Ställ kopplingen i läget 10 eller lägre
vid användning med högt varvtal.
Driften stoppas vid ett maximalt åt­
dragnings­moment på 1,5 N∙m (15
kgf-cm) vid inställning av ett högre
läge.
● Om batteriet blir svagt vid använd­
ning med en hög kopplingsinställ­
ning kan det hända att automatisk
avstängning slutar fungera. Ladda i
så fall batteriet.
Chuck för sexkantsbits
9,5 mm (3/8") - 13 mm (33/64")
Åtdragningsmoment
Ca 0,29 N·m
(3,0 kgf-cm)
Ca 0,82 N·m
(8,4 kgf-cm)
Ca 1,35 N·m
(13,8 kgf-cm)
Ca 1,88 N·m
(19,2 kgf-cm )
Ca 2,41 N·m
(24,6 kgf-cm)
Ca 2,94 N·m
(30,0 kgf-cm)

Manöverpanel
Fabriksinställningar vid leverans
● Räkningsmetod: nerräkning
● Räknarens inställningsvärde:99
● Summerns tonhöjd: b1 (låg ton)
● Tid för förhindrande av räkning av
dubbel åtdragning: 0 (av)
● Inställningslås: frigjort
Se till att ändra inställningarna i enlighet
med de villkor som gäller för aktuell
användning.
- 85 -
Skruvräkningsfunktion
●Räknaren räknar antalet automatstopp.
(hur många skruvar som dragits).
●Önskad räkningsmetod, uppräkning
“UP” eller nerräkning “DOWN”, kan
väljas.
●När det inställda antalet skruvar som
ska dras nås ljuder ett summerljud
samtidigt som räkningsvärdet återställs.
●Tre olika typer av summerljud kan väljas.
●Funktion för förhindrande av räkning
av dubbel åtdragning
Arbete (dubbel åtdragning och skruvdragningsbekräftelse etc.) som påbörjats inom inställd tid räknas inte efter
att de dragna skruvarna har räknats.
Räkneverk
Indikatorer för
räkningsmetod
Spärrknapp
Riktningsomkopplare
Inställningslås
Frigör
ON
Påslagning av manöverpanelen
1.Frigör inställningslåset.
2.För att tända manöverpanelen
1Frigör spärrknappen.
2Tr y c k p å
(manöverpanelen
tänds).
●Räkneverket och indikatorerna “UP”
och “DOWN” tänds.
Inställning av räkningsfunktioner
(skruvräkning/räkningsmetod)
1. Tryck på
är tänd.
medan manöverpanelen
Vid varje tryckning på
växlar
räkningsfunktionen mellan inställning av skruvräkning och inställning
av räkningsmetod samtidigt som
aktuell inställning blinkar.
● Inställning av skruvräkning
→Räkneverket blinkar.
● Inställning av räkningsmetod
→“UP” eller “DOWN” blinkar.
2. Inställning av skruvräkning
Ställ in antalet skruvar med hjälp av
knapparna
och .
● Inställningsomfånget är 0 – 99.
● 0 räknas inte.
Inställning av räkningsmetod
Tr y c k p å
, så att “UP” eller
“DOWN” börjar blinka. Välj därefter
(“UP”) eller
(“DOWN”).
● Tryck in och håll plusknappen ( )
eller minusknappen ( ) intryckt vid
inställning av åtdragningsmomentet
för att ändra värdet kontinuerligt.
< Uppräkning “UP” >
● Räknaren anger hur många skruvar som dragits.
Inställt antal )
(
Aktivera inställningarna genom att
trycka på .
● När inställt antal skruvar nås
ljuder summerljudet samtidigt som
räkningsvärdet återställs.
< Nerräkning “DOWN” >
● Räknaren anger hur många skruvar som återstår att dras.
)
( Inställt antal
● När inställt antal skruvar för åtd­
ragning nås ljuder summerljudet
samtidigt som räkningsvärdet återställs till det ursprungligen inställda
värdet.
3.Aktivera inställningarna genom att
trycka på .
- 86 -
● Den föregående inställningen
annulleras.
4.Lås inställningsknapparna för att
förhindra att inställda värden ändras
av misstag.
● Skjut inställningslåsen
ON
HOLD till läget ON.
Praktiska funktionsinställningar
(summerljud/tid för förhindrande av
räkning av dubbel åtdragning)
1. Tryck in
i minst 2 sekunder medan
manöverpanelen är tänd.
● “F1” anges på räkneverket.
Varje gång
trycks in ändras instäl­
lnings­funktionen mellan inställning
av summerljud och inställning av tid
för förhindrande av räkning av dubbel åtdragning.
●“Inställning av summerljud”
→ “F1” anges.
●“Inställning av tid för förhindrande
av räkning av dubbel åtdragning”
→ “F2” anges.
2. Inställning av summerljud
Använd knapparna / till att välja
önskat summerljud medan “F1” anges
på räkneverket.
Manövrering
Visning
b3
b2
b1
b0
Ljud (frekvens)
Högfrekvent ljud
(ca 4 kHz)
Mellanfrekvent ljud
(ca 3 kHz)
Lågfrekvent ljud
(ca 2 kHz)
Inget ljud (OFF)
● Vid tryckning på
visas den summerljudsinställning som sparats vid
föregående inställning.
Inställning av tid för förhindrande av
räkning av dubbel åtdragning
, så att “F2” anges, och
Tryck in
välj sedan önskad tid med hjälp av
knapparna / .
Manövrering Visning Antal
sekunder
30
3
sekunder
1
0
0,1
sekund
Av (OFF)
Efter
skruvräkning
räknas inte
skruvdragning
inom det
inställda
antalet
sekunder.
● Vid tryckning på
visas den tidsin­
ställning som sparats vid föregående
inställning.
3.Spara inställningarna genom att trycka
på .
4.Lås inställningsknapparna för att
förhindra att inställda värden ändras
av misstag.
● Skjut inställningslåsen
ON
HOLD till läget ON.
Ändring av skruvräkning under
pågående arbete
1.Frigör inställningslåset.
2.Ändra räkningsvärdet med hjälp av
knapparna / .
● Det antal skruvar för åtdragning
som visas kan ändras inom gällande omfång för skruvräkning.
3.Lås inställningsknapparna för att
förhindra att inställda värden ändras
av misstag.
● Skjut inställningslåsen
ON
HOLD till läget ON.
■ Om ingen manövrering utförs inom
60 sekunder, eller om batteriet tas ut,
under pågående inställning
● blir inställt värde för manövrering
ogiltigt.
Återställ i så fall önskade värden
för manövrering.
■ När batteribyte sker under pågående
användning
● sparas räkningsvärdet, så att skruvd­
ragaren kan användas fortsättningsvis efter att ett nytt batteri satts i.
- 87 -

Varningslampa för svagt bat­
teri
<Varningslampa för svagt batteri>
Släckt
(normal drift)
●Om sidan på kopplingsspärrkåpan trycks in medan den vrids
runt, så är det svårt att få loss
spärrkåpan från verktyget.
Blinkande
(ingen laddning)
Batteriets
skyddsfunktion
aktiverat

Användning av LED-ljuset
Tryck alltid in startomkopplaren en
gång före användning av LED-ljuset.
Tryck på lysknappen
för LEDljuset.
Ljuset tänds med väldigt låg strömstyrka
och har ingen nämnvärd påverkan på
verktygets prestanda vid användning
eller dess batterikapacitet.
För mycket (fullständig) urladdning av
ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar
en skyddsfunktion för batteriet avsett
att förhindra alltför stor urladdning av
batteriet.
●Batteriets skyddsfunktion aktiveras
strax innan batteriet förlorar sin lad­d­
ning, varpå varningslampan för svagt
batteri börjar blinka.
●Ladda genast upp batteriet vid up­p­
täckt av att varningslampan för svagt
batteri blinkar.

Kopplingsspärrkåpa
Kopplingsspärrkåpan kan användas
till att spärra kopplingen i valt inställningsläge.
Montering av spärrkåpan
1.Ställ in kopplingen i lämpligt läge
för aktuell tillämpning.
2.Sätt fast spärrkåpan på verktyget.
●Anpassa triangelmärket på spär­
rkåpan till inställningsmärket på
verktyget och fäst spärrkåpan.
Triangelmärke
VIKTIGT:
•Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet
arbetsområde temporärt.
•LED-ljuset kan inte ersätta en vanlig
ficklampa, eftersom dess ljusstyrka
inte är tillräckligt stark.
•LED-ljuset släcks automatiskt efter att
verktyget varit oanvänt i 5 minuter.
Inställningsmärke
Demontering av spärrkåpan
1.Greppa kopplingsspärrkåpan med
fingrarna på märket  och spärrkåpans undersida, tryck in och vrid
runt spärrkåpan för att ta loss den
från verktyget.
Viktigt: TITTA INTE RAKT IN I STRÅLEN.
Användning av reglage, justeringar eller
utförande av åtgärder utöver vad som beskrivs
häri kan resultera i exponering för farlig strålning.
- 88 -

Bitslåsningsfunktion
VIKTIGT:
Med strömbrytaren i frånslaget läge
och ett skruvmejselbits isatt och spärrat
kan verktyget användas som en manuell skruvmejsel – upp till 14,7 N∙m (150
kgf-cm).
Ett litet glapp uppstår i drivaxeln, men
det tyder inte på något fel.
•Kontrollera varvtalsomkopplarens
inställning före användning.
•Ändra inte varvtalsomkopplarens
läge medan strömbrytaren står i
tillslaget läge (ON).

Strömbrytarspärr
Ställ strömbrytarspärren i låst läge efter
avslutad användning för att förhindra
att verktyget startas av misstag.
Strömbrytarspärr
Spärra

Strömbrytare (ON/OFF)
Tryck på den övre delen av strömbrytaren för att koppla in medurs rotation
(framåt) och på den nedre delen för
att koppla in moturs rotation (bakåt).
Framåt
Framåt
Bakåt
Bakåt

Batteri
1. Ta ut batteriet ur verktyget, när det
ska laddas.
2. Ladda batteriet med hjälp av batteri­
laddaren.
3. Ta loss batteriet från laddaren och
sätt i det i verktyget efter avslutad
laddning.
Koppla loss laddaren från elnätet, när
den inte används.

Varvtalsomkopplare
Verktyget erbjuder två olika varvtalsinställningar för anpassning till aktuella
arbetsförhållanden. Välj mellan högt
och lågt varvtal i enlighet med det
arbete som ska utföras.
HÖGA VARVTAL
LÅGA VARVTAL
Varvtalsomkoppling
Åtdragnings­
moment
LÅGA
-1
VARVTAL 200 min (varv/min.)
HÖGA
-1
VARVTAL 600 min (varv/min.)
Högt
Lågt
- 89 -
OBSERVERA:
Vid användning under extremt varma
eller kalla temperaturförhållanden
reduceras batteriets driftskapacitet
per laddning.
[Batteri]
•Kyl ner laddaren om du tänker ladda
mer än två batterier i följd.
•Stick inte in fingrarna i kontakthålet
när du håller laddaren i handen
eller vid andra tidpunkter.
Korrekt hantering av batteri
Litiumjonbatteri
•Förvara litiumjonbatteriet utan att ladda
upp det efter användning för att erhålla
optimal batterilivslängd.
•Temperaturen i omgivningen skall vara
mellan 0˚C och 40˚C.
Om batteriet används under fryspunkt­
en 0˚C, kan verktyget fungera onormalt.
•När batteriet inte används ska det hål­
las borta från mynt, nycklar, gem, spikar, skruvar och andra små metall­
föremål som kan orsaka kortslutning
genom att vidröra kontakterna.
En kortslutning av batteriets kontakter
kan orsaka gnistor, brand eller bränn­
skador.
•Se till att arbetsområdet har god ventilation vid användning av batteriet.
Batteriets livslängd
VIKTIGT:
Laktta följande för att förhindra brand
och andra skador.
•Använd inte en motordriven gene­
rator som strömkälla.
•Täck inte över ventilationshålen på
laddaren och batteriet.
•Koppla loss batteriladdaren från vägg­
uttaget, när den inte ska användas.
Litiumjonbatteri
OBSERVERA:
Batteriet är inte helt uppladdat när
det säljs. Se till att ladda upp batteriet
före användning.
Batteriladdare
1. Anslut laddaren till ett vägguttag.
OBSERVERA:
Batteriet har en begränsad livslängd.
Om batteriets kapacitet är extremt
kort efter att ha laddats ordentligt,
skall det bytas ut mot ett nytt.
Batteriåtervinning
ANMÄRKNING:
Se till att batteriet lämnas på
anvisad plats för återvinning, när
sådan finns, för att bidra till att
skydda miljön.
Det kan uppstå gnistor när kontakten
är ansluten till ett vägguttag, men
detta utgör inte något säkerhets­
problem
2. Skjut batteridockningsluckan åt sidan,
så att litiumjonbatteriet kan sättas i.
●Kontrollera att luckan är ordentligt
spärrad.
3. Sätt i batteriet ordentligt i laddaren.
[Batteriladdare]
Till ett
nätuttag
Laddning
Gemensamma försiktighetsåt­
gärder för litiumjon- och NiCdbatterier
OBSERVERA:
•När du ska ladda ett kallt batteri
(under 0˚C) på ett varmt ställe, ska
du låta batteriet ligga på detta ställe
minst en timme i förväg så att batte­
riet får rumstemperatur. (I annat fall
kan det hända att batteriet inte laddas till fullo.)
4. Under laddningen lyser laddningslam­
pan.
För att förhindra överladdning kopplar
en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen
är färdig.
- 90 -
• Om batteriet är för vamt (t.ex. direkt
efter tungt arbete) startar inte ladd­
ningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat.
Därefter påbörjas laddningen auto­
matiskt.
5. Den gröna laddningslampan börjar
blinka långsamt när batteriet har nått
cirka 80 % laddning.
6. När laddningen är klar börjar den gröna
laddningslampan blinka intensivt.
7. Om batteriets temperatur är 0°C eller
lägre, så tar det längre tid än normalt
att ladda upp batteriet helt. Även när
batteriet har laddats upp helt har det
bara cirka 50% av den styrka som
gäller för ett batteri som laddats upp
helt vid normala temperaturförhållanden.
8. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna
laddningslampan inte börjar blinka intensivt efter normal laddningstid, så
kontakta en auktoriserad återförsäljare.
9. Vid isättning av ett fulladdat batteri i
laddaren på nytt kommer laddnings­
lampan att tändas. Efter några minuter
börjar laddningslampan blinka snabbt
för att visa att laddningen är klar.
NiCd-batteri
OBSERVERA:
När batteriet laddas för första gång­
en, eller efter lång lagring, skall det
laddas under 24 timmar för att nå
full effekt.
3. Sätt i batteriet ordentligt i laddaren.
Till ett
nätuttag
4. Under laddningen lyser laddningslam­
pan.
För att förhindra överladdning kopplar
en inbyggd brytare automatiskt bort
laddningsfunktionen när laddningen
är färdig.
• Om batteriet är för vamt (t.ex. direkt
efter tungt arbete) startar inte ladd­
ningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat. Därefter
påbörjas laddningen auto­matiskt.
5. När laddningen är klar börjar den
gröna laddningslampan blinka intensivt.
6. Vänd dig till en auktoriserad återför­
säljare om laddningslampan inte
tänds omedel­bart efter att laddaren
anslutits till nätet, eller om den inte
släcks efter den normala laddningstiden.
7. Vid isättning av ett fulladdat batteri i
laddaren på nytt kommer laddnings­
lampan att tändas. Efter några minuter
börjar laddningslampan blinka snabbt
för att visa att laddningen är klar.
Batteriladdare
1. Anslut laddaren till ett vägguttag.
OBSERVERA:
Det kan uppstå gnistor när kontakten
är ansluten till ett vägguttag, men
detta utgör inte något säkerhets­
problem.
2. Skjut batteridockningsluckan åt sidan,
så att NiCd-batteriet kan sättas i.
●Kontrollera att luckan är ordentligt spär­
rad.
- 91 -
LAMPINDIKATIONER
Lysande grön
Laddaren är ansluten till vägguttaget.
Redo för laddning.
Intensivt blinkande grön
Laddningen är klar (batteriet helt uppladdat).
Blinkande grön
Batteriet är uppladdat till cirka 80 % (användbar ladd­
ning, gäller endast litiumjonbatteri).
Lysande grön
Laddning pågår.
Lysande orange
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastning­
en på batteriet (gäller endast litiumjonbatteri).
Blinkande orange
Batteriet är för varmt. Laddningen startar när batteriet
har svalnat.
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
Intensivt blinkande både orange och grön
Laddningen kan inte starta. För mycket damm eller
felaktigt batteri.
Om batteriets temperatur är –10°C eller lägre, så börjar
den orange laddningslampan också att blinka. Laddningen
startar då efter att batteriet har värmts upp en aning (gäller
endast litiumjonbatteri).
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande dokument
betyder att man inte ska blanda elektriska och elektroniska produkter eller
batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och återvinnas på
rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella
bestämmelser och direktiven 2002/96/EC och 2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att
spara på värdefulla resurser och förebygga en potentiell negativ inverkan på
människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig
avfallshantering.
För mer information om uppsamling och återvinning av gamla produkter
och batterier, var god kontakta din kommun, din avfallshanterare eller det
försäljningsställe där du köpte din artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella
bestämmelser.
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din
återförsäljare eller leverantör för ytterligare information.
- 92 -
[Information om avfallshantering i länder utanför den Euro­
peiska Unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera
dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare
och fråga efter rätt metod för avfallshantering.
Notering till batterisymbolen (nedtill, två symbolexempel):
Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar
den de krav som ställs upp i direktivet för den aktuella kemikalien.
III. SKÖTSEL
Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en
fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.
IV. TILLBEHÖR
VIKTIGT:
Förhindra risk för skador genom att använda tillbehör och tillsatser endast i
avsett syfte.
Kontakta din lokala serviceverkstad om du behöver hjälp eller närmare information
om dessa tillbehör.
•EY9X007E
Kopplingsspärrkåpa
Använd endast bits som är
anpassade till storleken på
slagskruvdragarens chuck.
9,5 mm (3/8") 13 mm (33/64")
- 93 -
6,35 mm
(1/4")
V. SPECIFIKATIONER
SLAGSKRUVDRAGARE
Modell
Kapacitet
Motor
Skruvdrag­
ning
Borrning
Tomgångsvarvtal
Maximalt vridmoment
Max. åtdragningsmoment för
koppling
Total längd
Vikt (inkl. batteriet)
EY7411
Maskinskruv
Träskruv
I metall
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V likström
LÅGA VARVTAL: 200 min-1 (varv/min.)
HÖGA VARVTAL: 600 min-1 (varv/min.)
LÅGT VARVTAL: 4,4 N·m (45 kgf-cm, 39 in-lbs)
HÖGT VARVTAL: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
BATTERI
Modell
Ackumulatorbatteri
Batterispänning
EY9L10
Litiumjonbatteri
3,6 V likström (3,6 V × 1 cell)
BATTERILADDARE
Modell
Vikt
Märkdata
Laddningstid
EY0L10
0,6 kg (1,3 lbs)
Se märkplåten på undersidan av laddaren.
3,6 V
2,4 V
EY9025
EY9021
Fullständig uppladdning: 15 min.
Fullständig uppladdning: 15 min.
EY9L10
Användbar uppladdning: 15 min.
Fullständig uppladdning: 30 min.
OBSERVERA:
•Vi hänvisar till etiketten på laddaren eller till senast allmäna katalog angående
vilka batterier som kan användas till laddaren.
På anvisningsetiketten på varje batteri anges också vilken laddare som kan användas.
- 94 -
Opprinnelige bruksanvisninger: Engelsk
Oversettelse av de opprinnelige bruksanvisningene: Andre språk
For å redusere faren
for personskader, må
brukeren ha lest og forstått
bruksanvisningen.
Les heftet “Sikkerhetsveiledning” og følg­
ende før du tar i bruk verktøyet.
I. EKSTRA SIKKER­
HETSREGLER
1) Benytt hørselsvern ved bruk av
verk­tøyet over lengre perioder.
Det å være utsatt for støy av høy
intensitet over lengre tid kan forårsake hørselskade.
2) Vær klar over at dette verktøyet
alltid er klart til bruk, da det ikke må
tilkoples et vegguttak for strøm.
3) Når du borer i vegger, gulv, etc., kan
du komme i kontakt med strømførende elektriske ledninger. IKKE
BERØR HEXCHUCKEN ELLER
N O E N A N N E N M E TA L L D E L
FORAN PÅ VERKTØYET! Hold kun
verktøyet i plasthåndtaket, slik at du
ikke får elektrisk støt dersom du skrur
verktøyet inn i strømførende elektriske ledninger.
4) Dersom en bit ikke roterer mer, må
du slå av hovedbryteren med en
gang for å unngå overbelastning på
motoren, ellers kan det skade batteripakken eller motoren.
Bruk bakovermodus for å løsne fast­
klemte bits.
5) Under opplading kan laderen bli litt
varm. Dette er normalt. La ikke stå
batteriet på laderen i mer enn 24
timer etter at oppladingen er ferdig.
Symbol
Betydning
V
Volt
Likestrøm
n0
Hastighet uten belastning
…min-1
Omdreininger eller vekselgang
per minutt
Elektrisk kapasitet av
batteripakke
Ah
For kun bruk inne i huset.
ADVARSEL:
•Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med
dette oppladbare verktøyet.
•Panasonic kan ikke ta ansvar for skader eller ulykker som skjer på grunn av
bruk av gjenbrukte batteripakker eller
falske batteripakker.
•Ikke kast batteripakken i åpne flammer
eller utsett den for ekstrem varme.
•Ikke slå spiker eller tilsvarende inn i
batteriet, utsett det for sjokk, ta det
fra hverandre eller forsøk å modifisere det.
•Ikke la metallobjekter berøre polene
på batteriet.
•Ikke frakt eller oppbevar batteripakken i samme beholder som spiker
eller tilsvarende metallobjekter.
•Ikke lad opp batteriet i områder der
det er høy temperatur, som for eksempel vedsiden av åpne flammer
eller i direkte sollys. Batteriet kan
overopphetes, ta fyr, eller eksplodere.
•Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller
eksplodere.
•Dersom batteripakkens ytelse er blitt
forringet, skift den ut med en ny en.
Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling,
brann eller brudd på batteriet.
Kun rotasjon
- 95 -
II. MONTERING OG
Referansetabell for innstilling av dreie­
moment
BRUK
Innstilling

Sekskantet borchuck
1.
2.
3.
4.
5.
1
Montering av bitene
5
MERK:
Før montering eller fjerning av bit,
skal batteripakken fjernes fra verkøyet og låseknappen settes i låst stilling.
Få fast tak i kragen av hurtigkoplings­
chuck og trekk den ut.
Sett biten inn i chucken. La kragen
slippe ut.
Kragen vil returnere til sin opprinnelige posisjon når den slippes ut.
Trekk i biten for å være sikker på at
det ikke løsner.
For å fjerne biten skal klagen trekkes
ut på samme måte og fjern biten.
Bit
13
17
21
Ca. 4,4 N·m
(45,0 kgf-cm)

Clutchhåndtak
(Innstilling av clutchdreiemo­
ment)
Innstill dreiemomentet til en av 21 mu­
lige innstillingene som passer til arbei­
det. Differansen mellom hver innstilling
er ca. 0,13 N·m (1,3 kgf-cm).
Kontroller innstillingen før bruk.
Innstill skalaen til merket.
For skruing
For effektiv
skruing og
boring
MERK:
Referansetabellen er kun til referanse. Innstillingen av dreiemoment
kan variere etter hva slags materiale,
skruer osv. du arbeider med. Det
skal prøvekjøres før du begynner å
arbeide.
6,35 mm (1/4")
FORSIKTIG:
Bruk
● Når du bruker verktøyet på en høy
hastighet, innstill clutchen til 10
eller lavere. (Verktøyet stanser auto­
matisk på det høyeste dreiemoment
av 1,5 N·m (15 kgf-cm) hvis du velger
høyere innstillinger.)
● Når batteristyrken er lav, vil den
automatiske avstengingsfunksjon
ikke virke. Da skal batteriet opplades igjen.
Sekskantet borchuck
9,5 mm (3/8") - 13 mm (33/64")
9
Dreiemoment
Ca. 0,29 N·m
(3,0 kgf-cm)
Ca. 0,82 N·m
(8,4 kgf-cm)
Ca. 1,35 N·m
(13,8 kgf-cm)
Ca. 1,88 N·m
(19,2 kgf-cm)
Ca. 2,41 N·m
(24,6 kgf-cm)
Ca. 2,94 N·m
(30,0 kgf-cm)

Kontrollpanel
Fabrikkinnstillinger ved leveranse
● Tellesystem: Nedtellingssystem
● Telleinnstillingsverdi: 99
● Summertonens høyde: b1 (Lav tone)
● Tid for å forhindre telling av dobbelt­
stramming: 0 (OFF)
● Hold-bryter: Utløst
Vennligst sett innstillingene i samsvar
med bruksforholdene.
- 96 -
Skruetellingsfunksjon
●Teller antall autostopp. (Teller antall
innskrudde skruer)
●Tellemetoden kan bli valgt ved å
bruke “OPP” eller “NED”.
●Når antall skruer som skal innskrus er
nådd, høres en summertone og telleverdien tilbakestilles.
●Til summertonen kan tre tonehøyder
velges.
●Funksjon for å forhindre telling av dob­
beltstramming
En jobb (dobbeltstramming og innsk­
ruingsbekreftelse o.s.v.) som begynte
innenfor innstilt tid blir ikke telt etter at
ferdiginnskrudde skruer er blitt telt.
Lys for tellerdisplay
Displaylys for
tellesystem
Låseknapp
Bryter
Hold-bryter
Utløs
PÅ
Aktivering av kontrollpanelet
1.Utløs hold-bryteren.
2.For å belyse kontrollpanelet
1Utløs låseknappen.
2Trykk
(Kontrollpanelet lyser opp.)
●Lyset for tellerdisplayet og “OPP”
eller “NED” lyser opp.
Innstilling av tellefunksjonene
(Innstilling av skruetellingen/Innstilling
av tellesystemet)
1. Trykk på
lyser opp.
mens kontrollpanelet
Hver gang man trykker på
, skifter
innstillingen mellom innstillingen av
skruetelling og innstillingen av tellesystemet, og det lyset blinker.
● Innstillingen av skruetellingen
→Tellesystemlyset blinker.
● Innstillingen av tellesystemet
→“OPP” eller “NED” blinker.
2. Innstilling av skruetellingen
Innstill antall skruer ved å bruke
eller .
● Innstillingens omfang er mellom 0
– 99.
● 0 blir ikke tatt med i tellingen.
Innstilling av tellesystemet
Trykk på
. Når man trykker “OPP”
eller “NED” beginnner det å blinke.
Velg deretter
(“OPP”) eller
(“NED”).
● Trykk på og hold enten ( ) eller
( ) knappen mens du innstiller
drein­ings­momentet, slik at det skifter
verdi kontinuerlig.
< Tellesystem “OPP” >
● Viser antall innskrudde skruer.
Innstilt antall )
(
Innstillingene blir aktivert ved å trykke
på .
● Når antall innstilte skruer er nådd,
lyder summeren og telleverdien tilbakestilles.
< Tellesystem “NED” >
● Viser antall resterende skruer som
skal skrus inn.
)
( Innstilt antall
● Når antall skruer som skal skrus
inn er nådd, lyder en summertone
og telleverdien tilbakestilles til sitt
opprinnelige innstillinsnummer.
3.Innstillingene blir aktivert ved å trykke
på .
● Forrige innstilling slettes.
4.For å forhindre forandringer i de inns­
tilte verdiene på grunn av en feiltakelse.
● Sett HOLD-bryteren til
PÅ
PÅ.
- 97 -
Innstillingen av praktiske funksjoner
(summertoneinnstilling/tidsinnstilling
for å forhindre telling av dobbeltstramming)
1. Trykk på
i 2 eller flere sekunder
mens kontrollpanelet lyser opp.
● Displaylyset for tellesystem “F1”
lyser opp.
Hver gang man trykker på
, kan
man skifte mellom innstilling av
summertonen og tidsinnstillingen
for å forhindre telling av dobbeltstramming.
●“Innstilling av summertonen”
→ “F1” lyser opp.
●“Tidsinnstilling for å forhindre telling av dobbeltstramming”
→ “F2” lyser opp.
2. Innstilling av summertonen
Summertonen kan velges ved å bruke
når “F1” lyser opp.
Betjening
Display
b3
b2
b1
b0
Lydfrekvens
Høy tone
(omtrent 4 kHz)
Middelhøy tone
(omtrent 3 kHz)
Lav tone
(omtrent 2 kHz)
Ingen lyd (OFF)
● Hvis man trykker på , vises summertonen som ble lagret ved forrige innstilling.
Tidsinnstilling for å forhindre telling
av dobbeltstramming
4.For å forhindre forandringer i de inns­
tilte verdiene på grunn av en feiltakelse.
● Sett HOLD-bryteren til
PÅ
PÅ.
Forandring av skruetellingen under
bruk
1.Utløs hold-bryteren.
2.Juster telleverdien ved å bruke
.
● Antallet gjenværende skruer, på
tellerdisplayet, som skal skrus inn
kan endres innenfor telleverdiene.
3.For å forhindre forandringer i de inns­
tilte verdiene på grunn av en feiltakelse.
● Sett HOLD-bryteren til
PÅ
PÅ.
■ H v i s i n g e n b e t j e n i n g s k j e r i 6 0
sekunder eller mer mens man innstiller, og når batteriene fjernes
● Betjeningen for innstilt verdi blir
ugyldiggjort.
Vennligst innstill betjeningsverdiene
en gang til.
■ Hvis batteriene skiftes ut under bruk
● Når batteriene skiftes ut, opprettholdes telleverdien. Dette betyr at
drillen kan brukes kontinuerlig.

Varsellampe for at batteriet
er for lavt
for å belyse “F2” og velg
Trykk på
tid ved å bruke
.
Betjening Display Antall
sekunder
30
3
sekunder
1
0
0,1
sekund
AV
Etter
skruetellingen,
blir en
innskruing
som skjer
innenfor
antall innstilte
sekunder ikke
telt.
● Hvis man trykker på , vises tidsin­
nstillingen som er lagret fra forrige
innstilling.
3.Man innstiller ved å trykke på .
- 98 -
<Varsellampe for at batteriet er for lavt>
Av
(normalt
arbeid)
Blink
(For lite strøm)
Funksjon for
batteribeskyttelse
er aktiv
Fullstendig utladning av Li-ion-batteri
reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjon innebygd i verktøyet for å
hindre fullstendig utlading av batteri­
pakken.
●Funksjonen for batteribeskyttelse
kommer i funksjon like før batteriet
blir helt tømt, og varsellampen begynner å blinke.
●Dersom varsellampen for lavt batteri
blinker, skal batteripakken lades opp
umidderbart.

Koplingslåsdeksel
Dekslet for koplingslås gir deg mulighet
til å låse koplingen på den innstillingen
som er blitt valgt.
Dekselmontering
1.Velg koplingsinnstilling som passer
til anvendelsen.
2.Monter koplingslåsdekslet.
●Juster trekantmerket på dekslet
til merket på valgt gradinnstilling
på drillen, og monter.
Trekantmerket
FORSIKTIG:
•Det innebyggede LED-lyset er laget
for midlertidig opplysing av små
arbeidesområder.
•Ikke bruk det som en erstatning for
vanlig lommelykt, da det ikke gir tilstrekkelig lys.
•LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter.
Merket på valgt
gradinnstilling
Fjerning av dekslet
1.Grip tak i koplingslåsdekslet med
fingrene på  merket og på dekslets underside, trykk inn, vri og
fjern.
Forsiktig: IKKE SE INN I LYSSTRÅLEN.
Bruk av kontroller eller justeringer eller utføring
av prosedyrer annet enn de som er spesifisert
her, kan føre til skadelig eksponering til kortbølgeenergi.

Bitlåsfunksjon
●Det blir vanskelig å fjerne kop­
lingslåsdekslet fra drillen hvis du
trykker på dekselsiden mens du
drar i det.

Bruk av LED-lys
Før bruk av LED-lys, skru alltid av
strømbryteren en gang.
Tr y k k p å
LED-lysets på og
av-knapp.
Lyset bruker svært lite strøm, og
påvirker ikke ytelsen til verktøyet ved
bruk aller batterikapasiteten.
- 99 -
Mens bryteren er slått av og biten er
låst på plass, kan verktøyet brukes
som en manuell skrutrekker – opp til
14,7 N-m (150 kgf-cm).
Det vil være et lite slark i drivakselen,
men det er ikke en funksjonsfeil.

Hovedbryter (PÅ/AV)
Trykk den øvre halvparten av bryteren for fremover rotasjon, og den
nedre for bakover rotasjon.
Fremover
Fremover
Bakover

Batteripakke
1. Fjern batteripakken fra verktøyet.
2. Opplad batteripakken ved bruk av
batteriladeren.
3. Etter at oppladingen er ferdig, fjern
batteripakken fra laderen og sett
den i verktøyet.
Laderen skal koples fra nettet mens
den ikke er i bruk.
Bakover

Hastighetsvelger
For å gjøre arbeidet lettere med verktøyet, har verktøyet to forskjellige
rotas­jonshastigheter. Du kan velge
enten høy eller lav etter arbeidets art.
HØY
Valg av hastighet
LAV
200 min-1 (opm)
HØY
600 min-1 (opm)
Dreiemoment
Høyt
Lavt
FORSIKTIG:
•Kontroller hastighetsvelgeren før
bruk.
•Bruk ikke hastighetsvelgeren mens
hovedbryteren er slått på ( hovedbryteren er satt i PÅ-stilling).

Hovedbryterlås
For å unngå en tilfeldig start av verktøyet, skal hovedbryterlåsen settes i
låst stilling.
Hovedbryterlås
MERK:
Bruk av batteripakken i usedvanlig varmt eller kaldt forhold vil det
redusere arbeidskapasitet pr. opplading.
LAV
Låst
[Batteripakke]
For riktig bruk av batteri­
pakke
Li-ion-Batteripakke
•Oppbevar batteriet etter bruk uten å
lade opp for å få lengre levetid.
•Temperaturen må være mellom 0˚C
(32˚F). og 40˚C (104˚F).
Hvis batteripakken brukes når batteri­
temperaturen er under 0˚C (32˚F), kan
det være at verktøyet ikke fungerer
skikkelig.
•Når du ikke bruker batteripakken, skal
den oppbevares borte fra metallgjen­
standene som binders, mynter, nøkler,
spiker, skruer osv., fordi de kan ha en
elektrisk forbindelse med batteripakken.
Kortslutningen kan forårsake gnister,
forbrenning eller brann.
•Forsikre deg om arbeidsrommet er
godt ventilert under bruk av batteri­
pakken.
- 100 -
Oppbevaring av batteriet
Batterilader
Oppladbare batterier har en begrenset levetid. Hvis brukstiden er
uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et
nytt.
Resirkulering av batteri
LEGG MERKE TIL:
For å resirkulere materialer og
beskytte miljøet, sørg for å avhende
batteriet på et offisielt godkjent sted
hvis et slikt finnes i ditt land.
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet
settes i vekselstrømskontakten, men
dette er ikke noe sikkerhetsmessig
problem.
2. Åpen dokkdekselen til batterilader for
å sette i Li-ion Batteripakken.
●Kontroller at dekslen er låst på plass.
3. Sett batteriet i laderen. Trykk helt ned.
[Batterilader]
Lading
Felles forsiktighetsregler for
Li-ion/Ni-Cd-Batteripakken
MERK:
•Ved opplading av et kaldt batteri
(under 0˚C (32˚F)) på et varmt sted,
la batteriet stå der og vent i over en
time for å varme opp batteriet til riktig temperatur. (Ellers kan det skje
at batteriet ikke lades helt opp.)
•Kjøl ned laderen når det lades mer
enn to batteripakker etter hverandre.
•Ikke stikk fingrene inn i kontakt­
hullet når du holder laderen eller
under andre omstendigheter.
FORSIKTIG:
For å forhindre brann eller skade på
laderen.
•Ikke bruk strøm fra en motorgenera­
tor.
•Ikke dekk til ventilasjonshullene på
lader­en og batteripakken.
•Trekk laderen ut av kontakten når
den ikke er i bruk.
Li-ion-Batteripakke
MERK:
Batteripakken er ikke ladet helt opp
fra fabrikken. Forsikre deg om å
opplade batteriet før det tas i bruk.
Til nettstrøm
4. Under lading lyser ladelampen hele
tiden.
Når ladingen er fullført, sørger auto­
matikk i lade-elektronikken for å forhindre overlading.
• Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet er
avkjølt.
Lading vil da gjenopptas automatisk.
5. Ladelampen (grøn) vil blinke sakte
inntil batteriet er ladet opp ca. 80%.
6. Når batteriet er ladet helt opp, vil lade­
lampen begynne å blinke raskt i grøn
farge.
7. Dersom temperaturen på batteri­
pakken er 0 ˚C eller under, tar det
lengre tid til å lade batteriet helt opp
enn vanlig. Selv om batteriet er ladet
helt opp, ville det ha ca. 50% av
ytelsen som er oppladet på normal
arbeidstemperatur.
8. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller
ladelampen ikke blinker raskt i grøn
farge etter en vanlig ladetid, må du ta
kontakt med en autorisert forhandler.
- 101 -
9. Hvis en ferdigoppladet batteripakke er
satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan
ladelampen begynne å blinke raskt
for å vise at ladingen er ferdig.
7. Hvis en ferdigoppladet batteripakke er
satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan
ladelampen begynne å blinke raskt
for å vise at ladingen er ferdig.
Ni-Cd-Batteripakk
MERK:
Når du lader batteripakken for første
gang eller etter lengre tids lagring,
må det lades i 24 timer for å oppnå
full kapasitet.
Batterilader
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet
settes i vekselstrømskontakten, men
dette er ikke noe sikkerhetsmessig
problem.
2. Åpen dokkdekslen til batterilader for å
sette Ni-Cd Batteripakken.
●Kontroller at dekslen er låst på plass.
3. Sett batteriet i laderen. Trykk helt ned.
Til nettstrøm
4. Under lading lyser ladelampen hele
tiden.
Når ladingen er fullført, sørger auto­
matikk i lade-elektronikken for å
forhindre overlading.
• Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet er
avkjølt. Lading vil gjenopptas automatisk.
5. Når batteriet er ladet helt opp, vil lade­
lampen begynne å blinke raskt i grøn
farge.
6. Dersom ikke ladelampen tennes med
det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig
ladetid må du ta kontakt med en autorisert forhandler, som kan gi det råd.
- 102 -
LAMPEINDIKATORER
Lyser grønt
Laderen koples til vekselstrømskontakten.
Klar til lading.
Blinker raskt i grøn
Ladingen er ferdig. (Ladet helt opp)
Blinker grønt
Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning.
Kun Li-ion)
Lyser grønt
Lading pågår.
Lyser oransjegult
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å
redusere belastning på batteriet (Kun Li-ion).
Blinker oransjegult
Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Blinker raskt både grønt og oransjegult
Lading ikke mulig. Tett av støv eller feil med batteri­
pakken.
Dersom temperaturen på batteripakken er –10°C eller
under, vil ladelampen (oransje) også begynne å blinke.
Opladingen vil starte igjen når temperaturen på batteripakken stiger (Kun Li-ion).
Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende doku­menter
betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes
med vanlig husholdningsavfall.
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier,
vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal
lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare
verdifulle ressurser og forhindre potensielle negative effekter på menneskers
helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier,
vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du
kjøpte gjenstandene.
U k o r r e k t h å n d t e r i n g a v d e t t e a v f a l l e t k a n m e d f ø r e s t r a ff a n s v a r, i
overensstemmelse med nasjonal lovgivning.
For forretningsdrivende brukere i EU
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din
forhandler eller leverandør for videre informasjon.
- 103 -
[Informasjon om håndtering i land utenfor EU]
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander,
vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig
fremgangsmåte for håndtering.
Merknader for batterisymbol (to nederste symbol-eksempler):
Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet
etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.
III. VEDLIKEHOLD
Bruk kun en tørr, myk klut til å tørke av en­heten. Bruk ikke en fuktig klut, tynner,
bensin eller andre flyktige løsemidler til rengjøring.
IV. TILLEGGSUTSTYR
FORSIKTIG:
For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er
laget for.
Hvis man trenger hjelp for nærmere detaljer angående disse tilbehørene, ta kontakt
med Deres servicesenter.
•EY9X007E
Clutchlåsedeksel
9,5 mm (3/8") 13 mm (33/64")
Bruk kun biter som passer til
maskinens størrelse.
6,35 mm
(1/4")
V. SPESIFIKASJONER
HOVEDENHET
Modell
Kapasitet
Motor
Skruing
Boring
Hastighet uten belastning
Maksimalt dreiemoment
Maksimalt clutchdreiemoment
Total lengde
Vekt (med batteripakke)
Maskinskrue
Treskrue
For metall
EY7411
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V likestrøm
LAV: 200 min-1 (opm)
HØY: 600 min-1 (opm)
LAV: 4,4 N·m (45 kgf-cm, 39 in-lbs)
HØY: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
- 104 -
BATTERIPAKKE
Modell
Batteritype
Batterispenning
EY9L10
Li-ion-Batteri
3,6 V likestrøm (3,6 V × 1 celler)
BATTERILADER
Modell
Vekt
Merkedata
Ladetid
EY0L10
0,6 kg (1,3 lbs)
Se merkeplaten på bunnen av laderen.
3,6 V
2,4 V
EY9025
EY9021
Fullt ladet: 15 min.
Fullt ladet: 15 min.
EY9L10
Brukbar: 15 min.
Fullt ladet: 30 min.
MERK:
•Se merket på laderen eller i den nyeste katalogen for batteripakker som passer til
denne laderen.
Merket på batteripakken viser også batteriladeren som kan anvendes.
- 105 -
Alkuperäiset ohjeet: englanti
Alkuperäisten ohjeiden käännös: muut kielet
Vain sisäkäyttöön.
Pyydämme lukemaan kirjasen “Turval­
lisuusohjeet” ja seuraavan ennen käytön
aloittamista.
VAROITUS:
•Älä käytä muita kuin Panasonicakkuja, jotka on suunniteltu tämän
ladattavan työkalun käyttöön.
•Panasonic ei ole vastuussa vahingoista
tai onnettomuuksista, jotka aiheutuvat
kierrätetyn tai väärennetyn akun käytöstä.
•Älä hävitä akkua polttamalla äläkä
saata sitä alttiiksi kuumuudelle.
•Älä kiinnitä akkuun nauloja, älä kolhi,
pura sitä äläkä yritä muuttaa sen rakennetta.
•Älä anna metalliesineiden koskettaa
akkuliittimiä.
•Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
•Älä lataa akkua kuumassa paikassa
kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua
liikaa, syttyä palamaan tai räjähtää.
•Lataa akku aina sen omalla laturilla.
Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen.
•Kun akku on heikentynyt, vaihda se
uuteen.
Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen
syttymisen tai akun halkeamisen.
I. LISÄTURVAOHJEITA
1) Käytä korvasuojaimia, kun käytät
työkalua pitempiä aikoja.
Pitkäaikainen altistuminen kovalle
melulle saattaa aiheuttaa kuulon
menetyksen.
2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei
toimi verkkovirralla.
3) Porattaessa seinään, lattiaan jne. on
otettava huomioon, että pinnan alla
saattaa olla “jännitteisiä” sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAIS­
TUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli
vahingossa poraat sähköjohtoon.
4) Jos terä juuttuu kiinni, vapauta heti
liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua
tai moottoria.
Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suun­
taan.
5) Latauslaite voi lämmetä latauksen
aikana. Tämä on normaalia. Älä
jätä akkua laturiin yli 24 tunniksi sen
jälkeen, kun lataus on suoritettu loppuun.
Tunnus
Merkitys
V
Volttia
II. KOKOAMINEN &
KÄYTTÖ

Kuusioterän kiinnityslaite
Suora virta
n0
Nopeus ilman kuormaa
…min-1
Kierrokset tai iskut per minuutti
Ah
Akun sähkökapasiteetti
Vain pyörintä
Loukkaantumisvaaran
estämiseksi käyttäjän
on luettava käyttöohje ja
ymmärrettävä se.
Terien kiinnitys
HUOMAUTUS:
Kun kiinnität tai irrotat poranteriä,
ota akku pois työkalusta ja kytke
lukkopainike lukkoasentoon.
1. Pidä kiinni pikaistukan renkaasta ja
vedä se irti ruuvinvääntimestä.
2. Aseta terä kiinnityslaitteeseen. Vapauta
rengas.
3. Rengas palaa alkuasentoonsa, kun
se vapautetaan.
- 106 -
4. Vedä terää varmistaaksesi, että se ei
irtoa.
5. Terä irrotetaan vetämällä rengas irti
samalla tavalla.
Terä
milla kytkimen asetuksilla, jos akkuteho laskee. Lataa tällöin akku.
HUOMAUTUS:
Tämä taulukko on vain viitteeksi.
Vääntömomentin säätö riippuu materi­
aalista, ruuvien tyypistä jne. Testaa
asetus ennen käyttöä.
Kuusioterän kiinnityslaite

Säätöpaneeli
9,5 mm (3/8") - 13 mm (33/64")
6,35 mm (1/4")

Kytkimen kahva
(Kytkimen vääntömomentin
säätö)
Säädä vääntömomentti johonkin 21
mahdollisesta asennosta työlle sopival­
la tavalla. Vaiheiden välillä on noin 0,13
N·m (1,3 kgf-cm tai 1,1 in-lbs väli).
TÄRKEÄ HUOMAUTUS:
Testaa asetus ennen käyttöä.
Aseta asteikko tämän merkin kohdalle.
Viite vääntömomentin säätöä varten
Asetus
1
5
9
13
17
21
Vääntömomentti
Käyttötapa
Noin 0,29 N·m (3,0 kgfcm tai 2,6 in-lbs)
Noin 0,82 N·m (8,4 kgfcm tai 7,3 in-lbs)
Noin 1,35 N·m (13,8 kgfcm tai 12,0 in-lbs)
Ruuvin­
Noin 1,88 N·m (19,2 kgf- vääntö
cm tai 16,6 in-lbs)
Noin 2,41 N·m (24,6 kgfcm tai 21,3 in-lbs)
Noin 2,94 N·m (30,0 kgfcm tai 26,0 in-lbs)
Noin 4,4 N·m (45,0 kgf- Voimakas
ruuvinvääntö
cm tai 39,0 in-lbs)
ja poraus
Valmistajan tehtaalla tekemät asetukset
● L a s k u j ä r j e s t e l m ä : L a s k u a l a s
(“DOWN”)
● Laskun asetusarvo: 99
● Summeriäänen askellus: b1 (matala
ääni)
● Kaksoiskiristyksen laskun eston
laskuaika: 0 (POIS PÄÄLTÄ)
● Pitokytkin: Vapautettu
Säädä asetukset käyttöolosuhteille sopivalla tavalla.
Ruuvin laskutoiminto
●Laskee automaattisten pysäytysten
lukumäärän. (Laskee kiinnitettyjen ruuvien määrän.)
●Laskutavaksi voidaan valita “UP”
(ylös) tai “DOWN” (alas).
●Kun kiinnitettävien ruuvien säädetty
lukumäärä on saavutettu, summeri
antaa äänimerkin ja säädetty laskuarvo nollautuu.
●Summerin äänimerkille voidaan valita
ääni 3 vaihtoehdosta.
●Kaksoiskiristyksen laskun estotoiminto
Työtä (kaksoiskiristys ja ruuvin kiristyksen varmistus jne.), joka alkoi säädetyn
ajan kuluessa, ei lasketa sen jälkeen,
kun kiristetyt ruuvit on laskettu.
● Suurilla nopeuksilla kytkin on säädettävä lukemalle 10 tai pienemmälle
lukemalle. (Toiminta pysähtyy 1,5
N·m (15 kgf-cm) maksimivääntömomentilla, jos asteikko on suurempi.)
● Automaattinen katkaisutoiminto ei
kenties toimi käytettäessä suurem-
- 107 -
Laskun näyttölamppu
Laskujärjestelmän
näyttölamppu
Lukkopainike
Kytkin
Pitokytkin
Vapautus
PÄÄLLE
Säätöpaneelin käynnistäminen
1.Vapauta pitkokytkin.
2.Säätöpaneelin valaisemiseksi
1Vapauta lukkopainike
2Paina
(Säätöpaneeli on valaistu.)
●Laskun näyttölamppu ja “UP” tai
“DOWN” ovat valaistut.
Laskutoimintojen säätö (ruuvin laskus­
äätö/laskujärjestelmän säätö)
1. Paina
säätöpaneelin ollessa valaistuna.
Joka kerta, kun
painetaan, ruuvin
laskusäätö ja laskujärjestelmän säätö
muuttuu ja vilkkuu.
● Ruuvin laskusäätö
→Laskun näyttölamppu vilkkuu.
● Laskujärjestelmän säätö
→“UP” tai “DOWN” vilkkuu.
säätyy alkuperäiseen säädettyyn
arvoon.
3.Säädöt käynnistyvät painamalla .
● Aiempi säätö pyyhkiytyy pois.
4.Säädetyn lukumäärän muutoksen
estäminen käyttövirheestä johtuen.
● Käännä pitokytkin
asentoon PÄÄLLE.
PÄÄLLE
Käteviä toimintojen säätöjä (summerin äänimerkin säätö/kaksoiskiristyksen laskun estoajan säätö)
1. Paina
yli 2 sekuntia säätöpaneelin
ollessa valaistu.
● Laskunäytön lamppu “F1” on valaistu.
Joka kerta, kun
painetaan, sum­
merin äänen säätö ja kaksoiskiristyksen laskun estoajan säätö voidaan
vaihtaa.
●“Summerin äänen säätö”
→ “F1” on valaistu.
●“Kaksoiskiristyksen laskun estoajan
säätö”
→ “F2” on valaistu.
2. Ruuvin laskusäätö
Säädä ruuvien lukumäärä näppäi­
mellä
tai .
● Alaksi voidaan säätää 0 – 99.
● Lukua 0 ei lasketa.
Laskujärjestelmän säätö
Paina
. “UP” tai ”DOWN” alkaa
vilkkua. Vallitse sitten
(“UP”) tai
(“DOWN”).
● Pidä painettuna painiketta ( ) tai
( ) säätäessäsi vääntömomentin,
jotta lukema vaihtuu jatkuvasti.
< Laskujärjestelmä “UP” >
● Näyttää kiinnitettyjen ruuvien lukumäärän laskun.
Säädetty lukumäärä )
(
Säätö käynnistetään painamalla .
● Kun saavutetaan säädetty ruuvien
lukumäärä, summeri antaa äänimerkin ja laskuarvo nollautuu.
< Laskujärjestelmä “DOWN” >
● Näyttää kiinnitettävien ruuvien
jäljellä olevan lukumäärän.
( Säädetty lukumäärä
)
● Kun saavutetaan säädetty kiinnitettävien ruuvien lukumäärä, summeri antaa äänimerkin ja laskuarvo
2. Summerin äänen säätö
Summerin ääni voidaan valita näppäimillä
, kun “F1” on valaistu.
Toiminta
Näyttö
b3
b2
b1
b0
Äänen taajuus
Korkea ääni
(noin 4 kHz)
Keskitasoinen ääni
(noin 3 kHz)
Matala ääni
(noin 2 kHz)
Ei ääntä
(POIS PÄÄLTÄ)
● Jos painetaan
, aiemmin tallennettu summerin äänen säätö tulee
näkyviin.
Kaksoiskiristyksen laskun estoajan
säätö
, jotta “F2” valaistuu ja vali Paina
tse aika näppäimillä
.
- 108 -
Toiminta
Näyttö Sekunnit Ruuvin
laskun
30
3
sekuntia jälkeen
ruuvin
kiristystä
1
0,1
säädettyjen
sekuntia
sekuntien
0
POIS
aikana ei
PÄÄLTÄ lasketa.

Akun alhaisen jännitteen
varoitusvalo
<Akun alhaisen jännitteen varoitusvalo>
Sammunut
(normaali
toiminta)
● Jos painetaan , aiemmin tallen­
nettu aikasäätö tulee näkyviin.
3.Säädöt asetetaan voimaan painamalla
.
4.Säädetyn lukumäärän muutoksen estä­
minen käyttövirheestä johtuen.
● Käännä pitokytkin
PÄÄLLE
asentoon PÄÄLLE.
Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää
huomattavasti. Ruuvinvääntimessä on
suojatoiminto, joka estää akun liiallisen
purkautumisen.
●Akun suojatoiminto kytkeytyy ennen
kuin akku menettää varauksensa ja
alhaisen akkujännitteen varoitusvalo
vilkkuu.
●Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaih­
da akku välittömästi.
Ruuvien laskun muuttaminen käytön
aikana
1.Vapauta pitkokytkin.
2.Säädä laskun arvo näppäimillä
.
● Näkyvä kiinnitettävien ruuvien lukumäärä voidaan muuttaa ruuvien
laskuarvojen rajoissa.
3.Säädetyn lukumäärän muutoksen estä­
minen käyttövirheestä johtuen.
● Käännä pitokytkin
asentoon PÄÄLLE.
PÄÄLLE
Vilkkuu
(Ei varausta)
Akun suojatoiminto
käynnistynyt

Kytkimen lukkokansi
■ Jos säädön aikana ei tehdä mitään
toimenpiteitä 60 sekunnin tai tätä
pitempänä aikana ja kun akku on irrotettu
● Säädetyn lukeman toiminto ei ole
voimassa.
Säädä käyttöarvot uudelleen.
■ Kun akut vaihdetaan käytön aikana
● Kun akut vaihdetaan, laskuarvo
pysyy muistissa. Poraa voidaan
siis käyttää jatkuvasti.
Kytkimen lukkokannen avulla voidaan
lukita kytkin valitulle säädölle.
Kannen kiinnittäminen
1.Valitse käytölle sopiva kytkimen
säätö.
2.Kiinnitä kytkimen lukkokansi.
●Aseta kannen kolmiomerkki poran
astevalintamerkin kohdalle ja kiinnitä.
Kolmiomerkki
Astevalintamerkki
Kannen irrottaminen
1.Ota kiinni kytkimen lukkokannesta
sormillasi merkin  kohdalta ja
kan­nen pohjasta ja irrota painamalla sisään ja kääntämällä.
- 109 -

Terän lukitus
Kun kytkin on sammutettu ja terä lukittu
paikalleen, työkalua voidaan käyttää manuaalisena ruuvinvääntimenä – 14,7 N·m
(150 kgf-cm, 130 in-lbs saakka).
Vääntökarassa on hieman väljyyttä,
mutta se ei ole ongelma.
●Kytkinkantta on vaikea irrottaa
kytkimestä, jos kannen sivulta
painetaan poisvetämisen aikana.

LED-valon käyttö
Ennen kuin käytät LED-valoa, vedä
aina virta­kytkintä kerran.
Paina
LED-valon kytkintä ja katkaisinta.
Tämä valo palaa hyvin alhaisella jännitteellä eikä se heikennä työkalun
toimintaa käytön aikana eikä vaikuta
sen akkukapasiteettiin.

Pääkytkin (päälle/pois päältä)
Paina kytkimen ylempää puolta eteenpäin
tapahtuvaa pyörintää tai alempaa puolta
taaksepäin tapahtuvaa pyörintää varten.
Eteenpäin
Eteenpäin
Taaksepäin
Taaksepäin

Nopeusalueen valitsin
Työkalussa on valittavana kaksi pyörin­
tänopeutta. Valitse käyttötavasta riippuen joko suuri tai pieni nopeus.
SUURI
TÄRKEÄ HUOMAUTUS:
•Yhdysrakenteinen LED-valo on
tarkoitettu valaisemaan pienen
työskentelyalueen tilapäisestä.
•Sitä ei tule käyttää korvaamaan
tavallista käsivalaisinta, sillä se ei
ole riittävän kirkas.
•LED-valo sammuu, kun työkalua ei
ole käytetty 5 minuuttiin.
Tärkeä huomautus : ÄLÄ KATSO SÄTEESEEN.
Muiden kuin näissä ohjeissa kuvattujen säätimien
tai säätöjen käyttö tai toimenpiteiden tekeminen
saattaa altistaa käyttäjän vaaralliselle säteilylle.
- 110 -
PIENI
Nopeuden valinta
Vääntömomentti
-1
200
min
PIENI (kierrosta minuutissa)
Suuri
-1
600 min
SUURI (kierrosta
Pieni
minuutissa)
TÄRKEÄ HUOMAUTUS:
•Tarkista nopeusalueen valitsin ennen
käyttöä.
•Älä käytä nopeusalueen valitsinta,
kun pääkytkin on kytketty (kytkin on
asennossa PÄÄLLE).

Pääkytkimen lukko
Aseta pääkytkimen lukko käytön jäl­
keen lukkoasentoon vahingossa ta­pah­
tuvan käynnistymisen estämiseksi.
Pääkytkimen lukko
Lukko
Akkuliittimien saattaminen oikosulkuun
saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.
•Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.
Akun kestoikä
Ladattavien akkujen käyttöaika on
rajoitettu. Jos käyttöaika on erittäin
lyhyt kunnollisen latauksen jälkeen,
vaihda akku uuteen.

Akku
1. Ota akku pois työkalusta.
2. Lataa akku akkulaturilla.
3. Kun lataus on suoritettu. Ota akku
pois laturista ja liitä se työkaluun.
Irrota laturi virtalähteestä, kun laturia ei käytetä.
Akun kierrätys
HUOMIO:
Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä
hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.
[Akkulaturi]
Lataus
Yleisiä huomautuksia koskien
Li-ioni/Ni-Cd akkuja
HUOMAUTUS:
•Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on
hyvä antaa akun lämmetä ennen
la­tausta, näin varmistetaan akun
täyteen latautuminen.
•Anna laturin jäähtyä ladatessasi
kahta tai useampaa akkua peräkkäin.
•Älä missään tapauksessa työnnä
sormiasi latauspesään.
HUOMAUTUS:
Erittäin kuumassa tai kylmässä pai­
kassa tapahtuva käyttö lyhentää
yhdellä latauksella mahdollista ole­
vaa käyttöaikaa.
[Akku]
Akun oikea käyttö
TÄRKEÄ HUOMAUTUS:
Li-ioniakku
•Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytön
jälkeen lataamatta sitä.
•Käyttöympäristö: 0°C (32°F) - 40°C
(104°F).
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
•Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen,
ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat
aiheuttaa liitännän liittimestä toiseen.
Tulipalovaaran ja akkulaturin vahin­
goittu­misen estämiseksi:
•Älä käytä moottorin generaattoria
virtalähteenä.
•Älä peitä laturin tai akkuyksikön
tuuletusaukkoja.
•Irrota laturi verkosta, kun sitä ei
käytetä.
Li-ioniakku
- 111 -
HUOMAUTUS:
Akkua ei ole ladattu kokonaan liik­
kees­sä. Akku on ladattava ennen
käyttöä.
Latauslaite
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun
pistoke kytketään verkkoon, mutta
turvallis­uuden kannalta tässä ei ole
mitään vaarallista.
2. Siirrä akkuliittimen kantta taakse, jotta
Li-ioniakku voidaan asettaa paikalleen.
●Varmista, että kansi on lukittu paikalleen.
3. Paina akku riittävän syvälle latauslait­
teeseen.
9. Jos kokonaan ladattu akku asete­taan
uudelleen laturiin, latauslamppu saat­
taa syttyä palamaan. Muutaman mi­nuu­
tin kuluttua latauslamppu vilk­kuu jälleen
nopeasti, mikä tarkoittaa, että lataus on
valmis.
Ni-Cd akku
HUOMAUTUS:
Kun lataat akkupakettia ensimmäistä
kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan,
jotta akkujen koko kapasiteetti saadaan käyttöön.
Latauslaite
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
HUOMAUTUS:
Verkkoulos­
ottoon
4. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen
ylilatautumisen.
• Latausta ei tapahdu, jos akku on liian
lämmin. Oranssi valmiusvalo syttyy ja
palaa siihen asti, kunnes akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
5. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.
6. Kun lataus on suoritettu, latauslamppu
alkaa vilkkua nopeasti vihreänä.
7. Jos akun lämpötila on 0°C astetta tai
sitä vähemmän, täyteen lataus kestää
tavallista kauemmin.
Vaikka akku on ladattu täyteen, sen teho
on noin 50% tavallisessa lämpötilassa
ladattuun täyteen akkuun verrattuna.
8. Jos virran merkkivalo ei syty heti,
kun laturi liitetään verkkoon tai jos
latauslamppu ei vilku nopeasti vihreänä
tavallisen latausajan jälkeen, ota yhteys
valtuutettuun jälleenmyyjään.
Pieniä kipinöitä saattaa syntyä, kun
pistoke kytketään verkkoon, mutta
turvallis­uuden kannalta tässä ei ole
mitään vaarallista.
2. Siirrä akkuliittimen kantta taakse, jotta
Ni-Cd akku voidaan asettaa paikalleen.
●Varmista, että kansi on lukittu paikalleen.
3. Paina akku riittävän syvälle latauslait­
teeseen.
Verkkoulos­
ottoon
4. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen
ylilatautumisen.
• Latausta ei tapahdu, jos akku on
liian lämmin. Oranssi valmiusvalo
syttyy ja palaa siihen asti, kunnes
akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
5. Kun lataus on suoritettu, latauslamppu
alkaa vilkkua nopeasti vihreänä.
- 112 -
6. Jos latauslamppu ei syty välittömästi
sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.
7. Jos kokonaan ladattu akku asete­taan
uudelleen laturiin, latauslamppu saat­taa
syttyä palamaan. Muutaman minuu­tin
kuluttua latauslamppu vilk­kuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.
LAMPUN MERKINNÄT
Palaa vihreänä
Laturi on kytketty verkkoon.
Valmis lataukseen.
Vilkkuu nopeasti vihreänä
Lataus on valmis. (Täysi lataus)
Vilkkuu vihreänä
Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.)
Palaa vihreänä
Lataa parhaillaan.
Palaa oranssina
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi. (Vain Li-ion.)
Vilkkuu oranssina
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin
lämpötila laskee.
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
Sekä oranssi että vihreä vilkkuvat nopeasti
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin
lämpötila laskee.
Jos akun lämpötila on -10°C astetta tai vähemmän,
latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa,
kun akun tilan lämpötila nousee. (Vain Li-ion.)
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä doku­menteissa
tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule
sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen
ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin
kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita
luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia
vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai
tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen
keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansal­lisessa
lainsäädännössä määrätty rangaistus.
- 113 -
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai
tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota
yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta
jätteenkäsittelymenetelmästä.
Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä
merkinnöistä):
Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauk­sessa
merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.
III. HUOLTO
Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.
IV. VARUSTEET
TÄRKEÄ HUOMAUTUS:
Loukkaantumisvaaran estämiseksi käytä lisäosia tai varusteita ainoastaan niille
mainittuihin tarkoituksiin.
Jos tarvitset apua tai tarkempia tietoja näistä lisäosista, pyydämme ottamaan
yhteyden paikalliseen huoltokeskukseen.
•EY9X007E
Kytkimen lukon kansi
Käytä ainoastaan istukan koolle
sopivia hylsyjä ja bitsiadaptereita.
- 114 -
9,5 mm (3/8") 13 mm (33/64")
6,35 mm
(1/4")
V. TEKNISET TIEDOT
PÄÄLAITE
Malli
Kapasiteetti
Moottori
EY7411
Koneruuvi
Ruuvinvääntö
Puuruuvi
Poraus
Metalli
Nopeus ilman kuormaa
Maksimimomentti
Suurin kytkimen vääntömomentti
Kokonaispituus
Paino (akku mukaan luettuna)
M2,5 – M5
ø 3,8 × 38 mm (5/32" × 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
Tasavirta 3,6 V
PIENI: 200 min-1 (kierrosta minuutissa)
SUURI: 600 min-1 (kierrosta minuutissa)
PIENI: 4,4 N·m (45 kgf-cm, 39 in-lbs)
SUURI: 1,5 N·m (15 kgf-cm, 13 in-lbs)
3,0 N·m (30 kgf-cm, 26 in-lbs)
283 mm (11-5/32")
0,5 kg (1,1 lbs)
AKKU
Malli
Akun säilytys
Akun jännite
EY9L10
Li-ioniakku
Tasavirta 3,6 V (3,6 V x 1 kennoa)
AKKULATURI
Malli
Paino
Teho
Latausaika
EY0L10
0,6 kg (1,3 lbs)
Katso laturin pohjassa olevaa arvokylttiä.
3,6 V
2,4 V
EY9025
EY9021
Täysi: 15 min.
Täysi: 15 min.
EY9L10
Käytettävissä: 15 min.
Täysi: 30 min.
HUOMAUTUS:
•Katso laturin arvokilvestä tai uusimmasta yleisesitteestä tiedot tälle laturille sopi­
vista akuista.
Sopiva laturi on mainittu myös akun ohjekilvessä.
Panasonic Marketing Europe GmbH
Panasonic Testing Center
Winsbergring 15,
22525 Hamburg,
Germany
No.1 EN. GR. FR. IT. ND. ES. DN. SW. NR. FN
EY971074116 2012.11
Printed in Japan
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
