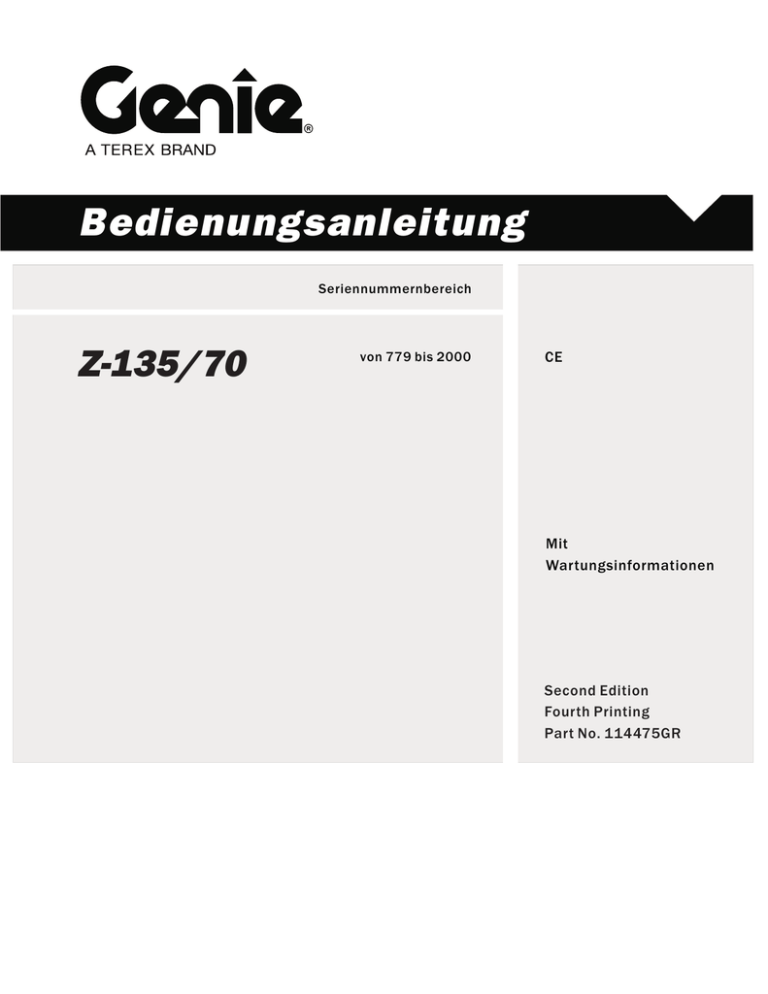

Bedienungsanleitung

Bedienungsanleitung
Bedienungsanleitung
Seriennummernbereich
Z-135/70
von 779 bis 2000
CE
Mit
Wartungsinformationen
Second Edition
Fourth Printing
Part No. 114475GR
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor
Sie diese Maschine in Betrieb nehmen. Diese Maschine
darf nur von geschultem und befugtem Personal in
Betrieb genommen werden. Betrachten Sie diese
Bedienungsanleitung als einen integralen Bestandteil
der Maschine, und bewahren Sie sie stets bei der
Maschine auf. Wenden Sie sich bitte bei Fragen
telefonisch an Genie.
Inhalt
Seite
Einleitung .................................................................... 1
Definition der Symbole und Gefahrenzeichen .............. 3
Allgemeine Sicherheitshinweise .................................. 5
Persönliche Sicherheit ................................................ 7
Sicherheit am Arbeitsplatz .......................................... 8
Legende .................................................................... 16
Steuerung ................................................................. 17
Inspektionen ............................................................. 25
Bedienungsanweisungen ........................................... 38
Transport- und Hebeanweisungen ............................. 51
Wartung .................................................................... 54
Technische Daten ..................................................... 57
Copyright © 2005 Terex
So erreichen Sie uns:
Zweite Auflage: Vierter Druck, Januar 2015
Internet: http://www.genielift.com
E-Mail: [email protected]
„Genie“ und „Z“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen
von Terex South Dakota.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Einleitung
Besitzer, Benutzer und
Bediener:
Wir bedanken uns, dass Sie sich für eine
Maschine von Genie entschieden haben. Wir
legen größten Wert darauf, dass die Sicherheit
aller Benutzer gewährleistet ist. Dabei sind wir
auf Ihre Mithilfe angewiesen. Als Benutzer und
Bediener einer unserer Maschinen leisten Sie
einen wichtigen Beitrag zur Sicherheit, indem
Sie die folgenden Sicherheitshinweise
berücksichtigen:
Gefahr
1 Beachten und befolgen Sie alle privaten
und behördlichen Vorschriften, die an Ihrem
Arbeitsplatz gelten.
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
2 Lesen, verstehen und befolgen Sie die
Anweisungen in dieser Bedienungsanleitung
und in den anderen Unterlagen für diese
Maschine.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
3 Wenden Sie sichere Arbeitsmethoden an,
die sich bewährt haben.
4 Nur ausgebildetes und entsprechend
befugtes Personal darf die Maschine
betreiben. Die Einweisung in die Arbeit muss
durch erfahrene und kenntnisreiche
Vorgesetzte erfolgen.
Bitte setzen Sie sich mit uns in Verbindung,
falls einzelne Anweisungen in dieser
Bedienungsanleitung nicht verständlich sind
oder ergänzt werden sollten.
Internet: www.genielift.com
E-Mail: [email protected]
Teile-Nr. 114475GR
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
das Sicherheitshandbuch, die Bedienungsanleitung
und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Z-135/70
1
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Einleitung
Gefahreneinstufung
Beabsichtigter Einsatzzweck
Die von Genie verwendeten Symbole, Farbkodierungen und Signalwörter haben folgende
Bedeutung:
Diese Maschine darf nur dazu verwendet werden,
Personen sowie deren Werkzeug und Arbeitsmaterialien anzuheben.
Symbol Sicherheitshinweis – wird
verwendet, um vor potenzieller
Verletzungsgefahr zu warnen.
Beachten Sie alle Sicherheitshinweise, die diesem Symbol
folgen, um mögliche Verletzungen
oder tödliche Unfälle zu vermeiden.
Rot
Orange
Wird verwendet, wenn eine Gefahr
besteht, die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führt.
Wird verwendet, wenn eine Gefahr
besteht, die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Instandhaltung aller
Sicherheitshinweise
Ersetzen Sie fehlende oder beschädigte Sicherheitshinweise. Achten Sie jederzeit darauf, dass die
Sicherheit des Bedienpersonals gewährleistet ist.
Reinigen Sie die Sicherheitshinweise mit einer
milden Seifenlösung und Wasser. Benutzen Sie
keine Reinigungsmittel, die Lösungsmittel
enthalten, da dadurch das Material, aus dem die
Sicherheitshinweise bestehen, beschädigt werden
könnte.
Wird verwendet, wenn eine Gefahr
VORSICHT besteht, die bei Nichtbeachtung zu
Gelb
Blau
2
leichten oder mittelschweren
Verletzungen führen kann.
Wird verwendet, wenn eine Gefahr
besteht, die bei Nichtbeachtung zu
Sachschäden führen kann.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Definition der Symbole und Gefahrenzeichen
Abstand zu
bewegten Teilen
halten
Todesgefahr durch
Stromschlag
Batterie abtrennen.
Sturzgefahr
Nicht betreten
Quetschgefahr
Abstand halten,
wenn Plattform
bewegt wird.
Kippgefahr
Bedienungsanleitung lesen
Kippgefahr
Maximale
Plattformtragfähigkeit
Todesgefahr durch
Stromschlag
Ausreichend
Abstand einhalten
Wartungshandbuch
lesen
Alle Arbeiten an
abgedeckten
Bereichen dürfen
nur von geschultem
Wartungspersonal
ausgeführt werden
Quetschgefahr
Explosionsgefahr
Nicht rauchen
Keine offene
Flamme
Motor anhalten
Gegenmaßnahmen, wenn der Neigungsalarm bei angehobenem Ausleger
ausgelöst wird.
Kippgefahr
Explosionsgefahr
Plattform bergauf:
1 Primär senken
2 Sekundärausleger
einfahren/senken
3 Primär einfahren
Teile-Nr. 114475GR
Plattform bergab:
1 Primär einfahren
2 Sekundärausleger
einfahren/senken
3 Primär senken
Z-135/70
Bei Maschinen
mit Glühkerzen
dürfen weder
Äther noch
andere
energiereiche
Starthilfsmittel
verwendet
werden.
3
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Definition der Symbole und Gefahrenzeichen
Ansatzstelle für
Sicherungsleine
4
Radbelastung
Kontakt vermeiden
Anweisungen für
das Festbinden
Keine Stufe.
Keine Starthilfe für
diese Batterie
verwenden.
Spannungswerte für Druckwerte für
Stromversorgung
Luftleitung der
der Plattform
Plattform
Anweisungen für
das Festbinden
Brandgefahr
Z-135/70
Technische Daten
– Reifen
Das Gewicht des
Schweißgeräts
schränkt die
Tragfähigkeit der
Maschine ein.
Windgeschwindigkeit
Feuerlöscher
Zugang nur für
geschultes und
befugtes
Personal
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Allgemeine Sicherheitshinweise
Sicherheitshinweise und Platzierung
82548
114251
1263542
133079
133067
1263542
82472
114249
114249
1263542
114251
82487
114248
114251 A
133067
133079
82546
82604
133179 A
114249
82548
82604
400N
114249 A
82602 B
82472
82487
12.5 m/sec
114248
3
114248 B
82487 B
82546
82472 B
272 kg
+
<=
82546 B
Teile-Nr. 114475GR
272 kg
Z-135/70
5
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Allgemeine Sicherheitshinweise
Sicherheitshinweise und Platzierung
114247
82548
114252
133079
114252 A
133179 A
82487
1263542
82487 B
133067
133180
82481
82481 B
114249
133180 A
82472
114249 A
82472 B
133079
133180
114252
114252
1263542
114252
82472
82487
82487
82487
6
1263542
133067 114249
82481
1263542
Z-135/70
114249
114247
82548
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Persönliche Sicherheit
Sturzgefahr
Beim Betrieb dieser Maschine muss eine spezielle
Sturzsicherung angelegt werden.
Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den behördlichen Bestimmungen entsprechende Ausrüstung tragen.
Befestigen Sie die Sicherungsleine an der dafür
vorgesehenen Verankerung auf der Plattform.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Alle Vorrichtungen zum Schutz vor Stürzen
müssen die behördlichen Bestimmungen erfüllen
und entsprechend den Anweisungen des Herstellers
überprüft und verwendet werden.
Teile-Nr. 114475GR
Z-135/70
7
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Sicherheit am Arbeitsplatz
Todesgefahr durch Stromschlag
Diese Maschine ist nicht
elektrisch isoliert und
bietet keinen Schutz bei
Stromkontakt oder in der
Nähe zu elektrischem
Strom.
Halten Sie immer
ausreichenden Sicherheitsabstand zu
elektrischen Leitungen
und Geräten ein. Richten
Sie sich dabei nach den
jeweiligen behördlichen
Bestimmungen und nach
folgender Tabelle:
Berücksichtigen Sie Plattformbewegungen,
schwingende oder durchhängende Leitungen,
und vermeiden Sie das Arbeiten bei starkem
oder böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine
so lange nicht berühren oder in Betrieb nehmen,
bis die Strom führenden Leitungen abgeschaltet
sind.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Nehmen Sie die Maschine bei Gewitter oder
Sturm nicht in Betrieb.
Trennen Sie die Batterien unter beiden
Drehtischabdeckungen ab, bevor Sie mit
Wartungsarbeiten an dieser Maschine beginnen.
Kippgefahr
Leitungsspannung
Erforderlicher Abstand
0 bis 50kV
3,0 m
50 bis 200kV
4,6 m
200 bis 350kV
6,1 m
350 bis 500kV
7,6 m
500 bis 750kV
10,6 m
750 bis 1 000kV
13,7 m
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Plattformtragfähigkeit
272 kg
Maximale Personenzahl
2
Das Gewicht von Zusatzoptionen und Zubehör
(z. B. Rohrablagen, Plattenträger und
Schweißgeräte) wirkt sich auf das
Gesamtgewicht der Plattform aus und muss von
der zulässigen Ladekapazität abgezogen werden.
Beachten Sie die Aufschriften auf den
Zusatzoptionen und Zubehörteilen.
Lesen, verstehen und befolgen Sie alle
Aufschriften, Handbücher und Anweisungen, die
sich auf verwendetes Zubehör beziehen.
8
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Sicherheit am Arbeitsplatz
Der Auslegerarm darf nur
angehoben oder ausgefahren werden, wenn die
Maschine auf festem,
ebenem und waagerechtem
Untergrund steht.
Überprüfen Sie, ob die
Maschine waagerecht steht,
und verlassen Sie sich nicht
auf den Neigungsalarm. Der
Neigungsalarm auf der
Plattform ertönt nur, wenn
die Maschine auf einer stark
abschüssigen Fläche steht.
Wenn der Neigungsalarm bei
abgesenktem Ausleger
ausgelöst wird: Der Auslegerarm darf nicht über die
waagerechte Stellung hinaus
ausgefahren, gedreht oder
angehoben werden. Bevor
Sie die Plattform heben,
müssen Sie die Maschine
auf einen festen, ebenen
und waagerechten Untergrund fahren.
Wenn der Neigungsalarm bei angehobener Plattform
ausgelöst wird: Wenden Sie größte Vorsicht an.
Ermitteln Sie wie unten gezeigt den Zustand des
Auslegers auf dem abschüssigen Gelände. Führen Sie
alle angegebenen Schritte aus, um den Ausleger
abzusenken, bevor Sie die Maschine auf festes,
ebenes Gelände fahren. Beim Absenken darf der
Ausleger nicht geschwenkt werden.
Der Wiederherstellungsmodus darf nur von geschultem
und befugtem Personal verwendet werden.
Wenn der Neigungsalarm ausgelöst wird,
während die Plattform bergaufwärts
positioniert ist:
1 Senken Sie den Primärausleger.
2 Fahren Sie den Sekundärausleger
ein und senken Sie ihn ab.
3 Fahren Sie den Primärausleger ein.
Heben Sie die
Plattform nicht an,
wenn die Windgeschwindigkeit mehr
als 12,5 m/s beträgt.
Falls die Windgeschwindigkeit bei
angehobenem
Ausleger 12,5 m/s
überschreitet, muss
der Ausleger
abgesenkt und die
Maschine außer
Betrieb genommen
werden.
Nehmen Sie die Maschine bei starkem oder
böigem Wind nicht in Betrieb. Die Fläche der
Plattform oder der Ladung darf nicht vergrößert
werden. Wenn die dem Wind ausgesetzte
Fläche vergrößert wird, wird die Stabilität der
Maschine beeinträchtigt.
Die Maschine darf
nur mit langsamer
Geschwindigkeit über
unebenes Gelände,
Schutt, instabilen
oder rutschigen
Untergrund sowie
in der Nähe von
Bodenlöchern und
Abhängen gefahren
werden. Dabei ist
äußerste Vorsicht
anzuwenden, und
die Plattform muss
eingefahren sein.
Fahren Sie mit der Maschine bei angehobenem
oder ausgefahrenem Ausleger nicht auf
unebenes Gelände, instabilen Untergrund oder
in sonstigen Gefahrensituationen.
Wenn der Neigungsalarm ausgelöst wird,
während die Plattform bergabwärts
positioniert ist:
1 Fahren Sie den Primärausleger ein.
2 Fahren Sie den Sekundärausleger
ein und senken Sie ihn ab.
3 Senken Sie den Primärausleger.
Teile-Nr. 114475GR
Z-135/70
9
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Sicherheit am Arbeitsplatz
Verwenden Sie keine luftgefüllten Reifen. Diese
Maschinen sind mit schaumgefüllten Reifen
ausgestattet. Das Radgewicht hat wesentlichen
Einfluss auf die Stabilität der Maschine.
Verwenden Sie die Maschine nicht als Kran.
Verwenden Sie den Ausleger nicht zum Schieben
der Maschine oder anderer Gegenstände.
Der Ausleger darf keine angrenzenden Objekte
berühren.
Binden Sie den Ausleger oder die Plattform nicht an
angrenzenden Objekten fest.
Platzieren Sie keine Lasten außerhalb des
Plattformrands.
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsplattform ohne schriftliche Genehmigung des
Herstellers vor. Das Anbringen von Halterungen für
Werkzeuge oder von anderen Materialien an der
Plattform, den Fußbrettern oder den Geländerteilen
kann das Gewicht und die Oberfläche der Plattform
oder der Ladung vergrößern.
Es dürfen an keiner
Stelle der Maschine
überhängende
Ladungen platziert oder
befestigt werden.
Objekte, die sich
außerhalb der Plattform
befinden, dürfen nicht
zum Heranziehen oder
Abstoßen verwendet
werden.
Verwenden Sie keine
Leitern oder Gerüste
auf der Plattform, und
stützen Sie Leitern oder
Gerüste nicht an der
Maschine ab.
Maximal zulässige
Kraft per Hand – CE
400 N
Verändern bzw. deaktivieren Sie keine Maschinenteile,
die für die Sicherheit und Stabilität der Maschine von
Bedeutung sind.
Transportieren Sie
Werkzeuge und
Materialien nur, wenn
sie gleichmäßig auf der
Plattform verteilt sind
und von den Personen
auf der Plattform sicher
gehandhabt werden
können.
Ersetzen Sie niemals Teile, die für die Stabilität
der Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen.
Ersetzen Sie die im Werk installierten Reifen nicht
durch Reifen mit einer anderen Spezifikation oder
anderen Reifenlagen.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mithilfe der
Bodensteuerung zu befreien.
10
Die Maschine darf nicht
auf einer beweglichen
oder mobilen Fläche
oder auf einem
Fahrzeug eingesetzt
werden.
Vergewissern Sie sich, dass alle Reifen in gutem
Zustand und die Radmuttern fest angezogen sind.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Sicherheit am Arbeitsplatz
Gefahr beim Betrieb in
Arbeitsbereichen mit Gefälle
Sturzgefahr
Personen auf der
Arbeitsbühne müssen
Sicherheitsgurte bzw.
die den behördlichen
Bestimmungen
entsprechende
Ausrüstung tragen.
Befestigen Sie die
Sicherungsleine an der
dafür vorgesehenen
Verankerung auf der
Plattform.
Fahren Sie die Maschine nicht über abschüssiges
oder ansteigendes Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs für die Maschine liegt. Die
Angaben zum maximal zulässigen Gefälle gelten
nur für den Betrieb in vollständig eingefahrener
Position.
Maximal zulässiges Gefälle, eingefahrene Position
Plattform bergab
45% (24°)
Plattform bergauf
30% (17°)
Quergefälle
25% (14°)
Das Sitzen, Stehen
oder Klettern auf dem
Plattformgeländer ist zu
unterlassen. Achten
Sie auf der Plattform
stets auf einen festen
Stand.
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Weitere Informationen finden Sie unter „Auf
abschüssigem Gelände fahren“ im Abschnitt mit
den Bedienungsanweisungen.
Klettern Sie nicht von
der Plattform, wenn sie
angehoben ist.
Halten Sie den
Plattformboden frei von
Schmutz.
Schließen Sie das
Plattformeinstiegstor
oder die Schiebetür,
bevor Sie mit den
Arbeiten beginnen.
Beim Betreten und Verlassen der Plattform muss
sich die Maschine in eingefahrener Position
befinden und die Plattform muss in Bodenhöhe
platziert sein.
Teile-Nr. 114475GR
Z-135/70
11
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Sicherheit am Arbeitsplatz
Während des Betriebs
der Maschine sind
rücksichtslose Manöver
und Unfug unbedingt zu
unterlassen.
Kollisionsgefahr
Vergewissern Sie sich
vor dem Senken des
Auslegers, dass sich
darunter weder
Personen noch
Hindernisse befinden.
Berücksichtigen Sie beim Fahren oder beim Betrieb
die eingeschränkte Sichtweite und tote Winkel.
Berücksichtigen Sie beim Ausführen von
Drehbewegungen die Position und den
Drehtischüberhang des Auslegers.
Passen Sie die
Fahrgeschwindigkeit an
die Bodenbeschaffenheit, vorhandene
Hindernisse, das
Gefälle, den Standort
von Personen und
andere Faktoren an, die
eine Kollisionsgefahr
darstellen können.
Denken Sie beim Betrieb der Maschine immer
daran, dass sie sehr lang ist. Die Länge der
Maschine beträgt 12,9 m.
Überprüfen Sie den
Arbeitsbereich auf
Hindernisse über der
Maschine oder
sonstige Gefahrenquellen.
Bedenken Sie die
mögliche Quetschgefahr, wenn Sie sich
am Plattformgeländer
festhalten.
Das Bedienpersonal
muss alle am Arbeitsplatz geltenden
privaten und
behördlichen
Vorschriften für die
Verwendung von
Schutzvorrichtungen
befolgen.
Beachten und
verwenden Sie für
die Fahr- und Lenkfunktionen die
farbkodierten
Richtungspfeile auf der
Plattformsteuerung und
am Fahrgestell.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Nehmen Sie die Maschine nur in einem gut
belüfteten Bereich in Betrieb, um eine
Kohlenmonoxidvergiftung zu verhindern.
Das unsachgemäße Berühren von abgedeckten
Bauteilen führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
Verwenden Sie einen Ausleger nur dann im
Arbeitsbereich eines Krans, wenn dessen
Steuerung gesperrt ist bzw. die nötigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
12
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Sicherheit am Arbeitsplatz
Explosions- und Brandgefahr
Starten Sie den Motor nicht, wenn Sie Gas
(Propangas), Benzin, Dieselkraftstoff oder andere
explosive Substanzen riechen oder entdecken.
Gefahr der Beschädigung
von Bauteilen
Verwenden Sie zum Starten des Motors keine
Batterie bzw. kein Ladegerät mit mehr als
12V Spannung. Setzen Sie die Starthilfekabel
an der Batterie für den Anlasser und die
Steuerungen und nicht an den Batterien für den
Reserveantrieb an.
Tanken Sie nicht bei laufendem Motor.
Das Betanken der Maschine und das Laden der
Batterie dürfen nur in offenen, gut belüfteten
Bereichen erfolgen. Achten Sie auf ausreichende
Entfernung zu Funken, offener Flamme und
brennenden Zigaretten.
Die Maschine darf beim Schweißen nicht als
Masse verwendet werden, außer wenn Sie mit einer
Schweißkabelverbindung zur Plattform ausgestattet
ist und diese Verbindung korrekt angeschlossen ist.
Die Maschine darf nicht verwendet werden, wenn
sich in der näheren Umgebung möglicherweise
entzündliche oder explosive Gase bzw. Partikel
befinden.
Batteriesicherheit
Motoren, die mit Glühkerzen ausgestattet sind,
dürfen nicht mit Äther besprüht werden.
Verätzungsgefahr
Batterien enthalten
Säure. Tragen Sie
während des Umgangs
mit Batterien stets
Schutzkleidung und eine
Schutzbrille.
Gefahr durch beschädigte
Maschine
Verwenden Sie niemals eine beschädigte Maschine
oder eine Maschine, die nicht richtig arbeitet.
Verschütten Sie keine
Batteriesäure, und
vermeiden Sie den
Kontakt damit.
Verschüttete
Batteriesäure ist mit
Wasser und Lauge
(doppeltkohlensaures
Natron) zu neutralisieren.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Vergewissern Sie sich, dass sämtliche
Instandhaltungsarbeiten gemäß diesem Handbuch
und dem entsprechenden Genie-Wartungshandbuch
durchgeführt wurden.
Explosionsgefahr
Halten Sie Funken,
offene Flammen und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Stellen Sie sicher, dass die Bedienungsanleitung
sowie die Aufgaben- und Sicherheitshandbücher
vollständig und lesbar sind und sich im
Aufbewahrungsfach auf der Plattform befinden.
Todesgefahr durch Stromschlag
Vermeiden Sie das Berühren von elektrischen
Kontakten.
Teile-Nr. 114475GR
Z-135/70
13
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Sicherheit am Arbeitsplatz
Sicherheitshinweise für die
Rohrablage
Sicherheitshinweise für
Plattenträger
Lesen, verstehen und befolgen Sie alle Warnungen
und Anweisungen für die Rohrablagen.
Lesen, verstehen und befolgen Sie alle
Warnhinweise und Anweisungen für die
Plattenträger.
Die zulässige Nennlast der Plattform darf nicht
überschritten werden. Das Gewicht der
Rohrablageneinheit und die auf den Rohrablagen
vorhandene Ladung reduzieren die Nennlast der
Plattform. Dieses zusätzliche Gewicht muss bei
der Bestimmung der Gesamtlast der Plattform
miteinbezogen werden.
Die zulässige Nennlast der Plattform darf nicht
überschritten werden. Das kombinierte
Gesamtgewicht der Plattenträger, aufgeladenen
Platten, Personen auf der Plattform, Werkzeuge
und sämtlicher anderer Ausrüstungsgegenstände
darf die Nennlast nicht überschreiten.
Die Rohrablageneinheit wiegt 9,5 kg.
Die Plattenträgereinheit wiegt 13,6 kg.
Die maximale Kapazität der Rohrablageneinheit
beträgt 91 kg.
Die maximale Kapazität der Plattenträger beträgt
113 kg.
Aufgrund des Gewichts der Rohrablageneinheit und
der Ladung auf den Rohrablagen muss die Anzahl
der Personen auf der Plattform unter Umständen
eingeschränkt werden.
Aufgrund des Gewichts der Plattenträger und der
darauf befindlichen Ladung muss die Anzahl der
Personen auf der Plattform unter Umständen auf
eine Person beschränkt werden.
Zentrieren Sie die Ladung auf der Plattform.
Sichern Sie die Träger an der Plattform. Befestigen
Sie die Platte(n) mithilfe der mitgelieferten Gurte
am Plattformgeländer.
Sichern Sie die Ladung auf der Plattform.
Blockieren Sie nicht den Ein- und Ausstieg der
Plattform.
Achten Sie darauf, dass der Zugriff auf die
Plattformsteuerung und den roten NOT-AUS-Taster
nicht behindert ist.
Betreiben Sie die Maschine nur dann, wenn Sie in
angemessener Weise in den Betrieb der Maschine
eingewiesen wurden und vollständig mit allen
Gefahren beim Bewegen der Plattform mit
überhängender Ladung vertraut sind.
Betreiben Sie die Maschine nur dann, wenn Sie in
angemessener Weise in den Betrieb der Maschine
eingewiesen wurden und mit den Gefahren beim
Anheben von Platten vollständig vertraut sind.
Achten Sie darauf, dass durch das Anheben oder
Absenken von befestigten oder überhängenden
Lasten kein horizontaler oder seitlicher Druck auf
die Maschine ausgeübt wird.
Maximale Höhe der Platten: 1,2 m
Maximale Windgeschwindigkeit: 6,7 m/s
Vermeiden Sie das Anheben oder Absenken von
befestigten oder überhängenden Ladungen, damit
kein horizontaler oder seitlicher Druck auf die
Maschine ausgeübt wird.
Maximale Plattenfläche: 3 m2
Todesgefahr durch Stromschlag: Es muss immer
ausreichend Abstand zwischen den Rohren und
unter Strom stehenden elektrischen Leitern
eingehalten werden.
14
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Sicherheit am Arbeitsplatz
Sicherheitsbestimmungen
für Schweißarbeiten
Sicherheitsvorkehrungen für
die Schweißleitung zur Plattform
Lesen, verstehen und befolgen Sie alle Warnungen
und Anweisungen für das Schweißaggregat.
Lesen, verstehen und befolgen Sie alle Warnungen
und Anweisungen für das Schweißaggregat.
Beim Anschließen der Schweißleitungen oder kabel muss das Schweißaggregat auf der
Plattformsteuerung ausgeschaltet sein.
Beim Anschließen der Schweißleitungen
oder -kabel muss das Schweißaggregat auf der
Plattformsteuerung ausgeschaltet sein.
Vergewissern Sie sich vor dem Schweißen, dass
die Schweißkabel richtig angeschlossen sind und
das Schweißgerät ordnungsgemäß geerdet ist.
Vergewissern Sie sich vor dem Schweißen, dass
die Schweißkabel richtig angeschlossen sind.
Das Gewicht des Schweißgeräts muss bei der
Bestimmung der Gesamtlast auf der Plattform
miteinbezogen werden. Das Stromaggregat für das
Schweißgerät wiegt 34 kg.
Das Schweißgerät darf nicht betrieben werden,
wenn sich in unmittelbarer Nähe kein Feuerlöscher
befindet (in den USA entsprechend OSHA-Regel
1926.352(d)).
Schließen Sie das positive Kabel an den mit einer
Drehverriegelung versehenen Anschluss am
Drehtisch und an der Plattform an.
Verbinden Sie das negative Kabel mit dem
Erdungsstift am Drehtisch und an der Plattform.
Sicherung nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste, ebene und waagerechte Fläche ohne
Hindernisse und Verkehr.
2 Fahren Sie den Ausleger ein, und senken Sie
ihn in die Parkposition ab.
3 Drehen Sie den Drehtisch so, dass der Ausleger
zwischen den nicht lenkbaren Rädern liegt.
4 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
5 Sichern Sie die Räder durch einen
Wegrollschutz.
Teile-Nr. 114475GR
Z-135/70
15
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Legende
1 Reifen am rechteckigen Ende
8 Schiebetür
2 Bodensteuerung
9 Ablagefach für Bedienungsanleitung
3 Sekundärausleger
10 Ansatzstelle für Sicherungsleine
4 Primärausleger
11 Fußschalter
5 Korbausleger
6 Plattform
7 Plattformsteuerung
16
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Steuerung
1
Die Maschinen des Typs
Z-135 verfügen über eines
dieser beiden
Bodensteuerpulte. Sofern
nicht anders angegeben,
beziehen sich die
Beschreibungen in
diesem Abschnitt und die
Anweisungen für die
Funktionstests und die
Bedienungsanweisungen
auf beide Steuerpulte.
2
3
21
4
20
5
6
19
7
8
18
9
17
10
11
16
15
14
13
Betrieb
12
Bypass
1
Wiederherstellen
STOP
2
3
4
20
5
24
21
23
16
8
14
22
14
9
10
11
Betrieb
Bypass
17
Teile-Nr. 114475GR
12
18
6
13
7
Z-135/70
Wiederherstellen
17
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Steuerung
Bodensteuerpult
7 Taster Plattformausrichtung aufwärts/abwärts
1 LCD-Display
a
b
c
d
e
Drücken Sie den Taster zur Ausrichtung der
Plattform nach oben, um die Plattform nach
oben auszurichten. Drücken Sie den Taster zur
Ausrichtung der Plattform nach unten, um die
Plattform nach unten auszurichten.
f
8 Taster Primärausleger ausfahren/einfahren
a Anzeige für niedrigen Kraftstofffüllstand
Drücken Sie den Taster Primärausleger
ausfahren, um den Primärausleger auszufahren.
Drücken Sie den Taster Primärausleger
einfahren, um den Primärausleger einzufahren.
b Anzeige für Motoröldruck
c Anzeige für Wassertemperatur
d Anzeige für Reserveantrieb
9 20A-Sicherungsautomat für Systemstromkreis
e Anzeige für hohe Motordrehzahlen
10 Alarm
f Betriebsstundenzähler
11 Schlüsselschalter Bypass/Wiederherstellen
2 Roter NOT-AUS-Taster
Die Bypass-Schlüsselposition sollte zum
Ausrichten der Plattform verwendet werden,
wenn auf der Anzeige für die Bodensteuerung
zu erkennen ist, dass die Plattform nicht
waagerecht ausgerichtet ist (P22), und wenn
die Steuerelemente für die Plattform nicht
funktionieren. Beachten Sie die Hinweise in
den Bedienungsanweisungen.
Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus, um sämtliche Funktionen zu
deaktivieren und den Motor abzuschalten.
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein, um die Maschine in Betrieb zu
nehmen.
3 Taster Vorglühen
Die Wiederherstellen-Schlüsselstellung darf nur
von ausgebildetem und befugtem Personal
verwendet werden.
Drücken Sie den Vorglühtaster, und halten Sie
ihn 3 bis 5 Sekunden lang gedrückt.
4 Schlüsselschalter für Auswahl Aus/
Bodensteuerung/Plattformsteuerung
12 Taster Plattform nach links/rechts drehen
Drehen Sie den Schlüsselschalter in die Stellung
aus. Dadurch wird die Maschine ausgeschaltet.
Drehen Sie den Schlüsselschalter in die Stellung
Boden. Danach steht die Bodensteuerung zur
Verfügung. Drehen Sie den Schlüsselschalter in
die Stellung Plattform. Danach steht die
Plattformsteuerung zur Verfügung.
Drücken Sie den Taster Plattform nach links
drehen, um die Plattform nach links zu drehen.
Drücken Sie den Taster Plattform nach rechts
drehen, um die Plattform nach rechts zu drehen.
13 Taster Korbausleger ausfahren/einfahren
Drücken Sie den Taster Korbausleger ausfahren,
um den Korbausleger auszufahren. Drücken Sie
den Taster Korbausleger einfahren, um den
Korbausleger einzufahren.
5 Taster Motor starten
Drücken Sie den Taster Motor starten, um den
Motor zu starten.
14 Totmanntaster für hohe Fahrgeschwindigkeit
6 Taster Korbausleger heben/senken
Drücken Sie den Taster Korbausleger heben, um
den Korbausleger anzuheben. Drücken Sie den
Taster Korbausleger senken, um den
Korbausleger abzusenken.
18
Z-135/70
Drücken Sie den Totmanntaster für hohe
Fahrgeschwindigkeit, um die Funktionen der
Bodensteuerung für hohe
Betriebsgeschwindigkeit zu aktivieren.
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Steuerung
15 Totmanntaster für niedrige Fahrgeschwindigkeit
19 Taster Primärausleger heben/senken
Drücken Sie den Totmanntaster für niedrige
Fahrgeschwindigkeit, um die Funktionen der
Bodensteuerung für niedrige
Betriebsgeschwindigkeit zu aktivieren.
Drücken Sie den Taster Primärausleger heben,
um den Primärausleger anzuheben. Drücken Sie
den Taster Primärausleger senken, um den
Primärausleger abzusenken.
16 Taster Notantrieb/Reserveantrieb
20 Steuerungstaster der LCD-Anzeige
Verwenden Sie den Notantrieb/Reserveantrieb,
wenn der Hauptantrieb (Motor) versagt.
Drücken Sie den Taster Notantrieb/
Reserveantrieb, und aktivieren Sie gleichzeitig
die gewünschte Funktion.
21 Auswahltaster Motorgeschwindigkeit
Drücken Sie den Auswahltaster
Motorgeschwindigkeit, um die
Motorgeschwindigkeit einzustellen. Wenn der
Pfeil über dem Hasensymbol leuchtet, läuft der
Motor mit hoher Leerlaufdrehzahl. Wenn der
Pfeil über dem Schildkrötensymbol leuchtet,
läuft der Motor mit niedriger Leerlaufdrehzahl.
17 Taster Drehtisch nach links/rechts drehen
Drücken Sie den Taster Drehtisch nach links
drehen, um den Drehtisch nach links zu drehen.
Drücken Sie den Taster Drehtisch nach rechts
drehen, um den Drehtisch nach rechts zu
drehen.
18 Taster Sekundärausleger heben/ausfahren und
senken/einfahren
Drücken Sie den Taster Sekundärausleger
heben/ausfahren, um den Sekundärausleger
anzuheben und dann auszufahren. Drücken Sie
den Taster Sekundärausleger senken/einfahren,
um den Sekundärausleger einzufahren und dann
abzusenken.
Teile-Nr. 114475GR
22 Taster Primärausleger senken
Drücken Sie den Taster Primärausleger senken,
um den Primärausleger abzusenken.
23 Taster Primärausleger heben
Drücken Sie den Taster Primärausleger heben,
um den Primärausleger anzuheben.
24 Nicht verwendet
Z-135/70
19
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Steuerung
1
2
3
4
5
6
7
8
9
Die Maschinen des Typs
Z-135 verfügen über
eines dieser beiden
Plattformsteuerpulte.
Sofern nicht anders
angegeben, beziehen
sich die Beschreibungen
in diesem Abschnitt und
die Anweisungen für die
Funktionstests und die
Bedienungsanweisungen
auf beide Steuerpulte.
27
28
2
26
3
4
25
5
25
1
6
24
7
23
8
22
9
DRIVE ENABLE
OPERATION
Light on indicates that
boom has moved past a
circle-end tire and drive
function is turned off.
To drive, push drive enable
button and slowly move
drive control handle.
Machine may drive in
opposite direction that
drive and steer controls are
moved.
Use color-coded direction
arrows on this panel and
drive chassis to identify
the direction machine will
travel.
When drive enable light is
on, axles cannot retract.
28
20
27
26
Z-135/70
31
30
23
22
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Steuerung
10
11
12 13 14 15 16
17
STOP
!
21
10
19
20
11
19
12
29
18
16
15
14
17
STOP
!
21
Teile-Nr. 114475GR
20
13
18
Z-135/70
21
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Steuerung
Plattformsteuerpult
9 Steuerung Vorglühen mit Anzeigelampe
1 Hupentaster
Drücken Sie den Taster, damit die Hupe ertönt.
Lassen Sie den Taster wieder los, um den
Hupton abzubrechen.
Bewegen Sie den Schalter oder drücken Sie den
Taster, um die Glühkerzen zu aktivieren.
10 Steuerung Motor starten mit Anzeigelampe
Bewegen Sie den Schalter oder drücken Sie den
Taster, um den Motor zu starten. Die
Anzeigelampe leuchtet, wenn der Schalter
bewegt oder der Taster gedrückt wird.
2 Anzeigelampe Plattform nicht waagerecht
Richten Sie die Plattform so lange waagerecht
aus, bis die Lampe erlischt. Mit dem Schalter
kann die Plattform nur so bewegt werden, dass
sie waagerecht ausgerichtet wird.
11 Steuerung Motorleerlauf mit Anzeigelampe
Bewegen Sie den Schalter oder drücken Sie den
Taster, um die Einstellung für den Motorleerlauf
auszuwählen. Die Anzeigelampe neben der
aktuellen Leerlaufeinstellung leuchtet auf.
3 Anzeigelampe Maschine auf Gefälle
Die leuchtende Anzeigelampe signalisiert, dass
alle Funktionen angehalten wurden. Weitere
Informationen finden Sie in den
Bedienungsanweisungen.
12 Anzeigelampe für Plattformüberlastung
Ein blinkendes Licht weist darauf hin, dass die
Plattform überlastet ist. Der Motor hält an, und
es können keine Funktionen angesteuert
werden. Reduzieren Sie das Gewicht auf der
Plattform, bis die Anzeigelampe erlischt.
4 Anzeigelampe Primärausleger senken
Senken Sie den Primärausleger, bis die Lampe
erlischt.
5 Anzeigelampe Sekundärausleger senken/
einfahren
13 Leistungslampe
Die leuchtende Lampe weist darauf hin, dass die
Maschine eingeschaltet ist.
Senken Sie den Sekundärausleger bzw. fahren
Sie ihn ein, bis die Lampe erlischt.
14 Motorwarnlampe
6 Verwendet für optionale Ausrüstung
Die leuchtende Lampe weist auf einen
Motorfehler hin.
7 Generatorsteuerung mit Anzeigelampe
(falls vorhanden)
Bewegen Sie den Schalter oder drücken Sie den
Taster, um den Generator einzuschalten.
Bewegen Sie den Schalter noch einmal oder
lassen Sie den Taster los, um den Generator
auszuschalten.
15 Anzeigelampe für niedrigen Kraftstofffüllstand
Die leuchtende Lampe weist darauf hin, dass der
Kraftstofftank der Maschine fast leer ist.
16 Fehler-Anzeigelampe
Die leuchtende Lampe weist auf einen
Systemfehler hin.
8 Steuerung Notantrieb/Reserveantrieb mit
Anzeigelampe
Verwenden Sie den Notantrieb/Reserveantrieb,
wenn der Hauptantrieb (Motor) versagt.
17 Roter NOT-AUS-Taster
Bewegen Sie den Schalter und halten Sie ihn
fest, oder halten Sie den Taster gedrückt.
Aktivieren Sie die gewünschte Funktion. Die
Anzeigelampe leuchtet, wenn der Notantrieb/
Reserveantrieb verwendet wird.
22
Z-135/70
Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus, um sämtliche Funktionen zu
deaktivieren und den Motor abzuschalten.
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein, um die Maschine in Betrieb zu
nehmen.
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Steuerung
18 Proportionaler Steuerhebel mit zwei Achsen für
das Fahren/Lenken ODER proportionaler
Steuerhebel für das Fahren und
Daumenwippschalter für Lenkfunktionen.
Bewegen Sie den Steuerhebel in die durch den
blauen Pfeil auf dem Steuerpult angezeigte
Richtung. Die Maschine bewegt sich daraufhin in
Vorwärtsrichtung. Bewegen Sie den Steuerhebel
in die durch den gelben Pfeil angezeigte
Richtung. Die Maschine bewegt sich daraufhin in
Rückwärtsrichtung. Bewegen Sie den
Steuerhebel in die durch das blaue Dreieck
angezeigte Richtung. Die Maschine bewegt sich
daraufhin nach links. Bewegen Sie den
Steuerhebel in die durch das gelbe Dreieck
angezeigte Richtung. Die Maschine bewegt sich
daraufhin nach rechts.
21 Steuerhebel Fahren mit Anzeigelampen
Bewegen Sie den Schalter oder drücken Sie den
Taster, um die Fahreinstellung auszuwählen. Die
Anzeigelampe für die aktuelle Einstellung
leuchtet auf.
22 Daumenwippschalter für das Ausfahren/
Einfahren des Korbauslegers
Drücken Sie oben auf den Wippschalter, um den
Korbausleger einzufahren. Drücken Sie unten
auf den Wippschalter, um den Korbausleger
auszufahren.
23 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Korbauslegers und zum
Drehen der Plattform nach links/rechts
Bewegen Sie den Steuerhebel nach oben, um
den Korbausleger anzuheben. Bewegen Sie den
Steuerhebel nach unten, um den Korbausleger
abzusenken. Bewegen Sie den Steuerhebel
nach links, um die Plattform nach links zu
drehen. Bewegen Sie den Steuerhebel nach
rechts, um die Plattform nach rechts zu drehen.
OR
Bewegen Sie den Steuerhebel in die durch den
blauen Pfeil auf dem Steuerpult angezeigte
Richtung. Die Maschine bewegt sich daraufhin in
Vorwärtsrichtung. Bewegen Sie den Steuerhebel
in die durch den gelben Pfeil angezeigte
Richtung. Die Maschine bewegt sich daraufhin in
Rückwärtsrichtung. Drücken Sie links auf den
Daumenwippschalter, um die Maschine nach
links zu steuern. Drücken Sie rechts auf den
Daumenschalter, um die Maschine nach rechts
zu steuern.
24 Schalter zum Ein- oder Ausfahren der Achse mit
Anzeigelampen
Bewegen Sie den Auswahlschalter für die
Achse, um eine Achseneinstellung
auszuwählen. Während die Achsen ausgefahren
werden, blinkt die Anzeigelampe. Sobald die
Achsen vollständig ausgefahren sind, leuchtet
die Anzeigelampe ununterbrochen. Während die
Achsen eingefahren werden, blinkt die
Anzeigelampe. Sobald die Achsen vollständig
eingefahren sind, leuchtet die Anzeigelampe
ununterbrochen.
19 Steuerung Lenkungsmodus mit Anzeigelampen
Bewegen Sie den Schalter oder drücken Sie den
Taster, um den Lenkungsmodus auszuwählen.
Die Anzeigelampe des entsprechenden
Lenkungsmodus leuchtet auf.
20 Proportionaler einachsiger Steuerhebel zum
Heben/Ausfahren und Senken/Einfahren des
Sekundärauslegers
25 Steuerung der Antriebsaktivierung mit
Anzeigelampe
Die leuchtende Lampe weist darauf hin, dass der
Primärausleger sich über einen der Reifen am
runden Ende hinausbewegt hat und die
Fahrfunktion ausgeschaltet wurde. Bewegen Sie
den Schalter für die Antriebsaktivierung oder
drücken Sie den Taster für die
Antriebsaktivierung, und bewegen Sie den
Steuerhebel zum Fahren/Lenken langsam aus
der Mittelstellung, um zu fahren.
Bewegen Sie den Steuerhebel nach oben, um
den Sekundärausleger anzuheben und dann
auszufahren. Bewegen Sie den Steuerhebel
nach unten, um den Sekundärausleger
einzufahren und dann abzusenken.
Teile-Nr. 114475GR
Z-135/70
23
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Steuerung
26 Daumenwippschalter für das Ausfahren/
Einfahren des Primärauslegers
Drücken Sie oben auf den Wippschalter, um den
Primärausleger einzufahren. Drücken Sie unten
auf den Wippschalter, um den Primärausleger
auszufahren.
27 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Primärauslegers und zum
Drehen des Drehtisches nach links/rechts
Bewegen Sie den Steuerhebel nach oben, um
den Primärausleger anzuheben. Bewegen Sie
den Steuerhebel nach unten, um den
Primärausleger abzusenken. Bewegen Sie den
Steuerhebel nach links, um den Drehtisch nach
links zu drehen. Bewegen Sie den Steuerhebel
nach rechts, um den Drehtisch nach rechts zu
drehen.
28 Schalter Plattform ausrichten
Bewegen Sie den Schalter nach oben, um die
Plattform anzuheben. Bewegen Sie den Schalter
nach unten, um die Plattform abzusenken.
29 Nicht verwendet
30 Taster Achse ausfahren mit Anzeigelampe
Drücken Sie den Taster Achse ausfahren, um
die Achsen auszufahren. Während die Achsen
ausgefahren werden, blinkt die Anzeigelampe.
Sobald die Achsen vollständig ausgefahren sind,
leuchtet die Anzeigelampe ununterbrochen.
31 Taster Achse einfahren mit Anzeigelampe
Drücken Sie den Taster Achse einfahren, um die
Achsen einzufahren. Während die Achsen
eingefahren werden, blinkt die Anzeigelampe.
Sobald die Achsen vollständig eingefahren sind,
leuchtet die Anzeigelampe ununterbrochen.
24
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
Wichtige Aspekte der Inspektion
vor Inbetriebnahme
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder Arbeitsschicht vom Bediener auszuführen ist. Bei dieser
Inspektion soll festgestellt werden, ob die Maschine
offenkundige Fehler aufweist, bevor der Bediener
mit den Funktionstests beginnt.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die in
dieser Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt werden.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
1 Vermeiden Sie gefährliche Situationen.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Teile-Nr. 114475GR
Z-135/70
25
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
Inspektion vor Inbetriebnahme
❏ Lenkungs- und Achsensensoren
❏ Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich
im entsprechenden Fach auf der Plattform
befinden.
❏ Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind. Sie Abschnitt
Inspektion von Aufschriften.
❏ Alarmeinrichtungen und Warnlampen
(falls vorhanden)
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Schiebetür oder Tor der Plattform
Überprüfen Sie die gesamte Maschine auf:
❏ Überprüfen Sie den Motor auf Öllecks und
korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Risse in Schweißnähten oder Bauteilen
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Übermäßige Rostbildung, Korrosion oder
Oxidation
❏ Beulen oder Schäden an der Maschine
❏ Überprüfen Sie das Motorkühlsystem auf Lecks
und korrekten Kühlmittelstand. Füllen Sie bei
Bedarf Kühlmittel nach. Siehe Abschnitt
Wartung.
❏ Überprüfen Sie die Batterien auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
❏ Vergewissern Sie sich, dass alle tragenden Teile
und sonstigen wichtigen Bauteile vorhanden und
alle zugehörigen Befestigungselemente und
Stifte montiert und fest angezogen sind.
❏ Stellen Sie nach Abschluss aller Inspektionsschritte sicher, dass alle Abdeckungen an Ort
und Stelle und sicher verschlossen sind.
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
❏ Elektrische Bauteile, Drähte und elektrische
Kabel
❏ Hydraulikschläuche, Anschlüsse, Zylinder
und Steuerblöcke
❏ Kraftstoff- und Hydrauliktanks
❏ Antriebs- und Drehtischmotoren und
Antriebsnaben
❏ Auslegergleitplatten
❏ Reifen und Räder
❏ Motor und motorbezogene Komponenten
❏ Begrenzungsschalter und Hupe
❏ Rotationssensoren
26
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
1 Wählen Sie ein ebenes, waagerechtes
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
An der Bodensteuerung
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
2 Drehen Sie den Schlüsselschalter in die
Stellung Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die LCD-Anzeige wird aktiviert und
zeigt keine Fehlermeldungen. Die Warnleuchte muss blinken (falls vorhanden).
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser Bedienungsanleitung.
Hinweis: Bei kalter Umgebung ist das LCDDisplay erst lesbar, wenn es sich aufgewärmt
hat.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
4 Starten Sie den Motor. Siehe Abschnitt
Bedienungsanweisungen.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
NOT-AUS-Taster überprüfen
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
4 Überprüfen Sie den Arbeitsplatz.
Ergebnis: Der Motor sollte sich abschalten,
und keine der Funktionen sollte angesteuert
werden können.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
6 Ziehen Sie den roten NOT-AUS-Taster wieder
in die Stellung EIN, und starten Sie den Motor
erneut.
Wichtige Aspekte der
Funktionstests
Ausfahrbare Achsen testen
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine
festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen festgestellt
werden, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von qualifizierten
Servicetechnikern gemäß den Spezifikationen des
Herstellers vorgenommen werden.
Hinweis: Beginnen Sie diesen Test mit
eingefahrenen Achsen.
7 Halten Sie einen Totmann-/Geschwindigkeitsauswahltaster an der Bodensteuerung
gedrückt, und drücken Sie den Taster Primärausleger heben.
Nach der Reparatur muss der Maschinenbediener
erneut eine Inspektion vor Inbetriebnahme und die
Funktionstests durchführen, bevor die Maschine
wieder in Betrieb genommen werden kann.
Teile-Nr. 114475GR
Z-135/70
Ergebnis: Der Primärausleger wird nicht
angehoben. Auf der LCD-Anzeige blinkt der
Pfeil neben dem Symbol für die ausfahrbare
Achse. Der Ausleger sollte sich nicht heben,
es sei denn, die Achsen sind ausgefahren.
27
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
8 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, und drücken Sie den
Taster Sekundärausleger heben/ausfahren.
Ergebnis: Der Sekundärausleger wird nicht
angehoben. Auf der LCD-Anzeige blinkt der Pfeil
neben dem Symbol für die ausfahrbare Achse.
Der Sekundärausleger sollte sich nicht heben,
es sei denn, die Achsen sind ausgefahren.
12 Drehen Sie den Schlüsselschalter auf
Plattformsteuerung. Halten Sie den Fußschalter
der Plattformsteuerung gedrückt und bewegen
Sie den Steuerhebel Fahren in Vorwärtsrichtung.
13 Aktivieren Sie die Funktion Achse ausfahren.
Ergebnis: Die Maschine sollte zu fahren
beginnen, und die Achsen sollten ausfahren.
Während die Achsen sich bewegen, blinkt die
Anzeigelampe. Sobald die Achsen vollständig
ausgefahren sind, leuchtet die Anzeigelampe
ununterbrochen.
9 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, und drücken Sie den
Taster Primärausleger ausfahren.
Ergebnis: Der Primärausleger wird nicht
ausgefahren. Auf der LCD-Anzeige blinkt der
Pfeil neben dem Symbol für die ausfahrbare
Achse. Der Primärausleger sollte sich nicht
heben, es sei denn, die Achsen sind
ausgefahren.
14 Gehen Sie zurück zur Bodensteuerung. Drehen
Sie den Schlüsselschalter in die Stellung Bodensteuerung.
15 Drücken Sie den Totmann-/Geschwindigkeitswahltaster, und halten Sie ihn gedrückt. Drücken
Sie zuerst den Taster Primärausleger heben und
dann den Taster Primärausleger senken.
10 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, und drücken Sie den
Taster Drehtisch nach links drehen.
Ergebnis: Der Primärausleger sollte sich normal
heben und senken.
Ergebnis: Der Drehtisch wird um 15° geschwenkt und kommt dann zum Stillstand. Solange
die Achsen nicht ausgefahren sind, sollte sich
der Drehtisch höchstens um 15° drehen.
16 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, drücken Sie den Taster
Sekundärausleger heben/ausfahren und dann
den Taster Sekundärausleger senken/einfahren.
11 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, und drücken Sie den
Taster Drehtisch nach rechts drehen.
Ergebnis: Der Sekundärausleger sollte sich
normal heben und ausfahren und anschließend
normal einfahren und senken.
Ergebnis: Der Drehtisch kehrt in die Mitte
zurück, dreht sich dann um 15° nach rechts und
kommt zum Stillstand. Solange die Achsen
nicht ausgefahren sind, sollte sich der Drehtisch
höchstens um 15° drehen.
17 Drücken Sie den Totmann-/Geschwindigkeitswahltaster, und halten Sie ihn gedrückt. Drücken
Sie zuerst den Taster Primärausleger ausfahren
und dann den Taster Primärausleger einfahren.
Ergebnis: Der Primärausleger sollte normal ausund einfahren.
18 Halten Sie den Totmann-/Geschwindigkeitsauswahltaster gedrückt, drücken Sie den Taster
Drehtisch nach links drehen und dann den
Taster Drehtisch nach rechts drehen.
Ergebnis: Der Drehtisch sollte sich normal
drehen.
28
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
Maschinenfunktionen überprüfen
Neigungssensor überprüfen
19 Drücken Sie keinen der Totmann-/Geschwindigkeitswahltaster. Versuchen Sie, jeden
Ausleger- und Plattformfunktionstaster zu
betätigen.
25 Drücken Sie einen der LCDAnzeige-Steuertaster, bis
TURNTABLE LEVEL
SENSOR X-DIRECTION
(DREHTISCH NEIGUNGSSENSOR X-RICHTUNG)
erscheint.
Ergebnis: Keine der Ausleger- und Plattformfunktionen sollte angesteuert werden können.
20 Halten Sie den Totmann-/Geschwindigkeitswahltaster gedrückt, und drücken Sie die
einzelnen Taster für die Funktionen des
Auslegers und der Plattform.
Ergebnis: Die LCD-Anzeige sollte den Winkel in
Grad anzeigen.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Der
Senkalarm (falls vorhanden) sollte ertönen,
während der Ausleger gesenkt wird.
Steuerung mit Notantrieb/Reserveantrieb
überprüfen
21 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS, um den Motor abzuschalten.
26 Drücken Sie einen der LCD-AnzeigeSteuertaster, bis TURNTABLE LEVEL SENSOR
Y-DIRECTION (DREHTISCH NEIGUNGSSENSOR Y-RICHTUNG) erscheint.
Ergebnis: Die LCD-Anzeige sollte den Winkel in
Grad anzeigen.
27 Drücken Sie einen der LCD-Anzeige-Steuertaster, bis PLATFORM LEVEL SENSOR
DEGREES (PLATTFORM NEIGUNGSSENSOR
GRAD) erscheint.
22 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die LCD-Anzeige sollte den Winkel in
Grad anzeigen.
23 Halten Sie den Taster für den
Notantrieb/Reserveantrieb gedrückt,
und aktivieren Sie gleichzeitig jede
einzelne Auslegerfunktion.
Hinweis: Um die Batterien zu schonen,
ist es sinnvoll, jede Funktion nur kurz
anzutesten, anstatt den vollen Zyklus
ablaufen zu lassen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
24 Starten Sie den Motor.
Teile-Nr. 114475GR
Z-135/70
29
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
Betriebsmodus prüfen
An der Plattformsteuerung
28 Drücken Sie einen der
abgebildeten Steuertaster
der LCD-Anzeige, bis PRI
BOOM ANGLE TO
GRAVITY (PRIMÄRAUSLEGER WINKEL ZU
SCHWERKRAFT) erscheint.
NOT-AUS-Taster überprüfen
35 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
36 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
Ergebnis: Der Motor sollte sich abschalten, und
keine der Funktionen sollte angesteuert werden
können.
29 Heben Sie den Primärausleger an, und
beobachten Sie dabei die LCD-Anzeige.
Ergebnis: Der Primärausleger sollte sich heben,
und auf der LCD-Anzeige sollte der Neigungswinkel des Primärauslegers in Grad angezeigt
werden.
30 Senken Sie den Primärausleger ab.
37 Ziehen Sie den roten NOT-AUS-Taster heraus,
und starten Sie den Motor erneut.
Hupe überprüfen
38 Drücken Sie den Hupentaster.
31 Drücken Sie gleichzeitig die
beiden abgebildeten
Steuertaster der LCDAnzeige, um den
Statusmodus zu aktivieren.
Ergebnis: Die Hupe sollte ertönen.
Neigungssensor-Alarm überprüfen
39 Drücken Sie einen beliebigen Taster oder
bewegen Sie einen Schalter, z. B. für die
Leerlaufsteuerung.
32 Drücken Sie einen der
abgebildeten Steuertaster
der LCD-Anzeige, bis SEC
BOOM ANGLE (SEKUNDÄRAUSLEGER WINKEL) erscheint.
Ergebnis: Der Alarm am Plattformsteuerpult
sollte ertönen.
33 Drücken Sie den Taster Sekundärausleger
heben/ausfahren, und halten Sie ihn gedrückt.
Ergebnis: Der Sekundärausleger sollte sich
heben, und auf der LCD-Anzeige sollte der
Neigungswinkel des Sekundärauslegers in Grad
angezeigt werden.
Der Sekundärausleger sollte sich heben und
anschließend ausfahren. Der Sekundärausleger
sollte erst ausfahren, wenn er vollständig
angehoben ist.
34 Drücken Sie den Taster Sekundärausleger
senken/einfahren, und halten Sie ihn gedrückt.
Ergebnis: Der Sekundärausleger sollte
vollständig einfahren und sich dann senken. Der
Sekundärausleger sollte sich erst senken, wenn
er vollständig eingefahren ist.
30
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
Fußschalter überprüfen
Lenkung überprüfen
40 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
47 Wählen Sie den mit dem
Rechtecksymbol gekennzeichneten
Lenkungsmodus (blauer Pfeil).
Drücken Sie den Lenkungstaster auf
der Seite mit dem Rechtecksymbol
(blauer Pfeil) oder bewegen Sie den
Lenkungsmodusschalter.
41 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN, ohne den Motor zu starten.
42 Drücken Sie den Fußschalter nach unten,
während Sie versuchen, den Motor zu starten.
48 Betätigen Sie den Fußschalter.
Ergebnis: Der Motor sollte nicht starten.
43 Drücken Sie den Fußschalter jetzt nicht, und
starten Sie den Motor.
44 Überprüfen Sie jede Maschinenfunktion bei nicht
gedrücktem Fußschalter.
49 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem blauen Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
blauen Dreieck angezeigte Richtung.
Ergebnis: Es sollten keine Maschinenfunktionen
angesteuert werden können.
Ergebnis: Die Räder des rechteckigen Endes
sollten sich in die von den blauen Dreiecken auf
dem Fahrgestell angezeigte Richtung drehen.
Maschinenfunktionen überprüfen
45 Betätigen Sie den Fußschalter.
46 Aktivieren Sie jeden Maschinenfunktionssteuerhebel, Kippschalter und Taster.
Ergebnis: Alle Funktionen sollten einen vollen
Zyklus durchlaufen.
50 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem gelben Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
gelben Dreieck angezeigte Richtung.
Ergebnis: Die Räder des rechteckigen Endes
sollten sich in die von den gelben Dreiecken auf
dem Fahrgestell angezeigte Richtung drehen.
51 Wählen Sie den mit dem Kreissymbol
gekennzeichneten Lenkungsmodus
(gelber Pfeil). Drücken Sie den
Lenkungstaster auf der Seite mit dem
Kreissymbol (gelber Pfeil) oder
bewegen Sie den Lenkungsmodusschalter.
52 Betätigen Sie den Fußschalter.
53 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem gelben Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
gelben Dreieck angezeigte Richtung.
Ergebnis: Die Räder des runden Endes sollten
sich in die von den blauen Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
Teile-Nr. 114475GR
Z-135/70
31
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
54 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem blauen Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
blauen Dreieck angezeigte Richtung.
Ergebnis: Die Räder des runden Endes sollten
sich in die von den gelben Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
59 Wählen Sie die koordinierte Lenkung.
Drücken Sie den Taster für die
koordinierte Lenkung oder bewegen
Sie den Lenkungsmodusschalter.
60 Betätigen Sie den Fußschalter.
61 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem blauen Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
blauen Dreieck angezeigte Richtung.
55 Wählen Sie die HundegangLenkung. Drücken Sie den Taster
für die Hundegang-Lenkung oder
bewegen Sie den
Lenkungsmodusschalter.
Ergebnis: Die Räder des rechteckigen Endes
sollten sich in die von den blauen Dreiecken auf
dem Fahrgestell angezeigte Richtung drehen.
Die Räder des runden Endes sollten sich in die
von den gelben Dreiecken auf dem Fahrgestell
angezeigte Richtung drehen.
56 Betätigen Sie den Fußschalter.
57 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem blauen Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
blauen Dreieck angezeigte Richtung.
Ergebnis: Alle Räder sollten sich in die von den
blauen Dreiecken auf dem Fahrgestell
angezeigte Richtung drehen.
62 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem gelben Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
gelben Dreieck angezeigte Richtung.
58 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem gelben Dreieck auf dem
Steuerpult angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter in die von dem
gelben Dreieck angezeigte Richtung.
Ergebnis: Die Räder des rechteckigen Endes
sollten sich in die von den gelben Dreiecken auf
dem Fahrgestell angezeigte Richtung drehen.
Die Räder des runden Endes sollten sich in die
von den blauen Dreiecken auf dem Fahrgestell
angezeigte Richtung drehen.
Ergebnis: Alle Räder sollten sich in die von den
gelben Dreiecken auf dem Fahrgestell
angezeigte Richtung drehen.
32
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
Fahr- und Bremsverhalten überprüfen
63 Betätigen Sie den Fußschalter.
64 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem blauen Pfeil auf dem
Steuerpult angezeigte Richtung, bis die
Maschine sich zu bewegen beginnt, und
schieben Sie dann den Hebel wieder in die
mittlere Stellung zurück.
Ergebnis: Die Maschine sollte sich in die durch
den blauen Pfeil auf dem Fahrgestell angezeigte
Richtung bewegen und dann abrupt stehen
bleiben.
65 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von dem gelben Pfeil auf dem
Steuerpult angezeigte Richtung, bis die
Maschine sich zu bewegen beginnt, und
schieben Sie dann den Hebel wieder in die
mittlere Stellung zurück.
Ergebnis: Die Maschine sollte sich in die durch
den gelben Pfeil auf dem Fahrgestell angezeigte
Richtung bewegen und dann abrupt stehen
bleiben.
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es vorkommen, dass die
Maschine entgegen der Bewegung des
Steuerhebels Fahren/Lenken losfährt.
Bestimmen Sie anhand der
farbkodierten Richtungspfeile
auf der Plattformsteuerung
und am Fahrgestell, in
welche Richtung die
Maschine fahren wird.
Blau
Gelb
Falls der Steuerhebel Fahren/Lenken nicht
innerhalb von zwei Sekunden nach dem Drücken
des Tasters Antriebsaktivierung bewegt wird, wird
die Fahrfunktion abgeschaltet.
Begrenzung der Fahrgeschwindigkeit
überprüfen
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
70 Betätigen Sie den Fußschalter.
71 Heben Sie den Primärausleger um 5° aus der
waagerechten Position.
72 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Primärausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht überschreiten.
Antriebsaktivierungssystem überprüfen
Hinweis: Die Maschine legt ungefähr 12 m in
66 Betätigen Sie den Fußschalter, und senken Sie
die Ausleger in die Parkposition ab.
67 Drehen Sie den Drehtisch, bis sich der
Primärausleger über eines der Räder am runden
Ende hinaus bewegt hat.
Ergebnis: Die Anzeigelampe
Antriebsaktivierung sollte
aufleuchten, solange sich der
Ausleger im gezeigten Bereich
befindet.
68 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam aus der Mittelstellung.
Ergebnis: Es sollte keine Fahrfunktion
angesteuert werden können.
69 Drücken Sie den Taster Antriebsaktivierung oder
bewegen Sie den Schalter Antriebsaktivierung,
und bewegen Sie den Steuerhebel Fahren/
Lenken langsam aus der Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
40 Sekunden zurück.
73 Senken Sie den Primärausleger in die
eingefahrene Position ab.
74 Fahren Sie den Primärausleger 1,2 m aus.
75 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem
Primärausleger maximal erzielbare
Fahrgeschwindigkeit sollte 30 cm pro Sekunde
nicht überschreiten.
Hinweis: Die Maschine legt ungefähr 12 m in
40 Sekunden zurück.
Teile-Nr. 114475GR
Z-135/70
33
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
76 Fahren Sie den Primärausleger in die
eingefahrene Position zurück.
Steuerung mit Notantrieb/Reserveantrieb
überprüfen
77 Heben Sie den Sekundärausleger um 5° aus der
waagerechten Position.
85 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS, um den Motor abzuschalten.
78 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
86 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die mit angehobenem
Sekundärausleger maximal erzielbare
Fahrgeschwindigkeit sollte 30 cm pro Sekunde
nicht überschreiten.
Hinweis: Die Maschine legt ungefähr 12 m in
40 Sekunden zurück.
87 Betätigen Sie den Fußschalter.
88 Aktivieren Sie die Notsteuerung/
Reservesteuerung. Bewegen Sie den Schalter
und halten Sie ihn fest, oder halten Sie den
Taster gedrückt. Aktivieren Sie die Steuerhebel,
Schalter oder Taster für alle Funktionen.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, jede Funktion nur kurz anzutesten, anstatt
den vollen Zyklus ablaufen zu lassen.
79 Senken Sie den Sekundärausleger in die
eingefahrene Position ab.
80 Fahren Sie den Korbausleger 30 cm aus.
81 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Alle Ausleger- und Lenkfunktionen
sollten angesteuert werden können.
Ergebnis: Die mit ausgefahrenem Korbausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht überschreiten.
Flugzeugschutz überprüfen (falls vorhanden)
89 Bewegen Sie die graue Stoßleiste am Boden der
Plattform 10 cm in eine beliebige Richtung.
Falls die Fahrgeschwindigkeit der Maschine mit
angehobenem oder ausgefahrenem Primär- bzw.
Sekundärausleger oder ausgefahrenem
Korbausleger 30 cm pro Sekunde überschreitet, ist
die Maschine sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
90 Aktivieren Sie die Steuerhebel, Kippschalter
oder Taster für alle Funktionen.
82 Fahren Sie den Primärausleger 1,2 m aus.
91 Aktivieren Sie die Umgehung der Funktion.
Bewegen Sie den Schalter und halten Sie ihn
fest, oder halten Sie den Taster gedrückt.
83 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Korbausleger
und ausgefahrenem Primärausleger maximal
erzielbare Fahrgeschwindigkeit sollte 15 cm pro
Sekunde nicht übersteigen.
Ergebnis: Keine der Ausleger- und
Lenkfunktionen sollte angesteuert werden
können.
92 Aktivieren Sie die Steuerhebel, Kippschalter
oder Taster für alle Funktionen.
Ergebnis: Alle Ausleger- und Lenkfunktionen
sollten angesteuert werden können.
Falls die Fahrgeschwindigkeit der Maschine mit
ausgefahrenem Korbausleger und ausgefahrenem
Primärausleger 15 cm pro Sekunde überschreitet,
ist die Maschine sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
84 Fahren Sie den Primärausleger und den
Korbausleger ein.
34
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen müssen vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hoch liegende Hindernisse und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion muss vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
Teile-Nr. 114475GR
Z-135/70
35
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Inspektionen
Inspektion von Aufschriften mit
Symbolen
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der
entsprechenden Tabelle, ob alle Aufschriften
vorhanden und gut lesbar sind.
Teile-Nr. Beschreibung
Menge
Teile-Nr. Beschreibung
Menge
27204
Pfeil – Blau
2
97716
Aufkleber – Radbelastung
4
27205
Pfeil – Gelb
2
97757
Aufkleber – Hydraulikölstand
1
27206
Dreieck – Blau
2
97815
Aufkleber – Geländer senken
1
27207
Dreieck – Gelb
2
97889
Kosmetisch – Z-135
2
28159
Aufkleber – Diesel
1
97891
Kosmetisch – Genie Z-135
1
28174
Aufkleber – Strom zur Plattform, 230V
2
114247
Aufkleber – Sturzgefahr
1
28235
Aufkleber – Strom zur Plattform, 115V
2
114248
Aufkleber – Kippgefahr
1
40434
Aufkleber – Ansatzstelle für
Sicherungsleine
3
114249
Aufkleber – Reifenspezifikationen
4
114251
Aufkleber – Rauchen verboten
1
44981
Aufkleber – Druckluftleitung
zur Plattform
2
114252
Aufkleber – Kippgefahr
3
65278
Aufkleber – Keine Stufe
2
133067
Aufkleber – Stromschlaggefahr
2
82246
Aufkleber – 113 dB
1
133180
Aufkleber – Batterieschaden
1
82422
Aufkleber – Fahrlichter
1
133205
Aufkleber – Stromschlaggefahr/
Verbrennungsgefahr
2
82472
Aufkleber – Quetschgefahr
2
230386
Aufkleber – Notfallfunktion Senken
1
82481
Aufkleber – Batteriesicherheit
1
230985
Bodensteuerpult
1
82487
Aufkleber – Bedienungsanleitung lesen
2
230987
Schlüsselschalter am Bodensteuerpult
1
82487
Aufkleber – Bedienungsanleitung lesen,
Rohrablage
1
233130
Plattformsteuerpult
1
82487
Aufkleber – Bedienungsanleitung lesen,
Plattenträger
1
82546
Hinweis – Maximale Traglast, 272 kg
82548
1000054 Aufkleber – Antriebsaktivierungsaufkleber 1
1000257 Aufkleber – Transportdiagramm
2
1
1263542 Aufkleber – Fachzugang
5
Aufkleber – Plattform drehen
2
1263544 Schlüsselschalter am Bodensteuerpult
1
82604
Aufkleber – Maximale Seitenkraft, 400 N
1
1263545 Aufkleber – Bypass-Schlüsselschalter
1
82841
Plattformsteuerpult
1
1263556 Bodensteuerpult
1
97705
Kosmetisch – Genie Z-135/70
1
Die Schattierung weist darauf hin, dass der
Aufkleber beispielsweise unter Abdeckungen
nicht sichtbar ist.
36
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Inspektionen
82548
28159
114251
97889
1263542
1000257
97705
133205
133067
1263542
40434
82472
97716
114249
97716
82422
1000054
82841 oder 233130
82487
114249
27207
27205
65278
114248
97815
27207
28174
oder 28235
27204
65278
27204
27206
82546
44981
82604
27205
27206
1263542
1263545
230386
133079
133180
114252
114252
97891
28174 oder 28235
97757
1263556
oder 230985
1263544
114252
82472
1263542
82487
82487
82487
Teile-Nr. 114475GR
82246
133067 114249 und 1263542
97889
114247
97716
Typenaufkleber
114249 44981
1000257
97716
82481
Z-135/70
82548
40434
37
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
38
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass sie alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des Arbeitsplatzes durchführen muss.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Motor starten
1 Schalten Sie den Schlüsselschalter der Bodensteuerung in die gewünschte Stellung.
Modelle mit Deutz-Motor
2 Aktivieren Sie die Glühkerzen. Drücken Sie den
Taster oder bewegen Sie den Schalter. Die
Glühkerzen leuchten 30 Sekunden
lang.
3 Starten Sie den Motor. Drücken Sie
den Taster oder bewegen Sie den
Schalter.
Sie können den Fehler beheben, indem Sie den
Reserveantriebstaster gedrückt halten und die
Funktion Sekundärausleger heben aktivieren, bis
der Sekundärausleger auszufahren beginnt.
NOT-AUS
Der Taster Motor starten kann
jederzeit gedrückt werden, solange die
Glühkerzen eingeschaltet sind.
Drücken Sie den roten NOT-AUS-Taster der Bodenoder der Plattformsteuerung in die Stellung AUS, um
sämtliche Funktionen zu deaktivieren und den
Motor abzuschalten.
Modelle mit Perkins- und Cummins-Motor
Sollte eine Funktion weiterhin in Betrieb bleiben,
nachdem der rote NOT-AUS-Taster in die Stellung
AUS gedrückt wurde, ist diese Fehlfunktion zu
beheben.
2 Aktivieren Sie 3 bis 5 Sekunden lang die
Glühkerzen. Halten Sie den Taster gedrückt,
oder bewegen Sie den Schalter und halten Sie
ihn fest.
3 Starten Sie den Motor. Drücken Sie den Taster,
oder bewegen Sie den Schalter und halten Sie
ihn fest.
Bei Auswahl und Betätigung der Bodensteuerung
wird der rote NOT-AUS-Taster der
Plattformsteuerung übergangen.
Notantrieb/Reserveantrieb
Sollte der Motor auch nach 15 Sekunden Durchstarten nicht anspringen, stellen Sie die Ursache
fest, und beheben Sie mögliche Fehlfunktionen.
Warten Sie 60 Sekunden, bevor Sie den Startversuch wiederholen.
Verwenden Sie den Notantrieb/Reserveantrieb,
wenn der Hauptantrieb (Motor) versagt.
Bei kalten Umgebungstemperaturen (-6 °C und
kälter) sollten Sie den Motor vor der Inbetriebnahme
5 Minuten vorwärmen, um eine Beschädigung des
Hydrauliksystems zu vermeiden.
Bei extremer Kälte (-18 °C und kälter) sollte die
Maschine mit einem optionalen Kaltstartsatz
ausgestattet sein. Beim Versuch, den Motor bei
Temperaturen unter -18 °C zu starten, muss unter
Umständen eine Zusatzbatterie verwendet werden.
Teile-Nr. 114475GR
Wenn die Maschine bei niedrigen
Temperaturen (unter 0 °C) für
längere Zeit mit angehobenem und
ausgefahrenem Sekundärausleger
gelagert wird, ist es möglich, dass
der Motor wegen eines Systemfehlers nicht gestartet werden kann.
1 Drehen Sie den Schlüsselschalter in die Stellung
Boden- oder Plattformsteuerung.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Betätigen Sie den Fußschalter, wenn Sie die
Steuerung für den Notantrieb/Reserveantrieb von
der Plattform aus bedienen.
4 Bewegen Sie den Schalter und
halten Sie ihn fest, oder halten Sie
den Taster gedrückt. Aktivieren Sie
die gewünschte Funktion. Die
Anzeigelampe leuchtet, wenn der
Notantrieb verwendet wird.
Z-135/70
39
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Achsen aus- und einfahren
Plattform positionieren
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
1 Drücken Sie den Totmann-/
Geschwindigkeitswahltaster, und halten Sie ihn
gedrückt.
2 Drücken Sie den Fußschalter der
Plattformsteuerung nach unten und bewegen Sie
den Steuerhebel zum Fahren in Vorwärts- oder
Rückwärtsrichtung. Aktivieren Sie die Funktion
zum Aus- oder Einfahren der Achse. Bewegen
Sie den Schalter oder drücken Sie den Taster.
2 Drücken Sie den entsprechenden
Funktionstaster gemäß den Markierungen auf
dem Steuerpult.
Von der Bodensteuerung aus sind die Fahr-, Lenkund Achsenfunktionen nicht ansteuerbar.
Während die Achsen sich bewegen, blinkt die
Anzeigelampe. Sobald die Achsen vollständig
ausgefahren oder eingefahren sind, leuchtet die
Anzeigelampe ununterbrochen.
Bedienung von der Plattform
aus
Die Achsen können nur eingefahren werden, wenn
der Primär- und Sekundärausleger vollständig
abgesenkt und eingefahren sind und die Plattform
sich zwischen den Rädern am runden Ende
befindet.
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Bedienung vom Boden aus
3 Starten Sie den Motor. Drücken Sie den
Fußschalter nicht nach unten, während Sie den
Motor starten.
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Starten Sie den Motor.
40
2 Ziehen Sie die roten NOT-AUS-Taster der
Bodensteuerung und der Plattformsteuerung in
die Stellung EIN.
Plattform positionieren
1 Betätigen Sie den Fußschalter.
2 Bewegen Sie langsam den entsprechenden
Funktionssteuerhebel oder Kippschalter, oder
drücken Sie einen der Taster gemäß den
Markierungen auf dem Steuerpult.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Lenken
Fahren
1 Betätigen Sie den Fußschalter.
1 Betätigen Sie den Fußschalter.
2 Wählen Sie den Lenkungsmodus aus. Bewegen
Sie den Schalter oder drücken Sie den Taster.
Die Anzeigelampe für den derzeit verwendeten
Lenkungsmodus leuchtet auf.
2 Geschwindigkeit erhöhen: Bewegen
Sie den Steuerhebel Fahren/Lenken
langsam in die von den blauen oder
gelben Pfeilen angezeigte Richtung.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel Fahren/Lenken langsam in die
mittlere Stellung.
3 Bewegen Sie den Steuerhebel
Fahren/Lenken langsam in die
durch die blauen oder gelben
Dreiecke angezeigte Richtung,
ODER drücken Sie den Daumenwippschalter am
oberen Ende des Steuerhebels Fahren.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Teile-Nr. 114475GR
Anhalten: Bringen Sie den Steuerhebel Fahren/
Lenken wieder in die Mittelstellung, oder nehmen
Sie den Fuß vom Fußschalter.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Bei angehobenem oder ausgefahrenem Ausleger
kann die Maschine nur mit verminderter
Fahrgeschwindigkeit bewegt werden.
Z-135/70
41
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Auf abschüssigem Gelände fahren
Gefälle bestimmen:
Stellen Sie fest, für welches Gefälle (in Fahrt- und
Querrichtung) die Maschine zugelassen ist, und
bestimmen Sie das vorhandene Gefälle.
Messen Sie das Gefälle mit einem digitalen
Neigungsmesser, ODER wenden Sie das
nachfolgend beschriebene Verfahren an.
Sie benötigen dazu die folgenden Gegenstände:
Maximal zulässiges Gefälle, mit
Gegengewicht bei Aufwärtsfahrt
(Steigfähigkeit):
45% (24°)
Wasserwaage
gerades Stück Holz von mindestens 1 m Länge
Messband
Maximal zulässiges Gefälle, mit
Gegengewicht bei Abwärtsfahrt:
30% (17°)
Legen Sie das Holzstück auf die abschüssige
Fläche.
Legen Sie die Wasserwaage auf das abwärts
gerichtete Ende des Holzstücks, und heben Sie
das Holzstück an diesem Ende an, bis es sich in
waagerechter Position befindet.
Maximal zulässiges Quergefälle:
25% (14°)
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Die Angabe zur Steigfähigkeit bezieht sich nur auf
die Aufwärtsfahrt mit Gegengewicht.
Achten Sie darauf, dass sich der Ausleger
unterhalb der waagerechten Position befindet und
die Plattform zwischen den Rädern am runden Ende
positioniert ist.
Halten Sie das Holzstück in waagerechter Position,
und messen Sie den vertikalen Abstand zwischen
der Unterseite des Holzstücks und dem Boden.
Teilen Sie den gemessenen Abstand (Höhe) durch
die Länge des Holzstücks (Länge), und
multiplizieren Sie den Wert mit 100.
Beispiel:
Wählen Sie die Fahreinstellung für den Betrieb der
Maschine auf Gefälle.
Länge
Höhe
Holzstück = 3,6 m
Länge = 3,6 m
Höhe = 0,3 m
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% Gefälle
Wenn das Gefälle bzw. Quergefälle die zulässige
Neigung überschreitet, muss die Maschine mit
einer Winde gesichert oder auf andere Weise über
das abschüssige Gelände transportiert werden.
Weitere Informationen finden Sie im Abschnitt mit
den Transport- und Hebeanweisungen.
42
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Antriebsaktivierung
Leerlaufdrehzahl (U/min)
auswählen
Die leuchtende Lampe weist
darauf hin, dass der
Primärausleger sich über einen
der Reifen am runden Ende
hinausbewegt hat und die
Fahrfunktion ausgeschaltet
wurde.
Wählen Sie Einstellung für die Leerlaufdrehzahl
(U/min). Bewegen Sie den Schalter oder drücken
Sie den Taster. Die Anzeigelampe für die aktuelle
Einstellung leuchtet auf.
Um zu fahren, aktivieren Sie die Funktion
Antriebsaktivierung, und bewegen Sie den
Steuerhebel Fahren/Lenken langsam aus der
Mittelstellung. Drücken Sie den Taster für die
Antriebsaktivierung oder bewegen Sie den Schalter
für die Antriebsaktivierung.
Falls der Steuerhebel Fahren/Lenken nicht
innerhalb von zwei Sekunden nach dem Aktivieren
der Funktion Antriebsaktivierung bewegt wird, steht
die Fahrfunktion nicht zur Verfügung. Geben Sie die
Funktion frei und aktivieren Sie die Funktion
Antriebsaktivierung erneut.
·
Hasen- und Fußschaltersymbol:
durch Fußschalter aktivierte hohe
Leerlaufdrehzahl
·
Schildkrötensymbol: niedrige Leerlaufdrehzahl
·
Hasensymbol: hohe Leerlaufdrehzahl
Motorwarnlampe
Denken Sie daran, dass die Maschine entgegen der
Richtung fahren kann, in die die Fahr- und
Lenksteuerung bewegt wird.
Verwenden Sie immer die farbkodierten
Richtungspfeile auf der Plattformsteuerung und am
Fahrgestell, um die Richtung festzustellen, in die
die Maschine fahren wird.
Warnlampe leuchtet und Motor
angehalten: Kennzeichnen Sie die
Maschine, und setzen Sie sie
außer Betrieb.
Warnlampe leuchtet und Motor läuft
weiter: Setzen Sie sich innerhalb
von 24 Stunden mit dem
Servicepersonal in Verbindung.
Wenn die Lampe für die Antriebsaktivierung
leuchtet, können die Achsen nicht eingefahren
werden.
Teile-Nr. 114475GR
Z-135/70
43
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Wenn der Neigungsalarm ausgelöst wird, während
die Plattform bergaufwärts positioniert ist:
Anzeigelampen im
Arbeitsbereich
1 Senken Sie den Primärausleger.
Die Anzeigelampen im Arbeitsbereich leuchten auf,
um den Bediener darauf hinzuweisen, dass eine
Funktion unterbrochen wurde und/oder eine Aktion
des Bedieners notwendig ist.
2 Fahren Sie den Sekundärausleger
ein und senken Sie ihn ab.
Blinkende Anzeigelampe
Sekundärausleger senken/
einfahren: Senken Sie den
Sekundärausleger bzw. fahren Sie
ihn ein, bis die Anzeigelampe
erlischt.
Wenn der Neigungsalarm ausgelöst
wird, während die Plattform bergabwärts
positioniert ist:
Blinkende Anzeigelampe
Primärausleger senken: Senken
Sie den Primärausleger, bis die
Anzeigelampe erlischt.
Blinkende Anzeigelampe Maschine
nicht waagerecht: Der
Neigungsalarm ertönt, wenn diese
Lampe blinkt. Fahren Sie die
Maschine auf einen festen, ebenen
und waagerechten Untergrund.
44
3 Fahren Sie den Primärausleger
ein.
1 Fahren Sie den Primärausleger
ein.
2 Fahren Sie den
Sekundärausleger ein und
senken Sie ihn ab.
3 Senken Sie den
Primärausleger.
Blinkende Anzeigelampe Plattform
nicht waagerecht: Der
Neigungsalarm ertönt, wenn diese
Lampe blinkt. Mit dem
Kippschalter Plattform ausrichten
kann die Plattform nur so bewegt
werden, dass sie waagerecht
ausgerichtet wird. Richten Sie die
Plattform so lange waagerecht
aus, bis die Anzeigelampe
erlischt.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Plattform nicht waagerecht (Code P22)
Anzeige für
Plattformüberlastung
Die Bypass-Schlüsselposition sollte zum
Ausrichten der Plattform verwendet werden,
wenn auf der Anzeige für die Bodensteuerung
zu erkennen ist, dass die Plattform nicht
waagerecht ausgerichtet ist (P22), und wenn
die Steuerelemente für die Plattform
nicht funktionieren.
Die blinkende Anzeigelampe
signalisiert, dass die Plattform
überlastet ist und keine
Funktionen ausgeführt werden
können.
Reduzieren Sie das Gewicht auf
der Plattform, bis die
Anzeigelampe erlischt.
Vorgehensweise:
1 Schalten Sie den Motor aus.
2 Schalten Sie den Hauptschlüsselschalter in die
Stellung Bodensteuerung. Ziehen Sie den
Schlüssel vom Hauptschlüsselschalter ab, und
stecken Sie ihn in den Schlüsselschalter
Bypass/Wiederherstellen.
3 Drehen Sie den
Schlüsselschalter Bypass/
Wiederherstellen in die
Position Bypass.
4 Nutzen Sie den Notantrieb/
Reserveantrieb, und richten
Sie die Plattform mit den
Tastern zur Plattformausrichtung aus.
Generator (falls vorhanden)
Um den Generator zu betreiben, drücken Sie den
Taster Generator oder bewegen Sie den Schalter
Generator. Die Anzeigelampe leuchtet auf, und der
Motor läuft weiter.
Schließen Sie elektrische Arbeitsmaschinen an den
mit einem Schutzschalter ausgestatteten
Wechselstromanschluss auf der Plattform an.
P22
Drücken Sie den Taster Generator oder bewegen
Sie den Schalter Generator, um den Generator
auszuschalten. Die Anzeigelampe erlischt.
5 Drehen Sie den Schlüsselschalter Bypass/
Wiederherstellen in die Position Betrieb.
6 Ziehen Sie den Schlüssel vom
Schlüsselschalter Bypass/Wiederherstellen ab,
und stecken Sie ihn in den
Hauptschlüsselschalter.
7 Drücken Sie den roten NOT-AUS-Taster, und
ziehen Sie ihn dann wieder heraus.
8 Wenn weiterhin Code P22 angezeigt wird, muss
die Maschine entsprechend gekennzeichnet und
außer Betrieb genommen werden, bis der Fehler
von einem qualifizierten Servicetechniker
behoben wurde.
Teile-Nr. 114475GR
Z-135/70
45
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Flugzeugschutz
(falls vorhanden)
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste, ebene und waagerechte Fläche ohne
Hindernisse und Verkehr.
Wenn die Plattformstoßleiste mit einem
Gegenstand in Berührung kommt, sind keine
Funktionen mehr verfügbar und die Maschine
schaltet sich ab.
2 Fahren Sie den Ausleger ein, und senken Sie
ihn in die Parkposition ab.
1 Starten Sie den Motor.
3 Schwenken Sie den Drehtisch so, dass der
Ausleger zwischen den Rädern am runden Ende
ruht.
2 Betätigen Sie den Fußschalter.
3 Aktivieren Sie die Umgehungsfunktion. Bewegen
Sie den Schalter oder drücken Sie den Taster.
4 Aktivieren Sie den Funktionstaster, Steuerhebel
oder Kippschalter für die gewünschte Funktion,
um die Maschine von den Flugzeugteilen
wegzubewegen.
46
4 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
5 Sichern Sie die Räder durch einen
Wegrollschutz.
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Bitte beachten und befolgen:
Anweisungen für Rohrablagen
Die Rohrablageneinheit besteht aus zwei
Rohrablagen, die auf beiden Plattformseiten
positioniert und mit Bügelschrauben am Geländer
befestigt werden.
Die Rohrablagen müssen auf der Innenseite der
Plattform installiert werden.
Die Rohrablagen dürfen die Plattformsteuerung
und den Einstieg auf die Plattform nicht
blockieren.
Die Rohrablagenstange muss auf dem Plattformboden aufsitzen.
Achten Sie darauf, dass die Plattform
waagerecht steht, bevor Sie eine Rohrablage
installieren.
Montieren der Rohrablage
1 Montieren Sie eine Rohrablage auf jeder Seite
der Plattform. Beachten Sie dabei die links
gezeigte Abbildung. Überzeugen Sie sich davon,
dass die Rohrablagenstange auf dem Plattformboden aufsitzt.
2 Setzen Sie zwei Bügelschrauben von außerhalb
des Plattformgeländers in jeden
Rohrablagenhalter ein.
3 Sichern Sie jede Bügelschraube mit jeweils zwei
Unterlegscheiben und zwei Muttern.
a Gurt
b Bügelschrauben
c Rohrablagenhalterung
d oberes
Plattformgeländer
e Schweißkonstruktion
an der Rohrablage
f
mittleres
Plattformgeländer
g flache
Unterlegscheiben
h selbstsichernde
3/8-Zoll-Muttern
Teile-Nr. 114475GR
Z-135/70
47
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Verwendung der Rohrablage
1 Stellen Sie sicher, dass die Montage- und
Installationsanweisungen für die Rohrablage
genau befolgt wurden und dass die Rohrablagen
fest am Plattformgeländer angebracht sind.
2 Die Ladung muss so platziert werden, dass sie
auf beiden Rohrablagen aufliegt. Die Längsseite
der Ladung sollte parallel zur Längsseite der
Plattform ausgerichtet sein.
3 Zentrieren Sie die Ladung über den Rohrablagen.
4 Befestigen Sie die Ladung an jeder Rohrablage.
Legen Sie den Nylongurt über die Ladung.
Drücken Sie auf die Gurtschnalle, und ziehen
Sie den Gurt durch die Schnalle. Ziehen Sie den
Gurt fest an.
5 Vergewissern Sie sich, dass die Rohrablagen
und die Ladung gut befestigt sind, indem Sie
vorsichtig an der Ladung rütteln.
6 Die Ladung muss sicher befestigt bleiben,
solange die Maschine in Bewegung ist.
Kippgefahr. Das Gewicht der Rohrablageneinheit und der Ladung auf den Rohrablagen
reduzieren die Nennlast der Maschine. Dieses
zusätzliche Gewicht muss bei der Bestimmung der Gesamtlast der Plattform
miteinbezogen werden.
Kippgefahr. Aufgrund des Gewichts der
Rohrablageneinheit und der Last auf den
Rohrablagen muss die Anzahl der Personen
auf der Plattform unter Umständen
eingeschränkt werden.
Maximale Kapazität der Rohrablage
Alle Modelle
Gewicht der Rohrablageneinheit
48
90,7 kg
9,5 kg
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Bedienungsanweisungen
Plattenträgereinheit
Anbringen der Polster
1 Bringen Sie den Warnhinweis auf der
Vorderseite jedes Plattenträgers an (falls
erforderlich).
1 Bringen Sie die beiden Polster am Plattformgeländer an. Positionieren Sie die Polster so,
dass die Platten nicht direkt mit dem Plattformgeländer in Berührung kommen können.
2 Bringen Sie die Gummistoßleiste 1 am Boden
des Plattenträgers an. Siehe Abbildung.
Anbringen des Gurts
3 Befestigen Sie die Stoßleiste mit Hilfe von zwei
Feststellmuttern mit hohem Profil und zwei
Unterlegscheiben.
1 Öffnen Sie die Klammer, und montieren Sie
sie um eine vertikale Stange des Plattformgeländers.
2 Setzen Sie eine Schraube zusammen mit
einer Unterlegscheibe auf einer Seite in die
Klammer ein.
Montage des Plattenträgers
1 Setzen Sie das Hakenteil in die Schlitze im
Boden des Plattenträgers ein.
2 Haken Sie den Plattenträger in der gewünschten
Position an der unteren Plattformstange ein.
3 Bringen Sie die Gummistoßleiste 2 am
Plattenträgerboden und am Hakenteil an.
Siehe Abbildung.
3 Setzen Sie die Endplatte der Gurteinheit auf die
Schraube auf.
4 Schieben Sie die Schraube durch die andere
Seite der Klammer.
5 Sichern Sie die Schraube mit einer Unterlegscheibe und einer Mutter. Nicht zu fest
anziehen. Die Endplatte der Gurteinheit sollte
sich auf dem Plattformgeländer bewegen lassen.
4 Befestigen Sie die Stoßleiste mit zwei
Feststellmuttern mit niedrigem Profil.
5 Wenn der Plattenträger an einer Stützstange für
den Plattformboden montiert ist, muss die
Bügelschraube so im Boden eingesetzt werden,
dass sie die Stange umschließt und im
Plattenträgerboden sitzt.
6 Sichern Sie jede Bügelschraube mit jeweils zwei
Muttern und zwei Unterlegscheiben. Fahren Sie
mit Schritt 9 fort.
7 Wenn der Plattenträger nicht an einer
Stützstange des Plattformbodens montiert ist,
kann die mitgelieferte Aluminiumstange
verwendet werden.
8 Platzieren Sie die Stange zwischen dem
Plattenträger und dem Plattformboden. Setzen
Sie die Bügelschraube so in den Boden ein,
dass sie die Stange umschließt und im Boden
des Plattenträgers sitzt.
9 Wiederholen Sie die obigen Schritte für den
zweiten Satz Teile.
Teile-Nr. 114475GR
Z-135/70
49
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Bedienungsanweisungen
Verwendung des Plattenträgers
Gummistoßleiste 2
1 Befestigen Sie beide Plattenträger an der
Plattform.
Gummistoßleiste 1
2 Die Ladung muss so aufgeladen werden, dass
sie auf beiden Plattenträgern aufliegt.
Montagelöcher für
Bügelschrauben
3 Zentrieren Sie die Ladung auf der Plattform.
4 Sichern Sie die Ladung auf der Plattform mit
dem Gurt. Ziehen Sie den Gurt fest an.
Aufschrift
Boden des
Plattenträgers
Hakenteil
Polster
Klammer
Haken
50
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Transport- und Hebeanweisungen
Sichern Sie den Drehtisch vor dem Transport
mit der entsprechenden Drehsperre gegen
Drehbewegungen. Entsichern Sie den Drehtisch
wieder für den Betrieb.
Fahren Sie die Maschine nicht über
abschüssiges Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs liegt. Weitere Informationen
finden Sie unter „Auf abschüssigem Gelände
fahren“ im Abschnitt mit den Bedienungsanweisungen.
Bitte beachten und befolgen:
Diese Sicherheitsinformationen enthalten
Empfehlungen von Genie Industries. Die Fahrer
sind für die Sicherung der Maschinen und die
Auswahl des geeigneten Anhängers gemäß den
Richtlinien des US-amerikanischen Verkehrsministeriums, anderen vor Ort geltenden
Richtlinien bzw. den Firmenrichtlinien verantwortlich.
Genie-Kunden, die ein Hebegerät oder GenieProdukt in einem Container transportieren
möchten, sollten sich an einen qualifizierten
Spediteur wenden, der über Erfahrungen beim
Vorbereiten, Verladen und Sichern von Bau- und
Hebegeräten für den internationalen Versand
verfügt.
Wenn die Neigung der Ladefläche des Transportfahrzeugs den für die Maschine zulässigen
Neigungsbereich überschreitet, muss die
Maschine mithilfe einer Winde wie beschrieben
auf- und abgeladen werden.
Freilaufschaltung für Winde
Verwenden Sie einen Wegrollschutz an den Rädern,
um ein Wegrollen der Maschine zu verhindern.
Freilaufposition
Das Transportfahrzeug muss auf einer ebenen
und waagerechten Fläche geparkt sein.
Lösen Sie die
Bremsen an
den Rädern,
indem Sie alle
vier Freilaufdeckel drehen.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Vergewissern Sie sich, dass das Windenseil sicher
an den Befestigungspunkten des Fahrgestells
fixiert und der Weg frei von Hindernissen ist.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Wiederholen Sie das beschriebene Verfahren in
umgekehrter Reihenfolge, um die Bremsen wieder
zu arretieren.
Das Gerät darf nur von qualifizierten Fachkräften
auf einen Lastwagen aufgeladen bzw. von einem
Lastwagen abgeladen werden.
Teile-Nr. 114475GR
Arretierte
Position
Hinweis: Das Ventil der Freilaufpumpe sollte immer
geschlossen bleiben.
Z-135/70
51
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Transport- und Hebeanweisungen
Plattform sichern
Transportsicherung auf einem
Lastkraftwagen oder Anhänger
Sichern Sie den Drehtisch bei jedem Transport mit
dem Sperrstift gegen Drehbewegungen.
Schalten Sie vor dem Transport den Schlüsselschalter in die Stellung AUS, und ziehen Sie den
Schlüssel ab.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Legen Sie einen Block unter die Plattformschwenkeinrichtung. Achten Sie darauf, dass der Block
nicht mit dem Plattformzylinder in Berührung
kommt.
Ziehen Sie zum Befestigen der Plattform einen
Nylongurt durch die untere Stütze der Plattform.
Drücken Sie nicht zu stark nach unten, wenn Sie
das Auslegerteil sichern.
Fahrgestell sichern
Verwenden Sie Ketten mit ausreichender
Festigkeit.
Verwenden Sie mindestens sechs Ketten.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
Lkw-Ladefläche
Breite des
Sekundärauslegers:
66 cm
12,97 m
Breite des
Korbauslegers:
41 cm
3,07 m
1,31 m
3,3 m
5,84 m
4,25 m
7,65 m
52
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Transport- und Hebeanweisungen
Hebeanweisungen
Der Primär- und der Sekundärausleger müssen
vollständig abgesenkt und eingefahren sein.
Senken Sie den Korbausleger ganz ab, und fahren
Sie ihn vollständig ein. Entfernen Sie alle losen
Teile von der Maschine.
Bitte beachten und befolgen:
Die Maschine darf nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Bestimmen Sie den Schwerpunkt der Maschine
mithilfe der Abbildung auf dieser Seite.
Befestigen Sie die Ketten und Gurte nur an den
gekennzeichneten Hebepunkten der Maschine. Es
befinden sich vier Hebepunkte am Fahrgestell.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
1,5 m
1,4 m
Teile-Nr. 114475GR
Z-135/70
53
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Wartung
Motorölstand überprüfen
Eine gute Motorleistung und lange Lebensdauer des
Motors können nur erreicht werden, wenn das
Motoröl immer auf angemessenem Stand gehalten
wird. Wenn die Maschine mit falschem Ölstand
betrieben wird, können Teile des Motors beschädigt
werden.
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt
werden.
Hinweis: Überprüfen Sie den Motorölstand bei
Motorstillstand.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Verwenden Sie nur von Genie genehmigte
Ersatzteile.
1 Überprüfen Sie den Ölmessstab. Füllen Sie bei
Bedarf Öl nach.
Perkins-Motoren 1104C-44 und 804D-33T
Öltyp
15W-40
Öltyp – bei Kälte, 1104C
10W-30
Öltyp – bei Kälte, 804D
5W-40
Deutz-Motoren BF4L2011 und TD2011L04i
Legende – Wartungssymbole
Öltyp
Folgende Symbole werden in dieser
Bedienungsanleitung verwendet, um den Zweck der
Anweisungen zu verdeutlichen. Die Symbole, die
unter Umständen am Anfang einer Wartungsanweisung angezeigt werden, haben folgende
Bedeutung:
Öltyp – bei Kälte
15W-40
5W-30
Cummins-Motoren B4.5C80 und B3.3C80
Öltyp
15W-40
Öltyp – bei Kälte
10W-30
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
Der Motor muss abgekühlt sein, bevor die
Arbeiten durchgeführt werden.
54
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Wartung
Hydraulikölstand überprüfen
Batterien überprüfen
Es ist für den Maschinenbetrieb erforderlich,
dass das Hydrauliköl auf korrektem Stand gehalten
wird. Ein falscher Hydraulikölstand kann zur
Beschädigung von Bauteilen des Hydrauliksystems
führen. Tägliche Prüfungen ermöglichen dem
Bedienpersonal, geänderte Ölstände festzustellen,
die auf Probleme im Hydrauliksystem hindeuten.
Für den sicheren Motorbetrieb und gute Motorleistung ist es sehr wichtig, dass sich die Batterien
in gutem Zustand befinden. Ein falscher Flüssigkeitsstand oder beschädigte Kabel und Anschlüsse
stellen eine Gefahrenquelle dar und können zu
Schäden an Motorteilen führen.
Todesgefahr durch Stromschlag. Der Kontakt
mit Strom führenden Stromkreisen kann zu
schweren Verletzungen oder tödlichen
Unfällen führen. Legen Sie alle Ringe, Uhren
und sonstigen Schmuck ab.
1 Achten Sie darauf, dass der Motor abgeschaltet
ist und dass sich der Ausleger in der eingefahrenen Position befindet.
2 Überprüfen Sie die Sichtanzeige an der Seite
des Hydrauliköltanks.
Verletzungsgefahr. Batterien enthalten Säure.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit Wasser
und Lauge (doppeltkohlensaures Natron)
zu neutralisieren.
Ergebnis: Der Hydraulikölstand sollte zwischen
den beiden Markierungen auf dem Aufkleber
neben der Sichtanzeige liegen. Füllen Sie bei
Bedarf Öl nach.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
Maximaler Ölstand
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
Minimaler Ölstand
3 Stellen Sie sicher, dass die Niederhaltespange
der Batterie vorhanden und fest eingerastet ist.
4 Nehmen Sie die Batteriezellendeckel ab.
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon®
Premium MV oder gleichwertiges Öl
5 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens aufzufüllen. Nicht überfüllen.
6 Setzen Sie die Batteriezellendeckel wieder auf.
Hinweis: Die Verwendung von Polschutzkappen
und Korrosionsschutzmitteln hilft, die Korrosion von
Batterieklemmen und Kabeln zu vermeiden.
Teile-Nr. 114475GR
Z-135/70
55
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Wartung
Kühlmittelstand des Motors
überprüfen
– flüssigkeitsgekühlte Modelle
Um eine lange Lebensdauer des Motors zu gewährleisten, muss das Kühlmittel immer auf dem
richtigen Stand gehalten werden. Ein falscher
Kühlmittelstand beeinträchtigt die Kühlfähigkeit
des Motors und führt zu Schäden an Motorteilen.
Tägliche Kontrolle ermöglicht es dem Bediener,
geänderte Kühlmittelstände festzustellen, die auf
Probleme im Kühlsystem hindeuten können.
1 Überprüfen Sie den Kühlmittelstand im
Kühlmittel-Rücklaufbehälter. Füllen Sie bei
Bedarf Kühlmittel nach.
Ergebnis: Der Kühlmittelstand sollte sich im
Bereich NORMAL befinden.
Verletzungsgefahr. Die Kühlflüssigkeit im
Kühler steht unter Druck und ist sehr heiß.
Gehen Sie beim Lösen des Verschlusses und
beim Nachfüllen von Kühlmittel vorsichtig vor.
Vorgesehene Wartungsarbeiten
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur
von den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
56
Z-135/70
Teile-Nr. 114475GR
Zweite Auflage • Vierter Druck
Bedienungsanleitung
Technische Daten
Z-135/70
Maximale Arbeitshöhe
42,9 m
Maximale Plattformhöhe
41,1 m
Höhe, vollständig eingefahren
3,1 m
Maximale horizontale Auslegung
21,3 m
Breite, Achsen eingefahren
2,5 m
Breite, Achsen ausgefahren
3,9 m
Länge, eingefahren
12,9 m
Maximale Tragfähigkeit
272 kg
Maximale Windgeschwindigkeit
12,5 m/s
Radstand, Achsen ausgefahren
4,1 m
Radstand, Achsen eingefahren
4,7 m
Bodenfreiheit
51 cm
Wendekreisradius, Achsen ausgefahren
innen
außen
2,3 m
5,6 m
Wendekreisradius, Achsen eingefahren
innen
außen
5,5 m
7,8 m
Drehung des Drehtisches
360° durchgehend
4,3 m
Drehtischüberhang,
Sekundärausleger angehoben
78 cm
Drehwinkel Plattform
160°
Wechselstromsteckdose auf der Plattform
Standard
Maximaler hydraulischer Druck
(Auslegerfunktionen)
203 bar
Maximaler hydraulischer Druck
(Reserveantriebseinheit)
218 bar
Systemspannung
Reifengröße
12V
18-22,5, 18 Lagen FF
Fassungsvermögen des Kraftstofftanks
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
151 Liter
Siehe Typenschild
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
113 dB
Der Schwingungswert liegt nicht über 2,5 m/s2.
Mit Gegengewicht bei Aufwärtsfahrt
45% (24°)
Mit Gegengewicht bei Abwärtsfahrt
30% (17°)
Quergefälle
25% (14°)
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Informationen zur Bodenbelastung
Fahrgeschwindigkeit, eingefahren
4,8 km/h
12,2 m/9,1 s
Fahrgeschwindigkeit,
angehoben oder ausgefahren
1,1 km/h
12,2 m/40 s
Fahrgeschwindigkeit,
angehoben und ausgefahren
0,6 km/h
12,2 m/68 s
12V Gleichstrom, proportional
Plattformabmessungen, 1,8 m
(Länge x Breite)
1,8 m x 76 cm
Plattformabmessungen, 2,4 m
(Länge x Breite)
2,4 m x 91 cm
Teile-Nr. 114475GR
autom. horiz.
Maximal zulässiges Gefälle, eingefahrene Position
Drehtischüberhang,
Sekundärausleger gesenkt
Steuerung
Plattformausrichtung
Ausrichtung
Maximale Reifenbelastung
Reifenkontaktdruck
Gesamtbelastungsdruck
11 336 kg
9,14 kg/cm2
896 kPa
996 kg/m2
9,76 kPa
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es muss immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Z-135/70
57
Bedienungsanleitung
Zweite Auflage • Vierter Druck
Technische Daten
Reichweite Z-135/70
41,1 m
35,1 m
29,0 m
22,9 m
16,8 m
10,7 m
4,5 m
0m
4,5 m
0 m 3,0 m
58
9,1 m
15,2 m
21,3 m
Z-135/70
Teile-Nr. 114475GR
Genie North America
Telefon 425.881.1800
Gebührenfrei
USA und Canada
800.536.1800
Fax 425.883.3475
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Telefon +46 31 575100
Fax +46 31 579020
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 566
Vertrieb:
Genie Scandinavia
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
