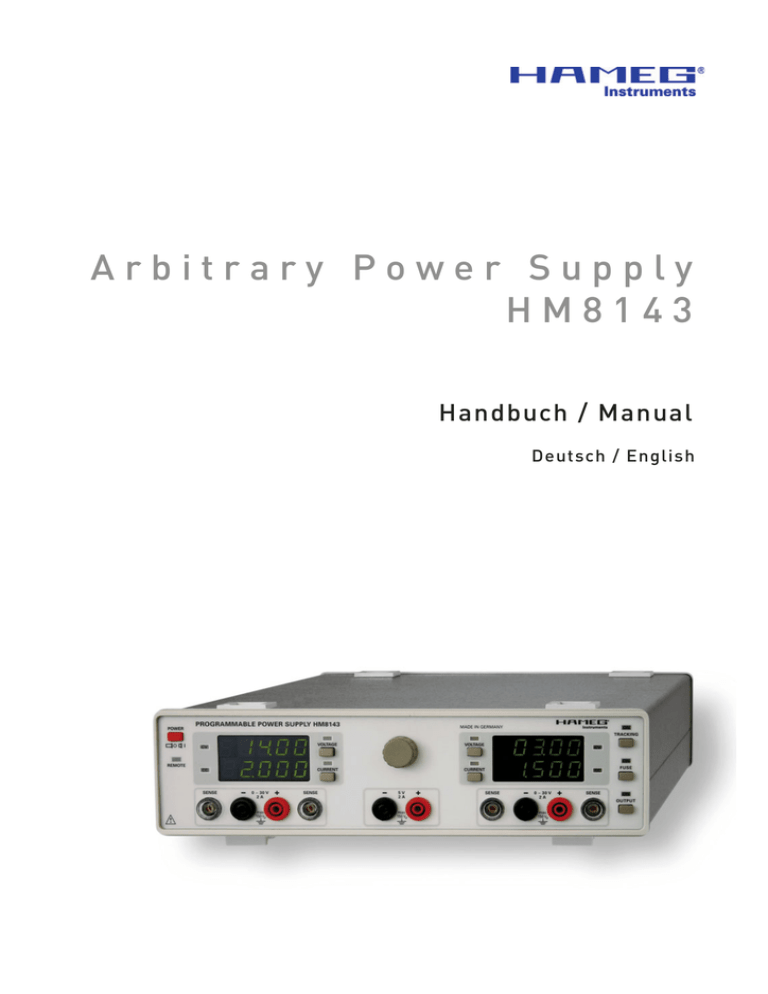

Arbitrary Power Supply
HM8143
Handbuch / Manual
Deutsch / English
Allgemeine Hinweise zur CE-Kennzeichnung
Hersteller
Manufacturer
Fabricant
HAMEG Instruments GmbH
Industriestraße 6
D-63533 Mainhausen
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITE
Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt
The HAMEG Instruments GmbH herewith declares conformity of the product
HAMEG Instruments GmbH déclare la conformite du produit
Bezeichnung / Product name / Designation:
Netzgerät
Power Supply
Alimentation
Typ / Type / Type:
mit / with / avec:
–
Optionen / Options / Options:
HM8143
–
Elektromagnetische Verträglichkeit / Electromagnetic compatibility /
Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission:
Tabelle / table / tableau 4; Klasse / Class / Classe B.
Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.
EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions / Émissions
de courant harmonique: Klasse / Class / Classe D.
EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage fluctuations and flicker /
Fluctuations de tension et du flicker.
mit den folgenden Bestimmungen / with applicable regulations / avec les directives
suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG
EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC
Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Datum / Date / Date
05. 06. 2006
Unterschrift / Signature /Signatur
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG
Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC
Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE
Angewendete harmonisierte Normen / Harmonized standards applied / Normes
harmonisées utilisées
Manuel Roth
Manager
Sicherheit / Safety / Sécurité
EN 61010-1:2001 (IEC 61010-1:2001)
Überspannungskategorie / Overvoltage category / Catégorie de surtension: II
Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
Allgemeine Hinweise zur CE-Kennzeichnung
HAMEG Messgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei
der Konformitätsprüfung werden von HAMEG die gültigen Fachgrundbzw. Produktnormen zu Grunde gelegt. In Fällen wo unterschiedliche
Grenzwerte möglich sind, werden von HAMEG die härteren Prüfbedingungen angewendet. Für die Störaussendung werden die Grenzwerte für
den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt
(Klasse 1B). Bezüglich der Störfestigkeit finden die für den Industriebereich geltenden Grenzwerte Anwendung.
Die am Messgerät notwendigerweise angeschlossenen Mess- und
Datenleitungen beeinflussen die Einhaltung der vorgegebenen
Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind
jedoch je nach Anwendungsbereich unterschiedlich. Im praktischen
Messbetrieb sind daher in Bezug auf Störaussendung bzw. Störfestigkeit
folgende Hinweise und Randbedingungen unbedingt zu beachten:
1. Datenleitungen
Die Verbindung von Messgeräten bzw. ihren Schnittstellen mit
externen Geräten (Druckern, Rechnern, etc.) darf nur mit ausreichend
abgeschirmten Leitungen erfolgen. Sofern die Bedienungsanleitung
nicht eine geringere maximale Leitungslänge vorschreibt, dürfen
Datenleitungen zwischen Messgerät und Computer eine Länge von
3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden
befinden. Ist an einem Geräteinterface der Anschluss mehrerer
Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen
sein.
Bei Datenleitungen ist generell auf doppelt abgeschirmtes
Verbindungskabel zu achten. Als IEEE-Bus Kabel sind die von
HAMEG beziehbaren doppelt geschirmten Kabel HZ72S bzw. HZ72L
geeignet.
2
Änderungen vorbehalten
2. Signalleitungen
Messleitungen zur Signalübertragung zwischen Messstelle und
Messgerät sollten generell so kurz wie möglich gehalten werden.
Falls keine geringere Länge vorgeschrieben ist, dürfen Signalleitungen
eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von
Gebäuden befinden.
Als Signalleitungen sind grundsätzlich abgeschirmte Leitungen
(Koaxialkabel/RG58/U) zu verwenden. Für eine korrekte
Masseverbindung muss Sorge getragen werden. Bei Signalgeneratoren
müssen doppelt abgeschirmte Koaxialkabel (RG223/U, RG214/U)
verwendet werden.
3. Auswirkungen auf die Messgeräte
Beim Vorliegen starker hochfrequenter elektrischer oder
magnetischer Felder kann es trotz sorgfältigen Messaufbaues über die
angeschlossenen Messkabel zu Einspeisung unerwünschter Signalteile
in das Messgerät kommen. Dies führt bei HAMEG Messgeräten nicht zu
einer Zerstörung oder Außer-betriebsetzung des Messgerätes.
Geringfügige Abweichungen des Messwertes über die vorgegebenen
Spezi-fikationen hinaus können durch die äußeren Umstände in
Einzelfällen jedoch auftreten.
HAMEG Instruments GmbH
Inhaltsverzeichnis
English
16
Deutsch
Allgemeine Hinweise zur CE-Kennzeichnung
Arbitrary-Netzgerät HM8143
Technische Daten
Wichtige Hinweise
Symbole
Auspacken
Aufstellen des Gerätes
Transport / Lagerung
Sicherheitshinweise
Bestimmungsgemäßer Betrieb
Gewährleistung und Reparatur
Wartung
Umschalten der Netzspannung
Sicherungswechsel
2
4
5
6
6
6
6
6
6
7
7
7
7
7
Bezeichnung der Bedienelemente
8
Netzgeräte-Grundlagen
Lineare Netzteile
Getaktete Netzteile
Parallel- und Serienbetrieb
Strombegrenzung
Elektronische Sicherung
9
9
9
9
10
10
Einführung in die Bedienung des HM8143
Inbetriebnahme
Einschalten
11
11
11
Betriebsarten
Konstantspannungsbetrieb (CV)
Konstantstrombetrieb (CC)
Elektronische Last
Serien- oder Parallelbetrieb
Arbitrary-Modus
11
11
11
11
11
11
Anschließen der Last
Die Bedienung des HM8143
Einstellung der Ausgangsspannungen
und der Strombegrenzung
Triggereingang / Triggerausgang (Start/Stop)
Modulationseingänge
Tracking
11
12
Sicherungseinrichtungen
Strombegrenzung
Elektronische Sicherung
Kühlung
Fehlermeldungen
13
13
13
13
13
Fernsteuerung
Allgemeine Hinweise
Befehlesreferenz
Arbitrary
13
13
13
14
Änderungen vorbehalten
12
12
12
12
3
HM8143
Arbitrary Netzgerät
HM8143
2x 0-30 V/0-2 A
5 V/0-2 A
NF-Arbitrarysignal
Auflösung der Anzeige 10 mV/1 mA
Arbitrary-Netzgerät (1024 Stützpunkte, 12 Bit)
Trackingbetrieb für 30 V Ausgänge
HO880 IEEE-488
Schnittstelle
Externe Modulation der Ausgangsspannungen
Elektronische Last bis 60 W pro Kanal (max. 2 A)
SENSE-Anschlüsse
Multimeter-Betriebsart für alle einstellbaren Ausgänge
HO870 USB-Schnittstelle
4
Änderungen vorbehalten
RS-232 Schnittstelle, optional: USB, IEEE-488
Technische Daten
Arbitrary-Netzgerät HM8143
bei 23 °C nach einer Aufwärmzeit von 30 Minuten
Ausgänge
2 x 0-30 V/2 A
1 x 5 V/2 A
Kanal I + III (0-30 V)
Ausgangsspannung:
Einstellauflösung:
Einstellgenauigkeit:
Messgenauigkeit:
Restwelligkeit:
Ausregelzeit:
Kompensation der Zuleitungswiderstände (SENSE):
Mit einer Taste ein-/ausschaltbar, potenzialfrei (ermöglicht Parallel- / Serienbetrieb),
Strombergrenzung, elektronische Sicherung
und Tracking-Modus
2 x 0 – 30 V
10 mV
± 2 Digits (typ. ± 1 Digit)
± 2 Digits (typ. ± 1 Digit)
‹ 5 mVeff
‹ 50 μs
bis max. 300 mV
Ausgangsstrom:
Einstellauflösung:
Einstellgenauigkeit:
Messgenauigkeit:
Ausregelzeit:
2 x 0 - 2A
1 mA
± 2 Digits (typ. ± 1 Digit)
± 2 Digits (typ. ± 1 Digit)
‹ 100 μs
Kanal II (5 V)
Genauigkeit:
Ausgangsstrom:
Ausregelzeit:
5 V ± 50 mV
max. 2 A
‹ 100 μs
Arbitrary-Funktion (nur Kanal I)
Anzahl der Stützpunkte:
max.1024
Auflösung:
12 Bit
Aufbau der Stützpunkte:
Verweilzeit und Spannungswert
Verweilzeit:
10 μs ... 60 s
Repetierrate:
1...255 und ∞
Eingänge
Modulationseingang (BNC-Buchse):
Genauigkeit:
Modulationsbandbreite (- 3dB):
Slew rate (dV/dt):
Trigger Input (BNC-Buchse):
Pegel:
Verschiedenes
Anzeige:
Schnittstelle:
Schutzart:
Netzanschluss:
Netzsicherung:
Leistungsaufnahme:
Betriebsbedingungen:
Lagertemperatur:
Max. rel. Luftfeuchtigkeit:
Abmessungen (BxHxT):
Gewicht:
0-10 V
1 % vom Endwert
‹ 40 kHz
1 V/μs
Auslösen der Arbitrary-Funktion
TTL
4 x 4-stellige 7-Segment LEDs
RS-232 (serienmäßig), IEEE-488 (optional)
USB (optional)
Schutzklasse I (EN61010-1)
115/230 V ± 10 %; 50/60 Hz
115 V: 2 x 6 A Träge 5 x 20 mm
230 V: 2 x 3,15 A Träge 5 x 20 mm
max. 300 VA
0 °C...40 °C
- 20 °C...+70 °C
‹ 80 % (ohne Kondensation)
285 x 75 x 365 mm
ca. 9 kg
Im Lieferumfang enthalten: Netzkabel, Bedienungsanleitung
Optionales Zubehör:
HZ10S/R Silikonumhüllte Messleitung
HZ42 19“ Einbausatz 2HE
HO870 USB Schnittstelle
HO880 IEEE-488 Schnittstelle
w w w. h a m e g . co m
HM8143D/060406/ce · Änderung vorbehalten · © HAMEG Instruments GmbH · ® Registered Trademark · DQS-zertifiziert nach DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0) 6182 800 0 · Fax +49 (0) 6182 800 100 · www.hameg.com · [email protected]
Änderungen vorbehalten
5
Wichtige Hinweise
teturm kann instabil werden, und auch die Wärmeentwicklung
kann bei gleichzeitigem Betrieb aller Geräte zu groß werden.
Wichtige Hinweise
Transport
Symbole
!
(1)
STOP
(2)
Symbol 1:
Symbol 2:
Symbol 3:
Symbol 4:
Symbol 5:
(3)
(4)
Bewahren Sie bitte den Originalkarton für einen eventuell
späteren Transport auf. Transportschäden aufgrund einer
mangelhaften Verpackung sind von der Gewährleistung ausgeschlossen.
(5)
Achtung - Bedienungsanleitung beachten
STOP
Vorsicht Hochspannung
Masseanschluss
Hinweis – unbedingt beachten
Stopp! – Gefahr für das Gerät
Lagerung
Die Lagerung des Gerätes muss in trockenen, geschlossenen
Räumen erfolgen. Wurde das Gerät bei extremen Temperaturen transportiert, sollte vor dem Einschalten eine Zeit von
mindestens 2 Stunden für die Akklimatisierung des Gerätes
eingehalten werden.
Auspacken
Prüfen Sie beim Auspacken den Packungsinhalt auf Vollständigkeit. Nach dem Auspacken sollte das Gerät auf mechanische Beschädigungen und lose Teile im Innern überprüft
werden. Falls ein Transportschaden vorliegt, ist sofort der
Lieferant zu informieren. Das Gerät darf dann nicht betrieben werden.
Aufstellen des Gerätes
Das Gerät kann in zwei verschiedenen Positionen aufgestellt
werden:
Bild 1
Sicherheitshinweise
Dieses Gerät wurde gemäß VDE0411 Teil1, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel, und Laborgeräte,
gebaut und geprüft und hat das Werk in sicherheitstechnisch
einwandfreiem Zustand verlassen. Es entspricht damit auch
den Bestimmungen der europäischen Norm EN 61010-1 bzw.
der internationalen Norm IEC 61010-1. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss
der Anwender die Hinweise und Warnvermerke in dieser Bedienungsanleitung beachten. Den Bestimmungen der Schutzklasse
1 entsprechend sind alle Gehäuse- und Chassisteile während
des Betriebs mit dem Netzschutzleiter verbunden.
Sind Zweifel an der Funktion oder Sicherheit der Netzsteckdosen aufgetreten, so sind die Steckdosen nach DIN VDE0100,
Teil 610, zu prüfen.
Das Auftrennen der Schutzkontaktverbindung innerhalb oder außerhalb des Gerätes ist unzulässig!
Bild 2
–
–
–
Die verfügbare Netzspannung muss den auf dem Typenschild des Gerätes angegebenen Werten entsprechen.
Das Öffnen des Gerätes darf nur von einer entsprechend
ausgebildeten Fachkraft erfolgen.
Vor dem Öffnen muss das Gerät ausgeschaltet und von allen Stromkreisen getrennt sein.
Bild 3
Die vorderen Gerätefüße werden wie in Bild 1 aufgeklappt. Die
Gerätefront zeigt dann leicht nach oben. (Neigung etwa 10°)
Bleiben die vorderen Gerätefüße eingeklappt, wie in Bild 2,
lässt sich das Gerät mit vielen weiteren Geräten von HAMEG
sicher stapeln.
Werden mehrere Geräte aufeinander gestellt sitzen die eingeklappten Gerätefüße in den Arretierungen des darunter liegenden Gerätes und sind gegen unbeabsichtigtes Verrutschen
gesichert. (Bild 3).
Es sollte darauf geachtet werden, dass nicht mehr als drei bis
vier Geräte übereinander gestapelt werden. Ein zu hoher Gerä6
Änderungen vorbehalten
In folgenden Fällen ist das Gerät außer Betrieb zu setzen und
gegen unabsichtlichen Betrieb zu sichern:
– Sichtbare Beschädigungen am Gerät
– Beschädigungen an der Anschlussleitung
– Beschädigungen am Sicherungshalter
– Lose Teile im Gerät
– Das Gerät arbeitet nicht mehr
– Nach längerer Lagerung unter ungünstigen Verhältnissen
(z.B. im Freien oder in feuchten Räumen)
– Schwere Transportbeanspruchung
Überschreiten der Schutzkleinspannung! Bei Reihenschaltung aller Ausgangsspannungen des
HM8143 kann die Schutzkleinspannung von 42 V
überschritten werden. Beachten Sie, dass in diesem Fall das Berühren von spannungsführenden
Teilen lebensgefährlich ist. Es wird vorausgesetzt,
dass nur Personen, welche entsprechend ausgebildet und unterwiesen sind, die Netzgeräte und
die daran angeschlossenen Verbraucher bedienen.
Wichtige Hinweise
Bestimmungsgemäßer Betrieb
Die Geräte sind zum Gebrauch in sauberen, trockenen Räumen
bestimmt. Sie dürfen nicht bei besonders großem Staub- bzw.
Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei
aggressiver chemischer Einwirkung betrieben werden.
Der zulässige Umgebungstemperaturbereich während des
Betriebes reicht von 0 °C...+40 °C. Während der Lagerung
oder des Transportes darf die Temperatur zwischen –20 °C
und +70 °C betragen. Hat sich während des Transportes oder
der Lagerung Kondenswasser gebildet muss das Gerät ca. 2
Stunden akklimatisiert und getrocknet werden. Danach ist der
Betrieb erlaubt.
Das Gerät darf aus Sicherheitsgründen nur an vorschrifts-mäßigen Schutzkontaktsteckdosen oder an Schutz-Trenntransformatoren der Schutzklasse 2 betrieben werden. Eine ausreichende Luftzirkulation (Konvektionskühlung) ist zu gewährleisten.
Bei Dauerbetrieb ist folglich eine horizontale oder schräge Betriebslage (vordere Gerätefüße aufgeklappt) zu bevorzugen.
Die Lüftungslöcher des Gerätes dürfen nicht abgedeckt werden !
Nenndaten mit Toleranzangaben gelten nach einer Anwärmzeit
von
STOP30 Minuten, bei einer Umgebungstemperatur von 23 °C.
Werte ohne Toleranzangabe sind Richtwerte eines durchschnittlichen Gerätes.
Gewährleistung und Reparatur
HAMEG Geräte unterliegen einer strengen Qualitätskontrolle. Jedes Gerät durchläuft vor dem Verlassen der Produktion
einen 10-stündigen „Burn in-Test“. Im intermittierenden Betrieb wird dabei fast jeder Frühausfall erkannt. Anschließend
erfolgt ein umfangreicher Funktions- und Qualitätstest bei
dem alle Betriebsarten und die Einhaltung der technischen
Daten geprüft werden.
Bei Beanstandungen innerhalb der 2-jährigen Gewährleistungsfrist wenden Sie sich bitte an den Händler, bei dem Sie
Ihr HAMEG Produkt erworben haben. Um den Ablauf zu beschleunigen, können Kunden innerhalb der Bundesrepublik
Deutschland die Gewährleistungsreparatur auch direkt mit
HAMEG abwickeln. Für die Abwicklung von Reparaturen innerhalb der Gewährleistungsfrist gelten unsere Gewährleistungsbedingungen, die im Internet (http://www.hameg.de)
eingesehen werden können. Auch nach Ablauf der Gewährleistungsfrist steht Ihnen der HAMEG Kundenservice für
Reparaturen und Ersatzteile zur Verfügung.
Return Material Authorization (RMA): Bevor Sie ein Gerät an uns zurücksenden, fordern Sie bitte in je-dem Fall
per Internet: http://www.hameg.de oder Fax eine RMANummer an.
Sollte Ihnen keine geeignete Verpackung zur Verfügung
stehen, so können Sie einen leeren Originalkarton über
den HAMEG- Vertrieb (Tel: +49 (0) 6182 800 300, E-Mail:
[email protected]) bestellen.
Wartung
Das Gerät benötigt bei einer ordnungsgemäßen Verwendung
keine besondere Wartung. Sollte das Gerät durch den täglichen
Gebrauch verschmutzt sein, genügt die Reinigung mit einem
feuchten Tuch. Bei hartnäckigem Schmutz verwenden Sie ein
mildes Reinigungsmittel (Wasser und 1% Entspannungsmittel).
Bei fettigem Schmutz kann Brennspiritus oder Waschbenzin
(Petroleumäther) benutzt werden. Displays oder Sichtscheiben
dürfen nur mit einem feuchten Tuch gereinigt werden.
STOP
Verwenden Sie keinen Alkohol, Lösungs- oder
Scheuermittel. Keinesfalls darf die Reinigungsflüssigkeit in das Gerät gelangen. Die Anwendung
anderer Reinigungsmittel kann die Kunststoff- und
Lackoberfl ächen angreifen.
Umschalten der Netzspannung
Umschalten der Netzspannung
Vor Inbetriebnahme des Gerätes prüfen Sie bitte, ob die verfügbare Netzspannung (115 V oder 230 V) dem auf dem Netzspannungswahlschalter
des Gerätes angegebenen Wert
entspricht. Ist dies nicht der Fall, muss die Netzspannung
umgeschaltet werden. Der Netzspannungswahlschalter
befindet sich auf der Geräterückseite.
Bitte beachten Sie:
Bei Änderung der Netzspannung ist unbedingt ein
Wechsel der Sicherungen notwendig, da sonst das
Gerät zerstört werden kann.
Sicherungswechsel
Die Netzeingangssicherung
ist von außen zugänglich. Kaltgeräteeinbaustecker und Sicherungshalter bilden eine Einheit.
Das Auswechseln der Sicherung darf nur erfolgen, wenn zuvor
das Gerät vom Netz getrennt und das Netzkabel abgezogen
wurde. Sicherungshalter und Netzkabel müssen unbeschädigt
sein. Mit einem geeigneten Schraubenzieher (Klingenbreite ca.
2 mm) werden die an der linken und rechten Seite des Sicherungshalters befindlichen Kunststoffarretierungen nach innen
gedrückt. Der Ansatzpunkt ist am Gehäuse mit zwei schrägen
Führungen markiert. Beim Entriegeln wird der Sicherungshalter durch Druckfedern nach außen gedrückt und kann entnommen werden. Die Sicherungen sind dann zugänglich und können
ggf. ersetzt werden. Es ist darauf zu achten, dass die zur Seite
herausstehenden Kontaktfedern nicht verbogen werden. Das
Einsetzen des Sicherungshalters ist nur möglich, wenn der
Führungssteg zur Buchse zeigt. Der Sicherungshalter wird
gegen den Federdruck eingeschoben, bis beide Kunststoffarretierungen einrasten.
Ein Reparieren der defekten Sicherung oder das Verwenden
anderer Hilfsmittel zum Überbrücken der Sicherung ist gefährlich und unzulässig. Dadurch entstandene Schäden am
Gerät fallen nicht unter die Garantieleistungen.
Sicherungstypen:
Größe 5 x 20 mm; 250V~,
IEC 60127-2/5
EN 60127-2/5
Netzspannung
Sicherungs-Nennstrom
230 V
2 x 1,6 A träge (T)
115 V
2 x 3,2 A träge (T)
Änderungen vorbehalten
7
Bezeichnung der Bedienelemente
Bezeichnung der Bedienelemente
POWER (Taste)
Netzschalter, Netzanschluss auf der Geräterückseite
REMOTE (LED)
Die REMOTE LED leuchtet, sobald das Gerät über das Interface angesprochen wird.
CV (LED grün)
Leuchtet die CV LED, befindet sich das Gerät HM8143 im
Konstantspannungsbetrieb.
TRACKING (Taste and LED)
Aktivierung der Tracking-Funktion der 30 V-Kanäle
FUSE (Taste and LED)
Aktivierung der „Elektronischen Sicherung“
0-30 V / 2 A (einstellbar)
4mm Sicherheitsbuchsen für SOURCE und SENSE
5 V / 2 A (fest)
4mm Sicherheitsbuchsen
OUTPUT (Taste und LED)
Ein- bzw. Ausschalten aller Kanäle
CC (LED rot)
Leuchtet die CC LED befindet sich das Gerät HM8143 im
Konstantstrombetrieb.
Display (je 2 x 4 digit)
Anzeige der Soll- bzw. Istwerte von Ausgangsspannung
und Ausgangsstrom (mit Vorzeichen).
VOLTAGE (Taste und LED)
Aktivieren der Funkion: Einstellung des Sollwertes der
Ausgangsspannung.
CURRENT (Taste und LED)
Aktivieren der Funkion: Einstellung der Strombegrenzung.
Drehknopf
Digitaler Drehgeber für die Einstellung der Sollwerte von
Strom und Spannung.
8
Änderungen vorbehalten
Geräte-Rückseite
MODULATION R / L (BNC-Buchsen)
Modulationseingänge für die 30 V-Kanäle,
0-10 V, max. 50 kHz
RS-232 Schnittstelle
Optional: IEEE-488 (HO880), USB (HO870)
TRIGGER IN/OUT (BNCBuchse)
Triggerein- und ausgang, TTL-Pegel
Netzspannungswähler (115 V / 230 V)
Kaltgeräteeinbaubuchse mit Sicherung
Netzgeräte-Grundlagen
b) Sekundär getaktete Schaltnetzteile erhalten ihre Eingangsspannung für den Schaltregler von einem Netztransformator.
Diese wird gleichgerichtet und mit entsprechend größeren
Kapazitäten gesiebt.
Netzgeräte-Grundlagen
Lineare Netzteile
NetzTransformator
Linear geregelte Netzteile besitzen den Vorzug einer sehr
konstanten Ausgangsspannung, selbst bei starken Netz- und
Lastschwankungen. Die verbleibende Restwelligkeit liegt
bei guten Geräten im Bereich von 1 mVeff und weniger und ist
weitgehend vernachlässigbar. Lineare Netzgeräte erzeugen
wesentlich kleinere elektromagnetische Interferenzen als
getaktete Netzgeräte.
Der konventionelle Netztransformator dient zur galvanischen
Trennung von Primärkreis (Netzspannung) und Sekundärkreis (Ausgangsspannung). Der nachfolgende Gleichrichter
erzeugt eine ungeregelte Gleichspannung. Kondensatoren
vor und nach dem Stellglied dienen als Energiespeicher und
Puffer. Als Stellglied wird meist ein Längstransistor verwendet. Eine hochpräzise Referenzspannung wird analog mit der
Ausgangsspannung verglichen. Diese analoge Regelstrecke ist
sehr schnell und gestattet kurze Ausregelzeiten bei Änderung
der Ausgangsgrößen.
Netz
Transformator
Gleichrichter
Stellglied
B1
Wechselspannung
analoger Regler
Ausgang
TR1
C2
REF
Filter
Ausgang
T
Gleichspannung
TR
Regler
GND
GND
OPVA
Beiden Arten gemeinsam ist der im Vergleich zum Längsregler umfangreichere Schaltungsaufwand und der bessere
Wirkungsgrad von 70% bis 95%. Durch Takten mit einer höheren Frequenz wird ein kleineres Volumen der benötigten
Transformatoren und Drosseln erreicht. Wickelkerngröße und
Windungszahl dieser Bauelemente nehmen mit zunehmender
Frequenz ab. Mit steigender Schaltfrequenz ist auch die, pro
Periode zu speichernde und wieder abzugebende, Ladung Q,
bei konstantem Wechselstrom „I (Stromwelligkeit), geringer
und eine kleinere Ausgangskapazität wird benötigt. Gleichzeitig steigen mit der Frequenz die Schaltverluste im Transistor
und den Dioden. Die Magnetisierungsverluste werden größer
und der Aufwand zur Siebung hochfrequenter Störspannungen nimmt zu.
D Q1
DI
Referenzspannung
SchaltTransistor
D
Gleichspannung
OPVA
C1
Wechselspannung
Gleichrichter
T
2
T
D Q2
GND
Getaktete Netzteile
SNT (Schaltnetzteile), auch SMP (switch mode powersupply)
genannt, besitzen einen höheren Wirkungsgrad als lineargeregelte Netzteile. Das Stellglied (Transistor) des linearen
Netzteiles wird durch einen Schalter (Schalttransistor) ersetzt. Die gleichgerichtete Spannung wird entsprechend der
benötigten Ausgangsleistung des Netzteiles „zerhackt“. Die
Größe der Ausgangsspannung und die übertragene Leistung
lässt sich durch die Einschaltdauer des Schalttransis-tors regeln. Prinzipiell werden zwei Arten von getakteten Netzteilen
unterschieden:
a) Primär getaktete Schaltnetzteile, deren Netzeingangsspannung gleichgerichtet wird. Infolge der höheren Spannung wird
nur eine kleine Eingangskapazität benötigt. Die im Kondensator gespeicherte Energie ist proportional zum Quadrat der
Eingangsspannung, gemäß der Formel:
Parallel- und Serienbetrieb
Bedingung für diese Betriebsarten ist, dass die Netzgeräte für
den Parallelbetrieb und/oder Serienbetrieb dimensioniert sind.
Dies ist bei HAMEG Netzgeräten der Fall. Die Ausgangsspannungen, welche kombiniert werden sollen, sind in der Regel
voneinander unabhängig. Dabei können die Ausgänge eines
Netzgerätes und zusätzlich auch die Ausgänge eines weiteren
Netzgerätes miteinander verbunden werden.
Serienbetrieb
E = ½ x C x U²
NetzGleichrichter
Schalttransistor
HFTransformator
Gleichrichter
Filter
B
Ausgang
Gleichspannung
Wechselspannung
Abschirmband
GND
Potentialtrennung
Regler
GND
OC
OPVA
Änderungen vorbehalten
9
Netzgeräte-Grundlagen
Die Strombegrenzungen, der in Serie geschalteten Ausgänge,
sollten auf den gleichen Wert eingestellt sein. Geht ein Ausgang in die Strombegrenzung, bricht ansonsten die Gesamtspannung zusammen.
Parallelbetrieb
sioniert. Verwenden Sie Netzgeräte eines anderen
Herstellers als HAMEG, welche nicht überlastsicher sind, können diese durch die ungleiche Verteilung zerstört werden.
Strombegrenzung
Strombegrenzung bedeutet, dass nur ein bestimmter maximaler Strom fließen kann. Dieser wird vor der Inbetriebnahme
einer Versuchsschaltung am Netzgerät eingestellt. Damit soll
verhindert werden, dass im Fehlerfall (z.B. Kurzschluss) ein
Schaden an der Versuchsschaltung entsteht.
Uout
Uconst
Spannungsregelung
Wie man sieht, addieren sich bei dieser Art der
Verschaltung die einzelnen Ausgangsspannungen.
Die dabei entstehende Gesamtspannung kann dabei leicht die Schutzkleinspannung von 42 V überschreiten. Beachten Sie, dass in diesem Fall das
Berühren von spannungsführenden Teilen lebensgefährlich ist. Es wird vorausgesetzt, dass nur
Personen, welche entsprechend ausgebildet und
unterwiesen sind, die Netzgeräte und die daran
angeschlossenen Verbraucher bedienen. Es fließt
durch alle Ausgänge der selbe Strom.
Stromregelung
Imax
Ist es notwendig den Gesamtstrom zu vergrößern, werden die
Ausgänge der Netzgeräte parallel verschaltet. Die Ausgangsspannungen der einzelnen Ausgänge werden so genau wie
möglich auf den selben Spannungswert eingestellt. Es ist nicht
ungewöhnlich, dass bei dieser Betriebsart ein Spannungsausgang bis an die Strombegrenzung belastet wird. Der andere
Spannungsausgang liefert dann den restlichen noch fehlenden
Strom. Mit etwas Geschick lassen sich beide Ausgangsspannungen so einstellen, dass die Ausgangsströme jedes Ausganges in etwa gleich groß sind. Dies ist empfehlenswert, aber kein
Muss. Der maximal mögliche Gesamtstrom ist die Summe der
Einzelströme der parallel geschalteten Quellen.
Beispiel:
Ein Verbraucher zieht an 12 V einen Strom von 2,7 A. Jeder
30 V-Ausgang des HM8143 kann maximal 2 A. Damit nun der
Verbraucher mit dem HM8143 versorgt werden kann, sind die
Ausgangsspannungen beider 30 V-Ausgänge auf 12 V einzustellen. Danach werden die beiden schwarzen Sicherheitsbuchsen und die beiden roten Sicherheitsbuchsen miteinander verbunden (Parallelschaltung). Der Verbraucher wird an
das Netzgerät angeschlossen und mit der Taste OUTPUT
die beiden parallelgeschalteten Eingänge zugeschaltet. In der
Regel geht ein Ausgang in die Strombegrenzung und liefert
ca. 2 A. Der andere Ausgang funktioniert normal und liefert
die fehlenden 700 mA.
STOP
10
Achten Sie beim Parallelschalten von HAMEG
Netzgeräten mit Netzteilen anderer Hersteller
darauf, dass die Einzelströme der einzelnen Quellen gleichmäßig verteilt sind. Es können bei parallelgeschalteten Netzgeräten Ausgleichsströme
innerhalb der Netzgeräte fließen. HAMEG Netzgeräte sind für Parallel- und Serienbetrieb dimen-
Änderungen vorbehalten
Iout
Im Bild erkennen Sie, dass die Ausgangsspannung Uout unverändert bleibt und der Wert für Iout immer größer wird (Bereich
der Spannungsregelung). Wird nun der eingestellte Stromwert Imax erreicht, setzt die Stromregelung ein. Das bedeutet,
dass trotz zunehmender Belastung der Wert Imax nicht größer
wird.
Stattdessen wird die Spannung Uout immer kleiner. Im Kurzschlussfall fast 0 Volt. Der fließende Strom bleibt jedoch auf
Imax begrenzt.
Elektronische Sicherung (ELECTRONIC FUSE)
Um einen angeschlossenen empfindlichen Verbraucher im
Fehlerfall noch besser vor Schaden zu schützen, besitzt das
HM 8143 eine elektronische Sicherung. Im Fehlerfall schaltet diese, innerhalb kürzester Zeit nach Erreichen von Imax,
alle Ausgänge des Netzgerätes aus. Ist der Fehler behoben,
können die Ausgänge mit der Taste OUTPUT wieder eingeschaltet werden.
Anschließen der Last
Einführung in die Bedienung des HM8143
Inbetriebnahme
Beachten Sie bitte besonders bei der ersten Inbetriebnahme
des Gerätes folgende Punkte:
– Die verfügbare Netzspannung muss mit dem auf der Geräterückseite (Netzspannungswahlschalter) angegebenen
Wert übereinstimmen.
– Vorschriftsmäßiger Anschluss an Schutzkontaktsteckdose
oder Schutz-Trenntransformatoren der Schutzklasse 2
– Keine sichtbaren Beschädigungen am Gerät
– Keine Beschädigungen an der Anschlussleitung
– Keine losen Teile im Gerät
Einschalten
Durch Betätigen der POWER-Taste wird das Gerät eingeschaltet. Während des Einschaltvorganges führt das HM8143 einen
Selbsttest durch. Dabei werden alle wichtigen Funktionen des
Gerätes, sowie der Inhalt der internen Speicher überprüft. Äußeres Zeichen dieses Testvorganges ist die Anzeige der Gerätebezeichnung und der Version der Firmware (z.B. HM8143 1.15) auf
den beiden Anzeigen. Die Sollwerte der Ausgangsspannungen
und die Strombegrenzungen werden in einem nichtflüchtigen
Speicher abgelegt und beim Wiedereinschalten abgerufen. Die
Ausgänge und die Funktionen TRACKING und FUSE
sind
standardmäßig bei Betriebsbeginn immer ausgeschaltet, um
Zerstörungen an angeschlossenen Verbrauchern durch evtl.
zu hohe Betriebsspannung oder hohen Strom beim Einschalten, bedingt durch die vorher gespeicherte Geräteeinstellung,
zu vermeiden.
Betriebsarten
Konstantspannungsbetrieb (CV)
Das Netzgerät HM8143 ermöglicht verschiedene Betriebsarten. Die wohl am häufigsten verwendete ist die als Spannungsquelle. Sie stellt die normale Betriebsart der Stromversorgung
dar und wird im Display durch Leuchten der LED CV oder
(constant voltage; Uist = Usoll und Iist < Isoll) angezeigt. Die im
Display dargestellten Werte sind in diesem Fall die gemessene
Ausgangsspannung und der gemessene abgegebene Strom.
Elektronische Last
Darüber hinaus bietet das HM8143 die Betriebsart als elektronische Last. Der Wechsel zwischen den Betriebsarten
erfolgt automatisch und ist an einem Minus-Zeichen (–) vor
dem angezeigten Stromwert erkennbar. Für diese Betriebsart
gelten ebenso die Grenzwerte für Spannung und Strom wie
im Normalbetrieb. Im Normalfall ist in dieser Betriebsart die
gemessene Ausgangsspannung größer als die vorgegebene
Sollspannung (Uist > Usoll).
Serien- oder Parallelbetrieb
Zur Erhöhung von Ausgangsspannung und Strömen lassen sich
die beiden Kanäle in Reihen- oder Parallelschaltung betreiben.
Dabei ist darauf zu achten, dass bei der Reihenschaltung die
zulässige Schutzkleinspannung überschritten werden kann.
Das HM8143 darf dann nur von Personal bedient werden, das
mit den damit verbundenen Gefahren vertraut ist.
Die entstehende Gesamtspannung kann die
Schutzkleinspannung von 42 V überschreiten.
Beachten Sie, dass in diesem Fall das Berühren
von spannungsführenden Teilen lebensgefährlich
ist. Es wird vorausgesetzt, dass nur Personen,
welche entsprechend ausgebildet und unterwiesen sind, die Netzgeräte und die daran angeschlossenen Verbraucher bedienen.
Arbitrary-Modus
Mit dem HM8143 können frei programmierbare Signalformen
erzeugt und innerhalb der vom Gerät vorgegebenen Grenzwerte für Spannung und Strom wiedergegeben werden. Die
Arbitrary-Funktion ist nur über die Schnittstelle aufrufbar.
Siehe hierzu den Abschnitt Arbitrary.
Anschließen der Last
Schließen Sie Ihre Last an den mittleren Sicherheitsbuchsen
,
oder
an. Benutzen Sie für den Anschluss 4 mm Bananenstecker.
Die äußeren durchsichtigen Buchsen / sind SENSE-Eingänge. Mit den beiden Senseleitungen lassen sich Spannungsabfälle auf den Lastzuleitungen ausgleichen. Diesen
Konstantstrombetrieb (CC)
Sobald der Ausgangsstrom den durch die Strombegrenzung
vorgegebenen Wert erreicht und die elektronische Sicherung
nicht aktiviert ist (siehe Abschnitt Elektronische Sicherung),
geht das Netzgerät automatisch in die Betriebsart Stromquelle über. Dieser Betriebszustand wird durch Leuchten der LED
CC
oder
(constant current; Iist = Isoll und Uist <Usoll) angezeigt, wobei die LED CV oder erlischt. Im Allgemeinen
sinkt hierbei die eingestellte Ausgangsspannung. Der aktuelle
Messwert ist auf der Anzeige ablesbar. Diese Betriebsart ist
nur möglich, wenn die elektronische Sicherung nicht aktiviert
ist (FUSE LED ist aus). Siehe hierzu den Abschnitt Elektronische Sicherung.
Änderungen vorbehalten
11
Die Bedienung des HM8143
Spannungsabfall gleicht das HM8143 automatisch aus, so
dass am Verbraucher die tatsächlich eingestellte Spannung
anliegt. Schließen Sie an den SENSE-Eingängen / zwei
separate Messleitungen parallel zu den Anschlussleitungen
der Last an.
Bitte beachten Sie die Polarität der Leistungsausgänge: Die schwarze Buchse ist der negative, die
rote Buchse der positive Anschluss.
!
!
STOP
Beachten Sie, dass die Summe Uout = (Umodin x 3) +
Usoll den Betrag von 30 V nicht überschreiten darf,
da sonst die korrekte Funktionsweise der Stromregelung nicht mehr gewährleistet ist und der angeschlossene Verbraucher zerstört werden kann!
Ist die Masse der Modulationsquelle mit der Netzmasse verbunden, so ist die Modulationsquelle
über einen Trenntrafo zu betreiben, da ansonsten
die Potenzialtrennung am Netzgerät nicht mehr
gegeben ist.
Beispiel: Modulationsquelle: Umod
fmod
Kanal I
Usoll
Kanal II
Usoll
= 2,0 Vss
= 50 Hz
= 10 V
= 10 V
Die Bedienung des HM8143
2V
Modulations-Signal
Einstellung der Ausgangsspannungen und der
Strombegrenzung
Die Einstellung der Parameter (Spannungssollwerte und
Strombegrenzung) erfolgt durch den Drehgeber . Zur Veränderung der Einstellwerte müssen die entsprechenden Parameter erst durch die Tasten VOLTAGE / bzw. CURRENT /
aktiviert werden. Mit dem Drehgeber ist dann eine schnelle
und einfache Einstellung des gewünschten Wertes möglich.
Bei aktivierten Ausgängen (OUTPUT LED
leuchtet) befindet
sich das HM8143 standardmäßig im IST-Wert-Anzeigemodus,
d.h. das Netzgerät zeigt die gemessenen Werte für Spannung
und Strom an (Uout bzw. Iout). Ein Druck auf die Taste VOLTAGE
/ bzw. CURRENT / aktiviert den Einstellmodus. Diese
Betriebsart wird durch die LED über den Tasten VOLTAGE
/ bzw. CURRENT / gekennzeichnet. Im dazugehörigen
Display wird nun der Sollwert der Ausgangsspannung bzw. der
Strombegrenzung angezeigt. Es lassen sich dann die gewünschte Ausgangsspannung bzw. ein Wert für die Strombegrenzung
mit dem Drehgeber vorgeben. Etwa zwei Sekunden nach der
letzten Betätigung des Drehgebers
wird diese Betriebsart
aufgehoben. Das Gerät befindet sich dann wieder im IST-WertAnzeigemodus, d.h. alle Displays zeigen IST-Werte der Parameter
Ausgangsspannung bzw. -strom an.
Triggereingang / Triggerausgang (Start/Stop)
Um z.B. eine einwandfreie Triggerung eines angeschlossenen
Oszilloskops auf die Ausgangssignale des HM8143 im Arbitrary-Betrieb zu ermöglichen, besitzt das Gerät auf der Rückseite
eine Triggerbuchse . Sie ist als Tristate-Ausgang ausgeführt
und ermöglicht die Entnahme eines Triggersignals beim Start
jeder Signalperiode im Arbitrary-Betrieb. Außerdem kann die
Auslösung der Arbitrary-Funktion durch ein externes Triggersignal (TTL-Pegel) erfolgen.
1V
0V
16 V
Kanal II
13 V
10 V
6V
Kanal I
3V
0V
Bei einer Modulationsspannung von 2 Vss darf maximal ein Spannungswert von 24,00 V am HM8143
eingestellt werden.
Tracking
STOP
Gleichzeitiges Verändern der Parameter der beiden 30 V-Kanäle ist mit Hilfe der Tracking-Funktion möglich, d. h. beide
Einstellwerte für die Versorgungsspannung bzw. beide Vorgabewerte für die Strombegrenzung lassen sich mit Hilfe der
Tracking-Funktion gleichzeitig verändern. Sie wird vor der Veränderung des gewünschten Parameters durch Betätigung der
TRACKING-Taste
aktiviert. Dadurch werden zunächst alle
vorher aktivierten Funktionen gelöscht. Ab diesem Zeitpunkt
werden nach Aufruf einer Einstellfunktion beide Kanäle (+5 V
ist nicht betroffen) simultan verändert.
Modulationseingänge
Der Einsatz des HM8143 als modulierbarer Leistungsverstärker wird durch die Modulationseingänge MODULATION R/L
auf der Geräterückseite ermöglicht. Die Verstärkung der Eingangsspannung beträgt 3. Der Frequenzbereich (-3 dB) reicht
von DC bis 50 kHz. Es sind externe Steuerspannungen von 0
V bis 10 V zulässig.
Für die Ausgangsspannung des HM8143 ergibt sich:
Uout = (Umodin x 3) + Usoll
12
Änderungen vorbehalten
Dabei ist unerheblich, welche Werte vor der Veränderung eines Parameters eingestellt waren. Das HM8143 behält beim
Tracking die vorher eingestellte Spannungs- oder Stromdifferenz zwischen den Kanälen bei, außer bei Erreichen der minimalen bzw. maximalen Werte der Strombegrenzung (0,005 A
bzw. 2 A) oder Spannung (0 V bzw. 30 V) eines Kanals. In diesem Fall wird die Spannungs- bzw. Stromdifferenz solange
reduziert, bis diese Null erreicht, d.h. bis für die Spannungsbzw. Strombegrenzungswerte beider Kanäle der minimale bzw.
maximale Wert eingestellt worden ist. Erneutes Betätigen der
TRACKING-Taste schaltet die Funkion ab.
Fernsteuerung
Fernsteuerung
Sicherungseinrichtungen
Das HM8143 verfügt über verschiedene Sicherungseinrichtungen gegen Überlastung, die bei Kurzschluss und Übertemperatur eine Zerstörung des Gerätes verhindern.
Strombegrenzung
Sobald der Ausgangsstrom den für die Strombegrenzung eingestellten Wert erreicht, wechselt das Netzgerät automatisch
in die Betriebsart Stromquelle. Die Ansprechzeit beträgt ca.
200 μs, d.h. während dieser Zeit kann der Wert des Ausgangsstromes den eingestellten Maximalwert überschreiten.
Elektronische Sicherung
Um einen angeschlossenen empfindlichen Verbraucher im
Fehlerfall noch besser vor Schaden zu schützen, besitzt das
HM 8143 eine elektronische Sicherung. Die elektronische Sicherung wird durch Drücken der Taste FUSE aktiviert (FUSE
LED leuchtet). Im Fehlerfall schaltet diese, innerhalb kürzester
Zeit nach Erreichen der eingestellten Strombegrenzung Imax,
alle Ausgänge des Netzgerätes aus. Ist der Fehler behoben,
können die Ausgänge mit der Taste OUTPUT wieder eingeschaltet werden.
Ist die elektronische Sicherung aktiviert, gilt diese Funktion für
alle Kanäle. Durch erneutes Drücken der Taste FUSE wird
die elektronische Sicherung deaktiviert (FUSE LED ist aus).
Kühlung
Die im HM8143 erzeugte Wärme wird durch einen temperaturgeregelten Lüfter nach außen abgeführt. Dieser befindet sich
zusammen mit dem Kühlkörper in einem „Kühlkanal“, der quer
im Gerät verläuft. Die Luft wird auf der rechten Geräteseite angesaugt und auf der linken Geräteseite wieder ausgeblasen.
Dadurch wird verhindert, dass die Staubbelastung im Gerät
selbst zu groß wird, da dadurch die Wärmeabfuhr behindert
werden würde. Es muss sichergestellt sein, dass auf beiden
Seiten des HM8143 genügend Platz für den Wärmeaustausch
vorhanden ist.
Die Lüftungslöcher dürfen nicht abgedeckt werden!
Sollte trotzdem die Temperatur im Innern des HM8143 auf
über 80 °C steigen, greift eine Übertemperatursicherung ein.
Die
STOPAusgänge werden dann automatisch abgeschaltet. Nach
erfolgter Abkühlung können die Ausgänge durch Betätigung
der OUTPUT-Taste wieder eingeschaltet werden.
Fehlermeldungen
Bei Störungen gibt das HM8143 Fehlermeldungen aus. Diese
werden auf dem linken Display des Geräts angezeigt:
Geräteanzeige
E1
E2
E3
Bedeutung
Störung Kanal I
Störung Kanal III
Störung Kanal II
Tritt einer dieser Fehler auf ist das Gerät auszuschalten. Tritt
nach erneutem Einschalten der Fehler weiterhin auf, liegt ein
Reparaturfall vor. Bitte setzen Sie sich mit dem HAMEG-Service (Tel: ++49 (0) 6182 800 500, E-Mail: [email protected]) in
Verbindung.
Allgemeine Hinweise
Das HM8143 verfügt serienmäßig über eine RS-232 Schnittstelle. Diese kann optional gegen eine IEEE-488 (HO880) oder
USB-Schnittstelle (HO870) ausgetauscht werden. Wir empfehlen den Einbau ab Werk.
Schnittstellenparameter:
9600 Baud, 8 Datenbits, keine Parität, 1 Stopbit
Das HM8143 geht sofort in den Remote-Status, sobald ein Befehl am Interface ansteht. Die REMOTE-LED leuchtet und die
Bedienelemente sind dann gesperrt. Das Gerät ermöglicht
auch einen gemischten Betrieb (Mixed). In dieser Betriebsart
sind auch die Frontbedienelemente aktiv (Befehl MX1). Alle Befehle sind mit Wagenrücklauf (Carriage Return (13) entspricht
0x0D) abzuschließen. Die Befehle können sowohl aus Klein- als
auch aus Großbuchstaben bestehen.
Befehlesreferenz
RM1 + RMO
Format: RM1
Funktion: Einschalten des Remote-Zustandes
Die Frontbedienelemente werden gesperrt. Eine
Bedienung des Netzgeräts kann jetzt nur noch mit
dem Interface erfolgen. Dieser Zustand kann durch
Senden des RM0-Befehls beendet werden.
Format: RM0
Funktion: Ausschalten des Remote-Zustandes
Das Gerät wird wieder über die Frontbedienelemente
bedienbar.
MX1 + MXO
Format: MX1
Funktion: Schaltet das Netzgerät aus dem Remote-Modus in
den Mixed-Modus. Im Mixed-Modus kann sowohl
über das Interface als auch über die Frontbedienelemente auf dem Gerät zugegriffen werden.
Format: MX0
Funktion: Rücksetzen des Mixed-Modus in den RemoteBetrieb.
SU1 + SU2
Format: SU1:V V.mVmV bzw. SU2:01.34
SU1:V V.mVmV bzw. SU2:01.34
Funktion: Setze Spannung 1 bzw. Spannung 2 auf den angegebenen Wert (Sollwert-Einstellung; BCD-ZiffernFormat)
Beispiele: SU1:1.23
©
U1 = 1.23 V
SU2:12.34
©
U2 = 12.34 V
SI1 + SI2
Format: SI1:A.mAmAmA bzw. SI2:0.123
SI1:A.mAmAmA bzw. SI2:0.123
Funktion: Setze Strom 1 bzw. Strom 2 auf den angegebenen
Wert (Grenzwert-Einstellung; BCD-Ziffern-Format)
Beispiele: SI1:1.000
©
I1 = 1.000 A
SI2:0.123
©
I2 = 0.123 A
Änderungen vorbehalten
13
Fernsteuerung
RU1 + RU2
Format: RU1 bzw. RU2
Antwort: U1:12.34V bzw. U2:12.34V
Funktion: Die zurückgesendeten Spannungswerte entsprechen
den eingestellten Sollwerten der Spannung. Zur
Abfrage der Istwerte werden die MUx-Befehle verwendet.
RI1 + RI2
Format: RI1 bzw. RI2
Antwort: I1: 1.000A bzw. I2: 0.012A
Funktion: Die zurückgesendeten Stromwerte entsprechen den
eingestellten Grenzwerten des Stromes. Zur Abfrage
der Istwerte werden die MIx-Befehle verwendet.
MU1 + MU2
Format: MU1 bzw. MU2
Antwort: U1:12.34V bzw. U2:12.34V
Funktion: Die zurückgesendeten Spannungswerte entsprechen
den bei der letzten Messung gemessenen Istwerten
der an den Ausgangsbuchsen anstehenden Spannungen. Zur Abfrage der Sollwerte werden die RUxBefehle verwendet.
MI1 + MI2
Format: MI1 bzw. MI2
Antwort: I1=+1.000A bzw. I2=-0.123A
Funktion: Die zurückgesendeten Stromwerte entsprechen den
bei der letzten Messung gemessenen Istwerten des
entnommenen Stromes. Zur Abfrage der Grenzwerte
werden die RIx-Befehle verwendet. Sind die Ausgänge ausgeschaltet, so lautet die Antwort I1: 0.000A
TRU
Format:
TRU:V V.mVmV
TRU:V V.mVmV
Funktion: Setze Spannung 1 und Spannung 2 auf den angegebenen Wert (Sollwerteinstellung im TRACKINGBetrieb). Die Eingaben müssen im BCD-ZiffernFormat erfolgen.
Beispiele: TRU:1.23
© U1 = U2 = 1.23 V
TRU:01.23
© U1 = U2 = 1.23 V
TRU:12.34
© U1 = U2 = 12.34 V
TRI
Format:
TRI:A.mAmAmA
TRI:A.mAmAmA
Funktion: Setze Strom 1 und Strom 2 auf den angegebenen
Wert (Sollwerteinstellung im TRACKING-Betrieb).
Die Eingaben müssen im BCD-Ziffern-Format erfolgen.
Beispiele: TRI:1.000
©
I1 = I2 = 1.000 A
TRI:0.123
©
I1 = I2 = 0.123 A
STA
Format:
STA
STA?
Antwort: OP1/0 CV1/CC1 CV2/CC2 RM0/1
Funktion: Dieser Befehl gibt einen String zurück, der Auskunft
über den momentanen Gerätestatus gibt.
OP0
OP1
CV1
CC1
CV2
CC2
RM1
RM0
14
Die Ausgänge sind abgeschaltet.
Die Ausgänge sind eingeschaltet.
Quelle 1 Konstantspannungsbetrieb
Quelle 1 Konstantstrombetrieb
Quelle 2 Konstantspannungsbetrieb
Quelle 2 Konstantstrombetrieb
Gerät im Fernbedienungszustand
Gerät nicht im Fernbedienungszustand
Änderungen vorbehalten
Beispiel: Sind die Ausgänge aktiviert, antwortet das HM8143
z.B. mit folgendem String, wobei sich Kanal I im
Konstantspannungsbetrieb und Kanal II im Konstantstrombetrieb befindet:
OP1 CV1 CC2 RM1
Sind die Ausgänge abgeschaltet, beinhaltet der
Antwortstring statt der Zustände der Kanäle I und
II zwei mal drei Querstriche (––– –––).
OP0 ––– ––– RM1
OP1 + OP0
Format: OP1
Funktion: Die Ausgangsbuchsen werden eingeschaltet.
Format: OP0
Funktion: Die Ausgangsbuchsen werden abgeschaltet.
SF + CF
Format: SF
Funktion: Aktivieren der elektronischen Sicherung.
(Set fuse)
Format: CF
Funktion: Deaktivieren der elektronischen Sicherung.
(Clear fuse)
Clear
Format: CLR
Funktion: Die Ausgänge werden abgeschaltet, Spannungen
und Ströme auf 0 gesetzt. Die Trackingfunktion und
die elektronische Sicherung werden von diesem Befehl nicht beeinflusst.
VER
Format:
Antwort:
Funktion:
Beispiel:
VER
x.xx
Anzeige der Softwareversion des HM8143.
1.15
ID?
Format:
ID?
*IDN?
Antwort: HAMEG Instruments,HM8143,x.xx
Funktion: HAMEG Gerätekennung
Beispiel: HAMEG Instruments,HM8143,1.15
Arbitrary
Der Arbitrary-Modus dient zur Erzeugung nahezu beliebig
strukturierter Kurvenverläufe. Hierzu kann eine Wertetabelle
mit bis zu 1024 Eintragungen von Spannungs- und Zeitwerten
erstellt werden. Diese Wertetabelle wird in einem Speicher abgelegt und bleibt auch nach dem Ausschalten des HM8143 für
mehrere Tage gespeichert. Zur Bedienung und Programmierung dieser Funktion stehen folgende Befehle zur Verfügung:
ABT
RUN
STP
Arbitrary Werteübertragung
Start der Kurvenformerzeugung
Stop der Kurvenformerzeugung und Verlassen
des Arbitrary-Modus
Achtung: Der Arbitrary-Modus bezieht sich nur auf
den linken Kanal. Nur mit diesem Kanal ist eine
Kurvenformgenerierung möglich.
STOPArbitrary-Modus kann auf drei Arten unterbrochen werden:
Der
– durch die OUTPUT-Taste (nur im Mixed-Mode)
– durch den Befehl „STP“
– durch den Befehl „OP0“
Fernsteuerung
Während einer laufenden Kurvenformerzeugung sind die
Frontbedienelemente des Gerätes, außer im Mixed-Betrieb,
abgeschaltet. Durch Betätigen der OUTPUT-Taste kann im
Mixed-Betrieb der Arbitrary-Modus abgebrochen werden. Die
Ausgänge werden dabei abgeschaltet, das Arbitrary-Signal
läuft jedoch intern weiter. Durch nochmaliges Betätigen werden
die Ausgänge des Netzgerätes wieder zugeschaltet.
Eine Kurvenform wird entweder nach Empfang des Befehls
RUN oder wenn das Signal an der BNC-Buchse (TRIGGER IN/
OUT ) von HIGH nach LOW wechselt, erzeugt.
Wird die Arbitrary-Funktion durch das Triggersignal gestartet, wird nur eine Periode des
Arbitrary-Signals erzeugt.
STOP
0h
1h
2h
3h
4h
5h
6h
7h
8h
9h
Ah
Bh
Ch
Dh
Eh
Fh
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
100 μs
1 ms
2 ms
5 ms
10 ms
20 ms
50 ms
100 ms
200 ms
500 ms
1s
2s
5s
10 s
20 s
50 s
Beispiel: Es soll folgender Kurvenverlauf programmiert
werden.
1s
10.00 V
3s
30.00 V
100 ms 25.67 V
200 μs
2.00 V
Dieser Kurvenverlauf soll 10mal wiederholt werden. Die dazu
erforderliche Datentabelle sieht folgendermaßen aus:
Display von Kanal I im Arbitrary-Modus
Während des Arbitrary-Betriebes werden auf der rechten
Anzeige
die IST-Werte, bei aktivierten Ausgängen bzw. die
SOLL-Werte bei abgeschalteten Ausgängen des rechten Kanals
angezeigt. Das Display des linken Kanals zeigt 8 Querstriche
an. Nach Beendigung der Arbitrary-Funktion wird der Arbitrary-Modus automatisch verlassen und das linke Display zeigt
die zuletzt eingestellten Parameter an.
Ein Neustart der Arbitrary-Funktion beginnt wieder mit dem
ersten Wert der Funktion. Bei laufender Arbitrary-Funktion
kann die Einstellung der Strombegrenzung nicht geändert werden. Die Stromabgabe bzw. Aufnahme kann den eingestellten
Wert nicht überschreiten. Um ein Jittern der Kurvenform zu
vermeiden, sollte, während die Funktion abläuft, auf jegliche
Datenübertragung mittels der Schnittstelle verzichtet werden
mit Ausnahme des abbrechenden Befehls STP und der Befehle OP1 bzw. OP0.
ABT:
Format:
ABT:A10.00_B30.00_A30.00_725.67_002.00_002.00_N10 oder
ABT A10.00_B30.00_A30.00_725.67_002.00_002.00_N10
2x100 μs 2.00 V
100 ms 25.67 V
2 s+1 s 30.00 V
1 s 1 0.00 V
RUN/STP
Format: RUN
Funktion: Starten der Arbitrary-Funktion
Format: STP
Funktion: Abbrechen einer laufenden Arbitrary-Funktion
ABT:<Werteliste>N<Anzahl der Wiederholungen>
ABT:tVV.mVmV tVV.mVmV .... Nn oder
ABT tVV.mVmV tVV.mVmV .... Nn
t = Zeitcode 0-9, A,B,C,D,E,F; VV.mVmV = 0-30 V
N = Tabellenendezeichen,
n = Anzahl der Wiederholungen:
n = 0: unendliche Wiederholung
n = 1..255: 1 bis 255fache Wiederholung
Funktion: Programmierung der Arbitrary-Funktion.
Das Netzgerät erlaubt die Anlage einer Datenliste
mit bis zu 1024 Spannungswerten mit den dazugehörenden Verweilzeiten. Die Übergabe dieser Liste
erfolgt als Kennzahl der Verweildauer und Spannungswerten im Bereich von 0-30 V, an deren Ende die Angabe der Anzahl der Wiederholungen für
diese Liste steht.
Die Zeiten, während der die Spannungswerte an
den Ausgangsbuchsen des Netzgerätes anstehen,
ergeben sich aus folgender Tabelle:
Änderungen vorbehalten
15
General information regarding the CE marking
Hersteller
Manufacturer
Fabricant
HAMEG Instruments GmbH
Industriestraße 6
D-63533 Mainhausen
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITE
Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt
The HAMEG Instruments GmbH herewith declares conformity of the product
HAMEG Instruments GmbH déclare la conformite du produit
Bezeichnung / Product name / Designation:
Netzgerät
Power Supply
Alimentation
Typ / Type / Type:
mit / with / avec:
–
Optionen / Options / Options:
HM8143
–
Elektromagnetische Verträglichkeit / Electromagnetic compatibility /
Compatibilité électromagnétique
EN 61326-1/A1 Störaussendung / Radiation / Emission:
Tabelle / table / tableau 4; Klasse / Class / Classe B.
Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.
EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions / Émissions
de courant harmonique: Klasse / Class / Classe D.
EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage fluctuations and flicker /
Fluctuations de tension et du flicker.
mit den folgenden Bestimmungen / with applicable regulations / avec les directives
suivantes
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG
EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC
Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Datum / Date / Date
05. 06. 2006
Unterschrift / Signature /Signatur
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG
Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC
Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE
Angewendete harmonisierte Normen / Harmonized standards applied / Normes
harmonisées utilisées
Manuel Roth
Manager
Sicherheit / Safety / Sécurité
EN 61010-1:2001 (IEC 61010-1:2001)
Überspannungskategorie / Overvoltage category / Catégorie de surtension: II
Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2
General information regarding the CE marking
HAMEG instruments fulfill the regulations of the EMC directive. The
conformity test made by HAMEG is based on the actual generic- and
product standards. In cases where different limit values are applicable,
HAMEG applies the severer standard. For emission the limits for
residential, commercial and light industry are applied. Regarding the
immunity (susceptibility) the limits for industrial environment have
been used.
3. Influence on measuring instruments.
Under the presence of strong high frequency electric or magnetic fields,
even with careful setup of the measuring equipment an influence of
such signals is unavoidable.
This will not cause damage or put the instrument out of operation. Small
deviations of the measuring value (reading) exceeding the instruments
specifications may result from such conditions in individual cases.
The measuring- and data lines of the instrument have much influence
on emmission and immunity and therefore on meeting the acceptance
limits. For different applications the lines and/or cables used may
be different. For measurement operation the following hints and
conditions regarding emission and immunity should be observed:
HAMEG Instruments GmbH
1. Data cables
For the connection between instruments resp. their interfaces and
external devices, (computer, printer etc.) sufficiently screened cables
must be used. Without a special instruction in the manual for a reduced
cable length, the maximum cable length of a dataline must be less than
3 meters and not be used outside buildings. If an interface has several
connectors only one connector must have a connection to a cable.
Basically interconnections must have a double screening. For IEEE-bus
purposes the double screened cables HZ72S and HZ72L from HAMEG
are suitable.
2. Signal cables
Basically test leads for signal interconnection between test point and
instrument should be as short as possible. Without instruction in the
manual for a shorter length, signal lines must be less than 3 meters
and not be used outside buildings.
Signal lines must screened (coaxial cable - RG58/U). A proper ground
connection is required. In combination with signal generators double
screened cables (RG223/U, RG214/U) must be used.
16
Subject to change without notice
Content
Deutsch
3
English
Declaration of Conformity
General information regarding the CE-marking
Arbitrary Power Supply HM8143
Specifications
16
16
18
19
Important hints
Symbols
Unpacking
Positioning
Transport
Storage
Safety instructions
Proper operating conditions
Warranty and Repair
Maintenance
Mains voltage
Changing the line fuse
20
20
20
20
20
20
20
20
21
21
21
21
Controls and display
22
Basics of power supplies
Linear power supplies
Switched-mode power supplies (SMPS)
Parallel and series operation
Current limit
Electronic fuse
23
23
23
23
24
24
Introduction to the operation
24
Operation modes
Constant voltage operation (CV)
Constant current operation (CC)
Electronic load
Serial or parallel operation
Arbitrary waveform mode
24
24
24
25
25
25
Connecting the load
Operation of the HM8143
Setting output voltages and the current limits
Trigger Input + Trigger Output (Start/Stop)
Modulation inputs
Tracking
25
25
25
25
25
26
Safety features
Current limit
Electronic fuse
Cooling
Error messages
26
26
26
26
26
Remote control27
General
Commands reference
Arbitrary
27
27
28
Subject to change without notice
17
HM8143
Arbitrary Power Supply
HM8143
2x 0-30 V/0-2 A
5 V/0-2 A
AF arbitrary signal
Display resolution 10 mV /1 mA
Arbitrary waveform power supply (1024 points, 12 bit)
Tracking mode for 30 V outputs
External modulation of output voltages
HO880 IEEE-488 Interface
Electronic load up to 60 W per channel (max. 2 A)
SENSE lines
Multimeter mode for all adjustable outputs
HO870 USB-Interface
18
Subject to change without notice
RS-232 Interface, optional: USB, IEEE-488
Specifications
Arbitrary Power Supply HM8143
Valid at 23 °C after a 30 minute warm-up period
Outputs
2 x 0-30 V / 2 A
1 x 5V / 2 A
Channels I + III (0-30 V)
Output voltage:
Setting resolution:
Setting accuracy:
Measurement accuracy:
Residual ripple:
Recovery time:
Compensation of
line resistances (SENSE):
On/off pushbutton control, Floating outputs (allowing parallel and series operation),
current limit, electronic fuse, tracking mode
2 x 0 – 30 V
10 mV
± 2 digits (typ. ± 1 digit)
± 2 digits (typ. ± 1 digit)
‹ 5 mVrms
‹ 50 μs
up to 300 mV
Output current:
Setting resolution:
Setting accuracy:
Measurement accuracy:
Recovery time:
2 x 0 - 2A
1 mA
± 2 digits (typ. ± 1 digit)
± 2 digits (typ. ± 1 digit)
‹ 100 μs
Channel II (5 V)
Accuracy:
Output current:
Recovery time:
5 V ± 50 mV
max. 2 A
‹ 100 μs
Arbitrary Function (Channel I only)
Number of points:
1024
Resolution:
12 Bit
Parameters of points:
Dwell time and Voltage
Dwell time:
10 μs ... 60 s
Repetition rate:
1...255 and continuous
Inputs:
Modulation input (BNC socket):
Accuracy:
Modulations bandwidth (- 3 dB):
Trigger input (BNC socket):
Level:
Miscellaneous
Display:
Interface:
Protection class:
Power supply:
Mains fuse:
Power consumption:
Operating temperature:
Storage temperature:
Max. relative humidity:
Dimensions (WxHxD):
Weight:
0-10 V
1 % of full scale
‹ 50 kHz
Triggering the arbitrary function
TTL
4 x 4-digit 7-segment LEDs
RS-232 (standard), IEEE-488 (option),
USB (option)
I acc. to EN 61010 (IEC 61010)
with protective earth
115 / 230 V ± 10 %; 50 / 60 Hz
115 V: 2 x 6 A slow blow 5 x 20 mm
230 V: 2 x 3.15 A slow blow 5 x 20 mm
approx. 300 VA
0 °C...40 °C
- 20 °C...+70 °C
‹ 80 % (without condensation)
285 x 75 x 365 mm
approx. 9 kg
Accessories supplied: Operator’s Manual and power cable
w w w. h a m e g . co m
HM8143E/060506/ce · Subject to alterations · © HAMEG Instruments GmbH · ® Registered Trademark · DQS-certified in accordance with DIN EN ISO 9001:2000, Reg.-No.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0) 6182 800 0 · Fax +49 (0) 6182 800 100 · www.hameg.com · [email protected]
Subject to change without notice
19
Important hints
Transport
Important hints
Please keep the carton in case the instrument may require later
shipment for repair. Losses and damages during transport as a
result of improper packaging are excluded from warranty!
!
(1)
STOP
(2)
(3)
(5)
STOP
Symbols
Symbol 1:
Symbol 2:
Symbol 3:
Symbol 4:
Symbol 5:
(4)
Attention, please consult manual
Danger! High voltage!
Ground connection
Important note
Stop! Possible instrument damage!
Unpacking
Please check for completeness of parts while unpacking. Also
check for any mechanical damage or loose parts. In case of
transport damage inform the supplier immediately and do not
operate the instrument.
Storage
Dry indoors storage is required. After exposure to extreme temperatures 2 h should held off on turning the instrument on.
Safety instructions
The instrument conforms to VDE 0411/1 safety standards applicable to measuring instruments and left the factory in proper
condition according to this standard. Hence it conforms also
to the European standard EN 61010-1 resp. to the international standard IEC 61010-1. Please observe all warnings in this
manual in order to preserve safety and guarantee operation
without any danger to the operator. According to safety class 1
requirements all parts of the housing and the chassis are connected to the safety ground terminal of the power connector.
For safety reasons the instrument must only be operated from
3 terminal power connectors or via isolation transformers. In
case of doubt the power connector should be checked according to DIN VDE 0100/610.
Positioning
Two positions are possible: According to picture 1 the front
feet are used to lift the instrument so its front points slightly
upward. (Appr. 10 degrees)
If the feet are not used (picture 2) the instrument can be combined with many other HAMEG instruments.
Do not disconnect the safety ground either inside
or outside of the instrument!
–
–
–
In case several instruments are stacked (picture 3) the feet rest
in the recesses of the instrument below so the instru-ments
can not be inadvertently moved. Please do not stack more than
3 instruments. A higher stack will become unstable, also heat
dissipation may be impaired.
picture 1
In any of the following cases the instrument must be taken out
of service and locked away from unauthorized use:
–
–
–
–
–
–
–
picture 2
The line voltage of the instrument must correspond to the
line voltage used.
Opening of the instrument is allowed only to qualified personnel
Prior to opening the instrument must be disconnected from
the line and all other inputs/outputs.
Visible damages
Damage to the power cord
Damage to the fuse holder
Loose parts
No operation
After longterm storage in an inappropriate environment ,
e.g. open air or high humidity.
Excessive transport stress
Exceeding 42 V
By series connecting all outputs the 42 V limit can
be exceeded which means that touching live parts
may incur danger of life! It is assumed that only qualified and extensively instructed personnel
are allowed to operate this instrument and/or the
loads connected to it.
Proper operating conditions
picture 3
The instruments are destined for use in dry clean rooms. Operation in an environment with high dust content, high humidity,
danger of explosion or chemical vapors is prohibited. Operating
temperature is 0 ... +40 degrees C. Storage or transport limits
are –10 ... +70 degrees C. In case of condensation 2 hours are
to be allowed for drying prior to operation. For safety reasons
operation is only allowed from 3 terminal connectors with
a safety ground connection or via isolation transformers of
20
Subject to change without notice
Important hints
class 2. The instrument may be used in any position, however,
sufficient ventilation must be assured as convection cooling is
used. For continuous operation prefer a horizontal or slightly
upward position using the feet.
Do not cover either the holes of the case nor the
cooling fins.
Specifications with tolerances are valid after a 30 minute warmup
period and at 23 degrees C. Specifications without tolerances
STOP
are typical values of an average instrument.
Changing the line fuse
The fuses are accessible from the outside and contained in
the line voltage connector housing. Before changing a fuse
disconnect the instrument from the line, the line cord must
be removed. Check fuse holder and line cord for any damages.
Use a screw driver to loosen the fuse holder screw counterclockwise while pressing the top of the fuse holder down. The
top holding the fuse will then come off. Exchange the defective
fuse against a correct new one.
It is forbidden to repair defective fuses or to bridge them by any
means. Any damage caused this way will void the warranty.
Warranty and Repair
HAMEG instruments are subject to a strict quality control. All
instruments are burned in for 10 hrs prior to shipment. By intermittent operation almost all early failures are detected. After
burn-in a thorough test of all functions and of quality is run, all
specifications and operating modes are checked.
In case of reclamations during the two years warranty period please contact the dealer from whom you purchased your
HAMEG instrument. Customers from the Federal Republic of
Germany may directly contact HAMEG for warranty processing
in order to speed up the procedure.
The proceeding of repairs during the warranty period is subject
to our terms of warranty which are available on our web-site
(http://www.hameg.com). Even after expiry of the warranty
period please do not hesitate to contact our HAMEG customer
service for repairs and spare parts.
Types of fuses:
Size 5 x 20 mm; 250V~,
IEC 60127-2/5
EN 60127-2/5
Line voltage
230 V
115 V
Correct fuse type
2 x 1.6 A slow blow
2 x 3.2 A slow blow
Return Material Authorization (RMA):
Before sending back your instrument to HAMEG do apply for
a RMA number either by fax or on the Internet: http://www.
hameg.de.
If you do not have suitable packaging for the instrument on
hand please contact the HAMAG sales department (Tel.: +49
(0) 6182/800 300, E-mail: [email protected]) to order an
empty original cardboard box.
Maintenance
The instrument does not require any maintenance. Dirt may
be removed by a soft moist cloth, if necessary adding a mild
detergent. (Water and 1 %.) Grease may be removed with benzine (petrol ether). Displays and windows may only be cleaned
with a moist cloth.
STOP
Do not use alcohol, solvents or paste. Under no circumstances any fluid should be allowed to get into
the instrument. If other cleaning fluids are used
damage to the lacquered or plastic surfaces is possible.
Mains voltage
A main voltage of 115V and 230V can be chosen. Please check
whether the mains voltage used corresponds with the voltage indicated by the mains voltage selector on the rear panel.
If not, the voltage has to be changed. In this case the line fuse
has to be changed, too.
Please note:
After changing the main voltage, the line fuse has
to be changed. Otherwise the instrument may be
destroChanging the line fuse
Subject to change without notice
21
Controls and display
Controls and display
TRACKING (pushbutton and LED)
Activation of the tracking function of the 30 V outputs
FUSE (pushbutton and LED)
Button for activation of the electronic fuse
POWER (button)
Mains connector at rear panel
0-30 V / 2 A (Adjustable)
4mm banana sockets for SOURCE and SENSE
REMOTE (LED)
The REMOTE LED is lit when the instrument is operated via
interface.
5 V / 2 A (Fixed)
4mm banana sockets
CV (green LED)
If the CV LED is lit, the HM8143 is in constant voltage mode.
OUTPUT (pushbutton and LED)
On/off key for all channels
CC (red LED)
If the CC LED is lit, the HM8143 is in constant current mode.
Rear panel
Digital display (2 x 4 digit)
Display of nominal or measurement values of the output
voltage and the output current.
MODULATION R / L (BNC sockets)
Analog modulation inputs for the 30 V outputs, 0-10 V, max.
50 kHz
VOLTAGE (pushbutton and LED)
Setting of output voltage via frontpanel. By pushing the button the setting function is active and the appertaining LED
is lit.
RS-232 Interface
Options: IEEE-488 (HO880), USB (HO870)
CURRENT (pushbutton and LED)
Setting of current limit via frontpanel. By pushing the button the setting function is active and the appertaining LED
is lit.
TRIGGER IN/OUT (BNC socket)
Input/output for start and trigger signals to/from the
HM8143, TTL level
Voltage selector (115 V / 230 V)
Power receptacle with line fuse
Rotary knob
Parameter setting of voltage and current values.
22
Subject to change without notice
Basics of power supplies
mains
transformer
Basics of power supplies
switching
transistor
rectifier
AC
voltage
D
filter
T
DC
voltage
TR
Linear power supplies
control
Linear regulated power supplies excel by their highly constant
output voltage, low ripple and fast regulation, even under high
line and load transients. Good power supplies feature a ripple
of less than 1 mVrms which is mostly neglegible. Further they
are free from EMI emission in contrast to SMPS.
A conventional mains transformer isolates the line from the secondary which is rectified and supplies an unregulated voltage
to a series pass transistor. Capacitors at the input and output of
the regulator serve as buffers and decrease the ripple. A high
precision reference voltage is fed to one input of an amplifier,
the second input is connected mostly to a fraction of the output
voltage, the output of this amplifier controls the series pass
transistor. This analog amplifier is generally quite fast and is
able to keep the output voltage within tight limits.
mains transformer
rectifier
GND
GND
OPVA
small due to the high frequency, but the choice depends also
on other factors like energy required for buffering or ac ripple
from the load (e.g. motors). In principle the size of the major
components decreases with increasing operating frequency,
however, the efficiency drops apppreciably above appr. 250 kHz
as the losses in all components rise sharply.
D Q1
DI
T
2
T
D Q2
actuator
B1
AC
voltage
output
Parallel and series operation
analog control
output
TR1
OPVA
C1
REF
C2
DC
voltage
reference voltage
It is mandatory that the power supplies used are definitely
specified for these operating modes. This is the case with all
HAMEG supplies. As a rule, the output voltages to be combined
are independent of each other, hence, it is allowed to connect
the outputs of one supply with those of another or more.
Series operation
GND
Switched-mode power supplies (SMPS)
SMPS operate with very much higher efficiencies than linear
regulated power supplies. The DC voltage to be converted is
chopped at a high frequency rate thus requiring only comparatively tiny and light ferrite chokes or transformers with low
losses, also, the switching transistor is switched fully on and
off hence switching losses are low. In principle regulation of
the output voltage is achieved by changing the duty cycle of the
switch driving waveform.
1st Off-line SMPS
The line voltage is rectified, the buffer capacitor required is
of fairly small capacitance value because the energy stored is
proportional to the voltage squared (E = 1/2 x C x U2).
switching
transistor
mains
rectifier
rf-transformer
rectifier
filter
B
output
DC
voltage
AC
voltage
screening
GND
potential seperation
In this mode the output voltages add, the output
current is the same for all supplies. As the sum of
all voltages may well surpass the 42 V limit touching of live parts may be fatal! Only qualified and
well instructed personnel is allowed to operate
such installations.
The current limit of the outputs in series should be adjusted
to the same value. If one output reaches the current limit the
total voltage will break down.
control
GND
OPVA
OC
2nd Secondary SMPS
These still require a 50 or 60 Hz mains transformer, the secondary output voltage is rectified, smoothed and then chopped.
The capacitance values needed here for filtering the 100 resp.
120 Hz ripple are higher due to the lower voltage.
All SMPS feature a very much higher efficiency from appr. 70
up to over 95 % compared to any linear supply. They are lighter,
smaller. The capacitors on the output(s) of a SMPS may be quite
Subject to change without notice
23
Introduction to the operation
In order to increase the total available current the outputs of
supplies can be paralleled. The output voltages of the supplies
involved are adjusted as accurately as possible to the same
value. In this mode it is possible that one or more supplies
enter the current limit mode. The output voltage remains in
regulation as long as still at least one supply is in the voltage
control mode. It is recommended but not absolutely necessary to fine adjust the voltages such that the individual current
contributions remain nearly equal. Of course, the maximum
available output current is the sum of the individual supplies‘
maximum currents.
Introduction to the operation
First time operation
Please observe especially the following notes:
–
–
Example:
A load requires 12 V at 2.7 A. Each 30 V output of the HM8143 can
deliver 2 A. First set both channels to 12 V. Then connect both
black and red safety connectors respectively in parallel. The
load is connected to one of the supplies. With the pushbutton
the voltage will be turned on. It is normal that one
OUTPUT
output will current limit at 2 A while the other will contribute
the balance of 0.7 A in voltage regulation.
STOP
In case you should parallel power supplies of other
manufacturers with HAMEG supplies make sure
all are specified for this mode of operation. If one
supply of those connected in parallel should have
insufficient overload protection it may be destroyed. HAMEG supplies are specified for series and
parallel operation.
Current limit
–
–
–
The line voltage indicated on the rear panel corresponds
to the available line voltage, also, the correct fuses for this
line voltage are installed. The fuses are contained in the
line voltage connector housing.
The connection to the mains is either by plugging into a
socket with safety ground terminal or via an isolation transformer of protection class II.
No visible damage to the instrument.
No visible damage to the line cord.
No loose parts floating around in the instrument.
Turning on the HM8143
Turn on the instrument by operating the POWER button . During power up the HM8143 automatically performs a selftest
routine, which checks all of the unit’s important functions and
the contents of the internal memories and registers. While selftesting is going on, the instrument identification and the version number of the firmware is shown on the two displays (e.g.
HM8143 1.15). The values of the nominal output voltages and
current limits are stored in a non-volatile memory and are read
back after power-on. After turning on the HM8143, the outputs
and the functions TRACKING and FUSE are deactivated by
default in order to prevent damage being inadvertently caused
to connected loads because the stored voltage or current setting might be too high for the application at hand.
Current limit means that a maximum current can be set. This is
e.g. useful in order to protect a sensitive test circuit. In case of
an inadvertent short in the test circuit the current will be limited
to the value set which will in most cases prevent damage.
Uout
Adjustment of voltage
Uconst
Operation modes
Constant voltage operation (CV)
Adjustment of current
Imax
Iout
The picture shows that the output voltage Vout remains stable,
while the current Iout increases until the current limit selected
Imax will be reached. At this moment the instrument will change
from constant voltage regulation to constant current regulation. Any further load increase will cause the current to remain
stable while the voltage Uout decreases ultimately to zero.
Electronic fuse
In order to provide a better protection than current limiting,
the HM8143 features an electronic fuse. As soon as Imax is
reached all outputs will immediately be disabled (OUTPUT
is off).
LED
They may be turned on again by depressing OUPUT .
24
Subject to change without notice
The HM8143 programmable power supply features various
different operating modes. Of these, it is probably used most
often as a voltage source. This is the normal mode and is
indicated by the CV (constant voltage) LEDs
or
beside
the displays (in this mode Vactual = Vset and Iactual < Ilimit. Here,
the displayed values represent the measured output voltages
and the measured output current.
Constant current operation (CC)
As soon as the output current reaches the programmed current limit value, the power supply automatically switches into
its current source mode, if the electronic fuse is not activated
(see chapter Electronic Fuse). This mode is indicated by the CC
(constant current) LEDs
or
(now Iactual = Ilimit and Vactual
= Vset); the CV LEDs
or
extinguish. The measured output
voltage generally drops below the programmed voltage. The
actual measured value can be read off the display. This mode
is only possible if the electronic fuse is not active (FUSE LED
is off) see chapter electronic fuse.
Operation of the HM8143
Electronic load
Operation of the HM8143
The HM8143 also offers a mode in which it functions as an
electronic load (current sink). The instrument goes into this
mode automatically, and it can be recognized by a negative sign
(–) in front of a displayed current value. The same limit values
apply to voltage and current as in normal operating mode. In
this operation mode the output voltage measured is normally
greater than the nominal value (Vactual > Vset)
Serial or parallel operation
To increase the output voltages and currents, the two channels of the power supply can be connected either in series or
in parallel.
It is important to keep in mind that when the two
output circuits are connected in series a greater
voltage than that ordinarily permitted for safety
reasons can develop. The HM8143 may therefore
be used only by personnel who are familiar with
the associated risks.
Arbitrary waveform mode
By interface the HM8143 can also be made to generate freely
programmable waveforms within the limit values set (arbitrary
mode). See chapter Arbitrary.
Setting output voltages and the current limits
The changeable parameters (output voltages and current limit) are set using the rotary knob . To change values, first
select the appropriate parameter with the VOLTAGE / and
CURRENT
buttons. Then use the rotary knob to set
the desired value.
If the outputs are on (OUTPUT LED
is on) the HM8143 displays will show the actual values, that means the power supply
will show the measured values of voltage and current (Vout and
Iout). Operating the VOLTAGE / or the CURRENT button
/ will switch the HM8143 to setting mode, which is being indicated by glowing of one of the LEDs above the buttons VOLTAGE
/ or CURRENT / . The corresponding display will show
the nominal value of the output voltage or current limit. Now
the desired value of the output voltage or current limit can be
adjusted with the rotary knob . This mode will be left after
about 2 seconds after the last operation of the rotary knob. The
HM8143 will then display the measured values of the output
voltage and current again.
Trigger Input + Trigger Output (Start/Stop)
In order to permit easy triggering of an oscilloscope connected
to the output of the HM8143, especially in arbitrary mode, the instrument is equipped with a BNC socket TRIGGER IN/OUT on
its rear panel. This is configured as a tristate output and permits
a trigger signal to be taken after each signal period in arbitrary
mode, or the arbitrary function to be activated by an external
trigger signal (TTL level).
Connecting the load
The load has to be connected to the middle safety terminals ,
or . For the connection please use 4 mm banana plugs.
Please note the polarity of the load terminals: the
red terminal is the positive, the black terminal is
the negative connector.
STOPtransparent terminals
The
/ are the SENSE inputs. With
these SENSE terminals the voltage loss across the cables
can be compensated. The HM8143 balances this voltage loss
automatically and the load will see the voltage set. Connect
two separate measurement cables in parallel to the connecting cables of the load.
+ Source
cable
By virtue of the modulation inputs MODULATION R/L
on
the rear panel of HM8143, it can be also be used as a modulation power amplifier. The input voltage is amplified with factor
3. The frequency range (-3 dB) goes from DC to 50 kHz. The
allowable external voltage ranges from 0 V to 10 V.
The output voltage of HM8143 will be the sum of:
Vout = (Vmodin x 3) + Vset
!
Compensation of the voltage drop across the cables
Power source
Modulation inputs
+ Sense Pick-Up
Please note that the sum Vout = (Vmodin x 3) + Vset
must not exceed the value of 30 V, as then the proper functionality of the current regulation is not
ensured and the connected load can be destroyed.
Example: Modulationsource:
Sense error
channel I
channel II
amplifier
load
= 2,0 Vss
= 50 Hz
= 10 V
= 10 V
2V
modulation signal
source
variable
– Source
Vmod
fmod
Vset
Vset
1V
cable
– Sense Pick-Up
0V
Subject to change without notice
25
Safety features
16 V
channel II
Safety features
13 V
The HM8143 is equipped with a variety of safety features to
prevent damage being caused to the instrument by short circuits or overheating.
10 V
6V
channel I
If one of the output voltages is short circuited, the current limiter automatically keeps the current from rising beyond the
programmed maximum output current. The response time is
approx. 200 μs that means during this time the maximum current value set can be exceeded.
3V
0V
If a modulation voltage of 2 Vpp is applied, the nominal value of the output voltage of the HM8143
must not exceed 24.00 V.
STOP
!
Current limit
If the ground of the modulations source is connected with the saftey ground terminal , the modulation source has to be operated via an isolation
transformer , as there will be no electrical isolation of the power supply.
Electronic fuse
In order to provide a still better protection than current limiting offers the HM8143 features an electronic fuse. As soon as
Imax is reached all outputs will be immediately simultaneously
disabled.
They may be turned on again by depressing OUPUT . The electronic fuse is activated by operating the FUSE button . The
FUSE LED is on. By pushing the FUSE button again, the electronic fuse is deactivated. The fuse LED is dark.
Tracking
Cooling
With the aid of the tracking function, it is possible to simultaneously vary 2 setting parameters of the two 30 V-channels.
In other words, either both output voltage settings or both current limits can be varied at the same time by using the tracking
function. This function is activated by pressing the TRACKING
button . The TRACKING LED is lit. To exit the tracking mode,
press the TRACKING button
again .
This has the effect of clearing all previously activated functions,
and from then on whenever a value is called and changed both
channels of the instrument are identically affected (the 5 V output remains unchanged). It does not matter which values had
been set prior to changing one of the parameters; in the tracking
mode, the HM8143 always retains the respective differences
between the voltages values and the current limits, except if
the minimum or maximum values of current limit (0.005 A or
2 A) or of the output voltage (0 V or 30 V) is reached. In this case,
the difference of voltage or current will be reduced as long as
it will be zero. That means until the values of the output voltage or current limit of both channels have set to the minimum
or maximum values.
The heat generated in the HM8143 is removed by a temperature
controlled fan. This is located together with the heat sink in a
“cooling channel“ that runs straight through the instrument.
Air is drawn in on the righthand side of the unit and blown out
again on the lefthand side. This also prevents excessive dust
accumulation. Always make sure that there is sufficient open
space for cooling on both sides of the HM8143.
In no case may the cooling holes on the sides of the
unit be covered.
If the temperature inside the HM8143 should nevertheless
STOPto above 80 °C, an automatic temperature-controlled saferise
ty circuit is activated. The outputs are put off. After the unit has
cooled down sufficiently, operation can be resumed by pressing
the OUTPUT button .
Error messages
In case of a mal function the HM8143 will display an error message on the left display (channel I):
Display
E1
E2
E3
Meaning
Error channel I
Error channel III
Error channel II
Please turn off the instrument if one of these errors occurs. If
the error is still displayed after resetting the instrument, it has
to be sent in. Please contact the HAMEG service department
(Tel: +049 (0) 6182 800 500, E-Mail: [email protected]).
26
Subject to change without notice
Remote control
Remote control
General
The HM8143 comes with a RS-232 interface, which optionally
can be replaced by a IEEE-488 (HO880) or an USB interface
(HO870). We recommend the installation ex factory.
Function: The voltage values sent back by the HM8143 are
the programmed voltage values. Use the MUx commands to query the actual values.
RI1 + RI2
Format: RI1 or RI2
Reply:
I1:+1.000A or I2:–0.012A
Function: The current values sent back by the HM8143 represent the programmed limit values for the current.
Use the MIx commands to query the actual current
values.
Interface parameters:
9600 baud, no paritybit, 8 data bits, 1 stop bit
When being controlled by interface, the HM8143 immediately
goes into remote mode as soon as a command arrives at the
interface. The REMOTE LED is on and all operating controls
ar disabled. Mixed operation, in which the instrument can also
be manually operated using the frontpanel controls although it
is connected to an interface, is possible by using the command
MX1. The commands have to be terminated with CR (0x0D). The
commands may contain upper and lower case characters.
Commands reference
RM1 + RM0
Format: RM1
Function: Puts the power supply in remote mode.
The frontpanel controls are disabled. In this mode,
the power supply can only be operated by interface.
This mode can be terminated by sending a RM0 command.
Format: RM0
Function: Disables the remote mode, returning the power
supply to local mode (permitting operation using
the front panel controls).
MX1 + MX0
Format: MX1
Function: Switches the power supply from remote mode into
mixed mode. In mixed mode, the instrument can be
operated either by interface or using the frontpanel
controls.
Format: MX0
Function: Terminates mixed mode and returns the instrument
to remote mode.
SU1 + SU2
Format: SU1:VV.mVmV or SU2:01.34
SU1:VV.mVmV or SU2:01.34
Function: Sets voltage 1 or voltage 2 to the indicated value (SET
value; BCD format)
Example: SU1:1.23
©
U1 = 1.23 V
SU2:12.34
©
U2 = 12.34 V
SI1 + SI2
Format: SI1:A.mAmAmA or SI1:0.123
SI1:A.mAmAmA or SI1:0.123
Function: Sets current limit 1 or current limit 2 to the indicated
value (LIMIT value; BCD format)
Examples: SI1:1.000
©
I1 = 1.000 A
SI2:0.123
©
I2 = 0.123 A
RU1 + RU2
Format: RU1 or RU2
Reply:
U1:12.34V or U2:12.34V
MU1 + MU2
Format: MU1 or MU2
Reply:
U1:12.34V or U2:12.24V
Function: The voltage values sent back by the HM8143 represent the actual voltage values last measured at the
outputs. Use the RUx commands to query the voltage
values set.
MI1 + MI2
Format: M11 or M12
Reply:
I1=+1.000A or I2=–0.123A
Function: The current values sent back by the HM8143 represent the actual current values last measured. Use
the RIx commands to query the programmed current
limit value. If the outputs are switched off, then the
reply will be I1: 0.000 A.
TRU
Format:
TRU:VV.mVmV
TRU:VV.mVmV
Function: Sets voltage 1 and voltage 2 to the indicated value
(voltage values in TRACKING mode). The values
must follow the BCD format.
Examples: TRU:1.23
©
U1 = U2 = 1.23 V
TRU:01.23
©
U1 = U2 = 1.23 V
TRU:12.34
©
U1 = U2 = 12.34 V
TRI
Format:
TRI:A.mAmAmA
TRI:A.mAmAmA
Function: Sets current 1 and current 2 to the indicated value
(LIMIT values in TRACKING mode). The values must
follow the BCD format.
Examples: TRI:1.000
©
I1 = I2 = 1.000 A
TRI:0.123
©
I1 = I2 = 0.123 A
STA
Format:
STA
STA?
Reply:
OP1/0 CV1/CC1 CV2/CC2 RM0/1
Function: This command causes the HM8143 to send a textstring containing information of the actual status.
OP0
OP1
CV1
CC1
CV2
CC2
RMI
RM0
The outputs are switched off.
The outputs are switched on.
Source 1: constant voltage operation
Source 1: constant current operation
Source 2: constant voltage operation
Source 2: constant current operation
Device in remote control mode
Device not in remotecontrol mode
Example: If the outputs are on, the HM8143 answers for
example with the following string (channel I is in
constant voltage mode and channel II is in constant
current mode:
Subject to change without notice
27
Remote control
OP1 CV1 CC2 RM1
If the outputs are off, the answer string contains
instead of the status of channels I and II two times
three dashes (––– –––).
OP0 ––– ––– RM1
but the arbitrary-signal proceeds internal. This also has the
effect of switching off the outputs. Pressing this button again
switches the outputs of the power supply on.
The waveform generation starts either after the receiption of
the command RUN or if the signal at the BNC-socket (TRIGGER
IN/OUT ) changes from HIGH to LOW.
OP1 + OP0
Format: OP1
Function: The outputs are switched on.
Format: OP0
Function: The outputs are switched off.
If the arbitrary-function is started by an external
trigger signal, only one signal period will be generated.
STOP
SF + CF
Format: SF
Funktion: Activation of the electronic fuse.
(Set fuse)
Format: CF
Funktion: De-activation of the electronic fuse.
(Clear fuse)
Display of channel I in arbitrary mode
Clear
Format: CLR
Function: This command interrupts all functions of the
HM8143. The outputs are switched off, the voltages
and currents are set to 0.
VER
Format:
Reply:
Function:
Example:
VER
x.xx
Displays the software version of HM8143.
1.15
ID?
Format:
ID?
*IDN?
Reply:
HAMEG Instruments, HM8143,x.xx
Function: HAMEG device identification
Example: HAMEG Instruments, HM8143,1.15
Arbitrary
The arbitrary waveform mode can be used for generation of
virtually any desired waveforms. For this purpose, a table comprising up to 1024 voltage and time values can be defined. This
table is stored in nonvolatile memory with a backup battery,
and is not lost for several days when the instrument is powered
down. The following commands are available for operating and
programming this function by interface:
ABT
RUN
STP
Transfer of arbitrary values
Start waveform generation
Stop waveform generation
Attention: The arbitrary waveform mode only
effects the left channel of the power supply; rapid
waveform generation is possible with this channel
only.
STOP
The arbitrary mode can be terminated by 3 different means:
– By pressing the OUTPUT key (only in mixed-mode)
– By means of the command STP
– By means of the command OP0
While a waveform is being generated, the front panel controls
are disabled, except in mixed mode. The arbitrary mode can be
terminated by pressing the OUTPUT button in mixed mode,
28
Subject to change without notice
shows the actual
During arbitrary mode the right display
values of channel II, if the outputs are activated or the nominal
values are displayed of the outputs are offf.
The display of channel II shows 8 dashes. After the arbitrary
function has finished, the arbitrary mode is left automatically and
the left display shows the values set. A re-start of the arbitrary
function begins whith the first value.
While the arbitrary function is running, the current limit set
cannot be changed. The current in either direction cannot exceed the programmed value. In order to prevent jitter of the
waveform, no data should be transferred via the interface while
the function is running.
Exception: the terminating command STP and the commands
OP1 and OP0.
ABT
Format:
ABT:<list of values>N<number of repetitions>
ABT:tVV.mVmV tVV.mVmV .... Nn or
ABT:tVV.mVmV tVV.mVmV .... Nn
t = time code 0–9, A, B,C, D, E, F; VV.mVmV = 0–30 V
N = end of table character
n = number of repetitions
n = 0 : Continuous repetition
n = 1-255: Waveform is repeated 1-255 times
Function: Programming of the arbitrary waveform function.
The power supply permits creation of a data list
containing up to 1024 voltage values along with
the corresponding time duration values. This list
is transferred in the form of a series of alternating
values for voltages in the range between 0.00 and
30.0 V and codes representing the time duration of
each voltage; at the end of the list, the number of
repetitions is indicated.
How long each voltage appears at the outputs of the
HM8143 is derived from the following table:
0h
=
100 μs
1h
=
1 ms
2h
=
2 ms
3h
=
5 ms
4h
=
10 ms
5h
=
20 ms
Remote control
6h
7h
8h
9h
Ah
Bh
Ch
Dh
Eh
Fh
=
=
=
=
=
=
=
=
=
=
50 ms
100 ms
200 ms
500 ms
1s
2s
5s
10 s
20 s
50 s
Example: It is wished to program the following waveform:
1s
10.00 V
3s
30.00 V
100 ms
25.67 V
200 us
2.00 V
It is also wished to repeat this sequence 10 times.
The required data table is as follows:
ABT:A10.00_B30.00_A30.00_725.67_002.00_002.00_N10 or
ABT A10.00_B30.00_A30.00_725.67_002.00_002.00_N10
2 x 100 μs 2.00V
100 ms 25.67 V
2 s+1 s 30.00 V
1 s 10.00 V
RUN/STP
Format: RUN
Function: Starts waveform generation in ARB mode
Format: STP
Function : Interrupts the arbitrary function while running.
Subject to change without notice
29
Remote control
30
Subject to change without notice
Remote control
Subject to change without notice
31
Oscilloscopes
Spectrum Analyzer
Power Supplies
Modular System
8000 Series
Programmable Instruments
8100 Series
45- 8143- 0010
authorized dealer
www.hameg.de
Subject to change without notice
45-8143-0010 / 31-07-2006-gw
© HAMEG Instruments GmbH
A Rohde & Schwarz Company
® registered trademark
DQS-Certification: DIN EN ISO 9001:2000
Reg.-Nr.: 071040 QM
HAMEG Instruments GmbH
Industriestraße 6
D-63533 Mainhausen
Tel +49 (0) 61 82 800-0
Fax +49 (0) 61 82 800-100
[email protected]
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
