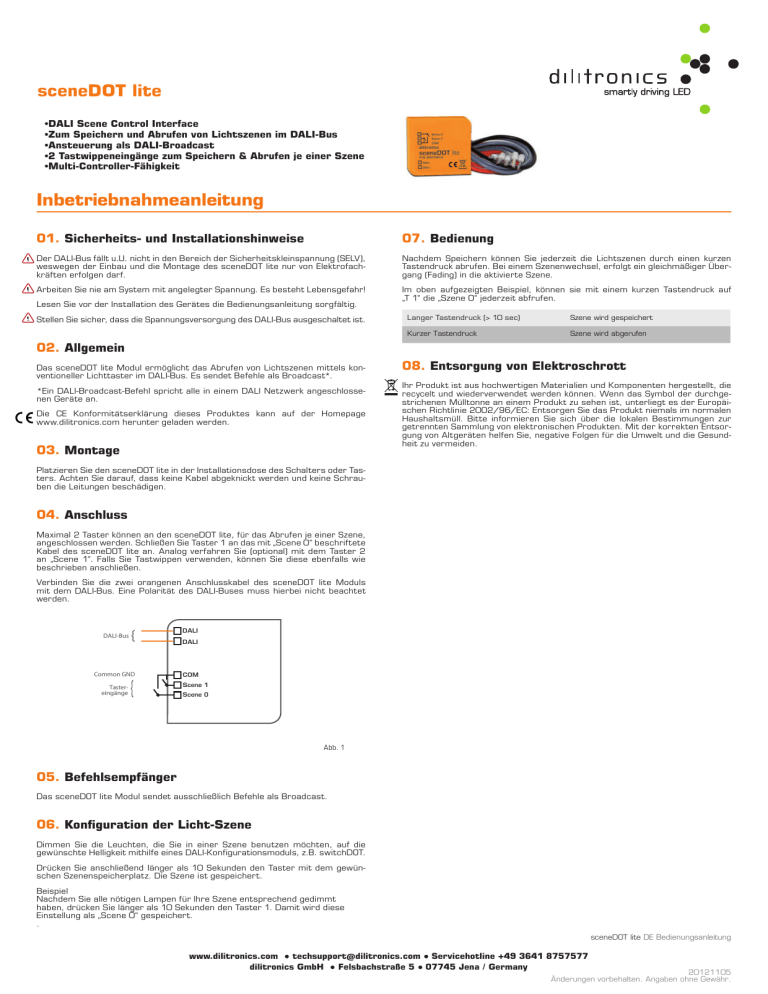

Bedienungsanleitung
sceneDOT lite
•DALI Scene Control Interface
•Zum Speichern und Abrufen von Lichtszenen im DALI-Bus
•Ansteuerung als DALI-Broadcast
•2 Tastwippeneingänge zum Speichern & Abrufen je einer Szene
•Multi-Controller-Fähigkeit
Inbetriebnahmeanleitung
01. Sicherheits- und Installationshinweise
07. Bedienung
Der DALI-Bus fällt u.U. nicht in den Bereich der Sicherheitskleinspannung (SELV),
weswegen der Einbau und die Montage des sceneDOT lite nur von Elektrofachkräften erfolgen darf.
Nachdem Speichern können Sie jederzeit die Lichtszenen durch einen kurzen
Tastendruck abrufen. Bei einem Szenenwechsel, erfolgt ein gleichmäßiger Übergang (Fading) in die aktivierte Szene.
Arbeiten Sie nie am System mit angelegter Spannung. Es besteht Lebensgefahr!
Im oben aufgezeigten Beispiel, können sie mit einem kurzen Tastendruck auf
„T 1“ die „Szene 0“ jederzeit abfrufen.
Lesen Sie vor der Installation des Gerätes die Bedienungsanleitung sorgfältig.
Stellen Sie sicher, dass die Spannungsversorgung des DALI-Bus ausgeschaltet ist.
Langer Tastendruck (> 10 sec)
Szene wird gespeichert
Kurzer Tastendruck
Szene wird abgerufen
02. Allgemein
Das sceneDOT lite Modul ermöglicht das Abrufen von Lichtszenen mittels konventioneller Lichttaster im DALI-Bus. Es sendet Befehle als Broadcast*.
*Ein DALI-Broadcast-Befehl spricht alle in einem DALI Netzwerk angeschlossenen Geräte an.
Die CE Konformitätserklärung dieses Produktes kann auf der Homepage
www.dilitronics.com herunter geladen werden.
03. Montage
08. Entsorgung von Elektroschrott
Ihr Produkt ist aus hochwertigen Materialien und Komponenten hergestellt, die
recycelt und wiederverwendet werden können. Wenn das Symbol der durchgestrichenen Mülltonne an einem Produkt zu sehen ist, unterliegt es der Europäischen Richtlinie 2002/96/EC: Entsorgen Sie das Produkt niemals im normalen
Haushaltsmüll. Bitte informieren Sie sich über die lokalen Bestimmungen zur
getrennten Sammlung von elektronischen Produkten. Mit der korrekten Entsorgung von Altgeräten helfen Sie, negative Folgen für die Umwelt und die Gesundheit zu vermeiden.
Platzieren Sie den sceneDOT lite in der Installationsdose des Schalters oder Tasters. Achten Sie darauf, dass keine Kabel abgeknickt werden und keine Schrauben die Leitungen beschädigen.
04. Anschluss
Maximal 2 Taster können an den sceneDOT lite, für das Abrufen je einer Szene,
angeschlossen werden. Schließen Sie Taster 1 an das mit „Scene 0“ beschriftete
Kabel des sceneDOT lite an. Analog verfahren Sie (optional) mit dem Taster 2
an „Scene 1“. Falls Sie Tastwippen verwenden, können Sie diese ebenfalls wie
beschrieben anschließen.
Verbinden Sie die zwei orangenen Anschlusskabel des sceneDOT lite Moduls
mit dem DALI-Bus. Eine Polarität des DALI-Buses muss hierbei nicht beachtet
werden.
{
DALI
Common GND
COM
DALI-Bus
Tastereingänge
DALI
Scene 1
Scene 0
Abb. 1
05. Befehlsempfänger
Das sceneDOT lite Modul sendet ausschließlich Befehle als Broadcast.
06. Konfiguration der Licht-Szene
Dimmen Sie die Leuchten, die Sie in einer Szene benutzen möchten, auf die
gewünschte Helligkeit mithilfe eines DALI-Konfigurationsmoduls, z.B. switchDOT.
Drücken Sie anschließend länger als 10 Sekunden den Taster mit dem gewünschen Szenenspeicherplatz. Die Szene ist gespeichert.
Beispiel
Nachdem Sie alle nötigen Lampen für Ihre Szene entsprechend gedimmt
haben, drücken Sie länger als 10 Sekunden den Taster 1. Damit wird diese
Einstellung als „Scene 0“ gespeichert.
.
sceneDOT lite DE Bedienungsanleitung
www.dilitronics.com ● techsupport@dilitronics.com ● Servicehotline +49 3641 8757577
dilitronics GmbH ● Felsbachstraße 5 ● 07745 Jena / Germany
20121105
Änderungen vorbehalten. Angaben ohne Gewähr.
sceneDOT lite Schnellstart
sceneDOT lite Quickstart
• Konfiguration
• Configuration
• Einstellen einer Lichtszene
• Adjustment of a light scene
...
Dimming of the luminaires
e.g. via switchDOT
Dimmen der Leuchten
z.B. mit dem switchDOT
• Speichern & Abrufen einer Lichtszene
>10 Sekunden
T1 T2 T3 T4
1 Sekunde
T1 T2 T3 T4
sceneDOT lite SCHNELLSTART
Scene
Szene
...
• Saving and calling up of a light scene
>10 seconds
T1 T2 T3 T4
sceneDOT lite QUICKSTART
www.dilitronics.com ● techsupport@dilitronics.com ● Servicehotline +49 3641 8757577
dilitronics GmbH ● Felsbachstraße 5 ● 07745 Jena / Germany
1 seconds
T1 T2 T3 T4
