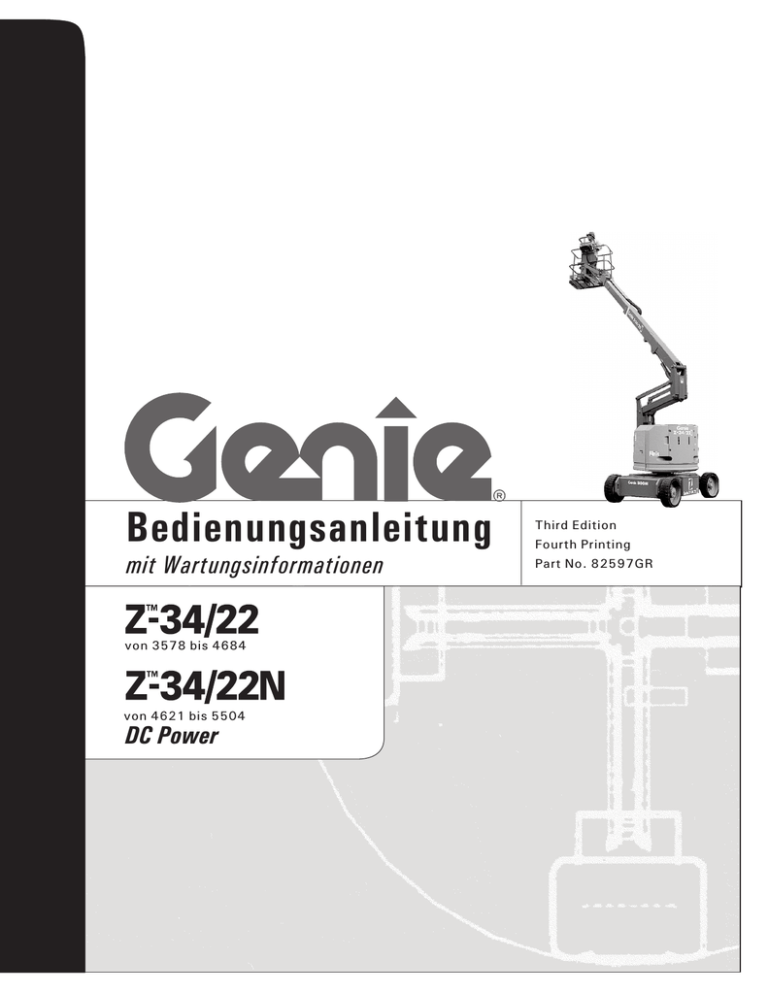

Bedienungsanleitung

Bedienungsanleitung
Bedienungsanleitung
mit Wartungsinformationen
von 3578 bis 4684
von 4621 bis 5504
DC Power
Third Edition
Fourth Printing
Part No. 82597GR
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie
diese Maschine in Betrieb nehmen. Nur geschultes
und befugtes Personal darf diese Maschine in Betrieb
nehmen. Betrachten Sie dieses Handbuch als einen
integralen Bestandteil der Maschine, und bewahren Sie
es stets bei der Maschine auf. Falls Sie Fragen haben,
wenden Sie sich bitte an Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ............................................ 1
Steuerung ..................................................................... 8
Inspektion vor Inbetriebnahme .................................... 10
Wartung ...................................................................... 12
Funktionstests ............................................................ 14
Inspektion des Arbeitsplatzes .................................... 19
Bedienungsanweisungen ............................................ 20
Transport- und Hebeanweisungen ............................... 25
Aufschriften ................................................................. 28
Technische Daten ....................................................... 32
So erreichen Sie uns:
Copyright © 1996 Genie Industries
Dritte Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Vierter Druck, Februar 2010
„Genie“ und „Z“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen
von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen
nicht befolgt werden, kann dies
schwere Verletzungen oder
tödliche Unfälle zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des
Herstellers, die Sicherheitshandbücher, die
Bedienungsanleitungen und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die
Arbeitsvorschriften.
Lesen, verstehen und befolgen Sie alle
geltenden behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme
der Maschine entsprechend geschult sein.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
1
Bedienungsanleitung
Dritte Auflage • Vierter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Umsturzgefahr
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Plattformtragfähigkeit
227 kg
Maximale Personenzahl
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen
behördlichen Bestimmungen und nach folgender
Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
Berücksichtigen Sie Plattformbewegungen,
schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
2
Der Ausleger darf nur angehoben oder ausgefahren
werden, wenn die Maschine auf festem, ebenem
und horizontalem Untergrund steht.
Verlassen Sie sich bei der Orientierung nicht auf
den Neigungsalarm. Der Neigungsalarm auf der
Plattform ertönt nur, wenn die Maschine auf einer
stark abschüssigen Fläche steht.
Wenn der Neigungsalarm ausgelöst wurde:
Der Ausleger darf nicht über die horizontale
Position hinaus ausgefahren, geschwenkt oder
angehoben werden. Bevor Sie die Plattform heben,
müssen Sie die Maschine auf einen festen, ebenen
und horizontalen Untergrund fahren. Ertönt der
Neigungsalarm bei angehobener Plattform, müssen
Sie beim Einfahren des Auslegers und Absenken
der Plattform äußerste Vorsicht anwenden. Beim
Absenken darf der Ausleger nicht geschwenkt
werden. Bevor Sie die Plattform heben, müssen Sie
die Maschine auf einen festen, ebenen und
horizontalen Untergrund fahren.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
2
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
CE und Australien: Verwenden Sie keine
luftgefüllten Reifen. Diese Maschinen sind mit
schaumgefüllten Reifen ausgestattet. Das
Radgewicht und die richtige Gegengewichtskonfiguration sind wesentlich für die Stabilität der
Maschine.
Fahren Sie nicht schneller als 1 km/h, wenn der
Primärausleger angehoben oder ausgefahren oder
der Sekundärausleger angehoben ist.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mit Hilfe der
Bodensteuerung zu befreien.
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Das Fahren mit der Maschine über unebenes
Gelände, Schutt, instabilen oder rutschigen
Untergrund sowie in der Nähe von Bodenlöchern
und abschüssigem Terrain darf nur bei
eingefahrener Plattform unter Anwendung äußerster
Vorsicht und mit langsamer Geschwindigkeit
erfolgen.
Fahren Sie mit der Maschine bei angehobenem
oder ausgefahrenem Ausleger nicht auf unebenes
Gelände, instabilen Untergrund oder in sonstige
Gefahrensituationen.
Teile-Nr. 82597GR
Objekte, die sich außerhalb der Plattform befinden,
dürfen nicht zum Heranziehen oder Abstoßen
verwendet werden.
Maximal zulässige
Seitenkraft – ANSI und CSA
667 N
Maximale zulässige
Kraft per Hand – CE
400 N
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die für die Sicherheit und Stabilität
der Maschine von Bedeutung sind.
Ersetzen Sie niemals Teile, die für die Stabilität
der Maschine wichtig sind, durch Teile mit
abweichendem Gewicht oder anderen
Spezifikationen.
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsbühne vor, solange hierfür keine schriftliche
Genehmigung des Herstellers vorliegt. Das
Anbringen von Halterungen für Werkzeuge oder von
anderen Materialien an der Plattform, den
Fußbrettern oder den Geländerteilen vergrößert das
Gewicht und die Oberfläche der Plattform oder der
Ladung.
Es dürfen an keiner Stelle der Maschine
überhängende Lasten platziert oder befestigt
werden.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Genie Z-34/22 und Genie Z-34/22N
3
Bedienungsanleitung
Dritte Auflage • Vierter Druck
SICHERHEITSBESTIMMUNGEN
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Sturzgefahr
Alle auf der Plattform
arbeitenden Personen
müssen einen Sicherheitsgurt verwenden und die
jeweiligen gesetzlichen
Bestimmungen befolgen.
Befestigen Sie die Sicherheitsleine an der dafür
vorgesehenen Verankerung
auf der Plattform.
Vergewissern Sie sich, dass alle Reifen in gutem
Zustand und die Radmuttern richtig angezogen
sind.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 40 kg wiegen. Das
Gewicht jedes Batteriekastens mit Batterien muss
mindestens 205 kg betragen.
Verwenden Sie die Maschine nicht als Kran.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Verwenden Sie den Ausleger nicht zum Schieben
der Maschine oder anderer Gegenstände.
Der Ausleger darf keine angrenzenden Objekte
berühren.
Binden Sie den Ausleger oder die Plattform nicht an
angrenzenden Objekten fest.
Platzieren Sie keine Lasten außerhalb des
Plattformrands.
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Schließen Sie das Plattformeinstiegstor oder die
Schiebetür, bevor Sie mit den Arbeiten beginnen.
4
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Kollisionsgefahr
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte
Sichtweite und tote Winkel.
Vergewissern Sie sich vor dem Senken des
Auslegers, dass sich darunter weder Personen
noch Hindernisse befinden.
Achten Sie beim Drehen des Drehtisches darauf,
wo sich der Ausleger befindet.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Passen Sie die Fahrgeschwindigkeit an die
Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Betreiben Sie einen Ausleger nur dann im
Arbeitsbereich eines Krans, wenn dessen
Steuerung gesperrt ist bzw. die nötigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
vermeiden.
Beachten und verwenden Sie für die Fahr- und
Lenkfunktionen die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
5
Bedienungsanleitung
Dritte Auflage • Vierter Druck
SICHERHEITSBESTIMMUNGEN
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Stellen Sie sicher, dass alle Wartungsarbeiten so
ausgeführt wurden, wie sie in diesem Handbuch
und im Genie Z-34/22 und Z-34/22N Wartungshandbuch beschrieben werden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Stellen Sie sicher, dass die Bedienungsanleitung
sowie die Aufgaben- und Sicherheitshandbücher
vollständig und lesbar sind und sich im Aufbewahrungsfach auf der Plattform befinden.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Das unsachgemäße Berühren von abgedeckten
Komponenten führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
6
Genie Z-34/22 und Genie Z-34/22N
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr
zu warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichtere oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
zu Sachschaden führen kann.
Grün – wird verwendet, um
auf Bedienungs- oder Wartungsinformationen hinzuweisen.
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Batteriesicherheit
Gefahr der Beschädigung von
Bauteilen
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie stets
Schutzkleidung und eine Schutzbrille, wenn Sie mit
Batterien arbeiten.
Verwenden Sie kein Ladegerät mit mehr als 48V
zum Laden der Batterien.
Beide Batteriesätze müssen gemeinsam geladen
werden.
Ziehen Sie den Stecker vom Batteriesatz ab, bevor
Sie den Batteriesatz entfernen.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Der Batteriesatz muss immer in senkrechter
Position eingesetzt sein.
Schützen Sie die Batterien bzw. das Ladegerät
vor Wasser oder Regen.
Explosionsgefahr
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Umsturzgefahr
Halten Sie Funken, offenes
Feuer und brennende
Zigaretten von den
Batterien fern. Batterien
geben ein explosives Gas ab.
Die Abdeckung für den
Batteriesatz muss während
des gesamten Ladevorgangs geöffnet bleiben.
Berühren Sie die Batterieklemmen oder
Kabelklemmen nicht mit Werkzeugen, die
Funken verursachen könnten.
Teile-Nr. 82597GR
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 40 kg wiegen. Das
Gewicht jedes Batteriekastens mit Batterien muss
mindestens 205 kg betragen.
Gefahren beim Heben
Verwenden Sie zum Ausbau und Einbau von
Batteriesätzen einen Gabelstapler.
Genie Z-34/22 und Genie Z-34/22N
7
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Steuerung
Plattformsteuerpult
1 Schalter Antriebsaktivierung
2 Anzeigelampe Antriebsaktivierung
10 Anzeigelampe Maschine nicht horizontal (falls
vorhanden)
11 Proportionaler Steuerhebel für die Fahrfunktion
und Daumenwippschalter für die Lenkfunktion
3 Reserveantriebsschalter
4 Schalter Plattform ausrichten
5 Hupentaster
12 Anzeigelampe Plattformüberlastung (falls
vorhanden)
6 Schalter Primärausleger ausfahren/einfahren
13 Geschwindigkeitsregler der Auslegerfunktion
7 Roter NOT-AUS-Taster
14 Schalter Korbausleger heben/senken
8 Nicht verwendet
15 Schalter Sekundärausleger heben/senken
9 Batterieladestandsanzeige und/oder
Schwachstromunterbrechung (Option)
16 Schalter Primärausleger heben/senken
17 Schalter Drehtisch drehen
18 Schalter Plattform schwenken
8
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
STEUERUNG
Bodensteuerpult
1 Schalter Sekundärausleger heben/senken
9 Roter NOT-AUS-Taster
2 Schalter Drehtisch drehen
10 10A-Sicherungsautomat für elektrische
Stromkreise
3 Schalter Plattform schwenken
11 Anzeigelampe Plattformüberlastung (falls
vorhanden)
4 Schalter Plattform ausrichten
5 Schalter Primärausleger ausfahren/einfahren
6 Reserveantriebsschalter
13 Schalter Korbausleger heben/senken
7 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
8 Betriebsstundenzähler
Teile-Nr. 82597GR
12 Nicht verwendet
14 Schalter Primärausleger heben/senken
15 Totmannschalter
Genie Z-34/22 und Genie Z-34/22N
9
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Es unterliegt der Verantwortung des Bedieners, die
Inspektion vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit
dem nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt
es sich um eine Sichtprüfung, die vor jeder
Arbeitsschicht vom Bediener auszuführen ist. Bei
dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch
zur Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die
in dieser Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten
abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den
Herstellerspezifikationen und den im
Aufgabenhandbuch aufgelisteten Erfordernissen
auszuführen.
10
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die Bedienungsanleitung und die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich
im entsprechenden Fach auf der Plattform
befinden.
❏ Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Überprüfen Sie die Batterien auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
❏ Z-34/22: Überprüfen Sie den Reifendruck.
Führen Sie bei Bedarf Luft zu. Siehe Abschnitt
Wartung.
Überprüfen Sie die gesamte Maschine auf:
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Vergewissern Sie sich, dass alle tragenden Teile
und sonstigen wichtigen Bauteile vorhanden sind
und dass alle zugehörigen Befestigungselemente und Stifte montiert und fest angezogen
sind.
❏ Stellen Sie sicher, dass beide Batteriesätze
vorhanden, richtig eingerastet und angeschlossen sind.
❏ Stellen Sie nach Abschluss aller Wartungsinspektionsschritte sicher, dass alle
Abdeckungen an Ort und Stelle und
sicher verschlossen.
Überprüfen Sie folgende Komponenten und
Bereiche auf Beschädigungen, nicht genehmigte
Modifikationen und falsch eingebaute oder fehlende
Teile:
❏ Elektrische Bauteile, Drähte und elektrische
Kabel
❏ Hydraulikeinheit, Tank, Schläuche,
Anschlüsse, Zylinder und Steuerblöcke
❏ Antriebs- und Drehtischmotoren und
Antriebsnaben
❏ Auslegergleitplatten
❏ Reifen und Räder
❏ Begrenzungsschalter, Alarmvorrichtungen
und Hupe
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Schiebetür oder Tor der Plattform
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
11
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Wartung
Hydraulikölstand überprüfen
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben
durchgeführt werden.
Routinemäßige Wartungsinspektionen sind
von qualifizierten Technikern gemäß den
Herstellerspezifikationen und den im
Aufgabenhandbuch aufgelisteten
Erfordernissen auszuführen.
Legende – Wartungssymbole
Für den Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
1 Achten Sie darauf, dass sich der Ausleger in der
eingefahrenen Position befindet.
2 Überprüfen Sie den Hydraulikölstand.
Ergebnis: Der Hydraulikölstand sollte sich an der
Markierung FULL (VOLL) auf dem Messstab
befinden, im Sichtglas angezeigt werden oder
zwischen den Markierungen FULL (VOLL) und ADD
(HINZUFÜGEN) auf dem Hydrauliktank liegen.
3 Füllen Sie gegebenenfalls Hydrauliköl nach.
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer
Wartungsanweisung Symbole
angezeigt werden, hat dies
folgende Bedeutung:
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder äquivalent
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
12
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
WARTUNG
Batterien überprüfen
Reifendruck überprüfen
Für den sicheren Maschinenbetrieb und gute
Maschinenleistung ist es sehr wichtig, dass sich
die Batterien in gutem Zustand befinden. Ein
falscher Flüssigkeitsstand oder beschädigte Kabel
und Anschlüsse können gefährliche Zustände zur
Folge haben oder Maschinenteile beschädigen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
oder sogar tödlichen Verletzungen
führen. Legen Sie alle Ringe,
Uhren und sonstigen Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
3 Nehmen Sie die Batteriezellendeckel ab.
4 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
der Batteriefüllröhre aufzufüllen. Nicht überfüllen.
5 Setzen Sie die Batteriezellendeckel wieder auf.
Teile-Nr. 82597GR
Diese Arbeit ist bei Maschinen mit
schaumgefüllten Reifen nicht
erforderlich.
Verletzungsgefahr. Bei überhöhtem
Druck kann der Reifen platzen,
was zu schweren Verletzungen
oder tödlichen Unfällen führen
kann.
Umsturzgefahr. Verwenden Sie
kein Reifenflickzeug.
Um die maximale Stabilität zu gewährleisten, eine
optimale Maschinenbedienung zu erreichen und den
Reifenverschleiß zu minimieren, ist es notwendig,
bei allen luftgefüllten Reifen den richtigen Druck
aufrechtzuerhalten.
1 Überprüfen Sie jeden Reifen mit einem
Luftdruckmesser, und führen Sie bei Bedarf
Luft zu.
Reifendruck
Industriereifen
6,89 bar
Vorgesehene Wartungsarbeiten
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Genie Z-34/22 und Genie Z-34/22N
13
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
noch vor Inbetriebnahme der Maschine festzustellen.
Der Bediener muss die Anweisungen Schritt für
Schritt befolgen und alle Maschinenfunktionen
überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach Abschluss der Reparaturarbeiten muss der
Bediener eine Inspektion vor Inbetriebnahme
durchführen und die Funktionstests wiederholen,
bevor die Maschine wieder in Betrieb genommen
wird.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
1 Wählen Sie ein ebenes, horizontales
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
An der Bodensteuerung
2 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die Warnleuchte sollte blinken (falls
vorhanden).
NOT-AUS-Taster überprüfen
4 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
Ergebnis: Die Boden- und Plattformsteuerfunktionen sollten nicht angesteuert werden
können.
5 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
14
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Auslegerfunktionen überprüfen
Steuerung mit Reserveantrieb überprüfen
6 Drücken Sie den Totmannschalter
nicht nach links oder rechts.
Versuchen Sie, jeden Ausleger- und
Plattformfunktionskippschalter zu
betätigen.
11 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
Ergebnis: Keine der Ausleger- und Plattformfunktionen sollte angesteuert werden können.
7 Halten Sie den Totmannschalter nach links oder
rechts gedrückt, und aktivieren Sie jeden
Ausleger- und Plattformfunktionskippschalter.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Der
Senkalarm (falls vorhanden) sollte ertönen,
während der Ausleger gesenkt wird.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Primärausleger über
den Fahrgeschwindigkeits-Begrenzungsschalter
hinaus angehoben wird.
Neigungssensor überprüfen
12 Halten Sie den Reserveantriebsschalter in der Stellung EIN, und
betätigen Sie alle Kippschalter
für die Auslegerfunktionen.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
13 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
An der Plattformsteuerung
NOT-AUS-Taster überprüfen
14 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
Ergebnis: Keine Funktionen der Plattformsteuerung sollten ansteuerbar sein.
8 Ziehen Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung EIN. Drehen
Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Hupe überprüfen
9 Öffnen Sie die Drehtischabdeckung auf der
Seite der Bodensteuerung, und suchen Sie
den Neigungssensor neben dem Funktionssteuerblock.
16 Drücken Sie den Hupentaster.
10 Drücken Sie den Neigungssensor
auf einer Seite nach unten.
Ergebnis: Der Alarm auf der
Plattform sollte ertönen.
15 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die Hupe ertönt.
Fußschalter überprüfen
17 Betätigen Sie den Fußschalter nicht. Aktivieren
Sie jede Maschinenfunktion.
Ergebnis: Die Maschinenfunktionen sollten nicht
angesteuert werden können.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
15
Bedienungsanleitung
Dritte Auflage • Vierter Druck
FUNKTIONSTESTS
Maschinenfunktionen überprüfen
Fahr- und Bremsverhalten überprüfen
18 Betätigen Sie den Fußschalter.
23 Betätigen Sie den Fußschalter.
19 Betätigen Sie jeden Funktionskippschalter der
Maschine.
24 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis sich die Maschine zu
bewegen beginnt, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Alle Ausleger- und Plattformfunktionen sollten einen vollen Zyklus
durchlaufen.
Hinweis: Steuern Sie die Geschwindigkeit der
Auslegerfunktionen, indem Sie den Geschwindigkeitsregler für die Auslegerfunktionen einstellen.
Die Fahr- und Lenkfunktionen sind unabhängig vom
Geschwindigkeitsregler für die Auslegerfunktion.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Primärausleger über
den Fahrgeschwindigkeits-Begrenzungsschalter
hinaus angehoben wird.
Lenkung überprüfen
20 Betätigen Sie den Fußschalter.
21 Drücken Sie den Daumenwippschalter oben auf
dem Antriebssteuerhebel in die von dem blauen
Dreieck auf dem Steuerpult angezeigte
Richtung.
Ergebnis: Die Maschine sollte sich in die
von dem blauen Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
zum Stillstand kommen.
25 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis sich die Maschine zu
bewegen beginnt, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Die Maschine sollte sich in die
von dem gelben Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
zum Stillstand kommen.
Hinweis: Die Bremsen müssen in der Lage sein,
die Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von den blauen Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
22 Drücken Sie den Daumenwippschalter in die
von dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Ergebnis: Alle lenkbaren Räder sollten sich
in die von den gelben Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
16
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Begrenzung der Fahrgeschwindigkeit
überprüfen
26 Betätigen Sie den Fußschalter.
27 Heben Sie den Primärausleger 30 cm an.
28 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Primärausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht übersteigen.
29 Senken Sie den Ausleger in die eingefahrene
Position ab.
30 Heben Sie den Sekundärausleger 30 cm an.
31 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Sekundärausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht übersteigen.
32 Senken Sie den Ausleger in die eingefahrene
Position ab.
33 Fahren Sie den Primärausleger 30 cm aus.
34 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Primärausleger maximal erzielbare Fahrgeschwindigkeit
sollte 30 cm pro Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit der Maschine mit
angehobenem oder ausgefahrenem Primärausleger
oder angehobenem Sekundärausleger 30 cm pro
Sekunde überschreitet, ist die Maschine sofort
außer Betrieb zu setzen und entsprechend zu
kennzeichnen.
Teile-Nr. 82597GR
Antriebsaktivierungssystem überprüfen
35 Betätigen Sie den Fußschalter, und fahren Sie
den Primärausleger vollständig ein.
36 Drehen Sie den Drehtisch, bis sich der Ausleger
über eines der nicht lenkbaren Räder hinaus
bewegt hat.
Ergebnis: Die Anzeigelampe
für die Antriebsaktivierung
sollte aufleuchten und
aktiviert bleiben, solange
sich der Ausleger im
gezeigten Bereich befindet.
37 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte nicht
angesteuert werden können.
38 Halten Sie den Kippschalter Antriebsaktivierung
nach oben oder unten, und bewegen Sie den
Antriebssteuerhebel langsam aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es vorkommen, dass die
Maschine entgegen der Bewegung des
Steuerhebels Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten Richtungspfeile
auf der Plattformsteuerung
und am Fahrgestell fest, in
welche Richtung die Maschine
fahren wird.
Genie Z-34/22 und Genie Z-34/22N
Blau
Gelb
17
Bedienungsanleitung
Dritte Auflage • Vierter Druck
FUNKTIONSTESTS
Auswahlfunktion Heben/Fahren überprüfen
(falls vorhanden)
39 Betätigen Sie den Fußschalter.
40 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung, und aktivieren Sie einen
Kippschalter für eine Auslegerfunktion.
Ergebnis: Die Auslegerfunktionen sollten nicht
mehr ansteuerbar sein. Die Maschine bewegt
sich in die auf dem Steuerpult angezeigte
Richtung.
Steuerung mit Reserveantrieb überprüfen
41 Betätigen Sie den Fußschalter.
42 Halten Sie den Reserveantriebsschalter in der
Stellung EIN, und betätigen Sie jeden
Funktionssteuerhebel oder Kippschalter.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Alle Ausleger-, Lenk- und
Fahrfunktionen sollten angesteuert werden
können.
18
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hindernisse über Kopfhöhe und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige möglicherweise unsichere
Bedingungen
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Arbeitsplatzgefahren hinreichend zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
19
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
20
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass Sie alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
NOT-AUS
Betrieb vom Boden aus
Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung oder der Plattformsteuerung in
die Position AUS, um sämtliche Funktionen
abzuschalten.
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
Sollte eine Funktion bei Betätigung des roten NOTAUS-Tasters weiterhin in Betrieb bleiben, ist diese
Fehlfunktion zu beheben.
Bei Auswahl und Betätigung der Bodensteuerung
wird der rote NOT-AUS-Taster der Plattformsteuerung übergangen.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Achten Sie darauf, dass beide Batteriesätze
angeschlossen sind, bevor Sie die Maschine in
Betrieb nehmen.
Plattform positionieren
Steuerung mit Reserveantrieb
1 Drücken Sie den Totmannschalter
nach links oder rechts, und halten
Sie ihn in dieser Stellung fest.
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb versagt.
2 Bewegen Sie den entsprechenden Kippschalter
gemäß den Markierungen auf dem Steuerpult.
1 Drehen Sie den Schlüsselschalter in die
Stellung Boden- oder Plattformsteuerung.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben ist.
3 Betätigen Sie den Fußschalter, wenn Sie die
Steuerung mit Reserveantrieb von der Plattform
aus vornehmen.
4 Halten Sie den Reserveantriebsschalter in der Stellung EIN, und
aktivieren Sie die gewünschte
Funktion.
Die Ausleger-, Lenk- und Fahrfunktionen können
mit dem Reserveantrieb angesteuert werden.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
21
Bedienungsanleitung
Dritte Auflage • Vierter Druck
BEDIENUNGSANWEISUNGEN
Betrieb von der Plattform aus
Fahren
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
1 Betätigen Sie den Fußschalter.
2 Ziehen Sie die roten NOT-AUS-Taster an der
Bodensteuerung und an der Plattformsteuerung
in die Stellung EIN.
3 Achten Sie darauf, dass beide Batteriesätze
angeschlossen sind, bevor Sie die Maschine in
Betrieb nehmen.
Plattform positionieren
1 Stellen Sie die Geschwindigkeitssteuerung
der Auslegerfunktion auf die gewünschte
Geschwindigkeit ein.
Hinweis: Die Fahr- und Lenkfunktionen sind
unabhängig vom Geschwindigkeitsregler für die
Auslegerfunktion.
2 Betätigen Sie den Fußschalter.
3 Bewegen Sie den entsprechenden Kippschalter
gemäß den Markierungen auf dem Steuerpult.
2 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel Fahren langsam aus der
Mittelstellung.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel Fahren langsam in Richtung
Mittelstellung.
Anhalten: Bringen Sie den Steuerhebel Fahren
wieder in die Mittelstellung, oder lassen Sie den
Fußschalter los.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell,
um die Richtung festzustellen, in die die Maschine
fahren wird.
Bei ausgefahrenen oder angehobenen Auslegern
kann die Maschine nur mit verminderter Fahrgeschwindigkeit bewegt werden.
Der Zustand der Batterien wirkt sich auf die
Maschinenleistung aus.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben ist.
Lenken
1 Betätigen Sie den Fußschalter.
2 Drehen Sie die lenkbaren Räder mit dem
auf dem Steuerhebel Fahren befindlichen
Daumenwippschalter in die gewünschte
Richtung.
Verwenden Sie die farbkodierten Richtungsdreiecke
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
22
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Antriebsaktivierung
Die aufleuchtende Lampe zeigt
an, dass sich der Auslegerarm
über eines der nicht lenkbaren
Räder hinausbewegt hat und dass
die Fahrfunktion unterbrochen
wurde.
Halten Sie zum Fahren den Schalter Antriebsaktivierung nach oben oder nach unten, und
bewegen Sie langsam den Steuerhebel Fahren
aus der Mittelstellung.
Denken Sie daran, dass die Maschine
entgegengesetzt zu der Richtung fahren kann,
in die die Fahr- und Lenksteuerung bewegt wird.
Verwenden Sie immer die farbkodierten
Richtungspfeile auf der Plattformsteuerung und
am Fahrgestell, um die Richtung festzustellen,
in die die Maschine fahren wird.
Schwachstromunterbrechung
(falls vorhanden)
Bei Maschinen, die mit der Option Schwachstromunterbrechung ausgestattet sind, können die
Hebefunktionen der Primär- und Sekundärausleger
bei fast leeren Batterien nicht mehr von der
Plattform aus aktiviert werden.
Sturzgefahr
Beim Betrieb dieser Maschine muss eine geeignete
Sturzsicherung angelegt werden.
Alle Vorrichtungen zum Schutz vor Stürzen
müssen die behördlichen Bestimmungen erfüllen
und entsprechend den Anweisungen des Herstellers
überprüft und verwendet werden.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d. h.
eine feste und ebene Fläche ohne Hindernisse
und Verkehr.
2 Senken Sie den Ausleger in die eingefahrene
Position ab.
3 Drehen Sie den Drehtisch so, dass der Ausleger
zwischen den nicht lenkbaren Rädern liegt.
4 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel
ab, um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
5 Legen Sie einen Wegrollschutz unter die Räder.
6 Laden Sie die Batterien auf.
Anzeigelampe Maschine nicht
horizontal (falls vorhanden)
Die leuchtende Lampe weist darauf
hin, dass die Maschine nicht gerade
steht. Der Neigungsalarm ertönt,
wenn diese Lampe leuchtet. Fahren
Sie die Maschine auf einen festen
und ebenen Untergrund.
Anzeigelampe Plattformüberlastung (falls vorhanden)
Eine blinkende Anzeigelampe
signalisiert, dass die Plattform
überlastet ist und keine
Funktionen ausgeführt werden
können.
Reduzieren Sie das Gewicht auf
der Plattform, bis die Anzeigelampe erlischt.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
23
Bedienungsanleitung
Dritte Auflage • Vierter Druck
BEDIENUNGSANWEISUNGEN
Anweisung zum Füllen und
Laden von Trockenbatterien
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
Anweisungen für Batterie und
Ladegerät
Bitte beachten und befolgen:
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
Schließen Sie das Ladegerät nur an die auf dem
Gerät angegebene Netzspannung an.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
2 Füllen Sie jede Zelle mit Batteriesäure
(Elektrolyt) auf, bis die Platten bedeckt sind.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Bei Überfüllung kann die
Batteriesäure während des Ladevorgangs
auslaufen. Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron)
zu neutralisieren.
3 Setzen Sie die Batteriezellendeckel auf.
4 Laden Sie die Batterie auf.
5 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens auf. Nicht überfüllen.
Batterie laden
1 Achten Sie darauf, dass die Batterien
angeschlossen sind, bevor Sie mit dem Laden
beginnen.
2 Öffnen Sie das Batteriefach. Das Fach sollte
während des gesamten Ladevorgangs offen
bleiben.
3 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterien.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
4 Setzen Sie die Batteriezellendeckel wieder auf.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
6 Schalten Sie das Ladegerät ein.
7 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
8 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens auf. Nicht überfüllen.
24
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
Transport- und Hebeanweisungen
Freilaufschaltung für Winde
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
Bitte beachten und befolgen:
Das Transportfahrzeug muss auf einem ebenen
und horizontalen Untergrund geparkt sein.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Die Maschine muss sich in gesichertem Zustand
oder auf einem ebenen und horizontalen
Untergrund befinden, bevor die Bremsen
gelöst werden.
2 Lösen Sie die Bremsen an den nicht lenkbaren
Rädern, indem Sie die Freilaufdeckel der
Drehmomentnaben drehen (siehe weiter unten).
3 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
Nachdem die Maschine aufgeladen wurde:
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
2 Betätigen Sie die Bremsen an den nicht
lenkbaren Rädern, indem Sie die Freilaufdeckel
der Drehmomentnaben drehen (siehe weiter
unten).
Das Schleppen der Maschinen Z-34/22- oder
Z-34/22N von Genie wird nicht empfohlen. Wenn
die Maschine geschleppt werden muss, darf die
Geschwindigkeit 3,2 km/h nicht überschreiten.
Freilaufposition
Arretierte Position
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
25
Bedienungsanleitung
Dritte Auflage • Vierter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Transportsicherung auf
Lastkraftwagen oder Anhänger
Sichern Sie die Räder der Maschine für den
Transport stets mit einem Wegrollschutz.
Schalten Sie vor dem Transport den Schlüsselschalter in die Stellung AUS, und ziehen Sie den
Schlüssel ab.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Fahrgestell sichern
Plattform sichern
Stellen Sie sicher, dass sich der Korbausleger
und die Plattform in der eingefahrenen Position
befinden.
Legen Sie einen Block unter die Plattformkante
unterhalb des Plattformeinstiegstors.
Sichern Sie die Plattform mit einem Nylongurt über
der Plattformbefestigung an der Plattformschwenkeinrichtung (siehe unten). Drücken Sie nicht zu
stark nach unten, wenn Sie das Auslegerteil
sichern.
Verwenden Sie die Befestigungspunkte am
Fahrgestell zum Festbinden der Maschine auf
der Transportfläche.
Verwenden Sie Ketten oder Gurte mit
ausreichender Festigkeit.
Verwenden Sie mindestens vier Ketten.
Bringen Sie die Ketten so an, dass
Beschädigungen vermieden werden.
Lastkraftwagen-Ladefläche
LastkraftwagenLadefläche
26
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Senken Sie den Korbausleger
vollständig ab. Entfernen Sie alle losen Teile von
der Maschine.
Bitte beachten und befolgen:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt
der Maschine.
Befestigen Sie die Ketten nur an den
gekennzeichneten Hebepunkten der Maschine.
Es befinden sich vier Hebepunkte am Fahrgestell.
Legen Sie die Ketten so an, dass Beschädigungen
der Maschine vermieden werden und die Maschine
horizontal gehalten wird.
Modell
Z-34/22
Z-34/22N
x-Achse
74,6 cm
86,3 cm
y-Achse
98,6 cm
81,2 cm
y-Achse
x-Achse
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
27
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Aufschriften
Inspektion von Aufschriften
mit Text
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der
entsprechenden Tabelle, ob alle Aufschriften
vorhanden und gut lesbar sind.
Part No. Decal Description
Quantity
Part No. Decal Description
Quantity
27564
Danger – Electrocution Hazard
2
37053
Arrow – Blue
1
28161
Warning – Crushing Hazard
3
37054
Arrow – Yellow
1
28164
Notice – Hazardous Materials
1
37055
Triangle – Blue
2
28165
Notice – Foot Switch
1
37056
Triangle – Yellow
2
28171
Label – No Smoking
2
40299
Notice – Battery Connection Diagram
2
28174
Label – Power to Platform, 230V
2
40300
Danger – Tip-over, Batteries
2
28175
Caution – Compartment Access
1
40434
Label – Lanyard Anchorage
2
28176
Notice – Missing Manuals
1
43595
28177
Warning – Platform Rotate
2
Danger - Tip Over Hazard,
4
Do Not Use Air Filled Tires (Australia only)
28181
Warning – No Step or Ride
1
43653
Notice – Operating Instructions, Ground
1
28235
Label – Power to Platform, 115V
2
43658
Label – Power to Charger, 230V
1
28236
Warning – Failure To Read . . .
1
44980
Label – Power to Charger, 115V
1
28372
Caution – Component Damage
2
44981
Label – Air Line to Platform
2
31060
Danger – Tip-over Hazard, Interlock
4
44986
Notice – Max Manual Force, 90 lbs / 400 N 1
31508
Notice – Power to Charger
1
52968
Cosmetic – Genie Boom
1
31784
Notice – Tire Specificatiions, Z-34/22
4
62930
Cosmetic – Genie Z-34/22
1
31785
Notice – Battery Charger Instructions
2
62931
Cosmetic – Genie Z-34/22 DC Power
2
31788
Danger – Battery/Charger Safety
2
62932
Cosmetic – Genie Z-34/22N
1
32700
Danger – Safety Rules
2
62933
Cosmetic – Genie Z-34/22N
2
33952
Danger – Tilt-Alarm
1
65171
Label – Circuit Breaker & Status Light
1
35540
Notice – Operating Instructions, Platform
1
72081
Platform Control Panel
1
35542
Notice – Tire Specifications, Z-34/22N
4
72833
Label – Open
2
37051
Notice – Max Side Force, 150 lbs / 667 N
1
82366
Label – Chevron Rykon
1
37052
Notice – Maximum Load, 500 lbs / 227 kg
1
82592
Ground Control Panel
1
139587
Label – Wheel Load, Z-34/22 DC
4
139590
Label – Wheel Load, Z-34/22N
4
28
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
AUFSCHRIFTEN
28164
43653
31060
28171
28181
82592
32700
65171
31060
27564
35542 or
31784
28372
139587 or
139590
72833
43595
62931 or
62933
35542 or
31784
43595
139587 or
139590
72081
33952
28235 or
28174
35540
32700
37051 or
44986
28176
28236
44981
Serial
Plate
28161
40434
28177
38188
40299
52968
37054
37056
37055
31060
Chassis
Platform
28165
37052
40434
28177
Power
Unit
Side
Shading indicates decal
is hidden from view, i.e.,
under covers.
Teile-Nr. 82597GR
Ground
Controls
Side
35542
139587 or
or 31784 62931
44981 28235 139590
or 28174
or 62933
28161
43595
Genie Z-34/22 und Genie Z-34/22N
40300
38185
40299
38188
28175
37055
37056
37053
44980
or 43658
31508
38185
40300
31060
28161
62930
or 62932
82366
28171
27564
35542
or 31784
139587
or 139590
28372
72833
43595
29
Bedienungsanleitung
Dritte Auflage • Vierter Druck
AUFSCHRIFTEN
Inspektion von Aufschriften mit
Symbolen
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der
entsprechenden Tabelle, ob alle Aufschriften
vorhanden und gut lesbar sind.
Teile-Nr. Legende – Aufschriften
Anzahl
Teile-Nr. Legende – Aufschriften
Anzahl
28174
Aufkleber – Strom zur Plattform, 230V
2
72081
Plattformsteuerpult
1
28235
Aufkleber – Strom zur Plattform, 115V
2
82472
Achtung – Quetschgefahr
3
37053
Pfeil – Blau
1
82481
Gefahr – Batteriesicherheit
2
37054
Pfeil – Gelb
1
82487
Aufkleber – Bedienungsanweisungen
2
37055
Dreieck – Blau
2
82544
Gefahr – Todesgefahr durch Stromschlag 2
37056
Dreieck – Gelb
2
82548
Achtung – Plattform schwenken
2
40434
Aufkleber – Anschlagstelle für
Sicherheitsleine
2
82592
Bodensteuerpult
1
82601
Gefahr – Maximale Tragfähigkeit, 227 kg
1
43658
Aufkleber – Strom zum Ladegerät, 230V
1
82602
Gefahr – Maximale Seitenkraft, 667 N
1
44980
Aufkleber – Strom zum Ladegerät, 115V
1
82604
Gefahr – Maximale Kraft per Hand, 400 N 1
44981
Aufkleber – Druckluftleitung zur Plattform
2
82610
52968
Kosmetisch – Genie Boom
1
Aufkleber – Sicherungsautomat
und Statuslampe
62930
Kosmetisch – Genie Z-34/22
1
82611
Aufkleber – Antriebsaktivierungsaufkleber 1
62931
Kosmetisch – Genie Z-34/22 DC Power
2
139587
Aufkleber – Radbelastung, Z-34/22 DC
4
62932
Kosmetisch – Genie Z-34/22N
1
139590
Aufkleber – Radbelastung, Z-34/22N
4
62933
Kosmetisch – Genie Z-34/22N
2
30
Genie Z-34/22 und Genie Z-34/22N
1
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
AUFSCHRIFTEN
82472
82487
Typenschild
Seite der
Bodensteuerung
40434
82548
82592
82544
82610
139587 oder
139590
52968
37054
37056
37055
62931 oder
62933
139587 oder
139590
72081
82611
82481
Fahrgestell
82481
28235 oder
28174
82487
82601
44981
37055
37056
37053
44980
oder 43658
Plattform
82602
oder 82604
82472
62930
oder 62932
40434
82548
82544
Antriebsseite
Die Schattierung weist
darauf hin, dass der
Aufkleber nicht sichtbar
ist, wie z. B. unter
Abdeckungen.
Teile-Nr. 82597GR
82472
44981
139587
139587
28235 oder 139590
62931 oder 139590
oder 28174
oder 62933
Genie Z-34/22 und Genie Z-34/22N
31
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Technische Daten
Z-34/22N
Maximale Arbeitshöhe
12,2 m
Maximale Plattformhöhe
10,5 m
Höhe, ganz eingefahren
2m
Plattformausrichtung
Ausrichtung
autom. horiz.
Drehung Plattform
160°
Wechselstromsteckdose
auf der Plattform
Standard
Maximale horizontale Auslegung
6,8 m
Breite
1,5 m
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Länge, eingefahren
5,7 m
Systemspannung
Maximale Tragfähigkeit
227 kg
Radstand
1,9 m
Wenderadius (außen)
3,9 m
Wenderadius (innen)
1,8 m
Bodenfreiheit
14,6 cm
Drehung Drehtisch (Grad)
355°
Drehtischüberhang
0
Antrieb
8 Gruppe-4H,
6V 315AH-Batterien
Fahrgeschwindigkeiten, maximal
Ausleger eingefahren,
Übersetzungsverhältnis 49:1
4,5 km/h
12,2 m/10 s
Ausleger eingefahren,
Übersetzungsverhältnis 35:1
5,5 km/h
12,2 m/8 s
Ausleger
angehoben oder ausgefahren
Steigfähigkeit (Ausleger eingefahren)
Übersetzungsverhältnis 49:1
Übersetzungsverhältnis 35:1
Steuerung
Plattformabmessungen
(Länge x Breite)
1,0 km/h
12,2 m/40 s
193 bar
48V
22 x 7 x 173/4 Zoll
Reifengröße, Vollgummi
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
Siehe Typenschild
Lärmemission
Maximaler Lärmpegel bei
normalen Arbeitseinsätzen (Gewichtung A)
70 dB
Informationen zur Bodenbelastung
Bruttogewicht + Nennlast
5 307 kg
Maximale Achsenbelastung
3 854 kg
Maximale Radbelastung
2 926 kg
7,24 kg/cm2
710 kPa
Punktbelastungsdruck pro Reifen
Gesamtbelastungsdruck
14,75 kPa
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es sollte immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
25%
20%
24V Gleichstrom, proportional
10,6 m
1,42 m x 76 cm
9,1 m
+75°
7,6 m
-72°
+75°
6,1 m
4,6 m
-72°
3m
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
1,5 m
0m
0m
32
Genie Z-34/22 und Genie Z-34/22N
1,5 m 3 m
4,6 m 6,1 m 7,6 m
Teile-Nr. 82597GR
Dritte Auflage • Vierter Druck
Bedienungsanleitung
TECHNISCHE DATEN
Z-34/22
Maximale Arbeitshöhe
12,2 m
Maximale Plattformhöhe
10,6 m
Höhe, ganz eingefahren
2m
Plattformausrichtung
Ausrichtung
Drehung Plattform
6,8 m
Breite
1,7 m
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Länge, eingefahren
5,6 m
Systemspannung
227 kg
Reifengröße, ANSI
Radstand
1,9 m
Wenderadius (außen)
4m
Wenderadius (innen)
1,7 m
Bodenfreiheit
15,2 cm
Drehung Drehtisch (Grad)
355°
Drehtischüberhang
0
Antrieb
8 Gruppe-4H,
6V 315AH-Batterien
Fahrgeschwindigkeiten, maximal
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
9-14,5 LT
9-14,5
Siehe Typenschild
70 dB
Bruttogewicht + Nennlast
4 990 kg
Maximale Achsenbelastung
3 764 kg
Maximale Radbelastung
2 654 kg
5,0 km/h
12,2 m/9,1 s
Punktbelastungsdruck pro Reifen
Ausleger
angehoben oder ausgefahren
1,0 km/h
12,2 m/40 s
Gesamtbelastungsdruck
Plattformabmessungen
(Länge x Breite)
48V
Informationen zur Bodenbelastung
Ausleger eingefahren,
Übersetzungsverhältnis 49:1
Steuerung
193 bar
Lärmemission
Maximaler Lärmpegel bei
normalen Arbeitseinsätzen (Gewichtung A)
6,4 km/h
12,2 m/6,8 s
30%
35%
Standard
Reifengröße (CE und Australien)
Nur schaumgefüllte Reifen
Ausleger eingefahren,
Übersetzungsverhältnis 35:1
Steigfähigkeit (Ausleger eingefahren)
Übersetzungsverhältnis 35:1
Übersetzungsverhältnis 49:1
160°
Wechselstromsteckdose
auf der Plattform
Maximale horizontale Auslegung
Maximale Tragfähigkeit
autom. horiz.
7,03 kg/cm2
689 kPa
11,44 kPa
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es sollte immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
24V Gleichstrom, proportional
1,42 m x 76 cm
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Teile-Nr. 82597GR
Genie Z-34/22 und Genie Z-34/22N
33
Bedienungsanleitung
Dritte Auflage • Vierter Druck
Reichweite
+75°
10,6 m
9,1 m
7,6 m
-72°
+75°
6,1 m
4,6 m
-72°
3m
1,5 m
0m
0m
34
1,5 m 3 m
4,6 m 6,1 m 7,6 m
Genie Z-34/22 und Genie Z-34/22N
Teile-Nr. 82597GR
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
