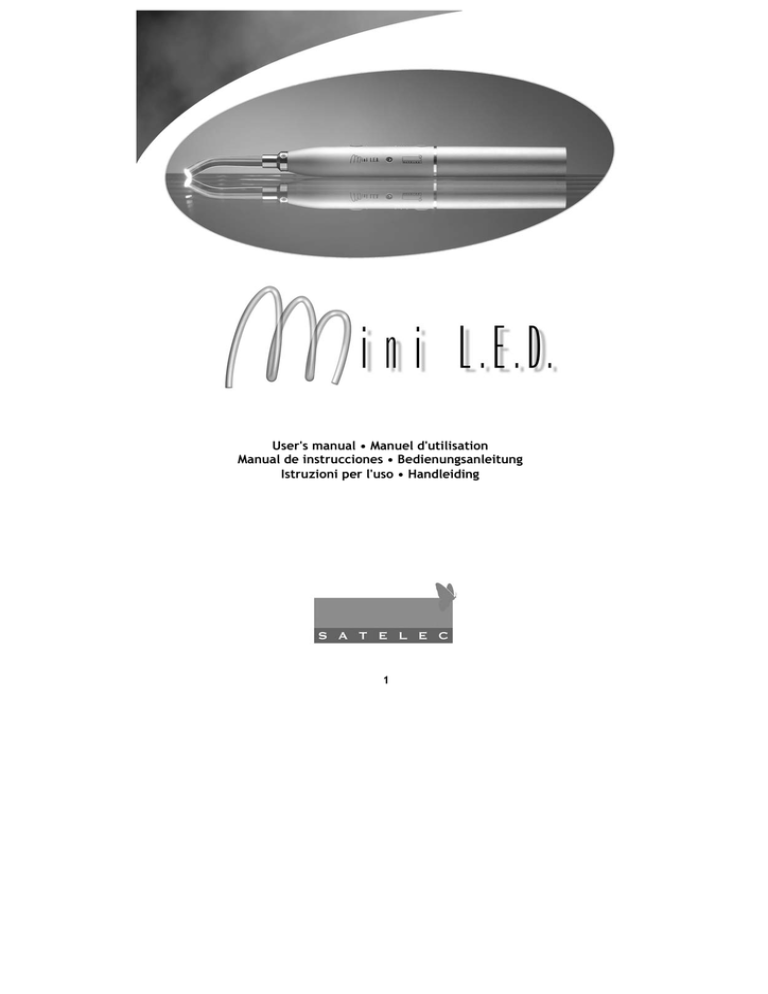

User's manual • Manuel d'utilisation Manual de instrucciones

User's manual • Manuel d'utilisation Manual de instrucciones
User's manual • Manuel d'utilisation
Manual de instrucciones • Bedienungsanleitung
Istruzioni per l'uso • Handleiding
1
ENGLISH
3
FRANCAIS
11
ESPAÑOL
19
DEUTSCH
27
ITALIANO
35
NEDERLANDS
43
2
ENGLISH
CONTENTS
1
2
3
4
5
6
7
8
9
10
11
SAFETY INSTRUCTIONS
PRESENTATION
INSTALLATION
PRODUCT DESCRIPTION
MENUS
EVERYDAY USEE
CARE
TROUBLESHOOTING
TECHNICAL SERVICE
SPECIFICATIONS
SYMBOLS AND ABBREVIATIONS
3
4
5
5
6
6
7
7
8
8
8
9
1 – SAFETY AND INSTRUCTION
Warning: Before connecting the Mini L.E.D., please read the safety
instructions carefully. The manufacturer’s liability for the Mini L.E.D. is
applicable only if it is used as directed and if the safety instructions are
properly complied with. Safety instructions mean a good prior knowledge of
dentistry and photo-polymerization as well as understanding of the specific
guidelines given in this User’s Manual
1)
2)
This unit must be used in accordance
with the instructions contained in this
manual. We do not accept liability in
the case of non compliance with the
instructions or if the unit is used for
any
purpose
other
than
that
recommended.
Before connecting the base station to
the mains, check that the mains
voltage is set between the minimum
and the maximum as indicated on the
label on the mains adapter. A voltage
outside the range stated could damage
and/or injure the operator and/or the
patient.
3)
The light rays produced by the unit
can be harmful and should never be
directed towards the eyes even if
adequate protective glasses are worn.
The light is only intended for
treatment inside the mouth.
4)
Condensation inside an electrical
appliance can be dangerous. If the
unit needs to be transported from a
cold to a warm area, it should not be
used immediately but should be left
long enough to reach the new room
temperature.
5)
6)
7)
Unless otherwise specified in this
manual, Do not introduce or try to
introduce any metal objects into the
unit or the base station. This could
cause an electric shock.
8)
We do not accept any liability for
damage if accessories or replacement
parts other than those issued by the
manufacturer are used. In particular,
the use of any other light guide, mains
adapter or battery could be dangerous
for the patient/user and/or for the
correct operation of the instrument.
9)
In the case of a fault, unplug the unit
immediately and ensure that no other
person can use it before it has been
checked by the manufacturer or the
manufacturer's authorized dealer. A
fault could be due to incorrect use or
physical damage.
10) Do not use near to any heat source.
Use of solvent or flammable products
on this unit could cause damage.
11) The use of detergents on the unit for
cleaning or any other purposes may
cause a short circuit.
12) If repairs are necessary, the unit
should only be opened by the
manufacturer's authorized dealer.
Never replace the battery while the
unit is plugged into the mains or
before it has completely cooled off
after use.
13) The Mini L.E.D. must not be used on
any person with a heart stimulator or
pacemaker.
Do not use the unit near flammable
anesthetic liquid, oxygen or nitrous
oxide.
4
2 – PRESENTATION
14) Any unit used for polymerization,
including the Mini L.E.D., must not be
used on, or by, any person who
suffers, or has suffered in the past,
from
photo-biological
reactions
(including
urticaria
solaris
or
protoporphyrie erythropetique), or
any
person
receiving
medical
treatment and using photosensitive
medication (including methoxsalenes
or dymethylchlorotetracycline).
The Mini L.E.D. produces a visible blue
light between a wavelength of 420 and
480nm for the photo-polymerization of
dental materials. After checking the
packaging for damage (please retain the
packaging), you will find the following:
1- The
Mini
L.E.D.
handpiece
incorporating the Light Emitting
Diode.
2- The base station for recharging the
unit incorporating a radiometer.
3- The mains adapter and mains socket.
4- The Lithium Ion battery.
5- A curved universal Light Guide of
Ø7,5mm which can be sterilized.
6- A deflector
7- Booster tip (optional)
8- User's manual.
15) Any person who has previously
suffered from a retina or crystalline
condition or who has undergone eye
surgery,
in
particular
cataract
treatment, should visit an eye
specialist before using the unit or
before undergoing treatment with the
unit. Even with the patient's
agreement, great care should be taken
because the intensity of the light is
potentially dangerous. It is highly
recommended to use protective ultraviolet and light-filtering glasses at all
times.
3 – INSTALLATION
1)
16) Any variation in the voltage of the
power
supply
or
in
the
electromagnetic field outside the
normal safety regulations could cause
the unit to come on automatically, or
interfere with its operation.
2)
3)
17) Electromagnetic interference: the unit
has been tested and approved for all
the current standards (EN 60 601-1-2)
both with regard to emission
(electrical field rays and supply
voltage interference) and immunity
(electrical fields rays, intermittent
bursts on the supply, electrostatic
discharges and supply shock waves).
4)
5)
18) If required, your dealer can supply all
spare parts, in particular the battery,
which should be returned to them.
6)
19) For use only by a dental professional.
5
Check that environmental conditions
are satisfactory (i.e. temperature
between 15°C and 30°C and humidity
between 10% and 80%).
Prior to each use, sterilize the light
guide and disinfect both base station
and handpiece (see also the chapter
on care).
Screw the battery onto the handpiece,
remove the protection cap and place
the sterilized light guide in the
handpiece. Ensure that the light guide
is inserted correctly. There is a
friction contact with a click.
Position the base station on a sturdy
surface. Plug in the mains adapter and
ensure that the plug is suitable for the
voltage of your power supply. The
green light will flash twice.
Place the handpiece in the base
station for a minimum of 2 hours 30
minutes in order to fully charge the
battery.
The green light starts to flash
indicating that the battery is being
charged. As soon as the battery is fully
charged, the light stops flashing and
stays lit.
4 – PRODUCT DESCRIPTION
Base station (2):
Radiometer:
A built-in radiometer, associated with a
LED indicator allows the operator to check
accurately the curing unit's performance.
The aperture is located on the front part
of the base station.
To proceed:
Set the unit in Fast Curing mode.
Insert the standard light guide into the
hand piece after checking no VLC
material remains on the light guide.
Place the end of the light guide in the
aperture and activate the Mini L.E.D.
Now that the Mini L.E.D. is fully charged,
you need to familiarize yourself with its
buttons and menus:
1
LED indicator:
Color
Mode
Green
Power over 800mW/cm²
Red
See troubleshooting chapter
2
Charge:
When the handpiece is inserted in the base
station, another LED displays the charge
status for the battery:
Color
Mode
Green flashing
Charging
Green
Battery fully charged
Handpiece (1):
LED indicators:
The handpiece has four LEDs:
one status LED close to the light guide
indicating the following:
Color
Mode
Green
Normal mode
Red
Battery low
Red flashing
Thermal protection
three LEDs in line showing
selected curing mode:
Color
Mode
Red
Fast Curing
Orange
Pulse curing
Yellow
Step curing
-
5 – MENUS
The Mini L.E.D. has three different menus.
To select the menu you want to use, press
the navigation button.
Fast Curing Menu: when the handpiece is
removed from the base station, the unit
will be set on fast curing program for 10
seconds. The red light indicates your
selection.
In this mode the power provided by your
unit is approx.:
- 1100mW/cm² (± 10%) with the Ø7.5mm
standard light guide.
- 2000mW/cm² (± 10%) with the Ø5.5mm
optional booster Tip.
the
Buttons:
The handpiece has two buttons:
one navigation button which is used to
switch from one menu to another
One on/off light button (trigger) close
to the light guide.
6
7 – CARE
Pulse Curing Menu: selected by the
navigation button. This menu gives full
power in a pulsation mode with
an
emission of ten successive flashes including
a rest period of 250ms between the
flashes. The orange light indicates your
selection.
In this mode the unit provides the same
power described in the fast curing menu.
Warning: For everyday care of the Mini
L.E.D., ensure that the handpiece is not
on the base station before you remove the
light guide. Unplug the Mini L.E.D. before
using a disinfectant. Clean and sterilize
the light guide before each patient.
1)
Step Curing Menu: Selected by the
navigation button. If you wish to carry out
"step curing" (curing similar to a step menu
in halogen unit), you will have:
- soft start for 10 seconds from 0 to
1100mW/cm² (or 0 to 2000mW/cm² with
the optional booster Tip)
- Full power during 10 seconds.
2)
6 – EVERYDAY USEE
1)
2)
3)
4)
5)
6)
The Mini L.E.D. is normally positioned
on the base station. The first time you
pick it up it will automatically be
activated in the fast curing menu. For
further details, please refer to
chapter 5.
When the preferred program has been
selected, your Mini L.E.D. is ready for
use.
Place the light guide as close as
possible to the surface of the VLC
material without touching it, as this
could cause damage to the light guide
and decrease its efficiency.
Press the trigger button briefly in
order to set the curing cycle. The
setting will be confirmed by an
audible signal (beep).
At the end of the cycle, you will hear
another "beep". However, you can
interrupt the cycle at any time simply
by pressing the trigger button.
After three minutes, if the unit is not
used, it goes into stand-by mode and
all the lights go out. Press any button
to reactivate the unit.
3)
4)
5)
7
The Mini L.E.D. and accessories can
be disinfected using normal surface
disinfectant, for example, a hydroalcohol solution. Ensure that the Mini
L.E.D is unplugged before disinfecting
and do not use abrasive products on
the casing.
After each use, check that no trace of
VLC material remains on the light
guide. Any remaining VLC material
must be removed immediately and the
surface of the light guide checked,
ensuring that it has not been altered
in any way. If it is damaged, replace
the light guide as the power could be
reduced by up to 30%.
Under normal conditions, the power of
the LED source does not vary if the
battery is correctly charged and
consequently the power level does not
need to be checked as with ordinary
curing units. However, if in doubt, use
the built-in radiometer described in
chapter 4.
The battery is located at the end of
the handpiece. It can be removed by
unscrewing.
Regularly check that the LED is clean.
It is to be found inside the end of the
handpiece and the light guide is
slotted over it. If it is not clean, use a
special cleaning solution developed for
this purpose.
8 – TROUBLESHOOTING
10 – SPECIFICATIONS
If a problem appears, before calling your
dealer's after sales service:
1) Check that the base station is
correctly connected to the mains to
ensure that the battery recharges
normally. If the LED is not lit up in
spite of correct connection, contact
the after sales service.
2) Check that the battery indicator shows
that it is fully charged before pressing
the trigger. If the LED is red, an
automatic safety mechanism will stop
the unit from being activated. In this
case, recharge your battery by
replacing the handpiece on the base
station, or just replace with a second
fully charged battery.
3) Intensive use of the unit may possibly
cause a rise in temperature inside the
unit. In this occurs, an automatic
safety mechanism will stop the Mini
L.E.D., and the status indicator will
flash red. Leave the unit for a few
minutes to cool down and then carry
on as normal.
Unit
Model:
Weight:
Size:
Classification:
Mini L.E.D.
190g
Ø23 x 200mm
Ordinary
Type B
Continuous service
IPX0
Power supply adapter
Input voltage:
110 - 240V AC
Frequency:
47 - 63 Hz
Output voltage: 12V
Output current: 1.25A
Classification:
II
IP 40
Base station
Input voltage:
Protection:
Classification:
9 – TECHNICAL SERVICE
Your dealer's after sales service is at your
disposal for help with any technical
problem.
Battery
Type:
Size:
Capacity:
12VDC
Fuse 2A
Continuous service
IPX 0
Lithium-Ion
90 x Ø21mm
2000mAh
Optical specifications
Wavelength:
420-480nm
Intensity
(Ø7.5mm):
1100 mW/cm²
Power:
450-500 mW
Homologation
CE
IEC 60 601-1
60 601-1-2
8
11 – SYMBOLS AND ABBREVIATIONS
DEFINITION
SYMBOL
Alternating current
Continuous current
Warning, please refer to the
accompanying documents
Type B
Class II
9
10
FRANCAIS
SOMMAIRE
1
2
3
4
5
6
7
8
9
10
11
CONSIGNE DE SECURITE
PRESENTATION
INSTALLATION
DESCRIPTION DE L'APPAREIL
MENUS PROPOSES
UTILISATION COURANTE
ENTRETIEN
DEPANNAGE
SERVICE TECHNIQUE
SPECIFICATIONS
SYMBOLES ET ABBREVIATIONS
11
12
13
13
14
14
15
15
16
16
16
17
1 – CONSIGNES DE SECURITE
Attention: Avant d'utiliser Mini L.E.D., lire attentivement l'ensemble du
chapitre sur les consignes de sécurité. La garantie du fabricant n'est applicable
que dans la mesure où les indications portant sur le fonctionnement et la
sécurité de l'appareil ont été correctement appliquées. Ces mesures de
sécurité impliquent une bonne connaissance de l'art dentaire et de la photopolymérisation et celles plus spécifiques contenues dans ce mode d'emploi.
1)
2)
3)
4)
5)
6)
7)
Cet appareil doit être utilisé dans le
respect
total
des
instructions
contenues dans ce mode d'utilisation.
Le fabricant décline toute responsabilité si ces règles ne sont pas suivies
ou si l'appareil est utilisé pour toute
autre application.
Avant de brancher l'appareil, vérifier
que la tension secteur est compatible
avec celle indiquée sur l'adaptateur
secteur.
Un
voltage
différent
entraînera des dommages à l'appareil
et pourrait blesser le patient et/ou
l'utilisateur.
Les rayons lumineux produits par ce
type d'appareil peuvent être dangereux
et ne doivent jamais être dirigés en
direction des yeux même avec des
lunettes de protection adaptées.
L'action de cette lumière ne doit porter
que sur la partie à traiter dans la
cavité buccale.
Toute condensation à l'intérieur d'un
appareil
électrique
peut
être
dangereuse. Si l'appareil doit être
transporté d'un endroit frais à un
endroit chaud, il ne doit pas être
utilisé immédiatement, mais seulement
après avoir atteint la température
ambiante.
Ne jamais changer la batterie avant son
complet refroidissement et sans avoir
débranché l'appareil.
Ne jamais utiliser cet appareil en
présence d'un anesthésique liquide
inflammable, de l'oxygène ou du
protoxyde d'azote.
En dehors de toutes indications
spécifiées dans ce manuel, ne jamais
introduire ou essayer d'introduire des
objets métalliques dans l'appareil ou
son support. Cela pourrait entraîner
une décharge électrique.
8)
9)
10)
11)
12)
13)
14)
12
Le
fabricant
décline
toute
responsabilité si les pièces ou
accessoires endommagés ne sont pas
exclusivement remplacés par ceux du
fabricant. En particulier, l'utilisation
d'embouts de conduction de la lumière,
d'adaptateur secteur ou de batteries
autres pourraient être dangereux pour
le patient et l'utilisateur et/ou pour
une utilisation correcte de l'appareil.
En cas d'anomalie, débrancher aussitôt
l'appareil et s'assurer que personne ne
pourra l'utiliser avant vérification du
fabricant ou de son distributeur. Cette
mise en cause peut être due au non
respect des règles de sécurité ou à un
dommage physique.
Ne pas utiliser proche d'une source de
chaleur. L'utilisation de solvants ou de
produits inflammables sur l'appareil
peut causer des dommages.
L'utilisation de détergents sur l'appareil
pour le nettoyer peut causer des
courts-circuits.
Si une réparation s'avère nécessaire,
seuls le fabricant ou le distributeur de
l'appareil sont habilités à intervenir.
Mini L.E.D. ne doit pas être utilisé si le
patient ou l'opérateur porte un
stimulateur cardiaque.
Toutes les lampes utilisées pour la
photo-polymérisation, y compris Mini
L.E.D., ne doivent pas être utilisées sur
des personnes qui souffrent ou ont
souffert de réactions photo-biologiques
(y compris celles présentant de
l'Urticae Solarisa ou protoporphyrie
erythropoïétique) ou celles en cours de
traitement
comprenant
des
médications
photosensibilisants
(y
compris
les
methoxsalènes
ou
chlorotetracycline).
2 – PRESENTATION
15) Les personnes qui ont souffert de la
rétine ou du cristallin ou ayant subi une
opération de l'œil, en particulier de la
cataracte, doivent consulter leur
ophtalmologiste avant d'utiliser la
lampe ou être le patient traité avec
Mini L.E.D. Même en cas d'accord, il
est fortement recommandé de se
montrer prudent car l'intensité de la
lumière pourrait causer des accidents.
Il est particulièrement indiqué de
porter en permanence des lunettes de
protection adéquates (filtres lumineux
ultraviolet).
Mini L.E.D. émet une lumière visible bleue
comprise entre 420 et 480 nm de longueur
d'onde pour la photo-polymérisation des
matériaux dentaires. Après avoir contrôlé le
bon état de l'emballage (que vous
conserverez), vous trouverez :
1- La pièce à main comportant la Diode
d'émission lumineuse - Mini L.E.D.
2- Le support incorporé avec radiomètre
permettant de recharger l'appareil.
3- L'adaptateur secteur et la prise réseau.
4- La batterie Lithium-ion.
5- Un embout optique universel coudé de
Ø 7,5 mm stérilisable.
6- Un déflecteur
7- Booster tip (option)
8- Le manuel d'utilisation.
16) Toutes variations de la tension du
réseau électrique ou de champ
électromagnétique, non conformes aux
limites en vigueur, pourraient mettre
la lampe en fonction automatique ou
perturber son fonctionnement.
3 – INSTALLATION
17) Interférences électromagnétiques :
l'appareil est conforme aux normes en
vigueur (EN 60 601-1-2) que ce soit en
émission (rayonnement au champ
électrique et perturbation de la tension
d'alimentation) ou en immunité (pour
le
rayonnement
aux
champs
électriques, aux transitoires rapides en
salves d'alimentation, aux décharges
électrostatiques et aux ondes de chocs
de l'alimentation).
1- Vérifier
que
les
conditions
environnementales sont satisfaisantes
(température ambiante entre 15°C et
30°C - humidité entre 10% et 80%).
2- Avant toute utilisation, stériliser l'embout
lumineux et désinfecter aussi le support
et l'appareil (voir chapitre sur l'entretien)
3- Placer la batterie dans la pièce à main,
retirer le capuchon de sécurité et placer
l'embout
stérilisé
dans
l'appareil.
S'assurer de la parfaite insertion de
l'embout confirmé par un clic sonore.
4- Placer le support sur une surface stable.
Connecter l'adaptateur secteur après
s'être assuré que la tension est adaptée à
l'installation électrique. Le témoin
lumineux vert s'allumera 2 fois.
5- Placer la lampe sur son support pendant
au minimum 2h30 pour assurer le
chargement complet de la batterie.
6- Le voyant lumineux vert se met à
clignoter indiquant que la batterie est en
charge. Dès que la batterie est chargée,
le voyant cesse de clignoter et reste
allumé.
18) Si nécessaire, votre distributeur
dispose de toutes les pièces, en
particulier de batteries, qui doivent
leur être retournées.
19) Utilisation
seulement.
par
un
professionnel
13
4 – DESCRIPTION DE l'APPAREIL
Support (2):
Radiomètre:
Le socle comprend un radiomètre incorporé
qui associé à un indicateur, permet à
l'utilisateur de vérifier d'une manière
précise le bon fonctionnement de la lampe.
La fenêtre d'entrée du radiomètre est
située à l'avant du support.
La procédure:
Programmer la lampe en mode rapide.
Insérer l'embout optique dans la pièce
à main après avoir vérifié qu'il ne reste
aucune trace de matériaux composites
sur le guide.
Placer l'extrémité du guide optique
dans le wattmètre et activer Mini
L.E.D.
Maintenant
que
Mini
L.E.D.
est
complètement chargée, vous avez besoin
de vous familiariser avec son clavier et ses
menus.
1
Voyant de contrôle:
Couleur
Mode
Vert
Puissance au-dessus de
800 mw/cm²
Rouge
Voir chapitre dépannage
2
Charge:
Quand la pièce à main est placée sur le
support, une autre LED indique la charge
batterie :
Couleur
Mode
Vert
En charge
clignotant
Vert
Batterie
complètement
chargée
Pièce à main (1):
Témoins lumineux:
La pièce à main comporte 4 témoins
lumineux:
Un témoin situé à côté du guide
optique:
Couleur
Mode
Vert
mode normal
Rouge
Batterie faible
Rouge clignotant
Protection thermique
5 – MENUS PROPOSES
Mini L.E.D. dispose de trois menus
différents, il suffit d'appuyer sur la touche
pour sélectionner votre choix.
3 témoins alignés indiquent le mode de
polymérisation.
Couleur
Mode
Rouge
Rapide
Orange
Pulsé
Jaune
Progressif
-
Menu "mode rapide": Après avoir retiré
l'appareil de son support, la lampe se
mettra en "mode rapide" pendant 10
secondes. L'indicateur rouge indique votre
sélection. La puissance de la lampe dans ce
mode est:
- 1100 mW/cm² (± 10%) avec l'embout
universel de Ø 7,5 mm.
- 2000 mW/cm² (± 10%) avec l'embout
"booster tip" (option) de Ø 5,5 mm.
Touches:
Le clavier est constitué de 2 touches :
une touche de navigation pour
sélectionner les menus
Une touche marche/arrêt (gâchette) à
côté du guide optique.
14
7 – ENTRETIEN
Menu "mode pulsé": Sélectionné en
activant la touche de navigation. Ce menu
correspond à la pleine puissance de la
lampe en mode pulsé, c'est à dire une
émission de 10 flashs successifs avec une
période de repos de 250 ms entre les
expositions lumineuses. L'indicateur orange
indique votre sélection.
La puissance de la lampe dans ce mode
correspond à celle décrite dans le menu
"mode rapide".
Menu "mode progressif": Sélectionné en
utilisant la touche de navigation. En "mode
progressif" (polymérisation similaire au
menu step avec une lampe halogène) vous
disposerez de :
- Démarrage progressif pendant 10 secondes
de 0 à 1100 mW/cm² - ou 0 à 2000 mW/cm²
avec l'embout "booster tip" (option).
- Pleine puissance pendant 10 secondes.
Attention : Pour l'entretien quotidien de
Mini L.E.D., s'assurer que l'appareil n'est
plus sur son support. Bien déconnecter Mini
L.E.D. avant d'utiliser un désinfectant.
Nettoyer et stériliser l'embout optique
avant chaque patient.
1) Mini L.E.D. et ses accessoires peuvent
être désinfectés en utilisant n'importe
quel désinfectant de surface comme une
solution hydroalcoolique. S'assurer que
Mini L.E.D. est bien déconnecté avant
toute stérilisation et ne pas utiliser de
produits abrasifs.
2) Après chaque utilisation, bien vérifier
qu'aucun résidu de composite ne s'est
collé sur l'embout optique. Si tel est le
cas, retirer immédiatement les résidus
et vérifier que la surface de l'embout n'a
pas été altérée. Si un dommage
apparaissait,
remplacer
l'embout
optique car la puissance de la lampe
pourrait être réduite de plus de 30%.
3) Dans
des
conditions
normales
d'utilisation, la puissance de la lampe ne
varie pas si la batterie est correctement
chargée. Par conséquent, il n'est pas
nécessaire de vérifier la puissance
comme
avec
des
lampes
de
polymérisation ordinaire. Cependant en
cas de doute utiliser le radiomètre
comme décrit en chapitre 4.
4) La batterie est située dans la pièce à
main et peut être remplacée en
dévissant la partie inférieure.
5) Vérifier régulièrement que la LED
(située à l'extrémité de la pièce à main)
sur laquelle vient s'emboîter l'embout
optique est propre. Sinon utiliser la
solution spécifique pour cet entretien.
6 – UTILISATION COURANTE
1) Mini L.E.D. est normalement posée sur
son support. La première fois qu'elle est
retirée de son socle, elle est positionnée
en "mode rapide". Pour plus de détails
se référer au chapitre 5.
2) Choisir le programme et la lampe est
prête à fonctionner.
3) Placer l'embout le plus près possible de
la surface du matériau à photopolymériser. Toutefois, il ne faut pas
que l'embout touche le composite car
cela
risquerait
de
l'endommager
considérablement et de diminuer son
efficacité.
4) Appuyer brièvement sur la gâchette pour
déclencher le cycle de polymérisation.
Cette action sera confirmée par un bip
sonore.
5) L'arrêt du cycle s'accompagne également
d'un bip sonore. Il est possible
néanmoins d'interrompre ce cycle à
n'importe quel moment par une simple
pression sur la gâchette.
6) Après 3 minutes de non utilisation, la
lampe passe en mode stand-by et tous
les indicateurs s'éteignent. Il suffit
d'appuyer sur n'importe quelle touche
pour la réactiver.
15
8 – DEPANNAGE
10 – SPECIFICATIONS
En cas de problème, avant de contacter le
service technique de votre distributeur:
1) S'assurer que votre support est
correctement connecté sur le secteur
pour garantir à la batterie un
chargement normal. Si la LED n'est pas
allumée
malgré
une
connexion
correcte, contactez le SAV.
2) Vérifier que l'indicateur de la batterie
montre que la batterie est bien
chargée avant d'appuyer sur la
gâchette. Si le témoin lumineux est
rouge, une protection automatique
empêchera l'appareil de fonctionner. Si
tel est le cas, recharger la batterie en
replaçant la lampe sur son support ou
en utilisant une deuxième batterie
complètement chargée.
3) Une utilisation intensive de la lampe
peut provoquer une élévation de la
température à l'intérieur de l'appareil.
Si cela se produisait, une protection
automatique empêcherait l'appareil de
fonctionner et l'indicateur rouge
clignoterait. Laisser l'appareil quelques
minutes au repos pour permettre un
refroidissement
et
la
lampe
fonctionnera de nouveau normalement.
Unité
Modèle:
Poids:
Dimensions:
Classification:
Mini L.E.D.
190 g
Ø23 x 200mm
Ordinaire
Type B
Service permanent
IPX0
Adaptateur secteur
Tension de service:
Fréquence:
Tension d'alimentation:
Courant de sortie:
Classification:
Socle chargeur
Tension d'alimentation:
Protection:
Classification:
9 – SERVICE TECHNIQUE
Le service technique de votre distributeur
est à votre disposition pour tous vos
problèmes techniques.
12 VDC
Fusible 2 A
Service
permanent
IPX 0
Batterie
Type:
Taille:
Capacité:
Lithium-Ion
90 x Ø21 mm
2000 mAh
Specifications optique
Longueur d'onde:
Intensité (Ø7.5mm):
Puissance:
420-480 nm
1100 mW/cm²
450-500 mW
Homologation
CE
IEC 60 601-1
60 601-1-2
16
110 - 240V AC
47 - 63 Hz
12 V
1,25 A
II
IP 40
11 – SYMBOLES ET ABREVIATIONS
SYMBOLE
DEFINITION
Courant alternatif
Courant continu
Attention, se référer au présent
document
Type B
Classe II
17
18
ESPAÑOL
INDICE
1
2
3
4
5
6
7
8
9
10
11
NORMAS DE SEGURIDAD
PRESENTACIÓN DEL EQUIPO
INSTALACIÓN
DESCRIPCION DEL EQUIPO
MENUS
UTILIZACIÓN HABITUAL
MANTENIMIENTO
REPARACIÓN
SERVICIO TÉCNICO
ESPECIFICACIONES
SIMBOLOS Y ABREVIACIONES
20
21
21
22
22
23
23
24
24
24
25
19
1 – NORMAS DE SEGURIDAD
Atención: Antes de utilizar la lámpara Mini L.E.D., leer atentamente todo el
capitulo sobre las normas de seguridad. La garantía del fabricante será
aplicable solo en la medida que las indicaciones relativas al funcionamiento y
la seguridad del aparato hayan sido correctamente aplicadas. Estas medidas de
seguridad implican un buen conocimiento del Arte Dental, de la
fotopolimerización y las más especificas contenidas en este manual de
instrucciones.
1)
2)
3)
4)
5)
6)
7)
Este aparato se debe utilizar
respetando
totalmente
las
instrucciones contenidas en este
manual de utilización. No nos haremos
responsables si estas reglas no se
siguen o si el aparato se emplea en
cualquier otra utilización
Antes de enchufar el aparato, verificar
que la tensión de la corriente es
compatible con la indicada en el
adaptador del equipo. Un voltaje
diferente ocasionaría daños en el
aparato y podría herir al paciente y/o
al usuario.
Los rayos luminosos producidos por
este tipo de aparatos pueden ser
peligrosos y no deben nunca ser
dirigidos hacia los ojos, aunque se
lleven gafas de protección adaptadas.
La acción de esta luz debe incidir
solamente en la parte a tratar de la
cavidad bucal.
Cualquier condensación en el interior
del aparato eléctrico puede ser
peligrosa. Si el aparato se tiene que
transportar de un lugar fresco a uno
de temperatura más elevada, no
utilizarlo hasta que haya alcanzado la
temperatura ambiente.
No cambiar nunca la batería antes de
su completo enfriamiento y sin haber
desenchufado el aparato.
No utilizar nunca este aparato en
presencia de un líquido anestésico
inflamable, oxigeno o protóxido de
nitrógeno.
Al margen de otras indicaciones
especificadas en este manual, no
introducir nunca o probar de
introducir objetos metálicos en el
aparato o su soporte. Este hecho podía
ocasionar una descarga eléctrica.
8)
9)
10)
11)
12)
13)
14)
20
El fabricante no se responsabiliza si
las piezas o accesorios dañados no se
reemplazan
exclusivamente
con
recambios originales. En particular, la
utilización de fibras de conducción de
luz, de adaptadores o de baterías,
distintas a las originales podrían ser
peligrosas para el paciente y el
usuario o para una utilización correcta
del equipo.
En caso de anomalía, desconectar
enseguida el aparato y asegurarse que
nadie lo podrá utilizar hasta que sea
verificado por el fabricante o su
distribuidor. Esta situación, puede ser
debida a no respetar las reglas de
seguridad o haberse producido algún
daño físico en el equipo.
No utilizar cerca de una fuente de
calor. La utilización de solventes o de
productos
inflamables
sobre
el
aparato puede causar daños.
La utilización de detergentes en la
limpieza del aparato puede causar
corto circuitos.
Si
se tiene que efectuar alguna
reparación, solo el fabricante o el
distribuidor están habilitados para
realizarla.
Mini LED no se debe utilizar si el
paciente o el operador lleva un marca
pasos.
Ninguna
lámpara
de
fotopolimerización,
incluida la
lámpara Mini L.E.D., debe utilizarse
sobre personas que sufren o han
sufrido de reacciones fotobiológicas
(incluidas las "Urticae Solarisa" o
protoporfiria eritopoyética") o en
personas en curso de tratamiento con
medicaciones
fotosensiblilizantes
(incluidos
las
"methoxsalene"
o
"clorotetraciclina" ).
2 – PRESENTACION DEL EQUIPO
15) Las personas que han sufrido de la
retina o del cristalino o hayan
soportado una operación de ojos, en
particular
de
cataratas,
deben
consultar a su oftalmólogo antes de
utilizar la lámpara o ser el paciente
tratado por Mini LED. Aun así, está
sumamente recomendado mostrarse
prudente porque la intensidad de la
luz podría causar accidentes. Está
particularmente
indicado
llevar
permanentemente gafas de protección
adecuadas
(filtros
luminosos
ultravioletas).
16) Cualquier variación de la tensión de
la red eléctrica o de campo
electromagnético, no conforme con
los limites en vigor, podrían poner en
marcha la lámpara en funcionamiento
automático
o
perturbar
su
funcionamiento.
17) Interferencias electromagnéticas : el
aparato es conforme a las normas en
vigor (EN 60 601-1-2) tanto en emisión
(radiación del campo eléctrico y
perturbación de la tensión de
alimentación) o en inmunidad (para la
radiación a los campos eléctricos, o
los tránsitos rápidos en salvas de
alimentación,
a
las
descargas
electroestáticas y a las ondas de
choque).
18) Si es necesario, su distribuidor dispone
de todas las piezas, particularmente
las baterías, que le deben ser
devueltas.
19) Solo para uso profesional.
La lámpara Mini L.E.D. emite una luz
visible azul comprendida entre 420 et 480
nm de longitud de onda para la foto
polimerización de los materiales dentales.
Después de haber controlado el buen
estado
del
embalaje
(que
Usted
conservará), se encontrará :
1- La pieza de mano incorporando el diodo
de emisión luminosa - Mini L.E.D.
2- El soporte, con wattimetro incorporado,
para la recarga el aparato.
3- El adaptador y el conector a la red.
4- La batería Litio-ión.
5- Una fibra óptica universal acodada de Ø
7,5 mm esterilizable.
6- El deflector
7- Fibra Booster (opción)
8- El manual de Instrucciones.
3 – INSTALACIÓN
1- Verificar
que
las
condiciones
medioambientales son: temperatura
ambiental entre 15°C y 30°C - humedad
entre 10% y 80%.
2- Antes
de
cualquier
utilización,
esterilizar la fibra óptica y desinfectar
también el soporte y el aparato (ver
capitulo sobre el mantenimiento).
3- Colocar la batería en la pieza de mano,
retirar el taponcito de seguridad, poner
la fibra esterilizada en el aparato.
Asegurarse de la perfecta inserción de la
fibra confirmada por un clic sonoro.
4- Colocar el soporte sobre una superficie
estable. Conectar el equipo a la
corriente eléctrica, después de haberse
asegurado de que la tensión eléctrica es
apta para la instalación. El testigo
luminoso verde se encenderá 2 veces.
5- Situar la lámpara sobre su soporte
durante un mínimo de 2h30´ para
asegurar la carga completa de la
batería.
6- El testigo luminoso verde se pone
intermitente indicando que la batería
está en carga. Una vez la batería está
cargada, el testigo deja de ser
intermitente y permanece encendido.
21
4 – DESCRIPCION DEL EQUIPO
El soporte (2):
Radiometro:
El pie está constituido por un radiometro
incorporado el cual está asociado a un
indicador y permite al usuario verificar de
una
manera
precisa
el
buen
funcionamiento de la lámpara. La ventana
de entrada del radiómetro está situado en
la parte delantera del soporte.
Procedimiento:
Programar la lámpara en modo rápido.
Insertar la fibra óptica en la pieza de
mano después de haber verificado que
no queda ningún rastro de materiales
composites sobre la guía.
Colocar la extremidad de la guía
óptica en el wattimetro y activar Mini
L.E.D.
Ahora que la lámpara está completamente
cargada, necesita familiarizarse con su
teclado y sus testigos.
1
Testigo de control :
Color
Modo
Verde
Potencia por encima de
800 mw/cm²
Rojo
Ver capitulo reparación
2
La carga:
Cuando la pieza de mano está situada en el
soporte, un LED indica la carga de la
batería :
Color
Modo
Verde
En carga
intermitente
Verde
Batería
completamente
cargada
Pieza de mano (1):
Testigos luminosos:
La pieza de mano lleva 4 testigos
luminosos :
Un testigo situado al lado de la
conexión de la fibra óptica:
Color
Significado
Verde
Funcionamiento
normal
Rojo
Batería baja
Rojo intermitente Protección térmica
5 – MENUS
La lámpara Mini L.E.D. dispone de tres
menús diferentes, solo hace falta apretar
sobre la tecla para su seleccionar su
modo.
Menu "modo rápido": después de haber
retirado el aparato de su soporte, la
lámpara se pondrá en "modo rápido"
durante 10 segundos. El indicador rojo
indica su selección.
La potencia de la lámpara en este modo es
- 1100 mW/cm² con fibra universal de
Ø 7,5 mm.
- 2000 mW/cm² con fibra booster (opción)
de Ø 5,5 mm.
Tres testigos alineados indican el
modo de polimerización
Color
Significado
Rojo
Rápido
Naranja
Pulsado
Amarillo
Progresivo
-
Teclas:
El teclado está constituido por 2 teclas:
una
tecla
de
navegación
par
seleccionar los menús
una teclado marcha/paro (gatillo) al
lado de la guía óptica.
22
7 – MANTENIMIENTO
Menu
"modo
pulsado":
Seleccionar
activando la tecla de navegación. Este
menú corresponde a la plena potencia de
la lámpara en modo pulsado, es decir, una
emisión de 10 flashs sucesivos con un
tiempo de reposo de 250 ms entre las
exposiciones luminosas.
El indicador
naranja indica su selección.
La potencia de la lámpara en este modo
corresponde a la descrita en el menu
"rápido".
Menu "modo progresivo": Seleccionar
utilizando la tecla de navegación. En
"modo progresivo" (polimerización similar
al menú step con una lámpara halógena)
Usted dispone de :
- Arranque progresivo durante 10 segundos
de 0 à 1100 mW/cm² (o 0 a 2000 mW/cm²
con fibra booster (opción))
- Plena potencia durante 10 segundos.
Attención : Para el mantenimiento diario
de Mini L.E.D., retirar el cuerpo de
lámpara de su soporte. Desconectarla
antes de utilizar un desinfectante. Limpiar
y esterilizar la fibra óptica antes de cada
paciente.
1) Mini L.E.D. y sus accesorios pueden
ser desinfectados utilizando cualquier
desinfectante de superficie como una
solución hidroalcoholica. Asegurase de
que Mini L.E.D. está desconectada y
no utilizar productos abrasivos.
2) Después de cada utilización, verificar
que ningún residuo de composite se
haya pegado sobre la fibra óptica. Si
se da el caso, retirar inmediatamente
los residuos y verificar que la
superficie no está alterada. Si aparece
algún daño, reemplazar la fibra óptica
porque la potencia de la lámpara
podría reducirse en más de un 30%.
3) En
condiciones
normales
de
utilización, la potencia de la lámpara
no
varía
si
la
batería
está
correctamente
cargada.
En
consecuencia,
no
es
necesario
verificar la potencia como con las
lámparas de polimerización ordinarias.
Sin embargo, en caso de duda utilizar
el wattimetro como se describe en el
capituló 4.
4) La batería está situada en la pieza de
mano y se puede reemplazar
desenroscando la parte inferior.
5) Verificar regularmente que el led
(situado en la extremidad de la pieza
de mano) sobre la que se inserta la
fibra óptica, está limpio. En caso
contrario utilizar la solución específica
para este mantenimiento.
6 – UTILIZACIÓN HABITUAL
1-
23-
4-
5-
6-
La lámpara Mini L.E.D. se coloca
normalmente sobre su soporte. La
primera vez que se retira de su
pie/soporte, está posicionada en
"modo rápido". Para más detalles
consultar el capítulo 5.
Seleccionar el programa y la lámpara
está lista para funcionar.
Poner la fibra lo más cerca posible de
la
superficie
del
material
a
fotopolimerizar. No obstante, la fibra
no tiene que tocar el composite porque
eso podría dañarla considerablemente
y disminuir su eficacia.
Apretar brevemente sobre el gatillo
para activar el ciclo de polimerización.
Esta acción será confirmada por un bip
sonoro.
La detención del ciclo se acompaña
igualmente por un bip sonoro. Es
posible no obstante interrumpir el
ciclo en cualquier momento con una
simple presión sobre el gatillo.
Después 3 minutos de no utilización, la
lámpara pasa a modo stand-by y todos
los indicadores se apagan. Apretar
cualquier tecla para reactivarlo.
23
8 – REPARACIÓN
10 – ESPECIFICACIONES
En caso de problemas, antes de contactar
el servicio técnico de su distribuidor :
1) Asegurarse que el soporte está
correctamente
conectado
a
la
corriente para garantizar a la batería
una carga normal. Si el LED no está
encendido a pesar de una conexión
correcta, contactar con el SAT.
2) Verificar que el indicador de la batería
señala que la batería está bien
cargada antes de apretar sobre el
gatillo. Si el testigo luminoso está
rojo, una protección automática
detendrá el funcionamiento del
aparato. Si se da el caso, recargar la
batería colocando de nuevo la lámpara
en su soporte o utilizar una segunda
batería completamente cargada.
3) Una utilización intensiva de la lámpara
puede provocar una elevación de la
temperatura en el interior del
aparato. Si este hecho se produce, una
protección automática detendría el
funcionamiento y el indicador rojo se
pondría intermitente. Dejar el aparato
algunos minutos en reposo para
permitir el enfriamiento y la lámpara
funcionará de nuevo normalmente
Unidad
Modelo:
Peso:
Dimensiones:
Mini L.E.D.
190 g
Ø23 x 200mm
Clasificación: Ordinaria
Tipo B
Servicio permanente
IPX0
Adaptador de alimentación
Tensión :
110 – 240 V AC
Frecuencia :
47 - 63 Hz
Tensión de alimentacion : 12 V
Corriente de salida :
1.25 A
Clasificación :
II
IP 40
Cargador
Tension de alimentación : 12V DC
Protección:
Fusible 2 A
Clasificación:
Servicio
permanente
IPX 0
9 – SERVICIO TÉCNICO
Bateria
Tipo:
Dimensiones:
Capacidad:
El servicio técnico de su distribuidor está a
su disposición para cualquier problema
técnico.
Litio-Ión
90 x Ø21 mm
2000 mAh
Especificaciones ópticas
Longitud de onda:
420-480 nm
Intensidad (Ø7.5mm):
1100 mW/cm²
Potencia:
450-500 mW
Homologación
CE
IEC 60 601-1
60 601-1-2
24
11 – SIMBOLOS Y ABREVIACIONES
SIMBOLOS
DEFINICIONES
Corriente alterna
Corriente continua
Atención,
documento
Tipo B
Clase II
25
consultar
este
26
DEUTSCH
INHALTSVERZEICHNIS
1
2
3
4
5
6
7
8
9
10
11
SICHERHEITSBESTIMMUNGEN
AUSSTATTUNG DES GERÄTES
INBETRIEBNAHME
BESCHREIBUNG DER Mini L.E.D.
WAHL DES MODUS
HANDHABUNG
WARTUNG
FUNKTIONSSTÖRUNGEN
TECHNISCHER KUNDENDIENST
TECHNISCHE DATEN
SYMBOLE UND ABKÜRZUNGEN
27
28
29
29
30
30
31
31
32
32
32
33
1 – SICHERHEITSBESTIMMUNGEN
ACHTUNG: Lesen Sie vor Inbetriebnahme der Lampe Mini L.E.D. das gesamte
Kapitel über die Sicherheitsbestimmungen sorgfältig durch. Eine
Gewährleistung des Herstellers besteht nur, wenn die Hinweise zum Betrieb
und zur Sicherheit des Gerätes befolgt werden. Diese Sicherheitsbestimmungen
basieren auf guten Fachkenntnissen in der Zahnheilkunde und
Photopolymerisation, sowie auf spezifischeren Bestimmungen dieser
Bedienungsanleitung.
1)
2)
3)
4)
5)
6)
7)
Dieses Gerät muss entsprechend den in
dieser Bedienungsanleitung enthaltenen Anweisungen bedient werden. Wir
lehnen jegliche Verantwortung ab,
wenn diese Anweisungen nicht beachtet werden, oder wenn das Gerät zu
anderen Zwecken benutzt wird.
Beachten Sie, bevor Sie das Gerät
anschließen, dass die Stromversorgung
derjenigen entspricht, die auf dem
Netzadapter angegeben ist. Voneinander abweichende Spannungen
beschädigen das Gerät und können
außerdem den Patienten und/oder den
Anwender verletzen.
Die von diesem Gerät ausgesendeten
Lichtstrahlen können gefährlich sein
und dürfen nie direkt auf die Augen
gerichtet sein, selbst wenn eine Brille
mit Schutzgläsern getragen wird. Das
Licht darf nur auf den zu behandelnden
Teil im Mundraum gerichtet sein.
Jegliche
Kondensbildung
im
elektrischen Gerät kann gefährlich
werden. Wird das Gerät aus einer
kühlen Umgebung in einen warmen
Raum gebracht, darf es zunächst nicht
benutzt werden; erst nach Erreichen
der Zimmertemperatur darf es in
Betrieb genommen werden.
Warten Sie, bevor Sie den Akku
austauschen, bis das Gerät völlig
abgekühlt ist, und ziehen Sie den Netzstecker heraus.
Benutzen Sie das Gerät nicht in der
Nähe von brennbaren flüssigen Betäubungsmitteln, von Sauerstoff oder
Lachglas.
Versuchen Sie nie, außer der in diesem
Heft
angegebenen
Anweisungen,
metallische Gegenstände ins Gerät
oder in seine Halterung zu schieben.
8)
9)
10)
11)
12)
13)
14)
28
Dies könnte einen elektrischen Schlag
verursachen.
Wir lehnen jegliche Verantwortung ab,
wenn defekte Teile oder Zubehör nicht
ausschließlich durch Originalteile des
Herstellers ersetzt werden. Insbesondere könnte dies bei der Verwendung
optischer Lichtleitereinsätze, Netzadapter und Akkus für den Patienten,
den Anwender und/oder für den
ordnungsgemäßen Betrieb des Gerätes
gefährlich werden.
Ziehen Sie sofort den Stecker, wenn Sie
am Gerät etwas Ungewöhnliches feststellen. Stellen Sie sicher, dass
niemand das Gerät benutzt, bevor es
vom Hersteller oder vom Händler
überprüft wurde. Fehler oder Defekte
können auftreten, wenn die Sicherheitsanweisungen
nicht
befolgt
wurden, oder wenn das Gerät mechanisch beschädigt wurde.
Benutzen Sie das Gerät nicht in der
Nähe einer Wärmequelle. Durch den
Gebrauch von Lösungsmitteln oder
brennbaren Stoffen können Schäden am
Gerät entstehen.
Das Reinigen des Gerätes mit Desinfektionsflüssigkeiten kann zu Kurzschlüssen führen.
Notwendige Reparaturen dürfen nur
vom Hersteller oder autorisierten
Händler vorgenommen werden.
Personen mit Herzschrittmacher dürfen
die Mini L.E.D. nicht benutzen, ebenso
alle anderen Personen, bei denen im
Umgang mit elektrischen Kleingeräten
besondere Vorsicht angeraten ist.
Alle
Lampen
für
die
Photopolymerisation, einschließlich die Mini
L.E.D., dürfen nicht bei Personen
benutzt werden, die an photobiologischen Reaktionen leiden oder
15)
16)
17)
18)
19)
2 – AUSSTATTUNG DES GERÄTES
gelitten haben (einschließlich Lichturtikaria
oder
Porphyriaerythropoetica), oder bei Personen, die
zur Zeit mit Medikamenten (einschließlich
Methoxsalene
und
Chlorotetracyclin) behandelt werden,
die die Lichtempfindlichkeit erhören.
Personen, die in der Vergangenheit an
der Netzhaut oder Linse erkrankt
waren, oder am Auge, insbesondere am
grauen Star, operiert wurden, müssen
ihren Augenarzt zu Rate ziehen, bevor
sie die Lampe benutzen oder mit der
Mini L.E.D. behandelt werden. Auch
wenn der Patient seine Einwilligung
gibt, ist Vorsicht anzuraten, da die
Lichtstärke
Unfälle
verursachen
könnte. Es wird besonders empfohlen,
stets eine entsprechende Schutzbrille
zu tragen (UV-Filter).
Abweichungen der Netzspannung oder
des
elektromagnetischen
Feldes
ausserhalb der normalen Sicherheitsbestimmungen können die Lampe
automatisch in Betrieb setzen oder ihre
Funktion beeinflussen.
Elektromagnetische Interferenzen: das
Gerät
entspricht
den
gültigen
Bestimmungen (EN 60 601-1-2), sowohl
hinsichtlich Emission (Wirkung auf
elektrische Felder und Störung der
Stromversorgung)
als
auch
Störsicherheit (Wirkung von elektrischen
Feldern, in schnellen vorübergehenden
Entladungen, bei elektrostatischen
Entladungen und bei den Stoßwellen
der Stromversorgung.
Alle Ersatz- und Zubehörteile erhalten
Sie bei Bedarf bei Ihrem Händler, vor
allem Akkus; alte Akkus müssen
zurückgegeben werden.
Benutzung des Gerätes nur durch
Dental-Fachpersonal.
Die Mini L.E.D. strahlt ein sichtbares blaues
Licht mit einer Wellenlänge zwischen 420
und 480 nm für die Photopolymerisation von
Dentalmaterialien aus. Nachdem Sie die
Verpackung (die Sie aufbewahren sollten)
auf Beschädigung kontrolliert haben, finden
Sie darin:
1- Das Mini L.E.D. Handstück mit der
Leuchtdiode
2- Die Ladestation zum Aufladen des
Akkus und eingebautem Radiometer
3- Den Netzadapter mit Netzkabel
4- Den Li-Ion Akku
5- Einen
sterilisierbaren
gewinkelten
Standard-Lichtleiter Ø 7,5 mm
6- Einen Blendschutz
7- Booster-Lichtleiter Ø 5,5 mm (optional)
8- Bedienungsanleitung
3 – INBETRIEBNAHME
1- Achten Sie auf geeignete Umgebungsbedingungen (Raumtemperatur zwischen
15°C und 30°C — Luftfeuchtigkeit
zwischen 10% und 80%).
2- Sterilisieren Sie vor jedem Gebrauch den
Lichtleiter und desinfizieren Sie das
Gerät und die Ladestation (siehe Kapitel
zur Wartung des Gerätes).
3- Schrauben Sie den Akku in das Handstück,
ziehen Sie die Schutzkappe ab und
stecken Sie den sterilisierten Lichtleiter
ins Gerät. Achten Sie darauf, dass der
Lichtleiter richtig sitzt. Er rastet mit
einem hörbaren Klick ein.
4- Stellen Sie die Ladestation auf eine feste
Oberfläche. Schließen Sie den Netzadapter an, nachdem Sie sicher gestellt
haben, dass die Netzspannung den
geforderten Geräteangaben entspricht.
Die grüne Kontrollleuchte blinkt zweimal.
5- Stellen Sie die Mini L.E.D. mindestens
zweieinhalb Stunden in die Ladestation,
um den Akku vollständig aufzuladen.
6- Während des Ladevorgangs blinkt die
grüne Leuchtanzeige. Sobald der Akku
aufgeladen ist, hört die Anzeige auf zu
blinken und leuchtet ununterbrochen.
29
4 – Mini L.E.D. BESCHREIBUNG
Die Basisstation (2):
Radiometer:
In der Basis ist ein Radiometer mit einer
Anzeige eingebaut, der es dem Anwender
ermöglicht, die ordnungsgemäße Funktion
der Lampe exakt zu überprüfen. Die
Einführöffnung für den Lichtleiter befindet
sich an der Vorderseite der Station.
Das Verfahren:
Anwählen des Modus « Standard ».
Stecken Sie den Lichtleiter in das
Handstück ein, nachdem Sie überprüft
haben, dass sich kein CompositeMaterial mehr auf dem optischen
Lichtleiter befindet.
Führen Sie das Ende des Lichtleiters in
die Öffnung des Radiometers ein und
schalten Sie die Mini L.E.D. ein.
Nun ist die Mini L.E.D. vollständig
aufgeladen und Sie können sich mit den
Tasten und den Funktionen vertraut
werden.
1
Kontrollanzeige:
Farbe
Modus
grün
Leistung über 800 mw/cm2
rot
Siehe
Kapitel
« Technischer
Kundendienst »
2
Laden des Akkus:
Wenn das Handstück sich in der Basisstation
befindet, zeigt eine zweite LED das
Aufladen des Akkus an:
Farbe
Modus
grün blinkend Ladefunktion ein
grün
Volle
Akku-Kapazität
erreicht
Handstück (1):
Kontroll-Leuchten:
Am Handstück befindet sich 4 KontrollLeuchten:
Eine Leuchte nahe dem Lichtleiter:
Farbe
Modus
grün
Normalbetrieb
rot
Akku nachladen
rot blinkend
Überhitzungsschutz
5 – WAHL DES MODUS
3 Leuchten hintereinander für die Art
des Polymerisationsmodus
Farbe
Modus
rot
Standard
orange
Puls
gelb
Softstart
-
Die Mini L.E.D. verfügt über 3 verschiedene
Modi. Drücken Sie die Taste, um
auszuwählen.
Modus "Standard": Wenn Sie das Gerät aus
der Basis nehmen, stellt sich die Lampe auf
den Modus «Standard» ein. Die Lampe
arbeitet nach dem Betätigen des Ein-/AusSchalters 10 Sekunden. Die rote Anzeige
zeigt Ihre Wahl an. Die Leistung der Lampe
in diesem Modus beträgt:
- 1100 mW/cm2 (± 10%) mit dem StandardLichtleiter Ø 7,5 mm.
Tastatur:
Sie besteht aus 2 Tasten:
Einer Funktionstaste zur Wahl des
Modus
Einer Ein-/Aus-Taste (Start-Taste) nahe
dem Lichtleiter
30
- 2000 mW/cm2 (± 10%) mit dem « BoosterLichtleiter » (optional) Ø 5,5 mm.
Modus "Puls": Auswahl erfolgt durch
Betätigen der Funktionstaste. Hier arbeitet
die Lampe mit voller Leistung im « Puls »Modus; sie sendet die Strahlung in 10
aufeinanderfolgenden Lichtintervallen von
250 ms aus. Die orange Anzeige zeigt Ihre
Wahl an.
In diesem Modus arbeitet die Lampe mit
derselben Leistung wie im Modus «Standard».
Modus "Softstart": Auswahl erfolgt durch
Betätigen der Funktionstaste. Der Modus
« Softstart » (stufenweise Polymerisation
wie mit einer Halogenlampe) bietet:
- Einen «Softstart» in 10 Sekunden von 0 auf
1100 mW/cm2 – bzw. von 0 bis 2000 mW/cm2 mit
dem « Booster-Lichtleiter » (optional) Ø 5,5 mm.
- Volle Leistung während 10 Sekunden.
7 – WARTUNG
Achtung : Achten Sie beim täglichen
Gebrauch Ihrer Mini L.E.D. darauf, dass Sie
das Gerät aus der Basisstation nehmen,
wenn Sie den Lichtleiter entfernen
möchten. Ziehen Sie den Netzstecker,
bevor Sie das Gerät mit Desinfektionsmittel
reinigen. Reinigen und sterilisieren Sie den
Lichtleiter vor jeder Anwendung am
Patienten.
1)
6 – HANDHABUNG
2)
1) Die Mini L.E.D. befindet sich in der Regel in
der Basisstation. Beim Herausnehmen aus
der Basis ist die Lampe automatisch auf den
Modus «Standard» eingestellt. Nähere
Einzelheiten siehe unter Kapitel 5.
2) Nach Auswahl des Modus ist die Lampe
einsatzbereit.
3) Bringen Sie den Lichtleiter so nah wie
möglich an die Komposite-Materialoberfläche, die zu photopolymerisieren
ist. Beachten Sie, dass auf keinen Fall
der Lichtleiter das zu härtende Material
berührt, weil hierdurch beschädigt
werden kann und seine Wirkung
verringert wird.
4) Betätigen Sie kurz die Start-Taste, um
den Polymerisationszyklus zu beginnen.
Die Bestätigung erfolgt durch einen
Piepton.
5) Das Ende des Zyklus wird ebenfalls durch
einen Piepton signalisiert. Sie können
jedoch jederzeit den Zyklus durch einen
leichten Druck auf die Ein-/Aus-Taste
unterbrechen.
6) Wird das Gerät 3 Minuten lang nicht
benutzt, schaltet sich die Lampe in den
Modus „Stand by“ und alle Anzeigen
erlöschen. Durch Betätigen einer
beliebigen Taste schaltet sich die Lampe
wieder ein.
3)
4)
5)
31
Die Mini L.E.D. und das Zubehör können
mit jedem Oberflächendesinfektionsmittel behandelt werden, wie z.B. einer
Alkohollösung. Achten Sie darauf, dass
die Lampe Mini L.E.D. vor Benutzung
eines
Desinfektionsmittels
ausgeschaltet ist. Benutzen Sie kein
Scheuermittel.
Prüfen Sie nach jedem Gebrauch, dass
keine
Rückstände
an CompositeMaterial auf dem Lichtleiter haften. Ist
dies der Fall, entfernen Sie die Reste
sofort, und prüfen Sie, ob die
Oberfläche
des
Einsatzes
nicht
beschädigt wurde. Wenn Sie eine
Beschädigung feststellen, tauschen Sie
den Lichtleiter aus, da die Leistung der
Lampe um mehr als 30% verringert
werden könnte.
Bei normaler Handhabung schwankt die
Leistung der Lampe nicht, wenn der
Akku richtig aufgeladen wird. Daher ist
es nicht wie bei üblichen Polymerisationslampen
notwendig,
die
Leistung der Lampe zu überprüfen. Im
Zweifelsfall benutzen Sie jedoch das
Radiometer
wie
im
Kapitel
4
beschrieben.
Der Akku befindet sich im Handstückende und kann durch Abschrauben
ausgetauscht werden.
Prüfen Sie regelmäßig, dass die Spitze
der LED-Lichtquelle, wo der Lichtleiter
einrastet, sauber bleibt. Ansonsten
benutzen Sie zur Reinigung eine spezielle Lösung.
8 – FUNKTIONSSTÖRUNGEN
10 – TECHNISCHE DATEN
Störungen und Maßnahmen, bevor Sie den
Kundendienst Ihres Händlers anrufen:
1) Prüfen Sie, ob die Ladestation richtig
am Netz angeschlossen ist, sodass der
Akku sich ordnungsgemäß auflädt.
Wenn die Kontroll-LED trotz richtigen
Anschlusses nicht aufleuchtet, rufen
Sie den Kundendienst an.
2) Prüfen Sie, dass die Anzeige „Akku voll
geladen“ leuchtet, bevor Sie die StartTaste drücken. Wenn die Anzeige rot
leuchtet, verhindert ein automatischer
Schutz
die
Inbetriebnahme
des
Gerätes. In diesem Fall müssen Sie den
Akku neu aufladen, indem Sie die
Lampe in die Ladestation stellen, oder
einen voll aufgeladenen Ersatzakku
einsetzen.
3) Intensiver Gebrauch der Lampe kann
eine Temperaturerhöhung im Gerät
verursachen. In diesem Fall verhindert
eine automatische Schutzfunktion die
Inbetriebnahme des Gerätes und die
rote Anzeige blinkt. Lassen Sie das
Gerät einige Minuten abkühlen; danach
kann die Lampe wieder ordnungsgemäß
eingesetzt werden.
Gerät
Modell:
Gewicht:
Abmessungen:
Klassifizierung:
Mini L.E.D.
190 gr
Ø23 x 200mm
Normal
Typ B
Dauerbetrieb
IPX0
Netzadapter
Netzspannung:
Netzfrequenz:
Ausgangsspannung:
Ausgangsstromstärke:
Klassifizierung:
Ladestation
Stromversorgung:
Sicherung:
Klassifizierung:
9 – TECHNISCHER KUNDENDIENST
Akku
Typ:
Abmessungen:
Leistung:
Bei allen technischen Problemen und
Störungen steht Ihnen der technische
Kundendienst Ihres autorisierten Händlers
zur Verfügung.
110 - 240V AC
47 - 63 Hz
12 V
1,25 A
II
IP 40
12 VDC
Sicherung 2 A
Dauerbetrieb
IPX 0
Li-Ion
90 x Ø21 mm
2000 mAh
Optische Besonderheiten
Wellenlänge:
420-480 nm
Lichtleistung (Ø7.5mm): 1100 mW/cm2
Leistung:
450-500 mW
EC-Konformität
CE
IEC 60 601-1
60 601-1-2
32
11 – SYMBOLE UND ABKÜRZUNGEN
SYMBOLE
BEDEUTUNG
Wechselstrom
Gleichstrom
Achtung,
Dokument
Typ B
Klasse II
33
siehe
vorliegendes
34
ITALIANO
INDICE
1
2
3
4
5
6
7
8
9
10
11
ISTRUZIONI PER LA SICUREZZA
PRESENTAZIONE DELL'APPARECCHIO
INSTALLAZIONE
DESCRIZIONE DELL'APPARECCHIO
MENU PROPOSTI
UTILIZZO CORRENTE
MANUTENZIONE
RICERCA DEI GUASTI
SERVIZIO TECNICO
SPECIFICHE
SIMBOLI E ABBREVIAZIONI
35
36
37
37
38
38
39
39
40
40
40
41
1 – ISTRUZIONI PER LA SICUREZZA
Attenzione: Prima di utilizzare il Mini L.E.D., leggere attentamente questo
capitolo. La garanzia del produttore si applica unicamente se sono state
correttamente rispettate le indicazioni riguardanti il funzionamento e la
sicurezza dell'apparecchio. Queste misure di sicurezza implicano la buona
conoscenza della pratica dentaria e della fotopolimerizzazione e quelle più
specifiche contenute nelle presenti istruzioni per l'uso.
1)
2)
3)
4)
5)
6)
7)
Questo apparecchio deve essere
utilizzato rispettando totalmente le
istruzioni contenute nel presente
manuale
d'uso.
Decliniamo
ogni
responsabilità nel caso in cui dette
regole non siano seguite e se
l'apparecchio dovesse essere utilizzato
per applicazioni diverse.
Prima di collegare l'apparecchio,
verificare che la tensione di rete sia
compatibile
con
quella
indicata
sull'adattatore di rete. Un voltaggio
diverso
potrebbe
causare
danni
all'apparecchio e ferire il paziente o
chi lo utilizza.
I raggi luminosi prodotti da questo tipo
di
apparecchio
possono
essere
pericolosi e non devono mai essere
diretti verso gli occhi, anche se
protetti da occhiali adeguati. L'azione
di questa luce deve essere rivolta solo
sulla parte della cavità orale da
trattare.
La
condensa
all'interno
di
un'apparecchiatura elettrica può essere
pericolosa. Se l'apparecchio deve
essere trasportato da un luogo fresco a
uno caldo, non deve essere utilizzato
immediatamente, ma solo dopo aver
raggiunto la temperatura ambiente.
Non cambiare mai la batteria prima del
completo raffreddamento e senza aver
staccato l'apparecchio dalla rete
elettrica.
Non utilizzare mai questo apparecchio
in presenza di un anestetico liquido
infiammabile, di ossigeno e di
protossido di azoto.
Al di fuori delle indicazioni specificate
in questo manuale, non introdurre o
cercare di introdurre mai oggetti
metallici nell'apparecchio o nel suo
supporto. Ciò potrebbe essere causare
una scarica elettrica.
8)
9)
10)
11)
12)
13)
14)
36
Il
produttore
declina
ogni
responsabilità nel caso in cui pezzi o
accessori danneggiati non vengano
sostituiti esclusivamente con quelli del
produttore. In particolare, l'utilizzo di
terminali di conduzione della luce, di
adattatori di rete o di batterie diversi
potrebbe essere pericoloso per il
paziente e per l'utilizzatore e/o per un
corretto uso dell'apparecchio.
In caso di anomalia, staccare subito
l'apparecchio e assicurarsi che nessuno
possa
utilizzarlo
prima
che
il
produttore o un suo distributore
l'abbiano verificato. Questa anomalia
può essere dovuta al mancato rispetto
delle regole di sicurezza o a un danno
fisico.
Non utilizzare in prossimità di una
fonte di calore. L'utilizzo di solventi o
di
prodotti
infiammabili
sull'apparecchio può causare danni.
L'utilizzo di detergenti per la pulizia
dell'apparecchio può essere causa di
corto circuito.
Se è necessario effettuare una
riparazione, solo il produttore o il
distributore
dell'apparecchio
sono
autorizzati ad intervenire.
Il Mini L.E.D. non deve essere
utilizzato se il paziente o l'operatore
portano uno stimolatore cardiaco.
Tutte le lampade utilizzate per la
fotopolimerizzazione, compreso il Mini
L.E.D., non devono essere utilizzare su
persone che soffrono o hanno sofferto
di reazioni fotobiologiche (comprese
quelle che presentano Urticae Solarisa
o protoporfiria eritropieitica) o quelle
in corso di trattamento che prevedono
medicazioni
fotosensibilizzanti
(compresi
i
methoxsalen
o
le
chlorotetracycline).
2 – PRESENTAZIONE
DELL'APPARECCHIO
15) Le persone che hanno sofferto di
patologie della retina o del cristallino o
che hanno subito un intervento
all'occhio,
in
particolare
della
cataratta, devo consultare il loro
oftalmologo prima di utilizzare la
lampada o essere sottoposti ad un
trattamento con il Mini L.E.D. Anche in
caso di accordo, si raccomanda
vivamente estrema prudenza, poiché
l'intensità della luce potrebbe causare
incidenti. Si raccomanda di indossare
sempre degli occhiali di protezione
adeguati (filtri luminosi ultravioletti).
16) Ogni variazione di tensione della rete
elettrica o di campo elettromagnetico,
non conformi ai limiti in vigore,
potrebbero mettere in funzione la
lampada
automaticamente
o
comprometterne il funzionamento.
17) Interferenze
elettromagnetiche:
l'apparecchio è conforme alle norme in
vigore (EN 60 601-1-2) sia in modalità
emissione
(radiazione
al
campo
elettrico
e
perturbazione
della
tensione di alimentazione) che in
modalità immunità (per la radiazione ai
campi elettrici, ai transitori rapidi in
sequenze
di
alimentazione,
alle
scariche elettrostatiche e alle onde
d'urto dell'alimentazione).
18) Se necessario, il vostro distributore
dispone di tutti i pezzi, in particolare
delle batterie, che devono essere
restituite.
19) Utilizzo esclusivo da parte di un
professionista.
Il Mini L.E.D. emette una luce blu visibile
con lunghezza d'onda compresa tra 420 e
480 nm per la fotopolimerizzazione di
materiali dentari. Dopo aver controllato il
buono stato della confezione (che dovrete
conservare), troverete:
1- Il manipolo che comprende il diodo di
emissione luminosa - Mini L.E.D.
2- Il supporto incorporato con radiometro
che permette di ricaricare l'apparecchio.
3- L'adattatore di rete e la presa di
corrente.
4- La batteria litio-ione.
5- Un terminale ottico universale curvo con
Ø 7,5 mm sterilizzabile.
6- Un deflettore
7- Un terminale curvo con Ø 5,5
sterilizzabile – "booster tip".
8- Le istruzioni per l'uso.
3 – INSTALLAZIONE
1- Verificare che le condizioni ambientali
siano
soddisfacenti
(temperatura
ambiente tra 15°C e 30°C, umidità tra il
10% e l'80%).
2- Prima di ogni utilizzo, sterilizzare il
terminale luminoso e disinfettare anche
il supporto e l'apparecchio (vedi capitolo
sulla manutenzione).
3- Posizionare la batteria nel manipolo,
togliere il coperchio di sicurezza e
inserire
il
terminale
sterilizzato
nell'apparecchio. Assicurarsi del perfetto
inserimento del terminale, che viene
confermato da un clic sonoro.
4- Mettere il supporto su di una superficie
stabile. Collegare l'adattatore di settore
dopo essersi assicurati che la tensione sia
adatta all'impianto elettrico. La spia
luminosa verde si illuminerà due volte.
5- Posizionare la lampada sul suo supporto
per almeno 2 ore e ½, in modo che la
batteria si carichi completamente.
6- L'indicatore luminoso verde lampeggia
indicando che la batteria è in ricarica.
Quando la batteria è carica, l'indicatore
smette di lampeggiare e rimane acceso.
37
4 – DESCRIZIONE
DELL'APPARECCHIO
Il supporto (2):
Radiometro:
La base comprende un radiometro
incorporato che, associato ad un indicatore,
permette all'utente di verificare in modo
preciso il buon funzionamento della
lampada. La finestra d'ingresso del
radiometro è situata davanti al supporto.
La procedura:
Programmare la lampada in modalità
rapida.
Inserire il terminale ottico nel
manipolo dopo avere verificato che non
vi siano più residui di materiali
compositi sulla guida.
Posizionare l'estremità della guida
ottica nel wattmetro e azionare il Mini
L.E.D.
Ora che la lampada è completamente
carica, dovete familiarizzare con la tastiera
e i menù.
1
Indicatore di controllo:
Colore
Modalità
Verde
Potenza superiore a 800 mw/cm²
Rosso
Vedi capitolo ricerca guasti
2
La Carica:
Quando il manipolo è posizionato sul
supporto, un altro LED indica la carica della
batteria:
Colore
Modalità
Verde
In carica
lampeggiante
Verde
Batteria completamente
carica
Manipolo (1):
Spie luminose:
Il manipolo è dotato di 4 spie luminose:
una spia situata accanto alla guida
ottica:
Colore
Modalità
Verde
Normale
Rosso
Batteria scarica
Rosso lampeggiante
Protezione termica
5 – MENU' PROPOSTI
3 spie allineate indicano la modalità di
polimerizzazione.
Colore
Modalità
Rosso
Rapida
Arancione
Ad impulsi
Giallo
Progressiva
-
Il Mini L.E.D. dispone di tre menù
differenti; è sufficiente premere il tasto
per selezionare la scelta.
Menù "modalità rapida": dopo aver tolto
l'apparecchio dal suo supporto, la lampada
si metterà in "modalità rapida" per 10
secondi.
L'indicatore rosso indica la
selezione effettuata. La potenza della
lampada in questa modalità è:
- 1100 mW/cm² (± 10%) con il terminale
universale da Ø 7,5 mm.
- 2000 mW/cm² (± 10%) con il terminale
"booster", in opzione, da Ø 5,5 mm.
Tasti:
La tastiera è costituita da 2 tasti:
Un tasto di navigazione per selezionare
i menù
Un tasto on/off (grilletto) accanto alla
guida ottica
38
7 – MANUTENZIONE
Menù "modalità ad impulsi": selezionata
attivando il tasto di navigazione. Questo
menù corrisponde alla piena potenza della
lampada nella modalità ad impulsi, cioè
un'emissione di 10 flash successivi con un
periodo di riposo di 250 ms tra le
esposizioni luminose. L'indicatore arancione
indica la selezione effettuata.
La potenza della lampada in questa
modalità corrisponde a quella descritta nel
menù "modalità rapida".
Menù "modalità progressiva": Selezionato
utilizzando il tasto di navigazione. In
"modalità progressiva" (polimerizzazione
simile al menù step con una lampada
alogena) avrete a disposizione:
- Avvio progressivo per 10 secondi da 0 a
1100 mW/cm² (oppure da 0 a 2000 mW/cm²
con il terminale "booster" (in opzione)).
- Piena potenza per 10 secondi.
per
la
manutenzione
Attenzione:
quotidiana del Mini L.E.D., assicurarsi che
l'apparecchio non si trovi più sul suo
supporto.
Prima
di
utilizzare
il
disinfettante, staccare il Mini L.E.D. dalla
corrente. Smontare la batteria dal
manipolo, come da istruzioni. Pulire il
manipolo ed asciugare con aria anche i
contatti. Reinserire la batteria, come
indicato sulle istruzioni. Pulire e sterilizzare
il terminale ottico prima di ogni nuovo
paziente.
1) Il Mini L.E.D. e i suoi accessori possono
essere disinfettati utilizzando qualsiasi
disinfettante per superfici, come una
soluzione idroalcolica. Assicurarsi che il
Mini L.E.D. sia sconnesso prima della
sterilizzazione e non utilizzare prodotti
abrasivi.
2) Dopo ogni utilizzo, verificare con
attenzione che sul terminale ottico non
vi sia alcun residuo del composito. Se
ce ne fossero, togliere immediatamente
i residui e verificare che la superficie
del
terminale
non
sia
stata
danneggiata. Se dovesse apparire un
danno, sostituire il terminale ottico
poiché la potenza della lampada
potrebbe risultare ridotta di più del
30%.
3) In condizioni di utilizzo normali, la
potenza della lampada non varia se la
batteria è caricata in modo corretto. Di
conseguenza,
non
è
necessario
verificare la potenza come nel caso di
lampade di polimerizzazione ordinaria.
Tuttavia, in caso di dubbio, utilizzare il
wattmetro come descritto al capitolo 4.
4) La batteria è situata nel manipolo e può
essere sostituita svitando la parte
inferiore.
5) Verificare con regolarità che il led
(situato all'estremità del manipolo) su
cui viene fissato il terminale ottico sia
pulito. In caso contrario utilizzare la
soluzione
specifica
per
questa
manutenzione.
6 – UTILIZZO CORRENTE
1) Il Mini L.E.D. di norma è posizionato sul
suo supporto. La prima volta che viene
tolto dalla base, si posiziona in
"modalità rapida". Per maggiori dettagli
fare riferimento al capitolo 5.
2) Scegliere il programma e la lampada è
pronta a funzionare.
3) Posizionare il terminale il più vicino
possibile alla superficie del materiale da
fotopolimerizzare. Non bisogna tuttavia
che il terminale entri in contatto con il
materiale
composito
poiché
ciò
rischierebbe
di
danneggiarlo
considerevolmente e di diminuirne
l'efficacia.
4) Premere brevemente il grilletto per
azionare il ciclo di polimerizzazione.
Questa azione sarà confermata da un bip
sonoro.
5) Anche la fine del ciclo è annunciata da
un bip sonoro. È tuttavia possibile
interrompere il ciclo in qualsiasi
momento con una semplice pressione sul
grilletto.
6) Se non viene utilizzata per 3 minuti
consecutivi, la lampada passa in
modalità stand-by e tutti gli indicatori si
spengono. È sufficiente premere un
tasto qualsiasi per riattivarla.
39
8 – RICERCA DEI GUASTI
10 – SPECIFICHE
In caso di problemi, prima di contattare il
servizio tecnico del vostro distributore:
1) Assicurarsi che il supporto sia collegato
correttamente alla rete per garantire
alla batteria un caricamento normale.
Se il LED non è acceso anche se la
connessione è corretta, contattare il
servizio post-vendita.
2) Verificare
che
l'indicatore
della
batteria segnali che la batteria è
completamente
carica
prima
di
premere il grilletto. Se la spia luminosa
è rossa, una protezione automatica
impedirà all'apparecchio di funzionare.
In questo caso, ricaricare la batteria
sostituendo la lampada sul suo
supporto o utilizzando una seconda
batteria completamente carica.
3) Un utilizzo intensivo della lampada può
provocare
un
aumento
della
temperatura
all'interno
dell'
apparecchio. Se questo si verificasse,
una
protezione
automatica
impedirebbe
all'apparecchio
di
funzionare
e
l'indicatore
rosso
lampeggerebbe.
Lasciare
qualche
minuto l'apparecchio a riposo per
consentire il raffreddamento e la
lampada
funzionerà
di
nuovo
normalmente.
Unità
Modello:
Peso:
Dimensioni:
Classificazione:
Adattatore di rete
Tensione di servizio:
Frequenza:
Tensione di
alimentazione:
Corrente di uscita:
Classificazione:
Base caricatore
Tensione di
alimentazione:
Protezione:
Classificazione:
Mini L.E.D.
190 g
Ø23 x 200mm
Ordinaire
Tipo B
Servizio
permanente
IPX0
110 - 240V AC
47 - 63 Hz
12 V
1,25 A
II
IP 40
12 VDC
Fusible 2 A
Servizio
permanente
IPX 0
9 – SERVIZIO TECNICO
Il servizio tecnico del vostro distributore* è
a vostra disposizione per tutti i problemi
tecnici.
* CSN Indsutrie srl tel 02-6186111
Batteria
Tipo:
Dimensione:
Capacità:
Litio-ione
90 x Ø21 mm
2000 mAh
Specifiche ottiche
Lunghezza d'onda:
Intensità (Ø7.5mm):
Potenza:
420-480 nm
1100 mW/cm²
450-500 mW
Omologazione
CE
IEC 60 601-1
60 601-1-2
40
11 – SIMBOLI E ABBREVIAZIONI
SIMBOLI
DEFINIZIONE
Corrente alternata
Corrente continua
Attenzione, fare riferimento al
presente documento
Tipo B
Classe II
41
42
NEDERLANDS
INHOUD
1
2
3
4
5
6
7
8
9
10
11
VEILIGHEIDSVOORSCHRIFTEN
PRESENTATIE VAN HET APPARAAT
INSTALLERING
BESCHRIJVING VAN HET APPARAAT
MOGELIJKE MENU'S
NORMAAL GEBRUIK
ONDERHOUD
VERHELPEN VAN STORINGEN
TECHNISCHE DIENST
SPECIFICATIES
SYMBOLEN & AFKORTINGEN
43
44
45
45
46
46
47
47
48
48
48
49
1 – VEILIGHEIDSVOORSCHRIFTEN
Attentie: Alvorens u deze Mini L.E.D. gebruikt dient u aandachtig het volledige
hoofdstuk over de veiligheidsvoorschriften te lezen. De garantie van de
fabrikant geldt slechts als de aanwijzingen met betrekking tot werking en
veiligheid juist zijn toegepast. Deze veiligheidsmaatregelen vereisen een goede
kennis van Tandheelkunde en fotopolymerisatie en van de aanwijzingen in deze
gebruiksaanwijzing.
1)
2)
3)
4)
5)
6)
7)
Voor het gebruik van dit apparaat
moeten de instructies in deze
handleiding strikt worden gevolgd. Wij
wijzen elke aansprakelijkheid af als
deze regels niet worden nageleefd of
als het apparaat wordt gebruikt voor
een andere toepassing.
Controleer, voordat u het apparaat
aansluit, of de spanning overeenkomt
met de spanning die op de netadapter
is aangegeven. Een ander spanning
veroorzaakt schade aan het apparaat
en zou de patiënt en/of de gebruiker
kunnen verwonden.
De
door
dit
type
apparaat
geproduceerde lichtstralen kunnen
gevaarlijk zijn en mogen nooit op de
ogen gericht worden, zelfs niet als een
speciale beschermbril wordt gedragen.
Het licht mag alleen gebruikt worden
voor het te behandelen element in de
mond.
Condensatie binnen een elektrisch
apparaat kan gevaarlijk zijn. Als het
apparaat van een koude naar een
warme plaats verplaatst wordt, mag
het niet onmiddellijk daarna worden
gebruikt, maar pas nadat het de omgevingstemperatuur heeft aangenomen.
Vervang nooit het accupack voordat
het apparaat geheel is afgekoeld en
het voedingssnoer uit het stopcontact
is gehaald.
Gebruik
dit
apparaat
nooit
in
aanwezigheid van een ontvlambare
vloeibare pijnstiller, zuurstof of
stikstofprotoxide.
Buiten alle in deze handleiding gegeven
aanwijzingen,
nooit
metalen
voorwerpen in het apparaat of het
houder steken of trachten te steken.
Dit kan een elektrische ontlading
veroorzaken.
8)
9)
10)
11)
12)
13)
14)
44
De
fabrikant
wijst
elke
aansprakelijkheid af als beschadigde
onderdelen
of
accessoires
niet
uitsluitend worden vervangen door
originele van de fabrikant. Vooral het
gebruik van andere lichtgeleidende
tips, van een andere netadapter of
andere accupacks zou gevaarlijk
kunnen zijn voor de patiënt en de
gebruiker en/of voor een correct
gebruik van het apparaat.
Haal
bij
storing
meteen
de
voedingskabel van het apparaat uit het
stopcontact en zorg dat niemand het
kan gebruiken voordat het door de
fabrikant of de dealer is gecontroleerd.
De functiestoornis kan het gevolg zijn
van
niet
nageleefde
veiligheidsvoorschriften of van een fysieke
beschadiging.
Gebruik het apparaat niet in de buurt
van een warmtebron. Het gebruik van
oplosmiddelen of brandbare producten
kan het apparaat beschadigen.
Reinigen van het apparaat met
detergenten kan kortsluiting geven.
Als herstel noodzakelijk blijkt, dan is
alleen de fabrikant of de dealer van
het apparaat daartoe gerechtigd.
Een Mini L.E.D. mag niet worden
gebruikt als de patiënt of de bediener
een pacemaker draagt.
Alle
lampen
gebruikt
voor
de
fotopolymerisatie, met inbegrip van de
Mini L.E.D., mogen niet worden
gebruikt bij personen die lijden of
geleden hebben aan fotobiologische
reacties (met inbegrip van Urticae
Solarisa
of
erythropoïetische
protoporfyrie) of die onder behandeling
zijn
voor
die
reacties
of
fotosensibiliserende
medicijnen
gebruiken (incl. methoxsalenen of
chlorotetracycline).
15) Personen die problemen hebben gehad
met hun netvlies of ooglens of een
oogoperatie (met name aan staar)
achter de rug hebben, moeten hun
oogarts raadplegen of ze met de Mini
L.E.D. mogen behandelen of behandeld
worden.
Zelfs
als
daarvoor
toestemming wordt gegeven, wordt
sterk aanbevolen zeer voorzichtig te
zijn, want de intensiteit van het licht
kan ongelukken veroorzaken. Het wordt
vooral aangeraden voortdurend een
geschikte beschermbril te dragen (met
UV lichtfilters).
16) Alle spanningsschommelingen van het
elektrische
net
of
van
het
elektromagnetisch veld, die niet
voldoen aan de geldende normen,
zouden de lamp automatisch in werking
kunnen stellen of de werking ervan
verstoren.
17) Elektromagnetische interferenties: het
apparaat voldoet aan de geldende
normen (EN 60 601-1-2) zowel bij
emissie (straling in het elektrische veld
en verstoring van de voedingsspanning)
als bij immuniteit (straling in de
elektrische
velden,
in
snelle
kortdurende
voedingssalvo's,
in
elektrostatische
ontladingen
en
voedingsschokgolven)
18) Uw dealer kan zonodig alle onderdelen
leveren, met name accupacks (de oude
moeten worden teruggestuurd).
19) Het apparaat mag alleen door de
vakman worden gebruikt.
1- Het handstuk met de Light Emitting
Diode - Mini L.E.D.
2- Het houder met ingebouwde Wattmeter
voor het laden van het apparaat.
3- De netadapter en de netstekker.
4- Het Lithium-ion accu.
5- Een steriliseerbare, geknikte universele
optische tip van Ø 7,5 mm.
6- Deflector
7- booster tip (optie).
8- De Handleiding.
3 – INSTALLERING
1- Controleer of de omgeving aan de eisen
voldoet (omgevingstemperatuur tussen
15°C en 30°C - vochtigheid tussen 10% en
80%).
2- Steriliseer de lichttip voorafgaand aan elk
gebruik, en desinfecteer tevens de
houder en het apparaat (zie het
hoofdstuk Onderhoud)
3- Schroef het accupack op het handstuk,
verwijder het veiligheidskapje en plaats
de gesteriliseerde tip in het apparaat.
Zorg dat de tip volledig op zijn plaats zit
(aangegeven door een klik).
4- Plaats het voetstuk op een stabiel
oppervlak. Sluit de netadapter aan,
controle of de spanning geschikt is voor
de elektrische installatie. Het groene
controlelampje gaat twee keer branden.
5- Plaats de lamp op z'n steun gedurende
minstens 2.30 uur, zodat de accu volledig
geladen wordt.
6- Het
groene
controlelampje
gaat
knipperen om aan te geven dat het
accupack wordt geladen. Zodra het
accupack geladen is, houdt het lampje op
met knipperen en blijft het vast branden.
2 – PRESENTATIE VAN HET
APPARAAT
De Mini L.E.D. zendt een zichtbaar blauw
licht uit met een golflengte tussen 420 en
480 nm voor de fotopolymerisatie van
tandheelkundig materiaal. Controleer of de
verpakking (bewaar deze) in goede staat
verkeert, en de volgende elementen bevat:
45
4 – BESCHRIJVING VAN HET
APPARAAT
Het houder (2):
Radiometer:
De voet omvat een ingebouwde radiometer
met indicator waarmee de gebruiker op
precieze wijze de goede werking van de
lamp kan controleren. Het ingangvenster
van de stralingsmeter zit aan de voorkant
van het voetstuk.
De procedure:
Programmeer de lamp in snelle modus.
Steek de optische tip in het handstuk
na te hebben gecontroleerd of er geen
sporen van composiet materiaal op de
geleider over zijn.
Controleer dat de houder op de
netspanning geschkeld is.
Plaats het eind van de optische
geleider in de Wattmeter en activeer
de Mini LED.
Als de lamp volledig geladen is kunt u de
functie van het toetsenbord en de menu's
bekijken.
1
Controlelampje:
Kleur
Modus
Groen
Vermogen boven de 800 mw/cm²
Rood
Zie hoofdstuk
2
Het laden:
Wanneer het handstuk op het houder
geplaatst is, geeft een andere LED de lading
van het accupack aan:
Kleur
Modus
Groen
Wordt geladen
knipperend
Groen
Accupack volledig geladen
Handstuk (1):
Controlelampjes:
Het handstuk heeft 4 controlelampjes:
Lampje naast de optische geleider:
Kleur
Modus
Groen
Normale modus
Rood
Accu zwak
Knipperend rood Thermische beveiliging
3
lampjes
in
lijn
geven
polymerisatiemodus aan.
Kleur
Modus
Rood
Snel
Oranje
Gepulseerd
Geel
Geleidelijk
-
5 – MOGELIJKE MENU'S
de
De Mini L.E.D. heeft drie verschillende
menu's. Druk op de toets om uw keus te
maken.
Menu "snelle modus": Na het apparaat van
het voetstuk te hebben genomen, komt de
lamp gedurende 10 seconden in "snelle
modus". De rode indicator geeft uw keuze
aan. Het vermogen van de lamp in deze
modus is:
- 1100 mW/cm² (± 10%) met de universele
tip van Ø 7,5 mm
- 2000 mW/cm² (± 10%) met de booster tip
(optie) van Ø 5,5 mm.
Toetsen:
Het toetsenbord bestaat uit 2 toetsen:
een navigatietoets om de menu's te
selecteren
Een aan/uit-toets naast de optische
geleider
46
7 – ONDERHOUD
Menu "gepulseerde modus": Deze modus
wordt geselecteerd met de navigatietoets.
Hiermee wordt het volledig vermogen van
de
lamp
in
gepulseerd
vermogen
ingeschakeld, d.w.z. een opeenvolging van
10 opeenvolgende flashes ven 1 sec.met
een wachttijd van 0,25 sec. tussen de
belichtingen. De oranje indicator geeft de
selectie aan.
Het vermogen van de lamp in deze modus is
dezelfde als beschreven in het menu "snelle
modus".
Menu "geleidelijke modus": Deze wordt
geselecteerd met de navigatietoets. In
"progressieve modus" (de polymerisatie is
vergelijkbaar met die van het stepmenu
met een halogeenlamp) hebt u:
- Geleidelijk opstarten gedurende 10
seconden van 0 tot 1100 mW/cm² (of 0 tot
2000 mW/cm² met de boostertip (optie)).
- Vol vermogen gedurende 10 seconden.
Attentie: Zorg bij het dagelijks onderhoud
van de Mini L.E.D. dat het apparaat niet op
het houder rust. Haal eerst de spanning van
de
Mini
L.E.D.
voordat
u
een
desinfecterend middel gebruikt. Reinig en
steriliseer de optische tip voor elke patiënt.
1) De Mini L.E.D. en de accessoires
kunnen worden gereinigd met iedere
willekeurige onjsmettings produkt zoals
een hydro-alcoholische oplossing. Zorg
dat de Mini L.E.D. zonder spanning
staat voordat u gaat steriliseren.
Gebruik geen schuurmiddelen.
2) Controleer na elk gebruik goed of er
geen resten composiet materiaal op de
optische tip zijn blijven kleven. Is dit
het geval, verwijder deze dan
onmiddellijk en controleer of het
oppervlak van de tip niet beschadigd is.
Bij beschadiging moet de optische tip
worden vervangen, want hierdoor kan
het vermogen van de lamp met meer
dan 30% dalen.
3) Bij normaal gebruik varieert het
vermogen van de lamp niet als de accu
correct geladen is. Het is dus niet
nodig het vermogen te controleren
zoals bij gewone polymerisatielampen.
Gebruik bij twijfel de wattmeter zoals
beschreven in hoofdstuk 4.
4) Het accu bevindt zich in het handstuk
en kan worden vervangen door het
onderste deel los te schroeven.
5) Controleer regelmatig of de LED (aan
het eind van het handstuk, waarop de
optische tip vastklikt) nog schoon is.
Gebruik voor het reinigen de speciale
oplossing.
6 – NORMAAL GEBRUIK
1- De Mini L.E.D. rust gewoonlijk op het
houder. De eerste keer dat hij van het
voetstuk wordt genomen, staat hij in
"snelle modus". Voor meer details, zie
hoofdstuk 5.
2- Kies het programma, de lamp is klaar
om te werken.
3- Plaats de tip zo dicht mogelijk bij het
oppervlak van het te foto-polymeriseren
materiaal. De tip mag echter niet het
composiete materiaal raken want dit
zou
de
tip
aanzienlijk
kunnen
beschadigen en zijn doelmatigheid
verminderen.
4- Druk even kort aan de aan/uit-toets om
de polymerisatiecyclus te starten. Deze
actie wordt bevestigd door een
pieptoon.
5- Aan het eind van de cyclus klinkt
opnieuw een pieptoon. Het blijft steeds
mogelijk de cyclus te onderbreken door
even op de aan/uit-toets te drukken.
6- Na 3 minuten niet gebruikt te zijn, komt
de lamp in de stand-by modus en alle
indicatoren doven. Druk op een
willekeurige toets om het apparaat
weer aan te schakelen.
47
8 – VERHELPEN VAN STORINGEN
10 – SPECIFICATIES
In geval van problemen, alvorens contact
op te nemen met de TECHNISCHE DIENST
van uw dealer:
1) Controleer of de houder goed op het
net is aangesloten zodat de accu een
normale
lading
krijgt.
Als
de
aansluiting in orde is, maar de LED niet
gaat branden, moet u contact opnemen
met onze serviceafdeling.
2) Controleer of de indicator aangeeft dat
het accupack goed geladen is voordat u
de aan/uit-toest drukken. Als het
waarschuwingslampje rood is, wordt
het
gebruik
van
het
apparaat
geblokkeerd door een automatische
beveiliging. Is dit het geval, laad dan
het accu en plaats de lamp op de
houder of gebruik een ander volledig
geladen accu.
3) Intensief gebruik van de lamp kan
leiden
tot
temperatuurverhoging
binnen het apparaat. Als dit gebeurt,
wordt het apparaat geblokkeerd door
een automatische beveiliging en gaat
het
rode
waarschuwingslampje
knipperen. Laat het apparaat enkele
minuten rusten om af te koelen.
Daarna werkt de lamp opnieuw
normaal.
Eenheid
Model:
Gewicht:
Afmetingen:
Classificatie:
Netadapter
Bedrijfsspanning:
Frequentie:
Voedingsspanning:
Uitgangsstroom:
Classificatie:
Houder
Voedingsspanning:
Bescherming:
Classificatie:
Mini L.E.D.
190 g
Ø23 x 200mm
Gewoon
Type B
Permanent
gebruik
IPX0
110 - 240V AC
47 - 63 Hz
12 V
1,25 A
II
IP 40
12 VDC
Fusible 2 A
Permanent
gebruik
IPX 0
9 – TECHNISCHE DIENST
De technische dienst van uw dealer staat
voor u klaar om uw technische problemen
op te lossen.
Accu
Type:
Afmetingen:
Capaciteit:
Lithium-Ion
90 x Ø21 mm
2000 mAh
Optische specificaties
Golflengte:
Intenciteit (Ø7.5mm):
Vermogen:
420-480 nm
1100 mW/cm²
450-500 mW
Homologering
CE
IEC 60 601-1
60 601-1-2
48
11 – SYMBOLEN EN AFKORTINGEN
SYMBOLEN
DEFINITIE
Wisselstroom
Gelijkstroom
Let op, zie dit document
Type B
Klasse II
49
FRANCE
Z.I. du Phare - B.P. 216 - F-33708
MERIGNAC Cedex
Tel. ++33 (0) 556 34 06 07
Fax. ++33 (0) 556 34 92 92
E-Mail : [email protected]
MIDDLE EAST
Numan Center - 1st Floor N°111 - Gardens
Street - PO Box 468 - AMMAN 11953 JORDAN
Tel. ++962 6 553 4401
Fax. ++962 6 553 7833
E-Mail : [email protected]
U.S.A.
130 Gaither Drive, Suite 100, MOUNT
LAUREL NJ 08034
Tel. ++1 856 222 9988
Fax. ++1 856 222 4726
E-Mail : [email protected]
CHINA
Office 401 - 12 Xinyuanxili Zhong Street –
Chaoyang District - BEIJING 100027
Tel. ++86 10 646 570 11/2/3
Fax. ++86 10 646 580 15
E-Mail : [email protected]
GERMANY
Industriestrasse 9 - D-40822 METTMANN
Tel. ++49 (0)21 04 / 95 65-10
Fax. ++49 (0)21 04 / 95 65-11
E-Mail : [email protected]
PHILIPPINES
3F King's Court II Bldg. Pasong Tamo Street
- Makati City - 1200 MANILA
Tel. ++632 811 29 14-18
Fax. ++632 811 24 88
E-Mail : [email protected]
SPAIN
Av Principal - 11 H Poligono Indus - Can
Clapers - 08181 SENTMENAT - BARCELONA
Tel. ++34 93 715 33 66
Fax. ++34 93 715 32 29
E-Mail : [email protected]
KOREA
8F Hanil B/D - 132-4 1Ga Bongrae-dong
Joong-gu - SEOUL
Tel. ++82 2 753 41 91
Fax. ++82 2 753 41 93
E-Mail : [email protected]
U.K.
Unit 1B - Steel Close - Little End Road GB-EATON SOCON PE19 8TT
Tel. ++44 (0)1 480 477 307
Fax. ++44 (0)1 480 477 381
E-Mail: [email protected]
I 02500 • N5 • Version 1
INDIA
E-91, G.I.D.C. Electronic Estate - Sector 26
- GANDHINAGAR-382044
Tel. ++91 2712 38000
Fax. ++91 79 642 58 51
E-Mail : [email protected]
50
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
