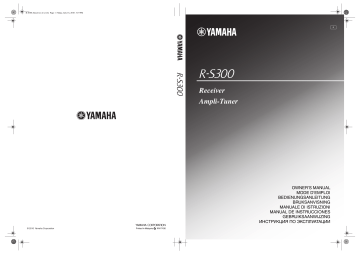

Receiver Ampli-Tuner
R-S300_Receiver_G-cv.fm Page 1 Friday, July 16, 2010 3:19 PM
G
Receiver
Ampli-Tuner
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
© 2010 Yamaha Corporation
Printed in Malaysia
WV17430
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
To assure the finest performance, please read this manual
carefully. Keep it in a safe place for future reference.
Install this sound system in a well ventilated, cool, dry,
clean place - away from direct sunlight, heat sources,
vibration, dust, moisture, and/or cold. For proper
ventilation, allow the following minimum clearances
around this unit.
Top: 30 cm (11-3/4 in)
Rear: 20 cm (7-7/8 in)
Sides: 20 cm (7-7/8 in)
Locate this unit away from other electrical appliances,
motors, or transformers to avoid humming sounds.
Do not expose this unit to sudden temperature changes
from cold to hot, and do not locate this unit in an
environment with high humidity (i.e. a room with a
humidifier) to prevent condensation inside this unit,
which may cause an electrical shock, fire, damage to this
unit, and/or personal injury.
Avoid installing this unit where foreign object may fall
onto this unit and/or this unit may be exposed to liquid
dripping or splashing. On the top of this unit, do not
place:
– Other components, as they may cause damage and/or
discoloration on the surface of this unit.
– Burning objects (i.e. candles), as they may cause fire,
damage to this unit, and/or personal injury.
– Containers with liquid in them, as they may fall and
liquid may cause electrical shock to the user and/or
damage to this unit.
Do not cover this unit with a newspaper, tablecloth,
curtain, etc. in order not to obstruct heat radiation. If the
temperature inside this unit rises, it may cause fire,
damage to this unit, and/or personal injury.
Do not plug in this unit to a wall outlet until all
connections are complete.
Do not operate this unit upside-down. It may overheat,
possibly causing damage.
Do not use force on switches, knobs and/or cords.
When disconnecting the power cable from the wall outlet,
grasp the plug; do not pull the cable.
Do not clean this unit with chemical solvents; this might
damage the finish. Use a clean, dry cloth.
Only voltage specified on this unit must be used. Using
this unit with a higher voltage than specified is dangerous
and may cause fire, damage to this unit, and/or personal
injury. Yamaha will not be held responsible for any
damage resulting from use of this unit with a voltage
other than specified.
To prevent damage by lightning, keep the power cable
and outdoor antennas disconnected from a wall outlet or
this unit during a lightning storm.
Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any service is
needed. The cabinet should never be opened for any
reasons.
When not planning to use this unit for long periods of
time (i.e. vacation), disconnect the AC power plug from
the wall outlet.
Be sure to read the “TROUBLESHOOTING” section on
common operating errors before concluding that this unit
is faulty.
i En
17 Before moving this unit, press A to turn off this unit, and
then disconnect the AC power plug from the wall outlet.
18 Condensation will form when the surrounding
temperature changes suddenly. Disconnect the power
cable from the outlet, then leave this unit alone.
19 When using this unit for a long time, this unit may
become warm. Turn the power off, then leave this unit
alone for cooling.
20 Install this unit near the AC outlet and where the AC
power plug can be reached easily.
21 The batteries shall not be exposed to excessive heat such
as sunshine, fire or the like.
22 Excessive sound pressure from earphones and
headphones can cause hearing loss.
As long as this unit is connected to the AC wall outlet, it is not
disconnected from the AC power source even if you turn off this
unit by A or set it to the standby mode by A button on the remote
control. In this state, this unit is designed to consume a very small
quantity of power.
WARNING
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO
NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.
This label is required to be attached to a product of which
the temperature of the top cover may be hot during
operation.
CONTENTS
ADVANCED OPERATION
SETTING THE OPTION MENU
FOR EACH INPUT SOURCE.........................30
Front panel ................................................................. 4
Front panel display .................................................... 6
Rear panel .................................................................. 7
Remote control........................................................... 8
Using the remote control ........................................... 9
ADVANCED SETUP ............................................32
PREPARATION
CONNECTIONS .................................................. 10
Option menu items................................................... 30
Changing the ADVANCED SETUP
menu parameters.................................................. 32
ADDITIONAL INFORMATION
TROUBLESHOOTING .......................................33
SPECIFICATIONS...............................................38
Connecting speakers and source components.......... 10
Connecting the FM and AM antennas ..................... 12
Connecting power cable .......................................... 12
BASIC
OPERATION
BASIC OPERATION
PREPARATION
USEFUL FEATURES ............................................ 2
SUPPLIED ACCESSORIES ................................. 3
CONTROLS AND FUNCTIONS ......................... 4
INTRODUCTION
INTRODUCTION
PLAYING AND RECORDING .......................... 13
Playing a source....................................................... 13
Adjusting the tonal quality....................................... 14
Recording a source .................................................. 16
Using the sleep timer ............................................... 16
FM/AM TUNING ................................................. 17
ADVANCED
OPERATION
Automatic tuning ..................................................... 17
Manual tuning.......................................................... 18
Automatic station preset (FM stations only) ........... 19
Manual station preset............................................... 20
Recalling a preset station ......................................... 21
Clearing a preset station........................................... 21
Clearing all preset stations....................................... 22
Receiving Radio Data System information
(FM stations only) ............................................... 23
TP Search function (FM stations only).................... 24
ADDITIONAL
INFORMATION
PLAYING BACK TUNES
FROM YOUR iPhone/iPod/
Bluetooth™ COMPONENT ............................ 25
Using a Universal Dock for iPod............................. 26
Using a Wireless System for iPod ........................... 27
Using a Bluetooth Wireless Audio Receiver ........... 28
English
1 En
USEFUL FEATURES
USEFUL FEATURES
This unit allows you to:
*
Improve sound quality by using the Pure Direct function
➡ p. 14
Play back music from your iPhone/iPod* or Bluetooth component*
➡ p. 25
Listen to FM and AM radio stations
➡ p. 17
Receive and display Radio Data System information
➡ p. 23
Boost bass sounds by connecting a subwoofer
➡ p. 10
Use this unit’s remote control to operate a Yamaha CD player
➡ p. 8
Save power by using the automatic power down function
➡ p. 32
Optional Yamaha product required
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano and iPod touch are trademarks of Apple Inc., registered in the U.S. and other
countries.
Bluetooth™
Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a license agreement.
• y indicates a tip for your operation.
• Some operations can be performed by using either the buttons on the front panel of this unit or those on the remote controls. In case
the button names differ between this unit and the remote controls, the names of the buttons on the remote controls are given in
parentheses.
• This manual is printed prior to production. Design and specifications are subject to change in part as a result of improvements, etc. In
case of differences between the manual and the product, the product has priority.
2 En
SUPPLIED ACCESSORIES
SUPPLIED ACCESSORIES
Remote control
AM loop antenna
INTRODUCTION
Please check that you received all of the following parts.
Indoor FM antenna
Batteries (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
•
•
Notes on remote control and batteries
Do not spill water or other liquids on the remote control.
Do not drop the remote control.
Do not leave or store the remote control in the following conditions:
– places of high humidity, such as near a bath
– places of high temperatures, such as near a heater or stove
– places of extremely low temperatures
– dusty places
Use AA, R6, UM-3 batteries for the remote control.
Insert batteries according to the polarity markings (+ and -).
Change all batteries if you notice the operation range of the remote control narrows.
If the batteries run out, immediately remove them from the remote control to prevent an explosion or acid leak.
If you find leaking batteries, discard the batteries immediately, taking care not to touch the leaked material. If the leaked material
comes into contact with your skin or gets into your eyes or mouth, rinse it away immediately and consult a doctor. Clean the battery
compartment thoroughly before installing new batteries.
Do not use old batteries together with new ones. This may shorten the life of the new batteries or cause old batteries to leak.
Do not use different types of batteries (such as alkaline and manganese batteries) together. Batteries that look the same may have a
different specification.
Before inserting new batteries, wipe the battery compartment clean.
Dispose of batteries according to your regional regulations.
English
3 En
CONTROLS AND FUNCTIONS
CONTROLS AND FUNCTIONS
Front panel
1 A (power)
Turns on and off the power of this unit (see page 13).
On position: Pushed inward
Off position: Released outward
Note
This unit consumes a small amount of power even when turned
off or when in standby mode.
2 Power indicator
Lights up as follows:
Brightly lit: Power is on
Dimly lit: Standby mode
Off: Power is off
Note
If an iPhone/iPod is charged while this unit is in standby mode,
the power indicator lights up brightly.
3 SPEAKERS A/B
Turns on or off the speaker set connected to the
SPEAKERS A and/or SPEAKERS B terminals on the rear
panel each time the corresponding button is pressed (see
page 13).
4 TP
Searches automatically for a station that provides traffic
program (TP) broadcasts (see page 24).
4 En
5 INFO
Turns on and changes the Radio Data System display
mode when TUNER is selected as the input source (see
page 23).
Changes the playback information displayed about the
song playing on the iPhone/iPod when DOCK is selected
as the input source (see page 26).
Note
Playback information can only be displayed for an iPhone/iPod
that is connected using a Universal Dock for iPod.
6 MEMORY
Stores the current FM/AM station as a preset when
TUNER is selected as the input source (see page 20).
7 CLEAR
Clears the current FM/AM preset station when TUNER is
selected as the input source (see page 21).
8 Front panel display
Shows information about the operational status of this
unit.
9 PRESET j / i
Selects a preset FM/AM station when TUNER is selected
as the input source (see page 21).
0 FM, AM
Sets the FM/AM tuner band to FM or AM when TUNER
is selected as the input source (see page 17).
CONTROLS AND FUNCTIONS
A TUNING jj / ii
Selects the tuning frequency when TUNER is selected as
the input source (see page 17).
INTRODUCTION
B Remote control sensor
Receives infrared signals from the remote control.
C PURE DIRECT and indicator
Allows you to listen to a source in the purest possible
sound (see page 14). The indicator above it lights up and
the front panel display turns off when this function is
turned on.
D PHONES jack
Outputs audio to your headphones for private listening.
Note
Press SPEAKER A/B so that the SP A/B indicators turn off
before you connect your headphones to the PHONES jack.
E BASS control
Increases or decreases the low frequency response. The
center position produces a flat response (see page 14).
F TREBLE control
Increases or decreases the high frequency response. The
center position produces a flat response (see page 14).
G BALANCE control
Adjusts the sound output balance of the left and right
speakers to compensate for sound imbalances caused by
speaker locations or listening room conditions (see page
14).
H LOUDNESS control
Retains a full tonal range at any volume level to
compensate for the human ears’ loss of sensitivity to high
and low-frequency ranges at a low volume level (see page
15).
I INPUT selector
Selects the input source you want to listen to.
J VOLUME control
Increases or decreases the sound output level.
Note
This does not affect the output level of the REC jacks.
English
5 En
CONTROLS AND FUNCTIONS
Front panel display
1 SP (SPEAKERS) A/B indicators
Light up according to the set of speakers selected.
Both indicators light up when both sets of speakers are
selected.
2 Input source indicators
Light up brightly to indicate the input source that is
currently selected.
3 PRESET indicator
Lights up when you recall a preset radio station. Blinks
while the automatic station preset feature is scanning for
FM stations to register as presets.
4 MEMORY indicator
Lights up or blinks when an FM/AM station is being
stored as a preset.
5 TUNED indicator
Lights up when this unit is tuned in to an FM or AM
station.
6 STEREO indicator
Lights up when this unit is receiving a strong signal for an
FM stereo broadcast.
7 TP indicator
Lights up when this unit is tuned in to a Traffic Program
(TP) station. Blinks when searching for a TP station.
8 SLEEP indicator
Lights up when the sleep timer is turned on.
9 MUTE indicator
Blinks while the MUTE function is turned on.
0 P indicator
Lights up when a preset number is selected. Blinks while
you are registering a preset radio station.
A Multi-information display
Shows information when adjusting or changing settings.
B Volume indicator
Displays the current volume level.
6 En
CONTROLS AND
AND FUNCTIONS
FUNCTIONS
CONTROLS
Rear panel
INTRODUCTION
1 GND terminal
Used to connect a turntable (see page 10).
A SPEAKERS terminals
Used to connect speakers (see page 10).
2 TAPE jacks
Used to connect a tape deck (see page 10).
B IMPEDANCE SELECTOR switch
Used to select the impedance setting (see page 11).
3 Antenna terminals
Used to connect FM and AM antennas (see page 12).
4 DOCK jack
Used to connect an optional Yamaha Universal Dock for
iPod (such as the YDS-12), Wireless System for iPod
(YID-W10), or Bluetooth Wireless Audio Receiver
(YBA-10) (see page 25).
5 Power cable
For connecting this unit to an AC wall outlet (see page
12).
6 PHONO jacks
Used to connect a turntable (see page 10).
7 CD jacks
Used to connect a CD player (see page 10).
8 LINE 1-2 jacks
Used to connect audio components (see page 10).
9 SUBWOOFER OUT jack
Used to connect a subwoofer with built-in amplifier (see
page 10).
English
0 POWER MANAGEMENT switch
Used to enable or disable the automatic power down
function. When this function is enabled, this unit
automatically enters standby mode if it is not operated for
a certain amount of time (3 settings are available; see page
32).
7 En
CONTROLS AND FUNCTIONS
Remote control
This section describes the function of each button on the
remote control used to control this unit or a Yamaha CD
player.
3 DIMMER
Changes the brightness level of the front panel display.
Choose brightness from 3 levels by pressing this button
repeatedly.
y
This setting is retained even if you turn off this unit.
4 SLEEP
Sets the sleep timer (see page 16).
5 Input selector buttons
Select the input source you want to listen to.
y
• The input source names correspond to the names of the
connection jacks on the rear panel.
• To select TUNER as the input source using the remote control,
press FM or AM.
6 OPTION
Turns the OPTION menu on and off (see page 30).
7 SPEAKERS A/B
Turns on and off the set of speakers connected to the
SPEAKERS A and/or SPEAKERS B terminals on the rear
panel of this unit when the corresponding button is
pressed.
8 MUTE
Mutes the sound output. Press again to restore the sound
output to the previous volume level.
9 VOLUME +/–
Increases or decreases the sound output level.
Note
This does not affect the output level of the REC jacks.
0 RETURN
Returns to the previous menu or ends the menu display
when using the Option menu (see page 30).
A B / C / D / E / ENTER
Selects and confirms items in the Option menu (see page
30).
■ Common controls
The following buttons can be used no matter which input
source is selected.
1 Infrared signal transmitter
Sends infrared signals.
2 A (power)
Turns this unit on, or sets it to standby mode.
Note
This button functions only when the A (power) button on the
front panel is in the on position.
8 En
CONTROLS AND FUNCTIONS
■ iPod controls
B TP
Searches automatically for a station that provides traffic
program (TP) broadcasts (see page 24).
0 REPEAT
The following buttons can be used when TUNER is
selected as the input source.
C PRESET j / i
Selects a preset FM/AM station when TUNER is selected
as the input source (see page 21).
D FM, AM
Selects TUNER as the input source and sets the FM/AM
tuner band to FM or AM (see page 17).
E INFO
Turns on and changes the Radio Data System display
mode when TUNER is selected as the input source (see
page 23).
The following buttons can be used when DOCK is
selected as the input source for listening to an iPhone/
iPod. For more information, see page 25.
A MENU/ Ee / b / a / ENTER
E INFO
INTRODUCTION
■ FM/AM controls
F SHUFFLE
G B
H C
■ Yamaha CD player controls
The following buttons can be used to control a Yamaha
CD player when CD is selected as the input source.
I Yamaha CD player control buttons
• s
Stops playback
• e
Pauses playback
• p
Starts playback
• DISC SKIP Skips to the next disc in a CD changer
• b
Skips backward
• a
Skips forward
•
• w
• f
Ejects the disc
Rewinds playback
Fast-forwards playback
Note
Even when using a Yamaha CD player, certain components and
features may not be available. Refer to your component’s owner’s
manual for more information.
Using the remote control
■ Installing batteries
■ Operation range
The remote control transmits a directional infrared beam.
Be sure to aim the remote control directly at the remote
control sensor on the front panel of this unit during
operation.
AA, R6, UM-3 batteries
Approximately
6 m (20 ft)
English
Remote control
9 En
CONNECTIONS
CONNECTIONS
Connecting speakers and source components
CAUTION
• Do not connect this unit or other components to the main power until all connections between components are
complete.
• All connections must be correct: L (left) to L, R (right) to R, “+” to “+” and “–” to “–”. If the connections are faulty,
no sound will be heard from the speakers, and if the polarity of the speaker connections is incorrect, the sound will be
unnatural and lack bass. Refer to the owner’s manual for each of your components.
• Use RCA cables for audio components (except for speaker connections and DOCK jack connections).
• The IMPEDANCE SELECTOR must be set to the appropriate position before connecting speakers. See page 11 for
details.
• Do not let bare speaker wires touch each other or any metal part of this unit. This could damage this unit and/or the
speakers.
For information about
other components that
can be connected to
this unit, see page 25.
Turntable
Tape deck
Audio
out
Audio
out
CD player
GND
Audio
out
Audio
out
DVD player,
etc.
Speakers A
Audio
in
Audio
in
Audio
out
CD recorder,
etc.
Subwoofer
Speakers B
y
• The PHONO jacks are designed for connecting a turntable with an MM cartridge.
• Connect your turntable to the GND terminal to reduce noise in the signal. However, for some turntables, you may hear less noise
without the GND connection.
10 En
CONNECTIONS
■ IMPEDANCE SELECTOR switch
CAUTION
Switch
position
Impedance level
HIGH
• If you use one set (A or B), the impedance of
each speaker must be 8 Ω or higher.
• If you use two sets (A and B) simultaneously,
the impedance of each speaker must be 16 Ω
or higher.
• If you make bi-wire connections, the
impedance of each speaker must be 8 Ω or
higher. See page 11 for Bi-wire connection.
LOW
• If you use one set (A or B), the impedance of
each speaker must be 4 Ω or higher.
• If you use two sets (A and B) simultaneously,
the impedance of each speaker must be 8 Ω or
higher.
• If you make bi-wire connections, the
impedance of each speaker must be 4 Ω or
higher. See page 11 for Bi-wire connection.
■ Connecting speaker cables
Bi-wire connection separates the woofer from the
combined midrange and tweeter section. A bi-wire
compatible speaker has four binding post terminals. These
two sets of terminals allow the speaker to be split into two
independent sections. With these connections, the mid and
high frequency drivers are connected to one set of
terminals and the low frequency driver to another set of
terminals.
This unit
Speaker
PREPARATION
Do not change the IMPEDANCE SELECTOR switch
while the power of this unit is turned on, as doing so may
damage the unit.
If the unit fails to turn on, the IMPEDANCE SELECTOR
switch may not be fully slid to either position. If this is the
case, remove the power cable and slide the switch all the
way to either position.
Select the switch position (LOW or HIGH) according to
the impedance of the speakers in your system.
■ Bi-wire connection
Connect the other speaker to the other set of terminals in
the same way.
CAUTION
When making bi-wire connections, set the IMPEDANCE
SELECTOR switch to HIGH or LOW depending on the
impedance of your speakers:
8 Ω or higher: HIGH
4 Ω or higher: LOW
See page 11 for more information about the
IMPEDANCE SELECTOR switch.
Note
Remove
approximately
10 mm (3/8 in)
of insulation
from the end of
each speaker
cable.
When making bi-wire connections, remove the shorting bridges
or cables on the speaker.
y
To use the bi-wire connections, press SPEAKERS A and
SPEAKERS B on the front panel or on the remote control so that
both SP A and B light up on the front panel display.
Note
When inserting speaker cables into the speaker terminals, insert
only the bare speaker wire. If insulated cable is inserted, the
connection may be poor and sound may not be heard.
SPEAKERS A/B
11 En
English
SPEAKERS A/B
CONNECTIONS
Connecting the FM and AM antennas
Indoor antennas for receiving FM and AM broadcasts are included with this unit. In general, these antennas should
provide sufficient signal strength. Connect each antenna correctly to the designated terminals.
Note
If you experience poor reception quality, install an outdoor antenna. Consult the nearest authorized Yamaha dealer or service center
about outdoor antennas.
Outdoor FM antenna
Outdoor AM antenna
Use 5 to 10 m of vinylcovered wire extended
outdoors from a window.
Indoor FM
antenna
(included)
AM loop antenna
(included)
• The AM loop antenna
should always be connected,
even if an outdoor AM
antenna is connected to this
unit.
• The AM loop antenna
should be placed away from
this unit.
Ground (GND terminal)
For maximum safety and minimum interference, connect
the antenna GND terminal to a good earth ground. A
good earth ground is a metal stake driven into moist earth.
■ Assembling the supplied AM loop
antenna
■ Connecting the wire of the AM loop
antenna
Connecting power cable
Plug the power cable into the AC wall outlet after all other
connections are complete.
12 En
To the wall
outlet with the
power cable
PLAYING AND RECORDING
PLAYING AND RECORDING
CAUTION
Extreme caution should be exercised when you play back CDs encoded in DTS.
If you play back a CD encoded in DTS on a CD player that does not support DTS, only noise will be heard, and this noise
may damage your speakers. Check whether your CD player supports CDs encoded in DTS. Also, check the sound output
level of your CD player before you play back a CD encoded in DTS.
Playing a source
3
Press SPEAKERS A and/or SPEAKERS B on
the front panel or on the remote control to
select speakers A and/or speakers B.
When speaker set A or speaker set B are turned on,
SP A or SP B is displayed on the front panel display
accordingly (see page 6).
Notes
INPUT selector
VOLUME
A (power)
SPEAKERS A/B
4
Play the source.
5
Rotate the VOLUME control on the front
panel (or press VOLUME +/– on the remote
control) to adjust the sound output level.
Input selector
buttons
BASIC
OPERATION
SPEAKERS A/B
A (power)
• When one set of speakers is connected using bi-wire
connections, or when using two sets of speakers simultaneously
(A and B), make sure SP A and SP B are displayed on the front
panel display.
• When listening with headphones, turn off the speakers.
y
FM, AM
You can adjust the tonal quality by using the BASS, TREBLE,
BALANCE and LOUDNESS controls, or the PURE DIRECT
switch on the front panel (see page 14).
6
VOLUME +/–
When finished listening, press A (power) on
the front panel outward to turn off this unit.
y
If A (power) on the remote control is pressed while the A (power)
button on the front panel is in the on position, this unit enters
standby mode. Press A (power) again to turn this unit on.
Press A (power) on the front panel inward to
turn on this unit.
2
Rotate the INPUT selector on the front panel
(or press one of the input selector buttons or
FM or AM on the remote control) to select the
input source you want to listen to.
English
1
13 En
PLAYING AND RECORDING
Adjusting the tonal quality
■ Adjusting the BASS and TREBLE
controls
■ Using the PURE DIRECT switch
Routes input signals from your audio sources so that the
input signals bypass the BASS, TREBLE, BALANCE and
LOUDNESS controls, thus eliminating any alterations to
the audio signals and creating the purest possible sound.
The PURE DIRECT indicator lights up and the front panel
display turns off after a few seconds.
PURE DIRECT switch
TREBLE
BASS
The BASS and TREBLE controls adjust high and low
frequency response.
The center position produces a flat response.
Notes
• The BASS, TREBLE, BALANCE, and LOUDNESS controls
do not function while the PURE DIRECT feature is turned on.
• This setting is retained even if you turn off this unit.
BASS
When you feel there is not enough bass (low frequency
sound), rotate clockwise to boost. When you feel there is
too much bass, rotate counterclockwise to suppress.
Control range: –10 dB to +10 dB (20 Hz)
TREBLE
When you feel there is not enough treble (high frequency
sound), rotate clockwise to boost. When you feel there is
too much treble, rotate counterclockwise to suppress.
Control range: –10 dB to +10 dB (20 kHz)
■ Adjusting the BALANCE control
BALANCE
The BALANCE control adjusts the sound output balance
of the left and right speakers to compensate for sound
imbalance caused by speaker locations or listening room
conditions.
14 En
PLAYING AND RECORDING
■ Adjusting the LOUDNESS control
3
Rotate the LOUDNESS control until the
desired volume is obtained.
y
LOUDNESS
VOLUME
After setting the LOUDNESS control, enjoy listening to music at
your preferred volume level. If the effect of the LOUDNESS
control setting is too strong or weak, readjust the LOUDNESS
control.
VOLUME +/–
BASIC
OPERATION
Retain a full tonal range at any volume level, thus
compensating for the human ears’ loss of sensitivity to
high and low-frequency ranges at low volume.
CAUTION
If the PURE DIRECT switch is turned on with the
LOUDNESS control set at a certain level, the input signals
bypass the LOUDNESS control, resulting in a sudden
increase in the sound output level. To prevent your ears or
the speakers from being damaged, be sure to press the
PURE DIRECT switch after lowering the sound output
level or after checking that the LOUDNESS control is
properly set.
1
Set the LOUDNESS control to the FLAT
position.
2
Rotate the VOLUME control on the front
panel (or press VOLUME +/– on the remote
control) to set the sound output level to the
loudest listening level that you would listen
to.
English
15 En
PLAYING AND RECORDING
Recording a source
Using the sleep timer
Notes
• The audio from the current input source is output to the TAPE
REC and LINE 1 REC jacks. When TAPE is selected, audio is
output to the LINE 1 REC jacks only. When LINE 1 is selected,
audio is output to the TAPE REC jacks only.
• This unit must be turned on in order to record.
• The VOLUME, BASS, TREBLE, BALANCE and
LOUDNESS controls and the PURE DIRECT switch have no
effect on the source being recorded.
• Check the copyright laws in your country before recording from
records, CDs, radio, etc. Recording copyright-protected
material may infringe on copyright laws.
Use this feature to automatically set this unit to standby
mode after a certain amount of time. The sleep timer is
useful when you are going to sleep while this unit is
playing or recording a source.
A (power)
SLEEP
A (power)
INPUT selector
Note
The sleep timer can only be set with the remote control.
1
Input selector
buttons
Press SLEEP repeatedly to set the amount of
time before this unit is set to standby mode.
Each time you press SLEEP, the front panel display
changes as shown below.
FM, AM
The SLEEP indicator blinks while setting the amount
of time for the sleep timer.
1
2
Rotate the INPUT selector on the front panel
(or press one of the input selector buttons or
FM or AM on the remote control) to select the
source you want to record.
Play the source and begin recording using
the recording device connected to the REC
jacks (TAPE and/or LINE 1) on the rear panel.
See page 10.
16 En
If the sleep timer is set, the SLEEP indicator on the
front panel display lights up.
y
To cancel the sleep timer, do one of the following:
• Select “Sleep Off”.
• Press A (power) on the remote control to set this unit to standby
mode.
• Press A (power) on the front panel to turn off this unit.
FM/AM TUNING
FM/AM TUNING
There are 2 tuning methods; automatic and manual. Select either method according to your preference and the strength of
station signals.
Automatic tuning
3
Automatic tuning is effective when station signals are
strong and there is no interference.
Press and hold TUNING jj / ii on the front
panel for more than 1 second to begin
automatic tuning.
Press ii to tune in to a higher frequency.
Press jj to tune in to a lower frequency.
Notes
• When you tune in to a station, the frequency of the station is
displayed on the front panel display.
• If the tuning search does not stop at the desired station because
the station signals are weak, try using the manual tuning
method.
INPUT selector
TUNING jj / ii
FM, AM
■ Auto Mute feature
BASIC
OPERATION
When listening to an FM radio station, the output will
automatically be muted when the radio signal is weak if
the station was tuned in to by:
• using the automatic tuning feature
• recalling a preset that was registered using the
automatic preset registration feature
If you want to listen to a station that has a weak signal,
tune in to the station manually.
FM, AM
1
Rotate the INPUT selector on the front panel
(or press FM or AM on the remote control) to
select TUNER as the input source.
Note
If you press FM or AM on the remote control to select TUNER as
the input source, the corresponding band is also selected,
therefore you may skip step 2.
2
Press FM or AM on the front panel (or FM or
AM on the remote control) to select the
reception band (FM or AM).
FM or AM is displayed on the front panel display.
English
17 En
FM/AM TUNING
■ Improving FM reception
Manual tuning
Manual tuning is effective when station signals are weak.
If the signal from the station is weak and the sound quality
is not good, set the FM band reception mode to monaural
mode to improve reception.
B/C/D/E
ENTER
RETURN
INPUT selector
TUNING jj / ii
FM, AM
OPTION
1
Press OPTION on the remote control when
this unit is tuned in to an FM radio station.
The Option menu for TUNER is displayed (see page
30).
2
Press B / C on the remote control to select
“FM Mode”, and then press ENTER.
FM, AM
1
Rotate the INPUT selector on the front panel
(or press FM or AM on the remote control) to
select TUNER as the input source.
Note
y
To cancel the operation and return to the Option menu, press
RETURN on the remote control.
3
If you press FM or AM on the remote control to select TUNER as
the input source, the corresponding band is also selected,
therefore you may skip step 2.
2
3
Press FM or AM on the front panel (or FM or
AM on the remote control) to select the
reception band (FM or AM).
FM or AM is displayed on the front panel display.
• When MONO is selected, FM broadcasts will be
heard in monaural sound.
• When STEREO is selected and an FM station with
a stereo broadcast is tuned in, the broadcast will be
heard in stereo.
Press TUNING jj / ii on the front panel to
manually tune in to the desired station.
Note
When you tune in to a station, the frequency of the received
station is shown in the front panel display.
Press D / E on the remote control to select
“STEREO” (automatic stereo mode) or
“MONO” (monaural mode).
4
To exit the Option menu, press OPTION or
RETURN on the remote control.
Note
The STEREO indicator on the front panel lights up while
listening to a station in stereo.
18 En
FM/AM TUNING
Automatic station preset
(FM stations only)
2
You can use the automatic station preset function to
automatically register FM stations as presets. This
function enables this unit to automatically tune in to FM
stations that have a strong signal and store up to 40 of
those stations in order. You can then easily recall any
preset station by selecting its preset number.
Press FM on the front panel (or FM on the
remote control) to select FM as the reception
band.
FM is displayed on the front panel display.
3
Press OPTION on the remote control.
The Option menu for TUNER is displayed (see page
30).
Notes
4
Press B / C on the remote control to select
“Auto Preset”, and then press ENTER.
• If a station is registered to a preset number that already has a
station registered to it, the previously registered station is
overwritten.
• If the station you want to store is weak in signal strength, try
using the manual preset tuning method.
y
FM stations registered as presets using the automatic preset
registration feature will be heard in stereo.
This unit starts scanning the FM band about 5
seconds later from the lowest frequency upwards.
• Before scanning begins, you can specify the first preset number
to be used by pressing PRESET j / i on the front panel (or
PRESET j / i or B/C on the remote control).
• To cancel scanning, press FM or AM on the front panel (or FM
or AM or RETURN on the remote control).
FM
BASIC
OPERATION
y
INPUT selector
PRESET j / i
Preset number
FM
PRESET j / i
Frequency
When presets are registered, information is displayed
on the front panel display as shown in the illustration
above.
When scanning is complete, “FINISH” is displayed
and then the display returns to the Option menu.
To return the display to the original state, press
OPTION or RETURN on the remote control.
B/C
ENTER
RETURN
OPTION
1
Rotate the INPUT selector on the front panel
(or press FM on the remote control) to select
TUNER as the input source.
English
Note
If you press FM on the remote control to select TUNER as the
input source, the corresponding band is also selected, therefore
you may skip step 2.
19 En
FM/AM TUNING
Manual station preset
You can manually register up to 40 FM/AM stations (40
total). You can then easily recall any preset station by
selecting its preset number.
1
Tune in to the desired FM/AM station.
See pages 17 and 18 for tuning instructions.
2
Press MEMORY on the front panel.
“MANUAL PRESET” is displayed briefly on the
front panel display, and then the preset number to
which the station will be registered is displayed.
y
When stations are registered manually, the FM Mode setting
(mono or stereo) at the time of registration is also registered.
Confirm the FM Mode setting (see page 18) before registering
stations manually.
y
By holding down MEMORY on the front panel for more than 2
seconds, you can skip the following steps and automatically
register the selected station to an empty preset number (i.e., the
preset number following the last preset number used).
PRESET j / i
3
MEMORY
PRESET j / i
Press PRESET j / i on the front panel (or
PRESET j / i on the remote control) to select
the preset number to which the station will
be registered.
When you select a preset number to which no station
is registered, “EMPTY” is displayed. When you
select a preset number to which a station has already
been registered, the frequency of the station is
displayed.
Preset number
RETURN
4
Press MEMORY on the front panel.
When registration is complete, the display returns to
the original state.
y
To cancel registration, RETURN on the remote control or do not
perform any operations for about 30 seconds.
20 En
FM/AM TUNING
Recalling a preset station
You can recall preset stations that were registered using
automatic station preset or manual station preset.
Clearing a preset station
Follow the steps below to clear a preset station.
CLEAR
PRESET j / i
RETURN
BASIC
OPERATION
PRESET j / i
1
Press PRESET j / i on the front panel (or
PRESET j / i on the remote control) to select
a preset number.
1
Select the desired preset station number.
See “Recalling a preset station” on page 21.
2
Press CLEAR on the front panel.
The selected preset number flashes on the front panel
display.
y
• Preset numbers to which no stations are registered are skipped.
• “NO PRESETS” is displayed if no stations are registered.
y
To cancel clearing the preset station, press RETURN on the
remote control or leave this unit without any operations for about
30 seconds.
3
Press CLEAR on the front panel to confirm.
“PXX: CLEARED” (XX indicates the preset
number) is displayed on the front panel display, and
then the display returns to its original state.
English
21 En
FM/AM TUNING
Clearing all preset stations
4
Follow the steps below to clear all preset stations.
Press D / E on the remote control to select
“YES”, and then press ENTER.
y
To cancel without clearing the presets, select “NO”.
When all presets have been cleared, “PRESET
CLEARED” is displayed, and then the display returns
to the Option menu.
INPUT selector
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Rotate the INPUT selector on the front panel
(or press FM or AM on the remote control) to
select TUNER as the input source.
2
Press OPTION on the remote control.
The Option menu for TUNER is displayed (see
page 30).
3
Press B / C on the remote control to select
“Clr All Preset”, and then press ENTER.
y
To cancel the operation and return to the Option menu, press
RETURN on the remote control.
22 En
To exit the Option menu, press OPTION or
RETURN on the remote control.
FM/AM TUNING
Receiving Radio Data System
information (FM stations only)
Radio Data System is a data transmission system used by
FM stations in many countries. This unit can receive four
types of Radio Data System data information: Program
Service, Program Type, Radio Text, and Clock Time.
INFO
When you select “PRG TYPE”, the following program
types can be displayed.
Program type
Description
News
AFFAIRS
Current affairs
INFO
General information
SPORT
Sport
EDUCATE
Education
DRAMA
Drama
CULTURE
Culture
SCIENCE
Science
VARIED
Light entertainment
POP M
Popular music
ROCK M
Rock music
M.O.R. M
Middle-of-the-road
music (easy listening)
LIGHT M
Light classics
CLASSICS
Serious classics
OTHER M
Other music
BASIC
OPERATION
NEWS
INFO
1
Tune in to the desired Radio Data System
broadcasting station.
2
Press INFO on the front panel (or INFO on the
remote control) repeatedly to select the
desired Radio Data System display mode.
Choice
Description
Default setting. This unit
displays the name of the Radio
Data System program currently
being received.
PRG TYPE
(Program Type)
This unit displays the type of
the Radio Data System
program currently being
received.
RADIO TEXT
(Radio Text)
This unit displays about the
Radio Data System program
currently being received.
CLOCK TIME
(Clock Time)
This unit displays the current
time.
FREQUENCY
(Frequency)
This unit displays the
frequency of the current
station.
English
PRG SERVICE
(Program Service)
23 En
FM/AM TUNING
Notes
• It may take a while for this unit to receive all of the Radio Data
System data from the station.
• If the signals being received are not strong enough, this unit
may not be able to utilize the Radio Data System data. In
particular, the “RADIO TEXT” mode requires a large amount
of data and may not be available even when the other Radio
Data System display modes are available.
• If reception is poor, set FM Mode to “MONO” (see page 18).
• If the signal is weakened by external interference while this unit
is receiving the Radio Data System data, the reception may be
cut off unexpectedly.
• When the “RADIO TEXT” mode is selected, this unit can
display program information using a maximum of 128
alphanumeric characters, including the umlaut symbol.
Unavailable characters are displayed as “_” (underscore). The
displayed information scrolls continuously.
TP Search function
(FM stations only)
This unit can automatically search for Radio Data System
stations that provide traffic programs (TP).
TP
TP
1
Press TP on the front panel (or TP on the
remote control) to search for a TP station.
“TP SEARCH” is displayed on the front panel
display for about 3 seconds, and then the unit starts
searching.
When a TP station is received, the TP indicator lights
up and the unit stops searching.
TP indicator
y
To search for the next TP station, press TP again.
Notes
• Press TP during TP search to cancel.
• If no TP Stations are found, “TP NOT FOUND” is displayed on
the front panel display and this unit returns to the state before
searching.
24 En
PLAYING BACK TUNES FROM YOUR IPHONE/IPOD/BLUETOOTH™ COMPONENT
PLAYING BACK TUNES FROM YOUR iPhone/iPod/
Bluetooth™ COMPONENT
Once you have connected an optional Yamaha Universal Dock for iPod (such as the YDS-12), Wireless System for iPod
(YID-W10), or Bluetooth Wireless Audio Receiver (YBA-10) to the DOCK jack on the rear panel of this unit, you can
enjoy playback of your iPhone/iPod or Bluetooth component using the remote control supplied with this unit.
Such as the
YDS-12
YID-W10
YBA-10
Position the connected
device as far as possible
from the unit.
Model
(As of July 2010)
Operated by
Supported iPhone/iPod
(As of July 2010)
Remarks
Wireless System for iPod
Bluetooth Wireless Audio
Receiver
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Remote control
• iPhone/iPod connected to the
dock
• iPhone/iPod connected to the
YID-W10 transmitter
• Remote control
Bluetooth components
• iPod touch
• iPod (4th Gen/
5th Gen/
classic)
• iPod nano
• iPod touch
• iPhone
• iPod (5th Gen/ • iPhone 3G
classic)
• iPhone 3GS
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• iPhone/iPod charging also
supported.
• The YDS-10/YDS-11 does not
support iPhone connection.
BASIC
OPERATION
Universal Dock for iPod
iPhone/iPod charging also
supported.
CAUTION
To prevent accidents, unplug the power cable of this unit before connecting a Universal Dock for iPod, a Wireless
System for iPod or a Bluetooth Wireless Audio Receiver.
Note
If the iPhone connected to the YID-W10 receives a call while this unit is in standby mode, the unit turns on automatically and the
ringtone is heard through this unit. If you do not want this unit to turn on when a call is received, set the iPhone to silent mode.
English
25 En
PLAYING BACK TUNES FROM YOUR iPhone/iPod/Bluetooth™ COMPONENT
Using a Universal Dock for iPod
■ Controlling your iPhone/iPod
After setting your iPhone/iPod in your dock, rotate the INPUT selector on the front panel (or press DOCK on the remote
control) to select DOCK as the input source to play your iPhone/iPod.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
While viewing the information displayed on your iPhone/iPod, use the following remote control buttons to operate
(playback, pause, skip, etc.) your iPhone/iPod.
Remote control
Operation
MENU
Displays the menu.
ENTER
• If an item is selected: Confirms the item and displays the next screen.
• If a song is selected: Plays the selected song.
B
Scroll up.
C
Scroll down.
Ee
• If a song is playing: Pauses the song.
• If a song is paused: Plays the song.
a
• If a song is playing or paused: Skips to the beginning of the next song.
• If pressed and held: Searches forward.
b
• If a song is playing or paused: Skips to the beginning of the current song.
• Pressing repeatedly skips one song backwards with each press.
• If pressed and held: Searches backward.
Switches between shuffle modes (Off → Songs → Albums → Off).
Switches between repeat modes (Off → One → All → Off).
INFO
Switches between items displayed on the front panel display of this unit (Song number and elapsed
time → Songs → Artists → Albums → Song number and elapsed time).
Note
Some shuffle modes and repeat modes may not be available depending on the model or the software version of your iPhone/iPod.
y
When this unit is turned on or is in standby mode, your iPhone/iPod can be charged automatically if it is connected to a Universal Dock
for iPod. If an iPhone/iPod is charged while this unit is in standby mode, the power indicator lights up brightly.
26 En
PLAYING BACK TUNES FROM YOUR iPhone/iPod/Bluetooth™ COMPONENT
Using a Wireless System for iPod
By connecting a Wireless System for iPod to this unit, you
can play songs on your iPhone/iPod and listen to them
using a wireless connection.
y
You can use the remote control to control the iPhone/iPod. For
more information, see page 26.
Note
When playing an iPhone/iPod using a Wireless System for iPod,
playback information is not displayed on the front panel display.
YID-W10 receiver
■ Establishing a wireless connection
Once the iPhone/iPod is connected to the YID-W10
transmitter and playback begins, it takes about 5 seconds
for audio to be heard. During this time the wireless
connection between the YID-W10 transmitter and
receiver is established.
The status of the wireless connection between the YIDW10 transmitter and receiver is indicated by the
respective indicator.
Status of
Connection
YID-W10
receiver
indicator
YID-W10
transmitter
indicator
No connection
Off
Off
Confirming
connection
Green, flashing
Blue, flashing
Connected
Green, lit
Blue, lit
• When playback begins on an iPhone/iPod that is
connected to a YID-W10 transmitter, and if the YIDW10 transmitter is within range of the YID-W10
receiver, this unit performs as follows:
– If this unit is already turned on when playback
begins: The input source switches to DOCK.
– If this unit is in standby mode when playback
begins: This unit turns on and the input source
switches to DOCK.
• In the following situations, the wireless connection
between the transmitter and receiver is disconnected.
After 30 seconds this unit automatically enters standby
mode.
– The iPhone/iPod is not operated for about 30–120
seconds after the playback is paused.
– The sleep timer of the iPhone/iPod is activated.
– The iPhone/iPod is disconnected from the YIDW10 transmitter.
– The iPhone/iPod battery level decreases to a level
where it cannot provide enough power to the YIDW10 transmitter.
– The YID-W10 transmitter is moved outside of the
wireless communication range of the YID-W10
receiver.
– Communication between the YID-W10 transmitter
and receiver becomes disrupted due to interference
from other wireless LAN devices, cordless
telephones, microwave ovens, etc.
y
BASIC
OPERATION
YID-W10
transmitter
■ Controlling this unit with your iPhone/
iPod
These features can be disabled by setting “Interlock” to “OFF” in
the Option menu (see page 31).
• Adjusting the volume on the iPhone/iPod also adjusts
the volume of this unit. The iPhone/iPod can increase
the volume to up to 0 dB (or the value set for the
“MaxVol” setting in the Option menu). To further
increase the volume, adjust the volume using this unit’s
VOLUME control or the remote control.
y
• When this unit is turned on or is in standby mode, your iPhone/
iPod can be charged automatically if the YID-W10 transmitter
connected to your iPhone/iPod is stationed in the YID-W10
receiver. If an iPhone/iPod is charged while this unit is in
standby mode, the power indicator lights up brightly.
• Refer to the operating instructions of the YID-W10 for more
information.
English
27 En
PLAYING BACK TUNES FROM YOUR iPhone/iPod/Bluetooth™ COMPONENT
Using a Bluetooth Wireless Audio
Receiver
Note
This unit supports A2DP (Advanced Audio Distribution Profile)
and AVRCP (Audio and Video Remote Control Profile) of the
Bluetooth profile.
■ Pairing Bluetooth™ components
MEMORY
1
Rotate the INPUT selector on the front panel
(or press DOCK on the remote control) to
select DOCK as the input source.
2
Turn on the Bluetooth component you want
to pair and set it to pairing mode.
3
Press OPTION on the remote control.
The Option menu for DOCK displayed (see page 30).
4
Press B / C on the remote control to select
“Pairing”, and then press ENTER.
“Searching...” is displayed and pairing begins.
INPUT selector
y
To cancel pairing, press RETURN on the remote control.
5
Make sure the Bluetooth component
recognizes the Bluetooth Wireless Audio
Receiver.
When the component is recognized, it will be
displayed in the Bluetooth component list, for
example as “YBA-10 YAMAHA”.
6
Select the Bluetooth Wireless Audio
Receiver from the Bluetooth component list,
and enter a pass key “0000” using the
Bluetooth component.
When pairing is complete, “Completed” is displayed
on the front panel display.
To exit the Option menu, press OPTION on the
remote control.
DOCK
B/C
ENTER
RETURN
OPTION
y
Be sure to pair the Bluetooth Wireless Audio Receiver and
the Bluetooth component when connecting for the first
time or when settings have been deleted.
Refer to the operating instructions of your Bluetooth
component as necessary when carrying out pairing.
Note
The Bluetooth Wireless Audio Receiver can be paired with up to
eight Bluetooth components. When the ninth device is paired, the
pairing settings for the device which has not been used for the
longest period of time will be deleted.
28 En
When the input source is set to DOCK, you can also begin pairing
by pressing and holding MEMORY on the front panel (or
ENTER on the remote control).
PLAYING BACK TUNES FROM YOUR iPhone/iPod/Bluetooth™ COMPONENT
■ Playing back BluetoothTM components
MEMORY
3
Press B / C on the remote control to select
“Connect”, and then press ENTER.
When wireless connection is complete, “Connected”
is displayed on the front panel display.
To exit the Option menu, press OPTION on the
remote control.
INPUT selector
Note
DOCK
“Not found” is displayed if there is a connection error. Check that
the following conditions have been satisfied, and try to establish a
wireless connection again.
• Both this unit and the Bluetooth component are paired.
• The Bluetooth component is switched on.
• The Bluetooth component is within 32 feet/10 meters of the
Bluetooth wireless audio receiver.
Operate the Bluetooth component for
playback.
While the Bluetooth component is playing,
“BLUETOOTH” is displayed on the front panel
display.
BASIC
OPERATION
4
B/C
ENTER
Note
OPTION
When pairing is complete, carry out the following
procedure to achieve a wireless connection between this
unit and the Bluetooth component.
When the wireless connection is complete, you can enjoy
playback from Bluetooth components.
To disconnect a wireless connection, repeat these steps and select
“Disconnect” in step 3.
y
When the input source is set to DOCK, you can also establish a
wireless connection by pressing MEMORY on the front panel (or
ENTER on the remote control).
Note
Depending on the Bluetooth component, a wireless connection is
established automatically or when the Bluetooth component is
operated. In these cases, it is not necessary to carry out the
following procedure.
Rotate the INPUT selector on the front panel
(or press DOCK on the remote control) to
select DOCK as the input source.
2
Press OPTION on the remote control.
The Option menu for DOCK displayed (see page 30).
English
1
29 En
SETTING THE OPTION MENU FOR EACH INPUT SOURCE
SETTING THE OPTION MENU FOR EACH INPUT SOURCE
The Option menu allows you to configure various settings for each input source and recall those settings automatically
when an input source is selected. Also, you can view the signal information for certain input sources.
The procedure for setting the Option menu items is described below.
INPUT selector
3
Press B / C on the remote control to select
the desired menu item, and then press
ENTER.
4
Press B / C / D / E on the remote control to
change the settings.
y
For certain menu items, you must press ENTER to save the new
setting.
5
Input selector
buttons
To exit the Option menu, press OPTION on
the remote control.
To return to the previous menu, press RETURN on
the remote control.
Note
FM, AM
If B / C / D / E on the remote control or other buttons do not
work after closing the Option menu, rotate the INPUT selector on
the front panel (or press one of the input selector buttons or FM or
AM on the remote control) to select the current input source
again.
Option menu items
B/C/D/E
ENTER
The following menu items are provided for each input
source.
Input source
RETURN
OPTION
1
2
Rotate the INPUT selector on the front panel
(or press one of the input selector buttons or
FM or AM on the remote control) to select the
desired input source.
Press OPTION on the remote control.
Note
If the input source is changed while the Option menu is displayed,
the front panel display exits the Option menu and the display for
the selected input source is displayed.
30 En
Menu items
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset, Clr
All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Note
*
“Interlock” is displayed in the Option menu only when using a
Wireless System for iPod.
SETTING THE OPTION MENU FOR EACH INPUT SOURCE
Details of the menu items are as follows. The
configuration will be reflected to the input source
currently selected.
y
The default settings are marked with “*”.
Volume
Submenus:
MaxVol, IniVol
Adjustable range
(MaxVol):
–30.0dB to +15.0dB, +16.5dB* (5.0 dB step)
Adjustable range
(IniVol):
Off*, Mute, –89.5dB to +16.5dB (0.5 dB step)
Sets items for volumes.
MaxVol (Maximum volume)
Sets the maximum volume level so that the volume will not
be accidentally increased above a certain level. For
example, you can adjust the volume between –89.5 dB and
–5.0 dB (or Mute) when you set this parameter to “–5.0dB”.
The volume can be increased to the maximum level when
this parameter is set to +16.5 dB (default).
IniVol (Initial volume)
Sets the volume at the time this unit is turned on. When
this parameter is set to “Off”, the volume level used when
this unit was set to standby is applied.
Interlock
Choices:
ON*, OFF
When an iPhone/iPod is connected to this unit wirelessly
using a Wireless System for iPod, the iPhone/iPod can be
used to turn this unit on, set it to standby mode or select
DOCK as the input source.
“Interlock” is displayed in the Option menu only when
using a Wireless System for iPod and DOCK is selected as
the input source.
ON
OFF
This unit responds to certain iPhone/iPod
operations.
Disables this feature.
Connect/Disconnect
Connects to or disconnects from a Bluetooth component
(see page 29).
“Connect/Disconnect” is displayed in the Option menu
only when DOCK (Bluetooth) is selected as the input
source.
Pairing
Pairs the Bluetooth Wireless Audio Receiver and a
Bluetooth component (see page 28).
“Pairing” is displayed in the Option menu only when
DOCK (Bluetooth) is selected as the input source.
Note
ADVANCED
OPERATION
If “MaxVol” is set to a value lower than the “IniVol” setting, the
setting for “MaxVol” overrides the “IniVol” setting. For
example, if you set “MaxVol” to “–30.0dB” and “IniVol” to
“0.0dB”, the volume is automatically set to “–30.0dB” the next
time this unit is turned on.
FM Mode
Choices:
STEREO*, MONO
Sets the FM broadcast receiving mode (see page 18).
“FM Mode” is displayed in the Option menu only when
TUNER is selected as the input source.
Auto Preset
Automatically detects FM radio stations and registers
them as preset stations (see page 19).
“Auto Preset” is displayed in the Option menu only when
TUNER is selected as the input source.
Clr All Preset
Clears all preset stations (see page 22).
“Clr All Preset” is displayed in the Option menu only
when TUNER is selected as the input source.
English
31 En
ADVANCED SETUP
ADVANCED SETUP
■ ADVANCED SETUP menu parameters
Change the initial settings to reflect the needs of your
listening environment.
y
The default settings are marked with “*”.
APD (Automatic Power Down) TIMER
Choices: 4H (4 hours), 8H* (8 hours), 12H (12 hours)
When the POWER MANAGEMENT switch on the rear
panel of this unit (see page 7) is set to ON, this unit
automatically enters standby mode if it is not operated for
the specified amount of time.
Changing the ADVANCED SETUP
menu parameters
The ADVANCED SETUP menu is displayed in the front
panel display.
y
• Audio output is muted while setting parameters in the
ADVANCED SETUP menu.
• While setting parameters in the ADVANCED SETUP menu,
most controls on the front panel are disabled; only A (power),
the INPUT selector and INFO are operational.
Note
When the POWER MANAGEMENT switch is set to OFF, “APD
TIMER -OFF” is displayed.
INITIALIZE
Choices: NO*, YES
Resets all parameters to their factory presets.
• Select NO to cancel without resetting all parameters to
their factory presets.
• Select YES to reset all parameters to their factory
presets.
A (power)
INFO
INPUT selector
1
Press and hold INFO on the front panel, and
then press A (power) inward.
This unit turns on, and the ADVANCED SETUP
menu is displayed on the front panel display.
2
Rotate the INPUT selector on the front panel
to select the parameter you want to change.
See “ADVANCED SETUP menu parameters” on
page 32 for a complete list of available parameters.
3
Press INFO on the front panel repeatedly to
change the selected parameter setting.
To change other settings, repeat steps 2 and 3.
4
Press A (power) on the front panel outward
to turn off this unit to confirm your setting.
Note
If “YES” is selected the parameters are reset the next time you
turn on the power of this unit.
Note
The settings you made take effect the next time you turn on this
unit.
32 En
TROUBLESHOOTING
TROUBLESHOOTING
Refer to the chart below if this unit does not function properly. If the problem you are experiencing is not listed below or
if the instructions below do not help, turn off this unit, disconnect the power cable, and contact the nearest authorized
Yamaha dealer or service center.
■ General
Problem
This unit fails to turn
on.
No sound
Only the speaker on
one side can be
heard.
See
page
The power cable is not connected or the
plug is not completely inserted.
Connect the power cable firmly.
The impedance setting is incorrect.
Set the impedance to match your speakers.
11
The protection circuitry has been activated
because of a short circuit, etc.
Check that the speaker wires are not touching each
other and then turn the power of this unit back on.
10
The IMPEDANCE SELECTOR switch on
the rear panel is not set to either end.
Set the IMPEDANCE SELECTOR switch to either
end when the power of this unit is turned off.
11
This unit has been exposed to a strong
external electric shock (such as lightning
or strong static electricity).
Turn off this unit, disconnect the power cable, plug it
back in after 30 seconds, then use it normally.
Incorrect input or output cable
connections.
Connect the cables properly. If the problem persists,
the cables may be defective.
10
No appropriate input source has been
selected.
Select an appropriate input source with the INPUT
selector on the front panel (or one of the input
selector buttons or FM or AM on the remote control).
13
The SPEAKERS A/B switches are not set
properly.
Turn on the corresponding SPEAKERS A or
SPEAKERS B.
13
Speaker connections are not secure.
Secure the connections.
10
Output has been muted.
Turn off the mute.
8
The MaxVol or IniVol setting is set too
low.
Set the setting to a higher value.
The component corresponding to the
selected input source is turned off or is not
playing.
Turn the component on and make sure it is playing.
The protection circuitry has been activated
because of a short circuit, etc.
Check that the IMPEDANCE SELECTOR switch is
set to the correct position.
11
Check that the speaker wires are not touching each
other and then turn the power of this unit back on.
10
This unit has become too hot.
Make sure the openings on the top panel are not
blocked.
—
The automatic power down function has
turned this unit off.
Change the automatic power down setting (“APD
TIMER” in the Advanced Setup menu) to a longer
setting, or disable the automatic power down function
by setting the POWER MANAGEMENT switch on
the rear panel to OFF.
32
Incorrect cable connections.
Connect the cables properly. If the problem persists,
the cables may be defective.
10
Incorrect setting for the BALANCE
control.
Set the BALANCE control to the appropriate
position.
14
The + and – wires are connected in
reverse at the amplifier or the speakers.
Connect the speaker wires to the correct + and –
phase.
10
—
—
30
—
33 En
English
There is a lack of bass
and no ambience.
Remedy
ADDITIONAL
INFORMATION
The sound suddenly
goes off.
Cause
TROUBLESHOOTING
Problem
Cause
Remedy
See
page
Incorrect cable connections.
Connect the audio plugs firmly. If the problem
persists, the cables may be defective.
10
No connection from the turntable to the
GND terminal.
Make the GND connection between the turntable and
this unit.
10
The volume level is
low while playing a
record.
The record is being played on a turntable
with an MC cartridge.
The turntable should be connected to this unit through
the MC head amplifier.
The volume level
cannot be increased,
or the sound is
distorted.
The component connected to the TAPE
REC or LINE 1 REC output jacks of this
unit is turned off.
Turn on the power of the component.
The sound is
degraded when
listening with the
headphones
connected to the CD
player or the tape
deck connected to
this unit.
The power of this unit is turned off, or this
unit is set to standby mode.
Turn on the power of this unit.
The sound level is
low.
The loudness control function is
operating.
Turn down the volume, set the LOUDNESS control
to the FLAT position, and then adjust the volume
again.
Using the BASS,
TREBLE, BALANCE
and LOUDNESS
controls does not
affect the tonal
quality.
The PURE DIRECT switch is turned on.
The PURE DIRECT switch must be turned off to use
those controls.
A “humming” sound
can be heard.
34 En
—
—
13
15
14
TROUBLESHOOTING
■ Tuner
Problem
AM
Remedy
See
page
FM stereo
reception is
noisy.
The particular characteristics of the FM
stereo broadcasts being received may
cause this problem when the transmitter is
too far away or the antenna input is poor.
Check the antenna connections.
Try using a high-quality directional FM antenna.
12
Switch to monaural mode.
18
There is
distortion, and
clear reception
cannot be
obtained even
with a good FM
antenna.
There is multipath interference.
Adjust the antenna position to eliminate the multipath
interference.
The desired
station cannot
be tuned in
with the
automatic
tuning method.
The signal is too weak.
Radio Data
System
information
does not
appear.
Radio Data System information is not
provided by the radio station.
The signal is too weak.
Use a high-quality directional FM antenna.
NO PRESETS
is displayed.
No preset stations are registered.
Register stations you want to listen to as preset
stations before operation.
19
The desired
station cannot
be tuned in
with the
automatic
tuning method.
The signal is weak or the antenna
connections are loose.
Tighten the AM loop antenna connections and orient
it for the best reception.
—
Automatic
station preset
does not work.
Automatic station preset is not available
for AM stations.
Use manual station preset.
There are
continuous
crackling and
hissing noises.
The noises may result from lightning,
fluorescent lamps, motors, thermostats or
other electrical equipment.
Try using an outdoor antenna and a earth ground.
This will help somewhat, but it is difficult to
eliminate all noise.
There are
buzzing and
whining noises.
A TV set is being used nearby.
Move this unit away from the TV set.
FM
FM/
AM
Cause
—
Try using a high-quality directional FM antenna.
12
Try using the manual tuning method.
18
—
—
Try using the manual tuning method.
18
20
—
ADDITIONAL
INFORMATION
—
English
35 En
TROUBLESHOOTING
■ iPhone/iPod
The following messages may be displayed on the front panel display in certain situations.
Message
Connect error
Status/Cause
There is a problem with the signal path
from your iPhone/iPod to the unit.
Remedy
See
page
Turn off the unit and reconnect the Universal Dock
for iPod to the DOCK jack of the unit.
25
Remove your iPhone/iPod from the Universal Dock
for iPod and then place it back in the dock.
25
Unknown iPod
The iPhone/iPod being used is not
supported by the unit.
Connected
Your iPhone/iPod is properly placed in
the Universal Dock for iPod.
—
Your iPhone/iPod is properly placed in
the Wireless System for iPod and
connected with this unit via wireless
transmission.
27
Your iPhone/iPod is removed from the
Universal Dock for iPod.
—
Your iPhone/iPod is disconnected with
this unit via wireless transmission.
—
Disconnected
The wireless connection is poor.
Problem
Cause
Connect an iPhone/iPod supported by the unit.
Place the YID-W10 receiver as far away from this
unit as possible.
Remedy
When using the
Universal Dock for
iPod:
Your iPhone/iPod is
not being charged
even though it is
connected to the
Universal Dock for
iPod.
This unit is not turned on.
Turn on this unit or set it to standby mode.
The iPhone/iPod is not connected
securely.
Connect the iPhone/iPod securely to the Universal
Dock for iPod.
When using the
Wireless System for
iPod:
Your iPhone/iPod is
not being charged
even though the
YID-W10 transmitter
connected to your
iPhone/iPod is
stationed in the
YID-W10 receiver.
This unit is not turned on.
Turn on this unit or set it to standby mode.
The YID-W10 transmitter is not stationed
securely in the YID-W10 receiver.
Station the YID-W10 transmitter connected to your
iPhone/iPod securely in the YID-W10 receiver.
36 En
25
25
See
page
4, 8
—
4, 8
—
TROUBLESHOOTING
■ Bluetooth™
The following messages may be displayed on the front panel display in certain situations.
Message
Status/Cause
Remedy
See
page
The Bluetooth Wireless Audio Receiver
and the Bluetooth component are in the
process of pairing.
—
The Bluetooth Wireless Audio Receiver
and the Bluetooth component are in the
process of establishing a connection.
—
Completed
The pairing is completed.
—
Canceled
The pairing is canceled.
—
Connected
The connection between the Bluetooth
Wireless Audio Receiver and the
Bluetooth component is established.
—
The Bluetooth component is
disconnected from the Bluetooth Wireless
Audio Receiver.
—
Searching...
Disconnected
Not found
The Bluetooth component is not found.
Pairing may not have been achieved.
During pairing:
– pairing must be performed on the Bluetooth
component and this unit simultaneously. Check if
the Bluetooth component is in pairing mode.
During connecting:
– check if the Bluetooth component is turned on.
– check if the Bluetooth component is within 10 m
(32 feet) of the Bluetooth Wireless Audio
Receiver.
—
Try pairing again.
28
■ Remote control
Problem
See
page
Wrong distance or angle.
The remote control will function within a maximum
range of 6 m (20 ft) and no more than 30 degrees offaxis from the front panel.
9
Direct sunlight or lighting (from an
inverter type of fluorescent lamp, etc.) is
striking the remote control sensor of this
unit.
Reposition this unit.
The batteries are weak.
Replace all batteries.
—
9
ADDITIONAL
INFORMATION
The remote control
does not work nor
function properly.
Remedy
Cause
English
37 En
SPECIFICATIONS
SPECIFICATIONS
AUDIO SECTION
• Minimum RMS output power
(8 Ω, 20 Hz to 20 kHz, 0.04% THD) ...................... 50 W + 50 W
• Dynamic power per channel (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Maximum power per channel [Europe model only]
(1 kHz, 0.7% THD, 4 Ω) ...................................................... 55 W
• IEC power [Europe model only]
(1 kHz, 0.04% THD, 8 Ω) .................................................... 52 W
• Power band width
(0.06% THD, 25 W, 8 Ω) .................................... 10 Hz to 50 kHz
• Damping factor (SPEAKERS A)
1 kHz, 8 Ω .................................................................. 150 or more
• Maximum effective output power (JEITA)
[Asia and Central/South America models only]
(1 kHz, 10% THD, 8 Ω) ....................................................... 85 W
• Input sensitivity/Input impedance
PHONO (MM) ....................................................... 3.5 mV/47 kΩ
CD, etc. ................................................................. 200 mV/47 kΩ
• Maximum input signal
PHONO (MM) (1 kHz, 0.003% THD) ................. 60 mV or more
CD, etc. (1 kHz, 0.5% THD) ................................... 2.2 V or more
• Output level/Output impedance
CD, etc. (Input 1 kHz, 200 mV)
REC ................................................................... 200 mV/1.0 kΩ
CD, etc. (Input 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Frequency response
CD, etc. (20 Hz to 20 kHz) .......................................... 0 ± 0.5 dB
CD, etc., PURE DIRECT on (10 Hz to 100 kHz) ........ 0 ± 1.0 dB
• RIAA equalization deviation
PHONO (MM) ................................................................ ± 0.5 dB
• Total harmonic distortion
PHONO (MM) to REC
(20 Hz to 20 kHz, 3 V) ........................................... 0.025% or less
CD, etc. to SPEAKERS
(20 Hz to 20 kHz, 25 W, 8 Ω) ................................ 0.015% or less
• Signal to noise ratio (IHF-A network)
PHONO (MM) (5 mV input shorted) ..................... 87 dB or more
CD, etc., PURE DIRECT on
(200 mV input shorted) ........................................ 100 dB or more
• Residual noise (IHF-A network) ............................................ 30 µV
• Channel separation
CD, etc. (5.1 kΩ input shorted, 1/10 kHz) ........ 65/50 dB or more
• Tone control characteristics
BASS
Boost/Cut (50 Hz) ......................................................... ± 10 dB
Turnover Frequency ........................................................ 350 Hz
TREBLE
Boost/Cut (20 kHz) ....................................................... ± 10 dB
Turnover Frequency ....................................................... 3.5 kHz
• Continuous loudness control
Attenuation (1 kHz) ............................................................ –30 dB
• Gain tracking error (0 to –99 dB) ............................... 0.5 dB or less
FM SECTION
• Tuning range
[U.S.A. and Canada models] ........................... 87.5 to 107.9 MHz
[Asia and Central/South America models]
................................................. 87.5/87.50 to 107.9/108.00 MHz
[Europe, Russia and Australia models] ....... 87.50 to 108.00 MHz
• 50 dB quieting sensitivity (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3.0 µV (20.8 dBf)
• Signal to noise ratio (IHF)
Mono/Stereo .............................................................. 74 dB/70 dB
38 En
• Harmonic distortion (1 kHz)
Mono/Stereo ................................................................ 0.3%/0.3%
AM SECTION
• Tuning range
[U.S.A. and Canada models] .............................. 530 to 1710 kHz
[Asia and Central/South America models]
.......................................................... 530/531 to 1710/1611 kHz
[Europe, Russia and Australia models] .............. 531 to 1611 kHz
GENERAL
• Power supply
[U.S.A. and Canada models] ............................. AC 120 V, 60 Hz
[Central/South America models]
.............................................. AC 110-120/220-240 V, 50/60 Hz
[Australia model] ............................................... AC 240 V, 50 Hz
[Europe and Russia model] ............................... AC 230 V, 50 Hz
[Asia model] .......................................... AC 220-240 V, 50/60 Hz
• Power consumption ............................................................... 150 W
• Standby power consumption ........................................ 0.5 W or less
• YID-W10 standby power consumption
(YID-W10 connect) .................................................. 1.2 W or less
• iPod charge power consumption ................................... 30 W or less
• Maximum power consumption
[Central/South America models only]
(8 Ω , 1 kHz, 10% THD) .................................................... 280 W
• Dimensions (W × H × D) ............................... 435 × 151 × 387 mm
(17-1/8" × 6" × 15-1/4")
• Weight .................................................................... 8.8 kg (19.4 lbs)
* Specifications are subject to change without notice.
Limited Guarantee for European Economic Area (EEA) and Switzerland
Thank you for having chosen a Yamaha product. In the unlikely event that your Yamaha product needs guarantee service, please contact the dealer from
whom it was purchased. If you experience any difficulty, please contact Yamaha representative office in your country. You can find full details on our
website (http://www.yamaha-hifi.com/ or http://www.yamaha-uk.com/ for U.K. resident).
The product is guaranteed to be free from defects in workmanship or materials for a period of two years from the date of the original purchase. Yamaha
undertakes, subject to the conditions listed below, to have the faulty product or any part(s) repaired, or replaced at Yamaha’s discretion, without any charge
for parts or labour. Yamaha reserves the right to replace a product with that of a similar kind and/or value and condition, where a model has been
discontinued or is considered uneconomic to repair.
Conditions
1. The original invoice or sales receipt (showing date of purchase, product code and dealer’s name) MUST accompany the defective product, along with a
statement detailing the fault. In the absence of this clear proof of purchase, Yamaha reserves the right to refuse to provide free of charge service and the
product may be returned at the customer’s expense.
2. The product MUST have been purchased from an AUTHORISED Yamaha dealer within the European Economic Area (EEA) or Switzerland.
3. The product must not have been the subject of any modifications or alterations, unless authorised in writing by Yamaha.
4. The following are excluded from this guarantee:
a. Periodic maintenance and repair or replacement of parts due to normal wear and tear.
b. Damage resulting from:
(1) Repairs performed by the customer himself or by an unauthorised third party.
(2) Inadequate packaging or mishandling, when the product is in transit from the customer. Please note that it is the customer’s responsibility to
ensure the product is adequately packaged when returning the product for repair.
(3) Misuse, including but not limited to (a) failure to use the product for its normal purpose or in accordance with Yamaha’s instructions on the
proper use, maintenance and storage, and (b) installation or use of the product in a manner inconsistent with the technical or safety standards in
force in the country where it is used.
(4) Accidents, lightning, water, fire, improper ventilation, battery leakage or any cause beyond Yamaha’s control.
(5) Defects of the system into which this product is incorporated and/or incompatibility with third party products.
(6) Use of a product imported into the EEA and/or Switzerland, not by Yamaha, where that product does not conform to the technical or safety
standards of the country of use and/or to the standard specification of a product sold by Yamaha in the EEA and/or Switzerland.
5. Where the guarantee differs between the country of purchase and the country of use of the product, the guarantee of the country of use shall apply.
6. Yamaha may not be held responsible for any losses or damages, whether direct, consequential or otherwise, save for the repair or replacement of the
product.
7. Please backup any custom settings or data, as Yamaha may not be held responsible for any alteration or loss to such settings or data.
8. This guarantee does not affect the consumer’s statutory rights under applicable national laws in force or the consumer’s rights against the dealer arising
from their sales/purchase contract.
Information for Users on Collection and Disposal of Old Equipment
and Used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products and batteries should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used batteries, please take them to
applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC
and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable resources and prevent
any potential negative effects on human health and the environment which could otherwise arise from
inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please contact your
local municipality, your waste disposal service or the point of sale where you purchased the items.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact
your local authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the
requirement set by the Directive for the chemical involved.
39 En
ATTENTION : VEUILLEZ LIRE CE QUI SUIT AVANT D’UTILISER
L’APPAREIL.
1
Pour utiliser l’appareil au mieux de ses possibilités, lisez
attentivement ce mode d’emploi. Conservez-le
soigneusement pour référence.
2 Installez cet ensemble audio dans un endroit bien aéré,
frais, sec et propre - veillez à ce qu’il soit à l’abri de la
lumière directe du soleil, des sources de chaleur, des
vibrations, des poussières, de l’humidité et/ou du froid.
Pour une ventilation correcte, ménagez l’espace
minimum suivant autour de cet appareil.
Au-dessus : 30 cm
À l’arrière : 20 cm
Sur les côtés : 20 cm
3 Placez l’appareil loin des équipements, moteurs et
transformateurs électriques, pour éviter les ronflements
parasites.
4 N’exposez pas l’appareil à des variations brutales de
température, ne le placez pas dans un environnement très
humide (par exemple dans une pièce contenant un
humidificateur) car cela peut entraîner la condensation
d’humidité à l’intérieur de l’appareil qui elle-même peut
être responsable de décharge électrique, d’incendie, de
dommage à l’appareil ou de blessure corporelle.
5 Evitez d’installer l’appareil dans un endroit où des objets
peuvent tomber, ainsi que là où l’appareil pourrait être
exposé à des éclaboussures ou des gouttes d’eau. Sur le
dessus de l’appareil, ne placez pas :
– d’autres appareils qui peuvent endommager la surface
de l’appareil ou provoquer sa décoloration.
– des objets se consumant (par exemple, une bougie)
qui peuvent être responsables d’incendie, de
dommage à l’appareil ou de blessure corporelle.
– des récipients contenant des liquides qui peuvent être
à l’origine de décharge électrique ou de dommage à
l’appareil.
6 Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un
rideau, etc. car cela empêcherait l’évacuation de la
chaleur. Toute augmentation de la température intérieure
de l’appareil peut être responsable d’incendie, de
dommage à l’appareil ou de blessure corporelle.
7 Ne branchez pas la fiche du câble d’alimentation de
l’appareil sur une prise secteur aussi longtemps que tous
les raccordements n’ont pas été effectués.
8 Ne pas faire fonctionner l’appareil à l’envers. Il risquerait
de chauffer et d’être endommagé.
9 N’exercez aucune force excessive sur les commutateurs,
les boutons et les cordons.
10 Pour débrancher la fiche du câble d’alimentation au
niveau de la prise secteur, saisissez la fiche et ne tirez pas
sur le cordon.
11 Ne nettoyez pas l’appareil au moyen d’un solvant
chimique, ce qui pourrait endommager la finition.
Utilisez un chiffon sec et propre.
12 N’alimentez l’appareil qu’à partir de la tension prescrite.
Alimenter l’appareil sous une tension plus élevée est
dangereux et peut être responsable d’incendie, de
dommage à l’appareil ou de blessure corporelle. Yamaha
ne saurait être tenue responsable des dommages résultant
de l’alimentation de l’appareil sous une tension autre que
celle prescrite.
i Fr
13 Pour empêcher tout dommage causé par les éclairs,
déconnectez le câble d’alimentation et toute antenne
extérieure de la prise murale pendant un orage.
14 Ne tentez pas de modifier ni de réparer l’appareil.
Consultez le service Yamaha compétent pour toute
réparation qui serait requise. Le coffret de l’appareil ne
doit jamais être ouvert, quelle que soit la raison.
15 Si vous envisagez de ne pas vous servir de l’appareil
pendant une longue période (par exemple, pendant les
vacances), débranchez la fiche du câble d’alimentation au
niveau de la prise secteur.
16 Lisez la section intitulée « GUIDE DE DÉPANNAGE »
où figurent une liste d’erreurs de manipulation
communes avant de conclure que l’appareil présente une
anomalie de fonctionnement.
17 Avant de déplacer l’appareil, appuyez sur A pour mettre
l’appareil hors tension, puis débranchez la fiche du
cordon d’alimentation au niveau de la prise secteur.
18 La condensation se forme lorsque la température
ambiante change brusquement. En ce cas, débranchez la
fiche du câble d’alimentation et laissez l’appareil reposer.
19 La température de l’appareil peut augmenter en raison
d’une utilisation prolongée. En ce cas, coupez
l’alimentation de l’appareil et laissez-le au repos pour
qu’il refroidisse.
20 Installez cet appareil à proximité de la prise secteur et à
un emplacement où la fiche du câble d’alimentation est
facilement accessible.
21 Les piles ne doivent pas être exposées à une chaleur
extrême, par exemple au soleil, à une flamme, etc.
22 Une pression excessive du son par les écouteurs et le
casque d’écoute peut entraîner la perte de l’ouïe.
Aussi longtemps que cet appareil est raccordé à la prise secteur
murale, il n’est pas débranché de la source d’alimentation secteur
même si vous le mettez hors tension à l’aide de la touche A ou le
mettez en mode veille à l’aide de la touche A de la
télécommande. En mode veille, l’appareil consomme une très
faible quantité de courant.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE
DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET
APPAREIL À LA PLUIE OU À L’HUMIDITÉ.
Cette étiquette doit être apposée sur un produit dont le
capot supérieur peut devenir chaud lorsqu’il fonctionne.
TABLE DES MATIÈRES
OPÉRATIONS AVANCÉES
PARAMÉTRAGE DU MENU OPTION POUR
CHAQUE SOURCE D’ENTRÉE ...................30
Panneau avant ........................................................... 4
Afficheur du panneau avant ...................................... 6
Panneau arrière ......................................................... 7
Télécommande .......................................................... 8
Utilisation de la télécommande ................................ 9
CONFIGURATION AVANCÉE ........................32
PRÉPARATIONS
RACCORDEMENTS .......................................... 10
Éléments du menu Option ...................................... 30
Modification des paramètres du menu
ADVANCED SETUP ........................................ 32
INFORMATIONS COMPLÉMENTAIRES
GUIDE DE DÉPANNAGE ..................................33
CARACTÉRISTIQUES TECHNIQUES ...........38
Raccordement des enceintes et des composants
source .................................................................. 10
Raccordement des antennes FM et AM .................. 12
Raccordement du cordon d’alimentation ................ 12
PRÉPARATIONS
FONCTIONNALITÉS UTILES .......................... 2
ACCESSOIRES FOURNIS .................................. 3
COMMANDES ET FONCTIONS ....................... 4
INTRODUCTION
INTRODUCTION
OPÉRATIONS DE
BASE
OPÉRATIONS DE BASE
LECTURE ET ENREGISTREMENT .............. 13
Lecture d’une source ............................................... 13
Réglage de la qualité des tonalités .......................... 14
Enregistrement d’une source .................................. 16
Utilisation de la minuterie de veille ........................ 16
SYNTONISATION FM/AM ............................... 17
OPÉRATIONS
AVANCÉES
Syntonisation automatique ...................................... 17
Syntonisation manuelle ........................................... 18
Mise en mémoire automatique de stations
(stations FM uniquement) .................................. 19
Mise en mémoire manuelle de stations ................... 20
Rappel d’une station présélectionnée ..................... 21
Effacement d’une station présélectionnée .............. 21
Effacement de toutes les stations présélectionnées ..... 22
Réception des informations Radio Data System
(stations FM uniquement) .................................. 23
Fonction de recherche TP
(stations FM uniquement) .................................. 24
INFORMATIONS
COMPLÉMENTAIRES
LECTURE DE MORCEAUX DEPUIS VOTRE
iPhone/iPod/composant Bluetooth™ ............. 25
Utilisation d’un Dock Universal pour iPod ............ 26
Utilisation d’un système sans fil pour iPod ............ 27
Utilisation d’un récepteur audio sans fil Bluetooth ..... 28
Français
1 Fr
FONCTIONNALITÉS UTILES
FONCTIONNALITÉS UTILES
Cet appareil vous permet d’effectuer les opérations suivantes :
*
Améliorer la qualité sonore grâce à la fonction Pure Direct
➡ p. 14
Lire de la musique enregistrée sur votre iPhone/iPod* ou
composant Bluetooth*
➡ p. 25
Écouter des stations de radio FM et AM
➡ p. 17
Recevoir et afficher des informations Radio Data System
➡ p. 23
Amplifier les graves en branchant un caisson de graves
➡ p. 10
Utiliser la télécommande de cet appareil pour commander un
lecteur de CD Yamaha
➡ p. 8
Économiser de l’énergie grâce à la fonction de mise hors tension
automatique
➡ p. 32
Produit Yamaha en option requis
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques d’Apple Inc., deposées aux Etats-Unis et dans
d’autres pays.
Bluetooth™
Bluetooth est une marque déposée de Bluetooth SIG utilisée sous licence par Yamaha.
• Le symbole y attire votre attention sur un conseil d’utilisation.
• Certaines opérations peuvent être effectuées à l’aide des touches situées sur le panneau avant de cet appareil ou de celles des
télécommandes. Si les noms des touches de cet appareil et des télécommandes sont différents, ceux des télécommandes sont indiqués
entre parenthèses.
• Ce mode d’emploi a été imprimé avant la fabrication de l’appareil. Dans l’intérêt de l’amélioration du produit, les caractéristiques et
l’aspect de cet appareil sont sujets à des modifications. En cas de différences entre le manuel et le produit, le produit prime.
2 Fr
ACCESSOIRES FOURNIS
ACCESSOIRES FOURNIS
Télécommande
Antenne cadre AM
INTRODUCTION
Vérifiez que vous avez reçu tous les articles suivants.
Antenne FM intérieure
Piles (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
3 Fr
Français
•
•
Remarques sur la télécommande et les piles
Ne renversez pas d’eau ou d’autre liquide sur la télécommande.
Ne laissez pas tomber la télécommande.
Ne conservez pas ou ne rangez pas la télécommande dans les endroits suivants :
– lieux très humides, par exemple près d’un bain,
– lieux très chauds, par exemple près d’un appareil de chauffage ou d’un poêle,
– lieux exposés à des températures très basses,
– lieux poussiéreux.
Utilisez des piles AA, R6, UM-3 pour la télécommande.
Insérez les piles en respectant la polarité (+ et -).
Remplacez toutes les piles lorsque vous remarquez que la portée de la télécommande est plus courte.
Retirez immédiatement les piles épuisées de la télécommande pour éviter tout risque d’explosion ou de fuite d’acide.
Si les piles fuient, mettez-les au rebut immédiatement, en évitant de toucher le produit qui a fui. En cas de contact entre le produit qui
a fui et votre peau, vos yeux ou votre bouche, rincez-les immédiatement et consultez un médecin. Avant d’installer de nouvelles
piles, nettoyez soigneusement le logement des piles.
Ne combinez jamais des piles neuves et des piles usagées. Cela pourrait réduire la durée de vie des piles neuves ou faire fuir les
anciennes.
N’utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Des piles
d’apparence identique peuvent présenter des caractéristiques différentes.
Avant d’insérer des piles neuves, nettoyez leur logement.
Les piles doivent être mises au rebut conformément à la réglementation locale.
COMMANDES ET FONCTIONS
COMMANDES ET FONCTIONS
Panneau avant
1 A (alimentation)
Permet de mettre sous et hors tension cet appareil
(voir page 13).
Position On (marche) : enfoncée
Position Off (arrêt) : relâchée
Remarque
5 INFO
Allume et change le mode d’affichage du Radio Data
System lorsque la source d’entrée sélectionnée est
TUNER (voir page 23).
Change les informations de lecture affichées relatives à la
chanson en cours de lecture sur l’iPhone/iPod lorsque la
source d’entrée sélectionnée est DOCK (voir page 26).
Cet appareil consomme une faible quantité de courant même
lorsqu’il est hors tension ou en mode veille.
Remarque
2 Témoin d’alimentation
S’allume comme suit :
Fortement éclairé : alimentation activée
Faiblement éclairé : mode veille
Éteint : alimentation coupée
Remarque
Lorsqu’un iPhone/iPod est chargé alors que l’appareil est en
mode veille, le témoin d’alimentation est fortement éclairé.
3 SPEAKERS A/B
Active ou désactive le jeu d’enceintes raccordées aux
bornes SPEAKERS A et/ou SPEAKERS B situées sur le
panneau arrière à chaque pression sur la touche
correspondante (voir page 13).
4 TP
Recherche automatiquement une station diffusant des
programmes d’infos trafic (TP) (voir page 24).
4 Fr
Seules les informations de lecture pour un iPhone/iPod connecté
à l’aide d’un Dock Universal pour iPod peuvent être affichées.
6 MEMORY
Mémorise la station FM/AM actuelle sous la forme d’une
présélection lorsque la source d’entrée sélectionnée est
TUNER (voir page 20).
7 CLEAR
Efface la station FM/AM présélectionnée actuelle lorsque
la source d’entrée sélectionnée est TUNER (voir page 21).
8 Afficheur du panneau avant
Indique des informations sur l’état opérationnel de
l’appareil.
9 PRESET j / i
Sélectionne une station FM/AM présélectionnée lorsque
la source d’entrée sélectionnée est TUNER (voir page 21).
0 FM, AM
Règle la bande du syntoniseur FM/AM sur FM ou AM
lorsque la source d’entrée sélectionnée est TUNER
(voir page 17).
COMMANDES ET FONCTIONS
A TUNING jj / ii
Sélectionne la fréquence de syntonisation lorsque la
source d’entrée sélectionnée est TUNER (voir page 17).
INTRODUCTION
B Capteur de télécommande
Reçoit les signaux infrarouges émis par la télécommande.
C PURE DIRECT et témoin
Vous permet d’écouter une source avec le son le plus pur
possible (voir page 14). Le témoin au-dessus s’allume et
l’afficheur du panneau avant s’éteint lorsque cette
fonction est activée.
D Prise PHONES
Dévie le son vers votre casque en vue d’une écoute
individuelle.
Remarque
Appuyez sur SPEAKER A/B afin d’éteindre les témoins SP A/B
avant de brancher votre casque sur la prise PHONES.
E Commande BASS
Augmente ou réduit la réponse dans les basses fréquences. La
position centrale produit une réponse plate (voir page 14).
F Commande TREBLE
Augmente ou réduit la réponse dans les hautes fréquences. La
position centrale produit une réponse plate (voir page 14).
G Commande BALANCE
Équilibre le son reproduit par les enceintes gauche et
droite afin de compenser le déséquilibre sonore provoqué
par l’emplacement des enceintes ou les conditions de la
pièce d’écoute (voir page 14).
H Commande LOUDNESS
Conserve une plage de tonalités complète à tout niveau de
volume pour compenser la perte de sensibilité de l’oreille
humaine aux plages hautes et basses fréquences en
présence d’un faible volume (voir page 15).
I Sélecteur INPUT
Sélectionne la source d’entrée que vous souhaitez écouter.
J Commande VOLUME
Augmente ou réduit le niveau sonore.
Remarque
Cela n’influence pas le niveau de sortie des prises REC.
Français
5 Fr
COMMANDES ET FONCTIONS
Afficheur du panneau avant
1 Témoins SP (SPEAKERS) A/B
S’allument en fonction du jeu d’enceintes sélectionné.
Les deux témoins s’allument lorsque les deux jeux
d’enceintes sont sélectionnés.
2 Témoins de source d’entrée
S’allument vivement pour indiquer la source d’entrée
sélectionnée à cet instant.
3 Témoin PRESET
S’allume lorsque vous rappelez une station de radio
présélectionnée. Clignote pendant que la fonction de
présélection de station automatique recherche des stations
FM à enregistrer comme présélections.
4 Témoin MEMORY
S’allume ou clignote lorsqu’une station FM/AM est mise
en mémoire sous la forme d’une présélection.
5 Témoin TUNED
S’allume lorsque l’appareil est réglé sur une station FM ou AM.
6 Témoin STEREO
S’allume lorsque l’appareil reçoit un signal puissant pour
une émission FM stéréophonique.
7 Témoin TP
S’allume lorsque l’appareil est réglé sur une station d’infos
trafic (TP). Clignote lors de la recherche d’une station TP.
8 Témoin SLEEP
S’allume lorsque la minuterie de veille est activée.
9 Témoin MUTE
Clignote lorsque la fonction MUTE est activée.
0 Témoin P
S’allume lorsqu’un numéro de présélection est
sélectionné. Clignote pendant que vous enregistrez une
station de radio présélectionnée.
A Affichage multi-informations
Affiche des informations lors du réglage ou de la
modification de certains paramètres.
B Témoin de volume
Affiche le niveau sonore à cet instant.
6 Fr
COMMANDES ET
ET FONCTIONS
FONCTIONS
COMMANDES
Panneau arrière
INTRODUCTION
1 Borne GND (Masse)
Utilisées pour brancher un tourne-disque (voir page 10).
A Bornes SPEAKERS
Utilisées pour brancher des enceintes (voir page 10).
2 Prises TAPE
Utilisées pour brancher une platine à cassette (voir page 10).
B Commutateur IMPEDANCE SELECTOR
Utilisé pour régler l’impédance (voir page 11).
3 Bornes d’antenne
Utilisées pour brancher des antennes FM et AM (voir page 12).
4 Prise DOCK
Utilisée pour brancher un Yamaha Dock Universal pour
iPod (comme le YDS-12), un système sans fil pour iPod
(YID-W10) ou un récepteur audio sans fil Bluetooth
(YBA-10) en option (voir page 25).
5 Cordon d’alimentation
Utilisé pour brancher cet appareil à une prise secteur
(voir page 12).
6 Prises PHONO
Utilisées pour brancher un tourne-disque (voir page 10).
7 Prises CD
Utilisées pour brancher un lecteur de CD (voir page 10).
8 Prises LINE 1-2
Utilisées pour brancher des composants audio (voir page 10).
9 Prise SUBWOOFER OUT
Utilisée pour brancher un caisson de graves à un
amplificateur intégré (voir page 10).
Français
0 Commutateur POWER MANAGEMENT
Utilisé pour activer ou désactiver la fonction de mise hors
tension automatique. Lorsque cette fonction est activée,
l’appareil entre automatiquement en mode veille s’il reste
inactif pendant un certain laps de temps (3 réglages sont
disponibles ; voir page 32).
7 Fr
COMMANDES ET FONCTIONS
Télécommande
Cette section décrit la fonction de chaque touche de la
télécommande utilisée pour commander cet appareil ou un
lecteur de CD Yamaha.
3 DIMMER
Règle l’éclairage de l’afficheur du panneau avant.
Choisissez parmi 3 niveaux d’éclairage en appuyant sur
cette touche de façon répétée.
y
Ce réglage est conservé même si vous mettez cet appareil hors
tension.
4 SLEEP
Règle la minuterie de veille (voir page 16).
5 Touches du sélecteur d’entrée
Sélectionnent la source d’entrée que vous souhaitez
écouter.
y
• Les noms des sources d’entrée correspondent à ceux des prises
de raccordement du panneau arrière.
• Pour sélectionner TUNER comme source d’entrée à l’aide de la
télécommande, appuyez sur FM ou sur AM.
6 OPTION
Ouvre et ferme le menu OPTION (voir page 30).
7 SPEAKERS A/B
Active ou désactive le jeu d’enceintes raccordées aux
bornes SPEAKERS A et/ou SPEAKERS B situées sur le
panneau arrière de l’appareil à chaque pression sur la
touche correspondante.
8 MUTE
Désactive le son. Appuyez de nouveau sur cette touche
pour rétablir le niveau sonore antérieur.
9 VOLUME +/–
Augmente ou réduit le niveau sonore.
Remarque
Cela n’influence pas le niveau de sortie des prises REC.
0 RETURN
Revient au menu précédent ou ferme l’écran de menu lors
de l’utilisation du menu Option (voir page 30).
■ Commandes communes
Il est possible d’utiliser les touches suivantes quelle que
soit la source d’entrée sélectionnée.
1 Émetteur de signal infrarouge
Envoie des signaux infrarouges.
2 A (alimentation)
Met l’appareil sous tension ou en mode veille.
Remarque
Cette touche ne fonctionne que lorsque la touche A (alimentation)
sur le panneau avant est en position On (Marche).
8 Fr
A B / C / D / E / ENTER
Sélectionne et confirme les articles du menu Option
(voir page 30).
COMMANDES ET FONCTIONS
■ Commandes FM/AM
■ Commandes iPod
B TP
Recherche automatiquement une station diffusant des
programmes d’infos trafic (TP) (voir page 24).
0 REPEAT
Il est possible d’utiliser les touches suivantes lorsque la
source d’entrée sélectionnée est TUNER.
C PRESET j / i
Sélectionne une station FM/AM présélectionnée lorsque
la source d’entrée sélectionnée est TUNER (voir page 21).
A MENU/ Ee / b / a / ENTER
D FM, AM
Sélectionne TUNER comme source d’entrée et règle la
bande du syntoniseur FM/AM sur FM ou sur AM
(voir page 17).
F SHUFFLE
E INFO
Allume et change le mode d’affichage du Radio Data
System lorsque la source d’entrée sélectionnée est
TUNER (voir page 23).
INTRODUCTION
Les touches suivantes peuvent être utilisées lorsque
DOCK est sélectionné comme source d’entrée pour
écouter un iPhone/iPod. Pour plus d’informations,
reportez-vous à la page 25.
E INFO
G B
H C
■ Commandes d’un lecteur de CD Yamaha
Vous pouvez utiliser les touches suivantes pour
commander un lecteur de CD Yamaha lorsque la source
d’entrée sélectionnée est CD.
I Touches de commande d’un lecteur de CD
Yamaha
• s
Arrête la lecture
• e
Suspend la lecture
• p
Démarre la lecture
• DISC SKIP Passe au disque suivant dans un chargeur
multidisque
• b
Recule
• a
Avance
•
• w
• f
Éjecte le disque
Rembobine
Lecture en avance rapide
Remarque
Même si vous utilisez un lecteur de CD Yamaha, il se peut que
certains composants et certaines fonctions ne soient pas
disponibles. Reportez-vous au mode d’emploi des composants
pour plus d’informations.
Utilisation de la télécommande
■ Installation des piles
■ Portée de la télécommande
La télécommande émet un faisceau infrarouge directionnel.
Veillez à diriger la télécommande directement vers le
capteur de télécommande situé sur le panneau avant de cet
appareil pendant le fonctionnement.
Piles AA, R6, UM-3
Environ 6 m
Français
Télécommande
9 Fr
RACCORDEMENTS
RACCORDEMENTS
Raccordement des enceintes et des composants source
ATTENTION
• Ne raccordez pas cet appareil ou d’autres composants au secteur tant que toutes les connexions entre les composants
ne sont pas établies.
• Toutes les connexions doivent être correctes : L (gauche) à L, R (droite) à R, « + » à « + » et « – » à « – ». Si le
raccordement est défectueux, aucun son n’est émis par l’enceinte, et si la polarité de la connexion est incorrecte, les
sons manquent de naturel et de composantes graves. Reportez-vous au mode d’emploi de chaque composant.
• Utilisez des câbles RCA pour les composants audio (à l’exception des raccordements des enceintes et des
raccordements de la prise DOCK).
• Le commutateur IMPEDANCE SELECTOR doit être réglé sur la position appropriée avant de raccorder des
enceintes. Voir page 11 pour plus de détails.
• Ne laissez pas les fils d’enceinte dénudés se toucher ni entrer en contact avec les pièces métalliques de cet appareil.
Cela risquerait d’endommager l’appareil et/ou les enceintes.
Pour plus d’informations
sur les autres composants
que vous pouvez
raccorder à cet appareil,
Platine à cassette reportez-vous à la page 25.
Tourne-disque
Sortie
audio
Sortie
audio
Lecteur de CD
Sortie
GND
audio
(Masse)
Sortie
audio
Lecteur de
DVD, etc.
Enceintes A
Entrée
audio
Entrée
audio
Sortie
audio
Enregistreur
de CD, etc.
Caisson de
graves
Enceintes B
y
• Les prises PHONO sont destinées au raccordement d’un tourne-disque doté d’une cartouche MM.
• Raccordez votre tourne-disque à la borne GND afin de réduire le bruit dans le signal. Toutefois, il se peut que vous entendiez moins de
bruit en débranchant certains tourne-disques de la borne GND.
10 Fr
RACCORDEMENTS
■ Commutateur IMPEDANCE SELECTOR
ATTENTION
Position du
commutateur
Niveau d’impédance
HIGH
• Si vous utilisez un jeu (A ou B),
l’impédance de chaque enceinte doit être de
8 Ω ou supérieure.
• Si vous utilisez deux jeux (A et B)
simultanément, l’impédance de chaque
enceinte doit être de 16 Ω ou supérieure.
• Si vous établissez des connexions bifilaires,
l’impédance de chaque enceinte doit être de
8 Ω ou supérieure. Pour une Connexion
bifilaire, reportez-vous à la page 11.
LOW
• Si vous utilisez un jeu (A ou B),
l’impédance de chaque enceinte doit être de
4 Ω ou supérieure.
• Si vous utilisez deux jeux (A et B)
simultanément, l’impédance de chaque
enceinte doit être de 8 Ω ou supérieure.
• Si vous établissez des connexions bifilaires,
l’impédance de chaque enceinte doit être de
4 Ω ou supérieure. Pour une Connexion
bifilaire, reportez-vous à la page 11.
■ Raccordement des câbles d’enceinte
Retirez environ
10 mm
d’isolation à
l’extrémité de
chaque câble
d’enceinte.
Une connexion bifilaire a pour effet de séparer les graves
des médiums et des aigus. Une enceinte compatible avec ce
type de connexion est pourvue de quatre bornes de
connexion. Ces deux jeux de bornes permettent de diviser
l’enceinte en deux sections indépendantes. Lorsque ces
connexions sont effectuées, les circuits d’attaque des
médiums et des aigus sont reliés à un jeu de bornes et le
circuit d’attaque des graves est relié à l’autre jeu de bornes.
Cet appareil
Enceinte
PRÉPARATIONS
Ne modifiez pas le commutateur IMPEDANCE
SELECTOR lorsque cet appareil est sous tension, car vous
risqueriez de l’endommager.
Si l’appareil ne se met pas sous tension, le commutateur
IMPEDANCE SELECTOR peut ne pas être correctement
réglé dans l’une ou l’autre position. Si c’est le cas, retirez
le cordon d’alimentation et faites glisser à fond le
commutateur vers l’une ou l’autre position.
Sélectionnez la position du commutateur (LOW ou
HIGH) selon l’impédance des enceintes de votre système.
■ Connexion bifilaire
Raccordez l’autre enceinte à l’autre jeu de bornes en
procédant de la même manière.
ATTENTION
Lorsque vous établissez des connexions bifilaires, réglez
le commutateur IMPEDANCE SELECTOR sur HIGH ou
sur LOW en fonction de l’impédance de vos enceintes :
8 Ω ou supérieur : HIGH
4 Ω ou supérieur : LOW
Reportez-vous à la page 11 pour plus d’informations sur le
Commutateur IMPEDANCE SELECTOR.
Remarque
Lorsque vous établissez des connexions bifilaires, retirez les
ponts de court-circuitage ou les câbles des enceintes.
y
Pour utiliser les connexions bifilaires, appuyez sur SPEAKERS A
et SPEAKERS B sur le panneau avant ou sur la télécommande
afin que les témoins SP A et B s’allument tous les deux sur
l’afficheur du panneau avant.
Remarque
Lorsque vous insérez les câbles d’enceinte dans les bornes des
enceintes, n’insérez que le fil d’enceinte dénudé. Si vous insérez
un câble isolé, il se peut que le raccordement soit médiocre et le
son inaudible.
SPEAKERS A/B
11 Fr
Français
SPEAKERS A/B
RACCORDEMENTS
Raccordement des antennes FM et AM
Des antennes intérieures pour la réception d’émissions FM et AM sont incluses avec cet appareil. En général, ces antennes
devraient fournir un signal d’une puissance suffisante. Branchez correctement chaque antenne sur les bornes prévues à cet effet.
Remarque
Si la réception devait être mauvaise, installez une antenne extérieure. Pour de plus amples détails concernant cette question, veuillez
consulter le revendeur ou le service après-vente Yamaha.
Antenne FM extérieure
Antenne AM extérieure
Déployez par une fenêtre à
l’extérieur un fil isolé en vinyle
de 5 à 10 m de longueur.
Antenne FM
intérieure
(fournie)
Antenne cadre AM
(fournie)
• L’antenne cadre AM doit
être reliée à l’appareil, y
compris dans le cas où une
antenne AM extérieure est
utilisée.
• L’antenne cadre AM doit
être placée à distance de cet
appareil.
Masse (borne GND)
Par souci de sécurité et pour que le brouillage soit minimal, reliez la
borne GND de l’antenne à une masse appropriée. Une masse
appropriée peut être un pieu de métal enfoncé dans un sol humide.
■ Assemblage de l’antenne cadre AM
fournie
■ Raccordement du fil de l’antenne cadre
AM
Raccordement du cordon d’alimentation
Une fois tous les raccordements effectués, branchez le
cordon d’alimentation sur la prise secteur.
12 Fr
Vers la prise
secteur avec le
cordon
d’alimentation
LECTURE ET ENREGISTREMENT
LECTURE ET ENREGISTREMENT
ATTENTION
Soyez extrêmement attentif lorsque vous lisez des CD codés en DTS.
Si vous lisez un CD codé en DTS sur un lecteur de CD qui ne prend pas en charge le DTS, vous n’entendrez que du bruit.
Celui-ci peut endommager vos enceintes. Vérifiez si votre lecteur de CD prend en charge les CD codés en DTS. Vérifiez
également le niveau sonore de votre lecteur de CD avant de lire un CD codé en DTS.
Lecture d’une source
3
Appuyez sur SPEAKERS A et/ou SPEAKERS
B sur le panneau avant ou sur la
télécommande pour sélectionner les
enceintes A et/ou B.
Lorsque le jeu d’enceintes A ou le jeu d’enceintes B
est activé, SP A ou SP B s’affiche en conséquence sur
l’afficheur du panneau avant (voir page 6).
Remarques
A (alimentation)
Sélecteur INPUT
VOLUME
A (alimentation)
SPEAKERS A/B
Touches du
sélecteur
d’entrée
FM, AM
• Lorsqu’un jeu d’enceintes est branché à l’aide de connexions
bifilaires, ou lorsque deux jeux d’enceintes sont utilisés
simultanément (A et B), vérifiez que SP A et SP B sont affichés
sur l’afficheur du panneau avant.
• Si vous écoutez à l’aide d’un casque, désactivez les enceintes.
4
Lisez la source.
5
Tournez le bouton VOLUME du panneau
avant (ou appuyez sur la touche VOLUME +/–
de la télécommande) pour régler le niveau
sonore.
OPÉRATIONS DE
BASE
SPEAKERS A/B
y
Vous pouvez régler la qualité des tonalités à l’aide des
commandes BASS, TREBLE, BALANCE et LOUDNESS ou du
commutateur PURE DIRECT du panneau avant (voir page 14).
VOLUME +/–
6
Une fois l’écoute terminée, appuyez sur
A (alimentation) du panneau avant pour
éteindre l’appareil.
y
Si vous appuyez sur A (alimentation) de la télécommande alors
que la touche A (alimentation) du panneau avant est en position
On, l’appareil entre en mode veille. Appuyez à nouveau sur
A (alimentation) pour allumer l’appareil.
Appuyez sur A (alimentation) sur le panneau
avant pour mettre cet appareil sous tension.
2
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur l’une des touches du
sélecteur d’entrée ou sur FM ou AM de la
télécommande) pour sélectionner la source
d’entrée à écouter.
Français
1
13 Fr
LECTURE ET ENREGISTREMENT
Réglage de la qualité des tonalités
■ Réglage des commandes BASS et
TREBLE
■ Utilisation du commutateur PURE
DIRECT
Achemine les signaux d’entrée provenant de vos sources
audio de telle sorte que les signaux d’entrée contournent
les commandes BASS, TREBLE, BALANCE et
LOUDNESS, éliminant ainsi toute altération des signaux
audio et créant le son le plus pur possible.
Le témoin PURE DIRECT s’allume et l’afficheur du
panneau avant s’éteint après quelques secondes.
Commutateur PURE DIRECT
TREBLE
BASS
Les commandes BASS et TREBLE permettent de régler la
réponse dans les hautes et les basses fréquences.
La position centrale produit une réponse plate.
BASS
Si vous estimez qu’il n’y a pas assez de graves (son de
basse fréquence), tournez dans le sens horaire pour les
amplifier. Si vous estimez qu’il y a trop de graves, tournez
dans le sens antihoraire pour les supprimer.
Plage de commande : –10 dB à +10 dB (20 Hz)
Remarques
• Les commandes BASS, TREBLE, BALANCE et LOUDNESS
ne fonctionnent pas lorsque la fonction PURE DIRECT est
activée.
• Ce réglage est conservé même si vous mettez cet appareil hors
tension.
TREBLE
Si vous estimez qu’il n’y a pas assez d’aigus (son de haute
fréquence), tournez dans le sens horaire pour les amplifier.
Si vous estimez qu’il y a trop d’aigus, tournez dans le sens
antihoraire pour les supprimer.
Plage de commande : –10 dB à +10 dB (20 kHz)
■ Réglage de la commande BALANCE
BALANCE
La commande BALANCE permet d’équilibrer le son
reproduit par les enceintes gauche et droite afin de
compenser le déséquilibre sonore provoqué par
l’emplacement des enceintes ou les conditions de la pièce
d’écoute.
14 Fr
LECTURE ET ENREGISTREMENT
■ Réglage de la commande LOUDNESS
3
Tournez la commande LOUDNESS jusqu’à
l’obtention du volume souhaité.
y
LOUDNESS
VOLUME
Une fois la commande LOUDNESS réglée, écoutez de la
musique à votre niveau de volume préféré. Si l’effet du réglage de
la commande LOUDNESS est trop puissant ou trop faible,
réajustez la commande LOUDNESS.
VOLUME +/–
OPÉRATIONS DE
BASE
Elle permet de conserver une plage de tonalités complète à
tout niveau de volume, compensant ainsi la perte de
sensibilité de l’oreille humaine aux plages hautes et basses
fréquences en présence d’un faible volume.
ATTENTION
Si le commutateur PURE DIRECT est activé et si la
commande LOUDNESS est réglée à un certain niveau, les
signaux d’entrée contournent la commande LOUDNESS,
entraînant ainsi une augmentation soudaine du niveau
sonore. Pour éviter d’altérer votre ouïe ou d’endommager
les enceintes, veillez à appuyer sur le commutateur PURE
DIRECT après avoir réduit le niveau sonore ou après
avoir vérifié que la commande LOUDNESS est
correctement réglée.
Réglez la commande LOUDNESS sur la
position FLAT.
2
Tournez le bouton VOLUME du panneau
avant (ou appuyez sur VOLUME +/– de la
télécommande) pour régler le niveau sonore
sur le niveau d’écoute le plus élevé de votre
choix.
Français
1
15 Fr
LECTURE ET ENREGISTREMENT
Enregistrement d’une source
Remarques
• Le signal audio de la source d’entrée actuelle est reproduit au
niveau des prises TAPE REC et LINE 1 REC. Si TAPE est
sélectionné, le signal audio est reproduit au niveau des prises
LINE 1 REC uniquement. Si LINE 1 est sélectionné, le signal
audio est reproduit au niveau des prises TAPE REC
uniquement.
• Cet appareil doit être sous tension pour pouvoir enregistrer.
• Les commandes VOLUME, BASS, TREBLE, BALANCE et
LOUDNESS, et le commutateur PURE DIRECT n’ont aucun
effet sur la source enregistrée.
• Vérifiez la législation sur les droits d’auteur de votre pays avant
d’effectuer des enregistrements à partir de disques, de CD, de la
radio, etc. L’enregistrement d’œuvres protégées par les droits
d’auteur peut constituer une violation de la législation sur les
droits d’auteur.
Utilisation de la minuterie de veille
Cette fonction permet de mettre automatiquement
l’appareil en mode veille après un certain laps de temps.
La minuterie de veille est utile lorsque vous allez vous
coucher alors que l’appareil lit ou enregistre une source.
A (alimentation)
SLEEP
A (alimentation)
Remarque
Sélecteur INPUT
La minuterie de veille ne peut être réglée qu’au moyen de la
télécommande.
1
Touches du
sélecteur
d’entrée
Appuyez plusieurs fois de suite sur SLEEP
pour régler le laps de temps avant la mise en
mode veille de l’appareil.
Chaque fois que vous appuyez sur SLEEP, l’afficheur
du panneau avant change comme indiqué ci-dessous.
FM, AM
Le témoin SLEEP clignote pendant le réglage de la
durée de la minuterie de veille.
1
2
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur l’une des touches du
sélecteur d’entrée ou sur FM ou AM de la
télécommande) pour sélectionner la source à
enregistrer.
Lisez la source et lancez l’enregistrement sur
l’appareil raccordé aux prises REC (TAPE et/
ou LINE 1) du panneau arrière. Voir la page 10.
16 Fr
Lorsque la minuterie de veille est activée, le témoin
SLEEP sur l’afficheur du panneau avant s’allume.
y
Pour annuler la minuterie de veille, exécutez l’une des actions
suivantes :
• Sélectionnez « Sleep Off ».
• Appuyez sur A (alimentation) de la télécommande pour mettre
l’appareil en mode veille.
• Appuyez sur A (alimentation) sur le panneau avant pour mettre
cet appareil hors tension.
SYNTONISATION FM/AM
SYNTONISATION FM/AM
Il existe 2 méthodes de syntonisation : automatique et manuelle. Sélectionnez votre méthode préférée et la puissance des
signaux captés.
Syntonisation automatique
La syntonisation automatique est efficace lorsque les
signaux captés sont puissants et qu’il n’y a pas
d’interférences.
3
Maintenez TUNING jj / ii enfoncé sur le
panneau avant pendant plus d’1 seconde
pour lancer la syntonisation automatique.
Appuyez sur ii pour accorder une fréquence
supérieure.
Appuyez sur jj pour accorder une fréquence
inférieure.
Remarques
■ Fonction Auto Mute
Lorsque vous écoutez une station de radio FM, la sortie est
automatiquement mise en mode silencieux lorsque le
signal radio est faible si vous avez syntonisé la station en :
• utilisant la fonction de syntonisation automatique
• rappelant une présélection qui a été mise en mémoire à
l’aide de la fonction de mise en mémoire automatique
Pour écouter une station dont le signal est faible, procédez
à une syntonisation manuelle.
OPÉRATIONS DE
BASE
Sélecteur INPUT
TUNING jj / ii
FM, AM
• Lorsque vous accordez une station, la fréquence de la station
apparaît sur l’afficheur du panneau avant.
• Si la recherche d’accord ne s’arrête pas sur la station souhaitée
parce que les signaux captés sont faibles, essayez d’utiliser la
syntonisation manuelle.
FM, AM
1
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur FM ou AM de la
télécommande) pour sélectionner TUNER
comme source d’entrée.
Remarque
Si vous appuyez sur FM ou sur AM de la télécommande pour
sélectionner TUNER comme source d’entrée, la bande
correspondante est également sélectionnée ; par conséquent, vous
pouvez ignorer l’étape 2.
2
Français
Appuyez sur FM ou AM sur le panneau avant
(ou FM ou AM de la télécommande) pour
sélectionner la gamme de réception (FM ou
AM).
FM ou AM apparaît sur l’afficheur du panneau avant.
17 Fr
SYNTONISATION FM/AM
■ Amélioration de la réception FM
Syntonisation manuelle
La syntonisation manuelle est efficace lorsque les signaux
captés sont faibles.
Si le signal de la station est faible et la qualité du son
mauvaise, réglez le mode de réception de la bande FM sur
le mode monaural afin d’améliorer la réception.
B/C/D/E
ENTER
RETURN
Sélecteur INPUT
TUNING jj / ii
FM, AM
OPTION
1
Lorsque l’appareil est réglé sur une station
de radio FM, appuyez sur OPTION de la
télécommande.
Le menu Option pour TUNER s’affiche
(voir page 30).
2
Appuyez sur B / C sur la télécommande pour
sélectionner « FM Mode », puis appuyez sur
ENTER.
FM, AM
1
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur FM ou AM de la
télécommande) pour sélectionner TUNER
comme source d’entrée.
Remarque
y
Pour annuler l’opération et revenir au menu Option, appuyez sur
RETURN sur la télécommande.
3
Si vous appuyez sur FM ou sur AM de la télécommande pour
sélectionner TUNER comme source d’entrée, la bande
correspondante est également sélectionnée ; par conséquent, vous
pouvez ignorer l’étape 2.
2
3
Appuyez sur FM ou AM sur le panneau avant
(ou FM ou AM de la télécommande) pour
sélectionner la gamme de réception (FM ou
AM).
FM ou AM apparaît sur l’afficheur du panneau avant.
Appuyez sur TUNING jj / ii sur le panneau
avant pour accorder manuellement la station
voulue.
Appuyez sur D / E sur la télécommande pour
sélectionner « STEREO » (mode stéréo
automatique) ou « MONO » (mode monaural).
• Lorsque vous sélectionnez MONO, vous entendrez
les émissions FM avec un son monaural.
• Lorsque vous sélectionnez STEREO et que vous
accordez une station FM diffusant un son stéréo,
vous entendrez l’émission en stéréo.
4
Pour quitter le menu Option, appuyez sur
OPTION ou RETURN sur la télécommande.
Remarque
Remarque
Lorsque vous accordez une station, la fréquence de la station
captée est indiquée sur l’afficheur du panneau avant.
Le témoin STEREO sur le panneau avant s’allume lorsque vous
écoutez une émission en stéréo.
18 Fr
SYNTONISATION FM/AM
Mise en mémoire automatique de
stations (stations FM uniquement)
Vous pouvez utiliser la fonction de mise en mémoire
automatique de stations pour présélectionner
automatiquement des stations FM. Cette fonction permet à
l’appareil de s’accorder automatiquement sur des stations
FM dont le signal est puissant et de stocker dans l’ordre
jusqu’à 40 de ces stations. Vous pouvez alors facilement
rappeler n’importe quelle station présélectionnée en
sélectionnant son numéro de présélection.
Remarques
• Si une station est mise en mémoire sous un numéro de
présélection qui a déjà été attribué à une station, la station mise
initialement en mémoire est écrasée.
• Si la puissance du signal de la station que vous voulez stocker
est faible, essayez la méthode de syntonisation présélectionnée
manuelle.
Remarque
Si vous appuyez sur FM de la télécommande pour sélectionner
TUNER comme source d’entrée, la bande correspondante est
également sélectionnée ; par conséquent, vous pouvez ignorer
l’étape 2.
Appuyez sur FM sur le panneau avant (ou sur
FM de la télécommande) pour sélectionner la
gamme de réception FM.
FM apparaît sur l’afficheur du panneau avant.
3
Appuyez sur OPTION sur la télécommande.
Le menu Option pour TUNER s’affiche
(voir page 30).
4
Appuyez sur B / C sur la télécommande pour
sélectionner « Auto Preset », puis appuyez
sur ENTER.
y
Les stations FM mises en mémoire à l’aide de la fonction de mise
en mémoire automatique sont entendues en stéréo.
L’appareil commence à balayer la bande FM environ
5 secondes après, en allant de la fréquence la plus
basse vers la fréquence la plus élevée.
OPÉRATIONS DE
BASE
2
y
FM
Sélecteur INPUT
PRESET j / i
FM
• Avant le début du balayage, vous pouvez préciser le premier
numéro de présélection à utiliser en appuyant sur PRESET j / i
sur le panneau avant (ou PRESET j / i ou B/C sur la
télécommande).
• Pour annuler le balayage, appuyez sur FM ou AM sur le
panneau avant (ou sur FM, AM ou RETURN sur la
télécommande).
PRESET j / i
Numéro de présélection
B/C
ENTER
RETURN
OPTION
1
Fréquence
Lorsque des présélections sont mises en mémoire, des
informations s’affichent sur le panneau avant comme
illustré ci-dessus.
Une fois le balayage terminé, « FINISH » s’affiche,
puis l’afficheur revient au menu Option.
Pour rétablir l’état initial de l’afficheur, appuyez sur
OPTION ou sur RETURN sur la télécommande.
Français
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur FM de la télécommande)
pour sélectionner TUNER comme source
d’entrée.
19 Fr
SYNTONISATION FM/AM
Mise en mémoire manuelle de
stations
Il est possible de mettre manuellement en mémoire
jusqu’à 40 stations FM/AM (40 au total). Vous pouvez
alors facilement rappeler n’importe quelle station
présélectionnée en sélectionnant son numéro de
présélection.
1
Syntonisez la station FM/AM désirée.
Reportez-vous aux pages 17 et 18 pour les
instructions sur la syntonisation.
2
Appuyez sur MEMORY sur le panneau avant.
« MANUAL PRESET » s’affiche brièvement sur le
panneau avant, puis le numéro de présélection sous
lequel la station sera mise en mémoire s’affiche.
y
Lorsque des stations sont mises manuellement en mémoire, le
réglage FM Mode (mono ou stéréo) au moment de la mise en
mémoire est également enregistré. Vérifiez le réglage FM Mode
(voir page 18) avant de mettre manuellement en mémoire des
stations.
y
En maintenant la touche MEMORY du panneau avant enfoncée
pendant plus de 2 secondes, vous pouvez ignorer les étapes
suivantes et mettre automatiquement en mémoire la station
sélectionnée sous un numéro de présélection disponible (à savoir
le numéro de présélection suivant le dernier numéro de
présélection utilisé).
3
PRESET j / i
MEMORY
PRESET j / i
Appuyez sur PRESET j / i sur le panneau
avant (ou PRESET j / i sur la télécommande)
pour sélectionner le numéro de présélection
sous lequel la station sera mise en mémoire.
Lorsque vous sélectionnez un numéro de présélection
sous lequel aucune station n’est en mémoire,
« EMPTY » s’affiche. Lorsque vous sélectionnez un
numéro de présélection sous lequel une station a déjà
été mise en mémoire, la fréquence de la station
s’affiche.
Numéro de présélection
RETURN
4
Appuyez sur MEMORY sur le panneau avant.
Une fois la mise en mémoire terminée, l’afficheur
revient à l’état initial.
y
Pour annuler la mise en mémoire, appuyez sur RETURN sur la
télécommande ou ne faites rien pendant 30 secondes environ.
20 Fr
SYNTONISATION FM/AM
Rappel d’une station présélectionnée
Vous pouvez rappeler des stations présélectionnées qui ont
été mises en mémoire à l’aide de la fonction de mise en
mémoire automatique de stations ou de mise en mémoire
manuelle de stations.
Effacement d’une station
présélectionnée
Suivez les étapes ci-dessous pour effacer une station
présélectionnée.
CLEAR
PRESET j / i
OPÉRATIONS DE
BASE
RETURN
PRESET j / i
1
Appuyez sur PRESET j / i sur le panneau
avant (ou PRESET j / i sur la télécommande)
pour sélectionner un numéro de
présélection.
1
Sélectionnez le numéro présélectionné
désiré.
Voir « Rappel d’une station présélectionnée » à la
page 21.
2
Appuyez sur CLEAR sur le panneau avant.
Le numéro de présélection choisi clignote sur
l’afficheur du panneau avant.
y
• Les numéros de présélection sous lesquels aucune station n’a
été mise en mémoire sont ignorés.
• « NO PRESETS » s’affiche si aucune station n’est en mémoire.
y
Pour annuler l’effacement de la station présélectionnée, appuyez
sur RETURN sur la télécommande ou n’exécutez aucune
opération sur l’appareil pendant 30 secondes environ.
3
Appuyez sur CLEAR sur le panneau avant
pour confirmer.
« PXX: CLEARED » (XX indiquant le numéro de
présélection) s’affiche sur le panneau avant, puis
l’afficheur revient à son état initial.
Français
21 Fr
SYNTONISATION FM/AM
Effacement de toutes les stations
présélectionnées
4
Suivez les étapes ci-dessous pour effacer toutes les
stations présélectionnées.
Appuyez sur D / E sur la télécommande pour
sélectionner « YES », puis appuyez sur
ENTER.
y
Pour annuler sans effacer les présélections, sélectionnez « NO ».
Lorsque toutes les présélections ont été effacées,
« PRESET CLEARED » s’affiche, puis l’afficheur
revient au menu Option.
Sélecteur INPUT
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur FM ou AM de la
télécommande) pour sélectionner TUNER
comme source d’entrée.
2
Appuyez sur OPTION sur la télécommande.
Le menu Option pour TUNER s’affiche
(voir page 30).
3
Appuyez sur B / C sur la télécommande pour
sélectionner « Clr All Preset », puis appuyez
sur ENTER.
y
Pour annuler l’opération et revenir au menu Option, appuyez sur
RETURN sur la télécommande.
22 Fr
Pour quitter le menu Option, appuyez sur
OPTION ou RETURN sur la télécommande.
SYNTONISATION FM/AM
Réception des informations Radio
Data System (stations FM
uniquement)
Le Radio Data System est un système de
radiocommunication de données utilisé par les stations
FM dans de nombreux pays. Cet appareil peut recevoir
quatre types d’informations Radio Data System : Nom
d’émission, Type d’émission, Texte radio et Heure.
INFO
Lorsque vous sélectionnez « PRG TYPE », les types
d’émissions suivants s’affichent.
Type d’émission
Description
Infos
AFFAIRS
Actualités
INFO
Informations générales
SPORT
Sport
EDUCATE
Éducation
DRAMA
Drame
CULTURE
Culture
SCIENCE
Science
VARIED
Variétés
POP M
Musique pop
ROCK M
Rock
M.O.R. M
Musique grand public
(musique légère)
LIGHT M
Classiques de la
musique
CLASSICS
Musique classique
OTHER M
Autres musiques
OPÉRATIONS DE
BASE
NEWS
INFO
1
Syntonisez la station Radio Data System
souhaitée.
2
Appuyez plusieurs fois de suite sur INFO sur
le panneau avant (ou INFO sur la
télécommande) pour sélectionner le mode
d’affichage Radio Data System souhaité.
Paramètre
Description
Réglage par défaut. L’appareil
affiche le nom de l’émission
Radio Data System reçue à cet
instant.
PRG TYPE
(Type d’émission)
L’appareil affiche le type
d’émission Radio Data System
reçue à cet instant.
RADIO TEXT
(Texte radio)
L’appareil affiche des
informations sur l’émission Radio
Data System reçue à cet instant.
CLOCK TIME
(Heure)
L’appareil affiche l’heure
actuelle.
FREQUENCY
(Fréquence)
L’appareil affiche la fréquence
de la station captée.
Français
PRG SERVICE
(Nom d’émission)
23 Fr
SYNTONISATION FM/AM
Remarques
• Il se peut que l’appareil ne reçoive les informations Radio Data
System qu’après un certain laps de temps.
• Si les signaux reçus ne sont pas assez forts, l’appareil peut ne
pas être en mesure d’utiliser les informations Radio Data
System. Le mode « RADIO TEXT », en particulier, diffuse
souvent un grand nombre de données qui ne pourront pas
toujours être affichées en même temps que d’autres modes
d’affichage Radio Data System.
• En cas de mauvaise réception, réglez FM Mode sur « MONO »
(voir page 18).
• Si le signal est affaibli par des interférences externes lorsque
l’appareil reçoit les informations Radio Data System, il peut
être soudainement coupé.
• Lorsque le mode « RADIO TEXT » est sélectionné, le nombre
maximal de caractères alphanumériques pouvant être affichés
s’élève à 128, symbole du tréma compris. Les caractères ne
pouvant pas être retranscrits sont remplacés par « _ »
(soulignement). Les informations affichées défilent en continu.
Fonction de recherche TP
(stations FM uniquement)
Cet appareil peut rechercher automatiquement les stations
Radio Data System diffusant un programme d’information
trafic (TP).
TP
TP
1
Appuyez sur TP sur le panneau avant (ou TP
sur la télécommande) pour rechercher une
station TP.
« TP SEARCH » s’affiche sur le panneau avant pendant
3 secondes environ, puis l’appareil lance la recherche.
À la réception d’une station TP, le témoin TP
s’allume et l’appareil arrête la recherche.
Témoin TP
y
Pour rechercher la station TP suivante, appuyez de nouveau sur TP.
Remarques
• Appuyez sur TP pendant la recherche TP pour annuler cette
dernière.
• Si le système ne détecte aucune station TP, « TP NOT FOUND »
apparaît sur l’afficheur du panneau avant et l’appareil retourne au
mode dans lequel il se trouvait avant la recherche.
24 Fr
LECTURE DE MORCEAUX DEPUIS VOTRE IPHONE/IPOD/COMPOSANT BLUETOOTH™
LECTURE DE MORCEAUX DEPUIS VOTRE iPhone/iPod/
composant Bluetooth™
Lorsque vous avez connecté un Yamaha Dock Universal pour iPod (comme le YDS-12), un système sans fil pour iPod
(YID-W10) ou un récepteur audio sans fil Bluetooth (YBA-10) en option à la prise DOCK du panneau arrière de
l’appareil, vous pouvez écouter votre iPhone/iPod ou composant Bluetooth à l’aide de la télécommande fournie avec
l’appareil.
YDS-12, par
exemple
YID-W10
YBA-10
Placez le périphérique
connecté le plus loin
possible de l’appareil.
• YDS-12
Système sans fil pour iPod
YID-W10
Modèle
• YDS-11
(À partir de juillet 2010)
Récepteur audio sans fil
Bluetooth
YBA-10
• YDS-10
Commandé par
iPhone/iPod pris en
charge
(À partir de juillet 2010)
Remarques
• Télécommande
• iPhone/iPod connecté à la station
• iPhone/iPod connecté à l’émetteur Composants Bluetooth
YID-W10
• Télécommande
• iPod touch
• iPod
(4e génération/
5e génération/
classic)
• iPod nano
• iPod touch
• iPhone
• iPod
• iPhone 3G
(5e génération/ • iPhone 3GS
classic)
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• Recharge de l’iPhone/iPod
également prise en charge.
• Les modèles YDS-10 et YDS-11
ne prennent pas en charge la
connexion avec un iPhone.
OPÉRATIONS DE
BASE
Dock Universal pour iPod
Recharge de l’iPhone/iPod
également prise en charge.
ATTENTION
Pour éviter les accidents, débranchez le cordon d’alimentation de l’appareil avant de brancher un Dock Universal pour
iPod, un système sans fil pour iPod ou un récepteur audio sans fil Bluetooth.
Remarque
Si l’iPhone connecté au YID-W10 reçoit un appel alors que l’appareil est en mode veille, l’appareil s’allume automatiquement et émet
la sonnerie. Si vous ne voulez pas que l’appareil s’allume lors de la réception d’un appel, mettez l’iPhone en mode silencieux.
Français
25 Fr
LECTURE DE MORCEAUX DEPUIS VOTRE iPhone/iPod/composant Bluetooth™
Utilisation d’un Dock Universal pour iPod
■ Commande de votre iPhone/iPod
Après avoir placé votre iPhone/iPod sur la station, tournez le sélecteur INPUT du panneau avant (ou appuyez sur DOCK
de la télécommande) pour sélectionner DOCK comme source d’entrée pour lire le contenu de votre iPhone/iPod.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Tout en regardant les informations affichées sur votre iPhone/iPod, utilisez les touches suivantes de la télécommande
pour faire fonctionner (lecture, pause, saut, etc.) votre iPhone/iPod.
Télécommande
Opération
MENU
Affiche le menu.
ENTER
• Si un élément est sélectionné : confirme l’élément et affiche l’écran suivant.
• Si un morceau est sélectionné : lit le morceau sélectionné.
B
Fait défiler vers le haut.
C
Fait défiler vers le bas.
Ee
• Si la lecture d’un morceau est en cours : suspend la lecture du morceau.
• Si la lecture d’un morceau a été suspendue : poursuit la lecture du morceau.
a
• Si la lecture d’un morceau est en cours ou a été suspendue : passe à la chanson suivante.
• Si vous maintenez la touche enfoncée : effectue une recherche avant.
b
• Si la lecture d’un morceau est en cours ou a été suspendue : revient au début du morceau.
• À chaque fois que vous appuyez sur cette touche, vous passez au morceau précédent.
• Si vous maintenez la touche enfoncée : effectue une recherche arrière.
Permet de changer de mode de lecture aléatoire (Non → Morceaux → Albums → Non).
Permet de modifier le mode de répétition (Non → Un → Tous → Non).
INFO
Passe d’un élément affiché sur le panneau avant de l’appareil à l’autre (Numéro du morceau et temps
écoulé → Morceaux → Artistes → Albums → Numéro du morceau et temps écoulé).
Remarque
Il se peut que certains modes de lecture aléatoire et de répétition ne soient pas disponibles en fonction du modèle ou de la version
logicielle de votre iPhone/iPod.
y
Lorsque l’appareil est allumé ou en mode veille, votre iPhone/iPod peut être rechargé automatiquement s’il est connecté à un Dock Universal
pour iPod. Lorsqu’un iPhone/iPod est chargé alors que l’appareil est en mode veille, le témoin d’alimentation est fortement éclairé.
26 Fr
LECTURE DE MORCEAUX DEPUIS VOTRE iPhone/iPod/composant Bluetooth™
Utilisation d’un système sans fil
pour iPod
En connectant un système sans fil pour iPod sur l’appareil,
vous pouvez lire des morceaux sur votre iPhone/iPod et
les écouter au moyen d’une connexion sans fil.
y
Vous pouvez utiliser la télécommande pour commander l’iPhone/
iPod. Pour plus d’informations, reportez-vous à la page 26.
Remarque
Lorsque vous utilisez un iPhone/iPod à l’aide d’un système sans
fil pour iPod, les informations de lecture ne s’affichent pas sur le
panneau avant.
Récepteur YID-W10
■ Établissement d’une connexion sans fil
Une fois que l’iPhone/iPod est connecté à l’émetteur
YID-W10 et que la lecture commence, le son n’est audible
qu’après environ 5 secondes. Pendant ce temps, la
connexion sans fil entre l’émetteur et le récepteur
YID-W10 est établie.
L’état de la connexion sans fil entre l’émetteur et le
récepteur YID-W10 est indiqué par leur témoin respectif.
État de
connexion
Témoin de
l’émetteur
YID-W10
Témoin du
récepteur
YID-W10
Aucune connexion
Éteint
Éteint
Confirmation de la
connexion
Vert, clignotant
Bleu, clignotant
Connecté
Vert, allumé
Bleu, allumé
• Lorsque la lecture commence sur un iPhone/iPod
connecté à un émetteur YID-W10, et si l’émetteur
YID-W10 se trouve dans le rayon de portée du récepteur
YID-W10, l’appareil fonctionne comme suit :
– Si l’appareil est déjà allumé lorsque la lecture
commence : la source d’entrée est réglée sur DOCK.
– Si l’appareil est en mode veille lorsque la lecture
commence : l’appareil s’allume et la source d’entrée
est réglée sur DOCK.
• Dans les situations suivantes, la connexion sans fil
entre l’émetteur et le récepteur est déconnectée. Après
30 secondes, l’appareil entre automatiquement en
mode veille.
– Aucune fonction de l’iPhone/iPod n’est activée
pendant environ 30–120 secondes après
l’interruption de la lecture.
– La minuterie de veille de l’iPhone/iPod est activée.
– L’iPhone/iPod est déconnecté de l’émetteur
YID-W10.
– La batterie de l’iPhone/iPod est trop faible pour
alimenter suffisamment l’émetteur YID-W10.
– L’émetteur YID-W10 se trouve en dehors du rayon
de portée pour la communication sans fil du
récepteur YID-W10.
– La communication entre l’émetteur et le récepteur
YID-W10 est perturbée par l’interférence causée
par d’autres périphériques LAN sans fil, téléphones
sans fil, fours à micro-ondes, etc.
y
OPÉRATIONS DE
BASE
Émetteur
YID-W10
■ Commande de l’appareil avec votre
iPhone/iPod
Ces fonctions peuvent être désactivées en réglant « Interlock »
sur « OFF » dans le menu Option (voir page 31).
• Régler le volume sur l’iPhone/iPod règle également le
volume de l’appareil. L’iPhone/iPod peut augmenter le
volume jusqu’à 0 dB (ou la valeur définie pour le
paramètre « MaxVol » dans le menu Option). Pour
encore augmenter le volume, réglez le volume à l’aide
de la touche VOLUME de l’appareil ou de la
télécommande.
y
• Lorsque l’appareil est allumé ou en mode veille, votre iPhone/
iPod peut être rechargé automatiquement si l’émetteur
YID-W10 connecté à votre iPhone/iPod est placé sur le
récepteur YID-W10. Lorsqu’un iPhone/iPod est chargé alors
que l’appareil est en mode veille, le témoin d’alimentation est
fortement éclairé.
• Reportez-vous au mode d’emploi du YID-W10 pour plus
d’informations.
Français
27 Fr
LECTURE DE MORCEAUX DEPUIS VOTRE iPhone/iPod/composant Bluetooth™
Utilisation d’un récepteur audio
sans fil Bluetooth
1
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur DOCK de la télécommande)
pour sélectionner DOCK comme source
d’entrée.
2
Allumez le composant Bluetooth pour lequel
vous souhaitez effectuer le pairage et
définissez-le en mode de pairage.
3
Appuyez sur OPTION sur la télécommande.
Le menu Option pour DOCK s’affiche (voir page 30).
4
Appuyez sur B / C sur la télécommande pour
sélectionner « Pairing », puis appuyez sur
ENTER.
« Searching... » s’affiche et le pairage commence.
Remarque
Cet appareil prend en charge l’A2DP (Advanced Audio
Distribution Profile/profil de distribution audio avancée) et
l’AVRCP (Audio and Video Remote Control Profile/profil de
télécommande multimédia) du profil Bluetooth.
■ Pairage des composants Bluetooth™
MEMORY
Sélecteur INPUT
y
Pour annuler le pairage, appuyez sur RETURN sur la
télécommande.
DOCK
5
Assurez-vous que le composant Bluetooth
reconnaît le récepteur audio sans fil
Bluetooth.
Lorsque le composant est reconnu, il s’affiche dans la
liste des composants Bluetooth, par exemple
« YBA-10 YAMAHA ».
6
Sélectionnez le récepteur audio sans fil
Bluetooth dans la liste de composants
Bluetooth et entrez un mot de passe « 0000 »
en utilisant le composant Bluetooth.
Une fois le pairage terminé, « Completed » s’affiche
sur le panneau avant.
Pour quitter le menu Option, appuyez sur OPTION
sur la télécommande.
B/C
ENTER
RETURN
OPTION
N’oubliez pas d’effectuer le pairage du récepteur audio sans
fil Bluetooth et du composant Bluetooth lors de la première
connexion ou lors de la suppression de paramètres.
Au besoin, reportez-vous au mode d’emploi de votre
composant Bluetooth lorsque vous effectuez le pairage.
Remarque
Vous pouvez effectuer le pairage du récepteur audio sans fil
Bluetooth avec huit composants Bluetooth maximum. Lors du
pairage d’un neuvième périphérique, les paramètres de pairage du
périphérique qui n’a pas été utilisé depuis le plus longtemps sont
supprimés.
28 Fr
y
Lorsque la source d’entrée est réglée sur DOCK, vous pouvez
également lancer le pairage en maintenant la touche MEMORY
sur le panneau avant (ou ENTER sur la télécommande) enfoncée.
LECTURE DE MORCEAUX DEPUIS VOTRE iPhone/iPod/composant Bluetooth™
■ Lecture de composants BluetoothTM
MEMORY
3
Appuyez sur B / C sur la télécommande pour
sélectionner « Connect », puis appuyez sur
ENTER.
Une fois la connexion sans fil établie, « Connected »
s’affiche sur le panneau avant.
Pour quitter le menu Option, appuyez sur OPTION
sur la télécommande.
Sélecteur INPUT
Remarque
DOCK
4
Activez la fonction de lecture du composant
Bluetooth.
Pendant la lecture du composant Bluetooth,
« BLUETOOTH » s’affiche sur le panneau avant.
OPÉRATIONS DE
BASE
« Not found » s’affiche en cas d’erreur de connexion. Vérifiez
que les conditions suivantes sont remplies et tentez de nouveau
d’établir une connexion sans fil.
• L’appareil et le composant Bluetooth sont tous deux pairés.
• Le composant Bluetooth est allumé.
• Le composant Bluetooth se trouve à moins de 10 mètres du
récepteur audio sans fil Bluetooth.
B/C
ENTER
Remarque
OPTION
Une fois le pairage terminé, exécutez la procédure
suivante pour établir une connexion sans fil entre
l’appareil et le composant Bluetooth.
Lorsque la connexion sans fil est établie, vous pouvez
écouter le contenu des composants Bluetooth.
Pour désactiver une connexion sans fil, répétez ces étapes et
sélectionnez « Disconnect » à l’étape 3.
y
Lorsque la source d’entrée est réglée sur DOCK, vous pouvez
également établir une connexion sans fil en appuyant sur la
touche MEMORY sur le panneau avant (ou ENTER sur la
télécommande).
Remarque
En fonction du composant Bluetooth, la connexion sans fil
s’établit automatiquement ou lorsque le composant Bluetooth est
utilisé. Dans ces cas, il n’est pas nécessaire d’exécuter la
procédure suivante.
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur DOCK de la télécommande)
pour sélectionner DOCK comme source
d’entrée.
2
Appuyez sur OPTION sur la télécommande.
Le menu Option pour DOCK s’affiche (voir page 30).
Français
1
29 Fr
PARAMÉTRAGE DU MENU OPTION POUR CHAQUE SOURCE D’ENTRÉE
PARAMÉTRAGE DU MENU OPTION POUR CHAQUE SOURCE
D’ENTRÉE
Le menu Option vous permet de configurer divers paramètres pour chaque source d’entrée et de rappeler
automatiquement ces paramètres lorsqu’une source d’entrée est sélectionnée. Vous pouvez également consulter les
informations de signalisation pour certaines sources d’entrée.
La procédure de paramétrage des éléments du menu Option est décrite ci-dessous.
Sélecteur INPUT
3
Appuyez sur B / C sur la télécommande pour
sélectionner l’élément de menu souhaité,
puis appuyez sur ENTER.
4
Appuyez sur B / C / D / E sur la
télécommande pour modifier les paramètres.
y
Pour certains éléments de menu, vous devez appuyer sur ENTER
pour enregistrer le nouveau réglage.
5
Touches du
sélecteur
d’entrée
Pour quitter le menu Option, appuyez sur
OPTION sur la télécommande.
Pour revenir au menu précédent, appuyez sur
RETURN sur la télécommande.
Remarque
FM, AM
Si les touches B / C / D / E de la télécommande ou d’autres
touches ne fonctionnent pas après la fermeture du menu Option,
tournez le sélecteur INPUT du panneau avant (ou appuyez sur
l’une des touches du sélecteur d’entrée ou sur FM ou AM de la
télécommande) pour sélectionner de nouveau la source d’entrée
actuelle.
Éléments du menu Option
B/C/D/E
ENTER
Chaque source d’entrée comporte les éléments de menu
suivants.
Source d’entrée
RETURN
OPTION
1
2
Tournez le sélecteur INPUT du panneau avant
(ou appuyez sur l’une des touches du
sélecteur d’entrée ou sur FM ou AM de la
télécommande) pour sélectionner la source
d’entrée voulue.
Appuyez sur OPTION sur la télécommande.
Remarque
Si la source d’entrée change alors que le menu Option est affiché,
l’afficheur du panneau avant quitte le menu Option et l’écran
correspondant à la source d’entrée sélectionnée s’affiche.
30 Fr
Éléments de menu
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset, Clr
All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Remarque
*
« Interlock » s’affiche dans le menu Option uniquement
lorsqu’un système sans fil pour iPod est utilisé.
PARAMÉTRAGE DU MENU OPTION POUR CHAQUE SOURCE D’ENTRÉE
Voici les détails des éléments de menu. La configuration
sera appliquée à la source d’entrée actuellement
sélectionnée.
y
Les paramètres par défaut sont indiqués par un « * ».
Volume
Sous-menus : MaxVol, IniVol
Plage ajustable
(MaxVol) :
–30,0dB à +15,0dB, +16,5dB* (incrément de
5,0 dB)
Plage ajustable
(IniVol) :
Off*, Mute, –89,5dB à +16,5dB (incrément de
0,5 dB)
Règle les éléments se rapportant au volume.
MaxVol (Volume maximum)
Règle le niveau sonore maximum afin que le volume ne
puisse pas être accidentellement augmenté au-dessus d’un
certain niveau. Vous pouvez, par exemple, régler le volume
entre –89,5 dB et –5,0 dB (ou sur Mute) lorsque vous réglez
ce paramètre sur « –5.0dB ». Le volume peut être augmenté
au niveau maximum lorsque ce paramètre est réglé sur
+16,5 dB (par défaut).
ON*, OFF
Lorsqu’un iPhone/iPod est connecté à cet appareil à l’aide
d’un système sans fil pour iPod, l’iPhone/iPod peut être
utilisé pour mettre l’appareil sous tension, le mettre en
mode veille ou sélectionner DOCK comme source
d’entrée.
« Interlock » s’affiche dans le menu Option uniquement
lorsqu’un système sans fil pour iPod est utilisé et que la
source d’entrée sélectionnée est DOCK.
ON
OFF
L’appareil répond à certaines opérations de
l’iPhone/iPod.
Désactive cette fonction.
Connect/Disconnect
Se connecte ou se déconnecte d’un composant Bluetooth
(voir page 29).
« Connect/Disconnect » s’affiche dans le menu Option
uniquement lorsque la source d’entrée sélectionnée est
DOCK (Bluetooth).
Pairing
Effectue le pairage du récepteur audio sans fil Bluetooth et
d’un composant Bluetooth (voir page 28).
« Pairing » s’affiche dans le menu Option uniquement
lorsque la source d’entrée sélectionnée est DOCK
(Bluetooth).
OPÉRATIONS
AVANCÉES
IniVol (Volume initial)
Règle le volume au moment de la mise sous tension de
l’appareil. Lorsque ce paramètre est réglé sur « Off », le
niveau sonore utilisé lors de la mise en veille de l’appareil
est appliqué.
Interlock
Choix :
Remarque
Si « MaxVol » est réglé sur une valeur inférieure au paramètre
« IniVol », le paramètre correspondant à « MaxVol » remplace
et annule le paramètre « IniVol ». Par exemple, si vous réglez
« MaxVol » sur « –30.0dB » et « IniVol » sur « 0.0dB », le
volume sera automatiquement réglé sur « –30.0dB » lors de la
prochaine mise sous tension de l’appareil.
FM Mode
Choix :
STEREO*, MONO
Règle le mode de réception d’une émission FM (voir page 18).
« FM Mode » s’affiche dans le menu Option uniquement
lorsque la source d’entrée sélectionnée est TUNER.
Auto Preset
Détecte automatiquement les stations de radio FM et les
met en mémoire sous la forme de stations présélectionnées
(voir page 19).
« Auto Preset » s’affiche dans le menu Option uniquement
lorsque la source d’entrée sélectionnée est TUNER.
Français
Clr All Preset
Efface toutes les stations présélectionnées (voir page 22).
« Clr All Preset » s’affiche dans le menu Option
uniquement lorsque la source d’entrée sélectionnée est
TUNER.
31 Fr
CONFIGURATION AVANCÉE
CONFIGURATION AVANCÉE
■ ADVANCED SETUP paramètres du menu
Ils permettent de modifier les paramètres initiaux en
fonction des besoins de votre environnement d’écoute.
y
Les paramètres par défaut sont indiqués par un « * ».
APD (Automatic Power Down) TIMER
Choix : 4H (4 heures), 8H* (8 heures), 12H (12 heures)
Lorsque le commutateur POWER MANAGEMENT situé
sur le panneau arrière de l’appareil (voir page 7) est réglé
sur ON, l’appareil passe automatiquement en mode veille
s’il reste inactif pendant le laps de temps précisé.
Modification des paramètres du
menu ADVANCED SETUP
Le menu ADVANCED SETUP s’affiche sur le panneau
avant.
y
• La sortie audio est mise en mode silencieux pendant le réglage
des paramètres du menu ADVANCED SETUP.
• Pendant le réglage des paramètres du menu ADVANCED
SETUP, la plupart des commandes du panneau avant sont
désactivées. Seuls A (alimentation), le sélecteur INPUT et
INFO sont opérationnels.
Remarque
Lorsque le commutateur POWER MANAGEMENT est réglé sur
OFF, « APD TIMER -OFF » s’affiche.
INITIALIZE
Choix : NO*, YES
Rétablit les réglages d’usine de tous les paramètres.
• Sélectionnez NO pour annuler sans rétablir les réglages
d’usine de tous les paramètres.
• Sélectionnez YES pour rétablir les réglages d’usine de
tous les paramètres.
Remarque
A (alimentation)
INFO
Sélecteur INPUT
1
Maintenez la touche INFO enfoncée sur le
panneau avant, puis appuyez sur
A (alimentation).
L’appareil s’allume et le menu ADVANCED SETUP
s’affiche sur le panneau avant.
2
Tournez le sélecteur INPUT du panneau avant
afin de sélectionner le paramètre que vous
voulez modifier.
Pour obtenir une liste complète des paramètres
disponibles, reportez-vous aux « ADVANCED
SETUP paramètres du menu » à la page 32.
3
Appuyez plusieurs fois de suite sur la touche
INFO située sur le panneau avant pour
modifier le réglage du paramètre sélectionné.
Pour modifier d’autres réglages, répétez les
étapes 2 et 3.
4
Appuyez sur A (alimentation) sur le panneau
avant pour le faire ressortir afin de mettre cet
appareil hors tension et ainsi confirmer votre
réglage.
Si vous avez sélectionné « YES », les paramètres seront
réinitialisés la prochaine fois que vous mettrez l’appareil sous
tension.
Remarque
Les réglages effectués seront appliqués à la prochaine mise sous
tension de l’appareil.
32 Fr
GUIDE DE DÉPANNAGE
GUIDE DE DÉPANNAGE
Reportez-vous au tableau suivant si l’appareil ne fonctionne pas comme il devrait. Si le problème que vous rencontrez
n’est pas mentionné ci-dessous, ou encore si les actions correctives suggérées sont sans effet, mettez l’appareil hors
tension, débranchez le cordon d’alimentation et prenez contact avec le revendeur ou le service après-vente agréé Yamaha
le plus proche.
■ Généralités
Causes possibles
Impossible de mettre
cet appareil sous
tension.
Le cordon d’alimentation n’est pas
convenablement branché, ou pas branché
du tout.
Branchez fermement le cordon d’alimentation.
Le réglage de l’impédance est incorrect.
Réglez l’impédance en fonction de vos enceintes.
11
Le circuit de protection a été actionné du
fait de la présence d’un court-circuit, etc.
Vérifiez que les fils des enceintes ne se touchent pas,
puis remettez l’appareil sous tension.
10
Le commutateur IMPEDANCE
SELECTOR situé sur le panneau arrière
n’est mis ni sur une position ni sur l’autre.
Réglez le commutateur IMPEDANCE SELECTOR
sur l’une des deux positions lorsque l’alimentation de
cet appareil est coupée.
11
L’appareil a été soumis à une forte
décharge électrique (provoquée par
exemple par un orage ou une décharge
d’électricité statique).
Coupez l’appareil, débranchez le cordon
d’alimentation, rebranchez-le après 30 secondes, puis
utilisez-le normalement.
Raccordement incorrect des câbles
d’entrée ou de sortie.
Raccordez correctement les câbles. Si l’anomalie
persiste, il se peut que les câbles soient défectueux.
10
Aucune source d’entrée appropriée n’est
sélectionnée.
Sélectionnez une source d’entrée appropriée à l’aide
du sélecteur INPUT du panneau avant (ou de l’une
des touches du sélecteur d’entrée ou FM ou AM de la
télécommande).
13
Les commutateurs SPEAKERS A/B ne
sont pas réglés correctement.
Allumez les SPEAKERS A ou les SPEAKERS B
correspondants.
13
Les raccordements des enceintes ne sont
pas assurés.
Assurez les raccordements.
La sortie est en mode silencieux.
Désactivez le mode silencieux.
Le réglage de MaxVol ou IniVol est trop
bas.
Augmentez la valeur du réglage.
Le composant correspondant à la source
d’entrée sélectionnée est désactivé ou ne
fonctionne pas.
Allumez le composant et assurez-vous qu’il
fonctionne.
Le circuit de protection a été actionné du
fait de la présence d’un court-circuit, etc.
Vérifiez que le commutateur IMPEDANCE
SELECTOR est réglé sur la position appropriée.
11
Vérifiez que les fils des enceintes ne se touchent pas,
puis remettez l’appareil sous tension.
10
L’appareil a chauffé de manière excessive.
Vérifiez que les ouvertures situées sur le panneau
supérieur ne sont pas obstruées.
—
La fonction de mise hors tension
automatique a éteint l’appareil.
Augmentez le paramètre de mise hors tension
automatique (« APD TIMER » dans le menu
Advanced Setup (Configuration avancée)) ou
désactivez la fonction de mise hors tension
automatique en mettant le commutateur POWER
MANAGEMENT situé sur le panneau arrière sur
OFF.
32
Aucun son
—
—
10
8
30
—
Français
33 Fr
INFORMATIONS
COMPLÉMENTAIRES
Le son se coupe
soudainement.
Actions correctives
Voir la
page
Anomalies
GUIDE DE DÉPANNAGE
Anomalies
Causes possibles
Actions correctives
Voir la
page
Les raccordements des câbles sont
incorrects.
Raccordez correctement les câbles. Si l’anomalie
persiste, il se peut que les câbles soient défectueux.
10
Réglage incorrect de la commande
BALANCE.
Réglez la commande BALANCE sur la position
appropriée.
14
Basses insuffisantes
et absence
d’ambiance.
Les fils + et – sont inversés sur
l’amplificateur ou les enceintes.
Raccordez les fils d’enceinte en respectant la
phase + et –.
Un « ronflement » se
fait entendre.
Les raccordements des câbles sont
incorrects.
Raccordez fermement les fiches audio. Si l’anomalie
persiste, il se peut que les câbles soient défectueux.
10
Pas de connexion du tourne-disque à la
borne GND.
Raccordez le tourne-disque à la borne GND de cet
appareil.
10
Le niveau sonore est
trop faible pendant la
lecture d’un disque.
La lecture du disque s’effectue sur un
tourne-disque doté d’une cartouche MC.
Le tourne-disque doit être raccordé à cet appareil via
l’amplificateur principal MC.
Impossible
d’augmenter le niveau
de volume, ou le son
est déformé.
Le composant raccordé aux prises de
sortie TAPE REC ou LINE 1 REC de
l’appareil est éteint.
Mettez le composant sous tension.
Le son est de moins
bonne qualité lorsque
vous écoutez avec un
casque raccordé au
lecteur de CD ou à la
platine à cassette
raccordé à cet
appareil.
L’appareil est hors tension ou en mode
veille.
Mettez l’appareil sous tension.
Le niveau sonore est
faible.
La fonction de la commande Loudness est
activée.
Réduisez le volume, réglez la commande
LOUDNESS sur la position FLAT, puis réajustez le
volume.
L’utilisation des
commandes BASS,
TREBLE, BALANCE et
LOUDNESS n’affecte
pas la qualité des
tonalités.
Le commutateur PURE DIRECT est
activé.
Le commutateur PURE DIRECT doit être désactivé
pour utiliser ces commandes.
Seule l’enceinte de
gauche ou de droite
émet des sons.
34 Fr
10
—
—
13
15
14
GUIDE DE DÉPANNAGE
■ Syntoniseur
Anomalies
FM/
AM
Voir la
page
Vérifiez les raccordements de l’antenne.
Essayez d’utiliser une antenne FM directionnelle de
bonne qualité.
La réception
FM est
mauvaise,
même avec une
antenne de
bonne qualité.
L’appareil est soumis aux effets de trajets
multiples.
Essayez de changer la position de l’antenne pour
supprimer les trajets multiples.
Il n’est pas
possible
d’effectuer la
syntonisation
automatique
sur la station
désirée.
Le signal capté est trop faible.
Les
informations
Radio Data
System
n’apparaissent
pas.
Les informations Radio Data System ne
sont pas fournies par la station de radio.
Le signal capté est trop faible.
NO PRESETS
s’affiche.
Aucune station présélectionnée n’est en
mémoire.
Mettez en mémoire les stations que vous voulez
écouter avant d’utiliser la présélection.
19
Il n’est pas
possible
d’effectuer la
syntonisation
automatique
sur la station
désirée.
Le signal capté est trop faible ou les
raccordements de l’antenne ne sont pas
serrés correctement.
Resserrez les raccordements de l’antenne cadre AM
et orientez cette dernière de façon à obtenir la
meilleure réception possible.
—
La présélection
automatique
des stations ne
fonctionne pas.
La présélection automatique des stations
n’est pas disponible pour les stations AM.
Présélectionnez manuellement les stations.
Des
craquements et
des sifflements
sont produits
en permanence.
Ces bruits peuvent être dus à des éclairs,
des lampes fluorescentes, des moteurs
électriques, des thermostats ou à d’autres
appareils électriques.
Essayez d’utiliser une antenne extérieure et une prise
de terre.
Cela peut améliorer les choses mais il est souvent
difficile de supprimer tous les bruits.
Vous entendez
des bruits
sourds et des
couinements.
Un téléviseur est utilisé à proximité.
Éloignez l’appareil du téléviseur.
Passez en mode monaural.
12
18
—
Essayez d’utiliser une antenne FM directionnelle de
bonne qualité.
12
Essayez d’effectuer la syntonisation manuellement.
18
—
Utilisez une antenne FM directionnelle de bonne
qualité.
—
Essayez d’effectuer la syntonisation manuellement.
18
20
—
INFORMATIONS
COMPLÉMENTAIRES
AM
Actions correctives
Les caractéristiques particulières des
émissions FM stéréophoniques reçues
sont à l’origine de cette anomalie si
l’émetteur est trop éloigné, ou encore si le
niveau d’entrée sur l’antenne est
médiocre.
La réception
FM en
stéréophonie
est parasitée.
FM
Causes possibles
—
Français
35 Fr
GUIDE DE DÉPANNAGE
■ iPhone/iPod
Il se peut que les messages suivants apparaissent sur l’afficheur du panneau avant.
Message
Connect error
(Erreur de
connexion)
État/Cause possible
Actions correctives
Voir la
page
Un problème lié au trajet de signalisation
entre votre iPhone/iPod et l’appareil est
survenu.
Mettez l’appareil hors tension et reconnectez le Dock
Universal pour iPod à la prise DOCK de l’appareil.
25
Débranchez votre iPhone/iPod du Dock Universal
pour iPod, puis replacez-le sur la station d’accueil.
25
Connectez un iPhone/iPod pris en charge par
l’appareil.
25
Unknown iPod
(iPod inconnu)
L’iPhone/iPod utilisé n’est pas pris en
charge par l’appareil.
Connected
(Connecté)
Votre iPhone/iPod est correctement placé
dans le Dock Universal pour iPod.
—
Votre iPhone/iPod est correctement placé
dans le système sans fil pour iPod et
connecté à l’appareil par transmission
sans fil.
27
Votre iPhone/iPod est retiré du Dock
Universal pour iPod.
—
Votre iPhone/iPod est déconnecté de cet
appareil par transmission sans fil.
—
Disconnected
(Déconnecté)
La connexion sans fil est médiocre.
Anomalies
En cas d’utilisation
du Dock Universal
pour iPod :
Votre iPhone/iPod
n’est pas rechargé
même s’il est
connecté au Dock
Universal pour iPod.
En cas d’utilisation
du système sans fil
pour iPod :
Votre iPhone/iPod
n’est pas rechargé
même si l’émetteur
YID-W10 connecté à
votre iPhone/iPod est
placé sur le récepteur
YID-W10.
36 Fr
Causes possibles
Éloignez le plus possible le récepteur YID-W10 de
cet appareil.
Actions correctives
Impossible de mettre cet appareil sous
tension.
Mettez l’appareil sous tension ou en mode veille.
L’iPhone/iPod n’est pas connecté
correctement.
Connectez l’iPhone/iPod correctement au Dock
Universal pour iPod.
25
Voir la
page
4, 8
—
Impossible de mettre cet appareil sous
tension.
Mettez l’appareil sous tension ou en mode veille.
L’émetteur YID-W10 n’est pas placé
correctement sur le récepteur YID-W10.
Placez correctement l’émetteur YID-W10 connecté à
votre iPhone/iPod sur le récepteur YID-W10.
4, 8
—
GUIDE DE DÉPANNAGE
■ Bluetooth™
Il se peut que les messages suivants apparaissent sur l’afficheur du panneau avant.
État/Cause possible
Searching...
(Recherche en cours)
Le pairage du récepteur audio sans fil
Bluetooth et du composant Bluetooth est
en cours.
—
L’établissement d’une connexion entre le
récepteur audio sans fil Bluetooth et le
composant Bluetooth est en cours.
—
Completed (Terminé)
Le pairage est terminé.
—
Canceled (Annulé)
Le pairage est annulé.
—
Connected
(Connecté)
La connexion entre le récepteur audio
sans fil Bluetooth et le composant
Bluetooth est établie.
—
Disconnected
(Déconnecté)
Le composant Bluetooth est déconnecté
du récepteur audio sans fil Bluetooth.
—
Not found
(Introuvable)
Le composant Bluetooth est introuvable.
Le pairage n’a peut-être pas réussi.
Actions correctives
Voir la
page
Message
Pendant le pairage :
– le pairage doit être effectué simultanément sur le
composant Bluetooth et cet appareil. Vérifiez si
le composant Bluetooth est en mode pairage.
Pendant la connexion :
– vérifiez si le composant Bluetooth est activé.
– vérifiez si le composant Bluetooth se trouve à
10 m maximum du récepteur audio sans fil
Bluetooth.
—
Réessayez d’effectuer un pairage.
28
■ Télécommande
Anomalies
Distance ou angle incorrect.
Actions correctives
Voir la
page
La télécommande fonctionne jusqu’à une portée de
6 m et à un angle de 30 degrés maximum par rapport
au panneau avant.
9
Les rayons directs du soleil ou un
éclairage direct (provenant d’une lampe
fluorescente à changement de fréquence,
etc.) frappent le capteur de télécommande
de cet appareil.
Repositionnez cet appareil.
Les piles sont épuisées.
Remplacez toutes les piles.
—
9
INFORMATIONS
COMPLÉMENTAIRES
La télécommande ne
fonctionne pas
correctement.
Causes possibles
Français
37 Fr
CARACTÉRISTIQUES TECHNIQUES
CARACTÉRISTIQUES TECHNIQUES
SECTION AUDIO
• Puissance de sortie minimum efficace
(8 Ω, 20 Hz à 20 kHz, 0,04% DHT) ........................ 50 W + 50 W
• Puissance dynamique par canal (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Puissance maximale par canal [Modèle pour l’Europe uniquement]
(1 kHz, 0,7% DHT, 4 Ω) ...................................................... 55 W
• Puissance selon CEI [Modèle pour l’Europe uniquement]
(1 kHz, 0,04% DHT, 8 Ω) .................................................... 52 W
• Largeur de la bande de puissance
(0,06% DHT, 25 W, 8 Ω) ..................................... 10 Hz à 50 kHz
• Coefficient d’amortissement (SPEAKERS A)
1 kHz, 8 Ω ............................................................... 150 minimum
• Puissance de sortie maximale efficace (JEITA)
[Modèles pour l’Asie, l’Amérique centrale/du Sud uniquement]
(1 kHz, 10% DHT, 8 Ω) ....................................................... 85 W
• Sensibilité et impédance d’entrée
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
CD, etc. ................................................................. 200 mV/47 kΩ
• Signal d’entrée maximal
PHONO (MM) (1 kHz, 0,003% DHT) .............. 60 mV minimum
CD, etc. (1 kHz, 0,5% DHT) ................................ 2,2 V minimum
• Niveau et impédance de sortie
CD, etc. (Entrée 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
CD, etc. (Entrée 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Réponse en fréquence
CD, etc. (20 Hz à 20 kHz) ............................................ 0 ± 0,5 dB
CD, etc., PURE DIRECT activé (10 Hz à 100 kHz) .... 0 ± 1,0 dB
• Écart d’égalisation RIAA
PHONO (MM) ................................................................ ± 0,5 dB
• Distorsion harmonique totale
PHONO (MM) vers REC
(20 Hz à 20 kHz, 3 V) ...................................... 0,025% maximum
CD, etc. vers SPEAKERS
(20 Hz à 20 kHz, 25 W, 8 Ω) ........................... 0,015% maximum
• Rapport signal/bruit (réseau IHF-A)
PHONO (MM) (5 mV entrée court-circuitée) .... 87 dB minimum
CD, etc., PURE DIRECT activé (200 mV entrée court-circuitée)
......................................................................... 100 dB minimum
• Bruit résiduel (réseau IHF-A) ................................................ 30 µV
• Séparation de canaux
CD, etc. (5,1 kΩ entrée court-circuitée, 1/10 kHz)
...................................................................... 65/50 dB minimum
• Caractéristiques du contrôle du son
BASS
Renforcement/Coupure (50 Hz) .................................... ± 10 dB
Fréquence de transition ................................................... 350 Hz
TREBLE
Renforcement/Coupure (20 kHz) .................................. ± 10 dB
Fréquence de transition .................................................. 3,5 kHz
• Commande du volume en continu
Atténuation (1 kHz) ............................................................ –30 dB
• Erreur de suivi du gain (0 à –99 dB) .................... 0,5 dB maximum
SECTION FM
• Gamme de syntonisation
[Modèles pour les États-Unis et le Canada] ..... 87,5 à 107,9 MHz
[Modèles pour l’Asie et l’Amérique centrale/du Sud]
.................................................. 87,5/87,50 à 107,9/108,00 MHz
[Modèles pour l’Europe, la Russie et l’Australie]
.................................................................... 87,50 à 108,00 MHz
• Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
• Rapport signal/bruit (IHF)
Mono/Stéréo .............................................................. 74 dB/70 dB
38 Fr
• Distorsion harmonique (1 kHz)
Mono/Stéréo ................................................................ 0,3%/0,3%
SECTION AM
• Gamme de syntonisation
[Modèles pour les États-Unis et le Canada] ........ 530 à 1710 kHz
[Modèles pour l’Asie et l’Amérique centrale/du Sud]
........................................................... 530/531 à 1710/1611 kHz
[Modèles pour l’Europe, la Russie et l’Australie]
........................................................................... 531 à 1611 kHz
GÉNÉRALITÉS
• Tension d’alimentation
[Modèles pour les États-Unis et le Canada] ...... CA 120 V, 60 Hz
[Modèles pour l’Amérique centrale/du Sud]
.............................................. CA 110-120/220-240 V, 50/60 Hz
[Modèle pour l’Australie] .................................. CA 240 V, 50 Hz
[Modèle pour l’Europe et la Russie] .................. CA 230 V, 50 Hz
[Modèle pour l’Asie] ............................. CA 220-240 V, 50/60 Hz
• Consommation ....................................................................... 150 W
• Consommation en mode veille .............................. 0,5 W maximum
• Consommation en mode veille du YID-W10
(YID-W10 raccordé) ........................................... 1,2 W maximum
• Consommation de recharge pour l’iPod ................. 30 W maximum
• Consommation maximale
[Modèles pour l’Amérique centrale/du Sud uniquement]
(8 Ω, 1 kHz, 10% DHT) ...................................................... 280 W
• Dimensions (L × H × P) ................................. 435 × 151 × 387 mm
• Poids ....................................................................................... 8,8 kg
* Les spécifications peuvent être modifiées sans avis préalable.
Garantie Limitée pour l’Espace Économique Européen et la Suisse
Merci d’avoir porté votre choix sur un produit Yamaha. Dans l’hypothèse où vous devriez recourir au service de notre garantie après-vente, veuillez
contacter votre revendeur Yamaha. Si vous rencontrez la moindre difficulté, n’hésitez pas à contacter directement Yamaha dans votre pays de résidence.
Vous pouvez trouver toutes informations complémentaires sur notre site Web (http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour
les résidents au Royaume-Uni).
Yamaha garantit votre produit contre tout défaut de fabrication, pièces et main d’oeuvre, pour une durée de 2 ans à compter de la première date de vente au
détail. Yamaha s’engage, dans les conditions décrites ci-après, à procéder à la réparation du produit défectueux (ou d’un quelconque de ses composants) ou
à son remplacement à l’appréciation de Yamaha en prenant à sa charge les coûts relatifs aux pièces détachées et à la main d’oeuvre. Yamaha se réserve le
droit de remplacer le produit par un modèle semblable, de par sa valeur et ses caractéristiques, dès lors que la commercialisation dudit produit a cessé ou
bien lorsque sa réparation s’avère économiquement injustifiée.
Conditions
1. La facture d’achat originelle ou un justificatif d’achat correspondant (indiquant la date d’achat, la référence du produit et le nom du revendeur) DOIT
2.
3.
4.
5.
6.
7.
8.
accompagner le produit défectueux, ainsi qu’une description précise du dysfonctionnement constaté. En l’absence de cette preuve d’achat, Yamaha se
réserve le droit de refuser le service de la garantie et le produit peut être restitué aux frais du consommateur.
Le produit DOIT avoir été acheté chez un distributeur agréé Yamaha au sein de l’Espace Economique Européen ou en Suisse.
Le produit doit n’avoir fait l’objet d’aucune modification ou altération, sauf accord écrit de Yamaha.
Les cas suivants font obstacle à l’application de la garantie :
a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.
b. Dommages résulótant de :
(1) réparation effectuée par le consommateur lui-même ou par un tiers non autorisé.
(2) emballage ou manutention inadéquats lors du transport du produit pour réparation. Veuillez noter qu’il est de la responsabilité de l’expéditeur de
s’assurer que le produit est correctement emballé.
(3) utilisation non-conforme du produit, correspondant aux cas non limitatifs (a) d’utilisation non conforme à l’objet normal du produit ou nonconforme aux instructions d’utilisation, de maintenance ou d’installation publiées par Yamaha, (b) ou d’utilisation du produit incompatible avec
les normes techniques ou de sécurité en vigueur au sein du pays d’utilisation.
(4) accidents, foudre, dégât des eaux, incendie, ventilation incorrecte, fuite de pile ou toute autre cause échappant au contrôle de Yamaha.
(5) les défauts de la configuration dans laquelle ce produit est incorporé et/ou l’incompatibilité avec des produits tiers.
(6) produit importé au sein de l’EEE, et/ou en Suisse, par une autre entité que Yamaha, dès lors que ce produit n’est pas conforme aux normes
techniques ou de sécurité du pays d’utilisation et/ou aux normes des produits commercialisés par Yamaha au sein de l’EEE et/ou en Suisse.
Lorsque la garantie diffère entre le pays d’achat et le pays d’utilisation du produit, la garantie du pays d’utilisation est applicable.
Yamaha ne saurait être tenu pour responsable de quelconques pertes ou dommages, directs, consécutifs ou autres, sa responsabilité au titre de la
garantie étant strictement limitée à la réparation ou au remplacement du produit.
Nous vous invitons à sauvegarder toutes les données ou réglages personnalisés de votre produit, Yamaha ne pouvant être tenu responsable de leur
modification ou perte.
La présente garantie laisse intégralement subsister les droits que le consommateur peut détenir au titre de la garantie légale en vigueur ou au titre du
contrat de vente conclu avec son revendeur.
Information concernant la collecte et le traitement des piles usagées et
des déchets d’équipements électriques et électroniques
Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les produits électriques ou
électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels.
Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et
électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la
réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC.
En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées,
vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la
santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.
Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et
électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou
le point de vente où vous avez acheté les produits.
[Information sur le traitement dans d’autres pays en dehors de l’Union Européenne]
Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets
d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre
fournisseur et demander la méthode de traitement appropriée.
Note pour le symbole « pile » (les deux symboles du bas) :
Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences
établies par la Directive pour le produit chimique en question.
39 Fr
VORSICHT: VOR DER BEDIENUNG DIESES GERÄTES DURCHLESEN.
1
Um optimales Leistungsvermögen sicherzustellen, lesen
Sie bitte die Anleitung aufmerksam durch. Bewahren Sie
die Anleitung danach für spätere Nachschlagzwecke
sorgfältig auf.
2 Installieren Sie diese Sound-Anlage an einem gut
belüfteten, trockenen, sauberen Ort - entfernt von
direktem Sonnenlicht, Wärmequellen, Erschütterungen,
Staub und Feuchtigkeit. Um eine ausreichende Belüftung
zu gewährleisten, beachten Sie die folgenden
Mindestabstände rund um dieses Gerät.
Oben: 30 cm
Hinten: 20 cm
Seiten: 20 cm
3 Stellen Sie dieses Gerät entfernt von anderen elektrischen
Haushaltgeräten, Motoren oder Transformatoren auf, um
Brummgeräusche zu vermeiden.
4 Setzen Sie dieses Gerät keinen plötzlichen
Temperaturänderungen von kalt auf warm aus, und
stellen Sie dieses Gerät nicht an Orten mit hoher
Luftfeuchtigkeit auf (z.B. in Räumen mit
Luftbefeuchtern), um Kondensation im Inneren des
Gerätes zu vermeiden, da es anderenfalls zu elektrischen
Schlägen, Feuer, Beschädigung dieses Gerätes und/oder
zu persönlichen Verletzungen kommen kann.
5 Vermeiden Sie die Aufstellung dieses Gerätes an Orten,
an welchen Fremdkörper in das Gerät fallen können bzw.
an welchen Flüssigkeiten auf das Gerät verschüttet
werden können. Stellen Sie auf der Oberseite des Gerätes
niemals Folgendes auf:
– Andere Komponenten, da diese Beschädigung und/
oder Verfärbung der Oberfläche dieses Gerätes
verursachen können.
– Brennende Objekte (z.B. Kerzen), da diese Feuer,
Beschädigung des Gerätes und/oder persönliche
Verletzungen verursachen können.
– Mit Flüssigkeiten gefüllte Behälter, da diese umfallen
und die Flüssigkeit auf das Gerät verschütten können,
wodurch es zu elektrischen Schlägen für den
Anwender und/oder zu Beschädigung des Gerätes
kommen kann.
6 Decken Sie dieses Gerät niemals mit Zeitungen,
Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr
nicht behindert wird. Falls die Temperatur im Inneren des
Gerätes ansteigt, kann es zu Feuer, Beschädigung des
Gerätes und/oder zu persönlichen Verletzungen kommen.
7 Schließen Sie dieses Gerät erst an eine Wandsteckdose
an, nachdem alle anderen Anschlüsse ausgeführt wurden.
8 Stellen Sie dieses Gerät niemals mit der Unterseite nach
oben auf, da es sonst beim Betrieb zu Überhitzung mit
möglichen Beschädigungen kommen kann.
9 Wenden Sie niemals Gewalt bei der Bedienung der
Schalter, Knöpfe und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose
abtrennen, fassen Sie immer den Netzstecker an; ziehen
Sie niemals an dem Kabel.
11 Reinigen Sie dieses Gerät niemals mit chemisch
behandelten Tüchern; anderenfalls kann das Finish
beschädigt werden. Verwenden Sie ein reines, trockenes
Tuch.
i De
12 Verwenden Sie nur die für dieses Gerät vorgeschriebene
Netzspannung. Falls Sie eine höhere als die
vorgeschriebene Netzspannung verwenden, kann es zu
Feuer, Beschädigung dieses Gerätes und/oder zu
persönlichen Verletzungen kommen. Yamaha kann nicht
verantwortlich gemacht werden für Schäden, die auf die
Verwendung dieses Gerätes mit einer anderen als der
vorgeschriebenen Spannung zurückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden,
ziehen Sie den Netzstecker von der Netzdose ab, wenn es
ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern
dieses Gerätes. Falls eine Wartung erforderlich ist,
wenden Sie sich bitte an einen Yamaha-Kundendienst.
Das Gehäuse sollte niemals selbst geöffnet werden.
15 Falls Sie das Gerät für längere Zeit nicht verwenden (z.B.
während der Ferien), ziehen Sie den Netzstecker von der
Netzdose ab.
16 Lesen Sie unbedingt den Abschnitt „STÖRUNGSSUCHE“
durch, um übliche Bedienungsfehler zu berichtigen, bevor
Sie auf eine Störung des Gerätes schließen.
17 Bevor Sie dieses Gerät an einen anderen Ort
transportieren, drücken Sie die A-Taste, um das Gerät
auszuschalten, und ziehen Sie danach den Netzstecker
aus der Steckdose.
18 Es kommt zu Kondensatbildung, wenn die
Umgebungstemperatur plötzlich ändert. Ziehen Sie den
Netzstecker von der Netzdose ab, und lassen Sie das
Gerät ruhen.
19 Falls Sie das Gerät für längere Zeit in Betrieb halten,
kann sich das Gerät erwärmen. Schalten Sie die
Stromversorgung aus, und lassen Sie danach das Gerät
abkühlen.
20 Stellen Sie dieses Gerät in die Nähe der Steckdose und so
auf, dass der Netzstecker gut zugänglich ist.
21 Die Batterien dürfen nicht starker Hitze wie direktem
Sonnenschein, Feuer o.ä. ausgesetzt werden.
22 Zu starker Schalldruck von Ohrhörern und Kopfhörern
kann zu Gehörschäden führen.
Solange dieses Gerät an eine Netzsteckdose angeschlossen ist,
bleibt es mit dem Stromnetz verbunden, auch wenn Sie es mit A
ausgeschaltet oder mit der Taste A auf der Fernbedienung in den
Bereitschaftsmodus geschaltet haben. Auch in diesem Status weist
das Gerät einen geringen Stromverbrauch auf.
WARNUNG
UM DIE GEFAHR EINES FEUERS ODER EINES
ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT
WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT
WERDEN.
Dieses Etikett muss bei Produkten angebracht werden,
deren Oberseite während des Betriebs heiß sein kann.
INHALTSVERZEICHNIS
ERWEITERTE BEDIENUNG
EINSTELLEN DES OPTION-MENÜS FÜR
JEDE EINGANGSQUELLE ...........................30
Frontblende ............................................................... 4
Frontblende-Display ................................................. 6
Rückseite ................................................................... 7
Fernbedienung .......................................................... 8
Verwenden der Fernbedienung ................................. 9
WEITERFÜHRENDES .......................................32
VORBEREITUNG
ANSCHLÜSSE .................................................... 10
Einträge im Option-Menü ....................................... 30
Ändern der ADVANCED SETUPMenüparameter ................................................... 32
ZUSÄTZLICHE INFORMATIONEN
STÖRUNGSSUCHE ............................................33
TECHNISCHE DATEN ......................................38
Anschließen der Lautsprecher und
Quellkomponenten ............................................. 10
Anschließen der UKW- und MW-Antennen .......... 12
Anschließen des Netzkabels ................................... 12
VORBEREITUNG
NÜTZLICHE MERKMALE ................................ 2
MITGELIEFERTES ZUBEHÖR ........................ 3
BEDIENELEMENTE UND FUNKTIONEN ..... 4
EINFÜHRUNG
EINFÜHRUNG
BEDIENUNG DER
GRUNDFUNKTIONEN
BEDIENUNG DER GRUNDFUNKTIONEN
WIEDERGABE UND AUFNAHME ................. 13
Wiedergeben einer Signalquelle ............................. 13
Einstellen der Klangqualität ................................... 14
Aufnehmen einer Signalquelle ............................... 16
Verwenden des Einschlaf-Timers ........................... 16
UKW/MW-ABSTIMMUNG .............................. 17
ERWEITERTE
BEDIENUNG
Automatische Abstimmung .................................... 17
Manuelle Abstimmung ........................................... 18
Automatische Festsenderspeicherung
(nur UKW-Sender) ............................................. 19
Manuelle Festsenderspeicherung ............................ 20
Abrufen eines Festsenders ...................................... 21
Löschen eines Festsenders ...................................... 21
Löschen aller Festsender ......................................... 22
Empfangen von Radio Data System-Informationen
(nur UKW-Sender) ............................................. 23
TP-Suchfunktion (nur UKW-Sender) ..................... 24
ZUSÄTZLICHE
INFORMATIONEN
TITEL VON IHRER iPhone/iPod/Bluetooth™KOMPONENTE WIEDERGEBEN .............. 25
Verwenden eines Universal-Dock für iPod ............ 26
Verwenden eines Wireless-System für iPod ........... 27
Verwenden eines Bluetooth Wireless Audio
Receiver .............................................................. 28
Deutsch
1 De
NÜTZLICHE MERKMALE
NÜTZLICHE MERKMALE
Mit diesem Gerät können Sie:
Verbessern der Klangqualität mit der Pure-Direct-Funktion
➡ S. 14
Musik von Ihrem iPhone/iPod* oder Ihrer Bluetooth-Komponente*
wiedergeben
➡ S. 25
UKW- und MW-Radiosender hören
➡ S. 17
Die Informationen des Radio Data System empfangen und
anzeigen lassen
➡ S. 23
Den Bass-Signalanteil durch Anschluss eines Subwoofers
verstärken
➡ S. 10
Die Fernbedienung dieses Geräts zur Steuerung eines CD-Spielers
➡
von Yamaha verwenden
Energie sparen durch Verwendung der automatischen
Abschaltfunktion
*
S. 8
➡ S. 32
Optionales Yamaha-Produkt erforderlich
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano und iPod touch sind Warenzeichen der Apple Inc., eingetragen in den USA und
anderen Ländern.
Bluetooth™
Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG und wird von Yamaha im Rahmen einer
Lizenzvereinbarung verwendet.
• y zeigt einen Tipp für Ihre Bedienung an.
• Einige Funktionen lassen sich sowohl mit den Tasten an der Frontblende dieses Geräts als auch denen auf der Fernbedienung
ausführen. Falls die Tastenbezeichnungen an diesem Gerät von denen der Fernbedienung abweichen, werden die
Tastenbezeichnungen der Fernbedienung in Klammern angegeben.
• Diese Anleitung wurde vor der Produktion gedruckt. Änderungen des Designs und der technischen Daten im Sinne ständiger
Verbesserungen usw. vorbehalten. Im Fall von Unterschieden zwischen Anleitung und Produkt hat das Produkt Priorität.
2 De
MITGELIEFERTES ZUBEHÖR
MITGELIEFERTES ZUBEHÖR
Bitte überprüfen Sie, ob Sie alle folgend aufgeführten Teile erhalten haben.
MW-Rahmenantenne
EINFÜHRUNG
Fernbedienung
UKW-Zimmerantenne
Batterien (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
3 De
Deutsch
•
•
Hinweise zur Fernbedienung und zu den Batterien
Verschütten Sie kein Wasser oder andere Flüssigkeiten auf die Fernbedienung.
Lassen Sie die Fernbedienung nicht fallen.
Sie sollten die Fernbedienung nicht unter Einfluss folgender Bedingungen aufbewahren oder liegenlassen:
– an Orten mit hoher Luftfeuchtigkeit, z. B. in einem Badezimmer
– an Orten mit hohen Temperaturen, z. B. in Nähe einer Heizung oder eines Ofens
– an Orten mit extrem niedrigen Temperaturen
– an staubigen Orten
Verwenden Sie Batterien des Typs AA, R6, UM-3 für die Fernbedienung.
Setzen Sie die Batterien entsprechend der Polaritätsmarkierungen ein (+ und –).
Wechseln Sie alle Batterien aus, sobald Sie bemerken, dass die Reichweite der Fernbedienung abnimmt.
Sollten die Batterien erschöpft sein, nehmen Sie sie sofort aus der Fernbedienung heraus, um Explosionen oder ein Auslaufen von
Säure zu vermeiden.
Wenn Sie ausgelaufene Batterien vorfinden, entsorgen Sie die Batterien sofort, und berühren Sie dabei nicht das ausgelaufene
Material. Falls das ausgelaufene Material in Kontakt mit Ihrer Haut kommt oder in Augen oder Mund gelangt, spülen Sie die
betroffene Region sofort mit Wasser und wenden Sie sich dann an einen Arzt. Reinigen Sie das Batteriefach sorgfältig, bevor Sie
neue Batterien einsetzen.
Verwenden Sie alte Batterien nicht zusammen mit neuen. Dies kann die Lebensdauer der neuen Batterien einschränken oder zum
Auslaufen der alten Batterien führen.
Verwenden Sie keine unterschiedlichen Batterietypen (wie z. B. Alkali- und Manganbatterien) zusammen. Batterien, die gleich
aussehen, können unterschiedliche technische Daten aufweisen.
Bevor Sie neue Batterien einsetzen, wischen Sie das Batteriefach sauber.
Entsorgen Sie Batterien entsprechend Ihrer örtlichen Bestimmungen.
BEDIENELEMENTE UND FUNKTIONEN
BEDIENELEMENTE UND FUNKTIONEN
Frontblende
1 A (netz)
Schaltet dieses Gerät ein und aus (siehe Seite 13).
Stellung Ein: Eingedrückt
Stellung Aus: Nicht gedrückt
Hinweis
Dieses Gerät verbraucht auch im ausgeschalteten Zustand oder in
der Bereitschaft eine geringe Menge Leistung.
2 Netzanzeige
Leuchtet folgendermaßen:
Leuchtet hell: Gerät ist eingeschaltet
Leuchtet schwach: Bereitschaftsmodus
Leuchtet nicht: Gerät ist ausgeschaltet
Hinweis
Wenn ein iPhone/iPod geladen wird, während dieses Gerät in
Bereitschaft ist, leuchtet die Netzanzeige hell.
3 SPEAKERS A/B
Schaltet die an den rückseitigen Anschlüssen SPEAKERS A
und/oder SPEAKERS B angeschlossenen Lautsprecherpaare
ein oder aus, je nachdem, ob der entsprechende Schalter
gedrückt ist oder nicht (siehe Seite 13).
4 TP
Sucht automatisch nach einem Sender, der ein
Verkehrsprogramm (TP) überträgt (siehe Seite 24).
5 INFO
Wählt und schaltet den Radio-Data-SystemAnzeigemodus um, wenn TUNER als Eingangsquelle
gewählt ist (siehe Seite 23).
Ändert die Anzeige der Wiedergabeinformationen zu dem
auf dem iPhone/iPod abgespielten Titel, wenn DOCK als
Eingangsquelle gewählt ist (siehe Seite 26).
Hinweis
Wiedergabeinformationen können nur für ein iPhone/iPod
angezeigt werden, das mittels eines Universal-Dock für iPod
angeschlossen ist.
6 MEMORY
Speichert den aktuellen UKW-/MW-Sender als
Festsender, wenn TUNER als Eingangsquelle gewählt ist
(siehe Seite 20).
7 CLEAR
Löscht den aktuellen UKW-/MW-Sender als Festsender, wenn
TUNER als Eingangsquelle gewählt ist (siehe Seite 21).
8 Frontblende-Display
Zeigt Informationen über den Betriebszustand dieses
Gerätes an.
9 PRESET j / i
Wählt einen UKW-/MW-Festsender, wenn TUNER als
Eingangsquelle gewählt ist (siehe Seite 21).
0 FM, AM
Schaltet das UKW-/MW-Band zwischen FM (UKW) und
AM (MW) um, wenn TUNER als Eingangsquelle gewählt
ist (siehe Seite 17).
4 De
BEDIENELEMENTE UND FUNKTIONEN
A TUNING jj / ii
Wählt die Abstimmfrequenz, wenn TUNER als
Eingangsquelle gewählt ist (siehe Seite 17).
EINFÜHRUNG
B Fernbedienungssensor
Empfängt Infrarotsignale von der Fernbedienung.
C PURE DIRECT und Anzeige
Hiermit können Sie eine Signalquelle mit dem
reinstmöglichen Klang hören (siehe Seite 14). Die
Anzeige darüber leuchtet auf und das Frontblende-Display
erlischt, wenn diese Funktion eingeschaltet wird.
D Kopfhörerbuchse PHONES
Gibt das Audiosignal für Ihre Kopfhörer aus für
ungestörtes und nicht störendes Hören.
Hinweis
Drücken Sie SPEAKER A/B, so dass die Anzeigen SP A/B
erlöschen, bevor Sie Kopfhörer an der Buchse PHONES
anschließen.
E Regler BASS
Erhöht oder verringert den Pegel der niedrigen
Frequenzen. In der Mittelstellung wird ein linearer
Frequenzgang erzeugt (siehe Seite 14).
F Regler TREBLE
Erhöht oder verringert den Pegel der hohen Frequenzen.
In der Mittelstellung wird ein linearer Frequenzgang
erzeugt (siehe Seite 14).
G Regler BALANCE
Stellen Sie das Lautstärkeverhältnis zwischen linkem und
rechtem Lautsprecher ein, um Unterschiede durch die
Anordnung der Lautsprecher oder durch
Raumgegebenheiten auszugleichen (siehe Seite 14).
H Regler LOUDNESS
Gewährleistet bei jeder Lautstärke einen vollen und klaren
Klang, indem die geringere Empfindlichkeit des
menschlichen Gehörs für tiefe und hohe Frequenzen bei
geringer Lautstärke durch Pegelanhebung ausgeglichen
wird (siehe Seite 15).
I INPUT Wahlschalter
Wählt die Eingangsquelle, die Sie hören möchten.
J Regler VOLUME
Erhöht oder verringert den Lautstärkepegel.
Hinweis
Dieser Regler beeinflusst nicht den Ausgangspegel der
REC-Buchsen.
Deutsch
5 De
BEDIENELEMENTE UND FUNKTIONEN
Frontblende-Display
1 Anzeigen SP (SPEAKERS) A/B
Leuchtet je nach gewähltem Lautsprecherpaar.
Beide Anzeigen leuchten, wenn beide Lautsprecherpaare
ausgewählt sind.
2 Anzeigen der Eingangsquellen
Leuchten hell, um die momentan gewählte Eingangsquelle
anzuzeigen.
3 Anzeige PRESET
Leuchtet auf, wenn Sie einen Radio-Festsender abrufen.
Blinkt, während die automatische Festsenderspeicherung
nach UKW-Sendern sucht, um diese als Festsender zu
registrieren.
4 Anzeige MEMORY
Leuchtet oder blinkt, wenn ein UKW-/MW-Sender als
Festsender gespeichert wird.
5 Anzeige TUNED
Leuchtet, wenn das Gerät auf einen UKW- oder
MW-Sender abgestimmt ist.
6 Anzeige STEREO
Leuchtet, wenn dieses Gerät ein starkes Signal von einem
UKW-Stereosender empfängt.
7 TP-Anzeige
Leuchtet, wenn dieses Gerät auf einen Sender mit
Verkehrsdurchsage (TP) abgestimmt ist. Blinkt bei der
Suche nach einem TP-Sender.
8 Anzeige SLEEP
Leuchtet auf, wenn der Einschlaf-Timer eingeschaltet wird.
9 Anzeige MUTE
Blinkt, während die MUTE-Funktion eingeschaltet ist.
0 P-Anzeige
Leuchtet, wenn eine Festsendernummer abgerufen wird.
Blinkt, während Sie einen Radio-Festsender speichern.
A Multi-Informations-Display
Zeigt Informationen bei der Änderung von Einstellungen.
B Lautstärkeanzeige
Zeigt den aktuellen Lautstärkepegel an.
6 De
BEDIENELEMENTE UND
UND FUNKTIONEN
FUNKTIONEN
BEDIENELEMENTE
Rückseite
EINFÜHRUNG
1 GND-Anschluss
Hier wird ein Plattenspieler angeschlossen (siehe Seite 10).
A Anschlüsse SPEAKERS
Hier werden die Lautsprecher angeschlossen (siehe Seite 10).
2 Buchsen TAPE
Hier kann ein Cassettenrecorder angeschlossen werden
(siehe Seite 10).
B Schalter IMPEDANCE SELECTOR
Hier wird die Impedanzeinstellung gewählt (siehe Seite 11).
3 Antennenanschlüsse
Hier können UKW- und MW-Antennen angeschlossen
werden (siehe Seite 12).
4 Buchse DOCK
Hier kann ein optionales Yamaha Universal-Dock für iPod
angeschlossen werden (wie z. B. das YDS-12), ein
Wireless-System für iPod (YID-W10) oder ein Bluetooth
Wireless Audio Receiver (YBA-10) (siehe Seite 25).
5 Netzkabel
Hier wird dieses Gerät mit einer Wandsteckdose
verbunden (siehe Seite 12).
6 Buchsen PHONO
Hier wird ein Plattenspieler angeschlossen (siehe Seite 10).
7 Buchsen CD
Hier wird ein CD-Spieler angeschlossen (siehe Seite 10).
8 Buchsen LINE 1-2
Hier werden weitere Audiokomponenten angeschlossen
(siehe Seite 10).
9 Buchse SUBWOOFER OUT
Hier wird ein Subwoofer mit eingebautem Verstärker
angeschlossen (siehe Seite 10).
Deutsch
0 Schalter POWER MANAGEMENT
Hiermit wird die automatische Abschaltungsfunktion einoder ausgeschaltet. Wenn diese Funktion eingeschaltet ist,
schaltet dieses Gerät automatisch in Bereitschaft, wenn es
für bestimmte Zeit nicht bedient wird (3 Einstellungen
sind verfügbar; siehe Seite 32).
7 De
BEDIENELEMENTE UND FUNKTIONEN
Fernbedienung
Dieser Abschnitt beschreibt die Funktion jeder Taste auf
der Fernbedienung, die für die Steuerung dieses Gerätes
oder eines CD-Spielers von Yamaha verwendet wird.
3 DIMMER
Stellt die Helligkeit des Frontblende-Displays ein. Wählen
Sie unter 3 Helligkeitsstufen, indem Sie mehrmals diese
Taste drücken.
y
Diese Einstellung bleibt auch beim Ausschalten dieses Geräts
erhalten.
4 SLEEP
Stellt den Einschlaf-Timer ein (siehe Seite 16).
5 Eingangswahltasten
Wählen Sie die Eingangsquelle, die Sie hören möchten.
y
• Die Bezeichnungen der Eingangsquellen entsprechen denen der
rückseitigen Anschlussbuchsen.
• Zur Auswahl von TUNER als Eingangsquelle mittels
Fernbedienung drücken Sie FM (für UKW) oder AM (für MW).
6 OPTION
Schaltet das OPTION-Menü ein und aus (siehe Seite 30).
7 SPEAKERS A/B
Durch Drücken des entsprechenden Schalters wird das an
den rückseitigen Anschlüssen SPEAKERS A und/oder
SPEAKERS B angeschlossenen Lautsprecherpaar einoder ausgeschaltet.
8 MUTE
Schaltet die Tonausgabe stumm. Drücken Sie die Taste
erneut, um die Tonausgabe mit der zuletzt gewählten
Lautstärke wieder einzuschalten.
9 VOLUME +/–
Erhöht oder verringert den Lautstärkepegel.
Hinweis
Dieser Regler beeinflusst nicht den Ausgangspegel der
REC-Buchsen.
0 RETURN
Kehrt zum vorigen Menü zurück oder beendet die
Menüanzeige, nachdem das Option-Menü verwendet
wurde (siehe Seite 30).
■ Gemeinsame Bedienelemente
Die folgenden Tasten können unabhängig von der
gewählten Eingangsquelle verwendet werden.
1 Infrarotsender
Sendet infrarote Steuersignale.
2 A (netz)
Schaltet dieses Gerät ein oder in Bereitschaft.
Hinweis
Diese Taste funktioniert nur dann, wenn sich die Taste A (netz) an
der Frontblende in Einschaltposition befindet (eingedrückt).
8 De
A B / C / D / E / ENTER
Wählt aus und bestätigt Einträge im Option-Menü (siehe
Seite 30).
BEDIENELEMENTE UND FUNKTIONEN
■ iPod-Tasten
B TP
Sucht automatisch nach einem Sender, der ein
Verkehrsprogramm (TP) überträgt (siehe Seite 24).
0 REPEAT
Die folgenden Tasten können verwendet werden, wenn
TUNER als Eingangsquelle gewählt ist.
C PRESET j / i
Wählt einen UKW-/MW-Festsender, wenn TUNER als
Eingangsquelle gewählt ist (siehe Seite 21).
D FM, AM
Wählt TUNER als Eingangsquelle und schaltet das
UKW-/MW-Band zwischen FM (UKW) und AM (MW)
um (siehe Seite 17).
E INFO
Wählt und schaltet den Radio-Data-SystemAnzeigemodus um, wenn TUNER als Eingangsquelle
gewählt ist (siehe Seite 23).
Die folgenden Tasten können verwendet werden, wenn
DOCK als Eingangsquelle gewählt ist, so dass Signale
eines iPhone/iPod wiedergegeben werden können. Weitere
Informationen erhalten Sie auf Seite 25.
A MENU/ Ee / b / a / ENTER
E INFO
EINFÜHRUNG
■ Tasten FM/AM
F SHUFFLE
G B
H C
■ Steuertasten für einen CD-Spieler von
Yamaha
Die folgenden Tasten können zur Steuerung eines
CD-Spielers von Yamaha verwendet werden, wenn CD als
Eingangsquelle gewählt ist.
I Steuertasten für einen CD-Spieler von Yamaha
• s
Stoppt die Wiedergabe
• e
Pausiert die Wiedergabe
• p
Startet die Wiedergabe
• DISC SKIP Wechselt bei einem CD-Wechsler zur
nächsten Disc
• b
Titelsprung rückwärts
• a
Titelsprung vorwärts
•
• w
• f
Wirft die CD aus
Schneller Rücklauf
Schneller Vorlauf
Hinweis
Auch dann, wenn Sie einen CD-Spieler von Yamaha verwenden,
sind bestimmte Komponenten und Eigenschaften evtl. nicht
verfügbar. Lesen Sie für weitere Informationen bitte in der
Bedienungsanleitung Ihrer Komponente nach.
Verwenden der Fernbedienung
■ Einsetzen der Batterien
■ Reichweite
Die Fernbedienung gibt einen gerichteten Infrarotstrahl aus.
Achten Sie darauf, die Fernbedienung beim Bedienen des
Geräts direkt auf den Fernbedienungssensor an der
Frontblende des Geräts zu richten.
Batterien des Typs AA, R6, UM-3
Etwa 6 m
Deutsch
Fernbedienung
9 De
ANSCHLÜSSE
ANSCHLÜSSE
Anschließen der Lautsprecher und Quellkomponenten
VORSICHT
• Schließen Sie dieses Gerät und die anderen Komponenten erst an das Stromnetz an, wenn alle Anschlüsse zwischen
den Komponenten vorgenommen wurden.
• Nehmen Sie alle Anschlüsse richtig vor: L (links) mit L, R (rechts) mit R, „+“ mit „+“ und „–“ mit „–“. Wenn die
Anschlüsse nicht richtig vorgenommen wurden, ist von den Lautsprechern kein Ton zu hören. Wenn die Polarität der
Lautsprecheranschlüsse nicht stimmt, klingt der Ton unnatürlich und Bässe fehlen. Schlagen Sie bitte in den
Bedienungsanleitungen der einzelnen Komponenten nach.
• Verwenden Sie Cinch-Kabel für Audiokomponenten (mit Ausnahme der Lautsprecheranschlüsse und des
DOCK-Anschlusses).
• Der Impedanzwahlschalter (IMPEDANCE SELECTOR) muss sich in der richtigen Stellung befinden, bevor Sie
Lautsprecher anschließen. Einzelheiten dazu finden Sie auf Seite 11.
• Achten Sie darauf, dass die abisolierten Lautsprecheradern sich nicht gegenseitig und auch keine anderen Metallteile
dieses Geräts berühren. Andernfalls könnten das Gerät und/oder die Lautsprecher beschädigt werden.
Plattenspieler
Cassettenrecorder
Audioausgang
GND
Audioausgang
Audioausgang
Audioausgang
CD-Player
Für Informationen über
andere Komponenten,
die an diesem Gerät
angeschlossen werden
können, siehe Seite 25.
Lautsprecher A
Audioeingang
Audioeingang
DVD-Player usw.
Audioausgang
CD-Recorder usw. Subwoofer
Lautsprecher B
y
• Die Buchsen PHONO dienen zum Anschließen eines Plattenspielers mit einem MM-Tonabnehmersystem.
• Schließen Sie den Plattenspieler an den Anschluss GND an, um die Rauschstörungen im Signal zu verringern. Bei manchen
Plattenspielern kann es jedoch sein, dass ohne Erdung das Rauschen geringer ist.
10 De
ANSCHLÜSSE
■ Schalter IMPEDANCE SELECTOR
VORSICHT
Schalterstellung
Impedanzpegel
HIGH
• Wenn Sie ein Lautsprecherpaar (A oder
B) verwenden, muss die Impedanz der
einzelnen Lautsprecher mindestens 8 Ω
betragen.
• Wenn Sie zwei Lautsprecherpaare (A und
B) gleichzeitig verwenden, muss die
Impedanz der einzelnen Lautsprecher
mindestens 16 Ω betragen.
• Wenn Sie die Lautsprecher per Bi-Wiring
anschließen, muss die Impedanz der
einzelnen Lautsprecher mindestens 8 Ω
betragen. Siehe Seite 11 für Bi-WiringAnschluss.
LOW
• Wenn Sie ein Lautsprecherpaar (A oder
B) verwenden, muss die Impedanz der
einzelnen Lautsprecher mindestens 4 Ω
betragen.
• Wenn Sie zwei Lautsprecherpaare (A und
B) gleichzeitig verwenden, muss die
Impedanz der einzelnen Lautsprecher
mindestens 8 Ω betragen.
• Wenn Sie die Lautsprecher per Bi-Wiring
anschließen, muss die Impedanz der
einzelnen Lautsprecher mindestens 4 Ω
betragen. Siehe Seite 11 für Bi-WiringAnschluss.
Beim doppelt verdrahteten Bi-Wiring-Anschluss wird der
Tieftöner von der kombinierten Mittel- und
Hochtönersektion getrennt. Ein mit Bi-Wiring kompatibler
Lautsprecher ist mit vier Anschlüssen versehen. Diese zwei
Anschlusspaare am Lautsprecher ermöglichen die Aufteilung
in zwei unabhängige Bereiche. Mit diesen Verbindungen
werden die Mittel- und Hochtonfrequenztreiber mit einem
Anschlusspaar und der Bassfrequenztreiber mit dem anderen
Anschlusspaar verbunden.
Dieses Gerät
VORBEREITUNG
Stellen Sie den Schalter IMPEDANCE SELECTOR nicht
um, solange das Gerät eingeschaltet ist. Andernfalls kann
das Gerät beschädigt werden.
Wenn sich das Gerät nicht einschalten lässt, befindet sich
der Schalter IMPEDANCE SELECTOR möglicherweise
nicht richtig in einer der Positionen. Ziehen Sie in diesem
Fall das Stromkabel ab und schieben Sie den Schalter ganz
in die gewünschte Stellung.
Wählen Sie die Schalterstellung (LOW oder HIGH) je
nach der Impedanz der Lautsprecher in Ihrer Anlage aus.
■ Bi-Wiring-Anschluss
Lautsprecher
Schließen Sie den anderen Lautsprecher auf gleiche Weise
am anderen Anschlusssatz an.
VORSICHT
Beim Anschließen per Bi-Wiring stellen Sie den Schalter
IMPEDANCE SELECTOR je nach der Impedanz Ihrer
Lautsprecher auf HIGH oder LOW:
8 Ω oder höher: HIGH
4 Ω oder höher: LOW
Siehe Seite 11 für weitere Informationen über den Schalter
IMPEDANCE SELECTOR.
Hinweis
Beim Anschließen über Bi-Wiring entfernen Sie Kurzschlussbrücken
oder -kabel am Lautsprecher.
y
Um die per Bi-Wiring ausgeführten Anschlüsse entsprechend zu
nutzen, drücken Sie SPEAKERS A und SPEAKERS B an der
Frontblende oder auf der Fernbedienung, so dass sowohl SP A als
auch B im Frontblende-Display leuchten.
■ Anschließen der Lautsprecherkabel
Entfernen Sie etwa
10 mm Isolierung
vom Ende jeder
Ader der
Lautsprecherkabel.
SPEAKERS A/B
Hinweis
SPEAKERS A/B
11 De
Deutsch
Beim Einführen der Aderlitze in die Lautsprecherklemmen
sollten Sie nur den Teil mit der blanken Litze einführen. Werden
isolierte Adern eingeführt, kommt die Verbindung u. U. nicht
zustande und es ist nichts zu hören.
ANSCHLÜSSE
Anschließen der UKW- und MW-Antennen
Zimmerantennen für den Empfang von UKW- und MW-Sendern wurden mit diesem Gerät mitgeliefert. Diese Antennen
sollten im Allgemeinen eine ausreichende Signalstärke liefern. Schließen Sie jede Antenne korrekt an den entsprechend
beschrifteten Anschlüssen an.
Hinweis
Falls die Empfangsqualität schlecht ist, installieren Sie eine Außenantenne. Wenden Sie sich bezüglich Außenantennen an einen
autorisierten Yamaha-Fachhändler oder -Kundendienst in Ihrer Nähe.
UKW-Außenantenne
MW-Außenantenne
Verwenden Sie 5 bis 10 m
isolierten Draht, den Sie aus
einem Fenster nach außen
führen.
UKWZimmerantenne
(mitgeliefert)
MWRahmenantenne
(mitgeliefert)
• Die MW-Rahmenantenne
sollte immer angeschlossen
werden, auch dann, wenn eine
MW-Außenantenne an diesem
Gerät angeschlossen ist.
• Die MW-Rahmenantenne
sollte entfernt von diesem
Gerät aufgestellt werden.
Masseanschluss (Anschluss GND)
Für maximale Sicherheit und minimale Interferenzen sollten Sie die
GND-Antennenklemme mit einem guten Erdleiter verbinden. Eine gute
Erdung ist ein in den feuchten Erdboden getriebener Metallstab.
■ Montieren der mitgelieferten MWRahmenantenne
■ Anschluss des MW-RahmenantennenKabels
Anschließen des Netzkabels
Stecken Sie den Netzstecker in eine geeignete
Netzsteckdose, sobald alle anderen Anschlüsse
vorgenommen wurden.
12 De
Mit dem
Netzkabel zur
Wandsteckdose
WIEDERGABE UND AUFNAHME
WIEDERGABE UND AUFNAHME
VORSICHT
Seien Sie bitte besonders vorsichtig bei der Wiedergabe von CDs, die mit DTS kodiert wurden.
Wenn Sie eine in DTS kodierte CD auf einem CD-Spieler abspielen, der DTS nicht unterstützt, ist nur Rauschen zu
hören, welches Ihre Lautsprecher beschädigen kann. Prüfen Sie, ob Ihr CD-Spieler in DTS kodierte CDs unterstützt.
Prüfen Sie auch die Ausgangslautstärke Ihres CD-Spielers, bevor Sie eine in DTS kodierte CD abspielen.
Wiedergeben einer Signalquelle
3
Drücken Sie SPEAKERS A und/oder
SPEAKERS B an der Frontblende oder auf der
Fernbedienung, um die Lautsprecherpaare A
und/oder B auszuwählen.
Wenn Lautsprecherpaar A oder Lautsprecherpaar B
eingeschaltet sind, wird entsprechend SP A oder SP B
im Frontblende-Display angezeigt (siehe Seite 6).
Hinweise
A (netz)
INPUT Wahlschalter
VOLUME
A (netz)
SPEAKERS A/B
Eingangswahlt
asten
• Wenn ein Lautsprecherpaar mit Bi-Wiring angeschlossen ist,
oder wenn Sie zwei Lautsprecherpaare simultan verwenden (A
und B), stellen sie sicher, dass SP A und SP B auf dem
Frontblende-Display angezeigt werden.
• Wenn Sie über Kopfhörer hören möchten, schalten Sie die
Lautsprecher aus.
4
Starten Sie die Wiedergabe der Signalquelle.
5
Drehen Sie den Regler VOLUME an der
Frontblende (oder drücken Sie VOLUME +/–
auf der Fernbedienung), um die
Ausgangslautstärke einzustellen.
FM, AM
BEDIENUNG DER
GRUNDFUNKTIONEN
SPEAKERS A/B
y
VOLUME +/–
Mit den Reglern BASS, TREBLE, BALANCE und LOUDNESS
oder dem Schalter PURE DIRECT an der Frontblende können
Sie die Klangeigenschaften einstellen (siehe Seite 14).
6
Nach dem Hören drücken Sie den Schalter
A (netz) an der Frontblende heraus, um
dieses Gerät wieder auszuschalten.
y
Wenn A (netz) auf der Fernbedienung gedrückt wird, während die
Taste A (netz) an der Frontblende eingeschaltet ist, schaltet dieses
Gerät in Bereitschaft. Drücken Sie erneut A (netz), um dieses
Gerät einzuschalten.
Drücken Sie den Schalter A (netz) an der
Frontblende hinein, um dieses Gerät
einzuschalten.
2
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie eine der
Eingangswahltasten oder FM bzw. AM auf
der Fernbedienung) um die gewünschte
Eingangsquelle auszuwählen.
Deutsch
1
13 De
WIEDERGABE UND AUFNAHME
Einstellen der Klangqualität
■ Einstellen der Regler BASS und TREBLE
■ Verwenden des Schalters PURE DIRECT
Führt die Eingangssignale von Ihren Audiosignalquellen
so, dass sie die Regler BASS, TREBLE, BALANCE und
LOUDNESS umgehen, wodurch jegliche Veränderung
des Audiosignals vermieden und der reinstmögliche
Klang erzeugt wird.
Die Anzeige PURE DIRECT leuchtet auf und das
Frontblende-Display erlischt einige Sekunden später.
Schalter PURE DIRECT
Hinweise
• Die Regler BASS, TREBLE, BALANCE und LOUDNESS
funktionieren nicht, während das Merkmal PURE DIRECT
eingeschaltet ist.
• Diese Einstellung bleibt auch beim Ausschalten dieses Geräts
erhalten.
TREBLE
BASS
Die Regler BASS und TREBLE stellen den Frequenzgang
der hohen und tiefen Frequenzen ein.
In der Mittelstellung wird ein linearer Frequenzgang
erzeugt.
BASS
Wenn Sie das Gefühl haben, dass die Bässe (der Klang der
tiefen Frequenzen) zu schwach sind, drehen Sie den
Regler zum Anheben im Uhrzeigersinn. Wenn Sie das
Gefühl haben, dass die Bässe zu stark sind, drehen Sie den
Regler zum Absenken gegen den Uhrzeigersinn.
Regelbereich: –10 dB bis +10 dB (20 Hz)
TREBLE
Wenn Sie das Gefühl haben, dass die Höhen (der Klang
der hohen Frequenzen) zu schwach sind, drehen Sie den
Regler zum Anheben im Uhrzeigersinn. Wenn Sie das
Gefühl haben, dass die Höhen zu stark sind, drehen Sie
den Regler zum Absenken gegen den Uhrzeigersinn.
Regelbereich: –10 dB bis +10 dB (20 kHz)
■ Einstellen des Reglers BALANCE
BALANCE
Der BALANCE-Regler stellt das Lautstärkeverhältnis
zwischen linkem und rechtem Lautsprecher ein, um
Unterschiede durch die Anordnung der Lautsprecher oder
durch Raumgegebenheiten auszugleichen.
14 De
WIEDERGABE UND AUFNAHME
■ Einstellen des Reglers LOUDNESS
3
Drehen Sie den Regler LOUDNESS, bis die
gewünschte Lautstärke erreicht ist.
y
LOUDNESS
VOLUME
Nach Einstellen des Reglers LOUDNESS hören Sie Musik mit
der gewünschten Lautstärke. Wenn die Wirkung der Einstellung
des LOUDNESS-Reglers zu stark oder schwach ist, stellen Sie
den LOUDNESS-Regler etwas anders ein.
VOLUME +/–
BEDIENUNG DER
GRUNDFUNKTIONEN
Gewährleistet bei jeder Lautstärke einen vollen und klaren
Klang, indem die geringere Empfindlichkeit des
menschlichen Gehörs für tiefe und hohe Frequenzen bei
geringer Lautstärke durch Pegelanhebung ausgeglichen
wird.
VORSICHT
Wenn der Regler LOUDNESS auf einen bestimmten
Pegel eingestellt ist und Sie den Schalter PURE DIRECT
einschalten, kommt es zu einer plötzlichen Erhöhung des
Tonausgangspegels, weil die Eingangssignale den
LOUDNESS-Regler umgehen. Um Gehörschäden oder
Schäden an den Lautsprechern zu vermeiden, sollten Sie
den Schalter PURE DIRECT erst dann drücken, nachdem
Sie die Lautstärke verringert bzw. überprüft haben, ob der
Regler LOUDNESS richtig eingestellt ist.
Stellen Sie den Regler LOUDNESS in die
Position FLAT.
2
Drehen Sie den Regler VOLUME an der
Frontplatte (oder drücken Sie VOLUME +/–
auf der Fernbedienung), um die höchste
Lautstärke einzustellen, mit der Sie hören
möchten.
Deutsch
1
15 De
WIEDERGABE UND AUFNAHME
Aufnehmen einer Signalquelle
Hinweise
• Das Audiosignal von der gewählten Eingangssignalquelle wird
an den Buchsen TAPE REC und LINE 1 REC ausgegeben.
Wenn TAPE ausgewählt ist, wird das Audiosignal nur an den
Buchsen LINE 1 REC ausgegeben. Wenn LINE 1 ausgewählt
ist, wird das Audiosignal nur an den Buchsen TAPE REC
ausgegeben.
• Dieses Gerät muss für die Aufnahme eingeschaltet sein.
• Die Regler VOLUME, BASS, TREBLE, BALANCE und
LOUDNESS sowie die Schalter PURE DIRECT haben keine
Auswirkungen auf die aufgenommene Quelle.
• Beachten Sie vor der Aufnahme von Schallplatten, CDs,
Radiosendungen usw. bitte die Bestimmungen des
Urheberrechts in Ihrem Land. Das Aufnehmen von
urheberrechtlich geschütztem Material verstößt unter
Umständen gegen diese Bestimmungen.
Verwenden des Einschlaf-Timers
Verwenden Sie diese Funktion, damit sich das Gerät nach
der angegebenen Zeit automatisch in Bereitschaft schaltet.
Der Einschlaf-Timer ist nützlich, wenn Sie einschlafen
möchten, während dieses Gerät wiedergibt oder aufnimmt.
A (netz)
SLEEP
A (netz)
Hinweis
INPUT Wahlschalter
Der Einschlaf-Timer lässt sich nur mit der Fernbedienung
einstellen.
1
Eingangswahl
tasten
Drücken Sie mehrmals SLEEP, um die Zeit
einzustellen, die vergehen soll, bis dieses
Gerät automatisch in Bereitschaft schaltet.
Mit jedem Druck auf SLEEP, wechselt das
Frontblende-Display wie unten gezeigt.
FM, AM
Die SLEEP-Anzeige blinkt, während Sie die Zeit des
Einschlaf-Timers einstellen.
1
2
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie eine der
Eingangswahltasten oder FM bzw. AM auf
der Fernbedienung), um die aufzunehmende
Quelle auszuwählen.
y
Starten Sie die Wiedergabe der Signalquelle
und starten Sie die Aufnahme an dem
Aufnahmegerät, das an den Buchsen REC
(TAPE und/oder LINE 1) an der Rückseite
angeschlossen ist. Siehe Seite 10.
Um den Einschlaf-Timer auszuschalten, tun Sie eines der
folgenden Dinge:
• Wählen Sie „Sleep Off“.
• Drücken Sie A (netz) auf der Fernbedienung, um dieses Gerät
in Bereitschaft zu schalten.
• Drücken Sie A (netz) an der Frontblende, um dieses Gerät
auszuschalten.
16 De
Wenn der Einschlaf-Timer eingestellt ist, leuchtet die
SLEEP-Anzeige im Frontblende-Display.
UKW/MW-ABSTIMMUNG
UKW/MW-ABSTIMMUNG
Es gibt 2 Abstimmmethoden; automatisch und manuell. Wählen Sie die Methode je nach Wunsch und je nach
Signalstärke des zu empfangenden Senders aus.
Automatische Abstimmung
Die automatische Abstimmung ist effektiv, wenn die
Signale der Sender stark sind und nicht von anderen
überlagert werden.
3
Halten Sie TUNING jj / ii an der Frontblende
länger als 1 Sekunde gedrückt, um die
automatische Abstimmung zu starten.
Drücken Sie ii, um auf eine höhere Frequenz
abzustimmen.
Drücken Sie jj, um auf eine niedrigere Frequenz
abzustimmen.
Hinweise
INPUT Wahlschalter
■ Automatische Stummschaltung (Auto
Mute)
Wenn Sie einen UKW-Sender hören, wird die Tonausgabe
automatisch stummgeschaltet, wenn das Sendersignal
schwach ist und der Sender gewählt wurde durch:
• die automatische Abstimmung
• Abruf eines Festsenders, der während der
automatischen Festsenderspeicherung gespeichert
wurde
Wenn Sie einen Sender mit schwachem Signal hören
möchten, stimmen Sie den Sender manuell ab.
BEDIENUNG DER
GRUNDFUNKTIONEN
TUNING jj / ii
FM, AM
• Wenn Sie auf einen Sender abgestimmt haben, wird die
Frequenz des Senders wird im Frontblende-Display angezeigt.
• Wenn die Sendersuche nicht beim gewünschten Sender stoppt,
weil das Signal zu schwach ist, probieren Sie es mit der
manuellen Abstimmmethode.
FM, AM
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie FM bzw. AM
auf der Fernbedienung), um TUNER als
Eingangsquelle zu wählen.
Hinweis
Wenn Sie FM oder AM auf der Fernbedienung drücken, um
TUNER als Eingangsquelle zu wählen, wird das entsprechende
Band ebenfalls ausgewählt, daher können Sie Schritt 2 auslassen.
2
Drücken Sie FM oder AM an der Frontblende
(oder FM oder AM auf der Fernbedienung),
um das Empfangsband (UKW oder MW)
auszuwählen.
FM oder AM wird im Frontblende-Display angezeigt.
Deutsch
17 De
UKW/MW-ABSTIMMUNG
■ Verbessern des UKW-Empfangs
Manuelle Abstimmung
Die manuelle Abstimmung ist nützlich, wenn die
Sendersignale schwach sind.
Wenn das Signal des Senders schwach und die Klangqualität
nicht gut ist, schalten Sie den UKW-Empfangsmodus auf
Mono, um den Empfang zu verbessern.
B/C/D/E
ENTER
RETURN
INPUT Wahlschalter
OPTION
TUNING jj / ii
FM, AM
1
Drücken Sie OPTION auf der Fernbedienung,
wenn dieses Gerät auf einen UKW-Sender
abgestimmt ist.
Es erscheint das Option-Menü für den TUNER (siehe
Seite 30).
2
Drücken Sie B / C auf der Fernbedienung zur
Auswahl von „FM Mode“, und drücken Sie
dann ENTER.
FM, AM
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie FM bzw. AM
auf der Fernbedienung), um TUNER als
Eingangsquelle zu wählen.
Hinweis
y
Für Abbruch des Vorgangs und Rückkehr ins Option-Menü
drücken Sie RETURN auf der Fernbedienung.
3
Wenn Sie FM oder AM auf der Fernbedienung drücken, um
TUNER als Eingangsquelle zu wählen, wird das entsprechende
Band ebenfalls ausgewählt, daher können Sie Schritt 2 auslassen.
2
3
Drücken Sie FM oder AM an der Frontblende
(oder FM oder AM auf der Fernbedienung),
um das Empfangsband (UKW oder MW)
auszuwählen.
FM oder AM wird im Frontblende-Display angezeigt.
Drücken Sie TUNING jj / ii an der
Frontblende, um den gewünschten Sender
von Hand auszuwählen.
Hinweis
Wenn Sie auf einen Sender abgestimmt haben, wird die Frequenz
des empfangenen Senders im Frontblende-Display angezeigt.
18 De
Drücken Sie D / E auf der Fernbedienung zur
Auswahl von „STEREO“ (automatischer
Stereomodus) oder „MONO“ (Monomodus).
• Wenn MONO ausgewählt ist, sind UKWSendungen in Mono zu hören.
• Wenn STEREO ausgewählt ist, und es ist auf einen
UKW-Sender mit einer Stereosendung abgestimmt,
ist die Sendung in Stereo zu hören.
4
Um das Option-Menü zu verlassen, drücken
Sie OPTION oder RETURN auf der
Fernbedienung.
Hinweis
Die STEREO-Anzeige an der Frontblende leuchtet bei Empfang
einer Stereosendung.
UKW/MW-ABSTIMMUNG
Automatische Festsenderspeicherung
(nur UKW-Sender)
2
Sie können die automatische Festsenderspeicherung
nutzen, um automatisch UKW-Sender als Festsender
(Presets) zu speichern. Mit dieser Funktion kann dieses
Gerät automatisch UKW-Sender finden, die ein starkes
Signal aufweisen und bis zu 40 dieser Sender
nacheinander speichern. Sie können dann beliebige dieser
Festsender anhand ihrer Nummer einfach abrufen.
Drücken Sie FM an der Frontblende (oder FM
auf der Fernbedienung), um das UKWEmpfangsband auszuwählen.
FM wird im Frontblende-Display angezeigt.
3
Drücken Sie OPTION auf der Fernbedienung.
Es erscheint das Option-Menü für den TUNER (siehe
Seite 30).
Hinweise
4
Drücken Sie B / C auf der Fernbedienung zur
Auswahl von „Auto Preset“, und drücken Sie
dann ENTER.
• Wenn ein Sender unter einer Festsendernummer gespeichert
wird, unter der bereits ein Sender gespeichert war, wird der
zuvor gespeicherte Sender überschrieben.
• Wenn der zu speichernde Sender nur ein schwaches Signal bietet,
probieren Sie es mit der manuellen Abstimmungsmethode.
y
UKW-Sender, die mit der automatischen Festsenderspeicherung
gespeichert wurden, sind in Stereo zu hören.
y
FM INPUT Wahlschalter
PRESET j / i
• Bevor die Sendersuche beginnt, können Sie durch Drücken auf
PRESET j / i an der Frontblende (oder PRESET j / i oder B/
C auf der Fernbedienung) die erste zu verwendende
Festsendernummer angeben.
• Um die Sendersuche abzubrechen, drücken Sie FM oder AM an
der Frontblende (oder FM oder AM oder RETURN auf der
Fernbedienung).
BEDIENUNG DER
GRUNDFUNKTIONEN
Dieses Gerät startet nach etwa 5 Sekunden die Suche
im UKW-Band, beginnend mit der niedrigsten
Frequenz.
FM
PRESET j / i
Festsendernummer
B/C
ENTER
RETURN
Frequenz
Beim Speichern der Festsender werden
Informationen auf dem Frontblende-Display
angezeigt, wie in der Abbildung oben zu sehen.
Nach dem Suchlauf wird „FINISH“ (Ende)
angezeigt, und das Display kehrt zurück zum OptionMenü.
Um das Display auf die normale Anzeige
umzuschalten, drücken Sie OPTION oder RETURN
auf der Fernbedienung.
OPTION
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie FM auf der
Fernbedienung), um TUNER als
Eingangsquelle zu wählen.
Deutsch
Hinweis
Wenn Sie FM auf der Fernbedienung drücken, um TUNER als
Eingangsquelle zu wählen, wird das entsprechende Band
ebenfalls ausgewählt, daher können Sie Schritt 2 auslassen.
19 De
UKW/MW-ABSTIMMUNG
Manuelle Festsenderspeicherung
1
Stimmen Sie auf den gewünschten UKW/MWSender ab.
Siehe Seiten 17 und 18 für Anweisungen zur
Abstimmung.
2
Drücken Sie MEMORY an der Frontblende.
„MANUAL PRESET“ wird kurz im FrontblendeDisplay angezeigt, und daraufhin erscheint die
Festsendernummer, unter der der Sender gespeichert
wird.
Sie können manuell bis zu 40 UKW/MW-Sender
speichern (insgesamt 40). Sie können dann beliebige
dieser Festsender anhand ihrer Nummer einfach abrufen.
y
Wenn Sender manuell gespeichert werden, wird die momentan
gewählte Einstellung des UKW-Modus (FM Mode; Mono oder
Stereo) ebenfalls gespeichert. Prüfen Sie die FM-ModeEinstellung (siehe Seite 18), bevor Sie Sender manuell speichern.
y
Indem Sie die Tasten MEMORY an der Frontblende länger
als 2 Sekunden gedrückt halten, können Sie die folgenden Schritte
überspringen und den gewählten Sender automatisch auf einer
leeren Festsendernummer speichern (d. h. die Festsendernummer,
die um 1 höher ist als die zuletzt verwendete Nummer).
PRESET j / i
MEMORY
3
PRESET j / i
Drücken Sie PRESET j / i an der Frontblende
(oder PRESET j / i auf der Fernbedienung)
zur Auswahl der Festsendernummer, unter
welcher der Sender gespeichert wird.
Wenn Sie eine Festsendernummer wählen, unter der
noch kein Sender gespeichert wurde, wird „EMPTY“
(leer) angezeigt. Wenn Sie eine Festsendernummer
wählen, unter der ein Sender gespeichert wurde, wird
die Frequenz des Senders angezeigt.
RETURN
Festsendernummer
4
Drücken Sie MEMORY an der Frontblende.
Wenn die Speicherung abgeschlossen ist, kehrt das
Display in den ursprünglichen Zustand zurück.
y
Um die Speicherung abzubrechen, drücken Sie RETURN auf der
Fernbedienung oder bedienen Sie das Gerät 30 Sekunden lang
nicht.
20 De
UKW/MW-ABSTIMMUNG
Abrufen eines Festsenders
Sie können Festsender abrufen, die mit der automatischen
oder manuellen Festsenderspeicherung gespeichert
wurden.
Löschen eines Festsenders
Folgen Sie den nachstehenden Schritten, um einen
Festsender zu löschen.
CLEAR
PRESET j / i
BEDIENUNG DER
GRUNDFUNKTIONEN
RETURN
PRESET j / i
1
Drücken Sie PRESET j / i an der Frontblende
(oder PRESET j / i auf der Fernbedienung)
zur Auswahl einer Festsendernummer.
1
Wählen Sie die Nummer des gewünschten
Festsenders aus.
Siehe „Abrufen eines Festsenders“ auf Seite 21.
2
Drücken Sie CLEAR an der Frontblende.
Die Nummer des gewählten Festsenders blinkt im
Frontblende-Display.
y
• Festsendernummern, unter denen keine Sender gespeichert
sind, werden ausgelassen.
• „NO PRESETS“ wird angezeigt, wenn keine Sender
gespeichert sind.
y
Um die Löschung des Festsenders abzubrechen, drücken Sie
RETURN auf der Fernbedienung oder bedienen Sie das Gerät
30 Sekunden lang nicht.
3
Zur Bestätigung drücken Sie CLEAR an der
Frontblende.
„PXX: CLEARED“ (Programm XX gelöscht; XX
repräsentiert die Festsendernummer) erscheint im
Frontblende-Display, woraufhin das Display zur
normalen Anzeige zurückkehrt.
Deutsch
21 De
UKW/MW-ABSTIMMUNG
Löschen aller Festsender
4
Folgen Sie den nachstehenden Schritten, um alle
Festsender zu löschen.
Drücken Sie D / E auf der Fernbedienung zur
Auswahl von „YES“, und drücken Sie dann
ENTER.
y
Für Abbruch ohne Löschen der Festsender wählen Sie „NO“.
Nachdem alle Festsender gelöscht wurden, wird
„PRESET CLEARED“ (Festsender gelöscht)
angezeigt, und das Display kehrt zurück zum OptionMenü.
INPUT Wahlschalter
FM, AM
B/C/D/E
ENTER
RETURN
OPTION
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie FM bzw. AM
auf der Fernbedienung), um TUNER als
Eingangsquelle zu wählen.
2
Drücken Sie OPTION auf der Fernbedienung.
Es erscheint das Option-Menü für den TUNER (siehe
Seite 30).
3
Drücken Sie B / C auf der Fernbedienung zur
Auswahl von „Clr All Preset“, und drücken
Sie dann ENTER.
y
Für Abbruch des Vorgangs und Rückkehr ins Option-Menü
drücken Sie RETURN auf der Fernbedienung.
22 De
5
Um das Option-Menü zu verlassen, drücken
Sie OPTION oder RETURN auf der
Fernbedienung.
UKW/MW-ABSTIMMUNG
Empfangen von Radio Data SystemInformationen (nur UKW-Sender)
Das Radio Data System ist ein Datenübertragungssystem, das in
vielen Ländern für UKW-Sender verwendet wird. Dieses Gerät
kann vier Arten von Radio-Data-System-Informationen
empfangen: Sendername, Programmtyp, Radiotext und Uhrzeit.
Wenn Sie „PRG TYPE“ (Programmtyp) auswählen, wird
eine der folgenden Programmtypbezeichnungen
angezeigt.
Programmtyp
Beschreibung
NEWS
Nachrichten
AFFAIRS
Aktuelle Berichte
INFO
Allgemeine
Informationen
SPORT
Sport
EDUCATE
Bildung
DRAMA
Drama
CULTURE
Kultur
SCIENCE
Wissenschaft
VARIED
Leichte Unterhaltung
POP M
Popmusik
ROCK M
Rockmusik
M.O.R. M
Middle-of-the-roadMusik (Easy Listening)
LIGHT M
Leichte klassische
Musik
CLASSICS
Ernste klassische Musik
OTHER M
Sonstige Musik
INFO
1
Stellen Sie den gewünschten Radio-DataSystem-Sender ein.
2
Drücken Sie INFO an der Frontblende (oder
INFO auf der Fernbedienung), um den
gewünschten Anzeigemodus für Radio Data
System auszuwählen.
Auswahl
BEDIENUNG DER
GRUNDFUNKTIONEN
INFO
Beschreibung
Standardeinstellung. Dieses
Gerät zeigt den Namen des
momentan empfangenen RadioData-System-Senders an.
PRG TYPE
(Programmtyp)
Dieses Gerät zeigt den
Programmtyp (das Genre) des
momentan empfangenen RadioData-System-Senders an.
RADIO TEXT
(Radiotext)
Dieses Gerät zeigt Informationen
über die Sendung des momentan
empfangenen Radio-DataSystem-Senders an.
CLOCK TIME
(Uhrzeit)
Dieses Gerät zeigt die aktuelle
Uhrzeit an.
FREQUENCY
(Frequenz)
Dieses Gerät zeigt die Frequenz
des aktuellen Senders an.
Deutsch
PRG SERVICE
(Sendername)
23 De
UKW/MW-ABSTIMMUNG
Hinweise
• Es kann einen Moment dauern, bis dieses Gerät alle RadioData-System-Daten vom Sender empfängt.
• Wenn die empfangenen Signale nicht stark genug sind, kann
dieses Gerät die Radio-Data-System-Daten eventuell nicht
auswerten. Insbesondere der „RADIO TEXT“-Modus erfordert
eine große Datenmenge und steht auch dann möglicherweise
nicht zur Verfügung, wenn die anderen Radio-Data-SystemAnzeigemodi verfügbar sind.
• Wenn der Empfang schwach ist, stellen Sie FM Mode auf
„MONO“ (siehe Seite 18).
• Falls das Signal während des Empfangs von Radio-DataSystem-Daten durch externe Störsignale abgeschwächt wird,
kann der Empfang unter Umständen plötzlich unterbrochen
werden.
• Wenn der „RADIO TEXT“-Modus ausgewählt ist, kann dieses
Gerät die Programminformationen mit maximal
128 alphanumerischen Zeichen (einschließlich Umlauten)
anzeigen. Nicht verfügbare Zeichen werden durch „_“
(Unterstrich) ersetzt. Die angezeigten Informationen laufen
kontinuierlich durch das Display.
TP-Suchfunktion (nur UKW-Sender)
Dieses Gerät kann automatisch nach Radio-Data-SystemSendern suchen, die Verkehrsmeldungen (TP) übertragen.
TP
TP
1
Drücken Sie TP an der Frontblende (oder TP
auf der Fernbedienung), um nach einem
Verkehrsfunk-Sender zu suchen.
„TP SEARCH“ erscheint 3 Sekunden lang im
Frontblende-Display, dann startet die Suche automatisch.
Wenn ein TP-Sender empfangen wird, leuchtet die
TP-Anzeige auf, und das Gerät beendet die Suche.
TP-Anzeige
y
Um den nächsten TP-Sender zu suchen, drücken Sie erneut TP.
Hinweise
• Drücken Sie während der TP-Suche auf TP, um den Vorgang
abzubrechen.
• Wenn keine TP-Sender gefunden werden, erscheint „TP NOT
FOUND“ im Frontblende-Display, und dieses Gerät kehrt in
den Zustand vor der Suche zurück.
24 De
TITEL VON IHRER IPHONE/IPOD/BLUETOOTH™-KOMPONENTE WIEDERGEBEN
TITEL VON IHRER iPhone/iPod/Bluetooth™-KOMPONENTE
WIEDERGEBEN
Sofern Sie ein optionales Yamaha Universal-Dock für iPod (z. B. das YDS-12), ein Wireless-System für iPod
(YID-W10) oder einen Bluetooth Wireless Audio Receiver (YBA-10) an den rückseitigen Buchsen DOCK dieses Geräts
angeschlossen haben, können Sie die Wiedergabe Ihres iPhone/iPod oder Ihrer Bluetooth-Komponente mittels der
Fernbedienung dieses Geräts steuern und hören.
Ähnlich
YDS-12
YID-W10
YBA-10
Positionieren Sie das
angeschlossene Gerät so weit
wie möglich entfernt von diesem
Gerät.
Modell
(Stand Juli 2010)
Bedient durch
Unerstützte iPhone/
iPod
(Stand Juli 2010)
Bemerkungen
Wireless-System für iPod
Bluetooth Wireless Audio
Receiver
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Fernbedienung
• iPhone/iPod angeschlossen am
Dock
• iPhone/iPod angeschlossen am
YID-W10-Transmitter
• Fernbedienung
Bluetooth-Komponenten
• iPod touch
• iPod
(4. Generation/
5. Generation/
classic)
• iPod nano
• iPod touch
• iPhone
• iPod
• iPhone 3G
(5. Generation/ • iPhone 3GS
classic)
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• Das Laden des iPhone/iPod wird
ebenfalls unterstützt.
• YDS-10/YDS-11 unterstützen
nicht den iPhone-Anschluss.
BEDIENUNG DER
GRUNDFUNKTIONEN
Universal-Dock für iPod
Das Laden des iPhone/iPod wird
ebenfalls unterstützt.
VORSICHT
Um Unfälle zu vermeiden, ziehen Sie das Netzkabel dieses Geräts heraus, bevor Sie ein Universal-Dock für iPod, ein
Wireless-System für iPod oder einen Bluetooth Wireless Audio Receiver anschließen.
Hinweis
Wenn das am YID-W10 angeschlossene iPhone einen Anruf empfängt, während dieses Gerät in Bereitschaft ist, schaltet sich dieses
Gerät automatisch ein, und der Klingelton ertönt über dieses Gerät. Wenn Sie nicht möchten, dass sich dieses Gerät einschaltet, wenn
ein Anruf empfangen wird, versetzen Sie das iPhone in den Stummmodus.
Deutsch
25 De
TITEL VON IHRER iPhone/iPod/Bluetooth™-KOMPONENTE WIEDERGEBEN
Verwenden eines Universal-Dock für iPod
■ Bedienen Ihres iPhone/iPod
Nachdem Sie Ihr iPhone/iPod am Dock angeschlossen haben, drehen Sie den INPUT Wahlschalter an der Frontblende
(oder drücken Sie DOCK auf der Fernbedienung), um DOCK als Eingangsquelle zu wählen, so dass Sie Ihr iPhone/iPod
hören können.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Während Sie die auf Ihrem iPhone/iPod angezeigten Informationen betrachten, verwenden Sie die folgenden Tasten der
Fernbedienung, um Ihr iPhone/iPod zu steuern (Wiedergabe, Pause, Titelsprung usw.).
Fernbedienung
Bedienung
MENU
Zeigt das Menü an.
ENTER
• Wenn ein Eintrag gewählt ist: Bestätigt den Eintrag und zeigt den nächsten Bildschirm an.
• Wenn ein Titel ausgewählt ist: Spielt den gewählten Titel ab.
B
Rollen nach oben.
C
Rollen nach unten.
Ee
• Wenn ein Titel läuft: Pausiert den Titel.
• Wenn ein Titel auf Pause steht: Setzt die Titelwiedergabe fort.
a
• Wenn ein Titel läuft oder auf Pause steht: Springt zum Anfang des nächsten Titels.
• Bei Gedrückthalten: Suchlauf vorwärts.
b
• Wenn ein Titel läuft oder auf Pause steht: Springt zum Anfang des aktuellen Titels.
• Bei mehrfachem Drücken erfolgt bei jedem Druck ein Sprung um jeweils einen Titel rückwärts.
• Bei Gedrückthalten: Suchlauf rückwärts.
Schaltet um zwischen den Shuffle-Modi (Aus → Title → Alben → Aus).
Schaltet um zwischen den Repeat-Modi (Aus → Ein → Alle → Aus).
INFO
Schaltet zwischen den im Frontblende-Display dieses Geräts angezeigten Einträgen um (Titelnummer
und vergangene Zeit → Titel → Interpreten → Alben → Titelnummer und vergangene Zeit).
Hinweis
Einige Shuffle- und Repeat-Modi sind je nach Modell oder Software-Version Ihres iPhone/iPod eventuell nicht verfügbar.
y
Wenn dieses Gerät eingeschaltet oder in Bereitschaft ist, kann Ihr iPhone/iPod automatisch aufgeladen werden, sobald es in einem
Universal-Dock für iPod steckt. Wenn ein iPhone/iPod geladen wird, während dieses Gerät in Bereitschaft ist, leuchtet die Netzanzeige
hell.
26 De
TITEL VON IHRER iPhone/iPod/Bluetooth™-KOMPONENTE WIEDERGEBEN
Verwenden eines Wireless-System
für iPod
Durch Anschließen eines Wireless-System für iPod an
diesem Gerät können Sie Songs von Ihrem iPhone/iPod
wiedergeben und sie über eine kabellose Verbindung
hören.
y
Sie können die Fernbedienung dieses Geräts verwenden, um das
iPhone/iPod zu bedienen. Weitere Informationen erhalten Sie auf
Seite 26.
Hinweis
Wenn Sie von einem iPhone/iPod über ein Wireless-System für
iPod wiedergeben, werden im Frontblende-Display keine
Wiedergabeinformationen angezeigt.
YID-W10-Receiver
■ Aufbau einer Wireless-Verbindung
Sobald das iPhone/iPod mit dem YID-W10 verbunden ist
und die Wiedergabe beginnt, dauert es etwa 5 Sekunden,
bis die Audiosignale zu hören sind. Während dieser Zeit
wird die kabellose Verbindung zwischen YID-W10Transmitter und -Receiver aufgebaut.
Der Status der kabellosen Verbindung zwischen
YID-W10-Transmitter und -Receiver wird durch die
entsprechende Anzeige dargestellt.
Verbindungsstatus
Anzeige am
YID-W10Transmitter
Anzeige am
YID-W10Receiver
Keine Verbindung
Aus
Aus
Verbindung bestätigen
Grün, blinkt
Blau, blinkt
Verbunden
Grün, leuchtet
Blau, leuchtet
• Wenn die Wiedergabe auf einem am YID-W10Transmitter angeschlossenen iPhone/iPod beginnt, und
wenn sich der YID-W10-Transmitter innerhalb des
Empfangsbereichs des YID-W10-Receivers befindet,
verhält sich dieses Gerät wie folgt:
– Wenn dieses Gerät bei Beginn der Wiedergabe
bereits eingeschaltet war: Die EingangsSignalquelle schaltet um auf DOCK.
– Wenn dieses Gerät bei Beginn der Wiedergabe in
Bereitschaft war: Dieses Gerät schaltet sich ein und
die Eingangs-Signalquelle schaltet um auf DOCK.
• In den folgenden Situationen wird die kabellose
Verbindung zwischen dem Transmitter und dem
Receiver unterbrochen. 30 Sekunden danach schaltet
dieses Gerät automatisch in Bereitschaft.
– Das iPhone/iPod wird für 30–120 Sekunden nicht
mehr bedient, nachdem die Wiedergabe auf Pause
geschaltet wurde.
– Der Sleep-Timer des iPhone/iPod wir eingeschaltet.
– Das iPhone/iPod wird vom YID-W10-Transmitter
getrennt.
– Der Akku des iPhone/iPod wird so schwach, dass er
nicht mehr genügend Leistung an den YID-W10Transmitter liefern kann.
– Der YID-W10-Transmitter wird außerhalb des
Empfangsbereichs des YID-W10-Receivers
positioniert.
– Die Kommunikation zwischen YID-W10Transmitter und Receiver wird aufgrund von
Störungen durch andere Wireless-LAN-Geräte,
Handys/Mobilteile, Mikrowellengeräte usw.
unterbrochen.
y
BEDIENUNG DER
GRUNDFUNKTIONEN
YID-W10Transmitter
■ Bedienen dieses Geräts mit dem iPhone/
iPod
Diese Merkmale können deaktiviert werden, indem Sie
„Interlock“ auf „OFF“ stellen im Option-Menü (siehe Seite 31).
• Einstellen der Lautstärke am iPhone/iPod stellt auch
die Lautstärke an diesem Gerät ein. Das iPhone/iPod
kann die Lautstärke bis 0 dB erhöhen (oder bis zu dem
Wert, der in der Einstellung „MaxVol“ im OptionMenü angegeben wurde). Um die Lautstärke
darüberhinaus zu erhöhen, stellen Sie die Lautstärke
mit dem Lautstärkeregler VOLUME dieses Geräts oder
auf der Fernbedienung ein.
y
• Wenn dieses Gerät eingeschaltet oder in Bereitschaft ist, kann
Ihr iPhone/iPod automatisch aufgeladen werden, sofern der an
Ihrem iPhone/iPod angeschlossene YID-W10-Transmitter im
YID-W10-Receiver stationiert ist. Wenn ein iPhone/iPod
geladen wird, während dieses Gerät in Bereitschaft ist, leuchtet
die Netzanzeige hell.
• Lesen Sie die Bedienungsanleitung Ihres YID-W10 für weitere
Informationen.
Deutsch
27 De
TITEL VON IHRER iPhone/iPod/Bluetooth™-KOMPONENTE WIEDERGEBEN
Verwenden eines Bluetooth
Wireless Audio Receiver
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie DOCK auf der
Fernbedienung), um DOCK als
Eingangsquelle zu wählen.
2
Schalten Sie die zu paarende BluetoothKomponente ein und schalten Sie sie in den
Pairing-Modus.
3
Drücken Sie OPTION auf der Fernbedienung.
Es erscheint das Option-Menü für das DOCK (siehe
Seite 30).
4
Drücken Sie B / C auf der Fernbedienung zur
Auswahl von „Pairing“, und drücken Sie
dann ENTER.
„Searching...“ (Suchen...) wird angezeigt, und das
Pairing beginnt.
Hinweis
Dieses Gerät unterstützt die Bluetooth-Profile A2DP (Advanced
Audio Distribution Profile) und AVRCP (Audio and Video
Remote Control Profile).
■ Pairing (Paarschaltung) von
Bluetooth™-Komponenten
MEMORY
INPUT Wahlschalter
y
Um das Pairing abzubrechen, drücken Sie RETURN auf der
Fernbedienung.
DOCK
B/C
ENTER
5
Stellen Sie sicher, dass die BluetoothKomponente den Bluetooth Wireless Audio
Receiver erkennt.
Wenn die Komponente erkannt wurde, wird sie in der
Liste der Bluetooth-Komponenten aufgeführt, z. B.
als „YBA-10 YAMAHA“.
6
Wählen Sie den Bluetooth Wireless Audio
Receiver aus der Liste der BluetoothKomponenten aus, und geben Sie bei der
Bluetooth-Komponente ein Kennwort „0000“
ein.
Wenn das Pairing abgeschlossen ist, erscheint
„Completed“ (Abgeschlossen) im FrontblendeDisplay.
Um das Option-Menü zu verlassen, drücken Sie
OPTION auf der Fernbedienung.
RETURN
OPTION
Achten Sie darauf, zwischen dem Bluetooth Wireless
Audio Receiver und der Bluetooth-Komponente das
Pairing vorzunehmen, wenn Sie sie zum ersten Mal
anschließen oder wenn die Einstellungen gelöscht wurden.
Lesen Sie falls nötig die Bedienungsanleitung Ihrer BluetoothKomponente, wenn Sie das Pairing durchführen möchten.
Hinweis
y
Der Bluetooth Wireless Audio Receiver kann mit acht BluetoothKomponenten gepaart werden. Wenn das neunte Gerät gepaart
wird, werden die Pairing-Einstellungen des Gerätes gelöscht, das
am längsten nicht mehr benutzt wurde.
Wenn die Eingangsquelle auf DOCK eingestellt ist, können Sie
das Pairing auch durch Gedrückthalten von MEMORY an der
Frontblende (oder ENTER auf der Fernbedienung) auslösen.
28 De
TITEL VON IHRER iPhone/iPod/Bluetooth™-KOMPONENTE WIEDERGEBEN
■ Wiedergabe von BluetoothTMKomponenten
MEMORY
3
Drücken Sie B / C auf der Fernbedienung zur
Auswahl von „Connect“, und drücken Sie
dann ENTER.
Wenn die kabellose Verbindung aufgebaut wurde,
erscheint „Connected“ (Verbunden) im FrontblendeDisplay.
Um das Option-Menü zu verlassen, drücken Sie
OPTION auf der Fernbedienung.
INPUT Wahlschalter
Hinweis
DOCK
4
B/C
ENTER
Bedienen Sie die Bluetooth-Komponente für
Wiedergabe.
Während die Bluetooth-Komponente läuft, wird
„BLUETOOTH“ im Frontblende-Display angezeigt.
BEDIENUNG DER
GRUNDFUNKTIONEN
„Not found“ (nicht gefunden) wird angezeigt, wenn ein
Verbindungsfehler vorliegt. Prüfen Sie, ob die folgenden
Bedingungen erfüllt sind, und versuchen Sie erneut, die kabellose
Verbindung aufzubauen.
• Sowohl dieses Gerät als auch die Bluetooth-Komponente sind
gepaart.
• Die Bluetooth-Komponente ist eingeschaltet.
• Die Bluetooth-Komponente befindet sich innerhalb 10 Metern
des Bluetooth Wireless Audio Receivers.
OPTION
Hinweis
Wenn das Pairing abgeschlossen ist, führen Sie den folgenden
Vorgang aus, um eine kabellose Verbindung zwischen diesem
Gerät und der Bluetooth-Komponente herzustellen.
Wenn die kabellose Verbindung aufgebaut ist, können Sie
die Wiedergabe von Bluetooth-Komponenten genießen.
Um eine kabellose Verbindung zu lösen, wiederholen Sie diese
Schritte und wählen Sie in Schritt 3 „Disconnect“ (Trennen).
y
Wenn die Eingangsquelle auf DOCK eingestellt ist, können Sie
die kabellose Verbindung auch durch Drücken von MEMORY an
der Frontblende (oder ENTER auf der Fernbedienung) aufbauen.
Hinweis
Je nach Bluetooth-Komponente wird eine kabellose Verbindung
auch automatisch aufgebaut oder erst dann, wenn die BluetoothKomponent bedient wird. In diesen Fällen ist der folgende
Vorgang nicht erforderlich.
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie DOCK auf der
Fernbedienung), um DOCK als
Eingangsquelle zu wählen.
2
Drücken Sie OPTION auf der Fernbedienung.
Es erscheint das Option-Menü für das DOCK (siehe
Seite 30).
Deutsch
1
29 De
EINSTELLEN DES OPTION-MENÜS FÜR JEDE EINGANGSQUELLE
EINSTELLEN DES OPTION-MENÜS FÜR JEDE EINGANGSQUELLE
Im Option-Menü können Sie für jede Eingangsquelle verschiedene Einstellungen konfigurieren und diese automatisch
bei Auswahl einer Eingangsquelle abrufen. Außerdem können Sie für bestimmte Eingangsquellen Signalinformationen
abrufen.
Die Vorgehensweise beim Einstellen des Option-Menüs ist im Folgenden beschrieben.
3
Drücken Sie B / C auf der Fernbedienung zur
Auswahl des gewünschten Menüeintrags,
und drücken Sie dann ENTER.
4
Drücken Sie B / C / D / E auf der
Fernbedienung, um die Einstellungen zu
ändern.
INPUT Wahlschalter
y
Bei bestimmten Menüeinträgen müssen Sie die neue Einstellung
mit ENTER bestätigen.
5
Eingangswah
ltasten
Um das Option-Menü zu verlassen, drücken
Sie OPTION auf der Fernbedienung.
Um zum vorherigen Menü zurückzukehren, drücken
Sie RETURN auf der Fernbedienung.
Hinweis
FM, AM
B/C/D/E
ENTER
Wenn B / C / D / E auf der Fernbedienung oder andere Tasten
nach dem Schließen des Option-Menüs nicht mehr funktionieren,
drehen Sie am INPUT Wahlschalter an der Frontblende (oder
drücken Sie eine der Eingangswahltasten oder FM bzw. AM auf
der Fernbedienung), um die aktuelle Eingangsquelle erneut
auszuwählen.
Einträge im Option-Menü
Für jede Eingangsquelle sind die folgenden Menüeinträge
vorhanden.
RETURN
Eingangsquelle
OPTION
1
Drehen Sie den INPUT Wahlschalter an der
Frontblende (oder drücken Sie eine der
Eingangswahltasten oder FM bzw. AM auf
der Fernbedienung) und wählen Sie die
gewünschte Eingangsquelle aus.
Drücken Sie OPTION auf der Fernbedienung.
Hinweis
Wenn bei angezeigtem Option-Menü die Eingangsquelle
umgeschaltet wird, wird das Option-Menü im FrontblendeDisplay verlassen und stattdessen das Display der gewählten
Eingangsquelle angezeigt.
30 De
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (UKW/MW)
Volume, FM Mode, Auto Preset, Clr
All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Hinweis
*
2
Menüeinträge
„Interlock“ wird im Option-Menü nur dann angezeigt, wenn
Sie ein Wireless-System für iPod verwenden.
EINSTELLEN DES OPTION-MENÜS FÜR JEDE EINGANGSQUELLE
Es folgen die genauen Beschreibungen der Menüeiträge.
Die Konfiguration wird je nach der gewählten
Eingangsquelle abgebildet.
y
Die Grundeinstellungen sind mit „*“ markiert.
Volume
Untermenüs:
MaxVol, IniVol
Einstellbarer
Bereich (MaxVol): –30,0dB bis +15,0dB, +16,5dB*
(5,0-dB-Schritte)
Einstellbarer
Bereich (IniVol): Off* (Aus), Mute (Stumm), –89,5dB bis +16,5dB
(0,5-dB-Schritte)
Wählt die Lautstärkewerte.
MaxVol (Maximale Lautstärke)
Stellt die maximal einstellbare Lautstärke ein, so dass die
Lautstärke nicht versehentlich höher als auf einen
bestimmten Wert eingestellt werden kann. Sie können z. B.
die Lautstärke zwischen –89,5 dB und –5,0 dB (oder Mute)
regeln, wenn Sie diesen Parameter auf „–5.0dB“ einstellen.
Die Lautstärke kann bis auf den maximalen Pegel
eingestellt werden, wenn dieser Parameter auf +16,5 dB
steht (Grundeinstellung).
Wenn ein iPhone/iPod drahtlos über das Wireless-System
für iPod mit diesem Gerät verbunden ist, kann dieses
Gerät über das iPhone/iPod eingeschaltet oder in
Bereitschaft versetzt werden, oder es kann das DOCK als
Eingangsquelle gewählt werden.
„Interlock“ wird im Option-Menü nur dann angezeigt,
wenn Sie ein Wireless-System für iPod verwenden und
wenn DOCK als Eingangsquelle gewählt ist.
ON
OFF
Dieses Gerät reagiert auf gewisse
Bedienungsvorgänge am iPhone/iPod.
Das Merkmal ist deaktiviert.
Connect/Disconnect
Verbindet mit oder trennt eine Bluetooth-Komponente
(siehe Seite 29).
„Connect/Disconnect“ wird im Option-Menü nur dann
angezeigt, wenn DOCK (Bluetooth) als Eingangsquelle
gewählt ist.
Pairing
Startet den Pairing-Vorgang zwischen einem Bluetooth
Wireless Audio Receiver und der Bluetooth-Komponente
(siehe Seite 28).
„Pairing“ wird im Option-Menü nur dann angezeigt, wenn
DOCK (Bluetooth) als Eingangsquelle gewählt ist.
ERWEITERTE
BEDIENUNG
IniVol (Anfangslautstärke)
Wählt die Lautstärke vor, die beim Einschalten dieses
Geräts eingestellt wird. Wenn dieser Parameter auf „Off“
(Aus) eingestellt wird, wird das Gerät beim Einschalten
auf die Lautstärke eingestellt, die vor dem Schalten in
Bereitschaft eingestellt war.
Interlock
Auswahlmöglichkeiten: ON*, OFF
Hinweis
Wenn „MaxVol“ auf einen niedrigeren Wert eingestellt wird als
„IniVol“, hat die Einstellung bei „MaxVol“ Vorrang vor der
Einstellung bei „IniVol“. Wenn Sie z. B. „MaxVol“ auf
„–30.0dB“ einstellen und „IniVol“ auf „0.0dB“, wird die
Lautstärke beim nächsten Einschalten automatisch auf „–30.0dB“
eingestellt.
FM Mode
Auswahlmöglichkeiten: STEREO*, MONO
Stellt den Empfangsmodus für UKW-Sendungen ein
(siehe Seite 18).
„FM Mode“ wird im Option-Menü nur dann angezeigt,
wenn TUNER als Eingangsquelle gewählt ist.
Auto Preset
Erkennt automatisch UKW-Radiosender und speichert sie
als Festsender (siehe Seite 19).
„Auto Preset“ wird im Option-Menü nur dann angezeigt,
wenn TUNER als Eingangsquelle gewählt ist.
Deutsch
Clr All Preset
Löscht alle Festsender (siehe Seite 22).
„Clr All Preset“ wird im Option-Menü nur dann
angezeigt, wenn TUNER als Eingangsquelle gewählt ist.
31 De
WEITERFÜHRENDES
WEITERFÜHRENDES
■ ADVANCED SETUP Menüparameter
Ändert die Grundeinstellungen je nach den
Anforderungen Ihrer Hörumgebung.
y
Die Grundeinstellungen sind mit „*“ markiert.
APD (Automatic Power Down) TIMER
Auswahlmöglichkeiten: 4H (4 Stunden),
8H* (8 Stunden), 12H (12 Stunden)
Wenn der Schalter POWER MANAGEMENT an der
Geräterückseite (siehe Seite 7) eingeschaltet ist (ON),
schaltet dieses Gerät automatisch in Bereitschaft, wenn es
für die angegebene Zeitdauer nicht bedient wird.
Ändern der ADVANCED SETUPMenüparameter
Das ADVANCED SETUP Menü wird im FrontblendeDisplay angezeigt.
y
• Die Audio-Ausgabe ist stummgeschaltet, während die
Parameter im ADVANCED SETUP Menü eingestellt werden.
• Wähend der Einstellung der Parameter im ADVANCED
SETUP Menü sind die meisten Bedienelemente an der
Frontblende deaktiviert; nur A (netz), der INPUT Wahlschalter
und INFO lassen sich bedienen.
Hinweis
Wenn der Schalter POWER MANAGEMENT ausgeschaltet ist
(OFF), wird „APD TIMER -OFF“ angezeigt.
INITIALIZE
Auswahlmöglichkeiten: NO*, YES
Setzt alle Parameter auf die Werksvoreinstellung.
• Wählen Sie NO, um abzubrechen und keine Parameter
auf die Werksvoreinstellung zurückzusetzen.
• Wählen Sie YES, um alle Parameter auf die
Werksvoreinstellung zurückzusetzen.
A (netz)
INFO
INPUT Wahlschalter
1
Halten Sie INFO an der Frontblende gedrückt,
und drücken Sie dann den Schalter A (netz)
hinein.
Dieses Gerät schaltet sich ein, und das ADVANCED
SETUP Menü erscheint im Frontblende-Display.
2
Drehen Sie den INPUT Wahlschalter an der
Frontblende, um den zu ändernden
Parameter auszuwählen.
Siehe „ADVANCED SETUP Menüparameter“ auf
Seite 32 für eine vollständige Liste der verfügbaren
Parameter.
3
Drücken Sie mehrmals INFO an der
Frontblende, um die gewählte
Parametereinstellung zu ändern.
Zum Ändern anderer Einstellungen wiederholen Sie
Schritte 2 und 3.
4
Drücken Sie A (netz) an der Frontblende,
sodass er herausspringt, um Ihre
Einstellungen zu bestätigen.
Hinweis
Wenn „YES“ gewählt wird, werden die Parameter beim nächsten
Einschalten dieses Geräts zurückgesetzt.
Hinweis
Die vorgenommenen Einstellungen sind beim nächsten
Einschalten dieses Geräts gültig.
32 De
STÖRUNGSSUCHE
STÖRUNGSSUCHE
Sehen Sie in der Tabelle unten nach, wenn das Gerät nicht einwandfrei funktioniert. Falls das aufgetretene Problem unten
nicht aufgeführt ist oder die dortigen Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker
heraus, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.
■ Allgemeines
Problem
Dieses Gerät schaltet
sich nicht ein.
Es ist kein Ton zu
hören
Abhilfe
Siehe
Seite
Das Netzkabel ist nicht angeschlossen
oder der Stecker ist nicht vollständig
eingesteckt.
Schließen Sie das Netzkabel sicher an.
Die Impedanzeinstellung ist falsch.
Stellen Sie die Impedanz gemäß der Lautsprecher ein.
11
Die Schutzschaltung wurde aufgrund
eines Kurzschlusses usw. aktiviert.
Stellen Sie sicher, dass sich die Adern von
Lautsprecherkabeln nicht einander berühren, und
schalten Sie dann das Gerät nochmals ein.
10
Der rückseitige IMPEDANCE
SELECTOR-Schalter wurde nicht
vollständig zu einer der beiden Positionen
geschoben.
Schieben Sie den IMPEDANCE SELECTORSchalter ganz in eine der beiden Positionen, während
dieses Gerät ausgeschaltet ist.
Dieses Gerät wurde einem starken
externen Stromschlag (wie Blitzschlag
oder starke statische Elektrizität)
ausgesetzt.
Schalten Sie dieses Gerät aus, ziehen Sie das
Netzkabel heraus und schließen Sie es nach
30 Sekunden wieder an; dann setzen Sie den
normalen Betrieb des Geräts fort.
—
Die Eingangs- oder Ausgangskabel sind
falsch angeschlossen.
Schließen Sie die Kabel richtig an. Falls das Problem
weiterhin besteht, sind vielleicht die Kabel defekt.
10
Es wurde keine geeignete Eingangsquelle
ausgewählt.
Wählen Sie mit dem INPUT Wahlschalter an der
Frontblende (oder mit einer der Eingangswahltasten
oder den Tasten FM oder AM auf der Fernbedienung)
eine geeignete Eingangsquelle aus.
13
Die Schalter SPEAKERS A/B sind nicht
richtig eingestellt.
Schalten Sie die entsprechende Taste SPEAKERS A
oder SPEAKERS B ein.
13
Die Lautsprecherkabel sind nicht sicher
angeschlossen.
Stellen Sie sichere Verbindungen her.
Die Ausgabe wurde stummgeschaltet.
Schalten Sie die Stummschaltung aus.
8
Die Einstellung bei MaxVol oder IniVol
ist zu gering.
Stellen Sie diese Einstellungen auf einen höheren
Wert.
30
Die als Eingangssignalquelle gewählte
Komponente ist ausgeschaltet oder gibt
nichts wieder.
Schalten Sie die Komponente ein und stellen Sie
sicher, dass sie ein Signal wiedergibt.
Die Schutzschaltung wurde aufgrund
eines Kurzschlusses usw. aktiviert.
Prüfen Sie, ob der IMPEDANCE SELECTORSchalter sich in der richtigen Stellung befindet.
11
Stellen Sie sicher, dass sich die Adern von
Lautsprecherkabeln nicht einander berühren, und
schalten Sie dann das Gerät nochmals ein.
10
Dieses Gerät wurde zu heiß.
Stellen Sie sicher, dass die Öffnungen oben am Gerät
nicht blockiert sind.
—
Das Gerät wurde durch die automatische
Abschaltfunktion ausgeschaltet.
Ändern Sie die Einstellung der automatischen
Abschaltfunktion („APD TIMER“ im AdvancedSetup-Menü) auf einen längeren Wert, oder schalten
Sie die automatische Abschaltfunktion aus, indem Sie
den Schalter POWER MANAGEMENT an der
Rückseite ausschalten (Stellung OFF).
32
—
11
10
—
Deutsch
33 De
ZUSÄTZLICHE
INFORMATIONEN
Der Ton wird plötzlich
ausgeschaltet.
Ursache
STÖRUNGSSUCHE
Abhilfe
Siehe
Seite
Fehlerhafte Kabelanschlüsse.
Schließen Sie die Kabel richtig an. Falls das Problem
weiterhin besteht, sind vielleicht die Kabel defekt.
10
Der Regler BALANCE ist falsch
eingestellt.
Stellen Sie den Regler BALANCE in eine geeignete
Stellung.
14
Es fehlen die Bässe,
und das
Richtungshören ist
stark eingeschränkt.
Die Adern + und – wurden
verstärkerseitig oder lautsprecherseitig
vertauscht.
Schließen Sie die Lautsprecheradern mit der richtigen
Phasenlage an den Anschlüssen + und – an (Plus an
Plus und Minus an Minus).
Ein „Brummgeräusch“
ist zu hören.
Fehlerhafte Kabelanschlüsse.
Achten Sie darauf, dass die Audiostecker fest sitzen.
Falls das Problem weiterhin besteht, sind vielleicht
die Kabel defekt.
10
Der Plattenspieler wurde nicht mit dem
Anschluss GND verbunden.
Stellen Sie die Masseverbindung zwischen
Plattenspieler und diesem Gerät am GND-Anschluss
her.
10
Der Lautstärkepegel
ist beim Abspielen
einer Schallplatte
sehr niedrig.
Die Schallplatte wird auf einem
Plattenspieler mit einem MCTonabnehmer abgespielt (Moving Coil).
Der Plattenspieler sollte über einen MC-Vorverstärker
an dieses Gerät angeschlossen werden.
Der Lautstärkepegel
lässt sich nicht
erhöhen oder der Ton
ist verzerrt.
Die an den Ausgangsbuchsen TAPE REC
oder LINE 1 REC dieses Geräts
angeschlossene Komponente ist
ausgeschaltet.
Schalten Sie die Komponente ein.
Die Tonqualität ist
schlechter, wenn Sie
über Kopfhörer hören
und diese an einem
an dieses Gerät
angeschlossenen
CD-Player bzw. ein
Kassettendeck
angeschlossen sind.
Dieses Gerät ist ausgeschaltet oder
befindet sich im Bereitschaftsmodus.
Schalten Sie dieses Gerät ein.
Der Ton ist sehr leise.
Die Loudness-Funktion ist aktiv.
Problem
Nur der Ton des
Lautsprechers einer
Seite ist zu hören.
Die Regler BASS,
TREBLE, BALANCE
und LOUDNESS
haben keine
Auswirkung auf den
Klang.
34 De
Ursache
10
—
—
13
Der Schalter PURE DIRECT ist
eingeschaltet.
Regeln Sie die Lautstärke herunter, stellen Sie den
LOUDNESS-Regler in die Stellung FLAT, und
stellen Sie dann die Lautstärke nach Wunsch ein.
15
Der Schalter PURE DIRECT muss ausgeschaltet
sein, damit diese Regler eine Wirkung haben.
14
STÖRUNGSSUCHE
■ Tuner
FM
Ursache
Der UKWStereoempfang ist
verrauscht.
Dieses Problem kann bei UKWStereosendungen vorkommen, wenn der
Sender zu weit entfernt, zu schwach
oder die Antennenverstärkung zu gering
ist.
Überprüfen Sie die Antennenanschlüsse.
Probieren Sie es mit einer hochwertigen
UKW-Antenne mit Richtwirkung.
12
Schalten Sie in monauralen Modus.
18
Es treten Verzerrungen
auf, und klarer
Empfang ist auch mit
einer guten UKWAntenne nicht möglich.
Es sind Mehrweginterferenzen
vorhanden.
Verändern Sie die Antennenposition, um die
Mehrweginterferenzen zu eliminieren.
Der gewünschte
Sender kann mit der
automatischen
Abstimmmethode nicht
abgestimmt werden.
Das Signal ist zu schwach.
—
Die Radio-DataDer Radiosender stellt keine RadioSystem-Informationen
Data-System-Informationen bereit.
werden nicht angezeigt.
Das Signal ist zu schwach.
FM/
AM
AM
Abhilfe
Siehe
Seite
Problem
Probieren Sie es mit einer hochwertigen
UKW-Antenne mit Richtwirkung.
12
Verwenden Sie testweise die manuelle
Abstimmmethode.
18
—
Verwenden Sie eine hochwertige UKW-Antenne
mit Richtwirkung.
—
Es wird NO PRESETS
(keine Festsender)
angezeigt.
Es wurden keine Festsender
gespeichert.
Speichern Sie vor dem Betrieb die gewünschten
Sender als Festsender.
Der gewünschte
Sender kann mit der
automatischen
Abstimmmethode nicht
abgestimmt werden.
Das Signal ist schwach oder die
Antennenanschlüsse sind locker.
Ziehen Sie die Anschlüsse der MWRahmenantenne fest, und richten Sie sie auf
bestmöglichen Empfang aus.
—
Verwenden Sie testweise die manuelle
Abstimmmethode.
18
Die automatische
Die automatische
Festsenderspeicherung Festsenderspeicherung kann nicht für
funktioniert nicht.
MW-Sender angewendet werden.
Verwenden Sie die manuelle
Festsenderspeicherung.
19
20
Geräusche und Rauschen können von
Gewitter, Leuchtstofflampen, Motoren,
Thermostaten oder anderen elektrischen
Geräten ausgehen.
Versuchen Sie es mit einer Außenantenne und einer
guten Erdung.
Dies schafft Abhilfe, es ist jedoch sehr schwierig,
jegliche Störgeräusche vollständig zu beseitigen.
—
Es kommt zu Summund Heulgeräuschen.
Ein TV-Gerät wird in der Nähe
verwendet.
Stellen Sie dieses Gerät weiter entfernt vom TVGerät auf.
—
ZUSÄTZLICHE
INFORMATIONEN
Es treten dauerhaft
Knackgeräusche und
Rauschen auf.
Deutsch
35 De
STÖRUNGSSUCHE
■ iPhone/iPod
Die folgenden Meldungen können in bestimmten Situationen im Frontblende-Display angezeigt werden.
Meldung
Connect error
(Anschlussfehler)
Status/Ursache
Im Signalpfad von Ihrem iPhone/iPod
zum Gerät liegt ein Problem vor.
Abhilfe
Siehe
Seite
Schalten Sie dieses Gerät aus und schließen Sie das
Universal-Dock für iPod an der DOCK-Buchse
dieses Geräts an.
25
Nehmen Sie Ihr iPhone/iPod aus dem UniversalDock für iPod heraus und platzieren Sie es erneut im
Dock.
25
Schließen Sie ein iPhone/iPod an, welches von
diesem Gerät unterstützt wird.
25
Unknown iPod
(Unbekanntes iPod)
Das verwendete iPhone/iPod wird nicht
von diesem Gerät unterstützt.
Connected
(Verbunden)
Ihr iPhone/iPod ist richtig am UniversalDock für iPod angeschlossen.
—
Ihr iPhone/iPod ist richtig am WirelessSystem für iPod angeschlossen und mit
diesem Gerät über eine kabellose
Verbindung verbunden.
27
Ihr iPhone/iPod wurde vom UniversalDock für iPod getrennt.
—
Die kabellose Verbindung von Ihrem
iPhone/iPod zu diesem Gerät wurde
getrennt.
—
Disconnected
(Getrennt)
Die kabellose Verbindung ist schlecht.
Problem
Verwenden eines
Universal-Dock für
iPod:
Ihr iPhone/iPod wird
nicht geladen, obwohl
es am Universal-Dock
für iPod
angeschlossen ist.
Bei Verwendung
eines WirelessSystem für iPod:
Ihr iPhone/iPod wird
nicht geladen, obwohl
der am iPhone/iPod
angeschlossene
YID-W10-Transmitter
im YID-W10-Receiver
stationiert ist.
36 De
Ursache
Platzieren Sie den YID-W10-Receiver so weit von
diesem Gerät entfernt wie möglich.
Abhilfe
Dieses Gerät ist nicht eingeschaltet.
Schalten Sie dieses Gerät ein oder in Bereitschaft.
Das iPhone/iPod ist nicht richtig
angeschlossen.
Schließen Sie das iPhone/iPod richtig am UniversalDock für iPod an.
25
Siehe
Seite
4, 8
—
Dieses Gerät ist nicht eingeschaltet.
Schalten Sie dieses Gerät ein oder in Bereitschaft.
Der YID-W10-Transmitter ist nicht
richtig im YID-W10-Receiver stationiert.
Stationieren Sie den an Ihrem iPhone/iPod
angeschlossenen YID-W10-Transmitter richtig im
YID-W10-Receiver.
4, 8
—
STÖRUNGSSUCHE
■ Bluetooth™
Die folgenden Meldungen können in bestimmten Situationen im Frontblende-Display angezeigt werden.
Meldung
Searching...
(Suche...)
Status/Ursache
Abhilfe
Siehe
Seite
Der Bluetooth Wireless Audio Receiver
und die Bluetooth-Komponente
durchlaufen gerade den Pairing-Vorgang.
—
Der Bluetooth Wireless Audio Receiver
und die Bluetooth-Komponente bauen
gerade eine Verbindung auf.
—
Completed
(Abgeschlossen)
Das Pairing ist beendet.
Canceled
(Abgebrochen)
Das Pairing wurde abgebrochen.
Connected
(Verbunden)
Die Verbindung zwischen dem Bluetooth
Wireless Audio Receiver und der
Bluetooth-Komponente wurde
hergestellt.
—
Disconnected
(Getrennt)
Die Bluetooth-Komponente wurde vom
Bluetooth Wireless Audio Receiver
getrennt.
—
Not found
(Nicht gefunden)
Die Bluetooth-Komponente wurde nicht
gefunden.
Das Pairing war evtl. nicht erfolgreich.
—
—
Während des Pairing:
– das Pairing muss gleichzeitig an der BluetoothKomponente und diesem Gerät erfolgen. Prüfen
Sie, ob die Bluetooth-Komponente im PairingModus ist.
Während des Verbindungsaufbaus:
– prüfen Sie, ob die Bluetooth-Komponente
eingeschaltet ist.
– prüfen Sie, ob sich die Bluetooth-Komponente
innerhalb 10 m des Bluetooth Wireless Audio
Receiver befindet.
—
Probieren Sie den Pairing-Vorgang erneut.
28
■ Fernbedienung
Die Fernbedienung
funktioniert nicht
oder nicht richtig.
Ursache
Zu hoher Abstand oder falscher Winkel.
Abhilfe
Die Fernbedienung funktioniert innerhalb einer
Reichweite von 6 m und innerhalb von 30 Grad
Abweichung von der Richtung direkt gegenüber der
Frontblende.
Der Fernbedienungssensor am Gerät ist
direktem Sonnenlicht oder starkem Licht
(z. B. einer Leuchtstoffröhre) ausgesetzt.
Richten Sie dieses Gerät anders aus.
Die Batterien sind zu schwach.
Tauschen Sie alle Batterien aus.
Siehe
Seite
9
ZUSÄTZLICHE
INFORMATIONEN
Problem
—
9
Deutsch
37 De
TECHNISCHE DATEN
TECHNISCHE DATEN
AUDIOSEKTION
• Minimale Ausgangsleistung (RMS)
(8 Ω, 20 Hz bis 20 kHz, 0,04% THD) ..................... 50 W + 50 W
• Impulsleistung pro Kanal (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Maximale Ausgangsleistung pro Kanal [nur Europäisches Modell]
(1 kHz, 0,7% THD, 4 Ω) ...................................................... 55 W
• Leistung nach IEC [nur Europäisches Modell]
(1 kHz, 0,04% THD, 8 Ω) .................................................... 52 W
• Leistungsbandbreite
(0,06% THD, 25 W, 8 Ω) .................................. 10 Hz bis 50 kHz
• Dämpfungsfaktor (SPEAKERS A)
1 kHz, 8 Ω ............................................................. 150 oder höher
• Maximale effektive Ausgangsleistung (JEITA)
[Nur asiatisches und mittel-/südamerikanisches Modell]
(1 kHz, 10% THD, 8 Ω) ....................................................... 85 W
• Eingangsempfindlichkeit/Eingangsimpedanz
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
CD usw. ................................................................. 200 mV/47 kΩ
• Maximaler Eingangssignalpegel
PHONO (MM) (1 kHz, 0,003% THD) ............ 60 mV oder höher
CD, usw. (1 kHz, 0,5% THD) ............................ 2,2 V oder höher
• Ausgangspegel/Ausgangsimpedanz
CD usw. (Eingang 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
CD usw. (Eingang 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Frequenzgang
CD usw. (20 Hz bis 20 kHz) ........................................ 0 ± 0,5 dB
CD usw., PURE DIRECT Ein (10 Hz bis 100 kHz) .... 0 ± 1,0 dB
• Abweichung von RIAA-Entzerrungskurve
PHONO (MM) ................................................................ ± 0,5 dB
• Gesamte harmonische Verzerrungen (THD)
PHONO (MM) bis REC
(20 Hz bis 20 kHz, 3 V) .............................. 0,025% oder weniger
CD usw. bis SPEAKERS
(20 Hz bis 20 kHz, 25 W, 8 Ω) .................... 0,015% oder weniger
• Signal-Rauschspannungsabstand (IHF-A-Schaltkreis)
PHONO (MM) (5 mV, Eingang kurzgeschlossen)
......................................................................... 87 dB oder höher
CD usw., PURE DIRECT Ein
(200 mV, Eingang kurzgeschlossen) ............... 100 dB oder höher
• Eigenrauschen (IHF-A-Schaltkreis) ....................................... 30 µV
• Kanaltrennung
CD usw. (5,1 kΩ, Eingang kurzgeschlossen, 1/10 kHz)
..................................................................... 65/50 dB oder höher
• Charakteristik der Klangregelung
BASS
Anhebung/Absenkung (50 Hz) ..................................... ± 10 dB
Übergangsfrequenz ......................................................... 350 Hz
TREBLE
Anhebung/Absenkung (20 kHz) ................................... ± 10 dB
Übergangsfrequenz ........................................................ 3,5 kHz
• Kontinuierliche Loudness-Regelung
Abdämpfung (1 kHz) ......................................................... –30 dB
• Verstärkungsgleichlauffehler (0 bis –99 dB) .... 0,5 dB oder weniger
UKW-SEKTION
• Abstimmbereich
[US-amerikanisches und Kanadisches Modell]
..................................................................... 87,5 bis 107,9 MHz
[Asiatisches und mittel-/südamerikanisches Modell]
............................................... 87,5/87,50 bis 107,9/108,00 MHz
[Europäisches, Russisches und Australisches Modell]
................................................................. 87,50 bis 108,00 MHz
• 50 dB Stummschaltungsschwelle (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
38 De
• Signal-Rauschspannungsabstand (IHF)
Mono/Stereo ............................................................. 74 dB/70 dB
• Klirrfaktor (1 kHz)
Mono/Stereo ................................................................ 0,3%/0,3%
MW-SEKTION
• Abstimmbereich
[US-amerikanisches und Kanadisches Modell]
........................................................................ 530 bis 1710 kHz
[Asiatisches und mittel-/südamerikanisches Modell]
........................................................ 530/531 bis 1710/1611 kHz
[Europäisches, Russisches und Australisches Modell]
........................................................................ 531 bis 1611 kHz
ALLGEMEINES
• Stromversorgung
[US-amerikanisches und Kanadisches Modell]
....................................................... 120 V Netzspannung, 60 Hz
[Mittel-/Südamerikanisches Modell]
........................... 110–120/220–240 V Netzspannung, 50/60 Hz
[Australisches Modell] .................... 240 V Netzspannung, 50 Hz
[Europäisches und russisches Modell]
....................................................... 230 V Netzspannung, 50 Hz
[Modell für Asien] .............. 220–240 V Netzspannung, 50/60 Hz
• Stromverbrauch ..................................................................... 150 W
• Stromverbrauch in Bereitschaft ........................ 0,5 W oder weniger
• Stromverbrauch des YID-W10 in Bereitschaft
(YID-W10 angeschlossen) ............................ 1,2 W oder weniger
• Stromverbrauch beim Laden des iPod ............... 30 W oder weniger
• Maximale Leistungsaufnahme
[Nur mittel-/südamerikanisches Modell]
(8 Ω , 1 kHz, 10% THD) .................................................... 280 W
• Abmessungen (B × H × T) ............................. 435 × 151 × 387 mm
• Gewicht ................................................................................... 8,8 kg
* Änderungen der technischen Daten jederzeit ohne Vorankündigung
vorbehalten.
Begrenzte Garantie für den Europäischen Wirtschaftsraum (EWR) und die Schweiz
Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in
Anspruch genommen werden muss, wenden Sie sich bitte an den Händler, bei dem es gekauft wurde. Sollten Sie auf Schwierigkeiten stoßen, wenden Sie
sich bitte an die Yamaha Repräsentanz in Ihrem Land. Auf unserer Internetseite (http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/für
Einwohner Großbritanniens) finden Sie alle Einzelheiten.
Wir garantieren für einen Zeitraum von zwei Jahren ab ursprünglichem Kaufdatum, dass dieses Produkt frei von Verarbeitungs- oder Materialfehlern ist.
Yamaha verpflichtet sich, gemäß der nachstehend angeführten Bedingungen, ein fehlerhaftes Produkt (oder Teile desselben) kostenfrei (gilt für Teile und
Arbeit) zu reparieren oder auszutauschen. Diese Entscheidung obliegt ausschließlich Yamaha. Yamaha behält sich vor, das Produkt gegen ein in Art und/
oder Wert und Zustand ähnliches Produkt auszutauschen, wenn das entsprechende Modell nicht mehr erzeugt wird, oder die Reparatur als unrentabel
angesehen wird.
Bedingungen
1. Dem defekten Produkt MUSS die Originalrechnung oder der Originalkaufbeleg (der Beleg muss das Kaufdatum, den Produkt-Code und den Namen
des Händlers aufweisen) beigelegt werden, ebenso eine Fehlerbeschreibung. Bei Fehlen einer eindeutigen Kaufbestätigung behält sich Yamaha das
Recht vor, den kostenfreien Service abzulehnen und das Produkt auf Kosten des Kunden zu retournieren.
2. Das Produkt MUSS von einem AUTORISIERTEN Yamaha-Händler innerhalb des Europäischen Wirtschaftsraums (EWR) oder der Schweiz gekauft
worden sein.
3. Es wurden keine wie auch immer gearteten Änderungen am Produkt vorgenommen, außer diese wurden von Yamaha schriftlich genehmigt.
4. Folgendes ist von der Garantie ausgeschlossen:
a. Regelmäßige Wartung und Reparatur oder Austausch von Verschleißteilen.
b. Schaden durch:
(1) Vom Kunden selber oder von nichtbefugten Dritten ausgeführte Reparaturen.
(2) Unsachgemäße Verpackung oder Handhabung während des Transports vom Kunden. Beachten Sie bitte, dass die sachgerechte Verpackung des
zur Reparatur gebrachten Produkts in der Verantwortung des Retournierenden liegt.
(3) Unsachgemäße Verwendung, einschließlich der, jedoch nicht beschränkt auf, (a) die Verwendung des Produkts zu anderen als den normalen
Zwecken oder Behandlung entgegen die Anweisungen Yamahas zur korrekten Handhabung, Wartung oder Lagerung und (b) die Installierung
oder Verwendung des Produkts auf andere Weise als dies den technischen oder Sicherheitsstandards jenes Landes entspricht, in dem das Produkt
verwendet wird.
(4) Unfälle, Blitzschlag, Wasser, Feuer, ungeeignete Belüftung, Auslaufen der Batterie oder jedem anderen Grund, den Yamaha nicht beeinflussen
kann.
(5) Defekte an jenem System, an welches dieses Produkt angeschlossen wird und/oder die Inkompatibilität mit Produkten anderer Hersteller.
(6) Die Verwendung eines nicht von Yamaha in den EWR und/oder die Schweiz importierten Produkts, wenn dieses Produkt nicht den technischen
oder Sicherheitsstandards jenes Landes, in dem es verwendet wird, und/oder der standardisierten Produktspezifikation für von Yamaha im EWR
und/oder der Schweiz vertriebene Produkte, entspricht.
5. Wenn es Unterschiede in den Garantiebedingungen zwischen jenem Land in dem das Produkt gekauft wurde, und jenem in dem das Produkt verwendet
wird, finden die Garantiebedingungen jenes Landes Anwendung, in dem das Produkt verwendet wird.
6. Yamaha kann für keinerlei Verluste oder Schäden, ob direkt, in Konsequenz oder anderweitig, verantwortlich gemacht werden, außer bezüglich der
Reparatur oder des Ersatzes eines Produkts.
7. Legen Sie bitte Kopien aller persönlichen Einstellungen und Daten an, da Yamaha weder für irgendwelche Änderungen noch für den Verlust solcher
Daten verantwortlich gemacht werden kann.
8. Diese Garantie beeinflusst nicht die gesetzlichen Verbraucherrechte unter dem geltenden nationalen Recht oder die Verbraucherrechte gegenüber dem
Händler, die durch einen Kaufvertrag entstehen.
Verbraucherinformation zur Sammlung und Entsorgung alter
Elektrogeräte und benutzter Batterien
Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so
sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.
In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC,
bringen Sie bitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und
Wiederverwendung zu den entsprechenden Sammelstellen.
Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu
schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die
Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.
Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien,
kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder
die Verkaufsstelle der Artikel.
[Entsorgungsinformation für Länder außerhalb der Europäischen Union]
Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren
möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der
sachgerechten Entsorgungsmethode.
Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):
Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem
Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.
39 De
OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.
1 Läs noga denna bruksanvisning för att kunna ha största
möjliga nöje av enheten. Förvara bruksanvisningen nära
till hands för framtida referens.
2 Installera ljudanläggningen på en välventilerad plats där
det är svalt, torrt och rent – på avstånd från direkt solljus,
värmekällor, vibration, damm, fukt och/eller kyla. Lämna
följande mellanrum ovanför och bakom enheten för
ventilation:
Ovanför: 30 cm
Bakom: 20 cm
Sidor: 20 cm
3 Placera enheten på behörigt avstånd från andra
elapparater, motorer, transformatorer och annat som kan
orsaka störningar.
4 Utsätt inte enheten för hastiga temperaturväxlingar och
placera den inte på ett ställe där luftfuktigheten är hög
(t.ex. nära en luftfuktare) då fuktbildning i enheten skapar
risk för brand, elstötar, skador på enheten eller
personskador.
5 Placera inte enheten på ett ställe där främmande föremål
kan tränga in i den eller där den kan utsättas för droppar
eller vattenstänk. Placera aldrig det följande ovanpå
enheten:
– Övriga apparater då sådana kan orsaka skador och/eller
missfärgning av enhetens hölje.
– Brännbara föremål (t.ex. stearinljus) då sådana skapar
risk för brand, skador på enheten och/eller
personskador.
– Vätskebehållare som kan falla och spilla vätska över
enheten, vilket skapar risk för elstötar och/eller skador
på enheten.
6 Täck aldrig över enheten med en tidning, duk, gardin
el.dyl. då detta skapar risk för överhettning. En alltför hög
temperatur inuti enheten kan leda till brand, skador på
enheten och/eller personskador.
7 Anslut inte enheten till ett vägguttag förrän samtliga
övriga anslutningar slutförts.
8 Använd aldrig enheten vänd upp och ned. Detta kan leda
till överhettning som orsakar skador.
9 Hantera inte tangenter, reglage och kablar onödigt
hårdhänt.
10 Fatta tag i själva kontakten när nätkabeln kopplas bort från
vägguttaget; dra aldrig i kabeln.
11 Använd aldrig några kemiska lösningar för rengöring då
dessa kan skada ytbehandlingen. Använd en ren, torr trasa.
12 Använd endast den spänning som står angiven på enheten.
Anslutning till en strömkälla med högre spänning än den
angivna kan orsaka brand, skador på enheten och/eller
personskador. Yamaha åtar sig inget ansvar för skador
beroende på att enheten används med en spänning utöver
den angivna.
13 Koppla bort nätkabeln från vägguttaget för att undvika
skador p.g.a. blixtnedslag om ett åskväder uppstår.
14 Försöka aldrig att utföra egna reparationer. Kontakta en
kvalificerad tekniker från Yamaha om servicebehov
föreligger. Du får inte under några omständigheter ta av
höljet.
15 Koppla bort nätkabeln från vägguttaget om enheten inte
ska användas under en längre tid (t.ex. under semestern).
16 Läs avsnittet ”FELSÖKNING” om vanligt förekommande
driftsproblem innan du förutsätter att enheten är söndrig.
i Sv
17 Innan enheten flyttas ska du trycka på A för att stänga av
den och sedan koppla bort nätkabeln från vägguttaget.
18 Kondensation (imma) uppstår, om den omgivande
temperaturen plötsligt ändras. Koppla i så fall loss
nätkabeln från nätuttaget och låt apparaten vila.
19 Vid långvarig användning kan det hända att apparaten blir
väldigt varm. Slå i så fall av strömmen och låt apparaten
vila tills den har svalnat.
20 Installera receivern nära ett nätuttag och där
stickkontakten lätt kan kommas åt.
21 Utsätt inte batterierna för kraftig värme från exempelvis
solljus, eld eller liknande.
22 För högt ljudtryck från öronsnäckor eller hörlurar kan
orsaka hörselförlust.
Så länge den här enheten är ansluten till vägguttaget, är den inte
bortkopplad från nätströmmen, även om enheten stängs av med A
eller ställs i standbyläge med A-knappen på fjärrkontrollen. I detta
läge förbrukar enheten minimal ström.
VARNING
UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ
DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.
Denna etikett måste fästas på produkter som kan bli varma
utanpå medan de används.
OBSERVERA
Apparaten kopplas inte bort från växelströmskällan
(nätet) så länge som den är ansluten till vägguttaget,
även om själva apparaten har stängts av.
ADVARSEL
Netspæendingen til dette apparat er IKKE afbrudt,
sålæenge netledningen siddr i en stikkontakt, som er t
endt - også selvom der or slukket på apparatets
afbryder.
VAROITUS
Laitteen toisiopiiriin kytketty käyttökytkin ei irroita
koko laitetta verkosta.
INNEHÅLL
AVANCERAD ANVÄNDNING
STÄLLA IN OPTION-MENYN FÖR
VARJE INGÅNGSKÄLLA .............................30
Frontpanel ................................................................. 4
Display ...................................................................... 6
Enhetens baksida ...................................................... 7
Fjärrkontroll .............................................................. 8
Använda fjärrkontrollen ............................................ 9
AVANCERAD INSTÄLLNING .........................32
FÖRBEREDELSER
ANSLUTNINGAR ............................................... 10
Objekt i Option-menyn ........................................... 30
Ändra parametrarna för ADVANCED
SETUP-menyn .................................................... 32
YTTERLIGARE INFORMATION
FELSÖKNING .....................................................33
TEKNISKA DATA ..............................................38
Ansluta högtalare och källkomponenter ................. 10
Ansluta FM- och AM-antennerna ........................... 12
Ansluta nätkabeln ................................................... 12
FÖRBEREDELSER
ANVÄNDBARA FUNKTIONER ........................ 2
MEDFÖLJANDE TILLBEHÖR ......................... 3
REGLAGE OCH FUNKTIONER ....................... 4
INTRODUKTION
INTRODUKTION
GRUNDLÄGGANDE
ANVÄNDNING
GRUNDLÄGGANDE ANVÄNDNING
SPELA UPP OCH SPELA IN ............................ 13
Spela upp en källa ................................................... 13
Justera ljudkvaliteten .............................................. 14
Spela in en källa ...................................................... 16
Använda viloläge .................................................... 16
FM/AM-STATIONSINSTÄLLNING ................ 17
AVANCERAD
ANVÄNDNING
Automatisk stationsinställning ................................ 17
Manuell stationsinställning ..................................... 18
Automatisk stationsförinställning
(Endast FM-stationer) ......................................... 19
Manuell förinställning ............................................ 20
Hämta en förinställd station .................................... 21
Nollställa en förinställd station ............................... 21
Nollställa alla förinställda stationer ........................ 22
Ta emot Radio Data System-information
(Endast FM-stationer) ......................................... 23
TP-sökfunktion (endast FM-stationer) ................... 24
YTTERLIGARE
INFORMATION
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/
Bluetooth™-KOMPONENT .......................... 25
Använda en Universell Dockningsstation för iPod .... 26
Använda ett trådlöst system för iPod ...................... 27
Använda en mottagare för trådlös Bluetooth-signal ..... 28
Svenska
1 Sv
ANVÄNDBARA FUNKTIONER
ANVÄNDBARA FUNKTIONER
Med denna enhet kan du:
*
Förbättra ljudkvaliteten med funktionen Pure Direct
➡ s. 14
Spela upp musik från en iPhone/iPod* eller Bluetooth-komponent*
➡ s. 25
Lyssna på FM- och AM-radio
➡ s. 17
Ta emot och visa Radio Data System-information
➡ s. 23
Förstärka basljudet genom att ansluta en subwoofer
➡ s. 10
Använda enhetens fjärrkontroll för att styra en CD-spelare från
Yamaha
➡ s. 8
Spara energi genom att använda den automatiska
avstängningsfunktionen
➡ s. 32
Valfri Yamaha-produkt krävs
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra
länder.
Bluetooth™
Bluetooth är ett registrerat varumärke tillhörande Bluetooth SIG och används av Yamaha i enlighet med en
licensöverenskommelse.
• y anger användningstips.
• En del funktioner kan utföras med knapparna på antingen enhetens frontpanel eller på fjärrkontrollerna. Om knapparnas beteckningar
inte stämmer överens mellan denna enhet och fjärrkontrollerna så visas fjärrkontrollernas knappar inom parentes.
• Denna bruksanvisning är tryckt före tillverkningen av produkten. Utförande och tekniska data kan delvis ha ändrats på grund av
förbättringar etc. Om det förekommer skillnader mellan bruksanvisningen och produkten, så har produkten företräde.
2 Sv
MEDFÖLJANDE TILLBEHÖR
MEDFÖLJANDE TILLBEHÖR
Fjärrkontroll
AM-ramantenn
INTRODUKTION
Kontrollera att följande delar finns med i förpackningen.
FM-inomhusantenn
Batterier (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
3 Sv
Svenska
•
•
Anmärkningar angående fjärrkontrollen och batterierna
Spill inte vatten eller andra vätskor på fjärrkontrollen.
Tappa inte fjärrkontrollen.
Fjärrkontrollen får inte läggas eller förvaras på platser där följande förhållanden råder:
– hög luftfuktighet, som t.ex. nära ett bad
– hög temperatur, som t.ex. nära ett värmeelement eller en kamin
– extrem kyla
– mycket dammigt
Använd batterierna AA, R6, UM-3 till fjärrkontrollen.
Sätt i batterierna enligt polmarkeringarna (+ och -).
Byt ut alla batterier om du upptäcker att fjärrkontrollens räckvidd minskar.
Om batterierna tar slut ska du genast plocka ut dem ur fjärrkontrollen för att undvika explosion eller syraläckage.
Kasta omedelbart läckande batterier och var noga med att inte röra vid den läckande substansen. Om den läckande substansen
kommer i kontakt med huden eller om du får den i ögonen ska du genast skölja bort den och uppsöka en läkare. Rengör batterifacket
noga innan du sätter i nya batterier.
Använd inte gamla batterier tillsammans med nya. Det kan förkorta livslängden på de nya batterierna eller få de gamla batterierna att
börja läcka.
Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Batterier kan ha olika egenskaper
trots att de ser likadana ut.
Torka rent batterifacket innan du sätter i nya batterier.
Gör dig av med batterierna i enlighet med lokala bestämmelser.
REGLAGE OCH FUNKTIONER
REGLAGE OCH FUNKTIONER
Frontpanel
1 A (ström)
Slår på och av enheten (se sidan 13).
På: Nedtryckt
Av: Frigjord
Anmärkning
5 INFO
Startar eller ändrar visningsläge för Radio Data System
när TUNER är vald som ingångskälla (se sidan 23).
Ändrar uppspelningsinformationen som visas om låten
som spelas på iPhonen/iPoden när DOCK är vald som
ingångskälla (se sidan 26).
Enheten förbrukar en liten mängd ström även när den är avstängd
eller i standbyläge.
Anmärkning
2 Strömindikator
Lyser enligt följande:
Starkt ljus: Strömmen är på
Svagt ljus: Standbyläge
Av: Strömmen är av
Anmärkning
Om en iPhone/iPod laddas medan enheten är i standbyläge lyser
strömindikatorn starkt.
3 SPEAKERS A/B
Slår på eller av det högtalarpar som är anslutet till uttagen
SPEAKERS A och/eller SPEAKERS B på enhetens baksida
varje gång motsvarande knapp trycks ner (se sidan 13).
4 TP
Söker automatiskt efter en station som sänder ett
trafikprogram (TP) (se sidan 24).
4 Sv
Uppspelningsinformation kan endast visas för iPhone/iPodenheter som är anslutna via en Universell Dockningsstation för
iPod.
6 MEMORY
Sparar den aktuella FM/AM-stationen som en förinställd
station när TUNER är vald som ingångskälla (se sidan 20).
7 CLEAR
Nollställer den nuvarande förinställda FM/AM-stationen
när TUNER är vald som ingångskälla (se sidan 21).
8 Display
Visar information om enhetens driftstatus.
9 PRESET j / i
Väljer en förinställd FM/AM-station när TUNER är vald
som ingångskälla (se sidan 21).
0 FM, AM
Ställer in FM/AM-tunerbandet till FM eller AM när
TUNER är vald som ingångskälla (se sidan 17).
REGLAGE OCH FUNKTIONER
A TUNING jj / ii
Väljer frekvensinställning när TUNER är vald som
ingångskälla (se sidan 17).
INTRODUKTION
B Fjärrkontrollsensor
Tar emot infraröda signaler från fjärrkontrollen.
C PURE DIRECT och indikator
Gör det möjligt att lyssna på en källa med renast möjliga
ljud (se sidan 14). Indikatorn ovanför tänds och displayen
stängs av när den här funktionen är aktiverad.
D PHONES-uttag
Matar ut ljud för lyssning via hörlurar.
Anmärkning
Tryck på SPEAKER A/B så att indikatorerna SP A/B slocknar
innan du ansluter hörlurar till PHONES-uttaget.
E BASS-reglage
Ökar eller minskar den låga frekvensåtergivningen.
Mittläget ger en rak frekvensåtergivning (se sidan 14).
F TREBLE-reglage
Ökar eller minskar den höga frekvensåtergivningen.
Mittläget ger en rak frekvensåtergivning (se sidan 14).
G BALANCE-reglage
Korrigerar ljudbalansen mellan vänster och höger
högtalare med hänsyn till högtalarnas placering eller
förhållandena i lyssningsrummet (se sidan 14).
H LOUDNESS-reglage
Bevarar hela tonområdet oberoende av volymnivå och
kompenserar på så sätt för det mänskliga örats nedsatta
känslighet för höga och låga frekvenser vid låg volym
(se sidan 15).
I INPUT-väljare
Väljer den ingångskälla du vill lyssna på.
J VOLUME-reglage
Ökar eller minskar ljudvolymen.
Anmärkning
Detta påverkar inte REC-uttagens volym.
Svenska
5 Sv
REGLAGE OCH FUNKTIONER
Display
1 SP (SPEAKERS) A/B-indikatorer
Tänds enligt det valda högtalarparet.
Båda indikatorerna lyser när båda högtalarparen är valda.
2 Indikatorer för ingångskälla
Lyster starkt för att visa vilken ingångskälla som är vald
just nu.
3 PRESET-indikator
Tänds när du hämtar en förinställd radiostation. Blinkar
medan funktionen för automatisk stationsförinställning
söker efter FM-stationer att registrera som förinställda.
4 MEMORY-indikator
Tänds eller blinkar när en FM-/AM-station sparas som
förinställd.
5 TUNED-indikator
Tänds när enheten är inställd på en FM- eller AM-station.
6 STEREO-indikator
Tänds när enheten tar emot en stark signal från en
FM-sändning i stereo.
7 TP-indikator
Tänds när enheten är inställd på en station med ett
trafikprogram (TP). Blinkar när sökning efter en TPstation pågår.
8 SLEEP-indikator
Tänds när viloläge är aktiverat.
9 MUTE-indikator
Blinkar när MUTE-funktionen är aktiverad.
0 P-indikator
Tänds när du väljer ett förinställt nummer. Blinkar medan
du registrerar en förinställd radiostation.
A Multiinformationsdisplay
Visar information när du justerar eller ändrar inställningar.
B Volymindikator
Visar den aktuella ljudvolymen.
6 Sv
REGLAGE OCH
OCH FUNKTIONER
FUNKTIONER
REGLAGE
Enhetens baksida
INTRODUKTION
1 GND-anslutning
Används för att ansluta en skivspelare (se sidan 10).
A SPEAKERS-anslutningar
Används för att ansluta högtalare (se sidan 10).
2 TAPE-uttag
Används för att ansluta ett kassettdäck (se sidan 10).
B IMPEDANCE SELECTOR-omkopplare
Används för att välja impedansinställningar (se sidan 11).
3 Antennanslutningar
Används för att ansluta FM- och AM-antenner (se sidan 12).
4 DOCK-uttag
Används för att ansluta en valfri Yamaha Universell
Dockningsstation för iPod (som till exempel YDS-12), ett
trådlöst system för iPod (YID-W10) eller en mottagare för
trådlös Bluetooth signal (YBA-10) (se sidan 25).
5 Nätkabel
Används för att ansluta enheten till ett vägguttag
(se sidan 12).
6 PHONO-uttag
Används för att ansluta en skivspelare (se sidan 10).
7 CD-uttag
Används för att ansluta en CD-spelare (se sidan 10).
8 Uttag för LINE 1-2
Används för att ansluta ljudkomponenter (se sidan 10).
9 SUBWOOFER OUT-uttag
Används för att ansluta en subwoofer med inbyggd
förstärkare (se sidan 10).
Svenska
0 POWER MANAGEMENT-omkopplare
Används för att slå på eller av den automatiska
avstängningsfunktionen. När den här funktionen är
aktiverad ställs enheten automatiskt i standbyläge om den
inte används under en viss tid (det finns 3 olika
inställningar; se sidan 32).
7 Sv
REGLAGE OCH FUNKTIONER
Fjärrkontroll
I detta avsnitt beskrivs funktionen för varje knapp på
fjärrkontrollen som används för att styra enheten eller en
CD-spelare från Yamaha.
3 DIMMER
Ändrar ljusstyrkan på displayen. Du kan ställa in
ljusstyrkan på 3 nivåer genom att trycka på den här
knappen upprepade gånger.
y
Den här inställningen sparas även om du stänger av enheten.
4 SLEEP
Ställer in viloläge (se sidan 16).
5 Ingångsväljare
Välj vilken ingångskälla du vill lyssna på.
y
• Namnen på ingångskällorna motsvarar namnen på
anslutningsuttagen på baksidan.
• Om du vill välja TUNER som ingångskälla med fjärrkontrollen
trycker du på FM eller AM.
6 OPTION
Slår på och av OPTION-menyn (se sidan 30).
7 SPEAKERS A/B
Slår på och av högtalarparet som är anslutet till
utgångarna SPEAKERS A och/eller SPEAKERS B på
enhetens baksida när motsvarande knapp trycks ner.
8 MUTE
Dämpar ljudvolymen. Om du trycker på knappen en gång
till återställs ljudvolymen till föregående nivå.
9 VOLUME +/–
Ökar eller minskar ljudvolymen.
Anmärkning
Detta påverkar inte REC-uttagens volym.
0 RETURN
Tryck på denna knapp för att återgå till den tidigare menyn
eller stänga av displayen när du är i Option-menyn
(se sidan 30).
A B / C / D / E / ENTER
Används för att välja och bekräfta objekt i Option-menyn
(se sidan 30).
■ Gemensamma reglage
Följande knappar kan användas oavsett vilken
ingångskälla du väljer.
1 Sändare för infraröda signaler
Sänder infraröda signaler.
2 A (ström)
Slår på enheten eller ställer den i standbyläge.
Anmärkning
Den här knappen fungerar endast när knappen A (ström) på
frontpanelen är intryckt och strömmen är påslagen.
8 Sv
REGLAGE OCH FUNKTIONER
■ iPod-reglage
B TP
Söker automatiskt efter en station som sänder ett
trafikprogram (TP) (se sidan 24).
0 REPEAT
Följande knappar kan användas när du har valt TUNER
som ingångskälla.
C PRESET j / i
Väljer en förinställd FM/AM-station när TUNER är vald
som ingångskälla (se sidan 21).
D FM, AM
Väljer TUNER som ingångskälla och ställer in FM/AMtunerbandet till FM eller AM (se sidan 17).
E INFO
Startar eller ändrar visningsläge för Radio Data System
när TUNER är vald som ingångskälla (se sidan 23).
Använd följande knappar för att lyssna på en iPhone/iPod
när du har valt DOCK som ingångskälla. Se sidan 25 för
mer information.
A MENU/ Ee / b / a / ENTER
E INFO
INTRODUKTION
■ FM/AM-reglage
F SHUFFLE
G B
H C
■ Kontroller på CD-spelare från Yamaha
Följande knappar kan användas för att styra en CD-spelare
från Yamaha när CD har valts som ingångskälla.
I Kontrollknappar på CD-spelare från Yamaha
• s
Stoppar uppspelning
• e
Pausar uppspelning
• p
Startar uppspelning
• DISC SKIP Hoppar till nästa skiva i en CD-växlare
• b
Hoppar över bakåt
• a
Hoppar över framåt
•
• w
• f
Skjuter ut skivan
Spolar bakåt
Spolar framåt
Anmärkning
Även om du använder en CD-spelare från Yamaha kanske vissa
komponenter och funktioner inte är tillgängliga. Mer information
finns i bruksanvisningen till komponenten.
Använda fjärrkontrollen
■ Installera batterier
■ Räckvidd
Fjärrkontrollen sänder en riktad infraröd stråle.
Se till att rikta fjärrkontrollen direkt mot
fjärrkontrollsensorn på enhetens frontpanel när du
använder enheten.
Batterier av typ AA, R6, UM-3
Cirka 6 m
Svenska
Fjärrkontroll
9 Sv
ANSLUTNINGAR
ANSLUTNINGAR
Ansluta högtalare och källkomponenter
FÖRSIKTIGT
• Anslut inte denna enhet eller andra komponenter till nätspänning förrän samtliga anslutningar mellan komponenter är
gjorda.
• Alla anslutningar måste vara rätt: L (vänster) till L, R (höger) till R, ”+” till ”+” och ”–” till ”–”. Om anslutningarna är
felaktiga hörs det inget ljud från högtalarna och om högtalarnas polaritet är felaktig kommer ljudet att låta onaturligt
och sakna bas. Läs relevant information i bruksanvisningen för respektive komponent.
• Använd RCA-kablar till ljudkomponenter (förutom till högtalaranslutningar och anslutningar till DOCK-uttag).
• Du måste ställa IMPEDANCE SELECTOR i lämpligt läge innan du ansluter högtalare. Se sidan 11 för mer
information.
• Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på enheten. Det
kan skada enheten och/eller högtalarna.
Skivspelare
Kassettdäck
Ljud ut
Ljud ut
Se sidan 25 för mer
information om vilka
andra komponenter
som kan anslutas till
denna enhet.
Högtalare A
Ljud in
GND
Ljud ut
CD-spelare
Ljud ut
Ljud in
DVD-spelare
etc.
Ljud ut
CD-brännare
etc.
Subwoofer
Högtalare B
y
• PHONO-uttagen är utformade för anslutning av en skivspelare med en MM-kassett.
• Anslut skivspelaren till jordintaget GND för att minska brusstörningar i signalen. Med vissa skivspelare kan det emellertid hända att
mindre brus uppstår om de inte är anslutna till jordintaget GND.
10 Sv
ANSLUTNINGAR
■ IMPEDANCE SELECTOR-omkopplare
FÖRSIKTIGT
Ändra inte IMPEDANCE SELECTOR-omkopplaren när
spänningen är påslagen eftersom enheten kan skadas.
Om enheten inte startar kan det hända att du inte har
skjutit IMPEDANCE SELECTOR-omkopplaren helt åt
något av hållen. Om så är fallet ska du dra ut nätkabeln
och skjuta omkopplaren hela vägen åt någon av hållen.
Välj omkopplarläget (LOW eller HIGH) beroende på
impedansen för högtalarsystemet.
■ Anslutning med dubbla kablar (bi-wiring)
En bi-wireanslutning separerar bassektionen från den
kombinerade mellanregister- och diskantsektionen. En biwirekompatibel högtalare har fyra kontakter med
polskruvar. Dess kontaktpar gör det möjligt att dela upp
högtalaren i två självständiga sektioner. Med dessa
anslutningar är mellanregister- och högfrekvenselementen
kopplade till det ena kontaktparet och
lågfrekvenselementet till det andra kontaktparet.
Denna enhet
Impedansnivå
HIGH
• Om du använder ett högtalarpar (A eller B)
måste impedansen för varje högtalare vara
8 Ω eller högre.
• Om du använder två högtalarpar (A och B)
samtidigt måste impedansen för varje
högtalare vara 16 Ω eller högre.
• Om du ansluter med dubbla kablar
(bi-wire) måste impedansen för varje
högtalare vara 8 Ω eller högre. Se sidan 11
för information om Anslutning med dubbla
kablar (bi-wiring).
LOW
• Om du använder ett högtalarpar (A eller B)
måste impedansen för varje högtalare vara
4 Ω eller högre.
• Om du använder två högtalarpar (A och B)
samtidigt måste impedansen för varje
högtalare vara 8 Ω eller högre.
• Om du ansluter med dubbla kablar
(bi-wire) måste impedansen för varje
högtalare vara 4 Ω eller högre. Se sidan 11
för information om Anslutning med dubbla
kablar (bi-wiring).
FÖRBEREDELSER
Högtalare
Omkopplarläge
Anslut den andra högtalaren till det andra kontaktparet på
samma sätt.
FÖRSIKTIGT
När du ansluter med dubbla kablar ska du ställa
IMPEDANCE SELECTOR-omkopplaren på HIGH eller
LOW beroende på högtalarnas impedans:
8 Ω eller högre: HIGH
4 Ω eller högre: LOW
Se sidan 11 för mer information om IMPEDANCE
SELECTOR-omkopplaren.
Anmärkning
Ta bort kortslutningsbryggorna eller kablarna på högtalarna när
du ska ansluta med dubbla kablar.
■ Ansluta högtalarkablar
y
Skala bort cirka
10 mm av
isoleringen i
änden på varje
högtalarkabel.
För att använda anslutningar med dubbla kablar ska du trycka på
SPEAKERS A och SPEAKERS B på frontpanelen eller
fjärrkontrollen så att både SP A och B börjar lysa på displayen.
Anmärkning
När du kopplar högtalarkablarna till högtalaranslutningarna ska
du endast föra in de blottade trådarna. Om du för in isolerad kabel
kan anslutningen bli svag och därmed kanske inget ljud hörs.
SPEAKERS A/B
11 Sv
Svenska
SPEAKERS A/B
ANSLUTNINGAR
Ansluta FM- och AM-antennerna
Inomhusantenner för mottagning av FM- och AM-sändningar medföljer enheten. Vanligtvis bör dessa antenner skapa
tillräckligt starka signaler. Anslut båda antennerna till de avsedda uttagen på rätt sätt.
Anmärkning
Anslut en utomhusantenn om mottagningskvaliteten är dålig. Rådgör med närmaste auktoriserade Yamaha-handlare eller servicecenter
angående utomhusantenner.
FM-utomhusantenn
AM-utomhusantenn
Dra en 5 till 10 meter lång
plastöverdragen kabel
utomhus genom ett fönster.
FMinomhusantenn
(medföljer)
AM-ramantenn
(medföljer)
• AM-ramantennen bör alltid
vara ansluten, även om en
AM-utomhusantenn också
ansluts till enheten.
• AM-ramantennen bör inte
placeras nära enheten.
Jord (GND-anslutning)
Koppla antennens GND-anslutning till en god jordningspunkt för att
erhålla största möjliga säkerhet och minsta möjliga interferens. En
metallstake nedstucken i fuktig mark utgör en god jordningspunkt.
■ Montera den medföljande AM-ramantenn
■ Ansluta kabeln till AM-ramantennen
Ansluta nätkabeln
Anslut nätkabeln till ett vägguttag när samtliga
anslutningar har slutförts.
12 Sv
Till ett
vägguttag med
nätkabeln
SPELA UPP OCH SPELA IN
SPELA UPP OCH SPELA IN
FÖRSIKTIGT
Iaktta stor försiktighet när du spelar upp DTS-kodade CD-skivor.
Om du spelar upp en DTS-kodad CD-skiva i en CD-spelare som inte stöder DTS kommer det bara att höras brus, vilket
kan skada högtalarna. Kontrollera om CD-spelaren stöder DTS-kodade CD-skivor. Kontrollera även CD-spelarens
ljudvolym innan du spelar upp en DTS-kodad CD-skiva.
Spela upp en källa
3
Tryck på SPEAKERS A och/eller SPEAKERS
B på frontpanelen eller fjärrkontrollen för att
välja högtalare A och/eller högtalare B.
När högtalarpar A eller B är påslagna visas SP A eller
SP B på displayen (se sidan 6).
Anmärkningar
INPUT-väljare
VOLUME
A (ström)
4
Spela upp källan.
5
Vrid på VOLUME på frontpanelen (eller tryck
på VOLUME +/– på fjärrkontrollen) för att
justera ljudvolymen.
SPEAKERS A/B
Ingångsväljare
FM, AM
GRUNDLÄGGANDE
ANVÄNDNING
SPEAKERS A/B
A (ström)
• Kontrollera att SP A och SP B visas på displayen om du har
anslutit ett högtalarpar med dubbla kablar (bi-wire) eller om du
använder två högtalarpar samtidigt (A och B).
• Stäng av högtalarna när du lyssnar via hörlurar.
y
Du kan justera ljudkvaliteten med reglagen BASS, TREBLE,
BALANCE och LOUDNESS eller omkopplaren PURE DIRECT
på frontpanelen (se sidan 14).
6
Tryck på A (ström) på frontpanelen för att
stänga av enheten när du har lyssnat färdigt.
y
VOLUME +/–
Tryck på A (ström) på frontpanelen för att slå
på enheten.
2
Vrid på INPUT-väljaren på frontpanelen (eller
tryck på en av ingångsväljarna eller FM eller
AM på fjärrkontrollen) för att välja vilken
ingångskälla du vill lyssna på.
Svenska
1
Om du trycker på A (ström) på fjärrkontrollen när knappen
A (ström) på frontpanelen är intryckt och enheten är på ställs
enheten i standbyläge. Tryck på A (ström) igen för att slå på
enheten.
13 Sv
SPELA UPP OCH SPELA IN
Justera ljudkvaliteten
■ Justera BASS och TREBLE
■ Använda PURE DIRECT-omkopplaren
Insignalerna från ljudkällan kopplas förbi BASS,
TREBLE, BALANCE och LOUDNESS. På så sätt
elimineras alla förändringar i ljudsignalerna och det renast
möjliga ljudet skapas.
PURE DIRECT-indikatorn tänds och displayen stängs av
efter några sekunder.
PURE DIRECT-omkopplare
TREBLE
BASS
Reglagen BASS och TREBLE justerar den höga och låga
frekvensåtergivningen.
Mittläget ger en rak frekvensåtergivning.
BASS
Vrid reglaget medurs för att förstärka basljudet (det
lågfrekventa ljudet) om det inte är tillräckligt. Vrid
reglaget moturs för att dämpa basljudet om det är för högt.
Justerbart område: –10 dB till +10 dB (20 Hz)
Anmärkningar
• Reglagen BASS, TREBLE, BALANCE och LOUDNESS
fungerar inte när funktionen PURE DIRECT är aktiverad.
• Den här inställningen sparas även om du stänger av enheten.
TREBLE
Vrid reglaget medurs för att förstärka diskantljudet (det
högfrekventa ljudet) om det inte är tillräckligt. Vrid
reglaget moturs för att dämpa diskantljudet om det är för
högt.
Justerbart område: –10 dB till +10 dB (20 kHz)
■ Justera BALANCE
BALANCE
Reglaget BALANCE korrigerar ljudbalansen mellan
vänster och höger högtalare med hänsyn till högtalarnas
placering eller förhållandena i lyssningsrummet.
14 Sv
SPELA UPP OCH SPELA IN
■ Justera LOUDNESS
3
Vrid på LOUDNESS-reglaget tills du uppnår
önskad ljudvolym.
y
LOUDNESS
VOLUME
När du har ställt in LOUDNESS kan du lyssna på musik med
önskad ljudvolym. Justera LOUDNESS igen om LOUDNESSeffekten är för stark eller svag.
VOLUME +/–
GRUNDLÄGGANDE
ANVÄNDNING
Bevarar hela tonområdet oberoende av volymnivå och
kompenserar på så sätt för det mänskliga örats nedsatta
känslighet för höga och låga frekvenser vid låg volym.
FÖRSIKTIGT
Om omkopplaren PURE DIRECT har aktiverats med
LOUDNESS inställd på en viss nivå, kopplas insignalerna
förbi LOUDNESS-reglaget, varvid ljudvolymen plötsligt
ökar. För att skydda din hörsel eller högtalarna mot skada
måste du komma ihåg att trycka på omkopplaren PURE
DIRECT efter att du har sänkt ljudvolymen eller
kontrollerat att LOUDNESS är korrekt inställd.
1
Ställ in LOUDNESS i läget FLAT.
2
Vrid på VOLUME på frontpanelen (eller tryck
VOLUME +/– på fjärrkontrollen) för att justera
ljudvolymen till den högsta nivå du vill
lyssna på.
Svenska
15 Sv
SPELA UPP OCH SPELA IN
Spela in en källa
Använda viloläge
Anmärkningar
• Ljudet från den aktuella ingångskällan skickas till utgångarna
TAPE REC och LINE 1 REC. Om du väljer TAPE skickas
ljudet endast till utgången LINE 1 REC. Om du väljer LINE 1
skickas ljudet endast till utgången TAPE REC.
• Enheten måste vara påslagen för att kunna spela in.
• Kontrollerna VOLUME, BASS, TREBLE, BALANCE och
LOUDNESS och omkopplaren PURE DIRECT har ingen effekt
på den källa som spelas in.
• Kontrollera upphovsrättreglerna i det land där du spelar in
CD-skivor, radio etc. Att spela in upphovsrättsskyddat material
kan bryta mot lagen om upphovsrätt.
Använd denna funktion för att automatiskt ställa enheten i
standbyläge efter en viss tid. Funktionen viloläge är
användbar när du går och lägger dig medan enheten spelar
upp eller in en källa.
A (ström)
SLEEP
A (ström)
INPUT-väljare
Anmärkning
Viloläget kan endast ställas in med fjärrkontrollen.
1
Ingångsväljare
FM, AM
Tryck på SLEEP upprepade gånger för att
ställa in hur lång tid det ska ta innan enheten
ställs i standbyläge.
Varje gång du trycker på SLEEP ändras displayen
enligt bilden nedan.
SLEEP-indikatorn blinkar medan du ställer in tiden
för viloläge.
1
Vrid INPUT-väljaren på fronpanelen (eller
tryck på en av ingångsväljarna eller FM eller
AM på fjärrkontrollen) för att välja vilken
ingångskälla du vill spela in.
2
Spela upp källan och starta inspelningen
genom att använda den inspelningsenhet som
är ansluten till REC-uttagen (TAPE och/eller
LINE 1) på baksidan av enheten. Se sidan 10.
16 Sv
När viloläget är inställt börjar SLEEP-indikatorn på
displayen att lysa.
y
Gör något av följande för att stänga av viloläge:
• Välj ”Sleep Off”.
• Tryck på A (ström) på fjärrkontrollen för att ställa enheten i
standbyläge.
• Tryck på A (ström) på frontpanelen för att stänga av enheten.
FM/AM-STATIONSINSTÄLLNING
FM/AM-STATIONSINSTÄLLNING
Det finns 2 inställningsmetoder; automatisk och manuell. Välj någon av metoderna beroende på vad du föredrar och hur
starka stationernas signaler är.
Automatisk stationsinställning
Automatisk stationsinställning fungerar bra när
stationernas signaler är starka och det inte förekommer
störningar.
3
Tryck på och håll ned TUNING jj / ii på
frontpanelen i mer än 1 sekund för att
påbörja automatisk stationsinställning.
Tryck på ii för att ställa in en högre frekvens.
Tryck på jj för att ställa in en lägre frekvens.
Anmärkningar
• När du får in en radiostation visas stationens frekvens på
displayen.
• Försök att använda den manuella metoden för
stationsinställning om sökfunktion inte stannar vid önskad
station för att signalerna är svaga.
■ Funktionen Auto Mute
När du lyssnar på en FM-radiostation kommer sändningen
automatiskt att avbrytas när radiosignalen är svag om
stationen ställdes in genom:
• funktionen för automatisk stationsinställning
• hämtning av en förinställning som registrerades med
funktionen för automatisk förinställning
Ställ in radiostationen manuellt om du vill lyssna på en
station med svag signal.
GRUNDLÄGGANDE
ANVÄNDNING
INPUT-väljare
TUNING jj / ii
FM, AM
FM, AM
1
Vrid INPUT-väljaren på frontpanelen (eller
tryck på FM eller AM på fjärrkontrollen) för att
välja TUNER som ingångskälla.
Anmärkning
Om du trycker på FM eller AM på fjärrkontrollen för att välja
TUNER som ingångskälla väljs också motsvarande band, därför
kan du hoppa över steg 2.
2
Tryck på FM eller AM på frontpanelen (eller
FM eller AM på fjärrkontrollen) för att välja
mottagningsband (FM eller AM).
FM eller AM visas på displayen.
Svenska
17 Sv
FM/AM-STATIONSINSTÄLLNING
Manuell stationsinställning
Manuella stationsinställning är effektivt när
stationssignaler är svaga.
■ Förbättra FM-mottagning
Om signalen från radiostationen är svag och ljudkvaliteten
är otillräcklig kan du ställa in FM-bandet så att signalen
tas emot i mono för att förbättra mottagningen.
B/C/D/E
ENTER
RETURN
INPUT-väljare
TUNING jj / ii
FM, AM
OPTION
1
Tryck på OPTION på fjärrkontrollen när
enheten är inställd på en FM-radiostation.
Option-menyn för TUNER visas på displayen
(se sidan 30).
2
Tryck på B / C på fjärrkontrollen för att välja
”FM Mode”, och tryck sedan på ENTER.
FM, AM
y
1
Vrid INPUT-väljaren på frontpanelen (eller
tryck på FM eller AM på fjärrkontrollen) för att
välja TUNER som ingångskälla.
Tryck på RETURN på fjärrkontrollen för att avbryta momentet
och återgå till Option-menyn.
3
Anmärkning
Om du trycker på FM eller AM på fjärrkontrollen för att välja
TUNER som ingångskälla väljs också motsvarande band, därför
kan du hoppa över steg 2.
2
Tryck på FM eller AM på frontpanelen (eller
FM eller AM på fjärrkontrollen) för att välja
mottagningsband (FM eller AM).
FM eller AM visas på displayen.
3
Tryck på TUNING jj / ii på frontpanelen för
att ställa in önskad station manuellt.
Anmärkning
När du får in en radiostation visas stationens frekvens på
displayen.
18 Sv
Tryck på D / E på fjärrkontrollen för att välja
”STEREO”, (automatiskt stereoljud) eller
”MONO” (monoljud).
• När du har valt MONO kommer FM-sändningar att
höras med monoljud.
• När du har valt STEREO och har ställt in en FMstation som sänder i stereo kommer sändningen att
höras med stereoljud.
4
Tryck på OPTION eller RETURN på
fjärrkontrollen för att stänga Option-menyn.
Anmärkning
STEREO-indikatorn på frontpanelen lyser medan du lyssnar på
en radiostation med stereoljud.
FM/AM-STATIONSINSTÄLLNING
Automatisk stationsförinställning
(Endast FM-stationer)
Du kan använda funktionen automatisk
stationsförinställning för att automatisk registrera FMstationer som förinställda. Med denna funktion kan
enheten automatiskt ställa in FM-stationer med stark
signal och spara upp till 40 stationer i en viss ordning. Du
kan sedan enkelt hämta en förinställd station genom att
välja dess förinställda nummer.
Anmärkningar
2
Tryck på FM på frontpanelen (eller FM på
fjärrkontrollen) för att välja FM som
mottagningsband.
FM visas på displayen.
3
Tryck på OPTION på fjärrkontrollen.
Option-menyn för TUNER visas på displayen (se
sidan 30).
4
Tryck på B / C på fjärrkontrollen för att välja
”Auto Preset”, och tryck sedan på ENTER.
• Om du registrerar en station på ett förinställt nummer som redan
har en station registrerad skrivs den tidigare stationen över.
• Försök att förinställa stationen manuellt om stationen du vill
spara har en svag signal.
y
Ungefär 5 sekunder senare börjar enheten att söka på
FM-bandet från den lägsta frekvensen och uppåt.
FM-stationer som registreras med hjälp av funktionen automatisk
förinställning kommer att höras med stereoljud.
FM
GRUNDLÄGGANDE
ANVÄNDNING
y
• Innan sökningen startar kan du ange det första förinställda
numret som ska användas genom att trycka på PRESET j / i på
frontpanelen (eller PRESET j / i eller B/C på fjärrkontrollen).
• Tryck på FM eller AM på frontpanelen (eller FM, AM eller
RETURN på fjärrkontrollen) för att avbryta sökningen.
INPUT-väljare
PRESET j / i
Förinställt nummer
FM
PRESET j / i
Frekvens
När en förinställning har registrerats visas
information på displayen enligt bilden ovan.
När sökningen är klar visas ”FINISH” på displayen
och sedan återgår displayen till Option-menyn.
Tryck på OPTION eller RETURN på fjärrkontrollen
för att återgå till det ursprungliga läget.
B/C
ENTER
RETURN
OPTION
1
Vrid på INPUT-väljaren på frontpanelen (eller
tryck på FM på fjärrkontrollen) för att välja
TUNER som ingångskälla.
Svenska
Anmärkning
Om du trycker på FM på fjärrkontrollen för att välja TUNER som
ingångskälla väljs också motsvarande band, därför kan du hoppa
över steg 2.
19 Sv
FM/AM-STATIONSINSTÄLLNING
Manuell förinställning
Du kan registrera upp till 40 FM/AM-stationer manuellt
(40 totalt). Du kan sedan enkelt hämta en förinställd
station genom att välja dess förinställda nummer.
y
1
Ställa in önskad FM/AM-station.
Se sidorna 17 och 18 för instruktioner om
stationsinställning.
2
Tryck på MEMORY på frontpanelen.
”MANUAL PRESET” visas en kort stund på
displayen och därefter visas det förinställda numret
som stationen kommer att registreras på.
När du registrerar stationer manuellt registreras även den aktuella
FM Mode-inställningen (mono eller stereo). Bekräfta FM Modeinställningen (se sidan 18) innan du registrerar stationer manuellt.
y
Du kan hoppa över följande steg och automatiskt registrera den
valda stationen på ett tomt förinställt nummer (t.ex. det
förinställda numret som följer på det senaste använda förinställda
numret) genom att hålla in MEMORY på frontpanelen i minst
2 sekunder.
PRESET j / i
MEMORY
3
PRESET j / i
Tryck på PRESET j / i på frontpanelen (eller
PRESET j / i på fjärrkontrollen) för att välja
det förinställade numret som stationen ska
registreras på.
När du väljer ett förinställt nummer som inte har
någon station registrerad visas ”EMPTY” på
displayen. När du väljer ett förinställt nummer som
redan har en station registrerad visas stationens
frekvens på displayen.
RETURN
Förinställt nummer
4
Tryck på MEMORY på frontpanelen.
När registreringen är slutförd återgår displayen till det
ursprungliga läget.
y
Om du trycker på RETURN på fjärrkontrollen eller låter bli att
göra någonting under cirka 30 sekunder avbryts registreringen.
20 Sv
FM/AM-STATIONSINSTÄLLNING
Hämta en förinställd station
Du kan hämta förinställda stationer som har registrerats
genom automatisk eller manuell stationsförinställning.
Nollställa en förinställd station
Följ nedanstående steg för att nollställa en förinställd
station.
CLEAR
PRESET j / i
GRUNDLÄGGANDE
ANVÄNDNING
RETURN
PRESET j / i
1
Tryck på PRESET j / i på frontpanelen (eller
PRESET j / i på fjärrkontrollen) för att välja
ett förinställt nummer.
1
Välj önskat förinställt stationsnummer.
Se ”Hämta en förinställd station” på sidan 21.
2
Tryck på CLEAR på frontpanelen.
Det valda förinställda numret blinkar på displayen.
y
• Förinställda nummer som inte har någon station registrerad
hoppas över.
• ”NO PRESETS” visas på displayen om inga stationer finns
registrerade.
y
Om du trycker på RETURN på fjärrkontrollen eller låter bli att
utföra några funktioner på enheten under cirka 30 sekunder
avbryts nollställningen av den förinställda stationen.
3
Tryck på CLEAR på frontpanelen för att
bekräfta.
”PXX: CLEARED” (XX anger det förinställda
numret) visas på displayen och sedan återgår
displayen till det ursprungliga läget.
Svenska
21 Sv
FM/AM-STATIONSINSTÄLLNING
Nollställa alla förinställda stationer
4
Följ nedanstående steg för att nollställa alla förinställda
stationer.
Tryck på D / E på fjärrkontrollen för att välja
”YES”, och tryck sedan på ENTER.
y
Välj ”NO” för att avbryta utan att nollställa förinställningarna.
När alla förinställningar har nollställts visas
”PRESET CLEARED” på displayen och sedan
återgår displayen till Option-menyn.
INPUT-väljare
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Vrid INPUT-väljaren på frontpanelen (eller
tryck på FM eller AM på fjärrkontrollen) för att
välja TUNER som ingångskälla.
2
Tryck på OPTION på fjärrkontrollen.
Option-menyn för TUNER visas på displayen
(se sidan 30).
3
Tryck på B / C på fjärrkontrollen för att välja
”Clr All Preset”, och tryck sedan på ENTER.
y
Tryck på RETURN på fjärrkontrollen för att avbryta momentet
och återgå till Option-menyn.
22 Sv
Tryck på OPTION eller RETURN på
fjärrkontrollen för att stänga Option-menyn.
FM/AM-STATIONSINSTÄLLNING
Ta emot Radio Data Systeminformation (Endast FM-stationer)
Radio Data System är ett system för dataöverföring som
används av FM-stationer i många länder. Den här enheten
kan ta emot fyra typer av Radio Data System-information:
Programservice, Programtyp, Radiotext och Klocktid.
INFO
1
Ställa in önskad Radio Data System-station.
2
Tryck på INFO på frontpanelen (eller INFO på
fjärrkontrollen) upprepade gånger för att
välja önskat visningsläge för Radio Data
System.
Val
Programtyp
Beskrivning
NEWS
Nyheter
AFFAIRS
Aktuella frågor
INFO
Allmän information
SPORT
Sport
EDUCATE
Utbildning
DRAMA
Teater
CULTURE
Kultur
SCIENCE
Vetenskap
VARIED
Lättsam underhållning
POP M
Populärmusik
ROCK M
Rockmusik
M.O.R. M
Underhållningsmusik
(lättlyssnat)
LIGHT M
Lättlyssnad klassisk
musik
CLASSICS
Klassisk musik
OTHER M
Övrig musik
GRUNDLÄGGANDE
ANVÄNDNING
INFO
När du väljer alternativet ”PRG TYPE” kan följande
programtyper visas.
Beskrivning
Standardinställning. Namnet
på det Radio Data Systemprogram som tas emot just nu
visas på enhetens display.
PRG TYPE
(Programtyp)
Programtypen för det Radio
Data System-program som tas
emot just nu visas på enhetens
display.
RADIO TEXT
(Radiotext)
Information om det Radio Data
System-program som tas emot
just nu visas på enhetens display.
CLOCK TIME
(Klocktid)
Aktuell tid visas på enhetens
display.
FREQUENCY
(Frekvens)
Den aktuella stationens frekvens
visas på enhetens display.
Svenska
PRG SERVICE
(Programservice)
23 Sv
FM/AM-STATIONSINSTÄLLNING
Anmärkningar
• Det kan ta en stund innan enheten har tagit emot all Radio Data
System-information från radiostationen.
• Om signalerna som tas emot inte är tillräckligt starka kan det
hända att enheten inte kan utnyttja Radio Data Systeminformationen. Läget ”RADIO TEXT” kräver extra mycket
information och är kanske inte tillgängligt även om övriga
visningslägen för Radio Data System finns tillgängliga.
• Ställ in FM Mode på ”MONO” om mottagningen är dålig
(se sidan 18).
• Om signalstyrkan försvagas på grund av yttre störningar medan
enheten tar emot Radio Data System-information kan
mottagningen plötsligt brytas.
• När läget ”RADIO TEXT” har valts kan enheten visa
programinformation med upp till 128 alfanumeriska tecken
inklusive å, ä och ö. Otillgängliga tecken visas som ”_”
(understreck). Informationen som visas rullar kontinuerligt
fram.
TP-sökfunktion (endast FM-stationer)
Enheten kan automatiskt söka efter Radio Data Systemstationer som sänder trafikprogram (TP).
TP
TP
1
Tryck på TP på frontpanelen (eller TP på
fjärrkontrollen) för att söka efter en
TP-station.
”TP SEARCH ” visas på displayen i cirka 3 sekunder
och sedan påbörjar enheten sökningen.
När en TP-station tas emot tänds TP-indikatorn och
enheten slutar att söka.
TP-indikator
y
Sök efter nästa TP-station genom att trycka på TP igen.
Anmärkningar
• Tryck på TP under TP-sökningen för att avbryta.
• Om inga TP-stationer hittas visas texten ”TP NOT FOUND” på
displayen och enheten återgår till tillståndet före sökningen.
24 Sv
SPELA UPP LÅTAR FRÅN EN IPHONE/IPOD/BLUETOOTH™-KOMPONENT
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/Bluetooth™KOMPONENT
När du har anslutit en valfri Yamaha Universell Dockningsstation för iPod (som till exempel YDS-12), ett trådlöst system
för iPod (YID-W10) eller en mottagare för trådlös Bluetooth-signal (YBA-10) till DOCK-uttaget på baksidan av enheten
kan du spela upp låtar från iPhonen/iPoden eller Bluetooth-komponenten med hjälp av fjärrkontrollen som medföljer
denna enhet.
Exempelvis
YDS-12
YID-W10
YBA-10
Placera den anslutna
komponenten så långt
bort från denna enhet
som möjligt.
Modell
(Juli 2010)
Styrs med
iPhone/iPod-enheter
som stöds
(Juli 2010)
Anmärkningar
Trådlöst system för iPod
Mottagare för trådlös
Bluetooth-signal
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Fjärrkontroll
• iPhone/iPod ansluten till dockan
• iPhone/iPod ansluten till
YID-W10-sändaren
• Fjärrkontroll
Bluetooth-komponenter
• iPod touch
• iPod (4:e
generationen/
5:e
generationen/
classic)
• iPod nano
• iPod touch
• iPod (5:e
generationen/
classic)
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• Även laddning av iPhone/iPodenheter stöds.
• YDS-10/YDS-11 stöder inte
iPhone-anslutning.
GRUNDLÄGGANDE
ANVÄNDNING
Universell Dockningsstation
för iPod
• iPhone
• iPhone 3G
• iPhone 3GS
Även laddning av iPhone/iPodenheter stöds.
FÖRSIKTIGT
För att undvika olyckor bör du dra ut nätkabeln från denna enhet innan du ansluter en Universell Dockningsstation för
iPod, ett trådlöst system för iPod eller en mottagare för trådlös Bluetooth-signal.
Anmärkning
Om en iPhone som är ansluten till YID-W10 tar emot ett samtal medan denna enhet är i standbyläge slås enheten på automatiskt och
ringsignalen hörs via den. Ställ in iPhonen på tyst läge om du inte vill att den här enheten ska slås på när ett samtal tas emot.
Svenska
25 Sv
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/Bluetooth™-KOMPONENT
Använda en Universell Dockningsstation för iPod
■ Styra iPhonen/iPoden
Efter att du har installerat en iPhone/iPod i dockan ska du vrida på INPUT-väljaren på frontpanelen (eller trycka på
DOCK på fjärrkontrollen) för att välja DOCK som ingångskälla och spela upp filer från iPhonen/iPoden.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Använd följande knappar på fjärrkontrollen för att styra iPhonen/iPoden (spela upp, pausa, hoppa över etc.) när
informationen från iPhonens/iPodens display visas.
Fjärrkontroll
Användning
MENU
Visar menyn.
ENTER
• Om ett objekt är valt: Bekräftar objektet och visar nästa bildskärm.
• Om en låt är vald: Spelar upp den valda låten.
B
Rulla upp.
C
Rulla ned.
Ee
• Om en låt spelas: Pausar låten.
• Om en låt är pausad: Spelar upp låten.
a
• Om en låt spelas eller är pausad: Hoppar till början av nästa låt.
• Om knappen hålls in: Söker framåt.
b
• Om en låt spelas eller är pausad: Hoppar till början av den aktuella låten.
• Tryck på knappen upprepade gånger för att hoppa över en låt bakåt för varje tryck.
• Om knappen hålls in: Söker bakåt.
Växlar mellan slumpmässiga lägen (Av → Spår → Album → Av).
Växlar mellan upprepade lägen (Av → Ett → Alla → Av).
INFO
Växlar mellan objekt som visas på enhetens display (Låtnummer och förfluten tid → Låtar → Artister
→ Album → Låtnummer och förfluten tid).
Anmärkning
Det kan hända att vissa slumpmässiga eller upprepade lägen inte finns tillgängliga beroende på iPhonens/iPodens modell eller
mjukvaruversion.
y
När denna enhet är på eller i standbyläge kan iPhonen/iPoden laddas automatiskt om den är ansluten till en Universell Dockningsstation
för iPod. Om en iPhone/iPod laddas medan denna enhet är i standbyläge lyser strömindikatorn starkt.
26 Sv
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/Bluetooth™-KOMPONENT
Använda ett trådlöst system för iPod
Genom att ansluta ett trådlöst system för iPod till enheten
kan du spela upp låtar på iPhonen/iPoden och lyssna på
dem via en trådlös anslutning.
y
Du kan använda fjärrkontrollen till att styra iPhonen/iPoden. Se
sidan 26 för mer information.
Anmärkning
När du spelar upp filer från en iPhone/iPod via ett trådlöst system
för iPod visas inte uppspelningsinformation på displayen.
YID-W10-mottagare
■ Skapa en trådlös anslutning
När iPhonen/iPoden är ansluten till YID-W10-sändaren
och uppspelningen startar tar det cirka 5 sekunder innan
ljudet hörs. Under denna tid skapas den trådlösa
anslutningen mellan YID-W10-sändaren och YID-W10mottagaren.
Statusen för den trådlösa anslutningen mellan YID-W10sändaren och YID-W10-mottagaren anges av respektive
indikator.
Anslutningsstatus
Indikator för
YID-W10sändare
Indikator för
YID-W10mottagare
Ingen anslutning
Släckt
Släckt
Bekräftar anslutning
Blinkar, grönt
Blinkar, blått
Ansluten
Lyser, grönt
Lyser, blått
• När en uppspelning startar på en iPhone/iPod som är
ansluten till en YID-W10-sändare, och om YID-W10sändaren är inom räckhåll för YID-W10-mottagaren,
gör denna enhet följande:
– Om enheten redan är påslagen när uppspelningen
startar: Ingångskällan ändras till DOCK.
– Om enheten är i standbyläge när uppspelningen
startar: Enheten slås på och ingångskällan ändras
till DOCK.
• I följande situationer bryts den trådlösa anslutningen
mellan sändaren och mottagaren. Efter 30 sekunder
ställs den här enheten automatiskt i standbyläge.
– Om iPhonen/iPoden inte används på cirka
30–120 sekunder efter att uppspelningen har
pausats.
– Om iPhonens/iPodens viloläge aktiveras.
– Om anslutningen mellan iPhonen/iPoden och
YID-W10-sändaren bryts.
– Om iPhonens/iPodens batterinivå blir så låg att den
inte kan förse YID-W10-sändaren med tillräckligt
mycket ström.
– Om YID-W10-sändaren flyttas utanför YID-W10mottagarens trådlösa kommunikationsområde.
– Om kommunikationen mellan YID-W10-sändaren
och mottagaren bryts på grund av yttre störningar
från andra trådlösa LAN-enheter, sladdlösa
telefoner, mikrovågsugnar etc.
y
GRUNDLÄGGANDE
ANVÄNDNING
YID-W10-sändare
■ Styra här enheten med en iPhone/iPod
Du kan avaktivera dessa funktioner genom att ställa ”Interlock”
till läget ”OFF” i Option-menyn (se sidan 31).
• Om du justerar volymen på iPhonen/iPoden ändras
också volymen på den här enheten. iPhonen/iPoden
kan höja volymen upp till 0 dB (eller det värde som
ställts in för ”MaxVol” i Option-menyn). Höj volymen
ytterligare genom reglaget VOLUME på den här
enheten eller på fjärrkontrollen.
y
• När den här enheten är på eller i standbyläge kan iPhonen/
iPoden laddas automatiskt om YID-W10-sändaren som iPhone/
iPod-enheten är ansluten till är placerad i YID-W10mottagaren. Om en iPhone/iPod laddas medan denna enhet är i
standbyläge lyser strömindikatorn starkt.
• Läs bruksanvisningen för YID-W10 för mer information.
Svenska
27 Sv
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/Bluetooth™-KOMPONENT
Använda en mottagare för trådlös
Bluetooth-signal
Anmärkning
Enheten stöder Bluetooth-profilens A2DP (Advanced Audio
Distribution Profile) och AVRCP (Audio and Video Remote
Control Profile).
■ Koppla ihop Bluetooth™-komponenter
MEMORY
1
Vrid på INPUT-väljaren på frontpanelen (eller
tryck på DOCK på fjärrkontrollen) för att välja
DOCK som ingångskälla.
2
Slå på Bluetooth-komponenten som du vill
upprätta en hopkoppling med och ställ den i
hopkopplingsläge.
3
Tryck på OPTION på fjärrkontrollen.
Option-menyn för DOCK visas på displayen (se sidan 30).
4
Tryck på B / C på fjärrkontrollen för att välja
”Pairing”, och tryck sedan på ENTER.
”Searching...” visas på displayen och hopkoppling
startas.
INPUT-väljare
y
Tryck på RETURN på fjärrkontrollen för att avbryta
hopkopplingen.
5
Försäkra dig om att Bluetooth-komponenten
identifierar mottagaren för trådlös Bluetoothsignal.
När komponenten har identifierats kommer den att
visas i listan för Bluetooth-komponenter, till exempel
som ”YBA-10 YAMAHA”.
6
Välj mottagaren för trådlös Bluetooth-signal
från listan med Bluetooth-komponenter och
ange koden ”0000” genom att använda
Bluetooth-komponenten.
När hopkopplingen är klar visas ”Completed” på
displayen.
Tryck på OPTION på fjärrkontrollen för att stänga
Option-menyn.
DOCK
B/C
ENTER
RETURN
OPTION
Kom ihåg att koppla ihop mottagaren för trådlös
Bluetooth-signal och Bluetooth-komponenten när du
skapar en anslutning för första gången eller när
inställningar har blivit raderade.
Läs relevanta avsnitt i Bluetooth-komponentens
bruksanvisning när du gör en hopkoppling.
Anmärkning
Mottagaren för trådlös Bluetooth-signal kan kopplas ihop med
upp till åtta Bluetooth-komponenter. När en nionde enhet läggs
till kommer hopkopplingsinställningarna för enheten som har
varit oanvänd längst tid att raderas.
28 Sv
y
När ingångskällan är inställd på DOCK kan du även starta
hopkoppling genom att hålla in MEMORY på frontpanelen (eller
ENTER på fjärrkontrollen).
SPELA UPP LÅTAR FRÅN EN iPhone/iPod/Bluetooth™-KOMPONENT
■ Spela upp filer från BluetoothTMkomponenter
MEMORY
3
Tryck på B / C på fjärrkontrollen för att välja
”Connect”, och tryck sedan på ENTER.
När den trådlösa anslutningen är upprättad visas
”Connected” på displayen.
Tryck på OPTION på fjärrkontrollen för att stänga
Option-menyn.
INPUT-väljare
Anmärkning
4
Använda Bluetooth-komponenten till
uppspelning.
Medan Bluetooth-komponenten spelar upp filer visas
”BLUETOOTH” på displayen.
GRUNDLÄGGANDE
ANVÄNDNING
DOCK
Om det uppstår ett anslutningsfel visas ”Not found” i displayen.
Kontrollera följande och försök sedan att skapa en trådlös
anslutning på nytt.
• Om både denna enhet och Bluetooth-komponenten är
hopkopplade.
• Om Bluetooth-komponenten är påslagen.
• Om Bluetooth-komponenten befinner sig inom 10 meter från
mottagaren för trådlös Bluetooth-signal.
B/C
ENTER
Anmärkning
OPTION
Upprepa dessa steg och välj ”Disconnect” under steg 3 för att
avbryta en trådlös anslutning.
y
När hopkopplingen är slutförd ska du göra följande för att
skapa en trådlös anslutning mellan denna enhet och
Bluetooth-komponenten.
När den trådlösa anslutningen är skapad kan du spela upp
filer från Bluetooth-komponenter.
När ingångskällan är inställd på DOCK kan du även upprätta en
trådlös anslutning genom att trycka på MEMORY på
frontpanelen (eller ENTER på fjärrkontrollen).
Anmärkning
Beroende på Bluetooth-komponent kan en trådlös anslutning
skapas automatiskt eller när Bluetooth-komponenten används. Då
är det inte nödvändigt att utföra följande moment.
Vrid på INPUT-väljaren på frontpanelen (eller
tryck på DOCK på fjärrkontrollen) för att välja
DOCK som ingångskälla.
2
Tryck på OPTION på fjärrkontrollen.
Option-menyn för DOCK visas på displayen (se sidan 30).
Svenska
1
29 Sv
STÄLLA IN OPTION-MENYN FÖR VARJE INGÅNGSKÄLLA
STÄLLA IN OPTION-MENYN FÖR VARJE INGÅNGSKÄLLA
Via Option-menyn kan konfigurera inställningar för varje ingångskälla och automatiskt hämta dem när en ingångskälla
väljs. Du kan även visa signalinformation för bestämda ingångskällor.
Nedan beskrivs hur du ställer in objekten i Option-menyn.
INPUT-väljare
3
Tryck på B / C på fjärrkontrollen för att välja
önskat menyobjekt och tryck sedan på
ENTER.
4
Tryck på B / C / D / E på fjärrkontrollen för att
ända inställningar.
y
För vissa menyobjekt måste du trycka på ENTER för att spara
den nya inställningen.
5
Tryck på OPTION på fjärrkontrollen för att
stänga Option-menyn.
Tryck på RETURN på fjärrkontrollen för att återgå
till den föregående menyn.
Ingångsväljare
Anmärkning
FM, AM
Om B / C / D / E på fjärrkontrollen eller andra knappar inte
fungerar efter att du har stängt Option-menyn ska du vrida på
INPUT-väljaren på frontpanelen (eller trycka på en av
ingångsväljarna eller FM eller AM på fjärrkontrollen) för att välja
den aktuella ingångskällan igen.
Objekt i Option-menyn
Följande menyobjekt finns för varje ingångskälla.
B/C/D/E
ENTER
Ingångskälla
RETURN
OPTION
1
2
Vrid INPUT-väljaren på frontpanelen (eller
tryck på en av ingångsväljarna eller FM eller
AM på fjärrkontrollen) för att välja önskad
ingångskälla.
Tryck på OPTION på fjärrkontrollen.
Anmärkning
Om du byter ingångskälla medan Option-meny visas så stängs
Option-menyn och i stället visas displayen för den valda
ingångskällan.
30 Sv
Menyobjekt
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset,
Clr All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Anmärkning
*
”Interlock” visas endast i Option-menyn när ett trådlöst system
för iPod används.
STÄLLA IN OPTION-MENYN FÖR VARJE INGÅNGSKÄLLA
Nedan finns detaljerad information om menyobjekten.
Konfigurationen kommer att återspegla den aktuella
ingångskällan.
y
Standardinställningarna är markerade med ”*”.
Volume
Undermenyer:
MaxVol, IniVol
Justerbart område
(MaxVol):
–30,0dB till +15,0dB, +16,5dB* (5,0 dB steg)
Justerbart område
(IniVol):
Off*, Mute, –89,5dB till +16,5dB (0,5 dB steg)
Interlock
Alternativ:
ON*, OFF
När en iPhone/iPod är ansluten till enheten via ett trådlöst
system för iPod kan iPhonen/iPoden användas för att slå
på den här enheten, ställa den i standbyläge eller välja
DOCK som ingångskälla.
”Interlock” visas endast i Option-menyn när ett trådlöst
system för iPod används och DOCK är vald som
ingångskälla.
ON
Den här enheten svarar på bestämda iPhone/
iPod-funktioner.
Avaktiverar den här funktionen.
Ställer in objekt för volym.
OFF
MaxVol (Maximal volym)
Ställer in nivån för maximal volym så att volymen inte av
misstag höjs över en bestämd nivå. Du kan till exempel
justera volymen mellan –89,5 dB och –5,0 dB (eller Mute)
när du ställer in den här parametern på ”–5.0dB”. Volymen
kan höjas till maximal nivå när den här parametern är
inställd på +16,5 dB (standard).
Connect/Disconnect
Ansluter till en Bluetooth-komponent eller avbryter
anslutningen till den (se sidan 29).
”Connect/Disconnect” visas endast i Option-menyn när
DOCK (Bluetooth) är vald som ingångskälla.
IniVol (Initial volym)
Ställer in volymen för enheten när den slås på. När den här
parametern är inställd på ”Off” används volymnivån som
var på när enheten ställdes i standbyläge.
Pairing
Kopplar ihop en mottagare för trådlös Bluetooth-signal
och en Bluetooth-komponent (se sidan 28).
”Pairing” visas endast i Option-menyn när DOCK
(Bluetooth) är vald som ingångskälla.
Anmärkning
AVANCERAD
ANVÄNDNING
Om ”MaxVol” ställs in på en lägre nivå än ”IniVol” kommer
”MaxVol”-inställningen att gälla framför ”IniVol”-inställningen.
Om du till exempel ställer in ”MaxVol” på ”–30.0dB” och
”IniVol” på ”0.0dB” kommer volymen automatiskt att ställas in
på ”–30.0dB” nästa gång enheten slås på.
FM Mode
Alternativ:
STEREO*, MONO
Ställer in mottagningsläge för FM-sändningar
(se sidan 18).
”FM Mode” visas endast i Option-menyn när TUNER är
vald som ingångskälla.
Auto Preset
Hittar automatiskt FM-radiostationer och registrerar dem
som förinställda stationer (se sidan 19).
”Auto Preset” visas endast i Option-menyn när TUNER är
vald som ingångskälla.
Clr All Preset
Nollställer alla förinställda stationer (se sidan 22).
”Clr All Preset” visas endast i Option-menyn när TUNER
är vald som ingångskälla.
Svenska
31 Sv
AVANCERAD INSTÄLLNING
AVANCERAD INSTÄLLNING
■ Parametrar för ADVANCED SETUPmenyn
Ändra de ursprungliga inställningarna för att anpassa dem
efter lyssningsmiljön.
y
Standardinställningarna är markerade med ”*”.
APD (Automatic Power Down) TIMER
Alternativ: 4H (4 timmar), 8H* (8 timmar),
12H (12 timmar)
När POWER MANAGEMENT-omkopplaren på baksidan
av enheten (se sidan 7) är inställd på ON ställs enheten
automatiskt i standbyläge om den inte används under den
angivna tiden.
Ändra parametrarna för
ADVANCED SETUP-menyn
ADVANCED SETUP-menyn visas i displayen.
y
• Ljudet dämpas när du ställer in parametrar i ADVANCED
SETUP-menyn.
• De flesta reglage på frontpanelen är avaktiverade medan
parametrar i ADVANCED SETUP-menyn ställs in; endast
A (ström), INPUT-väljaren och INFO fungerar.
Anmärkning
När POWER MANAGEMENT-omkopplaren är inställd på OFF
visas ”APD TIMER -OFF” på displayen.
INITIALIZE
Alternativ: NO*, YES
Återställer alla parametrar till fabriksinställningarna.
• Välj NO för att avbryta utan att återställa alla
parametrar till fabriksinställningarna.
• Välj YES för att återställa alla parametrar till
fabriksinställningarna.
A (ström)
INFO
INPUT-väljare
1
Håll in INFO på frontpanelen och tryck sedan
på A (ström).
Enheten slås på och ADVANCED SETUP-menyn
visas på displayen.
2
Vrid på INPUT-väljaren på frontpanelen för att
välja den parameter du vill ändra.
Se ”Parametrar för ADVANCED SETUP-menyn” på
sidan 32 för en fullständig lista på tillgängliga
parametrar.
3
Tryck på INFO på frontpanelen upprepade
gånger för att ändra den valda
parameterinställningen.
Upprepa steg 2 och 3 för att ändra andra inställningar.
4
Tryck på A (ström) på frontpanelen så att
knappen skjuts ut för att stänga av enheten
och bekräfta inställningen.
Anmärkning
Om du väljer ”YES” kommer parametrarna att återställas nästa
gång du slår på enheten.
Anmärkning
Inställningarna börjar gälla nästa gång du slår på enheten.
32 Sv
FELSÖKNING
FELSÖKNING
Gå igenom tabellen nedan om denna enhet inte fungerar som den ska. Om problemet inte finns med i listan nedan eller
om anvisningarna inte hjälper bör du stänga av enheten, koppla ur nätkabeln och kontakta närmaste auktoriserade
Yamaha-handlare eller servicecenter.
■ Allmänt
Problem
Enheten startar inte.
Inget ljud
Endast högtalaren på
ena sidan hörs.
Se
sidan
Nätkabeln är inte ansluten eller
stickkontakten är inte ordentligt isatt.
Anslut nätkabeln ordentligt.
Impedansinställningen är felaktig.
Ställ in impedansen så att den överensstämmer med
högtalarna.
11
Skyddskretsen har aktiverats på grund av
kortslutning etc.
Kontrollera att högtalarkablarnas trådar inte vidrör
varandra och slå sedan på strömmen till enheten igen.
10
IMPEDANCE SELECTOR-omkopplaren
bakpå enheten är inte skjuten helt åt något
av hållen.
Skjut IMPEDANCE SELECTOR-omkopplaren helt
åt något av hållen när strömmen till enheten är
avslagen.
11
Enheten har utsatts för en kraftig yttre
elstöt (t.ex. ett blixtnedslag eller kraftig
statisk elektricitet).
Stäng av enheten, koppla ur nätkabeln, anslut den
igen efter 30 sekunder och använd sedan enheten
normalt.
—
Felaktiga kabelanslutningar för ingång
eller utgång.
Rätta till anslutningarna. Om problemet kvarstår kan
det bero på defekta kablar.
10
Ingen passande ingångskälla har valts.
Välj en lämplig ingångskälla med INPUT-väljaren på
frontpanelen (eller en av ingångsväljarna eller FM
eller AM på fjärrkontrollen).
13
—
SPEAKERS A/B-omkopplarna är
felaktigt ställda.
Slå på motsvarande SPEAKERS A eller SPEAKERS B.
Högtalaranslutningarna är inte säkra.
Säkra anslutningarna.
10
Ljudet har dämpats.
Stäng av Mute-funktionen.
8
MaxVol eller IniVol har ställts in för lågt.
Ändra inställningen till ett högre värde.
30
Komponenten som motsvarar den valda
ingångskällan är avstängd eller spelar inte
upp.
Slå på komponenten och se till att den spelar upp.
Skyddskretsen har aktiverats på grund av
kortslutning etc.
Kontrollera att IMPEDANCE SELECTORomkopplaren står i rätt läge.
11
Kontrollera att högtalarkablarnas trådar inte vidrör
varandra och slå sedan på strömmen till enheten igen.
10
Enheten har blivit för varm.
Kontrollera att öppningarna ovanpå enheten inte är
blockerade.
—
Funktionen för automatisk avstängning
har stängt av denna enhet.
Ändra tidsinställningen för automatisk avstängning
(”APD TIMER” i menyn Advanced Setup) så att den
blir längre eller avaktivera funktionen för automatisk
avstängning genom att ställa POWER
MANAGEMENT-omkopplaren bakpå enheten till
läget OFF.
32
Felaktiga kabelanslutningar.
Rätta till anslutningarna. Om problemet kvarstår kan
det bero på defekta kablar.
10
BALANCE-reglaget är fel inställt.
Ställ BALANCE-reglaget i lämpligt läge.
14
Ledningarna + och – i högtalarkablarna är
omkastade på förstärkaren eller
högtalarna.
Anslut högtalarkablarnas ledningar fasriktigt till +
och –.
10
13
—
33 Sv
Svenska
Återgivet ljud saknar
bas och atmosfär.
Åtgärd
YTTERLIGARE
INFORMATION
Ljudet upphör
plötsligt.
Orsak
FELSÖKNING
Problem
Orsak
Åtgärd
Felaktiga kabelanslutningar.
Anslut ljudkablarnas kontakter ordentligt. Om
problemet kvarstår kan det bero på defekta kablar.
Skivspelaren är inte ansluten till
jordintaget GND.
Anslut skivspelaren till enhetens jordintag GND.
Volymnivån är låg vid
uppspelning av
grammofonskivor.
Skivan spelas på en skivspelare med MCkassett.
Skivspelaren bör anslutas till denna enhet via MChuvudförstärkaren.
Volymnivån kan inte
höjas eller ljudet är
förvrängt.
Komponenten som är ansluten till uttagen
TAPE REC eller LINE 1 REC på denna
enhet är avstängd.
Slå på komponenten.
Ljudet är sämre vid
återgivning med
hörlurar som är
anslutna till enhetens
CD-spelare eller
kassettdäck.
Strömmen till enheten är avslagen eller
enheten står i standbyläge.
Slå på strömmen till denna enhet.
Ljudnivån är låg.
Funktionen Loudness-kontroll är
aktiverad.
Sänk volymen, ställ in LOUDNESS-reglaget i läget
FLAT och justera sedan volymen på nytt.
Reglagen BASS,
TREBLE, BALANCE
och LOUDNESS
påverkar inte
ljudkvaliteten.
PURE DIRECT har aktiverats.
Omkopplaren PURE DIRECT måste vara avslagen
för att man ska kunna använda dessa reglage.
Ett ”brummande” ljud
hörs.
34 Sv
Se
sidan
10
10
—
—
13
15
14
FELSÖKNING
■ Tuner
Orsak
Åtgärd
Se
sidan
De särskilda egenskaperna hos FMsändningar som tas emot i stereo kan
orsaka detta problem när sändaren är
för långt bort eller antennsignalen är
för svag.
Kontrollera antennanslutningarna.
Försök med att använda en riktad FM-antenn av hög
kvalitet.
12
Byt till mottagning i mono.
18
Distorsion
förekommer och
det går inte att få en
klar mottagning ens
med en bra FMantenn.
Flervägsfel förekommer.
Justera antennens position för att ta bort flervägsfel.
Önskad station kan
inte ställas in med
metoden för
automatisk
stationsinställning.
Signalen är för svag.
Radio Data Systeminformationen visas
inte.
Radiostationen sänder inte ut någon
Radio Data System-information.
Problem
FM-mottagningen i
stereo är brusig.
FM
FM/
AM
AM
—
Försök med att använda en riktad FM-antenn av hög
kvalitet.
12
Försök med att använda metoden för manuell
stationsinställning.
18
—
Signalen är för svag.
Använd en riktad FM-antenn av hög kvalitet.
—
NO PRESETS visas
i displayen.
Inga förinställda stationer har
registrerats.
Registrera stationer du vill lyssna på som förinställda
stationer före användning.
19
Önskad station kan
inte ställas in med
metoden för
automatisk
stationsinställning.
Signalen är svag eller så är
antennanslutningen dålig.
Se till att AM-ramantennen är ordentligt ansluten och
rikta den för bästa mottagning.
—
Försök med att använda metoden för manuell
stationsinställning.
18
Automatisk
stationsförinställning
fungerar inte.
Automatisk stationsförinställning är
inte tillgängligt för AMradiostationer.
Använd manuell förinställning.
Det förekommer
hela tiden
knastrande eller
visslande ljud.
Störningarna kan uppstå på grund av
åskväder, lysrör, motorer, termostater
eller annan elektrisk utrustning.
Försök med att använda en utomhusantenn och en
jordningspunkt.
Det hjälper till en viss del, men det är svårt att få bort
allt brus.
Det förekommer
surrande och
vinande ljud.
En TV-apparat används i närheten.
Flytta enheten längre bort från TV:n.
20
—
YTTERLIGARE
INFORMATION
—
Svenska
35 Sv
FELSÖKNING
■ iPhone/iPod
Följande meddelanden kan visas på displayen under vissa omständigheter.
Meddelande
Connect error
Status/Orsak
Det är problem med signalen från
iPhonen/iPoden till enheten.
Åtgärd
Se
sidan
Stäng av enheten och återanslut Universell
Dockningsstation för iPod till DOCK-uttaget på
enheten.
25
Ta bort iPhonen/iPoden från Universell
Dockningsstation för iPod och placera den sedan i
dockan på nytt.
25
Unknown iPod
iPhonen/iPoden som används stöds inte
av denna enhet.
Connected
iPhonen/iPoden är korrekt placerad i
Universell Dockningsstation för iPod.
—
iPhonen/iPoden är korrekt placerad i
trådlöst system för iPod och ansluten till
denna enhet via trådlös överföring.
27
iPhonen/iPoden är inte placerad i
Universell Dockningsstation för iPod.
—
Den trådlösa överföringen mellan denna
enhet och iPhonen/iPoden är bruten.
—
Disconnected
Den trådlösa anslutningen är dålig.
Problem
När du använder en
Universell
Dockningsstation för
iPod:
iPhones/iPoden
laddas inte även om
den är ansluten till
Universell
Dockningsstation för
iPod.
När du använder ett
trådlöst system för
iPod:
iPhonen/iPoden
laddas inte även om
YID-W10-sändaren
som är ansluten till
iPhonen/iPoden är
placerad i YID-W10mottagaren.
36 Sv
Orsak
Anslut en iPhone/iPod som stöds av enheten.
Placera YID-W10-mottagaren så långt bort från
denna enhet som möjligt.
Åtgärd
Enheten har inte slagits på.
Slå på enheten eller ställ den i standbyläge.
iPhonen/iPoden har inte anslutits säkert.
Anslut iPhonen/iPoden säkert till Universell
Dockningsstation för iPod.
25
25
Se
sidan
4, 8
—
Enheten har inte slagits på.
Slå på enheten eller ställ den i standbyläge.
YID-W10-sändaren är inte säkert placerad
i YID-W10-mottagaren.
Placera YID-W10-sändaren som är ansluten till
iPhonen/iPoden säkert i YID-W10-mottagaren.
4, 8
—
FELSÖKNING
■ Bluetooth™
Följande meddelanden kan visas på displayen under vissa omständigheter.
Meddelande
Status/Orsak
Åtgärd
Se
sidan
Mottagaren för trådlös Bluetooth-signal
och Bluetooth-komponenten håller på att
kopplas ihop.
—
En anslutning mellan mottagaren för
trådlös Bluetooth-signal och Bluetoothkomponenten håller på att upprättas.
—
Completed
Hopkopplingen är slutförd.
—
Canceled
Hopkopplingen är avbruten.
—
Connected
Anslutningen mellan mottagaren för
trådlös Bluetooth-signal och Bluetoothkomponenten är upprättad.
—
Anslutningen mellan Bluetoothkomponenten och mottagaren för trådlös
Bluetooth-signal är bruten.
—
Searching...
Disconnected
Not found
Bluetooth-komponenten kan inte hittas.
Hopkopplingen kanske inte har lyckats.
Under hopkoppling:
– hopkopplingen måste utföras samtidigt på
Bluetooth-komponenten och denna enhet.
Kontrollera att Bluetooth-komponenten är i
hopkopplingsläge.
Under anslutning:
– kontrollera att Bluetooth-komponenten är
påslagen.
– kontrollera att Bluetooth-komponenten befinner
sig inom 10 m från mottagaren för trådlös
Bluetooth-signal.
—
Försök koppla ihop på nytt.
28
■ Fjärrkontroll
Problem
Åtgärd
Fel avstånd eller vinkel.
Fjärrkontrollen fungerar inom ett längsta avstånd på
6 m och i högst 30 graders vinkel mot frontpanelen.
Fjärrkontrollsensorn på denna enhet
utsätts för direkt solljus eller stark
belysning (från ett lysrör av invertertyp
etc.).
Placera denna enhet på en annan plats.
Batterierna är svaga.
Byt ut alla batterier.
Se
sidan
9
—
YTTERLIGARE
INFORMATION
Fjärrkontrollen
fungerar inte alls eller
fungerar dåligt.
Orsak
9
Svenska
37 Sv
TEKNISKA DATA
TEKNISKA DATA
LJUDDELEN
• Minimal uteffekt (effektivvärde)
(8 Ω, 20 Hz till 20 kHz, 0,04% THD) ..................... 50 W + 50 W
• Dynamisk effekt per kanal (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Maximal effekt per kanal [Modeller till Europa]
(1 kHz, 0,7% THD, 4 Ω) ...................................................... 55 W
• IEC-effekt [Modeller till Europa]
(1 kHz, 0,04% THD, 8 Ω) .................................................... 52 W
• Effektbandbredd
(0,06% THD, 25 W, 8 Ω) .................................. 10 Hz till 50 kHz
• Dämpningsfaktor (SPEAKERS A)
1 kHz, 8 Ω ................................................................ 150 eller mer
• Maximal effektiv uteffekt (JEITA)
[Modeller till Asien och Central-/Sydamerika]
(1 kHz, 10% THD, 8 Ω) ....................................................... 85 W
• Insignalkänslighet/Insignalimpedans
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
CD, etc. ................................................................. 200 mV/47 kΩ
• Maximal insignal
PHONO (MM) (1 kHz, 0,003% THD) ............... 60 mV eller mer
CD, etc. (1 kHz, 0,5% THD) ................................. 2,2 V eller mer
• Utsignalnivå/Utsignalimpedans
CD, etc. (Insignal 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
CD, etc. (Insignal 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Frekvensåtergivning
CD, etc. (20 Hz till 20 kHz) ......................................... 0 ± 0,5 dB
CD, etc., PURE DIRECT på (10 Hz till 100 kHz) ....... 0 ± 1,0 dB
• RIAA-frekvenskorrigering
PHONO (MM) ................................................................ ± 0,5 dB
• Total harmonisk distorsion
PHONO (MM) till REC
(20 Hz till 20 kHz, 3 V) ............................... 0,025% eller mindre
CD, etc. till SPEAKERS
(20 Hz till 20 kHz, 25 W, 8 Ω) ..................... 0,015% eller mindre
• Signal-/brusförhållande (IHF-A-nätverk)
PHONO (MM) (5 mV med kortsluten ingång) .... 87 dB eller mer
CD, etc., PURE DIRECT på
(200 mV med kortsluten ingång) ....................... 100 dB eller mer
• Grundbrus (IHF-A-nätverk) ................................................... 30 µV
• Kanalseparation
CD, etc. (5,1 kΩ med kortsluten ingång, 1/10 kHz)
....................................................................... 65/50 dB eller mer
• Egenskaper för tonkontroll
BASS
Ökning/Minskning (50 Hz) ........................................... ± 10 dB
Övergångsfrekvens .......................................................... 350 Hz
TREBLE
Ökning/Minskning (20 kHz) ......................................... ± 10 dB
Övergångsfrekvens ......................................................... 3,5 kHz
• Steglös loudness-kontroll
Dämpning (1 kHz) .............................................................. –30 dB
• Förstärkning av spårningsfel (0 till –99 dB) ..... 0,5 dB eller mindre
FM-DELEN
• Frekvensområde
[Modeller till USA och Kanada] .................... 87,5 till 107,9 MHz
[Modeller till Asien och Central-/Sydamerika]
............................................... 87,5/87,50 till 107,9/108,00 MHz
[Modeller till Europa, Ryssland och Australien]
.................................................................. 87,50 till 108,00 MHz
• 50 dB tystningskänslighet (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
• Signal-/brusförhållande (IHF)
Mono/Stereo .............................................................. 74 dB/70 dB
38 Sv
• Harmonisk distorsion (1 kHz)
Mono/Stereo ................................................................ 0,3%/0,3%
AM-DELEN
• Frekvensområde
[Modeller till USA och Kanada] ....................... 530 till 1710 kHz
[Modeller till Asien och Central-/Sydamerika]
........................................................ 530/531 till 1710/1611 kHz
[Modeller till Europa, Ryssland och Australien]
......................................................................... 531 till 1611 kHz
ALLMÄNT
• Nätspänning
[Modeller till USA och Kanada] ....................... AC 120 V, 60 Hz
[Modeller till Central-/Sydamerika]
.............................................. AC 110-120/220-240 V, 50/60 Hz
[Modeller till Australien] ................................... AC 240 V, 50 Hz
[Modeller till Europa och Ryssland] ................. AC 230 V, 50 Hz
[Modeller till Asien] .............................. AC 220-240 V, 50/60 Hz
• Effektförbrukning .................................................................. 150 W
• Effektförbrukning i standbyläge ......................... 0,5 W eller mindre
• YID-W10-effektförbrukning i standbyläge
(YID-W10-anslutning) .................................... 1,2 W eller mindre
• Effektförbrukning vid laddning av iPod .............. 30 W eller mindre
• Maximal effektförbrukning
[Modeller till Central-/Sydamerika]
(8 Ω , 1 kHz, 10% THD) .................................................... 280 W
• Mått (B × H × D) ............................................ 435 × 151 × 387 mm
• Vikt ......................................................................................... 8,8 kg
* Tekniska data är föremål för ändringar utan föregående avisering.
Begränsad garanti inom Europeiska ekonomiska samarbetsområdet (EES) och Schweiz
Tack för att du har valt en produkt från Yamaha. Var god kontakta återförsäljaren av produkten, om din Yamaha-produkt av någon oförutsedd anledning
kräver garantiservice. Var god kontakta Yamahas representantkontor i ditt land, om något problem uppstår. Fullständig information återfinns på vår
webbplats (http://www.yamaha-hifi.com/ eller http://www.yamaha-uk.com/ för boende i Storbritannien).
Produkten garanteras vara felfri när det gäller utförande och material i en period på två år från ursprungligt inköpsdatum. Yamaha åtar sig att, i enlighet med
nedanstående villkor, reparera, eller efter eget gottfinnande byta ut, en felaktig produkt eller någon av dess delar, utan att debitera för delar eller arbete
Yamaha förbehåller sig rätten att byta ut en produkt mot en av liknande typ och/eller värde och skick, då en viss modell har upphört eller anses ekonomisk
att reparera.
Villkor
1. Ursprunglig faktura eller ursprungligt försäljningskvitto (där inköpsdatum, produktkod och återförsäljarens namn står angivet) MÅSTE följa med den
2.
3.
4.
5.
6.
7.
8.
felaktiga produkten, tillsammans med uppgifter om aktuellt fel. I avsaknad av ett tydligt bevis på inköp förbehåller sig Yamaha rätten att vägra erbjuda
avgiftsfri service och produkten kan då komma att återsändas på kundens bekostnad.
Produkten MÅSTE vara köpt av en AUKTORISERAD Yamaha-återförsäljare i ett EES-land eller Schweiz.
Produkten får inte ha blivit utsatt för någon modifiering eller förändring, såvida inte skriftligt tillstånd för detta erhållits av Yamaha.
Denna garanti inkluderar ej följande:
a. Periodiskt underhåll och reparation eller utbyte av delar på grund av normal förslitning.
b. Skada orsakad av:
(1) Reparation utförd av kunden själv eller av en icke-auktoriserad tredje part.
(2) Bristfällig emballering eller ovarsam hantering under transporten av produkten från kunden. Observera att det är kundens ansvar att se till att
produkten är ordentligt emballerad, när produkten sänds in för reparation.
(3) Felaktig användning, inklusive men ej begränsat till (a) underlåtenhet att använda produkten för dess normala syfte eller i enlighet med Yamahas
anvisningar för korrekt användning, underhåll och förvaring och (b) installation eller användning av produkten på ett sätt som är oförenligt med
de tekniska eller säkerhetsmässiga normer som gäller i det land där produkten används.
(4) Olycka, åska, vatten, brand, dålig ventilation, batteriläckage eller någonting annat utanför Yamahas kontroll.
(5) Fel på det system som denna produkt införlivas i och/eller inkompatibilitet med tredje parts produkter.
(6) Användning av en produkt importerad till ett EES-land och/eller Schweiz, ej av Yamaha, där den produkten inte är i överensstämmelse med de
tekniska eller säkerhetsmässiga normer som gäller i användarlandet och/eller med standardspecifikationen för en produkt såld av Yamaha i EESområdet och/eller Schweiz.
Om garantin skiljer sig åt mellan inköpslandet och användarlandet för produkten, så ska den garanti som gäller i användarlandet tillämpas.
Yamaha kan ej hållas ansvarigt för några förluster eller skador, vare sig direkta, indirekta eller av annat slag, utom reparationen eller utbytet av
produkten.
Se till att säkerhetskopiera eventuella egna inställningar eller data, eftersom Yamaha inte kan hållas ansvarigt för några ändringar eller förluster av
sådana inställningar eller data.
Denna garanti påverkar ej konsumentens lagstadgade rättigheter enligt gällande nationella lagar eller konsumentens rättigheter gentemot
återförsäljaren, vilka uppkommit genom gällande försäljnings/köpekontrakt.
Användarinformation, beträffande insamling och dumpning av gammal
utrustning och använda batterier
De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda
elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall.
För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen
medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven
2002/96/EC samt 2006/66/EC.
Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla
resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna
uppstå, p.g.a. felaktig sophantering.
För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din
lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor.
[Information om sophantering i andra länder utanför EU]
Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala
myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.
Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):
Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer
den med de krav, som har ställts genom direktiven för den aktuella kemikalien.
39 Sv
ATTENZIONE: PRIMA DI USARE QUEST’UNITÀ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
i It
Per assicurarsi le migliori prestazioni dell’unità, leggere
questo manuale per intero. Conservarlo poi in un luogo
sicuro per poterlo riutilizzare al momento del bisogno.
Installare questo sistema audio in una posizione ben
ventilata, asciutta e pulita - lontano da luce solare diretta,
sorgenti di calore, vibrazioni, polvere, umidità e/o freddo.
Per una ventilazione corretta, lasciare intorno all’unità
uno spazio minimo libero come di seguito indicato.
Sopra: 30 cm
Retro: 20 cm
Ai lati: 20 cm
Installare quest’unità lontano da elettrodomestici, motori
o trasformatori, perché possono causare ronzi.
Non esporre quest’unità a variazioni repentine della
temperatura ambiente e non installarle in stanze molto
umide (ad esempio dove è in uso un umidificatore) per
evitare che in essa si formi condensa, che a sua volta può
causare folgorazioni, incendi, guasti e/o ferite.
Evitare di installare l’unità in una posizione dove possano
su di essa cadere oggetti o liquidi. Inoltre, non posare su
di essa:
– Altri componenti, dato che possono causare danni e/o
lo scolorimento della superficie dell’apparecchio.
– Candele o altri oggetti che bruciano, dato che possono
causare incendi, danni all’unità e/o ferite a persone.
– Contenitori di liquidi, dato che possono cadere e
causare folgorazioni all’utente e guasti a quest’unità.
Non coprire quest’unità con giornali, tovaglie, tende o
altro per non impedirne la dispersione del calore. Se la
temperatura al suo interno dovesse salire, può causare
incendi, guasti e/o ferite.
Non collegare quest’unità ad una presa di corrente sino a
che tutti i suoi collegamenti sono completi.
Non usare l’unità capovolta. Potrebbe surriscaldarsi e
guastarsi.
Non agire con forza eccessiva su interruttori, manopole
e/o cavi.
Per scollegare un cavo, tirare la spina e mai il cavo stesso.
Non pulire mai quest’unità con solventi ed altre sostanze
chimiche. Essi possono danneggiarne le finiture. Usare
semplicemente un panno soffice e pulito.
Usare solo corrente elettrica del voltaggio indicato. L’uso
di voltaggi superiori è pericoloso e può causare incendi,
guasti e/o ferite. Yamaha non può venire considerata
responsabile di danni risultanti dall’uso di quest’unità
con un voltaggio superiore a quello prescritto.
Per evitare danni dovuti a fulmini, scollegare il cavo di
alimentazione dalla presa durante temporali.
Non tentare di modificare o riparare quest’unità. Affidare
qualsiasi riparazione a personale qualificato Yamaha. In
particolare, non aprirla mai per alcun motivo.
Se si prevede di non dover fare uso di quest’unità per
qualche tempo, ad esempio per andare in vacanza,
scollegarne la spina di alimentazione dalla presa di
corrente.
Prima di concludere che l’unità è guasta, non mancate di
leggere la sezione di questo manuale dedicata alla
“RISOLUZIONE DEI PROBLEMI”.
Prima di spostare l’unità, premere il pulsante A per
spegnerla, quindi disconnettere la spina del cavo di
alimentazione dalla presa di corrente.
18 Quando la temperatura ambiente cambia
improvvisamente, si forma condensa. Scollegare il cavo
di alimentazione dalla presa di corrente e lasciare
riposare l’apparecchio.
19 Se viene usata a lungo, quest’unità si può surriscaldare.
Spegnerla e lasciarla riposare perché si raffreddi.
20 Installare quest’unità vicino ad una presa di corrente
alternata dove la spina del cavo di alimentazione possa
venire facilmente raggiunta.
21 Le batterie vanno protette da calore eccessivo, ad
esempio luce solare diretta, fiamme, e così via.
22 Il volume eccessivo in cuffia e l’uso eccessivo di cuffie
possono danneggiare gravemente l’udito.
Finché l’unità è collegata alla presa di corrente, rimane connessa
alla rete di c.a. anche dopo essere stata spenta premendo A o
essere stata posta in standby con il pulsante A sul telecomando. In
questo stato, l’unità consuma una quantità minima di corrente.
AVVERTENZA
PER RIDURRE IL RISCHIO DI INCENDI E FOLGORAZIONI,
NON ESPORRE QUEST’UNITÀ A PIOGGIA O UMIDITÀ.
Quest’etichetta è obbligatoria per i prodotti il cui pannello
superiore diventa caldo durante il funzionamento.
INDICAZIONI CONCERNENTI
L’APPLICAZIONE DEL D.M. 28.8.95, N. 548
SI DICHIARA CHE:
l’apparecchio:
tipo
marca
modello
Ricevitore
YAMAHA
R-S300
risponde alle prescrizioni dell’art. 2 comma 1 del D.M. 28
agosto 1995, n. 548
Fatto a Rellingen, il 27/7/2010
Yamaha Music Europe GmbH
Siemensstr. 22-34, 25462
Rellingen, Germany
SOMMARIO
FUNZIONI AVANZATE
IMPOSTAZIONE DEL MENU OPTION PER
CIASCUNA SORGENTE DI INGRESSO ....30
Pannello anteriore ..................................................... 4
Display del pannello anteriore .................................. 6
Pannello posteriore ................................................... 7
Telecomando ............................................................. 8
Utilizzo del telecomando .......................................... 9
IMPOSTAZIONI AVANZATE ..........................32
PREPARATIVI
COLLEGAMENTI .............................................. 10
Voci del menu Option ............................................. 30
Modifica dei parametri del menu ADVANCED
SETUP ................................................................ 32
INFORMAZIONI AGGIUNTIVE
RISOLUZIONE DEI PROBLEMI .....................33
SPECIFICHE TECNICHE .................................38
Collegamento di diffusori e sorgenti varie ............. 10
Collegamento delle antenne FM e AM ................... 12
Collegamento del cavo di alimentazione ................ 12
FUNZIONI DI
BASE
FUNZIONI DI BASE
PREPARATIVI
CARATTERISTICHE PRINCIPALI ................. 2
ACCESSORI IN DOTAZIONE ........................... 3
CONTROLLI E FUNZIONI ................................ 4
INTRODUZIONE
INTRODUZIONE
RIPRODUZIONE E REGISTRAZIONE ......... 13
Riproduzione di una sorgente ................................. 13
Regolazione dei toni ............................................... 14
Registrazione di una sorgente ................................. 16
Utilizzo del timer di spegnimento ........................... 16
SINTONIZZAZIONE FM/AM .......................... 17
FUNZIONI
AVANZATE
Sintonizzazione automatica .................................... 17
Sintonizzazione manuale ........................................ 18
Preselezione automatica delle stazioni
(solo stazioni FM) .............................................. 19
Preselezione manuale delle stazioni ....................... 20
Scelta di una stazione preselezionata ...................... 21
Cancellazione di una stazione preselezionata ......... 21
Cancellazione di tutte le stazioni preselezionate .... 22
Ricezione delle informazioni Radio Data System
(solo stazioni FM) .............................................. 23
Funzione di ricerca TP (solo stazioni FM) ............. 24
INFORMAZIONI
AGGIUNTIVE
RIPRODUZIONE DI MATERIALE DA
DISPOSITIVI iPhone/iPod/Bluetooth™ ....... 25
Utilizzo di un dispositivo Dock Universale
per iPod ............................................................... 26
Utilizzo di un dispositivo Sistema wireless
per iPod ............................................................... 27
Utilizzo del dispositivo Bluetooth Wireless Audio
Receiver .............................................................. 28
Italiano
1 It
CARATTERISTICHE PRINCIPALI
CARATTERISTICHE PRINCIPALI
Con questa unità è possibile:
*
Migliorare la qualità sonora mediante la funzione Pure Direct
➡ pag. 14
Riprodurre musica da unità iPhone/iPod* o Bluetooth*
➡ pag. 25
Ascoltare stazioni radio che trasmettono in FM e AM
➡ pag. 17
Ricevere e visualizzare informazioni Radio Data System
➡ pag. 23
Incrementare le basse frequenze collegando un subwoofer
➡ pag. 10
Utilizzare il telecomando dell’unità per controllare un lettore CD
Yamaha
➡ pag. 8
Risparmiare corrente utilizzando la funzione di spegnimento
automatico
➡ pag. 32
È richiesto l’acquisto di un prodotto Yamaha opzionale
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano, e iPod touch sono marchi registrati di Apple Inc. depositati negli USA e in altri
paesi.
Bluetooth™
Bluetooth è un marchi di fabbrica depositato della Bluetooth SIG usato sulla base di accordi di licenza da Yamaha.
• y indica un suggerimento riguardante un’operazione.
• Alcune operazioni sono eseguibili utilizzando i pulsanti sul pannello anteriore dell’unità, oppure sul telecomando. Nel caso i nomi dei
pulsanti differiscano tra l’unità e il telecomando, quelli del telecomando sono indicati tra parentesi.
• Il presente manuale è stato stampato prima della produzione dell’unità. Design e specifiche sono soggetti a modifiche e/o migliorie.
Nel caso in cui si riscontrino differenze tra il manuale e il prodotto, quest’ultimo ha priorità.
2 It
ACCESSORI IN DOTAZIONE
ACCESSORI IN DOTAZIONE
Telecomando
Antenna AM a telaio
INTRODUZIONE
Controllare che la confezione contenga tutte le seguenti parti.
Antenna FM interna
Batterie (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
3 It
Italiano
•
•
Note sul telecomando e sulle batterie
Non versare acqua o altri liquidi sul telecomando.
Non far cadere il telecomando.
Non lasciare o conservare il telecomando nelle seguenti condizioni:
– in ambienti a elevata umidità, come accanto a un bagno
– in ambienti con alte temperature, come accanto a un radiatore o una stufa
– in luoghi estremamente freddi
– in ambienti polverosi
Utilizzare le batterie tipo AA, R6, UM-3 per il telecomando.
Inserire le batterie rispettando le indicazioni relative alla polarità (+ e -).
Sostituire tutte le batterie del telecomando quando si nota una diminuzione del raggio di azione.
Per evitare esplosioni o la fuoriuscita del liquido elettrolita, rimuovere immediatamente le batterie esaurite dal telecomando.
Se si dovesse notare una perdita da una delle batterie, rimuovere e smaltire il pezzo prestando attenzione a non toccare il liquido
fuoriuscito. Se il liquido fuoriuscito dovesse venire a contatto con la pelle, gli occhi o la bocca, sciacquare abbondantemente e
consultare un medico. Pulire accuratamente il vano delle batterie prima di installarne delle nuove.
Non utilizzare insieme batterie usate e nuove. In caso contrario è possibile che la durata delle nuove batterie si riduca, o che quelle
usate perdano il liquido elettrolita.
Non utilizzare insieme tipi di batterie differenti (come batterie alcaline e al manganese). Batterie apparentemente simili potrebbero
fornire prestazioni diverse.
Prima di inserire nuove batterie, pulire accuratamente il vano batterie.
Smaltire le batterie in base alle leggi vigenti nel proprio paese.
CONTROLLI E FUNZIONI
CONTROLLI E FUNZIONI
Pannello anteriore
1 A (alimentazione)
Accende o spegne l’unità (vedere pagina 13).
Posizione di accensione: interruttore spinto verso l’interno
Posizione di spegnimento: interruttore verso l’esterno
Nota
L’unità consuma una quantità minima di corrente anche quando è
spenta o in modalità standby.
2 Spia di accensione
Si accende come segue:
Luce brillante: unità accesa
Luce tenue: modalità Standby
Luce spenta: unità spenta
Nota
In modalità standby, con un iPhone/iPod sotto carica, la spia di
accensione emette una luce brillante.
3 SPEAKERS A/B
A ogni pressione di questi pulsanti, si attiva o disattiva la
corrispondente coppia di diffusori collegata ai terminali
SPEAKERS A e/o SPEAKERS B sul pannello posteriore
(vedere pagina 13).
4 TP
Cerca automaticamente una stazione che trasmette
programmi sul traffico (TP) (vedere pagina 24).
5 INFO
Attiva e alterna sul display le informazioni Radio Data
System quando si seleziona TUNER come sorgente di
ingresso (vedere pagina 23).
Alterna le informazioni di riproduzione sul brano in
esecuzione da iPhone/iPod quando si seleziona DOCK
come sorgente di ingresso (vedere pagina 26).
Nota
Le informazioni sui brani riprodotti da iPhone/iPod vengono
visualizzate solo se il dispositivo viene collegato utilizzando una
Dock Universale per iPod.
6 MEMORY
Memorizza la stazione FM/AM corrente come
preselezione quando TUNER è selezionato come sorgente
d’ingresso (vedere pagina 20).
7 CLEAR
Cancella la stazione FM/AM preselezionata quando TUNER
è selezionato come sorgente di ingresso (vedere pagina 21).
8 Display del pannello anteriore
Mostra le informazioni relative allo stato operativo
dell’unità.
9 PRESET j / i
Sceglie la stazione FM/AM preselezionata quando TUNER è
selezionato come sorgente di ingresso (vedere pagina 21).
0 FM, AM
Imposta la banda di sintonizzazione FM/AM su FM o AM
quando TUNER è selezionato come sorgente di ingresso
(vedere pagina 17).
4 It
CONTROLLI E FUNZIONI
INTRODUZIONE
A TUNING jj / ii
Specifica la frequenza di sintonizzazione quando TUNER
è selezionato come sorgente di ingresso (vedere
pagina 17).
B Sensore di comando a distanza
Riceve i segnali all’infrarosso dal telecomando.
C PURE DIRECT e spia
Consente l’ascolto di una sorgente con un suono il più
puro possibile (vedere pagina 14). L’attivazione della
funzione è segnalata dall’accensione della spia e dallo
spegnimento del display del pannello anteriore.
D Connettore PHONES
Consente il collegamento di un paio di cuffie per l’ascolto
privato.
Nota
Prima di collegare la cuffie al connettore PHONES, premere
SPEAKER A/B per spegnere le spie SP A/B.
E Controllo BASS
Aumenta o riduce la risposta delle basse frequenze. La
posizione centrale produce una risposta piatta (vedere
pagina 14).
F Controllo TREBLE
Aumenta o riduce la risposta delle alte frequenze. La
posizione centrale produce una risposta piatta (vedere
pagina 14).
G Controllo BALANCE
Regola il bilanciamento di uscita del suono dai diffusori
sinistro e destro per compensare il mancato bilanciamento
del suono causato dalla posizione dei diffusori o dalle
condizioni ambientali di ascolto (vedere pagina 14).
H Controllo LOUDNESS
Preserva intatta l’intera gamma timbrica a un livello di
volume qualsiasi, per compensare la perdita di sensibilità
dell’apparato uditivo alle alte e basse frequenze quando il
volume è basso (vedere pagina 15).
I Selettore INPUT
Seleziona la sorgente di ingresso che si desidera ascoltare.
J Controllo VOLUME
Incrementa o riduce il livello di uscita sonora.
Nota
Questo controllo non influisce sul livello di uscita dei connettori
REC.
Italiano
5 It
CONTROLLI E FUNZIONI
Display del pannello anteriore
1 Indicatori SP (SPEAKERS) A/B
Si accendono in base alla coppia di diffusori selezionata.
Gli indicatori saranno entrambi accesi se si selezioneranno
entrambe le coppie di diffusori.
2 Indicatori della sorgente di ingresso
Si accendono per indicare la sorgente d’ingresso
correntemente selezionata.
3 Indicatore PRESET
Si accende quando si richiama una stazione radio
preselezionata. Lampeggia mentre la funzione di ricerca
automatica esegue una scansione delle stazioni FM da
registrare nelle preselezioni.
4 Indicatore MEMORY
Si accende o lampeggia quando una stazione FM/AM
viene memorizzata tra le preselezioni.
5 Indicatore TUNED
Si accende quando l’unità è sintonizzata su una stazione
FM o AM.
6 Indicatore STEREO
Si accende quando l’unità riceve un forte segnale FM
trasmesso in stereo.
7 Indicatore TP
Si accende quando l’unità è sintonizzata su una stazione
che trasmette notizie sul traffico (TP). Lampeggia durante
la ricerca di una stazione TP.
8 Indicatore SLEEP
Si accende quando la funzione di autospegnimento è
attivata.
9 Indicatore MUTE
Lampeggia quando la funzione MUTE è attivata.
0 Indicatore P
Si accende quando si sceglie una stazione preselezionata.
Lampeggia mentre si sta memorizzando una stazione
radio su un numero di preselezione.
A Display informazioni
Mostra le informazioni durante la regolazione o la
selezione delle impostazioni.
B Indicatore Volume
Mostra il livello di volume corrente.
6 It
CONTROLLI E
E FUNZIONI
FUNZIONI
CONTROLLI
Pannello posteriore
INTRODUZIONE
2 Connettori TAPE
Utilizzabili per il collegamento di una piastra a cassette
(vedere pagina 10).
0 Interruttore POWER MANAGEMENT
Permette di abilitare o disabilitare la funzione di
spegnimento automatico. Quando la funzione è abilitata,
l’unità entra automaticamente in modalità standby una
volta trascorso un certo periodo di tempo senza aver
compiuto alcuna operazione (3 impostazioni disponibili;
vedere pagina 32).
3 Terminali antenne
Permettono il collegamento delle antenne FM e AM
(vedere pagina 12).
A Terminali SPEAKERS
Consentono il collegamento dei diffusori (vedere
pagina 10).
4 Connettore DOCK
Consente il collegamento di una Dock Universale per iPod
(come ad esempio del modello YDS-12), di un Sistema
wireless per iPod (YID-W10), o di un Bluetooth Wireless
Audio Receiver (YBA-10) Yamaha (vedere pagina 25).
B Interruttore IMPEDANCE SELECTOR
Utilizzabile per l’impostazione dell’impedenza
(vedere pagina 11).
1 Terminale GND
Utilizzabili per il collegamento di un giradischi (vedere
pagina 10).
5 Cavo di alimentazione
Per il collegamento dell’unità a una presa di corrente CA
(vedere pagina 12).
6 Connettori PHONO
Utilizzabili per il collegamento di un giradischi (vedere
pagina 10).
7 Connettori CD
Consentono il collegamento di un lettore CD (vedere
pagina 10).
8 Connettori LINE 1-2
Permettono il collegamento di dispositivi audio (vedere
pagina 10).
Italiano
9 Connettore SUBWOOFER OUT
Utilizzabile per il collegamento di un subwoofer
amplificato (vedere pagina 10).
7 It
CONTROLLI E FUNZIONI
Telecomando
Questa parte del manuale descrive le funzioni di ciascun
pulsante del telecomando, utilizzabile per la gestione
dell’unità o di un lettore CD Yamaha.
3 DIMMER
Modifica il livello di luminosità del display sul pannello
anteriore. È possibile scegliere tra 3 differenti livelli di
luminosità premendo ripetutamente il pulsante.
y
L’impostazione scelta è mantenuta in memoria anche dopo lo
spegnimento dell’unità.
4 SLEEP
Imposta il timer per lo spegnimento automatico (vedere
pagina 16).
5 Pulsanti di selezione della sorgente di
ingresso
Selezionano la sorgente di ingresso che si desidera
ascoltare.
y
• I nomi delle sorgenti di ingresso corrispondono ai nomi dei
connettori sul pannello posteriore.
• Per selezionare TUNER come sorgente di ingresso utilizzando
il telecomando, premere FM o AM.
6 OPTION
Attiva/disattiva il menu OPTION (vedere pagina 30).
7 SPEAKERS A/B
Attivano/disattivano la corrispondente coppia di diffusori
collegata ai terminali SPEAKERS A e/o SPEAKERS B
sul pannello posteriore.
8 MUTE
Esclude l’uscita del suono. Premere nuovamente per
riattivare il suono in base al volume predefinito.
9 VOLUME +/–
Incrementa o riduce il livello di uscita sonora.
Nota
Questo controllo non influisce sul livello di uscita dei connettori
REC.
■ Controlli in comune
I seguenti tasti possono essere utilizzati a prescindere
dalla sorgente di ingresso selezionata.
1 Trasmettitore a infrarossi
Invia i segnali all’infrarosso.
2 A (alimentazione)
Accende l’unità, o la pone in modalità standby.
Nota
Il pulsante funziona solo quando l’interruttore A (alimentazione)
del pannello anteriore è spinto in avanti.
8 It
0 RETURN
Richiama il menu precedente o chiude la visualizzazione
sul display quando si utilizza il menu Option (vedere
pagina 30).
A B / C / D / E / ENTER
Seleziona e conferma gli elementi scelti nel menu Option
(vedere pagina 30).
CONTROLLI E FUNZIONI
■ Controlli FM/AM
■ Controlli iPod
B TP
Cerca automaticamente una stazione che trasmette
programmi sul traffico (TP) (vedere pagina 24).
0 REPEAT
I seguenti pulsanti possono essere utilizzati quando si
seleziona TUNER come sorgente di ingresso.
INTRODUZIONE
I seguenti pulsanti possono essere utilizzati quando
DOCK è selezionato come sorgente d’ingresso per
l’ascolto di materiale registrato su iPhone/iPod. Per
maggiori informazioni, consultare 25.
C PRESET j / i
Sceglie la stazione FM/AM preselezionata quando
TUNER è selezionato come sorgente di ingresso (vedere
pagina 21).
A MENU/ Ee / b / a / ENTER
D FM, AM
Seleziona TUNER come sorgente di ingresso e imposta la
banda di sintonizzazione FM/AM su FM o AM (vedere
pagina 17).
G B
E INFO
Attiva e alterna sul display le informazioni Radio Data
System quando si seleziona TUNER come sorgente di
ingresso (vedere pagina 23).
I seguenti pulsanti possono essere utilizzati per controllare
un lettore CD Yamaha quando si seleziona CD come
sorgente di ingresso.
E INFO
F SHUFFLE
H C
■ Controlli lettore CD Yamaha
I Pulsanti di controllo lettore CD Yamaha
• s
Interrompe la riproduzione
• e
Pone in pausa la riproduzione
• p
Avvia la riproduzione
• DISC SKIP Seleziona il disco successivo in un
caricatore CD
• b
Seleziona la traccia precedente
• a
Seleziona la traccia successiva
•
• w
• f
Espelle il disco
Riavvolgimento veloce
Avanzamento veloce
Nota
Anche utilizzando un lettore CD Yamaha, alcuni componenti e
caratteristiche potrebbero non essere disponibili. Fare riferimento
al manuale di istruzioni del dispositivo per maggiori informazioni.
Utilizzo del telecomando
■ Inserimento delle batterie
■ Portata del telecomando
Il telecomando trasmette un raggio direzionale a infrarossi.
Assicurarsi di puntare il telecomando direttamente verso
l’apposito sensore sul pannello anteriore dell’unità
durante il funzionamento.
Batterie AA, R6, UM-3
Circa 6 m
Italiano
Telecomando
9 It
COLLEGAMENTI
COLLEGAMENTI
Collegamento di diffusori e sorgenti varie
ATTENZIONE
• Non connettere l’unità o altri dispositivi alla presa di corrente finché non sono stati completati tutti i collegamenti tra
gli apparati.
• Effettuare tutti i collegamenti rispettando le indicazioni: L (sinistra) su L, R (destra) su R, “+” su “+” e “–” su “–”. Se
i collegamenti sono sbagliati, i diffusori non emetteranno alcun suono; inoltre, invertendo la polarità dei collegamenti
degli stessi si otterrà un suono innaturale e privo di basse frequenze. Fare riferimento al manuale del produttore di
ciascun dispositivo.
• Utilizzare cavi audio RCA specifici per dispositivi audio (a eccezione del collegamento dei diffusori e del connettore DOCK).
• Verificare che IMPEDANCE SELECTOR sia correttamente impostato prima di effettuare il collegamento dei
diffusori. Consultare la pagina 11 per dettagli.
• Non lasciare che cavi scoperti si tocchino tra loro o che vengano in contatto con le parti metalliche dell’unità. In caso
contrario è possibile danneggiare l’unità e/o i diffusori.
Piatto giradischi
Piastra a cassette
Uscita
audio
Uscita
audio
Lettore CD
GND
Uscita
audio
Uscita
audio
Per informazioni sui
dispositivi collegabili
all’unità, consultare
pagina 25.
Diffusori A
Ingresso
audio
Ingresso
audio
Lettore DVD,
ecc.
Uscita
audio
Registratore
CD, ecc.
Subwoofer
Diffusori B
y
• I connettori PHONO sono stati cablati per il collegamento di un piatto giradischi con cartuccia MM.
• Collegare il giradischi al terminale GND per ridurre il rumore di fondo nel segnale. Alcuni giradischi, tuttavia, potrebbero generare
minor rumore di fondo senza il collegamento alla presa GND.
10 It
COLLEGAMENTI
■ Interruttore IMPEDANCE SELECTOR
ATTENZIONE
Posizione
dell’interruttore
Livello di impedenza
HIGH
• Se si utilizza una sola coppia di diffusori
(A o B), l’impedenza di ciascun diffusore
deve essere di almeno 8 Ω.
• Se si utilizzano due coppie di diffusori
simultaneamente (A e B), l’impedenza di
ciascun diffusore deve essere di almeno
16 Ω.
• Per connessioni bi-wire, l’impedenza di
ciascun diffusore deve essere di almeno
8 Ω. Vedere pagina 11 per ulteriori
informazioni sulla Collegamento bi-wire.
LOW
• Se si utilizza una sola coppia di diffusori
(A o B), l’impedenza di ciascun diffusore
deve essere di almeno 4 Ω.
• Se si utilizzano due coppie di diffusori
simultaneamente (A e B), l’impedenza di
ciascun diffusore deve essere di almeno
8 Ω.
• Per connessioni bi-wire, l’impedenza di
ciascun diffusore deve essere di almeno
4 Ω. Vedere pagina 11 per ulteriori
informazioni sulla Collegamento bi-wire.
Il collegamento bi-wire separa la sezione del woofer da
quella combinata dei medi e delle alte frequenze. Un
diffusore bi-wire compatibile dispone di quattro terminali
di supporto obbligatori. Questi due gruppi di terminali
permettono al diffusore di essere diviso in due sezioni
indipendenti. Mediante queste connessioni, i driver a
media ed alta frequenza sono collegati a un gruppo di
terminali e il driver a bassa frequenza a un altro gruppo di
terminali.
L’unità
Diffusore
PREPARATIVI
Non modificare l’impostazione dell’interruttore
IMPEDANCE SELECTOR mentre l’unità è accesa; in
caso contrario è possibile arrecare gravi danni alla stessa.
Se l’unità non si accende, l’interruttore IMPEDANCE
SELECTOR potrebbe essere rimasto “a metà strada” tra le
due impostazioni. In questo caso, disconnettere il cavo di
alimentazione e spostare il selettore nella posizione
desiderata.
Selezionare la posizione dell’interruttore (LOW o HIGH)
in base all’impedenza dei diffusori del sistema.
■ Collegamento bi-wire
Collegare allo stesso modo l’altro diffusore alla seconda
coppia di terminali.
ATTENZIONE
Per connessioni bi-wire, impostare IMPEDANCE
SELECTOR su HIGH o LOW in base all’impedenza dei
diffusori utilizzati:
8 Ω o maggiore: HIGH
4 Ω o maggiore: LOW
Vedere pagina 11 per ulteriori informazioni
sull’interruttore IMPEDANCE SELECTOR.
Nota
Quando si eseguono connessioni bi-wire, eliminare i ponti o cavi
di messa in corto sul diffusore.
y
Per utilizzare i diffusori connessi in bi-wire, premere SPEAKERS A e
SPEAKERS B sul pannello anteriore (oppure sul telecomando) in
modo da accendere entrambe le spie SP A e B sul display dell’unità.
■ Collegamento dei diffusori
Spellare circa
10 mm di guaina
isolante
dall’estremità di
ciascun cavo.
Nota
SPEAKERS A/B
Inserire nel terminale del diffusore solamente la parte di cavo
spellata. L’inserimento di un cavo parzialmente ricoperto può
causare un cattivo collegamento e perdita di qualità del segnale.
11 It
Italiano
SPEAKERS A/B
COLLEGAMENTI
Collegamento delle antenne FM e AM
L’unità ha in dotazione antenne interne per la ricezione di stazioni radio FM e AM. In generale, queste antenne
dovrebbero garantire una ricezione del segnale abbastanza buona. Collegare correttamente ciascun antenna al terminale
dedicato.
Nota
Se la ricezione è scadente, installare un’antenna esterna. Consultare in proposito il più vicino rivenditore o centro assistenza Yamaha.
Antenna FM esterna
Antenna AM esterna
Estendere un cavo con guaina
in vinile lungo dai 5 ai 10 m
sulla parete esterna
dell’abitazione.
Antenna FM
interna
(in dotazione)
Antenna AM a
telaio (in dotazione)
• L’antenna AM a telaio
dovrebbe essere sempre
collegata, anche quando si
utilizza un’antenna AM
esterna.
• L’antenna a telaio AM
dovrebbe essere collocata il
più lontano possibile
dall’unità.
Terra (terminale GND)
Per ottenere la massima sicurezza e la minima interferenza,
collegare il terminale GND a un buon punto di messa a terra. Un
paletto in metallo infisso nel terreno è generalmente sufficiente.
■ Installazione dell’antenna AM a telaio
■ Collegamento del cavo dell’antenna AM
a telaio
Collegamento del cavo di alimentazione
Solo dopo aver completato tutti gli altri collegamenti,
inserire la spina del cavo in una presa di corrente CA.
12 It
Alla presa di
corrente con il
cavo di
alimentazione
RIPRODUZIONE E REGISTRAZIONE
RIPRODUZIONE E REGISTRAZIONE
ATTENZIONE
Prestare estrema cautela nella riproduzione dei CD con la codifica DTS.
Se si tenta di riprodurre un CD con codifica DTS su un lettore che non supporta il formato DTS, il rumore emesso
potrebbe danneggiare i diffusori. Verificare che il lettore CD da utilizzare sia compatibile con la codifica DTS. Inoltre,
controllare il livello di uscita del lettore CD prima di riprodurre un disco CD con codifica DTS.
Riproduzione di una sorgente
3
Premere SPEAKERS A e/o SPEAKERS B sul
pannello anteriore o sul telecomando per
selezionare i diffusori A e/o B.
Quando si attiva una delle due coppie di diffusori
(A o B), i corrispondenti indicatori SP A o SP B si
accendono sul display (vedere pagina 6).
Note
Selettore INPUT
VOLUME
A (alimentazione)
4
Riprodurre la sorgente.
SPEAKERS A/B
5
Ruotare il controllo VOLUME sul pannello
anteriore (oppure premere VOLUME +/– sul
telecomando) per regolare il livello di uscita
del suono.
Pulsanti di
selezione della
sorgente di
ingresso
FM, AM
FUNZIONI DI
BASE
SPEAKERS A/B
A (alimentazione)
• Se si è effettuato un tipo di connessione bi-wire per una coppia
di diffusori, oppure se si stanno utilizzando due coppie di
diffusori (A e B), assicurarsi che entrambi gli indicatori SP A e
SP B risultino accesi sul display.
• Disattivare i diffusori se si desidera ascoltare il suono dalle
cuffie.
y
Utilizzando i controlli BASS, TREBLE, BALANCE,
LOUDNESS o l’interruttore PURE DIRECT sul pannello
anteriore è possibile regolare la risposta timbrica dell’unità
(vedere pagina 14).
VOLUME +/–
6
Al termine della fase di ascolto, premere
A (alimentazione) sul pannello anteriore per
spegnere l’unità.
y
Premendo A (alimentazione) sul telecomando quando
l’interruttore A (alimentazione) è spinto in avanti, l’unità entra in
modalità standby. Per accendere l’unità, premere nuovamente
A (alimentazione).
Premere A (alimentazione) sul pannello
anteriore per accendere l’unità.
2
Ruotare il selettore INPUT sul pannello
anteriore (o premere uno dei pulsanti di
selezione della sorgente di ingresso, oppure
FM o AM, sul telecomando) per scegliere la
sorgente di ingresso che si desidera ascoltare.
Italiano
1
13 It
RIPRODUZIONE E REGISTRAZIONE
Regolazione dei toni
■ Regolazione dei controlli BASS e
TREBLE
■ Utilizzo dell’interruttore PURE DIRECT
Consente di modificare il percorso interno del segnale
proveniente dalle sorgenti audio, in modo da bypassare i
controlli BASS, TREBLE, BALANCE e LOUDNESS,
eliminando perciò qualsiasi alterazione dello spettro
armonico e mantenendo la fedeltà più assoluta.
La spia PURE DIRECT si accende sul pannello anteriore
e dopo qualche secondo il display dell’unità si spegne.
Interruttore PURE DIRECT
TREBLE
BASS
I controlli BASS e TREBLE regolano la risposta delle
basse e alte frequenze.
La posizione centrale produce una risposta piatta.
BASS
Per incrementare i bassi, (basse frequenze), ruotare il
controllo in senso orario. Per ridurli, ruotare la manopola
in senso antiorario.
Intervallo di controllo: da –10 dB a +10 dB (20 Hz)
Note
• L’attivazione della funzione PURE DIRECT determina la
disabilitazione dei controlli BASS, TREBLE, BALANCE e
LOUDNESS.
• L’impostazione scelta è mantenuta in memoria anche dopo lo
spegnimento dell’unità.
TREBLE
Per incrementare gli alti, (alte frequenze), ruotare il
controllo in senso orario. Per ridurli, ruotare la manopola
in senso antiorario.
Intervallo di controllo: da –10 dB a +10 dB (20 kHz)
■ Regolazione del controllo BALANCE
BALANCE
Il controllo BALANCE gestisce il bilanciamento di uscita
del suono dai diffusori sinistro e destro per compensare il
mancato bilanciamento del suono causato dalla posizione
dei diffusori o dalle condizioni ambientali di ascolto.
14 It
RIPRODUZIONE E REGISTRAZIONE
■ Regolazione del controllo LOUDNESS
3
Ruotare il controllo LOUDNESS finché non si
ottiene il volume desiderato.
y
LOUDNESS
VOLUME
Dopo l’impostazione del controllo LOUDNESS, è possibile
ascoltare la musica al livello di volume preferito. Se l’effetto
dell’impostazione del controllo LOUDNESS è troppo forte o
debole, agire nuovamente sul controllo LOUDNESS.
VOLUME +/–
FUNZIONI DI
BASE
Preserva intatta l’intera gamma timbrica a un livello di
volume qualsiasi, per compensare la perdita di sensibilità
dell’apparato uditivo alle alte e basse frequenze quando il
volume è basso.
ATTENZIONE
Se si attiva l’interruttore PURE DIRECT con il controllo
LOUDNESS impostato a un certo livello, i segnali in
ingresso escludono il controllo di LOUDNESS,
determinando un aumento improvviso del livello di uscita
del suono. Per evitare di danneggiare l’apparato uditivo o i
diffusori, assicurarsi di premere l’interruttore PURE
DIRECT solo dopo aver abbassato il livello di uscita del
suono o dopo aver accertato un’adeguata impostazione del
controllo LOUDNESS.
Impostare il controllo LOUDNESS nella
posizione FLAT.
2
Ruotare il controllo VOLUME sul pannello
anteriore (oppure premere VOLUME +/– sul
telecomando) per impostare l’uscita del
suono al livello di ascolto più alto che si
desidera sentire.
Italiano
1
15 It
RIPRODUZIONE E REGISTRAZIONE
Registrazione di una sorgente
Note
• L’audio della sorgente di ingresso corrente è inviato ai
connettori TAPE REC e LINE 1 REC. Selezionando TAPE,
l’audio è inviato solamente ai connettori LINE 1 REC.
Selezionando LINE 1, l’audio è inviato solamente ai connettori
TAPE REC.
• La registrazione può essere effettuata solo con l’unità accesa.
• I controlli VOLUME, BASS, TREBLE, BALANCE,
LOUDNESS e l’interruttore PURE DIRECT non influiscono
sulla registrazione.
• Controllare le leggi di copyright del paese in cui si registra dai
dischi, CD, radio, ecc. La registrazione del materiale protetto da
copyright può violare le leggi sul diritto d’autore.
Utilizzo del timer di spegnimento
Con questa funzione è possibile far entrare
automaticamente l’unità in standby trascorso un certo
periodo di tempo. Il timer di spegnimento può essere utile
quando si desidera andare a dormire lasciando l’unità in
riproduzione o registrazione di una sorgente.
A (alimentazione)
SLEEP
A (alimentazione)
Selettore INPUT
Nota
Il timer di spegnimento può essere impostato solo dal
telecomando.
Pulsanti di
selezione
della sorgente
di ingresso
1
FM, AM
1
Ruotare il selettore INPUT sul pannello
anteriore (o premere uno dei pulsanti di
selezione della sorgente di ingresso, oppure
FM o AM, sul telecomando) per scegliere la
sorgente di ingresso che si desidera
registrare.
2
Riprodurre la sorgente e iniziare la
registrazione sul dispositivo collegato ai
connettori di uscita REC (TAPE e/o LINE 1)
sul pannello posteriore. Vedere pagina 10.
16 It
Premere ripetutamente SLEEP per
specificare la durata di tempo oltre la quale
far entrare in standby l’unità.
A ogni pressione di SLEEP, l’indicazione sul display
del pannello anteriore cambia come mostrato in
basso.
L’indicatore SLEEP lampeggia durante la fase di
impostazione del timer di spegnimento.
A impostazione conclusa, l’indicatore SLEEP rimane
acceso sul display del pannello anteriore.
y
Per disabilitare il timer di spegnimento, effettuare una delle
seguenti operazioni:
• Selezionare “Sleep Off”.
• Premere A (alimentazione) sul telecomando per far entrare
l’unità in standby.
• Premere A (alimentazione) sul pannello anteriore per spegnere
l’unità.
SINTONIZZAZIONE FM/AM
SINTONIZZAZIONE FM/AM
È possibile sintonizzare le stazioni radio in 2 modi: automaticamente e manualmente. Selezionare uno dei due metodi in
base alle proprie necessità e qualità di ricezione del segnale radio.
Sintonizzazione automatica
La sintonizzazione automatica funziona bene quando i
segnali ricevuti sono forti e non ci sono interferenze.
3
Tenere premuto TUNING jj / ii sul pannello
anteriore per più di 1 secondo per avviare la
sintonizzazione automatica.
Premere ii per sintonizzare una frequenza più alta.
Premere jj per sintonizzare una frequenza più bassa.
Note
Selettore INPUT
TUNING jj / ii
FM, AM
• Quando si sintonizza una stazione, la frequenza di trasmissione
corrispondente viene mostrata sul display del pannello
anteriore.
• Se la sintonizzazione non si arresta su una stazione perché il
segnale è troppo debole, è possibile provare a eseguire una
ricerca manuale.
■ Funzione Auto Mute
FUNZIONI DI
BASE
Per le stazioni radio FM, l’uscita audio viene
automaticamente interrotta se il segnale della radio è
troppo debole; ciò accade per le stazioni:
• trovate tramite la ricerca automatica
• assegnate a numeri di preselezione in seguito alla
ricerca e alla registrazione automatica
Se si desidera ascoltare una stazione a prescindere dalla
potenza del segnale, utilizzare la sintonizzazione manuale.
FM, AM
1
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere FM o AM sul
telecomando) per selezionare TUNER come
sorgente di ingresso.
Nota
Premendo FM o AM sul telecomando per selezionare TUNER
come sorgente di ingresso, viene selezionata la banda
corrispondente; per tale motivo, è possibile saltare il passo 2 della
procedura.
2
Premere FM o AM sul pannello anteriore
(o FM o AM sul telecomando) per selezionare
la banda ricevente (FM o AM).
FM o AM appare sul display del pannello anteriore.
Italiano
17 It
SINTONIZZAZIONE FM/AM
■ Ottimizzazione della ricezione in FM
Sintonizzazione manuale
La sintonizzazione manuale è efficace per le stazioni con
un segnale debole.
Se il segnale di una stazione radio è debole e la qualità
audio non è buona, impostando un tipo di ricezione della
banda FM in mono è possibile migliorare la ricezione del
segnale.
B/C/D/E
ENTER
RETURN
Selettore INPUT
TUNING jj / ii
FM, AM
OPTION
1
Premere OPTION sul telecomando dopo aver
sintonizzato una stazione radio FM.
Sul display appare il menu Option per TUNER
(vedere pagina 30).
2
Premere B / C sul telecomando per
selezionare “FM Mode”, quindi premere
ENTER.
FM, AM
1
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere FM o AM sul
telecomando) per selezionare TUNER come
sorgente di ingresso.
Nota
y
Per annullare l’operazione e tornare al menu Option, premere
RETURN sul telecomando.
3
Premendo FM o AM sul telecomando per selezionare TUNER
come sorgente di ingresso, viene selezionata la banda
corrispondente; per tale motivo, è possibile saltare il passo 2 della
procedura.
2
3
Premere FM o AM sul pannello anteriore
(o FM o AM sul telecomando) per selezionare
la banda ricevente (FM o AM).
FM o AM appare sul display del pannello anteriore.
Premere TUNING jj / ii sul pannello
anteriore per sintonizzare manualmente la
stazione desiderata.
Nota
Quando si sintonizza una stazione, la frequenza di trasmissione
ricevuta viene mostrata sul display del pannello anteriore.
18 It
Premere D / E sul telecomando per
selezionare “STEREO” (modalità stereo
automatica) o “MONO” (modalità mono).
• Selezionando MONO, le trasmissioni radio FM
saranno riprodotte in mono.
• Selezionando STEREO, se la stazione FM
sintonizzata trasmette un segnale in stereo, l’unità
riprodurrà l’audio in stereo.
4
Per uscire dal menu Option, premere OPTION
o RETURN sul telecomando.
Nota
L’indicatore STEREO sul display del pannello anteriore rimane
acceso fin tanto che la ricezione del segnale avviene in stereo.
SINTONIZZAZIONE FM/AM
Preselezione automatica delle
stazioni (solo stazioni FM)
2
Utilizzando la funzione di preselezione automatica delle
stazioni è possibile far memorizzare al sintonizzatore le
stazioni FM trovate. La funzione permette di sintonizzare
e ordinare automaticamente le 40 stazioni radio in FM con
il segnale più forte. In seguito, le stazioni possono essere
richiamate premendo i numeri di preselezione a cui sono
state assegnate.
Premere FM sul pannello anteriore (o FM sul
telecomando) per selezionare FM come
banda ricevente.
FM viene mostrato sul display del pannello anteriore.
3
Premere OPTION sul telecomando.
Sul display appare il menu Option per TUNER
(vedere pagina 30).
Note
4
Premere B / C sul telecomando per
selezionare “Auto Preset”, quindi premere
ENTER.
• L’assegnazione di una stazione a un numero di preselezione già
occupato da un’altra radio ne determina la sovrascrittura.
• Se la stazione che si desidera memorizzare ha un segnale debole,
provare a utilizzare il metodo di preselezione manuale delle stazioni.
y
Le stazioni FM memorizzate nei numeri di preselezione con
l’apposta funzione automatica di ricerca saranno ascoltabili in stereo.
y
FM
Selettore INPUT
• Prima della ricerca, è possibile specificare il primo numero di
preselezione da utilizzare, premendo PRESET j / i sul pannello
anteriore (o PRESET j / i o B/C sul telecomando).
• Per annullare la ricerca, premere FM o AM sul pannello
anteriore (oppure FM o AM o RETURN sul telecomando).
FUNZIONI DI
BASE
Dopo circa 5 secondi, l’unità avvia la ricerca sulla
banda FM, a partire dalla banda di frequenza più
bassa.
PRESET j / i
FM
Numero di preselezione
PRESET j / i
B/C
ENTER
RETURN
Frequenza
Durante la registrazione dei numeri di preselezione,
sul display appaiono le informazioni come illustrato
nella figura sopra.
Al termine della ricerca, sul display appare prima il
messaggio “FINISH”, quindi di nuovo il menu
Option.
Per richiamare sul display la schermata principale,
premere OPTION o RETURN sul telecomando.
OPTION
1
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere FM sul
telecomando) per selezionare TUNER come
sorgente di ingresso.
Italiano
Nota
Premendo FM sul telecomando per selezionare TUNER come
sorgente di ingresso, viene selezionata la banda corrispondente;
per tale motivo, è possibile saltare il passo 2 della procedura.
19 It
SINTONIZZAZIONE FM/AM
Preselezione manuale delle
stazioni
È possibile memorizzare manualmente fino a 40 stazioni
FM/AM (40 in totale). In seguito, le stazioni possono
essere richiamate premendo i numeri di preselezione a cui
sono state assegnate.
1
Sintonizzarsi sulla stazione FM/AM
desiderata.
Vedere pagine 17 e 18 per informazioni sulla
sintonizzazione.
2
Premere MEMORY sul pannello anteriore.
Sul display appare brevemente “MANUAL
PRESET”, seguito dal numero di preselezione a cui
verrà assegnata la stazione.
y
Nella preselezione manuale delle stazioni, l’impostazione FM
Mode (mono o stereo) viene salvata all’atto della
memorizzazione. Confermare l’impostazione FM Mode (vedere
pagina 18) prima di avviare la preselezione manuale.
y
Tenendo premuto MEMORY sul pannello anteriore per più di
2 secondi, è possibile saltare automaticamente i prossimi passi e
memorizzare automaticamente la stazione selezionata su un
numero di preselezione disponibile (ossia il numero successivo
all’ultimo numero occupato).
PRESET j / i
3
MEMORY
PRESET j / i
RETURN
Premere PRESET j / i sul pannello anteriore
(o PRESET j / i sul telecomando) per
scegliere il numero di preselezione su cui
memorizzare la stazione.
I numeri di preselezione disponibili vengono
segnalati sul display con il messaggio “EMPTY”. Se
invece si seleziona un numero di preselezione già
occupato da una radio, sul display verrà mostrata la
corrispondente frequenza di trasmissione.
Numero di preselezione
4
Premere MEMORY sul pannello anteriore.
Al termine della memorizzazione, sul display appare
nuovamente la schermata originale.
y
Per annullare la memorizzazione, premere RETURN sul
telecomando, oppure non effettuare alcuna operazione per circa
30 secondi.
20 It
SINTONIZZAZIONE FM/AM
Scelta di una stazione
preselezionata
Cancellazione di una stazione
preselezionata
Le stazioni memorizzate con la preselezione automatica o
manuale possono essere facilmente richiamate.
Per cancellare una stazione preselezionata, procedere
come segue.
CLEAR
PRESET j / i
FUNZIONI DI
BASE
RETURN
PRESET j / i
1
Premere PRESET j / i sul pannello anteriore
(o PRESET j / i sul telecomando) per
scegliere un numero di preselezione.
1
Richiamare la stazione preselezionata
desiderata.
Vedere “Scelta di una stazione preselezionata” a
pagina 21.
2
Premere CLEAR sul pannello anteriore.
Il numero della stazione preselezionata lampeggia sul
display del pannello anteriore.
y
• I numeri di preselezione vuoti vengono saltati.
• Il messaggio “NO PRESETS” viene mostrato quando non è
stata memorizzata alcuna stazione.
y
Per annullare l’operazione di cancellazione della stazione
preselezionata, premere RETURN sul telecomando, oppure non
eseguire alcuna operazione sull’unità per circa 30 secondi.
3
Premere CLEAR sul pannello anteriore per
confermare.
“PXX: CLEARED” (XX indica il numero di
preselezione) viene mostrato sul display, dopodiché
l’unità richiama la schermata principale.
Italiano
21 It
SINTONIZZAZIONE FM/AM
Cancellazione di tutte le stazioni
preselezionate
4
Premere D / E sul telecomando per
selezionare “YES”, quindi premere ENTER.
Per cancellare tutte le stazioni preselezionate, procedere
come segue.
y
Per annullare la cancellazione, selezionare “NO”.
Dopo la cancellazione di tutte le stazioni, sul display
appare prima “PRESET CLEARED”, quindi il menu
Option.
Selettore INPUT
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere FM o AM sul
telecomando) per selezionare TUNER come
sorgente di ingresso.
2
Premere OPTION sul telecomando.
Sul display appare il menu Option per TUNER
(vedere pagina 30).
3
Premere B / C sul telecomando per
selezionare “Clr All Preset”, quindi premere
ENTER.
y
Per annullare l’operazione e tornare al menu Option, premere
RETURN sul telecomando.
22 It
Per uscire dal menu Option, premere OPTION
o RETURN sul telecomando.
SINTONIZZAZIONE FM/AM
Ricezione delle informazioni Radio
Data System (solo stazioni FM)
Radio Data System è un sistema di trasmissione dati
utilizzato dalle stazioni FM di molti paesi. L’unità è in
grado di ricevere quattro tipi di informazioni Radio Data
System: Servizio Programma, Tipo Programma, Testo
Radio e Ora orologio.
INFO
Selezionando “PRG TYPE”, sul display potranno essere
visualizzati i seguenti tipi di programma.
Tipo di programma
Descrizione
Notizie
AFFAIRS
Attualità
INFO
Informazioni generali
SPORT
Sport
EDUCATE
Educazione
DRAMA
Teatro
CULTURE
Cultura
SCIENCE
Scienza
VARIED
Programmi di
intrattenimento
POP M
Musica pop
ROCK M
Musica rock
M.O.R. M
Musica leggera
LIGHT M
Musica classica leggera
CLASSICS
Musica classica
impegnata
OTHER M
Altri generi
FUNZIONI DI
BASE
NEWS
INFO
1
Sintonizzare la stazione Radio Data System
desiderata.
2
Premere ripetutamente INFO sul pannello
anteriore (o INFO sul telecomando) per
selezionare la modalità di visualizzazione
Radio Data System desiderata.
Descrizione
PRG SERVICE
(Servizio Programma)
Impostazione predefinita.
Mostra il nome del programma
Radio Data System
correntemente ricevuto.
PRG TYPE
(Tipo Programma)
Mostra il tipo di programma
Radio Data System
correntemente ricevuto.
RADIO TEXT
(Testo Radio)
Mostra le informazioni sul
programma Radio Data System
correntemente ricevuto.
CLOCK TIME
(Ora orologio)
Mostra l’ora attuale.
FREQUENCY
(Frequenza)
Mostra la frequenza di
trasmissione della stazione
selezionata.
Italiano
Scelta
23 It
SINTONIZZAZIONE FM/AM
Note
• La ricezione di segnale Radio Data System dalla stazione
potrebbe richiedere del tempo.
• Se i segnali Radio Data System ricevuti non sono
sufficientemente forti, l’unità potrebbe non essere in grado
utilizzarli. In particolare la modalità “RADIO TEXT” richiede
un considerevole numero di informazioni e potrebbe non essere
disponibile anche se lo sono le altre modalità di visualizzazione
Radio Data System.
• Se la ricezione del segnale è debole, impostare il parametro FM
Mode su “MONO” (vedere pagina 18).
• Se la ricezione del segnale venisse indebolita da interferenze
esterne mentre l’unità sta ricevendo informazioni Radio Data
System, si potrebbe verificare un’interruzione.
• Quando è selezionata la modalità “RADIO TEXT”, l’unità può
visualizzare le informazioni di programma per un massimo di
128 caratteri alfanumerici, compreso il simbolo dell’umlaut. I
caratteri non disponibili sono visualizzati come “_” (trattino
basso). Le informazioni scorrono sul display in modo continuo.
Funzione di ricerca TP
(solo stazioni FM)
L’unità è in grado di ricercare automaticamente le stazioni
Radio Data System che trasmettono programmi dedicati
alle informazioni sul traffico (TP).
TP
TP
1
Premere TP sul pannello anteriore (o TP sul
telecomando) per ricercare una stazione TP.
“TP SEARCH” viene mostrato sul display per circa
3 secondi, dopodiché l’unità avvia la ricerca.
Una volta effettuata la sintonia di una stazione TP,
l’indicatore TP si accende e la ricerca ha termine.
Indicatore TP
y
Per ricercare la stazione TP successiva, premere nuovamente TP.
Note
• Per interrompere la ricerca TP mentre questa è in corso,
premere TP.
• Se l’unità non trova alcuna stazione TP, sul display del pannello
anteriore viene visualizzato il messaggio “TP NOT FOUND”, e
l’unità ripristina lo stato precedente la ricerca.
24 It
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI IPHONE/IPOD/BLUETOOTH™
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI iPhone/
iPod/Bluetooth™
Collegando i dispositivi Dock Universale per iPod (come il modello YDS-12), Sistema wireless per iPod (modello
YID-W10) o Bluetooth Wireless Audio Receiver Yamaha (modello YBA-10) al connettore DOCK sul pannello posteriore
dell’unità, è possibile usufruire dei contenuti memorizzati su iPhone/iPod o dispositivi Bluetooth utilizzando il telecomando
in dotazione.
Ad esempio il
modello YDS-12
YID-W10
YBA-10
Collocare il dispositivo
connesso il più lontano
possibile dall’unità.
Modello
(a tutto Luglio 2010)
Utilizzo mediante
iPhone/iPod
compatibili
(a tutto Luglio 2010)
Note
Sistema wireless per iPod
Bluetooth Wireless Audio
Receiver
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Telecomando
• iPhone/iPod collegato alla dock
• iPhone/iPod collegato al
trasmettitore YID-W10
• Telecomando
Dispositivi Bluetooth
• iPod touch
• iPod
(4a generazione/
5a generazione/
classic)
• iPod nano
• iPod touch
• iPod (5a
generazione/
classic)
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• Ricarica iPhone/iPod supportata.
• I dispositivi YDS-10/YDS-11 non
supportano la connessione con
iPhone.
FUNZIONI DI
BASE
Dock Universale per iPod
• iPhone
• iPhone 3G
• iPhone 3GS
Ricarica iPhone/iPod supportata.
ATTENZIONE
Per prevenire incidenti, disconnettere il cavo di alimentazione dall’unità prima di collegare i dispositivi Dock Universale
per iPod, Sistema wireless per iPod o Bluetooth Wireless Audio Receiver.
Nota
Se si riceve una chiamata mentre l’iPhone è connesso (attraverso il dispositivo YID-W10) all’unità in standby, quest’ultima si accende
automaticamente riproducendo la suoneria. Se non si desidera far accendere l’unità al ricevimento di una chiamata, impostare l’iPhone
in modalità silenziosa.
Italiano
25 It
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI iPhone/iPod/Bluetooth™
Utilizzo di un dispositivo Dock Universale per iPod
■ Controllo di iPhone/iPod
Dopo aver sistemato l’iPhone/iPod sulla dock, ruotare il selettore INPUT sul pannello anteriore (o premere DOCK sul
telecomando) per selezionare DOCK come sorgente di ingresso.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Mentre si visualizzano le informazioni sul display dell’iPhone/iPod, utilizzare i seguenti pulsanti del telecomando per
interagire con il dispositivo (riproduzione, pausa, salta, ecc.).
Telecomando
Funzionamento
MENU
Mostra il menu.
ENTER
• Se si è selezionato un elemento: conferma della selezione e apertura della schermata successiva.
• Se si è selezionato un brano musicale: riproduzione del brano.
B
Scorrimento in alto.
C
Scorrimento in basso.
Ee
• Se un brano è in riproduzione: pausa della riproduzione.
• Se un brano è in pausa: riproduzione del brano.
a
• Se un brano è in riproduzione o in pausa: accesso all’inizio del brano successivo.
• Se tenuto premuto: ricerca in avanti.
b
• Se un brano è in riproduzione o in pausa: ritorno all’inizio del brano corrente.
• Premuto ripetutamente: selezione del brano precedente a ogni pressione.
• Se tenuto premuto: ricerca indietro.
Alterna le modalità shuffle (No → Brani → Album → No).
Alterna le modalità di ripetizione (No → Uno → Tutto → No).
INFO
Alterna gli elementi visualizzati sul display del pannello anteriore dell’unità (Numero del brano e
tempo trascorso → Brani → Artisti → Album → Numero del brano e tempo trascorso).
Nota
Alcune modalità shuffle e di ripetizione potrebbero non essere disponibili, e ciò in base al modello o alla versione software installata sui
dispositivi iPhone/iPod.
y
I dispositivi iPhone/iPod collegati tramite la Dock Universale per iPod vengono automaticamente messi sotto carica sia quando l’unità è
accesa, sia quando è in standby. In modalità standby, con un iPhone/iPod sotto carica, la spia di alimentazione emette una luce brillante.
26 It
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI iPhone/iPod/Bluetooth™
Utilizzo di un dispositivo Sistema
wireless per iPod
Collegando un dispositivo Sistema wireless per iPod
all’unità, è possibile riprodurre i brani memorizzati su
iPhone/iPod e ascoltarli mediante una connessione senza fili.
y
I dispositivi iPhone/iPod possono essere controllati con il
telecomando dell’unità. Per maggiori informazioni, vedere
pagina 26.
Nota
Durante la riproduzione di contenuti da iPhone/iPod con il
dispositivo Sistema wireless per iPod, le informazioni sui brani
musicali non vengono mostrate sul display del pannello anteriore
dell’unità.
Ricevitore YID-W10
■ Creazione di una connessione wireless
Dopo aver connesso il dispositivo iPhone/iPod al
trasmettitore YID-W10 e aver avviato la riproduzione,
sono necessari circa 5 secondi per poter ascoltare il
segnale audio. Quest’intervallo di tempo viene impiegato
per stabilire una connessione wireless tra il trasmettitore e
il ricevitore YID-W10.
Lo stato della connessione wireless tra il trasmettitore e il
ricevitore YID-W10 è segnalato dalle rispettive spie
luminose.
Stato della
connessione
Spia
trasmettitore
YID-W10
Spia ricevitore
YID-W10
Nessuna
connessione
Spenta
Spenta
In attesa di
conferma
Verde, lampeggiante
Blu, lampeggiante
Connesso
Verde, accesa
Blu, accesa
• All’avvio della riproduzione su un iPhone/iPod
connesso tramite il trasmettitore YID-W10 (posto a
una distanza utile dal ricevitore YID-W10), l’unità
risponde come di seguito descritto:
– Se l’unità è già accesa all’avvio della riproduzione:
viene selezionata DOCK come sorgente di ingresso.
– Se l’unità è in standby all’avvio della riproduzione:
l’unità si accende e seleziona DOCK come sorgente
di ingresso.
• La connessione wireless tra trasmettitore e ricevitore
viene interrotta nei seguenti casi. Dopo 30 secondi,
l’unità entra automaticamente in standby.
– L’iPhone/iPod non esegue alcuna operazione per
30–120 secondi dopo aver posto in pausa la
riproduzione.
– Si è attivato lo spegnimento automatico
dell’iPhone/iPod.
– L’iPhone/iPod viene disconnesso dal trasmettitore
YID-W10.
– Il livello di carica della batteria dell’iPhone/iPod
cala fino a non poter più garantire abbastanza
corrente al trasmettitore YID-W10.
– Il trasmettitore YID-W10 viene spostato oltre la
portata massima di comunicazione wireless con il
ricevitore YID-W10.
– La connessione tra il trasmettitore e il ricevitore
YID-W10 viene interrotta a causa dell’interferenza
di altri dispositivi wireless LAN, telefoni senza fili,
forni a microonde, ecc.
y
FUNZIONI DI
BASE
Trasmettitore
YID-W10
■ Controllo dell’unità da parte di iPhone/
iPod
Queste funzionalità possono essere disabilitate in blocco
impostando il parametro “Interlock” su “OFF” nel menu Option
(vedere pagina 31).
• La regolazione del volume sull’iPhone/iPod viene
riportata anche sull’unità. L’iPhone/iPod può
aumentare il volume fino a 0 dB (o al valore espresso
da “MaxVol” nel menu Option). Per incrementare
ulteriormente il volume, utilizzare il controllo
VOLUME dell’unità o del telecomando.
y
• Quando l’unità è accesa o in standby, collocando il trasmettitore
YID-W10 nel ricevitore è possibile caricare automaticamente
l’iPhone/iPod. In modalità standby, con un iPhone/iPod sotto
carica, la spia di alimentazione emette una luce brillante.
• Per ulteriori informazioni, consultare il manuale di istruzioni
del dispositivo YID-W10.
Italiano
27 It
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI iPhone/iPod/Bluetooth™
Utilizzo del dispositivo Bluetooth
Wireless Audio Receiver
1
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere DOCK sul
telecomando) per selezionare DOCK come
sorgente di ingresso.
2
Accendere il dispositivo Bluetooth che si
desidera accoppiare, e attivare la modalità
Bluetooth.
3
Premere OPTION sul telecomando.
Sul display appare il menu Option per DOCK
(vedere pagina 30).
4
Premere B / C sul telecomando per
selezionare “Pairing”, quindi premere
ENTER.
Il messaggio “Searching...” viene mostrato e la
ricerca del dispositivo ha inizio.
Nota
L’unità è compatibile con i profili Bluetooth A2DP (Advanced
Audio Distribution Profile) e AVRCP (Audio and Video Remote
Control Profile).
■ Accoppiamento di dispositivi Bluetooth™
MEMORY
Selettore INPUT
y
DOCK
B/C
ENTER
Per annullare l’accoppiamento, premere RETURN sul
telecomando.
5
Assicurarsi che il dispositivo Bluetooth
esterno riconosca il dispositivo Bluetooth
Wireless Audio Receiver.
Non appena riconosciuto, il nuovo dispositivo
Bluetooth viene elencato, ad esempio come “YBA-10
YAMAHA”.
6
Selezionare Bluetooth Wireless Audio
Receiver dall’elenco dei dispositivi
Bluetooth, e immettere il codice “0000”
utilizzando il dispositivo Bluetooth esterno.
Al termine dell’accoppiamento, sul display del
pannello anteriore appare il messaggio “Completed”.
Per uscire dal menu Option, premere OPTION sul
telecomando.
RETURN
OPTION
Assicurarsi di accoppiare il dispositivo Bluetooth Wireless
Audio Receiver al dispositivo Bluetooth desiderato
quando vengono collegati per la prima volta, o in seguito
alla cancellazione delle impostazioni.
Per l’operazione di accoppiamento dei dispositivi, fare
riferimento alle istruzioni fornite insieme all’unità
Bluetooth in proprio possesso.
Nota
Il dispositivo Bluetooth Wireless Audio Receiver può essere
accoppiato a un massimo di otto dispositivi Bluetooth. Se si tenta
di accoppiare un nono dispositivo, l’unità cancella l’impostazione
del dispositivo meno utilizzato per far posto all’ultimo trovato.
28 It
y
Quando si seleziona DOCK come sorgente di ingresso, è anche
possibile iniziare l’accoppiamento dei dispositivi tenendo
premuto MEMORY sul pannello anteriore (o ENTER sul
telecomando).
RIPRODUZIONE DI MATERIALE DA DISPOSITIVI iPhone/iPod/Bluetooth™
■ Riproduzione dei dispositivi
BluetoothTM
MEMORY
3
Premere B / C sul telecomando per
selezionare “Connect”, quindi premere
ENTER.
Al completamente della connessione wireless, sul
display del pannello anteriore viene mostrato il
messaggio “Connected”.
Per uscire dal menu Option, premere OPTION sul
telecomando.
Selettore INPUT
Nota
DOCK
4
B/C
ENTER
OPTION
Una volta completato l’accoppiamento dei dispositivi,
effettuare le seguenti operazioni per stabilire una connessione
wireless tra l’unità e il dispositivo Bluetooth esterno.
Una volta stabilita la connessione wireless, è possibile
usufruire dei contenuti memorizzati sui dispositivi
Bluetooth esterni.
Utilizzare il dispositivo Bluetooth per avviare
la riproduzione.
Durante la riproduzione dei contenuti sul dispositivo
Bluetooth, sul display del pannello anteriore viene
mostrato “BLUETOOTH”.
FUNZIONI DI
BASE
Il messaggio “Not found” indica un errore di connessione.
Controllare di aver soddisfatto le seguenti condizioni, e provare a
stabilire nuovamente una connessione wireless.
• L’unità e il dispositivo Bluetooth sono stati entrambi accoppiati.
• Il dispositivo Bluetooth è stato acceso.
• Il dispositivo Bluetooth si trova a non più di 10 metri dal
ricevitore audio wireless Bluetooth.
Nota
Per rimuovere la connessione wireless, ripetere la procedura
appena descritta, selezionando però “Disconnect” al punto 3.
y
Quando si seleziona DOCK come sorgente di ingresso, è anche
possibile stabilire una connessione wireless tenendo premuto
MEMORY sul pannello anteriore (o ENTER sul telecomando).
Nota
Alcuni dispositivi Bluetooth possono stabilire una connessione
wireless in modo automatico, o non appena si effettuano
operazioni sul dispositivo. In questo caso non sarà necessario
effettuare le operazioni di seguito descritte.
Ruotare il selettore INPUT sul pannello
anteriore (oppure premere DOCK sul
telecomando) per selezionare DOCK come
sorgente di ingresso.
2
Premere OPTION sul telecomando.
Sul display appare il menu Option per DOCK (vedere
pagina 30).
Italiano
1
29 It
IMPOSTAZIONE DEL MENU OPTION PER CIASCUNA SORGENTE DI INGRESSO
IMPOSTAZIONE DEL MENU OPTION PER CIASCUNA SORGENTE DI
INGRESSO
Il menu Option consente di configurare diversi parametri per ciascuna sorgente di ingresso, e di richiamare tali
impostazioni ogni volta che si seleziona tale sorgente. Per alcune sorgenti è anche prevista la visualizzazione delle
informazioni relative al segnale.
In questo capitolo viene descritta l’impostazione delle varie voci che compongono il menu Option.
Selettore INPUT
3
Premere B / C sul telecomando per
selezionare la voce di menu desiderata,
quindi premere ENTER.
4
Premere B / C / D / E sul telecomando per
modificare l’impostazione del parametro.
y
Per alcune voci di menu, è necessario premere ENTER per
salvare la nuova impostazione.
5
Pulsanti di
selezione della
sorgente di
ingresso
Per uscire dal menu Option, premere OPTION
sul telecomando.
Per tornare al menu precedente, premere RETURN
sul telecomando.
Nota
FM, AM
Se i pulsanti B / C / D / E o altri pulsanti del telecomando
sembrano non funzionare dopo aver chiuso il menu Option,
ruotare il selettore INPUT sul pannello anteriore (o premere i
pulsanti di selezione della sorgente, oppure FM o AM sul
telecomando) per selezionare nuovamente la sorgente di ingresso
corrente.
Voci del menu Option
B/C/D/E
ENTER
Per ciascuna sorgente di ingresso sono disponibili le
seguenti voci di menu.
Sorgente di ingresso
RETURN
OPTION
1
2
Ruotare il selettore INPUT sul pannello
anteriore (o premere uno dei pulsanti di
selezione della sorgente, oppure FM o AM
sul telecomando) per scegliere la sorgente di
ingresso desiderata.
Premere OPTION sul telecomando.
Nota
Se si seleziona una sorgente diversa quando sul display è già stato
aperto il menu Option, lo stesso menu verrà automaticamente
chiuso per far posto alla nuova sorgente di ingresso scelta.
30 It
Voce del menu
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset, Clr
All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Nota
*
“Interlock” viene mostrato nel menu Option solo quando si
utilizza un dispositivo Sistema wireless per iPod.
IMPOSTAZIONE DEL MENU OPTION PER CIASCUNA SORGENTE DI INGRESSO
Di seguito vengono descritte in dettaglio le voci del menu
Options. La configurazione specificata si riflette sulla
sorgente di ingresso correntemente selezionata.
y
I valori predefiniti sono indicati dal simbolo “*”.
Volume
Sottomenu:
MaxVol, IniVol
Intervallo di valori
(MaxVol):
da –30,0dB a +15,0dB, +16,5dB*
(scatti di 5,0 dB)
Intervallo di valori
(IniVol):
Off*, Mute, da –89,5dB a +16,5dB
(scatti di 0,5 dB)
Consente l’impostazione delle voci relative ai vari tipi di
volume.
MaxVol (volume massimo)
Determina il livello di volume massimo non superabile, per
prevenire transienti di picco indesiderati o involontari.
Impostando il parametro ad esempio su “–5.0dB”, sarà
possibile regolare il volume per un intervallo compreso tra
–89,5 dB e –5,0 dB (o Mute). Il volume può essere portato
fino al massimo consentito solo impostando il parametro su
+16,5 dB (valore predefinito).
ON*, OFF
Quando si connette un iPhone/iPod all’unità in wireless
utilizzando un dispositivo Sistema wireless per iPod,
l’iPhone/iPod può essere utilizzato per accendere l’unità,
mandarla in standby o selezionare DOCK come sorgente
di ingresso.
“Interlock” viene mostrato nel menu Option solo quando
si utilizza un dispositivo Sistema wireless per iPod e si
seleziona DOCK come sorgente in ingresso.
ON
OFF
L’unità risponde ad alcune operazioni compiute
sull’iPhone/iPod.
La funzionalità è disabilitata.
Connect/Disconnect
Connette o disconnette il dispositivo Bluetooth (vedere
pagina 29).
“Connect/Disconnect” viene mostrato nel menu Option
solo quando si seleziona DOCK (Bluetooth) come
sorgente di ingresso.
Pairing
Accoppia il dispositivo Bluetooth Wireless Audio
Receiver al dispositivo Bluetooth esterno (vedere pagina 28).
“Pairing” viene mostrato nel menu Option solo quando si
seleziona DOCK (Bluetooth) come sorgente di ingresso.
FUNZIONI
AVANZATE
IniVol (volume iniziale)
Determina il volume dell’unità all’accensione.
Impostando il parametro su “Off”, l’unità richiama
all’accensione il livello di volume specificato prima
dell’entrata in standby.
Interlock
Scelte:
Nota
Se il valore specificato per “MaxVol” è inferiore a quello
assegnato a “IniVol”, l’unità applicherà comunque
l’impostazione stabilita per “MaxVol” come “IniVol”.
Ad esempio, impostando “MaxVol” su “–30.0dB” e “IniVol” su
“0.0dB”, il volume sarà automaticamente regolato a “–30.0dB”
alla successiva accensione dell’unità.
FM Mode
Scelte:
STEREO*, MONO
Imposta la modalità di ricezione della banda FM (vedere
pagina 18).
“FM Mode” viene mostrato nel menu Option solo quando
si seleziona TUNER come sorgente di ingresso.
Auto Preset
Rileva automaticamente le stazioni radio FM e le
memorizza come stazioni preselezionate (vedere
pagina 19).
“Auto Preset” viene mostrato nel menu Option solo
quando si seleziona TUNER come sorgente di ingresso.
Italiano
Clr All Preset
Cancella tutte le stazioni preselezionate (vedere pagina 22).
“Clr All Preset” viene mostrato nel menu Option solo
quando si seleziona TUNER come sorgente di ingresso.
31 It
IMPOSTAZIONI AVANZATE
IMPOSTAZIONI AVANZATE
■ Parametri del menu ADVANCED SETUP
Con i parametri di questo menu è possibile adeguare
meglio la risposta dell’unità all’ambiente di ascolto.
y
I valori predefiniti sono indicati dal simbolo “*”.
APD (Automatic Power Down) TIMER
Scelte: 4H (4 ore), 8H* (8 ore), 12H (12 ore)
Quando l’interruttore POWER MANAGEMENT sul
pannello posteriore dell’unità (vedere pagina 7) è in
posizione ON, l’unità entra automaticamente in standby
una volta trascorso un certo periodo di tempo dall’ultima
operazione eseguita.
Modifica dei parametri del menu
ADVANCED SETUP
Il menu ADVANCED SETUP viene mostrato sul display
del pannello anteriore.
y
• Durante l’impostazione dei parametri del menu ADVANCED
SETUP, l’unità esclude le uscite audio.
• Durante l’impostazione dei parametri del menu ADVANCED
SETUP, la maggior parte dei controlli sul pannello anteriore
viene disabilitata; è possibile utilizzare solo l’interruttore
A (alimentazione), il selettore INPUT e il pulsante INFO.
Nota
Quando l’interruttore POWER MANAGEMENT è in posizione
OFF, sul display viene mostrato “APD TIMER -OFF”.
INITIALIZE
Scelte: NO*, YES
Reimposta tutti i parametri in base ai valori predefiniti in
fabbrica.
• Selezionare NO per annullare l’operazione di
reimpostazione sui valori di fabbrica di tutti i
parametri.
• Selezionare YES per ripristinare tutti i parametri sui
valori di fabbrica.
A (alimentazione)
Selettore INPUT
1
Tenere premuto il pulsante INFO sul pannello
anteriore e premere verso l’interno
l’interruttore A (alimentazione).
L’unità si accende e sul display del pannello anteriore
viene mostrato il menu ADVANCED SETUP.
2
Ruotare il selettore INPUT sul pannello
anteriore per selezionare il parametro che si
desidera impostare.
Vedere “Parametri del menu ADVANCED SETUP” a
pagina 32 per l’elenco completo dei parametri
disponibili.
3
Premere ripetutamente INFO sul pannello
anteriore per modificare l’impostazione del
parametro selezionato.
Per selezionare altri parametri, ripetere i punti 2 e 3 della
procedura.
4
Premere A (alimentazione) sul pannello
anteriore per rilasciare l’interruttore; l’unità
si spegne e salva in memoria le nuove
impostazioni.
Nota
Scegliendo “YES”, i parametri vengono reinizializzati alla
successiva accensione dell’unità.
INFO
Nota
Le nuove impostazioni verranno utilizzate a partire dalla
successiva accensione.
32 It
RISOLUZIONE DEI PROBLEMI
RISOLUZIONE DEI PROBLEMI
Fare riferimento alla seguente tabella se l’unità non funziona correttamente. Se il problema riscontrato non è presente
nell’elenco o se i rimedi proposti non sono di aiuto, spegnere l’unità, disconnettere il cavo di alimentazione e mettersi in
contatto col rivenditore Yamaha autorizzato o centro assistenza più vicino.
■ Problemi di carattere generale
Problema
L’unità non si
accende.
Nessun suono
Rimedio
Vedere
pagina
Il cavo di alimentazione non è collegato o
la spina non è bene inserita.
Collegare il cavo di alimentazione in modo stabile.
L’impostazione di impedenza non è
corretta.
Impostare l’impedenza in modo che corrisponda ai
diffusori.
11
Il circuito di protezione è stato attivato a
causa di un corto circuito, o altro.
Verificare che i cavi dei diffusori non si tocchino e
quindi riaccendere l’unità.
10
L’interruttore IMPEDANCE SELECTOR
sul pannello posteriore non è impostato su
nessun valore.
Spegnere l’unità e impostare adeguatamente
l’interruttore IMPEDANCE SELECTOR.
L’unità è stata esposta a forti scariche
elettriche (ad esempio fulmini o elettricità
statica).
Spegnere l’unità, disconnettere il cavo di
alimentazione e attendere 30 secondi prima di
ricollegarlo e utilizzare normalmente l’unità.
—
Collegamenti errati dei cavi ai connettori
di ingresso o uscita.
Collegare correttamente i cavi. Se il problema
persiste, i cavi potrebbero essere difettosi.
10
Non è stata selezionata alcuna sorgente di
ingresso valida.
Selezionare una sorgente di ingresso valida con il
selettore INPUT sul pannello anteriore (o uno dei
pulsanti di selezione della sorgente di ingresso,
oppure FM o AM, sul telecomando).
13
Gli interruttori SPEAKERS A/B non sono
stati impostati correttamente.
Attivare il corrispondente interruttore SPEAKERS A
o SPEAKERS B.
13
Le connessioni dei diffusori non sono
stabili.
Assicurare le connessioni.
L’uscita è stata esclusa.
Disabilitare l’esclusione.
L’impostazione dei parametri MaxVol o
IniVol è troppo bassa.
Impostare i parametri su valori più alti.
Il dispositivo corrispondente alla sorgente
di ingresso selezionata è spento o non è in
riproduzione.
Accendere il dispositivo e assicurarsi che sia in
riproduzione.
Il circuito di protezione è stato attivato a
causa di un corto circuito, o altro.
Controllare che l’interruttore IMPEDANCE
SELECTOR sia stato adeguatamente impostato.
11
Verificare che i cavi dei diffusori non si tocchino e
quindi riaccendere l’unità.
10
L’unità si scalda troppo.
Verificare di non aver ostruito le prese d’aria sul
pannello superiore.
—
È stata attivata la funzione di spegnimento
automatico.
Modificare l’impostazione di spegnimento
automatico (“APD TIMER” nel menu Advanced
Setup) e specificare un intervallo di tempo più lungo,
oppure disattivare del tutto la funzione di
spegnimento automatico regolando l’interruttore
POWER MANAGEMENT del pannello posteriore in
posizione OFF.
32
—
11
10
8
30
—
INFORMAZIONI
AGGIUNTIVE
Il suono si interrompe
all’improvviso.
Causa
Italiano
33 It
RISOLUZIONE DEI PROBLEMI
Problema
Causa
Rimedio
Vedere
pagina
Collegamenti dei cavi errati.
Collegare correttamente i cavi. Se il problema
persiste, i cavi potrebbero essere difettosi.
10
Impostazione non corretta del controllo
BALANCE.
Impostare il controllo BALANCE nella posizione
appropriata.
14
Mancano i bassi e il
suono sembra piatto.
I poli + e – dei cavi sono stati invertiti
sull’amplificatore o sui diffusori.
Collegare i poli dei diffusori prestando attenzione alle
fasi + e –.
10
Si sente un “ronzio”.
Collegamenti dei cavi errati.
Collegare i connettori audio in modo stabile. Se il
problema persiste, i cavi potrebbero essere difettosi.
10
Il giradischi non è stato connesso al
terminale GND.
Eseguire il collegamento GND tra il giradischi e
l’unità.
10
Il disco viene
riprodotto a un
volume troppo basso.
Il disco è riprodotto su un giradischi con
una cartuccia MC.
Il giradischi dovrebbe essere collegato all’unità
tramite un amplificatore MC.
Non si riesce ad
aumentare il livello
del volume, oppure il
suono è distorto.
Il dispositivo connesso ai connettori di
uscita TAPE REC o LINE 1 REC
dell’unità è spento.
Accendere il dispositivo.
Il suono ascoltato con
le cuffie inserite nel
lettore CD o nella
piastra a cassette
collegati all’unità è
scadente.
L’unità è spenta, oppure si trova in
modalità standby.
Accendere l’unità.
Il livello del suono è
basso.
La funzione di controllo Loudness è stata
attivata.
Abbassare il volume, impostare il controllo
LOUDNESS in posizione FLAT e regolare
nuovamente il volume.
L’utilizzo dei controlli
BASS, TREBLE,
BALANCE e
LOUDNESS non
influisce sulla qualità
timbrica.
L’interruttore PURE DIRECT è stato
attivato.
L’interruttore PURE DIRECT deve essere disattivato
per poter utilizzare i controlli di tono.
Si riesce a sentire un
solo diffusore.
34 It
—
—
13
15
14
RISOLUZIONE DEI PROBLEMI
■ Sintonizzatore
Problema
Ricezione stereo
in FM disturbata.
FM
Non si riesce a
sintonizzarsi alla
stazione con la
ricerca
automatica.
Il segnale è troppo debole.
Le informazioni
Radio Data
System non
vengono
visualizzate.
La stazione radio non trasmette
informazioni Radio Data System.
Non si riesce a
sintonizzarsi alla
stazione con la
ricerca
automatica.
Provare a utilizzare un’antenna FM direzionale di alta
qualità.
18
12
18
—
Provare un’antenna FM direzionale di alta qualità.
Non è stata memorizzata alcuna stazione.
Memorizzare le stazioni sui numeri di preselezione
prima di procedere oltre.
Controllare i collegamenti dell’antenna AM a telaio e
orientarla nel modo migliore.
Provare a utilizzare la sintonizzazione manuale.
—
19
—
18
Utilizzare la preselezione manuale.
20
Allontanare l’unità dal televisore.
—
—
INFORMAZIONI
AGGIUNTIVE
I rumori possono essere causati da fulmini, Provare a utilizzare un’antenna esterna e un cavo di
lampade a fluorescenza, motori, termostati messa a terra.
ed altri apparecchi elettrici.
Anche se questo può aiutare, è tuttavia difficile
eliminare totalmente il rumore.
Si sentono ronzii C’è un televisore acceso nelle vicinanze.
e sibili.
12
—
Il segnale è troppo debole.
Il segnale è debole o i collegamenti
dell’antenna scadenti.
Vedere
pagina
Regolare la posizione dell’antenna in modo da
eliminare le interferenze da percorsi multipli.
Provare a utilizzare la sintonizzazione manuale.
Impossibile
L’assegnazione automatica delle stazioni
memorizzare
AM ai numeri di preselezione non è
automaticamente disponibile.
in preselezione le
stazioni radio.
Ci sono continui
crepitii e fruscii.
Rimedio
Le caratteristiche delle trasmissioni stereo Controllare i collegamenti dell’antenna.
in FM possono causare questo problema se Provare a utilizzare un’antenna FM direzionale di alta
l’emittente è troppo lontana o la ricezione qualità.
dell’antenna è scadente.
Passare alla modalità mono.
Il segnale è
Ci sono interferenze dovute a percorsi
distorto e la
multipli.
ricezione non
migliora neppure
con una buona
antenna FM.
Sul display
FM/ appare il
AM messaggio NO
PRESETS.
AM
Causa
Italiano
35 It
RISOLUZIONE DEI PROBLEMI
■ iPhone/iPod
I seguenti messaggi possono essere mostrati sul display del pannello anteriore.
Messaggio
Connect error
Stato/Causa
Si è verificato un problema con il
percorso del segnale dall’iPhone/iPod
all’unità.
Rimedio
Vedere
pagina
Spegnere l’unità e ricollegare la Dock Universale per
iPod al connettore DOCK dell’unità.
25
Rimuovere e ricollocare l’iPhone/iPod nella Dock
Universale per iPod.
25
Unknown iPod
L’iPhone/iPod utilizzato non è
compatibile con l’unità.
Connected
L’iPhone/iPod è stato correttamente
inserito nella Dock Universale per iPod.
—
L’iPhone/iPod è stato correttamente
inserito nel Sistema wireless per iPod e
connesso all’unità tramite una
trasmissione wireless.
27
L’iPhone/iPod è stato rimosso dalla Dock
Universale per iPod.
—
La trasmissione wireless tra l’unità e
l’iPhone/iPod è stata interrotta.
—
Disconnected
La connessione wireless tra i dispositivi è
scadente.
Problema
Durante l’utilizzo del
dispositivo Dock
Universale per iPod:
L’iPhone/iPod non
viene caricato,
sebbene sia stato
connesso al
dispositivo Dock
Universale per iPod.
Durante l’utilizzo del
dispositivo Sistema
wireless per iPod:
L’iPhone/iPod non
viene caricato,
sebbene il
trasmettitore YID-W10
connesso al
dispositivo sia stato
collocato nel
ricevitore YID-W10.
36 It
Causa
Collegare un iPhone/iPod compatibile.
Collocare il ricevitore YID-W10 il più lontano
possibile dall’unità.
Rimedio
L’unità è spenta.
Accendere l’unità, o porla in modalità standby.
L’iPhone/iPod non è stato collegato
correttamente.
Collegare correttamente l’iPhone/iPod al dispositivo
Dock Universale per iPod.
25
25
Vedere
pagina
4, 8
—
L’unità è spenta.
Accendere l’unità, o porla in modalità standby.
Il trasmettitore YID-W10 non è stato
collocato correttamente nel ricevitore
YID-W10.
Collocare correttamente il trasmettitore YID-W10,
connesso all’iPhone/iPod, nel ricevitore YID-W10.
4, 8
—
RISOLUZIONE DEI PROBLEMI
■ Bluetooth™
I seguenti messaggi possono essere mostrati sul display del pannello anteriore.
Messaggio
Stato/Causa
Rimedio
Vedere
pagina
Il dispositivo Bluetooth Wireless Audio
Receiver e il componente Bluetooth sono
in attesa di accoppiarsi.
—
Il componente Bluetooth Wireless Audio
Receiver e il dispositivo Bluetooth
esterno stanno tentando di stabilire una
connessione.
—
Completed
L’accoppiamento è stato completato.
—
Canceled
L’accoppiamento è stato cancellato.
—
Connected
È stato stabilito un collegamento tra il
componente Bluetooth Wireless Audio
Receiver e il dispositivo Bluetooth
esterno.
—
Il dispositivo esterno Bluetooth è stato
disconnesso dal componente Bluetooth
Wireless Audio Receiver.
—
Searching...
Disconnected
Not found
Il dispositivo esterno Bluetooth non è
stato trovato.
L’accoppiamento tra dispositivi non è
riuscito.
Durante l’accoppiamento:
– l’accoppiamento deve essere eseguito
simultaneamente per l’unità e il dispositivo
Bluetooth esterno. Verificare che il dispositivo
Bluetooth esterno sia in modalità di
accoppiamento.
Durante la connessione:
– verificare che il dispositivo Bluetooth esterno sia
acceso.
– controllare che il dispositivo Bluetooth esterno
sia distante non più di 10 m dal componente
Bluetooth Wireless Audio Receiver.
Provare ad accoppiare nuovamente i dispositivi.
—
28
■ Telecomando
Il telecomando non
funziona
correttamente.
Causa
Distanza eccessiva o angolo errato.
Rimedio
Il telecomando può operare entro una portata
massima di 6 m e con un’angolazione massima di
30 gradi fuori asse dal pannello anteriore.
La luce solare o l’illuminazione diretta
(da una lampada a fluorescenza di tipo
inverter o altro) colpisce il sensore a
infrarossi dell’unità.
Spostare l’unità.
Le batterie sono quasi esaurite.
Sostituire le batterie.
Vedere
pagina
9
INFORMAZIONI
AGGIUNTIVE
Problema
—
9
Italiano
37 It
SPECIFICHE TECNICHE
SPECIFICHE TECNICHE
SEZIONE AUDIO
• Potenza di uscita RMS minima
(8 Ω, da 20 Hz a 20 kHz, 0,04% DAC) ................... 50 W + 50 W
• Potenza dinamica per canale (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Potenza massima per canale [solo modello per l’Europa]
(1 kHz, 0,7% DAC, 4 Ω) ...................................................... 55 W
• Potenza IEC [solo modello per l’Europa]
(1 kHz, 0,04% DAC, 8 Ω) .................................................... 52 W
• Ampiezza di banda della potenza
(0,06% DAC, 25 W, 8 Ω) ................................ da 10 Hz a 50 kHz
• Fattore di smorzamento (SPEAKERS A)
1 kHz, 8 Ω ............................................................ 150 o maggiore
• Potenza di uscita massima effettiva (JEITA)
[Solo modelli per Asia e Centro/Sud America]
(1 kHz, 10% DAC, 8 Ω) ....................................................... 85 W
• Sensibilità di ingresso/Impedenza di ingresso
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
CD, ecc. ................................................................. 200 mV/47 kΩ
• Segnale di ingresso massimo
PHONO (MM) (1 kHz, 0,003% DAC) ........... 60 mV o maggiore
CD, ecc. (1 kHz, 0,5% DAC) ............................ 2,2 V o maggiore
• Livello di uscita/Impedenza di uscita
CD, ecc. (Input 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
CD, ecc. (Input 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Risposta in frequenza
CD, ecc. (da 20 Hz a 20 kHz) ...................................... 0 ± 0,5 dB
CD, ecc., PURE DIRECT attivata (da 10 Hz a 100 kHz)
.................................................................................... 0 ± 1,0 dB
• Deviazione di equalizzazione RIAA
PHONO (MM) ................................................................ ± 0,5 dB
• Distorsione armonica totale
da PHONO (MM) a REC
(da 20 Hz a 20 kHz, 3 V) ................................... 0,025% o minore
da CD, ecc. a SPEAKERS
(da 20 Hz a 20 kHz, 25 W, 8 Ω) ......................... 0,015% o minore
• Rapporto segnale/rumore (IHF-A Network)
PHONO (MM) (5 mV ingresso in corto) ......... 87 dB o maggiore
CD, ecc., PURE DIRECT attivata
(200 mV ingresso in corto) ............................ 100 dB o maggiore
• Rumore residuo (IHF-A network) .......................................... 30 µV
• Separazione canali
CD, ecc. (5,1 kΩ ingresso in corto, 1/10 kHz)
................................................................... 65/50 dB o maggiore
• Caratteristiche dei controlli di tono
BASS
Incremento/Taglio (50 Hz) ............................................ ± 10 dB
Frequenza di turnover ..................................................... 350 Hz
TREBLE
Incremento/Taglio (20 kHz) .......................................... ± 10 dB
Frequenza di turnover .................................................... 3,5 kHz
• Controllo continuo loudness
Attenuazione (1 kHz) ......................................................... –30 dB
• Errore Gain tracking (da 0 a –99 dB) ..................... 0,5 dB o minore
SEZIONE FM
• Intervallo di sintonia
[Modelli per Stati Uniti e Canada] .............. da 87,5 a 107,9 MHz
[Modelli per Asia e Centro/Sud America]
............................................. da 87,5/87,50 a 107,9/108,00 MHz
[Modelli per Europa, Russia e Australia] ...... da 87,50 a 108,00 MHz
• 50 dB di sensibilità di silenziamento (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
• Rapporto segnale/rumore (IHF)
Mono/Stereo .............................................................. 74 dB/70 dB
38 It
• Distorsione armonica (1 kHz)
Mono/Stereo ................................................................ 0,3%/0,3%
SEZIONE AM
• Intervallo di sintonia
[Modelli per Stati Uniti e Canada] .................. da 530 a 1710 kHz
[Modelli per Asia e Centro/Sud America]
...................................................... da 530/531 a 1710/1611 kHz
[Modelli per Europa, Russia e Australia] ........ da 531 a 1611 kHz
DATI GENERALI
• Alimentazione
[Modelli per Stati Uniti e Canada] .................... CA 120 V, 60 Hz
[Modelli per Centro/Sud America]
.............................................. CA 110-120/220-240 V, 50/60 Hz
[Modello per l’Australia] ................................... CA 240 V, 50 Hz
[Modello per Europa e Russia] .......................... CA 230 V, 50 Hz
[Modello per l’Asia] .............................. CA 220-240 V, 50/60 Hz
• Consumo energetico .............................................................. 150 W
• Consumo in standby ................................................ 0,5 W o minore
• Consumo in standby dispositivo YID-W10
(YID-W10 connessa) ............................................ 1,2 W o minore
• Consumo con iPod in carica ..................................... 30 W o minore
• Consumo energetico massimo
[Solo modelli per Centro/Sud America]
(8 Ω , 1 kHz, 10% DAC) .................................................... 280 W
• Dimensioni (L × A × P) .................................. 435 × 151 × 387 mm
• Peso ......................................................................................... 8,8 kg
* Dati tecnici soggetti a modifiche senza preavviso.
Garanzia limitata per l’Area Economica Europea (AEE) e la Svizzera
Vi ringraziamo per aver scelto un prodotto Yamaha. Nel caso raro in cui il vostro prodotto abbia bisogno di riparazioni in garanzia, entrare in contatto con
il negozio in cui era stato acquistato. Se si avessero difficoltà, entrare in contatto con il rappresentante di Yamaha per il proprio paese. Sono disponibili
maggiori dettagli nel nostro sito (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/, per i residenti nel Regno Unito).
Il prodotto viene garantito esente da difetti di fabbricazione e di materiali per un periodo di due anni a partire dalla data di acquisto originale. Yamaha si
impegna, entro i limiti delle condizioni illustrate di seguito, a riparare (o sostituire, a discrezione esclusiva di Yamaha) il prodotto difettoso o qualsiasi sua
parte senza alcun addebito per le parti o per il lavoro. Yamaha si riserva il diritto di sostituire un prodotto con uno di tipo, valore e/o condizione simile nel
caso un modello particolare non sia più in produzione o sia considerato troppo costoso da riparare.
Condizioni della garanzia
1. La fattura o ricevuta originale di pagamento (recante la data di acquisto, il numero di codice del prodotto e il nome del negozio di acquisto) DEVE
accompagnare sempre il prodotto difettoso unita ad una dichiarazione descrivente il problema accusato. In mancanza di prova esaustiva dell’avvenuto
acquisto, Yamaha si riserva il diritto di rifiutare di fornire riparazioni gratuite ed il prodotto può venire restituito a spese dell’utente.
2. Il prodotto DEVE esser stato acquistato da un rivenditore Yamaha AUTORIZZATO all’interno dell’Area Economica Europea (AEE) o in Svizzera.
3. Il prodotto non deve esser modificato o alterato se non dietro autorizzazione scritta di Yamaha.
4. Quanto segue viene escluso dalla presente garanzia:
a. Manutenzione periodica e riparazioni o sostituzione di pezzi dovute a normale invecchiamento.
b. Danni risultato di:
(1) Riparazioni eseguite dal cliente stesso o da terze parti non autorizzate.
(2) Imballaggio o trattamento inadeguato nel corso della spedizione del prodotto da parte del cliente. Tener presente che, al momento dell’invio del
prodotto per riparazioni, è responsabilità del cliente l’assicurarsi che questo sia imballato adeguatamente.
(3) L’uso scorretto, compresi ma senza limitazioni (a) il mancato uso del prodotto per il suo scopo previsto o in accordo con le istruzioni di Yamaha
per l’uso corretto, la manutenzione e la conservazione e (b) l’installazione o uso del prodotto in modo non conforme agli standard tecnici e di
sicurezza in vigore nel paese di uso.
(4) Gli incidenti, i fulmini, l’acqua, gli incendi, la ventilazione scorretta, la perdita di acido dalle batterie o qualsiasi altra causa non sotto il controllo
di Yamaha.
(5) Difetti di un sistema nel quale il prodotto è stato incorporato e/o incompatibilità con prodotti di terze parti.
(6) L’uso di un prodotto importato nella AEE e/o in Svizzera, non prodotto da Yamaha, nel caso il prodotto non sia conforme agli standard tecnici o
di sicurezza del paese di uso e/o alle caratteristiche tecniche standard dei prodotti Yamaha da vendersi nell’AEE e/o in Svizzera.
5. Dove i termini della garanzia differiscono fra il paese di acquisto e il paese di uso del prodotto, vale la garanzia del paese di uso.
6. Yamaha non può venire considerata responsabile di perdite o danni, diretti, indiretti, consequenziali o di altro tipo, se non in termini di riparazione o
sostituzione del prodotto.
7. Fare una copia di riserva di impostazioni o dati personalizzati, dato che Yamaha non può venire considerata responsabile di qualsiasi alterazione o
perdita di tali impostazioni o dati.
8. Questa garanzia non influenza i diritti statutari dell’utente stabiliti dalle leggi applicabili in vigore o i diritti sul negoziante derivanti dal contratto di
vendita/acquisto.
Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia
attrezzatura e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sui documenti che li accompagnano significano che i
prodotti e le batterie elettriche e elettroniche non dovrebbero essere mischiati con i rifiuti domestici
generici.
Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, li porti, prego, ai
punti di raccolta appropriati, in accordo con la Sua legislazione nazionale e le direttive 2002/96/CE e
2006/66/CE.
Smaltendo correttamente questi prodotti e batterie, Lei aiuterà a salvare risorse preziose e a prevenire
alcuni potenziali effetti negativi sulla salute umana e l’ambiente, che altrimenti potrebbero sorgere dal
trattamento improprio dei rifiuti.
Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie, prego contatti la
Sua amministrazione comunale locale, il Suo servizio di smaltimento dei rifiuti o il punto vendita dove
Lei ha acquistato gli articoli.
[Informazioni sullo smaltimento negli altri Paesi al di fuori dell’Unione europea]
Questi simboli sono validi solamente nell’Unione europea. Se Lei desidera disfarsi di questi articoli,
prego contatti le Sue autorità locali o il rivenditore e richieda la corretta modalità di smaltimento.
Noti per il simbolo della batteria (sul fondo due esempi di simbolo):
È probabile che questo simbolo sia usato in combinazione con un simbolo chimico. In questo caso è
conforme al requisito stabilito dalla direttiva per gli elementi chimici contenuti.
39 It
PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE
UTILIZAR ESTE APARATO
1
2
3
4
5
6
7
8
9
10
11
12
13
Para asegurar el mejor rendimiento de este aparato, lea
atentamente este manual. Y luego guárdelo en un lugar
seguro para poder consultarlo en el futuro en caso de ser
necesario.
Instale este sistema de sonido en un lugar bien ventilado,
fresco, seco y limpio, y alejado de la luz solar directa,
fuentes de calor, vibración, polvo, humedad y/o frío. Para
garantizar una ventilación correcta deberán existir las
siguientes distancias mínimas alrededor de la unidad.
Arriba: 30 cm
Atrás: 20 cm
A los lados: 20 cm
Coloque este aparato lejos de otros aparatos eléctricos,
motores o transformadores, para evitar así los ruidos de
zumbido.
No exponga este aparato a cambios bruscos de
temperaturas, del frío al calor, ni lo coloque en lugares
muy húmedos (una habitación con deshumidificador, por
ejemplo), para impedir así que se forme condensación en
su interior, lo que podría causar una descarga eléctrica, un
incendio, daños en el aparato y/o lesiones a las personas.
Evite instalar este aparato en un lugar donde puedan
caerle encima objetos extraños y/o donde quede expuesto
al goteo o a la salpicadura de líquidos. Encima de este
aparato no ponga:
– Otros componentes, porque pueden causar daños y/o
decoloración en la superficie de este aparato.
– Objetos con fuego (velas, por ejemplo), porque pueden
causar un incendio, daños en el aparato y/o lesiones a
las personas.
– Recipientes con líquidos, porque pueden caerse y
derramar el líquido, causando descargas eléctricas al
usuario y/o dañando el aparato.
No tape este aparato con un periódico, mantel, cortina,
etc. para no impedir el escape del calor. Si aumenta la
temperatura en el interior del aparato, esto puede causar
un incendio, daños en el aparato y/o lesiones a las
personas.
No enchufe este aparato a una toma de corriente hasta
después de haber terminado todas las conexiones.
No ponga el aparato al revés. Podría recalentarse y
posiblemente causar daños.
No utilice una fuerza excesiva con los conmutadores, los
controles y/o los cables.
Cuando desconecte el cable de alimentación de la toma
de corriente, sujete la clavija y tire de ella; no tire del
propio cable.
No limpie este aparato con disolventes químicos porque
podría estropear el acabado. Utilice un paño limpio y
seco para limpiar el aparato.
Utilice solamente la tensión especificada en este aparato.
Utilizar el aparato con una tensión superior a la
especificada resulta peligroso y puede producir un
incendio, daños en el aparato y/o lesiones a las personas.
Yamaha no se hará responsable de ningún daño debido al
uso de este aparato con una tensión diferente de la
especificada.
Para impedir daños debidos a relámpagos, desconecte el
cable de alimentación y antenas externas de la toma de
corriente durante una tormenta eléctrica.
i Es
14 No intente modificar ni arreglar este aparato. Póngase en
contacto con el personal de servicio Yamaha cualificado
cuando necesite realizar alguna reparación. La caja no
deberá abrirse nunca por ninguna razón.
15 Cuando no piense utilizar este aparato durante mucho
tiempo (cuando se ausente de casa por vacaciones, por
ejemplo) desconecte el cable de alimentación de la toma
de corriente.
16 Asegúrese de leer la sección “SOLUCIÓN DE
PROBLEMAS” antes de dar por concluido que su
aparato está averiado.
17 Antes de trasladar este aparato, pulse A para apagarlo, y
luego desconecte el cable de alimentación de CA de la
toma de corriente.
18 La condensación se formará cuando cambie de repente la
temperatura ambiental. Desconecte en este caso el cable
de alimentación de la toma de corriente y no utilice el
aparato.
19 El aparato se calentará cuando la utilice durante mucho
tiempo. Desconecte en este caso la alimentación y luego
no utilice el aparato para permitir que se enfríe.
20 Instale este aparato cerca de la toma de CA y donde se
pueda alcanzar fácilmente la clavija de alimentación.
21 Las baterías no deberán exponerse a un calor excesivo
como, por ejemplo, el que producen los rayos del sol, el
fuego y similares.
22 La presión acústica excesiva de los auriculares puede
causar pérdida auditiva.
Si la unidad está conectada a la toma de CA, no se desconecta de
la fuente de alimentación de CA incluso si la apaga con A o si la
pone de espera con el botón A del mando a distancia. En este
estado, este aparato ha sido diseñada para que consuma un
cantidad de corriente muy pequeña.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA
ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA
NI A LA HUMEDAD.
Es necesario pegar esta etiqueta a los productos cuya
cubierta superior pueda estar caliente durante el
funcionamiento.
ÍNDICE
MANEJO AVANZADO
AJUSTE DEL MENÚ OPTION PARA CADA
FUENTE DE ENTRADA ................................30
Panel frontal .............................................................. 4
Pantalla del panel delantero ...................................... 6
Panel trasero .............................................................. 7
Mando a distancia ..................................................... 8
Uso del mando a distancia ........................................ 9
PREPARACIÓN AVANZADA ..........................32
PREPARACIÓN
CONEXIONES .................................................... 10
Elementos del menú Option ................................... 30
Cambio de los parámetros del menú ADVANCED
SETUP ................................................................ 32
INFORMACIÓN ADICIONAL
SOLUCIÓN DE PROBLEMAS ..........................33
ESPECIFICACIONES ........................................38
Conexión de los altavoces y los componentes
fuente .................................................................. 10
Conexión de las antenas de FM y AM .................... 12
Conexión del cable de alimentación ....................... 12
MANEJO
BÁSICO
MANEJO BÁSICO
PREPARACIÓN
CARACTERÍSTICAS DE UTILIDAD ............... 2
ACCESORIOS SUMINISTRADOS .................... 3
CONTROLES Y FUNCIONES ............................ 4
INTRODUCCIÓN
INTRODUCCIÓN
REPRODUCCIÓN Y GRABACIÓN ................ 13
Reproducción de una fuente ................................... 13
Ajuste de la calidad tonal ........................................ 14
Grabación de una fuente ......................................... 16
Uso del temporizador de espera .............................. 16
SINTONIZACIÓN DE FM/AM ......................... 17
MANEJO
AVANZADO
Sintonización automática ........................................ 17
Sintonización manual .............................................. 18
Presintonización automática de emisoras
(sólo emisoras de FM) ........................................ 19
Presintonización manual de las emisoras ............... 20
Recuperación de una emisora presintonizada ......... 21
Borrar una emisora presintonizada ......................... 21
Borrado de todas las emisoras presintonizadas ...... 22
Recibir información de Radio Data System
(sólo emisoras de FM) ........................................ 23
Función de búsqueda de TP
(sólo emisoras de FM) ........................................ 24
INFORMACIÓN
ADICIONAL
REPRODUCCIÓN DE TEMAS DESDE UN
COMPONENTE iPhone/iPod/Bluetooth™ ... 25
Uso de una Dock Universal para iPod .................... 26
Uso de un sistema inalámbrico para iPod ............... 27
Uso de un receptor de audio inalámbrico
Bluetooth ............................................................ 28
Español
1 Es
CARACTERÍSTICAS DE UTILIDAD
CARACTERÍSTICAS DE UTILIDAD
Esta unidad permite:
*
Mejorar la calidad del sonido utilizando la función Pure Direct
➡ p. 14
Reproducir música desde el iPhone/iPod* o un componente
Bluetooth*
➡ p. 25
Escuchar emisoras de radio FM y AM
➡ p. 17
Recibir y visualizar información Radio Data System
➡ p. 23
Potenciar sonidos graves conectando un subwoofer
➡ p. 10
Utilizar el mando a distancia de la unidad para manejar un
reproductor de CD Yamaha
➡ p. 8
Ahorrar energía utilizando la función de apagado automático
➡ p. 32
Producto Yamaha opcional necesario
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano y iPod touch son marcas comerciales de Apple Inc., registradas en EE.UU. y otros
países.
Bluetooth™
Bluetooth es una marca registrada de Bluetooth SIG, y Yamaha la usa según un convenio de licencia.
• y indica un consejo para su utilización.
• Algunas operaciones se pueden realizar con los botones del panel frontal de la unidad o con los del mando a distancia. En los casos en
los que los nombres de los botones de esta unidad y del mando a distancia no coincidan, se facilita el nombre del botón del mando a
distancia entre paréntesis.
• Este manual se imprime antes de la producción. El diseño y las especificaciones están sujetos a cambios fruto de las mejoras, etc. Si
hay diferencias entre el manual y el producto, el producto tiene prioridad.
2 Es
ACCESORIOS SUMINISTRADOS
ACCESORIOS SUMINISTRADOS
Mando a distancia
Antena de cuadro de AM
INTRODUCCIÓN
Verifique que ha recibido los siguientes accesorios.
Antena de FM interior
Pilas (×2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
•
•
Notas sobre el mando a distancia y las pilas
No vierta agua ni otros líquidos sobre el mando a distancia.
No deje caer el mando a distancia al suelo.
No deje ni guarde el mando a distancia en los siguientes entornos:
– Lugares con alto grado de humedad (por ejemplo, cerca del baño)
– Lugares con altas temperaturas (por ejemplo, cerca de un radiador o una estufa)
– Lugares con temperaturas extremadamente bajas
– Lugares polvorientos
Para el mando a distancia, utilice pilas AA, R6, UM-3.
Inserte las pilas según las marcas de polaridad (+ y -).
Cambie todas las pilas si nota que el rango operativo del mando a distancia se reduce.
Si las pilas se agotan, extráigalas inmediatamente del mando a distancia para evitar una explosión o fuga de ácido.
Si descubre que las pilas tienen fugas, descártelas inmediatamente, con cuidado de no tocar el material vertido. Si el material vertido
entra en contacto con la piel, los ojos o la boca, enjuáguelos inmediatamente y póngase en contacto con un médico. Limpie a fondo
el compartimento de las pilas antes de instalar otras nuevas.
No mezcle pilas nuevas y usadas. Esto podría acortar la vida útil de las nuevas pilas o hacer que las pilas viejas presenten fugas.
No mezcle distintos tipos de pilas (alcalinas y de manganeso, por ejemplo). Aunque las pilas tengan el mismo aspecto, podrían tener
especificaciones distintas.
Antes de insertar nuevas pilas, limpie su compartimento.
Deshágase de las pilas de acuerdo con su normativa regional.
Español
3 Es
CONTROLES Y FUNCIONES
CONTROLES Y FUNCIONES
Panel frontal
1 A (alimentación)
Enciende y apaga la alimentación en esta unidad (vea la
página 13).
Posición de encendido: botón presionado
Posición de apagado: botón no presionado
Nota
5 INFO
Activa y cambia el modo de visualización Radio Data
System si TUNER está seleccionado como fuente de
entrada (vea la página 23).
Cambia la información de reproducción mostrada sobre el
tema reproducido en el iPhone/iPod cuando se selecciona
DOCK como fuente de entrada (vea la página 26).
Esta unidad consume una pequeña cantidad de energía aunque
esté apagada o en modo de espera.
Nota
2 Indicador de alimentación
Se ilumina del siguiente modo:
Fuertemente iluminado: alimentación encendida
Suavemente iluminado: modo de espera
Apagado: alimentación apagada
Nota
Si se carga un iPhone/iPod mientras la unidad está en modo de
espera, el indicador de alimentación permanece fuertemente
iluminado.
3 SPEAKERS A/B
Enciende o apaga el conjunto de altavoces conectado a los
terminales SPEAKERS A y/o SPEAKERS B del panel
trasero cada vez que se pulsa el botón correspondiente
(vea la página 13).
4 TP
Busca automáticamente una emisora que emita programas
de tráfico (TP) (vea la página 24).
4 Es
La información de reproducción sólo se puede mostrar si el iPhone/
iPod está conectado utilizando una Dock Universal para iPod.
6 MEMORY
Almacena la emisora de FM/AM actual como
presintonizada si TUNER está seleccionado como fuente
de entrada (vea la página 20).
7 CLEAR
Borra la emisora de FM/AM presintonizada actualmente
si TUNER está seleccionado como fuente de entrada (vea
la página 21).
8 Pantalla del panel delantero
Muestra información sobre el estado operativo de la unidad.
9 PRESET j / i
Selecciona una emisora de FM/AM presintonizada si
TUNER está seleccionado como fuente de entrada (vea la
página 21).
0 FM, AM
Ajusta la banda de sintonización de FM/AM a FM o AM
si TUNER está seleccionado como fuente de entrada (vea
la página 17).
CONTROLES Y FUNCIONES
A TUNING jj / ii
Selecciona la frecuencia de sintonización cuando TUNER
está seleccionado como fuente de entrada (vea la página 17).
INTRODUCCIÓN
B Sensor del mando a distancia
Recibe las señales infrarrojas del mando a distancia.
C PURE DIRECT e indicador
Permite escuchar una fuente con el sonido más puro
posible (vea la página 14). El indicador de arriba se
ilumina y la pantalla del panel frontal se apaga cuando se
activa esta función.
D Toma PHONES
Emite audio a los auriculares para la escucha en privado.
Nota
Pulse SPEAKER A/B para que los indicadores SP A/B se
apaguen antes de conectar los auriculares a la toma PHONES.
E Control BASS
Aumenta o reduce la respuesta de las frecuencias bajas. La
posición central produce una respuesta plana (vea la
página 14).
F Control TREBLE
Aumenta o reduce la respuesta de alta frecuencia. La
posición central produce una respuesta plana (vea la
página 14).
G Control BALANCE
Ajusta el balance de salida de sonido de los altavoces
izquierdo y derecho para compensar el desequilibrio del
sonido provocado por la posición de los altavoces o por las
condiciones de escucha de la habitación (vea la página 14).
H Control LOUDNESS
Conserva todo el rango tonal a cualquier volumen para
compensar la pérdida de sensibilidad del oído humano en
las frecuencias altas y bajas con poco volumen (vea la
página 15).
I Selector INPUT
Selecciona la fuente de entrada que se va a escuchar.
J Control VOLUME
Aumenta o reduce el nivel de salida del sonido.
Nota
Esto no afecta al nivel de salida de las tomas REC.
Español
5 Es
CONTROLES Y FUNCIONES
Pantalla del panel delantero
1 Indicadores SP (SPEAKERS) A/B
Se iluminan según el conjunto de altavoces seleccionado.
Ambos indicadores se iluminan cuando se han
seleccionado los dos conjuntos de altavoces.
2 Indicadores de fuente de entrada
Se iluminan fuertemente para indicar la fuente de entrada
seleccionada en ese momento.
3 Indicador PRESET
Se ilumina cuando se recupera una emisora de radio
presintonizada. Parpadea mientras la función de
presintonización automática de emisoras está realizando
un barrido de emisoras de FM para registrarlas como
presintonizadas.
4 Indicador MEMORY
Se ilumina o parpadea cuando una emisora de FM/AM se
almacena como presintonizada.
5 Indicador TUNED
Se ilumina cuando en la unidad se sintoniza una emisora
de FM o AM.
6 Indicador STEREO
Se ilumina cuando la unidad recibe una señal potente de
una emisión de FM estéreo.
7 Indicador TP
Se ilumina cuando en la unidad se sintoniza una emisora
con programa de tráfico (TP). Parpadea cuando busca una
emisora TP.
8 Indicador SLEEP
Se ilumina cuando se activa el temporizador de espera.
9 Indicador MUTE
Parpadea cuando la función MUTE está activada.
0 Indicador P
Se ilumina cuando hay seleccionado un número de
presintonización. Parpadea cuando se está registrando una
emisora de radio presintonizada.
6 Es
A Pantalla multiinformación
Muestra información al ajustar o cambiar ajustes.
B Indicador de volumen
Muestra el volumen actual.
CONTROLES Y
Y FUNCIONES
FUNCIONES
CONTROLES
Panel trasero
INTRODUCCIÓN
1 Terminal GND
Se utiliza para conectar un tocadiscos (vea la página 10).
A Terminales SPEAKERS
Se utilizan para conectar altavoces (vea la página 10).
2 Tomas TAPE
Se utiliza para conectar una pletina de cinta (vea la
página 10).
B Interruptor IMPEDANCE SELECTOR
Se utiliza para seleccionar el ajuste de impedancia (vea la
página 11).
3 Terminales de antena
Se utilizan para conectar antenas de FM y AM (vea la
página 12).
4 Toma DOCK
Se utiliza para conectar una Dock Universal Yamaha para
iPod opcional (como la YDS-12), un sistema inalámbrico
para iPod (YID-W10) o un receptor de audio inalámbrico
Bluetooth (YBA-10) (vea la página 25).
5 Cable de alimentación
Conecta la unidad a una toma de CA (vea la página 12).
6 Tomas PHONO
Se utilizan para conectar un tocadiscos (vea la página 10).
7 Tomas CD
Se utilizan para conectar un reproductor de CD (vea la
página 10).
8 Tomas LINE 1-2
Se utilizan para conectar componentes de audio (vea la
página 10).
9 Toma SUBWOOFER OUT
Se utiliza para conectar un subwoofer con amplificador
incorporado (vea la página 10).
Español
0 Interruptor POWER MANAGEMENT
Se utiliza para habilitar o inhabilitar la función de apagado
automático. Cuando se habilita la función, la unidad entra
automáticamente en el modo de espera si no se maneja
durante un cierto periodo de tiempo (hay disponibles
3 ajustes; vea la página 32).
7 Es
CONTROLES Y FUNCIONES
Mando a distancia
Esta sección describe el funcionamiento de cada botón del
mando a distancia utilizado para manejar la unidad o un
reproductor de CD Yamaha.
3 DIMMER
Cambia el nivel de brillo de la pantalla del panel frontal.
Seleccione uno de los 3 niveles de brillo pulsando este
botón de forma repetida.
y
Este ajuste se conserva aunque desactive el equipo.
4 SLEEP
Ajusta el temporizador de espera (vea la página 16).
5 Botones de selección de entrada
Selecciona la fuente de entrada que se va a escuchar.
y
• Los nombres de las fuentes de entrada se corresponden con los
nombres de las tomas de conexión en el panel trasero.
• Para seleccionar TUNER como fuente de entrada utilizando el
mando a distancia, pulse FM o AM.
6 OPTION
Activa y desactiva el menú OPTION (vea la página 30).
7 SPEAKERS A/B
Activa y desactiva el conjunto de altavoces conectados a
los terminales SPEAKERS A y/o SPEAKERS B del panel
trasero de la unidad cuando se pulsa el botón
correspondiente.
8 MUTE
Silencia la salida de sonido. Vuelva a pulsarlo para
restablecer la salida de sonido al volumen anterior.
9 VOLUME +/–
Aumenta o reduce el nivel de salida del sonido.
Nota
Esto no afecta al nivel de salida de las tomas REC.
0 RETURN
Regresa al menú anterior o sale de la pantalla de menú al
utilizar el menú Option (vea la página 30).
A B / C / D / E / ENTER
Selecciona y confirma elemento en el menú Option (vea la
página 30).
■ Controles comunes
Los siguientes controles se pueden utilizar
independientemente de la fuente de entrada seleccionada.
1 Transmisor de señales infrarrojas
Envía señales infrarrojas.
2 A (alimentación)
Enciende la unidad o la pone en modo de espera.
Nota
Este botón sólo funciona si el botón A (alimentación) del panel
frontal está en posición de encendido.
8 Es
CONTROLES Y FUNCIONES
■ Controles de FM/AM
■ Controles de iPod
B TP
Busca automáticamente una emisora que emita programas
de tráfico (TP) (vea la página 24).
0 REPEAT
Los siguientes botones se pueden utilizar cuando TUNER
está seleccionado como fuente de entrada.
D FM, AM
Selecciona TUNER como fuente de entrada y ajusta la
banda de sintonización de FM/AM a FM o AM (vea la
página 17).
E INFO
Activa y cambia el modo de visualización Radio Data
System si TUNER está seleccionado como fuente de
entrada (vea la página 23).
INTRODUCCIÓN
C PRESET j / i
Selecciona una emisora de FM/AM presintonizada si
TUNER está seleccionado como fuente de entrada (vea la
página 21).
Los siguientes botones se pueden utilizar cuando DOCK
está seleccionado como fuente de entrada para escuchar un
iPhone/iPod. Para más información, vea la página 25.
A MENU/ Ee / b / a / ENTER
E INFO
F SHUFFLE
G B
H C
■ Controles del reproductor de CD Yamaha
Los siguientes botones se pueden utilizar para manejar un
reproductor de CD Yamaha cuando CD está seleccionado
como fuente de entrada.
I Botones de control del reproductor de CD
Yamaha
• s
Detiene la reproducción
• e
Hace una pausa en la reproducción
• p
Inicia la reproducción
• DISC SKIP Salta al siguiente disco en un cargador
de CD
• b
Salta hacia atrás
• a
Salta hacia delante
•
• w
• f
Expulsa el disco
Se desplaza hacia atrás
Se desplaza hacia delante
Nota
Aunque se utilice un reproductor de CD Yamaha, es posible que
ciertos componentes y características no estén disponibles. Para
más información, consulte el manual de instrucciones de su
componente.
Uso del mando a distancia
■ Instalación de las pilas
■ Rango operativo
El mando a distancia transmite un haz infrarrojo dirigido.
Es importante dirigir correctamente el mando a distancia
hacia el sensor del mando a distancia situado en el panel
frontal cuando lo utilice.
Pilas AA, R6, UM-3
Aproximadamente
6m
Español
Mando a distancia
9 Es
CONEXIONES
CONEXIONES
Conexión de los altavoces y los componentes fuente
PRECAUCIÓN
• No conecte esta unidad ni otros componentes a la toma principal de alimentación hasta que no haya finalizado las
conexiones entre todos los componentes.
• Todas las conexiones deben estar realizadas correctamente: L (izquierdo) con L, R (derecho) con R, “+” con “+” y “–”
con “–”. Si las conexiones son incorrectas, no obtendrá sonido en los altavoces. Si la polaridad de las conexiones de los
altavoces es incorrecta, el sonido no será natural y notará ausencia de graves. Consulte también el manual de
instrucciones de cada componente.
• Utilice cables RCA para los componentes de audio (excepto para las conexiones de altavoz y las conexiones de toma DOCK).
• El control IMPEDANCE SELECTOR debe estar en la posición adecuada antes de conectar los altavoces. Vea la
página 11 para obtener más información.
• No deje que los cables pelados de los altavoces se toquen entre sí ni toquen pieza metálica alguna de esta unidad.
Podría averiar la unidad o los altavoces.
Tocadiscos
Pletina de cinta
Salida
de audio
Reproductor de CD
Salida
de audio
Altavoces A
Entrada
de audio
Salida
GND de audio
Salida
de audio
Para obtener información
sobre otros componentes
que puedan conectarse a
esta unidad, vea la
página 25.
Entrada
de audio
Reproductor
de DVD, etc.
Salida
de audio
Grabadora de
CD, etc.
Subwoofer
Altavoces B
y
• Las tomas PHONO están diseñadas para conectar un tocadiscos con un cartucho MM.
• Conecte el tocadiscos al terminal GND para reducir el ruido en la señal. No obstante, en algunos tocadiscos, es posible que escuche
menos ruido sin la conexión GND.
10 Es
CONEXIONES
■ Interruptor IMPEDANCE SELECTOR
PRECAUCIÓN
Posición del
interruptor
Nivel de impedancia
HIGH
• Si utiliza un conjunto (A o B), la impedancia
de cada altavoz debe ser de 8 Ω o superior.
• Si utiliza dos conjuntos (A y B)
simultáneamente, la impedancia de cada
altavoz debe ser de 16 Ω o superior.
• Si realiza conexiones de dos cables, la
impedancia de cada altavoz debe ser de 8 Ω o
superior. Para obtener información sobre
Conexión de doble cable, vea la página 11.
LOW
• Si utiliza un conjunto (A o B), la impedancia
de cada altavoz debe ser de 4 Ω o superior.
• Si utiliza dos conjuntos (A y B)
simultáneamente, la impedancia de cada
altavoz debe ser de 8 Ω o superior.
• Si realiza conexiones de dos cables, la
impedancia de cada altavoz debe ser de 4 Ω o
superior. Para obtener información sobre
Conexión de doble cable, vea la página 11.
■ Conexión de los cables de altavoz
La conexión de doble cable separa el altavoz para graves del
rango medio combinado y la sección de agudos. Un altavoz
compatible con doble cable tiene cuatro terminales de
conexión. Estos dos conjuntos de terminales permiten dividir
el altavoz en dos secciones independientes. Con estas
conexiones, los potenciadores de frecuencias medias y altas
se conectan a un conjunto de terminales, y el potenciador de
frecuencias bajas se conecta a otro conjunto de terminales.
Esta unidad
Altavoz
PREPARACIÓN
No cambie el interruptor IMPEDANCE SELECTOR
mientras la unidad esté encendida. Si lo hace, podría
averiarla.
Si la unidad no se enciende, es posible que el interruptor
IMPEDANCE SELECTOR no esté ajustado en la
posición correcta. En tal caso, desconecte el cable de
alimentación y deslice el interruptor hasta el tope de una
de las dos posiciones.
Seleccione la posición del interruptor (LOW o HIGH) en
función de la impedancia de los altavoces de su sistema.
■ Conexión de doble cable
Conecte el otro altavoz al otro conjunto de terminales de
la misma forma.
PRECAUCIÓN
Al realizar conexiones de doble cable, ponga el interruptor
IMPEDANCE SELECTOR en posición HIGH o LOW
según la impedancia de los altavoces:
8 Ω o superior: HIGH
4 Ω o superior: LOW
Vea la página 11 para obtener más información sobre el
Interruptor IMPEDANCE SELECTOR.
Nota
Cuando realice conexiones de doble cable, quite los puenteados o
los cables de los altavoces.
y
Retire
aproximadament
e 10 mm de
aislante en cada
extremo de cada
cable de altavoz.
Para utilizar las conexiones de doble cable, pulse SPEAKERS A y
SPEAKERS B en el panel frontal o en el mando a distancia para
que tanto SP A como B se iluminen en la pantalla del panel frontal.
Nota
Al insertar los cables de altavoz en los terminales de altavoz,
inserte únicamente el cable pelado. Si inserta cable aislado, la
conexión podría ser pobre y no se escucharía el sonido.
SPEAKERS A/B
11 Es
Español
SPEAKERS A/B
CONEXIONES
Conexión de las antenas de FM y AM
Esta unidad incluye antenas interiores para recibir emisiones de FM y AM. En general, estas antenas deberían ofrecer
una potencia de señal suficiente. Conecte cada antena correctamente a los terminales designados.
Nota
Si tiene problemas con la recepción, instale una antena exterior. Consulte al centro de servicio o concesionario Yamaha autorizado
acerca de las antena exteriores.
Antena de FM exterior
Antena de AM exterior
Utilice un cable recubierto de
vinilo de 5 a 10 m desde una
ventana hacia el exterior.
Antena de
FM interior
(incluida)
Antena de cuadro
de AM (incluida)
• La antena de cuadro de AM
deberá estar siempre
conectada, aunque esté
conectada una antena AM
exterior.
• La antena de cuadro de AM
deberá colocarse lejos de
esta unidad.
Tierra (terminal GND)
Para tener la máxima seguridad y mínima interferencia, conecte el
terminal GND de la antena a una buena conexión a tierra. Una buena
conexión a tierra es una varilla metálica clavada en tierra húmeda.
■ Montaje de la antena de cuadro de AM
suministrada
■ Conexión del cable de la antena de
cuadro de AM
Conexión del cable de alimentación
Inserte el cable de alimentación en la toma de CA una vez
realizado el resto de conexiones.
12 Es
A la toma de
pared con el
cable de
alimentación
REPRODUCCIÓN Y GRABACIÓN
REPRODUCCIÓN Y GRABACIÓN
PRECAUCIÓN
Al reproducir CD codificados en DTS deben extremarse las precauciones.
Si reproduce un CD codificado en DTS en un reproductor no compatible con DTS, sólo se escuchará ruido y dicho ruido
podría dañar los altavoces. Compruebe si su reproductor admite CD codificados en DTS. Además, compruebe el nivel de
salida del sonido en su reproductor antes de reproducir un CD codificado en DTS.
Reproducción de una fuente
3
Pulse SPEAKERS A y/o SPEAKERS B en el
panel frontal o en el mando a distancia para
seleccionar los altavoces A y/o B.
Cuando los altavoces A o B estén activados, en la
pantalla del panel frontal aparecerá SP A o SP B
respectivamente (vea la página 6).
Notas
Selector INPUT
VOLUME
A (alimentación)
SPEAKERS A/B
Botones de
selección de
entrada
FM, AM
4
Reproduzca la fuente.
5
Gire el control VOLUME en el panel frontal (o
pulse VOLUME +/– en el mando a distancia)
para ajustar el nivel de salida de sonido.
MANEJO
BÁSICO
SPEAKERS A/B
A (alimentación)
• Si uno de los conjuntos de altavoces está conectado mediante
conexiones de doble cable, o si ambos conjuntos se están
utilizando a la vez (A y B), asegúrese de que la pantalla del
panel frontal muestra SP A y SP B.
• Cuando utilice auriculares, desconecte los altavoces.
y
Puede ajustar la calidad tonal utilizando los controles BASS,
TREBLE, BALANCE y LOUDNESS, o el interruptor PURE
DIRECT en el panel frontal (vea la página 14).
6
VOLUME +/–
Al terminar la escucha, pulse A
(alimentación) en el panel frontal para apagar
la unidad.
y
Si se pulsa A (alimentación) en el mando a distancia mientras el
botón A (alimentación) del panel frontal está en posición de
encendido, la unidad pasará a modo de espera. Vuelva a pulsar
A (alimentación) para encender la unidad.
Pulse A (alimentación) en el panel frontal
para encender la unidad.
2
Gire el selector INPUT del panel frontal (o
pulse uno de los botones de selección de
entrada o FM o AM en el mando a distancia)
para seleccionar la fuente de entrada que
quiera escuchar.
Español
1
13 Es
REPRODUCCIÓN Y GRABACIÓN
Ajuste de la calidad tonal
■ Ajuste de los controles BASS y TREBLE
■ Uso del interruptor PURE DIRECT
Enruta señales de entrada desde las fuentes de audio para
que las señales de entrada omitan los controles BASS,
TREBLE, BALANCE y LOUDNESS, eliminando así
cualquier alteración en las señales de audio y creando el
sonido más puro posible.
El indicador PURE DIRECT se ilumina y la pantalla del
panel frontal se apaga al cabo de unos segundos.
Interruptor PURE DIRECT
Notas
• Los controles BASS, TREBLE, BALANCE y LOUDNESS no
funcionarán mientras la característica PURE DIRECT esté
activada.
• Este ajuste se conserva aunque desactive el equipo.
TREBLE
BASS
Los controles BASS y TREBLE ajustan la respuesta de
alta y baja frecuencia.
La posición central produce una respuesta plana.
BASS
Cuando note que no hay suficientes graves (sonido de baja
frecuencia), gire el control en el sentido de las agujas del
reloj para potenciarlos. Si nota que hay demasiados
graves, gire el control en sentido contrario a las agujas del
reloj para mitigarlos.
Rango de control: de –10 dB a +10 dB (20 Hz)
TREBLE
Cuando note que no hay suficientes agudos (sonido de alta
frecuencia), gire el control en el sentido de las agujas del
reloj para potenciarlos. Si nota que hay demasiados
agudos, gire el control en sentido contrario a las agujas del
reloj para mitigarlos.
Rango de control: de –10 dB a +10 dB (20 kHz)
■ Ajuste del control BALANCE
BALANCE
El control BALANCE ajusta el balance de salida de
sonido de los altavoces izquierdo y derecho para
compensar el desequilibrio del sonido provocado por la
posición de los altavoces o por las condiciones de escucha
de la habitación.
14 Es
REPRODUCCIÓN Y GRABACIÓN
■ Ajuste del control LOUDNESS
3
Gire el control LOUDNESS hasta obtener el
volumen de sonido que desee.
y
LOUDNESS
VOLUME
Una vez ajustado el control LOUDNESS, escuche la música al
volumen que desee. Si el ajuste del control LOUDNESS es
demasiado brusco o débil, reajuste el control LOUDNESS.
VOLUME +/–
MANEJO
BÁSICO
Conserva todo el rango tonal en cualquier nivel de
volumen, compensando así la pérdida de sensibilidad del
oído humano en las frecuencias altas y bajas con poco
volumen.
PRECAUCIÓN
Si el interruptor PURE DIRECT está activado con el
control LOUDNESS ajustado en un determinado nivel, las
señales de entrada omiten los ajustes del control
LOUDNESS, por lo que el nivel de salida de sonido
aumenta de forma brusca. Para evitar daños auditivos o
averías en los altavoces, es importante pulsar el interruptor
PURE DIRECT después de haber bajado el nivel de salida
de sonido o después de haber ajustado adecuadamente el
control LOUDNESS.
Ajuste el control LOUDNESS en la posición
FLAT.
2
Gire el control VOLUME en el panel frontal
(o pulse VOLUME +/– en el mando a
distancia) para ajustar el nivel de salida de
sonido en el nivel más alto de escucha que
desee.
Español
1
15 Es
REPRODUCCIÓN Y GRABACIÓN
Grabación de una fuente
Uso del temporizador de espera
Notas
• El audio de la fuente de entrada actual se emite en las tomas
TAPE REC y LINE 1 REC. Si TAPE está seleccionado, el audio
se emite únicamente a las tomas LINE 1 REC. Si LINE 1 está
seleccionado, el audio se emite únicamente a las tomas TAPE
REC.
• La unidad debe encenderse para poder grabar.
• Los controles VOLUME, BASS, TREBLE, BALANCE y
LOUDNESS, y el interruptor PURE DIRECT no afectan a la
fuente que se esté grabando.
• Tenga en cuenta las leyes de propiedad intelectual de su país
antes de realizar grabaciones de discos, CD, emisoras de radio,
etc. Grabar material protegido con copyright puede violar las
leyes de propiedad intelectual.
Utilice esta característica para ajustar automáticamente la
unidad al modo de espera una vez transcurrido un tiempo
definido. El temporizador de espera resulta útil cuando se
va a dormir mientras la unidad está reproduciendo o
grabando una fuente.
A (alimentación)
SLEEP
A (alimentación)
Selector INPUT
Nota
El temporizador de espera sólo se puede ajustar con el mando a
distancia.
1
Botones de
selección de
entrada
FM, AM
1
Gire el selector INPUT del panel frontal (o
pulse uno de los botones de selección de
entrada o FM o AM en el mando a distancia)
para seleccionar la fuente que quiera grabar.
2
Reproduzca la fuente y comience la
grabación utilizando el dispositivo de
grabación conectado a las tomas REC (TAPE
y/o LINE 1) del panel trasero. Vea la
página 10.
16 Es
Pulse SLEEP repetidamente para ajustar el
tiempo que transcurrirá antes de que la
unidad pase al modo de espera.
Cada vez que pulse SLEEP, la pantalla del panel
frontal cambiará como se muestra a continuación.
El indicador SLEEP parpadea mientras se ajusta el
tiempo del temporizador de espera.
Si el temporizador de espera está ajustado, el
indicador SLEEP del panel frontal se ilumina.
y
Para cancelar el temporizador de espera, siga uno de estos pasos:
• Seleccione “Sleep Off”.
• Pulse A (alimentación) en el mando a distancia para ajustar la
unidad al modo de espera.
• Pulse A (alimentación) en el panel frontal para apagar la
unidad.
SINTONIZACIÓN DE FM/AM
SINTONIZACIÓN DE FM/AM
Hay 2 métodos de sintonización: automática y manual. Seleccione cualquiera de los dos según sus preferencias y la
fuerza de las señales de la emisora.
Sintonización automática
3
La sintonización automática es eficaz cuando las señales
de emisoras son intensas y no hay interferencias.
Mantenga presionado TUNING jj / ii en el
panel frontal durante más de 1 segundo para
comenzar la sintonización automática.
Pulse ii para sintonizar una frecuencia más alta.
Pulse jj para sintonizar una frecuencia más baja.
Notas
• Al sintonizar una emisora, su frecuencia se muestra en la
pantalla del panel frontal.
• Si la búsqueda de sintonización no se detiene en la emisora
deseada porque sus señales son débiles, pruebe a utilizar el
método de sintonización manual.
Selector INPUT
TUNING jj / ii
FM, AM
■ Característica Auto Mute
MANEJO
BÁSICO
Mientras escucha una emisora de radio de FM, la salida se
silenciará automáticamente cuando la señal es débil si la
emisora se sintonizó:
• Utilizando la característica de sintonización automática
• Recuperando una presintonización registrada
utilizando la característica de registro automático
Si desea escuchar una emisora con la señal débil,
sintonícela manualmente.
FM, AM
1
Gire el selector INPUT en el panel frontal
(o pulse FM o AM en el mando a distancia)
para seleccionar TUNER como fuente de
entrada.
Nota
Si pulsa FM o AM en el mando a distancia para seleccionar
TUNER como fuente de entrada, la banda correspondiente
también se seleccionará, por lo que podrá saltarse el paso 2.
2
Pulse FM o AM en el panel frontal (o FM o AM
en el mando a distancia) para seleccionar la
banda de recepción (FM o AM).
FM o AM aparecerá en la pantalla del panel frontal.
Español
17 Es
SINTONIZACIÓN DE FM/AM
■ Mejorar la recepción de FM
Sintonización manual
La sintonización manual es eficaz cuando las señales de la
emisora son débiles.
Si la señal de la emisora es débil y la calidad del sonido no
es buena, ajuste el modo de recepción de la banda de FM a
mono para mejorar la recepción.
B/C/D/E
ENTER
RETURN
Selector INPUT
TUNING jj / ii
FM, AM
OPTION
1
Pulse OPTION en el mando a distancia
cuando la unidad tenga sintonizada una
emisora de FM.
Aparece el menú Option de TUNER (vea la
página 30).
2
Pulse B / C en el mando a distancia para
seleccionar “FM Mode” y, a continuación,
pulse ENTER.
FM, AM
1
Gire el selector INPUT en el panel frontal (o
pulse FM o AM en el mando a distancia) para
seleccionar TUNER como fuente de entrada.
Nota
Si pulsa FM o AM en el mando a distancia para seleccionar
TUNER como fuente de entrada, la banda correspondiente
también se seleccionará, por lo que podrá saltarse el paso 2.
2
3
y
Para cancelar la operación y regresar al menú Option, pulse
RETURN en el mando a distancia.
3
Pulse FM o AM en el panel frontal (o FM o AM
en el mando a distancia) para seleccionar la
banda de recepción (FM o AM).
FM o AM aparecerá en la pantalla del panel frontal.
• Si selecciona MONO, las emisiones de FM se
escucharán con sonido mono.
• Si se selecciona STEREO y se sintoniza una
emisora de FM con emisión en estéreo, la emisión
se escuchará en estéreo.
Pulse TUNING jj / ii en el panel frontal para
sintonizar manualmente la emisora deseada.
Nota
Al sintonizar una emisora, su frecuencia aparecerá en la pantalla
del panel frontal.
Pulse D / E en el mando a distancia para
seleccionar “STEREO” (modo estéreo
automático) o “MONO” (modo mono).
4
Para salir del menú Option, pulse OPTION o
RETURN en el mando a distancia.
Nota
El indicador STEREO en el panel frontal se ilumina mientras se
escucha una emisora en estéreo.
18 Es
SINTONIZACIÓN DE FM/AM
Presintonización automática de
emisoras (sólo emisoras de FM)
Puede utilizar la función de presintonización automática
de emisoras para registrar automáticamente emisoras de
FM como presintonías. Esta función permite a la unidad
sintonizar automáticamente emisoras de FM con una señal
fuerte y almacenar hasta 40 emisoras en orden. Así podrá
recuperar fácilmente cualquier emisora presintonizada
seleccionando su número de presintonía.
Notas
2
Pulse FM en el panel frontal (o FM en el
mando a distancia) para seleccionar la banda
de recepción FM.
FM aparecerá en la pantalla del panel frontal.
3
Pulse OPTION en el mando a distancia.
Aparece el menú Option de TUNER (vea la
página 30).
4
Pulse B / C en el mando a distancia para
seleccionar “Auto Preset” y, a continuación,
pulse ENTER.
• Si una emisora se registra en un número de presintonía que ya
tenga registrada una emisora, la emisora anterior se sobrescribirá.
• Si la emisora que desea guardar tiene una señal débil, pruebe a
utilizar el método de presintonización manual.
y
Las emisoras de FM registradas como presintonías utilizando la
característica de presintonización automática se escucharán en estéreo.
y
• Antes de iniciar el barrido, puede especificar el primer número
de presintonía que se utilizará pulsando PRESET j / i en el
panel frontal (o PRESET j / i o B/C en el mando a distancia).
• Para cancelar el barrido, pulse FM o AM en el panel frontal (o
FM, AM o RETURN en el mando a distancia).
FM
MANEJO
BÁSICO
La unidad comenzará el barrido de la banda de FM
unos 5 segundos más tarde a partir de la frecuencia
más baja.
Selector INPUT
PRESET j / i
FM
PRESET j / i
B/C
ENTER
Número de presintonía
Frecuencia
Cuando hay presintonías registradas, la información
se muestra en la pantalla del panel frontal tal y como
se muestra en la ilustración anterior.
Una vez completado el barrido, “FINISH” aparece en
pantalla y después regresa al menú Option.
Para que la pantalla regrese al estado original, pulse
OPTION o RETURN en el mando a distancia.
RETURN
OPTION
1
Gire el selector INPUT en el panel frontal (o
pulse FM en el mando a distancia) para
seleccionar TUNER como fuente de entrada.
Español
Nota
Si pulsa FM en el mando a distancia para seleccionar TUNER
como fuente de entrada, la banda correspondiente también se
seleccionará, por lo que podrá saltarse el paso 2.
19 Es
SINTONIZACIÓN DE FM/AM
Presintonización manual de las
emisoras
Puede registrar manualmente hasta 40 emisoras de
FM/AM (40 en total). Así podrá recuperar fácilmente
cualquier emisora presintonizada seleccionando su
número de presintonía.
1
Sintonice la emisora de FM/AM deseada.
Vea las páginas 17 y 18 para obtener instrucciones
sobre la sintonización.
2
Pulse MEMORY en el panel frontal.
“MANUAL PRESET” aparecerá brevemente en la
pantalla del panel frontal y, a continuación, aparecerá
el número de presintonía en el que se registrará la
emisora.
y
Cuando las emisoras se registran manualmente, también se
guarda el ajuste de modo FM (mono o estéreo) en el momento del
registro. Confirme el ajuste del modo FM (vea la página 18) antes
de registrar emisoras manualmente.
y
Si mantiene presionado MEMORY en el panel frontal durante
más de 2 segundos omitirá los siguientes pasos y registrará
automáticamente la emisora seleccionada en un número de
presintonía vacío (p. ej., el número de presintonía siguiente al
último utilizado).
PRESET j / i
3
MEMORY
PRESET j / i
Pulse PRESET j / i en el panel frontal
(o PRESET j / i en el mando a distancia) para
seleccionar el número de presintonía en que
se registrará la emisora.
Si selecciona un número de presintonía sin emisora
registrada, aparecerá “EMPTY”. Si selecciona un
número de presintonía que ya tenga registrada una
emisora, aparecerá la frecuencia de dicha emisora.
Número de presintonía
RETURN
4
Pulse MEMORY en el panel frontal.
Una vez completado el registro, la pantalla regresa a
su estado original.
y
Para cancelar el registro, pulse RETURN en el mando a distancia
o no realice ninguna operación en unos 30 segundos.
20 Es
SINTONIZACIÓN DE FM/AM
Recuperación de una emisora
presintonizada
Borrar una emisora presintonizada
Siga estos pasos para borrar una emisora presintonizada.
Puede recuperar emisoras presintonizadas registradas
utilizando la presintonización automática o manual de
emisoras.
CLEAR
PRESET j / i
RETURN
MANEJO
BÁSICO
1
Seleccione el número de emisora
presintonizada.
Consulte “Recuperación de una emisora
presintonizada” en la página 21.
2
Pulse CLEAR en el panel frontal.
El número de la emisora presintonizada se ilumina en
la pantalla del panel frontal.
PRESET j / i
1
Pulse PRESET j / i en el panel frontal
(o PRESET j / i en el mando a distancia) para
seleccionar un número de presintonía.
y
• Se omitirán los números de presintonía sin estaciones
registradas.
• “NO PRESETS” aparecerá en pantalla si no hay emisoras
registradas.
y
Para cancelar el borrado de la emisora presintonizada, pulse
RETURN en el mando a distancia o no realice ninguna operación
en la unidad durante unos 30 segundos.
3
Pulse CLEAR en el panel frontal para
confirmar.
“PXX: CLEARED” (XX indica el número de
presintonía) aparece en la pantalla del panel frontal y,
a continuación, la pantalla regresa a su estado
original.
Español
21 Es
SINTONIZACIÓN DE FM/AM
Borrado de todas las emisoras
presintonizadas
4
Siga estos pasos para borrar todas las emisoras
presintonizadas.
Pulse D / E en el mando a distancia para
seleccionar “YES” y, a continuación, pulse
ENTER.
y
Para cancelar sin borrar las presintonías, seleccione “NO”.
Cuando se hayan borrado todas las presintonías,
aparecerá “PRESET CLEARED” y la pantalla
regresará al menú Option.
Selector INPUT
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Gire el selector INPUT en el panel frontal (o
pulse FM o AM en el mando a distancia) para
seleccionar TUNER como fuente de entrada.
2
Pulse OPTION en el mando a distancia.
Aparece el menú Option de TUNER (vea la
página 30).
3
Pulse B / C en el mando a distancia para
seleccionar “Clr All Preset” y, a
continuación, pulse ENTER.
y
Para cancelar la operación y regresar al menú Option, pulse
RETURN en el mando a distancia.
22 Es
Para salir del menú Option, pulse OPTION o
RETURN en el mando a distancia.
SINTONIZACIÓN DE FM/AM
Recibir información de Radio Data
System (sólo emisoras de FM)
Radio Data System es un sistema de transmisión de datos
de emisoras FM de muchos países. Este equipo puede
recibir cuatro tipos de información Radio Data System:
Servicio de programa, Tipo de programa, Texto de radio y
Hora de reloj.
INFO
Si se selecciona “PRG TYPE”, pueden aparecer los
siguientes tipos de programa.
Tipo de programa
Descripción
Noticias
AFFAIRS
Temas actuales
INFO
Información general
SPORT
Deportes
EDUCATE
Educación
DRAMA
Dramatizaciones
CULTURE
Cultura
SCIENCE
Ciencia
VARIED
Entretenimiento
POP M
Música popular
ROCK M
Música rock
M.O.R. M
Música para la carretera
(música ligera)
LIGHT M
Clásicos ligeros
CLASSICS
Música clásica
OTHER M
Otra música
MANEJO
BÁSICO
NEWS
INFO
1
Sintonice la emisora deseada de Radio Data
System.
2
Pulse INFO en el panel frontal (o INFO en el
mando a distancia) repetidamente para
seleccionar el modo de visualización Radio
Data System deseado.
Elección
Descripción
PRG SERVICE
Ajuste por defecto. La unidad
(Servicio de programa) muestra el nombre del
programa Radio Data System
que se está recibiendo.
La unidad muestra el tipo de
programa Radio Data System
que se está recibiendo.
RADIO TEXT
(Texto de radio)
La unidad muestra información
del programa Radio Data
System que se está recibiendo.
CLOCK TIME
(Hora de reloj)
La unidad muestra la hora
actual.
FREQUENCY
(Frecuencia)
La unidad muestra la
frecuencia de la emisora actual.
Español
PRG TYPE
(Tipo de programa)
23 Es
SINTONIZACIÓN DE FM/AM
Notas
• Puede que esta unidad tarde un poco en recibir todos los datos
de Radio Data System procedentes de la emisora.
• Si las señales que están siendo recibidas no son lo
suficientemente intensas, esta unidad no podrá utilizar los datos
de Radio Data System. En concreto, el modo “RADIO TEXT”
necesita una gran cantidad de datos y puede que no esté
disponible incluso aunque otros modos de visualización de
Radio Data System estén disponibles.
• Si la recepción es débil, ajuste el modo FM a “MONO” (vea la
página 18).
• Si la intensidad de señal se debilita debido a interferencias
externas cuando el equipo está recibiendo datos de Radio Data
System, puede que la recepción se corte de forma inesperada.
• Cuando el modo “RADIO TEXT” está seleccionado, el equipo
puede visualizar información sobre el programa con un máximo
de 128 caracteres alfanuméricos, incluyendo la diéresis. Los
caracteres no disponibles se muestran como “_” (subrayado).
La información visualizada cambia continuamente.
Función de búsqueda de TP
(sólo emisoras de FM)
La unidad puede buscar automáticamente emisoras Radio
Data System que emitan programas de tráfico (TP).
TP
TP
1
Pulse TP en el panel frontal (o TP en el
mando a distancia) para buscar una emisora
de TP.
“TP SEARCH” aparecerá en la pantalla del panel
frontal durante unos 3 segundos y, a continuación, la
unidad comenzará la búsqueda.
Cuando se recibe una emisora de TP, el indicador TP
se ilumina y la unidad deja de buscar.
Indicador TP
y
Para buscar la siguiente emisora de TP, vuelva a pulsar TP.
Notas
• Pulse TP durante la búsqueda de TP para cancelarla.
• Si no se encuentran emisoras de TP, aparece “TP NOT
FOUND” en la pantalla del panel frontal y la unidad vuelve al
estado anterior a la búsqueda.
24 Es
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE IPHONE/IPOD/BLUETOOTH™
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE
iPhone/iPod/Bluetooth™
Una vez que haya conectado una Dock Universal Yamaha para iPod opcional (como la YDS-12), un sistema inalámbrico
para iPod (YID-W10) o un receptor de audio inalámbrico (YBA-10) a la toma DOCK del panel trasero de la unidad,
podrá escuchar su componente iPhone/iPod o Bluetooth usando el mando a distancia suministrado con la unidad.
Como el
YDS-12
YID-W10
YBA-10
Coloque el dispositivo
conectado lo más lejos
posible de la unidad.
Modelo
(en julio de 2010)
Controlado desde
iPhone/iPod
compatible
(en julio de 2010)
Observaciones
Sistema inalámbrico para
iPod
Receptor de audio
inalámbrico Bluetooth
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Mando a distancia
• iPhone/iPod conectado a la base
• iPhone/iPod conectado al
transmisor YID-W10
• Mando a distancia
Componentes Bluetooth
• iPod touch
• iPod
(4ª generación/
5ª generación/
classic)
• iPod nano
• iPod touch
• iPhone
• iPod
• iPhone 3G
(5ª generación/ • iPhone 3GS
classic)
• iPod nano
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• También se admite la carga de
iPhone/iPod.
• El modelo YDS-10/YDS-11 no
admite la conexión de iPhone.
MANEJO
BÁSICO
Dock Universal para iPod
También se admite la carga de
iPhone/iPod.
PRECAUCIÓN
Para evitar accidentes, desconecte el cable de alimentación de la unidad antes de conectar una Dock Universal para iPod,
un sistema inalámbrico para iPod o un receptor de audio inalámbrico Bluetooth.
Nota
Si el iPhone conectado a la unidad YID-W10 recibe una llamada mientras la unidad está en modo de espera, se encenderá
automáticamente y el tono de llamada se escuchará a través de la unidad. Si no desea que la unidad se encienda cuando entre una
llamada, ponga el iPhone en modo de silencio.
Español
25 Es
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE iPhone/iPod/Bluetooth™
Uso de una Dock Universal para iPod
■ Control del iPhone/iPod
Tras colocar el iPhone/iPod en la base, gire el selector INPUT en el panel frontal (o pulse DOCK en el mando a
distancia) para seleccionar DOCK como fuente de entrada para la reproducción del iPhone/iPod.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Mientras se muestra la información en el iPhone/iPod, utilice los siguientes botones del mando a distancia para controlar
(reproducción, pausa, omisión, etc.) el iPhone/iPod.
Mando a distancia
Operación
MENU
Muestra el menú.
ENTER
• Si hay seleccionado un elemento: confirma el elemento y muestra la siguiente pantalla.
• Si hay seleccionada una canción: reproduce la canción seleccionada.
B
Desplazamiento hacia arriba.
C
Desplazamiento hacia abajo.
Ee
• Si se está reproduciendo una canción: realiza una pausa.
• Si una canción está en pausa: reproduce la canción.
a
• Si se está reproduciendo una canción o está en pausa: salta al comienzo de la siguiente canción.
• Si se mantiene presionado: realiza una búsqueda hacia delante.
b
• Si se está reproduciendo una canción o está en pausa: salta al comienzo de la canción actual.
• Si se pulsa repetidamente salta una canción hacia atrás con cada pulsación.
• Si se mantiene presionado: realiza una búsqueda hacia atrás.
Cambia entre modos de reproducción (No → Canciones → Albumes → No).
Cambia entre modos de repetición (No → Una → Todas → No).
INFO
Cambia entre los elementos mostrados en la pantalla del panel frontal de la unidad (número de canción
y tiempo transcurrido → Canciones → Artistas → Álbumes → número de canción y tiempo
transcurrido).
Nota
Es posible que algunos modos de reproducción y de repetición no estén disponibles según el modelo o la versión de software del iPhone/iPod.
y
Cuando la unidad está encendida o en modo de espera, el iPhone/iPod se puede cargar automáticamente si se conecta a una Dock
Universal para iPod. Si se carga un iPhone/iPod mientras la unidad está en modo de espera, el indicador de alimentación permanece
fuertemente iluminado.
26 Es
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE iPhone/iPod/Bluetooth™
Uso de un sistema inalámbrico
para iPod
Al conectar un sistema inalámbrico para iPod a esta
unidad, puede reproducir canciones en su iPhone/iPod y
escucharlas utilizando una conexión inalámbrica.
y
Puede utilizar el mando a distancia para controlar el iPhone/iPod.
Para más información, vea la página 26.
Nota
Al reproducir un iPhone/iPod con un sistema inalámbrico para
iPod, la información de reproducción no se muestra en la pantalla
del panel frontal.
Receptor del YID-W10
■ Establecimiento de una conexión
inalámbrica
Una vez que el iPhone/iPod está conectado al transmisor
del YID-W10 y comienza la reproducción, deben
transcurrir unos 5 segundos hasta que se oiga el audio.
Durante este tiempo se establece la conexión inalámbrica
entre el transmisor y el receptor del YID-W10.
El estado de la conexión inalámbrica entre el transmisor y
el receptor del YID-W10 se muestra con el indicador
correspondiente.
Estado de la
conexión
Indicador del
transmisor del
YID-W10
Indicador del
receptor del
YID-W10
Sin conexión
Desactivado
Desactivado
Confirmando la
conexión
Verde, parpadeando
Azul, parpadeando
Conectado
Verde, iluminado
Azul, iluminado
• Cuando comienza la reproducción en un iPhone/iPod
conectado a un transmisor de YID-W10, y si el
transmisor de YID-W10 está dentro del rango del
receptor de YID-W10, la unidad se comporta tal y
como sigue:
– Si la unidad ya está encendida cuando comienza la
reproducción: la fuente de entrada cambia a DOCK.
– Si la unidad está en modo de espera cuando
comienza la reproducción: la unidad se enciende y
la fuente de entrada cambia a DOCK.
• En las siguientes situaciones, la conexión inalámbrica
entre el transmisor y el receptor está desconectada. Al
cabo de 30 segundos la unidad pasa automáticamente
al modo de espera.
– El iPhone/iPod no funciona durante 30–120 segundos
después de poner la reproducción en pausa.
– Se activa el temporizador de espera del iPhone/
iPod.
– El iPhone/iPod se desconecta del transmisor del
YID-W10.
– La batería del iPhone/iPod baja hasta un nivel
donde no ofrece alimentación suficiente al
transmisor del YID-W10.
– El transmisor del YID-W10 se desplaza fuera del
rango de comunicación inalámbrica del receptor del
YID-W10.
– La comunicación entre el transmisor y el receptor
del YID-W10 se interrumpe debido a interferencias
procedentes de otros dispositivos LAN
inalámbricos, teléfonos inalámbricos, hornos
microondas, etc.
y
MANEJO
BÁSICO
Transmisor
del YID-W10
■ Control de la unidad con el iPhone/iPod
Estas características pueden desactivarse ajustando “Interlock” a
“OFF” en el menú Option (vea la página 31).
• Al ajustar el volumen en el iPhone/iPod también se
ajusta el volumen de la unidad. El iPhone/iPod puede
aumentar el volumen hasta 0 dB (o el valor ajustado en
“MaxVol” dentro del menú Option). Para aumentar aún
más el volumen, ajústelo utilizando el control
VOLUME de la unidad o el mando a distancia.
y
• Si la unidad está encendida o en modo de espera, el iPhone/iPod
puede cargarse automáticamente si el transmisor del YID-W10
conectado al iPhone/iPod está colocado en el receptor del
YID-W10. Si se carga un iPhone/iPod mientras la unidad está
en modo de espera, el indicador de alimentación permanece
fuertemente iluminado.
• Para más información, consulte las instrucciones de manejo del
YID-W10.
Español
27 Es
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE iPhone/iPod/Bluetooth™
Uso de un receptor de audio
inalámbrico Bluetooth
Nota
Esta unidad admite A2DP (Advanced Audio Distribution Profile)
y AVRCP (Audio and Video Remote Control Profile) en el perfil
Bluetooth.
■ Emparejamiento de componentes
Bluetooth™
MEMORY
1
Gire el selector INPUT del panel frontal (o
pulse DOCK en el mando a distancia) para
seleccionar DOCK como fuente de entrada.
2
Encienda el componente Bluetooth que
desee emparejar y póngalo en modo de
emparejamiento.
3
Pulse OPTION en el mando a distancia.
Aparece el menú Option de DOCK (vea la
página 30).
4
Pulse B / C en el mando a distancia para
seleccionar “Pairing” y, a continuación,
pulse ENTER.
“Searching...” aparece en pantalla y comienza el
emparejamiento.
Selector INPUT
y
Para cancelar el emparejamiento, pulse RETURN en el mando a
distancia.
DOCK
5
Asegúrese de que el componente Bluetooth
reconoce el receptor de audio inalámbrico
Bluetooth.
Una vez reconocido el componente, aparecerá en la
lista de componentes Bluetooth, por ejemplo como
“YBA-10 YAMAHA”.
6
Seleccione el receptor de audio inalámbrico
Bluetooth en la lista de componentes e
introduzca una contraseña “0000” a través
del componente Bluetooth.
Una vez finalizado el emparejamiento, “Completed”
aparecerá en la pantalla del panel frontal.
Para salir del menú Option, pulse OPTION en el
mando a distancia.
B/C
ENTER
RETURN
OPTION
Asegúrese de emparejar el receptor de audio inalámbrico
Bluetooth y el componente Bluetooth al establecer la
conexión por primera vez o si se han borrado los ajustes.
Si fuera necesario, consulte las instrucciones de manejo
del componente Bluetooth al realizar el emparejamiento.
Nota
El receptor de audio inalámbrico Bluetooth puede emparejarse
con hasta ocho componentes Bluetooth. Si se empareja un noveno
dispositivo, se borrarán los ajustes de emparejamiento del
dispositivo que lleve más tiempo sin utilizarse.
28 Es
y
Si la fuente de entrada está ajustada a DOCK, también puede
comenzar el emparejamiento pulsando y manteniendo presionado
MEMORY en el panel frontal (o ENTER en el mando a
distancia).
REPRODUCCIÓN DE TEMAS DESDE UN COMPONENTE iPhone/iPod/Bluetooth™
■ Reproducción de componentes
BluetoothTM
MEMORY
3
Pulse B / C en el mando a distancia para
seleccionar “Connect” y, a continuación,
pulse ENTER.
Una vez finalizada la conexión inalámbrica,
“Connected” aparecerá en la pantalla del panel
frontal.
Para salir del menú Option, pulse OPTION en el
mando a distancia.
Selector INPUT
Nota
DOCK
4
B/C
ENTER
MANEJO
BÁSICO
“Not found” aparece en pantalla si hay un error de conexión.
Compruebe que se cumplen las siguientes condiciones y vuelva a
intentar establecer la conexión inalámbrica.
• Tanto esta unidad como el componente Bluetooth están
emparejados.
• El componente Bluetooth está encendido.
• El componente Bluetooth está en un rango de 10 metros del
receptor de audio inalámbrico Bluetooth.
Ponga el componente Bluetooth en modo de
reproducción.
Mientras el componente Bluetooth esté
reproduciendo, “BLUETOOTH” aparecerá en la
pantalla del panel frontal.
OPTION
Nota
Una vez finalizado el emparejamiento, lleve a cabo el
siguiente procedimiento para obtener una conexión
inalámbrica entre esta unidad y el componente Bluetooth.
Cuando la conexión inalámbrica esté completa, podrá
disfrutar de la reproducción de componentes Bluetooth.
Para desconectar una conexión inalámbrica, repita estos pasos y
seleccione “Disconnect” en el paso 3.
y
Si la fuente de entrada está ajustada a DOCK, también puede
establecer una conexión inalámbrica pulsando MEMORY en el
panel frontal (o ENTER en el mando a distancia).
Nota
Según el componente Bluetooth, la conexión inalámbrica se
establecerá automáticamente o cuando se maneje el componente
Bluetooth. En tales casos, no es necesario llevar a cabo el
siguiente procedimiento.
Gire el selector INPUT del panel frontal
(o pulse DOCK en el mando a distancia) para
seleccionar DOCK como fuente de entrada.
2
Pulse OPTION en el mando a distancia.
Aparece el menú Option de DOCK (vea la
página 30).
Español
1
29 Es
AJUSTE DEL MENÚ OPTION PARA CADA FUENTE DE ENTRADA
AJUSTE DEL MENÚ OPTION PARA CADA FUENTE DE ENTRADA
El menú Option permite configurar varios ajustes para cada fuente de entrada y recuperarlos automáticamente al
seleccionar una fuente de entrada. Además, puede ver la información de señal de ciertas fuentes de entrada.
A continuación se describe el procedimiento para ajustar los elementos del menú Option.
Selector INPUT
3
Pulse B / C en el mando a distancia para
seleccionar el elemento de menú deseado y
pulse ENTER.
4
Pulse B / C / D / E en el mando a distancia
para cambiar los ajustes.
y
En ciertos elementos de menú, debe pulsar ENTER para guardar
el nuevo ajuste.
5
Botones de
selección de
entrada
Para salir del menú Option, pulse OPTION en
el mando a distancia.
Para regresar al menú anterior, pulse RETURN en el
mando a distancia.
Nota
FM, AM
Si B / C / D / E en el mando a distancia u otros botones no
funcionan tras cerrar el menú Option, gire el selector INPUT en el
panel frontal (o pulse uno de los botones de selección de entrada
o FM o AM en el mando a distancia) para volver a seleccionar la
fuente de entrada actual.
Elementos del menú Option
B/C/D/E
ENTER
Los siguientes elementos de menú están disponibles con
cada fuente de entrada.
Fuente de entrada
RETURN
OPTION
1
2
Gire el selector INPUT del panel frontal
(o pulse uno de los botones de selección de
entrada o FM o AM en el mando a distancia)
para seleccionar la fuente de entrada
deseada.
Pulse OPTION en el mando a distancia.
Nota
Si la fuente de entrada cambia mientras se muestra el menú
Option, la pantalla del panel frontal saldrá del menú y mostrará la
fuente de entrada seleccionada.
30 Es
Elementos de menú
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset, Clr
All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Nota
*
“Interlock” se muestra en el menú Option sólo si se utiliza un
sistema inalámbrico para iPod.
AJUSTE DEL MENÚ OPTION PARA CADA FUENTE DE ENTRADA
A continuación se ofrece información detallada sobre los
elementos de menú. La configuración reflejará la fuente
de entrada seleccionada en ese momento.
y
Los ajustes por defecto aparecen marcados con “*”.
Volume
Submenús:
MaxVol, IniVol
Rango ajustable
(MaxVol):
–30,0dB a +15,0dB, +16,5dB* (pasos de 5,0 dB)
Rango ajustable
(IniVol):
Off*, Mute, –89,5dB a +16,5dB (pasos de 0,5 dB)
Ajusta elementos de volumen.
MaxVol (volumen máximo)
Ajusta el volumen máximo de forma que el volumen no se
aumente accidentalmente por encima de un cierto nivel. Por
ejemplo, puede ajustar el volumen entre –89,5 dB y –5,0 dB
(o Mute) si ajusta el parámetro a “–5.0dB”. El volumen
puede aumentar hasta el máximo si el parámetro se ajusta a
+16,5 dB (por defecto).
IniVol (volumen inicial)
Ajusta el volumen en el momento en que se enciende la
unidad. Cuando el parámetro se ajusta a “Off”, se aplica el
volumen utilizado cuando la unidad se puso en espera.
Interlock
Opciones:
ON*, OFF
Cuando hay un iPhone/iPod conectado a esta unidad
mediante un sistema inalámbrico para iPod, el iPhone/
iPod puede utilizarse para encender la unidad, ponerla en
modo de espera o seleccionar DOCK como fuente de
entrada.
“Interlock” se muestra en el menú Option sólo si se utiliza
un sistema inalámbrico para iPod y DOCK está
seleccionado como fuente de entrada.
ON
OFF
Esta unidad responde a ciertas operaciones de
iPhone/iPod.
Desactiva esta característica.
Connect/Disconnect
Conecta o desconecta un componente Bluetooth (vea la
página 29).
“Connect/Disconnect” aparece en el menú Option sólo si
DOCK (Bluetooth) está seleccionado como fuente de
entrada.
Pairing
Empareja el receptor de audio inalámbrico Bluetooth y un
componente Bluetooth (vea la página 28).
“Pairing” aparece en el menú Option sólo si DOCK
(Bluetooth) está seleccionado como fuente de entrada.
Nota
MANEJO
AVANZADO
Si “MaxVol” se ajusta a un valor inferior al ajuste “IniVol”, el
ajuste de “MaxVol” sobrescribe el ajuste de “IniVol”. Por
ejemplo, si ajusta “MaxVol” a “–30.0dB” e “IniVol” a “0.0dB”,
el volumen se ajustará automáticamente a “–30.0dB” la próxima
vez que se encienda la unidad.
FM Mode
Opciones:
STEREO*, MONO
Ajusta el modo de recepción de emisión de FM (vea la
página 18).
“FM Mode” se muestra en el menú Option sólo si TUNER
está seleccionado como fuente de entrada.
Auto Preset
Detecta automáticamente emisoras de radio de FM y las
registra como emisoras de presintonía (vea la página 19).
“Auto Preset” se muestra en el menú Option sólo si
TUNER está seleccionado como fuente de entrada.
Clr All Preset
Borra todas las emisoras de presintonía (vea la página 22).
“Clr All Preset” se muestra en el menú Option sólo si
TUNER está seleccionado como fuente de entrada.
Español
31 Es
PREPARACIÓN AVANZADA
PREPARACIÓN AVANZADA
■ Parámetros del menú ADVANCED
SETUP
Cambian los ajustes iniciales para reflejar las necesidades
del entorno de escucha.
y
Los ajustes por defecto aparecen marcados con “*”.
APD (Automatic Power Down) TIMER
Opciones: 4H (4 horas), 8H* (8 horas), 12H (12 horas)
Cuando el interruptor POWER MANAGEMENT del
panel trasero de la unidad (vea la página 7) está ajustado a
ON, la unidad pasará automáticamente al modo de espera
si no se maneja durante un periodo de tiempo
determinado.
Cambio de los parámetros del
menú ADVANCED SETUP
El menú ADVANCED SETUP aparece en la pantalla del
panel frontal.
y
• La salida de audio se silencia mientras se ajustan parámetros en
el menú ADVANCED SETUP.
• Mientras se ajustan parámetros en el menú ADVANCED
SETUP, la mayoría de controles del panel frontal permanecen
desactivados; sólo A (alimentación), el selector INPUT e INFO
siguen operativos.
Nota
Si el interruptor POWER MANAGEMENT está ajustado a OFF,
“APD TIMER -OFF” aparece en pantalla.
INITIALIZE
Opciones: NO*, YES
Restablece todos los parámetros a sus ajustes de fábrica.
• Seleccione NO para cancelar sin restablecer todos los
parámetros a sus ajustes de fábrica.
• Seleccione YES para restablecer todos los parámetros a
sus ajustes de fábrica.
A (alimentación)
INFO
Selector INPUT
1
Pulse y mantenga presionado INFO en el
panel frontal y, a continuación, pulse
A (alimentación).
La unidad se enciende y el menú ADVANCED
SETUP aparece en la pantalla del panel frontal.
2
Gire el selector INPUT en el panel frontal
para seleccionar el parámetro que desee
cambiar.
Consulte “Parámetros del menú ADVANCED
SETUP” en la página 32 para obtener una lista
completa de los parámetros disponibles.
3
Pulse INFO en el panel frontal repetidamente
para cambiar el ajuste del parámetro
seleccionado.
Para cambiar otros ajustes, repita los pasos 2 y 3.
4
Pulse A (alimentación) en el panel frontal
para apagar la unidad y confirmar el ajuste.
Nota
Si se selecciona “YES”, los parámetros se restablecerán la
próxima vez que encienda la unidad.
Nota
Los ajustes realizados se aplicarán la próxima vez que encienda la
unidad.
32 Es
SOLUCIÓN DE PROBLEMAS
SOLUCIÓN DE PROBLEMAS
Consulte el siguiente cuadro cuando el aparato no funcione bien. Si el problema surgido no aparece en la siguiente lista o
las instrucciones no le ayudan, desactive el equipo, desconecte el cable de alimentación y consulte con un centro de
servicio o con un distribuidor Yamaha autorizado.
■ Generales
Problema
La unidad no se
enciende.
No se escucha sonido
Remedio
Vea la
página
El cable de alimentación no está
conectado o el conector no se ha insertado
completamente.
Conecte el cable de alimentación firmemente.
El ajuste de la impedancia es incorrecto.
Ajuste la impedancia para que coincida con las de
los altavoces.
11
Los circuitos de protección se han
activado al detectar un cortocircuito, etc.
Compruebe que los cables del altavoz no se tocan y
vuelva a encender la unidad.
10
El interruptor IMPEDANCE SELECTOR
del panel trasero no está colocado en
ninguno de los dos extremos.
Coloque el interruptor IMPEDANCE SELECTOR
en uno de los dos extremos mientras la unidad está
apagada.
11
Esta unidad ha sido expuesta a una
descarga eléctrica externa intensa (rayo o
electricidad estática intensa).
Apague la unidad, desconecte el cable de
alimentación, vuelva a conectarlo al cabo de
30 segundos y vuelva a utilizarlo normalmente.
—
Conexión incorrecta de cables de salida o
de entrada.
Conecte los cables correctamente. Si el problema
persiste, los cables podrán estar defectuosos.
10
No se ha seleccionado ninguna fuente de
entrada adecuada.
Seleccione una fuente de entrada adecuada con el
selector INPUT del panel frontal (o con uno de los
botones de selección de entrada o FM o AM en el
mando a distancia).
13
Los interruptores SPEAKERS A/B no
están ajustados correctamente.
Active SPEAKERS A o SPEAKERS B.
Las conexiones de los altavoces no son
seguras.
Asegure las conexiones.
—
13
10
8
La salida se ha silenciado.
Desactive la función de silencio.
El ajuste MaxVol o IniVol está ajustado
demasiado bajo.
Ajuste un valor más alto.
El componente correspondiente a la fuente
de entrada seleccionada está apagado o no
reproduce.
Encienda el componente y asegúrese de que está
reproduciendo.
Los circuitos de protección se han
activado al detectar un cortocircuito, etc.
Compruebe que el interruptor IMPEDANCE
SELECTOR está ajustado en la posición correcta.
11
Compruebe que los cables del altavoz no se tocan y
vuelva a encender la unidad.
10
La unidad se ha calentado demasiado.
Asegúrese de que las aberturas en el panel superior
no están bloqueadas.
—
La función de apagado automático ha
apagado la unidad.
Cambie el ajuste de apagado automático (“APD
TIMER” en el menú Advanced Setup) a un ajuste
más largo o desactive la función de apagado
automático ajustando el interruptor POWER
MANAGEMENT del panel trasero a la posición
OFF.
32
30
—
INFORMACIÓN
ADICIONAL
El sonido desaparece
de repente.
Causa
Español
33 Es
SOLUCIÓN DE PROBLEMAS
Problema
Causa
Remedio
Vea la
página
Conexión incorrecta de los cables.
Conecte los cables correctamente. Si el problema
persiste, los cables podrán estar defectuosos.
10
Ajuste incorrecto del control BALANCE.
Ajuste el control BALANCE en la posición
adecuada.
14
No hay graves ni
sensación ambiental.
Los cables + y – se han conectado al revés
en el amplificador o en los altavoces.
Conecte los cables de los altavoces con la fase
correcta + y –.
10
Se oye un sonido de
“zumbido”.
Conexión incorrecta de los cables.
Conecte las tomas de audio con firmeza. Si el
problema persiste, los cables podrán estar
defectuosos.
10
No hay conexión entre el tocadiscos y la
terminal GND.
Establezca la conexión GND entre el tocadiscos y
la unidad.
10
El nivel de sonido es
bajo durante la
reproducción de un
disco.
El disco se está reproduciendo en un
tocadiscos con un cartucho MC.
El tocadiscos debe estar conectado a la unidad
mediante el amplificador principal MC.
El nivel del volumen
no se puede
aumentar o se
distorsiona el sonido.
El componente conectado a las tomas de
salida TAPE REC o LINE 1 REC de la
unidad está apagado.
Encienda el componente.
El sonido se degrada
al utilizar los
auriculares
conectados al
reproductor de CD o a
la pletina de cinta
conectados a esta
unidad.
Se ha apagado la unidad o está en modo de
espera.
Encienda esta unidad.
El nivel de sonido es
bajo.
La función del control Loudness está
activa.
Baje el volumen, ajuste el control LOUDNESS a la
posición FLAT y vuelva a ajustar el volumen.
Utilizar los controles
BASS, TREBLE,
BALANCE y
LOUDNESS no afecta
a la calidad tonal.
El interruptor PURE DIRECT está
activado.
El interruptor PURE DIRECT debe desactivarse
para utilizar esos controles.
Sólo se escucha el
altavoz de un lado.
34 Es
—
—
13
15
14
SOLUCIÓN DE PROBLEMAS
■ Sintonizador
Problema
FM/
AM
AM
Remedio
Vea la
página
Las características particulares de las
emisiones de FM estéreo que se están
recibiendo pueden causar este problema
cuando el transmisor está muy lejos o la
entrada de la antena es mala.
Verifique las conexiones de la antena.
Intente utilizar una antena de FM direccional de alta
calidad.
12
Cambie a mono.
18
Hay distorsión y
no se puede
obtener una
buena recepción
a pesar de
utilizar una
buena antena de
FM.
Hay interferencia de trayectorias
múltiples.
Ajuste la posición de la antena para eliminar la
interferencia de trayectorias múltiples.
La emisora
deseada no se
puede sintonizar
con el método
de sintonización
automática.
La señal es demasiado débil.
La información
de Radio Data
System no
aparece.
La emisora de radio no ofrece
información de Radio Data System.
La señal es demasiado débil.
Utilice una antena de FM direccional de alta calidad.
—
Se muestra NO
PRESETS.
No se registra ninguna emisora
presintonizada.
Registre las emisoras que desee escuchar como
emisoras presintonizadas.
19
La emisora
deseada no se
puede sintonizar
con el método
de sintonización
automática.
La señal es débil o las conexiones de la
antena están flojas.
Apriete las conexiones de la antena de cuadro de AM
y oriéntela para obtener la mejor recepción.
—
La
presintonización
automática no
funciona.
La presintonización automática no está
disponible para emisoras de AM.
Utilice la presintonización manual.
Se oye un ruido
continuo de
fritura y
crepitación.
Los ruidos puedes deberse a
relámpagos, fluorescentes, motores,
termostatos y otros equipos eléctricos.
Utilice una antena exterior y un cable de tierra.
Esto ayudará algo, pero será difícil eliminar todo el
ruido.
Hay ruidos de
zumbidos y
aullidos.
Se está utilizando cerca un aparato de
TV.
Separe esta unidad del TV.
La recepción de
FM estéreo tiene
ruidos.
FM
Causa
—
Intente utilizar una antena de FM direccional de alta
calidad.
12
Pruebe a utilizar el método de sintonización manual.
18
—
Pruebe a utilizar el método de sintonización manual.
18
20
—
INFORMACIÓN
ADICIONAL
—
Español
35 Es
SOLUCIÓN DE PROBLEMAS
■ iPhone/iPod
En ciertas situaciones, los siguientes mensajes pueden mostrarse en la pantalla del panel frontal.
Mensaje
Connect error
Estado/causa
Hay un problema con la ruta de la señal
desde el iPhone/iPod a la unidad.
Remedio
Vea la
página
Apague la unidad y vuelva a conectar la Dock
Universal para iPod a la toma Dock de la unidad.
25
Extraiga el iPhone/iPod de la Dock Universal para
iPod y vuelva a colocarlo en la base.
25
Unknown iPod
El iPhone/iPod utilizado no es
compatible con la unidad.
Connected
El iPhone/iPod está colocado
correctamente en la Dock Universal
para iPod.
—
El iPhone/iPod está colocado
correctamente en el sistema
inalámbrico para iPod y conectado con
la unidad a través de una transmisión
inalámbrica.
27
El iPhone/iPod se ha retirado de la
Dock Universal para iPod.
—
El iPhone/iPod se ha desconectado de
la unidad mediante transmisión
inalámbrica.
—
Disconnected
La conexión inalámbrica es pobre.
Problema
Si se utiliza la Dock
Universal para iPod:
su iPhone/iPod no se
está cargando
aunque está
conectado a la Dock
Universal para iPod.
Si se utiliza el sistema
inalámbrico para
iPod:
El iPhone/iPod no se
está cargando
aunque el transmisor
YID-W10 conectado al
iPhone/iPod está
colocado en el
receptor YID-W10.
36 Es
Causa
Conecte un iPhone/iPod compatible con la unidad.
Coloque el receptor de YID-W10 lo más lejos
posible de la unidad.
Remedio
La unidad no está encendida.
Encienda la unidad o póngala en modo de espera.
El iPhone/iPod no está conectado de
forma segura.
Conecte el iPhone/iPod de forma segura a la Dock
Universal para iPod.
25
25
Vea la
página
4, 8
—
La unidad no está encendida.
Encienda la unidad o póngala en modo de espera.
El transmisor YID-W10 no está
colocado de forma segura en el receptor
YID-W10.
Coloque el transmisor YID-W10 conectado al
iPhone/iPod de forma segura en el receptor
YID-W10.
4, 8
—
SOLUCIÓN DE PROBLEMAS
■ Bluetooth™
En ciertas situaciones, los siguientes mensajes pueden mostrarse en la pantalla del panel frontal.
Mensaje
Estado/causa
Remedio
Vea la
página
El receptor de audio inalámbrico
Bluetooth y el componente Bluetooth
están en proceso de emparejamiento.
—
El receptor de audio inalámbrico
Bluetooth y el componente Bluetooth
están estableciendo una conexión.
—
Completed
El emparejamiento ha terminado.
—
Canceled
El emparejamiento se ha cancelado.
—
Connected
Se ha establecido la conexión entre el
receptor de audio inalámbrico
Bluetooth y el componente Bluetooth.
—
El componente Bluetooth se ha
desconectado del receptor de audio
inalámbrico Bluetooth.
—
Searching...
Disconnected
Not found
No se encuentra el componente
Bluetooth.
Es posible que no se ha logrado el
emparejamiento.
Durante el emparejamiento:
– El emparejamiento debe realizarse en el
componente Bluetooth y la unidad al mismo
tiempo. Compruebe si el componente Bluetooth
está en modo de emparejamiento.
Durante la conexión:
– Compruebe si el componente Bluetooth está
encendido.
– Compruebe si el componente Bluetooth está en
un rango de 10 m del receptor de audio
inalámbrico Bluetooth.
Pruebe a volver a realizarlo.
—
28
■ Mando a distancia
Problema
Vea la
página
La distancia o el ángulo son
incorrectos.
El mando a distancia tiene un alcance máximo de 6 m
y una inclinación máxima de 30 grados con respecto
al eje del panel frontal.
9
El sensor del mando a distancia de la
unidad está sometido a la luz solar
directa o a iluminación intensa (lámpara
fluorescente de tipo inverso, por
ejemplo).
Coloque la unidad en otro lugar.
Las pilas están casi gastadas.
Sustituya las pilas.
—
INFORMACIÓN
ADICIONAL
El mando a distancia
no funciona
correctamente.
Remedio
Causa
9
Español
37 Es
ESPECIFICACIONES
ESPECIFICACIONES
SECCIÓN DE AUDIO
• Potencia de salida RMS mínima
(8 Ω, de 20 Hz a 20 kHz, 0,04% THD) ................... 50 W + 50 W
• Potencia dinámica por canal (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Potencia máxima por canal [sólo modelo para Europa]
(1 kHz, 0,7% THD, 4 Ω) ...................................................... 55 W
• Potencia IEC [sólo modelo para Europa]
(1 kHz, 0,04% THD, 8 Ω) .................................................... 52 W
• Ancho de banda de alimentación
(0,06% THD, 25 W, 8 Ω) ................................ de 10 Hz a 50 kHz
• Factor de amortiguación (SPEAKERS A)
1 kHz, 8 Ω ..................................................................... 150 o más
• Potencia de salida efectiva máxima (JEITA)
[sólo modelos para Asia y Centroamérica/Sudamérica]
(1 kHz, 10% THD, 8 Ω) ....................................................... 85 W
• Sensibilidad de entrada/impedancia de entrada
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
CD, etc. ................................................................. 200 mV/47 kΩ
• Señal de entrada máxima
PHONO (MM) (1 kHz, 0,003% THD) .................... 60 mV o más
CD, etc. (1 kHz, 0,5% THD) ...................................... 2,2 V o más
• Nivel de salida/impedancia de salida
CD, etc. (entrada a 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
CD, etc. (entrada a 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Respuesta de frecuencia
CD, etc. (de 20 Hz a 20 kHz) ....................................... 0 ± 0,5 dB
CD, etc., PURE DIRECT activado (de 10 Hz a 100 kHz)
.................................................................................... 0 ± 1,0 dB
• Desviación de ecualización RIAA
PHONO (MM) ................................................................ ± 0,5 dB
• Distorsión armónica total
PHONO (MM) a REC
(de 20 Hz a 20 kHz, 3 V) ................................... 0,025% o menos
CD, etc. a SPEAKERS
(de 20 Hz a 20 kHz, 25 W, 8 Ω) ......................... 0,015% o menos
• Relación señal a ruido (red IHF-A)
PHONO (MM) (entrada 5 mV cortocircuitada) ........ 87 dB o más
CD, etc., PURE DIRECT activado
(entrada de 200 mV cortocircuitada) ....................... 100 dB o más
• Ruido residual (red IHF-A) .................................................... 30 µV
• Separación de canales
CD, etc. (entrada de 5,1 kΩ cortocircuitada, 1/10 kHz)
............................................................................ 65/50 dB o más
• Características de control de tono
BASS
Potenciador/corte (50 Hz) ............................................. ± 10 dB
Frecuencia de transición .................................................. 350 Hz
TREBLE
Potenciador/corte (20 kHz) ........................................... ± 10 dB
Frecuencia de transición ................................................. 3,5 kHz
• Control continuo de volumen
Atenuación (1 kHz) ............................................................ –30 dB
• Error de seguimiento de ganancia (de 0 a –99 dB) ..... 0,5 dB o menos
SECCIÓN DE FM
• Gama de sintonización
[modelos para Estados Unidos y Canadá] ........ 87,5 a 107,9 MHz
[modelos para Asia y Centroamérica/Sudamérica]
............................................. de 87,5/87,50 a 107,9/108,00 MHz
[modelos para Europa, Rusia y Australia]
................................................................ de 87,50 a 108,00 MHz
• Umbral de silenciamiento de 50 dB (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
38 Es
• Relación señal a ruido (IHF)
Mono/estéreo ............................................................ 74 dB/70 dB
• Distorsión armónica (1 kHz)
Mono/estéreo ............................................................... 0,3%/0,3%
SECCIÓN DE AM
• Gama de sintonización
[modelos para Estados Unidos y Canadá] ......... de 530 a 1710 kHz
[modelos para Asia y Centroamérica/Sudamérica]
...................................................... de 530/531 a 1710/1611 kHz
[modelos para Europa, Rusia y Australia] ....... de 531 a 1611 kHz
GENERALIDADES
• Fuente de alimentación
[modelos para Estados Unidos y Canadá] ......... 120 V CA, 60 Hz
[modelos para Centroamérica/Sudamérica]
.............................................. 110-120/220-240 V CA, 50/60 Hz
[modelo para Australia] ..................................... 240 V CA, 50 Hz
[modelo para Europa y Rusia] ........................... 230 V CA, 50 Hz
[modelo para Asia] ............................... 220-240 V CA, 50/60 Hz
• Consumo eléctrico ................................................................. 150 W
• Consumo eléctrico en espera .................................... 0,5 W o menos
• Consumo eléctrico en espera de YID-W10
(YID-W10 conectado) ........................................... 1,2 W o menos
• Consumo eléctrico de carga de iPod .......................... 30 W o menos
• Consumo eléctrico máximo
[sólo modelos para Centroamérica/Sudamérica]
(8 Ω , 1 kHz, 10% THD) .................................................... 280 W
• Dimensiones (An. × Al. × Pr.) ........................ 435 × 151 × 387 mm
• Peso ......................................................................................... 8,8 kg
* Las especificaciones están sujetas a cambios sin previo aviso.
Garantía limitada para el Área Económica Europea (AEE) y Suiza
Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase
en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina
representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ o
http://www.yamaha-uk.com/ para los residentes del Reino Unido).
El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a
defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar
el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de
obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se fabrique
más o se considere que las reparaciones resultan poco económicas.
Condiciones de la garantía
1. El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el código del producto y el
nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva
el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados
con el envío.
2. El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea
(AEE) o Suiza.
3. El producto no deberá haber sido sometido a ninguna modificación ni alteración, a menos que ésta haya sido autorizada por escrito por Yamaha.
4. De esta garantía se excluye lo siguiente:
a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural.
b. Los daños debidos a:
(1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización.
(2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el
cliente es el responsable de embalar el producto adecuadamente cuando éste es devuelto para ser reparado.
(3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y
almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de
seguridad vigentes en el país donde éste se utiliza.
(4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de baterías o cualquier otra causa fuera del control de Yamaha.
(5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros.
(6) Uso de un producto importado en la AEE y/o Suiza, no por Yamaha, donde ese producto no cumple con las normas técnicas o de seguridad del
país donde se usa y/o con la especificación estándar de un producto vendido por Yamaha en la AEE y/o en Suiza.
5. Cuando las garantías del país donde se compra el producto y del país donde éste se usa son diferentes se aplicará la garantía del país donde se usa el
producto.
6. Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o
sustitución del producto.
7. Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida
que tal configuración o datos puedan sufrir.
8. Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el
concesionario surgidos de su contrato de venta/compra.
Información para usuarios sobre recolección y disposición de
equipamiento viejo y baterías usadas
Estos símbolos en los productos, embalaje, y/o documentación que se acompañe significan que los
productos electrónicos y eléctricos usados y las baterías usadas no deben ser mezclados con desechos
domésticos corrientes.
Para el tratamiento, recuperación y reciclado apropiado de los productos viejos y las baterías usadas, por
favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas
2002/96/EC y 2006/66/EC.
Al disponer de estos productos y baterías correctamente, ayudará a ahorrar recursos valiosos y a prevenir
cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un
inapropiado manejo de los desechos.
Para más información sobre recolección y reciclado de productos viejos y baterías, por favor contacte a su
municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.
[Información sobre la disposición en otros países fuera de la Unión Europea]
Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor
contacte a sus autoridades locales y pregunte por el método correcto de disposición.
Nota sobre el símbolo de la batería (ejemplos de dos símbolos de la parte inferior)
Este símbolo podría ser utilizado en combinación con un símbolo químico. En este caso el mismo obedece a
un requerimiento dispuesto por la Directiva para el elemento químico involucrado.
39 Es
LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT.
1 Om er zeker van te kunnen zijn dat u de optimale
prestaties uit uw toestel haalt, dient u deze handleiding
zorgvuldig door te lezen. Bewaar de handleiding op een
veilige plek zodat u er later nog eens iets in kunt
opzoeken.
2 Installeer dit geluidssysteem op een goed geventileerde,
koele, droge en schone plek uit de buurt van direct
zonlicht, warmtebronnen, trillingen, stof, vocht, en/of kou.
Houd de volgende minimumruimte rond het toestel aan
voor ventilatiedoeleinden.
Boven: 30 cm
Achter: 20 cm
Zijkanten: 20 cm
3 Plaats dit toestel uit de buurt van andere elektrische
apparatuur, motoren of transformatoren om storend
gebrom te voorkomen.
4 Stel dit toestel niet bloot aan plotselinge
temperatuurswisselingen van koud naar warm en plaats
het toestel niet in een omgeving met een hoge
vochtigheidsgraad (bijv. in een ruimte met een
luchtbevochtiger) om te voorkomen dat zich binnenin het
toestel condens vormt, wat zou kunnen leiden tot
elektrische schokken, brand, schade aan dit toestel en/of
persoonlijk letsel.
5 Vermijd plekken waar andere voorwerpen op het toestel
kunnen vallen, of waar het toestel blootstaat aan
druppelende of spattende vloeistoffen. Plaats de volgende
dingen niet bovenop dit toestel:
– Andere componenten, daar deze schade kunnen
veroorzaken en/of de afwerking van dit toestel kunnen
doen verkleuren.
– Brandende voorwerpen (bijv. kaarsen), daar deze
brand, schade aan dit toestel en/of persoonlijk letsel
kunnen veroorzaken.
– Voorwerpen met vloeistoffen, daar deze elektrische
schokken voor de gebruiker en/of schade aan dit
toestel kunnen veroorzaken wanneer de vloeistof
daaruit in het toestel terecht komt.
6 Dek het toestel niet af met een krant, tafellaken, gordijn
enz. zodat de koeling niet belemmerd wordt. Als de
temperatuur binnenin het toestel te hoog wordt, kan dit
leiden tot brand, schade aan het toestel en/of persoonlijk
letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als
alle aansluitingen gemaakt zijn.
8 Gebruik het toestel niet wanneer het ondersteboven is
geplaatst. Het kan hierdoor oververhit raken, wat kan
leiden tot schade.
9 Gebruik geen overdreven kracht op de schakelaars,
knoppen en/of snoeren.
10 Wanneer u de stekker uit het stopcontact haalt, moet u aan
de stekker zelf trekken, niet aan het snoer.
11 Maak dit toestel niet schoon met chemische
oplosmiddelen; dit kan de afwerking beschadigen.
Gebruik alleen een schone, droge doek.
12 Gebruik alleen het op dit toestel aangegeven voltage.
Gebruik van dit toestel bij een hoger voltage dan
aangegeven is gevaarlijk en kan leiden tot brand, schade
aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt
geen aansprakelijkheid voor enige schade veroorzaakt
door gebruik van dit toestel met een ander voltage dan
aangegeven staat.
i Nl
13 Om schade door blikseminslag te voorkomen, dient u de
stekker uit het stopcontact te halen wanneer het onweert.
14 Probeer niet zelf wijzigingen in dit toestel aan te brengen
of het te repareren. Neem contact op met erkend Yamaha
servicepersoneel wanneer u vermoedt dat het toestel
reparatie behoeft. Probeer in geen geval de behuizing open
te maken.
15 Wanneer u dit toestel voor langere tijd niet zult gebruiken
(bijv. vakantie), dient u de stekker uit het stopcontact te
halen.
16 Lees het hoofdstuk "VERHELPEN VAN STORINGEN"
over veel voorkomende vergissingen bij de bediening
voor u de conclusie trekt dat het toestel een storing of
defect vertoont.
17 Voor u het toestel verplaatst, dient u op A te drukken om
het toestel uit te schakelen en vervolgens de stekker uit het
stopcontact te halen.
18 Er zal zich condens vormen wanneer de
omgevingstemperatuur plotseling verandert. Haal de
stekker uit het stopcontact en laat het toestel met rust.
19 Wanneer het toestel langere tijd achter elkaar gebruikt
wordt, kan het warm worden. Schakel de stroom uit en
laat het toestel afkoelen.
20 Installeer dit toestel in de buurt van een stopcontact op een
plek waar u de stekker gemakkelijk kunt bereiken.
21 De batterijen mogen niet worden blootgesteld aan hitte,
zoals door direct zonlicht, vuur of iets dergelijks.
22 Een te hoge geluidsdruk (volume) van een oortelefoon of
hoofdtelefoon kan leiden tot gehoorschade.
Zolang het toestel op de netvoeding is aangesloten, is het niet
losgekoppeld van de voeding, zelfs als het toestel uitgeschakeld is
met A of als u het in wachtstand hebt gezet met de A-toets op de
afstandsbediening. In deze toestand is het toestel ontworpen om
een uiterst kleine hoeveelheid stroom te verbruiken.
WAARSCHUWING
OM DE RISICO’S VOOR BRAND OF ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN
GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.
Dit etiket moet op het product worden aangebracht
wanneer de bovenkant heet kan worden tijdens gebruik.
INHOUD
GEAVANCEERDE BEDIENING
NUTTIGE FUNCTIES ......................................... 2
MEEGELEVERDE ACCESSOIRES .................. 3
REGELAARS EN HUN FUNCTIES ................... 4
HET OPTIEMENU INSTELLEN VOOR
INVOERBRONNEN ........................................30
Voorpaneel ................................................................ 4
Voorpaneelscherm .................................................... 6
Achterpaneel ............................................................. 7
Afstandsbediening .................................................... 8
De afstandsbediening gebruiken ............................... 9
GEAVANCEERDE INSTELLINGEN ..............32
AANSLUITINGEN ............................................. 10
De menuparameters voor ADVANCED SETUP
wijzigen .............................................................. 32
AANVULLENDE INFORMATIE
VERHELPEN VAN STORINGEN ....................33
SPECIFICATIES .................................................38
Luidsprekers en broncomponenten aansluiten ........ 10
De FM- en AM-antennes aansluiten ....................... 12
Het netsnoer aansluiten ........................................... 12
VOORBEREIDINGEN
VOORBEREIDINGEN
Optiemenu-onderdelen ........................................... 30
INLEIDING
INLEIDING
BASISBEDIENING
BASISBEDIENING
AFSPELEN EN OPNEMEN .............................. 13
Een bron afspelen ................................................... 13
De klankkwaliteit bijregelen ................................... 14
Een bron opnemen .................................................. 16
De sluimerklok gebruiken ....................................... 16
AFSTEMMEN OP FM/AM RADIO ................. 17
GEAVANCEERDE
BEDIENING
Automatisch afstemmen ......................................... 17
Handmatig afstemmen ............................................ 18
Automatische instelling van voorkeuzestations
(alleen FM-stations) .......................................... 19
Handmatige instelling van voorkeuzestations ........ 20
Voorkeuzestations terugroepen .............................. 21
Een voorkeuzestation wissen.................................. 21
Alle voorkeuzestations wissen ................................ 22
Radio Data System-gegevens ontvangen
(alleen FM-stations) ........................................... 23
TP-zoekfunctie (alleen FM-stations) ...................... 24
AANVULLENDE
INFORMATIE
MUZIEK AFSPELEN VANAF UW iPhone/
iPod/Bluetooth™-COMPONENT .................. 25
Een Universele Dock voor iPod gebruiken ............ 26
Een draadloos systeem voor iPod gebruiken .......... 27
Een Bluetooth draadloze audio-ontvanger
gebruiken ............................................................ 28
Nederlands
1 Nl
NUTTIGE FUNCTIES
NUTTIGE FUNCTIES
Met dit toestel kunt u:
*
De geluidskwaliteit verbeteren met de functie Pure Direct
➡ pag. 14
Muziek afspelen vanaf uw iPhone/iPod* of Bluetooth-component*
➡ pag. 25
Naar FM- en AM-radiostations luisteren
➡ pag. 17
Radio Data System-informatie ontvangen en weergeven
➡ pag. 23
De bassen versterken door een subwoofer (lagetonenluidspreker)
aan te sluiten
➡ pag. 10
Met de afstandsbediening van het toestel een Yamaha cd-speler
bedienen
➡ pag. 8
Energie besparen met de automatische uitschakelfunctie
➡ pag. 32
Optioneel Yamaha-product vereist
iPhone/iPod
iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en
andere landen.
Bluetooth™
Bluetooth is een gedeponeerd handelsmerk van Bluetooth SIG en wordt gebruikt door Yamaha overeenkomstig een
licentie-overeenkomst.
• y geeft een bedieningstip aan.
• Sommige handelingen kunnen zowel met de toetsen op het voorpaneel van het toestel zelf als met de toetsen op de afstandsbediening
worden uitgevoerd. In de gevallen waar de namen van toetsen op het toestel zelf verschillen van de namen op de afstandsbediening,
worden de namen van de toetsen op de afstandsbediening tussen haakjes weergegeven.
• Deze handleiding is gedrukt voor uw toestel geproduceerd werd. Het ontwerp en de specificaties kunnen mogelijk worden gewijzigd
als gevolg van verbeteringen en dergelijke. Indien er verschillen zijn tussen de handleiding en het product, heeft het product voorrang.
2 Nl
MEEGELEVERDE ACCESSOIRES
MEEGELEVERDE ACCESSOIRES
Controleer of u alle volgende onderdelen ontvangen heeft.
AM-ringantenne
FM-binnenantenne
INLEIDING
Afstandsbediening
Batterijen (x2)
(AA, R6, UM-3)
■
•
•
•
•
•
•
•
•
•
•
3 Nl
Nederlands
•
•
Opmerkingen over de afstandsbediening en batterijen
Mors geen water of andere vloeistoffen op de afstandsbediening.
Laat de afstandsbediening niet vallen.
Laat de afstandsbediening niet liggen en bewaar hem niet op de volgende plaatsen:
– zeer vochtige plaatsen, bijvoorbeeld bij een bad
– zeer warme plekken, zoals bij een kachel of fornuis
– zeer koude plaatsen
– stoffige plaatsen
Gebruik AA-, R6-, UM-3-batterijen voor de afstandsbediening.
Plaats de batterijen in overeenstemming met de polariteitsmarkeringen (+ en -).
Vervang alle batterijen als u merkt dat het werkingsbereik van de afstandsbediening kleiner wordt.
Als de batterijen leeg raken, haal ze dan onmiddellijk uit de afstandsbediening om ontploffing of zuurlekkage te voorkomen.
Als u lekkende batterijen vindt, doe de batterijen dan onmiddellijk weg waarbij u ervoor zorgt dat u het weggelekte materiaal niet
aanraakt. Als het weggelekte materiaal in contact komt met uw huid, uw ogen of uw mond, spoel het dan onmiddellijk weg en
raadpleeg een arts. Maak het batterijvak goed schoon voordat u nieuwe batterijen plaatst.
Gebruik geen oude en nieuwe batterijen door elkaar. Hierdoor kan de levensduur van de nieuwe batterijen verkort worden of kunnen
de oude batterijen gaan lekken.
Gebruik geen verschillende types batterijen door elkaar (zoals alkaline- en mangaanbatterijen). Batterijen die er hetzelfde uitzien,
kunnen een verschillende specificatie hebben.
Voordat u nieuwe batterijen plaatst, dient u het batterijvak schoon te vegen.
Voer batterijen af volgens de plaatselijke wet- en regelgeving.
REGELAARS EN HUN FUNCTIES
REGELAARS EN HUN FUNCTIES
Voorpaneel
1 A (aan/uit)
Schakelt het toestel in en uit (zie bladzijde 13).
Ingedrukt: toestel is aan
Uitstekend: toestel is uit
Opmerking
Zelfs indien het toestel in wachtstand staat, verbruikt het nog een
kleine hoeveelheid stroom.
2 Aan/uitlampje
Brandt als volgt:
Helder brandend: toestel staat aan
Gedempt: wachtstand
Uit: toestel staat uit
Opmerking
Als een iPhone/iPod wordt opgeladen terwijl het toestel in
wachtstand staat, brandt het aan/uitlampje helder.
5 INFO
Schakelt de Radio Data System-weergavemodus in en
wijzigt die wanneer TUNER is geselecteerd als
ingangsbron (zie bladzijde 23).
Wijzigt de afspeelinformatie die wordt weergegeven voor
het nummer dat wordt afgespeeld op de iPhone/iPod
wanneer DOCK is geselecteerd als ingangsbron
(zie bladzijde 26).
Opmerking
Afspeelgegevens kunnen alleen worden weergegeven voor een
iPhone/iPod die is aangesloten met een Universele Dock voor
iPod.
6 MEMORY
Slaat het huidige FM/AM-station op als voorkeuze
wanneer TUNER is geselecteerd als ingangsbron
(zie bladzijde 20).
3 SPEAKERS A/B
Schakelt telkens als de overeenkomstige knop wordt
ingedrukt de luidsprekerset in of uit die aangesloten is op
de SPEAKERS A- en/of SPEAKERS B-aansluitingen op
het achterpaneel (zie bladzijde 13).
7 CLEAR
Wist het huidige FM/AM-voorkeuzestation wanneer
TUNER is geselecteerd als ingangsbron (zie bladzijde 21).
4 TP
Zoekt automatisch naar een station dat verkeersinformatie
uitzendt (TP - Traffic Program - verkeersprogramma)
(zie bladzijde 24).
9 PRESET j / i
Selecteert een FM/AM-voorkeuzestation wanneer
TUNER is geselecteerd als ingangsbron (zie bladzijde 21).
8 Voorpaneelscherm
Geeft informatie weer over de status van het toestel.
0 FM, AM
Stelt de FM/AM-tunerband in op FM of AM wanneer
TUNER is geselecteerd als ingangsbron (zie bladzijde 17).
4 Nl
REGELAARS EN HUN FUNCTIES
A TUNING jj / ii
Selecteert de afstemfrequentie wanneer TUNER is
geselecteerd als ingangsbron (zie bladzijde 17).
INLEIDING
B Sensor voor de afstandsbediening
Ontvangt infrarode signalen van de afstandsbediening.
C PURE DIRECT en -lampje
Hiermee kunt u naar een geluidsbron luisteren met het
puurst mogelijke geluid (zie bladzijde 14). Het lampje
erboven gaat branden en het voorpaneelscherm gaat uit
wanneer u deze functie inschakelt.
D PHONES-aansluiting
Voert audio uit naar uw hoofdtelefoon zodat u privé kunt
luisteren.
Opmerking
Druk op SPEAKER A/B zodat de lampjes SP A/B uitgaan
voordat u uw hoofdtelefoon aansluit op de PHONES-uitgang.
E BASS-regelaar
Verhoogt of verlaagt de versterking van de lage tonen. De
middelste stand levert een vlakke versterking op
(zie bladzijde 14).
F TREBLE-regelaar
Verhoogt of verlaagt de versterking van de hoge tonen. De
middelste stand levert een vlakke versterking op
(zie bladzijde 14).
G BALANCE-regelaar
Regelt de geluidsbalans van de linker- en
rechterluidsprekers om onevenwichtig geluid te
compenseren dat wordt veroorzaakt door de plaatsing van
de luidsprekers of door omstandigheden in de kamer waar
er wordt geluisterd (zie bladzijde 14).
H LOUDNESS-regelaar
Behoudt het volledige klankspectrum bij alle
volumeniveaus, door het verlies aan gevoeligheid van het
menselijk oor voor hoge en lage frequenties bij een laag
volume te compenseren (zie bladzijde 15).
I INPUT-keuzeknop
Hiermee kiest u de ingangsbron waar u wilt naar luisteren.
J VOLUME-regelaar
Verhoogt of verlaagt het geluidsniveau.
Opmerking
Dit is niet van invloed op het uitgangsniveau van de
REC-uitgangen.
Nederlands
5 Nl
REGELAARS EN HUN FUNCTIES
Voorpaneelscherm
1 SP (SPEAKERS) A/B-lampjes
Branden afhankelijk van welke luidsprekers u hebt
geselecteerd.
Beide lampjes branden als beide luidsprekersets zijn
geselecteerd.
2 Ingangsbronlampjes
Branden afhankelijk van welke ingangsbron u hebt
geselecteerd.
3 PRESET-lampje
Brandt wanneer u een voorkeuzeradiostation terugroept.
Knippert als de automatische zoekfunctie voor
voorkeuzestations bezig is met het registreren van
FM-stations als voorkeuzestations.
4 MEMORY-lampje
Brandt of knippert wanneer u een FM/AM-station opslaat
als voorkeuze.
5 TUNED-lampje
Brandt wanneer het toestel is afgestemd op een FM- of
AM-station.
6 STEREO-lampje
Brandt wanneer het toestel een sterk signaal ontvangt van
een FM-stereo-uitzending.
7 TP-lampje
Brandt wanneer het toestel is afgestemd op een station met
verkeersinformatie (TP - Traffic Program). Knippert
tijdens het zoeken naar een station met
verkeersinformatie.
8 SLEEP-lampje
Brandt als de sluimerklok ingeschakeld is.
9 MUTE-lampje
Knippert als de MUTE-functie ingeschakeld is.
0 P-lampje
Brandt als u een voorkeuzenummer hebt geselecteerd.
Knippert als u een voorkeuzeradiostation registreert.
6 Nl
A Multi-infoscherm
Geeft gegevens weer tijdens het aanpassen of wijzigen
van instellingen.
B Volumelampje
Geeft het huidige volumeniveau weer.
REGELAARS EN
EN HUN
HUN FUNCTIES
FUNCTIES
REGELAARS
Achterpaneel
INLEIDING
1 GND-aansluiting
Hier sluit u een platenspeler aan (zie bladzijde 10).
A SPEAKERS-aansluitingen
Hier sluit u luidsprekers aan (zie bladzijde 10).
2 TAPE-aansluitingen
Hier sluit u een bandrecorder aan (zie bladzijde 10).
B IMPEDANCE SELECTOR-schakelaar
Hiermee selecteert u de impedantie-instelling
(zie bladzijde 11).
3 Antenne-aansluitingen
Hier sluit u FM- en AM-antennes aan (zie bladzijde 12).
4 DOCK-aansluiting
Hier sluit u een optionele Yamaha Universele Dock voor
iPod (zoals de YDS-12), een draadloos systeem voor iPod
(YID-W10) of een draadloze Bluetooth audio-ontvanger
(YBA-10) aan (zie bladzijde 25).
5 Netsnoer
Om het toestel aan te sluiten op een stopcontact
(zie bladzijde 12).
6 PHONO-aansluitingen
Hier sluit u een platenspeler aan (zie bladzijde 10).
7 CD-aansluitingen
Hier sluit u een cd-speler aan (zie bladzijde 10).
8 LINE 1-2-aansluitingen
Hier sluit u audiocomponenten aan (zie bladzijde 10).
9 SUBWOOFER OUT-uitgang
Hier sluit u een subwoofer (lagetonenluidspreker) met
ingebouwde versterker aan (zie bladzijde 10).
Nederlands
0 POWER MANAGEMENT-schakelaar
Hiermee schakelt u de automatisch uitschakelfunctie in en
uit. Wanneer de functie is ingeschakeld, gaat het toestel in
wachtstand wanneer het een bepaalde tijd lang niet wordt
bediend (3 instellingen mogelijk, zie bladzijde 32).
7 Nl
REGELAARS EN HUN FUNCTIES
Afstandsbediening
In dit gedeelte worden de functies van de toetsen op de
afstandsbediening beschreven waarmee u het toestel of
een Yamaha cd-speler bedient.
3 DIMMER
Wijzigt de helderheid van het voorpaneelscherm. Kies de
helderheid uit 3 niveaus door herhaaldelijk op deze toets
te drukken.
y
Deze instelling wordt behouden, zelfs als u dit toestel uitschakelt.
4 SLEEP
Stelt de sluimerklok in (zie bladzijde 16).
5 Invoerkeuzetoetsen
Hiermee kiest u de ingangsbron waar u wilt naar luisteren.
y
• De namen van de ingangsbronnen stemmen overeen met de
namen van de aansluitingen op het achterpaneel.
• Als u op de afstandsbediening TUNER wilt selecteren als
invoerbron, druk dan op FM of op AM.
6 OPTION
Schakelt het OPTION-menu in en uit (zie bladzijde 30).
7 SPEAKERS A/B
Schakelt de luidsprekers in en uit die zijn aangesloten op
de aansluitingen SPEAKERS A en/of SPEAKERS B op
het achterpaneel van het toestel wanneer u op de
betreffende toets drukt.
8 MUTE
Hiermee onderbreekt u de uitvoer van geluid. Druk nog
eens op deze toets om de geluidsweergave te hervatten op
het oorspronkelijke volumeniveau.
9 VOLUME +/–
Verhoogt of verlaagt het geluidsniveau.
Opmerking
Dit is niet van invloed op het uitgangsniveau van de
REC-uitgangen.
0 RETURN
Keert terug naar het vorige menu of verlaat het menu
wanneer u het optiemenu gebruikt (zie bladzijde 30).
■ Algemene toetsen
De volgende toetsen kunt u gebruiken, ongeacht welke
ingangsbron u hebt geselecteerd.
1 Infraroodsignaalzender
Verzendt infrarode signalen.
2 A (aan/uit)
Schakelt het toestel aan of zet het in wachtstand.
Opmerking
Deze toets werkt alleen wanneer de knop A (aan/uit) op het
voorpaneel is ingedrukt.
8 Nl
A B / C / D / E / ENTER
Selecteert en bevestigt onderdelen in het optiemenu (zie
bladzijde 30).
REGELAARS EN HUN FUNCTIES
■ FM/AM-toetsen
■ iPod-toetsen
B TP
Zoekt automatisch naar een station dat verkeersinformatie
uitzendt (TP - Traffic Program - verkeersprogramma)
(zie bladzijde 24).
0 REPEAT
De volgende toetsen kunt u gebruiken als u TUNER hebt
geselecteerd als ingangsbron.
D FM, AM
Selecteert TUNER als invoerbron en stelt de
FM/AM-tunerband in op FM of AM (zie bladzijde 17).
E INFO
Schakelt de Radio Data System-weergavemodus in en
wijzigt die wanneer TUNER is geselecteerd als
ingangsbron (zie bladzijde 23).
INLEIDING
C PRESET j / i
Selecteert een FM/AM-voorkeuzestation wanneer
TUNER is geselecteerd als ingangsbron (zie bladzijde 21).
De volgende toetsen kunnen worden gebruikt wanneer u DOCK
hebt geselecteerd als ingangsbron om naar een iPhone/iPod te
luisteren. Voor meer informatie, zie bladzijde 25.
A MENU/ Ee / b / a / ENTER
E INFO
F SHUFFLE
G B
H C
■ Toetsen voor Yamaha cd-spelers
Met de volgende toetsen kunt u een Yamaha cd-speler
bedienen als CD is geselecteerd als invoerbron.
I Bedieningstoetsen Yamaha-cd-speler
• s
Stopt het afspelen
• e
Pauzeert het afspelen
• p
Start het afspelen
• DISC SKIP Springt naar de volgende cd in een
cd-wisselaar
• b
Springt terug
• a
Springt vooruit
•
• w
• f
Voert de schijf uit
Spoelt terug
Speelt versneld vooruit
Opmerking
Ook al gebruikt u een Yamaha-cd-speler, toch zijn bepaalde
componenten en functies misschien niet beschikbaar. Raadpleeg
de gebruiksaanwijzing bij uw component voor nadere informatie.
De afstandsbediening gebruiken
■ Batterijen plaatsen
■ Werkingsbereik
De afstandsbediening zendt een gerichte infraroodstraal uit.
Richt de afstandsbediening rechtstreeks op de
afstandsbedieningssensor op het voorpaneel van het
toestel als u het toestel wilt bedienen.
AA-, R6-, UM-3-batterijen
Ongeveer
6m
Nederlands
Afstandsbediening
9 Nl
AANSLUITINGEN
AANSLUITINGEN
Luidsprekers en broncomponenten aansluiten
LET OP
• Sluit dit toestel of andere componenten pas op het lichtnet aan nadat alle aansluitingen tussen componenten gemaakt zijn.
• Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, "+" op "+" en "–" op "–". Als de aansluitingen
niet kloppen, wordt er geen geluid weergegeven via de luidsprekers en als de polariteit van de luidsprekeraansluitingen niet correct is, klinkt de weergave onnatuurlijk met te weinig lage tonen. Raadpleeg de
gebruikershandleiding van elk van uw componenten.
• Gebruik RCA-kabels voor audiocomponenten (behalve voor de luidsprekeraansluitingen en de DOCK-uitgangen).
• De IMPEDANCE SELECTOR moet in de juiste stand staan voordat u luidsprekers aansluit. Zie bladzijde 11 voor
meer informatie.
• Laat blootliggende luidsprekerdraden niet met elkaar of met metalen onderdelen van het toestel in contact komen.
Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.
Platenspeler
Bandrecorder
Audiouitgang
Audiouitgang
Cd-speler
GND
Dvd-speler,
enz.
Luidsprekers A
Audioingang
Audiouitgang
Audiouitgang
Voor informatie over
andere componenten
die u kunt aansluiten op
dit toestel raadpleegt zie
bladzijde 25.
Audioingang
Audiouitgang
Cd-recorder,
enz.
Subwoofer
Luidsprekers B
y
• De PHONO-aansluitingen zijn bedoeld voor een platenspeler met MM-cassette.
• Verbind uw platenspeler met de GND-aansluiting om ruis in het signaal te verminderen. Bij sommige platenspelers hoort u juist
minder ruis zonder de GND-aansluiting.
10 Nl
AANSLUITINGEN
■ IMPEDANCE SELECTOR-schakelaar
LET OP
Stand van
schakelaar
Impedantieniveau
HIGH
• Indien u één set gebruikt (A of B), dan moet
de impedantie van elke luidspreker 8 Ω of
hoger zijn.
• Indien u twee sets gebruikt (A en B), dan moet
de impedantie van elke luidspreker 16 Ω of
hoger zijn.
• Indien u dubbele bedrade aansluitingen maakt,
dan moet de impedantie van elke luidspreker 8
Ω of hoger zijn. Zie bladzijde 11 voor Dubbel
bedrade aansluitingen.
LOW
• Indien u één set gebruikt (A of B), dan moet
de impedantie van elke luidspreker 4 Ω of
hoger zijn.
• Indien u twee sets gebruikt (A en B), dan moet
de impedantie van elke luidspreker 8 Ω of
hoger zijn.
• Indien u dubbele bedrade aansluitingen maakt,
dan moet de impedantie van elke luidspreker
4 Ω of hoger zijn. Zie bladzijde 11 voor
Dubbel bedrade aansluitingen.
■ Luidsprekerkabels aansluiten
Verwijder
ongeveer 10 mm
van de isolatie van
het einde van de
luidsprekerkabels.
Een dubbel bedrade aansluiting scheidt de woofer
(lagetonenluidspreker) van het gecombineerde deel voor
de middentonen en de tweeters (hogetonenluidsprekers).
Een luidsprekerkast voor dubbele bedrading heeft vier
klemaansluitingen. Door twee sets van aansluitingen is de
luidsprekerkast opgedeeld in twee onafhankelijke delen.
Met deze verbindingen wordt de reproductie van de
midden- en hoge tonen via de ene set aansluitingen geleid
en die van de lage tonen via een andere set aansluitingen.
Dit toestel
Luidspreker
VOORBEREIDINGEN
Zet de IMPEDANCE SELECTOR-schakelaar niet in een
andere stand terwijl het toestel is ingeschakeld. Als u dat
wel doet, kan het toestel beschadigd worden.
Indien het toestel inschakelen niet lukt, is het mogelijk dat
de IMPEDANCE SELECTOR-schakelaar zich niet
volledig in een van de standen bevindt. In dat geval
verwijdert u het netsnoer en schuift u de schakelaar
helemaal naar de goede stand.
Bepaal de stand van de schakelaar (LOW of HIGH) aan de
hand van de impedantie van de luidsprekers in uw
systeem.
■ Dubbel bedrade aansluiting
Sluit de andere luidspreker op dezelfde manier aan op de
andere set aansluitingen.
LET OP
Wanneer u dubbel bedrade aansluitingen maakt, zet dan de
schakelaar IMPEDANCE SELECTOR op HIGH of LOW,
afhankelijk van de impedantie van uw luidsprekers:
8 Ω of hoger: HIGH
4 Ω of hoger: LOW
Zie bladzijde 11 voor meer informatie over de
IMPEDANCE SELECTOR-schakelaar.
Opmerking
Bij het maken van dubbel bedrade aansluitingen dient u de
kortsluitbruggen of kabels van de luidspreker te verwijderen.
y
Wilt u dubbel bedrade aansluitingen gebruiken, druk dan op
SPEAKERS A en SPEAKERS B op het voorpaneel of op de
afstandsbediening zodat zowel SP A als SP B gaan branden op
het voorpaneelscherm.
Opmerking
Wanneer u luidsprekerkabels in de luidsprekeraansluitingen
steekt, steek dan alleen de blootliggende luidsprekerdraad in. Als
u geïsoleerde kabel insteekt, kan de verbinding slecht zijn en
hoort u geen geluid.
SPEAKERS A/B
11 Nl
Nederlands
SPEAKERS A/B
AANSLUITINGEN
De FM- en AM-antennes aansluiten
Bij dit toestel zijn binnenantennes meegeleverd voor FM- en AM-uitzendingen. In het algemeen zouden deze antennes
voldoende signaalsterkte moeten leveren. Sluit de antennes aan op de daarvoor bedoelde aansluitingen.
Opmerking
Als u last heeft van een slechte ontvangst, kunt u een buitenantenne installeren. Vraag bij uw dichtstbijzijnde erkende Yamaha-verkoper
of -servicecentrum naar de mogelijkheden met buitenantennes.
FM-buitenantenne
AM-buitenantenne
Gebruik 5 tot 10 meter met
plastic geïsoleerd draad dat u
uit een raam naar buiten
spant.
FMbinnenantenne
(meegeleverd)
AM-ringantenne
(meegeleverd)
• De AM-ringantenne moet
altijd aangesloten blijven,
zelfs als er een AMbuitenantenne op dit toestel
is aangesloten.
• De AM-ringantenne moet
niet te dicht bij het toestel
geplaatst worden.
Aarde (GND-aansluiting)
Voor de grootst mogelijke veiligheid en zo min mogelijk storing dient u de
antenne-GND-aansluiting goed te aarden. Een goede aarding wordt bijvoorbeeld
verzorgd door een metalen staaf die in vochtige grond gedreven is.
■ De meegeleverde AM-ringantenne in
elkaar zetten
■ De draad van de AM-ringantenne
aansluiten
Het netsnoer aansluiten
Steek het netsnoer in het stopcontact nadat u alle andere
aansluitingen hebt gemaakt.
12 Nl
Naar
stopcontact met
meegeleverd
netsnoer
AFSPELEN EN OPNEMEN
AFSPELEN EN OPNEMEN
LET OP
Let heel goed op wanneer u cd’s afspeelt die zijn opgenomen met DTS.
Als u een cd afspeelt die is gecodeerd met DTS in een cd-speler die DTS niet ondersteunt, hoort u alleen ruis en deze ruis
kan uw luidsprekers beschadigen. Controleer of uw cd-speler cd’s ondersteunt die zijn gecodeerd met DTS. Controleer
ook het geluidsniveau van uw cd-speler voordat u een cd gaat afspelen die is gecodeerd met DTS.
Een bron afspelen
3
Druk op SPEAKERS A en/of SPEAKERS B op
het voorpaneel of op de afstandsbediening
om luidsprekers A en/of B te kiezen.
Wanneer luidsprekerset A of luidsprekerset B zijn
ingeschakeld, wordt SP A of SP B op het
voorpaneelscherm weergegeven (zie bladzijde 6).
Opmerkingen
INPUT-keuzeknop
VOLUME
A (aan/uit)
4
Speel de bron af.
SPEAKERS A/B
5
Draai aan de VOLUME-regelaar op het
voorpaneel (of druk op VOLUME +/– op de
afstandsbediening) om het
geluidsuitvoerniveau te regelen.
Invoerkeuzeto
etsen
FM, AM
BASISBEDIENING
SPEAKERS A/B
A (aan/uit)
• Wanneer u één set luidsprekers hebt aangesloten met dubbele
bedrading of wanneer u twee luidsprekersets tegelijkertijd
(A en B) gebruikt, let er dan op dat SP A en SP B beide worden
weergegeven op het voorpaneelscherm.
• Wanneer u luistert met een hoofdtelefoon, zet dan de
luidsprekers uit.
y
U kunt de klankkwaliteit bijregelen met behulp van de regelaars
voor BASS, TREBLE, BALANCE en LOUDNESS of de PURE
DIRECT-schakelaar op het voorpaneel (zie bladzijde 14).
VOLUME +/–
6
Als u klaar bent met luisteren, druk dan op
A (aan/uit) op het voorpaneel om het toestel
uit te zetten.
y
Als u op de afstandsbediening op de toets A (aan/uit) drukt terwijl
de knop A (aan/uit) op het voorpaneel is ingedrukt, dan gaat het
toestel in wachtstand. Druk nogmaals op A (aan/uit) om het
toestel weer aan te zetten.
Druk A (aan/uit) in op het voorpaneel om het
toestel aan te zetten.
2
Draai aan de INPUT-keuzeknop op het
voorpaneel (of druk op een van de
invoerkeuzetoetsen of op FM of AM op de
afstandsbediening) om de ingangsbron te
kiezen waarnaar u wilt luisteren.
Nederlands
1
13 Nl
AFSPELEN EN OPNEMEN
De klankkwaliteit bijregelen
■ De regelaars voor BASS en TREBLE
bijregelen
■ De PURE DIRECT-schakelaar gebruiken
Leidt ingangssignaal uit uw audiobronnen voorbij de
BASS-, TREBLE-, BALANCE- en LOUDNESSregelaars, waardoor het audiosignaal niet wordt beïnvloed
en het puurst mogelijke geluid wordt gecreëerd.
De PURE DIRECT-lamp gaat branden en het
voorpaneelscherm gaat na een paar seconden uit.
Schakelaar PURE DIRECT
TREBLE
BASS
Met de BASS- en TREBLE-regelaars past u de
frequentierespons voor lage en hoge tonen aan.
De middelste stand levert een vlakke klank op.
Opmerkingen
• De BASS-, TREBLE-, BALANCE- en LOUDNESS-regelaars
werken niet wanneer de functie PURE DIRECT is
ingeschakeld.
• Deze instelling wordt behouden, zelfs als u dit toestel
uitschakelt.
BASS
Wanneer u vindt dat er niet genoeg bas (geluid met lage
frequenties) is, draai de knop dan naar rechts. Wanneer u
vindt dat er te veel bas is, draai de knop dan naar links.
Bedieningsbereik: –10 dB tot +10 dB (20 Hz)
TREBLE
Wanneer u vindt dat er niet genoeg hoog (geluid met hoge
frequenties) is, draai de knop dan naar rechts. Wanneer u
vindt dat er te veel hoog is, draai de knop dan naar links.
Bedieningsbereik: –10 dB tot +10 dB (20 kHz)
■ De BALANCE-regelaar bijregelen
BALANCE
Met de BALANCE-regelaar regelt u de geluidsbalans van
de linker en rechter luidsprekers om onevenwichtig geluid
te compenseren dat wordt veroorzaakt door de plaatsing
van de luidsprekers of door omstandigheden in de kamer
waar er wordt geluisterd.
14 Nl
AFSPELEN EN OPNEMEN
■ De LOUDNESS-regelaar bijregelen
3
Draai aan de LOUDNESS-regelaar tot het
gewenste volume is bereikt.
y
LOUDNESS
VOLUME
Nadat u de LOUDNESS-regelaar hebt ingesteld, kunt u genieten
van muziek op het volume naar uw keuze. Indien het effect van
de LOUDNESS-regelaar te sterk of te zwak is, pas dan de
LOUDNESS-regelaar opnieuw aan.
VOLUME +/–
BASISBEDIENING
Behoud het volledige klankspectrum bij alle
volumeniveaus, door het verlies van het menselijk oor aan
gevoeligheid voor hoge en lage frequenties bij een laag
volume te compenseren.
LET OP
Als de PURE DIRECT-schakelaar wordt ingeschakeld
terwijl de LOUDNESS-regelaar op een bepaald niveau is
ingesteld, dan gaan de ingevoerde signalen niet langer
langs de LOUDNESS-regelaar, wat een plotse toename in
het geluidsuitvoerniveau met zich meebrengt. Om te
voorkomen dat uw oren of de luidsprekers beschadigd
raken, dient u de PURE DIRECT-schakelaar pas in te
drukken nadat u het geluidsuitvoerniveau hebt verlaagd of
nadat u de LOUDNESS-regelaar correct hebt ingesteld.
Stel de LOUDNESS-regelaar in op de
FLAT-stand.
2
Draai aan de VOLUME-regelaar op het
voorpaneel (of druk op VOLUME +/– op de
afstandsbediening) om het
geluidsuitvoerniveau in te stellen op het
luidste niveau waarnaar u zou willen
luisteren.
Nederlands
1
15 Nl
AFSPELEN EN OPNEMEN
Een bron opnemen
De sluimerklok gebruiken
Opmerkingen
• Het geluid van de huidige invoerbron wordt uitgevoerd naar de
aansluitingen TAPE REC en LINE 1 REC. Wanneer u TAPE
hebt geselecteerd, wordt het geluid alleen naar de aansluitingen
LINE 1 REC uitgevoerd. Wanneer u LINE 1 hebt geselecteerd,
wordt het geluid alleen naar de aansluitingen TAPE REC
uitgevoerd.
• Het toestel moet aan staan om te kunnen opnemen.
• De regelaars voor VOLUME, BASS, TREBLE, BALANCE en
LOUDNESS en de PURE DIRECT-schakelaar hebben geen
effect op de bron die wordt opgenomen.
• Raadpleeg de wetgeving m.b.t. auteursrechten voor het
opnemen van platen, cd’s, radio, enz. Het opnemen van
materiaal dat auteursrechtelijk beschermd is, kan een inbreuk
vormen op de wetgeving m.b.t. auteursrechten.
Gebruik deze functie om het toestel automatisch in
wachtstand te zetten na een bepaalde tijdsduur. De
sluimerklok is nuttig als u gaat slapen terwijl het toestel
een bron afspeelt of opneemt.
A (aan/uit)
SLEEP
INPUT-keuzeknop
A (aan/uit)
Opmerking
De sluimerklok kan alleen worden ingesteld met de
afstandsbediening.
1
Invoerkeuzetoetsen
Druk herhaaldelijk op SLEEP om de tijdsduur
in te stellen voordat het toestel in wachtstand
gaat.
Voor elke keer dat u op SLEEP drukt, wijzigt het
voorpaneelscherm als hieronder weergegeven.
FM, AM
De SLEEP-lamp knippert terwijl u de tijdsduur voor
de sluimerklok instelt.
1
Draai aan de INPUT-keuzeknop op het
voorpaneel (of druk op een van de
invoerkeuzetoetsen of op FM of AM op de
afstandsbediening) om de bron te kiezen die
u wilt opnemen.
Als de sluimerklok is ingesteld, gaat SLEEP op het
voorpaneelscherm branden.
y
2
Speel de bron af en begin op te nemen op het
opnameapparaat dat aangesloten is op de
REC-uitgangsaansluitingen (TAPE en/of LINE 1)
op het achterpaneel. Zie bladzijde 10.
16 Nl
Wilt u de sluimerklok onderbreken, kies dan een van de volgende
methoden:
• Selecteer "Sleep Off" (sluimer uit).
• Druk op A (aan/uit) op de afstandsbediening om het toestel in
wachtstand te zetten.
• Druk op A (aan/uit) op het voorpaneel om het toestel uit te
zetten.
AFSTEMMEN OP FM/AM RADIO
AFSTEMMEN OP FM/AM RADIO
Er zijn 2 manieren van afstemmen; automatisch en handmatig. Selecteer een methode, afhankelijk van uw voorkeur en de
sterkte van het stationssignaal.
Automatisch afstemmen
3
Automatisch afstemmen gaat goed wanneer u sterke
signalen ontvangt en er weinig storing is.
Houd TUNING jj / ii meer dan 1 seconde
lang ingedrukt om automatisch afstemmen te
starten.
Druk op ii om af te stemmen op een hogere
frequentie.
Druk op jj om af te stemmen op een lagere
frequentie.
Opmerkingen
INPUT-keuzeknop
TUNING jj / ii
FM, AM
• Wanneer u op een station afstemt, wordt de frequentie van het
station weergegeven op het voorpaneelscherm.
• Als de afstemfunctie niet stopt op het gewenste station omdat
het signaal te zwak is, gebruik dan de handmatige
afstemmethode.
Wanneer u luistert naar een FM-radiostation wordt de
uitvoer automatisch uitgezet wanneer het radiosignaal
zwak is en u had afgestemd op het station door:
• de automatische afstemfunctie te gebruiken;
• een voorkeuze terug te roepen die was geregistreerd
met de automatische voorkeuzeregistratie.
Wilt u luisteren naar een station met een zwak signaal,
stem dan handmatig af op het station.
BASISBEDIENING
■ Automatische uitzetfunctie
FM, AM
1
Draai aan de INPUT-invoerknop op het
voorpaneel (of druk op FM of AM op de
afstandsbediening) om TUNER als
invoerbron te selecteren.
Opmerking
Als u op FM of AM op de afstandsbediening drukt om TUNER
als invoerbron te selecteren, wordt ook de bijbehorende band
geselecteerd; u kunt stap 2 dan overslaan.
2
Druk op FM of AM op het voorpaneel (of op
FM of AM op de afstandsbediening) om de
ontvangstband te selecteren (FM of AM).
FM of AM wordt weergegeven op het
voorpaneelscherm.
Nederlands
17 Nl
AFSTEMMEN OP FM/AM RADIO
■ FM-ontvangst verbeteren
Handmatig afstemmen
Handmatig afstemmen is effectief wanneer het
stationssignaal zwak is.
Als het signaal van het station zwak is en de geluidskwaliteit
is niet goed, stel dan de FM-radio-ontvangstmodus in op
mono om de ontvangst te verbeteren.
B/C/D/E
ENTER
RETURN
INPUT-keuzeknop
TUNING jj / ii
FM, AM
OPTION
1
Druk op OPTION (optie) op de
afstandsbediening wanneer het toestel is
afgestemd op een FM-radiostation.
Het optiemenu voor TUNER wordt weergegeven
(zie bladzijde 30).
2
Druk op B / C op de afstandsbediening om
"FM Mode" (FM-modus) te selecteren en druk
op ENTER (invoer).
FM, AM
1
Draai aan de INPUT-invoerknop op het
voorpaneel (of druk op FM of AM op de
afstandsbediening) om TUNER als
invoerbron te selecteren.
Opmerking
y
Wilt u de handeling annuleren en terugkeren naar het optiemenu,
druk dan op RETURN (teruggaan) op de afstandsbediening.
3
Als u op FM of AM op de afstandsbediening drukt om TUNER
als invoerbron te selecteren, wordt ook de bijbehorende band
geselecteerd; u kunt stap 2 dan overslaan.
2
3
Druk op FM of AM op het voorpaneel (of op
FM of AM op de afstandsbediening) om de
ontvangstband te selecteren (FM of AM).
FM of AM wordt weergegeven op het
voorpaneelscherm.
Druk op TUNING jj / ii op het voorpaneel om
handmatig af te stemmen op het gewenste
station.
Opmerking
Wanneer u op een station afstemt, wordt de frequentie van het
station weergegeven op het voorpaneelscherm.
18 Nl
Druk op D / E op de afstandsbediening om
"STEREO" (automatische stereomodus) of
"MONO" (monomodus) te selecteren.
• Wanneer u MONO selecteert, worden FMuitzendingen weergegeven in mono.
• Wanneer u STEREO selecteert en u stemt af op een
FM-station met een stereo-uitzending, wordt de
uitzending in stereo weergegeven.
4
U verlaat het optiemenu door op OPTION of
RETURN te drukken op de afstandsbediening.
Opmerking
STEREO gaat branden op het voorpaneel als u naar een station in
stereo luistert.
AFSTEMMEN OP FM/AM RADIO
Automatische instelling van
voorkeuzestations (alleen
FM-stations)
Met de automatische voorkeuzefunctie kunt u FM-stations
automatisch registreren als voorkeuzes. Met deze functie kan
het toestel automatisch afstemmen op FM-stations met een
sterk signaal en 40 van dergelijke station op volgorde
opslaan. U kunt dan gemakkelijk zo’n voorkeuzestation
terugroepen door het voorkeuzenummer te selecteren.
Opmerkingen
2
Druk op FM op het voorpaneel (of op FM op
de afstandsbediening) om FM als
ontvangstband te selecteren.
FM wordt weergegeven op het voorpaneelscherm.
3
Druk op OPTION op de afstandsbediening.
Het optiemenu voor TUNER wordt weergegeven
(zie bladzijde 30).
4
Druk op B / C op de afstandsbediening om
"Auto Preset" (automatische voorkeuze) te
selecteren en druk op ENTER (invoer).
• Als u een station registreert naar een voorkeuzenummer waar al
een station op is geregistreerd, dan wordt het eerder
geregistreerde station overschreven.
• Als het station dat u wilt opslaan een zwak signaal heeft,
probeer dan de handmatige voorkeuzeafstemmethode.
y
FM-stations die zijn geregistreerd als voorkeuze met de
automatische voorkeuzeregistratie klinken in stereo.
y
• Voordat het zoeken begint, kunt u het eerste voorkeuzenummer
opgeven door op PRESET j / i te drukken op het voorpaneel
(of op PRESET j / i of B/C op de afstandsbediening).
• Wilt u het zoeken annuleren, druk dan op FM of AM op het
voorpaneel (of op FM of AM of RETURN op de
afstandsbediening).
FM
BASISBEDIENING
Het toestel zoekt ongeveer 5 seconden later de
FM-band af vanaf de laagste frequentie omhoog.
INPUT-keuzeknop
PRESET j / i
FM
PRESET j / i
B/C
ENTER
Voorkeuzenummer
Frequentie
Wanneer voorkeuzes zijn geregistreerd, wordt
informatie weergegeven op het voorpaneelscherm
zoals hierboven weergegeven.
Wanneer het zoeken klaar is, verschijnt "FINISH"
(klaar) en keert het scherm terug naar het optiemenu.
Om terug te keren naar de oorspronkelijke status
drukt u op OPTION of RETURN op de
afstandsbediening.
RETURN
OPTION
1
Nederlands
Draai aan INPUT op het voorpaneel (of druk
op FM op de afstandsbediening) om TUNER
als invoerbron te selecteren.
Opmerking
Als u op FM op de afstandsbediening drukt om TUNER als
invoerbron te selecteren, wordt ook de bijbehorende band
geselecteerd; u kunt stap 2 dan overslaan.
19 Nl
AFSTEMMEN OP FM/AM RADIO
Handmatige instelling van
voorkeuzestations
U kunt handmatig 40 FM/AM-stations registreren (40 in
totaal). U kunt dan gemakkelijk zo’n voorkeuzestation
terugroepen door het voorkeuzenummer te selecteren.
1
Stem af op het gewenste FM/AM-station.
Zie bladzijden 17 en 18 voor aanwijzingen over het
afstemmen op een station.
2
Druk op MEMORY (geheugen) op het
voorpaneel.
"MANUAL PRESET" (handmatige voorkeuze)
wordt kort weergegeven op het voorpaneelscherm en
vervolgens wordt het voorkeuzenummer waarop het
station gaat worden geregistreerd weergegeven.
y
Wanneer u stations handmatig registreert, wordt de FM-modus
(mono of stereo) ten tijde van registratie ook geregistreerd.
Controleer de FM-modus (zie bladzijde 18) voordat u stations
handmatig registreert.
y
Houdt u MEMORY op het voorpaneel meer dan 2 seconden
ingedrukt, dan kunt u de volgende stappen overslaan en
automatisch het geselecteerde station registreren naar een leeg
voorkeuzenummer (d.w.z. het voorkeuzenummer dat volgt op het
laatste gebruikte voorkeuzenummer).
PRESET j / i
MEMORY
3
PRESET j / i
Druk op PRESET j / i op het voorpaneel (of
op PRESET j / i op de afstandsbediening)
om het voorkeuzenummer te selecteren waar
u het station wilt registreren.
Wanneer u een voorkeuzenummer selecteert
waarvoor geen station is geregistreerd, wordt
"EMPTY" (leeg) weergegeven. Wanneer u een
voorkeuzenummer selecteert waarvoor al een station
is geregistreerd, wordt de frequentie van het station
weergegeven.
RETURN
Voorkeuzenummer
4
Druk op MEMORY (geheugen) op het
voorpaneel.
Wanneer de registratie voltooid is, keert het scherm
terug naar de oorspronkelijke status.
y
Wilt u het registreren annuleren, druk dan op RETURN op de
afstandsbediening of doe ongeveer 30 seconden lang niets.
20 Nl
AFSTEMMEN OP FM/AM RADIO
Voorkeuzestations terugroepen
U kunt voorkeuzestations terugroepen die zijn
geregistreerd met de automatische of de handmatige
voorkeuzemethode.
Een voorkeuzestation wissen
Volg onderstaande stappen om een voorkeuzestation te
wissen.
CLEAR
PRESET j / i
BASISBEDIENING
RETURN
PRESET j / i
1
Druk op PRESET j / i op het voorpaneel (of
op PRESET j / i op de afstandsbediening)
om een voorkeuzenummer te selecteren.
1
Selecteer het gewenste voorkeuzenummer.
Zie "Voorkeuzestations terugroepen" op bladzijde 21.
2
Druk op CLEAR (wissen) op het voorpaneel.
Het geselecteerde voorkeuzenummer knippert op het
voorpaneelscherm.
y
• Voorkeuzenummers waarvoor geen stations zijn geregistreerd,
worden overgeslagen.
• "NO PRESETS" (geen voorkeuzes) wordt weergegeven als er
geen stations zijn geregistreerd.
y
Wilt u het wissen van het voorkeuzestation annuleren, druk dan
op RETURN op de afstandsbediening of doe 30 seconden lang
niets met het toestel.
3
Druk op CLEAR op het voorpaneel om te
bevestigen.
"PXX: CLEARED" (PXX gewist, waarbij XX het
voorkeuzenummer is) wordt weergegeven op het
voorpaneelscherm dat vervolgens terugkeert naar de
oorspronkelijke staat.
Nederlands
21 Nl
AFSTEMMEN OP FM/AM RADIO
Alle voorkeuzestations wissen
4
Volg onderstaande stappen om alle voorkeuzestations te
wissen.
Druk op D / E op de afstandsbediening om
"YES" (Ja) te selecteren en druk op ENTER
(invoer).
y
Wilt u het wissen van de voorkeuzes annuleren, selecteer dan
"NO" (nee).
INPUT-keuzeknop
Wanneer alle voorkeuzes zijn gewist, wordt
"PRESET CLEARED" (voorkeuze gewist)
weergegeven en keert het scherm terug naar het
optiemenu.
FM, AM
B/C/D/E
ENTER
RETURN
OPTION
1
Draai aan de INPUT-invoerknop op het
voorpaneel (of druk op FM of AM op de
afstandsbediening) om TUNER als
invoerbron te selecteren.
2
Druk op OPTION op de afstandsbediening.
Het optiemenu voor TUNER wordt weergegeven
(zie bladzijde 30).
3
Druk op B / C op de afstandsbediening om
"Clr All Preset" (alle voorkeuzes wissen) te
selecteren en druk op ENTER (invoer).
y
Wilt u de handeling annuleren en terugkeren naar het optiemenu,
druk dan op RETURN (teruggaan) op de afstandsbediening.
22 Nl
5
U verlaat het optiemenu door op OPTION of
RETURN te drukken op de afstandsbediening.
AFSTEMMEN OP FM/AM RADIO
Radio Data System-gegevens
ontvangen (alleen FM-stations)
Radio Data System is een systeem voor
gegevensoverdracht dat door FM-stations in een groot
aantal landen worden gebruikt. Met dit toestel kunt u vier
typen Radio Data System-gegevens ontvangen:
Programmaservice, Programmatype, Radiotekst en
Kloktijd.
INFO
Wanneer u "PRG TYPE" selecteert, worden de volgende
programmatypenamen weergegeven.
Programmatype
Beschrijving
Nieuws
AFFAIRS
Actualiteiten
INFO
Algemene informatie
SPORT
Sport
EDUCATE
Educatief
DRAMA
Drama
CULTURE
Cultuur
SCIENCE
Wetenschap
VARIED
Licht amusement
POP M
Popmuziek
ROCK M
Rockmuziek
M.O.R. M
Middle-of-the-road
muziek (easy-listening)
LIGHT M
Licht klassiek
CLASSICS
Ernstig klassiek
OTHER M
Overige muziek
BASISBEDIENING
NEWS
INFO
1
Stem af op het gewenste Radio Data Systemstation.
2
Druk herhaaldelijk op INFO op het
voorpaneel (of INFO op de
afstandsbediening) om de gewenste Radio
Data System-weergavemodus te selecteren.
Keuze
PRG SERVICE
(programmaservice)
PRG TYPE
(programmatype)
RADIO TEXT
(radiotekst)
Nederlands
CLOCK TIME
(kloktijd)
FREQUENCY
(frequentie)
Beschrijving
Standaardinstelling. Het toestel
geeft de naam weer van het
Radio Data System-programma
waar u naar luistert.
Het toestel geeft het type Radio
Data System-programma weer
waar u naar luistert.
Het toestel geeft informatie
over het Radio Data Systemprogramma weer waar u naar
luistert.
Het toestel geeft de huidige tijd
weer.
Het toestel geeft de frequentie
van het huidige station weer.
23 Nl
AFSTEMMEN OP FM/AM RADIO
Opmerkingen
• Het kan even duren voor dit toestel alle Radio Data Systemgegevens heeft ontvangen van het station in kwestie.
• Als de signalen niet goed genoeg kunnen worden ontvangen, is
het mogelijk dat het toestel geen gebruik kan maken van de
Radio Data System-gegevens. Vooral de "RADIO TEXT"functie vergt een grote hoeveelheid gegevens en het is daarom
mogelijk dat deze functie niet beschikbaar is zelfs wanneer de
andere Radio Data System-functies wel beschikbaar zijn.
• Als de ontvangst matig is, stel dan de FM-modus in op
"MONO" (zie bladzijde 18).
• Als het signaal externe storing ondervindt terwijl het toestel de
Radio Data System-gegevens aan het ontvangen is, kan de
ontvangst onverwacht onderbroken worden.
• Wanneer u de "RADIO TEXT"-functie selecteert, kan dit
toestel maximaal 128 alfanumerieke tekens (inclusief trema’s)
aan programmagegevens op het scherm tonen. Tekens die niet
kunnen worden weergegeven worden vervangen door een "_"
(onderstreping). De weergeven informatie wordt continu lopend
weergegeven.
TP-zoekfunctie (alleen FM-stations)
Met dit toestel kunt u automatisch zoeken naar Radio Data
System-stations die verkeersinformatie (TP - Traffic
Program) uitzenden.
TP
TP
1
Druk op TP op het voorpaneel (of op TP op
de afstandsbediening) om naar TP-stations
te zoeken.
"TP SEARCH" wordt 3 seconden weergegeven op
het voorpaneelscherm en het toestel start het zoeken.
Wanneer er een station met verkeersinformatie wordt
gevonden, gaat het TP-lampje branden en wordt het
zoeken beëindigd.
TP-lampje
y
Wilt u het volgende station met verkeersinformatie zoeken, druk
dan op TP.
Opmerkingen
• Druk tijdens het zoeken naar verkeersinformatie op TP als u het
zoeken wilt annuleren.
• Als er geen stations met verkeersinformatie worden gevonden,
verschijnt "TP NOT FOUND" (verkeersinfo niet gevonden) op
het voorpaneelscherm en keert het toestel terug naar de staat
waarin het zich bevond voor het zoeken begon.
24 Nl
MUZIEK AFSPELEN VANAF UW IPHONE/IPOD/BLUETOOTH™-COMPONENT
MUZIEK AFSPELEN VANAF UW iPhone/iPod/Bluetooth™COMPONENT
Hebt u een optionele Yamaha Universele Dock voor iPod (zoals de YDS-12), een draadloos systeem voor iPod
(YID-W10) of een Bluetooth draadloze audio-ontvanger (YBA-10) aangesloten op de DOCK-aansluiting op het
achterpaneel van het toestel, dan kunt u genieten van afspelen op uw iPhone/iPod of Bluetooth-component met de
afstandsbediening die bij het toestel is meegeleverd.
Bijvoorbeeld
YDS-12
YID-W10
YBA-10
Plaats het aangesloten
apparaat zo ver mogelijk
van het toestel weg.
Draadloos systeem voor
iPod
Bluetooth draadloze
audio-ontvanger
Model
(Per juli 2010)
• YDS-12
• YDS-11
• YDS-10
YID-W10
YBA-10
• Afstandsbediening
• iPhone/iPod aangesloten op het
dok
• iPhone/iPod aangesloten op de
YID-W10-zender
• Afstandsbediening
Bluetooth-componenten
Bediend door
• iPod touch
• iPod (vierde
generatie/
vijfde generatie/
classic)
• iPod nano
• iPod touch
• iPod (vijfde
generatie/
classic)
• iPod nano
Ondersteunde iPhone/
iPod
(Per juli 2010)
Opmerkingen
•
•
•
•
iPod mini
iPhone
iPhone 3G
iPhone 3GS
• Opladen van iPhone/iPod wordt
ook ondersteund.
• De YDS-10/YDS-11 ondersteunt
geen iPhone-verbinding.
BASISBEDIENING
Universele Dock voor iPod
• iPhone
• iPhone 3G
• iPhone 3GS
Opladen van iPhone/iPod wordt ook
ondersteund.
LET OP
Ter voorkoming van ongelukken trekt u het netsnoer van het toestel los voordat u een Universele Dock voor iPod, een
draadloos systeem voor iPod of een Bluetooth draadloze audio-ontvanger aansluit.
Opmerking
Als de iPhone die is aangesloten op de YID-W10 een oproep ontvangt wanneer het toestel in wachtstand staat, schakelt het toestel
automatisch in en hoort u de beltoon via het toestel. Als u niet wilt dat het toestel aan gaat wanneer u wordt opgebeld, stel dan de iPhone
in op stille modus.
Nederlands
25 Nl
MUZIEK AFSPELEN VANAF UW iPhone/iPod/Bluetooth™-COMPONENT
Een Universele Dock voor iPod gebruiken
■ Uw iPhone/iPod bedienen
Hebt u uw iPhone/iPod in het dok geplaatst, draai dan aan de keuzeknop INPUT op het voorpaneel (of druk op DOCK op
de afstandsbediening) om DOCK te selecteren als invoerbron om uw iPhone/iPod af te spelen.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Terwijl u kijkt naar de informatie die op uw iPhone/iPod wordt weergegeven, gebruikt u de toetsen op de
afstandsbediening om uw iPhone/iPod te bedienen (afspelen, pauzeren, overslaan enz.).
Afstandsbediening
Bediening
MENU
Geeft het menu weer.
ENTER
• Als een onderdeel is geselecteerd: bevestigt het onderdeel en geeft het volgende scherm weer.
• Als een muziekstuk is geselecteerd: speelt het muziekstuk af.
B
Omhoog bladeren.
C
Omlaag bladeren.
Ee
• Als een muziekstuk wordt afgespeeld: pauzeert het muziekstuk.
• Als een muziekstuk wordt gepauzeerd: speelt het muziekstuk verder af.
a
• Als een muziekstuk wordt afgespeeld of gepauzeerd: springt naar het begin van het volgende muziekstuk.
• Indien langere tijd ingedrukt: vooruit zoeken.
b
• Als een muziekstuk wordt afgespeeld of gepauzeerd: springt naar het begin van het huidige muziekstuk.
• Wanneer u meerdere keren drukt, springt u elke keer een muziekstuk verder terug.
• Indien langere tijd ingedrukt: achteruit zoeken.
Schakelt tussen de willekeurige modi (Uit → Nummers → Albums → Uit).
Schakelt tussen de herhalingsmodi (Uit → Eén → Alles → Uit).
INFO
Schakelt tussen de onderdelen die worden weergegeven op het voorpaneelscherm van het toestel
(Nummer van muziekstuk en verlopen tijd → Nummers → Artiesten → Albums → Nummer van
muziekstuk en verlopen tijd).
Opmerking
Sommige willekeurige en herhaalmodi zijn misschien niet beschikbaar, afhankelijk van het model of de softwareversie van uw iPhone/iPod.
y
Wanneer het toestel aan staat of in wachtstand staat, kan uw iPhone/iPod automatisch worden opgeladen als hij is aangesloten op een
Universele Dock voor iPod. Als een iPhone/iPod wordt opgeladen terwijl het toestel in wachtstand staat, brandt het aan/uitlampje
helder.
26 Nl
MUZIEK AFSPELEN VANAF UW iPhone/iPod/Bluetooth™-COMPONENT
Een draadloos systeem voor iPod
gebruiken
Wanneer u een draadloos systeem voor iPod aansluit op
dit toestel, kunt u muziekstukken vanaf uw iPhone/iPod
afspelen en beluisteren over een draadloze verbinding.
y
U kunt de iPhone/iPod bedienen met de afstandsbediening. Voor
meer informatie, zie bladzijde 26.
Opmerking
Wanneer u een iPhone/iPod afspeelt met een draadloos systeem
voor iPod, wordt er geen afspeelinformatie weergegeven op het
voorpaneelscherm.
YID-W10-ontvanger
■ Een draadloze verbinding opbouwen
Als de iPhone/iPod is aangesloten op de YID-W10-zender
en het afspelen start, duurt het ongeveer 5 seconden
voordat er audio te horen is. In deze tijd wordt de
draadloze verbinding tussen de YID-W10-zender
en -ontvanger opgebouwd.
De status van de draadloze verbinding tussen de
YID-W10-zender en -ontvanger wordt aangegeven door
de betreffende lampjes.
Status van
verbinding
YID-W10zenderlampje
YID-W10ontvangerlampje
Geen verbinding
Uit
Uit
Verbinding wordt
bevestigd
Groen, flikkerend
Blauw, flikkerend
Verbonden
Groen, brandend
Blauw, brandend
• Wanneer het afspelen begint op een iPhone/iPod die is
aangesloten op een YID-W10-zender en de
YID-W10-zender is binnen het bereik van de
YID-W10-ontvanger, gedraagt het toestel zich als volgt:
– Als het toestel al aan staat wanneer het afspelen
begint: de invoerbron wijzigt in DOCK.
– Als het toestel in wachtstand staat wanneer het
afspelen begint: het toestel gaat aan en de
invoerbron wijzigt in DOCK.
• In de volgende situaties wordt de draadloze verbinding
tussen zender en ontvanger verbroken. Na 30 seconden
schakelt het toestel automatisch in wachtstand.
– De iPhone/iPod wordt niet bediend binnen
30–120 seconden nadat het afspelen is gepauzeerd.
– De sluimerklok van de iPhone/iPod is geactiveerd.
– De iPhone/iPod is losgekoppeld van de
YID-W10-zender.
– Het batterijniveau van de iPhone/iPod daalt tot een
niveau waarop er niet genoeg stroom meer is voor
de YID-W10-zender.
– De YID-W10-zender wordt buiten het bereik van de
YID-W10-ontvanger geplaatst.
– Communicatie tussen de YID-W10-zender
en -ontvanger wordt gestoord door interferentie van
andere draadloze LAN-apparaten, draadloze
telefoons, magnetronovens enz.
y
BASISBEDIENING
YID-W10-zender
■ Het toestel bedienen met uw iPhone/
iPod
Deze functies kunnen worden uitgeschakeld door "Interlock" op
"OFF" in te stellen in het optiemenu (zie bladzijde 31).
• Wanneer u het volume aanpast op de iPhone/iPod, past
u het ook aan op het toestel. De iPhone/iPod kan het
volume verhogen tot 0 dB (of de waarde die is
ingesteld voor "MaxVol" in het optiemenu). Wilt u het
volume nog verder verhogen, pas het volume dan aan
met de VOLUME-regelaar op het toestel of de
afstandsbediening.
y
• Wanneer het toestel wordt aangezet of in wachtstand staat,
wordt uw iPhone/iPod automatisch opgeladen als de
YID-W10-zender waarop uw iPhone/iPod is aangesloten, in de
YID-W10-ontvanger is geplaatst. Als een iPhone/iPod wordt
opgeladen terwijl het toestel in wachtstand staat, brandt het aan/
uitlampje helder.
• Raadpleeg de gebruiksaanwijzing van de YID-W10 voor meer
informatie.
Nederlands
27 Nl
MUZIEK AFSPELEN VANAF UW iPhone/iPod/Bluetooth™-COMPONENT
Een Bluetooth draadloze audioontvanger gebruiken
Opmerking
Het toestel ondersteunt A2DP (Advanced Audio Distribution
Profile - geavanceerd audiodistributieprofiel) en AVRCP
(Audio and Video Remote Control Profile - audio- en
videoafstandsbedieningsprofiel) van het Bluetooth-profiel.
1
Draai aan INPUT op het voorpaneel (of druk
op DOCK op de afstandsbediening) om
DOCK als invoerbron te selecteren.
2
Zet de Bluetooth-component aan die u wilt
koppelen en stel hem in op koppelmodus.
3
Druk op OPTION op de afstandsbediening.
Het optiemenu voor DOCK wordt weergegeven
(zie bladzijde 30).
4
Druk op B / C op de afstandsbediening om
"Pairing" (koppelen) te selecteren en druk op
ENTER (invoer).
"Searching..." (zoeken) wordt weergegeven en het
koppelen begint.
■ Bluetooth™-componenten koppelen
MEMORY
INPUT-keuzeknop
y
Om het koppelen te annuleren, drukt u op RETURN op de
afstandsbediening.
5
Controleer of de Bluetooth-component de
Bluetooth draadloze audio-ontvanger
herkent.
Wanneer de component wordt herkend, wordt hij
weergegeven in de Bluetooth-componentenlijst,
bijvoorbeeld als "YBA-10 YAMAHA".
6
Selecteer de Bluetooth draadloze audioontvanger in de Bluetooth-componentenlijst
en voer een wachtwoord "0000" in op de
Bluetooth-component.
Wanneer het koppelen is voltooid, verschijnt
"Completed" (voltooid) op het voorpaneelscherm.
Druk op OPTION op de afstandsbediening om het
optiemenu te verlaten.
DOCK
B/C
ENTER
RETURN
OPTION
Koppel altijd de Bluetooth draadloze audio-ontvanger en
de Bluetooth-component wanneer u voor het eerst
verbinding maakt of wanneer instellingen zijn gewist.
Raadpleeg zo nodig de gebruiksaanwijzing bij uw
Bluetooth-component om het koppelen uit te voeren.
Opmerking
De Bluetooth draadloze audio-ontvanger kan gekoppeld worden
met acht Bluetooth-componenten. Wanneer u een negende
apparaat koppelt, worden de koppelinstellingen verwijderd van
het apparaat dat u het langst niet hebt gebruikt.
28 Nl
y
Wanneer de invoerbron wordt ingesteld op DOCK, kunt u het
koppelen ook starten door MEMORY ingedrukt te houden op het
voorpaneel (of ENTER op de afstandsbediening).
MUZIEK AFSPELEN VANAF UW iPhone/iPod/Bluetooth™-COMPONENT
■ Afspelen met BluetoothTM-componenten
MEMORY
3
Druk op B / C op de afstandsbediening om
"Connect" (verbinden) te selecteren en druk
op ENTER (invoer).
Wanneer de draadloze verbinding is opgebouwd,
verschijnt "Connected" (verbonden) op het
voorpaneelscherm.
Druk op OPTION op de afstandsbediening om het
optiemenu te verlaten.
INPUT-keuzeknop
Opmerking
DOCK
4
B/C
ENTER
Bedien de Bluetooth-component om af te
spelen.
Terwijl de Bluetooth-component afspeelt, wordt
"BLUETOOTH" weergegeven op het
voorpaneelscherm.
BASISBEDIENING
"Not found" (niet gevonden) wordt weergegeven als er een
verbindingsfout optreedt. Controleer of aan volgende
voorwaarden is voldaan en probeer opnieuw een draadloze
verbinding op te bouwen.
• Het toestel en de Bluetooth-component zijn beide gekoppeld.
• De Bluetooth-component staat aan.
• De Bluetooth-component bevindt zich binnen 10 meter van de
Bluetooth draadloze audio-ontvanger.
OPTION
Wanneer het koppelen is voltooid, voert u de volgende
stappen uit om een draadloze verbinding op te bouwen
tussen het toestel en de Bluetooth-component.
Wanneer de draadloze verbinding is opgebouwd, kunt u
genieten van afspelen vanaf Bluetooth-componenten.
Opmerking
Opmerking
Wilt u een draadloze verbinding verbreken, herhaal dan deze
stappen en selecteer "Disconnect" (verbreken) bij stap 3.
y
Wanneer de invoerbron is ingesteld op DOCK, kunt u een
draadloze verbinding ook opbouwen door MEMORY ingedrukt te
houden op het voorpaneel (of ENTER op de afstandsbediening).
Afhankelijk van de Bluetooth-component, wordt een draadloze
verbinding automatisch opgebouwd of wanneer de Bluetoothcomponent wordt bediend. In dergelijke gevallen is het niet nodig
om de volgende stappen uit te voeren.
Draai aan INPUT op het voorpaneel (of druk
op DOCK op de afstandsbediening) om
DOCK als invoerbron te selecteren.
2
Druk op OPTION op de afstandsbediening.
Het optiemenu voor DOCK wordt weergegeven
(zie bladzijde 30).
Nederlands
1
29 Nl
HET OPTIEMENU INSTELLEN VOOR INVOERBRONNEN
HET OPTIEMENU INSTELLEN VOOR INVOERBRONNEN
In het optiemenu kunt u allerlei instellingen configureren voor de diverse invoerbronnen en deze instellingen automatisch
doen terugroepen wanneer u een invoerbron selecteert. U kunt ook de signaalgegevens voor bepaalde invoerbronnen
bekijken.
Hieronder wordt beschreven hoe u optiemenu-onderdelen instelt.
INPUT-keuzeknop
3
Druk op B / C op de afstandsbediening om
het gewenste menu-onderdeel te selecteren
en druk op ENTER.
4
Druk op B / C / D / E op de afstandsbediening
om de instellingen te wijzigen.
y
Bij bepaalde menu-onderdelen moet u op ENTER drukken om de
nieuwe instelling op te slaan.
5
U verlaat het optiemenu door op OPTION te
drukken op de afstandsbediening.
U gaat terug naar het vorige menu door op RETURN
te drukken op de afstandsbediening.
Invoerkeuzetoetsen
Opmerking
FM, AM
Als B / C / D / E op de afstandsbediening of andere toetsen niet
werken nadat u het optiemenu hebt afgesloten, draai dan aan de
INPUT-keuzeknop op het voorpaneel (of druk op een van de
invoerkeuzetoetsen of op FM of AM op de afstandsbediening)
om de huidige invoerbron opnieuw te selecteren.
Optiemenu-onderdelen
B/C/D/E
ENTER
De volgende menu-onderdelen zijn beschikbaar voor de
diverse invoerbronnen.
Invoerbron
RETURN
OPTION
1
2
Draai aan de INPUT-keuzeknop op het
voorpaneel (of druk op een van de
invoerkeuzetoetsen of op FM of AM op de
afstandsbediening) om de gewenste
ingangsbron te kiezen.
Druk op OPTION op de afstandsbediening.
Opmerking
Als u de invoerbron wijzigt terwijl het optiemenu wordt
weergegeven, verlaat u het optiemenu op het voorpaneelscherm
en geeft u het de geselecteerde invoerbron weer.
30 Nl
Menu-onderdelen
PHONO, CD, TAPE 1,
LINE 1-2
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset,
Clr All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Opmerking
*
"Interlock" wordt alleen weergegeven in het optiemenu
wanneer u een draadloos systeem voor iPod gebruikt.
HET OPTIEMENU INSTELLEN VOOR INVOERBRONNEN
Hieronder vindt u nadere informatie over de menuonderdelen. De configuratie wordt doorgevoerd op de
huidige geselecteerde invoerbron.
y
De standaardinstellingen zijn aangegeven met "*".
Volume
Submenu’s:
MaxVol, IniVol
Aanpasbaar bereik
(MaxVol):
–30,0dB tot +15,0dB, +16,5dB*
(stappen van 5,0 dB)
Aanpasbaar bereik
(IniVol):
Off*, Mute, –89,5dB tot +16,5dB
(stappen van 0,5 dB)
Stelt onderdelen voor volumes in.
MaxVol (maximaal volume)
Stelt het maximale volumeniveau in zodat het volume niet
per ongeluk boven een bepaald niveau kan worden
ingesteld. U kunt bijvoorbeeld het volume aanpassen tussen
–89,5 dB en –5,0 dB (of Mute - uit) wanneer u deze
parameter instelt op "–5.0dB". Het volume kan worden
verhoogd tot het maximumniveau wanneer u deze
parameter instelt op +16,5 dB (standaard).
ON*, OFF
Wanneer een iPhone/iPod is aangesloten op het toestel met
een draadloos systeem voor iPod, kan de iPhone/iPod
gebruikt worden om het toestel aan te zetten, in
wachtstand te zetten of DOCK als invoerbron te
selecteren.
"Interlock" wordt alleen weergegeven in het optiemenu
wanneer u een draadloos systeem voor iPod gebruikt en
DOCK hebt geselecteerd als invoerbron.
ON
OFF
Dit toestel reageert op bepaalde handelingen op
de iPhone/iPod.
Deze functie wordt uitgeschakeld.
Connect/Disconnect
Maakt verbinding of verbreekt de verbinding met een
Bluetooth-component (zie bladzijde 29).
"Connect/Disconnect" (verbinding maken/verbreken)
wordt alleen weergegeven in het optiemenu wanneer u
DOCK (Bluetooth) selecteert als invoerbron.
Pairing
Koppelt de Bluetooth draadloze audio-ontvanger met een
Bluetooth-component (zie bladzijde 28).
"Pairing" (koppelen) wordt alleen weergegeven in het
optiemenu wanneer u DOCK (Bluetooth) selecteert als
invoerbron.
GEAVANCEERDE
BEDIENING
IniVol (startvolume)
Stelt het volume in dat gebruikt wordt als het toestel wordt
aangezet. Wanneer deze parameter is ingesteld op "Off"
(uit), wordt het volumeniveau toegepast dat was ingesteld
toen het toestel in wachtstand ging.
Interlock
Keuzes:
Opmerking
Als "MaxVol" is ingesteld op een waarde lager dan die van
"IniVol", heeft de instelling voor "MaxVol" prioriteit over de
instelling "IniVol". Als u bijvoorbeeld "MaxVol" instelt op
"–30.0dB" en "IniVol" op "0.0dB", wordt het volume
automatisch ingesteld op "–30.0dB" wanneer u de volgende
keer het toestel aanzet.
FM Mode
Keuzes:
STEREO*, MONO
Stelt de FM-ontvangstmodus in (zie bladzijde 18).
"FM Mode" (FM-modus) wordt alleen weergegeven in het
optiemenu wanneer u TUNER selecteert als invoerbron.
Auto Preset
Detecteert automatisch FM-radiostations en registreert ze
als voorkeuzestations (zie bladzijde 19).
"Auto Preset" (automatische voorkeuze) wordt alleen
weergegeven in het optiemenu wanneer u TUNER
selecteert als invoerbron.
Nederlands
Clr All Preset
Wist alle voorkeuzestations (zie bladzijde 22).
"Clr All Preset" (wis alle voorkeuzes) wordt alleen
weergegeven in het optiemenu als u TUNER hebt
geselecteerd als invoerbron.
31 Nl
GEAVANCEERDE INSTELLINGEN
GEAVANCEERDE INSTELLINGEN
■ Menuparameters ADVANCED SETUP
Wijzig de aanvankelijke instellingen zodat ze beter passen
bij uw luisteromgeving.
y
De standaardinstellingen zijn aangegeven met "*".
APD (Automatic Power Down) TIMER
Keuzes: 4H (4 uur), 8H* (8 uur), 12H (12 uur)
Wanneer de schakelaar POWER MANAGEMENT
(energiebeheer) op het achterpaneel van het toestel
(zie bladzijde 7) is ingesteld op ON (aan), gaat het toestel
automatisch in wachtstand wanneer u het gedurende de
opgegeven tijd niet bediend.
De menuparameters voor
ADVANCED SETUP wijzigen
Het menu ADVANCED SETUP (geavanceerde
instellingen) wordt weergegeven op het
voorpaneelscherm.
y
• Audio-uitvoer staat uit wanneer u parameters instelt in het menu
ADVANCED SETUP.
• Terwijl u parameters instelt in het menu ADVANCED SETUP,
zijn de meeste knoppen op het voorpaneel uitgeschakeld; alleen
A (aan/uit), de INPUT-keuzeknop en INFO werken.
Opmerking
Wanneer de schakelaar POWER MANAGEMENT is ingesteld
op OFF (uit), wordt "APD TIMER -OFF" (sluimerklok uit)
weergegeven.
INITIALIZE
Keuzes: NO*, YES
Stelt alle parameters terug op de fabrieksinstellingen.
• Selecteer NO (nee) om te annuleren zonder de
parameters op de fabrieksinstellingen terug te stellen.
• Selecteer YES (ja) om all parameters terug te stellen op
hun fabrieksinstellingen.
A (aan/uit)
INPUT-keuzeknop
1
Houd INFO ingedrukt op het voorpaneel en
druk A (aan/uit) in.
Het toestel gaat aan en het menu ADVANCED
SETUP verschijnt op het voorpaneelscherm.
2
Draai aan de INPUT-keuzeknop op het
voorpaneel om de parameter te kiezen die u
wilt wijzigen.
Zie "Menuparameters ADVANCED SETUP" op
bladzijde 32 voor een volledige lijst met beschikbare
parameters.
3
Druk herhaaldelijk op INFO op het
voorpaneel om de geselecteerde
parameterinstelling te wijzigen.
Wilt u andere instellingen wijzigen, herhaal dan de
stappen 2 en 3.
4
Druk A (aan/uit) op het voorpaneel om het
toestel uit te zetten en uw instelling te
bevestigen.
Opmerking
Als u "YES" selecteert, worden de parameters teruggesteld de
volgende keer dat u het toestel aanzet.
INFO
Opmerking
De instellingen worden van kracht wanneer u het toestel de
volgende keer aanzet.
32 Nl
VERHELPEN VAN STORINGEN
VERHELPEN VAN STORINGEN
Raadpleeg de tabel hieronder indien dit toestel niet naar behoren functioneert. Als het probleem niet hieronder vermeld
staat, of als de aanwijzingen het probleem niet verhelpen, zet het toestel dan uit, haal de stekker uit het stopcontact en
neem contact op met uw dichtstbijzijnde Yamaha-dealer of -servicecentrum.
■ Algemeen
Probleem
Het toestel kan niet
worden ingeschakeld.
Geen geluid
Oplossing
Zie
bladzijde
Het netsnoer of de stekker is niet of niet
goed aangesloten.
Sluit het netsnoer stevig aan.
De impedantie is verkeerd ingesteld.
Stel de impedantie in overeenstemming met uw
luidsprekers in.
11
De beveiliging is in werking getreden
door een kortsluiting, enz.
Controleer of de luidsprekerdraden elkaar niet raken
en zet dan het toestel opnieuw aan.
10
De IMPEDANCE SELECTORschakelaar op het achterpaneel staat niet
helemaal naar een kant.
Stel de IMPEDANCE SELECTOR-schakelaar naar
één kant terwijl het toestel uit staat.
Het toestel heeft blootgestaan aan een
sterke, externe elektrische schok
(bijvoorbeeld een blikseminslag of een
ontlading van statische elektriciteit).
Zet het toestel uit, haal de stekker uit het stopcontact,
steek hem na 30 seconden weer terug en gebruik het
toestel vervolgens normaal.
Invoer- of uitvoerkabels verkeerd
aangesloten.
Verbind de kabels correct. Als dit het probleem niet
verhelpt, is het mogelijk dat er iets mis is met de
kabels.
10
Er is geen geschikte ingangsbron
geselecteerd.
Kies een geschikte ingangsbron met de INPUTkeuzeknop op het voorpaneel (of een van de
invoerkeuzetoetsen of FM of AM op de
afstandbediening).
13
De SPEAKERS A/B-schakelaars zijn
niet correct ingesteld.
Zet de juiste luidsprekers aan (SPEAKERS A of
SPEAKERS B).
13
De luidsprekeraansluitingen zitten niet
goed vast.
Zet de aansluitingen goed vast.
Uitvoer is uitgeschakeld.
Schakel de uitvoer in.
8
MaxVol of IniVol is te laag ingesteld.
Stel de instelling in op een hoger niveau.
30
De component die hoort bij de gekozen
invoerkeuzetoets is uitgeschakeld of
speelt niet af.
Zet de component aan en zorg ervoor dat hij afspeelt.
De beveiliging is in werking getreden
door een kortsluiting, enz.
Controleer of de schakelaar IMPEDANCE
SELECTOR correct is ingesteld.
11
Controleer of de luidsprekerdraden elkaar niet raken
en zet dan het toestel opnieuw aan.
10
Het toestel is te warm geworden.
Let erop dat de openingen in het bovenpaneel niet
worden geblokkeerd.
—
De automatische sluimerfunctie heeft het
toestel uitgezet.
Wijzig de instelling voor de automatische
sluimerfunctie ("APD TIMER" in het menu
Advanced Setup) in een langere tijd of schakel de
automatische uitschakelfunctie uit door de schakelaar
POWER MANAGEMENT op het achterpaneel op
OFF in te stellen.
32
—
11
—
10
—
AANVULLENDE
INFORMATIE
Het geluid valt
plotseling weg.
Oorzaak
Nederlands
33 Nl
VERHELPEN VAN STORINGEN
Probleem
Oorzaak
Oplossing
Zie
bladzijde
Bedrading niet op de juiste manier
aangesloten.
Verbind de kabels correct. Als dit het probleem niet
verhelpt, is het mogelijk dat er iets mis is met de
kabels.
De BALANCE-regelaar is verkeerd
ingesteld.
Stel de BALANCE-regelaar in op de geschikte stand.
De lage tonen klinken
te zwak en de
weergave is
sfeerloos.
De plus- en min-kabels (+ en –) zijn
verkeer om aangesloten op de versterker
of de luidsprekers.
Sluit de luidsprekerkabels aan op de juiste fase
(+ en –).
U hoort een "brom".
Bedrading niet op de juiste manier
aangesloten.
Sluit de audiostekers stevig aan. Als dit het probleem
niet verhelpt, is het mogelijk dat er iets mis is met de
kabels.
10
De platenspeler is niet verbonden met de
GND-aansluiting.
Verbind de platenspeler met de GND-aansluiting van
dit toestel.
10
Het volumeniveau is
laag bij het afspelen
van een plaat.
De plaat wordt afgespeeld op een
platenspeler met een MC-cassette.
De platenspeler moet aangesloten zijn op dit toestel
via de MC-voorversterker.
Het volumeniveau kan
niet verhoogd worden
of het geluid is
vervormd.
De component die is aangesloten op de
uitgangen TAPE REC of LINE 1 REC
staat uitgeschakeld.
Schakel de component in.
Het geluid is van
mindere kwaliteit
wanneer u luistert
met een
hoofdtelefoon
verbonden met de
cd-speler of het
cassettedeck die op
dit toestel
aangesloten zijn.
De stroom van het toestel is
uitgeschakeld of het toestel staat in
wachtstand.
Schakel het toestel in.
Het geluidsniveau is
laag.
De Loudness-regelaarfunctie staat aan.
Het gebruik van de
BASS-, TREBLE-,
BALANCE- en
LOUDNESS-regelaars
beïnvloedt de
klankkwaliteit niet.
De PURE DIRECT-schakelaar is
ingeschakeld.
Er komt slechts aan
één kant geluid uit de
luidspreker.
34 Nl
10
14
10
—
—
13
Draai het volume omlaag, stel de LOUDNESSregelaar op FLAT (vlak) en pas het volume opnieuw
aan.
15
De PURE DIRECT-schakelaar moeten uitgeschakeld
zijn om deze regelaars te gebruiken.
14
VERHELPEN VAN STORINGEN
■ Tuner
Probleem
FM/
AM
AM
Oplossing
Zie
bladzijde
Dit probleem is inherent aan FM-stereouitzendingen wanneer de zender te ver
weg is of het ontvangstsignaal dat
binnenkomt via de antenne niet sterk
genoeg is.
Controleer de aansluitingen van de antenne.
Probeer een hoogwaardige richtingsgevoelige
FM-antenne.
12
Schakel over op mono.
18
Er is vervorming
en ook een betere
FM-antenne zorgt
niet voor een
betere ontvangst.
U ondervindt interferentie doordat
hetzelfde signaal op verschillende
manieren ontvangen wordt.
Verander de opstelling van de antenne zodat u van
deze interferentie geen last meer hebt.
Er kan niet
automatisch
worden
afgestemd op de
gewenste zender.
Het radiosignaal is te zwak.
Probeer een hoogwaardige richtingsgevoelige
FM-antenne.
Radio Data
Systemgegevens
verschijnen niet.
Het radiostation biedt geen Radio Data
System aan.
Het radiosignaal is te zwak.
Probeer een hoogwaardige richtingsgevoelige
FM-antenne.
—
NO PRESETS
verschijnt.
Er zijn geen voorkeuzestations
geregistreerd.
Registreer stations waarnaar u wilt luisteren als
voorkeuzestations.
19
Er kan niet
automatisch
worden
afgestemd op de
gewenste zender.
Het signaal is te zwak of de antenneaansluitingen zitten los.
Controleer de aansluitingen van de AM-ringantenne
en stel deze zo op dat u de beste ontvangst verkrijgt.
—
Automatisch
voorkeuzestation
werkt niet.
Automatische voorkeuzestations zijn
niet beschikbaar voor AM.
Gebruik handmatige voorkeuzestations.
U hoort
doorlopend
gekraak en gesis.
Deze geluiden kunnen het gevolg zijn
van bliksem, tl-verlichting, motoren,
thermostaten en andere elektrische
apparatuur.
Gebruik een buitenantenne en een goede aarding.
Dit kan in sommige gevallen helpen, maar het blijft
moeilijk om alle storingsbronnen te elimineren.
U hoort gezoem
en gefluit.
Er wordt in de buurt van het toestel een
tv gebruikt.
Zet het toestel verder bij de tv vandaan.
Veel ruis in de FM
stereo-ontvangst.
FM
Oorzaak
—
Stem met de hand af.
12
18
—
Stem met de hand af.
18
20
—
AANVULLENDE
INFORMATIE
—
Nederlands
35 Nl
VERHELPEN VAN STORINGEN
■ iPhone/iPod
In bepaalde omstandigheden kunnen de volgende meldingen verschijnen op het voorpaneelscherm.
Melding
Connect error
Status/oorzaak
Er is een probleem met het signaalpad
van uw iPhone/iPod naar het toestel.
Oplossing
Zie
bladzijde
Zet het toestel uit en sluit het Universele Dock voor
iPod opnieuw aan op de DOCK-aansluiting van het
toestel.
25
Verwijder uw iPhone/iPod uit het Universele Dock
voor iPod en plaats hem vervolgens terug in het dok.
25
Sluit een iPhone/iPod aan die wordt ondersteund
door het toestel.
25
Unknown iPod
De gebruikte iPhone/iPod wordt niet
ondersteund door het toestel.
Connected
Uw iPhone/iPod is correct in het
Universele Dock voor iPod geplaatst.
—
Uw iPhone/iPod is correct geplaatst in
het draadloze systeem voor iPod en
verbonden met het toestel via een
draadloze verbinding.
27
Uw iPhone/iPod is verwijderd uit het
Universele Dock voor iPod.
—
De draadloze verbinding tussen uw
iPhone/iPod en het toestel is verbroken.
—
Disconnected
De draadloze verbinding is zwak.
Probleem
Oorzaak
Plaats de YID-W10-ontvanger zo ver mogelijk van
het toestel vandaan.
Oplossing
Bij gebruik van het
Universele Dock voor
iPod:
Uw iPhone/iPod laadt
niet op, terwijl hij wel
is aangesloten op het
Universele Dock voor
iPod.
Het toestel staat niet aan.
Schakel het toestel aan of zet het in wachtstand.
De iPhone/iPod is niet goed aangesloten.
Sluit de iPhone/iPod goed aan op het Universele
Dock voor iPod.
Bij gebruik van het
draadloos systeem
voor iPod:
Uw iPhone/iPod laadt
niet op terwijl de
YID-W10-zender die is
aangesloten op uw
iPhone/iPod in de
YID-W10-ontvanger
zit.
Het toestel staat niet aan.
Schakel het toestel aan of zet het in wachtstand.
De YID-W10-zender zit niet goed in de
YID-W10-ontvanger.
Plaats de YID-W10-zender die is aangesloten op uw
iPhone/iPod goed in de YID-W10-ontvanger.
36 Nl
25
Zie
bladzijde
4, 8
—
4, 8
—
VERHELPEN VAN STORINGEN
■ Bluetooth™
In bepaalde omstandigheden kunnen de volgende meldingen verschijnen op het voorpaneelscherm.
Melding
Status/oorzaak
Oplossing
Zie
bladzijde
De Bluetooth draadloze audio-ontvanger
en de Bluetooth-component zijn bezig
met koppelen.
—
De Bluetooth draadloze audio-ontvanger
en de Bluetooth-component zijn bezig
met verbinding maken.
—
Completed
Het koppelen is voltooid.
—
Canceled
Het koppelen is geannuleerd.
—
Connected
De verbinding tussen de Bluetooth
draadloze audio-ontvanger en de
Bluetooth-component is tot stand
gebracht.
—
De verbinding tussen de Bluetoothcomponent en de Bluetooth draadloze
audio-ontvanger is verbroken.
—
Searching...
Disconnected
Not found
De Bluetooth-component is niet
gevonden.
Het koppelen is misschien niet gelukt.
Tijdens het koppelen:
- u moet tegelijkertijd de Bluetooth-component en
het toestel koppelen. Controleer of de Bluetoothcomponent in koppelmodus staat.
Tijdens het verbinden:
- controleer of de Bluetooth-component aan staat.
- controleer of de Bluetooth-component zich
binnen 10 m van de Bluetooth draadloze audioontvanger bevindt.
—
Probeer opnieuw te koppelen.
28
■ Afstandsbediening
Probleem
Verkeerde afstand of hoek.
Oplossing
De afstandbediening werkt binnen een maximaal
bereik van 6 m en binnen een hoek van
30 graden ten opzichte van het voorpaneel.
Direct zonlicht of sterke verlichting
(van fluorescentielampen met een
voorschakelapparaat, enz.) valt op de
afstandsbedieningssensor van dit toestel.
Verplaats het toestel.
De batterijen zijn bijna leeg.
Vervang alle batterijen.
Zie
bladzijde
9
—
AANVULLENDE
INFORMATIE
De afstandsbediening
werkt niet correct.
Oorzaak
9
Nederlands
37 Nl
SPECIFICATIES
SPECIFICATIES
AUDIOGEDEELTE
• Minimaal RMS-uitgangsvermogen
(8 Ω, 20 Hz tot 20 kHz, 0,04% THV) ..................... 50 W + 50 W
• Dynamisch vermogen (IHF)
(8/6/4/2 Ω) ........................................................... 70/77/89/100 W
• Max. vermogen per kanaal [alleen Europees model]
(1 kHz, 0,7% THV, 4 Ω) ...................................................... 55 W
• IEC-vermogen [alleen Europees model]
(1 kHz, 0,04% THV, 8 Ω) .................................................... 52 W
• Spanningsvariatie
(0,06% THV, 25 W, 8 Ω) .................................... 10 Hz tot 50 kHz
• Dempingsfactor (SPEAKERS A)
1 kHz, 8 Ω .................................................................. 150 of meer
• Maximaal effectief uitgangsvermogen (JEITA)
[alleen modellen voor Azië en Midden/Zuid-Amerika]
(1 kHz, 10% THV, 8 Ω) ....................................................... 85 W
• Ingangsgevoeligheid/ingangsimpedantie
PHONO (MM) ....................................................... 3,5 mV/47 kΩ
Cd, enz. ................................................................. 200 mV/47 kΩ
• Maximaal ingangssignaal
PHONE (MM) (1 kHz, 0,003% THV) .................. 60 mV of meer
Cd, enz. (1 kHz, 0,5% THV) ................................... 2,2 V of meer
• Uitgangsniveau/uitgangsimpedantie
Cd, enz. (Invoer 1 kHz, 200 mV)
REC ................................................................... 200 mV/1,0 kΩ
Cd enz. (Invoer 1 kHz, 200 mV, 8 Ω)
PHONES ............................................................ 340 mV/470 Ω
• Frequentierespons
Cd, enz. (20 Hz tot 20 kHz) ......................................... 0 ± 0,5 dB
Cd, enz., PURE DIRECT aan (10 Hz tot 100 kHz) ..... 0 ± 1,0 dB
• RIAA-aanpassingsafwijking
PHONO (MM) ................................................................ ± 0,5 dB
• Totale harmonische vervorming
PHONO (MM) naar REC
(20 Hz tot 20 kHz, 3 V) .................................... 0,025% of minder
CD, enz. naar SPEAKERS
(20 Hz tot 20 kHz, 25 W, 8 Ω) ......................... 0,015% of minder
• Signaal-ruisverhouding (IHF-A-netwerk)
PHONE (MM) (5 mV ingang kortgesloten) .......... 87 dB of meer
CD, enz., PURE DIRECT aan
(200 mV ingang kortgesloten) ............................. 100 dB of meer
• Overblijvende ruis (IHF-A-netwerk) ..................................... 30 µV
• Kanaalscheiding
Cd, enz. (5,1 kΩ ingang kortgesloten, 1/10 kHz)
......................................................................... 65/50 dB of meer
• Toonregelingskarakteristieken
BASS
Versterken/verzwakken (50 Hz) .................................... ± 10 dB
Wisselfrequentie .............................................................. 350 Hz
TREBLE
Versterken/verzwakken (20 kHz) .................................. ± 10 dB
Wisselfrequentie ............................................................. 3,5 kHz
• Continue loudness-regeling
Demping (1 kHz) ................................................................ –30 dB
• Versterkingsvolgfout (0 tot –99 dB) ...................... 0,5 dB of minder
FM-GEDEELTE
• Afstembereik
[modellen voor V.S. en Canada] ..................... 87,5 tot 107,9 MHz
[modellen voor Azië en Midden/Zuid-Amerika]
................................................ 87,5/87,50 tot 107,9/108,00 MHz
[modellen voor Europa, Rusland en Australië]
.................................................................. 87,50 tot 108,00 MHz
• 50 dB dempingsgevoeligheid (IHF, 1 kHz, 100% MOD.)
Mono ................................................................ 3,0 µV (20,8 dBf)
• Signaal-ruisverhouding (IHF)
Mono/stereo .............................................................. 74 dB/70 dB
38 Nl
• Harmonische vervorming (1 kHz)
Mono/stereo ................................................................. 0,3%/0,3%
AM-GEDEELTE
• Afstembereik
[modellen voor V.S. en Canada] ........................ 530 tot 1710 kHz
[modellen voor Azië en Midden/Zuid-Amerika]
......................................................... 530/531 tot 1710/1611 kHz
[modellen voor Europa, Rusland en Australië]
..........................................................................531 tot 1611 kHz
ALGEMEEN
• Voeding
[model voor V.S. en Canada] ............. 120 V wisselstroom, 60 Hz
[modellen voor Midden/Zuid-Amerika]
.............................. 110-120/220-240 V wisselstroom, 50/60 Hz
[model voor Australië] ....................... 240 V wisselstroom, 50 Hz
[model voor Europa en Rusland] ....... 230 V wisselstroom, 50 Hz
[Model voor Azië] ................. 220-240 V wisselstroom, 50/60 Hz
• Stroomverbruik ...................................................................... 150 W
• Stroomverbruik in wachtstand ............................... 0,5 W of minder
• Stroomverbruik in wachtstand YID-W10
(YID-W10-aansluiting) ...................................... 1,2 W of minder
• Stroomverbruik bij opladen van iPod ..................... 30 W of minder
• Maximaal stroomverbruik
[alleen modellen voor Midden/Zuid-Amerika]
(8 Ω , 1 kHz, 10% THV) .................................................... 280 W
• Afmetingen (B × H × D) ................................. 435 × 151 × 387 mm
• Gewicht ................................................................................... 8,8 kg
* Technische gegevens kunnen zonder kennisgeving gewijzigd
worden.
Beperkte garantie voor de Europese Economische Ruimte en Zwitserland
Hartelijk dank dat u een Yamaha-product hebt gekozen. In het onwaarschijnlijke geval dat uw Yamaha-product tijdens de garantie dient te worden
gerepareerd, dient u contact op te nemen met de dealer bij wie u het hebt gekocht. Indien u moeilijkheden ervaart, gelieve dan contact op te nemen met de
vertegenwoordiging van Yamaha in uw land. U vindt de gegevens op onze website (http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor
inwoners van het V.K.).
Er wordt gegarandeerd dat het product vrij is van gebreken in fabricage en materialen voor een periode van twee jaar te rekenen vanaf de originele aankoop.
Yamaha zorgt ervoor, met inachtneming van onderstaande voorwaarden, dat een product dat gebreken vertoont, wordt gerepareerd of dat om het even
welke onderdelen worden gerepareerd of vervangen (naar goeddunken van Yamaha) zonder kosten voor de onderdelen of werkuren. Yamaha behoudt zich
het recht voor om een product te vervangen door een gelijkaardig met dezelfde eigenschappen en waarde, indien een model niet meer leverbaar is of het
onrendabel is dit te repareren.
Voorwaarden
1. De originele factuur of de kassabon (met vermelding van de aankoopdatum, de productcode en de naam van de dealer) MOET worden gevoegd bij het
2.
3.
4.
5.
6.
7.
8.
product dat gebreken vertoont, samen met een verklaring waaruit het gebrek blijkt. In geval van afwezigheid van dit duidelijk aankoopbewijs, behoudt
Yamaha zich het recht voor om gratis service te weigeren en kan het product op kosten van de klant worden teruggezonden.
Het product MOET zijn gekocht bij een ERKENDE Yamaha dealer binnen de Europese Economische Ruimte (EEA) of Zwitserland.
Het product mag geen wijzigingen of veranderingen hebben ondergaan, tenzij deze schriftelijk door Yamaha werden toegestaan.
Het volgende is van garantie uitgesloten:
a. Regelmatig onderhoud of reparaties of vervanging van onderdelen vanwege normale slijtage.
b. Schade die voortkomt uit:
(1) Reparaties uitgevoerd door de klant zelf of een ongemachtigde derde.
(2) Een onjuiste verpakking of oneigenlijk gebruik wanneer het product door de klant wordt verstuurd. Het is belangrijk te weten dat het de
verantwoordelijkheid is van diegene die het product terugstuurt dat het product adequaat is ingepakt wanneer hij of zij het product terugstuurt met
het oog op reparatie.
(3) Oneigenlijk gebruik, met inbegrip van maar niet beperkt tot (a) verzuim om het product voor normale doeleinden te gebruiken of te gebruiken
overeenkomstig de instructies van Yamaha met betrekking tot eigenlijk gebruik, onderhoud en opslag, en (b) installatie of gebruik van het
product op een manier die niet overeenkomt met de van toepassing zijnde technische of veiligheidsnormen in de landen van gebruik.
(4) Ongevallen, blikseminslag, waterschade, brandschade, een onjuiste ventilatie, lekkende batterijen of een oorzaak die buiten de controle van
Yamaha ligt.
(5) Gebreken aan het systeem waarin het product wordt ingebouwd en/of onverenigbaarheid met derde producten.
(6) Gebruik van een product dat in de Europese Economische Ruimte en/of Zwitserland werd ingevoerd, maar niet door Yamaha, en dat niet voldoet
aan de technische of veiligheidsnormen van het land van gebruik en/of de standaardspecificaties van producten die door Yamaha in de Europese
Economische Ruimte en/of Zwitserland worden verkocht.
Indien de garantie verschilt tussen het land van aankoop en het land van gebruik, zal de garantie van het land van gebruik van toepassing zijn.
Yamaha kan niet aansprakelijk worden gesteld voor verlies of beschadiging, hetzij rechtstreekse schade of gevolgschade of anders, behalve voor de
reparatie of vervanging van het product.
Maak kopieën van standaardinstellingen of -gegevens omdat Yamaha niet aansprakelijk kan worden gesteld voor om het even welke wijzigingen aan of
verlies van dergelijke instellingen of gegevens.
Deze garantie heeft noch invloed op de statutaire rechten van klanten die van toepassing zijn binnen het kader van de nationale wetgevingen, noch op de
rechten van klanten ten opzichte van de dealer die voortkomen uit hun overeenkomst tot verkoop/aankoop.
Informatie voor gebruikers over inzameling en verwijdering van oude
apparaten en gebruikte batterijen
Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat gebruikte
elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen
huishoudelijk afval.
Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruikte
batterijen deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving
en de instructies 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en
voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden
kunnen voordoen door ongepaste afvalverwerking.
Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact
opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de
artikelen heeft gekocht.
[Informatie over verwijdering in andere landen buiten de Europese Unie]
Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan
alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van
verwijderen.
Opmerking bij het batterijteken (onderste twee voorbeelden):
Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat geval voldoet het aan
de eis en de richtlijn, die is opgesteld voor het betreffende chemisch product.
39 Nl
ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ
ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.
1
Для обеспечения наилучшего результата,
пожалуйста, внимательно прочитайте данную
инструкцию. Храните ее в безопасном месте для
будущих справок.
2 Данную аудиосистему следует устанавливать в
хорошо проветриваемом, прохладном, сухом,
чистом месте вдали от прямого воздействия
солнечных лучей, источников тепла, вибрации,
пыли, влаги и/или холода. Для обеспечения
надлежащей вентиляции вокруг аппарата
оставьте свободным.
Сверху: 30 см
Сзади: 20 см
По сторонам: 20 см
3 Во избежание шумов и помех, данный аппарат
следует размещать на некотором расстоянии от
других электрических приборов, двигателей или
трансформаторов.
4 Во избежание накопления влаги внутри данного
аппарата, что может вызвать электрошок, пожар,
привести к поломке данного аппарата, и/или
представлять телесное повреждение, не следует
размещать данный аппарат в среде, подверженной
резким изменениям температуры с холодной на
жаркую, или в среде с повышенной влажностью
(например, в комнате с увлажнителем воздуха).
5 Не устанавливайте данный аппарат в местах, где
есть риск падения других посторонних объектов
на данный аппарат и/или где данный аппарат
может подвергнуться попаданию капель брызг
жидкостей. На крышке данного аппарата, не
следует располагать:
– Другие компоненты, так как это может
привести к поломке и/или обесцвечиванию
поверхности данного аппарата.
– Горящие объекты (например, свечи), так как
это может привести к пожару, поломке данного
аппарата и/или представлять телесное
повреждение.
– Емкости с жидкостями, так как при их падении
жидкости могут вызвать поражение
пользователя электрическим током и/или
привести к поломке данного аппарата.
6 Во избежание прерывания охлаждения данного
аппарата, не следует покрывать данный аппарат
газетой, скатертью, занавеской и т.д. Повышение
температуры внутри данного аппарата может
привести к пожару, поломке данного аппарата
и/или представлять телесное повреждение.
7 Пока все соединения не завершены, не следует
подключать данный аппарат к розетке.
8 Не используйте данный аппарат, установив его
верхней стороной вниз. Это может привести к
перегреву и возможной поломке.
9 Не применяйте силу по отношению к
переключателям, ручкам и/или проводам.
10 При отсоединении силового кабеля питания от
розетки, вытягивайте его, удерживая за вилку; ни
в коем случае не тяните кабель.
11 Не применяйте различные химические составы
для очистки данного аппарата; это может
привести к разрушению покрывающего слоя.
Используйте чистую сухую ткань.
i Ru
12 Используйте данный аппарат с соблюдением
напряжения, указанном на данном аппарате.
Использование данного аппарата при более высоком
напряжении, превышающем указанное, является
опасным, и может стать причиной пожара, поломки
данного аппарата, и/или представлять телесное
повреждение. Yamaha не несет ответственности за
любую поломку или ущерб вследствие использования
данного аппарата при напряжении, не
соответствующем указанному напряжению.
13 Во избежание поломки от молнии, отключите
силовой кабель питания от розетки во время
электрической бури.
14 Не пробуйте модифицировать или починить
данный аппарат. При необходимости свяжитесь с
квалифицированным сервисный центром
Yamaha. Корпус аппарата не должен открываться
ни в коем случае.
15 Если вы не собираетесь использовать данный
аппарат в течение продолжительного
промежутка времени (например, во время
отпуска), отключите силовой кабель
переменного тока от розетки.
16 Перед тем как прийти к заключению о поломке
данного аппарата, обязательно изучите раздел
“УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ”,
описывающий часто встречающиеся ошибки во
время использования.
17 Перед перемещением данного аппарата выключите
его нажатием кнопки A, а затем отсоедините
силовой кабель переменного тока от розетки.
18 При внезапном изменении окружающей
температуры образовывается конденсация.
Отсоедините силовой кабель питания от сети и не
пользуйтесь аппаратом.
19 Аппарат может нагреваться при его
продолжительном использовании. Отключите
питание, затем дайте аппарату остыть.
20 Данный аппарат следует устанавливать возле
розетки переменного тока, куда можно свободно
протянуть силовой кабель.
21 Батарейки не должны подвергаться нагреву от
солнечных лучей, огня или похожих источников.
22 Излишнее звуковое давление от внутриушных
телефонов и наушников может привести к потере
слуха.
Этот аппарат не отключается от источника переменного
тока, пока он подключен к розетке переменного тока,
даже если он выключен с помощью кнопки A или
переведен в режим ожидания с помощью кнопки A
пульта ДУ. В этом режиме электропотребление данного
аппарата снижается до минимума.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ
ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ
ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.
Эту наклейку необходимо использовать для
аппарата, у которого во время работы может
нагреваться верхняя крышка.
СОДЕРЖАНИЕ
ПОЛЕЗНЫЕ ФУНКЦИОНАЛЬНЫЕ
ВОЗМОЖНОСТИ ......................................... 2
ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ .......3
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И
ФУНКЦИОНАЛЬНЫЕ
ВОЗМОЖНОСТИ ......................................... 4
НАСТРОЙКА МЕНЮ OPTION ДЛЯ
КАЖДОГО ИСТОЧНИКА ВВОДА .......30
Элементы меню Option ..................................... 30
ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ .......32
Изменение параметров меню ADVANCED
SETUP .............................................................. 32
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .....33
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....38
ПОДГОТОВКА
ПОДГОТОВКА
Фронтальная панель ............................................ 4
Дисплей передней панели ................................... 6
Задняя панель ........................................................ 7
Пульт ДУ ................................................................ 8
Использование пульта ДУ .................................. 9
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
ВВЕДЕНИЕ
ВВЕДЕНИЕ
ПОДКЛЮЧЕНИЯ ............................................ 10
ОСНОВНЫЕ
ФУНКЦИИ
Подключение динамиков и компонентов
источников ....................................................... 10
Подключение антенн диапазона FM и AM ...... 12
Подключение кабеля питания ......................... 12
ОСНОВНЫЕ ФУНКЦИИ
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ .......... 13
ДОПОЛНИТЕЛЬНЫЕ
ФУНКЦИИ
Воспроизведение звука источника ................. 13
Настройка тембра .............................................. 14
Запись с источника ............................................. 16
Использование таймера спящего режима .... 16
НАСТРОЙКА ДИАПАЗОНА FM/AM ...... 17
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИЯ
Автоматическая настройка .............................. 17
Ручная настройка ................................................ 18
Автоматическая предустановка станций
(только для станций в диапазоне FM) ....... 19
Ручная предустановка станций ........................ 20
Вызов предустановленной станции ................ 21
Удаление станции из списка предустановок ..... 21
Полная очистка списка предустановок ......... 22
Прием информации Radio Data System
(только для станций в диапазоне FM) ....... 23
Функция поиска TP (только для станций в
диапазоне FM) ................................................. 24
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ
ИЗ КОМПОНЕНТА iPhone/iPod/
Bluetooth™ ...................................................... 25
Использование Универсальной Док-станции
для iPod ............................................................. 26
Использование беспроводной системы для
iPod .................................................................... 27
Использование беспроводного Bluetoothаудиоресивера ................................................. 28
Русский
1 Ru
ПОЛЕЗНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
ПОЛЕЗНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
С помощью этого аппарата можно выполнить описанные ниже действия:
*
Улучшить качество звука с помощью функции Pure Direct
➡ стр. 14
Воспроизводить музыку с устройства iPhone/iPod* или
компонента Bluetooth*
➡ стр. 25
Слушать радио в диапазонах FM и AM
➡ стр. 17
Принимать и отображать информацию Radio Data System
➡ стр. 23
Усиливать низкочастотные звуки путем подключения
сабвуфера
➡ стр. 10
Использовать пульт дистанционного управления этого
устройства для работы с проигрывателем компакт-дисков
Yamaha
➡ стр. 8
Экономить энергию благодаря функции автоматического
выключения питания
➡ стр. 32
Необходим дополнительный аппарат Yamaha
iPhone, iPod
iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками корпорации Apple Inc.,
зарегистрированными в США и других странах.
Bluetooth™
Bluetooth - это зарегистрированная торговая марка Bluetooth SIG, и используется Yamaha в соответствии
с договором лицензии.
• Символом y помечается совет для облегчения управления.
• Некоторые операции можно выполнить как с помощью кнопок на фронтальной панели самого аппарата, так и с
помощью кнопок пультов ДУ. Если кнопки на аппарате и пульте ДУ имеют разные названия, то названия кнопок
пульта ДУ указываются в скобках.
• Данная инструкция по эксплуатации отпечатана до начала производства. Конструкция и технические
характеристики могут частично изменяться с целью усовершенствования и для достижения других целей. В случае,
если имеются различия между инструкцией и аппаратом, приоритет отдается аппарату.
2 Ru
ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ
ПРИЛАГАЕМЫЕ ПРИНАДЛЕЖНОСТИ
Убедитесь в наличии перечисленных ниже компонентов.
Рамочная
АМ-антенна
ВВЕДЕНИЕ
Пульт ДУ
Комнатная
FМ-антенна
Батарейки (×2)
(AA, R6, UM-3)
■
Примечания о пульте ДУ и батарейках
3 Ru
Русский
• Избегайте попадания воды или других жидкостей на пульт ДУ.
• Не роняйте пульт ДУ.
• Не храните и не оставляйте пульт ДУ в таких местах:
– с высокой влажностью, например, рядом с ванной;
– с высокой температурой, например, рядом с обогревателем или печью;
– с очень низкими температурами;
– с большой концентрацией пыли.
• Для пульта ДУ используйте батарейки типа AA, R6, UM-3.
• Вставьте батарейки в соответствии с метками полярности (+ и -).
• При уменьшении рабочего диапазона пульта ДУ замените все батарейки.
• Если батарейки разрядятся, немедленно извлеките их из пульта ДУ, чтобы избежать взрыва или утечки кислоты.
• Обнаружив утечку жидкости на батарейках, немедленно избавьтесь от таких батареек, ни в коем случае не
прикасаясь к вытекшему веществу. Если вытекшее вещество попало на кожу, в глаза или рот, промойте место
попадания водой и немедленно обратитесь к врачу. Перед установкой новых батареек тщательно очистите отсек
для батареек.
• Не используйте старые батарейки вместе с новыми. Это может привести к сокращению срока службы новых
батареек или к протеканию старых батареек.
• Не используйте различные типы батареек одновременно (например, щелочные и марганцевые). Похожие внешне
батарейки могут иметь разные характеристики.
• Перед установкой новых батареек начисто протрите отсек для батареек.
• Утилизируйте батарейки согласно местному законодательству.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ
ВОЗМОЖНОСТИ
Фронтальная панель
1 A (питание)
Включает и отключает питание аппарата
(смотрите стр. 13).
Положение Включено: нажат внутрь
Положение Выключено: отжат наружу
Примечание
Даже в выключенном состоянии или в режиме ожидания
данный аппарат потребляет небольшое количество энергии.
2 Индикатор питания
Индикация осуществляется описанным ниже образом:
Яркое свечение: питание включено
Тусклое свечение: режим ожидания
Выключен: питание отключено
Примечание
При зарядке iPhone/iPod, когда аппарат находится в режиме
ожидания, индикатор питания будет ярко светиться.
3 SPEAKERS A/B
Включение или выключение комплекта
динамиков, подключенного к разъемам
SPEAKERS A и/или SPEAKERS B на задней
панели, каждый раз при нажатии
соответствующей кнопки (смотрите стр. 13).
4 TP
Производит автоматический поиск станций,
передающих программу дорожных сообщений
(TP) (смотрите стр. 24).
4 Ru
5 INFO
Включение и изменение режима отображения
Radio Data System, если источником ввода выбран
TUNER (смотрите стр. 23).
Изменение данных воспроизведения о композиции
на iPhone/iPod, если в качестве источника ввода
выбран DOCK (смотрите стр. 26).
Примечание
Данные воспроизведения отображаются только для
устройств iPhone/iPod, которые подключены с помощью
Универсальной Док-станции для iPod.
6 MEMORY
Сохранение текущей FM/AM-станции в качестве
предустановки, если источником ввода выбран
TUNER (смотрите стр. 20).
7 CLEAR
Удаление текущей FM/AM-станции в качестве
предустановки, если источником ввода выбран
TUNER (смотрите стр. 21).
8 Дисплей передней панели
Отображение информации о рабочем состоянии
данного аппарата.
9 PRESET j / i
Выбор предустановленной FM/AM-станции, если
источником ввода выбран TUNER (смотрите стр. 21).
0 FM, AM
Включение FM/AM-тюнера в диапазоне FM или
AM, если источником ввода выбран TUNER
(смотрите стр. 17).
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
A TUNING jj / ii
Выбор частоты настройки, если в качестве
источника ввода выбран TUNER (смотрите стр. 17).
ВВЕДЕНИЕ
B Сенсор ДУ
Прием инфракрасных сигналов от пульта ДУ.
C PURE DIRECT и индикатор
Прослушивание источника с максимально чистым
звучанием (смотрите стр. 14). При включении
этой функции ее индикатор сверху светится, а
дисплей фронтальной панели выключается.
D Гнездо PHONES
Вывод звука на наушники для индивидуального
прослушивания.
Примечание
Перед подключением наушников к гнезду PHONES
нажимайте кнопку SPEAKER A/B, пока индикаторы SP
A/B не погаснут.
E Регулятор BASS
Увеличение или уменьшение тембра низких
частот. В центральном положении обеспечивается
плоская характеристика (смотрите стр. 14).
F Регулятор TREBLE
Увеличение или уменьшение тембра высоких
частот. В центральном положении обеспечивается
плоская характеристика (смотрите стр. 14).
G Регулятор BALANCE
Настройка звукового баланса левого и правого
динамиков для компенсации разницы громкости,
вызванной расположением динамиков или
характеристиками комнаты, в которой
осуществляется прослушивание (смотрите стр. 14).
H Регулятор LOUDNESS
Сохранение полного тонального диапазона при
любом уровне громкости, благодаря чему
компенсируется снижение чувствительности слуха
к волнам высоких и низких частотных диапазонов
при низком уровне громкости (смотрите стр. 15).
I Селектор INPUT
Выбор источника ввода, который требуется
прослушать.
J Регулятор VOLUME
Увеличение или уменьшение уровня громкости
звука.
Примечание
Не влияет на уровень громкости звука для гнезд REC.
Русский
5 Ru
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Дисплей передней панели
1 Индикаторы SP (SPEAKERS) A/B
Загораются в соответствии с выбранным
источником ввода.
Если выбраны оба набора динамиков, загорятся
оба индикатора.
2 Индикаторы источников ввода
Яркое свечение обозначает текущий выбранный
источник ввода.
3 Индикатор PRESET
Загорается при вызове предустановленной
радиостанции. Мигает во время использования
функции автоматической предустановки станций
для сканирования FM-станций и занесения их в
предустановки.
4 Индикатор MEMORY
Загорается или мигает при сохранении FM/AMстанции в качестве предустановленной.
5 Индикатор TUNED
Загорается, когда принимается станция в
диапазоне FM или AM.
6 Индикатор STEREO
Загорается, когда данный аппарат принимает
сильный для стереофонической FM-трансляции.
7 Индикатор TP
Загорается, когда принимается станция с
программой дорожных сообщений (TP). Мигает
при поиске станции с программой дорожных
сообщений.
8 Индикатор SLEEP
Загорается при включении таймера ночного
режима.
9 Индикатор MUTE
Мигает при включении функции MUTE.
6 Ru
0 Индикатор P
Загорается при выборе номера предустановки.
Мигает при занесении радиостанции в
предустановленные.
A Многоцелевой дисплей
Отображается информация о настройке и
изменении параметров.
B Индикатор громкости
Отображается информация о текущем уровне
громкости.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
УПРАВЛЕНИЯ И
И ФУНКЦИОНАЛЬНЫЕ
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
ВОЗМОЖНОСТИ
ЭЛЕМЕНТЫ
Задняя панель
ВВЕДЕНИЕ
1 Разъем GND
Используются для подключения проигрывателя
(смотрите стр. 10).
2 Гнезда TAPE
Используются для подключения магнитофонной
деки (смотрите стр. 10).
3 Разъемы антенн
Используются для подключения антенн
диапазонов FM и AM (смотрите стр. 12).
4 Гнездо DOCK
Используются для подключения дополнительной
Универсальной Док-станции Yamaha для iPod
(такой как YDS-12), беспроводной системы
подключения для iPod (YID-W10) или
беспроводного Bluetooth-аудиоресивера (YBA-10)
(смотрите стр. 25).
0 Переключатель POWER MANAGEMENT
Используется для включения или выключения
функции автоматического отключения питания.
Если эта функция включена, данный аппарат
автоматически перейдет в режим ожидания по
прошествии некоторого времени бездействия
(доступны 3 варианта настройки; смотрите
стр. 32).
A Разъемы SPEAKERS
Используются для подключения динамиков
(смотрите стр. 10).
B Переключатель IMPEDANCE SELECTOR
Используется для выбора настроек сопротивления
(смотрите стр. 11).
5 Кабель питания
Для подключения аппарата к розетке сети
переменного тока (смотрите стр. 12).
6 Гнезда PHONO
Используются для подключения проигрывателя
(смотрите стр. 10).
7 Гнезда CD
Используются для подключения проигрывателя
компакт-дисков (смотрите стр. 10).
Русский
8 Гнезда LINE 1-2
Используются для подключения
аудиокомпонентов (смотрите стр. 10).
9 Гнездо SUBWOOFER OUT
Используется для подключения сабвуфера со
встроенным усилителем (смотрите стр. 10).
7 Ru
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Пульт ДУ
В этом разделе описаны функции всех кнопок
пульта ДУ для данного аппарата или
проигрывателя компакт-дисков Yamaha.
3 DIMMER
Изменение яркости дисплея фронтальной панели.
Повторно нажимая эту кнопку, можно выбрать
один из 3 уровней яркости.
y
Эта настройка сохранится даже в случае выключения
устройства.
4 SLEEP
Установка таймера спящего режима (смотрите
стр. 16).
5 Кнопки выбора источника
Выбор источника ввода, который требуется
прослушать.
y
• Названия источников ввода соответствуют
наименованиям соединительных разъемов на задней
панели.
• Чтобы выбрать TUNER для источника ввода при
управлении аппаратом с помощью пульта
дистанционного управления, нажмите на пульте
кнопку FM или AM.
6 OPTION
Включение и выключение меню OPTION
(смотрите стр. 30).
7 SPEAKERS A/B
Включение и выключение набора динамиков,
подключенных к разъемам SPEAKERS A и/или
SPEAKERS B на задней панели этого аппарата,
при нажатии соответствующей кнопки.
8 MUTE
Приглушение звука. Нажмите еще раз, чтобы
восстановить звук на прежнем уровне громкости.
9 VOLUME +/–
Увеличение или уменьшение уровня громкости
звука.
Примечание
Не влияет на уровень громкости звука для гнезд REC.
■ Общие элементы управления
Перечисленные ниже кнопки используются
независимо от выбранного источника ввода.
1 Передатчик инфракрасных сигналов
Передача сигналов в инфракрасном диапазоне.
2 A (питание)
Включение данного аппарата или перевод его в
режим ожидания.
Примечание
Эта кнопка действует, только если кнопка A (питание)
на фронтальной панели включена.
8 Ru
0 RETURN
Возврат в предыдущий раздел меню или скрытие
меню во время использования меню Option
(смотрите стр. 30).
A B / C / D / E / ENTER
Выбор и назначение элементов меню Option
(смотрите стр. 30).
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
■ Элементы управления iPod
Перечисленные ниже кнопки используются, когда
в качестве источника ввода выбран TUNER.
Перечисленные ниже кнопки можно
использовать, когда в качестве источника ввода
для прослушивания iPhone/iPod выбран DOCK.
Дополнительные сведения смотрите на стр. 25.
B TP
Производит автоматический поиск станций,
передающих программу дорожных сообщений
(TP) (смотрите стр. 24).
C PRESET j / i
Выбор предустановленной FM/AM-станции, если
источником ввода выбран TUNER (смотрите стр. 21).
D FM, AM
Выбор значения TUNER для источника ввода и
переключение FM/AM-тюнера в диапазон FM или
AM (смотрите стр. 17).
E INFO
Включение и изменение режима отображения
Radio Data System, если источником ввода выбран
TUNER (смотрите стр. 23).
0 REPEAT
A MENU/ Ee / b / a / ENTER
E INFO
ВВЕДЕНИЕ
■ Элементы управления FM/AM
F SHUFFLE
G B
H C
■ Управление проигрывателем
компакт-дисков Yamaha
Следующие кнопки могут быть использованы для
управления проигрывателем компакт-дисков Yamaha,
когда в качестве источника ввода выбран компакт-диск.
I Кнопки управления проигрывателем
компакт-дисков Yamaha
• s
Остановка воспроизведения
• e
Приостановка воспроизведения
• p
Начало воспроизведения
• DISC SKIP Переход к следующему диску в
переключателе компакт-дисков
• b
Переход назад
• a
Переход вперед
•
• w
• f
Извлечение диска
Перемотка назад
Перемотка вперед
Примечание
Даже при использовании проигрывателя компакт-дисков
Yamaha могут быть недоступны некоторые компоненты и
функции. Дополнительные сведения см. в инструкции по
эксплуатации подключаемого компонента.
Использование пульта ДУ
■ Установка батареек
■ Рабочий диапазон
Пульт ДУ передает направленные инфракрасные лучи.
При управлении с помощью пульта ДУ обязательно
направляйте его на сенсор ДУ, расположенный на
передней панели данного аппарата.
Батарейки AA, R6, UM-3
Около 6 м
Русский
Пульт ДУ
9 Ru
ПОДКЛЮЧЕНИЯ
ПОДКЛЮЧЕНИЯ
Подключение динамиков и компонентов источников
ВНИМАНИЕ
• Не подключайте этот аппарат или другие компоненты к источнику главного питания, пока не будет
завершено подключение всех компонентов.
• Все подключения должны быть правильными: L (левый) к L, R (правый) к R, “+” к “+” и “–” к “–”.
Если подключение выполнено ненадлежащим образом, из динамиков не будет выводиться звук, а
если не соблюдена полярность динамиков, звук будет неестественным с пониженным уровнем нижних
частот. См. инструкцию по эксплуатации каждого из компонентов.
• Для аудиокомпонентов используйте кабели с разъемами RCA (за исключением подключения к
динамикам и гнездам DOCK).
• Перед подключением динамиков следует выставить селектор IMPEDANCE SELECTOR в нужное
положение. Подробнее смотрите на стр.11.
• Избегайте соприкосновения оголенных частей кабелей динамиков друг с другом или с металлическими частями
этого аппарата. В противном случае это может стать причиной повреждения аппарата и/или динамиков.
Проигрыватель
Магнитофонная
дека
Аудиовыход
Аудиовыход
GND
Сведения о других
компонентах,
подключаемых к
этому аппарату,
смотрите на стр. 25.
Динамики A
Аудиовход
Аудиовыход
Аудиовыход
Аудиовыход
Аудиовход
Проигрыватель DVD-проигрыватель Устройство записи Сабвуфер
и т. п.
компакт-дисков и т. п.
компакт-дисков
Динамики B
y
• Гнезда PHONO предназначены для подключения проигрывателя со звукоснимающей головкой MM.
• Подсоедините проигрыватель к разъему GND для уменьшения шумов сигнала. Однако для некоторых
проигрывателей меньшее количество шума наблюдается без подключения разъема GND.
10 Ru
ПОДКЛЮЧЕНИЯ
■ Переключатель IMPEDANCE
SELECTOR
ВНИМАНИЕ
Положение
переключа
теля
Уровень сопротивления
HIGH
• При использовании одного комплекта (A
или B), сопротивление каждого динамика
должно составлять 8 Ω или выше.
• При одновременном использовании двух
комплектов (A и B) сопротивление
каждого динамика должно составлять
16 Ω или выше.
• При подключении с помощью кабеля biwire сопротивление каждого динамика
должно составлять 8 Ω или выше.
Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.
LOW
• При использовании одного комплекта (A
или B), сопротивление каждого динамика
должно составлять 4 Ω или выше.
• При одновременном использовании двух
комплектов (A и B) сопротивление
каждого динамика должно составлять 8 Ω
или выше.
• При подключении с помощью кабеля biwire сопротивление каждого динамика
должно составлять 4 Ω или выше.
Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.
При подключении с помощью кабеля Bi-wire звук канала
низкочастотного динамика отделен от соединенного
канала среднечастотного и высокочастотного
динамиков. Динамики, поддерживающие подключение с
помощью кабеля Bi-wire, оснащены четырьмя
разъемами с клеммами. С помощью этих двух наборов
разъемов звук динамиков можно выводить по двум
независимым каналам. C помощью этих соединений
динамики средних и высоких частот можно подключить к
одному набору разъемов, а динамик низких частот – к
другому набору разъемов.
Данный аппарат
ПОДГОТОВКА
Не изменяйте положение переключателя
IMPEDANCE SELECTOR при включенном
питании аппарата, поскольку это может привести
к его повреждению.
Если включить аппарат не удается, переключатель
IMPEDANCE SELECTOR может не полностью
находиться в одном из положений. Если это так,
отсоедините кабель питания и до конца поверните
переключатель в одно из положений.
Выберите положение переключателя (LOW или
HIGH) в зависимости от сопротивления
динамиков системы.
■ Подключение с помощью кабеля Bi-wire
Динамик
Аналогичным образом подключите кабели
динамиков к другому набору разъемов.
ВНИМАНИЕ
При подключении с помощью кабеля Bi-wire
установите переключатель IMPEDANCE
SELECTOR в положение HIGH или LOW в
зависимости от сопротивления динамиков:
8 Ω или больше: HIGH
4 Ω или больше: LOW
Смотрите стр. 11 для получения дополнительных
сведений о Переключатель IMPEDANCE
SELECTOR.
Примечание
При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели динамика.
y
Для использования подключения с помощью кабеля Biwire нажмите кнопки SPEAKERS A и SPEAKERS B на
фронтальной панели или пульте ДУ так, чтобы
индикаторы SP A и B на фронтальной панели загорелись.
■ Подключение кабелей динамиков
Снимите
около 10 мм
изоляции с
каждого конца
кабеля
подключения
динамиков.
SPEAKERS A/B
При подключении кабелей к разъемам динамиков
вставляйте только оголенный кабель. Если вставить
изолированный кабель, соединение может оказаться
слабым и звук не будет слышен.
SPEAKERS A/B
11 Ru
Русский
Примечание
ПОДКЛЮЧЕНИЯ
Подключение антенн диапазона FM и AM
Комнатные антенны для приема вещания в диапазоне FM и AM входят в комплект поставки этого
аппарата. В целом эти антенны обеспечивают прием сигнала достаточной силы. Подключите каждую из
антенн к соответствующему разъему.
Примечание
При плохом качестве приема установите наружную антенну. Для получения более подробной информации о внешних
антеннах обратитесь к ближайшему авторизированному дилеру Yamaha или в сервисный центр.
Наружная FM-антенна
Наружная АМ-антенна
Используйте провод с
виниловым покрытием
длиной 5—10 м,
проложенный на улицу
через окно.
Комнатная
FM-антенна
(входит в
комплект
поставки)
Рамочная АМантенна (входит
в комплект
поставки)
• Рамочная АМ-антенна
должна всегда оставаться
подключенной, даже при
подключении к аппарату
наружной АМ-антенны.
• Рамочная АМ-антенна
должна быть установлена
на достаточном
расстоянии от аппарата.
Заземление (разъем GND)
Для обеспечения максимальной безопасности и уменьшения помех, подключите
разъем GND антенны к хорошему заземлению. Хорошим заземлением может
служить металлический штырь, введенный в сырую землю.
■ Сборка поставляемой рамочной АМантенны
■ Подключение провода рамочной АМантенны
Подключение кабеля питания
После завершения всех остальных подключений
вставьте кабель питания в розетку сети
переменного тока.
12 Ru
К розетке сети
переменного
тока с
использованием
кабеля питания
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
ВНИМАНИЕ
При воспроизведении компакт-дисков, использующих технологию DTS, следует соблюдать особую осторожность.
В результате воспроизведения компакт-дисков на основе технологии DTS на проигрывателе компактдисков, не поддерживающем технологию DTS, будет слышен лишь шум, которым может повредить
динамики. Убедитесь, что проигрыватель компакт-дисков поддерживает воспроизведение компакт-дисков,
использующих технологию DTS. Кроме того, перед тем, как начать прослушивание компакт-диска,
использующего технологию DTS, проверьте уровень громкости звука проигрывателя компакт-дисков.
Воспроизведение звука источника
3
Нажмите кнопку SPEAKERS A и/или
SPEAKERS B на фронтальной панели или
пульте ДУ, чтобы выбрать динамики A и/
или динамики B.
При включении набора динамиков A или
набора динамиков B на дисплее фронтальной
панели отобразится индикатор SP A или SP B
соответственно (смотрите стр. 6).
A (питание)
Селектор INPUT
VOLUME
A (питание)
• Если используется один набор динамиков,
подключенных с помощью кабеля Bi-wire, или
используются одновременно два набора динамиков
(A и B), убедитесь, что на дисплее фронтальной панели
отображаются индикаторы SP A и SP B.
• При использовании наушников выключите динамики.
SPEAKERS A/B
4
Начните воспроизведение источника.
Кнопки
выбора
источника
5
Для настройки уровня громкости звука
используйте регулятор VOLUME на
передней панели (или нажмите кнопку
VOLUME +/– на пульте ДУ).
FM, AM
ОСНОВНЫЕ
ФУНКЦИИ
Примечания
SPEAKERS A/B
y
VOLUME +/–
Можно выполнить настройки тембра с помощью
регуляторов BASS, TREBLE, BALANCE и LOUDNESS
или переключателя PURE DIRECT на передней панели
(смотрите стр. 14).
6
Завершив прослушивание, отожмите
кнопку A (питание) на фронтальной
панели, чтобы выключить аппарат.
y
Если нажать кнопку A (питание) на пульте ДУ при
нажатой кнопке A (питание) на передней панели,
аппарат перейдет в режим ожидания. Нажмите кнопку
A (питание) повторно, чтобы включить аппарат.
Нажмите кнопку A (питание) на фронтальной
панели, чтобы включить аппарат.
2
С помощью селектора INPUT на передней
панели (или нажав одну из кнопок
выбора FM или AM) выберите источник
ввода для прослушивания.
Русский
1
13 Ru
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
Настройка тембра
■ Настройка с помощью регуляторов
BASS и TREBLE
■ Использование переключателя PURE
DIRECT
Направляет входящие сигналы от используемых
аудиоисточников так, что входящие сигналы
минуют регуляторы BASS, TREBLE, BALANCE и
LOUDNESS, избежав таким образом каких-либо
искажений аудиосигналов и обеспечивая
максимально чистый звук.
Через несколько секунд загорится индикатор
PURE DIRECT и погаснет дисплей фронтальной
панели.
Переключатель PURE DIRECT
TREBLE
BASS
С помощью регуляторов BASS и TREBLE
осуществляется настройка тембра в области
высоких и низких частот.
В центральном положении обеспечивается
плоская характеристика.
BASS
Если кажется, что басов (низкочастотного звука)
недостаточно, усилить их можно вращением
регулятора по часовой стрелке. Если басов
слишком много, для их уменьшения поверните
регулятор в противоположном направлении.
Диапазон регулировки: от –10 дБ до +10 дБ (20 Гц)
Примечания
• Регуляторы BASS, TREBLE, BALANCE и LOUDNESS
не будут функционировать, пока активирована
функция PURE DIRECT.
• Эта настройка сохранится даже в случае выключения
устройства.
TREBLE
Если кажется, что высоких частот недостаточно,
усилить их можно вращением регулятора по
часовой стрелке. Если высоких частот слишком
много, для их уменьшения поверните регулятор
против часовой стрелки.
Диапазон регулировки: от –10 дБ до +10 дБ (20 кГц)
■ Настройка с помощью регулятора
BALANCE
BALANCE
Регулятор BALANCE управляет звуковым
балансом левой и правой динамиков для
компенсации разницы громкости, вызванной
расположением динамиков или характеристиками
комнаты, в которой осуществляется прослушивание.
14 Ru
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
■ Настройка с помощью регулятора
LOUDNESS
3
Поворачивайте регулятор LOUDNESS,
пока не будет достигнута нужная
громкость.
y
LOUDNESS
VOLUME
VOLUME +/–
После установки положения регулятора LOUDNESS
прослушивайте музыку, контролируя уровень громкости
с помощью регулятора. Если эффект настройки
регулятора громкости LOUDNESS слишком сильный
или слабый, повторно настройте положение регулятора
LOUDNESS.
ОСНОВНЫЕ
ФУНКЦИИ
Сохранение полного тонального диапазона при
любом уровне громкости, благодаря чему
компенсируется снижение чувствительности слуха
к волнам высоких и низких частотных диапазонов
при низком уровне громкости.
ВНИМАНИЕ
Если переключатель PURE DIRECT включен и
при этом регулятор LOUDNESS установлен на
определенный уровень, входящие сигналы
минуют элемент регулятор LOUDNESS, что
приводит к внезапному повышению уровня
громкости звука. Во избежание повреждения
слуха или динамиков после уменьшения уровня
громкости звука или после проверки
правильности настройки регулятора LOUDNESS
обязательно нажимайте переключатель PURE
DIRECT.
Переведите регулятор LOUDNESS в
положение FLAT.
2
С помощью регулятора VOLUME на
передней панели (или кнопок VOLUME +/–
пульта ДУ) задайте максимальный
уровень громкости звука, который будет
использоваться при прослушивании.
Русский
1
15 Ru
ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
Запись с источника
Использование таймера
спящего режима
Примечания
• Звук с текущего источника ввода выводится на гнезда
TAPE REC и LINE 1 REC. Если в качестве источника
ввода выбрано TAPE, звук выводится только на гнезда
LINE 1 REC. Если в качестве источника ввода выбрано
LINE 1, звук выводится только на гнезда TAPE REC.
• Для осуществления записи необходимо включить
данный аппарат.
• Регуляторы VOLUME, BASS, TREBLE, BALANCE и
LOUDNESS, а также переключатель PURE DIRECT
не функционируют во время записи с источника.
• Перед выполнением перезаписи, записи с компакт-дисков,
радио и т. д. ознакомьтесь с действующими законами об
авторском праве. Записав материалы, защищенные
авторским правом, можно нарушить эти законы.
С помощью этой функции осуществляется настройка
данного аппарата для перевода в режим ожидания по
истечению некоторого времени. Таймер спящего
режима удобно использовать в ситуациях, когда
нужно уснуть, а аппарат в это время осуществляет
запись или воспроизведение источника.
A (питание)
SLEEP
A (питание)
Селектор INPUT
Примечание
Таймер спящего режима можно установить лишь с пульта ДУ.
Кнопки
выбора
источника
1
FM, AM
Нажимайте кнопку SLEEP, чтобы выбрать
значение времени, через которое аппарат
перейдет в режим ожидания.
После каждого нажатия кнопки SLEEP
значение на дисплее фронтальной панели
будет изменяться, как показано ниже.
1
С помощью селектора INPUT на передней
панели (или с помощью одной из кнопок
выбора источника, или одной из кнопок
FM или AM на пульте ДУ) выберите
источник для записи.
При настройке значения таймера спящего
режима индикатор SLEEP продолжает мигать.
2
Воспроизведение источника и запись с
помощью записывающего устройства,
подключенного к гнездам REC (TAPE и/
или LINE 1) на задней панели. Смотрите.
стр. 10.
По завершению настройки таймера загорится
индикатор SLEEP на дисплее фронтальной панели.
16 Ru
y
Отключить таймер спящего режима можно
несколькими описанными ниже способами:
• Выберите параметр “Sleep Off”.
• Нажмите кнопку A (питание) на пульте ДУ для
перевода аппарата в режим ожидания.
• Нажмите кнопку A (питание) на фронтальной панели,
чтобы выключить аппарат.
НАСТРОЙКА ДИАПАЗОНА FM/AM
НАСТРОЙКА ДИАПАЗОНА FM/AM
Предусмотрено 2 способа настройки — автоматический и ручной. Выберите способ в соответствии с
предпочтениями и силой сигнала станции.
Автоматическая настройка
Автоматическая настройка эффективна в тех
случаях, когда поступающие от радиостанций
сигналы достаточно сильны и отсутствуют
помехи.
3
Нажмите и удерживайте TUNING jj / ii на
передней панели долее 1 секунды для
запуска автоматического поиска станций.
Для перестройки на более высокую частоту
нажмите кнопку ii.
Для перестройки на более низкую частоту
нажмите кнопку jj.
Примечания
• При настройке станции ее частота будет отображаться
на дисплее фронтальной панели.
• Если из-за слабости сигнала нужной станции
автоматический поиск не прекращается, попробуйте
осуществить настройку вручную.
■ Функция автоматического
приглушения звука
Звук будет автоматически выключен при
прослушивании FM-радиостанции со слабым
сигналом, если радиостанция была настроена при:
• автоматической настройке;
• вызове предустановки, сделанной с помощью
функции автоматического составления списка
предустановленных станций.
Если нужно прослушать станцию со слабым
сигналом, настройте ее вручную.
ОСНОВНЫЕ
ФУНКЦИИ
Селектор INPUT
TUNING jj / ii
FM, AM
FM, AM
1
Для выбора в качестве источника ввода
TUNER используйте селектор INPUT на
передней панели (либо кнопку FM или AM
на пульте ДУ).
Примечание
При нажатии кнопки FM или AM на пульте ДУ для
выбора TUNER в качестве источника ввода также
выбирается соответствующий диапазон частот, поэтому
в таком случае можно пропустить шаг 2.
2
Русский
Для выбора диапазона приема (FM или
AM) используются кнопки FM и AM на
фронтальной панели (или FM и AM на
пульте ДУ).
На дисплее фронтальной панели отобразится
индикатор FM или AM.
17 Ru
НАСТРОЙКА ДИАПАЗОНА FM/AM
■ Улучшение приема в диапазоне FM
Ручная настройка
Ручная настройка полезна при слабом сигнале.
Чтобы улучшить качество приема при слабом
сигнале радиостанции и плохом качестве звука
установите монофонический режим приема
программы в диапазоне FM.
B/C/D/E
ENTER
RETURN
Селектор INPUT
TUNING jj / ii
FM, AM
OPTION
1
Нажмите на пульте ДУ кнопку OPTION,
когда данный аппарат настроен на FMрадиостанцию.
Отображается меню Option для режима
TUNER (смотрите стр. 30).
2
Кнопками на пульте ДУ B / C выберите “FM
Mode”, а затем нажмите кнопку ENTER.
FM, AM
1
Для выбора в качестве источника ввода
TUNER используйте селектор INPUT на
передней панели (либо кнопку FM или AM
на пульте ДУ).
y
Чтобы отменить операцию и вернуться в меню Option
нажмите кнопку RETURN на пульте ДУ.
3
Примечание
При нажатии кнопки FM или AM на пульте ДУ для
выбора TUNER в качестве источника ввода также
выбирается соответствующий диапазон частот, поэтому
в таком случае можно пропустить шаг 2.
2
Для выбора диапазона приема (FM или
AM) используются кнопки FM и AM на
фронтальной панели (или FM и AM на
пульте ДУ).
На дисплее фронтальной панели отобразится
индикатор FM или AM.
3
Нажмите TUNING jj / ii на передней
панели, чтобы вручную настроить
желаемую станцию.
Кнопками D / E на пульте ДУ выберите
“STEREO” (автоматический
стереофонический режим) или “MONO”
(монофонический).
• Если выбран режим MONO, передача FMстанции будет воспроизводиться в
монофоническом режиме.
• Если выбран режим STEREO и
принимается сигнал с FM-станции, ведущей
вещание в стереофоническом формате,
передача будет воспроизводиться в
стереофоническом режиме.
4
Для выхода из меню Option нажмите
кнопку OPTION или RETURN на пульте ДУ.
Примечание
Примечание
При настройке станции частота принимаемой станции
будет отображаться на дисплее фронтальной панели.
При прослушивании радиостанции в стереофоническом
режиме на фронтальной панели загорится индикатор
STEREO.
18 Ru
НАСТРОЙКА ДИАПАЗОНА FM/AM
Автоматическая
предустановка станций
(только для станций в
диапазоне FM)
С помощью функции автоматической
предустановки станций можно автоматически
заносить FM-станции в список предустановок. С
помощью этой функции данный аппарат
автоматически настраивается на FM-станции с
наиболее сильным сигналом и сохраняет список из
40 таких станций. Затем любую
предустановленную станцию можно с легкостью
вызвать, выбрав номер предустановки.
1
Для выбора в качестве источника ввода
TUNER вращайте селектор INPUT на
передней панели (или кнопку FM на
пульте ДУ).
Примечание
При нажатии кнопки FM на пульте ДУ для выбора
TUNER в качестве источника ввода также выбирается
соответствующий диапазон частот, поэтому в таком
случае можно пропустить шаг 2.
Для выбора диапазона приема FM
используется кнопка FM на фронтальной
панели (или FM на пульте ДУ).
На дисплее передней панели отображается
FM.
3
Нажмите кнопку OPTION на пульте ДУ.
Отображается меню Option для режима
TUNER (смотрите стр. 30).
4
Кнопками на пульте ДУ B / C выберите
“Auto Preset”, а затем нажмите кнопку
ENTER.
Примечания
• Если присвоить станции номер предустановки,
который уже присвоен другой станции, эта станция
будет перезаписана новой.
• Если сигнал сохраняемой станции слаб, попробуйте
сохранить ее в списке предустановок вручную.
y
FM-радиостанции, занесенные в список
предустановленных в автоматическом режиме, будут
воспроизводиться в стереофоническом режиме.
ОСНОВНЫЕ
ФУНКЦИИ
2
Этот аппарат начнет сканирование FMдиапазона через 5 секунд, начиная с самого
низкого значения диапазона.
FM
Селектор INPUT
PRESET j / i
FM
PRESET j / i
B/C
ENTER
RETURN
OPTION
y
• Перед началом сканирования можно указать первый
номер предустановки путем нажатия кнопок PRESET
j / i на передней панели (или кнопок PRESET j / i либо
B/C на пульте ДУ).
• Чтобы остановить сканирование, нажмите кнопку FM
или AM на фронтальной панели (или FM, AM или
RETURN на пульте ДУ).
Номер предустановки
Частота
19 Ru
Русский
После составления списка на дисплее
фронтальной панели отображается
информация, как показано выше.
После завершения сканирования на экране
отобразится индикатор “FINISH” и
произойдет возврат в меню Option.
Чтобы вернуть дисплей в исходное состояние,
нажмите кнопку OPTION или RETURN на
пульте ДУ.
НАСТРОЙКА ДИАПАЗОНА FM/AM
Ручная предустановка
станций
Вручную можно сохранить до 40 FM/AM-станций
(всего 40). Затем любую предустановленную
станцию можно с легкостью вызвать, выбрав
номер предустановки.
1
Настройтесь на желаемую радиостанцию
в диапазоне FM/AM.
Инструкции по настройке смотрите на стр. 17
и 18.
2
Нажмите кнопку MEMORY на
фронтальной панели.
После этого на короткое время на экране
отобразится индикатор “MANUAL PRESET”,
а затем номер предустановки, для которой
будет сохранена текущая станция.
y
При ручном сохранении станций сохраняется также
значение параметра FM Mode (моно или стерео). Перед
ручным сохранением станций подтвердите выбранный
режим FM Mode (смотрите стр. 18).
y
Удержание более 2 секунд кнопки MEMORY на
фронтальной панели позволяет пропустить описанные
ниже шаги и автоматически сохранить выбранную
станцию под свободным номером предустановки
(т. е. под номером предустановки, следующим после
последнего использованного номера).
PRESET j / i
MEMORY
3
PRESET j / i
Чтобы выбрать номер сохраняемой
предустановки для регистрации
радиостанции, воспользуйтесь кнопками
PRESET j / i на передней панели (или
PRESET j / i на пульте ДУ).
Во время выбора номера сохраняемой
предустановки отображается индикатор
“EMPTY”. Если выбран номер, для которого
уже сохранена станция, будет отображаться
частота этой станции.
RETURN
Номер предустановки
4
Нажмите кнопку MEMORY на
фронтальной панели.
По завершении сохранения дисплей вернется
в исходное состояние.
y
Для отмены сохранения воспользуйтесь кнопкой
RETURN на пульте ДУ или воздержитесь от любых
операций в течение около 30 секунд.
20 Ru
НАСТРОЙКА ДИАПАЗОНА FM/AM
Вызов предустановленной
станции
Можно вызывать станции из списка
предустановок, составленного вручную или
автоматически.
Удаление станции из
списка предустановок
Для удаления станции из списка предустановок
выполните перечисленные ниже действия.
CLEAR
PRESET j / i
ОСНОВНЫЕ
ФУНКЦИИ
RETURN
PRESET j / i
1
Чтобы выбрать номер предустановки,
воспользуйтесь кнопками PRESET j / i на
передней панели (или PRESET j / i на
пульте ДУ).
1
Выберите номер желаемой
предустановленной радиостанции.
Смотрите раздел “Вызов предустановленной
станции” на стр. 21.
2
Нажмите кнопку CLEAR на фронтальной
панели.
Выбранный номер предустановки на дисплее
фронтальной панели начнет мигать.
y
• Номера предустановок, для которых уже сохранены
станции, будут пропущены.
• Если сохраненных станций нет, на экране будет
отображаться индикатор “NO PRESETS”.
y
Чтобы отменить удаление радиостанции из списка
предустановок, нажмите кнопку RETURN на пульте ДУ
или воздержитесь от любых операций с данным
аппаратом приблизительно на 30 секунд.
3
21 Ru
Русский
Чтобы подтвердить выбор, нажмите
кнопку CLEAR на фронтальной панели.
“PXX: CLEARED” отобразится на дисплее
передней панели (XX означает номер
предустановки), а затем дисплей вернется в
исходное состояние.
НАСТРОЙКА ДИАПАЗОНА FM/AM
Полная очистка списка
предустановок
4
Кнопками на пульте ДУ D / E выберите
“YES”, а затем нажмите кнопку ENTER.
Для очистки списка предустановок выполните
перечисленные ниже действия.
y
Чтобы отменить очистку списка предустановок,
выберите “NO”.
После очистки списка предустановок
отобразится индикатор “PRESET CLEARED”,
а затем дисплей вернется на экран меню
Option.
Селектор INPUT
FM, AM
5
B/C/D/E
ENTER
RETURN
OPTION
1
Для выбора в качестве источника ввода
TUNER используйте селектор INPUT на
передней панели (либо кнопку FM или AM
на пульте ДУ).
2
Нажмите кнопку OPTION на пульте ДУ.
Отображается меню Option для режима
TUNER (смотрите стр. 30).
3
Кнопками на пульте ДУ B / C выберите
“Clr All Preset”, а затем нажмите кнопку
ENTER.
y
Чтобы отменить операцию и вернуться в меню Option
нажмите кнопку RETURN на пульте ДУ.
22 Ru
Для выхода из меню Option нажмите
кнопку OPTION или RETURN на пульте ДУ.
НАСТРОЙКА ДИАПАЗОНА FM/AM
Прием информации Radio
Data System (только для
станций в диапазоне FM)
Radio Data System — это система передачи
информации, используемая FM-радиостанциями
многих стран. Это устройство поддерживает
прием информации Radio Data System четырех
типов: Код отображения воспроизводимой
программы, Тип программы, Радиотекст, Время.
INFO
1
Настройтесь на нужную радиостанцию,
которая осуществляет трансляцию в
системе Radio Data System.
2
Нажимайте кнопку INFO на фронтальной
панели (или INFO на пульте ДУ), чтобы
выбрать нужный режим отображения
Radio Data System.
Описание
PRG SERVICE
(Код отображения
воспроизводимой
программы)
PRG TYPE
(Тип программы)
Значение по умолчанию.
Данный аппарат отображает
имя текущей принимаемой
программы Radio Data System.
Данный аппарат отображает
тип текущей принимаемой
программы Radio Data System.
Данный аппарат отображает
данные о текущей
принимаемой программе
Radio Data System.
Данный аппарат отображает
текущее время.
Этот аппарат отображает
частоту текущей станции.
RADIO TEXT
(Радиотекст)
CLOCK TIME
(Время)
FREQUENCY
(Частота)
Описание
NEWS
Новости
AFFAIRS
Текущие события
INFO
Общая информация
SPORT
Спорт
EDUCATE
Образование
DRAMA
Радиопостановка
CULTURE
Культура
SCIENCE
Наука
VARIED
Легкое развлечение
POP M
Популярная музыка
ROCK M
Рок-музыка
M.O.R. M
Спокойная музыка
(легкая музыка)
LIGHT M
Легкая классическая
музыка
CLASSICS
Серьезная
классическая
музыка
OTHER M
Другие жанры
музыки
Русский
Параметр
Тип программы
ОСНОВНЫЕ
ФУНКЦИИ
INFO
При выборе значения “PRG TYPE”, могут
отображаться указанные ниже названия типов
программ.
23 Ru
НАСТРОЙКА ДИАПАЗОНА FM/AM
Примечания
• Для завершения приема всей информации Radio Data
System от радиостанции, данному аппарату может
потребоваться некоторое время.
• При слабом принимаемом сигнале аппарат, возможно,
не сможет использовать информацию Radio Data
System. В частности, режим “RADIO TEXT” требует
передачи большого объема данных и может быть
недоступен даже при доступности других режимов
отображения Radio Data System.
• Если прием слабый, установите для параметра FM
Mode значение “MONO” (смотрите стр. 18).
• Если сигнал ослаблен вследствие внешних помех во
время приема аппаратом информации Radio Data
System, прием может внезапно прерваться.
• При выборе режима “RADIO TEXT” устройство
может отображать информацию о программе
максимум из 128 букв и цифр, включая символ умляут.
Недоступные символы отображаются как “_” (символ
нижнего подчеркивания). Отображаемая информация
будет непрерывно прокручиваться.
Функция поиска TP (только
для станций в диапазоне FM)
Данное устройство может автоматически выполнять
поиск станций системы Radio Data System,
транслирующих программы дорожных сообщений (TP).
TP
TP
1
Для поиска станции TP нажмите кнопку TP на
фронтальной панели (или TP на пульте ДУ).
На дисплее фронтальной панели в течение
3 секунд будет отображаться индикатор “TP
SEARCH”, а затем аппарат начнет процесс
поиска.
Когда станция TP принята, загорается
индикатор TP и аппарат прекращает поиск.
Индикатор TP
y
Для поиска следующей станции TP нажмите кнопку TP
повторно.
Примечания
• Для отмены поиска нажмите кнопку TP во время его
выполнения.
• Если станций TP не найдено, то на дисплее
фронтальной панели отобразится сообщение “TP NOT
FOUND” и устройство возвратится к состоянию,
предшествовавшему поиску.
24 Ru
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ КОМПОНЕНТА iPhone/iPod/Bluetooth™
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ
КОМПОНЕНТА iPhone/iPod/Bluetooth™
После подключения дополнительной Универсальной Док-станции Yamaha для iPod (такой, как YDS-12),
беспроводной системы для iPod (YID-W10) или беспроводного Bluetooth-аудиоресивера (YBA-10) к
гнезду DOCK на задней панели данного аппарата, можно осуществить воспроизведение с iPhone/iPod
или компонента Bluetooth при помощи пульта ДУ, поставляемого в комплекте с данным аппаратом.
Например
YDS-12
YID-W10
YBA-10
Расположите
подключенное
устройство
максимально далеко от
данного аппарата.
Модель
(с июля 2010 г.)
Варианты
управления
Поддерживаемые
версии iPhone/iPod
(с июля 2010 г.)
Комментарии
• YDS-12
• YDS-11
• YDS-10
Беспроводная система
для iPod
YID-W10
Беспроводной Bluetoothаудиоресивер
YBA-10
ОСНОВНЫЕ
ФУНКЦИИ
Универсальная
Док-станция для iPod
• Пульт ДУ
• iPhone/iPod, подключенный к Компоненты Bluetooth
• iPhone/iPod, подключенный к
передатчику YID-W10
док-станции
• Пульт ДУ
• iPod touch
• iPod (4-го
поколения/
5-го
поколения/
classic)
• iPod nano
• iPod mini
• iPhone
• iPhone 3G
• iPhone 3GS
• Также поддерживается
зарядка iPhone/iPod.
• YDS-10/YDS-11 не
поддерживает подключение
iPhone.
• iPod touch
• iPod (5-го
поколения/
classic)
• iPod nano
• iPhone
• iPhone 3G
• iPhone 3GS
Также поддерживается зарядка
iPhone/iPod.
ВНИМАНИЕ
Чтобы избежать несчастных случаев, перед подключением Универсальная Док-станции для iPod,
беспроводной системы для iPod или беспроводного Bluetooth-аудиоресивера отключите кабель питания
данного аппарата.
Примечание
Если подключенный к YID-W10 iPhone принимает вызов, когда данный аппарат находится в режиме ожидания,
аппарат автоматически включится и с его помощью можно будет услышать мелодию звонка. Если не нужно, чтобы
аппарат включался после поступления вызова, переведите iPhone в беззвучный режим.
Русский
25 Ru
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ КОМПОНЕНТА iPhone/iPod/Bluetooth™
Использование Универсальной Док-станции для iPod
■ Управление устройством iPhone/iPod
Установив iPhone/iPod в док-станцию поверните селектор INPUT на фронтальной панели (или нажмите
кнопку DOCK на пульте ДУ), чтобы выбрать DOCK в качестве источника ввода для iPhone/iPod.
DOCK
INFO
B
MENU/ Ee / b / a
ENTER
C
Во время просмотра информации, отображаемой на iPhone/iPod, управление (воспроизведение, пауза,
пропуск и т. п.) iPhone/iPod осуществляется при помощи следующих кнопок пульта ДУ.
Пульт ДУ
Функция
MENU
Отображение меню.
ENTER
• Если выбран элемент: подтверждение выбранного элемента и отображение
следующего экрана.
• Если выбрана композиция: воспроизведение выбранной композиции.
B
C
Прокручивание вверх.
Прокручивание вниз.
Ee
• Если воспроизводится композиция: пауза воспроизведения.
• Если воспроизведение приостановлено: воспроизведение.
a
• Если композиция воспроизводится или приостановлена: переход на начало следующей
композиции.
• Если нажата и удерживается: прокрутка вперед.
b
• Если композиция воспроизводится или приостановлена: переход на начало текущей
композиции.
• На каждое нажатие переход на одну композицию назад.
• Если нажата и удерживается: прокрутка назад.
Переключение между режимами воспроизведения в случайном порядке (Выки. →
Песни → Дпьбомов → Выки.).
Переключение между режимами повтора (Выки. → Одну → Все → Выки.).
INFO
Переключение между элементами, отображаемыми на дисплее фронтальной панели
данного аппарата (номер композиции и истекшее время → Песни → Артисты →
Альбомы → номер композиции и истекшее время).
Примечание
В зависимости от версии программного обеспечения iPhone/iPod некоторые режимы воспроизведения в случайном
порядке и повтора могут быть недоступны.
y
Если данный аппарат включен или находится в режиме ожидания, iPhone/iPod может автоматически заряжаться
после подключения к Универсальной Док-станции для iPod. При зарядке iPhone/iPod, когда аппарат находится в
режиме ожидания, индикатор питания будет ярко светиться.
26 Ru
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ КОМПОНЕНТА iPhone/iPod/Bluetooth™
Использование
беспроводной системы для
iPod
Благодаря подключению беспроводной системы
для iPod к данному аппарату можно
воспроизводить композиции на iPhone/iPod и
прослушивать их при помощи беспроводного
подключения.
y
Можно использовать пульт ДУ для управления
устройством iPhone/iPod. Дополнительные сведения
смотрите на стр. 26.
Примечание
Во время воспроизведения на iPhone/iPod при помощи
беспроводной системы для iPod данные воспроизведения
не отображаются на дисплее фронтальной панели.
Приемник YID-W10
■ Установка беспроводного
подключения
После подключения iPhone/iPod к передатчику
YID-W10 и начала воспроизведения до появления
звука пройдет около 5 секунд. За это время
устанавливается подключение между приемником
и передатчиком YID-W10.
Состояние беспроводного подключения между
приемником и передатчиком YID-W10
отображается соответствующим индикатором.
Статус
подключения
Индикатор
передатчика
YID-W10
Индикатор
приемника
YID-W10
Выключен
Выключен
Подтверждение
подключения
Зеленый,
мигание
Синий, мигание
Подключено
Зеленый,
свечение
Синий, свечение
Эти функции можно отключить, если присвоить
параметру “Interlock” значение “OFF” в меню Option
(смотрите стр. 31).
• Регулировка громкости на iPhone/iPod также
изменяет громкость данного аппарата. На
iPhone/iPod можно увеличивать громкость до
0 дБ (или значения, заданного для параметра
“MaxVol” в меню Option). Для дальнейшего
повышения громкости используйте регулятор
VOLUME данного аппарата или пульта ДУ.
y
• Если данный аппарат включен или находится в режиме
ожидания, iPhone/iPod может автоматически
заряжаться после соединения передатчика YID-W10,
подключенного к iPhone/iPod, с приемником YID-W10.
При зарядке iPhone/iPod, когда аппарат находится в
режиме ожидания, индикатор питания будет ярко
светиться.
• Дополнительные сведения см. в инструкции по
эксплуатации YID-W10.
27 Ru
Русский
Подключение не
установлено
• При воспроизведении мультимедиа с iPhone/
iPod, подключенном к передатчику YID-W10, и
если передатчик YID-W10 находится в зоне
досягаемости приемника YID-W10, этот
аппарат выполнит описанные ниже операции:
– Если аппарат уже включен к моменту начала
воспроизведения: источник ввода
переключится на DOCK.
– Если аппарат к моменту начала
воспроизведения находится в режиме
ожидания: аппарат включится и источник
ввода переключится на DOCK.
• Беспроводное подключение между
передатчиком и приемником будет разорвано в
перечисленных далее случаях. Через 30 секунд
данный аппарат автоматически перейдет в
режим ожидания.
– iPhone/iPod не функционирует в течение
30—120 секунд после паузы
воспроизведения.
– Таймер спящего режима iPhone/iPod
активирован.
– iPhone/iPod отключен от передатчика
YID-W10.
– Уровень заряда батареи iPhone/iPod
снизился до такого уровня, когда он не
может обеспечить достаточно энергии
передатчику YID-W10.
– Передатчик YID-W10 переместился за
пределы радиуса действия беспроводной
связи приемника YID-W10.
– Связь между передатчиком и приемником
YID-W10 разорвалась из-за помех со
стороны других беспроводных сетевых
устройств, беспроводных телефонов,
микроволновых печей и т. п.
y
ОСНОВНЫЕ
ФУНКЦИИ
Передатчик
YID-W10
■ Управление данным аппаратом с
помощью iPhone/iPod
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ КОМПОНЕНТА iPhone/iPod/Bluetooth™
Использование
беспроводного Bluetoothаудиоресивера
Примечание
1
Для выбора в качестве источника ввода
DOCK используйте селектор INPUT на
фронтальной панели (или кнопку DOCK
на пульте ДУ).
2
Включите устройство Bluetooth, которое
нужно объединить в пару, и переведите
его в режим объединения в пару.
3
Нажмите кнопку OPTION на пульте ДУ.
Отобразится меню Option для режима DOCK
(смотрите стр. 30).
4
Кнопками на пульте ДУ B / C выберите
“Pairing”, а затем нажмите кнопку ENTER.
На экране будет отображена надпись
“Searching...” и начнется объединение в пару.
Данный аппарат поддерживает профили Bluetooth A2DP
(Advanced Audio Distribution Profile) и AVRCP (Audio
and Video Remote Control Profile).
■ Объединение в пару компонентов
Bluetooth™
MEMORY
Селектор INPUT
y
Чтобы отменить объединение в пару нажмите кнопку
RETURN на пульте ДУ.
5
Проверьте, обнаруживается ли компонент
Bluetooth беспроводным Bluetoothаудиоресивером.
После обнаружения компонента он будет
отображаться в списке Bluetoothкомпонентов, например как “YBA-10
YAMAHA”.
6
Выберите беспроводной Bluetoothаудиоресивер в списке Bluetoothкомпонентов и введите пароль “0000” с
помощью компонента Bluetooth.
После завершения объединения в пару на
дисплее фронтальной панели отображается
надпись “Completed”.
Чтобы выйти из меню параметров, нажмите
на пульте дистанционного управления кнопку
OPTION.
DOCK
B/C
ENTER
RETURN
OPTION
Не забудьте объединить в пару беспроводной
Bluetooth-аудиоресивер и компонент Bluetooth при
первом подключении или после удаления параметров.
Дополнительные сведения об объединении в пару см. в
инструкции по эксплуатации компонента Bluetooth.
Примечание
К беспроводному Bluetooth-аудиоресиверу можно
подключить до восьми компонентов Bluetooth. При
подключении девятого устройства, параметры
объединения в пару для устройства, не
использовавшегося дольше всего, будут удалены.
28 Ru
y
Если источником ввода выбран DOCK, можно также
начать объединение в пару путем нажатия и удержания
кнопки MEMORY на фронтальной панели (или ENTER
на пульте ДУ).
ВОСПРОИЗВЕДЕНИЕ КОМПОЗИЦИЙ ИЗ КОМПОНЕНТА iPhone/iPod/Bluetooth™
■ Воспроизведение компонентов
BluetoothTM
MEMORY
3
Кнопками на пульте ДУ B / C выберите
“Connect”, а затем нажмите кнопку ENTER.
После завершения установления
беспроводного подключения на дисплее
фронтальной панели отображается надпись
“Connected”.
Чтобы выйти из меню параметров, нажмите
на пульте дистанционного управления кнопку
OPTION.
Селектор INPUT
Примечание
DOCK
4
B/C
ENTER
ОСНОВНЫЕ
ФУНКЦИИ
При возникновении ошибки подключения на дисплее
отобразится надпись “Not found”. Проверьте выполнение
описанных ниже требований и попытайтесь снова
создать беспроводное подключение.
• Данный аппарат и компонент Bluetooth объединены в
пару.
• Компонент Bluetooth включен.
• Компонент Bluetooth находится в пределах 10 м от
беспроводного Bluetooth-аудиоресивера.
Воспроизведение из компонента
Bluetooth.
При воспроизведении из компонента
Bluetooth на дисплее фронтальной панели
отображается надпись “BLUETOOTH”.
OPTION
После завершения объединения в пару выполните
описанные ниже действия для создания
беспроводного подключения между данным
аппаратом и компонентом Bluetooth.
После установления беспроводного подключения
можно начать воспроизведение из компонентов
Bluetooth.
Примечание
В зависимости от компонента Bluetooth беспроводное
подключение устанавливается автоматически или во время
функционирования компонента Bluetooth. В этих случаях нет
необходимости выполнять описанную ниже процедуру.
Для выбора в качестве источника ввода
DOCK используйте селектор INPUT на
фронтальной панели (или кнопку DOCK
на пульте ДУ).
2
Нажмите кнопку OPTION на пульте ДУ.
Отобразится меню Option для режима DOCK
(смотрите стр. 30).
Чтобы разорвать беспроводное подключение, повторите
перечисленные ниже действия и выберите “Disconnect”
в шаге 3.
y
Если источником ввода выбран DOCK, можно также
создать беспроводное подключение путем нажатия
кнопки MEMORY на фронтальной панели (или ENTER
на пульте ДУ).
Русский
1
Примечание
29 Ru
НАСТРОЙКА МЕНЮ OPTION ДЛЯ КАЖДОГО ИСТОЧНИКА ВВОДА
НАСТРОЙКА МЕНЮ OPTION ДЛЯ КАЖДОГО
ИСТОЧНИКА ВВОДА
С помощью меню Option можно изменять различные параметры для каждого источника ввода и
вызывать эти параметры автоматически при выборе нужного источника ввода. Кроме того, можно
просматривать сведения о сигнале для некоторых источников ввода.
Процедура настройки параметров меню Option описывается далее.
Селектор INPUT
3
Кнопками B / C на пульте ДУ выберите
нужный пункт меню, а затем нажмите
кнопку ENTER.
4
Кнопками B / C / D / E на пульте ДУ
измените значения параметров.
y
В некоторых пунктах меню для сохранения новых
значений параметров нужно нажать кнопку ENTER.
5
Кнопки
выбора
источника
Для выхода из меню Option нажмите
кнопку OPTION на пульте ДУ.
Чтобы вернуться в предыдущий раздел меню
нажмите на пульте ДУ кнопку RETURN.
Примечание
FM, AM
Если после закрытия меню Option кнопки B / C / D / E
или другие кнопки на пульте ДУ не функционируют,
поверните селектор INPUT на передней панели (или
нажмите одну из кнопок выбора источника или кнопки
FM либо AM на пульте ДУ), чтобы повторно выбрать
текущий источник ввода.
Элементы меню Option
B/C/D/E
ENTER
Для каждого источника представлены
перечисленные ниже элементы меню.
Источник ввода
RETURN
OPTION
1
Чтобы выбрать нужный источник ввода,
поверните селектор INPUT на передней
панели (либо одну из кнопок выбора
источника или кнопки FM либо AM на
пульте ДУ).
Нажмите кнопку OPTION на пульте ДУ.
Примечание
Если источник ввода изменится, когда отображается
меню Option, на дисплее фронтальной панели меню
Option будет скрыто и отобразится дисплей выбранного
источника ввода.
30 Ru
Volume
TUNER (FM/AM)
Volume, FM Mode, Auto Preset,
Clr All Preset
DOCK (iPhone/iPod)
Volume, Interlock*
DOCK (Bluetooth)
Volume, Connect, Disconnect,
Pairing
Примечание
*
2
Элементы меню
PHONO, CD, TAPE 1,
LINE 1-2
Элемент “Interlock” отображается в меню Option
только при использовании беспроводной системы для
iPod.
НАСТРОЙКА МЕНЮ OPTION ДЛЯ КАЖДОГО ИСТОЧНИКА ВВОДА
Ниже дается подробное описание элементов
меню. Описываемая конфигурация относится к
текущему выбранному источнику ввода.
y
Значения параметров по умолчанию обозначены
символом “*”.
Volume
Подменю:
Диапазон
регулировки
(MaxVol):
Диапазон
регулировки
(IniVol):
MaxVol, IniVol
–30,0дБ до +15,0дБ, +16,5дБ*
(с шагом в 5,0 дБ)
Off*, Mute, –89,5дБ до +16,5дБ
(с шагом в 0,5 дБ)
Interlock
Значения:
ON*, OFF
При беспроводном подключении устройства
iPhone/iPod к данному аппарату с помощью
беспроводной системы для iPod, устройство
iPhone/iPod можно использовать для включения
данного аппарата, перевода его в режим ожидания
или выбора DOCK в качестве источника ввода.
Элемент “Interlock” в меню Option отображается
только в том случае, если в качестве источника
ввода выбран DOCK и используется беспроводная
система для iPod.
Настройка значений громкости.
ON
MaxVol (максимальная громкость)
Установка максимального значения уровня
громкости таким образом, чтобы громкость нельзя
было повысить случайным образом выше
определенного уровня. Например, громкость
можно регулировать в пределах –89,5 дБ и –5,0 дБ
(или приглушить), если значение этого параметра
равняется “–5.0dB”. Громкость можно повысить до
максимального уровня, если для этого параметра
установлено значение +16,5 дБ (по умолчанию).
OFF
IniVol (начальная громкость)
Установка уровня громкости в момент включения
аппарата. Если для этого параметра установлено
значение “Off”, применяется уровень громкости,
который был задан для режима ожидания.
Pairing
Создание пары между беспроводным Bluetoothаудиоресивером и Bluetooth-компонентом
(смотрите стр. 28).
Элемент “Pairing” в меню Option отображается
только в том случае, если в качестве источника
ввода выбран DOCK (Bluetooth).
Если значение параметра “MaxVol” ниже, чем “IniVol”,
параметр “MaxVol” обладает приоритетом по
сравнению с параметром “IniVol”. Например, если для
параметра “MaxVol” установлено значение “–30.0dB”, а
для параметра “IniVol” — “0.0dB”, при следующем
включении аппарата громкость автоматически будет
установлена на уровне “–30.0dB”.
Connect/Disconnect
Подключение или отключение от Bluetoothкомпонента (смотрите стр. 29).
Элемент “Connect/Disconnect” в меню Option
отображается только в том случае, если в
качестве источника ввода выбран DOCK
(Bluetooth).
ДОПОЛНИТЕЛЬНЫЕ
ФУНКЦИИ
Примечание
Отвечает за некоторые функции iPhone/
iPod.
Отключение этой функции.
FM Mode
Значения:
STEREO*, MONO
Установка режима приема сигналов FM-вещания
(смотрите стр. 18).
Элемент “FM Mode” в меню Option отображается
только в том случае, если в качестве источника
ввода выбран TUNER.
Auto Preset
Автоматическое определение FM-радиостанций и
внесение их в список предустановленных
(смотрите стр. 19).
Элемент “Auto Preset” в меню Option
отображается только в том случае, если в
качестве источника ввода выбран TUNER.
Русский
Clr All Preset
Очистка списка предустановленных станций
(смотрите стр. 22).
Элемент “Clr All Preset” в меню Option
отображается только в том случае, если в
качестве источника ввода выбран TUNER.
31 Ru
ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ
ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ
■ ADVANCED SETUP— параметры
Изменение начальных параметров для учета нужд
текущего окружения прослушивания.
y
Значения параметров по умолчанию обозначены
символом “*”.
APD (Automatic Power Down) TIMER
Значения: 4H (4 часа), 8H* (8 часов),
12H (12 часов)
Если переключатель POWER MANAGEMENT на
задней панели этого аппарата (смотрите стр. 7)
находится в положении ON, аппарат
автоматически переходит в режим ожидания
после бездействия в течение указанного времени.
Изменение параметров
меню ADVANCED SETUP
Меню ADVANCED SETUP отображается на
дисплее фронтальной панели.
y
• При изменении параметров в меню ADVANCED
SETUP вывод звука приглушается.
• При изменении параметров в меню ADVANCED
SETUP большая часть элементов управления на
фронтальной панели будет отключена;
функционировать будет только кнопка A (питание),
селектор INPUT и кнопка INFO.
Примечание
Если переключатель POWER MANAGEMENT
находится в положении OFF, отображается сообщение
“APD TIMER -OFF”.
INITIALIZE
Значения: NO*, YES
Сброс значений всех параметров до
предустановленных производителем.
• Выберите NO, чтобы отказаться от сброса всех
параметров до предустановленных
производителем значений.
• Выберите YES для сброса всех параметров до
предустановленных производителем значений.
A (питание)
Селектор INPUT
1
Нажмите и удерживайте кнопку INFO на
фронтальной панели, а затем вдавите
кнопку A (питание).
Аппарат включится и на дисплее
фронтальной панели будет отображено меню
ADVANCED SETUP.
2
Поверните селектор INPUT на
фронтальной панели, чтобы выбрать
параметр, который нужно изменить.
Полный список доступных значений
параметров смотрите в разделе “ADVANCED
SETUP— параметры” на стр. 32.
3
Для изменения значений параметров
последовательно нажимайте кнопку INFO
на фронтальной панели.
Чтобы изменить другие параметры,
повторите шаги 2 и 3.
4
Отожмите кнопку A (питание) на
фронтальной панели, чтобы выключить
данный аппарат и подтвердить свои
настройки.
Примечание
Если выбрано значение “YES”, выбранные параметры
будут задействованы при следующем включении
данного аппарата.
INFO
Примечание
Измененные параметры вступят в силу при следующем
включении данного аппарата.
32 Ru
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если этот аппарат работает неправильно, см. таблицу ниже. В случае, если проблема не указана в
таблице или проблему не удалось устранить, выключите аппарат, отсоедините силовой кабель и
обратитесь к ближайшему авторизованному дилеру или в сервисный центр Yamaha.
■ Неисправности общего характера
Неисправность
Аппарат не
включается.
Нет звука
Способ устранения
Смотрите
стр.
Кабель питания не подключен или
вилка не полностью вставлена в
розетку.
Надежно подключите кабель питания.
Неправильные настройки
сопротивления.
Установите правильное сопротивление для
динамиков.
11
Сработала защитная цепь (из-за
короткого замыкания и т. д.).
Убедитесь, что провода динамиков не
соприкасаются друг с другом, и снова
включите питание данного аппарата.
10
Переключатель IMPEDANCE
SELECTOR на задней панели не
находится в крайнем положении.
Доведите переключатель IMPEDANCE
SELECTOR в крайнее положение при
выключенном питании аппарата.
11
Аппарат подвергся воздействию
сильного электрического
напряжения от внешних источников
(например, молнии или сильного
статического разряда).
Выключите питание аппарата, а затем снова
включите его примерно через 30 секунд.
Неправильно подсоединен входной
или выходной кабель.
Правильно подсоедините кабели. Если
неисправность не была устранена, используемые
кабели, возможно, имеют дефекты.
10
Не выбран подходящий источник
ввода.
Выберите подходящий источник ввода с
помощью селектора INPUT на передней панели
(или одной из кнопок выбора источника или
кнопок FM либо AM на пульте ДУ).
13
Выбрано неверное положение
переключателя SPEAKERS A/B.
Включите соответствующие динамики
SPEAKERS A или SPEAKERS B.
13
Подключение динамика не
закреплено.
Закрепите подключение.
10
Выходной сигнал приглушен.
Отключите приглушение.
8
Значение параметра MaxVol или
IniVol слишком мало.
Увеличьте значение параметра.
30
Компонент, соответствующий
выбранному источнику ввода,
выключен или не воспроизводится.
Включите компонент и убедитесь в его
работоспособности.
—
Сработала защитная цепь (из-за
короткого замыкания и т. д.).
Убедитесь, что переключатель IMPEDANCE
SELECTOR находится в правильном положении.
11
Убедитесь, что провода динамиков не
соприкасаются друг с другом, и снова
включите питание данного аппарата.
10
Аппарат перегрелся.
Убедитесь, что отверстия на верхней крышке
не заблокированы.
—
Аппарат выключен с помощью
функции автоматического
выключения питания.
Измените значение параметра
автоматического выключения питания (“APD
TIMER” в меню Advanced Setup) на большее
или отключите функцию автоматического
выключения питания, переведя
переключатель POWER MANAGEMENT на
задней панели в положение OFF.
32
—
—
Русский
33 Ru
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИЯ
Внезапное
пропадание звука.
Причина
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправность
Причина
Слышен звук только
от одного динамика.
Кабели подключены неправильно.
Способ устранения
Смотрите
стр.
Правильно подсоедините кабели. Если
неисправность не была устранена,
используемые кабели, возможно, имеют
дефекты.
10
Неправильное положение
регулятора BALANCE.
Настройте звуковой баланс с помощью
регулятора BALANCE.
14
Недостаточное
количество низких
частот и отсутствие
окружающего
звучания.
Не соблюдена полярность
подключения проводов (+ и –) со
стороны усилителя или
динамиков.
Подключите провода динамиков с
соблюдением полярности (+ и –).
Слышен “гудящий”
шум.
Кабели подключены неправильно.
Плотно вставьте штекеры аудио. Если
неисправность не была устранена,
используемые кабели, возможно, имеют
дефекты.
10
Отсутствует соединение
проигрывателя и разъема GND.
Установите подключение GND между
проигрывателем и данным аппаратом.
10
Низкий уровень
громкости при
воспроизведении
записи.
Запись воспроизводится на
проигрывателе со
звукоснимающей головкой MC.
Подключите проигрыватель к аппарату через
усилитель звуковой головки MC.
Не удается
увеличить уровень
громкости, или
наличие искажений
звучания.
Компонент, подключенный к
гнездам TAPE REC или LINE 1
REC данного аппарата, выключен.
Включите питание компонента.
Ухудшаются
характеристики
звука при
прослушивании с
использованием
наушников,
подключенных к
проигрывателю
компакт-дисков или
магнитофонной
деке,
подключенным к
данному аппарату.
Выключено питание аппарата или
аппарат находится в режиме
ожидания.
Включите питание аппарата.
Низкий уровень
звука.
Включена функция регулировки
громкости.
Уменьшите уровень громкость, переведите
регулятор LOUDNESS в положение FLAT и
снова отрегулируйте уровень громкости.
С помощью
регуляторов BASS,
TREBLE, BALANCE и
LOUDNESS не
удается настроить
тембр.
Переключатель PURE DIRECT
включен.
Для использования этих регуляторов
переключатель PURE DIRECT должен
находиться в выключенном положении.
34 Ru
10
—
—
13
15
14
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
■ Тюнер
Неисправность
Слышится шум во
время приема
стереофонической
FM-радиостанции.
FM
FM/
AM
Способ устранения
Шум может быть вызван
определенными
характеристиками самих
стереофонических FMтрансляций, когда передающая
антенна находится очень далеко
или от антенны поступает
слишком слабый сигнал.
Проверьте подключения антенны.
Воспользуйтесь высококачественной
направленной FM-антенной.
Искажение звука,
невозможно
добиться лучшего
приема даже с
использованием
хорошей FMантенны.
Многолучевая интерференция.
Отрегулируйте расположение антенны для
исключения многолучевой
интерференции.
Невозможно
настроиться на
желаемую
радиостанцию в
режиме
автоматической
настройки.
Очень слабый сигнал
передающей радиостанции.
Информация Radio
Data System не
отображается.
Информация Radio Data System
не передается радиостанцией.
Смотрите
стр.
12
Переключитесь в монофонический режим.
18
—
Воспользуйтесь высококачественной
направленной FM-антенной.
Попробуйте настроиться на станцию
вручную.
12
18
—
Очень слабый сигнал
передающей радиостанции.
Используйте высококачественную
направленную FM-антенну.
Отображается
надпись NO
PRESETS.
Список предустановок пуст.
Перед использованием занесите нужные
радиостанции в список предустановок.
Невозможно
настроиться на
желаемую
радиостанцию в
режиме
автоматической
настройки.
Слабый сигнал или ослаблены
соединения антенны.
Автоматическое
создание
предустановок не
работает.
Автоматическое создание
предустановок для AM-станций
недоступно.
Создайте предустановки вручную.
Слышится шум с
потрескиванием и
шипением.
Шумы могут быть вызваны
молнией, флуоресцентной
лампой, мотором, термостатом
или другим электрическим
оборудованием.
Используйте наружную антенну и
заземление.
Это ослабит помехи, но полностью
избавиться от всех помех очень сложно.
—
Слышится шум с
гудением и воем.
Поблизости работает телевизор.
Отодвиньте аппарат подальше от
телевизора.
—
Закрепите соединения рамочной АМантенны и измените ориентацию для
лучшего приема.
Попробуйте настроиться на станцию
вручную.
—
19
—
18
20
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИЯ
AM
Причина
Русский
35 Ru
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
■ iPhone/iPod
На дисплее фронтальной панели в некоторых случаях могут отображаться представленные ниже
сообщения.
Сообщение
Connect error
Состояние/причина
Сложности с прохождением
сигнала от iPhone/iPod к аппарату.
Способ устранения
Смотрите
стр.
Выключите аппарат и повторно подключите
Универсальную Док-станцию для iPod к
гнезду DOCK аппарата.
25
Удалите iPhone/iPod из Универсальной Докстанции для iPod и верните его обратно на докстанцию.
25
Подключите iPhone/iPod, поддерживаемый
данным аппаратом.
25
Unknown iPod
Используемый iPhone/iPod не
поддерживается аппаратом.
Connected
iPhone/iPod правильно размещен
на Универсальной Док-станции для
iPod.
—
iPhone/iPod правильно размещен
на беспроводной системе для iPod и
подключен к данному аппарату
посредством беспроводного
подключения.
27
iPhone/iPod удален из
Универсальной Док-станции для
iPod.
—
iPhone/iPod отключен от данного
аппарата по беспроводному каналу.
—
Disconnected
Слабый сигнал беспроводного
подключения.
Неисправность
При использовании
Универсальной Докстанции для iPod:
iPhone/iPod не
заряжается, хотя и
подключен к
Универсальной Докстанции для iPod.
При использовании
беспроводной
системы для iPod:
iPhone/iPod не
заряжается, хотя
передатчик YID-W10,
подключенный к
iPhone/iPod,
установлен на
приемнике YID-W10.
36 Ru
Причина
Разместите приемник YID-W10 максимально
далеко от данного аппарата.
Способ устранения
Аппарат не включен.
Включите аппарат или переведите его в
режим ожидания.
iPhone/iPod ненадежно подключен.
Надежно подключите iPhone/iPod к
Универсальной Док-станции для iPod.
25
Смотрите
стр.
4, 8
—
Аппарат не включен.
Включите аппарат или переведите его в
режим ожидания.
Передатчик YID-W10 ненадежно
соединен с приемником YID-W10.
Убедитесь, что передатчик YID-W10,
подключенный к iPhone/iPod, надежно
соединен с приемником YID-W10.
4, 8
—
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
■ Bluetooth™
На дисплее фронтальной панели в некоторых случаях могут отображаться представленные ниже
сообщения.
Сообщение
Searching...
Состояние/причина
Способ устранения
Смотрите
стр.
Происходит объединение в пару
беспроводного Bluetoothаудиоресивера и Bluetoothкомпонента.
—
Происходит установление
беспроводного подключения
между Bluetooth-аудиоресивером и
Bluetooth-компонентом.
—
Completed
Объединение в пару завершено.
—
Canceled
Объединение в пару отменено.
—
Connected
Устанавливается связь между
беспроводным Bluetoothаудиоресивером и компонентом
Bluetooth.
—
Связь между беспроводным
Bluetooth-аудиоресивером и
компонентом Bluetooth разорвана.
—
Disconnected
Not found
Компонент Bluetooth не найден.
Объединение в пару не удалось.
При объединении в пару:
— объединение в пару компонента
Bluetooth и данного аппарата необходимо
осуществлять одновременно. Убедитесь,
что компонент Bluetooth находится в
режиме объединения в пару.
При подключении:
— проверьте, включен ли компонент
Bluetooth.
— убедитесь, что компонент Bluetooth
находится в пределах 10 м от
беспроводного Bluetooth-аудиоресивера.
—
Повторите объединение в пару.
28
Неисправность
Пульт ДУ не
работает или
работает
неправильно.
Причина
Способ устранения
Смотрите
стр.
Неправильная дистанция или угол.
Управление с помощью пульта ДУ можно
осуществлять в пределах 6 м от аппарата и при
наклоне пульта не более 30 градусов по
отношению к оси между пультом и передней
панелью.
9
Прямые солнечные лучи или свет
(от флуоресцентной лампы
инверторного типа и т. д.)
попадают на сенсор ДУ данного
аппарата.
Измените расположение данного аппарата.
Слабый заряд батареек.
Замените все батарейки.
ДОПОЛНИТЕЛЬНАЯ
ИНФОРМАЦИЯ
■ Пульт ДУ
—
9
Русский
37 Ru
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АУДИО
FM
• Минимальная выходная мощность RMS
(8 Ω, от 20 Гц до 20 кГц, 0,04% ПКГ) ............ 50 Вт + 50 Вт
• Динамическая мощность на канал (IHF)
(8/6/4/2 Ω) ......................................................... 70/77/89/100 Вт
• Максимальная мощность на канал [только европейские
модели]
(1 кГц, 0,7% ПКГ, 4 Ω) .................................................... 55 Вт
• Мощность по стандарту МЭК [только европейские
модели]
(1 кГц, 0,04% ПКГ, 8 Ω) .................................................. 52 Вт
• Диапазон мощности
(0,06% ПКГ, 25 Вт, 8 Ω) ........................... от 10 Гц до 50 кГц
• Коэффициент затухания (SPEAKERS A)
1 кГц, 8 Ω ......................................................... 150 или больше
• Максимальная эффективная выходная мощность (JEITA)
[только для моделей для Азии и Центральной/Южной
Америки]
(1 кГц, 10% ПКГ, 8 Ω) ..................................................... 85 Вт
• Чувствительность на входе/входное сопротивление
PHONO (MM) ..................................................... 3,5 мВ/47 кΩ
Проигрыватель компакт-дисков и т. д. ........ 200 мВ/47 кΩ
• Максимальный входной сигнал
PHONO (MM) (1 кГц, 0,003 % ПКГ) ...... 60 мВ или больше
Проигрыватель компакт-дисков и т. д.
(1 кГц, 0,5 % ПКГ) .................................. 2,2 В или больше
• Выходной уровень/выходное сопротивление
Проигрыватель компакт-дисков и т. д.
(вход 1 кГц, 200 мВ)
REC .................................................................. 200 мВ/1,0 кΩ
Проигрыватель компакт-дисков и т. д.
(вход 1 кГц, 200 мВ, 8 Ω)
PHONES .......................................................... 340 мВ/470 Ω
• Частотная характеристика
Проигрыватель компакт-дисков и т. д.
(от 20 Гц до 20 кГц) ............................................... 0 ± 0,5 дБ
Проигрыватель компакт-дисков и т. д., PURE DIRECT
включен (от 10 Гц до 100 кГц) ........................... 0 ± 1,0 дБ
• Отклонение выравнивания по RIAA
PHONO (MM) .............................................................. ± 0,5 дБ
• Полный коэффициент гармоник
PHONO (MM) — REC
(от 20 Гц до 20 кГц, 3 В) ...................... 0,025 % или меньше
Проигрыватель компакт-дисков и т. д. на SPEAKERS
(от 20 Гц до 20 кГц, 25 Вт, 8 Ω) ........... 0,015% или меньше
• Отношение сигнал/шум (сеть IHF-A)
PHONO (MM) (5 мВ укороченный тракт сигнала)
..................................................................... 87 дБ или больше
Проигрыватель компакт-дисков и т. д., PURE DIRECT
включен (200 мВ вход замкнут) ...... 100 дБ или больше
• Остаточный шум (сеть IHF-A) .................................... 30 мкВ
• Разнесение каналов
Проигрыватель компакт-дисков и т. д.
(5,1 кΩ укороченный тракт сигнала, 1/10 кГц)
................................................................ 65/50 дБ или больше
• Характеристики регулировки тембра
BASS
Усиление/срез (50 Гц) .............................................. ± 10 дБ
Частота перехода ........................................................ 350 Гц
TREBLE
Усиление/срез (20 кГц) ............................................ ± 10 дБ
Частота перехода ...................................................... 3,5 кГц
• Контроль громкости с плавной регулировкой
Ослабление (1 кГц) ...................................................... –30 дБ
• Погрешность следования усиления (от 0 до –99 дБ)
......................................................................... 0,5 дБ или меньше
• Диапазон настройки
[Модели для США и Канады] ............. от 87,5 до 107,9 МГц
[Модели для Азии и Центральной/Южной Америки]
............................................ от 87,5/87,50 до 107,9/108,00 МГц
[Модели для Европы, России и Австралии]
............................................................ от 87,50 до 108,00 МГц
• Номинальная чувствительность — 50 дБ
(IHF, 1 кГц, 100% MOD.)
Моно .............................................................. 3,0 µВ (20,8 дБч)
• Отношение сигнал/шум (IHF)
Моно/стерео .......................................................... 74 дБ/70 дБ
• Нелинейные искажения (1 кГц)
Моно/стерео ............................................................ 0,3%/0,3%
38 Ru
AM
• Диапазон настройки
[Модели для США и Канады] ................ от 530 до 1710 кГц
[Модели для Азии и Центральной/Южной Америки]
.................................................... от 530/531 до 1710/1611 кГц
[Модели для Европы, России и Австралии]
.................................................................... от 531 до 1611 кГц
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Питание
[Модели для США и Канады]
............................................. 120 В переменного тока, 60 Гц
[Модели для Центральной и Южной Америки]
............. 110—120/220—240 В переменного тока, 50/60 Гц
[Модель для Австралии] ..... 240 В переменного тока, 50 Гц
[Модели для Европы и России]
............................................. 230 В переменного тока, 50 Гц
[Модель для Азии]
..................................220-240 В переменного тока, 50/60 Гц
• Энергопотребление ......................................................... 150 Вт
• Энергопотребление в режиме ожидания
......................................................................... 0,5 Вт или меньше
• Энергопотребление в режиме ожидания YID-W10
(подключение YID-W10) ....................... 1,2 Вт или меньше
• Энергопотребление при зарядке iPod ..... 30 Вт или меньше
• Максимальное энергопотребление
[Только для моделей для Центральной/Южной Америки]
(8 Ω , 1 кГц, 10% ПКГ) ................................................. 280 Вт
• Размеры (Ш × В × Г) ................................... 435 × 151 × 387 мм
• Вес .......................................................................................... 8,8 кг
* Технические характеристики могут изменяться без
уведомления.
Информация для пользователей по сбору и утилизации старой
аппаратуры и использованных батареек
Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что
подержанные электрические и электронные приборы и батарейки не должны
выбрасываться вместе с обычным домашним мусором.
Для правильной обработки, хранения и утилизации старой аппаратуры и использованных
батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему
национальному законодательству и директив 2002/96/EC и 2006/66/EC.
При надлежашей утилизации этих товаров и батареек, вы помогаете сохранять ценные
ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое
может возникнуть из-за несоответствующего обращения с отходами.
За более подробной информацией о сборе и утилизации старых товаров и батареек,
пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в
магазин где вы приобрели эти товары.
[Информация по утилизации в других странах за пределами Европейского
Союза]
Эти знаки действительны только на территории Европейского Союза. Если вы хотите
избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию
или продавцу и спросите о правильном способе утилизации.
Обратите внимание на знак для батареек (два знака на задней стороне):
Этот знак может использоваться в комбинации со знаком указывающим о содержании
химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по
использованию химикалий.
39 Ru
R-S300_Receiver_G-cv.fm Page 1 Friday, July 16, 2010 3:19 PM
G
Receiver
Ampli-Tuner
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
© 2010 Yamaha Corporation
Printed in Malaysia
WV17430
