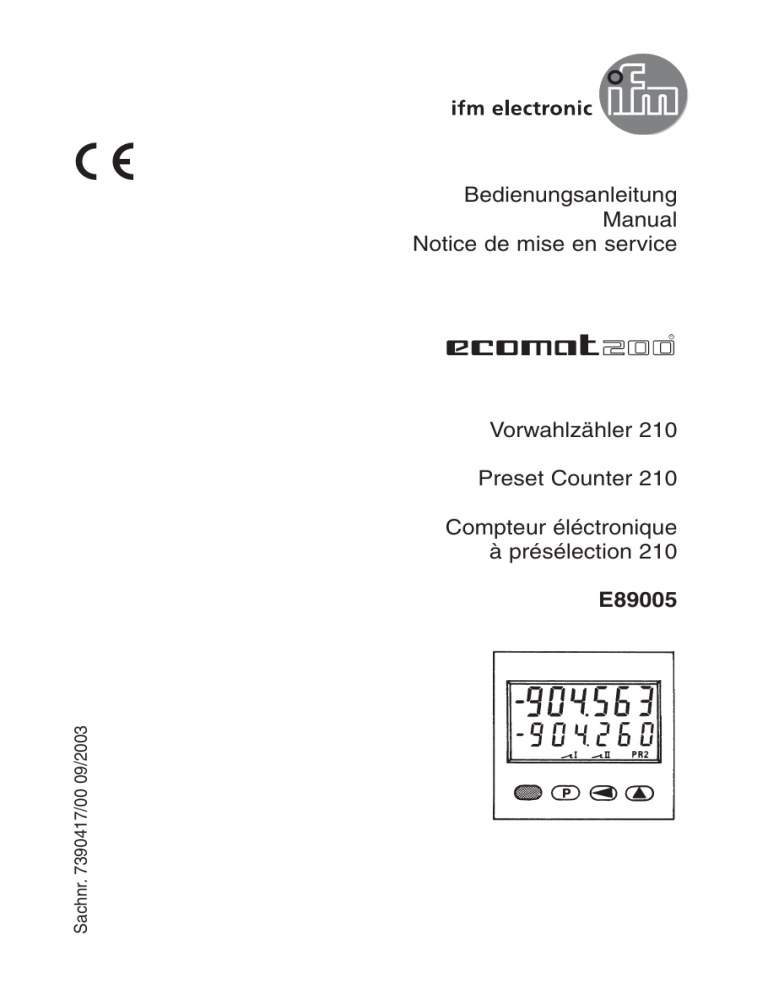

Bedienungsanleitung Manual Notice de mise en service

Bedienungsanleitung Manual Notice de mise en service
Bedienungsanleitung
Manual
Notice de mise en service
R
Vorwahlzähler 210
Preset Counter 210
Compteur éléctronique
à présélection 210
Sachnr. 7390417/00 09/2003
E89005
VORWAHLZÄHLER
E89005
1. Beschreibung
2.3 Reset
– 6stelliger add./subtr. Vorwahlzähler mit zwei Vorwahlen
– gut ablesbare 2-zeilige LCD-Anzeige mit Symbolen für
die angezeigte Vorwahl und den Zustand der beiden
Ausgänge.
– Zähl- und Vorwahlbereich – 999999 bis 999999
Über- oder Unterlauf ohne Zählverluste bis jeweils
1 Dekade, hierbei blinkt die Anzeige im s-Takt
– programmierbar als Impuls-, Frequenz- oder Zeitbzw. Betriebsstundenzähler
– eine oder zwei Vorwahlen (selektierbar)
– Relaisausgänge
– Die Programmierung der Zählfunktionen bzw. Betriebsparameter erfolgt über die Einstelltasten. Bedienerführung auf dem Display während der Programmierroutine.
– programmierbar sind:
Betriebsart (Ausgangssignal bei Null oder Vorwahl,
mit oder ohne automat. Wiederholung)
Dezimalpunkt
Polarität der Eingänge (NPN oder PNP)
Eingangsart und Faktor
Ausgangssignale als Dauer- oder Wischsignal
Torzeit bei Programmierung als Frequenzzähler,
Auflösung in s, min, h oder h:min:s als Zeitzähler
– Spannungsversorgung 230, 115 VAC
– hinterleuchtetes Display
Dynamischer Rücksetzeingang; setzt den Zähler bei
add. Zählweise auf Null, bei subtr. Zählweise auf den
Wert der Vorwahl 2.
2.4 Key
Statischer Tastaturverriegelungseingang.
Solange dieser Eingang aktiviert ist, kann der Zähler
nicht zurückgesetzt oder die Vorwahlen verändert
werden.
3. Anzeige
—— Zählerstand
—— Vorwahlwert
Anzeige für aktuelle Vorwahl 2
Symbol für aktiven Ausgang 2
Symbol für aktiven Ausgang 1
Anzeige für aktuelle Vorwahl 1
4. Ausgänge
4.1 Ausgang 1
2. Eingänge
Relais mit potentialfreiem Schließ- oder
Öffnungskontakt
2.1 INP A, INP B
Zähleingänge. Die max. Zählfrequenz dieser beiden
Eingänge ist über die Programmierschalter C und D (an
der rechten Seite des Zählergehäuses) auf 30 Hz oder
10 kHz einstellbar.
4.2 Ausgang 2
Relais mit potentialfreiem Wechselkontakt
4.3 Aktive Ausgänge
OFF
ON
A B C D
Mikroschalter
D
C
INP A
30 Hz
10 kHz
ON
OFF
INP B
30 Hz
10 kHz
ON
OFF
2.2 Gate
Statischer Toreingang; keine Zählung solange dieser
Eingang aktiviert ist.
In der Betriebsart Zeitzähler blinkt bei nichtaktiviertem
Toreingang der Dezimalpunkt zwischen der 5. und
6. Dekade (Laufanzeige bei Zeiteinheiten h, min oder
0,1 min).
SEITE 2
werden auf dem Display mit
1 und
2 angezeigt.
Für Sicherheitsschaltungen können die Relaisansteuerungen invertiert werden, d.h. die Relaisspulen werden
bei Erreichen der Vorwahlen spannungslos.
Hierzu müssen in der Programmierroutine die Ausgangssignale Out1 und Out2 bei Dauersignal auf –l– und
bei Wischsignal auf –l–l– eingestellt werden.
Achtung: Bei allen Betriebsarten mit automatischer
Wiederholung (AddAr, SubAr, AddbAt, SubbAt) muß für
den Ausgang 2 eine Wischzeit programmiert werden, da
sonst das Ausgangssignal keine definierte Länge hat
(siehe Programmierung Out 2).
VORWAHLZÄHLER
5. Einstellung der Betriebsparameter
a. Spannungsversorgung einschalten
b. Programmierschalter „A“ (an der rechten Seite des
Zählergehäuses) kurzzeitig auf „ON“ stellen. Auf
dem Display wird der 1. Menüpunkt „Mode“ angezeigt.
c. Mit der ⁄-Taste die gewünschte Funktion auswählen
d. Mit der P-Taste wird der eingestellte Wert übernommen und auf den jeweiligen nächsten Menüpunkt weitergeschaltet.
e. Erneut mit der ⁄-Taste die gewünschte Funktion bzw.
Zählerwerte (Faktor, Wisch- oder Torzeit, Auflösung)
direkt über die beiden Pfeiltasten eingeben.
f.
Nach dem letzten Menüpunkt (Dauersignal oder
Wischsignal) wird mit der P-Taste die Programmierroutine verlassen (Programmierschalter „A“ auf
„OFF“). Falls Schalter „A“ noch auf „ON“ geschaltet
ist, wird die Programmierroutine nochmals durchlaufen.
OFF
ON
A B C D
E89005
6.2.1 Programmierroutine Impulszähler
Betriebsart Add:
Zähler arbeitet addierend
Dauersignale bei Zählerstand >
Vorwahl 1 und Zählerstand >
Vorwahl 2
Wischsignale bei Zählerstand >
Vorwahl 1 und Zählerstand >
Vorwahl 2
Reset auf Null
Betriebsart Sub:
Zähler arbeitet subtrahierend
Dauersignale bei Zählerstand <
Vorwahl 1 und Zählerstand < Null
Wischsignale bei Zählerstand <
Vorwahl 1 und Zählerstand < Null
Reset auf Vorwahl 2
Betriebsart AddAr:
Zähler arbeitet addierend
Dauersignal bei Zählerstand > Vorwahl 1 oder Wischsignale bei
Zählerstand = Vorwahl 1 und
Zählerstand = Vorwahl 2
automatisches Nullsetzen.
Betriebsart SubAr:
Zähler arbeitet subtrahierend
Dauersignale bei Zählerstand <
Vorwahl 1 oder Wischsignale bei
Zählerstand = Vorwahl 1 und
Zählerstand = Null
autom. Setzen auf Vorwahl 2
6. Einstellung der Betriebsart
6.1 Einstellung der Grundbetriebsart.
Nach kurzzeitigem Umschalten des Programmierschalters „A“ auf „ON“ erscheint eines der folgenden
Bilder auf dem Display:
Programmierroutine
Impulszähler
Programmierroutine
Zeitzähler
Programmierroutine
Frequenzzähler
Betriebsart AddbAt:
Zähler arbeitet addierend
Wischsignal bei Zählerstand = Vorwahl 2 und automatisches Nullsetzen.
Ein zweiter addierender Vorwahlzähler (batch-counter = Schleifenzähler), eingestellt auf Vorwahl 1,
zählt die Anzahl der autom. Wiederholungen von Vorwahl 2
Dauersignal bei Zählerstand > Vorwahl 1 oder Wischsignal bei Zählerstand = Vorwahl 1. Die Resettaste
setzt beide Zähler auf Null, der
Reset-Eingang nur den Impulszähler
Betriebsart SubbAt:
Zähler arbeitet subtrahierend
Wischsignal bei Zählerstand = Null
und automatisches Setzen auf Vorwahl 2.
Schleifenzähler wie Betriebsart
Add bAt. Die Resettaste setzt den
Impulszähler auf Vorwahl 2 und den
Schleifenzähler auf Null, der ResetEingang nur den Impulszähler auf
Vorwahl 2
Polarität der Eingänge
pospol: positive Polarität (PNP)
nach +24V schaltend
negpol: negative Polarität (NPN)
nach 0V schaltend
SEITE 3
VORWAHLZÄHLER
E89005
Eingangsart:
E1: INP A = Zähleingang
INP B = Zählrichtungseingang
E2: INP A = Zähleingang add.
INP B = Zähleingang subtr.
E3: Phasendiskriminator
INP A = Zähleingang 0°
INP B = Zähleingang 90°
E4: wie E3, jedoch mit Impulsverdoppelung.
Jede Flanke von INP A wird
gezählt
Faktor:
0,0001…9,9999
Einstellung mit den Tasten ♦ und ⁄
Faktor 0,0000 wird nicht akzeptiert
Achtung! In den Betriebsarten sub,
sub Ar und sub bAt (Ausgangssignal bei Zählerstand = Null) muß der
Vorwahlwert ganzzahlig durch den
Faktor teilbar sein, andernfalls wird
der Zähler bei einem Reset auf das
nächstgrößere ganzzahlige Vielfache des Faktors gesetzt.
Dezimalpunkt (nur anzeigend)
0
= keine Dezimalstelle
0,0
= 1 Dezimalstelle
0,00 = 2 Dezimalstellen
0,000 = 3 Dezimalstellen
Dauer des Wischsignals von Ausgang 1, einstellbar von 00,01s bis
99,99 s
* Relaisspule wird bei Erreichen
des Vorwahlwertes angesteuert
** Relaisspule wird bei Erreichen
des Vorwahlwertes spannungslos.
Dauersignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand >
Vorwahl 2 und bei subtr. Zählung
bei Zählerstand < Null aktiv*
Dauersignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand >
Vorwahl 2 und bei subtr. Zählung
bei Zählerstand < Null passiv**
Wischsignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand =
Vorwahl 2 und bei subtr. Zählung
bei Zählerstand = Null passiv**
Wischsignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand =
Vorwahl 2 und bei subtr. Zählung
bei Zählerstand = Null aktiv*
Dauer des Wischsignals von Ausgang 2, einstellbar von 00,01s bis
99,99 s
* Relaisspule wird bei Erreichen
des Vorwahlwertes angesteuert
Vorwahl 1 ein- oder ausschalten
on = EIN
oFF = AUS
Dauersignal von Ausgang 1, wird
bei add. Zählung bei Zählerstand >
Vorwahl 1 und bei subtr. Zählung
bei Zählerstand < Vorwahl 1
aktiv *
Dauersignal von Ausgang 1, wird
bei add. Zählung bei Zählerstand >
Vorwahl 1 und bei subtr. Zählung
bei Zählerstand < Vorwahl 1
passiv**
Wischsignal von Ausgang 1, wird
bei Zählerstand = Vorwahl 1
passiv**
Wischsignal von Ausgang 1, wird
bei Zählerstand = Vorwahl 1 aktiv*
SEITE 4
** Relaisspule wird bei Erreichen
des Vorwahlwertes spannungslos.
VORWAHLZÄHLER
E89005
6.2.2 Programmierroutine Zeitzähler
Zeiteinheit:
Zählung in s; 0,1 s; 0,01 s oder
0,001 s*
Betriebsart Add:
Zähler arbeitet addierend
Dauersignale bei Zählerstand >
Vorwahl 1 und Zählerstand > Vorwahl 2
Wischsignale bei Zählerstand =
Vorwahl 1 und Zählerstand = Vorwahl 2 Reset auf Null
Betriebsart Sub.
Zähler arbeitet subtrahierend
Dauersignale bei Zählerstand < Vorwahl 1 und Zählerstand < Null
Wischsignale bei Zählerstand =Vorwahl 1und Zählerstand = Null
Reset auf Vorwahl 2
Betriebsart AddAr:
Zähler arbeitet addierend
Dauersignal bei Zählerstand > Vorwahl 1 oder Wischsignale bei
Zählerstand = Vorwahl 1 und
Zählerstand = Vorwahl 2
automatisches Nullsetzen.
Betriebsart SubAr:
Zähler arbeitet subtrahierend
Dauersignale bei Zählerstand <
Vorwahl 1 oder Wischsignale bei
Zählerstand = Vorwahl 1 und
Zählerstand = Null
autom. Setzen auf Vorwahl 2
Betriebsart AddbAt:
Zähler arbeitet addierend
Wischsignal bei Zählerstand = Vorwahl 2 und automatisches Nullsetzen. Ein zweiter addierender Vorwahlzähler (batch-counter = Schleifenzähler), eingestellt auf Vorwahl
1, zählt die Anzahl der autom. Wiederholungen von Vorwahl 2
Dauersignal bei Zählerstand > Vorwahl 1 oder Wischsignal bei Zählerstand = Vorwahl 1. Die Resettaste
setzt beide Zähler auf Null, der
Reset-Eingang nur den Zeitzähler
Betriebsart SubbAt:
Zähler arbeitet subtrahierend
Wischsignal bei Zählerstand = Null
und automatisches Setzen auf Vorwahl 2.
Schleifenzähler wie Betriebsart
AddbAt. Die Resettaste setzt den
Zeitzähler auf Vorwahl 2 und den
Schleifenzähler auf Null, der ResetEingang nur den Zeitzähler auf Vorwahl 2
Polarität der Eingänge
pospol: positive Polarität (PNP)
nach + 24 V schaltend
negpol: negative Polarität (NPN)
nach 0 V schaltend
Zählung in min; 0,1 min; 0,01 min
oder 0,001 min*
Zählung in h; 0,1h; 0,01h oder
0,001 h*
* je nach Stellung des Dezimalpunktes
Zählung in h:min:s
Dezimalpunkt (Auflösung)
0
= keine Dezimalstelle
0,0 = 1 Dezimalstelle
0,00 = 2 Dezimalstellen
0,000 = 3 Dezimalstellen
Vorwahl 1 ein- oder ausschalten
on = EIN
oFF = AUS
Dauersignal von Ausgang 1,
wird bei add. Zählung bei Zählerstand > Vorwahl 1 und bei subtr.
Zählung bei Zählerstand < Vorwahl 1
aktiv *
Dauersignal von Ausgang 1,
wird bei add. Zählung bei Zählerstand > Vorwahl 1 und bei subtr.
Zählung bei Zählerstand < Vorwahl 1
passiv**
Wischsignal von Ausgang 1,
wird bei Zählerstand = Vorwahl 1
passiv**
Wischsignal von Ausgang 1,
wird bei Zählerstand = Vorwahl 1
aktiv*
Dauer des Wischsignals von Ausgang 1, einstellbar von 00,01 s bis
99,99 s
* Relaisspule wird bei Erreichen
des Vorwahlwertes angesteuert
** Relaisspule wird bei Erreichen
des Vorwahlwertes spannungslos.
SEITE 5
VORWAHLZÄHLER
E89005
6.2.3 Programmierroutine Frequenzzähler
Dauersignal von Ausgang 2,
wird bei add. Zählung bei Zählerstand > Vorwahl 2 und bei subtr.
Zählung bei Zählerstand < Null
aktiv*
Dauersignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand
> Vorwahl 2 und bei subtr. Zählung
bei Zählerstand < Null passiv**
Torzeit = Zeit, innerhalb der eingehende Impulse gezählt und zur
Anzeige gebracht werden.
Einstellbereich von 00,01 s bis
99,99 s
Einstellung über die Tasten ♦ und ⁄
00,00 wird als Einstellung nicht
akzeptiert
Wischsignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand
= Vorwahl 2 und bei subtr. Zählung
bei Zählerstand = Null passiv**
Polarität der Eingänge
pospol: positive Polarität (PNP)
nach + 24 V schaltend
Wischsignal von Ausgang 2, wird
bei add. Zählung bei Zählerstand
= Vorwahl 2 und bei subtr. Zählung
bei Zählerstand = Null aktiv*
negpol: negative Polarität (NPN)
nach 0 V schaltend
Dauer des Wischsignals von Ausgang 2, einstellbar von 00,01s bis
99,99 s
* Relaisspule wird bei Erreichen
des Vorwahlwertes angesteuert
** Relaisspule wird bei Erreichen
des Vorwahlwertes spannungslos.
Eingangsart:
E1: INP A = Zähleingang
INP B = Zählrichtungseingang
E2: INP A = Zähleingang add.
INP B = Zähleingang subtr.
E3: Phasendiskriminator
INP A = Zähleingang 0°
INP B = Zähleingang 90°
E4: wie E 3, jedoch mit Impulsverdoppelung.
Jede Flanke von INP A wird
gezählt
Faktor:
0,0001…9,9999
Einstellung mit den Tasten ♦ und ⁄
Faktor 0,0000 wird nicht akzeptiert
Dezimalpunkt (nur anzeigend)
0
= keine Dezimalstelle
0,0 = 1 Dezimalstelle
0,00 = 2 Dezimalstellen
0,000 = 3 Dezimalstellen
SEITE 6
VORWAHLZÄHLER
Vorwahl 1 ein- oder ausschalten
on = EIN
oFF = AUS
Dauersignal von Ausgang 1,
wird bei Zählerstand > Vorwahl 1
aktiv*
E89005
7. Vorwahleinstellung:
Wird eine der Pfeiltasten betätigt, ist die Vornullenunterdrückung ca. 4 Sekunden aufgehoben und die rechte
Dekade der Vorwahl blinkt im 1Hz-Rhythmus.
Mit der ⁄-Taste wird der Wert der blinkenden Dekade in
steigender Reihenfolge verändert. Mit der ♦Taste wird
die nächst höhere Dekade angewählt. 4 Sekunden nach
der letzten Tastenbetätigung wird automatisch die Vornullenunterdrückung aktiv.
In den Betriebsarten Impulszähler und Frequenzzähler
wird jetzt der neue Wert übernommen.
Dauersignal von Ausgang 1,
wird bei Zählerstand > Vorwahl 1
passiv**
Wischsignal von Ausgang 1,
wird bei Zählerstand = Vorwahl 1
passiv **
Wischsignal von Ausgang 1,
wird bei Zählerstand = Vorwahl 1
aktiv*
Einstellung Vorwahl 1
Einstellung in der 5. Dekade
Dauer des Wischsignals von Ausgang 1, einstellbar von 00,01s bis
99,99 s
* Relaisspule wird bei Erreichen
des Vorwahlwertes angesteuert
Einstellung Vorwahl 2
** Relaisspule wird bei Erreichen
des Vorwahlwertes spannungslos
Einstellung in der 6. Dekade
Dauersignal von Ausgang 2,
wird bei Zählerstand > Vorwahl 2
aktiv*
Dauersignal von Ausgang 2,
wird bei Zählerstand > Vorwahl 2
passiv**
Wischsignal von Ausgang 2,
wird bei Zählerstand = Vorwahl 2
passiv **
Wischsignal von Ausgang 2,
wird bei Zählerstand = Vorwahl 2
aktiv*
7.1 Einstellung des Vorzeichens
Mit der ♦−Taste das Vorzeichen anwählen; das Vorzeichen erscheint blinkend vor dem aktuellen Zählerstand.
Mit der ⁄-Taste wird das Vorzeichen dem Vorwahlwert
zugeordnet bzw.entfernt. 4 Sekunden nach der letzten
Tastenbetätigung wird die Vornullenunterdrückung aktiviert und Vorwahl und Zählerstand mit dem entsprechenden Vorzeichen angezeigt.
Achtung: Bei automatischer Wiederholung dürfen keine
negativen Werte für Vorwahl 2 eingestellt werden!
Dauer des Wischsignals von Ausgang 2, einstellbar von 00,01 s
bis 99,99 s
* Relaisspule wird bei Erreichen des Vorwahlwertes angesteuert
Einstellung des Vorzeichens von
Vorwahl 1
** Relaisspule wird bei Erreichen des Vorwahlwertes spannungslos..
SEITE 7
VORWAHLZÄHLER
E89005
8. Anschlußbeispiele
Ansteuerung über Lichtschranke
Ansteuerung über Kontakt
programmierte Polarität
9.2 Steckerbelegung X2
Klemme Benennung Funktion
Nr.
230 VAC/115 V AC
1
+ 24 VDC Geberversorgungsspannung
2
GND
0 VDC Bezugsspannung
3
INP A
Zähleingang A
4
INP B
Zähleingang B
5
RESET
Rücksetzeingang
6
GATE
Toreingang
7
KEY
Tastaturverriegelungseingang
10. Technische Daten
Ansteuerung über Drehgeber
9. Anschlußbelegung
9.1 Steckerbelegung X1
Klemme 230, 115 VAC
Nr.
1
Ausgang 1, Relaiskontakt
2
Ausgang 1, Relaiskontakt
3
4
5
6
7
Ausgang 2, gemeinsamer Kontakt (C)
Ausgang 2, Schließer (NO)
Ausgang 2, Öffner (NC)
90..260 VAC/
90..260 VAC/
Achtung! Bei Einstellung –l– und –l–l– (invertierte Relais)
ändern sich die Anschlüsse der Klemmen 4 und 5
Klemme
Nr.
4
Relaisausgang Öffner (NC)
5
Relaisausgang Schließer (NO)
SEITE 8
Spannungsversorgung:
90..260 VAC, 50/60 Hz, ±10%,
max. 4 VA
Anzeige:
6stellige, 2zeilige 7-Segment-LCD-Anzeige
mit Vorzeichen
Istwert 9 mm hoch, Vorwahl 7 mm hoch
Symbole für angezeigte Vorwahl und Ausgangskontakte geschlossen
Polarität der Eingangssignale:
programmierbar; für alle Eingänge
gemeinsam
Eingangswiderstand:
ca. 10 kOhm
Zählfrequenz:
über DIL-Schalter für INP A und INP B
separat einstellbar
30 Hz
10 kHz (7 kHz bei Eingangsart E3 und E4
Phasendiskriminator)
bei automatischer Wiederholung 900 Hz
ohne Zählverluste (500 Hz bei Eingangsart
E4)
Mindestimpulszeit der Steuereingänge:
5 ms
Schaltpegel der Eingänge:
Bei AC-Spannungsversorgung
Log „0“: 0… 4 VDC
Log „1“: 12…30 VDC
Impulsform: beliebig, da Schmitt-Trigger-Eingänge
Ausgang 1: Relais mit potentialfreiem Schaltkontakt,
programmierbar als Öffner oder Schließer
Schaltspannung max. 250 VAC/125 VDC
Schaltstrom max. 3 A
Schaltstrom bei DC min. 30 mA
Schaltleistung max. 90 W bei DC
max. 750 VA bei AC
VORWAHLZÄHLER
Ausgang 2:
Relais mit potentialfreiem Wechselkontakt
Schaltspannung max. 250 VAC/300 VDC
Schaltstrom max. 3 A
Schaltstrom bei DC min. 30 mA
Schaltleistung max. 50 W bei DC
max. 2000 VA bei AC
Ansprechzeit der Ausgänge:
Relais:
ca. 6 ms
Datensicherung:
min. 10 Jahre oder 106 Speicherzyklen
Geberspannung:
24 VDC –40 % / +15 % 60 mA unstabilisiert
Absicherung: empfohlene Sicherung
bei 230 VAC: 0,05 AT
bei 115 VAC: 0,1 AT
Schutzart:
E89005
IP 65 von vorne
Gehäusefarbe: schwarz
Reinigung:
Die Frontseite des Gerätes darf nur mit
einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden.
11. Lieferumfang
–
–
–
–
Zähler 904
Schraubsteckklemme 7polig, Rastermaß 5,08 mm
Schraubsteckklemme 7polig, Rastermaß 3,81 mm
Frontrahmen für Schraubbefestigung
Einbauquerschnitt 50 x 50 mm
– Frontrahmen für Spannbügelbefestigung
Einbauquerschnitt 50 x 50 mm
– Spannbügel
– Schablone für Schalttafelausschnitt
Störfestigkeit: EN 55011 Klasse B und EN 50082-2
mit geschirmten Dateneingängen
Umgebungstemperatur:
0…50°C
Lagertemperatur:
–25°C…+70°C
Gewicht:
ca. 240 g
Maßbilder:
Einbauquerschnitt 45 x 45 mm
mit Frontrahmen Nr. 2
mit Frontrahmen Nr. 3
Einbauquerschnitt 50 x 50 mm
Einbauquerschnitt 50 x 50 mm
SEITE 9
PRESET COUNTER E89005
1. Description
2.3 Reset
– 6 digit preset counter, 2 presets, add./subtr.
– bright 2-line LCD display with symbols for activated
outputs and current preset values
– count and preset range – 999999 to 999999, over- or
underflow without count loss up to 1 decade (will be
indicated by flashing of the display with 1 Hz frequency)
– programmable to operate as a preset counter, timer or
frequency meter
– one or two preset values (selectable)
– relay output
– programming of count functions/operating parameters
via the setting keys. During programming the display
guides the user with text prompts.
– programmable features:
operating mode (output signal at zero or at preset
point, with or without automatic reset)
decimal point
polarity of the inputs (NPN or PNP)
input mode and scaling factor
output signals to be permanent or timed
gate time when programmed as a frequency meter
resolution when programmed as a timer (s, min, h or
h:min:s)
– supply voltage 230, 115 VAC
Dynamic input; sets the counter to zero (adding mode)
or to preset value 2 (subtracting mode).
2.4 Key
Static keyboard lock input. While this input is activated,
it is neither possible to reset the counter nor to change
the preset values.
3. Display
—— count value
—— preset value
indicator for current preset value 2
symbol for activated output 2
symbol for activated output 1
indicator for current preset value 1
4. Outputs
4.1 Output 1
Relay with potentialfree make or break contact.
2. Inputs
2.1 INP A, INP B
Count inputs; max. count frequency 30 Hz or 10 kHz
separately selectable for both inputs via programming
switches C and D at the right side of the housing.
4.2 Output 2
Relay with potentialfree change-over contact.
4.3 Activated outputs
OFF
ON
A B C D
Microswitch
D
C
INP A
30 Hz
10 kHz
ON
OFF
INP B
30 Hz
10 kHz
ON
OFF
2.2 Gate
Static input; no counting while this input is activated. If
operated as a timer (only h, min and 0.1min resolutions), the decimal point between the 5th and 6th decade
flashes while gate input is not activated (operating indication).
PAGE
2
will be indicated by
I and
II symbols.
For safety circuits the operation of the relay will be
locked when reaching the preset point / zero. For that
the output signals Out 1 and Out 2 must be set to –l–
(permanent signal) or –l–l– (timed signal) during the programming routine.
Caution: For all operating modes with automatic repetition (AddAr, SubAr, AddbAt, SubbAt) the duration of the
timed signal for output 2 has to be programmed, otherwise the output signal has no defined duration (see programming Out 2).
PRESET COUNTER E89005
5. Setting of the operating parameters
a. connect to supply voltage
b. set microswitch “A” (right side of the housing) to
“ON” for a short time. Display will show 1st menu
item “Mode”.
c. select required function via ↑-key
d. press P-key to store selected function/enter data
and to change over to next menu item.
e. select again the required function via ↑-key resp.
enter data (prescaling factor, duration of timed signal, gate time, resolution) directly via the two arrowkeys.
f. After programming the last menu item (permanent or
timed signal), the programming routine will be left by
pressing the P-key, if microswitch “A” ist set to
“OFF”. If it is still set to “ON”, the programming routine will be passed through once again.
OFF
ON
A B C D
6.2.1 Programming routine Impulse Counter
Operating mode Add:
Adding mode
Permanent signal at count value
> preset 1 and at count value > preset 2
Timed signal at count value >
preset 1 and at count value >
preset 2
Reset to zero
Operating mode Sub:
Subtracting mode
Permanent signal at count value <
preset 1 and at count value < zero
Timed signal at count value <
preset 1 and at count value < zero
Reset to preset 2
Operating mode AddAr:
Adding mode
Permanent signal at count value >
preset 1 or timed signal at count
value = preset 1 and at count value
= preset 2
Automatic reset to zero
Operating mode SubAr:
Subtracting mode
Permanent signal at count value <
preset 1 or timed signal at count
value = preset 1 and at count value
= zero
Automatic reset to preset 2
6. Setting of the operating mode
6.1 Selection of basic function
After microswitch “A” has been switched to “ON” for a
short time, one of the basic functions will be displayed
as follows:
programming
programming
routine
routine
Impulse Counter Timer
programming
routine
Frequency Meter
Operating mode AddbAt:
Adding mode
Timed signal at count value = preset 2 and automatic reset to zero.
A second adding preset counter
(batch counter), programmed preset
value = 1, counts the number of
automatic repetitions of preset 2.
Permanent signal at count value >
preset 1 or timed signal at count
value = preset value 1
The reset key sets both counters to
zero, the reset input only sets the
impulse counter to zero.
Operating mode SubbAt:
Subtracting mode
Timed signal at count value = zero
and automatic reset to preset 2.
Batch counter same as in mode
AddbAt.
The reset key sets the impulse
counter to preset 2 and the batch
counter to zero, the reset input only
sets the impulse counter to preset
2.
Polarity of the inputs:
pospol: positive polarity (PNP)
switching to +24 V
negpol: negative polarity (NPN)
switching to 0 V
PAGE
3
PRESET COUNTER E89005
Input modes:
E1: INP A = count input
INP B = count direction input
E2: INP A = count input adding
INP B = count input subtr.
Duration of timed signal of output 1,
can be set from 00.01 s to 99.99 s.
* Activation of relay, when reaching
the preset value
** Relay beomes dead, when
reaching the preset value
E3: Quadrature input
INP A = count input 0°
INP B = count input 90°
E4: same as E3, but with pulse
doubling.
Each pulse edge of INP A will
be counted.
Permanent signal of output 2,
activated at count value > preset 2
in adding mode and at count value
< zero in subtracting mode*
Scaling factor:
0.0001…9.9999
Setting with ← and ↑-keys
Factor 0.0000 won’t be accepted
Caution! In operating modes Sub,
SubAr and SubbAt (output signal at
count value = zero) the preset value
has to be integerly divisible by the
factor, otherwise the counter –
when resetted – will be set to the
following integer multiple of the factor.
Permanent signal of output 2,
will become passive at count value
> preset 2 in adding mode and at
count value < zero in subtracting
mode**
Decimal point
(only optical function):
0
= no decimal point
0.0 = one decimal place
0.00 = two decimal places
0.000 = three decimal places
Timed signal of output 2, will become passive at count value = preset
2 in adding mode and at count
value = zero in subtracting mode**
Timed signal of output 2, activated
at count value = preset 2 in adding
mode and at count value = zero in
subtracting mode*
Duration of timed signal of output 2,
can be set from 00.01 s to 99.99 s.
* Activation of relay coil when
reaching the preset value
** Relay coil becomes dead when
reaching the preset value
Preset 1 on–off
on = on
oFF = off
Permanent signal of output 1,
activated at count value > preset 1
in adding mode and at count value
< preset 1 in subtracting mode*
Permanent signal of output 1,
will become passive at count value
> preset 1 in adding mode and at
count value < preset 1 in subtracting mode**
Timed signal of output 1, will become passive at count value = preset
1**
Timed signal of output 1, activated
at count value = preset 1*
PAGE
4
PRESET COUNTER E89005
6.2.2 Programming routine Timer
Unit of time:
Timing in s, 0.1 s, 0.01 s or
0.001 s*
Operating mode Add:
Adding mode
Permanent signal at count value >
preset 1 and at count value > preset
2
Timed signal at count value = preset 1 and at count value = preset 2
Reset to zero
Operating mode Sub:
Subtracting mode
Permanent signal at count value <
preset 1 and at count value < zero
Timed signal at count value = preset 1 and at count value = zero
Reset to preset 2
Operating mode AddAr:
Adding mode
Permanent signal at count value >
preset 1or timed signal at count
value = preset 1 and at count value
= preset 2
Automatic reset to zero
Operating mode SubAr:
Subtracting mode
Permanent signal at count value <
preset 1 or timed signal at count
value = preset 1 and at count value
= zero
Automatic reset to preset 2
Operating mode AddbAt:
Adding mode
Timed signal at count value = preset 2 and automatic reset to zero.
A second adding preset counter
(batch counter), programmed preset
value = 1, counts the number of
automatic resets of preset 2.
Permanent signal at count value >
preset 1 or timed signal at count
value = preset 1
The reset key sets both counters to
zero, the reset input only sets the
timer to zero.
Operating mode SubbAt:
Subtracting mode
Timed signal at count value = zero
and automatic reset to preset 2.
Batch counter same as in mode
AddbAt.
The reset key sets the timer to preset 2 and the batch counter to zero,
the reset input only sets the timer to
preset 2.
Polarity of the inputs:
pospol: positive polarity (PNP)
switching to +24 V
Timing in min, 0.1 min, 0.01 min
or 0.001 min*
Timing in h, 0.1 h, 0.01 h or
0.001 h*
* depending on position of the
decimal point
Timing in h:min:s
Decimal point (resolution):
0
= no decimal point
0.0 = one decimal place
0.00 = two decimal places
0.000 = three decimal places
Preset 1 on–off
on = on
oFF = off
Permanent signal of output 1,
activated at count value > preset 1
in adding mode and at count value
< preset 1 in subtracting mode*
Permanent signal of output 1,
will become passive at count value
> preset 1 in adding mode and at
count value < preset 1 in subtracting mode**
Timed signal of output 1, will become passive at count value = preset
1**
Timed signal of output 1, activated
at count value = preset 1*
Duration of timed signal of output 1,
can be set from 00.01 s to 99.99 s.
* Activation of relay coil when reaching the preset value
** Relay coil becomes dead when
reaching the preset value
negpol: negative polarity (NPN)
switching to 0 V
PAGE
5
PRESET COUNTER E89005
6.2.3 Programming routine Frequency Meter
Permanent signal of output 2,
activated at count value > preset 2
in adding mode and at count value
< zero in subtracting mode*
Permanent signal of output 2, will
become passive at count value >
preset 2 in adding mode and at
count value < zero in subtracting
mode**
Gate time = within this period the
incoming pulses will be counted
and displayed.
Programmable range from 00.01 s
to 99.99 s
Setting with ← and ↑-keys
00.00 won’t be accepted
Timed signal of output 2, will become passive at count value = preset
2 in adding mode and at count
value = zero in subtracting mode**
Polarity of the inputs:
pospol: positive polarity (PNP)
switching to +24 V
Timed signal of output 2, activated
at count value = preset 2 in adding
mode and at count value = zero in
subtracting mode*
negpol: negative polarity (NPN)
switching to 0 V
Duration of timed signal of output 2,
can be set from 00.01 s to 99.99 s.
* Activation of relay coil when reaching the preset value
** Relay coil becomes dead when
reaching the preset value
Input modes:
E1: INP A = count input
INP B = count direction input
E2: INP A = count input adding
INP B = count input subtr.
E3: Quadrature input
INP A = count input 0°
INP B = count input 90°
E4: same as E3, but with pulse
doubling.
Each pulse edge of INP A will
be counted.
Scaling factor:
0.0001…9.9999
Setting with ← and ↑-keys
Factor 0.0000 won’t be accepted
Decimal point
(only optical function):
0
= no decimal point
0.0 = one decimal place
0.00 = two decimal places
0.000 = three decimal places
PAGE
6
PRESET COUNTER E89005
Preset 1 on-off
on = on
oFF = off
Permanent signal of output 1,
activated at count value >
preset 1*
7. Programming of the Preset Value:
After pressing one of the arrow keys, the leading zero
blanking will be suppressed for approx. 4 seconds and
the least significant digit of the preset value flashes with
a frequency of 1 Hz.
The value of the flashing digit can be increased by
using the ↑-key. With the ← key it will be changed to the
next digit. If no key is pressed for 4 seconds, the leading zero blanking will be activated automatically again.
In operating mode Impulse Counter and Frequency
Meter the new value will be taken over now.
Permanent signal of output 1,
will become passive at count
value > preset 1**
Timed signal of output 1, will
become passive at count value =
preset 1**
Setting Preset 1
Timed signal of output 1, activated at count value = preset 1*
Setting of the 5th decade
Duration of timed signal of output
1, can be set from 00.01 s to
99.99 s.
* Activation of relay coil when
reaching the preset value
Setting Preset 2
** Relay coil becomes dead when
reaching the preset value
Setting of the 6th decade
Permanent signal of output 2,
activated at count value >
preset 2*
Permanent signal of output 2,
will become passive at count
value > preset 2**
Timed signal of output 2, will
become passive at count value =
preset 2**
Timed signal of output 2, activated at count value = preset 2*
7.1 Setting of the sign
Select the sign by using the ← key. The sign will start to
flash now and can be assigned to the preset value
resp. eliminated by using the ↑-key. If no key is pressed
for 4 seconds, the leading zero blanking will be activated automatically again. Preset value and count value
are displayed now with the corresponding sign.
Caution! In case of automatic resets no negative
values are to be set for preset 2.
Duration of timed signal of output
2, can be set from 00.01 s to
99.99 s.
* Activation of relay coil when
reaching the preset value
Setting the sign for preset 1
** Relay coil becomes dead when
reaching the preset value
PAGE
7
PRESET COUNTER E89005
8. Examples for application connections
Count pulses from a
light barrier
Count pulses from contact
closure (programmed
polarity PNP)
9.2 Plug connection X2
Terminal Designation Function
Function
No.
230 VAC/115 VAC
1
+ 24 VDC Transmitter voltage
2
GND
0 VDC reference
voltage
3
INP A
count input A
4
INP B
count input B
5
RESET
reset input
6
GATE
gate input
7
KEY
keyboard lock input
10. Technical Data
Count pulses from a shaft encoder
9. Connections
Supply voltage:
230 VAC, 115 VAC
50/60 Hz, ±10%,
max. 4 VA
Display:
6 digit, 2-line 7 segment LCD display
with sign
count value 9 mm high characters
preset value 7 mm high characters
symbols for displayed preset and closed
output contacts
Polarity of input signals:
programmable, all inputs in common
Input sensitivity:
approx. 10 kOhm
9.1 Plug connection X1
Terminal
No.
1
2
3
4
5
6
7
230, 115
Output
Output
Output
Output
1, relay contact
1, relay contact
2, relay output common contact (C)
2, relay output normally open contact
(NO)
Output 2, relay output normally closed contact
(NC)
230 VAC/115 VAC
230 VAC/115 VAC
Count frequency:
via DIL switches separately selectable
for INP A and INP B
30 Hz
10 kHz (7 kHz for input modes E3 and
E4, quadrature inputs)
in case of automatic reset 900 Hz without
count losses (500 Hz for input mode E4)
Min. pulse length of the control inputs:
5 ms
Input sensitivity:
For AC supply voltages
Log “0”: 0...4 VDC
Log “1”: 12...30 VDC
Pulse shape:
variable (Schmitt Trigger characteristic)
Output 1:
Caution! For settings –l– and –l–l– (inverted operation)
the connections of terminal 4 and 5 change as follows:
Terminal AC-Version
No.
4
relay output normally closed contact (NC)
5
relay output normally open contact (NO)
PAGE
8
Relay with potentialfree make or break
contact
switching voltage max. 250 VAC/125 VDC
switching current max. 3 A
switching current for DC min. 30 mA
switching performance max. 90 W for DC
and max. 750 VA for AC
PRESET COUNTER E89005
Output 2:
Relay with potentialfree change-over
contact
switching voltage max. 250 VAC / 300 VDC
switching current max. 3 A
switching current for DC min. 30 mA
switching performance max. 50 W for
DC and max. 2000 VA for AC
Responding time of outputs:
Relay:
approx. 6 ms
Data retention:
min. 10 years or 106 memory cycles
Colour of housing:
black
Cleaning:
The front of the unit is only to be cleaned
with a soft and wet (water!) cloth.
11. Delivery includes
–
–
–
–
–
–
–
Counter 904
Screw terminal plug 7 poles, reference grid 5.08 mm
Screw terminal plug 7 poles, reference grid 3.81mm
Bezel for screw mount, panel cut-out 50 x 50mm
Bezel for clip mount, panel cut-out 50 x 50 mm
Bezel for clip mount, panel cut-out 45 x 45 mm
Panel mounting clip
Transmitter voltage:
24 VDC –40% / +15% 60mA
unstabilized
Fuse protection:
recommended fuse
for 230 VAC: 0,05 AT
for 115 VAC: 0,1 AT
Noise immunity:
EN 55011 class B and EN 50082-2
with shielded data inputs
Ambient temperature:
0…50°C
Storage temperature:
–25°C…+70°C
Weight:
approx. 240 g
Protection: IP 65 (front)
Dimensions:
panel cut-out 45 x 45 mm
with front frame No. 2
with front frame N0. 3
panel cut-out 50 x 50 mm
panel cut-out 50 x 50 mm
PAGE
9
COMPTEUR
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
1. Description
2.3 Reset
– Compteur à 6 décades, add./soustrayant et à 2 présélections
– Double rangée d’affichage à LCD très lisible, avec
symboles pour 1 l’état des 2 sorties et la présélection
active
– Capacité de comptage et de présélections: de
–999999 à 999999. Dépassement de capacité sans
perte d’impulsions sur 1 décade; dans ce cas,
l’affichage clignote au rythme de 1 Hz
– Programmable en compteur horaire, d’impulsions ou
en fréquencemètre
– Une ou deux présélections (sélectable)
– Sorties à relais
– La programmation des fonctions de comptage ou des
paramètres s’éffectue au moyen des touches en
façade. Un guide utilisateur est actif à l’affichage
pendant la routine de programmation
– Programmables sont:
Le mode (sortie active à zéro ou à la présélection,
avec ou sans répétition automatique)
La point décimal
La polarité des entrées (NPN ou PNP)
Le type d’entrée de comptage et la valeur du facteur
Les signaux de sorties en fugitifs ou en maintenus
La base de temps en fréquencemètre
La résolution en s, min, h ou h:min:s, en comptage
horaire
– Alimentation: 230, 115 VAC
Entrée de repositionnement dynamique. Repositionne le
comptage à zéro en mode additionnant ou à la valeur
de mode additionnant ou à la valeur de la présélection
2 en mode soustrayant.
2.4 Key
Entrée statique de verrouillage des touches. Tant que
cette entrée est activée, il est impossible de repositionner le comptage ou de modifier les valeurs des présélections (au moyen des touches).
3. Affichage
—— Comptage
—— Présélection
Présélection 2 active
Sortie 2 active
Sortie 1 active
Présélection 1 active
4. Sorties
4.1 Sortie 1
Par relais à contact à fermeture ou à ouverture (hors
potentiel).
2. Entrées
2.1 INP A, INP B
Entrées de comptage. La fréquence de comptage maximale de ces 2 entrées est programmable à 30 Hz ou
10 kHz, au moyen des commutateurs C et D (sur le
côté de l’appareil).
4.2 Sortie 2
Par relais à contact inverseur (hors potentiel).
4.3 Sorties actives
OFF
ON
sont affichées par les symboles
1 et
2.
Pour des commutations de sécurité, il est possible
d’inverser l’activation des sorties, c’est à dire, de
désactiver les bobines de relais.
A cet effet, il convient de programmer les signaux
de sorties Out1 et Out2 en maintenu par –l– en fugitif
par –l–l–.
A B C D
Micro commut.
D
C
INP A
30 Hz
10 kHz
ON
OFF
INP B
30 Hz
10 kHz
ON
OFF
2.2 Gate
Commande de porte statique. Pas de comptage tant
que cette entrée est activée.
Le point décimal situé entre la 5ème et la 6ème décade
clignote en mode comptage horaire lorsque la commande de porte est inactive (témoin de marche en h, min ou
0,1 min).
PAGE
2
Attention: Pour tous les modes avec répétition automatique (AddAr, SubAr, AddbAt, Subbat), la sortie 2
doit être programmée en mode fugitif, sinon cette dernière se retrouve dans un état indéterminé (voir programmation OUT2).
COMPTEUR
5. Reglage des paramètres
b. Commuter brièvement l’interrupteur «A» en position
«ON» (à droite du boîtier). Le point 1 «MODE» du
MENU est affiché.
c. Sélectionner la fonction voulue au moyen de la
touche ↑.
d. La touche «P» permet de valider la fonction choisie
et de passer au pas de programmation suivant.
e. Continuer la sélection et la validation des fonctions
(facteur, durée de sortie fugitive, base de temps,
résolution), à l’aide des 2 touches décrites ci-dessus.
Après la mise au point du dernier pas du MENU
(sortie maintenue ou fugitive), l’appui de la touche
«P» clôt le paramètrage (à condition que le commutateur «A» soit en position «OFF»). Dans le cas
contraire, le MENU de paramètrage reprend au
début.
OFF
ON
A B C D
Mode Add:
Comptage additionnant:
Signal maintenu pour comptage >
à la consigne 1 et pour comptage >
à la consigne 2. Signal fugitif pour
comptage > à la consigne 1 et pour
comptage > à la consigne 2.
Repositionnement à zéro.
Mode Sub:
Comptage soustrayant:
Signal maintenu pour comptage <
à la consigne 1 et pour comptage <
à zéro. Signal fugitif pour comptage
< à la consigne 1 et pour comptage
< à zéro. Repositionnement à la
valeur de la consigne 2.
Mode AddAr:
Comptage additionnant:
Signal maintenu pour comptage >
à la consigne 1 ou signal fugitif
pour comptage = consigne 1 et
comptage = consigne 2 avec
repositionnement automatique
à zéro.
Mode SubAr:
Comptage soustrayant:
Signal maintenu pour comptage < à
la consigne 1 ou signal fugitif pour
comptage = consigne 1 et comptage = zéro avec repositionnement
automatique à valeur de la
consigne 2.
6. Sélection du mode de fonctionnement
6.1 Sélection de la fonction primaire.
Un brève commutation de l’interrupteur «A» en «ON»,
donne l’affichage suivant.
Routine de
programmation
en compteur
d’impulsions
E89005
6.2.1 Paramètrage en compteur d’impulsions
a. Mettre l’appareil sous tension
f.
ÉLÉCTRONIQUE À PRÉSÉLECTION
Routine de
programmation
en compteur
horaire
Routine de programmation en
fréquencemètre
Mode AddbAt:
Comptage additionnant:
Signal fugitif pour comptage =
consigne 2 et repositionnement
automatique à zéro.
Un 2ème compteur additionnant à
présélection (batch-counter =
compteur de boucles) totalise le
nombre de répétitions automatiques
et active la sortie par rapport à la
consigne 1. Signal maintenu pour
comptage > consigne 1 ou fugitif
pour comptage = consigne 1.
La touche RESET repositionne les
deux compteurs à zéro, l’entrée
RESET repositionne uniquement le
compteur d’impulsions.
Mode SubbAt:
Comptage soustrayant.
Signal fugitif pour comptage = zéro
et repositionnement automatique à
la valeur de la présélection 2.
Le compteur de boucle, fonctionne
de la même manière qu’en mode
AdbAt. La touche RESET repositionne compteur d’impulsions à la
valeur de la consigne 2 et le compteur de boucle à zéro, l’entrée
RESET repositionne uniquement le
compteur d’impulsions à la valeur
de la consigne 2.
Polarité des entrées:
PoSPoL; polarité positive (PNP),
commutant vers le +24 V.
nEGPol; polarité négative (NPN),
commutant vers le 0 V.
PAGE
3
COMPTEUR
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
Type d’entrée:
E1: INP A = impulsions
INP B = sens de comptage
E2: INP A = impuls. additionnant
INP B = impuls. soustrayant
E3: Discrimination de phase
INP A = impulsions 0°
INP B = impulsions 90°
E4:Idem à E3 avec multiplucation
par 2 des impulsions.
Chaque front de INP A est pris
en compte
Facteur:
0,0001…9,9999 règlable par les
touches ← et ↑.
Un facteur 0,0000 est refusé.
ATTENTION ! en MODE Sub,
SubAr et SubbAt (sortie pour comptage = 0), la valeur de prépositionnement doit être divisible par le facteur (sans décimale), sinon la
valeur de comptage est repositionnée à un multiple du facteur.
Point
0
0,0
0,00
0,000
décimal (uniqu. visuel)
= pas de décimale
= 1 décimale
= 2 décimales
= 3 décimales
Durée du signal fugitf de la sortie 1,
règlable de 00,01 s à 99,99 s.
* A l’atteinte de la consigne, la bobine du relais est alimentée.
.
** A l’atteinte de la consigne, la
bobine du relais n’est plus
alimentée.
Sortie 2 en maintenue, activée en
mode additionnant pour le comptage > à la consigne 2 et en mode
soustrayant pour le comptage < 0.*
Sortie 2 en maintenue, desactivée
en mode additionnant pour le
comptage > à la consigne 2 et en
mode soustrayant pour le comptage
< 0.**
Sortie 2 en fugitive, en mode additionnant, désactivée lorsque le
comptage = à la consigne 2, en
mode soustrayant, lorsque le comptage est = à zéro.**
Sortie 2 en fugitive, en mode additionnant, activée lorsque le comptage = à la consigne 2, en mode
soustrayant, lorsque le comptage
est = à zéro.*
Durée du signal fugitif de la sortie
1, règlable de 00,01 s à 99,99 s.
* A l’atteinte de la consigne, la bobine du relais est alimentée..
Consigne 1 en/hors service
ON = en service
OFF = hors service
Sortie 1 en maintenue, activée en
mode additionnant pour le comptage > à la consigne 1 et en mode
soustrayant pour le comptage < à la
consigne 1.*
Sortie 1 en maintenue, désactivée
en mode additionnant pour le
comptage > à la consigne 1 et en
mode soustrayant pour le comptage
< à la consigne 1.**
Sortie 1 en fugitive, désactivée
lorsque le comptage = à la
consigne 1.**
Sortie en fugitive, activée lorsque le
comptage = à la consigne 1.*
PAGE
4
** A l’atteinte de la consigne, la
bobine du relais n’est plus alimentée.
COMPTEUR
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
6.2.2 Paramétrage en compteur horaire
Unité de mesure:
Comptage en s; 0,1 s; 0,01 s ou
0,001 s.*
Mode Add:
Comptage additionnant:
Signal maintenu pour comptage > à
la consigne 1 et pour comptage > à
la consigne 2. Signal fugitif pour
comptage = à la consigne 1 et pour
comptage = à la consigne 2. Repositionnement à zéro.
Comptage en min; 0,1 min; 0,01
min ou 0,001 min.*
Comptage en h; 0,1 h ou 0,001 h.*
Mode Sub.
Comptage soustrayant:
Signal maintenu pour comptage < à
la consigne 1 et pour comptage < à
zéro. Signal fugitif pour comptage =
à la consigne 1 et pour comptage =
à zéro. Repositionnement à la
valeur de la consigne 2.
* selon la position décimale
Mode AddAr:
Comptage additionnant:
Signal maintenu pour comptage >
à la consigne 1 ou signal fugitif
pour comptage = consigne 1 avec
repositionnement automatique et
comptage = consigne 2 à zéro.
Point décimal (résolution)
0
= pas de décimale
0,0 = 1 décimale
0,00 = 2 décimales
0,000 = 3 décimales
Mode SubAr:
Comptage soustrayant:
Signal maintenu pour comptage < à
la consigne 1 ou signal fugitif pour
comptage = consigne 1 et comptage = zéro avec repositionnement
automatique à valeur de la consigne
2.
Consigne 1 en / hors service
ON = en service
OFF = hors service
Mode AddbAt:
Comptage additionnant:
Signal fugitif pour comptage =
consigne 2 et repositionnement
automatique à zéro.
Un 2ème compteur additionnant à
présélection (batch-counter =
compteur de boucles) totalise le
nombre de répétitions automatiques
et active la sortie par rapport à la
consigne 1. Signal maintenu pour
comptage > consigne 1 ou fugitif
pour comptage = consigne 1.
La touche RESET repositionne les
deux compteur à zéro, l’entrée
RESET repositionne uniquement le
compteur d’impulsions.
Sortie 1 en maintenue, activée en
mode additionnant pour le comptage
> à la consigne 1 et en mode
soustrayant pour le comptage <
à la consigne 1.*
Sortie 1 maintenue, désactivée en
mode additionnant pour le comptage
> à la consigne 1 et en mode
soustrayant pour le comptage <
à la consigne 1.**
Sortie 1 en fugitive, désactivée
lorsque le comptage = à la
consigne 1.**
Mode SubbAt:
Comptage soustrayant:
Signal fugitif pour comptage = zéro
et repositionnement automatique à
la valeur de la préséleciton 2.
Le compteur de boucle, fonctionne
de la même manière qu’en mode
AddbAt. La touche RESET
repositionne le compteur d’impulsions à la valeur de la consigne 2 et
le compteur de boucle à zéro,
l’entrée RESET repositionne
uniquement le compteur d’impulsions à la valeur de la consigne 2.
Sortie 1 en fugitive, activée lorsque
le comptage = à la consigne 1.*
Polarité des entrées
PoSPoL; polarité positive (PNP),
commutant vers le + 24 V.
** A l’atteinte de la consigne, la
bobine du relais n’est plus
alimentée.
Durée du signal fugitif de la sortie
1, règlable de 00,01 s à 99,99 s.
* A l’atteinte de la consigne, la
bobine du relais est alimentée.
nEGPoL; polarité négative (NPN),
commutant vers le 0 V.
PAGE
5
COMPTEUR
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
6.2.3 Paramétrage en fréquence
Sortie 2 en maintenue, activée en
mode additionnant pour le comptage > à la consigne 2 et en mode
soustrayant pour le comptage < 0.*
Sortie 2 en maintenue, désactivée
en mode additionnant pour le
comptage > à la consigne 2 et en
mode soustrayant pour le comptage
< 0.**
Base de temps = Durée de comptage des impulsions et d’intervalle
de réactualisation de l’affichage,
règlable de 00,01 s à 99,99 s.
Programmation par les touches ←
et ↑; une valeur 00,00 est refusée.
Sortie 2 en fugitive, en mode additionnant, désactivée lorsque le
comptage = à la consigne 2, en
mode soustrayant, lorsque le comptage est = à zéro.**
Polarité des entrées:
PoSPoL; polarité positive (PNP),
commutant vers le + 24 V.
Durée du signal fugitif de la sortie
2, règlable de 00,01 s à 99,99 s.
nEGPoL; polarité négative (NPN),
commutant vers le 0 V.
* A l’atteinte de la consigne, la bobine du relais est alimentée.
Type d’entrée:
E1: INP A = impulsions
INP B = sans de comptage
** A l’atteinte de la consigne, la
bobine du relais n’est plus alimentée.
E2: INP A = impuls. additionnant
INP B = impuls. soustrayant
E3: Discrimination de phase
INP A = impulsions 0°
INP B = impulsions 90°
E4: Idem à E3 avec multiplication
par 2 des impulsions.
Chaque front de INP A est pris
en compte.
Facteur:
0,0001…9,9999;
règlable par les touches ← et ↑
Un facteur 0,0000 est refusé.
Point décimal (uniqu. visuel)
0
= pas de décimale
0,0 = 1 décimale
0,00 = 2 décimales
0,000 = 3 décimales
PAGE
6
COMPTEUR
Consigne 1 en / hors service
ON = en service
OFF = hors service
Sortie 1 en maintenue pour le
comptage > à la consigne 1.*
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
7. Règlage des consignes:
L’activation d’une touche «flèche» désactive la suppression des zéros pendant 4 secondes environ et la décade des unités (à droite) de la présélection clignote au
rythme de 1 Hz.
La touche ↑ permet d’incrémenter la décade clignotante. La touche ← permet de sélectionner la décade
supérieure. Après 4 secondes, si aucune des touches
déscrites ci-dessus n’est activée la suppression des
zéros inutiles est remise en service. en mode compteur
d’impulsions ou fréquencemètre, la nouvelle valeur de
consigne est prise en compte.
Sortie 1 en maintenue pour le
comptage > à la consigne 1.**
Sortie 1 en fugitive, désactivée
lorsque le comptage = à la
consigne 1. **
Sortie 1 en fugitive, activée
lorsque le comptage = à la
consigne 1.*
Règlage de la consigne 1
Règlage de la 5ème décade
Durée du signal fugitif de la sortie
1, règlable de 00,01 s à 99,99 s.
* A l’atteinte de la consigne, la
bobine du relais est alimentée.
Règlage de la consigne 2
** A l’atteinte de la consigne la
bobine du relais n’est plus alimentée.
Règlage de la 6ème décade
Sortie 2 en maintenue, activée
pour le comptage > à la consigne
2.*
Sortie 2 en maintenue, désactivée pour le comptage > à la
consine 2.**
Sortie 2 en fugitive désactivée
lorsque le comptage = à la
consigne 2. **
Sortie 2 en fugitive activée lorsque
le comptage = à la consigne 2.*
7.1 Règlage du signe:
La touche ← permet d’activer le signe; celui-ci apparait
en clignotant à gauche de la valeur de comptage. La
touche ↑ attribue ce signe à la consigne voulue, le cas
échéant, le supprime.
4 secondes après l’activation d’une touche, la suppression des zéros inutiles est réactivée et la consigne ainsi
que la valeur de comptage sont affichés avec le signe
attribué.
Durée du signal fugitif de la sortie
2, règlable de 00,01 s à 99,99 s.
* A l’atteinte de la consigne, la
bobine du relais est alimentée.
** A l’atteinte de la consigne, la
bobine du relais n’est plus
alimentée.
Règlage du signe pour la consigne 1
PAGE
7
COMPTEUR
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
8. Exemples de raccordements
Commande par barrière
de lumière
Commande par contact et
une polarité en PNP
9.2 Connecteur X2
Broche Désignation Fonction
No.
en 230, 115 V AC
1
+ 24 VDC Aliment.
générat.
2
GND
0 VDC
référen.
3
INP A
ent. comptage A
4
INP B
ent. comptage B
5
RESET
entrée de repositionnement
6
GATE
commande de porte
7
KEY
ent. verrouillage des touches
10. Caractéristiques techniques
Alimentation: 230, 115, VAC, ± 10 %,
maximum 4 VA,
Commande par générateur
d’impulsions
Affichage:
9. Raccordements
6 décades, 2 lignes, en 7 segments à LCD
avec signe. Comptage 9 mm, consigne
7 mm de hauteur. Symboles pour la
consigne active et pour les sorties
activées.
Polarité des entrées:
programmable; commune à toutes
les entrées.
Résistance d’entrée:
env. 10 kOhm
9.1 Connecteur X1
Broche
Nr.
1
2
3
4
5
6
7
230, 115 V AC
Sortie 1, contact de relais
Sortie 1, contact de relais
Sortie 2, commun du relais
Sortie 2, contact travail du relais
Sortie 2, contact repos du relais
230 V AC/115 V AC
230 VAC/115 VAC
ATTENTION! Les raccordements diffèrent lorsque les
sorties son règlées en –l– ou –l–l– (inversion du mode de
commutation de sortie 2)
Broche Versions AC et DC
No
4
Sortie relais à ouverture NC
5
Sortie relais à fermeture NO
PAGE
8
Fréquence de comptage:
règlable séparément par commutateurs
DIL, pour les entrées INP A et INP B
30 Hz
10 kHz (7 kHz en mode E3 ou E4,
discrimination de phase)
900 Hz en répétition
automatique sans perte
d’impulsions (500 Hz en mode E4).
Durée minimale d’impulsions des entrées
de commande:
5 ms
Niveau des entrées:
En alimentation AC;
Niv. «0»: 0…4 VDC
Niv. «1»: 12…30 VDC
Forme des impulsions:
quelconque, Trigger de Schmitt
Sortie 1:
Contact de relais hors potentiel, programmable en ouverture ou en fermeture.
Tension max.: 250 VAC / 125 VDC
Courant maximal: 3 A
Courant minimal en DC: 30 mA
Pouvoir de commutation max.:
90 W en DC, 750 VA en VAC
COMPTEUR
Sortie 2:
Relais à contact inverseur hors potentiel
Tension max. 250 VAC / 300 VDC
Courant maximal: 3 A
Courant minimal en DC: 30 mA
Pouvoir de commutation max.:
50 W en DC, 2000 VA en VAC
ou optocoupleur à émetteur et
collecteur ouvert.
Pouvoir de commutation max.:
30 VDC / 15 mA
Ucesat pour Ic = 15 mA: max. 2,0 V
Ucesat pour Ic = 5 mA: max. 0,4 V
Temps de réponse des sorties:
Relais:
ca. 6 ms
Optocoupleur: ca. 1 ms
Sauvegarde des données:
min. 10 ans ou 106 cycles d’écriture
Alimentation pour générateur:
en version AC, 24 VDC
– 40 % / + 15 %, non stabilisés
ÉLÉCTRONIQUE À PRÉSÉLECTION
E89005
Poids:
env. 240 g (en version AC et relais)
Protection:
IP 65 par l’avant
Teinte du boîtier: noire
Nettoyage:
La façade de l’appareil peut être nettoyée avec un chiffon doux humecté
d’eau.
11. Fournitures incluses à la livraison:
– Compteur
– Connecteur à vis débrochable 7 pôles,
écartement 5,08 mm
– Connecteur à vis débrochable 7 pôles,
écartement 3,81 mm
– Cadre frontal à fixation par vis, découpe 50 x 50 mm
– Cadre frontal à fixation par étrier, découpe 50 x 50
mm
– Etrier de fixation
avec l’option «rétroillumination»
24 VDC – 40 % / + 15 % 60 mA,
non stabilisés
Fusible de protection:
en DC:
en 230 VAC:
en 115 VAC:
en 48 VAC:
en 24 VAC:
0,125 AT
0,05 AT
0,1 AT
0,2 AT
0,4 AT
Insensibilité aux parasites:
EN 55011 classe B et
EN 50082-2, avec câblage blindé
Température de service:
0…50°C
Température de stockage:
–25°C…+70°C
Dimensions:
Fraisage Bf4
DIN 74
Découpe 45 x 45 mm
avec cadre frontal Nr. 2
avec cadre frontal Nr. 3
Découpe 50 x 50 mm
Découpe 50 x 50 mm
SEITE 9
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
