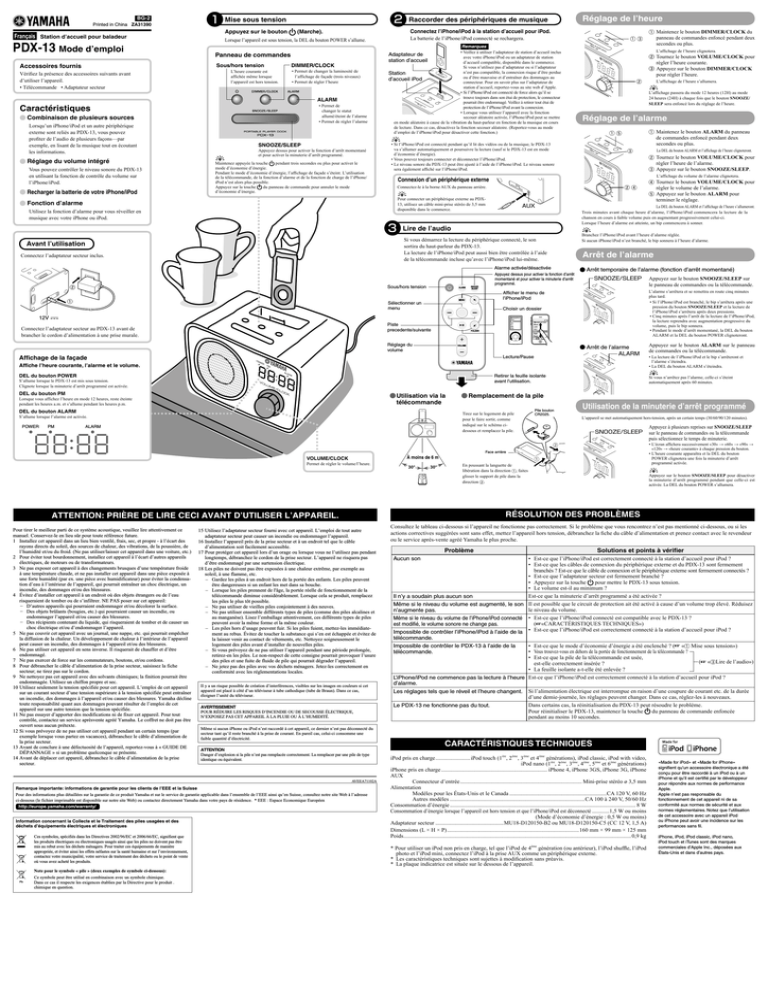

Français Station d’accueil pour baladeur
PDX-13 Mode d’emploi
Mise sous tension
Appuyez sur le bouton
Vérifiez la présence des accessoires suivants avant
d’utiliser l’appareil.
• Télécommande • Adaptateur secteur
DIMMER/CLOCK
• Permet de changer la luminosité de
l’affichage de façade (trois niveaux)
• Permet de régler l’heure
ALARM
• Permet de
changer le statut
allumé/éteint de l’alarme
• Permet de régler l’alarme
Caractéristiques
Combinaison de plusieurs sources
Lorsqu’un iPhone/iPod et un autre périphérique
externe sont reliés au PDX-13, vous pouvez
profiter de l’audio de plusieurs façons—par
exemple, en lisant de la musique tout en écoutant
les informations.
Réglage du volume intégré
Vous pouvez contrôler le niveau sonore du PDX-13
en utilisant la fonction de contrôle du volume sur
l’iPhone/iPod.
Recharger la batterie de votre iPhone/iPod
Maintenez le bouton DIMMER/CLOCK du
panneau de commandes enfoncé pendant deux
secondes ou plus.
La batterie de l’iPhone/iPod connecté se rechargera.
Remarques
• Veillez à utiliser l’adaptateur de station d’accueil inclus
avec votre iPhone/iPod ou un adaptateur de station
d’accueil compatible, disponible dans le commerce.
Si vous n’utilisez pas d’adaptateur ou si l’adaptateur
n’est pas compatible, la connexion risque d’être perdue
Station
ou d’être mauvaise et d’entraîner des dommages au
d’accueil iPod
connecteur. Pour en savoir plus sur l’adaptateur de
station d’accueil, reportez-vous au site web d’Apple.
• Si l’iPhone/iPod est connecté de force alors qu’il se
trouve toujours dans son étui de protection, le connecteur
pourrait être endommagé. Veillez à retirer tout étui de
protection de l’iPhone/iPod avant la connexion.
• Lorsque vous utilisez l’appareil avec la fonction
secouer aléatoire activée, l’iPhone/iPod peut se mettre
en mode aléatoire à cause de la vibration du haut-parleur en fonction de la musique en cours
de lecture. Dans ce cas, désactivez la fonction secouer aléatoire. (Reportez-vous au mode
d’emploi de l’iPhone/iPod pour désactiver cette fonction.)
L’affichage de l’heure clignotera.
Adaptateur de
station d’accueil
Panneau de commandes
L’heure courante est
affichée même lorsque
l’appareil est hors tension.
Réglage de l’heure
Connectez l’iPhone/iPod à la station d’accueil pour iPod.
(Marche).
Lorsque l’appareil est sous tension, la DEL du bouton POWER s’allume.
Sous/hors tension
Accessoires fournis
Raccorder des périphériques de musique
SNOOZE/SLEEP
Appuyez dessus pour activer la fonction d’arrêt momentané
et pour activer la minuterie d’arrêt programmé.
Maintenez appuyée la touche
pendant trois secondes ou plus pour activer le
mode d’économie d’énergie.
Pendant le mode d’économie d’énergie, l’affichage de façade s’éteint. L’utilisation
de la télécommande, de la fonction d’alarme et de la fonction de charge de l’iPhone/
iPod n’est alors plus possible.
du panneau de commande pour annuler le mode
Appuyez sur la touche
d’économie d’énergie.
Utilisez la fonction d’alarme pour vous réveiller en
musique avec votre iPhone ou iPod.
L’affichage de l’heure s’allumera.
L’affichage passera du mode 12 heures (12H) au mode
24 heures (24H) à chaque fois que le bouton SNOOZE/
SLEEP sera enfoncé lors du réglage de l’heure.
Réglage de l’alarme
Maintenez le bouton ALARM du panneau
de commandes enfoncé pendant deux
secondes ou plus.
• Si l’iPhone/iPod est connecté pendant qu’il lit des vidéos ou de la musique, le PDX-13
va s’allumer automatiquement et poursuivre la lecture (sauf si le PDX-13 est en mode
d’économie d’énergie).
• Vous pouvez toujours connecter et déconnecter l’iPhone/iPod.
• Le niveau sonore du PDX-13 peut être ajusté à l’aide de l’iPhone/iPod. Le niveau sonore
sera également affiché sur l’iPhone/iPod.
La DEL du bouton ALARM et l’affichage de l’heure clignoteront.
Tournez le bouton VOLUME/CLOCK pour
régler l’heure de l’alarme.
Appuyez sur le bouton SNOOZE/SLEEP.
L’affichage du volume de l’alarme clignotera.
Connexion d’un périphérique externe
Tournez le bouton VOLUME/CLOCK pour
régler le volume de l’alarme.
Appuyez sur le bouton ALARM pour
terminer le réglage.
Connectez-le à la borne AUX du panneau arrière.
Pour connecter un périphérique externe au PDX13, utilisez un câble mini-prise stéréo de 3,5 mm
disponible dans le commerce.
Fonction d’alarme
② Tournez le bouton VOLUME/CLOCK pour
régler l’heure courante.
③ Appuyez sur le bouton DIMMER/CLOCK
pour régler l’heure.
AUX
La DEL du bouton ALARM et l’affichage de l’heure s’allumeront.
Trois minutes avant chaque heure d’alarme, l’iPhone/iPod commencera la lecture de la
chanson en cours à faible volume puis en augmentant progressivement celui-ci.
Lorsque l’heure d’alarme est atteinte, un bip commencera à sonner.
Lire de l’audio
Si vous démarrez la lecture du périphérique connecté, le son
sortira du haut-parleur du PDX-13.
La lecture de l’iPhone/iPod peut aussi bien être contrôlée à l’aide
de la télécommande incluse qu’avec l’iPhone/iPod lui-même.
Avant l’utilisation
Connectez l’adaptateur secteur inclus.
Alarme activée/désactivée
②
Sous/hors tension
②
①
ALARM
Arrêt de l’alarme
Arrêt temporaire de l’alarme (fonction d’arrêt momentané)
Appuyez dessus pour activer la fonction d’arrêt
momentané et pour activer la minuterie d’arrêt
programmé.
SNOOZE
/SLEEP
SNOOZE/SLEEP
Choisir un dossier
12V --Piste
precedente/suivante
Connectez l’adaptateur secteur au PDX-13 avant de
brancher le cordon d’alimentation à une prise murale.
FOLDER
Réglage du
volume
VOLUME
Arrêt de l’alarme
ALARM
Lecture/Pause
Affichage de la façade
Affiche l’heure courante, l’alarme et le volume.
DEL du bouton POWER
Retirer la feuille isolante
avant l’utilisation.
S’allume lorsque le PDX-13 est mis sous tension.
Clignote lorsque la minuterie d’arrêt programmé est activée.
DEL du bouton PM
Utilisation via la
télécommande
Lorsque vous affichez l’heure en mode 12 heures, reste éteinte
pendant les heures a.m. et s’allume pendant les heures p.m.
DEL du bouton ALARM
POWER
PM
ALARM
Pile bouton
CR2025.
Utilisation de la minuterie d’arrêt programmé
L’appareil se met automatiquement hors-tension, après un certain temps (30/60/90/120 minutes).
SNOOZE/SLEEP
En poussant la languette de
libération dans la direction , faites
glisser le support de pile dans la
direction .
15 Utilisez l’adaptateur secteur fourni avec cet appareil. L’emploi de tout autre
adaptateur secteur peut causer un incendie ou endommager l’appareil.
16 Installez l’appareil près de la prise secteur et à un endroit tel que le câble
d’alimentation soit facilement accessible.
17 Pour protéger cet appareil lors d’un orage ou lorsque vous ne l’utilisez pas pendant
longtemps, débranchez le cordon de la prise secteur. L’appareil ne risquera pas
d’être endommagé par une surtension électrique.
18 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au
soleil, à une flamme, etc.
– Gardez les piles à un endroit hors de la portée des enfants. Les piles peuvent
être dangereuses si un enfant les met dans sa bouche.
– Lorsque les piles prennent de l'âge, la portée réelle de fonctionnement de la
télécommande diminue considérablement. Lorsque cela se produit, remplacez
les piles le plus tôt possible.
– Ne pas utiliser de vieilles piles conjointement à des neuves.
– Ne pas utiliser ensemble différents types de piles (comme des piles alcalines et
au manganèse). Lisez l’emballage attentivement, ces différents types de piles
peuvent avoir la même forme et la même couleur.
– Les piles hors d’usage peuvent fuir. Si les piles fuient, mettez-les immédiatement au rebus. Évitez de toucher la substance qui s’en est échappée et évitez de
la laisser venir au contact de vêtements, etc. Nettoyez soigneusement le
logement des piles avant d’installer de nouvelles piles.
– Si vous prévoyez de ne pas utiliser l’appareil pendant une période prolongée,
retirez-en les piles. Le non-respect de cette consigne pourrait provoquer l’usure
des piles et une fuite de fluide de pile qui pourrait dégrader l’appareil.
– Ne jetez pas des piles avec vos déchets ménagers. Jetez-les correctement en
conformité avec les réglementations locales.
Il y a un risque possible de création d’interférences, visibles sur les images en couleurs si cet
appareil est placé à côté d’un téléviseur à tube cathodique (tube de Braun). Dans ce cas,
éloigner l’unité du téléviseur.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE SECOUSSE ÉLECTRIQUE,
N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.
Même si aucun iPhone ou iPod n’est raccordé à cet appareil, ce dernier n’est pas déconnecté du
secteur tant qu’il reste branché à la prise de courant. En pareil cas, celui-ci consomme une
faible quantité d’électricité.
ATTENTION
Danger d’explosion si la pile n’est pas remplacée correctement. La remplacer par une pile de type
identique ou équivalent.
AVEEA71102A
Remarque importante: informations de garantie pour les clients de l’EEE et la Suisse
Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à l’adresse
ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
(http://europe.yamaha.com/warranty/)
http://europe.yamaha.com/warranty/
Information concernant la Collecte et le Traitement des piles usagées et des
déchets d’équipements électriques et électroniques
Ces symboles, spécifiés dans les Directives 2002/96/EC et 2006/66/EC, signifient que
les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être
mis au rebut avec les déchets ménagers. Pour traiter ces équipements de manière
appropriée, et éviter ainsi les effets néfastes sur la santé humaine et sur l’environnement,
contactez votre municipalité, votre service de traitement des déchets ou le point de vente
où vous avez acheté les produits.
Note pour le symbole « pile » (deux exemples de symbole ci-dessous):
Ce symbole peut être utilisé en combinaison avec un symbole chimique.
Dans ce cas il respecte les exigences établies par la Directive pour le produit .
chimique en question.
Appuyez sur le bouton SNOOZE/SLEEP pour désactiver
la minuterie d’arrêt programmé pendant que celle-ci est
activée. La DEL du bouton POWER s’allumera.
RÉSOLUTION DES PROBLÈMES
ATTENTION: PRIÈRE DE LIRE CECI AVANT D’UTILISER L’APPAREIL.
Pour tirer le meilleur parti de ce système acoustique, veuillez lire attentivement ce
manuel. Conservez-le en lieu sûr pour toute référence future.
1 Installez cet appareil dans un lieu bien ventilé, frais, sec, et propre - à l’écart des
rayons directs du soleil, des sources de chaleur, des vibrations, de la poussière, de
l’humidité et/ou du froid. (Ne pas utiliser/laisser cet appareil dans une voiture, etc.)
2 Pour éviter tout bourdonnement, installez cet appareil à l’écart d’autres appareils
électriques, de moteurs ou de transformateurs.
3 Ne pas exposer cet appareil à des changements brusques d’une température froide
à une température chaude, et ne pas installer cet appareil dans une pièce exposée à
une forte humidité (par ex. une pièce avec humidificateur) pour éviter la condensation d’eau à l’intérieur de l’appareil, qui pourrait entraîner un choc électrique, un
incendie, des dommages et/ou des blessures.
4 Évitez d’installer cet appareil à un endroit où des objets étrangers ou de l’eau
risqueraient de tomber ou de s’infiltrer. NE PAS poser sur cet appareil:
− D’autres appareils qui pourraient endommager et/ou décolorer la surface.
− Des objets brûlants (bougies, etc.) qui pourraient causer un incendie, ou
endommager l’appareil et/ou causer des blessures.
− Des récipients contenant du liquide, qui risqueraient de tomber et de causer un
choc électrique et/ou d’endommager l’appareil.
5 Ne pas couvrir cet appareil avec un journal, une nappe, etc. qui pourrait empêcher
la diffusion de la chaleur. Un développement de chaleur à l’intérieur de l’appareil
peut causer un incendie, des dommages à l’appareil et/ou des blessures.
6 Ne pas utiliser cet appareil en sens inverse. Il risquerait de chauffer et d’être
endommagé.
7 Ne pas exercer de force sur les commutateurs, boutons, et/ou cordons.
8 Pour débrancher le câble d’alimentation de la prise secteur, saisissez la fiche
secteur; ne tirez pas sur le cordon.
9 Ne nettoyez pas cet appareil avec des solvants chimiques; la finition pourrait être
endommagée. Utilisez un chiffon propre et sec.
10 Utilisez seulement la tension spécifiée pour cet appareil. L’emploi de cet appareil
sur un courant secteur d’une tension supérieure à la tension spécifiée peut entraîner
un incendie, des dommages à l’appareil et/ou causer des blessures. Yamaha décline
toute responsabilité quant aux dommages pouvant résulter de l’emploi de cet
appareil sur une autre tension que la tension spécifiée.
11 Ne pas essayer d’apporter des modifications ni de fixer cet appareil. Pour tout
contrôle, contactez un service aprèsvente agréé Yamaha. Le coffret ne doit pas être
ouvert sous aucun prétexte.
12 Si vous prévoyez de ne pas utiliser cet appareil pendant un certain temps (par
exemple lorsque vous partez en vacances), débranchez le câble d’alimentation de
la prise secteur.
13 Avant de conclure à une défectuosité de l’appareil, reportez-vous à « GUIDE DE
DÉPANNAGE » si un problème quelconque se présente.
14 Avant de déplacer cet appareil, débranchez le câble d’alimentation de la prise
secteur.
Appuyez à plusieurs reprises sur SNOOZE/SLEEP
sur le panneau de commandes ou la télécommande
puis sélectionnez le temps de minuterie.
• L’écran affichera successivement «30» → «60» → «90» →
«120» → «heure courante» à chaque pression du bouton.
• L’heure courante apparaîtra et la DEL du bouton
POWER clignotera une fois la minuterie d’arrêt
programmé activée.
Face arrière
Permet de régler le volume/l’heure.
• La lecture de l’iPhone/iPod et le bip s’arrêteront et
l’alarme s’éteindra.
• La DEL du bouton ALARM s’éteindra.
Si vous n’arrêtez pas l’alarme, celle-ci s’éteint
automatiquement après 60 minutes.
À moins de 6 m
VOLUME/CLOCK
Appuyez sur le bouton ALARM sur le panneau
de commandes ou la télécommande.
Remplacement de la pile
Tirez sur le logement de pile
pour le faire sortir, comme
indiqué sur le schéma cidessous et remplacez la pile.
S’allume lorsque l’alarme est activée.
Appuyez sur le bouton SNOOZE/SLEEP sur
le panneau de commandes ou la télécommande.
L’alarme s’arrêtera et se remettra en route cinq minutes
plus tard.
• Si l’iPhone/iPod est branché, le bip s’arrêtera après une
pression du bouton SNOOZE/SLEEP et la lecture de
l’iPhone/iPod s’arrêtera après deux pressions.
• Cinq minutes après l’arrêt de la lecture de l’iPhone/iPod,
la lecture reprendra avec augmentation progressive du
volume, puis le bip sonnera.
• Pendant le mode d’arrêt momentané, la DEL du bouton
ALARM et la DEL du bouton POWER clignoteront.
Afficher le menu de
l’iPhone/iPod
MENU
Sélectionner un
menu
Branchez l’iPhone/iPod avant l’heure d’alarme réglée.
Si aucun iPhone/iPod n’est branché, le bip sonnera à l’heure d’alarme.
Consultez le tableau ci-dessous si l’appareil ne fonctionne pas correctement. Si le problème que vous rencontrez n’est pas mentionné ci-dessous, ou si les
actions correctives suggérées sont sans effet, mettez l’appareil hors tension, débranchez la fiche du câble d’alimentation et prenez contact avec le revendeur
ou le service après-vente agréé Yamaha le plus proche.
Problème
Solutions et points à vérifier
Aucun son
• Est-ce que l’iPhone/iPod est correctement connecté à la station d’accueil pour iPod ?
• Est-ce que les câbles de connexion du périphérique externe et du PDX-13 sont fermement
branchés ? Est-ce que le câble de connexion et le périphérique externe sont fermement connectés ?
• Est-ce que l’adaptateur secteur est fermement branché ?
• Appuyez sur la touche
pour mettre le PDX-13 sous tension.
• Le volume est-il au minimum ?
Il n’y a soudain plus aucun son
Est-ce que la minuterie d’arrêt programmé a été activée ?
Même si le niveau du volume est augmenté, le son Il est possible que le circuit de protection ait été activé à cause d’un volume trop élevé. Réduisez
le niveau du volume.
n’augmente pas.
Même si le niveau du volume de l’iPhone/iPod connecté • Est-ce que l’iPhone/iPod connecté est compatible avec le PDX-13 ?
(☞«CARACTÉRISTIQUES TECHNIQUES»)
est modifié, le volume sonore ne change pas.
Impossible de contrôler l’iPhone/iPod à l’aide de la • Est-ce que l’iPhone/iPod est correctement connecté à la station d’accueil pour iPod ?
télécommande.
Impossible de contrôler le PDX-13 à l’aide de la
télécommande.
• Est-ce que le mode d’économie d’énergie a été enclenché ? (☞ « Mise sous tension»)
• Vous trouvez-vous en dehors de la portée de fonctionnement de la télécommande ?
• Est-ce que la pile de la télécommande est usée,
(☞ « Lire de l’audio»)
est-elle correctement insérée ?
• La feuille isolante a-t-elle été enlevée ?
L’iPhone/iPod ne commence pas la lecture à l’heure Est-ce que l’iPhone/iPod est correctement connecté à la station d’accueil pour iPod ?
d’alarme.
Les réglages tels que le réveil et l’heure changent. Si l’alimentation électrique est interrompue en raison d’une coupure de courant etc. de la durée
d’une demie-journée, les réglages peuvent changer. Dans ce cas, réglez-les à nouveaux.
Le PDX-13 ne fonctionne pas du tout.
Dans certains cas, la réinitialisation du PDX-13 peut résoudre le problème.
Pour réinitialiser le PDX-13, maintenez la touche
du panneau de commande enfoncée
pendant au moins 10 secondes.
CARACTÉRISTIQUES TECHNIQUES
iPod pris en charge ........................iPod touch (1ère, 2ème, 3ème et 4ème générations), iPod classic, iPod with video,
iPod nano (1ère, 2ème, 3ème, 4ème, 5ème et 6ème générations)
iPhone pris en charge ......................................................................... iPhone 4, iPhone 3GS, iPhone 3G, iPhone
AUX
Connecteur d’entrée .................................................................................... Mini-prise stéréo ø 3,5 mm
Alimentation
Modèles pour les États-Unis et le Canada ...................................................................CA 120 V, 60 Hz
Autres modèles .............................................................................................CA 100 à 240 V, 50/60 Hz
Consommation d’énergie ................................................................................................................................ 8 W
Consommation d’énergie lorsque l’appareil est hors tension et que l’iPhone/iPod est déconnecté ............1,5 W ou moins
(Mode d’économie d’énergie : 0,5 W ou moins)
Adaptateur secteur ...............................................MU18-D120150-B2 ou MU18-D120150-C5 (CC 12 V, 1,5 A)
Dimensions (L × H × P) ...........................................................................................160 mm × 99 mm × 125 mm
Poids.............................................................................................................................................................0,9 kg
* Pour utiliser un iPod non pris en charge, tel que l’iPod de 4ème génération (ou antérieur), l’iPod shuffle, l’iPod
photo et l’iPod mini, connectez l’iPod à la prise AUX comme un périphérique externe.
* Les caractéristiques techniques sont sujettes à modification sans préavis.
* La plaque indicatrice est située sur le dessous de l’appareil.
«Made for iPod» et «Made for iPhone»
signifient qu’un accessoire électronique a été
conçu pour être raccordé à un iPod ou à un
iPhone et qu’il est certifié par le développeur
pour répondre aux normes de performance
Apple.
Apple n’est pas responsable du
fonctionnement de cet appareil ni de sa
conformité aux normes de sécurité et aux
normes réglementaires. Notez que l’utilisation
de cet accessoire avec un appareil iPod
ou iPhone peut avoir une incidence sur les
performances sans fil.
iPhone, iPod, iPod classic, iPod nano,
iPod touch et iTunes sont des marques
commerciales d’Apple Inc., déposées aux
États-Unis et dans d’autres pays.
Deutsch Tragbare Player-Docking station
PDX-13 Bedienungsanleitung
Mitgeliefertes Zubehör
Bitte prüfen Sie, ob folgendes Zubehör vorhanden ist,
bevor Sie das Gerät verwenden.
• Fernbedienung • Netzadapter
Audiogeräte anschließen
Drücken Sie
Stecken Sie das iPhone/iPod in die iPod-Dockingstation.
(Power).
Wenn das Gerät eingeschaltet ist, leuchtet die POWER-LED.
Bedienfeld
Power ein/aus
DIMMER/CLOCK
Wenn das Gerät
ausgeschaltet wird, wird
die aktuelle Zeit angezeigt.
• Stellt die Helligkeit des vorderen
Anzeigefeldes ein (drei Stufen)
• Stellt die Uhrzeit
Merkmale
Mischung mehrerer Signalquellen
ALARM
Wenn ein iPhone/iPod oder ein anderes externes
Gerät an das PDX-13 angeschlossen wird, können
Sie Musik auf vielfältige Art und Weise genießen—
zum Beispiel, indem Sie Musik hören und
gleichzeitig die aktuellen Nachrichten verfolgen.
Integrierte Lautstärkeregelung
Sie können die Lautstärke des PDX-13 regeln, indem Sie
die Lautstärkeregelungsfunktion des iPhone/iPod nutzen.
Die Batterie Ihres iPhone/iPod aufladen
Weckfunktion
Verwenden Sie die Weckfunktion, um mit Musik
von Ihrem iPhone/iPod aufzuwachen.
Die Uhr stellen
Das Gerät einschalten
• Schaltet den
Weckerstatus
ein/aus
• Stellt die Weckzeit
SNOOZE/SLEEP
Zum Aktivieren der Schlummerfunktion
und Stellen des Sleeptimers drücken.
Drücken und halten sie
drei Sekunden oder länger, um den Stromsparmodus zu
aktivieren.
Im Stromsparmodus wird das vordere Anzeigefeld ausgeschaltet. Außerdem
sind die Funktionen der Fenbedienung, die Weckfunktion und die iPhone/iPodLadefunktion deaktiviert.
auf dem Bedienfeld, um den Stromsparmodus abzubrechen.
Drücken Sie
Drücken und halten sie DIMMER/CLOCK auf
dem Bedienfeld zwei Sekunden oder länger.
Die Batterie des angeschlossenen iPhone/iPod wird aufgeladen.
Die Zeitanzeige blinkt.
Hinweise
• Verwenden Sie in jedem Fall den Dock-Adapter,
der Ihrem iPhone/iPod beiliegt, oder einen anderen
Dock-Adapter
geeigneten, im Handel erhältlichen Dock-Adapter.
Wenn Sie keinen Adapter verwenden oder dieser nicht
kompatibel ist, könnte die Verbindung schlecht sein
oder sich lösen, was Schäden zur Folge hätte. Für
iPod-Dock
weiterführende Informationen über den Dock-Adapter
besuchen Sie bitte die Apple-Webseite.
• Wenn das iPhone/iPod gewaltsam angeschlossen
wird, während es sich in einer Schutzhülle befindet,
kann die Eingangsbuchse beschädigt werden.
Entfernen Sie stets jegliche Schutzhülle des iPhone/
iPod, bevor Sie das iPhone/iPod anschließen.
• Wenn das Gerät mit aktivierter Funktion schütteln
zufällig benutzt wird, wird der iPhone/iPod aufgrund
der Vibration der Lautsprecher möglicherweise die Musik zufällig wiedergeben, je nachdem,
welche Musik abgespielt wird. Schalten Sie in diesem Fall die Funktion schütteln zufällig aus.
(Informationen, wie Sie die Funktion ausschalten können, finden Sie in der
Bedienungsanleitung des iPhone/iPod.)
② Drehen Sie VOLUME/CLOCK, um die
aktuelle Zeit zu stellen.
③ Drücken Sie DIMMER/CLOCK, um die
gestellte Zeit zu bestätigen.
Die Zeitanzeige leuchtet auf.
Jedes Mal, wenn Sie SNOOZE/SLEEP drücken,
wechselt die Anzeige vom 12-Stunden-Format (12H) zum
24-Stunden-Format (24H) und umgekehrt, wenn Sie die
Uhrzeit stellen.
Die Weckzeit stellen
Drücken und halten sie ALARM auf dem
Bedienfeld zwei Sekunden oder länger.
Die ALARM-LED und die Zeitanzeige blinken.
• Wenn das iPhone/iPod zur Musik- oder Videowiedergabe angeschlossen wird, wird das PDX13 automatisch eingeschaltet und die Wiedergabe fortgesetzt (außer wenn sich das PDX-13 im
Stromsparmodus befi ndet).
• Sie können jederzeit das iPhone/iPod anschließen und entfernen.
• Die Lautstärke des PDX-13 kann über das iPhone/iPod eingestellt werden. Die eingestellte
Lautstärke wird auf dem iPhone/iPod angezeigt.
Drehen Sie VOLUME/CLOCK, um die
Weckzeit zu stellen.
Drücken Sie SNOOZE/SLEEP.
Die Anzeige der Weckerlautstärke blinkt.
Drehen Sie VOLUME/CLOCK, um die
Weckerlautstärke zu stellen.
Drücken Sie ALARM, um die Einstellung
zu bestätigen.
Ein externes Gerät anschließen
Schließen Sie es am AUX-Eingang auf der Rückseite an.
Die ALARM-LED und die Zeitanzeige leuchten auf.
Um ein externes Gerät an das PDX-13
anzuschließen, verwenden Sie ein handelsübliches
3,5-mm- Stereo-Miniklinkenkabel.
Drei Minuten vor der Weckzeit beginnt das iPhone/iPod, den aktuellen Titel mit geringer,
schrittweise ansteigender Lautstärke abzuspielen.
Wenn die Weckzeit erreicht ist, erklingt ein „Signal”-Ton.
AUX
Vor der Verwendung
Schließen Sie den beigefügten Netzadapter an.
②
②
Audiowiedergabe
Schließen Sie vor dem Stellen der Weckzeit das iPhone/iPod an.
Wenn kein iPhone/iPod angeschlossen ist, erklingt der Signalton zur Weckzeit.
Wenn Sie auf dem angeschlossenen Gerät die Wiedergabe starten,
kommt Ton aus dem Lautsprecher des PDX-13.
Die Wiedergabe des iPhone/iPod kann entweder über die beigefügte
Fernbedienung oder über das iPhone/iPod selbst gesteuert werden.
Den Wecker ausschalten
Den Wecker vorübergehend ausschalten (Schlummerfunktion)
Wecker ein/aus
Zum Aktivieren der Schlummerfunktion
und Stellen des Sleeptimers drücken.
①
Power ein/aus
SNOOZE/SLEEP
Der Wecker wird ausgeschaltet und nach fünf Minuten
wieder eingeschaltet.
• Wenn das iPhone/iPod angeschlossen ist, verstummt der
Signalton, wenn SNOOZE/SLEEP einmal gedrückt
wird, und die iPhone/iPod-Wiedergabe verstummt, wenn
es zweimal gedrückt wird.
• Fünf Minuten nach dem Verstummen der iPhone/iPodWiedergabe startet die Wiedergabe mit steigender
Lautstärke erneut, dann erklingt der Signalton.
• Im Schlummerstatus blinken die ALARM-LED und die
POWER-LED.
SNOOZE
/SLEEP
ALARM
12 V ---
iPhone/iPod-Menü anzeigen
Schließen Sie den Netzadapter an das PDX-13 an,
bevor Sie das Netzkabel an einer Wandsteckdose
anschließen.
MENU
Auswahlmenü
Ordner wählen
Letzter/Nächster
Titel
FOLDER
Vorderes Anzeigefeld
Lautstärkeregelung
Zeigt die aktuelle Zeit, die Weckzeit und die
Lautstärke an.
Den Wecker ausschalten
VOLUME
ALARM
Play/Pause
Leuchtet, wenn das PDX-13 eingeschaltet wird.
Blinkt, wenn der Sleeptimer gestellt ist.
Entfernen Sie vor der erstmaligen
Verwendung das Isolierpapier.
PM-LED
Mittels der
Fernbedienung bedienen
ALARM-LED
Leuchtet, wenn der Wecker gestellt ist.
POWER
PM
Wenn der Wecker nicht ausgeschaltet wird, wird er
automatisch nach 60 Minuten ausgeschaltet.
Die Batterie ersetzen
Öffnen Sie das Batteriefach
wie in der Abbildung unten
gezeigt und wechseln Sie die
Batterie aus.
ALARM
CR2025
Knopfzellenbatterie.
Den Sleeptimer verwenden
Das Gerät wird automatisch ausgeschaltet, nachdem eine bestimmte Zeitspanne
(30/60/90/120 Minuten) verstrichen ist.
SNOOZE/SLEEP
Die Lautstärke einstellen/Zeit stellen.
Schieben Sie, während Sie die
Entriegelungslasche in Richtung
drücken, die Batteriehalterung in
Richtung .
14 Vor dem Transport dieses Geräts ziehen Sie das Netzkabel von der Netzsteckdose
ab.
15 Verwenden Sie immer den diesem Gerät mitgelieferte Netzteil. Bei Verwendung
eines anderen Netzteils als des mitgelieferten können Brände oder Geräteschäden
verursacht werden.
16 Stellen Sie dieses Gerät in der Nähe der Netzsteckdose und so auf, dass das
Netzkabel gut zugänglich ist.
17 Für zusätzlichen Schutz dieses Produkts während eines Gewitters oder wenn es
längere Zeit unbenutzt stehengelassen wird, ziehen Sie den Netzstecker von der
Steckdose ab. Dadurch werden Schäden am Gerät durch Blitzschlag und
Stromspitzen vermieden.
18 Die Batterien dürfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.ä.
ausgesetzt werden.
– Bewahren Sie die Batterien an einem Ort außerhalb der Reichweite von
Kindern auf. Die Batterien können gefährlich werden, wenn ein Kind diese in
seinen Mund nimmt.
– Wenn die Batterien alt werden, sinkt die effektive Reichweite der Fernbedienung wesentlich. Ersetzen Sie die Batterien in einem solchen Fall so bald wie
möglich.
– Verwenden Sie keine alten Batterien gemeinsam mit neuen.
– Verwenden Sie keine unterschiedlichen Batterietypen gemeinsam (wie zum
Beispiel Alkali- und Manganbatterien). Lesen Sie aufmerksam die Verpackung,
weil diese verschiedenen Batterietypen die gleiche Form und Farbe haben
können.
– Leere Batterien können auslaufen. Wenn die Batterien ausgelaufen sind,
entsorgen Sie sie sofort. Vermeiden Sie, den ausgelaufenen Stoff zu berühren
oder ihn in Kontakt mit Kleidung zu bringen usw. Reinigen Sie das
Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.
– Wenn Sie beabsichtigen, das Gerät einen längeren Zeitraum nicht zu benutzen,
entnehmen Sie die Batterien aus dem Gerät. Anderenfalls werden die Batterien
altern, möglicherweise kann die Batterieflüssigkeit auslaufen, wodurch das
Gerät beschädigt werden kann.
– Werfen Sie keine Batterien in den gewöhnlichen Hausmüll. Entsorgen Sie diese
ordnungsgemäß entsprechend Ihrer örtlichen Bestimmungen.
Es können Bildstörungen auftreten, wenn dieses Gerät zu nahe an einem Fernseher mit
Kathodenstrahlröhre (Braunsche Röhre) aufgestellt wird. Sollte dies der Fall sein,
entfernen Sie das Gerät vom Fernseher.
WARNUNG
UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN,
DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
Dieses Gerät ist nicht vom Netz abgetrennt, solange der Netzstecker an eine Netzsteckdose
angeschlossen ist, auch wenn kein iPhone oder iPod an das Gerät angeschlossen ist. In diesem
Zustand nimmt das Gerät ständig eine geringe Menge Strom auf.
Vorsicht
Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit Batterien des gleichen oder eines
gleichwertigen Typs ersetzen.
AVEEA71102A
Wichtiger Hinweis: Garantie-Information für Kunden in der EWR* und der Schweiz
Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene Internetadresse
(eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum
(http://europe.yamaha.com/warranty/)
http://europe.yamaha.com/warranty/
Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und
benutzter Batterien
Diese Symbole, die in den Richtlinien 2002/96/EC und 2006/66/EC spezifiziert werden,
geben an, dass elektrische und elektronische Produkte und Batterien nicht im allgemeinen
Hausmüll entsorgt werden dürfen. Für Einzelheiten zur korrekten Entsorgung, um
schädliche Wirkungen auf die menschliche Gesundheit und Umwelt zu vermeiden,
bitte Ihre lokale Gemeinde-/Stadtverwaltung, Ihr Abfallbeseitigungsunternehmen oder
die Verkaufsstelle, wo Sie das Produkt erworben haben, kontaktieren.
Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):
Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet
werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur
Verwendung chemischer Stoffe.
©2011 Yamaha Corporation
Drücken Sie SNOOZE/SLEEP, um den aktivierten
Sleeptimer wieder zu deaktivieren. Die POWER-LED
leuchtet auf.
FEHLERBEHEBUNG
VORSICHT: LESEN SIE DIESE INFORMATIONEN, BEVOR SIE DIESES GERÄT VERWENDEN.
Um bestmögliche Leistung zu gewährleisten, lesen Sie bitte diese Anleitung gründlich
durch. Bewahren Sie sie an sicherer Stelle zum Nachschlagen auf.
1 Installieren Sie dieses Gerät an einem gut gelüfteten, kühlen, trockenen, sauberen
Ort - geschützt vor direktem Sonnenlicht, Wärmequellen, Erschütterungen, Staub,
Feuchtigkeit und/oder Kälte. (Verwenden/lagern Sie dieses Gerät nicht in einem
Auto usw.)
2 Platzieren Sie dieses Gerät entfernt von anderen elektrischen Geräten, Motoren
oder Transformatoren auf, um Brummgeräusche zu vermeiden.
3 Setzen Sie dieses Gerät nicht plötzlichen Temperaturschwankungen von kalt zu
heiß aus, und stellen Sie es nicht an einem Ort mit hoher Luftfeuchtigkeit auf (z.B.
in einem Raum mit einem Luftbefeuchter), um Kondensationsbildung im Gerät zu
verhindern, welche zu elektrischen Schlägen, Bränden, Schäden am Gerät und/oder
Unfällen mit Verletzungen führen kann.
4 Stellen Sie das Gerät nicht an Orten auf, wo Fremdkörper hineinfallen oder
Flüssigkeitsspritzer auf oder in das Gerät geraten können. Stellen Sie folgendes
NICHT auf das Gerät:
− Andere Komponenten, da sie Schäden und/oder Verfärbungen auf der
Oberfläche des Geräts verursachen können.
− Brennende Objekte (z.B. Kerzen), da sie Brände, Schäden am Gerät und/oder
Verletzungen verursachen können.
− Behälter mit Flüssigkeiten, da sie umkippen und Flüssigkeiten in das Gerät
schütten können, was zu elektrischen Schlägen und/oder Schäden am Gerät
führen kann.
5 Decken Sie das Gerät nicht mit einer Zeitung, Tischdecke, Vorhang usw. ab, um
Hitzestau zu vermeiden. Wenn die Temperatur im Gerät stark ansteigt, können
Brände, Geräteschäden und/oder Verletzungen verursacht werden.
6 Betreiben Sie dieses Gerät nicht in umgekippter Stellung. Das kann zu Überhitzung und Schäden am Gerät führen.
7 Beim Abziehen des Netzkabels von der Netzsteckdose ziehen Sie immer direkt am
Netzkabelstecker und nicht am Kabel.
8 Pour débrancher le câble d’alimentation de la prise secteur, saisissez la fiche
secteur; ne tirez pas sur le cordon.
9 Versuchen Sie nicht, dieses Gerät mit chemischen Lösungsmittel zu reinigen;
dadurch kann das Gehäuse beschädigt werden. Verwenden Sie einen sauberen,
trockenen Lappen.
10 Das Gerät darf nur mit der vorgeschriebenen Spannung betrieben werden. Betrieb
des Geräts mit einer höheren Spannung als vorgeschrieben ist gefährlich und kann
zu Bränden, Schäden am Gerät und/oder Verletzungen führen. Yamaha übernimmt
keine Verantwortung für jegliche Schäden, die aus dem Betrieb des Geräts mit
einer anderen als der vorgeschriebenen Spannung resultieren.
11 Versuchen Sie nicht dieses Gerät zu modifizieren oder selber zu reparieren.
Wenden Sie sich an qualifiziertes Yamaha-Kundendienstpersonal, wenn Service
erforderlich ist. Das Gehäuse darf unter keinen Umständen geöffnet werden.
12 Wenn Sie das Gerät längere Zeit über nicht verwenden wollen (z.B. wenn Sie in
Urlaub fahren), ziehen Sie das Netzkabel von der Netzsteckdose ab.
13 Lesen Sie immer zuerst das Kapitel „STÖRUNGSBEHEBUNG“ in dieser
Anleitung durch, um zu erfahren, wie Sie zunächst im Hinblick auf häufige
Bedienfehler prüfen, bevor Sie entscheiden, dass das Gerät defekt ist.
Drücken Sie mehrmals SNOOZE/SLEEP auf
dem Bedienfeld oder der Fernbedienung und
wählen Sie die Timerzeit.
• Mit jedem Drücken der Taste ändert sich die Anzeige
in der Reihenfolge „30” → „60” → „90” → „120” →
„aktuelle Zeit”.
• Die aktuelle Zeit wird angezeigt und die POWER-LED
blinkt, wenn der Sleeptimer gestellt ist.
Rückseite
Bis zu 6 m
VOLUME/CLOCK
Drücken Sie ALARM auf dem Bedienfeld oder
der Fernbedienung.
• Das iPhone/iPod und der Signalton verstummen, und der
Wecker wird ausgeschaltet.
• Die ALARM-LED erlischt.
POWER-LED
Wenn die Zeit im 12-Stunden-Format angezeigt wird, ist sie
vormittags aus und nachmittags an.
Drücken Sie SNOOZE/SLEEP auf dem
Bedienfeld oder der Fernbedienung.
Beachten Sie die folgende Tabelle, falls das Gerät nicht ordnungsgemäß funktioniert. Falls das aufgetretene Problem nachfolgend nicht aufgeführt ist oder
die gegebenen Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker heraus und wenden Sie sich an den nächsten autorisierten
Yamaha-Fachhändler oder -Kundendienst.
Beschreibung
Abhilfemaßnahmen und zu überprüfende Punkte
Es ist kein Ton zu hören
• Ist das iPhone/iPod richtig angeschlossen?
• Ist das Anschlusskabel des externen Gerätes richtig an das PDX-13 angeschlossen? Ist das
Anschlusskabel richtig an das externe Gerät angeschlossen?
• Ist der Netzadapter richtig angeschlossen?
• Drücken Sie , um das PDX-13 einzuschalten.
• Ist die Lautstärke heruntergeregelt?
Plötzlich ist kein Ton zu hören
Ist der Sleeptimer eingestellt?
Selbst wenn die Lautstärke hochgeregelt wird, wird Möglicherweise wurde durch überhöhte Lautstärke die Schutzschaltung aktiviert. Stellen Sie
eine niedrigere Lautstärke ein.
die Lautstärke nicht höher.
Selbst wenn die Lautstärke des angeschlossenen • Ist das angeschlossene iPhone/iPod kompatibel mit dem PDX-13?
(☞„TECHNISCHE DATEN”)
iPhone/iPod hochgeregelt wird, wird die Lautstärke
• Ist das iPhone/iPod richtig an die iPod-Dockingstation angeschlossen?
nicht höher.
Das iPhone/iPod kann nicht mittels Fernbedienung
bedient werden.
Das PDX-13 kann nicht mittels Fernbedienung
bedient werden.
• Ist der Stromsparmodus aktiviert? (☞ „ Das Gerät einschalten”)
• Befindet sich das Gerät außerhalb der Reichweite der Fernbedienung?
• Ist die Batterie der Fernbedienung leer
(☞ „
oder ist diese nicht richtig eingesetzt?
• Wurde das Isolierpapier entfernt?
Audiowiedergabe”)
Das iPhone/iPod spielt zur Weckzeit nicht.
Ist das iPhone/iPod richtig an die iPod-Dockingstation angeschlossen?
Die Einstellungen wie zum Beispiel die Weckzeit
und die Uhrzeit sind verändert.
Wenn die Stromversorgung wegen eines Stromausfalls usw. etwa einen halben Tag lang
unterbrochen ist, werden möglicherweise die Einstellungen verändert. Stellen Sie diese in einem
solchen Fall neu.
Das PDX-13 funktioniert nicht richtig.
In einigen Fällen kann ein Zurücksetzen des PDX-13 das Problem lösen.
Um das PDX-13 zurückzusetzen, drücken und halten sie
auf dem Bedienfeld 10 Sekunden
oder länger.
TECHNISCHE DATEN
Unterstütztes iPod ................................ iPod touch (1., 2., 3. und 4. Generation), iPod classic, iPod with Video,
iPod nano (1., 2., 3., 4., 5. und 6. Generation)
Unterstütztes iPhone .......................................................................... iPhone 4, iPhone 3GS, iPhone 3G, iPhone
AUX
Eingangsbuchse .......................................................................................ø 3,5-mm- Stereo-Miniklinke
Stromversorgung
Modelle für USA und Kanada ................................................................... Wechselstrom 120 V, 60 Hz
Andere Modelle ........................................................................Wechselstrom 100 bis 240 V, 50/60 Hz
Leistungsaufnahme ......................................................................................................................................... 8 W
Leistungsaufnahme bei ausgeschaltetem Gerät und entferntem iPhone/iPod ....................... 1,5 W oder weniger
(Stromsparmodus: 0,5 W oder weniger)
Netzadapter .........................................MU18-D120150-B2 oder MU18-D120150-C5 (Gleichstrom 12 V, 1,5 A)
Abmessungen (B × H × T) .......................................................................................160 mm × 99 mm × 125 mm
Gewicht ........................................................................................................................................................0,9 kg
* Für die Wiedergabe eines nicht unterstützten iPod wie eines iPod der 4. Generation (oder älter), eines iPod
shuffle, iPod photo und iPod mini schließen Sie das iPod am AUX-Eingang an und verwenden Sie es als
externes Gerät.
* Die technischen Daten können ohne Ankündigung geändert werden.
* Das Typenschild finden Sie an der Unterseite des Gerätes.
„Made for iPod” und „Made for iPhone”
bedeuten, dass ein elektronisches
Zubehör speziell konstruiert ist, sodass es
entsprechend mit einem iPod oder iPhone
verbunden werden kann, und vom Entwickler
zertifiziert wurde, um die Standards von
Apple zu erfüllen.
Apple ist nicht verantwortlich für den Betrieb
dieses Geräts oder dessen Einhaltung der
Sicherheitsstandards und –vorschriften.
Bitte beachten Sie, dass die Verwendung
dieses Zubehörs mit dem iPod oder
iPhone die drahtlose Übertragungsleistung
beeinträchtigen kann.
iPhone, iPod, iPod classic, iPod nano, iPod
touch und iTunes sind Markenzeichen der
Apple Inc., eingetragen in den USA und
anderen Ländern.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
