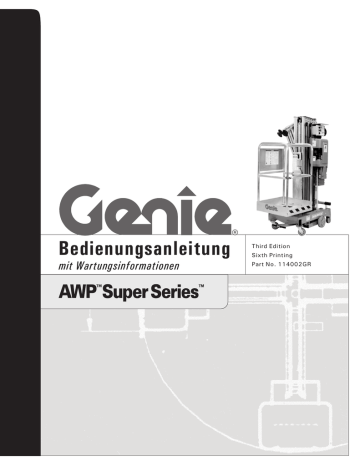

Bedienungsanleitung

Bedienungsanleitung
Bedienungsanleitung
mit Wartungsinformationen
Third Edition
Sixth Printing
Part No. 114002GR
Bedienungsanleitung
Dritte Auflage • Sechster Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie
diese Maschine in Betrieb nehmen. Diese Maschine
darf nur von geschultem und befugtem Personal in
Betrieb genommen werden. Betrachten Sie diese
Bedienungsanleitung als einen integralen Bestandteil
der Maschine, und bewahren Sie sie stets bei der
Maschine auf. Wenden Sie sich bei Fragen bitte
telefonisch an Genie.
Inhalt
Seite
Sicherheitsbestimmungen............................................ 1
Steuerung..................................................................... 8
Legende....................................................................... 9
Inspektion vor Inbetriebnahme................................... 10
Wartung...................................................................... 12
Funktionstests............................................................ 15
Inspektion des Arbeitsplatzes..................................... 18
Bedienungsanweisungen........................................... 19
Anweisungen für Ladegerät....................................... 21
Transportanweisungen............................................... 22
Bedienungsanweisungen für Kippvorgang................. 25
Aufschriften................................................................ 28
Technische Daten....................................................... 32
So erreichen Sie uns:
Internet: http://www.genielift.com
E-mail: [email protected]
Copyright © 1996 Terex Corporation
Dritte Auflage:
Sechster Druck, Januar 2015
„Genie“ und „AWP“ sind in den USA und vielen
anderen Ländern eingetragene Marken von
Terex South Dakota. „Super Series“ ist eine
Marke von Terex South Dakota.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sechster Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in diesem Handbuch
aufgeführten Anweisungen und
Sicherheitsbestimmungen nicht befolgt
werden, kann dies schwere
Verletzungen oder tödliche Unfälle zur
Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des sicheren
Maschinenbetriebs in dieser Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen
vertraut, bevor Sie mit dem nächsten Abschnitt
fortfahren.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers, das
Sicherheitshandbuch, die Bedienungsanleitung und die
Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Beim Einrichten der Maschine für den Erstgebrauch
wird ein Entlüftungsdeckel eingebaut. Siehe den
Abschnitt zur Inspektion vor Inbetriebnahme.
Teile-Nr. 114002GR
Genie AWP Super Series
1
Bedienungsanleitung
Bedienungsanleitung
Dritte Auflage
Auflage • Sechster Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Auch bei Ausstattung mit der optionalen
Fiberglasplattform ist diese Maschine nicht
elektrisch isoliert und bietet keinen Schutz bei
Stromkontakt oder in der Nähe von elektrischem
Strom.
Lassen Sie ausreichend Platz für Plattformbewegungen, schwingende oder durchhängende
Leitungen oder Bewegungen, die durch starken oder
böigen Wind verursacht werden.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Verwenden Sie für eine mit Wechselstrom
betriebene Maschine oder ein Gleichstromladegerät
immer ein geerdetes dreipoliges Verlängerungskabel, das an eine Schuko-Steckdose angeschlossen ist. Die dreipoligen geerdeten Stecker
dürfen nicht verändert oder unbenutzbar gemacht
werden.
Umsturzgefahr
Halten Sie ausreichenden Sicherheitsabstand von
der Maschine ein, wenn sie Strom führende
Leitungen berührt oder elektrisch aufgeladen ist.
Personal am Boden oder auf der Plattform darf die
Maschine so lange nicht berühren oder in Betrieb
nehmen, bis die Strom führenden Leitungen
abgeschaltet sind.
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen
behördlichen Bestimmungen und nach folgender
Tabelle:
Spannung
Phase-zu-Phase
0 bis 300V
Die Abstützungen dürfen nicht verstellt oder
entfernt werden, solange die Plattform besetzt oder
angehoben ist.
Die Maschine darf nicht bewegt werden, solange
die Plattform angehoben ist.
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
2
Heben Sie die Plattform nur an, wenn der Boden
eben ist, alle vier Abstützungen ordnungsgemäß
installiert sind und die Ausgleichsstempel sicheren
Bodenkontakt haben.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Es dürfen an keiner Stelle der Maschine
überhängende Ladungen platziert oder befestigt
werden.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von der Person auf der Plattform sicher
gehandhabt werden können.
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sechster Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Die Plattform darf nur angehoben werden, wenn die
Maschine waagerecht ausgerichtet ist. Setzen Sie
die Maschine nicht auf einem Untergrund ein, auf
dem sie mit den Ausgleichsstempeln allein nicht
waagerecht ausgerichtet werden kann.
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die zur Sicherheit und Stabilität der
Maschine beitragen.
Ersetzen Sie niemals für die Stabilität wichtige
Teile durch Teile mit abweichendem Gewicht oder
anderen Spezifikationen. Verwenden Sie nur von
Genie genehmigte Ersatzteile.
Die Maschine Genie AWP darf nicht von der
Plattformseite aus geschoben werden.
Vermeiden Sie das Anheben oder Absenken von
befestigten oder überhängenden Ladungen, damit
kein horizontaler oder seitlicher Druck auf die
Maschine ausgeübt wird.
Wenn die Maschine mit einem Gabelstapler oder
einem anderen Transportfahrzeug bewegt wird,
muss die Plattform vollständig abgesenkt sein.
Die Maschine muss abgeschaltet sein, und auf
der Plattform darf sich kein Personal befinden.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Objekte, die sich außerhalb der Plattform befinden,
dürfen nicht zum Heranziehen oder Abstoßen
verwendet werden.
Maximal zulässige
seitliche Kraft
ANSI/CSA
222 N
Maximal zulässige
Kraft per Hand
CE/AUS
200 N
Verwenden Sie die Maschine niemals in der Nähe
von Abhängen, Löchern, Schwellen, Schutt, auf
instabilem oder rutschigem Untergrund oder unter
anderen möglicherweise gefährlichen Bedingungen.
Teile-Nr. 114002GR
Genie AWP Super Series
3
Bedienungsanleitung
Bedienungsanleitung
Dritte Auflage
Auflage • Sechster Druck
SICHERHEITSBESTIMMUNGEN
ANSI/CSA – Modelle: Heben Sie die Plattform nicht
an, wenn die Windgeschwindigkeit mehr als
12,5 m/s beträgt. Falls die Windgeschwindigkeit bei
angehobener Plattform 12,5 m/s überschreitet,
muss die Plattform abgesenkt und die Maschine
außer Betrieb genommen werden.
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
CE/AUS – Modelle mit Standardunterbau und
Abstützungen für Außenbetrieb: Heben Sie die
Plattform nicht an, wenn die Windgeschwindigkeit
mehr als 12,5 m/s beträgt. Falls die
Windgeschwindigkeit bei angehobener Plattform
12,5 m/s überschreitet, muss die Plattform
abgesenkt und die Maschine außer Betrieb
genommen werden.
CE/AUS – Modelle mit Standardunterbau und
Abstützungen für Innenbetrieb: Verwendung nur
für Innenbetrieb. Heben Sie die Plattform nicht an,
wenn die Windgeschwindigkeit mehr als 0 m/s
beträgt. Falls die Windgeschwindigkeit bei
angehobener Plattform 0 m/s überschreitet, muss
die Plattform abgesenkt und die Maschine außer
Betrieb genommen werden.
CE/AUS – Modelle mit schmalem oder
RT-Unterbau: Verwendung nur für Innenbetrieb.
Heben Sie die Plattform nicht an, wenn die
Windgeschwindigkeit mehr als 0 m/s beträgt. Falls
die Windgeschwindigkeit bei angehobener
Plattform 0 m/s überschreitet, muss die Plattform
abgesenkt und die Maschine außer Betrieb
genommen werden.
4
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Tragfähigkeit
AWP-20S
AWP-25S
AWP-30S
AWP-36S
AWP-40S
159 kg
159 kg
159 kg
159 kg
136 kg
Maximale Personenzahl
1 Person
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • S e c h s t e r Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Sturzgefahr
Kollisionsgefahr
Das Geländer bietet Schutz vor Stürzen. Wenn
Arbeitsplatz- oder Sicherheitsbestimmungen des
Arbeitgebers für die Arbeit auf der Plattform die
Verwendung einer Sicherheitsausrüstung erfordern,
muss die Ausrüstung entsprechend den
Herstelleranweisungen und den geltenden
behördlichen Bestimmungen eingesetzt werden.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Das Sitzen, Stehen oder
Klettern auf dem
Plattformgeländer ist zu
unterlassen. Achten Sie
auf der Plattform stets
auf einen festen Stand.
Steigen Sie nicht von der
Plattform, solange sie
angehoben ist. Wenn die
Stromversorgung ausfällt, lassen Sie vom
Bodenpersonal das Ventil zum manuellen Senken
aktivieren.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Halten Sie den Plattformboden frei von Schmutz.
Schließen Sie das Plattformeinstiegstor oder die
Schiebetür, bevor Sie die Maschine in Betrieb
nehmen.
Vergewissern Sie sich vor
dem Absenken der Plattform, dass sich darunter
weder Personen noch
Hindernisse befinden.
Gehen Sie überlegt und
planmäßig vor, um die
Bewegungen der Maschine
auf oder in der Nähe von
Neigungen einzuschränken.
Halten Sie beim Absenken
der Plattform ausreichenden Abstand.
Teile-Nr. 114002GR
Genie AWP Super Series
5
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
SICHERHEITSBESTIMMUNGEN
Gefahr durch unsachgemäße
Verwendung
Sie dürfen die Maschine nur dann unbeaufsichtigt
lassen, wenn der Schlüssel zur Sicherung gegen
unbefugte Inbetriebnahme abgezogen wurde.
Verletzungsgefahr
Nehmen Sie die Maschine nicht in Betrieb, wenn
die Hydraulik- oder Druckluftsysteme undicht sind.
Durch ein Hydraulik- oder Druckluftleck kann die
Haut angegriffen und/oder verbrannt werden.
Sicherheitsbestimmungen für
Batterie und Ladegerät –
Gleichstrommodelle
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie während des
Umgangs mit Batterien stets Schutzkleidung und
eine Schutzbrille.
Explosions- und Brandgefahr
Die Maschine darf nicht verwendet werden und die
Batterien dürfen nicht aufgeladen werden, wenn
sich in der näheren Umgebung entzündliche oder
explosive Gase oder Staubpartikel befinden.
Verschütten Sie keine
Batteriesäure, und
vermeiden Sie den Kontakt
damit. Verschüttete
Batteriesäure ist mit
Wasser und Lauge
(doppeltkohlensaures
Natron) zu neutralisieren.
Gefahr durch beschädigte
Maschine
Verwenden Sie niemals eine beschädigte Maschine
oder eine Maschine, die nicht richtig arbeitet.
Vergewissern Sie sich, dass sämtliche Instandhaltungsarbeiten gemäß dieser Bedienungsanleitung und dem Wartungshandbuch für die Genie
AWP Super Series durchgeführt worden sind.
Der Batteriesatz muss
immer in senkrechter
Position eingesetzt sein.
Explosionsgefahr
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Batterien geben ein
explosives Gas ab. Halten
Sie Funken, offenes Feuer
und brennende Zigaretten
von der Batterie fern.
Stellen Sie sicher, dass die Bedienungsanleitung
sowie die Aufgaben- und Sicherheitshandbücher
vollständig und lesbar sind und sich im
Aufbewahrungsfach auf der Plattform befinden.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Laden Sie die Batterie in
einem gut belüfteten
Bereich auf.
Entfernen Sie die Gleichstromkabel des Ladegeräts
nicht von der Batterie, wenn das Ladegerät
eingeschaltet ist.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
6
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer SchukoSteckdose an.
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Schützen Sie die Batterien
bzw. das Ladegerät vor
Wasser oder Regen.
Überprüfen Sie Batterien und
Ladegerät vor jedem Gebrauch
auf Beschädigungen.
Tauschen Sie beschädigte
Komponenten vor der
Inbetriebnahme aus.
Gefahren beim Heben
Das Gewicht des Batteriesatzes beträgt 40,8 kg.
Wenden Sie beim Anheben des Batteriesatzes eine
sichere Hebemethode an. Unter Umständen sind
dazu mehrere Personen erforderlich.
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol
folgen, um mögliche Verletzungen
oder tödliche Unfälle zu vermeiden.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichte oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
Teile-Nr. 114002GR
Genie AWP Super Series
7
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Steuerung
Bodensteuerung –
Luftmodelle
Bodensteuerung –
Wechselstrom- und
Gleichstrommodelle
1
3
2
4
8
3
Air Pressure
Gauge
STOP
2
1
All four interlock display lights
must be illuminated before attempting to
operate the machine. See operator's manual.
+ ®
Interlock Display
7
6
5
Plattformsteuerung
1 Roter NOT-AUS-Taster
2 Schlüsselschalter
3 Sperrenanzeigeleuchten der Abstützungen (vier)
4 Anzeigelampe für niedrigen Batterieladestand
beim Senken mit Reserveantrieb
5 Gleichstrommodelle: Anzeigelampe für niedrigen
Batterieladestand
6 Leistungslampe
7 Taster zum Absenken der Plattform mit
Reserveantrieb
8 Luftdruckmesser
9 Aktivierungstaster Steuerelemente
10 Schalter Heben/Senken
9
8
10
1
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Legende
32
31
30
29
28
27
26
25
24
23
22
21
20
1 Huböse
2 Wechselstrommodelle:
Sicherungsautomat
3 Aufbewahrungsbehälter für
Abstützungen
4 Befestigungsbolzen
für Kipprahmen im
Strebensockel
5 Kippstrebe
6 Sicherung für
Drehvorrichtung
7 Kipprahmen
8 Ladehalteklammer
9 Ladedrehstange
Teile-Nr. 114002GR
10 Gabeltasche
11 Einstellknopf für
Schmierung der
Luftleitung
12 Luftzufuhr für Maschine
13 Schmierung der
Luftleitung
14 Gleichstrommodelle:
Batteriesatz mit
Ladegerät
15 Hydraulikpumpe
16 Windenansatz/
Befestigungspunkt
17 Wasserwaage
18 Unterbau
19 Schiebe-T-Hebel
20 Ansatzstelle für
Sicherungsleine
21 Wechselstromausgang
22 Plattformsteuerung
23 Ablagefach für
Bedienungsanleitung
24 Manuelles Senkventil
(unter der Maschine)
25 Halterung für
Abstützung am
Unterbau
Genie AWP Super Series
26 Abstützung mit
Ausgleichsstempel
27 Sperrstift für
Abstützung
28 Plattform
29 Plattformschiebeoder Einstiegstür
30 Wechselstrommodelle:
Stromversorgung für
Maschine
Gleichstrommodelle:
Strom zur Plattform
31 Bodensteuerung
32 Turm
9
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Entlüftungsdeckel –
Wechselstrom- und
Gleichstrommodelle
Wenn die Maschine ohne Entlüftungsdeckel
betrieben wird, führt dies zur Beschädigung von
Bauteilen. Stellen Sie sicher, dass der
Entlüftungsdeckel auf dem Hydrauliktank montiert
wurde.
AWP-36 und AWP-40:
Beim Einrichten der
Maschinen für den
Erstgebrauch ist der
Dichtungsverschluss am
Hydrauliktank zu entfernen
und dauerhaft durch einen
Entlüftungsdeckel zu
ersetzen.
Ein Entlüftungsdeckel wird mit der Maschine
geliefert und befindet sich in einem am Turm in der
Nähe der Plattformsteuerung befestigten Umschlag.
10
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder Arbeitsschicht vom Bediener auszuführen ist. Bei dieser
Inspektion soll festgestellt werden, ob die Maschine
offenkundige Fehler aufweist, bevor der Bediener
mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die in
dieser Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nach Abschluss der Instandsetzungsarbeiten muss der Bediener vor Inbetriebnahme
eine erneute Inspektion durchführen, bevor die
Funktionstests ausgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich
im Aufbewahrungsfach auf der Plattform
befinden.
Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
Wechselstrom- und Gleichstrommodelle:
Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
Modelle mit RT-Unterbau: Überprüfen Sie den
Reifendruck, und erhöhen Sie bei Bedarf den
Luftdruck. Siehe Abschnitt Wartung.
Luftmodelle: Überprüfen Sie den Ölstand der
Schmierung für die Luftleitung. Siehe Abschnitt
Wartung.
Luftmodelle: Überprüfen Sie die Tropfrate für die
Ölschmierung. Stellen Sie die Tropfrate nach
Bedarf ein. Siehe Abschnitt Wartung.
Plattformschiebe- oder Einstiegstür
Fortsetzungskabel und Riemenscheiben
Hebeketten und Zwischenräder
Schrauben, Muttern und sonstige
Befestigungselemente
Turmsäulen und Gegengewicht
Entlüftungsdeckel
Abstützungen, Ausgleichsstempel und
Abstützplatten
Einstellbare Gleitplatten
Überprüfen Sie die gesamte Maschine auf:
Beulen oder Schäden
Korrosion oder Oxidation
Risse in Schweißnähten oder Bauteilen
Untersuchen und reinigen Sie die
Batterieklemmen und alle Kabelanschlüsse an
der Batterie.
Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile sowie alle
Befestigungselemente und Stifte vorhanden und
richtig befestigt sind.
Luftmodelle: Überprüfen Sie das Luftfilter-/
Reglergehäuse. Lassen Sie bei Bedarf Wasser
ab. Siehe Abschnitt Wartung.
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
Elektrische Bauteile, Drähte und Stromkabel
Wechselstrom- und Gleichstrommodelle:
Hydraulikpumpe, -schläuche, -anschlüsse
und -zylinder
Luftmodelle: Luftantrieb, Luftleitungen,
Anschlüsse und Zylinder
Teile-Nr. 114002GR
Genie AWP Super Series
11
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Wartung
Batterie überprüfen –
Gleichstrommodelle
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser Bedienungsanleitung aufgeführten routinemäßigen
Wartungsaufgaben durchgeführt werden.
Für eine gute Maschinenleistung und den sicheren
Betrieb ist es außerordentlich wichtig, dass sich die
Batterien in gutem Zustand befinden. Ein falscher
Flüssigkeitsstand oder beschädigte Kabel und
Anschlüsse können gefährliche Zustände zur Folge
haben oder Maschinenteile beschädigen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
oder sogar tödlichen Verletzungen
führen. Legen Sie alle Ringe,
Uhren und sonstigen Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppeltkohlensaures Natron) zu neutralisieren.
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer Wartungsanweisung Symbole angezeigt
werden, hat dies folgende
Bedeutung:
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
12
Diese Prüfung ist nach dem
vollständigen Aufladen der Batterie
durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Nehmen Sie die Batteriezellendeckel ab.
3 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens aufzufüllen. Nicht überfüllen.
4 Setzen Sie die Batteriezellendeckel wieder auf.
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
WARTUNG
Hydraulikölstand überprüfen
Für den Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
1 Achten Sie darauf, dass die Plattform
vollständig abgesenkt ist.
2 Überprüfen Sie die Sichtanzeige an der Seite
des Hydrauliktanks.
Ergebnis: Der Hydraulikölstand sollte sich im
mittleren Bereich der Sichtanzeige befinden.
Nicht überfüllen.
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder gleichwertiges Öl
Überprüfen Sie den Ölstand für
die Schmierung der Luftleitung –
Luftmodelle
Für den sicheren Betrieb und eine gute Maschinenleistung ist es sehr wichtig, dass der richtige
Ölstand im Schmiermittelbehälter eingehalten wird.
Wenn der Ölstand nicht eingehalten wird, kann dies
zu unsicheren Betriebsbedingungen und zur
Beschädigung von Bauteilen führen.
1 Achten Sie darauf, dass die Plattform
vollständig abgesenkt ist.
2 Überprüfen Sie den Ölstand im Schmiermittelbehälter.
Ergebnis: Der Ölstand darf nicht tiefer sinken als
12,7 mm vom oberen Rand des Schmiermittelbehälters.
3 Wenn Sie Öl nachfüllen möchten, nehmen Sie
den Schmiermittelbehälter aus der Halterung,
und füllen Sie ihn mit Öl. Setzen Sie den
Behälter wieder in die Halterung ein.
Technische Daten – Öl
Öltyp
10W Motorenöl für Kraftfahrzeuge
Reifendruck überprüfen –
Modelle mit RT-Unterbau
Alle luftbefüllten Reifen müssen stets den richtigen
Luftdruck aufweisen. Abweichungen vom korrekten
Reifendruck können sich negativ auf das Verhalten
der Maschine auswirken.
1 Überprüfen Sie jeden Reifen mit einem
Luftdruckmesser. Erhöhen Sie bei Bedarf den
Luftdruck. Der erforderliche Luftdruck ist auf den
Reifen angegeben.
Teile-Nr. 114002GR
Genie AWP Super Series
13
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
WARTUNG
Überprüfen Sie die Tropfrate für
die Schmierung – Luftmodelle
Für den sicheren Betrieb und eine gute
Maschinenleistung ist es sehr wichtig, dass die
richtige Tropfrate für das Öl des
Schmiermittelbehälters eingehalten wird. Wenn die
richtige Tropfrate nicht eingehalten wird, kann dies
zur Beschädigung von Bauteilen führen.
1 Überprüfen Sie die Sichtanzeige für das Öl,
während die Plattform angehoben wird.
Vorgesehene Wartungsarbeiten
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Ergebnis: In der Sichtanzeige sollten maximal
ein bis zwei Tropfen Öl zu sehen sein.
2 Drehen Sie das Mengenbegrenzungsventil im
Uhrzeigersinn, um die Tropfrate zu verringern,
oder entgegen dem Uhrzeigersinn, um die
Tropfrate zu erhöhen.
3 Wiederholen Sie diesen Vorgang, bis die richtige
Tropfrate erreicht ist.
Luftfilter-/Reglergehäuse
überprüfen – Luftmodelle
Für eine gute Motorleistung und eine lange
Lebensdauer des Luftmotors ist es wichtig, Wasser
aus dem Luftfilter-/Reglergehäuse abzulassen. Ein
mit Wasser gefülltes Gehäuse kann zur Folge
haben, dass der Luftmotor nicht richtig läuft, und
der weitere Einsatz kann eine Beschädigung von
Bauteilen verursachen.
1 Überprüfen Sie das Luftfilter-/Reglergehäuse auf
Wasser.
2 Wenn Wasser vorhanden ist, lösen Sie die
Ablassschraube am Boden des Gehäuses, und
lassen Sie das Wasser ab.
3 Ziehen Sie die Ablassschraube wieder an.
14
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine
festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu kennzeichnen. Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach Abschluss der Instandsetzungsarbeiten muss
der Bediener eine Inspektion vor Inbetriebnahme
und die Funktionstests durchführen, bevor die
Maschine in Betrieb genommen wird.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Teile-Nr. 114002GR
Genie AWP Super Series
15
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
FUNKTIONSTESTS
Funktionstests
Einrichtung
1 Positionieren Sie die Maschine auf festem
Untergrund unmittelbar unterhalb des
Arbeitsbereichs.
2 Schließen Sie die Maschine an eine geeignete
Stromquelle an:
Gleichstrommodelle: Schließen Sie den
Batteriesatz an.
Wechselstrommodelle: Schließen Sie die
Maschine an eine geerdete 15A-Wechselstromquelle an. Verwenden Sie ein dreipoliges
geerdetes Verlängerungskabel (12 AWG/
3,3 mm2) mit einer maximalen Länge von 13 m.
Luftmodelle: Schließen Sie die Luftleitung an.
7 Überprüfen Sie die
Sperrenanzeigeleuchten
der Bodensteuerung.
Vergewissern Sie sich,
dass die entsprechende
Lampe aufleuchtet.
8 Wiederholen Sie diesen
Vorgang mit den restlichen
Abstützungen.
9 Verwenden Sie die Wasserwaage, und stellen
Sie die Ausgleichsstempel so ein, dass die
Maschine waagerecht steht.
3 Stecken Sie den Schlüssel ein, und drehen Sie
ihn in die Stellung Plattformsteuerung.
4 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung EIN.
5 Drehen Sie am roten NOT-AUS-Taster der
Plattformsteuerung, um ihn freizugeben.
Ergebnis: Wechselstrom- und
Gleichstrommodelle: Die Leistungslampe sollte
aufleuchten.
Luftmodelle: Die Druckluftanzeige sollte 5,5 bis
7,8 bar anzeigen.
NOT-AUS-Taster überprüfen
10 Drücken Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung AUS.
11 Drücken Sie den Aktivierungstaster, und drehen
Sie den Schalter Heben/Senken in die
gewünschte Fahrtrichtung.
Ergebnis: Die Funktion Heben/Senken sollte
nicht angesteuert werden können.
6 Schieben Sie eine der
Abstützungen in eine
der Bodenhalterungen,
bis der Sperrstift der
Abstützung einrastet.
Justieren Sie die
Abstützung, bis die
Maschine waagerecht
steht und die Räder
leicht vom Boden
abheben. Richten Sie
die Maschine nur mit
den Abstützungen
waagerecht aus.
16
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
FUNKTIONSTESTS
12 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
23 Schließen Sie die Maschine an die
Stromquelle an.
13 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung EIN.
24 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
14 Drücken Sie den Aktivierungstaster, und drehen
Sie den Schalter Heben/Senken in die
gewünschte Fahrtrichtung.
25 Heben Sie die Plattform leicht an.
Ergebnis: Die Funktion Heben/Senken sollte
nicht angesteuert werden können.
Sperre für Abstützung überprüfen
15 Drehen Sie am roten NOT-AUS-Taster der
Plattformsteuerung, um ihn freizugeben.
Ergebnis: Die Funktion Heben/Senken sollte
angesteuert werden können.
16 Lösen Sie einen Ausgleichsstempel, bis die
entsprechende Sperrenanzeigeleuchte erlischt.
Ergebnis: Die Funktion Heben sollte nicht
angesteuert werden können.
17 Fixieren Sie den Ausgleichsstempel wieder in
der vorherigen Einstellung, und überprüfen Sie
die Wasserwaage.
18 Wiederholen Sie den Vorgang für jede
Abstützung.
26 Trennen Sie die Maschine von der
Stromquelle ab.
27 Drücken Sie den Aktivierungstaster, und drehen
Sie den Schalter Heben/Senken nach unten.
Ergebnis: Die Plattform sollte abgesenkt
werden.
28 Schließen Sie die Maschine an die
Stromquelle an.
Manuelles Senken überprüfen
29 Heben Sie die Plattform leicht an.
30 Aktivieren Sie das Ventil
zum manuellen Senken
am Boden des
Hydraulikzylinders.
Ergebnis: Die
Plattform sollte
abgesenkt werden.
Absenken der Plattform mit dem Reserveantrieb
überprüfen – Wechselstrom- und
Gleichstrommodelle
19 Heben Sie die Plattform leicht an.
20 Trennen Sie die Maschine von der
Stromquelle ab.
21 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
22 Drücken Sie den Taster an der Bodensteuerung
für das Absenken der Plattform mit dem
Reserveantrieb.
Ergebnis: Die Plattform sollte abgesenkt
werden.
Teile-Nr. 114002GR
Genie AWP Super Series
17
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Neigungen, die die Ausgleichsfähigkeit der
Maschine überschreiten
·
Instabiler oder rutschiger Untergrund
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
·
Hoch liegende Hindernisse und Hochspannungsleitungen
·
Gefährliche Standorte
1 Vermeiden Sie gefährliche Situationen.
·
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit der Inspektion des
Arbeitsplatzes vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
18
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Bedienungsanweisungen
Einrichtung
1 Positionieren Sie die Maschine auf festem
Untergrund unmittelbar unterhalb des
Arbeitsbereichs.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Wird die Maschine innerhalb einer Schicht zu
verschiedenen Zeiten von mehreren Bedienern
verwendet, muss gewährleistet sein, dass jeder
einzelne Bediener alle Sicherheitsbestimmungen
und Anweisungen der Bedienungsanleitung befolgt.
Das bedeutet, dass jeder neue Bediener vor
Benutzung der Maschine eine Inspektion vor
Inbetriebnahme, Funktionstests und eine Inspektion
des Arbeitsplatzes durchführen muss.
Teile-Nr. 114002GR
2 Schließen Sie die Maschine an eine geeignete
Stromquelle an:
Gleichstrommodelle: Schließen Sie den
Batteriesatz an.
Wechselstrommodelle: Schließen Sie die
Maschine an eine geerdete 15A-Wechselstromquelle an. Verwenden Sie ein dreipoliges
geerdetes Verlängerungskabel (12 AWG/
3,3 mm2) mit einer maximalen Länge von 13 m.
Luftmodelle: Schließen Sie die Luftleitung an.
3 Stecken Sie den Schlüssel ein, und drehen Sie
ihn in die Stellung Plattformsteuerung.
4 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung, und drehen Sie am roten
NOT-AUS-Taster der Plattformsteuerung, um
ihn freizugeben. Stellen Sie sicher, dass die
Leistungslampe eingeschaltet ist oder der
Luftdruckmesser 5,5 bis 7,8 bar anzeigt.
5 Installieren Sie die Abstützungen so, dass die
Maschine waagerecht steht und die Räder leicht
vom Boden abheben.
6 Stellen Sie sicher, dass alle vier Sperrenanzeigeleuchten an der Bodensteuerung leuchten
und die vier Abstützungen festen Bodenkontakt
haben.
7 Überprüfen Sie mit der
Wasserwaage, ob die
Maschine waagerecht steht.
Hinweis: Wenn Sie Anpassungen vornehmen
müssen, überprüfen Sie die Wasserwaage und die
Sperrenanzeigen erneut, um sicherzustellen, dass
die Maschine gerade steht und alle vier
Sperrenanzeigeleuchten aufleuchten.
Genie AWP Super Series
19
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
BEDIENUNGSANWEISUNGEN
NOT-AUS
Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung oder der Bodensteuerung, um
die Funktion Heben anzuhalten.
Plattform anheben und
absenken
1 Ziehen Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung EIN. Drehen Sie
am roten NOT-AUS-Taster der
Plattformsteuerung, um ihn freizugeben.
2 Drücken Sie den Aktivierungstaster, und drehen
Sie den Schalter Heben/Senken in die
gewünschte Fahrtrichtung.
Absenken der Hilfsplattform –
Wechselstrom- und
Gleichstrommodelle
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung. Ziehen Sie den roten NOTAUS-Taster in die Stellung EIN.
2 Aktivieren Sie den Taster an der
Bodensteuerung zum Absenken der Plattform
mit dem Reserveantrieb.
Schutz vor Stürzen
Manuelles Absenken
Für den Betrieb dieser Maschine ist eine
Sicherheitsausrüstung nicht erforderlich. Wenn
Arbeitsplatzvorschriften oder die Sicherheitsbestimmungen des Arbeitgebers eine Sicherheitsausrüstung erfordern, gilt Folgendes:
1 Aktivieren Sie das Ventil
zum manuellen Senken
am Boden des
Hydraulikzylinders.
Alle Sicherheitsausrüstungen müssen den
geltenden gesetzlichen Bestimmungen entsprechen
und gemäß den Herstelleranweisungen überprüft
und verwendet werden.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste, ebene und vor Witterungseinflüssen
geschützte Fläche ohne Hindernisse und
Verkehr.
2 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
3 Ziehen Sie den Schlüssel ab, damit die
Maschine nicht unbefugt verwendet
werden kann.
4 Gleichstrommodelle: Laden Sie die Batterie auf.
20
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Anweisungen für Ladegerät
Anweisungen für das Füllen
und Laden von Trockenbatterien
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
Anweisungen für Batterie und
Ladegerät
Bitte beachten und befolgen:
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
Schließen Sie das Ladegerät nur an die auf dem
Gerät angegebene Netzspannung an.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
Batterie laden
2 Füllen Sie jede Zelle mit Batteriesäure
(Elektrolyt) auf, bis die Platten bedeckt sind.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Bei Überfüllung kann die
Batteriesäure während des Ladevorgangs auslaufen. Verschüttete Batteriesäure ist mit Wasser
und Lauge (doppeltkohlensaures Natron) zu
neutralisieren.
3 Setzen Sie die Batteriezellendeckel auf.
4 Laden Sie die Batterie auf.
5 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist.
Füllen Sie die Batterie bis zum unteren Rand
des Einfüllstutzens mit destilliertem Wasser
auf. Nicht überfüllen.
1 Öffnen Sie den Deckel des Batteriesatzes.
2 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterie.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
3 Setzen Sie die Batteriezellendeckel wieder auf.
4 Achten Sie darauf, dass das Gleichstromkabel
ordnungsgemäß an die Batterie angeschlossen ist.
Schwarz am negativen Anschluss, Rot am
positiven Anschluss.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
6 Das Ladegerät schaltet sich automatisch ab,
wenn die Batterie voll aufgeladen ist.
7 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
Teile-Nr. 114002GR
Genie AWP Super Series
21
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Transportanweisungen
Hebeanweisungen
Die Anzahl der Personen, die zum Auf- und
Abladen einer Maschine benötigt werden, hängt
unter anderem von den folgenden Faktoren ab:
Transportanweisungen
Bitte beachten und befolgen:
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen ausreichend
bemessen sind, um dem Gewicht der Maschine
standzuhalten. Das Gewicht der Maschine ist
auf dem Typenschild angegeben. Die Heckteile
mancher Lastkraftwagen halten dem Gewicht
der Maschine nicht stand und müssen verstärkt
werden.
Das Transportfahrzeug, auf das die Maschine
geladen wird, muss sich auf einem
waagerechten Untergrund befinden.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
·
Körperliche Verfassung, Kraft und eventuelle
Behinderungen oder frühere Verletzungen der
beteiligten Personen
·
Vertikale und horizontale Strecke, über die
die Maschine bewegt werden muss
·
Häufigkeit des Auf- oder Abladens der
Maschine
·
Haltung, Position und Ansatzpunkt der
beteiligten Personen
·
Angewendete Hebemethoden
·
Arbeitsplatz- und Wetterbedingungen beim
Auf- oder Abladen (z.B. Schlamm, Eis,
Regen)
Setzen Sie eine geeignete Anzahl von Mitarbeitern
ein, und wenden Sie angemessene Hebemethoden
an, um Verletzungsgefahren zu vermeiden.
Die Maschine muss sicher am Transportfahrzeug befestigt werden. Verwenden Sie
Ketten oder Gurte mit ausreichender Festigkeit.
Stellen Sie sicher, dass beide Rollen der
Drehvorrichtung am Kipprahmen gesichert sind.
Die Maschine darf nicht transportiert werden,
solange die Maschine auf dem Kipprahmen
steht.
22
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
TRANSPORTANWEISUNGEN
Für den Transport laden
1 Senken Sie die Plattform vollständig ab.
2 Drücken Sie die roten NOT-AUS-Taster, drehen
Sie den Schlüsselschalter in die Stellung AUS,
und ziehen Sie den Schüssel ab.
3 Nehmen Sie die Abstützungen vom Unterbau
ab, und bringen Sie sie in den
Aufbewahrungsbehältern unter.
4 Gleichstrommodelle: Ziehen Sie das
Batteriekabel ab, und nehmen Sie den
Batteriesatz heraus.
5 Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
6 Schieben Sie die Halteklammer in die oberste
gesperrte Position.
a
b
a
b
Halteklammer
Ladedrehstange
Alle Modelle ohne Kipprahmen
a
b
a
b
Halteklammer
Ladedrehstange
Alle Modelle mit Kipprahmen
7 Befestigen Sie die Drehstange an der
Halteklammer.
Teile-Nr. 114002GR
8 Stellen Sie die
Maschine so auf, dass
sie die Ladefläche
berührt. Senken Sie
die Halteklammer ab,
und rasten Sie sie in
der untersten Position
des Sperrstifts über
der Ladefläche ein.
9 Alle Modelle mit Kipprahmen:
Vergewissern Sie sich, dass beide Sperrstifte
für die Halteklammer vollständig gesichert sind.
Stellen Sie sicher, dass beide Rollen der
Drehvorrichtung des Kipprahmens gesichert
sind.
10 Schieben Sie den T-Hebel heraus, bis der
Sperrstift einrastet.
11 Heben Sie den
T-Hebel an, bis sich
die Maschine auf
die Ladefläche
neigt. Setzen Sie
eine geeignete
Anzahl von
Mitarbeitern ein,
und wenden Sie
angemessene
Hebemethoden an.
12 Schieben Sie die
Maschine
vorsichtig in die
Transportposition.
13 Bringen Sie den
verschiebbaren
T-Hebel in die
eingefahrene
Position zurück.
14 Sichern Sie Unterbau und Turm der Maschine
am Transportfahrzeug. Siehe Abschnitt
Maschine sichern auf der nächsten Seite.
15 Gehen Sie beim Abladen der Maschine in
umgekehrter Reihenfolge vor.
Genie AWP Super Series
23
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
TRANSPORTANWEISUNGEN
Maschine sichern
Verwenden Sie Ketten oder Gurte mit
ausreichender Festigkeit.
Maschine mit einer Winde auf
einen Pritschen-Lastkraftwagen
laden
Verwenden Sie mindestens zwei Ketten.
1 Senken Sie die Plattform vollständig ab.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
2 Drücken Sie die roten NOT-AUS-Taster, drehen
Sie den Schlüsselschalter in die Stellung AUS,
und ziehen Sie den Schüssel ab.
3 Nehmen Sie die Abstützungen vom Unterbau
ab, und bringen Sie sie in den Aufbewahrungsbehältern unter.
4 Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
5 Schließen Sie das Kabel am Befestigungspunkt
für die Winde auf der Rückseite des
Unterbaus an.
6 Betätigen Sie vorsichtig die Winde, um die
Maschine auf den Lastkraftwagen zu bewegen.
7 Sichern Sie den Unterbau der Maschine am
Transportfahrzeug. Siehe Abschnitt Maschine
sichern.
Maschine mit einem Kran
aufladen
Verwenden Sie die Huböse an der hinteren
Turmsäule.
Der Batteriesatz muss herausgenommen werden,
bevor die Maschine mit einem Kran angehoben
wird. Ziehen Sie den Batteriestecker ab, bevor Sie
den Batteriesatz herausnehmen.
Überprüfen Sie die gesamte
Maschine auf lose bzw.
ungesicherte Teile.
Schieben Sie den Hubhaken
immer so durch die Huböse,
dass er von der Maschine
wegzeigt.
24
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
Bedienungsanweisungen für
Kippvorgang
Hebeanweisungen
Die Anzahl der Personen, die zum Auf- und
Abladen einer Maschine benötigt werden, hängt
unter anderem von den folgenden Faktoren ab:
Bedienungsanweisungen für
Kippvorgang
Bitte beachten und befolgen:
Der Befestigungsbolzen muss eingebaut
werden, um zu vermeiden, dass der mit einer
Feder ausgestattete Kipprahmen herunterfällt.
Die Maschine darf nur dann nach hinten geneigt
werden, wenn sich darunter weder Personen
noch Hindernisse befinden.
Vermeiden Sie den Aufenthalt hinter oder unter
dem Kipprahmen, solange der Kipprahmen
angehoben oder abgesenkt wird.
·
Körperliche Verfassung, Kraft und eventuelle
Behinderungen oder frühere Verletzungen der
beteiligten Personen
·
Vertikale und horizontale Strecke, über die
die Maschine bewegt werden muss
·
Häufigkeit des Auf- oder Abladens der
Maschine
·
Haltung, Position und Ansatzpunkt der
beteiligten Personen
·
Angewendete Hebemethoden
·
Arbeitsplatz- und Wetterbedingungen beim
Auf- oder Abladen (z.B. Schlamm, Eis,
Regen)
Setzen Sie eine geeignete Anzahl von Mitarbeitern
ein, und wenden Sie angemessene Hebemethoden
an, um Verletzungsgefahren zu vermeiden.
Kipprahmen
Die Modelle der Genie AWP
Super Series sind mit
einem Kipprahmen
ausgestattet, der es
ermöglicht, die Maschinen
durch normale Türöffnungen
zu rollen. Der Kipprahmen
gehört zur Standardausstattung der Modelle
AWP-36S und 40S. Er ist
als Zusatzoption für die
Modelle AWP-15S, 20S,
25S und 30S erhältlich. Der
Kipprahmen ist für Modelle
mit schmalem Unterbau
oder Maschinen für
unebenes Gelände nicht
verfügbar.
Teile-Nr. 114002GR
Genie AWP Super Series
25
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
BEDIENUNGSANWEISUNGEN FÜR KIPPVORGANG
Kipp-Baugruppe absenken
Maschine nach hinten kippen
1 Vergewissern Sie sich, dass sich keine
Personen oder Hindernisse hinter der Maschine
und unter dem Kipprahmen befinden.
1 Schieben Sie den
T-Hebel heraus, bis
der Sperrstift einrastet.
2 Senken Sie die Plattform vollständig ab.
2 Heben Sie die
Maschine mit dem
T-Hebel bis zur
mittleren Neigeposition
an. Die Laufrollen des Kipprahmens berühren
den Boden, und die Maschine wird von der
ausgefahrenen Kippstrebe gestützt. Setzen Sie
eine geeignete Anzahl von Mitarbeitern ein, und
wenden Sie angemessene Hebemethoden an.
3 Nehmen Sie die Abstützungen vom Unterbau
ab, und bringen Sie sie in den
Aufbewahrungsbehältern unter.
Der Kipprahmen ist
mit einer Feder
ausgestattet und
neigt sich sofort
nach außen, wenn
der Befestigungsbolzen entfernt
wird. Halten Sie den
Kipprahmen gut
fest, wenn Sie den
Befestigungsbolzen
entfernen.
4 Senken Sie den Kipprahmen ab, und führen Sie
die Kippstrebe in den Sockel ein.
3 Heben Sie die Maschine weiter an, bis die
Teleskop-Kippstrebe vollständig zusammengedrückt ist.
4 Bringen Sie den verschiebbaren T-Hebel in die
eingefahrene Position zurück.
5 Setzen Sie den Befestigungsbolzen in den
Sockel ein.
26
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN FÜR KIPPVORGANG
Maschine in die Standposition
bringen
Kipp-Baugruppe verstauen
1 Entfernen Sie den Sperrstift.
1 Vergewissern Sie sich, dass sich keine
Personen oder Hindernisse unter der Maschine
und dem T-Hebel befinden.
2 Schieben Sie den
T-Hebel heraus, bis der
Sperrstift einrastet.
3 Ziehen Sie den T-Hebel
langsam nach unten,
bis sich die Maschine in
der mittleren
Neigeposition befindet.
4 Senken Sie die Maschine mit dem T-Hebel so
weit ab, dass die Rollen Bodenkontakt haben.
Setzen Sie eine geeignete Anzahl von
Mitarbeitern ein, und wenden Sie angemessene
Hebemethoden an.
5 Bringen Sie den verschiebbaren T-Hebel in die
eingefahrene Position zurück.
Teile-Nr. 114002GR
2 Halten Sie den
Kipprahmen gut fest,
und entfernen Sie die
Kippstrebe aus dem
Sockel.
3 Heben Sie den
Kipprahmen an, halten
Sie ihn aufrecht gegen
die Feder, und sichern
Sie ihn mit dem
Befestigungsbolzen.
Genie AWP Super Series
27
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Dritte
Auflage
• Sixth Druck
Aufschriften
Inspektion von Aufschriften
mit Text
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden und gut
lesbar sind.
Part No.
Description
Part No.
Description
27838
Warning - Tilt-back Hazards/Instructions
27839
Label - Sliding T-handle
1
37145
Label - Manual Lowering Valve
1
1
38122
Label - Manual Storage Container
1
27840
Label - Retaining Pin
1
38142
Label - Circuit Breaker, AC models
1
27841
Label - Stop Bracket
1
40434
Label - Lanyard Anchorage Point
1
27842
27843
Label - Loading Pivot
1
41266
1
Label - Interlock Display, Air Models,
Standard Base
1
Label - Tilt-back Strut
27844
Label - Strut Socket
1
41268
1
27857
Caution - Pipe Plug
1
Label - Interlock Display, Air Models,
Narrow Base and Rough Terrain Base
27863
Warning - Collision Hazard
3
52996
Cosmetic - Genie Logo
1
27864
Notice - Lower Stop Bracket Before . . .
1
52999
Cosmetic - AWP-20S
2
27865
Label - Bubble Level
1
62992
Cosmetic - AWP-25S
2
27867
Label - Swivel Lock
1
62993
Cosmetic - AWP-30S
2
27868
Danger - Relief Valve
1
62994
Cosmetic - AWP-36S
2
27872
Danger - Tip-over Hazard, Outriggers
1
62995
Cosmetic - AWP-40S
2
27873
Notice - Maintain Firm Grasp
1
72086
Label - Lifting Eye
1
27874
Label - Insert Retaining Pin
1
82366
Label - Chevron Rykon
1
28174
Label - Power to Platform, 230V
2
82780
Label - Interlock Display
1
28235
Label - Power to Platform, 115V
2
82781
Label - Interlock Display
1
28372
Caution - Quick Disconnect
1
82802
Label - Function Enable
1
31070
Danger - Tip-over Hazard, Moving
1
82907
Danger - Battery Charger Safety
1
31071
Warning - Failure to Read
1
82975
Danger - Collision Hazard
1
31245
Warning - Collision Hazard
1
82986
Danger - Electrocution Hazard
1
37141
Notice - Manual Lowering Instructions
1
97522
Label - Wheel Load
4
37142
Notice - Operating Instructions
1
97523
Label - Outrigger Load
4
37143
Notice - Max Capacity 300 lbs / 136 kg
AWP-40S
1
114008
Notice - Max Side Force 50 lbs / 222 N,
ANSI/CSA
1
37144
Notice - Max Capacity 350 lbs / 159 kg
AWP-20S, 25S, 30S, 36S
1
114009
Notice - Max Manual Force 45 lbs / 200 N, 1
AUS
114011
Danger - General Safety
28
Quantity
Genie AWP Super Series
Quantity
1
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
AUFSCHRIFTEN
27857
82780 31245
82366
28174
28372
82986
or 28235 or 82781
or 41266
37141
or 41268
31071
38122
82802
37144
or 37143
Note: Platform
decals may be
in diffferent
locations on
optional
fiberglass
basket.
114008
or 114009
114011
27867
37142
27865
82975
52999
or 62992
or 62993
or 62994
or 62995
28174
or 28235
40434
52996
97523
97522
27863
27839
97523
97522
Models with Tilt-back Frame
72086
38142
Models without Tilt-back Frame
27873
82907
27838
31070
27868
72086
38142
82907
27874
27843
27844
31070
27868
27872
27864
Serial
Label
27872
27840
27864
Serial
Label
27841
27842
97523 37145
Teile-Nr. 114002GR
27863 97523
27841
27842
97523 37145
Genie AWP Super Series
27863 97523
29
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Druck
Dritte
Auflage
• Sixth Druck
AUFSCHRIFTEN
Inspektion von Aufschriften
mit Symbolen
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden
und gut lesbar sind.
Teile-Nr.
Beschreibung
28174
Aufkleber – Strom zur Plattform, 230V
2
82973
Achtung – Befestigungsbolzen einführen 1
28235
Aufkleber – Strom zur Plattform, 115V
2
82974
Achtung – Kollisionsgefahr
1
40434
Aufkleber – Ansatzstelle für
Sicherungsleine
1
82976
Gefahr – Windgeschwindigkeit, 51 cm
Abstützung
4
52996
Kosmetisch – Logo
1
82977
4
52999
Kosmetisch – AWP-20S
2
Gefahr – Windgeschwindigkeit, 66 cm
Abstützung
62992
Kosmetisch – AWP-25S
2
82978
4
62993
Kosmetisch – AWP-30S
2
Gefahr – Windgeschwindigkeit, 77 cm
Abstützung
62994
Kosmetisch – AWP-36S
2
82979
Gefahr – Windgeschwindigkeit, 91 cm
Abstützung
4
62995
Kosmetisch – AWP-40S
2
82980
Gefahr – Batterie-/Ladegerätsicherheit
1
Gefahr – Windgeschwindigkeit, 1,02 m
Abstützung
4
82481
82487
Aufkleber – Bedienungsanleitung lesen
1
82984
4
82614
Vorsicht – Kollisionsgefahr
1
Gefahr – Windgeschwindigkeit, 2,16 m
Abstützung
82780
Aufkleber – Sperrenanzeige
1
82987
Gefahr – Todesgefahr durch Stromschlag 1
82781
Aufkleber – Sperrenanzeige
1
82988
Aufkleber – Bedienungsanleitung lesen,
Kipprahmen
1
82802
Aufkleber – Totmanntaster
1
97522
Aufkleber – Radbelastung
4
82913
Gefahr – Max. Tragfähigkeit, 159 kg
AWP-20S, 25S, 30S, 36S
1
97523
Aufkleber – Abstützungsbelastung
4
82914
Gefahr – Max. Tragfähigkeit, 136 kg
AWP-40S
1
97815
Aufkleber – Geländer senken
1
114010
1
82915
Aufkleber – Ventil für manuelles Senken
1
Gefahr – Maximale seitlich wirkende
Kraft, 222 N, ANSI
82916
Gefahr – Maximale Kraft per Hand,
200 N, CE
1
30
Anzahl
Teile-Nr. Beschreibung
Anzahl
1257853 Gefahr – Windgeschwindigkeit,1,91 m
Abstützung
4
1257854 Gefahr – Windgeschwindigkeit,1,52 m
Abstützung
4
1260610 Gefahr – Windgeschwindigkeit,1,17 m
Abstützung
4
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
AUFSCHRIFTEN
oder
Hinweis: Die
Plattformaufschriften
können an verschiedenen
Stellen des optionalen
Fiberglaskorbs
angebracht sein.
oder
oder
oder
oder
oder
oder
oder
40434
* 82976 oder 82977 oder 82978 oder 82979 oder 82980
oder 82984 oder 1257853 oder 1257854 oder 1260610
Modelle mit Kipprahmen
Modelle ohne Kipprahmen
Typenaufkleber
Typenaufkleber
Teile-Nr. 114002GR
Genie AWP Super Series
31
Bedienungsanleitung
Bedienungsanleitung
Dritte
Auflage
• Sechster
Druck
Dritte
Auflage
• Sixth Druck
Technische Daten
Technische Daten – Maschine
Maximale Arbeitshöhe
AWP-20S
AWP-25S
AWP-30S
AWP-36S
AWP-40S
8,0 m
9,4 m
10,8 m
12,9 m
4,1 m
Maximale Plattformhöhe
AWP-20S
AWP-25S
AWP-30S
AWP-36S
AWP-40S
6,1 m
7,6 m
9,0 m
11,1 m
12,3 m
Höhe, ganz eingefahren
AWP-20S, 25S, 30S
AWP-36S, 40S
2,0 m
2,8 m
73,6 cm
55,8 cm
75 cm
Länge, AWP-20S, 25S, 30S
Standardunterbau
Schmaler Unterbau
Unterbau für unebenes Gelände
1,2 m
75 cm
1,5 m
Länge, AWP-36S, 40S
Standardunterbau
1,4 m
Antrieb
Gleichstrommodell
Wechselstrommodell
L u f t mo t or
12V
110V oder 220V
37 760 cm3/s
Betriebstemperatur
-29 bis 57 °C
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
80 dB
Plattformabmessungen (Länge x Breite x Höhe)
Standardplattform
Tor oder Schiebetür
69 cm x 66 cm x 1,1 m
Schmale Plattform mit Tor
66 cm x 51 cm x 1,1 m
Standard-Fiberglasplattform
74 cm x 67 cm x 1,1 m
Schmale Fiberglasplattform
66 cm x 56 cm x 1,1 m
Schmale Plattform mit
vorderem Tor
51 cm x 66 cm x 1,1 m
Plattform mit extra großem
Vorder- und Seiteneinstieg
76 cm x 71 cm x 1,1 m
Siehe Typenschild
Maximale Radbelastung
231 kg
Maximale Abstützungsbelastung
181 kg
Technische Daten
Standardunterbau
159 kg
136 kg
Extra schmale Plattform mit Tor 56 cm x 46 cm x 1,1 m
Breite
Standardunterbau
Schmaler Unterbau
Unterbau für unebenes Gelände
Gewicht
Hubkraft
AWP-20S, 25S, 30S, 36S
AWP-40S
AWP-20S
AWP-25S
AWP-30S
Auflagefläche der Abstützung
(L x B) ANSI/CSA
1,5 x 1,3 m
1,5 x 1,3 m
1,8 x 1,6 m
Auflagefläche der Abstützung
(L x B) CE/AUS für Innenbereich
1,5 x 1,3 m
1,8 x 1,6 m
1,9 x 1,7 m
Auflagefläche der Abstützung
(L x B) CE/AUS für Außenbereich
2,1 x 1,9 m
2,3 x 2,1 m
3,0 x 2,8 m
Eckzugang/Wandzugang*
ANSI/CSA
36,9 / 7,4 cm
35,1 / 7,4 cm
46,6 / 11,9 cm
Eckzugang/Wandzugang*
CE/AUS für Innenbereich
36,9 / 7,4 cm
48,6 / 18,2 cm
56,5 / 20,3 cm
Eckzugang/Wandzugang*
CE/AUS für Außenbereich
76 / 42,4 cm
82,5 / 43,4 cm
1,3 m / 73 cm
* Obere Ecke des Plattformgeländers zur Wandecke, wobei Ausgleichsstempel gedreht werden kann.
32
Genie AWP Super Series
Teile-Nr. 114002GR
Bedienungsanleitung
Dritte Auflage • Sixth Druck
Dritte Auflage
• Sechster Druck
Bedienungsanleitung
TECHNISCHE DATEN
Technische Daten
Standardunterbau
AWP-36S
AWP-40S
Auflagefläche der Abstützung
(L x B) ANSI/CSA
2,1 x 1,9 m
2,3 x 2,0 m
Auflagefläche der Abstützung
(L x B) CE/AUS für Innenbereich
2,1 x 1,9 m
2,3 x 2,0 m
Auflagefläche der Abstützung
(L x B) CE/AUS für Außenbereich
3,5 x 3,3 m
3,9 x 3,7 m
Eckzugang/Wandzugang*
ANSI/CSA
72,7 / 36,2 cm
79,4 / 37,1 cm
Eckzugang/Wandzugang*
CE/AUS für Innenbereich
72,7 / 36,2 cm
79,4 / 37,1 cm
Eckzugang/Wandzugang*
CE/AUS für Außenbereich
1,3 m / 79,3 cm
1,3 m / 73 cm
* Obere Ecke des Plattformgeländers zur Wandecke, wobei Ausgleichsstempel gedreht werden kann.
Technische Daten – Abstützungen
Schmaler Unterbau/Unterbau für
unebenes Gelände
AWP-20S
AWP-25S
AWP-30S
Auflagefläche der Abstützung
(L x B) ANSI/CSA
1,6 x 1,2 m
1,6 x 1,2 m
1,8 x 1,5 m
Auflagefläche der Abstützung
(L x B) CE/AUS für Innenbereich
1,8 x 1,5 m
1,8 x 1,5 m
1,9 x 1,6 m
36,2 / 21,6 cm
33 / 15,2 cm
47 / 18,4 cm
49,5 / 24,7 cm
55,8 / 22,8 cm
Eckzugang/Wandzugang*
ANSI/CSA
Eckzugang/Wandzugang*
CE/AUS für Innenbereich
53,3 / 31,1 cm
* Obere Ecke des Plattformgeländers zur Wandecke, wobei Ausgleichsstempel gedreht werden kann.
Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie.
Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten.
Teile-Nr. 114002GR
Genie AWP Super Series
33
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
