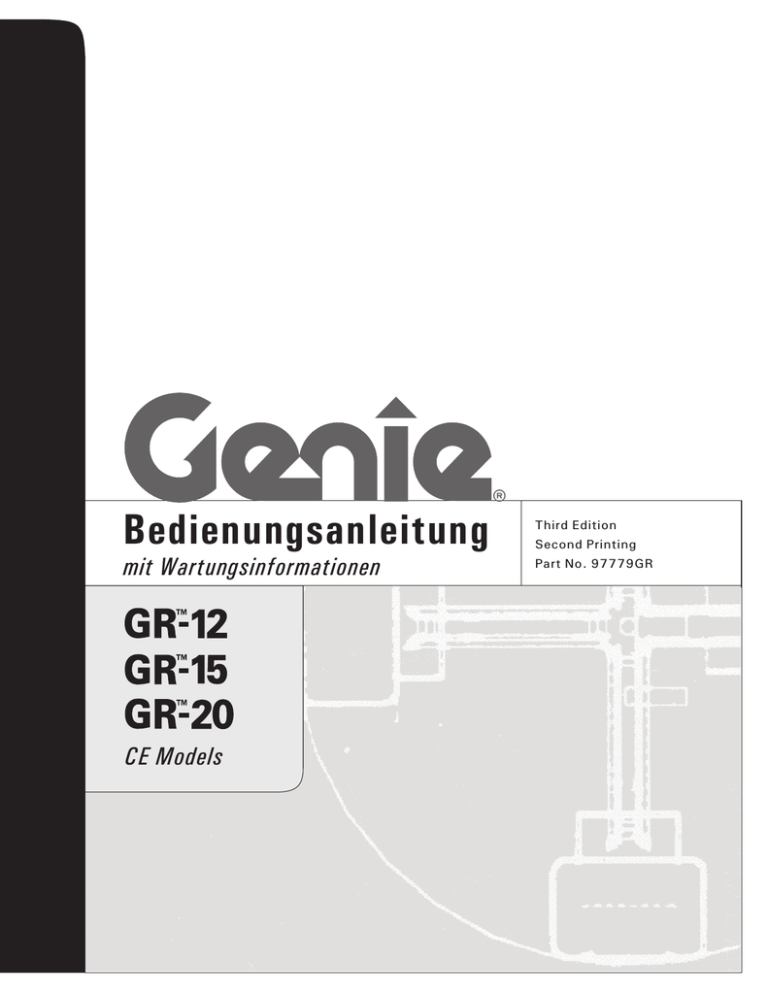

Bedienungsanleitung
mit Wartungsinformationen
CE Models
Third Edition
Second Printing
Part No. 97779GR
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie diese
Maschine in Betrieb nehmen. Diese Maschine darf nur
von geschultem und befugtem Personal in Betrieb
genommen werden. Betrachten Sie diese Bedienungsanleitung als einen integralen Bestandteil der Maschine,
und bewahren Sie sie stets bei der Maschine auf. Falls
Sie Fragen haben, wenden Sie sich bitte direkt an
Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ........................................... 1
Legende ...................................................................... 9
Steuerung ................................................................. 10
Inspektion vor Inbetriebnahme .................................. 12
Wartung .................................................................... 14
Funktionstests .......................................................... 16
Inspektion des Arbeitsplatzes ................................... 20
Bedienungsanweisungen ........................................... 21
Transport- und Hebeanweisungen ............................. 26
Aufschriften .............................................................. 28
Technische Daten ..................................................... 32
Copyright © 2000 Genie Industries
So erreichen Sie uns:
Erste Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Sechster Druck, Oktober 2002
Zweite Auflage: Erster Druck, August 2004
Dritte Auflage:
Zweiter Druck, Mai 2005
„Genie“ ist in den USA und vielen anderen
Ländern ein eingetragenes Warenzeichen von
Genie Industries. „Runabout“ und „GR“ sind
Warenzeichen von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
das Sicherheitshandbuch, die Bedienungsanleitung
und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die
Sicherheitsbestimmungen des Arbeitgebers und die
Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
1
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Umsturzgefahr
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten. Jedes Gewicht auf
den Ablagen und auf jedem Fahrradträger muss bei
der Bestimmung der Plattformgesamtlast
berücksichtigt werden.
Maximale Tragfähigkeit - GR-12 und GR-15
Standardplattform
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen
behördlichen Bestimmungen und nach folgender
Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
227 kg
Ablage der Arbeitsstation (optional)
22 kg
Paketablage (optional)
68 kg
Maximale Personenzahl
1
Lagerartikelplattform
227 kg
Verstellbare Ablage der Arbeitsstation
68 kg
Paketablage (optional)
68 kg
Fahrradträger (optional) (jeweils)
20 kg
Maximale Personenzahl
AWP- und Fiberglasplattform
Maximale Personenzahl
1
159 kg
1
Berücksichtigen Sie Plattformbewegungen,
schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
2
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Maximale Tragfähigkeit - GR-20
Standardplattform
Maximale Personenzahl
Lagerartikelplattform
159 kg
1
159 kg
Verstellbare Ablage der Arbeitsstation
68 kg
Fahrradträger (optional) (jeweils)
20 kg
Maximale Personenzahl
AWP- und Fiberglasplattform
Maximale Personenzahl
Die Plattform darf nur dann angehoben werden,
wenn die Maschine auf festem, ebenem und
horizontalem Untergrund steht.
1
159 kg
1
Überprüfen Sie, ob die Maschine waagerecht steht,
und verlassen Sie sich nicht auf den Neigungsalarm. Der Neigungsalarm ertönt nur dann, wenn die
Maschine auf einer geneigten Fläche steht.
Wenn der Neigungsalarm ausgelöst wurde:
Senken Sie die Plattform sofort ab. Fahren Sie die
Maschine auf einen festen, ebenen und
horizontalen Untergrund. Ertönt der Neigungsalarm
bei angehobener Plattform, müssen Sie beim
Absenken der Plattform äußerst vorsichtig sein.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Fahren Sie bei angehobener Plattform mit einer
Geschwindigkeit von maximal 0,8 km/h.
Die Maschine darf nur mit langsamer
Geschwindigkeit über unebenes Gelände, Schutt,
instabilen oder rutschigen Untergrund sowie in der
Nähe von Bodenlöchern und Abhängen gefahren
werden. Dabei ist äußerste Vorsicht anzuwenden,
und die Plattform muss eingefahren sein.
Fahren Sie die Maschine nicht über abschüssiges
Gelände mit einem Gefälle in Fahrt- und
Querrichtung, das außerhalb des zulässigen
Bereichs für die Maschine liegt. Die Angaben zum
maximal zulässigen Gefälle gelten für den Betrieb
mit eingefahrener Plattform.
Maximal zulässiges Gefälle,
eingefahrene Position
30% (17°)
Maximal zulässiges Quergefälle,
eingefahrene Position
30% (17°)
Hinweis: Der zulässige Gefällebereich wird
zusätzlich durch die Bodenbeschaffenheit und die
Reifenhaftung beeinträchtigt.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
3
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
SICHERHEITSBESTIMMUNGEN
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mit Hilfe der
Bodensteuerung zu befreien.
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Objekte, die sich
außerhalb der Plattform
befinden, dürfen nicht
zum Heranziehen oder
Abstoßen verwendet
werden.
Begeben Sie sich bei angehobener Plattform mit
der Maschine nicht auf unebenes Gelände,
instabilen Untergrund oder in sonstige
Gefahrensituationen.
Maximal erlaubte Kraft
per Hand
CE
200 N
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die zur Sicherheit und Stabilität der
Maschine beitragen.
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsplattform ohne schriftliche Genehmigung des
Herstellers vor. Das Anbringen von Halterungen für
Werkzeuge oder von anderen Materialien an der
Plattform, den Fußbrettern oder den Geländerteilen
vergrößert das Gewicht und die Oberfläche der
Plattform oder der Ladung.
Heben Sie den Turm nicht an, wenn die
Windgeschwindigkeit mehr als 12,5 m/s beträgt.
Wenn die Windgeschwindigkeit bei angehobener
Plattform mehr als 12,5 m/s beträgt, muss die
Plattform abgesenkt und die Maschine außer
Betrieb genommen werden.
Ersetzen Sie niemals Teile, die für die Stabilität der
Maschine wichtig sind, durch Teile mit
abweichendem Gewicht oder anderen
Spezifikationen.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Platzieren bzw. befestigen Sie keine fixen oder
überhängenden Lasten auf irgendeinem Teil der
Maschine.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Stellen Sie sicher, dass alle Reifen in
einwandfreiem Zustand, die Kronenmuttern richtig
angezogen und die Sicherungsstifte richtig
angebracht sind.
4
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 28 kg wiegen.
Kollisionsgefahr
Berücksichtigen Sie
beim Fahren oder beim
Betrieb die
eingeschränkte
Sichtweite und tote
Winkel.
Verwenden Sie die Maschine nicht als Kran.
Vermeiden Sie es, die Maschine oder andere
Gegenstände mit der Plattform zu schieben.
Achten Sie darauf, dass die Plattform keine
angrenzenden Objekte berührt.
Binden Sie die Plattform nicht an angrenzenden
Objekten fest.
Sturzgefahr
Das Geländer bietet Schutz vor Stürzen. Wenn
Arbeitsplatz- oder Sicherheitsbestimmungen des
Arbeitgebers für die Arbeit auf der Plattform die
Verwendung einer Sicherheitsausrüstung erfordern,
muss die Ausrüstung entsprechend den
Herstelleranweisungen und den geltenden
behördlichen Bestimmungen eingesetzt werden.
Beim Bewegen der Maschine muss die Position der
ausgefahrenen Plattform genau kontrolliert werden.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden firmeninternen und behördlichen
Vorschriften für die Verwendung von
Sicherheitsausrüstungen befolgen.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Beachten und berücksichtigen Sie bei allen Fahrund Lenkfunktionen die farbkodierten
Richtungspfeile auf der Plattformsteuerung und
dem Plattformaufkleber.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
vermeiden.
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Bevor Sie mit den Arbeiten beginnen, schließen Sie
die mittlere Plattformeinstiegsstange oder die
Plattformtür.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
5
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
SICHERHEITSBESTIMMUNGEN
Vergewissern Sie sich vor dem Absenken der
Plattform, dass sich darunter weder Personen noch
Hindernisse befinden.
Explosions- und Brandgefahr
Die Maschine darf nicht verwendet und die
Batterien dürfen nicht aufgeladen werden, wenn
sich in der näheren Umgebung entzündliche oder
explosive Gase oder Staubpartikel befinden.
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Passen Sie die Fahrgeschwindigkeit an die
Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Betreiben Sie die Maschine nicht im Arbeitsbereich
eines Krans oder einer anderen über Kopf
beweglichen Anlage, wenn die Steuerung des Krans
nicht gesperrt wurde bzw. keine sonstigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Quetschgefahr
Gehen Sie umsichtig und planmäßig vor, wenn Sie
die Maschine über das Steuerpult vom Boden aus
bedienen. Zwischen dem Bediener, der Maschine
und fixen Gegenständen muss stets ein
Sicherheitsabstand eingehalten werden.
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Vergewissern Sie sich, dass sämtliche
Instandhaltungsarbeiten gemäß dieser
Bedienungsanleitung und dem entsprechenden
Wartungshandbuch durchgeführt wurden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Vergewissern Sie sich, dass die
Bedienungsanleitung und die Aufgaben- und
Sicherheitshandbücher vollständig und lesbar sind
und sich im entsprechenden Fach auf der Plattform
befinden.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Das unsachgemäße Berühren von abgedeckten
Bauteilen führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
6
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Gefahr der Beschädigung von
Bauteilen
Batteriesicherheit
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie während des
Umgangs mit Batterien stets Schutzkleidung und
eine Schutzbrille.
Verwenden Sie kein Ladegerät mit mehr als 24V
zum Laden der Batterien.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Die Batterien und das Ladegerät müssen während
des Ladens vor Wasser und Regen geschützt
werden.
Umsturzgefahr
Explosionsgefahr
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Das Batteriefach sollte
während des gesamten
Ladevorgangs offen
bleiben.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 28 kg wiegen.
Gefahren beim Heben
Wenden Sie beim Anheben der Batterien eine
sichere Hebemethode an. Unter Umständen sind
dazu mehrere Personen erforderlich.
Berühren Sie die Batterieklemmen oder
Kabelklemmen nicht mit Werkzeugen, die Funken
verursachen könnten.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
7
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
SICHERHEITSBESTIMMUNGEN
Legende - Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Symbol Sicherheitshinweis - wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Rot - wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange - wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis - wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichte oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis - wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün - wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
8
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
Legende
1 Lochfahrschutz
2 Nicht lenkbares Rad
3 Manuelles Senkventil
4 Transportsicherung
5 Gabeltasche
6 Anzeige des Batterieladegeräts
7 Abdeckungen
8 Bodensteuerung
9 Füllstandsanzeige des
Hydrauliköls
10 Stromversorgung für
Plattform/Batterieladegerätanschluss für
optionalen Wechselrichter
Teile-Nr. 97779GR
11 Ablage der Arbeitsstation
(falls vorhanden)
19 Fahrradträger (falls
vorhanden)
12 Pumpenknopf zum Lösen der
Bremse (unter Abdeckungen)
20 Turm
13 Mittlere Einstiegsstange
14 Verstellbare Ablage der
Arbeitsstation
22 Ablagefach für
Bedienungsanleitung
15 Plattformsteuerung
24 Verriegelung des
Batteriefachs
16 Beidseitiger Plattformeinstieg
17 Anschlagstelle für
Sicherheitsleine
18 Paketablage (falls vorhanden)
21 Steckdose mit Schutzschalter
23 Abdeckung des Batteriefachs
25 Lenkbares Rad
26 Auslösepedal der
Plattformverlängerung
27 Einstiegstür der
Plattformverlängerung
GR-12 • GR-15 • GR-20
9
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Steuerung
Plattformsteuerung
1 Roter NOT-AUS-Taster
2 LED-Diagnosedisplay / PlattformÜberlastungsanzeige /
Batterieladestandsanzeige
3 Auswahltaster für die Funktion Heben
5 Proportionaler Steuerhebel und Totmannschalter
für Hebe- und Fahrfunktionen
6 Daumenwippschalter für Lenkfunktionen
7 Fahrgeschwindigkeitstaster
8 Auswahltaster für die Funktion Fahren
4 Hupentaster (falls vorhanden)
10
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
STEUERUNG
1
2
3
00009.9
4
STOP
5
Bodensteuerpult
1 7A-Sicherungsautomat für elektrische
Schaltkreise
2 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
3 Betriebsstundenzähler
4 Kippschalter Plattform heben/senken
5 Roter NOT-AUS-Taster
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
11
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder
Arbeitsschicht vom Bediener auszuführen ist. Bei
dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die in
dieser Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten
abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
12
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die
Bedienungsanleitung sowie die Aufgaben- und
Sicherheitshandbücher vollständig und lesbar
sind und sich im Aufbewahrungsfach auf der
Plattform befinden.
❏ Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
Überprüfen Sie die gesamte Maschine auf:
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile vorhanden sind und
alle dazugehörigen Befestigungselemente und
Stifte an Ort und Stelle sind und richtig
angezogen wurden.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Siehe Abschnitt
Wartung.
❏ Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
❏ Elektrische Bauteile, Drähte und Stromkabel
❏ Hydraulikeinheit, Tank, Schläuche,
Anschlüsse, Zylinder und Steuerblöcke
❏ Batteriesatz und Anschlüsse
❏ Antriebsmotoren
❏ Reifen und Räder
❏ Begrenzungsschalter und Alarme
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Plattformeinstiegsstange oder Plattformtür
❏ Fortsetzungskabel und Riemenscheiben
❏ Plattformverlängerung (falls vorhanden)
❏ Arbeitsablagen und Fahrradträger (falls
vorhanden)
❏ Turmsäulen und Gegengewicht
❏ Plattformsteuerung
❏ Bauteile zum Lösen der Bremse
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
13
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Wartung
Hydraulikölstand überprüfen
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den
Herstellerspezifikationen und den im
Aufgabenhandbuch aufgelisteten Erfordernissen
auszuführen.
Legende - Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer
Wartungsanweisung Symbole
angezeigt werden, hat dies
folgende Bedeutung:
Für den sicheren Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
Diese Maßnahme ist bei
eingefahrener Plattform
auszuführen.
1 Überprüfen Sie den Hydraulikölstand anhand der
Füllstandsanzeige auf der Rückseite der
Maschine.
Ergebnis: Das Hydrauliköl sollte in der Anzeige
sichtbar sein.
2 Füllen Sie gegebenenfalls Öl nach. Nicht
überfüllen.
Technische Daten - Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder gleichwertiges Öl
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
14
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
WARTUNG
7 Nehmen Sie die Batteriezellendeckel ab.
Batterien überprüfen
8 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens aufzufüllen. Nicht überfüllen.
Für den sicheren Betrieb des Motors und eine gute
Leistung ist es sehr wichtig, dass sich die Batterien
in gutem Zustand befinden. Ein falscher
Flüssigkeitsstand oder beschädigte Kabel und
Anschlüsse können gefährliche Zustände zur Folge
haben oder Maschinenteile beschädigen.
Diese Maßnahme muss an
Maschinen mit versiegelten oder
wartungsfreien Batterien nicht
durchgeführt werden.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
oder sogar tödlichen Verletzungen
führen. Legen Sie alle Ringe,
Uhren und sonstigen Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
9 Setzen Sie die Batteriezellendeckel wieder auf.
10 Heben Sie die Plattform an, und senken Sie die
Abdeckung ab.
Vorgesehene Wartungsarbeiten
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Heben Sie die Plattform ungefähr 1,5 m an.
3 Öffnen Sie die Batterieabdeckung. Lehnen Sie
die Abdeckung am Fahrgestell an.
4 Senken Sie die Plattform ab, bis der Turm die
Batterieabdeckung berührt.
Quetschgefahr. Halten Sie Ihre
Hände beim Senken der Plattform
in sicherem Abstand von der
Batterieabdeckung.
5 Drehen Sie den Schlüsselschalter in die Stellung
aus.
6 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
15
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine
festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle
Maschinenfunktionen überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu
kennzeichnen. Instandsetzungsarbeiten dürfen nur
von qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach der Reparatur muss der Maschinenbediener
erneut eine Inspektion vor Inbetriebnahme und die
Funktionstests durchführen, bevor die Maschine
wieder in Betrieb genommen werden kann.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
16
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
FUNKTIONSTESTS
1 Wählen Sie ein ebenes, horizontales
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
An der Plattformsteuerung
2 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist.
13 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
An der Bodensteuerung
3 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
4 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
5 Beobachten Sie das LED-Diagnosedisplay auf
der Plattformsteuerung.
Ergebnis: Das LED-Display
sollte so aussehen, wie auf
dem Bild rechts dargestellt.
NOT-AUS-Taster überprüfen
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Hupe überprüfen
14 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
15 Drücken Sie den Hupentaster.
Ergebnis: Die Hupe ertönt.
Totmannschalter überprüfen
16 Der Totmannschalter auf dem Steuerhebel darf
nicht gedrückt werden.
NOT-AUS-Taster überprüfen
6 Drücken Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung AUS.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
17 Bewegen Sie den Steuerhebel langsam in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
7 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Funktionen Heben/Senken überprüfen
Funktionen Heben/Senken überprüfen
18 Drücken Sie den Auswahltaster
für die Funktion Heben.
8 Aktivieren Sie die Funktion Heben.
Ergebnis: Die Plattform sollte angehoben
werden.
9 Aktivieren Sie die Funktion Senken.
Ergebnis: Die Plattform sollte abgesenkt
werden. Beim Senken der Plattform sollte der
Senkalarm ertönen.
19 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
20 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil angezeigte Richtung.
Ergebnis: Die Plattform sollte angehoben
werden.
21 Lassen Sie den Steuerhebel los.
Manuelles Senken überprüfen
10 Aktivieren Sie die Funktion Heben, und heben
Sie die Plattform ungefähr 60 cm an.
Ergebnis: Die Plattform sollte nicht weiter nach
oben steigen.
11 Ziehen Sie am Hebel zum manuellen Senken,
der sich am Unterbau der Maschine unter dem
Ladegerät befindet.
Ergebnis: Die Plattform sollte abgesenkt
werden. Der Senkalarm wird nicht aktiviert.
12 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
17
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
FUNKTIONSTESTS
22 Halten Sie den Totmannschalter gedrückt.
Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil angezeigte Richtung.
Ergebnis: Die Plattform sollte abgesenkt
werden. Der Senkalarm sollte beim Senken der
Plattform ausgelöst werden.
Lenkung überprüfen
Hinweis: Zum Durchführen der Lenk- und
Antriebsfunktionstests müssen Sie auf der
Plattform mit dem Gesicht zur gelenkten Seite der
Maschine stehen.
23 Drücken Sie den Auswahlschalter
für die Funktion Fahren.
24 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
25 Drücken Sie den Daumenwippschalter oben auf
dem Steuerhebel in die von dem blauen Dreieck
auf dem Steuerpult angezeigte Richtung.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem blauen Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
26 Drücken Sie den Daumenwippschalter in die von
dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
Fahr- und Bremsverhalten überprüfen
27 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
28 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem blauen Pfeil auf dem Steuerpult angezeigte
Richtung und kommt dann abrupt zum
Stillstand.
29 Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem gelben Pfeil auf dem Steuerpult angezeigte
Richtung und kommt dann abrupt zum
Stillstand.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Funktion des Neigungssensors überprüfen
Hinweis: Diese Prüfung ist über die Plattformsteuerung vom Boden aus durchzuführen. Der
Aufenthalt auf der Plattform ist dabei nicht
zulässig.
30 Drücken Sie den Auswahltaster für die Funktion
Heben.
31 Senken Sie die Plattform vollständig ab.
32 Legen Sie einen 5 x 10 cm dicken Holzblock auf
einer Maschinenseite vor jedes Rad.
33 Drücken Sie den Auswahltaster für die Funktion
Fahren.
34 Fahren Sie die Maschine auf beide Holzblöcke.
35 Drücken Sie den Auswahltaster für die Funktion
Heben.
18
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
FUNKTIONSTESTS
36 Heben Sie die Plattform an.
Lochfahrschutz überprüfen
Ergebnis: Sobald die Plattform
eine Höhe von ungefähr 30 cm
erreicht hat, wird sie nicht mehr
weiter angehoben. Es ertönt ein
Alarm und auf dem LED-Display
wird „LL“ angezeigt.
37 Drücken Sie den Auswahltaster für die Funktion
Fahren.
38 Halten Sie den Totmannschalter gedrückt, und
bewegen Sie den Steuerhebel langsam in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Fahrfunktion sollte in keiner
Richtung angesteuert werden können.
39 Senken Sie die Plattform ab, und fahren Sie die
Maschine von beiden Holzblöcken herunter.
Begrenzung der Fahrgeschwindigkeit
überprüfen
Hinweis: Der Lochfahrschutz sollte automatisch
ausfahren, wenn die Plattform angehoben wird.
Durch das Ausfahren des Lochfahrschutzes wird
ein weiterer Begrenzungsschalter aktiviert. Dadurch
ist es möglich, die Maschine weiterhin zu
verwenden. Wenn der Lochfahrschutz nicht
ausgefahren ist, ertönt ein Alarm und die Maschine
fährt nicht mehr.
44 Heben Sie die Plattform an.
Ergebnis: Wenn sich die Plattform 1,2 m über
dem Boden befindet, sollte der Lochfahrschutz
ausfahren.
45 Drücken Sie zuerst auf der einen und dann auf
der anderen Seite auf den Lochfahrschutz.
Ergebnis: Der Lochfahrschutz darf sich nicht
bewegen.
46 Senken Sie die Plattform ab.
40 Drücken Sie den Auswahltaster für die Funktion
Heben.
41 Halten Sie den Totmannschalter am
Steuerhebel gedrückt. Heben Sie die Plattform
auf ungefähr 60 cm über dem Boden an.
42 Drücken Sie den Auswahltaster für die Funktion
Fahren.
43 Halten Sie den Totmannschalter am
Steuerhebel gedrückt. Bewegen Sie den
Steuerhebel langsam bis auf volle
Antriebsleistung.
Ergebnis: Der Lochfahrschutz bewegt sich in die
eingefahrene Position zurück.
47 Legen Sie einen etwa 5 x 10 cm dicken
Holzblock unter einen Lochfahrschutz. Heben
Sie die Plattform an.
Ergebnis: Bevor die Plattform eine Höhe von
2,1 m erreicht, wird ein Alarm aktiviert, und die
Fahrfunktion kann nicht mehr angesteuert
werden.
48 Senken Sie die Plattform ab, und entfernen Sie
den Holzblock.
Ergebnis: Die bei angehobener Plattform
maximal erzielbare Fahrgeschwindigkeit sollte
20 cm pro Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit bei angehobener
Plattform mehr als 20 cm pro Sekunde beträgt, ist
die Maschine sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
19
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hoch liegende Hindernisse und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
20
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Teile-Nr. 97779GR
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass sie alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
GR-12 • GR-15 • GR-20
21
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
BEDIENUNGSANWEISUNGEN
NOT-AUS
Plattform positionieren
Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung oder an der Plattformsteuerung in
die Stellung AUS, um sämtliche Maschinenfunktionen abzuschalten.
1 Drücken Sie den Auswahltaster für
die Funktion Heben.
Sollte eine Funktion bei Betätigung eines der
beiden NOT-AUS-Taster weiterhin in Betrieb
bleiben, ist diese Fehlfunktion zu beheben.
3 Bewegen Sie den Steuerhebel gemäß den
Markierungen auf dem Steuerpult.
Reservefunktion Senken
Lenken
1 Ziehen Sie den Knopf für die Reservefunktion
Senken.
Bedienung über die
Bodensteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
2 Ziehen Sie die roten NOT-AUS-Taster der
Bodensteuerung und der Plattformsteuerung in
die Stellung EIN.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine in
Betrieb nehmen.
Plattform positionieren
2 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
1 Drücken Sie den Auswahltaster für
die Funktion Fahren.
2 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
3 Drehen Sie die lenkbaren Räder mit dem auf
dem Steuerhebel befindlichen Daumenwippschalter in die gewünschte Richtung.
Fahren
1 Drücken Sie den Auswahltaster für die Funktion
Fahren.
2 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
3 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel langsam aus der Mittelstellung.
1 Bewegen Sie den Kippschalter Heben/Senken
gemäß den Markierungen auf dem Steuerpult.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel langsam in Richtung Mittelstellung.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Anhalten: Bringen Sie den Steuerhebel wieder in
die Mittelstellung, oder geben Sie den
Totmannschalter frei.
Bedienung über die
Plattformsteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Verwenden Sie die farbkodierten Richtungspfeile an
der Plattformsteuerung und auf der Plattform, um
die Richtung festzustellen, in die die Maschine
fahren wird.
2 Ziehen Sie die roten NOT-AUS-Taster der
Boden- und der Plattformsteuerung in die
Stellung EIN.
Bei angehobener Plattform kann die Maschine nur
mit verminderter Fahrgeschwindigkeit bewegt
werden.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine in
Betrieb nehmen.
22
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Fahrgeschwindigkeit verringern
Gefälle bestimmen:
Die Steuerelemente zum Fahren stehen in zwei
verschiedenen Fahrgeschwindigkeitsmodi zur
Verfügung. Wenn die Leuchtanzeige für den
Fahrgeschwindigkeitstaster leuchtet, ist der
langsame Fahrgeschwindigkeitsmodus aktiviert.
Wenn die Leuchtanzeige nicht leuchtet, ist der
schnelle Fahrgeschwindigkeitsmodus aktiviert.
Messen Sie das Gefälle mit einem digitalen
Neigungsmesser ODER wenden Sie das
nachfolgend beschriebene Verfahren an.
Sie benötigen dazu die folgenden Gegenstände:
Wasserwaage
gerades Stück Holz von mindestens 1 m Länge
Drücken Sie den Fahrgeschwindigkeitstaster, um die gewünschte Fahrgeschwindigkeit auszuwählen.
Auf abschüssigem Gelände fahren
Stellen Sie fest, für welches Gefälle (in Fahrt- und
Querrichtung) die Maschine geeignet ist und
bestimmen Sie das vorhandene Gefälle.
Maximal zulässiges Gefälle,
eingefahrene Position: 30% (17°)
Maximal zulässiges Quergefälle,
eingefahrene Position: 30% (17°)
Messband
Legen Sie das Holzstück auf die abschüssige
Fläche.
Legen Sie die Wasserwaage auf das bergabwärts
gerichtete Ende des Holzstücks und heben Sie das
Holzstück an diesem Ende an, bis es sich in
waagerechter Position befindet.
Halten Sie das Holzstück in waagerechter Position
und messen Sie den Abstand zwischen der
Unterseite des Holzstücks und dem Boden.
Teilen Sie den gemessenen Abstand (Höhe) durch
die Länge des Holzstücks (Länge) und
multiplizieren Sie den Wert mit 100.
Beispiel:
Länge
Hinweis: Der zulässige Gefällebereich wird
zusätzlich durch die Bodenbeschaffenheit und die
Reifenhaftung beeinträchtigt.
Drücken Sie den Fahrgeschwindigkeitstaster, um
den schnellen Fahrgeschwindigkeitsmodus zu
aktivieren.
Höhe
Länge = 3,6 m
Höhe = 0,3 m
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3%
Wenn das Gefälle bzw. Quergefälle die zulässige
Neigung überschreitet, muss die Maschine mit
einer Winde gesichert oder auf andere Weise über
das abschüssige Gelände transportiert werden.
Weitere Informationen finden Sie im Abschnitt mit
den Transport- und Hebeanweisungen.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
23
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
BEDIENUNGSANWEISUNGEN
Fehleranzeige
Batterieladestandsanzeige
Wenn auf dem LEDDiagnosedisplay ein Fehlercode wie
beispielsweise "LL" angezeigt wird,
müssen Sie den roten NOT-AUSTaster drücken und dann wieder
herausziehen, um das System
zurückzusetzen.
Plattform ausfahren/einfahren
(falls vorhanden)
1 Treten Sie auf das Auslösepedal der
Plattformverlängerung.
2 Ergreifen Sie das Plattformgeländer, und
drücken Sie dagegen, um die Plattform
auszufahren.
3 Treten Sie auf das Auslösepedal der
Plattformverlängerung, und ziehen Sie am
Geländer, um die Plattform einzufahren.
Bedienung über die
Bodensteuerung mit Steuergerät
Zwischen dem Bediener, der Maschine und fixen
Gegenständen muss stets ein sicherer Abstand
eingehalten werden.
Bedenken Sie, in welche Richtung die Maschine
fahren wird, wenn Sie das Steuergerät benutzen.
Überlastung der Plattform
Voll
Niedrig
Lesen Sie den Batterieladestand auf dem LEDDiagnosedisplay ab.
Schutz vor Stürzen
Für den Betrieb dieser Maschine ist keine spezielle
Sicherheitsausrüstung zum Schutz vor Stürzen
erforderlich. Wenn Arbeitsplatzvorschriften oder die
Sicherheitsbestimmungen des Arbeitgebers eine
Sicherheitsausrüstung erfordern, gilt Folgendes:
Alle Sicherheitsausrüstungen müssen den
geltenden gesetzlichen Bestimmungen entsprechen
und gemäß den Herstelleranweisungen überprüft
und verwendet werden.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste und ebene Fläche ohne Hindernisse
und Verkehr.
2 Senken Sie die Plattform ab.
3 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
4 Legen Sie einen Wegrollschutz unter die Räder.
Durch ein blinkendes „OL“ auf dem
LED-Diagnosedisplay wird darauf
hingewiesen, dass die Plattform
überlastet ist und keine Betriebsfunktionen verfügbar sind. Ein
Alarm wird ausgelöst.
5 Laden Sie die Batterien auf.
1 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
2 Entfernen Sie das Gewicht von der Plattform.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
24
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Reguläre Batterien
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Heben Sie die Plattform ungefähr 1,5 m an.
Anweisungen für Batterie und
Ladegerät
3 Öffnen Sie die Batterieabdeckung. Lehnen Sie
die Abdeckung am Fahrgestell an.
4 Senken Sie die Plattform ab, bis der Turm die
Batterieabdeckung berührt.
Bitte beachten und befolgen:
Quetschgefahr. Halten Sie Ihre
Hände beim Senken der Plattform
in sicherem Abstand von der
Batterieabdeckung.
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
5 Drehen Sie den Schlüsselschalter in die Stellung
aus.
Schließen Sie das Ladegerät nur an die auf der
Maschine angegebene Netzspannung an.
6 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
Batterien laden
Wartungsfreie Batterien
1 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
2 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
7 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterien.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
8 Setzen Sie die Batteriezellendeckel wieder auf.
9 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
10 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
11 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
12 Heben Sie die Plattform an, und senken Sie die
Abdeckung ab.
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
25
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Transport- und Hebeanweisungen
Bremse lösen
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
Bitte beachten und befolgen:
Gehen Sie überlegt und planmäßig vor, um die
Bewegungen der Maschine beim Anheben mit
einem Kran oder Gabelstapler einzuschränken.
2 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
3 Drücken Sie den schwarzen Knopf zum Lösen
der Bremse, um das Bremsventil zu öffnen.
Das Transportfahrzeug muss auf einer ebenen
und horizontalen Fläche geparkt sein.
4 Pumpen Sie mit dem roten Pumpenknopf zum
Lösen der Bremse.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Nachdem die Maschine aufgeladen wurde:
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Die Maschine muss sich in gesichertem
Zustand oder auf einem ebenen und horizontalen
Untergrund befinden, bevor die Bremsen gelöst
werden.
1 Drücken Sie die roten NOT-AUS-Taster der
Boden- und der Plattformsteuerung in die
Stellung AUS.
2 Drehen Sie den Schlüsselschalter in die
Stellung AUS.
3 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
4 Drücken Sie den Schalter zum Lösen der
Bremse in die geschlossene Stellung, um die
Bremsen festzustellen.
Fahren Sie die Maschine nicht über
abschüssiges Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs liegt. Weitere Informationen
finden Sie unter "Auf abschüssigem Gelände
fahren" im Abschnitt mit den Bedienungsanweisungen.
Schalter zum Lösen der Bremse
Wenn die Neigung der Ladefläche des
Transportfahrzeugs den für die Maschine
zulässigen Neigungsbereich überschreitet, muss
die Maschine mithilfe einer Winde wie
beschrieben auf- und abgeladen werden.
26
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Maschine mit einem
Kran aufladen
Transportsicherung auf
Lastkraftwagen oder Anhänger
Verwenden Sie die Huböse an der hinteren
Turmsäule.
Sichern Sie die Räder der Maschine für den
Transport stets mit einem Wegrollschutz.
Vergewissern Sie sich, dass der Turm vollständig
abgesenkt ist.
Schalten Sie vor dem Transport den
Schlüsselschalter in die Stellung AUS, und ziehen
Sie den Schlüssel ab.
Überprüfen Sie die Maschine auf lose bzw.
ungesicherte Teile.
Schieben Sie den Hubhaken immer so durch die
Huböse, dass er von der Maschine wegzeigt.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Fahrgestell sichern
Verwenden Sie die Befestigungspunkte am
Fahrgestell, um die Maschine auf der
Transportfläche zu verankern.
Verwenden Sie Ketten oder Gurte mit
ausreichender Festigkeit.
Verwenden Sie mindestens vier Ketten oder Gurte.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
LastkraftwagenTruck bed
Ladefläche
Teile-Nr. 97779GR
1
3
2
4
GR-12 • GR-15 • GR-20
27
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
AUFSCHRIFTEN
Inspektion von Aufschriften
mit Symbolen Standard- und AWP-Plattform
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der
entsprechenden Tabelle, ob alle Aufschriften
vorhanden und gut lesbar sind.
Teile-Nr. Beschreibung
Anzahl
Teile-Nr. Beschreibung
Anzahl
28171
Aufkleber - Rauchen verboten
1
82836
Aufkleber - Manuelles Senken
1
28174
Aufkleber - Strom zur Plattform, 230V
2
97772
Overlay - Plattformsteuerung
1
28235
Aufkleber - Strom zur Plattform, 115V
2
97776
Bodensteuerpult
1
40434
Aufkleber - Anschlagstelle für
Sicherheitsleine
1
97810
Kosmetisch - Genie GR-12
2
97811
Kosmetisch - Genie GR-15
2
43658
Aufkleber - Strom zum Ladegerät, 230V
1
97812
Kosmetisch - Genie GR-20
2
44980
Aufkleber - Strom zum Ladegerät, 115V
1
97813
Aufkleber - Radbelastung, GR-20
4
52475
Aufkleber - Transportbefestigung
3
97815
Aufkleber - Huböse
1
Aufkleber - Untere Einstiegsstange
(Modelle mit Schiebetüroption)
1
72086
72143
Aufkleber - NOT-AUS
1
97832
1
72184
Kosmetisch - Genie Runabout
2
Gefahr - Max. Tragfähigkeit, 227 kg,
GR-12, GR-15 (Standardplattform)
72188
Aufkleber - Richtungspfeile
2
97833
Gefahr - Max. Tragfähigkeit, 159 kg, GR-20 1
82481
Gefahr - Batteriesicherheit
1
97873
1
82487
Aufkleber - Bedienungsanleitung lesen
2
Gefahr - Maximale Tragfähigkeit,
Arbeitsstationsablage
22 kg, GR-12, GR-15
82495
Gefahr - Sicherheitshinweis zum Lösen
1
der Bremse und Bedienungsanweisungen
97882
Aufkleber - Radbelastung, GR-12
4
82614
Gefahr - Kollisionsgefahr
1
97883
Aufkleber - Radbelastung, GR-15
4
82666
Aufkleber - Gabeltasche
2
97898
1
82829
Gefahr - Todesgefahr durch Stromschlag
1
Gefahr - Maximale Tragfähigkeit,
Paketablage
68 kg, GR-12, GR-15
82830
Gefahr - Maximale seitlich wirkende Kraft - 1
200 N
97899
Gefahr - Wegrollschutz
1
82835
Gefahr - Maximale Tragfähigkeit, 159 kg
1
(Modelle mit AWP- und Fiberglasplattform)
28
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
AUFSCHRIFTEN
Die Schattierung weist
darauf hin, dass der
Aufkleber nicht sichtbar ist,
wie z.B. unter
Abdeckungen.
97873
oder 97898
97772
72188
28235
oder 28174
72184
82614
82481
82495
40434
82666
97882
oder 97883
oder 97813
97810
oder 97811
oder 97812
97882
oder 97883
oder 97813
52475
82487
Hinweis: Die Plattformaufschriften können an
verschiedenen Stellen
der optionalen AWPoder Fiberglasplattform
angebracht sein.
72086
Typenschild
28235
oder 28174
97832
oder 97833
oder 82835
28171
72143
97776
82966
72188
82487
72184
44980
oder 43658
82666
82829
82836
52475
52475
Teile-Nr. 97779GR
97882
oder 97883
oder 97813
GR-12 • GR-15 • GR-20
97810
oder 97811
oder 97812
97882
oder 97883
oder 97813
29
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
AUFSCHRIFTEN
Inspektion von Aufschriften mit
Symbolen Lagerartikelplattform
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der
entsprechenden Tabelle, ob alle Aufschriften
vorhanden und gut lesbar sind.
Teile-Nr. Beschreibung
Anzahl
Teile-Nr. Beschreibung
Anzahl
28171
Aufkleber - Rauchen verboten
1
82836
Aufkleber - Manuelles Senken
1
28174
Aufkleber - Strom zur Plattform, 230V
2
97772
Overlay - Plattformsteuerung
1
28235
Aufkleber - Strom zur Plattform, 115V
2
97776
Bodensteuerpult
1
40434
Aufkleber - Anschlagstelle für
Sicherheitsleine
1
97810
Kosmetisch - Genie GR-12
2
97811
Kosmetisch - Genie GR-15
2
43658
Aufkleber - Strom zur Plattform, 230V
1
97812
Kosmetisch - Genie GR-20
2
44980
Aufkleber - Strom zur Plattform, 115V
1
97813
Aufkleber - Radbelastung, GR-20
4
52475
Aufkleber - Transportbefestigung
3
97834
Aufkleber - Huböse
1
Gefahr - Maximale Tragfähigkeit, 227 kg,
GR-12, GR-15
1
72086
72143
Aufkleber - NOT-AUS
1
97835
Gefahr - Max. Tragfähigkeit, 159 kg, GR-20 1
72184
Kosmetisch - Genie Runabout
1
97871
1
72188
Aufkleber - Richtungspfeile
2
Gefahr - Maximale Tragfähigkeit,
Fahrradträger, GR-12, GR-15
82481
Gefahr - Batteriesicherheit
1
97872
1
82487
Aufkleber - Bedienungsanleitung lesen
2
Gefahr - Maximale Tragfähigkeit,
Fahrradträger, GR-20
97882
Aufkleber - Radbelastung, GR-12
4
82495
Gefahr - Sicherheitshinweis zum Lösen
1
der Bremse und Bedienungsanweisungen
97883
Aufkleber - Radbelastung, GR-15
4
82614
Gefahr - Kollisionsgefahr
1
97898
1
82666
Aufkleber - Gabeltasche
2
Gefahr - Maximale Tragfähigkeit,
Paketablage, 68 kg, GR-12, GR-15
82829
Gefahr - Todesgefahr durch Stromschlag
1
97899
Gefahr - Wegrollschutz
1
82830
Gefahr - Maximale seitlich wirkende Kraft - 1
200 N
30
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
AUFSCHRIFTEN
Sicherheitsstreifen
Die Schattierung weist
darauf hin, dass der
Aufkleber nicht sichtbar ist,
wie z.B. unter Abdeckungen.
97898
97772
82487
97834
oder 97835
97871
oder 97872
28235
oder 28174
82830
72188
97899
82614
82481
82495
40434
82666
72184
97882
oder 97883
oder 97813
97810
oder 97811
oder 97812
97882
oder 97883
oder 97813
52475
72086
Typenschild
28235
oder 28174
28171
72143
97776
82487
44980
oder 43658
82666
82829
82836
52475
52475
Teile-Nr. 97779GR
Sicherheitsstreifen
97810
97882
oder 97883 oder 97811
oder 97813 oder 97812
GR-12 • GR-15 • GR-20
97882
oder 97883
oder 97813
31
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
Technische Daten
GR-12
Antrieb
4 Batterien, 6V, 225AH
Maximale Arbeitshöhe
5,31 m
Steuerung
Maximale Plattformhöhe
3,48 m
Wechselstromsteckdose auf der Plattform
Höhe, ganz eingefahren
1,72 m
Reifengröße
Höhe, ganz eingefahren
Standardplattform mit Arbeitsstationsablage
1,62 m
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Höhe, ganz eingefahren
1,62 m
Lagerartikelplattform mit Arbeitsstationsablage
Höhe, ganz eingefahren
Lagerartikelplattform mit Fahrradträger
1,60 m
Breite
Standard
25,4 x 7,6 x 2,5 cm
70 dB
Maximal zulässiges Gefälle,
eingefahrene Position
30% (17°)
Maximal zulässiges Quergefälle
30% (17°)
Länge, eingefahren
1,35 m
Hinweis: Der zulässige Gefällebereich wird zusätzlich
durch die Bodenbeschaffenheit und die Reifenhaftung
beeinträchtigt.
Länge mit Standardplattform
optionale Plattformverlängerung ausgefahren
1,85 m
Fahrgeschwindigkeiten
Länge mit Lagerartikelplattform
einschließlich verstellbarer Ablage
1,87 m
Länge mit Lagerartikelplattform
einschließlich verstellbarer Ablage und
Arbeitsstationsablage
1,91 m
Maximale Tragfähigkeit,
Standardplattform
227 kg
Maximale Tragfähigkeit,
AWP- und Fiberglasplattform
159 kg
Maximale Tragfähigkeit,
Lagerartikelplattform
227 kg
Maximale Windgeschwindigkeit
Wenderadius (innen)
Wenderadius (außen)
75 cm
Proportional
4,0 km/h
12,2 m/10,9 s
Plattform angehoben, maximal
0,8 km/h
12,5 m/55 s
Informationen zur Bodenbelastung
Maximale Reifenbelastung
Reifenkontaktdruck
Gesamtbelastungsdruck
12,5 m/s
0 cm
78,7 cm
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
32
Eingefahren, maximal
464 kg
11,06 kg/cm2
1 085 kPa
936 kg/cm2
9,18 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
TECHNISCHE DATEN
GR-15
Antrieb
4 Batterien, 6V, 225AH
Maximale Arbeitshöhe
6,30 m
Steuerung
Maximale Plattformhöhe
4,47 m
Wechselstromsteckdose auf der Plattform
Höhe, ganz eingefahren
1,72 m
Reifengröße
Höhe, ganz eingefahren
Standardplattform mit Arbeitsstationsablage
1,62 m
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Höhe, ganz eingefahren
1,62 m
Lagerartikelplattform mit Arbeitsstationsablage
Höhe, ganz eingefahren
Lagerartikelplattform mit Fahrradträger
1,97 m
Breite
Standard
25,4 x 7,6 x 2,5 cm
70 dB
Maximal zulässiges Gefälle,
eingefahrene Position
30% (17°)
Maximal zulässiges Quergefälle
30% (17°)
Länge, eingefahren
1,35 m
Hinweis: Der zulässige Gefällebereich wird zusätzlich
durch die Bodenbeschaffenheit und die Reifenhaftung
beeinträchtigt.
Länge mit Standardplattform
optionale Plattformverlängerung ausgefahren
1,85 m
Fahrgeschwindigkeiten
Länge mit Lagerartikelplattform
einschließlich verstellbarer Ablage
1,87 m
Länge mit Lagerartikelplattform
einschließlich verstellbarer Ablage und
Arbeitsstationsablage
1,91 m
Maximale Tragfähigkeit,
Standardplattform
227 kg
Maximale Tragfähigkeit,
AWP- und Fiberglasplattform
159 kg
Maximale Tragfähigkeit,
Lagerartikelplattform
227 kg
Maximale Windgeschwindigkeit
Wenderadius (innen)
Wenderadius (außen)
75 cm
Proportional
Plattform angehoben, maximal
4,0 km/h
12,2 m/10,9 s
0,8 km/h
12,5 m/55 s
Informationen zur Bodenbelastung
Maximale Reifenbelastung
Reifenkontaktdruck
Gesamtbelastungsdruck
12,5 m/s
0 cm
78,7 cm
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
Teile-Nr. 97779GR
Eingefahren, maximal
606 kg
14,4 kg/cm2
1 418 kPa
1 210 kg/cm2
11,87 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
GR-12 • GR-15 • GR-20
33
Bedienungsanleitung
Dritte Auflage • Zweiter Druck
TECHNISCHE DATEN
GR-20
Wechselstromsteckdose auf der Plattform
Maximale Arbeitshöhe
7,90 m
Reifengröße
Maximale Plattformhöhe
6,07 m
Höhe, ganz eingefahren
1,98 m
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Höhe, ganz eingefahren
Lagerartikelplattform mit Fahrradträger
1,60 m
Breite
80 cm
Länge, eingefahren
1,42 m
Länge mit Standardplattform
optionale Plattformverlängerung ausgefahren
1,92 m
Länge mit Lagerartikelplattform
einschließlich verstellbarer Ablage
1,94 m
Maximale Tragfähigkeit,
Standardplattform
159 kg
Maximale Tragfähigkeit,
AWP- und Fiberglasplattform
159 kg
Maximale Tragfähigkeit,
Lagerartikelplattform
159 kg
Maximale Windgeschwindigkeit
Wenderadius (innen)
Wenderadius (außen)
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
Antrieb
Steuerung
34
4 Batterien, 6V, 225AH
Proportional
70 dB
30% (17°)
Maximal zulässiges Quergefälle
30% (17°)
Hinweis: Der zulässige Gefällebereich wird zusätzlich
durch die Bodenbeschaffenheit und die Reifenhaftung
beeinträchtigt.
Eingefahren, maximal
4,0 km/h
12,2 m/10,9 s
Plattform angehoben, maximal
0,8 km/h
12,5 m/55 s
Informationen zur Bodenbelastung
553 kg
Reifenkontaktdruck
13 kg/cm2
1 292,76 kPa
Gesamtbelastungsdruck
1 180 kg/cm2
11,57 kPa
0 cm
78,7 cm
25,4 x 7,6 x 2,5 cm
Maximal zulässiges Gefälle,
eingefahrene Position
Maximale Reifenbelastung
12,5 m/s
Standard
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen
Maschinenkonfigurationen. Es sollte immer ein
ausreichender Sicherheitsfaktor berücksichtigt
werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
GR-12 • GR-15 • GR-20
Teile-Nr. 97779GR
Dritte Auflage • Zweiter Druck
Bedienungsanleitung
TECHNISCHE DATEN
Plattformabmessungen, alle Modelle
(Länge x Breite)
Standardplattform
88 x 75 cm
Standardplattform
mit Verlängerung
1,4 m x 75 cm
Lagerartikelplattform
Lagerartikelplattform
einschließlich verstellbarer Ablage
88 x 73 cm
1,4 m x 73 cm
Reguläre AWP-Plattform
69 x 51 cm
Schmale AWP-Plattform
66 x 51 cm
Reguläre Fiberglasplattform
74 x 67 cm
Schmale Fiberglasplattform
66 x 56 cm
Teile-Nr. 97779GR
GR-12 • GR-15 • GR-20
35
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 3409612
Fax +46 31 3409613
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 10 220 7911
Fax +31 10 220 6642
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
