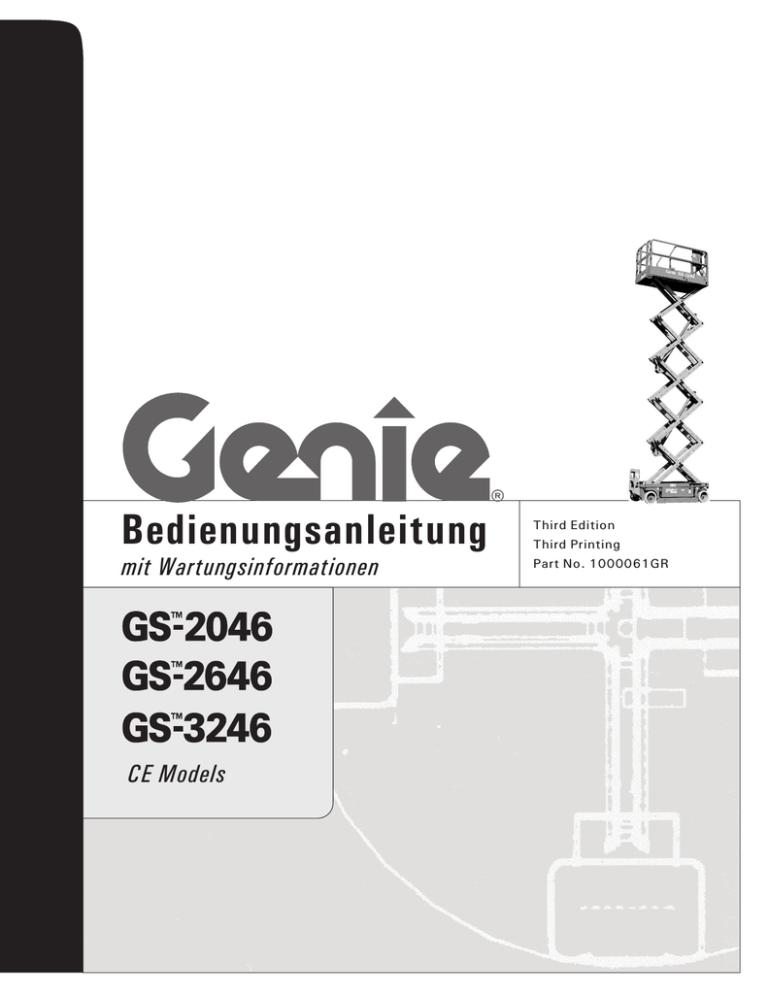

Bedienungsanleitung Third Edition

Bedienungsanleitung Third Edition
Bedienungsanleitung
mit Wartungsinformationen
CE Models
Third Edition
Third Printing
Part No. 1000061GR
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie diese
Maschine in Betrieb nehmen. Diese Maschine darf nur
von geschultem und befugtem Personal in Betrieb
genommen werden. Betrachten Sie diese Bedienungsanleitung als einen integralen Bestandteil der
Maschine, und bewahren Sie sie stets bei der
Maschine auf. Falls Sie Fragen haben, wenden Sie
sich an Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ........................................... 1
Legende ...................................................................... 9
Steuerung ................................................................. 10
Inspektion vor Inbetriebnahme .................................. 12
Wartung .................................................................... 14
Funktionstests .......................................................... 16
Inspektion des Arbeitsplatzes ................................... 21
Bedienungsanweisungen ........................................... 22
Transport- und Hebeanweisungen ............................. 27
Aufschriften .............................................................. 30
Technische Daten ..................................................... 32
So erreichen Sie uns:
Copyright © 1997 Genie Industries
Erste Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Siebzehnter Druck,
Oktober 2002
Zweite Auflage: Vierter Druck,
Juli 2004
Dritte Auflage:
Dritter Druck,
März 2008
„Genie“ ist in den USA und vielen anderen
Ländern ein eingetragenes Warenzeichen von
Genie Industries. „GS“ ist ein Warenzeichen
von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
das Sicherheitshandbuch, die Bedienungsanleitung
und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
1
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe von elektrischem Strom.
Berücksichtigen Sie Plattformbewegungen,
schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen
behördlichen Bestimmungen und nach folgender
Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
Umsturzgefahr
Die maximale Plattformkapazität bzw. die
maximale Kapazität der Plattformverlängerung darf
durch auf der Plattform befindliche Personen,
Werkzeuge und Materialien nicht überschritten
werden.
Maschinen ohne Tragfähigkeitsanzeige
Maximale Tragfähigkeit
300V bis 50kV
3,05
GS-2046
544 kg
50kV bis 200kV
4,60
GS-2646
454 kg
200kV bis 350kV
6,10
GS-3246
317 kg
350kV bis 500kV
7,62
500kV bis 750kV
10,67
Maschinen mit Tragfähigkeitsanzeige
750kV bis 1 000kV
13,72
Die maximale Tragfähigkeit hängt von der Höhe der
Plattform ab.
Maximale Tragfähigkeit - GS-2046
Plattformhöhe
2
Maximale Tragfähigkeit
6,0 m
544 kg
5,7 m
744 kg
3,5 m
985 kg
2,4 m
873 kg
1,0 m
635 kg
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Maximale Tragfähigkeit - GS-2646
Plattformhöhe
Maximale Tragfähigkeit
7,9 m
454 kg
5,9 m
744 kg
4,5 m
798 kg
2,8 m
701 kg
1,0 m
454 kg
Achten Sie beim Heben der Plattform stets darauf,
dass sich die Maschine auf einem festen, ebenen
und horizontalen Untergrund befindet.
Maximale Tragfähigkeit - GS-3246
Plattformhöhe
Maximale Tragfähigkeit
9,8 m
317 kg
9,1 m
483 kg
5,4 m
699 kg
3,5 m
608 kg
1,0 m
317 kg
Überprüfen Sie, ob die Maschine waagerecht steht,
und verlassen Sie sich nicht auf den
Neigungsalarm. Der Neigungsalarm am Fahrgestell
ertönt, wenn die Maschine auf abschüssigem
Gelände steht.
Wenn der Neigungsalarm ausgelöst wurde:
Senken Sie die Plattform ab. Fahren Sie die
Maschine auf einen festen, ebenen und
horizontalen Untergrund. Ertönt der Neigungsalarm
bei angehobener Plattform, müssen Sie beim
Absenken der Plattform äußerst vorsichtig sein.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Fahren Sie bei angehobener Plattform mit einer
Geschwindigkeit von maximal 1,0 km/h.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
3
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Heben Sie die Plattform nicht an, wenn die Windgeschwindigkeit mehr als 12,5 m/s beträgt. Falls die
Windgeschwindigkeit bei angehobener Plattform
12,5 m/s überschreitet, muss die Plattform
abgesenkt und die Maschine außer Betrieb
genommen werden.
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Objekte, die sich außerhalb der Plattform befinden,
dürfen nicht zum Heranziehen oder Abstoßen
verwendet werden.
Maximal erlaubte Kraft per Hand
GS-2046
CE - Verwendung nur im Innenbereich 2 Personen
CE - Verwendung im Freien - 2 Personen
GS-2646
CE - Verwendung nur im Innenbereich 2 Personen
CE - Verwendung im Freien - 2 Personen
GS-3246
CE - Verwendung nur im Innenbereich 2 Personen
CE - Verwendung im Freien - 1 Person
Begeben Sie sich bei angehobener Plattform mit der
Maschine nicht auf unebenes Gelände, instabilen
Untergrund oder in sonstige Gefahrensituationen.
Die Maschine darf nur mit eingefahrener Plattform,
unter Aufwendung äußerster Vorsicht und mit
langsamer Geschwindigkeit über unebenes Gelände,
Schutt, instabilen oder rutschigen Untergrund sowie
in der Nähe von Bodenlöchern und Abhängen
gefahren werden.
Fahren Sie die Maschine nicht über abschüssiges
Gelände mit einem Gefälle in Fahrt- und
Querrichtung, das außerhalb des zulässigen
Bereichs für die Maschine liegt. Die Angaben zum
maximal zulässigen Gefälle gelten für den Betrieb
mit eingefahrener Plattform.
400 N
400 N
400 N
400 N
400 N
200 N
Verändern bzw.
deaktivieren Sie keine
Bestandteile der
Maschine, die für die
Sicherheit und Stabilität
der Maschine von
Bedeutung sind.
Platzieren bzw.
befestigen Sie keine
fixen oder
überhängenden Lasten
auf irgendeinem Teil
der Maschine.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Maximal zulässiges Gefälle, eingefahrene Position
GS-2046 und GS-2646
30% (17°)
GS-3246
25% (14°)
Maximal zulässiges Quergefälle,
eingefahrene Position
GS-2046 und GS-2646
GS-3246
30% (17°)
25% (14°)
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
4
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsplattform ohne schriftliche Genehmigung des
Herstellers vor. Das Anbringen von Halterungen für
Werkzeuge oder von anderen Materialien an der
Plattform, den Fußbrettern oder den Geländerteilen
vergrößert das Gewicht und die Oberfläche der
Plattform oder der Ladung.
Ersetzen Sie niemals Teile, die für die Stabilität der
Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Sturzgefahr
Das Geländer bietet Schutz vor Stürzen. Wenn
Arbeitsplatz- oder Sicherheitsbestimmungen des
Arbeitgebers für die Arbeit auf der Plattform die
Verwendung einer Sicherheitsausrüstung erfordern,
muss die Ausrüstung entsprechend den
Herstelleranweisungen und den geltenden
behördlichen Bestimmungen eingesetzt werden.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Stellen Sie sicher, dass alle Reifen in
einwandfreiem Zustand, die Kronenmuttern richtig
angezogen und die Sicherungsstifte richtig
angebracht sind.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 30 kg wiegen.
Verwenden Sie die Maschine nicht als Kran.
Vermeiden Sie es, die Maschine oder andere
Gegenstände mit der Plattform zu schieben.
Achten Sie darauf, dass die Plattform keine
angrenzenden Objekte berührt.
Binden Sie die Plattform nicht an angrenzenden
Objekten fest.
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Bevor Sie mit den Arbeiten beginnen, befestigen
Sie die Kette vor dem Eingang bzw. schließen Sie
das Plattformeinstiegstor.
Nehmen Sie die Maschine erst in Betrieb, wenn die
Geländer ordnungsgemäß installiert sind und der
Einstieg für den Betrieb gesichert ist.
Platzieren Sie keine Lasten außerhalb des
Plattformrands.
Verwenden Sie die Maschine nur mit
geschlossenen Fahrgestell-Abdeckungen.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mit Hilfe der
Bodensteuerung zu befreien.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
5
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Kollisionsgefahr
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte
Sichtweite und tote Winkel.
Vergewissern Sie sich vor dem Absenken der
Plattform, dass sich darunter weder Personen noch
Hindernisse befinden.
Beim Bewegen der Maschine muss die Position der
ausgefahrenen Plattform genau kontrolliert werden.
Die Maschine muss sich in gesichertem Zustand
oder auf einem ebenen und horizontalen Untergrund
befinden, bevor die Bremsen gelöst werden.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Passen Sie die Fahrgeschwindigkeit an die
Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Betreiben Sie die Maschine nicht im Arbeitsbereich
eines Krans oder einer anderen über Kopf
beweglichen Anlage, wenn die Steuerung des Krans
nicht gesperrt wurde bzw. keine sonstigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Quetschgefahr
Halten Sie die Hände und andere Körperteile von
den Scheren fern.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Beachten und berücksichtigen Sie bei allen Fahrund Lenkfunktionen die farbkodierten
Richtungspfeile auf der Plattformsteuerung und
dem Plattformaufkleber.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
unterlassen.
6
Arbeiten Sie ohne eingerasteten Sicherungsarm
nicht unter der Plattform oder zwischen den
Scherengelenken.
Gehen Sie überlegt und planmäßig vor, wenn Sie
die Maschine über die Bodensteuerung bedienen.
Zwischen dem Bediener, der Maschine und fixen
Gegenständen muss stets ein Sicherheitsabstand
eingehalten werden.
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Legende - Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Explosions- und Brandgefahr
Die Maschine darf nicht verwendet werden, wenn
sich in der näheren Umgebung möglicherweise
entzündliche oder explosive Gase oder
Staubpartikel befinden.
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Vergewissern Sie sich, dass sämtliche
Instandhaltungsarbeiten gemäß dieser
Bedienungsanleitung und dem entsprechenden
Wartungshandbuch durchgeführt wurden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Vergewissern Sie sich, dass die Bedienungsanleitung und die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich im
entsprechenden Fach auf der Plattform befinden.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Das unsachgemäße Berühren von abgedeckten
Bauteilen führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
Symbol Sicherheitshinweis - wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Rot - wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange - wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis - wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichte oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis - wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün - wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
7
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Batteriesicherheit
Gefahr der Beschädigung von
Bauteilen
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie während des
Umgangs mit Batterien stets Schutzkleidung und
eine Schutzbrille.
Verwenden Sie kein Ladegerät mit mehr als 24V
zum Laden der Batterien.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Die Batterien und das Ladegerät müssen während
des Ladens vor Wasser und Regen geschützt
werden.
Umsturzgefahr
Explosionsgefahr
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Das Batteriefach sollte
während des gesamten
Ladevorgangs geöffnet
bleiben.
Verwenden Sie nie Batterien, die weniger wiegen
als die Batterien der Originalausstattung. Die
Batterien werden als Gegengewicht verwendet und
sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 30 kg wiegen.
Gefahren beim Heben
Wenden Sie beim Anheben der Batterien eine
sichere Hebemethode an. Unter Umständen sind
dazu mehrere Personen erforderlich.
Berühren Sie die Batterieklemmen oder
Kabelklemmen nicht mit Werkzeugen, die Funken
verursachen könnten.
8
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Legende
1 Anschlagstelle für
Sicherungsleine
2 Tor oder Kette des
Plattformeinstiegs
3 Auslösepedal der
Plattformverlängerung
4 Ablagefach für
Bedienungsanleitung
5 Plattformsteuerung
6 Steckdose mit Schutzschalter
7 Plattform-Schutzgeländer
Teile-Nr. 1000061GR
8 Neigungsalarm (unter Abdeckung)
9 Knopf für das Senken mit
Reserveantrieb
10 Transportsicherung
11 Lenkbares Rad
12 Lochfahrschutz
13 LED-Diagnosedisplay
14 Bodensteuerung
15 Nicht lenkbares Rad
16 Pumpenknopf zum Lösen der
Bremse und Knopf zum Lösen
der Bremse
GS-2046 • GS-2646 • GS-3246
17 Batterieladegerät (auf der
gegenüberliegenden Seite
der Maschine)
18 Einstiegsleiter/Transportsicherung
19 Sicherungsarm (GS-3246:
Sicherungsarm oberhalb der
Zylinderbefestigung)
20 Tragfähigkeitsanzeige (falls
vorhanden)
9
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Steuerung
1
2
3
4
5
Bodensteuerpult
1 7A-Sicherungsautomat für elektrische
Schaltkreise
2 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
3 Betriebsstundenzähler
4 Kippschalter Plattform heben/senken
5 Roter NOT-AUS-Taster
10
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
STEUERUNG
Plattformsteuerung
2 LED-Diagnosedisplay/Batterieladestandsanzeige
5 Proportionaler Steuerhebel und Totmannschalter
für Hebe- und Fahrfunktionen
3 Auswahltaster für die Funktion Heben
6 Daumenwippschalter für Lenkfunktionen
4 Hupentaster
7 Fahrgeschwindigkeitstaster
1 Roter NOT-AUS-Taster
8 Auswahltaster für die Funktion Fahren
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
11
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder
Arbeitsschicht vom Bediener auszuführen ist. Bei
dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
erforderlich sind. Vom Bediener dürfen nur die in
dieser Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nach Abschluss der Instandsetzungsarbeiten muss der Bediener vor Inbetriebnahme
eine erneute Inspektion durchführen, bevor die
Funktionstests ausgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
12
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und
Sicherheitshandbücher vollständig und lesbar
sind und sich im Aufbewahrungsfach auf der
Plattform befinden.
❏ Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Bauteile zur Überwachung der
Plattformüberlastung
❏ Sicherungsarm
❏ Lochfahrschutz
❏ Plattformverlängerung
❏ Scherenbolzen und Befestigungselemente
❏ Joystick der Plattformsteuerung
❏ Generator (falls vorhanden)
❏ Gegengewicht (falls vorhanden)
❏ Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
Überprüfen Sie die gesamte Maschine auf:
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
❏ Übermäßiger Rost, Korrosion oder Oxidation
❏ Elektrische Bauteile, Drähte und Stromkabel
❏ Hydraulikeinheit, Tank, Schläuche,
Anschlüsse, Zylinder und Steuerblöcke
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile vorhanden sind
sowie alle dazugehörigen Befestigungselemente
und Stifte an Ort und Stelle sind und richtig
angezogen wurden.
❏ Die Seitengeländer müssen montiert und die
Schrauben fest angezogen sein.
❏ Batteriesatz und Anschlüsse
❏ Antriebsmotoren
❏ Stellen Sie sicher, dass die FahrgestellAbdeckungen geschlossen und richtig
eingerastet und dass die Batterien
ordnungsgemäß angeschlossen sind.
❏ Gleitplatten
❏ Reifen und Räder
❏ Bodengurte
❏ Begrenzungsschalter, Alarmeinrichtungen
und Hupe
❏ Schrauben, Muttern und sonstige
Befestigungselemente
Hinweis: Der Sicherungsarm muss eingerastet
sein, wenn die Plattform zur Inspektion der
Maschine angehoben wird. Siehe Abschnitt
Bedienungsanweisungen.
❏ Plattformeinstiegskette (falls vorhanden)
❏ Plattformeinstiegstor (falls vorhanden)
❏ Warnlampen und Alarmeinrichtungen (falls
vorhanden)
❏ Bauteile zum Lösen der Bremse
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
13
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Wartung
Hydraulikölstand überprüfen
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Für den Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
Diese Maßnahme ist bei
eingefahrener Plattform
auszuführen.
1 Überprüfen Sie den Hydraulikölstand des
Hydrauliktanks.
Ergebnis: Der Hydrauliköltank sollte bis zur
Tankmarkierung FULL (VOLL) gefüllt sein.
2 Füllen Sie gegebenenfalls Öl nach. Nicht
überfüllen.
Legende - Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer
Wartungsanweisung Symbole
angezeigt werden, hat dies
folgende Bedeutung:
Technische Daten - Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder gleichwertiges Öl
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
14
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
WARTUNG
Batterien überprüfen
Vorgesehene Wartungsarbeiten
Für den sicheren Betrieb des Motors und eine gute
Motorleistung ist es sehr wichtig, dass sich die
Batterien in gutem Zustand befinden. Ein falscher
Flüssigkeitsstand oder beschädigte Kabel und
Anschlüsse stellen eine Gefahrenquelle dar und
können zu Schäden an Motorteilen führen.
Diese Maßnahme muss an
Maschinen mit versiegelten oder
wartungsfreien Batterien nicht
durchgeführt werden.
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
Verletzungen oder tödlichen
Unfällen führen. Legen Sie alle
Ringe, Uhren und sonstigen
Schmuck ab.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Achten Sie darauf, dass die Anschlüsse
des Batteriekabels fest sitzen und nicht
korrodiert sind.
3 Stellen Sie sicher, dass die Haltevorrichtungen der Batterien vorhanden und sicher
geschlossen sind.
4 Nehmen Sie die Batteriezellendeckel ab.
5 Überprüfen Sie den Batteriesäurestand jeder
Batterie. Gegebenenfalls ist destilliertes Wasser
bis zum unteren Rand des Einfüllstutzens
aufzufüllen. Nicht überfüllen.
6 Setzen Sie die Batteriezellendeckel wieder auf.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
15
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle
Maschinenfunktionen überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu kennzeichnen. Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach der Reparatur muss der Maschinenbediener
erneut eine Inspektion vor Inbetriebnahme und die
Funktionstests durchführen, bevor die Maschine
wieder in Betrieb genommen werden kann.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
16
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
FUNKTIONSTESTS
1 Wählen Sie ein ebenes, horizontales
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
2 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist.
An der Bodensteuerung
3 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
4 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
5 Achten Sie auf das LED-Diagnosedisplay.
Ergebnis: Das LED-Display sollte
so aussehen, wie auf dem Bild
rechts dargestellt.
Reservefunktion Senken überprüfen
10 Aktivieren Sie die Funktion Heben, und heben
Sie die Plattform ungefähr 60 cm an.
11 Ziehen Sie den Knopf für die Reservefunktion
Senken.
Ergebnis: Die Plattform sollte abgesenkt
werden. Der Senkalarm wird nicht aktiviert.
GS-3246: Bei Verwendung der Reservefunktion
Senken wird der obere Verbindungssatz
möglicherweise nicht vollständig abgesenkt.
12 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
An der Plattformsteuerung
NOT-AUS-Taster überprüfen
NOT-AUS-Taster überprüfen
6 Drücken Sie den roten NOT-AUS-Taster der
Bodensteuerung in die Stellung AUS.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
7 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Funktionen Heben/Senken überprüfen
Alle akustischen Alarmsignale dieser Maschine und
die Standardhupe werden über die zentrale Alarmfunktion betrieben. Die Hupe hat einen konstanten
Ton. Der Senkalarm wird mit 60 Pieptönen pro
Minute ausgelöst. Bei nicht ausgefahrenem Lochfahrschutz ertönt ein Alarm mit 300 Pieptönen in
der Minute. Steht die Maschine nicht waagerecht,
wird ein Neigungsalarm mit 600 Pieptönen pro
Minute ausgelöst. Eine Hupe, wie sie in Kraftfahrzeugen üblich ist, steht als Option zur
Verfügung.
13 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Hupe überprüfen
14 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
15 Drücken Sie den Hupentaster.
Ergebnis: Die Hupe ertönt.
8 Aktivieren Sie die Funktion Heben.
Ergebnis: Die Plattform sollte angehoben
werden.
9 Aktivieren Sie die Funktion Senken.
Ergebnis: Die Plattform sollte abgesenkt
werden. Beim Senken der Plattform sollte der
Senkalarm ertönen.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
17
Bedienungsanleitung
Dritte Auflage • Dritter Druck
FUNKTIONSTESTS
Totmannschalter überprüfen
Lenkung überprüfen
16 Der Totmannschalter auf dem Steuerhebel darf
nicht gedrückt gehalten werden.
Hinweis: Zum Durchführen der Lenk- und
Antriebsfunktionstests müssen Sie auf der
Plattform mit dem Gesicht zur gelenkten Seite der
Maschine stehen.
17 Bewegen Sie den Steuerhebel langsam in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Funktionen dürfen nicht mehr
ansteuerbar sein.
Funktionen Heben/Senken überprüfen
23 Drücken Sie den Auswahlschalter für die Funktion Fahren.
24 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
25 Drücken Sie den oben auf dem Steuerhebel
befindlichen Daumenwippschalter in die von dem
blauen Dreieck auf dem Steuerpult angezeigte
Richtung.
18 Drücken Sie den Auswahltaster
für die Funktion Heben.
19 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
20 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil angezeigte Richtung.
Ergebnis: Die Plattform sollte angehoben
werden. Der Lochfahrschutz wird ausgefahren.
21 Lassen Sie den Steuerhebel los.
Ergebnis: Die Plattform sollte nicht weiter nach
oben steigen.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem blauen Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
26 Drücken Sie den Daumenwippschalter in die von
dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Ergebnis: Die gelenkten Räder sollten sich in die
von dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung drehen.
22 Halten Sie den Totmannschalter gedrückt.
Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil angezeigte Richtung.
Ergebnis: Die Plattform sollte abgesenkt
werden. Beim Senken der Plattform sollte der
Senkalarm ertönen.
18
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Fahr- und Bremsverhalten überprüfen
27 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
28 Bewegen Sie den Steuerhebel langsam in die
von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem blauen Pfeil auf dem Steuerpult angezeigte
Richtung und bleibt dann abrupt stehen.
29 Bewegen Sie den Steuerhebel langsam in die
von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine sich zu
bewegen beginnt, und bringen Sie dann den
Hebel wieder in die mittlere Stellung zurück.
Ergebnis: Die Maschine bewegt sich in die von
dem gelben Pfeil auf dem Steuerpult angezeigte
Richtung und bleibt dann abrupt stehen.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Begrenzung der Fahrgeschwindigkeit
überprüfen
30 Drücken Sie den Auswahltaster für die Funktion
Heben.
31 Halten Sie den Totmannschalter am Steuerhebel
gedrückt. Heben Sie die Plattform auf ungefähr
1,2 m über der eingefahrenen Position an.
Ergebnis: Der Lochfahrschutz wird ausgefahren.
32 Drücken Sie den Auswahlschalter für die
Funktion Fahren.
33 Halten Sie den Totmannschalter am Steuerhebel
gedrückt. Bewegen Sie den Steuerhebel
langsam bis auf volle Antriebsleistung.
Ergebnis: Die bei angehobener Plattform
maximal erzielbare Fahrgeschwindigkeit sollte
23 cm pro Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit bei angehobener
Plattform mehr als 23 cm pro Sekunde beträgt, ist
die Maschine sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Funktion des Neigungssensors überprüfen
Hinweis: Diese Prüfung ist über die Plattformsteuerung vom Boden aus durchzuführen. Der Aufenthalt
auf der Plattform ist dabei nicht zulässig.
34 Senken Sie die Plattform vollständig ab.
35 Legen Sie etwa 5 x 10 cm dicke Holzblöcke auf
einer Seite unter beide Räder, und fahren Sie die
Maschine darauf.
36 Heben Sie die Plattform auf ungefähr 2,1 m über
dem Boden an.
Ergebnis: Die Plattform bewegt sich nicht mehr,
und der Neigungsalarm mit 600 Pieptönen pro
Minute wird ausgelöst.
37 Bewegen Sie den Steuerhebel zuerst in die
Richtung des blauen und dann in die Richtung
des gelben Pfeils.
Ergebnis: Die Fahrfunktion sollte in keiner
Richtung angesteuert werden können.
38 Senken Sie die Plattform ab, und entfernen Sie
beide Holzblöcke.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
19
Bedienungsanleitung
Dritte Auflage • Dritter Druck
FUNKTIONSTESTS
Lochfahrschutz überprüfen
Hinweis: Der Lochfahrschutz sollte automatisch
ausfahren, wenn die Plattform angehoben wird. Der
Lochfahrschutz aktiviert zwei Begrenzungsschalter,
die die Fahrgeschwindigkeit steuern. Wird der
Lochfahrschutz nicht aktiviert und die Plattform
höher als 1,8 m angehoben, wird ein Alarm
ausgelöst, und die Maschine fährt nicht.
39 Heben Sie die Plattform an.
Ergebnis: Wenn sich die Plattform 1,2 m über
dem Boden befindet, sollte der Lochfahrschutz
ausfahren.
40 Drücken Sie zuerst auf der einen und dann auf
der anderen Seite auf den Lochfahrschutz.
Ergebnis: Der Lochfahrschutz darf sich nicht
bewegen.
41 Senken Sie die Plattform ab.
Ergebnis: Der Lochfahrschutz bewegt sich in die
eingefahrene Position zurück.
42 Legen Sie einen etwa 5 x 10 cm dicken
Holzblock unter einen Lochfahrschutz. Heben
Sie die Plattform an.
Ergebnis: Bevor die Plattform eine Höhe von
2,1 m erreicht, wird ein Alarm aktiviert, und die
Fahrfunktion kann nicht mehr angesteuert
werden.
43 Senken Sie die Plattform ab, und entfernen Sie
den Holzblock.
20
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hoch liegende Hindernisse und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
21
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
22
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass sie alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
NOT-AUS
Plattform positionieren
Drücken Sie den roten NOT-AUS-Taster der
Bodensteuerung oder der Plattformsteuerung in die
Stellung AUS, um sämtliche Funktionen
auszuschalten.
1 Drücken Sie den Auswahltaster
für die Funktion Heben.
Sollte eine Funktion bei Betätigung eines der
beiden roten NOT-AUS-Taster weiterhin in Betrieb
bleiben, ist diese Fehlfunktion zu beheben.
Reservefunktion Senken
1 Ziehen Sie den Knopf für die Reservefunktion
Senken.
GS-3246: Bei Verwendung der Reservefunktion
Senken wird der obere Verbindungssatz
möglicherweise nicht vollständig abgesenkt.
Bedienung über die
Bodensteuerung
2 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
3 Bewegen Sie den Steuerhebel gemäß den
Markierungen auf dem Steuerpult.
Lenken
1 Drücken Sie den Auswahltaster für die Funktion
Fahren.
2 Halten Sie den Totmannschalter am Steuerhebel
gedrückt.
3 Drehen Sie die lenkbaren Räder mit dem auf
dem Steuerhebel befindlichen
Daumenwippschalter in die gewünschte
Richtung.
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
2 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine in
Betrieb nehmen.
Plattform positionieren
1 Bewegen Sie den Kippschalter Heben/Senken
gemäß den Markierungen auf dem Steuerpult.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Bedienung über die
Plattformsteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
2 Ziehen Sie die roten NOT-AUS-Taster der
Plattform- und der Bodensteuerung in die
Stellung EIN.
3 Stellen Sie sicher, dass der Batteriesatz
angeschlossen ist, bevor Sie die Maschine in
Betrieb nehmen.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
23
Bedienungsanleitung
Dritte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Fahren
1 Drücken Sie den Auswahltaster für
die Funktion Fahren.
Drücken Sie den Fahrgeschwindigkeitstaster, um
den schnellen Fahrgeschwindigkeitsmodus zu
aktivieren.
2 Halten Sie den Totmannschalter
am Steuerhebel gedrückt.
Gefälle bestimmen:
3 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel langsam aus der Mittelstellung.
Messen Sie das Gefälle mit einem digitalen
Neigungsmesser, ODER wenden Sie das
nachfolgend beschriebene Verfahren an.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel langsam in Richtung Mittelstellung.
Anhalten: Bringen Sie den Steuerhebel wieder in
die Mittelstellung, oder geben Sie den
Totmannschalter frei.
Verwenden Sie die farbkodierten Richtungspfeile an
der Plattformsteuerung und auf der Plattform, um die
Richtung festzustellen, in die die Maschine fahren
wird.
Bei angehobener Plattform kann die Maschine nur mit
verminderter Fahrgeschwindigkeit bewegt werden.
Der Zustand der Batterien wirkt sich auf die
Maschinenleistung aus. Die Fahrgeschwindigkeit und
die Geschwindigkeit der Funktionen vermindern sich,
wenn die Batterieladestandsanzeige blinkt.
Fahrgeschwindigkeit verringern
Die Steuerelemente zum Fahren stehen in zwei
verschiedenen Fahrgeschwindigkeitsmodi zur
Verfügung. Wenn die Leuchtanzeige für den
Fahrgeschwindigkeitstaster leuchtet, ist der langsame
Fahrgeschwindigkeitsmodus aktiviert. Wenn die
Leuchtanzeige nicht leuchtet, ist der schnelle
Fahrgeschwindigkeitsmodus aktiviert.
Drücken Sie den Fahrgeschwindigkeitstaster, um die gewünschte
Fahrgeschwindigkeit auszuwählen.
Sie benötigen dazu die folgenden Gegenstände:
Wasserwaage
gerades Stück Holz von mindestens 1 m Länge
Messband
Legen Sie das Holzstück auf die abschüssige
Fläche.
Legen Sie die Wasserwaage auf das bergabwärts
gerichtete Ende des Holzstücks, und heben Sie
das Holzstück an diesem Ende an, bis es sich in
waagerechter Position befindet.
Halten Sie das Holzstück in waagerechter Position
und messen Sie den Abstand zwischen der
Unterseite des Holzstücks und dem Boden.
Teilen Sie den gemessenen Abstand (Höhe) durch
die Länge des Holzstücks (Länge), und
multiplizieren Sie den Wert mit 100.
Beispiel:
Länge
Höhe
Fahren auf abschüssigem Gelände
Stellen Sie fest, für welches Gefälle (in Fahrt- und
Querrichtung) die Maschine zugelassen ist, und
bestimmen Sie das vorhandene Gefälle.
Maximal zulässiges Gefälle,
eingefahrene Position
25% (14°)
Maximal zulässiges
Quergefälle, eingefahrene
Position
25% (14°)
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
24
Länge = 3,6 m
Höhe = 0,3 m
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3%
Wenn das Gefälle bzw. Quergefälle die zulässige
Neigung überschreitet, muss die Maschine mit
einer Winde gesichert oder auf andere Weise über
das abschüssige Gelände transportiert werden.
Weitere Informationen finden Sie im Abschnitt mit
den Transport- und Hebeanweisungen.
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Fehleranzeigedisplay
Überlastung der Plattform
Wenn auf dem LED-Diagnosedisplay
ein Fehlercode wie beispielsweise
„LL” angezeigt wird, müssen Sie den
roten NOT-AUS-Taster drücken und
dann wieder herausziehen, um das
System zurückzusetzen.
Plattform aus- und einfahren
1 Treten Sie auf das Auslösepedal der
Plattformverlängerung auf dem Fußbrett der
Plattform.
2 Halten Sie das Plattformgeländer fest, und
drücken Sie gegen die Plattform, bis sie den
Haltepunkt auf halbem Weg erreicht.
3 Treten Sie noch einmal auf das Auslösepedal,
und drücken Sie weiter, bis die Plattform
vollständig ausgefahren ist.
Beim Ausfahren der Plattformverlängerung dürfen
Sie nicht auf der Verlängerung stehen.
4 Treten Sie auf das Auslösepedal der
Plattformverlängerung, und ziehen Sie an der
Plattform, um sie bis zum Haltepunkt auf
halbem Weg einzuziehen. Treten Sie erneut auf
das Pedal, um die Plattform vollständig
einzufahren.
Durch ein blinkendes „OL” auf dem
LED-Diagnosedisplay wird darauf
hingewiesen, dass die Plattform
überlastet ist und keine Betriebsfunktionen verfügbar sind. Ein
Alarm wird ausgelöst.
1 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
2 Reduzieren Sie das Gewicht auf der Plattform.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste und ebene Fläche ohne Hindernisse
und Verkehr.
2 Senken Sie die Plattform ab.
3 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
4 Legen Sie einen Wegrollschutz unter die Räder.
5 Laden Sie die Batterien auf.
Bedienung über die
Bodensteuerung mit Steuergerät
So verwenden Sie den
Sicherungsarm
Zwischen dem Bediener, der Maschine und fixen
Gegenständen muss stets ein sicherer Abstand
eing ehalten werden.
1 Heben Sie die Plattform auf ungefähr 2,4 m über
dem Boden an.
Bedenken Sie, in welche Richtung die Maschine
fahren wird, wenn Sie das Steuergerät benutzen.
Batterieladestandsanzeige
Voll
2 Drehen Sie den Sicherungsarm von der
Maschine weg, und lassen Sie ihn
herunterhängen.
3 Senken Sie die Plattform ab, bis der
Sicherungsarm sicher auf dem Gelenk liegt.
Halten Sie beim Senken der Plattform einen
Sicherheitsabstand zum Sicherungsarm ein.
Niedrig
Lesen Sie den Batterieladestand auf dem LEDDiagnosedisplay ab.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
25
Bedienungsanleitung
Dritte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Reguläre Batterien
Anweisungen für Batterie und
Ladegerät
Bitte beachten und befolgen:
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
Schließen Sie das Ladegerät nur an die auf dem
Gerät angegebene Netzspannung an.
3 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterien.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
4 Setzen Sie die Batteriezellendeckel wieder auf.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
6 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
7 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
Anweisung zum Füllen und
Laden von Trockenbatterien
Batterie laden
1 Achten Sie darauf, dass die Batterien
angeschlossen sind, bevor Sie mit dem Laden
beginnen.
2 Öffnen Sie das Batteriefach. Das Fach sollte
während des gesamten Ladevorgangs geöffnet
bleiben.
Wartungsfreie Batterien
3 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
4 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
2 Füllen Sie jede Zelle mit Batteriesäure
(Elektrolyt) auf, bis die Platten bedeckt sind.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Bei Überfüllung kann die
Batteriesäure während des Ladevorgangs
auslaufen. Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu
neutralisieren.
3 Setzen Sie die Batteriezellendeckel auf.
4 Laden Sie die Batterie auf.
5 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
26
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Transport- und Hebeanweisungen
Bremse lösen
1 Verwenden Sie einen
Wegrollschutz an den Rädern,
um ein Wegrollen der Maschine
zu verhindern.
Bitte beachten und befolgen:
Gehen Sie überlegt und planmäßig vor, um die
Bewegungen der Maschine beim Anheben mit
einem Kran oder Gabelstapler einzuschränken.
Das Transportfahrzeug muss auf einer ebenen
und horizontalen Fläche geparkt sein.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Die Maschine muss sich in gesichertem
Zustand oder auf einem ebenen und horizontalen
Untergrund befinden, bevor die Bremsen gelöst
werden.
Lassen Sie das Geländer nicht fallen, wenn Sie
die Sperrstifte entfernen. Halten Sie das
Geländer gut fest, wenn Sie es absenken.
2 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
3 Drücken Sie den schwarzen Knopf zum Lösen
der Bremse, um das Bremsventil zu öffnen.
4 Pumpen Sie mit dem roten Pumpenknopf zum
Lösen der Bremse.
Nachdem die Maschine aufgeladen wurde:
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
2 Drücken Sie den Auswahltaster für die Funktion
Fahren. Halten Sie den Totmannschalter am
Steuerhebel gedrückt. Bewegen Sie den
Steuerhebel aus der Mittelstellung, um die
Bremsen wieder festzustellen.
Das Schleppen der Maschinen GS-2046, GS-2646
und GS-3246 von Genie wird nicht empfohlen.
Wenn die Maschine geschleppt werden muss, darf
die Geschwindigkeit 3,2 km/h nicht überschreiten.
Fahren Sie die Maschine nicht über
abschüssiges Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs liegt. Weitere Informationen
finden Sie unter „Fahren auf abschüssigem
Gelände” im Abschnitt mit den Bedienungsanweisungen.
Wenn die Neigung der Ladefläche des
Transportfahrzeugs den für die Maschine
zulässigen Neigungsbereich überschreitet,
muss die Maschine mithilfe einer Winde wie
beschrieben auf- und abgeladen werden.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
27
Bedienungsanleitung
Dritte Auflage • Dritter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Schwerpunkt
x-Achse
y-Achse
GS-2046
82,7 cm
56,8 cm
GS-2646
88,2 cm
56,7 cm
GS-3246
83,7 cm
59,9 cm
Bitte beachten und befolgen:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Siehe
Typenschild.
Hebeanweisungen
Senken Sie die Plattform vollständig ab.
Vergewissern Sie sich, dass die
Plattformverlängerung, die Steuerung und alle
Bauteilabdeckungen gesichert sind. Entfernen Sie
alle losen Teile von der Maschine.
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten nur an den
gekennzeichneten Hebepunkten der Maschine. y-Achse
Hierzu stehen zwei 2,5 cm große Löcher auf der
Maschinenvorderseite und zwei weitere Löcher in
der Leiter zur Verfügung.
x-Achse
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
28
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Transportsicherung auf
Lastkraftwagen oder Anhänger
Bei jedem Transport der Maschine muss die
Verlängerungssicherung arretiert werden.
Schalten Sie vor dem Transport den Schlüsselschalter in die Stellung AUS, und ziehen Sie den
Schlüssel ab.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Verwenden Sie Ketten oder Gurte mit
ausreichender Festigkeit.
Verwenden Sie mindestens 2 Ketten oder Gurte.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
Teile-Nr. 1000061GR
GS-2046 • GS-2646 • GS-3246
29
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Aufschriften
Inspektion der Aufschriften
Verwenden Sie die Bilder auf der nächsten Seite,
um festzustellen, ob alle Aufschriften lesbar und
vorhanden sind.
Die nachstehende Liste enthält die erforderliche
Anzahl und eine Beschreibung aller Aufschriften.
Teile-Nr. Beschreibung
Anzahl
Teile-Nr. Beschreibung
Anzahl
28174
Aufkleber - Strom zur Plattform, 230V
2
82497
Gefahr - Kraft per Hand, GS-3246
1
28235
Aufkleber - Strom zur Plattform, 115V
2
82502
Aufkleber - LED-Diagnoseanzeige
1
40434
Aufkleber - Anschlagstelle für
Sicherheitsleine
5
82560
Achtung - Verletzungsgefahr bei
Hautkontakt
1
43618
Aufkleber - Richtungspfeile
2
82562
Gefahr - Quetschgefahr
4
43658
Aufkleber - Strom zum Ladegerät, 230V
1
82567
Bodensteuerpult
1
44980
Aufkleber - Strom zum Ladegerät, 115V
1
82703
Aufkleber - Radbelastung, GS-2046
4
44981
Aufkleber - Druckluft zur Plattform, 7,58 bar 2
82704
Aufkleber - Radbelastung, GS-2646
4
52475
Aufkleber - Transportbefestigung
5
82705
Aufkleber - Radbelastung, GS-3246
4
62056
Kosmetisch - Genie GS-2046
2
82787
Gefahr - Maximale Tragfähigkeit, GS-2046 1
62057
Kosmetisch - Genie GS-2646
2
82788
Gefahr - Maximale Tragfähigkeit, GS-2646 1
62058
Kosmetisch - Genie GS-3246
2
82789
Gefahr - Maximale Tragfähigkeit, GS-3246 1
72143
Aufkleber - NOT-AUS
1
82790
1
82474
Achtung - Sicherheits-Rollschutz
2
Aufkleber - Kapazitätsanzeige, GS-2046
(falls vorhanden)
82476
Gefahr - Todesgefahr durch Stromschlag
2
82791
Aufkleber - Kapazitätsanzeige, GS-2646
(falls vorhanden)
1
82481
Gefahr - Batterie-/Ladegerätsicherheit
1
82792
Aufkleber - Reservefunktion Senken
1
Aufkleber - Kapazitätsanzeige, GS-3246
(falls vorhanden)
1
82482
82487
Aufkleber - Bedienungsanleitung lesen
2
82905
1
82495
Gefahr - Sicherheitsbestimmungen und
Bedienungsanweisungen zum Lösen
der Bremse
1
Gefahr - Kraft per Hand,
GS-2046, GS-2646
97719
Aufkleber - Sicherheitsarm
1
97772
Plattformsteuerpult
1
133243
Aufkleber - Maximale Tragfähigkeit,
GS-2046
1
133244
Aufkleber - Maximale Tragfähigkeit,
GS-2646
1
133245
Aufkleber - Maximale Tragfähigkeit,
GS-3246
1
30
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
AUFSCHRIFTEN
97772
40434
40434
82787
oder 82788
oder 82789
oder 133243
oder 133244
oder 133245
62056
oder 62057
oder 62058
28174
oder 28235
43618
82562
97719
82474
82476
82502
82703
oder 82704
oder 82705
Seite der
Bodensteuerung
Batterieseite
82487
40434
40434
43618
40434
82497
oder 82905
82790
oder 82791
oder 82792
62056
oder 62057
oder 62058
44981
82562
82495
52475 (2)
72143
82567
82476
Typenschild
82474
82487
82560
28174
oder 28235
82703
oder 82704
oder 82705
44981
82482
82703
oder 82704
oder 82705 52475 (3)
Teile-Nr. 1000061GR
82703
oder 82704
oder 82705
GS-2046 • GS-2646 • GS-3246
82481
43658
oder 44980
31
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Technische Daten
Modell
GS-2046
Abmessungen der Arbeitsplattform
Maximale Arbeitshöhe
8,1 m
Länge x Breite
Maximale Plattformhöhe
6,1 m
Länge der Plattformverlängerung
Höhe, ganz eingefahren
2,13 m
Höhe, ganz eingefahren
Geländer eingeklappt
1,55 m
Plattformhöhe,
ganz eingefahren
1,04 m
Breite
1,17 m
Länge, eingefahren
2,42 m
Länge, Plattform ausgefahren
3,32 m
Maximale Tragfähigkeit
Maschinen ohne Tragfähigkeitsanzeige
544 kg
Maximale Tragfähigkeit
Maschinen mit Tragfähigkeitsanzeige
544 bis 985 kg
1,85 m
Wenderadius (außen)
2,29 m
30% (17°)
Maximal zulässiges Quergefälle,
eingefahrene Position
30% (17°)
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Fahrgeschwindigkeiten
Eingefahren, maximal
10,2 cm
Bodenfreiheit
Lochfahrschutz ausgefahren
1,9 cm
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Antrieb
Reifenkontaktdruck
32
14,96 kg/cm2
1 465 kPa
963 kg/cm2
9,45 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
4 Batterien, 6V, 225AH
Proportional
Wechselstromsteckdose auf der Plattform
Reifengröße
964 kg
<70 dB
Steuerung
Maximaler hydraulischer Druck
(Funktionen)
1,0 km/h
12,2 m/45,5 s
Informationen zur Bodenbelastung
0 cm
Bodenfreiheit
3,4 km/h
Plattform angehoben, maximal
Gesamtbelastungsdruck
Wenderadius (innen)
99 cm
Maximal zulässiges Gefälle,
eingefahrene Position
Maximale Reifenbelastung
Radstand
2,26 x 1,15 m
Standard
241 bar
15 x 5 x 111/4
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
TECHNISCHE DATEN
Modell
GS-2646
Abmessungen der Arbeitsplattform
Maximale Arbeitshöhe
9,9 m
Länge x Breite
Maximale Plattformhöhe
7,9 m
Länge der Plattformverlängerung
Höhe, ganz eingefahren
2,25 m
Höhe, ganz eingefahren
Geländer eingeklappt
1,66 m
Plattformhöhe,
ganz eingefahren
1,16 m
Breite
1,17 m
Eingefahren, maximal
Länge, eingefahren
2,41 m
Plattform angehoben, maximal
Länge, Plattform ausgefahren
3,32 m
Maximale Tragfähigkeit
Maschinen ohne Tragfähigkeitsanzeige
454 kg
2,26 x 1,15 m
99 cm
Maximal zulässiges Gefälle,
eingefahrene Position
30% (17°)
Maximal zulässiges Quergefälle,
eingefahrene Position
30% (17°)
Fahrgeschwindigkeiten
Maximale Tragfähigkeit
Maschinen mit Tragfähigkeitsanzeige
Radstand
1,85 m
Wenderadius (außen)
2,29 m
Wenderadius (innen)
0 cm
Bodenfreiheit
10,2 cm
Bodenfreiheit
Lochfahrschutz ausgefahren
1,9 cm
1,0 km/h
12,2 m/45,5 s
Informationen zur Bodenbelastung
Maximale Reifenbelastung
454 bis 798 kg
3,5 km/h
1 136 kg
Reifenkontaktdruck
17,63 kg/cm2
1 727 kPa
Gesamtbelastungsdruck
1 110 kg/cm2
10,89 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Antrieb
<70 dB
4 Batterien, 6V, 225AH
Steuerung
Proportional
Wechselstromsteckdose auf der Plattform
Maximaler hydraulischer Druck
(Funktionen)
Reifengröße
Teile-Nr. 1000061GR
Standard
241 bar
15 x 5 x 111/4
GS-2046 • GS-2646 • GS-3246
33
Bedienungsanleitung
Dritte Auflage • Dritter Druck
TECHNISCHE DATEN
Modell
GS-3246
Maximale Arbeitshöhe
11,75 m
Abmessungen der Arbeitsplattform
Länge x Breite
2,26 x 1,15 m
Maximale Plattformhöhe
9,75 m
Länge der Plattformverlängerung
99 cm
Höhe, ganz eingefahren
2,39 m
25% (14°)
Höhe, ganz eingefahren
Geländer eingeklappt
1,80 m
Maximal zulässiges Gefälle,
eingefahrene Position
25% (14°)
Plattformhöhe,
ganz eingefahren
1,28 m
Maximal zulässiges Quergefälle,
eingefahrene Position
Breite
1,17 m
Eingefahren, maximal
Länge, eingefahren
2,41 m
Plattform angehoben, maximal
Länge, Plattform ausgefahren
3,32 m
Maximale Tragfähigkeit
Maschinen ohne Tragfähigkeitsanzeige
317 kg
Fahrgeschwindigkeiten
Maximale Tragfähigkeit
Maschinen mit Tragfähigkeitsanzeige
Radstand
1,85 m
Wenderadius (außen)
2,29 m
Wenderadius (innen)
0 cm
Bodenfreiheit
10,2 cm
Bodenfreiheit
Lochfahrschutz ausgefahren
1,9 cm
1,0 km/h
12,2 m/45,5 s
Informationen zur Bodenbelastung
Maximale Reifenbelastung
317 bis 699 kg
3,5 km/h
1 183 kg
Reifenkontaktdruck
18,36 kg/cm2
1 799 kPa
Gesamtbelastungsdruck
1 198 kg/cm2
11,75 kPa
Hinweis: Die Informationen zur Bodenbelastung
sind ungefähre Angaben und berücksichtigen nicht
die verschiedenen optionalen Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von
der Konfiguration ab.)
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Antrieb
<70 dB
4 Batterien, 6V, 225AH
Steuerung
Proportional
Wechselstromsteckdose auf der Plattform
Maximaler hydraulischer Druck
(Funktionen)
Reifengröße
34
Standard
241 bar
15 x 5 x 111/4
GS-2046 • GS-2646 • GS-3246
Teile-Nr. 1000061GR
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
