DE

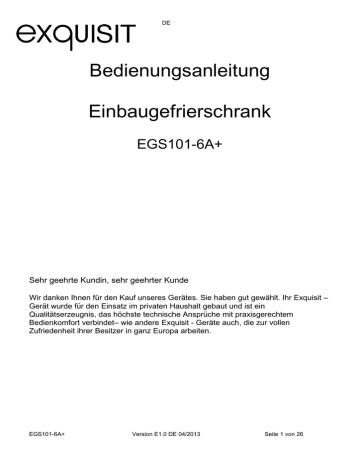

Bedienungsanleitung
Einbaugefrierschrank
EGS101-6A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit –
Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein
Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem
Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen
Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 1 von 26
DE
Diese Anleitung bitte gut durchlesen.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung
aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den
Betrieb und den Unterhalt des Gerätes.
Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und
minimiert den Energieverbrauch im Betrieb.
Eine unsachgemässe Verwendung des Gerätes kann gefährlich sein, insbesondere für
Kinder.
Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie
sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser
Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den
Kundendienst.
Inhaltsverzeichnis
1
2
Ihr Beitrag zum Umweltschutz .......................................................................3
Wichtige Gebrauchs- und Sicherheitshinweise ..............................................3
2.1
Sicherheitshinweise ..............................................................................3
2.2
Allgemeine Sicherheitshinweise ............................................................4
2.3
Besondere Sicherheitshinweise ............................................................5
2.4
Kühlmittel ..............................................................................................5
3 Bestimmungsgemäße Verwendung............................................................... 5
4 Vor der ersten Inbetriebnahme ......................................................................6
4.1
Aufstellen ..............................................................................................7
4.2
Einbau ..................................................................................................7
5 Geräteausstattung ......................................................................................... 9
6 Betrieb......................................................................................................... 10
6.1
Gerät einschalten ................................................................................ 10
6.2
Temperatur einstellen .........................................................................11
7 Die Lagerung von Lebensmitteln ................................................................. 11
7.1
Richtige Lagerung ............................................................................... 11
7.2
Eiswürfel herstellen ............................................................................. 13
8 Abtauen....................................................................................................... 14
9 Gerät ausschalten ....................................................................................... 14
10
Reinigung und Pflege ............................................................................. 15
11
Tipps zur Energieeinsparung.................................................................. 16
12
Türanschlagwechsel .............................................................................. 17
13
Betriebsgeräusche ................................................................................. 19
14
Störungen….. Störungsbehebung .......................................................... 20
15
Kundendienst ......................................................................................... 21
16
Allgemeine Garantiebedingungen .......................................................... 22
17
Technische Angaben.............................................................................. 24
18
Produktdatenblatt für Haushaltkühlgeräte .............................................. 25
EGS101-6A+
Version E1.0 DE 04/2013
Seite 2 von 26
DE
19
1
CE-Konformitätserklärung ...................................................................... 26
Ihr Beitrag zum Umweltschutz
Entsorgung von Geräten
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen
Entsorgungsvorschrift
2002 / 96 / EC - WEEE
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die
umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche
Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass
dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem
Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und
elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen
werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder
Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
 Ziehen Sie den Netzstecker aus der Steckdose.
 Trennen Sie den Stecker vom Netzkabel.
 Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und
Riegelschlösser.
Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können
Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie
deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät
spielen.
2
Wichtige Gebrauchs- und Sicherheitshinweise
2.1 Sicherheitshinweise
Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol
versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind
unbedingt zu lesen und zu befolgen.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 3 von 26
DE
Erklärung der Sicherheitshinweise
WARNUNG
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum
Tod oder zu schwerwiegenden Verletzungen führen kann!
VORSICHT
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu
leichten oder mässigen Verletzungen führen kann!
WICHTIG
Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder
Umweltschäden bewirken kann.
2.2 Allgemeine Sicherheitshinweise
 Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu
vermeiden.
 Das Gerät nur nach Angaben der Bedienungsanleitung montieren und
anschliessen.
 Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
WARNUNG
Fassen Sie den Stecker und das Elektrokabel beim Einstecken und
Herausziehen nie mit feuchten oder nassen Händen an. Es besteht
Lebensgefahr durch STROMSCHLAG!
 Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
 Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus
der Steckdose.
 Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den
Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel
oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
 Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und
Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 4 von 26
DE
2.3 Besondere Sicherheitshinweise
Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten
WARNUNG
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.
ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.
WARNUNG
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu
werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollten beaufsichtig werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
2.4 Kühlmittel
VORSICHT
Kühlkreislauf nicht beschädigen.
Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan
(R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar
ist. Achten Sie beim Transportieren und Aufstellen des Gerätes
darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.
Vorgehen bei beschädigtem Kühlkreislauf:
 offenes Feuer und Zündquellen unbedingt vermeiden
 den Raum, in dem das Gerät steht, gut durchlüften
3
Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet
sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für
andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie
bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden
kann.
Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 5 von 26
DE
WARNUNG
Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes
betreiben, die nicht vom Hersteller freigegeben sind.
VORSICHT
Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren
(tierische oder pflanzliche) in Kontakt kommen, altern schneller und
können reissen bzw. brechen.
VORSICHT
Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
4
Vor der ersten Inbetriebnahme
Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf
Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie
sich im Schadensfall bitte an den Lieferanten.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle
Klebebänder auf der rechten und linken Seite der Gerätetür entfernen sowie die
Styroporteile von hinten (Gerätegitter/ modelabhängig), eventuelle Kleberückstände
können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und
Verpackungsteile auch aus dem Inneren des Gerätes.
WARNUNG: Klebestreifen nicht mit einem scharfen Gegenstand z. B.
Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt
werden.
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel
im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor
beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch
erlischt in diesem Fall.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 6 von 26
DE
4.1 Aufstellen
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie
Funktion des Gerätes aus, daher sollte das Gerät in einem gut belüfteten und
trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht,
für die das Gerät ausgelegt ist.
Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)
Zum Aufstellungsort des Gerätes beachten Sie auch die „Tipps zur
Energieeinsparung“ Siehe Kapitel 11.
Die Klimaklasse finden Sie auf dem Typenschild das sich außen an der Rückseite
oder hinter der Gemüseschale im Gerät befindet, oder bei den technischen Angaben
Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse
zugeordnet ist:
SN 10 bis 32°C
N 16 bis 32°C
ST 16 bis 38°C
T 16 bis 43°C
Die Luftzirkulation an der Geräterückwand und –oberkante beeinflusst den
Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell), daher müssen die für
die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese
entnehmen Sie bitte den unten aufgeführten Tabellen und Zeichnungen.
4.2 Einbau
Auf eine ausreichende Lüftung achten min 200cm², siehe Abbildung oben.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 7 von 26
DE
Einbauhöhe: 880mm
Einbautiefe: 560 mm
Einbaubreite: 565 mm
Gerät vorsichtig in die Möbelnische schieben bis zum
Rasterstreifen "A".
Tür öffnen und das Gerät gegen die Seite des
Küchenmöbels drücken, gegenüber von den Scharnieren.
4 Schrauben an den Laschen der oberen Platte befestigen
und 2 Schrauben an den Füssen. Mit der Kappe (D) die
Schrauböffnung abdecken und das Einrastlüftungsgitter
zwischen den beiden Füssen einrasten.
Alle Teile A,B,C,D wie in der Abbildung gezeigt trennen.
Führung (A) oben und unten an der Seite der Möbeltür
anhalten (siehe Abb.) und die Position der externen Löcher
kennzeichnen.
Nach dem vorbohren der Löcher, die Führung mit den
beiliegenden Schrauben befestigen.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 8 von 26
DE
Deckel © bis zum Einrasten in die Führung (A) einsetzen.
Gerätetür und Möbeltür um 90° öffnen. Den kleinen Winkel
(B) in Führung (A) einsetzen. Gerätetür und Möbeltür
zusammen eindrücken und die Löcher wie in der
Abbildung gezeigt anzeichnen. Den Winkel abnehmen und
die Löcher ca. 8 mm von der Gerätetüraußenkante bohren.
Den kleinen Winkel wieder auf die Führung setzen und mit
den beiliegenden Schrauben befestigen.
Deckel ( D ) bis zum Einrasten in die Führung (B)
einsetzen.
5
Geräteausstattung
EGS101-6A+
Version E1.0 DE 04/2013
Seite 9 von 26
DE
Lieferumfang: 4 Gefrierschubladen,1 Eiswürfelschale, 1 Bedienungsanleitung
6
Betrieb
6.1 Gerät einschalten
Schalten Sie das Gerät am Temperaturregler ein, er befindet sich oben rechts an der
Vorderfront des Gerätes. Zum Einschalten des Gerätes, den Temperaturregler von "0"
nach rechts auf den gewünschten Gefriermodus drehen.
 Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach
ca. 6 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das
Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 10 von 26
DE
6.2 Temperatur einstellen
Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu
halten. Sie wird mit einem Drehknopf geregelt. Die Stellungen 1-4 regeln die
verschiedenen Werte der Innentemperatur. Stellungen:
 Stufe Min1: Niedrigste Kühlleistung
 Stufe Max : Höchste Kühlleistung
Stellen Sie den Temperaturregler auf Stufe
NORMAL. Diese Einstellung ist bei einer durchschnittlichen Raumtemperatur von +20
°C bis +25 °C für Haus- und Bürogebrauch zu wählen.
Es kann sein, dass Sie die Stellung des Drehknopfes je nach Raumtemperatur,
Standort des Gerätes oder bei häufigem Öffnen der Gerätetür anpassen müssen.
7
Die Lagerung von Lebensmitteln
7.1 Richtige Lagerung
Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende
Vorsichtsmaßnahmen:
Nur einwandfreie Lebensmittel verwenden.
Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.
Der Gefrierschrank ist geeignet für die Langzeitlagerung von Tiefkühlware und zum
Einfrieren von frischen, einwandfreien Lebensmitteln.
Einfrieren frischer Lebensmittel
Während des Gefriervorganges sollte die Temperatur von frischen Lebensmitteln so
schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen so gering wie
möglich gehalten werden kann und die Lebensmittelstruktur nicht geschädigt wird.
Sollte der Gefriervorgang langsam erfolgen, bilden sich Eiskristalle und die Qualität
der Lebensmittel kann beeinträchtigt werden.
Bitte beachten Sie deshalb eine Vorlaufzeit von ca. 2-3 Stunden, bevor Sie
Gefriergut frisch einfrieren. Drehen Sie hierzu den Temperaturregler auf die
modellabhängig höchste Stufe.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 11 von 26
DE
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gefrierschrank lagern.
Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Legen Sie die frisch einzufrierenden Lebensmittel in das oberste Gefrierfach. Damit
dies immer möglich ist, muss zeitweise eine Neuanordnung des Tiefkühlguts erfolgen.
Bereits gefrorene Lebensmittel sollten immer in einer der unteren Schubladen gelagert
werden, damit die oberste Schublade für das Einfrieren frischer Lebensmittel zur
Verfügung steht.
Das Gefriergut sollte wenn möglich immer in direktem Kontakt mit dem
Schubladenboden gelagert werden. Lassen Sie einen Zwischenraum zwischen den
einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.
Einmal aufgetaute Lebensmittel auf keinen Fall ein zweites Mal einfrieren. Tiefkühlgut
nicht mit feuchten oder nassen Händen entnehmen: die Hände könnten daran
festfrieren. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer
Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie
hochgezogen und dann herausgenommen werden. In umgekehrter Reihenfolge sind
sie wieder einzusetzen.
Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel
Geräte mit Fächern, die mit dem Symbol
gekennzeichnet sind, dienen zum
Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem
Monat.
Geräte, die mit dem Symbol
gekennzeichnet sind, eigenen sich zum
Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen
Nahrungsmitteln, während Geräte mit dem Symbol
für beides geeignet
sind.
Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher
richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren
können mehrere Stunden überstehen.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 12 von 26
DE
VORSICHT
Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im
Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
EXPLOSIONSGEFAHR!
Lagern Sie keine Plastikflaschen im Gefrierfach.
Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern
auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu
Verletzungen im Mundbereich kommen.
Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des
Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche
Symptome hervorrufen.
GEFRIERVERBRENNUNGSGEFAHR!
WARNUNG
Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie
z.B. Butan, Propan usw. im Gerät lagern. Entsprechende Sprühdosen sind
erkennbar an einem Flammensymbol. Eventuell austretende Gase können
sich durch elektrische Bauteile entzünden. BRANDGEFAHR!
 Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und
stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
 Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der
Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die
Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlteil zu
beeinflussen (nur Kühlschrank mit Gefrierfach und Kühlgefrierkombi).
 Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.
Zum Eingefrieren nicht geeignet sind u.a.
 Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise
7.2 Eiswürfel herstellen
Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden
des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen
(Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für
kurze Zeit unter fließendes Wasser halten.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 13 von 26
DE
8
Abtauen
Manuell
Im Gefrierschrank kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht
bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät
abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den
Energieverbrauch.
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung. Das
Gefriergut speichert die Kälte für einige Zeit.
Ziehen Sie den Netzstecker
 Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
 Stellen Sie ein Gefäß mit warmem Wasser (80 °C) VORSICHT Verbrühungsgefahr! in den Innenraum und lassen Sie die Tür offen stehen. Dies unterstützt
ein schnelleres Abtauen.
 Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.
 Benutzen Sie im Innenraum des Gerätes keine elektrischen Geräte zum Abtauen.
 Entfernen Sie zuerst die groben Eisstücke aus dem Gefrierfach. Nachdem auch
die kleinen Eisstücke entfernt wurden, das komplette Gefrierfach mit trockenen,
weichen Tüchern abtrocknen. Benützen Sie im Innern des Gerätes keine
elektrischen Geräte, welche vom Hersteller nicht ausdrücklich freigegeben sind.
9
Gerät ausschalten
Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“/Min drehen. Sollte
das Gerät für längere Zeit außer Betrieb genommen werden:





Lebensmittel entnehmen.
Temperaturregler auf Stellung „ •“ drehen.
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 14 von 26
DE
WICHTIG
Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht
transportiert werden muss.
10 Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung,
regelmäßig gereinigt werden.
WARNUNG
Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen
sein. STROMSCHLAGGEFAHR! Vor Reinigungs- Wartungsarbeiten Gerät
abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw.
herausdrehen.
WARNUNG
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in
elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
VORSICHT
 Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.
 Schliessen Sie nach der Reinigung den Kühlschrank wieder am
Stromnetz an.
WICHTIG
Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B.
Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder Reinigungsmittel, die
Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt
bringen.
Keine scheuernden Reinigungsmittel verwenden.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 15 von 26
DE




Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser
reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.
Anschließend mit klarem Wasser nachwischen und trocken reiben.
Überprüfen Sie auch das Tauwasser-Ablaufloch. Reinigen Sie es regelmäßig mit
Hilfe von Pfeifenreinigern.
Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.
11 Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger
und länger und führt zu erhöhtem Energieverbrauch.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der
Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu
halten und Energie zu sparen.
Um einen größeren Stauraum zu erhalten (z.B. bei großem Kühl- /Gefriergut) können
die mittleren Schubladen entfernt werden. Die oberen und unteren Schubladen und
Ablagen sollten bei Bedarf als letzte herausgenommen werden.
Ein gleichmäßig gefülltes Kühl- Tiefkühlabteil trägt zur optimalen Energienutzung bei.
Vermeiden Sie daher leere oder halbleere Abteile.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühl- /Tiefkühlschrank
stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Lassen Sie Gefrorenes im Kühlschrank auftauen. Die Kälte des Gefriergutes
vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.
Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes
öffnen und korrekt geschlossene Türen senken den Energiebedarf.
Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen
Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte
bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.
Halten Sie den Kondensator - das Metallgitter an der Geräterückseite – immer sauber.
Ein regelmäßiges reinigen minimiert den Energieverbrauch Ihres Gerätes (je nach
Gerätebauart eventuell nicht zugänglich).
EGS101-6A+
Version E1.0 DE 04/2013
Seite 16 von 26
DE
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen
richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.
12 Türanschlagwechsel
VORSICHT Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das
Gerät nicht am Stromnetz angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden
muss. VERLETZUNGSGEFAHR !
Die Markierte Schraube vom Geräte lösen und die Metallfront entfernen.
Die beiden Schrauben vom Scharnier lösen und die Tür vorsichtig anheben und zur
Seite legen.
Die Schraube vom unteren Scharnier lösen und das Scharnier auf die
gegenüberliegende Seite befestigen.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 17 von 26
DE
Setzen nun die Gerätetür auf den Bolzen des unteren Scharniers auf und schießen
vorsichtig die Tür.
Das obere Scharnier wieder fixieren und den Bolzen auf die Mulde der Gerätetür
einsetzen.
Prüfen ob die Gerätetür sicher befestigt ist und zum Schluss die Mettalabdeckung
fixieren.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 18 von 26
DE
13 Betriebsgeräusche
GERÄUSCHE
Normale Geräusche
Störende Geräusche
EGS101-6A+
GERÄUSCHART
Murmeln
URSACHE / BEHEBUNG
Wird vom Kompressor verursacht,
wenn er in Betrieb ist.
Flüssigkeitsgeräusch
Entsteht durch die Zirkulation des
Kühlmittels im Aggregat.
Klickgeräusche
Der Temperaturregler schaltet den
Kompressor ein oder aus.
Vibrieren des Gitters
oder der Röhren
Flaschengeräusche
Prüfen Sie, ob Gitter und Röhren
richtig befestigt sind.
Lassen Sie einen
Sicherheitsabstand zwischen den
Flaschen und anderen Behältern
Version E1.0 DE 04/2013
Seite 19 von 26
DE
14 Störungen….. Störungsbehebung
STÖRUNG
Das Gerät gefriert
nicht
Das Gerät ist laut im
Betrieb
Das Gerät gefriert
nicht richtig
MÖGLICHE
URSACHE
Netzstecker ist nicht in
der Steckdose
Sicherung der
Steckdose ausgelöst
Das Gerät steht nicht
gerade
Strömungsgeräusche
im Kühlkreislauf
MASSNAHME
Stecken Sie den Netzstecker in die
Netz-Steckdose.
Sicherung einschalten, eventuell
Fachbetrieb hinzurufen
Gerät über den verstellbaren Fuß
ausgleichen
Solche Geräusche sind normal. Es
sind keine weiteren Vorkehrungen
nötig.
Verhindern nicht vollKontrollieren und wenn nötig
ständig zugeschobene Lebensmittel richtig einräumen und
Schubladen das
Schubladen korrekt zuschieben.
Schließen der Tür?
Ist die Belüftung des
Belüftungsschlitze freihalten, resp.
Gerätes behindert?
Gerät nach Beschreibung in Kapitel
"Installation" platzieren.
WICHTIG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür
qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht
durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu
einem Verlust des Garantieanspruchs.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 20 von 26
DE
15 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden,
rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten,
vor allen an den elektrischen Teilen des Gerätes, selbst aus. Öffnen Sie die Tür nicht
unnötig oft, damit Kälteverlust vermieden wird.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer
Fehlbedienung oder einer der beschriebenen Störungen auch während der
Garantiezeit nicht kostenlos ist.
Zuständige Kundendienstadresse:
EGS GmbH
Dieselstrasse 1
D-33397 Rietberg
Kundentelefon für Deutschland: 0180 500 393 3 (aus dem deutschen Festnetz 0.14
Euro/min, auf dem Mobilnetz, Anbieterabhängig)
Kundentelefon Österreich: 0820 200 170 (0.14 Euro/min)
Kundentelefon für Schweiz: +41 31 951 47 45
E-Mail: [email protected]
Bitte geben Sie unbedingt an:
 Vollständige Anschrift und Telefon-Nr.
 Modell und Seriennummer. (Ist auf dem Typenschild zu sehen. Das Typenschild
ist im Gerät auf den Rahmen geklebt oder auf der Rückseite des Gerätes
angebracht
 Fehlerbeschreibung
EGS101-6A+
Version E1.0 DE 04/2013
Seite 21 von 26
DE
16 Allgemeine Garantiebedingungen
Garantiebedingungen
Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen
aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie
zu den folgenden Bedingungen ein:
Leistungsdauer
Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den
ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,
dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den
weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel
bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung
durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg
ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät
unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand
für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet
nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das
Gerät, noch für die neu eingebauten Teile.
Umfang der Mängelbeseitigung
Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar
auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte
Teile gehen in unser Eigentum über.
Ausgeschlossen sind:
Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch
Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw.
Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden,
aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige
anormale Umweltbedienungen, Glas-, Lack- oder Emailleschäden und evtl.
Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät
ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir
erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche
Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten
vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung
gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren
EGS101-6A+
Version E1.0 DE 04/2013
Seite 22 von 26
DE
Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen
Schutzvorschriften eines anderen EU-Landes.
Geltungsbereich
Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und
die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.
Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes
EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen
Garantiebedienungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht
nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der
Garantieanspruch geltend gemacht wird, entspricht.
Für Reparaturaufträge ausserhalb der Garantiezeit gilt:
Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug
zu bezahlen.
Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt,
werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser
Kundenberatungszentrum ist unentgeltlich.
Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unserem
Kundendienst, (siehe Kapitel 15) Zuständige Kundendienstadresse.
GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen
EGS101-6A+
Version E1.0 DE 04/2013
Seite 23 von 26
DE
17 Technische Angaben
Modell
EGS101-6A+
Typ I (Anzahl der Temperaturregler)
Abtauen Gefrieren
1
Manuell
Elektrischer Anschluss [V/Hz]
220-240 / 50
Leistungsaufnahme [W]
75
Stromaufnahme [A]
0.7
Gewicht netto [kg]
32
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“
*Technische Änderungen vorbehalten.
Dieses Gerät entspricht den Anforderungen die in den Richtlinien des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit RL 2004/108/EG und über die Verwendung elektrischer Betriebsmittel
innerhalb bestimmter Spannungsgrenzen RL 2006/95/EG festgelegt sind.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 24 von 26
DE
18 Produktdatenblatt für Haushaltkühlgeräte
Delegierte Verordnung (EU) 1060/2010
Marke
Modell
Kategorie ¹)
Energieeffizienzklasse ²)
Jährlicher Energieverbrauch ³)
Nutzinhalt gesamt
Nutzinhalt Kühlfach
Nutzinhalt Gefrierfach
Sternekennzeichnung ⁴)
Frostfrei
Lagerzeit bei Störung
Gefriervermögen
Klimaklasse ⁵)
Luftschallemissionen
Bauart
kWh/Jahr
l
l
l
h
kg/24h
dB(A) re1pW
Exquisit
EGS 101-6 A+
8
A+
189
81
81
4*
Nein
10
4
SN~ST
40
Einbaugerät
¹) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,
2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank
3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,
4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,
6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,
8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige
²) A+++ (höchste Effizienz) bis D (geringste Effizienz)
³) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden.
Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"
⁴) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die
Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch
verderblicher Lebensmittel vorgesehen ist.
Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet,
Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet.
Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.
Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel
je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.
⁵) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste
und höchste Temperatur bestimmt:
SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C
EGS101-6A+
Version E1.0 DE 04/2013
Seite 25 von 26
DE
19 CE-Konformitätserklärung
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die
in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der
Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2004/108/EG
und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter
Spannungsgrenzen RL 2006/95/EG festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine
Konformitätserklärung zur Einsichtnahme durch die zuständigen
Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten.
EGS101-6A+
Version E1.0 DE 04/2013
Seite 26 von 26
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
