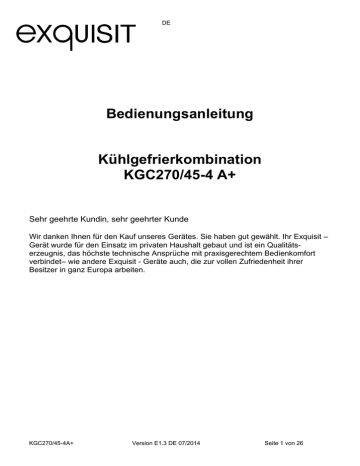

DE
Bedienungsanleitung
Kühlgefrierkombination
KGC270/45-4 A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit –
Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort
verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 1 von 26
DE
Diese Anleitung bitte gut durchlesen.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung
aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den
Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur
effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.
Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für
Kinder.
Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben
Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser
Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder eine neue
Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland
Tel.0 29 44-9716 791.
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte
haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung
und Technik vorbehalten müssen.
Inhaltsverzeichnis
1
2
Umweltschutz ................................................................................................ 3
Gebrauchs- und Sicherheitshinweise ............................................................ 4
2.1
Sicherheitshinweise ..............................................................................4
2.2
Allgemeine Sicherheitshinweise ............................................................4
2.3
Besondere Sicherheitshinweise ............................................................5
2.4
Kühlmittel ..............................................................................................5
3 Bestimmungsgemäße Verwendung............................................................... 6
4 Vor der ersten Inbetriebnahme ......................................................................6
4.1
Aufstellen ..............................................................................................7
4.2
Nivellieren .............................................................................................8
5 Geräteausstattung ......................................................................................... 9
6 Betrieb......................................................................................................... 10
6.1
Gerät einschalten ................................................................................ 10
6.2
Temperatur einstellen .........................................................................10
7 Die Lagerung von Lebensmitteln ................................................................. 11
7.1
Anordnung der Abstellregale ............................................................... 11
7.2
Richtige Lagerung ............................................................................... 11
7.3
Eiswürfel herstellen ............................................................................. 14
8 Abtauen....................................................................................................... 14
9 Gerät ausschalten ....................................................................................... 15
10
Reinigung und Pflege ............................................................................. 15
11
Leuchtmittel auswechseln ...................................................................... 17
12
Tipps zur Energieeinsparung.................................................................. 17
13
Türanschlagwechsel .............................................................................. 18
14
Betriebsgeräusche ................................................................................. 20
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 2 von 26
DE
15
16
17
18
19
20
1
Störungen Störungsbehebung................................................................ 21
Kundendienst ......................................................................................... 21
Allgemeine Garantiebedingungen .......................................................... 23
Technische Angaben.............................................................................. 24
CE-Konformitätserklärung ...................................................................... 25
Produktdatenblatt für Haushaltkühlgeräte .............................................. 26
Umweltschutz
Entsorgung von Geräten
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen
Entsorgungsvorschrift
2012 / 19 / EU
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die
umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche
Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass
dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem
Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und
elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen
werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder
Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
 Ziehen Sie den Netzstecker aus der Steckdose.
 Trennen Sie den Stecker vom Netzkabel.
 Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und
Riegelschlösser.
Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können
Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie
deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät
spielen.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 3 von 26
DE
2
Gebrauchs- und Sicherheitshinweise
2.1 Sicherheitshinweise
Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol
versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind
unbedingt zu lesen und zu befolgen.
Erklärung der Sicherheitshinweise
WARNUNG
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung
zum Tod oder zu schwerwiegenden Verletzungen führen kann!
VORSICHT
Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung
zu leichten oder mässigen Verletzungen führen kann!
WICHTIG
Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder
Umweltschäden bewirken kann.
2.2 Allgemeine Sicherheitshinweise
 Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu
vermeiden.
 Das Gerät nur nach Angaben der Bedienungsanleitung montieren und
anschliessen.
 Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
 Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
 Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus
der Steckdose.
 Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den
Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel
oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
 Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und
Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 4 von 26
DE
2.3 Besondere Sicherheitshinweise
Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten
WARNUNG
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.
ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.
WARNUNG
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer
Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
Wartungs- und Reinigungsarbeiten an diesem Geräte dürfen von Kindern
nur unter Aufsicht durchgeführt werden.
2.4 Kühlmittel
VORSICHT
Kühlkreislauf nicht beschädigen.
Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan
(R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar
ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf,
dass keine Teile des Kühlkreislaufes beschädigt werden.
Vorgehen bei beschädigtem Kühlkreislauf:
 offenes Feuer und Zündquellen unbedingt vermeiden
 den Raum, in dem das Gerät steht, gut durchlüften
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 5 von 26
DE
WARNUNG
Fassen Sie den Stecker und das Elektrokabel beim Einstecken und
Herausziehen nie mit feuchten oder nassen Händen an. Es besteht
Lebensgefahr durch STROMSCHLAG!
3
Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet
sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für
andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie
bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden
kann.
Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
Das Gerät ist nicht zum Einbau geeignet!
WARNUNG
Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes
betreiben, die nicht vom Hersteller freigegeben sind.
VORSICHT
Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische
oder pflanzliche) in Kontakt kommen, altern schneller und können reissen
bzw. brechen.
VORSICHT
Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
4
Vor der ersten Inbetriebnahme
Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im
Schadensfall bitte an den Lieferanten.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle
Klebebänder auf der rechten und linken Seite der Gerätetür entfernen sowie die
Styroporteile von hinten (Gerätegitter / modellabhängig), eventuelle Kleberückstände
können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und
Verpackungsteile auch aus dem Inneren des Gerätes.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 6 von 26
DE
WARNUNG
Klebestreifen nicht mit einem scharfen Gegenstand, z.B.
Teppichmesser durchtrennen, die Türdichtung kann dabei
beschädigt werden.
Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel
im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor
beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch
erlischt in diesem Fall.
Verpackungsmaterial
Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.
4.1 Aufstellen
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie
Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und
trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht,
für die das Gerät ausgelegt ist.
Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)
Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im
Kapitel 12.
Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite
oder im Geräte hinter der Gemüseschale befindet. Bei den Technischen Angaben ist
die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der
Netzstecker zugänglich ist.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse
zugeordnet ist:
SN 10 bis 32°C
N 16 bis 32°C
ST 16 bis 38°C
T 16 bis 43°C
Die Luftzirkulation an der Geräterückwand und –oberkante beeinflusst den
Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Daher müssen die für
die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese
entnehmen Sie bitte den unten aufgeführten Tabellen und Zeichnungen.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 7 von 26
DE
Gerätemaße in mm und Grad
A
550
B
1430
Fig.1
C
100
D
580
E
1080
F
30
G
50
H
135°-145°
I
900
Fig. 2
Fig. 3
Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind
die beigefügten Abstandshalter am Gerät anzubringen.
Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung Fig. 2.)
4.2 Nivellieren
Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen
ausgeglichen werden.
Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf
dem Boden steht.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 8 von 26
DE
5
Geräteausstattung
Lieferumfang
1x Gefrierfach Glasabstellregal
3x verstellbare Glasablagen
1x Glasplatte über die Gemüseschale
1x Gemüseschale
1x Eierablage
4x Türfächer
2 Abstandshalter
Bedienungsanleitung
Bezeichnung
1 Gefrierfachablage
2 Temperaturregler
3 Glasabstellregal
4 Gemüseschale
5 Kondensator
6 Verstellbare Füsse
7 Türfächer
1 Abdeckung Innenbeleuchtung
2 Temperaturregler
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 9 von 26
DE
6
Betrieb
Gerät vor Inbetriebnahme reinigen
Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu
reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“
6.1 Gerät einschalten
Schalten Sie das Gerät am Temperaturregler ein, er befindet sich an der rechten Seite
des Innenraumes. Zum Einschalten des Gerätes, den Temperaturregler von “0”
(Stopp) nach rechts auf die gewünschte Kühltemperatur drehen.
 Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach
ca. 1 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das
Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück.
Das Gefrierteil bitte erst nach 3Std. benutzen.
Lesen Sie hierzu auch das folgende Kapitel "Temperatur einstellen".
6.2 Temperatur einstellen
Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu
halten. Sie wird mit einem Drehknopf geregelt.
Durch Öffnen der Gerätetür wird die Innenbeleuchtung eingeschaltet. Der
Temperaturregler befindet sich oben mittig in der Innenseite des Gerätes.


Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer
Höhere Zahl / Max
= höhere Kühlleistung, kälter
Temperaturregler rechtsrum Richtung höhere Stufe/Max drehen bedeutet, im
Schrankinneren wird es kälter. Bitte beachten Sie, dass sich die Temperatur in
Abhängigkeit von der Umgebungstemperatur (Aufstellort), von der Häufigkeit des
Türöffnens und der Bestückung ändert. Diese Faktoren sind wichtig für eine optimale
Betriebstemperatur.
Bei sehr hohen sommerlichen Temperaturen, stellen Sie den Temperaturregler auf
eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu
halten.
Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden,
so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen.
Nach längerer Nichtbenutzung des Gerätes, den Temperaturregler auf die höchste
Stufe drehen siehe oben „Geräte einschalten“(6.1).
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 10 von 26
DE
Wichtig
Achten Sie darauf, dass der Innenraum in normalen Mengen beladen wird, so dass
kein Kühlgut in das Gerät gepresst werden muss.
7
Die Lagerung von Lebensmitteln
7.1 Anordnung der Abstellregale
Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale sollte
immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu
gewährleisten.
Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach
vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen
lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge
vornehmen.
WICHTIG
Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe
Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der
Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät
beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur
möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher
passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand
bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In
dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das
automatische Abtauen wird fortgesetzt.
7.2 Richtige Lagerung
Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende
Vorsichtsmaßnahmen:
Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät
sollte so gering wie möglich gehalten werden.
Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um
Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut
möglichst zu vermeiden.
Zum Verpacken eignen sich:
 Frischhaltebeutel und –Folien welche für Lebensmittel geeignet sind
 Spezielle Hauben aus Kunststoff mit Gummizug
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 11 von 26
DE
 Aluminiumfolie
Nur einwandfreie Lebensmittel verwenden.
Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.
Aufbewahren von Nahrungsmitteln und Getränken
Das Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken.
 Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und
Gemüse in der Gemüseschale.
 Obst und Gemüse sollte gereinigt und im Gemüsefach aufbewahrt werden.
 Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten gut eingepackt im Gerät
aufbewahrt werden.
 Lagern Sie frisches Fleisch (alle Arten) bitte nur gut verpackt in Schutzfolie im
Gerät und maximal 1 bis 2 Tage. Vermeiden Sie den Kontakt mit gekochten
Speisen.
 Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die
Gewürze enthalten). Gekochte Nahrungsmittel und kalte Gerichte usw. müssen gut
abgedeckt sein und können in einer beliebigen Position im Gerät aufbewahrt
werden.
 Stellen Sie warme Lebensmittel erst nach dem Abkühlen in den Kühlschrank.
 Nahrungsmittel so in den Kühlschrank stellen, dass die Luft frei im Fach zirkulieren
kann.
 Stellen Sie Flaschen in das Flaschenfach in der Innentür. Nicht zu schwere
Flaschen in das Flaschenfach stellen, das Fach könnte sich von der Tür lösen.
Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum
Einfrieren von frischen, einwandfreien Lebensmitteln.
WARNUNG
Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie
z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende
Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 12 von 26
DE
VORSICHT
Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im
Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
EXPLOSIONSGEFAHR!
Lagern Sie keine Plastikflaschen im Gefrierfach.
Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie
Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte
kann es zu Verletzungen im Mundbereich kommen.
Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des
Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche
Symptome hervorrufen.
GEFRIERVERBRENNUNGSGEFAHR!
 Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und
stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
 Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der
Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die
Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlraum
zu beeinflussen (nur Kühlschrank mit Gefrierfach und Kühlgefrierkombi).
 Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.
Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel
Geräte mit Fächern, die mit dem Symbol
gekennzeichnet sind, dienen zum
Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.
Geräte, die mit dem Symbol
gekennzeichnet sind, eigenen sich zum
Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen
Nahrungsmitteln, während Geräte mit dem Symbol
für beides geeignet sind.
Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher
richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren
können mehrere Stunden überstehen.
Zum Eingefrieren nicht geeignet sind u.a.
 Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 13 von 26
DE
7.3 Eiswürfel herstellen
Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden
des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen
(Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für
kurze Zeit unter fließendes Wasser halten.
8
Abtauen
WICHTIG
Sollte das Tauwasser aus dem Kanal zum Auffangbehälter nicht richtig ablaufen,
prüfen Sie bitte, ob der Ablaufkanal eventuell verstopft ist. Es darf kein Wasser auf
dem Boden stehen oder mit den elektrischen Teilen in Berührung kommen.
Kühlraum Automatisch
Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die
Temperatur bis 8°C anstiegen. Die Temperatur im kompletten Kältekreislauf ist dann
+5°C.
Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen
Kühlen ohne Abtauphase führt. Die Temperatur im Kühlschrank würde zu stark sinken
auf unter 0°C und Getränke und frische Lebensmittel würden gefrieren. Durch die
Vereisung der Rückwand nimmt der Energieverbrauch sehr stark zu und die Effizienz
des Gerätes sinkt.
Gefrierteil manuell
In dem Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht
bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät
abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den
Energieverbrauch.
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das
Gefriergut speichert die Kälte für einige Zeit).
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 14 von 26
DE
WARNUNG
Wenn Sie den Temperaturregler auf 0 stellen, wird die Kühlung
ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten.
STROMSCHLAGGEFAHR!
Ziehen Sie den Netzstecker
 Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
 Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung
VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür
offenstehen, dies unterstützt ein schnelleres Abtauen.
 Verwenden Sie keine mechanischen Gegenstände zum Entfernen der
Eisschicht.
 Entfernen Sie zuerst die groben Eisstücke aus dem Gefrierfach. Nachdem
anschließend die kleinen Eisstücke entfernt wurden, wird das komplette
Gefrierfach mit trockenen, weichen Tüchern ab, bzw. trocken gerieben.
9
Gerät ausschalten
Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“/Min drehen. Sollte
das Gerät für längere Zeit außer Betrieb genommen werden:





Lebensmittel entnehmen.
Temperaturregler auf Stellung „0“/Min drehen.
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
WICHTIG
Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht
verpackt und transportiert werden muss.
10 Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung,
regelmäßig gereinigt werden.
WARNUNG
Das Gerät darf während der Reinigung nicht am STROMNETZ
angeschlossen sein. STROMSCHLAGGEFAHR! Vor ReinigungsWartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung
abschalten, bzw. herausdrehen.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 15 von 26
DE
WARNUNG
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in
elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
VORSICHT
 Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.
 Schliessen Sie nach der Reinigung den Kühlschrank wieder am
Stromnetz an.
WICHTIG
Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder
Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den
Geräteteilen in Kontakt bringen.
Keine scheuernden Reinigungsmittel verwenden.
 Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
 Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem
Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.
Anschließend mit klarem Wasser nachwischen und trocken reiben.
 Überprüfen Sie auch das Tauwasser-Ablaufloch. Reinigen Sie es regelmäßig
mit Hilfe von Pfeifenreinigern.
 Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 16 von 26
DE
11 Leuchtmittel auswechseln
WARNUNG
Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder
Sicherung abschalten, bzw. herausdrehen.
Leuchtmitteldaten: 220-240V, max. 10W
 Zum Auswechseln des Leuchtmittels, Schraube herausdrehen
(modellabhängig).
 Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten
abnehmen.
 Defektes Leuchtmittel auswechseln.
 Lampenabdeckung wieder einsetzen und Schraube eindrehen.
 Gerät wieder einschalten.
12 Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger
und länger und führt zu erhöhtem Energieverbrauch.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der
Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu
ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst
beibehalten werden.
Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu
halten und Energie zu sparen.
Um einen größeren Stauraum zu erhalten (z.B. bei großem Kühl- /Gefriergut) können
die mittleren Schubladen entfernt werden. Die oberen und unteren Schubladen und
Ablagen sollten bei Bedarf als letzte herausgenommen werden.
Ein gleichmäßig gefülltes Kühl- Tiefkühlabteil trägt zur optimalen Energienutzung bei.
Vermeiden Sie daher leere oder halbleere Abteile.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühl- /Tiefkühlschrank
stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
Lassen Sie Gefrorenes im Kühlschrank auftauen. Die Kälte des Gefriergutes
vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.
Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes
öffnen und korrekt geschlossene Türen senken den Energiebedarf.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 17 von 26
DE
Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen
Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte
bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den
Geräteseiten und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals
abdecken. Beachten Sie dazu auch die Abstandsmaße unter Kapitel 'Aufstellen'.
Halten Sie den Kondensator - das Metallgitter an der Geräterückseite - immer sauber.
Ein regelmäßiges Reinigen minimiert den Energieverbrauch Ihres Gerätes (je nach
Gerätebauart eventuell nicht zugänglich).
Halten Sie beim Gerät mit sichtbarem Kondensator das Metallgitter an der
Geräterückseite immer sauber. Ein regelmäßiges Reinigen minimiert den
Energieverbrauch Ihres Gerätes.
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen
richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.
13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 18 von 26
DE
Die Blindstopfen der Scharnierstifthülsen von der linken
Seite der Türen entfernen und auf der rechten Seite
anbringen.
Stellen Sie die untere Tür auf den unteren Scharnierstift,
stecken die mittlere Halterung mit dem Stift in die
Bohrung und schrauben die Halterung an.
Bevor Sie die Schrauben endgültig festziehen
kontrollieren Sie den Passgenauen Sitz der Tür.
Nehmen Sie nun die obere Halterung, demontieren den
Scharnierstift, drehen die Halterung in Querrichtung um
180° und montieren den Scharnierstift.
Stellen Sie die obere Tür nun auf den Scharnierstift der
mittleren Halterung und arretieren die Tür mit der oberen
Halterung. Bevor Sie die Schrauben festziehen,
kontrollieren Sie den richtigen Sitz der Tür.
Je nach Modell schrauben Sie nun die Halterung der
Geräteabdeckung fest.
Montieren Sie nun die Geräteabdeckung in dem Sie diese
vorsichtig auf die Halterung schieben und nach hinten
absenken. Befestigen Sie die Abdeckung mit allen vorher
demontierten Befestigungsschrauben.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 19 von 26
DE
14 Betriebsgeräusche
WARNUNG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem
hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht
fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer
herbeiführen und führt zu einem Verlust des Garantieanspruchs.
GERÄUSCHE
Normale Geräusche
Störende Geräusche
KGC270/45-4A+
GERÄUSCHART
Murmeln
URSACHE / BEHEBUNG
Wird vom Kompressor verursacht, wenn
er in Betrieb ist.
Flüssigkeitsgeräusch
Entsteht durch die Zirkulation des
Kühlmittels im Aggregat.
Klickgeräusche
Der Temperaturregler schaltet den
Kompressor ein oder aus.
Vibrieren des Gitters
oder der Röhren
Flaschengeräusche
Prüfen Sie, ob Gitter und Röhren richtig
befestigt sind.
Lassen Sie einen Sicherheitsabstand
zwischen den Flaschen und anderen
Behältern
Version E1.3 DE 07/2014
Seite 20 von 26
DE
15 Störungen Störungsbehebung
STÖRUNG
MÖGLICHE URSACHEN
MASSNAHMEN
1.
Das Leuchtmittel ist defekt.
Innenbeleuchtun
g funktioniert
nicht, aber
Kompressor
läuft.
2. Es steht
Der Wasserabflusskanal ist
Wasser im
vollständig geschlossen.
Gerät
Wechseln Sie das Leuchtmittel aus
(siehe Kapitel 11).
3. Die
Kühlgruppe läuft
zu häufig an und
zu lange
4. Das Gerät
kühlt nicht.
- Öffnen Sie nicht unnötig die Tür
- Lassen Sie die Umgebung des Gerätes
frei
- Sie haben die Gerätetür
zu oft geöffnet.
- Die Luftzirkulation um das
Geräte ist behindert
-Das Gerät ist
ausgeschaltet oder ist nicht
mit Strom versorgt
-Der Temperaturregler
stellt auf “0”
Reinigen Sie den Wasserabflusskanal
und das Abflussrohr
- Prüfen Sie, ob, gibt die
Stromversorgung funktioniert, ob die
Sicherungen intakt sind, ob der
Netzstecker richtig in der Steckdose
steckt
- Stellen Sie den Temperaturregler richtig
ein.
- Umgebungstemperatur zu - Siehe Kapitel Aufstellen!
niedrig
16 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden,
rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten,
vor allen an
den elektrischen Teilen des Gerätes, selbst aus.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer
Fehlbedienung oder einer der beschriebenen Störungen auch während der
Garantiezeit nicht kostenlos ist.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 21 von 26
DE
Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:
 1 Modell
 2 Version
 3 Batch
 4 EAN
Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)
 die vollständige Anschrift und Telefon- Nr.,
 die Fehlerbeschreibung.
Zuständige Kundendienstadresse
EGS GmbH
Dieselstrasse 1
33397 Rietberg / DEUTSCHLAND
Kundentelefon für Deutschland:
+49 (0)2944-9716791
Kundentelefon für Österreich:
0820 200 170
(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig
abweichend)
Kundentelefon für die Schweiz:
+41 (0)31 951 47 45
E-Mail: [email protected]
(Reparaturaufträge können auch online eingegeben werden.)
Internet: www.egs-gmbh.de
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 22 von 26
DE
17 Allgemeine Garantiebedingungen
Garantiebedingungen
Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen
aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie
zu den folgenden Bedingungen ein:
Leistungsdauer
Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den
ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,
dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den
weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel
bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung
durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg
ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät
unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand
für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet
nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das
Gerät, noch für die neu eingebauten Teile.
Umfang der Mängelbeseitigung
Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar
auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte
Teile gehen in unser Eigentum über.
Ausgeschlossen sind:
Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch
Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw.
Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden,
aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige
anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl.
Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät
ausgeschlossen, wenn diese auf Transportschäden zurückzuführen sind. Wir
erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche
Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten
vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung
gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren
Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen
Schutzvorschriften eines anderen EU-Landes.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 23 von 26
DE
Geltungsbereich
Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und
die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.
Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes
EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen
Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht
nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der
Garantieanspruch geltend gemacht wird, entspricht.
Für Reparaturaufträge ausserhalb der Garantiezeit gilt:
Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug
zu bezahlen.
Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt,
werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser
Kundenberatungszentrum ist unentgeltlich.
Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren
Kundendienst EGS GmbH Kundentelefon für Deutschland:
+49 (0)2944-9716791
GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen
18 Technische Angaben
Modell
KGC270/45-4A+
Typ I (Anzahl der Temperaturregler)
Abtauen Kühlen
1
Automatisch
Lampenleistung [W]
10
Elektrischer Anschluss [V/Hz]
220-240 / 50
Leistungsaufnahme [W]
80
Stromaufnahme [A]
0.60
Gewicht netto [kg]
45
EAN Nr. [Farbe] Weiss
4016572008173
EAN Nr. [Farbe] Silber
4016572008203
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“
*Technische Änderungen vorbehalten.
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 24 von 26
DE
19 CE-Konformitätserklärung
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die
in den Richtlinien
des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetische Verträglichkeit RL 2004/108/EG und über die Verwendung
elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2006/95/EG
festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine
Konformitätserklärung zur Einsichtnahme durch die zuständigen
Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 25 von 26
DE
20 Produktdatenblatt für Haushaltkühlgeräte
Delegierte Verordnung (EU) 1060/2010
Marke
Modell
Kategorie ¹)
Energieeffizienzklasse ²)
Jährlicher Energieverbrauch ³)
Nutzinhalt gesamt
Nutzinhalt Kühlfach
Nutzinhalt Gefrierfach
Sternekennzeichnung ⁴)
Frostfrei
Lagerzeit bei Störung
Gefriervermögen
Klimaklasse ⁵)
Luftschallemissionen
Bauart
kWh/Jahr
l
l
l
h
kg/24h
dB(A) re1pW
Exquisit
KGC 270/45-4 A+
7
A+
219
212
171
41
4*
Nein
8
2
N / ST
42
Standgerät
¹) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,
2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank
3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,
4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,
6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,
8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige
²) A+++ (höchste Effizienz) bis D (geringste Effizienz)
³) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden.
Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"
⁴) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die
Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch
verderblicher Lebensmittel vorgesehen ist.
Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet,
Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet.
Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.
Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel
je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.
⁵) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste
und höchste Temperatur bestimmt:
SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C
KGC270/45-4A+
Version E1.3 DE 07/2014
Seite 26 von 26
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
