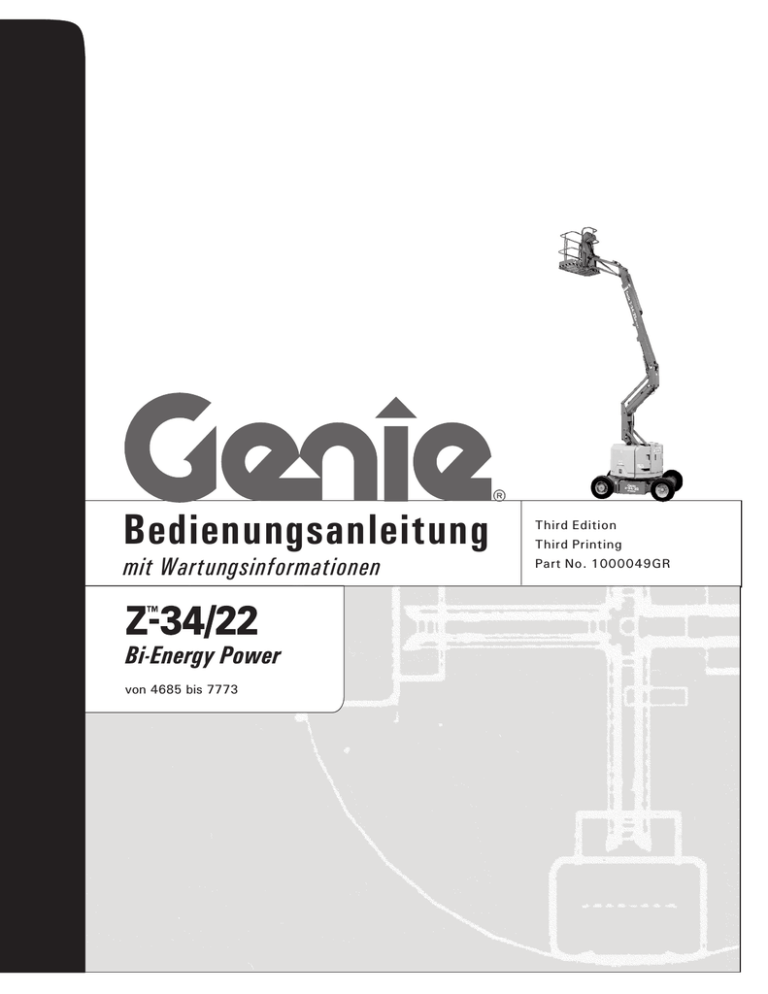

Bedienungsanleitung

Bedienungsanleitung
Bedienungsanleitung
mit Wartungsinformationen
Bi-Energy Power
von 4685 bis 7773
Third Edition
Third Printing
Part No. 1000049GR
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie diese
Maschine in Betrieb nehmen. Diese Maschine darf nur
von geschultem und befugtem Personal in Betrieb
genommen werden. Betrachten Sie diese Bedienungsanleitung als einen integralen Bestandteil der Maschine,
und bewahren Sie sie stets bei der Maschine auf. Falls
Sie Fragen haben, wenden Sie sich bitte direkt an
Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ............................................ 1
Steuerung ..................................................................... 9
Legende ...................................................................... 11
Inspektion vor Inbetriebnahme ................................... 12
Wartung ...................................................................... 14
Funktionstests ............................................................ 17
Inspektion des Arbeitsplatzes .................................... 21
Bedienungsanweisungen ............................................ 22
Aufschriften ................................................................ 28
Transport- und Hebeanweisungen .............................. 32
Technische Daten ...................................................... 35
Copyright © 1998 Genie Industries
So erreichen Sie uns:
Dritte Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Dritter Druck,
Februar 2010
„Genie“ und „Z“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen
von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
das Sicherheitshandbuch, die Bedienungsanleitung
und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
1
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Umsturzgefahr
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Plattformtragfähigkeit
Maximale Personenzahl
227 kg
2
Das Gewicht von Zusatzoptionen und Zubehör (z.B.
Rohrablagen, Plattenträger und Schweißgeräte)
wirkt sich auf das Gesamtgewicht der Plattform aus
und reduziert die zulässige Ladekapazität.
Beachten Sie die Aufschriften auf den Optionen.
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen behördlichen Bestimmungen und nach folgender Tabelle:
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
Berücksichtigen Sie Plattformbewegungen, schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
2
Der Auslegerarm darf nur angehoben oder ausgefahren werden, wenn die Maschine auf festem,
ebenem und waagerechtem Untergrund steht.
Überprüfen Sie, ob die Maschine waagerecht steht,
und verlassen Sie sich nicht auf den Neigungsalarm. Der Neigungsalarm auf der Plattform
ertönt nur, wenn die Maschine auf einer stark
abschüssigen Fläche steht.
Wenn der Neigungsalarm ausgelöst wurde:
Der Ausleger darf nicht über die waagerechte
Position hinaus ausgefahren, geschwenkt oder
angehoben werden. Bevor Sie die Plattform heben,
müssen Sie die Maschine auf einen festen, ebenen
und waagerechten Untergrund fahren. Ertönt der
Neigungsalarm bei angehobener Plattform, müssen
Sie beim Einfahren des Auslegers und Absenken
der Plattform äußerst vorsichtig sein. Beim
Absenken darf der Ausleger nicht geschwenkt
werden. Bevor Sie die Plattform heben, müssen
Sie die Maschine auf einen festen, ebenen und
waagerechten Untergrund fahren.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
CE und Australien: Verwenden Sie keine
luftgefüllten Reifen. Diese Maschinen sind mit
schaumgefüllten Reifen ausgestattet. Das
Radgewicht und die richtige Gegengewichtskonfiguration sind wesentlich für die Stabilität der
Maschine.
Fahren Sie nicht schneller als 1 km/h, wenn der
Primärausleger angehoben oder ausgefahren oder
der Sekundärausleger angehoben ist.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mithilfe der
Bodensteuerung zu befreien.
Fahren Sie die Maschine nicht über abschüssiges
oder ansteigendes Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs für die Maschine liegt. Die
Angaben zum maximal zulässigen Gefälle gelten
für den Betrieb mit eingefahrener Plattform.
Maximal zulässiges Gefälle, eingefahrene Position
Mit Gegengewicht bei Aufwärtsfahrt
30%
17°
Mit Gegengewicht bei Abwärtsfahrt
20%
11°
Quergefälle
25%
14°
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Objekte außerhalb der
Plattform dürfen nicht
zum Heranziehen oder
Abstoßen verwendet
werden.
Heben Sie den Ausleger nicht an, wenn die
Windgeschwindigkeit mehr als 12,5 m/s beträgt.
Falls die Windgeschwindigkeit bei angehobenem
Ausleger 12,5 m/s überschreitet, muss der
Ausleger abgesenkt und die Maschine außer
Betrieb genommen werden.
Maximal zulässige
Seitenkraft –
ANSI und CSA
667 N
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Maximal zulässige
Kraft per Hand – CE
400 N
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die für die Sicherheit und Stabilität
der Maschine von Bedeutung sind.
Ersetzen Sie niemals Teile, die für die Stabilität
der Maschine wichtig sind, durch Teile mit
abweichendem Gewicht oder anderen
Spezifikationen.
Die Maschine darf nur mit langsamer Geschwindigkeit über unebenes Gelände, Schutt, instabilen
oder rutschigen Untergrund sowie in der Nähe von
Bodenlöchern und Abhängen gefahren werden.
Dabei sollten Sie äußerst vorsichtig sein, und die
Plattform muss eingefahren sein.
Fahren Sie mit der Maschine bei angehobenem
oder ausgefahrenem Ausleger nicht auf unebenes
Gelände, instabilen Untergrund oder in sonstige
Gefahrensituationen.
Teile-Nr. 1000049GR
Nehmen Sie Veränderungen an der Arbeitsplattform
keinesfalls ohne schriftliche Genehmigung des
Herstellers vor. Das Anbringen von Halterungen für
Werkzeuge oder von anderen Materialien an der
Plattform, den Fußbrettern oder den Geländerteilen
kann das Gewicht und die Oberfläche der Plattform
oder der Ladung vergrößern.
Z-34/22 Bi-Energy
3
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Es dürfen an keiner Stelle der Maschine
überhängende Ladungen platziert oder befestigt
werden.
Binden Sie den Ausleger oder die Plattform nicht an
angrenzenden Objekten fest.
Platzieren Sie keine Lasten außerhalb des
Plattformrands.
Verwenden Sie niemals Batterien, die weniger
wiegen als die Batterien der Originalausstattung.
Die Batterien werden als Gegengewicht verwendet
und sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 40 kg wiegen. Das
Gewicht jedes Batteriekastens mit Batterien muss
mindestens 205 kg betragen.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Vergewissern Sie sich, dass alle Reifen in gutem
Zustand und die Radmuttern sicher angezogen
sind.
Explosions- und Brandgefahr
Starten Sie den Motor nicht, wenn Sie Gas
(Propangas), Benzin, Dieselkraftstoff oder andere
explosive Substanzen riechen oder entdecken.
Tanken Sie nicht bei laufendem Motor.
Das Betanken der Maschine und das Laden der
Batterie dürfen nur in offenen, gut belüfteten
Bereichen erfolgen. Achten Sie auf ausreichende
Entfernung zu Funken, offener Flamme und
brennenden Zigaretten.
Verwenden Sie die Maschine nicht als Kran.
Die Maschine darf nicht verwendet werden, wenn
sich in der näheren Umgebung möglicherweise
entzündliche oder explosive Gase bzw. Partikel
befinden.
Verwenden Sie den Ausleger nicht zum Schieben
der Maschine oder anderer Gegenstände.
Motoren, die mit Glühkerzen ausgestattet sind,
dürfen nicht mit Äther besprüht werden.
Der Ausleger darf keine angrenzenden Objekte
berühren.
4
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Sturzgefahr
Kollisionsgefahr
Alle auf der Plattform
arbeitenden Personen
müssen einen Sicherheitsgurt verwenden und die
jeweiligen gesetzlichen
Bestimmungen befolgen.
Befestigen Sie die Sicherheitsleine an der dafür
vorgesehenen Verankerung auf der Plattform.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Schließen Sie das Plattformeinstiegstor oder die
Schiebetür, bevor Sie mit dem Arbeiten beginnen.
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte Sichtweite und tote Winkel.
Achten Sie beim Drehen des Drehtisches darauf,
wo sich der Ausleger befindet.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Beachten und verwenden Sie beim Fahren und
Lenken die farbkodierten Richtungspfeile auf der
Plattformsteuerung und am Fahrgestell.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
5
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Vergewissern Sie sich vor dem Senken des
Auslegers, dass sich darunter weder Personen
noch Hindernisse befinden.
Gefahr durch beschädigte
Maschine
Verwenden Sie niemals eine beschädigte Maschine
oder eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Passen Sie die Fahrgeschwindigkeit an die Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Verwenden Sie einen Ausleger nur dann im
Arbeitsbereich eines Krans, wenn dessen
Steuerung gesperrt ist bzw. die nötigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Stellen Sie sicher, dass die Bedienungsanleitung
sowie die Aufgaben- und Sicherheitshandbücher
vollständig und lesbar sind und sich im Aufbewahrungsfach auf der Plattform befinden.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
unterlassen.
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie zum Starten des Motors keine
Batterie bzw. kein Ladegerät mit mehr als 12V
Spannung.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
6
Stellen Sie sicher, dass alle Wartungsarbeiten so
ausgeführt wurden, wie sie in diesem Handbuch
und im Wartungshandbuch für Genie Z-34/22
Bi-Energy beschrieben werden.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Um eine Kohlenmonoxidvergiftung zu verhindern,
darf die Maschine bei laufendem Motor nur in einem
gut belüfteten Bereich in Betrieb genommen
werden.
Das unsachgemäße Berühren von abgedeckten
Bauteilen führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur
Inspektion vor Inbetriebnahme geöffnet werden.
Während des Betriebs müssen alle Abdeckungen
fest verschlossen bleiben.
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol
folgen, um mögliche Verletzungen
oder tödliche Unfälle zu vermeiden.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichte oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
7
Bedienungsanleitung
Dritte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Batteriesicherheit
Gefahr der Beschädigung von
Bauteilen
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie während des
Umgangs mit Batterien stets Schutzkleidung und
eine Schutzbrille.
Verwenden Sie kein Ladegerät mit mehr als 24V
zum Laden der Batterien.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppeltkohlensaures Natron) zu neutralisieren.
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Die Batterien und das Ladegerät müssen während
des Ladens vor Wasser und Regen geschützt
werden.
Umsturzgefahr
Explosionsgefahr
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Das Batteriefach sollte
während des gesamten
Ladevorgangs geöffnet
bleiben.
Verwenden Sie niemals Batterien, die weniger
wiegen als die Batterien der Originalausstattung.
Die Batterien werden als Gegengewicht verwendet
und sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 40 kg wiegen. Das
Gewicht jedes Batteriekastens mit Batterien muss
mindestens 205 kg betragen.
Gefahren beim Heben
Verwenden Sie zum Ausbau und Einbau von
Batteriesätzen einen Gabelstapler.
Berühren Sie die Batterieklemmen oder Kabelklemmen nicht mit Werkzeugen, die Funken
verursachen könnten.
8
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Steuerung
5
4
6
9
8
7
10
F
3
1
2
E
11
STOP
DRIVE
ENABLE
OPERATION
12
2
Light on indicates that boom
has moved past a non-steer
tire and drive function is
turned off.
8
To drive, hold drive enable
switch up or down and
slowly move drive control
handle. Machine may drive
in opposite direction that
the drive and steer controls
are moved.
CREEP
13
Use color-coded direction
arrows on this panel and
drive chassis to identify the
direction machine will travel.
1
14
21
20
19
18
8
17
16
8
15
Plattformsteuerpult
1 Schalter Antriebsaktivierung
2 Anzeigelampe
Antriebsaktivierung
3 Reserveantriebsschalter
4 Schalter Plattform ausrichten
5 Hupentaster
6 Schalter Primärausleger
ausfahren/einfahren
7 Roter NOT-AUS-Taster
8 Nicht verwendet
9 Batterieladestandsanzeige
(Option)
10 Anzeigelampe Maschine
nicht waagerecht (falls
vorhanden)
Teile-Nr. 1000049GR
11 Proportionaler Steuerhebel für
die Fahrfunktion und Daumenwippschalter für die Lenkfunktion
12 Anzeigelampe Plattformüberlastung (falls vorhanden)
13 Vorglühschalter (Option)
14 Auswahlschalter
Leerlaufdrehzahl
· Hase und Fußschalter: durch
Fußschalter aktivierte hohe
Leerlaufdrehzahl
· Schildkröte: niedrige
Leerlaufdrehzahl
· Hase: hohe Leerlaufdrehzahl
und schnellstes Aufladen der
Batterie
Z-34/22 Bi-Energy
15 Schalter Motor starten
16 Geschwindigkeitsregler der
Auslegerfunktion
17 Schalter Korbausleger
heben/senken
18 Schalter Sekundärausleger
heben/senken
19 Schalter Primärausleger
heben/senken
20 Schalter Drehtisch drehen
21 Schalter Plattform drehen
9
Bedienungsanleitung
Dritte Auflage • Dritter Druck
STEUERUNG
Bodensteuerpult
1 Schalter Drehtisch drehen
12 Roter NOT-AUS-Taster
2 Schalter Plattform drehen
3 Schalter Primärausleger heben/senken
13 10A-Sicherungsautomat für elektrische
Steuerschaltkreise
4 Schalter Plattform ausrichten
14 Betriebsstundenzähler
5 Schalter Primärausleger ausfahren/einfahren
15 Vorglühschalter (Option)
6 10A-Sicherungsautomat für elektrische
Schaltkreise des Motors
16 Totmannschalter
7 10A-Sicherungsautomat für elektrische
Steuerschaltkreise
18 Auswahlschalter Leerlaufdrehzahl
· Schildkröte: niedrige Leerlaufdrehzahl
· Hase: hohe Leerlaufdrehzahl und schnellstes
Aufladen der Batterie
8 Reserveantriebsschalter
9 Nicht verwendet
17 Schalter Motor starten
10 Fahralarm
19 Anzeigelampe Plattformüberlastung (falls
vorhanden)
11 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
20 Schalter Korbausleger heben/senken
21 Schalter Sekundärausleger heben/senken
10
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Legende
1 Nicht lenkbares Rad
9 Plattformsteuerung
2 Batteriekasten
10 Plattform
3 Lenkbares Rad
11 Anschlagstelle für Sicherungsleine
4 Strom zum Ladegerät (zwischen
lenkbaren Rädern)
12 Schiebetür
5 Bodensteuerung
13 Ablagefach für Bedienungsanleitung
14 Fußschalter
6 Sekundärausleger
7 Primärausleger
8 Korbausleger
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
11
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder Arbeitsschicht vom Bediener auszuführen ist. Bei dieser
Inspektion soll festgestellt werden, ob die Maschine
offenkundige Fehler aufweist, bevor der Bediener
mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch der
Entscheidung, ob Routinewartungsarbeiten erforderlich sind. Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten routine-mäßigen
Wartungsaufgaben durchgeführt werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nach Abschluss der Instandsetzungsarbeiten muss der Bediener vor Inbetriebnahme
eine erneute Inspektion durchführen, bevor die
Funktionstests ausgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
12
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und Sicherheitshandbücher vollständig und lesbar sind und sich
im Aufbewahrungsfach auf der Plattform
befinden.
❏ Motor und motorbezogene Komponenten
❏ Begrenzungsschalter, Alarmeinrichtungen
und Hupe
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Plattformeinstieg/Mitteleinstieg
❏ Überprüfen Sie den Motor auf Öllecks und
korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
Überprüfen Sie die gesamte Maschine auf:
❏ Überprüfen Sie den Motor auf Kühlmittellecks
und korrekten Flüssigkeitsstand. Füllen Sie bei
Bedarf Kühlmittel nach. Siehe Abschnitt
Wartung.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
❏ Warnlampen und Alarmeinrichtungen
(falls vorhanden)
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile sowie alle
Befestigungselemente und Stifte vorhanden und
richtig befestigt sind.
❏ Stellen Sie nach Abschluss der Wartungsarbeiten sicher, dass alle Abdeckungen an Ort
und Stelle sind und sicher verschlossen wurden.
❏ Überprüfen Sie den Reifendruck, und erhöhen
Sie ihn bei Bedarf. Siehe Abschnitt Wartung.
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
❏ Elektrische Bauteile, Drähte und Stromkabel
❏ Hydraulikpumpen, -schläuche, -anschlüsse,
-zylinder und -steuerblöcke
❏ Generator, Riemen und zugehörige
Komponenten
❏ Kraftstoff- und Hydrauliktanks
❏ Antriebs- und Drehtischmotoren sowie
Drehmomentnaben
❏ Auslegergleitplatten
❏ Reifen und Räder
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
13
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Wartung
Hydraulikölstand überprüfen
Bitte beachten und befolgen:
Vom Bediener dürfen nur die in dieser Bedienungsanleitung aufgeführten routinemäßigen
Wartungsaufgaben durchgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Für den Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
1 Achten Sie darauf, dass sich der Ausleger in
der eingefahrenen Position befindet.
2 Überprüfen Sie den Hydraulikölstand des
Hydrauliktanks.
Ergebnis: Der Hydraulikölstand sollte sich
zwischen den Markierungen FULL (VOLL) und ADD
(HINZUFÜGEN) am Hydrauliktank befinden.
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer Wartungsanweisung Symbole angezeigt
werden, hat dies folgende
Bedeutung:
3 Füllen Sie gegebenenfalls Öl nach.
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder gleichwertiges Öl
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
14
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
WARTUNG
Motorölstand überprüfen
Batterien überprüfen
Eine gute Motorleistung und lange Lebensdauer des
Motors können nur erreicht werden, wenn das
Motoröl immer auf angemessenem Stand gehalten
wird. Wenn die Maschine mit falschem Ölstand
betrieben wird, können Teile des Motors beschädigt
werden.
Für den sicheren Maschinenbetrieb und eine
adäquate Maschinenleistung ist es sehr wichtig,
dass sich die Batterien in gutem Zustand befinden.
Ein falscher Flüssigkeitsstand oder beschädigte
Kabel und Anschlüsse stellen eine Gefahrenquelle
dar und können Schäden verursachen.
Überprüfen Sie den Motorölstand
bei Motorstillstand.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppeltkohlensaures Natron) zu neutralisieren.
1 Überprüfen Sie den Ölmessstab.
Ergebnis: Der Ölstand sollte sich an der
Markierung FULL (VOLL) des Ölmessstabs
befinden.
Beim Laden der Batterien über den
Motor werden die Batterien nicht
voll aufgeladen. Verwenden Sie
regelmäßig ein Wechselstromladegerät, um die Batterien voll
aufzuladen.
2 Füllen Sie gegebenenfalls Öl nach.
Kubota-Motor Z482-E
Erforderliche Ölviskosität
10W-40
Das Motoröl sollte die Eigenschaften von Ölsorten mit
der API-Einstufung CC/SE, CD/SE, CC/SF oder CD/SF
bieten. Die Maschinen werden ab Werk mit 10W-40
SG/CC befüllt.
Führen Sie diesen Test nur durch,
nachdem Sie die Batterien voll
aufgeladen haben.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
Kühlmittelstand überprüfen
Um eine lange Lebensdauer des Motors zu gewährleisten, muss das Kühlmittel immer auf dem
richtigen Stand gehalten werden. Ein falscher
Kühlmittelstand beeinträchtigt die Kühlfähigkeit des
Motors und führt zu Schäden an Motorteilen.
Tägliche Kontrolle ermöglicht es dem Bediener,
geänderte Kühlmittelstände festzustellen, die auf
Probleme im Kühlsystem hindeuten können.
1 Überprüfen Sie den Kühlmittelstand im
Kühlmittel-Rücklaufbehälter. Füllen Sie bei
Bedarf Kühlmittel nach.
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
3 Stellen Sie sicher, dass die Niederhaltespange
der Batterie fest sitzt.
4 Nehmen Sie die Batteriezellendeckel ab.
5 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens aufzufüllen. Nicht überfüllen.
6 Setzen Sie die Batteriezellendeckel wieder auf.
Ergebnis: Der Kühlmittelstand sollte sich an der
Markierung FULL (VOLL) befinden.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
15
Bedienungsanleitung
Dritte Auflage • Dritter Druck
WARTUNG
Reifendruck überprüfen
Vorgesehene Wartungsarbeiten
Diese Arbeit ist bei Maschinen mit
schaumgefüllten Reifen nicht
erforderlich.
Verletzungsgefahr. Bei überhöhtem
Druck kann der Reifen platzen,
was zu schweren Verletzungen
oder tödlichen Unfällen führen
kann.
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Kippgefahr. Führen Sie keine
provisorischen Reifenreparaturen
durch.
Um maximale Stabilität zu gewährleisten, eine
optimale Maschinenbedienung zu erreichen und den
Reifenverschleiß zu minimieren, ist es notwendig,
bei allen luftgefüllten Reifen den richtigen Druck
aufrechtzuerhalten.
1 Überprüfen Sie jeden Reifen mit einem
Luftdruckmesser, und erhöhen Sie bei Bedarf
den Luftdruck.
Reifendruck
Industriereifen
6,89 Bar
Geländereifen
3,1 Bar
16
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Funktionstests
1 Wählen Sie ein ebenes, waagerechtes
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
An der Bodensteuerung
Nehmen Sie die Maschine nur
in Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
2 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die Warnleuchte sollte blinken
(falls vorhanden).
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
4 Starten Sie den Motor. Siehe Abschnitt
Bedienungsanweisungen.
1 Vermeiden Sie gefährliche Situationen.
NOT-AUS-Taster überprüfen
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
5 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen festgestellt werden, ist die Maschine sofort außer Betrieb
zu setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Ergebnis: Der Motor sollte sich abschalten, und
keine der Funktionen sollte angesteuert werden
können.
6 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Maschinenfunktionen überprüfen
7 Halten Sie den Totmannschalter
nicht nach links oder rechts
gedrückt. Versuchen Sie, jeden
Ausleger- und Plattformfunktionskippschalter zu betätigen.
Ergebnis: Keine der Ausleger- und Plattformfunktionen sollte angesteuert werden können.
8 Halten Sie den Totmannschalter nach links oder
rechts gedrückt, und betätigen Sie jeden
Ausleger- und Plattformfunktionskippschalter.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Der
Senkalarm (falls vorhanden) sollte ertönen,
während der Ausleger gesenkt wird.
Nach der Reparatur muss der Maschinenbediener
erneut eine Inspektion vor Inbetriebnahme und die
Funktionstests durchführen, bevor die Maschine
wieder in Betrieb genommen werden kann.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
17
Bedienungsanleitung
Dritte Auflage • Dritter Druck
FUNKTIONSTESTS
Neigungssensor überprüfen
NOT-AUS-Taster überprüfen
9 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung. Ziehen Sie den roten
NOT-AUS-Taster der Plattformsteuerung in
die Stellung EIN.
18 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
10 Öffnen Sie die Drehtischabdeckung auf der
Seite des Bodensteuerpults, und suchen Sie
den Neigungssensor.
11 Drücken Sie den Neigungssensor
auf einer Seite nach unten, und
halten Sie ihn 5 Sekunden lang
gedrückt.
Ergebnis: Der Motor sollte sich abschalten, und
keine der Funktionen sollte angesteuert werden
können.
19 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Hupe überprüfen
20 Drücken Sie den Hupentaster.
Ergebnis: Die Hupe sollte ertönen.
Ergebnis: Der Alarm auf der
Plattform sollte ertönen.
Fußschalter überprüfen
Steuerung mit Reserveantrieb überprüfen
12 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
13 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
14 Halten Sie den Reserveantriebsschalter in der
Stellung EIN, und betätigen Sie alle Kippschalter
für die Auslegerfunktionen.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
21 Drücken Sie den Fußschalter, und versuchen
Sie, den Motor zu starten, indem Sie den
Starterkippschalter nach links oder rechts
bewegen.
Ergebnis: Der Motor sollte nicht starten.
22 Betätigen Sie den Fußschalter nicht. Überprüfen
Sie jede Maschinenfunktion.
Ergebnis: Die Maschinenfunktionen sollten nicht
angesteuert werden können.
Maschinenfunktionen überprüfen
23 Betätigen Sie den Fußschalter.
24 Aktivieren Sie die Steuerhebel oder Kippschalter
für alle Maschinenfunktionen.
An der Plattformsteuerung
15 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
16 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die Warnleuchte sollte blinken (falls
vorhanden).
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen.
Hinweis: Steuern Sie die Geschwindigkeit der
Auslegerfunktionen, indem Sie den Geschwindigkeitsregler für die Auslegerfunktionen einstellen.
Die Fahr- und Lenkfunktionen sind unabhängig vom
Geschwindigkeitsregler für die Auslegerfunktion.
17 Starten Sie den Motor. Siehe Abschnitt
Bedienungsanweisungen.
18
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Lenkung überprüfen
Begrenzung der Fahrgeschwindigkeit
überprüfen
25 Betätigen Sie den Fußschalter.
26 Drücken Sie den Daumenwippschalter oben auf
dem Steuerhebel Fahren in die von dem blauen
Dreieck auf dem Steuerpult angezeigte
Richtung.
Ergebnis: Alle lenkbaren Räder sollten sich
in die von den blauen Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
27 Drücken Sie den Daumenwippschalter in die
von dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von den gelben Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
Fahr- und Bremsverhalten überprüfen
28 Betätigen Sie den Fußschalter.
29 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Die Maschine sollte sich in die von
dem blauen Pfeil auf dem Fahrgestell angezeigte Richtung bewegen und dann abrupt
stehen bleiben.
30 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Die Maschine sollte sich in die von
dem gelben Pfeil auf dem Fahrgestell angezeigte Richtung bewegen und dann abrupt
stehen bleiben.
31 Betätigen Sie den Fußschalter.
32 Heben Sie den Primärausleger 30 cm an.
33 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Primärausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht übersteigen.
34 Senken Sie den Ausleger in die eingefahrene
Position ab.
35 Heben Sie den Sekundärausleger 30 cm an.
36 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Sekundärausleger maximal erzielbare Fahrgeschwindigkeit sollte 30 cm pro Sekunde nicht
übersteigen.
37 Senken Sie den Ausleger in die eingefahrene
Position ab.
38 Fahren Sie den Primärausleger 30 cm aus.
39 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Primärausleger maximal erzielbare Fahrgeschwindigkeit sollte 30 cm pro Sekunde nicht
übersteigen.
Falls die Fahrgeschwindigkeit der Maschine mit
angehobenem oder ausgefahrenem Primärausleger
oder angehobenem Sekundärausleger 30 cm pro
Sekunde überschreitet, ist die Maschine sofort
außer Betrieb zu setzen und entsprechend zu
kennzeichnen.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
19
Bedienungsanleitung
Dritte Auflage • Dritter Druck
FUNKTIONSTESTS
Antriebsaktivierungssystem überprüfen
Steuerung mit Reserveantrieb überprüfen
40 Betätigen Sie den Fußschalter, und fahren Sie
den Primärausleger vollständig ein.
44 Betätigen Sie den Fußschalter.
41 Drehen Sie den Drehtisch, bis sich der Ausleger
über eines der nicht lenkbaren Räder hinaus
bewegt hat.
Ergebnis: Die Anzeigelampe
für die Antriebsaktivierung
sollte aufleuchten und
aktiviert bleiben, solange
sich der Ausleger im
gezeigten Bereich befindet.
45 Halten Sie den Reserveantriebsschalter in der
Stellung EIN, und betätigen Sie jeden Funktionssteuerhebel oder Kippschalter.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Alle Ausleger- und Lenkfunktionen
sollten angesteuert werden können. Die Fahrfunktionen sollten mit Reserveantrieb nicht
angesteuert werden können.
42 Bewegen Sie den Steuerhebel Fahren aus
der Mittelstellung.
Ergebnis: Die Fahrfunktion sollte nicht angesteuert werden können.
43 Bewegen Sie den Kippschalter Fahren aktivieren
nach oben oder unten, halten Sie ihn gedrückt,
und bewegen Sie den Steuerhebel Fahren
langsam aus der Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
Auswahlfunktion Heben/Fahren überprüfen
(falls vorhanden)
46 Betätigen Sie den Fußschalter.
47 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung, und betätigen Sie einen Kippschalter für eine Auslegerfunktion.
Ergebnis: Die Auslegerfunktionen sollten nicht
mehr angesteuert werden können. Die Maschine
bewegt sich in die auf dem Steuerpult angezeigte Richtung.
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es vorkommen, dass die
Maschine entgegen der Bewegung des Steuerhebels Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten Richtungspfeile auf der Plattformsteuerung und am
Fahrgestell fest, in
welche Richtung die
Maschine fahren wird.
20
Blau
Gelb
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hoch liegende Hindernisse und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
21
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
22
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Die Verwendung der Maschine für andere Zwecke
als zum Heben von Personen mit deren Werkzeug
und Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass sie alle Sicherheitsbestimmungen und Anweisungen in der Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Einleitung
NOT-AUS
Diese Maschine kann mit ein- oder
ausgeschaltetem Motor betrieben werden.
Drücken Sie den roten NOT-AUS-Taster der Bodenoder der Plattformsteuerung in die Stellung AUS, um
sämtliche Maschinenfunktionen zu deaktivieren und
den Motor abzuschalten.
Motor starten
1 Schalten Sie den Schlüsselschalter der
Bodensteuerung in die gewünschte Stellung.
2 Achten Sie darauf, dass sich die beiden roten
NOT-AUS-Taster der Boden- und Plattformsteuerung in der Stellung EIN befinden.
3 Bewegen Sie den Kippschalter
Motor starten nach links oder
rechts. Falls der Motor nicht startet
oder wieder abstirbt, ist ein erneuter
Start erst nach 3 Sekunden
möglich.
Bei Auswahl und Betätigung der Bodensteuerung
wird der rote NOT-AUS-Taster der Plattformsteuerung übergangen.
Bedienung vom Boden aus
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
Sollte der Motor auch nach 15 Sekunden Durchstarten nicht anspringen, stellen Sie die Ursache
fest, und beheben Sie mögliche Fehlfunktionen.
Warten Sie 60 Sekunden, bevor Sie den Startversuch wiederholen.
Halten Sie bei Kälte den Vorglühschalter nach einer
Seite gedrückt, und starten Sie dann den Motor.
Halten Sie bei extremer Kälte (-6 °C und darunter)
den Vorglühschalter 10 Sekunden lang in eine
Richtung gedrückt, und starten Sie dann den Motor.
Lassen Sie den Motor 5 Minuten lang warmlaufen
(bei niedriger Leerlaufdrehzahl), damit das
Hydrauliksystem nicht beschädigt wird.
Teile-Nr. 1000049GR
Sollte eine Funktion bei Betätigung des roten NOTAUS-Tasters weiterhin in Betrieb bleiben, ist diese
Fehlfunktion zu beheben.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Plattform positionieren
1 Drücken Sie den Totmannschalter
nach links oder rechts, und halten
Sie ihn in dieser Stellung fest.
2 Bewegen Sie den entsprechenden Kippschalter
gemäß den Markierungen auf dem Steuerpult.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Z-34/22 Bi-Energy
23
Bedienungsanleitung
Dritte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Bedienung von der Plattform
aus
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Auf abschüssigem Gelände fahren
Stellen Sie fest, für welches Gefälle (in Fahrt- und
Querrichtung) die Maschine zugelassen ist, und
bestimmen Sie das vorhandene Gefälle.
2 Ziehen Sie die roten NOT-AUS-Taster der
Bodensteuerung und der Plattformsteuerung in
die Stellung EIN.
Maximal zulässiges Gefälle, mit
Gegengewicht bei Aufwärtsfahrt
(Steigfähigkeit): 30% (17°)
Plattform positionieren
1 Betätigen Sie den Fußschalter.
Maximal zulässiges Gefälle, mit
Gegengewicht bei Abwärtsfahrt:
20% (11°)
2 Bewegen Sie langsam den entsprechenden
Funktionssteuerhebel oder Kippschalter gemäß
den Markierungen auf dem Steuerpult.
Maximal zulässiges Quergefälle:
25% (14°)
Lenken
1 Betätigen Sie den Fußschalter.
2 Drehen Sie die lenkbaren Räder mit dem auf
dem Steuerhebel Fahren befindlichen Daumenwippschalter in die gewünschte Richtung.
Verwenden Sie die farbkodierten Richtungsdreiecke
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Fahren
1 Betätigen Sie den Fußschalter.
2 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel Fahren langsam aus der Mittelstellung.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel Fahren langsam in Richtung Mittelstellung.
Anhalten: Bringen Sie den Steuerhebel Fahren
wieder in die Mittelstellung, oder lassen Sie
den Fußschalter los.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Die Angabe zur Steigfähigkeit bezieht sich nur auf
die Aufwärtsfahrt mit Gegengewicht.
Achten Sie darauf, dass sich der Ausleger
unterhalb der waagerechten Position befindet und
die Plattform zwischen den nicht lenkbaren Rädern
positioniert ist.
Gefälle bestimmen:
Messen Sie das Gefälle mit einem digitalen
Neigungsmesser, ODER wenden Sie das
nachfolgend beschriebene Verfahren an.
Sie benötigen dazu die folgenden Gegenstände:
Wasserwaage
gerades Stück Holz von mindestens 1 m Länge
Messband
Legen Sie das Holzstück auf die abschüssige
Fläche.
Legen Sie die Wasserwaage auf das abwärts
gerichtete Ende des Holzstücks und heben Sie
das Holzstück an diesem Ende an, bis es sich
in waagerechter Position befindet.
Bei ausgefahrenen oder angehobenen Auslegern
kann die Maschine nur mit verminderter Fahrgeschwindigkeit bewegt werden.
24
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Halten Sie das Holzstück in waagerechter Position
und messen Sie den Abstand zwischen der
Unterseite des Holzstücks und dem Boden.
Teilen Sie den gemessenen Abstand (Höhe) durch
die Länge des Holzstücks (Länge), und
multiplizieren Sie den Wert mit 100.
Beispiel:
Antriebsaktivierung
Die aufleuchtende Lampe zeigt an,
dass sich der Ausleger gerade über
eines der nicht lenkbaren Räder
hinausbewegt hat und die Fahrfunktion unterbrochen wurde.
Halten Sie zum Fahren den Schalter Antriebsaktivierung nach links oder rechts gedrückt, und
bewegen Sie langsam den Steuerhebel Fahren
aus der Mittelstellung.
Länge
Denken Sie daran, dass die Maschine entgegengesetzt zu der Richtung fahren kann, in die die
Fahr- und Lenksteuerung bewegt wird.
Höhe
Länge = 3,6 m
Verwenden Sie immer die farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell, um die Richtung festzustellen, in die die
Maschine fahren wird.
Höhe = 0,3 m
Leerlaufdrehzahl (U/min) auswählen
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% Gefälle
Wählen Sie die Leerlaufdrehzahl mithilfe der
Symbole auf dem Steuerpult aus. Die Leerlaufdrehzahl hat keine Auswirkungen auf die Geschwindigkeit der Maschinenfunktionen.
Holzstück = 3,6 m
Wenn das Gefälle bzw. Quergefälle die zulässige
Neigung überschreitet, muss die Maschine mit
einer Winde gesichert oder auf andere Weise über
das abschüssige Gelände transportiert werden.
Weitere Informationen finden Sie im Abschnitt mit
den Transport- und Hebeanweisungen.
·
Hasen- und Fußschaltersymbol:
durch Fußschalter aktivierte hohe
Leerlaufdrehzahl
·
Schildkrötensymbol: Leerlaufdrehzahl und
langsames Aufladen der Batterie
·
Hasensymbol: hohe Leerlaufdrehzahl und
schnellstes Aufladen der Batterie
Bei hoher Leerlaufdrehzahl liefert der Motor
ausreichend Strom für das Aufladen der Batterie
und die Funktionen der Maschine. Im Leerlauf wird
Batteriestrom für die Funktionen der Maschine
verbraucht.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
25
Bedienungsanleitung
Dritte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Steuerung mit Reserveantrieb
Batterien aufladen
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb versagt.
Verwenden Sie den Motor oder das Wechselstromladegerät zum Aufladen der Batterien.
1 Drehen Sie den Schlüsselschalter in die Stellung
Boden- oder Plattformsteuerung.
Batterien über den Motor aufladen
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Betätigen Sie den Fußschalter, wenn Sie die
Steuerung mit Reserveantrieb von der Plattform
aus vornehmen.
Bei laufendem Motor werden die Batterien automatisch aufgeladen. Bei hoher Leerlaufdrehzahl liefert
der Motor ausreichend Strom für das Aufladen der
Batterie und die Funktionen der Maschine. Im Leerlauf wird Batteriestrom für die Funktionen der
Maschine verbraucht.
Bei laufendem Motor können alle Hebe- und Fahrfunktionen ausgeführt werden.
4 Halten Sie den Reserveantriebsschalter in der Stellung EIN, und
aktivieren Sie die gewünschte
Funktion.
Die Fahrfunktionen können mit Reserveantrieb nicht
angesteuert werden.
Schutz vor Stürzen
Beim Betrieb dieser Maschine muss eine geeignete
Sturzsicherung angelegt werden.
Alle Vorrichtungen zum Schutz vor Stürzen
müssen die behördlichen Bestimmungen erfüllen
und entsprechend den Anweisungen des Herstellers
überprüft und verwendet werden.
Die Batterieladestandsanzeige wird zurückgesetzt,
wenn der Motor zwei bis drei Minuten lang ausgeschaltet war.
Beim Laden der Batterien über den Motor werden
die Batterien nicht voll aufgeladen. Verwenden Sie
regelmäßig ein Wechselstromladegerät, um die
Batterien voll aufzuladen.
Batterien mit dem Wechselstromladegerät
aufladen
Achten Sie darauf, dass der Motor nicht läuft.
Verwenden Sie das zur Maschine gehörende
Wechselstromladegerät, um die Batterie über
Nacht aufzuladen. Das Ladegerät schaltet sich
automatisch ab.
Verwenden Sie regelmäßig ein Wechselstromladegerät, um die Batterien voll aufzuladen.
26
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Anzeigelampe Maschine nicht
waagerecht (falls vorhanden)
Die leuchtende Lampe weist darauf
hin, dass die Maschine nicht gerade
steht. Der Neigungs-alarm ertönt,
wenn diese Lampe leuchtet. Fahren
Sie die Maschine auf einen festen und
waagerechten Untergrund.
Anzeigelampe Plattformüberlastung (falls vorhanden)
Eine blinkende Anzeigelampe
signalisiert, dass die Plattform
überlastet ist und keine
Funktionen ausgeführt werden
können.
Nach jedem Einsatz
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste und waagerechte Fläche ohne
Hindernisse und Verkehr.
2 Fahren Sie den Ausleger ein, und senken Sie
ihn in die Parkposition ab.
3 Drehen Sie den Drehtisch so, dass der Ausleger
zwischen den nicht lenkbaren Rädern liegt.
4 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
5 Legen Sie einen Wegrollschutz unter die Räder.
6 Laden Sie die Batterien auf (bei Bedarf).
Reduzieren Sie das Gewicht auf
der Plattform, bis die Anzeigelampe erlischt.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
27
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Aufschriften
Inspektion von Aufschriften
mit Text
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden
und gut lesbar sind.
Part No.
Decal Description
27564
Danger - Electrocution Hazard
28159
Part No.
Decal Description
2
40299
Notice - Battery Connection Diagram
2
Label - Diesel
1
40300
Danger - Tip-over Hazard
2
28161
Warning - Crushing Hazard
3
40434
Label - Lanyard Anchorage
2
28162
Warning - Bodily Injury Hazard
1
41971
Notice - Tire Pressure
4
28164
Notice - Hazardous Materials
1
43595
28165
Notice - Foot Switch
1
Danger - Tip Over Hazard,
4
Do Not Use Air Filled Tires (Australia only)
28171
Label - No Smoking
2
43658
Label - Power to Charger, 230V
1
28174
Label - Power to Platform, 230V
2
44980
Label - Power to Charger, 115V
1
28175
Caution - Compartment Access
1
44981
Label - Air Line to Platform
2
28176
Notice - Missing Manuals
1
44986
Notice - Max Manual Force, 90 lbs / 400 N 1
28177
Warning - Platform Rotate
2
52437
Notice - Kubota Diesel Engine
Specifications
1
28181
Warning - No Step or Ride
1
52664
Label - Controller Status Indicator Light
1
28235
Label - Power to Platform, 115V
2
52968
Cosmetic - Genie Boom
1
28236
Warning - Failure To Read . . .
1
62924
Cosmetic - Genie Z-34/22 Bi-Energy
2
31060
Danger - Tip-over Hazard, Interlock
4
62930
Cosmetic - Genie Z-34/22
1
31508
Notice - Power to Charger
1
72093
Platform Control Panel
1
31785
Notice - Battery Charger Instructions
2
72833
Label - Open
2
31788
Danger - Battery/Charger Safety
2
82366
Label - Chevron Rykon
1
33952
Danger - Tilt-Alarm
1
82593
Ground Control Panel
1
37052
Notice - Maximum Load, 500 lbs / 227 kg 1
97602
Warning - Explosion Hazard
1
37053
Arrow - Blue
1
97890
Danger - Safety Rules
2
37054
Arrow - Yellow
1
97893
Notice - Max Side Force, 150 lbs / 667 N
1
37055
Triangle - Blue
2
139588
Label - Wheel Load
4
37056
Triangle - Yellow
2
1000045
Notice - Operating Instructions
2
28
Quantity
Z-34/22 Bi-Energy
Quantity
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
AUFSCHRIFTEN
28181 Serial 44981
31060 82593 97890
Plate
28159
82366
28235 or
28174
28171
28164
31060
1000045
27564
139588
41971
43595
72833
52664
62924
139588
41971
43595
72093
33952
1000045
28236
28176
37052
44981
97890
40434
28177
37053
37056
31060
40299
31785
40300
31788
37056
Platform
37054
52968
37055
40299
31785
40300
Drive
Chassis - Top
37055
52437
27564
139588
41971
43595
31508
43658
or 44980
40434
28177
Engine Side
Teile-Nr. 1000049GR
31788
62930
28161
31060
28171
97602
28165
97893 or
44986
Shading indicates
decal is hidden from
view, i.e. under covers
Ground
Controls
Side
28235 41971 43595 62924 72833
28161 or 28174 139588 28162 28175
Z-34/22 Bi-Energy
29
Bedienungsanleitung
Dritte Auflage • Dritter Druck
AUFSCHRIFTEN
Inspektion von Aufschriften
mit Symbolen
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden
und gut lesbar sind.
Teile-Nr.
Legende – Aufschriften
28159
Aufkleber – Diesel
28174
Teile-Nr.
Legende – Aufschriften
1
82473
Vorsicht – Fachzugang
1
Aufkleber – Strom zur Plattform, 230V
2
82481
Gefahr – Batterie-/Ladegerätsicherheit
2
28235
Aufkleber – Strom zur Plattform, 115V
2
82487
Aufkleber – Bedienungsanweisungen
2
37053
Pfeil – Blau
1
82544
Gefahr – Todesgefahr durch Stromschlag 2
37054
Pfeil – Gelb
1
82548
Achtung – Plattform drehen
2
37055
Dreieck – Blau
2
82593
Bodensteuerpult
1
37056
Dreieck – Gelb
2
82601
Gefahr – Maximale Tragfähigkeit, 227 kg 1
40434
Aufkleber – Anschlagstelle für
Sicherheitsleine
2
82602
Gefahr – Maximale seitlich wirkende
Kraft, 667 N
43658
Aufkleber – Strom zum Ladegerät, 230V
1
82604
Gefahr – Maximale Kraft per Hand, 400 N 1
44980
Aufkleber – Strom zum Ladegerät, 115V
1
82611
Aufkleber – Antriebsaktivierungsaufkleber 1
44981
Aufkleber – Druckluftleitung zur Plattform 2
97815
Aufkleber – Geländer senken
1
52968
Kosmetisch – Genie Boom
1
139588
Aufkleber – Radbelastung
4
62924
Kosmetisch – Genie Z-34/22 Bi-Energy
2
62930
Kosmetisch – Genie Z-34/22
1
72093
Plattformsteuerpult
1
82472
Achtung – Quetschgefahr
3
30
Anzahl
Z-34/22 Bi-Energy
Anzahl
1
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
AUFSCHRIFTEN
82593
28159 Typenschild 44981
28235 oder
28174
Seite der
Bodensteuerung
40434
82548
82487
82544
139588
62924
139588
37053
37056
82481
72093
82611
Plattform
37056
82487
97815
82601
44981
82602
oder 82604
37054
52968
37055
Fahrgestell –
Oberseite
82481
37055
62930
82472
82544
40434
82548
139588
Motorseite
Die Schattierung weist darauf
hin, dass die Aufschrift nicht
sichtbar ist (beispielsweise
unter Abdeckungen).
Teile-Nr. 1000049GR
43658
oder 44980
28235
82472 oder 28174
Z-34/22 Bi-Energy
139588 82473
62924
31
Bedienungsanleitung
Dritte Auflage • Dritter Druck
Transport- und Hebeanweisungen
Freilaufschaltung für Winde
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
Bitte beachten und befolgen:
Das Transportfahrzeug muss auf einer ebenen
und waagerechten Fläche geparkt sein.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Die Maschine muss sich in gesichertem
Zustand oder auf einem ebenen und waagerechten Untergrund befinden, bevor die
Bremsen gelöst werden.
Sichern Sie den Drehtisch vor dem Transport
mit der entsprechenden Drehsperre gegen
Drehbewegungen. Entsichern Sie den Drehtisch
wieder für den Betrieb.
2 Lösen Sie die Bremsen an den nicht lenkbaren
Rädern, indem Sie die Freilaufdeckel der Drehmomentnaben drehen (siehe weiter unten).
3 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
Nachdem die Maschine aufgeladen wurde:
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
2 Betätigen Sie die Bremsen an den nicht
lenkbaren Rädern, indem Sie die Freilaufdeckel
der Drehmomentnaben drehen (siehe weiter
unten).
Das Schleppen der Maschine Z-34/22 Bi-Energy
von Genie wird nicht empfohlen. Wenn die
Maschine geschleppt werden muss, darf die
Geschwindigkeit 3,2 km/h nicht überschreiten.
Fahren Sie die Maschine nicht über
abschüssiges Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des
zulässigen Bereichs liegt. Weitere Informationen
finden Sie unter „Auf abschüssigem Gelände
fahren“ im Abschnitt mit den Bedienungsanweisungen.
Freilaufposition
Arretierte Position
Wenn die Neigung der Ladefläche des Transportfahrzeugs den für die Maschine zulässigen
Neigungsbereich überschreitet, muss die
Maschine mithilfe einer Winde wie beschrieben
auf- und abgeladen werden.
32
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Transportsicherung auf
Lastkraftwagen oder Anhänger
Sichern Sie die Räder der Maschine für den
Transport stets mit einem Wegrollschutz.
Schalten Sie vor dem Transport den Schlüsselschalter in die Stellung AUS, und ziehen Sie den
Schlüssel ab.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Fahrgestell sichern
Plattform sichern
Stellen Sie sicher, dass sich der Korbausleger
und die Plattform in der eingefahrenen Position
befinden.
Legen Sie einen Block unter die Plattformkante
unterhalb des Plattformeinstiegstors.
Sichern Sie die Plattform mit einem Nylongurt
über der Plattformbefestigung an der Plattformschwenkeinrichtung (siehe unten). Drücken Sie
nicht zu stark nach unten, wenn Sie das Auslegerteil sichern.
Verwenden Sie die Befestigungspunkte am Fahrgestell zum Festbinden der Maschine auf der
Transportfläche.
Verwenden Sie Ketten oder Gurte mit ausreichender Festigkeit.
Verwenden Sie mindestens vier Ketten.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
Lastkraftwagen-Ladefläche
Teile-Nr. 1000049GR
LastkraftwagenLadefläche
Z-34/22 Bi-Energy
33
Bedienungsanleitung
Dritte Auflage • Dritter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Senken Sie den Korbausleger
vollständig ab. Entfernen Sie alle losen Teile von
der Maschine.
Bitte beachten und befolgen:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten und Gurte nur an den
gekennzeichneten Hebepunkten der Maschine. Es
befinden sich vier Hebepunkte am Fahrgestell.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
x-Achse
91,3 cm
y-Achse
84,7 cm
y-Achse
x-Achse
34
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Dritte Auflage • Dritter Druck
Bedienungsanleitung
Technische Daten
Maximale Arbeitshöhe
12,5 m
Maximale Plattformhöhe
10,5 m
Höhe, vollständig eingefahren
2m
Maximale horizontale Auslegung
6,8 m
Breite
1,7 m
Länge, eingefahren
5,6 m
Maximale Tragfähigkeit
227 kg
Maximale Windgeschwindigkeit
Radstand
12,5 m/s
1,9 m
Wenderadius (außen)
4m
Wenderadius (innen)
1,8 m
Bodenfreiheit
15 cm
Drehung Drehtisch (Grad)
355°
Drehtischüberhang
0
Antrieb
8 Batterien, Gruppe-4H,
6V 315AH
mit Kubota-Motor Z482
Fahrgeschwindigkeiten
(maximal)
6,4 km/h
12,2 m/6,8 s
Ausleger
angehoben oder ausgefahren
1,0 km/h
12,2 m/40 s
Steigfähigkeit (Ausleger eingefahren)
Steuerung
1,4 m x 76 cm
autom. horiz. Ausrichtung
Plattformdrehung
Wechselstromsteckdose auf der Plattform
160°
220,7 Bar
Systemspannung
Reifengröße (ANSI)
Industriereifen
Geländereifen
48V
9-14,5
10-16,5 NHS
Reifengröße (CE und Australien)
Nur schaumgefüllte Reifen
9-14,5
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
80 dB
Siehe Typenschild
Maximal zulässiges Gefälle, eingefahrene Position
Mit Gegengewicht bei Aufwärtsfahrt
30%
17°
Mit Gegengewicht bei Abwärtsfahrt
20%
11°
Quergefälle
25%
14°
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Informationen zur Bodenbelastung
Maximale Reifenbelastung
2 517 kg
Reifenkontaktdruck (pro Reifen)
7,03 kg/cm2
689 kPa
Gesamtbelastungsdruck
12,45 kPa
1 269 kg/m2
24V Gleichstrom, proportional
Plattformabmessungen,
(Länge x Breite)
Plattformausrichtung
30%
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es sollte immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
Standard
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Teile-Nr. 1000049GR
Z-34/22 Bi-Energy
35
Bedienungsanleitung
Dritte Auflage • Dritter Druck
TECHNISCHE DATEN
Reichweite
+75°
10,6 m
9,1 m
7,6 m
-72°
+75°
6,1 m
4,6 m
-72°
3m
1,5 m
0m
0m
36
1,5 m 3 m
4,6 m 6,1 m 7,6 m
Z-34/22 Bi-Energy
Teile-Nr. 1000049GR
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
