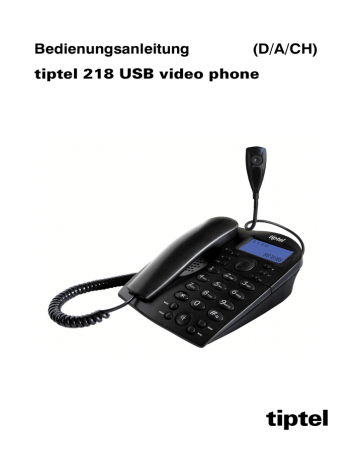

Bedienungsanleitung
(D/A/CH)
tiptel 218 USB video phone
tiptel
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltsverzeichnis.............................................................................................2
Hinweise............................................................................................................3
Benutzung des Telefons .............................................................................................3
Funktionen...................................................................................................................3
Technische Daten der Kamera....................................................................................4
Systemanforderungen.................................................................................................4
Lieferumfang................................................................................................................4
Verwenden des Telefons..................................................................................5
Tastatur........................................................................................................................5
Verwenden von Skype .............................................................................................7
Verwenden des Tiptel Skype Managers .....................................................................8
Installieren des Kamera Treibers.................................................................................9
USB-Anschlüsse..........................................................................................................10
Einstellungen ...............................................................................................................11
Andere Skype Benutzer anrufen..............................................................................12
Normale Telefone anrufen...........................................................................................13
Gespräche annehmen.................................................................................................13
Experten-Einstellungen ...............................................................................................13
FAQ....................................................................................................................15
Problem 1 ....................................................................................................................15
Problem 2 ....................................................................................................................16
Problem 3 ....................................................................................................................16
Problem 4 ....................................................................................................................17
Anhang ..............................................................................................................18
Gewährleistung und Service .......................................................................................18
Stichwortverzeichnis....................................................................................................19
Skype ist ein Warenzeichen und Internet-Telefon-Dienst der Skype Technologies
S.A., Luxemburg. Skype Technologies S.A. ist wirtschaftlich und organisatorisch
nicht mit der TIPTEL AG verbunden.
2
Hinweise
Hinweise
Änderungen an der Bedienungsanleitung und der beschriebenen Hardware bleiben
jederzeit und ohne vorherige Ankündigung vorbehalten. Die aktuelle Version der Bedienungsanleitung ist auch im Internet unter www.tiptel.org als pdf-Datei abrufbar.
Die Zusammenstellung der Texte und Abbildungen dieser Bedienungsanleitung erfolgte mit größter Sorgfalt, dennoch können Fehler nicht vollständig ausgeschlossen
werden. Der Herausgeber übernimmt für fehlerhafte Angaben und deren Folgen keine Haftung.
© 2006 TIPTEL AG Ratingen. Alle Rechte vorbehalten.
Benutzung des Telefons
Das Telefon wird an den USB-Anschluss eines Computers angeschlossen und ermöglicht abgehende und eingehende Skype-Anrufe. Bei eingehenden SkypeAnrufen klingelt das Telefon. Die Nummern für ausgehende Gespräche können über
die Tastatur des Telefons gewählt werden. Das große LC-Display des Telefons ist hintergrundbeleuchtet. Außerdem ermöglicht die hochwertige Kamera das Führen von
weltweiten Video-Gesprächen.
Funktionen
•
Hochwertiges Video-Telefon, ideal für Konferenz-Gespräche
•
Hochwertige Kamera
•
Starten und Stoppen der Video-Funktion über die Telefon-Tastatur
•
Großes LC-Display mit blauer Hintergrundbeleuchtung
•
Telefon klingelt bei eingehenden Gesprächen, Klingelton einstellbar
•
Wahl von Skype-Kontakten und Skypeout-Nummer über die TelefonTasten
•
Echo-Kompensation, Rauschunterdrückung und Voll-Duplex Gepräche
3
Hinweise
Technische Daten der Kamera
1.
Definition: 300K
2.
Unterstützt bis zu 30fps VGA Video Display
3.
320 x 240 hochauflösender CMOS Sensor
4.
Fokus-Bereich von 5cm bis unendlich
5.
Automatische Einstellung der Helligkeit
6.
Glaslinse
Systemanforderungen
1.
Windows XP
2.
USB 1.1 oder 2.0 Anschluss
3.
1 GHz Pentium III oder schnellerer IBM-kompatibler PC
4.
Mindestens 512 MB RAM
5.
Mindestens 23 MB freier Festplattenspeicherplatz
6.
DSL Internet Zugang (min. 512/256 Download/Upload)
7.
Skype-Software 2.0 oder höher
Lieferumfang
•
tiptel 218 USB video phone
•
Kamera
•
Bedienungsanleitung
•
USB-Kabel
•
Installations-CD
4
Verwenden des Telefons
Verwenden des Telefons
Tastatur
Kontakte
Anrufliste
Clear
1.
Drücken, um die Skype Kontake im Ruhezustand zu öffnen. Durch nochmaliges Drücken können Sie im Skype
Tab scrollen.
2.
Im Gesprächszustand können Sie durch Drücken der Taste zwischen den gehaltenen Gesprächen wechseln.
Drücken, um die Anrufliste im Ruhezustand zu öffnen. Durch
nochmaliges Drücken können Sie im Skype Tab scrollen.
1.
Durch Drücken löschen Sie für eine Wahl eingegebene
Ziffern.
2.
Im Ruhezustand scrollen im Skype Tab.
3.
Während eines Gespräches können Sie durch Drücken
der Clear-Taste das Mikrofon stumm schalten (Mute).
Nochmaliges Drücken der Clear-Taste aktiviert das Mikrofon wieder.
5
Verwenden des Telefons
Up/ Down
1.
Scrollen in der Kontaktliste oder Anrufliste.
2.
Im Gesprächszustand einstellen der LautsprecherLautstärke.
Starten oder Stoppen der eigenen Video-Funktion
VOL+/VOL-
Einstellen der Lautsprecher-Lautstärke
Mute
1.
Während eines Gespräches können Sie durch Drücken
von MUTE das Mikrofon stumm schalten. Nochmaliges
Drücken aktiviert das Mikrofon wieder.
2.
Im Ruhezustand können Sie durch Drücken den Lautsprecher anschalten/stummschalten.
Hold
Drücken, um ein bestehendes Gespräch in Halten zu legen.
Nochmaliges Drücken holt das Gespräch zurück.
Freisprech-Taste
Ring
Drücken im Ruhezustand um den Klingelton umzuschalten
Send
Drücken um einen abgehenden Anruf zu machen
Eingabe von „+“ im Ruhezustand, sonst Eingabe von „*“
Drücken um abgehend zu Wählen
Ziffern 0..9
1.
Drücken zum Eingeben der entsprechenden Ziffern.
2.
Während eines Gespräches werden beim Drücken der
Tasten die entsprechenden DTMF-Ziffern gesendet.
6
Verwenden des Telefons
Verwenden von Skype
1.
Laden Sie die Skype-Software aus dem Internet (www.skype.com) und installieren Sie die Software auf Ihrem PC. Die Software-Version muss 1.0.0.106 oder
höher sein. Um ein Video-Gespräch zu führen muss die Version 2.0 oder höher
sein.
2.
Starten Sie die Skype-Software und melden Sie sich mit Ihren SkypeBenutzerdaten (Skype-Account) an.
Einen neuen Skype-Account können Sie wie folgt anlegen:
Nachdem die Software gestartet ist, erscheint folgendes Symbol in der Taskleiste:
Dieses Symbol zeigt an, dass Skype erfolgreich mit dem Internet verbunden ist.
Wenn das Symbol
erscheint, prüfen Sie bitte Ihre Internetverbindung.
7
Verwenden des Telefons
Verwenden des Tiptel Skype Managers
1.
Legen Sie die Installations-CD ein oder laden Sie den Tiptel Skype Manager aus
dem Internet (www.tiptel.org) und installieren Sie die Software auf Ihrem PC.
2.
Tiptel Skype Manager starten
Führen Sie einen Doppelklick auf das Symbol
folgende Fenster erscheint auf Ihrem Bildschirm.
auf dem Desktop aus. Das
Wählen Sie die erste Option „Allow this program to use Skype“ aus und klicken Sie
auf die Schaltfläche „OK“.
Anmerkung: Falls Sie eine falsche Option ausgewählt haben, können Sie diese Auswahl ändern. Details finden Sie im Kapitel FAQ, Problem 4.
Nach dem Starten des Tiptel Skype Managers erscheint das folgende Symbol in der
Taskleiste:
Dieses Symbol zeigt an, dass das Gerät und Skype erfolgreich verbunden sind.
Falls das Symbol
(grünes Telefon, grauer Hintergrund) angezeigt wird, starten
Sie bitte zuerst Skype.
8
Verwenden des Telefons
Falls das Symbol
(rotes Telefon, grauer Hintergrund) angezeigt wird, ist das Telefon nicht korrekt an den PC angeschlossen. Bitte schließen Sie das Telefon erneut
an PC an.
Installieren des Kamera Treibers
1.
Legen Sie die Installations-CD ein und klicken Sie auf „Install camera driver“.
2.
Das folgende Fenster erscheint auf Ihrem Bildschirm:
Klicken Sie auf „Next“ um den Treiber zu installieren.
Klicken Sie auf „Yes“ um fortzufahren.
9
Verwenden des Telefons
Klicken Sie auf „Finish“ um die Installation abzuschließen.
USB-Anschlüsse
1.
Verbinden Sie das USB Video Telefon mit Ihrem PC. Das LC-Display zeigt „VoIP
Phone“ an.
2.
Verbinden Sie die Kamera mit dem Anschluss VIDEO des USB Video Telefons.
10
Verwenden des Telefons
Einstellungen
Führen Sie „Tools→Options→Video“ von Skype aus. Folgendes Fenster erscheint:
1.
Wählen Sie die Option „Enable Skype Video“ aus
2.
Stellen Sie „Select webcam“ auf „VIMICRO USB PC Camera 301x“
3.
Klicken Sie auf „Test Webcam“ um zu testen, ob Sie sich selbst wie folgt dargestellt sehen können:
11
Verwenden des Telefons
4.
Klicken Sie auf „Close“, um zum vorherigen Menü zurückzukehren.
5.
Klicken Sie auf „Save“, um die Einstellungen zu speichern.
Ihre Kamera ist jetzt bereit. Sie können nun Video Gespräche mit Freunden, die ebenfalls eine PC Kamera besitzen, durchführen.
Andere Skype Benutzer anrufen
1.
Fügen Sie „bbc346“ zu Ihren Kontakten hinzu.
2.
Weisen Sie diesem Kontakt eine Kurzwahl zu, z.B. 11.
3.
Nummer eingeben und abgehend anrufen:
Wählen Sie die Ziffern „11“ am USB Video Telefon. Diese Nummer wird im Skype-Fenster angezeigt. Drücken Sie anschließend auf die Taste SEND, um diese Nummer abgehend anzurufen.
Anmerkung: Falls Sie ein Video Gespräch führen, können Sie mit der Taste
die
Videofunktion stoppen. Durch erneutes Drücken der Taste können Sie die Videofunktion wieder starten.
12
Verwenden des Telefons
Normale Telefone anrufen
Wählen Sie „00“ + „Landes-Vorwahl“ + „Telefonnummer“. Drücken Sie anschließend
auf die Taste SEND, um diese Nummer abgehend anzurufen.
Beispiel: Anruf nach Deutschland, Ratingen, TIPTEL AG:
Wählen Sie 004921024280 und drücken Sie anschließend die Taste SEND.
0049
Landes-Vorwahl
2102
Orts-Vorwahl
4280
Anschluss-Nummer
Anmerkungen:
können Sie auch „+“ anstatt 00 eingeben.
1.
Durch Drücken der Taste
Beispiel: Anruf nach Deutschland, Ratingen, TIPTEL AG:
Wählen Sie +4921024280 und drücken Sie anschließend die Taste SEND.
2.
Falls Sie diese Funktion nutzen möchten, müssen Sie vorher SkypeOut Credits
über www.skype.com kaufen.
Gespräche annehmen
Klingelt das USB Video Telefon bei einem ankommenden Anruf, können Sie das Gespräch durch Hörer-Abheben oder durch Drücken der Freisprech-Taste annehmen.
Experten-Einstellungen
1.
Klicken Sie mit der rechten Taste auf das Symbol
ced aus.
2.
Das folgende Fenster erscheint auf dem Bildschirm:
13
und wählen Sie Advan-
Verwenden des Telefons
3.
Run when Windows starts: Wenn Sie diese Funktion aktivieren, wird beim
Starten von Windows gleichzeitig der Tiptel Skype Manager gestartet.
4.
Refuse Skype call when Skype talking: Wenn Sie diese Funktion aktivieren,
wird ein zweiter ankommender Skype Anruf während eines bestehenden Gespräches abgelehnt.
5.
Display Skype Window when calling: Wenn Sie diese Funktion deaktivieren,
wird bei Drücken der Ziffern-Tasten 0..9, * und # das Skype-Fenster nicht automatisch auf dem Bildschirm erscheinen (ausgenommen eingehende oder
ausgehende Gespräche).
6.
Ring style: Es existieren 10 verschiedene Klingeltöne für eingehende Anrufe
(0..9). Zur Auswahl können Sie die Taste „#“ des Telefons im Ruhezustand drücken. Alternativ können Sie die Auswahl im Fenster „Advanced“ vornehmen.
7.
Klicken Sie auf OK um die Einstellungen zu speichern.
14
FAQ
FAQ
Problem 1
Ich höre keine Töne im Ohrhörer?
Lösung
Bitte öffnen Sie „Systemsteuerung → Sounds und Audiogeräte → Audio“ und wählen
Sie als Standardgerät für Soundaufnahme und Soundwiedergabe Ihre Soundkarte
aus:
15
FAQ
Problem 2
Ich kann keine Musik über das USB Video Telefon hören?
Lösung
Bitte öffnen Sie „Systemsteuerung → Sounds und Audiogeräte → Audio“ und wählen
Sie als Standardgerät für Soundaufnahme und Soundwiedergabe das „USB Audio
Device“ aus:
Problem 3
Die Sprache wird über die Soundkarte des PC wiedergegeben anstatt über das USB
Video Telefon, wenn ich einen Anruf mache oder empfange?
Lösung
Bitte öffnen Sie „Tools → Options → Sound Devices. Das folgende Fenster wird angezeigt:
16
FAQ
Wählen Sie für „Audio In“ und „Audio Out“ das „USB Audio Device“ aus.
Problem 4
Skype wird ausgeführt, aber das Symbol des Tiptel Skype Managers wird immer
noch als
(grünes Telefon, grauer Hintergrund) angezeigt?
Lösung
Sie haben die falsche Option ausgewählt. Wechseln Sie zu Skype und Sie „Tools
→ Options → Privacy → Manage other programs’ access to Skype“, wählen Sie die
erforderlich Option aus und klicken Sie auf die Schaltfläche „Change“, um das Fenster „Manage API Access Control“ und machen Sie eine andere Auswahl.
17
Anhang
Anhang
Gewährleistung und Service
Ihre Ansprechstelle für Leistungen aus Gewährleistungsverpflichtungen ist der Fachhändler, bei dem Sie das Gerät erworben haben. Die TIPTEL AG leistet für Material
und Herstellung des tiptel 218 USB video phone eine Gewährleistung von 2 Jahren
ab der Übergabe.
Sollten einmal Probleme auftreten oder haben Sie Fragen zur Bedienung des Gerätes, wenden Sie sich bitte an Ihren Fachhändler. Dieser ist innerhalb der Gewährleistungszeit Ihr Ansprechpartner. Die TIPTEL AG hat für den technischen Support des
Fachhandels eine spezielle Rufnummer eingerichtet, so dass dieser Sie qualifiziert
beraten kann.
18
Anhang
Stichwortverzeichnis
Kontakte...............................................5
A
L
Anrufliste ..............................................5
Lieferumfang........................................4
B
M
Benutzung des Telefons......................3
Mute .....................................................6
C
R
Clear ....................................................5
Ring......................................................6
E
S
Einstellungen .....................................11
Experten-Einstellungen......................13
Send.....................................................6
Skype ...................................................7
Systemanforderungen .........................4
F
FAQ....................................................15
Freisprechen........................................6
Funktionen ...........................................3
T
G
Tastatur ................................................5
Technische Daten Kamera ..................4
Tiptel Skype Manager..........................8
Gespräche annehmen.......................13
Gewährleistung..................................18
U
H
Up/ Down.............................................6
USB-Anschlüsse................................10
Hinweise ..............................................3
Hold .....................................................6
V
VOL+/VOL-..........................................6
K
Kamera Treiber ....................................9
19
TIPTEL AG
Halskestraße 1
D - 40880 Ratingen
Tel.:
0 18 05 – 84 78 35* *(0,12
Vanity Tel.:
0 18 05 – TIPTEL*
Fax:
0 18 05 – 84 78 49*
E-mail:
[email protected]
Internet:
www.tiptel.de
International:
E-mail:
[email protected]
Internet:
www.tiptel.com
Tiptel GmbH
Tenschertstraße 5
A - 1230 Wien
Tel.:
Fax:
E-mail:
Internet:
€ pro Minute)
01 - 616 78 71
01 - 616 78 71 - 22
[email protected]
www.tiptel.at
Tiptel AG
Bahnstrasse 46
CH - 8105 Regensdorf
Tel.:
044 - 884 01 80
Fax:
044 - 843 13 23
E-mail:
[email protected]
Internet:
www.tiptel-online.ch
Tiptel B.V.
Camerastraat 2
NL – 1322 BC Almere
Telefoon:
0900 – BELTIPTEL of
0900 – 2358478 (niet gratis)
Fax:
036 – 53 678 81
E-mail:
[email protected]
Internet:
www.tiptel.nl
Tiptel NV
Leuvensesteenweg 510 bus 4
B – 1930 Zaventem
Telefoon:
0903 99 333 (1,12 Euro / min.)
Fax:
02 714 93 34
E-mail:
[email protected]
Internet:
www.tiptel.be
Tiptel sarl
23, avenue René Duguay-Trouin
F – 78960 Voisins-Le-Bretonneux
Tél. :
01 / 39 44 63 30
Fax :
01 / 30 57 00 29
e-mail :
[email protected]
Internet :
www.tiptel.fr
(D) 07/2006
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
