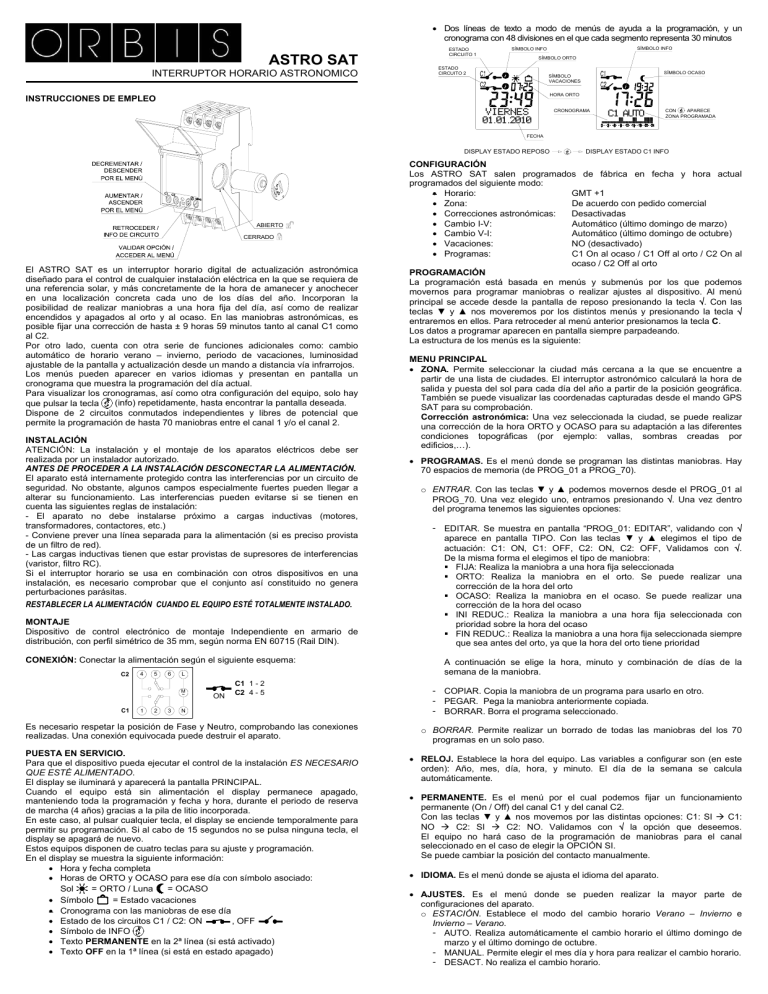

ASTRO SAT

ASTRO SAT
• Dos líneas de texto a modo de menús de ayuda a la programación, y un
cronograma con 48 divisiones en el que cada segmento representa 30 minutos
ASTRO SAT
INTERRUPTOR HORARIO ASTRONOMICO
ESTADO
CIRCUITO 1
SÍMBOLO INFO
SÍMBOLO INFO
SÍMBOLO ORTO
ESTADO
CIRCUITO 2
SÍMBOLO OCASO
SÍMBOLO
VACACIONES
HORA ORTO
INSTRUCCIONES DE EMPLEO
VIERNES
CRONOGRAMA
CON
APARECE
ZONA PROGRAMADA
FECHA
DISPLAY ESTADO REPOSO
ABIERTO
CERRADO
El ASTRO SAT es un interruptor horario digital de actualización astronómica
diseñado para el control de cualquier instalación eléctrica en la que se requiera de
una referencia solar, y más concretamente de la hora de amanecer y anochecer
en una localización concreta cada uno de los días del año. Incorporan la
posibilidad de realizar maniobras a una hora fija del día, así como de realizar
encendidos y apagados al orto y al ocaso. En las maniobras astronómicas, es
posible fijar una corrección de hasta ± 9 horas 59 minutos tanto al canal C1 como
al C2.
Por otro lado, cuenta con otra serie de funciones adicionales como: cambio
automático de horario verano – invierno, periodo de vacaciones, luminosidad
ajustable de la pantalla y actualización desde un mando a distancia vía infrarrojos.
Los menús pueden aparecer en varios idiomas y presentan en pantalla un
cronograma que muestra la programación del día actual.
Para visualizar los cronogramas, así como otra configuración del equipo, solo hay
(info) repetidamente, hasta encontrar la pantalla deseada.
que pulsar la tecla
Dispone de 2 circuitos conmutados independientes y libres de potencial que
permite la programación de hasta 70 maniobras entre el canal 1 y/o el canal 2.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTAR LA ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos especialmente fuertes pueden llegar a
alterar su funcionamiento. Las interferencias pueden evitarse si se tienen en
cuenta las siguientes reglas de instalación:
- El aparato no debe instalarse próximo a cargas inductivas (motores,
transformadores, contactores, etc.)
- Conviene prever una línea separada para la alimentación (si es preciso provista
de un filtro de red).
- Las cargas inductivas tienen que estar provistas de supresores de interferencias
(varistor, filtro RC).
Si el interruptor horario se usa en combinación con otros dispositivos en una
instalación, es necesario comprobar que el conjunto así constituido no genera
perturbaciones parásitas.
RESTABLECER LA ALIMENTACIÓN CUANDO EL EQUIPO ESTÉ TOTALMENTE INSTALADO.
MONTAJE
Dispositivo de control electrónico de montaje Independiente en armario de
distribución, con perfil simétrico de 35 mm, según norma EN 60715 (Rail DIN).
CONEXIÓN: Conectar la alimentación según el siguiente esquema:
C2
4
5
6
L
M
~
C1
1
2
3
ON
C1 1 - 2
C2 4 - 5
N
Es necesario respetar la posición de Fase y Neutro, comprobando las conexiones
realizadas. Una conexión equivocada puede destruir el aparato.
PUESTA EN SERVICIO.
Para que el dispositivo pueda ejecutar el control de la instalación ES NECESARIO
QUE ESTÉ ALIMENTADO.
El display se iluminará y aparecerá la pantalla PRINCIPAL.
Cuando el equipo está sin alimentación el display permanece apagado,
manteniendo toda la programación y fecha y hora, durante el periodo de reserva
de marcha (4 años) gracias a la pila de litio incorporada.
En este caso, al pulsar cualquier tecla, el display se enciende temporalmente para
permitir su programación. Si al cabo de 15 segundos no se pulsa ninguna tecla, el
display se apagará de nuevo.
Estos equipos disponen de cuatro teclas para su ajuste y programación.
En el display se muestra la siguiente información:
• Hora y fecha completa
• Horas de ORTO y OCASO para ese día con símbolo asociado:
Sol
= ORTO / Luna
= OCASO
• Símbolo
= Estado vacaciones
• Cronograma con las maniobras de ese día
• Estado de los circuitos C1 / C2: ON
, OFF
• Símbolo de INFO
• Texto PERMANENTE en la 2ª línea (si está activado)
• Texto OFF en la 1ª línea (si está en estado apagado)
DISPLAY ESTADO C1 INFO
CONFIGURACIÓN
Los ASTRO SAT salen programados de fábrica en fecha y hora actual
programados del siguiente modo:
• Horario:
GMT +1
• Zona:
De acuerdo con pedido comercial
• Correcciones astronómicas:
Desactivadas
• Cambio I-V:
Automático (último domingo de marzo)
• Cambio V-I:
Automático (último domingo de octubre)
• Vacaciones:
NO (desactivado)
• Programas:
C1 On al ocaso / C1 Off al orto / C2 On al
ocaso / C2 Off al orto
PROGRAMACIÓN
La programación está basada en menús y submenús por los que podemos
movernos para programar maniobras o realizar ajustes al dispositivo. Al menú
principal se accede desde la pantalla de reposo presionando la tecla √. Con las
teclas ▼ y ▲ nos moveremos por los distintos menús y presionando la tecla √
entraremos en ellos. Para retroceder al menú anterior presionamos la tecla C.
Los datos a programar aparecen en pantalla siempre parpadeando.
La estructura de los menús es la siguiente:
MENU PRINCIPAL
• ZONA. Permite seleccionar la ciudad más cercana a la que se encuentre a
partir de una lista de ciudades. El interruptor astronómico calculará la hora de
salida y puesta del sol para cada día del año a partir de la posición geográfica.
También se puede visualizar las coordenadas capturadas desde el mando GPS
SAT para su comprobación.
Corrección astronómica: Una vez seleccionada la ciudad, se puede realizar
una corrección de la hora ORTO y OCASO para su adaptación a las diferentes
condiciones topográficas (por ejemplo: vallas, sombras creadas por
edificios,…).
• PROGRAMAS. Es el menú donde se programan las distintas maniobras. Hay
70 espacios de memoria (de PROG_01 a PROG_70).
o ENTRAR. Con las teclas ▼ y ▲ podemos movernos desde el PROG_01 al
PROG_70. Una vez elegido uno, entramos presionando √. Una vez dentro
del programa tenemos las siguientes opciones:
- EDITAR. Se muestra en pantalla “PROG_01: EDITAR”, validando con √
aparece en pantalla TIPO. Con las teclas ▼ y ▲ elegimos el tipo de
actuación: C1: ON, C1: OFF, C2: ON, C2: OFF, Validamos con √.
De la misma forma el elegimos el tipo de maniobra:
ƒ FIJA: Realiza la maniobra a una hora fija seleccionada
ƒ ORTO: Realiza la maniobra en el orto. Se puede realizar una
corrección de la hora del orto
ƒ OCASO: Realiza la maniobra en el ocaso. Se puede realizar una
corrección de la hora del ocaso
ƒ INI REDUC.: Realiza la maniobra a una hora fija seleccionada con
prioridad sobre la hora del ocaso
ƒ FIN REDUC.: Realiza la maniobra a una hora fija seleccionada siempre
que sea antes del orto, ya que la hora del orto tiene prioridad
A continuación se elige la hora, minuto y combinación de días de la
semana de la maniobra.
- COPIAR. Copia la maniobra de un programa para usarlo en otro.
- PEGAR. Pega la maniobra anteriormente copiada.
- BORRAR. Borra el programa seleccionado.
o BORRAR. Permite realizar un borrado de todas las maniobras del los 70
programas en un solo paso.
• RELOJ. Establece la hora del equipo. Las variables a configurar son (en este
orden): Año, mes, día, hora, y minuto. El día de la semana se calcula
automáticamente.
• PERMANENTE. Es el menú por el cual podemos fijar un funcionamiento
permanente (On / Off) del canal C1 y del canal C2.
Con las teclas ▼ y ▲ nos movemos por las distintas opciones: C1: SI Æ C1:
NO Æ C2: SI Æ C2: NO. Validamos con √ la opción que deseemos.
El equipo no hará caso de la programación de maniobras para el canal
seleccionado en el caso de elegir la OPCIÓN SI.
Se puede cambiar la posición del contacto manualmente.
• IDIOMA. Es el menú donde se ajusta el idioma del aparato.
• AJUSTES. Es el menú donde se pueden realizar la mayor parte de
configuraciones del aparato.
o ESTACIÓN. Establece el modo del cambio horario Verano – Invierno e
Invierno – Verano.
- AUTO. Realiza automáticamente el cambio horario el último domingo de
marzo y el último domingo de octubre.
- MANUAL. Permite elegir el mes día y hora para realizar el cambio horario.
- DESACT. No realiza el cambio horario.
o VACACIONES. Es empleado en para escoger un periodo de tiempo
(días/meses) en el que el dispositivo permanecerá apagado. El periodo de
tiempo empezará a contar a partir de las 00:00:00 horas del día programado
de inicio hasta las 23:59:59 del día de finalización. Este periodo se repetirá
año tras año.
- DESACT. No realiza periodo de vacaciones.
- EDITAR. Configura el día de inicio y finalización del periodo de
vacaciones.
o TECLADO. Menú para la activación o desactivación del bloqueo del teclado
para impedir el acceso no deseado a la configuración del aparato.
- BLOQ: NO. Bloqueo del teclado desactivado.
- BLOQ: SI. Bloqueo del teclado activado. Esta protección se activará 10
segundos después de que salgamos de los ajustes y volvamos al display
en estado de reposo. A partir de este momento si se pulsa el teclado
aparecerá en pantalla el mensaje “TECLADO BLOQUEADO”. Para
desbloquear el teclado tendremos que presionar la siguiente secuencia de
teclas: C ▼ ▲ C √ √. Si pulsamos mal la secuencia aparecerá en
pantalla el mensaje: “ERROR TECLADO” durante unos pocos segundos.
Si por el contrario introducimos bien la secuencia, aparecerá el display del
dispositivo en estado de reposo y quedará desprotegido durante 10
segundos. Durante este tiempo podremos acceder al menú de
configuración del aparato presionando √.
o CONTADOR. Menú en el que se indica el tiempo de encendido de cada
circuito (en horas).
- BORRAR C1. Pone el contador de horas del canal 1 a cero.
- BORRAR C2. Pone el contador de horas del canal 2 a cero.
o INFRARROJO. Para volcado de datos mediante mando a distancia. (Ver
apartado VOLCADO DE DATOS MEDIANTE MANDO A DISTANCIA)
o CONTRASTE. Menú en el que podemos seleccionar el contraste del display.
- MINIMO, BAJO, MEDIO, ALTO, ó MAXIMO.
Al pulsar una tecla, el contraste pasa temporalmente a nivel máximo durante
3 segundos. Si al cabo de ese tiempo no se ha pulsado ninguna tecla, el
nivel de contraste se ajustará de nuevo al que estuviera seleccionado.
Durante la programación el display siempre está en nivel máximo.
o VERSIÓN. Menú en el que se indica la versión de software del aparato.
Si se programan maniobras coincidentes en el tiempo hay que tener en cuenta
que unas son prioritarias sobre otras. El orden de prioridad es el siguiente:
MODO APAGADO Æ MODO PERMANENTE Æ MANUAL Æ PROG_01 Æ
PROG_02 Æ …. Æ PROG_70
ACCIONAMIENTO MANUAL
Se pueden activar o desactivar temporalmente el estado de los circuitos desde el
modo NORMAL, pulsando la tecla ▼ C1 y ▲ C2. El símbolo
aparecerá en
pantalla hasta que se realice una maniobra automática programada.
Para verificar el estado de un canal, se pulsará la tecla
(INFO) hasta que
aparezca la información deseada.
RESET
Pulsar las cuatro teclas simultáneamente hasta que aparezca en el display la
versión de software, se borra toda la programación existente y se entra en el modo
de funcionamiento normal. Para ejecutar el RESET el equipo debe de estar
alimentado.
CAMBIO DE PILA
El equipo dispone de una reserva de marcha de 4 años, mediante pila de litio
sustituible. La sustitución de la pila se realiza extrayendo el botón giratorio situado
en el lateral derecho del equipo. Cuando la pila está agotada y el dispositivo no
está alimentado aparece en pantalla CAMBIAR BATERIA.
NOTA: Al cambiar la pila no se pierde la programación del equipo, pero sí se
pierde la hora actual y por tanto, deberemos volver a realizar la PUESTA EN
HORA mediante el menú RELOJ.
Para abrir la tapa de la pila, girarla mediante una moneda u objeto plano que
quepa en su ranura en el sentido contrario a las agujas de un reloj (marcado con
una flecha), hasta hacer coincidir el índice de la tapa con el de posición abierto en
el aparato. Una vez sustituida la pila, insertar la tapa colocándola de manera que
coincida el índice de la tapa con el de posición abierto en el aparato y después
girar en el sentido de las agujas de un reloj hasta que el índice de la tapa coincida
con el índice de cerrado del aparato.
PARA LA SUSTITUCIÓN DE LA PILA DESCONECTAR LA ALIMENTACIÓN
ƒ Localización. Permite volcar en varios ASTRO SAT su localización mediante:
- Las coordenadas capturadas por el mando GPS SAT.
- La selección de la ciudad más cercana a la que se encuentre a partir
de una lista de ciudades.
Siempre que volquemos una configuración a un ASTRO SAT, se volcará la fecha y
hora que tenga programada el mando.
Una vez volcada la configuración en un ASTRO SAT este dejará su contador de
horas a cero.
El acceso al control remoto vía infrarrojos puede ser de tres formas diferentes:
1) El ASTRO SAT en modo normal detecta la comunicación infrarroja de un
mando situado enfrente. En ese instante aparecerá el texto “INFRARROJOS
PULSE MENU”. Pulsando MENU aparecerá el texto “INFRARROJO
ESPERANDO” y en ese momento se podrá empezar la comunicación desde el
mando.
2) En modo normal, pulsando más de 3 segundos la tecla MENU, aparecerá el
texto “INFRARROJO ESPERANDO” y en ese momento se podrá empezar la
comunicación desde el mando.
3) Desde modo normal, pulsando MENU entramos en la selección de menú. Con
las teclas ▼ y ▲ seleccionamos el MENU AJUSTES y entramos en él pulsando
la tecla MENU. Con las teclas ▼ y ▲ seleccionamos AJUSTES INFRARROJO
y entramos pulsando MENU. Dentro de este menú aparecerá el texto
“INFRARROJO ESPERANDO” y en ese momento se podrá empezar la
comunicación desde el mando.
CARACTERÍSTICAS TÉCNICAS
Tensión nominal
Según indicación en el aparato
Tolerancia
± 10%
Poder de ruptura:
µ 2x16 (10) A / 250 V~
Cargas máximas recomendadas (N.A):
Lámparas Incandescentes
3000 W
Lámparas Fluorescentes
1200 VA
Lámparas Halógenas baja tensión
2000 VA
Lámparas Halógenas (230 VAC)
3000 W
Lámparas de bajo consumo (CFL)
600 VA
Lámparas de bajo consumo (Downlights)
400 VA
Lámparas LEDs
Consumo propio
Contacto
Visualizador
Precisión de marcha
Variación de la precisión con la Tª
Reserva de marcha
Tipo de acción
Clase y estructura del software
Espacios de memoria
Nº de canales
Tipos de maniobra
Ajuste astronómico
Precisión de la maniobra
Tª de funcionamiento
Tª de transporte y almacenamiento
Situación de contaminación
Grado de protección
Clase de protección
Tensión transitoria de impulso
Temperatura para el ensayo de la bola
Tapa de acceso al teclado
Conexión
Pila
Dimensión de la envolvente
600 VA
Máximo 4,5 VA Inductivos (1,8 W)
AgSnO2 conmutado.
De cristal líquido retroiluminado
± 1 s / día a 23 ºC
± 0,15 s / ºC / 24 h
4 años (sin conexión a red)
1S, 1T, 1U
Clase A
70
2
ORTO, OCASO, HORA FIJA: ON/OFF
Diario
± 1 segundo
-10 ºC a +45 ºC
-20 ºC a +60 ºC
2
IP 20 según EN60529
II en montaje correcto
2,5 kV
+ 83 ºC para 21.2.5
Precintable
Mediante borne de agujero para
conductores de sección máxima 4 mm²
½ AA – 3,6 V – 1000 mAh – Li/SOCi2
2 módulos DIN (35 mm)
ATENCIÓN:
Este interruptor horario incorpora una pila cuyo contenido puede ser nocivo para el
medio ambiente. No se deshaga del producto sin tomar la precaución de
desmontar la pila y depositarla en un contenedor adecuado para su reciclaje, o
bien remitir el producto al fabricante.
DIMENSIONES
65
35
60
88
VOLCADO MEDIANTE MANDO A DISTANCIA
Para programar el ASTRO SAT desde un mando a distancia (mediante infrarrojos)
siempre debe estar alimentado.
Los mandos a distancia DATA y GPS SAT son válidos para el ASTRO SAT.
Desde estos mandos a distancia es posible copiar la configuración y programación
de un equipo para después volcarla en otros y así ahorrarnos tener que programar
varios ASTRO SAT con la misma configuración.
Los ajustes del ASTRO SAT que son capturados por el mando para poder
volcarlos en otros son: Cambio horario I-V / V-I, Zona seleccionada en el equipo,
Nivel backlight, Idioma, Programas, Vacaciones y Bloqueo teclado.
En el caso de que el mando a distancia del que disponemos sea un GPS SAT nos
permite capturar las coordenadas GPS junto con la hora GMT, ya que dispone de
un localizador integrado.
Tanto en el mando GPS SAT como en el DATA se puede ajustar la fecha y la hora
manualmente. En el GPS SAT prevalecerá la última hora fijada.
Desde los mandos tenemos la opción de poder volcar en otros ASTRO SAT:
ƒ Equipos. Ajustes que hemos capturado en el ASTRO SAT que configuramos
inicialmente.
03/06.2012
A016.26.55612
ORBIS TECNOLOGÍA ELÉCTRICA S.A.
Lérida, 61
E-28020 MADRID
Tel.: + 34 91 567 22 77
Fax + 34 91 571 40 06
E-mail: [email protected]
http://www.orbis.es
ASTRO SAT
ASTRONOMIC TIME SWITCH
INSTRUCTIONS FOR USE
•
•
•
•
•
Status of the C1 / C2 circuits: ON
, OFF
INFO symbol
PERMANENT text on 2nd line (if enabled)
Text OFF on the 1st line (if in OFF status)
Two lines of text in programming help menu style and a chronogram with
48 divisions in which each segment represents thirty minutes
CIRCUIT 1
STATUS
INFO SYMBOL
INFO SYMBOL
SUNRISE SYMBOL
CIRCUIT 2
STATUS
SUNSET SYMBOL
HOLIDAY
SYMBOL
SUNRISE HOUR
VIERNES
CHRONOGRAM
WITH
THE PROGRAMMED
ZONE APPEARS
DATE
STANDBY STATUS DISPLAY
OPEN
CLOSE
ASTRO SAT is a digital time switch with astronomical update that is designed for
controlling any electrical installation that requires a solar reference, specifically the
times of dawn (sunrise) and dusk (sunset) at a given location throughout each day
of the year. It includes the option to perform operations at a specific time of the day
as well as carrying out switching on and off at sunrise and sunset. During
astronomic operations, it is possible to set a correction of up to ± 9 hours 59
minutes for Channel C1 and C2.
Moreover, it includes another series of additional functions such as: automatic
summer-winter time change, holiday (day/month) period, adjustable screen
brightness and updating from an infrared remote control.
Function menus can appear in several languages and they display a chronogram
on screen that shows the programming for the current day.
To view the chronogram, as well as other device configurations, it is only necessary
key (info) until the desired display is obtained.
to repeatedly press the
It has two independent switched voltage-free circuits that allow the programming of
up to 70 operations between Channel 1 or Channel 2.
INSTALLATION
WARNING: installation and mounting of electric apparatus shall be carried out by
an authorised installer.
ALL POWER MUST BE REMOVED BEFORE PROCEEDING WITH THE INSTALLATION.
The unit is internally protected from interference by a safety circuit. However,
certain particularly strong fields can alter its operation. Interference can be avoided
if the following installation rules are followed:
- The unit should not be installed next to inductive loads (motors, transformers and
contactors etc.)
- It is recommended to provide a separate line for the supply (if necessary,
equipped with a mains filter).
- Inductive loads must be fitted with interference suppressors (varistor, RC filter).
If the time switch is used in combination with other units at an installation, it is
necessary to check that the assembly so formed does not generate parasitic
interference.
THE POWER SHALL ONLY BE RESTORED WHEN THE EQUIPMENT IS COMPLETELY
INSTALLED.
MOUNTING
Electronic control device for independent installation in distribution cabinet fitted
with symmetrical 35 mm profile in accordance with the standard EN 60715 (DIN
Rail EN 60715 (Rail DIN).
CONNECTION: Connect the mains supply according to the following schematic:
C2
4
5
6
L
M
~
C1
1
2
3
ON
C1 1 - 2
C2 4 - 5
N
The Line and Neutral position must be respected, checking the connections made.
A wrong connection can destroy the unit.
PUTTING INTO SERVICE
For the device to be able to execute control over the installation, IT MUST BE
POWERED UP.
The display will light up and the MAIN screen will appear.
When the equipment is switched off, the screen will also go off, but the date, time
and all programming will be maintained during the four-year lifetime of the
incorporated lithium battery.
In this case, if any key is pressed, the display will temporarily switch on to allow
programming. If no keys are pressed during fifteen seconds, the display will be
switched off again.
The unit includes four keys for adjustment and programming.
The following information is shown on the screen:
• Full date and time
• Times of SUNRISE and SUNSET for this day with associated symbol:
Sun
= SUNRISE / Moon
= SUNSET
= HOLIDAY STATUS
•
• Chronogram with the operations for this day
C1 (INFO) STATUS DISPLAY
CONFIGURATION
The ASTRO SAT unit is pre-programmed at the factory in the following manner:
• Tome zone:
GMT +1
• Zone:
According with commercial order
• Astronomic corrections:
Deactivated
• W-S change
Automatic (last Sunday in March)
• S-W change
Automatic (last Sunday in October)
• Holidays:
NO (deactivated)
• Programs:
C1 On at sunset / C1 Off at sunrise / C2
On at sunset / C2 Off at sunrise
PROGRAMMING
Programming is based on menus and submenus that are moved through move to
program operations or make adjustments to the unit. Access to the main menu
from the idle screen is by pressing the √ key. The ▼ and ▲ keys are employed to
step through the various menus, which can be entered by pressing the √ key. To
go back to the previous menu, press C.
The data to be entered always appear flashing on the screen.
The structure of the menus is as follows:
MAIN MENU
• ZONE. This allows the selection of the city closest to the current location from
list of cities. The astronomic switch will calculate sunrise and sunset for each
day of the year based on the current geographic location. Also, GPS
coordinates downloaded from the remote controller can be checked.
Astronomic correction: When the city is selected, SUNRISE and SUNSET
times can be corrected for adaptation to the various topographic conditions (for
example: fencing and shadows of nearby buildings etc).
• PROGRAMS. This menu is used to program the various operations. There are
70 memory locations (PROG_01 to PROG_70).
o ENTER. The ▼ and ▲ keys are used to change from PROG_01 to
PROG_70. When one is selected, it is entered by pressing √. Once inside the
program, the following options are available:
- EDIT. “PROG_01: EDIT” is displayed and when accepted by pressing √
“TYPE” appears on the screen. The ▼ and ▲ keys are used to select the
type of operation: C1: ON, C1: OFF, C2: ON, C2: OFF, This is accepted
with √. The type of operation is similarly selected:
ƒ FIXED: The operation is performed at a preset time
ƒ SUNRISE: The operation is performed at sunrise. A correction can be
applied to sunrise time
ƒ SUNSET: The operation is performed at sunset. A correction can be
applied to sunset time
ƒ INIT SAVING: The operation is performed at a preset time that has
priority over sunset programs
ƒ END SAVING: The operation is performed at a preset time. It is
prioritized by sunrise programs
This is followed by selecting the hour, minute and combination of days of
the week for the operation.
- COPY. Copies the operation in a program to use it in another.
- PASTE. Pastes the previously copied operation.
- DELETE. Deletes the selected program.
o ERASE. This will erase all operations for the 70 programs in a single step.
• CLOCK. This sets the equipment time. The following variables are programmed
(in this order): year, month, day, hour, and minute. The day of the week is
calculated automatically.
• PERMANENT. This menu is used to set permanent operation (On / Off) of
channels C1 and C2.
The ▼ and ▲ keys are used to move through the various options: C1: SI Æ C1:
NO Æ C2: YES Æ C2: NO. The desired option is accepted with √. The
equipment will ignore the operations programming for the selected channel if
OPTION YES is selected.
The contact position can be manually changed.
• LANGUAGE. This menu is used to change the current language for the unit.
• SETTINGS. Most of the unit configuration is carried out with this menu.
o SEASON. This establishes the Summer/Winter and Winter/Summer time
changes.
o HOLIDAYS. This is employed to choose a date period (day/month) on which
the unit will be deactivated (switched off). This period will repeated year by
year and begin to count from the 00:00:00 hours of the start day until the
23:59:59 hours of the end day.
- DEACT. No holiday adjustment.
- EDIT. Configure the start day and the end day of the holiday lapse.
o KEYBOARD. Menu to activate or deactivate the keyboard blocking protection
to prevent unwanted access.
- BLOCK: NO. Protection is disabled.
- BLOCK: YES. Protection is enabled. This protection is automatically
activated 10 seconds after entering back into MAIN screen mode. If
keyboard is pressed, message KEYBOARD BLOCKED is displayed. At
this point, in order to grant access and clears the protection, next
keyboard sequence must be pressed: C ▼ ▲ C √ √.
If a wrong sequence is pressed, message KEYBOARD ERROR will be
displayed during several seconds. If correct sequence is pressed,
NORMAL mode will be displayed and the device will be unprotected for 10
seconds. During this lapse, access to MENU functions is granted by
pressing √.
o COUNTER. Menu indicating the ON-time in hours for each circuit.
- DELETE C1. Resets channel 1 counter
- DELETE C2. Resets channel 2 counter
o INFRARED. For downloading data via the remote control. (See the section
DATA-DOWNLOADING WITH THE REMOTE CONTROL)
o CONTRAST. The menu that is used to set display contrast.
- MINIMUM, LOW, MEDIUM, HIGH, or MAXIMUM.
When a key is pressed, contrast will change to maximum contrast for three
seconds. If, at the end of this time, no key has been pressed, the contrast
level will return to its previous level.
The display is always at maximum level during programming.
o VERSION. This indicates the installed software version.
If operations are programmed that coincide in time, it must be taken into account
that some take priority over others. The priority order is as follows:
OFF MODE Æ PERMANENT MODE Æ MANUAL Æ PROG_01 Æ PROG_02 Æ
…. Æ PROG_70
MANUAL OPERATION
The status of the circuits may be temporarily activated or deactivated when in
NORMAL mode by pressing the▼ C1 and ▲ C2 keys. The symbol
will appear
on the screen until a programmed automatic operation takes place.
To verify channel status, the
key (INFO) should be pressed until the desired
information appears.
RESET
Pressing the four keys at the same time until RESTRING appears on the display
will delete all existing programming and the LANGUAGE MENU operating mode
will be entered. The unit must be switched on in order to execute RESET.
BATTERY REPLACEMENT
The unit has an operational 4-year backup using a replaceable lithium battery.
Replacement of the battery is carried out by withdrawing the rotating button located
on the right side of the unit. When the battery is exhausted and the device is not
powered up “REPLACE BATTERY” is shown on the screen.
NOTE: When changing the battery the unit programming is not lost, however the
current time is lost. So we have to carry out the TIME SETTING again by means of
the CLOCK menu.
The battery cover is opened by rotating it counter-clockwise (marked by an arrow)
with a coin or other flat object inserted into its slot, until the cover index coincides
with the open position on the unit. After replacing the battery, the cover is inserted
by placing it in the same position with the cover index coinciding with the open
position on the unit and then turning it clockwise until the cover index coincides
with the closed position on the unit.
SWITCH THE UNIT OFF WHEN REPLACING THE BATTERY
DATA-DOWNLOADING WITH THE REMOTE CONTROL
Whenever the ASTRO SAT is SWITCHED ON, it can be programmed using an
infrared remote control. The DATA and GPS SAT remote controls are suitable for
the ASTRO SAT.
These remote controls can be used to upload and download the complete
equipment configuration, including: entire calendar, brightness, zone (country, city,
latitude, longitude or GPS coordinates and programming. In the case of GPS
coordinates, these can only be downloaded if the remote control is fitted with an
integrated GPS SAT locator.
The equipment configuration can be read from the remote control. This
configuration consists of the following:
- Dates and times for Summer/Winter time changes.
- Currently selected zone (country and city), together with astronomic
corrections.
- Currently selected backlight intensity.
- Language.
- Programs.
- Keyboard blocking selection.
- Holidays (start and end dates).
This control can also be used to download the entire configuration or only the
current zone, date and time.
If the control is the GPS SAT model, a zone can be configured in function of the
GPS coordinates captured using the control.
Infrared remote control access can be achieved in three different ways:
1) In normal mode, the ASTRO SAT detects infrared communication from a control
positioned in front and pressing MENU will cause the text “INFRARED PRESS
MENU” to appear on the screen. Communications with the remote control can
now take place.
2) In normal mode, pressing the MENU key for more than three seconds will
display the text “INFRARED WAITING. Pressing MENU will provide access to
this function.
3) Pressing MENU in normal mode will enter menu selection. The ▼ and ▲ keys
are used to select MENU SETTINGS and MENU is pressed again to enter this
option. The ▼ and ▲ keys are used to select INFRARED option and this is
entered by pressing MENU. Entering this menu will display “INFRARED
WAITING” and communications are now available with the remote control.
TECHNICAL SPECIFICATIONS
Voltage rating
As indicated on the equipment
Tolerance
± 10%
Breaking power:
µ 2x16 (10) A / 250 Vac
Recommended maximum loads (N.O):
Incandescent lamps
3000 W
Fluorescent lamps
1200 VA
Low-voltage halogen lamps
2000 VA
Halogen lamps (230 Vac)
3000 W
Low-consumption lamps (CFL)
600 VA
Low-consumption lamps (Downlights)
400 VA
LED lamps
600 VA
Self consumption
Contact
Display
Operational precision
Precision variation with temperature
Standby power
Operation type
Software class and structure
Memory locations
Number of channels
Operating types
Astronomic adjustments
Operating accuracy
Operating temperature
Transport and storage temperature
Contamination situation
Protection degree
Protection class
Transient pulse voltage
Ball test temperature
Keypad accesses cover
Connection
Battery
Casing dimensions
Maximum 4.5 VA Inductive (1.8 W)
AgSnO2 switched
Backlit liquid crystal
± 1 s / day at 23 ºC
± 0.15 s / ºC / 24 h
4 years (without mains supply connection)
1S, 1T, 1U
Class A
70
2
SUNRISE, SUNSET, FIXED TIME: ON/OFF
daily
± 1 second
-10 ºC to +45 ºC
-20 ºC a +60 ºC
2
IP 20 according to EN60529
II according for correct installation
2.5 kV
+ 83 ºC for 21.2.5
Sealable
By hole terminals for wires of maximum 4
mm2 section
½ AA – 3,6 V – 1000 mAh – Li/SOCi2
2 DIN modules (35 mm)
OUTSIDE DIMENSIONS
65
35
60
88
- AUTO. Automatically performs the time changes on the last Sundays in
March and October.
- MANUAL. For selecting the month, day and time for Summer/Winter time
changes time.
- DEACT. No time change.
WARNING:
This time switch incorporates a battery, the contents of which may be hazardous to
the environment. The unit must not be discarded without taking the precaution to
remove the battery and deposit it in a suitable container for recycling or returning it
to the manufacturer.
03/06.2012
A016.26.55612
ORBIS TECNOLOGÍA ELÉCTRICA S.A.
Lérida, 61
E-28020 MADRID
Tel.: + 34 91 567 22 77
Fax + 34 91 571 40 06
E-mail: [email protected]
http://www.orbis.es
ASTRO-ZEITSCHALTUHR
ASTRO SAT
BEDIENUNGSANLEITUNG
INBETRIEBNAHME. PROGRAMMIERUNG.
Das ASTRO SAT hat eine LCD-Anzeige sowie 4 Tasten zur Einstellung und
Programmierung. Im Display wird folgende Information angezeigt:
• Wochentag
• Uhrzeit und vollständiges Datum in der ersten Textzeile im Normalbetrieb.
• Uhrzeit für SONNENAUF- und UNTERGANG mit dem dazugehörigen
Symbol für den aktuellen Tag:
Sonne
= SONNENAUFGANG
Mond
= SONNENUNTERGANG
• Symbol
= Abwesenheitsmodus
• Chronogramm mit den noch an diesem Tag programmierten
durchzuführenden Schaltvorgängen.
• Schaltzustand C1 / C2
• Schaltsymbol (wenn aktiviert)
• Text für DAUERFUNKTIONEN in der zweiten Zeile (wenn aktiviert).
• Text OFF in der ersten Zeile (im ausgeschalteten Zustand).
• LOG-Technologie: 2 menügeführte Textzeilen als Programmierhilfe.
INFO SYMBOL
ZUSTAND
KANAL 1
INFO SYMBOL
SONNENAUFGANGS
SYMBOL
ZUSTAND
KANAL 2
ABWESENHEITS
SYMBOL
SONNENUNTERGANGS
SYMBOL
SONNENAUFGANGSZEIT
OFFEN
GESCHLOSSEN
CHRONOGRAMM
MIT
WIRD DER
PROGRAMMBEREICH
ANGEZEIGT
DATUM
Das ASTRO SAT ist eine digitale Astro-Zeitschaltuhr für die Kontrolle jeglicher Art
elektrischer Schaltung, die für jeden Tag des Jahres in Abhängigkeit des
Sonnenstands, oder genauer des Zeitpunkts für den Tagesanbruch und das
Dunkelwerden an einem bestimmten Standort Schaltvorgänge durchführen muss.
Das Gerät ermöglicht die Ausführung von Schaltvorgängen zu einer bestimmten
Uhrzeit sowie das Ein- und Ausschalten bei Sonnenauf- und untergang. Bei dieser
Art von Astro-Schaltvorgängen kann man eine Korrektur von bis zu ± 9 Stunden
und 59 Minuten einstellen. Sämtliche Einstellungen können sowohl am Kanal C1
als auch am Kanal C2 vorgenommen werden.
Das Gerät verfügt zudem über zusätzliche Funktionen wie automatischer Wechsel
von Sommer- auf Winterzeit, Abwesenheitsmodus von 1 bis 99 Tagen, DisplayHelligkeitsregulierung und Aktualisierung mittels Infrarot-Fernbedienung. Von
dieser Fernbedienung aus kann man sämtliche Geräteeinstellungen vornehmen,
wie z. B. vollständiger Kalender, Helligkeitsregulierung, Standort (Land, Stadt,
Breite, Länge oder die GPS-Koordinaten). Die GPS-Koordinaten können jedoch
nur dann eingegeben werden, wenn die Fernbedienung über ein integriertes
Ortungsgerät verfügt.
Die Menüführung ist mehrsprachig und zeigt im Display ein Chronogramm mit der
aktuellen Tagesprogrammierung an.
Das Chronogramm ist in insgesamt 48 Abschnitten unterteilt, wobei jeder Abschnitt
30 Minuten darstellt.
Das ASTRO SAT verfügt über 2 unabhängige und potentialfreie Schaltkreise, die
die Programmierung der Schaltvorgänge an den beiden Kanälen 1 und 2 erlauben.
Um das Chronogramm sowie die anderen Einstellungen anzuzeigen muss man nur
die Taste L (Info) mehrmals drücken, bis die gewünschte Anzeige erscheint.
Mit ihrer geringen Breite von nur 2 Teilungseinheiten ist die Zeitschaltuhr ideal für
den Einbau in Schaltschränken, in denen nur wenig Platz zur Verfügung steht.
INSTALLATION
ACHTUNG: Der Einbau und die Montage elektrischer Geräte muss grundsätzlich
von einem zugelassenen Elektroinstallateur durchgeführt werden.
VOR DEM EINBAU BITTE DIE SPANNUNGSZUFUHR ABSCHALTEN!
Das Gerät ist durch einen internen Schutzstromkreis gegen Störsignale geschützt.
Dennoch gibt es elektrisch starke Felder, die seine Funktion beeinträchtigen
können. Diese Interferenzen können jedoch unter Beachtung der nachfolgend
aufgeführten Einbauhinweise vermieden werden:
• Das Gerät nicht in der Nähe induktiver Lasten montieren (wie z. B. Motoren,
Trafos, Schaltschützen, usw.).
• Für die Versorgung ist es ratsam, ein separates Kabel zu verwenden (ggf.
mit einem Netzfilter).
• Die induktiven Lasten müssen mit Störschutzeinrichtungen (Varistoren, RCFiltern, usw.) ausgestattet sein.
Sollte die Zeitschaltuhr zusammen mit anderen Geräten in einer Anlage betrieben
werden, so ist zu prüfen, dass die gesamte gebildete Einheit keine Störsignale
erzeugt.
DIE SPANNUNGSZUFUHR ERST WIEDER HERSTELLEN, WENN DAS GERÄT VOLLSTÄNDIG
EINGEBAUT IST!
MONTAGE
Elektronisches Kontrollgerät für den unabhängigen Einbau im Schaltschrank
mittels symmetrischem 35mm-Profil gemäß der Norm EN 60715 (Hutschiene).
ANSCHLUSS: Versorgungsanschluss gemäß dem folgenden Anschlussschema:
C2
4
5
6
L
M
~
C1
1
2
3
ON
C1 1 - 2
C2 4 - 5
N
Auf einen korrekten Anschluss von Phase und Nullleiter ist genau zu achten, da
bei falschem Anschluss das Gerät beschädigt werden kann!
ANZEIGE RUHEZUSTAND
ANZEIGE ZUSTAND C1 INFO
EINSTELLUNG
Das ASTRO SAT ist werkseitig auf das aktuelle Datum und die Uhrzeit sowie die
folgenden Konfigurationen eingestellt:
•
•
•
•
•
•
Uhrzeit:
Zeitanzeige:
Standort:
Astro-Korrekturen:
Umstellung Winter-Sommer:
Umstellung Sommer-Winter:
• Abwesenheit:
• Programme:
GMT +1
24 h
Land: Spanien / Stadt: A Coruña
Deaktiviert
Automatisch (am letzten Sonntag im März)
Automatisch (am letzten Sonntag im
Oktober)
NEIN (deaktiviert)
4 (C1 On bei Sonnenuntergang / C1 Off
bei Sonnenaufgang / C2 On bei
Sonnenuntergang
/
C2
Off
bei
Sonnenaufgang).
PROGRAMMIERUNG
Die Programmierung des Gerätes erfolgt menügeführt (Textmeldungen). Sollten
sich bei der Programmierung Schaltvorgänge zeitlich überschneiden, so ist zu
berücksichtigen, dass in diesem Fall automatisch Prioritäten nach der folgenden
Rangfolge gesetzt werden:
MODUS DAUERFUNKTION Æ MODUS AUS Æ PROG_01 Æ PROG_02 Æ …. Æ
PROG_70
Die zu programmierenden Daten werden im Display immer blinkend angezeigt.
PROGRAMM-MENÜ
Im Normalbetrieb die Taste 3 drücken woraufhin man in das PROGRAMM-MENÜ
gelangt.
Nach erneutem Drücken der Taste 3 wird im Display die Option ÖFFNEN für das
Bearbeiten der verschiedenen Programme oder LÖSCHEN für das gleichzeitige
Löschen aller Schaltvorgänge angezeigt. Bei Auswahl der Option ÖFFNEN wird
das erste Programm der Liste angezeigt, PROGRAMM PROG 01, in dem folgende
Optionen möglich sind: BEARBEITEN, um es zu ändern, KOPIEREN, um es zu
kopieren und an anderer Stelle zu verwenden, EINFÜGEN, um ein vorher
kopiertes Programm einzufügen und LÖSCHEN, um es zu löschen.
Im ASTRO SAT kann für jedes Programm (Prog 1 bis Prog 70) ein Kanal
programmiert werden.
PROGRAMME BEARBEITEN
Nach Betätigen der Taste 3 wird im Display PROG 01: BEARBEITEN und nach
erneuter Bestätigung der Taste ✓ PROG 01: TYP C1:ON C1:OFF C2:ON C2:OFF
angezeigt. Mit den Tasten ▲ und ▼ die gewünschte Schaltart auswählen.
Anschließend die Uhrzeit für diese Schaltart auswählen: FIX zu einer bestimmten
Uhrzeit, ORTO für Sonnenaufgang und OCASO für Sonnenuntergang.
Bei Auswahl von SONNENAUF- oder UNTERGANG muss eine Astro-Korrektur
eingegeben werden. Dies wird mit der Option CORR. AST. angezeigt, wobei eine
Korrektur von bis zu ± 9h59m ausgewählt werden kann. Sollte keine Korrektur
gewünscht werden, die Korrekturwerte einfach auf Null lassen (00:00).
Anschließend die Uhrzeit (Stunden, Minuten) sowie die gewünschten Wochentage
für diese Schaltart auswählen. Nach Auswahl des letzten Tages erscheint im
Display MO : JA. Wenn der Schaltvorgang montags ausgeführt werden soll, dann
mit der Taste 3 bestätigen, andernfalls eine der beiden Tasten ▲ oder ▼ drücken
worauf MO : NEIN angezeigt wird. Durch nochmaliges Drücken der Taste 3 werden
die folgenden Wochentage angezeigt, die entsprechend ausgewählt und bestätigt
werden.
Nach Bestätigung mit der Taste 3 wird im Display PROGRAMM PROG: 01
angezeigt, um das gespeicherte Programm zu überprüfen. Es stehen 70
Speicherplätze zur Verfügung (von PROG 01 bis PROG 70).
Nach der Programmierung die Taste C solange drücken, bis man wieder in die
Anzeige für den Normalbetrieb gelangt.
ANZEIGE DER PROGRAMMIERTEN SCHALTVORGÄNGE
Die Taste 3 drücken, um in das PROGRAMM-MENÜ zu gelangen. Anschließend
nochmals die Taste 3 drücken, worauf die Option PROGRAMME ÖFFNEN
angezeigt wird. Nach erneutem Betätigen der Taste 3 erscheint PROGRAMM
PROG 01, wobei man mit den Tasten ▲ und ▼ zwischen den Programmen (von 1
bis 70) wechseln kann.
MANUELLE BETRIEBSART
Im ASTRO SAT kann man vorübergehend den Schaltzustand des Kanals C1
aktivieren oder deaktivieren. Dazu im normalen Betriebszustand die Taste ▼ und
für den Kanal C2 die Taste ▲ drücken. Dieser Zustand wird bis zum nächsten
programmierten Schaltvorgang aufrecht erhalten.
Man kann auch einen Kanal auf DAUERFUNKTION stellen. In diesem Fall werden
die programmierten Schaltvorgänge nicht berücksichtigt und der Kanal bleibt
weiterhin in diesem Zustand. Um die Dauerfunktion für einen Kanal zu aktivieren /
deaktivieren, muss die entsprechende Option im Menü DAUERFUNKTION
ausgewählt werden.
Nach der Änderung die Taste C solange drücken, bis man wieder in die Anzeige
für den Normalbetrieb gelangt. Um den jeweiligen Schaltzustand eines Kanals
anzuzeigen die Taste L (Info) drücken, bis die gewünschte Information erscheint.
SONDERFUNKTIONEN (EINSTELLUNGEN)
ZEITUMSTELLUNG (JAHRESZEIT, UHRZEIT VOR- ODER ZURÜCKSTELLEN)
Die Taste 3 drücken, um in das MENÜ zu gelangen. Mit den Tasten ▲ und ▼ die
Option EINSTELLUNGEN auswählen und mit Taste 3 bestätigen, worauf im
Display EINSTELLUNGEN: JAHRESZEIT angezeigt wird. Erneut die Taste 3
betätigen, worauf JAHRESZEIT : AUTO angezeigt wird. Nun mit den Tasten ▲
und ▼ eine der drei möglichen Optionen AUTO, MANUELL oder DEAKT
auswählen und wieder mit 3 bestätigen.
AUTO (Die Zeit wird automatisch jeweils am letzten Sonntag im März und Oktober
umgestellt). Diese Option erlaubt keine Änderungen. Das Display zeigt in diesem
Fall J.ZEIT AUTO W Æ S sowie das Datum der Zeitumstellung von Winter auf
Sommer an (letzter Sonntag im März). Nach Drücken der Taste 3 erscheint J.ZEIT
AU
W Æ S DATUM und mit den Tasten ▲ und ▼ wird die Uhrzeit für die
Zeitumstellung angezeigt (02:00:00).
Durch erneutes Drücken der Taste ✓ erscheint J.ZEIT AUTO S Æ W sowie das
Datum der Zeitumstellung von Sommer auf Winter (letzter Sonntag im Oktober).
Nochmaliges Drücken auf 3 zeigt wieder das Datum an und mit den Tasten ▲ und
▼ wird die Uhrzeit für die Zeitumstellung angezeigt (03:00:00). Durch wiederholtes
Drücken der Taste ✓ oder C gelangt man in das Menü EXTRAS ABWESENHEIT.
MANUELL (Erlaubt das manuelle Einstellen von Tag und Uhrzeit für die
Zeitumstellung). Das Display zeigt in diesem Fall J.ZEIT MANUELL W Æ S sowie
das Datum der Zeitumstellung von Winter auf Sommer an. Durch Drücken der
Taste 3 kann der Monat mit den Tasten ▲ und ▼ geändert und mit 3 bestätigt
werden.
DEAKT (Hier erfolgt keine Zeitumstellung). Bei Auswahl und Bestätigung dieser
Option mit der Taste 3 wird die Zeit nicht umgestellt und man kehrt in das Menü
ZUSTAND zurück.
ZUSTAND: Diese Option erlaubt es, den normalen Betriebszustand des Gerätes
zu verändern und es permanent oder nur für einige Tage zu deaktivieren.
Die Taste 3 drücken, um in das PROGRAMM-MENÜ zu gelangen. Mit den Tasten
▲ und ▼ die Option EINSTELLUNGEN auswählen und mit der Taste 3 bestätigen.
Mit den Tasten ▲ und ▼ die Option ZUSTAND auswählen. Folgende
Möglichkeiten stehen zur Verfügung:
• AKTIV: Das Gerät befindet sich im Normalbetrieb.
• ANZ. TAGE: Hier kann man einen Abwesenheitszeitraum zwischen 1 und 99
Tagen festlegen. Während dieser Zeit wird die Programmierung der
Schaltvorgänge nicht berücksichtigt. Nach Festlegung des Zeitraumes ist der
dafür vorgesehene Kanal mit der Option C1 C2 BEIDE ANWENDEN
auszuwählen. Bei nur einem Kanal wird diese Option nicht angezeigt, da nur
der Kanal C1 zur Verfügung steht.
• AUS: Damit kann man die programmierten Schaltvorgänge permanent
deaktivieren. Nach Bestätigung dieser Option ist der dafür vorgesehene
Kanal mit der Option C1 C2 BEIDE ANWENDEN auszuwählen. Bei nur
einem Kanal, wird diese Option nicht angezeigt, da nur der Kanal C1 zur
Verfügung steht.
BATTERIEWECHSEL
Das Gerät ist mit einer austauschbaren Lithium-Batterie ausgestattet, die eine
Gangreserve von 5 Jahren garantiert. Der Austausch der Batterie erfolgt durch
Herausziehen des auf der rechten Seite befindlichen Drehknopfes.
HINWEIS: Ein Austausch der Batterie hat nicht den Verlust der programmierten
Einstellungen, jedoch der Uhrzeit zur Folge, weshalb diese gemäß den
Anweisungen des vorherigen Abschnitts wieder neu eingestellt werden muss.
TECHNISCHE DATEN
Nennspannung
Toleranz
Schaltleistung
Empfohlene Höchstlasten (N.O):
Gemäß Geräteangabe
± 10%
μ 2x16 (10) A / 250 V~
Glühlampen
3000 W
Leuchtstofflampen
1200 VA
NV-Halogenlampen
2000 VA
Halogenlampen (230 VAC)
3000 W
Stromsparlampen (CFL)
600 VA
Stromsparlampen (Downlights)
400 VA
LED-Lampen
Eigenverbrauch
Kontakt
Ganggenauigkeit
Temperaturabhängige Anz.abweichung
Gangreserve
Schaltart:
Softwareklasse und -struktur
Speicherplätze
Anzahl Kanäle
Steuerungsarten
Astronomic Adjustments
Schaltgenauigkeit
Betriebstemperatur
Transport- und Lagertemperatur
Verschmutzungsgrad
Schutzart
Schutzklasse
Stoßspannung
Temperatur für Kugeldruckprüfung
Schutzklappe für Tastenfeld
Anschluss
Batterie
Gehäuse
600 VA
Max. 4,5 VA induktiv (1,8 W)
AgSnO2 Umschaltkontakt
± 1 s/Tag bei 23 ºC
±0,15 s / ºC / 24 h
4 Jahre mittels (austauschbarer)
Typ 1S, 1T, 1U
Klasse A
70
2
SUNRISE, SUNSET, FIXED TIME
ON/OFF
daily
± 1 Sekunden
-10 ºC bis +45 ºC
-20 ºC bis +60 ºC
2
IP 20 nach EN 60529
II bei ordnungsgemäßem Einbau
2,5 kV
+ 83º für 21.2.5
Plombierbar
Mittels Buchsenklemme für Kabel mit
einem max. Querschnitt von 4 mm²
½ AA – 3,6 V – 1000 mAh – Li/SOCi2
2 Teilungseinheiten (35 mm)
BEZUGSRICHTLINIEN UND -NORMEN
Richtlinie 2004/108/CE
(EMV) (Elektromagnetische Verträglichkeit)
Richtlinie 2006/95/CE
(LVD) (Niederspannung)
UNE-EN 60730-2-7
Automatische elektrische Regel- und Steuergeräte
für den Hausgebrauch und ähnliche Anwendungen.
Teil 2-7: Besondere Anforderungen an
Zeitsteuergeräte und Schaltuhren.
ABMESSUNGEN
65
35
60
SPRACHAUSWAHL
Nach einem Reset wird die Sprache mit den Tasten ▲ und ▼ ausgewählt und mit
der Taste 3 bestätigt. Daraufhin gelangt man automatisch in das Menü UHR für die
Einstellung der aktuellen Uhrzeit.
Wenn man im normalen Betriebszustand die Spracheinstellung ändern möchte, die
Taste 3 drücken und mit den Tasten ▲ und ▼ das Menü ISPRACHE auswählen.
Durch erneutes Drücken von 3 gelangt man in das Menü worauf Folgendes
angezeigt wird:
ISPRACHE Æ SPANISCH. Mit den Tasten ▲ und ▼ die gewünschte Sprache
auswählen und mit 3 bestätigen.
Das Display zeigt jetzt: DATUM JAHR; wenn man das Datum nicht ändern möchte,
die Taste C solange betätigen, bis man wieder in die Anzeige für den
Normalbetrieb gelangt.
DATUM UND UHRZEIT EINSTELLEN
Die Taste 3 drücken, um in das PROGRAMM-MENÜ zu gelangen. Mit den Tasten
▲ und ▼ das Menü UHR auswählen und mit der Taste 3 bestätigen, worauf man
in das Menü UHR JAHR gelangt. Im Display blinken die Jahreszahlen auf, die mit
den Tasten ▲ und ▼ verändert und mit der Taste 3 bestätigt werden. Auf die
gleiche Art und Weise werden die Zahlen für den MONAT und den TAG
eingegeben. Nach Bestätigen des Datums (TT, MM, JJ) mit der Taste 3 wird der
aktuelle Wochentag automatisch ausgewählt und man gelangt in die Einstellung
der UHRZEIT. Mit den Tasten ▲ und ▼ die Uhrzeit auswählen und mit 3
bestätigen. Den Vorgang für die Einstellung der Minuten wiederholen und nach
Bestätigung mit der Taste 3 kehrt man in das PROGRAMM-MENÜ zurück.
Zur Überprüfung der bis dahin eingegebenen Daten die Taste C drücken,
woraufhin man in die Anzeige für Normalbetrieb gelangt.
88
RESET
Bei gleichzeitigem Drücken der vier Tasten von mehr als 3 Sekunden wird die
gesamte Programmierung gelöscht und das Menü SPRACHE wird angezeigt.
A016.26.55612
ORBIS TECNOLOGÍA ELÉCTRICA S.A.
Lérida, 61
E-28020 MADRID
Tel.: + 34 91 567 22 77
Fax: + 34 91 571 40 06
E-Mail: [email protected]
http://www.orbis.es
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
