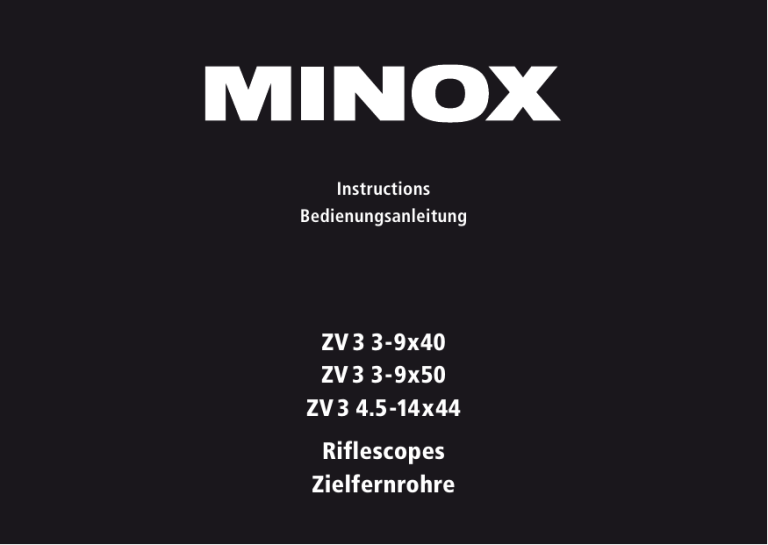

Instructions
Bedienungsanleitung
ZV 3 3-9x40
ZV 3 3-9x50
ZV 3 4.5-14x44
Riflescopes
Zielfernrohre
1
MINOX ZV 3
Welcome to MINOX!
• English
• Deutsch
You’re about to join those who have long revered
MINOX as an exceptional value in performance
sport optics – that rare, understated blend of
extraordinary features, quality, and durability for
a surprisingly affordable investment.
page 2
Seite 16
This user guide is intended to provide you with the
information you need to take full advantage of the
many features we’ve built into your MINOX ZV 3
riflescope. Information on proper scope mounting,
adjustment, care and troubleshooting is included.
Please read all information before starting!
Thorsten Kortemeier
Managing Director
If you have additional questions or comments,
please contact your authorized MINOX dealer
or local MINOX distributor.
2
Content
Welcome to MINOX!3
Know Your Scope5
Scope of Delivery5
BDC 400 Reticle Instructions5
Mounting6
Alignment to Shooting Posture7
Establishing Eye Relief7
Completing Installation8
Focusing the Reticle8
Magnification Adjustment9
Parallax Adjustment
9
Sighting-In9
-- Preliminary Bore-Sighting
9
-- Final Three-Shot Groups
10
Care and Maintenance 11
Troubleshooting11
-- Accuracy Problems
11
-- Sighting-In Problems
12
-- Eye Relief Problems
12
-- Fogging12
Service13
Conditions of Warranty13
Specifications15
3
MINOX ZV 3
5
4
3
6
7
6
1
7
2
4
Know Your Scope
1. Objective Lens
2. Parallax Control (applicable models)
3. Ocular Lens
4. Diopter Adjustment
5. Variable Power Ring
6. Elevation Adjustment
7. Windage Adjustment
The following MINOX reticles are available:
PLEX
BDC 400
BDC 400 Reticle Instructions
The BDC 400 reticle found in MINOX ZV 3 riflescopes
are meant to assist shooters at properly engaging
targets at longer ranges. MINOX does not guarantee
the performance at longer ranges, as this is subject to
both shooter proficiency and environmental influences.
Scope of Delivery
- MINOX ZV Riflescope
- Allen key
- Instructions
- Cleaning cloth
The BDC 400 reticle is calibrated to be sighted in with
a zero of 100 yards at maximum magnification. Changing magnification once sighted in can significantly impact the point of impact.
Each elevation hash represents a 100 yard increment
out to a designated maximum (BDC 400 = 400 yards).
This is a generic calibration and each caliber should
be tested for exact points of impact at longer ranges.
Reference calibre: 7 MM Rem. Mag. 150gr. 3,100 ft/sec.
5
Mounting
Advice: The riflescope should be mounted by a
qualified gunsmith or professional workshop to
ensure that the gun and riflescope are properly
aligned.
Always be sure your firearm is unloaded before beginning scope installation.
Mount your scope as low as possible without it touching anything but the mounting rings. The lower the
scope, the quicker you can sight on the target because
the line of sight is in close proximity to the bullet’s
trajectory. Be sure the scope clears the bolt handle,
sights, hammer (if lever action), and barrel. Your
scope must not interfere with the firearm operation.
Mount your scope as far forward as possible. MINOX
scopes are engineered to provide more than four
inches of eye relief – the distance between the ocular
lens and your eye while viewing an image without a
vignette effect. Many shooters have suffered eyebrow
injury due to inadequate eye relief. Remember, too,
that shooting at an uphill angle reduces the distance
between your scope and eyebrow.
6
MINOX riflescopes are designed to fit most firearms. If
your firearm is not factory drilled and tapped, consult
your authorized MINOX dealer or local gunsmith. Select the mounting base(s) you prefer and refer to the
manufacturer’s specific instructions before following
these general steps:
1.Position the mounting base(s) on the receiver and
tighten base screws evenly until each is firmly
tightened or to the torque setting specified by the
ring/base manufacturer. A removable screwlocking
product will help ensure a tight mount. However,
do not use a screwlocking product that will permanently bond the screws to the receiver.
2.Center and assemble the two-part mounting rings
to the base. For Dovetail Rings, use a ring wrench
or wooden dowel to align and level the rings. Never
use the scope to align the rings as damage to the
scope may result, voiding your MINOX warranty.
3.Remove the top part of the rings and set the scope
on the ring bottom. Be sure a ring is not placed
on the Objective Bell as it may damage the scope
when tightened. Rings should be placed along the
scope tube only.
4.Replace the top part of the rings but do not completely tighten the screws; the scope may need to
be adjusted for proper alignment and to establish
proper eye relief (see the following sections in this
user guide).
Establishing Eye Relief
Alignment to Shooting Posture
1.Position the scope as far forward as possible, ensuring that mounting rings are placed along the
scope tube only – not the Objective Bell or Eyepiece
Assembly.
2.B ring the rifle to your normal shooting position.
Adjust Variable Power Ring to highest magnification.
3.C arefully slide the scope closer to your eye, just
to the point at which you can see the full field-ofview without any image vignette effect.
4.Keep the scope in this position for maximum eye
relief. This should provide a minimum of four inches
of eye relief.
5.Practice shouldering the rifle in various positions to
ensure the scope is positioned optimally. Remember, aiming uphill generally reduces eye relief.
To ensure proper eye alignment through all magnification ranges, look through the mounted scope in your
natural, comfortable shooting position.
Do this first at the lowest magnification setting. As
you move to the highest magnification setting, the
image should remain centered through the ocular lens
without requiring any head adjustment whatsoever.
If you find you must adjust your head to maintain
proper image alignment, adjust the mounting height
of the scope or make an adjustment to the firearm
stock.
Because of the safety factor related to proper eye
relief, your scope should be positioned as far forward
in the mount as practical. This will ensure maximum
distance between your eye and the scope:
7
Completing Installation
Focusing the Reticle
1.D o not move the scope from its optimal eye relief
position.
2.Rotate the scope as necessary to position the elevation adjustment as centered at the top.
3.Confirm the vertical reticle hair is vertical to the rifle as misalignment will affect long-range accuracy.
4.W hen the scope is properly positioned, tighten the
ring screws evenly until each is firmly tightened.
The reticle should be in sharp focus when looking
through the scope from approximately four inches:
Caution: Over-tightening the ring assembly can
damage your MINOX riflescope and will void the
scope warranty. Tighten only to 13 to 15 inch
pounds of torque as measured with a torque tool,
or no more than finger tight when holding the
short end of the hex key/Allen wrench provided
with many mounting kits.
Note: Damage caused as a result of not following
proper mounting procedures is not covered by your
MINOX riflescope warranty.
8
1.Firmly place the firearm with the mounted scope
on a rest.
2.To ensure correct focusing of the reticle, it is advisable to choose the highest power on the ocular.
3.Glance through the scope while pointing at a blank
background such as a wall or the sky. Do not stare
through the scope, as this will cause your eye to
attempt to bring the reticle into focus when it actually is not, causing eye strain.
4.If the reticle is not sharp, turn the eyepiece to adjust the Ocular Lens.
5.Repeat from step 3 until the reticle is in focus.
6.If your eyesight changes over time, remember to
refocus the reticle.
Magnification Adjustment
Note: Never use your MINOX riflescope as a substitute for binoculars or to watch another person.
To change the magnification of the target, adjust the
Variable Power Ring located on the front of the eyepiece. The size of the reticle will not change. You’ll
notice a firm resistance when adjusting the Variable
Power Ring; this is by design.
Parallax Adjustment
(applicable models)
Parallax error – the aim on the scope seemingly
changing as the position of your eye changes often
occurring at higher magnifications – is created when
the image of the target is not focused in the same
plane as the reticle. If they are in the same plane,
moving your eye up and down or side to side will not
change the position of the reticle in relationship to
the target. If they are not in the same plane, shifting
your eye will cause the position of the reticle to move
in relationship to the target image. This can result in
inaccuracy, particularly at higher magnifications or
over greater target distances.
To correct this effect, MINOX has included a focusing
objective lens (Parallax Control) on applicable rifle­
scopes. This allows you to manually adjust the scope
for the shooting range, ensuring the target image and
the reticle remain focused in the same image plane.
1.Be sure the reticle is in sharp focus prior to adjusting the Parallax Control.
2.Measure or estimate the target distance and adjust
the Parallax Control to the corresponding calibration (in yards). Note: these calibration markings
are approximate.
3.Look through the scope to confirm that the parallax
error has been eliminated. To fine tune adjustment,
look through the scope and slightly adjust the Parallax Control while slowly moving your head up and
down. When the target no longer moves behind the
reticle parallax error has been eliminated.
Sighting-In
Preliminary Bore-Sighting
If using a bore-sighter, follow the instrument manufacturer’s instructions. Bore-sighting lets you get “on
9
target” before you begin actual shooting, saving time
and ammunition.
1.Use a benchrest with sandbags to steady the firearm.
2.Sight through the bore and position the center of
your target inside the barrel. Target range should
be 20 to 50 yards.
3.Hold the firearm steady, keeping the bull’s eye centered inside the barrel. Make Windage and Elevation adjustments to the scope until the bull’s eye
is centered on the reticle.
Elevation
Adjustment
Windage
Adjustment
Fig. 1
10
Parallax
Adjustment
Note: for lever action rifles, use an inexpensive
device designed for bore-sighting through the
chamber or magazine follower.
Final Three-Shot Groups
After bore-sighting is complete, fine tune accuracy by
firing three-shot groups from a steady rest.
1.Fire one or two shots and make an adjustment if
you are several inches off center.
2.C arefully fire a three-shot group.
3.Using the center of that group for reference, determine how far you are left or right/above or below
the bull’s eye.
4.Make necessary corrections using the Windage and
Elevation adjustments (see Fig. 1). Note: each audible click of the adjustment knob will change the
point-of-impact ¼” at 100 yards.
5.C arefully fire another three-shot group and repeat
from step three until shots are at the desired center
of the point-of-impact.
Note: Once the desired point-of-impact has been
achieved, both the Elevation and Windage knobs
can be reset to “zero” by loosening the knobs (us-
ing the provided hex/Allen wrench) and adjusting
the knobs back to the zero position. Once tightened, the adjustments can now be utilized to “dial”
desired “hold off” to compensate for bullet drop
and distance or bullet drift due to wind.
Care and Maintenance
MINOX has engineered extraordinary durability into
every riflescope we build. However, they are still precision optical instruments and reasonable care should
be taken to ensure optimal performance. Do not disassemble your scope in any way as this could damage
the seal which makes the scope water and fog-proof.
Transport your scoped firearm in a padded gun case.
In the field, protect your scope from excessive impact.
When cleaning your firearm, cover the eyepiece to
prevent accidental contact with cleaning solutions.
Clean the scope periodically by wiping the housing
with a clean soft cloth.
Carefully clean the surface of both the Objective and
Ocular lens: brush away dust and surface particles
with a soft (camel hair) brush and use a small amount
of alcohol or lens cleaner on lens cleaning tissue to
remove smudges, oil, water spots, etc. Your MINOX
scope was properly lubricated during assembly and
requires no further lubrication.
Troubleshooting
Accuracy Problems
Accuracy is affected by many variables, including variations inherent in different firearms. For inconsistent
or excessively large groups, double groups, stringing
or flyers, here are important items to check:
1.Check all mounting components and screws for
tightness. These account for most common accuracy problems.
2.Check to ensure the firearm barrel and chamber
are clean and free of copper fouling, as these can
affect accuracy.
3.A llow the barrel to cool between shots.
4.Ensure receiver screws are tight.
5.Ensure ammunition is consistent. Use identical ammunition for all sight-in procedures. Also, many
firearms will shoot one type of ammunition more
accurately than another.
6.Shoot from an appropriate, solid rest.
11
7.If items 1 - 6 are okay, have a gunsmith check the
following:
• Warped stock or bedding
• Erosion of barrel or chamber throat
• Excessive trigger pull
Sighting-In Problems
1.To get on the target, bore-sight the rifle or shoot
from close range. Then make necessary adjustments from the initial bullet impacts.
2.E xtreme elevation problems may require a metal
shim under the front or back of the mounting base.
3.E xtreme windage problems may require use of
windage-adjustable rings to properly position the
scope.
Eye Relief Problems
This problem is seldom encountered with a MINOX
scope because of its precision design and manufacture. However, eye relief may be a problem if another
individual is allowed to use your firearm and scope.
Also, extremely short or long-action rifles, or firearms
with unusual mounting placement, may require use
of extension bases or rings to move the scope further
backwards or forwards to achieve proper eye relief.
12
Fogging
Internal lens surface fogging is the result of broken
seals allowing moisture to enter the scope. If the seal
has failed under normal use, MINOX will repair or
replace the scope in accordance with the MINOX warranty terms.
However, fogging is most commonly the result
of scope disassembly, which is not covered by the
MINOX warranty. With any internal fogging, return
the scope to your authorized MINOX dealer or the
MINOX service center for repair.
External lens surface fogging is a common problem
under the right temperature and humidity conditions.
It cannot be avoided. Anti-fogging solutions may offer
some relief, but simply wiping with a clean cloth is
the most effective treatment. Avoid breathing on the
eyepiece lens in cold weather.
Service
Conditions of Warranty
Avoid unnecessary expense and delays by first checking all the user information and troubleshooting suggestions before returning your scope for service. If
service is required, follow these instructions to send
your MINOX scope directly to the service center:
With the purchase of this MINOX ZV 3 riflescope you
have acquired a product that has been manufactured
and inspected in accordance with especially high quality standards.
1.Pack the scope with adequate packing materials to
prevent damage.
2.Ship your scope prepaid and insured to your authorized MINOX dealer or local MINOX distributor
USA / Canada:
MINOX USA
Sport Optics Repair
741 Main Street
Claremont, NH 03743
Please send your MINOX riflescope to authorized
dealers in all other countries. You can find these
addresses under: www.minox.com/service
3.Include a detailed description of the problem
along with a copy of the original sales receipt.
For this product we provide a legal warranty of 2
years, in accordance with the following regulations
from the day of purchase at an authorized dealer:
1)D uring the warranty period we shall compensate
complaints based on faulty manufacture with repair, replacement of defective parts or by replacement with an identical flawless product at our
own discretion. Consequential claims, regardless
of manner or legal argument in connection with
this warranty, will not be accepted.
2)Claims under warranty are null and void if the defect has been caused by improper handling – which
also can include the combined use of non MINOX
accessories – if the MINOX product is serviced by
unauthorized persons or workshops, or if the serial
number has been made unreadable.
13
3)Warranty claims can only be made by submission
of the printed receipt as proof of purchase from an
authorized dealer.
4)W hen submitting claims under warranty, please
return the MINOX product together with the proof
of purchase and a description of the complaint to
MINOX GmbH in Germany, or the nearest MINOX
dealer.
5)Tourists may, if necessary, make use of the MINOX
dealer in the country in which they are travelling
(within the warranty terms of MINOX GmbH) by
presenting the printed proof of purchase.
Note: For customers within the
United States and Canada, we ’d like
to recommend taking advantage of our Lifetime
Total Coverage Warranty.
Please find the country-specific MINOX warranty
terms on our website: www.minox.com/service
14
Specifications
ZV 3 3-9x40 PLEX
ZV 3 3-9x40 BDC 400
ZV 3 3-9x50 PLEX
ZV 3 3-9x50 BDC 400
ZV 3 4.5-14x44 SF PLEX
ZV 3 4.5-14x44 SF BDC 400
Clear aperture (mm)
40
50
44
Parallax adjustment – range (side focus)
100 yds
100 yds
100 yds
Eye relief (mm)
96
96
96
Eyepiece – diopter (min)
2
2
2
Eyepiece + diopter (min)
1.5
2
2
Field of view low power / [email protected] yds
31.5
32.5
21.7
Field of view high power / [email protected] yds
10.5
10.8
7.0
Reticle Adjustment at 100 yards per Click
0.25"
0.25"
0.25"
Windage travel – total
60
60
40
Elevation travel – total
60
40
40
Main tube diameter (inch)
1
1
1
Overall length (inch)
12.30
12.40
13.10
Front mounting distance (inch)
2.19
1.78
2.54
Rear mounting distance (inch)
2.19
2.20
2.87
Weight (oz)
13.6
14.0
15.0
15
Willkommen bei MINOX!
Sehr geehrter MINOX Kunde,
mit Ihrem wohl überlegten Kauf haben Sie sich für
ein Markenprodukt von höchster optischer und feinmechanischer Präzisionsqualität entschieden. Diese
Anleitung soll Ihnen ein Berater sein, um das volle
Leistungsspektrum Ihres MINOX ZV 3 Zielfernrohres
zu nutzen. Bitte lesen Sie zuerst aufmerksam die in
dieser Anleitung enthaltenen Informationen durch,
bevor Sie Ihr MINOX Produkt nutzen. Wir wünschen
Ihnen viel Freude und jederzeit eine perfekte Sicht.
Thorsten Kortemeier
Managing Director
16
Sollten Sie weitergehende Fragen haben, kontaktieren
Sie Ihren MINOX Fachhändler oder treten Sie direkt
mit unserem Kundenservice in Kontakt:
MINOX GmbH
Walter-Zapp-Straße 4
35578 Wetzlar
Telefon: +49(0)6441 / 917-0
Inhaltsverzeichnis
Willkommen bei MINOX!16
Lernen Sie Ihr Zielfernrohr kennen19
Lieferumfang19
Das BDC 400 Absehen 19
Montage20
Fokussierung des Absehens20
Einstellung des Vergrößerungsbereichs20
Parallaxen-Ausgleich21
Höhen- und Seitenjustierung22
Pflege und Wartung22
Problembehebung22
-- Probleme mit der Zielgenauigkeit
22
-- Probleme bei der Visierungseinstellung
23
-- Augenabstandsprobleme23
-- Beschlagen von innen
24
Service24
Gewährleistungsbestimmungen25
Technische Daten27
17
MINOX ZV 3
5
4
3
6
7
6
1
7
2
18
Lernen Sie Ihr Zielfernrohr kennen
1. Objektiv
2. Parallaxen-Ausgleich
3. Okular
4. Dioptrien-Ausgleich
5. Vergrößerungseinstellung
6. Absehen-Höhenverstellung
7. Absehen-Seitenverstellung
MINOX Absehen der ZV 3 Zielfernrohre:
PLEX
BDC 400
Das BDC 400 Absehen
Das BDC 400 Absehen der MINOX ZV 3 Zielfernrohre
unterstützt den Schützen bei der richtigen Ausrichtung auf Ziele in größerer Entfernung. MINOX garantiert nicht die Leistung bei größeren Reichweiten,
da diese sowohl den Fähigkeiten des Schützen und
Umwelteinflüssen unterliegt. Das BDC 400 Absehen
wurde bei maximaler Vergrößerung auf 100 yards kalibriert. Eine veränderte Vergrößerung beeinflusst den
Treffpunkt wesentlich.
Lieferumfang
- MINOX ZV 3 Zielfernrohr
- Sechskantschlüssel
- Bedienungsanleitung
- Optik-Reinigungstuch
Jeder Höhenstrich steht für einen um 100 yards weiter entfernt liegenden Treffpunkt (BDC 400 = 400
yards). Dies ist eine generische Kalibrierung und jedes
Kaliber sollte daher zur genaueren Bestimmung des
Treffpunkts auf große Entfernung getestet werden.
Referenzkaliber: 7 MM Rem. Mag. 150gr. 3,100 ft/sec.
19
Montage
Wir empfehlen, die Montage des Zielfernrohres von
einer Fachwerkstatt oder einem Büchsenmacher
durchführen zu lassen. So ist gewährleistet, dass
Waffe und Zielfernrohr fachgerecht aufeinander
abgestimmt sind.
Fokussierung des Absehens
Das Absehen sollte bei einem Augenabstand von etwa
10 cm ein scharfes Bild wiedergeben.
1.Fixieren bzw. stabilisieren Sie die Schusswaffe mit
Ihrem Zielfernrohr auf einer Auflage.
2.Um das Absehen scharf einzustellen, ist es hilfreich,
zuerst die größte Vergrößerung zu wählen.
3.Blicken Sie durch Ihr Zielfernrohr und suchen Sie
einen einfarbigen Hintergrund, wie z. B. eine Mauer
oder den Himmel.
Achtung: Blicken Sie niemals durch Ihr Zielfernrohr
direkt in die Sonne! Vermeiden Sie, zu lange mit
offenem Auge durch Ihr Zielfernrohr zu blicken. Dies
20
könnte dazu führen, dass Ihr Auge durch die hohe
Belastung nicht korrekt fokussieren kann.
4.Erscheint das Absehen unscharf, drehen Sie an der
Okular-Fokussierung nach links oder rechts, bis Sie
eine scharfe Abbildung zu erhalten.
5.W iederholen Sie Schritt 3 und 4, bis das Absehen
scharf eingestellt ist.
6.Wenn Ihre Sehstärke sich im Laufe der Zeit verändert, passen Sie die Absehen-Scharfeinstellung an.
Einstellung des
Vergrößerungsbereichs
Hinweis: Benutzen Sie niemals Ihr MINOX Zielfernrohr als Ersatz für ein Fernglas oder insbesondere
zur Beobachtung von Personen.
Um die gewünschte Vergrößerung Ihres Ziels einzustellen, verstellen Sie den Vergrößerungsring im vorderen Bereich des Okulars. Die Größe des Absehens
bleibt, unabhängig von der gewählten Vergrößerung,
stetig gleich.
Bitte beachten Sie, dass sich der Vergrößerungsring
mit einem stärkeren Widerstand verstellen lässt. Dies
wurde bewusst so konstruiert.
Parallaxen-Ausgleich
(modellabhängig)
Parallaxen-Fehler treten bei stärkeren Vergrößerungsbereichen, verursacht durch das Verändern der
Augenposition auf. Diese entstehen, wenn sich das
fokussierte Zielobjekt nicht auf derselben Bildebene
wie das Absehen befindet.
Befindet sich das anvisierte Zielobjekt mit dem Absehen auf der gleichen Ebene, wird die Position des
Absehens durch seitliche Augenbewegungen nicht
verändert. Befinden sie sich nicht auf der gleichen
Ebene, können Augenbewegungen zu Änderungen der
Position des Absehens im Verhältnis zum Zielobjekt
führen. Dies kann zur Ungenauigkeit führen, insbesondere bei einem höheren Abbildungsverhältnis oder
über größere Zieldistanzen.
Um diesen Effekt zu korrigieren, hat MINOX eine
fokussierbare Objektiv-Linse (Parallaxen-Ausgleich)
in die betreffenden Zielfernrohre eingebaut. Dies ermöglicht eine manuelle Justierung des Zielfernrohres
für den Schießstand, welches das Zielobjekt und das
Absehen gleichzeitig auf der gleichen Ebene scharf
darstellt.
1.Vergewissern Sie sich, dass das Absehen scharf
eingestellt ist, bevor Sie den Parallaxen-Ausgleich
einstellen.
2.M essen oder schätzen Sie die Zieldistanz und stellen Sie den Parallaxen-Ausgleich entsprechend zur
entsprechenden Kalibrierung ein (in Metern).
Anmerkung:
Diese Kalibriermarkierungen sind ungefähr.
3.S chauen Sie durch das Zielfernrohr, um sicherzustellen, dass die Parallaxen-Fehler behoben sind.
Um die Einstellung fein zu justieren, schauen Sie
durch das Zielfernrohr und drehen Sie langsam am
Parallaxen-Ausgleich, während Sie Ihren Kopf langsam hoch und runter bewegen. Wenn sich das Ziel
hinter dem Absehen nicht mehr bewegt, wurde der
Parallaxen-Fehler behoben.
21
Höhen- und Seitenjustierung
Pflege und Wartung
An den Verstelltürmen der Höhenverstellung und der
Seitenverstellung (s. Abb. 1) können Korrekturen der
Treffpunktlage vorgenommen werden. Die darauf
angebrachten Abdeckkappen werden entgegen dem
Uhrzeigersinn abgeschraubt. Darunter erscheint der
drehbare Einstellknopf mit der Skala und dem Bezugspunkt. Jedes hörbare Klicken des Einstellknopfes ändert den Einschlagspunkt um 7,5 mm auf 100 Meter.
MINOX Zielfernrohre zeichnen sich durch eine außergewöhnliche Strapazierfähigkeit aus. Dennoch sind
sie optische Präzisionsgeräte, und eine angemessene
Sorgfalt im Gebrauch ist die Voraussetzung für eine
optimale Leistung. Bauen Sie daher Ihr Zielfernrohr
niemals auseinander – Dichtungen, die Wasser und
Beschlag abweisen, könnten dadurch beschädigt werden. Ihre mit dem Zielfernrohr montierte Schusswaffe
sollte in einem gepolsterten Waffenkoffer transportiert werden. Schützen Sie Ihr Zielfernrohr im Feld
vor starken Stößen. Beim Reinigen der Schusswaffe
decken Sie die Linsen des Zielfernrohres sorgfältig ab,
um einen versehentlichen Kontakt mit Reinigungsmitteln zu verhindern. Reinigen Sie regelmäßig das
Gehäuse des Zielfernrohres mit einem weichen und
sauberen Tuch.
Höhenverstellung
Seitenverstellung
Problembehebung
Abb. 1
22
Parallaxen-Ausgleich
Probleme mit der Zielgenauigkeit
Die Zielgenauigkeit wird von vielen Faktoren, auch
abhängig von den unterschiedlichen Schusswaffen,
beeinflusst. Für wechselhafte oder übermäßig große
Gruppen, Doppelgruppen, Anreihungen oder Ausreißer sind die folgenden Punkte zu beachten:
1.Ü berprüfen Sie die Festigkeit der Schrauben und
der weiteren Teile. Diese verursachen die häufigsten Zielgenauigkeitsprobleme.
2.Prüfen Sie, ob der Lauf und die Kammer der Schusswaffe frei von Laufreiniger-, Waffenöl-, Blei- oder
Kupferverschmutzungen sind, da diese die Zielgenauigkeit beeinträchtigen können.
3. Lassen Sie den Lauf zwischen den Schüssen abkühlen.
4.Vergewissern Sie sich, dass alle Schrauben fest
gedreht sind.
5.Verwenden Sie nur Munition einer Losnummer,
also identische Patronen für alle Visiereinstellungen. Darüber hinaus schießen viele Schusswaffen
genauer mit einer bestimmten Sorte Munition.
Diese gilt es durch Schießversuche unter gleichen
Umweltbedingungen zu ermitteln.
6.S chießen Sie auf einer angemessenen Auflage.
Nach Möglichkeit verwenden Sie ein Einschießgestell oder Sandsäcke.
7.Wenn Punkte 1 - 6 einwandfrei sind, sollte ein Büchsenmacher Ihrer Wahl Folgendes überprüfen:
- A nliegen des Gewehrschaftes am Lauf
(Systembettung)
- Erosion des Laufs oder Kammereingang
- Überhöhtes Abzugsgewicht
Probleme bei der Visierungseinstellung
1.Um zielsicher zu werden, zielen Sie aus der Nahdistanz durch den Lauf. Nehmen Sie dann die notwendigen Einstellungen anhand der entstandenen
Kugeleinschläge vor.
2.E xtreme Höhenprobleme könnten mit einem Abstandsblech unter der vorderen oder hinteren Befestigung behoben werden.
3.B ei extremen Seitenverstellungsproblemen kann
die Verwendung von einstellbaren Ringen erforderlich werden, um das Zielfernrohr richtig auszurichten.
Augenabstandsprobleme
Dank der hochpräzisen Bauweise und Herstellung der
MINOX Zielfernrohre treten Probleme mit dem Augenabstand nur selten auf. Dennoch können Probleme
beim Augenabstand auftreten, wenn eine andere
Person Ihre Schusswaffe und Ihr Zielfernrohr benutzt.
Extrem kurze oder lange Gewehrschäfte oder eine ungewöhnliche Platzierung des Zielfernrohres können
die Verwendung von Verlängerungsteilen notwendig
machen, um das Zielfernrohr nach vorne oder nach
23
hinten verschieben zu können, damit der richtige Augenabstand erreicht wird.
Beschlagen von innen
Ein Beschlagen der innenliegenden optischen Teile
kann durch beschädigte Dichtungen und das Eindringen von Feuchtigkeit verursacht worden sein. Dies
wird meist durch unsachgemäßes Auseinanderbauen
verursacht. Wir weisen darauf hin, dass Beschädigungen durch das Auseinanderbauen Ihres Zielfernrohres
von der Gewährleistung ausgeschlossen sind. Im Falle
eines Beschlagens der inneren Optik bringen Sie Ihr
Zielfernrohr zu einem autorisierten MINOX Fachhändler oder schicken dieses an den MINOX Kundenservice
zur Reparatur.
Service
Um unnötige Kosten und Verzögerungen zu vermeiden, lesen Sie zuerst alle Anwenderinformationen und
Problembehebungsvorschläge, bevor Sie Ihr MINOX
Zielfernrohr einsenden.
Wenn eine Reparatur notwendig ist, folgen Sie diesen
Anweisungen, wie Sie Ihr Zielfernrohr direkt zum MINOX Kundenservice oder zu Ihrem autorisierten MINOX
Fachhändler einschicken können.
1.Packen Sie Ihr Zielfernrohr mit ausreichend Verpackungsmaterial ein, um Beschädigungen zu vermeiden.
2.S enden Sie Ihr Zielfernrohr an:
In Deutschland:
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar
24
In Großbritannien:
MINOX GB LTD.
110 Basepoint Business Centre
Butterfield
Luton
Bedfordshire
LU2 8DL
In den USA/Kanada:
MINOX USA
Sport Optics Repair
741 Main Street
Claremont, NH 03743
In allen anderen Ländern schicken Sie Ihr MINOX Zielfernrohr an den von MINOX autorisierten Distributor.
Dessen Anschrift finden Sie unter:
www.minox.com/service
3. Legen Sie eine detaillierte Beschreibung des Problems mit einer Kopie des originalen Kaufbelegs bei.
Gewährleistungsbestimmungen
Mit dem Kauf dieses MINOX ZV 3 Zielfernrohres haben Sie ein Produkt erworben, das nach besonders
strengen Qualitätsrichtlinien hergestellt und geprüft
wurde. Für dieses Produkt gilt die gesetzliche Gewährleistung von 2 Jahren gemäß den nachstehenden Regelungen ab dem Tag des Verkaufs durch einen
autorisierten Händler:
1) In der Gewährleistungszeit werden Beanstandungen, die auf Fabrikationsfehlern beruhen, kostenlos
und nach eigenem Ermessen durch Instandsetzung,
Austausch defekter Teile oder Umtausch in ein
gleichartiges einwandfreies Erzeugnis behoben.
Weitergehende Ansprüche, gleich welcher Art und
gleich aus welchem Rechtsgrund im Zusammenhang
mit dieser Gewährleistung, sind ausgeschlossen.
2)G ewährleistungsansprüche entfallen, wenn der
betreffende Mangel auf unsachgemäße Behandlung – wozu auch die Verwendung von Fremdzubehör zählen kann – zurückzuführen ist, ein Eingriff
von nicht autorisierten Personen und Werkstätten
durchgeführt oder die Fabrikationsnummer unkenntlich gemacht wurde.
25
3)Gewährleistungsansprüche können nur bei Vorlage
eines maschinengeschriebenen Kaufbelegs eines
autorisierten Händlers geltend gemacht werden.
4)B ei Inanspruchnahme der Gewährleistung leiten
Sie bitte das MINOX Zielfernrohr zusammen mit
dem Original des maschinengeschriebenen Kaufbelegs und einer Schilderung der Beanstandung
dem Kundendienst der MINOX GmbH oder einer
Landesvertretung zu.
5)Touristen steht im Bedarfsfalle unter Vorlage des
maschinengeschriebenen Kaufbelegs die Vertretung des jeweiligen Reiselandes gemäß den Regelungen zur Gewährleistung der MINOX GmbH zur
Verfügung.
Nutzen Sie die Möglichkeit des MINOX
Comfort Service und registrieren Sie
Ihr MINOX Produkt.
Erfahren Sie mehr unter www.minox.com/service
26
Technische Daten
ZV 3 3-9x40 PLEX
ZV 3 3-9x40 BDC 400
ZV 3 3-9x50 PLEX
ZV 3 3-9x50 BDC 400
ZV 3 4.5-14x44 SF PLEX
ZV 3 4.5-14x44 SF BDC 400
Objektivdurchmesser (mm)
40
50
44
Parallaxfreier Bereich
91,44 m / 100 yards
91,44 m / 100 yards
91,44 m / 100 yards
Augenabstand (mm)
96
96
96
Dioptrien (-)
2
2
2
Dioptrien (+)
1,5
2
2
Sehfeld, bei min. Vergrößerung auf 100 m
10,5 m
10,8 m
7,2 m
Sehfeld, bei max. Vergrößerung auf 100 m
3,5 m
3,6 m
2,3 m
Verstellung pro Klick auf 100 m
7,5 mm
7,5 mm
7,5 mm
Gesamtverstellweg horizontal
60 MOA
60 MOA
40 MOA
Gesamtverstellweg vertikal
60 MOA
40 MOA
40 MOA
Mittelrohr-Durchmesser
2,54 cm / 1,0"
2,54 cm / 1,0"
2,54 cm / 1,0"
Gesamtlänge (mm)
310
315
332
Montagedistanz vorne (mm)
55
45
64
Montagedistanz hinten (mm)
55
56
73
Gewicht (g)
486
500
536
27
Design subject to alterations without notice.
MINOX is a registered trademark of MINOX GmbH, Wetzlar.
Änderungen in Konstruktion und Ausführung vorbehalten.
Die Marke MINOX ist eine eingetragene Marke der MINOX GmbH, Wetzlar.
MINOX GmbH
Walter-Zapp-Str. 4
D - 35578 Wetzlar, Germany
Tel.: +49 (0) 6441 / 917-0
Fax: +49 (0) 6441 / 917-612
e-mail: [email protected]
www.minox.com
www.minox.com/facebook
MINOX USA, Inc.
P.O. Box 123
Meriden, NH 03770
Phone (866) 469-3080
[email protected]
www.minox.com/usa
99527 08/13
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
