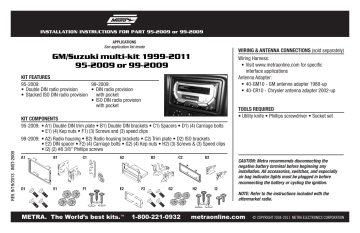

INSTALLATION INSTRUCTIONS FOR PART 95-2009 or 99-2009
APPLICATIONS
See application list inside
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness:
• Visit www.metraonline.com for specific
interface applications
Antenna Adapter:
• 40-GM10 - GM antenna adapter 1988-up
• 40-CR10 - Chrysler antenna adapter 2002-up
GM/Suzuki multi-kit 1999-2011
95-2009 or 99-2009
REV. 9/19/2013 INST-2009
KIT FEATURES
95-2009:
99-2009:
• Double DIN radio provision
• DIN radio provision
• Stacked ISO DIN radio provision
with pocket
• ISO DIN radio provision
with pocket
KIT COMPONENTS
95-2009: • A1) Double DIN trim plate • B1) Double DIN brackets • C1) Spacers • D1) (4) Carriage bolts
• E1) (4) Kep nuts • F1) (3) Screws and (3) speed clips
99-2009: • A2) Radio housing • B2) Radio housing brackets • C2) Trim plate • D2) ISO brackets
• E2) DIN spacer • F2) (4) Carriage bolts • G2) (4) Kep nuts • H2) (3) Screws & (3) Speed clips
• I2) (2) #8 3/8” Phillips screws
A1
B1
C1
A2
D1
E1
F1
E2
METRA. The World’s best kits.™
B2
F2
C2
G2
1-800-221-0932
D2
H2
TOOLS REQUIRED
• Utility knife • Phillips screwdriver • Socket set
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
I2
NOTE: Refer to the instructions included with the
aftermarket radio.
metraonline.com
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
INST-2009
Applications
Buick
Century .......................... 1997-2005
LeSabre ......................... 1995-2005
Park Avenue .................. 1995-2005
Rainier ........................... 2004-2007
Regal ............................. 1995-2004
Rendezvous ................... 2002-2007
Riviera ........................... 1996-1999
Roadmaster ................... 1995-1996
Skylark .......................... 1996-1998
Cadillac
Escalade ESV/EXT .......... 2003-2006
Brougham...................... 1990-1996
Eldorado ........................ 1992-1995
Fleetwood ...................... 1990-1996
Seville............................ 1992-1995
Chevrolet
Avalanche ...................... 2003-2006
Blazer (with DDIN) ............ 2002-2005
Cavalier ......................... 2000-2005
Chevrolet (continued)
Colorado ........................ 2004-2012
Express Van (full) ............ 2001-2007
Impala ........................... 2000-2005
Kodiak ........................... 2003-2009
Malibu ........................... 2001-2003
Malibu Classic ............... 2004
Metro/Geo...................... 1995-2001
Monte Carlo ................... 2000-2005
SSR ............................... 2003-2006
S-10 Pickup (with DDIN) .. 2002-2004
Silverado ....................... 2003-2006
Silverado Classic ........... 2007
Suburban ....................... 2003-2006
Tahoe ............................ 2003-2006
Tracker .......................... 1992-2004
Trailblazer...................... 2002-2009
Venture .......................... 2000-2005
GMC
Canyon .......................... 2004-2012
GMC (continued)
Envoy ............................ 2002-2009
Savana .......................... 2001-2007
Sierra ............................ 2003-2006
Sierra Classic................. 2007
Sonoma (with DDIN) ......... 2002-2004
Top Kick......................... 2005-2009
Yukon/Denali/XL ............ 2003-2006
Honda
Passport ........................ 1998-2002
Hummer
H2. ................................ 2003-2007
Isuzu
Ascender ....................... 2003-2009
Amigo ............................ 1998-2000
i290/i370 ....................... 2007-2008
i280/i350 ....................... 2006
Rodeo ............................ 1998-2004
Rodeo Sport ................... 2001-2003
Oldsmobile
Achieva.......................... 1996-1998
Alero .............................. 1999-2004
Aurora ........................... 1995-2003
Bravada ......................... 1998-2001
Bravada ......................... 2002-2004
Cutlass .......................... 1997-1999
Cutlass Supreme ........... 1995-1997
Eighty-Eight ................... 1994-1999
Intrigue .......................... 1998-2003
LSS................................ 1996-1999
Ninety-Eight................... 1994-1996
Regency ........................ 1997-1998
Silhouette ...................... 2000-2004
Pontiac
Aztec ............................. 2001-2005
Bonneville ...................... 2000-2005
Grand Am ...................... 2001-2005
Montana ........................ 2000-2005
Sunfire........................... 2000-2005
Suzuki
Aerio .............................. 2002
Esteem .......................... 1995-2003
Sidekick......................... 1992-1998
Swift .............................. 1995-2001
Vitara ............................. 1999-2005
Grand Vitara................... 1999-2002
XL-7 .............................. 2001-2002
Toyota
Matrix ............................ 2003-2004
INST-2009
Table of Contents
Dash Disassembly
- Buick Century 1997-2005/
Regal 1995-2004 ......................................4
- Buick LeSabre/Park Avenue 1995-1999 ....4
- Buick LeSabre/Park Avenue 2000-2005 ....4
- Buick Rendezvous 2002-2007 ..................5
- Buick Riviera 1996-1999 ..........................5
- Buick Roadmaster 1995-1996 ................10
- Buick Skylark 1996-1998 .........................6
- Cadillac Eldorado/Seville 1992-1995.........7
- Cadillac Escalade ESV/EXT/Chevrolet
Avalanche/Suburban/Tahoe 2003-2006 ....6
- Cadillac Fleetwood/
Brougham 1990-1996 .......................... 6-7
- Chevrolet Blazer 2002-2005 .....................8
- Chevrolet Cavalier 2000-2005 ..................8
- Chevrolet Colorado 2004-2012/
GMC Canyon 2004-2012...........................9
- Chevrolet Express Van/
GMC Savana 2001-2002. ..........................9
- Chevrolet Express Van/
GMC Savana 2003-2007 .........................10
- Chevrolet Impala 2000-2005...................10
- Chevrolet Malibu 2001-2003/
Malibu Classic 2004................................11
- Chevrolet Metro/
Suzuki Swift 1995-2001 .........................11
- Chevrolet Monte Carlo 2000-2005 ..........11
- Chevrolet S-10 (with DDIN)/
GMC Sonoma (with DDIN) 2002-2004 .........8
- Chevrolet Silverado/GMC Sierra
2003-2006, Chevrolet Silverado
Classic/GMC Sierra Classic 2007,
Chevrolet Kodiak 2003-2009.....................6
- Chevrolet SSR 2003-2006.......................12
- Chevrolet Tracker 1992-2004/Suzuki
Sidekick 1992-1998/Vitara 1999-2005 ...12
- Chevrolet Trailblazer 2002-2009 .............13
- Chevrolet Venture/Oldsmobile Silhouette/
Pontiac Montana (except SV6) 2000 ..........13
- Chevrolet Venture/Pontiac Montana
(except SV6) 2001-2005............................13
- GMC Envoy 2002-2009/
Isuzu Ascender 2003-2009 .....................14
- GMC Top Kick, Yukon/Denali/XL
2003-2006 ...............................................6
- Honda Passport 1998-2002. ...................18
- Hummer H2 2003-2007 .................... 14-15
- Isuzu i290/i370 2007-2008 ......................9
- Isuzu i280/i350 2006 ................................9
- Isuzu Amigo 1998-2000/Rodeo
1998-2004/Rodeo Sport 2001-2003 .......18
- Oldsmobile Achieva 1996-1998 ..............15
- Oldsmobile Alero 1999-2004 ..................16
- Oldsmobile Aurora 1995-2003 ................16
- Oldsmobile Bravada 1998-2004/
Buick Rainier 2004-2007 ........................14
- Oldsmobile Bravada 1998-2001................8
- Oldsmobile Cutlass 1997-1999/
Cutlass Supreme 1995-1997 ..................16
- Oldsmobile Eighty Eight 1994-1999 ........17
- Oldsmobile Ninety Eight 1994-1996 ........17
- Oldsmobile Intrigue 1998-2003...............17
- Oldsmobile LSS 1996-1999/
Regency 1997-1998 ...............................18
- Oldsmobile Silhouette 2001-2004 ...........13
- Pontiac Aztec 2001-2005 ........................19
- Pontiac Bonneville 2000-2005 ................19
- Pontiac Grand Am 2001-2005 .................20
- Pontiac Sunfire 2000-2005 .....................20
- Suzuki Aerio 2002. ..................................21
- Suzuki Esteem 1995-2003......................21
- Suzuki Grand Vitara 1999-2002/
XL-7 2001-2002. ....................................12
- Toyota Matrix 2003-2004/
Pontiac Vibe 2003-2008..........................21
Tab Instruction
95-2009:
- Cadillac/Chevy/GMC/Isuzu/Metro/
Pontiac/Suzuki/Toyota ....................... 22-23
95-2009:
- Cadillac/Chevy/GMC/Isuzu/Metro/
Pontiac/Suzuki/Toyota ....................... 26-27
Kit Assembly
95-2009:
- Cadillac Fleetwood/Brougham
1990-1996 (assembly with brackets) ...........24
- Cadillac Eldorado/Seville 1992-1995.......24
- Double DIN radio/Stacked ISO
mount unit provision ...............................25
99-2009:
- Cadillac Fleetwood/Brougham
1990-1996 (assembly with brackets) ...........28
- Cadillac Eldorado/Seville 1992-1995.......28
- ISO mount radio provision with pocket ....29
- DDIN radio provision with pocket ........ 30-31
Dash Disassembly
Buick Century 1997-2005
Regal 1995-2004
1. Remove the plastic
trim piece to the
left of the glove box
and the (1) exposed
Phillips screw.
2. Unsnap the top
edge of the knee
bolster panel.
3. Remove (1) Phillips
screw from the panel.
4. Remove the
ashtray cluster and (2)
Phillips screws from
each side.
5. Unclip the entire
dash trim bezel and
remove. (Figure A)
6. Open doors and
unsnap end caps from
each side of dash.
7. Unsnap and remove
radio/instrument
cluster panel.
8. Remove (3) screws in
order to remove radio.
Continue to tab
instructions
Buick LeSabre/Park
Avenue 1995-1999
Buick LeSabre/Park
Avenue 2000-2005
1. Unsnap the climate control trim panel (from door
to door) and remove (4) Phillips screws exposed.
1. Open driver’s door and unsnap and remove
dash end cap.
2. Pop out the A/C vents and remove
(1) Phillips screw exposed in each vent cavity.
2. Unsnap and remove trim along center of dash
(one piece on right and one on left of wheel).
3. Unclip the radio trim bezel and remove.
3. Unsnap and remove radio/instrument bezel.
(Figure A)
4. Remove the screws securing the factory head
unit and disconnect the wiring.
Continue to tab instructions
Continue to tab instructions
4
4
2
2 2
1 1
4. Remove (2) screws in order to remove radio.
4
2
1
11
(Figure A)
(Figure A)
4
Dash Disassembly
Buick Rendezvous 2002-2007
Buick Riviera 1996-1999
1. Open center console and remove (2)
screws at front of console opening.
(Figure A)
3. Remove (2) screws from bottom of
radio/climate control bezel, unclip
and remove. (Figure C)
1. Unsnap left side panel exposing (1)
Phillips screw beneath panel and
remove. (Figure A)
2. Remove liners from cup holders and
storage pocket next to cup holders,
then remove screws. Unsnap and
remove panel. (Figure B)
4. Remove (3) 9/32” hex head screws
to remove radio. (Figure D)
2. Unsnap right side panel to expose
(1) Phillips screw beneath panel
and remove. (Figure A)
Continue to tab instructions
3. Unsnap underside of overhanging
dash to unsnap (6) plastic rivets
and remove panel. (Figure A)
4. Remove (5) hex head screws
exposed under overhang.
(Figure B)
(Figure A)
Step 2
Step 1
(Figure A)
5. Unsnap bottom edge of
trim bezel then, while holding
overhang up, unsnap and remove
trim bezel by removing any
necessary harnesses.
(Figure C)
Step 4
6. Remove (3) Phillips screw to
remove climate control.
7. Remove (2) Phillips screws to
remove rear support and (3) 9/32”
hex head screws to remove radio.
Continue to tab instructions
(Figure B)
(Figure D)
5
Step 3
(Figure B)
Dash Disassembly
Buick Skylark 1996-1998
1. Remove (6)
9/32” screws inside
glove box.
2. Under glove box and
drivers knee bolster
remove (2) plastic
panels by turning the
(2) 1/4-turn fasteners
per side.
3. Remove the (4) 9/32”
screws revealed
(2 per side).
4. Unsnap panel from
driver’s side to
passenger’s side.
5. Remove (3)
9/32” screws to
remove radio.
Continue to tab
instructions
1. Unsnap and remove dash bezel. (Figure A)
Step 5
2. Remove (3) 9/32” screws and remove radio.
Cadillac Fleetwood/
Brougham 1990-1996
1. Carefully unsnap trim panel above A/C controls.
(Figure A)
2. Remove (2) 7mm screws at the top of the radio/air
conditioning bezel, then unclip panel and remove.
(Figure B & C)
3. Remove (4) 7mm screws that hold the radio in,
slide radio out, unplug the radio harnesses and
remove radio. (Figure D)
Continue to Radio Bracket Disassembly (pg. 7)
Continue to tab instructions
Step 1
Step 2
Cadillac Escalade ESV/EXT/
Chevrolet Avalanche/Suburban/
Tahoe 2003-2006,
Chevrolet Kodiak 2003-2009,
Chevrolet Silverado/GMC
Sierra 2003-2006, Chevrolet
Silverado Classic/GMC Sierra
Classic 2007, GMC Top Kick
2005-2009, GMC Yukon/
Denali/XL 2003-2006
Step 1
Step 1
Step 2
(Figure A)
(Figure A)
6
Dash Disassembly
Cadillac Fleetwood/
Brougham 1990-1996
Cadillac Fleetwood/
Brougham 1990-1996
Radio Bracket
Disassembly
1. Remove (4) 10mm nuts, (2) on top of the radio and
(2) on the bottom of the radio, that hold the factory
mounting brackets on.
2. Save brackets and nuts for kit assembly.
Continue to tab instructions
Top Factory Bracket
(Figure B)
Cadillac Eldorado/Seville
1992-1995
1. Using a panel removal tool pry out on the radio
trim ring and remove.
Caution: Use extreme care when removing.
2. Gently pry up on the ashtray/gear shifter trim bezel
and remove. (Figure A)
Note: Some models are equipped with bezels
made of real wood.
3. Remove (2) nuts securing the bottom of the factory
head unit and disconnect the wiring.
Continue to tab instructions
Remove 10mm nuts
1
Remove 10mm nuts
Bottom Factory Bracket
(Figure C)
(Figure D)
(Figure A)
7
Dash Disassembly
Chevrolet Blazer (with DDIN)
2002-2005, Chevrolet S-10 (with DDIN)/GMC
Sonoma (with DDIN) 2002-2004, Oldsmobile
Bravada 1998-2001
1. Remove (2) 9/32” hex head screws
from the knee bolster panel.
4. Unclip the dash trim bezel
and remove. (Figure A)
2. Pull down on the panel and
remove the 9/32” hex head screws
exposed on the bottom of the dash
trim bezel.
5. Remove (2) 9/32” hex head screws
securing the factory head unit and
disconnect the wiring.
3. Remove (1) Phillips screw above the
instrument cluster.
Chevrolet Cavalier
2000-2005
6. Remove (1) Phillips screw from the
defroster duct.
7. Remove the ductwork and (1)
Phillips screw exposed.
8. Remove the dash pad and (3)
Phillips screws exposed at the top of
the radio trim bezel.
Continue to tab instructions
1. Open drivers door and remove fuse
panel on end of dash.
2. Open passenger door and remove
panel on end of dash.
3. Remove (1) Phillips screw from each
side exposed.
4. Remove (3) screws from top of glove
box liner.
5. Remove (2) screws from the top-left
corner of the glove box cavity.
Continue to tab instructions
8
8
6, 7
8
8
4
1, 3
(Figure A)
8
4
5
4
2, 3
Dash Disassembly
Chevrolet Colorado 2004-2012,
GMC Canyon 2004-2012,
Isuzu i290/i370 2007-2008,
Isuzu i280/i350 2006
Chevrolet Express Van/GMC
Savana 2001-2002
1. Unsnap and remove small trim panel
below steering column. (Figure A)
4. Rotate panel counterclockwise to lift
over steering column and remove.
1. Unsnap and remove the entire panel surrounding the radio and
A/C controls. (Figure A)
2. Unsnap radio/climate/instrument panel.
(Figure B)
5. Remove (3) 9/32” hex head screws to
remove radio. (Figure C)
2. Remove (3) 9/32”screws securing the radio to remove. (Figure B)
3. Move shift lever to first gear position.
Continue to tab instructions
(Figure B)
(Figure A)
(Figure B)
(Figure A)
9
(Figure C)
Continue to tab instructions
Dash Disassembly
Chevrolet Express Van/
GMC Savana 2003-2007
1. Remove (2) 10mm
4. Unsnap and remove
bolts from below
radio and instrument
knee bolster under
cluster panel.
steering column and
Note: it may not
remove panel.
be necessary to
2. Remove (2) 10mm
completely remove
bolts from panel
radio and instrument
below passenger
cluster panel to
dash airbag and
access radio.
remove panel.
5. Remove (3) 9/32”
3. Remove (2) 10mm
bolts to remove radio.
nuts from inside
Continue to tab
center pocket between
instructions
power outlets.
Buick Roadmaster
1995-1996
1. Unclip dash panel sides and remove.
2. Unclip panel below steering column and remove.
3. Remove (2) 7mm screws above instrument cluster.
4. Set parking brake, turn key to on position, and
move shifter to the lowest gear. Tilt steering wheel
down then unsnap entire instrument cluster/radio
panel and remove. Return shifter to park.
5. Remove (3) 7mm screws to remove radio.
Continue to tab instructions
Step 3, 4
Step 2
Chevrolet Impala
2000-2005
1. Unclip each side of
the dash trim bezel
(fuse access) and
remove (1) Phillips
screw exposed on
each side.
2. Remove (2) Phillips
screws under the
instrument cluster.
3. Unclip the trim panel
above the pedals.
It is not necessary to
remove the panel it
can be left hanging.
Step 5
Step 1
(Figure A)
10
4. Remove (2)
Phillips screws from
the knee panel.
5. Unclip the knee
panel and remove
(1) Phillips screw
exposed on the
right side of the
steering column.
6. Unclip and remove
the entire dash
trim bezel. (Figure A)
Continue to tab
instructions
Dash Disassembly
Chevrolet Malibu
2001-2003/Malibu
Classic 2004
Chevrolet Metro/Suzuki
Swift 1995-2001
1. Remove the ashtray and (2) Phillips screws
exposed. (Figure A)
1. Unsnap and remove radio bezel. (Figure A)
2. Remove (3) bolts and remove radio. (Figure A)
Continue to tab instructions
2. Remove (2) Phillips screws above the radio
opening. (Figure A)
3. Unclip the radio trim bezel and disconnect the
cigarette lighter wiring.
4. Remove (2) screws securing each side
of the factory head unit and (1) screw from
the rear support.
2
1
(Figure A)
2
2
5. Slide the unit out and disconnect the wiring.
Continue to tab instructions
(Figure A)
11
Chevrolet Monte Carlo
2000-2005
1. Unclip the trim panel
above the pedals. It
is NOT necessary to
remove the panel it
may be left hanging.
2. Remove (2) 9/32”
screws from the
knee panel and unclip
the panel.
3. Unsnap the driver’s
side fuse panel cover
and remove (1)
9/32” screw.
4. Open the glove box
and remove (1) 9/32”
screw from the upper
left corner.
5. Remove (3) 9/32”
screws securing the
factory radio and
disconnect the wiring.
Continue to tab
instructions
Dash Disassembly
Chevrolet SSR 2003-2006
1. Unclip and remove the
(3) climate control knobs.
(Figure A)
2. Unclip and remove the long
trim panel below the radio and
passenger air bag. (Figure B)
3. Unclip and remove the small
trim panel to the left of the
steering wheel. (Figure C)
Chevrolet Tracker 19922004, Suzuki Sidekick
1992-1998, Vitara 19992005/Grand Vitara 19992002/XL-7 2001-2002
4. Remove the (5) 9/32” screws
securing the radio/instrument
panel then unclip and remove
the panel. (Figure D)
5. Remove the screws securing
the factory head unit and
disconnect the wiring.
Continue to tab instructions
(Figure C)
1 23
1. Remove the cigarette
lighter and climate
control knobs.
2. Remove the
ashtray and the (1)
exposed screw.
3. Pull out on the climate
control cluster and
remove the (2)
exposed screws.
(Figure B)
1 23
(Figure A)
(Figure D)
(Figure A)
12
4. Unclip the radio trim
bezel. (Figure A)
5. Remove (4) screws
from the factory
head unit, slide
the unit out and
disconnect the wiring.
Continue to tab
instructions
Dash Disassembly
Chevrolet Trailblazer
2002-2009
1. Remove (2) Phillips screws inside
instrument cluster.
4. Remove (3) Phillips screws
around steering wheel.
2. Remove (1) Phillips screw under
climate controls to the left of the
power outlet.
5. Unsnap and remove bezel
(use caution when pulling over
hazard switch).
3. Remove (2) 7mm hex heads from
under steering column and lower
the panel.
6. Remove (3) 7mm hex head
screws to remove radio.
1. Remove the ashtray and (1) Phillips
screw exposed in the ashtray cavity.
2. Remove (1) Phillips screw from the
cigarette lighter compartment.
3. Remove (2) Phillips screws securing
the factory head unit and disconnect
the wiring.
ChevroletVenture/
Pontiac Montana
(except SV6) 20012005/Oldsmobile
Silhouette
2001-2004
1. Remove the ashtray and (1) Phillips
screw exposed in the ashtray cavity.
2. Remove (1) Phillips screw from the
cigarette lighter compartment.
3. Remove (2) Phillips screws securing
the factory head unit and disconnect
the wiring.
Continue to tab instructions
Step 1
Step 1
Step 3
Continue to tab instructions
Chevrolet Venture/
Oldsmobile
Silhouette/
Pontiac Montana
(except SV6) 2000
Step 2
Step 2
Step 3
13
Continue to tab instructions
(1)
(2)
(3)
(3)
Dash Disassembly
GMC Envoy 2002-2009, Isuzu Ascender
2003-2009, Oldsmobile Bravada
1998-2004, Buick Rainier 2004-2007
Hummer H2 2003-2007
1. Remove (4) Phillips screws, (2) from left and (2) from right of carpeted
panel. (Figure A)
2. Slide carpeted panel down and backwards to reveal (2) Phillips screws
and remove. (Figure B)
1. Open center console and remove (4)
9/32” screws from console box and
remove box. (Figure A)
3. Loosen (1) T-15 Torx on forward
facing side of shift lever and pull up
to remove. (Figure C)
2. Remove (4) Phillips screws from
hinge on console door inside
console and remove door. (Figure B)
4. Unclip cup holder/shifter trim
assembly and remove. (Figure 4)
Continue on the next page
3. Unsnap radio bezel and unplug
cigarette lighter and accessories.
(Figure C)
4. Remove (3) screws and remove radio.
(Figure C)
Continue to tab instructions
(Figure A)
(Figure C)
(Figure B)
(Figure D)
(Figure B)
(Figure A)
(Figure C)
14
Dash Disassembly
Hummer H2 2003-2007
5. Remove (6) Phillips screws from top of
center console. (Figure E)
6. Remove (2) Phillips screws from inside pocket on
back of center console, then unclip and remove.
(Figure F)
7. Remove (1) 10 mm bolt to right of shift lever.
8. Remove (2) Phillips screws from under console box
on driver’s side and (2) Phillips screws from under
console trim-top on passenger side.
9. Slide control assembly rearwards.
10. Remove (2) T-30 Torx bolts from top of radio/
climate control trim and unclip and remove.
(Figure G)
11. Remove (3) 9/32” screws that hold the radio in.
(Figure G)
Continue to tab instructions
Oldsmobile Achieva
1996-1998
1. Open the glove box, press inward on the walls
of the glove box liner and remove the liner.
2. Remove (10) Torx head screws from the glove
box location.
3. Remove (2) 9/32” hex head screws under the
steering column.
4. Unclip the dash trim bezel. (Figure A)
5. Remove the screws securing the factory head unit
and disconnect the wiring.
Continue to tab instructions
(Figure E)
(Figure F)
(Figure G)
15
(Figure A)
Dash Disassembly
Oldsmobile Cutlass 19971999, Cutlass Supreme
1995-1997
Oldsmobile Alero
1999-2004
1. Unclip the radio trim bezel and remove. (Figure A)
1. Remove shift knob by using a small
screwdriver to remove U-clip from front of shifter
and pull upward.
2. Remove (2) 9/32” hex head screws securing the
factory head unit and disconnect the wiring.
2. Unclip and remove shifter trim panel.
Continue to tab instructions
3. Unclip and remove radio and climate control panel
by pulling from bottom. (Figure A)
Oldsmobile Aurora
1995-2003
1. Unclip the radio trim bezel and remove the bezel.
(Figure A)
2. Remove (2) 7 mm screws securing the factory
head unit and disconnect the wiring.
Continue to tab instructions
4. Remove (3) 9/32” screws from radio and remove.
Continue to tab instructions
(Figure A)
(Figure A)
(Figure A)
16
Dash Disassembly
Oldsmobile Eighty Eight
1994-1999
1. Unclip the radio trim bezel and remove. (Figure A)
2. Remove (2) 9/32” hex head screws securing the
factory head unit and disconnect the wiring.
Continue to tab instructions
Oldsmobile Ninety Eight
1994-1996
Oldsmobile Intrigue
1998-2003
1. Open the glove box and remove (2) hex head
screws securing the wood trim.
1. Open the center console storage compartment and
remove (2) 9/32” hex head screws exposed.
2. Unsnap the wood trim and remove.
2. Remove the center console.
3. Remove (2) hex head screws below the radio
trim bezel.
3. Unclip the radio trim bezel and remove. (Figure A)
4. Lift up on the bezel and remove. (Figure A)
5. Remove (3) Phillips hex head screws securing the
factory head unit and disconnect the wiring.
4. Remove (2) 9/32” hex head screws securing the
factory head unit and disconnect the wiring.
Continue to tab instructions
Continue to tab instructions
(Figure A)
(Figure A)
(Figure A)
17
Dash Disassembly
Honda Passport 1998-2002,
Isuzu Amigo 1998-2000,
Rodeo 1998-2004,
Rodeo Sport 2001-2003
Oldsmobile LSS 1996-1999
Regency 1997-1998
1. Open glove box and remove (2) center
trim bezels attached by screws. (Figure A)
1. Remove the ashtray and (1) Phillips screw exposed in the
ashtray cavity.
2. Unclip and remove the trim panel surrounding the factory radio.
(Figure A)
3. Remove (4) Phillips screws securing the factory radio and
disconnect the wiring.
Continue to tab instructions
2. Unsnap and remove radio trim bezel.
(Figure A)
(Figure A)
(Figure A)
3. Remove (3) 9/32” hex head screws and
remove radio. (Figure B)
Continue to tab instructions
(Figure B)
18
Dash Disassembly
Pontiac Aztec
2001-2005
1. Pull out cup holder inserts.
2. Remove (1) Phillips screw exposed inside bottom
cup holder.
3. Unsnap and remove shifter trim with cup holders.
4. Remove (2) #15 Torx at bottom of
radio/climate bezel.
Pontiac Bonneville
2000-2005
1. Remove (2) Phillips screws from the instrument
cluster. (Figure A)
2. Unclip the ignition trim and remove. (Figure B)
4. Depress the spring clips on each side of the
factory head unit and remove. (Figure C)
Continue to tab instructions
3. Unclip the climate control/radio trim bezel
and remove.
Continue to tab instructions
(Figure A)
(Figure B)
(Figure C)
19
Dash Disassembly
Pontiac Grand Am
2001-2005
Pontiac Sunfire
2000-2005
1. Unsnap and remove radio trim bezel.
2. Remove (3) 9/32” screws from radio brackets and
remove radio.
Continue to tab instructions
2
1
1. Open the glove box and remove (2) Phillips screws
exposed on the right edge of the radio trim bezel.
2. Unclip the bezel and remove. (Figure A)
3. Remove (2) 7 mm hex head screws securing the
factory head unit and disconnect the wiring.
Continue to tab instructions
Toyota Matrix
2003-2004/Pontiac
Vibe 2003-2008
1. Unclip the bottom edge of the radio trim panel then
lift up and out to remove. (Figure A)
2
2
(Figure A)
(Figure A)
20
Dash Disassembly
Toyota Matrix
2003-2004/Pontiac
Vibe 2003-2008
2. Remove (4) 10 mm bolts securing the factory
radio. (Figure B)
Continue to tab instructions
Suzuki Aerio
2002
Suzuki Esteem
1995-2003
1. Unclip the dash trim bezel and remove. (Figure A)
1. Remove the climate control knobs.
2. Remove (4) Phillips screws securing the factory
head unit and disconnect the wiring.
2. Remove (1) Phillips screw located above the radio
opening. (Figure A)
Continue to tab instructions
3. Unclip the radio trim bezel. (Figure A)
4. Remove (4) screws from the factory head unit,
slide the unit out and disconnect the wiring.
Continue to tab instructions
TUNE
SEEK
TRACK
(Figure B)
AM
FM1
FM2
DISK
SCAN
(Figure A)
(Figure A)
21
Tab Instructions 95-2009
Tab Instructions
1. GM Vehicles
Cut tabs highlighted on both sides of both brackets. (Figure A)
3. Cadillac Fleetwood/Brougham
Cut all tabs highlighted on both sides of both brackets. (Figure C)
2. Chevy Tracker/Metro/Suzuki
Cut tabs highlighted on both sides of both brackets. (Figure B)
4. Isuzu Amigo/Rodeo/Rodeo Sport
Cut the highlighted tabs. (Figure D)
(Figure A)
(Figure C)
(Figure B)
22
(Figure D)
Tab Instructions 95-2009
Tab Instructions
5. Toyota Matrix/Pontiac Vibe
Cut the highlighted tabs. (Figure E)
Cut (4) tabs highlighted on DDIN trim plate. (Figure F)
6. Cadillac Eldorado/Seville
Cut the highlighted tabs on the DDIN brackets. (Figure G)
Cut (1) tab highlighted on top left corner of DDIN trim plate. (Figure H)
Continue to kit assembly
(Figure E)
(Figure F)
(Figure G)
23
(Figure H)
Kit Assembly 95-2009
Cadillac Fleewood/Brougham 1990-1996
(assembly with factory brackets)
1. Using carriage bolts
and Kep nuts supplied
mount the factory
brackets to the double
DIN trim plate/double
DIN bracket assembly
(keep in mind which
bracket is top and
which one is bottom).
(Figure A)
Cadillac Eldorado/Seville 1992-1995
1. Align the tabs on the
bottom of the double
DIN trim plate with
notches in sub dash.
(Figure A)
Top factory bracket
1
2. Secure with the
(2) carriage bolts and
(2) Kep nuts provided.
(Figure A)
(Figure A)
Bottom factory bracket
(Figure A)
24
Kit Assembly 95-2009
Double DIN radio/Stacked ISO
mount unit provision
3. Locate the factory wiring harness in the dash. Metra recommends using the
proper mating adapter from Metra or AXXESS. Re-connect the negative battery
terminal and test the unit for proper operation.
1. Snap the Double DIN brackets to the edge of the Double DIN trim plate.
(Figure A)
2. Slide the Double DIN head unit or stacked ISO head units into the bracket/radio
housing assembly and secure the Double DIN head unit or stacked ISO head
units to the assembly using the screws supplied with the radio. (Figure B)
4. Reassemble dash in reverse order of disassembly.
Note: For the Buick LeSabre, Oldsmobile Aurora, and the Pontiac Bonneville the
(3) speed clips and screws provided with the kit will need to be installed into
the sub dash where the screw holes line up on the kit.
(Figure A)
(Figure B)
25
Tab Instructions 99-2009
Tab Instructions
1. GM Vehicles
Cut tabs highlighted on both sides of radio
housing. (Figure A)
2. Chevy Tracker/Metro/Suzuki
Cut tabs highlighted on both sides of radio
housing. (Figure B)
3. Cadillac Fleetwood/Brougham
Cut all tabs highlighted on both sides of radio
housing. (Figure C)
(Figure A)
(Figure B)
(Figure C)
26
Tab Instructions 99-2009
Tab Instructions
4. Isuzu Amigo/Rodeo/Rodeo Sport
Cut tabs highlighted on both sides of both
brackets. (Figure D)
5. Toyota Matrix/Pontiac Vibe
Cut tabs highlighted on both sides of
both brackets.
Cut (4) tabs highlighted on double DIN trim plate.
(Figure E)
(Figure D)
6. Cadillac Eldorado/Seville
Cut tabs highlighted on both sides of both
brackets. (Figure F)
Continue to kit assembly
(Figure F)
(Figure E)
27
Kit Assembly 99-2009
Cadillac Fleewood/Brougham 1990-1996
(assembly with factory brackets)
Cadillac Eldorado/Seville
1992-1995 (assembly with factory brackets)
1. Align the tabs on the bottom of
the bottom factory bracket with
notches in sub dash.
1. After mounting (2)
side radio housing
brackets supplied to
the radio housing,
using (2) #8 3/8”
Phillips screws
supplied, mount the
bottom factory bracket
to the radio housing/
bracket assembly
using (2) carriage
bolts and (2) Kep nuts
supplied. (Figure A)
Bottom Factory Bracket
Bottom Factory Bracket
(Figure A)
(Figure A)
28
2. Secure with the (2) Carriage
bolts and (2) Kep nuts provided.
(Figure A)
Kit Assembly 99-2009
ISO mount radio provision with pocket
1. Cut radio housing support bars and remove.
(Figure A)
2. Slide the radio housing brackets onto the pocket
and secure with the supplied (2) #8 3/8” screws.
(Figure B)
3. Mount the ISO Brackets to the head unit with the
screws supplied with the unit. (Figure C)
4. Slide the head unit into the radio opening until the
side clips engage. (Figure D)
(Figure A)
(Figure B)
5. Snap the trim plate into the single DIN radio
housing. (Figure D)
Note: For the Buick LeSabre, Oldsmobile Aurora
and the Pontiac Bonneville the (3) speed clips
and screws provided with the kit will need to be
installed into the sub dash where the screw holes
line up on the kit.
adapter from Metra or AXXESS. Re-connect the
negative battery terminal and test the unit for
proper operation.
7. Reassemble dash in reverse order
of disassembly.
6. Locate the factory wiring harness in the dash.
Metra recommends using the proper mating
(Figure C)
29
(Figure D)
Kit Assembly 99-2009
Double DIN radio provision with pocket
1. Cut radio housing support bars and remove.
(Figure A)
2. Slide the radio housing brackets onto the pocket
and secure with the supplied (2) #8 3/8” screws.
(Figure B)
3. Slide the DIN cage into the radio housing and
secure by bending the metal locking tabs down.
(Figure C)
(Figure A)
(Figure B)
(Figure C)
30
Kit Assembly 99-2009
Double DIN radio provision with pocket
Notes
4. Slide the aftermarket head unit into the cage and secure. (Figure D)
Note: (1) For the Buick LeSabre, Oldsmobile Aurora and the Pontiac Bonneville
the (3) speed clips and screws provided with the kit will need to be installed into
the sub dash where the screw holes line up on the kit.
(2) A snap-in DIN spacer has been provided for some applications where
depth is an issue. Snap the spacer in the housing and slide DIN cage into the
assembly and secure by bending metal locking tabs down. (Figure E)
5. Locate the factory wiring harness in the dash. Metra recommends using the
proper mating adapter from Metra or AXXESS. Re-connect the negative battery
terminal and test the unit for proper operation.
6. Reassemble dash in reverse order of disassembly.
(Figure D)
(Figure E)
31
INSTALLATION INSTRUCTIONS FOR PART 95-2009 or 99-2009
KNOWLEDGE IS POWER
REV. 9/19/2013 INST-2009
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
METRA. The World’s best kits.™
1-800-221-0932
metraonline.com
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-2009 o 99-2009
APLICACIONES
Lista de aplicaciones dentro
CABLEAdO Y CONEXIONES dE ANtENA
(se venden por separado)
Arnés de cableado:
• Visite www.metraonline.com para ver las
aplicaciones específicas de la interfase
Adaptador de antena:
• 40-GM10 - Adaptador de antena GM 1988
y más recientes
• 40-CR10 - Adaptador de antena Chrysler 2002
y más recientes
GM/Suzuki multi-kit 1999-2011
95-2009 o 99-2009
REV. 9/19/2013 INST-2009
CArACtEríStICAS dEL kIt
95-2009:
99-2009:
• Provisión de radio doble DIN
• Provisión de radio DIN
• Provisión de unidad de montaje
con bolsillo
ISO vertical
• Provisión de radio ISO DIN
con bolsillo
COmPONENtES dEL kIt
95-2009: • A1) Soportes doble DIN • B1) Placa de moldura doble DIN • C1) Espaciadores • D1) (4) Pernos
cabeza de hongo • E1) (4) Tuercas keps • F1) (3) Tornillos y (3) ganchos de velocidad
99-2009: • A2) Carcasa del radio • B2) Soportes de la carcasa del radio • C2) Placa de moldura
• D2) Soportes ISO • E) Espaciador DIN • F2) (4) pernos cabeza de hongo • G2) (4) tuercas keps
• H2) (3) tornillos y (3) ganchos de velocidad • I2) (2) #8 tornillos Phillips de 3/8”
A1
B1
C1
A2
D1
E1
F1
E2
B2
F2
C2
G2
D2
H2
I2
HErrAmIENtAS rEquErIdAS
• Herramientas de corte • Destornillador Phillips
• Llave de tubo
PRECAUCIÓN: Metra recomienda desconectar el terminal
negativo de la batería antes de comenzar cualquier
instalación. Todos los accesorios, interruptores y,
especialmente, las luces indicadoras de airbag deben
estar enchufados antes de volver a conectar la batería o
comenzar el ciclo de ignición.
NOTA: Remítase a las instrucciones incluidas con el
radio de postventa.
METRA. The World’s best kits.™
1-800-221-0932
metraonline.com
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
INST-2009
Aplicaciones
Buick
Century .......................... 1997-2005
LeSabre ......................... 1995-2005
Park Avenue .................. 1995-2005
Rainier ........................... 2004-2007
Regal ............................. 1995-2004
Rendezvous ................... 2002-2007
Riviera ........................... 1996-1999
Roadmaster ................... 1995-1996
Skylark .......................... 1996-1998
Cadillac
Escalade ESV/EXT .......... 2003-2006
Brougham...................... 1990-1996
Eldorado ........................ 1992-1995
Fleetwood ...................... 1990-1996
Seville............................ 1992-1995
Chevrolet
Avalanche ...................... 2003-2006
Blazer (con DDIN)............. 2002-2005
Cavalier ......................... 2000-2005
Chevrolet (seguido)
Colorado ........................ 2004-2012
Express Van (completo) .... 2001-2007
Impala ........................... 2000-2005
Kodiak ........................... 2003-2009
Malibu ........................... 2001-2003
Malibu Classic ............... 2004
Metro/Geo...................... 1995-2001
Monte Carlo ................... 2000-2005
SSR ............................... 2003-2006
S-10 Pickup (con DDIN) ... 2002-2004
Silverado ....................... 2003-2006
Silverado Classic ........... 2007
Suburban ....................... 2003-2006
Tahoe ............................ 2003-2006
Tracker .......................... 1992-2004
Trailblazer...................... 2002-2009
Venture .......................... 2000-2005
GMC
Canyon .......................... 2004-2012
GMC (seguido)
Envoy ............................ 2002-2009
Savana .......................... 2001-2007
Sierra ............................ 2003-2006
Sierra Classic................. 2007
Sonoma (con DDIN).......... 2002-2004
Top Kick......................... 2005-2009
Yukon/Denali/XL ............ 2003-2006
Honda
Passport ........................ 1998-2002
Hummer
H2. ................................ 2003-2007
Isuzu
Ascender ....................... 2003-2009
Amigo ............................ 1998-2000
i290/i370 ....................... 2007-2008
i280/i350 ....................... 2006
Rodeo ............................ 1998-2004
Rodeo Sport ................... 2001-2003
Oldsmobile
Achieva.......................... 1996-1998
Alero .............................. 1999-2004
Aurora ........................... 1995-2003
Bravada ......................... 1998-2001
Bravada ......................... 2002-2004
Cutlass .......................... 1997-1999
Cutlass Supreme ........... 1995-1997
Eighty-Eight ................... 1994-1999
Intrigue .......................... 1998-2003
LSS................................ 1996-1999
Ninety-Eight................... 1994-1996
Regency ........................ 1997-1998
Silhouette ...................... 2000-2004
Pontiac
Aztec ............................. 2001-2005
Bonneville ...................... 2000-2005
Grand Am ...................... 2001-2005
Montana ........................ 2000-2005
Sunfire........................... 2000-2005
Suzuki
Aerio .............................. 2002
Esteem .......................... 1995-2003
Sidekick......................... 1992-1998
Swift .............................. 1995-2001
Vitara ............................. 1999-2005
Grand Vitara................... 1999-2002
XL-7 .............................. 2001-2002
Toyota
Matrix ............................ 2003-2004
INST-2009
Índice
Dash Disassembly
- Buick Century 1997-2005/
Regal 1995-2004 ......................................4
- Buick LeSabre/Park Avenue 1995-1999 ....4
- Buick LeSabre/Park Avenue 2000-2005 ....4
- Buick Rendezvous 2002-2007 ..................5
- Buick Riviera 1996-1999 ..........................5
- Buick Roadmaster 1995-1996 ................10
- Buick Skylark 1996-1998 .........................6
- Cadillac Eldorado/Seville 1992-1995.........7
- Cadillac Escalade ESV/EXT/Chevrolet
Avalanche/Suburban/Tahoe 2003-2006 ....6
- Cadillac Fleetwood/
Brougham 1990-1996 .......................... 6-7
- Chevrolet Blazer 2002-2005 .....................8
- Chevrolet Cavalier 2000-2005 ..................8
- Chevrolet Colorado 2004-2012/
GMC Canyon 2004-2012...........................9
- Chevrolet Express Van/
GMC Savana 2001-2002. ..........................9
- Chevrolet Express Van/
GMC Savana 2003-2007 .........................10
- Chevrolet Impala 2000-2005...................10
- Chevrolet Malibu 2001-2003/
Malibu Classic 2004................................11
- Chevrolet Metro/
Suzuki Swift 1995-2001 .........................11
- Chevrolet Monte Carlo 2000-2005 ..........11
- Chevrolet S-10 (con DDIN)/
GMC Sonoma (con DDIN) 2002-2004 ..........8
- Chevrolet Silverado/GMC Sierra
2003-2006, Chevrolet Silverado
Classic/GMC Sierra Classic 2007,
Chevrolet Kodiak 2003-2009.....................6
- Chevrolet SSR 2003-2006.......................12
- Chevrolet Tracker 1992-2004/Suzuki
Sidekick 1992-1998/Vitara 1999-2005 ...12
- Chevrolet Trailblazer 2002-2009 .............13
- Chevrolet Venture/Oldsmobile Silhouette/
Pontiac Montana (excepto SV6) 2000 .........13
- Chevrolet Venture/Pontiac Montana
(excepto SV6) 2001-2005 ..........................13
- GMC Envoy 2002-2009/
Isuzu Ascender 2003-2009 .....................14
- GMC Top Kick, Yukon/Denali/XL
2003-2006 ...............................................6
- Honda Passport 1998-2002. ...................18
- Hummer H2 2003-2007 .................... 14-15
- Isuzu i290/i370 2007-2008 ......................9
- Isuzu i280/i350 2006 ................................9
- Isuzu Amigo 1998-2000/Rodeo
1998-2004/Rodeo Sport 2001-2003 .......18
- Oldsmobile Achieva 1996-1998 ..............15
- Oldsmobile Alero 1999-2004 ..................16
- Oldsmobile Aurora 1995-2003 ................16
- Oldsmobile Bravada 1998-2004/
Buick Rainier 2004-2007 ........................14
- Oldsmobile Bravada 1998-2001................8
- Oldsmobile Cutlass 1997-1999/
Cutlass Supreme 1995-1997 ..................16
- Oldsmobile Eighty Eight 1994-1999 ........17
- Oldsmobile Ninety Eight 1994-1996 ........17
- Oldsmobile Intrigue 1998-2003...............17
- Oldsmobile LSS 1996-1999/
Regency 1997-1998 ...............................18
- Oldsmobile Silhouette 2001-2004 ...........13
- Pontiac Aztec 2001-2005 ........................19
- Pontiac Bonneville 2000-2005 ................19
- Pontiac Grand Am 2001-2005 .................20
- Pontiac Sunfire 2000-2005 .....................20
- Suzuki Aerio 2002. ..................................21
- Suzuki Esteem 1995-2003......................21
- Suzuki Grand Vitara 1999-2002/
XL-7 2001-2002. ....................................12
- Toyota Matrix 2003-2004/
Pontiac Vibe 2003-2008..........................21
Tab Instruction
95-2009:
- Cadillac/Chevy/GMC/Isuzu/Metro/
Pontiac/Suzuki/Toyota ....................... 22-23
95-2009:
- Cadillac/Chevy/GMC/Isuzu/Metro/
Pontiac/Suzuki/Toyota ....................... 26-27
Kit Assembly
95-2009:
- Cadillac Fleetwood/Brougham
1990-1996 (con soportes de montaje) .........24
- Cadillac Eldorado/Seville 1992-1995.......24
- Double DIN radio/Stacked ISO
mount unit provision ...............................25
99-2009:
- Cadillac Fleetwood/Brougham
1990-1996 (con soportes de montaje) .........28
- Cadillac Eldorado/Seville 1992-1995.......28
- ISO mount radio provision con pocket .....29
- DDIN radio provision con pocket ......... 30-31
Desmontaje del tablero
Buick Century 1997-2005
Regal 1995-2004
1. Retire la pieza de
moldura de plástico
a la izquierda de la
guantera y (1) tornillo
Phillips expuesto.
2. Suelte a presión el
borde superior del
panel del protector
de rodillas.
3. Retire (1) tornillo
Phillips del panel.
4. Retire el conjunto
del cenicero y los (2)
tornillos Phillips de
cada lado.
5. Desenganche todo el
bisel de la moldura
del tablero y retire.
(Figura A)
6. Abra las puertas y
suelte las tapas de
los extremos de cada
lado del tablero.
7. Suelte y retire el panel
del radio/conjunto de
instrumentos.
8. Retire los (3) tornillos
para retirar el radio.
Continúe con las
instrucciones para
pestañas
Buick LeSabre/Park
Avenue 1995-1999
Buick LeSabre/Park
Avenue 2000-2005
1. Suelte a presión el panel de la moldura del control
de clima (de puerta a puerta) y retire los (4)
tornillos Phillips expuestos.
2. Saque a presión las rejillas del aire acondicionado
y retire (1) tornillo Phillips expuesto en cada
cavidad de la rejilla.
3. Desenganche el bisel de la moldura del
radio y retire.
4. Retire los tornillos que sujetan la unidad central de
fábrica y desconecte el cableado.
1. Abra la puerta del conductor y suelte a presión y
retire la tapa del extremo del tablero.
Continúe con las instrucciones para pestañas
Continúe con las instrucciones para pestañas
4
4
2
2 2
1 1
2. Suelte a presión y retire la moldura a lo largo del
centro del tablero (una pieza a la derecha y una a
la izquierda del volante).
3. Suelte y retire el bisel del radio/instrumentos.
(Figura A)
4. Retire los (2) tornillos para retirar el radio.
4
2
1
11
(Figura A)
(Figura A)
4
Desmontaje del tablero
Buick Rendezvous 2002-2007
1. Abra la consola central y retire (2)
tornillos al frente de la apertura de
la consola. (Figura A)
2. Retire los revestimientos de
los portavasos y de la cavidad
de almacenamiento junto a los
portavasos, luego retire los tornillos.
Suelte y retire el panel. (Figura B)
(Figura A)
(Figura B)
Buick Riviera 1996-1999
1. Suelte a presión el panel del lado
izquierdo, exponiendo (1) tornillo
Phillips debajo del panel y retire.
(Figura A)
2. Suelte a presión el panel del lado
derecho para exponer (1) tornillo
Phillips debajo del panel y retire.
(Figura A)
3. Suelte a presión la parte inferior
del tablero que sobresale para
soltar los (6) remaches de plástico
y retire el panel. (Figura A)
4. Retire los (5) tornillos de cabeza
hexagonal expuestos debajo de la
parte que sobresale. (Figura B)
5. Suelte a presión el borde inferior
del bisel de la moldura y luego,
mientras sostiene la parte que
sobresale, suelte y retire el bisel
de la moldura, retirando cualquier
arnés necesario.
6. Retire los (3) tornillos Phillips para
retirar el control de clima.
7. Retire los (2) tornillos Phillips para
retirar el soporte posterior y (3)
tornillos de cabeza hexagonal de
9/32” para retirar el radio.
Continúe con las instrucciones
para pestañas
3. Retire (2) tornillos de la parte inferior
del bisel del radio/control de clima,
desenganche y retire. (Figura C)
4. Retire (3) tornillos cabeza hexagonal
de 9/32” para retirar el radio.
(Figura D)
Continúe con las instrucciones para
pestañas
(Figura C)
(Figura D)
5
Paso 2
Paso 1
Paso 3
(Figura A)
Paso 4
(Figura B)
Desmontaje del tablero
Buick Skylark 1996-1998
1. Retire los (6) tornillos
de 9/32” del interior
de la guantera.
2. Debajo de la guantera
y del protector de
rodillas del conductor,
retire (2) paneles de
plástico girando los
(2) sujetadores 1/4 de
vuelta por lado.
lado del pasajero.
5. Retire los (3) tornillos
de 9/32” para retirar
el radio.
Continúe con las
instrucciones para
pestañas
3. Retire los (4) tornillos
de 9/32” que se
revelan (2 por lado).
1. Suelte y retire el bisel del tablero. (Figura A)
2. Retire los (3) tornillos de 9/32” y retire el radio.
4. Suelte a presión el
panel desde el lado
del conductor hasta el
Paso 5
Paso 1
Paso 2
Cadillac Escalade ESV/EXT/
Chevrolet Avalanche/Suburban/
Tahoe 2003-2006,
Chevrolet Kodiak 2003-2009,
Chevrolet Silverado/GMC
Sierra 2003-2006, Chevrolet
Silverado Classic/GMC Sierra
Classic 2007, GMC Top Kick
2005-2009, GMC Yukon/
Denali/XL 2003-2006
Cadillac Fleetwood/
Brougham 1990-1996
1. Suelte a presión cuidadosamente el panel
de la moldura arriba de los control del aire
acondicionado. (Figura A)
2. Retire los (2) tornillos de 7mm en la parte superior
del bisel del radio/aire acondicionado, luego
desenganche el panel y retire. (Figura B & C)
3. Retire los (4) tornillos de 7mm que sostienen
el radio, deslícelo hacia fuera, desconecte los
arneses del radio y retire el radio. (Figura D)
Siga Radio Soporte Desmontaje (pág. 7)
Continúe con las instrucciones para pestañas
Paso 1
Paso 1
Paso 2
(Figure A)
(Figura A)
6
Desmontaje del tablero
Cadillac Fleetwood/
Brougham 1990-1996
Cadillac Fleetwood/
Brougham 1990-1996
Radio Bracket
Disassembly
1. Retire las (4) tuercas de 10mm, (2) arriba del
radio y (2) abajo del radio que sostienen los
soportes de montaje.
2. Reserve los soportes y las tuercas para el
ensamble del kit.
Continúe con las instrucciones para pestañas
Soporte de fábrica superior
(Figura B)
Retire las tuercas 10mm
Retire las tuercas 10mm
Cadillac Eldorado/Seville
1992-1995
1. Usando una herramienta de remoción de panel,
haga palanca para sacar el aro de la moldura del
radio y retire.
Precaución: Tenga mucho cuidado al retirar.
2. Haga palanca gentilmente sobre el bisel de la
moldura del cenicero/la palanca de velocidades
y retire. (Figura A)
Nota: Algunos
modelos están
equipados con
biseles de
1
madera real.
3. Retire las (2)
tuercas que sujetan
la parte inferior de
la unidad central de
fábrica y desconecte
el cableado.
Continúe con las
instrucciones para
pestañas
Soporte de fábrica inferior
(Figura C)
(Figura D)
(Figura A)
7
Desmontaje del tablero
Chevrolet Blazer (con DDIN)
2002-2005, Chevrolet S-10 (con DDIN)/GMC
Sonoma (con DDIN) 2002-2004, Oldsmobile
Bravada 1998-2001
1. Retire los (2) tornillos de cabeza
hexagonal de 9/32” del panel del
protector de rodillas.
2. Jale hacia abajo el panel y retire los
tornillos de cabeza hexagonal de
9/32” expuestos en la parte inferior
del bisel de la moldura del tablero.
3. Retire (1) tornillo Phillips de arriba
del conjunto de instrumentos.
Chevrolet Cavalier
2000-2005
1. Abra la puerta del conductor y retire
el panel de fusibles en el extremo
del tablero.
2. Abra la puerta del pasajero y retire
el panel del extremo del tablero.
3. Retire (1) tornillo Phillips expuesto
de cada lado.
4. Retire los (3) tornillos de la
parte superior del revestimiento de
la guantera.
5. Retire los (2) tornillos de la
esquina superior izquierda de la
4. Desenganche el bisel de la moldura
del tablero y retire.
5. Retire los (2) tornillos de cabeza
hexagonal de 9/32” que sujetan
la unidad central de fábrica y
desconecte el cableado.
Continúe con las instrucciones
para pestañas
cavidad de la guantera.
6. Retire (1) tornillo Phillips del
conducto del desempañador.
7. Retire el ducto y (1) tornillo
Phillips expuesto.
8. Retire la almohadilla del tablero y
(3) tornillos Phillips expuestos en
la parte superior del bisel de la
moldura del radio.
Continúe con las instrucciones
para pestañas
8
8
6, 7
8
8
4
1, 3
(Figura A)
8
4
5
4
2, 3
Desmontaje del tablero
Chevrolet Colorado 2004-2012,
GMC Canyon 2004-2012,
Isuzu i290/i370 2007-2008,
Isuzu i280/i350 2006
1. Suelte y retire todo el panel que rodea el radio y los controles del aire
acondicionado. (Figura A)
2. Retire los (3) tornillos de 9/32” que sujetan el radio para retirarlo.
(Figura B)
Chevrolet Express Van/GMC
Savana 2001-2002
1. Suelte a presión y retire el pequeño
panel de la moldura debajo de la
columna de dirección. (Figura A)
2. Suelte a presión el panel del radio/
clima/instrumentos. (Figura B)
3. Mueva la palanca de velocidades a la
posición del primer cambio.
4. Gire el panel hacia la izquierda para
levantarlo sobre la columna de dirección
y retire.
5. Retire (3) tornillos cabeza hexagonal de
9/32” para retirar el radio. (Figura C)
Continúe con las instrucciones
para pestañas
Continúe con las instrucciones para pestañas
(Figura B)
(Figura A)
(Figura B)
(Figura A)
9
(Figura C)
Desmontaje del tablero
Chevrolet Express Van/
GMC Savana 2003-2007
1. Retire los (2) pernos
de 10mm de debajo
del soporte para
rodillas abajo de la
columna de dirección
y retire el panel.
2. Retire los (2) pernos
de 10mm del panel
debajo de la bolsa de
aire del tablero del
lado del pasajero y
retire el panel.
3. Retire las (2) tuercas
de 10mm de la
cavidad central
interior entre los
tomacorrientes.
4. Suelte a presión y
retire el panel del
radio/conjunto de
instrumentos.
Nota: Tenga en
cuenta que quizá
no sea necesario
retirar el radio y el
panel del conjunto
de instrumentos para
obtener acceso al
radio.
5. Retire los (3) pernos
de 9/32” para retirar
el radio.
Continúe con las
instrucciones para
pestañas
Buick Roadmaster
1995-1996
1. Desenganche los lados del
panel del tablero y retire.
2. Desenganche el panel
debajo de la columna
de dirección y retire.
3. Retire los (2) tornillos
de 7mm de arriba
del conjunto de
instrumentos.
5.
4. Ponga el freno de
mano, gire la llave a la
posición de encendido
y mueva la palanca
de velocidades al
cambio más bajo.
Incline el volante
hacia abajo, luego
suelte a presión todo
el panel del conjunto
de instrumentos/radio
y retire. Regrese la
palanca de velocidades
a la posición de
estacionado (P).
Retire los (3) tornillos de
7mm para retirar el radio.
Continúe con las
instrucciones para
pestañas
Paso 3, 4
Paso 2
Paso 5
Paso 1
10
Chevrolet Impala
2000-2005
1. Desenganche cada
lado del bisel de la
moldura del tablero
(acceso a los fusibles)
y retire (1) tornillo
Phillips expuesto a
cada lado.
2. Retire (2) tornillos
Phillips de abajo
del conjunto de
instrumentos.
3. Desenganche el panel
de la moldura sobre
los pedales. No es
necesario retirar el
panel, puede dejarse
colgando.
4. Retire los (2) tornillos
Phillips del panel para
las rodillas.
5. Desenganche el panel
para las rodillas y
retire (1) tornillo
Phillips expuesto en el
lado derecho
de la columna de
dirección.
6. Desenganche y retire
todo el bisel de la
moldura del tablero.
(Figura A)
Continúe con las
instrucciones para
pestañas
(Figura A)
Desmontaje del tablero
Chevrolet Malibu
2001-2003/Malibu
Classic 2004
Chevrolet Metro/Suzuki
Swift 1995-2001
1. Suelte y retire el bisel del radio. (Figura A)
2. Retire los (3) pernos y retire el radio. (Figura A)
Continúe con las instrucciones para pestañas
2
1
(Figura A)
2
2
1. Retire el cenicero
y los (2) tornillos
Phillips expuestos.
(Figura A)
4. Retire los (2)
tornillos que sujetan
cada lado de la
unidad central de
fábrica y (1) tornillo
del soporte trasero.
2. Retire los (2) tornillos
Phillips de arriba de
la apertura del radio.
(Figura A)
3. Desenganche el bisel
de la moldura
del radio y desconecte
el cableado del
encendedor.
5. Deslice la
unidad hacia afuera
y desconecte el
cableado.
(Figura A)
11
Continúe con las
instrucciones para
pestañas
Chevrolet Monte Carlo
2000-2005
tornillo de 9/32”.
1. Desenganche el
panel de la moldura
4.
Abra
la guantera y
sobre los pedales. NO
retire (1) tornillo de
es necesario retirar el
9/32” de la esquina
panel, puede dejarse
superior izquierda.
colgando.
5.
Retire los (3) tornillos
2. Retire los (2) tornillos
de 9/32” que sujetan
de 9/32” del panel
la unidad central de
para las rodillas y
fábrica y desconecte
desenganche el panel.
el cableado.
3. Suelte a presión la
Continúe con las
cubierta del panel de
instrucciones para
fusibles del lado del
conductor y retire (1)
pestañas
Desmontaje del tablero
Chevrolet SSR 2003-2006
1. Suelte y retire las (3) perillas de
control del clima. (Figura A)
2. Suelte y retire el panel largo de
moldura debajo del radio y de
la bolsa de aire del pasajero.
(Figura B)
3. Desenganche y retire el panel
de moldura pequeño a la
izquierda del volante. (Figura C)
Chevrolet Tracker 19922004, Suzuki Sidekick
1992-1998, Vitara 19992005/Grand Vitara 19992002/XL-7 2001-2002
4. Retire los (5) tornillos de
9/32” que sujetan el radio/
panel de instrumentos y luego
desenganche y retire el panel.
(Figura D)
5. Retire los tornillos que sujetan
la unidad central de fábrica y
desconecte el cableado.
Continúe con las instrucciones
para pestañas
(Figura C)
1. Retire el encendedor
y las perillas de
control del clima.
unidad hacia
fuera y desconecte
el cableado.
2. Retire el cenicero y
(1) tornillo expuesto.
(Figura A)
Continúe con las
instrucciones para
pestañas
3. Jale el conjunto de
control del clima y
retire los (2) tornillos
expuestos. (Figura B)
1 23
4. Desenganche el
bisel de la moldura
del radio. (Figura A)
(Figura B)
1 23
5. Retire los (4) tornillos
de la unidad central
de fábrica, deslice la
(Figura A)
(Figura D)
(Figura A)
12
Desmontaje del tablero
Chevrolet Trailblazer
2002-2009
1. Retire los (2) tornillos
Phillips del interior del conjunto
de instrumentos.
2. Retire (1) tornillo Phillips debajo
de los controles del clima a la
izquierda del tomacorriente.
3. Retire los (2) tornillos
de cabeza hexagonal de 7mm
debajo de la columna de dirección
y baje el panel.
4. Retire los (3) tornillos Phillips de
1. Retire el cenicero y (1) tornillo Phillips
expuesto en la cavidad del cenicero.
2. Retire (1) tornillo Phillips del
compartimiento del encendedor.
3. Retire los (2) tornillos Phillips que
sujetan la unidad central de fábrica
y desconecte el cableado.
Continúe con las instrucciones
para pestañas
Paso 1
Paso 1
Paso 3
alrededor del volante.
5. Suelte a presión y retire el
bisel (tenga cuidado al jalarlo
sobre el interruptor de las luces
intermitentes).
6. Retire los (3) tornillos
de cabeza hexagonal de 7mm
para retirar el radio.
Continúe con las instrucciones
para pestañas
Chevrolet Venture/
Oldsmobile
Silhouette/
Pontiac Montana
(excepto SV6) 2000
Paso 2
Paso 2
Paso 3
13
ChevroletVenture/
Pontiac Montana
(excepto SV6) 20012005/Oldsmobile
Silhouette
2001-2004
1. Retire el cenicero y (1) tornillo Phillips
expuesto en la cavidad del cenicero.
2. Retire (1) tornillo Phillips del
compartimiento del encendedor.
3. Retire los (2) tornillos Phillips que
sujetan la unidad central de fábrica
y desconecte el cableado.
Continúe con las instrucciones
para pestañas
(1)
(2)
(3)
(3)
Desmontaje del tablero
GMC Envoy 2002-2009, Isuzu Ascender
2003-2009, Oldsmobile Bravada
1998-2004, Buick Rainier 2004-2007
Hummer H2 2003-2007
1. Abra la consola central y retire los
(4) tornillos de 9/32” de la caja de la
consola y retire la caja. (Figura A)
1. Retire los (4) tornillos Phillips, (2) de la izquierda y (2) de la derecha del panel
alfombrado. (Figura A)
2. Deslice el panel alfombrado hacia abajo y hacia atrás para revelar los (2)
tornillos Phillips y retire. (Figura B)
3. Suelte a presión el bisel del radio
y desconecte el encendedor y los
accesorios. (Figura C)
4. Retire los (3) tornillos y retire el radio.
(Figura C)
Continúe con las instrucciones
para pestañas
2. Retire los (4) tornillos Phillips de
la bisagra sobre la puerta de la
consola al interior de la misma y
retire la puerta. (Figura B)
3. Afloje (1) tornillo Torx T-15 en el
lado orientado hacia el frente de la
palanca de velocidades y jale hacia
arriba para retirar. (Figura C)
4. Desenganche el ensamble de la
moldura del portavasos/palanca de
velocidades y retire. (Figura 4)
(Figura A)
(Figura C)
(Figura B)
(Figura D)
(Figura B)
(Figura A)
(Figura C)
14
Desmontaje del tablero
Hummer H2 2003-2007
5. Retire los (6) tornillos Phillips de la parte superior
de la consola central. (Figura E)
6. Retire los (2) tornillos Phillips de la cavidad interior
en la parte posterior de la consola central, luego
desenganche y retire. (Figura F)
7. Retire (1) perno de 10mm a la derecha de la
palanca de velocidades.
8. Retire los (2) tornillos Phillips debajo de la caja
de la consola del lado del conductor y (2) tornillos
Phillips debajo de la parte superior de la moldura
de la consola en el lado del pasajero.
9. Deslice el ensamble del control hacia atrás.
10. Retire los (2) pernos Torx T-30 de la parte superior
de la moldura del radio/control de clima y
desenganche y retire. (Figura G)
Oldsmobile Achieva
1996-1998
1. Abra la guantera, presione hacia dentro las
paredes del revestimiento de la guantera y retire el
revestimiento.
2. Retire los (10) tornillos de cabeza Torx de la guantera.
11. Retire los (3) tornillos de 9/32” que sostienen el
radio dentro. (Figura G)
3. Retire los (2) tornillos de cabeza hexagonal de
9/32” debajo de la columna de dirección.
Continúe con las instrucciones para pestañas
4. Desenganche el bisel de la moldura del tablero.
5. Retire los tornillos que sujetan la unidad central de
fábrica y desconecte el cableado.
Continúe con las instrucciones para pestañas
(Figura E)
(Figura F)
(Figura G)
15
(Figura A)
Desmontaje del tablero
Oldsmobile Cutlass 19971999, Cutlass Supreme
1995-1997
1. Desenganche el bisel de la moldura del radio
y retire. (Figura A)
2. Retire los (2) tornillos de cabeza hexagonal de
9/32” que sujetan la unidad central de fábrica
y desconecte el cableado.
Continúe con las instrucciones para pestañas
Oldsmobile Alero
1999-2004
1. Retire la perilla de la palanca de velocidades con
un pequeño destornillador para retirar el gancho
en U de la parte frontal de la palanca de
velocidades y jale hacia arriba.
2. Suelte y retire el panel de moldura de la palanca
de velocidades.
3. Desenganche y retire el panel delradio y el control
del clima jalando desde abajo. (Figura A)
4. Retire los (3) tornillos de 9/32” del radio y retire.
Continúe con las instrucciones para pestañas
Oldsmobile Aurora
1995-2003
1. Desenganche el bisel de la moldura del radio
y retire el bisel. (Figura A)
2. Retire los (2) tornillos de 7mm que sujetan la
unidad central de fábrica y desconecte el cableado.
Continúe con las instrucciones para pestañas
(Figura A)
(Figura A)
(Figura A)
16
Desmontaje del tablero
Oldsmobile Eighty Eight
1994-1999
Oldsmobile Ninety Eight
1994-1996
1. Desenganche el bisel de la moldura del radio
y retire. (Figura A)
1. Abra la guantera y retire los (2) tornillos de cabeza
hexagonal que sujetan la moldura de madera.
2. Retire los (2) tornillos de cabeza hexagonal de
9/32” que sujetan la unidad central de fábrica
y desconecte el cableado.
2. Suelte a presión la moldura de madera y retire.
Continúe con las instrucciones para pestañas
3. Retire los (2) tornillos de cabeza hexagonal debajo
del bisel de la moldura del radio.
4. Levante el bisel y retírelo. (Figura A)
5. Retire los (3) tornillos Phillips de cabeza hexagonal
que sujetan la unidad central de fábrica y
desconecte el cableado.
Oldsmobile Intrigue
1998-2003
1. Abra el compartimiento de almacenamiento de la
consola central y retire los (2) tornillos de cabeza
hexagonal de 9/32” expuestos.
2. Retire la consola central.
3. Desenganche el bisel de la moldura del radio
y retire. (Figura A)
4. Retire los (2) tornillos de cabeza hexagonal de
9/32” que sujetan la unidad central de fábrica
y desconecte el cableado.
Continúe con las instrucciones para pestañas
Continúe con las instrucciones para pestañas
(Figura A)
(Figura A)
(Figura A)
17
Desmontaje del tablero
Honda Passport 1998-2002,
Isuzu Amigo 1998-2000,
Rodeo 1998-2004,
Rodeo Sport 2001-2003
Oldsmobile LSS 1996-1999
Regency 1997-1998
1. Abra la guantera y retire dos biseles de
moldura centrales unidos con tornillos.
(Figura A)
1. Retire el cenicero y (1) tornillo Phillips expuesto en la cavidad
del cenicero.
2. Suelte y retire el bisel de la moldura del
radio. (Figura A)
2. Desenganche y retire el panel de moldura que rodea el radio de
fábrica. (Figura A)
3. Retire los (3) tornillos de cabeza
hexagonal de 9/32” y retire el radio.
(Figura B)
3. Retire los (4) tornillos Phillips que sujetan el radio de fábrica y
desconecte el cableado.
Continúe con las instrucciones para pestañas
(Figura A)
Continúe con las instrucciones
para pestañas
(Figura A)
18
(Figura B)
Desmontaje del tablero
Pontiac Aztec
2001-2005
1. Jale y saque los insertos de los portavasos.
2. Retire (1) tornillo Phillips expuesto del interior
del portavasos.
3. Suelte a presión y retire la moldura de la palanca
de velocidades con los portavasos.
4. Retire los (2) tornillos Torx #15 de la parte inferior
del bisel del radio/clima.
Continúe con las instrucciones para pestañas
Pontiac Bonneville
2000-2005
1. Retire los (2) tornillos Phillips del conjunto de
instrumentos. (Figura A)
2. Desenganche la moldura de la ignición y retire.
(Figura B)
4. Apriete los ganchos de resorte a cada lado de la
unidad central de fábrica y retire. (Figura C)
Continúe con las instrucciones para pestañas
3. Desenganche el bisel del control de clima/moldura
del radio y retire.
(Figura A)
(Figura B)
(Figura C)
19
Desmontaje del tablero
Pontiac Grand Am
2001-2005
Pontiac Sunfire
2000-2005
1. Suelte y retire el bisel de la moldura del radio.
2. Retire los (3) tornillos de 9/32” de los soportes del
radio y retire el radio.
Continúe con las instrucciones para pestañas
2
1
1. Abra la guantera y retire (2) tornillos Phillips
expuestos en el borde superior derecho del bisel de la
moldura del radio.
2. Desenganche el bisel y retire. (Figura A)
Toyota Matrix
2003-2004/Pontiac
Vibe 2003-2008
1. Desenganche el borde inferior del panel de la
moldura del radio y luego levante y retire.
(Figura A)
3. Retire los (2) tornillos de cabeza hexagonal de
7mm que sujetan la unidad central de fábrica y
desconecte el cableado.
2
Continúe con las instrucciones para pestañas
2
(Figura A)
(Figura A)
20
Desmontaje del tablero
Toyota Matrix
2003-2004/Pontiac
Vibe 2003-2008
2. Retire los (4) pernos de 10mm que sujetan el radio
de fábrica. (Figura B)
Continúe con las instrucciones para pestañas
Suzuki Aerio
2002
1. Desenganche el bisel de la moldura del tablero
y retire. (Figura A)
2. Retire los (4) tornillos Phillips que sujetan la unidad
central de fábrica y desconecte el cableado.
Continúe con las instrucciones para pestañas
Suzuki Esteem
1995-2003
1. Retire las perillas del control de clima.
2. Retire (1) tornillo Phillips localizado arriba de la
apertura del radio. (Figura A)
3. Desenganche el bisel de la moldura del radio.
(Figura A)
4. Retire los (4) tornillos de la unidad central de
fábrica, deslice la unidad hacia fuera y desconecte
el cableado.
Continúe con las instrucciones para pestañas
TUNE
SEEK
TRACK
(Figura B)
AM
FM1
FM2
DISK
SCAN
(Figura A)
(Figura A)
21
Instrucciones las pestañass 95-2009
Instrucciones las pestañass
1. Vehículos GM
Corte las pestañas marcadas en ambos lados de los soportes. (Figura A)
3. Cadillac Fleetwood/Brougham
Cut all tabs highlighted on both sides of both brackets. (Figura C)
2. Chevy Tracker/Metro/Suzuki
Corte las pestañas marcadas en ambos lados de los soportes. (Figura B)
4. Isuzu Amigo/Rodeo/Rodeo Sport
Corte las pestañas marcadas. (Figura D)
(Figura A)
(Figura C)
(Figura B)
22
(Figura D)
Instrucciones las pestañass 95-2009
Instrucciones las pestañass
5. Toyota Matrix/Pontiac Vibe
Corte las pestañas marcadas. (Figura E)
Corte las (4) pestañas marcadas en la placa de moldura doble DIN. (Figura F)
Corte las pestañas marcadas en los soportes doble DIN. (Figura G)
Corte (1) pestaña marcadas en la esquina superior izquierda de la placa de
moldura doble DIN. (Figura H)
6. Cadillac Eldorado/Seville
Continuará al ensamble del kit
(Figura E)
(Figura F)
(Figura G)
23
(Figura H)
Ensamble del kit 95-2009
Cadillac Fleewood/Brougham 1990-1996
(con soportes de montaje)
1. Con los pernos cabeza
de hongo y las tuercas
keps suministrados,
monte los soportes de
fábrica al ensamble de
la placa de moldura
doble DIN/soporte
doble DIN (recuerde
cuál soporte va arriba
y cuál es el de abajo).
(Figura A)
Cadillac Eldorado/Seville 1992-1995
1. Alinee las pestañas
en la parte inferior de
la placa de moldura
doble DIN con las
muescas del sub
tablero. (Figura A)
Soporte de fábrica superior
1
2 Sujete con los (2)
pernos cabeza
de hongo y las
(2) tuercas keps
suministrados.
(Figura A)
(Figura A)
Soporte de fábrica inferior
(Figura A)
24
Ensamble del kit 95-2009
Provisión de radio doble DIN/de
unidades ISO verticales
3. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda usar el
adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el
terminal negativo de la batería y pruebe la unidad para verificar que funcione
correctamente.
1. Coloque a presión los soportes doble DIN en el borde de la placa de
la moldura doble DIN.
2. Deslice la unidad central Doble DIN o las unidades centrales ISO verticales en
el ensamble del soporte/carcasa del radio y sujete la unidad central Doble DIN
o las unidades centrales ISO verticales en el ensamble utilizando los tornillos
suministrados con el radio.
4. Vuelva a montar el tablero en forma inversa al desmontaje.
Nota: Para el Buick LeSabre, Oldsmobile Aurora y el Pontiac Bonneville, los (3)
ganchos de velocidad y tornillos suministrados con el kit deberán instalarse en
el sub tablero donde los orificios se alinean con el kit.
(Figura A)
(Figura B)
25
Instrucciones las pestañass 99-2009
Instrucciones las pestañass
1. Vehículos GM
Corte las pestañas marcadas en ambos lados de
la carcasa del radio. (Figura A)
2. Chevy Tracker/Metro/Suzuki
Corte las pestañas marcadas en ambos lados de
la carcasa del radio. (Figura B)
3. Cadillac Fleetwood/Brougham
Corte todas las pestañas marcadas en ambos
lados de la carcasa del radio. (Figura C)
(Figura A)
(Figura B)
(Figura C)
26
Instrucciones las pestañass 99-2009
Instrucciones las pestañass
4. Isuzu Amigo/Rodeo/Rodeo Sport
Corte las pestañas marcadas en ambos lados de
los soportes. (Figura D)
5. Toyota Matrix/Pontiac Vibe
Corte las pestañas marcadas en ambos lados
de los soportes.
Corte las (4) pestañas marcadas en la placa de
moldura doble DIN. (Figura E)
(Figura D)
6. Cadillac Eldorado/Seville
Corte las pestañas marcadas en ambos lados de
los soportes. (Figura F)
Continuará al ensamble del kit
(Figura F)
(Figura E)
27
Ensamble del kit 99-2009
Cadillac Fleewood/Brougham 1990-1996
Cadillac Eldorado/Seville
1992-1995 (con soportes de montaje)
(con soportes de montaje)
1. Alinee las pestañas en la parte
inferior del soporte de fábrica
inferior con las muescas del
sub tablero.
1. Después de montar
los (2) soportes
laterales de la
carcasa del radio
suministrados a la
carcasa del radio,
utilizando (2) tornillos
Phillips #8 de 3/8”,
monte el soporte de
fábrica inferior en
el ensamble de la
carcasa del radio/
soporte con los (2)
pernos cabeza de
hongo y las (2) tuercas
keps suministradas.
(Figura A)
Soporte de fábrica inferior
Soporte de fábrica inferior
(Figura A)
(Figura A)
28
2. Sujete con los (2) pernos
cabeza de hongo y las (2)
tuercas keps suministrados.
(Figura A)
Ensamble del kit 99-2009
Provisión de radio ISO con bolsillo
1. Corte las barras de soporte de la carcasa del radio
y retire. (Figura A)
2. Deslice los soportes de la carcasa del radio en
el bolsillo y sujete con los (2) tornillos #8 de 3/8”
suministrados. (Figura B)
3. Monte los soportes ISO en la unidad central con los
tornillos incluidos con la unidad. (Figura C)
4. Deslice la unidad central en la apertura del radio
(Figura A)
(Figura B)
hasta que los ganchos laterales se enganchen.
(Figura D)
5. Coloque a presión la placa de la moldura en la
carcasa del radio DIN sencilla. (Figura D)
Nota: Para el Buick LeSabre, Oldsmobile Aurora y
el Pontiac Bonneville, los (3) ganchos de velocidad
y tornillos suministrados con el kit deberán
instalarse en el sub tablero donde los orificios se
alinean con el kit.
(Figura C)
29
6. Ubique el arnés del cableado de fábrica en el
tablero. Metra recomienda usar el adaptador
de acoplamiento adecuado de Metra o AXXESS.
Vuelva a conectar el terminal negativo de la batería
y pruebe la unidad para verificar que funcione
correctamente.
7. Vuelva a montar el tablero en forma inversa al
desmontaje.
(Figura D)
Ensamble del kit 99-2009
Provisión de radio doble DIN con bolsillo
1. Corte las barras de soporte de la carcasa del
radio y retire. (Figura A)
2. Deslice los soportes de la carcasa del radio en
el bolsillo y sujete con los (2) tornillos #8 de 3/8”
suministrados. (Figura B)
3. Deslice la reja DIN en la carcasa del radio y
sujétela doblando hacia abajo las pestañas de
metal. (Figura C)
(Figura A)
(Figura B)
(Figura C)
30
Ensamble del kit 99-2009
Provisión de radio doble DIN con bolsillo
Notas
4. Deslice la unidad central de mercado secundario en la reja y sujétela. (Figura D)
Nota: (1) Para el Buick LeSabre, Oldsmobile Aurora y el Pontiac Bonneville, los
(3) ganchos de velocidad y tornillos suministrados con el kit deberán instalarse
en el sub tablero donde los orificios se alinean con el kit.
(2) Se ha suministrado un espaciador DIN a presión para algunas aplicaciones
en las que la profundidad es un problema. Coloque el espaciador en la carcasa
y deslice la jaula DIN en el ensamble y sujétela doblando hacia abajo las
pestañas de metal. (Figura E)
5. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda
usar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a
conectar el terminal negativo de la batería y pruebe la unidad para verificar
que funcione correctamente.
6. Vuelva a montar el tablero en forma inversa al desmontaje.
(Figura D)
(Figura E)
31
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-2009 o 99-2009
EL CONOCIMIENTO ES PODER
sus habilidades deIS
instalación
y
KMejore
NOWLEDGE
POWER
REV. 9/19/2013 INST-2009
Enhance
your installation
and fabrication
skills by
fabricación
inscribiéndose
en la escuela
de
enrolling in the most recognized and respected
dispositivos electrónicos móviles más reconocida
mobile electronics school in our industry.
y respetada
de nuestra industria.
en
Log
onto www.installerinstitute.com
or Regístrese
call
800-354-6782
for more information
and take
www.installerinstitute.com
o llame
al steps
toward a better tomorrow.
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
METRA. The World’s best kits.™
1-800-221-0932
metraonline.com
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
