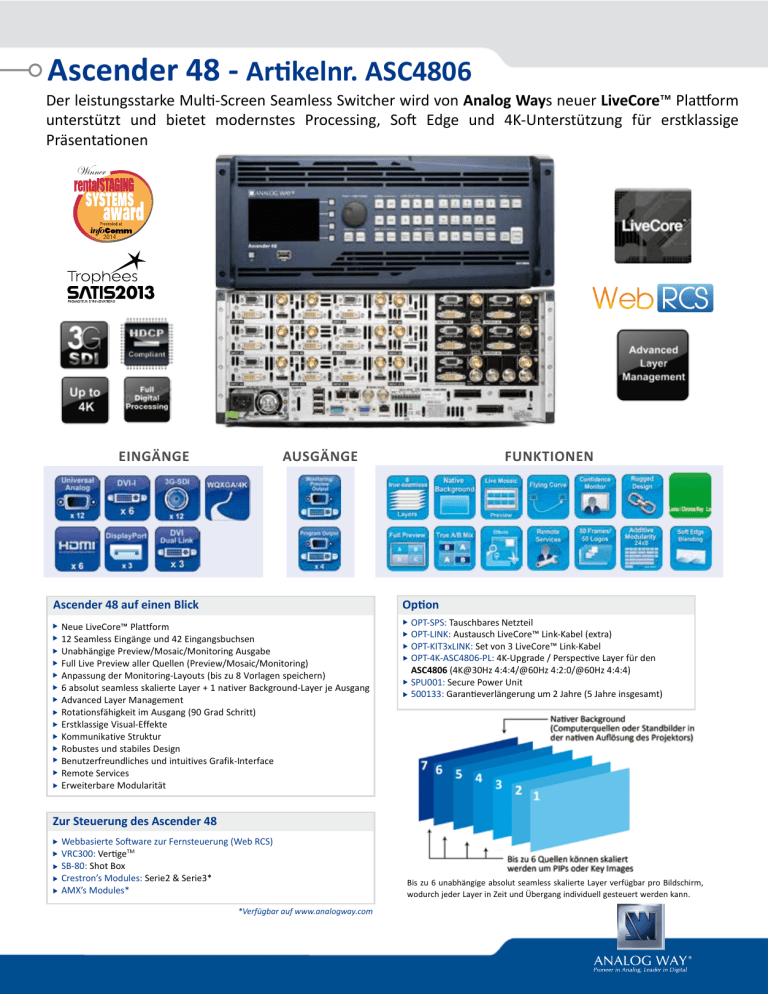

Ascender 48 - Artikelnr. ASC4806

Ascender 48 - Artikelnr. ASC4806
Ascender 48 - Artikelnr. ASC4806
Der leistungsstarke Multi-Screen Seamless Switcher wird von Analog Ways neuer LiveCore™ Plattform
unterstützt und bietet modernstes Processing, Soft Edge und 4K-Unterstützung für erstklassige
Präsentationen
Winner
2014
EINGÄNGE
AUSGÄNGE
Ascender 48 auf einen Blick
FUNKTIONEN
Option
Neue LiveCore™ Plattform
12 Seamless Eingänge und 42 Eingangsbuchsen
Unabhängige Preview/Mosaic/Monitoring Ausgabe
Full Live Preview aller Quellen (Preview/Mosaic/Monitoring)
Anpassung der Monitoring-Layouts (bis zu 8 Vorlagen speichern)
6 absolut seamless skalierte Layer + 1 nativer Background-Layer je Ausgang
Advanced Layer Management
Rotationsfähigkeit im Ausgang (90 Grad Schritt)
Erstklassige Visual-Effekte
Kommunikative Struktur
Robustes und stabiles Design
Benutzerfreundliches und intuitives Grafik-Interface
Remote Services
Erweiterbare Modularität
OPT-SPS: Tauschbares Netzteil
OPT-LINK: Austausch LiveCore™ Link-Kabel (extra)
OPT-KIT3xLINK: Set von 3 LiveCore™ Link-Kabel
OPT-4K-ASC4806-PL: 4K-Upgrade / Perspective Layer für den
ASC4806 ([email protected] 4:4:4/@60Hz 4:2:0/@60Hz 4:4:4)
SPU001: Secure Power Unit
500133: Garantieverlängerung um 2 Jahre (5 Jahre insgesamt)
Zur Steuerung des Ascender 48
Webbasierte Software zur Fernsteuerung (Web RCS)
VRC300: VertigeTM
SB-80: Shot Box
Crestron’s Modules: Serie2 & Serie3*
AMX’s Modules*
*Verfügbar auf www.analogway.com
Bis zu 6 unabhängige absolut seamless skalierte Layer verfügbar pro Bildschirm,
wodurch jeder Layer in Zeit und Übergang individuell gesteuert werden kann.
Web RCS
Produktmerkmale
12 seamless Eingänge
und 42 Eingangsanschlüsse
4 Ausgänge mit 5 Ausgangsanschlüssen
• Universal Analog (HD15 & DVI-A)
• DVI-I (DVI Dual Link verfügbar für Ausgang
#1 und #3)
• 3G/HD/SD-SDI
• Optisches SFP Video-Modul
• 6 x HDMI
• 9 x DVI-I (3 DVI Dual Link inklusive)
• 3 x DisplayPort (4-Bahnen)
• 12 x 3G/HD/SD-SDI
• 12 x UniversaI Analog (6x HD15 & 6xDVI-A)
Betriebsarten und Effekte
• Bis zu 6 absolut seamless skalierte Layer pro Bildschirm
• Unabhängiger nativer Background
• 144 presets
• 50 Frames, 50 Logos Speicher
• Frames und Logos: vollständige Größenanpassung möglich
• Absoluter A/B Mix
• Ausgabemöglichkeit bis zu 2560x1600 und 4K
• 4 Display Ansichten: Full Preview, Live Mosaic, Monitoring und Recording
• Display Konfigurationen: Mixer, Hybrid, Hard Edge & Embedded Soft Edge
• Erweiterbare Modularität: kombiniere 2 Ascender 48 und teile/füge bis zu 24x8 Eingaben
& Ausgaben hinzu
•
Layer Rahmen: Edge/Smooth/Shadow/ Smooth Edge (Rahmen: Farbe/Breite/Höhe
einstellbar)
• Neue Toolbox für Layer: Übergänge, Effekte, Geschwindigkeit, Timing, Fader, Strobe,
Mirror,...
• Zahlreiche Effekte: Cut, Crossfade, Slide, Wipe, Stretch, Circle, Depth, Flip, Flying Curve,
Background Cut, Transparenz, Luma/Chroma Key, DSK
• Neue webbasierte Software zur Fernsteuerung für mehrere Benutzer: Web RCS
• Fernsteuerungs-Tools
• Fernsteuerungs-Funktionen
• Die webbasierte Software zur Fernsteuerung bietet
ein benutzerfreundliches, grafisches Interface mit 3
unabhängigen Bereichen: Setup, Edit und Live. Der
Assistenten-Modus hilft bei der einfachen und schrittweisen
Konfiguration des Gerätes.
•
Dynamische Standbilder der angeschlossenen Quellen
sind im Interface verfügbar und das intuitive Steuerpult
ermöglicht es den Benutzern sowohl ihre Shows komplett
vorzubereiten als auch während der Events live zu steuern.
• Ein innovativer Sequenzmodus ermöglicht eine einfache
Organisation der Presets durch Drag&Drop.
Zusätzlich zu den 4 Hauptausgängen bietet der Ascender 48 einen unabhängigen Dual-Link-Ausgang für Monitoring. Dieser spezifische Ausgang bietet vielseitige
Anzeigeoptionen, um eine sichere Überwachung und fehlerfreie Kontrolle der Show zu garantieren.
Alle Bilder werden live übertragen und können mit der webbasierten Software zur Fernsteuerung gekennzeichnet werden. Zusätzliche Informationen zu jeder Quelle
sind auch direkt auf den verschiedenen Livebildern verfügbar.
Full Preview
Abmessungen:
 T 21.41''x B 17.51'' x H 6.97''
(„Rack Stützen“ nicht inkludiert)
 T 544 mm x B 444.8 mm x H 177 mm
(„Rack Stützen“ nicht inkludiert)
Gewicht:
 19 kg
 41.89 lbs
Stromversorgung:
100-240 VAC ; 4.8A ; 50/60Hz ; 285 W
Live Mosaic
Lieferumfang:
 1 x Kaltgerätekabel
 1 x Ethernet Crossoverkabel (zur Gerätesteuerung)
 1 x MCO 10-polige Steckverbindung
 1 x Webbasierte Software zur Fernsteuerung (Web RCS)
inkludiert und am Gerät gehosted
 1 x Rack Montageset (Frontseite und Hinterseitenstütze)
 1 x Bedienungsanleitung (PDF version)*
 1 x Kurzanleitung*
Garantie:
3 Jahre Garantie auf Ersatzteile und Reparaturkosten,
Rücksendung ins Werk.
Europa, Naher Osten und Afrika - ANALOG WAY SAS - Tel: +33 (0)1 81 89 08 60 / Fax: +33 (0)1 57 19 04 54 / Email: [email protected]
Nord- und Südamerika - ANALOG WAY Inc. - Tel: +1 212 269 1902 / Fax: +1 212 269 1943 / Email: [email protected]
Asiatisch-Pazifischer Raum - ANALOG WAY Pte Ltd - Tel: +65 62 92 58 00 / Fax: +65 62 92 52 05 / Email: [email protected]
* Alle Bedienungsanleitungen und Kurzanleitungen sind sind auch verfügbar unter
www.analogway.com
Spezifikationsänderungen ohne vorherige
Ankündigung vorbehalten
Alle technischen Angaben sind auf unserer
Webseite verfügbar.
Folgen Sie uns
ASC4806-DE-12/03/2015
