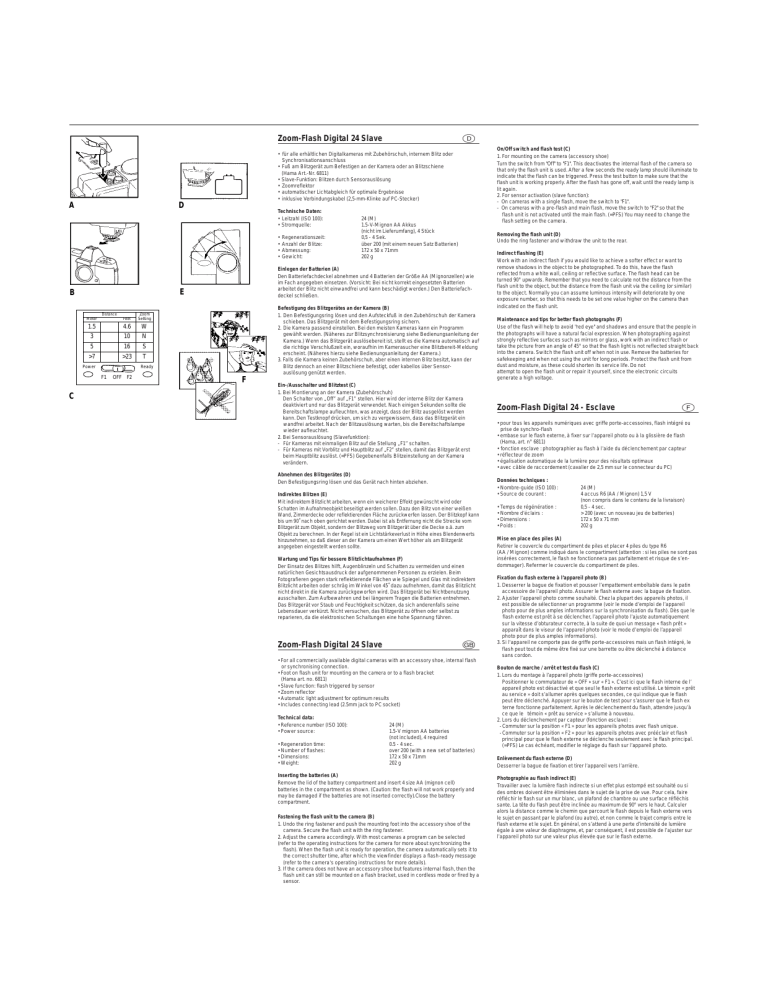

Zoom-Flash Digital 24 Slave
Technische Daten:
• Leitzahl (ISO 100):
• Stromquelle:
•
•
•
•
Distance
Feet
Zoom
Setting
1.5
4.6
W
3
10
N
5
16
S
>7
>23
Meter
Power
C
T
Ready
F1
OFF F2
Regenerationszeit:
Anzahl der Blitze:
Abmessung:
Gewicht:
24 (M)
1.5-V-Mignon AA Akkus
(nicht im Lieferumfang), 4 Stück
0,5 - 4 Sek.
über 200 (mit einem neuen Satz Batterien)
172 x 50 x 71mm
202 g
Removing the flash unit (D)
Undo the ring fastener and withdraw the unit to the rear.
Einlegen der Batterien (A)
Den Batteriefachdeckel abnehmen und 4 Batterien der Größe AA (Mignonzellen) wie
im Fach angegeben einsetzen. (Vorsicht: Bei nicht korrekt eingesetzten Batterien
arbeitet der Blitz nicht einwandfrei und kann beschädigt werden.) Den Batteriefachdeckel schließen.
E
B
On/Off switch and flash test (C)
1. For mounting on the camera (accessory shoe)
Turn the switch from "Off" to "F1". This deactivates the internal flash of the camera so
that only the flash unit is used. After a few seconds the ready lamp should illuminate to
indicate that the flash can be triggered. Press the test button to make sure that the
flash unit is working properly. After the flash has gone off, wait until the ready lamp is
lit again.
2. For sensor activation (slave function):
- On cameras with a single flash, move the switch to "F1".
- On cameras with a pre-flash and main flash, move the switch to "F2" so that the
flash unit is not activated until the main flash. (=PFS) You may need to change the
flash setting on the camera.
• für alle erhältlichen Digitalkameras mit Zubehörschuh, internem Blitz oder
Synchronisationsanschluss
• Fuß am Blitzgerät zum Befestigen an der Kamera oder an Blitzschiene
(Hama Art.-Nr. 6811)
• Slave-Funktion: Blitzen durch Sensorauslösung
• Zoomreflektor
• automatischer Lichtabgleich für optimale Ergebnisse
• inklusive Verbindungskabel (2,5-mm-Klinke auf PC-Stecker)
D
A
l
F
Befestigung des Blitzgerätes an der Kamera (B)
1. Den Befestigungsring lösen und den Aufsteckfuß in den Zubehörschuh der Kamera
schieben. Das Blitzgerät mit dem Befestigungsring sichern.
2. Die Kamera passend einstellen. Bei den meisten Kameras kann ein Programm
gewählt werden. (Näheres zur Blitzsynchronisierung siehe Bedienungsanleitung der
Kamera.) Wenn das Blitzgerät auslösebereit ist, stellt es die Kamera automatisch auf
die richtige Verschlußzeit ein, woraufhin im Kamerasucher eine Blitzbereit-Meldung
erscheint. (Näheres hierzu siehe Bedienungsanleitung der Kamera.)
3. Falls die Kamera keinen Zubehörschuh, aber einen internen Blitz besitzt, kann der
Blitz dennoch an einer Blitzschiene befestigt, oder kabellos über Sensorauslösung genützt werden.
Ein-/Ausschalter und Blitztest (C)
1. Bei Montierung an der Kamera (Zubehörschuh)
Den Schalter von „Off” auf „F1” stellen. Hier wird der interne Blitz der Kamera
deaktiviert und nur das Blitzgerät verwendet. Nach einigen Sekunden sollte die
Bereitschaftslampe aufleuchten, was anzeigt, dass der Blitz ausgelöst werden
kann. Den Testknopf drücken, um sich zu vergewissern, dass das Blitzgerät ein
wandfrei arbeitet. Nach der Blitzauslösung warten, bis die Bereitschaftslampe
wieder aufleuchtet.
2. Bei Sensorauslösung (Slavefunktion):
- Für Kameras mit einmaligen Blitz auf die Stellung „F1” schalten.
- Für Kameras mit Vorblitz und Hauptblitz auf „F2” stellen, damit das Blitzgerät erst
beim Hauptblitz auslöst. (=PFS) Gegebenenfalls Blitzeinstellung an der Kamera
verändern.
Abnehmen des Blitzgerätes (D)
Den Befestigungsring lösen und das Gerät nach hinten abziehen.
Indirektes Blitzen (E)
Mit indirektem Blitzlicht arbeiten, wenn ein weicherer Effekt gewünscht wird oder
Schatten im Aufnahmeobjekt beseitigt werden sollen. Dazu den Blitz von einer weißen
Wand, Zimmerdecke oder reflektierenden Fläche zurückwerfen lassen. Der Blitzkopf kann
bis um 90˚ nach oben gerichtet werden. Dabei ist als Entfernung nicht die Strecke vom
Blitzgerät zum Objekt, sondern der Blitzweg vom Blitzgerät über die Decke o.ä. zum
Objekt zu berechnen. In der Regel ist ein Lichtstärkeverlust in Höhe eines Blendenwerts
hinzunehmen, so daß dieser an der Kamera um einen Wert höher als am Blitzgerät
angegeben eingestellt werden sollte.
Wartung und Tips für bessere Blitzlichtaufnahmen (F)
Der Einsatz des Blitzes hilft, Augenblinzeln und Schatten zu vermeiden und einen
natürlichen Gesichtsausdruck der aufgenommenen Personen zu erzielen. Beim
Fotografieren gegen stark reflektierende Flächen wie Spiegel und Glas mit indirektem
Blitzlicht arbeiten oder schräg im Winkel von 45˚ dazu aufnehmen, damit das Blitzlicht
nicht direkt in die Kamera zurückgeworfen wird. Das Blitzgerät bei Nichtbenutzung
ausschalten. Zum Aufbewahren und bei längerem Tragen die Batterien entnehmen.
Das Blitzgerät vor Staub und Feuchtigkeit schützen, da sich anderenfalls seine
Lebensdauer verkürzt. Nicht versuchen, das Blitzgerät zu öffnen oder selbst zu
reparieren, da die elektronischen Schaltungen eine hohe Spannung führen.
Zoom-Flash Digital 24 Slave
L
• For all commercially available digital cameras with an accessory shoe, internal flash
or synchronising connection.
• Foot on flash unit for mounting on the camera or to a flash bracket
(Hama art. no. 6811)
• Slave function: flash triggered by sensor
• Zoom reflector
• Automatic light adjustment for optimum results
• Includes connecting lead (2.5mm jack to PC socket)
Technical data:
• Reference number (ISO 100):
• Power source:
• Regeneration time:
• Number of flashes:
• Dimensions:
• Weight:
24 (M)
1.5-V mignon AA batteries
(not included), 4 required
0.5 - 4 sec.
over 200 (with a new set of batteries)
172 x 50 x 71mm
202 g
Inserting the batteries (A)
Remove the lid of the battery compartment and insert 4 size AA (mignon cell)
batteries in the compartment as shown. (Caution: the flash will not work properly and
may be damaged if the batteries are not inserted correctly).Close the battery
compartment.
Fastening the flash unit to the camera (B)
1. Undo the ring fastener and push the mounting foot into the accessory shoe of the
camera. Secure the flash unit with the ring fastener.
2. Adjust the camera accordingly. With most cameras a program can be selected
(refer to the operating instructions for the camera for more about synchronizing the
flash). When the flash unit is ready for operation, the camera automatically sets it to
the correct shutter time, after which the viewfinder displays a flash-ready message
(refer to the camera's operating instructions for more details).
3. If the camera does not have an accessory shoe but features internal flash, then the
flash unit can still be mounted on a flash bracket, used in cordless mode or fired by a
sensor.
Indirect flashing (E)
Work with an indirect flash if you would like to achieve a softer effect or want to
remove shadows in the object to be photographed. To do this, have the flash
reflected from a white wall, ceiling or reflective surface. The flash head can be
turned 90° upwards. Remember that you need to calculate not the distance from the
flash unit to the object, but the distance from the flash unit via the ceiling (or similar)
to the object. Normally you can assume luminous intensity will deteriorate by one
exposure number, so that this needs to be set one value higher on the camera than
indicated on the flash unit.
Maintenance and tips for better flash photographs (F)
Use of the flash will help to avoid "red eye" and shadows and ensure that the people in
the photographs will have a natural facial expression. When photographing against
strongly reflective surfaces such as mirrors or glass, work with an indirect flash or
take the picture from an angle of 45° so that the flash light is not reflected straight back
into the camera. Switch the flash unit off when not in use. Remove the batteries for
safekeeping and when not using the unit for long periods. Protect the flash unit from
dust and moisture, as these could shorten its service life. Do not
attempt to open the flash unit or repair it yourself, since the electronic circuits
generate a high voltage.
Zoom-Flash Digital 24 - Esclave
¬
• pour tous les appareils numériques avec griffe porte-accessoires, flash intégré ou
prise de synchro-flash
• embase sur le flash externe, à fixer sur l’appareil photo ou à la glissière de flash
(Hama, art. n° 6811)
• fonction esclave : photographier au flash à l’aide du déclenchement par capteur
• réflecteur de zoom
• égalisation automatique de la lumière pour des résultats optimaux
• avec câble de raccordement (cavalier de 2,5 mm sur le connecteur du PC)
Données techniques :
• Nombre-guide (ISO 100) :
• Source de courant :
• Temps de régénération :
• Nombre d’éclairs :
• Dimensions :
• Poids :
24 (M)
4 accus R6 (AA / Mignon) 1,5 V
(non compris dans le contenu de la livraison)
0,5 - 4 sec.
> 200 (avec un nouveau jeu de batteries)
172 x 50 x 71 mm
202 g
Mise en place des piles (A)
Retirer le couvercle du compartiment de piles et placer 4 piles du type R6
(AA / Mignon) comme indiqué dans le compartiment (attention : si les piles ne sont pas
insérées correctement, le flash ne fonctionnera pas parfaitement et risque de s’endommager). Refermer le couvercle du compartiment de piles.
Fixation du flash externe à l’appareil photo (B)
1. Desserrer la bague de fixation et pousser l’empattement emboîtable dans le patin
accessoire de l’appareil photo. Assurer le flash externe avec la bague de fixation.
2. Ajuster l’appareil photo comme souhaité. Chez la plupart des appareils photos, il
est possible de sélectionner un programme (voir le mode d’emploi de l’appareil
photo pour de plus amples informations sur la synchronisation du flash). Dès que le
flash externe est prêt à se déclencher, l’appareil photo l’ajuste automatiquement
sur la vitesse d’obturateur correcte, à la suite de quoi un message « flash prêt »
apparaît dans le viseur de l’appareil photo (voir le mode d’emploi de l’appareil
photo pour de plus amples informations).
3. Si l'appareil ne comporte pas de griffe porte-accessoires mais un flash intégré, le
flash peut tout de même être fixé sur une barrette ou être déclenché à distance
sans cordon.
Bouton de marche / arrêt et test du flash (C)
1. Lors du montage à l’appareil photo (griffe porte-accessoires)
Positionner le commutateur de « OFF » sur « F1 ». C’est ici que le flash interne de l’
appareil photo est désactivé et que seul le flash externe est utilisé. Le témoin « prêt
au service » doit s’allumer après quelques secondes, ce qui indique que le flash
peut être déclenché. Appuyer sur le bouton de test pour s’assurer que le flash ex
terne fonctionne parfaitement. Après le déclenchement du flash, attendre jusqu’à
ce que le témoin « prêt au service » s’allume à nouveau.
2. Lors du déclenchement par capteur (fonction esclave) :
- Commuter sur la position « F1 » pour les appareils photos avec flash unique.
- Commuter sur la position « F2 » pour les appareils photos avec prééclair et flash
principal pour que le flash externe se déclenche seulement avec le flash principal.
(=PFS) Le cas échéant, modifier le réglage du flash sur l’appareil photo.
Enlèvement du flash externe (D)
Desserrer la bague de fixation et tirer l’appareil vers l’arrière.
Photographie au flash indirect (E)
Travailler avec la lumière flash indirecte si un effet plus estompé est souhaité ou si
des ombres doivent être éliminées dans le sujet de la prise de vue. Pour cela, faire
réfléchir le flash sur un mur blanc, un plafond de chambre ou une surface réfléchis
sante. La tête du flash peut être inclinée au maximum de 90° vers le haut. Calculer
alors la distance comme le chemin que parcourt le flash depuis le flash externe vers
le sujet en passant par le plafond (ou autre), et non comme le trajet compris entre le
flash externe et le sujet. En général, on s’attend à une perte d’intensité de lumière
égale à une valeur de diaphragme, et, par conséquent, il est possible de l’ajuster sur
l’appareil photo sur une valeur plus élevée que sur le flash externe.
Maintenance et conseil pour de meilleures prises de vue à la lumière flash (F)
L’utilisation d’un flash aide à éviter les clignotements de yeux et à viser une
expression naturelle sur le visage des personnes photographiées. Lors de
photographies sur des surfaces très réfléchissantes, comme les miroirs et les vitres,
il est recommandé de travailler avec la lumière flash indirecte ou de photographier à
l’oblique, sous un angle de 45%, afin que la lumière flash ne soit pas réfléchie
directement dans l’appareil photo. Déconnecter le flash externe s’il n’est pas utilisé.
Retirer les piles pour le rangement ou pour le transport pendant une période
prolongée. Protéger le flash externe de la poussière et de l’humidité car, sinon, cela
peut diminuer sa longévité. Ne pas essayer d’ouvrir le flash externe, ni de le réparer
soi-même car les circuits électroniques conduisent une tension élevée.
Zoom-Flash Digital 24 Slave
fl
• Para todas las cámaras digitales con zapata porta accesorios, flash integrado o
toma de sincronización
• Pie del aparato de flash para fijación a la cámara o riel del flash
(Nº art. Hama 6811)
• Función slave: disparo del flash por sensor
• Reflector zoom
• Ajuste automático de la luz para unos óptimos resultados
• Incluye cable de conexión (jack de 2,5 mm en el enchufe del PC)
Ficha técnica:
• Número-guía (ISO 100):
• Fuente de alimentación:
• Tiempo de regeneración:
• Número de destellos:
• Dimensiones:
• Peso:
24 (M)
pilas redondas AA de 1,5-V
(no incluidas en el material suministrado),
4 unidades
0,5 - 4 segundos
más de 200 (con pilas nuevas)
172 x 50 x 71mm
202 g
Insertar las pilas (A)
Retirar la tapa del compartimiento de las pilas e insertar 4 pilas redondas de tamaño
AA en el sentido marcado en el propio compartimiento.
(Cuidado: Si no coloca correctamente las pilas, el flash funcionará defectuosamente,
pudiendo quedar dañado.)
Cerrar la tapa del compartimiento de las pilas.
Fijación del aparato de flash a la cámara (B)
1. Aflojar el anillo de fijación y deslizar la zapata de sujeción en el pie auxiliar de la
cámara. Fijar el aparato de flash con el anillo de fijación.
2. Ajustar convenientemente la cámara. En la mayoría de las cámaras se puede sel
eccionar un programa. (Para más detalles sobre la sincronización del flash, véanse
las instrucciones de uso de la cámara.) Cuando el flash esté listo para el disparo,
ajustará automáticamente la correcta velocidad de obturación de la cámara,
apareciendo entonces una señal de listo para el flash en el visor de la cámara.
(Para más detalles, véanse las instrucciones de uso de la cámara.)
3. Si la cámara no dispone de una zapata porta accesorios, pero sí de un flash
integrado, el flash podrá ser fijado sobre una regleta o ser disparado sin cable via
sensor.
Interruptor de encendido/apagado y prueba del flash (C)
1. Montado a la cámara (Zapata porta accesorios)
Pasar el interruptor de “Off” a “F1”. Así se desactiva el flash interno de la cámara,
pasando a utilizarse únicamente el aparato de flash. Tras unos segundos debería
encenderse la luz de listo para funcionar, lo que significa que el flash puede
dispararse. Pulsar el botón de prueba para asegurarse de que el aparato de flash
funciona perfectamente. Después de dispararse el flash, esperar a que vuelva a
encenderse la luz de listo para funcionar.
2. Con disparo por sensor (función slave):
- Las cámaras con flash único deben colocarse en posición “F1”.
- Las cámaras con flash previo y flash principal deben colocarse en “F2” para que
el aparato de flash no se dispare hasta el flash principal. (=PFS) En caso necesario
se deberá cambiar el ajuste del flash en la cámara.
Retirar el aparato de flash (D)
Aflojar el anillo de sujeción y retirar el aparato hacia atrás.
Flash indirecto (E)
Trabaje con flash indirecto cuando busque un efecto más suave o desee eliminar
sombras en el objeto de la toma. Para ello, deje que el flash se refleje en una pared o
techo blancos, o bien en una superficie reflectante. La cabeza del flash se puede orientar hasta 90º hacia arriba. Para ello, la distancia a calcular no es la que hay entre
el aparato de flash y el objeto, sino la que va del aparato, pasando por el techo o similar, hasta el objeto. En teoría hay que contar con una pérdida de intensidad luminosa de un valor de diafragma, por lo que en la cámara debería ajustarse un número
por encima del indicado en el aparato de flash.
Zoom-Flash digitale 24 slave
.
•Per tutte le fotocamere digitali normalmente reperibili in commercio con zoccolo
porta accessori, flash interno o attacco di sincronizzazione
• zoccolo sul flash per
l´attacco alla macchina fotografica o sulla guida del flash
(art. Hama n° 6811)
• funzione slave: flash tramite scatto del sensore
• riflettore di zoom
• allineamento automatico della luce per risultati ottimali
• inclusi cavi di collegamento (presa da 2,5-mm su spina PC)
Dati tecnici:
• numero guida (ISO 100):
• fonte di corrente:
• durata di rigenerazione:
• Numero dei lampi:
• misure:
• peso:
24 (M)
accumulatori da 1.5-V-Mignon AA
(non compresi nella fornitura), 4 pezzi
0,5 - 4 sec.
superiore a 200 (con un nuovo kit di batterie)
172 x 50 x 71mm
202 g
Inserimento delle batterie (A)
Togliere il coperchio del vano batterie e inserire 4 batterie di grandezza AA (elementi
mignon) nel vano, come indicato. (Attenzione: se le batterie non sono inserite in modo
giusto, il flash non funziona bene e può essere danneggiato)
Chiudere il coperchio del vano batterie.
Inserimento del Flash sulla Fotocamera (B)
1. Staccare l´anello di attacco e infilare lo zoccolo d´innesto nell´innesto degli
accessori Fissare il flash con l´anello di fissaggio.
2. Regolare la macchina fotografica in modo adeguato. Nella maggior parte delle
macchine fotografiche si può scegliere un programma. ( Per maggiori dettagli sulla
sincronizzazione del flash , vedi le istruzioni per il funzionamento della macchina
fotografica). Se il flash è pronto a scattare, regola automaticamente la macchina
fotografica sul tempo di otturazione corretto e nel mirino della macchina appare
una segnalazione che il flash è pronto.
(Maggiori particolari al riguardo si trovano nelle istruzioni per il funzionamento
della macchina fotografica)
3. Nel caso la fotocamera non possieda uno zoccolo porta accessori ma sia dotata di
un flash interno, il lampeggiatore può essere fissato ad una staffa flash oppure
venire utilizzato senza cavo tramite attivazione a sensore
Interruttore di accensione spegnimento e test del flash (C)
1. Con montaggio sulla macchina fotografica (Zoccolo porta accessori)
regolare l´interruttore da "Off_ su "F1_, Qui viene disattivato il flash interno della
macchina e usato solo il flash. Dopo alcuni secondi dovrebbe accendersi la luce
che segnala la prontezza al funzionamento, cosa che segnala che il flash può esse
re fatto scattare. Premere il bottone per il test per accertarsi che il flash lavori
perfettamente. Dopo lo scatto del flash aspettare fino a che la luce che segnala la
prontezza al funzionamento si accenda nuovamente.
2. Con scatto del sensore (funzione slave):
- Per macchine fotografiche che dispongono di un flash unico, regolare su
posizione "F1”..
- Per macchine fotografiche con flash preventivo e flash principale, regolare su
"F2_ affinché il flash faccia scattare prima il flash principale. (=PFS) In caso
necessario, modifi care la regolazione del flash sulla macchina fotografica.
Bedienungsanleitung
Operating instructions
Mode d'emploi
Instrucciones de servicio
Istruzioni per l'uso
Zoomkopf
Zoom head
Téste du zoom
Cabeza de zoom
Testa zoom
Sensor
Sensor
Capteur
Sensor
Sensore
Befestigungsring
Lock Ring
Bague de blocage
Anillo de fijación
Anello chiusura
Aufsteckfuß
Mounting Foot
Sabot de montage
Pie de montaje
Slitta
Togliere il flash (D)
Staccare l´anello di attacco e sfilare l´apparecchio tirando verso il dietro.
Flash indiretto (E)
lavorare con flash indiretto, se si desidera un effetto più morbido e se si vogliono
eliminare ombre nel soggetto da fotografare. Allo scopo far “rimandare” il flash da
una parete bianca, da un soffitto o da una superficie che riflette. La testina del flash
può essere puntata verso l´alto fino a90s. In questo caso , come distanza non di deve
calcolare il tratto fra flash e soggetto, ma il percorso del flash dal flash (apparecchio)
tramite il soffitto o altro, fino al soggetto . Di regola, si deve calcolare una perdita
della apertura relativa per l´ammontare di un rapporto focale , e quindi esso deve
essere regolato sulla macchina fotografica di un valore più alto di quanto no venga
fatto sul flash .
Manutenzione e consigli per fotografie migliori
liori fatte con
co il flash (F)
L´uso del flash aiuta ad evitare strizzate di occhi e ombre e
ad ottenere una espressione naturale delle persone fotografate. Se si fotografa
contro superfici che riflettono molto, come specchi e vetro,lavorare con flash
indiretto od obliquamente con angolo di 45s , affinché la luce del flash non venga
rimandata direttamente nella macchina fotografica. Se non lo si usa, spegnere il
flash. per conservare e se lo si porta per lungo tempo, togliere le batterie. Proteggere
il flash da polvere ed umidità , altrimenti la sua durata si accorcia.
Non tentare di aprire il flash o di ripararlo da soli, dato che i circuiti elettronici hanno
una elevata tensione.
Einstellungen/Adjustment/Ajustage/Regulación/Regolazione
W = Weitwinkel/Wide-angle/grand angle/Granángulo/Grandangolo
N = Normalwinkel/Normal angle/angle normal/Angulo normal/Angolo normale
S = Standartwinkel/Standard angle/ angle standard/Angulo standard/Angolo standard
T = Telewinkel/Telephoto-angle/angle télé/Angulo tele/Angolo tele
Brennweitenanzeige
Focal length indication
Affichage de la focale
Indicación de la distancia focal
Indicazione della lunghezza focale
Mantenimiento y consejos para unas mejores tomas con el flash (F)
Utilizar el flash ayuda a evitar parpadeos y sombras, consiguiendo una expresión
más natural de las personas retratadas.
Cuando fotografíe superficies fuertemente reflectantes, como espejos y cristales,
trabaje con flash indirecto o con una inclinación de 45º, para que la luz del flash no
sea directamente reflejada a la cámara. Desconectar el aparato de flash cuando no
se utilice. Para su almacenamiento y en trayectos largos, extraer las pilas. Proteger
el aparato de flash de polvo y humedad, pues en caso contrario se acortará su vida
útil.
No intente abrir el aparato ni repararlo Ud. mismo, pues las conexiones electrónicas
conducen un alto voltaje.
Batteriefachdeckel
Battery Compartment Cover
Couvercle du logement piles
Cubierta del compartimiento
de pilas
Coperchio vano batterie
Entfernungstabelle
Distance Guide Table
Tableau des distances
Tabla de guia de distancia
Tabella distanze
Stromzufuhrkontrollicht
Power check indicating light
Témoin d'alimentation
Luz de control de alimentación
Spia di controllo dell’alimentazione
Testknopf
Test Button
Touche de test
Botón de prueba
Pulsante test
Bereitschatfslampe
Ready Lamp
Témoin (prêt"
Lampara Ready
Spia pronto flash
F1 / OFF / F2-Schalter
F1/ OFF / F2-Switch
F1/ OFF / F2-Commutateur
F1/ OFF / F2-Interruptor
F1/ OFF / F2-Interruttore
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
