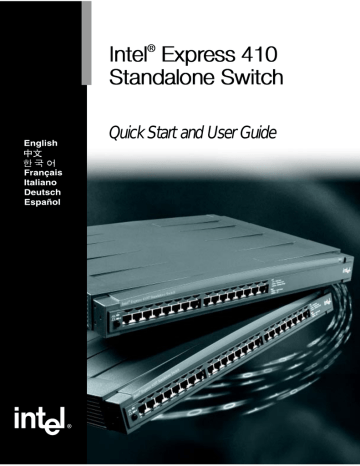

Intel® Express 410 Standalone Switch

Intel® Express 410 Standalone Switch
®
Intel
Express 410
Standalone Switch
Quick Start and User Guide
Copyright © 2000, Intel Corporation. All rights reserved.
Intel Corporation, 5200 NE Elam Young Parkway, Hillsboro OR 97124-6497
Intel Corporation assumes no responsibility for errors or omissions in this manual. Nor does Intel make any commitment to update the
information contained herein.
* Other product and corporate names may be trademarks of other companies and are used only for explanation and
to the owners’ benefit, without intent to infringe.
Second Edition
May 2000
740604-002
Contents
Quick Starts
2
English ........................................................................................... 2
Chinese .......................................................................................... 4
Korean ........................................................................................... 6
French ............................................................................................ 8
Italian ............................................................................................. 10
German .......................................................................................... 12
Spanish .......................................................................................... 14
User Guide
16
About the 410T/F Switches .......................................................... 17
Port LEDs ............................................................................... 17
Status LED ............................................................................. 17
Fiber Port LEDs ..................................................................... 18
Crossover Button .................................................................... 18
Local Management ........................................................................ 19
Overview ................................................................................ 19
Navigation .............................................................................. 19
Functions ................................................................................ 20
Connecting to Devices .................................................................. 21
Connection Guidelines ........................................................... 21
Workgroup Example ...................................................................... 22
Cabling Devices ............................................................................ 23
Media Requirements .............................................................. 23
Straight-through vs. Crossover Cables ................................... 23
Testing a Cable ....................................................................... 24
FAQs/Troubleshooting .................................................................. 25
Regulatory Information and Warnings .......................................... 26
Limited Hardware Warranty .......................................................... 29
Intel Customer Support
Inside back cover
1
Quick Start
English
1
Rack: Use the three small
screws to attach the
brackets to the switch.
Install the Switch
• Remove the switch and parts from the box.
• Attach the enclosed brackets if you plan
to mount the switch in a rack.
Intel® Expre
ss 410T Standa
lone Switch
MDI/
MDI-X
1
2
3
4
5
6
7
8
9
10
11
12
®
• Install the Intel Express 410T or 410F
Standalone Switch in a rack or on a shelf.
• Plug in the power cord.
2
Connect
the Devices
• All ports automatically detect the speed
and duplex-mode of any connected device.
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
Shelf: Peel off the protective
backing and attach the rubber
feet to the switch.
From
To
straight-through
Switch
PC/Server
• Connect PCs and print servers to the
switch with straight-through cables.
• Use a crossover cable to connect a switch
to another switch or hub.
Switch
Print Server
crossover
• Use a straight-through cable to connect to
another switch or hub when port 1 is set to
MDI.
10/100
Switch
Hub or Switch
straight-through
• Use only CAT 5 UTP cable to connect
100Mbps devices. To connect 10Mbps
devices, use CAT 3, 4, or 5 UTP cable.
3
Check the
Connections
• Check the port LEDs to confirm the link
status.
• A solid green LED (on the left) indicates
a valid link.
2
10/100
when port 1 set to MDI
Switch
Hub or Switch
Left (Green/Orange)
Solid Green = Link
Blinking Green = Activity
Blinking Orange = Collision
5
6
Right (Orange)
Off = 100Mbps
Solid = 10Mbps
7
8
Optional Information
Intel® Express 410T Standalo
MDI
1
2
3
English
4
How to Change Port 1
from MDI-X to MDI
4
MDI-X
• All ports on the switch are MDI-X.
Press the MDI/MDI-X button to change
port 1 to MDI so you can connect to
another switch or hub using a straightthrough cable.
MDI/MDI-X
button
MDI
MDI-X
5
Access the
Configuration Screen
• Connect your PC to the Management
module’s serial port using the null-modem
cable (included).
• Set a VT100-compatible terminal emulation program (such as HyperTerminal*) to
these parameters:
- 9600 baud
- No parity
- No flow control
- 8 data bits
- 1 stop bit
Configuration Screen: Items enclosed with angle
brackets < > indicate a toggle field. Use the z to
toggle selections.
Press E to connect to the Configuration screen.
• Navigate the screen with these keys:
T
Speed
Auto = all port settings are
automatically negotiated.
100 = port set to 100Mbps.
10 = port set to 10Mbps.
Duplex
Half = port set to half duplex.
Full = port set to full duplex.
– = port set to auto mode.
Flow
Control
enable = flow control is enabled in half
duplex mode (back pressure).
disable = flow control is disabled in full
duplex mode.
– = port set to auto mode.
Move to next item.
B Move to previous item.
z
Toggle options within a field.
c + S Save changes to configuration.
c + R Repaint the screen.
• <Auto> is the default setting for the ports.
You only need to configure the port
settings if you are having difficulty
connecting to a device.
3
1
( Rack )
( switch )
•
•
Intel® Expre
ss 410T Stand
MDI/
MDI-X
1
2
alone Switc
3
4
h
5
6
7
8
9
•
10
11
12
13
®
Intel Express 410T
410F Standalone Switch
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
( Shelf )
•
( switch )
2
•
PC/
( Switch )
•
PC
•
( Switch )
•
1
10/100
MDI
( Switch )
•
CAT 5 UTP
10 Mbps
CAT 3 4 5 UTP
3
( Hub or Switch )
100 Mbps
1
10/100
MDI
( Switch )
( Hub or Switch )
= 100 Mbps
= 10 Mbps
=
=
=
kable Hub
•
LED
5
• LED
4
6
7
8
4
1
MDI-X
MDI
®
Intel Express 410T Standalo
MDI
1
2
3
4
MDI-X
•
MDI/MDI-X
MDI
MDI-X
1
MDI/MDI-X
MDI
MDI-X
5
•
•
PC
VT100
*
- 9600
-
E
-8
-1
<>
z
•
(Auto) =
T
(Speed)
100 =
10 =
B
z
c+S
(Duplex)
(Half) =
(Full) =
–=
c+R
• <
>
100 Mbps
10 Mbps
(Enable) =
(Flow Control)
(Disable) =
–=
5
ÿ
ÿ
Intel® Expre
ss 410T Standa
lone Switch
MDI/
MDI-X
ÿ
®
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
ÿ
ÿ
ÿ
ÿ
10/100
ÿ
10/100
ÿ
Module A
ackable Hub
ÿ
4
ÿ
6
5
6
7
8
9
®
Intel Express 410T Standalone S
MDI
ÿ
1
2
3
4
5
MDI-X
MDI
MDI-X
ÿ
ÿ
z
E
ÿ
T
B
z
c +
c +
S
R
ÿ
7
Démarrage rapide
1
Armoire : utilisez trois petites vis
pour fixer les supports au switch.
Installez le Switch
• Retirez le commutateur et les pièces de la
boîte.
• Fixez les supports livrés avec l’appareil si
vous envisagez de le monter dans une armoire.
Intel® Expre
ss 410T Standa
lone Switch
MDI/
MDI-X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
®
• Installez Intel Express 410T ou 410F
Standalone Switch dans une armoire ou sur
une étagère.
• Branchez l’alimentation électrique.
Français
2
Connectez les
périphériques
• Tous les ports sont configurés de manière
à détecter automatiquement la vitesse et le
mode duplex du périphérique connecté.
• Connectez les PC et les serveurs d’impression
au switch à l’aide de câbles directs.
Étagère : enlevez la pellicule
adhésive et placez les supports
en caoutchouc sous le switch.
De
À
Direct
Switch
PC/Serveur
Switch
Serveur d’impression
• Utilisez un câble croisé pour connecter
le switch à un autre switch ou à un hub.
Croisé
10/100
• Utilisez un câble direct pour vous connecter
à un autre switch ou à un hub lorsque le port 1
est défini sur MDI.
• Utilisez uniquement un câble CAT 5 UTP pour
connecter des périphériques 100 Mbps. Pour
connecter des périphériques 10 Mbps, utilisez
un câble CAT 3, 4 ou 5 UTP.
3
Vérifiez les
connexions
• Vérifiez les diodes du port pour confirmer
l’état de la liaison.
• Une lumière verte continue (sur le côté
gauche) indique une liaison valable.
8
Switch
Hub ou Switch
Direct
10/100
Lorsque le port 1 est défini sur
MDI
Switch
Droite (orange)
Éteint = 100 Mbps
Continu = 10 Mbps
Gauche (vert/orange)
Vert continu = Liaison
Vert clignotant = Activité
Orange clignotant = Collision
5
6
Hub ou Switch
7
8
Informations facultatives
4
Comment changer le
port 1 de MDI-X en MDI ?
®
Intel Express 410T Standalo
MDI
1
2
3
4
MDI-X
• Tous les ports du switch sont de type MDI-X.
Pour changer le port 1 en MDI, appuyez sur
le bouton MDI/MDI-X. Vous pourrez ainsi
vous connecter à un autre switch ou à un hub
à l’aide d’un câble direct.
Bouton
MDI/MDI-X
MDI
MDI-X
Français
5
Accédez à l’écran
de configuration
• Connectez votre PC au port série du module de
gestion en utilisant le câble de modem null
joint.
• Définissez les paramètres suivants pour un
programme d’émulation de terminal compatible VT100 (tel que HyperTerminal*) :
- 9600 bauds
- Pas de parité
- Pas de contrôle
de flux
- 8 bits de données
- 1 bit d’arrêt
Appuyez sur E pour vous connecter
à l’écran de configuration.
• Utilisez les touches suivantes pour parcourir
les menus :
T
Écran de configuration : les éléments placés entre les
signes < > indiquent un champ à bascule. Appuyez sur
z pour passer d’une sélection à l’autre.
Speed
Auto = Tous les ports sont
automatiquement paramétrés.
100 = Port défini sur 100 Mbps.
10 = Port défini sur 10 Mbps.
Duplex
Half = Port défini sur semi-duplex.
Full = Port défini sur duplex intégral.
– = Port défini sur le mode auto.
Flow
Control
enable = Contrôle de flux activé en mode
semi-duplex (pression arrière activée).
disable = Contrôle de flux désactivé en
mode duplex intégral.
– = Port défini sur le mode auto.
Passe à l’élément suivant.
B Passe à l’élément précédent.
z Active les options dans un champ.
c + S Enregistre les modifications dans
la configuration.
c + R Rafraîchit l’écran.
• <Auto> est la valeur par défaut définie pour
ces ports. Si vous ne parvenez pas à connecter
un périphérique, configurez ces paramètres de
port.
9
Introduzione rapida
1
A rack: usare le tre piccole viti
per fissare i supporti allo switch.
Installazione dello switch
• Rimuovere lo switch e le altre parti dalla
confezione.
Intel® Expre
ss 410T Standa
lone Switch
• Se si intende montare lo switch a rack,
fissare i supporti allegati.
• Installare Intel® Express 410T o 410F
Standalone Switch in un rack o su un ripiano.
• Collegare il cavo di alimentazione.
2
Collegamento
dei dispositivi
MDI/
MDI-X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
Su ripiano: rimuovere la protezione
dell’autoadesivo dai piedini in gomma
e farli aderire allo switch.
Da
A
diretto
Italiano
• Tutte le porte sono in grado di rilevare la
velocità e la modalità duplex dei dispositivi
collegati.
Switch
PC/Server
Switch
Server di stampa
• Connettere i PC e i server di stampa
utilizzando un cavo diretto.
• Utilizzare un cavo incrociato per connettere
uno switch a un altro switch o hub.
• Utilizzare un cavo diretto per la connessione
a un altro hub o switch quando la porta viene
impostata su MDI.
• Usare soltanto cavo UTP CAT 5 per collegare
i dispositivi a 100 Mbps. Per collegare
dispositivi a 10 Mbps usare cavo UTP CAT
3, 4 o 5.
3
Controllo dei
collegamenti
• Controllare le spie LED delle porte per
verificare lo stato del collegamento.
• Una spia LED verde accesa con continuità
(sulla sinistra) indica un collegamento valido.
10
incrociato
10/100
Switch
Hub o Switch
diretto
quando la porta 1 viene
impostata su MDI
Switch
10/100
Hub o Switch
Sinistra (verde/arancione)
Destra (arancione)
Verde costante = Collegamento
Spenta = 100 Mbps
Verde lampeggiante = Attività
Accesa costante = 10 Mbps
Arancione lampeggiante = Collisioni
5
6
7
8
Informazioni opzionali
4
Come modificare la Porta
1 da MDI-X a MDI
®
Intel Express 410T Standalo
MDI
1
2
3
4
MDI-X
• Tutte le porte dello switch sono MDI-X.
Premere il pulsante MDI/MDI-X per
cambiare la Porta 1 in MDI così che sia
possibile connettere un altro switch o hub
utilizzando un cavo diretto.
MDI
MDI-X
Accesso alla schermata
di configurazione
• Connettere il PC alla porta seriale del Modulo
di gestione utilizzando un cavo null-modem
(incluso).
• Impostare un programma di emulazione di
terminale compatibile con VT100 (come
HyperTerminal*) sui seguenti parametri:
- 9600 baud
- 8 bit di dati
- Nessuna parità - 1 bit di stop
- Nessun controllo
di flusso
Premere E per connettersi alla schermata
di configurazione.
• Spostarsi nei menu utilizzando i tasti seguenti:
T
Sposta all’elemento successivo.
B
Sposta all’elemento precedente.
z
Passa da una opzione all’altra in
un campo.
c+S
Salva le modifiche alla
configurazione.
c+R
Aggiorna la schermata.
• <Auto> è l’impostazione predefinita delle
porte. Occorre configurare le porte soltanto nel
caso che si abbiano delle difficoltà di
collegamento con un dispositivo.
Italiano
5
Pulsante
MDI/MDI-X
Schermata di configurazione: Gli elementi all’interno
delle parentesi ad angolo < > indicano un campo con due
possibili stati. Usare z per passare da un’opzione
all’altra.
Speed
Auto = tutte le impostazioni della
porta vengono impostate
automaticamente.
100 = porta impostata su 100 Mbps.
10 = porta impostata su 10 Mbps.
Duplex
Half = porta impostata su half duplex.
Full = porta impostata su full duplex.
– = porta impostata su modalità automatica.
Flow
Control
enable =Controllo attivato in modalità
half duplex (back pressure).
disable = Controllo disattivato in modalità
full duplex.
– = porta impostata in modalità
automatica.
11
Schnellstart
1
Gestell: befestigen Sie die
Klammern mit den drei kleinen
Schrauben am Switch.
Installieren des
Switches
• Entnehmen Sie den Switch und die Bauteile
aus der Schachtel.
• Befestigen Sie die enthaltenen Klammern, wenn
Sie den Switch in einem Gestell montieren wollen.
Intel® Expre
ss 410T Standa
lone Switch
MDI/
MDI-X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
10Mbps
=
100Mbp Solid Orange
s = Off
®
• Installieren Sie den Intel Express 410T oder 410F
Standalone Switch in einem Gestell oder Regal.
• Schließen Sie das Stromkabel an.
2
Anschließen
der Geräte
Regal: entfernen Sie die
Schutzfolie der Gummifüße, und
befestigen Sie sie am Switch.
Von
Zu
Direkt
• Alle Anschlüsse stellen automatisch die
Geschwindigkeit und den Duplexmodus des
angeschlossenen Gerätes fest.
Switch
PC/Server
• Schließen Sie PCs und Druckerserver über
direkte Kabelverbindungen an.
Deutsch
• Verwenden Sie zur Verbindung des Switches mit
dem Hub oder einem anderen Switch ein
Nullmodemkabel.
• Verwenden Sie zur Verbindung des Switches mit
dem Hub oder einem anderen Switch ein
Direktkabel, wenn Anschluß 1 auf MDI
eingestellt ist.
• Verwenden Sie für den Anschluß von 100 MB/sGeräten ausschließlich CAT 5 UTP-Kabel. Für
den Anschluß von 10 MB/s-Geräten verwenden
Sie CAT 3, 4, or 5 UTP-Kabel.
3
Überprüfen der
Verbindungen
• Überprüfen Sie die Anschluß-LEDs, um den
Verbindungsstatus zu bestätigen.
• Eine ununterbrochen aufleuchtende grüne
LED signalisiert eine gültige Verbindung.
12
Switch
Druckerserver
Nullmodem
10/100
Switch
Hub oder Switch
Direkt
wenn Anschluß1 auf MDI
eingestellt ist
Switch
Links (Grün/Orange)
Ununterbrochen Grün = Verbindung
Blinkend Grün = Aktivität
Blinkend Orange = Kollision
5
6
10/100
Hub oder Switch
Rechts (Orange)
Aus = 100 MB/s
Ununterbrochen = 10 MB/s
7
8
Optionale Informationen
4
So stellen Sie Anschluß 1
von MDI-X auf MDI um
®
Intel Express 410T Standalo
MDI
1
2
3
4
MDI-X
• Alle Anschlüsse am Switch sind auf MDI-X
eingestellt. Drücken Sie die Taste MDI/MDI-X,
um Anschluß 1 auf MDI umzustellen,
so daß Sie den Switch mit einem anderen
Switch oder Hub über ein Direktkabel
verbinden können.
MDI
MDI-X
Zugriff auf den
Konfigurationsbildschirm
• Schließen Sie den PC mit dem
Nullmodemkabel (mitgeliefert) am seriellen
Anschluß des Management-Moduls an.
• Führen Sie in einem VT100-kompatiblen
Terminalemulationsprogramm (z.B.
HyperTerminal*) folgende
Parametereinstellungen durch:
- 9600 Baud
- 8 Datenbits
- Keine Parität
- 1 Stoppbit
- Keine Flußsteuerung
Drücken Sie die Taste E, um zum
Konfigurationsbildschirm zu gelangen.
• Mit folgenden Tasten können Sie sich im Menü
bewegen:
T
Zum nächsten Element gehen.
B
Zum vorherigen Element gehen.
z
Zwischen Optionen innerhalb
eines Feldes wechseln.
c+S
Änderungen in der Konfiguration
speichern.
c+R
Bildschirm aktualisieren.
• <Auto> ist die standardmäßige Einstellung der
Anschlüsse. Sollten Sie Schwierigkeiten haben,
eine Verbindung zu einem Gerät herzustellen,
konfigurieren Sie die Anschlußeinstellungen.
Deutsch
5
MDI/MDI-X
-Taste
Konfigurationsbildschirm: Bei Elementen in spitzen
Klammern < > können Sie mit der Taste z
zwischen den verschiedenen Optionen wechseln.
Speed
Auto = alle Anschlußeinstellungen
werden automatisch gewählt.
100 = Anschlußeinstellung auf 100 MB/s
10 = Anschlußeistellung auf 10 MB/s
Duplex
Half = Anschlußeinstellung Halbduplex
Full = Anschlußeinstellung Vollduplex
– = Anschlußeinstellung automatisch
Flow Control
Enable = Flußsteuerung aktiviert im
Halbduplexbetrieb, (Datenrückstau).
Disable = Flußsteuerung deaktiviert
im Vollduplexbetrieb.
– = Anschlußeinstellung autom.
13
Inicio rápido
1
Bastidor: utilice los tres tornillos
pequeños para colocar las
abrazaderas en el Switch.
Instalar el Switch
• Extraiga el Switch y las piezas de la caja.
• Coloque las abrazaderas que se incorporan si
piensa montar el Switch en un bastidor.
Intel® Expre
ss 410T Standa
lone Switch
MDI/
MDI-X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Left
Link = Solid
Green
Activity
=
Collision Blinking Green
= Blinking
Orange
Status
Right
®
• Instale el Intel Express 410T o 410F
Standalone Switch en un bastidor o en una
estantería.
• Conecte el cable de alimentación.
2
Conectar los
dispositivos
10Mbps
=
100Mbp Solid Orange
s = Off
Estantería: despegue el
respaldo protector y coloque
el pie de goma en el Switch.
De
A
Plano
• Todos los puertos detectan de manera
automática la velocidad y la modalidad
duplex de todos los dispositivos conectados.
Switch
PC/Servidor
• Conecte los servidores de PC y de impresión
al Switch con cables planos.
• Utilice un cable cruzado para conectar un
Switch con otro Switch o Hub.
Español
• Utilice un cable plano para conectar con otro
Switch o Hub si el puerto 1 se establece en
MDI.
• Utilice sólo un cable UTP de categoría 5 para
conectar dispositivos a 100 Mbps. Para
conectar dispositivos a 10 Mbps, utilice un
cable UTP de categoría 3, 4 ó 5.
3
Comprobar las
conexiones
• Compruebe los LED del puerto para
confirmar el estado del enlace.
• Un LED verde estático (a la izquierda) indica
que el enlace es válido.
14
Switch
Servidor de impresión
Cruzado
10/100
Switch
Hub o Switch
Plano
Si el puerto 1 se establece en MDI
Switch
10/100
Hub o Switch
Izquierda (color verde/naranja)
Verde estático = Enlace
Verde parpadeante = Actividad
Naranja parpadeante = Colisión
5
6
Derecha (color naranja)
Desactivado = 100 Mbps
Estático = 10 Mbps
7
8
Información opcional
4
Cómo cambiar el puerto
1 de MDI-X a MDI
®
Intel Express 410T Standalo
MDI
1
2
3
4
MDI-X
• Todos los puertos del Switch son MDI-X.
Pulse el botón MDI/MDI-X para cambiar
el Puerto 1 a MDI, de manera que pueda
conectarse con otro Switch o Hub mediante
un cable plano.
Botón MDI/MDI-X
MDI
MDI-X
• Conecte su PC al puerto serie del módulo de
gestión mediante el cable de null-modem
(incorporado).
• Establezca un programa de emulación de
terminales compatible con VT100 (como, por
ejemplo, HyperTerminal*) con estos
parámetros:
- 9600 baudios
- Sin paridad
- Sin control de flujos
- 8 bits de datos
- 1 bit de parada
Pulse E para conectarse con la pantalla
de configuración.
Pantalla de configuración: los elementos acotados
por paréntesis angulares < > indican que se trata de un
campo que se puede conmutar. Utilice z para
conmutar las selecciones.
• Navegue por los menús con estas teclas:
T
Se sitúa en el elemento siguiente.
B
Desplaza al elemento anterior.
z
Conmuta opciones dentro de un campo.
c+S
Guarda cambios de configuración.
c+R
Redibuja la pantalla.
• <Auto> es el valor predeterminado de los
puertos. Si surgen dificultades al conectarse
con un dispositivo, simplemente tendrá que
configurar los valores de los puertos.
Speed
Auto = todos los valores de puertos se
negocian de manera automática.
100 = puerto establecido en 100 Mbps.
10 = puerto establecido en 10 Mbps.
Duplex
Half = puerto establecido en semidúplex.
Full = puerto establecido en dúplex integrall.
– = puerto establecido en modalidad auto.
Flow
Control
Enable = el control de flujo se habilita en
modalidad de semidúplex
(contrapresión).
Disable = control de flujo desactivado en
modalidad de dúplex integral.
– = puerto definido en modalidad auto.
Español
5
Obtener acceso a la
pantalla de configuración
15
User Guide - Overview
Features
This guide covers both the Intel® Express 410T (16- and 24-port versions)
and 410F (24-port only) Standalone Switches.
16-port 410T Switch (Product Code ES410T16)
Status
®
Intel Express 410T Standalone Switch
MDI
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
16
MDI-X
Right
10Mbps = Solid Orange
100Mbps = Off
Port LEDs
MDI/MDI-X
button
Port
24-port 410T Switch (Product Code ES410T24)
Status
Intel® Express 410T Standalone Switch
MDI
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
24
MDI-X
Right
10Mbps = Solid Orange
100Mbps = Off
MDI/MDI-X
button
Port
Port LEDs
Back of 16- and 24-port 410T Switch
Local Management
AC Input
100-240 VAC
50Hz-60Hz
1.0A max
EIA 232
Console: 9600-8-N-1
Flow Ctrl=None
AC power
plug
Serial port
410F Switch (Product Code ES410F24)
Intel® Express 410F Standalone Switch
MDI
1
2
3
4
5
6
7
8
9
100FX
Ports
Port 1
10
11
Status
Port 2
Link\Act\Coll
Link\Act\Coll
12
13
14
15
16
17
18
19
20
21
22
23
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
24
MDI-X
Right
10Mbps = Solid Orange
100Mbps = Off
MDI/MDI-X
button
Port LEDs
Module
port LEDs
Port
Back of 410F Switch
Local Management
AC Input
100-240 VAC
50Hz-60Hz
1.0A max
Port 1
100FX Ports
Port 2
EIA 232
TX
RX
TX
RX
Console: 9600-8-N-1
Flow Ctrl=None
AC power
plug
Serial Port
Fiber ports
• 410T autonegotiates speed—10Mbps or 100Mbps per port.
• 410F’s two fiber ports always operate at 100Mbps.
• 410 switches autonegotiate flow control.
• Port settings can be configured manually through Local Management.
16
About the 410T/F Switches
Port LEDs
The LEDs above each port indicate port activity and individual port speed.
5
6
7
8
Left LED
Port Activity
(Green/Orange)
Right LED
Port Speed
(Orange)
LED
Status
Meaning
Left
Solid green
Device linked.
Blinking green
Receiving activity on that port.
Blinking orange
A collision was detected on this segment.
Off
No link detected.
Solid orange
Device connected at 10Mbps.
Off
Device connected at 100Mbps.
Right
Status LED
Status
2
23
24
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
Status LED
Right
10Mbps = Solid Orange
100Mbps = Off
LED
Status
Meaning
Status
Orange
Switch is performing diagnostics.
Green
Diagnostics have passed, the switch is ready.
Red*
Diagnostics have failed.
*When the switch is first powered on, the Status LED will be red for a
couple of seconds before the diagnostic mode starts, then it turns orange.
17
Fiber Port LEDs
The fiber port LEDs (410F only) are located on the front of the switch over
ports 11 and 13. These LEDs provide information about the fiber ports’ link,
activity, and collisions.
100FX
Ports
Port 1
10
11
9
Port 2
Link\Act\Coll
Link\Act\Coll
12
13
14
15
Status
Meaning
Solid green
Device linked.
Blinking green
Receiving activity on that port.
Blinking orange
A collision was detected on this segment.
Off
No link detected.
1
Crossover Button
The Express 410T/F switches have a button that toggles port 1 from MDI-X
to MDI. This allows you to connect to another switch or a hub without
using a crossover cable. For more information, see “Cabling Devices.”
Intel® Express 410T Standalo
MDI
MDI-X
MDI
MDI-X
18
1
2
3
4
Local Management
Overview
The copper ports of the Express 410 switches negotiate speed and duplex
automatically according to the device attached. The 410F’s two fiber ports
always operate at 100Mbps. If you need to change port settings, Local
Management provides a way to configure the switch manually. Refer to the
Quick Start section of this guide for instructions on connecting to Local
Management.
Navigation
Screen legend
< 100 >
Angle brackets indicate a toggle field. Use
z to toggle selections within the field.
SAVE SETTINGS
Any word in all CAPS is a button. Highlight it
and press E to activate it.
Keyboard functions
Use the following keys to move around the screen and save changes.
T
Moves the cursor to the next item.
b
Moves the cursor to the previous item.
z
Toggles selections within a field.
c+R
Repaints the screen (also clears any unsaved changes).
c+S
Saves configuration changes and resets the switch.
19
Functions
Help text at the
bottom of the
screen provides
information on the
selected item.
Description
Port: Displays the ports of the switch.
Speed: Press the z to toggle the field’s options and change the
speed of the port. You can toggle three settings:
Auto = speed and duplex are negotiated automatically
100 = port is forced to 100Mbps
10 = port is forced to 10Mbps
Note: The 410F’s two fiber ports always operate at 100Mbps; for those
ports this field is read-only.
Duplex: Press the z to toggle the duplex setting of the port. When
the port Speed is set to “Auto,” duplex displays a < - > and is handled
automatically.
Flow Control: This field is read-only. When the port speed is set to Auto
flow control displays a “-” and is handled automatically. When port duplex
is manually set to half, flow control is enabled; when port duplex is
manually set to full, flow control is disabled.
SAVE SETTINGS: Saves configuration changes and resets the switch
(c + S also saves the settings and resets the switch).
20
RESET TO DEFAULTS: Resets the switch back to factory defaults. When
this option is selected, the switch asks you to confirm your choice. Press
“Y” (or “y”) for Yes and the switch resets. Press “N” (or “n”) for No and the
action is cancelled.
Connecting to Devices
Connection Guidelines
General
• The copper ports of the 410 switches are capable of autonegotiating
port speed and can operate at 10Mbps or 100Mbps per port. The switch
matches the highest possible speed of an attached device.
• The 410F’s two fiber ports always operate at 100Mbps.
• The 410 switches are capable of autonegotiating port duplex and can
operate at half- or full-duplex.
• Configure the network so devices that talk primarily to each other are
on the same segment. Each port is a single segment.
Cabling
• Use Category 5 unshielded twisted-pair (CAT 5 UTP) cable when
connecting 100Mbps devices to the switch.
• Use Category 3, 4, or 5 unshielded twisted-pair (CAT 3, 4, or 5 UTP)
cable when connecting 10Mbps devices to the switch.
• Limit the cable length between devices to 100 meters (328 feet).
• Use a straight-through cable to connect the switch to a server or
workstation. For more information on cabling, see “Cabling Devices.”
• To connect to another switch or hub use crossover cables, or set port 1
to MDI and use a straight-through cable.
• To connect a device to one of the fiber ports, use 62.5/125 µm
multimode cabling. This cabling can be a maximum of 2,000m when
operating at full-duplex, and 160m (to a hub) or 400m (to a router,
switch, or PC) when operating at half-duplex.
Flow control
During times of heavy network activity the switch’s port buffers can receive
too much traffic and fill up faster than the switch can send the information.
In cases like this, the switch must tell the transmitting device to wait so the
information in the buffer can be sent. This intervention is called flow
control.
The Flow Control field displays the flow control status when you manually
set port speed and duplex. Whether or not flow control is enabled depends
on the duplex mode. In half-duplex mode, flow control is enabled. In fullduplex mode, flow control is disabled.
21
Workgroup Example
3
4
5
6
8
9
10
100FX
Ports
11
Port 1
Link\Act\Coll
12
Port 2
13
Link\Act\Coll
14
15
16
1
17
100Mbps clients
2
18
19
3
4
21
5
22
23
6
24
7
8
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
Right
10Mbps = Solid Orange
100Mbps = Off
Status
9
Status
Module A
10
11
Port 1
12
Link\Act\Coll
13
Port 2
14
Link\Act\Coll
15
410T connected
to 460T with
straight-through
cable
MDI
MDI-X
16
1
2
17
3
18
4
19
6
20
8
21
9
22
10
23
11
12
24
13
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
Right
10Mbps = Solid Orange
100Mbps = Off
Status
Shared printer
14
15
16
17
18
19
10Mbps
22
23
100Mbps
21
24
Left
Link = Solid Green
Activity = Blinking Green
Collision = Blinking Orange
Right
10Mbps = Solid Orange
100Mbps = Off
100Mbps clients
20
Express 410T Standalone Switch
7
10Mbps clients
5
Intel Express 410T Standalone Switch
®
Express 460T Standalone Switch; FX module installed
20
Intel® Express 460T Standalone Switch
File servers
connected using
straight-through
cable
MDI-X
MDI
In this example Express 410F and 410T switches provide dedicated 10/100 Mbps
bandwidth to the connected devices. The MDI/MDI-X button allows the Express
410T switch to connect to the 460T switch using a straight-through cable (instead
of crossover cable). All ports on the switch are MDI-X, and the button is used to
toggle port 1 to MDI.
2
Intel® Express 410F Standalone Switch
1
7
Express 410F Standalone Switch
410F fiber port
connected to
460T FX module
MDI
MDI-X
10Mbps clients
Status
22
Cabling Devices
Media Requirements
Incorrect cabling is often the cause of network performance problems. Read
the next two pages if you’re unsure of the requirements.
100Base-TX
The 100Base-TX Fast Ethernet specification requires that you use
CAT 5 UTP cabling to operate at 100Mbps. You’re limited to 100 meters
between any two devices. If you use lower grade cabling (CAT 3 or CAT 4),
you may get a connection, but will soon experience data loss or slow
performance.
10Base-T
The 10Base-T Ethernet specification allows you to use CAT 3, CAT 4, or
CAT 5 UTP cabling. You’re limited to 100 meters between any two devices.
100Base-FX
The fiber ports of the 410F switch let you connect to a switch up to 400
meters (hubs up to 160m) away at half-duplex or up to 2 km at full-duplex.
Use 62.5/125µm multimode fiber optic cable with an SC-type fiber optic
connector.
Straight-through vs. Crossover Cables
Switch ports are wired MDI-X, so use a straight-through cable when
connecting to a workstation or server (network adapter cards are wired
MDI). For direct connection to another MDI-X port, use the daisy-chain
port or a crossover cable. Here are the pin arrangements for the switch’s
Ethernet port and the typical RJ-45 connector.
8
1
Pin 8
Pin 1
Clip
Ethernet Port
RJ-45 Connector
23
Testing a Cable
A quick way to check a cable’s link integrity is to plug one end into port 1
and the other end into port 2. Make sure the MDI/MDI-X button is out.
Check the Activity LEDs for ports 1 and 2. If the LEDs are on, you have a
functioning crossover cable.
If the LEDs are off, push the MDI/MDI-X button in. If the Activity LEDs
for ports 1 and 2 turn on, you have a functioning straight-through cable.
However, if the LEDs remain off, you probably have a defective cable.
If a cable passes these tests, but the network connection is slow, verify that
wires 1, 2 and 3, 6 on the cable are twisted pairs as shown in the diagrams.
Straight-through UTP cable
Hub (MDI-X)
Adapter (MDI)
10/100
1 (RX+)
2 (RX-)
1 (TX+)
2 (TX-)
3 (TX+)
6 (TX-)
3 (RX+)
6 (RX-)
used
45 Not
Not used
4 Not used
5 Not used
7 Not used
8 Not used
7 Not used
8 Not used
Crossover UTP cable
Hub (MDI-X)
Switch (MDI-X)
10/100
24
1 (RX+)
2 (RX-)
1 (RX+)
2 (RX-)
3 (TX+)
6 (TX-)
3 (TX+)
6 (TX-)
4 Not used
5 Not used
4 Not used
5 Not used
7 Not used
8 Not used
7 Not used
8 Not used
FAQs/Troubleshooting
How can I set the speed or duplex on individual ports?
Normally the switch handles all connections automatically but if you
need to force speed or duplex, (for example, to accommodate older
devices that don’t support autonegotiation) use the Local Management.
I’ve connected the cable but the left port LED (link) is off. Why?
• Remove the cable and plug it in again. Wait up to six seconds for a link.
• Make sure you’re using the correct type of cable (straight-through or
crossover) for the device you want to connect to. If you’re using the
wrong cable, the link LED will not come on.
• Make sure the device you’ve connected to a port is a 10Base-T or
100Base-TX device. The Express 410T/F Standalone Switches don’t
support 100Base-T4 devices running at 100Mbps. However, they do
support T4 devices running at 10Mbps.
• Check the speed and duplex settings on the PC’s network adapter.
• The cable is defective.
I keep getting an intermittent loss of link (or data is not being
transmitted). Why?
• You may be using the wrong grade of cable. The wrong cable can cause
erratic performance and you may eventually lose the connection
between the port and the attached device.
• Check the duplex setting for the device connected to the port. You may
have to use the Local Management to force the port to half- or fullduplex.
• A cable segment somewhere in your collision domain may be too long.
Make sure none of your UTP cabling is longer than 100 meters.
• Check the Ethernet cable pairs. The TX pairs (pins 1 and 2) and the RX
pairs (pins 3 and 6) should be twisted pairs. See diagram in page 24.
After I connect to the Local Management I see a blank screen.
Why?
• Make sure you are using a null modem cable (included).
• Check the settings in your terminal program. They should be set to
9600 baud, 8 data bits, No parity, 1 stop bit, and No flow control.
• Try pressing c + R to force the screen to repaint.
25
Regulatory Information and Warnings
FCC Part 15 Compliance Statement
Taiwan Class A EMI Statement
This product has been tested and found to comply with the limits for
a Class A digital device pursuant to Part 15 of the FCC rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial
environment.
This product generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning this equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
· Change the direction of the radio or TV antenna.
· To the extent possible, relocate the radio, TV, or other receiver
away from the product.
· Plug the product into a different electrical outlet so that the
product and the receiver are on different branch circuits.
If these suggestions don’t help, consult your dealer or an
experienced radio/TV repair technician for more suggestions.
NOTE This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.
VCCI Statement
Class A ITE
This is a Class A product based on the standard of the Voluntary
Control Council for Interference by Information Technology
Equipment (VCCI). If this equipment is used in a domestic environment, radio disturbance may arise. When such trouble occurs, the user
may be required to take corrective actions.
Warnings
WARNING
CAUTION If you make any modification to the equipment not
expressly approved by Intel, you could void your authority to
operate the equipment.
This is a Class A product. In a domestic environment this product may
cause radio interference in which case the user may be required to take
adequate measures. Internal access to Intel® Express 410T and 410F
Standalone Switches intended only for qualified service personnel. Do
not remove any covers.
Canada Compliance Statement (Industry Canada)
WARNING
Cet appareil numérique respecte les limites bruits radioélectriques
applicables aux appareils numériques de Classe A prescrites dans la
norme sur le matériel brouilleur: “Appareils Numériques”,
NMB-003 édictée par le Ministre Canadien des Communications.
The system is designed to operate in a typical office environment.
Choose a site that is:
· Clean and free of airborne particles (other than normal room
dust).
· Well ventilated and away from sources of heat including direct
sunlight.
· Away from sources of vibration or physical shock.
· Isolated from strong electromagnetic fields produced by
electrical devices.
· In regions that are susceptible to electrical storms, we
recommend you plug your system into a surge suppressor and
disconnect telecommunication lines to your modem during an
electrical storm.
· Provided with a properly grounded wall outlet.
This digital apparatus does not exceed the Class A limits for radio
noise emissions from digital apparatus set out in the
interference-causing equipment standard entitled: “Digital
Apparatus,” ICES-003 of the Canadian Department of
Communications.
Manufacturer Declaration
This certifies that the Intel® Express 410T and 410F Standalone
Switches comply with the EU Directive 89/336/EEC, using the
EMC standards EN55022 (Class A) and EN55024. This product also
meets or exceeds EN 60950 (safety) requirements. These products
have been tested and verified to meet CISPR 22 Class A
requirements.
Australia Statement
26
Do not attempt to modify or use the supplied AC power cord if it is not
the exact type required.
Ensure that the system is disconnected from its power source and from
all telecommunications links, networks, or modems lines whenever the
chassis cover is to be removed. Do not operate the system with the
cover removed.
AVERTISSEMENT
AVVERTENZA
Le système a été conçu pour fonctionner dans un cadre de travail
normal. L’emplacement choisi doit être:
Il sistema è progettato per funzionare in un ambiente di lavoro
tipico. Scegliere una postazione che sia:
· Propre et dépourvu de poussière en suspension (sauf la
poussière normale).
· Pulita e libera da particelle in sospensione (a parte la
normale polvere presente nell’ambiente).
· Bien aéré et loin des sources de chaleur, y compris du soleil
direct.
· Ben ventilata e lontana da fonti di calore, compresa la luce
solare diretta.
· A l’abri des chocs et des sources de ibrations.
· Al riparo da urti e lontana da fonti divibrazione.
· Isolé de forts champs magnétiques géenérés par des appareils
électriques.
· Isolata dai forti campi magnetici prodotti da dispositivi
elettrici.
· Dans les régions sujettes aux orages magnétiques il est
recomandé de brancher votre système à un supresseur de
surtension, et de débrancher toutes les lignes de
télécommunications de votre modem durant un orage.
· In aree soggette a temporali, è consigliabile collegare il
sistema ad un limitatore di corrente. In caso di temporali,
scollegare le linee di comunicazione dal modem.
· Muni d’une prise murale correctement mise à la terre.
· Dotata di una presa a muro correttamente installata.
Ne pas utiliser ni modifier le câble d’alimentation C. A. fourni, s’il
ne correspond pas exactement au type requis.
Non modificare o utilizzare il cavo di alimentazione in c. a.
fornito dal produttore, se non corrisponde esattamente al tipo
richiesto.
Assurez vous que le système soit débranché de son alimentation
ainsi que de toutes les liaisons de télécomunication, des réseaux, et
des lignes de modem avant d’enlever le capot. Ne pas utiliser le
système quand le capot est enlevé.
Prima di rimuovere il coperchio del telaio, assicurarsi che il
sistema sia scollegato dall’alimentazione, da tutti i collegamenti
di comunicazione, reti o linee di modem. Non avviare il sistema
senza aver prima messo a posto il coperchio.
WARNUNG
ADVERTENCIAS
Das System wurde für den Betrieb in einer normalen
Büroumgebung entwickelt. Der entwickelt. Der Standort sollte:
El sistema está diseñado para funcionar en un entorno de trabajo
normal. Escoja un lugar:
· sauber und staubfrei sein (Hausstaub ausgenommen);
· gut gelüftet und keinen Heizquellen ausgesetzt sein
(einschließlich direkter Sonneneinstrahlung);
· keinen Erschütterungen ausgesetzt sein;
· keine starken, von elektrischen Geräten erzeugten
elektromagnetischen Felder aufweisen;
· in Regionen, in denen elektrische Stürme auftreten, mit einem
Überspannungsschutzgerät verbunden sein; während eines
elektrischen Sturms sollte keine Verbindung der
Telekommunikationsleitungen mit dem Modem bestehen;
· mit einer geerdeten Wechselstromsteckdose ausgerüstet sein.
Versuchen Sie nicht, das mitgelieferte Netzkabel zu ändern oder zu
verwenden, wenn es sich nicht um genau den erforderlichen Typ
handelt.
Das System darf weder an eine Stromquelle angeschlossen sein
noch eine Verbindung mit einer Telekommunikationseinrichtung,
einem Netzwerk oder einer Modem-Leitung haben, wenn die
Gehäuseabdeckung entfernt wird. Nehmen Sie das System nicht
ohne die Abdeckung in Betrieb.
· Limpio y libre de partículas en suspensión (salvo el polvo
normal)
· Bien ventilado y alejado de fuentes de calor, incluida la luz
solar directa.
· Alejado de fuentes de vibración.
· Aislado de campos electromagnéticos fuertes producidos
por dispositivos eléctricos.
· En regiones con frecuentes tormentas eléctricas, se
recomienda conectar su sistema a un eliminador de
sobrevoltage y desconectar el módem de las líneas de
telecomunicación durante las tormentas.
· Previsto de una toma de tierra correctamente instalada.
No intente modificar ni usar el cable de alimentación de
corriente alterna, si no se corresponde exactamente con el tipo
requerido.
Asegúrese de que cada vez que se quite la cubierta del chasis, el
sistema haya sido desconectado de la red de alimentación y de
todos lo enlaces de telecomunicaciones, de red y de líneas de
módem. No ponga en funcionamiento el sistema mientras la
cubierta esté quitada
27
Wichtige Sicherheitshinweise
1.
Bitte lesen Sie sich diese Hinweise sorgfältig durch.
2.
Heben Sie diese Anleitung für den spätern Gebrauch auf.
3.
Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Vervenden Sie keine Flüssig- oder Aerosolreiniger. Am besten dient
ein angefeuchtetes Tuch zur Reinigung.
4.
Um eine Beschädigung des Gerätes zu vermeiden sollten Sie nur Zubehörteile verwenden, die vom Hersteller zugelassen sind.
5.
Das Gerät is vor Feuchtigkeit zu schützen.
6.
Bei der Aufstellung des Gerätes ist auf sichern Stand zu achten. Ein Kippen oder Fallen könnte Verletzungen hervorrufen.
Verwenden Sie nur sichere Standorte und beachten Sie die Aufstellhinweise des Herstellers.
7.
Die Belüftungsöffnungen dienen zur Luftzirkulation die das Gerät vor Überhitzung schützt. Sorgen Sie dafür, daß diese Öffnungen
nicht abgedeckt werden.
8.
Beachten Sie beim Anschluß an das Stromnetz die Anschlußwerte.
9.
Die Netzanschlußsteckdose muß aus Gründen der elektrischen Sicherheit einen Schutzleiterkontakt haben.
10. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen kann. Es sollete auch nichts auf der Leitung abgestellt
werden.
11. Alle Hinweise und Warnungen die sich am Geräten befinden sind zu beachten.
12. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten Sie es vom Stromnetz trennen. Somit wird im Falle einer
Überspannung eine Beschädigung vermieden.
13. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen Brand
bzw. Elektrischen Schlag auslösen.
14. Öffnen Sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von authorisiertem Servicepersonal
geöffnet werden.
15. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen und von einerqualifizierten Servicestelle zu
überprüfen:
a— Netzkabel oder Netzstecker sint beschädigt.
b— Flüssigkeit ist in das Gerät eingedrungen.
c— Das Gerät war Feuchtigkeit ausgesetzt.
d— Wenn das Gerät nicht der Bedienungsanleitung ensprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine
Verbesserung erzielen.
e— Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt.
f— Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.
16. Bei Reparaturen dürfen nur Orginalersatzteile bzw. den Orginalteilen entsprechende Teile verwendet werden. Der Einsatz von
ungeeigneten Ersatzteilen kann eine weitere Beschädigung hervorrufen.
17. Wenden Sie sich mit allen Fragen die Service und Repartur betreffen an Ihren Servicepartner. Somit stellen Sie die
Betriebssicherheit des Gerätes sicher.
18. Zum Netzanscluß dieses Gerätes ist eine geprüfte Leitung zu verwenden, Für einen Nennstrom bis 6A und einem Gerätegewicht
größer 3kg ist eine Leitung nicht leichter als H05VV-F, 3G, 0.75mm2 einzusetzen.
28
Limited Hardware Warranty
Intel warrants to the original owner that the hardware product delivered in this package will be free from defects in material and workmanship for
three (3) years following the latter of: (i) the date of purchase only if you register by returning the registration card as indicated thereon with
proof of purchase; or (ii) the date of manufacture; or (iii) the registration date if by electronic means provided such registration occurs within
thirty (30) days from purchase. This warranty does not cover the product if it is damaged in the process of being installed. Intel recommends that
you have the company from whom you purchased this product install the product.
INTEL RESERVES THE RIGHT TO FILL YOUR ORDER WITH A PRODUCT CONTAINING NEW OR REMANUFACTURED COMPONENTS. THE ABOVE WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, WHETHER EXPRESS, IMPLIED OR STATUTORY,
INCLUDING, BUT NOT LIMITED TO, ANY WARRANTY OF NONINFRINGEMENT OF INTELLECTUAL PROPERTY, MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR ANY WARRANTY ARISING OUT OF ANY PROPOSAL, SPECIFICATION,
SAMPLE OR OTHERWISE.
This warranty does not cover replacement of products damaged by abuse, accident, misuse, neglect, alteration, repair, disaster, improper
installation or improper testing. If the product is found to be otherwise defective, Intel, at its option, will replace or repair the product at no charge
except as set forth below, provided that you deliver the product along with a return material authorization (RMA) number either to the company
from whom you purchased it or to Intel (North America only). If you ship the product, you must assume the risk of damage or loss in transit. You
must use the original container (or the equivalent) and pay the shipping charge. Intel may replace or repair the product with either new or
remanufactured product or parts, and the returned product becomes Intel’s property. Intel warrants the repaired or replaced product to be free from
defects in material and workmanship for a period of the greater of: (i) ninety (90) days from the return shipping date; or (ii) the period of time
remaining on the original three (3) year warranty.
This warranty gives you specific legal rights and you may have other rights which vary from state to state. All parts or components contained in
this product are covered by Intel’s limited warranty for this product; the product may contain fully tested, recycled parts, warranted as if new. For
warranty information call one of the numbers below.
Returning a Defective Product (RMA)
Before returning any product, contact an Intel Customer Support Group and obtain an RMA number by calling:
North America only: (916) 377-7000
Other locations:
Return the product to the place of purchase.
If the Customer Support Group verifies that the product is defective, they will have the Return Material Authorization Department issue you an
RMA number to place on the outer package of the product. Intel cannot accept any product without an RMA number on the package.
LIMITATION OF LIABILITY AND REMEDIES
INTEL SHALL HAVE NO LIABILITY FOR ANY INDIRECT OR SPECULATIVE DAMAGES (INCLUDING, WITHOUT LIMITING THE
FOREGOING, CONSEQUENTIAL, INCIDENTAL AND SPECIAL DAMAGES) ARISING FROM THE USE OF OR INABILITY TO USE
THIS PRODUCT, WHETHER ARISING OUT OF CONTRACT, NEGLIGENCE, TORT, OR UNDER ANY WARRANTY, IRRESPECTIVE
OF WHETHER INTEL HAS ADVANCE NOTICE OF THE POSSIBILITY OF ANY SUCH DAMAGES, INCLUDING, BUT NOT LIMITED
TO LOSS OF USE, INFRINGEMENT OF INTELLECTUAL PROPERTY, BUSINESS INTERRUPTIONS, AND LOSS OF PROFITS,
NOTWITHSTANDING THE FOREGOING, INTEL’S TOTAL LIABILITY FOR ALL CLAIMS UNDER THIS AGREEMENT SHALL NOT
EXCEED THE PRICE PAID FOR THE PRODUCT. THESE LIMITATIONS ON POTENTIAL LIABILITIES WERE AN ESSENTIAL
ELEMENT IN SETTING THE PRODUCT PRICE. INTEL NEITHER ASSUMES NOR AUTHORIZES ANYONE TO ASSUME FOR IT ANY
OTHER LIABILITIES.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply
to you.
Critical Control Applications: Intel specifically disclaims liability for use of the hardware product in critical control applications (including, for
example only, safety or health care control systems, nuclear energy control systems, or air or ground traffic control systems) by Licensee or
Sublicensees, and such use is entirely at the user’s risk. Licensee agrees to defend, indemnify, and hold Intel harmless from and against any and
all claims arising out of use of the hardware product in such applications by Licensee or Sublicensees.
Software: Software provided with the hardware product is not covered under the hardware warranty described above. See the applicable software
license agreement which shipped with the hardware product for details on any software warranty.
29
Limited Hardware Warranty (Europe only)
Intel warrants to the original owner that the hardware product delivered in this package will be free from defects in material and workmanship for
three (3) years following the latter of: (i) the date of purchase only if you register by returning the registration card as indicated thereon with proof of
purchase; or (ii) the date of manufacture; or (iii) the registration date if by electronic means provided such registration occurs within thirty (30) days
from purchase. This warranty does not cover the product if it is damaged in the process of being installed. Intel recommends that you have the
company from whom you purchased this product install the product.
INTEL RESERVES THE RIGHT TO FILL YOUR ORDER WITH A PRODUCT CONTAINING NEW OR REMANUFACTURED COMPONENTS. THE ABOVE WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, WHETHER EXPRESS, IMPLIED OR STATUTORY,
INCLUDING, BUT NOT LIMITED TO, ANY WARRANTY OF NONINFRINGEMENT OF INTELLECTUAL PROPERTY, SATISFACTORY
QUALITY, FITNESS FOR A PARTICULAR PURPOSE, OR ANY WARRANTY ARISING OUT OF ANY PROPOSAL, SPECIFICATION,
SAMPLE OR OTHERWISE.
This warranty does not cover replacement of products damaged by abuse, accident, misuse, neglect, alteration, repair, disaster, improper installation
or improper testing. If the product is found to be otherwise defective, Intel, at its option, will replace or repair the product at no charge except as set
forth below, provided that you deliver the product along with a return material authorization (RMA) number either to (a) the company from whom
you purchased it or (b) to Intel, North America only (if purchased in Europe you must deliver the product to “(a)”. If you ship the product, you must
assume the risk of damage or loss in transit. You must use the original container (or the equivalent) and pay the shipping charge. Intel may replace or
repair the product with either new or remanufactured product or parts, and the returned product becomes Intel’s property. Intel warrants the repaired
or replaced product to be free from defects in material and workmanship for a period of the greater of: (i) ninety (90) days from the return shipping
date; or (ii) the period of time remaining on the original three (3) year warranty.
This warranty gives you specific legal rights and you may have other rights which vary from state to state. All parts or components contained in this
product are covered by Intel’s limited warranty for this product; the product may contain fully tested, recycled parts, warranted as if new. For
warranty information call one of the numbers below.
Returning a Defective Product (RMA)
Before returning any product, contact an Intel Customer Support Group and obtain an RMA number by calling the non-toll free numbers below:
Country
France
Germany
Italy
UK
Number
+33 (0) 1 41 91 85 29
+49 (0) 69 9509 6099
+39 (0) 2 696 33276
+44 (0) 870 607 2439
Language
French
German
Italian
English
If the Customer Support Group verifies that the product is defective, they will have the Return Material Authorization Department issue you an RMA
number to place on the outer package of the product. Intel cannot accept any product without an RMA number on the package.
LIMITATION OF LIABILITY AND REMEDIES
INTEL SHALL HAVE NO LIABILITY FOR ANY INDIRECT OR SPECULATIVE DAMAGES (INCLUDING, WITHOUT LIMITING THE
FOREGOING, CONSEQUENTIAL, INCIDENTAL AND SPECIAL DAMAGES) ARISING FROM THE USE OF OR INABILITY TO USE THIS
PRODUCT, WHETHER ARISING OUT OF CONTRACT, NEGLIGENCE, TORT, OR UNDER ANY WARRANTY, IRRESPECTIVE OF
WHETHER INTEL HAS ADVANCE NOTICE OF THE POSSIBILITY OF ANY SUCH DAMAGES, INCLUDING, BUT NOT LIMITED TO
LOSS OF USE, INFRINGEMENT OF INTELLECTUAL PROPERTY, BUSINESS INTERRUPTIONS, AND LOSS OF PROFITS, NOTWITHSTANDING THE FOREGOING, INTEL’S TOTAL LIABILITY FOR ALL CLAIMS UNDER THIS AGREEMENT SHALL NOT EXCEED THE
PRICE PAID FOR THE PRODUCT. THESE LIMITATIONS ON POTENTIAL LIABILITIES WERE AN ESSENTIAL ELEMENT IN SETTING
THE PRODUCT PRICE. INTEL NEITHER ASSUMES NOR AUTHORIZES ANYONE TO ASSUME FOR IT ANY OTHER LIABILITIES.
Critical Control Applications: Intel specifically disclaims liability for use of the hardware product in critical control applications (including, for
example only, safety or health care control systems, nuclear energy control systems, or air or ground traffic control systems) by Licensee or
Sublicensees, and such use is entirely at the user’s risk. Licensee agrees to defend, indemnify, and hold Intel harmless from and against any and all
claims arising out of use of the hardware product in such applications by Licensee or Sublicensees.
Software: Software provided with the hardware product is not covered under the hardware warranty described above. See the applicable software
license agreement which shipped with the hardware product for details on any software warranty.
This limited hardware warranty shall be governed by and construed in accordance with the laws of England and Wales. The courts of England shall
have exclusive jurisdiction regarding any claim brought under this warranty.
30
Limitation de garantie du matériel (Europe)
Intel garantit au propriétaire original que le produit matériel livré dans le présent coffret est exempt de défaut matériel ou de fabrication pour une période de
trois (3) ans à compter de la plus récente des dates suivantes : (i) la date d’achat uniquement si vous vous êtes inscrit en renvoyant la carte d’inscription de la
façon indiquée, avec une preuve d’achat ; (ii) la date de fabrication ou (iii) la date d’inscription électronique à condition qu’elle ait lieu dans les 30 jours
suivant l’achat. La présente garantie sera nulle si le produit matériel est endommagé lors de son installation. Intel recommande de faire installer le produit
matériel par la société auprès de laquelle il a été acheté.
INTEL SE RESERVE LE DROIT DE VOUS LIVRER UN PRODUIT CONTENANT DES COMPOSANTS NOUVEAUX OU REPARES. CETTE
GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES, TACITES OU LEGALES, Y COMPRIS, MAIS SANS QUE CETTE
ENUMERATION SOIT LIMITATIVE, LES GARANTIES CONCERNANT LE NON RESPECT DE LA PROPRIETE INTELLECTUELLE, LA
QUALITE SATISFAISANTE, L’ADEQUATION POUR UN USAGE PARTICULIER, OU TOUTE AUTRE GARANTIE ISSUE DE TOUT AUTRE
PROPOSITION, SPECIFICATION, ECHANTILLON OU AUTRE.
La présente garantie ne couvre pas le remplacement de produits matériels endommagés par abus, accident, mauvaise utilisation, négligence, altération,
réparation, catastrophe, installation ou tests incorrects. Si le produit matériel s’avère défectueux pour une autre raison, Intel décidera de le remplacer ou de le
réparer gratuitement, à l’exception des cas énumérés ci-après, à condition que le produit soit renvoyé avec un numéro d’autorisation de retour du matériel
(ARM) à (a) la société auprès de laquelle il a été acheté ou (b) à Intel, en Amérique du Nord seulement (si l’achat a eu lieu en Europe vous devez le
renvoyer à “(a)”. Si vous expediéz le produit matériel, vous devez assumer le risque de dégâts ou de perte pendant le transport. Vous devez utiliser le coffret
original (ou l’équivalent) et payer les frais de transport. Intel peut réparer le produit matériel ou le remplacer par un produit neuf ou remis à neuf, le produit
renvoyé devenant la propriété d’Intel. Intel garantit que le produit matériel réparé ou de remplacement est exempt de défaut matériel ou de fabrication
pendant la plus longue des périodes suivantes: (i) quatre-vingt-dix (90) jours à compter de la date de retour; ou (ii) la période encore couverte par la garantie
originale de trois (3) ans.
La présente garantie vous accorde des droits juridiques spécifiques et vous pouvez également disposer d’autres droits variant d’un Etat à l’autre. Tous les
composants ou pièces du produit matériel sont couverts par la garantie limitée d’Intel relative à ce dernier ; il peut contenir des pièces recyclées, entièrement
testées et garanties comme neuves. Pour plus d’informations sur la garantie, appelez l’un des numéros énumérés ci-après.
Retour d’un produit défectueux (ARM)
Avant de retourner un produit matériel, contactez le service d’assistance à la clientèle Intel pour obtenir un numéro ARM.
Pays
France
Allemagne
Italie
R.U.
Numéro
+33 (0) 1 41 91 85 29
+49 (0) 69 9509 6099
+39 (0) 2 696 33276
+44 (0) 870 607 2439
Langue
Français
Allemand
Italien
Anglais
Si le service d’assistance confirme que le produit est défectueux, il demandera au Département d’autorisation de retour de matériel de vous attribuer un
numéro ARM à indiquer sur l’emballage externe. Intel ne peut accepter aucun produit sans numéro ARM.
LIMITATION DE RESPONSABILITE ET DE RECOURS
INTEL DECLINE TOUTE RESPONSABILITE RELATIVE A DES DOMMAGES INDIRECTS OU SPECULATIFS (Y COMPRIS, SANS LIMITATION
DES ELEMENTS CI-DESSUS, LES DOMMAGES CONSECUTIFS, ACCIDENTELS ET SPECIAUX) DECOULANT DE L’UTILISATION OU DE
L’INCAPACITE D’UTILISER CE PRODUIT, DUS A UN CONTRAT, UNE NEGLIGENCE, UN TORT OU COUVERTS PAR TOUTE GARANTIE,
MEME SI LA POSSIBILITE D’UN TEL DOMMAGE A DEJA ETE PORTEE A LA CONNAISSANCE D’INTEL, Y COMPRIS, MAIS SANS QUE
CETTE ENUMERATION SOIT LIMITATIVE, UNE PRIVATION DE JOUISSANCE, UN NON RESPECT DE LA PROPRIETE INTELLECTUELLE,
UNE INTERRUPTION DES ACTIVITES ET UN MANQUE A GAGNER . NONOBSTANT LA DECLARATION QUI PRECEDE, LA
RESPONSABILITE GLOBALE DE INTEL CONCERNANT TOUS LES LITIGES RELATIFS AU PRESENT ACCORD NE SERA PAS SUPERIEURE
AU PRIX PAYE POUR LE PRODUIT. CES LIMITATIONS DE RESPONSABILITE POTENTIELLE ONT CONSTITUE UN FACTEUR
DETERMINANT LORS DE LA FIXATION DU PRIX DU PRODUIT. INTEL N’ASSUME AUCUNE AUTRE RESPONSABILITE ET N’AUTORISE
QUICONQUE A LE FAIRE EN SON NOM.
Applications de contrôle critique: Intel décline toute responsabilité en cas d’utilisation du produit matériel dans le cadre d’applications de contrôle critique
(y compris et pour ne citer que des exemples, les systèmes de contrôle de sécurité ou de services médicaux, les systèmes de contrôle d’énergie nucléaire, ou
de trafic terrestre ou aérien) par le licencié ou le sous-licencié, l’utilisateur encourt entièrement les risques d’une telle utilisation. Le titulaire de la licence
accepte de défendre, d’indemniser et de garantir Intel de toute réclamation survenant par suite de l’utilisation du produit matériel dans de telles applications
par le licencié ou le sous-licencié.
Logiciel: Le logiciel fourni avec le produit matériel n’est pas couvert par la garantie du matériel décrite ci-dessus. Consultez l’accord de licence du logiciel
qui accompagne le produit matériel pour obtenir des détails sur la garantie du logiciel.
La garantie limitée du matériel est régie et interprétée par les lois en vigueur en Angleterre et au Pays de Galles. Les tribunaux anglais jouissent d’une
juridiction exclusive en matière de litige concernant cette garantie.
31
Garanzia limitata sull’hardware (valida solo in Europa)
Intel garantisce al proprietario originale che il prodotto hardware incluso in questo pacchetto è privo di difetti in materiale e in lavorazione per un periodo di
tre (3) anni a partire dall’ultima data tra: (i) la data di acquisto, solo nel caso in cui l’utente effettua la registrazione tramite la scheda di registrazione, come
indicato, accompagnata dalla prova di acquisto; oppure (ii) la data di fabbricazione; oppure (iii) la data di registrazione, se effettuata per via elettronica, a
condizione che tale registrazione avvenga entro trenta (30) giorni dall’acquisto. Questa garanzia non copre il prodotto nel caso questo fosse danneggiato
durante l’installazione. Intel raccomanda di fare installare il prodotto dall’azienda da cui il prodotto è stato acquistato.
INTEL SI RISERVA IL DIRITTO DI ONORARE L’ORDINAZIONE CON UN PRODOTTO CONTENENTE PARTI NUOVE O RIFABBRICATO. LA
GARANZIA QUI SOPRA SOSTITUISCE QUALSIASI ALTRA GARANZIA, SIA QUELLA ESPLICITA, IMPLICITA O STATUTORIA, INCLUSO,
MA NON LIMITATO A, QUALSIASI GARANZIA DI NON VIOLAZIONE DI PROPRIETÀ INTELLETTUALE, QUALITÀ SODDISFACENTE,
IDONEITÀ A QUALSIASI SCOPO PARTICOLARE O QUALSIASI GARANZIA DERIVANTE DA PROPOSTA, SPECIFICAZIONI, CAMPIONI O
ALTRO.
Questa garanzia non include la sostituzione di prodotti danneggiati a causa di abuso, incidente, uso inappropriato, negligenza, alterazione, riparazione,
disastro, installazione o controllo inadeguati. Se il prodotto viene considerato difettoso per altri motivi, Intel, a sua discrezione, sostituirà o riparerà il
prodotto, a proprie spese, eccetto nei casi qui sotto menzionati, a condizione che il prodotto venga consegnato congiuntamente al numero di autorizzazione
per la restituzione del materiale (RMA, Return Material Authorization) (a) all’azienda da cui si è acquistato il prodotto, oppure (b) a Intel, solo quando in
Nord America (se il prodotto è stato acquistato in Europa, sarà necessario consegnare il prodotto seguendo le modalità indicate in “(a)”). Se il prodotto viene
inviato, il mittente si assume la responsabilità in caso di danni o di perdita durante il tragitto. È necessario utilizzare l’imballaggio originale del prodotto (o
un suo equivalente) e pagare le spese di spedizione. Intel sostituirà o riparerà il prodotto (o la parte) con uno nuovo o uno rifabbricato, e il prodotto restituito
diventerà proprietà di Intel. Intel garantisce che il prodotto riparato o sostituito sarà privo di difetti in materiale e in lavorazione per un periodo comunque
non superiore: (i) a novanta (90) giorni dalla data di spedizione all’utente; oppure (ii) al periodo rimanente nella garanzia originale di tre (3) anni.
Questa garanzia dà all’utente diritti legali specifici; potrebbero esistere altri diritti, variabili da stato a stato. Tutte le parti e i componenti contenuti in questo
prodotto sono coperti dalla garanzia limitata di Intel relativa a questo prodotto; il prodotto potrebbe contenere parti riciclate, completamente collaudate e
garantite come nuove. Per maggiori informazioni sulla garanzia, chiamare uno dei numeri indicati qui sotto.
Restituzione di prodotti difettosi (RMA)
Prima di restituire un prodotto, contattare l’assistenza tecnica di Intel e richiedere un numero RMA; i numeri verdi sono qui sotto elencati:
Paese
Francia
Germania
Italia
Regno Unito
Numero
+33 (0) 1 41 91 85 29
+49 (0) 69 9509 6099
+39 (0) 2 696 33276
+44 (0) 870 607 2439
Lingua
Francese
Tedesco
Italiano
Inglese
Se il gruppo di supporto alla clientela determina che il prodotto è difettoso, richiederà l’emissione di un numero di autorizzazione per la restituzione del
materiale (RMA) da porre all’esterno dell’imballaggio del prodotto. Intel non accetterà prodotti sprovvisti di tale numero visibile sull’imballaggio.
LIMITAZIONI DI RESPONSABILITÀ E RIMEDI
INTEL NON POTRÀ ESSERE CONSIDERATA RESPONSABILE DI ALCUN DANNO, DIRETTO O SPECULATIVO (INCLUSI, SENZA
LIMITAZIONI COME INDICATO IN PRECEDENZA, I DANNI CONSEQUENZIALI, INCIDENTALI E SPECIALI) DERIVANTI DALL’USO O
DALLA IMPOSSIBILITÀ DI UTILIZZARE QUESTO PRODOTTO, PER MOTIVI NON CONTEMPLATI NEL CONTRATTO, O DOVUTI A
NEGLIGENZA, TORTO O SOTTO QUALSIASI GARANZIA, INDIPENDENTEMENTE DAL FATTO CHE INTEL SIA A CONOSCENZA O MENO
DELLA POSSIBILITÀ DI TALI DANNI, INCLUSI, MA NON LIMITATI ALLA PERDITA D’USO, VIOLAZIONE DI PROPRIETÀ
INTELLETTUALE, INTERRUZIONI D’AFFARI E PERDITA DI PROFITTI, NONOSTANTE QUANTO DETTO IN PRECEDENZA, LA
RESPONSABILITÀ TOTALE DI INTEL NEI CONFRONTI DEI RECLAMI, SECONDO QUESTO ACCORDO, NON ECCEDERÀ IL PREZZO
PAGATO PER IL PRODOTTO. QUESTE LIMITAZIONI SULLE RESPONSABILITÀ POTENZIALI SONO STATE FATTORE DECISIVO NELLA
DETERMINAZIONE DEL PREZZO DEL PRODOTTO. INTEL NON ASSUME, NÉ AUTORIZZA ALCUNO AD ASSUMERE PER SÉ,
NESSUN’ALTRA RESPONSABILITÀ.
Applicazioni di controllo di situazioni critiche: Intel disconosce specificatamente la responsabilità nel caso di uso dell’hardware in applicazioni di
controllo di situazioni critiche (inclusi, al solo scopo di esempio, sistemi di controllo della sicurezza o della salute, dell’energia nucleare, o sistemi di
controllo aereo o terrestre) da parte dei licenziatari o dei sottolicenziatari, e tale uso fa parte completamente del rischio intrapreso dall’utente. Il licenziatario
è d’accordo nel difendere, indennizzare e liberare Intel da ogni reclamo risultante dall’uso del prodotto hardware in tale applicazioni da parte del
licenziatario o del sottolicenziatario.
Software: il software accluso al prodotto hardware non è coperto dalla garanzia dell’hardware sopra descritta. Per maggiori dettagli sulla garanzia del
software, vedere l’accordo di licenza relativo al software, inviato assieme al prodotto hardware.
Questa garanzia limitata dell’hardware è governata da, ed è conforme a, le leggi di Inghilterra e Galles. Il tribunale di Inghilterra avrà la completa
giurisdizione su qualsiasi reclamo presentato sotto questa garanzia.
32
Beschränkte Hardwaregarantie (Nur für Europa)
Intel garantiert dem ursprünglichen Eigentümer, daß die in diesem Paket enthaltene Hardware keine Material- oder Herstellungsfehler aufweist. Diese
Garantie gilt für drei (3) Jahre (a) nach dem Kaufdatum, wenn die ausgefüllte Registrierungskarte entsprechend den darauf enthaltenen Angaben zusammen
mit einem Kaufnachweis eingesendet wurde; oder (b) nach dem Herstellungsdatum; oder (c) nach dem Registrierungsdatum, wenn die Registrierung
innerhalb von 30 Tagen auf elektronischem Weg durchgeführt wird. Diese Garantie entfällt, wenn die Hardware bei der Installation beschädigt wird. Intel
empfiehlt, die Installation durch den Verkäufer der Hardware durchführen zu lassen.
INTEL BEHÄLT SICH DAS RECHT VOR, IHREN AUFTRAG MIT EINEM PRODUKT ZU ERFÜLLEN, DAS NEUE ODER ERNEUERTE
KOMPONENTEN ENTHÄLT. OBIGE GARANTIE GILT ANSTELLE ALLER ANDEREN AUSDRÜCKLICHEN, STILLSCHWEIGENDEN ODER
GESETZLICH FESTGELEGTEN GARANTIEN. AUSGESCHLOSSEN SIND DAMIT AUCH UNTER ANDEREM ALLE GARANTIEN FÜR DIE
VERKEHRSFÄHIGKEIT, DIE VERLETZUNG DER RECHTE VON DRITTEN, DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER
GARANTIEN, DIE IM ZUSAMMENHANG MIT EINEM ANGEBOT, EINER SPEZIFIKATION ODER EINEM MUSTER GEGEBEN WURDEN.
Diese Garantie schließt den Hardware-Ersatz bei Beschädigung aufgrund von Mutwilligkeit, Unfall, falscher Verwendung, Fahrlässigkeit, Umänderung,
Reparatur, Katastrophen, falscher Installation oder unvorschriftsmäßigem Testen aus. Wenn das Hardwareprodukt aus anderen Gründen beschädigt ist, liegt
die Entscheidung bei Intel, ob die Hardware mit Ausnahme der im folgenden beschriebenen Einschränkungen kostenlos ersetzt oder repariert wird. Hierzu
müssen Sie das Produkt zusammen mit einer Rückgabenummer (RMA-Nummer, siehe unten) entweder (a) an den Verkäufer des Produkts oder (b) an Intel
zurücksenden (bei Kauf in Europa muß das Produkt an “(a)” geliefert werden). Das Risiko des Verlusts oder der Beschädigung während des Transports liegt
bei Ihnen als Käufer. Sie müssen zum Versenden die Originalverpackung (oder einen gleichwertigen Ersatz) verwenden und die Versandkosten
übernehmen. Intel ersetzt die Hardware entweder durch ein neues oder ein neuwertiges Produkt. Das zurückgegebene Hardwareprodukt wird Eigentum von
Intel. Intel garantiert, daß das reparierte oder ersetzte Hardwareprodukt für einen Zeitraum von: (i) neunzig (90) Tagen ab Rückgabedatum oder (ii) für die
verbleibende Zeit der ursprünglichen Garantie von drei (3) Jahren frei von Material- und Herstellungsfehlern ist. Dabei gilt jeweils der längere Zeitraum.
Mit dieser Garantie erhalten Sie bestimmte Rechte, die je nach Staat durch weitere Rechte ergänzt werden können. Alle Teile oder Komponenten dieses
Hardwareprodukts werden durch die beschränkte Hardwaregarantie von Intel abgedeckt. Das Hardwareprodukt kann vollständig getestete,
wiederverwendete Teile enthalten, die derselben Garantie wie neue Produkte unterliegen. Informationen zur Garantie erhalten Sie unter einer der Intel
Kundendienstnummern, die am Ende dieses Handbuchs zu finden sind.
Rückgabe eines beschädigten Produkts (RMA)
Bevor Sie ein Hardwareprodukt zurücksenden, sollten Sie sich vom Intel Kundendienst eine sogenannte RMA-Nummer zuweisen lassen, indem Sie eine der
folgenden gebührenpflichtigen Telefonnummern anrufen:
Land
Frankreich
Deutschland
Italien
GB
Telefon
+33 (0) 1 41 91 85 29
+49 (0) 69 9509 6099
+39 (0) 2 696 33276
+44 (0) 870 607 2439
Sprache
Französisch
Deutsch
Italienisch
Englisch
Nachdem die Beschädigung vom Kundendienst bestätigt worden ist, wird von der zuständigen Abteilung eine Rückgabenummer (RMA-Nummer)
ausgegeben, die auf der äußeren Verpackung der Hardware angebracht werden muß. Intel akzeptiert kein Produkt ohne RMA-Nummer auf der Verpackung.
Haftungsbeschränkung und Rechtsmittel
INTEL HAFTET NICHT FÜR INDIREKTE ODER SPEKULATIVE SCHÄDEN (EINSCHLIESSLICH ALLER FOLGESCHÄDEN SOWIE ALLER
ZUFÄLLIGEN UND BESONDEREN SCHÄDEN), DIE DURCH DIE VERWENDUNG ODER NICHTVERWENDBARKEIT DIESES PRODUKTS
ENTSTEHEN, SEI DIES IM ZUSAMMENHANG MIT EINER VERTRAGLICHEN VERPFLICHTUNG, AUFGRUND VON FAHRLÄSSIGKEIT,
DURCH UNERLAUBTE HANDLUNGEN ODER IM RAHMEN EINER GARANTIE. DIES GILT AUCH FÜR FÄLLE, IN DENEN INTEL ÜBER DIE
MÖGLICHKEIT SOLCHER SCHÄDEN, DIE SICH UNTER ANDEREM DURCH NUTZUNGSAUSFÄLLE, BETRIEBSUNTERBRECHUNGEN UND
GEWINNVERLUSTE ERGEBEN KÖNNEN, IN KENNTNIS GESETZT WURDE.
UNGEACHTET DER GEWÄHRTEN GARANTIE ÜBERSTEIGT DIE HAFTUNG VON INTEL IM RAHMEN DIESER VEREINBARUNG IN
KEINEM FALL DEN KAUFPREIS DES HARDWAREPRODUKTS. DIESE HAFTUNGSBESCHRÄNKUNG IST EIN WESENTLICHER FAKTOR
BEI DER FESTLEGUNG DES PREISES FÜR DAS HARDWAREPRODUKT. INTEL ÜBERNIMMT KEINE WEITERE HAFTUNG UND ERTEILT
DRITTEN KEINERLEI BEFUGNIS, FÜR INTEL EINE WEITERE HAFTUNG ZU ÜBERNEHMEN.
Steuer- und Überwachungsanwendung von hoher Wichtigkeit: Intel schließt insbesondere die Haftung bei der Verwendung des Hardwareprodukts mit
Steueranwendungen von hoher Wichtigkeit (z.B. Sicherheits- und Krankenversicherungssysteme, Steuersysteme für Nuklearanlagen sowie
Verkehrsüberwachungssysteme für Boden- und Luftverkehr) durch den Lizenznehmer oder Unterlizenznehmer ab, und eine derartige Verwendung liegt
ausschließlich in der Verantwortung des Benutzers. Der Lizenznehmer erklärt sich bereit, Intel zu verteidigen und schadlos zu halten bezüglich aller Klagen,
die aus der Verwendung eines Hardwareprodukts für solche Zwecke vom Lizenznehmer oder Unterlizenznehmern erhoben werden.
Software: Die mit diesem Hardwareprodukt gelieferte Software wird von der oben beschriebenen Hardwaregarantie nicht abgedeckt. Bitte lesen Sie die
entsprechende Softwarelizenzvereinbarung, die mit dem Hardwareprodukt geliefert wurde, um genaue Informationen zur Softwaregarantie zu erhalten.
Diese eingeschränkte Hardwaregarantie unterliegt den Gesetzen von England und Wales. Die englischen Gerichte sind Gerichtsstand für alle Klagen, die im
Rahmen der Garantie erhoben werden.
33
Garantía limitada de hardware (sólo para Europa)
Intel garantiza al propietario original que el producto de hardware entregado en este paquete no tendrá defectos de materiales ni fabricación durante tres (3)
años contados a partir de la fecha que resulte más reciente de entre las opciones siguientes: (i) la fecha de compra, sólo si devuelve la tarjeta de registro con
prueba de compra de la forma indicada al respecto para registrarse; o bien (ii) la fecha de fabricación; o (iii) la fecha de registro, si éste se ha producido por
medios electrónicos y dentro de los treinta (30) días siguientes a la compra. Esta garantía no cubre los daños sufridos por el producto durante el proceso de
instalación. Intel recomienda que sea la empresa a la que adquirió el producto la que se encargue de su instalación.
INTEL SE RESERVA EL DERECHO DE CUMPLIMENTAR EL PEDIDO CON UN PRODUCTO QUE CONTENGA COMPONENTES NUEVOS O
REFRABRICADOS. LA GARANTÍA ANTERIOR PREVALECE SOBRE CUALQUIER OTRA GARANTÍA, YA SEA EXPLÍCITA, IMPLÍCITA O
REGLAMENTARIA, INCLUIDAS, SIN LIMITACIÓN, CUALESQUIERA GARANTÍAS DE NO INFRINGIMIENTO DE LA PROPIEDAD
INTELECTUAL, CALIDAD SATISFACTORIA, ADECUACIÓN PARA UNA FINALIDAD DETERMINADA O CUALQUIER GARANTÍA SURGIDA
DE CUALQUIER PROPUESTA, ESPECIFICACIÓN, MUESTRA O DE OTRA CLASE.
Esta garantía no cubre la sustitución de productos dañados por abuso, accidente, mal uso, negligencia, alteración, reparación, desastre, instalación incorrecta
o pruebas incorrectas. Si el producto tuviera cualquier otro defecto, Intel se reserva la opción de reemplazar o reparar el producto sin cargo alguno, excepto
los descritos a continuación, siempre que el producto se entregue con un número de autorización de devolución de material (RMA), a (a) la empresa a la que
se adquirió o (b) a Intel, sólo en América del Norte (si lo adquirió en Europa, debe entregar el producto a “(a)”. Si envía el producto, debe asumir el riesgo
de daños o pérdida en el transporte. Debe utilizar el embalaje original (o equivalente) y costear los gastos de envío. Intel puede reemplazar o reparar el
producto con piezas o productos nuevos o refabricados, y el producto devuelto pasa a ser propiedad de Intel. Intel garantiza que el producto reparado o
reemplazado no tendrá defectos materiales ni de fabricación durante el periodo que resulte mayor de los siguientes: (i) noventa (90) días desde la fecha de
envío; o (ii) el periodo de tiempo restante de la garantía original de tres (3) años.
Esta garantía le otorga derechos legales concretos y puede tener otros derechos que varían según la jurisdicción. Todas las piezas o componentes que
contiene este producto están cubiertos por la garantía limitada de Intel sobre este producto; el producto puede contener piezas recicladas, completamente
comprobadas, garantizadas como si de piezas nuevas se tratase. Si desea obtener más información sobre la garantía, puede llamar a uno de los números
indicados a continuación.
Devolución de productos defectuosos (RMA)
Antes de devolver cualquier producto, póngase en contacto con el grupo de Asistencia al cliente de Intel y obtenga un número RMA en uno de los siguientes
números no gratuitos:
País
Francia
Alemania
Italia
Reino Unido
Número
+33 (0) 1 41 91 85 29
+49 (0) 69 9509 6099
+39 (0) 2 696 33276
+44 (0) 870 607 2439
Idioma
Francés
Alemán
Italiano
Inglés
Si el grupo de Asistencia al cliente comprueba que el producto es defectuoso, se podrá en contacto con el Departamento de autorización de devolución de
material para que éste le envíe un número RMA que debe colocar en el envoltorio externo del producto. Intel no puede aceptar productos sin el número
RMA en el paquete.
LIMITACIÓN DE RESPONSABILIDAD Y REPARACIONES
INTEL NO SERÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO O ESPECULATIVO (INCLUIDOS, SIN LIMITAR A LOS ANTERIORES, LOS
DAÑOS INDIRECTOS, INCIDENTALES Y ESPECIALES) PRODUCIDO POR EL USO O POR LA IMPOSIBILIDAD DEL USO DE ESTE
PRODUCTO, YA PROVENGA DE CONTRATO, NEGLIGENCIA, AGRAVIO O BAJO CUALQUIER GARANTÍA, SIN IMPORTAR QUE INTEL
HAYA RECIBIDO PREVIO AVISO DE LA POSIBILIDAD DE DICHOS DAÑOS, INCLUIDOS, AUNQUE NO LIMITADOS A, PÉRDIDAS DE USO,
INFRINGIMIENTO DE LA PROPIEDAD INTELECTUAL, SUSPENSIÓN DEL EJERCICIO COMERCIAL Y PÉRDIDA DE BENEFICIOS, A PESAR
DE LO ANTERIOR, TODA LA RESPONSABILIDAD DE INTEL SOBRE LAS RECLAMACIONES REALIZADAS BAJO ESTE ACUERDO NO
EXCEDERÁ EL PRECIO PAGADO POR EL PRODUCTO. ESTAS LIMITACIONES SOBRE LAS RESPONSABILIDADES POTENCIALES HAN
CONSTITUIDO UN ELEMENTO ESENCIAL A LA HORA DE DETERMINAR EL PRECIO DEL PRODUCTO. INTEL NO ASUME NI AUTORIZA
QUE NINGUNA PERSONA ASUMA EN SU LUGAR NINGUNA OTRA RESPONSABILIDAD.
Aplicaciones de control crítico: Intel deniega específicamente la responsabilidad por el uso del producto de hardware en aplicaciones de control crítico
(incluidos, sólo a modo de ejemplo, los sistemas de seguridad o atención sanitaria, sistemas de control de energía nuclear o sistemas de control de tráfico
aéreo o rodado) por Receptores o Subreceptores de la Licencia, y dicho uso queda enteramente a riesgo del usuario. El Receptor de la Licencia acuerda
defender, indemnizar y mantener la inocencia de Intel por y contra toda reclamación surgida del uso del producto de hardware en tales aplicaciones por parte
del Receptor o Subreceptor de la Licencia.
Software: El software proporcionado con el producto de hardware no está cubierto por la garantía de hardware descrita anteriormente. Si desea obtener
información detallada sobre las garantías de software, consulte el acuerdo de licencia correspondiente al software incluido con el producto de hardware.
Esta garantía limitada de hardware se regirá e interpretará de acuerdo con las leyes de Inglaterra y Gales. Los tribunales de Inglaterra tendrán la exclusiva
jurisdicción sobre todas las reclamaciones presentadas bajo esta garantía.
34
Intel Customer Support
You can purchase a range of support services including hardware,
software, phone and on-site installation services. Services are designed
and packaged for ease of ordering and provide reliable, flexible support
for your networking equipment. For details about Intel® NetStructureSM
Support Services, go to www.intel.com/network/services.
Worldwide Access to Technical Support
Intel has technical support centers worldwide. Technicians who speak the
local languages staff many of the centers. Visit our Web site at
support.intel.com or contact your local dealer/distributor.
United States and Canada only
For support, call (800) 838-7136 or (916) 377-7000.
Japan only
For support, call +81-298-47-0800.
Other areas
(Access number + 800-838-7136)
For support in other countries, use the following table to dial the toll-free
support number. Using the table, locate the country from which you are
calling, dial the access number, wait for the dial tone, and then dial
800-838-7136.
Country
Access Number
Australia
1-800-881-011
Austria 1 4
022-903-011
Belgium 1
0-800-100-10
China 3
10811
Denmark
8001-0010
Finland 1
9800-100-10
France (Includes Andorra)
19-0011
Germany
0130-0010
Hong Kong
800-1111
India 5
000-117
35
Indonesia 2
001-801-10
Italy (Includes Vatican City) 1
172-1011
Korea 1
0-911
Malaysia 4
800-0011
Netherlands 1
06-022-9111
New Zealand
000-911
Norway
800-190-11
Pakistan
0080001001
Philippines
105-11
Poland 1 3
0-0-800-111-1111
Portugal 3
05017-1-288
RSA (South Africa)
0-800-99-0123
Russia 1 2 3
755-5042
Singapore
800-0111-111
Spain
900-99-00-11
Sri Lanka
430-430
Sweden
020-795-611
Switzerland 1
0-800-550011
Taiwan 1
0080-10288-0
Thailand 5
0019-991-1111
United Kingdom (BT) 3
0800-89-0011
United Kingdom (Mercury) 3
0500-89-0011
Vietnam
12010288
Notes:
1 Public phones require coin deposit
2 Use phones allowing international access
3 May not be available from every phone
4 Public phones require local phone payment through the call duration
5 Not available from public phones
36
37
740604-002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
