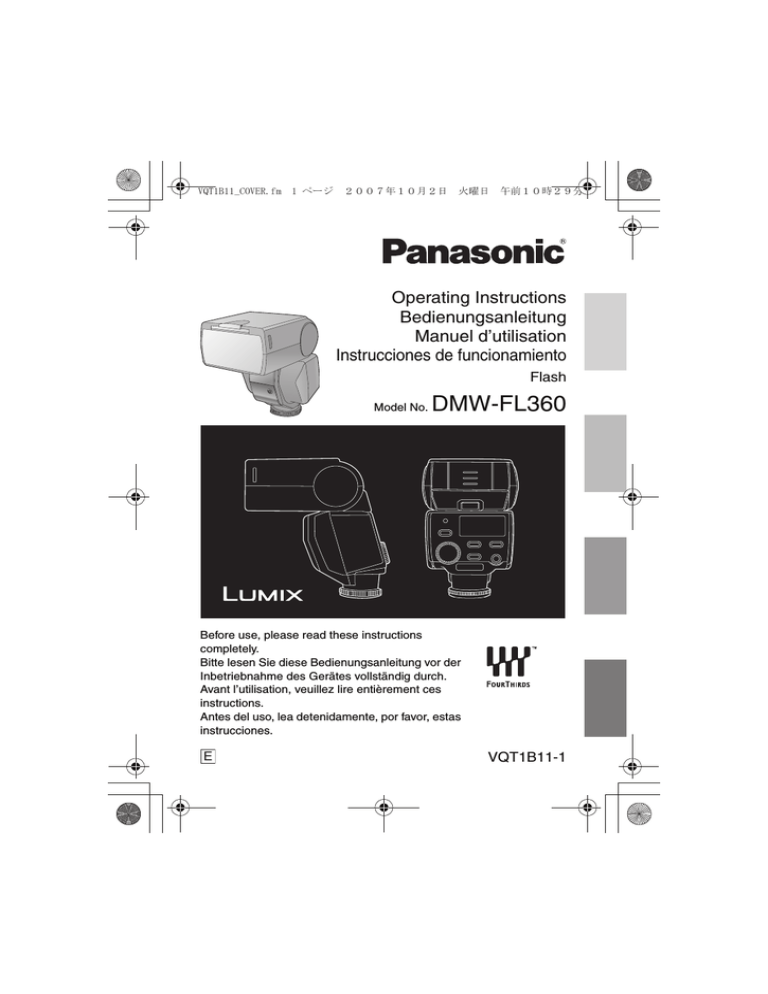

Panasonic DMWFL360E Operating instructions

VQT1B11_COVER.fm 1 ページ ２００７年１０月２日　火曜日　午前１０時２９分
Operating Instructions
Bedienungsanleitung
Manuel d’utilisation
Instrucciones de funcionamiento
Flash
Model No.
DMW-FL360
Before use, please read these instructions
completely.
Bitte lesen Sie diese Bedienungsanleitung vor der
Inbetriebnahme des Gerätes vollständig durch.
Avant l’utilisation, veuillez lire entièrement ces
instructions.
Antes del uso, lea detenidamente, por favor, estas
instrucciones.
E
VQT1B11-1
VQT1B11.book 2 ページ
２００６年８月３１日　木曜日　午後４時３６分
Contents
Information for Your Safety ............................................................................. 3
Precautions ................................................................................................ 4
Supplied accessories ..................................................................................... 5
Names of the Components............................................................................. 5
Displays Appearing on the Display Panel....................................................... 7
Concerning the batteries ................................................................................ 8
Inserting and Removing the Unit’s Batteries (optional) ................................ 13
Checking the Flash’s Remaining Battery Charge......................................... 14
Mounting the Unit onto the Digital Camera, and Removing it ...................... 15
Taking Pictures using a Digital Camera with Communication Functions...... 17
How to select the flash mode ................................................................... 17
[TTL AUTO] ............................................................................................. 19
[AUTO] ..................................................................................................... 20
[MANUAL] ............................................................................................... 21
[FP TTL AUTO] ........................................................................................ 22
[FP MANUAL] .......................................................................................... 23
Taking Pictures using a Digital Camera without Communication
Functions ................................................................................................... 26
How to select the flash mode ................................................................... 26
[AUTO] ..................................................................................................... 27
[MANUAL] ............................................................................................... 30
Other Applications ........................................................................................ 32
Taking pictures with bounce lighting......................................................... 32
Taking pictures at close range.................................................................. 33
Selecting the lighting angle manually ....................................................... 34
How to use the Wide Panel ...................................................................... 35
Many choices for different flash photography applications ....................... 36
Functions...................................................................................................... 37
Concerning Continuous Firing...................................................................... 40
Table of Guide Numbers (GN)...................................................................... 41
Troubleshooting ............................................................................................ 44
Cautions for Use........................................................................................... 46
Specifications ............................................................................................... 48
2
VQT1B11
VQT1B11.book 3 ページ
２００６年８月３１日　木曜日　午後４時３６分
ENGLISH
Information for Your Safety
≥ This flash is designed to be used with digital cameras made by Panasonic. It is
compatible with DMC-FZ50, DMC-L1K (with communication functions: P17 to
25), DMC-FZ30 etc. (without communication functions: P26 to 31). (as of
September 2006)
≥ The digital camera illustrations in these operating instructions show DMC-FZ50
as an example.
≥ Four ThirdsTM is a trademark.
WARNING
TO REDUCE THE RISK OF FIRE OR SHOCK HAZARD AND ANNOYING
INTERFERENCE, USE ONLY THE RECOMMENDED ACCESSORIES AND DO
NOT EXPOSE THIS EQUIPMENT TO RAIN, MOISTURE, DRIPPING OR
SPLASHING. DO NOT REMOVE THE COVER (OR BACK); THERE ARE NO
USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
-If you see this symbolInformation on Disposal for Users of Waste Electrical & Electronic
Equipment (private households)
This symbol on the products and/or accompanying documents
means that used electrical and electronic products should not be
mixed with general household waste.
For proper treatment, recovery and recycling, please take
these products to designated collection points, where they will
be accepted on a free of charge basis. Alternatively, in some
countries you may be able to return your products to your local retailer
upon the purchase of an equivalent new product.
Disposing of this product correctly will help to save valuable resources
and prevent any potential negative effects on human health and the
environment which could otherwise arise from inappropriate waste
handling. Please contact your local authority for further details of your
nearest designated collection point.
Penalties may be applicable for incorrect disposal of this waste, in
accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact
your dealer or supplier for further information.
Information on Disposal in other Countries outside the European
Union
This symbol is only valid in the European Union.
If you wish to discard this product, please contact your local authorities or
dealer and ask for the correct method of disposal.
3
VQT1B11
VQT1B11.book 4 ページ
２００６年８月３１日　木曜日　午後４時３６分
Precautions
∫ Handling the unit
≥ Do not subject the unit to strong
≥
≥
≥
≥
≥
vibration or impact. Doing so
may cause not only the unit to
malfunction but also the flash head
to break.
Before carrying the unit around
with you, ensure that the wide
panel is properly retracted. (P35)
Sand and dirt may cause the
unit to malfunction. When using
the unit in an environment such
as a beach, take steps to protect
it from sand and dirt.
When taking photos on rainy days
or on a beach, take care to keep
the unit dry.
The unit is not waterproof. If
rain or drops of water splash
onto the unit, wipe off the water
with a dry cloth. If the unit does
not operate normally, consult
the dealer or your nearest
servicenter.
Read the operating instructions for
your digital camera.
4
VQT1B11
∫ When the unit is not going to be
used for a prolonged period
≥ Be absolutely sure to remove the
batteries from the unit.
≥ If the batteries are left inside the
unit, a faint current will flow
continuously, even when the unit’s
power is off, gradually discharging
the batteries. (For details on nickel
metal hydride batteries, refer to
P11.)
≥ Store the batteries in a cool,
moisture-free location where the
temperature is kept as constant as
possible.
(Recommended temperature
range: 15 °C to 25 °C;
recommended humidity range:
40% to 60%)
≥ If you plan to store the unit and/or
its batteries inside a closet or
cupboard, it is recommended that
you put a desiccant (silica gel) in
with them.
VQT1B11.book 5 ページ
２００６年８月３１日　木曜日　午後４時３６分
Supplied accessories Names of the
Components
[Inspection to be performed when
you unpack the unit]
When removing the unit from its
packing box, check that the main unit
and its supplied accessory is there
and also check their external
appearance and functions to verify
that they have not sustained any
damage during distribution and
transportation.
If you discover any trouble, contact
your vendor before using the product.
For this flash, use only the flash
case shown below.
1
2
3
4
5
6
7
1
2
3
Flash case
VFC4230
≥ The batteries are optional.
4
5
6
7
Wide panel (P35)
Flash head
AF assist lamp (P38)
≥ In dark locations where it is
difficult to bring the subject
into focus, you can direct light
onto the subject to facilitate
focusing.
(The AF assist works only
when this flash is used in
combination with Panasonic’s
“Four ThirdsTM” digital singlelens reflex camera: it will not
work with other cameras.)
Flash sensor
Lock ring (P15)
Lock pin (P15)
Terminal area (P15)
5
VQT1B11
VQT1B11.book 6 ページ
２００６年８月３１日　木曜日　午後４時３６分
17
18
8
19
20
9
10
20
19
18
11
17
13
14
12
16
15
8
9
10
11
12
13
14
15
16
Bounce unlock button
(up/down direction) (P15, 32)
Bounce up/down angle display
(P32)
Bounce unlock button
(left/right direction) (P15, 32)
Bounce left/right angle display
(P32)
[MODE] button (P17, 26, 37)
[LIGHT] button
≥ The display panel will light for
about 15 seconds. It also
may light depending on the
operation on the digital
camera with communication
functions.
[POWER] button
(P14, 17, 26, 37)
Battery cover (P13)
[ZOOM] button
(P27, 30, 34, 35)
6
VQT1B11
Select dial
(P21, 24, 27, 30, 37)
[TEST/CHARGE] button (P14,
17, 26)
[AUTO CHECK] lamp
(P14, 19, 20, 22, 27)
Display panel (P7)
VQT1B11.book 7 ページ
２００６年８月３１日　木曜日　午後４時３６分
Displays Appearing on the Display Panel
1
2
3
4
5
13
12
6
11
7
8
10
1
2
3
4
5
6
7
8
FP firing (P22, 23)
Flash intensity adjustment
(P24)
Flash mode (P17, 26)
Lighting angle display (P38)
≥ [FOURTHIRDS]:
The lighting angle is
displayed by the focal length
of the “Four Thirds” digital
camera format lens.
≥ [135]:
The lighting angle is
converted into the focal
length of the 135 camera
(35 mm film conversion) and
displayed.
ZOOM mode (P34)
ZOOM value (P34)
Aperture
Distance display (P38)
9
9
10
11
12
13
Setting displays
(guide number, ISO sensitivity,
aperture, flash working range,
correct distance, flash intensity
adjustment)
ISO sensitivity
Guide number (GN) (P41)
Close-up flash (P33)
Wide panel display (P35)
7
VQT1B11
VQT1B11.book 8 ページ
２００６年８月３１日　木曜日　午後４時３６分
Concerning the
batteries
∫ Types of batteries that can be
used
AA Alkaline dry batteries (LR6)
AA Rechargeable nickel metal
hydride batteries (Ni-MH)
≥ The use of batteries made by
Panasonic is recommended.
≥ The performance of the batteries
used may significantly differ
depending on which battery brand
is used, how long the batteries
have been stored since they were
manufactured and how they have
been stored.
≥ The performance of the batteries
decreases temporarily at low
temperatures (below 10 °C), but
will be restored when the
temperature returns to room
temperature.
≥ Malfunctioning may occur under
certain ambient temperatures and
operating conditions. However,
this is not indicative of trouble.
≥ In order to ensure that the
batteries will function for as long
as possible, it is recommended
that you turn off the unit’s power
during the intervals between
taking photos. If the unit is to be
used for prolonged periods, the
use of rechargeable nickel metal
hydride batteries is recommended.
8
VQT1B11
≥ Once spent, batteries may recover
their performance when left
standing for a while, but they will
quickly become unusable again.
For this reason, always make a
point of replacing spent batteries
with fresh ones.
∫ Types of batteries with which
operation is not guaranteed
AA Ni-Cd batteries
AA Nickel-manganese batteries
(ZR6)
AA Lithium batteries (FR6)
AA Manganese batteries (R6)
AA Oxyride (oxy-nickel-hydroxide)
dry batteries
CR-V3 Lithium battery packs
≥ Panasonic offers no guarantees
that the unit will operate properly
when any of the batteries listed
above are used. Furthermore, use
of these batteries may result in
electrolyte leakage, power failure
etc.
VQT1B11.book 9 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Batteries with shapes that
cannot be used
≥ Installing batteries with irregular
shapes in the unit may cause
electrolyte leakage, heat
generation and even rupturing of
the batteries themselves.
≥ Some batteries sold on the market
have part or all of their jackets
missing: Under no circumstances
should such batteries be used.
(Refer to the figure below.)
≥ Batteries (bare batteries) with no
∫ Handling the batteries
Mishandling of batteries may cause
electrolyte leakage, heat generation
and even rupturing of the batteries
themselves. Heed with the following
cautions.
≥ Do not expose batteries to water
≥
≥
external jackets or batteries with
parts of their jackets missing
≥
≥ Batteries whose - electrode is
≥
flat
≥
≥
or seawater or allow their
terminal areas to become wet.
Do not remove their external
jackets or damage them in any
way.
Do not drop the batteries, knock
them into other objects or subject
them to any other kind of strong
impact.
Stop using the batteries as soon
as you notice any electrolyte
leakage, deformation,
discolouration or any other such
trouble.
Do not store batteries in locations
where the temperature and/or
humidity levels are high.
Keep batteries out of the reach of
infants and small children.
Always use 2 new batteries of the
same type when replacing
batteries.
9
VQT1B11
VQT1B11.book 10 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Remove the batteries from the
unit when you do not intend to
use the unit for a prolonged
period.
≥ Batteries may be hot immediately
after the unit has been used.
Before removing them from the
unit, turn off the unit’s power and
wait until the temperature of the
batteries has dropped.
≥ At low temperatures (under
10 °C), the performance of
batteries will deteriorate and the
number of flashes fired by the
unit will be sharply reduced. The
operating duration of batteries
tends to be shorter particularly
when alkaline dry batteries are
used so warm them in your
pocket before use. When
warming batteries in your pocket,
avoid direct contact with cigarette
lighters and other metal objects
as well as with pocket/body
warmers.
≥ The number of flashes fired by
the unit may also be sharply
reduced if the + and electrodes of the batteries are
exposed to oils from the skin or
other forms of dirt. Before
installing the batteries, wipe the
+ and - electrodes carefully
using a soft, dry cloth.
10
VQT1B11
If electrolytes should leak from the
batteries, wipe away all traces of
the electrolyte in the battery
compartment, and then insert fresh
batteries or fully charged nickel
metal hydride batteries.
If you should get electrolyte on your
hands or clothes, rinse it off
thoroughly with water. If you should
get electrolyte in your eyes, you risk
losing your sight. In such a case,
do not rub your eyes but
immediately wash them with clean
water, and then seek medical
advice.
VQT1B11.book 11 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Rechargeable nickel metal
hydride batteries
Nickel metal hydride batteries can be
made ready for use by recharging
them using a dedicated charger.
However, mishandling may cause
electrolyte leakage, heat generation,
the ignition of flames and even
rupturing of the batteries themselves.
Heed the following precautions.
≥ It may not be possible to
properly recharge batteries with
dirty + and - electrodes. Use a
soft, dry cloth to carefully wipe
the + and - electrodes as well
as the terminal areas of the
charger.
≥ Either when they are purchased
or when they have not been
used for a prolonged period,
nickel metal hydride batteries
may not have a sufficient charge.
This is due to their
characteristics and is not
indicative of trouble. Their
regular performance will be
restored after they have been
charged a number of times.
≥ It is recommended that the
≥
≥
≥
≥
≥
batteries be recharged only after
their existing charge has been
used up. If they are repeatedly
charged without their existing
charge first having been used up,
it may be difficult for them to
sustain their capacity. (A
phenomenon referred to as the
memory effect.)
If the memory effect has
occurred, use up the existing
charge in the batteries until the
unit cannot fire and then
recharge them fully a number of
times. This will restore their
capacity.
When nickel metal hydride
batteries are not being used, their
capacity will diminish due to the
effects of natural discharging.
Do not continuously charge
nickel metal hydride batteries
which already have a charge.
Do not remove their external
jackets or damage them in any
way.
Read the instructions
accompanying the charger used
when recharging the batteries.
11
VQT1B11
VQT1B11.book 12 ページ
２００６年８月３１日　木曜日　午後４時３６分
Nickel metal hydride batteries have a
specific service life. As they are
increasingly used or as time goes by,
their capacity will diminish gradually.
When the length of time during which
the unit can be used has dropped
drastically, the batteries may have
reached the end of their service life.
Obtain fresh batteries.
≥ The length of the service life of
batteries differs depending on their
storage method, operating
conditions and the environment in
which they are used.
∫ When the unit is not going to be
used for a prolonged period
≥ If the batteries are left inside the
unit, a faint current will flow
continuously, even when the unit’s
power is off, gradually discharging
the batteries. If they are left like
this, they may overdischarge and
may become unusable even when
recharged.
≥ When storing the batteries for a
prolonged period, it is
recommended that they be
charged once a year and that after
their remaining charge has been
used up, they be removed from the
unit and stored again.
12
VQT1B11
∫ Service life of batteries
Number of flashes
(number of full flashes in MANUAL
mode at intervals of 30 seconds)
Batteries used
Number of
flashes
Alkaline dry
batteries (LR6)
Approx.
120 flashes
Nickel metal
hydride batteries
(Ni-MH)
Approx.
200 flashes
Photo taking conditions
≥ Temperature: 23 °C
Flash interval
Batteries used
Alkaline dry
batteries (LR6)
Nickel metal
hydride batteries
(Ni-MH)
Flash interval
Approx. 8 s
Approx. 7.5 s
≥ The number of flashes and flash
interval differ slightly depending on
the storage status of the batteries
and the operating conditions.
VQT1B11.book 13 ページ
２００６年８月３１日　木曜日　午後４時３６分
Inserting and
Removing the Unit’s
Batteries (optional)
3 Close the battery cover by
sliding it back firmly as far
as it will go.
≥ Check that the unit’s power is off.
≥ Use alkaline dry batteries or
rechargeable nickel metal hydride
batteries.
1 Slide the battery cover to
open it.
≥ After using the unit, take out the
batteries.
≥ There is tape adhered to the
battery cover the first time that you
use the unit. Peel it off.
2 When inserting the
batteries, ensure that the
+ and - poles of the
batteries are aligned
correctly.
13
VQT1B11
VQT1B11.book 14 ページ
２００６年８月３１日　木曜日　午後４時３６分
Checking the Flash’s
Remaining Battery
Charge
≥ Install the batteries and then turn
on the unit and check the battery
remaining power.
≥ If it takes as long for the [TEST/
CHARGE] button to light as the
period indicated in the table below,
it means that the batteries are
nearly worn out. Replace them
with fresh batteries as soon as
possible.
Alkaline batteries
1 Press the [POWER] button.
Rechargeable nickel
metal hydride
batteries
More
than 30 s
More
than 10 s
≥ If the [TEST/CHARGE] button and
POWER
≥ Charging now starts.
2 Check that the [TEST/
CHARGE] button lights.
[AUTO CHECK] lamp both flash at
the same time, it means that the
batteries are almost completely
worn out and should be replaced
with fresh batteries as soon as
possible.
3 Press the [POWER] button
to turn off the unit’s power.
≥ When the [TEST/CHARGE] button
is pressed, the unit may fire.
≥ Turn off the power in the following
TEST/CHARGE
≥ After the batteries have been fully
charged, the [TEST/CHARGE]
button lights.
14
VQT1B11
situations:
≥ When mounting the unit onto, or
disengaging it from, the digital
camera
≥ When you do not want the unit
to fire
≥ When you are not going to use
the unit
VQT1B11.book 15 ページ
２００６年８月３１日　木曜日　午後４時３６分
Mounting the Unit
onto the Digital
Camera, and
Removing it
2 Loosen the lock ring.
≥ Check that the power of the digital
camera and unit is off. (Mounting
the unit onto, or disengaging it
from, the camera while the power
is on may cause trouble and is not
recommended.)
∫ Mounting the unit
1 Secure the flash head at
the horizontal front
position.
≥ If the lock pin is protruding, turn
the lock ring in the opposite
direction from [2LOCK] and
retract the pin.
≥ Do not apply more force than is
necessary to the lock ring.
≥ Do not touch the terminal areas
with your fingers, metal objects,
etc.
≥ Do not mount the unit onto the
digital camera while the lock pin
is protruding. Otherwise you may
damage the unit.
A
A: Bounce unlock button
≥ If the flash head is at the lock
position, rotate it while pressing
the bounce unlock button.
15
VQT1B11
VQT1B11.book 16 ページ
２００６年８月３１日　木曜日　午後４時３６分
3 Slide the unit firmly toward
the back of the hot shoe
until a clicking sound is
heard.
4 Turn the lock ring in the
[2LOCK] direction until it
stops turning.
16
VQT1B11
∫ Removing the unit
Completely loosen the
lock ring, and slide the
unit off from the hot shoe.
VQT1B11.book 17 ページ
２００６年８月３１日　木曜日　午後４時３６分
Taking Pictures using
a Digital Camera with
Communication
Functions
How to select the flash mode
≥ For details on each flash mode,
turn to P19 to 23.
1 Turn on the power of the
digital camera.
2 Press the [POWER] button
on the unit.
POWER
3 Press the shutter button of
the digital camera halfway
down.
≥ The ISO sensitivity, aperture,
shutter speed and other photo
taking information are sent
between the digital camera and
the unit.
4 Press the [MODE] button,
and select the flash mode.
A
MODE
A: Flash mode
≥ The flash mode is shown on the
display panel.
≥ The mode is changed each time
the [MODE] button is pressed.
≥ The [TEST/CHARGE] button lights
after the batteries have been fully
charged.
17
VQT1B11
VQT1B11.book 18 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Concerning the flash modes
Item
Details of settings
[TTL AUTO]
After measuring the appropriate flash intensity by
discharging a pre-flash, the unit fires again for photo
taking. (P19)
[AUTO]
The unit senses the light by its flash sensor in
accordance with the aperture of the lens, and it
adjusts the flash intensity. (P20)
≥ This mode can be used only for digital camera
models with communication functions which
support the [AUTO] mode.
[MANUAL]
The unit fires at the guide number (GN)¢ which has
been set. (P21)
[FP TTL AUTO]
This mode enables flash photo taking even at the
high shutter speeds of the digital camera by FP firing
(repeatedly firing the flash at high speed). (P22)
The unit initiates FP firing at the flash intensity set in
the [FP MANUAL] mode. (P23)
[FP MANUAL]
¢ The guide number (GN) is a value which indicates the light quantity of a
flash. The higher the value, the greater the quantity of light emitted by the
unit.
≥ You may not be able to use some modes depending on the type of digital
camera.
(±: Available, —: Not available)
[TTL AUTO]
[AUTO]
[MANUAL]
[FP TTL
AUTO]
±
DMC-L1K
±
DMC-FZ50
≥ It is not possible to select a mode which cannot be used.
18
VQT1B11
[FP
MANUAL]
—
VQT1B11.book 19 ページ
２００６年８月３１日　木曜日　午後４時３６分
[TTL AUTO]
Press the [MODE] button, and select
the flash mode. (P17)
≥ The flash working range is shown
on the display panel in line with the
settings of the digital camera.
A
A: Flash working range
1 Check that the distance to
the subject is within the
flash working range.
≥ If the subject is outside the range,
adjust the aperture of the lens or
change the distance to the subject.
≥ The flash working range changes
depending on the type and
settings (ISO sensitivity, aperture
and focal length) of the digital
camera used.
3 Check that the [AUTO
CHECK] lamp is flashing.
AUTO CHECK
≥ If the [AUTO CHECK] lamp
continues to flash for about
5 seconds, it means that the unit
has fired successfully. If it does not
flash, the unit has not fired
successfully. Check the settings
on the unit and the digital camera
and then take the picture again.
2 Press the shutter button
all the way down, and take
the picture.
19
VQT1B11
VQT1B11.book 20 ページ
２００６年８月３１日　木曜日　午後４時３６分
[AUTO]
Press the [MODE] button, and select
the flash mode. (P17)
≥ The flash working range is shown
on the display panel in line with the
settings of the digital camera.
A
A: Flash working range
≥ If the settings on the digital camera
(ISO sensitivity and aperture) are
outside the combinations of the ISO
sensitivity and aperture which can
be adjusted, the flash working range
is not displayed and the user is
warned by the flashing of [ISO] and
[F] on the display. In a case like this,
change the digital camera settings.
1 Check that the distance to
the subject is within the
flash working range.
≥ If the subject is outside the range,
3 Check that the [AUTO
CHECK] lamp is flashing.
AUTO CHECK
≥ If the [AUTO CHECK] lamp
continues to flash for about
5 seconds, it means that the unit
has fired successfully. If it does not
flash, the unit has not fired
successfully. Check the settings
on the unit and the digital camera
and then take the picture again.
∫ Combinations of the ISO
sensitivity and aperture which
can be adjusted in the [AUTO]
mode
ISO sensitivity
3200
Aperture
F8 to F32
adjust the aperture of the lens or
change the distance to the subject.
≥ The flash working range changes
depending on the type and
settings (ISO sensitivity, aperture
and focal length) of the digital
camera used.
1600
800
F5.6
F4
to
to
F32
F32
400
F2.8
to
F32
200
F2
to
F32
100
50
F1.4
F1.4
to
to
F22
F16
2 Press the shutter button
all the way down, and take
the picture.
25
F1.4
to
F11
20
VQT1B11
VQT1B11.book 21 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ The optimum camera to subject
[MANUAL]
Press the [MODE] button, and select
the flash mode. (P17)
≥ The optimum camera to subject
distance and guide number (GN)
matching the digital camera
settings are shown on the display
panel.
distance changes depending on
the digital camera settings (ISO
sensitivity, aperture, focal length
and shutter speed).
2 Press the shutter button
all the way down, and take
the photo.
≥ If the ISO sensitivity is [100], the
A
A: Optimum camera to subject
distance
optimum camera to subject
distance can be calculated by
dividing the guide number (GN) by
the aperture. (P41)
≥ The optimum camera to subject
distance is an estimate.
1 Turn the select dial and set
the guide number (GN) so
that the optimum camera
to subject distance is set
to the distance to the
subject.
≥ If the optimum camera to subject
distance is closer than 0.6 m (or
0.5 m for close-up photos), the
lighting range of the flash will shift.
In this case, the user is warned by
the flashing of the optimum
camera to subject distance on the
display.
21
VQT1B11
VQT1B11.book 22 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Press the [MODE] button, and select
the flash mode. (P17)
≥ This mode enables flash photo
taking even at the high shutter
speeds of the digital camera by FP
firing (repeatedly firing the flash at
high speed).
≥ The flash working range is shown
on the display panel in line with the
settings of the digital camera.
3 Check that the [AUTO
CHECK] lamp is flashing.
AUTO CHECK
≥ If the [AUTO CHECK] lamp
A
A: Flash working range
1 Check that the distance to
the subject is within the
flash working range.
≥ If the subject is outside the range,
adjust the aperture of the lens or
change the distance to the subject.
≥ The flash working range changes
depending on the type and
settings (ISO sensitivity, aperture
and focal length) of the digital
camera used. The range is
narrower than in the [TTL AUTO]
mode.
2 Press the shutter button
all the way down, and take
the photo.
22
VQT1B11
continues to flash for about
5 seconds, it means that the unit
has fired successfully. If it does not
flash, the unit has not fired
successfully. Check the settings
on the unit and the digital camera
and then take the picture again.
The following kinds of photos can
be taken using high shutter speeds.
≥ Photo taking with the shadows
softened by backlight photography
≥ Portrait photos taken outdoors with
an open aperture and with the
background defocused
VQT1B11.book 23 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
Press the [MODE] button, and select
the flash mode. (P17)
≥ The optimum camera to subject
distance and guide number (GN)
matching the digital camera
settings are shown on the display
panel.
≥ The optimum camera to subject
distance changes depending on
the digital camera settings (ISO
sensitivity, aperture, focal length
and shutter speed).
2 Press the shutter button
all the way down, and take
the photo.
≥ The optimum camera to subject
distance is an estimate.
A
A: Optimum camera to subject
distance
1 Turn the select dial and set
the guide number (GN) so
that the optimum camera
to subject distance is set
to the distance to the
subject.
≥ If the optimum camera to subject
distance is closer than 0.6 m (or
0.5 m for close-up photos), the
lighting range of the flash will shift.
In this case, the user is warned by
the flashing of the optimum
camera to subject distance on the
display.
23
VQT1B11
VQT1B11.book 24 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Adjusting the flash intensity
The flash intensity can be adjusted in
steps.
Set the flash intensity adjustment to
[ON] before adjusting the flash
intensity. (P38)
≥[
] appears on the display
panel.
1 Turn the select dial and set
the flash intensity
adjustment value.
≥ You cannot adjust the flash
intensity when the guide number is
at the highest or lowest value.
The flash intensity adjustment
range and the actual flash
intensity may differ depending on
the flash mode.
≥ Flash intensity adjustment range
≥ If [TTL AUTO], [AUTO] or [FP
TTL AUTO] is selected, the
flash intensity can be adjusted
over a range of d3.0 steps.
0
A
A: Flash intensity adjustment value
≥ The flash intensity adjustment
value is always displayed except
when it is [0].
≥ The flash working range displayed
is for when the flash intensity
adjustment value is [0].
24
VQT1B11
+0.3
+0.7
+3.0
0
-0.3
-0.7
-3.0
≥ If [MANUAL] or [FP MANUAL] is
selected, the flash intensity can
be adjusted over a range of
d0.7 steps.
0
+0.3
+0.7
0
-0.3
-0.7
VQT1B11.book 25 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ The actual flash intensity may vary when the flash intensity adjustment
value has been set on both the digital camera and the unit.
≥ If [TTL AUTO], [AUTO] or [FP TTL AUTO] is selected, the unit fires at the
adjustment value obtained by adding together the adjustment values set
on the digital camera and the unit. (The value set on the unit only is
displayed as the flash intensity adjustment value.)
[Example]
Adjustment value setting
Unit
Digital camera
+0.3
+0.3
(+1/3 EV)
Unit’s flash intensity
adjustment value display
+0.3
Actual adjustment value used
for firing
+0.6
(+2/3 EV)
≥ If [MANUAL] or [FP MANUAL] is selected, the unit fires at the
adjustment value set on the unit only.
[Example]
Adjustment value setting
Unit
Digital camera
+0.3
+0.3
(+1/3 EV)
Unit’s flash intensity
adjustment value display
+0.3
Actual adjustment value used
for firing
+0.3
(+1/3 EV)
25
VQT1B11
VQT1B11.book 26 ページ
２００６年８月３１日　木曜日　午後４時３６分
Taking Pictures using
a Digital Camera
without
Communication
Functions
How to select the flash mode
≥ For details on each flash mode,
turn to P27 to 30.
1 Press the [POWER] button
on the unit.
≥ The [TEST/CHARGE] button lights
after the batteries have been fully
charged.
2 Press the [MODE] button
to select the flash mode.
A
MODE
A: Flash mode
≥ The flash mode is shown on the
display panel.
≥ The mode is changed each time
the [MODE] button is pressed.
26
VQT1B11
∫ Concerning the flash modes
Item
Details of settings
[AUTO]
The unit senses the
light by its flash sensor
in accordance with the
aperture of the lens,
and it adjusts the flash
intensity. (P27)
[MANUAL]
The unit fires at the
guide number (GN)¢
which has been set.
(P30)
¢ The guide number (GN) is a value
which indicates the light quantity
of a flash. The higher the value,
the greater the quantity of light
emitted by the unit.
VQT1B11.book 27 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ If the combination of the ISO
[AUTO]
Press the [MODE] button, and select
the flash mode. (P26)
1 Press the [ZOOM] button
to set the zoom value to
the focal length of the lens.
ZOOM
2 Press and hold the
[MODE] button and then
turn the select dial within
2 seconds to set the ISO
sensitivity.
sensitivity and aperture are
outside the usable range, a
warning is given in the form of the
flashing ISO sensitivity and
aperture displays. In a case like
this, change the ISO sensitivity
and aperture.
4 Press the shutter button
all the way down, and take
the photo.
5 Check that the [AUTO
CHECK] lamp is flashing.
AUTO CHECK
MODE
≥ The unit will switch to the function
settings if the [MODE] button is
pressed for more than 2 seconds.
(P37)
3 Turn the select dial and set
it to the aperture of the lens.
≥ If the [AUTO CHECK] lamp
continues to flash for about
5 seconds, it means that the unit
has fired successfully. If it does
not flash, the unit has not fired
successfully. Check the settings
on the unit and the digital camera
and then take the picture again.
≥ The flash intensity can be adjusted
in 1/3 steps by varying the ISO
sensitivity and aperture from the
digital camera settings.
27
VQT1B11
VQT1B11.book 28 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Flash working range in [AUTO] mode
ISO sensitivity
3200
1600
800
400
Lighting angle
200
100
50
25
8 (16)
10 (20)
F8
F5.6
F4
F2.8
F2
F1.4
`
`
0.8 to 8.6
0.9 to 10.0
F11
F8
F5.6
F4
F2.8
F2
F1.4
`
0.6 to 6.0
0.6 to 7.0
F16
F11
F8
F5.6
F4
F2.8
F2
F1.4
0.5 to 4.3
0.5 to 5.0
F22
F16
F11
F8
F5.6
F4
F2.8
F2
0.5 to 3.0
0.5 to 3.5
F32
F22
F16
F11
F8
F5.6
F4
F2.8
0.5 to 2.1
0.5 to 2.5
`
F32
F22
F16
F11
F8
F5.6
F4
0.5 to 1.5
0.5 to 1.8
`
`
F32
F22
F16
F11
F8
F5.6
0.5 to 1.1
0.5 to 1.3
`
`
`
F32
F22
F16
F11
F8
0.5 to 0.8
0.5 to 0.9
`
`
`
`
F32
F22
F16
F11
0.5 to 0.5
0.5 to 0.6
Aperture values that can be set
≥ The areas framed by the bold lines indicate the flash working range when
the wide panel is used. (P35)
≥ When the flash head is facing toward the front, the number displayed at the
near-distance side is 0.6 m or more, and when it is pointed downward, it is
0.5 m or more.
28
VQT1B11
VQT1B11.book 29 ページ
２００６年８月３１日　木曜日　午後４時３６分
Focal length (mm) (35 mm film conversion)
12 (24)
14 (28)
17 (35)
25 (50)
35 (70)
42 (85)
1.3 to 14.3
1.4 to 15.7
1.5 to 17.1
1.8 to 20.0
2.0 to 22.9
2.3 to 25.7
0.9 to 10.0
1.0 to 11.0
1.1 to 12.0
1.3 to 14.0
1.4 to 16.0
1.6 to 18.0
0.6 to 7.1
0.7 to 7.9
0.8 to 8.6
0.9 to 10.0
1.0 to 11.4
1.1 to 12.9
0.5 to 5.0
0.5 to 5.5
0.5 to 6.0
0.6 to 7.0
0.7 to 8.0
0.8 to 9.0
0.5 to 3.6
0.5 to 3.9
0.5 to 4.3
0.5 to 5.0
0.5 to 5.7
0.6 to 6.4
0.5 to 2.5
0.5 to 2.8
0.5 to 3.0
0.5 to 3.5
0.5 to 4.0
0.5 to 4.5
0.5 to 1.8
0.5 to 2.0
0.5 to 2.2
0.5 to 2.5
0.5 to 2.9
0.5 to 3.3
0.5 to 1.3
0.5 to 1.4
0.5 to 1.5
0.5 to 1.8
0.5 to 2.0
0.5 to 2.3
0.5 to 1.0
0.5 to 1.1
0.5 to 1.3
0.5 to 1.5
0.5 to 1.6
0.5 to 0.9
Working range when taking pictures in [AUTO] (m)
29
VQT1B11
VQT1B11.book 30 ページ
２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Press the [MODE] button, and select
the flash mode. (P26)
≥ The guide number (GN) appears
on the display panel.
A
A: Guide number (GN)
1 Press the [ZOOM] button
to set the zoom value to
the focal length of the
lens.
ZOOM
2 Turn the select dial and set
the guide number (GN).
3 Press the shutter button
all the way down, and take
the photo.
30
VQT1B11
≥ If [Guide number (GN) display] is
set to [OFF], the light quantity can
be displayed as the light quantity
ratio.
≥ The “light quantity ratio” is the ratio
of the flash intensity to the full
flash.
VQT1B11.book 31 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ How to determine the guide
number, the aperture and the
optimum camera to subject
distance
When the camera to subject
distance and aperture have been
decided upon
≥ The following formula is used to
obtain the guide number (GN),
which is then set in the unit.
“Aperture (F)” k “Camera to subject
distance (m)” m “ISO sensitivity
coefficient¢”
When the aperture is to be set
≥ The following formula is used to
obtain the aperture, which is then
set in the digital camera.
“Guide number (GN)” k “ISO
sensitivity coefficient¢” m “Camera to
subject distance (m)”
¢ ISO sensitivity coefficient
ISO sensitivity
Compensation
coefficient
3200
5.6
1600
4.0
800
2.8
400
2.0
200
1.4
100
1.0
50
0.71
25
0.5
≥ For a list of guide numbers (GN),
turn to P41.
How to obtain the optimum
camera to subject distance
“Guide number (GN)” k “ISO
sensitivity coefficient¢” m “Aperture
(F)”
31
VQT1B11
VQT1B11.book 32 ページ
２００６年８月３１日　木曜日　午後４時３６分
Other Applications
Taking pictures with bounce
lighting
≥ Bounce light photography is a
technique which uses the reflected
light from a ceiling or a wall onto
which the light emitted from a flash
unit has been directed.
≥ If the flash is aimed directly at the
front of the subject when the
portrait of a person is to be taken,
for instance, strong shadows may
form or the person’s skin and other
areas may appear whitish and
indistinct. However, if the bounce
light technique is used at times like
this, the strong shadows can be
minimized and the subject
captured naturally.
1 While holding down the
bounce unlock button,
turn the flash head so that
it is pointing in the desired
direction.
90°
180°
7°
90°
32
VQT1B11
≥ At the locked position, change the
direction while holding down the
bounce unlock button.
2 Point the flash at the
ceiling or other reflective
surface, and take the
photo.
≥ The flash working range and
optimum camera to subject
distance do not appear on the
display panel.
≥ When the lighting angle is set to
[ZOOM] (auto), the zoom value
appears on the display panel as
[--] and 25 mm [135 camera
(35 mm film conversion): 50 mm]
is set.
≥ The lighting angle can be changed
manually. (P34)
VQT1B11.book 33 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ We recommend taking a test
photo to decide the proper
exposure. Check the exposure
using the histogram function on
your digital camera. For further
details, refer to the operating
instructions of your digital camera.
≥ When the [TEST/CHARGE] button
is pressed, the [AUTO CHECK]
lamp lights, and whether or not the
firing is appropriate can be
verified. (This is possible only
when [AUTO] is established as the
flash mode.)
≥ If the surface (such as the ceiling
or walls) off which the light from
the flash is to be reflected is
coloured, this may affect the photo
images. Choose a surface which is
white or off-white as the reflecting
surface.
Taking pictures at close
range
≥ When the camera to subject
distance is 0.5 m to 1 m, the light
emitted from the flash will be
skewed. For this reason, while
holding down the bounce unlock
button, point the flash head
downward (7 degrees), and then
take the picture.
Point the flash head down
as far as it will go
(7 degrees downward).
≥ [
] appears on the display
panel.
≥ Vignetting may be caused by the
light from the flash when the lens
has a long overall length or a
large diameter. Take a test photo
first, and then take the picture.
≥ Use the flash in this way only for
close-up photos. If you keep the
flash head pointed down during
regular photo taking, the light
emitted from the flash at the top of
the screen will be insufficient.
33
VQT1B11
VQT1B11.book 34 ページ
２００６年８月３１日　木曜日　午後４時３６分
Selecting the lighting angle
manually
≥ The lighting angle can be adjusted
manually.
Press the [ZOOM] button,
and select the lighting
angle.
The zoom values that are appropriate
for the flash lighting angle appear:
ZOOM
M ZOOM 12 (24)
M ZOOM 14 (28)
M ZOOM 17 (35)
M ZOOM 25 (50)
ZOOM
M ZOOM 35 (70)
M ZOOM 42 (85)
≥ [ZOOM] can be used only when a
A
A: Lighting angle
≥ [M ZOOM] appears on the display
panel.
Any of the following ZOOM
settings can be selected:
12 mm, 14 mm, 17 mm, 25 mm,
35 mm, 42 mm
[With a 135 camera (35 mm film
conversion): 24 mm, 28 mm, 35 mm,
50 mm, 70 mm, 85 mm]
34
VQT1B11
digital camera with communication
functions is used.
≥ When the wide panel is used,
any of the following settings can
be selected: [ZOOM], [10 (20)] or
[8 (16)].
≥ The number that appears at the
top right of the display panel is the
flash lighting angle.
≥ When the lighting angle is set to
[ZOOM] (auto), the zoom value is
set between 12 mm (24 mm) and
42 mm (85 mm).
≥ When a value higher than the focal
length of the lens used is selected,
the edges of the images will
darken.
VQT1B11.book 35 ページ
２００６年８月３１日　木曜日　午後４時３６分
How to use the Wide Panel
≥ Use the built-in wide panel for
flash photography when the focal
length of the lens is wider than
12 mm.
≥ Set [Wide panel switching] to [ON].
(P38)
1 Pull out the wide panel and
then push it down.
≥ When using the wide panel, the
guide number (GN) is reduced. This
means that the working range is
reduced when taking photos in the
[TTL AUTO], [AUTO] or [FP TTL
AUTO] mode and that the optimum
camera to subject distance is
reduced when taking photos in the
[MANUAL] or [FP MANUAL] range.
≥ After taking the photos, retract the
wide panel.
≥ Do not push the wide panel
upward. Otherwise it may be
damaged.
≥ [
] appears on the display
panel.
2 Press the [ZOOM] button,
and select the lighting
angle.
ZOOM
A
A: Lighting angle
≥ ZOOM, 8 mm or 10 mm [ZOOM,
16 mm or 20 mm for a 135 camera
(35 mm film conversion)] can be
selected.
35
VQT1B11
VQT1B11.book 36 ページ
２００６年８月３１日　木曜日　午後４時３６分
Many choices for different
flash photography
applications
≥ Many different flash photography
applications can be chosen by the
digital camera settings.
≥ It may not be possible to use some
functions depending on the
functions and shape of the digital
camera used.
≥ For further details, refer to the
operating instructions of your
digital camera.
≥ Select [TTL AUTO] or [FP TTL
AUTO] as the flash mode.
Red-eye reduction flash
≥ The light emitted by the flash
reduces red eye where the eyes of
the subjects appear red.
Slow synchronization
≥ Light from the unit can be emitted
using the slow shutter.
This enables shots of people to be
36
VQT1B11
taken clearly against the backdrop
of night scenes.
2nd curtain synchronization
≥ When taking slow-shutter shots of
moving subjects, the flash is
activated just before the shutter
closes.
Light sources emanating from
behind the subject are captured to
achieve a dynamic feeling.
VQT1B11.book 37 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Returning the function settings
Functions
≥ You can set each function in
advance.
1 Press the [POWER] button.
2 Press the [MODE] button for
2 or more seconds to switch
to the function settings.
to the default status (status at
the time of purchase)
When the [MODE] button and
[LIGHT] button are pressed together
for two or more seconds, all the
settings except for the [Distance
display] (m/ft) are returned to their
defaults.
MODE
MODE
3 Press the [MODE] button
lightly to select the menu
item.
LIGHT
≥ The setting for the [Distance
display] (m/ft) remains unchanged.
MODE
4 Turn the select dial to
select the setting.
5 Press the [MODE] button for
2 or more seconds to exit
the settings.
37
VQT1B11
VQT1B11.book 38 ページ
２００６年８月３１日　木曜日　午後４時３６分
Press the [MODE] button for 2 or more seconds to switch to the function
settings. (P37)
Item
AF assist lamp
Setting
A:
OFF:
The AF assist lamp lights, and focusing is
facilitated.
The AF assist lamp does not light.
≥ AF assist will not work with digital cameras which are not part of
Panasonic’s “Four Thirds” system.
Lighting angle
4-3:
135:
The lighting angle is indicated by the focal
length of the lens for the format used with
the “Four Thirds” digital camera.
The lighting angle is converted into the
focal length of a 35 mm film camera.
≥ 135 camera: This is a synonym for a 35 mm film camera format.
Distance display
ft:
m:
Distances are indicated in feet.
Distances are indicated in meters.
Flash intensity
adjustment
ON:
OFF:
The flash intensity is adjusted.
The flash intensity is not adjusted.
Wide panel
switching
ON:
The wide panel takes effect. The unit
recognizes that the wide panel is
extended.
The wide panel has no effect.
OFF:
38
VQT1B11
VQT1B11.book 39 ページ
２００６年８月３１日　木曜日　午後４時３６分
Item
Guide number (GN)
display
Setting
ON:
OFF:
ISO sensitivity and
aperture
adjustment
ON:
OFF:
The light quantity of the flash is displayed
as a guide number (GN).
The light quantity of the flash is displayed
as the light quantity ratio.
The ISO sensitivity and the aperture are
adjusted to match the digital camera.
The ISO sensitivity and the aperture can
be adjusted with the select dial.
≥ This can only be used for digital cameras with communication functions.
(Only when the flash mode is set to [AUTO] mode.)
ISO sensitivity
adjustment
The ISO sensitivity can be set between 25 and 3200.
≥ This can be used for digital cameras with communication functions if [ISO
sensitivity and aperture adjustment] is set to [OFF] and for digital cameras
without communication functions. (Only when the flash modes are set to
[AUTO] mode)
≥ The [
] function does not work. There is no problem operating the
flash if you select either [ON] or [OFF].
39
VQT1B11
VQT1B11.book 40 ページ
２００６年８月３１日　木曜日　午後４時３６分
Concerning Continuous Firing
When the flash is fired continuously, its flash head becomes hot, and this may
possibly lead to deterioration or malfunction of the unit. Keep continuous firing
within the number of times given below, and then allow the unit to rest for at
least 10 minutes.
Restriction on number of flashes during continuous firing
Flash intensity
Flash interval
Restriction on
number of
flashes
1/1
(FULL)
6s
10
1/2
3s
20
1/4
1s
40
1/8 to 1/128
0.5 s or less
80
Continuous firing is synchronized up to the number of frames listed below. If
the restriction on the number of flashes during continuous firing is exceeded,
allow the unit to rest for at least 10 minutes.
Number of frames for which continuous firing is possible (serial
photography speed: 8 frames per second)
Light quantity
No. of frames
1/4
2
40
VQT1B11
1/8
5
1/16
10
1/32
16
1/64
30
1/128
40
VQT1B11.book 41 ページ
２００６年８月３１日　木曜日　午後４時３６分
Table of Guide Numbers (GN)
≥ The tables show the values when the ISO sensitivity is [100].
≥ Depending on the digital camera lens, you may not be able to select the
lighting angles in the tables as the focal length is decided by the camera.
≥ You can adjust the lighting angle between 12 mm (24 mm) and 42 mm
(85 mm) if you are using the DMC-L1K.
[TTL AUTO]/[AUTO]
Lighting angle
Focal length (mm) (35 mm film conversion)
Full flash
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
12
14
20
22
24
28
32
36
[MANUAL]
Light
quantity
ratio
Lighting angle
Focal length (mm) (35 mm film conversion)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/1
12.0
14.0
20.0
22.0
24.0
28.0
32.0
36.0
1/2
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/4
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/8
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/16
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/32
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/64
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/128
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
41
VQT1B11
VQT1B11.book 42 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Shutter
speed
Lighting angle
Focal length (mm) (35 mm film conversion)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
42
VQT1B11
VQT1B11.book 43 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
≥ Listed below are the guide numbers (GN) for 1/1 (FULL) flashes.
Shutter
speed
Lighting angle
Focal length (mm) (35 mm film conversion)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
≥ In the [FP MANUAL] mode, the following formula can be used to obtain the
guide numbers (GN) when any setting except 1/1 is used for the light
quantity.
Guide number (GN) = Guide number for 1/1 k light quantity ratio
coefficient¢
¢ Light quantity ratio coefficient
Light quantity ratio
Light quantity ratio coefficient
1/1
1.0
1/2
0.71
1/4
0.5
1/8
0.35
1/16
0.25
43
VQT1B11
VQT1B11.book 44 ページ
２００６年８月３１日　木曜日　午後４時３６分
Troubleshooting
∫ Q&A for the unit
The unit becomes hot.
When the unit is fired continuously
immediately after the [TEST/
CHARGE] button has lighted, the
batteries will generate heat, but this
does not pose any problems in terms
of performance or quality. In cases
like this, wait until the flash head and
batteries cool off before resuming
use.
I can’t install the unit on my digital
camera.
Is the lock pin protruding?
You cannot install the unit on your
digital camera if this pin is protruding.
≥ Turn the lock ring in the opposite
direction from [2LOCK] until it
stops and retract the pin before
proceeding to install the unit on
the digital camera.
I can’t select the flash modes even
by pressing the [MODE] button.
When connecting the unit to some
digital camera models capable of
communication, you can select the
flash’s mode only from the digital
camera.
The colouring of the images
differs from what I see.
Adjust the white balance of the digital
camera. (Setting to the [AUTO] mode
is recommended.)
44
VQT1B11
The images are too bright.
Is the subject closer than the flash
working range? Adjust the flash
working range using one of the
operations below.
≥ Adjust the aperture of the lens.
≥ Set the flash intensity to a [j]
value.
≥ Use the wide panel.
The flash working range does not
appear on the display panel.
The flash working range is not
displayed in the following cases:
≥ When the lens has been detached
≥ When bounce light photography is
performed
≥ When the light intensity is adjusted
≥ When the ISO sensitivity or
aperture setting is outside the
range
The display panel is extinguished
even though the unit’s power is
on.
Is the digital camera’s power-saving
function working?
The flash is coupled to the digital
camera so that when the digital
camera’s power-saving function is
working, the flash’s display panel will
be extinguished.
≥ Press the digital camera’s shutter
button halfway down to release the
function.
VQT1B11.book 45 ページ
２００６年８月３１日　木曜日　午後４時３６分
The flash’s power does not go off
even though I turned off the power
of my digital camera which comes
with communication functions.
When the power of a digital camera
with communication functions is
switched off, the flash is set to the
power-saving mode. When the power
of the digital camera is turned back
on, the flash’s power is also turned
on.
When the flash’s power is to be
turned off, turn off its power first.
When the flash is used in
combination with a digital camera
without communication functions, it is
automatically set to the power-saving
mode when no operations have been
performed for about 15 minutes.
I can’t switch to the lighting angle.
Has the wide panel been damaged?
≥ If the wide panel is damaged while
it is extended, you will no longer be
able to use the [ZOOM] button. In
this case, you can use the [ZOOM]
button if you set wide panel
switching to [OFF].
∫ Q&A for the panel display
[ISO] and [F] are flashing or the
numbers for the ISO sensitivity
and aperture are flashing.
This means that the ISO sensitivity
and aperture of the digital camera
are outside the flash working range
of the flash.
Change the ISO sensitivity and
aperture of the digital camera.
The optimum camera to subject
distance is flashing.
The flash is too close to the subject.
If the subject is too close, the lighting
range of the flash will shift so take
photos at a distance further than
0.6 m (or 0.5 m for close-up photos).
[
] and the lighting angle are
flashing.
Extend the wide panel.
[
] does not go off.
The flash head has been set to point
downward (7 degrees). Do not use
this setting unless you are taking
close-ups.
[
] does not go off.
The wide panel is extended.
≥ The guide number (GN) is
reduced.
Pay attention to the camera to
subject distance.
45
VQT1B11
VQT1B11.book 46 ページ
２００６年８月３１日　木曜日　午後４時３６分
Cautions for Use
≥ Do not use kitchen detergents or
∫ Concerning the unit
≥ If rain or drops of water splash
≥ Do not look directly at the flash
at close range when it is
activated.
≥ Avoid bringing the unit into close
proximity with objects. Its heat and
light may cause deformation or
discolouration.
≥ When taking photos outside the
flash working range, the proper
exposure will not be achieved, and
images which are whitish or too
dark may be taken.
≥ At high shutter speeds, the effects
obtained by the unit may not be
sufficient.
Keep the unit away from
insecticide sprays and other
volatile substances.
≥ If the unit is exposed to these
sprays or substances, its external
case may deteriorate and/or its
paint may peel off.
≥ Do not leave the unit in contact
with any items made of rubber or
PVC for prolonged periods of time.
Do not use benzine, paint
thinners, alcohol or other such
solvents to maintain the unit.
≥ Remove the batteries before
proceeding with maintenance.
≥ Use of solvents may cause a
deterioration in the unit’s external
case and/or the paint to peel off.
≥ Wipe away dust and fingerprints
using a soft, dry cloth.
46
VQT1B11
chemical cleaning cloths.
onto the unit, wipe off the water
with a dry cloth.
Do not carry the unit when it is still
attached to the camera body.
≥ Under no circumstances should
the unit be stored in any of the
following locations since doing so
may cause trouble in operation or
malfunctioning.
≥ In direct sunlight or on a beach
in summer
≥ In locations with high
temperatures and humidity
levels or where the changes in
temperature and humidity are
acute
≥ In locations with high
concentrations of sand, dust or
dirt
≥ Where there is fire
≥ Near heaters, air conditioners or
humidifiers
≥ Where water may make the unit
wet
≥ Where there is vibration
≥ Inside a vehicle
≥ Multiple-light shots cannot be
taken by using the flash in
combination with other flash units.
≥ Do not drop the unit, knock it into
other objects or subject it to any
other kind of strong impact or
shock.
VQT1B11.book 47 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ When the unit is not going to be
used for a prolonged period, mold
and other problems may cause
failure of the unit. It is
recommended that you check the
unit’s operation prior to use.
≥ Do not touch the unit’s electrical
contacts. Doing so can cause
failure of the unit.
≥ To safeguard the flash head from
overheating and deterioration,
stop using the unit after
10 continuous firings at the full
flash intensity, and allow the unit to
rest for at least 10 minutes to
ensure that the flash head cools
off.
∫ Concerning the batteries
Be sure to remove the batteries
when you will not be using the
camera for a long period of time.
≥ If the temperature is too high or
low, the terminals may rust
causing a malfunction.
Dispose of unusable batteries.
≥ Batteries have a limited life.
≥ Do not throw batteries into fire
because they may cause an
explosion.
Do not allow battery terminals to
come into contact with metal
objects (such as necklaces,
hairpins, etc.).
≥ This can cause short circuiting or
heat generation and you may be
badly burned if you touch the
batteries.
Do not attempt to recharge dry
batteries.
Do not throw batteries into a fire or
expose to excessive heat such as
sunshine.
If you drop the batteries
accidentally, check to see if the
body of the batteries or the
terminals are damaged.
≥ Inserting a damaged battery in the
camera will damage the camera.
Bring charged spare batteries
when going out.
≥ Be aware that the operating time
of the batteries becomes shorter in
low temperature conditions such
as at a ski resort.
47
VQT1B11
VQT1B11.book 48 ページ
２００６年８月３１日　木曜日　午後４時３６分
Specifications
Power requirements:
DC 3.0 V
Batteries
recommended for use
AA Alkaline dry batteries (LR6)k 2/
AA Rechargeable nickel metal hydride batteries
(Ni-MH)k 2
Charging time
(from full flash until the
[TEST/CHARGE] button
lights)
Approx. 8 s: AA Alkaline dry batteries
Approx. 7.5 s: AA Rechargeable nickel metal
hydride batteries
Firing period
Approx. 1/20000 s to 1/500 s
(Varies depending on the flash intensity; FP
firing excluded.)
No. of flashes
(with full flash)
Approx. 120 flashes: AA Alkaline dry batteries
Approx. 200 flashes: AA Rechargeable nickel
metal hydride batteries (2700 mAh type)
(Differs depending on the photo taking
conditions.)
Flash modes
TTL AUTO/AUTO/MANUAL/
FP TTL AUTO/FP MANUAL
Bounce angle
Upward: 0 to 90 degrees,
downward: 0 to 7 degrees,
toward the right: 0 to 90 degrees,
toward the left: 0 to 180 degrees
Power-saving mode
Coupled to power-saving mode of a digital
camera having communication capability
AF assist lamp
Only for combinations with digital camera having
communication capability
approximate distance enabling automatic
lighting at low-brightness levels: 1 m to 5 m
(Differs depending on the digital camera and
type of lens used)
48
VQT1B11
VQT1B11.book 49 ページ
２００６年８月３１日　木曜日　午後４時３６分
Guide number
Automatically selected
36: At 42 mm setting
(85 mm when a 135 camera is used)
20: At 12 mm setting
(24 mm when a 135 camera is used)
8/10 selected: When the wide panel is used
Lighting angle
Automatically selected
At 12 mm setting: 61 degrees up/down,
78 degrees left/right
(View angle of 12 mm lens covered)¢
At 42 mm setting: 21 degrees up/down,
28 degrees left/right
(View angle of 42 mm lens covered)¢
Using wide panel: 83 degrees up/down,
101 degrees left/right
(View angle of 8 mm lens covered)¢
¢ When “Four Thirds” applies as the ZOOM
display
Dimensions
Approx. 67 mm (W)k108 mm (H)k
95 mm (D) (excluding the projecting parts)
Mass
Approx. 270 g (main unit)
Approx. 320 g (including batteries)
Operating temperature
0 °C to 40 °C
Operating humidity
10% to 80% (no condensation)
49
VQT1B11
VQT1B11.book 50 ページ
２００６年８月３１日　木曜日　午後４時３６分
Inhalt
Informationen für Ihre Sicherheit .................................................................. 51
Vermeidung von Störungen...................................................................... 52
Beiliegendes Zubehör .................................................................................. 53
Bezeichnung der Bauteile ............................................................................ 53
Im Anzeigefeld erscheinende Anzeigen ....................................................... 55
Zum Thema Batterien .................................................................................. 56
Einsetzen und Entfernen der Batterien im Gerät (optional).......................... 61
Kontrolle des Restladestands der Batterien im Gerät .................................. 62
Montage des Gerätes an der Digitalkamera und Entfernen von dieser........ 63
Fotografieren unter Verwendung einer Digitalkamera mit
Datenaustausch-Funktionen...................................................................... 65
Auswahl des Blitzlicht-Modus ................................................................... 65
[TTL AUTO] ............................................................................................. 67
[AUTO] ..................................................................................................... 68
[MANUAL] ............................................................................................... 69
[FP TTL AUTO] ........................................................................................ 70
[FP MANUAL] .......................................................................................... 71
Fotografieren unter Verwendung einer Digitalkamera ohne
Datenaustausch-Funktionen...................................................................... 74
Auswahl des Blitzlicht-Modus ................................................................... 74
[AUTO] ..................................................................................................... 75
[MANUAL] ............................................................................................... 78
Weitere Anwendungen ................................................................................. 80
Fotografieren bei Reflexbeleuchtung........................................................ 80
Fotografieren aus geringer Entfernung ................................................... 81
Manuelle Auswahl des Beleuchtungswinkels ........................................... 82
Gebrauch des Wide Panel ....................................................................... 83
Auswahl vieler verschiedener Fotoanwendungen mit Blitzlicht ................ 84
Funktionen.................................................................................................... 85
Zum Thema Dauerauslösung....................................................................... 88
Tabelle der Leitzahlen (GN).......................................................................... 89
Störungssuche ............................................................................................. 92
Hinweise zur Benutzung............................................................................... 94
Technische Daten......................................................................................... 96
50
VQT1B11
VQT1B11.book 51 ページ
２００６年８月３１日　木曜日　午後４時３６分
DEUTSCH
Informationen für Ihre Sicherheit
≥ Dieses Blitzlicht wurde zum Einsatz mit Digitalkameras von Panasonic
entworfen. Es ist kompatibel zu DMC-FZ50, DMC-L1K (mit Datenaustauschfunktionen: P65 bis 73), DMC-FZ30 usw. (ohne Datenaustausch-funktionen:
P74 bis 79). (wie September 2006)
≥ Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung
beziehen sich als ein Beispiel auf DMC-FZ50.
≥ Four ThirdsTM ist ein Warenzeichen.
WARNUNG
VERWENDEN SIE ZUR REDUZIERUNG DER GEFAHR EINES BRANDES ODER
STROMSCHLAGES SOWIE STÖRENDER INTERFERENZEN NUR DAS
EMPFOHLENE ZUBEHÖR UND SETZEN SIE DIESES GERÄT WEDER REGEN,
FEUCHTIGKEIT, NOCH TROPFEN ODER SPRITZERN AUS. ENTFERNEN SIE
NICHT DEN DECKEL (ODER DIE RÜCKWAND). IM GERÄTEINNEREN BEFINDEN
SICH KEINE TEILE, DIE VOM ANWENDER GEWARTET WERDEN KÖNNEN.
WENDEN SIE SICH FÜR REPARATURARBEITEN BITTE AN FACHPERSONAL.
-Bedeutung des nachstehend abgebildeten SymbolsBenutzerinformationen zur Entsorgung von elektrischen und
elektronischen Geräten (private Haushalte)
Entsprechend der grundlegenden Firmengrundsätzen der
Panasonic-Gruppe wurde ihr Produkt aus hochwertigen
Materialien und Komponenten entwickelt und hergestellt, die
recycelbar und wieder verwendbar sind.
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten
bedeutet, dass elektrische und elektronische Produkte am Ende
ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung
und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.
Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz
und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt,
die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer
Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle bzw.
Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie
elektrische und elektronische Geräte entsorgen möchten. Er hält
weitere Informationen für sie bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.
51
VQT1B11
VQT1B11.book 52 ページ
２００６年８月３１日　木曜日　午後４時３６分
Vermeidung von Störungen
∫ Wenn das Gerät über einen
∫ Hinsichtlich des Umgangs mit
dem Gerät
≥ Setzen Sie das Gerät keinen
≥
≥
≥
≥
≥
starken Erschütterungen oder
Stößen aus. Dadurch werden
nicht nur Funktionsstörungen am
Gerät hervorgerufen, sondern
auch der Blitzlichtkopf beschädigt.
Prüfen Sie vor dem Transport des
Gerätes, ob das Wide Panel richtig
eingefahren wurde. (P83)
Sand und Schmutz können
Funktionsstörungen am Gerät
hervorrufen. Schützen Sie das
Gerät deshalb davor, wenn Sie
es in einer Umgebung, wie am
Strand, benutzen.
Achten Sie beim Fotografieren an
Regentagen oder in einer
Umgebung, wie am Strand,
darauf, das Gerät trocken zu
halten.
Das Gerät ist nicht wasserdicht.
Wischen Sie, sollten Regen
oder Wassertropfen auf das
Gerät spritzen, das Wasser mit
einem trockenen Tuch ab.
Setzen Sie sich mit Ihrem
Händler oder dem
nächstgelegenen ServiceCenter in Verbindung, sollte das
Gerät nicht normal
funktionieren.
Lesen Sie dazu die
Bedienungsanleitung zu Ihrer
Digitalkamera.
52
VQT1B11
≥
≥
≥
≥
längeren Zeitraum nicht
benutzt wird
Entfernen Sie unbedingt die
Batterien aus dem Gerät.
Bleiben die Batterien im Gerät
fließt, auch wenn das Gerät
ausgeschaltet ist, ständig ein
schwacher Strom, wodurch die
Batterien entladen werden. (Für
Details zu Nickel-MetallhydridBatterien siehe auf P59.)
Bewahren Sie die Batterien an
einem kühlen, von Feuchtigkeit
freien Ort auf, an dem die
Temperatur so konstant wie
möglich gehalten wird.
(Empfohlener Temperaturbereich:
15 °C bis 25 °C;
empfohlener Feuchtigkeitsbereich:
40% bis 60%)
Sollten Sie das Gerät und / oder
seine Batterien in einem Schrank
aufbewahren wollen, wird
empfohlen, diesen ein
Trockenmittel (Silikat-Gel)
beizufügen.
VQT1B11.book 53 ページ
２００６年８月３１日　木曜日　午後４時３６分
Beiliegendes
Zubehör
[Kontrollen, die beim Entfernen
der Verpackung des Geräts
vorzunehmen sind]
Prüfen Sie beim Entnehmen des
Gerätes aus seinem Karton, ob das
Hauptgerät und sein beiliegendes
Zubehör vorhanden sind.
Kontrollieren Sie deren äußeres
Aussehen und ihre Funktionsweise,
um zu prüfen, dass es während des
Vertriebs und Transports nicht zu
Beschädigungen gekommen ist.
Setzen Sie sich, sollten Sie
Störungen feststellen, vor dem
Gebrauch des Gerätes mit Ihrem
Händler in Verbindung.
Verwenden Sie für dieses Blitzlicht
nur die unten gezeigte
Blitzlichthülle.
Bezeichnung der
Bauteile
1
2
3
4
5
6
7
1
2
3
Blitzlichthülle
VFC4230
≥ Die Batterien sind optional.
4
5
6
7
Wide Panel (P83)
Blitzlichtkopf
AF-Hilfsstrahl (P86)
≥ In dunkler Umgebung, wo es
schwierig ist, das Objekt
scharf zu stellen, können Sie
einen Lichtstrahl auf das
Objekt richten, um das
Scharfstellen zu erleichtern.
(Der AF-Hilfslampe
funktioniert nur, wenn dieses
Blitzlicht mit einer digitalen
Spiegelreflexkamera “Four
ThirdsTM” von Panasonic
benutzt wird: mit anderen
Kameras funktioniert es
nicht.)
Blitzlichtsensor
Arretierring (P63)
Arretierstift (P63)
Kontaktbereich (P63)
53
VQT1B11
VQT1B11.book 54 ページ
２００６年８月３１日　木曜日　午後４時３６分
17
18
8
19
20
9
10
20
19
18
11
17
13
14
12
16
15
8
9
10
11
12
13
14
15
16
Reflex-Entriegelungstaste
(nach oben/unten) (P63, 80)
Reflex-Winkelanzeige nach
oben/unten (P80)
Reflex-Entriegelungstaste
(nach links/rechts) (P63, 80)
Reflex-Winkelanzeige nach
links/rechts (P80)
[MODE]-Taste (P65, 74, 85)
[LIGHT]-Taste
≥ Das Anzeigefeld leuchtet für
etwa 15 Sekunden auf. Es
kann auch aufleuchten, wenn
die Digitalkamera mit
Datenaustauschfunktionen
daran angebracht ist und in
Betrieb ist.
[POWER]-Taste
(P62, 65, 74, 85)
Batteriedeckel (P61)
[ZOOM]-Taste
(P75, 78, 82, 83)
54
VQT1B11
Wahlschalter
(P69, 72, 75, 78, 85)
[TEST/CHARGE]-Taste
(P62, 65, 74)
[AUTO CHECK]-Leuchte
(P62, 67, 68, 70, 75)
Anzeigefeld (P55)
VQT1B11.book 55 ページ
２００６年８月３１日　木曜日　午後４時３６分
Im Anzeigefeld erscheinende Anzeigen
1
2
3
4
5
13
12
6
11
7
8
10
1
2
3
4
5
6
7
8
FP-Aktivierung (P70, 71)
Einstellung der
Blitzlichtintensität (P72)
Blitzlicht-Modus (P65, 74)
Beleuchtungswinkel-Anzeige
(P86)
≥ [FOURTHIRDS]:
Der Beleuchtungswinkel
ergibt sich aus der
Brennweite des “Four Thirds”
Digitalkameraobjektivs.
≥ [135]:
Der Beleuchtungswinkel wird
in die Brennweite der Kamera
135 (35 mm Film-Objektiv)
umgewandelt und angezeigt.
ZOOM-Modus (P82)
ZOOM-Wert (P82)
Blendenöffnung
Entfernungsanzeige (P86)
9
9
10
11
12
13
Einrichten der Anzeigen
(Leitzahl, ISO-Empfindlichkeit,
Blendenöffnung,
Blitzlichtarbeitsentfernung,
richtiger Bereich, Einstellung
der Blitzlichtintensität)
ISO-Empfindlichkeit
Leitzahl (GN) (P89)
Aufklapp-Blitzlicht (P81)
Wide Panel-Anzeige (P83)
55
VQT1B11
VQT1B11.book 56 ページ
２００６年８月３１日　木曜日　午後４時３６分
Zum Thema Batterien
∫ Verwendbare Batteriearten
AA Alkaline-Trockenbatterien (LR6)
AA Wiederaufladbare NickelMetallhydrid-Batterien (Ni-MH)
≥ Es wird zur Verwendung von
Batterien von Panasonic geraten.
≥ Die Leistung der verwendeten
Batterien kann deutlich in
Abhängigkeit davon variieren,
welche Batteriemarke verwendet
wird, wie lange die Batterien seit
ihrer Herstellung gelagert wurden
und wie sie aufbewahrt wurden.
≥ Die Leistung der Batterien
verringert sich vorübergehend bei
niedrigen Temperaturen (unter
10 °C), kehrt jedoch zurück, wenn
die Temperatur Raumtemperatur
erreicht.
≥ Bei bestimmten
Umgebungstemperaturen und
Betriebsbedingungen kann es zu
Funktionsstörungen kommen.
Jedoch handelt es sich dabei nicht
um Defekte.
≥ Um zu gewährleisten, dass die
Batterien so lange wie möglich
funktionieren, wird empfohlen, das
Gerät in den Zeiträumen zwischen
dem Aufnehmen von Fotos
auszuschalten. Wenn das Gerät
über einen längeren Zeitraum
genutzt werden soll, wird zum
Einsatz von wiederaufladbaren
Nickel-Metallhydrid-Batterien
geraten.
56
VQT1B11
≥ Nach dem Ausschalten gewinnen
die Batterien unter Umständen
etwas von ihrer Leistung zurück,
wenn sie eine gewisse Zeit
ausruhen, jedoch werden sie dann
schnell wieder unbenutzbar.
Denken Sie aus diesem Grund
immer daran, verbrauchte
Batterien durch neue zu ersetzen.
∫ Batteriearten, mit denen der
Betrieb nicht gewährleistet ist
AA Ni-Cd-Batterien
AA Nickel-Mangan-Batterien (ZR6)
AA Lithium-Batterien (FR6)
AA Mangan-Batterien (R6)
AA Oxyride-Trockenbatterien
(Oxy-Nickel-Hydroxid)
CR-V3 Lithium-Akkus
≥ Panasonic garantiert beim Einsatz
beliebiger der oben aufgeführten
Batterien, nicht für den richtigen
Betrieb des Gerätes. Außerdem
kann die Verwendung dieser
Batterien zum Auslaufen von
Elektrolyt, Störungen beim
Einschalten und anderen Defekten
führen.
VQT1B11.book 57 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Batterien mit Formen, die nicht
∫ Umgang mit den Batterien
verwendbar sind
≥ Das Einsetzen von Batterien mit
ungewöhnlichen Formen im Gerät
kann zum Auslaufen von
Elektrolyt, zum Entstehen von
Wärme und auch zum Reißen
dieser Batterien führen.
≥ Bei einigen auf dem Markt
erhältlichen Batterien fehlt ein Teil
oder die gesamte Hülle. Solche
Batterien dürfen keinesfalls
benutzt werden. (Siehe in der
nachstehenden Abbildung.)
Ein falscher Umgang mit den
Batterien kann zum Auslaufen von
Elektrolyt, zum Entstehen von
Wärme und auch zum Reißen der
Batterien führen. Beachten Sie die
folgenden Vorsichtsmaßnahmen.
≥ Batterien (blanke Batterien) ohne
≥
≥ Setzen Sie die Batterien weder
≥
äußere Hülle oder Batterien, bei
denen ein Teil ihrer Hülle fehlt
≥
≥ Batterien mit - flacher Elektrode
≥
≥
≥
Wasser noch Meerwasser aus
und verhindern Sie, dass ihre
Kontaktbereiche feucht werden.
Entfernen bzw. beschädigen Sie
nicht die äußere Hülle der
Batterien.
Lassen Sie die Batterien nicht
fallen, schlagen Sie sie nicht auf
andere Gegenstände oder
setzen Sie sie keinen anderen
starken Erschütterungen aus.
Verwenden Sie die Batterien
nicht länger, sobald Sie ein
Auslaufen von Elektrolyt,
Verformungen, Verfärbungen
oder andere derartige Defekte
feststellen.
Bewahren Sie die Batterien nicht
an Orten auf, an denen hohe
Temperatur und/oder
Feuchtigkeit herrscht.
Halten Sie die Batterien aus der
Reichweite von Kindern und
Babys fern.
Beim Auswechseln der Batterien,
stets 2 neue Batterien desselben
Typs verwenden.
57
VQT1B11
VQT1B11.book 58 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Entfernen Sie die Batterien aus
dem Gerät, wenn Sie das Gerät
über einen längeren Zeitraum
nicht benutzen.
≥ Die Batterien sind unter
Umständen kurz nach dem
Gebrauch des Gerätes heiß.
Schalten Sie deshalb die
Stromversorgung des Gerätes
ab und warten Sie vor dem
Entnehmen der Batterien aus
dem Gerät ab, bis ihre
Temperatur gesunken ist.
≥ Bei niedrigen Temperaturen
(unter 10 °C) verringert sich die
Leistung der Batterien und
reduziert sich die Anzahl der vom
Gerät ausgelösten Blitze deutlich.
Die Betriebsdauer der Batterien
verkürzt sich besonders, wenn
Alkaline-Trockenbatterien
verwendet werden. Wärmen Sie
die Batterien deshalb vor dem
Gebrauch in Ihrer Tasche an.
Vermeiden Sie dabei aber einen
direkten Kontakt mit
Feuerzeugen, anderen
Gegenständen aus Metall bzw.
Taschen-/Körperwärmern.
≥ Die Anzahl der vom Gerät
ausgelösten Blitze kann sich
zudem deutlich verringern, wenn
die Batterieelektroden + und öligen Ausscheidungen der Haut
oder anderen Arten von Schmutz
ausgesetzt sind. Wischen Sie vor
dem Einsetzen der Batterien die
Elektroden + und - vorsichtig
mit einem weichen, trockenen
Tuch ab.
58
VQT1B11
Sollte Elektrolyt aus den Batterien
auslaufen, müssen alle Spuren des
Elektrolyts im Batteriefach entfernt
und dann neue Batterien bzw.
vollkommen aufgeladene NickelMetallhydrid-Batterien eingelegt
werden.
Sollte Elektrolyt auf Ihre Hände
oder Kleidung gelangen, muss
dieses sorgfältig mit Wasser
abgespült werden. Falls Elektrolyt
in Ihre Augen gelangt, besteht die
Gefahr, dass Sie Ihr Augenlicht
verlieren. Reiben Sie in diesem Fall
nicht die Augen sondern spülen Sie
sie mit sauberem Wasser und
suchen Sie einen Arzt auf.
VQT1B11.book 59 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Wiederaufladbare NickelMetallhydrid-Batterien
Nickel-Metallhydrid-Batterien können
durch Wiederaufladen mit einem
entsprechenden Ladegerät wieder
gebrauchsfähig gemacht werden.
Jedoch kann ein unsachgemäßer
Gebrauch zum Auslaufen von
Elektrolyt, Entstehen von Wärme,
Entzündung von Flammen sowie
auch zum Reißen der Batterien
führen. Beachten Sie deshalb die
folgenden Vorsichtsmaßnahmen.
≥ Es ist empfehlenswert, die
≥
≥ Unter Umständen ist es nicht
möglich, die Batterien richtig
aufzuladen, wenn die Elektroden
+ und - verschmutzt sind.
Verwenden Sie ein weiches,
trockenes Tuch, um die
Elektroden + und - sowie die
Anschlusskontakte des
Ladegerätes vorsichtig
abzuwischen.
≥ Sowohl beim Kauf oder bei
Nichtnutzung über einen
längeren Zeitraum weisen
Nickel-Metallhydrid-Batterien
unter Umständen keine
ausreichende Ladung auf. Grund
dafür sind ihre Eigenschaften,
was jedoch kein Anzeichen für
einen Defekt ist. Ihre
ordnungsgemäße Leistung wird
wieder hergestellt, nachdem sie
mehrfach aufgeladen wurden.
≥
≥
≥
≥
Batterien erst aufzuladen, wenn
ihre vorhandene Ladung
verbraucht wurde. Werden sie
wiederholt aufgeladen, ohne
dass ihre vorhandene Ladung
zuvor verbraucht wurde,
behalten sie unter Umständen
nur schwer ihre Leistung bei.
(Diese Erscheinung wird als
Speichereffekt bezeichnet.)
Verbrauchen Sie, wenn es zum
Auftreten des Speichereffekts
gekommen ist, die vorhandene
Ladung der Batterien bis das
Auslösen nicht mehr möglich ist.
Laden Sie die Batterien dann
mehrfach vollständig auf.
Dadurch erlangen die Batterien
ihre Leistung wieder.
Wenn Nickel-MetallhydridBatterien nicht benutzt werden,
verringert sich ihre Leistung auf
Grund einer natürlichen
Entladung.
Laden Sie Nickel-MetallhydridBatterien nicht ständig auf, wenn
diese bereits geladen sind.
Entfernen bzw. beschädigen Sie
nicht die äußere Hülle der
Batterien.
Lesen Sie die dem zum Aufladen
der Batterien verwendeten
Ladegerät beiliegende
Anleitung.
59
VQT1B11
VQT1B11.book 60 ページ
２００６年８月３１日　木曜日　午後４時３６分
Nickel-Metallhydrid-Batterien haben
eine bestimmte Lebensdauer. Bei
zunehmender Nutzung oder
vergehender Zeit verringert sich ihre
Leistung schrittweise. Hat sich die
Zeitdauer, die das Gerät benutzt
werden kann, deutlich verringert,
haben die Batterien unter
Umständen das Ende ihrer
Betriebszeit erreicht. Erwerben Sie
dann neue Batterien.
≥ Die Länge der Lebensdauer der
Batterien ist in Abhängigkeit von
ihrer Aufbewahrungsart, den
Betriebsbedingungen und der
Umgebung, in der sie benutzt
werden, unterschiedlich.
∫ Wenn das Gerät über einen
längeren Zeitraum nicht
benutzt wird
≥ Bleiben die Batterien im Gerät
fließt ständig ein schwacher
Strom, d.h. auch, wenn die
Stromversorgung des Gerätes
ausgeschaltet ist. Dadurch
entladen sich die Batterien
schrittweise, wobei es zu einer zu
starken Entladung kommen kann
und die Batterien auch nach
einem Aufladen nicht mehr
brauchbar sind.
≥ Beim Aufbewahren der Batterien
über einen längeren Zeitraum wird
empfohlen, sie zumindest einmal
pro Jahr aufzuladen, nachdem ihre
Restladung verbraucht wurde, sie
aus dem Gerät entfernt und erneut
gelagert wurden.
60
VQT1B11
∫ Lebensdauer der Batterien
Blitzanzahl
(Vollblitzanzahl im Modus
MANUAL in Abständen von
30 Sekunden)
Gebrauchte
Batterien
Blitzanzahl
AlkalineTrockenbatterien
(LR6)
Etwa 120 Blitze
NickelMetallhydridBatterien
(Ni-MH)
Etwa 200 Blitze
Fotografierbedingungen
≥ Temperatur: 23 °C
Blitzintervall
Gebrauchte
Batterien
AlkalineTrockenbatterien
(LR6)
NickelMetallhydridBatterien
(Ni-MH)
Blitzintervall
Etwa 8 s
Etwa 7,5 s
≥ Die Blitzanzahl und das
Blitzintervall variieren geringfügig
je nach dem Aufbewahrungsstatus
der Batterien und den
Betriebsbedingungen.
VQT1B11.book 61 ページ
２００６年８月３１日　木曜日　午後４時３６分
Einsetzen und
Entfernen der
Batterien im Gerät
(optional)
2 Prüfen Sie beim Einlegen
der Batterien, ob die
Batteriepole + und korrekt ausgerichtet sind.
≥ Prüfen Sie, ob die
Stromversorgung des Gerätes
ausgeschaltet ist.
≥ Verwenden Sie AlkalineTrockenbatterien oder
wiederaufladbare NickelMetallhydrid-Batterien.
1 Verschieben Sie den
Batteriefachdeckel, um
diesen zu öffnen.
3 Schließen Sie den
Batteriefachdeckel, indem
Sie ihn so weit wie
möglich zurückschieben.
≥ Ziehen Sie bei erstmaligem
Gebrauch des Gerätes das
Klebeband am Batteriefachdeckel
ab.
≥ Nehmen Sie die Batterien nach
dem Gebrauch des Gerätes
heraus.
61
VQT1B11
VQT1B11.book 62 ページ
２００６年８月３１日　木曜日　午後４時３６分
Kontrolle des
Restladestands der
Batterien im Gerät
≥ Setzen Sie die Batterien ein,
schalten Sie das Gerät ein und
prüfen Sie dann die Restleistung
der Batterien.
1 Drücken Sie die [POWER]Taste.
≥ Nachdem die Batterien vollständig
aufgeladen wurden, leuchtet die
[TEST/CHARGE]-Taste.
≥ Leuchtet die [TEST/CHARGE]Taste so lange, wie in der unten
stehenden Tabelle angegeben,
bedeutet dies, dass die Batterien
fast abgenutzt sind. Ersetzen Sie
sie so bald wie möglich durch
neue Batterien.
Alkaline-Batterien
Wiederaufladbare
Nickel-MetallhydridBatterien
Über
30 s
Über
10 s
≥ Blinken die [TEST/CHARGE]POWER
≥ Jetzt beginnt der Ladevorgang.
2 Prüfen Sie, ob die
[TEST/CHARGE]-Taste
aufleuchtet.
Taste und die [AUTO CHECK]Kontrollleuchte gleichzeitig,
bedeutet dies, das die Batterien
fast vollständig abgenutzt sind, so
dass sie so bald wie möglich durch
neue Batterien ersetzt werden
müssen.
3 Drücken Sie die
[POWER]-Taste, um die
Stromversorgung des
Gerätes abzuschalten.
≥ Beim Drücken der [TEST/
TEST/CHARGE
62
VQT1B11
CHARGE]-Taste wird das Gerät
unter Umständen ausgelöst.
≥ Schalten Sie die Stromversorgung
in folgenden Situationen aus:
≥ Beim Anbringen an oder
Entfernen von der Digitalkamera
≥ Wenn das Gerät nicht ausgelöst
werden soll
≥ Wenn Sie das Gerät nicht
benutzen
VQT1B11.book 63 ページ
２００６年８月３１日　木曜日　午後４時３６分
Montage des Gerätes
an der Digitalkamera
und Entfernen von
dieser
2 Lösen Sie den Arretierring.
≥ Prüfen Sie, ob die
Stromversorgung von
Digitalkamera und Gerät
ausgeschaltet sind. (Das
Montieren an oder das Entfernen
des Gerätes von der Kamera,
während die Stromversorgung
eingeschaltet ist, kann Störungen
hervorrufen.)
∫ Montieren des Gerätes
1 Bringen Sie den
Blitzlichtkopf waagerecht
auf der Vorderseite an.
≥ Drehen Sie, wenn der Arretierstift
herausragt, den Arretierring in die
entgegengesetzte Richtung zu
[2LOCK] und fahren Sie den Stift
ein.
≥ Üben Sie nicht mehr Kraft als
nötig auf den Arretierring aus.
≥ Berühren Sie die
Anschlusskontakte nicht mit Ihren
Fingern, Gegenständen aus
Metall, usw.
≥ Montieren Sie das Gerät nicht an
der Digitalkamera, wenn der
Arretierstift herausragt.
Anderenfalls kann es zu
Störungen kommen.
A
A: Reflex-Entriegelungstaste
≥ Drehen Sie den Blitzlichtkopf nach
dem Einrasten und drücken Sie
dabei die ReflexEntriegelungstaste.
63
VQT1B11
VQT1B11.book 64 ページ
２００６年８月３１日　木曜日　午後４時３６分
3 Schieben Sie das Gerät bis
ganz zur Hinterseite des
Kontakts bis ein Klicken
zu hören ist.
4 Drehen Sie den
Arretierring in die
Richtung [2LOCK], bis er
sich nicht weiter drehen
lässt.
64
VQT1B11
∫ Entfernen des Gerätes
Lockern Sie den
Arretierring vollständig
und schieben Sie das
Gerät aus dem Kontakt.
VQT1B11.book 65 ページ
２００６年８月３１日　木曜日　午後４時３６分
Fotografieren unter
Verwendung einer
Digitalkamera mit
DatenaustauschFunktionen
Auswahl des Blitzlicht-Modus
≥ Für Details zu jedem BlitzlichtModus siehe auf P67 bis 71.
1 Schalten Sie die
Stromversorgung der
Digitalkamera ein.
2 Drücken Sie die [POWER]Taste am Gerät.
POWER
3 Drücken Sie die
Auslösetaste der
Digitalkamera halb nach
unten.
≥ Die ISO-Empfindlichkeit,
Blendenöffnung, Verschlusszeit
sowie andere Daten zum
Fotografieren werden zwischen
der Digitalkamera und dem Gerät
ausgetauscht.
4 Drücken Sie die [MODE]Taste und wählen Sie den
Blitzlicht-Modus.
A
MODE
A: Blitzlicht-Modus
≥ Der Blitzlicht-Modus wird auf dem
Anzeigefeld angezeigt.
≥ Bei jedem Drücken der [MODE]Taste ändert sich der Modus.
≥ Die [TEST/CHARGE]-Taste
leuchtet auf, nachdem die
Batterien vollständig aufgeladen
wurden.
65
VQT1B11
VQT1B11.book 66 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Zum Thema der Blitzlicht-Modi
Option
Einstellungsdetails
[TTL AUTO]
Nach dem Messen der richtigen Blitzlichtintensität
durch Auslösen eines Vorblitzes wird das Gerät
erneut zum Aufnehmen des Fotos ausgelöst. (P67)
[AUTO]
Das Gerät misst die Lichtverhältnisse mit seinem
Blitzlichtsensor entsprechend der Blendenöffnung
und regelt die Blitzlichtintensität. (P68)
≥ Dieser Modus kann nur bei
Digitalkameramodellen mit
Datenaustauschfunktionen benutzt werden, die
den [AUTO] Modus unterstützen.
[MANUAL]
Das Gerät wird bei der eingerichteten Leitzahl (GN)¢
ausgelöst. (P69)
[FP TTL AUTO]
Dieser Modus ermöglicht ein Fotografieren auch bei
längeren Verschlusszeiten der Digitalkamera durch
das FP-Auslösen (wiederholtes Auslösen des
Blitzlichts mit hoher Geschwindigkeit). (P70)
Das Gerät beginnt mit der FP-Auslösung bei der im
[FP MANUAL]-Modus eingerichteten
Blitzlichtintensität. (P71)
[FP MANUAL]
¢ Die Leitzahl (GN) ist ein Wert, der die Lichtmenge eines Blitzlichtgerätes
angibt. Je höher dieser Wert ist, um so größer ist die vom Gerät
ausgestrahlte Lichtmenge.
≥ Je nach dem Typ der Digitalkamera können Sie unter Umständen einige
Betriebsarten nicht verwenden.
(±: Möglich, —: Nicht möglich)
[TTL AUTO]
[AUTO]
[MANUAL]
[FP TTL
AUTO]
DMC-L1K
±
±
—
DMC-FZ50
≥ Ein Modus, der nicht benutzbar ist, kann nicht gewählt werden.
66
VQT1B11
[FP
MANUAL]
VQT1B11.book 67 ページ
２００６年８月３１日　木曜日　午後４時３６分
[TTL AUTO]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus.
(P65)
≥ Die Blitzlichtarbeitsentfernung wird
auf dem Anzeigefeld zusammen
mit den Einstellungen der
Digitalkamera angezeigt.
A
A: Blitzlichtarbeitsentfernung
1 Prüfen Sie, ob die
Entfernung zum Objekt
innerhalb der
Blitzlichtarbeitsentfernung
liegt.
≥ Korrigieren Sie die
3 Prüfen Sie, ob die [AUTO
CHECK]-Kontrollleuchte
blinkt.
AUTO CHECK
≥ Blinkt die [AUTO CHECK]Kontrollleuchte mehr als
5 sekunden, bedeutet dies, dass
das Gerät erfolgreich ausgelöst
wurde. Wird kein Blitz ausgelöst,
wurde das Gerät nicht richtig
bedient. Prüfen Sie die
Einstellungen am Gerät und an
der Digitalkamera und nehmen Sie
das Bild dann erneut auf.
Blendenöffnung oder ändern Sie
die Entfernung zum Objekt, wenn
sich das Objekt außerhalb dieses
Bereichs befindet.
≥ Die Blitzlichtarbeitsentfernung
ändert sich in Abhängigkeit vom
Typ und den Einstellungen (ISOEmpfindlichkeit, Blendenöffnung
und Brennweite) der verwendeten
Digitalkamera.
2 Drücken Sie die
Auslösetaste vollständig
und nehmen Sie das Bild
auf.
67
VQT1B11
VQT1B11.book 68 ページ
２００６年８月３１日　木曜日　午後４時３６分
[AUTO]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus. (P65)
≥ Die Blitzlichtarbeitsentfernung wird
auf dem Anzeigefeld zusammen mit
den Einstellungen der
Digitalkamera angezeigt.
3 Prüfen Sie, ob die [AUTO
CHECK]-Kontrollleuchte
blinkt.
AUTO CHECK
A
A: Blitzlichtarbeitsentfernung
≥ Liegen die Einstellungen an der
Digitalkamera (ISO-Empfindlichkeit
und Blendenöffnung) außerhalb der
einstellbaren Kombinationen für ISOEmpfindlichkeit und Blendenöffnung,
wird der Blitzlichtarbeitsbereich nicht
angezeigt und der Anwender durch
das Blinken von [ISO] und [F] auf
dem Display gewarnt. Ändern Sie in
diesem Fall die Einstellungen der
Digitalkamera.
1 Prüfen Sie, ob die Entfernung
zum Objekt innerhalb des
Blitzlichtarbeitsbereichs liegt.
≥ Korrigieren Sie die Blendenöffnung
oder ändern Sie die Entfernung zum
Objekt, wenn sich das Objekt
außerhalb dieses Bereichs befindet.
≥ Die Blitzlichtarbeitsentfernung
ändert sich in Abhängigkeit vom
Typ und den Einstellungen (ISOEmpfindlichkeit, Blendenöffnung
und Brennweite) der verwendeten
Digitalkamera.
2 Drücken Sie die Auslösetaste
vollständig und nehmen Sie
das Bild auf.
68
VQT1B11
≥ Blinkt die [AUTO CHECK]Kontrollleuchte mehr als
5 sekunden, bedeutet dies, dass
das Gerät erfolgreich ausgelöst
wurde. Wird kein Blitz ausgelöst,
wurde das Gerät nicht richtig
bedient. Prüfen Sie die
Einstellungen am Gerät und an
der Digitalkamera und nehmen Sie
das Bild dann erneut auf.
∫ Kombinationen von ISOEmpfindlichkeit und
Blendenöffnung, die im
[AUTO]-Modus eingerichtet
werden können
ISOEmpfindlichkeit
Blendenöffnung
3200
F8
bis
F32
1600
800
F5.6
F4
bis
bis
F32
F32
400
200
F2.8
F2
bis
bis
F32
F32
100
50
F1.4
F1.4
bis
bis
F22
F16
25
F1.4
bis
F11
VQT1B11.book 69 ページ
２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus.
(P65)
≥ Die optimale Entfernung zwischen
Kamera und Objekt sowie die
Leitzahl (GN) entsprechend den
Einstellungen der Digitalkamera
werden auf dem Anzeigefeld
angezeigt.
Nahaufnahmen), verändert sich
der Beleuchtungsbereich des
Blitzlichts. In diesem Fall wird der
Anwender durch das Blinken der
Ziffer auf der Anzeige gewarnt.
≥ Die optimale Entfernung zwischen
Kamera und Objekt ändert sich je
nach den Einstellungen der
Digitalkamera (ISOEmpfindlichkeit, Blendenöffnung,
Brennweite und Verschlusszeit).
2 Drücken Sie die
Auslösetaste vollständig
und nehmen Sie das Foto
auf.
A
A: Optimale Entfernung zwischen
Kamera und Objekt
1 Drehen Sie am
Wahlschalter und stellen
Sie die Leitzahl (GN) ein,
so dass die optimale
Entfernung zwischen
Kamera und Objekt auf die
Entfernung zum Objekt
eingerichtet wird.
≥ Beträgt die ISO-Empfindlichkeit
[100] kann die optimale
Entfernung zwischen Kamera und
Objekt durch Dividieren der
Leitzahl (GN) durch die
Blendenöffnung berechnet
werden. (P89)
≥ Die Anzeige der optimalen
Entfernung zwischen Kamera und
Objekt ist ein Schätzwert.
≥ Ist die optimale Entfernung
zwischen Kamera und Objekt
geringer als 0,6 m (bzw. 0,5 m bei
69
VQT1B11
VQT1B11.book 70 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus. (P65)
≥ Dieser Modus ermöglicht ein
Fotografieren auch bei längeren
Verschlusszeiten der Digitalkamera
durch das FP-Auslösen (wiederholtes
Auslösen des Blitzlichts mit hoher
Geschwindigkeit).
≥ Die Blitzlichtarbeitsentfernung wird
auf dem Anzeigefeld zusammen
mit den Einstellungen der
Digitalkamera angezeigt.
A
A: Blitzlichtarbeitsentfernung
1 Prüfen Sie, ob die Entfernung
zum Objekt innerhalb der
Blitzlichtarbeitsentfernung
liegt.
≥ Korrigieren Sie die Blendenöffnung
oder ändern Sie die Entfernung zum
Objekt, wenn sich das Objekt
außerhalb dieses Bereichs befindet.
≥ Die Blitzlichtarbeitsentfernung
ändert sich in Abhängigkeit vom
Typ und den Einstellungen (ISOEmpfindlichkeit, Blendenöffnung
und Brennweite) der verwendeten
Digitalkamera. Der Bereich ist
kleiner als im [TTL AUTO]-Modus.
2 Drücken Sie die Auslösetaste
vollständig und nehmen Sie
das Foto auf.
3 Prüfen Sie, ob die [AUTO
CHECK]-Kontrollleuchte
blinkt.
70
VQT1B11
AUTO CHECK
≥ Blinkt die [AUTO CHECK]Kontrollleuchte mehr als
5 sekunden, bedeutet dies, dass
das Gerät erfolgreich ausgelöst
wurde. Wird kein Blitz ausgelöst,
wurde das Gerät nicht richtig
bedient. Prüfen Sie die
Einstellungen am Gerät und an
der Digitalkamera und nehmen Sie
das Bild dann erneut auf.
Die folgenden Fotoarten können
mit längeren Verschlusszeiten
aufgenommen werden.
≥ Fotografieren bei durch
Hintergrundbeleuchtung weich
gemachten Reflexen
≥ Im Freien aufgenommene
Portraitfotos bei großer
Blendenöffnung und unscharfem
Hintergrund
VQT1B11.book 71 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus.
(P65)
≥ Die optimale Entfernung zwischen
Kamera und Objekt sowie die
Leitzahl (GN) entsprechend den
Einstellungen der Digitalkamera
werden auf dem Anzeigefeld
angezeigt.
Nahaufnahmen), verändert sich
der Beleuchtungsbereich des
Blitzlichts. In diesem Fall wird der
Anwender durch das Blinken der
Ziffer auf der Anzeige gewarnt.
≥ Die optimale Entfernung zwischen
Kamera und Objekt ändert sich je
nach den Einstellungen der
Digitalkamera (ISOEmpfindlichkeit, Blendenöffnung,
Brennweite und Verschlusszeit).
2 Drücken Sie die
Auslösetaste vollständig
und nehmen Sie das Foto
auf.
A
A: Optimale Entfernung zwischen
Kamera und Objekt
≥ Die Anzeige der optimalen
Entfernung zwischen Kamera und
Objekt ist ein Schätzwert.
1 Drehen Sie am
Wahlschalter und stellen
Sie die Leitzahl (GN) ein,
so dass die optimale
Entfernung zwischen
Kamera und Objekt auf die
Entfernung zum Objekt
eingerichtet wird.
≥ Ist die optimale Entfernung
zwischen Kamera und Objekt
geringer als 0,6 m (bzw. 0,5 m bei
71
VQT1B11
VQT1B11.book 72 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Einstellen der
Blitzlichtintensität
Die Blitzlichtintensität kann
stufenweise eingestellt werden.
Richten Sie die Einstellung für die
Blitzlichtintensität vor deren
Regelung auf [ON] ein. (P86)
≥[
] erscheint auf dem
Anzeigefeld.
1 Drehen Sie am
Wahlschalter und richten
Sie den Korrekturwert für
die Blitzlichtintensität ein.
≥ Die Blitzlichtintensität kann nicht
korrigiert werden, wenn sich die
Leitzahl auf dem höchsten oder
niedrigsten Wert befindet.
Der Einstellbereich für die
Blitzlichtintensität und die
eigentliche Blitzlichtintensität
können je nach dem BlitzlichtModus variieren.
≥ Einstellbereich der
Blitzlichtintensität
≥ Bei Auswahl von [TTL AUTO],
[AUTO] oder [FP TTL AUTO]
kann die Blitzlichtintensität in
einem Bereich von d3.0 Stufen
eingestellt werden.
0
A
A: Korrekturwert der
Blitzlichtintensität
≥ Der Korrekturwert der
Blitzlichtintensität wird immer
angezeigt, ausgenommen er lautet
[0].
≥ Der angezeigte
Blitzlichtarbeitsbereich gilt für eine
Einstellung des Korrekturwerts der
Blitzlichtintensität auf [0].
72
VQT1B11
+0.3
+0.7
+3.0
0
-0.3
-0.7
-3.0
≥ Bei Auswahl von [MANUAL]
oder [FP MANUAL] kann die
Blitzlichtintensität in einem
Bereich von d0.7 Stufen
eingestellt werden.
0
+0.3
+0.7
0
-0.3
-0.7
VQT1B11.book 73 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Die eigentliche Blitzlichtintensität wird erzielt, wenn der Korrekturwert für
die Blitzlichtintensität sowohl an der Digitalkamera als am Gerät eingestellt
wurde.
≥ Bei Auswahl von [TTL AUTO], [AUTO] oder [FP TTL AUTO] wird das
Gerät mit dem durch Addieren der an der Digitalkamera und dem Gerät
eingestellten Werte erzielten Korrekturwert ausgelöst. (Nur der am
Gerät eingestellte Wert wird als Korrekturwert für die Blitzlichtintensität
angezeigt.)
[Beispiel]
Einrichten des
Korrekturwertes
Gerät
Digitalkamera
+0.3
+0.3
(+1/3 EV)
Anzeige des Korrekturwertes
für die Blitzlichtintensität des
Gerätes
+0.3
Zum Auslösen verwendeter
Korrekturistwert
+0.6
(+2/3 EV)
≥ Bei Auswahl von [MANUAL] oder [FP MANUAL] wird das Gerät nur bei
dem hier eingestellten Korrekturwert ausgelöst.
[Beispiel]
Einrichten des
Korrekturwertes
Gerät
Digitalkamera
+0.3
+0.3
(+1/3 EV)
Anzeige des Korrekturwertes
für die Blitzlichtintensität des
Gerätes
+0.3
Zum Auslösen verwendeter
Korrekturistwert
+0.3
(+1/3 EV)
73
VQT1B11
VQT1B11.book 74 ページ
２００６年８月３１日　木曜日　午後４時３６分
Fotografieren unter
Verwendung einer
Digitalkamera ohne
DatenaustauschFunktionen
∫ Zum Thema der Blitzlicht-Modi
Option
Das Gerät misst die
Lichtverhältnisse mit
seinem
Blitzlichtsensor
entsprechend der
Blendenöffnung und
regelt die
Blitzlichtintensität.
(P75)
[MANUAL]
Das Gerät wird bei der
eingerichteten Leitzahl
(GN)¢ ausgelöst.
(P78)
Auswahl des Blitzlicht-Modus
≥ Für Details zu jedem BlitzlichtModus siehe auf P75 bis 78.
1 Drücken Sie die [POWER]Taste am Gerät.
≥ Die [TEST/CHARGE]-Taste
leuchtet auf, nachdem die
Batterien vollständig aufgeladen
wurden.
2 Drücken Sie die [MODE]Taste, um den BlitzlichtModus auszuwählen.
A
MODE
A: Blitzlicht-Modus
≥ Der Blitzlicht-Modus wird auf dem
Anzeigefeld angezeigt.
≥ Bei jedem Drücken der [MODE]Taste ändert sich der Modus.
74
VQT1B11
Einstellungsdetails
[AUTO]
¢ Die Leitzahl (GN) ist ein Wert, der
die Lichtmenge eines
Blitzlichtgerätes angibt. Je höher
dieser Wert ist, um so größer ist
die vom Gerät ausgestrahlte
Lichtmenge.
VQT1B11.book 75 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Liegt die Kombination aus ISO-
[AUTO]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus. (P74)
1 Drücken Sie die [ZOOM]Taste, um den Zoom-Wert
auf die Brennweite des
Objektivs einzurichten.
ZOOM
2 Betätigen und halten Sie
die [MODE]-Taste
gedrückt. Drehen Sie dann
innerhalb von 2 sekunden
am Wahlschalter, um die
ISO-Empfindlichkeit
einzurichten.
Empfindlichkeit und Blendenöffnung
außerhalb des nutzbaren Bereichs, wird
durch das Blinken der Anzeigen für ISOEmpfindlichkeit und Blendenöffnung
eine Warnung gegeben. Ändern Sie in
diesem Fall die ISO-Empfindlichkeit und
Blendenöffnung.
4 Drücken Sie die Auslösetaste
vollständig und nehmen Sie
das Foto auf.
5 Prüfen Sie, ob die [AUTO
CHECK]-Kontrollleuchte
blinkt.
AUTO CHECK
MODE
≥ Blinkt die [AUTO CHECK]≥ Das Gerät schaltet zu den
Funktionseinstellungen, wenn die
[MODE]-Taste für mehr als
2 sekunden gedrückt wird. (P85)
3 Drehen Sie am Wahlschalter
und richten Sie ihn auf die
Blendenöffnung des
Objektivs ein.
Kontrollleuchte mehr als 5 sekunden
nachdem die Auslösetaste betätigt
wurde, bedeutet dies, dass das Gerät
erfolgreich ausgelöst wurde. Wird
kein Blitz ausgelöst, wurde das Gerät
nicht richtig bedient. Prüfen Sie die
Einstellungen am Gerät und an der
Digitalkamera und nehmen Sie das
Bild dann erneut auf.
≥ Die Blitzlichtintensität kann in 1/3
Stufen durch Ändern und
Einrichten von ISO-Empfindlichkeit
und Blendenöffnung unter den
Einstellungen der Digitalkamera
eingestellt werden.
75
VQT1B11
VQT1B11.book 76 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Blitzlichtarbeitsentfernung im [AUTO]-Modus
ISO-Empfindlichkeit
3200 1600
800
400
200
100
Beleuchtungswinkel
50
25
8 (16)
10 (20)
F8
F5.6
F4
F2.8
F2
F1.4
`
`
0.8 bis 8.6
0.9 bis 10.0
F11
F8
F5.6
F4
F2.8
F2
F1.4
`
0.6 bis 6.0
0.6 bis 7.0
F16
F11
F8
F5.6
F4
F2.8
F2
F1.4
0.5 bis 4.3
0.5 bis 5.0
F22
F16
F11
F8
F5.6
F4
F2.8
F2
0.5 bis 3.0
0.5 bis 3.5
F32
F22
F16
F11
F8
F5.6
F4
F2.8
0.5 bis 2.1
0.5 bis 2.5
`
F32
F22
F16
F11
F8
F5.6
F4
0.5 bis 1.5
0.5 bis 1.8
`
`
F32
F22
F16
F11
F8
F5.6
0.5 bis 1.1
0.5 bis 1.3
`
`
`
F32
F22
F16
F11
F8
0.5 bis 0.8
0.5 bis 0.9
`
`
`
`
F32
F22
F16
F11
0.5 bis 0.5
0.5 bis 0.6
Einstellbare Öffnungswerte
≥ Die durch fettgedruckte Linien eingerahmten Bereiche geben die
Blitzlichtarbeitsentfernungen bei Verwendung des Wide Panel an. (P83)
≥ Ist der Blitzlichtkopf nach vorn gerichtet, beträgt die auf der Seite Nähe –
Entfernung angezeigte Ziffer 0,6 m oder mehr, nach unten gerichtet, lautet
diese 0,5 m oder mehr.
76
VQT1B11
VQT1B11.book 77 ページ
２００６年８月３１日　木曜日　午後４時３６分
Lunghezza focale (mm) (Conversione per pellicola da 35 mm)
12 (24)
14 (28)
17 (35)
25 (50)
35 (70)
42 (85)
1.3 bis 14.3
1.4 bis 15.7
1.5 bis 17.1
1.8 bis 20.0
2.0 bis 22.9
2.3 bis 25.7
0.9 bis 10.0
1.0 bis 11.0
1.1 bis 12.0
1.3 bis 14.0
1.4 bis 16.0
1.6 bis 18.0
0.6 bis 7.1
0.7 bis 7.9
0.8 bis 8.6
0.9 bis 10.0
1.0 bis 11.4
1.1 bis 12.9
0.5 bis 5.0
0.5 bis 5.5
0.5 bis 6.0
0.6 bis 7.0
0.7 bis 8.0
0.8 bis 9.0
0.5 bis 3.6
0.5 bis 3.9
0.5 bis 4.3
0.5 bis 5.0
0.5 bis 5.7
0.6 bis 6.4
0.5 bis 2.5
0.5 bis 2.8
0.5 bis 3.0
0.5 bis 3.5
0.5 bis 4.0
0.5 bis 4.5
0.5 bis 1.8
0.5 bis 2.0
0.5 bis 2.2
0.5 bis 2.5
0.5 bis 2.9
0.5 bis 3.3
0.5 bis 1.3
0.5 bis 1.4
0.5 bis 1.5
0.5 bis 1.8
0.5 bis 2.0
0.5 bis 2.3
0.5 bis 0.9
0.5 bis 1.0
0.5 bis 1.1
0.5 bis 1.3
0.5 bis 1.5
0.5 bis 1.6
Distanza utile quando si riprendono le immagini in modalità [AUTO] (m)
77
VQT1B11
VQT1B11.book 78 ページ
２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Drücken Sie die [MODE]-Taste und
wählen Sie den Blitzlicht-Modus.
(P74)
≥ Die Leitzahl (GN) erscheint auf
dem Anzeigefeld.
3 Drücken Sie die
Auslösetaste vollständig
und nehmen Sie das Foto
auf.
≥ Wenn [Leitzahlanzeige (GN)] auf
[OFF] gestellt wird, kann die
Lichtmenge als
Lichtmengenverhältnis angezeigt
werden.
≥ Das “Lichtmengenverhältnis” ist
das Verhältnis zwischen der
Blitzlichtintensität zum vollen
Blitzlicht.
A
A: Leitzahl (GN)
1 Drücken Sie die [ZOOM]Taste, um den Zoom-Wert
auf die Brennweite des
Objektivs einzurichten.
ZOOM
2 Drehen Sie den
Wahlschalter und richten
Sie die Leitzahl (GN) ein.
78
VQT1B11
VQT1B11.book 79 ページ
２００６年８月３１日　木曜日　午後４時３６分
∫ Bestimmung von Leitzahl,
Blendenöffnung und optimaler
Entfernung zwischen Kamera
und Objekt
Wenn die Entfernung zwischen
Kamera und Objekt sowie die
Blendenöffnung festgelegt wurden
≥ Die folgende Formel wird benutzt,
um die Leitzahl (GN) zu ermitteln,
die dann am Gerät eingerichtet
wird.
“Blendenöffnung (F)” k “Entfernung
zwischen Kamera und Objekt (m)” m
“Koeffizient der ISOEmpfindlichkeit¢”
Wenn die Blendenöffnung
eingerichtet werden muss
≥ Die folgende Formel wird benutzt,
um die Blendenöffnung zu
ermitteln, die dann an der
Digitalkamera eingerichtet wird.
“Leitzahl (GN)” k “Koeffizient der
ISO-Empfindlichkeit¢” m “Entfernung
zwischen Kamera und Objekt (m)”
¢ Koeffizient der ISOEmpfindlichkeit
ISO-Empfindlichkeit
Ausgleichskoeffi
zient
3200
5,6
1600
4,0
800
2,8
400
2,0
200
1,4
100
1,0
50
0,71
25
0,5
≥ Für eine Aufstellung von
Leitzahlen (GN) siehe auf P89.
Erzielung der optimalen
Entfernung zwischen Kamera und
Objekt
“Leitzahl (GN)” k “Koeffizient der
ISO-Empfindlichkeit¢” m
“Blendenöffnung (F)”
79
VQT1B11
VQT1B11.book 80 ページ
２００６年８月３１日　木曜日　午後４時３６分
Weitere
Anwendungen
≥ Ändern Sie die Richtung in der
Fotografieren bei
Reflexbeleuchtung
≥ Das Fotografieren bei
2 Richten Sie das Blitzlicht
auf die Decke oder eine
andere reflektierende
Oberfläche und nehmen
Sie das Foto auf.
arretierten Position, indem Sie die
Reflex-Entriegelungstaste
gedrückt halten.
Reflexbeleuchtung ist eine Technik,
bei der das von einer Decke oder
Wand reflektierte Licht genutzt wird,
auf die das von einem Blitzlichtgerät
ausgestrahlte Licht gerichtet wurde.
≥ Ist das Blitzlicht direkt auf die
Vorderseite des Objektes gerichtet,
wenn das Portrait einer Person
aufgenommen wird, können sich zum
Beispiel starke Schatten bilden bzw.
die Haut dieser Person oder andere
Bereiche erscheinen weißlich und
undeutlich. Wird jedoch in diesen
Fällen die Reflexlichttechnik benutzt,
lassen sich die starken Schatten
minimieren und das Objekt natürlich
aufnehmen.
1 Drehen Sie, während Sie die
Reflex-Entriegelungstaste
gedrückt halten, den
Blitzlichtkopf, so dass er in
die gewünschte Richtung
zeigt.
90°
180°
7°
90°
80
VQT1B11
≥ Die Blitzlichtarbeitsentfernung und
die optimale Entfernung zwischen
Kamera und Objekt erscheinen
nicht auf dem Anzeigefeld.
≥ Beim Einrichten des
Beleuchtungswinkels auf [ZOOM]
(automatisch), erscheint der
Zoom-Wert auf dem Anzeigefeld
als [--] und es wird 25 mm
[Kamera 135 (35 mm-Film
Umwandlung): 50 mm] eingestellt.
≥ Der Beleuchtungswinkel kann
manuell geändert werden. (P82)
VQT1B11.book 81 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Wir empfehlen ein Testbild
aufzunehmen, um die richtige
Belichtung festzulegen. Prüfen Sie
die Belichtung mit der
Histogramm-Funktion an Ihrer
Digitalkamera. Für weitere Details
siehe in der Bedienungsanleitung
zu Ihrer Digitalkamera.
≥ Beim Drücken der [TEST/
CHARGE]-Taste blinkt die [AUTO
CHECK]-Kontrollleuchte und es
kann geprüft werden, ob die
Auslösung richtig erfolgt oder
nicht. (Dies ist nur möglich, wenn
[AUTO] als Blitzlicht-Modus
eingerichtet ist.)
≥ Ist die Oberfläche (wie die Decke
oder die Wände), von der das
Licht des Blitzlichts reflektiert
werden soll, gefärbt, kann dies
Einfluss auf die Fotos haben.
Wählen Sie eine weiße oder
ähnliche Oberfläche als
reflektierende Oberfläche.
Fotografieren aus geringer
Entfernung
≥ Beträgt die Entfernung zwischen
Kamera und Objekt 0,5 m bis 1 m,
wird das vom Blitzlicht ausgestrahlte
Licht verdreht. Richten Sie aus
diesem Grund den Blitzlichtkopf
während Sie die ReflexEntriegelungstaste gedrückt halten
nach unten (7 Grad).
Richten Sie den
Blitzlichtkopf so weit wie
möglich nach unten
(7 Grad nach unten).
≥ [
] erscheint auf dem Anzeigefeld.
≥ Durch das Licht des Blitzlichts
kann ein Vignetteneffekt
hervorgerufen werden, wenn das
Objektiv eine große Gesamtlänge
oder einen großen Durchmesser
besitzt. Nehmen Sie vor dem
Gebrauch zuerst ein Testfoto auf.
≥ Verwenden Sie das Blitzlicht auf
diese Weise nur für Nahaufnahmen.
Wenn Sie den Blitzlichtkopf
während des normalen
Aufnehmens von Fotos nach unten
gerichtet halten, ist das vom
Blitzlicht oben am Bildschirm
ausgestrahlte Licht ungenügend.
81
VQT1B11
VQT1B11.book 82 ページ
２００６年８月３１日　木曜日　午後４時３６分
Manuelle Auswahl des
Beleuchtungswinkels
≥ Der Beleuchtungswinkel kann
manuell eingestellt werden.
Drücken Sie die [ZOOM]Taste und wählen Sie den
Beleuchtungswinkel.
Es erscheinen die für den
Blitzlichtwinkel geeigneten
Zoomwerte:
ZOOM
M ZOOM 12 (24)
M ZOOM 14 (28)
M ZOOM 17 (35)
M ZOOM 25 (50)
ZOOM
M ZOOM 35 (70)
A
A: Beleuchtungswinkel
≥ [M ZOOM] erscheint auf dem
Anzeigefeld.
Es kann eine beliebige der
folgenden ZOOM-Einstellungen
gewählt werden:
12 mm, 14 mm, 17 mm, 25 mm,
35 mm, 42 mm [bei einer Kamera
135 (35 mm-Film Umwandlung):
24 mm, 28 mm, 35 mm, 50 mm,
70 mm, 85 mm]
82
VQT1B11
M ZOOM 42 (85)
≥ [ZOOM] kann nur bei einer
Digitalkamera mit
Datenaustauschfunktionen
benutzt werden.
≥ Bei Verwendung des Wide Panel
kann eine beliebige der folgenden
Einstellungen gewählt werden:
[ZOOM], [10 (20)] oder [8 (16)].
≥ Die oben rechts auf dem
Anzeigefeld erscheinende
Nummer ist der Blitzlichtwinkel.
≥ Beim Einrichten des
Beleuchtungswinkels auf [ZOOM]
(automatisch), wird ein Zoomwert
zwischen 12 mm (24 mm) und
42 mm (85 mm) eingestellt.
≥ Bei Wahl eines größeren Wertes
als der Brennweite des
verwendeten Objektivs verdunkeln
sich die Ränder der Bilder.
VQT1B11.book 83 ページ
２００６年８月３１日　木曜日　午後４時３６分
Gebrauch des Wide Panel
≥ Verwenden Sie das eingebaute
Wide Panel für
Blitzlichtaufnahmen, wenn die
Brennweite des Objektivs mehr als
12 mm beträgt.
≥ Richten Sie [Wide PanelUmschaltung] auf [ON] ein. (P86)
1 Ziehen Sie das Wide Panel
heraus und drücken Sie es
nach unten.
≥ Bei Verwendung des Wide Panel
verringert sich die Leitzahl (GN).
Das heißt, dass die
Arbeitsentfernung beim
Aufnehmen von Fotos im [TTL
AUTO], [AUTO] oder [FP TTL
AUTO]-Modus geringer ist sowie
dass die optimale Entfernung
zwischen Kamera und Objekt
beim Aufnehmen von Fotos im
Bereich [MANUAL] oder
[FP MANUAL] geringer ist.
≥ Fahren Sie nach dem
Fotografieren das Wide Panel
wieder ein.
≥ Drücken Sie das Wide Panel nicht
nach oben, da es anderenfalls
beschädigt werden kann.
≥ [
] erscheint auf dem
Anzeigefeld.
2 Drücken Sie die [ZOOM]Taste und wählen Sie den
Beleuchtungswinkel.
ZOOM
A
A: Beleuchtungswinkel
≥ ZOOM, 8 mm oder 10 mm
[ZOOM, 16 mm oder 20 mm bei
einer Kamera 135 (35 mm-Film
Umwandlung)] können gewählt
werden.
83
VQT1B11
VQT1B11.book 84 ページ
２００６年８月３１日　木曜日　午後４時３６分
Auswahl vieler verschiedener
Fotoanwendungen mit
Blitzlicht
≥ Viele verschiedene
Fotoanwendungen mit Blitzlicht
lassen sich durch die
Einstellungen der Digitalkamera
wählen.
≥ Unter Umständen ist es je nach
den Funktionen und der Form der
verwendeten Digitalkamera nicht
möglich, einige Funktionen zu
nutzen.
≥ Für weitere Details siehe in der
Bedienungsanleitung zu Ihrer
Digitalkamera.
≥ Wählen Sie [TTL AUTO] oder [FP
TTL AUTO] als Blitzlicht-Modus.
Langsame Synchronisation
≥ Bei Verwendung langer
Verschlusszeiten kann Licht vom
Gerät ausgestrahlt werden.
Dadurch lassen sich Personen vor
einem nächtlichen Hintergrund
klar aufnehmen.
Hintere Vorhang-Synchronisation
Blitzlicht zur Reduzierung des
Rote-Augen-Effekts
≥ Beim Erstellen von Aufnahmen mit
≥ Das vom Blitzlicht ausgestrahlte
Licht verringert den Rote-AugenEffekt, wobei die Augen des
Objektes rot erscheinen.
84
VQT1B11
langer Verschlusszeit von sich
bewegenden Objekten, wird das
Blitzlicht kurz vor dem Ende der
Verschlusszeit ausgelöst.
Lichtquellen hinter dem Objekt
werden erfasst, um einen Eindruck
von Dynamik zu vermitteln.
VQT1B11.book 85 ページ
２００６年８月３１日　木曜日　午後４時３６分
Funktionen
≥ Sie können alle Funktionen vorab
einstellen.
1 Drücken Sie die [POWER]Taste.
2 Drücken Sie die [MODE]Taste für mindestens
2 Sekunden, um zu den
Funktionseinstellungen zu
schalten.
5 Drücken Sie die [MODE]Taste für mindestens
2 Sekunden, um die
Einstellungen zu verlassen.
∫ Rücksetzen der
Funktionseinstellungen auf die
Grundeinstellung (wie zum
Zeitpunkt des Kaufs)
Werden die [MODE]- und die
[LIGHT]-Taste gleichzeitig für
mindestens zwei Sekunden gedrückt,
werden alle Einstellungen außer
[Entfernungsanzeige] (m/ft) auf ihre
Grundeinstellung zurückgesetzt.
MODE
3 Drücken Sie geringfügig
die [MODE]-Taste, um die
Menüoption zu wählen.
MODE
LIGHT
MODE
≥ Die Einstellung für die
[Entfernungsanzeige] (m/ft) bleibt
unverändert.
4 Drehen Sie am
Wahlschalter zur Auswahl
der Einstellung.
85
VQT1B11
VQT1B11.book 86 ページ
２００６年８月３１日　木曜日　午後４時３６分
Drücken Sie die [MODE]-Taste für mindestens 2 Sekunden, um zu den
Funktionseinstellungen zu schalten. (P85)
Option
AF-Hilfsstrahl
Einstellung
A:
OFF:
Die AF-Hilfslampe leuchtet auf, wodurch
das Scharfstellen erleichtert wird.
Die AF-Hilfsfunktion ist nicht aktiv.
≥ Die AF-Hilfslampe funktioniert nicht bei Digitalkameras, die nicht zum
“Four Thirds”-System von Panasonic gehören.
4-3:
Beleuchtungswinkel
135:
Der Beleuchtungswinkel wird durch die
Brennweite des Objektivs für das mit der
Digitalkamera “Four Thirds” genutzte
Format angezeigt.
Der Beleuchtungswinkel wird in die
Brennweite der 35 mm Film-Kamera
umgewandelt.
≥ 135 Kamera: Dies ist ein Synonym für ein 35 mm Film-Kameraformat.
Entfernungsanzeige
ft:
m:
Einstellung der
ON:
Blitzlicht-intensität OFF:
Wide PanelUmschaltung
ON:
OFF:
86
VQT1B11
Die Entfernungen werden in engl. Fuß
angegeben.
Die Entfernungen werden in Metern
angegeben.
Die Blitzlichtintensität ist eingestellt.
Die Blitzlichtintensität ist nicht eingestellt.
Das Wide Panel wird wirksam. Das Gerät
erkennt, dass das Wide Panel
ausgefahren wurde.
Das Wide Panel ist nicht wirksam.
VQT1B11.book 87 ページ
２００６年８月３１日　木曜日　午後４時３６分
Option
Leitzahlanzeige
(GN)
Einstellung
ON:
OFF:
Einstellung von ISO- ON:
Empfindlichkeit und
Blendenöffnung
OFF:
Die Lichtmenge des Blitzlichts wird als
eine Leitzahl (GN) angezeigt.
Die Lichtmenge des Blitzlichts wird als
Lichtmengenverhältnis angezeigt.
ISO-Empfindlichkeit und Blendenöffnung
werden passend zur Digitalkamera
eingestellt.
ISO-Empfindlichkeit und Blendenöffnung
können mit dem Wahlschalter eingestellt
werden.
≥ Diese Funktion kann nur bei Digitalkameras mit Datenaustauschfunktionen
benutzt werden. (Nur wenn der Blitzlicht-Modus auf [AUTO] eingerichtet
ist.)
Einstellung der ISOEmpfindlichkeit
Die ISO-Empfindlichkeit kann zwischen 25 und 3200
eingestellt werden.
≥ Diese Funktion kann bei Digitalkameras mit Datenaustauschfunktionen
verwendet werden, wenn [Einstellung von ISO-Empfindlichkeit und
Blendenöffnung] auf [OFF] eingerichtet wird, sowie bei Digitalkameras
ohne Datenaustauschfunktionen. (Nur wenn der Blitzlicht-Modus auf
[AUTO] eingerichtet ist.)
≥ Die [
]-Funktion funktioniert nicht. Das Blitzlicht kann jedoch
problemlos bei Auswahl von [ON] oder [OFF] benutzt werden.
87
VQT1B11
VQT1B11.book 88 ページ
２００６年８月３１日　木曜日　午後４時３６分
Zum Thema Dauerauslösung
Beim fortlaufenden Auslösen des Blitzlichts wird der Blitzlichtkopf heiß, was
möglicherweise zu einer Abnutzung oder Funktionsstörungen des Gerätes
führen kann. Beschränken Sie die Dauerauslösung auf die unten
angegebene Anzahl und lassen Sie das Gerät dann mindestens 10 minuten
ausruhen.
Beschränkung der Blitzanzahl während der Dauerauslösung
Blitzlichtintensität
Blitzintervall
Beschrän-kung
der Blitzanzahl
1/1
(VOLL)
6s
10
1/2
3s
20
1/4
1s
40
1/8 bis 1/128
0,5 s oder
weniger
80
Die Dauerauslösung wird auf die unten angegebene Vollbildanzahl
synchronisiert. Lassen Sie das Gerät, wenn die Beschränkung der
Blitzanzahl während der Dauerauslösung überschritten wird, mindestens
10 minuten ausruhen.
Anzahl der Vollbilder, für die eine Dauerauslösung möglich ist
(serienmäßige Fotografiergeschwindigkeit: 8 Vollbilder pro Sekunde)
88
VQT1B11
Lichtmenge
Vollbildanzahl
1/4
2
1/8
5
1/16
10
1/32
16
1/64
30
1/128
40
VQT1B11.book 89 ページ
２００６年８月３１日　木曜日　午後４時３６分
Tabelle der Leitzahlen (GN)
≥ Die Tabelle zeigt die Werte bei einer ISO-Empfindlichkeit von [100].
≥ Je nach dem Objektiv der Digitalkamera ist es unter Umständen nicht
möglich, die Beleuchtungswinkel in den Tabellen zu wählen, da die
Brennweite von der Kamera festgelegt wird.
≥ Sie können den Beleuchtungswinkel zwischen 12 mm (24 mm) und 42 mm
(85 mm) einstellen, wenn Sie DMC-L1K verwenden.
[TTL AUTO]/[AUTO]
Beleuchtungswinkel
Lunghezza focale (mm) (Conversione per pellicola da 35 mm)
Vollblitz
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
12
14
20
22
24
28
32
36
[MANUAL]
Lichtmengenverhältnis
Beleuchtungswinkel
Lunghezza focale (mm) (Conversione per pellicola da 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/1
12.0
14.0
20.0
22.0
24.0
28.0
32.0
36.0
1/2
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/4
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/8
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/16
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/32
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/64
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/128
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
89
VQT1B11
VQT1B11.book 90 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Verschlusszeit
Beleuchtungswinkel
Lunghezza focale (mm) (Conversione per pellicola da 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
90
VQT1B11
VQT1B11.book 91 ページ
２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
≥ Unten werden die Leitzahlen (GN) für 1/1 (VOLL) Blitze aufgeführt.
Verschlusszeit
Beleuchtungswinkel
Lunghezza focale (mm) (Conversione per pellicola da 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
≥ Im [FP MANUAL]-Modus kann die folgende Formel zur Ermittlung der
Leitzahlen (GN) benutzt werden, wenn eine beliebige Einstellung außer
1/1 für die Lichtmenge verwendet wird.
Leitzahl (GN) = Leitzahl für 1/1 k Koeffizient des Lichtmengenverhältnisses¢
¢ Koeffizient des Lichtmengenverhältnisses
Lichtmengen-verhältnis
Koeffizient des
Lichtmengen-verhältnisses
1/1
1/2
1/4
1/8
1/16
1,0
0,71
0,5
0,35
0,25
91
VQT1B11
VQT1B11.book 92 ページ
２００６年８月３１日　木曜日　午後４時３６分
Störungssuche
∫ Fragen und Antworten zum Gerät
Das Gerät wird heiß.
Wird das Gerät fortlaufend unmittelbar
nach dem Aufleuchten der [TEST/
CHARGE]-Taste ausgelöst, erzeugen
die Batterien Wärme. Dies ruft jedoch
keine Probleme hinsichtlich der
Leistung oder Qualität hervor. Warten
Sie in diesen Fällen vor einem
erneuten Gebrauch ab, bis sich der
Blitzlichtkopf und die Batterien
abgekühlt haben.
Ich kann das Gerät nicht an meiner
Digitalkamera installieren.
Ragt der Arretierstift heraus?
Sie können das Gerät nicht an Ihrer
Digitalkamera anbringen, wenn
dieser Stift herausragt.
≥ Drehen Sie den Arretierring in der
entgegengesetzten Richtung zu
[2LOCK] bis er stoppt und fahren
Sie den Stift vor dem Anbringen des
Gerätes an der Digitalkamera ein.
Ich kann den Blitzlicht-Modus
auch bei Drücken der [MODE]Taste nicht wählen.
Beim Anschließen einiger Modelle
von Digitalkameras an das Gerät, die
zum Datenaustausch in der Lage
sind, können Sie den Blitzlicht-Modus
nur an der Digitalkamera wählen.
Die Färbung der Bilder weicht von
dem ab, was ich sehe.
Korrigieren Sie den Weißabgleich der
Digitalkamera. (Es wird zur
Einstellung des [AUTO]-Modus
geraten.)
92
VQT1B11
Die Bilder sind zu hell.
Ist das Objekt näher als der
Blitzlichtarbeitsbereich? Stellen Sie
den Blitzlichtarbeitsbereich mit einem
der folgenden Arbeitsgänge ein.
≥ Stellen Sie die Öffnung des
Objektivs ein.
≥ Richtigen Sie die
Blitzlichtintensität auf einen [j]
Wert ein.
≥ Verwenden Sie das Wide Panel.
Die Blitzlichtarbeitsentfernung
erscheint nicht auf dem
Anzeigefeld.
Die Blitzlichtarbeitsentfernung wird in
folgenden Fällen nicht angezeigt:
≥ Wenn das Objektiv entfernt wurde
≥ Wenn eine Reflexlicht-Fotografie
aufgenommen wird
≥ Wenn die Lichtintensität eingestellt
ist
≥ Wenn die Einstellungen für ISOEmpfindlichkeit oder
Blendenöffnung außerhalb des
möglichen Bereichs liegen
Das Anzeigefeld verlischt, obwohl
die Stromversorgung des Gerätes
eingeschaltet ist.
Ist die Stromsparfunktion der
Digitalkamera aktiv?
Das Blitzlicht ist mit der
Digitalkamera verbunden, so dass
bei Aktivierung der
Stromsparfunktion der Digitalkamera
das Anzeigefeld des Blitzlichts
verlischt.
≥ Drücken Sie die Auslösetaste der
Digitalkamera halb, um die
Funktion zu deaktivieren.
VQT1B11.book 93 ページ
２００６年８月３１日　木曜日　午後４時３６分
Die Stromversorgung des
Blitzlichts schaltet sich auch dann
nicht aus, wenn ich die
Stromversorgung meiner
Digitalkamera mit
Datenaustauschfunktionen
ausschalte.
Wenn die Stromversorgung einer
Digitalkamera mit
Datenaustauschfunktionen
ausgeschaltet wird, schaltet das
Blitzlicht auf den Stromspar-Modus.
Beim erneuten Einschalten der
Stromversorgung der Digitalkamera
wird auch die des Blitzlichtes aktiviert.
Schalten Sie, wenn die
Stromversorgung des Blitzlichts
ausgeschaltet werden soll, zuerst
dessen Stromversorgung aus und
dann die der Digitalkamera.
Wenn das Blitzlicht mit einer
Digitalkamera ohne
Datenaustauschfunktionen benutzt
wird, erfolgt eine automatische
Einstellung des Stromspar-Modus,
wenn über etwa 15 minuten keine
Arbeitsgänge ausgeführt werden.
Ich kann nicht zum
Beleuchtungswinkel umschalten.
Wurde das Wide Panel beschädigt?
≥ Wurde das Wide Panel beim
Ausfahren beschädigt, ist es nicht
mehr möglich, die [ZOOM]-Taste
zu verwenden. In diesem Fall
können Sie die [ZOOM]-Taste
verwenden, wenn Sie die
Einstellung für das Wide Panel auf
[OFF] einrichten.
∫ Fragen und Antworten zum
Anzeigefeld
[ISO] und [F] blinken oder die
Ziffern für ISO-Empfindlichkeit
und Blendenöffnung blinken.
Das bedeutet, dass ISOEmpfindlichkeit und Blendenöffnung
der Digitalkamera außerhalb der
Blitzlichtarbeitsentfernung des
Blitzlichts liegen.
Ändern Sie die ISO-Empfindlichkeit
und Blendenöffnung der
Digitalkamera.
Die Anzeige der optimalen
Entfernung zwischen Kamera und
Objekt blinkt.
Das Blitzlicht befindet sich zu nahe
am Objekt.
Befindet sich das Objekt zu nahe,
verschiebt sich der
Beleuchtungsbereich des Blitzlichts.
Nehmen Sie deshalb Fotos in einer
Entfernung von mehr als 0,6 m (oder
0,5 m bei Nahaufnahmen) auf.
[
] und die Anzeige des
Beleuchtungswinkels blinken.
Fahren Sie das Wide Panel aus.
[
] schaltet sich nicht aus.
Der Blitzlichtkopf wurde nach unten
gerichtet (7 Grad). Verwenden Sie
diese Einstellung nur für
Nahaufnahmen.
[
] schaltet sich nicht aus.
Das Wide Panel ist ausgefahren.
≥ Die Leitzahl (GN) ist verringert.
Achten Sie auf die Entfernung
zwischen Kamera und Objekt.
93
VQT1B11
VQT1B11.book 94 ページ
２００６年８月３１日　木曜日　午後４時３６分
Hinweise zur
Benutzung
∫ Zum Gerät
≥ Schauen Sie nicht direkt in das
Blitzlicht, wenn es ausgelöst
wird.
≥ Vermeiden Sie es, das Gerät in die
unmittelbare Nähe von
Gegenständen zu bringen. Seine
Wärme und sein Licht können
Verformungen und Verfärbungen
hervorrufen.
≥ Beim Aufnehmen von Fotos
außerhalb der
Blitzlichtarbeitsentfernung wird die
richtige Belichtung nicht erzielt und
es werden weißliche oder zu dunkle
Bilder aufgenommen.
≥ Bei kurzen Verschlusszeiten sind
die durch das Gerät erzielten
Wirkungen unter Umständen nicht
ausreichend.
Halten Sie das Gerät von
Insektensprays und anderen
flüchtigen Substanzen fern.
≥ Wird das Gerät solchen Sprays
oder Substanzen ausgesetzt, kann
seine äußere Hülle beschädigt
werden und/oder kann seine
Farbe abblättern.
≥ Bringen Sie das Gerät nicht über
längere Zeiträume mit
Gegenständen aus Gummi oder
PVC in Kontakt.
Verwenden Sie kein Benzin,
Farbverdünner, Alkohol oder
andere derartige Lösungsmittel
zum Säubern des Gerätes.
94
VQT1B11
≥ Entfernen Sie die Batterien vor
Instandhaltungsarbeiten.
≥ Der Einsatz von Lösungsmitteln
kann zu einer Beschädigung des
Gerätegehäuses und/oder einem
Abblättern der Farbe führen.
≥ Wischen Sie Staub oder
Fingerabdrücke mit einem
weichen, trockenen Tuch ab.
≥ Verwenden Sie keine
Haushaltsreiniger oder chemische
Reinigungstücher.
≥ Wischen Sie, sollten Regen oder
Wassertropfen auf das Gerät
spritzen, das Wasser mit einem
trockenen Tuch ab.
Tragen Sie das Gerät nicht,
während es noch an der Kamera
angebracht ist.
≥ Keinesfalls darf das Gerät unter
den folgenden Bedingungen
benutzt oder aufbewahrt werden,
da dies zu Defekten oder
Funktionsstörungen führen kann.
≥ Bei direktem Sonnenlicht oder
im Sommer an der Küste
≥ An Orten mit hohen
Temperaturen und hoher
Feuchtigkeit, bzw. wo starke
Änderungen bei Temperatur
und Feuchtigkeit erfolgen
≥ An Orten mit hoher Konzentration
von Sand, Staub oder Schmutz
≥ Bei einem Brand
≥ In der Nähe von Heizkörpern,
Klimaanlagen oder
Luftbefeuchtern
≥ Wo Wasser das Gerät
benässen kann
≥ Wo Erschütterungen vorhanden
sind
≥ In einem Fahrzeug
VQT1B11.book 95 ページ
２００６年８月３１日　木曜日　午後４時３６分
≥ Mehrfache Lichtauslösungen
≥
≥
≥
≥
dürfen nicht erzeugt werden,
indem das Blitzlicht zusammen mit
anderen Blitzlichtgeräten
verwendet wird.
Lassen Sie das Gerät nicht fallen,
schlagen Sie es nicht auf andere
Gegenstände oder setzen Sie es
keinen anderen starken
Erschütterungen oder Stößen aus.
Wird das Gerät über einen
längeren Zeitraum nicht benutzt,
können Schimmel und andere
Probleme zu Defekten am Gerät
führen. Es wird empfohlen, die
Funktionsfähigkeit des Gerätes vor
dem Gebrauch zu prüfen.
Berühren Sie nicht die
elektrischen Kontakte des
Gerätes. Dadurch kann es zu
einem Defekt am Gerät kommen.
Stellen Sie den Gebrauch des
Gerätes, um den Blitzlichtkopf vor
Überhitzung und Beschädigung zu
schützen, nach
10 Dauerauslösungen bei voller
Blitzlichtintensität ein und lassen
Sie das Gerät mindestens
10 minuten ausruhen, damit sich
der Blitzlichtkopf abkühlen kann.
∫ Zum Thema Batterien
Achten Sie darauf, die Batterien zu
entfernen, wenn Sie die Kamera
für längere Zeit nicht benutzen.
≥ Ist die Temperatur zu hoch oder
niedrig, können die Kontakte
rosten und Funktionsstörungen
verursachen.
Überprüfen Sie, sollten die
Batterien aus Versehen zu Boden
fallen, ob das Gehäuse und die
Kontakte nicht beschädigt wurden.
≥ Das Einlegen einer schadhaften
Batterie in die Kamera kann diese
beschädigen.
Tragen Sie aufgeladene
Ersatzbatterien bei sich, wenn Sie
das Haus verlassen.
≥ Achten Sie darauf, dass sich die
Betriebszeit der Batterie bei
niedrigen Temperaturen, wie auf
Skipisten, verkürzt.
Entsorgung unbrauchbarer
Batterien.
≥ Batterien haben eine begrenzte
Lebensdauer.
≥ Werfen Sie Batterien nicht ins
Feuer, sie könnten explodieren.
Lassen Sie die Batteriekontakte
nicht mit Metallgegenständen in
Kontakt kommen
(wie Halsketten, Haarnadeln,
usw.).
≥ Dies kann Kurzschlüsse oder
Wärmeerzeugung verursachen
und beim Berühren der Batterien
zu schweren Verbrennungen
führen.
Versuchen Sie nicht,
Trockenbatterien wieder
aufzuladen.
Werfen Sie die Batterien nicht ins
Feuer oder setzen Sie sie keiner
starken Hitze, wie Sonnenschein,
aus.
95
VQT1B11
VQT1B11.book 96 ページ
２００６年８月３１日　木曜日　午後４時３６分
Technische Daten
Anforderungen an die
Stromversorgung:
Zum Gebrauch
empfohlene Batterien
DC 3,0 V
AA Alkaline-Trockenbatterien (LR6)k 2/
AA Wiederaufladbare Nickel-MetallhydridBatterien (Ni-MH)k 2
Aufladedauer
Etwa 8 s : AA Alkaline-Trockenbatterien
(ab dem Vollblitz bis die Etwa 7,5 s : AA Wiederaufladbare Nickel[TEST/CHARGE]-Taste Metallhydrid-Batterien
aufleuchtet)
Auslösedauer
Etwa 1/20000 s bis 1/500 s
(Variiert je nach der Blitzlichtintensität;
ausgenommen FP-Auslösung.)
Blitzanzahl
(mit Vollblitz)
Etwa 120 Blitze: AA Alkaline-Trockenbatterien
Etwa 200 Blitze: AA Wiederaufladbare NickelMetallhydrid-Batterien (2700 mAh-Typ)
(Variiert je nach den Aufnahmebedingungen.)
Blitzlicht-Modi
TTL AUTO/AUTO/MANUAL/
FP TTL AUTO/FP MANUAL
Reflexwinkel
Nach oben: 0 bis 90 grad,
nach unten: 0 bis 7 grad,
nach rechts: 0 bis 90 grad,
nach links: 0 bis 180 grad
Stromspar-Modus
Mit dem Stromspar-Modus einer Digitalkamera
mit Datenaustauschfunktion gekoppelt
AF-Hilfsstrahl
Nur bei Kombinationen mit einer Digitalkamera
mit Datenaustauschfunktion
etwaige Entfernung zur automatischen Auslösung
bei geringer Helligkeit: 1 m bis 5 m
(Variiert je nach der Digitalkamera und dem
verwendeten Objektivtyp)
96
VQT1B11
VQT1B11.book 97 ページ
２００６年８月３１日　木曜日　午後４時３６分
Leitzahl
Automatisch gewählt
36: Bei der Einstellung von 42 mm (85 mm bei
Verwendung einer Kamera 135)
20: Bei der Einstellung von 12 mm (24 mm bei
Verwendung einer Kamera 135)
8/10 gewählt: Bei Verwendung des Wide Panel
Beleuchtungswinkel
Automatisch gewählt
Bei der Einstellung von 12 mm: 61 grad nach
oben/unten, 78 grad nach links/rechts
(Blickwinkel von 12 mm Objektiv abgedeckt)¢
Bei der Einstellung von 42 mm: 21 grad nach
oben/unten, 28 grad nach links/rechts
(Blickwinkel von 42 mm Objektiv abgedeckt)¢
Verwendung des Wide Panel: 83 grad nach oben/
unten, 101 grad nach links/rechts
(Blickwinkel von 8 mm Objektiv abgedeckt)¢
¢ Wenn “Four Thirds” als ZOOM-Anzeige aktiv
ist
Abmessungen
Etwa 67 mm (B) k108 mm (H) k95 mm (T)
(ohne hervorstehende Teile)
Gewicht
Etwa 270 g (Hauptgerät)
Etwa 320 g (einschließlich Batterien)
Zulässige relative
Temperatur
0 °C bis 40 °C
Zulässige relative
Feuchtigkeit
10% bis 80% (ohne Kondensation)
97
VQT1B11
VQT1B11.book 98 ページ
２００６年８月３１日　木曜日　午後４時３６分
Table des matières
Précautions à prendre .................................................................................. 99
Précautions ............................................................................................ 100
Accessoires fournis .................................................................................... 101
Noms des composants............................................................................... 101
Affichages apparaissant sur le panneau d’affichage.................................. 103
À propos des piles...................................................................................... 104
Insertion et retrait des piles de l’élément (vendues séparément)............... 109
Vérification de la charge restante des piles dans l’élément ....................... 110
Montage et retrait de l’élément d’un appareil photo numérique ................. 111
Prises de vues en utilisant un appareil photo numérique avec fonctions
de communication ................................................................................... 113
Comment sélectionner le mode flash ..................................................... 113
[TTL AUTO] ........................................................................................... 115
[AUTO] ................................................................................................... 116
[MANUAL] ............................................................................................. 117
[FP TTL AUTO] ...................................................................................... 118
[FP MANUAL] ........................................................................................ 119
Prises de vues en utilisant un appareil photo numérique sans fonctions
de communication ................................................................................... 122
Comment sélectionner le mode flash ..................................................... 122
[AUTO] ................................................................................................... 123
[MANUAL] ............................................................................................. 126
Autres applications ..................................................................................... 128
Prises de vues avec une lumière indirecte............................................. 128
Prises de vues en gros plan ................................................................... 129
Sélection manuelle de l’angle d’éclairage .............................................. 130
Comment utiliser le diffuseur grand-angulaire........................................ 131
Choix de plusieurs différentes applications de photographie avec
flash ..................................................................................................... 132
Fonctions.................................................................................................... 133
À propos du déclenchement continu .......................................................... 136
Tableau des nombres-guides (GN) ............................................................ 137
En cas de problème ................................................................................... 140
Précautions d’utilisation.............................................................................. 142
Spécifications ............................................................................................. 144
98
VQT1B11
VQT1B11.book 99 ページ
２００６年８月３１日　木曜日　午後４時３６分
FRANÇAIS
Précautions à prendre
≥ Ce flash est conçu pour être utilisé avec les appareils photo numériques fabriqués
par Panasonic. Il est compatible avec les modèles DMC-FZ50, DMC-L1K (avec
fonctions de communication: de la P113 à la 121), le modèle DMC-FZ30, etc. (sans
fonctions de communication: de la P122 à la 127). (à compter de septembre 2006)
≥ Les illustrations de l’appareil photo numérique de ce manuel d’utilisation
prennent le DMC-FZ50 comme exemple.
≥ Four ThirdsTM est une marque de commerce.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION ET
LES PERTURBATIONS INDÉSIRABLES, N’UTILISEZ QUE LES
ACCESSOIRES RECOMMANDÉS ET N’EXPOSEZ PAS CET APPAREIL À LA
PLUIE, À L’HUMIDITÉ OU À DES ÉCLABOUSSURES. NE PAS ENLEVER LE
BOÎTIER (OU LE DOS) DE L’APPAREIL; CELUI-CI NE CONTIENT AUCUNE
PIÈCE SUSCEPTIBLE D’ÊTRE RÉPARÉE PAR L’UTILISATEUR. POUR LES
RÉPARATIONS, VEUILLEZ VOUS ADRESSER À UN PERSONNEL QUALIFIÉ.
-Si vous voyez ce symboleInformations relatives à l’évacuation des déchets, destinées aux
utilisateurs d’appareils électriques et électroniques (appareils
ménagers domestiques)
Lorsque ce symbole figure sur les produits et/ou les documents qui
les accompagnent, cela signifie que les appareils électriques et
électroniques ne doivent pas être jetés avec les ordures ménagères.
Pour que ces produits subissent un traitement, une
récupération et un recyclage appropriés, envoyez-les dans
les points de collecte désignés, où ils peuvent être déposés
gratuitement. Dans certains pays, il est possible de renvoyer les
produits au revendeur local en cas d’achat d’un produit équivalent.
En éliminant correctement ce produit, vous contribuerez à la conservation des
ressources vitales et à la prévention des éventuels effets négatifs sur
l’environnement et la santé humaine qui pourraient survenir dans le cas contraire.
Afin de connaître le point de collecte le plus proche, veuillez contacter
vos autorités locales.
Des sanctions peuvent être appliquées en cas d’élimination incorrecte
de ces déchets, conformément à la législation nationale.
Utilisateurs professionnels de l’Union européenne
Pour en savoir plus sur l’élimination des appareils électriques et
électroniques, contactez votre revendeur ou fournisseur.
Informations sur l’évacuation des déchets dans les pays ne
faisant pas partie de l’Union européenne
Ce symbole n’est reconnu que dans l’Union européenne.
Pour vous débarrasser de ce produit, veuillez contacter les autorités locales
ou votre revendeur afin de connaître la procédure d’élimination à suivre.
99
VQT1B11
VQT1B11.book 100 ページ ２００６年８月３１日　木曜日　午後４時３６分
Précautions
∫ À propos de la manipulation de
l’élément
≥ Ne soumettez pas l’élément à de
≥
≥
≥
≥
≥
fortes vibrations ou à des
chocs. Cela pourrait entraîner un
mauvais fonctionnement ou
encore briser la tête du flash.
Avant de transporter l’élément
avec vous, assurez-vous que le
diffuseur grand-angulaire est
correctement rétracté. (P131)
Le sable et la saleté peuvent
causer le mauvais fonctionnement
de l’élément. Si vous utilisez
l’élément à la plage, prenez des
mesures pour le protéger du sable
et de la saleté.
Pour prendre des photos un jour
de pluie ou à la plage, prenez soin
de garder l’élément au sec.
L’élément n’est pas étanche. Si
des gouttes de pluie ou d’eau
l’éclaboussent, essuyez l’eau
avec un chiffon sec. Si l’élément
ne fonctionne plus correctement,
consultez le revendeur ou votre
service après-vente le plus
proche.
Veuillez lire le manuel d’utilisation
de l’appareil photo numérique.
100
VQT1B11
∫ Si l’élément n’est pas utilisé
durant une période prolongée
≥ Soyez absolument sûr de retirer
les piles de l’appareil.
≥ Si les piles sont laissées dans
l’appareil, un faible courant
s’écoulera de façon continue,
même si l’appareil est éteint,
déchargeant petit à petit les piles.
(Pour plus de détails sur les piles
au nickel-métal-hydrure, reportezvous à la P107.)
≥ Rangez les piles dans un endroit
frais, sans humidité et avec une
température la plus constante
possible.
(La température recommandée est
de: 15 °C à 25 °C; l’humidité
recommandée est de: 40% à 60%)
≥ Si vous prévoyez de ranger cet
appareil et/ou ses piles dans un
placard ou une armoire, il est
recommandé de les ranger avec
un déshydratant (gel de silice).
VQT1B11.book 101 ページ ２００６年８月３１日　木曜日　午後４時３６分
Accessoires fournis
[La vérification doit être effectuée
lorsque vous sortez l’appareil de
l’emballage]
En retirant l’appareil de son
emballage, vérifiez la présence de
l’appareil principal et de tous ses
accessoires, et vérifiez également
l’apparence externe ainsi que leur
fonction afin de vous assurer qu’ils
n’ont subi aucun dommage lors du
transport ou de la livraison.
Si vous découvrez un problème,
contactez votre vendeur avant
d’utiliser le produit.
Pour ce flash, utilisez uniquement
l’étui montré ci-dessous.
Noms des
composants
1
3
4
5
6
7
1
2
3
Étui de transport pour le flash
VFC4230
≥ Les piles sont vendues
séparément.
2
Diffuseur grand-angulaire
(P131)
Tête du flash
Lampe d’assistance pour la
mise au point automatique
(P134)
≥ Dans des endroits sombres
où il est difficile de mettre au
point un sujet, vous pouvez
éclairer directement le sujet
afin de faciliter la mise au
point.
(L’assistance pour la mise au
point automatique fonctionne
uniquement lorsque ce flash
est utilisé en association
avec l’appareil photo reflex
numérique à objectif unique
(SLR) “Four ThirdsTM” de
Panasonic: il ne fonctionne
101
VQT1B11
VQT1B11.book 102 ページ ２００６年８月３１日　木曜日　午後４時３６分
4
5
6
7
pas avec d’autres appareils
photo.)
Capteur du flash
Anneau de verrouillage (P111)
Broche de verrouillage (P111)
Borne (P111)
8
14
15
16
17
9
10
18
19
18
11
19
17
13
14
20
12
16
15
8
9
10
11
12
13
Touche d’orientation du
réflecteur
(direction haut/bas) (P111, 128)
Indice d’angle de réflexion
verticale (P128)
Touche d’orientation du
réflecteur
(direction gauche/droite)
(P111, 128)
Indice d’angle de réflexion
horizontale (P128)
Touche de mode [MODE]
(P113, 122, 133)
Touche d’éclairage [LIGHT]
≥ Le panneau d’affichage
s’allumera durant
102
VQT1B11
20
15 secondes environ. Il peut
également s’allumer selon le
fonctionnement de l’appareil
photo numérique avec
fonctions de communication.
Touche d’alimentation
[POWER]
(P110, 113, 122, 133)
Couvercle du logement des
piles (P109)
Touche de zoom [ZOOM]
(P123, 126, 130, 131)
Molette de sélection
(P117, 120, 123, 126, 133)
Touche d’essai/charge
[TEST/CHARGE]
(P110, 113, 122)
Voyant d’auto-vérification
[AUTO CHECK]
(P110, 115, 116, 118, 123)
Panneau d’affichage (P103)
VQT1B11.book 103 ページ ２００６年８月３１日　木曜日　午後４時３６分
Affichages apparaissant sur le panneau
d’affichage
1
2
3
4
5
13
12
6
11
7
8
10
1
2
3
4
5
Déclenchement FP (P118, 119)
Réglage de l’intensité du flash
(P120)
Mode flash (P113, 122)
Affichage angle d’éclairage
(P134)
≥ [FOURTHIRDS]:
L’angle d’éclairage est affiché
par la longueur focale du
format de l’objectif de
l’appareil photo numérique
“Four Thirds”.
≥ [135]:
L’angle d’éclairage est
converti à la longueur focale
d’un appareil photo 135
(conversion film 35 mm) et
affiché.
Mode ZOOM (P130)
9
6
7
8
9
10
11
12
13
Valeur du ZOOM (P130)
Ouverture
Affichage distance (P134)
Affichage des réglages
(Nombre-guide, sensibilité ISO,
ouverture, portée de
fonctionnement du flash,
distance correcte, réglage de
l’intensité du flash)
Sensibilité ISO
Nombre-guide (GN) (P137)
Prise de vue en gros plan avec
flash (P129)
Affichage diffuseur grandangulaire (P131)
103
VQT1B11
VQT1B11.book 104 ページ ２００６年８月３１日　木曜日　午後４時３６分
À propos des piles
∫ À propos des types de pile qui
peuvent être utilisés
Piles alcalines AA (LR6)
Piles rechargeables au nickelmétal-hydrure AA (Ni-MH)
≥ L’utilisation de piles fabriquées par
Panasonic est recommandée.
≥ La performance des piles utilisées
peut différer de façon significative
selon la marque utilisée, leur
temps d’entreposage depuis leur
fabrication et la manière dont elles
ont été entreposées.
≥ La performance des piles diminue
temporairement à basse
température (sous 10 °C), mais
celle-ci est rétablie lorsque la
température redevient normale.
≥ De mauvais fonctionnements
peuvent survenir sous certaines
températures et conditions
d’utilisation. Cependant, ce n’est
pas le signe de problème.
≥ De manière à être sûr que les piles
fonctionneront le plus longtemps
possible, nous vous conseillons
d’éteindre l’appareil entre les
prises de vues. Si l’appareil est
utilisé durant de longues périodes,
l’usage des piles rechargeables au
nickel-métal-hydrure est
recommandé.
104
VQT1B11
≥ Une fois épuisées, les piles
peuvent retrouver leur efficacité en
les laissant de côté pendant un
moment, mais elles deviendront
de nouveau rapidement
inutilisables. Pour cette raison,
remplacez les piles épuisées par
des neuves.
∫ À propos des types de pile avec
lesquels le fonctionnement
n’est pas garanti
Piles Ni-Cd AA
Piles au nickel-manganèse AA
(ZR6)
Piles au lithium AA (FR6)
Piles au manganèse AA (R6)
Piles Oxyride (oxy-nickelhydroxide) AA
Blocs-batteries au lithium CR-V3
≥ Panasonic n’offre aucune garantie
quant au bon fonctionnement de
l’élément en utilisant les piles
listées ci-dessus. De plus,
l’utilisation de ces piles peut
causer des fuites d’électrolyte, des
pannes et d’autres problèmes.
VQT1B11.book 105 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ À propos des piles ayant des
formes qui ne peuvent pas être
utilisées
≥ L’installation de piles ayant une
forme irrégulière dans l’appareil
peut causer des fuites
d’électrolyte, générer de la chaleur
et même causer la rupture des
piles.
≥ Certaines piles vendues sur le
marché n’ont aucun revêtement ou
seulement une partie de celui-ci:
N’utilisez ce genre de pile sous
aucun prétexte.
(Reportez-vous à l’image
ci-dessous.)
∫ Manipulation des piles
Une mauvaise manipulation des piles
peut causer des fuites d’électrolyte,
générer de la chaleur et même
causer la rupture des piles. Suivez
les précautions suivantes.
≥ N’exposez pas les piles à de
≥
≥
≥ Piles n’ayant aucun revêtement
ou piles avec une partie
seulement du revêtement
≥
≥
≥ Piles dont le pôle - est plat
≥
≥
l’eau ou de l’eau de mer et ne
permettez pas que les pôles
deviennent humides.
Ne retirez pas leur revêtement
externe ou ne les endommagez
d’aucune façon.
Ne faites pas tomber les piles, ne
les cognez pas à d’autres objets
ou ne les soumettez à aucun
autre type de choc fort.
Arrêtez d’utiliser les piles dès les
premiers signes de fuite
d’électrolyte, de déformation, de
décoloration ou de n’importe quel
autre type de problème.
Ne rangez pas les piles dans des
endroits où la température et/ou
l’humidité sont trop élevées.
Gardez les piles hors de la
portée des enfants.
Utilisez toujours 2 nouvelles piles
du même type lorsque vous les
remplacez.
105
VQT1B11
VQT1B11.book 106 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Retirez les piles de l’appareil si
vous avez l’intention de ne pas
utiliser l’appareil durant un long
moment.
≥ Les piles peuvent être chaudes
immédiatement après l’utilisation
de l’élément. Avant de les retirer
de l’élément, éteignez celui-ci et
attendez que la température
baisse.
≥ À basse température (sous
10 °C), la performance des piles
sera amoindrie et le nombre de
flash déclenché par l’appareil
sera fortement réduit. La durée
de fonctionnement des piles
diminue particulièrement si des
piles alcalines sont utilisées. Par
conséquent, réchauffez-les dans
votre poche avant de les utiliser.
En réchauffant les piles dans
votre poche, évitez le contact
direct avec un briquet et autres
objets en métal tels qu’un
réchauffeur de poche.
≥ Le nombre de flash déclenché
par l’appareil peut être fortement
réduit si les pôles + et - des
piles sont exposés au sébum ou
autres formes de saletés. Avant
d’installer les piles, essuyez les
pôles + et - avec attention en
utilisant un chiffon sec et doux.
106
VQT1B11
Si l’électrolyte devait s’écouler des
piles, essuyez-en toutes les traces
dans le compartiment des piles,
puis insérez des piles neuves ou
des piles au nickel-métal-hydrure
complètement chargées.
Si vous avez de l’électrolyte sur vos
mains ou vos vêtements, rincez-le
complètement avec de l’eau. Si
vous avez de l’électrolyte dans les
yeux, vous risquez de perdre la vue.
Dans un tel cas, ne frottez pas vos
yeux mais nettoyez-les
immédiatement avec de l’eau claire,
et consultez votre médecin.
VQT1B11.book 107 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Piles rechargeables au nickelmétal-hydrure
Les piles au nickel-métal-hydrure
sont prêtes à l’usage une fois
chargées à l’aide d’un chargeur
dédié. Cependant, une mauvaise
manipulation des piles peut causer
des fuites d’électrolyte, dégager de la
chaleur, générer des flammes et
même causer la rupture des piles.
Suivez les précautions suivantes.
≥ Il peut ne pas être possible de
charger des piles qui ont de la
saleté sur les pôles + et -.
Utilisez un chiffon doux et sec et
essuyez avec attention les pôles
+ et - ainsi que les contacts du
chargeur.
≥ Lorsqu’elles sont achetées ou
lorsqu’elles ne sont pas utilisées
durant un long moment, les piles
au nickel-métal-hydrure peuvent
ne pas avoir une charge
suffisante. Ceci est dû à leur
caractéristique et n’est le signe
d’aucun problème. Leur
performance normale sera
restaurée après qu’elles auront
été chargées un certain nombre
de fois.
≥ Nous vous conseillons de
≥
≥
≥
≥
≥
charger les piles uniquement
lorsque leur charge existante a
été complètement utilisée. Si
elles sont chargées de façon
répétée sans que leur charge
existante soit d’abord
complètement utilisée, il peut être
difficile pour elles de conserver
leur capacité. (Un phénomène
appelé effet mémoire.)
Si l’effet mémoire est survenu,
utilisez la charge existante dans
les piles jusqu’à ce que l’élément
ne puisse plus se déclencher,
puis rechargez-les complètement
un certain nombre de fois. Cela
restaurera leur capacité.
Lorsque les piles au nickel-métalhydrure ne sont pas utilisées, leur
capacité diminue à cause d’un
déchargement naturel.
Ne continuez pas à charger des
piles au nickel-métal-hydrure qui
sont déjà chargées.
Ne retirez pas leur revêtement
externe ou ne les endommagez
d’aucune façon.
Lisez les instructions qui
accompagnent le chargeur utilisé
pour recharger les piles.
107
VQT1B11
VQT1B11.book 108 ページ ２００６年８月３１日　木曜日　午後４時３６分
Les piles au nickel-métal-hydrure ont
une durée de vie spécifique. Au fur et
à mesure qu’elles sont utilisées ou
que le temps s’écoule, leur capacité
diminuera graduellement. Si la durée
pendant laquelle l’appareil peut être
utilisé a considérablement baissé, les
piles peuvent avoir atteint la fin de
leur durée de vie. Procurez-vous des
piles neuves.
≥ La durée de vie des piles diffère
selon leur méthode de rangement,
leurs conditions d’utilisation et
l’environnement dans lequel elles
sont utilisées.
∫ Durée de vie des piles
Nombre de flash
(Nombre de flash en pleine
puissance en mode MANUAL à
intervalles de 30 secondes)
∫ Si l’élément n’est pas utilisé
Intervalle du flash
durant une période prolongée
≥ Si les piles sont laissées dans
l’appareil, un faible courant
s’écoulera de façon continue,
même si l’appareil est éteint,
déchargeant petit à petit les piles.
Si elles sont laissées ainsi, elles
peuvent se décharger de façon
excessive et devenir inutilisable
même après avoir été chargées.
≥ Si vous rangez les piles pendant
une longue période, nous vous
conseillons de les charger une fois
par an et une fois leur charge
épuisée, de les retirer de l’appareil
et de les ranger de nouveau.
108
VQT1B11
Piles utilisées
Nombre de flash
Piles alcalines
AA (LR6)
Environ
120 flashs
Piles au nickelmétal-hydrure
(Ni-MH)
Environ
200 flashs
Conditions de prise de vues
≥ Température: 23 °C
Piles utilisées
Intervalle du
flash
Piles alcalines
AA (LR6)
Environ 8 s
Piles au nickelmétal-hydrure
(Ni-MH)
Environ 7,5 s
≥ Le nombre de flash et les
intervalles diffèrent légèrement
selon l’état de rangement des piles
et les conditions d’utilisation.
VQT1B11.book 109 ページ ２００６年８月３１日　木曜日　午後４時３６分
Insertion et retrait
des piles de l’élément
(vendues
séparément)
2 En insérant les piles,
assurez-vous que les
pôles + et - sont
correctement alignés.
≥ Vérifiez que l’élément est éteint.
≥ Utilisez des piles alcalines ou des
piles rechargeables au nickelmétal-hydrure.
1 Faites glisser le couvercle
du logement des piles
pour l’ouvrir.
3 Fermez le couvercle du
logement des piles en le
faisant glisser fermement
dans le sens de la flèche
aussi loin que possible.
≥ Lors de la première utilisation de
l’élément, décollez la bande qui
adhère au couvercle du logement
des piles.
≥ Après avoir utilisé l’appareil,
retirez les piles.
109
VQT1B11
VQT1B11.book 110 ページ ２００６年８月３１日　木曜日　午後４時３６分
Vérification de la
charge restante des
piles dans l’élément
≥ Installez les piles, allumez cet
élément et vérifiez la charge
restante des piles.
1 Appuyez sur la touche
[POWER].
≥ Si cela prend autant de temps
pour la touche [TEST/CHARGE]
de s’allumer que le temps indiqué
dans le tableau ci-dessous, cela
signifie que les piles sont presque
hors d’usage. Remplacez-les le
plus rapidement possible par des
piles neuves.
Piles alcalines
Plus de
30 s
Piles rechargeables au
nickel-métal-hydrure
Plus de
10 s
≥ Si la touche [TEST/CHARGE] et le
POWER
≥ La charge démarre.
2 Vérifiez que la touche
[TEST/CHARGE] s’allume.
voyant [AUTO CHECK] clignotent
tous les deux en même temps,
cela signifie que les piles sont
presque complètement hors
d’usage et qu’elles doivent être
remplacées le plus rapidement
possible par des piles neuves.
3 Appuyez sur la touche
[POWER] pour éteindre
l’élément.
≥ Lorsque la touche [TEST/
TEST/CHARGE
≥ Une fois les piles complètement
chargées, la touche
[TEST/CHARGE] s’allume.
110
VQT1B11
CHARGE] est appuyée, l’élément
peut se déclencher.
≥ Éteindre l’élément dans les
situations suivantes:
≥ En montant l’élément sur, ou en
le retirant de, l’appareil photo
numérique
≥ Lorsque vous ne désirez pas
que l’élément se déclenche
≥ Lorsque vous n’utilisez pas
l’élément
VQT1B11.book 111 ページ ２００６年８月３１日　木曜日　午後４時３６分
Montage et retrait de
l’élément d’un
appareil photo
numérique
2 Desserrez l’anneau de
verrouillage.
≥ Vérifiez que l’élément et l’appareil
photo numérique sont éteints.
(Monter l’élément sur, ou le retirer
de, l’appareil photo tandis que
celui-ci est allumé peut provoquer
des problèmes et n’est pas
recommandé.)
∫ Montage de l’élément
1 Assurez-vous que la tête
du flash est en position
avant et horizontale.
A
≥ Si la broche de verrouillage
dépasse, tournez l’anneau de
verrouillage dans le sens opposé à
[2LOCK] et rétractez la broche.
≥ N’employez pas plus de force que
nécessaire sur l’anneau de
verrouillage.
≥ Ne touchez pas les bornes avec
vos doigts, objets en métal, etc.
≥ Ne montez pas l’élément sur
l’appareil photo numérique si la
broche de verrouillage dépasse.
Ceci pourrait endommager
l’élément.
A: Touche d’orientation du
réflecteur
≥ Si la tête du flash est sur la
position verrouillée, tournez-la tout
en appuyant sur la touche
d’orientation du réflecteur.
111
VQT1B11
VQT1B11.book 112 ページ ２００６年８月３１日　木曜日　午後４時３６分
3 Faites glisser fermement
l’élément vers l’arrière de
la griffe porte-accessoires
jusqu’à ce qu’un clic se
fasse entendre.
4 Tournez l’anneau de
verrouillage dans la
direction [2LOCK] jusqu’à
ce qu’il arrête de tourner.
112
VQT1B11
∫ Retrait de l’élément
Desserrez complètement
l’anneau de verrouillage et
retirez l’élément de la griffe
porte-accessoires.
VQT1B11.book 113 ページ ２００６年８月３１日　木曜日　午後４時３６分
Prises de vues en
utilisant un appareil
photo numérique
avec fonctions de
communication
Comment sélectionner le
mode flash
≥ Pour plus de détails sur chaque
mode flash, reportez-vous aux
pages 115 à 119.
1 Allumez l’appareil photo
numérique.
2 Appuyez sur la touche
[POWER] de l’appareil.
3 Appuyez à mi-course sur
le déclencheur de
l’appareil photo
numérique.
≥ Les informations sur la sensibilité
ISO, l’ouverture, la vitesse
d’obturation et les autres
informations relatives aux prises
de vues sont transmises entre
l’appareil photo numérique et
l’élément.
4 Appuyez sur la touche
[MODE] et sélectionnez le
mode flash.
A
MODE
POWER
A: Mode flash
≥ Le mode flash apparaît sur le
panneau d’affichage.
≥ Le mode est changé chaque fois
que la touche [MODE] est
appuyée.
≥ La touche [TEST/CHARGE]
s’allume une fois les piles
complètement chargées.
113
VQT1B11
VQT1B11.book 114 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ À propos des modes flash
Élément
Détails des réglages
[TTL AUTO]
Après avoir mesuré l’intensité du flash appropriée en
déchargeant un pré-flash, l’unité se déclenche une
nouvelle fois pour prendre une photo. (P115)
[AUTO]
L’élément détecte la lumière à travers son capteur en
accord avec l’ouverture de l’objectif et il règle
l’intensité du flash. (P116)
≥ Ce mode peut uniquement être utilisé sur des
modèles d’appareil photo numérique avec
fonctions de communication qui prennent en
charge le mode [AUTO].
[MANUAL]
L’unité se déclenche selon le nombre-guide (GN)¢
qui a été choisi. (P117)
[FP TTL AUTO]
Ce mode permet de prendre des photos avec flash
même à de grandes vitesses d’obturation de
l’appareil photo numérique avec le déclenchement
FP (déclenchement répété du flash à grande
vitesse). (P118)
L’appareil commence le déclenchement FP à
l’intensité du flash réglé dans le mode [FP MANUAL].
(P119)
[FP MANUAL]
¢ Le nombre-guide (GN) est une valeur qui indique la quantité de lumière
d’un flash. Plus haute est la valeur, plus grande est la quantité de lumière
émise par l’appareil.
≥ Vous pourriez ne pas être en mesure d’utiliser certains modes selon
l’appareil photo numérique.
(±: Disponible, —: Non disponible)
[TTL AUTO]
[AUTO]
[MANUAL]
[FP TTL
AUTO]
[FP
MANUAL]
DMC-L1K
±
±
—
DMC-FZ50
≥ Il est impossible de sélectionner un mode qui ne peut pas être utilisé.
114
VQT1B11
VQT1B11.book 115 ページ ２００６年８月３１日　木曜日　午後４時３６分
[TTL AUTO]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P113)
≥ La distance de fonctionnement du
flash est montrée sur le panneau
d’affichage à la suite des réglages
de l’appareil photo numérique.
A
A: Distance de fonctionnement du
flash
1 Vérifiez que la distance
entre l’appareil et le sujet
est comprise dans la
portée utile du flash.
≥ Si le sujet est hors de portée,
réglez l’ouverture de l’objectif ou
changez la distance du sujet.
≥ La distance de fonctionnement du
flash change selon le type et les
réglages (sensibilité ISO,
ouverture et longueur focale) de
l’appareil photo numérique utilisé.
3 Vérifiez que le voyant
[AUTO CHECK] est en train
de clignoter.
AUTO CHECK
≥ Si le voyant [AUTO CHECK]
clignote pendant environ
5 secondes, cela signifie que
l’élément s’est déclenché avec
succès. S’il ne clignote pas, l’unité
n’a pas flashé avec succès.
Vérifiez les réglages de l’unité et
de l’appareil photo numérique puis
prenez de nouveau une photo.
2 Appuyez à fond sur le
déclencheur et prenez la
photo.
115
VQT1B11
VQT1B11.book 116 ページ ２００６年８月３１日　木曜日　午後４時３６分
[AUTO]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P113)
≥ La distance de fonctionnement du
flash est montrée sur le panneau
d’affichage à la suite des réglages
de l’appareil photo numérique.
2 Appuyez à fond sur le
déclencheur et prenez la
photo.
3 Vérifiez que le voyant
[AUTO CHECK] est en train
de clignoter.
AUTO CHECK
A
A: Distance de fonctionnement du flash
≥ Si les réglages de l’appareil photo
numérique (sensibilité ISO et
ouverture) sont au-delà des
combinaisons de sensibilité ISO et
d’ouverture qui peuvent être réglées,
la distance de fonctionnement du
flash n’est pas affichée et l’utilisateur
est prévenu par le clignotement des
indications [ISO] et [F] sur l’écran.
Dans un cas comme celui-ci,
changez les réglages de l’appareil
photo numérique.
1 Vérifiez que la distance
entre l’appareil et le sujet
est comprise dans la
distance de
fonctionnement du flash.
≥ Si le sujet est hors de portée,
réglez l’ouverture de l’objectif ou
changez la distance entre
l’appareil et le sujet.
≥ La distance de fonctionnement du
flash change selon le type et les
réglages (sensibilité ISO, ouverture
et longueur focale) de l’appareil
photo numérique utilisé.
116
VQT1B11
≥ Si le voyant [AUTO CHECK]
clignote pendant environ
5 secondes, cela signifie que
l’élément s’est déclenché avec
succès. S’il ne clignote pas, l’unité
n’a pas flashé avec succès.
Vérifiez les réglages de l’unité et
de l’appareil photo numérique puis
prenez de nouveau une photo.
∫ Combinaisons de la sensibilité
ISO et de l’ouverture qui peuvent
être réglées en mode [AUTO]
Sensibilité ISO
Ouverture
3200
1600
F8
F5.6
à
à
F32
F32
800
400
F4
F2.8
à
à
F32
F32
200
F2
à
F32
100
F1.4
à
F22
50
25
F1.4
F1.4
à
à
F16
F11
VQT1B11.book 117 ページ ２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P113)
≥ La distance optimale entre
l’appareil photo et le sujet et le
nombre-guide (GN) correspondant
aux réglages de l’appareil photo
numérique apparaissent sur le
panneau d’affichage.
de la luminosité du flash changera.
Dans ce cas, l’utilisateur est averti
par le clignotement du numéro sur
l’affichage.
≥ La distance optimale entre
l’appareil photo et le sujet change
selon les réglages de l’appareil
photo numérique (sensibilité ISO,
ouverture, longueur focale et
vitesse d’obturation).
2 Appuyez à fond sur le
déclencheur et prenez la
photo.
A
A: Distance optimale entre
l’appareil photo et le sujet
1 Tournez la molette de
sélection et sélectionnez
le nombre-guide (GN) de
façon à ce que la distance
optimale entre l’appareil
photo et le sujet soit
réglée sur la distance du
sujet.
≥ Si la sensibilité ISO est de [100], la
distance optimale entre l’appareil
photo et le sujet peut être calculée
en divisant le nombre-guide (GN)
par l’ouverture. (P137)
≥ La distance optimale entre
l’appareil photo et le sujet est
estimative
≥ Si la distance optimale entre
l’appareil photo et le sujet est
moins de 0,6 m (ou 0,5 m pour
des photos en gros plan), la portée
117
VQT1B11
VQT1B11.book 118 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P113)
≥ Ce mode permet de prendre des
photos avec flash même à grande
vitesse d’obturation de l’appareil
photo numérique avec le
déclenchement FP
(déclenchement répété du flash à
grande vitesse).
≥ La distance de fonctionnement du
flash est montrée sur le panneau
d’affichage à la suite des réglages
de l’appareil photo numérique.
3 Vérifiez que le voyant
[AUTO CHECK] est en train
de clignoter.
AUTO CHECK
≥ Si le voyant [AUTO CHECK]
A
A: Distance de fonctionnement du flash
1 Vérifiez que la distance
entre l’appareil et le sujet
est comprise dans la
portée utile du flash.
≥ Si le sujet est hors de portée,
réglez l’ouverture de l’objectif ou
changez la distance entre
l’appareil et le sujet.
≥ La distance de fonctionnement du
flash change selon le type et les
réglages (sensibilité ISO,
ouverture et longueur focale) de
l’appareil photo numérique utilisé.
La portée est plus courte que dans
le mode [TTL AUTO].
2 Appuyez à fond sur le
déclencheur et prenez la
photo.
118
VQT1B11
clignote pendant environ
5 secondes, cela signifie que
l’élément s’est déclenché avec
succès. S’il ne clignote pas, l’unité
n’a pas flashé avec succès.
Vérifiez les réglages de l’unité et
de l’appareil photo numérique puis
prenez de nouveau une photo.
Les genres de photo suivants
peuvent être pris en utilisant de
grandes vitesses d’obturation.
≥ Photo prise avec les ombres
adoucies par la fonction contre-jour
≥ Portrait pris à l’extérieur avec une
ouverture ouverte et avec l’arrièreplan défocalisé
VQT1B11.book 119 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P113)
≥ La distance optimale entre
l’appareil photo et le sujet et le
nombre-guide (GN) correspondant
aux réglages de l’appareil photo
numérique apparaissent sur le
panneau d’affichage.
la luminosité du flash changera.
Dans ce cas, l’utilisateur est averti
par le clignotement du numéro sur
l’affichage.
≥ La distance optimale entre
l’appareil photo et le sujet change
selon les réglages de l’appareil
photo numérique (sensibilité ISO,
ouverture, longueur focale et
vitesse d’obturation).
2 Appuyez à fond sur le
déclencheur et prenez la
photo.
A
A: Distance optimale entre
l’appareil photo et le sujet
≥ La distance optimale entre
l’appareil photo et le sujet est
estimative
1 Tournez la molette de
sélection et sélectionnez
le nombre-guide (GN) de
façon à ce que la distance
optimale entre l’appareil
photo et le sujet soit
réglée sur la distance du
sujet.
≥ Si la distance optimale entre
l’appareil photo et le sujet est
moins de 0,6 m (ou 0,5 m pour les
photos en gros plan), la portée de
119
VQT1B11
VQT1B11.book 120 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Réglage de l’intensité du flash
L’intensité du flash peut être réglée
par niveau.
Réglez l’intensité du flash sur [ON]
avant d’en régler l’intensité. (P134)
≥[
] apparaît sur le panneau
d’affichage.
1 Tournez la molette de
sélection et sélectionnez
la valeur de réglage de
l’intensité du flash.
A
A: Valeur de réglage de l’intensité
du flash
≥ La valeur du réglage de l’intensité
du flash est toujours affichée sauf
lorsqu’elle est égale à [0].
≥ La distance de fonctionnement du
flash affichée est celle de la valeur
du réglage de l’intensité du flash
lorsque celle-ci est [0].
120
VQT1B11
≥ Vous ne pouvez pas régler
l’intensité du flash si le nombreguide est à sa valeur la plus
élevée ou la plus basse.
La portée de réglage de l’intensité
du flash et l’intensité réelle
peuvent être différentes selon le
mode flash.
≥ Portée de réglage de l’intensité du
flash
≥ Si [TTL AUTO], [AUTO] ou [FP
TTL AUTO] est sélectionné,
l’intensité du flash peut être
réglée sur une portée de d3.0
incréments.
0
+0.3
+0.7
+3.0
0
-0.3
-0.7
-3.0
≥ Si [MANUAL] ou [FP MANUAL]
est sélectionné, l’intensité du
flash peut être réglée sur une
portée de d0.7 incréments.
0
+0.3
+0.7
0
-0.3
-0.7
VQT1B11.book 121 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ L’intensité réelle du flash peut varier lorsque la valeur de réglage de
l’intensité du flash a été sélectionnée sur l’appareil photo numérique ainsi
que sur l’élément.
≥ Si [TTL AUTO], [AUTO] ou [FP TTL AUTO] est sélectionné, l’élément se
déclenche à la valeur de réglage obtenue en additionnant les valeurs de
réglage sélectionnées sur l’appareil photo numérique et sur l’élément.
(Seule la valeur sélectionnée sur l’élément est affichée comme valeur
de réglage de l’intensité du flash.)
[Exemple]
Configuration de la valeur de
réglage
Élément
Appareil photo
numérique
+0.3
+0.3
(+1/3 EV)
Affichage de la valeur de
réglage de l’intensité du flash
de l’élément
+0.3
Valeur de réglage réelle
utilisée pour le
déclenchement
+0.6
(+2/3 EV)
≥ Si [MANUAL] ou [FP MANUAL] est sélectionné, l’élément se déclenche
à la valeur de réglage sélectionnée sur l’élément uniquement.
[Exemple]
Configuration de la valeur de
réglage
Élément
Appareil photo
numérique
+0.3
+0.3
(+1/3 EV)
Affichage de la valeur de
réglage de l’intensité du flash
de l’élément
+0.3
Valeur de réglage réelle
utilisée pour le
déclenchement
+0.3
(+1/3 EV)
121
VQT1B11
VQT1B11.book 122 ページ ２００６年８月３１日　木曜日　午後４時３６分
Prises de vues en
utilisant un appareil
photo numérique
sans fonctions de
communication
Comment sélectionner le
mode flash
≥ Pour plus de détails sur chaque
mode flash, reportez-vous aux
pages 123 à 126.
1 Appuyez sur la touche
[POWER] de l’appareil.
≥ La touche [TEST/CHARGE]
s’allume une fois les piles
complètement chargées.
2 Appuyez sur la touche
[MODE] pour sélectionner
le mode flash.
A
MODE
A: Mode flash
≥ Le mode flash apparaît sur le
panneau d’affichage.
≥ Le mode est changé chaque fois
que la touche [MODE] est
appuyée.
122
VQT1B11
∫ À propos des modes flash
Élément
Détails des réglages
[AUTO]
L’appareil détecte la
lumière à travers son
capteur en accord
avec l’ouverture de
l’objectif et il règle
l’intensité du flash.
(P123)
[MANUAL]
L’unité se déclenche
selon le nombre-guide
(GN)¢ qui a été choisi.
(P126)
¢ Le nombre-guide (GN) est une
valeur qui indique la quantité de
lumière d’un flash. Plus haute est
la valeur, plus grande est la
quantité de lumière émise par
l’appareil.
VQT1B11.book 123 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Si la combinaison de la sensibilité
[AUTO]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P122)
1 Appuyez sur la touche
[ZOOM] pour régler la valeur
de zoom à la longueur
focale de l’objectif.
ZOOM
2 Appuyez et tenez la touche
[MODE], puis tournez la
molette de sélection en 2
secondes pour régler la
sensibilité ISO.
ISO et de l’ouverture sont en dehors
de la portée utile, l’affichage de la
sensibilité ISO et de l’ouverture
clignotent pour avertir l’utilisateur.
Dans un tel cas, changez la
sensibilité ISO et l’ouverture.
4 Appuyez à fond sur le
déclencheur et prenez la
photo.
5 Vérifiez que le voyant
[AUTO CHECK] est en train
de clignoter.
AUTO CHECK
MODE
≥ Si le voyant [AUTO CHECK]
≥ L’appareil commutera aux réglages
de la fonction si la touche [MODE]
est appuyée pendant plus de
2 secondes. (P133)
3 Tournez la molette de
sélection et réglez-la selon
l’ouverture de l’objectif.
clignote pendant environ
5 secondes, cela signifie que
l’élément s’est déclenché avec
succès. S’il ne clignote pas,
l’unité n’a pas flashé avec
succès. Vérifiez les réglages de
l’unité et de l’appareil photo
numérique puis prenez de
nouveau une photo.
≥ L’intensité du flash peut être réglée
par pas de 1/3 en variant la
sensibilité ISO et l’ouverture des
réglages de l’appareil photo
numérique.
123
VQT1B11
VQT1B11.book 124 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Distance de fonctionnement du flash en mode [AUTO]
Sensibilité ISO
3200 1600
800
400
Angle d’éclairage
200
100
50
25
8 (16)
10 (20)
F8
F5.6
F4
F2.8
F2
F1.4
`
`
0.8 à 8.6
0.9 à 10.0
F11
F8
F5.6
F4
F2.8
F2
F1.4
`
0.6 à 6.0
0.6 à 7.0
F16
F11
F8
F5.6
F4
F2.8
F2
F1.4
0.5 à 4.3
0.5 à 5.0
F22
F16
F11
F8
F5.6
F4
F2.8
F2
0.5 à 3.0
0.5 à 3.5
F32
F22
F16
F11
F8
F5.6
F4
F2.8
0.5 à 2.1
0.5 à 2.5
`
F32
F22
F16
F11
F8
F5.6
F4
0.5 à 1.5
0.5 à 1.8
`
`
F32
F22
F16
F11
F8
F5.6
0.5 à 1.1
0.5 à 1.3
`
`
`
F32
F22
F16
F11
F8
0.5 à 0.8
0.5 à 0.9
`
`
`
`
F32
F22
F16
F11
0.5 à 0.5
0.5 à 0.6
Valeurs d’ouverture qui peuvent étre réglées
≥ Les zones encadrées en gras indiquent les distances de fonctionnement
du flash lorsque le diffuseur grand-angulaire est utilisé. (P131)
≥ Lorsque la tête du flash est dirigée vers l’avant, le nombre affiché sur le
côté de la distance proche est de 0,6 m ou plus, et lorsqu’elle est dirigée
vers le bas, elle est de 0,5 m ou plus.
124
VQT1B11
VQT1B11.book 125 ページ ２００６年８月３１日　木曜日　午後４時３６分
Longueur focale (mm) (conversion film 35 mm)
12 (24)
14 (28)
17 (35)
25 (50)
35 (70)
42 (85)
1.3 à 14.3
1.4 à 15.7
1.5 à 17.1
1.8 à 20.0
2.0 à 22.9
2.3 à 25.7
0.9 à 10.0
1.0 à 11.0
1.1 à 12.0
1.3 à 14.0
1.4 à 16.0
1.6 à 18.0
0.6 à 7.1
0.7 à 7.9
0.8 à 8.6
0.9 à 10.0
1.0 à 11.4
1.1 à 12.9
0.5 à 5.0
0.5 à 5.5
0.5 à 6.0
0.6 à 7.0
0.7 à 8.0
0.8 à 9.0
0.5 à 3.6
0.5 à 3.9
0.5 à 4.3
0.5 à 5.0
0.5 à 5.7
0.6 à 6.4
0.5 à 2.5
0.5 à 2.8
0.5 à 3.0
0.5 à 3.5
0.5 à 4.0
0.5 à 4.5
0.5 à 1.8
0.5 à 2.0
0.5 à 2.2
0.5 à 2.5
0.5 à 2.9
0.5 à 3.3
0.5 à 1.3
0.5 à 1.4
0.5 à 1.5
0.5 à 1.8
0.5 à 2.0
0.5 to 2.3
0.5 à 0.9
0.5 à 1.0
0.5 à 1.1
0.5 à 1.3
0.5 à 1.5
0.5 à 1.6
Distance de fonctionnement en prenant des photos en [AUTO] (m)
125
VQT1B11
VQT1B11.book 126 ページ ２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Appuyez sur la touche [MODE] et
sélectionnez le mode flash. (P122)
≥ Le nombre-guide (GN) apparaît
sur le panneau d’affichage.
A
1 Appuyez sur la touche
[ZOOM] pour régler la
valeur de zoom à la
longueur focale de
l’objectif.
ZOOM
2 Tournez la molette de
sélection et réglez le
nombre-guide (GN).
VQT1B11
≥ Si [Affichage du nombre-guide
(GN)] est réglé sur [OFF], la
quantité de lumière peut être
affichée comme le taux de
quantité de lumière.
≥ Le “taux de quantité de lumière”
est le taux de l’intensité du flash
en pleine puissance.
A: Nombre-guide (GN)
126
3 Appuyez à fond sur le
déclencheur et prenez la
photo.
VQT1B11.book 127 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Comment déterminer le
nombre-guide, l’ouverture et la
distance optimale entre le sujet
et l’appareil photo
Lorsque la distance entre
l’appareil photo et le sujet et
l’ouverture ont été décidé
≥ La formule suivante est utilisée
pour obtenir le nombre-guide
(GN), qui est ensuite réglé sur
l’élément.
“Ouverture (F)” k “Distance entre
appareil photo et sujet (m)” m
“Coefficient de sensibilité ISO¢”
Lorsque l’ouverture doit être
définie
≥ La formule suivante est utilisée
pour obtenir l’ouverture, qui est
ensuite réglée sur l’appareil photo
numérique.
“Nombre-guide (GN)” k “Coefficient
de sensibilité ISO¢” m “Distance
entre appareil photo et sujet (m)”
¢ Coefficient de sensibilité ISO
Sensibilité ISO
Coefficient de
correction
3200
5,6
1600
4,0
800
2,8
400
2,0
200
1,4
100
1,0
50
0,71
25
0,5
≥ Pour avoir une liste de nombresguides (GN), reportez-vous à la
P137.
Comment obtenir la distance
optimale entre l’appareil photo et
le sujet
“Nombre-guide (GN)” k “Coefficient
de sensibilité ISO¢” m “Ouverture
(F)”
127
VQT1B11
VQT1B11.book 128 ページ ２００６年８月３１日　木曜日　午後４時３６分
Autres applications
Prises de vues avec une
lumière indirecte
≥ La photographie à lumière
indirecte est une technique qui
utilise la lumière réfléchie par un
plafond ou un mur à partir d’un
flash qui l’a émise.
≥ Si le flash est dirigé directement
en avant du sujet lorsqu’un portrait
doit être effectué, par exemple, de
grandes ombres peuvent se
former ou bien la peau de la
personne ou d’autres zones
peuvent devenir blanchâtres ou
floues. Cependant, si la technique
de la lumière indirecte est utilisée
dans le même cas, les fortes
ombres peuvent être minimisées
et le sujet est capté de façon
naturelle.
1 Tout en maintenant
enfoncée la touche
d’orientation du réflecteur,
tournez la tête du flash
vers la direction désirée.
90°
180°
7°
90°
128
VQT1B11
≥ En position verrouillée, changez la
direction en maintenant enfoncée
la touche d’orientation du
réflecteur.
2 Dirigez le flash vers le
plafond ou une autre
surface réfléchissante et
prenez la photo.
≥ La distance de fonctionnement du
flash ainsi que la distance
optimale entre l’appareil photo et
le sujet n’apparaissent pas sur le
panneau d’affichage.
≥ Lorsque l’angle d’éclairage est
réglé sur [ZOOM] (auto), la valeur
du zoom [--] apparaît sur le
panneau d’affichage et 25 mm
[appareil photo 135 (conversion
film 35 mm): 50 mm] est
sélectionné.
≥ L’angle d’éclairage peut être
changé manuellement. (P130)
VQT1B11.book 129 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Nous vous conseillons de prendre
une photo test afin de décider de
l’exposition adéquate. Vérifiez
l’exposition en utilisant la fonction
histogramme de votre appareil
photo numérique. Pour plus de
détails, référez-vous au manuel
d’utilisation de votre appareil photo
numérique.
≥ Lorsque la touche [TEST/
CHARGE] est appuyée, le voyant
[AUTO CHECK] s’allume, et le
déclenchement approprié peut
être vérifié. (Ceci est possible
uniquement lorsque [AUTO] est
établi en tant que mode flash.)
≥ Si la surface (comme un plafond
ou des murs) sur laquelle la
lumière du flash est réfléchie est
colorée, cela peut affecter les
photos. Choisissez une surface
blanche ou blanc cassé comme
surface de réflexion.
Prises de vues en gros plan
≥ Lorsque la distance entre
l’appareil photo et le sujet est de
0,5 m à 1 m, la lumière émise par
le flash sera faussée. Pour cette
raison, tout en maintenant
enfoncée la touche d’orientation
du réflecteur, dirigez la tête du
flash vers le bas (7 degrés), puis
prenez une photo.
Pointez la tête du flash
vers le bas aussi loin que
possible (7 degrés vers le
bas).
≥ [
] apparaît sur le panneau
d’affichage.
≥ Le vignettage peut être causé par
la lumière du flash lorsque l’objectif
est long ou a un large diamètre.
Prenez d’abord une photo d’essai,
puis prenez une photo.
≥ Utilisez le flash de cette façon
uniquement pour les photos en
gros plan. Si vous laissez la tête
du flash dirigée vers le bas
pendant une prise de vue
normale, la lumière émise par le
flash en haut de l’écran sera
insuffisante.
129
VQT1B11
VQT1B11.book 130 ページ ２００６年８月３１日　木曜日　午後４時３６分
Sélection manuelle de l’angle
d’éclairage
≥ L’angle d’éclairage peut être réglé
manuellement.
Appuyez sur la touche
[ZOOM] et sélectionnez
l’angle d’éclairage.
Les valeurs du zoom qui sont
appropriées à l’angle de luminosité
du flash apparaissent:
ZOOM
M ZOOM 12 (24)
M ZOOM 14 (28)
M ZOOM 17 (35)
M ZOOM 25 (50)
ZOOM
M ZOOM 35 (70)
A
A: Angle d’éclairage
≥ [M ZOOM] apparaît sur le
panneau d’affichage.
Tous les réglages ZOOM suivants
peuvent être sélectionnés:
12 mm, 14 mm, 17 mm, 25 mm,
35 mm, 42 mm
[Avec un appareil photo 135
(conversion film 35 mm): 24 mm,
28 mm, 35 mm, 50 mm, 70 mm,
85 mm]
130
VQT1B11
M ZOOM 42 (85)
≥ [ZOOM] peut être utilisé
uniquement lorsqu’un appareil
photo numérique avec fonctions
de communication est utilisé.
≥ Lorsque le diffuseur grandangulaire est utilisé, tous les
réglages suivants peuvent être
sélectionnés: [ZOOM], [10 (20)] ou
[8 (16)].
≥ Le nombre qui apparaît en haut à
droite du panneau d’affichage est
l’angle de luminosité du flash.
≥ Si l’angle de luminosité est réglé
sur [ZOOM] (auto), la valeur du
zoom est réglée entre 12 mm
(24 mm) et 42 mm (85 mm).
≥ Lorsqu’une valeur plus grande que
la longueur focale de l’objectif est
utilisée, les bords de l’image
seront assombris.
VQT1B11.book 131 ページ ２００６年８月３１日　木曜日　午後４時３６分
Comment utiliser le diffuseur
grand-angulaire
≥ Utilisez le diffuseur grandangulaire incorporé du flash
lorsque la longueur focale de
l’objectif est plus large que 12 mm.
≥ Réglez [Commutation du diffuseur
grand-angulaire] sur [ON]. (P135)
1 Sortez le diffuseur grandangulaire et enfoncez-le
vers le bas.
≥ En utilisant le diffuseur grandangulaire, le nombre-guide (GN)
est réduit. Cela signifie que la
distance de fonctionnement est
réduite en prenant des photos en
mode [TTL AUTO], [AUTO] ou
[FP TTL AUTO] et que la distance
optimale entre l’appareil photo et
le sujet est réduite en prenant des
photos en mode [MANUAL] ou
[FP MANUAL].
≥ Après les prises de vues, rétractez
le diffuseur grand-angulaire.
≥ Ne pivotez pas le diffuseur grandangulaire vers le haut. Cela
pourrait l’endommager.
≥ [
] apparaît sur le panneau
d’affichage.
2 Appuyez sur la touche
[ZOOM] et sélectionnez
l’angle d’éclairage.
ZOOM
A
A: Angle d’éclairage
≥ ZOOM, 8 mm ou 10 mm [ZOOM,
16 mm ou 20 mm pour un appareil
photo 135 (conversion film 35
mm)] peuvent être sélectionnés.
131
VQT1B11
VQT1B11.book 132 ページ ２００６年８月３１日　木曜日　午後４時３６分
Choix de plusieurs
différentes applications de
photographie avec flash
≥ Plusieurs différentes applications
de photographie avec flash
peuvent être choisies avec les
réglages de l’appareil photo
numérique.
≥ Il peut ne pas être possible
d’utiliser certaines fonctions selon
la forme et les fonctions de
l’appareil photo numérique utilisé.
≥ Pour d’autres détails, référez-vous
au manuel d’utilisation de votre
appareil photo numérique.
≥ Sélectionnez [TTL AUTO] ou [FP
TTL AUTO] comme mode flash.
Synchronisation lente
≥ La lumière de l’élément peut être
émise en utilisant l’obturation
lente.
Ceci permet une prise de vue
claire de personnes ressortant sur
un arrière-plan de scène nocturne.
Synchronisation avec l’arrièreplan (rideau arrière)
Flash réduction yeux rouges
≥ En prenant des prises de vues à
≥ La lumière émise par le flash
réduit le phénomène yeux rouges
des sujets.
132
VQT1B11
obturation lente de sujets en
mouvement, le flash est activé
juste avant la fermeture de
l’obturateur.
Les sources de lumière émanant
de derrière le sujet sont capturées
en donnant une impression de
mouvement.
VQT1B11.book 133 ページ ２００６年８月３１日　木曜日　午後４時３６分
Fonctions
≥ Vous pouvez sélectionner chaque
fonction à l’avance.
1 Appuyez sur la touche
[POWER].
2 Appuyez sur la touche
[MODE] pendant
2 secondes ou plus pour
commuter vers les
réglages des fonctions.
5 Appuyez sur la touche
[MODE] pendant
2 secondes ou plus pour
sortir des réglages.
∫ Réinitialisation des réglages par
défaut des fonctions (état au
moment de l’achat)
Lorsque la touche [MODE] et la
touche [LIGHT] sont appuyées
ensemble pendant 2 secondes ou
plus, tous les réglages sauf celui de
[Affichage distance] (m/ft) sont
réinitialisés.
MODE
3 Appuyez légèrement sur la
touche [MODE] pour
sélectionner la rubrique du
menu.
MODE
MODE
LIGHT
≥ Le réglage de [Affichage
distance] (m/ft) reste inchangé.
4 Tournez la molette de
sélection pour sélectionner
le réglage.
133
VQT1B11
VQT1B11.book 134 ページ ２００６年８月３１日　木曜日　午後４時３６分
Appuyez sur la touche [MODE] pendant 2 secondes ou plus pour commuter
vers le réglage des fonctions. (P133)
Élément
Lampe
d’assistance pour
la mise au point
automatique
Réglage
A:
OFF:
La lampe d’assistance pour la mise au
point automatique s’allume rendant la
mise au point plus facile.
La lampe d’assistance pour la mise au
point automatique ne s’allume pas.
≥ La lampe d’assistance de la mise au point automatique ne fonctionnera
pas avec les appareils photo numériques qui n’intègrent pas le système
“Four Thirds” de Panasonic.
4-3:
Angle d’éclairage
135:
L’angle d’éclairage est indiqué par la
longueur focale de l’objectif pour le format
utilisé avec l’appareil photo numérique
“Four Thirds”.
L’angle d’éclairage est converti dans la
longueur focale d’un film d’appareil photo
35 mm.
≥ Appareil photo 135: C’est le synonyme de format de film d’appareil photo
35 mm.
Affichage distance ft:
m:
Les distances sont indiquées en pieds.
Les distances sont indiquées en mètres.
Réglage de
l’intensité du flash
L’intensité du flash est réglée.
L’intensité du flash n’est pas réglée.
134
VQT1B11
ON:
OFF:
VQT1B11.book 135 ページ ２００６年８月３１日　木曜日　午後４時３６分
Élément
Commutation du
diffuseur grandangulaire
Réglage
ON:
OFF:
Affichage du
ON:
nombre-guide (GN)
OFF:
Réglage de la
sensibilité ISO et
de l’ouverture
ON:
OFF:
Le diffuseur grand-anglaire est activé.
L’appareil reconnaît que le diffuseur
grand-anglaire est étendu.
Le diffuseur grand-anglaire est désactivé.
La quantité de lumière du flash est
affichée comme un nombre-guide (GN).
La quantité de lumière du flash est
affichée comme le taux de quantité de
lumière.
La sensibilité ISO et l’ouverture sont
réglées pour correspondre à l’appareil
photo numérique.
La sensibilité ISO et l’ouverture peuvent
être réglées avec la molette de sélection.
≥ Ceci peut être utilisé uniquement avec des appareils photo numériques
avec fonctions de communication. (Uniquement lorsque le flash est réglé
sur le mode [AUTO].)
Réglage de la
sensibilité ISO
La sensibilité ISO peut être réglée entre 25 et 3200.
≥ Ceci peut être utilisé avec des appareils photo numériques avec fonctions
de communication si [ISO sensitivity and aperture adjustment] est réglé
sur [OFF] ainsi qu’avec des appareils photo numériques sans fonctions de
communication. (Uniquement lorsque les modes du flash sont réglés sur le
mode [AUTO])
≥ La fonction [
] ne fonctionne pas. Il n’y a aucun problème pour
utiliser le flash si vous sélectionnez [ON] ou [OFF].
135
VQT1B11
VQT1B11.book 136 ページ ２００６年８月３１日　木曜日　午後４時３６分
À propos du déclenchement continu
Lorsque le flash est déclenché en continu, sa tête chauffe et ceci peut mener
à la détérioration ou au mauvais fonctionnement de l’élément. Effectuez le
déclenchement continu dans les limites indiquées ci-dessous et laissez
reposer l’élément pendant au moins 10 minutes.
Restriction du nombre de flash pendant un déclenchement continu
Intensité du
flash
Intervalle du
flash
Restriction du
nombre de
flash
1/1
(PLEIN)
6s
10
1/2
3s
20
1/4
1s
40
1/8 à 1/128
0,5 s ou moins
80
Le déclenchement continu est synchronisé jusqu’au nombre d’images listées
ci-dessous. Si la restriction du nombre de flash est dépassée, laissez reposer
l’élément pendant au moins 10 minutes.
Nombre de flash pour lequel le déclenchement continu est possible
(Vitesse de photographies en série: 8 images par seconde)
Quantité de lumière
Nbre d’images
1/4
2
136
VQT1B11
1/8
5
1/16
10
1/32
16
1/64
30
1/128
40
VQT1B11.book 137 ページ ２００６年８月３１日　木曜日　午後４時３６分
Tableau des nombres-guides (GN)
≥ Les tableaux montrent les valeurs lorsque la sensibilité ISO est de [100].
≥ Selon l’objectif de l’appareil photo numérique, vous pouvez ne pas être
capable de sélectionner les angles de luminosité des tableaux car la
longueur focale est décidée par l’appareil photo.
≥ Vous pouvez régler l’angle de luminosité entre 12 mm (24 mm) et 42 mm
(85 mm) si vous utilisez le DMC-L1K.
[TTL AUTO]/[AUTO]
Angle d’éclairage
Longueur focale (mm) (conversion film 35 mm)
Plein flash
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
12
14
20
22
24
28
32
36
[MANUAL]
Taux de
quantité de
lumière
Angle d’éclairage
Longueur focale (mm) (conversion film 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/1
12.0
14.0
20.0
22.0
24.0
28.0
32.0
36.0
1/2
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/4
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/8
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/16
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/32
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/64
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/128
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
137
VQT1B11
VQT1B11.book 138 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Vitesse
d’obturation
Angle d’éclairage
Longueur focale (mm) (conversion film 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
138
VQT1B11
VQT1B11.book 139 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
≥ Nombres-guides (GN) pour des flashes 1/1 (PLEIN).
Vitesse
d’obturation
Angle d’éclairage
Longueur focale (mm) (conversion film 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
≥ En mode [FP MANUAL], la formule suivante peut être utilisée pour obtenir
les nombres-guides (GN) lorsque tous les réglages, sauf 1/1, sont utilisés
comme quantité de lumière.
Nombre-guide (GN) = Nombre-guide pour 1/1 k coefficient du taux de
quantité de lumière¢
¢ Coefficient du taux de quantité de lumière
Taux de quantité de lumière
1/1
1/2
1/4
1/8
1/16
Coefficient du taux de quantité de lumière
1,0
0,71
0,5
0,35
0,25
139
VQT1B11
VQT1B11.book 140 ページ ２００６年８月３１日　木曜日　午後４時３６分
En cas de problème
∫ Q et R sur l’élément
L’élément devient chaud.
Lorsque l’élément est déclenché en
continu immédiatement après que la
touche [TEST/CHARGE] est allumée,
les piles génèrent de la chaleur, mais
ceci ne pose aucun problème en
terme de performance ou de qualité.
Dans de tels cas, attendez que la tête
de flash et les piles refroidissent avant
de reprendre l’utilisation.
Je ne peux pas installer l’élément
sur mon appareil photo numérique.
Est-ce que la broche de verrouillage
dépasse?
Vous ne pouvez pas installer
l’élément sur votre appareil photo
numérique si cette broche dépasse.
≥ Tournez l’anneau de verrouillage
dans le sens opposé à [2LOCK]
jusqu’à ce qu’il s’arrête et rétractez
la broche avant de procéder à
l’installation de l’élément sur
l’appareil photo numérique.
Je ne peux pas sélectionner de
modes flash même en appuyant
sur la touche [MODE].
En connectant l’élément sur certains
modèles d’appareil photo numérique
avec capacité de communication,
vous pouvez sélectionner le mode
flash uniquement à partir de
l’appareil photo numérique.
La couleur des images est
différente de ce que j’ai vu.
Réglez la balance des blancs de
l’appareil photo numérique. (La
sélection du mode [AUTO] est
recommandée.)
140
VQT1B11
Les images sont trop lumineuses.
Est-ce que le sujet est plus proche
que la portée de fonctionnement du
flash? Ajustez la portée de
fonctionnement du flash en utilisant
une des opérations ci-dessous.
≥ Ajustez l’ouverture de l’objectif.
≥ Réglez l’intensité du flash sur une
valeur [j].
≥ Utilisez le réflecteur.
La distance de fonctionnement du
flash n’apparaît pas sur le
panneau d’affichage.
La distance de fonctionnement du
flash n’est pas affichée dans les cas
suivants:
≥ Lorsque l’objectif a été retiré
≥ Lorsqu’une photographie à
lumière indirecte est effectuée
≥ Lorsque l’intensité de la lumière
est réglée
≥ Lorsque le réglage de la sensibilité
ISO et de l’ouverture sont hors
portée
Le panneau d’affichage est éteint
alors que l’élément est allumé.
Est-ce que la fonction d’économie
d’énergie de l’appareil photo est en
marche?
Le flash est couplé à l’appareil photo
numérique donc si la fonction
d’économie d’énergie de l’appareil
photo est en marche, le panneau
d’affichage du flash s’éteindra.
≥ Appuyez à mi-course sur le
déclencheur de l’appareil photo
pour libérer la fonction.
VQT1B11.book 141 ページ ２００６年８月３１日　木曜日　午後４時３６分
Le flash ne s’éteint pas alors que
j’ai mis hors tension mon appareil
photo numérique qui a des
fonctions de communication.
Lorsqu’un appareil photo numérique
ayant des fonctions de
communication est mis hors tension,
le flash est réglé sur le mode
d’économie d’énergie. Lorsque
l’appareil photo numérique est
rallumé, le flash l’est également.
Lorsque le flash doit être éteint,
coupez le courant d’abord.
Lorsque le flash est utilisé en
association avec un appareil photo
numérique n’ayant pas de fonctions
de communication, il est
automatiquement placé en mode
d’économie d’énergie si aucune
opération n’a été effectuée durant
environ 15 minutes.
Je ne peux pas changer d’angle
d’éclairage.
Est-ce que le diffuseur grandangulaire a été endommagé?
≥ Si le diffuseur grand-angulaire est
endommagé alors qu’il est étendu,
vous ne pourrez plus utiliser la
touche [ZOOM]. Dans ce cas,
vous pouvez utiliser la touche
[ZOOM] si vous réglez le diffuseur
grand-angulaire sur [OFF].
∫ Q et R sur le panneau
d’affichage
Les indications [ISO] et [F]
clignotent ou les nombres de la
sensibilité ISO et de l’ouverture
clignotent.
Cela signifie que la sensibilité ISO et
l’ouverture de l’appareil photo
numérique sont en dehors de la
distance de fonctionnement du flash.
Changez la sensibilité ISO et
l’ouverture de l’appareil photo
numérique.
La distance optimale entre
l’appareil photo et le sujet
clignotent.
Le flash est trop près du sujet.
Si le sujet est trop proche, la portée
d’éclairage du flash commutera pour
prendre des photos à une distance
de plus de 0,6 m (ou 0,5 m pour des
photos en gros plan).
L’indication [
] et l’angle
d’éclairage clignotent.
Étirez le diffuseur grand-angulaire.
L’indication [
] ne s’éteint pas.
La tête du flash a été réglée pour
pointer vers le bas (7 degrés).
N’utilisez pas ce réglage, sauf pour
prendre des gros plans.
L’indication [
] ne s’éteint pas.
Le diffuseur grand-angulaire est
étiré.
≥ Le nombre-guide (GN) est réduit.
Portez attention à la distance
entre l’appareil photo et le sujet.
141
VQT1B11
VQT1B11.book 142 ページ ２００６年８月３１日　木曜日　午後４時３６分
Précautions
d’utilisation
∫ À propos de l’élément
≥ Ne regardez pas de trop près le
flash lorsqu’il est activé.
≥ Évitez d’approcher l’élément
d’autres objets. Sa chaleur et son
ampoule peuvent causer une
déformation ou une décoloration.
≥ En prenant des photos en dehors
de la distance de fonctionnement
du flash, l’exposition correcte ne
sera pas réalisée et des images
blanchâtres ou trop sombres
peuvent être prises.
≥ À des vitesses d’obturation
élevées, les effets obtenus par
l’élément peuvent ne pas être
suffisants.
Gardez l’élément loin des
vaporisateurs d’insecticide ou
d’autres substances volatiles.
≥ Si l’élément est exposé à ces
vaporisateurs ou substances, son
boîtier extérieur peut s’abîmer et/
ou sa couleur peut s’écailler.
≥ Ne laissez pas l’élément en
contact avec tout objet fabriqué en
caoutchouc ou en PVC pendant
une période prolongée.
N’utilisez pas d’essence, de
térébenthine, d’alcool ou d’autres
solvants du même genre pour
entretenir l’élément.
≥ Retirez les piles avant de procéder
à l’entretien.
142
VQT1B11
≥ L’utilisation de solvants peut
causer une détérioration du boîtier
externe de l’élément
et/ou sa couleur peut s’écailler.
≥ Enlever la poussière et les traces
de doigts en utilisant un chiffon
sec et doux.
≥ N’utilisez pas de détergents de
cuisine ou de lingettes chimiques.
≥ Si des gouttes de pluie ou d’eau
éclaboussent l’appareil, essuyez
l’eau avec un chiffon sec.
Ne transportez pas l’élément s’il
est encore fixé sur l’appareil
photo.
≥ En aucunes circonstances vous ne
devez pas ranger l’élément dans
les endroits indiqués ci-dessous
car cela pourrait causer des
problèmes d’utilisation ou de
mauvais fonctionnement.
≥ À la lumière directe du soleil ou
sur la plage en été
≥ Dans des endroits ayant des
niveaux de température et
d’humidité élevés ou dans des
endroits où les changements de
température et d’humidité sont
prononcés
≥ Dans des endroits ayant une
forte concentration de sable, de
poussière ou de saleté
≥ Où il y a du feu
≥ Près de radiateurs, climatiseurs,
humidificateurs
≥ Où l’eau pourrait mouiller
l’élément
≥ Où il y a des vibrations
≥ À l’intérieur d’un véhicule
VQT1B11.book 143 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Des prises de vues à éclairage
≥
≥
≥
≥
multiple ne peuvent pas être
prises en utilisant le flash en
association avec d’autres flashes.
Ne faites pas tomber l’élément, ne
le cognez pas à d’autres objets et
ne le soumettez à aucun autre
type de choc.
Si l’élément ne doit pas être utilisé
durant une période prolongée, la
moisissure ou d’autres problèmes
peuvent causer une panne de
l’élément. Nous vous conseillons
de vérifier le fonctionnement de
l’élément avant de l’utiliser.
Ne touchez pas les contacts
électriques de l’élément. Ceci
pourrait causer un mauvais
fonctionnement de l’élément.
Pour préserver la tête du flash de
la chaleur excessive et de la
détérioration, arrêtez d’utiliser
l’élément après
10 déclenchements en continu à
intensité plein flash et laissez-le au
repos durant environ 10 minutes
pour assurer le refroidissement de
la tête du flash.
∫ À propos des piles
Si vous ne devez plus utiliser
l’appareil photo pendant une
longue période, assurez-vous
d’enlever les piles.
≥ Si la température est trop élevée
ou trop basse, les bornes peuvent
rouiller et causer un mauvais
fonctionnement.
Si vous faites accidentellement
tomber les piles, assurez-vous
que le corps de celles-ci et les
bornes ne sont pas abîmés.
≥ L’insertion d’une pile abîmée peut
endommager l’appareil photo.
Emmenez des piles de rechange
lorsque vous partez.
≥ Sachez que la durée de
fonctionnement des piles diminue
à basse température comme celle
des pistes de ski.
Mise au rebut des piles usées.
≥ Les piles ont une vie limitée.
≥ Ne jetez pas les piles dans le feu
car cela pourrait provoquer une
explosion.
Ne mettez pas les bornes des piles
en contact avec des objets
métalliques (comme des colliers,
épingles, etc.).
≥ Ceci peut causer un court-circuit
ou générer de la chaleur et vous
pouvez être gravement brûlé si
vous touchez les piles.
N’essayez pas de recharger les
piles alcalines.
Ne jetez pas les piles dans le feu
ou ne les exposez pas à une
chaleur excessive comme celle
du soleil.
143
VQT1B11
VQT1B11.book 144 ページ ２００６年８月３１日　木曜日　午後４時３６分
Spécifications
Alimentation requise:
3,0 V c.c.
Types de piles
recommandés
Piles alcalines AA (LR6)k 2/
Piles rechargeables au nickel-métal-hydrure AA
(Ni-MH)k 2
Temps de chargement
(de plein flash jusqu’à ce
que la touche [TEST/
CHARGE] s’allume)
Environ 8 s: Piles alcalines AA
Environ 7,5 s: Piles rechargeables au nickelmétal-hydrure AA
Durée de
déclenchement
Environ 1/20000 s à 1/500 s (Varie selon
l’intensité du flash; déclenchement FP exclus.)
Nombre de flashes
(plein flash)
Environ 120 flashs: avec piles alcalines AA
Environ 200 flashs: avec piles rechargeables au
nickel-métal-hydrure AA (Type 2700 mAh)
(Diffère selon les conditions de prise de vues.)
Modes flash
TTL AUTO/AUTO/MANUAL/
FP TTL AUTO/FP MANUAL
Angle lumière indirecte Vers le haut: 0 à 90 degrés,
vers le bas: 0 à 7 degrés,
vers la droite: 0 à 90 degrés,
vers la gauche: 0 à 180 degrés
Mode d’économie
d’énergie
Allié au mode d’économie d’énergie de
l’appareil photo numérique ayant des capacités
de communication
Lampe d’assistance
pour la mise au point
automatique
Uniquement pour des combinaisons avec un
appareil photo numérique ayant des capacités
de communication.
Distance approximative permettant l’éclairage
automatique à des niveaux de basse luminosité:
1mà5m
(Diffère selon le type d’appareil photo
numérique et d’objectif utilisés)
144
VQT1B11
VQT1B11.book 145 ページ ２００６年８月３１日　木曜日　午後４時３６分
Nombre-guide
Sélectionné automatiquement
36: Réglage à 42 mm
(85 mm avec appareil photo 135)
20: Réglage à 12 mm
(24 mm avec appareil photo 135)
Réglage 8/10: Lorsque le diffuseur grandangulaire est utilisé
Angle d’éclairage
Sélectionné automatiquement
Réglage à 12 mm: 61 degrés haut/bas,
78 degrés gauche/droite (Couverture de l’angle
de vue d’un objectif de 12 mm)¢
Réglage à 42 mm: 21 degrés haut/bas,
28 degrés gauche/droite (Couverture de l’angle
de vue d’un objectif de 42 mm)¢
Utilisant le diffuseur grand-angulaire: 83 degrés
haut/bas, 101 degrés gauche/droite (Couverture
de l’angle de vue d’un objectif de 8 mm)¢
¢ Lorsque le système “Four Thirds” s’applique
sur l’affichage ZOOM
Dimensions
Environ 67 mm (L)k108 mm (H)k95 mm (P)
(parties saillantes excluses)
Poids
Environ 270 g (unité principale)
Environ 320 g (piles incluses)
Température de
fonctionnement
0 °C à 40 °C
Humidité de
fonctionnement
10% à 80% (pas de condensation)
145
VQT1B11
VQT1B11.book 146 ページ ２００６年８月３１日　木曜日　午後４時３６分
Indice
Información para su seguridad................................................................... 147
Prevención contra las averías ................................................................ 148
Accesorios suministrados........................................................................... 149
Nombres de componentes ......................................................................... 149
Visualizaciones que muestra el panel visualizador .................................... 151
Acerca de las baterías................................................................................ 152
Insertar y quitar las baterías de la unidad (opcional) ................................. 157
Comprobar la carga que queda de las baterías de la unidad .................... 158
Montar la unidad en la cámara digital y quitarla ........................................ 159
Toma de fotos usando la cámara digital con las funciones de
comunicación........................................................................................... 161
Cómo seleccionar el modo flash ............................................................ 161
[TTL AUTO] ........................................................................................... 163
[AUTO] ................................................................................................... 164
[MANUAL] ............................................................................................. 165
[FP TTL AUTO] ...................................................................................... 166
[FP MANUAL] ........................................................................................ 167
Toma de fotos usando la cámara digital sin las funciones de
comunicación........................................................................................... 170
Cómo seleccionar el modo flash ............................................................ 170
[AUTO] ................................................................................................... 171
[MANUAL] ............................................................................................. 174
Otras aplicaciones...................................................................................... 176
Toma de fotos con el alumbrado de rebote ............................................ 176
Toma de fotos acercadas ....................................................................... 177
Seleccionar el ángulo de alumbrado manualmente ............................... 178
Cómo utilizar el panel ancho ................................................................. 179
Elección de varias aplicaciones fotográficas diferentes de flash............ 180
Funciones................................................................................................... 181
Acerca del disparo continuo ....................................................................... 184
Tabla de números de guía (GN) ................................................................. 185
Búsqueda de averías.................................................................................. 188
Precauciones para el uso........................................................................... 190
Especificaciones......................................................................................... 192
146
VQT1B11
VQT1B11.book 147 ページ ２００６年８月３１日　木曜日　午後４時３６分
ESPAÑOL
Información para su seguridad
≥ Este flash está diseñado para ser usado con cámara digitales fabricadas por
Panasonic. Es incompatible con la DMC-FZ50, DMC-L1K (con funciones de
comunicación: de P161 a 169), DMC-FZ30 etc. (sin funciones de
comunicación: de P170 a 175). (a partir de septiembre de 2006)
≥ Las figuras de la cámara digital en estas instrucciones de funcionamiento
muestran la DMC-FZ50 en concepto de ejemplo.
≥ Four ThirdsTM es una marca de fábrica.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUES O
INTERFERENCIAS, SÓLO UTILICE LOS ACCESORIOS RECOMENDADOS Y
NO EXPONGA EL EQUIPO A LA LLUVIA, HUMEDAD, GOTEO O
SALPICADURAS. NO QUITE LA TAPA (NI DETRÁS) YA QUE NO HAY
PIEZAS UTILIZABLES POR EL USUARIO. PARA LOS SERVICIOS DE
REPARACIÓN CONTACTE AL PERSONAL CUALIFICADO DE SERVICIO.
-Si ve este símboloInformación sobre la eliminación para los usuarios de equipos
eléctricos y electrónicos usados (particulares)
La aparición de este símbolo en un producto y/o en la documentación
adjunta indica que los productos eléctricos y electrónicos usados no
deben mezclarse con la basura doméstica general.
Para que estos productos se sometan a un proceso adecuado
de tratamiento, recuperación y reciclaje, llévelos a los puntos de
recogida designados, donde los admitirán sin coste alguno. En
algunos países existe también la posibilidad de devolver los productos a
su minorista local al comprar un producto nuevo equivalente.
Si desecha el producto correctamente, estará contribuyendo a preservar
valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las
personas y en el medio ambiente que pudiera producirse debido al tratamiento
inadecuado de desechos. Póngase en contacto con su autoridad local para que
le informen detalladamente sobre el punto de recogida designado más cercano.
De acuerdo con la legislación nacional, podrían aplicarse multas por la
eliminación incorrecta de estos desechos.
Para empresas de la Unión Europea
Si desea desechar equipos eléctricos y electrónicos, póngase en contacto
con su distribuidor o proveedor para que le informe detalladamente.
Información sobre la eliminación en otros países no
pertenecientes a la Unión Europea
Este símbolo sólo es válido en la Unión Europea.
Si desea desechar este producto, póngase en contacto con las
autoridades locales o con su distribuidor para que le informen sobre el
método correcto de eliminación.
147
VQT1B11
VQT1B11.book 148 ページ ２００６年８月３１日　木曜日　午後４時３６分
Prevención contra las averías
∫ Acerca del manejo de la unidad
≥ No someta la unidad a fuerte
≥
≥
≥
≥
≥
vibración o golpes. El hecho de
hacerlo no sólo puede producir un
funcionamiento defectuoso de la
unidad sino también hacer romper
la cabeza del flash.
Antes de llevar la cámara consigo,
asegúrese de que el panel ancho
esté correctamente retraído.
(P179)
La arena y la suciedad pueden
producir un funcionamiento
defectuoso de la unidad. Si la
usa en un entorno como el de
una playa, tome medidas para
protegerla contra la arena y la
suciedad.
Cuando toma fotos durante días
lluviosos o bien en un entorno
como el de una playa, tome
medida para mantenerla seca.
La unidad no es impermeable.
Si llueve o caen salpicaduras de
agua en la unidad, quite el agua
con un paño seco. En el caso de
que la unidad no funcionase
correctamente, consulte al
comerciante o el centro de
asistencia más cercano.
Lea las instrucciones de
funcionamiento de su cámara
digital.
148
VQT1B11
∫ Cuando no se va a usar la
unidad durante un largo período
≥ Tenga cuidado de manera
absoluta de quitar las baterías de
la unidad.
≥ Si se dejan las baterías dentro de
la unidad, sigue fluyendo una
pequeña cantidad de corriente
aunque la unidad esté apagada,
haciendo descargar gradualmente
las baterías. (Para detalles sobre
las baterías de níquel metal
hidruro, se refiera a P155.)
≥ Almacene las baterías en un lugar
frío y sin humedad en el que se
mantenga, por lo más que sea
posible, una temperatura
constante.
(Gama de temperatura
aconsejada: de 15 °C a 25 °C;
gama de humedad aconsejada:
de 40% a 60%)
≥ Si tiene decidido almacenar la
unidad y/o sus baterías dentro de
un ropero o un armario, se
recomienda que se meta un
desecante (silicagel) dentro de los
mismos.
VQT1B11.book 149 ページ ２００６年８月３１日　木曜日　午後４時３６分
Accesorios
suministrados
[Controles a realizar cuando va a
desembalar la unidad]
Al quitar la unidad de su embalaje,
compruebe que se encuentren la
unidad principal y los accesorios
suministrados. Además compruebe
el aspecto externo y las funciones
para verificar que no hayan
padecidos daños durante la
distribución y el transporte.
Por si encuentra un cualquier
problema, antes de usar el producto
llame a su comerciante.
Por lo que respecta a este flash,
sólo utilice el respectivo estuche
mostrado abajo.
Nombres de
componentes
1
2
3
4
5
6
7
1
2
3
Estuche del flash
VFC4230
≥ Las baterías son opcionales.
4
5
6
7
Panel ancho (P179)
Cabeza del flash
Lámpara de ayuda AF (P182)
≥ En lugares oscuros donde es
difícil de enfocar el sujeto,
para facilitar el enfoque
puede dirigir la luz
directamente en el sujeto.
(La ayuda AF sólo funciona
cuando utiliza este flash junto
con la cámara digital de
reflejo de objetivo único “Four
ThirdsTM” de Panasonic: no
funcionará con otras
cámaras.)
Sensor del flash
Anillo de bloqueo (P159)
Espiga de bloqueo (P159)
Área terminal (P159)
149
VQT1B11
VQT1B11.book 150 ページ ２００６年８月３１日　木曜日　午後４時３６分
14
8
15
16
17
18
9
10
19
19
18
11
20
17
13
14
20
12
16
15
8
9
10
11
12
13
Botón de desbloqueo del rebote
(dirección arriba y abajo) (P159,
176)
Indicación del ángulo de arriba
y abajo del rebote (P176)
Botón de desbloqueo del rebote
(dirección izquierda y derecha)
(P159, 176)
Indicación del ángulo de
izquierda y derecha del rebote
(P176)
Botón [MODE] (P161, 170, 181)
Botón [LIGHT]
≥ El panel visualizador quedará
encendido por 15 segundos
aproximadamente. Éste
puede encenderse también
cuando la cámara digital
teniendo la función de
comunicación está unida a él
y está funcionando.
150
VQT1B11
Botón [POWER]
(P158, 161, 170, 181)
Tapa de la batería (P157)
Botón [ZOOM]
(P171, 174, 178, 179)
Disco de selección
(P165, 168, 171, 174, 181)
Botón [TEST/CHARGE] (P158,
161, 170)
Lámpara [AUTO CHECK]
(P158, 163, 164, 166, 171)
Panel visualizador (P151)
VQT1B11.book 151 ページ ２００６年８月３１日　木曜日　午後４時３６分
Visualizaciones que muestra el panel
visualizador
1
2
3
4
5
13
12
6
11
7
8
10
1
2
3
4
5
Disparo FP (P166, 167)
Ajuste de la intensidad del flash
(P168)
Modo de flash (P161, 170)
Visualización del ángulo de
alumbrado (P182)
≥ [FOURTHIRDS]:
El ángulo de alumbrado se
visualiza por la longitud focal
del objetivo de formato para
la cámara digital “Four
Thirds”.
≥ [135]:
El ángulo de alumbrado se
convierte en la longitud focal
de la cámara 135
(Conversión de una película
de 35 mm) y se visualiza.
Modo ZOOM (P178)
9
6
7
8
9
10
11
12
13
Valor del ZOOM (P178)
Abertura
Visualización de la distancia
(P182)
Visualizaciones del ajuste
(número de guía, sensibilidad
ISO, abertura, distancia de
funcionamiento del flash,
distancia correcta, ajuste de la
intensidad del flash)
Sensibilidad ISO
Número de guía (GN) (P185)
Flash desde cerca (P177)
Visualización del panel ancho
(P179)
151
VQT1B11
VQT1B11.book 152 ページ ２００６年８月３１日　木曜日　午後４時３６分
Acerca de las
baterías
∫ Acerca de las baterías que
pueden usarse
Baterías secas alcalinas AA (LR6)
Baterías recargables níquel metal
hidruro AA (Ni-MH)
≥ Se recomienda el uso de baterías
fabricadas por Panasonic.
≥ El rendimiento de las baterías
usadas puede diferir
sensiblemente según la marca de
batería usada, según cuánto
tiempo se han tenido desde que
se fabricaron y según el cómo se
han usado.
≥ El rendimiento de las baterías se
reduce temporalmente a bajas
temperaturas (por debajo de los
10 °C), pero se restablecerá tan
pronto como la temperatura vuelva
a la del ambiente.
≥ Puede tener lugar un
funcionamiento defectuoso bajo
ciertas temperaturas ambiente y
condiciones de funcionamiento.
Sin embargo, esto no indica una
avería.
≥ A fin de garantizar que las
baterías funcionen lo más largo
tiempo que sea posible, se
recomienda que apague la
alimentación de la unidad durante
los intervalos de toma de las fotos.
Si la unidad ha de ser utilizada
durante períodos prolongados, se
recomienda el uso de baterías
152
VQT1B11
recargables de níquel metal
hidruro.
≥ Una vez agotadas, las baterías
pueden recuperar su rendimiento
si las deja de pie por un rato,
aunque vuelven rápidamente a ser
inservibles. Por esta razón,
siempre fije un tiempo para
reemplazar las baterías agotadas
con nueva.
∫ Acerca del tipo de baterías cuyo
funcionamiento no está
garantizado
Baterías AA Ni-Cd
Baterías níquel manganeso AA
(ZR6)
Baterías de litio AA (FR6)
Baterías de manganeso AA (R6)
Batería secas Oxyride
(oxí-níquel-hidróxido) AA
Paquetes de baterías de litio
CR-V3
≥ Panasonic no ofrece ninguna
garantía sobre el correcto
funcionamiento de la unidad si se
utilizan las antedichas baterías.
Además, el uso de dichas baterías
puede producir una fuga de
electrolito y otras averías.
VQT1B11.book 153 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Acerca de las baterías que no
pueden utilizarse por su forma
≥ El hecho de instalar en la unidad
baterías con formas irregulares
puede producir fugas de
electrolito, generación de calor e
incluso la rotura de las mismas
baterías.
≥ A algunas baterías a la venta en el
mercado le falta parcial o
enteramente la envoltura: Dichas
baterías no deben usarse en
absoluto.
(Se refiera a lo ilustrado abajo.)
∫ Manejo de las baterías
Un manejo incorrecto de las baterías
puede originar una fuga de
electrolito, generación de calor e
incluso la rotura de las mismas
baterías. Preste atención en las
siguientes precauciones.
≥ No exponga las baterías al agua,
≥
≥
≥ Baterías (baterías peladas) que
no tienen la envoltura externa o
que le falta parcialmente
≥
≥ Baterías cuyo electrodo - está
≥
a ras
≥
≥
ni tampoco la del mar, ni deje que
se mojen las áreas de sus
terminales.
No quite su envoltura externa ni
la dañe de ninguna manera.
No haga caer las baterías, ni les
choque contra otros objetos ni
las sujete a ninguna clase de
golpes fuertes.
Deje de usar las baterías en
cuanto se dé cuenta de cualquier
fugas de electrolito, deformación,
decoloración o cualquier otra
avería parecida.
No almacene las baterías en
lugares donde sea alta la
temperatura y/o la humedad.
Guarde las baterías fuera del
alcance de adolecientes o niños
pequeños.
Siempre utilice 2 nuevas baterías
del mismo tipo cuando va a
sustituirlas.
153
VQT1B11
VQT1B11.book 154 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Quite las baterías de la unidad
cuando no quiere usar la unidad
durante un período prolongado.
≥ Las baterías se calientan
inmediatamente después de que
se use la unidad. Antes de
quitarlas de la unidad, corte la
alimentación y espere hasta que
se reduzca su temperatura.
≥ A bajas temperaturas (por debajo
de los 10 °C), el rendimiento de
las baterías se va a mermar y el
número de disparos del flash
hechos por la unidad se va a
reducir drásticamente. La
duración de funcionamiento de
las baterías tiende a acortarse
sobre todo cuando se utilizan
baterías alcalinas secas, así que
las caliente en su bolsillo antes
del uso. Al calentar las baterías
en su bolsillo, evite el contacto
directo con mecheros u otros
objetos metálicos y asimismo con
calentadores de bolsillo/cuerpo.
≥ El número de disparos del flash
hechos por la unidad puede
reducirse drásticamente si los
electrodos + y - de las baterías
se exponen a los aceites de la
piel u otra clase de suciedad.
Antes de montar las baterías,
limpie con esmero los electrodos
+ y - usando un paño blando y
seco.
154
VQT1B11
Si el electrolito sale de las baterías,
saque todo su indicio del
compartimiento de las baterías e
inserte baterías nuevas o baterías
enteramente cargadas de níquel
metal hidruro.
Si el electrolito va a caer en sus
manos o sus trajes, enjuague
enteramente con agua. Si el
electrolito va a entrar en sus ojos,
hay riesgo para su vista. En estos
casos, no frote sus ojos, sino los
lave de inmediato con agua limpia
y pida consejo a un médico.
VQT1B11.book 155 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Baterías recargables de níquel
metal hidruro
Las baterías de níquel metal hidruro
pueden estar listas para el uso
recargándolas con un específico
cargador. Sin embargo, un manejo
incorrecto puede producir una fuga
del electrolito, generación de calor,
encendido de llamas e incluso la
rotura de las mismas baterías. Preste
atención en las siguientes
precauciones.
≥ Se recomienda que las baterías
≥
≥ Podría no ser posible recargar
correctamente las baterías con
los electrodos + y - sucios.
Utilice un paño blando y seco
para limpiar los electrodos + y
- y los contactos terminales del
cargador.
≥ Sea que se hayan apenas
comprado sea que no se hayan
usado por un largo período, las
baterías de níquel metal hidruro
podrían no tener bastante carga.
Esto se debe a su característica
y no destaca la presencia de una
avería. Será restaurado su
regular rendimiento después de
recargarse varias veces.
≥
≥
≥
≥
sólo se recarguen después de
que se haya agotado
enteramente su carga existente.
Por si éstas se recargan
repetidamente sin que su carga
existente se haya enteramente
agotado, podría ser difícil de
mantener su capacidad. (Un
fenómeno llamado efecto de
memoria.)
Si tiene lugar el efecto de
memoria, haga agotar
enteramente la carga existente
de las baterías hasta que la
unidad ya no pueda disparar,
luego recárguelas enteramente
varias veces. Eso restaurará su
capacidad.
Cuando las baterías de níquel
metal hidruro no está en uso, su
capacidad disminuye debido a
los efectos de descarga natural.
No siga cargando las baterías de
níquel metal hidruro que ya están
cargadas.
No quite su envoltura externa ni
la dañe de ninguna manera.
Lea las instrucciones adjuntas al
cargador usado para recargar las
baterías.
155
VQT1B11
VQT1B11.book 156 ページ ２００６年８月３１日　木曜日　午後４時３６分
Las baterías de níquel metal hidruro
tienen una establecida duración de
servicio. Al aumentar su uso o bien a
medida que pasa el tiempo, su
capacidad disminuye gradualmente.
Cuando lo largo del tiempo durante
el que puede ser usada la unidad
cae drásticamente, las baterías han
alcanzado el fin de su duración de
servicio. Pues compre nuevas
baterías.
≥ Lo largo de la duración de servicio
de las baterías difiere según su
método de almacenamiento, las
condiciones de funcionamiento y
el entorno en el que éstas se
usan.
∫ Duración de servicio de las
baterías
Número de disparos del flash
(número de disparos a todo flash
en el modo MANUAL a intervalos
de 30 segundos)
Baterías usadas
Número de
disparos del
flash
Baterías secas
alcalinas (LR6)
120 flashes
aproximadamente
Baterías de
níquel metal
hidruro (Ni-MH)
200 flashes
aproximadamente
Condiciones para la toma de fotos
≥ Temperatura: 23 °C
∫ Cuando no se va a usar la
unidad durante un largo período
Intervalo del flash
≥ Si se dejan las baterías dentro de
la unidad, sigue fluyendo una
pequeña cantidad de corriente
aunque la unidad esté apagada,
haciendo descargar gradualmente
las baterías. Si se dejan así, éstas
pueden descargarse demasiado y
podrían volverse inservible incluso
cuando se recarguen.
≥ Cuando almacena las baterías
durante un largo período, se
recomienda que se carguen una
vez al año y que, después de
agotarse su carga que queda,
éstas se quiten de la unidad y
vuelvan a almacenarse.
156
VQT1B11
Baterías usadas
Intervalo del
flash
Baterías secas
alcalinas (LR6)
8s
aproximadamente
Baterías de
níquel metal
hidruro (Ni-MH)
7,5 s
aproximadamente
≥ El número de disparos del flash e
intervalo del flash difieren
ligeramente según el estado de
almacenamiento de las baterías y
las condiciones de
funcionamiento.
VQT1B11.book 157 ページ ２００６年８月３１日　木曜日　午後４時３６分
Insertar y quitar las
baterías de la unidad
(opcional)
3 Cierre la tapa de las
baterías desplazándola
firmemente atrás hasta
que tope.
≥ Compruebe que la alimentación
de la unidad esté apagada.
≥ Utilice baterías secas alcalinas o
las de níquel metal hidruro
recargables.
1 Desplace la tapa de las
baterías para abrirla.
≥ Después de usar la unidad, quite
las baterías.
≥ Cuando usa la unidad por la
primera vez, quite la cinta que
adhiere en la tapa de las baterías.
2 Al insertar las baterías,
asegúrese de que sus
polaridades + y - estén
alineadas correctamente.
157
VQT1B11
VQT1B11.book 158 ページ ２００６年８月３１日　木曜日　午後４時３６分
Comprobar la carga
que queda de las
baterías de la unidad
≥ Monte las baterías, luego
encienda esta unidad y verifique la
carga que queda de las baterías.
1 Pulse el botón [POWER].
se enciende el botón [TEST/
CHARGE].
≥ Si para encenderse el botón
[TEST/CHARGE] lleva el tiempo
indicado en la tabla abajo, quiere
decir que las baterías están casi
agotadas. Reemplácelas con
nuevas tan pronto como sea
posible.
Baterías alcalinas
Baterías
recargables de
níquel metal hidruro
POWER
≥ La carga ahora inicia.
2 Compruebe que se
encienda el botón [TEST/
CHARGE].
Más de
30 s
Más de
10 s
≥ Si el botón [TEST/CHARGE] y la
lámpara [AUTO CHECK] destellan
al mismo tiempo, quiere decir que
las baterías están casi
enteramente agotadas, así que
han de reemplazarse con baterías
nuevas lo más pronto que sea
posible.
3 Pulse el botón [POWER]
para apagar la
alimentación de la unidad.
≥ Cuando se pulsa el botón [TEST/
TEST/CHARGE
≥ Después de que las baterías
hayan sido enteramente cargadas,
158
VQT1B11
CHARGE], la unidad puede
disparar.
≥ Apague la alimentación en las
siguientes situaciones:
≥ Al montar la unidad en la
cámara o al desmontarla
≥ Cuando no desea que la unidad
dispare
≥ Cuando no va a usar la unidad
VQT1B11.book 159 ページ ２００６年８月３１日　木曜日　午後４時３６分
Montar la unidad en
la cámara digital y
quitarla
2 Afloje el anillo de bloqueo.
≥ Compruebe que la alimentación
de la cámara digital y la unidad
esté apagada. (El hecho de
montar la unidad en la cámara o
desmontarla de ésta mientras que
está encendida la alimentación
podría causar una avería.)
∫ Montar la unidad
1 Fije la cabeza del flash en
la posición frontal
horizontal.
≥ Si la espiga de bloqueo sobresale,
gire el anillo de bloqueo en la
dirección opuesta de [2LOCK] y
retire la espiga.
≥ No aplique más fuerza que la
necesaria al anillo de bloqueo.
≥ No toque los contactos
terminales con sus dedos,
objetos metálicos, etc.
≥ No monte la unidad en la cámara
digital mientras sobresale la
espiga de bloqueo. Si no puede
causar una avería.
A
A: Botón de desbloqueo del rebote
≥ Si la cabeza del flash está en la
posición de bloqueo, gírela
apretando el botón de desbloqueo
del rebote.
159
VQT1B11
VQT1B11.book 160 ページ ２００６年８月３１日　木曜日　午後４時３６分
3 Desplace la unidad
firmemente hacia la parte
trasera de la zapata de
contacto hasta que se oiga
un clic.
4 Gire el anillo de bloqueo
en la dirección [2LOCK]
hasta que deje de girar.
160
VQT1B11
∫ Quitar la unidad
Afloje completamente el
anillo de bloqueo y
desplace la unidad fuera
de la zapata de contacto.
VQT1B11.book 161 ページ ２００６年８月３１日　木曜日　午後４時３６分
Toma de fotos
usando la cámara
digital con las
funciones de
comunicación
3 Pulse a mitad el botón del
obturador de la cámara
digital.
Cómo seleccionar el modo
flash
≥ Para más detalles sobre el modo
4 Pulse el botón [MODE] y
seleccione el modo flash.
flash, vaya de P163 a 167.
1 Encienda la alimentación
de la cámara digital.
2 Pulse el botón [POWER]
en la unidad.
≥ La sensibilidad ISO, la abertura, la
velocidad de obturación y otra
información sobre la toma de fotos
se envían entre la cámara digital y
la unidad.
A
MODE
A: Modo de flash
≥ El modo flash se muestra en el
panel visualizador.
≥ El modo cambia cada vez que
pulsa el botón [MODE].
POWER
≥ Se enciende el botón [TEST/
CHARGE] después de que las
baterías hayan sido enteramente
cargadas.
161
VQT1B11
VQT1B11.book 162 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Acerca de los modos flash
Elemento
Detalles de ajuste
[TTL AUTO]
Después de medir la intensidad apropiada del flash
descargando un flash previo, la unidad dispara de
nuevo para la toma de fotos. (P163)
[AUTO]
La unidad percibe la luz por su sensor del flash
conforme a la abertura del objetivo y ajusta la
intensidad del flash. (P164)
≥ Este modo sólo puede usarse para modelos de
cámara digital que tienen las funciones de
comunicación que soportan el modo [AUTO].
[MANUAL]
La unidad dispara al número de guía (GN)¢ que ha
sido ajustado. (P165)
[FP TTL AUTO]
Este modo permite la toma de fotos de flash incluso
a velocidades más altas de obturación de la cámara
con el disparo FP (disparando repetidamente el flash
a alta velocidad). (P166)
La unidad inicia el disparo FP a la intensidad del
flash ajustada en el modo [FP MANUAL]. (P167)
[FP MANUAL]
¢ El número de guía (GN) es un valor que indica la cantidad de luz de una
unidad flash. Cuanto más alto es el valor, tanto más alta es la cantidad de
luz emitida por la unidad.
≥ Según el tipo de cámara digital podría no ser posible usar algunos modos.
(±: Disponible, —: No disponible)
[TTL AUTO]
[AUTO]
[MANUAL]
[FP TTL
AUTO]
DMC-L1K
±
±
DMC-FZ50
≥ No es posible seleccionar un modo que no puede usarse.
162
VQT1B11
[FP
MANUAL]
—
VQT1B11.book 163 ページ ２００６年８月３１日　木曜日　午後４時３６分
[TTL AUTO]
Pulse el botón [MODE] y seleccione
el modo flash. (P161)
≥ La distancia de funcionamiento del
flash se muestra en el panel
visualizador en línea con los
ajustes de la cámara digital.
A
A: Distancia de funcionamiento del
flash
1 Compruebe que la
distancia hasta el sujeto
esté dentro de la distancia
de funcionamiento del
flash.
≥ Si el sujeto está fuera de dicha
3 Compruebe que la lámpara
[AUTO CHECK] esté
destellando.
AUTO CHECK
≥ Si la lámpara [AUTO CHECK]
sigue destellando durante
5 segundos aproximadamente,
eso quiere decir que la unidad ha
disparado con éxito. Si ella no
destella, la unidad no disparó con
éxito. Compruebe los ajustes en la
unidad y la cámara digital y, luego,
tome de nuevo la imagen.
gama, ajuste la abertura del
objetivo o cambie la distancia
hasta el sujeto.
≥ La distancia de funcionamiento del
flash depende del tipo y los
ajustes (sensibilidad ISO, abertura
y longitud focal) de la cámara
digital usada.
2 Pulse el botón del
obturador a tope y tome la
imagen.
163
VQT1B11
VQT1B11.book 164 ページ ２００６年８月３１日　木曜日　午後４時３６分
[AUTO]
Pulse el botón [MODE] y seleccione
el modo flash. (P161)
≥ La distancia de funcionamiento del
flash se muestra en el panel
visualizador en línea con los
ajustes de la cámara digital.
2 Pulse el botón del obturador
a tope y tome la imagen.
3 Compruebe que la lámpara
[AUTO CHECK] esté
destellando.
AUTO CHECK
A
A: Distancia de funcionamiento del
flash
≥ Si los ajustes de la cámara digital
(sensibilidad ISO y abertura) van
más allá de las combinaciones de
la sensibilidad ISO y la abertura
que pueden ajustarse, la gama de
funcionamiento del flash no se
visualiza y el destello de [ISO] y
[F] en la pantalla advierten al
usuario. En este caso, cambie los
ajustes de la cámara digital.
1 Compruebe que la
distancia hasta el sujeto
esté dentro de la gama de
funcionamiento del flash.
≥ Si el sujeto está fuera de dicha
gama, ajuste la abertura del
objetivo o cambie la distancia
hasta el sujeto.
≥ La distancia de funcionamiento del
flash depende del tipo y los
ajustes (sensibilidad ISO, abertura
y longitud focal) de la cámara
digital usada.
164
VQT1B11
≥ Si la lámpara [AUTO CHECK]
sigue destellando durante
5 segundos aproximadamente,
eso quiere decir que la unidad ha
disparado con éxito. Si ella no
destella, la unidad no disparó con
éxito. Compruebe los ajustes en la
unidad y la cámara digital y, luego,
tome de nuevo la imagen.
∫ Combinaciones de la sensibilidad
ISO y abertura que pueden
ajustarse en el modo [AUTO]
Sensibilidad
ISO
Abertura
3200
1600
F8
F5.6
a
a
F32
F32
800
400
F4
F2.8
a
a
F32
F32
200
F2
a
F32
100
F1.4
a
F22
50
25
F1.4
F1.4
a
a
F16
F11
VQT1B11.book 165 ページ ２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Pulse el botón [MODE] y seleccione
el modo flash. (P161)
≥ La óptima distancia entre la
cámara y el sujeto y el número de
guía (GN) que concuerda con los
ajustes de la cámara digital se
muestran en el panel visualizador.
número que destella en el
visualizador.
≥ La óptima distancia entre la
cámara y el sujeto depende de los
ajustes de la cámara digital
(sensibilidad ISO, abertura,
longitud focal y velocidad de
obturación).
2 Pulse el botón del
obturador a tope y tome la
foto.
≥ Si la sensibilidad ISO es [100], la
A
A: Óptima distancia entre la cámara y
el sujeto
1 Gire el disco de selección
y ajuste el número de guía
(GN) de manera que la
distancia óptima entre la
cámara y el sujeto se
ajuste a la distancia hasta
el sujeto.
óptima distancia entre la cámara y
el sujeto puede computarse
dividiendo el número de guía (GN)
por la abertura. (P185)
≥ La óptima distancia entre la
cámara y el sujeto es una
estimación.
≥ Si la óptima distancia entre la
cámara y el sujeto es más cerca
de 0,6 m (o 0,5 m para las fotos
acercadas), cambiará la gama de
alumbrado del flash. En este caso
el usuario se advierte por el
165
VQT1B11
VQT1B11.book 166 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Pulse el botón [MODE] y seleccione
el modo flash. (P161)
≥ Este modo permite la toma de fotos
de flash incluso a velocidades más
altas de obturación de la cámara
con el disparo FP (disparando
repetidamente el flash a alta
velocidad).
≥ La distancia de funcionamiento del
flash se muestra en el panel
visualizador en línea con los
ajustes de la cámara digital.
3 Compruebe que la lámpara
[AUTO CHECK] esté
destellando.
AUTO CHECK
≥ Si la lámpara [AUTO CHECK]
A
A: Distancia de funcionamiento del flash
1 Compruebe que la
distancia hasta el sujeto
esté dentro de la distancia
de funcionamiento del
flash.
sigue destellando durante
5 segundos aproximadamente,
eso quiere decir que la unidad ha
disparado con éxito. Si ella no
destella, la unidad no disparó con
éxito. Compruebe los ajustes en la
unidad y la cámara digital y, luego,
tome de nuevo la imagen.
Usando las velocidades de
obturación altas pueden tomarse
las siguientes clases de fotos.
≥ Toma de fotos con las sombras
suavizadas fotografiando de contraluz
≥ Si el sujeto está fuera de dicha
gama, ajuste la abertura del
objetivo o cambie la distancia
hasta el sujeto.
≥ La distancia de funcionamiento del
flash depende del tipo y los ajustes
(sensibilidad ISO, abertura y
longitud focal) de la cámara digital
usada. La gama es más estrecha
que la en el modo [TTL AUTO].
2 Pulse el botón del
obturador a tope y tome la
foto.
166
VQT1B11
≥ Fotos de retrato tomadas al aire
libre con una abertura abierta y
con un fondo desenfocado
VQT1B11.book 167 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
Pulse el botón [MODE] y seleccione
el modo flash. (P161)
≥ La óptima distancia entre la
cámara y el sujeto y el número de
guía (GN) que concuerda con los
ajustes de la cámara digital se
muestran en el panel visualizador.
número que destella en el
visualizador.
≥ La óptima distancia entre la
cámara y el sujeto depende de los
ajustes de la cámara digital
(sensibilidad ISO, abertura,
longitud focal y velocidad de
obturación).
2 Pulse el botón del
obturador a tope y tome la
foto.
≥ La óptima distancia entre la
A
A: Óptima distancia entre la cámara y el
sujeto
cámara y el sujeto es una
estimación.
1 Gire el disco de selección
y ajuste el número de guía
(GN) de manera que la
distancia óptima entre la
cámara y el sujeto se
ajuste a la distancia hasta
el sujeto.
≥ Si la óptima distancia entre la
cámara y el sujeto está más cerca
de 0,6 m (o 0,5 m para las fotos
acercadas), cambiará la gama de
alumbrado del flash. En este caso
el usuario se advierte por el
167
VQT1B11
VQT1B11.book 168 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Ajustar la intensidad del flash
La intensidad del flash puede
ajustarse en escalones.
Ponga la intensidad del flash en [ON]
antes de ajustarla. (P182)
≥[
] aparece en el panel
visualizador.
1 Gire el disco de selección
y ajuste el valor de
intensidad del flash.
≥ No ajuste la intensidad del flash
cuando el número de guía es el
valor más alto o el más bajo.
La gama de ajuste del flash y su
real intensidad pueden diferir
según sea el modo flash.
≥ Gama de ajuste de la intensidad
del flash
≥ Si selecciona [TTL AUTO],
[AUTO] o [FP TTL AUTO], la
intensidad del flash puede
ajustarse por encima de una
gama de d3.0 escalones.
0
A
A: Valor de ajuste de intensidad del
flash
≥ El valor de ajuste de intensidad del
flash siempre se visualiza salvo
cuando sea [0].
≥ La gama de funcionamiento del
flash visualizada es para cuando
el valor de intensidad del flash es
[0].
168
VQT1B11
+0.3
+0.7
+3.0
0
-0.3
-0.7
-3.0
≥ Si selecciona [MANUAL] o [FP
MANUAL], la intensidad del
flash puede ajustarse por
encima de una gama de d0.7
escalones.
0
+0.3
+0.7
0
-0.3
-0.7
VQT1B11.book 169 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Real intensidad del flash cuando el valor de ajuste de su intensidad está
ajustado tanto en la cámara digital como en la unidad.
≥ Si selecciona [TTL AUTO], [AUTO] o [FP TTL AUTO], la unidad dispara
al valor de ajuste obtenido sumando juntos los valores de ajuste de la
cámara digital y los de la unidad. (Como valor de ajuste del flash sólo se
visualiza el que se ajustó en la unidad.)
[Ejemplo]
Fijación del valor de ajuste
Unidad
Cámara digital
+0.3
+0.3
(+1/3 EV)
Visualización del valor de
ajuste de la intensidad del
flash de la unidad
+0.3
Valor de ajuste real usado
para disparar
+0.6
(+2/3 EV)
≥ Si selecciona [MANUAL] o [FP MANUAL], la unidad dispara sólo al valor
de ajuste que se ajustó en la unidad.
[Ejemplo]
Fijación del valor de ajuste
Unidad
Cámara digital
+0.3
+0.3
(+1/3 EV)
Visualización del valor de
ajuste de la intensidad del
flash de la unidad
+0.3
Valor de ajuste real usado
para disparar
+0.3
(+1/3 EV)
169
VQT1B11
VQT1B11.book 170 ページ ２００６年８月３１日　木曜日　午後４時３６分
Toma de fotos
usando la cámara
digital sin las
funciones de
comunicación
Cómo seleccionar el modo
flash
≥ Para más detalles sobre el modo
flash, vaya de P171 a 174.
1 Pulse el botón [POWER]
en la unidad.
≥ Se enciende el botón [TEST/
CHARGE] después de que las
baterías hayan sido enteramente
cargadas.
2 Pulse el botón [MODE]
para seleccionar el modo
flash.
A
MODE
A: Modo de flash
≥ El modo flash se muestra en el
panel visualizador.
≥ El modo cambia cada vez que
pulsa el botón [MODE].
170
VQT1B11
∫ Acerca de los modos flash
Elemento
Detalles de ajuste
[AUTO]
La unidad percibe la
luz por su sensor del
flash conforme a la
abertura del objetivo y
ajusta la intensidad
del flash. (P171)
[MANUAL]
La unidad dispara al
número de guía (GN)¢
que ha sido ajustado.
(P174)
¢ El número de guía (GN) es un
valor que indica la cantidad de luz
de una unidad flash. Cuanto más
alto es el valor, tanto más alta es
la cantidad de luz emitida por la
unidad.
VQT1B11.book 171 ページ ２００６年８月３１日　木曜日　午後４時３６分
[AUTO]
Pulse el botón [MODE] y seleccione
el modo flash. (P170)
1 Pulse el botón [ZOOM]
para ajustar el valor del
zoom a la longitud focal
del objetivo.
ZOOM
2 Pulse y mantenga pulsado
el botón [MODE], luego
gire el disco de selección
dentro de 2 segundos para
ajustar la sensibilidad ISO.
están fuera de la gama utilizable,
se proporciona una advertencia
que visualiza destellando dicha
sensibilidad ISO y abertura. En
este caso las cambie.
4 Pulse el botón del
obturador a tope y tome la
foto.
5 Compruebe que la lámpara
[AUTO CHECK] esté
destellando.
AUTO CHECK
MODE
≥ Si la lámpara [AUTO CHECK]
≥ La unidad pasará a los ajustes de
función si tiene pulsado el botón
[MODE] más de 2 segundos. (P181)
3 Gire el disco de selección
y ajústelo al abertura del
objetivo.
sigue destellando durante
5 segundos aproximadamente,
eso quiere decir que la unidad ha
disparado con éxito. Si ella no
destella, la unidad no disparó con
éxito. Compruebe los ajustes en
la unidad y la cámara digital y,
luego, tome de nuevo la imagen.
≥ La intensidad del flash puede
≥ Si la combinación de la
ajustarse en 1/3 pasos variando la
sensibilidad ISO y la abertura
desde los ajustes de la cámara
digital, ajustándolas.
sensibilidad ISO y la abertura
171
VQT1B11
VQT1B11.book 172 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Distancia de funcionamiento del flash en el modo [AUTO]
Sensibilidad ISO
3200 1600
800
400
Ángulo de alumbrado
200
100
50
25
8 (16)
10 (20)
F8
F5.6
F4
F2.8
F2
F1.4
`
`
0.8 a 8.6
0.9 a 10.0
F11
F8
F5.6
F4
F2.8
F2
F1.4
`
0.6 a 6.0
0.6 a 7.0
F16
F11
F8
F5.6
F4
F2.8
F2
F1.4
0.5 a 4.3
0.5 a 5.0
F22
F16
F11
F8
F5.6
F4
F2.8
F2
0.5 a 3.0
0.5 a 3.5
F32
F22
F16
F11
F8
F5.6
F4
F2.8
0.5 a 2.1
0.5 a 2.5
`
F32
F22
F16
F11
F8
F5.6
F4
0.5 a 1.5
0.5 a 1.8
`
`
F32
F22
F16
F11
F8
F5.6
0.5 a 1.1
0.5 a 1.3
`
`
`
F32
F22
F16
F11
F8
0.5 a 0.8
0.5 a 0.9
`
`
`
F32
F22
F16
F11
0.5 a 0.5
0.5 a 0.6
`
Valores de abertura que pueden ajustarse
≥ Las áreas enmarcadas con las líneas en negrita indican las distancias de
funcionamiento del flash cuando se utiliza el panel ancho. (P179)
≥ Cuando la cabeza del flash mira hacia en adelante, el número visualizado
a la distancia acercada es 0,6 m más y cuando ella está apuntada abajo,
la distancia es 0,5 m o más.
172
VQT1B11
VQT1B11.book 173 ページ ２００６年８月３１日　木曜日　午後４時３６分
Longitud focal (mm) (Conversión de películas de 35 mm)
12 (24)
14 (28)
17 (35)
25 (50)
35 (70)
42 (85)
1.3 a 14.3
1.4 a 15.7
1.5 a 17.1
1.8 a 20.0
2.0 a 22.9
2.3 a 25.7
0.9 a 10.0
1.0 a 11.0
1.1 a 12.0
1.3 a 14.0
1.4 a 16.0
1.6 a 18.0
0.6 a 7.1
0.7 a 7.9
0.8 a 8.6
0.9 a 10.0
1.0 a 11.4
1.1 a 12.9
0.5 a 5.0
0.5 a 5.5
0.5 a 6.0
0.6 a 7.0
0.7 a 8.0
0.8 a 9.0
0.5 a 3.6
0.5 a 3.9
0.5 a 4.3
0.5 a 5.0
0.5 a 5.7
0.6 a 6.4
0.5 a 2.5
0.5 a 2.8
0.5 a 3.0
0.5 a 3.5
0.5 a 4.0
0.5 a 4.5
0.5 a 1.8
0.5 a 2.0
0.5 a 2.2
0.5 a 2.5
0.5 a 2.9
0.5 a 3.3
0.5 a 1.3
0.5 a 1.4
0.5 a 1.5
0.5 a 1.8
0.5 a 2.0
0.5 a 2.3
0.5 a 0.9
0.5 a 1.0
0.5 a 1.1
0.5 a 1.3
0.5 a 1.5
0.5 a 1.6
Distancia de funcionamiento cuando toma imágenes en [AUTO] (m)
173
VQT1B11
VQT1B11.book 174 ページ ２００６年８月３１日　木曜日　午後４時３６分
[MANUAL]
Pulse el botón [MODE] y seleccione
el modo flash. (P170)
≥ El número de guía (GN) aparece
en el panel visualizador.
A
A: Número de guía (GN)
1 Pulse el botón [ZOOM]
para ajustar el valor del
zoom a la longitud focal
del objetivo.
ZOOM
2 Gire el disco de selección
y ajuste el número de guía
(GN).
3 Pulse el botón del
obturador a tope y tome la
foto.
174
VQT1B11
≥ Si ajusta [Guide number (GN)
display] a [OFF], la cantidad de luz
puede visualizarse como relación
de la cantidad de luz.
≥ La “relación de la cantidad de luz”
es la relación de la intensidad del
flash a todo flash.
VQT1B11.book 175 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Cómo definir el número de guía,
la abertura y la distancia óptima
entre la cámara y el sujeto
Cuando han sido optadas la
distancia entre la cámara y el
sujeto y la abertura
≥ Se utiliza la siguiente formula para
lograr el número de guía (GN) que
luego se ajusta en la unidad.
“Abertura (F)” k “Distancia entre la
cámara y el sujeto (m)” m
“Coeficiente de la sensibilidad ISO¢”
Cuando ha de ser ajustada la
abertura
≥ Se utiliza la siguiente formula para
lograr la abertura que luego se
ajusta en la cámara digital.
“Número de guía (GN)” k
“Coeficiente de la sensibilidad ISO¢”
m “Distancia entre la cámara y el
sujeto (m)”
¢ Coeficiente de la sensibilidad
ISO
Sensibilidad
ISO
Coeficiente de
compensación
3200
5,6
1600
4,0
800
2,8
400
2,0
200
1,4
100
1,0
50
0,71
25
0,5
≥ Para la lista de números de guía
(GN), vaya a P185.
Cómo lograr la óptima distancia
entre la cámara y el sujeto
“Número de guía (GN)” k
“Coeficiente de la sensibilidad ISO¢”
m “Abertura (F)”
175
VQT1B11
VQT1B11.book 176 ページ ２００６年８月３１日　木曜日　午後４時３６分
Otras aplicaciones
Toma de fotos con el
alumbrado de rebote
≥ La fotografía con luz de rebote es
una técnica que utiliza la luz reflejada
del techo o la pared hacia los que se
ha dirigido la luz emitida desde una
unidad de flash.
≥ Si el flash se apunta directamente
delante del sujeto cuando se toma
un retrato de una persona, por
ejemplo, pueden formarse
sombras marcadas o la piel de la
persona y otras áreas pueden
aparecer blancuzcas e indistintas.
Sin embargo, si se utiliza la
técnica de la luz de rebote en
momentos como éste, las
sombras marcadas puede
minimizarse y el sujeto capturarse
naturalmente.
1 Manteniendo apretado el
botón de desbloqueo del
rebote, gire la cabeza del
flash de manera que se
apunte hacia la dirección
deseada.
90°
180°
7°
90°
176
VQT1B11
≥ En la posición bloqueada, cambie
la dirección manteniendo apretado
el botón de desbloqueo del rebote.
2 Apunte el flash hacia el
techo u otra superficie
reflejante y tome la foto.
≥ La distancia de funcionamiento del
flash y la óptima distancia entre la
cámara y el sujeto no aparecen en
el panel visualizador.
≥ Cuando el ángulo de alumbrado
está ajustado en [ZOOM] (auto), el
valor del zoom aparece en el
panel visualizador como [--] y se
ajusta a 25 mm [cámara 135
(Conversión de películas de
35 mm): 50 mm].
≥ El ángulo de alumbrado puede
cambiarse manualmente. (P178)
VQT1B11.book 177 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Le recomendamos que tome una
foto de prueba para definir la
exposición apropiada. Compruebe
la exposición usando la función
del histograma en su cámara
digital. Para más detalles, se
refiera a las instrucciones de
funcionamiento de su cámara
digital.
≥ Cuando se pulsa el botón [TEST/
CHARGE], se enciende la
lámpara [AUTO CHECK], así que
puede verificarse si el disparo es
apropiado o no. (Esto sólo es
posible cuando [AUTO] está
establecido como modo del flash.)
≥ Si la superficie (como la del techo
o de la pared), de la que ha de ser
reflejada la luz que procede del
flash, está pintada, esto puede
afectar las imágenes fotográficas.
Elija una superficie que sea blanca
o de color blanco descolorido
como superficie reflejante.
Toma de fotos acercadas
≥ Cuando la distancia entre la
cámara y el sujeto es de 0,5 m a
1 m, la luz que procede del flash
estará sesgada. Por esta razón,
manteniendo apretado el botón de
desbloqueo del rebote, apunte la
cabeza del flash hacia abajo
(7 grados), luego proceda.
Apunte la cabeza hacia
abajo hasta que vaya (7
grados hacia abajo).
≥ [
] aparece en el panel
visualizador.
≥ Puede producirse viñeteado por
la luz que procede del flash
cuando el objetivo tiene una larga
longitud total o un diámetro
ancho. Antes tome una foto de
prueba, luego proceda.
≥ Utilice la luz del flash de esta
manera sólo para fotos de primer
plano. Si mantiene la cabeza del
flash apuntada hacia abajo
durante la normal toma de fotos, la
luz emitida por el flash en la parte
superior de la pantalla no será
bastante.
177
VQT1B11
VQT1B11.book 178 ページ ２００６年８月３１日　木曜日　午後４時３６分
Seleccionar el ángulo de
alumbrado manualmente
≥ El ángulo de alumbrado puede
ajustarse manualmente.
Pulse el botón [ZOOM] y
seleccione el ángulo de
alumbrado.
Aparecen los valores del zoom
apropiados para el ángulo de
alumbrado del flash:
ZOOM
M ZOOM 12 (24)
M ZOOM 14 (28)
M ZOOM 17 (35)
M ZOOM 25 (50)
ZOOM
M ZOOM 35 (70)
A
A: Ángulo de alumbrado
≥ [M ZOOM] aparece en el panel
visualizador.
Puede seleccionarse cualquier de
los siguientes ajustes del ZOOM:
12 mm, 14 mm, 17 mm, 25 mm,
35 mm, 42 mm
[Con una cámara 135 (Conversión
de películas de 35 mm): 24 mm,
28 mm, 35 mm, 50 mm, 70 mm,
85 mm]
178
VQT1B11
M ZOOM 42 (85)
≥ Puede usarse [ZOOM] sólo
cuando se utiliza una cámara
digital con las funciones de
comunicación.
≥ Cuando se usa el panel ancho,
puede seleccionarse cualquier de
los siguientes ajustes: [ZOOM],
[10 (20)] o [8 (16)].
≥ El número que aparece en la parte
superior a la derecha del panel
visualizador es el ángulo de
alumbrado del flash.
≥ Cuando esté ajustado a [ZOOM]
(automático) el ángulo de
alumbrado, el valor del zoom se
ajusta entre 12 mm (24 mm) y
42 mm (85 mm).
≥ Cuando se selecciona un valor
más alto que la longitud focal del
objetivo, se oscurecen los bordes
de las imágenes.
VQT1B11.book 179 ページ ２００６年８月３１日　木曜日　午後４時３６分
Cómo utilizar el panel ancho
≥ Utilice un panel ancho incorporado
para fotografías de flash cuando la
longitud focal del objetivo es más
ancha de 12 mm.
≥ Ajuste [Ancho Cambio del panel] a
[ON]. (P182)
1 Extraiga el panel ancho y
luego empújelo abajo.
≥ Cuando utiliza el panel ancho, el
número de guía (GN) se reduce.
Esto quiere decir que se reduce la
distancia de funcionamiento al
tomar fotos en el modo [TTL AUTO],
[AUTO] o [FP TTL AUTO] y que se
reduce la distancia óptima entre la
cámara y el sujeto al tomar fotos en
la gama [MANUAL] o [FP
MANUAL].
≥ Después de tomar fotos, retire el
panel ancho.
≥ No empuje el panel hacia arriba ya
que podría dañarse.
≥ [
] aparece en el panel
visualizador.
2 Pulse el botón [ZOOM] y
seleccione el ángulo de
alumbrado.
ZOOM
A
A: Ángulo de alumbrado
≥ Pueden seleccionarse ZOOM,
8 mm o 10 mm [ZOOM, 16 mm o
20 mm para cámara 135
(Conversión de películas de
35 mm)].
179
VQT1B11
VQT1B11.book 180 ページ ２００６年８月３１日　木曜日　午後４時３６分
Elección de varias
aplicaciones fotográficas
diferentes de flash
≥ Varias aplicaciones diferentes de
fotografía de flash pueden elegirse
por los ajustes de la cámara
digital.
≥ Podría no ser posible usar unas
funciones según sean las
funciones y la forma de la cámara
digital utilizada.
≥ Para más detalles, se refiera a las
instrucciones de mantenimiento
de su cámara digital.
≥ Seleccione [TTL AUTO] o [FP TTL
AUTO] como modo del flash.
Sincronización lenta
≥ La luz que procede de la unidad
puede emitirse usando el
obturador lento.
Esto permite a las fotos de
personas ser tomadas de manera
clara contra el telón de escenas
nocturnas.
Sincronización de cortina trasera
Flash de reducción del ojo rojo
≥ Cuando toma fotos de obturación
≥ La luz emitida por el flash reduce
el ojo rojo cuando los ojos del
sujeto aparecen rojos.
180
VQT1B11
lenta de sujetos en movimiento, el
flash se activa justo antes del
cierre del obturador.
Las fuentes del luz que procede
por detrás del sujeto se capturan
para lograr un sentido dinámico.
VQT1B11.book 181 ページ ２００６年８月３１日　木曜日　午後４時３６分
∫ Hacer volver los ajustes de
Funciones
≥ Puede ajustar cada función de
antemano.
1 Pulse el botón [POWER].
2 Pulse el botón [MODE]
durante 2 o más segundos
para pasar a los ajustes de
función.
función al estado
predeterminado (estado que
existía en el momento de la
compra)
Cuando pulsa juntos el botón
[MODE] y el botón [LIGHT] durante
dos o más segundos, todos los
ajustes, salvo [Visualización de la
distancia] (m/ft), vuelven a los
predeterminados.
MODE
MODE
3 Pulse ligeramente el botón
[MODE] para seleccionar
el elemento del menú.
LIGHT
≥ El ajuste para [Visualización de la
MODE
distancia] (m/ft) queda invariado.
4 Gire el disco de selección
para seleccionar el ajuste.
5 Pulse el botón [MODE]
durante 2 o más segundos
para salir de los ajustes.
181
VQT1B11
VQT1B11.book 182 ページ ２００６年８月３１日　木曜日　午後４時３６分
Pulse el botón [MODE] durante 2 o más segundos para pasar a los ajustes
de función. (P181)
Elemento
Haz de luz de
ayuda AF
Ajuste
A:
OFF:
La lámpara de ayuda AF se enciende
facilitando el enfoque.
La lámpara de ayuda AF no funciona.
≥ La ayuda AF no funciona con las cámaras digitales que no pertenecen al
sistema “Four Thirds” de Panasonic.
Ángulo de
alumbrado
4-3:
135:
El ángulo de alumbrado se indica por la
longitud focal del objetivo para el formato
usado con la cámara digital “Four Thirds”.
El ángulo de alumbrado se convierte en la
longitud focal de una cámara de película
de 35 mm.
≥ Cámara 135: Es sinónimo del formato de una cámara de película de 35 mm.
Visualización de la
distancia
ft:
m:
Las distancias se indican en pies.
Las distancias se indican en metros.
Ajuste de la
intensidad del
flash
ON:
OFF:
Está ajustada la intensidad del flash.
No está ajustada la intensidad del flash.
Ancho Cambio del
panel
ON:
El panel ancho tiene efecto. La unidad
reconoce que el panel ancho está
extendido.
El panel ancho no tiene efecto.
OFF:
182
VQT1B11
VQT1B11.book 183 ページ ２００６年８月３１日　木曜日　午後４時３６分
Elemento
Ajuste
Visualización del
número de guía
(GN)
ON:
Ajuste de la
sensibilidad ISO y
abertura
ON:
OFF:
OFF:
La cantidad de luz del flash se visualiza
como un número de guía (GN).
La cantidad de luz del flash se visualiza
como relación de la cantidad de luz.
La sensibilidad ISO y la abertura se
ajustan para adaptarse a la cámara
digital.
La sensibilidad ISO y la abertura pueden
ajustarse con el disco de selección.
≥ Eso sólo puede usarse para cámaras digitales con funciones de
comunicación.
(Sólo cuando el modo flash está ajustado en el modo [AUTO].)
Ajuste de la
sensibilidad ISO
La sensibilidad ISO puede ajustarse entre 25 y
3200.
≥ Eso puede usarse para cámaras digitales con funciones de comunicación
si [ISO sensitivity and aperture adjustment] está ajustado en [OFF] y para
cámaras digitales sin funciones de comunicación. (Sólo cuando los
modos del flash están ajustados en el modo [AUTO])
≥ La función [
] no funciona. No hay problemas en el hacer funcionar
el flash si selecciona [ON] o [OFF].
183
VQT1B11
VQT1B11.book 184 ページ ２００６年８月３１日　木曜日　午後４時３６分
Acerca del disparo continuo
Cuando se dispara continuamente el flash, la respectiva cabeza se calienta y
eso puede conllevar un deterioro o un funcionamiento defectuoso de la
unidad. Mantenga el disparo continuo dentro del número de veces
proporcionado a continuación, luego deje la unidad parada durante al menos
10 minutos.
Limitación al número de disparos de flash durante el disparo continuo
Intensidad del
flash
Intervalo del
flash
Limitación al
número de
disparos de
flash
1/1
(TODO)
6s
10
1/2
3s
20
1/4
1s
40
de 1/8 a 1/128
0,5 s o menos
80
El disparo continuo está sincronizado hasta el número de encuadres listados
abajo. Si el límite al número de disparos de flash durante el disparo continuo
excede, deje la unidad parada durante al menos 10 minutos.
Número de encuadres posibles con los que es posible el disparo
continuo (velocidad serial fotográfica: 8 encuadres por segundo)
Cantidad de luz
N. de encuadres
1/4
2
184
VQT1B11
1/8
5
1/16
10
1/32
16
1/64
30
1/128
40
VQT1B11.book 185 ページ ２００６年８月３１日　木曜日　午後４時３６分
Tabla de números de guía (GN)
≥ Las tablas muestran los valores cuando la sensibilidad ISO es [100].
≥ Según el objetivo de la cámara digital, puede no poder seleccionar los
ángulos de alumbrado en las tablas ya que la longitud focal la decide la
cámara.
≥ Puede ajustar el ángulo de alumbrado entre 12 mm (24 mm) y 42 mm
(85 mm) si está usando la DMC-L1K.
[TTL AUTO]/[AUTO]
Ángulo de alumbrado
Longitud focal (mm) (Conversión de películas de 35 mm)
A todo flash
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
12
14
20
22
24
28
32
36
[MANUAL]
Relación de la
cantidad de luz
Ángulo de alumbrado
Longitud focal (mm) (Conversión de películas de 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/1
12.0
14.0
20.0
22.0
24.0
28.0
32.0
36.0
1/2
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/4
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/8
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/16
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/32
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/64
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/128
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
185
VQT1B11
VQT1B11.book 186 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP TTL AUTO]
Velocidad de
obturación
Ángulo de alumbrado
Longitud focal (mm) (Conversión de películas de 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
186
VQT1B11
VQT1B11.book 187 ページ ２００６年８月３１日　木曜日　午後４時３６分
[FP MANUAL]
≥ Los listados abajo son los números de guía (GN) para disparos de flash de
1/1 (TODO).
Velocidad de
obturación
Ángulo de alumbrado
Longitud focal (mm) (Conversión de películas de 35 mm)
8
(16)
10
(20)
12
(24)
14
(28)
17
(35)
25
(50)
35
(70)
42
(85)
1/125
8.5
9.9
14.1
15.6
17.0
19.8
22.6
25.5
1/160
7.5
8.8
12.5
13.8
15.0
17.5
20.0
22.5
1/200
6.7
7.8
11.2
12.3
13.4
15.7
17.9
20.1
1/250
6.0
7.0
10.0
11.0
12.0
14.0
16.0
18.0
1/320
5.3
6.2
8.8
9.7
10.6
12.4
14.1
15.9
1/400
4.7
5.5
7.9
8.7
9.5
11.1
12.6
14.2
1/500
4.2
4.9
7.1
7.8
8.5
9.9
11.3
12.7
1/640
3.8
4.4
6.3
6.9
7.5
8.8
10.0
11.3
1/800
3.4
3.9
5.6
6.1
6.7
7.8
8.9
10.1
1/1000
3.0
3.5
5.0
5.5
6.0
7.0
8.0
9.0
1/1250
2.7
3.1
4.5
4.9
5.4
6.3
7.2
8.0
1/1600
2.4
2.8
4.0
4.3
4.7
5.5
6.3
7.1
1/2000
2.1
2.5
3.5
3.9
4.2
4.9
5.7
6.4
1/2500
1.9
2.2
3.2
3.5
3.8
4.4
5.1
5.7
1/3200
1.7
2.0
2.8
3.1
3.4
3.9
4.5
5.0
1/4000
1.5
1.8
2.5
2.8
3.0
3.5
4.0
4.5
1/5000
1.3
1.6
2.2
2.5
2.7
3.1
3.6
4.0
1/6400
1.2
1.4
2.0
2.2
2.4
2.8
3.2
3.6
1/8000
1.1
1.2
1.8
1.9
2.1
2.5
2.8
3.2
≥ En el modo [FP MANUAL], puede usarse la siguiente formula para lograr
los números de guía (GN) cuando se utiliza cualquier ajuste, salvo 1/1,
para la cantidad de luz.
Número de guía (GN) = Número de guía para 1/1 k relación de la
cantidad de luz¢
¢ Coeficiente de la relación de la cantidad de luz
Relación de la cantidad de luz
Coeficiente de la relación de la cantidad de luz
1/1
1,0
1/2
0,71
1/4
0,5
1/8 1/16
0,35 0,25
187
VQT1B11
VQT1B11.book 188 ページ ２００６年８月３１日　木曜日　午後４時３６分
Búsqueda de averías
∫ Preguntas y contestaciones
para la unidad
La unidad se calienta.
Cuando se hace disparar la unidad de
manera continua, inmediatamente
después de encenderse el botón
[TEST/CHARGE], las baterías generan
calor, aunque no hay problema alguno
por lo que respecta la calidad del
rendimiento. En estos casos, espere
hasta que la cabeza del flash y la
baterías se enfríen antes de reanudar.
No puedo instalar la unidad en mi
cámara digital.
¿Sobresale la espiga de bloqueo?
No puede instalar la unidad en su
cámara digital si sobresale la espiga
de bloqueo.
≥ Gire el anillo de bloqueo hacia la
dirección opuesta de [2LOCK]
hasta que tope y retire la espiga
antes de proceder a instalar la
unidad en la cámara digital.
No puedo seleccionar el modo
flash incluso pulsando el botón
[MODE].
Cuando conecte la unidad a algunos
modelos de cámara digital capaces
de comunicación, puede seleccionar
el modo del flash sólo desde la
cámara digital.
La coloración de las imágenes
difiere de la que veo.
Ajuste el balance del blanco de la
cámara digital. (Se recomienda el
ajuste al modo [AUTO].)
188
VQT1B11
Las imágenes son demasiado
brillantes.
¿El sujeto se halla más cerca que la
gama de funcionamiento del flash?
Ajuste la gama de funcionamiento
del flash llevando a cabo una de las
operaciones a continuación.
≥ Ajuste la abertura del objetivo.
≥ Ajuste la intensidad del flash a un
valor [j].
≥ Utilice el panel ancho
La distancia de funcionamiento
del flash no aparece en el panel
visualizador.
La distancia de funcionamiento del
flash no se visualiza en los siguiente
casos:
≥ Cuando el objetivo está separado
≥ Cuando realiza la fotografía con
luz de rebote
≥ Cuando ajusta la intensidad de la
luz
≥ Cuando el ajuste de la sensibilidad
ISO o la abertura está fuera de la
gama
El panel visualizador se ha
apagado aunque la alimentación
de la unidad está activada.
¿Está obrando la función de ahorro
de energía de la cámara?
El flash está unido a la cámara digital
de manera que cuando está obrando
la función de ahorro de energía de la
cámara digital, el panel visualizador
del flash se apaga.
≥ Pulse a mitad el botón del
obturador de la cámara para quitar
esta función.
VQT1B11.book 189 ページ ２００６年８月３１日　木曜日　午後４時３６分
La alimentación del flash no se
apaga aunque apago la de mi
cámara digital que tiene las
funciones de comunicación.
Cuando se apaga la alimentación de
una cámara digital con las funciones
de comunicación, el flash se pone en
el modo de ahorro de energía.
Cuando se vuelve a encender la
alimentación de la cámara digital, se
enciende también la del flash.
Cuando ha de ser apagada la
alimentación del flash, antes apague
su alimentación.
Cuando se utiliza el flash junto con
una cámara digital sin funciones de
comunicación, ésta se pone
automáticamente en el modo de
ahorro de energía cuando no se
haya ejecutado ninguna operación
durante 15 minutos
aproximadamente.
No puedo conmutar al ángulo de
alumbrado.
¿El panel ancho está dañado?
≥ Si se daña el panel ancho al
extenderlo, ya no podrá usar el
botón [ZOOM]. En este caso,
podrá usar el botón [ZOOM] si
ajusta la conmutación del panel
ancho a [OFF].
∫ Preguntas y contestaciones
relacionadas con la
visualización del panel
[ISO] y [F] están destellando o lo
hacen los números de la
sensibilidad ISO y abertura.
Esto quiere decir que la sensibilidad
ISO y la abertura de la cámara digital
están fuera de la distancia de
funcionamiento del flash.
Cambie la sensibilidad ISO y la
abertura de la cámara digital.
Está destellando la óptima
distancia entre la cámara y el
sujeto.
El flash está demasiado cerca del
sujeto.
Si el sujeto está demasiado cerca, la
gama de alumbrado del flash
cambiará así que tome fotos a una
distancia más allá de 0,6 m
(o 0,5 m para fotos acercadas).
[
] y el ángulo de alumbrado
están destellando.
Extienda el panel ancho.
[
] no se apaga.
La cabeza del flash está puesta para
apuntar hacia abajo (7 grados). No
use este ajuste a menos que esté
tomando fotos acercadas.
[
] no se apaga.
El panel ancho está extendido.
≥ Se reduce el número de guía
(GN).
Ponga atención en la distancia
entre la cámara y el sujeto.
189
VQT1B11
VQT1B11.book 190 ページ ２００６年８月３１日　木曜日　午後４時３６分
Precauciones para el
uso
∫ Acerca de la unidad
≥ No mire fijamente el flash
cuando éste está activado.
≥ Evite acercar demasiado la unidad
a objetos. Su calor y la luz podrían
causar deformación o
decoloración.
≥ Cuando toma fotos más allá de la
distancia de funcionamiento del
flash, no se logrará la apropiada
exposición y podrían tomarse
imágenes blancuzcas o
demasiado oscuras.
≥ A velocidades altas de obturación,
podrían resultar insuficientes los
efectos obtenidos por la unidad.
No deje pulverizar la unidad con
insecticidas y otras substancias
volátiles.
≥ Si se expone la unidad a dichas
pulverizaciones, podría
deteriorarse su envoltura externa
y/o quitarse su barniz.
≥ No deje la unidad en contacto con
cualquier elemento hecho de
goma o PVC durante largos
períodos de tiempo.
No use gasolina, diluyentes de
barniz, alcohol u otra clase de
disolventes para mantener la
unidad.
≥ Quite las baterías antes de
proceder al mantenimiento.
190
VQT1B11
≥ El uso de disolventes puede hacer
que se deteriore la unidad y/o se
quite su barniz.
≥ Saque el polvo y las huellas
dactilares usando un paño blando
y seco.
≥ No use detergentes para cocina o
paños de limpieza químicos.
≥ Si llueve o caen salpicaduras de
agua en la unidad, quite el agua
con un paño seco.
No transporte la unidad si ésta
está todavía unida al cuerpo de la
cámara.
≥ De ninguna manera la unidad
debe ser usada o almacenada en
uno de los siguientes lugares ya
que lo de hacerlo podría
perjudicarla o producir un
funcionamiento defectuoso.
≥ Bajo la luz directa del sol o bien
a lo largo de la costa durante el
verano
≥ En lugares donde haya altas
temperaturas o altos niveles de
humedad o bien donde sean
repentinos los cambios de
temperatura y humedad
≥ En lugares donde haya altas
concentraciones de arena,
polvo o suciedad
≥ Donde haya llamas
≥ Cerca de calefactores,
acondicionadores de aire o
humedecedores
≥ Donde el agua puede hacer
mojar la unidad
≥ Donde haya vibraciones
VQT1B11.book 191 ページ ２００６年８月３１日　木曜日　午後４時３６分
≥ Dentro de un vehículo
≥ Las fotos de luz múltiple no
≥
≥
≥
≥
pueden tomarse utilizando el flash
junto con otras unidades de flash.
No haga caer la unidad, ni le
choque contra otros objetos ni la
sujete a ninguna clase de golpes
fuertes o choques.
Cuando la unidad no se va a usar
por un largo período, moho y otros
problemas pueden causar averías
en la unidad. Se recomienda que
compruebe el funcionamiento de
la unidad antes de usarla.
No toque los contactos eléctricos
de la unidad. Lo de hacerlo puede
causar avería en la unidad.
Para proteger la cabeza del flash
contra el recalentamiento y el
deterioro, deje de usar la unidad
después de 10 disparos continuos
a toda intensidad del flash y deje
parada la unidad durante al menos
10 minutos para permitir a la
cabeza del flash enfriarse.
∫ Acerca de las baterías
Tenga cuidado de quitar las
baterías cuando no usa la cámara
durante un largo período de
tiempo.
≥ Si la temperatura es demasiado
alta o demasiado baja, los
terminales pueden oxidarse
causando un funcionamiento
defectuoso.
Si deja caer accidentalmente las
baterías, controle que el cuerpo de
éstas mismas y los terminales no
resulten dañados.
≥ El hecho de introducir baterías
dañadas en la cámara dañará ésta
última.
Lleve consigo baterías de
repuesto cuando sale.
≥ Sepa que el tiempo de
funcionamiento de las baterías se
acorta en condición de baja
temperatura como la de un fondo
de esquí.
Desecho de las baterías
inservibles.
≥ Las baterías tienen una duración
limitada.
≥ No tire las baterías al fuego ya que
podrían causar una explosión.
No deje que los terminales de las
baterías toquen objetos de metal
(como collares, horquillas, etc.).
≥ Esto puede causar un
cortocircuito o generar calor
originándole serias quemaduras
por si toca las baterías.
No trate de cargar baterías secas.
No tire las baterías al fuego ni las
exponga a demasiado calor como
el que procede de la luz del sol.
191
VQT1B11
VQT1B11.book 192 ページ ２００６年８月３１日　木曜日　午後４時３６分
Especificaciones
Alimentación:
CC 3,0 V
Baterías
Baterías secas alcalinas AA (LR6)k 2/
recomendadas para el Baterías recargables de níquel metal hidruro AA
uso
(Ni-MH)k 2
Tiempo de carga
(a todo flash hasta que
se encienda el botón
[TEST/CHARGE])
8 s aproximadamente: Baterías secas alcalinas
AA
7,5 s aproximadamente: Baterías recargables de
níquel metal hidruro AA
Período de disparo
Aprox. de 1/20000 s a 1/500 s
(Varía según la intensidad del flash; excluyendo
el disparo FP.)
N. de disparos del
flash
(a todo flash)
120 flashes aproximadamente: Baterías secas
alcalinas AA
200 flashes aproximadamente: Baterías
recargables de níquel metal hidruro AA
(Tipo 2700 mAh)
(Difiere según las condiciones de la toma de
fotos.)
Modos de flash
TTL AUTO/AUTO/MANUAL/
FP TTL AUTO/FP MANUAL
Ángulo de rebote
Hacia arriba: de 0 a 90 grados,
hacia abajo: de 0 a 7 grados,
hacia la derecha: de 0 a 90 grados,
hacia la izquierda: de 0 a 180 grados
Modo de ahorro de
energía
Unido al modo de ahorro de energía de una
cámara digital que tiene capacidad de
comunicación
Haz de luz de ayuda
AF
Sólo junto con una cámara digital que tiene
capacidad de comunicación
distancia aproximada que permite el alumbrado
automático a bajos niveles de brillo: de 1 m a 5 m
(Difiere según la cámara digital y el tipo de
objetivo usado)
192
VQT1B11
VQT1B11.book 193 ページ ２００６年８月３１日　木曜日　午後４時３６分
Número de guía
Automáticamente seleccionado
36: Al ajuste de 42 mm
(85 mm cuando se utiliza una cámara 135)
20: Al ajuste de 12 mm
(24 mm cuando se utiliza una cámara 135)
Seleccionado 8/10: Cuando se utiliza el panel
ancho
Ángulo de alumbrado
Automáticamente seleccionado
Al ajuste de 12 mm: 61 grados arriba/abajo,
78 grados izquierda/derecha
(Ángulo visual del objetivo de 12 mm cubierto)¢
Al ajuste de 42 mm: 21 grados arriba/abajo,
28 grados izquierda/derecha
(Ángulo visual del objetivo de 42 mm cubierto)¢
Usando el panel ancho: 83 grados arriba/abajo,
101 grados izquierda/derecha
(Ángulo visual del objetivo de 8 mm cubierto)¢
¢ Cuando se aplica “Four Thirds” como
visualización del ZOOM
Dimensiones
Aprox. 67 mm (W)k108 mm (H)k95 mm (D)
(excluyendo las partes salientes)
Peso
Aprox. 270 g (unidad principal)
Aprox. 320 g (incluyendo las baterías)
Temperatura relativa
admisible
0 °C a 40 °C
Humedad relativa
admisible
10% a 80% (sin condensación)
193
VQT1B11
VQT1B11.book 194 ページ ２００６年８月３１日　木曜日　午後４時３６分
MEMO
194
VQT1B11
VQT1B11.book 195 ページ ２００６年８月３１日　木曜日　午後４時３６分
MEMO
195
VQT1B11
VQT1B11_BACK.fm
196 ページ
２００７年１０月２日　火曜日　午後４時２６分
Matsushita Electric Industrial Co., Ltd.
Web site: http://panasonic.net
E
VQT1B11-1
X0806Hy1107
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F.R. Germany

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
